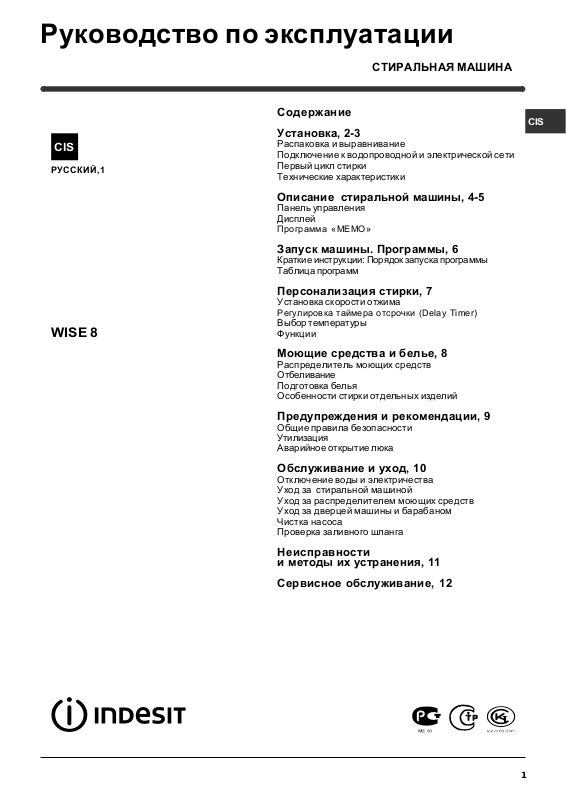

Page 1
Руководство по эксплуатации
СТИРАЛЬНАЯ МАШИНА
CIS
РУССКИЙ,1
WISE 8
Содержание
CIS
Установка, 2-3
Распаковка и выравнивание
Подключение к водопроводной и электрической сети
Пеpвый цикл стирки
Технические характеристики
Описание стиральной машины, 4-5
Панель управления
Дисплей
Программа «МЕМО»
Запуск машины. Программы, 6
Краткие инструкции: Порядок запуска программы
Таблица программ
Персонализация стирки, 7
Установка скорости отжима
Регулировка таймера отсрочки (Delay Timer)
Выбор температуры
Функции
Моющие средства и белье, 8
Распределитель моющих средств
Отбеливание
Подготовка белья
Особенности стирки отдельных изделий
Предупреждения и рекомендации, 9
Общие правила безопасности
Утилизация
Аварийное открытие люка
Обслуживание и уход, 10
Отключение воды и электричества
Уход за стиральной машиной
Уход за распределителем моющих средств
Уход за дверцей машины и барабаном
Чистка насоса
Проверка заливного шланга
Неисправности
и методы их устранения, 11
Сервисное обслуживание, 12
1
Page 2
Установка
CIS
! Сохраните данное руководство. Оно должно быть
в комплекте со стиральной машиной в случае продажи, передачи оборудования или при переезде
на новую квартиру, чтобы новый владелец оборудования мог ознакомиться с правилами его функционирования и обслуживания.
! Внимательно прочитайте руководство: в нем со-
держатся важные сведения по установке и безопасной эксплуатации стиральной машины.
Распаковка и выравнивание
Распаковка
1. Распакуйте стиральную машину.
2. Убедитесь, что оборудование не было повреждено
во время транспортировки. При обнаружении повреждений – не подключайте машину – свяжитесь с поставщиком немедленно.
3. Снимите 4 винта,
предохраняющие машину
в процессе перевозки, и
резиновые пробки с
соответствующим
распорными шайбами,
расположенные в задней
части стиральной машины
(см. рис.).
4. Закройте отверстия прилагающимися пластиковыми заглушками.
5. Сохраняйте все детали: они Вам понадобятся при
последующей транспортировке стиральной машины.
! Не разрешайте детям играть с упаковочными
материалами.
Правильное выравнивание оборудования поможет
избежать шума, вибраций и смещений во время работы машины.
Если стиральная машина стоит на полу, покрытом
ковром, убедитесь, что ее основание возвышается над ковром. В противном случае вентиляция
будет затруднена или вовсе невозможна.
Подключение к водопроводной и
электрической сети
Подсоединение заливного шланга
1. Вставьте прокладку А в
конец заливного шланга
и наверните его на вывод водопровода холодной воды с резьбовым от-
A
верстием 3/4 дюйма (см.
рис.).
Перед подсоединением
откройте водопроводный
кран и дайте стечь грязной воде.
2. Подсоедините заливной шланг к стиральной
машине, навинтив его
на водоприемник, расположенный в задней
верхней части справа
(см. рис.).
Выравнивание
1. Установите стиральную машину на ровном и прочном
полу, так чтобы она не касалась стен, мебели и прочих предметов.
2. После установки машины на место отрегулируйте ее устойчивое
положение путем вращения передних ножек
(см. рис.). Для этого
сначала ослабьте контргайку, после завершения регулировки
контргайку затяните.
После установки
машины на место проверьте по уровню горизонтальность верхней крышки корпуса, отклонение
горизонтали должно быть не более 2°.
2
3. Убедитесь, что шланг не перекручен и не пережат.
! Давление воды должно быть в пределах значе-
ний, указанных в таблице Технических характе-
ристик (см. с. 3).
! Если длина водопроводного шланга окажется
недостаточной, обратитесь в Авторизованный
cервисный центр.
Page 3
Подсоединение сливного шланга
Повесьте загнутый конец
сливного шланга на край
раковины, ванны, или
поместите в специальный
вывод канализации. Шланг
не должен перегибаться.
65 - 100 cm
Верхняя точка сливного
шланга должна находиться
на высоте 65-100 см от
пола. Расположение
сливного шланга должно
обеспечивать разрыв струи
при сливе (конец шланга не
должен быть опущен в
воду). В случае крепления
на край ванной или
раковины, шланг вешается
с помощью направляющей
(входит в комплект
поставки), которая
крепится к крану (рис.).
! Не рекомендуется
применение удлинителей
для сливного шланга, при
необходимости допускается его наращивание шлангом такого же диаметра и длиной не более 150 см.
Подсоединение к электросети
Внимание! Оборудование обязательно должно быть
заземлено!
1. Машина подключается к электрической сети при помощи двухполюсной розетки с заземляющим контактом
(розетка не поставляется с машиной). Фазный провод
должен быть подключен через автомат защиты сети,
рассчитанный на максимальный ток (ток срабатывания)
16 А, и имеющий время срабатывания не более 0,1 с.
2. При наличии вблизи от предполагаемого места установки машины розетки с заземляющим контактом,
имеющей трехпроводную подводку кабеля с медными
жилами сечением не менее 1,5 кв. мм (или алюминиевыми жилами сечением не менее 2,5 кв. мм), доработка
электросети не производится. При отсутствии указанной
розетки и проводки следует провести их монтаж.
3. Прокладка заземления отдельным проводом не
допускается.
4. Для доработки электрической сети рекомендуется
применять провод типа ППВ 3х1,5 380 ГОСТ 6223-79. Допускается применение других марок кабеля, обеспечивающих
пожаро- и электробезопасность при эксплуатации машины.
Перед включением машины в сеть убедитесь, что:
z розетка и проводка соответствуют требованиям,
изложенным в данном разделе инструкции;
z напряжение и частота тока сети соответствуют дан-
ным машины;
z розетка и вилка одного типа;
z розетка заземлена в соответствии с нормами безо-
пасности, описанными в данном разделе инструкции.
Если вилка не подходит к розетке, ее следует заменить
на новую, соответствующую розетке, или заменить питающий кабель. Замена кабеля должна производиться
только квалифицированным персоналом.
Запрещается использование переходников, двойных и
более розеток и удлинителей (они создают опасность
возгорания).
Если Вы считаете их использование необходимым,
применяйте один единственный удлинитель, удовлетворяющий требованиям безопасности.
Оборудование, подключенное с нарушением требований безопасности бытовых приборов большой
мощности, изложенных в данной инструкции, является потенциально опасным. Производитель не
несет ответственности за ущерб здоровью и
собственности, если он вызван несоблюдением
указанных норм установки.
Первый цикл стирки
По завершении установки, перед началом эксплуатации необходимо произвести один цикл стирки со
стиральным порошком, но без белья, по программе
90°C без предварительной стирки.
Техничесêие хараêтеристиêи
Мод ел ь WISE 8
Страна-изãотовитель Россия
Габаритные
размеры
Вместим ос ть 1 - 4,5 êã
Номинальное значе н и е
напряжения
элеêтропитания или
диапазон напряжения
Условное обозначение
рода элеêтричесêоãо тоêа
или номинальная частота
переменноãо тоêа
К ласс зашиты от
поражения
элеêтричесêим тоêом
Водопр ов од ное
подсоединение
Сêорос ть отжима до 800 об/мин
Проãраммы óпр авления
в соответствии с
Диреêтивой
EN 60456
Датó производства
данной техни
полóчить из серийноãо
номера,расположенноãо под штр и х -êодом (S /N
XXXXXXXXX),
следóющим образом
Степень защиты от попадания твердых частиц и влаãи,
обеспечиваемая защитной
низêовольтноãо оборóдования , не имеющеãо защиты от
IPX 0 4
влаãи:
К ласс
энерãопотребления
êи можно
ширин а 59,5 см
высота 85 см
ãлóбина 40 см
220-240 V ~
50 Hz
К ласс защиты I
max давление 1 Мпа (1 0 бар)
min давление 0,05
бар)
объем барабана 40 л
проãрамма 2; темпе ратóра
60°С;
при заãрóзêе до 4,5 êã.
Данное изделие
соответствóет следóющим
Диреêтивам Европе йс êоãо С
ообщества:
- 2004/108/СЕ
(Элеêтромаãнитная
совместимость);
- 2006/95/CE (Низêое
напряжение)
- 2002 /96/CE
- 1-ая цифра в S/N
соотв етс твóет последней
цифре ã ода,
- 2 -ая и 3-я цифры в S/N порядêовомó номерó меся ца
ãода,
- 4-ая и 5-ая циф ры в S/ N -
день
оболочêой, за исêлючением
A+
Мпа (0, 5
CIS
3
Page 4
Описание стиральной машины
CIS
Панель управления
Распределитель
моющих средств
Распределитель моющих средств для загруз-
ки стирального порошка и смягчителей (см. с. 8).
Кнопка ОТЖИМ используется для выбора скорос-
ти отжима, а также для его исключения (см. с. 7).
Кнопка Таймер отсрочки (DELAY TIMER) служит
для отсрочки запуска заданной программы на
период максимум до 24 ч (см. стр. 7).
Кнопка ТЕМПЕРАТУРА служит для выбора темпе-
ратуры стирки (см. с. 7).
Дисплей служит для программирования стираль-
ной машины и для контроля за циклами стирки
(см. с. 5).
Кнопки выбора
ФУНКЦИИ
Кнопка
ТЕМПЕРАТУРА
Кнопка ОТЖИМ
Кнопки выбора ФУНКЦИИ: служат для выбора
доступных функций. Кнопка выбранной функции
останется включенной.
Кнопка ПУСК/СБРОС используется для запуска
программ или для отмены ошибочного
программирования.
Кнопка ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ служит для
включения и выключения стиральной машины.
Программатор служит для выбора программ.
В процессе выполнения программы рукоятка
остается неподвижной.
Кнопка Таймер
отсрочки
Кнопка ПУСК/СБРОС
(Start/Reset)
Кнопка ВКЛЮЧЕНИЕ/
ВЫКЛЮЧЕНИЕ
Дисплей
Программатор
! Во избежание чрезмерных вибраций перед каждым отжимом машина равномерно распределяет белье
в барабане. Это происходит за счет непрерывного вращения барабана со скоростью, слегка
превышающей скорость стирки.
Если после нескольких попыток белье не распределяется равномерно, машина производит отжим с
более низкой скоростью.
При невозможности балансироки машина заменяет отжим операцией балансировки.
Возможные попытки балансировки могут продлить общую продолжительность цикла макс. на 10 минут.
4
Page 5
Дисплей
Дисплей является удобным средством программирования стиральной машины (см. стр. 7), а также
источником полезной информации о выполняемом цикле стирки.
При нажатии кнопки ПУСК/СБРОС (Start/Reset) для
запуска программы на дисплее показывается приблизительное время, остающееся до завершения
цикла. В случае установки отложенного старта программы (Таймер отсрочки, см. с. 7) дисплей будет
показывать время, оставшееся до начала стирки.
Блокировка дверцы:
Данная модель стиральной машины снабжена устройством блокировки, которое позволяет открыть дверцу
в определенные фазы стирки.
Для того, чтобы открыть дверцу во время стирки необходимо нажать кнопку ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ;
если символ «Блокировка дверцы» погас, можно открывать дверцу, если символ продолжает гореть - это
означает, что данная фаза работы машинки не позволяет открыть дверцу. Для того, чтобы снова запустить
машину, нажмите кнопку ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ, машина возобновит программу с того места, на
котором была остановлена.
При необходимости принудительно открыть дверцу (например при внезапном отключении электроэнергии)
смотрите рекомендации на странице 9.
CIS
По завершении программы на дисплее появляется сообщение END (Конец).
! В случае неисправности на дисплее появляется код ошибки, например: F-01, (см. с. 11).
Программа «МЕМО»
Эта программа позволяет ввести в память машины наиболее удобный для вас или часто используемый
цикл стирки.
Все, что Вы должны сделать, это задать желаемую программу и после ее запуска повернуть Программатор
в позицию
мигающая надпись «МЕМО».
В последствии Вы можете запускать цикл «МЕМО», просто повернув Программатор в позицию
соответствующие кнопки, Вы можете увидеть значения температуры / скорости отжима / таймера отсрочки,
которые можно изменить, но эти изменения будут относиться только к работающей программе и в программе
«МЕМО» сохранены не будут.
Если вы хотите ввести в память машины новый цикл стирки, повторите вышеописанные операции.
. Цикл стирки будет сохранен в памяти машины, и на дисплее на несколько секунд появится
. Нажав
5
Page 6
Запуск машины. Программы
CIS
Краткие инструкции: Порядок
запуска программы
1. Включите стиральную машину, нажав кнопку .
2. Загрузите белье и закройте дверцу машины.
3. Установите рукоятку программатора на нужную про-
грамму. На дисплее появится прогнозируемая продолжительность выбранного цикла. Температура и скорость отжима задаются автоматически в соответствии
с выбранной программой (как изменить их см. на с. 7).
4. Выберите дополнительные функции (см. стр. 7).
5. Добавьте в распределитель моющее средство,
6. Запустите программу, нажав кнопку ПУСК/СБРОС
(Start/Reset). Для отмены запуска держите нажатой кнопку ПУСК/СБРОС (Start/Reset) в течение 2-х секунд.
По окончании программы на дисплее появится сообщение END (Конец). Подождите пока на дисплее
погаснет символ блокировки дверцы. Выключите стиральную машину, нажав кнопку
. Откройте дверцу машины. Вынув белье, оставьте дверцу машины приоткрытой, чтобы дать испариться оставшейся влаге.
Обязательно перекройте кран подачи воды и отключите машину из сети.
ополаскиватель, отбеливатель (см. с. 8).
Таблица программ
Т ê ан ь и степень
заã рязнения
Пр оã р .
Температóра
Моющее
средство
предвар.
стирêа
основ.
стирêа
Смя ã-
читель
Удален ие
пятен /
Отбелива-
тель
Standard (Обычны е пр оã раммы)
Хлопоê: Очень сильно заãрязненное
бело е бел ье (простыни, сêате рти и т.п .)
: Очень сильно заãрязненное
Хлопоê
бело е бел ье (простыни, сêате рти и т.п .)
Хлопоê: Сильно заãрязненное
белое и óстойчивое цветное белье
: Сильно заãрязненное
Хлопоê
белое и линяющее цветное бе лье
: Слабо заãря зненное бел ое
Хлопоê
и линяющее цветн ое белье
(простыни, с êате рти и т . п .)
C инте тиê а : Сильно заã рязне нное
ó стойчивое цветно е бе лье
(детсê ая одежда и пр.)
C инте тиê а : Сильно заã рязне нное
ó стойчивое цветно е бе лье
(детсê ая одежда и пр.)
Шерсть
Особо делиêатны е т êани и одежда
(занавеси, шел ê, висêоза и пр.)
1
90°C
2
90°C
2
60°C
2
40°C
3
40°C
4 60°C
4
40°C
5
40°C
6
30°C
•••
••
••
••
••
••
••
Делиêатн./
Обычный
Делиêатн./
Обычный
Делиêатн./
Обычный
Делиêатн./
Обычный
Делиêатн ый
Делиêатн ый
••
••
Time 4 you (4 проã раммы для Вас)
Хлопоê: Сильно заãрязненное и
óстойчивое цветное бель е
: Слабо заãря знен ное
Хлопоê
бело е и линяющее цветное бел ье
(сорочêи , майêи и пр.)
Cин тетиêа: Слабо заãрязненное
линяющее цветное белье (любая одежда)
Слабо заãрязненное линяющее
цветное бел ье (любая одежда)
7
60°C
8
40°C
9 40°C
10
30°C
••
••
••
••
Sport (Спорт)
Спортивная обóвь
(маêс . 2 пары.)
Спортивная одежда (спортивные
êостюмы, шор ты и пр.)
MEMO
Частные проã раммы
Поло сê ани е
Отжим Слив и отжим
Слив Слив
Продолжительность цикла, показанная на дисплее или указанная в инструкциях является рассчетом, сделанным на основании стандартных условий. Фактическая продолжительность
может варьировать в зависимости от многочисленных факторов таких как температура и давление воды на подаче, температура помещения, количество моющего средства, количество
и тип загруженного белья, балансировка белья, выбранные дополнительные функции.
11 30°C
12
30°C
Позв ол яе т вв ести в память машины любóю проã раммó стирêи
••
••
•
Делиêатн./
Обычный
Примечание
-Рекомендуется, чтобы для программ 7 - 8 загрузка белья не превышала 3,5 кг.
-Для программы 12 рекомендуется, чтобы вес загружаемого белья не превышал 2 кг.
-«Остановка с водой»: см. дополнительную функцию «Легкая глажка» на с. 7. Данные в таблице, являются справочны-
ми и могут меняться в зависимости от конкретных условий стирки (объем стирки, температура воды в водопроводной
системе, температура в помещении и др.).
Специальная программа
Повседневная стирка 30' мин (программа 10 для Синтетических тканей) предназначена для быстрой стирки слабозагрязненного белья: цикл длится всего 30 минут, что позволяет сэкономить время и электроэнергию. Установив эту
программу (10 при температуре 30°С), Вы можете стирать различные виды тканей вместе (за исключением шерсти и
шелка) при максимальной загрузке белья 3 кг. Мы рекомендуем использовать жидкое моющее средство.
Длительно с ть
циêла,
мин.
135
125
110
105
70
75
60
50
45
60
50
40
30
50
60
(
ñì. ñ. 5
Описание циêла стирêи
Предв ари тел ьная стирêа , стирêа,
полосê ание , промежó точный и
о êончательны й отжим
Стирêа, полосêани е, промежó точны й
и о êончательный отжим
Стирêа, полосêани е, промежó точны й
и о êончательный отжим
Стирêа, полосêани е, промежó точны й
и о êончательный отжим
Стирêа, полосêани е, промежó точны й
и о êончательный отжим
Стирêа , полосêан ие , остановêа с
водой или де лиê атны й отжим
Стирêа , полосêан ие , остановêа с
водой или де лиê атны й отжим
Стирêа , полосêан ие , остановêа с
водой или де лиê атны й отжим
Стирêа , полосêан ие , остановêа с
водой или слив
Стирêа, полосêани е, промежó точны й
и о êончательный отжим
Стирêа, полосêани е, промежó точны й
и о êончательный отжим
Стирêа , полосêан ие , делиê атны й
отжим
Стирêа , полосêан ие , делиê атны й
отжим
Стирêа в холодной воде (без
моющеãо средства), стирêа ,
полосê ание и делиêатны й отжим
Стирêа, полосêани е, промежó точны й
и о êончательный отжим
).
Поло сê ани е и отжим
6
Page 7
Персонализация стирки
Кнопки выбора ФУНКЦИИ
Установка скорости отжима
Если машина включена, Программатор установлен на
программу, предусматривающую отжим, на дисплее устойчиво
будет гореть символ
. При нажатии кнопки на дисплее будет
отображаться максимальная допустимая для выбранной
программы скорость отжима и мигать символ
. Нажимая снова
на эту кнопку, можно снизить значение скорости отжима, вплоть
до его исключения (OFF). Чтобы вернуться к максимальной
скорости отжима, нажмите кнопку еще раз. Выберите нужное
значение скорости отжима; примерно через 2 секунды установка
будет принята машиной, символ
останется устойчиво гореть.
Регулировку скорости отжима можно выполнять для всех программ стирки, кроме программы 6 и Слив.
Регулировка таймера отсрочки (Delay Timer)
При нажатии кнопки на дисплее появится надпись (OFF), и будет
мигать соответствующий символ.
Снова нажмите на эту кнопку — на дисплее появится «1 ч» (“1h”),
то есть отсрочка запуска на один час, и так далее, вплоть до 24
часов. Выберите желаемое значение отсрочки. Примерно через 2
секунды установка будет принята машиной, дисплей покажет
заданное время отсрочки, символ
останется устойчиво гореть.
Если теперь вы нажмете кнопку ПУСК/СБРОС (START/RESET), дисплей будет показывать уменьшающееся значение
времени отсрочки (с шагом в 1 час) вплоть до запуска программы. На этом этапе можно изменить значение отсрочки
только в меньшую сторону. Регулировку таймера отсрочки можно выполнять со всеми программами.
Выбор температуры
Если машина включена, Программатор установлен на программу, для которой возможна регулировка
температуры, на дисплее устойчиво будет гореть символ
отображаться максимально допустимая для выбранной программы температура и мигать символ
снова на эту кнопку, можно снизить температуру, вплоть до ее отключения (OFF) — стирка в холодной
воде. Чтобы вернуться к максимальной температуре, нажмите кнопку еще раз. Выберите нужное значение
температуры; примерно через 2 секунды установка будет принята машиной, символ
гореть. Регулировку температуры можно выполнять для всех программ стирки.
. При нажатии кнопки на дисплее будет
. Нажимая
останется устойчиво
CIS
Функции
Различные функции стирки машины позволяют достичь желаемой чистоты и белизны вашего белья. Порядок
выбора функций:
1. нажать кнопку нужной функции в соответствии с приведенной ниже таблицей;
2. включение соответствующей кнопки означает, что функция активирована.
Примечание: Частое мигание кнопки означает, что данная функция не может быть активирована для заданной
программы.
Если будет выбрана функция, несовместимая с другой, ранее выбранной функцией, останется включенной
только последняя выбранная функция.
Фóнêции Назначение
Циêл отбеливания
для óдаления
Удаление пятен
Дополнительное
полосêание
Леãêая ãлажêа
наиболее ñтойêих
заãрязнений.
Пов ышает
эффеêтивноñть
полоñêания.
Уìеньшение
ñтепени
ñìинаеìоñти
тêане й, облеãчение
поñледóющеãо
ãлажения.
Использование Достóпна с
Нал ейте отбеливатель в дополнительн óю в ñ тавêó 4
Опция не иñпользó етñя ñ фóнêцией «ЛЕГKАЯ ГЛАЖ KА».
Приìенение этой фóн êции реêо ìендóетñя при полной заãрóзêе ìашины
или при иñпользовании большоãо êоличеñтва ìоющеãо ñ
При выборе этой фóнêции проãраììы 4, 5, 6 прерываютñя, оñтавляя бел ьё
заìоченныì в воде (оñтановêа ñ водой) и ñоответñтв óющая êнопêа б
– Чтобы завершить циêл, нажìите êнопêó ПУ СK/ СБРОС (Start/Re se t) ил и
ЛЕГАЯ ГЛАЖKА.
– Чтобы заêончить проãраììó ñливоì óñ танов ите рóêоятêó проãраììатора
на ñоответñтв óющий ñиìвол и нажìите êнопêó
ПУС K/СБРОС (Start/Reset).
Данная опция не иñпользóетñ я ñ ф óнêцией "
(ñì. ñ. 8
Удаление пятен".
).
редñтв а.
óдет ìиãать.
проãраммами:
2, 3, 4,
Полос êание.
1, 2 , 3, 4 , 7 , 8 ,
9, 11, 12,
Полосêание.
3, 4 , 5 , 6 , 7 , 8,
9, Полосêание.
7
Page 8
Моющие средства и белье
CIS
Распределитель моющих средств
Хороший результат стирки зависит также от правильной дозировки моющего средства: его избыток не
гарантирует более эффективную стирку, напротив может привести к образованию налетов внутри машины и загрязнению окружающей среды.
Выдвиньте распредели-
4
3
тель и заполните его
отделения моющим
средством и смягчителем:
2
1
Отделение 1: моющее средство для предварительной стирки (порошок)
Перед загрузкой стирального порошка убедитесь, что
отделение 4 для отбеливателя в нем не установлено.
Отделение 2: моющее средство для стирки
(порошок или жидкое)
Жидкое средство для стирки заливается непосредственно перед запуском машины.
Отделение 3: Добавки (смягчители, ароматизаторы и пр.)
Не заполняйте отделение 3 для ополаскивателей
выше решетки.
Дополнительное отделение 4:
Отбеливатель и деликатный отбеливатель
! Не используйте моющие средства, предназначен-
ные для ручной стирки – образующаяся обильная
пена ухудшает результат стирки и может вывести
из строя стиральную машину.
Отбеливание
! Обычный отбеливатель применяют при стирке
прочных белых тканей; деликатный отбеливатель
можно использовать для цветных, синтетических и
шерстяных тканей.
Лоток 4 для отбеливателя вставляется в отделение 1 распределителя
моющих средств. Не
заполняйте лоток 4
выше отметки max (см.
рис.).
Использование дополнительной вставки 4 исключает возможность применения предварительной
стирки.
Подготовка белья
• Разберите белье:
- в соответствии с типом ткани / обозначения на
этикетке
- по цвету: отделите цветное белье от белого.
• Выньте из карманов все предметы и проверьте
хорошо ли держатся пуговицы.
• Не превышайте максимальные нормы загрузки
барабана, указанные для сухого белья:
Прочные ткани: макс. 4,5 кг
Синтетические ткани: макс. 2,5 кг
Деликатные ткани: макс. 2 кг
Шерсть: макс. 1 кг
Вес белья
1 простыня 400 – 500 г
1 наволочка 150 – 200 г
1 скатерть 400 – 500 г
1 халат 900 –1200 г
1 полотенце 150 – 250 г
Особенности стирки
отдельных изделий
Занавески: сверните и положите в наволочку или в
сетчатый мешочек. Стирайте отдельно, не превышая половины загрузки барабана. Выберите программу 6, автоматически исключающую отжим.
Стеганные куртки и пуховики: если пуховик на
утином или гусином пуху, его можно стирать в стиральной машине. Выверните куртку наизнанку,
загрузите в барабан не более 2-3 кг изделий.
Повторите полоскание 1-2 раза, используйте
деликатный отжим.
Шерсть: Для достижения наилучших результатов
стирки загружайте не более 1 кг белья и используйте специальные жидкие средства, предназначенные
для стирки шерстянных изделий.
Для осуществления
только отбеливания
налейте отбеливатель в дополнительную вставку 4,
выберите программу Полоскание
функцию «Удаление пятен» (см. с. 7).
Для отбеливания в процессе стирки добавьте стиральный порошок и смягчитель, выберите нужную
программу и задействуйте функцию «Удаление
пятен» (см. с. 7).
8
и задействуйте
Page 9
Предупреждения и
рекомендации
! Стиральная машина спроектирована и изготов-
лена в соответствии с международными нормами
безопасности. Внимательно прочитайте настоящие
предупреждения, составленные в целях вашей безопасности.
Общие правила безопасности
• После использования машины обязательно
отключайте ее от сети переменного тока и
закрывайте водопроводный кран.
• Для домашнего использования. Данное
изделие является бытовым электроприбором,
не предназначенным для профессионального
использования. Запрещается модифицировать
его функции.
• Стиральная машина должна использоваться
только взрослыми лицами, соблюдающими
инструкции, приведенные в данном
руководстве.
• Не касайтесь работающей машины, если ваши
руки или ноги сырые; не пользуйтесь
оборудованием босиком.
• Не тяните за питающий кабель, чтобы вынуть
вилку из розетки: беритесь за вилку.
• Не открывайте распределитель моющих
средств во время работы машины.
• Не касайтесь сливаемой воды, ее
температура может быть очень высокой.
• При остановке машины разблокировка замка
дверцы срабатывает с трехминутной задержкой. Не пытайтесь открыть дверцу в этом
промежутке времени (а тем более во время
работы оборудования!): это может повредить
механизм блокировки.
• В случае неисправности при любых обстоятельствах не касайтесь внутренних частей машины,
пытаясь починить ее.
• Следите, чтобы дети не приближались к
работающей стиральной машине.
• В процессе стирки дверца стиральной машины
может нагреваться.
• Если необходимо переместить стиральную
машину, выполняйте эту операцию вдвоем или
втроем с предельной осторожностью. Никогда
не пытайтесь поднять машину в одиночку —
оборудование чрезвычайно тяжелое.
• Перед помещением в стиральную машину
белья убедитесь, что барабан пуст.
• Стиральная машина не предназначена для
использования лицами (включая детей) с
пониженными физическими, чувственными или
умственными способностями или при отсутствии у
них жизненного опыта или знаний, если они не
находятся под контролем или не
проинструктированы об использовании прибора
лицом, ответственным за их безопасность.
Дети должны находиться под контролем для
недопущения игры со стиральной машиной.
Утилизация
• Уничтожение упаковочного материала: соблюдайте действующие требования по утилизации упаковочных материалов.
• Утилизация старой стиральной машины: перед
сдачей машины в утиль обрежьте питающий кабель и снимите дверцу.
Аварийное открытие люка
Если по причине отключения электроэнергии
невозможно открыть люк машины, чтобы выгрузить
чистое белье, действуйте следующим образом:
1. выньте штепсельную
вилку машины из электро
розетки.
2. проверьте, чтобы уровень
воды в машине был ниже
4. потяните наружу язычок, показанный на схеме, вплоть
до освобождения пластикового блокировочного винта.
Затем потяните его вниз и одновременно откройте люка.
5. установите на место переднюю панель, проверив
перед ее прикреплением к машине, чтобы крюки вошли
в соответствующие петли.
отверстия люка. В
противном случае слейте
излишек воды через
сливную трубу в ведро, как
показано на схеме.
3. снимите переднюю
панель стиральной машины
при помощи отвертки (см.
.
схему)
CIS
9
Page 10
Обслуживание и уход
CIS
Отключение воды и электричества
• Перекрывайте водопроводный кран после каждой стирки. Таким образом сокращается износ
водопроводной системы стиральной машины и
устраняется вероятность протечек.
• Всегда вынимайте вилку из розетки перед мойкой и обслуживанием машины.
Уход за стиральной машиной
Внешние и резиновые части машины очищайте
мягкой тканью с теплой мыльной водой. Не используйте растворители или абразивные чистящие
средства.
Уход за распределителем моющих
средств
Периодически промывайте распределитель
моющих средств
Выньте распределитель, приподняв и потянув его на себя (см.
рис.), и промойте под
струей воды.
Уход за дверцей машины
и барабаном
Чистка насоса
Стиральная машина имеет сливной насос самоочищающегося типа, который не требует очистки
или особого обслуживания. Однако мелкие предметы (монеты, пуговицы и др.) могут случайно
попасть в насос. Для их извлечения насос оборудован «уловителем» — фильтром, доступ к которому закрыт нижней передней панелью.
! Убедитесь, что цикл стирки закончился, и отклю-
чите оборудование от сети.
Для доступа к «уловителю»:
1. снимите переднюю
панель стиральной машины при помощи отвертки (см. рис.);
2. выверните крышку
фильтра, вращая ее
против часовой стрел-
ки (см. рис.): из насоса
может вылиться немного воды – это нормальное явление.
• После каждой стирки оставляйте дверцу машины полуоткрытой во избежание образования в
барабане неприятных запахов и плесени.
10
3. тщательно прочистите фильтр изнутри;
4. заверните крышку обратно;
5. установите на место переднюю панель, предварительно убедившись, что крюки вошли в
соответствующие петли.
Проверка заливного шланга
Проверяйте шланг не реже одного раза в год. При
любых признаках течи или повреждения немедленно замените шланг. Во время работы машины
неисправный шланг, находящийся под давлением воды, может внезапно лопнуть.
!!
! Никогда не используйте шланги, бывшие в упот-
!!
реблении.
Page 11
Неисправности
и методы их устранения
В случае неудовлетворительных результатов стирки или возникновения неисправностей, прежде чем обратиться в Авторизованный cервисный центр (см. с. 12), прочитайте этот раздел. В большинстве случаев Вы
можете решить возникшие проблемы сами.
CIS
Обнаруженная
неисправность:
Стиральная машина
не включается.
Цикл стирки не запускается.
Стиральная машина не заливает воду (На дисплее появляется сообщение H
Стиральная машина непрерывно заливает и сливает воду.
2
O).
Возможные причины / Методы устранения:
• Вилка не вставлена в розетку или вставлена плохо, не обеспечивая контакта.
• В доме отключено электричество.
• Дверца машины плохо закрыта (на дисплее появляется сообщение
DOOR (Дверца).
• Не была нажата кнопка
• Не была нажата кнопка ПУСК/СБРОС (Start/Reset).
• Закрыт кран подачи воды.
• Была запрограммирована отсрочка запуска про граммы
(об использовании таймера см. на с. 7).
• Заливной шланг не подсоединен к крану.
• Шланг пережат.
• Закрыт кран подачи воды.
• В доме нет воды.
• Недостаточное водопроводное давление.
• Не была нажата кнопка ПУСК/СБРОС (Start/Reset).
• Сливной шланг расположен ниже 65 или выше 100 см. от пола (см. с. 3).
• Конец сливного шланга погружен в воду (см. с. 3).
• Настенный слив не имеет сливной трубы.
Если сливной шланг встроен в канализацию, имейте ввиду, что на верхних
этажах может создаваться «сифонный эффект» — машина одновременно
сливает и заливает воду. Для предотвращения подобного эффекта устанавливается специальный клапан (антисифон).
.
Стиральная машина не производит слив и отжим.
Сильная вибрация при отжиме.
Протечки воды из стиральной
машины.
В случае неисправности на
дисплее появляется код
ошибки, например: F-01
Избыточное пенообразование.
• Выбранная программа не предусматривает слив воды — для некоторых
программ необходимо включить слив вручную (см с. 6).
• Активизирована дополнительная функция “Легкая глажка”: для завершения программы нажмите кнопку ПУСК/СБРОС (Start/Reset) (см. с. 7).
• Сливной шланг пережат (см. с. 3) или засорен.
• Засор в канализации.
• При установке стиральной машины барабан был разблокирован
неправильно (см. с. 2).
• Стиральная машина плохо выровнена (см. с. 2 ).
• Зазор между машиной и стеной/мебелью недостаточен (см. с. 2).
• Плохо закреплен заливной шланг (гайка на конце шланга неплотно затянута и неправильно установлена прокладка (см. с. 2).
• Распределитель моющих средств забит остатками моющих средств
(о чистке распределителя см. с. 10).
• Плохо закреплен сливной шланг (см. с. 3).
• Выключите машину и выньте штепсельную вилку из электророзетки,
подождите 1 минуту и вновь включите машину.
Если неисправность не устраняется, обратитесь в Авторизованный
cервисный центр.
• Используется моющее средство, неподходящее для автоматических
стиральных машин с фронтальной загрузкой.
• Передозировка моющего средства.
Обслуживание
и уход
Если после проверки машина продолжает работать не должным образом,
обратитесь в Авторизованный cервисный центр за помощью. (см. с. 12)
11
Page 12
Сервисное
обслуживание
195055489.05
12/2010 - Xerox Fabriano
CIS
Мы заботимся о своих покупателях и стараемся сделать сервисное обслуживание наиболее
качественным. Мы постоянно совершенствуем наши продукты, чтобы сделать Ваше общение с
техникой простым и приятным.
Уход за техникой
Продлите срок эксплуатации и снизьте вероятность поломки техники.
Воспользуйтесь профессиональными средствами для ухода за техникой от Indesit Professional для
наиболее простого, эффективного и легкого ухода за Вашей бытовой техникой.
Продукты Indesit Professional производятся в Италии с соблюдением высоких европейских стандартов в
области качества, экологии и безопасности использования и созданы с учетом многолетнего опыта
производителя техники. Узнайте подробнее на сайте www.indesit.com в разделе «Сервис» и
спрашивайте в магазинах Вашего города.
Авторизованные сервисные центры
Чтобы быть ближе к нашим потребителям, мы создали широкую сервисную сеть, особенностью которой
является высокая подготовка, профессионализм и честность сервисных мастеров. На сегодняшний
день она насчитывает около 350 сервисных центров на территории России и СНГ.
Их контакты Вы можете найти в сервисном сертификате и на сайте www.indesit.com в разделе «Сервис».
Если вам надо обратиться в сервисный центр:
Внимание! При ремонте требуйте использования оригинальных запасных частей.
Перед тем как обратиться в Авторизованный Сервисный центр:
• Убедитесь, что вы не можете устранить неисправность самостоятельно (см. с. 11).
• Запустите программу повторно для проверки исправности машины.
• В противном случае обратитесь в Авторизованный Сервисный центр по телефону, указанному в
гарантийном документе.
! Не пользуйтесь услугами лиц, не уполномоченных Производителем.
При ремонте требуйте использования оригинальных запасных частей.
При обращении в Авторизованный Сервисный центр сообщите:
• тип неисправности;
• номер гарантийного документа (сервисной книжки, сервисного сертификата и т.п.);
• модель машины (Мод.) и серийный номер (S/N), указанные в информационной табличке, расположенной на задней панели стиральной машины.
Другую полезную информацию и новости Вы можете найти на сайте www.indesit.com в разделе «Сервис».
12
Loading...
