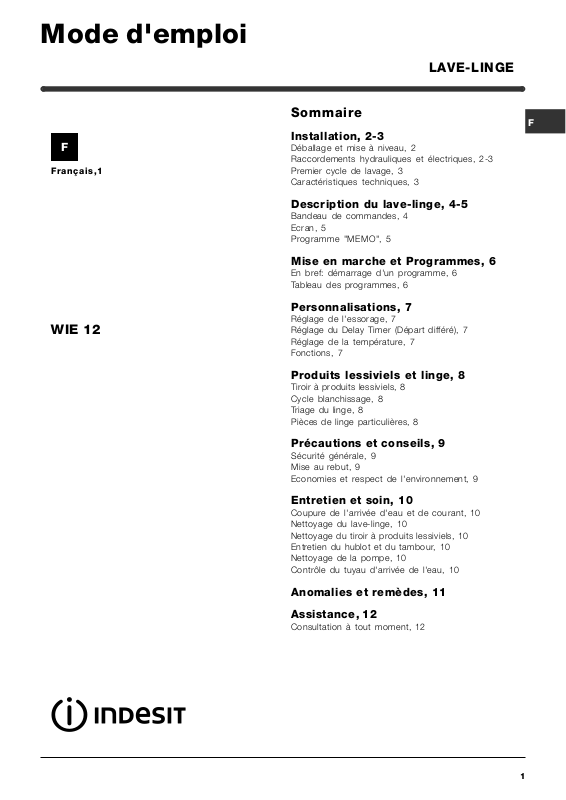

Mode d'emploi
LAVE-LINGE
|
|
|
|
|
|
|
|
|
Sommaire |
|
|
|
|
|
F |
||
|
|
|
|
|
|
|
|
|
Installation, 2-3 |
|
|
|
F |
|
|
||
|
|
Déballage et mise à niveau, 2 |
|||
|
|
|
Raccordements hydrauliques et électriques, 2-3 |
||
|
|
|
|||
|
Français,1 |
Premier cycle de lavage, 3 |
|||
|
|
|
Caractéristiques techniques, 3 |
||
|
|
|
Description du lave-linge, 4-5 |
||
|
|
|
Bandeau de commandes, 4 |
||
|
|
|
Ecran, 5 |
||
|
|
|
Programme "MEMO", 5 |
||
|
|
|
Mise en marche et Programmes, 6 |
||
|
|
|
En bref: démarrage d'un programme, 6 |
||
|
|
|
Tableau des programmes, 6 |
||
|
|
|
Personnalisations, 7 |
WIE 12
Réglage de l'essorage, 7
Réglage du Delay Timer (Départ différé), 7 Réglage de la température, 7
Fonctions, 7
Produits lessiviels et linge, 8
Tiroir à produits lessiviels, 8 Cycle blanchissage, 8 Triage du linge, 8
Pièces de linge particulières, 8
Précautions et conseils, 9
Sécurité générale, 9 Mise au rebut, 9
Economies et respect de l'environnement, 9
Entretien et soin, 10
Coupure de l'arrivée d'eau et de courant, 10 Nettoyage du lave-linge, 10
Nettoyage du tiroir à produits lessiviels, 10 Entretien du hublot et du tambour, 10 Nettoyage de la pompe, 10
Contrôle du tuyau d'arrivée de l'eau, 10
Anomalies et remèdes, 11
Assistance, 12
Consultation à tout moment, 12
1
Installation
Conservez ce mode d'emploi pour pouvoir le
F consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu'il suive toujours le lave-linge pour que son nouveau propriétaire soit informé sur son mode de fonctionnement et puisse profiter des conseils correspondants.
Lisez attentivement les instructions: elles fournissent d'importantes informations sur l'installation, l'utilisation et la sécurité.
Déballage et mise à niveau
Déballage
1.Déballez le lave-linge.
2.Contrôlez que le lave-linge n'a pas été endommagé pendant le transport. S'il est abîmé, ne le raccordez pas et contactez votre revendeur.
3. Enlevez les 3 vis de protection pour le transport, le caoutchouc et la cale, placés dans la partie arrière (voir figure).
4.Bouchez les trous à l'aide des bouchons plastique fournis.
5.Conservez bien toutes ces pièces: il faudra les remonter en cas de transport du lave-linge.
Les emballages ne sont pas des jouets pour enfants.
Mise à niveau
1. Installez le lave-linge sur un sol plat et rigide, sans l'appuyer contre des murs, des meubles ou autre.
2. Si le sol n'est pas parfaitement horizontal, vissez ou dévissez les petits pieds avant (voir figure) pour niveler l'appareil; son angle d'inclinaison, mesuré sur le plan de travail, ne doit pas dépasser 2°.
Une bonne mise à niveau garantit la stabilité de la machine et évite qu'il y ait des vibrations, du bruit et des déplacements en cours de fonctionnement. Si la machine est posée sur de la moquette ou un tapis, réglez les petits pieds de manière à ce qu'il y ait suffisamment d'espace pour assurer une bonne ventilation.
Raccordements hydrauliques et électriques
Raccordement du tuyau d'arrivée de l'eau
|
1. Montez le joint A sur |
|
l'extrémité du tuyau |
|
d'alimentation et vissez- |
|
le à un robinet d'eau |
A |
froide à embout fileté 3/4 |
gaz (voir figure). |
|
|
Faites couler l'eau |
|
jusqu'à ce qu'elle soit |
|
limpide et sans |
|
impuretés avant de |
|
raccorder. |
|
2. Raccordez le tuyau |
|
d'alimentation au lave- |
|
linge en le vissant à la |
|
prise d'eau prévue, dans |
|
la partie arrière en haut |
|
à droite (voir figure). |
3. Faites attention à ce que le tuyau ne soit ni plié ni écrasé.
La pression de l'eau doit être comprise entre les valeurs indiquées dans le tableau des Caractéristiques techniques (voir page ci-contre).
Si la longueur du tuyau d'alimentation ne suffit pas, adressez-vous à un magasin spécialisé ou à un technicien agréé.
2
Raccordement du tuyau de vidange
65 - 100 cm |
Raccordez le tuyau d'évacuation, sans le plier, à un conduit d'évacuation ou à une évacuation murale placés à une distance du sol comprise entre 65 et 100 cm;
ou bien accrochez-le à un évier ou à une baignoire, dans ce cas, fixez le support en plastique fourni avec l'appareil au robinet (voir figure). L'extrémité libre du tuyau d'évacuation ne doit pas être plongée dans l'eau.
L'utilisation de tuyaux de rallonge est absolument déconseillée, si vous ne pouvez vraiment pas faire autrement vous devrez utiliser un tuyau de même diamètre et de longueur maximum de 150 cm.
Branchement électrique
Avant de brancher la fiche dans la prise de courant, contrôlez que:
•la prise dispose de mise à la terre et est conforme aux normes;
•la prise est bien apte à supporter la puissance maximale de la machine indiquée dans le tableau des Carcatéristiques techniques (voir ci-contre);
•la tension d'alimentation est bien comprise entre les valeurs figurant dans le tableau des Caractéristiques techniques (voir ci-contre);
•la prise est bien compatible avec la fiche du lavelinge. Autrement, remplacez la prise ou la fiche.
Votre lave-linge ne doit pas être installé dehors, même à l'abri, car il est très dangereux de le laisser exposé à la pluie et aux orages.
Après installation du lave-linge, la prise de courant doit être facilement accessible.
N'utilisez ni rallonges ni prises multiples.
Le câble ne doit être ni plié ni écrasé.
Le câble d'alimentation ne doit être remplacé que par des techniciens agréés.
Attention! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.
Premier cycle de lavage
Avant la première utilisation de la machine, effectuez un cycle de lavage avec un produit lessiviel mais sans linge et sélectionnez le programme à 90°C sans prélavage.
Caractéristiques techniques
Modèle |
WIE 12 |
|
|
|
|
|
largeur 59,5 cm |
|
Dimensions |
hauteur 85 cm |
|
|
profondeur 52,5 cm |
|
|
|
|
Capacité |
de 1 à 5 kg |
|
|
|
|
Raccordements |
tension 220/230 Volt 50 Hz |
|
électriques |
puissance maximale absorbée 1850 W |
|
|
|
|
Raccordements |
pression maximale 1 MPa (10 bar) |
|
pression minimale 0,05 MPa (0,5 bar) |
||
hydrauliques |
||
capacité du tambour 46 litres |
||
|
||
|
|
|
Vitesse |
jusqu'à 1200 tours minute |
|
d'essorage |
||
|
||
|
|
|
Programmes de |
programme 2; température 60°C; |
|
contrôle selon la |
||
effectué avec une charge de 5 kg. |
||
norme IEC456 |
||
|
||
|
|
|
|
Cet appareil est conforme aux |
|
|
Directives Communautaires suivantes: |
|
|
- 73/23/CEE du 19/02/73 (Basse |
|
|
Tension) et modifications suivantes |
|
|
- 89/336/CEE du 03/05/89 |
|
|
(Compatibilité électromagnétique) et |
|
|
modifications suivantes |
|
|
- 2002/96/CE |
F
Installation
Description
Programmes
produits Bac
Précautions
Entretien
Anomalies
Assistance
3
Description du lave-linge
Bandeau de commandes
F
Tiroir à produits lessiviels
Tiroir à produits lessiviels: chargement des produits lessiviels et additifs (voir page 8).
Touche ESSORAGE: réglage de la vitesse d'essorage ou exclusion (voir page 7).
Touche DÉPART DIFFÉRÉ pour différer le démarrage du programme sélectionné jusqu'à 24 heures maximum (voir page 7).
Touche TEMPÉRATURE: modification de la température de lavage (voir page 7).
Ecran: visualisation de l’avancement du cycle de lavage et/ou de la programmation (voir page ci-
contre).
|
|
|
|
|
|
Touches |
|
Touche |
|||
FONCTION |
|
||||
|
START/RESET |
||||
|
|
|
|||
|
|
|
|
|
Touche |
|
|
|
|
|
|
|
|
|
|
|
MISE EN |
|
|
|
|
|
MARCHE/ARRET |
|
|
|
|
|
|
|
|
|
|
Ecran |
|
Bouton |
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
Touche |
|
|
|
Touche |
|
|
TEMPÉRATURE |
|||
|
|
|||||
|
Touche |
|
|
|||
ESSORAGE |
|
|
|
|||
|
DÉPART DIFFÉRÉ |
|||||
|
|
Touches FONCTION: sélection des fonctions disponibles. La touche correspondant à la fonction sélectionnée restera allumée.
Touche START/RESET: démarrage des programmes ou annulation (en cas d'erreur).
Touche MISE EN MARCHE/ARRET: mise en marche ou arrêt du lave-linge.
Bouton: choix des programmes (voir page 6). En cours de lavage, le bouton ne bouge pas.
4
