Manual de instrucciones

SECADORA

Índice

							ES
							Información importante, 2-3
	ES		PT		NL
							Instalación, 4
					Nederlands,25		Dónde instalar la secadora
	Español,1		Português,13
							Aireación
							Conexión eléctrica
							Información preliminar
	DE
							Descripción de la secadora, 5
	Deutsch,37						Características
							Panel de control
							Cómo realizar un secado, 6
							Comienza un secado
	IDC 73						Programación del secado, 7
							Tiempos de secado
							Programas y opciones de secado
							Ropa, 8
							Subdivisión de la ropa
							Etiquetas de mantenimiento
							Prendas especiales
							Tiempos de secado
							Advertencias y sugerencias, 9
							Seguridad general
							Información para el reciclaje y el desguace
							Ahorro energético y respeto del medio ambiente

! Este símbolo te recuerda que debes leer este manual de instrucciones.

!Mantenga al alcance de la mano el presente manual para poder consultarlo fácilmente ante cualquier necesidad. El manual siempre debe estar cerca de la secadora, si el aparato es vendido o cedido a terceros, recuerde entregarlo con su manual, de este modo se permitirá a los nuevos propietarios conocer las advertencias y las sugerencias sobre el uso de la secadora.

!Lea atentamente estas instrucciones: las páginas siguientes contienen importante información sobre la instalación y consejos útiles sobre el funcionamiento del electrodoméstico.

Cuidados y mantenimiento, 10

Interrupción de la alimentación eléctrica Limpieza del filtro después de cada ciclo Control del cesto después de cada ciclo

Vaciado del contenedor de recolección del agua después de cada ciclo

Limpieza de la unidad de condensación Limpieza de la secadora

Problemas y soluciones, 11

Asistencia Técnica, 12

Repuestos

1

Información importante

Para el funcionamiento eficiente de la secadora ES por condensación es necesario respetar el

esquema de mantenimiento ordinario indicado a continuación:

Filtro para la pelusa – ES NECESARIO quitar la pelusa que se deposita en el filtro al finalizar cada ciclo de secado.

Fase 1

Abra la puerta de la secadora presionándola como se indica en la figura.

Fase 2

Extraiga el filtro (utilizando dos dedos).

Fase 3

Quite la pelusa de la superficie interna de la red del filtro.

La falta de limpieza del filtro después de cada ciclo de secado influye sobre las prestaciones de secado de la máquina, la cual necesita más tiempo para secar y en consecuencia consume más electricidad.

Contenedor para la recolección de agua – Se debe vaciar el contenedor para la recolección de agua después de cada ciclo de secado.

Fase 1

Tire del contenedor de recolección del agua hacia fuera y extráigalo totalmente de la secadora.

Fase 2

Vacíe totalmente el contenedor de recolección de agua.

Fase 3

Vuelva a instalar el contenedor de recolección del agua asegurándose que esté totalmente introducido en su lugar.

Si el contenedor de recolección no se vacía, el agua podría ocasionar que:

-Se detenga el calentamiento de la máquina (por lo tanto la carga podría estar todavía húmeda al finalizar el ciclo de secado).

-El led “Vaciar cubeta” se ilumine para advertir

que el contenedor está lleno.

	Carga del sistema de recolección de agua
	Cuando la secadora es nueva, el contenedor de
Fase 4	recolección de agua no recoge hasta que el
	sistema no se carga. Esta operación puede
Vuelva a instalar el filtro – No	implicar 1 o 2 ciclos de secado. Una vez cargado,
active nunca la secadora si el	el sistema recoge agua en cada ciclo.
filtro no está colocado en su
posición.
2

Unidad de condensación - Es necesario limpiar

la pelusa del condensador cada mes.	ES

Fase 1

Abra la tapa del condensador - sostenga la manija y tire hacia Ud.

Fase 2

Quite el condensador girando los 3 ganchos y luego tire del condensador hacia Ud. (Podría haber agua en los tubos: esto es normal).

Fase 3

Limpie el condensador con agua haciéndola pasar por la parte posterior para extraer posibles depósitos de pelusa.

Fase 4

Vuelva a instalar la unidad de condensación, controle que el grupo esté totalmente introducido en su lugar, que los tres ganchos estén fijos y que las flechas de posicionamiento en la parte delantera del condensador estén dirigidas hacia arriba.

La falta de limpieza del condensador podría causar una avería anticipada en la secadora.

3

Instalación

		Dónde instalar la secadora
	ES
		• Las llamas pueden averiar la
		secadora, por lo tanto, debe
		estar alejada de cocinas a gas,
		estufas, radiadores o
		encimeras.
		Si el electrodoméstico debe
		instalarse debajo de una
		encimera, es necesario dejar un
		espacio de 10 mm entre el
		panel superior del
		electrodoméstico y los otros
		objetos dispuestos encima de
		la misma, y un espacio de 15 mm entre los lados del
		electrodoméstico y las paredes o las decoraciones
		dispuestas al costado del mismo. De este modo se
		garantiza una circulación de aire adecuada.

Aireación

• Cuando la secadora está en funcionamiento debe haber una aireación suficiente. Controle que se instale la secadora en un ambiente que no sea húmedo y que esté dotado de una adecuada circulación de aire. El flujo de aire alrededor de la secadora es fundamental para permitir que se condense el agua producida durante el lavado; la secadora no funciona de forma correcta si se coloca en un espacio cerrado o dentro de un mueble.

!Si la secadora se utiliza en una habitación pequeña o fría es posible que se forme algo de condensación.

!No se aconseja instalar la secadora en un armario; el

electrodoméstico nunca debe instalarse detrás de una puerta que se cierra con llave, una puerta corrediza o una puerta con los goznes en el lado opuesto a la puerta de la secadora.

Descarga de agua

Si la máquina se coloca cerca de un tubo de desagüe es posible hacer salir el agua condensada directamente sin tener que utilizar el contenedor de recolección de agua. En este caso, ya no es necesario vaciar el contenedor de recolección del agua después de cada ciclo.

Si la secadora se coloca encima o al costado de una lavadora, ambas pueden compartir el desagüe. Basta desconectar el tubo indicado en la figura A y conectarlo a al desagüe.

Si el desagüe se encuentra más lejos que la longitud del tubo, para alcanzarla es posible comprar y conectar un tubo del mismo diámetro y del largo necesario.

Para instalar el tubo nuevo basta cambiar el tubo presente como se indica en la figura B introduciéndolo en la misma posición.

!El desagüe debe estar 1 m más abajo del fondo de la secadora.

!Después de instalar la secadora asegurarse que el tubo de desagüe no esté doblado ni torcido.

1

2

Fig. A

2

1

Less than 1m

Fig. B

Conexión eléctrica

Antes de introducir el enchufe en la toma eléctrica compruebe lo siguiente:

•Asegurarse que las manos estén secas.

•La toma debe poseer una conexión a tierra.

•La toma debe ser capaz de tolerar la potencia máxima prevista para la máquina, indicada en la placa de los datos de funcionamiento (ver Descripción de la secadora).

•La tensión de alimentación debe estar comprendida entre los valores indicados en la placa de datos de funcionamiento (ver Descripción de la secadora).

•La toma debe ser compatible con el tipo de enchufe de la secadora. Si no es así, sustituya la toma o el enchufe.

!No utilice prolongaciones.

!La secadora no puede instalarse en ambientes externos, ni

siquiera si están resguardados. En efecto, es posible que sea muy peligroso exponer este electrodoméstico a la lluvia o a las tormentas.

!Después de la instalación de la secadora el cable eléctrico y el enchufe deben quedar a mano.

!El cable eléctrico no debe doblarse ni aplastarse.

!Si el enchufe a cambiar está incorporado, se debe eliminar

de forma segura. NUNCA lo deje para que pueda ser conectado a una toma y provoque descargas eléctricas

!El cable eléctrico debe controlarse periódicamente y debe

cambiarse empleando un cable específico para esta secadora que sólo puede ser instalado por técnicos autorizados(ver Asistencia Técnica). Los cables eléctricos nuevos o más largos son suministrados por los revendedores autorizados con un costo adicional .

!El fabricante declina cualquier responsabilidad si no cumplen estas reglas.

!Si existen dudas respecto a lo indicado, llame a un electricista cualificado.

Información preliminar

Una vez instalada la secadora, antes de ponerla en funcionamiento limpie dentro del cesto y elimine la suciedad que puede haberse acumulado durante el transporte.

4

Descripción de la secadora

Abertura de la puerta	Características
		ES
		Placa de datos de
Presione	Contenedor de	funcionamiento
sobre la	recolección de agua
puerta
		Número
		de serie y
	Filtro	número
		de
		modelo
		Rejilla de la
Unidad de		toma de
condensación		aire
(tapa abierta)
		Manija de la tapa
		del condensador
		(tire para abrir)

Panel de control

Boton	Botón
Temperatura Alta	START

	Mando de
		Piloto
	tiempos de
		vaciar cubeta
	secado

Mando de tiempos de secado

Permite programar el tiempo de secado: girar el mando en sentido horario hasta que el indicador marca el tiempo de secado deseado (ver Programación del secado).

Temperatura alta

Permite personalizar el programa seleccionado en función de las necesidades.

Botón START

Presionar el botón para comenzar el secado.

Piloto vaciar cubeta

El Piloto “vaciar cubeta” indica que es necesario vaciar el contenedor de recolección de agua.

Si el contenedor se llena durante el programa, la secadora automáticamente comienza el ciclo aire frío. Para evitar este procedimiento, vacíe siempre el contenedor de recolección de agua cada vez que se utiliza la secadora (ver Mantenimiento).

5

Cómo realizar un secado

Comienza un secado

ES

1.Introduzca el enchufe de la secadora en la toma de alimentación eléctrica.

2.Seleccionar el secado en función del tipo de ropa (ver Ropa).

3.Abra la puerta y controle que el filtro esté limpio y en posición y que el contenedor de recolección de agua esté vacío y colocado correctamente (ver Mantenimiento).

4.Cargue la máquina teniendo cuidado que ninguna prenda se interponga entre la puerta y la junta. Cierre la puerta.

5.Girar el “Mando de tiempos de secado” hasta que el indicador se posicione en el tiempo de secado adecuado al tipo de tejido a secar. Consultar la tabla con la relación entre los tipos de tejido y la capacidad de carga (ver Programación del secado) y las indicaciones para cada tipo de tejido (ver Ropa).

6.De ser necesario programar la temperatura con el botón “Temperatura alta”.

7.Para comenzar presione el botón START.

Durante el programa de secado es posible controlar la ropa y sacar las prendas que se hayan secado dejando que las otras continúen. Después de cerrar la puerta, presione START para poner de nuevo en funcionamiento la máquina.

8.Durante los últimos minutos de los programas de secado, comienza la fase final de SECADO EN FRÍO (los tejidos son enfriados); es necesario dejar siempre que esta fase termine.

9.Abra la puerta, saque la ropa, limpie el filtro y vuelva a colocarlo en su lugar. Vacíe el contenedor de recolección de agua y vuelva a colocarlo en su posición (ver Mantenimiento).

10.Desconecte la secadora de la red eléctrica.

6

Programación del secado

	Tiempos de secado
	El tiempo de secado a seleccionar depende de la carga y del tejido a secar (ver la tabla).									ES
	Los últimos 10 minutos del programa están dedicados al ciclo en frío.
	! Para grandes cargas seleccione la opción “Temperatura Alta” (si está disponible).
	Tejidos				Carga
		1 kg	2 kg	3 kg	4 kg	5 kg	6 kg	7 kg
	Algodón –	30 - 40	40 - 55	55 - 70	70 - 80	80 - 90	95 - 120	120 - 140
	Temperatura
		minutos	minutos	minutos	minutos	minutos	minutos	minutos
	Alta
	Sintéticos –	40 - 50	50 - 70	70 - 90
	Temperatura				-	-	-	-
		minutos	minutos	minutos
	Alta
	Acrílicos –	40 - 60	55 - 75
	Temperatura			-	-	-	-	-
		minutos	minutos
	baja

Los tiempos son aproximados y pueden variar en función de:

•La cantidad de agua retenida por las prendas después de la centrifugación: las toallas y las prendas delicadas retienen mucha agua.

•Tejidos: las prendas del mismo tejido, pero con trama y espesor diferentes pueden requerir tiempos de secado diferentes.

•Cantidad de ropa: prendas individuales y pequeñas cargas pueden requerir más tiempo para secarse.

•Secado: si las prendas deben ser planchadas es posible extraerlas de la máquina cuando aún están húmedas. Las prendas que deben estar totalmente secas pueden dejarse más tiempo.

•Temperatura de la habitación: mientras más baja es la temperatura de la habitación en la que se encuentra la secadora, más tiempo será necesario para el secado de las prendas.

•Volumen: algunas prendas voluminosas requieren especial cuidado durante el proceso de secado. Se aconseja sacar las prendas, sacudirlas e introducirlas nuevamente en la secadora: esta operación debe repetirse varias veces durante el ciclo de secado.

! No seque demasiado las prendas.

Todos los tejidos contienen humedad natural que los mantiene suaves y vaporosos.

Programas y opciones de secado

Refresca

Programa breve ideal para refrescar fibras y prendas a través de la emisión de aire fresco. Dura aproximadamente 10 minutos. ! Este no es un programa de secado y, por lo tanto, no se utiliza con prendas aún mojadas.

Temperatura alta

Seleccionado el secado por tiempo, presionando este botón se selecciona una temperatura elevada. Los programas con tiempo tienen prefijada una temperatura baja.

7

Ropa

Subdivisión de la ropa

ES • Controle los símbolos de la etiqueta de las diferentes prendas para comprobar si las prendas pueden someterse a un secado en tambor.

•Divida la ropa a lavar en función del tipo de tejido.

•Vacíe los bolsillos y controle los botones.

•Cierre las cremalleras y los ganchos y ate los cintos y lazos sin ajustar.

•Estruje las prendas para eliminar la mayor cantidad de agua posible.

! No cargue la secadora con prendas completamente empapadas de agua.

Máximas dimensiones de carga

No cargue el cesto por encima de su capacidad máxima. Los siguientes valores se refieren al peso de las prendas secas:

Fibras naturales: máximo 7 kg Fibras sintéticas: máximo 3 kg

! Para evitar una disminución de las prestaciones de la secadora, no la sobrecargue.

Carga tipo

Nota: 1 kg = 1000 g

Prendas

	Blusa	Algodón	150 g
		Otro	100 g
	Vestido	Algodón	500 g
		Otro	350 g
	Jeans		700 g
	10 pañales		1.000 g
	Camisa	Algodón	300 g
		Otro	200 g
	Camisetas		125 g

Ropa de casa

Funda edredón	Algodón	1.500 g
(matrimonial)	Otro	1.000	g
Mantel grande		700 g
Mantel pequeño		250 g
Mantel de té		100 g
Toalla de baño		700 g
Toalla		350 g
Sábana		500 g
matrimonial
Sábana simple		350 g

Cuando se mezclan prendas de tejido sintético con prendas de algodón, éstas últimas podrían estar todavía húmedas al finalizar el ciclo de secado. En este caso, se puede lanzar un nuevo ciclo de secado breve.

Nota: cuando se programa la duración de secado, tenga presente que los últimos 10 minutos de programa se dedican a la fase de secado en frío, durante la cual la secadora no seca la ropa.

Etiquetas de mantenimiento

Controle las etiquetas de las prendas, en especial cuando se introducen por primera vez en la secadora. A continuación se reproducen los símbolos más comunes:

Puede utilizarse en la secadora.

No se puede secar en secadora

Secar a alta temperatura.

Secar a baja temperatura.

Prendas que no se adaptan al secado en tambor:

•Prendas que contienen partes de goma o materiales similares o bien revestimientos de plástico (almohadas, cojines o anoraks de PVC) y cualquier otro tipo de objeto inflamable u objeto que contenga sustancias inflamables (toallas sucias con laca para el cabello).

•Fibras de vidrio (algunos tipos de cortinados).

•Prendas que antes han sido sometidas a limpieza en seco.

•Prendas marcadas con el código ITLC (“Prendas

especiales”) , que pueden lavarse con productos especiales para la limpieza doméstica. Cumpla atentamente con las instrucciones.

•Prendas demasiado voluminosas (edredones, sacos de dormir, almohadas, cojines, etc.) que se expanden durante el secado e impiden la circulación del aire dentro de la secadora.

Prendas especiales

Mantas y cubrecama: las prendas de acrílico (Acilian, Courtelle, Orion, Dralon) deben secarse con absoluto cuidado a temperatura baja. No programe tiempos de secado prolongados.

Prendas con arrugas o plisadas: lea las instrucciones de secado indicadas por el fabricante.

Prendas almidonadas: no seque estas prendas con otras no almidonadas. Quite la mayor cantidad de solución para almidonar antes de introducir las prendas en la secadora. No seque estas prendas en exceso: el almidón se convierte en polvo dejando las prendas suaves y disminuyendo su función.

8

Advertencias y sugerencias

! Este electrodoméstico ha sido diseñado y fabricado

respetando las normas internacionales sobre seguridad. Estas advertencias se suministran por motivos de seguridad y deben ser cumplidas atentamente.

Seguridad general

•La parte final de un ciclo de la máquina secadora se realiza sin calor (ciclo de enfriamiento) para asegurarse que la ropa quede a una temperatura que no la afecte.

•La presente secadora no debe utilizarse por personas (incluidos los niños) con capacidad física, sensorial o mental reducidas o sin experiencia y conocimiento, a menos que sean vigiladas o reciban las instrucciones de uso del dispositivo por parte de una persona responsable de su seguridad.

•Esta secadora ha sido proyectada para uso doméstico y no profesional.

•No toque el electrodoméstico con los pies descalzos o con las manos o los pies mojados.

•Desconecte el electrodoméstico de la red de alimentación tirando del enchufe y no del cable.

•No deje acercarse a los niños cuando el electrodoméstico está funcionando. Después del uso apague la secadora y desconéctela de la red de alimentación. Mantenga la puerta cerrada para evitar que los niños puedan utilizar la secadora como un juego.

•Los niños deben ser vigilados para asegurarse que no jueguen con la secadora.

•El electrodoméstico debe instalarse de forma correcta y debe airearse adecuadamente. La toma de aire en la parte frontal de la secadora y los respiraderos en la parte trasera no deben estar nunca obstruidos (ver instalación).

•No utilice nunca la secadora sobre la moqueta cuando la altura del pelo sea tal que impida la entrada de aire a través de la base de la secadora.

•Compruebe que la secadora esté vacía antes de cargarla.

•La parte posterior de la secadora puede calentarse mucho:

no la toque nunca cuando la máquina está funcionando.

•No utilice la secadora si el filtro, el contenedor de recolección de agua y el condensador no están posicionados correctamente(ver Mantenimiento).

•Nunca utilice dentro de la secadora suavizante líquido para los tejidos, agréguelo durante el último aclarado del ciclo de lavado.

•No sobrecargue la secadora (ver Ropa para las máximas dimensiones de carga).

•No introduzca prendas totalmente mojadas.

•Cargue en la secadora sólo prendas lavadas con agua y jabón, aclaradas y centrifugadas. El secado de prendas que NO han sido lavadas con agua genera un peligro de incendio.

•Cumpla escrupulosamente con todas las instrucciones de las etiquetas para el lavado de las prendas (ver Ropa).

•No cargue prendas que han sido tratadas con productos químicos.

•No seque nunca prendas contaminadas con sustancias inflamables (aceite de cocina, acetona, alcohol, petróleo, kerosén, sustancias para eliminar manchas, trementina, ceras, sustancias para quitar la cera y lacas para el cabello) a menos que no hayan sido lavados con agua caliente y una cantidad adicional de detergente.

•No seque goma, artículos y prendas con fondo de goma, cojines con relleno de goma espuma, espuma de látex, goma, plástico, gorras de ducha, tejidos resistentes al agua, bragas cubre pañales o revestimientos, polietileno y papel.

	•	Quite cualquier objeto de los bolsillos, en especial los
		encendedores (por el riesgo de explosión).	ES
	•	No cargue prendas grandes, demasiado voluminosas.

•No seque fibras acrílicas a alta temperatura.

•Complete cada programa con la respectiva fase de secado en frío.

•No apague la secadora cuando aún contiene prendas calientes.

•Limpie el filtro después de cada uso (ver Mantenimiento).

•Vacíe el contenedor de recolección de agua después de cada uso (ver Mantenimiento).

•Limpie con regularidad la unidad de condensación (ver Mantenimiento).

•Evite la acumulación de pelusa alrededor de la secadora.

•No se suba al panel superior de la secadora ya que podría dañarse la máquina.

•Respete siempre las normas y las características eléctricas (ver Instalación).

•Compre siempre accesorios y recambios originales (ver

Asistencia Técnica).

! ATENCIÓN: no detenga nunca la secadora antes del final del ciclo de secado a menos que todas las prendas se extraigan con rapidez y se extiendan para disipar el calor.

Información para el reciclaje y el desguace

Dentro del ámbito de nuestro esfuerzo permanente en defensa del medioambiente nos reservamos el derecho de utilizar componentes reciclados de calidad para reducir los costos del cliente y minimizar el derroche de materiales.

•Eliminación del material de embalaje: respete la normativa local, de este modo se podrá reciclar el embalaje.

•Para reducir el riesgo de accidentes para los niños, quite la puerta y el enchufe y luego corte a ras el cable de alimentación del aparato. Elimine estas partes por separado para asegurarse que el electrodoméstico no pueda ser conectado a una toma de corriente.

Electrodomésticos viejos en desuso

La norma Europea 2002/96/CE sobre la eliminación de aparatos eléctricos y electrónicos (RAEE), indica que los electrodomésticos no deben ser eliminados

de la misma manera que los desechos sólidos urbanos. Los aparatos en desuso se deben recoger separadamente para optimizar el porcentaje de recuperación y reciclaje de los materiales que los componen e impedir potenciales daños para la salud y el medio ambiente. El símbolo de la papelera tachada se encuentra en todos los productos para recordar la obligación de recolección separada.

Para mayor información sobre la correcta eliminación de los electrodomésticos, los poseedores de los mismos podrán dirigirse al servicio público responsable o a los revendedores.

Ahorro energético y respeto por el medio ambiente

•Antes de secar las prendas, estrújelas para eliminar la mayor cantidad de agua posible (si se utiliza antes la lavadora programe un ciclo de centrifugado). De este modo, se ahorra energía durante el secado.

•Utilice siempre la secadora con la carga completa, así se ahorra energía: prendas individuales y pequeñas cargas requieren más tiempo para secarse.

•Limpie el filtro al final de cada ciclo para disminuir los costos relativos al consumo energético (ver Mantenimiento).

9

Cuidados y mantenimiento

Interrupción de la alimentación ES eléctrica

! Desconecte la secadora cuando no esté funcionando, del

mismo modo durante las operaciones de limpieza y mantenimiento.

Limpieza del filtro después de cada ciclo

El filtro es un componente fundamental del secado: su función es la de recoger los residuos de lana y la pelusa que se forman durante el secado.

Al finalizar el secado limpie el filtro aclarándolo debajo de agua corriente o limpiándolo con una aspiradora. Si el filtro se atasca, el flujo de aire en el interior de la secadora se vería gravemente comprometido: los tiempos de secado se prolongan y se consume más energía. Además, pueden producirse averías en la secadora.

El filtro se encuentra delante de la guarnición de la secadora

(ver figura). Remoción del filtro:

1. Tire hacia arriba la manija de plástico del filtro (ver la

figura).

2. Elimine la pelusa del filtro y colóquelo correctamente.

Controle que el filtro se introduzca completamente a ras de la guarnición de la secadora.

! No utilice la secadora si

antes no se coloca el filtro en su lugar.

Control del cesto después de cada ciclo

Gire el cesto manualmente para quitar las prendas más pequeñas (pañuelos) que podrían quedar dentro de la secadora.

Limpieza del cesto

! Para la limpieza del cesto no utilice elementos abrasivos,

esponja de acero o agentes de limpieza para acero inoxidable.

Contenedor de recolección de agua

Unidad de condensación

Topes

Manija

Podría formarse una pátina coloreada en el cesto de acero inoxidable, fenómeno que podría generarse por una combinación de agua con agentes de limpieza como suavizantes de lavado. Esta pátina de color no tiene ningún efecto sobre las prestaciones de la secadora.

Vaciado del contenedor de recolección del agua después de cada ciclo

Saque el contenedor de la secadora y vacíelo en un fregadero o en otro espacio de descarga adecuado, luego vuelva a posicionarlo de forma correcta.

Siempre se debe controlar el contenedor de recolección y vaciarlo antes de comenzar un programa nuevo de secado.

Limpieza de la unidad de condensación

•Quite periódicamente (cada mes) la unidad de condensación y elimine la pelusa acumulada en las placas aclarándola debajo del grifo de agua fría haciéndola correr

por el lado posterior del condensador. Remoción del condensador:

1.Desconecte la secadora de la red eléctrica y abra la puerta.

2.Abra la tapa del condensador (ver figura), desbloquee los tres topes girándolos 90° en sentido antihorario, luego extraiga el condensador tirando del pomo.

3.Limpie la superficie de las guarniciones y vuelva a posicionar la unidad con las flechas dirigidas hacia arriba, asegurándose que los topes estén bien fijados.

Limpieza de la secadora

•Las partes externas de metal o de plástico y las partes de goma pueden limpiarse con un paño húmedo.

•Periódicamente (cada 6 meses) limpie con una aspiradora la rejilla de la toma de aire frontal y los respiraderos en la parte trasera de la secadora para quitar la pelusa acumulada, residuos de lana y polvo. También se deben quitar las acumulaciones de pelusa de la parte frontal del condensador y de las zonas del filtro, utilizando ocasionalmente la aspiradora.

!No use solventes ni elementos abrasivos.

!Haga controlar con regularidad la secadora por personal

técnico autorizado para garantizar la seguridad de las piezas eléctricas y mecánicas (ver Asistencia Técnica).

Filtro

Grifo

Posterior

Unidad de condensación

Toma de aire

Delantero

Tapa del condensador

10

Problemas y soluciones

	Cuando tenga la sensación de que la secadora no funciona de forma correcta, antes de llamar al Centro de asistencia técnica
	(ver Asistencia Técnica) consulte atentamente las siguientes sugerencias para la solución de los problemas.			ES
	Problema:	Causas probables/soluciones:
	La secadora no arranca.	•	El enchufe no está conectado a la toma de corriente de la pared lo bastante
			profundo como para que haga contacto.
		• Ha habido una interrupción de corriente.
		•	El fusible está quemado. Intente conectar otro electrodoméstico en la misma toma.
		• Si se emplea un prolongador, intente conectar el enchufe de la secadora
			directamente en la toma.
		• La puerta no ha sido cerrada correctamente.
		• El programa no ha sido programado de forma correcta (ver Cómo realizar un secado).
		• No se ha presionado el botón START (ver Cómo realizar un secado).
	Los tiempos de secado son	•	El filtro no se ha limpiado (ver Mantenimiento).
	prolongados.	•	¿Debe vaciarse el contenedor de recolección de agua? El piloto “Vaciar cubeta”
			centellea (ver Mantenimiento).
		• El condensador debe ser limpiado (ver Mantenimiento).
		•	No se ha seleccionado el tiempo de secado correcto para esta carga (ver Ropa).
		•	Las prendas están demasiado mojadas (ver Ropa).
		•	La secadora está sobrecargada (ver Ropa).

La secadora hace ruido durante los primeros minutos de funcionamiento.

•Es normal, especialmente si la secadora no ha sido utilizada por un tiempo prolongado. Si el ruido continúa durante todo el ciclo, llame al centro de asistencia técnica.

11

Asistencia Técnica

Antes de llamar al Centro de asistencia técnica:

ES	• Consulte la guía para la solución de los problemas para
	ver si es posible solucionar la avería personalmente
	(ver Problemas y soluciones).
	• De lo contrario, apague la secadora y llame al Centro de
	asistencia técnica más cercano.
	Datos a comunicar al Centro de asistencia
	técnica:
	• Nombre, dirección y código postal;
	• número de teléfono;
	• el tipo de avería;
	• la fecha de compra;
	• el modelo de aparato (Mod.);
	• el número de serie (S/N) de la secadora.
	Esta información se encuentra en la etiqueta de datos
	colocada detrás de la puerta.

Repuestos

Esta secadora es una máquina compleja. Intentando repararla personalmente o encargando su reparación a personal no cualificado, se puede poner en riesgo la seguridad de las personas, además de averiar la máquina y que la garantía sobre los repuestos caduque.

En caso de problemas con el uso de la máquina, llame siempre a un técnico autorizado. Los repuestos han sido especialmente proyectados para este electrodoméstico y no se prestan para otras finalidades.

El presente electrodoméstico está en conformidad con las siguientes directivas CEE:

-2006/95/CEE (Dispositivos de baja tensión);

-89/336/CEE, 92/31/CEE, 93/68/CEE (Compatibilidad electromagnética).

12

Instruções para a utilização

MÁQUINA DE SECAR ROUPA

PT

Português

Índice

PT

Informações importantes, 14-15

Instalação, 16

Onde instalar a máquina de secar roupa Ventilação

Ligação eléctrica Informações preliminares

IDC 73

! Este símbolo serve para lembrar-te de ler este manual de instruções.

!Mantenha o presente manual num local acessível para poder consultá-lo facilmente sempre que necessário. Mantenha sempre o manual junto da máquina de secar roupa. Se a máquina for vendida ou cedida a outras pessoas, faça-a acompanhar deste manual, para que os novos proprietários possam conhecer as advertências e sugestões relacionadas com a utilização da mesma.

!Leia com atenção estas instruções: as páginas seguintes contém informações importantes sobre a instalação e sugestões úteis sobre o funcionamento do electrodoméstico.

Descrição da máquina de secar roupa, 17

Características Painel de comandos

Como efectuar uma secagem, 18

Iniciar uma secagem

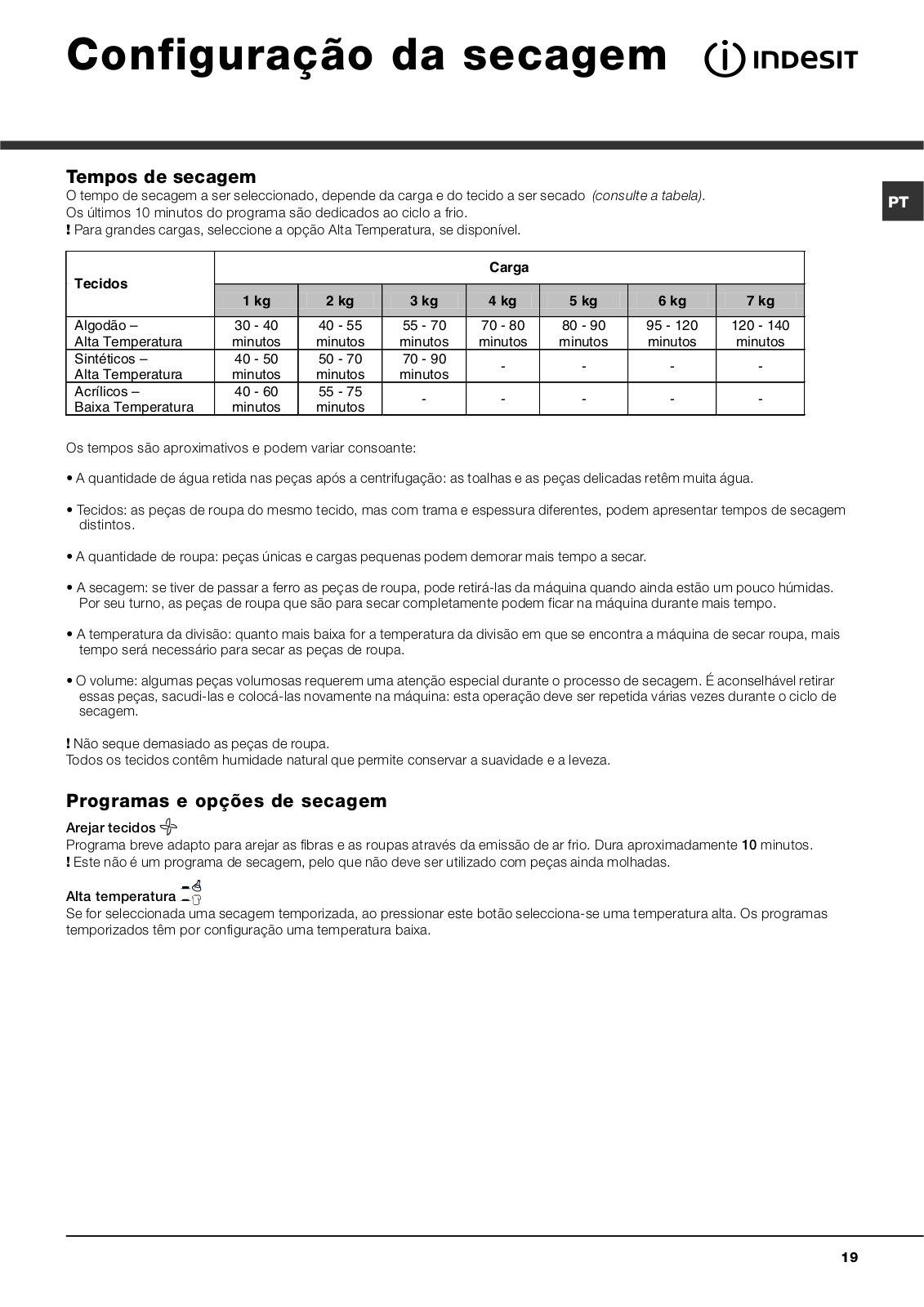

Configuração da secagem, 19

Tempos de secagem

Programas e opções de secagem

Roupa, 20

Triagem da roupa

Etiquetas de manutenção

Peças especiais

Tempos de secagem

Advertências e sugestões, 21

Segurança geral

Informações sobre a reciclagem e a eliminação Economia energética e respeito pelo meio ambiente

Cuidados e manutenção, 22

Interrupção da alimentação eléctrica Limpeza do filtro no fim de cada ciclo Controlo do tambor no fim de cada ciclo

Esvaziamento do recipiente de recolha da água no fim de cada ciclo

Limpeza da unidade de condensação Limpeza da máquina de secar roupa

Problemas e soluções, 23

Assistência, 24

Peças de reposição

13

Informações importantes

Para um funcionamento eficiente da máquina de PT secar roupa por condensação, é necessário

respeitar o esquema de manutenção regular indicado abaixo:

Filtro de cotão – É NECESSÁRIO limpar o cotão que se deposita no filtro no fim de cada ciclo de secagem.

Fase 1

Abra a porta da máquina de secar roupa pressionando-a como indicado na figura.

Fase 2

Extraia o filtro (com dois dedos).

Fase 3

Limpe eventuais depósitos de cotão da superfície interna da rede do filtro.

A falta de limpeza do filtro no fim de cada ciclo de secagem tem influência sobre os desempenhos da máquina, que demora mais tempo a secar e, consequentemente, consome mais electricidade durante a secagem.

Recipiente de recolha da água – É necessário esvaziar o recipiente de recolha da água no fim de cada ciclo de secagem.

Fase 1

Puxe o recipiente de recolha da água em direcção a si e retire-o completamente da máquina de secar roupa.

Fase 2

Esvazie toda a água contida no recipiente.

Fase 3

Reinstale o recipiente de recolha da água, certificando-se de que fica completamente inserido na respectiva posição.

O não esvaziamento do recipiente de recolha da água pode causar:

-A paragem do aquecimento da máquina (o que faria com que a roupa continuasse húmida no fim do ciclo de secagem).

-O indicador luminoso “Esvaziar recipiente” ilumina-se para avisar que o recipiente está

cheio.

	Carregamento do sistema de recolha da água
Fase 4	Quando a máquina de secar roupa é nova, o
	recipiente de recolha da água não efectua a
Reinstale o filtro – Não ligue	recolha enquanto o sistema não estiver carregado.
nunca a máquina de secar roupa	Esta operação pode precisar de 1 ou 2 ciclos de
sem ter colocado o filtro.	secagem. Uma vez efectuado o carregamento, o
	sistema recolhe a água em todos os ciclos.
14

Unidade de condensação - É necessário limpar

o cotão do condensador todosos meses.	PT

Fase 1

Abra a tampa do condensador - Segure a pega e puxe-a na sua direcção.

Fase 2

Retire o condensador rodando as 3 molas e, em seguida, puxe o condensador na sua direcção. (É possível que exista água nos tubos: é normal).

Fase 3

Limpe o condensador com água, fazendo-a escorrer pela parte posterior para remover eventuais depósitos de cotão.

Fase 4

Reinstale a unidade de

condensação. Certifique-se de que o grupo fica completamente

inserido na respectiva posição,

que as 3 molas ficam bem fixas e que as setas de posicionamento na parte da frente do condensador ficam orientadas para cima.

A falta de limpeza do condensador pode causar uma avaria precoce na máquina de secar roupa.

15
