ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

EACS-HP/N3

2 electrolux

Инструкция по эксплуатации кондиционеров воздуха сплитсистем бытовых

серии EACS-HP/N3

Мы благодарим Вас за сделанный выбор!

Вы выбрали первоклассный продукт от Electrolux, который, мы надеемся, доставит Вам много радости в будущем. Electrolux стремится предложить как можно более широкий ассортимент качественной продукции, который сможет сделать Вашу жизнь еще более удобной. Вы можете увидеть несколько примеров на обложке этой инструкции. А также получить подробную информацию на сайте www.home-comfort.ru. Внимательно изучите данное руководство, чтобы правильно использовать Ваш новый кондиционер воздуха и наслаждаться его преимуществами.

Мы гарантируем, что он сделает Вашу жизнь намного комфортнее, благодаря легкости в использовании. Удачи!

Адреса сервисных центров Вы можете найти на сайте: www. home-comfort.ru

или у Вашего дилера.

Содержание

Назначение кондиционера	3
Условия безопасной эксплуатации	3
Устройство и составные части	4
Управление кондиционером	4
Пульт дистанционного управления	4
Панель индикации	7
Дисплей внутреннего блока	7
Порядок работы кондиционера
в различных режимах	7
Основные функции управления	8
Дополнительные функции управления	8
Блокировка кнопок пульта	8
О переключении между режимами
°C (Centigrade) и °F ( Fahrenheit)	8
Принудительное включение/
выключение функции разморозки	8
Функция автоматического
оттаивания внутреннего блока	8
Порядок управления	9
Замена батареек в пульте управления	9
Аварийный переключатель	9
Советы по использованию	9
Уход и техническое обслуживание	9
Защита	10
Устранение неполадок	11
Утилизация	11
Сертификация	11
Технические характеристики прибора	12
Дополнительные принадлежности	13
Комплектация	13
Гарантийный талон	14

Примечание:

В тексте данной инстукции кондиционер воздуха сплит-системы бытовая может иметь такие технические названия, как прибор, устройство, аппарат, кондиционер и т.п.

Назначение кондиционера

Кондиционер бытовой с наружным и внутренним блоком (сплит-система) предназначен для создания оптимальной температуры воздуха при обеспечении санитарногигиенических норм в жилых, общественных и административно-бытовых помещениях. Кондиционер осуществляет охлаждение, осушение, нагрев, вентиляцию и очистку воздуха от пыли.

Условия безопасной эксплуатации

•Используйте правильное напряжение питания в соответствии с требованиями в заводском паспорте. В противном случае могут произойти серьезные сбои, возникнуть опасность жизни или произойти пожар.

•Не допускайте попадания грязи в вилку или розетку. Надежно подсоедините шнур источника питания во избежание получения удара электрическим током или пожара.

•Не отключайте автоматический выключатель источника питания и не выдергивайте шнур из розетки в процессе работы устройства. Это может привести к пожару.

•Ни в коем случае не разрезайте и не пережимайте шнур источника питания, поскольку вследствие этого шнур питания может быть поврежден. В случае повреждения шнура питания можно получить удар электрическим током или может вспыхнуть пожар.

•Никогда не наращивайте кабель питания. Это может привести к перегреву и явиться причиной пожара.

•He применяйте удлинители силовых линий и не используйте розетку для одновременного питания другой электрической аппаратуры. Это может привести к поражению электрическим током и возникновению пожара.

•Не вытаскивайте штепсель питания из розетки, держась за кабель питания. Это может привести к пожару и поражению электрическим током.

•Обязательно вынимайте штепсель из розетки питания в случае длительного простоя кондиционера воздуха.

•Не загораживайте воздухозаборное и воздуховыпускное отверстия наружного и внутреннего блоков. Это может вызвать падение мощности кондиционера и привести к нарушению его работы.

кондиционеры 3

•Ни в коем случае не вставляйте палки или аналогичные предметы во внешний блок прибора. Так как вентилятор вращается при высокой скорости, такое действие может стать причиной получения телесного повреждения.

•Для Вашего здоровья вредно, если охлажденный воздух попадает на Вас в течение длительного времени. Рекомендуется отклонить направление воздушного потока таким образом, чтобы проветривалась вся комната.

•Отключите прибор с помощью пульта дистанционного управления в случае, если произошел сбой в работе.

•Не проводите ремонт прибора самостоятельно. Если ремонт будет выполнен неквалифицированным специалистом, то это может стать причиной поломки кондиционера, а также удара электрическим током или пожара.

•Не размещайте нагревательные приборы рядом с кондиционером воздуха. Поток воздуха от кондиционера может привести к недостаточной производительности нагревательного прибора и наоборот.

•При проведении чистки необходимо прекратить работу кондиционера и отключить подачу питания. В противном случае возможно поражение электрическим током.

•He допускайте размещения рядом с блоками горючих смесей и распылителей. Существует опасность воспламенения.

•Не допускайте, попадания воздушного потока на газовую горелку и электрическую плиту.

•Не касайтесь функциональных кнопок влажными руками.

•Убедитесь в том, что стена для установки блока достаточно прочна. В противном случае возможно падение блока, сопровождающееся нанесением травм и т.п.

•Не допускайте попадания каких-либо предметов на внешний блок кондиционера.

•Кондиционер должен быть заземлен.

•При появлении признаков горения или дыма, пожалуйста, отключите электропитание и свяжитесь с центром обслуживания, если возгорание или задымление не прекратилось после отключения, примите необходимые меры после возгорания, немедленно обратитесь в местную пожарную службу.

4 electrolux

Внутренний блок

Вход воздуха

Выход воздуха

Наружный блок

Вход воздуха

Выход воздуха

Устройство и составные части

1 Шнур питания.

2 Дисплей.

3 Передняя панель.

4 Воздушный фильтр-сетка.

5 Горизонтальные жалюзи.

6 Вертикальные жалюзи.

7 Кнопка аварийного запуска.

8 Фреоновая трасса.

9 Изоляция.

10Дренажная трасса.

11Пульт дистанционного управления.

12Соединительная трасса.

Примечание:

Рисунки, приведенные в данной инструкции, основаны на внешнем виде стандартной модели. Следовательно, форма может отличаться от формы того кондиционера, который Вы выбрали.

Управление кондиционером

•Для управления кондиционера применяется беспроводной инфракрасный дистанционный пульт.

•При управлении расстояние между пультом

иприемником сигнала на внутреннем блоке должно быть не более 10 м. Между пультом

иблоком не должно быть предметов, мешающих прохождению сигнала.

•Пульт управления должен находиться на расстоянии не менее 1 м от телевизионной

ирадио аппаратуры.

•Не роняйте и не ударяйте пульт, а также не оставляйте его под прямыми солнечными лучами.

Пульт дистанционного управления

	2	3
	13	1
	13	4
	9	4
	9	5
	14	5
	14
	6	15
	11	12
	7	17
	8	10
	18	16

1 КНОПКА ON/OFF – Включение/выключение.

2 КНОПКА MODE – Выбор режима работы.

3 КНОПКА FAN – Скорость вращения вентилятора.

4 КНОПКА – Кнопка увеличения температуры.

5КНОПКА – Кнопка уменьшения температуры.

6 КНОПКА SLEEP – Ночной режим.

7 КНОПКА СLOCK – Часы.

8КНОПКА X-FAN – Функция продувки испарителя.

9 КНОПКА TURBO – Режим Турбо.

10КНОПКА LIGHT – Подсветка дисплея на внутреннем блоке.

11КНОПКА TIMER ON – Включение таймера.

12КНОПКА TIMER OFF – Отключение таймера.

13КНОПКА – Выбор положения вертикальных жалюзи.

14КНОПКА – Выбор положения горизонтальных жалюзи*.

15КНОПКА I FEEL – Функция I FEEL*.

16КНОПКА HEALTH/AIR – Включение режимов ионизации и «приток свежего воздуха»*.

17КНОПКА QUIET – Тихий режим*.

18 КНОПКА TEMP – Установка температуры*.

*– Данные функции отсутствуют в моделях серии EACS-HP/N3.

1ON/OFF (ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ) Нажмите кнопку ON/OFF. Когда прибор получит сигнал, то на дисплее внутреннего блока загорится индикатор режима

работы . При нажатии кнопки второй раз, прибор будет выключен. Включая или выключая прибор, функция TIMER и функция SLEEP будут отключены, но

предварительные настройки сохранятся.

2MODE (РЕЖИМ РАБОТЫ)

Нажатием кнопки выбирается режим работы в следующей последовательности: AUTO (АВТОМАТИЧЕСКИЙ), COOL (ОХЛАЖДЕНИЕ), DRY (ОСУШЕНИЕ), HEAT (НАГРЕВ), FAN (ВЕНТИЛЯТОР). На дисплее пульта высвечиваются соответствующие знаки индикации режимов:

Примечание:

О РЕЖИМЕ AUTO (АВТОМАТИЧЕСКИЙ РЕЖИМ РАБОТЫ)

Когда выбран режим AUTO (АВТОМАТИЧЕСКИЙ РЕЖИМ РАБОТЫ), установленная температура отображаться на LCD-дисплее не будет, кондиционер

в зависимости от температуры воздуха в помещении автоматически начинает работать в режиме охлаждения или нагрева, создавая комфортные условия для пользователя.

3FAN (ВЫБОР СКОРОСТИ ВРАЩЕНИЯ ВЕНТИЛЯТОРА)

Нажатием кнопки FAN скорость вентилятора меняется в следующей последовательности:

кондиционеры 5

Auto – Низкая – Средняя – Высокая

На дисплее высвечивается соответствующая индикация скорости вентилятора:

Auto; “ “ – Низкая;
“ “ – Средняя; “	“ – Высокая

В режиме Auto скорость вентилятора задается автоматически в зависимости от разницы заданной температуры и температуры окружающего воздуха.

4КНОПКА НАСТРОЙКИ КОМНАТНОЙ ТЕМПЕРАТУРЫ Используется для увеличения температуры,

значений таймера. Для того, чтобы увеличить температуру, нажмите кнопку . Непрерывное нажатие и удержание кнопки более 2 секунд соответственно будет быстро увеличивать температуру до того момента, пока кнопка не будет отжата. В режиме AUTO функция регулировки темпе-

ратуры отсутствует. Диапазон регулировки температур: 16–30°C или 61–86°F.

5КНОПКА НАСТРОЙКИ КОМНАТНОЙ ТЕМПЕРАТУРЫ Используется для уменьшения температу-

ры, значений таймера. Непрерывное нажатие и удержание кнопки более 2 секунд соответственно будет быстро понижать

температуру до того момента, пока кнопка не будет отжата. В режиме AUTO функция регулировки температуры отсутствует.

6SLEEP (НОЧНОЙ РЕЖИМ) Используется для установки или отмены НОЧНОГО РЕЖИМА. После включения

прибора функцию установки ночного режима нужно активировать. После выключения прибора все существующие настройки функции НОЧНОГО РЕЖИМА будут отменены. При установке функции НОЧНОГО РЕЖИМА на дисплее пульта высвечивается значок . В этом режиме может быть

применена функция ТIMER. В режиме AUTO и FAN данная функция недоступна.

7СLOCK (ЧАСЫ)

Нажатием кнопки СLOCK (ЧАСЫ) можно

выставить время часов, значок начнет мигать на дисплее. На момент мигания

знака в течение 5 секунд можно выставить время, нажимая кнопку или кнопку , непрерывным нажатием и удержанием кнопки – более 2 секунд значение времени будет изменяться каждые 0,5 сек на 1 значение.

После того, как значок СLOCK (ЧАСЫ) перестанет мигать и на дисплее появится

постоянно горящий значок – значит время выставлено. После установки времени нажмите кнопку CLOCK повторно для

6 electrolux

подтверждения. После отключения прибора из сети часы необходимо выставить заново. Знак индикации высвечивается на дисплее после подачи электропитания. В зоне индикации часов высвечивается текущее время либо значение времени таймера в зависимости от установок.

8TURBO (ТУРБО-РЕЖИМ)

В режиме COOL (ОХЛАЖДЕНИЕ) и HEAT (ОБОГРЕВ) нажатием кнопки TURBO можно включить/выключить функцию ТУРБОРЕЖИМ. После включения на дисплее

появится значок . При переключении режимов либо при увеличении/уменьшении скорости вращения вентилятора, функция ТУРБО-РЕЖИМ автоматически отключается.

Примечание:

О РЕЖИМЕ TURBO

После запуска данной функции прибор начнет работать на максимальной мощности, чтобы обогреть или охладить помещение как можно скорее.

9LIGHT (ПОДСВЕТКА ДИСПЛЕЯ НА ВНУТРЕННЕМ БЛОКЕ)

Нажатием кнопки LIGHT можно включить/выключить функцию ПОДСВЕТКИ ДИСПЛЕЯ на внутреннем блоке.

После выключения прибора из сети функ-

цию LIGHT необходимо подключить заново.

10TIMER ON (ВКЛЮЧЕНИЕ ТАЙМЕРА) Нажатием кнопки TIMER ON (ВКЛЮЧЕНИЕ ТАЙМЕРА) устанавливается функция включения кондиционера по таймеру. Значок

появится на дисплее и замигает, в этот момент появятся мигающие часы с помощью которых можно установить время таймера. В течение 5 секунд, пока часы на дисплее будут мигать, нажимая кнопку или, время можно увеличивать или уменьшать на 1 мину-

ту. Удерживая кнопку или более 2 секунд, время можно увеличить или уменьшить на 10 минут. После того, как время на часах установлено, на дисплее появится значок

и на часах отобразится текущее время. Нажмите кнопку TIMER ON чтобы сохранить время таймера. Теперь время установлено. Повторное нажатие кнопки TIMER ON отменит функцию таймера. Значок на дисплее исчезнет. Теперь таймер отключен. Перед тем, как выставить таймер, на часах необходимо установить действующее время.

11TIMER OFF (ВЫКЛЮЧЕНИЕ ТАЙМЕРА) Нажатием кнопки TIMER OFF (ВЫКЛЮЧЕНИЕ ТАЙМЕРА) можно отключить таймер. Таймер можно отключить пока на дисплее

мигает значок . Метод отключения таймера аналогичен методу установки функции TIMER ON (ВКЛЮЧЕНИЕ ТАЙМЕРА).

12SWING UP AND DOWN (ПОЛОЖЕНИЕ ЖАЛЮЗИ)

Нажатием кнопки SWING UP AND DOWN можно регулировать положения вертикальных жалюзи внутреннего блока под необходимым Вам углом. Выбор положения вертикальных жалюзи осуществляется в

следующей последовательности: Режим качания включает в себя весь угол

обдува. Ниже показаны 3 основных стандартных положения жалюзи внутреннего блока.

Если нажать на кнопку и удерживать в течение 2 сек жалюзи начнут качаться, затем, если кнопку отжать, положение жалюзи

зафиксируется в выбранном положении. Также, в режиме покачивания, нажатием кнопки более 2 сек фиксируется необходимый угол поворота жалюзи. Данное положение будет сохранено до следующей регулировки.

Примечание:

Горизонтальные жалюзи можно отрегулировать вручную.

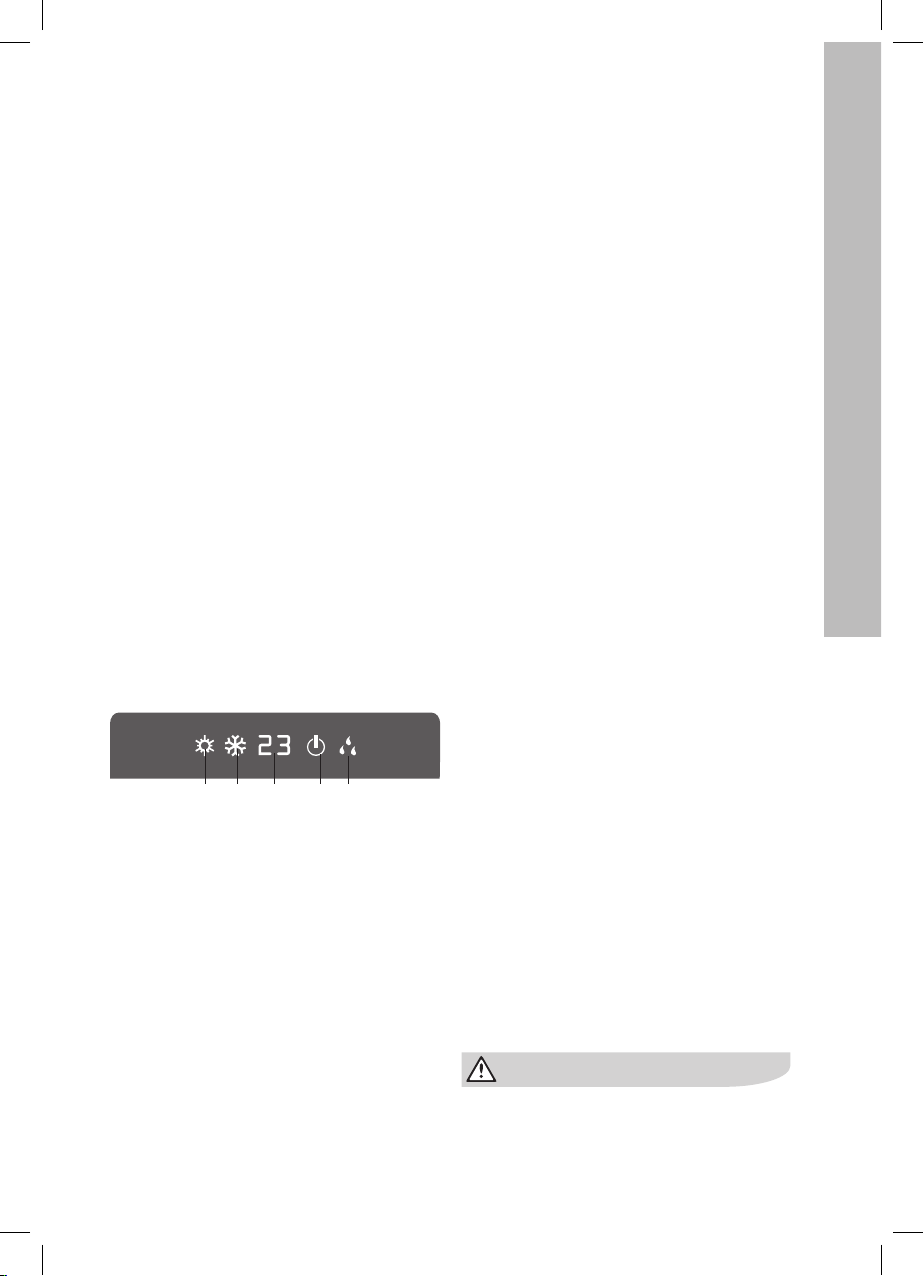

Панель индикации

	9	8	11 13
	22		21
	3		21
	3		19
	4		18
23	4
10	5		1
20	6
20	7		2
	14		17
	12 16	15
