LISTENING POSITION SELECTOR
L.P.S.
MD/DSP
DISP
CNTRST
FLAT MALE FEMA.
EQ
EQ
POPS ROCK NEWS
NORM. STAD. LIVE
SUR
CHUR. DANC. HALL
SUR
OFF 1 2 3
BBE
1
2 3 4
PRESET
BBE
BAND
DN UP LEVELDN UP
MD SOUND FIELD PROCESSOR
63 160 400 1K 2.5K 6.3K 16K
TITLE
SCROLL M.I.X.2REPEAT3SCAN
1
4
DISC TITLE
TRACK TITLE
SCAN M.I.X.
R
MDA-5048
MD Sound Field Processor
• OWNER'S MANUAL
Please read this manual to maximize your
enjoyment of the outstanding performance and
feature capabilities of the equipment, then retain
the manual for future reference.
• MODE D'EMPLOI
Veuillez lire ce mode d'emploi pour tirer
pleinement profit des excellentes performances et
fonctions de cet appareil, et conservez-le pour
toute référence future.
OPEN
RPT
• MANUAL DE OPERACION
Lea este manual, por favor, para disfrutar al
máximo de las excepcionales prestaciones y
posibilidades funcionales que ofrece el equipo,
luego guarde el manual para usarlo como
referencia en el futuro.
1
Page 2
WARNING
English Français Español
The exclamation point within an
equilateral triangle and "WARNING"
are intended to alert the user to the
presence of important operating
instructions.
Failure to heed the instructions will
result in severe injury or death.
Avertissement
Le point d'exclamation dans un
triangle équilatéral et la mention
"WARNING" sont destinés à attirer
l'attention de l'utilisateur sur la
présence d'instructions importantes.
Le non respect de ces instructions
peut provoquer de graves blessures,
voire la mort.
Advertencia
El símbolo de exclamación dentro
del triángulo y "WARNING" tienen
como fin alertar al usuario de la
presencia de instrucciones de
operación importantes.
El hacer caso omiso de las
instrucciones podría ocasionar
heridas graves o la muerte.
DO NOT DISASSEMBLE OR ALTER. Doing so may lead to accident,
fire or electric shock.
KEEP SMALL ARTICLES OUT OF
THE REACH OF CHILDREN. If
swallowed, consult a physician
immediately.
USE THE CORRECT AMPERE
RATING WHEN REPLACING
FUSES. Failure to do so may result in
fire or electric shock.
2
NE PAS DEMONTER NI MODIFIER. Il y a risque d'accident ou de
choc électrique.
NE PAS LAISSER DE PETITES
PIECES A PORTEE DES ENFANTS. En cas d'ingestion, consul-
tez immédiatement un médecin.
UTILISEZ DES FUSIBLES DE
L'AMPERAGE APPROPRIE. Il y a
risque d'incendie ou de choc électrique.
NO DESMONTE O ALTERE. Si lo
hace, podrá ocasionar un accidente,
incendio o descarga eléctrica.
MANTENGA LOS OBJETOS
PEQUEÑOS FUERA DEL ALCANCE
DE LOS NIÑOS. Si tragasen algo,
consulte a un médico
inmediatamente.
UTILICE EL AMPERAJE
CORRECTO CUANDO CAMBIE
FUSIBLES. De lo contrario, podrá
ocasionar un incendio o descarga
eléctrica.
Page 3
WARNING
English Français Español
HALT USE IMMEDIATELY IF A
PROBLEM APPEARS. When prob-
lems occur such as a lack of sound or
video, foreign objects inside the unit,
smoke coming out, or noxious odors,
stop use immediately and contact the
dealer where you bought the equipment. Failure to do so may result in
an accident or injury.
Avertissement
ARRETEZ-VOUS IMMEDIATEMENT EN CAS DE PROBLEME. Si
un problème se présente, absence
du son ou de l'image, objets tombés
dans l'appareil, dégagement de
fumée ou d'odeurs nocives, arrêtez
immédiatement l'appareil et contactez le revendeur où vous avez
acheté l'appareil. Il y a risque d'accident et de blessure.
Advertencia
DEJE DE USARLO INMEDIATAMENTE SI APARECE ALGUN
PROBLEMA. Cuando ocurran proble-
mas tales como falta de sonido o
video, caiga algún objeto dentro de la
unidad, el aparato despida humo u
olores nocivos, deje de usarlo inmediatamente y póngase en contacto
con el distribuidor al que haya comprado el equipo. En caso contrario
podrá ocasionar un accidente o
heridas.
DO NOT OPERATE THE EQUIPMENT OR LOOK AT THE SCREEN
WHILE DRIVING THE VEHICLE.
Operating the equipment may distract
the driver from looking ahead of the
vehicle and cause accident. Always
stop the vehicle in a safe location
before operating this equipment.
NE PAS FAIRE DE REGLAGES
OU REGARDER L'ECRAN PENDANT LA CONDUITE. Votre
attention sera détournée de la route
et vous risquez un accident. Avant
de faire fonctionner l'appareil,
arrêtez-vous et garez-vous dans un
lieu sûr.
NO OPERE EL EQUIPO NI MIRE A
LA PANTALLA MIENTRAS ESTE
CONDUCIENDO EL VEHICULO. La
operación del equipo podrá distraer al
conductor de su atención en la
carretera y ocasionar un accidente.
Pare siempre el vehículo en un lugar
seguro antes de operar el equipo.
3
Page 4
WARNING
English Français Español
DO NOT USE THIS EQUIPMENT
FOR PURPOSES OTHER THAN
STATED FOR THE VEHICLE. Failure
to do so may result in electric shock or
injury.
Avertissement
NE PAS UTILISER L'APPAREIL
DANS D'AUTRES BUTS QUE
CEUX ENONCES. Il y a risque de
choc électrique ou de blessure.
Advertencia
NO UTILICE ESTE EQUIPO CON
OTROS FINES A LOS INDICADOS
PARA EL VEHICULO. De lo contra-
rio, podrá ocasionar una descarga
eléctrica o heridas.
DO NOT PLACE FOREIGN OBJECTS IN INSERTION SLOTS OR
GAPS. Do not insert hands, fingers or
foreign objects in the disc insertion
slots. Doing so may result in personal
injury or damage to the equipment.
4
NE PAS INSERER D'OBJETS
ETRANGERS DANS LES FENTES
D'INSERTION OU ORIFICES. Ne
pas mettre les mains, les doigts ou
des objets étrangers dans les fentes
d'insertion de disque. Vous pourriez
vous blesser ou endommager
l'appareil.
NO INTRODUZCA OBJETOS
EXTRAÑOS EN LAS RANURAS DE
INSERCION O EN LAS
ABERTURAS. No introduzca las
manos, los dedos ni objetos extraños
en las ranuras de inserción de discos.
Si lo hiciera, podrá sufrir heridas
personales u ocasionar daños al
equipo.
Page 5
CAUTION
English Français Español
The exclamation point within an
equilateral triangle and "CAUTION"
are intended to alert the user to the
presence of important operating
instructions.
Failure to heed the instructions will
result in severe injury or death.
Attention
Le point d'exclamation dans un
triangle équilatéral et la mention
"CAUTION" sont destinés à attirer
l'attention de l'utilisateur sur la
présence d'instructions importantes.
Le non respect de ces instructions
peut provoquer de graves blessures,
voire la mort.
¡Prudencia!
El símbolo de exclamación dentro
del triángulo y "CAUTION" tienen
como fin alertar al usuario de la
presencia de instrucciones de
operación importantes.
El hacer caso omiso de las
instrucciones podría ocasionar
heridas graves o la muerte.
DO NOT BLOCK VENTS OR RADIATOR PANELS. Blocking them may
cause heat to build up inside and may
result in fire.
STOP THE VEHICLE IF UNIT OPERATION MIGHT INTERFERE WITH
DRIVING.
NE PAS OBSTRUER LES SORTIES D’AIR NI LES PANNEAUX
DU RADIATEUR. Une surchauffe
interne peut se produire et
provoquer un incendie.
ARRETEZ LE VEHICULE SI LE
FONCTIONNEMENT DE
L’APPAREIL GENE LA
CONDUITE.
NO BLOQUEE LOS ORIFICIOS DE
VENTILACION O LOS PANELES
DEL RADIADOR. Si los bloquea el
calor se acumulará en el interior y
podría producirse un incendio.
PARE EL VEHICULO SI LA OPERACION DE LA UNIDAD PUEDE
INTERFERIR CON LA CONDUCCION.
5
Page 6
Contents
English
Precautions ...............................................................9
Page
Basic Operation
Power ON/OFF....................................................12
Adjusting the Contrast ......................................... 12
MD Operation
Opening and Closing of the Movable Display .....13
Inserting/Ejecting MD .......................................... 14
Operation with CDA-7949
Normal Play .....................................................15
Music Sensor (Skip)/Fast Forward and
Fast Backward/Repeat Play.............................16
M.I.X. (Random Play)/Scanning Programs ...... 17
To Display/Scroll MD Titles.............................. 18

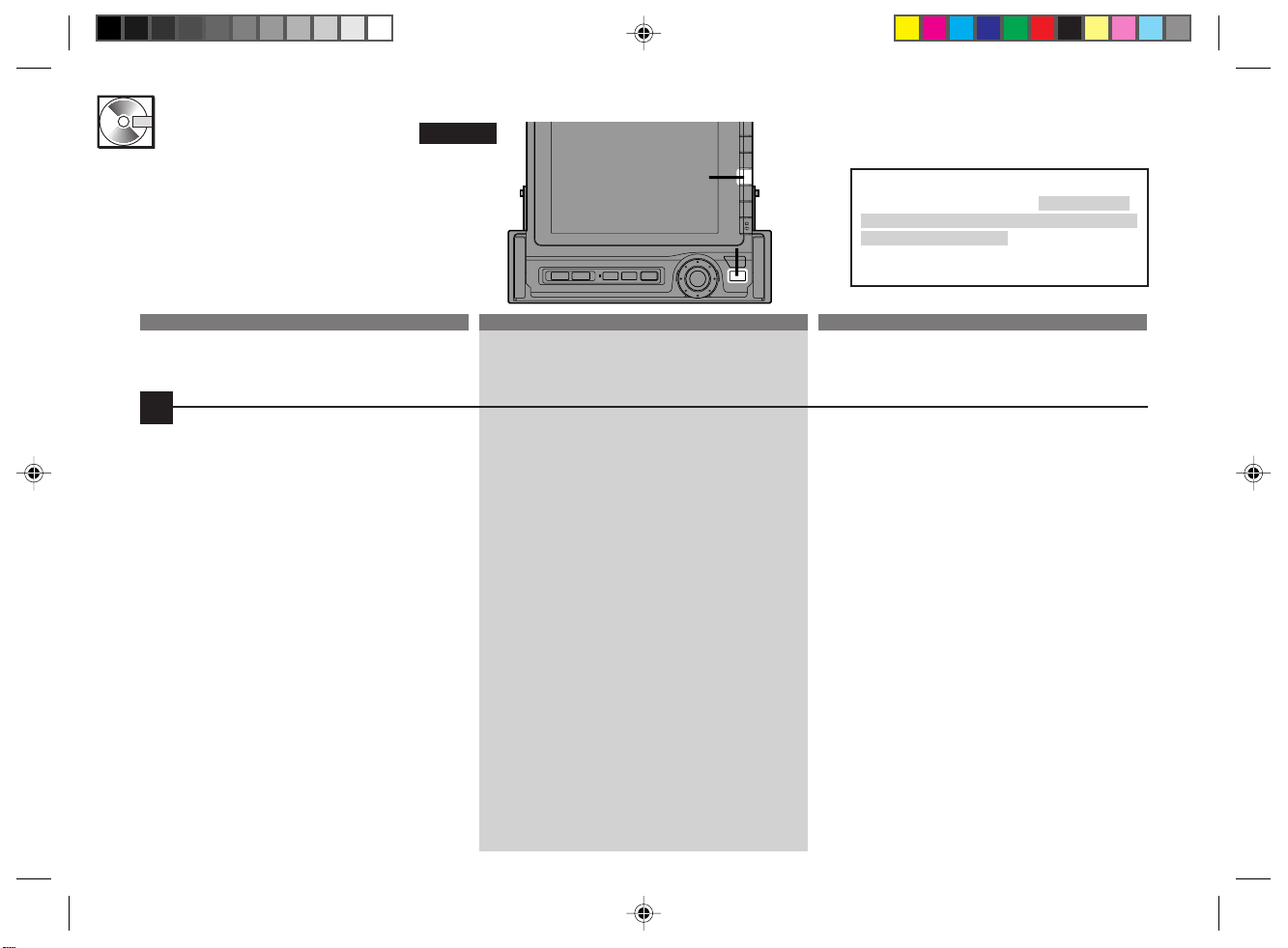

Operation with CVA-1000
Normal Play .....................................................19
Music Sensor (Skip)/Fast Forward and
Fast Backward ................................................. 20
Repeat Play/Scanning Programs..................... 21
M.I.X. (Random Play).......................................22
BBE Operation
Selecting the BBE Mode .....................................23

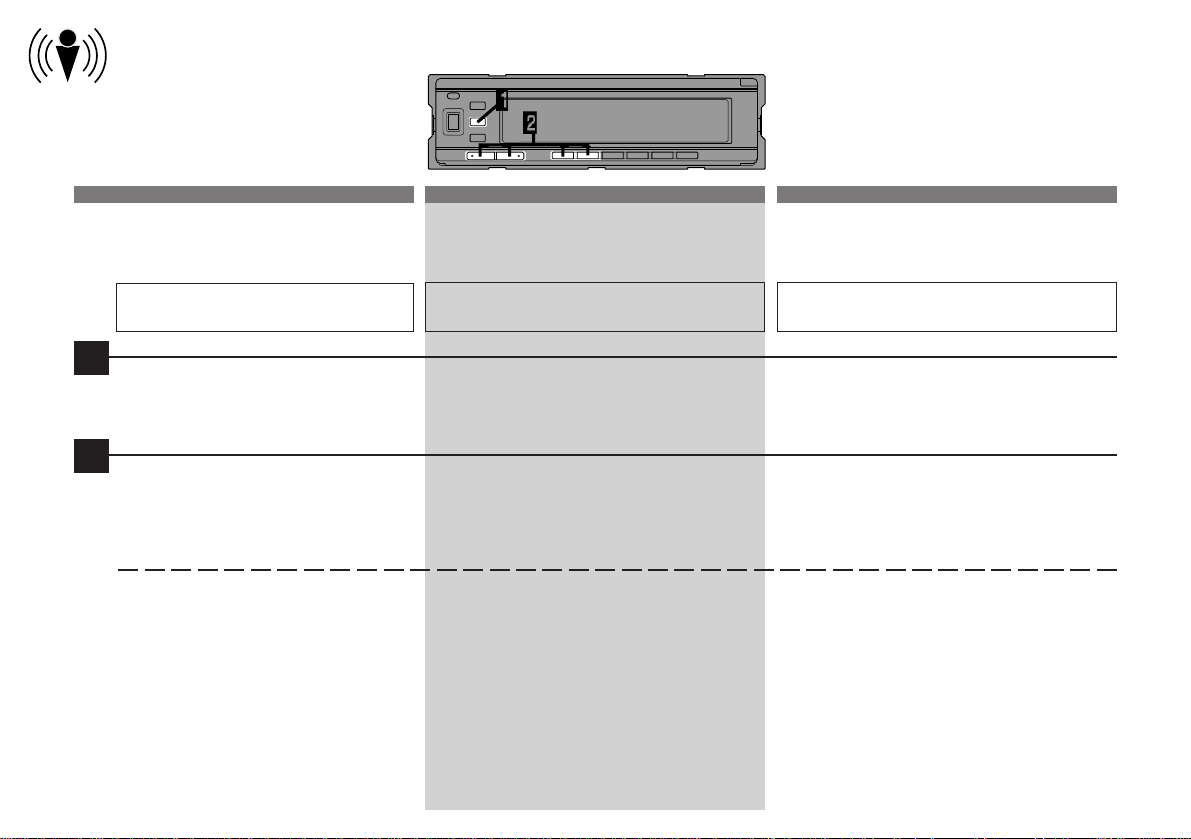

L.P.S. Operation
Choosing the Listening Position Selector (L.P.S.) ..... 24
Adjusting L.P.S.................................................... 25
Surround Operation
DSP Surround Presets ........................................ 26
Adjusting the Surround Settings.......................... 28
Page

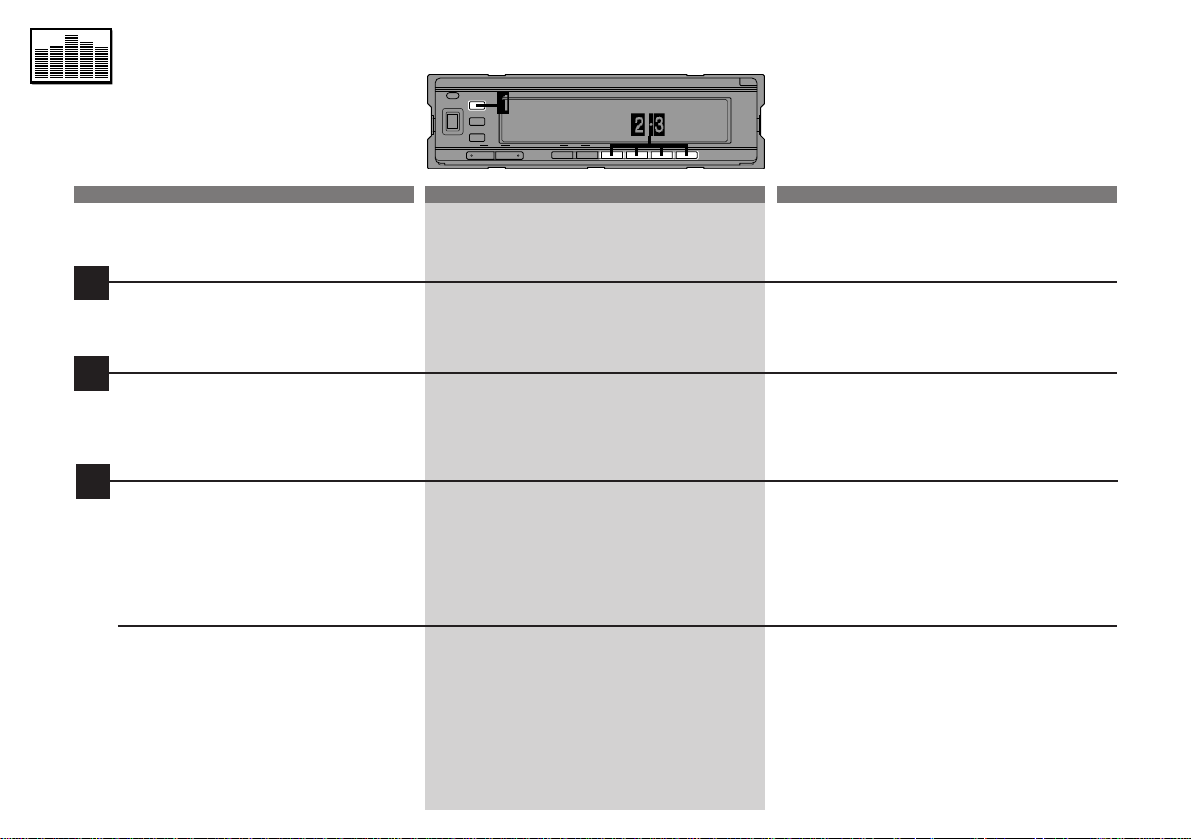

Equalizer Operation
Equalizer Presets .................................................29
Adjusting the Equalizer Settings...........................31
Memorizing the Equalizer Settings.......................32
Recalling the Memorized Equalizer/
Surround Settings.................................................33
Switching the Display Modes ...............................34

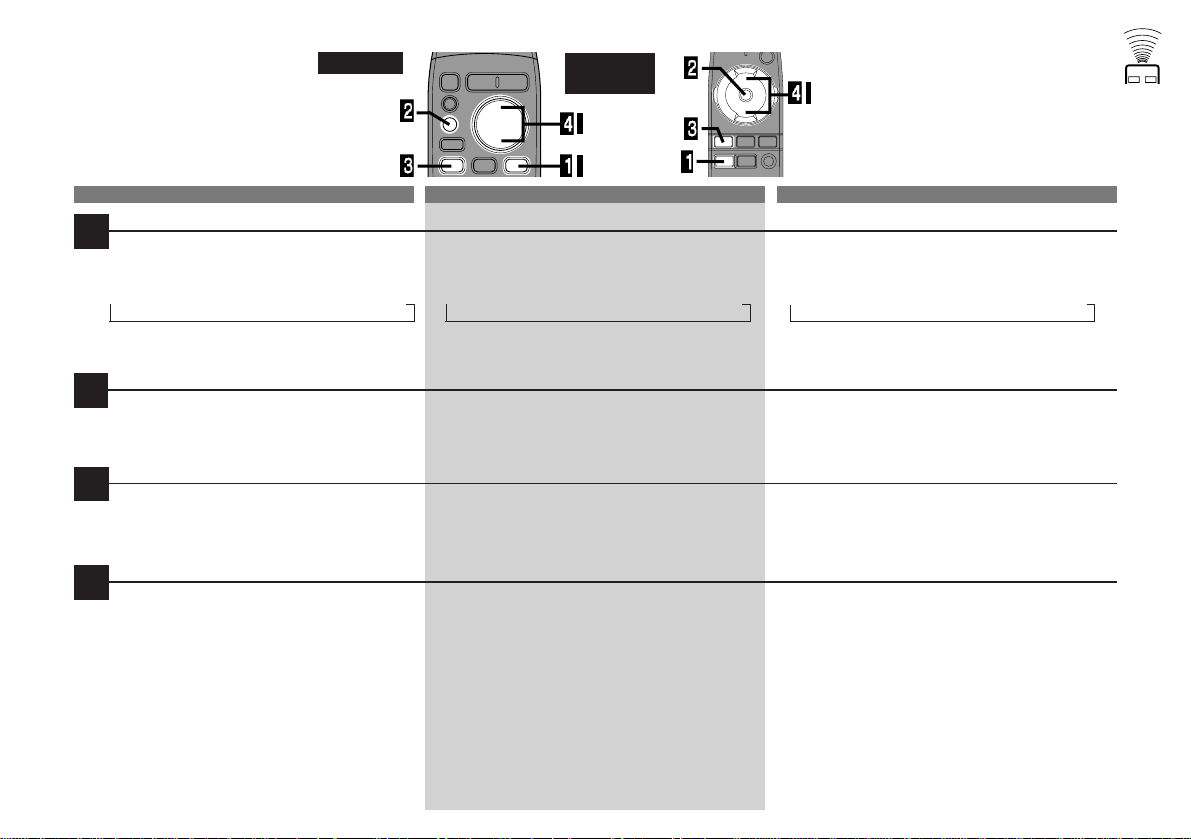

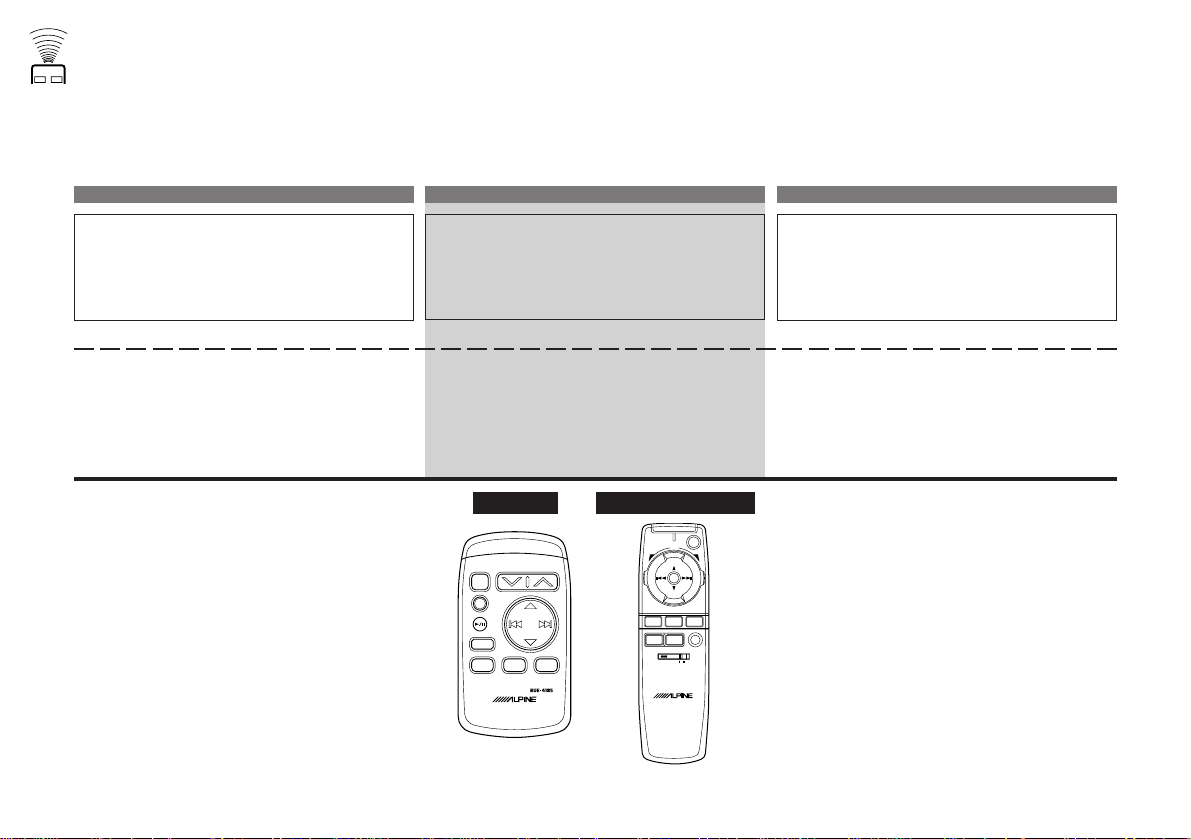

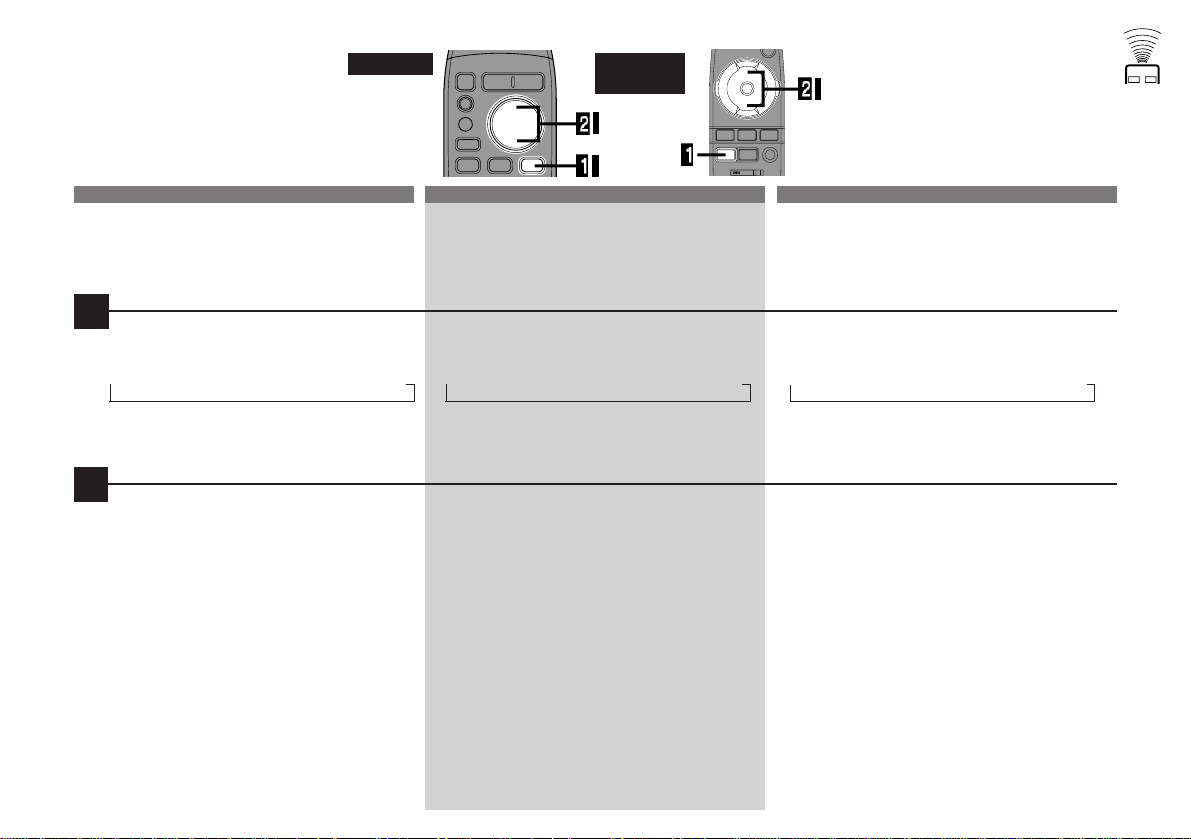

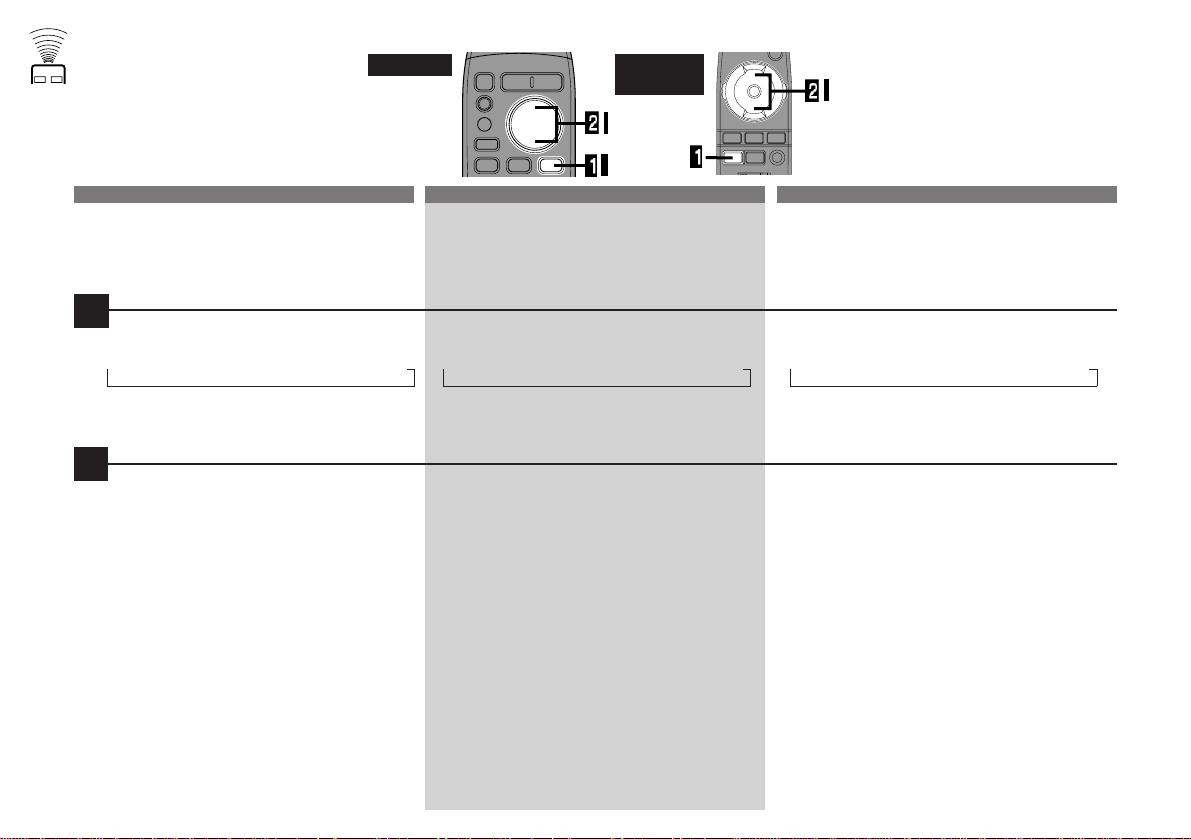

Remote Control Operation
Selecting the Factory Preset Equalizer Settings ........37
Selecting the Factory Preset Surround Modes.....38
Selecting the BBE Mode ......................................39
Recalling the Stored Equalizer Settings ...............40
Choosing the Listening Position Selector (L.P.S.) ......41
Customizing the Equalizer Settings......................42
Adjusting the Surround Settings...........................43
Storing Custom Equalizer Settings.......................44
Adjusting L.P.S.....................................................45
Adjusting the Time Correction ..............................46
Storing the Time Correction .................................48
Recalling the Stored Time Correction ..................49
Turning the Defeat Mode On or Off
(RUE-4160/RUE-4162) ........................................50
MD Player Operation............................................52
Cautions (and limits)
when connecting the head unit.........................53
Disc Care ..................................................................54
In Case of Difficulty .................................................56
6
Specifications...........................................................60
Index..........................................................................63
• U S and foreign patents licensed from Dolby
Laboratories Licensing Corporation.
Page 7
Contenu
Page
Précautions .................................................................. 9
Fonctionnement de base
Mise en/hors service (ON/OFF)............................. 12
Réglage du contraste............................................. 12
Fonctionnement du lecteur de MD
Ouverture et fermeture de l'affichage mobile......... 13
Insertion/éjection de MD ........................................ 14
Fonctionnement avec CDA-7949
Lecture normale ................................................. 15
Détecteur de musique (saut)/Avance rapide
et recul rapide/Lecture répétée .......................... 16
M.I.X. (Lecture aléatoire)/
Balayage des programmes ................................ 17
Pour afficher/faire défiler (Display/Scroll)
les titres du MD .................................................. 18
Fonctionnement avec CVA-1000
Lecture normale ................................................. 19
Détecteur de musique (saut)/Avance rapide
et recul rapide .................................................... 20
Lecture répétée/Balayage des programmes...... 21
M.I.X. (Lecture aléatoire).................................... 22
Fonctionnement du BBE

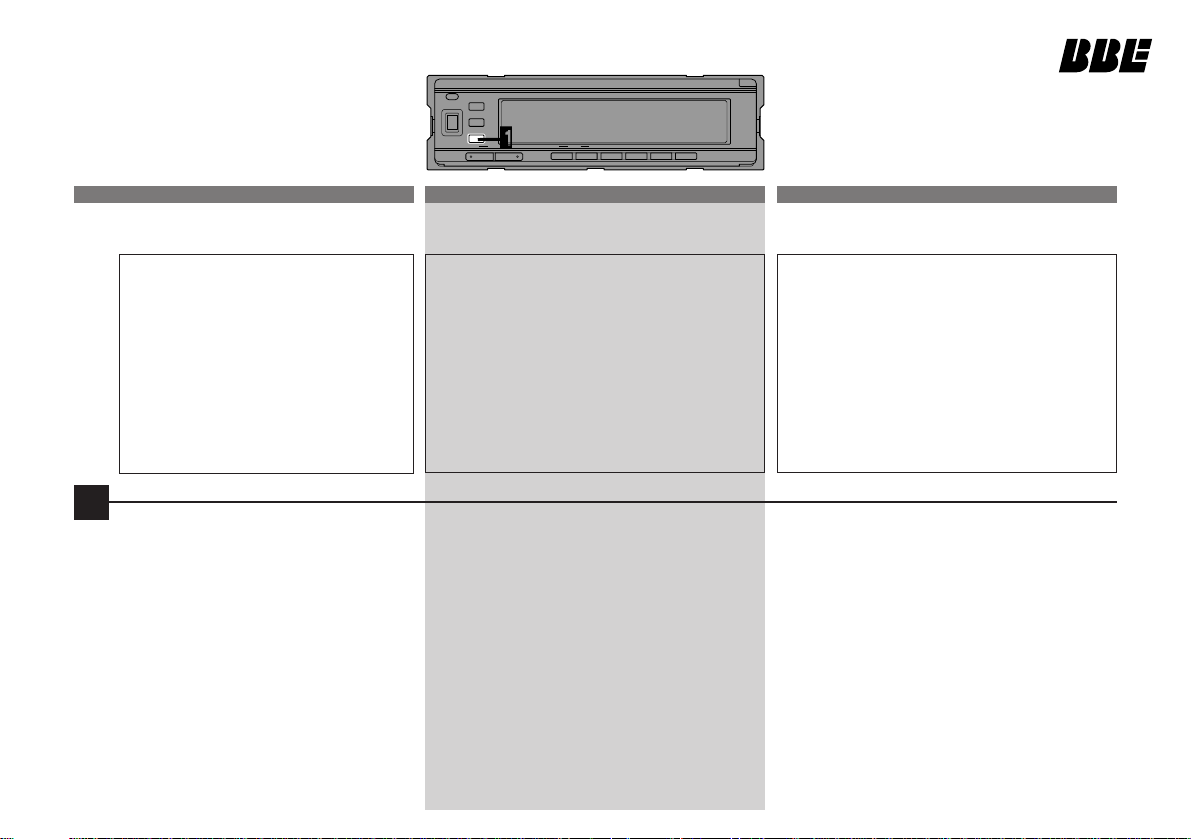

Sélection du mode BBE......................................... 23
Fonctionnement du L.P.S.

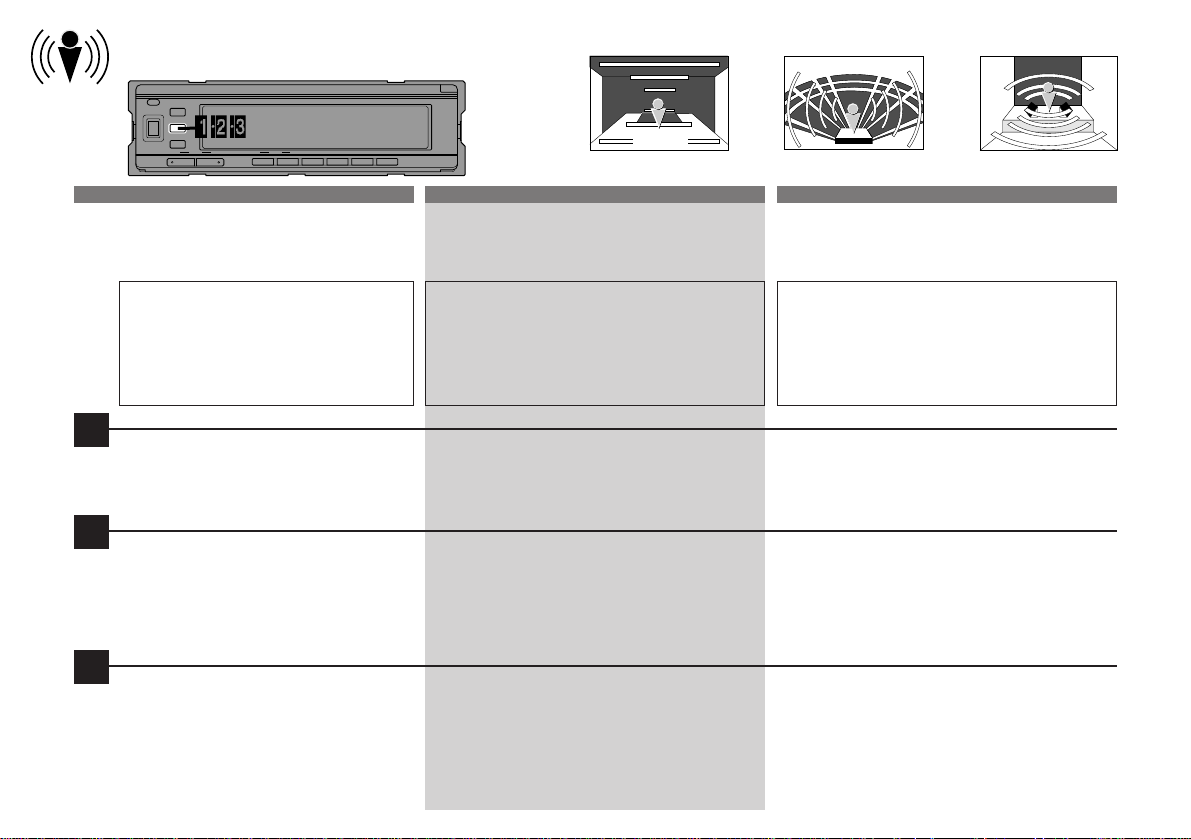

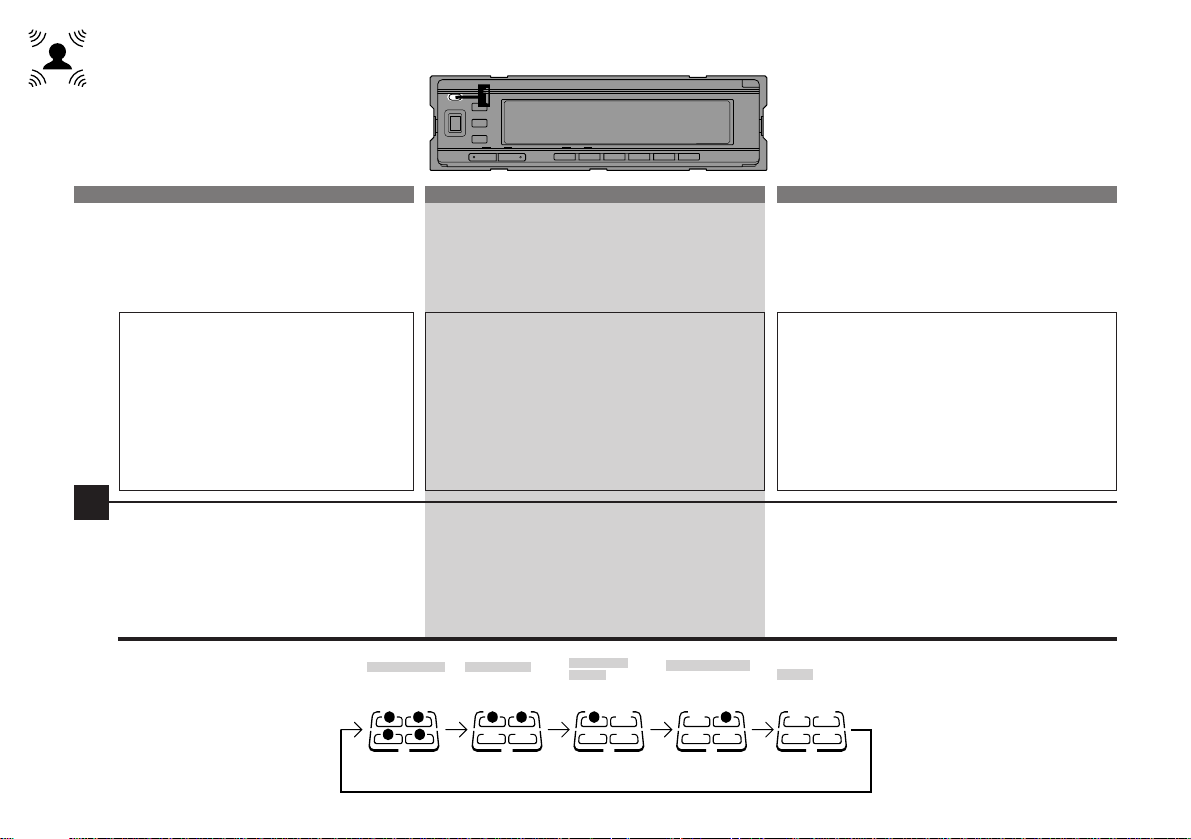

Choix du sélecteur de position d'écoute (L.P.S.) ......... 24
Réglage du L.P.S................................................... 25
Fonctionnement d'ambiance
Préréglages d'ambiance DSP................................ 26
Ajustement des réglages d'ambiance .................... 28
Français
Page

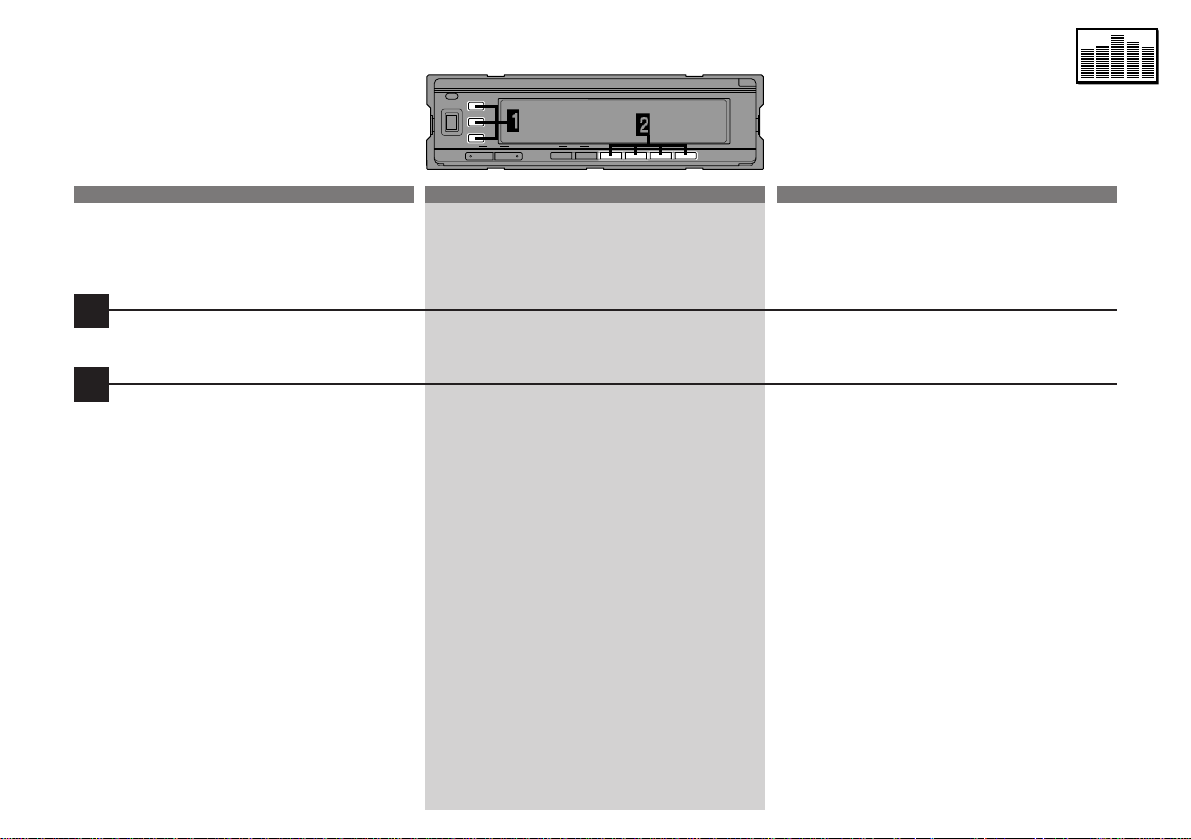

Fonctionnement d'égaliseur
Préréglages d'égaliseur .......................................... 29
Ajustement des réglages d'égaliseur...................... 31
Mémorisation des réglages d'égaliseur .................. 32
Rappel des réglages mémorisés
d'égaliseur/ambiance .............................................. 33
Commutation des modes d'affichage ..................... 34

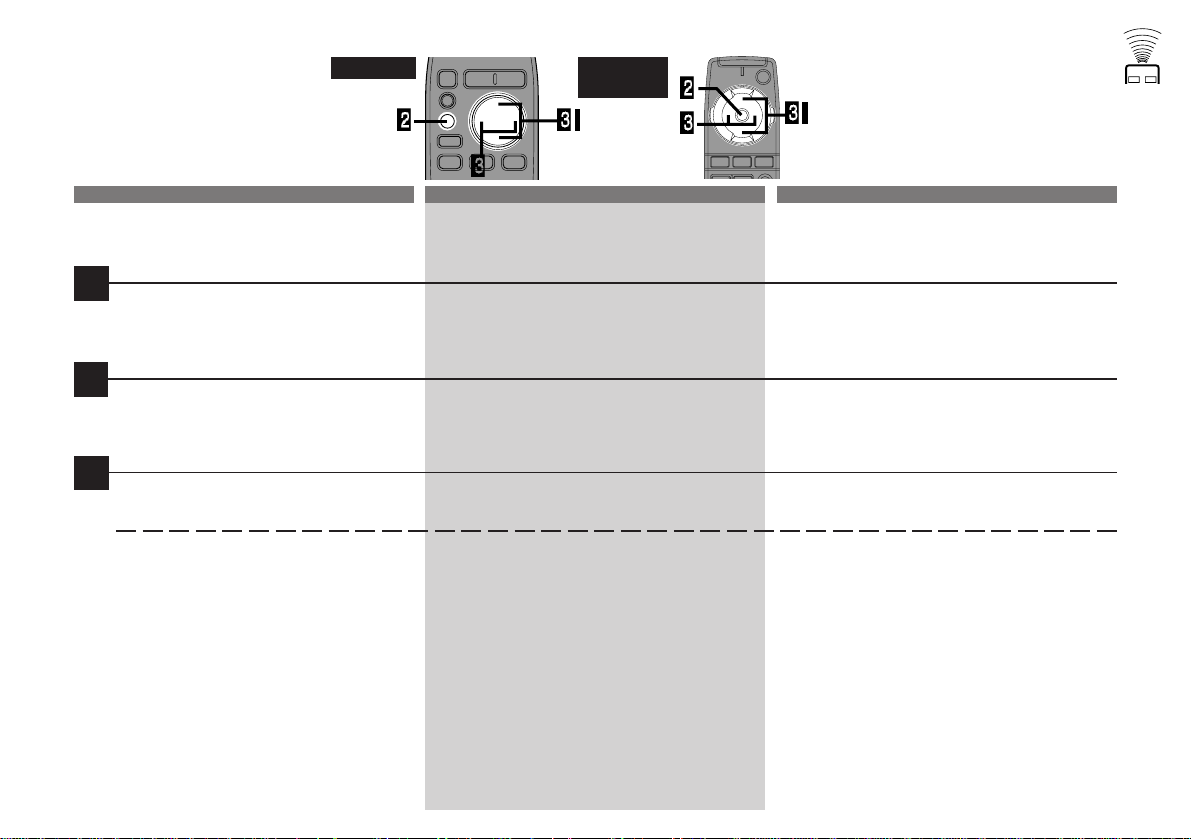

Fonctionnement de la télécommande
Sélection des réglages d'égaliseur
préréglés en usine .................................................. 37
Sélection des modes d'ambiance
préréglés en usine .................................................. 38
Sélection du mode BBE.......................................... 39
Rappel des réglages d'égaliseur mémorisés.......... 40
Choix du sélecteur de position d'écoute (L.P.S.) .......... 41
Personnalisation des réglages d'égaliseur ............. 42
Ajustement des réglages d'ambiance ......................... 43
Stockage des réglages d'égaliseur personnalisés........ 44
Réglage du L.P.S.................................................... 45
Réglage de la correction du temps ......................... 46
Mémorisation de la correction du temps................. 48
Rappel de la correction du temps mémorisée ........ 49
Activation ou désactivation du mode
de désactivation (RUE-4160/RUE-4162)................ 50
Fonctionnement du lecteur de MD.......................... 52
Précautions (et limitations) lors de la
connexion de l'unité principale ................................. 53
Soin des disques ........................................................ 54
En cas de problème .................................................... 56
Spécifications.............................................................. 61
Index............................................................................. 63
• Dolby Laboratories Licensing Corporation autorise
une license d'exploitation de ses brevets d'invention
américains et étrangers.
7
Page 8
8
Indice
Página
Precauciones............................................................. 9
Operación básica
Conexión/desconexión de la alimentación ............... 12
Ajuste del contraste .................................................. 12
Operación del reproductor de MD
Apertura y cierre de la consola abatible ................... 13
Inserción/expulsión de MD .......................................14
Operación con el CDA-7949
Reproducción normal ............................................ 15
Sensor musical (salto)/Avance rápido y retroceso
rápido/Reproducción repetida ............................... 16
M.I.X. (reproducción arbitraria)/
Exploración de programas .................................... 17
Cómo visualizar/hacer desfilar títulos de MD........ 18
Operación con el CVA-1000
Reproducción normal ............................................ 19
Sensor musical (salto)/Avance rápido y retroceso
rápido .................................................................... 20
Reproducción repetida/Exploración de programas..... 21
M.I.X. (reproducción arbitraria) ............................. 22
Operación del BBE
Selección del modo BBE .......................................... 23
Operación del L.P.S.
Ajuste del selector de posición
de audición (L.P.S.) .................................................. 24
Ajuste de L.P.S. ........................................................ 25
Operación del sonido envolvente
Sonido envolvente DSP preprogramado .................. 26
Ajustes de sonido envolvente ................................... 28
Operación del ecualizador
Ajustes de ecualizador preprogramados .................. 29
Ajuste de los ajustes de ecualizador ........................ 31
Memorización de los ajustes de ecualizador ............ 32
Rellamada de los ajustes memorizados de
ecualizador/sonido envolvente ................................. 33
Conmutación de los modos de visualización............ 34
Español
Página
Funcionamiento del control remoto
Selección de los ajustes de ecualizador
preprogramados de fábrica ................................. 37
Selección de modos de sonido envolvente
preajustados de fábrica ....................................... 38
Selección del modo BBE..................................... 39
Recuperación de los ajustes
de ecualizador almacenados............................... 40
Ajuste del selector de posición
de audición (L.P.S.)............................................. 41
Creación de ajustes de ecualizador personales........ 42
Ajustes de sonido envolvente.............................. 43
Almacenamiento de los ajustes de ecualización
que usted ha creado............................................ 44
Ajuste de L.P.S.................................................... 45
Ajuste de la corrección de tiempo ....................... 46
Almacenamiento de la corrección de tiempo ...... 48
Recuperación de la corrección de
tiempo almacenada ............................................. 49
Activación/desactivación del modo de cancelación
(RUE-4160/RUE-4162) ....................................... 50
Operación del reproductor de MD ....................... 52
Precauciones (y límites) cuando
conecte la unidad principal .............................. 53
Cuidado de los discos ............................................ 54
En caso de dificultad .............................................. 56
Especificaciones ..................................................... 62
Indice........................................................................ 63
• Las patentes E.E.U.U. y extranjeras han sido
otorgadas por Dolby Laboratories Licensing
Corporation.
Page 9
Precautions
English Français Español
Combination
The head units which can be used in combination with MDA-5048 are CDA-7949 and CVA-
1000. Operations for a MD play will be made
with the head unit.
Précautions
Combinaison
Les unités principales qui peuvent être
utilisées en combinaison avec le MDA-5048
sont le CDA-7949 et le CVA-1000. Les
opérations de lecture de MD seront contrôlées avec l'unité principale.
Precauciones
Combinación
Las unidades principales que pueden ser
utilizadas en combinación con el MDA-5048
son el CDA-7949 y el CVA-1000. Las operaciones para la lectura de MD serán realizadas a
partir de la unidad principal.
Thermal Protection Circuit
Be sure the temperature inside the vehicle is
between +60°C (+140°F) and –10°C (+14°F)
before attempting to play a disc. If the temperature is over +60°C (+140°F), the protection
circuit functions to stop the MD player, and
"High Temp" is displayed.
Maintenance
If you have problems, do not attempt to repair
the unit yourself. Return it to your Alpine dealer
or the nearest Alpine Service Station for
servicing.
Fuse Replacement
When replacing the fuse(s), the replacement
must be of the same amperage as shown on
the fuse holder. If the fuse blows more than
once, carefully check all electrical connections
for shorted circuitry. Also have your vehicle’s
voltage regulator checked.
Circuit de protection thermique
Vérifier que la température à l'intérieur du
véhicule est comprise entre +60°C (+140°F) et –
10°C (+14°F) avant de reproduire un disque. Si la
température dépasse +60°C (+140°F), le circuit
de protection se déclenche pour arrêter le lecteur
MD et l'indication "High Temp" est affichée.
Entretien
En cas de problème, n'essayez pas de
réparer la panne vous-même. Rapportez
l'appareil à votre revendeur Alpine, ou à
défaut, apportez-le dans un centre de
réparation Alpine.
Remplacement du fusible
Vous devez remplacer le(s) fusible(s) par un
fusible de même ampérage (inscrit sur la
douille du fusible). Si le fusible saute plusieurs fois de suite, vérifiez les branchements
électriques et regardez s’il n’y a pas un courtcircuit. Faites contrôler également le régulateur de tension de votre véhicule.
Circuito termoprotector
Cerciórese de que la temperatura del interior
del vehículo esté comprendida entre +60°C y
–10°C antes de intentar reproducir un disco.
Si la temperatura fuese superior a +60°C, se
activaría el circuito termoprotector a fin de
detener el reproductor de MD, y se visualizaría
"High Temp".
Mantenimiento
Si tiene algún problema, no intente reparar la
unidad usted mismo. Devuélvala a su proveedor o al centro de servicio técnico Alpine más
cercano para que se la reparen.
Reemplazo de fusibles
Cuando reemplace fusibles, los nuevos
deberán ser del mismo amperaje que el
indicado en el portafusibles. Si un fusible se
quema más de una vez, compruebe todas las
conexiones eléctricas para ver si hay algún
cortocircuito. Además, haga que sea comprobado el regulador de tensión de su vehículo.
9
Page 10
Precautions Précautions Precauciones
English Français Español
Bumps
Résidus
Abultamientos
New Discs
– MD –
Before inserting an MD
Use your finger to feel around the outer edge of
the MD. If you feel any small bumps, remove
the bumps before inserting.
Inserting an MD with bumps could severely
damage the mechanism.

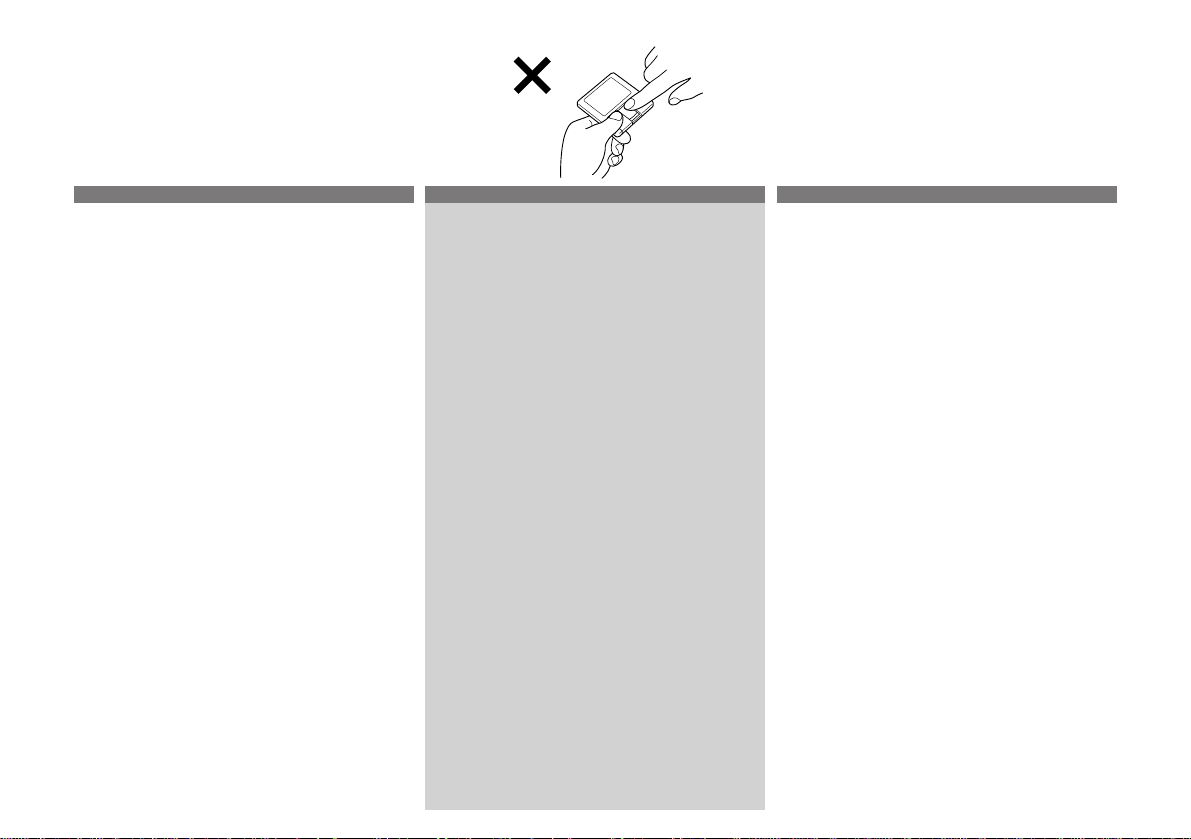

Using an MD
Check and ensure the following:
Under no circumstances should you open the
MD’s shutter and touch the inside of the disc.
Do not expose the MD to direct sunlight. Place
only 1 label in its proper position. Make sure the
MD is clean before inserting into the player.
10
Disques neufs
– MD –
Avant d’introduire un MD
Passer le doigt autour du bord extérieur du
MD. Si des aspérités se présentent, les
enlever avant d’introduire le disque.
Introduire un MD avec des aspérités pourrait
sérieusement endommager le mécanisme.
Utilisation d’un MD
Vérifier et s’assurer de ce qui suit :
En aucune circonstance le volet de fermeture
de la disquette du MD ne peut être ouvert ni
l’intérieur du disque touché. Ne pas exposer
le MD aux rayons directs du soleil. Placer
seulement une étiquette dans la position
adéquate. S’assurer que le MD soit propre
avant de l’introduire dans le lecteur.
Discos nuevos
– MD –
Antes de insertar un MD
Pase su dedo por el borde externo del MD. Si
siente cualquier irregularidad, elimínela antes
de insertar el disco.
La inserción de un MD con irregularidades
puede causar serios daños al mecanismo.
Uso de un MD
Compruebe y asegúrese de lo siguiente:
Bajo ninguna circunstancia abra el obturador
del MD ni toque el interior del disco. No
exponga el MD a la luz directa del sol. Pegue
sólo una etiqueta en la posición apropiada.
Asegúrese de que el MD esté limpio antes de
insertarlo en el reproductor.
Page 11
Precautions
English Français Español
Moisture Condensation
You may notice the MD playback sound
wavering due to condensation. If this happens,
remove the disc from the player and wait about
an hour for the moisture to evaporate.
Précautions Precauciones
Condensation d'humidité
Si le son vacille pendant la lecture d'un MD,
l'humidité s'est probablement condensée.
Dans ce cas, enlever le disque du lecteur et
attendre environ une heure pour que l'humidité s'évapore.
Condensación de humedad
Usted puede notar fluctuaciones en el sonido
de reproducción de un MD debido a la condensación de humedad. Cuando suceda esto,
extraiga el disco del reproductor y espere
aproximadamente una hora hasta que se
evapore la humedad.
Sound Skips
Playing an MD while driving on a very bumpy
road may result in skips, but this will not
damage the player.
Installation Location
Make sure the MDA-5048 will not be exposed
to:
• Direct sun and heat
• High humidity
• Excessive dust
• Excessive vibrations
Sauts de son
L'écoute d'un MD sur une route très cahoteuse peut provoquer des sauts de son, mais
ne risque pas d'endommager le lecteur.
Emplacement de montage
Ne pas installer le MDA-5048 dans un endroit:
• exposé au soleil et à la chaleur
• très humide
• très poussiéreux
• exposé à des vibrations excessives
Saltos de sonido
La reproducción de un MD al conducir por una
carretera muy accidentada puede hacer que el
sonido experimente saltos, pero el reproductor
no se dañará.
Ubicación de instalación
Cerciórese de que el MDA-5048 no quede
expuesto a:
• La luz solar directa ni el calor
• Gran humedad
• Polvo excesivo
• Vibraciones excesivas
11
Page 12

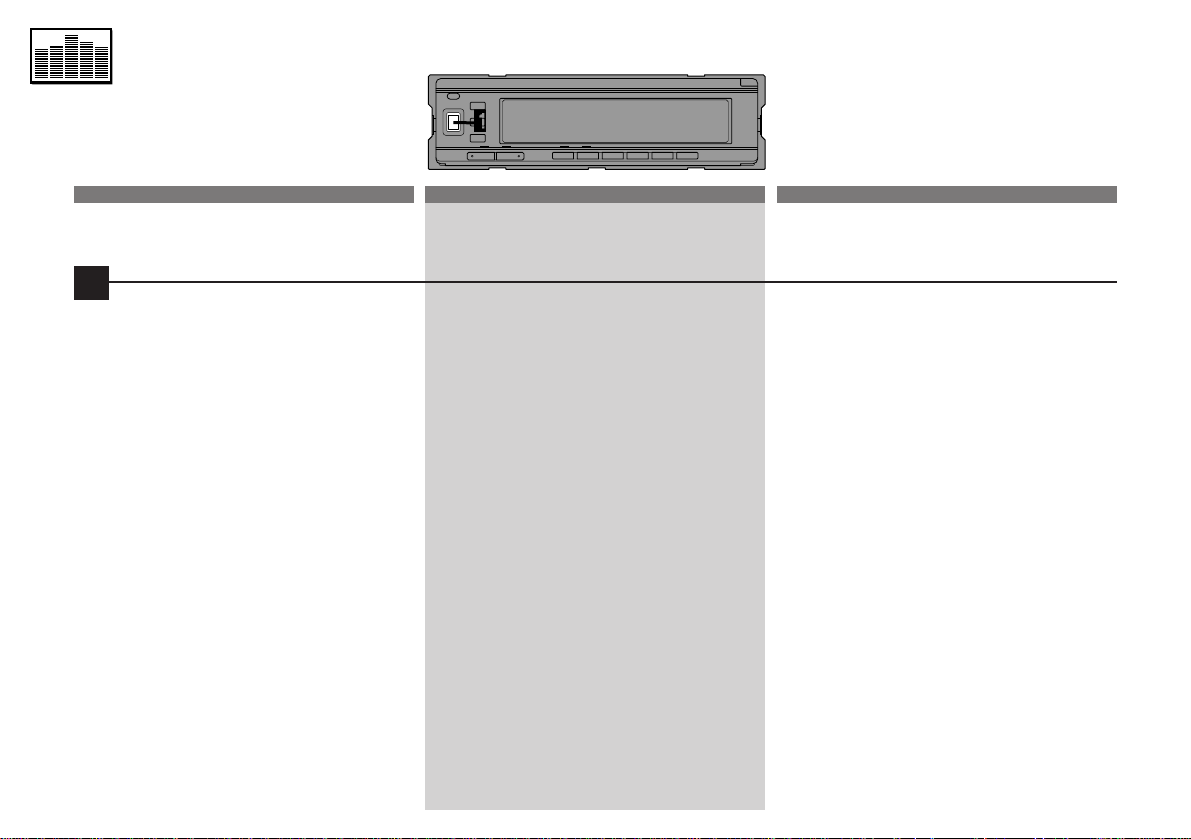

Power ON/OFF
English EspañolFrançais
Mise en/hors service
(ON/OFF)
Conexión/desconexión de
la alimentación
12
The unit is turned OFF/ON from the
head unit's Power switch.
Adjusting the Contrast
Under certain conditions the dotmatrix display may be difficult to read.
The contrast can be adjusted (bright
or dark) to improve visibility.
1
Press and hold the CNTRST button for at
least 2 seconds.
2
Press the c or f buttons until you
clearly see the display. The contrast can
be adjusted in 12 steps from –6 to +6.
3
After the adjusting, press the CNTRST
button to return to the normal mode.
L'appareil est mis en/hors service (ON/
OFF) avec le commutateur d'alimentation
de l'unité principale.
Réglage du contraste
Dans certaines conditions, l'affichage de
matrice à points peut être difficile à lire. Le
contraste peut être réglé (clair ou obscur)
afin d'améliorer la visibilité.
Appuyez sur la touche CNTRST et maintenez-la enfoncée pendant au moins 2 secondes.
Appuyez sur les touches c ou f jusqu’à ce
que l’affichage soit clairement visible. Le
contraste peut être réglé à 12 niveaux entre
–6 et +6.
Après le réglage, appuyez sur la touche
CNTRST pour activer le mode normal.
La alimentación de la unidad se conecta/
desconecta (ON/OFF) con el interruptor de
alimentación de la unidad principal.
Ajuste del contraste
Bajo ciertas condiciones, el visualizador de
matriz a puntos puede ser dificil de leer. El
contraste puede ser ajustado (claro u
obscuro) para mejorar la visibilidad.
Presione el botón CNTRST y manténgalo
presionado durante al menos 2 segundos.
Presione el botón c o f hasta ver el visualizador claramente. El contraste puede ajustarse
en 12 pasos de –6 a +6.
Después de efectuar el ajuste, pulse el botón
CNTRST para volver al modo normal.
Page 13
Opening and Closing
of the Movable Display
1
Press the OPEN button.
The movable display opens.
To close the opened movable display,
close it using your hand until it clicks and
locks.
English EspañolFrançais
Ouverture et fermeture
de l’affichage mobile
Appuyez sur la touche OPEN.
L’affichage mobile s’ouvre.
Pour fermer l’affichage mobile ouvert, le
fermer à la main, jusqu'à ce que vous
écoutez un déclic et qu'il se verrouille.
Apertura y cierre de la
consola abatible
Presione el botón OPEN.
La consola abatible se abrirá.
Para cerrar la consola abatible abierta, ciérrela
con la mano hasta que se oiga un chasquido y
quede trabada.
Notes:
• When the movable display is opened,
do not place any object on the display
and be careful not to bump or apply
any pressure to the door while it is
open. This can cause damage to the
mechanism.
• Under low ambient temperature
conditions, the display may be dark
for a short period immediately after
the power is turned on. Once the LCD
has warmed up, the display will return
to normal.
• When connecting the unit with
another ALPINE product, make sure
to understand each enclosed manual
before operation.
Remarques:
• Lorsque l’affichage mobile est ouvert, ne
pas placer un objet sur l’affichage, et ne
pas le faire subir un choc, ne pas appuyer
sur la porte ouverte. Cela peut endommager le mécanisme.
• Lorsque la température est basse,
l’affichage risque d’être sombre pendant
un moment aussitôt après la mise sous
tension. Une fois le LCD réchauffé, il
redevient normal.
• Lors de la connexion de l'unité à un autre
produit Alpine, assurez-vous de bien
comprendre le manuel fourni avant
l'opération.
Notas:
• Cuando el visualizador móvil esté abierto,
no coloque ningún objeto sobre él y tenga
cuidado de no golpearlo, tampoco presione
la puerta mientras esté abierta. Esto podría
dañar el mecanismo.
• Cuando la temperatura sea baja, el
visualizador podrá permanecer oscuro
durante algunos instantes inmediatamente
después de haber encendido la unidad. Una
vez que el LCD se haya calentado adquirirá
su luminosidad normal.
• Cuando conecte la unidad a otro producto
Alpine, asegúrese de que ha entendido
cada manual proporcionado antes de la
operación.
13
Page 14
1
O
/
C

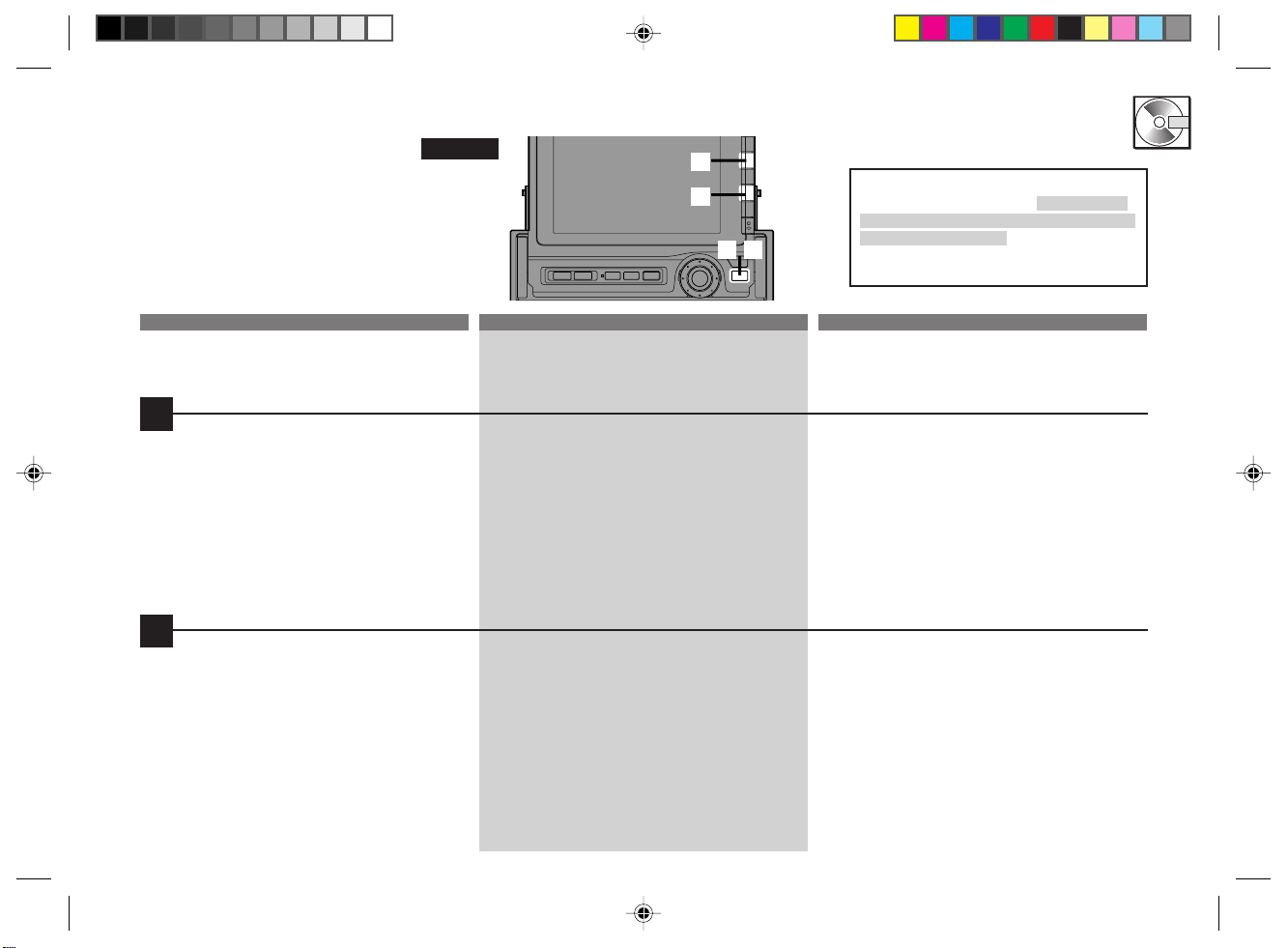

Inserting/Ejecting MD
1
Open the movable display and insert an
MD. The movable display automatically
closes and the playback starts.
2
English EspañolFrançais
Insertion/éjection de MD
Ouvrir l’affichage mobile et introduire un MD.
L’affichage mobile se referme automatiquement et la lecture commence.
Inserción/expulsión de MD
Abra la consola abatible e inserte un MD. La
consola abatible se cerrará automáticamente y
la reproducción comenzará.
14
Note: Insert the MD in the direction the
arrow indicates with the label
facing up.
2
Open the movable display.
Press the Eject (h) button on the top side
of the movable display.
Close the movable display.
Notes:
• Remove any dust or debris before
inserting.
• Do not use MDs with labels peeling off
or covering the shutter.
• Do not insert the MD while the power
is OFF. Inserting forcibly could
severely damage the mechanism.
• With power ON, the MD is automatically pulled in. Forcibly pushing the
MD could severely damage the
mechanism.
• Insert only one MD at a time.
Remarque: Insérer le MD dans la direction
indiquée par la flèche avec
l'étiquette vers le haut.
Ouvrir l'affichage mobile.
Appuyer sur la touche d'éjection (h) sur la
partie supérieure de l'affichage mobile.
Fermer l'affichage mobile.
Remarques:
• Enlever toutes poussières ou impuretés
avant d’introduire.
• Ne pas utiliser des MD avec l’étiquette en
partie arrachée ou couvrant le volet
d’ouverture.
• Ne pas insérer de MD lorsque l’appareil
est hors tension. Insérer de force peut
sérieusement endommager le mécanisme.
• Lorsque l'appareil est sous tension, le MD
est inséré automatiquement. Une insertion
forcée peut endommager sévèrement le
mécanisme.
• Uniquement on peut insérer un MD.
Nota: Inserte el MD en la dirección indicada por
la flecha, con la etiqueta hacia arriba.
Abra la consola abatible.
Presione el botón de expulsión (h) en la parte
superior de la consola abatible.
Cierre la consola abatible.
Notas:
• Quite el polvo y la suciedad del disco antes
de insertarlo.
• No use MDs que tengan la etiqueta
semidespegada o cuya etiqueta esté
cubriendo el obturador.
• No inserte el MD mientras la alimentación a
la unidad está desconectada (OFF). Una
inserción a la fuerza puede dañar seriamente el mecanismo.
• Cuando el aparato esté encendido, el MD se
inserta automáticamente. Una inserción a la
fuerza puede dañar gravemente el mecanismo.
• Unicamente se puede insertar un MD cada vez.
Page 15
CDA-7949
Normal Play
1
Press the SOURCE button. Operation
mode is changed each time the button is
pressed. Select the MD player mode
while seeing the indication on the display.
2
Press the k button during MD play to
temporarily pause the MD play.
To resume the MD play, press the k
button again.
2
English EspañolFrançais
1
Lecture normale
Appuyez sur la touche SOURCE. Le mode de
fonctionnement change à chaque pression sur
la touche. Sélectionnez le mode lecteur de
MD pendant l'affichage de l'indication.
Pour arrêter la lecture de MD temporairement,
appuyez sur la touche k pendant la lecture
d'un MD.
Appuyez à nouveau sur la touche k pour
redémarrer la lecture.
Reproducción normal
Presione el botón SOURCE. El modo de
operación cambia cada vez que presione el
botón. Seleccione el modo de lector de MD
mientras esté viendo la indicación en el
visualizador.
Para detener la lectura de MD temporalmente,
presione el botón k durante la reproducción
de un MD.
Presione de nuevo el botón k para
recomenzar la lectura.
15
Page 16
CDA-7949
Music Sensor (Skip)/
Fast Forward and Fast
Backward/Repeat Play
1
• Momentarily press the c button once
to return to the beginning of the
current track. If you wish to access a
track further back, repeatedly press
until you reach the desired track.
• Press the f button once to advance
to the beginning of the next track. If
you wish to access a track ahead,
press repeatedly until the desired
track is reached.
2
Press and hold the c or f button to
quickly move backward or forward until
you reach the desired section of the
track.
3
Press the F4 button to play back
repeatedly the track being played.
1.@
English EspañolFrançais
3
Détecteur de musique
(saut)/Avance rapide et
recul rapide/Lecture répétée
• Momentanément appuyez une fois sur la
touche c pour retourner au début de la
plage en cours. Pour accéder à une des
plages précédentes, appuyez de manière
répétitive jusqu’à ce que la plage désirée
soit atteinte.
• Appuyez une fois sur la touche f pour
avancer au début de la plage suivante.
Pour accéder à une des plages suivantes,
appuyez de manière répétitive jusqu’à ce
que la plage désirée soit atteinte.
Appuyer et maintenir la touche c ou f pour
aller rapidement en arrière ou en avant jusqu’à
ce que la section désirée de la plage soit
atteinte.
Appuyez sur la touche F4 pour une lecture
répétitive de la plage en cours de lecture.
Sensor musical (salto)/Avance rápido y retroceso rápido/
Reproducción repetida
• Presione el botón c una vez, momentáneamente, para volver al principio de la pista
que está siendo reproducida. Si desea
retroceder a pistas anteriores, presione el
botón repetidamente hasta llegar a la pista
deseada.
• Presione el botón f una vez para avanzar
al principio de la siguiente pista. Si desea
avanzar a pistas subsiguientes, presione el
botón repetidamente hasta llegar a la pista
deseada.
Presione y mantenga presionado el botón c o
f para retroceder o avanzar rápidamente a la
sección deseada de la pista.
Presione el botón F4 para reproducir repetidamente la pista que está siendo reproducida.
16
Press the F4 button again to deactivate
the repeat play.
Appuyez à nouveau sur la touche F4 pour
désactiver la lecture répétée.
Presione el botón F4 de nuevo para cancelar el
modo de repetición.
Page 17
M.I.X. (Random Play)/
Scanning Programs
1
Press the F3 button. The unit enters the
M.I.X. mode and the tracks on the MD will
be played back in a random sequence.
CDA-7949
1 2
English EspañolFrançais
M.I.X. (Lecture aléatoire)/
Balayage des programmes
Appuyez sur la touche F3. L’appareil entre en
mode M.I.X. et les plages du MD sont lues
dans un ordre aléatoire.
M.I.X. (reproducción arbitraria)/Exploración de
programas
Presione el botón F3. La unidad asumirá el
modo M.I.X. y las pistas del MD serán reproducidas en orden arbitrario.
To deactivate, press the F3 button again.
Note: After all the tracks on the MD have
been played back once, the player
begin a new random sequence.
2
Press the F5 button to activate the scan
mode. The first 10 seconds of each track
will be played back in succession.
Press the F5 button to deactivate the
SCAN mode. The track will be played
normally.
Pour désactiver, appuyez à nouveau sur la
touche F3.
Remarque: Lorsque toutes les plages du MD
ont été lues une fois, le lecteur
commence un nouvel ordre
aléatoire.
Appuyez sur la touche F5 pour activer le
mode de balayage. Les 10 premières
secondes de chaque plage sont lues successivement.
Appuyez sur la touche F5 pour désactiver le
mode SCAN. La plage est lue normalement.
Para cancelar este modo, vuelva a pulsar el
botón F3.
Nota: Después de que todas las pistas del MD
hayan sido reproducidas una vez, el
reproductor iniciará una nueva secuencia
de reproducción arbitraria.
Presione el botón F5 para activar el modo de
exploración. Los primeros 10 segundos de
cada pista serán reproducidos en orden.
Presione el botón F5 para desactivar el modo
SCAN. La pista será reproducida normalmente.
17
Page 18
CDA-7949
1

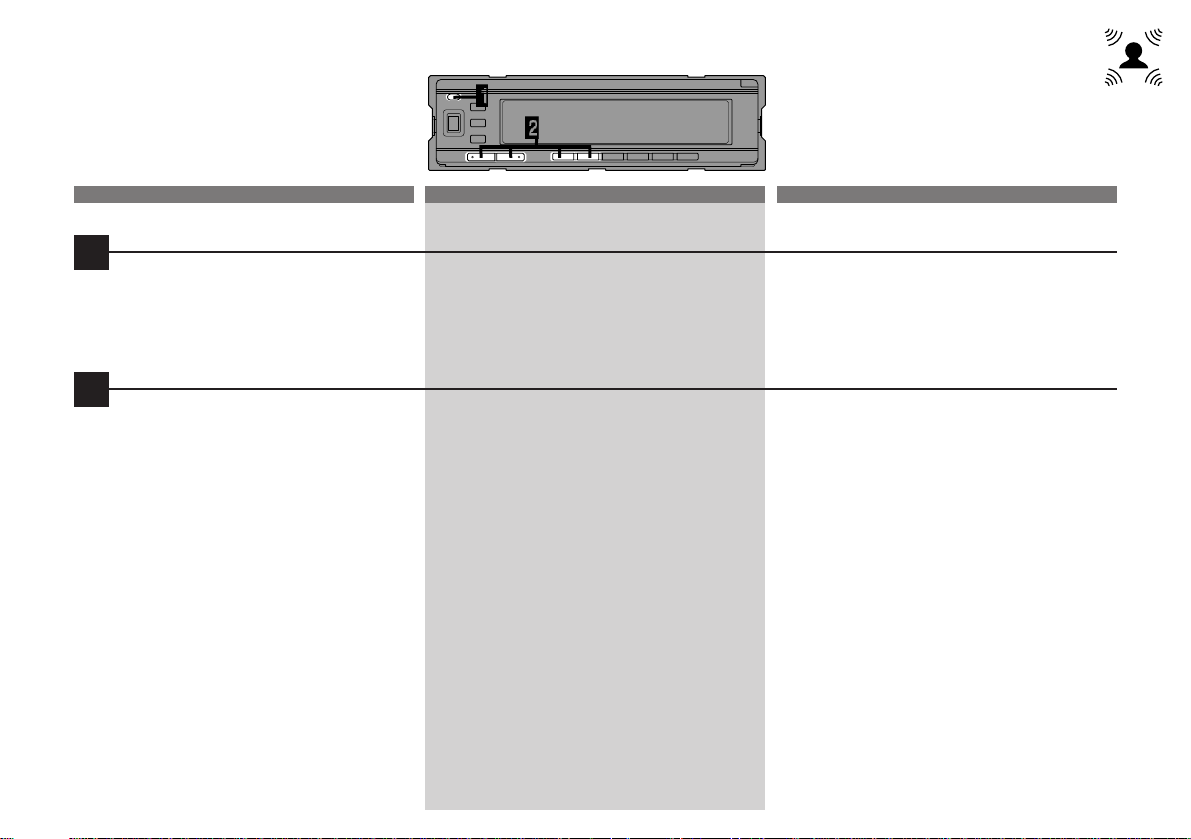

To Display/Scroll MD
titles
1
Press the TITLE button during play back
of MD.
Select the MD title or TRACK title mode.
2
CDA-7949
Press the F6 button.
The display scrolls for a string with
characters more than 11.
MDA-5048
Press the SCROLL button.
The display scrolls for a string with
characters more than 17.
MDA-5048
2
English EspañolFrançais
Pour afficher/faire défiler
(Display/Scroll) les titres
du MD
Appuyez sur la touche TITLE pendant la
lecture du MD.
Sélectionnez le mode titre MD ou titre
TRACK (plage).
CDA-7949
Appuyez sur la touche F6.
L'affichage défile uniquement par
séquence de plus de 11 caractères.
MDA-5048
Appuyez sur la touche SCROLL.
L'affichage défile uniquement par
séquence de plus de 17 caractères.
1 2
Cómo visualizar/hacer
desfilar títulos de MD
Presione el botón TITLE durante la
reproducción del MD.
Seleccione el modo de título de MD o de título
de TRACK (canción).
CDA-7949
Presione el botón F6.
El visualizador desfila solamente en una
secuencia de más de 11 caracteres.
MDA-5048
Presione el botón SCROLL.
El visualizador desfila solamente en una
secuencia de más de 17 caracteres.
18
Notes:
• The unit may not display every title
properly, depending on the unit used
to record/enter the title.
• If no MD title nor track name has been
entered, the clock time will be
displayed.
Remarques:
• L'unité peut ne pas afficher tous les titres
correctement, selon l’appareil utilisé pour
enregistrer/entrer le titre.
• Si aucun titre de MD ni nom de plage n’a
été entré, l'heure de l'horloge est affichée.
Notas:
• La unidad puede no exhibir correctamente el
título dependiendo de la unidad usada para
la grabación/registro del título.
• Si no se ha ingresado ningún título de MD o
nombre de pista, la hora del reloj será
exhibida.
Page 19

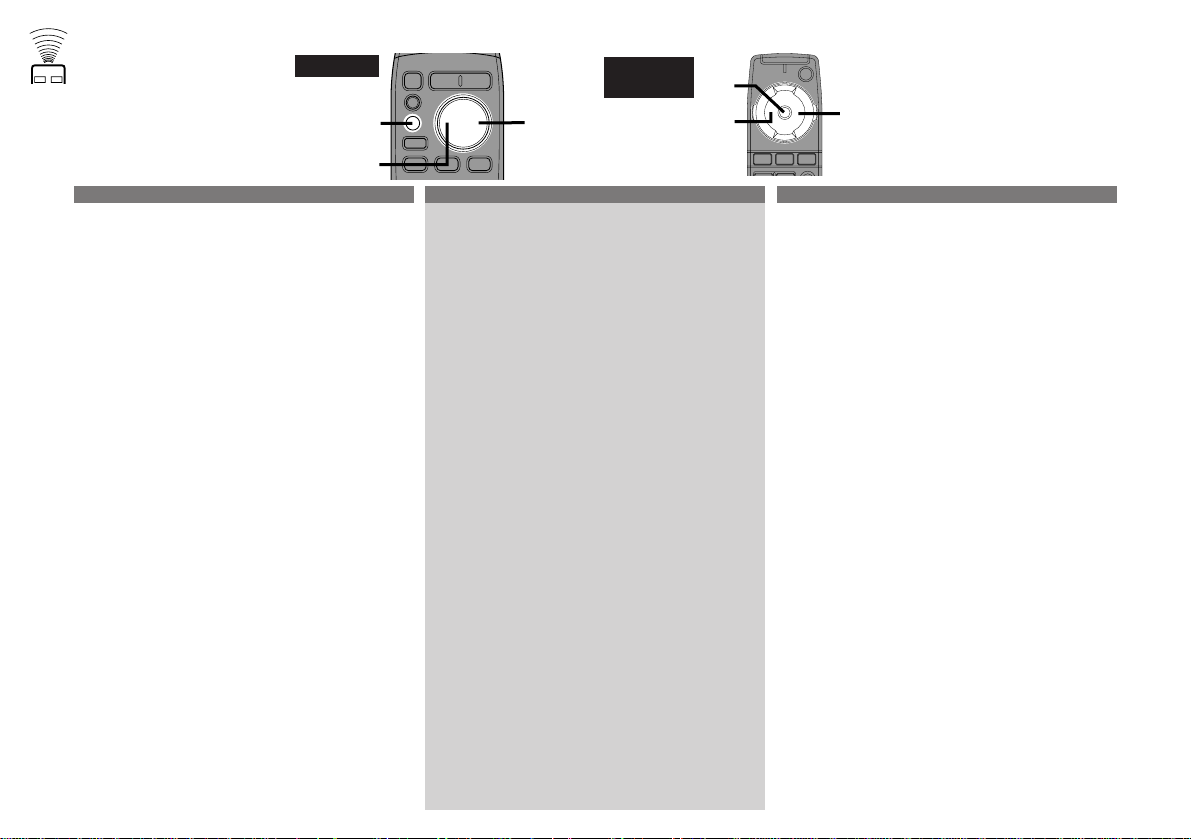

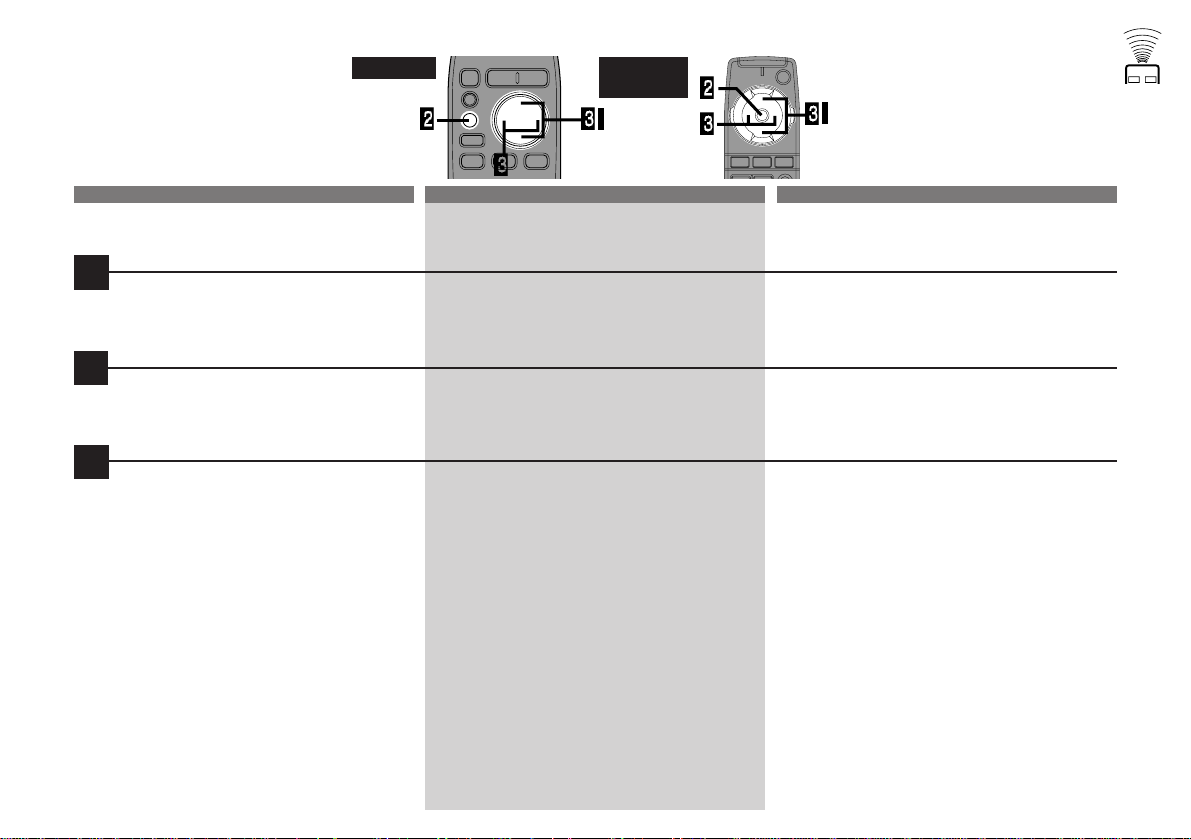

Normal Play
CVA-1000
2.#.$
1
English EspañolFrançais
Lecture normale
Reproducción normal
1

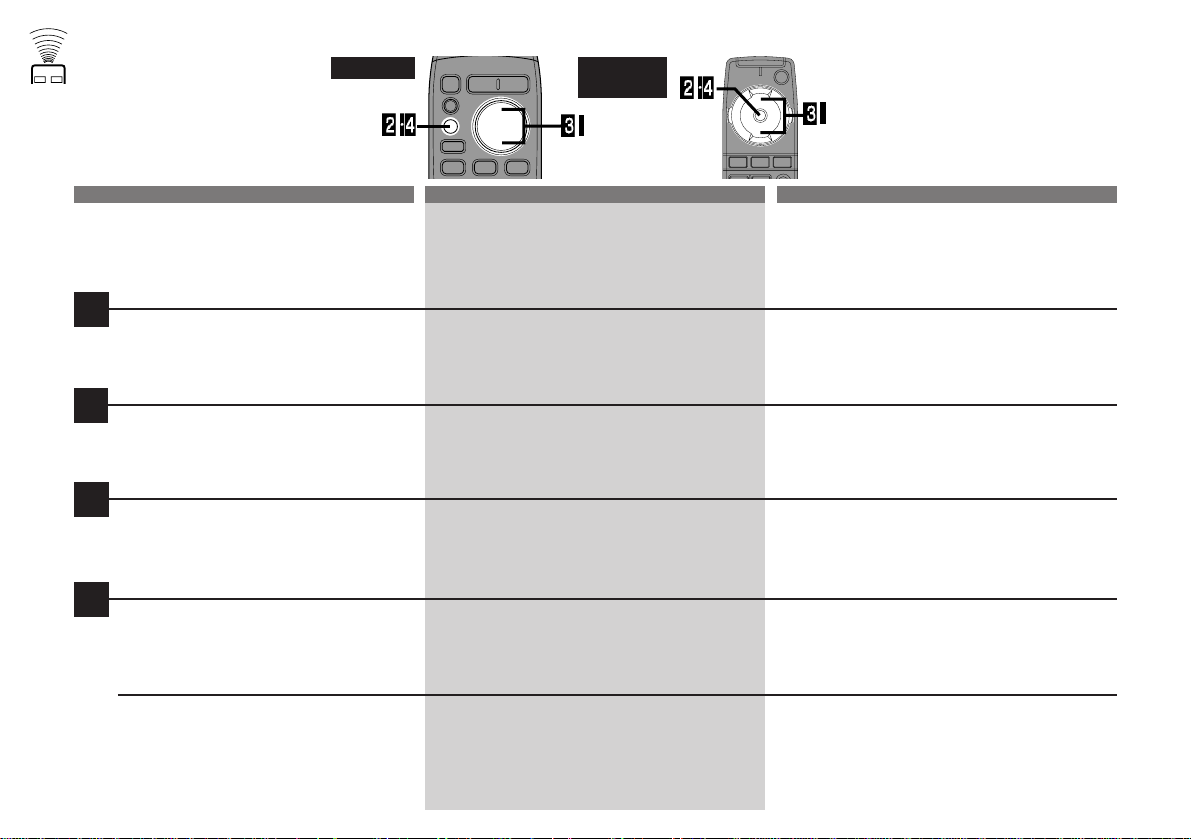

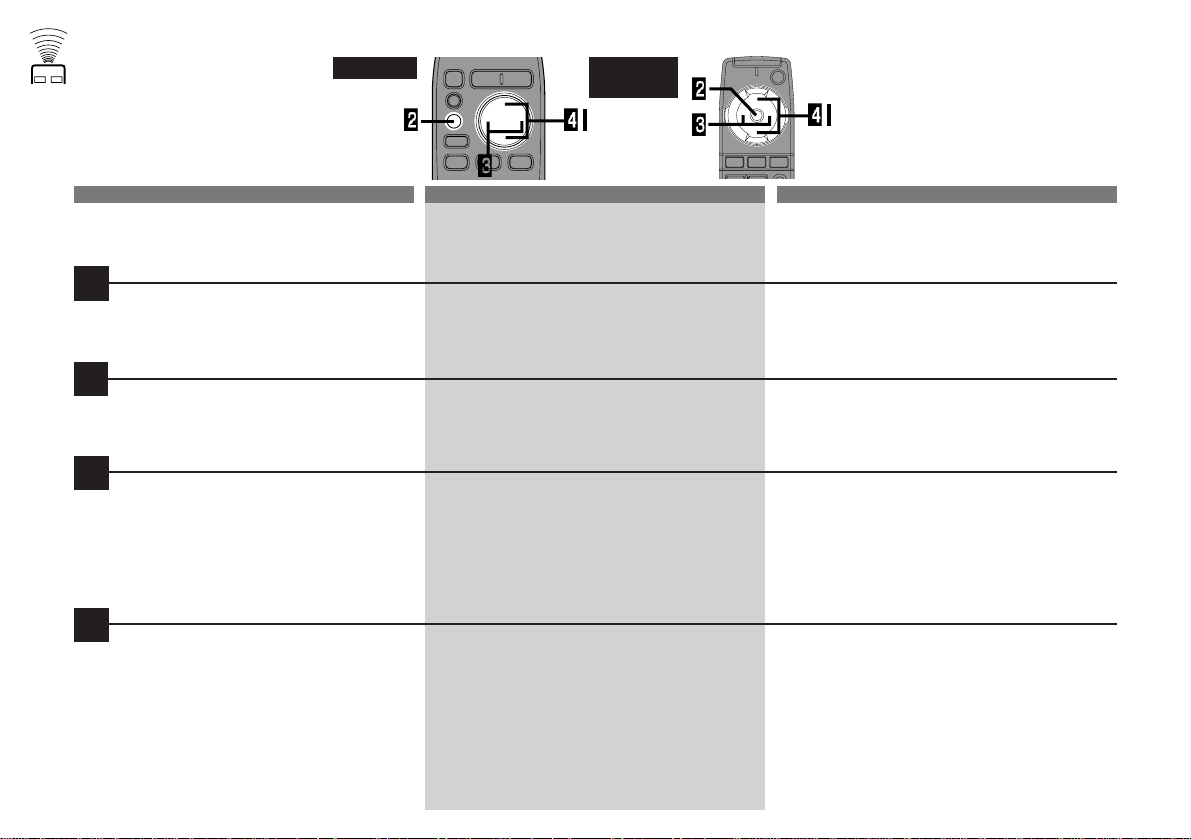

Press the SOURCE button.
The menu screen appears.
Note: Pressing the SOURCE button
while driving (Parking Brake OFF)
will cause the audio source to
change immediately. The
SOURCE Selection menu will not
appear. Press the SOURCE button
repeatedly until you are in the CD
player mode.
2
Select the CD (DISC) menu by rotating
the rotary switch.
3
Fix the selection by pressing the rotary
switch.
4
Press the rotary switch during MD play to
temporarily pause the MD play.
To resume the MD play, press the rotary
switch again.
Appuyez sur la touche SOURCE.
L'écran menu apparaîtra.
Remarque: En appuyant sur la touche
SOURCE pendant la conduite (frein
de stationnement sur OFF) la
source audio sera changée
immédiatement. Le menu de
sélection de SOURCE n'apparaîtra
pas. Appuyez de manière répétée
sur la touche SOURCE pour revenir
en mode de lecture de CD.
Sélectionnez le mode lecteur de CD (DISC)
en tournant la molette de commande.
Fixer la sélection en appuyant sur la molette
de commande.
Pour arrêter la lecture de MD temporairement,
appuyez sur la molette de commande
pendant la lecture de MD.
Appuyez à nouveau sur la molette de
commande pour redémarrer la lecture de MD.
Presione el botón SOURCE.
El menú aparecerá en la pantalla.
Nota: Presionando el botón SOURCE mientras
conduce (freno de estacionamiento en
OFF) hará cambiar la fuente audio
inmediatamente. El menú de selección
de fuente (SOURCE) no aparecerá.
Presione el botón SOURCE repetidamente hasta que esté en modo de
lectura de CD.
Seleccione el menú CD (DISC) haciendo girar
el conmutador rotatorio.
Fije la selección presionando el conmutador
rotatorio.
Para detener la lectura de MD temporalmente,
presione el conmutador rotatorio durante la
lectura de MD.
Presione de nuevo el conmutador rotatorio para
recomenzar la lectura de MD.
19
Page 20
20
Music Sensor (Skip)/
Fast Forward and Fast
Backward
1
• Turn the rotary switch
counterclockwise once during the MD
play to return to the beginning of the
current track.
If you wish to return to the beginning
of a track further back, repeatedly turn
the rotary switch until the desired
track is reached.
• Turn the rotary switch clockwise once
during the MD play to advance to the
beginning of the next track.
If you wish to advance to a track
further ahead, turn repeatedly until the
desired track is reached.
2
1 Press the FUNC button in the CD mode.
The contents of the Function Guide
screen changes.
2 Press and hold the F1 (FWD) or F2
(BWD) button to quickly move forward or
backward respectively to reach the
desired music section on the disc.
CVA-1000
English EspañolFrançais
1
2
2
Détecteur de musique
(saut)/Avance rapide et
recul rapide
• Tournez une fois la molette de commande
vers la gauche pendant la lecture d'un MD
pour revenir au début de la plage actuelle.
Si vous voulez localiser le début d'une
autre plage précédente, tournez de façon
répétée la molette de commande jusqu'à
ce que vous localisiez la plage souhaitée.
• Tournez une fois la molette de commande
vers la droite pendant la lecture d'un MD
pour localiser le début de la plage suivante.
Si vous voulez localiser le début d'une
plage ultérieure, tournez de façon répétée
la molette de commande jusqu'à ce que
vous atteigniez la plage souhaitée.
1 Appuyez sur la touche FUNC dans le mode
CD.
Le guide de fonctions change de contenu.
2 Maintenez enfoncée la touche F1 (FWD) ou
F2 (BWD) pour localiser rapidement vers
l'avant ou l'arrière, respectivement, la plage
souhaitée sur le disque.
A TITLE indicator will appear but this
function can not be used./Un indicateur
TITLE apparaîtra, mais cette fonction ne
peut pas être utilisée./Un indicador
TITLE aparecerá, pero esta función no
puede ser utilizada.
Sensor musical (salto)/
Avance rápido y retroceso
rápido
• Gire el conmutador rotatorio hacia la izquierda
una vez durante la reproducción de un MD para
retroceder hasta el principio de la canción
actual. Si desea retroceder hasta el principio de
una canción situada más atrás, gire repetidamente el conmutador rotatorio hasta dar con la
canción deseada.
• Gire el conmutador rotatorio hacia la
derecha una vez durante la reproducción de
un MD para avanzar hasta el principio de la
canción siguiente. Si desea avanzar hasta el
principio de una canción situada más
adelante, gire repetidamente el conmutador
rotatorio hasta dar con la canción deseada.
1 Presione el botón FUNC en el modo de CD.
El contenido de la pantalla de la guía de
funciones cambiará.
2
Presione el botón F1 (FWD) o F2 (BWD) y manténgalo presionado
respectivamente de forma rápida hasta dar con
la sección de música deseada en el disco.
para avanzar o retroceder
Page 21
CVA-1000
A
B
AB
.
English EspañolFrançais
A TITLE indicator will appear but this
function can not be used./Un indicateur
TITLE apparaîtra, mais cette fonction ne
peut pas être utilisée./Un indicador
TITLE aparecerá, pero esta función no
puede ser utilizada.

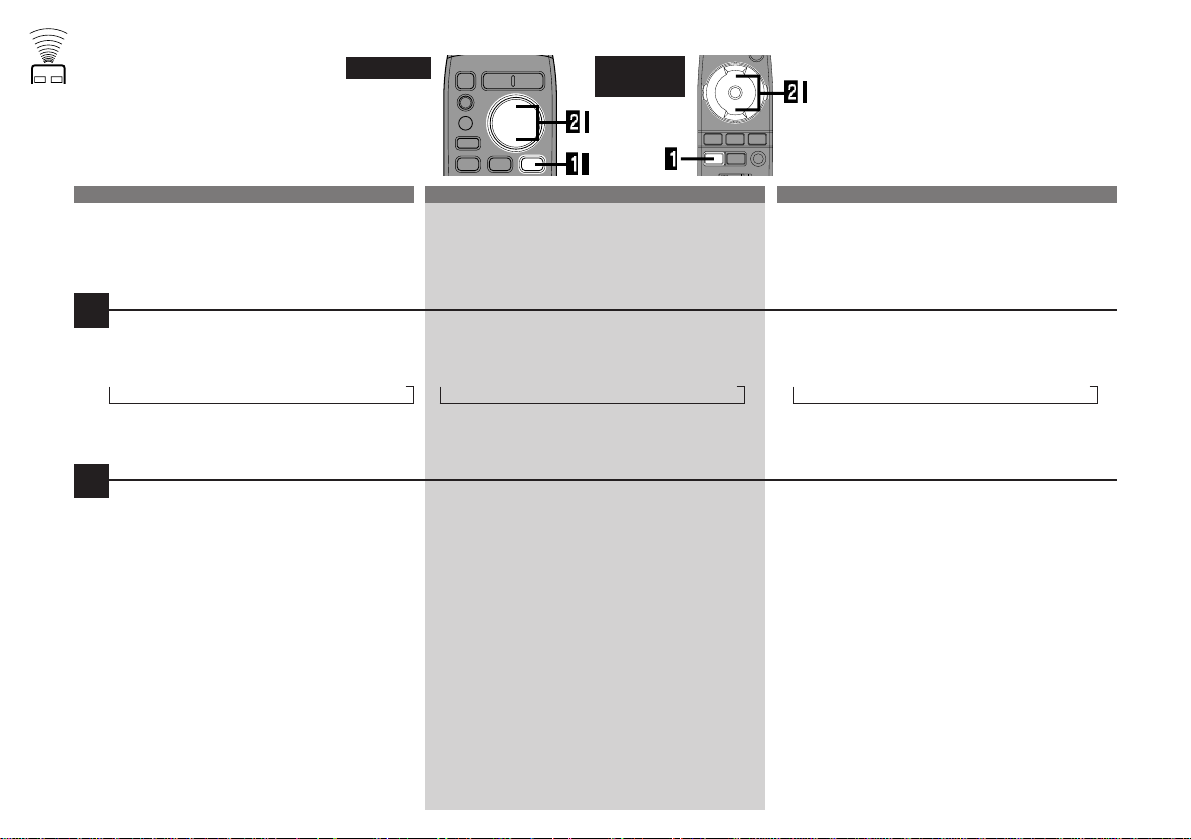

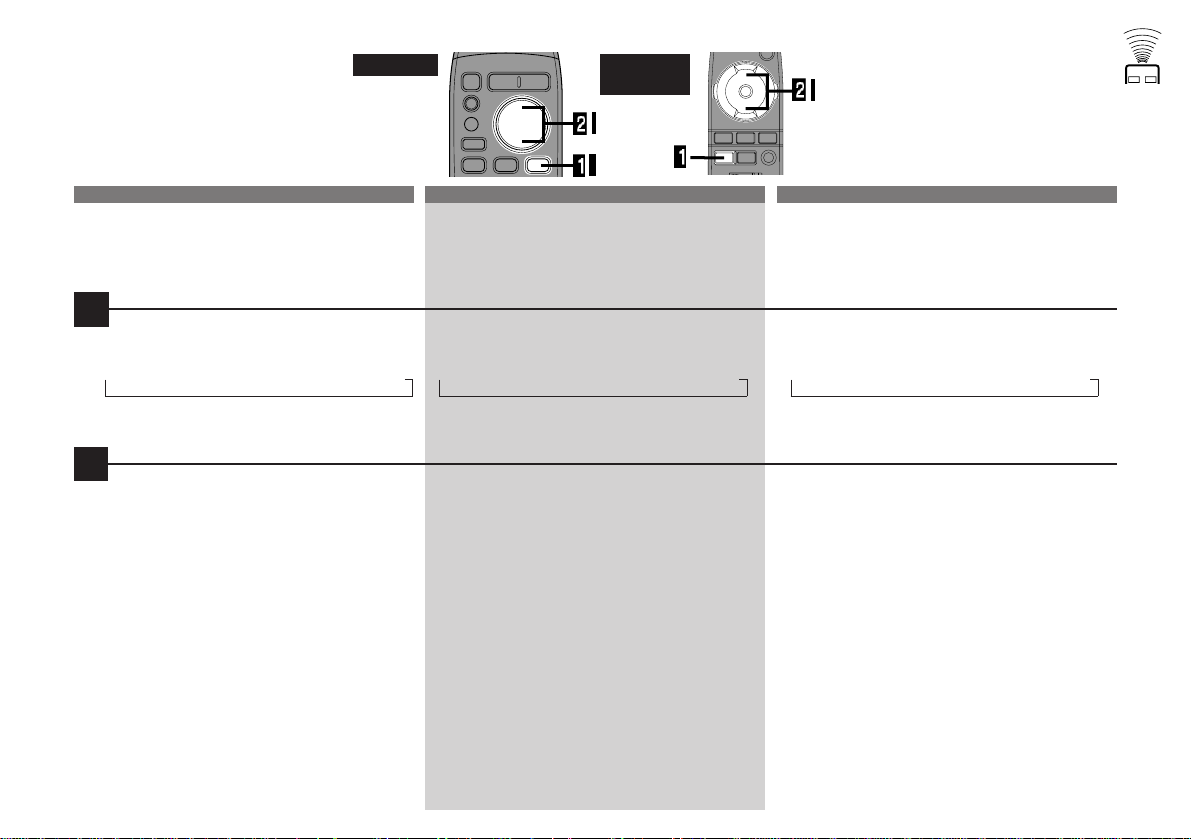

Repeat Play/Scanning
Programs
A
Press the FUNC button while the track
that you want to play repeatedly is
playing.
Press the F3 (REPEAT) button. Each
press changes the mode menu.
When the REPEAT menu is selected, the
track will be repeatedly played until the
repeat mode is cancelled.
To cancel the repeat play, press the F3
(REPEAT) button.
B
Press the FUNC button in the CD mode.
The contents of the Function Guide
screen changes.
Press the F5 (SCAN) button. The MD
plays the first 10 seconds of each track
on the disc.
To cancel the Track scan mode, press
the F5 (SCAN) button again.
Lecture répétée/Balayage des
programmes
Appuyez sur la touche FUNC pendant la
lecture de la plage qui doit être répétée.
Appuyez sur la touche F3 (REPEAT). A
chaque pression le menu de modes change.
Quand le menu REPEAT est sélectionné, la
plage est répétée tant que vous n'annulez pas
ce mode.
Pour annuler la lecture répétée, appuyez sur
la touche F3 (REPEAT).
Appuyez sur la touche FUNC dans le mode
CD.
Le guide de fonctions change de contenu.
Appuyez sur la touche F5 (SCAN). Les 10
premières secondes de chaque plage du MD
sont reproduites.
Pour annuler le balayage des plages,
appuyez une seconde fois sur la touche F5
(SCAN).
Reproducción repetida/
Exploración de programas
Presione el botón FUNC mientras esté
reproduciéndose la canción que quiera
reproducir repetidamente.
Presione el botón F3 (REPEAT). Cada vez que
lo presione cambiará el menú de modo.
Si selecciona el menú REPEAT, la canción se
reproducirá repetidamente hasta que cancele el
modo de repetición.
Para cancelar la reproducción repetida,
presione el botón F3 (REPEAT).
Presione el botón FUNC en el modo CD.
El contenido de la pantalla de la guía de
funciones cambiará.
Presione el botón F5 (SCAN). Los 10 primeros
segundos de cada canción del disco serán
reproducidos.
Para cancelar el modo de exploración de
canciones, vuelva a presionar el botón F5
(SCAN).
21
Page 22
CVA-1000
M.I.X. (Random Play)
1
Press the FUNC button in the CD mode.
The contents of the Function Guide
screen changes.
Press the F4 (M.I.X.) button. The unit
enters the M.I.X. mode and the tracks on
the MD will be played back in a random
sequence.
To cancel the M.I.X. mode, press the F4
(M.I.X.) button again.
Note: After all tracks on the MD have
been played back once, the player
begin a new random sequence.
.1
.1
English EspañolFrançais
M.I.X. (Lecture aléatoire)
Appuyez sur la touche FUNC dans le mode
CD.
Le guide de fonctions change de contenu.
Appuyez sur la touche F4 (M.I.X.). L'appareil
entre en mode M.I.X. et les plages du MD
sont lues dans un ordre aléatoire.
Pour annuler le mode M.I.X., appuyez une
seconde fois sur la touche F4 (M.I.X.).
Remarque: Lorsque toutes les plages du MD
ont été lues une fois, le lecteur
commence un nouvel ordre
aléatoire.
A TITLE indicator will appear but this
function can not be used./Un indicateur
TITLE apparaîtra, mais cette fonction ne
peut pas être utilisée./Un indicador
TITLE aparecerá, pero esta función no
puede ser utilizada.
M.I.X. (Reproducción arbitraria)
Presione el botón FUNC en el modo CD.
El contenido de la pantalla de la guía de
funciones cambiará.
Presione el botón F4 (M.I.X.). La unidad
asumirá el modo M.I.X. y las pistas del MD
serán reproducidas en orden arbitrario.
Para cancelar el modo M.I.X., vuelva a
presionar el botón F4 (M.I.X.).
Nota: Después de que todas las pistas del MD
hayan sido reproducidas una vez, el
reproductor iniciará una nueva secuencia
de reproducción arbitraria.
22
Page 23
English EspañolFrançais

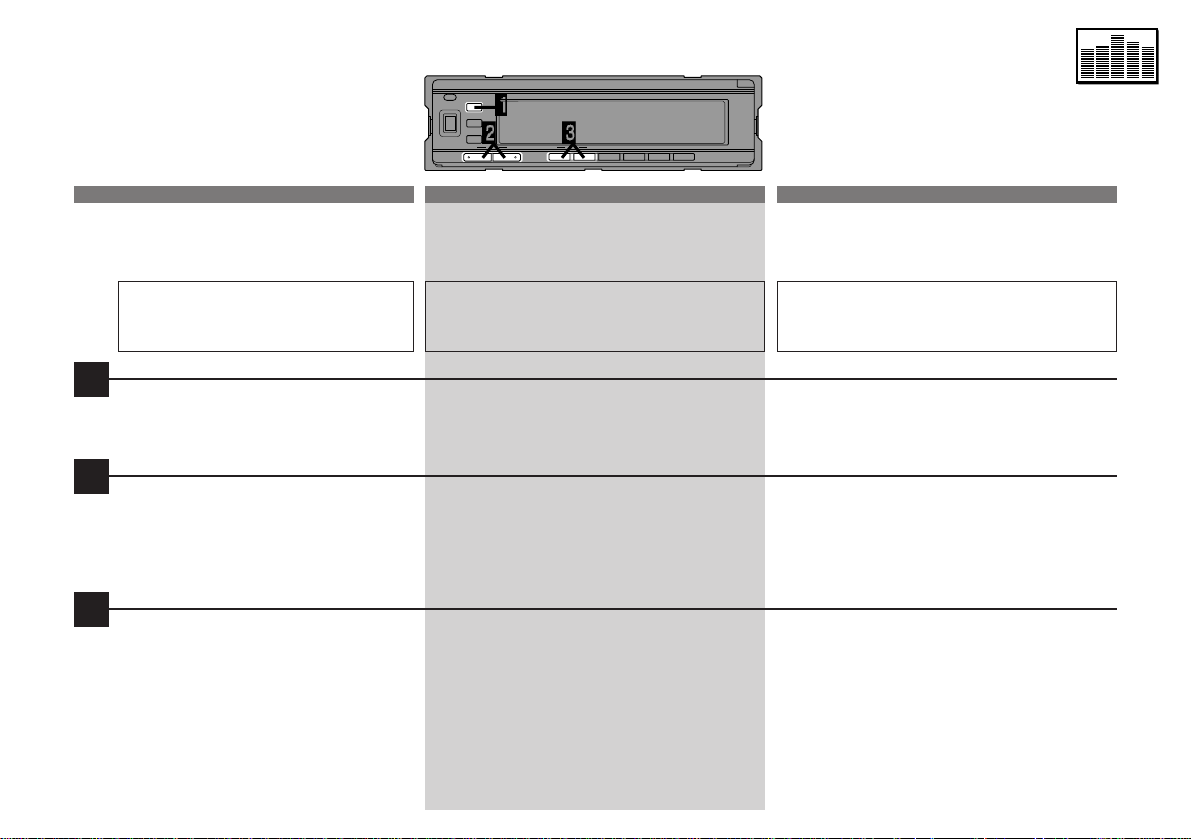

Selecting the BBE Mode
Sélection du mode BBE
Selección del modo BBE
The BBE (Barcus Berry Electronics)
processor installed in this unit is
designed to correct the phase distortion
inherent in most loudspeaker designs.
Ensuring the phase integrity of the
signal driving the speakers improves
the accurate reproduction of the sound.
When used in conjunction with the
equalizer and sound field effects,
optimum sound space enhancement
can take place.
1
Press the BBE button.
With each press of the button the mode
will change in the following sequence:
BBE 1, BBE 2, BBE 3, and BBE OFF.
The BBE effect is the highest in BBE 1
mode, will be reduced in BBE 2 mode
and will have the least effect in BBE 3
mode.
Le processeur BBE (Barcus Berry
Electronics) installé dans cette unité a été
conçu pour corriger la distorsion de phase
inhérente à la plupart des haut-parleurs. En
assurant l'intégrité de phase du signal
commandant les haut-parleurs, améliore la
reproduction exacte du son. Utilisé
conjointement avec l'égaliseur et des effets
de champ sonore, peut se produire un
enrichissement de l'espace sonore
optimum.
Appuyer sur la touche BBE.
A chaque pression sur la touche, le mode
change dans l'ordre suivante: BBE 1, BBE 2,
BBE 3, et BBE OFF. L'effet BBE est maximal
dans le mode BBE 1, diminue en mode
BBE 2 et est minimal en mode BBE 3.
El procesador BBE (Barcus Berry Electronics)
instalado en esta unidad ha sido concebido
para corregir la distorsión de fase natural en
la mayoría de los modelos de altavoz.
Asegurando la integridad de fase de la señal
que comanda los altavoces, mejora la
reproducción precisa del sonido. Utilizado
conjuntamente con el ecualizador y efectos
de campo sonoro, puede tener lugar un
enriquecimiento del espacio acústico óptimo.
Presione el botón BBE.
Cada vez que presione el botón, el modo
cambiará en el orden siguiente: BBE 1, BBE 2,
BBE 3 y BBE OFF. El efecto BBE es máximo
en BBE 1, disminuye en BBE 2 y es mínimo en
BBE 3.
23
Page 24
English EspañolFrançais

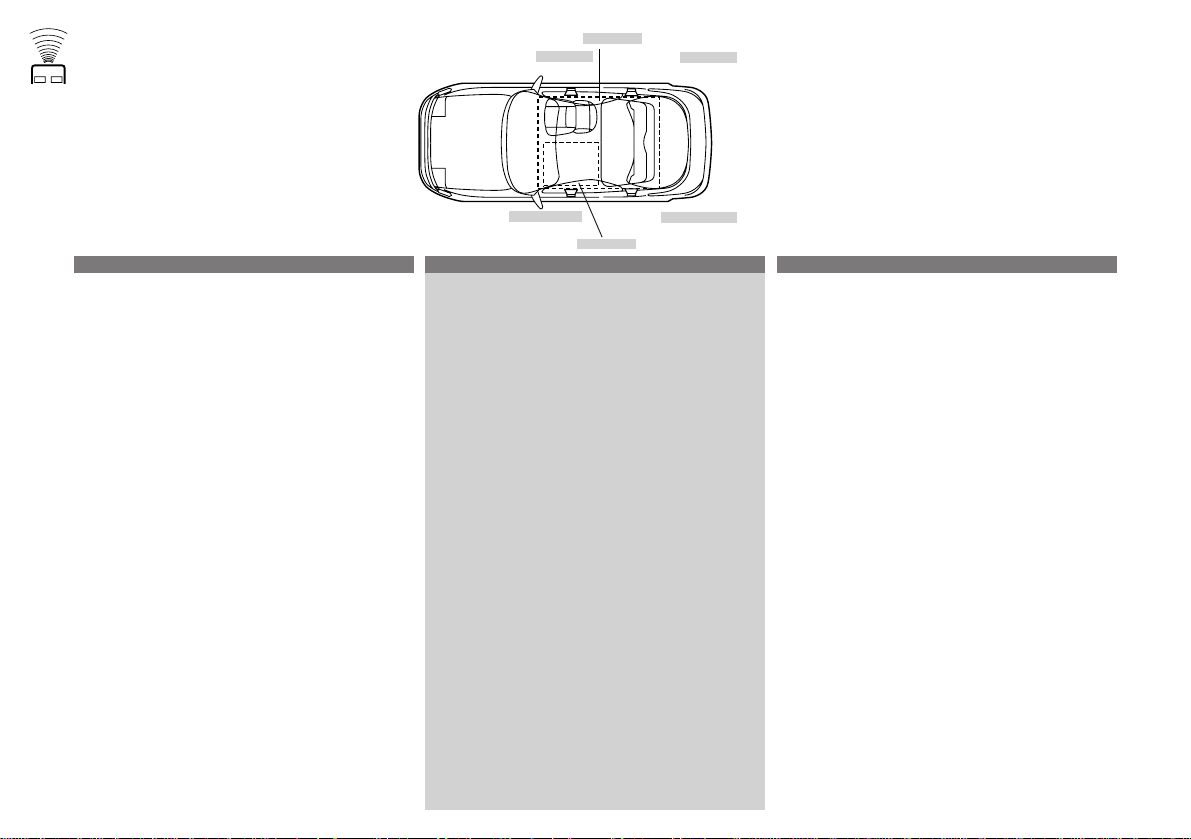

Choosing the Listening
Position Selector (L.P.S.)
Choix du sélecteur de
position d'écoute (L.P.S.)
Ajuste del selector de
posición de audición
(L.P.S.)
24
This feature gives the user the ability to
adjust the time delay of the 4 main
speakers to provide the ideal sound
stage for each listener in the car. The
staging can be optimized for the front
passenger, driver, front passenger and
driver, or front and rear passengers and
driver.
1
Press the L.P.S. button repeatedly to
select the desired listening position.
The L.P.S. indicator shows the seat
position.
Cette fonction donne à l'utilisateur la possibilité d'ajuster le temps de retard des 4
enceintes principales afin de fournir l'étage
sonore idéal pour chaque auditeur dans la
voiture. La séparation d'étage peut être
optimisée pour le passager avant, le conducteur, le passager avant et le conducteur, ou
les passagers avant et arrière et le conducteur.
Appuyez répétitivement sur la touche L.P.S.
pour sélectionner la position d'écoute désirée.
L'indicateur L.P.S. indique la position assise.
All seats
Tous les sièges
Todos los asientos
Front seats
Sièges avant
Asientos delanteros
Front left seat
Siège avant
gauche
Asiento delantero
izquierdo
Front right seat
Siège avant droit
Asiento delantero
derecho
Esta función da al usuario la posibilidad de
ajustar el tiempo de retardo de los 4 altavoces
principales a fin de ofrecer una etapa de
sonido ideal para cada pasajero del automóvil. La etapa de sonido puede ser optimizada
para las siguientes posiciones de audición:
pasajero delantero, conductor, pasajero
delantero y conductor, o pasajeros delantero
y traseros y conductor.
Presione repetidamente el botón L.P.S. para
seleccionar la posición de audición deseada.
El indicador L.P.S. indica la posición de los
asientos.
(OFF)
(Eteint)
(Apagado)
Page 25

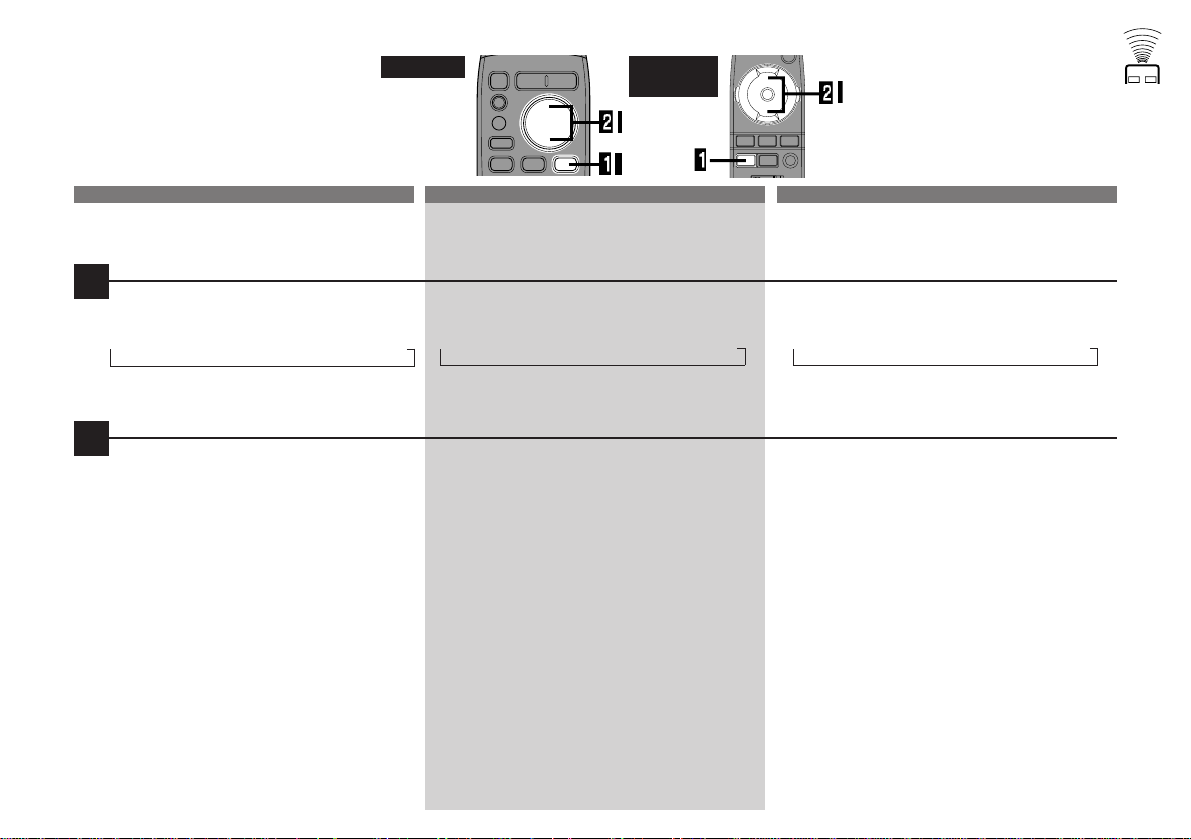

Adjusting L.P.S
1
Press the L.P.S. button repeatedly to
select the L.P.S. mode you want to
adjust.
The L.P.S. indicator will blink for 5
seconds.
2
While the L.P.S. indicator is blinking,
press the TITLE/SCROLL and left/right
(c , f ) buttons, to fine tune the time
correction for the selected position.
English EspañolFrançais
Réglage du L.P.S.
Appuyez répétitivement sur la touche L.P.S.
pour sélectionner le mode L.P.S. qu'on veut
ajuster.
L'indicateur L.P.S. clignote pendant 5
secondes.
Pendant que l'indicateur L.P.S. clignote,
appuyez sur les touches TITLE/SCROLL et
gauche/droite (c , f ) pour ajuster avec
précision la correction de temps pour la
position désirée.
Ajuste de L.P.S.
Presione repetidamente el botón L.P.S. para
seleccionar el modo L.P.S. que desea ajustar.
El indicador L.P.S. destella durante 5 segundos.
Mientras el indicador destella, presione los
botones TITLE/SCROLL e izquierda/derecha
(c , f ) para ajustar con precisión la corrección
de tiempo para la posición deseada.
25
Page 26
English EspañolFrançais
DSP Surround Presets
1
NORMAL
NORMAL
Préréglages d'ambiance
DSP
D
I
D
I
A
U
A
U
T
23
T
S
S
M
M
LIVE
Sonido envolvente DSP
preprogramado
26

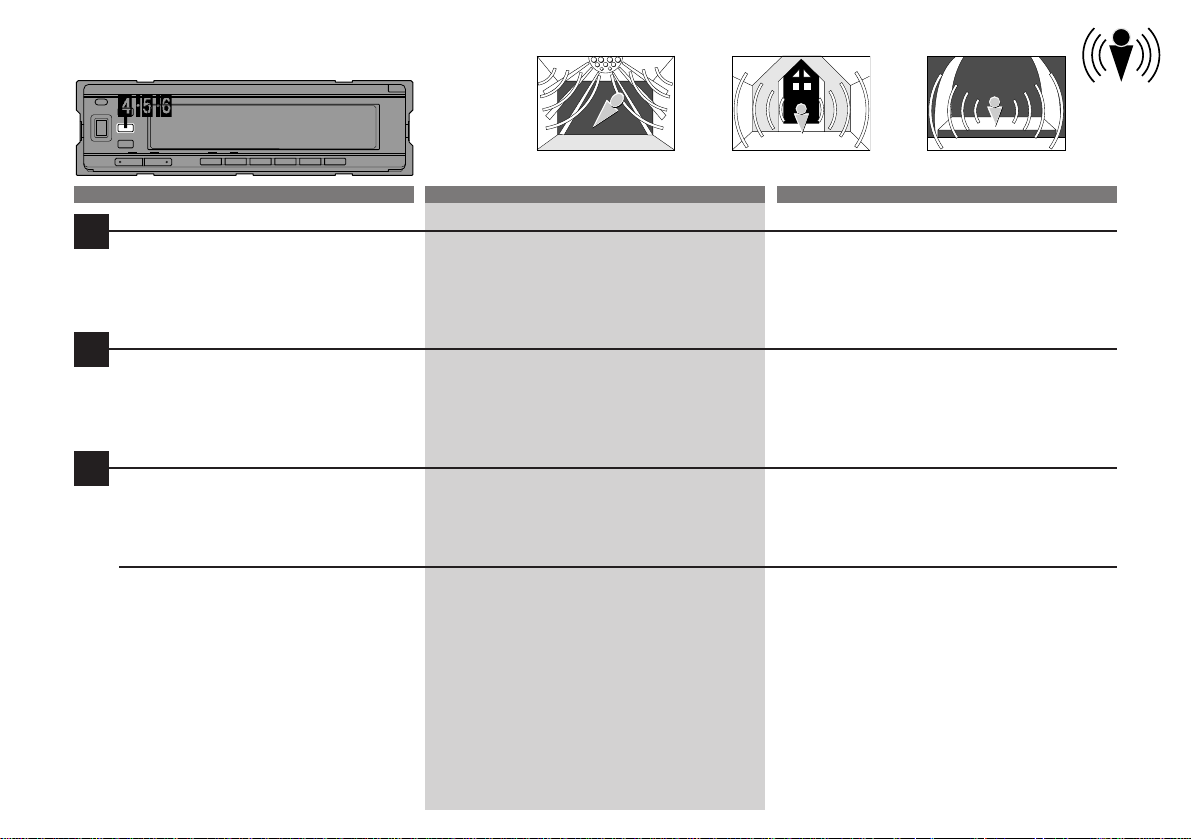

The MDA-5048 employs DSP (Digital
Signal Processing) to duplicate
mathematically various listening
environments. Six typical surround
settings are provided for a variety of
musical source material as follows.
1
NORMAL (Flat)
Press the SUR (SURROUND) button to
select the Surround OFF (Flat) mode.
2
STADIUM
Press the SUR button to select the mode
which duplicates the acoustics of a large
outdoor stadium.
3
LIVE
Press the SUR button to select the mode
which duplicates the acoustics of a small,
intimate concert hall with few reflections.
Le MDA-5048 utilise DSP (Traitement du
signal numérique) pour dupliquer
mathématiquement les divers environnements d'écoute. Six réglages d'ambiance
typiques sont fournis pour les diverses
sources musicales suivantes.
NORMAL (plat)
Appuyez sur la touche SUR (SURROUND)
pour sélectionner le mode d'ambiance
désactivé (OFF) (réponse plate).
STADIUM (stade)
Appuyez sur la touche SUR pour sélectionner
le mode qui recrée l'acoustique d'un grand
stade en plein air.
LIVE (en direct)
Appuyez sur la touche SUR pour sélectionner
le mode qui recrée l'acoustique d'une petite
salle de concert avec peu de réflexions.
➡ next page ➡ page suivante ➡ página siguiente
El MDA-5048 utiliza DSP (procesamiento de
señales digitales) para duplicar matemáticamente diversos ambientes de audición. La
unidad incluye seis ajustes típicos de sonido
envolvente para la siguiente variedad de
fuentes musicales:
NORMAL (respuesta plana)
Presione el botón de sonido envolvente (SUR)
para seleccionar el modo de sonido envolvente
desactivado (OFF) (respuesta plana).
STADIUM
Presione el botón de sonido envolvente (SUR)
para seleccionar el modo que duplica las
características acústicas de un gran estadio
abierto.
LIVE
Presione el botón SUR para seleccionar el
modo que duplica la acústica de una sala de
conciertos pequeña e íntima con pocas
reflexiones.
Page 27
CHURCH
CHURCH
4
DANCE
DANCE
English EspañolFrançais
5
HALL
6
HALL
4
DANCE
Press the SUR button to select the mode
which duplicates the acoustics of a dance
hall with moderate reflections.
5
CHURCH
Press the SUR button to select the mode
which duplicates the acoustics of a large
cathedral with high ceilings and many
reflections.
6
HALL
Press the SUR button to select the mode
which duplicates the acoustics of a large
concert hall with limited reflections.
Note: The display shown on the top of
pages 26 and 27 will be different
from the actual display.
DANCE (danse)
Appuyez sur la touche SUR pour sélectionner
le mode qui recrée l'acoustique d'une salle de
danse avec des réflexions modérées.
CHURCH (église)
Appuyez sur la touche SUR pour sélectionner
le mode qui recrée l'acoustique d'une grande
cathédrale avec de hauts plafonds et
beaucoup de réflexions.
HALL (salle)
Appuyez sur la touche SUR pour sélectionner
le mode qui recrée l'acoustique d'une grande
salle de concert avec des réflexions limitées.
Remarque: L'affichage dans la partie
supérieure des pages 26 et 27
peut être différent de l'affichage
actuel.
DANCE
Presione el botón de sonido envolvente (SUR)
para seleccionar el modo que duplica la
acústica de una sala de baile con reflexiones
moderadas.
CHURCH
Presione el botón de sonido envolvente (SUR)
para seleccionar el modo que duplica las
características acústicas de una gran catedral
con altos techos y muchas reflexiones.
HALL
Presione el botón SUR para seleccionar el
modo que duplica la acústica de una gran sala
de conciertos con limitadas reflexiones.
Nota: El visualizador de la parte superior de las
páginas 26 y 27 puede ser diferente del
visualizador actual.
27
Page 28
English EspañolFrançais
Adjusting the Surround
Settings
Ajustement des réglages
d'ambiance
Ajustes de sonido
envolvente
28
You can adjust the Surround settings for
your preference.
1
Press the SUR button repeatedly to
select the desired surround mode (except
NORMAL).
2
Within 5 second after the step 1 , press
the DN (TITLE) or UP (SCROLL) button
to decrease or increase the reverberation
level. Adjustments can be made within a
range of +4 to –4 steps.
Press the c DN or UP f button to
adjust the initial reverberation time.
Adjustments can be made within a range
of +4 to –4 steps.
Les réglages d'ambiance peuvent être
ajustés selon vos préférences.
Appuyez répétitivement sur la touche SUR
pour sélectionner le mode d'ambiance désiré
(excepté NORMAL).
Dans les 5 secondes après le pas 1 , appuyez
sur la touche DN (TITLE) ou UP (SCROLL)
pour diminuer ou augmenter le niveau de
réverbération. Les réglages peuvent être
effectués par étapes entre +4 et –4.
Appuyez sur la touche c DN ou UP f pour
ajuster le délai de réverbération initial. Les
réglages peuvent être effectués par étapes
entre +4 et –4.
Usted podrá efectuar ajustes de sonido
envolvente según su preferencia.
Presione repetidamente el botón de sonido
envolvente (SUR) para seleccionar el modo de
sonido envolvente deseado (excepto NORMAL).
En los 5 segundos que siguen al paso 1 ,
presione el botón DN (TITLE) o UP (SCROLL)
para reducir o aumentar el nivel de reverberación. Los ajustes pueden efectuarse dentro de
la gama de +4 a –4.
Presione el botón c DN o UP f para ajustar
el tiempo de reverberación inicial. Los ajustes
pueden efectuarse dentro de la gama de +4 a
–4.

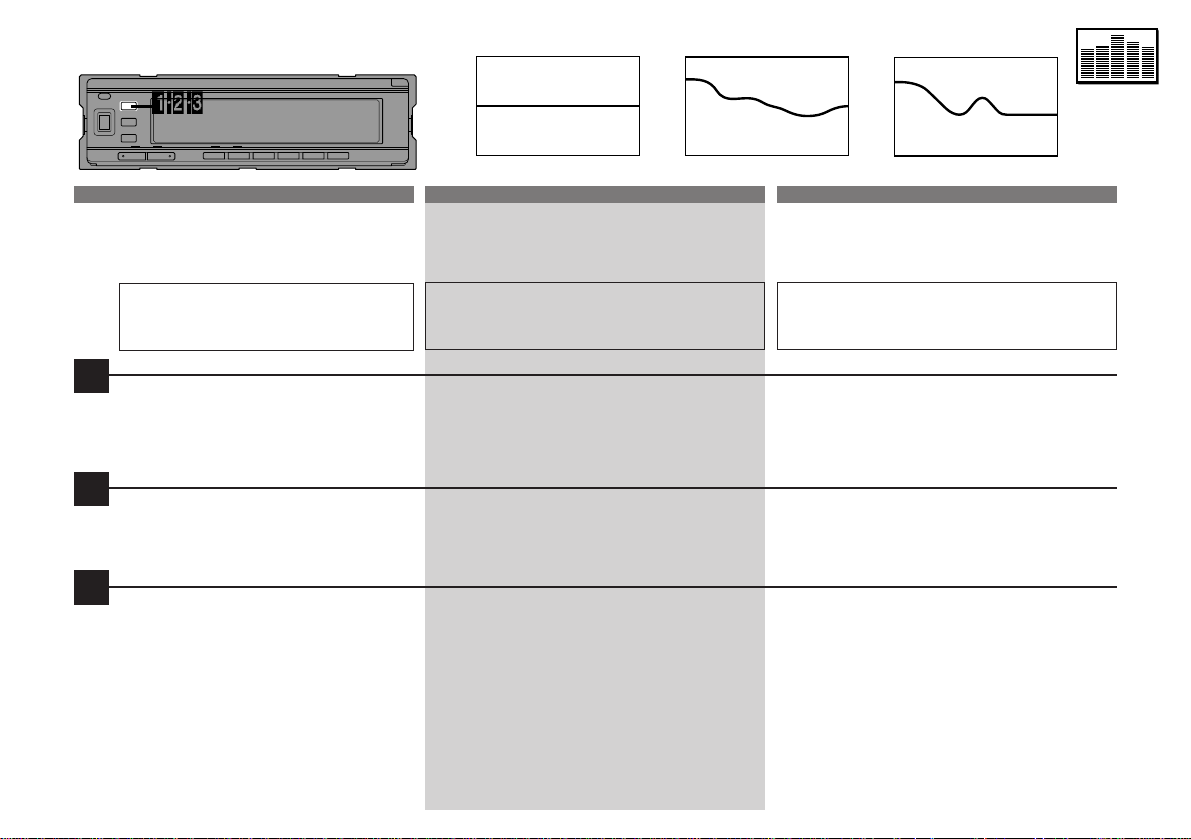

Page 29
Equalizer Presets
English EspañolFrançais
Préréglages d'égaliseur
321
Ajustes de ecualizador
preprogramados

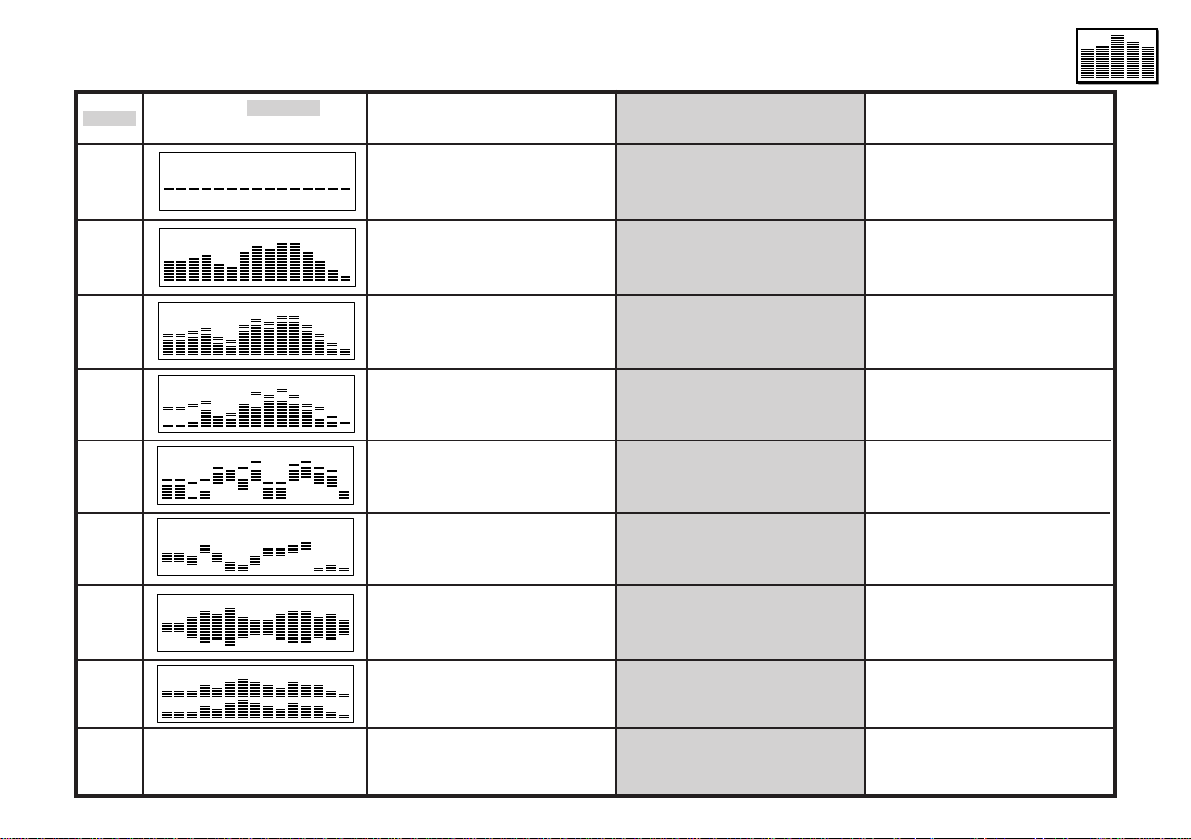

Six typical equalizer settings are preset
at the factory for a variety of musical
source material.
1
Setting 1: FLAT
Press the EQ (EQUALIZER) button to
select the flat frequency response.
2
Setting 2: MALE (VOCAL)
Press the EQ button to select the MALE
setting.
3
Setting 3: FEMALE (VOCAL)
Press the EQ button to select the
FEMALE setting.
Six réglages d'égaliseur typiques sont
préréglés en usine pour diverses sources
musicales.
Réglage 1: FLAT (réponse plate)
Appuyez sur la touche EQ (EQUALIZER)
pour sélectionner une réponse en fréquence
plate.
Réglage 2: MALE (VOCAL)
Appuyez sur la touche EQ pour sélectionner
le réglage MALE.
Réglage 3: FEMALE (VOCAL)
Appuyez sur la touche EQ pour sélectionner
le réglage FEMALE.
➡ next page ➡ page suivante ➡ página siguiente
Seis ajustes típicos de ecualización vienen
preprogramados de fábrica para una variedad
de fuentes musicales.
Ajuste 1: FLAT
Presione el botón de ecualizador (EQ) para
seleccionar una respuesta de frecuencia plana.
Ajuste 2: MALE (VOCAL)
Presione el botón de ecualizador (EQ) para
seleccionar el ajuste MALE (voz masculina).
Ajuste 3: FEMALE (VOCAL)
Presione el botón de ecualizador (EQ) para
seleccionar el ajuste FEMALE (voz femenina).
29

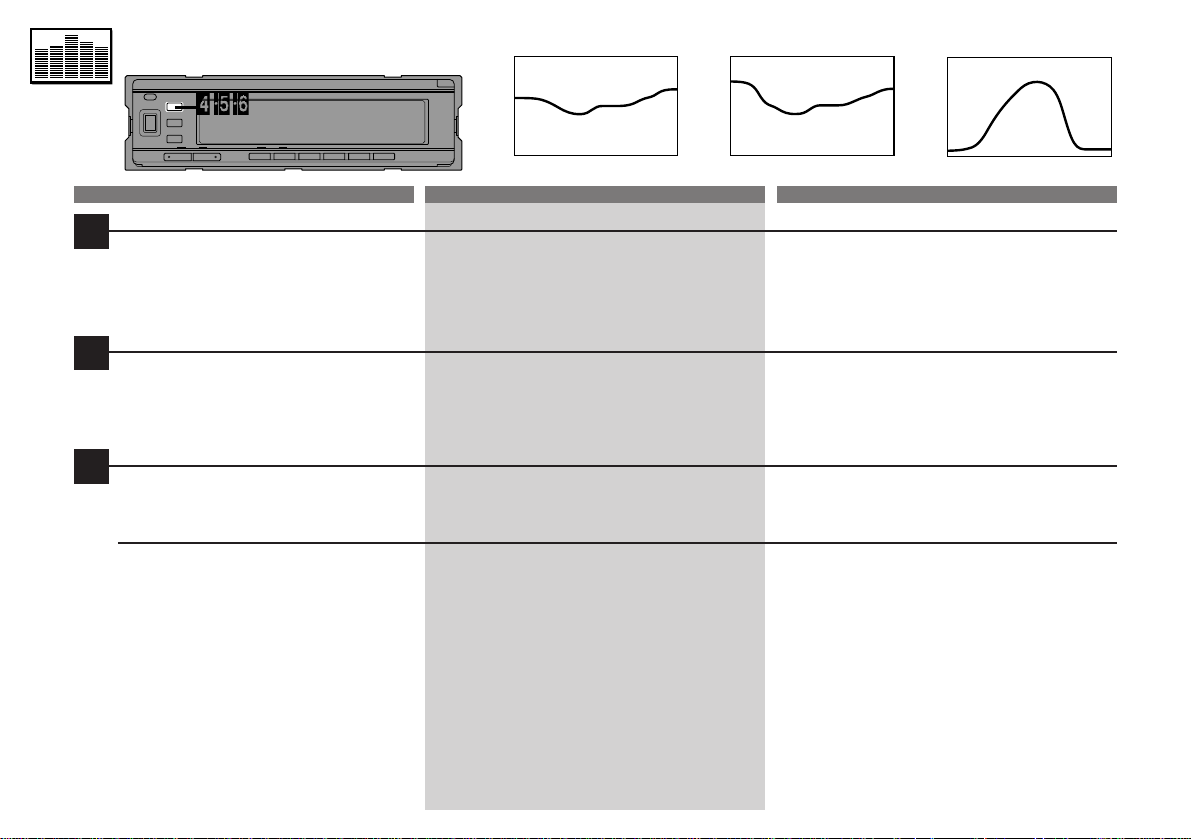

Page 30
4
Setting 4: POPS
Press the EQ button to select the POPS
setting.
5
Setting 5: ROCK
Press the EQ button to select the ROCK
setting.
6
Setting 6: NEWS
Press the EQ button to select the NEWS
setting.
English EspañolFrançais
Réglage 4: POPS
Appuyez sur la touche EQ pour sélectionner
le réglage POPS.
Réglage 5: ROCK
Appuyez sur la touche EQ pour sélectionner
le réglage ROCK.
Réglage 6: NEWS
Appuyez sur la touche EQ pour sélectionner
le réglage NEWS.
654
Ajuste 4: POPS
Presione el botón de ecualizador (EQ) para
seleccionar el ajuste POPS.
Ajuste 5: ROCK
Presione el botón de ecualizador (EQ) para
seleccionar el ajuste ROCK.
Ajuste 6: NEWS
Presione el botón de ecualizador (EQ) para
seleccionar el ajuste NEWS (noticias).
30
Note: The display shown on the top of
pages 29 and 30 will be different
from the actual display.
Remarque: L'affichage dans la partie
supérieure des pages 29 et 30
peut être différent de l'affichage
actuel.
Nota: El visualizador de la parte superior de las
páginas 29 y 30 puede ser diferente del
visualizador actual.
Page 31
English EspañolFrançais
Adjusting the Equalizer
Settings
Ajustement des réglages
d'égaliseur
Ajuste de los ajustes de
ecualizador

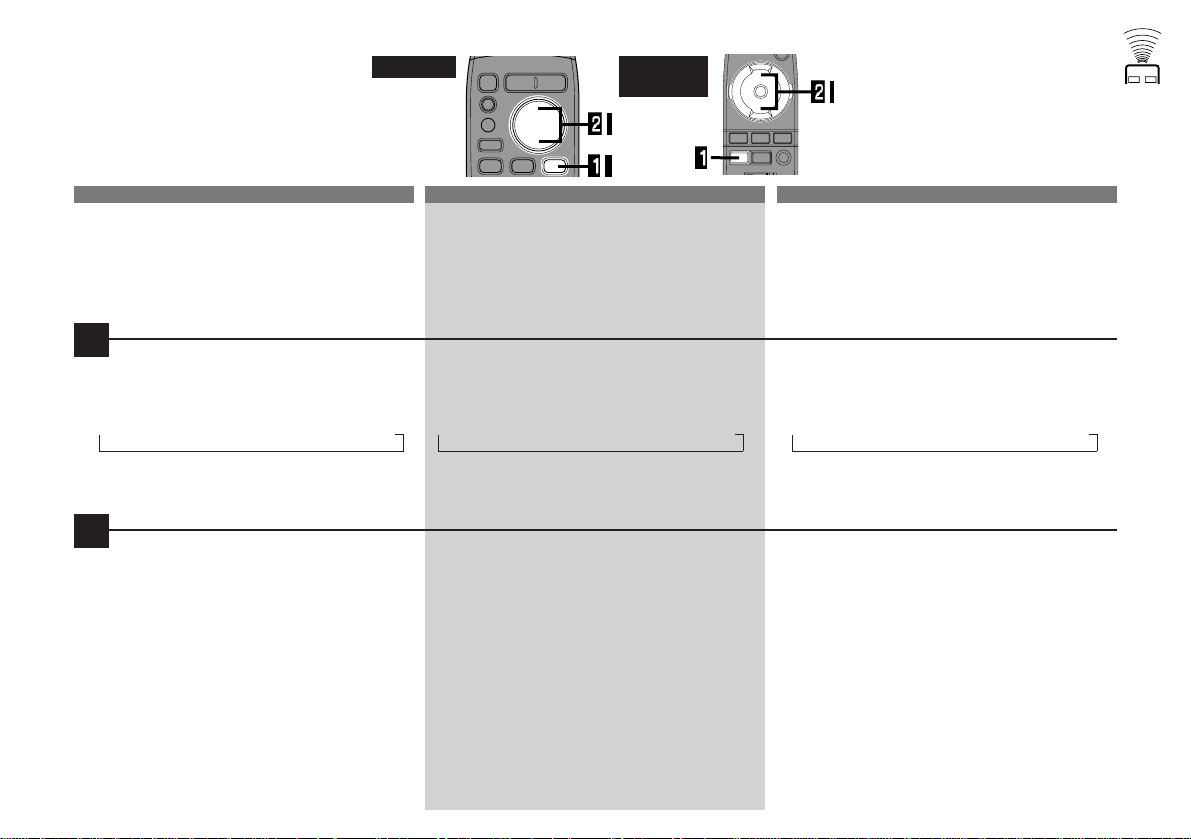

You can modify the Equalizer settings
to create a response curve more
appealing to your personal taste.
1
Press the EQ (EQUALIZER) button
repeatedly to select the Equalizer setting
preset which you wish to adjust.
2
Within 5 seconds after performing Step
1 , press the c DN or UP f button to
select the frequency band to adjust. The
BAND indicator of the selected frequency
will blink.
3
Press the DN (TITLE) or UP (SCROLL)
button while the frequency range is
blinking to decrease or increase the level
respectively. Repeat Steps 2 and 3 to
adjust other frequency ranges.
To adjust other Equalizer settings, repeat
Steps 1 to 3 .
Les réglages d'égaliseur peuvent être
modifiés afin de créer une courbe de réponse
plus agréable pour votre goût personnel.
Appuyez répétitivement sur la touche EQ
(EQUALIZER) pour sélectionner le préréglage
du réglage d'égaliseur qu'on veut ajuster.
Dans les 5 secondes après l’opération 1 ,
appuyez sur la touche c DN ou UP f pour
sélectionner la gamme de fréquence à
ajuster. L'indicateur de gamme (BAND) de la
fréquence sélectionnée clignote.
Appuyez sur la touche DN (TITLE) ou UP
(SCROLL) pendant que la gamme de
fréquence clignote pour diminuer ou augmenter respectivement le niveau. Répétez les
étapes 2 et 3 pour ajuster les autres
gammes de fréquence.
Pour ajuster les autres réglages d'égaliseur,
répétez les étapes 1 à 3 .
Usted podrá modificar los ajustes del ecualizador para crear una curva de frecuencia más
acorde con su gusto personal.
Presione repetidamente el botón de ecualizador
(EQ) para seleccionar el ajuste de ecualizador
preprogramado que desea ajustar.
Dentro de los 5 segundos posteriores a la
operación 1 , presione el botón c DN o UP f
para seleccionar la banda de frecuencia que
desea ajustar. El indicador de banda (BAND)
correspondiente a la frecuencia seleccionada
destellará.
Mientras la gama de frecuencias destella,
presione el botón DN (TITLE) o UP (SCROLL)
para disminuir o aumentar el nivel, respectivamente. Repita los pasos 2 y 3 para ajustar
otras gamas de frecuencias.
Para ajustar otros ajustes de ecualizador, repita
los pasos 1 a 3 .
31
Page 32
Memorizing the
Equalizer Settings
1
Press the EQ button to select the desired
equalizer setting (factory preset or your
own) you wish to store in memory.
2
Press and hold any one of the Memory
buttons for at least 2 seconds. The
Preset indicators blink for 5 seconds
showing the unit is ready for storing.
3
Press the Memory button into which you
wish to store the selected equalization
setting while the Preset indicators are
blinking. Repeat Steps 1 to 3 to store
other settings.
English EspañolFrançais
Mémorisation des réglages d'égaliseur
Appuyer sur la touche EQ pour sélectionner le
réglage d'égaliseur désiré (préréglage usine ou
préréglage personnalisé) qu'on veut mettre en
mémoire.
Appuyer sur une touche de mémoire et la
maintenir enfoncée pendant au moins 2
secondes. Les indicateurs de préréglage
clignotent pendant 5 secondes indiquant que
l'appareil est prêt pour la mémorisation.
Appuyer sur la touche de mémorisation dans
laquelle on veut mémoriser le réglage d'égalisation
sélectionné pendant que les indicateurs de
préréglage clignotent. Répéter les étapes 1 à 3
pour mémoriser les autres réglages.
Memorización de los ajustes de ecualizador
Presione el botón de ecualizador (EQ) para
seleccionar el ajuste de ecualizador
(preprogramado de fábrica o creado por usted)
que desea almacenar en la memoria.
Presione y mantenga presionado cualquiera de
los botones de memoria durante por lo menos 2
segundos. Los indicadores de preajuste
destellarán durante 5 segundos indicando que
la unidad está lista para almacenamiento.
Presione el botón de memoria en que desea
almacenar el ajuste de ecualizador seleccionado mientras los indicadores de preajuste estén
destellando. Repita los pasos 1 a 3 para
almacenar otros ajustes.
32
Notes:
• You can store the BBE and Surround
settings as well as the Equalizer
settings in the Presets.
• To recall the curve memorized, press
one of the memory buttons you
memorized.
Remarques:
• Les réglages BBE et d'ambiance, ainsi que
les réglages d'égaliseur peuvent être
mémorisés dans les préréglages.
• Pour rappeler la courbe mémorisée, appuyer
sur une des touches de mémorisation.
Notas:
• Usted podrá almacenar los ajustes de BBE,
sonido envolvente y ecualizador en los
botones de preajuste.
• Para rellamar la curva memorizada,
presione uno de los botones de memoria
que contenga el ajuste deseado.
Page 33
Recalling the Memorized Equalizer/Surround Settings
1
Press the desired mode button, EQ, SUR
or BBE.
2
To recall your preset, pressing one of the
preset switches (1 – 4) within 5 seconds
after the operation in Section 1 . This
provides sound characteristics of your
own design.
English EspañolFrançais
Rappel des réglages
mémorisés d'égaliseur/
ambiance
Appuyez sur la touche du mode désiré, EQ,
SUR ou BBE.
Pour rappeler votre préréglage, appuyez sur
un des commutateurs préréglés (1 – 4) dans
les 5 secondes après l'opération de la section
1 . Des caractéristiques sonores personnalisées seront obtenues.
Rellamada de los ajustes
memorizados de ecualizador/sonido envolvente
Presione el botón del modo deseado, EQ, SUR
o BBE.
Para volver a llamar su preajuste, presione uno
de los interruptores de preselección (1 – 4)
dentro de los 5 segundos posteriores a la
operación de la sección 1 . Con ésto usted
obtendrá las características sonoras de su
propio diseño.
33
Page 34
Switching the Display
Modes
1
Press the DISP (DISPLAY) button to
select the desired Display pattern mode.
Each press changes the display patterns
as shown in page 35.
English EspañolFrançais
Commutation des modes
d'affichage
Appuyez sur la touche DISP (affichage) pour
sélectionner le mode de courbe d'affichage
désiré.
A chaque pression sur la touche la courbe
d'affichage change comme montré à la page
35.
Conmutación de los modos de visualización
Presione el botón DISP (visualizador) para
seleccionar el modo de patrón deseado.
El patrón del visualizador cambiará cada vez
que presione el botón como se muestra en la
página 35.
34
Page 35
Pattern/
Courbe/
Patrón
1
Display/Affichage/
Visualizador
EQ Pattern
Description
Courbe EQ
Description
Descripción
Patrón EQ
63• 160• 400•1K• 2.5K• 6.3K• 16K••
2
English EspañolFrançais
Spectrum Analizer Pattern
Courbe de spectre d'analyseur
Patrón de analizador de
espectro
63• 160• 400•1K• 2.5K• 6.3K• 16K••
3
63• 160• 400•1K• 2.5K• 6.3K• 16K••
4
Peak Hold Pattern
Peak Value Increasing Pattern
Courbe de maintien des crêtes
Courbe d'augmentation de la
valeur crête
63• 160• 400•1K• 2.5K• 6.3K• 16K••
5
63• 160• 400•1K• 2.5K• 6.3K• 16K••
6
63• 160• 400•1K• 2.5K• 6.3K• 16K••
7
63• 160• 400•1K• 2.5K• 6.3K• 16K••
8
"i" Character Pattern
Block Pattern
Mirror Pattern
Spectrum Dual Stack Pattern
Courbe de caractère "i"
Courbe de bloc
Courbe miroir
Courbe de spectre double
superposé
63• 160• 400•1K• 2.5K• 6.3K• 16K••
Scan Display
9
(Repeats from Pattern 2 to Pattern
8 for every 5 seconds endlessly.)
Affichage de balayage
(Répète sans fin pendant 5 secondes
de la courbe 2 à la courbe 8.)
Patrón de retención de crestas
Patrón de aumento de valor de
la cresta
Patrón de carácter "i"
Patrón de bloque
Patrón de espejo
Patrón de espectro de doble
grupo
Indicación de exploración
(Repite indefinidamente durante 5 segundos desde el patrón 2 al patrón 8.)
35
Page 36
English EspañolFrançais
If an Alpine, Ai-Net compatible head unit is
connected to the MDA-5048, some or all of
the EQs functions can be controlled from the
head unit's remote control.
Si un module principal compatible Ai-Net
Alpine est connecté au MDA-5048, certaines
ou toutes les fonctions d'égaliseur (EQ)
peuvent être contrôlées à partir de la
télécommande du module principal.
Si se conecta una unidad principal Alpine
compatible Ai-Net al MDA-5048, algunas o
todas las funciones del ecualizador podrán
ser controladas mediante el control remoto de
la unidad principal.
Notes:
• The following display examples appear in
the Alpine Ai-compatible head unit displays.
• These displays will differ depending upon
the Alpine head unit connected.
36
Remarques:
• Les exemples d'affichage suivants
apparaissent sur les affichages du
module principal compatible Ai Alpine.
• Ces affichages varient selon le module
principal Alpine connecté.
Notas:
• Las siguientes indicaciones aparecen en los
visualizadores de las unidades principales
Alpine Ai compatibles.
• Estas indicaciones pueden variar según el
tipo de unidad principal Alpine conectado.
RUE-4185 RUE-4160/RUE-4162
PWR
VOL
DN
CD/3D/6D
AUDIO
BAND
PROG
DEFEATA.PROC
SELECT
REMOTE CONTROL UNIT
RUE-4160
UP
ENT
VISUAL
SEL
SEL
MUTE
AV
MUTE
PWR
ENT
CD-CHG
BAND
SOURCE A.PROC
PROG
REMOTE CONTROL UNIT
VOLUME
➡ next page ➡ page suivante ➡ página siguiente
Page 37
Selecting the Factory
Preset Equalizer Settings
1
Press the A.PROC button and select the
EQ mode. Each press changes the
modes as follows:
→Head Unit→EQ→SUR→BBE→Private→LPS→T-CORR
★
RUE-4185 RUE-4160/
English EspañolFrançais
RUE-4162
Sélection des réglages
d'égaliseur préréglés en
usine
Appuyez sur la touche A.PROC et sélectionner le mode EQ. Chaque pression sur la
touche change les modes comme suit:
→Head Unit→EQ→SUR→BBE→Private→LPS→T-CORR
★
Selección de los ajustes
de ecualizador
preprogramados de fábrica
Presione el botón de procesador de audio
(A.PROC) y seleccione el modo EQ. Cada
pulsación cambia el modo como se indica a
continuación:
→Head Unit→EQ→SUR→BBE→Private→LPS→T-CORR
★
★: Some functions or displays are limited
depending on the Head Unit used.
2
Press the Up (8) or Down (9 ) button to
select the desired Equalizer mode.
★: Quelques fonctions ou affichages sont
limités selon le module principal utilisé.
Appuyez sur la touche Haut (8) ou Bas (9 )
pour sélectionner le mode d'égaliseur désiré.
★: Algunas funciones o visualizaciones son
limitadas según la unidad principal utilizada.
Presione el botón de ascenso (8) o descenso
(9) para seleccionar el modo de ecualizador
deseado.
37
Page 38
RUE-4185
English EspañolFrançais
Selecting the Factory
Preset Surround Modes
Sélection des modes
d'ambiance préréglés en
RUE-4160/
RUE-4162
usine
1
Press the A.PROC button and select the
surround mode.
→Head Unit→EQ→SUR→BBE→Private→LPS→T-CORR★→Head Unit→EQ→SUR→BBE→Private→LPS→T-CORR
Appuyez sur la touche A.PROC et sélectionner le mode d'ambiance.
Selección de modos de
sonido envolvente
preajustados de fábrica
Presione el botón de procesador de audio
(A.PROC) para seleccionar el modo de sonido
★
envolvente.
→Head Unit→EQ→SUR→BBE→Private→LPS→T-CORR
★
38
★: Some functions or displays are limited
depending on the Head Unit used.
2
Press the Up (8) or Down (9 ) button to
select the desired surround mode.
★: Quelques fonctions ou affichages sont
limités selon le module principal utilisé.
Appuyez sur la touche Haut (8) ou Bas (9 )
pour sélectionner le mode d'ambiance désiré.
★: Algunas funciones o visualizaciones son
limitadas según la unidad principal utilizada.
Presione el botón de ascenso (8) o descenso
(9) para seleccionar el modo de sonido
envolvente deseado.
Page 39
Selecting the BBE
Mode
1
Press the A.PROC (Audio Processor)
button to select the BBE mode.
→Head Unit→EQ→SUR→BBE→Private→LPS→T-CORR
RUE-4185 RUE-4160/
English EspañolFrançais
RUE-4162
Sélection du mode BBE
Appuyez sur la touche A.PROC (processeur
audio) pour sélectionner le mode BBE.
★
→Head Unit→EQ→SUR→BBE→Private→LPS→T-CORR
★
Selección del modo BBE
Presione el botón de procesador de audio
(A.PROC) para seleccionar el modo BBE.
→Head Unit→EQ→SUR→BBE→Private→LPS→T-CORR
★
★: Some functions or displays are limited
depending on the Head Unit used.
2
Press the Up (8) or Down (9 ) button to
select the desired BBE mode.
★: Quelques fonctions ou affichages sont
limités selon le module principal utilisé.
Appuyez sur la touche Haut (8) ou Bas (9 )
pour sélectionner le mode BBE désiré.
★: Algunas funciones o visualizaciones son
limitadas según la unidad principal utilizada.
Presione el botón de ascenso (8) o descenso
(9) para seleccionar el modo BBE deseado.
39
Page 40
RUE-4185
English EspañolFrançais
Recalling the Stored
Equalizer Settings
1
Press the A. PROC button and select the
Private mode.
→Head Unit→EQ→SUR→BBE→Private→LPS→T-CORR★→Head Unit→EQ→SUR→BBE→Private→LPS→T-CORR
★
Rappel des réglages
d'égaliseur mémorisés
Appuyez sur la touche A. PROC et sélectionnez le mode personnalisé.
RUE-4160/
RUE-4162
Recuperación de los ajustes de ecualizador almacenados
Presione el botón de procesador de audio
(A.PROC) y seleccione el modo "privado".
→Head Unit→EQ→SUR→BBE→Private→LPS→T-CORR
★
40
★: Some functions or displays are limited
depending on the Head Unit used.
2
Press the Up (8) or Down (9 ) button to
select the stored setting from PRESET 1
to PRESET 4.
★: Quelques fonctions ou affichages sont
limités selon le module principal utilisé.
Appuyez sur la touche Haut (8) ou Bas (9 )
pour sélectionner le réglage mémorisé de
PRESET 1 (préréglage 1) à PRESET 4
(préréglage 4).
★: Algunas funciones o visualizaciones son
limitadas según la unidad principal utilizada.
Presione el botón de ascenso (8) o descenso
(9) para seleccionar el ajuste almacenado de
PRESET 1 a PRESET 4.
Page 41
RUE-4185
English EspañolFrançais
Choosing the Listening
Position Selector (L.P.S.)
1
Press the A.PROC button to select the
L.P.S. mode.
→Head Unit→EQ→SUR→BBE→Private→LPS→T-CORR★→Head Unit→EQ→SUR→BBE→Private→LPS→T-CORR
★
Choix du sélecteur de
position d'écoute (L.P.S.)
Appuyez sur la touche A.PROC pour sélectionner le mode L.P.S.
RUE-4160/
RUE-4162
Ajuste del selector de
posición de audición
(L.P.S.)
Presione el botón de procesador de audio
(A.PROC) para seleccionar el modo L.P.S.
→Head Unit→EQ→SUR→BBE→Private→LPS→T-CORR
★
★: Some functions or displays are limited
depending on the Head Unit used.
2
Press the Up (8) or Down (9 ) button to
select the desired listening position.
★: Quelques fonctions ou affichages sont
limités selon le module principal utilisé.
Appuyez sur la touche Haut (8) ou Bas (9 )
pour sélectionner la position d'écoute désirée.
★: Algunas funciones o visualizaciones son
limitadas según la unidad principal utilizada.
Presione el botón de ascenso (8) o descenso
(9) para seleccionar la posición de audición
deseada.
41
Page 42

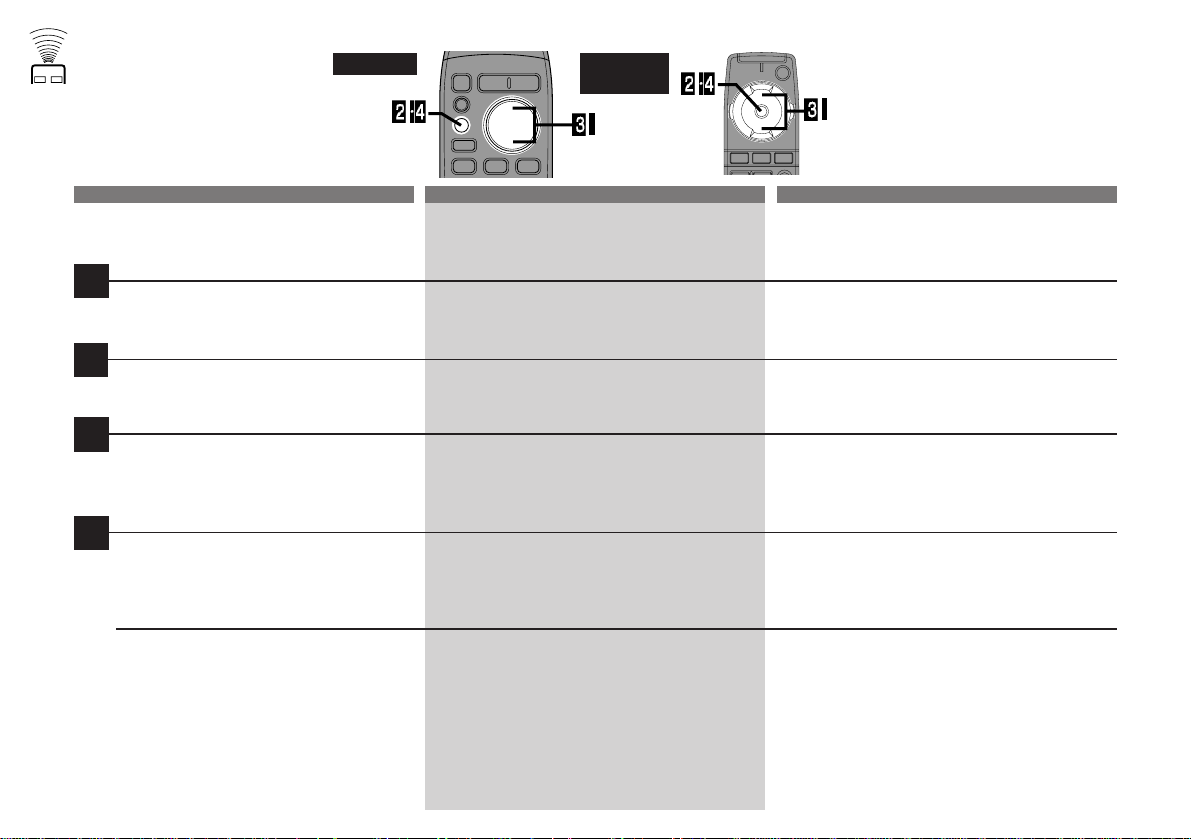

Customizing the Equalizer Settings
1
Select the equalizer characteristic to be
adjusted. Refer to page 37 "Selecting the
Factory Preset Equalizer Settings".
2
Press the ENT button to enter the
frequency adjustment mode. The first
frequency band will be displayed for 5
seconds.
3
While in the frequency adjustment mode,
press the c or f button to display the
frequency to be adjusted.
Changes to the frequency band selected
must be made within 5 seconds, otherwise the unit will return to normal mode.
4
While the frequency is still displayed,
press the 8 or 9 button to adjust for the
desired level. If you want to adjust more,
repeat the steps above.
RUE-4185
English EspañolFrançais
RUE-4160/
RUE-4162
Personnalisation des réglages d'égaliseur
Sélectionnez les caractéristiques d'égaliseur à
ajuster. Se référer à la page 37 "Sélection des
réglages d'égaliseur préréglés en usine".
Appuyez sur la touche d'entrée (ENT) pour
entrer le mode de réglage de fréquence. La
première gamme de fréquence sera affichée
pendant 5 secondes.
Pendant le mode de réglage de la fréquence,
appuyez sur la touche c ou f pour afficher
la fréquence à ajuster.
Les modifications de la gamme de fréquence
sélectionnée doivent être faites dans les 5
secondes, sinon, l'appareil retournera en
mode normal.
Pendant que la fréquence est encore affichée,
appuyez sur la touche 8 ou 9 pour ajuster le
niveau désiré. Si on veut faire d'autres
réglages, répéter les étapes ci-dessus.
Creación de ajustes de
ecualizador personales
Seleccione la característica de ecualización a
ser ajustada. Consulte la sección "Selección
de los ajustes de ecualizador preprogramados
de fábrica" en la página 37.
Presione el botón de ingreso (ENT) para
seleccionar el modo de ajuste de frecuencia. La
primera banda de frecuencias será exhibida
durante 5 segundos.
Mientras está en modo de ajuste de la frecuencia, presione el botón c o f para visualizar la
frecuencia a ser ajustada.
Los cambios en la banda de frecuencias
seleccionada deben efectuarse en el transcurso
de 5 segundos, de lo contrario la unidad
retornará a su modo normal de operación.
Mientras la frecuencia esté siendo indicada,
presione el botón 8 o 9 para ajustarla al nivel
deseado. Si desea hacer otros ajustes, repita
los pasos antes descritos.
42
Page 43
Adjusting the Surround
Settings
1
Select the surround mode to be adjusted.
Refer to page 38 "Selecting the Factory
Preset Surround Modes".
2
Press the ENT button to activate (for 5
seconds) the adjustment mode.
3
During the adjustment mode, press the 8
or 9 button to adjust for the desired level.
RUE-4185
English EspañolFrançais
RUE-4160/
RUE-4162
Ajustement des réglages
d'ambiance
Sélectionnez le mode d'ambiance à ajuster.
Se référer à la page 38 "Sélection des modes
d'ambiance préréglés en usine".
Appuyez sur la touche d'entrée (ENT) pour
activer (pendant 5 secondes) le mode de
réglage.
Pendant le mode de réglage, appuyer sur la
touche 8 ou 9 pour ajuster le niveau désiré.
Ajustes de sonido
envolvente
Seleccione el modo de sonido envolvente a ser
ajustado. Consulte la página 38 "Selección de
modos de sonido envolvente preajustados de
fábrica".
Presione el botón de ingreso (ENT) para activar
(durante 5 segundos) el modo de ajuste.
Durante el modo de ajuste, presione el botón 8
o 9 para ajustar al nivel deseado.
Press the c or f button to adjust the
reverberation time.
Appuyez sur la touche c ou f pour ajuster
le temps de réverbération.
Presione el botón c o f para ajustar el
tiempo de reverberación.
43
Page 44
Storing Custom Equalizer Settings
1
Customize the equalizer settings as
described on page 42 "Customizing the
Equalizer Settings".
2
Press and hold the ENT button at least 2
seconds.
3
Press the 8 or 9 button to select the
curve to be stored from PRESET 1 to
PRESET 4.
4
Press the ENT button to store the curve.
If you want to store more, repeat the
steps above.
RUE-4185
English EspañolFrançais
RUE-4160/
RUE-4162
Stockage des réglages
d'égaliseur personnalisés
Personnalisez les réglages d'égaliseur
comme décrit à la page 42 "Personnalisation
des réglages d'égaliseur".
Appuyer sur la touche d'entrée (ENT) et la
maintenir enfoncée pendant au moins 2
secondes.
Appuyez sur la touche 8 ou 9 pour sélectionner la courbe à mémoriser dans PRESET 1
(préréglage 1) à PRESET 4 (préréglage 4).
Appuyez sur la touche d'entrée (ENT) pour
mémoriser la courbe. Si on veut mémoriser
d'autres courbes, répéter les étapes cidessus.
Almacenamiento de los
ajustes de ecualización
que usted ha creado
Cree sus propios ajustes de ecualización
consultando la página 42 "Creación de ajustes
de ecualizador personales".
Presione el botón de ingreso (ENT) y manténgalo presionado durante por lo menos 2
segundos.
Presione el botón 8 o 9 para seleccionar la
curva a ser almacenada desde PRESET 1 a
PRESET 4.
Presione el botón de ingreso (ENT) para
almacenar la curva. Si desea almacenar otras
curvas, repita los pasos antes descritos.
44
Note: Each operation should be made
within 5 seconds.
Remarque: Chaque opération doit être
effectuée dans les 5 secondes.
Nota: Cada operación debe realizarse en el
transcurso de 5 segundos.
Page 45
Adjusting L.P.S.
1
Select the L.P.S. mode to be adjusted.
Refer to page 41 "Choosing the Listening
Position Selector (L.P.S.)".
2
Press the ENT button to activate (for 5
seconds) the L.P.S. adjustment mode.
3
Press the 8, 9 , c or f button to adjust
for the desired position.
RUE-4185
English EspañolFrançais
RUE-4160/
RUE-4162
Réglage du L.P.S.
Sélectionnez le mode L.P.S. à ajuster. Se
référer à la page 41 "Choix du sélecteur de
position d'écoute (L.P.S.)".
Appuyez sur la touche d'entrée (ENT) pour
activer (pendant 5 secondes) le mode de
réglage L.P.S.
Appuyez sur la touche 8, 9 , c ou f pour
ajuster la position désirée.
Ajuste de L.P.S.
Seleccione el modo L.P.S. que desea ajustar.
Consulte la sección "Ajuste del selector de
posición de audición (L.P.S.)" en la página 41.
Presione el botón de ingreso (ENT) para activar
(durante 5 segundos) el modo de ajuste L.P.S.
Presione el botón 8, 9 , c o f para ajustar a
la posición deseada.
45
Page 46
Adjusting the Time Correction
Time Correction:
The distance between the listener and the
speakers in a car vary widely due to the special
conditions of the mobile environment. This
difference in the distances from the speakers to
the listener creates a shift in the sounds image
and frequency characteristics. This is caused
by the time delay between the sound reaching
the listener's right versus the left ear.
To correct this, the MDA-5048 is able to delay the
audio signal to the speakers closest to the listener.
This effectively creates a perception of increased
distance for those speakers. The listener can be
placed at an equal distance between the left and
right speakers for optimum staging.
The adjustment will be made for each speaker
in a step of 0.1mS.
Example 1. Listening Position: Front Left
Seat
Adjust the time correction level of the front left
speaker to a high value and the rear right to
zero or a low value. (See the Illustration.)
Example 2. Listening Position: All Seats
Adjust the time correction level of each speaker
to almost the same level. (See the Illustration.)
46
Example 2/Exemple 2/Ejemplo 2
Front Right/Avant droit/
Delantero derecho
English EspañolFrançais
Front Left/Avant gauche/
Delantero izquierdo
English EspañolFrançais
Example 1/Exemple 1/Ejemplo 1
Réglage de la correction
du temps
Correction du temps:
La distance entre l'auditeur et les enceintes dans
une voiture varie fortement en raison des
conditions spéciales d'environnement mobile. Cette
différence des distances entre les enceintes et
l'auditeur crée un décalage dans l'image sonore et
les caractéristiques de fréquence. Cela est
provoqué par le temps de retard entre le son qui
atteint l'oreille droite et gauche de l'auditeur.
Pour corriger ce retard, le MDA-5048 est capable
de retarder le signal audio vers les enceintes les
plus proches de l'auditeur. Cela crée effectivement
une perception de distance accrue pour ces
enceintes. L'auditeur peut être placé à une
distance égale entre les enceintes gauche et droite
pour une séparation d'étage optimale.
Le réglage est effectué pour chaque haut-parleur
par intervalles de 0,1mS.
Exemple 1: Position d'écoute: Siège avant
gauche
Réglez le niveau de correction de temps du hautparleur avant-gauche sur une valeur élevée et le
haut-parleur arrière droit sur zéro ou sur une valeur
faible. (Voir l'illustration.)
Exemple 2: Position d'écoute: Tous les sièges
Réglez le niveau de correction de temps de chaque
haut-parleur sur pratiquement le même niveau.
(Voir l'illustration.)
➡ next page ➡ page suivante ➡ página siguiente
Rear Right/Arrière droit/
Trasero derecho
Rear Left/Arrière gauche/
Trasero izquierdo
Ajuste de la corrección de
tiempo
Corrección de tiempo:
La distancia entre el escucha y los altavoces puede
variar considerablemente debido a condiciones
especiales en el interior del automóvil. Esta
diferencia en la distancia de los altavoces al escucha
crea un desfase entre la imagen del sonido y las
características de frecuencia. Esto produce
diferencias en el tiempo que el sonido tarda en llegar
a los oídos derecho e izquierdo del escucha.
Para corregir este problema, el MDA-5048 es capaz
de retardar la señal de audio enviada a los altavoces
más cercanos al escucha. Esto crea de manera
efectiva la sensación de una mayor distancia a
dichos altavoces. El escucha puede situarse a igual
distancia de los altavoces izquierdos y derechos y
lograr la posición de audición óptima.
El ajuste se realizará para cada altavoz en pasos de
0,1mS.
Ejemplo 1: Posición de escucha: Asiento
delantero izquierdo
Ajuste el nivel de corrección de tiempo del altavoz
delantero izquierdo a un valor alto y el del trasero
derecho a cero o a un valor bajo. (Consulte la
ilustración.)
Ejemplo 2: Posición de escucha: Todos los
asientos
Ajuste el nivel de corrección de tiempo de cada
altavoz a prácticamente el mismo nivel. (Consulte la
ilustración.)
Page 47
RUE-4185
English EspañolFrançais
RUE-4160/
RUE-4162
1
Press the A. PROC to activate the mode
T-CORR.
→Head Unit→EQ→SUR→BBE→Private→LPS→T-CORR
★: Some functions or displays are limited
depending on the Head Unit used.
2
Press the ENT button to activate the time
correction mode. The time correction
value will be displayed for 5 seconds.
3
Press the BAND/PROG button to select
the channel to be adjusted.
4
Press the 8 or 9 button to adjust the time
correction value.
To advance to the next band, repeat the
steps 3 and 4 .
Appuyez sur la touche A. PROC pour activer
le mode T-CORR.
★
→Head Unit→EQ→SUR→BBE→Private→LPS→T-CORR
★: Quelques fonctions ou affichages sont
limités selon le module principal utilisé.
Appuyez sur la touche d'entrée (ENT) pour
activer le mode de correction de temps. La
valeur de correction de temps sera affichée
pendant 5 secondes.
Appuyez sur la touche de gamme/programme
(BAND/PROG) pour sélectionner le canal à
ajuster.
Appuyez sur la touche 8 ou 9 pour ajuster la
valeur de correction du temps.
Pour avancer vers la gamme suivante,
répéter les étapes 3 et 4 .
★
Presione el botón de procesador de audio (A.
PROC) para activar el modo T-CORR.
→Head Unit→EQ→SUR→BBE→Private→LPS→T-CORR
★: Algunas funciones o visualizaciones son
limitadas según la unidad principal utilizada.
Presione el botón de ingreso (ENT) para activar
el modo de corrección de tiempo. El valor de
corrección de tiempo será exhibido durante 5
segundos.
Presione el botón de banda/programa (BAND/
PROG) para seleccionar el canal a ser
ajustado.
Presione el botón 8 o 9 para ajustar el valor de
corrección de tiempo.
Para avanzar a la siguiente banda, repita los
pasos 3 y 4 .
★
47
Page 48
Storing the Time Correction
1
Adjust the time correction value referring
to page 46 "Adjusting the Time Correction".
2
Press and hold the ENT button at least 2
seconds.
3
Press the 8 or 9 button to select the time
correction value to be stored from
PRESET 1 to PRESET 4.
4
Press the ENT button to store the time
correction value.
If you want to store more, repeat the
steps above.
RUE-4185
English EspañolFrançais
RUE-4160/
RUE-4162
Mémorisation de la correction du temps
Réglez la valeur de correction du temps en se
référant à la page 46 "Réglage de la correction du temps".
Appuyer sur la touche d'entrée (ENT) et la
maintenir enfoncée pendant au moins 2
secondes.
Appuyez sur la touche 8 ou 9 pour sélectionner la valeur de correction du temps à
mémoriser dans PRESET 1 (préréglage 1) à
PRESET 4 (préréglage 4).
Appuyez sur la touche d'entrée (ENT) pour
mémoriser la valeur de correction du temps.
Si on veut mémoriser d'autres valeurs, répéter
les étapes ci-dessus.
Almacenamiento de la
corrección de tiempo
Ajuste el valor de corrección de tiempo
consultando la página 46 "Ajuste de la corrección de tiempo".
Presione el botón de ingreso (ENT) y manténgalo presionado durante por lo menos 2
segundos.
Presione el botón 8 o 9 para seleccionar el
valor de corrección de tiempo a ser almacenado desde PRESET 4 a PRESET 4 .
Presione el botón de ingreso (ENT) para
almacenar el valor de corrección de tiempo.
Si desea almacenar otros valores, repita los
pasos antes descritos.
48
Note: Each operation should be made
within 5 seconds.
Remarque: Chaque opération doit être
effectuée dans les 5 secondes.
Nota: Cada operación debe realizarse en el
transcurso de 5 segundos.
Page 49
Recalling the Stored
Time Correction
1
Press the A. PROC button to select the
time correction mode.
→Head Unit→EQ→SUR→BBE→Private→LPS→T-CORR
RUE-4185
English EspañolFrançais
RUE-4160/
RUE-4162
Rappel de la correction
du temps mémorisée
Appuyez sur la touche A. PROC pour
sélectionner le mode de correction du temps.
★
→Head Unit→EQ→SUR→BBE→Private→LPS→T-CORR
★
Recuperación de la corrección de tiempo almacenada
Presione el botón de procesador de audio (A.
PROC) para seleccionar el modo de corrección
de tiempo.
→Head Unit→EQ→SUR→BBE→Private→LPS→T-CORR
★
★: Some functions or displays are limited
depending on the Head Unit used.
2
Press the 8 or 9 button to select the
stored time correction from PRESET 1 to
PRESET 4.
★: Quelques fonctions ou affichages sont
limités selon le module principal utilisé.
Appuyez sur la touche 8 ou 9 pour sélectionner la correction de temps mémorisée dans
PRESET 1 (préréglage 1) à PRESET 4
(préréglage 4).
★: Algunas funciones o visualizaciones son
limitadas según la unidad principal utilizada.
Presione el botón 8 o 9 para seleccionar la
corrección de tiempo almacenada desde
PRESET 1 a PRESET 4.
49
Page 50

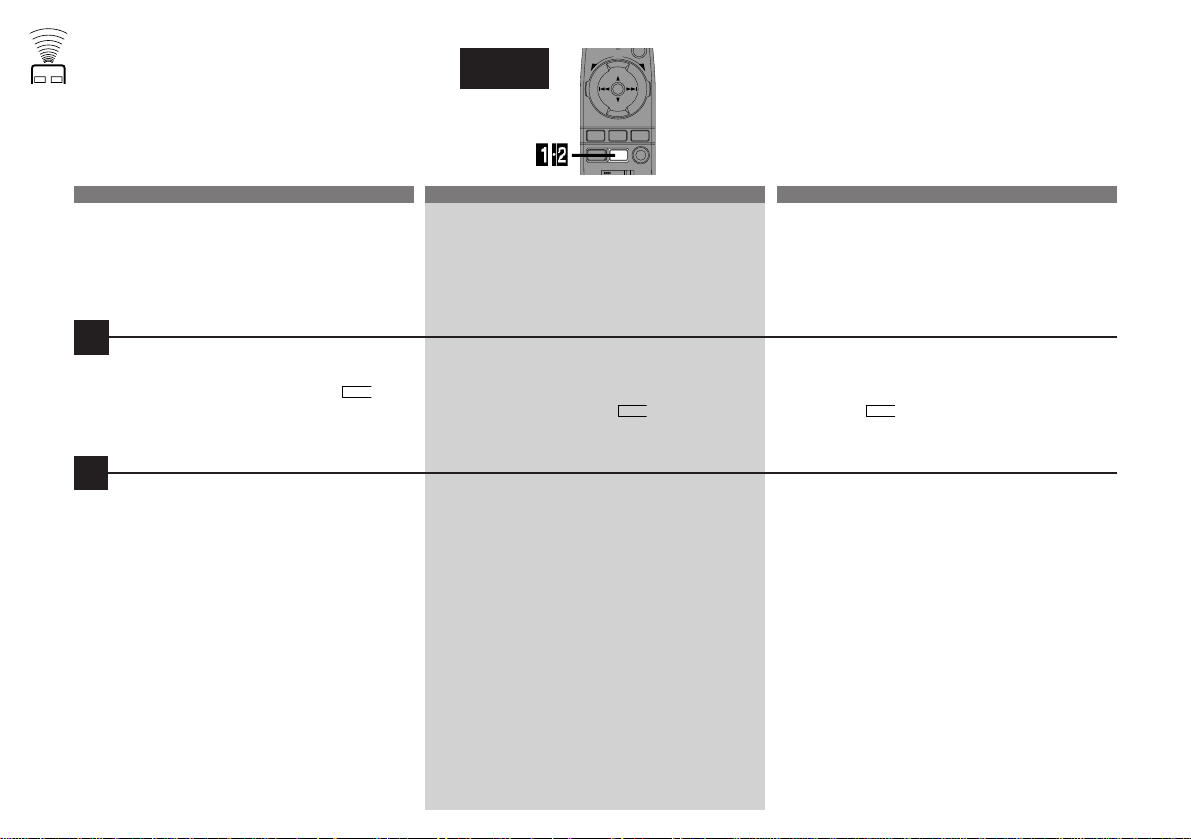

Turning the Defeat
Mode On or Off (RUE4160/RUE-4162)
1
Press the DEFEAT button to skip the
BBE/Surround circuit and get flat
equalizer setting. The display
shown on the Head Unit side.
RUE-4160/
RUE-4162
English EspañolFrançais
Activation ou
désactivation du mode
de désactivation (RUE4160/RUE-4162)
Appuyer sur la touche de désactivation
DEFEAT
(DEFEAT) pour ignorer le circuit BBE/
ambiance et obtenir le réglage d'égaliseur à
is
réponse plate. L'affichage
sur le côté du module principal.
DEFEAT
sera indiqué
Activación/desactivación
del modo de cancelación
(RUE-4160/RUE-4162)
Presione el botón de cancelación (DEFEAT)
para omitir el circuito BBE/sonido envolvente y
obtener un ajuste de ecualización plano. El
visualizador
unidad principal.
DEFEAT
será indicado en el lado de la
50
2
To cancel the DEFEAT mode, press the
DEFEAT button a second time.
Pour annuler le mode de désactivation
(DEFEAT), appuyer à nouveau sur la touche
de désactivation (DEFEAT).
Para desactivar el modo de cancelación
(DEFEAT), presione el botón de cancelación
(DEFEAT) una segunda vez.
Page 51
Remote Control Operation/
Fonctionnement de la télécommande/
Operación del control remoto
Page 37/Page 37/
Página 37
Page 38/Page 38/
Página 38
Page 39/Page 39/
Página 39
Page 40/Page 40/
Página 40
Page 41/Page 41/
Página 41
Page 42/Page 42/
Página 42
Page 43/Page 43/
Página 43
Page 44/Page 44/
Página 44
Page 45/Page 45/
Página 45
Page 46/Page 46/
Página 46
Page 48/Page 48/
Página 48
Page 49/Page 49/
Página 49
Page 50/Page 50/
Página 50
★
These functions can not be available in the model CVA-1000./Ces fonctions ne peuvent pas être utilisées avec le modèle CVA-1000./Estas funciones
no pueden ser utilizadas con el modelo CVA-1000.
Selecting the Factory Preset Equalizer Settings/Sélection des réglages d'égaliseur préréglés en
usine/Selección de los ajustes de ecualizador preprogramados de fábrica
Selecting the Factory Preset Surround Modes/Sélection des modes d'ambiance préréglés en
usine/Selección de modos de sonido envolvente preajustados de fábrica
Selecting the BBE Mode/Sélection du mode BBE/Selección del modo BBE
Recalling the Stored Equalizer Settings/Rappel des réglages d'égaliseur mémorisés /
Recuperación de los ajustes de ecualizador almacenados
Choosing the Listening Position Selector (L.P.S.)/Choix du sélecteur de position d'écoute
(L.P.S.)/Ajuste del selector de posición de audición (L.P.S.)
Customizing the Equalizer Settings/Personnalisation des réglages d'égaliseur/Creación de
ajustes de ecualizador personales
Adjusting the Surround Settings/Ajustement des réglages du niveau d'ambiance/Ajustes del
nivel de sonido envolvente
Storing Custom Equalizer Settings/Stockage des réglages d'égaliseur personnalisés/
Almacenamiento de los ajustes de ecualización que usted ha creado
Adjusting L.P.S./Réglage du L.P.S./Ajuste de L.P.S.
Adjusting the Time Correction/Réglage de la correction du temps/Ajuste de la corrección de
tiempo
Storing the Time Correction/Mémorisation de la correction du temps/Almacenamiento de la
corrección de tiempo
Recalling the Stored Time Correction/Rappel de la correction du temps mémorisée/
Recuperación de la corrección de tiempo almacenada
Turning the Defeat Mode On or Off/Activation ou désactivation du mode de désactivation/
Activación/desactivación del modo de cancelación
English EspañolFrançais
Model/Modèle/Modelo
CVA-1000/CDA-7949
RUE-4185
X
RUE-4160/
RUE-4162
★
★
★
★
★
★
★
★
★
★
★
★
★
★
51
Page 52
RUE-4185
23
1
45
RUE-4160/
RUE-4162
1
23
English EspañolFrançais
MD Player Operation
1 PLAY/PAUSE Button
2 Momentarily press the button once to return
to the beginning of the current track. If you
wish to access a track further back,
repeatedly press until you reach the desired
track.
3 Press and hold the button to quickly move
backward until you reach the desired section
of the track.
4 Momentarily press the button once to
advance to the beginning of the next track. If
you wish to access a track ahead, press
repeatedly until the desired track is reached.
5 Press and hold the button to quickly move
forward until you reach the desired section
of the track.
45
Fonctionnement du
lecteur de MD
1 Touche PLAY/PAUSE (lecture/pause)
2 Momentanément appuyez une fois sur la
touche pour retourner au début de la plage
en cours. Pour accéder à une des plages
précédentes, appuyez de manière
répétitive jusqu’à ce que la plage désirée
soit atteinte.
3 Appuyer et maintenir la touche pour aller
rapidement en arrière jusqu’à ce que la
section désirée de la plage soit atteinte.
4 Momentanément appuyez une fois sur la
touche pour avancer au début de la plage
suivante. Pour accéder à une des plages
suivantes, appuyez de manière répétitive
jusqu’à ce que la plage désirée soit
atteinte.
5 Appuyer et maintenir la touche pour aller
rapidement en avant jusqu’à ce que la
section désirée de la plage soit atteinte.
Operación del reproductor
de MD
1 Botón PLAY/PAUSE (lectura/pausa)
2 Presione el botón una vez,
momentáneamente, para volver al principio
de la pista que está siendo reproducida. Si
desea retroceder a pistas anteriores,
presione el botón repetidamente hasta llegar
a la pista deseada.
3 Presione y mantenga presionado el botón
para retroceder rápidamente a la sección
deseada de la pista.
4 Presione el botón una vez,
momentáneamente, para avanzar al
principio de la siguiente pista. Si desea
avanzar a pistas subsiguientes, presione el
botón repetidamente hasta llegar a la pista
deseada.
5 Presione y mantenga presionado el botón
para avanzar rápidamente a la sección
deseada de la pista.
52
Page 53
Cautions (and limits) when connecting the head unit/Précautions (et limitations) lors de la
connexion de l'unité principale/Precauciones (y límites) cuando conecte la unidad principal
Position of the system switch
on the bottom side of the MDA-
5048/Position de l'interrupteur
CVA-1000
CDA-7949
de système au-dessous du
MDA-5048/Posición del
interruptor de sistema en la
parte inferior del MDA-5048
English EspañolFrançais
"1"
"1"
• “CD MODE” screen will be
Cautions
displayed. After ejecting the
MD, the “CD MODE”
screen is still displaying
PLAY. (While in MD mode)
Précautions
• L'écran “CD MODE” sera
affiché. Après l'éjection du
MD, l'écran “CD MODE”
reste affichant PLAY.
(Pendant le mode MD)
Precauciones
• La pantalla “CD MODE”
será visualizada. Después
de la expulsión del MD, la
pantalla “CD MODE”
permanece, visualizando
PLAY. (Durante el modo
MD)
Other head units
(excepting CVA-
1000/CDA-7949)/
Autres unités
principales
(excepté CVA-
1000/CDA-7949)/
Otras unidades
principales
(excepto CVA-
1000/CDA-7949)
• Could not be used in
combination with
MDA-5048.
• Ne peut être utilisé en
combinaison avec le
MDA-5048.
• No puede usarse en
combinación con el
MDA-5048.
53
Page 54
English EspañolFrançais
What is an MD
The small, compact cartridge containing a
64mm diameter disc is very easy to handle. The
signals on the disc are digital and are read
without touching the disc, so the quality of the
sound remains unchanged upon playback
(unlike cassette).
It uses a recording method called ATRAC
(Adaptive TRansform Acoustic Coding). This is
a compression technique used to reduce the
music data to 1/5 of its original size. This
compression is such that the quality of the
sound approaches that of a Compact Disc.
Qu’est-ce qu’un MD
La petite cartouche compacte qui contient un
disque de 64 mm de diamètre est très facile
à manipuler. Les signaux sur le disque sont
numériques et sont lus sans contacts avec le
disque, de telle sorte que la qualité du son
reste inchangée à la lecture (contrairement à
la cassette).
Elle utilise une méthode d’enregistrement
appelée ATRAC (Adaptive TRansform
Acoustic Coding, ou encodage acoustique à
transformation adaptée). Ceci est une
compression technique utilisée pour réduire
les données musicales à 1/5 de leur volume
original. Cette compression est telle que la
qualité du son approche celle d’un disque
compact.
¿Qué es un MD?
El cartucho pequeño y compacto que contiene
un disco de 64 mm de diámetro es muy fácil de
manipular. Las señales del disco son digitales y
son leídas sin tocar el disco, por lo que la
calidad del sonido no se deteriora con la
reproducción (a diferencia de los cassettes).
El MD utiliza un método de grabación llamado
ATRAC (adaptación codificada de transformación acústica). Esta es una técnica de compresión que se utiliza para reducir los datos
musicales a 1/5 de su tamaño original. Esta
compresión permite lograr una calidad de
sonido similar a la de los discos compactos.
54
➡ next page ➡ page suivante ➡ página siguiente
Page 55
English EspañolFrançais
Handling
The MD is enclosed in a plastic cartridge. It can
be handled without worrying about dust or
fingerprints. However, dust can still enter from
the small gaps in the case or mishandling the
MD could damage the unit.
Please follow the instructions below when using
the MD.
• Do not open the shutter.
• Do not touch the disc inside cartridge.
• Wipe off any dust or debris on the cartridge.
Pay special attention to the spindle side of
the MD.
• Do not expose to direct sun light.
• Do not expose to a location where sand or
dust could enter.
• Make sure labels are properly positioned.
• Use only 1 label per MD.
• Do not use an MD with its label peeling off.
• Store in its case when not in use.
Manipulation
Le MD est enfermé dans une cartouche en
plastique. Il peut être manipulé sans se
soucier de la poussière ni des traces de
doigts. Cependant, de la poussière peut
toujours entrer par les interstices du boîtier et
une manipulation incorrecte du MD peut
endommager l’appareil.
Veuillez suivre les instructions ci-dessous pour
l’utilisation du MD.
• Ne pas ouvrir le volet de fermeture.
• Ne pas toucher le disque à l’intérieur de la
cartouche.
• Essuyer toutes poussières ou impuretés
sur la cartouche. Porter une attention
particulière à la face du MD avec le coté où
la structure est apparente.
• Ne pas exposer aux rayons directs du
soleil.
• Ne pas exposer dans un endroit où du
sable ou de la poussière peut entrer.
• S’assurer si les étiquettes sont correctement positionnées.
• Utiliser seulement une étiquette par MD.
• Ne pas utiliser un MD avec une étiquette
en partie arrachée.
• Ranger dans sa boîte lorsque pas utilisé.
Manipulación
El MD está cubierto por un cartucho plástico.
Puede ser manipulado sin necesidad de
preocuparse por el polvo y las huellas digitales.
Sin embargo, el polvo puede entrar por las
pequeñas aberturas del cartucho, y una
manipulación incorrecta del MD puede causar
mal funcionamiento de la unidad.
Observe las siguientes recomendaciones al
usar un MD.
• No abra el obturador.
• No toque el disco dentro del cartucho.
• Quite el polvo y la suciedad del cartucho,
particularmente en la parte del eje del MD.
• No exponga el MD a la luz directa del sol.
• No deje el MD en un lugar donde quede
expuesto a arena o polvo.
• Asegúrese de colocar correctamente las
etiquetas.
• Pegue sólo 1 etiqueta en cada MD.
• No use un MD cuya etiqueta esté suelta.
• Guarde el MD en su caja protectora cuando
no esté en uso.
55
Page 56
In Case of Difficulty
English
If you encounter a problem, please review the
items in the following check list. This guide will
help you isolate the problem if the unit is at
fault. Otherwise, make sure the rest of your
system is properly connected or consult your
authorized Alpine dealer.
English EspañolFrançais
En cas de problème
Français
En cas de problème, consulter la liste de
vérifications suivantes. Ce guide devrait vous
aider à résoudre tout problème provenant de
l'appareil. Sinon, vérifier les connexions du
reste du système ou consulter un revendeur
Alpine autorisé.
En caso de dificultad
Español
Cuando se presente algún problema, consulte
los ítemes de la lista de comprobaciones
siguiente. Esta lista le ayudará a resolver los
problemas de su unidad. Si el problema
persiste, compruebe si el resto de su sistema
está adecuadamente conectado o consulte a
un proveedor autorizado por Alpine.
No function or display.
• Car's ignition is off.
– If connected per instructions, the unit will
not operate with the car's ignition off.
• The PWR switch of the head unit is turned
off.
– Press the PWR switch of the head unit to
on.
• Improper connection of power leads.
– Check connections of the power leads.
• Blown fuse.
– Check the fuses on the Battery leads;
replace with the proper value if necessary.
• The Ai-NET connector is not connected.
– Be sure to connect completely the Ai-
NET connector.
56
Fonctions inopérantes ou pas d'affichage.
• La clé de contact du véhicule est sur la
position d'arrêt.
– Si l'appareil est raccordé selon les
instructions, il ne fonctionne pas quand la
clé de contact est sur la position d'arrêt.
• L'interrupteur PWR de l'unité principale est
sur la position OFF.
– Mettez l'interrupteur PWR de l'unité
principale sur la position ON.
• Connexions incorrectes des conducteurs
d'alimentation.
– Vérifier les connexions des conducteurs
d'alimentation.
• Un fusible a sauté.
– Vérifier les fusibles sur les conducteurs
de la batterie; remplacer par des fusibles
de l'ampérage approprié, si nécessaire.
• Le connecteur Ai-NET n'est pas connecté.
– Assurez-vous de la connexion complète
du connecteur Ai-NET.
La unidad no funciona ni hay visualización.
• La llave de encendido del automóvil está en
OFF.
– Si ha realizado las conexiones de acuerdo
con las instrucciones, la unidad no funcionará con la llave de encendido en OFF.
• El interruptor PWR de la unidad principal
está en la posición OFF.
– Ponga el interruptor PWR de la unidad
principal en la posición ON.
• La conexión de los conductores de alimentación no es adecuada.
– Compruebe las conexiones de los
conductores de alimentación.
• Fusible quemado.
– Compruebe los fusibles de los conductores
de la batería. Si es necesario, reemplácelos
por otros del valor apropiado.
• El conector Ai-NET no está conectado.
– Asegúrese de conectar completamente
el conector Ai-NET.
Page 57
In Case of Difficulty
MD Mode
The MD could not be inserted.
• Another MD is already inserted.
– Eject the inserted MD and insert the MD.
• The MD is inserted incorrectly.
– Insert the MD correctly.
En cas de problème
English Français
Mode de MD
English EspañolFrançais
On ne peut pas insérer le MD.
• Il y a déjà un MD dans l'unité.
– Ejecter le MD inséré et introduire le
MD.
• Le MD a été inséré incorrectement.
– Insérer le MD correctement.
En caso de dificultad
Español
Modo de MD
El MD no puede ser insertado.
• Ya hay un MD insertado en la unidad.
– Expulse el MD que está cargado en la
unidad, e inserte el nuevo MD.
• El MD ha sido insertado incorrectamente.
– Inserte el MD correctamente.
Sound skips due to vibration.
• Improper mounting.
– Securely re-mount the unit.
Sound skips without vibration.
• Dirty or scratched MD. Bad recording
condition.
– Change the MD.
The play back won’t start.
• Dirty or scratched MD. Bad recording.
condition. A non-recorded MD. Not a music
MD.
– Change the MD.
• Dew condensation.
– Wait for a while before using.
The power turns on but the playback
won’t start.
• The sound volume level of the head unit is
adjusted to minimum.
– Increase the sound volume of the head
unit.
Le son saute à cause de vibrations.
• Montage incorrect de l'unité.
– Remonter l’appareil de manière sûre.
Le son saute en l'absence de
vibration.
• Le MD est sale ou rayé. Mauvaises
conditions d'enregistrement.
– Changer le MD.
La lecture ne commence pas.
• Le MD est sale ou rayé. Mauvaises
conditions d'enregistrement. Le MD
inséré n'a pas été enregistré. Le MD
n'est pas musicale.
– Changer le MD.
• Condensation d'humidité.
– Attendre un moment avant d’utiliser.
Il y a alimentation mais la lecture ne
démarre pas.
• Le niveau du volume sonore de l'unité
principale est réglé au minimum.
– Augmentez le niveau du volume
sonore de l'unité principale.
Se producen interrupciones en el
sonido debido a vibraciones.
• Instalación incorrecta de la unidad.
– Reinstale la unidad de manera segura.
Se producen interrupciones en el
sonido sin que haya vibraciones.
• El MD está sucio o rayado. Malas condiciones de grabación.
– Cambie el MD.
La reproducción no comienza.
• El MD está sucio o rayado. Malas condiciones de grabación. Se ha insertado un MD
que no ha sido grabado. No es un MD
musical.
– Cambie el MD.
• Condensación de humedad
– Espere algunos instantes antes de usar
la unidad.
Hay alimentación pero no comienza la
reproducción.
• El nivel de volumen sonoro de la unidad
principal está ajustado al mínimo.
– Aumente el volumen del sonido de la
unidad principal.
57
Page 58
In Case of Difficulty
Indication
En cas de problème
English EspañolFrançais
Indication
En caso de dificultad
Indicación
• No MD is inserted.
– Insert an MD.
• Dirty or scratched MD. Bad recording
condition. A non recorded MD. Not a music
MD.
– Press the EJECT button and change the
MD.
• The MD is inserted incorrectly.
– Press the EJECT button and insert the
MD correctly.
• Dew condensation.
– Wait a while.
• Mechanism error.
1. Press the EJECT button and eject the
MD.
If not ejecting, consult your Alpine dealer.
2. When the error indication remains after
ejecting, press the EJECT button again.
If the error indication still does not turn off
after pressing the EJECT button for a few
times, consult your Alpine dealer.
58
English EspañolFrançais
• Aucun MD n’a été introduit.
– Introduire un MD.
No Disc
• No se ha insertado ningún MD.
– Inserte un MD.
ERROR
• MD sale ou griffé. Mauvaises conditions
d’enregistrement. Un MD non-enregistré.
Pas un MD musical.
– Appuyer sur la touche EJECT et changer
le MD.
• Le MD est introduit incorrectement.
– Appuyer sur la touche EJECT et
introduire le MD correctement.
• Condensation de buée.
– Attendre un moment.
• Erreur de mécanisme.
1. Appuyer sur la touche EJECT et éjecter le
MD.
Si l’éjection n’a pas lieu, consulter le
revendeur Alpine.
2. Lorsque une indication d’erreur reste
après avoir éjecté, appuyer à nouveau
sur la touche EJECT.
Si une indication d’erreur ne s’éteint
toujours pas après avoir appuyé
plusieurs fois sur la touche EJECT,
consulter le détaillant Alpine.
➡ next page ➡ page suivante ➡ página siguiente
• El MD está sucio o rayado. Malas
condiciones de grabación. Se ha insertado
un MD que no ha sido grabado. El disco no
es un MD musical.
– Pulse el botón EJECT y cambie el MD.
• El MD ha sido insertado incorrectamente.
– Pulse el botón EJECT e inserte el MD
correctamente.
• Condensación de humedad.
– Espere algunos instantes.
• Error del mecanismo.
1. Pulse el botón EJECT y expulse el MD.
Si el disco no es expulsado, consulte a
su distribuidor Alpine.
2. Si la indicación de error no desaparece
después de expulsar el MD, vuelva a
pulsar el botón EJECT.
Si la indicación de error no desaparece
después de pulsar el botón EJECT unas
cuantas veces, consulte a su distribuidor
Alpine.
Page 59
In Case of Difficulty
En cas de problème
English EspañolFrançais
En caso de dificultad
English EspañolFrançais
• Protective circuit is activated due to high
temperature.
– The indicator will disappear when the
temperature returns to within operation
range.
High Temp
• Le circuit de protection est activé à cause
d’une température élevée.
– L’indicateur disparaît lorsque la
température revient dans les normes de
fonctionnement.
• El circuito de protección se ha activado
debido a que la temperatura es
excesivamente alta.
– El indicador desaparecerá cuando la
temperatura vuelve al nivel normal de
operación.
59
Page 60
Specifications
English
MD SECTION
Signal-to-Noise Ratio...................................................................... 90 dB
Channel Separation ....................................................... 85 dB (at 1 kHz)
Wow & Flutter (% RMS) ................................... Below measurable limits
English EspañolFrançais
EQUALIZER SECTION
Number of Bands................................................................................... 7
Equalizer Centre Frequency Range ..... 63/160/400 Hz/1/2.5/6.3/16 kHz,
±12 dB for each range
GENERAL
Power Requirement ................................14.4V DC (11 – 16V allowable)
Frequency Response (+0, –1 dB) ................................... 10 Hz – 50 kHz
Signal-to-Noise Ratio...................................................................... 95 dB
Weight...................................................................... 1.3 kg (2 lbs. 13 oz)
CHASSIS SIZE
Width.................................................................................... 178 mm (7")
Height..................................................................................... 50 mm (2")
Depth ............................................................................. 147 mm (5-3/4")
Note: Due to product improvement, specifications and design are
subject to change without notice.
60
Page 61
Français
Spécifications
SECTION MD
Rapport signal sur bruit ..................................................................90 dB
Séparation des canaux ................................................... 85 dB (à 1 kHz)
Pleurage et scintillement (% RMS)......Inférieur aux limites mensurables
English EspañolFrançais
SECTION EGALISEUR
Numéro de gammes .............................................................................. 7
Gamme de fréquence centrale d'égaliseur .................. 63/160/400 Hz/1/
2,5/6,3/16 kHz, ±12 dB pour chaque gamme
GENERALITES
Alimentation ........................................ 14,4V CC (11 – 16V permissible)
Response de fréquence (+0, –1 dB) ............................... 10 Hz – 50 kHz
Rapport signal sur bruit ..................................................................95 dB
Poids .......................................................................... 1,3 kg (2 li. 13 on.)
DIMENSIONS DU CHASSIS
Largeur ................................................................................ 178 mm (7")
Hauteur .................................................................................. 50 mm (2")
Profondeur ..................................................................... 147 mm (5-3/4")
Remarque: La conception et les spécifications sont modifiables sans
préavis en vue de l'amélioration des produits.
61
Page 62
Especificaciones
Español
SECCION DEL REPRODUCTOR DE MD
Relación señal-ruido .......................................................................90 dB
Separación de canales ................................................... 85 dB (a 1 kHz)
Fluctuación y trémolo (% RMS)................. Inferior a los limites medibles
English EspañolFrançais
SECCION DEL ECUALIZADOR
Número de bandas ................................................................................ 7
Gama de frecuencia central del ecualizador ................ 63/160/400 Hz/1/
2,5/6,3/16 kHz, ±12 dB para cada gama
GENERALES
Alimentación .......................................... 14,4V CC (11 – 16V admisible)
Respuesta de frecuencia (+0, –1 dB).............................. 10 Hz – 50 kHz
Relación señal-ruido .......................................................................95 dB
Peso............................................................................................... 1,3 kg
DIMENSIONES DEL CHASIS
Anchura ...................................................................................... 178 mm
Altura............................................................................................. 50 mm
Fondo.......................................................................................... 147 mm
Nota: Debido a la mejora continua del producto, las especificaciones
y el diseño están sujetos a cambio sin previo aviso.
62
Page 63
English
Français
Español
Index
A – F
Adjusting L.P.S. ........................................................ 25, 45
Adjusting the Contrast .................................................... 12
Adjusting the Equalizer Settings ..................................... 31
Adjusting the Surround Settings ............................... 28, 43
Adjusting the Time Correction ........................................ 46
Basic Operation .............................................................. 12
BBE Operation ................................................................ 23
Cautions (and limits) when connecting the head unit ........... 53
Choosing the Listening Position Selector (L.P.S.) .......... 24, 41
Customizing the Equalizer Settings ................................ 42
Disc Care ........................................................................ 54
DSP Surround Presets ................................................... 26
Equalizer Operation ........................................................ 29
Equalizer Presets............................................................ 29
G – P
In Case of Difficulty .................................................. 56
Inserting/Ejecting MD ............................................... 14
L.P.S. Operation ...................................................... 24
M.I.X. (Random Play)............................................... 22
M.I.X. (Random Play)/Scanning Programs .............. 17
MD Operation........................................................... 13
MD Player Operation ............................................... 52
Memorizing the Equalizer Settings........................... 32
Music Sensor (Skip)/Fast Forward
and Fast Backward .................................................. 20
Music Sensor (Skip)/Fast Forward
and Fast Backward/Repeat Play.............................. 16
Normal Play ....................................................... 15, 19
Opening and Closing of the Movable Display ............... 13
Operation with CDA-7949 ........................................ 15
Operation with CVA-1000 ........................................ 19
Power ON/OFF ........................................................ 12
Precautions ................................................................ 9
R – Z
Recalling the Memorized Equalizer/Surround Settings .. 33
Recalling the Stored Equalizer Settings ......................... 40
Recalling the Stored Time Correction ............................. 49
Remote Control Operation .............................................. 36
Repeat Play/Scanning Programs.................................... 21
Selecting the BBE Mode ........................................... 23, 39
Selecting the Factory Preset Equalizer Settings .................. 37
Selecting the Factory Preset Surround Modes .................... 38
Specifications.................................................................. 60
Storing Custom Equalizer Settings ................................. 44
Storing the Time Correction ............................................ 48
Surround Operation ........................................................ 26
Switching the Display Modes .......................................... 34
To Display/Scroll MD Titles............................................. 18
Turning the Defeat Mode On or Off
(RUE-4160/RUE-4162) .................................................... 50
English EspañolFrançais
Index
A – F
Activation ou désactivation du mode de
désactivation (RUE-4160/RUE-4162) ........................... 50
Ajustement des réglages d'ambiance ..................... 28, 43
Ajustement des réglages d'égaliseur ............................ 31
Choix du sélecteur de position d'écoute (L.P.S.) .......... 24, 41
Commutation des modes d'affichage ........................... 34
Détecteur de musique (saut)/Avance rapide
et recul rapide ............................................................... 20
Détecteur de musique (saut)/Avance rapide
et recul rapide/Lecture répétée ..................................... 16
En cas de problème ...................................................... 56
Fonctionnement avec CDA-7949.................................. 15
Fonctionnement avec CVA-1000 .................................. 19
Fonctionnement d'ambiance......................................... 26
Fonctionnement d'égaliseur .......................................... 29
Fonctionnement de base .............................................. 12
Fonctionnement de la télécommande........................... 36
Fonctionnement du BBE ............................................... 23
Fonctionnement du L.P.S. ............................................ 24
Fonctionnement du lecteur de MD.......................... 13, 52
G – P
Insertion/éjection de MD ............................................... 14
Lecture normale ...................................................... 15, 19
Lecture répétée/Balayage des programmes................. 21
M.I.X. (Lecture aléatoire) .............................................. 22
M.I.X. (Lecture aléatoire)/Balayage des programmes .. 17
Mémorisation des réglages d'égaliseur ........................ 32
Mémorisation de la correction du temps ....................... 48
Mise en/hors service (ON/OFF) .................................... 12
Ouverture et fermeture de l'affichage mobile................ 13
Personnalisation des réglages d'égaliseur ................... 42
Pour afficher/faire défiler (Display/Scroll) les
titres du MD................................................................... 18
Précautions ..................................................................... 9
Précautions (et limitations) lors de la
connexion de l'unité principale...................................... 53
Préréglages d'ambiance DSP....................................... 26
Préréglages d'égaliseur ................................................ 29
R – Z
Rappel de la correction du temps mémorisée .............. 49
Rappel des réglages d'égaliseur mémorisés ................ 40
Rappel des réglages mémorisés d'égaliseur
ambiance ...................................................................... 33
Réglage de la correction du temps ............................... 46
Réglage du L.P.S.................................................... 25, 45
Réglage du contraste.................................................... 12
Sélection des modes d'ambiance
préréglés en usine ........................................................ 38
Sélection des réglages d'égaliseur préréglés en usine ...... 37
Sélection du mode BBE .......................................... 23, 39
Soin des disques .......................................................... 54
Spécifications................................................................ 61
Stockage des réglages d'égaliseur personnalisés........ 44
Indice
A – F
Activación/desactivación del modo de cancelación
(RUE-4160/RUE-4162) ................................................... 50
Ajustes de ecualizador preprogramados ........................ 29
Ajuste de L.P.S. ........................................................ 25, 45
Ajuste del contraste ........................................................ 12
Ajuste del selector de posición de audición (L.P.S.) ....... 24, 41
Ajuste de la corrección de tiempo................................... 46
Ajuste de los ajustes de ecualizador .............................. 31
Ajustes de sonido envolvente ................................... 28, 43
Almacenamiento de la corrección de tiempo.................. 48
Almacenamiento de los ajustes de ecualización
que usted ha creado ....................................................... 44
Apertura y cierre de la consola abatible ......................... 13
Cómo visualizar/hacer desfilar títulos de MD ................. 18
Conexión/desconexión de la alimentación ..................... 12
Conmutación de los modos de visualización.................. 34
Creación de ajustes de ecualizador personales ............. 42
Cuidado de los discos..................................................... 54
En caso de dificultad....................................................... 56
Especificaciones ............................................................. 62
Funcionamiento del control remoto ................................ 36
G – P
Inserción/expulsión de MD ............................................. 14
Memorización de los ajustes de ecualizador .................. 32
M.I.X. (reproducción arbitraria)/Exploración de programas ...17
M.I.X. (reproducción arbitraria) ....................................... 22
Operación básica ............................................................ 12
Operación con el CDA-7949 ........................................... 15
Operación con el CVA-1000 ........................................... 19
Operación del BBE ......................................................... 23
Operación del ecualizador .............................................. 29
Operación del L.P.S........................................................ 24
Operación del reproductor de MD ............................ 13, 52
Operación del sonido envolvente ................................... 26
Precauciones .................................................................... 9
Precauciones (y límites) cuando
conecte la unidad principal ............................................. 53
R – Z
Recuperación de la corrección de tiempo almacenada.. 49
Recuperación de los ajustes de ecualizador almacenados... 40
Rellamada de los ajustes memorizados de
ecualizador/sonido envolvente ....................................... 33
Reproducción normal................................................ 15, 19
Reproducción repetida/Exploración de programas ........ 21
Selección de los ajustes de ecualizador
preprogramados de fábrica............................................. 37
Selección de modos de sonido envolvente
preajustados de fábrica .................................................. 38
Selección del modo BBE .......................................... 23, 39
Sensor musical (salto)/Avance rápido y retroceso rápido .....20
Sensor musical (salto)/Avance rápido y
retroceso rápido/Reproducción repetida......................... 16
Sonido envolvente DSP preprogramado ........................ 26
63
Page 64
ALPINE ELECTRONICS, INC.
R
Tokyo office: 1-1-8 Nishi Gotanda,
Shinagawa-ku, Tokyo 141-8501, Japan
Tel.: (03) 3494-1101
ALPINE ELECTRONICS OF AMERICA, INC.
19145 Gramercy Place, Torrance,
California 90501, U.S.A.
Tel.: 1-800-ALPINE-1 (1-800-257-4631)
ALPINE ELECTRONICS OF CANADA, INC.
Suite 203, 7300 Warden Ave. Markham,
Ontario L3R 9Z6, Canada
Tel.: 1-800-ALPINE-1 (1-800-257-4631)
ALPINE ELECTRONICS OF AUSTRALIA PTY. LTD.
6-8 Fiveways Boulevarde Keysborough,
Victoria 3173, Australia
Tel.: (03) 9769-0000
ALPINE ELECTRONICS GmbH
Kreuzerkamp 7-11 40878 Ratingen,
Germany
Tel.: 02102-45 50
ALPINE ITALIA S.p.A.
Via C. Colombo 8, 20090 Trezzano Sul
Naviglio MI, Italy
Tel.: 02-48 40 16 24
ALPINE ELECTRONICS FRANCE S.A.R.L.
(RCS PONTOISE B 338 101 280)
98, Rue De La Belle Etoile, Z.I. Paris Nord II
B.P. 50016 F-95945, Roissy,
Charles de Gaulle Cedex, France
Tel.: 01-48 63 89 89
ALPINE ELECTRONICS OF U. K., LTD.
13 Tanners Drive, Blakelands,
Milton Keynes MK14 5BU, U.K.
Tel.: 01908-61 15 56
ALPINE ELECTRONICS DE ESPAÑA, S.A.
Portal De Gamarra 36, Pabellón 32
01013 Vitoria (Alava) - Apdo. 133, Spain
Tel.: 34-45-283588
SERIAL NUMBER/NUMERO DE SERIE/
NUMERO DE SERIE:
INSTALLATION DATE/DATE D'INSTALLATION/
FECHA DE INSTALACION:
INSTALLATION TECHNICIAN/INSTALLATEUR/
INSTALADOR:
PLACE OF PURCHASE/LIEU D'ACHAT/
LUGAR DE ADQUISICION:
Sankei Kikaku Co., Ltd.
1-13-38, Hinodai,
Hino, T okyo, Japan
Designed by ALPINE Japan
Printed in Japan (S)
68P10924Y92-A
