Akai MPD32 User Manual [de]

Download
ANDBUCH
WWW.AKAIPRO.DE

INHALTSVERZEICHNIS

ÜBERBLICK ÜBER DIE OBERSEITE ............................................................ 1
ÜBERBLICK ÜBER DIE RÜCKSEITE ............................................................ 3
ANSCHLUSSÜBERSICHT ............................................................................... 4
BETRIEBSARTEN............................................................................................. 9
PRESET MODUS ............................................................................................ 10
EDIT MODUS................................................................................................... 12
NOTEN PARAMETER ........................................................................................15
PROGRAM CHANGE PARAMETER................................................................. 17
CONTROL CHANGE PARAMETER.................................................................. 20
AFTERTOUCH PARAMETER............................................................................22
INCREMENT/DECREMENT PARAMETER (Nur Regler)................................. 23
CONTROL CHANGE PARAMETER.................................................................. 24
NOTE REPEAT BUTTON MODUS.................................................................... 28
NOTE REPEAT PARAMETER – GATE, SWING.............................................. 28
CONTROL CHANGE PARAMETER.................................................................. 32
DRUM PAD PARAMETER .................................................................................33
ANDERE FUNKTIONEN.....................................................................................33
GLOBAL MODUS ........................................................................................... 34
PROGRAM CHANGE MODUS ...................................................................... 38
WIEDERHERSTELLEN DER WERKSEINSTELLUNGEN .......................... 39
OFT GESTELLTE FRAGEN........................................................................... 40

ÜBERBLICK ÜBER DIE OBERSEITE

11
12
16
19
20
1
6
5
4
17
13
2
3
7
8
15
18
14
1. LCD – Das Display wird zur Navigation durch
Menüs, zur Datenanzeige und zur Anzeige der Werteänderungen der Optionen und Parameter des MPD32 verwendet.
2. [VALUE] (Für ENTER drücken) – Dieser
Regler dient zur Auswahl von Presets, Parameterwerten und Einstellungen. Er funktioniert des Weiteren als [ENTER] Taste, wenn Sie ihn drücken.
3. [<] UND [>] TASTEN – Diese Tasten dienen
zur Navigation durch die Menü- und Optionsfelder. Mit der [<] Taste können Sie auch Vorgänge abbrechen [CANCEL].
[PRESET] – Diese Taste gibt Zugang zum
4.
Preset Modus, der Betriebsart, in der Sie die verschiedenen Preset Programme auswählen können.
[EDIT] – Mit dieser Taste gelangen Sie in den
5.
Edit Modus, in dem Sie das Verhalten der Tastatur, der Pads, der Regler und Fader,
10
9
sowie die Grundeinstellungen für jedes Preset anpassen können.
6. [GLOBAL] – Diese Taste ruft den Global
Modus auf, in dem sich MIDI Reset Befehle und globale Systemeinstellungen vorgenommen werden.
7. [PROGRAM CHANGE] – Wenn Sie diese
Taste drücken, gelangen Sie den Program Change Modus. In diesem Modus kann
Programmwechsel (Program Change) oder Programmwechsel mit Bankbefehl (Program mit Bank Change) Befehle zu einem
Hardware- oder Software-Soundmodul.
[PREVIEW] – Diese Taste ermöglicht es,
8.
einen Wert eines Controllers vorausschauend zu sehen, bevor er wirklich gesendet wird. Sie erhalten dadurch genaue Kontrolle über Ihre Parameter und verhindert, dass falsche Controller-Daten auf Grund einer falschen physikalischen Position des Controllers gesendet werden. Gerade, wenn Sie
1
zwischen Control Bänken umschalten, kann zum Beispiel die physikalische Position eines Faders nicht mit dem letzten Wert, der durch den Controller gesendet wurde,
16. [FULL LEVEL] – Falls [FULL LEVEL]
übereinstimmen. Indem Sie [PREVIEW] gedrückt halten, können Sie den Originalwert sehen und die physikalische Position des Faders wenn notwendig anpassen, bevor Daten gesendet werden.
17. [16 LEVEL] – Wenn [16 LEVEL] aktiviert ist,
9. TRANSPORT TASTEN – Diese fünf Tasten
dienen dazu, Transportbefehle zu senden. Die Transport Control Tasten können so eingestellt werden, dass sie entweder MMC (MIDI Machine Control), MMC/MIDI SysEx, MIDI START/STOP oder vordefinierte MIDI CC Werte übertragen.
10. 8 ZUWEISBARE REGLER –
Jeder 360°
Regler kann zum Senden von Continuous Control Daten zu einer Digital Audio Workstation (DAW) oder zu einem externen MIDI-Gerät verwendet werden.
11. 8 ZUWEISBARE FADER – Jeder Fader kann
zum Senden von Continuous Control Daten zu einer Digital Audio Workstation (DAW) oder zu einem externen MIDI-Gerät verwendet werden.
12. 8 ZUWEISBAR E TASTEN – Diese Tasten
18. [NOTE REPEAT] – Wird diese Taste
können als MIDI CC Schalter oder als Programmwechselschalter verwendet werden. Die funktionieren in den zwei Betriebsarten: Momentary (Aktion w ird ausgeführt, solange die Taste gedrückt gehalten wird) oder Toggle (Aktion wird beim Drücken der Taste ausgeführt). Wurde [TIME DIVISION] aktiviert, definieren d iese 8 Tasten das Timing der Note Repeat Funktion.
19. [TIME DIVISION] – Diese Taste wird zur
13. [CONTROL BANK] – Der MPD32 besitzt 3
unabhängige Bänke von Continuous Controllern. Sie können also effektiv bis zu 72 unterschiedliche Parameter mit den Reglern, Fadern und Tasten des MPD32 steuern. Die [CONTROL BANK] Taste wird zum Schalten dieser 3 Bänke verwendet. Die LEDs über der Taste geben Auskunft über die gegenwärtig gewählte Control Bank
14. 16 ANSCHLAG- UND
DRUCKDYNAMISCHE MPC PADS – Die
Pads werden zum Triggern von Drumsounds oder Samples Ihres Hardware- oder Software-Klangerzeugers verwendet. Die
20. [TAP TEMPO] – Diese Taste ermöglicht es,
Pads sind anschlag- und druckdynamisch, weshalb Sie die Pads sehr intuitiv und ausdrucksstark spielen können.
PAD BANK Tasten – Diese 4 Tasten
15.
schalten durch die Pad Bänke A, B, C, D. Jede Bank kann 12 Sounds ansprechen, wodurch Sie auf bis zu 48 verschiedene Sounds mit den Pads zugreifen können. Die gegenwärtig
gewählte Pad Bank wird im LCD Display angezeigt.
aktiviert wurde, spielen die Pads die Sounds immer mit der maximalen Lautstärke (127) ab, egal, wie leicht oder hart Sie die Pads anschlagen.
können Sie mit den 16 Pads die Lautstärke eines ausgewählten Sounds in 16 Schritten ändern. Wird die [16 LEVEL] Tasten gedrückt, wird das letzte angeschlagene Pad auf alle 16 Pads gelegt. Die Pads spielen nun immer die gleiche Notennummer wie das ursprüngliche Pad, geben aber gemäß der
103
111
71
79
119
87 95
127
rechten Abbildung unterschiedliche Lautstärken des Sounds aus. Dabei spielt es keine Rolle,
39
47
15
7
63
55
31
23
wie weich oder hart Sie die Pads anschlagen. So erhalten Sie noch mehr Akzentuierungsmöglichkeiten über die Lautstärke eines Sounds.
gehalten und dabei ein Pad angeschlagen, wird das Pad in einer bestimmten Geschwindigkeit, basierend au der gegenwärtigen Tempo und Time Division Einstellungen, hintereinander getriggert. Die Note Repeat Funktion lässt sich zu einer internen oder externen MIDI Clock Quelle synchronisieren.
Definition der Geschwindigkeit der Note Repeat Funktion verwendet. Wenn [TIME DIVISION] aktiviert wurde, können Sie eine der acht Tasten drücken, um eine Zeiteinheit auszuwählen. [TIME DIVISION] kann als zeitweiser Taster oder Umschalter verwendet werden.
Beachten Sie, dass bei aktivierter [TIME DIVISION] Taste die 8 zuw eisbaren Tasten nicht als MIDI CC oder Programmwechselscha lter verwendet werden können, bis [TIME DIVISION] deaktiviert wurde.
durch Antippen der Taste ein neu es Tempo zu definieren. Wenn das Preset neu geladen wird, wird der vorherige gespeicherte Tempowert wieder aufgerufen. (Beachten Sie bitte, dass das Grundtem po eines Presets im Edit Modus eingestellt werden kann). Tap Tempo funktioniert nicht, we nn der MPD32 auf externe Synchronisation eingestellt ist.
2

ÜBERBLICK ÜBER DIE RÜCKSEITE

1
2
4
3
7
6
5
8
1. DC POWER NETZTEILANSCHLUSS –
Schließen Sie hier ein 6V-1A Wechselspannungsnetzteil an, wenn DER MPD32 nicht über die USB Verbindung mit Strom versorgt werden soll.
2. USB PORT – Schließen Sie hier ein Standard
USB-Kabel an und führen Sie es zu einem USB-Anschluss Ihres Computers. Der USB­Ausgang des Computers ermöglicht auch die Stromversorgung des MPD32. Über diese Verbindung erfolgt der Austausch der MIDI­Daten von und zum Computer, sowie zu einem Gerät, welches über den MIDI OUT des MPD32 mit dem Keyboard verbunden ist
3. MIDI OUT – Verbinden Sie den MIDI OUT
des MPD32 mit einem 5-poligen MIDI-Kabel mit dem MIDI IN des externen Gerätes.
4. MIDI IN – Verwenden Sie ein 5-poliges MIDI-
Kabel, um den MIDI OUT eines externen Gerätes an den MIDI IN des MPD32 anzuschließen.
5. FOOT SWITCH 1 – Schließen Sie hier einen
Fußschalter mit 6,3 mm Klinkenstecker an. Fußschalter können als MIDI CC Schalter oder zur Fernsteuerung bestimmter Funktionen des MPD32, wie zum Triggern von Pads oder Tasten, verwendet werden.
6. FOOT SWITCH 2 – Schließen Sie hier einen
Fußschalter mit 6,3 mm Klinkenstecker an. Fußschalter können als MIDI CC Schalter oder zur Fernsteuerung bestimmter Funktionen des MPD32, wie zum Triggern von Pads oder Tasten, verwendet werden.
7. EXPRESSIO N PEDAL IN PUT – An diesen
Anschluss können Sie ein Expression Pedal mit einem 6,3mm Stereoklinkenstecker anschließen. Wir empfehlen dabei die Verwendung des Alesis F2 Expression Pedals.
8. KENSINGTON LOCK – Das Gerät kann über
den Kensington Lock Port an einen festen Gegenstand gesichert werden.
3

ANSCHLUSSÜBERSICHT

In dieser Abbildung sehen Sie, wie der MPD32 angeschlossen wird.
EXTERNES SOUNDMODUL
COMPUTER
NETZTEIL EXTERNES MIDI GERÄT
FUßSCHALTER
FUßSCHALTER EXPRESSION PEDAL
MIDI vom MPD32 zum Computer
MIDI vom externen MIDI Gerät, angeschlossen am MIDI IN Port des MPD32
MIDI vom Computer zum externen Soundmodul, angeschlossen am MIDI OUT Port des MPD32
1. Schließen Sie ein USB-Kabel an Ihrem Computer an und verbinden Sie es zum MPD32. Das
Gerät erhält seine Spannung über den US-Bus. Alternativ können Sie, falls Sie keinen Computer verwenden möchten oder das MPD32 extern mit Strom versorgen wollen, ein 6V-1A Wechselstromnetzteil an das Gerät anschließen.
2. Falls Sie mit einem externen Soundmodul arbeiten, verbinden Sie ein 5-poliges MIDI-Kabel vom
MIDI OUT des MPD32 zum MIDI IN des Soundmoduls.
3. Soll ein weiterer MIDI-Controller in Ihr Setup integriert werden, schließen Sie ihn mit einem 5-
poligen MIDI-Kabel vom MIDI OUT des Controllers an den MIDI IN des MPD32 an.
4
4. Falls Sie Fußschalter oder ein Expression Pedal mit dem MPD32 verwenden möchten, schließen
Sie den 6,3 mm Klinkenstecker des jeweiligen Pedals an den dafür vorgesehenen Eingang des MPD32.
ÜBER FUßSCHALTER
Da die Fußschalter- und Expression Pedaleingänge beim Einschalten des Gerätes erkennen, ob das Pedal ein "Normalerweise Offenes" oder "Normalerweise Geschlossenes" Pedal ist, sollten die Pedale vor der Inbetriebnahme angeschlossen werden.
HINWEISE ZUR VERWENDUNG DES MPD32 MIT SOFTWARE
1. Überprüfen Sie, dass der MPD32 und alle externen Geräte miteinander verbunden sind
und dass das USB-Kabel an den Computer angeschlossen ist, bevor Sie eine Softwareanwendung auf Ihrem Computer, die Sie mit dem MPD32 verwenden wollen, starten. Sollte das Gerät nicht vorher an den Computer sein, könnte es sein, dass die Software das MPD32 nicht als betriebsbereites Gerät erkennt.
2. In Ihrer Software müssen Sie den MPD32 als Standard MIDI Eingabegerät definieren.
Diese Einstellungen nehmen Sie normalerweise im Bereich MIDI der Voreinstellung des Programms vor.
3. Falls Sie die Tempo-synchronisierbaren Funktionen, wie Note Repeat verwenden
möchten, muss das MPD32 als MIDI Clock Slave mit einer Clock versorgt werden, die von Ihrer Software DAW erzeugt wird. Achten Sie darauf, dass Ihre Software so eingestellt ist, dass sie eine MIDI Clock sendet. Der MPD32 muss im Global Modus auf “External” für den MIDI Clock Parameter gesetzt werden. Dadurch wird sichergestellt, dass die Beat Repeat Funktion zum gewählten Tempo Ihrer Software DAW synchron laufen.
Die Funktion des MIDI OUT am MPD32 ändert sich, je nachdem ob ein USB-Kabel am MPD32 angesteckt ist oder nicht.
• USB Kabel angeschlossen:
MIDI Daten vom Computer werden an den MIDI OUT Anschluss weitergeleitet. Wird ein USB Kabel angeschlossen, sollten Sie im "MIDI Echo" im Sequencer aktivieren, damit derMPD32 andere externe Geräte steuern kann.
USB Kabel ist nicht angeschlossen:
•
Was Sie auf dem MPD32 spielen wird über den MIDI OUT Port ausgegeben. Hinweis: Wird ein anderes Gerät an den MIDI IN Port des MPD32 angeschlossen, werden dessen MIDI Information am MIDI OUT ignoriert.
WICHTIG
5
6
PAD BANK

INFORMATIONEN ANZEIGEN

Bei der Arbeit mit dem MPD32 unterstützt Sie das LCD, indem es Ihnen die Werte und Parameter anzeigt, die Sie eingeben und zu externen Geräten senden. Dabei werden Sie auf verschiedene Informationen treffen, die der MPD32 anzeigt: OCTAVE, TRANSPOSITION, NOTE, AFTERTOUCH (polyphon), CONTROL CHANGE, MIDI MACHINE CONTROL (MMC) und PREVIEW MODE Informationen.
NOTE
Wird ein PAD gedrückt, gibt der MPD32 einen MIDI
MIDI PORT UND KANAL
NOT EN AKTIVITÄTSANZEIGE
Note On Befehl zum Triggern von Sounds an Ihre DAW oder das externe Gerät aus Jedem Pad kann eine MIDI Notennummer zugewiesen. Wenn Sie ein Pad anschlagen, zeigt das Display die MIDI Notennummer, den MIDI Port und den Kanal, der vom Pad verwendet wird, sowie die Pad Bank und die Anschlagdynamik /Velocity) an.
Weitere Informationen zu MIDI Noten und
Pads finden Sie im Abschnitt  Pads editieren (Seite
13).
NOTE AFTERTOUCH (Polyphon)
AFTERTOUCH sind MIDI Daten, die dann gesendet werden, wenn auf ein Pad gedrückt wird,
PAD BANK
MIDI NO TE N NUMMER
ANSCHLAGDYNAMIK DER NO TE
ANSCHLAGDYNAMIK WIRD GRAFISCH
DARGESTELLT
AFTERTOUCH WERT
nachdem es angeschlagen wurde und weiter gedrückt gehalten wird. AFTERTOUCH wird am äußerst rechten Rand des Displays dargestellt, wenn Sie Druck auf das Pad ausüben.
CONTROL CHANGE
Wird ein REGLER oder FADER bewegt, gibt DER MPD32 MIDI Control Change Daten aus. Diese Daten werden zum Ändern bestimmter Parameter Ihrer DAW oder Ihrem externen Soundmodul verwendet. Beim Bewegen eines Reglers oder
MIDI PORT UND KANAL
CON TROL C HANG E AKTIVITÄTSANZEIGE
AFTERTOUCH WIRD AUCH GRAFISCH IM DISPLAY ALS BALKENANZEIGE DARGESTELLT
CON TROL C HANG E WERT
Faders sehen Sie im Display die Control Change (CC) Nummer, den Wert und den MIDI Kanal.
Weitere Informationen über Contro l Change Befehle finden Sie im Abschnitt Regler und Fader editieren auf Seite 16.
CON TROL C HANG E NUMMER
WERT WIRD AUCH GRAFI SCH ALS BALKENANZEIGE IM DISPLAY
ANGEZEIGT
7
NEUER WERT
CONTROL AFTERTOUCH
Die Regler und Fader der MPD32 können auch AFTERTOUCH Informationen übertragen.
Weitere Informationen zur Übertragung von Aftertouch Daten über die Regler und Fader finden Sie im Abschnitt Regler und Fader editieren auf Seite 16.
MIDI MACHINE CONTROL BEFEHHL (MMC)
MIDI MACHINE CONTROL (MMC) wird normalerweise zum Senden von Transportsteuerbefehlen zu Aufnahme- und Wiedergabegeräten verwendet. Das Drücken der [PLAY] Taste am MPD32 sendet einen MMCPLAY Befehl an einen angeschlossenen Mehrspurrecorder, der dann anfängt zu spielen. Wird [STOP] an dem MPD32 gedrückt, Stopp der Recorder ebenfalls.
VORANSICHT (PREVIEW TASTE)
Wird die [PREVIEW] Taste gedrückt geha lten wird und ein Fader oder Regler bewegt wird, sehen Sie die LCD Anzeige, wie hier rechts dargestellt. Im Display wird das zugewiesene Event und der zuletzt vom Regler oder Fader gesendete Wert angezeigt. Während die [PREVIEW] Taste gehalten wird, übertragen die Fader oder Regler keine Daten, bis die [PREVIEW] Taste losge lassen wird und der Fader oder Regler noch einmal verwendet wird. Ab diesen Moment beginnt der Fader oder Regler von dem Wert, der im Feld „Neuer Wert“ im Preview Modus eingestellt wurde, als Ausgangspunkt
DIE VORTEILE DER VORANSICHT
Die [PREVIEW] Taste ermöglicht es Ihnen, den Wert, den ein Controller senden soll, vorher zu sehen, ohne dass der Wert wirklich gesendet wird. Dadurch erhalten Sie eine präzise Kontrolle über Ihre Parameter und verhindern, dass auf Grund der physikalischen Position der Regler und Fader, fälschlicherweise Controller Daten gesendet werden. Stellen Sie sich beispielsweise einmal vor, dass der Fader S1, je nach ausgewählter Control Bank, drei verschiedene MIDI CC Nummern sendet. Nehmen wir nun einmal an, dass S1 in Control Bank A den MIDI CC#10 und in Control Bank B den MIDI CC#11 steuert. Wenn Sie in der Control Bank A arbeiten, stellen Sie den Fader S1 (MIDI CC#10) auf den Wert 40. Schalten Sie nun in die Control Bank B und stellen Sie den S1 Fader auf (MIDI CC#11) auf den Wert 80. Wenn Sie nun zu rück zur Control Bank A und versuchen den S1 (MIDI CC#10) zu bewegen, werden Sie sehen, dass der übertragene Wert bei 80 (anstatt 40) beginnt, da der Fader nun auf einer anderen Position seines Regelweges steht. Um dies zu verhindern, können Sie die [PREVIEW] Taste halten und den S1 Fader zurück auf den Wert 40 führen (der im Feld “Zuletzt gesendeter Wert” im Display angezeigt wird). Der Fader sendet dabei keine Informationen aus. Nachdem Sie den Fader auf den Wert, der im „Zuletzt gesendeter Wert“ Feld zu sehen ist, zurückgesetzt haben, lassen Sie die [PREVIEW] Taste los. Wenn Sie nun S1 (MIDI CC#10) bewegen, startet die Werteausgabe beim Wert 40.
verwendet.
MIDI PORT AND CHANNEL
8
PAD BANK
CON TROL CHANGE
NUMMER
ZULETZT
GESENDETER
WERT
AFTERTOUCH INDICATOR
MMC BEFEHL
GESENDETER
ZULETZT
WERT
AFTERTOUCH WERT
WERT WIRD AUCH GRAFI SCH ALS BALKENANZEIGE IM DISPLAY ANGEZEIGT
NEUER WERT

BETRIEBSARTEN

Der MPD32 besitzt vier verschiedene Betriebsarten (Modi). Jeder Modus kann über eine eigene Taste am MPD32 aufgerufen werden. Hier finden Sie eine kurze Beschreibung jedes Modus:
Preset Modus
In dieser Betriebsart können Sie Presets laden, speichern und kopieren. Ein
Preset ist eine Ansammlung von Informationen über das Verhalten verschiedener Fader, Regler und Pads. Dank der Presets können Sie verschiedene Konfigurationen speichern, um sie später wieder aufrufen zu können, ohne dass Sie das MPD32 jedes Mal umprogrammieren müssen. (Seite 9)
Edit Modus
Dieser Modus ermöglicht die Editierung einer Konfiguration des MPD32.
Hier lässt sich das Verhalten der Pads, der Fader, der Regler und anderer Funktionen anpassen. Wenn Sie beispielsweise einen Fader oder Regler so einstellen möchten, dass er nur einen bestimmten MIDI-Wertebereich steuert oder Sie wollen, dass ein Pad auf einem anderen MIDI-Kanal Daten sendet, müssen Sie dies im Edit Modus vornehmen. Eine vollständige Auflistung aller PRESET Parameter finden Sie in der Übersicht auf Seite 10.
Global Modus
Die Einstellung globaler Parameter und generelle Änderungen an der Funktionsweise Ihres MPD32 nehmen Sie in diesem Modus vor. Im Global Modus definieren Sie zum Beispiel, wie die Pads auf das Anschlagen reagieren oder die Helligkeit des LCD-Bildschirms. Die modifizierbaren Parameter im Global Modus enthalten unter anderem auch Controller Resets, allgemeiner MIDI-Kanal, Padanschlagkurve, Padschwellwert, sowie Keyboardtransponierung. Im Abschnitt Global Modus auf Seite 31 finden Sie eine vollständige Auflistung aller Parameter dieses Menüs. (Seite 27)
Program Change Modus
Diese Betriebsart ermöglicht die Übertragung verschiedener Programmwechselbefehle. In diesem Modus können Sie die Umschaltung zu einer anderen Soundbank in Ihrer DAW oder am externen MIDI-Gerät steuern. Dadurch müssen Sie nicht zwischen verschiedenen Programmen direkt am Computer oder am MIDI-Gerät umschalten und ersparen es sich. Programme an Rackmodulen mit +/- Tasten auszuwählen. (Seite 31)
9
PRESET NAME
PRESET NUMBER
ZIELSPEICHERPLATZ

PRESET MODUS

Was ist ein Preset?
Ein Preset bezeichnet die gesamten Informationen darüber, wie sich die Tastatur, die Fader, Regler und Bedientasten, sowie die Pads des MPD32 verhalten sollen. Der Vorteil von Presets ist, dass Sie verschiedene Konfigurationen speichern können, um sie bei Bedarf schnell wieder aufzurufen. Sie müssen also das MPD32 nicht bei jedem Software Plugin neu programmieren.
Der MPD32 verfügt über verschiedene Preset Bänke, die Sie laden und überschreiben können. Nach dem Einschalten des MPD32 wechselt das Gerät automatisch in den Preset Modus und wählt Preset 1 aus. Sie können jederzeit in den Preset Modus durch das Drücken der [PRESET] Taste gelangen. Im Preset Mode lassen sich Presets laden, speichern/kopieren und umbenennen – auf jede dieser Funktionen können Sie über drei verschiedene Unterseiten zugreifen Die Navigation zwischen diesen Seiten erfolgt mit Hilfe der [<] und [>] Tasten.
SEITE 1 – PRESET LADEN
1. Innerhalb des Preset Modus lassen sich Presets mit dem [VALUE]
Regler unter dem Bildschirm wechseln. Dieser Regler erhöht oder vermindert die Presetnummer und führt zu der rechts dargestellten Bildschirmanzeige:
Dabei werden Sie bemerken, dass PRESS ENT ER im Display blinkt.
2. Mit [ENTER] laden Sie das gewählte Preset. Mit der [<] oder der
[PRESET] Taste brechen Sie den Vorgang ab und kehren zu dem zuletzt gewähltem Preset zurück.
SEITE 2 – PRESET SPEICHERN/KOPIEREN
Im Preset Modus kann ein Preset auch auf einen neuen Speicherplatz gesichert und kopiert werden. Dadurch können Sie alle Änderungen, die Sie im EDIT MODUS am Preset vornehmen, dauerhaft speichern.
Beachten Sie, dass beim Speichern eines Presets auf der Originalposition (also auf derselben Presetnummer) meldet das Display SAVE TO. Wird das Preset auf einen anderen Speicherplatz geschrieben, steht im Display
COPY TO.
1. Drücken Sie im Preset Modus die [>] Taste, bis Sie im Display die SAVE TO Seite, wie oben
abgebildet, sehen.
2. Einen neuen Speicherplatz für das Preset können Sie durch Drehen des [VALUE] Reglers definieren.
Dabei werden Sie bemerken, dass im Display PRESS ENTER anfängt zu blinken.
3. Drücken Sie [ENTER], um das gegenwärtige Preset auf dem Zielspeicherplatz abzuspeichern. Den
Vorgang können Sie mit den Tasten [<] oder [PRESET] abbrechen. Sie kehren dann in den normalen Preset Modus zurück.
10
SEITE 3 – PRESET BENENNEN
Im Preset Modus lässt sich auch der Preset Name verändern. Auf diese Weise können Sie den Presets aussagekräftige Namen verleihen, wodurch sich die einzelnen Controller-Konfigurationen besser unterscheiden lassen.
1. Um ein Preset zu benennen oder umzubenennen, drücken Sie die [>]
Taste, bis im Display Preset Name angezeigt wird.
Wie Sie sehen, beginnt das erste Zeichen des Namens zu blinken.
2. Drehen Sie den [VALUE] Regler, um das blinkende Zeichen zu
verändern.
3. Zwischen den einzelnen Zeichen können Sie mit den [<] und [>] Tasten
navigieren.
4. Wenn Sie den Namen fertig eingegeben ha ben, drücken Sie die
[PRESET] Taste noch einmal. Der Name wird dadurch gespeichert.
GEBEN SIE IN DIESEM FELD DE N NAM EN D ES
PRESETS EIN
11
FELD 1
FELD 2
FELD 3
FELD 4

EDIT MODUS

Indem Sie die [EDIT] Taste drücken, rufen Sie den Edit Modus. In diesem Modus lassen sich die Einstellungen des gegenwärtig gewählten Presets editieren. Die Einstellungen können sich je nach editiertem Controller unterscheiden und werden auf der folgenden Seite genauer beschrieben.
Beachten Sie bitte, dass sich vorgenommene Änderungen nur auf das gegenwärtig gewählte Preset auswirken.
1. Drücken Sie die [EDIT] Taste.
2. Wählen Sie den zu editierenden Controller, indem Sie ihn einfach
bewegen – dadurch ändert sich die LCD-Anzeige und stellt die Einstellungen des jeweiligen Controllers dar (Seite 1).
3. Sollte es für den gewählten Controller mehrere Menüs geben,
drehen Sie den [VALUE] Regler, um das gewünschte Menü auszuwählen. Drücken Sie [ENTER] um die Parameter der gewählten Eigenschaft darstellen zu lassen (Seite 2).
Zwischen den Parameterfeldern auf Seite 2 können Sie sich unter
4. der Verwendung der [<] und [>] Tasten bewegen. Zu Änderung von Feldwerten drehen Sie den [VALUE] Regler.
5.
Wenn Sie einen Controller bearbeitet haben, drücken Sie [ENTER], um die Einstellung zu übernehmen oder [<], um, abzubrechen.
Sie können die rechte Beispielabbildung dazu verwenden, um die auf der folgenden Seite beschriebenen Parameter der Seite, die im LCD auftauchen, zu identifizieren.
IM EDIT MODE NAVIGIEREN
12
PARAME TER IM EDIT MODUS
CONTROLLER PAGE 1 (EVENT TYP) PAGE 2 (PARAMETER)
MIDI CHANNEL (Feld 1)
NOTE
PADS
PROGRAM CHANGE
NOTE NUMBE R (Feld 2) PLAY MODE (Feld 3) PRESSURE BEHAVIOR (Feld 4) MIDI CHANNEL (Feld 1) PROGRAM CHANGE NUMBER (Feld 2) BANK M (MSB) (Feld 3) BANK L (LSB) (Feld 4) MIDI CHANNEL (Feld 1)
CONTROL CHA NGE
REGLER UND F ADER
AFTERTO UCH
CC NUMBER (Feld 2) RANGE – MINIMUM VAL UE (Feld 3) RANGE – MAXIMUM VALUE (Feld 4) MIDI CHANNEL (Feld 1) CC NUMBER (Feld 2) RANGE – MINIMUM VAL UE (Feld 3) RANGE – MAXIMUM VALUE (Feld 4) MIDI CHANNEL (Feld 1)
CONTROL CHA NGE
CC NUMBER (Feld 2) BUTTON MODE (Feld 4)
TASTEN
PROGRAM CHANGE
MIDI CHANNEL (Feld 1) PROGRAM CHANGE NUMBER (Feld 2) BANK M (MSB) (Feld 3) BANK L (LSB) (Feld 4)
TOGGLE/MOMENTARY BUTTON MODE (Feld 2)
NOTE REPEAT
GATE/SWING
TIME DIVISION DIVISION
NOTE REPEAT GATE VALUE (Feld 2) NOTE REPEAT SWING VALUE (Feld 4) DEFAULT TI ME DIVI SION (Feld 2) BUTTON MODE (Feld 4)
TRANSPORT TRANSPORT FUNCTION MMC, MIDI, MMC/MIDI, or CTRL (Feld 2)
TAP TEMPO TEMPO BPM (Feld 2)
MIDI CHANNEL (Feld 1)
CNTL CHANGE
EXPRESSION PEDAL
AFTERTO UCH
CC NUMBER (Feld 2) RANGE – MINIMUM VAL UE (Feld 3) RANGE – MAXIMUM VALUE (Feld 4) MIDI CHANNEL (Feld 1) CC NUMBER (Feld 2) RANGE – MINIMUM VAL UE (Feld 3) RANGE – MAXIMUM VALUE (Feld 4) MIDI CHANNEL (Feld 1)
MIDI CC
CC NUMBER (Feld 2) BUTTON MODE (Feld 4)
DRUM PAD PAD NUMBER (Feld 4)
NOTE REPEAT
FUßSCHA LTER
TIME DIV
TAP TEMPO
BANK CHANGE
PLAY/STOP
PLAY/RECORD
SUSTAIN
13

DIE PADS EDITIEREN

Die Pads des MPD32 können beim Anschlagen Noten oder Program Change Befehle übertragen. Mit der Werkseinstellung senden die Pads Noten Daten. Das bedeutet, dass ein Note On/Off Befehl zum Triggern eines Sounds gesendet wird, wenn Sie ein Pad anschlagen. Mittels der Pads können Sie auch Programmwechselbefehle (Program Change) senden, um verschiedene Programme (Instrumente oder Sound Bänke) in Ihrer DAW oder an Ihrem externen Gerät auswählen zu kö nnen. Weitere Informationen über Program Change Befehle finden Sie im Abschnitt Program Change Mo dus auf Seite 29.
Was ist eine Noten Nachricht?
Eine Noten Nachricht ist ein MIDI Befehl, der ein Instrument zur Wiedergabe einer Note veranlasst. Noten Nachrichten werden zum Starten und zum Stoppen von Sounds verwendet. Wenn Sie ein Pad anschlagen, wird eine Note On Nachricht an die DAW oder das externe Gerät gesendet. Dadurch startet ein Sound oder Sample. Wenn Sie das Pad loslassen, wird eine Note Of f Nachricht gesendet. Diese Nachricht stoppt die Note oder das Sample.
Was ist ein Programmwechsel (Program Change?)
Ein Programmwechselbefehl teilt Ihrer DAW oder dem externen Gerät mit, dass zu einem neuen Soundprogramm gewechselt werden soll. Meist ens bestehen Soundprogramme aus mehreren Samples oder Instrumenten.
Weitere Informationen zu Program Change Befehlen finden Sie unter Program Change Modus auf Seite 36.
1. Drücken Sie di e [EDIT] Tast e, um den EDI T MODUS
aufzurufen.
2. Schlagen Sie das zu editierende Pad an.
3. Drehen Sie auf Seite 1 den [VALUE] Regler um entweder
NOTE oder PROG CHANGE (Program Change) als Event Typ zu wähl en.
4. Drücken Sie [ENTER], um auf Seite 2 zu wechseln.
Je nach auf Seite 1 ausgewähltem Event Typ unterscheiden sich die Parameteroptionen auf Seite 2.
5. Verwe nden Sie die Tasten [<] und [>] zur Navigation in den
Feldern auf der zweiten Seite.
Die verfügbaren Parameterfelder für jeden Event Typen werden auf den folgenden Seiten erklärt.
AUSWAHL DES PAD EVENT TYPS IN DIESEM FELD.
14
MIDI PORT/KANAL FELD
NOTE FELD
PLAY MODUS FELD
PRESSURE FELD
NOTEN PARAMETER
Die folgenden Parameter finden Sie auf Seite 2, falls Note der gewählte Pad Event Typ ist
MIDI KANAL FELD
Dieses Feld definiert den MIDI Port und Kanal, auf dem das Pad Nachrichten überträgt. Sie können einem Pad einen der beiden MIDI Ports, A oder B und einen von den 16 MIDI Kanälen der beiden Ports (z.B. B11) zuweisen. Sie können das Pad auch auf dem Globalen MIDI Common Kanal senden lassen.
1. Wählen Sie mit der [<] Taste das MIDI Port/Kanal Feld.
2. Verwenden Sie im MIDI Port/Kanal Feld den [VALUE] Regler, um direkt den
gewünschten MIDI Port und Kanal zu bestimmen.
3. Springen Sie mit der [>] Taste in das nächste Feld.
Hinweis: Falls das Gerät nicht über USB verwendet wird senden nur di e Pads, die dem Port A zugewiesen sind MIDI Daten über den 5-Pin MIDI Port auf der Rückseite des MPD32 aus.
NOTE FELD
In diesem Feld stellen Sie die MIDI Note Nummer ein, die beim Anschlagen des Pads gesendet wird.
1. Wählen Sie mit der [<] oder [>] Taste das Note Feld aus.
2. Wählen Sie im Note Feld mit Hilfe des [VALUE] Reglers die gewünschte
MIDI Not e Nummer aus.
3. Springen Sie mit der [>] Taste in das nächste Feld.
Hinweis: Software Module oder Drumcomputer sind oft so programmiert, dass Sound basierend auf einer spezifischen Note Nummer, die mit einem Sample verknüpft ist, getriggert werden. Es kann sein, dass Sie mit verschiedenen Note Nummern Einstellungen experiment ieren müssen, damit der MPD32 den Noten Bereich findet, der zur Anwendung passt.
PLAY MODE FELD
Hier bestimmen Sie, ob das Pad entweder Note On/Off Daten momentan (MTY) sendet (wie ein Keyboard – das Drücken sendet einen Not e On Befehl, das Loslassen des Pads einen Note Off Befehl) oder einen Schaltbefehl (TGL) überträgt, bei dem das erste Anschlagen des Pads einen Note On auslöst und das zweite Anschlagen einen Note Off Befehl sendet.
1. Verwenden Sie die Tasten [<] oder [>] und wählen Sie das Play Mode Feld
aus.
2. Bestimmen Sie im Play Modus Feld mit dem [VALUE] Regler den
gewünschten Play Modus.
3. Springen Sie mit der [>] Taste in das nächste Feld.
PRESSURE FELD
In diesem Feld definieren Sie, ob das Pad seine Aftertouch Informationen als Channel Pressure Message (CPR) oder Polyphonic Pressure Message (PPR) sendet.
1. Verwenden Sie die [>] Taste, um das Pressure Feld auszuwählen.
2. Mit Hilfe des [VALUE] Reglers können Sie im Pressure Feld “OFF”, “CPR”,
oder “PPR” einstellen.
15
Nach der Beendigung des Editiervorgangs, drücken Sie [ENTER] zum Speichern oder [<] zum
Widerrufen der Änderungen.
16
MIDI PORT/KANAL FELD
BANK M FELD
BANK L FELD
PROGRAM CHANGE PARAMETER
Die folgenden Parameter können ausgewählt werden, wenn der Pad Event Typ auf Program Change gestellt wurde.
MIDI KANAL FELD
Program Change Befehle können an einen der beiden MIDI Ports, A oder B, sowie einen der 16 MIDI Kanäle jedes Ports (z.B. A7) ausgegeben werden. Sie können Program Change Daten auch dem MIDI Common Kanal zuweisen.
1. Gehen Sie mit der [<] Taste zum MIDI Port/Kanal Feld.
2. Definieren Sie mit dem [VALUE] Regler im MIDI Port/Kanal Feld den
gewünschten MIDI Port und Kanal.
3. Springen Sie mit der [>] Taste in das nächste Feld.
PROGRAM CHANGE FELD
In diesem Feld bestimmen Sie, welche Program Change Nummer das Pad sendet, falls es angeschlagen wird.
1. Wechseln Sie mit den [<] oder [>] Tasten in das Program Change Feld.
2. Mit Hilfe des [VALUE] Reglers geben Sie im Program Change Feld die
gewünschte Program Change Nummer ein.
3. Springen Sie mit der [>] Taste in das nächste Feld.
PORGRAM CHANGE FIELD
BANK M FELD
Bank M benennt die Most Significant Bit (MSB) Information.
1. Verwenden Sie die [<] oder [>] Tasten, um das Bank M Feld auszuwählen.
2. Wählen Sie im Bank M Feld mit dem [VALUE] Regler den gewünschten Wert
aus.
3. Springen Sie mit der [>] Taste in das nächste Feld.
BANK L FELD
Bank L definiert die Least Significant Bit (LSB) Information.
1. Verwenden Sie die [<] oder [>] Tasten, um das Bank M Feld auszuwählen.
2. Wählen Sie im Bank M Feld mit dem [VALUE] Regler den gewünschten Wert
aus.
Hinweis:
Sie können Pads auch Program Change Befehle lassen, ohne Bank M und Bank L zu spezifizieren. Setzen Sie dazu die Bank M und Bank L Felder eines Pads mit dem [VALUE] auf OFF (unter 000). Dadurch wird nur ein normaler Program Change Befehl gesendet.
Nach der Beendigung des Editiervorgangs, drücken Sie [ENTER] zum Speichern oder [<] zum
Widerrufen der Änderungen.
17
18
REGLER, FADER UND EXPRESSION PEDAL EDITIEREN
Die Reglern, Fader und der Expression Pedal Eingang des MPD32 sind Controller, die entweder Control Change oder Aftertouch Daten senden können. Darüber hinaus können Sie den Endlosdrehreglern auch für Increment/D ecrement Funktionen nutzen. Die Grundeinstellung für den Betrieb der Regler und Fader lautet
Control Change.
Was ist Control Change?
Control Change bezieht sich auf die Verwendung von MIDI Continuous Controller Daten. Continuous Controller (CC) Daten sind MIDI Nachrichten, die in einem Bereich Werte übertragen, normalerweise von 0-127. CCs werden zur Steuerung von Lautstärke, Panorama, dem Mod Wheel (#1) und anderen variablen Parametern Ihrer DAW oder eines Sound Moduls verwendet.
AUSWAHL DES EVENT T YPS IN DIESEM FIEL D.
1. Drücken Sie di e [EDIT] Taste, um in den EDIT MODUS zu
2. Bewege n Sie den Fa der o der den Regler, den Sie
3. Drehen Sie auf der Seite 1 den [VALUE] Regler, um
4. Drücken Sie [ENTER], um die Seite 2 anzeigen zu
6. Verwenden Sie die Tasten [<] und [>] zur Navigation in
Die verfügbaren Parameterfelder für jeden Event Typen
Was ist Aftertouch?
Aftertouch sind MIDI Informationen, die gesendet werden, wenn auf ein gedrücktes Pad weiterer Druck ausgeübt wird. Aftertouch wird oft zur Steuerung von Vibrato, Lautstärke und anderen Parametern eingesetzt. Die Regler und Fader des MPD
32 können auch so konfiguriert werden, dass
sie Aftertouch Informationen senden.
gelangen.
editieren möchten.
entweder CTRL CHANGE (Control Change) oder AFTERTO UCH als Event Typ auszuwählen.
lassen.
Je nach auf Seite 1 ausgewähltem Event Typ unterscheiden sich die Parameteroptionen auf Seite 2.
den Feldern a uf der zweiten Sei te.
werden auf den folgenden Seiten erklärt.
Beachten Sie bitte, dass in diesem Text der Expression Pedal Eingang als Fader (F9) bezeichnet wird.
19
CON TROL C HANG E F ELD
MINIMUM RANGE FELD MIDI PORT/KANAL FELD
CONTROL CHANGE PARAMETER
Die folgende Parameterauflistung ist verfügbar, wenn der Event Typ für den Regler oder Fader auf Seite 1 auf Cntl Change steht.
MIDI KANAL FELD
Dieses Feld definiert den MIDI Port und Kanal, auf dem der Regler/Fader Nachrichten überträgt. Sie können einem Regler/Fader einen der beiden MIDI Ports, A oder B und einen von den 16 MIDI Kanälen der beiden Ports (z.B. B11) zuweisen. Sie können die Regler/Fader auch auf dem Globalen MIDI Common Kanal senden lassen.
3. Wählen Sie mit der [<] Taste das MIDI Port/Kanal Feld.
4. Verwenden Sie im MIDI Port/Kanal Feld den [VALUE] Regler, um direkt den
gewünschten MIDI Port und Kanal zu bestimmen.
3. Springen Sie mit der [>] Taste in das nächste Feld.
Hinweis: Falls das Gerät nicht über USB verwendet wird, senden nur die
Regler/Fader, die dem Port A zugewiesen sind MIDI Daten über den 5-Pin
CONTROL CHANGE FELD
MIDI Port auf der Rückseite des MPD32.
In diesem Feld stellen Sie ein, welche Control Change Nummer gesendet wird, wenn der Regler oder Fader bewegt wird.
1. Wechseln Sie mit den [<] oder [>] Tasten in das Control Change Feld.
2. Verwenden Sie im Control Change Feld den [VALUE] Regler, um die
gewünschte Control Change Nummer auszuwählen.
3. Springen Sie mit der [>] Taste in das nächste Feld weiter.
Hinweis: Um einen Parameter in Ihrer DAW oder an Ihrem Sound Modul steuern zu können, müssen Parameter und Regler/Fader an der MPD32 auf
MINIMUM RANGE FELD
dieselbe Controller Nummer eingestellt sein.
In diesem Feld spezifizieren Sie den kleinsten Wert, den ein Regler oder Fader ausgeben kann.
1. Wählen Sie mit der [<] oder [>] Taste das Minimum Range Feld aus.
2. Drehen Sie im Minimum Range Feld den [VALUE] Regler, um den kleinsten
Wert einzustellen.
3. Springen Sie mit der [>] Taste in das nächste Feld weiter.
Hinweis: In manchen Situationen möchten Sie nicht den ganzen Bereich 0-127 steuern, den ein Fader theoretisch steuern kann. Häufig erhalten Sie durch die Reduzierung des Wertebereiches genauere Kontrolle über den zu steuernden Parameter. Wenn Sie beispielsweise einen Fader z ur Steuerung einer synchronisierten Delay-Linie verwenden wollen, gibt es eigentlich nur 10 verfügbare Werte für die synchronisierte Delay Zeit (1/2, 1/4, 1/8 Note, usw.). Es wäre aus diesem Grund sinnlos, dass der Fader den gesamten MIDI Wertebereich von 128 Stufen sendet, da Sie dadurch nur ein Zehntel des Regelwegs des Faders zur tatsächlichen Steuerung zur Verfügung haben. Stellen Sie stattdessen den größten Wert des Faders auf 10 und Sie können viel präziser den Delay Zeit Wert beeinflussen.
20
MAXIMUM RANGE FELD
MAXIMUM RANGE FELD
Dieses Feld definiert den größten Wert, den ein Fader oder Regler ausgibt.
1. Wählen Sie mit der [<] oder [>] Taste das Maximum Range Feld aus.
2. Drehen Sie im Maximum Range Feld den [VALUE] Regler, um den
gewünschten Wert einzustellen.
Hinweis: Wenn Sie den größtmöglichen Wert eines Controllers niedriger als den kleinsten Wert einstellen, invertieren Sie den Regler oder Fader. Wenn Sie mit einem Plugin arbeiten, dass die Zugriegel Struktur einer Orgel nachbildet, ist die Arbeit mit invertierten Fadern viel wirklichkeitsnäher und intuitiver.
Nach der Beendigung des Editiervorgangs, drücken Sie [ENTER] zum Speichern oder [<] zum
Widerrufen der Änderungen.
21
MINIMUM RANGE FELD
MAXIMUM RANGE FELD
MIDI PORT/KANAL FELD
AFTERTOUCH PARAMETER
Für einige Anwendungen möchten Sie möglicherweise die Fader oder Regler des MPD32 als Aftertouch Controller nutzen. In diesem Szenario übertragen die Regler und Fader Aftertouch Daten, die zur Steuerung des, sagen wir mal, Vibratos eines Gerätes, das von dem MPD32 gesteuert wird, eingesetzt werden kann. Die folgenden Parameter werden auf Seite 2 dann sichtbar, wenn “Aftertouch” als Event Typ auf Seite 1 für den gewählten Regler oder Fader ausgewählt ist.
MIDI KANAL FELD
Dieses Feld definiert den MIDI Port und Kanal, auf dem der Regler/Fader Nachrichten überträgt. Sie können einem Regler/Fader einen der beiden MIDI Ports, A oder B und einen von den 16 MIDI Kanälen der beiden Ports (z.B. B11) zuweisen. Sie können dem Regler/Fader auch auf dem Globalen MIDI Common Kanal senden lassen.
1. Wählen Sie mit der [<] Taste das MIDI Port/Kanal Feld.
2. Verwenden Sie im MIDI Port/Kanal Feld den [VALUE] Regler, um direkt den
gewünschten MIDI Port und Kanal zu bestimmen.
3. Springen Sie mit der [>] Taste in das nächste Feld.
Hinweis: Falls das Gerät nicht über USB verwendet wird, senden nur die Regler/Fader, die dem Port A zugewiesen sind MIDI Daten über den 5-Pin
MINIMUM RANGE FELD
MIDI Port auf der Rückseite des MPD32.
Dieses Feld spezifiziert den kleinsten Wert, der als Aftertouch übertragen wird.
1. Gehen Sie mit der [<] oder [>] Taste in das Minimum Range Feld.
2. Drehen Sie im Minimum Range Feld den [VALUE] Regler zu Auswahl des
kleinsten Aftertouch Wertes.
3. Springen Sie mit der [>] Taste in das nächste Feld weiter.
MAXIMUM RANGE FELD
In diesem Feld wir der größte Wert, den der Regler oder Fader als Aftertouch ausgibt, definiert.
1. Gehen Sie mit der [<] oder [>] Taste in das Maximum Range Feld.
2. Drehen Sie im Maximum Range Feld den [VALUE] Regler zur Auswahl des
gewünschten Wertes.
Nach der Beendigung des Editiervorgangs, drücken Sie [ENTER] zum Speichern oder [<] zum
Widerrufen der Änderungen.
22

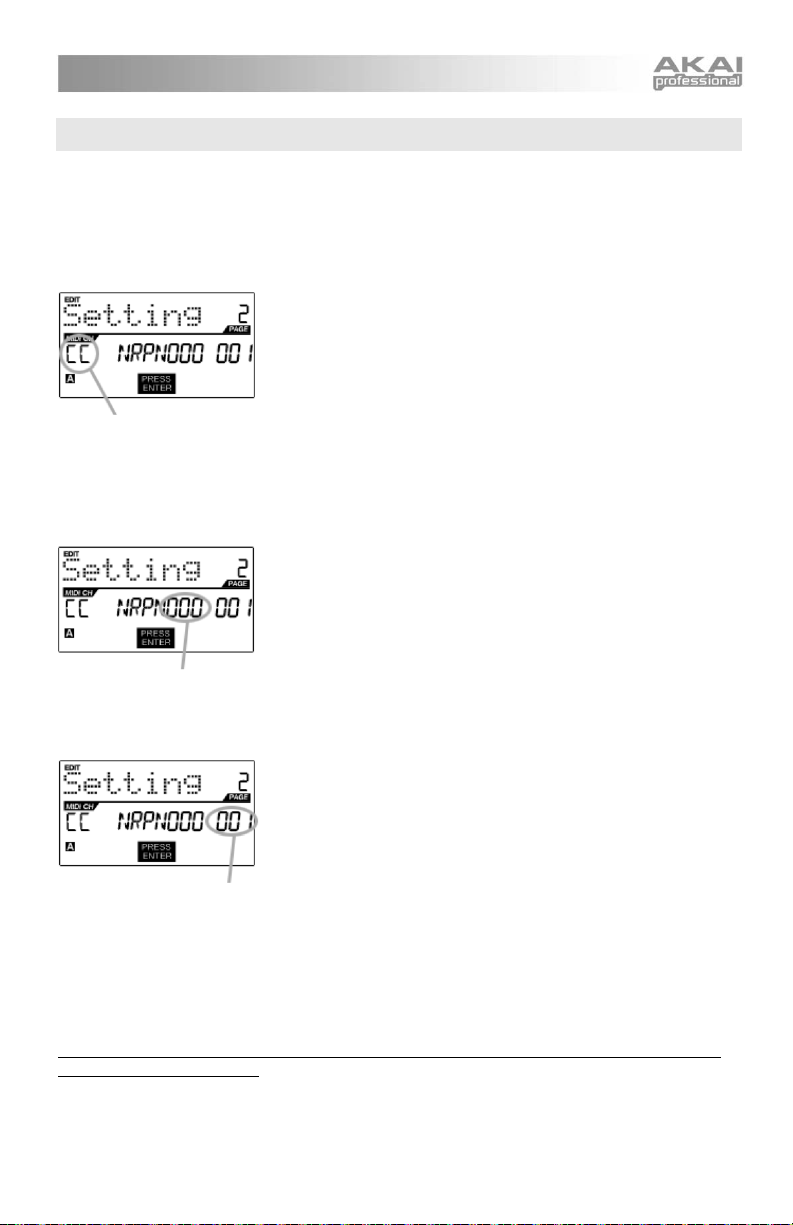

MIDI PORT/KANAL FELD
BANK M FELD
BANK L FELD
INCREMENT/DECREMENT PARAMETER (Nur Regler)
Die Endlosdrehregler des MPD32 können auch als Increment/Decrement NRPN (+/-) Regler verwendet werden. Diese Funktionsweise ermöglicht es, mit Reglern auf- oder absteigend durch Parameter zu „streifen“, anstatt absolute Werte zu senden. Beachten Sie bitte, dass die Implementierung der NRPN Funktionen von der mit der MP32 verwendeten Software abhängt. Lesen Sie dazu das Handbuch der Software, um herauszufinden, ob NRPNs unterstützt werden.
MIDI KANAL FELD
Dieses Feld definiert den MIDI Port und Kanal, auf dem der Regler Nachrichten überträgt. Sie können einem Regler einen der beiden MIDI Ports, A oder B und einen von den 16 MIDI Kanälen der beiden Ports (z.B. B11) zuweisen. Sie können die Regler auch auf dem Globalen MIDI Common Kanal senden lassen.
3. Wählen Sie mit der [<] Taste das MIDI Port/Kanal Feld.
4. Verwenden Sie im MIDI Port/Kanal Feld den [VALUE] Regler, um direkt den
gewünschten MIDI Port und Kanal zu bestimmen.
3. Springen Sie mit der [>] Taste in das nächste Feld.
Hinweis: Falls das Gerät nicht über USB verwendet wird, senden nur die Regler, die dem Port A zugewiesen sind MIDI Daten über den 5-Pin MIDI Port auf der Rückseite des MPD32.
BANK M FELD
Bank M definiert das Most Significant Bit (MSB) der Information.
1. Wechseln Sie mit der [<] oder [>] Taste in das Bank M Feld.
2. Verwenden Sie im Bank M Feld den [VALUE] Regler zur Auswahl des
gewünschten Wertes.
3. Springen Sie mit der [>] Taste in das nächste Feld.
BANK L FELD
Bank L spezifiziert das Least Significant Bit (MSB) der Information.
1. Gehen Sie mit der [<] oder [>] Taste in das Bank L Feld.
2. Verwenden Sie im Bank L Feld den [VALUE] Regler zur Auswahl des
gewünschten Wertes.
Nach der Beendigung des Editiervorgangs, drücken Sie [ENTER] zum Speichern oder [<] zum Widerrufen der Änderungen.
23
CON TROL C HANG E F ELD
MIDI PORT/KANAL FELD

TASTEN EDITIEREN

Die Tasten des MPD32 dienen zur Übertragung von Control Change oder Program Change Daten.
1. Wechseln Sie mit der [EDIT] Taste in den EDIT
MODUS.
2. Drücken Sie die Taste, die Sie editieren möchten.
3. Drehen Sie auf Seite 1 d en [VALUE] Regler, um
CTRL CHANGE (Control Change) oder PROG CHANGE (Program Change) als Event Typ auszuwählen.
4. Gehen Sie mit [ENTER] auf Seite 2.
Je nach auf Seite 1 ausgewähltem Event Typ
FELD ZUR AUSWAHL DES EVENT TYPS DER TASTE.
unterscheiden sich die Parameteroptionen auf Seite
2.
5. Navigieren Sie mit den [<] und [>] Tasten durch die
Felder der zweiten Seite.
CONTROL CHANGE PARAMETER
Die folgenden Parameter sind dann zugänglich, wenn “Control Change” als Event Typ für die Taste ausgewählt wurde.
MIDI KANAL FELD
Dieses Feld definiert den MIDI Port und Kanal, auf dem die Taste Nachrichten überträgt. Sie können einem Pad einen der beiden MIDI Ports, A oder B und einen von den 16 MIDI Kanälen der beiden Ports (z.B. B11) zuweisen. Sie können die Taste auch auf dem Globalen MIDI Common Kanal senden lassen.
5. Wählen Sie mit der [<] Taste das MIDI Port/Kanal Feld.
6. Verwenden Sie im MIDI Port/Kanal Feld den [VALUE] Regler, um direkt den
gewünschten MIDI Port und Kanal zu bestimmen.
3. Springen Sie mit der [>] Taste in das nächste Feld.
Hinweis: Falls das Gerät nicht über USB verwendet wird, senden nur die Tasten, die dem Port A zugewiesen sind MIDI Daten über den 5-Pin MIDI Port auf der Rückseite des MPD32.
CONTROL CHANGE FELD
In diesem Feld bestimmen Sie die Control Change Nummer, welche die Taste überträgt, wenn sie gedrückt wird.
1. Gehen Sie mit der [<] oder [>] Taste in das Control Change Feld.
2. Drehen Sie im Control Change Feld zur Auswahl der gewünschten Control
Change Nummer den [VALUE] Regler.
3. Springen Sie mit der [>] Taste in das nächste Feld.
24
PLAY MODE
In diesem Feld spezifizieren Sie ob die Taste MIDI CC Informationen zeitweilig (MOM – die Taste sendet beim Drücken den Wert 127 und beim Loslassen 0) oder als Schalter (TGL – das erste Drücken sendet den Wert 127, das zweite Drücken den Wert 0 aus) übermitteln soll.
1. Gehen Sie mit der [>] Taste in das Play Mode Feld.
2. Verwenden Sie im Play Mode Feld den [VALUE] Regler zur Auswahl des
PLAY M ODE FELD
gewünschten Play Mode.
Nach der Beendigung des Editiervorgangs, drücken Sie [ENTER] zum Speichern oder [<] zum
Widerrufen der Änderungen.
25
MIDI PORT/CHANNEL FELD
BANK M FELD
BANK L FELD
PROGRAM CHANGE PARAMETER
Folgende Parameter sind einstellbar, wenn der Event Typ der Taste auf “Program Change” steht.
MIDI CHANNEL FELD
Program Change Daten lassen sich über einen der beiden MIDI Ports, A oder B, und auf einem der 16 MIDI Kanäle jedes Ports (z.B. A7) übertragen. Sie können auch Program Change nur über den MIDI Common Kanal senden.
1. Gehen Sie mit der [<] Taste in das MIDI Port/Kanal Feld.
2. Drehen Sie im MIDI Port/Channel Feld den [VALUE] Regler zur Auswahl des
gewünschten MIDI Port und Kanals.
3. Springen Sie mit der [>] Taste in das nächste Feld weiter.
PROGRAM CHANGE FELD
In diesem Feld definieren Sie die Program Change Nummer, die die Taste beim Drücken überträgt.
1. Wählen Sie mit der [<] oder [>] Taste das Program Change Feld aus.
2. Im Program Change Feld drehen Sie das [VALUE] Rad zur Auswahl der
gewünschten Program Change Nummer.
3. Springen Sie mit der [>] Taste in das nächste Feld weiter.
PORGRAM CHANGE FELD
BANK M FELD
Bank M definiert das Most Significant Bit (MSB) der Information.
1. Verwenden Sie die [<] oder [>] Taste zur Auswahl des Bank M Felds.
2. Drehen Sie im Bank M Feld den [VALUE] Regler zur Auswahl des
gewünschten Werten.
3. Springen Sie mit der [>] Taste in das nächste Feld weiter.
BANK L FELD
Bank L spezifiziert das Least Significant Bit (MSB) der Information.
1. Gehen Sie mit der [<] oder [>] Taste in das Bank L Feld.
2. Verwenden Sie im L Feld den [VALUE] Regler zur Auswahl des
gewünschten Wertes.
Hinweis:
Tasten können auch so konfiguriert werden, dass sie nur Program Change Befehle ohne spezifische Bank M und Bank L Werte senden. Setzen Sie dazu die Felder Bank M und Bank L einer Taste mit dem [VALUE] Regler auf OFF (unter 000). Dadurch werden ausschließlich Program Change Befehle mit einer Taste übertragen.
Nach der Beendigung des Editiervorgangs, drücken Sie [ENTER] zum Speichern oder [<] zum
Widerrufen der Änderungen
26
AUSWAHL DER EIGENSCHAFT

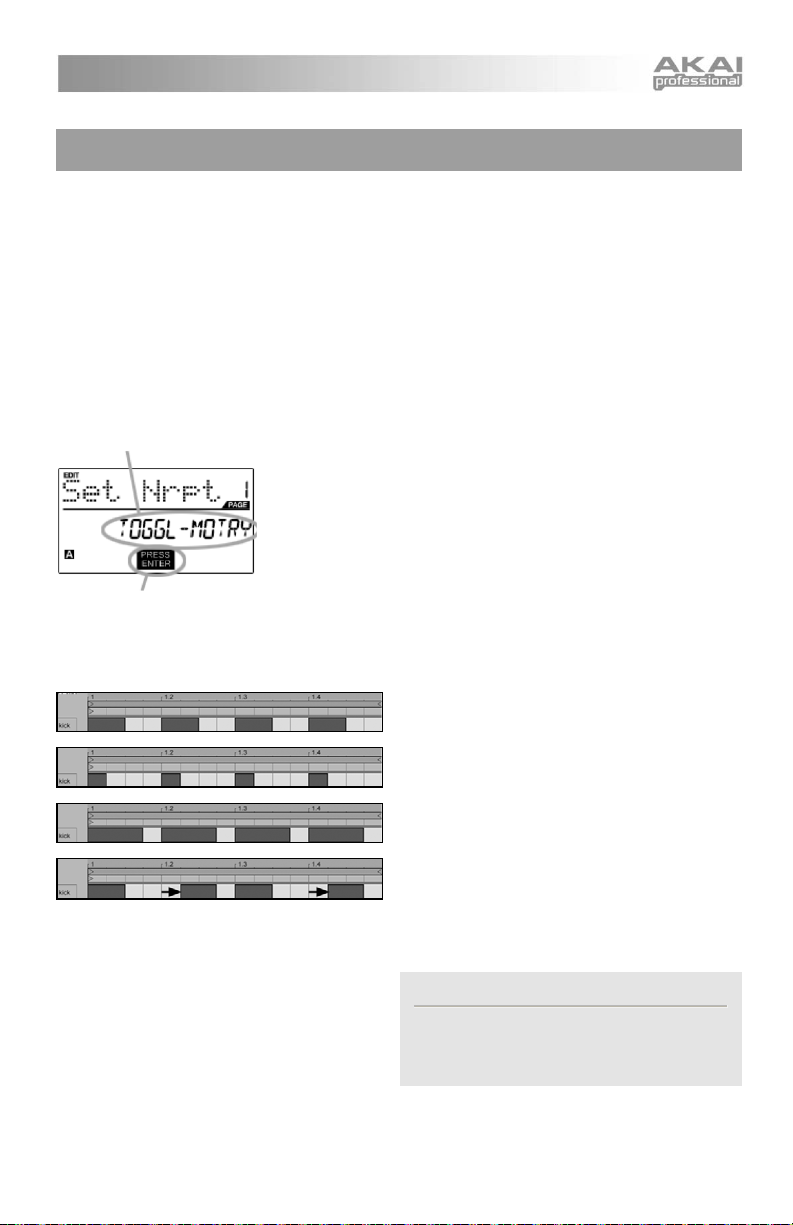

EDITIEREN DER NOTE REPEAT FUNKTION

Der MPD32 besitzt die aus unseren legendären Serie der Music Production Center bekannte Note Repeat Funktion. Bei aktiviertem Note Repeat lassen sich wiederholt Sounds durch einfaches gedrückt halten eines Pads triggern. Der Sound wird in der Quantisierung, die gegenwärtig im Time Division Modus eingestellt ist, wiederholt. Mit der Note Repeat Funktion können Sie schwierig zu spielende Phrasen, wie Snare Rolls oder 16tel Hi-Hats, auf einfach Weise aufnehmen.
Die folgenden Note Repeat Einstellungen können editiert werden:
BUTTON MODE (TOGGL/MOTRY) – Hier stellen Sie ein, ob die [NOTE REPEAT] Taste als Schalter oder als Taster funktioniert.
GATE – Der Gate Parameter definiert die Dauer der wiederholten Noten. SWING – Der Swing Parameter bestimmt den Swing Versatz für Noten gerader Zählzeiten.
1. Drücken Sie die [EDIT] Taste und rufen Sie so den Edi t Modus auf.
2. Wähl en Si e Note Repeat zur Bearbeitung d urch drücke n der [NO TE
REPEAT] Taste aus.
3. Sie sehen die hier links dargestellte Seite 1 im Display.
4. Drehe n Sie zur Auswahl der zu editiere nden Eigenschaft den
[VALUE] Regler - (Button Mode) oder (Gate, Swing).
5. Rufe n Si e die gewä hlte Eigenschaft dur ch Drücken v on [ENTER]
auf.
DRÜCKEN SIE ZUM EDITIEREN ENTER
Bitte beachten Sie zum besseren Verständnis der Note Repeat Parameter die folgenden Abbildungen:
Die hier links abgebildete Kick Sequence wurde mit der Note Repeat Funktion und einer Time Division Einstellung von 1/4 Note erzeugt.
Verringern Sie den Gate Parameter. Das Resultat sehen Sie hier links.
Wenn Sie hingegen den Gate Parameter erhöhen, ändert sich die Sequence wie hier gezeigt.
Geben Sie nun der Sequence etwas Swing! Wie Sie bemerken, werden die Noten der geraden Zählzeiten zeitlich nach hinten versetzt, was den Swing Effekt ergibt. Wenn wir den Swing Faktor weiter erhöhen, rutschen die geraden Noten immer näher an die ungeraden Noten heran.
Hinweis:
Damit der Gate Effekt wahrgenommen werden kann, muss der getriggerte Sound eine lange Ausklingzeit (Decay) besitzen.
27
BUTTON MODE
GATE FELD
SWING FELD
NOTE REPEAT BUTTON MODUS
Die folgende LCD Anzeige erhalten Sie, wenn Sie auf Seite 1 zuvor “TOGGL-MOTRY” gewählt haben. In diesem Feld können Sie einstellen, ob sich die [NOTE REPEAT] Taste wie ein Taster (MTY – das Drücken der Taste aktiviert die Note Repeat Funktion und das Loslassen deaktiviert sie) oder wie ein Schalter (TGL – Das Drücken der Taste aktiviert die Note Repeat Funktion und ein weiteres Drücken schaltet sie aus) funktioniert.
1. Verwenden Sie im Button Mode Feld den [VALUE] Regler zur Auswahl
des Button Mode (Toggle oder Moment ary).
2. Drücken Sie [ENTER] zur Übernahme der Einstellung.
NOTE REPEAT PARAMETER – GATE, SWING
Die folgenden Parameter können eingestellt werden, nachdem “GATE SWING” auf Seite 1 gewählt wurde.
GATE
Definieren Sie in diesem Feld den Note Repeat Gate Parameter.
1. Drehen Sie im Gate Feld den [VALUE] Regler zur Auswahl der Gate Dauer.
2. Springen Sie mit der [>] Taste in das nächste Feld.
SWING
In diesem Feld können Sie den Note Repeat Swing Faktor wählen.
1. Gehen Sie mit der [>] Taste in das Swing Feld
2. Drehen Sie im Swing Feld den [VALUE] Regler zur Auswahl des
gewünschten Swing Faktors.
3. Übernehmen Sie mit [ENTER] die Änderung.
28
DEFAULT DIVISI ON FELD
TIME DIVISION EDITIEREN
Die Time Division Funktion hat Einfluss auf das Note Repeat Feature. Falls Note Repeat aktiv ist, gibt das MPD32 Noten in der Quantisierung, die der Time Division Einstellung entspricht, aus. Zur Änderung der Time Division Einstellung drücken Sie die [TIME DIVISION] Taste und wählen eine andere Quantisierung aus.
Die folgenden Abbildungen helfen ihnen beim Verständnis dabei, wie das Time Division Feature mit Note Repeat funktioniert:
Bei einer 1/8 Note Time Division Einstellung siegt die resultierende Sequence wie diese aus.
Bei einer 1/8T Note Time Division Einstellung siegt die resultierende Sequence wie diese aus
Bei einer 1/16 Note Time Division Einstellung siegt die resultierende Sequence wie diese aus.
Bei einer 1/16T Note Time Division Einstellung siegt die resultierende Sequence wie diese aus.
Bei einer 1/32 Note Time Division Einstellung siegt die resultierende Sequence wie diese aus.
Bei einer 1/32T Note Time Division Einstellung siegt die resultierende Sequence wie diese aus.
Die folgenden Time Division Einstellungen lassen sich editieren:
DEFAULT DIVISION – Definiert die Grundeinstellung der Time Division, die beim Laden des gegenwärtig gewählten Presets eingestellt wird. BUTTON MODE (TOGGL/MOTRY) – Bestimmt, ob die [TIME DIVISION] Taste als Taster oder Schalter funktioniert.
1. Drücken Sie zum Editieren der Time Division Einstellung die [EDIT]
Taste, um in den Edit Modus zu gela ngen.
2. Wähl en Si e nun Time Divi sion durch Drücken von [TIME DIVI SION]
aus.
3. Sie sehen jetzt die hier links angezeigte Seite 1 im Display.
DRÜCKEN SIE ZUM EDITIEREN ENTER
4. Drücken Sie [EN TER] zum Editieren der Time Division
Einstellungen.
DEFAULT TIME DIVISION
Jedes Preset besitzt eine eigene Time Divison Grundeinstellung, die bei jedem Laden des Presets automatisch aufgerufen wird.
1. Drehen Sie im Default Time Division Feld den [VALUE] Regler zur Auswahl
des gewünschten Wertes.
2. Springen Sie mit der [>] Taste in das nächste Feld.
29
BUTTON MODE
BUTTON MODE FELD
In diesem Feld definieren Sie, ob die [TIME DIVISION] Taste als Taster (MTY ­das Drücken der Taste aktiviert die Time Divison Funktion und das Loslassen deaktiviert sie) oder wie ein Schalter (TGL – Das Drücken der Taste aktiviert die Time Division Funktion und ein weiteres Drücken schaltet sie aus) funktioniert.
1. Wechseln Sie mit der [>] Taste in das Button Mode Feld.
2. Drehen Sie den [VALUE] Regler zur Auswahl des gewünschten Button Typs.
30

DIE TRANSPORT TASTEN EDITIEREN

Die Transport Tasten des MPD32 können zum Senden von Laufwerksbefehlen in unterschiedlichen Weisen konfiguriert werden: MMC (MIDI Machine Control), MMC/MIDI, MIDI oder CTRL. Einige Softwareprogramme oder Geräte besitzen MMC Funktionen und reagieren auch nur auf MMC Befehle. Andere wiederum besitzen keine MMC Funktionen, reagieren jedoch auf Laufwerksbefehle im MIDI SysEx oder MIDI CC Format. Um diesen Szenarien Rechnung zu tragen, kann der MPD32 unterschiedliche Befehle über die Transport Tasten senden, damit der MPD32 nahtlos mit Ihrer Software oder Ihrem externen Gerät zusammenarbeitet.
1. Wechseln Sie zum Editieren der Eigenschaften für die Transport
Tasten mit [EDIT] in den Edit Modus.
2. Wählen Sie nun die Transport Tasten aus, indem Sie [ << ], [ >> ],
[STOP], [PLAY] oder [REC] drücken.
3. Sie sehen nun die hier links dargestellte Seite 1 im Display.
4. Drücken Sie [ENTER], um mit dem Editieren der Einstellungen
ZUM EDITIEREN ENTER DRÜCKEN
beginnen zu können.
5. Verwenden Sie auf der Seite 2 den [VALUE] Regler zur Auswahl
des Formats für die Transportsteuerung (MMC, MMC/MIDI, MIDI, CTRL).
6. Drücken Sie [ENTER], um die Änderung zu übernehmen oder [<] zum
TRANSPORT TASTEN DATENFORMAT

TAP TEMPO EDITIEREN

Jedes Preset des MPD32 besitzt eine dazugehörige Tempo Grundeinstellung. Bei jedem Laden des Presets wird die Einstellung für das Tempo automatisch mitgeladen.
Abbrechen.
1. Um die Grundeinstellung für das Tempo zu editieren, drücken Sie [EDIT]
und wechseln Sie damit in den Edit Modus.
2. Wählen Sie nun die Tempo Einstellung durch Drücken der [TAP TEMPO]
Taste.
3. Sie sehen nun die Seite 1 im Display, die wir hier links abgebildet haben.
4. Drücken Sie [ENTER], um das Tempo für das gegenwärtige Preset zu
ändern.
ZUM EDITIEREN ENTER DRÜCKEN
5. Auf Seite 2 justieren Sie mit dem [VALUE] Regler das Tempo.
6. Drücken Sie [ENTER], um die Änderung zu übernehmen oder [<] zum
Abbrechen.
BPM FELD
31
MIDI PORT/KANAL FELD CON TROL C HANG E F ELD

DIE FUßSCHALTEREINGÄNGE EDITIEREN

Die beiden Fußschaltereingänge auf der Rückseite des MPD32 können auf verschiedene Weisen verwendet werden. Sie können beispielsweise Fußschalter zum Senden konventioneller MIDI CC Schalterinformationen verwenden. Zusätzlich können Sie auch über Fußschalter ein bestimmtes Pad der Oberseite (zum Beispiel zum Spielen einer Kick Drum Sequence) triggern. Zu guter Letzt können Sie Fußschalter auch zur Fernbedienung bestimmter Funktionen, wie Note Repeat, Time Division, Tap Tempo, Bank Change, Play/Stop, Play/Record oder Sustain bedienen.
1. Gehen Sie mit [EDIT] in den Edit Modus.
2. Treten Sie auf den Fußschalter, den Sie zur Bearbeitung
auszuwählen wollen.
3. Sie sehen nun die hier links abgebildete Seite 1 im Display.
4. Wählen Sie den Event Typ für den Fußschalter mit dem [VALUE]
Regler aus.
5. Übernehmen Sie mit [ENTER] die Änderung und gehen Sie, falls
AUSWAHL DES EVENT T YPS FÜR DEN FUßSCHALTER
CONTROL CHANGE PARAMETER
Die folgenden Parameter können editiert werden, wenn Sie “Control Change” als Event Typ für den Fußschalter ausgewählt haben.
möglich, die Parameter der Seite 2
MIDI KANAL FELD
Dieses Feld definiert den MIDI Port und den Kanal, auf dem der Fußschalter Daten sendet. Sie können dem Fußschalter zu einem der beiden MIDI Ports, A oder B, sowie einem der 16 MIDI Kanäle jedes Ports (z.B. A14) zuweisen. Der Fußschalter kann aber auch den MIDI Common Channel benutzen.
1. Wählen Sie mit [<] das MIDI Port/Kanal Feld aus.
2. Verwenden Sie im MIDI Port/Channel Feld den [VALUE] Regler zur Auswahl
des MIDI Ports und des Kanals.
3. Springen Sie mit der [>] Taste in das nächste Feld weiter.
Hinweis: Wenn das Gerät nicht über USB verwendet wird, werden Daten des
CONTROL CHANGE FELD
Fußschalters nur über Port A und den 5-Pin MIDI Port des MPD32 übertragen.
In diesem Feld spezifizieren Sie die Control Change Nummer, die der Fußschalter beim Drücken überträgt.
1. Gehen Sie mit der [<] oder [>] Taste in das Control Change Feld.
2. Verwenden Sie im Control Change Feld den [VALUE] Regler zur Auswahl
der gewünschten Control Change Nummer.
3. Drücken Sie die [>] Taste, um zum nächsten Feld zu springen.
32
PLAY MODE
Hier können Sie definieren, ob der Fußschalter MIDI CC Daten als Taster (MOM – das Drücken sendet den Wert 127 und das Loslassen den Wert 0) oder als
Schalter (TGL – Drücken gibt den Wert 127 und ein nochmaliges Drücken den Wert 0 aus) arbeitet.
1. Gehen Sie mit der [>] Taste in das Play Mode Feld.
2. Drehen Sie im Play Mode Feld den [VALUE] Regler, um den gewünschten
Play Mode einzustellen.
PLAY M ODE FELD
Nach der Bearbeitung müssen Sie die Änderung mit [ENTER] übernehmen oder mit [<] verwerfen.
DRUM PAD PARAMETER
Sollten Sie “Drum Pad” als Event Typ für den Fußschalter ausgewählt haben, können Sie auf Seite 2 das mit dem Fußschalter zu triggernde Pad auswählen.
1. Drehen Sie den [VALUE] Regler zur Auswahl des gewünschten Pads (z.B.
ist C4 das Pad 4 in Bank C).
2. Übernehmen Sie mit [ENTER] die Änderung oder verwerfen Sie diese mit
[<].
ANDERE FUNKTIONEN
Wie bereits angemerkt, kann ein Fußschalter auch zum Ein- und Ausschalten bestimmter Funktionen des MPD32 verwendet werden. Wählen Sie einfach die Funktion aus, die mit dem Fußschalter fernbedient werden soll:
NOTE REPEAT – Fußschalter schaltet Note Repeat Funktion an und aus. TIME DIV – Fußschalter aktiviert und deaktiviert Time Division. TAP TEMPO – Fußschalter funktioniert als Tap Tempo Schalter. BANK CHA NGE – Fußschalter wechselt durch die drei verfügbaren Control Bänke. PLAY/STOP – Fußschalter kann als Start / Stop Taster verwendet werden. PLAY/RECOR D – Fußschalter wird als Play / Record Taster verwendet. SUSTAI N – Fußschalter wird als Sustain Pedal genutzt.
DRUM PAD NUMMER
33

GLOBAL MODUS

Im Global Modus können Sie globale Daten senden und Einstellungen für die allgemeinen Funktionsweise des MPD32 vornehmen. Die Optionen des Global Modus sind in verschiedenen Seiten unterteilt, die die hier rechts aufgeführten Optionen enthalten:
Zum Wechseln in den Global Modus drücken Sie die [GLOBAL] Taste. Zur Navigation zwischen den verschiedenen Seiten verwenden Sie die [<] und [>] Tasten.
KILL MIDI – Seite 1
KILL MIDI ermöglicht die Übertragung eines ALL NOTES OFF Befehls auf jedem MIDI Kanal oder eines RESET ALL CONTROLLERS Befehls.
ALL NOTES OFF ist ein besonderer MIDI Befehl, der alle Noten, die der MPD32 spielt, beendet. Er sollte dann verwendet werden, wenn Noten „hängen.“ Mit dem ALL NO TES OFF Befehl ist es möglich, Noten eines bestimmten Instruments zu stoppen, bevor ein bestimmter anderer Befehl, wie ein Program Change Befehl, gesendet wird.
Mit RESET ALL CONTROLLERS können Sie die Werte von Controllern, wie Pitch Bend, Modulation und Aftertouch auf die Grundeinstellung zurücksetzen. Es ist bei Live Performances oder in komplexen Sequencing Anwendungen nichts ungewöhnliches, dass ein oder mehrere Controller beim Programmwechsel nicht richtig zurückgesetzt werden, wodurch der aufgerufene Sound merkwürdig klingen kann. Mit diesem Befehl bringen Sie alle Werte der Controller auf ihre Grundeinstellung.
1. Gehen Sie mit der [GLOBAL] Taste in den Global Modus. Kill
MIDI ist die erste Option, die auf dem Display angezeigt wird.
2. Wählen Sie mit dem [VALUE] Regler entweder ALL NOTES OFF
oder den RESET ALL CONTROLLERS Befehl aus.
MIDI COMMON CHANNEL – Seite 2
3. Übertragen Sie den Befehl mit [ENTER].
Sie können einem gewünschten MIDI Kanal zum MIDI Common Channel bestimmen. Jedes Pad, jeder Regler und Taster und das Keyboard, das dem MIDI Common Channel (CC) zugewiesen ist, überträgt seine MIDI Informationen über die Kanalnummer, die Sie in diesem Feld definieren.
1. Verwenden Sie im Global Modus die [>] Taste um zur Einstellung
MIDI Common Channel (Seite 2) zu navigieren.
MIDI COMMON CHANNEL FELD
2. Drehen Sie den [VALUE] Regler zur Auswahl des gewünschten
MIDI Kanals.
3. Übernehmen Sie die Einstellung mit [ENTER].
Hinweis: Wenn Sie den Kanal für den MIDI Common Channel ändern, müssen Sie ebenfalls den MIDI Kanal jedes Gerätes, welches über den Common Channel angesprochen wird, ändern.
MIDI COMMMON CHANNEL
KILL MIDI
LCD CONTRAST
PAD SENSITIVITY
PAD VELOCITY CURVE
PAD THRESHOLD
MIDI CLOCK
TAP TEMPO AVERAGE
SAVE SETUP
SYSEX TX
VERSION
Seite 1 Seite 2 Seite 3 Seite 4 Seite 5 Seite 6 Seite 7 Seite 8 Seite 9 Seite 10 Seite 11
34
LCD KONTRAST MIDI VE LO CITY
LEICHT
FEST
LCD CONTRAST – Seite 3
PAD SENSITIVITY – Seite 4
PAD SENSITIVITY FELD
PAD VELOCITY CURVE – Seite 5
PAD VELOCITY CURVE FELD
Für eine optimale Lesbarkeit können Sie auf dieser Seite den Kontrast des Displays anpassen.
1. Gehen Sie im Global Modus mit der [>] Taste zu LCD CONT
(Seite 3).
2. Stellen Sie mit dem [VALUE] Regler den Kontrast ein.
3. Übernehmen Sie die Einstellung mit [ENTER].
PAD SENSIT IVITY ermöglicht es, die Empfindlichkeit der Pads auf das Anschlagen zu justieren. Nehmen Sie hier Änderungen vor, wenn Sie meinen, dass es sehr schwer ist, den maximale Velocity Wert bei festem Anschlag zu erhalten oder wenn Sie schon bei leichtem Antippen zuviel Velocity erhalten.
Wenn Sie den Pad Sensitivity Parameter auf einen niedrigen Wert einstellen, ist es das Erreichen der maximalen Velocity auch bei hartem Pad Anschlag schwieriger. Mit einem höheren Pad Sensitivity Wert wird der maximale Velocity Wert auch bei leichterem Anschlag erreicht.
1. Navigieren Sie im Global Modus mit der [>] Taste zu PadSens
(Seite 4).
2. Ändern Sie mit dem [VALUE] Regler den Pad Sensitivity Wert.
3. Übernehmen Sie die Einstellung mit [ENTER].
Die PAD V ELOCITY CURVE definiert, wie die Pads des MPD32 MIDI Velocity Werte, basierend auf dem Verhältnis von der jeweiligen Kurve charakterisierten Eingangs/Ausgangs-Velocity, ausgibt. Die Pad Velocity Curve ist dafür gedacht, dass die Pads des MPD32 auf Ihre persönliche Spielweise optimiert werden, damit Sie ausdrucksstarke Performances steuern können. Wenn es für Sie schwierig ist, einen ausreichenden Velocity Bereich für Ihre Spielweise zu finden, können Sie die Velocity Curve anpassen.
1. Verwenden Sie im Global Modus die [>] Taste zum Aufrufen des
PadCurve Parameters (Seite 5).
2. Ändern Sie mit dem [VALUE] Regler die Pad Sensitivity
Einstellung.
3. Übernehmen Sie die Einstellung mit [ENTER].
HÄRT E DES
PAD ANSCHLAGS
35
MIDI CL OC K FELD
PAD THRESHOLD – Seite 6
PAD THRESHOLD FELD
MIDI CLOCK – Seite 7
TAP TEMPO AVERAGE – Seite 8
TAP AVERAGE FELD
PAD THRESHOLD spezifiziert das Minimum an Anschlagsstärke, um einen Sound mit einem Pad spielen zu können. Wenn Sie bei Schwingungen auf der Bühne fälschlicherweise getriggerte Sounds bemerken, sollten Sie den Threshold Parameter auf einen höheren Wert setzen.
1. Gehen Sie im Global Modus mit der [>] Taste zum PdThresh
Parameter (Seite 6).
2. Wählen Sie mit dem [VALUE] Rad den gewünschten Pad
Threshold Wert aus.
3. Übernehmen Sie die Einstellung mit [ENTER]
MIDI CLOCK wird zur Synchronisation verschiedener Geräte untereinander verwendet. Zusätzlich dazu bestimmt die MIDI Clock des MPD32 bei der Verwendung der Note Repeat Funktion die Position der MIDI Noten. Der MPD32 kann als Master oder Slave zur MIDI Clock arbeiten.
1. Gehen Sie im Global Modus mit der [>] Taste zum MIDI CLK
Parameter (Seite 7).
2. Drehen Sie den [VALUE] Regler auf “Internal”, falls der MPD32
MIDI Clock erzeugen soll oder auf “External”, wenn sich der MPD32 auf eine externe MIDI Clock Quelle synchronisieren soll.
3. Übernehmen Sie die Einstellung mit [ENTER]
Hinweis: Im Falle der Auswahl “External” als MIDI Clock Quelle ist die [TAP TEMPO] Taste nicht aktiv.
Wenn mit der [TAP TEMPO] Taste das Tempo eingestellt wird, verwendet der MPD32 eine bestimmte Anzahl von Taps, um das Tempo zu bestimmen. Diese Anzahl lässt sich im TAP TEMPO AVERAGE Feld definieren.
1. Gehen Sie im Global Modus mit der [>] Taste auf den Tap AVG
Parameter (Seite 8).
2. Drehen Sie den [VALUE] Regler zur Auswahl der Anzahl der
Taps.
3. Übernehmen Sie die Einstellung mit [ENTER]
36
PRESET AUSWAHL
SAVE GLOBAL – Seite 9
ZUM SICHERN ENTER DRÜCKEN
SYSEX TX – S EITE 10
ZUM ÜBERTRAGEN ENTER DRÜCKEN
VERSION – Seite 11
Mit Hilfe des SAVE GLOBAL Parameters können Sie alle globalen Parameter des MPD32, inklusive MIDI Common Channel, LCD Contrast, Pad Sensitivity, Pad Velocity Curve, Keyboard Transposition, MIDI Clock, Tap Tempo Average, Preset und SysEx Information, sichern.
1. Gehen Sie im Global Modus mit der [>] Taste auf den Globals
Parameter (Seite 9). Im Display sehen Sie “Save Setup”.
2. Drücken Sie [ENTER] zum Sichern aller globaler Einstellungen
des MPD32.
SYSEX TX gestattet die Übertragung der Preset Daten des MPD32, inklusive Controller Nummern, MIDI Kanäle und anderer Parameter als SysEx Dump.
1. Gehen Sie im Global Modus mit der [>] zum SysEx Tx
Parameter (Seite 10).
2. Wählen Sie mit dem [VALUE] Regler das zu übertragende Preset
aus.
3. Drücken Sie [ENTER], um das gewählte Preset als SysEx Dump
zu übertragen.
SysEx Übertragung zum MPD32
Es ist ebenso möglich, Preset Daten in das MPD32 zu übertragen, indem ein an den MPD32 “angeschlossenes” externes Programm oder Gerät das SysEx File abspielt. Es gibt im Internet viele kostenlos verfügbare SysEx Programme, die sich für diesen Zweck eignen.
1. Achten Sie darauf, dass den MPD32 über USB oder MIDI mit
dem externen Gerät verbunden ist.
2. Gehen Sie in den Preset Modus.
3. Starten Sie die Wiedergabe des SysEx Files am externen
Gerät oder Computer.
Bitte beachten Sie, dass bei der Übertragung eines SysEx Files in das MPD32 die Daten des Original Presets mit den gesendeten Daten überschrieben werden. Wenn Sie beispielsweise Preset 5 vom SysEx Editor an den MPD32 senden, wird das vorherige Preset 5 überschrieben.
VERSION zeigt die gegenwärtige Version des Betriebssystems des MPD32 an.
Gehen Sie im Global Modus mit der [>] Taste zur Seite 11 „Ver“ zur Ansicht der Versionsnummer.
37

PROGRAM CHANGE MODUS

Ein Programmwechsel (Program Change) ist ein MIDI Befehl, der Geräte dazu veranlasst, zu einem anderen Programm zu wechseln. Auf diese Weise können Sie einem Hardware oder Softwaresynthesizer mitteilen, welcher Sound zu spielen ist. Wenn Sie beispielsweise mit der MPD32 einen Pianosound in Ihrer DAW spielen, können Sie mit einem Program Change Befehl schnell zu einem Synth Sound wechseln.
Der MPD32 kann zwei verschiedene Arten von Program Change Befehlen senden: PROG CHANGE – Dieses Event sendet einen normalen Program Change Befehl (0-127) an Ihre DAW oder
an ein externes Gerät, wodurch Sie 128 verschiedene Sounds anwählen können.
PROG+BANK – Dieses Event sendet zusammen mit dem Program Chan ge (0-127) einen Bank L (Least Significant Bit) Change Befehl (0-127) und einen Bank M (Most Significant Bit) Change Befehl (0-126). So
können Sie auf bis zu 16384 verschiedene Sounds zugreifen. Sie können PROG+BANK dann verwenden, wenn Ihre DAW oder Ihr externes Gerät LSB und MSB unterstützt.
Um in den Program Change Modus zu gelangen, drücken Sie die [PROGRAM CHANGE] Taste. Drehen Sie danach den [VALUE] Regler, um entwed er PROG CHANGE oder PROG+BANK auszuwählen.
PROG CHANGE (Program Change)
PROG CHANGE sendet normale Program Change Befehle.
1. Wählen Sie PROG CHANGE mit dem [VALUE] Regler.
2. Drücken Sie [ENTER] um zur nächsten Parameterseite zu
gelangen.
3. Gehen Sie mit der [<] Taste in das MIDI CH Feld – hier definieren
Sie den MIDI Kanal, auf dem der Program Change gesendet wird. Zur Änderung des MIDI Kanals drehen Sie den [VALUE] Regler. Springen Sie dann mit [>] in das nächste Feld.
4. Wählen Sie im PROG Feld die zu sendende Programmnummer
mit dem [VALUE] Rad aus.
5. Senden Sie mit [ENTER] den Program Change Befehl.
PROG+BANK ( Program Change mit Bank Change)
PROG+BANK ermöglicht das Senden eines Program Change mit Bank Change Befehls.
1. Wählen Sie PROG+BANK mit dem [VALUE] Regler aus.
2. Gehen Sie mit Press [ENTER] auf die nächste Parameterseite.
3. Gehen Sie mit der [<] Taste in das MIDI CH Feld – hier definieren
Sie den MIDI Kanal, auf dem der Program Change gesendet wird. Zur Änderung des MIDI Kanals drehen Sie den [VALUE] Regler. Springen Sie dann mit [>] in das nächste Feld.
4. Wählen Sie im PROG Feld die Programmnummer mit dem
[VALUE] Regler aus. Springen Sie mit [>] in das nächste Feld.
5. Im BANK M Feld wählen Sie das MSB (Most Significant Bit) aus.
Drücken Sie [>] und gehen Sie so in das nächste Feld.
6. Im BANK L Feld wählen Sie das LSB (Least Significant Bit) aus.
Senden Sie mit [ENTER] den Program und Bank Change Befehl.
7.
38

WIEDERHERSTELLEN DER WERKSEINSTELLUNGEN

Falls Sie die Werkseinstellungen aller Presets wiederherstellen möchten, gehen Sie bitte wie folgt vor:
1. Drücken Sie [>] – dadurch öffnen Sie die SAVE Anzeige.
2. Drücken Sie wieder [>] – Sie gelangen zur PRESET NAME
Anzeige.
3. Drücken Sie [>] und bewegen Sie sich so über jedes Zeichen im
Namen des Presets, bis das letzte Zeichen ausgewählt ist.
4. Drücken Sie noch einmal [>] - FACTORY wird nun angezeigt.
5. Drücken Sie [ENTER] um die Werkseinstellungen
wiederherstellen zu lassen.
**WARNUNG**
Wenn Sie [ENTER] drücken, werden alle derzeitig gespeicherten
Presets gelöscht und es werden die Werkspresets, die bei
Auslieferung des Gerätes gespeichert waren, geladen!!
39

OFT GESTELLTE FRAGEN

Frage: Funktioniert das Note Repeat Feature der MPD32 wie Note Repeat bei der Akai MPC Serie? Antwort: Ja, der MPD32 besitzt den gleichen Note Repeat Algorithmus, der auch in den Geräten der legendären
Frage: Besitzt der MPD32 interne Sounds? Antwort: Nein. Der MPD32 ist ein MIDI-Controller. Das bedeutet, dass es keine Sounds im internen Speicher hat, jedoch
Frage: Lässt sich der MPD32 zu externen Geräten synchronisieren? Antwort: Ja, der MPD32 kann über USB oder den MIDI IN Anschluss MIDI Clock empfangen. Dadurch können Sie
Frage: Benötige ich ein Netzteil, wenn ich den MPD32 am Computer verwenden möchte? Antwort: Nein. Der MPD32 bezieht seine Stromversorgung di rekt über den USB Port. Wenn Sie jedoch feststellen, dass
Frage: Mit welchen Softwareprogrammen ist der MPD32 kompatibel? Antwort: Der MPD32 ist kompatibel mit jeder Soft- oder Hardware, die das MIDI-Protokoll unterstützt. Sehen Sie bitte in
Frage: Kann der MPD32 als MIDI-Interface für andere MIDI-Geräte eingesetzt werden? Antwort: Ja. Der MPD32 arbeitet als MIDI-Interface und kann zum Senden und Empfangen von MIDI-Daten zu oder von
Frage: Kann ich mehrere Geräte mit dem MPD32 steuern? Antwort: Ja. Der MPD32 kann Daten auf 2 Ports mit je 16 MIDI-Kanälen senden, wodurch Sie insgesamt bis 32
Frage: Wie viele Presets kann der MPD32 speichern? Antwort: Der MPD32 k ann bis zu 30 Preseteinstellungen speichern. Jedes Preset beinhaltet eine unterschiedliche
Frage: Ist es möglich, Programmwechselbefehle an meine Software oder Hardwaregeräte zu senden? Antwort: Ja. Programmwechselbefehle lassen sich im Program Change Modus senden. Zusätzlich dazu können die Pads
Frage: Sind die Pads des MPD32 anschlag- und druckdynamisch? Antwort: Ja. Der MPD32 besitzt MPC Pads mit, die anschlag- und druckdynamisch spielbar sind. Deshalb lassen sich
Frage: Funktioniert der MPD32 auch als Audio Interface? Antwort: Nein. Der MPD32 besitzt kein integriertes Audio Interface.
Frage: Woher stammen die im MPD32 verwendeten Pads? Antwort: Der MPD32 besitzt exakt die gleichen Pads, wie sie in der Akai MPC2500 verbaut werden.
Frage: Sind die Regler des MPD32 Endlosdrehregler? Antwort: Ja, der MPD32 hat Endlosdrehregler. Mit ihnen können Sie den Regelbereich der Regler limitieren und
Frage: Ich sehe gerade mal 8 Regler, 8 Fader, 8 Tasten und 12 Pads. Ist das schon alles? Antwort: Nein. Da der MPD32 verschiedene Controller- und Pad-Bänke besitzt, die mit den [PAD BANK] und [CONTROL
Akai MPC Serie zu finden ist. Diese Funktion ermöglicht es, rhythmische Patterns zu spielen und zu programmieren, die durch Einspielen per Hand nicht möglich wären.
zur Steuerung eines externen MIDI-Gerätes, wie einem Software- oder Hardware-Soundmoduls, eines Sequencers oder einem Drumc omputer eingesetzt werden kann.
Tempo-relevate Funktionen, wie Note Repeat, mit einer externen Quelle synchronisieren. Um der MPD32 zu einer externen MIDI Clock zu synchronisieren, begeben Sie sich in den Global Modus, wählen Sie die MIDI Clock Option aus und ändern Sie diese auf “External”.
der USB Port des Computers nicht genügend Spannung bereitstellt, sollten Sie ein externes Netzteil einsetzen.
der Anleitung Ihrer Hardware oder Ihres Programms nach, wie MIDI-Controller, wie der MPD32, als MIDI­Eingabegerät eingebunden werden können.
einem angeschlossenen externen MIDI-Gerät verwendet werden.
verschiedene MIDI-Kanäle ansprechen können.
Konfiguration für Software- und Hardware Soundmodule. Presets lassen sich leicht kopieren, bearbeiten und speichern, damit sie schnell wieder geladen werden können.
und Bedientasten so eingestellt werden, dass sie Programmwechselbefehle senden.
Performances und Programmierungen extrem ausdrucksstark gestalten.
schrittweise Werte (Increment/Decrement) senden. Beachten Sie bitte dabei, dass Ihre Software NRPNs für das Empfangen und Erkennen von Increment/Decrement Daten unterstützen muss.
BANK] Tasten angewählt werden, k önnen Sie entschieden mehr Parameter, als es auf den ersten Blick scheint, steuern. Es gibt insgesamt 3 Control Bänke, wodurch Sie Zugriff auf 72 (3x24) Parameter erhalten. Des weiteren existieren 4 verschiedene Pad Bänke, die insgesamt 48 (4x12) Pads ergeben.
40

FEHLERHILFE

PROBLEM URSACHE LÖSUNG
Das Display leuchtet nicht. Kein Strom.
Der MPD32 wurde nicht richtig angeschlossen.
Der MPD32 wurde nach
dem Start der Software Kein Sound vom gesteuerten Gerät.
Noten klingen andauern aus.
Fußschalter arbeitet in umgekehrter Funktionsweise.
Note Repeat lässt sich nicht zu externem Gerät synchronisieren.
Note Repeat funktioniert nicht und mein Seq/DAW sendet die Clock.
Mein Fader, Regler oder das Mod Rad funktioniert genau falsch herum.
angeschlossen.
Das Problem wird durch
einen USB Hub verursacht.
Die Software wurde noch
nicht auf den Empfang von
MIDI-Daten vom MIDI
eingestellt.
Der MP32 MIDI-Kanal ist
nicht identisch mit dem
MIDI-Eingangskanal des
Programms.
Der Fußschalter wurde erst
nach dem Einschalten des
MPD32 angeschlossen
Hängende Noten auf
Grund unvollständiger
MIDI-Daten.
Der Fußschalter wurde erst
nach dem Einschalten des
MPD32 angeschlossen
Die Clock Quelle am
MPD32 steht auf “Internal”.
Software DAW spielt nicht
ab.
Der Controller
MINIMALWERT ist höher
als der MAXIMALWERT
eingestellt.
Überprüfen Sie, dass der MPD32 am Computer angeschlossen und dieser eingeschaltet ist.
Falls Sie ein Netzteil verwenden, achten Sie darauf, dass es mit einer funktionierenden Steckdose verbunden wurde.
Überprüfen Sie die USB-Verbindung des Computers, um sicher zu stellen, dass der MPD32 erkannt wird. Erneuern Sie notwendigerweise die Verbindung und starten Sie den Computer neu.
Falls Sie ein externes MIDI-Gerät steuern, sehen Sie nach, ob die MIDI-Verbindung zwischen MPD32 und externen Gerät besteht.
Starten Sie die Software bei angeschlossenem Controller neu.
Ziehen Sie den MPD49 vom USB Hub ab und schließen Sie es direkt am Computer an.
Achten Sie darauf, dass der MPD32 oder “USB” MIDI Gerät als aktive MIDI-Quelle in Ihrem Programm aktiviert wurde. Normalerweise nehmen Sie dieses in der Einstellung Ihres Programms vor.
Achten Sie darauf, dass der MPD32 seine Daten auf dem Kanal sendet, auf dem das Programm Daten empfangen kann.
Schalten Sie den MPD32 aus und schalten Sie es nach einem kurzen Moment wieder ein.
Schalten Sie das MPD32 aus und schalten Sie es nach einem kurzen Moment wieder ein.
Schalten Sie das MPD32 mit angeschlossenem Pedal aus und schalten Sie es nach einem kurzen Moment wieder ein.
Gehen Sie in den Global Modus und ändern Sie die MIDI Clock Einstellung auf “External”. Achten Sie auch darauf, dass die externe Quelle so eingestellt ist, dass sie MIDI Clock zum MPD32 sendet.
Wenn Ihre Software DAW nicht abspielt, sendet sie auch keine Clock-Daten aus.
Editieren Sie den Controller und definieren Sie einen MINIMALWERT, der unter dem MAXIMALWERT liegt.
41
PROBLEM URSACHE LÖSUNG
Definieren Sie für die Transportsteuerung stattdessen zu sendende MIDI Befehle. Achten Sie darauf, dass der beim MPK verwendete Transport Modus mit dem Empfangsmodus Ihrer Software übereinstimmt.
Diese Funktion verteilt bei Aktivierung das zuletzt angeschlagene Pads auf alle 12 Pads. Deaktivieren Sie 16Level, um zur normalen Funktionsweise zurückzukehren.
Diese Funktion sendet bei Aktivierung auf allen 16 Pads die maximale Lautstärke (Velocity). Deaktivieren Sie Full Level, um zur normalen Funktionsweise zurückzukehren.
Transportsteuerung funktioniert nicht.
Ich höre beim Anschlagen verschiedener Pads immer nur einen Sound
Alle Pads spielen immer bei maximaler Lautstärke (127).
Software unterstützt keine
MMC Befehle, MIDI
START/STOP oder den
MIDI CC Modus.
Die 16Level Funktion ist
aktiviert.
Full Level Funktion ist
aktiviert.
42

TECHNISCHE DATEN

CONTACT INFORMATION
ALLGEMEIENES
Display Hintergrundbeleuchtetes LCD
Abmessungen (BxTxH) 730mm x 300mm x 100mm
Gewicht 5.8kg
Stromversorgung
Anzahl der Presets 30
MIDI Ausgangskanäle über USB 48 (16 Kanäle x 3 Ports)
MIDI Ausgangskanäle über 5-Pin MIDI 16
Drum Pads 16 (anschlag- und druckempfindlich)
Drum Pad Bänke 4
Fader 8
360º Regler 8
Schalter 8
Zubehör
EIN- UND AUSGÄNGE
MIDI Eingänge 5-Pin DIN x 1
MIDI Ausgänge 5-Pin DIN x 1
USB Slave Anschluss x 1 (MIDI über USB)
DC IN 6V DC, 1A
~100mA, 5V DC über USB ~1A, 6V DC über externes Netzteil
Handbuch USB Kabel (1m) Software CD-ROM
Besuchen Sie regelmäßig die Akai Professional Webseiten (www.akaipro.de oder www.akaipro.com), um weitere Informationen, Neuigkeiten oder Softwareupdates für Ihren MPD32 zu erhalten.
Für weiteren technischen Support wenden Sie sich an:
: support@akaipro.de
EMAIL
43
MANUAL REVISION 1.01
WWW.AKAIPRO.DE
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
