AKAI LEA-32B49P User manual

LEA-32B49P

Телевизор

Жидкокристаллический (LED-подсветка)

V1.0

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

2.0 Photo

Video

Audio

HI-SPEED

УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!

Мы благодарим Вас за то, что Вы остановили свой выбор на телевизоре жидкокристаллическом (в дальнейшем - телевизоре) “AKAI” и надеемся, что современный внешний вид, превосходное качество изображения и звука принесут в Ваш дом немало приятных минут.

Убедительно просим Вас перед включением телевизора внимательно ознакомиться с настоящим руководством по эксплуатации.

СОДЕРЖАНИЕ

Введение		1
Общие рекомендации
Правила безопасности		2
Уход за телевизором		3
Утилизация телевизора		3
Особенности	4
Комплект поставки	4
Органы управления телевизором
Кнопки управления	5	6
Назначение разъемов
Пульт дистанционного управления		7
Подготовка к работе		8
Порядок установки телевизора
Установка элементов питания ПДУ		8
Подключение антенны		8
Подключение внешних устройств
Подключение видеомагнитофона		9
и видеоплеера
Подключение компьютера		9
Подключение видеокамеры		10
Подключение DVD-проигрывателя		10
Подключение головных телефонов,		10
USB-устройств
Основные операции		11

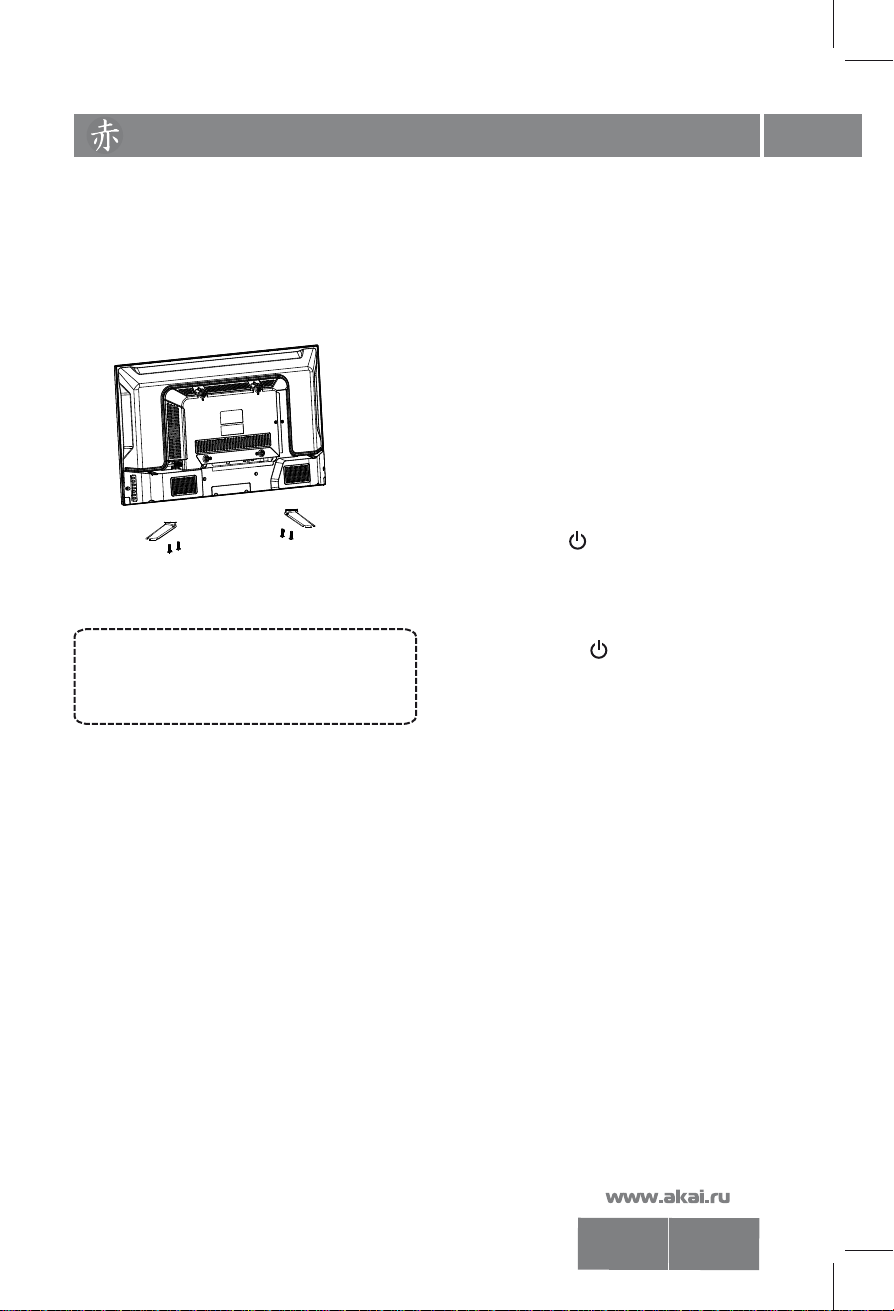

Присоединение подставки
Крепление к стене		11
Подключение телевизора		11
Управление телевизором		11
Выбор телевизионного канала		11
Выбор источника сигнала		12
Регулировка громкости		12
Временное отключение звука		12
Выбор формата экрана		12
Установка времени отключения		12
Выбор режима изображения		12
Выбор режима звука		12
Функция «Возврат»		12
Функция «Любимый канал»		12
Информация о канале		12

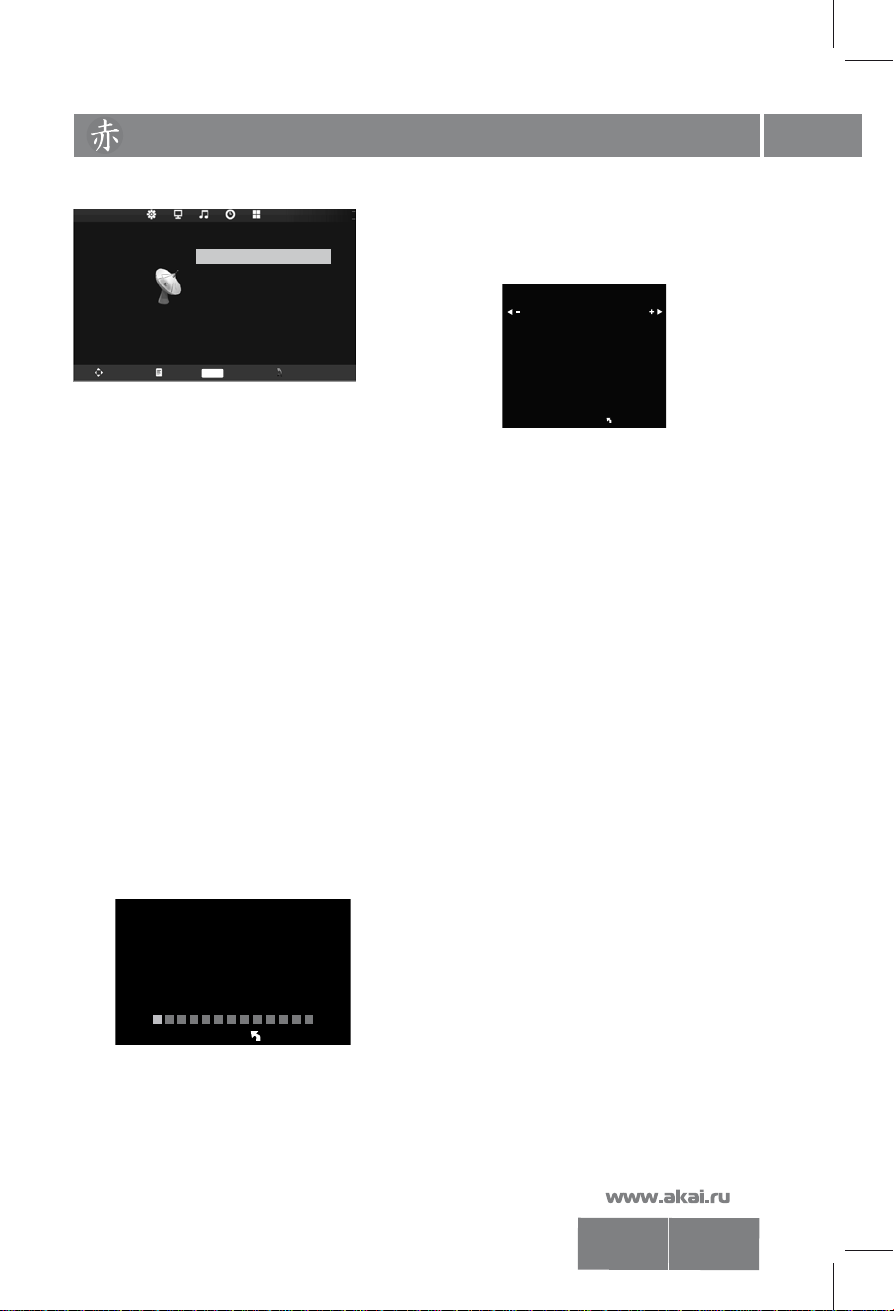

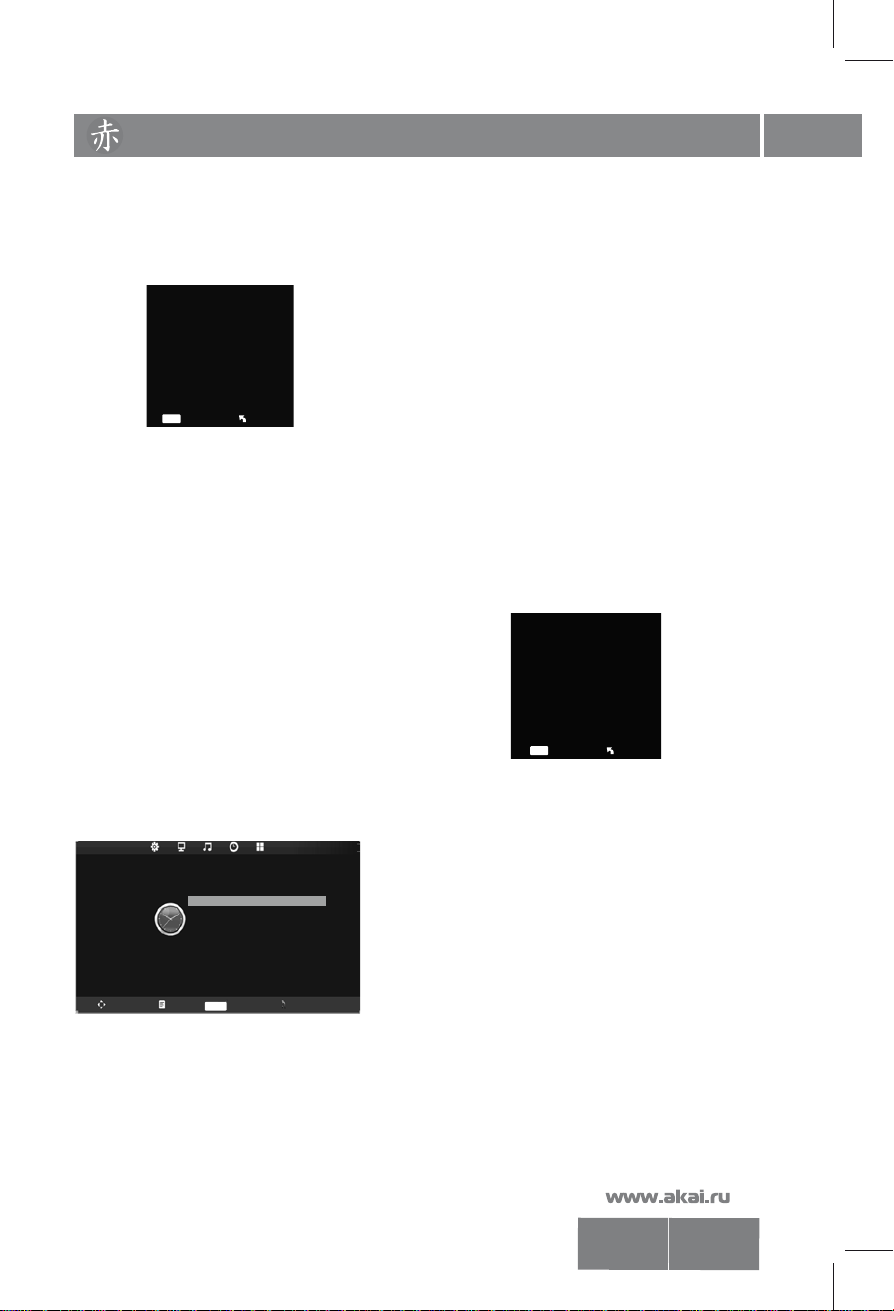

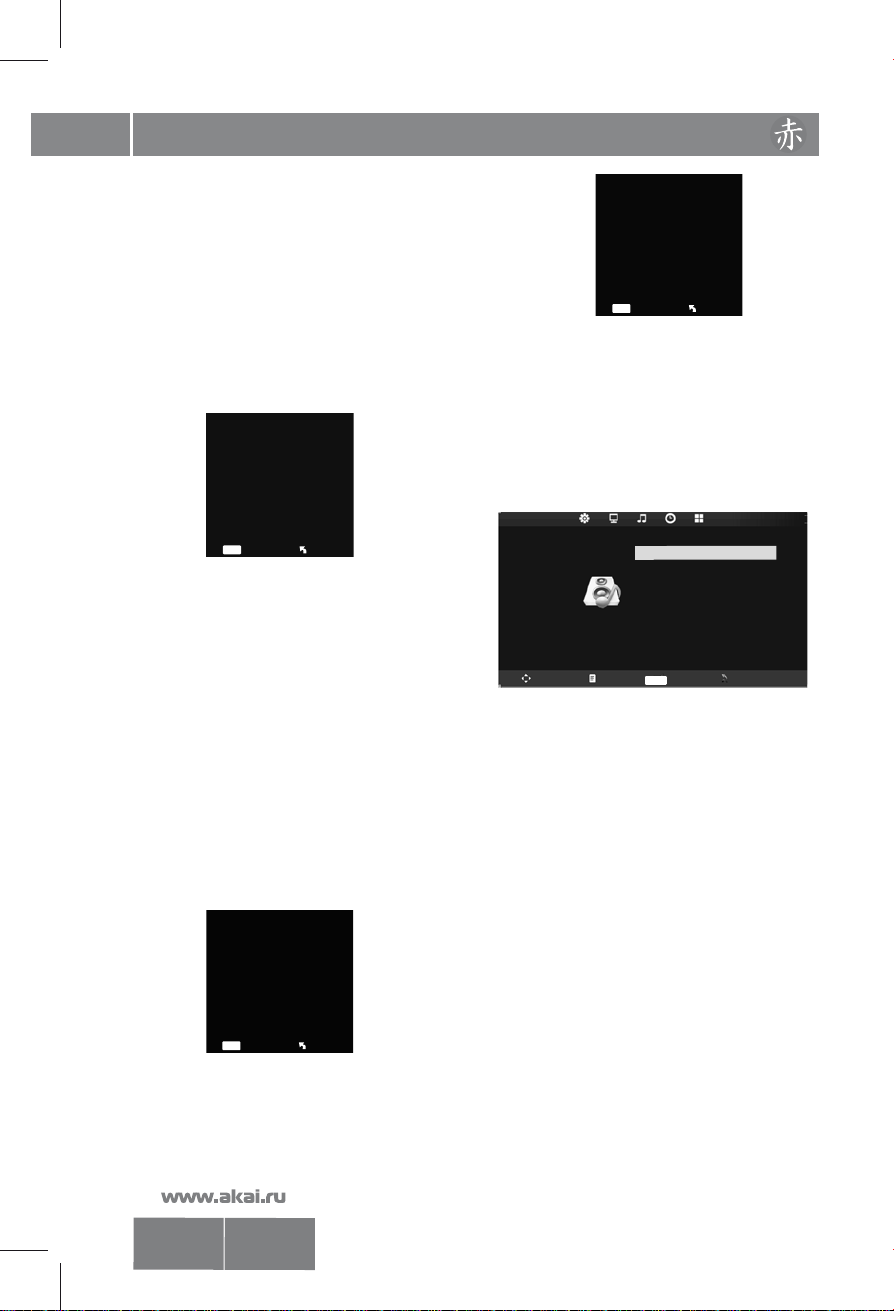

Настройка телевизора с помощью меню		13
Первичная настройка
Системное меню	13	13
Источник сигнала АТВ
Меню изображение 13
Меню звук	14	15
Меню время
Меню параметры		16
Меню каналы		17
Источник сигнала РС-RGB		20
Источник сигнала HDMI, YPBPR, AV		19

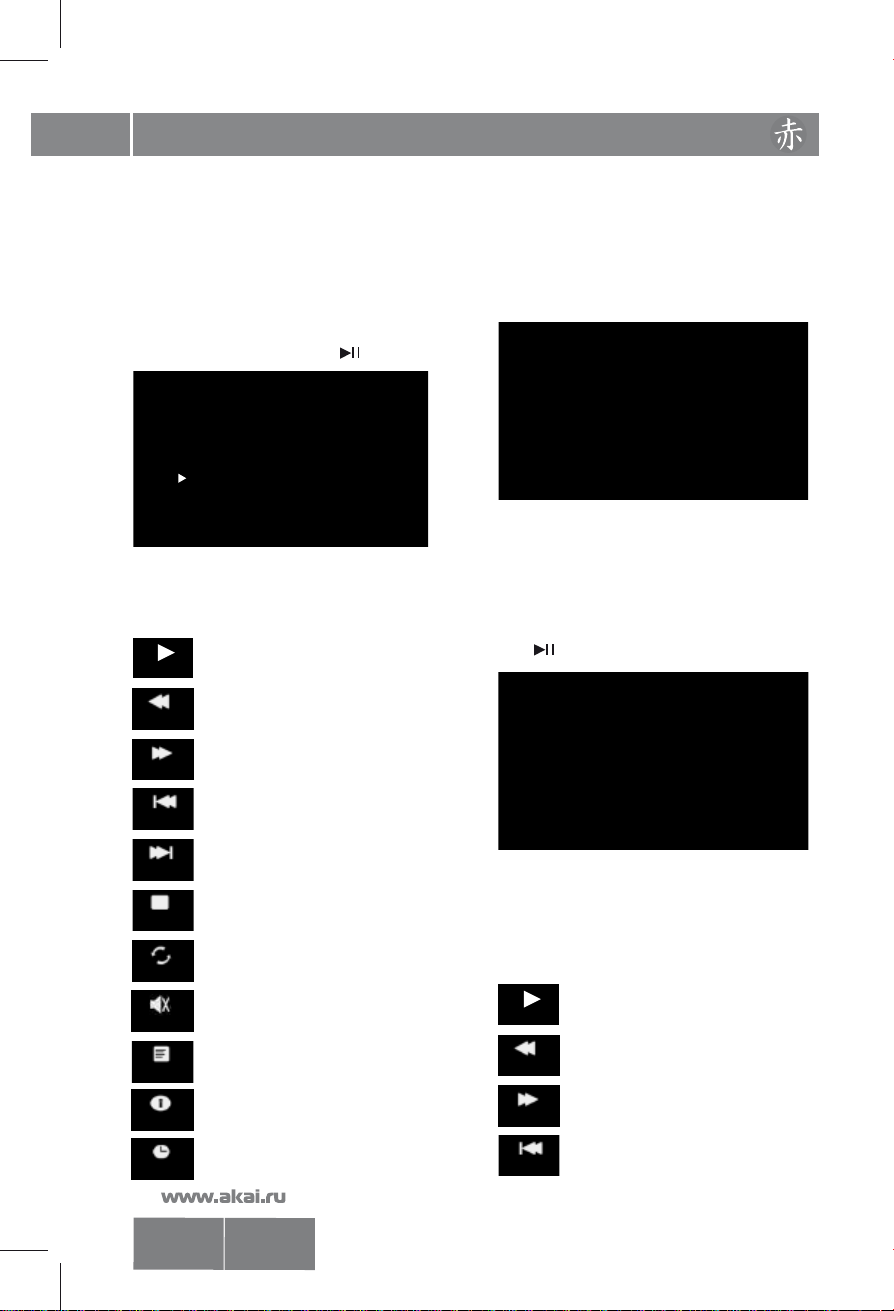

Встроенный Медиа-плеер		20

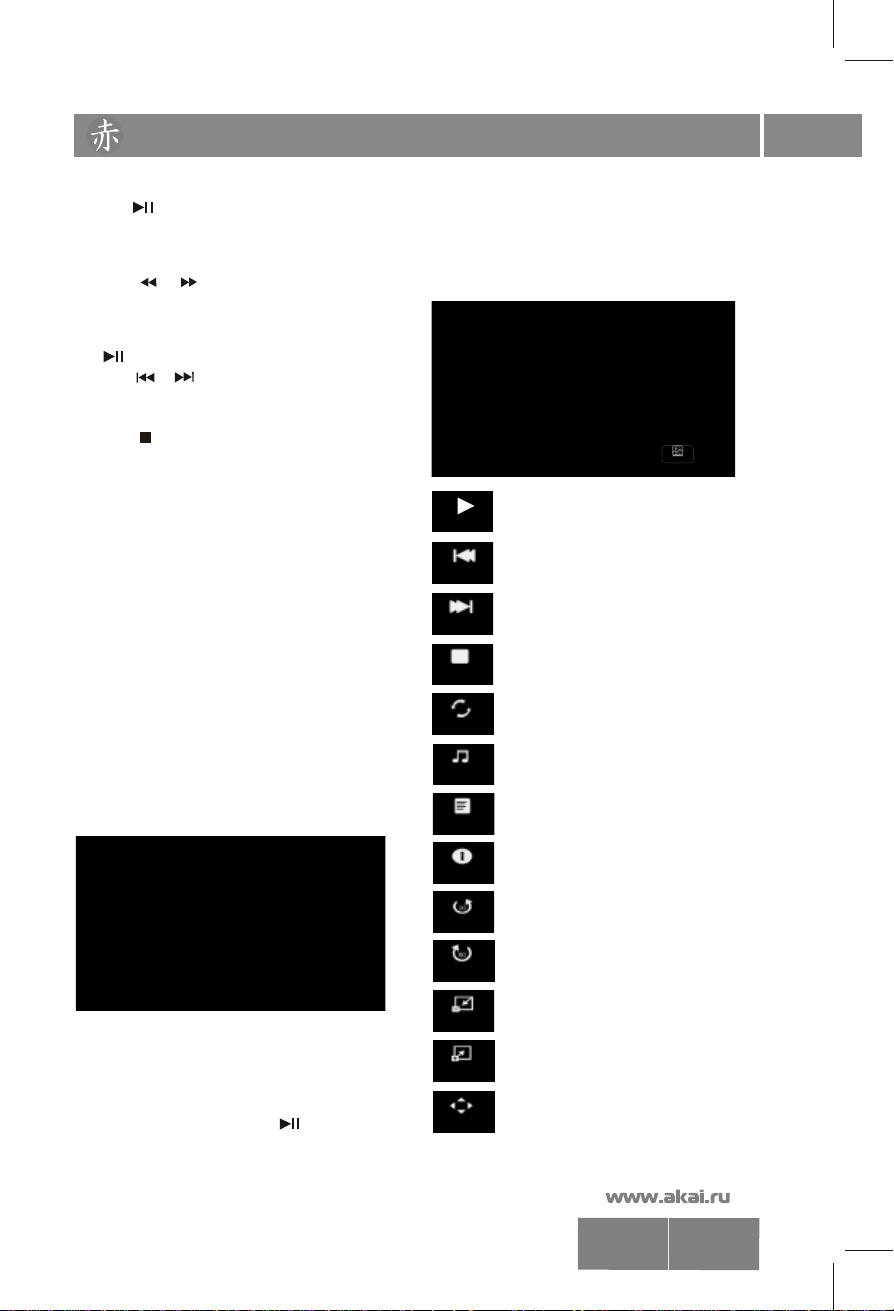

Управление работой Медиа-плеера		20
Основные технические характеристики		24
Возможные проблемы		25
Информация		26

Введение 1

ОБЩИЕ РЕКОМЕНДАЦИИ

При покупке телевизора проверьте его работоспособность и комплектность. Проверьте соответствие номера, расположенного на задней стенке телевизора, номеру, указанному в гарантийном талоне на телевизор. Убедитесь в наличии даты продажи, штампа торгующей организации и разборчивой подписи (или штампа) продавца в гарантийном талоне.

Помните, что при утере гарантийного талона Вы лишаетесь права на гарантийный ремонт телевизора.

Отрывные талоны на гарантийный ремонт вырезаются специалистами ремонтного предприятия только после того, как работа выполнена. При этом за каждую работу вырезается только один отрывной талон.

После хранения телевизора в холодном помещении или после перевозки в зимних условиях перед включением в сеть нужно дать ему прогреться при комнатной температуре в течение 4-5 часов в распакованном виде.

Телевизор допускает хранение в помещениях при температуре окружающего воздуха от 5°C до 40°С, относительной влажности воздуха от 40% до 85% (при 25°С).

Телевизор рассчитан на эксплуатацию в помещениях при температуре окружающего воздуха от 10°C до 35°С, относительной влажности воздуха от 45% до 80% (при 25°С) и атмосферном давлении от 650 до 800 мм. рт. ст.

Во избежание повреждения, возгорания устройства или поражения электрическим током не допускайте попадания устройства под дождь или эксплуатацию его в условиях повышенной влажности.

Прежде чем включить телевизор, внимательно ознакомьтесь с настоящим руководством по эксплуатации и в первую очередь с правилами безопасности при эксплуатации телевизора, с органами управления и надписями на задней стенке телевизора.

LEA-32B49P

2 Введение

ПРАВИЛА БЕЗОПАСНОСТИ

При эксплуатации телевизора необходимо соблюдать следующие правила безопасности:

• избегайте попадания посторонних металлических предметов внутрь корпуса через вентиляционные отверстия на задней

•не устанавливайте телевизор в стенке. В случае попадания посторонних

непосредственной близости от легковоспламеняющихся и распространяющих огонь предметов;

•не устанавливайте телевизор вблизи

приборов отопления, где	он плохо
охлаждается;

•не закрывайте вентиляционные отверстия в задней стенке телевизора;

•не устанавливайте телевизор на неустойчивые поверхности, столы, полки;

•не устанавливайте рядом с телевизором источники открытого огня, например, камин или свечи;

•не допускайте включения телевизора в электросеть, напряжение в которой выходит за норму;

•перед включением телевизора в

сеть убедитесь, что кабель электропитания не имеет повреждений;

•при установке телевизора сетевой выключатель и сетевая вилка должны быть всегда легко доступны для быстрого отключения;

•подключайте телевизор только к предназначенным для этого аудиовидеокомпонентам и предназначенными для этого соединительными кабелями;

•не оставляйте работающий телевизор без присмотра;

•не оставляйте находящийся в дежурном режиме телевизор без присмотра на длительное время;

•избегайте попадания телевизора под дождь или содержания его во влажном помещении;

•вынимайте вилку кабеля электропи-

тания из розетки при выключении телевизора на длительное время (отпуск, командировка);

• в случае возникновения неисправностей в работе телевизора, а также при появлении постороннего запаха или

задымления,			отключите		телевизор от
электросети		и	вызовите			специалиста
сервисной		службы.		Не		производите
самостоятельно			повторное				включение
телевизора;
•	не	снимайте			самостоятельно
заднюю стенку телевизора.					Все	ремонтные
работы	должны			выполняться			только
специалистами сервисной службы;

предметов или жидкости в корпус, немедленно отключите вилку кабеля электропитания от розетки электросети и обратитесь в сервисную службу;

•не подключайте телевизор к электросети через стабилизатор напряжения;

•не подключайте телевизор к источнику постоянного тока, либо к неизвестному источнику питания;

•не отображайте неподвижное изображение в течение длительного времени: меню экрана, черные полосы или отображение времени. При необходимости использования таких изображений уменьшите контрастность и яркость для предотвращения повреждения экрана;

•бережно обращайтесь с пультом ДУ. Не бросайте его, не становитесь на него и не лейте на него никаких жидкостей;

•не оставляйте пульт ДУ вблизи источников тепла или в месте, подверженном прямому воздействию солнечных лучей, или во влажном помещении;

•избегайте ударов по телевизору, особенно по поверхности экрана;

•оберегайте телевизор от падений, столкновений с другими предметами, что может привести к поломке телевизора, либо травме пользователя;

•при использовании индивидуальной наружной антенны, необходимо принимать меры грозозащиты. Рекомендации по способам грозозащиты Вы можете получить в сервисной службе;

•эксплуатация телевизора детьми должна осуществляться только под руководством взрослых;

•батареи (элементы питания) не должны быть подвергнуты чрезмерному нагреву от солнечного света, огня, распространяющих тепло бытовых приборов и предметов, и т.п.;

•батареи (элементы питания) запрещается прокалывать, сминать, разбирать, механически сдавливать и т.п.

ПОМНИТЕ!

ПРЕНЕБРЕЖЕНИЕ ОДНИМ ИЗ ВЫШЕУКАЗАННЫХ ПРАВИЛ МОЖЕТ ПРИВЕСТИ К ВЫХОДУ ТЕЛЕВИЗОРА ИЗ СТРОЯ.

LEA-32B49P

Введение 3

УХОД ЗА ТЕЛЕВИЗОРОМ

• все операции по уходу за телевизором следует производить на отключенном от электрической сети телевизоре;

•для чистки корпуса телевизора допускается использование небольшого количества нейтрального моющего средства;

•для чистки экрана используйте сухую мягкую ткань или специальные салфетки, предназначенные для LCD-мониторов;

•ни в коем случае не используйте никакие абразивные материалы, щелочные/кислотные очистители, чистящие порошки и такие летучие растворители, как спирт, бензин, разбавитель или инсектициды. Применение этих веществ или длительный контакт с изделиями из резины/винила могут повредить покрытие корпуса или поверхность экрана;

•не разбрызгивайте воду или моющее средство прямо на телевизор. Скопление жидкости внизу экрана или на наружных поверхностях может привести к выходу телевизора из строя;

•регулярно прочищайте от пыли вентиляционные отверстия на задней стенке телевизора с помощью пылесоса.

УТИЛИЗАЦИЯ ТЕЛЕВИЗОРА

Утилизация отслужившего электрического и электронного оборудования (директива применяется в странах Евросоюза и других европейских странах, где действуют системы раздельного сбора отходов)

Данный знак на устройстве или его упаковке обозначает, что дан-

ное устройство нельзя утилизировать вместе с прочими бытовыми отходами. Его следует сдать в со-

ответствующий приемный пункт переработки электрического и электронного оборудования. Неправильная утилизация данного изделия может привести к потенциально негативному влиянию на окружающую среду и здоровье людей, поэтому для предотвращения подобных последствий необходимо выполнять специальные требования по утилизации этого изделия. Переработка данных материалов поможет сохранить природные ресурсы. Для получения более подробной информации о переработке этого изделия обратитесь в местные органы городского управления, службу сбора бытовых отходов или в магазин, где было приобретено изделие.

Утилизация использованных элементов питания (применяется в странах Евросоюза и других европейских странах, где действуют системы раздельного сбора отходов)

	Данный знак на элементе питания
	или упаковке означает, что эле-
	мент питания, поставляемый с
Pb	устройством, нельзя утилизиро-
	вать вместе с прочими бытовыми
	отходами. На некоторых элемен-

тах питания данный символ может комбинироваться с символом химического элемента. Символы ртути (Hg) или свинца (Pb) указываются, если содержание данных металлов менее 0,0005% (для ртути) и 0,004% (для свинца) соответственно. Обеспечивая правильную утилизацию использованных элементов питания, Вы предотвращаете негативное влияние на окружающую среду и здоровье людей, возникающее при неправильной утилизации. Вторичная переработка материалов, использованных при изготовлении элементов питания, способствует сохранению природных ресурсов. Сдавайте использованные элементы питания в соответствующие пункты по сбору и переработке использованных элементов питания. Для получения более подробной информации о

вторичной переработке данного изделия или использованного элемента питания, пожалуйста, обратитесь в местные органы городского управления, службу сбора бытовых отходов или в магазин, где было приобретено изделие.

Данное изделие сконструировано и изготовлено из высокачественных материалов и компонентов, которые подлежат переработке и вторичному использованию.

LEA-32B49P

4 Введение

ОСОБЕННОСТИ

●Высококачественная энергосберегающая ЖК-матрица с LED-подсветкой

●Формат экрана: 16 : 9

●Максимальное разрешение: 1366 х 768

●Чувствительный ТВ тюнер

●Видео входы: VGA IN, VIDEO, YPbPr, HDMI

●Аудио входы: PC AUDIO IN, Стерео аудиовход (RCAxR/L)

●Выход на головные телефоны

●Система ТВ: PAL , SECAM , B/G, D/K (NTSC по AV входу)

●Настройка на канал: автоматическая/ручная (память на 199 каналов)

●Редактирование/пропуск/удаление запомненных каналов

●Автоматическое отключение при отсутствии сигнала

●Номинальная звуковая мощность 2 х 6 Вт

●Таймер сна / Автоотключение

●Любимые каналы

●Стоп-кадр

●Поддерживает режим CATV, телевизор принимает все кабельные каналы

●Ограничение просмотра детьми (блокировка кнопок управления)

●HDMI - интерфейс, позволяющий принимать защищенный авторскими правами материал с цифровых источников высокого разрешения без потери качества

●3D гребенчатый фильтр, обеспечивающий высококачественное разделение сигналов яркости и цветности

●Медиа-плеер (USB 2.0)

КОМПЛЕКТ ПОСТАВКИ
Жидкокристаллический цветной телевизор			- 1 шт.
Руководство по эксплуатации			- 1 шт.
Гарантийный талон			- 1 шт.
Пульт дистанционного управления (ПДУ)			- 1 шт.
Элементы питания ААА			- 2 шт.
Подставка			- 2 шт.
Саморезы			- 4 шт.
Индивидуальная упаковочная тара			- 1 шт.

+

-

LEA-32B49P

Органы управления телевизором		5

КНОПКИ УПРАВЛЕНИЯ

На передней панели расположен инфракрасный датчик пульта дистанционного управления, индикатор дежурного режима.

SOURCE

POWER

Кнопка POWER

Включение /выключения дежурного режима телевизора

Кнопка переключения каналов CH-

Кнопка используется для переключения программ или выбора позиций в меню

Кнопка переключения каналов CH+

Кнопка используется для переключения программ или выбора позиций в меню

Кнопка регулировки громкости VOL-

Кнопка используется для регулировки уровня громкости и для изменения настроек в меню

Кнопка регулировки громкости VOL+

Кнопка используется для регулировки уровня громкости и для изменения настроек в меню

Кнопка MENU

Кнопка вызова экранного меню. Открывает меню, либо переключает различные меню

Кнопка SOURCE

Кнопка переключения между различными источниками сигнала с опциями: прием телевизионных передач (TV), просмотр материала с видеокамер, видеопроигрывателей, видеомагнитофонов и DVDпроигрывателей

Окно приемника ДУ

Инфракрасный датчик пульта дистанционного управления

Индикатор питания

Красный цвет индикатора - телевизор в дежурном режиме В рабочем режиме - свечение отсутствует

LEA-32B49P

6

HDMI

Вход для HDMI, интерфейс для подачи сигнала высокой четкости

VGA IN

Разъем для подключения к аналоговому выходу D-Sub 15 компьютера

PC AUDIO

Разъем для подключения к звуковой карте компьютера

RF IN

Антенный вход (75 Ом)

YPbPr

Разъем для подключения к компонентому видеовходу проигрывателя и левого/правого аудио каналов различных внешних источников. Подключение сигналов звукового сопровождения производится к разъёму AV

CVBS/R/L

Входные разъемы телевизора для подключения левого/правого аудио каналов различных внешних источников при подключенном композитном внешнем сигнале

USB 1/2

Разъемы для подключения устройств с USB-соединителем (работает в режиме Медиа)

EARPHONE

Разъем для подключения головных телефонов

LEA-32B49P

					Органы управления телевизором			7
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
						Управление в режиме АТВ
1					2	1	- кнопка включения/выключения дежурного
							режима телевизора
1*						2	- временное отключение звука
						3 - воспроизведение/пауза в режиме Медиа
3					4	4	- остановка воспроизведения в режиме Медиа
5					6	5	- кнопка включения ускоренного воспроиз-
7	ZOOM			FAV	8		ведения назад в режиме Медиа
9	DISPLAY	SLEEP			10	6	- кнопка включения ускоренного воспроиз-
11			LIST	REPEAT	12		ведения вперед в режиме Медиа
13					14	7 - выбор размера изображения
15	INPUT			MENU	16	8	- вызов списка любимых каналов (при наличии)
17					18	9	- кнопка воспроизведения предыдущего файла
19							в режиме Медиа
		ENTER				10 - кнопка воспроизведения последующего файла
							в режиме Медиа
						11 - вывод на экран информации о канале
20	AUTO			EXIT	21	12 - повтор воспроизведения
						13 - установка таймера отключения
22
	+					14 - вывод на экран списка каналов
		P.MODE
23						15 - выбор источника сигнала
	VOL			CH	24	16 - вызов экранного меню

-S.MODE

17 - ввод/подтверждение выбранной операции

	25				18 - кнопки навигации, перемещение в режиме
		1	2	3	отображения системного меню вверх/вниз
					19 - кнопки навигации, перемещение в режиме
	26	4	5	6	отображения системного меню влево/вправо
					20 - автонастройка в режиме РС
		7	8	9	21 - выход из меню настроек
	27	-/--	0	28	22 - выбор предустановленных режимов
					изображения
					23 - регулировка уровня громкости
					24 - переключение каналов в порядке возраста-
					ния/убывания
					25 - выбор предустановленных режимов
					звука
	Примечание: в некоторых модификациях ПДУ				26 - цифровые кнопки выбора канала
					27 - кнопка выбора количества разрядов для двузнач-
	кнопку ENTER заменяет кнопка OK, а кнопку
	INPUT заменяет кнопка SOURCE.				ных (--) или трехзначных (---) номеров программ

28 - возврат на предыдущий канал

1* - не активны

LEA-32B49P

8 Подготовка к работе

	ПОРЯДОК УСТАНОВКИ ТЕЛЕВИЗОРА
	Установите			телевизор		на ровную	10cm	10cm	10cm
	устойчивую поверхность вдали от прямых						10cm
	солнечных лучей. Посторонний свет ухудшает
	восприятие	изображения			и	вызывает
	необходимость		установки			большей
	контрастности и яркости свечения экрана.
	Расстояние			наилучшего восприятия
	составляет 2,5-3,5 м от зрителя до телевизора
	Центр		изображения			должен	Вокруг	телевизора должно быть
	находиться на высоте 0,7-1,2 м от уровня пола.
							достаточно свободного пространства, более 10

см с каждой стороны, для циркуляции охлаждающего воздуха.

УСТАНОВКА ЭЛЕМЕНТОВ ПИТАНИЯ ПУЛЬТОВ ДУ

Откройте крышку отсека элементов питания на ПДУ.

Вставьте элементы питания типа

ААА, поставляемые с телевизором, соблюдая полярность в соответствии с обозначением на дне отсека.

Закройте крышку отсека элементов

питания.

Внимание!

Не роняйте пульт дистанционного управления и старайтесь уберечь его от влаги.

Своевременно заменяйте элементы питания в ПДУ. Не используйте одновременно старые и новые элементы. Использование аккумуляторных батарей не рекомендуется.

Убедитесь, что угол отклонения пульта от воображаемого перпендикуляра к датчику инфракрасных лучей на передней панели не превышает 20 градусов и расстояние до телевизора не превышает 5 метров.

позволяйте детям играть с пультом ДУ, разбирать его.

ПОДКЛЮЧЕНИЕ АНТЕННЫ

Вставьте штекер антенного кабеля в гнездо антенны, расположенное на задней стенке телевизора.

Для обеспечения качественного приема телевизионного сигнала рекомендуется использовать коллективную антенну.

Для лучшего приема эфирного вещания используйте коаксиальный радиочастотный кабель с волновым сопротивлением 75 Ом (в

комплект поставки не входит).

RF IN

Кабель с ТВ сигналом

Внимание!

При использовании наружной индивидуальной антенны необходимо установить громоотвод.

LEA-32B49P
