LEA-24K39P
LEA-24K39P
LEA-49K40M
Телевизор
Жидкокристаллический
(LED-подсветка)
V1.0
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
NICAM
Digital Stereo
HI-SPEED
2.0
Video
Audio
Общие рекомендации
1
УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!
Мы благодарим Вас за то, что Вы остановили
свой выбор на телевизоре жидкокристаллическом (в дальнейшем - телевизоре) “AKAI” и
надеемся, что современный внешний вид,
превосходное качество изображения и звука
принесут в Ваш дом немало приятных минут.
Убедительно просим Вас перед включением
телевизора внимательно ознакомиться с
настоящим руководством по эксплуатации.
СОДЕРЖАНИЕ
Введение
Общие рекомендации
Правила безопасности 2
Уход за телевизором
Утилизация телевизора
Особенности
Комплект поставки
Органы управления телевизором
Кнопки управления
Назначение разъемов
Пульт дистанционного управления
Подготовка к работе
Порядок установки телевизора
Установка элементов питания ПДУ
Подключение антенны
Подключение внешних устройств
Подключение видеомагнитофона
и видеоплеера
Подключение компьютера
Подключение усилителя НЧ
Подключение видеокамеры
Подключение DVD-проигрывателя 10
Подключение головных телефонов,
USB-устройств
Основные операции

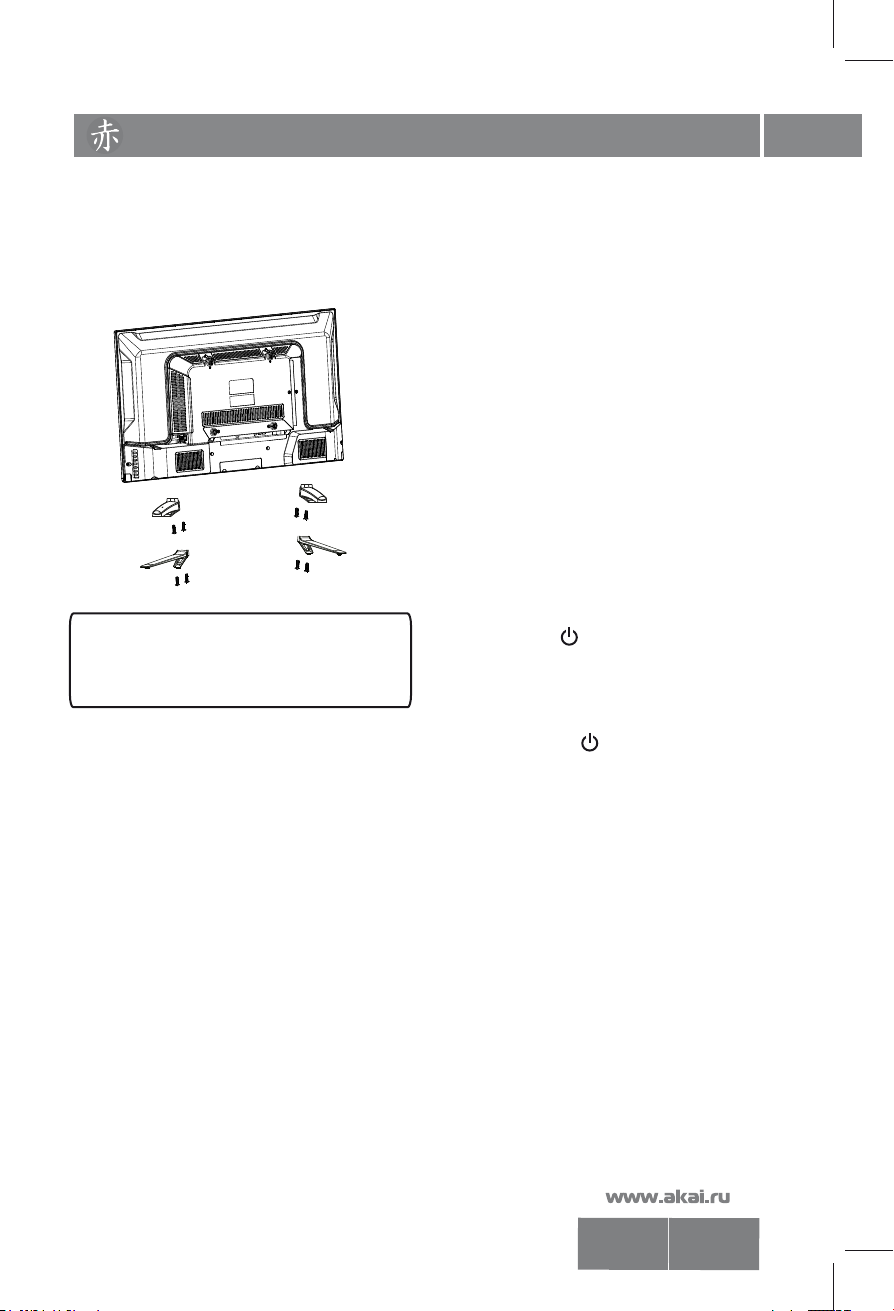

Присоединение подставки 11
Крепление к стене
Подключение телевизора 11
Управление телевизором 11
Выбор телевизионного канала 11
Выбор источника сигнала 12
Регулировка громкости 12
Временное отключение звука 12
Установка времени отключения
Выбор формата экрана 12
Выбор режима изображения 12
Выбор режима звука 12
Функция «Возврат» 12
Информация о канале 12
Стереовещание NICAM
Начало записи
Настройка телевизора с помощью меню
Первичная настройка
Системное меню 13
Источник сигнала АТВ
Меню изображение 14
Меню звук 14
Меню канал
Меню блокировка системы 18
Меню настройка
Источник сигнала РС
Источник сигнала HDMI, YPbPr, AV,
SCART
Источник сигнала - спутниковая антенна
Встроенный Медиа-плеер
Управление работой Медиа-плеера

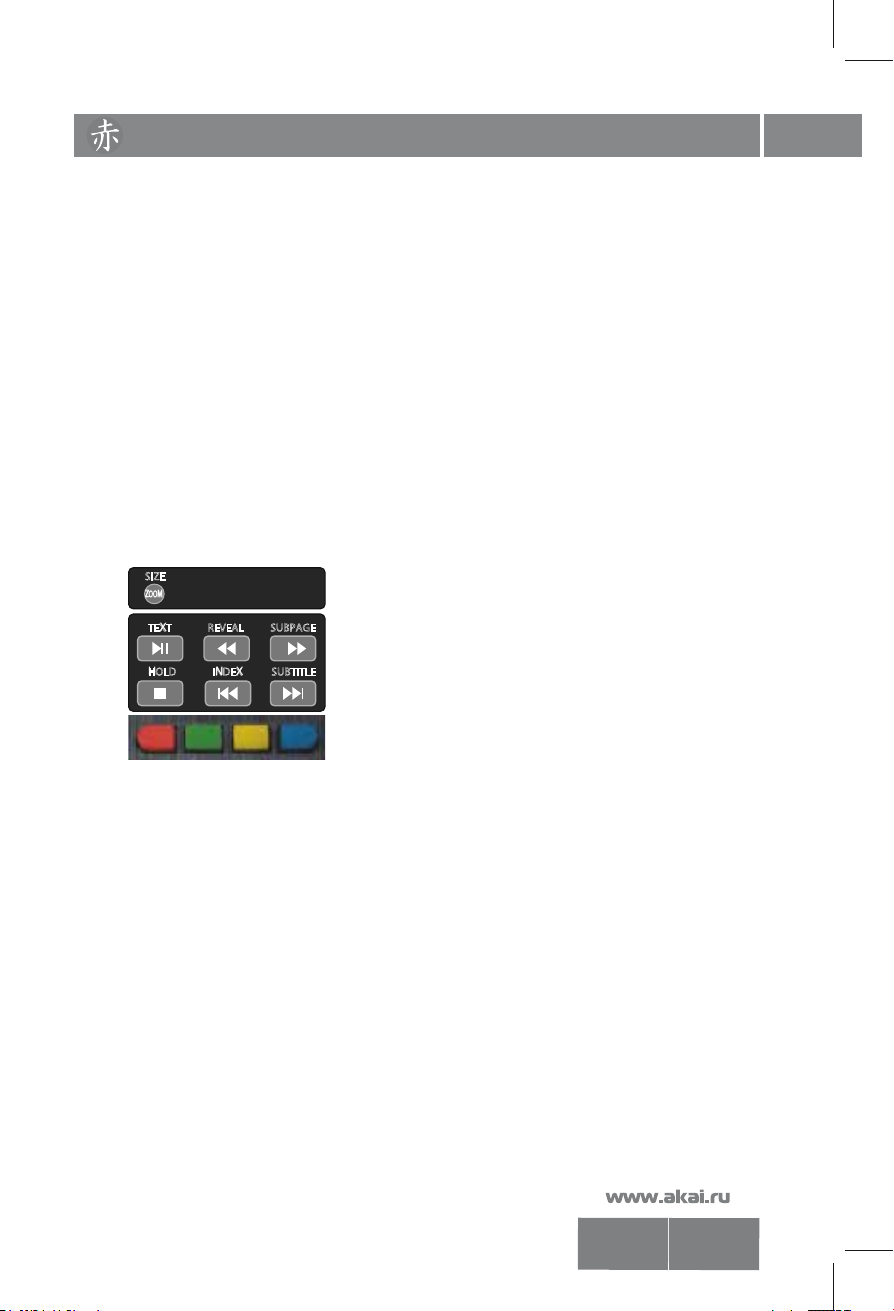

Работа с телетекстом
Основные технические характеристики
Возможные проблемы
Информация
LEA-24K39P LEA-49K40M
10
10
10
11
12
12
12
13
13
15
19
23
23
23
24
24
27
28
29
30
1
3
3
4
4
5
6
7
8
8
8
9
9
ОБЩИЕ РЕКОМЕНДАЦИИ
При покупке телевизора проверьте его
работоспособность и комплектность.
Проверьте соответствие номера,
расположенного на задней стенке
телевизора, номеру, указанному в
гарантийном талоне на телевизор.
Убедитесь в наличии даты продажи,
штампа торгующей организации и
разборчивой подписи (или штампа)
продавца в гарантийном талоне.
Помните, что при утере гарантийного
талона Вы лишаетесь права на
гарантийный ремонт телевизора.
Отрывные талоны на гарантийный ремонт
вырезаются специалистами ремонтного
предприятия только после того, как работа
выполнена. При этом за каждую работу
вырезается только один отрывной талон.
После хранения телевизора в холодном
помещении или после перевозки в зимних
условиях перед включением в сеть нужно
дать ему прогреться при комнатной
температуре в течение 4-5 часов в
распакованном виде.
Телевизор допускает хранение в помещениях при температуре окружающего воздуха от
5°C до 40°С, относительной влажности
воздуха от 40% до 85% (при 25°С).
Телевизор
рассчитан на эксплуатацию в
помещениях при температуре окружающего
воздуха от 10°C до 35°С, относительной
влажности воздуха от 45% до 80% (при 25°С)
и атмосферном давлении от 650 до 800
мм. рт. ст.
Во избежание повреждения, возгорания
устройства или поражения
электрическим током не допускайте
попадания устройства под дождь или
эксплуатацию его в условиях
повышенной влажности.
Прежде чем включить телевизор,
внимательно ознакомьтесь с настоящим
руководством по эксплуатации и в первую
очередь с правилами безопасности при
эксплуатации телевизора, с органами
управления и надписями на задней стенке
телевизора.
2
Введение
ПРАВИЛА БЕЗОПАСНОСТИ
При эксплуатации телевизора
необходимо соблюдать следующие
правила безопасности:
• не устанавливайте телевизор в
непосредственной близости от легковоспламеняющихся и распространяющих
огонь предметов;
• не устанавливайте телевизор вблизи
приборов отопления, где он плохо
охлаждается;
• не закрывайте вентиляционные
отверстия в задней стенке телевизора;
• не устанавливайте телевизор на неустойчивые поверхности, столы, полки;
• не устанавливайте рядом с телевизором источники открытого огня, например, камин или свечи;
• не допускайте включения
телевизора в
которой выходит за норму;
• перед включением телевизора в
сеть убедитесь, что кабель электропитания
не имеет повреждений;
• при установке телевизора сетевой
выключатель и сетевая вилка должны быть
всегда легко доступны для быстрого отключения;
• подключайте телевизор только к
предназначенным для этого аудиовидеокомпонентам и предназначенными для этого
соединительными кабелями;
• не оставляйте работающий
телевизор без присмотра;
• не оставляйте находящийся в
дежурном режиме телевизор без присмотра на
длительное время;
• избегайте попадания телевизора
под дождь или содержания его во влажном
помещении;
• вынимайте вилку кабеля электропи-
тания из розетки при выключении телевизора
на длительное время (отпуск, командировка);
• в случае возникновения
неисправностей в работе телевизора, а также
при появлении постороннего запаха или
задымления, отключите телевизор от
электросети и вызовите специалиста
сервисной службы. Не производите
самостоятельно повторное включение
телевизора;
• не снимайте самостоятельно
заднюю стенку телевизора. Все ремонтные
работы должны выполня
специалистами сервисной службы;
электросеть, напряжение в
ться только
• избегайте попадания посторонних
металлических предметов внутрь корпуса
через вентиляционные отверстия на задней
стенке. В случае попадания посторонних
предметов или жидкости в корпус, немедленно
отключите вилку кабеля электропитания от
розетки электросети и обратитесь в сервисную
службу;
• не подключайте телевизор к
электросети через стабилизатор напряжения;
• не подключайте т
источник
ному источнику питания;
• не отображайте неподвижное изображение в течение длительного времени: меню экрана, черные полосы или отображение
времени. При необходимости использования
таких изображений уменьшите контрастность
и яркость для предотвращения повреждения
экрана;
• бережно обращайтесь с пультом ДУ.
Не бросайте его, не становитесь на него и не
лейте на него никаких жидкостей;
• не оставляйте пульт ДУ вблизи источников тепла или в месте, подверженном прямому воздействию солнечных лучей, или во влажном помещении;
• избегайте ударов по телевизору,
особенно по поверхности экрана;
• оберегайте телевизор от падений,
столкновений с другими предметами, что может привести к поломке телевизора, либо травме пользователя;
• при использовании индивидуальной наружной антенны, необходимо
принимать меры грозозащиты. Рекомендации
по способам грозозащиты Вы можете получить
в сервисной службе;
• эксплуатация телевизора детьми
должна осуществляться только под руководством взрослых;
• батареи (элементы питания) не должны быть подвергнуты чрезмерному нагреву от
солнечного света, огня, распространяющих тепло бытовых приборов и предметов, и т.п.;
• батареи (элементы питания) запрещается прокалывать, сминать, разбирать, механически сдавливать и т.п.
у постоянного тока, либо к неизвест-
елевизор к
ПОМНИТЕ!
ПРЕНЕБРЕЖЕНИЕ ОДНИМ ИЗ ВЫШЕУКАЗАННЫХ ПРАВИЛ МОЖЕТ ПРИВЕСТИ
К ВЫХОДУ ТЕЛЕВИЗОРА ИЗ СТРОЯ.
LEA-24K39P LEA-49K40M
Введение
3
УХОД ЗА ТЕЛЕВИЗОРОМ
• все операции по уходу за телевизо-
ром следует производить на отключенном от
электрической сети телевизоре;
• для чистки корпуса телевизора допу-
скается использование небольшого количества
нейтрального моющего средства;
• для чистки экрана используйте сухую
мягкую ткань или специальные салфетки, предназначенные для LCD-мониторов;
• ни в коем случае не используйте никакие абразивные материалы, щелочные/кислотные очистители, чистящие порошки и такие
летучие растворители, как спирт, бензин, разбавитель или инсектициды. Применение этих веществ или длительный контакт с изделиями из
резины/винила могут повредить покрытие корпуса или поверхность экрана;
• не разбрызгивайте воду или моющее
средство прямо на телевизор. Скопление жидкости внизу экрана или на наружных поверхностях может привести к выходу телевизора из
строя;
• регулярно прочищайте от пыли венти-
ляционные отверстия на задней стенке телевизора с помощью пылесоса.
УТИЛИЗАЦИЯ ТЕЛЕВИЗОРА
Утилизация отслужившего электрического
и электронного оборудования (директива
применяется в странах Евросоюза и других европейских странах, где действуют
системы раздельного сбора отходов)
Данный знак на устройстве или
его упаковке обозначает, что данное устройство нельзя утилизировать вместе с прочими бытовыми
отходами. Его следует сдать в со-
переработки электрического и электронного
оборудования. Неправильная утилизация
данного изделия может привести к потенциально негативному влиянию на окружающую
среду и здоровье людей, поэтому для предотвращения подобных последствий необходимо выполнять специальные требования по
утилизации этого изделия. Переработка данных материалов поможет сохранить природные ресурсы. Для получения более подробной информации о переработке этого изделия обратитесь в местные органы городского
управления, службу сбора бытовых отходов
или в магазин, где было приобретено изделие.
LEA-24K39P LEA-49K40M
ответствующий приемный пункт
Утилизация использованных элементов
питания (применяется в странах Евросоюза и других европейских странах, где действуют системы раздельного сбора
отходов)
Данный знак на элементе питания
или упаковке означает, что элемент питания, поставляемый с
устройством, нельзя утилизиро-
Pb
тах питания данный символ может комбинироваться с символом химического элемента.
Символы ртути (Hg) или свинца (Pb) указываются, если содержание данных металлов менее 0,0005% (для ртути) и 0,004% (для свинца)
соответственно. Обеспечивая правильную утилизацию использованных элементов питания,
Вы предотвращаете негативное влияние на окружающую среду и здоровье людей, возникающее при неправильной утилизации.
Вторичная переработка материалов, использованных при изготовлении элементов питания,
способствует сохранению природных ресурсов.
Сдавайте использованные элементы питания
в соответствующие пункты по сбору и переработке использованных элементов питания.
Для получения более подробной информации о
вторичной переработке данного изделия или использованного элемента питания, пожалуйста,
обратитесь в местные органы городского управления, службу сбора бытовых отходов или в магазин, где было приобретено изделие.
вать вместе с прочими бытовыми
отходами. На некоторых элемен-
Данное изделие сконструировано и
изготовлено из высокачественных
материалов и компонентов, которые
подлежат переработке и вторичному
использованию.
4
Введение
ОСОБЕННОСТИ
●
Высококачественная энергосберегающая ЖК-матрица с LED-подсветкой
● Формат экрана: 16 : 9
●
Максимальное разрешение:
1366 х 768 (для модели LEA-24K39P)
1920 х 1080 (для модели LEA-49K40M)
● Стандарт цифрового ТВ (видео): MPEG 2 MP@HL, H.264
● Стандарт цифрового ТВ (звук): MPEG-1/2 Layer 1 и 2, AC-3
● Возможность записи программы (функции PVR, Time Shift для DTV)
● Прием сигнала со спутниковой антенны (DVB-S2)
● Видео входы: VGA, YPbPr (MINI), HDMI, VIDEO (MINI), SCART (для модели LEA-24K39P)
VGA, YPbPr (MINI), 3 х HDMI, VIDEO (MINI), SCART (для модели LEA-49K40M)
Аудио входы: PC Audio, Стерео аудиовход (R/L)
●
● Выход на головные телефоны
● Система ТВ: PAL
, SECAM , B/G, D/K , I
(NTSC по AV входу)
● Настройка на канал: автоматическая/ручная (99 программ (ATВ)/1200 программ (ЦТВ)/
5000 программ (Спутник))
● Редактирование/пропуск/удаление запомненных каналов
● Автоматическое отключение при отсутствии сигнала
● Номинальная звуковая мощность: 2 х 3 Вт (для модели LEA-24K39P)
2 х 9 Вт (для модели LEA-49K40M)
● Таймер сна / Автоотключение
● Любимые каналы
●
Блокировка от детей (режим блокировки)
Поддерживает режим
●
●
NICAM стерео / стереозвук по AV
CATV, телевизор принимает все кабельные каналы
● Функция телетекста 1000 страниц
● HDMI - интерфейс, позволяющий принимать защищенный авторскими правами
материал с цифровых источников высокого разрешения без потери качества
●
3D гребенчатый фильтр, обеспечивающий высококачественное разделение сигналов
яркости и цветности
● Медиа-плеер (USB 2.0)
КОМПЛЕКТ ПОСТАВКИ
Жидкокристаллический телевизор
Руководство по эксплуатации - 1 шт.
Гарантийный талон - 1 шт.
Пульт дистанционного управления (ПДУ) - 1 шт.
Элементы питания ААА - 2 шт.
Подставка
Саморезы
Индивидуальная упаковочная тара - 1 шт.
модель LEA-24K39P модель LEA-49K40M
- 1 шт.
- 2 шт.
- 4 шт.
LEA-24K39P LEA-49K40M
Органы управления телевизором
КНОПКИ УПРАВЛЕНИЯ
На передней панели расположен инфракрасный датчик пульта дистанционного управления,
индикатор дежурного режима.
модель LEA-24K39P
модель LEA-49K40M
5
Кнопка (STANDBY)
Включение /выключения дежурного режима
телевизора
Кнопка INPUT
Кнопка переключения между различными
источниками сигнала с опциями: прием
телевизионных передач (TV), просмотр
материала с видеокамер, видеопроигрывателей, видеомагнитофонов и DVDпроигрывателей
Кнопка MENU
Кнопка вызова экранного меню. Открывает
меню, либо переключает различные меню
Кнопка переключения каналов
Кнопка
используется для переключения
программ или выбора позиций в меню
LEA-24K39P LEA-49K40M
CH- (◄CH)
STANDBY
Кнопка переключения каналов CH+ (CH►)
Кнопка используется для переключения
программ или выбора позиций в меню
Кнопка регулировки громкости
Кнопка
используется для регулировки
уровня громкости и для изменения
настроек в меню
Кнопка регулировки громкости
Кнопка используется для регулировки
уровня громкости и для изменения
настроек в меню
Окно приемника ДУ
Инфракрасный датчик пульта
дистанционного управления
Индикатор питания
Красный цвет индикатора - телевизор в
дежурном режиме
В рабочем режиме - свечение отсутствует
VOL- (◄VOL)
VOL+ (VOL►)
6
модель LEA-24K39P
14 1 3 2 4 5 9
15 13 10 12 11
модель LEA-49K40M
1 2 3 4 5 6
7 8 9 10 11 12 13 14
VGA
Разъем для подключения к аналоговому
выходу D-Sub 15 компьютера
PC Audio
Разъем для подключения к звуковой карте
компьютера
SCART
Разъем для подключения различных
устройств
RF(S2)
Вход для спутниковой антенны
RF(T2)
Антенный вход (75 Ом)
HDMI 1 (для модели LEA-49K40M)
Вход для HDMI, интерфейс для подачи
сигнала высокой четкости
HDMI 2 (для
Вход для HDMI, интерфейс для подачи
сигнала высокой четкости
HDMI 3 (для модели LEA-49K40M)
Вход для HDMI, интерфейс для подачи
сигнала высокой четкости
COAX Out (COAX)
Коаксиальный цифровой выход звука
модели LEA-49K40M)
Mini AV or YPbPr-L/R In
(Mini AV/YPbPr_R/L In)
Входной разъем телевизора для подключения левого/правого аудио каналов раз-
личных внешних источников при подключенном композитном внешнем сигнале.
Подключение осуществляется с помощью
переходника (кабель-адаптер AV), в комплект поставки не входит
Mini YPbPr In (Mini YPbPr)
Входной разъем телевизора для подключения компонентного внешнего
сигнала. Подключение осуществляется с помощью переходника (кабельадаптер YPbPr), в комплект поставки
не входит
CI (Common Interface) Slot
Cлот для подключения CI-модуля
USB
Разъем для подключения устройств с
USB-соединителем (работает в режиме
Медиа)
Earphone
Разъем для подключения головных телефонов
HDMI (для модели LEA-24K39P)
Вход для HDMI, интерфейс для подачи
сигнала высокой четкости
LEA-24K39P LEA-49K40M
Органы управления телевизором
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
1
3
4
6, 6*
9
10
11
14
17
18
20, 2*
22, 4*
23, 5*
26
27
Управление в режиме телетекста
1* - цветные кнопки для быстрого доступа к
информации телетекста
2* - включение телетекста
3* - выбор подстраниц
4* - вывод скрытой информации
5* - удержание или возобновление чередования
страниц
Примечание: в некоторых модификациях ПДУ
кнопку OK заменяет кнопка ENTER, а кнопку
INPUT заменяет кнопка SOURCE.
LEA-24K39P LEA-49K40M
2
1*
5
7
8, 9*
12
13
15
16
19
21, 3*
24, 8*
25, 7*
28
Управление в режиме АТВ / ЦТВ
1 - кнопка включения/выключения дежурного
режима телевизора
2 - временное отключение звука
3 - цифровые кнопки выбора канала
4 - установка таймера отключения
5 - возврат на предыдущий канал
6 - выбор размера изображения
7 - переключение режимов стереофонического
звучания
8 - кнопки навигации, перемещение в режиме
отображения системного меню вверх/вниз
9 - ввод/подтверждение выбранной операции
10 - кнопки навигации, перемещение в режиме
отображения системного меню влево/вправо
11 - вызов экранного меню
12 - выход из меню настроек
13 - автонастройка в режиме РС
14 - регулировка уровня громкости
15 - переключение каналов в порядке возраста-
ния/убывания
16 - вывод на экран информации о канале
17 - выбор предустановленных режимов
изображения
18 - выбор источника сигнала
19 - выбор предустановленных режимов
звука
20 - воспроизведение/пауза в режиме Медиа/
Таймшифт (в режиме ЦТВ)
21 - кнопка включения ускоренного воспроиз-
ведения вперед в режиме Медиа
22 - кнопка включения ускоренного воспроиз-
ведения назад в режиме Медиа
23 - остановка воспроизведения в режиме Медиа
24 - кнопка воспроизведения последующего файла
в режиме Медиа
25 - кнопка воспроизведения предыдущего файла
в режиме Медиа
26 - быстрый вход (переключение) в режим
TV/RADIO (в режиме ЦТВ)
27 - отображение цифрового телегида (в режиме ЦТВ)
28 - запись программ (в режиме ЦТВ)
6* - при первом нажатии - увеличение верхней
части страницы в два раза. При повторном на-
жатии - увеличение нижней части страницы в
два раза. При третьем нажатии - возвращение
к обычному размеру страницы
7* - прямой выбор главной страницы телетекста
8* - включение/выключение субтитров (переключение
субстраниц)
9* - перелистывание страниц вверх/вниз
7
Подготовка к работе
8
ПОРЯДОК УСТАНОВКИ ТЕЛЕВИЗОРА
Установите телевизор на ровную
устойчивую поверхность вдали от прямых
солнечных лучей. Посторонний свет ухудшает
восприятие изображения и вызывает
необходимость установки большей
контрастности и яркости свечения экрана.
Расстояние наилучшего восприятия
составляет 1,5-2,0 м (LEA-24K39P), 4,0-5,0 м
(LEA-49K40M) от зрителя до телевизора.
Центр изображения должен
находится на высоте 0,7-1,2 м (LEA-24K39P),
1,0-1,5 м (LEA-49K40M) от уровня пола.
10cm
10cm
10cm
10cm
Вокруг телевизора должно быть
достаточно свободного пространства, более 10
см с каждой стороны, для циркуляции
охлаждающего воздуха.
УСТАНОВКА ЭЛЕМЕНТОВ ПИТАНИЯ
ПУЛЬТОВ ДУ
Откройте крышку отсека элементов
питания на ПДУ.
Вставьте элементы питания типа
ААА, поставляемые с телевизором, соблюдая полярность в соответствии с обозначением на дне отсека.
Закройте крышку отсека элементов
питания.
ПОДКЛЮЧЕНИЕ АНТЕННЫ
Вставьте штекер антенного кабеля в гнездо
антенны, расположенное на задней стенке
телевизора.
Для обеспечения качественного приема
телевизионного сигнала рекомендуется
использовать коллективную антенну.
Для лучшего приема эфирного вещания
используйте коаксиальный радиочастотный
кабель с волновым сопротивлением 75 Ом (в
комплект поставки не входит).
Внимание!
Не роняйте пульт дистанционного
управления и старайтесь уберечь его от
влаги.
Своевременно заменяйте элементы
питания в ПДУ. Не используйте
одновременно старые и новые элементы.
Использование аккумуляторных батарей не
рекомендуется.
Убедитесь, что угол отклонения пульта
от воображаемого перпендикуляра к
датчику инфракрасных лучей на передней
панели не превышает 20 градусов и
расстояние до телевизора не превышает 5
метров.
RF(S2)
Спутниковая антенна
RF(T2)
Кабель с ТВ сигналом
Внимание!
При использовании наружной индивидуальной антенны необходимо установить
громоотвод.
LEA-24K39P LEA-49K40M
Подключение внешних устройств
9
ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ
Внимание!
Прежде чем подключить какое - либо
Для подключения внешнего устройства
через низкочастотный вход:
внешнее устройство к телевизору,
отключите оба устройства от сети.
Соедините выходы внешнего устройства с аудио/видео
входами телевизора специальным кабелем (не входит в комплект поставки телевизора).
Нажмите кнопку INPUT на ПДУ или на панели телевизора для вызова на экран меню режимов AV. Нажмите кнопку
▼▲ на ПДУ или кнопку СН-/СН+ (◄СН►) на телевизоре для
выбора нового источника из списка. Для подтверждения нажмите кнопку OK на ПДУ. Для возврата в режим просмотра телевизионных станций повторно нажмите на кнопку INPUT на
ПДУ или на передней панели, выберите АТV, подтвердите
свой выбор кнопкой OK на ПДУ.
Перед подключением ознакомьтесь с руководством по эксплуатации подсоединяемого оборудования. Для воспроизведения сигнала от внешнего устройства, правильно выберите
соответствующие аудио, видео входы.
Подключение видеомагнитофона и видеоплеера
RF(T2)
Кабель - адаптер AV
Mini AV or YPbPr-L/R In
(Mini AV/YPbPr_R/L In)
L R V
Выполните следующие действия:
1. Подключите антенну к видеомагнитофону
(ANT IN). Подсоедините антенный кабель к
антенному разъему телевизора RF(T2) и
видеомагнитофона
(ANT OUT).
2. Подключая внешнее устройство ко входу
Mini AV or YPbPr-L/R In (Mini AV/YPbPr_R/L In)
телевизора используйте кабель-адаптер AV
(в комплект поставки не входит).
Настройтесь на выходной канал видеомагнитофона, пользуясь указаниями раздела
“Ручная настройка”. Выберите номер канала, выделенный Вами для выходного сигнала от видеомагнитофона, на экране теле визора появится изображение с видеомагни-
тофона.
Подключение компьютера
HDMI
HDMI3
модель LEA-24K39P
модель LEA-49K40M
модель LEA-24K39P модель LEA-49K40M
Источник
DТV
АТV
AV
SCART
YPbPr
HDMI
PC
МЕДИА
Источник
DТV
АТV
AV
SCART
YPbPr
HDMI 1
HDMI 2
HDMI 3
PC
МЕДИА
Source: Выход
Видеоплеер
Видеомагнитофон
аудио-видеокабель
Source: Выход
Компьютер
LEA-24K39P LEA-49K40M
VGA PC Audio
Loading...
