Page 1

Instrukcja użytkowania

NAWILŻACZ POWIETRZA

ZELMER Typ 23Z052

2–9

Használati utasítás

LÉGPÁRÁSÍTÓ KÉSZÜLÉK

ZELMER 23Z052 Típus

26–33

Instrucţiuni de utilizare

UMIDIFICATOR AER ZELMER Tip 23Z052

34–41

Návod k použití

ZVLHČOVAČ VZDUCHU

ZELMER Typ 23Z052

Návod na obsluhu

ZVLHČOVAČ VZDUCHU

ZELMER Typ 23Z052

Инструкция по эксплуатации

УВЛАЖНИТЕЛЬ ВОЗДУХА

ZELMER Tип 23Z052

10–17

18–25

42–49

Инструкция за употреба

OВЛАЖНИТЕЛ НА ВЪЗДУХА

ZELMER Тип 23Z052

50–57

Інструкція з користування

ЗВОЛОЖУВАЧ ПОВІТРЯ

ZELMER Тип 23Z052

58–65

User manual

AIR HUMIDIFIER

ZELMER Type 23Z052

66–72

Page 2

2 GW23-011_v01

Uważnie przeczytaj niniejszą instrukcję użytkowania. Szczególną uwagę poświęć wskazówkom dotyczącym bezpieczeństwa, tak aby podczas użytkowania urządzenia zapobiec wypadkom i/lub uniknąć uszkodzenia urządzenia. Instrukcję użytkowania zachowaj, aby można było z niej korzystać również w trakcie późniejszego użytkowania urządzenia.

Szanowny Kliencie!

Spis treści

Wskazówki dotyczące bezpieczeństwa ....................................................................... 2

Dane techniczne .......................................................................................................... 3

Budowa urządzenia ..................................................................................................... 4

Obsługa i działanie ...................................................................................................... 5

Czyszczenie i konserwacja .......................................................................................... 6

Wymiana ltra wodnego Nano-Silver ..........................................................................8

Wykrywanie i usuwanie usterek ..................................................................................8

Ekologia – Zadbajmy o środowisko ............................................................................. 9

Wskazówki dotyczące bezpieczeństwa

Przed rozpoczęciem użytkowania nawilżacza powietrza zapoznaj się z treścią całej – instrukcji użytkowania. Urządzenie przeznaczone jest wyłącznie do użytku domowego. Nie jest przezna- – czone do użytku komercyjnego, gospodarczego lub do użytku na zewnątrz pomieszczeń. Urządzenie podłączaj jedynie do gniazdka sieci prądu przemiennego. – Nie wyciągaj wtyczki z gniazdka sieci pociągając za przewód. – Nie ukrywaj przewodu zasilającego pod dywanami, ani nie przykrywaj go bieżni- – kami. Nie uruchamiaj urządzenia, jeśli przewód zasilający lub obudowa są w sposób wi- – doczny uszkodzone.

Jeżeli przewód zasilający nieodłączalny ulegnie uszkodzeniu, to powinien on być wymieniony u wytwórcy lub w specjalistycznym zakładzie naprawczym albo przez wykwalikowaną osobę w celu uniknięcia zagrożenia.

Napraw urządzenia może dokonywać jedynie przeszkolony personel. Nieprawidłowo wykonana naprawa może spowodować poważne zagrożenia dla użytkownika. W razie wystąpienia usterek radzimy zwrócić się do specjalistycznego punktu serwisowego.

Nie wkładaj obcych elementów w wylot pary, może spowodować to uszkodzenie – urządzenia. Aby uniknąć ryzyka porażenia prądem, nie wolno stawiać urządzenia w oknie, zanu- – rzać urządzenia, wtyczki lub przewodu przyłączeniowego w wodzie lub spryskiwać ich innymi cieczami. Nie używaj urządzenia w zatłuszczonych miejscach, takich jak kuchnia. Niniejsze – urządzenie nie jest przystosowane do ltrowania oleju lub tłuszczu znajdującego się w powietrzu. Nie używaj urządzenia w pobliżu wybuchowych i łatwopalnych oparów. – Nie stawiaj urządzenia ani żadnych jego części w pobliżu otwartego ognia, kuchenki – lub innych urządzeń wytwarzających ciepło.

Page 3

3GW23-011_v01

Przed czyszczeniem urządzenia, przenoszeniem go w inne miejsce, montażem lub – demontażem oraz gdy urządzenie nie jest używane, zawsze wyjmij wtyczkę przewodu przyłączeniowego z gniazdka sieci. Nie blokuj dostępu wylotu pary, co może skutkować uszkodzeniem urządzenia. – Nie używaj urządzenia kiedy jego obudowa jest zdjęta lub uszkodzona. – Nie dodawaj żadnych leków, olejków eterycznych do zbiornika na wodę. – Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym dzieci) – o ograniczonej zdolności zycznej, czuciowej lub psychicznej, lub osoby nie mające doświadczenia lub znajomości sprzętu, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo. Należy zwracać uwagę na dzieci, aby nie bawiły się sprzętem. – Zawsze umieszczaj urządzenie na płaskiej, równej powierzchni. – Nie kieruj dyszy z parą bezpośrednio na dzieci, ściany lub meble. – Nigdy nie uruchamiaj urządzenia dopóki nie jest w całości zmontowane. – Nie używaj gorącej wody. Stosuj tylko „miękką”, niskozmineralizowaną wodę. – Nie narażaj urządzenia na bezpośrednie działanie promieni słonecznych. Nie sta- – wiaj go w miejscach, gdzie panuje wysoka temperatura, w pobliżu komputerów lub czułego sprzętu elektronicznego. Nie zaleca się stawiania nawilżacza pod klimatyzatorami, gdy ma to wpływ na po- – ziom wilgotności względnej. Nie zanurzaj urządzenia w wodzie, ani nie myj go pod bieżącą wodą. – Do mycia obudowy nie używaj agresywnych detergentów w postaci emulsji, mlecz- – ka, past, itp. Mogą one między innymi usunąć naniesione informacyjne symbole graczne takie, jak: oznaczenia, znaki ostrzegawcze, itp.

OSTRZEŻENIE: Nie stosuj żadnych dodatkowych elementów i układów zmieniających prędkość wirujących części urządzenia (np. elektrycznych regulatorów prędkości).

Dane techniczne

Parametry techniczne podane są na tabliczce znamionowej wyrobu. Nawilżacz powietrza zbudowany jest w II klasie izolacji, nie wymaga uziemienia. Nawilżacz powietrza spełnia wymagania obowiązujących norm. Urządzenie jest zgodne z wymaganiami dyrektyw:

Urządzenie elektryczne niskonapięciowe (LVD) – 2006/95/EC. – Kompatybilność elektromagnetyczna (EMC) – 2004/108/EC. –

Wyrób oznaczono znakiem CE na tabliczce znamionowej.

Page 4

GW23-011_v01

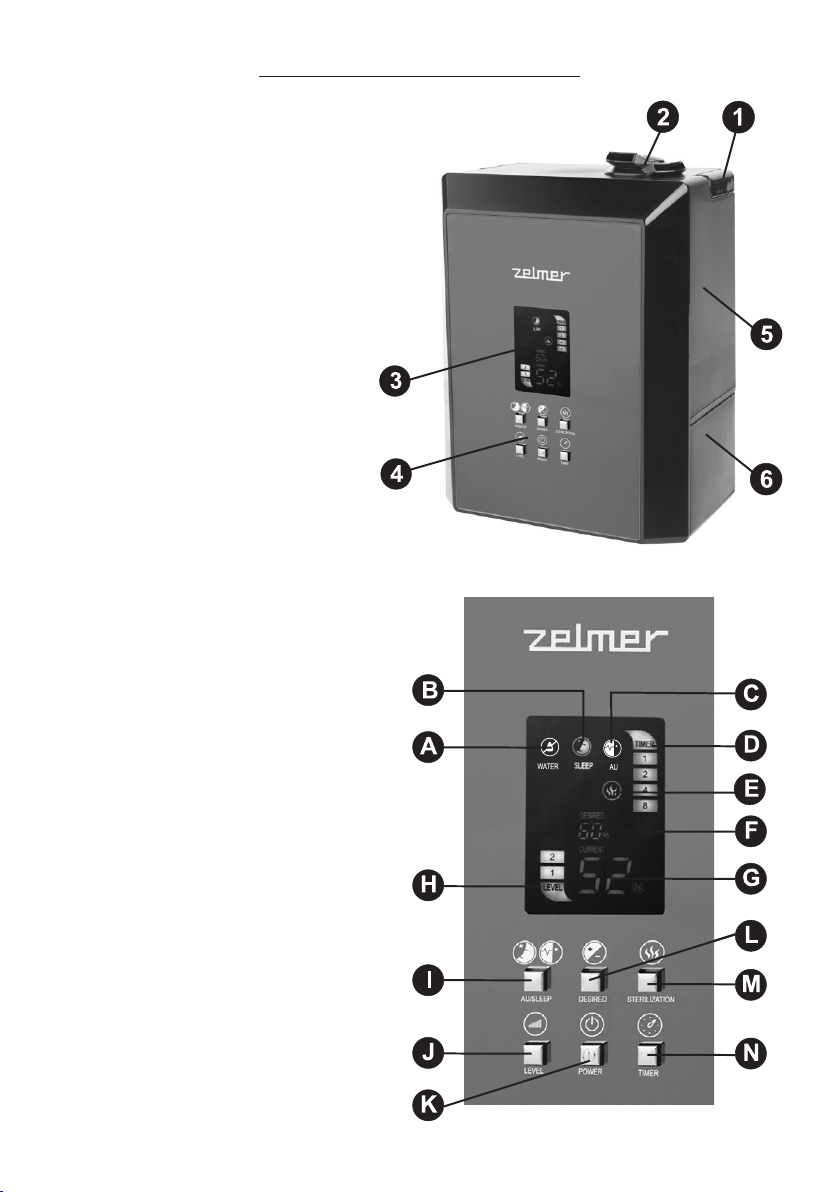

Budowa urządzenia

1. Uchwyt.

2. Dysze pary wodnej.

3. Wyświetlacz diodowy. A. Lampka kontrolna braku wody. B. Lampka kontrolna funkcji

„uśpienie”.

C. Lampka kontrolna funkcji

„auto”. D. Wskaźnik czasomierza. E. Wskaźnik funkcji sterylizacji. F. Wskaźnik poziomu żądanej

wilgotności. G. Wskaźnik poziomu wilgotności

w pomieszczeniu. H. Wskaźnik wyboru poziomu

wilgotności.

4. Panel sterowania. I. Przycisk „auto-uśpienie”

AU/SLEEP. J. Przycisk wyboru poziomu

wilgotności LEVEL. K. Przycisk włącz/wyłącz

POWER. L. Przycisk żądanej wilgotności

DESIRED. M. Przycisk sterylizacji

STERILIZATION. N. Przycisk czasomierza TIMER.

5. Zbiornik na wodę.

6. Podstawa.

Page 5

GW23-011_v01

Obsługa i działanie

Przygotowanie urządzenia do pracy

1. Wyjmij zbiornik na wodę (5) z urządzenia podnosząc go do góry przy pomocy uchwytu.

2. Wyjmij dysze pary wodnej (2) ze zbiornika na wodę (5) unosząc je do góry.

3. Przekręć zbiornik na wodę (5) do góry dnem i odkręć korek, przekręcając go prze-

ciwnie do ruchu wskazówek zegara.

UWAGA: Do korka przymocowany jest ltr wodny Nano-Silver. Jeżeli nie chcesz używać ltra, możesz go zdjąć przekręcając go w kierunku przeciwnym do ruchu wskazówek zegara (patrz Wymiana ltra wodnego Nano Silver str. 8). W celu przechowania usuniętego ltra Nano-Silver należy włożyć go do torebki foliowej oraz pudełka.

4. Wlej czystą wodę do zbiornika na wodę (5) (NIE WOLNO PRZELAĆ). Ponownie

umieść korek na zbiorniku na wodę (5) i przekręć go do oporu zgodnie z kierunkiem ruchu wskazówek zegara.

5. Zamontuj zbiornik na wodę (5) nakładając go na podstawę (6) nawilżacza.

UWAGA: Podczas przenoszenia nawilżacza należy zawsze trzymać urządzenie za podstawę (6).

Dysze pary wodnej (2)

Nawilżacz posiada dwie niezależne dysze pary wodnej (2) obracane w zakresie 0° – 360°. Ustaw dysze pary wodnej (2) w żądanym kierunku.

Nawilżacz wyposażony jest w funkcję normalnej lub mikro pary. Gdy włączona jest funkcja mikro pary, nawilżacz odltrowuje duże drobiny pary i emituje jedynie drobne cząsteczki pary do pomieszczenia. Aby wybrać funkcję mikro pary, należy przekręcić ustawienie dysz pary wodnej (2) w kierunku przeciwnym do ruchu wskazówek zegara na spodniej części dysz pary wodnej (2). Aby wybrać funkcję normalnej pary, należy przekręcić ustawie-

Normalna para

Mikro para

nie dysz pary wodnej (2) w kierunku zgodnym do ruchu wskazówek zegara na spodniej części dysz pary wodnej (2).

Uruchomienie urządzenia UWAGA: Po każdym naciśnięciu przycisku rozlegnie się sygnał dźwiękowy.

Włóż wtyczkę przewodu przyłączeniowego do gniazda zasilania.

1. Przycisk włącz/wyłącz POWER (K) Wciśnij przycisk POWER (K), aby włączyć urządzenie. Z dysz (2) zacznie wydobywać się

para. Po włączeniu, urządzenie będzie pracować w trybie auto oraz w trybie ciepłej pary.

UWAGA: Odczekaj ok. 2–3 minut, aby na podstawę (6) nalała się woda ze zbiornika na wodę (5).

2. Przycisk żądanej wilgotności DESIRED (L) Nad wskaźnikiem poziomu wilgotności w pomieszczeniu (G), wyświetlane są mniej-

sze cyfry, które wskazują poziom żądanej wilgotności (F). Naciśnięcie przycisku

Page 6

6 GW23-011_v01

DESIRED (L) powoduje zmianę ustawień w następującej kolejności:

40%, 45%, 50%, 55%, 60%, 65%, 70%, 75%, ciągły (Co).

Po ustawieniu funkcji „ciągły” (Co), ponowne naciśnięcie przycisku DESIRED (L) spowoduje powrót do początku cyklu – 40%. Zmiany są widoczne na wyświetlaczu diodowym (3).

UWAGA: Po ustawieniu ilości wytwarzanej pary należy odczekać kilka sekund, aby ustawić wilgotność względną.

3. Przycisk wyboru poziomu wilgotności LEVEL (J) Naciśnij przycisk wyboru poziomu wilgotności LEVEL (J), aby ustawić ilość pary

wydobywającej się z nawilżacza. Możliwe są ustawienia od poziomu 1 poprzez 2, 3, 4 aż do poziomu TURBO. Zmiany widoczne są na wyświetlaczu diodowym (3).

UWAGA: Po ustawieniu wilgotności względnej należy odczekać kilka sekund, aby ustawić ilość wytwarzanej pary.

4. Przycisk sterylizacji STERILIZATION (M) Naciśnij przycisk sterylizacji STERILIZATION (M), aby włączyć funkcję ciepłej pary.

Dzięki tej funkcji woda podgrzeje się do temperatury 80°C. Ponowne naciśniecie przycisku spowoduje wyłączenie funkcję ciepłej pary i powrót do funkcji chłodnej pary.

5. Przycisk czasomierza TIMER (N) Naciśnij przycisk TIMER (N), aby ustawić czas wyłączenia się urządzenia. Czaso-

mierz można ustawić na 1, 2, 4, lub 8 godzin oraz na funkcję ciągły (CO). Po ustawieniu funkcji CO, ponowne naciśnięcie przycisku TIMER (N) spowoduje powrót do początku cyklu począwszy od 1. Zmiany są widoczne na wyświetlaczu diodowym.

6. Przycisk „auto-uśpienie” AU/SLEEP a) Pierwsze wciśnięcie – uruchomi się tryb AUTO. Nawilżacz automatycznie ustawi

tryb ciepłej pary, aby poziom wilgotności w pomieszczeniu wynosił 50%.

UWAGA: Przy ustawieniu trybu AUTO, nie ma możliwości regulacji żądanej wilgotności oraz poziomu wilgotności w pokoju. Zmiana tych ustawień spowoduje wyłączenie trybu AUTO.

b) Drugie wciśnięcie – uruchomi się tryb SLEEP (UŚPIENIE). Nawilżacz automatycznie ustawi czasomierz na 8 godzin oraz włączy tryb ciepłej pary, aby poziom wilgotności w pomieszczeniu wynosił 60%.

UWAGA: Przy ustawieniu trybu SLEEP (UŚPIENIE), nie ma możliwości regulacji żądanej wilgotności oraz poziomu wilgotności w pokoju. Zmiana tych ustawień spowoduje wyłączenie trybu SLEPP (UŚPIENIE).

c) Trzecie naciśnięcie – tryby AUTO oraz SLEEP zostaną wyłączone.

UWAGA: Jeżeli zbiornik na wodę jest pusty, urządzenie wyda sygnał dźwiękowy, a na wyświetlaczu diodowym pojawi się symbol WATER (A). Wentylator będzie działać przez kolejne 2 minuty, następnie urządzenie wyłączy się. W takim przypadku nie naciskaj żadnych przycisków. Dolej wodę do zbiornika, urządzenie włączy się automatycznie.

Czyszczenie i konserwacja

Nawilżacz należy czyścić przynajmniej raz w tygodniu.

1. Przed czyszczeniem, urządzenie wyłącz wciskając przycisk POWER (K) i odłącz

wtyczkę od sieci zasilania.

2. Wyjmij zbiornik na wodę (5).

Page 7

7GW23-011_v01

3. Wylej wodę ze zbiornika na wodę (5) oraz z podstawy (6) nawilżacza. Wyczyść wnę-

trze zbiornika łagodnym środkiem czyszczącym.

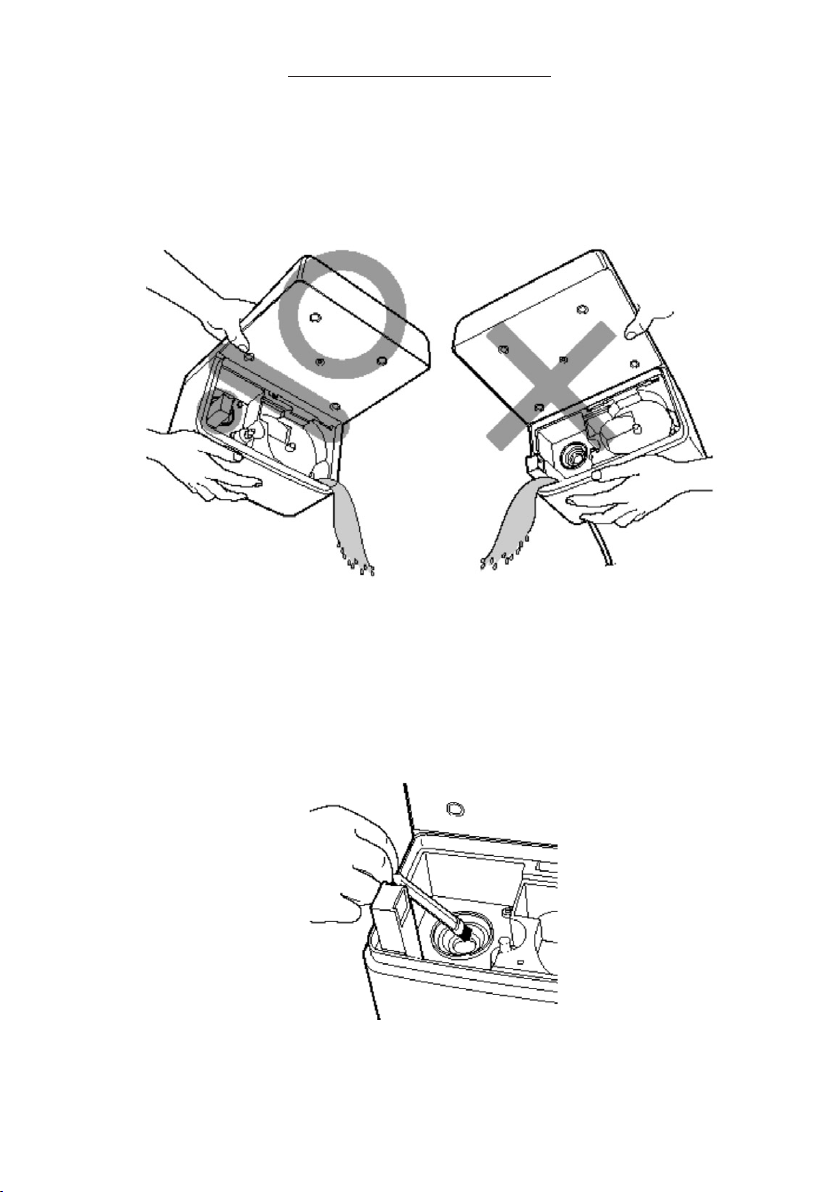

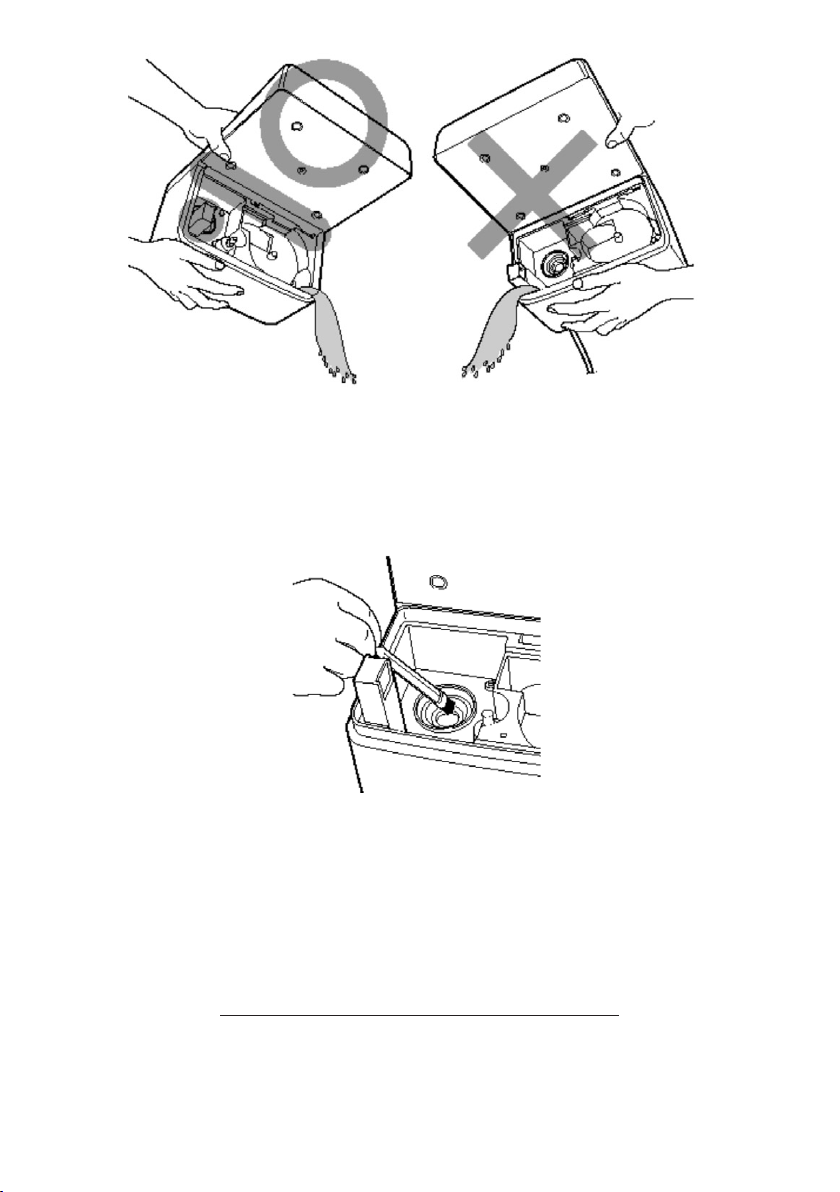

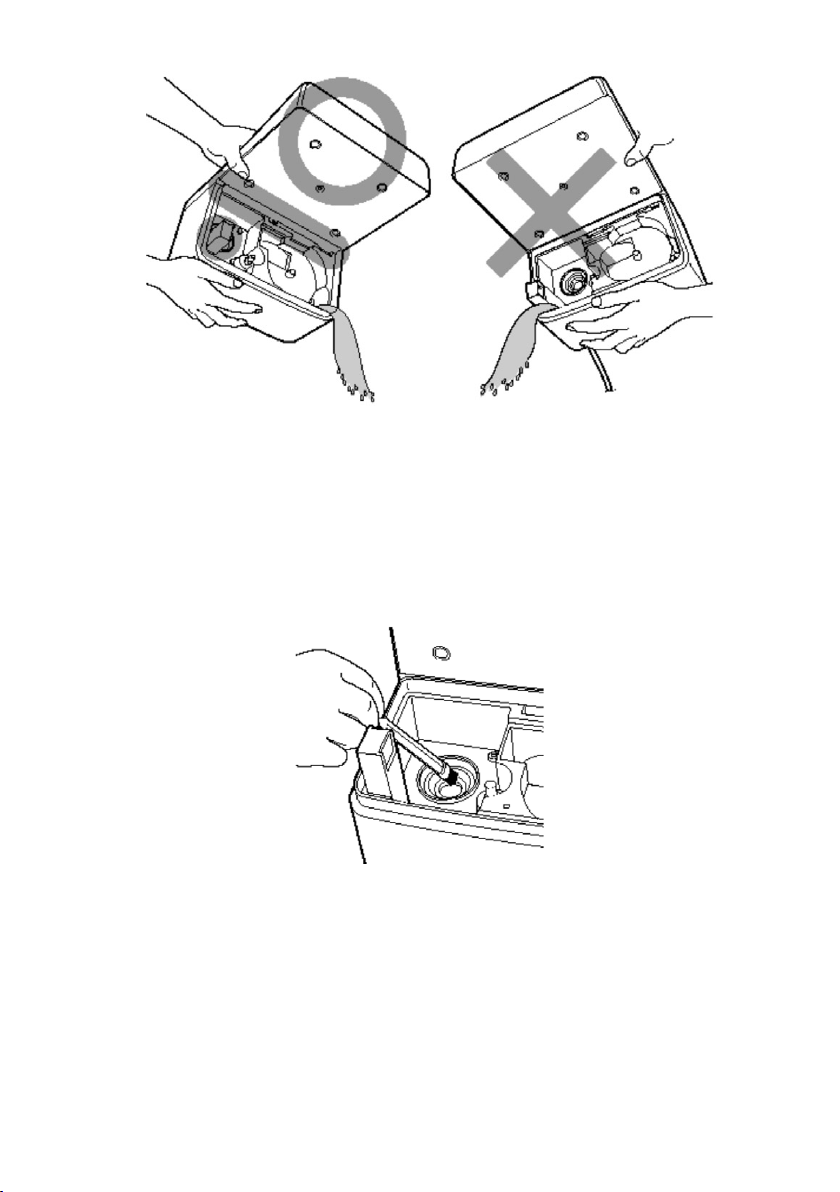

Upewnij się, aby wylewać wodę we właściwym kierunku zgodnie z rysunkiem powyżej, po lewej stronie. W przeciwnym wypadku, woda może dostać się do otworu na powietrze i spowodować poważne uszkodzenie nawilżacza. Jeżeli woda dostanie się do otworu na powietrze skontaktuj się z punktem serwisowym.

4. Zbiornik na wodę (5) i podstawę (6) urządzenia należy czyścić używając ciepłej

wody z dodatkiem łagodnego mydła. Przetwornik należy delikatnie czyścić, używając szczoteczki dołączonej do zestawu.

5. Sterylizacja zbiornika na wodę

Dodaj 1 łyżeczkę wybielacza do 5 litrów wody i wlej do zbiornika. Szczelnie zamknij pokrywę, wstrząśnij zbiornik przez 30 sekund i pozostaw na 20 minut. Opróżnij zbiornik i wypłucz go czystą wodą.

UWAGA: Nie wolno używać silnie działających detergentów ani żadnych ostrych szczotek do szorowania powierzchni urządzenia. Należy używać wyłącznie miękkich ściereczek.

Jeżeli urządzenie nie jest używane, należy najpierw wyczyścić je zgodnie ze wskazówkami podanymi powyżej, wysuszyć oraz schować w suchym i chłodnym miejscu.

Page 8

8 GW23-011_v01

Wymiana ﬁltra wodnego Nano-Silver

Nawilżacz powietrza ma zainstalowany ltr wodny Nano-Silver. Filtr ten używany jest do odltrowywania minerałów oraz dezynfekcji drobnoustrojów. Filtr należy wymieniać, jeżeli był używany przez ponad 3 miesiące lub jeżeli zbiornik na wodę został wypełniony wodą ponad 80 razy.

Wykrywanie i usuwanie usterek

Sprawdź niżej wymienione uwagi zanim oddasz urządzenie do naprawy.

Problem Możliwa przyczyna Rozwiązanie

Urządzenie nie włącza

się.

Brak pary. Brak wody w zbiorniku.

Wokół nawilżacza lub

okna wytwarza się

skroplona para.

Biały pył wokół

urządzenia.

Urządzenie nie jest podłączone do

zasilania.

Brak prądu.

Urządzenie nie stoi na równej

powierzchni.

Na przetworniku znajduje się osad

mineralny.

Zbiornik na wodę został umyty

z użyciem detergentu.

Nie działa wentylator.

Przetwornik nie działa prawidłowo.

Zbyt wysoki ustawienie poziomu

intensywności pary w stosunku do rozmiaru pomieszczenia lub

poziomu wilgotności.

Używana jest twarda woda

(ze zbyt dużą ilością minerałów).

Podłącz urządzenie do sieci

zasilania.

Sprawdź obwód elektryczny,

bezpieczniki oraz gniazdo

zasilania.

Dolej wodę do zbiornika.

Ustaw urządzenie na równej

powierzchni.

Wyczyść przetwornik zgodnie

z instrukcją.

Dokładnie wypłucz zbiornik czystą

wodą i osusz.

Skontaktuj się z punktem

serwisowym.

Skontaktuj się z punktem

serwisowym.

Zmniejsz ustawienie ilości pary za

pomocą przycisku wyboru poziomu

wilgotności.

Używaj oczyszczonej lub

destylowanej wody. Wyczyść

przetwornik używając szczoteczki

dołączonej do zestawu. Należy

wymienić ltr wodny jeżeli był on

używany przez ponad 3 miesiące

lub jeżeli zbiornik na wodę został

napełniony ponad 80 razy.

Page 9

9GW23-011_v01

Ekologia – Zadbajmy o środowisko

Każdy użytkownik może przyczynić się do ochrony środowiska. Nie jest to ani trudne, ani zbyt kosztowne. W tym celu: opakowanie kartonowe przekaż na makulaturę, worki z polietylenu (PE) wrzuć do kontenera na plastik. Zużyte urządzenie oddaj do odpowiedniego punktu składowania, gdyż znajdujące się w urządzeniu niebezpieczne składniki mogą być zagrożeniem dla środowiska.

Nie wyrzucaj urządzenia wraz z odpadami komunalnymi!!!

Importer: Zelmer Market Sp. z o.o. – Polska

ZAKUP CZĘŚCI EKSPLOATACYJNYCH – AKCESORIÓW:

w punktach serwisowych, – sklep internetowy – jak poniżej. –

Telefony:

1. Salon Sprzedaży Wysyłkowej:

wyroby/akcesoria – sklep internetowy: www.zelmer.pl, e-mail: salon@zelmer.pl –

części zamienne: – ...............................tel. 17 865-86-05, fax 17 865-82-47

2. Sprawy handlowe: ................................tel. 17 865-81-02, e-mail: sprzedaz@zelmer.pl

3. Biuro reklamacji: ................................... tel. 17 865-82-88, 17 865-85-04

Importer/producent nie odpowiada za ewentualne szkody spowodowane zastosowaniem urządzenia niezgodnym z jego przeznaczeniem lub niewłaściwą jego obsługą. Importer/producent zastrzega sobie prawo modykacji wyrobu w każdej chwili, bez wcześniejszego powiadamiania, w celu dostosowania do przepisów prawnych, norm, dyrektyw albo z przyczyn konstrukcyjnych, handlowych, estetycznych i innych.

Page 10

10 GW23-011_v01

Přečtěte si důkladně tento návod k použití. Zvláštní pozornost věnujte pokynům týkajícím se bezpečnosti, aby během používání nedošlo k nehodám a poškození přístroje. Návod k použití si uschovejte pro pozdější použití v průběhu používání výrobku.

Vážení zákazníci!

Obsah

Bezpečnostní pokyny ................................................................................................10

Technické údaje ..........................................................................................................11

Konstrukce ................................................................................................................. 12

Obsluha a provoz ......................................................................................................13

Čištění a údržba ........................................................................................................14

Výměna vodního ltru Nano-Silver ............................................................................ 16

Zjišťování a odstraňování závad ............................................................................... 16

Ekologicky vhodná likvidace ...................................................................................... 17

Bezpečnostní pokyny

Před použitím přístroje se seznamte s obsahem celého návodu k použití. – Přístroj je určen pro domácí použití v interiérech. Není určen pro komerční a hospo- – dářské použití nebo k provozu ve venkovních prostorách. Zařízení připojujte pouze k elektrické síti se střídavým proudem. – Nevytahujte elektrickou vidlici ze síťové zásuvky tahem za napájecí kabel. – Neschovávejte napájecí kabel pod koberce, ani jej nepřikrývejte běhouny. – Zařízení nezapínejte, je-li napájecí kabel nebo kryt zjevně poškozen. –

Pokud dojde k poškození neoddělitelné přívodní šňůry, musí jej vyměnit výrobce, specializovaný servis nebo jiná kvalikovaná osoba, aby nedošlo k ohrožení.

Opravy přístroje může provádět pouze proškolený personál. Neodborně provedena oprava může být pro uživatele příčinou vážného ohrožení. V případě vzniku závad se obraťte na specializovaný servis.

Nevkládejte cizí tělesa do otvoru pro odvádění vzduchu, mohlo by dojít k úrazům – nebo poškození přístroje. Aby nedošlo k zasažení proudem neumísťujte přístroj do okna, neponořujte přístroj, – zástrčku nebo napájecí kabel ve vodě nebo je nepostřikujte jinými tekutinami. Ne používejte přístroj v zamaštěných místech, například v kuchyni. Tento přístroj – není určen pro ltrování oleje nebo tuku nacházejícího se ve vzduchu. Nepoužívejte přístroj v blízkosti výbušných nebo hořlavých výparů. – Neumísťujte přístroj ani žádné jeho díly v blízkosti otevřeného ohně, sporáku nebo – jiných přístrojů vytvářejících teplo. Před čištěním přístroje, přenášením na jiné místo, montáži nebo demontáži, není-li – přístroj používán, vytáhněte vždy zástrčku napájecího kabelu ze zásuvky. Neblokujte prostor pro odvádění vzduchu, mohlo by dojít k poškození přístroje. – Nepoužívejte přístroj, jsou-li jeho kryty sundány nebo poškozeny. – Do nádrže na vodu nepřidávejte žádné léky. – Přístroj není určen, aby jej obsluhovaly děti nebo osoby s omezenými fyzickými, – smyslovými nebo psychickými schopnostmi nebo s nedostatkem zkušeností a znalostí práce s přístrojem, nepoužívají-li jej pod dohledem nebo podle návodu k obsluze poskytnutému osobou odpovědnou za jejich bezpečnost. Věnujte pozornost, aby si děti s přístrojem nehrály. –

Page 11

11GW23-011_v01

Přístroj umísťujte vždy na rovné ploše. – Nesměřujte trysky s párou přímo na děti, stěny nebo nábytek. – Přístroj nikdy nespouštějte, není-li kompletně smontován.  – Nepoužívejte horkou vodu. Používejte pouze „měkkou” vodu s nízkým obsahem mi- – nerálů. Nevystavujte přístroj přímému působení slunečního záření. Neumísťujte ho v mís- – tech, kde je vysoká teplota, v blízkosti počítačů nebo citlivého elektronického zařízení. Nedoporučujeme umísťovat zvlhčovač pod klimatizací, neboť je tím ovlivněna hod- – nota relativní vlhkosti. Neponořujte přístroj ve vodě, ani jej nemyjte pod tekoucí vodou. – K mytí krytu nepoužívejte agresivní čisticí přípravky ve formě emulzí, mléka, past – apod. Mohlo by dojít k odstranění informačních a grackých symbolů, jako jsou označení, výstražné symboly apod.

VÝSTRAHA: Nepoužívejte žádné dodatečné prvky a systémy měnící rychlost rotujících dílů přístroje (např. elektrických regulátorů rychlosti).

Technické údaje

Technické parametry jsou uvedeny na typovém štítku výrobku. Přístroj je konstruován ve II stupni ochrany a nevyžaduje uzemnění. Zvlhčovač vzduchu splňuje požadavky platných norem. Přístroj je shodný s požadavky těchto směrnic:

Elektrická nízkonapěťová zařízení (LVD) – 2006/95/EC. – Elektromagnetická kompatibilita (EMC) – 2004/108/EC. –

Výrobek je označen symbolem CE na typovém štítku.

Page 12

12 GW23-011_v01

1. Držák.

2. Trysky vodní páry.

3. Diodový displej. A. Signalizační kontrolka

absence vody. B. Signalizační kontrolka funkce

„spánku“. C. Signalizační kontrolka funkce

„auto“. D. Ukazatel časovače. E. Ukazatel funkce sterilizace. F. Ukazatel úrovně požadované

vlhkosti. G. Ukazatel úrovně vlhkosti

v místnosti. H. Ukazatel volby úrovně

vlhkosti.

4. Ovládací panel. I. Tlačítko “auto-spánku”

AU/SLEEP. J. Tlačítko výběru úrovně

vlhkosti LEVEL. K. Tlačítko zapni/vypni POWER. L. Tlačítko požadované vlhkosti

DESIRED. M. Tlačítko sterilizace

STERILIZATION. N. Tlačítko časovače TIMER.

5. Nádržka na vodu.

6. Podstavec.

Konstrukce

Page 13

13GW23-011_v01

Obsluha a provoz

Příprava přístroje k provozu

1. Vyjměte nádrž na vodu (5) z přístroje zvednutím za držák.

2. Vyjměte trysky vodní páry (2) z nádrže na vodu (5) nazvednutím nahoru.

3. Otočte nádrž na vodu (5) dnem vzhůru a odšroubujte korek jeho otočením proti

směru hodinových ručiček.

UPOZORNĚNÍ: Ke korku je připevněn vodní ltr Nano-Silver. Nechcete-li ltr používat, můžete jej odložit otočením proti směru hodinových ručiček (viz výměnu vodního ltru Nano Silver str. 16). Odložený ltr Nano-Silver vložte před uskladněním do plastového obalu a krabičky.

4. Vlijte čistou vodu do nádrže na vodu (5) (NEPŘELIJTE!). Opětovně umístěte korek

na nádrži na vodu (5) a otočte jej nadoraz ve směru hodinových ručiček.

5. Namontujte nádrž na vodu (5) jejím nasazením do krytu (6) zvlhčovače.

UPOZORNĚNÍ! Při přenášení zvlhčovače držte vždy přístroj za kryt (6). Trysky vodní páry (2)

Zvlhčovač má dvě trysky vodní páry (2) které lze otáčet v rozmezí 0° – 360°. Nastavte trysky vodní páry (2) v požadovaném směru.

Zvlhčovač je vybaven funkcí normální nebo mikro páry. Je-li zapnutá funkce mikro páry, zvlhčovač odltruje velké kapky páry a emituje pouze drobné kapky páry do místnosti. Zvolte funkci mikro páry, otočte trysky vodní páry (2) proti směru hodinových ručiček ve spodní části trysek vodní páry (2). Zvolte funkci normální páry otočením trysek vodní páry (2)

Normální pára

Mikro pára

ve směru hodinových ručiček ve spodní části trysek vodní páry (2).

Zapnutí přístroje UPOZORNĚNÍ: Po každém zmáčknutí tlačítka zazní zvukový signál.

Vložte zástrčku napájecího kabelu do zásuvky.

1. Tlačítko zapni/vypni POWER (K) Zmáčkněte tlačítko POWER (K) a zapněte přístroj. Z trysek (2) se začne uvolňovat

pára. Po zapnutí bude přístroj pracovat v režimu auto a v režimu teplé páry.

UPOZORNĚNÍ! Vyčkejte asi 2–3 minuty, aby se na podstavec (6) nalila voda z nádoby na vodu (5).

2. Tlačítko požadované vlhkosti DESIRED (L) Nad ukazatelem úrovně vlhkosti v místnosti (G) se zobrazují menší číslice, které

znázorňují úroveň požadované vlhkosti (F). Zmáčknutím tlačítka DESIRED (L) dojde ke změně nastavení v následujícím pořadí:

40%, 45%, 50%, 55%, 60%, 65%, 70%, 75%, nepřetržitý (Co).

Page 14

GW23-011_v01

Po nastavení funkce „nepřetržitý” (Co), způsobí opětovné zmáčknutí tlačítka

DESIRED (L) návrat na začátek cyklu – 40%. Změny jsou viditelné na diodovém displeji (3).

UPOZORNĚNÍ: Po nastavení množství vytvářené páry vyčkejte několik vteřin před nastavením relativní vlhkosti.

3. Tlačítko výběru úrovně vlhkosti LEVEL (J) Zmáčkněte tlačítko výběru úrovně vlhkosti LEVEL (J), pro nastavení množství páry

uvolňované ze zvlhčovače. Možná nastavení jsou od úrovně 1 přes 2, 3, 4 až do úrovně TURBO. Změny jsou viditelné na diodovém displeji (3).

UPOZORNĚNÍ: Po nastavení množství relativní vlhkosti vyčkejte několik vteřin před nastavením množství vytvářené páry.

4. Tlačítko sterilizace STERILIZATION (M) Zmáčkněte tlačítko sterilizace STERILIZATION (M) pro zapnutí funkce teplé páry.

Díky této funkci se voda ohřeje na teplotu 80ºC. Opětovné zmáčknutí tlačítka způsobí vypnutí funkce teplé páry a návrat k funkci studené páry.

5. Tlačítko časovače TIMER (N) Zmáčkněte tlačítko TIMER (N) pro nastavení doby vypnutí přístroje. Časovač lze

nastavit na 1, 2, 4 nebo 8 hodin a na funkci nepřetržitou (CO). Po nastavení funkce CO způsobí opětovné zmáčknutí tlačítka TIMER (N) návrat na začátek cyklu počínaje od 1. Změny jsou viditelné na diodovém displeji.

6. Tlačítko „auto-spánku” AU/SLEEP a) První zmáčknutí – dojde ke spuštění režimu AUTO. Zvlhčovač automaticky nasta-

ví režim teplé páry, aby úroveň vlhkosti v místnosti činila 50%.

UPOZORNĚNÍ: Při nastavení režimu AUTO, nelze nastavit požadovanou vlhkost a úroveň vlhkosti v místnosti. Změna těchto nastavení způsobí vypnutí režimu AUTO.

b) Druhé zmáčknutí – dojde ke spuštění režimu SLEEP (SPÁNEK). Zvlhčovač automaticky nastaví časovač na 8 hodin a zapne režim teplé páry, aby úroveň vlhkosti v místnosti činila 60%.

UPOZORNĚNÍ: Při nastavení režimu SLEEP (SPÁNEK), nelze nastavit požadovanou vlhkost a úroveň vlhkosti v místnosti. Změna těchto nastavení způsobí vypnutí režimu SLEEP (SPÁNEK).

c) Třetí zmáčknutí – režimy AUTO a SLEEP budou vypnuty.

UPOZORNĚNÍ: Je-li nádoba na vodu prázdná, přístroj vydá zvukový signál a na diodovém displeji se objeví symbol WATER EMPTY (A). Ventilátor bude pracovat během dalších 2 minut, poté se přístroj vypne. V této situaci nemačkejte žádná tlačítka. Dolijte vodu do nádoby, přístroj se zapne automaticky.

Čištění a údržba

Zvlhčovač čistěte alespoň jednou týdně.

1. Před čištěním přístroj vypněte zmáčknutím tlačítka POWER (K) a vytáhněte zástrč-

ku z napájecí sítě.

2. Vyjměte nádrž na vodu (5).

3. Vylijte vodu z nádrže na vodu (5) a z krytu (6) zvlhčovače. Vyčistěte vnitřek nádrž

mírným čisticím přípravkem.

Page 15

GW23-011_v01

Ujistěte se, že vodu vyléváte ve správném směru podle obrázku výše, po levé straně. V opačném případě může voda proniknout do vzduchového otvoru a způsobit vážné poškození zvlhčovače. Pronikne-li voda vzduchovým otvorem, kontaktujte servis.

4. Nádrž na vodu (5) a kryt (6) přístroje čistěte s použitím teplé vody s přídavkem jem-

ného mýdla. Měnič nutno čistit jemně s použitím připojeného kartáčku.

5. Sterilizace nádoby na vodu Přidejte 1 lžičku bělícího přípravku do 5 litrů vody a vlijte do nádoby. Uzavřete těsně

kryt, po dobu 30 sekund protřepejte nádobu a ponechte 20 minut. Vyprázdněte nádobu a vypláchněte ji čistou vodou.

UPOZORNĚNÍ: K čištění povrchů přístrojů nepoužívejte agresívní čisticí přípravky ani žádné ostré kartáče. Používejte výhradně měkké utěrky.

Není-li přístroj používán, vyčistěte jej nejprve podle výše uvedených pokynů, vysušte a uschovejte na suchém a chladném místě.

Page 16

16 GW23-011_v01

Výměna vodního ﬁltru Nano-Silver

Zvlhčovač vzduchu má nainstalován vodní ltr Nano-Silver. Tento ltr je používán k odltrování minerálů a k dezinfekci mikroorganismů. Filtr vyměňte pokud byl používán více než 3 měsíce nebo byla-li nádrž na vodu naplněna více než 80 krát.

Zjišťování a odstraňování závad

Před předáním přístroje do servisu, prověřte níže uvedené pokyny.

Problém Možná příčina Řešení

Přístroj nelze zapnout. Přístroj není zapnut do napájecí

Nevzniká pára. V nádobě není voda.

Kolem zvlhčovače nebo okna se tvoří

kondenzovaná pára.

Bílý prach kolem

přístroje.

sítě. Výpadek proudu.

Přístroj nestojí na rovném

podkladu.

Na měniči je minerální usazenina.

Nádoba na vodu byla umytá

s použitím detergentu.

Nefunguje ventilátor.

Měnič není funkční.

Příliš vysoké nastavení úrovně

intenzity páry v poměru k rozměru

místnosti nebo úrovně vlhkosti.

Je používána tvrdá voda

(obsahující přílišné množství

minerálů).

Připojte přístroj do napájecí sítě. Ověřte elektrický obvod, pojistky

a napájecí zásuvku.

Dolijte vodu do nádoby.

Umístěte přístroj na rovné ploše.

Vyčistěte měnič podle návodu. Důkladně vypláchněte nádobu

čistou vodou a vysušte.

Kontaktujte servis. Kontaktujte servis.

Snižte nastavení množství páry

tlačítkem pro výběr úrovně vlhkosti.

Používejte očištěnou nebo

destilovanou vodu. Vyčistěte měnič

pomoci kartáčku připojenému

k sadě. Vyměňte vodní ltr pokud

byl používán déle než 3 měsíce

nebo byla-li nádoba na vodu

naplněna více než 80 krát.

Page 17

17GW23-011_v01

Ekologicky vhodná likvidace

Obalový materiál jednoduše neodhoďte. Obaly a balicí prostředky elektrospotřebičů Twist jsou recyklovatelné, a zásadně by měly být vráceny k novému zhodnocení. Obal z kartonu lze odevzdat do sběren starého papíru. Pytlík z polyetylénu (PE, PE-HD, PELD) odevzdejte do sběren PE k opětnému zužitkování. Po ukončení životnosti spotřebič zlikvidujte prostřednictvím k tomu určených recyklačních středisek. Pokud má být spotřebič denitivně vyřazen z provozu, doporučuje se po odpojení napájecího přívodu od elektrické sítě jeho odříznutí, přístroj tak bude nepoužitelný. Informujte se laskavě u Vaší obecní správy o recyklačním středisku, ke kterému příslušíte. Toto elektrozařízení nepatří do komunálního odpadu. Spotřebitel přispívá na ekologickou likvidaci výrobku. ZELMER CZECH s.r.o. je zapojena do kolektivního systému ekologické likvidace elektrozařízení u rmy Elektrowin a.s. Více na www.elektrowin.cz.

Veškeré opravy svěřte odborníkům v servisních střediscích. Záruční i pozáruční opravy osobně doručené nebo zaslané poštou provádí servisní střediska ZELMER – viz. SEZNAM ZÁRUČNÍCH OPRAVEN.

Dovozce/výrobce nezodpovídá za případné škody způsobené použitím zařízení v rozporu s jeho určením nebo chybnou obsluhou. Dovozce/výrobce si vyhrazuje právo výrobek kdykoli, bez předchozího oznámení, upravovat za účelem přizpůsobení výrobku právním předpisům, normám, směrnicím nebo z konstrukčních, obchodních, estetických nebo jiných důvodů.

Page 18

18 GW23-011_v01

Prosíme, pozorne si prečítajte tento návod na použitie. Mimoriadnu pozornosť venujte bezpečnostným pokynom, aby ste sa vyhli nehodám a/alebo poškodeniu zariadenia. Návod na použitie si uschovajte, aby ste si ho mohli prečítať aj počas neskoršieho používania zariadenia.

Vážený zákazník!

Obsah

Pokyny týkajúce sa bezpečnosti ................................................................................ 18

Technické údaje ......................................................................................................... 19

Konštrukcia zariadenia .............................................................................................. 20

Obsluha a fungovanie ................................................................................................ 21

Čistenie a údržba ....................................................................................................... 22

Výmena vodného ltru Nano-Silver ........................................................................... 24

Nachádzanie a odstraňovanie porúch ....................................................................... 24

Ekologicky vhodná likvidácia ..................................................................................... 25

Pokyny týkajúce sa bezpečnosti

Pred prvým použitím zvlhčovača vzduchu sa podrobne zoznámte s obsahom celého – návodu na použitie. Zariadenie je určené jedine pre domáce použitie. Nie je určené pre komerčnú a hos- – podársku spotrebu alebo na používanie mimo miestností. Zariadenie pripájajte jedine do zásuvky premenlivého prúdu. – Nevyťahujte zástrčku z elektrickej zásuvky ťahajúc za kábel. – Napájací kábel neuschovávajte pod kobercami a neprikrývajte ho behúnmi. – Zariadenie nezapínajte ak napájací kábel alebo výstuž sú viditeľným spôsobom po- – škodené.

Ak sa neodpojiteľný elektrický kábel poškodí, musí ho vymeniť výrobca alebo špecializovaný opravárenský podnik alebo vykvalikovaná osoba, aby ste predišli nebezpečenstvu.

Spotrebič smú opravovať iba odborne spôsobilí zamestnanci. Nesprávne vykonaná oprava môže byť príčinou vážneho ohrozenia pre používateľa. V prípade poruchy odporúčame, aby ste sa obrátili na špecializovaný servis.

Neklaďte cudzie prvky do odplyvu pary, môže to spôsobiť poškodenie zariadenia. – Aby ste sa vyhli nebezpečenstvu elektrického prúdu, neklaďte zariadenie v okne, – zariadenie, zástrčky alebo pripájací kábel neponárajte do vody alebo nekropte ich inými tekutinami. Nepoužívajte zariadenie v miestnostiach, ktoré obsahujú veľa tuku, také ako kuchy- – ňa. Toto zariadenie nie je zhotovené na ltráciu oleja alebo tuku nachádzajúceho sa v ovzduší. Nepoužívajte zariadenie v blízkosti výbušných a ľahkozápalných výparov. – Neklaďte zariadenie ani žiadne jeho časti v blízkosti otvoreného ohňa, sporáka ale- – bo iných zariadení, ktoré vytvárajú teplo. Pred čistením zariadenia, prenášaním na iné miesto, montážou alebo demontážou, – ako aj ak zariadenie nie je používané, vždy vytiahnite zástrčku napájacieho kábla z elektrickej siete. Neblokujte prístup odplyvu pary, môže to zapríčiniť poškodenie zariadenia. – Nepoužívajte zariadenie, ak jeho konštrukcia je odpojená alebo poškodená. –

Page 19

19GW23-011_v01

Nepridávajte žiadne lieky do nádrže na vodu. – Spotrebič nie je určený na používanie osobami (vrátane detí) so zníženými fyzický- – mi, zmyslovými alebo mentálnymi schopnost’ami, alebo s nedostatkom skúseností a vedomostí, pokial’ im osoba zodpovedná za ich bezpečnost’ neposkytne dohl’ad alebo ich nepoučila o použivani spotrebiča. Dávajte si pozor, aby sa deti nehrali so zariadením. – Vždy umiestňujte zariadenie na plochom, rovnom povrchu. – Nenasmerujte dýzy s parou priamo na deti, steny alebo nábytok. – Nikdy nezapínajte zariadenie pred jeho úplným namontovaním. – Nepoužívajte horúcu vodu. Používajte iba „mäkkú” vodu s nízkym obsahom mine- – rálov. Nevystavujte zariadenie na priame pôsobenie slnečných lúčov. Neklaďte ho na – miestach, kde je vysoká teplota, v blízkosti počítačov alebo citlivého elektronického zariadenia. Neodporúča sa kladenie zvlhčovača pod klimatizátormi, pretože to vplýva na úroveň – relatívnej vlhkosti. Neponáraje zariadenie do vody, neumývajte ho pod tečúcou vodou. – Na umývanie konštrukcie nepoužívajte agresívne detergenty také ako emulzie, – mliečka, pasty atď. Môžu okrem iného odstrániť nanesené informačné gracké symboly také ako: označenia, výstražné znaky atď.

VÝSTRAHA: Nepoužívajte žiadne dodatočné prvky a zostavy meniace rýchlosť víriacich častí zariadenia (napr. elektrické regulátory rýchloste).

Technické údaje

Technické parametre sú uvedené na výrobnom štítku výrobku. Zvlhčovač vzduchu je vyrobený v II. izolačnej triede, nevyžaduje uzemnenie. Zvlhčovač vzduchu vyhovuje požiadavkám platných noriem. Zariadenie vyhovuje požiadavkám smerníc:

Nízkonapäťové elektrické zariadenie (LVD) – 2006/95/EC. – Elektromagnetická kompatibilita (EMC) – 2004/108/EC. –

Výrobok je označený označením CE na výrobnom štítku.

Page 20

20 GW23-011_v01

Konštrukcia zariadenia

1. Držiak.

2. Dýzy vodnej pary.

3. Diódová obrazovka. A. Kontrolka nedostatku vody. B. Kontrolka funkcie „spánok”. C. Kontrolka funkcie „auto”. D. Ukazovateľ časomiery. E. Ukazovateľ funkcie

sterilizácie. F. Ukazovateľ úrovne

požadovanej vlhkosti. G. Ukazovateľ úrovne vlhkosti

v miestnosti. H. Ukazovateľ výberu úrovne

vlhkosti.

4. Riadiaci panel. I. Tlačidlo „auto-spánok”

AU/SLEEP. J. Tlačidlo výberu úrovne

vlhkosti LEVEL. K. Tlačidlo zapnúť/vypnúť

POWER. L. Tlačidlo požadovanej vlhkosti

DESIRED. M. Tlačidlo sterilizácie

STERILIZATION. N. Tlačidlo časomiery TIMER.

5. Nádrž na vodu.

6. Podložka.

Page 21

21GW23-011_v01

Obsluha a fungovanie

Príprava zariadenia na prácu

1. Vyberte nádrž na vodu (5) zo zariadenie, zdvíhajúc ho hore pomocou držiaka.

2. Vyberte dýzy vodnej pary (2) z nádrže na vodu (5) zdvíhajúc ich hore.

3. Prekrúťte nádrž na vodu (5) hore dnom a odkrúťte zátku, prekrúcajúc ju v protisme-

re hodinových ručičiek.

UPOZORNENIE: Do zátky je pripevnený vodný lter Nano-Silver. Ak nechcete používať lter, môžete ho odstrániť prekrúcajúc ho v protismere hodinových ručičiek (pozri Výmena vodného ltru Nano-Silver str. 24). Za účelom uschovávania odstráneného ltra Nano-Silver je potrebné vložiť ho do fóliového sáčku, ako aj krabice.

4. Nalejte čistú vodu do nádrže na vodu (5) (NESMIETE PRELIAŤ). Opäť umiestnite

zátku na nádrži na vodu (5) a prekrúťte ju do konca v smere hodinových ručičiek.

5. Namontujte nádrž na vodu (5) pripevňujúc ju na základ (6) zvlhčovavča.

UPOZORNENIE: Počas prenášania zvlhčovača je potrebné zariadenie vždy držať za základ (6).

Dýzy vodnej pary (2)

Zvlhčovač obsahuje dve nezávisle od seba dýzy vodnej pary (2) otáčané v rozmedzí 0° – 360°. Nastavte dýzy vodnej pary (2) na požadovaný smer.

Zvlhčovač je vybavený funkciou normálnej alebo mikro pary. Ak je zapnutá funkcia mikro pary, zvlhčovač odltruje veľké prvky pary a emituje jedine drobné čiastočky pary do miestnoste. Pre výber funkcie mikro pary je potrebné prekrútiť nastavenie dýz vodnej pary (2) v protismere hodinových ručičiek na spodnej časti dýz vodnej pary (2).

Normálna para

Mikro para

Pre výber funkcie normálnej pary je potrebné prekrútiť nastavenie dýz vodnej pary (2) v smere hodinových ručičiek na spodnej časti dýz vodnej pary (2).

Zapnutie zariadenia UPOZORNENIE: Po každom stlačení tlačidla sa ozve zvukový signál.

1. Tlačidlo zapnúť/vypnúť POWER (K) Stlačte tlačidlo POWER (K), aby ste zapli zariadenie. Z dýz (2) začne vychádzať para.

Po zapnutí bude zariadenie pracovať v spôsobe auto, ako aj spôsobom teplej pary.

UPOZORNENIE: Počkajte cca. 2–3 minúty, aby sa na podstavec (6) naliala voda z nádržky na vodu (5).

2. Tlačidlo požadovanej vlhkosti DESIRED (L) Nad ukazovateľom úrovne vlhkosti v miestnosti (G), sú zobrazované menšie číslice,

ktoré zobrazujú úroveň požadovanej vlhkosti (F). Stlačenie tlačidla DESIRED (L) spôsobí zmenu nastavenia podľa nasledujúceho poriadku:

40%, 45%, 50%, 55%, 60%, 65%, 70%, 75%, stály (Co).

Page 22

GW23-011_v01

Po nastavení funkcie „stály” (Co), opätovné stlačenie tlačidla DESIRED (L) spôsobí

návrat na začiatok cyklusu – 40%. Zmeny sú viditeľné na diódovej obrazovke (3).

UPOZORNENIE: Po nastavení množstva vytváranej pary je potrebné počkať niekoľko sekúnd, aby sa nastavila relatívna vlhkosť.

3. Tlačidlo výberu úrovne vlhkosti LEVEL (J) Stlačte tlačidlo výberu úrovne vlhkosti LEVEL (J), aby ste nastavili množstvo pary,

ktorú bude zvlhčovač vylučovať. Je možné nastaviť od úrovne 1 cez 2, 3,4 až na úroveň TURBO. Zmeny sú viditeľné na diódovej obrazovke (3).

UPOZORNENIE: Po nastavení relatívnej vlhkosti je potrebé počkať niekoľko sekúnd, aby ste nastavili množstvo vytváranej pary.

4. Tlačidlo sterilizácie STERILIZATION (M) Stlačte tlačidlo sterilizácie STERILIZATION (M), aby ste zapli funkciu teplej pary.

Vďaka tejto funkcii sa voda zohreje na teplotu 80ºC. Opätovné stlačenie tlačidla vypne funkciu teplej pary a vráti sa do funkcie studenej pary.

5. Tlačidlo časomiery TIMER (N) Stlačte tlačidlo TIMER (N), aby ste nastavili čas vypnutia zariadenia. Časomieru je

možné nastaviť na 1, 2, 4 alebo 8 hodín, ako aj na funkciu stály (CO). Po nastavení funkcie CO, opätovné stlačenie tlačidla TIMER (N) spôsobí návrat na začiatok cyklusu, začínajúc od 1. Zmeny sú viditeľé na diódovej obrazovke.

6. Tlačidlo „auto-spánok” AU/SLEEP a) Prvé stlačenie – zapne sa spôsob AUTO. Zvlhčovač atuomaticky nastaví spôsob

teplej pary, aby úroveň vlhkosti v miestnosti predstavovala 50%.

UPOZORNENIE: Pri nastavení spôosbu AUTO neexistuje možnosť regulovania požadovanej vlhkosti, ako aj úrovne vlhkosti v izbe. Zmena týchto nastavení vypne spôsob AUTO.

b) Druhé stlačenie – zapne sa spôsob SLEEP (SPÁNOK). Zvlhčovač automaticky

nastaví časomieru na 8 hodín, ako aj vypne spôsob teplej pary, aby úroveň vlhkosti v miestnosti predstavovala 60%.

UPOZORNENIE: Pri nastavení spôsobu SLEEP (SPÁNOK), neexistuje možnosť regulácie požadovanej vlhkosti, ako aj úrovne vlhkosti v izbe. Zmena týchto nastavení vypne spôsob SLEPP (SPÁNOK).

c) Tretie stlačenie - spôsoby AUTO, ako aj SLEEP budú vypnuté.

UPOZORNENIE: Ak nádrž na vodu je prázdna, so zariadenia sa ozve zvukový signál a na diódovej obrazovke sa objaví symbol WATER EMPTY (A). Ventilátor bude pracovať počas nasledujúcich 2 minút a následne sa zariadenie vypne. V takomto prípade nestláčajte žiadne tlačidlá. Do nádrže dolejte vodu, zariadenie sa automaticky zapne

Čistenie a údržba

Zvlhčovač je potrebné čistiť aspoň raz za týždeň.

1. Pred čistením vypnite zariadenie pomocou tlačidla POWER (K) a odpojte zástrčku

z napájacej siete.

2. Vyberte nádrž na vodu (5).

3. Vylejte vodu z nádrže na vodu (5), ako aj zo základu (6) zvlhčovača. Vyčistite vnútro

nádrže jemným čistiacim prostriedkom.

Page 23

GW23-011_v01

Ubezpečte sa, aby ste vodu vylievali vo vhodnom smere v súlade s obrázkom nachádzajúcim sa nižšie, na ľavej strane. V opačnom prípade sa voda môže dostať do otvoru na vzduch a spôsobiť vážne poškodenie zvlhčovača. Ak sa voda dostane do otvoru pre vzduch, skontaktujte sa so servisným bodom.

4. Nádrž na vodu (5) a základ (6) zariadenia je potrebné čistiť teplou vodou s pridaním

jemného mydla. Menič je potrebné čistiť jemne, používajúc kefky, ktoré sú pripojené k zostave.

5. Sterilizácia nádrže na vodu Pridajte 1 lyžičku sava do 5 litrov vody a nalejte do nádrže. Tesne uzatvorte pokrýv-

kou, potraste nádržou 30 sekúnd a nechajte odstáť 20 minút. Vyprázdnite nádrž a vypláchnite ju čistou vodou.

POZOR: Nesmú sa používať silné čistiace prostriedky ani žiadne tvrdé kefy na čistenie povrchu zariadenia. Používajte len mäkké prachovky.

Ak zariadenie nie je používané, vyčistite ho podľa pokynov, ktoré sú uvedené vyššie, vysušte ho a uschovajte na suché a chladné miesto.

Page 24

24 GW23-011_v01

Výmena vodného ﬁltru Nano-Silver

Zvlhčovač vzduchu má nainštalovaný vodný lter Nano-Silver. Tento lter je používaný pre odltrovanie minerálov, ako aj dezinfeciu baktérií. Filter je potrebné vymeniť, ak bol používaný viac ako 3 mesiace alebo ak nádrž na vodu bola naplnená vodou viac ako 80 krát.

Nachádzanie a odstraňovanie porúch

Skontrolujte nižšie uvedené poznámky skôr ako zariadenie dáte na opravu.

Problém Prípadná príčina Riešenie

Zariadenie sa nevypína. Zariadenie nie je pripojené do

Bez pary. Chýba voda v nádrži.

Na meniči sa nachádza minerálna

Okolo zvlhčovača

alebo okna sa vytvára

kvapalinová para.

Biely prach okolo

zariadenia.

Príliš vysoké nastavenie intenzity

miestnoste alebo úroveň vlhkosti.

vysokým množstvom minerálov).

napájacej siete.

Chýbanie elektrického prúdu.

Zariadenie nestojí na rovnom

povrchu.

usadenina.

Nádrž na vodu bola umytá

pomocou detergentu.

Ventilátor nepracuje.

Menič nepracuje správne.

pary vzhľadom na rozmer

Používa sa tvrdá voda (s príliš

Pripojte zariadenie do napájacej

siete.

Skontrolujte elektrický obvod,

zabezpečenie, ako aj napájaciu

zásuvku.

Do nádrže dolejte vodu.

Postavte zariadenie na rovný

povrch.

Menič vyčistite v súlade

s návodom.

Nádrž dôkladne umyte čistou

vodou a vysušte.

Skontaktujte sa so servisným

bodom.

Skontaktujte sa so servisným

bodom.

Zmenšite nastavenie množstva

pary pomocou tlačidla výberu

úrovne vlhkosti.

Používajte očistenú alebo

destilovanú vodu. Vyčistite menič

pomocou kefky, ktorá je pripojená

k zostave. Je potrebné vymeniť

vodný lter, ak bol používaný viac

ako 3 mesiace alebo ak nádrž

na vodu bola naplnená viac ako

80 krát.

Page 25

25GW23-011_v01

Ekologicky vhodná likvidácia

Obalový materiál nevyhadzujte. Obaly a baliace prostriedky elektrospotrebičov ZELMER sú recyklovateľné a zásadne by mali byť vrátené na nové zhodnotenie. Kartónový obal odovzdajte do zberne starého papiera. Vrecká z polyetylénu (PE, PE-HD, PE-LD) odovzdajte do zberne PE na opätovné zužitkovanie. Po ukončení životnosti spotrebič zlikvidujte prostredníctvom na to určených recyklačných stredísk. Ak má byť prístroj denitívne vyradený z prevádzky, doporučuje sa po odpojení prívodnej šnúry od elektrickej siete jej odstránenie (odrezanie), prístroj tak bude nepoužiteľný. Informujte sa láskavo na Vašej obecnej správe, ku ktorému recyklačnému stredisku patríte. Tento elektrospotrebič nepatrí do komunálneho odpadu. Spotrebiteľ prispieva na ekologickú likvidáciu výrobku. ZELMER SLOVAKIA s.r.o. je zapojená do systému ekologickej likvidácie elektrospotrebičov u rmy ENVIDOM – združenie výrobcov. Viac na

www.envidom.sk. Opravy spotrebičov si uplatnite u odborníkov v servisných strediskách. Záručné

a pozáručné opravy doručené osobne alebo zaslané poštou prevádzajú servisné strediská rmy ZELMER – viď ZOZNAM ZÁRUČNÝCH SERVISOV.

Dovozca/výrobca nenesie zodpovednosť za prípadné škody vzniknuté vo výsledku použitia zariadenia v rozpore s jeho určením alebo vo výsledku nesprávnej obsluhy. Dovozca/výrobca si vyhradzuje právo výrobok kedykoľvek upravovať bez predchádzajúceho oznámenia za účelom prispôsobenia právnym predpisom, normám, smerniciam alebo z konštrukčných, obchodných, dizajnových alebo iných dôvodov.

Page 26

26 GW23-011_v01

Kérjük gyelmesen olvassa el a használati utasítást. Különös gyelmet kell szentelni a biztonsági előírásoknak, hogy a készülék használata során a baleseteket megelőzze és/vagy a készülék megsérülését elkerülje. A használati utasítást kérjük megőrizni, hogy a készülék későbbi használata során is rendelkezésre álljon.

Tisztelt Vásárló!

Tartalomjegyzék

Biztonsági előírások ..................................................................................................26

Műszaki adatok .......................................................................................................... 27

A készülék szerkezeti felépítése ................................................................................28

A készülék kezelése és működése ............................................................................ 29

Tisztítás és karbantartás ...........................................................................................30

A Nano-Silver vízszűrő cseréje ..................................................................................32

A hibák feltárása és elhárítása .................................................................................. 32

Környezetvédelem – Óvjuk környezetünket .............................................................. 33

Biztonsági előírások

A légpárásító készülék üzembehelyezése előtt ismerkedjen meg a használati utasí- – tásban leírtakkal. A készülék kizárólag háztartásbeli használatra készült. Rendeltetése nem kereske- – delmi, üzleti jellegű, használata csak helyiségekben ajánlott. A készüléket kizárólag feszültségű váltóáramú hálózatra csatlakoztassa. – Ne húzza ki a dugót a vezetéknél fogva a konnektorból. – A hálózati csatlakozó vezetéket ne tegye a szőnyeg alá és ne helyezzen rá futósző- – nyeget. A készüléket ne kapcsolja be, ha a hálózati kábele vagy a külső burkolata szemmel – láthatólag sérült.

Ha a tápkábel sérült, a cserét a készülék gyártójának vagy a szakértőnek ajánljuk megbízni a veszedelem kikerülése céljából.

A készülék javítását kizárólag csak arra kiképzett szakember végezheti. A helytelenül elvégzett javítás a használó számára komoly veszélyt jelenthet. Meghibásodás esetén forduljon a szakszervízhez.

Ne dugjon idegen tárgyakat a pára-kivezető nyílásba, mivel az a készülék sérülését – okozhatja. Az áramütés veszélyének az elkerülése céljából a készüléket nem szabad ablakba – állítani, a készüléket, a hálózati dugót vagy a csatlakozó vezetéket vízbe meríteni vagy egyéb folyékony anyagokkal spriccelni. Ne használja a készüléket zsíros helyeken, mint pl. konyha. Ez a készülék nem al- – kalmas a levegőben található zsír- vagy olajrészecskék kiszűrésére. Ne használja a készüléket robbanásveszélyes vagy gyúlékony gőzök közelében. – Ne tegye a készüléket vagy annak részeit nyílt láng, tűzhely vagy más hőtermelő – készülék közelébe. A készülék tisztítása, helyváltoztatása, össze- vagy szétszerelése előtt valamint ab- – ban az esetben, ha a készüléket nem használja, a hálózati csatlakozó dugóját min- dig húzza ki a konnektorból. Ne zárja el a pára-kivezető nyílást, mivel ez a készülék sérülését eredményezheti. – Ne használja a készüléket, ha annak külső burkolata le van véve, vagy az sérült. –

Page 27

27GW23-011_v01

A víztartályba ne tegyen semmiféle gyógyszert. – A készüléket mozgásukban korlátozott és csökkent mentális képességgel vagy a ké- – szülék használatára vonatkozó gyakorlattal és tudással nem rendelkező személyek (beleértve a gyerekeket is) nem használhatják, kivéve ha a felügyeletük biztosított, vagy a biztonságukért felelős személy által készülékhasználatra vonatkozóan utasítást adtak. Ügyeljen arra, hogy gyerekek ne játszanak a készülékkel. – A készüléket mindig lapos, egyenletes felületre állítsa. – A fúvókát ne irányítsa közvetlenül a gyerekekre, a falra vagy bútorra. – A készüléket sohasem indítsa be addig, míg nincs teljesen összeszerelve. – Ne használjon forró vizet. Csak „lágy”, alacsony ásványi anyag tartalmú vizet alkal- – mazzon. A készüléket ne tegye ki közvetlen napsugárzás hatásának. Ne tegye olyan helyre, – ahol magas hőmérséklet uralkodik, valamint számítógép vagy érzékeny elektromos berendezés közelébe. A légpárásító készüléket nem ajánlatos légkondícionáló berendezés alá helyezni, – mert az hatással van a relatív páratartalomra. A készüléket ne merítse vízbe és ne mosogassa folyó víz alatt. – A külső burkolat tisztításához ne használjon erős detergenseket emulzió, folyékony – súroló vagy tisztítópaszta stb. formájában. Azok, többek között eltávolíthatják a készüléken található információs grakai jelzéseket, mint pl.: jelzések, gyelmeztető jelek, stb.

FIGYELMEZTETÉS: Ne alkalmazzon semmiféle pót elemet és a készülék forgó részeinek sebességét megváltoztató egységeket (pl. elektromos sebességszabályozót).

Műszaki adatok

A műszaki paramétereket a termék névleges adattáblája tartalmazza. A légpárásító készülék a II. érintésvédelmi osztályba tartozik, földelést nem igényel. A légpárásító készülék az érvényes szabványoknak megfelel. A készülék az alábbi irányelveknek megfelelő:

Kisfeszültségű elektromos berendezések (LVD) – 2006/95/EC. – Elektromágneses kompatibilitás (EMC) – 2004/108/EC. –

A készülék a névleges adattáblázaton CE jelzéssel van ellátva.

Page 28

28 GW23-011_v01

A készülék szerkezeti felépítése

1. Fogantyú.

2. Pára fúvókái.

3. Diódás kijelző. A. A víz hiányának jelzőlámpája. B. A „hibernálás” funkciójának

jelzőlámpája. C. Az „auto” funkció

jelzőlámpája. D. Az óra kijelzője. E. A sterilizálási funkció kijelzője. F. A kívánt páraszint kijelzője. G. A helyiség páratartalmának

a kijelzője. H. A páratartalom-szabályozó

kijelzője.

4. Kezelőpanel. I. Az „auto-hibernálás”

nyomógombja AU/SLEEP. J. A páratartalom

szabályozógombja LEVEL. K. Be-/ki-kapcsológomb POWER. L. A kívánt páratartalom

beállítógombja DESIRED. M. A sterilizálás nyomógombja

STERILIZATION. N. Az óra nyomógombja TIMER.

5. Víztartály.

6. Alaprész.

Page 29

29GW23-011_v01

A készülék kezelése és működése

A készülék működése előtti előkészületek

1. Vegye ki a készülékből a víztartályt (5), azt a fogantyújánál fogva felemelve.

2. A víztartályból (5) vegye ki a pára fúvókáit (2), azokat felfelé húzva.

3. Fordítsa a víztartályt (5) fejjel lefelé és az óramutató járásával ellentétes irányba

tekerve csavarja ki a záródugóját.

FIGYELEM: A Nano-Silver vízszűrő a záródugóhoz van erősítve. Ha nem kívánja használni a szűrőt, leveheti, mégpedig az óramutató járásával ellentétes irányba fordítva (ld. a Nano Silver vízszűrő cseréje c. részt, 32. old.). A kivett Nano-Silver szűrőt a tárolása céljából tegye fóliazacskóba, majd egy dobozba.

4. Öntsön tiszta vizet a tartályba (5) (NEM SZABAD TÚLTELÍTENI). A záródugót csa-

varja vissza a víztartályra (5) és az óramutató járásával megegyező irányba fordítsa el egészen ütközésig.

5. Szerelje fel a víztartályt (5), a légpárásító készülék alaprészére (6) helyezve.

FIGYELEM: Amikor a légpárásítót másik helyre teszi, mindig az alaprészénél (6) tartsa.

Pára fúvókái (2)

A légpárásító két, egymástól független, a 0° – 360° fokos tartományon belül forgatható pára- fúvókával rendelkezik. A pára-fúvókát (2) állítsa a kívánt irányba.

A légpárásító normál vagy mikropárásító funkcióval rendelkezik. Ha a mikropárásító funkció van bekapcsolva, a légpárásító a nagyobb párarészecskéket kiszűri és a helyiségbe csak az apró párarészecskéket bocsátja ki. A mikropárásító funkciónak a kiválasztása céljából változtassa meg a pára fúvókájának (2) a beállítását, mégpedig úgy, hogy a pára fúvókájának (2) az alsó részét az óramutató járásával ellentétes irányban elfordítja. A normál párásító funkciónak a kiválasztása céljából változ-

Normál pára

Mikropára

tassa meg a pára fúvókájának (2) a beállítását, mégpedig úgy, hogy a pára fúvókájának (2) az alsó részét az óramutató járásával megegyező irányban elfordítja.

A készülék beindítása FIGYELEM: A gomb minden egyes megnyomása után hangjelzés hallatszik.

Csatlakoztassa a hálózati dugót a konnektorhoz.

1. Be-/ki-kapcsológomb POWER (K) A készülék bekapcsolása céljából nyomja be a POWER (K) gombot. A fúvókákból

(2) megkezdődik a pára kiáramlása. A bekapcsolás után a készülék az auto valamint a meleg pára üzemmódban fog működni.

FIGYELEM: Várjon kb. 2–3 percet, hogy az alaprészre (6) kifolyjon a víz a víztartályból (5).

2. A kívánt páratartalom beállítógombja DESIRED (L) A helyiség páratartalmának a kijelzője (G) felett kisebb számok jelennek meg, ame-

lyek a kívánt páraszintet (F) jelzik. A DESIRED (L) gomb megnyomása a beállításokat az alábbi sorrendben változtatja meg:

40%, 45%, 50%, 55%, 60%, 65%, 70%, 75%, folyamatos (Co).

Page 30

GW23-011_v01

A „folyamatos” (Co) funkció beállítása után a DESIRED (L) gomb ismételt megnyo-

mása a ciklus elejére – 40% – való visszatérést okozza. A változásokat a diódás kijelzőn (3) lehet gyelemmel kísérni.

FIGYELEM: A termelt pára mennyiségének a beállítása után a relatív nedvességtartalom beállításának a céljából néhány másodpercet kell várni.

3. A páratartalom szabályozógombja LEVEL (J) A légpárásító készülékből kiáramló pára mennyiségének a beállítása céljából nyom-

ja meg a páratartalom szabályozógombját LEVEL (J). Az alábbi beállítási fokozatok lehetségesek: az 1 fokozattól kezdve a 2, 3, 4 fokozatokon keresztül egészen a TURBO fokozatig. A változásokat a diódás kijelzőn (3) lehet gyelemmel kísérni.

FIGYELEM: A relatív nedvességtartalom beállítása után a termelt pára mennyiségének a beállítása céljából néhány másodpercet kell várni.

4. A sterilizálás nyomógombja STERILIZATION (M) A meleg pára funkciójának a bekapcsolása céljából nyomja meg a sterilizálás gomb-

ját STERILIZATION (M). Ennek a funkciónak köszönhetően a víz 80ºC-ra melegszik fel. A nyomógomb újbóli megnyomása a meleg pára funkciójának a kikapcsolását és a hideg pára funkciójára való visszatérést okozza.

5. Az óra nyomógombja TIMER (N) A készülék kikapcsolási idejének a beállítása céljából nyomja meg a TIMER (N)

gombot. Az órát 1, 2, 4 vagy 8 órára valamint a folyamatos (CO) funkcióra lehet beállítani. A CO funkció beállítása után a TIMER (N) ismételt megnyomása az 1-re, azaz a ciklus elejére való visszatérést okozza. A változásokat a diódás kijelzőn lehet gyelemmel kísérni.

6. Az „auto-hibernálás” nyomógombja AU/SLEEP a) A gomb első benyomása – beindul az AUTO üzemmód. A légpárásító készülék au-

tomatikusan a meleg pára funkciójára áll, hogy a helyiség páratartalma 50% legyen.

FIGYELEM: Az AUTO üzemmód esetén nincs lehetőség a szoba kívánt nedvességtartalmának valamint a páraszintnek a szabályozására. Ezeknek a beállításoknak a megváltoztatása az AUTO üzemmód kikapcsolását okozza.

b) A gomb második benyomása – működésbe lép a SLEEP (HIBERNÁLÁSI) üzemmód. A légpárásító készülék az órát automatikusan a 8 órára állítja és bekapcsolja a meleg pára üzemmódját, hogy a helyiség páratartalma 60% legyen.

FIGYELEM: A SLEEP (HIBERNÁLÁS) üzemmód esetében nincs lehetőség a szoba kívánt nedvességtartalmának valamint a páraszintnek a szabályozására. Ezeknek a beállításoknak a megváltoztatása a SLEEP (HIBERNÁLÁS) üzemmódnak a kikapcsolását okozza.

c) A gomb harmadik megnyomása – az AUTO valamint a SLEEP üzemmódok kikapcsolnak.

FIGYELEM: Ha a víztartály üres, a készülék hangjelzést ad, a diódás kijelzőn pedig megjelenik a WATER EMPTY (A) jel. A ventillátor az elkövetkező 2 percen keresztül fog működni, majd a készülék kikapcsol. Ebben az esetben egyik gombot sem nyomogassa. Töltsön vizet a tartályba, a készülék pedig automatikusan bekapcsol.

Tisztítás és karbantartás

A légpárásító készüléket legalább hetente egyszer tisztítani kell.

1. Tisztítás előtt a készüléket a POWER (K) gombot benyomva kapcsolja ki és a háló-

zati csatlakozó dugót húzza ki a konnektorból.

Page 31

GW23-011_v01

2. Vegye ki a víztartályt (5).

3. Öntse ki a vizet a víztartályból (5) valamint a légpárásító alaprészéből (6). A tartály

belsejét tisztítsa ki kímélő hatású mosószerrel.

Ügyeljen arra, hogy a vizet a fenti, bal oldalon látható rajznak megfelelően, a megfelelő irányba öntse ki. Ellenkező esetben a víz a légkivezető nyílásba kerülhet, ami a párásító készülék komoly sérülését okozhatja. Ha víz kerül a légkivezető nyílásba, vigye el a készüléket a szervízbe.

4. A víztartályt (5) és a készülék alaprészét (6) enyhén szappanos meleg vízzel kell

tisztítani. Az átalakítót noman, a készletben található kefével kell tisztítani.

5. A víztartály sterilizálása 5 liter vízhez adjon 1 kanál fehérítőt és öntse be a tartályba. A fedelét szorosan zárja

be, 30 másodpercig rázza össze a tartály tartalmát, majd hagyja állni 20 percig. Ürítse ki a tartályt és öblítse ki tiszta vízzel.

FIGYELEM: A készülék felületének tisztításához nem szabad használni erős tisztítóhatású detergenseket, sem pedig kemény súrolókefét. Kizárólag csak puha törlőruhát használjon.

Ha a készüléket nem használja, először tisztítsa meg a fentiekben leírtak szerint,

szárítsa meg, majd tegye száraz, hűvös helyre.

Page 32

32 GW23-011_v01

A Nano-Silver vízszűrő cseréje

A légpárásító készülék Nano-Silver vízszűrővel van felszerelve. Ez a szűrő az ásványi anyagok kiszűrésére valamint a mikroorganizmusok elpusztítására szolgál. A szűrőt ki kell cserélni, ha 3 hónapnál hosszabb ideig volt használva, vagy a víztartályt több mint 80-szor töltötték meg.

A hibák feltárása és elhárítása

Mielőtt a készüléket javíttatni viszi, olvassa el az alábbiakat.

Probléma Lehetséges ok Megoldás

A készülék nem kapcsolódik be.

Pára hiánya. Nincs víz a tartályban.

A légpárásító készülék

vagy az ablak körül

páralecsapódás

tapasztalható.

Fehér por a készülék

körül.

A készülék nincs a hálózathoz

csatlakoztatva.

Nincs áram.

A készülék nem áll egyenletes

felületen.

Az átalakítóra ásványi anyagok

rakódtak le.

A víztartály detergenssel lett

elmosva.

A ventillátor nem működik.

Az átalakító nem működik

a megfelelő módon.

A helyiség méretéhez vagy

a nedvességszinthez képest

a beállított párologtatás túl magas

intenzitású.

A használt víz kemény (túl nagy

mennyiségű ásványi anyagot

tartalmaz).

Csatlakoztassa a készüléket

a konnektorhoz.

Ellenőrizze az áramkört,

a biztosítékokat valamint

a konnektort.

Öntsön vizet a tartályba.

Állítsa a készüléket egyenletes

felületre.

Tisztítsa ki az átalakítót a kezelési

utasítás szerint.

A tartályt öblítse ki alaposan tiszta

vízzel és szárítsa meg.

Értesítse a szervízt. Értesítse a szervízt.

Csökkentse a páramennyiség

beállítását a páratartalom

szabályozógombja segítségével.

Használjon lágyított vagy desztillált

vizet. Tisztítsa ki az átalakítót

a készülékhez mellékelt kefével.

A vízszűrőt ki kell cserélni, ha

3 hónapnál hosszabb ideig volt

használva, vagy ha a víztartályt

több min 80-szor töltötték meg.

Page 33

33GW23-011_v01

Környezetvédelem – Óvjuk környezetünket

A karton csomagolást javasoljuk leadni a hulladékgyűjtő helyre. A polietilén (PE) zsákot dobja műanyag gyűjtő konténerbe. A hálózatból való kikapcsolás után a használt készüléket szétszerelni, a műanyag alkatrészeket leadni másodlagos nyersanyag felvásárló helyen. A fém alkatrészeket leadni a MÉH-be.

Nem dobható ki háztartási hulladékkal együtt!!!

Az Importőr/gyártó nem vállal magára felelősséget a készülék nem rendeltetésszerű használatából vagy a használati utasításban foglaltaktól eltérő felhasználásából eredő esetleges károkért. Az Importőr/gyártó fenntartja magának a jogot a termék bármikori, előzetes bejelentés nélküli megváltoztatására, annak az érvényes jogszabályokhoz, szabványokhoz, irányelvekhez való igazítására, vagy a konstrukciós, kereskedelmi, esztétikai és egyéb okokból történő módosítására.

Page 34

34 GW23-011_v01

Vǎ rugǎm sǎ citiţi cu atenţie instrucţiunile de utilizare de faţǎ. O deosebitǎ atenţie se cuvine sǎ acordaţi instrucţiunile privind siguranţa, pentru a evita accidentele şi a evita deteriorarea aparatului, în timpul utilizǎrii sale. Pǎstraţi aceste instrucţiuni de utilizare pentru a le putea folosi şi mai târziu, în timpul folosirii ulterioare a aparatului.

Stimaţi Clienţi!

Cuprins

Instrucţiuni privind siguranţa ...................................................................................... 34

Date tehnice ..............................................................................................................35

Structura aparatului ................................................................................................... 36

Întreţinere şi funcţionare ............................................................................................ 37

Curǎţare şi pǎstrare ................................................................................................... 38

Schimbarea ltrului pentru apǎ Nano-Silver .............................................................. 40

Descoperirea şi eleiminarea defecţiunilor .................................................................. 40

Ecologia – Ai grijă de mediul înconjurător ................................................................. 41

Indicaţii privind siguranţa

Înainte de a începe utilizarea umidicatorului de aer, luaţi la cunoştinţǎ întregul con- – ţinut al instrucţiunilor de utilizare de faţǎ. Aparatul este destinat numai utilizǎrii casnice. Nu este destinat utilizǎrii comerciale, – economice sau utilizǎrii în spaţii deschise. Conectaţi aparatul numai la priza electricǎ a unei reţele de curent alternativ. – Nu scoateţi ştecǎrul cablului de alimentare din priza electricǎ trǎgând de cablul de – alimentare. Nu treceţi cablul de alimentare pe sub covoare, nu-l acoperiţi cu traverse. – Nu puneţi în funcţiune aparatul dacǎ observaţi deteriorǎri ale cablului de alimentare – sau ale carcasei aparatului.

Dacă cablul de alimentare al maşinii se va defecta, va trebui să e înlocuit cu un cablu nou la producător sau la un punct de servis specializat sau de către personal calicat pentru a evita situaţii periculoase.

Reparaţiile aparatului pot  efectuate numai de către personalul calicat. Reparaţiile făcute incorect pot pune în pericol viaţa utilizatorului. În cazul unui defect, vă recomandăm să vă adresaţi servisului specializat al rmei.

Nu introduceţi corpuri strǎine în zona de producere a aburului, acest lucru poate – duce la deteriorarea aparatului. Pentru a evita riscul de electrocutare, nu este permis sǎ aşezaţi aparatul la fereastrǎ, – sǎ cufundaţi aparatul, ştecǎrul sau cablul de alimentare în apǎ sau se le stropiţi cu orice alt lichid. Nu folosiţi aparatul în spaţii cu grǎsimi, cum ar  în bucǎtǎrie. Acest aparat nu a fost – proiectat pentru ltrarea uleiurilor sau a grǎsimilor aate în aer. Nu folosiţi aparatul în apropierea gazelor explozibile sau uşor inamabile. – Nu aşezaţi aparatul, nici una dintre componentele sale în apropierea focului des- – chis, lângǎ aparate de gǎtit sau alte aparate producǎtoare de cǎldurǎ. Înainte de a curǎţa aparatul, de a-l deplasa în alte locuri, dea-l demonta sau monta, – întotdeauna scoateţi ştecǎrul cablului de alimentare din priza reţelei electrice.

Page 35

35GW23-011_v01

Nu blocaţi zona de evacuare a aburului, acest lucru poate produce deteriorarea – aparatului. Nu folosiţi aparatul când carcasa este scoasǎ sau deterioratǎ. – Nu adǎugaţi nici o substanţǎ în rezervorul pentru apǎ. – Acest aparat nu este destinat utilizǎrii de cǎtre persoane (printre care copii) cu – abilitǎţi zice, senzoriale sau psihice limitate sau de cǎtre persoanele care nu au experienţǎ sau nu ştiu sǎ foloseascǎ aparatul, dacǎ nu au fost instruite în aceastǎ privinţǎ de cǎtre persoanele rǎspunzǎtoare de siguranţa lor. Trebuie sǎ supravegheaţi copiii, sǎ nu se joace cu aparatul. – Aşezaţi întotdeauna aparatul pe o suprafaţǎ platǎ, fǎrǎ denivelǎri. – Nu îndreptaţi jiclorul pentru abur direct spre copii, pereţi sau mobile. – Nu puneţi niciodatǎ în funcţiune aparatul dacǎ nu este complet montat. – Nu folosiţi apǎ erbinte. Folosiţi numai apǎ cu duritate micǎ, slab mineralizatǎ. – Nu expuneţi aparatul la acţiunea directǎ a razelor solare. Nu-l amplasaţi în spaţii – unde temperatura este ridicatǎ, în apropierea computerelor sau a aparatelor electronice sensibile. Nu se recomandǎ amplasarea umidicatorului de aer sub climatizatoare, deoarece – acest fapt are inuenţǎ asupra umiditǎţii relative. Nu cufundaţi aparatul în apǎ, nici nu-l spǎlaţi sub jet de apǎ. – Pentru spǎlarea carcasei, nu folosiţi detergenţi agresivi, sub formǎ de emulsii, lichi- – de, pastǎ etc. Acestea pot, printre altele, sǎ şteargǎ simblorile grace informative înscrise pe carcasǎ – marcaje, semne de avertizare etc.

AVERTISMENT: Nu folosiţi nici un element sau sistem suplimentar care sǎ schimbe viteza de rotaţie a componentelor aparatului (de ex. regulatoare electrice de vitezǎ).

Date tehnice

Parametrii tehnici sunt înscrişi pe eticheta cu specicaţii tehnice a produsului. Umidicatorul de aer este construit în casa a doua de izolaţie şi nu necesitǎ împǎmântare. Umidicatorul de aer îndeplineşte cerinţele normelor în vigoare. Aparatul este în acord cu cerinţele directivelor:

Aparat electric de joasǎ tensiune (LVD) – 2006/95/EC. – Compatibilitate electromagneticǎ (EMC) – 2004/108/EC. –

Produsul are înscris însemnul CE pe eticheta cu specicaţii tehnice.

Page 36

36 GW23-011_v01

Structura aparatului

1. Mâner.

2. Jiclor pentru abur.

3. Display diodic. A. Bec de control ce indicǎ lipsa

apei. B. Bec de control pentru funcţia

„Sleep”. C. Bec de control pentru funcţia

„auto”. D. Indicator pentru mǎsurarea

timpului. E. Indicator pentru funcţia de

sterilizare. F. Indicator al nivelului de

umiditate doritǎ. G. Indicator al nivelului de

umezealǎ din încǎpere. H. Indicator al alegerii nivelului

de umiditate.

4. Tablou de comandǎ. I. Buton „auto-sleep” AU/SLEEP. J. Buton pentru alegerea

nivelului de umiditate LEVEL. K. Buton pornire/oprire POWER. L. Buton pentru umiditatea doritǎ

DESIRED. M. Buton pentru sterilizare

STERILIZATION. N. Buton pentru mǎsurarea

timpului TIMER.

5. Rezervor pentru apǎ.

6. Suport.

Page 37

37GW23-011_v01

Întreţinere şi funcţionare

Pregǎtirea aparatului pentru funcţionare

1. Scoateţi rezervorul pentru apǎ (5) din aparat, ridicându-l cu ajutorul mânerului.

2. Sacoateţi jiclorul pentru producerea aburului (de apǎ) (2) din rezervorul de apǎ (5),

trǎgându-l în sus.

3. Întoarceţi rezervorul pentru apǎ (5) cu partea inferioarǎ în sus şi desfaceţi dopul,

rǎsucindu-l în sens invers mişcǎrii acelor de ceasornic.

ATENŢIE: De dop este xat ltrul pentru apǎ Nano-Silver. Dacǎ nu doriţi sǎ folosiţi ltrul, puteţi sǎ-l scoateţi rotindu-l în sens invers mişcǎrii acelor de ceasornic (a se vedea Schimbarea ltrului de apǎ Nano Silver, p. 40). Pentru a pǎstra ltrul, trebuie sǎ-l puneţi într-o pungǎ de folie sau într-o cutie.

4. Turnaţi apǎ curatǎ în rezervorul pentru apǎ (5) (NU TURNAŢI PREA APǍ ÎN EXCES,

SǍ CURGǍ ÎN AFARǍ). Puneţi la loc dopul rezervorului pentru apǎ (5) şi rǎsuciţi-l pânǎ simţiţi rezistenţǎ, în sensul mişcǎrii acelor de ceasornic.

5. Montaţi rezervorul pentru apǎ (5), aşezaţi-l pe suportul (6) umidicatorului de aer.

ATENŢIE: În timpul deplasǎrii umidicatorului de aer, ţineţi-l întotdeauna de suport (6).

Jicloare pentru aburi (de apǎ) (2)

Umidicatorul posedǎ douǎ jicloare separate pentru aburi (de apǎ) (2) ce se pot xa la un unghi cuprins între 0° – 360°. Fixaţi jicloarele pentru aburi (de apǎ) (2) în direcţia doritǎ.

Umidicatorul de aer este prevǎzut cu funcţia „normal” sau „micro aburi”. Când este activatǎ funcţia „micro aburi”, umidicatorul ltreazǎ picǎturile mari şi emite în aerul încǎperii numai aburii ni. Pentru a alege funcţia „micro aburi”, trebuie sǎ rotiţi în sens invers mişcǎrii acelor de ceasornic regulatorul jicloarelor de abur (de apǎ) (2) aat în partea de jos a acestora. Pentru a alege funcţia „normal” pentru emisia de aburi,

Aburi în regim normal

Micro aburi

trebuie sǎ rotiţi în sensul mişcǎrii acelor de ceasornic regulatorul jicloarelor de abur (de apǎ) (2) aat în partea de jos a acestora.

Punerea în funcţiune a aparatului ATENŢIE: Dupǎ ecare apǎsare de buton se aude un semnal sonor.

Introduceţi ştecǎrul cablului de alimentare în priza reţelei electrice.

1. Buton pornire/oprire POWER (K) Apǎsaţi butonul POWER (K), pentru a porni aparatul. Din jiclor (2) începe sǎ iasǎ

abur. Dupǎ pornire, aparatul va începe sǎ funcţioneze în mod auto sau producere de abur cald.

ATENŢIE: Aşteptaţi cca. 2–3 minute, pânǎ curge apa din rezervorul pentru apǎ (5) pe partea de bazǎ (6).

Page 38

GW23-011_v01

2. Buton pentru umiditatea doritǎ DESIRED (L) Deasupra indicatorului pentru nivelul de umiditate (G) sunt aşate cifre de dimen-

siuni mai mici care indicǎ nivelul umiditǎţii dorite (F). Apǎsarea butonului DESIRED (L) determinǎ schimbarea setǎrilor, în urmǎtoarea ordine:

40%, 45%, 50%, 55%, 60%, 65%, 70%, 75%, continuu (Co). Dupǎ setarea funcţiei „continuu” (Co), apǎsarea în continuare a butonului DESIRED

(L) determinǎ revenirea la începutul ciclului – 40%. Modicǎrile sunt aşate pe display-ul diodic (3).

ATENŢIE: Dupǎ reglarea cantitǎţii de abur produs, aşteptaţi câteva secunde pentru a regla umiditatea relativǎ.

3. Buton pentru alegerea nivelului de umiditate LEVEL (J) Apǎsaţi butonul pentru alegerea nivelului de umiditate LEVEL (J), pentru a regla can-

titatea de abur produsǎ de umidicator. Este posibilǎ setarea de la nivelul 1, prin nivelele 2, 3, 4, pânǎ la nivelul TURBO. Modicǎrile sunt aşate pe display-ul diodic (3).

ATENŢIE: Dupǎ setarea umiditǎţii relative, trebuie sǎ aşteptaţi câteva secunde pentru a seta cantitatea de aburi produsǎ.

4. Buton pentru sterilizare STERILIZATION (M) Apǎsaţi butonul pentru sterilizare STERILIZATION (M), pentru a activa funcţia

abur cald. Datoritǎ acestei funcţii, apa se înerbântǎ pânǎ la temperatura de 80ºC. Apǎsarea în continuare a butonului determinǎ dezactivarea funcţiei abur cald şi revenirea la funcţia abur rece.

5. Buton pentru mǎsurarea timpului TIMER (N) Apǎsaţi butonul TIMER (N), pentru a seta timpul de oprire al aparatului. Timerul

poate  setat la 1, 2, 4 sau 8 ore şi în funcţia continuu (CO). Dupǎ setarea funcţiei continuu CO, apǎsarea în continuare a butonului TIMER (N) determinǎ revenirea la începutul ciclului, începând de la 1. Modicǎrile sunt aşate pe display-ul diodic.

6. Buton „auto-sleep” AU/SLEEP a) Prima apǎsare – punerea în funcţiune în mod AUTO. Umidicatorul seteazǎ auto-

mat modul abur cald, pentru ca nivelul umiditǎţii din încǎpere sǎ se ridice la 50%.

ATENŢIE: Setându-se modul AUTO, nu existǎ posibilitatea reglǎrii umiditǎţii dorite şi a nivelului umiditǎţii din încǎpere. Modicarea acestor setǎri determinǎ dezactivarea modului AUTO.

b) O a doua apǎsare – punerea în funcţiune în mod SLEEP. Umidicatorul seteazǎ

în mod automat timerul la 8 ore şi activeazǎ modul abur cald, pentru ca nivelul umiditǎţii din încǎpere sǎ se ridice la 60%.

ATENŢIE: Setându-se modul SLEEP, nu existǎ posibilitatea reglǎrii umiditǎţii dorite şi a nivelului de umiditate din încǎpere. Modicarea acestor setǎri determinǎ dezactivarea modului SLEEP.

c) O a treia apǎsare- modurile AUTO şi SLEEP au fost dezactivate.

ATENŢIE: Dacǎ rezervorul pentru apǎ este gol, aparatul va emite un semnal sonor, iar pe display-ul diodic va apǎrea aşat simbolul WATER EMPTY (A). Ventilatorul va mai funcţiona timp 2 minute, pe urmǎ aparatul se opreşte. În acest caz, nu mai apǎsaţi nici un buton. Turnaţi apǎ în rezervor, aparatul va porni în mod automat.

Page 39

GW23-011_v01

Curăţare şi conservare

Trebuie sǎ curǎţaţi umidicatorul cel puţin o datǎ pe sǎptǎmânǎ.

1. Înainte de a curǎţa aparatul, închideţi-l apǎsând butonul POWER (K) şi scoateţi

ştecǎrul din priza reţelei electrice.

2. Scoateţi rezervorul pentru apǎ (5).

3. Goliţi de apǎ rezervorul (5) şi suportul (6) umidicatorului. Curǎţaţi în interior rezer-

vorul cu o substanţǎ de curǎţare neagresivǎ.

Asiguraţi-vǎ cǎ goliţi apa în sensul în care trebuie, cum se indicǎ în desenul urmǎtor, prin partea stângǎ. În caz contrar, apa poate sǎ pǎtrundǎ prin oriciul pentru aer şi sǎ provoace importante deteriorǎri ale umidicatorului. Dacǎ apa a intrat în oriciul pentru aer, contactaţi un punct de servis pentru vericarea/ repararea aparatului.

4. Rezervorul pentru apǎ (5) şi suportul (6) aparatului trebuie curǎţate folosind apǎ

caldǎ cu detergent neagresiv. Transformatorul trebuie sǎ-l curǎţaţi cu grijǎ, utilizând periuţele aate în dotarea aparatului.

5. Puneţi o liguriţǎ de substanţǎ de înǎlbire în 5 litri de apǎ şi turnaţi totul în rezervorul

pentru apǎ. Închideţi ermetic capacul, agitaţi rezervorul 30 de secunde şi, pe urmǎ, lǎsaţi apa cu substanţa în el timp de 20 de minute. Goliţi rezervorul şi clǎtiţi-l cu apǎ curatǎ.

Page 40

40 GW23-011_v01

ATENŢIE: Nu este permisǎ utilizarea unor detergenţi cu acţiune puternicǎ, nici a unor perii aspre pentru a freca suprafaţa aparatului. Trebuie sǎ folosiţi numai cârpe moi.

Dacǎ aparatul nu este folosit, trebuie mai întâi sǎ-l curǎţaţi potrivit indicaţiilor anteri-

oare, pe urmǎ sǎ-l lǎsaţi sǎ se usuce şi sǎ-l pǎstraţi într-un loc uscat şi rǎcoros.

Schimbarea ﬁltrului pentru apă Nano-Silver

Umidicatorul de aer are montat un ltru pentru apǎ Nano-Silver. Acest ltru este utilizat pentru a ltra mineralele şi pentru a dezinfecta de microorganisme. Filtru trebuie schimbat dacǎ rezervorul pentru apǎ a fost folosit mai mult de 3 luni sau dacǎ rezervorul pentru apǎ a fost umplut cu apǎ de mai mult de 80 de ori.

Descoperirea şi înlăturarea defecţiunilor

Vericaţi observaţiile prezentate în continuare înainte de a duce aparatul la servis.

Problemǎ Cauza posibilǎ Rezolvare

Aparatul nu se pune în

funcţiune.

Nu se produce abur. Nu este apǎ în rezervor. Aparatul

Se formeazǎ picǎturi

de apǎ în jurul

umidicatorului sau pe

fereastrǎ.

Un praf alb în jurul

aparatului.

Aparatul nu este conectat la

reţeaua electricǎ. Curentul electric

este oprit.

nu stǎ pe o suprafaţǎ planǎ.

Sunt depuneri minerale pe

transformator. Rezervorul pentru

apǎ a fost spǎlat cu detergent

Nu funcţioneazǎ ventilatorul.

Transformatorul nu funcţioneazǎ în

mod adecvat.

Setarea intensitǎţii aburului la

un nivel prea mare în raport cu

dimensiunile încǎperii sau cu

nivelul de umiditate.

Se utilizeazǎ apǎ cu duritate prea mare (cu o prea mare cantitate de

substanţe minerale).

Conectaţi aparatul la reţeaua electricǎ. Vericaţi circuitul electric, siguranţele şi priza reţelei electrice.

Turnaţi apǎ în rezervor. Aşezaţi

aparatul pe o suprafaţǎ planǎ.

Curǎţaţi transformatorul potrivit

instrucţiunilor.

Splǎlaţi bine rezervorul cu apǎ

curatǎ şi lǎsaţi-l sǎ se usuce.

Contactaţi un punct de servis.

Reglaţi cantitatea de abur produsǎ

la un nivel mai redus, cu ajutorul

butonului pentru alegerea nivelului

de umiditate.

Folosiţi apǎ dedurizatǎ sau

distilatǎ. Curǎţaţi rezervorul

folosind periuţa aatǎ în dotare, în

ansamblu. Trebuie sǎ schimbaţi

ltru pentru apǎ dacǎ a fost folosit

mai mult de trei luni sau dacǎ

rezervorul pentru apǎ a fost umplut

de mai mult de 80 de ori.

Page 41

41GW23-011_v01

Ecologia – Ai grijă de mediul înconjurător

Fiecare consumator poate contribui la protecţia mediului înconjurător. Acest lucru nu este nici dicil, nici scump. În acest scop: cutia de carton duceţio la maculatură, pungile din polietilen (PE) aruncaţi-le în container pentru plastic. Aparatul folosit duceţi-l la punctul de colectare corespunzător deaorece componentele periculoase care se găsesc în aparat pot  periculoase pentru mediul înconjurător.

Nu aruncaţi aparatul împreună cu gunoiul menajer!!!

Importatorul/producătorul nu rǎspunde de eventualele defecţiuni apǎrute ca urmare a utilizǎrii aparatului în neconformitate cu destinaţia sa sau ca urmare a întreţinerii sale necorespunzǎtoare. Importatorul/producătorul îşi rezervă dreptul de a modica produsul în orice moment – fără o informare prealabilă – în scopul adaptării la prevederile legale, la norme şi directive sau din motive ce ţin de construcţie, de vânzare, de aspectul estetic ş.a.

Page 42

42 GW23-011_v01

Просим внимательно ознакомиться с настоящей инструкцией по обслуживанию. Особое внимание необходимо обратить на правила техники безопасности во избежание травмирования персонала и/или повреждений данного прибора. Просим сохранить инструкцию, чтобы ею можно было пользоваться в ходе дальнейшей эксплуатации прибора.

Уважаемые Пользователи!

Содержание

Указания по технике безопасности ......................................................................... 42

Техническая характеристика .................................................................................. 43

Устройство увлажнителя воздуха ........................................................................... 44

Принцип действия и обслуживание ....................................................................... 45

Очистка и консервация ........................................................................................... 46

Замена фильтра Nano-Silver ................................................................................... 48

Обнаружение и устранение неисправностей ........................................................ 48

Экология – Забота о окружающей среде ............................................................... 49

Указания по технике безопасности

Прежде чем пользоваться увлажнителем воздуха, внимательно прочитайте на- – стоящую инструкцию по эксплуатации. Увлажнитель воздуха предназначен исключительно для домашнего пользова- – ния. Не предназначен для коммерческих целей или использования вне помещений. Подключайте увлажнитель воздуха только к сети переменного тока. – Не вынимайте вилку из розетки, вытягивая ее за провод. – Не протягивайте питающий электропровод под ковром или ковровым покрыти- – ем, не накрывайте покрывалом. Не включайте прибор, если питающий сетевой провод или корпус имеют види- – мые повреждения.

Если будет повреждён неотделяемый кабель питания, то его должен заменить производитель или специализированная ремонтная мастерская либо квалифицированное лицо во избежание возникновения опасности.

Ремонт устройства может проводить исключительно специально обученный персонал. Неправильно проведённый ремонт может стать причиной серьёзной опасности для пользователя. В случае возникновения неисправностей советуем обратиться в специализированный сервисный пункт.

Не допускайте попадания посторонних предметов в паровое сопло так как – в этом случае возможно повреждение увлажнителя воздуха. Во избежание угрозы поражения электрическим током не используйте увлаж- – нитель в открытом окне. Не погружайте увлажнитель, питающий сетевой провод и розетку в воду или другие жидкости. Увлажнитель воздуха не предназначен для фильтрации воздуха от жира. Не – стоит устанавливать его на кухне – он может испортиться от жирного налета. Не пользуйтесь увлажнителем воздуха в местах, где возможно присутствие – различных химических препаратов, горючих газов или паров. Запрещается пользоваться прибором вблизи открытого огня, кухонной плиты – и других нагревателей.

Page 43

43GW23-011_v01

Всегда отсоединяйте прибор от питающей сети при перемещении, монтаже/де- – монтаже, если Вы им не пользуетесь или перед очисткой. Не блокируйте доступ к паровым соплам, так как это может привести к повреж- – дению прибора. Не пользуйтесь прибором со снятой или поврежденной крышкой. – Не примешивайте в воду какие-либо лекарства. – Не разрешайте пользоваться прибором детям и лицам с ограниченными фи- – зическими, мануальными и умственными возможностями, не имеющим опыта и умения, до тех пор, пока они не будут обучены и ознакомлены с инструкцией по эксплуатации прибора. Не позволяйте детям пользоваться или играть прибором. – Ставьте увлажнитель всегда только на стабильную, ровную поверхность. – Водяной пар не должен попадать непосредственно на детей, стены и мебель. – Никогда не приступайте к эксплуатации до тех пор, пока прибор не будет пол- – ностью собран. Не заливайте в резервуар горячую воду. Используйте только мягкую, низкоми- – нерализованную воду. Увлажнитель воздуха не должен подвергаться непосредственному воздей- – ствию прямых солнечных лучей. Не размещайте прибор в местах с повышенной температурой, вблизи компьютеров и другой электронной техниики. Не рекомендуется размещать увлажнители под кондиционерами, т.к. это может – иметь влияние на уровень относительной влажности. Не погружайте прибор в воду и не мойте под струей воды. – Не рекомендуется использовать для мытья корпуса агрессивные детергенты – в виде молочка, пасты, эмульсии и т.п., которые могут поцарапать очищаемую поверхность и стереть надписи: графические символы, деления, предупреждающие знаки и т.п.

ВНИМАНИЕ: Запрещается устанавливать в прибор какие-либо дополнительные детали или системы, изменяющие скорость вращения элементов прибора (напр., электрические регуляторы скорости).

Техническая характеристика

Технические параметры указаны на заводском щитке прибора. Увлажнитель воздуха отвечает требованиям действующих норм. Прибор отвечает требованиям директив:

Директива по низковольтному оборудованию (LVD) – 2006/95/EC. –

Директива по электромагнитной совместимости (EMC) – 2004/108/EC. – Увлажнитель воздуха имеет II класс изоляции, не требует заземления. Прибор маркирован знаком соответствия СЕ.

Page 44

44 GW23-011_v01

Устройство увлажнителя воздуха

1. Ручка.

2. Сопла подачи водяного пара.

3. Диодный дисплей. A. Индикатор отсутствия воды. B. Индикатор режима „сон”. C. Индикатор режима „aвто”. D. Показатель таймера. E. оказатель функции

стерилизации.

F. Показатель заданного

уровня влажности.

G. Показатель уровня

влажности в помещении.

H. Показатель выбора уровня

влажности.

4. Панель управления. I. Кнопка „авто-сон”

„AU/SLEEP”.

J. Кнопка выбора уровня

влажности „LEVEL”. K. Кнопка вкл./выкл. „POWER”. L. Кнопка установки желаемой

влажности „DESIRED”. M. Кнопка стерилизации

„STERILIZATION”. N. Кнопка таймера „TIMER”.

5. Резервуар для воды.

6. Основание.

Page 45

45GW23-011_v01

Принцип действия и обслуживание

Подготовка увлажнителя воздуха к работе

1. Извлеките резервуар для воды (5) из прибора, поднимая его вверх с помощью

ручки.

2. Извлеките паровые сопла (2) из резервуара для воды (5), вынимая их вверх.

3. Переверните резервуар для воды (5) вверх дном и отвинтите крышку, вращая

в направлении против часовой стрелки.

ВНИМАНИЕ: К крышке прикреплен фильтр для воды Nano-Silver. Если не хотите его использовать, снимите его, отвинчивая в направлении против часовой стрелки (см. Замена фильтра для воды Nano Silver – стр. 48). На время хранения фильтр необходимо поместить в пластиковый пакет и коробку.

Залейте в резервуар для воды (5) чистую воду (КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ ЗАЛИВАТЬ СВЫШЕ МАКСИМАЛЬНОЙ ОТМЕТКИ). Установите крышку резервуара (5) на место и закройте, завинчивая до упора в направлении по часовой стрелке.

5. Установите резервуар для воды (5) на основании увлажнителя воздуха (6).

ВНИМАНИЕ: Поднимая увлажнитель, всегда придерживайте его за основание (6).

Сопла для распыления водяного пара (2)

Увлажнитель воздуха имеет два независимых сопла для распыления водяного пара (2), вращающиеся в пределе 0° – 360°. Установите распылительные сопла (2) в нужном направлении.

Увлажнитель воздуха оборудован функцией нормального пара и микропара. При включении режима микропара увлажнитель отфильтровывает крупные частицы пара и пропускает лишь мельчайшие. Для того, чтобы установить функцию микропара, необходимо перевести регулятор паровых сопел (2), расположенный в нижней части распылителя, в направлении против часовой стрелки.

Нормальный пар

Микропар

Пуск прибора ВНИМАНИЕ: После каждого нажатия на кнопку раздается звуковой сигнал.

Вложите вилку сетевого провода в розетку.

1. Кнопка вкл./выкл. „POWER” (K) Чтобы включить прибор, нажмите на кнопку „РOWER” (K). Из сопел (2) появит-

ся пар. Сразу после включения прибор будет работать в режиме „авто” или в режиме теплого пара.

ВНИМАНИЕ: Подождите ок. 2–3 минут, пока в основание (6) не нальется вода из резервуара для воды (5).

Для того, чтобы установить функцию нормального пара, необходимо перевести регулятор паровых сопел (2), расположенный в нижней части распылителя, в направлении по часовой стрелке.

Page 46

GW23-011_v01

2. Кнопка установки желаемой влажности DESIRED (L) Над показателем уровня влажности в помещении (G) высвечиваются меньшие

цифры, которые показывают уровень желаемой влажности (F). Нажатием на кнопку „DESIRED” (L) настройка изменяется в следующей очередности:

40%, 45%, 50%, 55%, 60%, 65%, 70%, 75%, непрерывная работа (Co). В случае выбора функции „непрерывная работа” (Co) при следующем нажатии

на кнопку „DESIRED” (L) происходит возврат к началу цикла – 40%. Изменения отображаются на диодном дисплее (3).

ВНИМАНИЕ: После установки интенсивности подачи пара необходимо подождать несколько секунд, прежде чем установить относительную влажность.

3. Кнопка выбора уровня влажности „LEVEL” (J) Чтобы установить интенсивность подачи пара, вырабатываемого увлажните-

лем, нажмите на кнопку выбора уровня влажности „LEVEL” (J), который можно установить от уровня 1, 2, 3, 4 вплоть до уровня „TURBO”. Изменения отображаются на диодном дисплее (3).

ВНИМАНИЕ: После установки относительной влажности необходимо подождать несколько секунд, прежде чем установить интенсивность подачи пара.

4. Кнопка стерилизации „STERILIZATION” (M) Чтобы включить функцию подачи теплого пара, нажмите на кнопку стерили-

зации „STERILIZATION” (M). Благодаря этой функции вода нагреется до тем- пературы 80ºC. При следующем нажатии на кнопку произойдет выключение функции теплого пара и возврат к функции холодного пара.

5. Кнопка таймера „TIMER” (N) Чтобы запрограммировать продолжительность работы прибора, нажмите на

кнопку „TIMER” (N). Время на дисплее можно установить на 1, 2, 4, или 8 часов, а также в режим непрерывной работы (CO). В случае выбора функции „непрерывная работа” (Co) при следующем нажатии на кнопку „TIMER” (N) происходит возврат к началу цикла – 1. Изменения отображаются на диодном дисплее (3).

6. Кнопка „авто-сон” „AU/SLEEP”. a) Первое нажатие – включается режим „AUTO”. Увлажнитель воздуха автома-

тически переводится в режим подачи теплого пара, чтобы уровень влажности в помещени достиг уровня 50%.

ВНИМАНИЕ: В режиме „AUTO” нет возможности регулировать ни желаемую влажность, ни уровень влажности в помещении. При изменении настройки режим „AUTO” выключается.

b) Второе нажатие – включается режим „SLEEP” (СОН). Увлажнитель воздуха

автоматчиески установит таймер на 8 часов и включит режим теплого пара, чтобы уровень влажности удерживался на уровне 60%.

ВНИМАНИЕ: В режиме „SLEEP” нет возможности регулировать ни желаемую влажность, ни уровень влажности в помещении. При изменении настройки режим „SLEPP” выключается.

c) Tретье нажатие – выключаются режимы „AUTO” и „SLEEP”.

ВНИМАНИЕ: Если резервуар для воды опустошеет, то прибор издаст звуковой сигнал, а на диодном дисплее появится символ „WATER EMPTY” (A). Вентилятор будет работать еще 2 минуты, а затем прибор выключится. В таком случае не следует нажимать на какие-либо кнопки. Долейте воду в резервуар, а прибор включится автоматически.

Page 47

GW23-011_v01

Очистка и консервация

Увлажнитель воздуха нужно очищать, по крайней мере, один раз в неделю.

1. Перед очисткой внужно выключить прибор кнопкой „POWER” (K) и вынуть вил-

ку сетевого провода из розетки.

2. Извлеките резервуар для воды (5) из прибора, поднимая его вверх с помощью

ручки.

3. Слейте воду из резервуара для воды (5) и основания увлажнителя (6). Затем

нужно промыть резервуар изнутри мягким чистящим средством.

Следите за тем, чтобы сливать воду в нужном направлении в соответствии с рисунком выше – на левую сторону. В противном случае вода может попасть в воздухозаборные отверстия и серьезно повредить увлажнитель. Если вода попадет в воздухозаборное отверстие, необходимо обратиться в специализированный сервисный пункт.

4. Резервуар для воды (5) и основание увлажнителя (6) можно чистить мягким

мыльным раствором при помощи влажной тряпочки или губки. Парогенератор необходимо чистить с помощью щеточки, которая прилагается в комплекте.

5. Стерилизация резервуара для воды Добавьте 1 ложечку отбеливателя на 5 литров воды и залейте в резервуар.

Плотно закройте крышку, встряхните резервуаром (ок. 30 сек.) и оставьте на 20 минут. Затем слейте воду с отбеливателем и промойте чистой водой.

Page 48

48 GW23-011_v01

ВНИМАНИЕ: Запрещается использовать для очистки поверхности прибора сильнодействующие детергенты и острые предметы. Используйте исключительно мягкие щетки.

После использования, прежде чем поместить прибор на хранение, его нужно очистить, как упомянуто выше, и тщательно осушить. Прибор должен храниться в сухом и прохладном месте.

Замена фильтра для воды Nano-Silver

Увлажнитель воздуха оборудован фильтром Nano-Silver. Фильтр Nano-Silver предназначен для смягчения и очищения воды от бактерий. Фильтр необходимо заменять, если он использовался более 3 месяцев или если резервуар наполнялся более 80 раз.

Обнаружение и устранение неисправностей

Прежде чем отдать прибор в ремонт, ознакомьтесь и выполните нижеуказанные действия.

Проблема Возможная причина Способы устранения

Увлажнитель воздуха

не работает.

Отсутствие пара. Отсутствие воды в резервуаре.

Вокруг увлажнителя

или на окне

скапливаются

капельки влаги.

Прибор не подключен

к питающей сети.

Отсутствие напряжения в сети.

Прибор установлен на неровной

поверхности.

Образование накипи

в парогенераторе.

Резервуар для воды был вымыт

с использованием детергентов.

Не работает вентилятор.

Поврежден парогенератор.

Установлен слишком высокий

уровень интенсивности

испарения по сравнению

с размером помещения

и уровнем влажности.

Проверьте подсоединение прибора к питающей сети.

Проверьте исправность

электрической цепи прибора.

Долейте воду в резервуар.

Установите прибор на ровной

поверхности.

Удалите накипь в соответствии

с инструкцией.

Тщательно промойте резервуар

чистой водой и осушите.

Обратитесь в пункт сервисного

обслуживания.

Обратитесь в пункт сервисного

обслуживания.

Необходимо уменьшить

интенсивность подачи пара

с помощью кнопки выбора

уровня влажности.

Page 49

49GW23-011_v01

Проблема Возможная причина Способы устранения

Вокруг увлажнителя

скапливается белый

налет.

Слишком жесткая вода (со

слишком высоким содержанием

минералов).

Необходимо использовать

очищенную или

дистиллированную воду.

Необходимо очистить

парогенератор с помощью

щеточки, которая прилагается в комплекте. Замените водяной фильтр, если он использовался

более 3 месяцев или если

резервуар наполнялся более

80 раз.

Экология – Забота о окружающей среде

Kаждый пользователь может внести свой вклад в охрану окружающей среды. Это не требует особенных усилий. С этой целью:

Картонные упаковки сдавайте в макулатуру. – Полиэтиленовые мешки (PE) выбрасывайте в контейнер, предна- – значенный для пластика. Непригодный прибор отдайте в соответствующий пункт по утилиза- – ции, т.к. содержащиеся в приборе вредные компоненты могут создавать угрозу для окружающей среды.

Не выбрасывайте прибор вместе с коммунальными отходами!!!

Импортер/изготовитель не несет ответственности за возможный ущерб, причиненный в результате использования пылесоса не по назначению или неправильного обращения с ним. Импортер/изготовитель сохраняет за собой право на модификацию прибора в любой момент без предварительного уведомления, с целью соблюдения правовых норм, нормативных актов, директив или введения конструкционных изменений, а также по коммерческим, эстетическим и другим причинам.

Page 50

50 GW23-011_v01

Внимателно прочетете настоящата инструкция за експлоатация. Особено внимание трябва да се обърне на указанията за безопасност така, че по време на използването на уреда да се предотвратят злополуки и/или повреда на уреда. Запази инструкцията за експлоатация, за да може да се ползва при понататъшната експлоатация на уреда.

Уважаеми Клиенти!

Съдържание

Указания относно безопасността ........................................................................... 50

Технически данни .................................................................................................... 51

Съставни елементи на уреда ................................................................................. 52

Обслужване и действие .......................................................................................... 53

Почистване и консервация ...................................................................................... 55

Подмяна на воден филтър Nano-Silver .................................................................. 56

Откриване и отстраняване на повреди .................................................................. 56

Екология – Грижа за околната среда ..................................................................... 57

Указания относно безопасността

Преди използване на овлажнителя на въздуха се запознай със съдържанието – на цялата инструкция за експлоатация. Уредът е предназначен само за домашна употреба. Не е предназначен за – комерсионални,стопански цели или да се използва извън от помещението Уредът включвай само в щепселовото гнездо на променлив ток. – Не изваждай щепсела от гнездодо на ел. мрежата чрез теглене на кабела. – Не оставяй захранващия кабел под килима както и не го покривай с пътеки. – Не включвай уреда, ако захранващия кабел или корпуса са видимо повредени. –

Ако неотключаемият захранващ кабел се повреди, той следва да е заменен при производителя, в специалистично ремонтно предприятие или от квалифицирано лице, за да се избегне опасност.

Уредът може да се поправя само от обучени специалисти. Неправилно извършените поправки могат да причинят сериозна опасност за потребителя. В случай на неизправност Ви съветваме да се обърнете към специализиран сервиз на.

Не слагай чужди елементи в изхода на парата, това може да доведе до по- – вреждане на уреда. За да се избегне риска от поражение с електрически ток, не трябва да се по- – ставя върху прозорец, да се потапя уреда, щепсела или захранващия кабел във вода или да се напръскват с други течности. Не използвай уреда в омаслени места, такива като кухнята. Настоящият уред – не е предназначен за филтриране на олио или мазнини намиращи се във въздуха. Не използвай уреда в близост до лесно запалими и избухливи пари. – Не оставяй уреда както и никакви негови части в близост до огъня, печка или – други уреди произвеждащи топлина. Преди почистване на уреда, преместване на друго място, преди монтажа или – демонтажа, както и когато уредът не е използван, винаги изваждай щепсела на захранващия кабел от гнездото на мрежата.

Page 51

51GW23-011_v01

Не блокирай изхода на парата, което може да доведе до повреда на уреда. – Не използвай уреда когато капакът е свален или повреден. – Не прибавяй никакви лекарства в резервоара за вода. – Този уред не е предназначен за използване от лица (в това число деца) с огра- – ничени физически, сетивни или психически възможности, както и от лица без опит и познаване на уреда, освен ако това не става под наблюдение или съгласно с инструкцията за използване на уреда, предадена от лицата, отговорни за тяхната безопасност. Не позволявайте на деца да си играят с уреда. – Уредът винаги да се поставя върху плоска и равна повърхност. – Не насочвай дюзата с пара директно върху деца, стени или мебели. – Никога не включвай уреда когато не е напълно монтиран. – Не използвай гореща вода. Използвай само вода “омекотена” с ниско съдържа- – ние на минерали. Не подлагай уреда на директно влияние на слънчеви лъчи. Не го поставяй на – места, където има висока температура, в близост до компютри или чувствителни електронни уреди. Не се препоръчва поставяне на овлажнителя под климатици, когато това има – влияние върху нивото на относителната влажност. Не потапяй уреда във вода, както и не го мий под течаща вода. – За миенето на външните елементи не използвай агресивни детергенти във – вид на емулсии, пяна, паста и т.н. Между другото те могат да заличат нанесените информационни графични знаци като: обозначения, предупредителни знаци и т.н.

ПРЕДУПРЕЖДЕНИЕ: Не използвай никакви допълнителни елементи и системи променящи скоростта на въртящите се части на уреда (напр. електрически регулатори на скоростта).

Технически данни

Техническите параметри са дадени върху табелката на изделието. Овлажнителят на въздуха е изработен в II клас на изолация – не изисква заземяване. Овлажнителят на въздуха отговаря на изискванията на съответните норми. Уредът отговаря на изискванията на директивите:

Електрически уред с ниска напрежение (LVD) – 2006/95/EC. – Електромагнетична съвместимост (EMC) – 2004/108/EC. –

Изделието е обозначено със знак СЕ върху табелката.

Page 52

52 GW23-011_v01

Съставни елементи на уреда

1. Дръжка.

2. Дюза за водна пара.

3. Диодов индикатор. A. Контолна лампичка

сигнализираща липса на вода.

B. Контолна лампичка на

функция “покой”.

C. Контолна лампичка на

функция “авто”. D. Индикатор на часовника. E. Индикатор на функция

стерилизация. F. Индикатор на нивото на

желната влажност. G. Индикатор на нивото на

влажността в помещението. H. Индикатор за избор на

нивото на влажност.

4. Управляващ панел. I. Бутон “авто-покой”

AU/SLEEP. J. Бутон за избор на нивото на

влажността LEVEL. K. Бутон включи/изключи

POWER. L. Бутон на желаната влажност

DESIRED. M. Бутон на стерилизация

STERILIZATION. N. Бутон на часовника TIMER.

5. Резервоар за вода.

6. Основа.

Page 53

53GW23-011_v01

Обслужване и действие

Подготовка на уреда за работа

1. Извади резервоара за вода (5) от уреда повдигайки го нагоре с помощта на

дръжката.

Извади дюзите за водната пара (2) от резервоара за вода (5) повдигайки ги нагоре.

3. Завърти резервоара за вода (5) с дъното нагоре и отвърти тапата, завъртайки

я обратно на часовниковата стрелка.

ВНИМАНИЕ: Към тапата е закрепен воден филтър Nano-Silver. Когато не искате да използвате филтъра, може да го демонтирате, чрез завъртане в посока обратна на часовниковата стрелка ( гледай смяна на водния филтър Nano Silver str. 56). За съхранението на демонтирания филтър използвай найлонова торбичка или кашон.

4. Налей чиста вода в резервоара (5) (НЕ ТРЯБВА ДА СЕ ПРЕПЪЛВА). Повторно

постави тапата върху резервоара за вода (5) и я завърти докрай по посока на часовниковата стрелка.

5. Монтиай резервоара за вода (6) слагайки го върху основата (6) на овлажнителя.

ВНИМАНИЕ: Повреме на преместване на овлажнителя винаги трябва уредът да се държи за основата (6).

Дюзи за водната пара (2)

Овлажнителят съдържа две независими една от друга дюзи на водната пара (2) въртящи се в диапазона от 0° – 360°. Нагласи дюзите на водната пара (2) в желаната посока.

Овлажнителят притежава функция на нормална или микро пара. Когато е включвна функцията на микро пара, овлажнителят ще филтрира големите частици на парата и ще изхвърли само дребните частици от парата в помещението. За да бъде избрана функцията на микро пара е необходимо да се завъртят дюзите на водната пара (2) в посока обратна на часовниковата стрелка върху долната част на дюзите на водната пара (2). За да бъде избрана функция на нормална пара, е необ-

Нормална пара

Микро пара

Включване на уреда ВНИМАНИЕ: След всяко натискане на бутона, ще се чуе звуков сигнал.

Постави щепсела на захранващия кабел в щепселовото гнездо.

1. Бутон включи/изключи POWER (K) Натисни бутона POWER (K), за да се включи уреда. От дюзите (2) ще започ-

не да изтича пара. След включването, уредът ще работи в режима авто както и в режима на топла вода.

ВНИМАНИЕ: Изчакайте около 2–3 минути, за да се налее на подставката (6) вода от резервоара за вода (5).

ходимо да се завъртят дюзите на водната пара (2) в посока по часовниковата стрелка върху долната част на дюзите на водната пара (2).

Page 54

GW23-011_v01

2. Бутон на желаната влажност DESIRED (L) Над индикатора на нивото на влажността в помещението (G), са излъчени по-

малките цифри, които показват нивото на желаната влажност (F). Натискане на бутона DESIRED (L) ще доведе до промяна на настройките в следната последователност:

40%, 45%, 50%, 55%, 60%, 65%, 70%, 75%, непрекъснат (Co). След нагласянето на функцията “непрекъснат” (Co), повторно натиснете бутона

DESIRED (L) който ще доведе до завръщане на първоначалния цикъл – 40%. Промените са показани върху диодовия екран (3).

ВНИМАНИЕ: След нагласяне на количеството на образуваната пара, трябва да се изчака няколко секунди, за да може да бъде нагласена относителната влажност.

3. Бутон за избор на нивото на влажността LEVEL (J) Натисни бутона за избор на нивото на влажността LEVEL (J), за да бъде нагласе-

но количеството пара изтичаща от овлажнителя. Възможни са настройки от ниво 1 през 2, 3,4 чак до нивото TURBO. Промените се виждат върху диодовия екран (3).

ВНИМАНИЕ: След нагласяне на относителната влажност, трябва да се изчака няколко секунди, за да бъде нагласено количеството на образуваната пара.

4. Бутон на стерилизация STERILIZATION (M) Натисни бутона на стерилизация STERILIZATION (M), за да бъде включена функ-

цията на топлата вода. Благодарение на тази функция, водата ще бъде нагрята до тепература 80ºC. Повторно натискане на бутона ще доведе до изключване на фунцията на горещата пара и завръщане към функцията на студената пара.

5. Бутон на часовника TIMER (N) Натисни бутона TIMER (N), за да се нагласи времето за изключване на уреда.

Часовникът може да бъде нагласен на 1,2,4 или 8 часа, както и функцията непрекъснат (CO). След нагласяне на функцията СО, повторното натискане на бутона TIMER (N) ще доведе до завръщане в началото на цикъла започвайки от 1. Промените се виждат върху диодовия екран.

6. Бутон “авто-покой” AU/SLEEP a) Първото натискане – ще включи режима AUTO. Овлажнителят автоматично

ще нагласи режима на топлата пара, за да стане нивото на влажността в помещението 50%.

ВНИМАНИЕ: При нагласяне на режима AUTO, няма възможност да бъде регулирана желаната влажност както и нивото на влажността в стаята. Промяна на тези регулировки ще доведе до изключване на режима AUTO.

b) Второто натискане – ще включи режима SLEEP (ПОКОЙ). Овлажнителят ав-

томатично ще включи часовника на 8 часа както и ще включи режима на топлата вода, за да стане нивото на влажността в помещението 60%.

ВНИМАНИЕ: При нагласяне на режима SLEEP (ПОКОЙ), няма възможност да бъде регулирана желаната влажност както и нивото на влажността в стаята. Промяна на тези регулировки, ще доведе до изключване на режима SLEPP (ПОКОЙ).

c) Третото натискане – режимите AUTO както и SLEEP ще бъдат изключени.

ВНИМАНИЕ: Ако резервоарът за вода е празен, уредът ще издаде звуков сигнал, а върху диодовия екран ще се появи символ WATER EMPTY (A). Вентилаторът ще работи през следващите 2 минути, след това уредът ще се изключи. В този сличай не натискай никакви бутони. Долей вода в резервоара, уредът ще се включи автоматично.

Page 55

GW23-011_v01

Почистване и консервация

Овлажнителят трябва да се почиства най- малко веднъж седмично.

1. Преди почистване – изключи уреда натискайки бутон POWER (K) и извади

щепсела от ел. захранването.

. Извадете резервоара за вода (5).

3. Изсипи водата от резервоара за вода (5) както и от основата (6) на овлажните-

ля. Почисти вътрешността на резервоара с неутрален почистващ препарат.

Обърни внимание, водата да се изсипва в правилната посока съгласно горната рисунка, от лявата страна. В противен случай водата може да проникне в отвора на въздуха и да доведе до сериозна повреда на овлажнителя. Ако водата попадне в отвора на въздуха обърнете се към сервизния пункт.

4. Резервоарът за вода (5) и основата (6) на уреда трябва да се почистват използ-

вайки топла вода с неутрален сапун. Преобразувателят трябва внимателно да се почиства с помощта на четка намираща се в окомплектовката на уреда.

5. Стерилизация на резервоара за вода Добави 1 лъжичка белина в 5 литра вода и сипи в резервоара. Плътно затвори

капака, раздрусай резервоара през 30 секунди и го остави за 20 минути. Изпразни резервоара и го изплакни с чиста вода.

ВНИМАНИЕ: Не бива да се използват силни почистващи препарати и никакви твърди четки за почистване на повърхността на уреда. Използвайте само меки кърпи.

Уредът когато не се използва ,първо трябва да се почисти съгласно с указани-

ята посочени по-горе, да се подсуши и да се прибере на сухо и хладно място.

Page 56

56 GW23-011_v01

Смяна на воден филтър Nano-Silver

Овлажнителят на въздуха има инсталиран воден филтър Nano-Silver. Този филтър се използва за филтриране на минералите както и за дезинфекция на микроорганизмите. Филтърът трябва да бъде сменен, когато е използван през повече от 3 месеца или когато резервоарът за вода беше пълнен с вода повече от 80 пъти.

Откриване и отстраняване на дефекти

Провери долупосочените бележки, преди да предадеш уреда за ремонт.

Проблем Възможна причина Решение

Уредът не се включва. Уредът не е включен в ел.

Липса на пара. Липса на вода в резервоара.

Около oвлажнителя

или прозореца

се образува

кондензирана пара.

Бял прах около уреда. Използвана е твърда вода

захранване. Липса на ток.

Уредът не е поставен върху

равна повърхност. Върху

преобразователя се намира

минерална утайка. Резервоарът

за вода беше измит при

използване на детергент.

Вентилаторът не действа.

Преобразователят не работи

правилно.

Прекалено голямо нагласено

ниво на интензивността на парата спрямо размера на

помещениеto или нивото на

влажността.

(с голямо съдържание на

минерали).

Включи уреда в ел. мрежата.

Повери ел. веригата,

предпазители както

и щепселовото гнездо.

Долей вода в резервоара.

Постави уреда върху

равна повърхност. Почисти

преобразувателя съгласно

инструкцията. Изплакни

внимателно резервоара с чиста

вода и подсуши. Обърни се към сервизния пункт. Обърни се към сервизния пункт.

Намали нагласеното количество

пара с помощта на бутона за

избора на нивото на влажността.

Използвай прочистена или

дестилирана вода. Почисти

преобразователя с помощта

на четка намираща се

в окомплектовката. Трябва да се подмени воден филтър, ако беше използван повече от

3 месеца или ако резервоарът

за вода беше пълнен повече от

80 пъти.

Page 57

57GW23-011_v01

Екология – Грижа за околната среда

Всеки ползвател може да допринесе за опазването на околната среда. Това не е трудно, нито скъпо. За да го постигнете: изхвърлете картонената опаковка в контейнер за рециклиране на хартиени отпадъци; полиетиленовите пликове изхвърлете в контейнер за пластмаса. Когато стане непригоден, занесете уреда в подходящ център за унищожаване, защото съдържа опасни елементи, които могат да навредят на околната среда.

Не изхвърляйте в кофи за битови отпадъци!!!

Вносителят/производителят не отговаря за евентуални повреди, предизвикани от използване на уреда по начин, несъответстващ на неговото предназначение, или неправилната му употреба. Вносителят/производителят си запазва правото да модифицира уреда във всеки момент, без предварително уведомление, с цел изпълнение на правните разпоредби, стандарти, директиви или по конструктивни, търговски, естетически и други причини.

Page 58

58 GW23-011_v01

Прочитайте уважно цю інструкцію з користування. Особливу увагу потрібно звернути на вказівки з безпеки для попередження випадків і/або пошкодження обладнання під час користування. Інструкцію просимо зберегти, щоб за необхідністю скористатися нею під час користування у майбутньому.

Шановний Клієнте!

Зміст

Вказівки з безпеки .................................................................................................... 58

Технічні дані ............................................................................................................. 59

Складові частини обладнання ................................................................................ 60

Обслуговування і робота ......................................................................................... 61

Очищення і зберігання ............................................................................................. 62

Заміна водяного фільтра Nano-Silver ..................................................................... 64

Виявлення і видалення дефектів ........................................................................... 64

Екологія – Давайте дбати про навколишнє середовище ...................................... 65

Транспортування і зберігання .................................................................................. 65

Вказівки з безпеки

Перед початком користування зволожувачем повітря потрібно ознайомитися зі – змістом інструкції з користування. Обладнання призначене тільки для домашнього користування. Воно не є при- – значене для комерційного, господарського використання, воно непристосоване до праці назовні приміщень. Обладнання підключайте тільки до розетки перемінного струму. – Не витягайте вилку з розетки тримаючи за провід. – Не ховайте живильний кабель під килимами і не закривайте його доріжками. – Не запускайте обладнання, якщо живильний провід або корпус має помітні по- – шкодження.

Якщо буде пошкоджений невід‘єднувальний кабель живлення, то його повинен замінити виробник або спеціалізована ремонтна майстерня чи кваліфікована особа з метою уникнення виникнення небезпеки.

Ремонт обладнання може виконуватися тільки підготовленим персоналом. Неправильно проведений ремонт може привести до виникнення серйозної небезпеки для користувача. У разі виявлення дефектів, треба звернутися за порадою до спеціалізованого сервісного центру.

Не покладайте будь-які інші елементи у вихід пари, це може привести до по- – шкодження обладнання. Для попередження ризику пораження струмом, не встановлюйте обладнання – у вікні, не занурюйте обладнання, вилку або приєднувальний живильний кабель у воду або не сприскуйте його іншою рідиною. Не користуйтесь приладом у зажирених місцях, напр. У кухні. Цей прилад не – пристовананий до фільтрування масла чи жиру, що знаходиться у повітрі. Не користуйтесь обладнанням поблизу легкозаймистих і вибухонебезпечних – випарів. Не встановлюйте обладнання чи його частини поблизу відкритого вогню, печі – або іншого устаткування, що виробляє тепло.

Page 59

59GW23-011_v01

Перед очищенням приладу, його переносом в інше місце, монтажом або демон- – тажом, а також якщо не користуєтесь приладом, вийміть вилку приєднувального кабелю з розетки мережі. Не блокуйте доступу виходу пари, це може привести до пошкодження облад- – нання. Не користуйтесь обладнанням якщо його корпус знятий або пошкоджений. – Не додавайте будь-які лікувальні препарати у бункер для води. – Не дозволяйте користуватися приладом особам (у т.ч. дітьми) з обмеженими – фізичними, чуттєвими або інтелектуальними здібностями, які не мають досвіду або знання, якщо вони не будуть під наглядом або доки вони не пройдуть навчання щодо способу користування, яке ведеться особами відповідальними за їхню безпеку. Не допускайте, щоб діти грали з приладом. – Завжди встановлюйте обладнання на плоскій, рівній поверхні. – Не направляйте сопло з парою безпосередньо у напрямку дітей, стіни або ме- – блів. Не запускайте обладнання якщо воно неповністю демонтоване. – Не вживайте гарячу воду. Вживайте тільки «м’яку» демінералізовану воду. – Не піддавайте обладнання безпосередній дії сонячних променів. Не встанов- – люйте його у місці, де є висока температура, поблизу комп’ютерів або чутливого електронного устаткування. Не рекомендується встановлювати зволожувач під кондиціонерами, якщо це – має вплив на рівень відносної вологості. Не занурюйте обладнання у воду, не мийте його проточною водою. – Для миття корпусу не використовуйте агресивні миючі засоби у вигляді емуль- – сії, молочка, пасти та ін. Вони можуть між ін. усунути нанесені інформаційні графічні символи, тобто: позначення, попереджувальні знаки та ін.

ПОПЕРЕДЖЕННЯ: Не застосовуйте будь-які додаткові елементи і системи, що змінюють швидкість обертальних частин обладнання (напр. електричних регуляторів швидкості).

Технічні дані

Технічні параметри вказані на щитку продукту. Зволожувач повітря виготовлений за II класом ізоляції, не вимагає заземлення. Зволожувач повітря виконує вимоги діючих стандартів. Прилад відповідає вимогам директив:

Електрообладнання низької напруги (LVD) – 2006/95/EC. – Електромагнітна сумісність (EMC) – 2004/108/EС. –

Продукт позначен знаком CE на щитку.

Page 60

60 GW23-011_v01

Складові частини обладнання

1. Ручка.

2. Сопла водяної пари.

3. Діодний дисплей. а. Контрольна лампочка

відсутності води.

В. Контрольна лампочка

функції «дрімоти».

С. Контрольна лампочка

функції «авто». D. Показник таймера. E. Показник функції

стерилізації. F. Показник рівня потрібної

вологості. G. Показник рівня вологості

у приміщенні. Н. Показник вибору рівня

вологості.

4. Панель управління I. Кнопка „авто-дрімота”

AU/SLEEP. J. Показник вибору рівня

вологості LEVEL. К. Кнопка включіть/виключіть

POWER. L. Кнопка потрібної вологості

DESIRED. M. Кнопка стерилізації

STERILIZATION. N. Кнопка таймера TIMER.

5. Бункер для води.

6. Основа

Page 61

61GW23-011_v01

Обслуговування і дія

Підготовлення обладнання до праці

1. Вийміть бункер для води (5) з обладнання, піднімаючи його уверх за допомогою

держателя.

2. Вийміть сопла водної пари (2) із бункеру для води (5), піднімаючи їх уверх.

3. Поверніть бункер для води (5) дном уверх i відгвинтіть пробку, повертаючи

її у напрямку, протилежному до руху годинникових стрілок.

УВАГА: До пробки закріплений водний фільтр Nano-Silver. Якщо не хочете вживати фільтр, можете його зняти шляхом повернення його у напрямку, протилежному до руху годинникових стрілок (дивись Заміна водяного фільтра Nano Silver стор. 64). Для зберігання демонтованого фільтра Nano-Silver потрібно покласти його у поліетиленову сумочку і коробку.

4. Влийте чисту воду у бункер для води (5) (НЕ ПЕРЕЛИТИ). Повторно помістіть

пробку на бункері для води (5) і поверніть її до упору, згідно з напрямком годин- никових стрілок.

5. Установіть бункер для води (5), накладаючи його на основу (6) зволожувача.

УВАГА: Під час переносу зволожувача потрібно тримати за підставу обладнання (6).

Сопла водяної пари (2)

Зволожувач має два незалежні сопла водяної пари (2), що повертаються у діапазоні 0° – 360°. Установіть сопла водяної пари (2) у потрібному положенні.

Зволожувач оснащений функцією нормальної або мікро пари. Якщо виключена функція мікропари, зволожувач фільтрує великі частинки пари і передає тільки дрібні частинки пари у приміщення. Щоб вибрати функцію мікропари, потрібно повернути настроювання сопла водяної пари (2) у напрямку, протилежному до руху годинникових стрілок на нижній частині сопла водяногої пари (2).

Нормальна пара

Мікро пара

Запуск обладнання УВАГА: Після кожного натиснення кнопки пролунає звуковий сигнал.

Уставте вилку приєднувального кабелю до розетки.

1. Кнопка включіть/виключіть POWER (K) Натисніть кнопку POWER (K), щоб включити обладнання. Через сопла (2) почне

виходити пара. Після включення, обладнання буде працювати у режимі авто та у режимі теплої пари.

УВАГА: Зачекайте бл. 2–3 хвилини, щоб на підставу (6) налилася вода з баку для води (5).

Щоб вибрати функцію нормальної пари, потрібно повернути настроювання сопла водяної пари (2) у напрямку, відповідно до руху годинникових стрілок на нижній частині сопла водяногої пари (2).

Page 62

GW23-011_v01

2. Кнопка потрібної вологості DESIRED (L) Над показником рівня вологості у приміщенні (G), висвітлюються менші цифри,

що показують рівень потрібної вологості (F). Натиснення кнопки DESIRED (L) приводить до зміни настроювань у такій послідовності:

40%, 45%, 50%, 55%, 60%, 65%, 70%, 75% , безперервний (Co). Після встановлення функції „безперервний” (Co), повторне натиснення кнопки

DESIRED (L) приводить до повернення до початку циклу – 40%. Зміни видні на діод-дисплеї (3).

УВАГА: Після встановлення кількості виробленої пари, потрібно зачекати декілька секунд, щоб встановити відносну вологість.

3. Кнопка вибору рівня вологості LEVEL (J) Натисніть кнопку вибору рівня вологості LEVEL (J), щоб встановити кількість

пари, яка виходить зі зволожувача. Можливі настроювання від рівня 1 через 2, 3,4 навіть до рівня TURBO. Зміни видні на діод-дисплеї (3).

УВАГА: Після встановлення відносної вологості, потрібно зачекати декілька секунд, щоб встановити кількість пари, що виробляється.

4. Кнопка стерилізації STERILIZATION (M) Натисніть кнопку стерилізації STERILIZATION (M), для включення функції те-

плої пари. Завдяки цій функції вода підігрівається до температури 80ºC. Повторне натиснення кнопки приводить до виключення функції теплої пари i повернення до функції холодної пари.

5. Кнопка таймера TIMER (N) Натисніть кнопку TIMER (N), щоб установити час виключення обладнання. Тай-

мер можна встановити на 1, 2, 4, або 8 годин та на функцію безперервний (CO). Після встановлення функції СО, повторне натиснення кнопки TIMER (N) приведе до повернення до початку циклу, починаючи з 1. Ці зміни видні на діод-дисплеї.

6. Кнопка “авто-дрімота” AU/SLEEP a) Перше натиснення – запуститься режим AUTO. Зволожувач автоматично вста-

новить режим теплої пари, щоб рівень вологості у приміщенні складав 50%.

УВАГА: При встановленні режиму AUTO, немає можливості регулювати потрібну вологість та рівень вологості у кімнаті. Зміна цих настроювань приведе до виключення режиму AUTO.

b) Друге натиснення – запуститься режим SLEEP (ДРІМОТА). Зволожувач ав-

томатично встановить таймер на 8 годин і включить режим теплої пари, щоб рівень вологості у приміщенні складав 60%.

УВАГА: При встановленні режиму SLEEP (ДРІМОТА), немає можливості регулювати потрібну вологість та рівень вологості у кімнаті. Зміна цих настроювань приведе до виключення режиму SLEPP (ДРІМОТА).

c) Третє натиснення – режими AUTO та SLEEP будуть виключені.

УВАГА: Якщо бак для води порожній, обладнання подасте звуковий сигнал, a на діод-дисплеї появиться символ WATER EMPTY (A). Вентилятор буде працювати протягом наступних 2 хвилин, потім обладнання виключиться. У такому випадку не натискайте жодні кнопки. Долийте воду у бак, обладнання автоматично включиться.

Page 63

GW23-011_v01

Очищення і зберігання

Зволожувач очищувати не менш як один раз у тиждень.

1. Перед очищенням виключіть обладнання натискаючи кнопку POWER (K) i від-

ключіть вилку від мережі живлення.

2. Вийміть бункер для води (5).

3. Вилийте воду з бункеру для води (5) та з підстави (6) зволожувача. Очистіть

бункер усередині м’яким миючим засобом.

Зверніть увагу, щоб вилити воду у відповідному напрямку, згідно з вищевказаним рисунком, з лівого боку. У противному разі, вода може попасти в отвір повітря i привести до серйозного пошкодження зволожувача. У разі попадання води в отвір повітря, зв’яжіться з сервісним центром.

4. Бункер для води (5) i підставу (6) обладнання очищувати вживаючи теплу воду

з доданням м’якого мила. Перетворювач потрібно очищувати делікатно щіткою, що входить до складу набору.

5. Бункер для води Додайте 1 ложечку відбілювача у 5 літрів води і влийте у бак. Закрийте плотно

кришку, потрясіть баком протягом 30 секунд i залишіть на 20 хвилин. Спорожніть бак і прополоскайте його чистою водою.

УВАГА: Не вживайте сильні миючі засоби чи будь-які гострі щітки для шурування поверхні обладнання. Користуйтесь тільки м’якими ганчірками.

Якщо не користуєтесь обладнанням, зпочатку очистіть його згідно з вищенаведе-

ними вказівками, осушіть і покладіть для зберігання у сухому та холодному місці.

Page 64

64 GW23-011_v01

Заміна водяного фільтра Nano-Silver

Зволожувач повітря оснащений водяним фільтром Nano-Silver. Цей фільтр вживається для фільтрування мінералів та дезинфекції мікроорганізмів. Потрібно замінити фільтр води, якщо він вживався протягом більше 3 місяців або якщо бак для води наповнювався більше 80 разів.

Виявлення і видалення дефектів

Перед тим, як здати прилад у ремонт, перевіріть:

Проблема Можлива причина Рішення

Обладнання не

включається.

Відсутність пари. Відсутність води у бункері для

Навколо зволожувача

або вікна виробляється

конденсована пара.

Білий пил вколо

обладнання.

Обладнання не підключено до

джерела живлення.

Відсутність струму.

води.

Обладнання не встановлено на

рівній поверхні.

На перетворювачі є мінеральний

осад.

Бункер для води був очищений

при застосуванні миючого засобу.

Вентилятор не працює.

Перетворювач працює

неправильно.

Надто високе встановлення рівня

інтенсивності пари у відношенні

до розміру приміщення або рівня

вологості.

Вживається тверда вода (з надто

великою кількістю мінералів).

Підключіть обладнання до

мережі живлення.

Перевірте електричний контур,

запобіжники та розетку.

Долийте воду у бак.

Установіть обладнання на рівній

поверхні.

Очистіть перетворювач згідно

з інструкцією.

Старанно прополоскайте бак

чистою водою й осушіть. Зв’яжіться з сервісним центром. Зв’яжіться з сервісним центром.

Зменшіть настроювання кількості

пари за допомогою кнопки

вибору рівня вологості.

Вживайте очищену або

дестильовану воду. Очистіть

перетворювач щіткою, що

входить до складу набору.

Потрібно замінити фільтр води,

якщо він вживався протягом

більше 3 місяців або якщо бак

для води наповнювався більше

80 разів.

Page 65

65GW23-011_v01

Екологія – Давайте дбати про навколишнє середовище

Кожна людина може зробити свій внесок у справу охорони природи. Це зовсім не складно і не потребує витрат. Для цього слід: здати картонну упаковку у пункт прийому макулатури, а поліетиленові пакети викинути у контейнер для пластмаси. Зношений пристрій слід віддати у відповідний пункт прийому, адже його конструктивні елементи можуть бути небезпечними для навколишнього середовища.

Не викидайте пристрій разом з побутовими відходами!!!

Транспортування і зберігання

Транспорутвання виробу може здійснюватись усіма видами транспорту відпо- – відно до вимог та правил які діють на конкретному виді транспорту. Під час перевезення повинна бути усунена можливість переміщенння виробів – всередині тарнспорного засобу. Під час транспротування залізницею перевезення повинно здійснюватися – у критих вагонах або контейнерах дрібними чи повагонними відправками. Під час транспортування виробів на пласких піддонах вимоги до транспорту- – вання повинні відповідати ГОСТ 26663, або ГОСТ 19848 – в разі завстосування ящикових піддонів. Способи і засоби кріплення, схеми рзміщення упкованих виробів (кількість яру- – сів, рядів) у транспортних засобах зазначені на упаковці. Вироби повинні зберігатися у опалювальних складских приміщеннях при темпе- – ратурі +5°С – +40°С. Умови зберігання повинні видповідати – 1(Л) ГОСТ 15150. Умови складування виробів зазначені у технічних умовах. –

Імпортер/виробник не відповідає за можливі збитки, що виникли внаслідок використання обладнання не за його призначенням або його неналежного обслуговування. Імпортер/виробник застерігає собі право модифікувати виріб у будь-який момент, без попереднього повідомлення, для пристосування до правових положень, стандартів, директив або у зв’язку з конструкційним, тоговельним, естетичним та іншими причинами.

Page 66

66 GW23-011_v01

Please read these instructions carefully. Pay special attention to important safety instructions to avoid accidents and damage to the unit. Keep this User’s Guide for future reference.

Dear Customers!

Table of contents

Safety instructions ..................................................................................................... 66

Technical parameters ................................................................................................ 67

Names of parts .......................................................................................................... 68

Operating instructions ................................................................................................ 69

Cleaning and maintenance ........................................................................................ 70

Replacing the Nano-Silver water lter ....................................................................... 71

Troubleshooting ......................................................................................................... 72

Ecology – Environment protection ............................................................................. 72

Safety instructions

Carefully read these instructions for use before operating the air humidier. – The appliance is intended for household use only. It is not intended for commercial, – economic or outdoor use. Plug the appliance only to electrical outlet. – Do not unplug by pulling on cord. – Do not run power cord under carpets, and do not cover with throw rugs. – Do not operate the appliance if the supply cord or housing is visibly damaged. –

If the non-detachable part of the cord is damaged, it should be replaced by the producer or at a proper service point or by a qualied person in order to avoid any hazards.

The appliance can only be repaired by qualied service personnel. Improper servicing may cause a serious hazard to the user. In case of defects please contact a qualied service center.

Never insert any foreign objects into the mist outlet. Personal injuries or damage to – the appliance may occur. To avoid the risk of electric shock do not place the appliance near windows, do not – immerse the appliance, plug or cord in water or splash them with other liquids. Do not operate the product in greasy environments such as the kitchen. This product – is not intended to lter oil or grease from air. Do not operate near explosive or ammable fumes. – Do not operate this product near an open re, oven or any other heat producing – appliance. Always unplug the power cord from receptacle when the appliance is not in use, – before cleaning, replacing parts, or before moving to another location. Do not block the mist outlet, it may cause damage to the appliance. – Do not use the appliance with a removed or damaged housing. – Do not add any medications to the water tank. – This appliance is not intended for use by persons (including children) with reduced – physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety.

Page 67

67GW23-011_v01

Children should be supervised to ensure that they do not play with the appliance. – Always – place the appliance on a at, even surface. Do not aim the mist nozzle directly at children, walls or furniture. – Never run the appliance unless it is fully assembled. – Do not use hot water. Use only soft water with low mineral content. – Do not expose the appliance to direct sunlight. Do not place the appliance in high- – temperature areas, near computers or sensitive electronic equipment. It is not recommended to place the humidier under air conditioners, as it may – inuence the relative humidity level. Do not immerse the appliance in water. Do not wash under running water. – Do not use abrasive detergents such as emulsions, cream cleaners, polishes, etc. – to clean the housing. They may remove the graphic information symbols such as: as scales, marks, warning signs etc.

WARNING: Do not use any additional devices to change the speed of this unit (e.g. solid state speed control device).

Technical parameters

The technical parameters are indicated on the rating label. The appliance features double electrical insulation (Class II) and does not require grounding. The air humidier fullls the requirements of the existing norms. The appliance is in conformity with the requirements of the directives:

Low voltage appliance (LVD) – 2006/95/EC. – Electromagnetic compatibility (EMC) – 2004/108/EC. –

The appliance was marked by the CE sign on the rating label.

Page 68

68 GW23-011_v01

1. Handle.

2. Mist nozzle.

3. LED display. A. No water indicator light. B. Sleep indicator light. C. Auto indicator light. D. Timer indicator. E. Sterilization indicator. F. Desired humidity level

indicator.

G. Room humidity level

indicator.

H. Humidity level selection

indicator.

4. Control panel. I. AU/SLEEP button. J. Humidity level selection

button. K. POWER button. L. Desired humidity button. M. Sterilization button N. Timer button.

5. Water tank

6. Base.

Names of parts

Page 69

69GW23-011_v01

Operating instructions

Preparing for operation

1. Remove the water tank (5) from the appliance using the attached handle.

2. Remove the mist nozzle (2) from the water tank (5).

3. Turn the water tank (5) upside down and remove the water tank cap by turning it

counter-clockwise.

NOTE: The Nano-Silver water lter is attached to the water tank cap. If you do not wish to use the lter, it can be removed by turning it counter-clockwise (see Replacing the Nano-Silver water lter page 71). Place the removed Nano-Silver lter into a plastic bag and put in the carton for safe keeping.

4. Pour clean water into the water tank (5) (DO NOT OVERFILL). Secure the water

tank cap back on by turning it clockwise.

5. Place the water tank (5) back to the appliance by putting it on the base (6) of the

humidier.

NOTE: When moving the humidier always hold and move by the base (6).

Mist nozzles (2)

The humidier is equipped with two 360º direction free 2-way nozzles (2). Adjust each nozzle (2) to the desired direction.

The humidier is equipped with a normal/micro mist function. With the micro mist setting, the humidier lters out large mist particles and emits only ne mist into the room.

Normal mist

Micro mist

To operate the appliance NOTE: You will hear a beep each time you press a button.

Plug in the appliance

1. POWER button (K) Press the POWER button (K) to switch on the appliance. Mist will start coming out

from the nozzles (2). After switching on, the appliance will operate in the auto mode and in the warm mist mode.

NOTE: Wait for about 2–3 minutes so that water from the water tank (5) pours onto the base (6).

2. Desired humidity button (L) Smaller gures are displayed above the room humidity indicator (G) which indicates

the desired humidity level (F). Press the DESIRED (L) button to change the settings in the following order:

40%, 45%, 50%, 55%, 60%, 65%, 70%, 75%, continuous (Co).

To set the micro mist function, rotate the inner bottom of nozzles (2) counter-clockwise. To set the normal mist function, rotate the inner bottom of nozzles (2) clockwise.

Page 70

GW23-011_v01

After setting the continuous function (Co), press the DESIRED button (L) once again to

return to the beginning of the cycle – 40%. Changes are visible on the LED display (3).

NOTE: Wait a few seconds after setting the mist output and then set the relative humidity.

3. Humidity level selection button (J) Press the humidity level selection button (J) to set the amount of mist generated by

the humidier. The possible settings are as follows: 1, 2, 3, 4 and TURBO. Changes are visible on the LED display (3).

NOTE: Wait a few seconds after setting the relative humidity and then set mist output.

4. STERILIZATION button (M) Press the STERILIZATION button (M) to switch on the warm mist function. Water

will heat up to 80ºC. Press the button again to switch off the warm mist function and to return to the cool mist function.

5. TIMER button (N) Press the TIMER button (N) to set the switch-off time. The timer can be set to 1, 2,

4 or 8 hours and continuous (CO). After setting the continuous function (Co), press the TIMER button (N) once again to return to the beginning of the cycle starting from 1 hour. Changes are visible on the LED display (3).

6. AU/SLEEP button a) Press the button once to set the AUTO mode. The appliance will automatically set

the warm mist mode to keep the humidity at 50%.

NOTE: When in the AUTO mode the desired humidity and the humidity level cannot be adjusted. Doing so will deactivate the AUTO mode.

b) Press the button for the second time to set the SLEEP mode. The humidier will

automatically set the timer to 8 hours, then activate the warm mist mode to keep the room humidity level at 60%.

NOTE: When in the SLEEP mode the desired humidity and the humidity level cannot be adjusted. Doing so will deactivate the SLEEP mode.

c) Press the button for the third time: the AUTO and SLEEP modes will be switched off.

NOTE: When the water tank is empty, the unit will chime and the WATER EMPTY (A) symbol will be shown on the LED display. The fan will operate for another 2 minutes and then the appliance will automatically switch off. Do not press any buttons. Fill the tank with water and the appliance will restart automatically.

Cleaning and maintenance

Clean the appliance at least once a week.

1. Press the POWER button (K) to switch off the appliance and unplug the unit before

cleaning.

2. Remove the water tank (5).

3. Empty the water tank (5) and the base (6). Clean the inside of the tank with a mild

detergent.

Page 71

GW23-011_v01

Make sure to drain the water tank in the correct direction, as shown in the picture above. Otherwise you might wet the air opening and cause damage to the appliance. If you wet the air opening, contact a service center.

4. Clean the water tank (6) and base (7) with warm water and mild soap. Use the brush

provided to clean the transducer chip.

5. Water tank sterilization Mix 1 teaspoon of bleaching agent with 5 liters of water and pour into the water tank.

Tightly close the lid, shake the water tank for 30 seconds and leave for 20 minutes.

Do not use any corrosive detergents or rough brushes to clean the surface of the appliance. Use only soft cloth.

When not in use, clean the humidier as directed above, dry and store the appliance

in a cool, dry place.

Replacing the Nano-Silver water ﬁlter

The humidier is equipped with a Nano-Silver water lter. The lter is used to lter out minerals and to kill germs. Replace the lter if it has been used for more than 3 months or if the water tank has been lled with water more than 80 times.

Page 72

Troubleshooting

Please check the following items before having the unit repaired.

Problem Cause Solution

Appliance does not

switch on.

No mist. No water in tank.

Condensation forms

around the humidier or

windows.

White dust accumulates

around the appliance.

Appliance is not plugged in.

No power.

Appliance not level.

Mineral deposits on the transducer.

Water tank was washed with

detergent.

Fan not operating.

Transducer is not working properly.

Mist intensity is set to high for the

room size or pre-existing humidity

level.

Hard water was used (containing

too much minerals).

Plug in the appliance.

Check circuits, fuses and test

socket.

Fill tank with water.

Place on a level surface.

Clean the transducer according to

the instruction manual.

Rinse thoroughly with clean water

and dry. Contact customer service. Contact customer service.

Decrease mist output using the humidity level selection button.

Use puried or distilled water. Clean the transducer with the

brush (included). If the water lter

has been used for more than

3 months or water tank has been

lled more than 80 times, the lter

needs to be replaced.

Ecology – Environment protection

Each user can protect the natural environment. It is neither difcult nor expensive. In order to do it: put the cardboard packing into recycling paper container; put the polyethylene (PE) bags into container for plastic. When worn out, dispose the appliance to particular disposal centre, because of the dangerous elements of this appliance, which can be hazardous for natural environment.

Do not dispose into the domestic waste disposal!!!

The manufacturer/importer does not accept any liability for any damages resulting from unintended use or improper handling. The manufacturer/importer reserves his rights to modify the product any time in order to adjust it to law regulations, norms, directives, or due to construction, trade, aesthetic or other reasons, without notifying in advance.

GW23-011_v01

Zelmer 23Z052 User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
