AVIC-S1

Hardware- und Bluetooth-

Handbuch

R00

Warenzeichen
Das Wort Bluetooth und das entsprechende Logo sind im Besitz der Bluetooth
SIG, Inc. Alle anderen Marken- und Produktnamen sind Warenzeichen oder
eingetragene Warenzeichen ihrer entsprechenden Firmen.

Hinweis
Änderungen der Informationen in diesem Handbuch sind vorbehalten.

Inhaltsverzeichnis

Hinweise ...............................................................................................iii

1 Erste Schritte ..................................................................................1

1.1 Kennenlernen der Hardwaremerkmale.............................................. 1

Komponenten der Vorderseite........................................................... 1

Komponenten der Rückseite ............................................................. 3

Komponenten der rechten Seite........................................................ 4

Komponenten der Oberseite ............................................................. 4

Komponenten der Unterseite............................................................. 5

1.2 Anschließen an den Netzstrom und Laden des Akkus...................... 6

1.3 Erstmaliges Einrichten....................................................................... 7

1.4 Ein- und Ausschalten Ihres Geräts.................................................... 8

1.5 Zielmenü ............................................................................................ 8

1.6 Navigieren im Bildschirm ................................................................... 9

1.7 Verwenden einer SD-Karte................................................................ 9

2 Bluetooth HF-Telefon...................................................................11

2.1 Über Bluetooth HF-Telefon.............................................................. 11

2.2 Anschließen eines Bluetooth-Mobiltelefons .................................... 11

2.3 Starten des Bluetooth-Mobiltelefons................................................ 12

2.4 Tätigen eines Anrufs........................................................................ 13

Tastatur............................................................................................ 13

Kontakte........................................................................................... 14

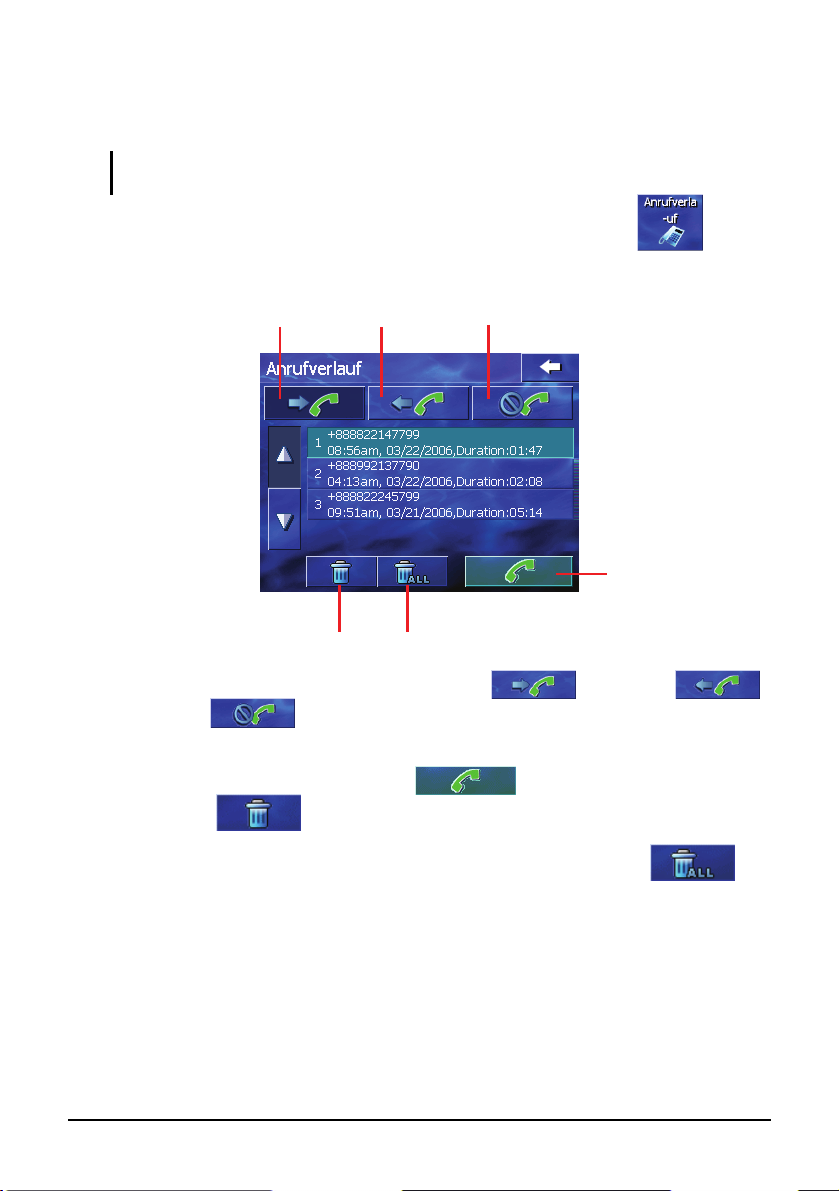

Anrufverlauf .....................................................................................15

Wahlwiederholung ...........................................................................16

2.5 Bedienungsmöglichkeiten während eines Anrufs............................ 16

2.6 Empfangen eines Anrufs ................................................................. 17

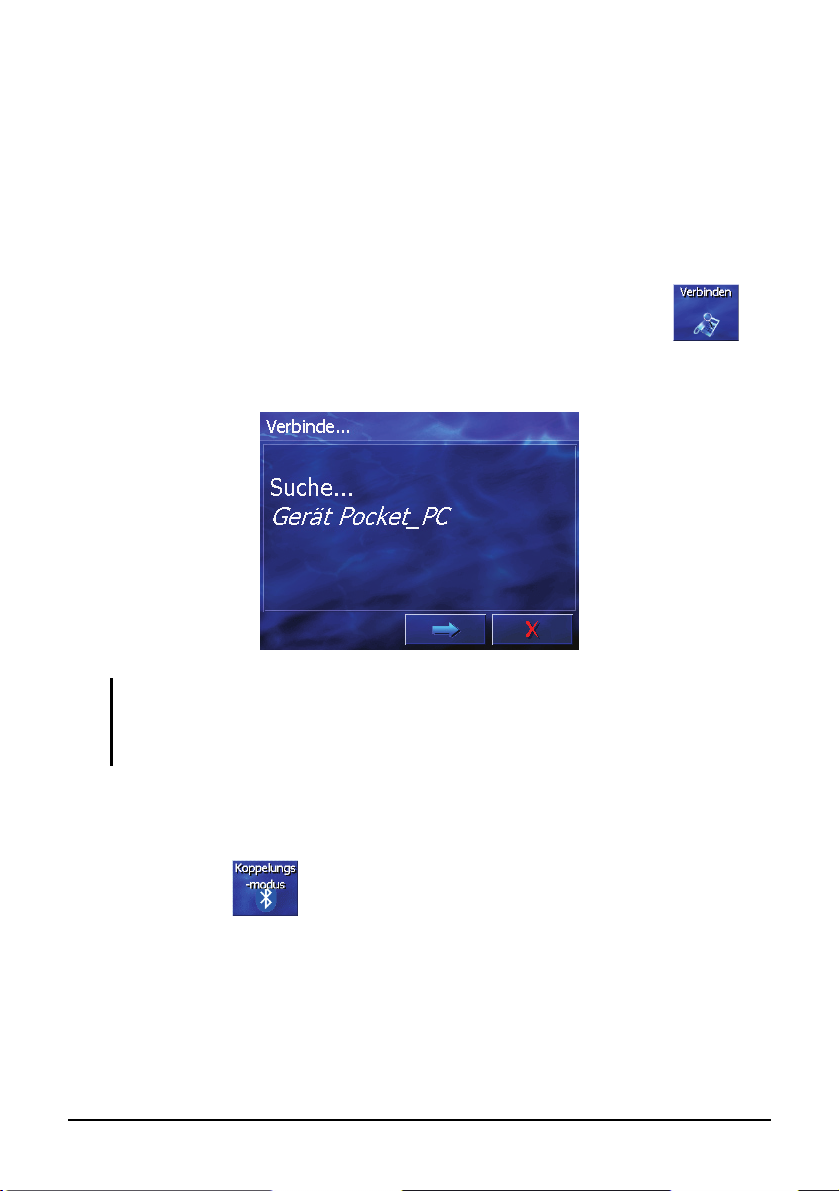

2.7 Verbinden mit einem gekoppelten Telefon...................................... 18

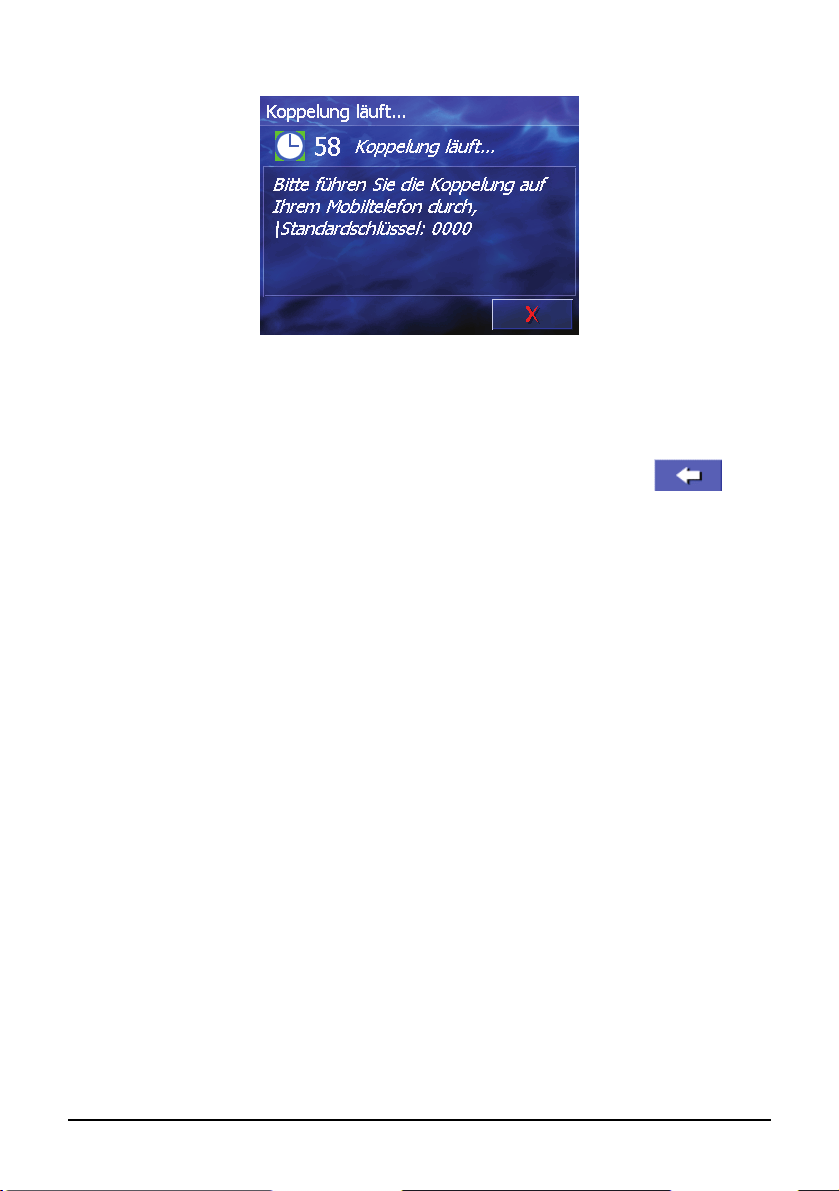

2.8 Starten des Koppelungsmodus ....................................................... 18

2.9 Schließen von Bluetooth HF-Telefon............................................... 19

2.10 Beenden der Bluetooth-Verbindung ................................................ 19

i

3 Fehlerbehebung und Pflege ........................................................20

3.1 Zurücksetzen Ihres Systems ........................................................... 20

3.2 Fehlerbehebung............................................................................... 21

Probleme mit Stromversorgung....................................................... 21

Probleme mit dem Bildschirm.......................................................... 21

Probleme mit Anschlüssen .............................................................. 22

GPS-Probleme................................................................................. 22

3.3 Warten Ihres Geräts ........................................................................ 23

ii

Hinweise

 Bevor Sie dieses Produkt in Betrieb setzen, lesen Sie bitte “Wichtige

Informationen für den Benutzer” (ein separates Handbuch), worin
Warnungen, Vorsichtshinweise und andere wichtige Informationen
enthalten sind, die Sie beachten müssen.

 Dieses Handbuch informiert über Hardware und Bluetooth®.

Informationen über die GPS-Navigationssoftware finden Sie in der
“Bedienungsanleitung”.

iii

1 Erste Schritte

1.1 Kennenlernen der Hardwaremerkmale

Komponenten der Vorderseite

Nr. Komponente Beschreibung

Bluetooth-



Anzeige

Betriebsanzeige



Map-Taste Öffnet den Kartenbildschirm.



Blinkt blau, um anzuzeigen, dass Bluetooth eingeschalte
ist. Bluetooth ist immt er eingeschaltet, sobald Ihr Gerät
eingeschaltet wird.

Leuchtet in hellem Gelb, um anzuzeigen, dass der Akku
geladen wird, un
aufgeladen ist.

d wird grün, wenn der Akku ganz

1







Bildlaufrad

Menu-Taste

Touchscreen

In einer Liste oder in Verbindung mit Telefon:

Durch Drehen des Rades durchlaufen Sie die Liste oder die
Menüschaltflächen (Bluetooth).
Wenn Sie das Rad drücken, wird ein markierter Punkt
ausgewählt.

Im Kartenbildschirm:
Durch Drehen des Rades stellen Sie die Lautstärke ein.
Wenn Sie das Rad drücken, öffnet sich das Adressbuch.

Durch kurzes Drücken öffnet sich das Zielmenü.
Halten Sie die Taste 2 Sekunden lang gedrückt, öffnet sich

Verbindung mit Telefon.
Zeigt die Datenausgabe des Geräts an. Tippen Sie mit Ihrer

Fingerspitze auf den Bildschirm, um Menübefehle
auszuwählen oder Daten einzugeben.

2

Komponenten der Rückseite

Nr. Komponente Beschreibung

EIN/AUS-



Schalter

Lautsprecher



Externe GPS-



Antenne

Der Unterbrechungsschalter für Haupt-/Akkustrom.

Für Sprechbefehle, Signaltöne des Systems und der
Nummernwahl im Freisprechmodus.

Mit diesem Anschluss (hinter der Gummiabdeckung)
können Sie eine externe GPS-Antenne (ist bei Pioneer nicht
verfügbar) verwenden, die in Regionen mit schlechtem
Empfang für einen besseren Signalempfang oben auf dem
Fahrzeug angebracht wird. Erkundigen Sie beim Pioneer­Supportdienst nach Empfehlungen für Produkte von
Drittherstellern.

3

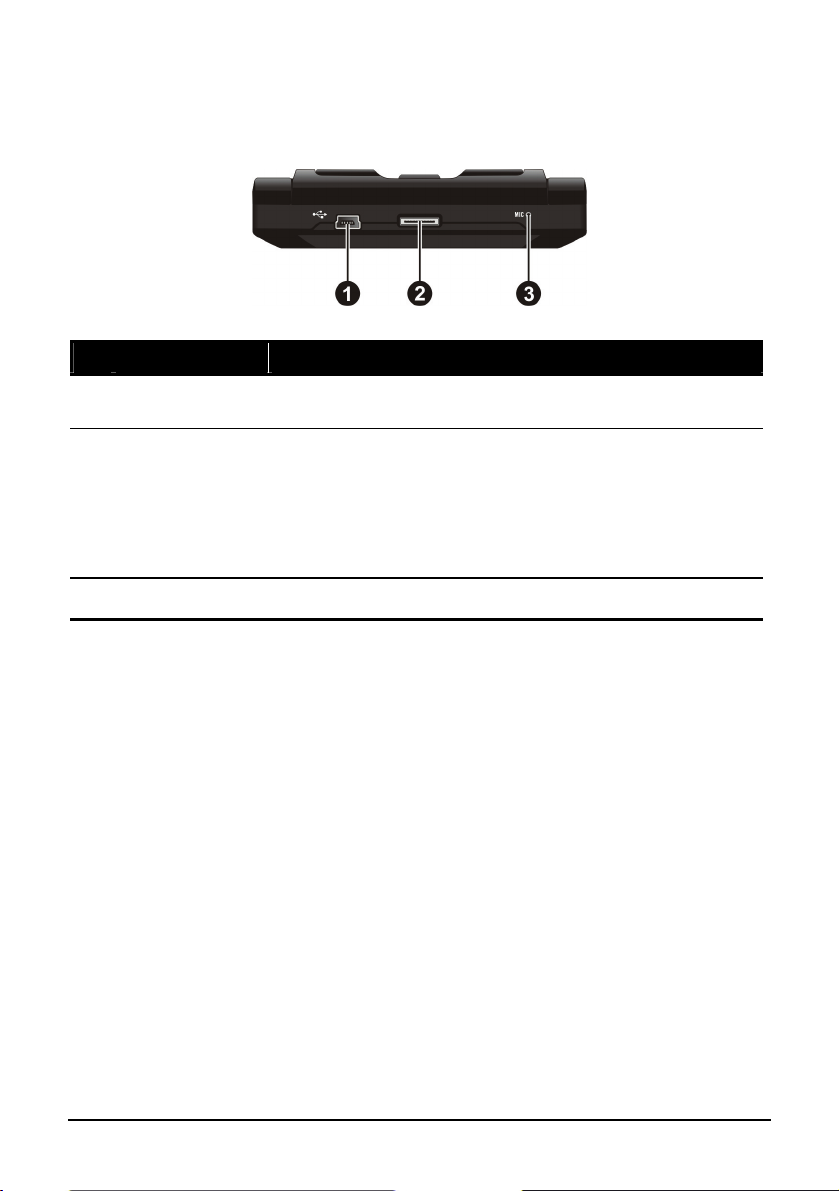

Komponenten der rechten Seite

Nr. Komponente Beschreibung

SD-Steckplatz



Rücksetztaste Startet Ihr Gerät neu (Soft-Reset).



Nimmt eine SD-Karte (Secure Digital) für künftige Karten­und Software-Upgrades auf.

Komponenten der Oberseite

Nr. Komponente Beschreibung



4

Netztaste

Schaltet das Gerät aus und ein, indem Sie die Taste
mindestens 2 Sekunden lang gedrückt halten.
