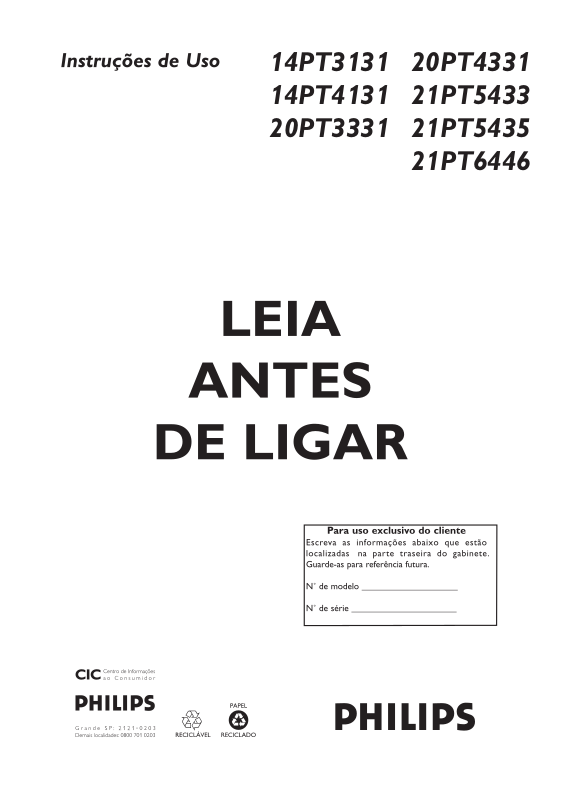

14PT3131 20PT4331 14PT4131 21PT5433 20PT3331 21PT5435 21PT6446
2
ÍNDICE
Operando o TV |
|
Informações de Segurança |
4 |
Dicas Úteis |
4 |
Instalação Básica do Controle Remoto |
4 |
Instalação Básica do TV |
4 |
Funções dos Controles do TV |
5 |
Conectando a Equipamentos Periféricos (Reprodução) |
5 |
Conectando a Equipamentos Periféricos (Gravação) |
6 |
Funções do Controle Remoto |
6 |
Acessando o Menu Principal e os Sub-Menus |
7 |
Visão Geral do Menu Principal e Sub-Menus |
7 |
Selecionando o Menu Instalação |
7-8 |
Como Ajustar a Imagem do TV |
8 |
Utilizando o Controle Smart Picture |
9 |
Como Ajustar o Som do TV |
9 |
Utilizando o Controle Smart Sound |
9 |
Utilizando o Timer |
10 |
Utilizando o Active Control |
10 |
Utilizando o Closed Caption |
10 |
Utilizando o Limitador de Volume |
1 |
Utilizando a Função Nível de Sinal |
1 |
Utilizando o Sleeptimer |
1 |
Utilizando o Controle Surf |
1 |
Solução de Problemas |
12 |
Lista de Serviços Autorizados |
13-14 |
Especifi cações Técnicas |
15 |

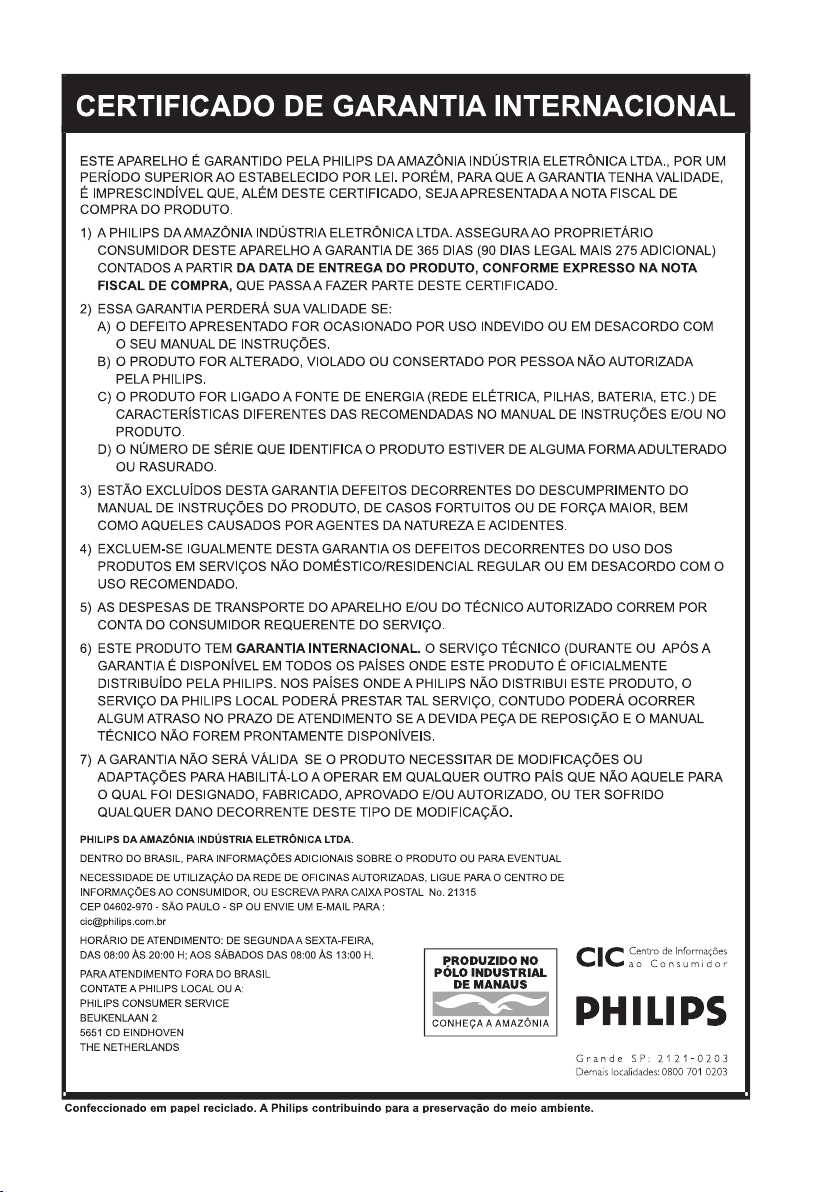

Garantia |
16 |
Diretiva de Reciclagem – Seu TV utiliza materiais que são reutilizáveis ou que podem ser reciclados. Para minimizar a quantidade de material descartado no meio ambiente, companhias especializadas recuperam aparelhos usados para desmonte e coleta dos materiais reutilizáveis
3
INFORMAÇÕES DE SEGURANÇA
mín. 1m
•Desconecte o cabo de rede quando :
–a luz verde abaixo da tela do TV estiver piscando continuamente.
–uma linha branca luminosa aparecer na tela.
–durante uma tempestade de raios.
–o aparelho não for utilizado por um período prolongado de tempo
•Ao limpar a tela do TV, nunca use agentes de limpeza abrasivos.
Use um pano macio umedecido.
•Nenhuma fonte de chama, como velas acesas, deve ser colocada em cima do TV ou nas imediações.
•Não coloque seu TV sob luz direta do sol ou calor.
•Deixe um espaço de no mínimo 10cm ao redor do televisor para permitir uma adequada ventilação, evitando aquecimento excessivo. Não cubra o televisor quando estiver em uso.
•Evite colocar seu aparelho onde ele possa ser exposto a chuva ou umidade (próximo à janela, por exemplo).
•Nenhum objeto contendo líquido deve ser colocado sobre o televisor, para evitar que líquidos gotejem ou espirrem no aparelho.
•Quando seu aparelho utilizar antena interna e a recepção estiver ruim, não utilize palha de aço ou outros produtos na antena, pois eles podem danifi car o seu televisor.
•Nunca tente reparar um aparelho defeituoso. Consulte sempre técnicos ou ofi cinas autorizadas, evitando assim a perda da garantia e riscos à sua saúde.
DICAS ÚTEIS
Não movimente ou gire o seu aparelho quando ele estiver ligado. Manchas coloridas poderão ser apresentadas na imagem.
•Limpe cuidadosamente as superfícies do gabinete com um tecido limpo. Nunca utilize solventes, lustra móveis, prays inseticidas ou outros produtos químicos no gabinete ou em áreas próximas,
pois eles podem danifi car permanentemente o acabamento do gabinete.
INSTALAÇÃO BÁSICA DO CONTROLE REMOTO
Troque as pilhas do controle remoto assim que o TV passar a não reagir aos seus comandos.
•Pressione a extremidade da tampa e puxe-a para ter acesso ao compartimento de pilhas.
•Observe a polaridade das pilhas (+ e -).
Use somente pilhas “AA” e nunca misture pilhas novas com usadas ou alcalinas com
omuns
+ –
|
|
INSTALAÇÃO BÁSICA DO TV |
|
|
2 |
3 |
4 |
|
10 cm |
|
|
10 cm |
10 cm |
|
|
|
|
75 |
|
1Posicionamento do aparelho de TV
•Coloque o TV em uma base sólida (rack, estante, etc.)
•Deixe pelo menos 10 cm de espaço ao redor do aparelho para ventilação, evitando aquecimento excessivo.
•Não coloque o aparelho perto de um aquecedor ou outras fontes de calor.
•Não coloque o TV onde ele possa ser exposto à chuva ou umidade excessiva.
2Conectando a antena
•Conecte a antena ao respectivo conector na parte traseira do aparelho.
3Conectando à rede
•O aparelho está preparado para tensões de 90 a 255 Volts (automático).
Nota : O diagrama mostrado não é representativo do plug e tomadas de rede reais.
4Ligando o Aparelho
•Pressione o botão ; POWER para ligar / desligar o TV. Se o aparelho está no modo stand-by (desligado pelo controle remoto), pressione a tecla POWER o CH + / –
no controle remoto ou a tecla CHANNEL do aparelho para ligá-lo.
Nota: No modo stand-by, o aparelho possui um consumo de energia menor que 3W. Para não haver esse consumo, desligue o aparelho pelo botão POWER.
4
FUNÇÕES DOS CONTROLES DO TV
& |
Power |
Liga ou desliga o televisor. |
é |
Indicação de Standby |
LedverdeacendequandooTVestiver |
|
|
em modo standby (desligado pelo |
|
|
controle remoto). |
Exceto para o modelo: |
Para o modelo: |
|
21PT5435 |
21PT5435 |
( |
|
‘ |
|
“ |
Sensor de Controle |
Aponte o Controle Remoto ao |
|
|
Remoto |
sensor quando estiver operando o |
' ( |
|
|
TV. |
|
‘ Volume + / – |
Aumenta ou diminui o volume. |
|
|
( |
Channel < / > |
Seleciona canais em ordem crescente |
; |
|
|
/ decrescente. |
& |
|
|
|
é |
Nota: |
|
|
“ |
Pressione as teclas Channel < ou > para selecionar os itens do |
• Pressione as teclas Volume + ou – para acessar os submenus e |
|
enu |
||
ajustar os controles. |
||
No caso de perda ou quebra do controle remoto, os controles |
||
|
||
do TV poderão ser feitos com as teclas do televisor. |
|
|
• Pressione simultaneamente as teclas de volume + e – para mos- |
|
|
trar/cancelar o menu principal. |
|
CONECTANDO A EQUIPAMENTOS PERIFÉRICOS (REPRODUÇÃO)
Para identifi car quais as conexões disponíveis no seu televisor, vide tabela de Especifi cações Técnicas na pág. 15.
Nota: Para os aparelhos Mono, apenas a entrada de AUDIO L está disponível
Conectores AV na parte traseira do TV*
AV out CVI AV1 in
VIDEO
L
AUDIO
R
VCRequipadocomsaídas
de ÁUDIO e VÍDEO
ANTENNA |
VIDEO |
AUDIO L |
R |
||
IN |
IN |
IN |
Parte traseira do VCR
Conectores AV na parte traseira do TV*
Conexão AV Traseira ou Frontal
Equipamentos, tais como: DVD, VCR, Laser Disc Player, VCD, etc. podem ser ligados às entradas de ÁUDIO e VÍDEO (AV), localizadas na parte traseira ou frontal de seu TV. Desligue o
TV e os equipamentos a serem conectados antes de realizar quaisquer conexões.
•Conecte as saídas (OUT) de ÁUDIO e VÍDEO dos equipamentos aos conectores de entrada (IN) do TV.
•Para visualizar programas, selecione o canal de AV, através da tecla AV do controle remoto.
Nota: Se o seu aparelho possui as duas conexões de entrada (traseira e frontal), apenas uma conexão poderá ser vista por vez. Neste caso a conexão frontal tem prioridade, ou seja, para visualizar o programa transmitido via conexão traseira é necessário desconectar a conexão frontal.
AV out CVI |
AV1 in |
DVD equipado com saídas
“Y”, “Pb” e “Pr”
Y |
Pb |
Pr |
R AUDIO L |
|
|
|
|
Parte traseira do DVD
Conectores AV na parte traseira do TV*
AV out CVI |
AV1 in |
VIDEO
L
AUDIO
R
Conexão Vídeo Componente
Você pode assistir reproduções de discos DVD utilizando os conectores de entrada VÍDEO COMPONENTE, localizados na traseira do TV.
•Conecte as entradas “Y”, “Pb” e “Pr” (Component Video Input) do TV às saídas “Y”, “Pb” e “Pr” (ou “Y”, “Cb” e “Cr”) do seu aparelho DVD para reproduzir discos DVD.
•Conecte as saídas de AUDIO L e R de seu DVD às entradas AUDIO AV1-in L e R na traseira do TV.
•Para visualizar programas, selecione o canal de CVI, através da tecla AV do controle remoto.
Nota: Se o seu aparelho possui conexão frontal e a mesma está ligada, é necessário desconectar o áudio da conexão frontal, para reproduzir a conexão Vídeo Componente corretamente.
Conexão a Equipamentos de Áudio
Para melhorar o som de seu TV, conecte as saídas (OUT)
AUDIO L e R a um equipamento de som, em vez do VCR. Para equipamentos mono, conecte apenas a saída (OUT)
AUDIO L
* Desenho ilustrativo (21PT6446)
