Navman
8120/8084
Complément au manuel : carburant, AIS et radar -
w w w . n a v m a n . c o m
Attention
AIS : les fonctions AIS de ce traceur de cartes sont conçues pour améliorer la sécurité en mer mais ne sont pas suffisantes pour éviter tout danger. Si certains navires doivent obligatoirement être équipés du système AIS, ce n’est pas le cas de tous les bateaux.
L’AIS vient en complément du radar mais ne le remplace pas.
Remarques
•Pour pouvoir bénéficier des fonctions AIS et Radar, vous devez posséder certains accessoires optionnels.
•Plusieurs types de radar sont proposés : 2 kW, 4 kW ou 6 kW.

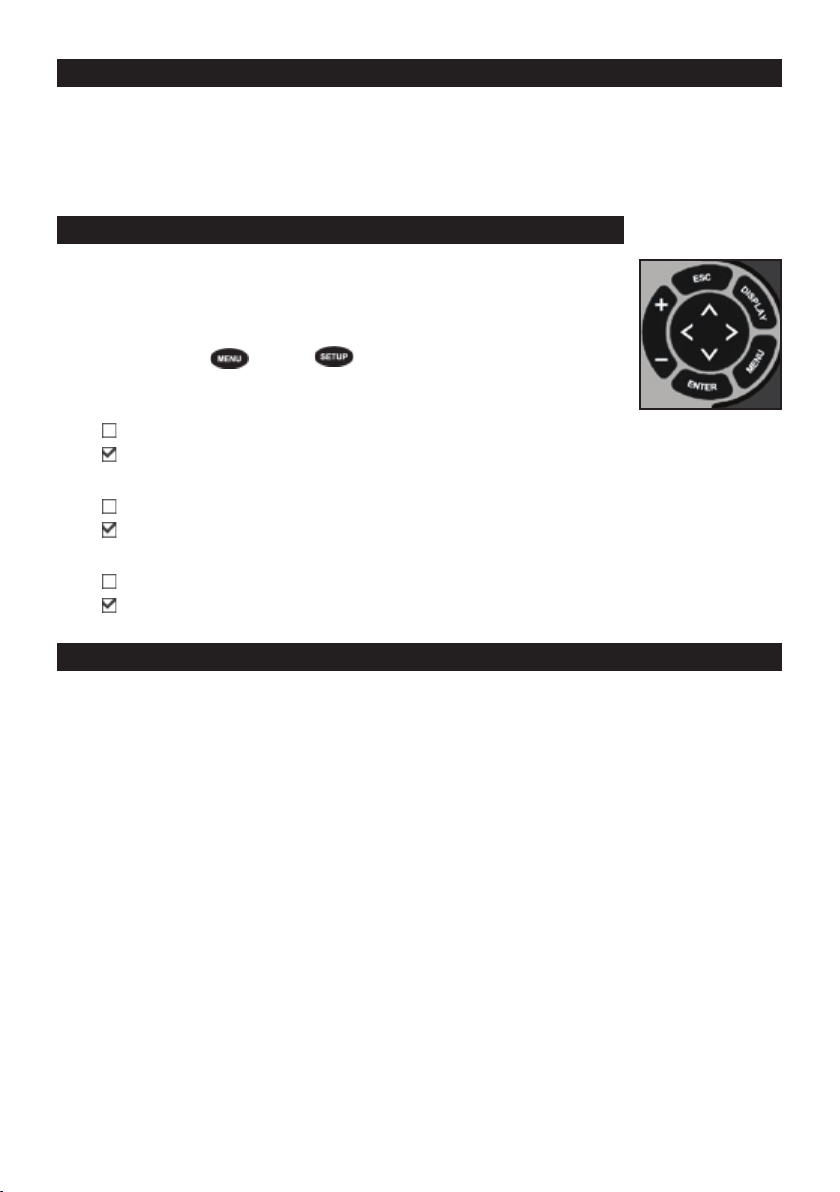

•Il est possible d’accéder au menu de paramétrage en appuyant deux
fois sur la touche |
(8084) / |
(8120) puis en sélectionnant Système :
Sonar
Toutes les sondes et les fonctions Sonar sont désactivées.
Une sonde est installée. Les fonctions Sonar sont activées.
Radar
Aucun système Radar compatible n’est installé. Les fonctions RADAR sont désactivées.
Un récepteur Radar compatible est installé. Les fonctions Radar sont activées.
AIS
Aucun récepteur AIS compatible n’est installé. Les fonctions AIS sont désactivées. Un récepteur AIS compatible est installé. Les fonctions AIS sont activées.
Annexe
Dimensionsdu8084:190mm(7,48“)x285mm(11,22“)x76,8mm(3,02“)(HxLxP).Prévoir unespacede3mmdechaquecôtépourpouvoirpositionnerlecapotdeprotection.
Ecrandu8084:couleurTFT213,4mm(8,4”)(diagonale),800x600pixels.
CPA-ClosestPointofApproach(PointdeRapprochementMaximal).Ladistancelapluscourte quisépareradeuxnavires.Cettedistanceestmesuréeenfonctionducapetdelavitessedeces deuxbateaux.
Zonedesécuritéradar-Unpérimètresituéautourdubateauetdéfiniparunedistanceetun gisement(paramétréeparl’opérateur).Siunobjet(unautrebateauparexemple)entredansla zonedesécuritéradar,unealarmesedéclenche.
Echodepluie-Deforteschutesdepluieoudeneigepeuventgénérerdesparasitesnuisantà laqualitédel’imageradar.
Portée(radar)-Distanceséparantlecentredel’imageradardurayondeportée(oucerclede distance)lepluséloigné.L’échelleapparaîtenhautàgauchedelafenêtreradar.
Rayonsdeportée-Cerclesconcentriquespartantdevotrebateau(habituellementsituéau centredelafenêtreradar)etutiliséspourévaluerlesdistancesséparantlebateaudesobjets affichés. L’échelleapparaîtenhautàgauchedelafenêtreradar.
Route-Trajetcomposéd´unesuitededeuxouplusieurswaypoints.
Anti-clapot-Unemerforméepeutengendrerdesinterférencesnuisantàlaqualitédel’image radar.
2NAVMAN 8120/8084 - Complément au manuel : carburant, AIS et radar
FonctionsetécranCarburant
Fonctionsdel’économètre
! WARNING
Pour obtenir des données carburant précises :
N’oubliez pas d’enregistrer dans le 8120/8084 les ajouts et retraits de carburant.
Si le bateau est équipé de capteurs essence, n’oubliez pas de les étalonner au moment de l’installation ou lorsque les valeurs affichées semblent inexactes.
Choisissez le type de capteur de vitesse ou de source GPS le mieux adapté au calcul de l’économie et de l’autonomie et à la création des courbes de consommation de carburant.
Si le bateau est équipé d’un capteur à roue à aubes, n’oubliez pas de l’étalonner au moment de l’installation ou lorsque les vitesses affichées semblent inexactes.
Alarmedeniveaucarburantbas
Pour paramétrer l’alarme de Niveau de carburant bas pour un réservoir :
1Appuyer deux fois sur la touche et sélectionner Carburant puis
Calibration réservoir.
2Dans le cas d’un bateau équipé de plusieurs réservoirs, sélectionner le réservoir pour lequel vous voulez paramétrer l’alarme.
3Sélectionner Alarme réservoir. Paramétrer ensuite le seuil de
déclenchement de l’alarme de Niveau carburant bas en spécifiant un nombre de litres minimum. Pour désactiver l’alarme entrer la valeur “ zéro “.
Lorsqu’une alarme de Niveau de carburant bas est paramétrée, son seuil de
déclenchement est représenté par une barre rouge sur les jauges de niveau de carburant. Vous pouvez également paramétrer cette alarme à partir du menu Paramétrage > Alarmes.
Sélectionducapteurdevitesse |
Pour sélectionner un capteur de vitesse |
||||
Les calculs de consommation de carburant |
|
optionnel : |
|
|
|
1 |
Appuyer deux fois sur la touche |
et |
|||
se font à partir de la vitesse du bateau. Cette |
|||||
vitesse peut être mesurée par un GPS, un |
|
sélectionner Carburant puis Source |
|||
capteur à roue à aubes ou encore un capteur |
|
vitesse. |
|
|
|
Pitot : |
2 |
Si vous utilisez un capteur à roue à aubes |
|||
Les capteurs à roue à aubes ou Pitot |
|
ou un capteur Pitot, sélectionner Vit. |
|||
mesurent la vitesse du bateau par rapport |
|
surface. Si vous désirez obtenir une |
|
||
à la surface de l’eau. Le GPS mesure la |
|
vitesse GPS, sélectionner Vit. fond. |
|
||
vitesse du bateau sur le fond. Les valeurs |
3 |
Si vous avez sélectionné l’option Vit. |
|
||
d’Autonomie et d’Economie ainsi que les |
|
surface et que vous disposez d’un capteur |
|||
courbes de consommation de carburant |
|
à roue à aubes et d’un capteur Pitot : |
|
||
peuvent donc être différentes selon |
i |
Appuyer sur la touche |
et |
|
|
l’instrument utilisé pour mesurer la vitesse |
|
||||
|
sélectionner SmartCraft puis Type de |
||||
du bateau. |
|
||||
|
vitesse. |
|
|
||
A grande vitesse, un capteur Pitot est plus |
|
|
|
||
ii |
Sélectionner Roue à aubes ou Pitot. |
||||
précis qu’un capteur à roue à aubes. A |
|
|
|
|
|
Capteursdevitesse |
|
|
|
|
faible vitesse, un capteur à roue à aubes |
Info : vous pouvez changer de source de |
|
vitesse en navigation. |
||
est plus précis qu’un capteur Pitot. |
||
|
NAVMAN 8120/8084 - Complément au manuel : carburant, AIS et radar |
3 |
Vitessesurfaceetvitessefond
Les capteurs à roue à aubes et les capteurs Pitot mesurent la vitesse de l’eau, c’est à dire la vitesse du bateau par rapport à la surface de l’eau. Les GPS mesurent la vitesse sur le fond, c’est à dire la vitesse du bateau par rapport à la terre. S’il y a du courant, les vitesses mesurées par ces trois instruments sont différentes. Dans ce cas, les valeurs du
loch totalisateur et du loch journalier ainsi que celles de l’économie et de l’autonomie sont différentes (voir illustration ci-dessous).
La vitesse surface est une meilleure option pour mesurer les performances potentielles du bateau. Par contre, la vitesse fond permet d’obtenir des données plus précises pour atteindre une destination (le courant étant pris en compte).
Si le courant vient de face, la vitesse fond est inférieure à la vitesse surface |
||||
Vitesse surface = 10 noeuds |
|
Vitesse surface = 10 noeuds |
||
|
Courant = 4 noeuds |
|
|
|
Vitesse fond = 6 noeuds |
|
|
Vitesse fond |
|
|
|
|
= 8 noeuds |
Courant à 45° = 4 noeuds |
Dans cet exemple : |
|
|
|
|
Si le bateau navigue pendant une heure, il consomme 11 litres (3 gallons) de carburant en |
||||
une heure et dispose d’une réserve de 190 litres (50 gallons) : |
||||
|
Vitesse |
Loch |
Economie |
Autonomie |
Source vitesse = |
|
|
|
|
Vit. surface : |
10 noeuds |
10 nm |
3,3 nm / gal |
165 nm |
Source vitesse = |
|
|
|
|
Vit. fond : |
6 noeuds |
6 nm |
2,0 nm / gal |
100 nm |
Si le courant vient de l’arrière, la vitesse fond est supérieure à la vitesse surface |
Vitesse surface = 10 noeuds
Courant = 4 noeuds
Vitesse surface = 10 noeuds
Courant à 45°
= 4 noeuds
Vitesse fond = 14 noeuds |
Vitesse fond = 13 noeuds |
|
Dans cet exemple : |
|
|
|
|
Si le bateau navigue pendant une heure, il consomme 11 litres (3 gallons) de carburant et |
||||
dispose d’une réserve de 190 litres (50 gallons) : |
|
|||
|
Vitesse |
Loch |
Economie |
Autonomie |
Source vitesse = |
|
|
|
|
Vit. surface : |
10 noeuds |
10 nm |
3,3 nm / gal |
165 nm |
Source vitesse = |
|
|
|
|
Vit. fond : |
14 noeuds |
14 nm |
4,7 nm / gal |
235 nm |
4NAVMAN 8120/8084 - Complément au manuel : carburant, AIS et radar
Etalonnage
Les capteurs de débit d’essence doivent être étalonnés au moment de l’installation et si les conseils donnés en annexe n’ont pas permis de régler les problèmes de données de carburant inexactes.
Remarque :
Les capteurs carburant SmartCraft et les capteurs diesel NAVMAN sont étalonnés en usine. Ils n’ont pas besoin d’être réétalonnés.
Dans le cas d’une installation plusieurs moteurs, étalonner le capteur de chaque moteur. Ceci peut être effectué simultanément à l’aide de plusieurs nourrices ou en décalé avec une seule nourrice.
L’étalonnage des capteurs nécessite une mesure précise de la consommation de carburant.
Pour effectuer cette mesure, nous vous recommandons d’utiliser une nourrice plutôt que le réservoir du bateau. Pour un étalonnage précis, utiliser au minimum 15 litres (4 gallons) de carburant.
Lors du plein des réservoirs sous plancher, la création de poches d’air empêche souvent de mettre la même quantité de carburant deux fois de suite. Il faut donc remplir les réservoirs au maximum : plus la quantité est importante, plus l’étalonnage est précis.
Pour étalonner le(s) capteur(s) :
1Relever la quantité de carburant contenue dans la (les) nourrice(s).
2Raccorder la (les) nourrice(s) au moteur via le(s) capteur(s).
3Faire tourner le(s) moteur(s) à vitesse moyenne jusqu’à ce que l’écran affiche une consommation d’au moins 15 litres (4 gallons) par moteur.
4Vérifier la quantité de carburant réellement consommée par le moteur. Pour cela, remplir la nourrice au niveau initial, puis relever la quantité affichée à la pompe.
5Appuyer deux fois sur la touche et sélectionner Carburant puis
Calibration réservoir.
6Dans le cas d’une installation 1 moteur, sélectionner Etalonnage et modifier la valeur indiquée pour qu’elle soit identique à la valeur affichée à la pompe, puis appuyer sur la touche .
Dans le cas d’une installation plusieurs moteurs, sélectionner le moteur à étalonner. Sélectionner Etalonnage et modifier la valeur indiquée pour qu’elle soit identique à la valeur affichée à la pompe, puis appuyer sur la touche . Répéter cette opération pour les autres moteurs.
NAVMAN 8120/8084 - Complément au manuel : carburant, AIS et radar |
5 |
AIS
AIS est l’abréviation d’Automatic Identification System (système d’identification automatique). L’International Convention for Safety of Life At Sea (SOLAS) impose à tous les navires de plus de
300 tonneaux et tous les navires à passagers d’être équipés de transpondeurs AIS. Les navires dotés du système AIS émettent
en permanence via l’un des deux ou les deux canaux VHF réservés à cet effet. Les informations émises peuvent être le numéro MMSI du navire, son code d’appel, son nom, sa position, sa route, son cap, sa vitesse, sa vitesse angulaire de giration et son type de cargaison.
Lorsqu’il est connecté à un récepteur AIS, l’appareil peut recevoir et afficher des
informations AIS. Si la fonction AIS est activée, les navires équipés du système AIS émettant dans la zone apparaissent sur la carte.
L’instrument est compatible avec les récepteurs AIS suivants :
•Comar SLR200 (GPS externe).
•Récepteur AIS Weatherdock deux canaux “ EASY AIS ”, réf. 5-A-013 (GPS externe)
•Récepteur AIS NASA Marine AIS Engine 2 canaux en multiplex (GPS externe).
Il se peut que l’instrument fonctionne avec d’autres récepteurs AIS dont la compatibilité n’a pas été testée.
Pour activer la fonction AIS à partir du menu, cocher la case AIS.

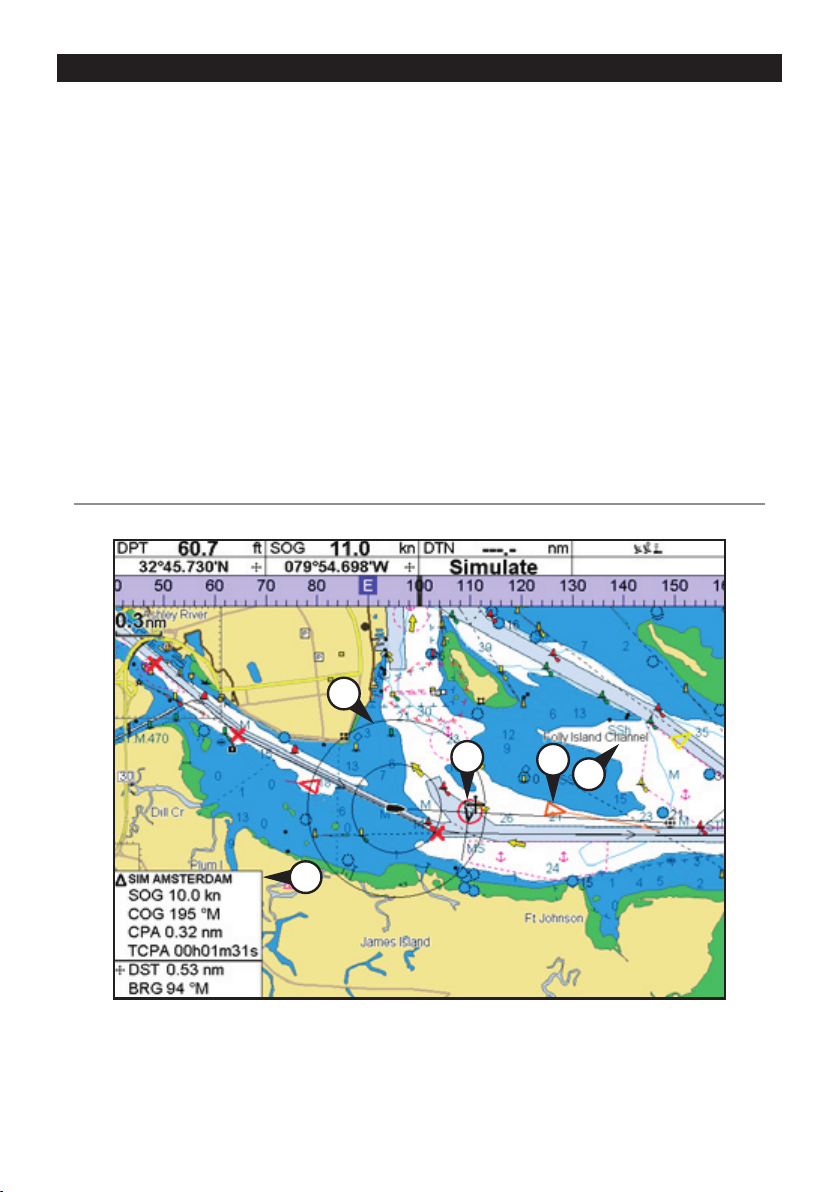

VisualisationdesnaviresAIS
Vous pouvez visualiser dans la fenêtre AIS les informations suivantes :
E
B A C
D
A Navire AIS
B Navire dangereux
C Projection cap suivi
D Fenêtre de données
E Rayons de portée
6NAVMAN 8120/8084 - Complément au manuel : carburant, AIS et radar
Lorsquelecurseurestplacédeuxsecondes aumoinssurunnavireAIS,unefenêtrede donnéescomportantdesinformationssurce navireapparaîtaubasdel’écran.
PourobtenirdesinformationsAIScomplètessur unnavireéquipédecesystème,placerlecurseur surlenavireAISpendantdeuxsecondesau moinspuisappuyersurlatouche.
Appuyersurlestouchesoupour effacerlesinformations.
Naviresdangereux |
||
Le8120/8084calculeletempsjusqu’aupoint |
||
derapprochementmaximal(TCPA)etlepoint |
||
derapprochementmaximal(CPA)dechaque |
||
navireAIS. |
|
|
Cesdonnéessontutiliséespouridentifier |
||
lesnavirespouvantprésenterundanger.Si |
||
leTCPAetleCPAsontinférieursàunseuil |
||
préalablementdéfini,lenavireseraconsidéré |
||
commedangereux. |
||
Unnaviredangereuxestmatérialisésurlacarte |
||
paruncerclerougeautourdel’icône. |
||
FenêtresAIS |
||
PouraccéderauxfenêtresAIS,appuyersurla |
||
touche |
,etsélectionnerAutres...puis |
|
AIS.Appuyerensuitesurlestouches ou |
||
pourchoisirl’unedesdeuxfenêtres:Naviresou |
||
Messagessécurité(rx). |
||
Silafenêtrenepeutaffichertousleséléments, |
||
appuyersurlestouches ou pourlesfaire |
||
défiler. |
|
|
|
|
|
|
|
|
Navires Ils’agitd’unelistedesnavirespourlesquels lerécepteurreçoitdesdonnéesAIS.Ces
TCPA 15 min
CPA 0,5 nm
naviressontclassésselonunordrequevous aurezpréalablementdéfini.Lesystèmepeut enregistrerjusqu’à250bateaux.Unefoisce nombreatteint,lesnavireslespluséloignéssont remplacéspardesnaviresplusprochesdevotre positionactuelle.Unnavireestéliminédelaliste siaucuneinformationn’estreçueaucoursdes 6minutessuivantlederniermessage.
Affichaged’unnavireAISsurlacarte
1Appuyersurlestouchesoutoselecta vessel.
2Appuyersurlatouchepuis sélectionnerAfficher.L’Instrument activelafenêtreCarte,centréesurlenavire sélectionné.
AffichagedetouteslesinformationsAIS
1Appuyersurlestouchesoutoselecta vessel.
2Appuyersurlatouchepuis sélectionnerPlus d’infoouappuyersur latouche.
NAVMAN 8120/8084 - Complément au manuel : carburant, AIS et radar |
7 |
