Mode d'emploi Lave-linge W 489i

Lisez impérativement ce mode d'emploi avant d'installer et de mettre en service cet appareil. Vous vous protégerez ainsi et éviterez de détériorer l'appareil.

WPS

M.-Nr. 05 691 870

Page 2

Votre contribution à la protection de l'environnement

Elimination de l'emballage

L'emballage protège les lave-linge des avaries de transport. Les matériaux uti lisés sont choisis en fonction de critères écologiques, de façon à en faciliter le recyclage.

Le recyclage de l'emballage écono mise les matières premières et réduit le volume des déchets à éliminer. En prin cipe, le revendeur reprend l'emballage à sa mise en service.

Recyclage de votre ancien ap pareil

Les anciens appareils comportent des matériaux recyclables. Remettez le vôtre à votre revendeur lors de la livrai son d'un nouvel appareil ou à une dé charge assurant le recyclage des maté riaux.

Veuillez vous assurer que votre appareil sera conservé sans le moindre risque pour les enfants jusqu'à son enlève ment. Le mode d'emploi vous fournit des indications à ce sujet sous la rubrique "Prescriptions de sécurité et mises en garde".

Page 3

Table des matières

Votre contribution à la protection de l'environnement . . . . . . . . . . . . . . . . . . . . 2

Elimination de l'emballage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Recyclage de votre ancien appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Prescriptions de sécurité et mises en garde. . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Description de l'appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Equipements spécifiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Programmes spéciaux (SOIE /, LAINE /, Mini, Multi-textiles, Rinçage). . . . 9

Repassage facile avec les programmes FIN et SOIE / (° rapide) . . . . . . . . 9

Système Hydro plus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

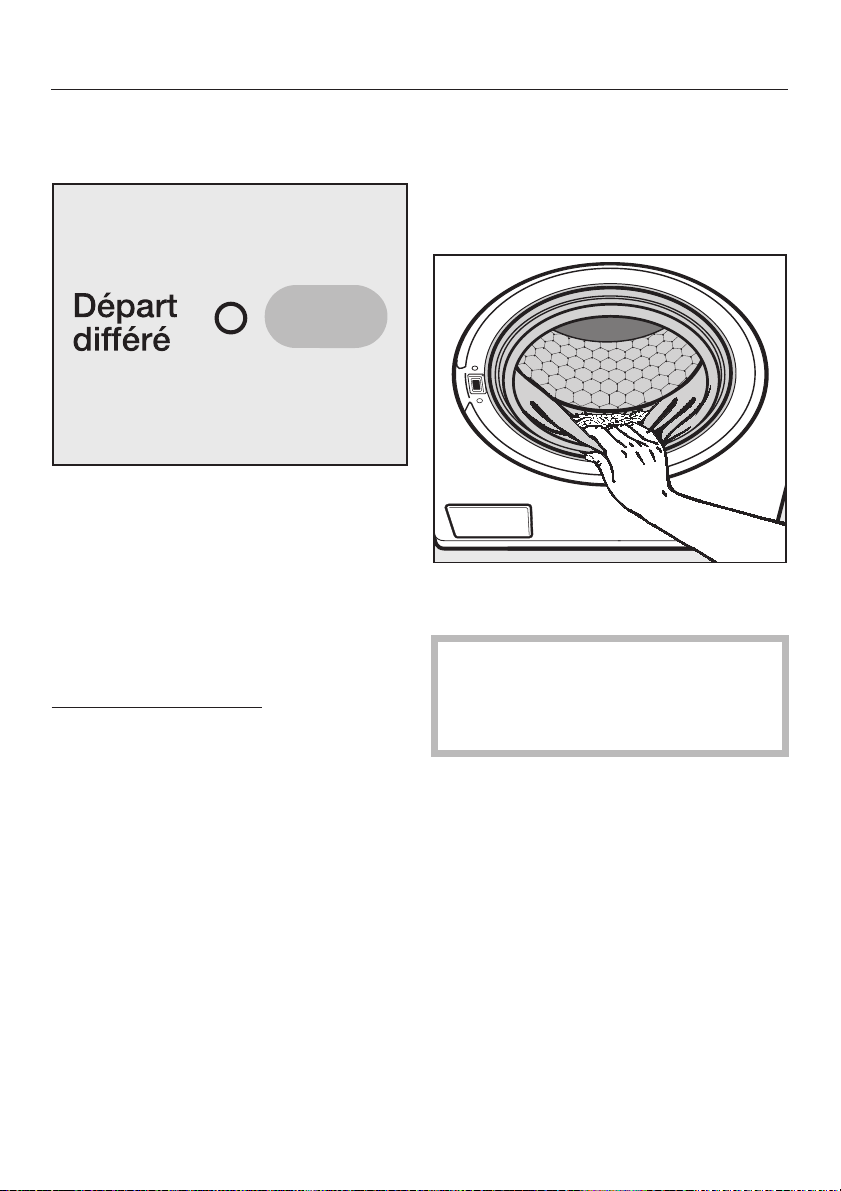

Départ différé h/min . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Affichage du temps restant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Fonctions de sécurité (sécurité enfants, fonction verrouillage) . . . . . . . . . . . . 10

Actualisation de la programmation (diode PC) . . . . . . . . . . . . . . . . . . . . . . . . 10

Bandeau de commande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Principaux éléments de commande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Sélecteur de programme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Touches fonctions additionnelles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Touche "Essorage" avec diodes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Première mise en service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Lavage écologique. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Consommation d'énergie et d'eau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Lessive . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Sélection de la fonction additionnelle (Trempage, Prélavage, Intensif) . . . . . . 15

Conseil en cas de séchage en machine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Bonne utilisation de votre lave-linge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Mode d'emploi rapide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Tableau des programmes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Préparation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Sélection du programme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Fonctions additionnelles. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Départ différé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Fin du programme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Ajout/Déchargement de linge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Interruption du programme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Modification du programme sélectionné . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Suppression d'une phase de programme. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Changement de programme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Déroulement des programmes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Page 4

Table des matières

Lessives . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Anticalcaire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Utilisation de plusieurs produits. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Assouplissant, produit de tenue, amidon en poudre ou liquide . . . . . . . . . . . . . . 30

Adjonction automatique d'assouplissant, de produit de tenue ou

d'amidon liquide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Utilisation d'un assouplissant ou de produits de tenue séparée . . . . . . . . . . . 30

Amidonnage séparé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Décolorer / Teinter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Fonctions de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Sécurité enfants . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Fonction "Verrouillage électronique" . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Nettoyage et entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Nettoyage de la machine. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

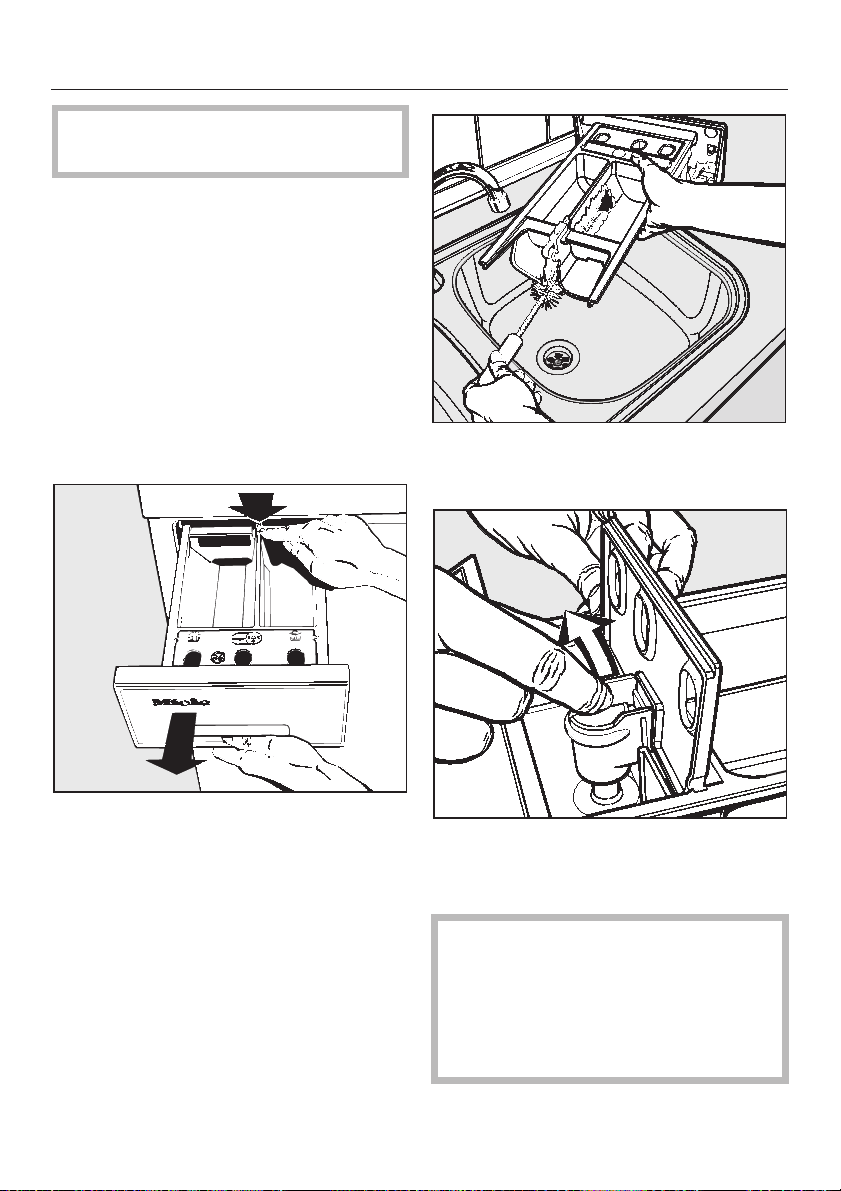

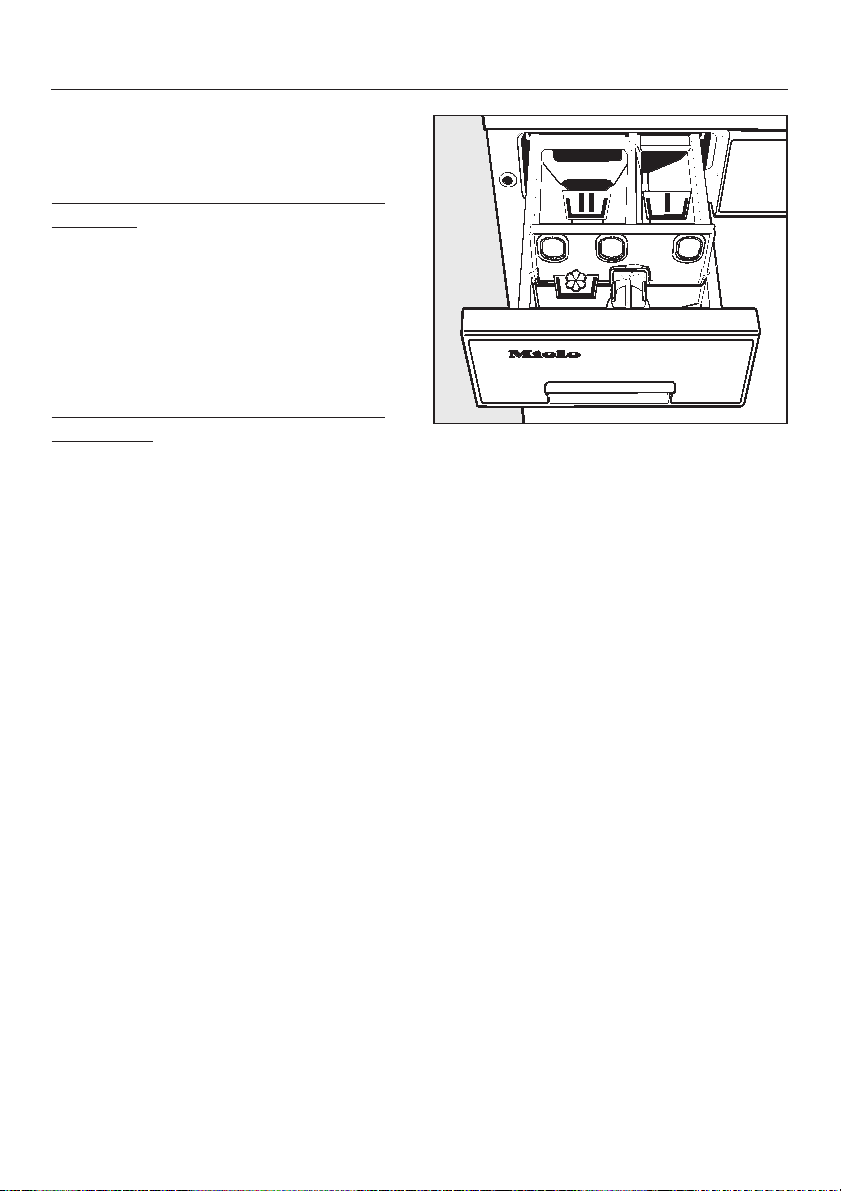

Nettoyage de la boîte à produits . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

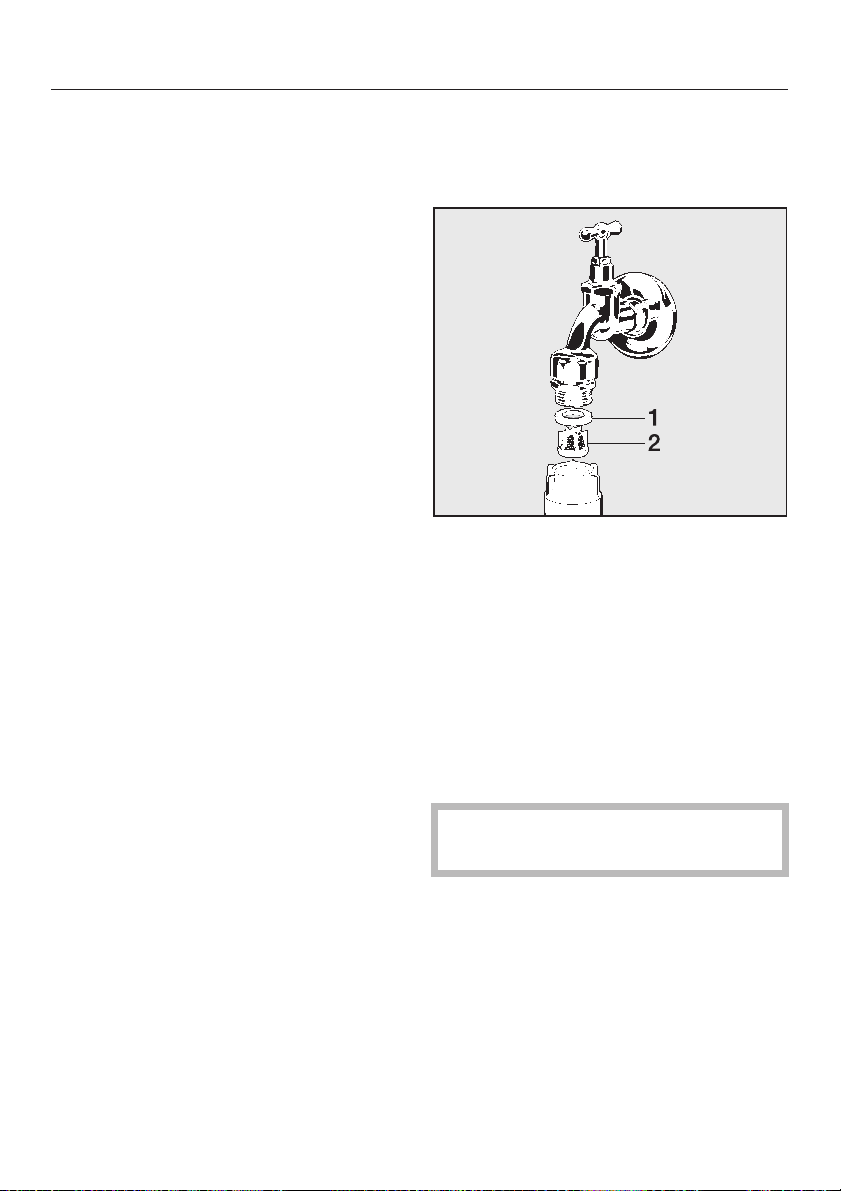

Nettoyage du filtre d'arrivée d'eau. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Recherche des anomalies. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Que faire si . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Le programme ne démarre pas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Le programme a été interrompu et un message d'erreur s'affiche . . . . . . . . . . . . 36

Le programme de lavage se déroule comme d'habitude, mais un message

d'erreur s'affiche. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Anomalies générales ou résultat de lavage insatisfaisant. . . . . . . . . . . . . . . . . . . 38

La touche Porte est actionnée mais elle ne s'ouvre pas. . . . . . . . . . . . . . . . . . . . 40

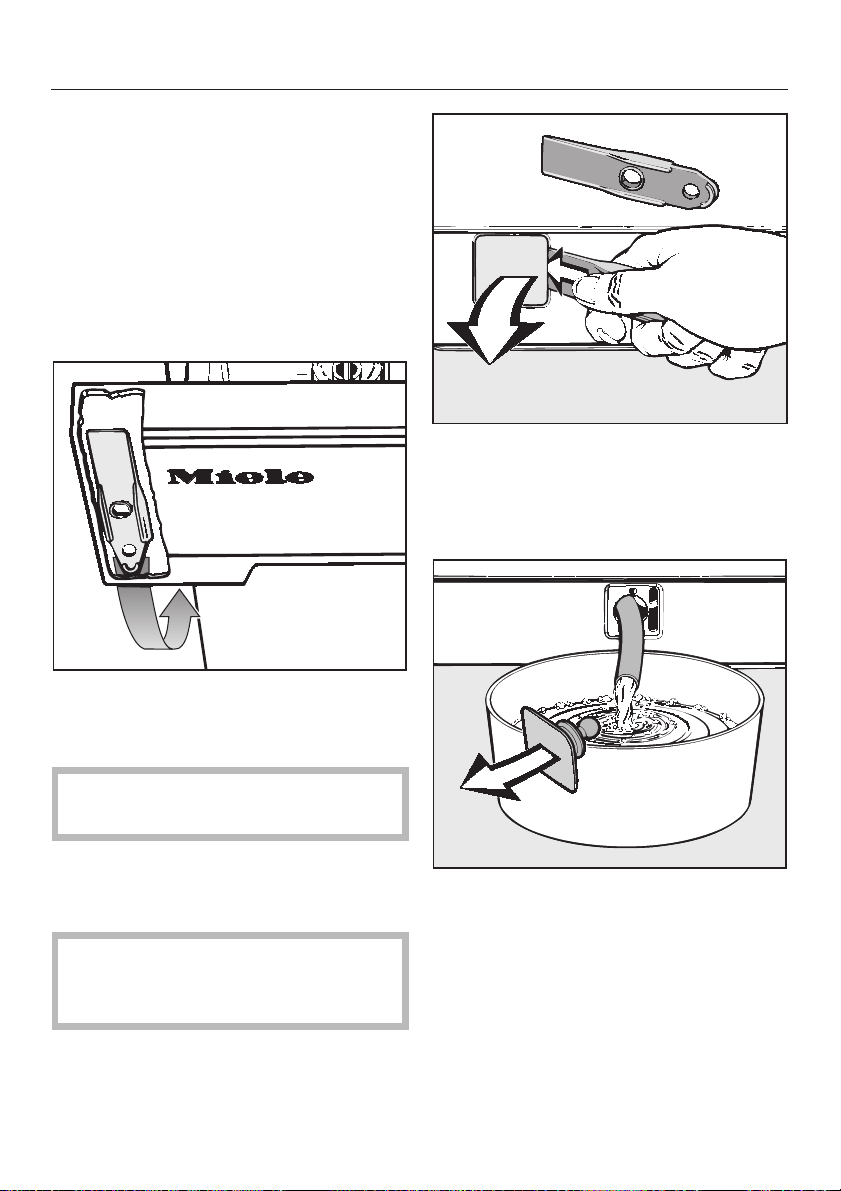

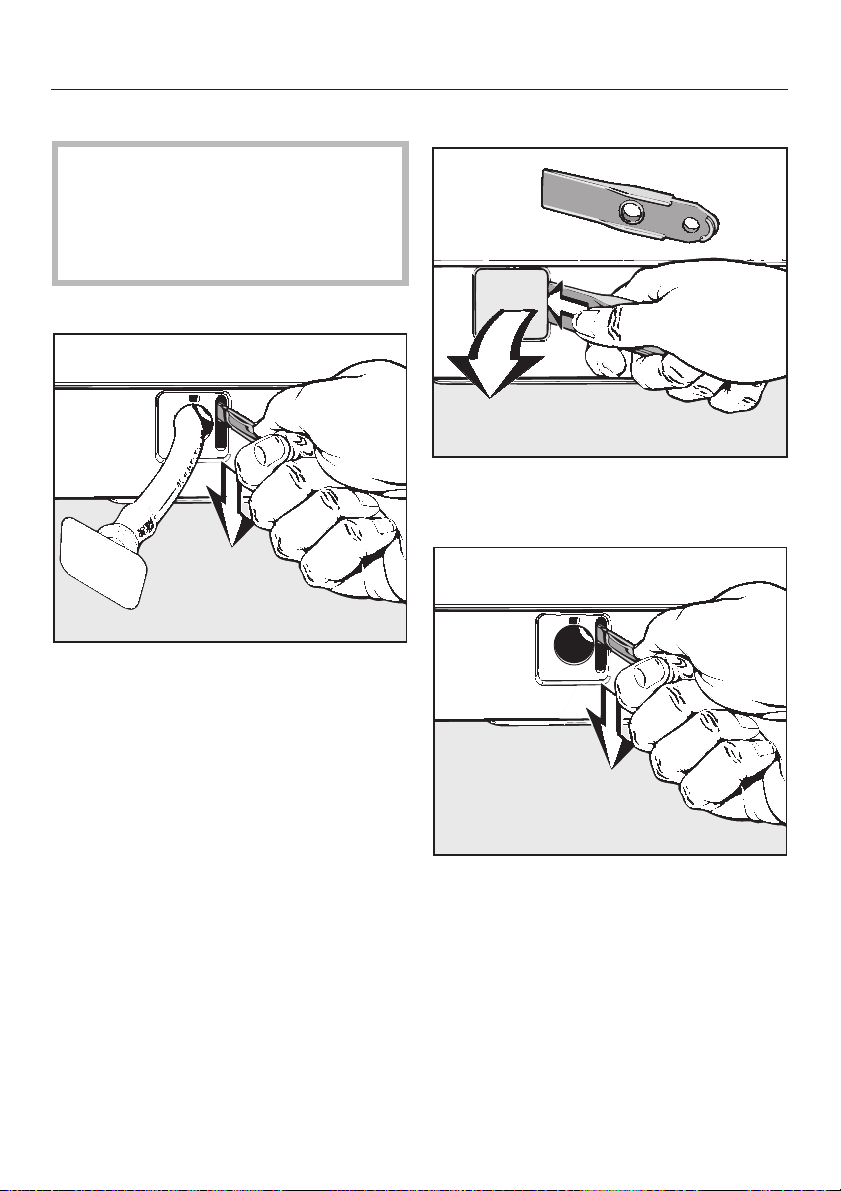

Déverrouillage de porte manuel en cas de vidange obstruée

et/ou de panne de courant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Vidange du bain lessiviel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Ouvrir la porte. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

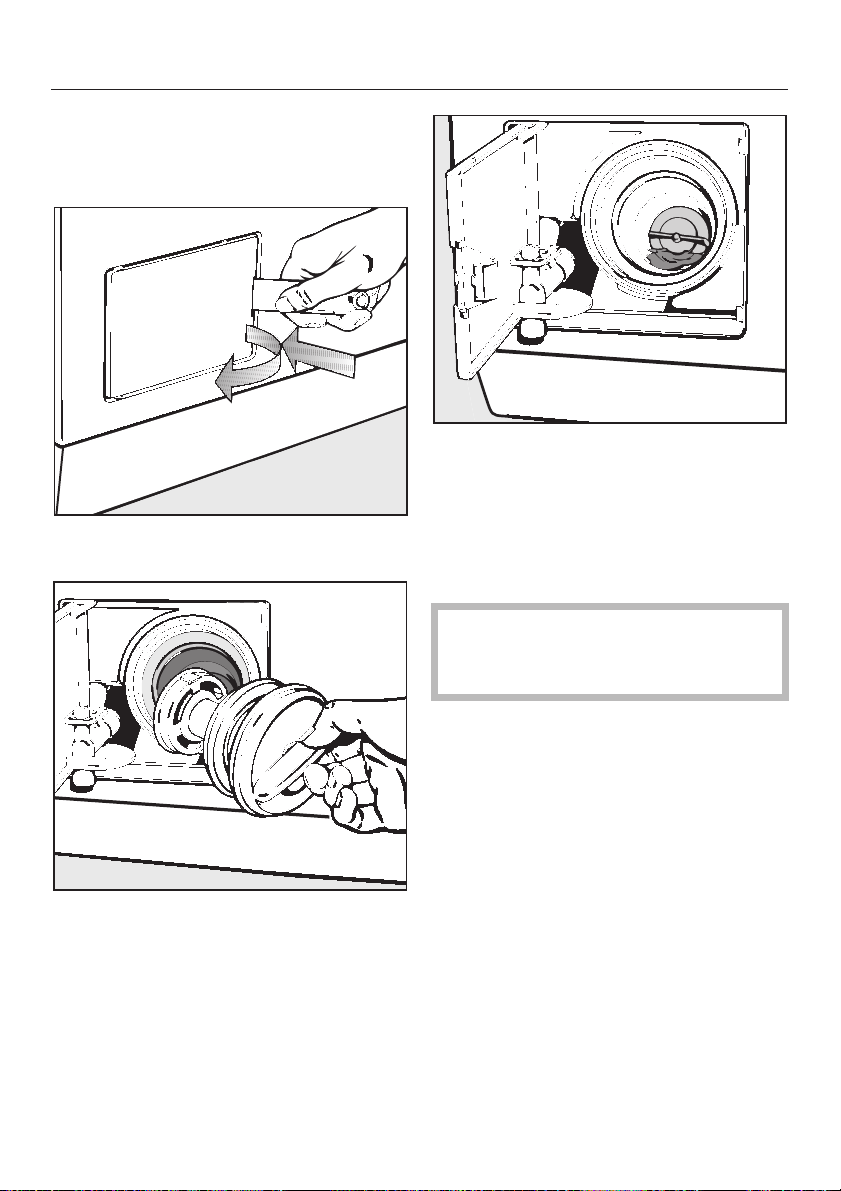

Nettoyage du filtre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Service après-vente. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Conditions et période de garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Page 5

Table des matières

Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

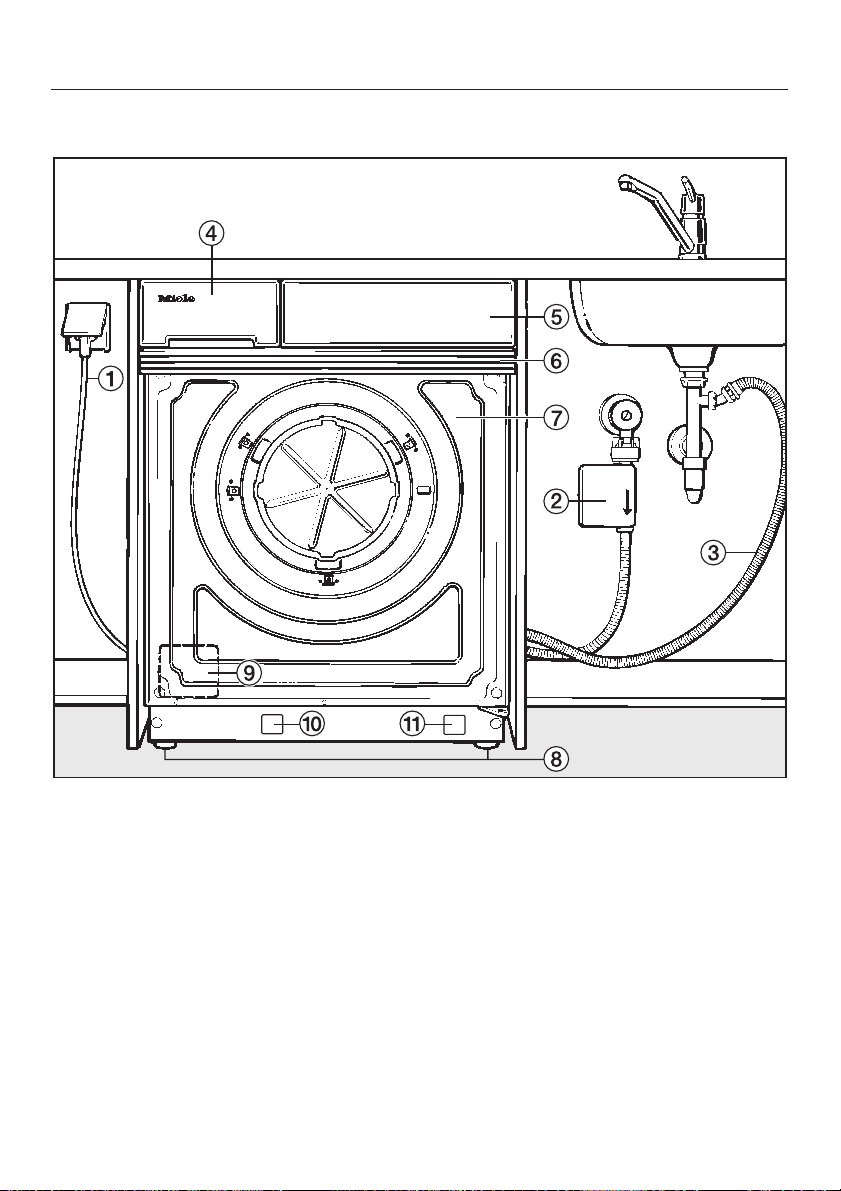

Vue de face . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Lieu d'installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Installation de l'appareil. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

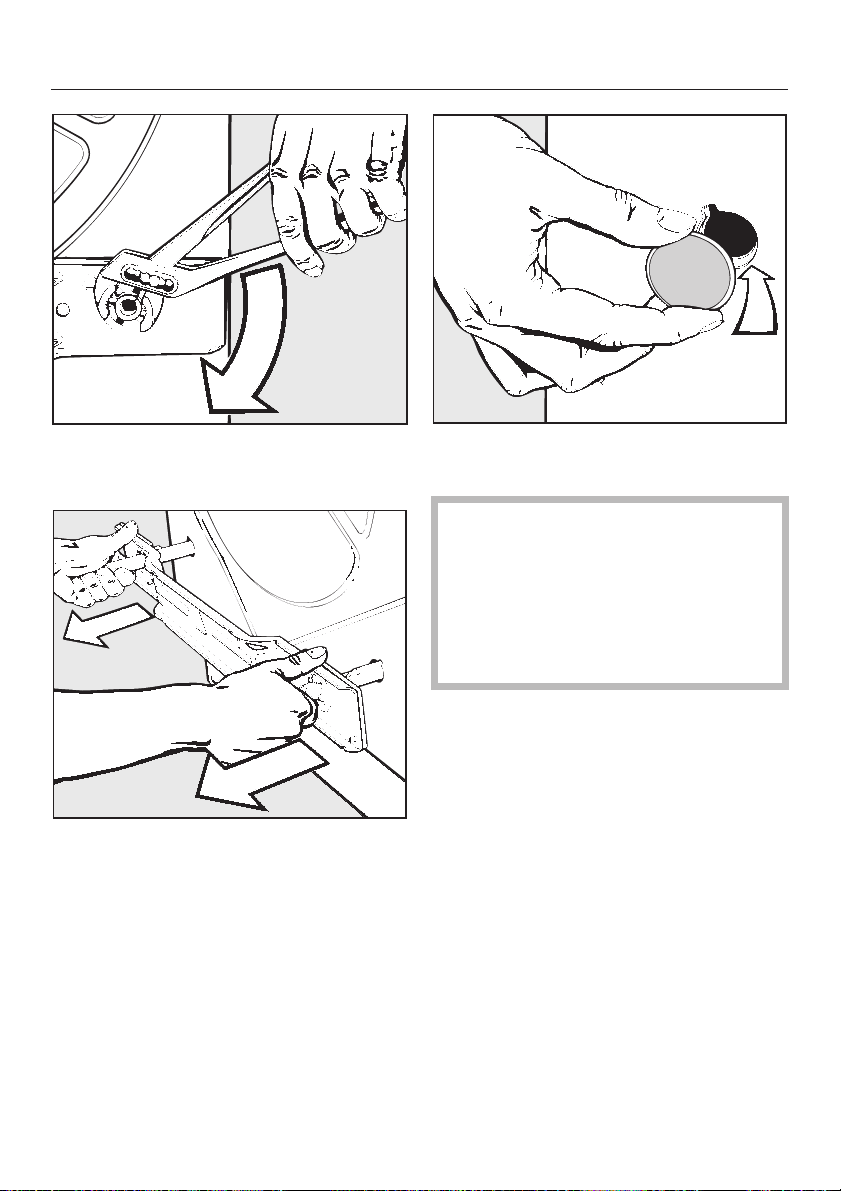

Démontage des sécurités de transport . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Mise en place des sécurités de transport . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Ajustage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Dévissage et blocage des pieds . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Colonne lave-linge/sèche-linge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

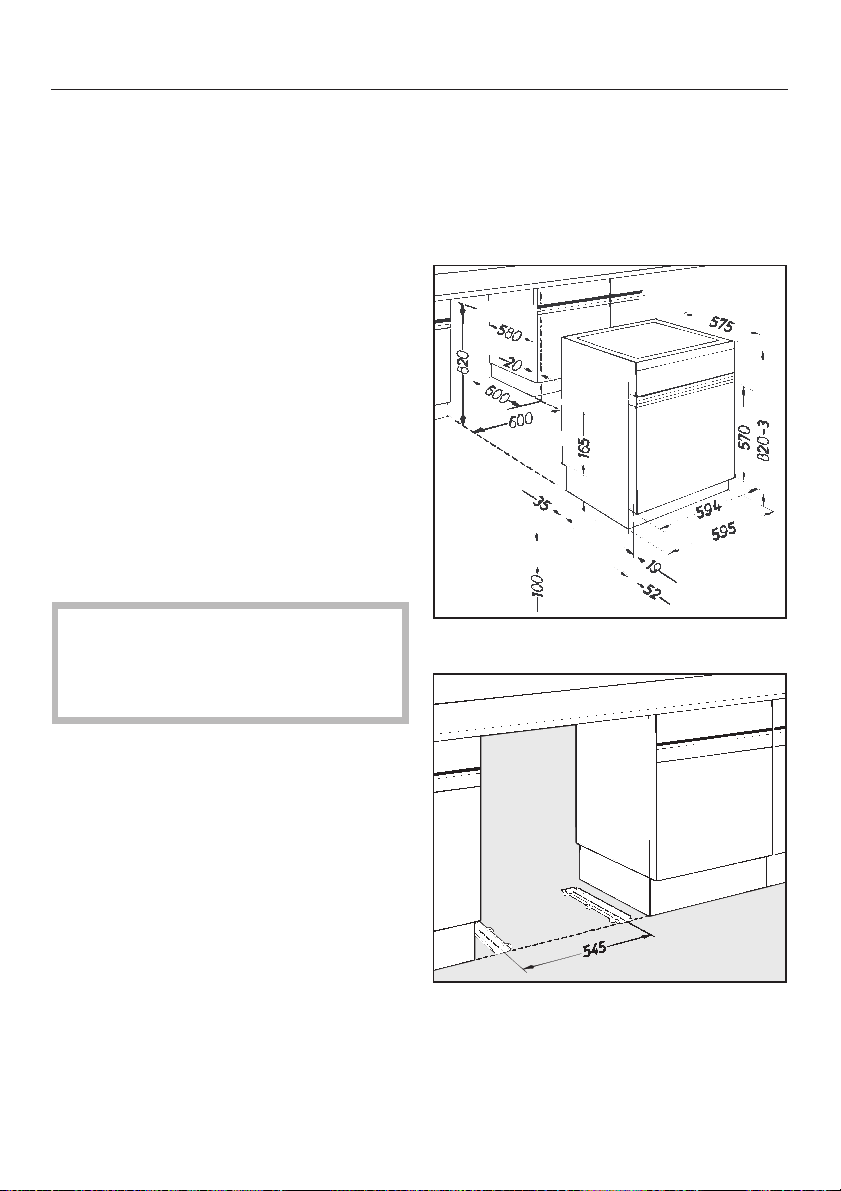

Encastrement sous un plan de travail . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

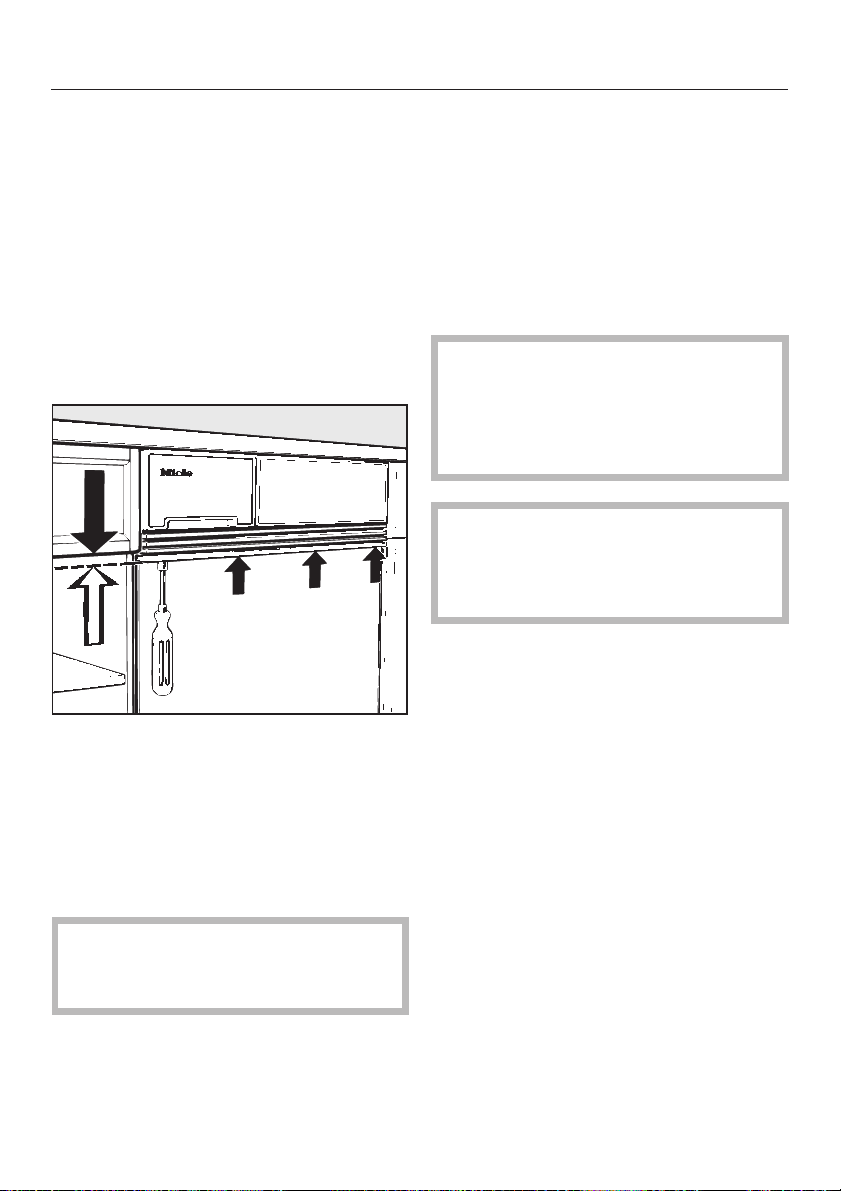

Adaptation du bandeau aux dimensions des tiroirs . . . . . . . . . . . . . . . . . . . . . . . 50

Pose du panneau d'habillage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Dimensions du panneau d'habillage : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

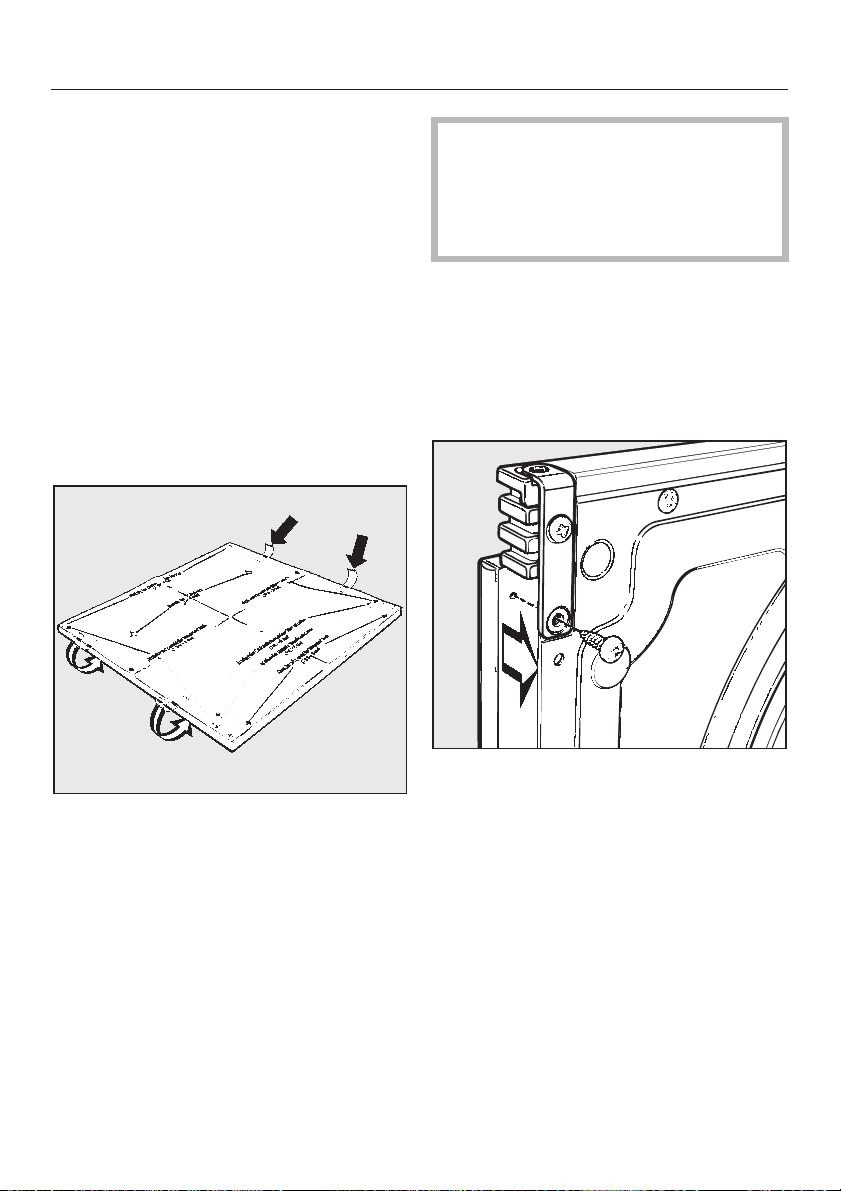

Gabarit de perçage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Possibilité 1 :. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Possibilité 2 :. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

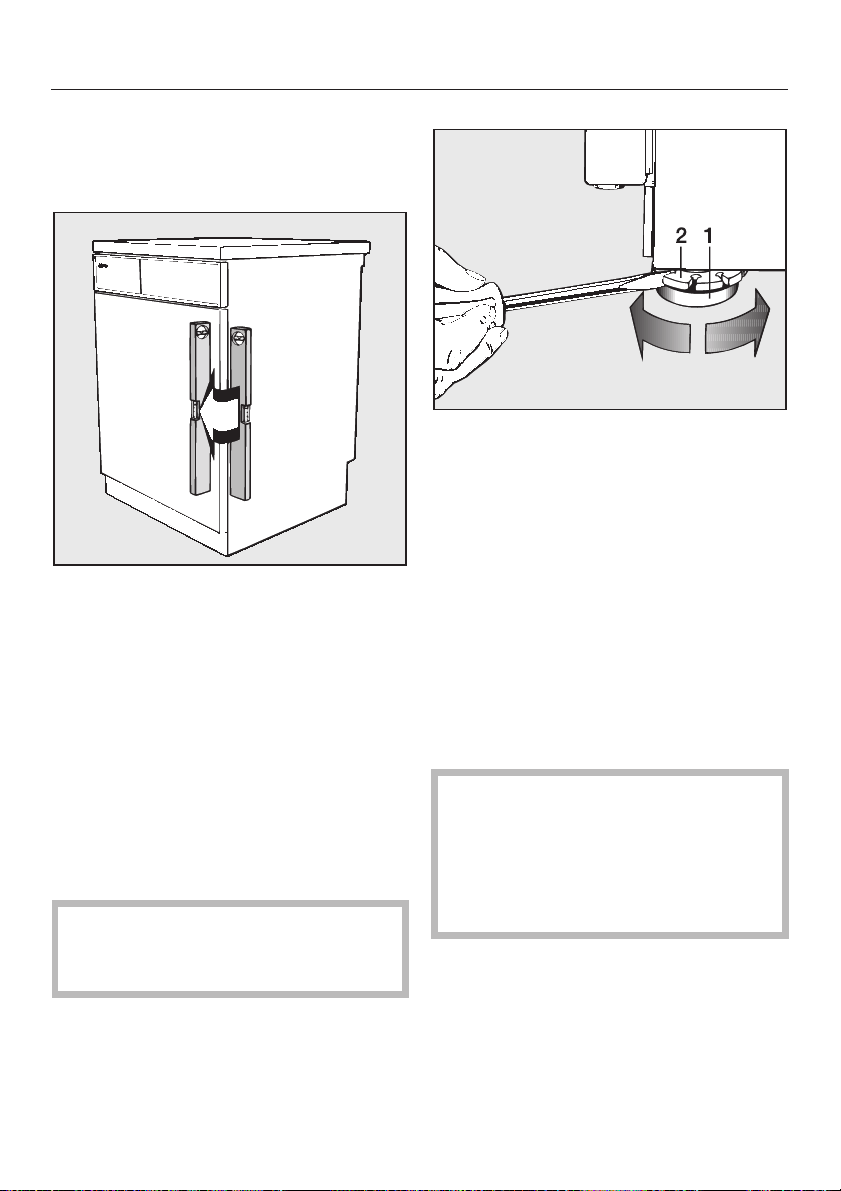

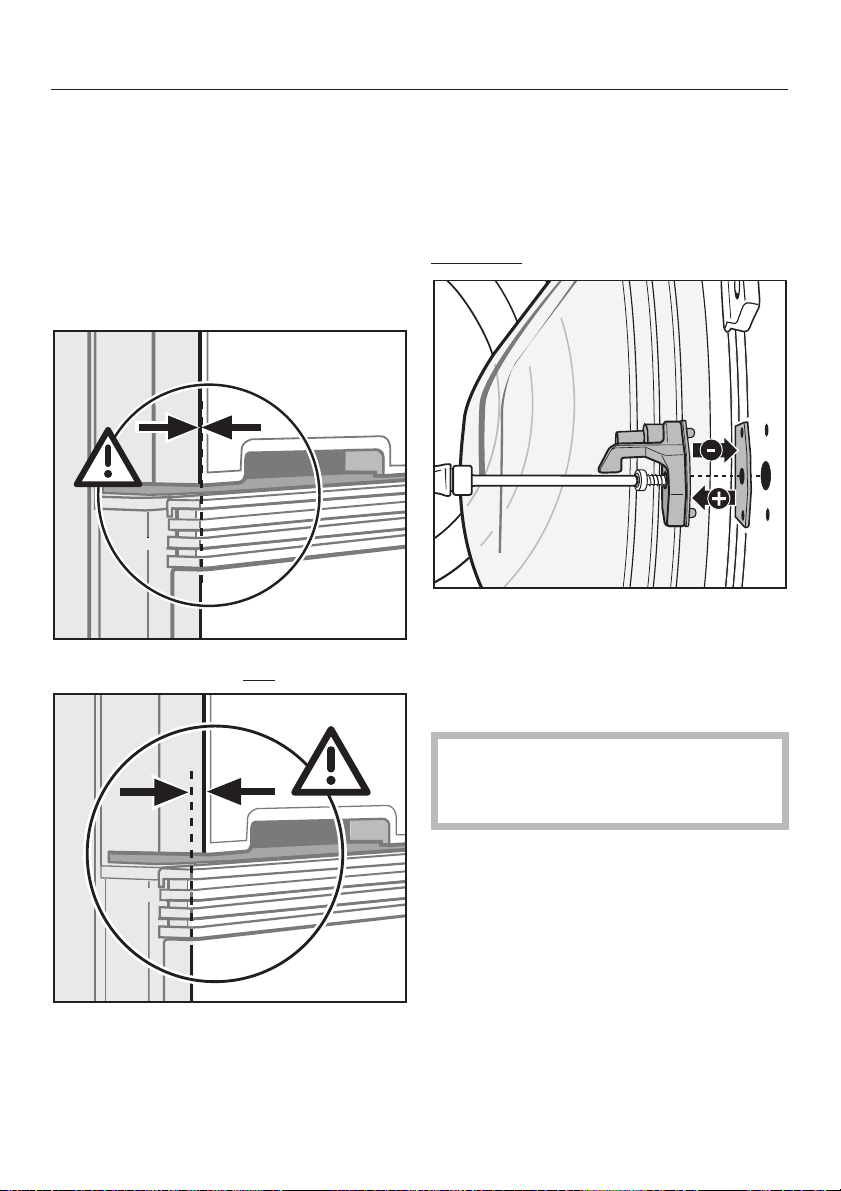

Ajustage de la porte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Pose de la plinthe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Montage : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

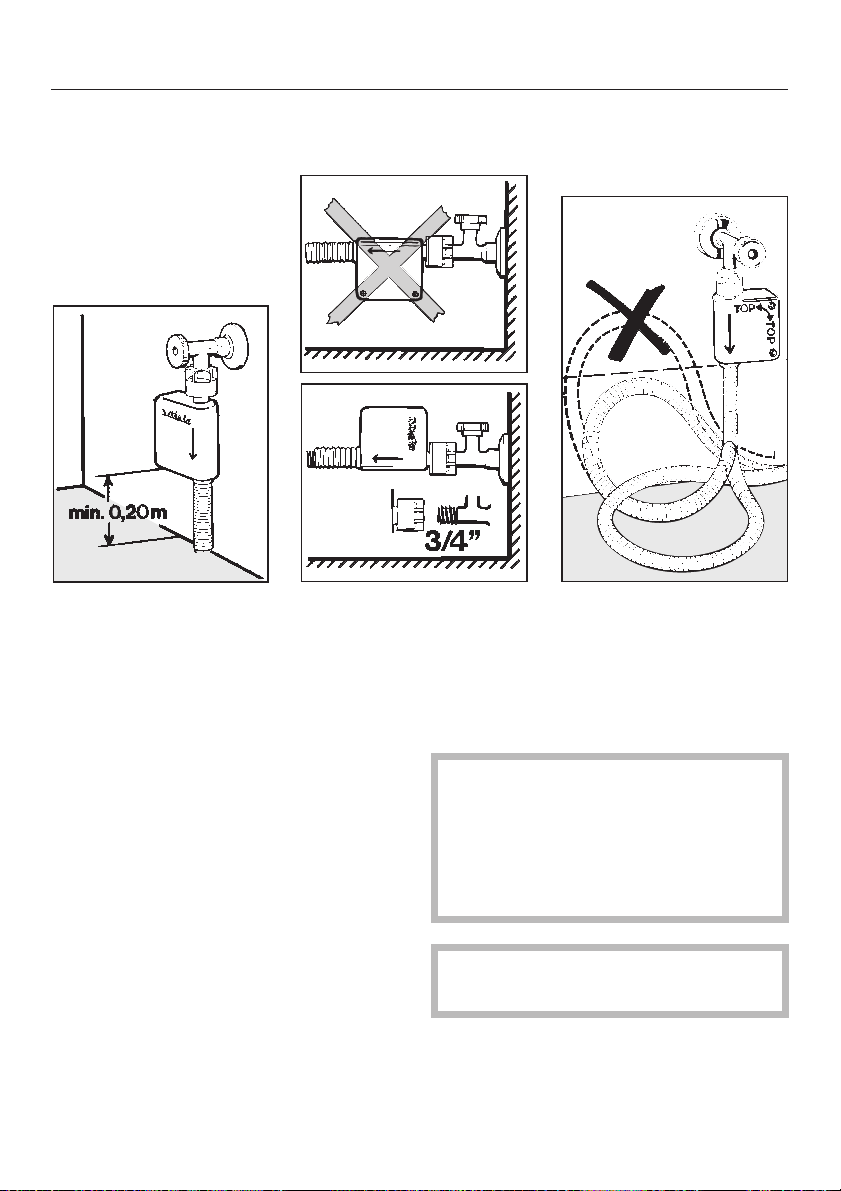

L'Aquasécurité Miele . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Arrivée d’eau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Vidange . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Branchement électrique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Consommations. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Remarque sur les essais comparatifs : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Caractéristiques techniques. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Fonctions optionnelles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

Système Hydro plus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

Délicat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

Activation du refroidissement du bain pour BLANC/COULEURS . . . . . . . . . . . . . 67

Fonction mémoire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

Page 6

Prescriptions de sécurité et mises en garde

Lisez le mode d'emploi avant d'utili ser votre lave-linge pour la première fois. Il vous fournit des informations importantes sur la sécurité, l'utilisa tion et l'entretien de l'appareil. Vous vous protégerez ainsi et éviterez des détériorations sur votre appareil.

Conservez soigneusement ce mode d'emploi pour pouvoir le transmettre à un éventuel futur propriétaire.

Utilisation spécifique

Ce lave-linge est exclusivement

conçu pour laver des textiles portant la mention "lavable en machine". Toute autre utilisation peut être dangereuse. Le fabricant n'est pas responsable de dommages causés par une utilisation incorrecte, non conforme aux prescriptions.

Sécurité technique

Contrôlez si l'appareil ne présente

pas de détériorations visibles avant de l'installer. N'installez pas et ne mettez pas en ser vice un appareil endommagé.

Comparez impérativement les don

nées de branchement (fusible, ten sion et fréquence) portées sur la plaque signalétique avec celles du ré seau électrique. Ces données doivent absolument concorder. Dans le doute, interrogez un électricien.

La sécurité électrique de cet appa

reil n'est garantie que s'il est rac cordé à un système de mise à la terre homologué. Il est très important que cette condition de sécurité élémentaire et en cas de doute toute l'installation domestique, soient contrôlées par un professionnel. Le fabricant ne peut être tenu respon sable de dommages causés par une mise à la terre manquante ou défec tueuse.

Pour des raisons de sécurité, n'uti

lisez pas de rallonge (risque d'in cendie dû à la surchauffe).

Cet appareil répond aux prescrip-

tions de sécurité en vigueur. Les réparations incorrectes peuvent entraîner de graves dangers pour l'utilisateur pour lesquels le fabricant décline toute responsabilité. Les interventions techniques ne doivent être exécutées que par des spécialistes.

Pour réparer, nettoyer ou entretenir

l'appareil, déconnectez-le en : –

débranchant la fiche ou en

–

ôtant le fusible ou en

–

dévissant totalement le fusible de

l'installation domestique.

Page 7

Prescriptions de sécurité et mises en garde

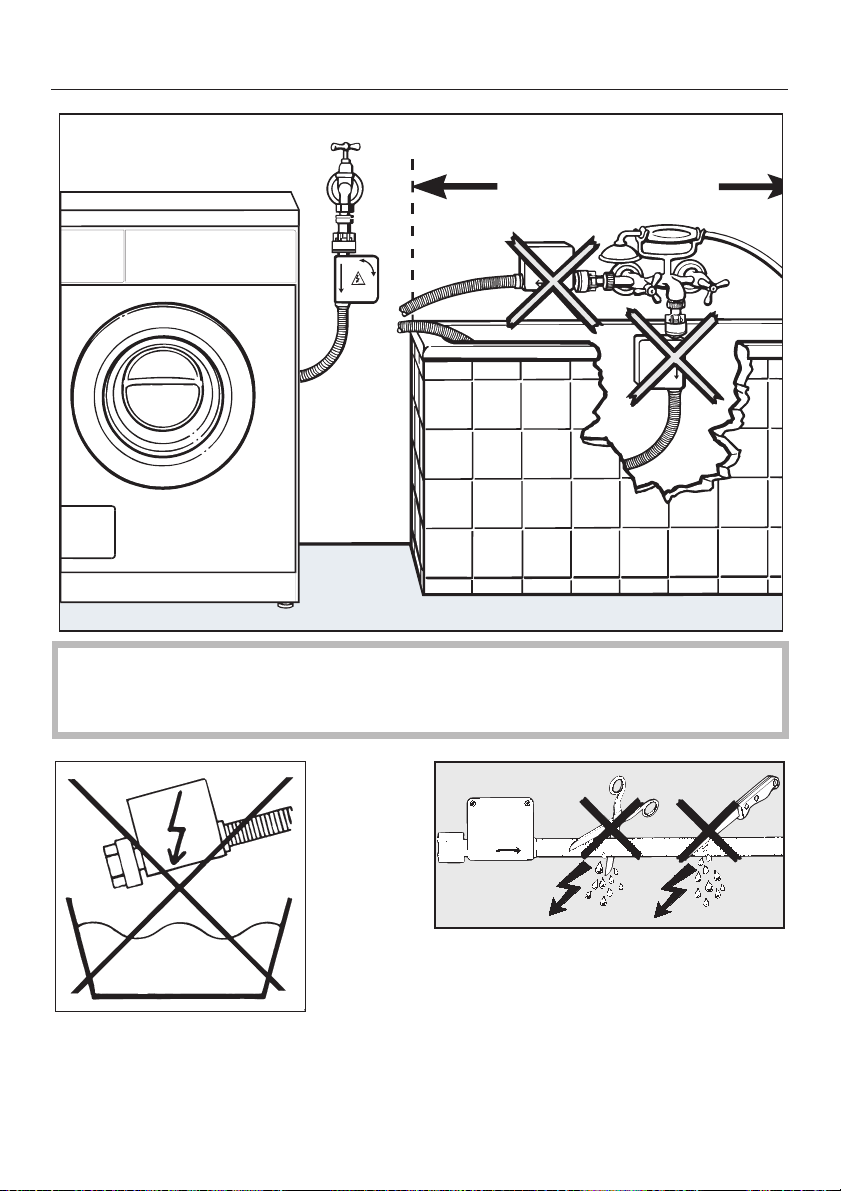

Le système Aquasécurité Miele as

sure une protection contre les dé gâts des eaux dans les conditions sui vantes :

Raccordement d'eau et branchement

–

électrique conformes Obligation de faire réparer immédia

–

tement l'appareil en cas de détério rations identifiables.

Remplacez les pièces défectueu

ses uniquement par des pièces détachées d'origine Miele, que nous garantissons répondre totalement aux exigences de sécurité en vigueur.

Si le cordon d'alimentation élec-

trique est endommagé, celui-ci doit impérativement être remplacé par un technicien SAV agréé par Miele afin d'éviter tout risque pour l'utilisateur.

Utilisation

Le montage et la mise en service

de cet appareil sur des unités mobiles (des bateaux par exemple) ne doivent être effectués que par des en treprises spécialisées ou des profes sionnels, sous réserve qu'ils respectent les conditions de sécurité nécessaires au bon fonctionnement de l'appareil.

N'installez pas votre lave-linge

dans une pièce exposée au gel. Les tuyaux gelés peuvent se fendre ou éclater. Des températures en dessous de 0°C peuvent diminuer la fiabilité de la platine électronique.

Enlevez la sécurité de transport à

l'arrière de l'appareil avant la mise en service (voir chapitre "Installation", rubrique "Démontage des sécurités de transport"). Une sécurité de transport non enlevée peut provoquer à l'esso rage des détériorations sur la machine et sur les meubles/appareils contigus.

Fermez le robinet d'eau en cas

d'absence prolongée (vacances par ex.), surtout s'il n'existe pas de vi dange au sol (regard) à proximité de l'appareil.

Risque d'inondation!

Contrôlez que l'eau s'écoule suffisamment vite avant d'accrocher le tuyau de vidange dans un évier ou un lavabo. Sinon risque d'inondation. Bloquez le tuyau de vidange pour qu'il ne glisse pas. Autrement la force de refoulement de l'eau vidangée peut pousser le tuyau hors du bac.

Assurez-vous que des corps étran-

gers (clous, aiguilles, pièces de monnaie, trombones, etc.) ne sont pas lavés avec le linge, car ils peuvent le détériorer. Les corps étrangers peuvent égale ment endommager certaines pièces de l'appareil (cuve, tambour par ex.), qui peuvent à leur tour détériorer le linge.

Page 8

Prescriptions de sécurité et mises en garde

Il n'est pas nécessaire de détartrer

l'appareil si vous dosez les lessi ves correctement. Si votre appareil était malgré tout entartré, utilisez un détar trant avec protection anticorrosion dis ponible chez votre revendeur Miele ou auprès du service après-vente Miele. Suivez strictement les indications d'utili sation.

Rincez les textiles traités aux pro

duits contenant des solvants à l'eau claire avant de les laver dans l'ap pareil.

N'utilisez en aucun cas de lessives

contenant des solvants. Ils risquent de détériorer les pièces de l'appareil et de dégager des vapeurs nocives. Il y a en outre danger d'incendie et d'explosion.

Les teintures que vous utilisez doi-

vent être appropriées à une utilisation en machine. La fréquence des teintures doit correspondre à une utilisation domestique moyenne. Respectez impérativement les indications du fabricant de la teinture.

Utilisation d'accessoires

Montez uniquement des accessoi

res autorisés par Miele. Le montage d'autres pièces exclut le bénéfice de la garantie.

Elimination d'un ancien

lave-linge

Débranchez l'appareil. Détruisez le

cordon d'alimentation et la fiche pour éviter qu'il ne soit fait mauvais

usage de cet appareil.

Les décolorants contiennent du

soufre, qui peut provoquer une cor rosion de la machine. N'utilisez pas de décolorants en machine.

Page 9

Description de l'appareil

Equipements spécifiques

Programmes spéciaux (SOIE /, LAINE /, Mini, Multi-textiles, Rinçage)

Programme pour les textiles lavables

–

à la main (SOIE /) Les textiles lavables main, facilement

froissés, ne contenant pas de laine peuvent être lavés en programme SOIE /.

Programme pour les textiles lavables

–

à la main (LAINE /) Les textiles lavables main en laine et

laine mélangée peuvent être lavés en programme LAINE /.

– Programme pour lessive rapide

(Mini) Il s'agit d'une lessive couleurs pour

textiles peu sales ne nécessitant qu'un lavage rapide.

Repassage facile avec les program mes FIN et SOIE / (° rapide)

Le linge est lavé et essoré avec dou ceur. Ceci prévient la formation de plis et facilite le repassage.

Système Hydro plus

Il permet de laver/rincer avec un niveau d'eau accru. Pour les programmes BLANC/COULEURS et SYNTHETIQUE, un rinçage supplémentaire peut être sélectionné.

– Programme pour textiles mélangés

(Multi-textiles) Pour laver des textiles de différentes

natures, en les triant par couleur.

–

Programme de rinçage (Rinçage) Dans ce programme, les textiles sont

uniquement rincés et essorés.

Page 10

Description de l'appareil

Départ différé h/min

Vous pouvez différer le lancement du programme de 30 minutes à 24 heures.

Affichage du temps restant

Après le lancement du programme, sa durée est affichée en heures et en mi nutes puis décomptée par minute.

Fonctions de sécurité (sécurité en fants, fonction verrouillage)

Sécurité enfants La sécurité enfants évite que la porte

soit ouverte ou le programme interrompu pendant le déroulement du programme. A la fin du programme, la sécurité enfants est automatiquement levée.

Fonction verrouillage électronique La fonction de verrouillage électronique

protège votre lave-linge d'une utilisation par un tiers non autorisé dans le cadre d'une buanderie de collectivité. Si la fonction est activée, il est impossible :

Actualisation de la programmation (diode PC)

La cellule optique marquée PC (Pro gramm Correction) est prévue pour ac tualiser les programmes de lavage en fonction des évolutions techniques pré visibles.

La diode PC sert à faire mettre à jour la programmation par le technicien.

Miele vous signalera les possibilités d'actualiser votre lave-linge.

–

d'ouvrir la porte avec la touche et

–

de lancer un programme.

Porte

Page 11

Bandeau de commande

Description de l'appareil

a Touche Porte

pour ouverture de porte

b Touche jk (I-Marche/0-Arrêt)

pour mise en marche/arrêt ou interruption de programme

c Afficheur

expliqué à la page suivante

d Touche Départ différé

pour démarrage ultérieur du programme

e Touche DEPART

pour démarrage du programme

f Touches Fonctions additionnelles

pour sélectionner les fonctions addi tionnelles Diode allumée = sélectionné Diode éteinte = non sélectionné

g Touche Essorage

sélectionne la vitesse d'essorage, l'arrêt cuve pleine et la fonction sans essorage

h Diodes de vitesse d'essorage i Sélecteur de programme

pour sélectionner le programme standard et la température correspondante. Se tourne indifféremment dans les deux sens.

j Affichage de déroulement à diodes

indique la phase de programme en cours.

k Diodes de contrôle

Page 12

Description de l'appareil

Afficheur

L'afficheur donne des indications sur plusieurs fonctions :

le temps de lavage (temps de pro

–

gramme restant) le départ différé

–

les fonctions optionnelles

–

Temps de lavage

Pour un programme sans départ diffé ré, l'afficheur indique la durée maxi

male du cycle en heures et minutes dès le démarrage de celui-ci.

Si le programme sélectionné est BLANC/COULEURS, SYNTHETIQUE et Multi-textiles, la quantité d'eau absorbée par le linge est automatiquement déterminée. Le lave-linge en déduit la quantité de linge au cours des 10 premières minutes suivant le début du programme. S'il s'avère que cette quantité est peu élevée, la durée du programme indiquée par l'afficheur est réduite.

Programme Réduction maximale

de la durée du pro

gramme

normal intensif BLANC/COULEURS 36 min 51 min SYNTHETIQUE 12 min 12 min Multi-textiles 16 min 26 min

Trempage Si un temps de trempage a été sélec

tionné, celui-ci s'additionne au temps de programme et la durée totale est in diquée par l'afficheur.

Départ différé

L'afficheur indique le temps d'attente sélectionné pour le départ différé.

Le compte à rebours de ce temps d'at tente s'effectue dès le démarrage du programme. Cet affichage se fait en heures pour un temps d'attente supé

rieur à 10 heures et en minutes pour un temps d'attente inférieur ou égal à 9 heures 59 minutes.

Une fois le temps d'attente avant le départ différé écoulé, le programme est lancé et l'afficheur indique la durée maximale du programme.

Fonctions optionnelles

Les fonctions optionnelles permettent d'adapter le lave-linge aux besoins par ticuliers de l'utilisateur. L'afficheur in dique la fonction optionnelle couram

ment utilisée.

La réduction de la durée du program

me s'applique au lavage et au rinçage. Si le programme sélectionné est BLANC/COULEURS ou Multi-textiles, ladite réduction s'applique également à l'essorage final.

Page 13

Description de l'appareil

Principaux éléments de com

mande

Sélecteur de programme

Le sélecteur de programme permet de choisir le programme standard et la température corespondante.

L'anneau lumineux s'éteint quelques minutes après la fin du programme pour l'économie d'énergie.

Touches fonctions additionnelles

Les programmes standard peuvent être complétés par différentes fonctions additionnelles.

La fonction additionnelle est activée ou désactivée en pressant sur la touche correspondante. La fonction additionnelle est sélectionnée lorsque la diode brille.

Si la sélection d'une fonction additionnelle est impossible, c'est que celle-ci n'est pas compatible avec le programme standard.

Touche "Essorage" avec diodes

La vitesse maximale d'essorage dé pend du programme standard.

Vitesse maximale

1600 BLANC/COULEURS, Mini, Amidon

1200 LAINE, Rinçage

900 SYNTHETIQUE, Multi-textiles 600 FIN 400 SOIE

Programme standard

nage, Vidange/Essorage

Sélectionner l'essorage

Vous pouvez choisir la vitesse d'esso rage en pressant la touche "Essorage". Cependant, il est impossible de sélec tionner une vitesse d'essorage supé rieure à la vitesse maximale du pro gramme standard.

Les diodes indiquent le réglage choisi.

Désactiver l'essorage

Pressez la touche "Essorage" jus

qu'à :

– Arrêt cuve pleine

Le linge n'est pas essoré et trempe dans l'eau après le dernier rinçage. Ainsi, si le linge n'est pas sorti immédiatement du tambour, la formation de plis est évitée. Poursuivez en sélectionnant une vitesse d'essorage. Si vous souhaitez achever le programme, pressez la touche

–

Sans essorage

Porte

Le linge n'est pas essoré. Le lave-linge passe en mode Infrois sable dès la vidange de l'eau de rin çage. Cette fonction élimine égale ment l'essorage entre les cycles (es sorage intermédiaire).

Page 14

Première mise en service

Installer et raccorder l'appareil cor rectement avant la première mise en service. Veuillez lire le chapitre "Installation".

Pour des raisons de sécurité, il est im possible d'essorer avant la première mise en service. Pour activer l'esso rage, il faut effectuer un programme de lavage sans linge

En cas d'utilisation de lessive, il peut se produire une formation excessive de mousse !

La vanne sphérique de la vidange est également activée. La vanne sphérique de vidange permet désormais d'utiliser complètement la lessive.

^ Ouvrez le robinet. ^ Pressez la touche jk. ^ Tournez le sélecteur de programme

sur COULEURS 40°C.

Pressez la touche "Essorage" jusqu'à ce que la diode

ni lessive.

Sans essorage

brille.

Pressez la touche DEPART.

La première mise en service est ter minée dès la fin du programme.

Page 15

Lavage écologique

Consommation d'énergie et d'eau

Utilisez la charge maximale de

–

chaque programme. La consommation d'énergie et d'eau est plus avantageuse pour une charge pleine.

Utilisez les programmes

–

Mini

pour les petites quantités de

Multi-textiles

linge. Si la quantité de linge est faible en

–

programme BLANC/COULEURS, la capacité variable automatique du lave-linge réduit la consommation en eau et en énergie et raccourcit la durée. Ainsi, il peut se produire que le temps restant soit révisé à la baisse.

– Plutôt que le programme

BLANC/COULEURS 95°C, utilisez le programme BLANC/COULEURS 60°C avec la fonction additionnelle

Intensif

. Vous économiserez entre 35% et 45% d'énergie. Le temps de lavage est allongé. Pour la plupart des salissures, cela suffit largement. Pour les salissures incrustées, utili sez la fonction additionnelle Trem page.

Lessive

Ne dépassez pas les dosages de

–

lessive indiqués sur l'emballage. Réduisez la quantité de lessive pour

–

les petites charges de linge (env. de lessive en moins pour une demie-charge).

Sélection de la fonction additionnelle (Trempage, Prélavage, Intensif)

Sélectionnez pour :

le linge peu ou normalement sale sans taches visibles : un programme de lavage sans fonction additionnelle.

le linge normalement ou très sale avec taches visibles : un programme de lavage avec la fonction addditionnelle

Intensif

– Utilisez la fonction additionnelle

Trempage lavage

au lieu de la fonction

. Le même bain lessiviel est

utilisé lors du trempage et du lavage.

Conseil en cas de séchage en ma

chine

–

Pour économiser de l'énergie lors du séchage, essorez le linge avec la vi tesse d'essorage la plus élevée du programme de lavage.

Pré-

Page 16

Bonne utilisation de votre lave-linge

Mode d'emploi rapide

Recommandation : Il est recommandé de se familiariser

avec l'utilisation du lave-linge. Veuillez donc lire les rubriques détaillées "Pré paration", "Sélection du programme" et "Arrêt du programme" de ce chapitre.

A Préparez et triez le linge

Sélection du programme :

B Enclenchez le lave-linge C Ouvrez la porte D Chargez le linge E Fermez la porte F Sélectionnez le programme G Sélectionnez la vitesse d'essorage H Sélectionnez la/les fonction(s) addi-

tionnelle(s)

I Ajoutez la lessive

Consultez le tableau des programmes pour choisir le programme le mieux ap proprié à votre linge.

J Réglez le départ différé K Lancez le programme

Arrêt du programme :

L Ouvrez la porte M Déchargez le linge N Arrêtez le lave-linge O Fermez la porte

Page 17

Bonne utilisation de votre lave-linge

Tableau des programmes

BLANC/COULEURS 9ö876

Type de textile Linge de maison, draps, linge de table, T-shirts, jeans,

serviettes-éponges, langes... en coton ou en lin

Fonctions addition nelles

Remarques

Lessive Lessive universelle, couleur, liquide Charge maxi. 5 kg Remarque pour instituts de contrôle :

pour le contrôle suivant EN 60456 il faut enfoncer la touche

SYNTHETIQUE 4321

Type de textile Textiles en fibres synthétiques, coton/polyester

Fonctions addition nelles

Remarques

Trempage, Prélavage, Intensif, Hydro plus

N'utiliser le programme BLANC que pour le linge

–

contaminé ou très sale. Pour les textiles normalement, voire très sales utiliser la

–

fonction additionnelle Pour les textiles avec des taches incrustées, utiliser les

–

fonctions additionnelles Pour les textiles avec des salissures importantes (p.

–

ex. poussière, sable), utiliser la fonction supplémentaire

Prélavage

– Laver les textiles de couleur foncée avec de la lessive

spéciale couleurs ou de la lessive liquide.

mélangés : chemises, blouses, tabliers, nappes.

Trempage, Prélavage, Intensif, Hydro plus

–

Pour les textiles normalement, voire très sales avec ta ches visibles, utiliser la fonction additionnelle

Intensif

IntensifetTrempage

Intensif

Lessive Lessive universelle, couleur, liquide, produit pour linge

délicat Charge maxi. 2,5 kg Remarque pour instituts de contrôle :

pour le contrôle suivant EN 60456 il faut enfoncer la touche

Intensif

Page 18

Bonne utilisation de votre lave-linge

FIN ac

Type de textile Textiles en fibres synthétiques ou acétate, blouses, che

mises, linge délicat.

Rideaux indiqués par le fabricant comme étant lavables

en machine. Fonctions addition

nelles Remarques

Lessive Produit pour linge délicat Charge maxi. 1 kg

SOIE /

Type de textile Linge lavable en machine ne contenant pas de laine. Fonctions addition-

nelles Remarques – Peu de formation de plis dans ce programme (facile à

Lessive Produit pour linge délicat Charge maxi. 1 kg

LAINE /

Type de textile Textiles en laine et laine mélangée, lavables à la main et

Lessive Produit spécial laine Charge maxi. 2 kg

Trempage, Prélavage, Intensif

Pour les textiles avec des salissures et des taches visi

–

bles, utiliser la fonction additionnelle Peu de formation de plis dans ce programme (facile à

–

repasser). Effectuer de préférence un programme avec

–

pour éliminer la poussière des rideaux.

– Pour les rideaux froissables, réduire la vitesse d'esso-

rage ou désactiver l'essorage.

Hydro plus

repasser).

–

Laver les bas fins et les soutien-gorges dans un filet de lavage.

–

Utiliser un produit pour linge délicat.

en machine.

Intensif

Prélavage

Page 19

Bonne utilisation de votre lave-linge

Mini 7

Catégorie de linge Textiles peu sales pouvant être lavés en programme cou

leurs. Fonction additionnelle Hydro plus Remarque Lessive Lessive universelle, couleur, liquide Charge maxi. 2,5 kg

Multi-textiles 72

Catégorie de linge Mélange de linge adapté aux programmes COULEURS

Fonction additionnelle Trempage, Prélavage, Intensif, Hydro plus Remarques

Lessive Lessive universelle, couleur, liquide Charge maxi. 3 kg

Amidonnage

Catégorie de linge Nappes, serviettes, tabliers, blouses de travail. Remarques – Le linge doit être récemment lavé mais non traité à

Charge maxi. 5 kg

Rinçage

Catégorie de linge Textiles lavés à la main qui doivent uniquement être rin

Charge maxi. 5 kg

Vidange/Essorage

Remarques Charge maxi. 5 kg

Réduire la quantité de lessive (demie-charge)

–

et SYNTHETIQUE, triés suivant les couleurs.

Pour les textiles normalement ou très sales ou présen

–

tant des taches bien visibles, utiliser la fonction additionnelle

l'assouplissant.

cés et essorés.

–

Vidange uniquement : régler sur

Intensif

sans essorage

Page 20

Bonne utilisation de votre lave-linge

Préparation

A Préparez et triez le linge.

^ Videz les poches.

Les corps étrangers (pièces de

monnaie, vis, clous, trombones, etc.,) peuvent endommager le linge et certaines pièces de l'appareil.

^ Avant de laver les textiles, enlevez

les taches de préférence tant qu'elles ne sont pas sèches. Tamponnez-les avec un chiffon blanc. Ne pas frotter !

Certaines taches (sang, oeuf, café, thé, etc.) peuvent parfois être enlevées avec des astuces. Si vous n'arrivez pas à vous débarrasser de certaines ta ches, posez la question à votre reven deur Miele.

N'utilisez en aucun cas des dé

tergents chimiques contenant des solvants dans cet appareil !

Triez le linge par couleur, tout en pre

nant en compte le symbole figurant sur l'étiquette d'entretien (au col ou sur la couture latérale).

Les textiles foncés déteignent souvent aux premiers lavages. Afin que rien ne déteigne, laver le linge clair et foncé séparément.

Pour les voilages : enlevez les cro

–

chets et petits plombs ou placez-les dans un sac.

– Vérifiez la fixation des baleines de

soutien-gorge ou enlevez les baleines amovibles.

– Pour les tricots, jeans, pantalons et

vêtements en maille : retournez-les lorsque le fabricant le recommande.

– Fermez les fermetures éclair, les

boutons pression avant le lavage.

–

Fermez les couettes et les oreillers afin que les petites pièces de linge ne se prennent pas dedans.

Ne laver aucun textile marqué non la vable (symbole d'entretien h).

Page 21

Bonne utilisation de votre lave-linge

Sélection du programme

B Enclenchez le lave-linge.

Enfoncez la touche jk.

C Ouvrez la porte.

Pressez la touche

porte de chargement.

D Chargez le linge.

Chargez le linge déplié dans le tam

bour sans tasser. Mélanger des piè ces de différentes tailles pour renfor cer l'efficacité du lavage et mieux ré partir le linge à l'essorage.

Utilisez la capacité maximale du programme de lavage, afin d'optimiser la consommation d'énergie et d'eau par rapport à la quantité. Une surcharge donne de mauvais résultats de lavage et augmente la formation de faux plis.

E Fermez la porte en l'accompagnant

d'un léger mouvement de la main

Porte

et ouvrez la

F Sélectionnez le programme.

^ Tournez le sélecteur de programme

sur le programme désiré.

La durée maximale du programme est indiquée sur l'afficheur.

G Sélectionnez la vitesse d'essorage.

Veillez à ne rien bloquer entre la porte et le joint cuve-façade.

Pressez la touche "Essorage" jusqu'à ce que la diode de la vitesse d'esso rage sélectionnée s'allume.

Il n'est possible de modifier la vitesse d'essorage que dans la limite autorisée par le programme standard.

Page 22

Bonne utilisation de votre lave-linge

Fonctions additionnelles H Sélectionnez la/les fonction(s) ad

ditionnelle(s).

^ Pressez la touche de fonction addi-

tionnelle dont vous avez besoin.

Trempage

Pour les textiles particulièrement sales et tachés, (p. ex. sang, graisse, chocolat).

Prélavage

Pour les textiles très sales.

Intensif

Pour les textiles avec salissures nor males, voire importantes ou des ta ches visibles.

Le temps de programme principal est allongé.

Hydro Plus

Si vous désirez utiliser davantage d'eau pour le lavage, vous avez le choix entre quatre options pour la touche

Plus

. Ces options sont expliquées au chapitre "Fonctions optionnelles", paragraphe "Système Hydro Plus".

Telle que la machine est livrée, il faut appuyer sur la touche augmenter le niveau d'eau lors du lavage et du rinçage.

Hydro Plus

Hydro

pour

Durée du processus de trempage : de 30 minutes à 6 heures, peut être sélec tionné par pas de 30 minutes.

–

Pour ajouter trente minutes de trem page à la durée du programme, pressez la touche une première fois.

–

Pour ajouter encore 30 minutes, continuez à presser la touche jusqu'à un maximum de 6 heures ; le temps restant affiché est la somme du

temps de trempage et de lavage. Effacer le temps de trempage Pressez la touche

fois, jusqu'à ce que la diode s'éteigne.

Trempage

plusieurs

Signal sonore

Le signal sonore est activé sur tous les

programmes jusqu'à ce qu'il soit de

nouveau désactivé. Un signal sonore retentit à la fin du pro

gramme ou à l'arrêt cuve pleine. Il retentit tant que le lave-linge n'est pas

mis à l'arrêt.

Page 23

Bonne utilisation de votre lave-linge

I Ajoutez la lessive.

Importance d'un dosage correct . . . . . . et conséquences d'un dosage in

suffisant :

Le linge n'est pas propre, il devient à

–

la longue gris et rèche Formation de petites boules de

–

graisse sur le linge Dépôt de calcaire sur la résistance

– . . . et conséquences d'un surdosage

de lessive : – Une forte formation de mousse entra-

vant le lavage et donnant un résultat de nettoyage, de rinçage et d'essorage imparfait,

– Une surconsommation d'eau (un rin-

çage supplémentaire est automatiquement déclenché),

– La pollution de l'environnement.

Tirez la boîte à produits et versez la

lessive dans les compartiments.

i = Lessive pour le prélavage

(si le prélavage est sélectionné, prendre

/4de la quantité de

lessive recommandée)

j = Lessive pour le lavage

trempage inclus

§ = Assouplissant, produit de tenue,

ou amidon.

Fermez la boîte à produits.

Consultez le chapitre "Lessives" pour davantage d'informations sur les lessi ves et leur dosage.

Page 24

Bonne utilisation de votre lave-linge

Départ différé J Réglez le départ différé.

^ Pressez la touche

Chaque pression sur la touche augmente le temps d'attente :

– en dessous de 10 heures, de 30 mi-

nutes,

– au dessus de 10 heures, d'une

heure.

Effacer le départ différé

Appuyez sur 24^ puis encore une fois.

K Pressez la touche DEPART.

Le programme est lancé.

Départ différé

jusqu'à

Fin du programme

L Ouvrez la porte.

Appuyez sur la touche

M Déchargez le linge.

^ Contrôlez que le joint cuve-façade ne

présente pas de corps étrangers.

Ne pas oublier de linge dans le tambour, sans quoi il risquerait de s'abîmer ou de déteindre à la prochaine lessive.

N Arrêtez le lave-linge.

Relâchez la touche jk et tournez le sélecteur de programmes sur

Porte

Arrêt

O Fermez la porte de chargement.

Vous éviterez ainsi que des objets ne soient introduits par inadvertance dans le tambour et qu'ils ne détériorent le linge.

Page 25

Bonne utilisation de votre lave-linge

Ajout/Déchargement de linge

Vous pouvez ajouter/décharger du linge dans les programmes suivants :

BLANC/COULEURS

–

SYNTHETIQUE

–

Mini

–

Multi-textiles

–

Amidonnage

–

Pressez la touche

qu'elle s'ouvre. Ajoutez ou déchargez du linge.

^ ^ Fermez la porte.

Le programme reprend automatiquement.

Remarque :

Le lave-linge ne peut plus constater la modification de la charge, une fois le départ effectué.

Porte

, jusqu'à ce

La porte ne s'ouvre pas lorsque :

la température du bain est supé

–

rieure à 55°C. le niveau d'eau dépasse une cer

–

taine valeur. la sécurité enfants est enclenchée.

–

la phase

– Si vous actionnez la

des situations mentionnées plus haut, la diode

Essorage final

Verrouillé

porte

s'allume.

est atteinte. dans une

Le lave-linge prend donc toujours pour base la quantité maximale après l'ajout ou le déchargement de linge.

Le temps restant affiché peut être pro longé.

Page 26

Bonne utilisation de votre lave-linge

Interruption du programme

Arrêtez le lave-linge avec la touche

jk.

Pour poursuivre :

Enclenchez le lave-linge avec la

touche jk.

Modification du programme sélectionné

Le lave-linge n'accepte que les modifi cations suivantes après le départ du programme :

– à tout moment

vitesse d'essorage dans les limites autorisées.

– jusqu'à 6 minutes après le départ

l'activation/désactivation des fonctions additionnelles

Intensif

pérature du programme choisi.

Après le départ, il n'est plus possible de sélectionner un autre programme.

La diode lorsque le sélecteur de programme est déplacé. Cela n'a pas d'influence sur le déroulement du programme. La diode s'éteint lorsque le sélecteur est posi tionné sur le programme précédem ment sélectionné.

et la modification de la tem-

Infroissable/Arrêt

la modification de la

Hydro plus

clignote

Suppression d'une phase de programme

Tournez le sélecteur de programme

sur

Arrêt

Dès que la diode de la phase de pro gramme à effectuer clignote sur l'affi cheur :

Repositionnez le sélecteur sur le pro

gramme de votre choix dans les 4 secondes.

Il est impossible de modifier le pro gramme ou de supprimer une phase lorsque la sécurité enfants est activée.

Changement de programme

^ Arrêtez le lave-linge avec la touche

jk.

^ Tournez le sélecteur de programme

sur

Arrêt

^ Enclenchez le lave-linge avec la

touche jk.

Sélectionnez un nouveau program me.

Pressez la touche DEPART.

Page 27

Bonne utilisation de votre lave-linge

Déroulement des programmes

Le lave-linge dispose d'une commande entièrement électronique avec capacité variable automatique. Le lave-linge cal cule lui-même la consommation d'eau nécessaire, en fonction de la quantité et de la capacité d'absorption du linge chargé. C'est pourquoi les programmes présentent des déroulements et des durées différentes.

Les déroulements de programme men tionnés ici sont toujours basés sur le programme standard pour une charge maximale. Les fonctions additionnelles ne sont pas prises en compte.

L'affichage de déroulement de votre lave-linge vous indique à tout moment du programme de lavage quelle est la phase en cours.

BLANC/COULEURS

Lavage Niveau d'eau : bas Rythme de lavage : normal Rinçage Niveau d'eau : moyen Rinçages : 2 ou 3 Essorage Essorage intermédiaire2): oui Essorage final : oui

SYNTHETIQUE

Lavage Niveau d'eau : bas

Rythme de lavage : normal Rinçage Niveau d'eau : haut Rinçages : 2 ou 3

Essorage Essorage intermédiaire2): oui

Essorage final : oui

FIN

Lavage Niveau d'eau : haut Rythme de lavage : Délicat Rinçage Niveau d'eau : haut Rinçages : 3 Essorage Essorage intermédiaire : non Essorage final : oui

SOIE

Lavage Niveau d'eau : moyen Rythme de lavage : Soie Rinçage Niveau d'eau : moyen Rinçages : 2 Essorage Essorage intermédiaire : non Essorage final : oui

Page 28

Bonne utilisation de votre lave-linge

LAINE

Lavage Niveau d'eau : moyen Rythme de lavage : Laine Rinçage Niveau d'eau : moyen Rinçages : 2 Essorage Essorage intermédiaire2): oui Essorage final : oui

Mini

Lavage Niveau d'eau : bas Rythme de lavage : normal Rinçage Niveau d'eau : moyen Rinçages : 2 Essorage Essorage intermédiaire2): oui Essorage final : oui

Amidonnage

Niveau d'eau : bas Rythme de lavage : normal Essorage final : oui

Rinçage supplémentaire

Niveau d'eau : haut Rinçages : 2 Essorage final : oui

Particularités du déroulement :

Infroissable : Dans tous les programmes sauf LAINE,

la rotation Infroissable est enclenchée au maximum 30 minutes après la fin du programme.

un troisième rinçage est effectué en

cas de : – formation excessive de mousse dans

le tambour

Multi-textiles

Lavage Niveau d'eau : bas Rythme de lavage : normal Rinçage Niveau d'eau : haut Rinçages : 2 Essorage Essorage intermédiaire2): oui Essorage final : oui

–

vitesse d'essorage final inférieure à 700 t/mn

–

sélection de

Essorage intermédiaire :

Sans essorage

Le linge est essoré entre les différents rinçages.

un troisième rinçage est effectué en

cas de : –

sélection de

Sans essorage

Sans essorage intermédiaire : Sélectionnez

Sans essorage

au niveau

des vitesses d'essorage.

Page 29

Lessives

Vous pouvez utiliser toutes les lessives modernes pour lave-linge : lessives en poudre, liquides, en pastilles, concen

trées, avec assouplissant. Lavez les lainages en pure laine ou

laine mélangée avec un produit spécial laine.

Les indications de dosage figurent sur l'emballage des produits.

Le dosage dépend :

du degré de salissure du linge

–

Linge peu sale Ne comporte pas de salissures ni de taches visibles. Les vêtements portent seulement l'odeur du corps.

Linge normalement sale Les salissures sont visibles et/ou quelques petites taches sont reconnaissables.

Linge très sale Salissures ou taches nettement re

connaissables.

–

de la dureté de l'eau Interrogez la Compagnie Distribu

trice d'eau si vous ne connaissez pas la zone de dureté de l'eau cou

rante à votre lieu d'habitation.

–

de la quantité de linge

Duretés d'eau

Zone de

dureté

II moyenne 1,3 - 2,5 13 - 25

III dure à très

Propriété

de l'eau

I douce 0 - 1,3 0 - 13

dure

Dureté to

tale en

mmol/l

au-delà de

2,5

Dureté

française

°f

au-delà de

Anticalcaire

Si votre eau appartient aux zones de dureté II-III, vous pouvez ajouter un an ticalcaire pour économiser de la les

sive. Le dosage exact est indiqué sur l'emballage. Versez tout d'abord la lessive, puis l'anticalcaire.

Dans ce cas versez la même dose de lessive qu'en zone de dureté I.

Utilisation de plusieurs produits

Si vous utilisez plusieurs produits, versez-les dans le compartiment j dans l'ordre suivant :

1. Lessive

2. Anticalcaire

3. Détachant Cela assure un meilleur entraînement

des produits.

Page 30

Lessives

Assouplissant, produit de tenue, amidon en poudre ou liquide

L'utilisation d'un assouplissant rend au linge toute sa souplesse et diminue l'électricité statique sur les fibres syn thétiques.

Les produits de tenue sont des ami dons synthétiques qui donnent une meilleure tenue aux chemises, linge de table, draps.

L'amidon donne au linge une belle tenue et un beau fini.

^ Dosez en respectant les indications

du fabricant.

Adjonction automatique d'assouplissant, de produit de tenue ou d'amidon liquide

L'assouplissant, le produit de tenue ou l'amidon liquide est entraîné automati quement au dernier rinçage. Il reste un peu d'eau dans le compartiment assou plissant p en fin de programme.

Après plusieurs amidonnages auto matiques, nettoyez la boîte à pro duits, en particulier le tuyau d'aspi ration.

Utilisation d'un assouplissant ou de produits de tenue séparée

Versez l'assouplissant ou le produit

de tenue dans le compartiment p.

^ Tournez le sélecteur de programme

sur

Amidonnage

^ Sélectionnez une vitesse d'essorage. ^ Enfoncez la touche DEPART.

Amidonnage séparé

^ Dosez et préparez l'amidon comme

indiqué sur l'emballage.

^ Versez l'amidon dans le comparti-

ment i.

Tournez le sélecteur de programme sur

Amidonnage

Sélectionnez une vitesse d'essorage.

Enfoncez la touche DEPART.

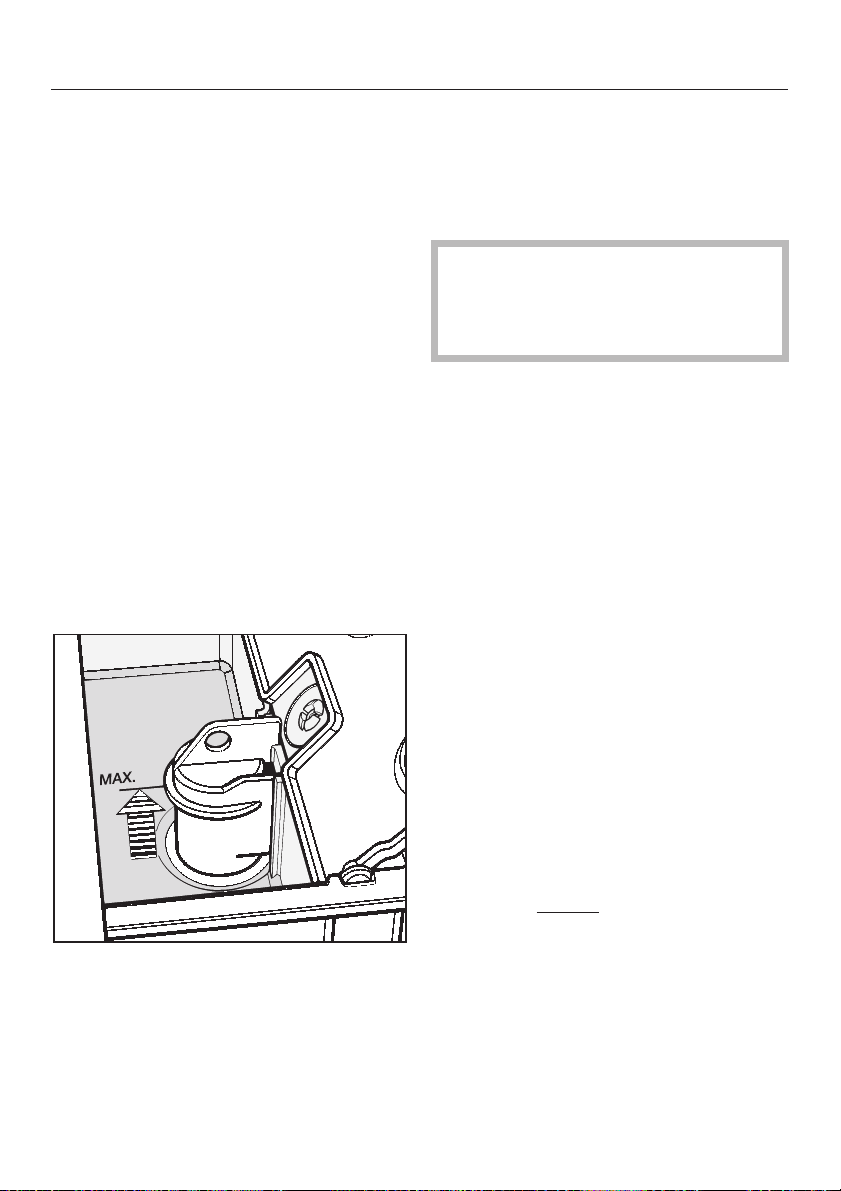

Versez l'assouplissant, le produit de tenue ou l'amidon liquide dans le compartiment à assouplissant p.

Ne dépassez pas le repère maxi mum.

Décolorer / Teinter

N'utilisez pas de lave-linge.

La fréquence des teintures effec tuées doit correspondre à une utilisa tion domestique moyenne. En effet, le

sel utilisé pour la teinture peut atta quer l'acier inoxydable en cas d'utili sation intensive. Veuillez strictement vous conformer aux instructions du fabricant de la teinture.

décolorants dans le

Page 31

Fonctions de sécurité

Sécurité enfants

La sécurité enfants bloque l'ouverture de la porte et interdit l'arrêt du pro gramme en cours de lavage.

Activation de la sécurité enfants

Après le départ du programme, ap

puyez sur la touche DEPART pendant au moins 4 secondes, jusqu'à ce que la diode de contrôle lume (en bas à droite du bandeau de commande).

La sécurité enfants est maintenant ac tivée.

Le lave-linge n'accepte plus aucune modification et effectue le programme jusqu'à la fin.

La sécurité enfants est levée automatiquement en fin de programme.

Verrouillé

s'al

Désactivation de la sécurité enfants

Pressez la touche DEPART pendant

au moins 4 secondes jusqu'à ce que la diode de contrôle bas à droite du bandeau de com mande) s'éteigne.

Exception :

Le sélecteur de programme a été dé

placé et la diode gnote dans l'affichage de déroulement.

Positionnez le sélecteur de program

me sur le programme sélectionné au

paravant. La diode s'éteint.

^ Pressez la touche DEPART pendant

minimum 4 secondes jusqu'à ce que la diode de contrôle bas à droite du bandeau de commande) s'éteigne.

Verrouillé

Infroissable/Arrêt

Verrouillé

(en

cli

Page 32

Fonctions de sécurité

Fonction "Verrouillage électro nique"

La fonction de verrouillage protège votre lave-linge d'une utilisation par un tiers non autorisé dans le cadre d'une buanderie de collectivité.

Lorsque le verrouillage électronique est activé, il est :

impossible d'ouvrir la porte avec la

–

touche démarrer un programme.

–

Activer la fonction verrouillage

Condition : – La porte est fermée. – le sélecteur de programme est sur la

position

A Enclenchez le lave-linge avec la

touche jk.

Porte

Arrêt

ni de

E Tournez lentement le sélecteur dans

le sens inverse des aiguilles d'une montre sur FIN. La diode de contrôle gnote (en bas à droite du bandeau).

F Relâchez la touche G Positionnez le sélecteur de program

me sur

H Arrêtez le lave-linge avec la touche

jk.

Désactiver la fonction de verrouillage

Répéter les opérations A à F. La diode de contrôle

Arrêt

Verrouillé

Prélavage

Verrouillé

s'éteint.

cli

B Pressez la touche

tenez-la enfoncée pendant les opé rations C à E.

C Tournez lentement le sélecteur de

programme dans le sens des aiguil les d'une montre sur la position BLANC/COULEURS 60°C.

D Tournez lentement le sélecteur dans

le sens inverse des aiguilles d'une montre sur

Arrêt

Prélavage

et main-

Page 33

Débrancher le lave-linge avant

tout nettoyage ou entretien.

Nettoyage de la machine

Nettoyez le lave-linge avec un déter

gent doux ou de l'eau savonneuse et séchez avec un chiffon doux.

Nettoyez le tambour avec un produit

spécial inox.

Nettoyage de la boîte à produits

Nettoyage et entretien

Enlevez régulièrement les éventuels ré sidus de détergent.

Tirez la boîte à produits vers l'avant jusqu'à la butée.

Enfoncez le bouton de déverrouillage rouge et sortez complètement la boîte à produits.

Nettoyez les compartiments et le

conduit à assouplissant.

Sortez le tube d'aspiration du com partiment p et nettoyez-le à l'eau chaude.

N'utilisez pas de produits abra sifs ni de produits à vitres ou mul ti-usages ! Ils peuvent abîmer les surfaces plas tique et les autres pièces. Ne jamais nettoyer avec un jet d'eau

Page 34

Nettoyage et entretien

Nettoyage du filtre d'arrivée d'eau

Ce lave-linge est équipé d'un filtre qui protège l'électrovanne d'arrivée d'eau.

Contrôlez le filtre logé dans le raccord fileté de l'électrovanne aquasécurité tous les 6 mois. Il y a lieu de rappro cher le contrôle en cas de coupures fréquentes sur le réseau d'alimentation.

Fermez le robinet d'eau.

Dévissez le tuyau d'arrivée d'eau du

robinet.

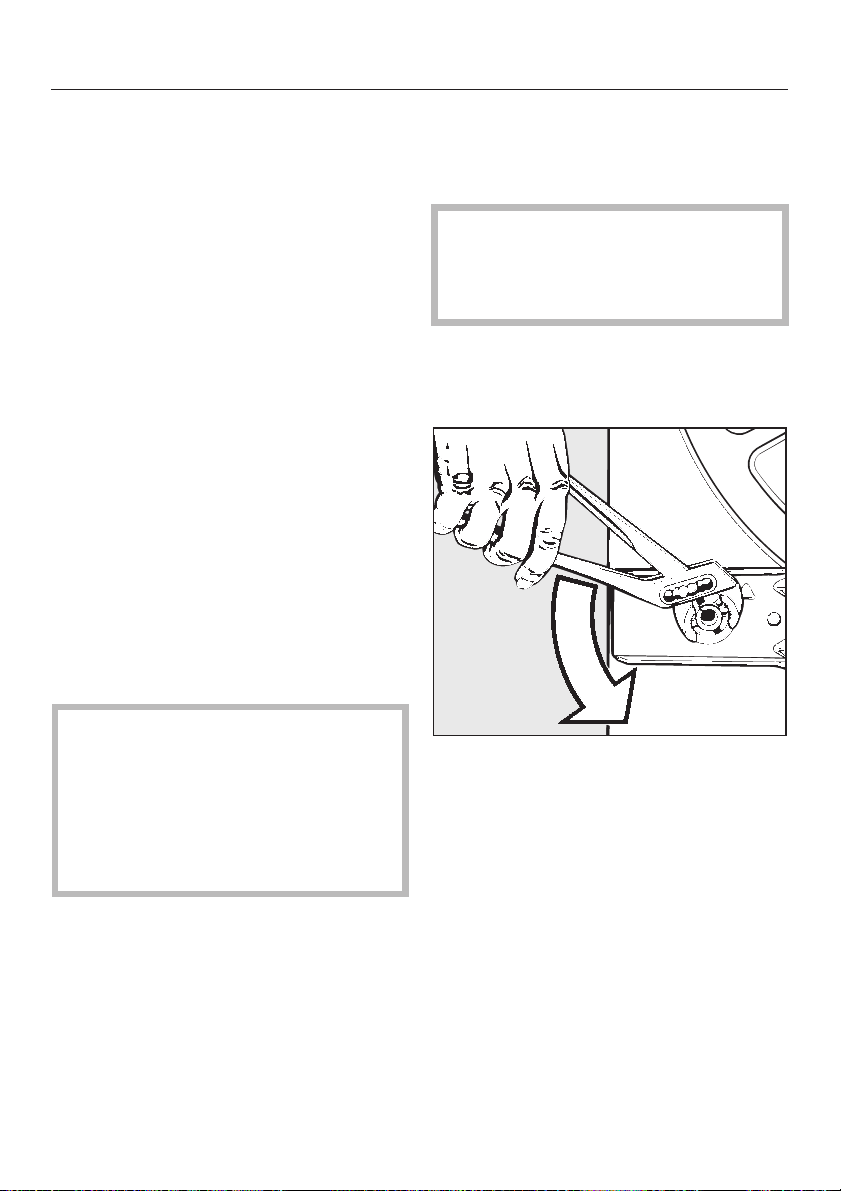

^ Enlevez le joint de caoutchouc 1. ^ Saisissez la languette du filtre 2 à

l'aide d'une pince à bec fin et sortez-le.

^ Nettoyez le filtre. ^ Remontez en sens inverse.

Vissez solidement le raccord fileté sur le robinet et ouvrez ce dernier. Resser rez le raccord fileté en cas de fuite.

Remontez impérativement le filtre après le nettoyage.

Page 35

Que faire si . . .

Recherche des anomalies

Vous pouvez remédier vous-même à la plupart des anomalies ou dysfonctionne ments qui peuvent se produire en utilisation quotidienne. Vous économiserez du temps et des frais en n'appelant pas immédiatement le Service après-vente.

Les tableaux suivants vous aideront à déceler les causes de la panne et à trouver la solution. Néanmoins il faut savoir que :

Les interventions techniques doivent être exécutées exclusivement par des

professionnels. Les réparations incorrectes peuvent entraîner de graves dan gers pour l'utilisateur.

Pour vous permettre de déceler rapidement l'origine de l'anomalie ou du dysfonc tionnement, les tableaux ont été divisés en chapitres suivants :

– Le programme ne démarre pas. – Le programme de lavage a été interrompu et un message d'erreur s'affiche. – Le programme de lavage se déroule comme d'habitude, mais un message

d'erreur s'affiche. – Anomalies générales ou résultat de lavage insatisfaisant. – La touche Porte est actionnée mais elle ne s'ouvre pas.

Le programme ne démarre pas.

Message d'erreur Cause possible Solution

La diode Infrois sable/Arrêt ne brille pas ou la touche DEPART ne clignote pas.

La diode de contrôle Verrouillé clignote.

Le programme Vidan ge/Essorage ne démarre pas lorsque vous le sé lectionnez.

L'appareil n'est pas ali menté.

La fonction de verrouil lage est activée.

La "Première mise en ser vice" n'a pas été ef fectuée.

Contrôlez si

–

la fiche est branchée

–

le fusible est en bon état.

Désactivez la fonction de verrouillage.

Reportez vous au cha

pitre "Première mise en service" et suivez les ins tructions.

Page 36

Recherche des anomalies

Le programme a été interrompu et un message d'erreur s'affiche

Message d'erreur Cause possible Solution A

Le signal sonore retentit et la diode de contrôle Vidange clignote. "– – –" s'affiche.

Le signal sonore retentit et la diode de contrôle Arrivée d'eau clignote. "– – –" s'affiche.

Le signal sonore retentit et les diodes de contrôle Arrivée d'eau et Vidange clignotent. "– – –" s'affiche.

Le signal sonore retentit et les diodes Trem

page/Prélavage ou Rin çage clignotent dans

l'afficheur de déroule ment. "– – –" s'affiche.

La vidange est bloquée.

Le tuyau de vidange est trop haut.

L'arrivée d'eau est bloquée.

L'aquasécurité a réagi.

Il y a un dysfonc tionnement.

Nettoyez le filtre et la pompe de vidange comme dans le chapitre "Recherche des ano malies" paragraphe "Ouvrir la porte en cas de vidange bouchée et/ou de panne de courant".

Hauteur de refoulement max.: 1 m.

Ouvrez le robinet.

Appelez le SAV

Relancez le programme. Si le message d'erreur appa raît de nouveau, appelez le S.A.V.

A Pour éliminer le message d'erreur : arrêtez l'appareil avec la touche jk et po

sitionnez le sélecteur sur

Arrêt

Page 37

Recherche des anomalies

Le programme de lavage se déroule comme d'habitude, mais un message d'erreur s'affiche.

Message d'erreur Cause possible Solution A

La diode de con trôle Vidange cli gnote.

La diode de con trôle Arrivée d'eau clignote.

La diode de contrôle Surdosage lessive brille.

La diode Lavage clignote dans l'affi cheur de déroule ment.

La diode Infrois sable/Arrêt cli gnote dans l'affi cheur de déroule ment.

La vidange est diffi

cile.

L'arrivée d'eau est

difficile.

Le filtre dans le tuyau d'arrivée d'eau est encrassé.

Pendant le lavage, une mousse excessive s'est formée.

Il y a un dysfonc-

tionnement.

La position du sélecteur de programme a été modifiée après le lancement du programme. Tournez le sélecteur

de programme sur la position d'origine.

Nettoyez le filtre et la pompe de vi

dange comme dans le chapitre "Re cherche des anomalies" paragraphe "Ouvrir la porte en cas de vidange bouchée et/ou de panne de cou rant".

Vérifiez si

le robinet est suffisamment ou

–

vert.

– le tuyau d'arrivée est plié.

Nettoyez le filtre.

A la prochaine lessive, mettez moins de produit et suivez les indications du fabricant.

Relancez le programme. Si le message d'erreur apparaît de nouveau, appelez le S.A.V.

A Pour éliminer le message d'erreur : arrêtez l'appareil avec la touche jk et po

sitionnez le sélecteur sur

Arrêt

Page 38

Recherche des anomalies

Anomalies générales ou résultat de lavage insatisfaisant

Anomalie Cause possible Solution

L'appareil vibre pendant l'essorage.

Le linge n'est pas essoré comme d'habitude.

On entend des bruits de pompe in habituels.

L'anneau lumineux ne brille pas.

Des résidus de lessive relativement gros restent dans la boîte à produits.

L'assouplissant n'est pas entraîné complètement ou il reste encore trop d'eau dans le com partiment §.

Les pieds de machine sont mal réglés et ne sont pas bloqués.

La vitesse d'essorage sé lectionnée était trop faible.

Ce n'est pas un défaut. Les bruits en début et en fin de vidange sont normaux.

Le lave-linge a coupé l'éclairage de l'anneau pour des raisons d'économie d'énergie. Pour réactiver l'éclairage : pressez une touche de fonction additionnelle ou tournez le sélecteur de programme.

La pression d'eau n'est pas suffisante.

Les lessives en poudre utilisées avec un antical caire ont tendance à col ler.

Le tube d'aspiration n'est pas posé correctement ou est obstrué.

Ajustez l'appareil pour qu'il soit bien stable et bloquez les pieds.

Sélectionnez une vitesse d'es

sorage plus rapide lors du prochain lavage.

– Nettoyez le filtre dans le

tuyau d'arrivée d'eau.

– Enfoncez éventuellement la

touche

Versez à l'avenir la lessive

puis le produit anticalcaire

dans la boîte à produits.

Nettoyez le tube d'aspiration, cf. chapitre "Nettoyage et Entretien ", Paragraphe "Net toyage de la boîte à produits".

Hydro plus

Page 39

Défaut Cause possible Solution

Le linge n'est pas propre avec la les sive liquide.

Des résidus élasti ques gris adhèrent au linge lavé.

Des résidus blanchâtres ressemblant à de la lessive apparaissent sur le linge foncé.

Les lessives liquides ne contiennent pas d'agent

de blanchiment. Les ta ches de fruit, café ou thé ne sont pas éliminées.

Vous avez versé trop

peu de lessive ; le linge était fortement taché de graisse (huiles, crèmes).

La lessive contient des composants anticalcaires insolubles (zéolithes) qui se sont fixés sur le linge.

Recherche des anomalies

Utilisez de la lessive en

–

poudre contenant des agents de blanchiment.

Versez du détachant dans le

–

compartiment j et la les sive liquide dans une boule-doseuse.

Ne mélangez jamais lessive

–

liquide et détachant dans la boîte à produits.

Versez davantage de lessive

–

ou utilisez des lessives liqui des pour le linge portant ce type de taches.

– Faites fonctionner le pro-

gramme BLANC/COULEURS 60°C à vide avec de la lessive liquide avant le prochain lavage.

– Essayez d'enlever les résidus

de produit avec une brosse sur le linge sec.

– Lavez le linge à l'avenir avec

de la lessive liquide. Celle-ci ne contient pas de zéolithes.

Page 40

Recherche des anomalies

La touche Porte est actionnée mais elle ne s'ouvre pas.

Défaut Solution

Le lave-linge n'est pas raccordé électriquement.

Le lave-linge n'est pas en clenché.

La sécurité enfants est ac tivée.

Le verrouillage électro nique est activé.

Panne de courant Ouvrez la porte comme décrit dans le chapitre

La porte n'était pas bien enclenchée.

Il y a encore de l'eau dans le tambour et le lave-linge ne peut pas vidanger.

La porte est bloquée dès que le bain dépasse 55°C afin d'éviter toute brûlure.

Branchez la fiche de l'appareil dans la prise.

Enclenchez le lave-linge avec la touche jk.

Désactivez la sécurité enfants comme décrit dans

le chapitre "Fonctions additionnelles". Désactivez le verrouillage électronique comme dé

crit dans le chapitre "Fonctions additionnelles".

"Recherche des anomalies", Paragraphe "Ouvrir la porte en cas de panne de courant".

Pressez avec force contre le verrou puis appuyez sur la touche

Nettoyez le filtre et la pompe.

Porte

Page 41

Recherche des anomalies

Déverrouillage de porte ma

nuel en cas de vidange obstruée et/ou de panne de courant

Arrêtez le lave-linge.

Le déverrouilleur pour la trappe de vidange est placé derrière la face avant de la boîte à produits.

^ Enlevez le déverrouilleur.

Ouvrez la trappe aménagée dans la

plinthe.

^ Placez le tuyau de vidange dans un

récipient.

Vidange du bain lessiviel

La plinthe présente deux trappes. Celle de gauche sert à la vidange.

Si la vidange est obstruée, le lave-linge peut contenir une quantité d'eau assez importante (max. 25 l).

Attention : risque de brûlure si un programme haute température était en cours !

Enlevez le bouchon.

Lorsque le bain lessiviel ne s'égoutte plus, fermez le tuyau.

Page 42

Recherche des anomalies

Ouvrir la porte

Assurez-vous que le tambour est

à l'arrêt avant de décharger le linge. Ne mettez jamais les mains dans un tambour qui tourne encore, vous ris quez de vous blesser.

Charnières de porte à droite

^ Tirez le déverrouillage de secours

vers le bas, par exemple avec le manche d'une cuiller. La porte de chargement s'ouvre.

Charnières de porte à gauche

^ Ouvrez la trappe située à droite dans

la plinthe.

Tirez le déverrouillage de secours vers le bas, par exemple avec le manche d'une cuiller. La porte de chargement s'ouvre.

Page 43

Nettoyage du filtre

Recherche des anomalies

Pour voir la trappe d'accès au filtre, ou vrez la porte.

^ Ouvrez la trappe.

Vérifiez si la turbine tourne facile

ment. Sinon, enlevez les corps étrangers (boutons, pièces etc.) et nettoyez l'intérieur.

^ Remontez le filtre et verrouillez-le

bien.

De l'eau s'écoule du lave-linge si le filtre n'est pas remonté et vissé à fond.

Dévissez le filtre et nettoyez-le bien.

Page 44

Recherche des anomalies

Service après-vente

En cas d'anomalie que vous ne pouvez pas résoudre vous-même, adres sez-vous

à votre revendeur

– ou

au Service Après Vente Miele.

– A cet effet indiquez le type de l'appareil

et le numéro de machine. Ces indica tions se trouvent sur la plaque signalé tique visible porte ouverte au-dessus du hublot.

Conditions et période de garantie

Ce lave-linge bénéficie d'une garantie de 1 an.

Vous trouverez de plus amples informa tions sur les conditions de garantie dans le livret de garantie.

Page 45

Vue de face

Installation

a Branchement électrique b Tuyau d'arrivée d'eau avec aqua sé

curité

c Tuyau de vidange souple (avec

crosse pivotante et amovible) et les différentes évacuations possibles

d Boîte à produits e Bandeau de commande f Baguettes adaptatrices

g Tôle intérieure avec points de vis

sage pour le panneau d'habillage

h Quatre pieds à vis réglables en hau

teur

i Trappe d'accès au filtre et à la

pompe de vidange

j Trappe d'accès à la vidange et au

déverrouillage manuel (Charnières de porte à droite)

k Trappe au déverrouillage manuel

(Charnières de porte à gauche)

Page 46

Installation

Lieu d'installation

Un plancher en béton est le mieux adapté. Il ne transmet pas de vibra tions, contrairement à un plancher en bois ou un sol "mou".

Respectez les conseils ci-dessous :

Installez toujours l'appareil d'aplomb

et de façon stable. Evitez d'installer la machine sur des

revêtements de sol mous, car elle

peut vibrer pendant l'essorage. Sur un plancher en bois : ^ Placez l'appareil sur une planche de

bois de 59 x 52 x 3 cm. Cette

planche devra recouvrir le plus de

solives possible; vissez-la sur elles et

non pas uniquement sur les lattes de

plancher. Installez la machine dans la mesure du

possible dans un angle de la pièce. La stabilité du plancher y est meilleure.

Installation de l'appareil

Ne soulevez pas la machine par la

–

porte de chargement.

Les pieds de machine et le sol

doivent être secs, sinon l'appareil risque de déraper lors de l'esso rage.

Démontage des sécurités de transport

En cas d'installation sur socle (en béton ou maçonnerie) il faut bloquer le lave-linge avec des atta ches livrables chez les revendeurs agréés et au SAV Miele. Sinon l'appareil peut tomber du socle à l'essorage.

A Tournez la tige de transport gauche

de 90°.

Page 47

Installation

B Tournez la tige de transport droite de

90°.

C Dégagez les deux tiges et la tôle de

protection.

D Obturez les orifices à l'aide des ca

ches fournis.

Il est interdit de transporter le

lave-linge sans sécurité de transport. Conservez par conséquent la sécurité de transport qu'il faut remonter avant de déplacer l'appareil (par ex. lors d'un déménagement).

Mise en place des sécurités de transport

Le remontage se fait en sens inverse du démontage.

Page 48

Installation

Ajustage

La machine doit être d'aplomb afin de garantir un fonctionnement parfait.

Une installation non conforme augmente la consommation d'eau et d'électricité et la machine peut se déplacer.

Dévissage et blocage des pieds

Compensez les inégalités du sol avec les quatre pieds à vis. Les pieds sont li vrés totalement vissés.

Basculez légèrement le lave-linge et bloquez-le par exemple avec une cale de bois solide par exemple.

Veillez à ce que l'appareil ne dé rape pas, sinon vous risquez de vous blesser.

Desserrez le pied 1 et le contre-écrou

2 par une rotation à gauche avec un tournevis (voir croquis ci-dessous) et dévissez-le.

^ Replacez l'appareil sur ses quatre

pieds.

^ Vérifiez avec un niveau si l'appareil

est bien d'aplomb.

^ Maintenez le pied 1 avec une pince

multiprise et tournez le contre-écrou 2 vers la droite avec un tournevis pour le bloquer contre la carrosserie.

Vissez les quatre contre-écrous contre la carrosserie. Vérifiez égale ment les pieds qui n'ont pas été dé vissés lors de l'ajustage de l'appa reil. Sinon la machine risque de se

déplacer.

Page 49

Installation

Colonne lave-linge/sèche-linge

Il est possible de constituer une co lonne en superposant un sèche-linge Miele à votre lave-linge. Il est pour cela nécessaire d'utiliser un cadre de super position* et des accessoires spéciaux*.

* Les pièces marquées d'un * sont dis ponibles chez tous les revendeurs agréés ou auprès du service après-vente Miele.

Encastrement sous un plan de travail

Ce lave-linge est spécialement prévu pour être encastré sous un plan de travail.

Il est équipé d'une tôle de protection qui remplace le couvercle.

Pour des raisons de sécurité électrique, la tôle de protection est absolument indispensable et ne doit en aucun cas être enlevée.

Les cadres de surélévation (avec no

–

tice de montage) sont disponibles chez tous les revendeurs Miele et au près du service après-vente Miele.

Dimensions de l'appareil

Patins

Attention !

–

Ne faites jamais fonctionner le lave-linge sans son panneau d'habil lage.

–

L'arrivée d'eau, la vidange et le bran chement électrique doivent être ins tallés à proximité du lave-linge et être accessibles.

–

Si l'appareil doit être encastré sous un plan de travail situé à une hauteur de 900/910 mm ou de 950/960 mm, il est nécessaire d'utiliser respective ment un ou deux cadres de suréléva tion.

Les patins livrés en série empêchent de détériorer les sols fragiles en déplaçant

le lave-linge.

Page 50

Installation

Adaptation du bandeau aux dimensions des tiroirs

Les baguettes permettent d'adapter la hauteur du bandeau aux dimensions des tiroirs de meubles comme suit :

en réglant les écrous

–

ou en enlevant une baguette

– Zone de réglage des baguettes :

Pose du panneau d'habillage

La façade du lave-linge peut être ha billée d'un panneau harmonisé à la cui sine ou à la buanderie.

Des panneaux d'habillage spéciaux peuvent être livrés avec les perforations adéquates pour s'adapter aux cuisines MIELE.

Pour les cuisines d'autres fabricants, il est recommandé de faire réaliser les perforations nécessaires sur le panneau d'habillage par un spécia liste.

L'arrière du panneau d'habillage doit être plein (sans encoches). Si nécessaire, comblez les encoches existantes.

Dimensions du panneau d'habillage :

Hauteur :. . . . . . . 570 mm (+10/-25mm)

–

10 mm maximum vers le haut (voir les flèches sur le croquis ci-dessus),

–

25 mm maximum vers le bas (des baguettes supplémentaires avec des vis plus longues sont disponibles chez les revendeurs agréés Miele ou auprès du service après-vente Miele)

Une fois le réglage effectué, coupez la longueur excédentaire des vis plastique.

Largeur : . . . . . . . . . . . . . 588 - 596 mm

Epaisseur : . . . jusqu'à 19 mm (au bord) Le gabarit fourni indique les points de

fixation devant être utilisés pour les cui sines d'autres fabricants.

Page 51

Gabarit de perçage

Posez le gabarit sur le rebord infé

rieur de l'arrière du panneau d'habil lage.

Quatre petits traits parallèles sont tra cés aux quatre coins du gabarit.

Centrez le gabarit en prenant ces

traits comme points de repère.

Exemple : Pour une largeur de panneau de 594 mm, le deuxième trait à partir de l'inté rieur doit correspondre aux rebords ex térieurs droit et gauche du panneau.

La fixation du hublot doit rester sail lante car elle sert au maintien du

panneau d'habillage. Ne pas percer

de trous dans le panneau d'habil lage au niveau de la fixation.

Possibilité 1 :

Percez tous les trous de la

contre-porte à la profondeur in diquée. Pour l'aggloméré : colmatez

les orifices (Ø 10 mm) avec la pâte d'étanchéité (silicone) fournie.

Installation

Fixez le gabarit avec une bande au tocollante.

Plusieurs méthodes peuvent être utili sées pour fixer le panneau d'habillage.

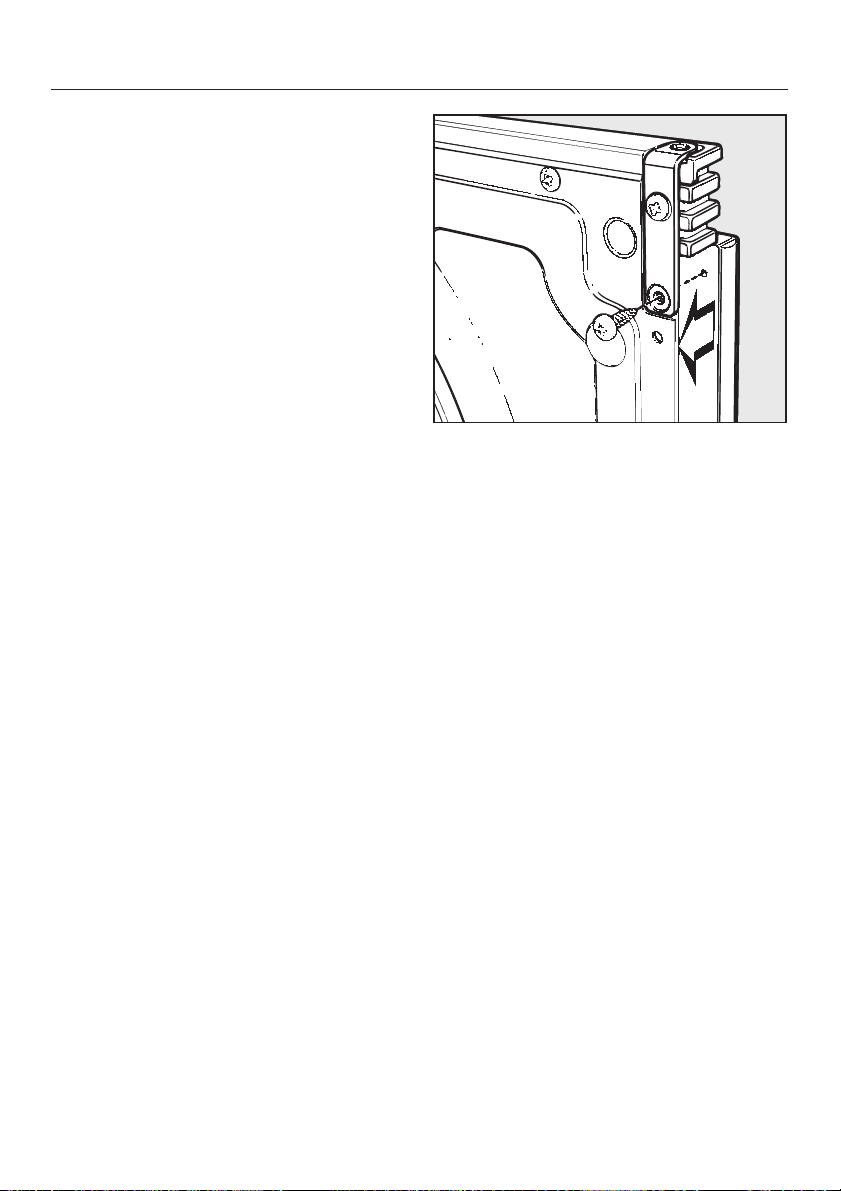

Desserrez la vis inférieure de la char nière supérieure de chaque côté de

la porte.

Vissez le panneau d'habillage par les orifices 1 et 2 de la contre-porte (voir le gabarit) - Ne pas serrer les vis à fond ! (les vis sont fournies)

Ajustez le panneau d'habillage.

Serrez les vis à fond.

Fixez le panneau d'habillage avec les autres vis fournies et les vis des char nières.

Page 52

Installation

Possibilité 2 :

Percez les orifices et points de vis

sage numérotés de la contre-porte à la profondeur indiquée. Pour l'aggloméré : colmatez les orifi ces (Ø 10 mm) avec la pâte d'étanchéité (si licone) fournie.

Attention : les orifices sont différents pour les charnières gauche et droite.

Charnière gauche :

croquis gauche (gabarit), orifices 1, 2, 3, 4, 5, 7 et 8

Charnière droite :

croquis droit (gabarit), orifices 1, 2, 4, 5, 6, 7 et 8

Desserrez la vis inférieure de la char

nière supérieure de chaque côté de la porte.

^ Vissez le panneau d'habillage par les

orifices 1 et 2 de la contre-porte (voir le gabarit) - Ne pas serrez les vis à fond ! (les vis sont fournies)

^ Ajustez le panneau d'habillage. ^ Serrez les vis à fond. ^

Percez tous les autres trous néces saires en utilisant les orifices de la contre-porte.

Fixez le panneau d'habillage avec les autres vis fournies et les vis des char nières.

Page 53

Installation

Ajustage de la porte

Lorsqu'elle est fermée, la porte doit être alignée sur le bandeau de commande. Asssurez-vous que cet alignement est correct afin de garantir une fermeture totale de la porte.

Exemple d'une porte en parfait aligne ment :

Exemple d'une porte mal

alignée :

Ajustez le positionnement de la porte en ajoutant ou en enlevant les cales placées sous le crochet de fermeture. Des cales supplémentaires sont inclu ses dans la pochette de pièces fournie.

Attention !

Un nombre trop important de cales peut entraîner une fuite du lave-linge. Dans ce cas, enlevez une ou plusieurs cales jusqu'à ce que la porte ferme de façon bien étanche.

Effectuez un test d'étanchéité après avoir ajusté le positionnement de la porte.

Page 54

Installation

Pose de la plinthe

Le socle du lave-linge peut être habillé avec une plinthe identique à celle des meubles de cuisine.

La hauteur et le retrait de socle de l'ap pareil ne peuvent être modifiés.

Des plinthes plus hautes ne peuvent être montées qu'avec des hauteurs de niches plus importantes.

Hauteur de socle

100 mm

(en série)

150 mm 870 mm un cadre de

200 mm 920 mm deux cadres

Vous pouvez commander la plinthe (longueur 600 mm) chez votre revendeur ou cuisiniste.

Hauteur de niche

820 mm

surélévation est nécessaire

de surélévation sont nécessaires

Montage :

Utiliser la bande adhésive fournie pour fixer la plinthe sur le socle du lave-linge.

Pour cela, il est fortement recommandé

de suivre la procédure suivante :

Les deux parties de la bande velcro

doivent être réunies dans le sens de la longueur.

Coupez celle-ci en deux ou éventuel

lement trois morceaux. Enlevez la feuille de protection d'une

des faces adhésives de la bande velcro.

^ Collez les morceaux préalablement

découpés aux deux extrémités et au milieu du socle de l'appareil et appuyez fortement.

^ Enlevez la feuille de protection res-

tant sur l'autre face adhésive.

^ Appuyez fortement la plinthe sur la

face adhésive de la bande velcro.

Lors du montage de la plinthe, il est impératif de bien veiller à ne pas coller celle-ci sur la (les) trappe(s) aménagée(s) dans le socle de l'ap

pareil.

La plinthe doit pouvoir être démontée à tout moment pour permettre une ouver ture totale de la porte du lave-linge en cas de panne de courant ou d'obstruc tion de la vidange.

Page 55

Installation

L'Aquasécurité Miele

Le système Aquasécurité Miele vous protège contre les risques de dégâts des eaux liés au lave-linge.

Ce système comporte trois éléments :

1) le tuyau d'arrivée d'eau

2) l'électronique et le carter

3) le tuyau de vidange

1) Le tuyau d'arrivée d'eau

L'électrovanne de sécurité supplé

–

mentaire Elle fonctionne comme un robinet au-

tomatique et est logée dans le boîtier de l'arrivée d'eau.

– La protection contre l'éclatement de

l'électrovanne de sécurité La pression d'éclatement du corps

de vanne est comprise entre 70 et 100 bars.

2) L'électronique et le carter

La tôle de fond

–

Les fuites d'eau liées à une mau vaise étanchéité du lave-linge sont recueillies dans la tôle de fond. Un interrupteur à flotteur coupe les van nes d'arrivée d'eau. L'arrivée d'eau est coupée et l'eau se trouvant dans la cuve est vidangée.

La sécurité anti-débordement

–

Ceci évite que le lave-linge déborde suite à une arrivée d'eau incontrôlée. Si le niveau d'eau dépasse d'un cer tain niveau, la pompe de vidange est réactivée et l'eau est vidangée de façon contrôlée.

3) Le tuyau de vidange

Le tuyau de vidange est protégé par un système d'aération. Ceci permet d'éviter que le lave-linge soit vidé par l'aspiration.

–

La gaine de protection du tuyau d'ar rivée d'eau

Le tuyau d'arrivée d'eau est protégé par une gaine qui récupère les fuites d'eau et les dirige vers la tôle de ré ception. Un interrupteur à flotteur coupe l’électrovanne. L'arrivée d'eau est arrêtée et l'eau se trouvant dans la cuve est vidangée.

Page 56

Installation

Arrivée d’eau

Montage

Pour garantir son bon fonctionnement, montez le système Aquasécurité uniquement dans les positions représen tées.

Le branchement du lave-linge à la conduite d'arrivée d'eau peut s'effec tuer sans antiretour car il est construit suivant les normes DIN.

La pression doit impérativement être comprise entre 1 bar et 10 bars. En cas de pression supérieure à 10 bars, l'ins tallation d'un réducteur de pression est indispensable.

Pour le raccordement, l'utilisateur doit prévoir des robinets d'arrêt avec raccord fileté sez pas d'un robinet de ce type, faites-le monter par un installateur agréé.

sion. Contrôlez par conséquent si le raccordement est étanche en ou vrant lentement le robinet d'eau. Mo difiez éventuellement la position du joint et du raccord fileté.

Ce flexible n'est pas conçu pour

l'eau chaude.

/4(20/27). Si vous ne dispo-

Le raccord fileté est sous pres

Page 57

Installation

Cette électrovanne contient des composants électriques. Elle ne doit donc pas être installée à un endroit où elle pourrait être aspergée, par exemple sur une douche ou une baignoire.

N'endommagez pas la gaine de pro tection du tuyau d'arrivée d'eau.

Ne la plongez pas dans l'eau !

Page 58

Installation

Entretien

Débranchez l'appareil avant de dévis ser l'Aquasécurité Miele du robinet.

En cas de remplacement, n'utilisez que le système Aquasécurité Miele.

Le filtre logé dans l'écrou fileté de l'électrovanne de l'Aquasécurité ne doit pas être enlevé car il protège les électrovannes d'arrivée d'eau.

Accessoires : rallonge

Le système Aquasécurité Miele est li vrable contre supplément avec un flexible de 4,5 m de long.

Page 59

Installation

Vidange

Le bain est vidangé par une pompe de vidange d'une hauteur de refoulement de 1 m. Posez le tuyau sans coude, afin de ne pas gêner la vidange. La crosse aménagée à l'extrémité du tuyau est pi votante et amovible.

Possibilités de vidange :

1. Suspension dans un lavabo ou un

évier : Suivez les indications suivantes : Bloquez le flexible pour éviter qu'il ne

–

dérape.

Si le bain est vidangé dans un lava

–

bo, il faut qu'il s'écoule suffisamment vite. Sinon l'eau risque de déborder ou une partie de l'eau vidangée risque d'être réaspirée dans le lave-linge.

2. Raccordement à un tuyau d'évacuation plastique avec manchon caoutchouc (siphon non indispensable).

3. Raccordement à un lavabo avec raccord plastique.

4. Evacuation dans une vidange au sol (puits d'écoulement).

Le flexible peut être rallongé si nécessaire jusqu'à 5 m. Cet accessoire est livrable chez les revendeurs agréés ou au SAV Miele.

Pour les hauteurs d'évacuation supé rieures à 1 m (hauteur de refoulement 1,80 m max.) vous pouvez vous procu rer une deuxième pompe de vidange et le jeu d'adaptation correspondant au près du Service Après Vente Miele ou des revendeurs agréés. Les deux pom pes fonctionnent alors simultanément.

Page 60

Installation

Branchement électrique

Ce lave-linge est livré avec un cordon d'alimentation de 2 m de long en mono phasé 230 V 50 Hz. Ne raccordez cet appareil qu'à une prise avec mise à la terre.

Le branchement doit être conforme aux normes EDF.

Il est interdit de brancher l'appareil en utilisant des rallonges, boîtiers multipri ses, etc. pour éviter tout risque d'in cendie potentiel.

Il est recommandé de monter en amont de l'appareil un disjoncteur différentiel avec courant de déclenchement à 30 mA.

La plaque signalétique vous indique la puissance de raccordement et le fusible. Comparez ces indications avec celles de votre réseau électrique.

Page 61

Consommations

Charge Consommations

Energie Eau Durée

en kWh en l normal intensif

BLANC/COULEURS

95°C 5 kg 1,70 45 1 h 26 min 1 h 41 min

60°C 60°C 5 kg 0,95 45 1 h 26 min 1 h 56 min

40°C 40°C 5 kg 0,50 45 1 h 26 min 1 h 56 min

SYNTHETIQUE

40°C 40°C 2,5 kg 0,45 49 1 h 00 min 1 h 14 min

FIN

30°C 1 kg 0,35 65 49 min 59 min

SOIE /

30°C 1 kg 0,25 39 36 min –

LAINE /

30°C 2 kg 0,23 35 40 min –

5 kg 0,95 45 – 1 h 56 min

5 kg 0,50 45 – 1 h 56 min

2,5 kg 0,45 49 – 1 h 14 min

Essais suivant EN 60456

Remarque sur les essais comparatifs :

Pour les essais suivant EN 60456, la touche

Intensif

doit être enfoncée.

Les consommations peuvent différer des valeurs annoncées en fonction de la pression, dureté et température d'entrée d'eau, de la température ambiante, du type et de la quantité du linge, des variations de tension sur le réseau et des fonctions additionnelles sélectionnées.

Page 62

Caractéristiques techniques

Hauteur 82,0 cm Largeur 59,5 cm Profondeur 60,0 cm Profondeur porte ouverte 118,0 cm Poids 96 kg Charge au sol max. 1600 Newton (env. 160 kg) Capacité 5 kg de linge sec Tension voir plaquette signalétique Puissance de raccordement voir plaquette signalétique Fusible voir plaquette signalétique Consommations cf. chapitre Consommations Pression d'eau min. au robinet 100 kPa (1 bar) Pression d'eau max. 1000 kPa (10 bar) Longueur du tuyau d'arrivée 1,60 m Longueur du tuyau de vidange 1,50 m Longueur du cordon d'alimentation 1,60 m Hauteur de refoulement max.

pompe de vidange Longueur de refoulement max.

pompe de vidange Labels de conformité CEM, VDE

1,00 m

5,00 m

Page 63

Fonctions optionnelles pour modification des réglages standard

Page 64

Fonctions optionnelles

Les fonctions optionnelles vous permet tent d'adapter votre appareil à vos be soins propres.

Système Hydro plus

Ce système agit avec la fonction ad ditionnelle tion en eau en programmes mention nés plus bas.

Il permet d'augmenter la quantité d'eau dans les phases de lavage et de rin çage et d'ajouter un rinçage dans les programmes BLANC/COULEURS et SYNTHETIQUE.

Le système Hydro plus comporte quatre options différentes.

L'option sélectionnée peut modifier l'alimentation d'eau dans les programmes suivants :

– BLANC/COULEURS – SYNTHETIQUE

Hydro plus

sur l'alimenta

Options du système Hydro plus :

Option 1 :

augmente le niveau d'eau au rinçage dans les programmes cités.

Option 2 : augmente le niveau d'eau lors du la vage et grammes cités (départ usine).

Option 3 : un rinçage supplémentaire en program mes BLANC/COULEURS et SYNTHETIQUE

Option 4 : augmente le niveau d'eau lors du lavage et grammes cités et mentaire pour les programmes BLANC/COULEURS et SYNTHETIQUE.

Pour programmer et enregistrer une option, effectuez les opérations A à G à la page suivante.

lors du rinçage dans les pro

lors du rinçage dans les pro-

un rinçage supplé-

–

Mini

–

Multi-textiles

–

SOIE

L'option programmée est activée lorsque la fonction additionnelle

plus

est enclenchée.

Hydro

Page 65

Fonctions optionnelles

La programmation et l'enregistre ment sont décrits par les opérations A à G:

Les fonctions optionnelles sont activées à l'aide des touches de fonction addi tionnelles et du sélecteur de program me. Les touches de fonction addition nelles et le sélecteur de programme possèdent une seconde fonction qui ne figure pas sur le bandeau de com mande.

Condition :

Le lave-linge a été arrêté avec la

–

touche jk. – La porte est fermée. – Le sélecteur de programme est posi-

Arrêt

tionné sur A Pressez les touches de fonctions ad-

ditionnelles

multanément, maintenez-les enfon-

cées et. . B . . . enclenchez le lave-linge avec la

touche jk. C Relâchez toutes les touches. A l'affi

chage apparaît : P 0

IntensifetHydro plus

si-

D Positionnez le sélecteur de program

me sur FIN 30°C:

E A présent, P clignote alternativement

avec le chiffre 2

A droite, il apparaît également les chif fres suivants :

1, 2, 3 ou 4 F En pressant la touche DEPART, vous

pouvez basculer entre les différents

réglages. S'il s'affiche un 1 = l'option 1

(augmentation du niveau d'eau pour

le rinçage) 2 = l'option 2

(augmentation du niveau d'eau pour

le lavage et le rinçage) 3 = l'option 3

(rinçage supplémentaire en pro-

grammes BLANC/COULEURS et

SYNTHETIQUE) 4 = l'option 4

(augmentation du niveau d'eau pen

dant le lavage et le rinçage et un rin

çage supplémentaire pour les pro

grammes BLANC/COULEURS et

SYNTHETIQUE)

est sélectionnée

G Arrêtez le lave-linge avec la touche

jk. La touche

affectée à cette fonction. Celle-ci reste enregistrée jusqu'à ce qu'une autre op tion soit programmée.

Hydro plus

est maintenant

Page 66

Fonctions optionnelles

Délicat

Lorsque la fonction Délicat est ac tivée, le rythme du tambour est plus lent, pour laver les textiles peu sales avec plus de douceur.

La fonction Délicat peut être utilisée dans les programmes BLANC/COULEURS, SYNTHETIQUE,

Mini,AmidonnageetMulti-textiles

Si Délicat est programmé, chaque cycle de ces programmes sera lavé avec le rythme Délicat.

Délicat est désactivé en sortie usine.

Pour programmer et enregistrer la fonction Délicat, effectuer les opérations A à G :

Les fonctions optionnelles sont activées à l'aide des touches de fonctions additionnelles et du sélecteur de programme. Les touches de fonction additionnelles et le sélecteur de programme possèdent une seconde fonction qui ne figure pas sur le bandeau de com mande.

Condition : –

Le lave-linge a été arrêté avec la touche jk.

A Pressez les touches de fonctions ad

ditionnelles

multanément, maintenez-les enfon

cées et. . B . . . enclenchez le lave-linge avec la

touche jk. C Relâchez toutes les touches. A l'affi

chage apparaît : P 0 D Positionnez le sélecteur de program

me sur E A présent, P clignote alternativement

avec le chiffre 9 Il apparaît également à droite un des

chiffres suivants : 0 = Délicat désactivé

ou : 1 = Délicat activé F En appuyant sur la touche DEPART,

vous pouvez faire passer l'affichage de 0 à 1 ou inversement.

G Arrêtez le lave-linge avec la touche

jk.

Le réglage choisi est maintenant enre gistré jusqu'à ce qu'un autre réglage soit programmé.

IntensifetHydro plus

Multi-textiles

–

La porte est fermée.

–

Le sélecteur de programme est posi tionné sur

Arrêt

Page 67

Fonctions optionnelles

Activation du refroidissement du bain pour BLANC/COULEURS

Une entrée d'eau supplémentaire in tervient en fin de lavage pour refroidir le bain.

Le refroidissement du bain s'effectue à 95°C et 75°C.

Il est conseillé d'activer le refroidisse ment du bain dans les cas suivants :

pour éviter tout risque d'ébouillan

–

tage si le tuyau d'évacuation est fixé dans un lavabo ou un évier.

– dans les bâtiments non pourvus d'un

tuyau d'évacuation conforme à DIN

1986.

Le refroidissement du bain lessiviel dans le programme BLANC/COULEURS n'est pas activé au départ de l'usine.

Pour programmer et enregistrer, suivre les points A à G :

Les fonctions optionnelles sont activées à l'aide des touches de fonctions addi tionnelles et du sélecteur de program me. Les touches de fonction addition nelles et le sélecteur de programme possèdent une seconde fonction qui ne figure pas sur le bandeau de com mande.

Le sélecteur de programme est posi

–

Arrêt

tionné sur

A Pressez les touches de fonctions ad

ditionnelles multanément, maintenez-les enfon cées et. .

B . . . enclenchez le lave-linge avec la

touche jk.

C Relâchez toutes les touches.

A l'affichage apparaît : P 0

D Positionnez le sélecteur de program

me sur

E A présent, P clignote alternativement

avec le chiffre 10

Il apparaît également à droite un des chiffres suivants :

0 = refroidissement du bain désactivé

1 = refroidissement du bain activé

F En appuyant sur la touche DEPART,

vous pouvez faire passer l'affichage de 0 à 1 ou inversement.

G Arrêtez le lave-linge avec la touche

jk.

Le réglage choisi est maintenant enre gistré jusqu'à ce qu'un autre réglage soit programmé.

Amidonnage

ou :

IntensifetHydro plus

Condition : –

Le lave-linge a été arrêté avec la touche jk.

–

La porte est fermée.

Page 68

Fonctions optionnelles

Fonction mémoire

Au lancement du programme, l'appa reil mémorise les paramètres sélec tionnés : fonction additionnelle et/ou vitesse d'essorage modifiée.

Lorsque le programme standard est de nouveau sélectionné, le lave-linge af fiche les fonctions additionnelles et/ou vitesse d'essorage enregistrées.

Exception : départ différé et signal so nore ; le signal sonore enclenché reste actif dans tous les programmes jusqu'à ce qu'il soit désenclenché.

La fonction mémoire est désactivée au départ usine.

Pour programmer et enregistrer la fonction mémoire, suivre les instructions A à G:

Les fonctions optionnelles sont activées à l'aide des touches de fonctions additionnelles et du sélecteur de programmes. Les touches de fonction addition nelles et le sélecteur de programmes possèdent une seconde fonction qui ne figure pas sur le bandeau de com mande.

Condition :

A Pressez les touches de fonctions ad

ditionnelles

multanément, maintenez-les enfon cées et. .

B . . . enclenchez le lave-linge avec la

touche jk.

C Relâchez toutes les touches. A l'affi

chage apparaît : P 0

D Positionnez le sélecteur de program

me sur

E A présent, P

clignote alternativement chiffre 11

Il apparaît également à droite un des chiffres suivants :

0 = fonction mémoire désactivée

ou : 1 = fonction mémoire activée F En appuyant sur la touche DEPART,

vous pouvez faire passer l'affichage de 0 à 1 ou inversement.

G Arrêtez le lave-linge avec la touche

jk.

Le réglage choisi est maintenant enre gistré jusqu'à ce qu'un autre réglage soit programmé.

IntensifetHydro plus

Rinçage

avec le

–

Le lave-linge a été arrêté avec la touche jk.

–

La porte est fermée.

–

Le sélecteur de programme est posi tionné sur

686970

Arrêt

Page 69

Page 70

Page 71

Page 72

Sous réserve de modifications/1403

M.-Nr. 05 691 870 / 05

Ce papier est réalisé en pâte de cellulose blanchie 100% sans chlore pour protéger l’environnement.
