LCD-tv Plasma-tv

GUIDE DE L’UTILISATEUR

MODÈLES DE	MODÈLES DE TV Plasma
TV LCD	42PC1R*
37LC2R*	42PC3R*
42LC2R*	50PC1R*
37LC25R*
42LC25R*
37LC3R*
42LC3R*
32LB2R*
37LB2R*
42LB2R*
47LB2R*

Veuillez lire attentivement ce mode d’emploi avant d’u-tiliser le téléviseur. Conservez-le pour une consultation future. Notez le numéro de modèle et le numéro de série du téléviseur. Ces numéros figurent sur l’étiquette apposée sur la face arrière de l’appareil. Indiquez ces numéros à votre revendeur lorsque l’appareil doit faire l’objet d’une réparation.

¿∂ППЛУИО NEDERLANDS PORTUGUÊS ESPAÑOL ITALIANO FRANÇAIS DEUTSCH ENGLISH

ACCESSOIRES

Assurez-vous que les accessoires suivants sont fournis avec votre téléviseur. S'il vous manque un ou plusieurs de ces accessoires, veuillez contacter le distributeur qui vous a vendu l’appareil.

Owner's Manual

Mode d’emploi	INPUT
	TV POWER TV

Chiffon doux

Nettoyez l'écran avec ce chiffon.

(en option)

* Si la surface externe comporte des traces de doigts ou des taches, nettoyez-la avec un chiffon doux spécial.

Évitez de frotter lorsque vous tentez d’éliminer une tache. Vous risquez de rayer ou de décolorer la surface.

Pour les modèles 42/50PC1R* et 50PC1R*

		2 boulons pour l’assemblage du socle
		(Voir page 12)
2 supports muraux	2 boulons à oeil	Cette fonction n'est pas disponible pour
		tous les modèles.

Pour les modèles 37/42LC2R* e t 37/42LC25R* et 37/42LC3R* et 32/37/42/47LB2R*

ACCESSOIRES

37/42LC3R*	37/42LC2R*,37/42LC25R
	*, 32/37/42/47LB2R*

Protège-câbles

Protège-câbles

1

TABLE DES MATIÈRES

	ACCESSOIRES......................................................................................................................	1
	INTRODUCTION
TABLE
	Commandes / Options de connexion..........................................	4-9
DES
	Fonctions des touches de la télécommande/
	Insertion des piles............................................................................................	10-11
MATIÈRES
	INSTALLATION
	Mise en place du socle...............................................................................................	12
	Connexion de base / Comment retirer le
	protége-câbles ?/Socle pivotant..............................................	13-14
	Comment fixer le système de montage au
	mur pour éviter la chute du téléviseur...............................	15
	Installation du téléviseur................................................................................	16

RACCORDEMENTS ET CONFIGURATION

Raccordement à une antenne . . . . . . . . . . . . . . .17 Branchement d’un magnétoscope . . . . . . . . . . .18-19 Branchements d’un équipement externe . . . . . . .20 Branchement d'un DVD . . . . . . . . . . . . . . . . . . .21-22 Branchement d’un STB (Boîtier décodeur) . . . .23-24 Branchement d’un PC . . . . . . . . . . . . . . . . . . . . .25-27 Mise sous tension du téléviseur . . . . . . . . . . . . .28-29

FONCTIONS SPÉCIALES

PIP (image sur image) / Double fenêtre / POP

Réception PIP / Double fenêtre / POP . . . . .30
Sélection de chaîne de l’image secondaire	. . .30
Sélection de la source d’entrée
de l’image secondaire . . . . . . . . . . . . . . . . .	. .30
Réglage de la taille de l’image
secondaire (mode PIP uniquement) . . . . . .	. .30
Déplacement de l’image secondaire
(mode PIP uniquement) . . . . . . . . . . . . . . . .	. .31
PIP Transparence (mode PIP uniquement)	. . .31
Permutation de l’image principale et de
l’image secondaire . . . . . . . . . . . . . . . . . . . . .	. .31
POP (Image hors image : recherche de chaîne)31

FONCTIONS SPÉCIALES
Télétexte
Pour activer/désactiver le télétexte	...................32
Texte SIMPLE...........................................................	32
Texte TOP (en option)..........................................	33
FASTEXT ..................................................................	33
Fonctions télétexte spéciales...............................	33

MENU DU TÉLÉVISEUR
Selection et reglage des nenus à l’ecran .................	34
Mémorisation des chaînes TV
Mémorisation des chaînes.................................................................	35
Programmation manuelle......................................................................	36
Réglage de précision...................................................................................	37
Affectation d’un nom à une chaîne.............................................	38
Amplificateur d’antenne (en option)..............................................	39
Edition des programmes.......................................................................	40
Chaînes préférées.............................................................................................	41
Table des programmes..............................................................................	42
Menu IMAGE
PSM (Mémorisation des paramètres de l’image)...........	43
Réglage de l’image (PSM - Option utilisateur).........	44
CSM (Température de couleur)................................................	45
Réglage manuel de la couleur
(CSM - Option utilisateur).....................................................................	46
Fonction..................................................................................................	47
Advanced (Advancé)...................................................................................	48
Restauration des paramètres usine..............................................	49
Menu SON
SSM (Préréglages son)............................................................................	50
Réglage de la fréquence du son
(SSM – Option utilisateur).....................................................................	51
Contrôle automatique du volume (AVL).............................	52
Réglage de la balance................................................................................	52
Haut-parleur..............................................................................................................	53
Réception Stéréo/Bilingue................................................................	54
Réception NICAM............................................................................................	55
Sélection de la sortie audio............................................................	55

2

MENU DU TÉLÉVISEUR
Menu HEURE
Configuration de l’horloge...................................	56
Minuteur de mise en marche/arrêt.........................	57
Arrêt auto. ...............................................................	58

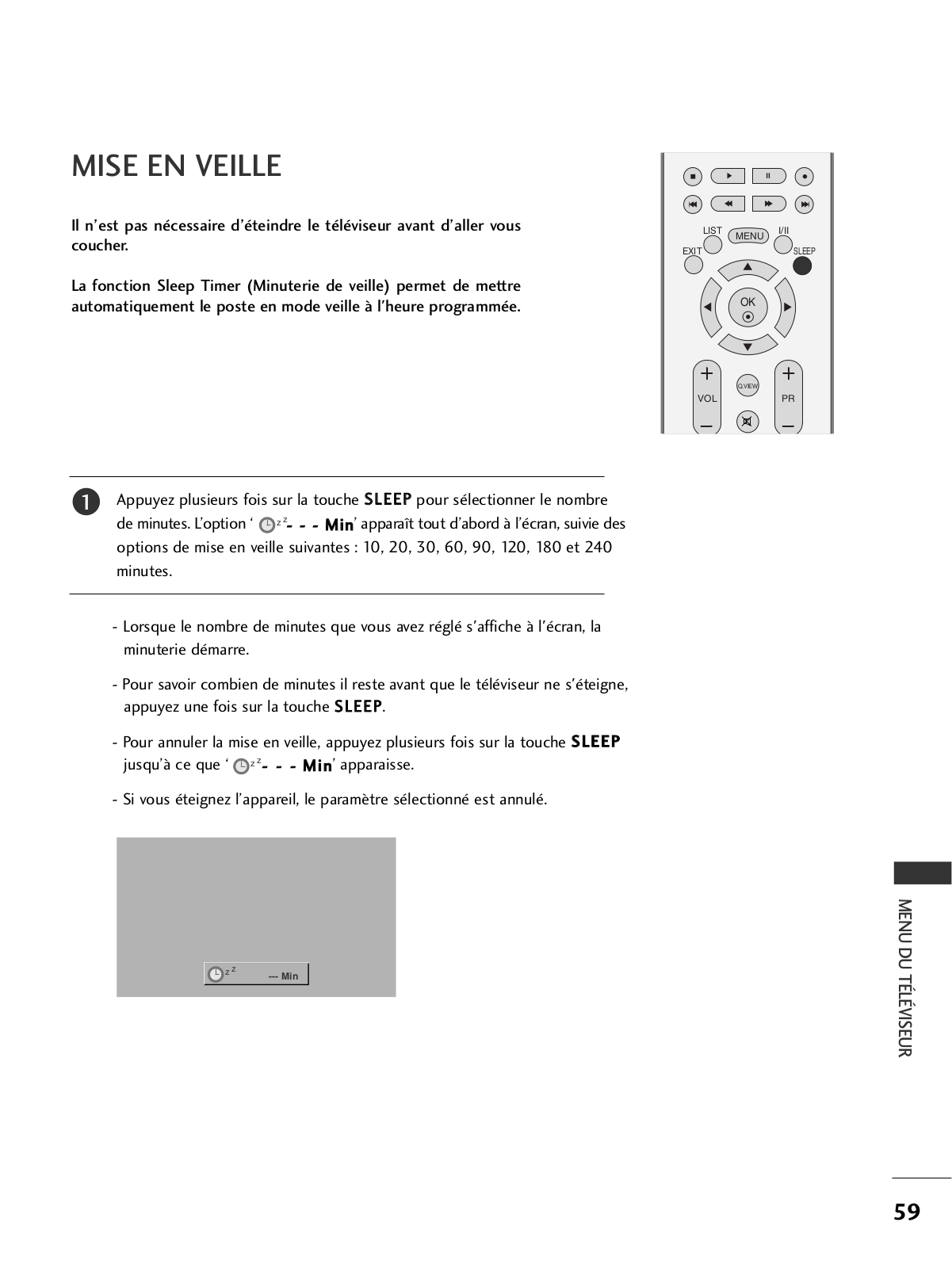

Mise en veille ..........................................................	59
Menu SPÉCIAL
Child Lock (Verrouillage) .....................................	60
ISM Method (Réduction de la
rémanence à l’écran) (Méthode ISM) .......................	61
Low Power (Mode Eco.) (en option) .....................	62
XD Demo.................................................................	62
Menu ECRAN
Auto adjustment (Config. Auto)
(mode RGB [PC] uniquement)...............................	63
Manuelle config......................................................	64
Réglage du format d’image...........................	65-66
Sélection du mode VGA/XGA/UXGA Plein..........	67
Réinitialisation
(retour aux réglages d’usine) ..............................	67
ANNEXE
Programmation de la télécommande ............................................	68
Codes de programmation.................................................................	69-70
Conseils de dépannage........................................................................	71-72
ENTRETIEN .....................................................................................................................	73
Spécifications de l’’appareil............................................................	74-76

MATIÈRES DES TABLE

3

INTRODUCTION

INTRODUCTION

COMMANDES

Ce manuel explique les fonctions disponibles sur les modèles de téléviseur 42/50PC1R*.

■Le schéma ci-dessous est une représentation simplifiée du panneau avant. Le matériel représenté peut être quelque peu différent de votre téléviseur.

Commandes du panneau avant

VOYANT ALIMENTATION/VEILLE

• Rouge en mode veille.

• Blanc lorsque le téléviseur est allumé.

INPUT MENU OK VOL PR

Touche INPUT

Touche OK

Touches PROGRAMME

(Mode)

(VALIDATION)

MARCHE/ARRET

Touches VOLUME

Touche MENU

Ce manuel explique les fonctions disponibles sur les modèles de téléviseur 42PC3R*.

< Commandes du panneau avant >

Récepteur de la télécommande

VOYANT ALIMENTATION/VEILLE

•Rouge en mode veille.

•Blanc lorsque le téléviseur est allumé.

PR	Touches PROGRAMME
VOL	Touches VOLUME
OK
	Touche OK (VALIDATION)
MENU
	Touche MENU
	Touche INPUT (Mode)
	MARCHE/ARRET
<Face côte >

4

Ce manuel explique les fonctions disponibles sur les modèles de téléviseur 32/37/42/47LB2R*.

■Le schéma ci-dessous est une représentation simplifiée du panneau avant. Le matériel représenté peut être quelque peu différent de votre téléviseur.

Commandes du panneau avant

Récepteur de la	Index
télécommande

TV mode

AV 1, 2, 3, 4(uniquement 47LB2R*), S-Video mode

Component

RGB	RGB mode
PC

HDMI mode

Intelligent eye

RGB

PC

VOYANT ALIMENTATION/VEILLE(r)

•Rouge en mode veille.

•Blanc lorsque le téléviseur est

allumé.

Intelligent eye

INPUT ME NU

OK

VO L

PR

Touche OK (VALIDATION)

Touches

Touche MENU Touches PROGRAMME

VOLUME

Touche INPUT (Mode)

MARCHE/ARRET

INTRODUCTION

5

INTRODUCTION

INTRODUCTION

OPTIONS DE CONNEXION

Panneau avant des modèles de téléviseur 42/50PC1R*, 42PC3R*.

Panneau de connexion arrière

							Entrée AUDIO
						AV IN 4	Les connexions sont disponibles pour
							l’écoute d’un son stéréo à partir d’un
						R	dispositif externe.
						AUDIO	Entrée VIDEO
						L/MONO
						VIDEO	Permet de connecter le signal vidéo d’un
							dispositif vidéo.
						(sauf 42PC3R*)
		1			2	3	4
						AV 1	AV 2
							AC IN
						ARIABLE
		RGB IN			AUDIO OUT
		RGB	AUDIO
	HDMI IN	(PC/DTV)	(RGB/DVI)
	2
				AV IN 3	COMPONENT IN
	1 (DVI)	-232C IN					ANTENNA
		(CONTROL&SERVICE)
REMOTE				(MONO)			IN
CONTROLIN			S-VIDEO		VIDEO	AUDIO
5	6	7	8	9	10

1Entrée RGB/Audio

Raccordez la prise de sortie du moniteur d’un ordinateur au port d’entrée approprié.

2

Raccordez un amplificateur externe ou un caisson de graves à votre système son surround.

3Péritel euroconnecteur (AV1/AV2)

Raccordez l’entrée ou la sortie de la prise Péritel d’un périphérique externe à ces prises.

4Prise du cordon d’alimentation

Ce téléviseur fonctionne en alimentation en alternatif (CA). La tension est indiquée à la section Spécifications. Ne jamais faire fonctionner le téléviseur en courant continu (CC).

5 Port de la télécommande

6Entrée HDMI

Connectez le signal HDMI au port HDMI à l’aide du câble HDMI.

Connectez le signal DVI (Vidéo) au port HDMI/DVI à l’aide du câble DVI à HDMI.

7Port d'entrée RS-232C (CONTRÔLE/SERVICE)

Raccordez le port de série des périphériques de contrôle à la prise RS-232C.

8Entrée S-Video

Raccordez la sortie S-Video d’un périphérique S-VIDEO.

9Prises d’entrée Audio/Vidéo

Raccordez la sortie audio/vidéo d’un périphérique externe à ces prises.

10 Entrée Component

Raccordez un périphérique audio/vidéo à ces prises.

11 Entrée antenne

Connectez des signaux numériques en liaison radio à cette prise.

6

Panneau avant des modèles de téléviseur 32/37/42/47LB2R*.

Panneau de connexion arrière

47LB2R*

42/37LB2R* 32LB2R*

1

RVIDEO-S	RVIDEO-S	L/MONOAUDIOR S-VIDEO
AV IN 4	AV IN 3
L/MONO AUDIO	L/MONO AUDIO	VIDEO
VIDEO	VIDEO
		AV IN 3

2 3

Entrée AUDIO

Les connexions sont disponibles pour l’écoute d’un son stéréo à partir d’un dispositif externe.

Entrée VIDEO

Permet de connecter le signal vidéo d’un dispositif vidéo.

VARIABLE

AV 1

AV 2

AUDIO OUT

RGB IN

		HDMI IN	RGB		AUDIO
		2	(PC/DTV)	(RGB/DVI)
								COMPONENT IN		ANTENNA
										IN
	REMOTE
	CONTROL		RS-232C IN	3				VIDEO	AUDIO
	IN	1 (DVI)	(CONTROL & SERVICE)		S-VIDEO
				IN		L(MONO)	R
				AV
4	5	6	7		8	9	10			11
						RGB IN
						RGB	AUDIO	AV 1	AV 2
						(PC/DTV)	(RGB/DVI)
			HDMI IN							ANTENNA
										IN
			1 (DVI)		2
						RS-232C IN
						(CONTROL & SERVICE)
			VIDEO		AUDIO	VARIABLE
4		6	10

1

ordinateur au port d’entrée approprié.

2

Raccordez un amplificateur externe ou un caisson de graves à votre système son surround.

3Péritel euroconnecteur (AV1/AV2)

Raccordez l’entrée ou la sortie de la prise Péritel d’un périphérique externe à ces prises.

4Prise du cordon d’alimentation

Ce téléviseur fonctionne en alimentation en alternatif (CA). La tension est indiquée à la section Spécifications. Ne jamais faire fonctionner le téléviseur en courant continu (CC).

5 Port de la télécommande

6Entrée HDMI

Connectez le signal HDMI au port HDMI à l’aide du câble HDMI.

DVI (Vidéo) au port du câble DVI à HDMI.

7Port d'entrée RS-232C (CONTRÔLE/SERVICE)

Raccordez le port de série des périphériques de contrôle à la prise RS-232C.

8Entrée S-Video

Raccordez la sortie S-Video d’un périphérique S-VIDEO.

9Prises d’entrée Audio/Vidéo

Raccordez la sortie audio/vidéo d’un périphérique externe à ces prises.

10 Entrée Component

Raccordez un périphérique audio/vidéo à ces prises.

11 Entrée antenne

Connectez des signaux numériques en liaison radio à cette prise.

INTRODUCTION

7

INTRODUCTION

COMMANDES

Ce manuel explique les fonctions disponibles sur les modèles de téléviseur 37/42LC2R* et 37/42LC25R*et 37/42LC3R*.

■Le schéma ci-dessous est une représentation simplifiée du panneau avant. Le matériel représenté peut être quelque peu différent de votre téléviseur.

INTRODUCTION

< Commandes du panneau avant 37/42LC2R*,37/42LC25R*>

R

Récepteur de la télécommande

VOYANT ALIMENTATION/VEILLE

• Rouge en mode veille.

•Blanc lorsque le téléviseur est allumé.

<Commandes du panneau avant

37/42LC3R*>

	PR	Touches PROGRAMME
	VOL	Touches VOLUME
	OK	Touche OK (VALIDA-
		TION)
	MENU	Touche MENU
	INPUT	Touche INPUT (Mode)
	/I	MARCHE/ARRET

<Face côte >

Récepteur de la télécommande

VOYANT ALIMENTATION/VEILLE

•Rouge en mode veille.

•Blanc lorsque le téléviseur est allumé.

8

OPTIONS DE CONNEXION

Panneau arrière des modèles de téléviseur 37/42LC2R* et 37/42LC25R* et 37/42LC3R*.

Panneau de connexion arrière

								Entrée AUDIO
								Les connexions sont disponibles pour
						AUDIO	L/MONO R	l’écoute d’un son stéréo à partir d’un
								dispositif externe.
						VIDEO		Entrée VIDEO
	AC IN						AV IN 4	le signal vidéo d’un
								dispositif vidéo.
		1						3
							AV 1	AV 2
						VARIABLE
	RGB IN					AUDIO OUT
HDMI	RGB	AUDIO
	(PC/DTV)	(RGB/DVI)
REMOTE					COMPONENT IN			ANTENNA
COMTROL								IN
IN	RS-232C IN
		3	S-VIDEO VIDEO	AUDIO	VIDEO	AUDIO
	(CONTROL&SERVICE)
		IN		(MONO)
AC IN

4

5

8

10

11

1

Raccordez la prise de sortie du moniteur d’un ordinateur au port d’entrée approprié.

2

Raccordez un amplificateur externe ou un caisson de graves à votre système son surround.

3Péritel euroconnecteur (AV1/AV2)

Raccordez l’entrée ou la sortie de la prise Péritel d’un périphérique externe à ces prises.

4Prise d'alimentation

Ce téléviseur fonctionne en alimentation en alternatif (CA). La tension est indiquée à la section Spécifications. Ne jamais faire fonctionner le téléviseur en courant continu (CC).

5 Port de la télécommande

6Entrée HDMI

Connectez le signal HDMI au port HDMI à l’aide du câble HDMI.

signal DVI (Vidéo) au port HDMI/DVI à l’aide du câble DVI à HDMI.

7Port d'entrée RS-232C (CONTRÔLE/SERVICE)

Raccordez le port de série des périphériques de contrôle à la prise RS-232C.

8Entrée S-Video

Raccordez la sortie S-Video d’un périphérique S-VIDEO.

9Prises d’entrée Audio/Vidéo

Raccordez la sortie audio/vidéo d’un périphérique externe à ces prises.

10 Entrée Component

Raccordez un périphérique audio/vidéo à ces prises.

11 Entrée antenne

Connectez des signaux numériques en liaison radio à cette prise.

INTRODUCTION

9

INTRODUCTION

FONCTIONS DES TOUCHES DE LA TÉLÉCOMMANDE

INTRODUCTION

POWER (MISE	Permet de mettre l’appareil sous tension lorsqu’il est en mode
SOUS/HORS	veille et de le mettre hors tension pour passer en mode veille.
TENSION)
	Permet de changer le mode d’entrée en commutant les sources
TV INPUT
	d’entrée AV1, AV2, S-Video2(sauf 32/37/42LB2R*), AV3,
	AV4 (sauf 42PC3R*, 32/37/42LB2R*), Component, RGB,
	HDMI1/DVI l’écran revient au signal TV précédent. Permet de
	mettre l’appareil sous tension lorsqu’il est en mode veille.
INPUT (Mode)	Si vous appuyez une fois sur cette touche, le mode OSD s'affichera à
	l’écran comme indiqué sur le sché ma
	touches D / E, puis sur la touche OK pour sélectionner la source
	d’entrée de votre choix (TV, AV1, AV2, S-Video2(sauf
	32/37/42LB2R*), AV3, AV4 (sauf 42PC3R*, 32/37/42LB2R*),
	Component, RGB, HDMI1/DVI ou HDMI 2).
ARC	Permet de sélectionner le format d'image de votre choix.
Réglage de la	Permet de régler la luminosité de l'écran.
luminosité	Si vous souhaitez rétablir les paramètres de luminosité par
PIP	défaut, changez la source du mode.
	L’image secondaire passe en mode PIP, DW, POP(sauf 47LB2R*) ou Arrêt.
SIZE	Ajuste la taille de la sous-image.
POSITION	Permet de déplacer l'image incrustée.
PIP PR - /+	Sélectionne un programme pour la sous-image.
SWAP	Permet de commuter les images principales et secondaires
PIP INPUT	en mode d'image PIP/Twin/POP.
	Permetde sélectionnerle mode d’incrustation.
TOUCHES	Ces touches sont utilisées pour le télétexte (uniquement
COLORÉES	pour les modèles TÉLÉTEXTE) ou pour l’Édition des
	programmes.
TOUCHES	Permet decommander un magnétoscope LG.
VCR/DVD
EXIT (SORTIE)	Efface tous les affichages à l’écran et retourne au mode de
	visionnage du téléviseur à partir de n’importe quel menu.
LIST	Affiche la liste des programmes.
MENU	Permet de sélectionner un menu.
I/II
	Permet de sélectionner la sortie du son.
SLEEP	Permet d’activer la mise en veille.
(MISE EN VEILLE)

INPUT
TV	POWER		TV
INPUT
			DVD
ARC			VCR
TEXT	PIP	SIZE	POSTION
PIP PR-	PIP PR+	SWAP	PIP INPUT

LIST	MENU	I/II
EXIT		SLEEP

OK

	Q.VIEW
VOL		PR
	MUTE
1	2	3
4	5	6
7	8	9
*	0	FAV
	?
TIME	REVEAL	INDEX

10

MODE Permet de sélectionner les modes de fonctionnement à distance.

1 Touches du TÉLÉTEXTE

TOUCHES

CENTRALES

(haut/bas/gauche

/droite)

OK

	TV	POWER		TV
Ces touches sont utilisées pour le télétexte.	INPUT
				DVD
Pour de plus amples détails, veuillez vous reporter à la
section ‘Télétexte’.	ARC			VCR
	TEXT	PIP	SIZE	POSTION
	1
	PIP PR-	PIP PR+	SWAP	INPUT

Ces touches vous permettent de naviguer à travers les menus à l’écran et de régler les paramètres système à votre convenance.

Valide votre sélection ou affiche le mode en cours.

VOLUME D / E Permet de régler le volume.

Q.VIEW Permet de revenir au programme visionné précédemment.

MUTE Permet de couper ou de remettre le son. (SOURDINE)

Programme Permet de sélectionner un programme.

D / E

Touches Permettent de sélectionner un programme.

numériques : de Permettent de sélectionner des éléments numérotés dans un menu.

0 à 9

FAV Permet d’afficher vos chaînes préférées.

* Aucune fonction

INSERTION DES PILES

	LIST	MENU
EXIT		SLEEP

OK

	Q.VIEW
VOL		PR
	MUTE
1	2	3
4	5	6

	7	8	9
	*	0	FAV
	1	?
		REVEAL	INDEX
	TIME

•Ouvrez le capot du compartiment à piles à l’arrière de la télécommande.

•Utilisez deux piles alcalines de 1,5V de type AA. Ne mélangez pas une pile neuve avec une pile usagée.

INTRODUCTION

11

INSTALLATION

MISE EN PLACE DU SOCLE (42PC1R*, 42PC3R*)

■ Cette fonction n'est pas disponible pour tous les modèles.

INSTALLATION

1

2

3

B

C

le téléviseur écran face au sol sur un tissus, comme indiqué dans le schéma 1.

de déplier le socle, assurez-vous que les deux systèmes de verrouillage (A) situés sous le socle sont posivers l’extérieur.

le socle comme indiqué dans les schémas 2 et 3.

avoir déplié le socle, insérez les vis dans les orifices (B) situés sous le socle, puis serrez-les.

du raccordement des câbles au téléviseur, veillez à ne pas désenclencher le verrou (C). téléviseur pourrait tomber et vous risqueriez de vous blesser ou d’endommager le téléviseur.

REMARQUE

	matériel représenté peut être quelque peu différent de votre	D	A
	.

B

Pour retirer le socle

Retirez d’abord les vis (B) situées sous le socle. Tirez ensuite sur les deux crochets (D) situés sous le socle et pliez le socle à l'intérieur du téléviseur.

Une fois le socle rangé dans le téléviseur, verrouillez les deux crochets (A) en les positionnant vers l’extérieur.

12

CONNEXION DE BASE (MODÈLES DE TV PDP)

■ Selon le type de socle, il est possible de disposer les câbles de deux manières différentes.

Support type 1

Reportez-vous aux schémas ci-dessous.

Support type 2

1 Tenez le PROTÈGE-CÂBLES avec vos deux mains et tirez-le comme indiqué.

PROTÈGE-CÂBLES

2 Raccordez les câbles.

Pour raccorder d’autres équipements, reportezvous à la section Branchements d'un équipement externe.

3 Replacez le PROTÈGE-CÂBLES comme indiqué.

INSTALLATION

13

INSTALLATION

CONNEXION DE BASE (MODÈLES DE TV LCD)

1

raccordé les câbles, disposez-les dans le support prévu à cet effet.

Pour raccorder d’autres équipements, reportez-vous à la section Raccordement d'un équipement externe.

INSTALLATION

2le PROTÈGE-CÂBLES comme

3	à l’aide de l’attache

COMMENT	PROTÈGE-CÂBLES ?(MODÈLES DE TV LCD)
Tenez	puis
Tenez	puis	iquement 37/42LC3R*)

! REMARQUE

GLorsque vous déplacez l'appareil, ne le tenez pas par le PROTÈGE-CÂBLES. Si l'appareil tombe, vous risquez de vous blesser ou d'endommager l'appareil.

Socle pivotant

- Cette fonction n'est pas disponible pour tous les modèles.

- Le socle vous permet de faire pivoter votre téléviseur de 30° à gauche ou à droite ; vous bénéficierez ainsi d’un meilleur champ visuel.

14

COMMENT FIXER LE SYSTÈME DE MONTAGE AU MUR POUR ÉVITER LA CHUTE DU TÉLÉVISEUR

■Afin d’éviter les accidents et les dégâts causés par la chute du téléviseur, installer celui-ci assez près du mur pour qu’il ne tombe pas lorsqu’il est poussé vers l’arrière et suivre les instructions illustrées ci-dessous montrant comment le fixer au mur pour éviter les chutes en avant. Veiller à ce que les enfants ne se suspendent pas au téléviseur et ne tentent pas de monter dessus.

1

2

	1
ou	2

1 boulons à œil ou les supports/boulons du téléviseur pour fixer l’appareil au mur, comme indiqué dans l’illustration ci-dessous. (Si avant d’insérer les boulons de l'appareil, ceux-ci sont déjà placés dans la position des boulons à œil, déserrez-les.)

* Insérez les boulons à œil ou les supports/boulons du téléviseur, puis serrez-les solidement dans les orifices supérieurs.

2Fixez les supports muraux à l’aide des boulons (non fournis avec l’appareil, vendus séparément). Ajustez la hauteur du support fixé au mur.

3

Utiliser une corde solide (non fournie avec l’appareil, à acheter séparément) pour attacher l’appareil. Pour plus de sécurité, la corde doit être à l’horizontale entre le mur et l’appareil.

! R E M A RQU E

GRetirer la corde avant de déplacer l’appareil.

GUtiliser un support ou un meuble assez grand et solide pour la taille et le poids de l’appareil.

GPour utiliser l’appareil en toute sécurité, veiller à ce le support fixé au mur soit de la même hauteur que l’appareil.

INSTALLATION

15

INSTALLATION

INSTALLATION DU TÉLÉVISEUR

■Vous pouvez installer ce téléviseur sur le mur, sur un bureau, etc.

■Le téléviseur est conçu pour être installé à l’horizontale.

MISE À LA TERRE

Assurez-vous de raccorder ce téléviseur à la terre afin d’éviter les chocs électriques. Si la mise à la terre n’est pas possible, demandez à un électricien qualifié d’installer un disjoncteur indépendant. N’essayez pas de mettre cet appareil à la terre en le raccordant à des câbles téléphoniques, à un paratonnerre ou à des tuyaux de gaz.

Alimentation

Disjoncteur

INSTALLATION

Installation du socle

Afin de permettre une aération suffisante, l’espace minimum requis est de 10 cm de chaque côté et derrière le mur.

	4 inches	4 inches
4 inches		4 inches

Montage au mur : Installation horizontale

Afin de permettre une aération suffisante, l’espace minimum requis est de 10 cm de chaque côté et derrière le mur. Vous trouverez les instructions détaillées de l'installation chez votre revendeur ; reportezvous également au Guide de configuration et d’installation de l’interface de montage au mur.

4 inches

4 inches

					4 inches			4 inches

4 inches

<Pour les modèles 42PC1R* et 42PC3R*> Retirez les vis situées à l’arrière du téléviseur avant d’installer le support de fixation murale.

16

RACCORDEMENTS ET CONFIGURATION

■Ne jamais brancher le cordon d'alimentation avant d'avoir terminé de raccorder tous les équipements pour ne pas endommager l'appareil.

RACCORDEMENT À UNE ANTENNE

■Afin d’obtenir la meilleure qualité d’image, réglez la direction de l’antenne.

■Le câble et le convertisseur d’antenne ne sont pas fournis.

Logements collectifs/Appartements (Raccordement à la prise d’antenne murale)

Prise d’antenne murale

NTENNA

IN

Antenne THF

Antenne UHF

ANTENNA

IN

Connecteur coaxial pour

fréquences radioélectriques (75 ohm)

Tournez l’embout dans le sens des aiguilles d’une montre pour resserrer.

Antenne extérieure

Logements individuels/Villas

(Raccordement à la prise murale pour l’antenne extérieure)

■	Pour recevoir une image de meilleure qualité
	dans les zones où les signaux se reçoivent mal,
	installez sur l’antenne un amplificateur de sig-	VHF	UHF	ANTENNA
	naux comme indiqué sur le schéma de droite.			IN
■	Pour acheminer le signal dans deux branche-
	ments de télévision, veuillez utiliser un diviseur.		Signal

CONFIGURATION ET RACCORDEMENTS

17

RACCORDEMENTS ET CONFIGURATION

BRANCHEMENT D’UN MAGNÉTOSCOPE

■Afin d’éviter de possibles interférences, veillez à laisser une distance suffisante entre le magnétoscope et le téléviseur.

■Tout particulièrement dans le cas de l’image figée d'un magnétoscope. Il se peut que l’utilisation du format 4:3 entraîne une rémanence de l'image sur l'écran.

CONFIGURATION ET RACCORDEMENTS

Raccordement avec un câble d’antenne

1				VCR
				IN
			S-VIDEO
				OUT
2		AV 1 AV 2	OUTPUT
	Raccordez le câble d’antenne à la prise ANT IN		SWITCH (R) AUDIO (L) VIDEO
			3	4
			AC IN
	du magnétoscope.
3	Appuyez sur la touche PLAY (LECTURE) du		IN
	magnétoscope, puis trouvez le canal adéquat		ANTENNA
	entre le téléviseur et le magnétoscope pour pou-
	voir regarder la télévision.

Raccordement avec un câble RCA

1 VIDÉO du magnétoscope téléviseur. Veuillez

respecter les couleurs des prises : (Vidéo = jaune, Audio gauche = blanc et Audio droit = rouge).

2Insérez une cassette vidéo dans le magnétoscope, puis appuyez sur la touche PLAY (LECTURE) du magnétoscope (reportez-vous au Mode d’emploi du magnéto-scope).

3Sélectionnez la source d’entrée AV3 à l’aide de la touche INPUT de la télécommande.

-Si vous êtes connectés sur la prise AV4 située sur le panneau avant, sélectionnez la source d’entrée AV4. (sauf 42PC3R*, 32/37/42LB2R*)

!R E M A RQU E

VCR

ANT IN		IN
S-VIDEO
ANT OUT		OUT
OUTPUT
SWITCH		(R)	VIDEO
3	4

		1
		RGB IN
	RGB		AUDIO
(PC/DTV)			(RGB/DVI)

3

RS-232C IN

(CONTROL&SERVICE)

)

S-VIDEO VIDEO

GSi vous avez un magnétoscope mono, raccordez le câble audio du magnétoscope à la prise AUDIO L/MONO du téléviseur.

18

BRANCHEMENT D’UN MAGNÉTOSCOPE

Raccordement avec une prise Péritel

1	magnétoscope à la

2Insérez une cassette vidéo dans le magnétoscope, puis appuyez sur la touche PLAY (LECTURE) du magnétoscope (reportez-vous au Mode d’emploi du magnétoscope).

3Sélectionnez la source d’entrée AV1 à l’aide de la touche INPUT de la télécommande.

-Si vous êtes connectés sur la prise péritel AV2, sélectionnez la source d’entrée AV2 .

AV 1			AV 2

ANTENNA

IN

1

(R) AUDIO (L) VCR

! REMARQUE

G Si vous recevez le signal S-VIDEO(Y/C) avec la prise Péritel 2 (AV2), vous devez passer au mode S-Video2.

G Si vous souhaitez utiliser le câble du Péritel, vous devez utiliser le câble Péritel blindé.

Raccordement avec un câble S-Video

1 du magnétoscope

. Lorsque vous raccordez un magnétoscope S-Video à la prise S-Video, la qualité de l'image est nettement améliorée.

2Raccordez le câble audio depuis le magnétoscope jusqu’aux prises AUDIO situées du téléviseur.

3Insérez une cassette vidéo dans le magnétoscope, puis appuyez sur la touche PLAY (LECTURE) du magnétoscope (reportez-vous au Mode d’emploi du magnétoscope).

Sélectionnez la source d’entrée AV3 à l’aide de la touche INPUT de la télécommande.

VCR

ANT IN	IN
	S-
ANT OUT	OUT
	(R) AUDIO (L) VIDEO
	3

12

RGB IN
RGB	AUDIO
(PC/DTV)	(RGB/DVI)
		AV IN 3
RS-232C IN
(CONTROL&SERVICE)
	S-VIDEO VIDEO	(MONO)
		AUDIO

! REMARQUE

G Si les prises S-VIDEO et VIDEO ont été raccordées simultanément au magnétoscope S-VHS, seul le signal S-VIDEO peut être reçu.

CONFIGURATION ET RACCORDEMENTS

19

RACCORDEMENTS ET CONFIGURATION

BRANCHEMENTS D’UN ÉQUIPEMENT EXTERNE

1les câbles AUDIO/VIDÉO du magnétoscope

AUDIO/VIDÉO du téléviseur. Veuillez respecter les couleurs des prises : (Vidéo = jaune, Audio gauche = blanc et Audio droit = rouge).

2 Sélectionnez la source d’entrée AV4 à l’aide de la touche

-Si vous êtes connectés sur la prise AV IN3 située sur le panneau avant, sélectionnez la source d’entrée AV3.

3Faites fonctionner la source externe correspondante. Reportez-vous au guide de fonctionnement de la source externe.

Caméscope

Console de jeu

1

R AUDIO L

VIDEO

CONFIGURATION ET RACCORDEMENTS

AV IN 4

R

AUDIO

L/MONO

VIDEO

20

BRANCHEMENT D'UN DVD

Raccordement avec un câble Composante

1 vidéo (Y, PB, PR) du DVD ONENT IN VIDEO du

téléviseur.

2Raccordez les sorties audio du DVD aux prises d’entrée COMPONENT IN AUDIO du téléviseur.

3 Mettez votre lecteur DVD sous tension, puis insérez un DVD.

4Sélectionnez la source d’entrée Component à l’aide de la touche INPUT de la télécommande.

5Reportez-vous au Manuel du lecteur DVD pour suivre les instructions de fonctionnement.

Raccordement avec un câble Péritel

1	à la prise Péritel AV1

2Mettez votre lecteur DVD sous tension, puis insérez un DVD.

DVD

			B		R		(R) AUDIO (L)

12

			VARIABLE
		AUDIO OUT
		COMPONENT IN
		VIDEO		AUDIO
! R E M A		E
G Entrées vidé		composante
Vous pouvez améliorer la qualité de
l'image en branchant le lecteur DVD
sur les entrées vidéo composante,
comme illustré		dessous.
Entrées vidéo composante du				Y	PB	PR
téléviseur
				Y	Pb	Pr
Sorties vidéo du lecteur				Y	B-Y	R-Y
DVD				Y	Cb	Cr
				Y	PB	PR
AV 1	AV

ANTENNA

IN

1

3 Sélectionnez la source d’entrée AV1 à l’aide de la touche INPUT de la télécommande.

- Si vous êtes connectés sur la prise péritel AV2, sélec-

tionnez la source d’entrée AV2.	DVD	(R) AUDIO (L)
	AUDIO/
	VIDEO

! R E M A RQU E

G Veuillez utiliser le câble Péritel blindé.

CONFIGURATION ET RACCORDEMENTS

21

RACCORDEMENTS ET CONFIGURATION

Raccordement avec un câble S-Video

1	du DVD à la prise

2Raccordez les prises de sortie audio du DVD aux prises d’entrée AUDIO du téléviseur.

3 Mettez votre lecteur DVD sous tension, puis insérez un DVD.

4Sélectionnez la source d’entrée AV3 à l’aide de la touche INPUT de la télécommande.

5Reportez-vous au mode d’emploi du lecteur DVD pour suivre les instructions de fonctionnement.

			Raccordement avec un câble HDMI
	ETRACCORDEMENTS
			2		Sélectionnez la source d’entrée HDMI1/DVI ou HDMI2
			1		DVD à la prise
	CONFIGURATION				à l’aide de la touche INPUT de la télécommande.
			3		Reportez-vous au mode d’emploi du lecteur DVD pour

suivre les instructions de fonctionnement.

DVD

(R) AUDIO (L) S-VIDEO

2

RGB IN

RGB	AUDIO
(PC/DTV)	(RGB/DVI)

		AV IN 3
RS-232C IN
(CONTROL&SERVICE)
S		(MONO)
	VIDEO	AUDIO

HDMI IN

2

1 (DVI)

REMOTE

CONTROLIN

1

DVD

HDMI OUTPUT

! REMARQUE

G Si vous utilisez un câble HDMI, le téléviseur peut recevoir simultanément des signaux audio et vidéo.

G Si le DVD prend en charge la fonction Auto HDMI, la résolution de sortie du DVD sera automatiquement réglée sur 1280x720p.

G Si le DVD ne prend pas en charge la fonction Auto HDMI, vous devez régler correctement la résolution de sortie. Pour obtenir une qualité d’image optimale, réglez la résolution de sortie du DVD sur 1280x720p.

22
