HOTPOINT-ARISTON TCLG31XB User Manual

Libretto di istruzioni

ASCIUGATRICE

I		GB		F
Italiano, 1		English, 15		Français, 29
E		P
Español, 43		Português, 57

Indice	I
Importanti informazioni, 2-3
Installazione, 4
Istruzioni per invertire la posizione dello sportello
Dove installare l’asciugatrice
Aerazione
Tubo di scarico dell’acqua
Collegamento elettrico
Informazioni preliminari

Descrizione del prodotto, 5

Per aprire lo sportello Caratteristiche Pannello di controllo

Avvio e programmi, 6-8

TCL G31B TCL G31XB

Scelta del programma

Tabella dei programmi

I comandi

Bucato, 9-10

Controllo del bucato

Etichette con le istruzioni per il lavaggio

Tessuti particolari

Tempi di asciugatura

Avvertenze e suggerimenti, 11

Sicurezza Smaltimento

Risparmio energetico e rispetto dell’ambiente

Cura e manutenzione, 12

Scollegamento dell’apparecchio dalla rete elettrica Pulizia del filtro al termine di ogni ciclo

Svuotare il recipiente di raccolta dell’acqua dopo ogni ciclo Controllo del cestello al termine di ogni ciclo

Pulizia dell’unità di condensazione Pulizia dell’asciugatrice

Ricerca guasti, 13

Assistenza, 14

Ricambi

!Tenere a portata di mano il presente libretto, così da poterlo consultare facilmente ad ogni evenienza. Tenere il libretto sempre vicino all’asciugatrice; nel caso in cui l’apparecchio venga venduto o ceduto ad altre persone, ricordarsi di consegnare loro questo libretto, così da permettere anche ai nuovi possessori di conoscere le avvertenze e i suggerimenti sull’utilizzo dell’asciugatrice.

!Leggere attentamente queste istruzioni: le pagine che seguono contengono importanti informazioni sull’installazione e utili suggerimenti sul funzionamento dell’elettrodomestico.

Questo simbolo ti ricorda di leggere questo libretto istruzioni.

1

Importanti Informazioni

I

Per un funzionamento efficiente della vostra asciugatrice a condensazione, è necessario seguire lo schema di manutenzione regolare indicato qui sotto:

Filtro...

! E’ NECESSARIO pulire la lanugine che si deposita sul filtro dopo OGNI ciclo di asciugatura.

FASE 1.		FASE 2.
Aprire lo sportello		Estrarre il filtro (usando
dell’asciugatrice.		due dita).

FASE 3.

Pulire eventuali depositi di lanugine dalla rete del filtro.

FASE 4.

Reinstallare il filtro – Non attivare MAI l’asciugatrice senza il filtro inserito in posizione.

! La mancata pulizia del filtro dopo OGNI ciclo di asciugatura potrebbe influire sulla prestazione di asciugatura della vostra macchina che impiegherà più tempo ad asciugare e di conseguenza utilizzata più elettricità durante l’asciugatura.

Recipiente di raccolta dell’acqua...

! E’ NECESSARIO svuotare il contenitore dell’acqua dopo OGNI ciclo di asciugatura.

FASE 1.		FASE 2.
Tirare il contenitore		Svuotare tutta l’acqua
dell’acqua verso di voi e		raccolta nel contenitore
rimuoverlo completamente		dell’acqua.
dall’asciugatrice.

FASE 3.

Reinstallare il contenitore dell’acqua, assicurando che sia inserito completamente in sede.

! La spia ‘svuotare acqua’ rimane accesa – Per ricordarvi di svuotare il recipiente dell’acqua all’inizio e alla fine di ogni programma.

!Il mancato svuotamento del contenitore dell’acqua potrebbe causare:

-L’arresto del riscaldamento della macchina (quindi il carico potrebbe essere ancora umido alla fine del ciclo di asciugatura).

-La spia ‘svuotare acqua’ lampeggia per informarvi che il recipiente dell’acqua è pieno.

Caricamento del sistema di raccolta dell’acqua

Quando la vostra asciugatrice è nuova, il contenitore dell’acqua non raccoglierà finché il sistema non è a regime. Ciò potrebbe impieghere 1 o 2 cicli di asciugatura. Una volta caricato, il sistema raccoglierà l’acqua ad ogni ciclo di asciugatura.

2

Importanti Informazioni

...Unità di condensazione	I

! E’ NECESSARIO pulire la lanugine dal condensatore OGNI mese.

FASE 1.

Aprire il coperchio del condensatore - tenere la maniglia e tirare verso di voi.

FASE 2.

Rimuovere il condensatore ruotando le 3 clip tirando quindi il condensatore verso di voi (potrebbe esserci dell’acqua nei tubi, ciò è normale).

FASE 3.

Fare scorrere acqua sul condensatore, dalla parte posteriore, così da rimuovere eventuali depositi di lanugine.

FASE 4.

Reinstallare il gruppo di condensazione - assicurarsi che il gruppo sia inserito tutte e 3 le clip devono essere e le frecce di posizionamento sulla parte anteriore del condensatore devono essere dirette verso l’ alto.

●	Controllare che:
	-	Le frecce di posizionamento siano dirette verso l’alto.
	-	Le 3 clip siano fissate nuovamente nella loro posizione di ‘blocco’.
Ruotare le 3 clip

! La mancata pulizia del condensatore potrebbe causare un guasto anticipato all’asciugatrice.

3

...inserire il nuovo tubo e posizionare la clip qui.

Installazione

Dove installare l’asciugatrice

I

●Le fiamme possono danneggiare l’asciugatrice che deve pertanto essere installata lontano da cucine a gas, stufe, termosifoni o piani di cottura.

spazio minima 10 mm					●	Se l’elettrodomestico verrà
						installato sotto un banco da
						lavoro, è necessario lasciare
						uno spazio vuoto di almeno
						10 mm sopra il pannello
		spazio minima
		15 mm				superiore dell’elettrodomestico;
						i pannelli laterali dovranno
						invece avere uno spazio
						libero intorno di almeno 15

mm. In questo modo sarà garantita la circolazione dell’aria. Controllare che le prese d’aria del pannello posteriore non siano ostruite.

Aerazione

È importante che l’ambiente in cui si utilizza l’asciugatrice sia sufficientemente aerato Assicurarsi inoltre che l’ambiente in cui viene installata l’asciugatrice non sia umido e che vi sia un adeguato ricambio di aria. Garantire un adeguato flusso d’aria intorno all’asciugatrice in modo da permettere che l’acqua prodotta durante il lavaggio si condensi; l’asciugatrice non funzionerà correttamente se posizionata in uno spazio chiuso o all’interno di un mobile.

!Non è consigliabile che l’asciugatrice sia installata in un armadio, e non deve mai essere installata dietro una porta richiudibile a chiave, una porta scorrevole o una porta con cerniera sul lato opposto dello sportello dell’asciugatrice.

!Se l’asciugatrice viene utilizzata in una stanza piccola o fredda è possibile che si generi un po’ di condensa.

Istruzioni per invertire la posizione dello sportello

	Fermo dello
Cerniera	sportello

Dispositivo di chiusura sportello

Cerniera

Lo sportello dell’asciugatrice è reversibile ed è facile da cambiare. Spostare diagonalmente le staffe delle cerniere e le viti di chiusura. Invertire il dispositivo di chiusura ed il fermo dello sportello con le piastre di chiusura del lato opposto (vedere lo schema qui sopra).

Tubo di scarico dell’acqua

Se l’asciugatrice viene collocata vicino ad un tubo di scarico, è possibile far defluire l’acqua al suo interno. In questo modo si evita di dover svuotare il recipiente di raccolta dell’acqua. Se l’asciugatrice viene posizionata sopra o di fianco ad una lavatrice, può condividere lo stesso scarico. L’altezza dello scarico deve essere inferiore a (1m) dal fondo dell’asciugatrice.

Rimuovere la clip esistente e il tubo dalla posizione indicata (vedere schema).

Rimuovere la clip e il

tubo da qui...

Inserire un tubo di lunghezza adeguata nel nuovo punto indicato (vedere schema) e reinstallare la clip.

! Assicurarsi che il tubo non sia schiacciato o attorcigliato quando l’asciugatrice si trova nella sua posizione finale.

Collegamento elettrico

Prima di inserire la spina nella presa elettrica, verificare che:

●la presa sia dotata di messa a terra.

●la presa sia in grado di supportare la potenza massima prevista per l’asciugatrice, così come indicata sull’etichetta che riporta le prestazioni di esercizio (vedere la sezione Descrizione del prodotto).

●la tensione di alimentazione sia compresa nei valori indicati dall’etichetta che riporta le prestazioni di esercizio (vedere la sezione Descrizione del prodotto).

●la presa sia compatibile con il tipo di spina dell’asciugatrice. In caso contrario, sostituire la spina o la presa.

!L’asciugatrice non può essere installata in ambienti all’aperto, anche se riparati. Può essere molto peri coloso esporre questo elettrodomestico alla pioggia o a un temporale.

!Dopo l’installazione dell’elettrodomestico, il cavo e la spina elettrica devono rimanere a portata di mano.

!Non utilizzare prolunghe.

!Il cavo elettrico non deve essere tagliato né calpes tato.

!Controllare regolarmente il cavo elettrico e, se necessario, farlo sostituire solo da tecnici qualificati che installeranno un altro cavo specifico per questo elettrodomestico (vedere la sezione Assistenza). Presso i rivenditori autorizzati è possibile acquistare cavi di ricambio e cavi più lunghi di quelli montati in fabbrica.

!Il produttore declina ogni responsabilità nei casi in cui le presenti regole non vengano rispettate.

!Se si nutrono dei dubbi a riguardo, consultare un elettricista.

Informazioni preliminari

Una volta installata l’asciugatrice, prima di metterla in funzione, pulire l’interno del cestello, così da rimuovere lo sporco che può essersi accumulato durante il trasporto.

4

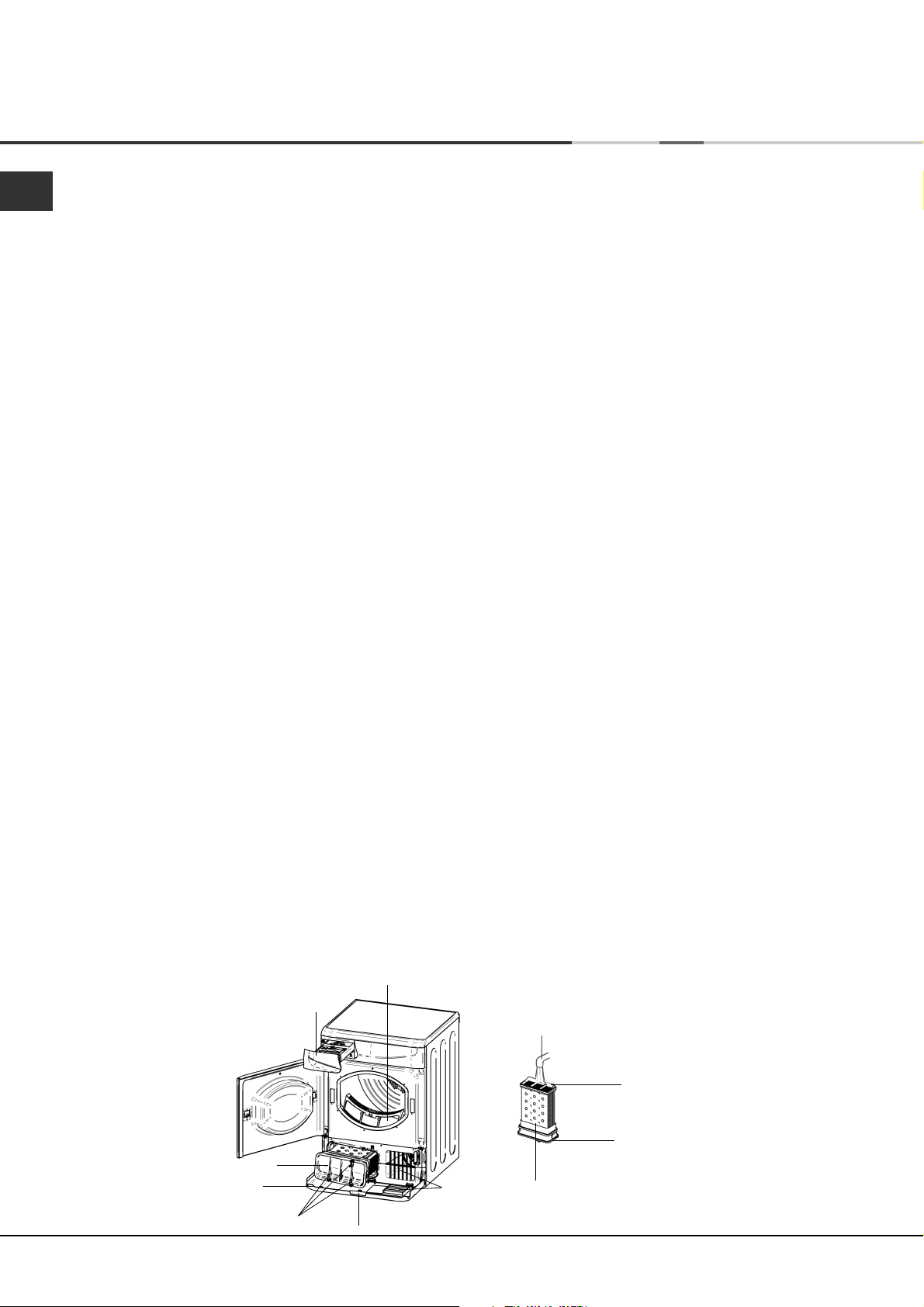

Descrizione del prodotto

Per aprire lo sportello

Premere e rilasciare il pannello frontale nella posizione indicata

Unità di condensazione (il coperchio aprire)

Pannello di controllo

Caratteristiche		recipiente di	Prestazioni	I
		raccolta dell’acqua
			esercizio

Numero di serie e numero di modello

											Griglia di
Coperchio											entrata
Maniglia coperchio condensatore					Filtro						dell’aria
		(Tirare per aprire)
									spia
	manopola				spie di				Pulire il Condensatore
	PROGRAMMI Progressione o Ritardo									spia
		Indicatore								Pulire il Filtro

pulsante	pulsanti e spie di		pulsante e spia		Spia luminosa
On/Off	OPZIONE		Avvio/Pausa		Svuotare Acqua

Il pulsante ON/OFF : Se l’asciugatrice è in funzione e viene premuto questo pulsante l’asciugatrice si arresta. Premendolo nuovamente, l’asciugatrice si riavvia.

La manopola PROGRAMMI consente di impostare il programma desiderato: ruotarla fino a quando l’indicatore si troverà sul programma che si desidera selezionare (vedere la sezione Avvio e programmi).

I pulsanti/spie di OPZIONE selezionano le opzioni disponibili per il programma selezionato. Le spie indicano che l’opzione è stata selezionata (vedere la sezione Avvio e programmi).

Il pulsante/spia Avvio/Pausa avvia un programma selezionato. Quando si preme questo pulsante, verrà emesso un segnale acustico e le spie di avanzamento lampeggeranno per confermare l’azione. Quando un programma è in funzione, premendo questo pulsante il programma va in pausa è si arresta l’asciugatrice.

La spia è verde quando il programma è in funzione, lampeggia di giallo se il programma è in pausa, lampeggia di verde se è in attesa di avviare un programma (vedere la sezione Avvio e programmi).

Le spie di Progressione o Ritardo indicano lo stato del programma o, quando lampeggiano, il tempo impostato per la programmazione ritardata. Durante un avvio ritardato le spie lampeggiano per indicare il ritardo selezionato. Quando non lampeggiano indicano ogni fase del programma all’accensione della spia corrispondente (vedere la sezione Avvio e programmi).

Spia luminoso Svuotare Acqua segnala che il recipiente di raccolta dell’acqua deve essere svuotato. L’indicatore si spegnerà alcuni secondi dopo aver riposizionato il recipiente vuoto; perché ciò sia possibile l’asciugatrice deve essere in funzione (vedere Comandi).

Nota beno: se il recipiente di acqua si riempie, la spia lampeggia, il calore viene disattivato e i capi non si asciughano.

La spia Pulire il Filtro rammenta prima dell’avvio di ogni programma che è essenziale pulire il filtro ogni volta che si usa l’asciugatrice (vedere la sezione Cura e manutenzione).

La spia Pulire il Condensatore vi ricorda che è essenziale pulire il condensatore ad intervalli regolari (vedere la sezione Cura e manutenzione).

5

Avvio e programmi

Scelta del programma

I

1.Inserire la spina dell’asciugatrice nella presa di alimentazione elettrica.

2.Selezionare il bucato in base al tipo di tessuto (vedere la sezione Bucato).

3.Premere lo sportello per aprirlo e controllare la corretta posizione e la pulizia del filtro ed accertarsi che il recipiente di raccolta dell’acqua sia vuoto e posizionato correttamente (vedere la sezione Manutenzione).

4.Caricare l’elettrodomestico, facendo attenzione ad evitare che qualche indumento possa frapporsi tra lo sportello e la relativa guarnizione. Chiudere lo sportello.

5.Se nessuna delle spie è accesa: Premere il pulsante ON/OFF .

6.Scegliere un programma verificando la Guida Programmi (vedere Programmi) e anche le indicazioni per ciascun tipo di tessuto (vedere Bucato).

- Selezionare un programma ruotando la manopola PROGRAMMI.

7.Impostare un tempo di ritardo ed altre opzioni, se necessario.

8.La spia START/PAUSA lampeggia di verde:

- premere il pulsante START/PAUSA per iniziare.

La spia verde smette di lampeggiare. Durante il funzionamento, è possibile aprire lo

sportello per estrarre i capi che nel frattempo si sono asciugati e lasciare asciugare gli altri. Dopo aver richiuso lo sportello, è necessario premere nuovamente il pulsante START/PAUSE, per mettere nuovamente in funzione l’asciugatrice.

(Quando lo sportello è aperto la spia START/PAUSA lampeggia di giallo, dopo che lo sportello viene chiuso e viene premuto il pulsante START/PAUSA, la spia START/PAUSA smette di lampeggiare e diventa verde.)

9.Quando il programma è terminato. Il segnalatore acustico suonerà. Aprire lo sportello, estrarre il bucato, pulire il filtro e metterlo nuovamente in posizione. Svuotare il recipiente di raccolta dell’acqua e rimetterlo al suo posto (vedere la sezione Manutenzione).

Se è stata selezionata l’opzione Post-trattamento antipiega ed il bucato non viene rimosso immediatamente, l’asciugatrice funzionerà occasionalmente per 10 ore o finché non viene aperto lo sportello.

10.Scollegare l’asciugatrice dalla rete elettrica.

Nota bene: Questo asciugatore, in conformità alle nuove normative legate al risparmio energetico, è dotata di un sistema di autospegnimento (standby) che entra in funzione dopo circa 30 minuti nel caso di non utilizzo. Premere brevemente il pulsante ON-OFF e attendere che la macchina si riattivi.

Programma di stiratura facile

“Stiratura facile” è un breve programma di 10 minuti (8 minuti di riscaldamento seguiti da 2 minuti di asciugatura a freddo) che gonfia le fibre dei tessuti rimasti immobili per un lungo periodo di tempo. Il ciclo distende le fibre dei capi in modo da agevolarne la stiratura e la piegatura.

! Questo non è un programma di asciugatura e non va quindi utilizzato con capi ancora bagnati.

Per risultati ottimali:

1. Non caricare il cestello oltre la capacità massima.

I seguenti valori si riferiscono al peso degli indumenti asciutti:

Tessuto	Carico massimo
Cotone e Misto cotone	2,5 kg
Sintetico	2 kg
Jeans	2 kg

2.Svuotare l’asciugatrice subito dopo la fine del programma; appendere, piegare o stirare i capi per poi riporli nell’armadio. Se ciò non fosse possibile, ripetere il programma.

L’effetto prodotto dal programma “Stiratura facile” varia da tessuto a tessuto. I migliori effetti si ottengono su tessuti tradizionali, quali Cotone o Misto cotone; invece, le caratteristiche di tessuti quali le fibre acriliche o il Tencel® non consentono di ottenere gli stessi risultati.

6

Avvio e programmi

Programmi

I

! Se nessuna delle spie è accesa; Premere il pulsante ON/OFF e selezionare il programma.

	Programma	Funzione	Impostazione	Nota:
		Asciuga gli indumenti con	1. Posizionare la manopola	Opzioni disponibili:
		impostazione temperatura alta,	PROGRAMMI su	●	Avvio ritardato (Partenza Ritardata),
	Cotone			●	Pre-trattamento antipiega
		pronti per indossati.	2. Selezionare eventuali opzioni, se
					(Antipiega Pre Asciugatura),
			necessario.
	Cotone Extra			●	Post-trattamento antipiega
			3. Premere il pulsante Avvio/Pausa		(Antipiega Post Asciugatura).
		Asciuga gli indumenti con	1. Posizionare la manopola	Opzioni disponibili:
	Cotone	impostazione temperatura alta,	PROGRAMMI su	●	Avvio ritardato (Partenza Ritardata),
		pronti per essere riposti	2. Selezionare eventuali opzioni, se	●	Pre-trattamento antipiega
					(Antipiega Pre Asciugatura),
		nell’armadio.	necessario.
	Cotone Armadio			●	Post-trattamento antipiega
			3. Premere il pulsante Avvio/Pausa		(Antipiega Post Asciugatura).
		Asciuga gli indumenti con	1. Posizionare la manopola	Opzioni disponibili:
		impostazione bassa	PROGRAMMI su	●	Avvio ritardato (Partenza Ritardata),
	Sintetici	temperatura, pronti per essere	2. Selezionare eventuali opzioni, se	●	Pre-trattamento antipiega
					(Antipiega Pre Asciugatura),
		riposti nell’armadio.	necessario.
	Sintetici Armadio			●	Post-trattamento antipiega
			3. Premere il pulsante Avvio/Pausa		(Antipiega Post Asciugatura).
		Programma breve (dura circa	1. Posizionare la manopola	! Non è un programma di
		10 minuti) che ammorbidisce le	PROGRAMMI su	asciugatura (vedere di
	Stiratura facile	fibre dei tessuti così da	2. Premere il pulsante Avvio/Pausa	seguito).
	Stira Facile	agevolarne la stiratura.		Opzioni disponibili:
				Nessuna
	Asciugatura	Asciuga il bucato umido che si	1. Posizionare la manopola	Opzioni disponibili:
	temporizzata	desidera asciugare a bassa	PROGRAMMI sul tempo	●	Temperature alta (Resistente),
	(170, 140, 120,	temperatura o piccolo carichi	desiderato: 170, 140, 120, 100, 80,	●	Avvio ritardato (Partenza Ritardata),
				●	Pre-trattamento antipiega
	100, 80, 70, 60,	(inferiore ad 1kg).	70, 60, 50, 40, 30 o 20.		(Antipiega Pre Asciugatura),
	50, 40, 30 o 20		2. Selezionare eventuali opzioni, se	●	Post-trattamento antipiega
	minuti)	Può essere usato con l’opzione	necessario.		(Antipiega Post Asciugatura).
		temperatura elevata se si	3. Premere il pulsante Avvio/Pausa	Consultare i tempi di asciugatura
		preferisce usare un programma		suggeriti (vedere Bucato).
		a tempo.		Gli ultimi 10 minuti di Questi
				programmi sono Il
				funzionamento a freddo
				(vedere sotto).
		Programma breve (circa 10	1. Posizionare la manopola	Opzioni disponibili:
	Asciugatura	minuti) che raffredda le fibre o	PROGRAMMI su	Nessuna
	a freddo	i capi.	2. Premere il pulsante Avvio/Pausa
	Raffredamento

7

Avvio e programmi

		I Comandi
		● manopola PROGRAMMI
	I
		! Avvertenza, Se dopo aver premuto il pulsante
		Avvio/Pausa , la posizione della manopola
		programmi è cambiata, la nuova posizione NON
		cambierà il programma selezionato.
		Per cambiare un programma selezionato, premere il pulsante
		Avvio/Pausa , la spia lampeggia di giallo per indicare
		che il programma è in pausa. Selezionare il nuovo programma
		e le opzioni, la luce lampeggerà di verde. Premere nuovamente
		il pulsante Avvio/Pausa il nuovo programma verrà
		avviato.
		● Pulsanti OPZIONE / spie

Questi pulsanti vengono usati per personalizzare il programma selezionato secondo le proprie esigenze. Non tutte le opzioni sono disponibili per tutti i programmi (vedere la sezione Avvio e programmi). Se un’opzione non è disponibile e si preme il pulsante, il segnalatore acustico suonerà tre volte. Se l’opzione è disponibile, il segnale acustico suonerà solo una volta e l’ opzione vicina alle spie dei pulsanti si illuminerà per confermare la selezione.

Progressione: Asciugatura, Raffredamento, Fine Ciclo / Ritardo: 3 ore, 6 ore, 9 ore Spie

Quando l’indicatore luminoso accanto al pulsante di programmazione ritardata è acceso, queste spie lampeggiano per indicare che è stato selezionato il tempo di ritardo. Durante altri programmi esse indicano la fase dell’asciugatrice, ognuna si accende all’avvio della fase corrispondente. Avvio Ritardato (Partenza Ritardata)

L’avvio di alcuni programmi (vedere la sezione Avvio e programmi) può essere ritardato fino a 9 ore, in fasi di 3 ore. Accertarsi che il recipiente dell’acqua sia vuoto prima di impostare un avvio ritardato.

Quando è in corso un avvio ritardato, la spia accanto al pulsante di ritardo sarà accesa e il periodo di ritardo selezionato lampeggerà (dopo aver premuto il pulsante Avvio/Pausa).

Per impostare un avvio ritardato, premere il pulsante del Partenza Ritardata e la spia accanto al pulsante si accenderà insieme alla spia di ritardo di 3 ore. Premendo nuovamente il pulsante si procederà all’aumento del ritardo a 6 ore, la spia di 3 ore si spegnerà e si accenderà quella di 6 ore. Ogni volta che si preme il pulsante l’impostazione del ritardo aumenterà di 3 ore, come indicato dalla spia corrispondente. Se la spia di 9 ore è accesa, premendo nuovamente il pulsante si cancellerà il ritardo.

Questa funzione verrà cancellata anche tenendo premuto il pulsante On/Off.

Pre-trattamento antipiega (Antipiega Pre Asciugatura) Una volta selezionato un avvio ritardato e questa opzione, i capi vengono asciugati occasionalmente durante il periodo di ritardo, per contribuire ad evitare la formazione di pieghe.

Temperatura Alta (Resistente)

Disponibile per i programmi di asciugatura temporizzata. Premendo questo pulsante si seleziona una temperatura alta e la spia vicina al pulsante si accende. I programmi a tempo hanno preimpostata una temperatura bassa; se la spia accanto al pulsante è accesa, premendo il pulsante si seleziona un’impostazione con temperatura bassa e la luce si spegne.

Post Trattamento antipiega (Antipiega Post Asciugatura) Quando disponibile è selezionato, gli indumenti vengono asciugati occasionalmente dopo la fine dei cicli di asciugatura e asciugatura a freddo, per evitare la formazione di pieghe nel caso la biancheria non venga rimossa immediatamente dopo la fine del programma. La spia Fine Ciclo è accesa durante questa fase.

Spia luminoso Svuotare Acqua / Recipiente

(Se l’asciugatrice è stata collegata ad una tubazione di scarico questa spia può essere ignorata, dato che non è necessario svuotare il recipiente dell’acqua).

Quando questa spia è accesa (non lampeggiante) ricorda di svuotare il recipiente dell’acqua.

Se il recipiente si riempie nel corso di un programma, il riscaldatore si spegne e l’asciugatrice avvia una fase di Asciugatura ad Aria Fredda, quindi la spia lampeggia e l’avvisatore acustico emette un suono. È necessario svuotare il recipiente dell’acqua e riavviare l’asciugatrice, altrimenti i capi non si asciugheranno. Dopo il riavvio dell’asciugatrice occorrerà attendere alcuni secondi per lo spegnimento della spia.

Per evitare questo procedimento svuotare sempre il recipiente dell’acqua, ad ogni utilizzo dell’asciugatrice (vedere la sezione Manutenzione).

● Apertura Sportello

Aprendo lo sportello (o premendo ill pulsante Avvio/Pausa ) durante il funzionamento di un programma, l’asciugatrice si arresterà e si avranno le seguenti conseguenze:

●La spia Avvio/Pausa lampeggia di giallo.

●Durante una fase di ritardo, il ritardo continuerà ad essere conteggiato. Il pulsante Avvio/Pausa deve essere premuto per ripristinare un programma di ritardo. Una delle spie di ritardo lampeggerà per indicare l’attuale impostazione del tempo di ritardo.

●Il pulsante Avvio/Pausa deve essere premuto per riprendere il programma. Le spie di progresso andranno ad indicare lo stato attuale. La spia Avvio/Pausa smette di lampeggiare e diventa verde.

●Durante la fase post-trattamento antipiega (Antipiega Post Asciugatura) di un programma di asciugatura, il

programma terminerà. Premendo il pulsante Avvio/Pausa verrà riavviato un nuovo programma dall’inizio.

●Cambiando la manopola programmi si selezionerà un nuovo programma, e la spia Avvio/Pausa lampeggerà di verde. E’ possibile usare questa funzione per selezionare il programma asciugatura a freddo (Raffredamento ) per raffreddare gli indumenti, se sono asciutti a sufficienza. Premere il pulsante Avvio/Pausa o avviare un nuovo programma.

●Nota

In caso di interruzione di corrente, spegnere l’alimentazione o rimuovere la presa. Quando la corrente viene ripristinata, premere il pulsante Avvio/Pausa ed il programma verrà ripristinato.

8

Bucato

Controllo del bucato

●Controllare i simboli riportati sulle etichette dei vari capi, per verificare se l’indumento può essere introdotto nell’asciugatrice.

●Distinguere il bucato in base al tipo di tessuto.

●Svuotare la tasche e controllare i bottoni.

●Chiudere le lampo e i ganci e allacciare senza stringere cinture e lacci.

●Strizzare gli indumenti per eliminare la maggior quantità di acqua possibile.

! Non caricare l’asciugatrice con capi totalmente pieni d’acqua.

Dimensioni massimi di carico

Non caricare il cestello oltre la capacità massima. I seguenti valori si riferiscono al peso degli indumenti asciutti: Fibre naturali: massimo 8 kg

Fibre sintetiche: massimo 3 kg

! NON sovraccaricare l’asciugatrice perché ciò ridurrà l’efficienza dell’elettrodomestico.

Carico tipo

Nota bene:	1kg = 1000g
Indumenti
Camicetta	Cotone	150 g
	Altro	100 g
Abito	Cotone	500 g
	Altro	350 g
Jeans		700 g
10 pannolini		1000 g
Camicia	Cotone	300 g
	Altro	200 g
T-Shirt		125 g
Biancheria da casa
Coperta	Cotone	1500 g
(Matrimoniale)	Altro	1000 g
Tovaglia grande		700 g
Tovaglia piccola		250 g
Straccio da cucina		100 g
Telo da bagno		700 g
Asciugamano		350 g
Lenzuolo matrimoniale		500 g
Lenzuolo singolo		350 g

Se si mischiano i capi in tessuto sintetico con capi in cotone, questi ultimi potrebbero risultare ancora bagnati al termine del ciclo di asciugatura. In questo caso, avviare un ulteriore breve ciclo di asciugatura.

●Nota bene: Quando imposti la durata di asciugatura nei programmi temporizzati ricorda che negli ultimi 10 minuti, automaticamente, inizierà la fase di asciugatura a freddo in cui l’asciugatrice raffredderà i tuoi capi.

Etichette con le istruzioni per il lavaggio

I

Controllare con attenzione le etichette degli indumenti, specialmente se si tratta della prima volta che si introduce il capo in un’asciugatrice. Di seguito sono riportati i simboli più comuni:

Può essere inserito nell’asciugatrice

Non inserire nell’asciugatrice

Asciugare ad alta temperatura

Asciugare a bassa temperatura

Indumenti non adatti al trattamento di asciugatura

●Capi che contengono parti in gomma o materiali simili, membrane di plastica (cuscini, imbottiture o impermeabili in PVC) e ogni tipo di tessuto infiammabile o che contenga sostanze infiammabili (asciugamani sporche di lacca).

●Fibre di vetro (alcuni tipi di tendaggi)

●Indumenti completamente asciutti

●Tessuti contrassegnati con il simbolo (vedere la sezione Tessuti particolari), che

possono essere puliti con prodotti speciali di pulizia domestica. Seguire attentamente le istruzioni.

●Elementi troppo voluminosi (piumoni, sacchi a pelo, cuscini, imbottiture, copriletto e così via), che si espandono durante l’asciugatura ed impediscono così all’aria di circolare nell’asciugatrice.

9

Bucato

Tessuti particolari

I

Coperte e copriletti: tessuti in acrilico (Acilan, Courtelle, Orion, Dralon) devono essere asciugati con estrema cura a temperatura BASSA. Non impostare mai tempi di asciugatura lunghi.

Indumenti con pieghe o plissettati: leggere le istruzioni di asciugatura fornite dal produttore.

Capi inamidati: non mischiare questi capi con altri capi non inamidati. Rimuovere la maggiore quantità possibile della soluzione iniziale prima di inserire i capi nell’asciugatrice. Non asciugare questi capi per troppo tempo: l’amido diverrebbe polvere lasciando gli abiti troppo morbidi e venendo meno la sua stessa funzione.

Tempi di asciugatura

La tabella riportata di seguito indica i tempi APPROSSIMATIVI di asciugatura espressi in minuti. I valori si riferiscono ad indumenti asciutti:

Cotone

Alta temperatura (Resistente)

Tempi di asciugatura dopo lavaggi in lavatrici da 800-1.000 giri al minuto

		Mezzo carico					Pieno carico
1kg	2kg	3kg	4kg	5kg	6kg	7kg	8kg
30-50	50-70	70-80	80-100	100-120	120-140	140-160	150-170

Sintetici

Bassa temperatura (Delicati)

Tempi di asciugatura dopo lavaggi in lavatrici a velocità inferiori

	Mezzo carico	Pieno carico
1kg	2kg	3kg
30-40	40-50	50-70

Acrilico

Bassa temperatura (Delicati)

Tempi di asciugatura dopo lavaggi in lavatrici a velocità inferiori

	Mezzo carico	Pieno carico
	1kg	2kg
40-80		80-140

I tempi sono approssimativi e possono variare in base a:

•Quantità di acqua trattenuta dai capi dopo la centrifuga: le asciugamani e in genere i capi delicati trattengono molta acqua.

•Tessuto: i capi dello stesso tessuto, ma con trama e spessore differente, avranno sicuramente tempi di asciugatura diversi.

•Quantità di bucato: capi singoli e piccoli carichi, impiegano più tempo ad asciugarsi.

•Asciugatura: se i capi devono essere stirati, è consigliabile estrarli dall’asciugatrice quando sono ancora umidi. I capi che devono essere completamente asciutti, possono invece essere lasciati più a lungo.

•Temperatura impostata.

•Temperatura della stanza: più è bassa la temperatura della stanza in cui si trova l’asciugatrice, più tempo sarà necessario per l’asciugatura degli indumenti.

•Volume: alcuni capi voluminosi richiedono particolare cura nel processo di asciugatura. È consigliabile rimuovere questi capi, scuoterli e inserirli nuovamente nell’asciugatrice: questa operazione deve essere ripetuta diverse volte durante il ciclo di asciugatura.

! Non asciugare troppo gli indumenti. L’umidità naturale contenuta nei tessuti serve a conservarne la morbidezza e la vaporosità.

10

Avvertenze e suggerimenti

! Questo elettrodomestico è stato progettato e realizzato rispettando gli standard di sicurezza internazionale. Queste avvertenze vengono fornite per motivi di sicurezza e devono essere osservate attentamente.

Sicurezza

•Questa asciugatrice non deve essere usata da persone (compreso bambini) con capacità mentali, fisiche o sensoriali ridotte,o senza esperienza e conoscenza, a meno che non vengano fornite supervisione o istruzioni relative all’uso del dispositivo da parte di una persona responsabile della loro sicurezza.

•Questa asciugatrice è stata progettata per uso domestico e non professionale.

•Non toccare l’elettrodomestico quando si è a piedi nudi né con le mani o i piedi bagnati.

•Per scollegare l’elettrodomestico dalla rete di alimentazione,bisogna tirare la spina: mai il cavo.

•Non lasciare avvicinare i bambini all’elettrodomestico in funzione. Dopo l’uso, spegnere l’asciugatrice e scollegarla dalla rete di alimentazione. Tenere lo sportello chiuso, per evitare che i bambini possano utilizzare l’asciugatrice come un gioco.

•I bambini devono essere sorvegliati per assicurarsi che non giochino con l’asciugatrice.

•L’elettrodomestico deve essere installato correttamente e deve avere un’adeguata aerazione.

Èimportante non ostruire mai la presa d’aria sulla parte frontale dell’asciugatrice e lo sfiato sul retro (vedere la sezione Installazione).

•Non utilizzare l’asciugatrice sulla moquette, nel caso in cui l’altezza del pelo sia tale da impedire l’ingresso dell’aria attraverso la base dell’asciugatrice.

•Verificare che l’asciugatrice sia vuota prima di iniziare a caricarla.

•La parte posteriore dell’asciugatrice può

diventare molto calda. Evitare assolutamente di toccarla durante il funzionamento dell’elettrodomestico.

•Non utilizzare l’asciugatrice se il filtro, il recipiente di raccolta dell’acqua ed il condensatore non sono posizionati correttamente (vedere la sezione Manutenzione).

•Non utilizzare ammorbidente liquido per i tessuti nell’asciugatrice; aggiungerlo all’ultimo risciacquo del ciclo di lavaggio.

•Non sovraccaricare l’asciugatrice (vedere la sezione Bucato per i vari limiti di carico).

•Non inserire capi completamente bagnati.

•Prima di essere caricati nell’asciugatrice, i capi devono essere lavati con acqua e sapone, risciacquati e infine centrifugati. L’asciugatura di capi che NON siano stati precedentemente lavati con acqua, determina il pericolo di incendio.

•Seguire sempre con attenzione tutte le istruzioni riportate sulle etichette per il lavaggio dei capi (vedere la sezione Bucato).

•Non caricare nell’asciugatrice capi precedentemente trattati con prodotti chimici.

•Non asciugare mai articoli contaminati con sostanze infiammabili (olio da cucina, acetone, alcol, petrolio, cherosene, sostanze per la rimozione di macchie, trementina, cere, sostane per la rimozione di cera e spray per capelli), a meno che non siano stati lavati in acqua calda con una quantità aggiuntiva di detergente.

•Non asciugare gomma, articoli e vestiti con il fondo in gomma, cuscini con imbottitura di gommapiuma, schiuma di lattice, gomma, plastica, cuffie per doccia, tessuti resistenti all’acqua, pannolini, rivestimenti,

polietilene o carta.
• Non introdurre nell’asciugatrice capi troppo voluminosi.	I

•Non asciugare fibre acriliche ad alte temperature.

•Togliere tutti gli oggetti dalle tasche, specialmente gli accendini (rischio di esplosione).

•Completare ogni programma con la relativa fase di Asciugatura a freddo.

•Non spegnere l’asciugatrice se vi sono ancora capi caldi all’interno.

•Pulizia del filtro dopo ogni utilizzo (vedere la sezione Manutenzione).

•Svuotare il recipiente di raccolta dell’acqua dopo ogni utilizzo (vedere la sezione Manutenzione).

•Pulire regolarmente l’unità di condensazione (vedere la sezione Manutenzione).

•Evitare l’accumulo di laniccio intorno all’asciugatrice.

•Non salire sul pannello superiore dell’elettrodomestico, perché in questo modo si potrebbe danneggiare gravemente l’asciugatrice.

•Rispettare sempre gli standard e le caratteristiche elettriche (vedere la sezione Installazione).

•Acquistare solo accessori e parti di ricambio originali (vedere la sezione Assistenza).

! AVVERTENZA: non arrestare mai l’asciugatrice prima della fine del ciclo di asciugatura, a meno che tutti gli articoli non siano stati rimossi velocemente e stesi, così da dissipare il calore.

Smaltimento e Riciclaggio

Come parte del nostro costante impegno in difesa dell’ambiente, ci riserviamo il diritto di utilizzare componenti riciclati per diminuire i costi del cliente e ridurre lo spreco di materiali.

•Smaltimento del materiale di imballaggio: seguire le normative locali in tema di smaltimento, così da permettere di riciclare l’imballaggio.

•Per ridurre i rischi di incidenti ai bambini, rimuovere la porta e la spina, quindi tagliare il cavo di alimentazione a filo con l’apparecchio. Smaltire queste parti separatamente, per assicurarsi che l’apparecchio non possa più essere collegato ad una presa di corrente.

Dismissione degli elettrodomestici

La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente.

Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmio energetico e rispetto dell’ambiente

•Strizzare bene i capi per rimuovere tutta l’acqua possibile prima di introdurli nell’asciugatrice (se si utilizza una lavatrice, impostare un ciclo di centrifuga). In questo modo si risparmieranno tempo ed energia durante l’asciugatura.

•Ogni volta che si utilizza l’asciugatrice a pieno carico, si risparmia energia: capi singoli e piccoli carichi, impiegano più tempo ad asciugarsi.

•Pulire il filtro alla fine di ogni ciclo di asciugatura così da contenere i costi connessi al consumo energetico (vedere la sezione Manutenzione).

11

Cura e manutenzione

	I	Scollegamento dell’apparecchio dalla
		rete elettrica
		! L’asciugatrice deve essere sempre scollegata
		quando non è in funzione, durante le operazioni di
		pulizia e durante qualsiasi operazione di
		manutenzione.
		Pulizia del filtro dopo ogni ciclo
		Il filtro è un componente fondamentale
		dell’asciugatrice: la sua funzione è quella di
		raccogliere il laniccio e i nugoli che si formano
		durante l’asciugatura.Al termine di ogni ciclo di
		asciugatura, è quindi importante pulire a fondo il filtro,
		sciacquandolo sotto l’acqua corrente o pulendolo con
		l’aspirapolvere. Se il filtro si intasa, il flusso dell’aria
		all’interno sarà gravemente compromesso: I tempi di
		asciugatura si allungheranno e così si consumerà
		molta più energia. Potrebbero anche verificarsi danni
		all’asciugatrice.

Il filtro si trova vicino alla guarnizione (vedere a figura). Rimozione del filtro:

1.Tirare verso l’alto il manico in plastica del filtro (vedere a figura).

2.Pulire il filtro e riposizionarlo correttamente. Assicurarsi che il filtro sia inserito fino in fondo nel relativo alloggiamento dell’asciugatrice.

! Non utilizzare l’asciugatrice se il filtro non è stato riposizionato.

Pulizia del Tamburo

! Per la pulizia del tamburo non usare abrasivi, lana di acciaio o agenti di pulizia di acciaio inossidabile.

Potrebbe formarsi una patina colorata sul tamburo di acciaio inossidabile, questo potrebbe essere causato da una combinazione di acqua e/o di agenti di pulizia, come ammorbidente del lavaggio. Questa patina colorata non avrà alcun effetto sulle prestazioni dell’asciugatrice.

Pulizia dell’unità di condensazione

Rimuovere periodicamente (ogni mese) l’unità di condensazione e rimuovere l’eventuale lanugine formatasi tra le piastre sciacquandola sotto il rubinetto con acqua fredda, sul lato posteriore del condensatore.

Come rimuovere il condensatore:

1.Scollegare l’asciugatrice dalla rete elettrica e aprire lo sportello.

2.Aprire il coperchio del condensatore (vedere schema). Sbloccare i tre fermi ruotandoli a 90° in senso antiorario, quindi estrarre il condensatore dall’asciugatrice agendo sull’impugnatura.

3.Pulire la superficie delle guarnizioni di tenuta e riposizionare l’unità accertandosi che i fermi siano stati bloccati.

Svuotare il recipiente di raccolta	Pulizia
dell’acqua dopo ogni ciclo

Estrarre il recipiente dall’asciugatrice e svuotarlo in un lavandino o in un altro scarico adatto, quindi riposizionarlo correttamente.

Controllare sempre il recipiente e svuotarlo prima dell’avvio di un nuovo programma di asciugatura.

Controllo del cestello al termine di ogni ciclo

Ruotare il cestello manualmente per rimuovere i piccoli capi (fazzoletti) che potrebbero essere rimasti all’interno dell’asciugatrice.

Recipiente di raccolta dell’acqua

Unità di condensazione								Filtro
Coperchio del condensatore							Presa
Fermi					Maniglia		d’aria

•Le parti esterne in metallo e plastica e le parti in gomma possono essere pulite con un panno

umido.

●Periodicamente (ogni 6 mesi) aspirare la griglia della presa d’aria frontale e gli sfiati sul retro dell’asciugatrice per rimuovere ogni eventuale formazione di lanugine, fili o polvere. Inoltre per rimuovere accumuli di lanugine dalla parte frontale del condensatore e dalle aree dei filtri, pulire di tanto in tanto con un’aspirapolvere.

!Non usare solventi o abrasivi.

!L’asciugatrice utilizza dei componenti a sfera che non necessitano di lubrificazione.

!Far controllare regolarmente l’asciugatrice da personale tecnico qualificato per la sicurezza delle parti elettriche e meccaniche (vedere la sezione

Assistenza).

Rubinetto

Posteriore

Anteriore

Unità di condensazione

12

Ricerca guasti

Potrebbe accadere che l’asciugatrice sembri fuori uso. Prima di contattare il centro di assistenza (vedere la

sezione Assistenza), analizzare i seguenti suggerimenti per la risoluzione dei problemi:	I

Problema:

L’asciugatrice non si accende.

Il ciclo di asciugatura non viene avviato.

L’asciugatura impiega troppo tempo.

La spia di svuotamento acqua lampeggia ma l’asciugatrice è stata avviata da poco.

La spia di svuotamento acqua è accesa e il recipiente dell’acqua non è pieno.

L’OPZIONE si illumina e la spia START/PAUSA lampeggia di giallo.

Il programma termina e gli indumenti sono più umidi del previsto.

Possibili cause / Soluzioni:

•La spina potrebbe non essere inserita oppure potrebbe non riuscire a fare contatto.

•Potrebbe essersi verificata una mancanza di corrente.

•Il fusibile potrebbe esseri bruciato. Provare a collegare un altro elettrodomestico alla stessa presa.

•Se si utilizza una prolunga, provare a inserire la spina dell’asciugatrice direttamente nella presa.

•Lo sportello potrebbe non essere chiuso correttamente.

•La manopola PROGRAMMI potrebbe non essere stata impostata correttamente (vedere la sezione Avvio e programmi).

•Potrebbe non essere stato premuto il pulsante START/PAUSA (vedere la sezione Avvio e programmi).

•Potrebbe essere stato impostato un intervallo di tempo di attesa (vedere la sezione Avvio e programmi).

•Il filtro potrebbe non essere stato pulito correttamente (vedere la sezione Manutenzione).

•Potrebbe essere necessario svuotare il recipiente di raccolta dell’acqua? La spia di svuotamento acqua lampeggia? (vedere la sezione Manutenzione).

•Il condensatore ha bisogno di essere pulito? (vedere la sezione Manutenzione).

•La temperatura impostata potrebbe non essere adatta al tipo di tessuto da asciugare (vedere la sezione Avvio e programmi, e vedere Bucato).

•Potrebbe non essere stato selezionato il tempo di asciugatura corretto per il tipo di carico (vedere la sezione Bucato).

•La griglia della presa d’aria o gli sfiati sul retro potrebbero essere ostruiti (vedere la sezione Installazione, e la sezione Manutenzione).

•Gli indumenti erano forse troppo bagnati (vedere la sezione Bucato).

•L’asciugatrice potrebbe essere sovraccarica (vedere la sezione Bucato).

●Il recipiente dell’acqua probabilmente non è stato svuotato all’avvio del programma. Non attendere il segnale di svuotamento acqua, controllare sempre il recipiente e svuotarlo prima dell’avvio di un nuovo programma di asciugatura (vedere la sezione Manutenzione).

●È normale, la spia lampeggia quando il recipiente è pieno. Se la spia è accesa ma non lampeggia serve solo a ricordare di svuotare il recipiente (vedere la sezione Avvio e programmi).

●Se l’opzione si illumina e la spia START/PAUSA lampeggia insieme alle spie pulire condensatore e asciugatura a freddo; o le spie di Progressione o Ritardo e la spia START/PAUSA lampeggia insieme all’accensione delle spie Pulire filtro, Pulire condensatore, Asciugatura a freddo, e FINE (‘END’),:

-Spegnere l’apparecchio e togliere la spina. Pulire il filtro ed il condensatore (vedere la sezione Manutenzione). Riposizionare la spina, accendere e avviare un altro programma.

Se la stessa combinazione di spie lampeggia ancora ontattare il Centro Assistenza (vedere la sezione Assistenza).

●Se l’opzione si illumina e la spia START/PAUSA lampeggia con qualsiasi altra combinazione di spie accesa: annotare le spie che sono accese e contattare il centro assistenza (vedere la sezione Assistenza).

! Per motivi di sicurezza i programmi dell’asciugatrice hanno una durata di massimo 4 ore. Se un programma automatico non ha rilevato l’umidità finale richiesta in questo momento, l’asciugatrice completerà il programma e si arresterà. Controllare i punti sopraindicati e fare funzionare nuovamente il programma. Se i risultati sono ancora indumenti umidi, contattare il Centro Assistenza (vedere la sezione Assistenza).

13

Assistenza

Prima di chiamare il centro di I assistenza:

• Provare a risolvere il problema in modo autonomo servendosi dei consigli della sezione Risoluzione dei problemi.

• In caso contrario, spegnere l’asciugatrice e chiamare il più vicino centro di assistenza.

Notizie da comunicare al centro di assistenza:

•nome, indirizzo e codice postale

•numero di telefono

•tipo di problema verificatosi

•data di acquisto

•modello dell’apparecchio (Mod.)

•numero di serie (S/N)

Queste informazioni sono riportate sull’etichetta dei dati posta all’interno dello sportello dell’asciugatrice.

Ricambi

L’asciugatrice è un elettrodomestico complesso: tentare di ripararlo da soli o farlo riparare da persone non qualificate, oltre a poter provocare lesioni, potrebbe anche danneggiare in modo grave l’apparecchio e invalidare la garanzia sulle parti di ricambio. Contattare sempre un tecnico qualificato nel caso in cui si verifichi un malfunzionamento dell’asciugatrice. Ogni ricambio è stato progettato specificamente per quest’asciugatrice.

Programmi Comparativi

● Programmi consigliati per il test comparativo di EN61121

Programma	Programma da selezionare		Dimensione carico
(EN61121)
Asciugatura cotone	Cotone - Cotone Armadio	2	8 kg
Asciugatura cotone stiratura	Asciugatura temporizata - Temperatura Alta (100 minuti)		8 kg
Tessuto di facile cura	Sintetici - Sintetici Armadio	3	3 kg

! Nota: questo non è un elenco completo di opzioni di programma (vedere la sezione Avvio e programmi).

L’elettrodomestico è conforme alle seguenti direttive CEE:

-2006/95/CEE sui dispositivi a bassa tensione

-89/336/CEE, 92/31/CEE e 93/68/CEE sulla compatibilità elettromagnetica

14

Instruction booklet

TUMBLE DRYER

I		GB		F
Italiano, 1		English, 15		Français, 29
E		P
Español, 43		Português, 57

Contents	GB

Important information, 16-17

Installation, 18

Door reversal instructions

Where to put your dryer

Ventilation

Water drain

Electrical connection

Before you start using your dryer

Dryer description, 19

To open the door The features Control panel

TCL G31B TCL G31XB

Start and programmes, 20-22

Choosing a programme Table of programmes The controls

Laundry, 23-24

Sorting your laundry

Wash care labels

Special clothing items

Drying times

Warnings and Suggestions, 25

General safety Disposal

Saving energy and respecting the environment

Maintenance and Care, 26

Switching off the electricity Cleaning the filter after each cycle

Empty the water container after each cycle Check the drum after each cycle

Cleaning the condenser unit Cleaning the dryer

Troubleshooting, 27

Service, 28

Spare parts

!Keep this instruction booklet on hand in order to refer to it when necessary. Take it with you when you move, and should you sell this appliance or pass it on to another party, make sure that this booklet is supplied along with the dryer so that the new owner may be informed about warnings and suggestions on how the appliance works.

!Read these instructions carefully; the following pages contain important information on installation and suggestions on how the appliance works.

This symbol reminds you to read this booklet.

15

Important Information

For your Condenser dryer to operate efficiently, you must follow the regular maintenance schedule shown below:

GB

Fluff Filter...

! You MUST clean the fluff filter after EVERY drying cycle.

STEP 1.		STEP 2.
Open the door of your		Pull out the filter (using
dryer.		the two finger grips).

STEP 3.

Clean any fluff deposits from the filter mesh.

STEP 4.

Refit the filter - NEVER run the dryer without the filter in position.

!Failure to clean the filter after EVERY drying cycle will affect the drying performance of your machine.

-It will take longer to dry and as a result will use more electricity during drying.

Water Container...

! You MUST empty the water container after EVERY drying cycle.

STEP 1.		STEP 2.
Pull the water container		Empty all the water
towards you and remove		collected in the water
it fully from the dryer.		container.

STEP 3.

Refit the water container, ensuring that it is pushed fully back into position.

! The ‘Empty Water’ light stays on -To remind you to empty the water container at the start and at the end of each programme.

!Failure to empty the water container will result in:

-The machine will stop heating (so the load may still be wet at the end of the drying cycle).

-The ‘Empty Water’ light will flash to tell you that the water container is full.

Priming the Water Collection System

When your dryer is new, the water container will not collect water until the system is primed... this will take 1 or 2 drying cycles. Once primed it will collect water during every drying cycle.

16

Important Information

Condenser Unit...		GB
! You MUST clean the fluff from the condenser EVERY
month.

STEP 1.

Open the condenser cover - hold the handle and pull towards you.

STEP 2.			STEP 3.		STEP 4.
Remove the condenser by			Flush the condenser, from		Refit the condenser unit
rotating the 3 clips then			the rear with water, to		- ensure that the unit is
pulling the condenser			remove any fluff deposits.		pushed in fully, all 3 clips
towards you.					are re-secured and the
(There may be some water					positiong arrows on the
in the tubes, this is normal).					front of the condenser are
					pointing upwards.

●	Check that:
	-	The positioning arrows are pointing upwards.
	-	The 3 clips are re-secured back into their ‘lock’ position.
Rotate 3 clips

! Failure to clean the condenser could cause premature failure of your dryer.

17

...fit new hose and refit clip here.

Installation

Where to put your dryer

GB

●Place your dryer at a distance from gas ranges, stoves, heaters, or cook tops because flames can

damage the appliance.

Minimum gap 10mm					●	If you are going to install
						the appliance under a work
						counter, be sure to leave a
						10mm space between the
						top and any other objects
		Minimum gaps
		15mm				on or above the machine and
						a 15mm space between the
						sides and lateral furnishings
						or walls. This is to ensure
proper air circulation. Make sure that the back vents
are not obstructed.

Ventilation

When the dryer is in use, there has to be adequate ventilation. Make sure you put your dryer in an environment that is not damp and has proper air circulation throughout. Airflow around the dryer is essential to condense the water produced during the washing, the dryer will not operate efficiently in an enclosed space or cupboard.

!We do not recommend that the dryer is installed in a cupboard but the dryer must never be installed behind a lockable door, a sliding door or a door with a hinge on the opposite side to that of the dryer door.

!If using the dryer in a small or cold room some condensation could be experienced.

Door Reversal Instructions

Hinge

Door catch

Door latch

Hinge

The door of your dryer is reversible and can easily be changed. Exchange diagonally hinge brackets and blanking screws. Exchange door latch and catch with their opposite blanking plates (see diagram above).

Water drain

If your dryer is installed next to a drain the water can be plumbed into this drain. This does away with the need to empty the water container. If the dryer is stacked onto or installed next to a washing machine it can share the same drain. The height of the drain must be less than 3' (1m) from the bottom of the dryer.

Remove the existing clip and hose from position shown (see diagram).

Remove clip and hose

from here...

Fit a suitable length of hose to the new location shown (see diagram) and refit clip.

! Make sure that the hose is not squashed or kinked when the dryer is in its final location.

Electrical connections

Make sure of the following before you insert the plug into the the electrical socket:

●The socket must be grounded.

●The socket must be able to sustain the machines maximum power, which is indicated on the rating label (see Dryer Description).

●Power voltage must be within the values indicated on the rating label (see Dryer Description).

●The socket must be compatible with the dryers plug. Should this not be the case, replace the plug or the socket.

!The dryer must not be installed outdoors, even if the space is sheltered. It can be very dangerous if it is exposed to rain or storms.

!Once installed, the dryers electrical wire and plug must be within easy reach.

!Do not use extension cords.

!The power cord must not be bent or squashed.

!The power cord supplied should be checked periodically and replaced by a cord specially prepared for this dryer and fitted only by authorised technicians (see Service). New or longer power cords are supplied at an extra charge by authorised dealers.

!The manufacturer denies any responsibility should any of these rules not be followed.

!If in doubt about any of the above consult a qualified electrician.

Before you start using your dryer

Once you have installed your dryer and before you use it, clean the inside of the drum to remove any dust that could have accumulated during transport.

18

Dryer Description

To open the door

Press and release the front panel in position shown

Condenser unit (Cover open)

Control panel

ON/OFF

Button

The ON/OFF button : If the dryer is running and this button is pressed, the dryer stops. Press again, the dryer restarts.

The PROGRAMMES knob sets the programme: rotate it until the indicator is pointing to the programme you want to select (see Start and Programmes).

The OPTION buttons/lights select available options for your selected programme. The lights indicate that the option has been selected (see Start and Programmes).

The START/PAUSE button/light (Avvio/Pausa) starts a selected programme. When you press this button there will be one beep and the progress lights will flash to confirm the action. When a programme is running, holding this button in pauses the programme and stops the dryer.The light is green when a programme is running, flashing amber if the programme has been paused or flashing green if on standby waiting to start a programme (see Start and Programmes).

The features			GB
	Water container	Rating plate

Model & Serial numbers

									Air intake
									grille
	Condenser cover handle				Filter
		(Pull to open)
								Clean Condenser
PROGRAMMES								Light
Knob			Progress or Delay					Clean Filter
						Lights
	Indicator
								Light

	OPTION		Empty Water
		START/PAUSE	Light
	Buttons & Lights
		Button & Light

The Progress or Delay lights show you the status of the programme, or the delay time when they flash. During a delayed start the lights flash to show the delay selected. When (not flashing) they show each stage of the programme by the corresponding light turning on (see Start and Programmes).

The Empty Water indicator light (Svoutare Acqua) signals that the water container should be emptied. The light will take a few seconds to go out after replacing the empty water container, the dryer must be running for this to happen (see The Controls).

Note: If the water bottle fills the indicator light flashes, the heat is turned off and your clothes will not dry.

The Clean Filter light (Pulire il Filtro) gives you a reminder before every programme that it is essential to clean the filter every time the dryer is used (see Maintenance and Care).

The Clean Condenser light (Pulire il Condensatore) gives you a reminder that it is essential to clean the condenser at regular intervals (see Maintenance and Care).

19

Start and Programmes

Choosing a programme

GB

1.Plug the dryer into the electrical socket.

2.Sort your laundry according to fabric type (see Laundry).

3.Open the door and make sure the filter is clean and in place and the water container is empty and in place (see Maintenance).

4.Load the machine and make sure items are not in the way of the door seal. Close the door.

5.If none of the lights are on: Press the ON/OFF button .

6.Choose a programme by checking the Programmes Guide (see Programmes) as well as the indications for each type of fabric (see Laundry).

- Select a programme by rotating the PROGRAMMES knob.

7.Set a delay time and other options if necessary.

8.The START/PAUSE light is flashing green:

- press the START/PAUSE button to begin. The green light stops flashing.

During the drying programme, you can check on your laundry and take out items that are dry while others continue drying. When you close the door again, press the START/PAUSE button in order to resume drying.

(When the door is opened the START/PAUSE light will flash Amber, after the door is closed and the START/PAUSE button pressed, the START/PAUSE light will stop flashing and show green.)

9.When the programme is complete. The buzzer will sound. Open the door, take the laundry out, clean the filter and replace it. Empty the water container and replace it (see Maintenance).

If the Post Creasecare option has been selected and you do not remove the laundry immediately, the dryer will tumble occasionally for 10 hours or until you open the door.

10.Unplug the dryer.

Note:

This tumble dryer, in compliance with new energy saving regulations, is fitted with an automatic standby system which is enabled after about 30 minutes if no activity is detected. Press the ON/OFF button briefly and wait for the machine to start up again.

Easy Iron Programme

‘Easy Iron’ is a short 10 minute programme (8 minutes of heat followed by a 2 minute cool tumble period) which fluffs the fibres of clothing that have been left in the same position/location for an extended period of time. The cycle relaxes the fibres and makes them easier to iron and fold.

! ‘Easy Iron’ is not a drying programme and should not be used for wet articles of clothing.

For best results:

1.Do not load more than the maximum capacity. These numbers refer to the dry weight:

Fabric	Maximum load
Cotton and Cotton mixtures	2.5kg
Synthetics	2kg
Denim	2kg

2.Unload the dryer immediately after the end of the programme, hang, fold or iron the articles and put them away in the closet. Should this not be possible repeat the programme.

The ‘Easy Iron’ effect varies from one fabric to the next. It works well on traditional fabrics like Cotton or Cotton mix, and less well on acrylic fibres and on materials such as Tencel®.

20

Start and Programmes

Programmes

GB

! If none of the lights are lit; Press the ON/OFF button and then select programme.

	Programme	What it does...	How to set it...	Note:
		Dries your clothes on High Heat	1. Position the PROGRAMMES knob on	Options available:
	Cottons	setting, ready for wearing.	2. Select any options if required.	●	Delayed Start (Partenza Ritardata),
			3. Press the START/PAUSE button	●	Pre-Creasecare (Antipiega Pre
	Extra dry				Asciugatura),
			(Avvio/Pausa)
	(Cotone Extra)			●	Post Creasecare (Antipiega Post
					Asciugatura).
		Dries your clothes on High Heat	1. Position the PROGRAMMES knob on	Options available:
	Cottons	setting, ready for putting away.	2. Select any options if required.	●	Delayed Start (Partenza Ritardata),
			3. Press the START/PAUSE button	●	Pre-Creasecare (Antipiega Pre
	Cupboard dry				Asciugatura),
			(Avvio/Pausa)
	(Cotone Armadio)			●	Post Creasecare (Antipiega Post
					Asciugatura).
		Dries your clothes on Low Heat	1. Position the PROGRAMMES knob on	Options available:
	Synthetics	setting, ready for putting away.	2. Select any options if required.	●	Delayed Start (Partenza Ritardata),
				●	Pre-Creasecare (Antipiega Pre
			3. Press the START/PAUSE button
	Cupboard dry				Asciugatura),
			(Avvio/Pausa)
				●	Post Creasecare (Antipiega Post
	(Sintetici Armadio)				Asciugatura).
		Brief programme (approximately	1. Position the PROGRAMMES knob on	! This is not a drying
	Easy Iron	10 minutes) that softens fibres of	2. Press the START/PAUSE button	programme (see previous
				page).
		clothing that is ready for ironing.	(Avvio/Pausa)
	(Stira Facile)
				Options available:
				None
	Timed Drying	Dries wet clothing that you wish	1. Position the PROGRAMMES knob on the	Options available:
		to dry on Low Heat or small	desired time:	●	High Heat (Resistente),
				●	Delayed Start (Partenza Ritardata),
	(170, 140, 120,	loads (less than 1kg).	170, 140, 120, 100, 80, 70, 60, 50, 40,
				●	Pre-Creasecare (Antipiega Pre
	100, 80, 70, 60,		30 or 20.		Asciugatura),
	50, 40, 30 or 20	Can be used with High Heat	2. Select any options if required.	●	Post Creasecare (Antipiega Post
	minutes)
		option if you prefer to use a	3. Press the START/PAUSE button		Asciugatura).
			(Avvio/Pausa)
		timed programme.		Consult ‘suggested drying
				times’ (see Laundry).
				The last 10 minutes of these
				programmes is the Cool
				Tumble phase (see below).
		Brief programme (approximately	1. Position the PROGRAMMES knob on	Options available:
	Cool Tumble	10 minutes) that cools fibres of	2. Press the START/PAUSE button	None
		clothing.	(Avvio/Pausa)
	(Raffredamento)

21

Start and Programmes

The Controls

GB	●	PROGRAMMES knob
	! Warning, if after pressing the Start/Pause button
	(Avvio/Pausa)		, the programmes knob position has
	changed, the new position will NOT change the
	programme selected.
	To change a selected programme, press the
	Start/Pause button (Avvio/Pausa) ,the light flashes
	Amber to indicate the programme is paused. Select the
	new programme and any options required, the light will
	then flash green. Press the Start/Pause button
	(Avvio/Pausa)		again and the new programme will start.

● OPTION buttons / lights

These buttons are used to customise the selected programme to your requirements. Not all options are available for all programmes (see Start and Programmes). If an option is not available and you press the button, the buzzer will beep three times. If the option is available there will be one beep and the option light next to the button lights to confirm the selection.

Progress Lights: Drying (Asciugatura), Cool Tumble

(Raffredamento), End (Fine Ciclo) / Delay Lights:

(3hr, 6hr, 9hr)

When the light next to the delay button is on, these lights flash to indicate the delay time selected. During other programmes they indicate the progress of the dryer, each one comes on as the corresponding phase starts. Time Delay (Partenza Ritardata)

The start of some programmes (see Start and Programmes) can be delayed for up to 9 hours in 3hr steps. Ensure the water bottle is emptied before setting a delayed start.

When a delayed start is in progress the light next to the delay button will be on and the selected delay period light will flash (after the Start/Pause button (Avvio/Pausa) has been pressed).

To set a delayed start, press the Time Delay button, and the light next to the button will come on together with the 3hr delay light. Pressing the button again will advance the delay setting to 6hr, the 3hr light goes out and the 6hr light is on. Each time you press the button the delay setting advances 3 hours, as indicated by the corresponding light. If the 9hr light is on, pressing the button again will cancel the delay. Holding in the On/Off button will also cancel.

Pre Creasecare (Antipiega Pre Asciugatura) When a delayed start and this option have been

selected the clothes are tumbled occasionally during the delayed period to help prevent creases developing. High Heat (Resistente)

Available for Time Drying Programmes. Press this button and a high heat setting is selected and the light next to the button comes on. Timed programmes have a default of low heat, if the light alongside the button is on then pressing the button selects a low heat setting and the light goes out.

Post Creasecare (Antipiega Post Asciugatura) When selected, the clothes are occasionally tumbled after the end of the drying and cool tumble cycles, to help prevent creases developing should you not be

available to remove the load immediately the programme is complete. The Fine Ciclo light (End light) is on during this phase.

Empty Water Light / Container (Svuotare Acqua)

(If you have plumbed your dryer to a drain this light can be ignored, as there is no need to empty the water container).

When this light is on (not flashing) it reminds you to empty the water container.

If the water container fills during a programme, the heater turns off and the dryer does a period of Cool Tumble then the light flashes and the buzzer sounds. You must empty the water container and restart the dryer or the clothes will not dry. After re-starting the dryer, the light will take a few seconds to go out.

To avoid this always empty the water container each time you use the dryer (see Maintenance).

● Door Opening

Opening the door (or pressing the Start/Pause button (Avvio/Pausa) ) during a programme will stop the dryer and have the following effects:

●The Start/Pause (Avvio/Pausa) light flashes Amber.

●During a delay phase the delay will continue to count down. The Start/Pause button (Avvio/Pausa) must be pressed to resume the delay

programme.

One of the delay lights will flash to show the current delay setting.

●The Start/Pause button (Avvio/Pausa) must be pressed to resume the programme. The progress lights will change to show the current status and the Start/Pause (Avvio/Pausa) light will stop flashing and turn green.

●During the post creasecare phase of a drying programme (Antipiega Post Asciugatura), the programme will finish. Pressing the Start/Pause button (Avvio/Pausa) will re-start a new programme at the beginning.

●Changing the programmes knob will select a new programme and the Start/Pause (Avvio/Pausa) light will flash green. You can use this to select the Cool Tumble programme (Raffredamento) to cool the clothes, if you find them dry enough. Press the Start/Pause button (Avvio/Pausa) to begin a new programme.

●Note

If you have a power cut, switch off the power or remove the plug. When power is restored, press the Start/Pause button (Avvio/Pausa) and the programme will resume.

22
