Electrolux Professional MONO-ZONE Parts Manual

Nomenclature Induction MONO ZONE / Induction MONO

ZONE

Parts list/Stückliste Induktion MONO ZONE

Rep. Code
Item Part N° Désignation

Teile-Nr

Pos.

1 Voir S1 Caisson Single zone induction casing Gehäuse Induktion Einfachfeld
2 0D7226 Etiquette Induction MZ Electrolux Single zone induction label Etikett Induktion Einfachfeld
0D7668 Etiquette Induction MZ Zanussi Single zone induction label zanussi Etikett Induktion Einfachfeld zanussi
3 0D7633 Inducteur éq, Libero Single Zone Inductor Packaged Induktor Einfachfeld Libero Verpackt
4 0D7634 Carte Commande Induction Emballe Induction control board packaged Steuerkarte Induktion Verpackt
5 0D7635 Carte fi ltre éq, Filter control assy Steuerkarte fi lter
6 0D7636 Générateur éq, Generator assy Generator Komplett
7 0D7637 Ventilateur 80x80 éq, Fan 80x80 assy Gebläse 80x80 Komplett
8 Voir S2 Tôle de fond Single Zone Base Plate Bodenblech Einfachfeld
9 0D7729 Filtre Filter Filter
10 0D6250 Vis tole 3,5x9,5 (jeu x 10) Cx Metal Screw 3.5x9.5 Zn (Set x 10) Blechschraube Cx 3,5x9,5 Zn (10-Er Satz)
11 Voir S3 Bride protection Flange protection Hornschutz
12 0KQ527 Vis TRL M4x8 (jeu x 10) Rl screw M4x8 Stainless steel (Set X 10) Schraube Rl M4x8 Edelstahl (10-Er Satz)
13 0D7216 Pied M6 ( jeu x 4) Foot M6 (Set X 4) Fuss M6 (4-Er Satz)
14 0D5282 Vis taptite M4x8 (jeu x10) H Taptite Screw M4X8 (Set X 10) Taptite Schraube H M4X8 (10-Er Satz)
15 0D6450 Passe fi l DK 8x14x1 (jeu x10) Grommet Dk 8x14x1 (Set X10) Kabeldurchführung Dk 8x14x1 (10-Er Satz)
16 0D6040 Collier CV8 (jeu x 10) Collar CV8 (Set X10) Schelle Cv8 (10-Er Satz)
0D3027 Vis taptite M4x12 (jeu x 10) H Taptite Screw M4X12 (Set X 10) Taptite Schraube H M4X12 (10-Er Satz)
0D7501 Ecrou HU M4 (jeu x 10) Nut HU M4(Set X 10) Sechskantmutter M4 (10-er Satz)
17 0D7640 Ventilateur 120x120 éq, Fan 120x120 Assy Gebläse 120x120 Komplett
18 0D7661 Cordon liaison Lead Anschusskabe

S1 0D7210 Caisson éq, MZ Electrolux MZ Induction Casing Assy Gehäuse Induktion Einfachfeld komplett
0D7671 Caisson éq,MZ Zanussi MZ Induction Casing Assy Gehäuse Induktion Einfachfeld komplett
S2 0D7638 Tôle de fond équipée Single Zone Base Plate Assy Bodenblech Einfachfeld Komplett
S3 0D7639 Filtre éq, Filter Assy Filter komplett

Description Bezeichnung

1

INDUCTION FR 05 2015

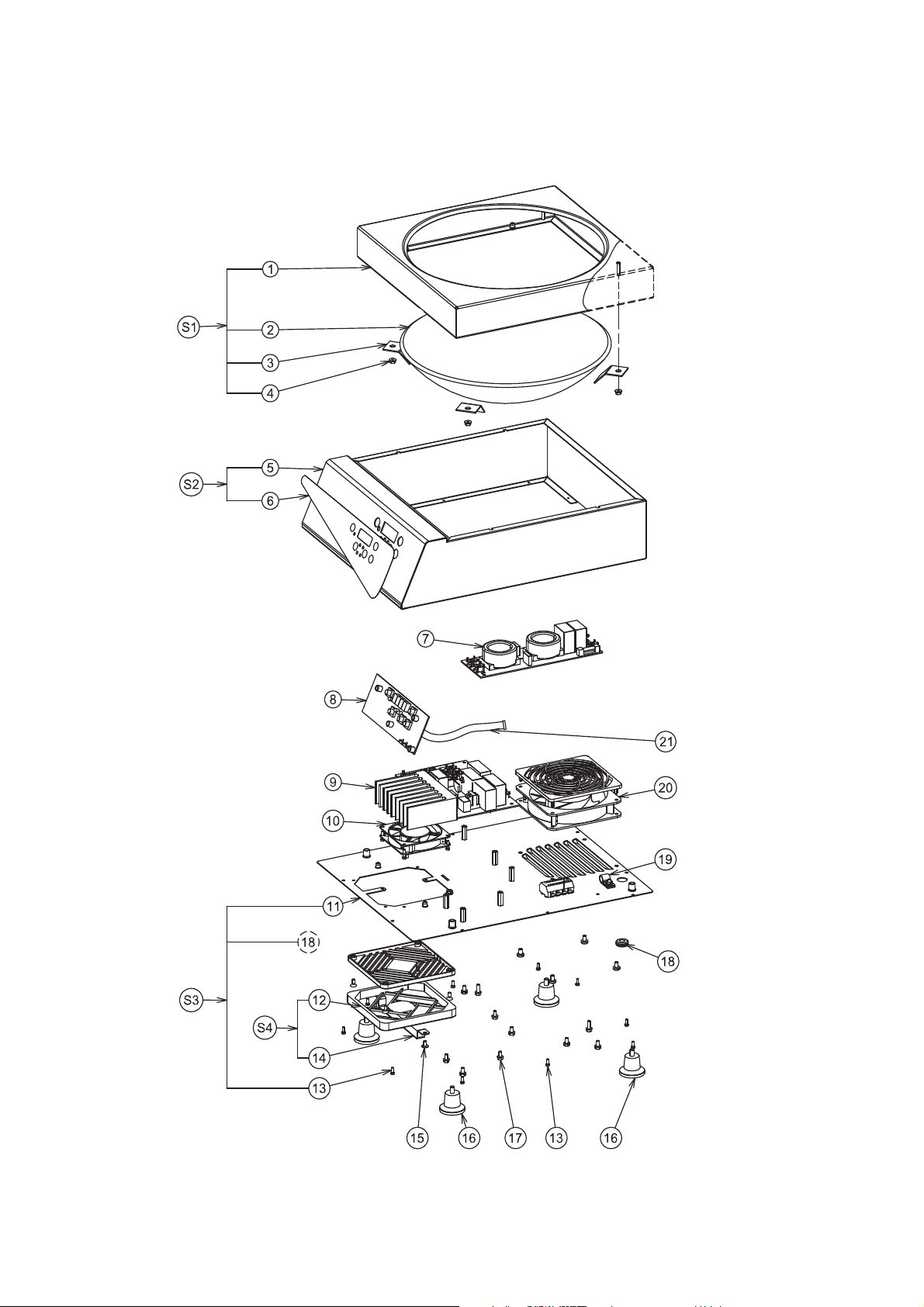

Vue éclatée Induction
view/Explosionszeichnung

MONO ZONE/

Induction

Induktion MONO ZONE

MONO ZONE

exploded

/Esploso Induzione MONO ZONE/

Despiece o Inducción MONO ZONE/Sprängskiss Induktion MONO ZONE

INDUCTION FR 10 2014

2

Nomenclatura

Induzione MONO ZONE/Nomenclatura Inducción

MONO ZONE/Specifi kation Induktion MONO ZONE

N° Cod
N. Código Designazione
Ref Kod

1 VOIR S1 Caja Inducción Monozona Scatola Induzione Mono Zone Stativ Induction en zon
2 0D7226 Etiqueta Inducción Mz Electrolux Etichetta Induzione Mono Zone Etikett Induction en zon
0D7668 Etiqueta Inducción Mz Zanussi Etichetta Induzione Mono Zone Etikett Induction en zon
3 0D7633 Inductor Monozona Libero Embalado Induttore Monozone Libero Imballo Induktor en zon Libero PACKAD
4 0D7634 Tarjeta de mando Inducción Embalada Scheda comando Induzione Imballo Kretskort Induction PACKAD
5 0D7635 Tarjeta de fi ltre Equipado Scheda fi ltro eqqipaggiato Kretskort fl itrering utrust
6 0D7636 Generador Mono Libero Embalado Generatore Mono Libero Imballo Generator en zon Libero PACKAD
7 0D7637 Ventilado 80x80 Equipado Ventola 80x80 equipaggiato Fläkt 80x80 UTRUST.
8 Voir S2 Chapa Fondo Equipada Lamina fondo equipaggiato Bottenplåt en zon UTRUST
9 0D7729 fi ltre Filtro Filtrering
10 0D6250
11 Voir S3 Reten proteccion Briglia protezione Flän skydd
12 0KQ527
13 0D7216 Pata M6 (Juego X 4) Piede M6 (Set X 4) Fot M6 (Spel X 4)
14 0D5282 Tornillo Torx M4x8 (Juego X 10) Vite Torx M4x8 (Set X 10) Skruv M4x8 (Spel X 10)
15 0D6450 Pasahilos Dk 8x14x1 (Juego X 10) Passafi lo Dk 8x14x1 (Set X10) Trådränna Dk 8x14x1 (Spel X 10)
16 0D6040 Abrazadera Cv8 (Juego x 10) Fascetta Cv8 (Set X 10) Rörhållare Cv8 (Spel X10)
0D3027 Tornillo Taptite H M4X12 (Juego X 10) Vite Taptite H M4X12(Set X 10) Skruv Taptite H M4X12 (Spel X 10)
0D7501 Dado HU M4 (Juego X 10) Tuerca HU M4 (Set X 10) Mutter HU M4 (Spel X10)
17 0D7640 Ventilado 120x120 Equipado Ventola 120x120 equipaggiato Fläkt 120x120 UTRUST.
18 0D7661 Gruppo cavo Cable Anschusskabel

S1 0D7210 Caja Inducción Mz Eq Electrolux Scatola Induzione Mz equipaggiato Stativ Induction Ez UTRUST.
0D7671 Caja Inducción Mz Eq Zanussi Scatola Induzione Mz equipaggiato Stativ Induction Ez UTRUST.
S2 0D7638 Chapa Fondo Monozona Equipada Lamina fondo Monozone equipaggiato Bottenplåt en zon UTRUST..
S3 0D7639 Filtre equipado Filtro equipaggiato Filtrering UTRUST.

Tornillo Chapa Cx 3,5x9,5 Zn (Juego X 10)

Tornillo Rl M4x8 Acero inox (Juego x 10)

Vite lamiera Cx 3,5x9,5 Zn (Set X 10) Skruv Plåt Cx 3,5x9,5 Zn (Spel X 10)

Vite Rl M4x8 Inox (Set X 10) Skruv Rl M4x8 rost.stål (spel x 10)

Descripción

Beskrivning

3

INDUCTION FR 05 2015
