CATALOGO PARTI DI RICAMBIO
ELECTROLUX PROFESSIONAL
Modular Platform
Viale Treviso, 15
33170 Pordenone - Italy
Fax: +39 0434-380577
CUCINE 6FUOCHI GAS SU FORNO GRANDE N700
6 BURNER GAS RANGE ON OVEN N700
Code Type Ref. Page Notes
178 006 PCF/G9 a 1-5 6 Burners Gas Range on Large Oven
SPARE PARTS CATALOGUE
Indice Index
Pag. 1 Mobile e componenti Structure and components
2 Impianto gas Gas components
3 - 5 Lista ricambi Spare parts list
Marchio / Brand: Zanussi
Factory code: 9PDX
Da Ser. Nr. / From ser. nr.: 518.....
Ed. 2006 12
Doc. Nr.: 2 - 05 225
3
1
4
2
14
9
40
13
10
8
5
38
41
33
18
39
17
15
16
19
35
34
25
5
11
12
17
23
21
20
36
22
37
24
Da Ser. Nr. / From ser. nr.: 518.....
Page: 1
29
31
Ed. 2006 05
26
28
27
32
Doc. Nr.: 2 -05 225
30

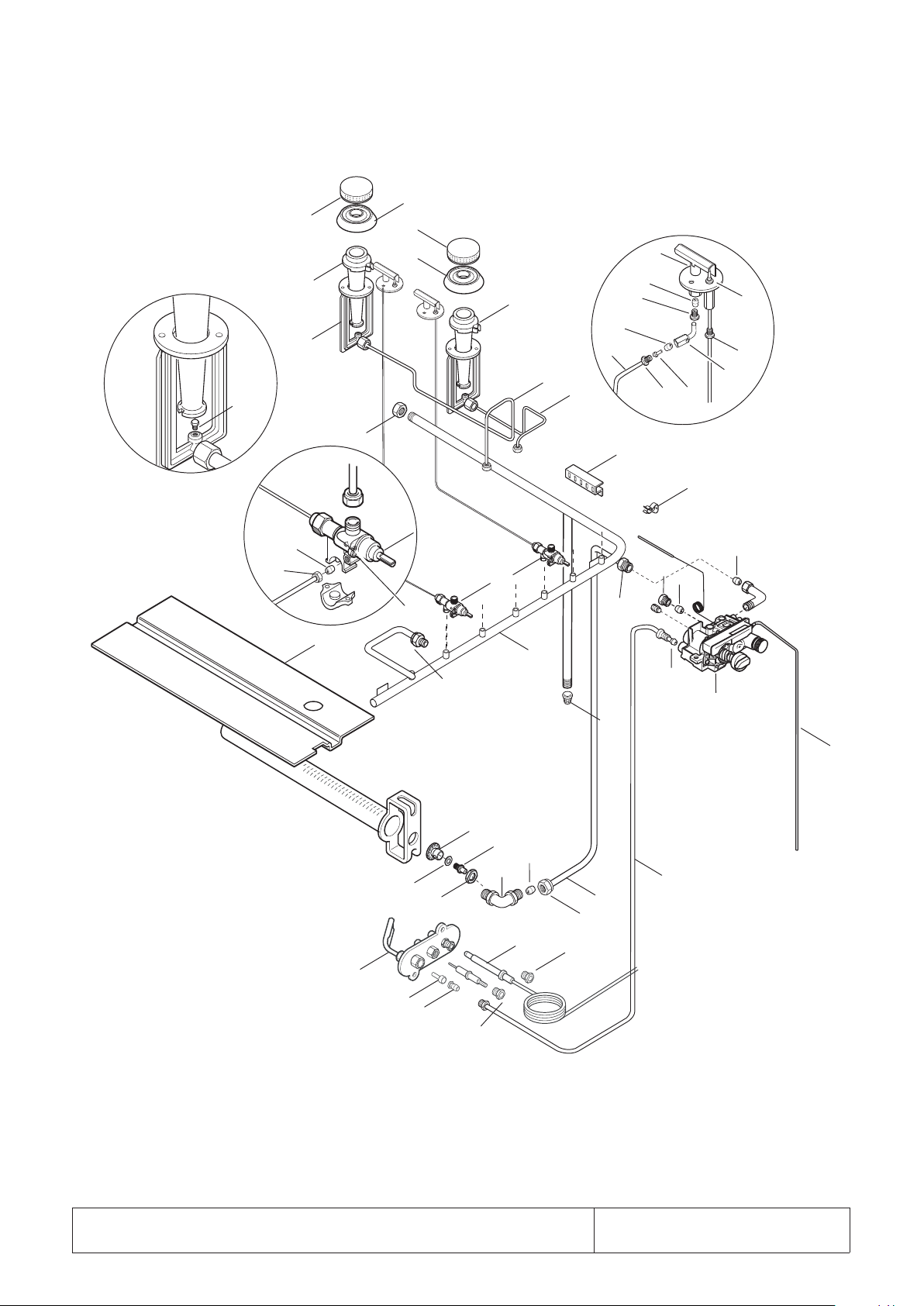

A*
50
51
52
50
53
53
51
66
65
56a
61
59-60
61a
62
56
57
52
62a
B*
56
55
82
93
87
77
68
67
54
71
72
54
C
*
63
73
80
D*
77
76
78
88
89
73
64
74
75
92
55
70
83
84
E*
90
Da Ser. Nr. / From ser. nr.: 518..... Page: 2
86
Ed. 2006 12
Doc. Nr.: 2 - 05 225
A - Ugello bruciatore / Burner nozzle ø60
6DGT Code
0C2809 ø1.85 2H/2E+ G20 20mbar
0C2808 ø1.75 2H G20 25mbar
0C2806 ø1.85/2.10 2ELL G25 20mbar
0C2805 ø1.75/2.10 2L G25 25mbar
059314 ø1.15 3+3B/P G 30 30mbar
0A2076 ø1.10 3B/P G30 36mbar
0C2807 ø1.10 3B/P G30 50mbar
0C2805 ø1.75/2.10 2S G25.1 25mbar
0A2475 ø2.25 No CE G20 10mbar
0A5170 ø3.50 1a G110
059627 ø3.30 1b G120
Ref. / Notes
C - Vite di minimo / Min screw ø60
6DGT Code
002899 n°80 2H/2E+ G20 20mbar
002899 n°80 2H G20 25mbar
002899 n°80 2ELL G25 20mbar
002899 n°80 2L G25 25mbar
002911 n°55 3+3B/P G30 30mbar
002911 n°55 3B/P G30 36mbar
002925 n°50 3B/P G30 50mbar
002899 n°80 2S G25.1 25mbar
002899 n°80 No CE G20 10mbar
- adj
- adj
6DGT Code
Ref./ Notes
1a G110
1b G120
B - Ugello pilota / Pilot nozzle
Ref./ Notes
053670 n°41 2H/2E+ G20 20mbar
053670 n°41 2H G20 25mbar
053670 n°41 2ELL G25 20mbar
053670 n°41 2L G25 25mbar
054593 n°25 3+3B/P G30 30mbar
054593 n°25 3B/P G30 36mbar
054593 n°25 3B/P G30 50mbar
053670 n°41 2S G25.1 25mbar
053670 n°41 No CE G20 10mbar
053669 n°75 1a G110
053669 n°75 1b G120
D- Ugello bruciatore forno / Burner nozzle oven
6DGT Code
0C0729 ø2.40 2H/2E+ G20 20mbar
002865 ø2.30 2H G20 25mbar
0C0730 ø2.65 2ELL G25 20mbar
059363 ø2.50 2L G25 25mbar
002862 ø1.50 3+3B/P G30 30mbar
056470 ø1.45 3B/P G30 36mbar
004488 ø1.40 3B/P G30 50mbar
003997 ø2.55 2S G25.1 25mbar
- ø2.80 No CE G20 10mbar
054545 ø7.00 1a G110
0C3590 ø6.90 1b G120
Ref. / Notes
Da Ser. Nr. / From ser. nr.: 518..... Page: 3
E - Ugello pilota forno/ Pilot nozzle ov en
6DGT Code
053670 n°27 2H/2E+ G20 20mbar
053670 n°27 2H G20 25mbar
053670 n°27 2ELL G25 20mbar
053670 n°27 2L G25 25mbar
054593 n°14 3+3B/P G30 30mbar
054593 n°14 3B/P G30 36mbar
054593 n°14 3B/P G30 50mbar
053670 n°27 2S G25.1 25mbar
053670 n°27 No CE G20 10mbar
053669 n°50 1a G110
053669 n°50 1b G120
Ed. 2006 05
Doc. Nr.: 2 -05 225
Ref./ Notes
CUCINE 6FUOCHI GAS SU FORNO GRANDE
6 BURNER GAS RANGE ON OVEN
PNC Model Ref.
178006 PCF/G9 a
Pos
Factory
Code
6 Dgt
Code
Descrizione Description
Pagina 1 Page 1
1 0523847400 004998 GRIGLIA CAMINO GRID FO R CHIMNEY
2 0870863100 0C3573 RIPIANO 6 FUOCHI TABLE TO P
3 0510816700 002807 GRIGLIA BIFUOCO CAST IRO N G RID
4 0856809100 0C3574 CRUSCOTTO CONTROL PANEL
5 0548856902 0C0191 MANOPOLA RUBINETTO GAS KNOB, GAS TAP
8 0543815000 059293 GUARNIZIONE OR OR GASKET
9 0548858000 0C2007 G HIERA FUO CHI ANTERIORI KNO B RING, FRO NT BURNER
10 0548858100 0C2008 GHIERA FUOCHI PO STERIORI KNOB RING , REAR BURNER
11 0548856500 0C0189 MANO PO LA FO RNO KNOB, GAS VALVE
12 0548856600 0C0190 MANO PO LA ACCENDITO RE KNOB, GAS VALVE IGNITER
13 0548857900 0C2006 GHIERA VALVOLA F ORNO KNOB RING , G AS VALVE
14 0218912211 069567 MO LLETT E PER G HIERA
15 0543830300 0C4417 GUARNIZIONE FACCIATA FORNO
16 0831835200 0C3575 GRIGLIA FORNO GRATE, OVEN
17 0532827900 0C3576 SUPPORTO G RIGLIE GRATE LEADING
18 0532829300 * FONDO FORNO BOTTOM
19 0315280702 050761 CO PERCHIO FORO ACCENSIONE PILOT COVER
20 0532829900 * PANNELLO INFERIORE LOWER PANEL
21 0532829800 0C3577 SUO LA FO RNO SOLE PLATE
22 0516889300 * PERNO CERNIERE PIN FOR HINGE
23 0528862801 * SUPPORTO SUP. CERNIERA
24 0530844200 0C0463 MANIG LIA PORTA DESTRA HANDLE, RIGHT DO O R
25 0530844300 0C0180 MANIG LIA PORTA SINISTRA HANDLE, LEFT DO O R
26 0532832101 0C2175 PORTA DESTRA RIGHT DO O R
27 0532832201 0C2177 PORTA SINISTRA LEFT DOOR
28 0523849404 0C2174 CO NTRO PO RTA DESTRA INNER RIGHT DO O R
29 0523849504 0C2176
30 0527883000 * CERNIERA INF. DESTRA INFERIOR RIGHT HINGE
31 0528862700 * CERNIERA INF.SINISTRA INFERIOR LEFT HINGE
32 0514884101 006229 BO CCOLA CERNIERA BUSH, PIN DO O R
33 0527850500 0C0156 PIASTRA FISSAGGIO FIANCHI
34 0518801801 053342 MOLLA PER MARCHIO
35 0528862900 0C3578 NASELLO CHIUSURA PO RTA CATCH, DO OR
36 0806857700 0C3654 SERRATURA A RULLINO DOOR NEEDLE
37
0830804203 006400 GUARNIZIONE CENTRALE FORNO CENTRAL OVEN GASKET
38 0532828000 * RIVESTIMENTO LATERALE EXTERNAL PANEL
39 0831834701 0C3579 FACCIATA FORNO FRO NT OVEN
40 0532828700 * FASCIA CELLA OVEN CELL
41
0835856900 0C0204 PIEDE FOOT
CONTROPORTA SINISTRA INNER LEFT DOOR
SPRING, KNOB RING
FRONTAL OVEN GASKET
HOLDER FOR HINGE
SIDE PANELS J O IN T ING PLAT E
SPRING, LABEL
Re f. /
Notes
Da Ser. Nr. / From ser. nr.: 518.....
Page: 4
Ed. 2006 05
Doc. Nr.: 2 - 05 225
CUCINE 6FUOCHI GAS SU FORNO GRANDE
6 BURNER GAS RANGE ON OVEN
PNC Model Ref.
178006 PCF/G9 a
Pos
Factory
Code
6 Dgt
Code
Descrizione Description Ref. / Notes
Pagina 2 Page 2
50 0510819501 0C0129 SPARTIFIAMMA FLAME SPREADER
51 0510819103 0C0125 VENTURI 6KW VENTURI BURNER 6KW
52 0510819003 0C0124 SUPPORTO VENTURI HOLDER FOR VENTURI
53 0510819303 0C0127 CORPO BRUCIATORE 6KW BURNER 6 KW
54 0835857201 0C0205 RUBINETTO FUOCHI GAS TAP
55 0215199700 052127 BICONO D.4 DOUBLE CONE D.4
56 0214164400 052125 RACCORDO CONNECTION
56a 0516887500 0C3646 RACCO RDO CONNECTIO N since s /n 646
57 0831800500 0C0202 TERMOCOPPIA THERMOCOUPLE
58 0214162000 0C0121 RACCORDO FISSAGGIO TERMOCOPPIA CONNECTION, THERMOCO UPLE
59 0516888000 0C3580 CONDUTTURA ANTERIO RE PILOTA FRONT PILOT PIPE till s/n 646
0516888001 0C4192 CONDUTTURA ANTERIORE PILOTA FRONT PILOT PIPE since s/n 646
60 0516888100 0C3581 CONDUTTURA POSTERIORE PILOTA REAR PILOT PIPE till s/n 646
0516888101 0C4193 CO NDUTTURA POSTERIORE PILOTA REAR PILOT PIPE since s/n 646
61 0515827401 053665 BICONO PER PILOTA D.4 DOUBLE CONE D.4 FOR PILOT
61a 0516888200 0C3645 BICONO PER PILOTA D.4 DOUBLE CONE D.4 FOR PILOT since s/n 646
62 0806820903 0C0199 PILOTA FUOCHI PILOT BURNER till s/n 646
0806854300 0C3644 PILOTA FUOCHI PILOT BURNER since s /n 646
62a 0510823900 0C3643 SUPPORTO CURVO PER UGELLO PILOTA CURVED JET HOLDER since s/n 646
63 0856808200 0C3582 RIBALTA MANIFOLD
64 0516863902 0C0140 FILTRO PER TUBO GAS GAS PIPE FILTER
65 0835868100 0C2799 CONDUTTURA ANTERIORE FUOCHI FRONT PIPE, OPEN BURNER
66 0835868200 0C2800 CONDUTTURA POSTERIORE FUOCHI REAR PIPE, OPEN BURNER
67 0214584201 066823 MOLLA FISSAGGIO BULBO SPRING, BULB FASTENING
68 0507859001 059219 GRIGLIETTA PROTEZIONE BULBO GRID FOR BULB PROTECTION
70 0835859300 0C0209 VALVOLA MERTIK GAS VALVE
71 0516869600 0C0150 BICONO D.10 DOUBLE CONE D.10
72 0514862501 051950 RACCORDO 3/8" VALVOLA-RIBALTA CO NNECTION 3/8" VALVE-MANIFOLD
73 0516869500 0C0149 RACCORDO 3/8" PER OGIVA VALVOLA CONNECTION 3/8" RING VALVE
74 0516887900 0C3583 CONDUTTURA BRUCIATORE FORNO PIPE, OVEN BURNER
75 0514829301 0A2125 DADO PER TUBO BRUCIATORE NUT, BURNER PIPE
76 0511805401 059250 PORTAUGELLO INJECTOR HO LDER
77 0215073101 060325 BICONO D.10 DOUBLE CONE D.10
78 0214105101 020997 CONTRODADO PORTAUGELLO LOCK NUT, INJECTOR HOLDER
79 0506833401 054029 GUARNIZIONE UGELLO INJECTOR, GASKET
80 0830827102 054085 AREATORE AREATOR
81 0831823400 0C3584 BRUCIATORE FORNO OVEN BURNER
82 0532827600 0C3585 PARAFIAMMA FIREPROOF
83 0638839402 0A5295 CAVETTO ACCENSIONE SPARK PLUG
84 0516888800 0C3586 CONDUTTURA PILOTA FORNO OVEN PILOT PIPE
85 0830863300 059380 ELETTRODO ACCENSIONE ELECTRODE
86 0214164101 057960 RACCORDO FISSAGGIO CANDELA CONNECTION, ELECTRODE
87 0830884101 005503 PILOTA FORNO PILOT BURNER, OVEN
88 0830852501 020094 TERMOCO PPIA THERMOCOUPLE
89 0214162000 0C0121 RACCORDO FISSAGGIO TERMOCOPPIA CONNECTION, THERMOCO UPLE
90 0517808700 059161 BICONO D.4 DOUBLE CONE D.4
92 0215170716 050682 OGIVA RING
93 0246519800 0C2356 TAPPO RAMPA MANIFOLD STOPPER
* 0835852401 006422 REGOLATORE DI PRESSIONE PRESSURE REGULATO R
Da Ser. Nr. / From ser. nr.: 518.....
Page: 5
Ed. 2006 12
Doc. Nr.: 2 -05 225
