Omnia Service
Via Cesare Battisti, 12
31015 Conegliano (TV) - Italy
Fax: 0438-450202
Code Type Ref. Page
168 800 MC/G1 a 1-3
168 801 MC/G2 b 1-3
168 802 MCV/G2 c 2-3
168 803 MCV/G3 d 2-3
168 000 RC/G1 e 1-3
168 001 RC/G2 f 1-3
168 002 RCV/G2 g 2-3
168 003 RCV/G3 h 2-3
CATALOGO PARTI DI RICAMBIO
SPARE PARTS CATALOGUE
PIANO DI COTTURA GAS
GAS COOKER TOP
Indice Index
Pag. 1-2 Piano cottura e componenti Cooker top and components
3 Componenti gas Gas components
4-5 Lista ricambi Spare parts list
Marchio / Brand: Z - E - P
Paese / Country: Tutti / All
Da Ser. Nr. / From ser. nr.: 810.....
Ed. 9801
Doc. Nr.:
2 - 04 001

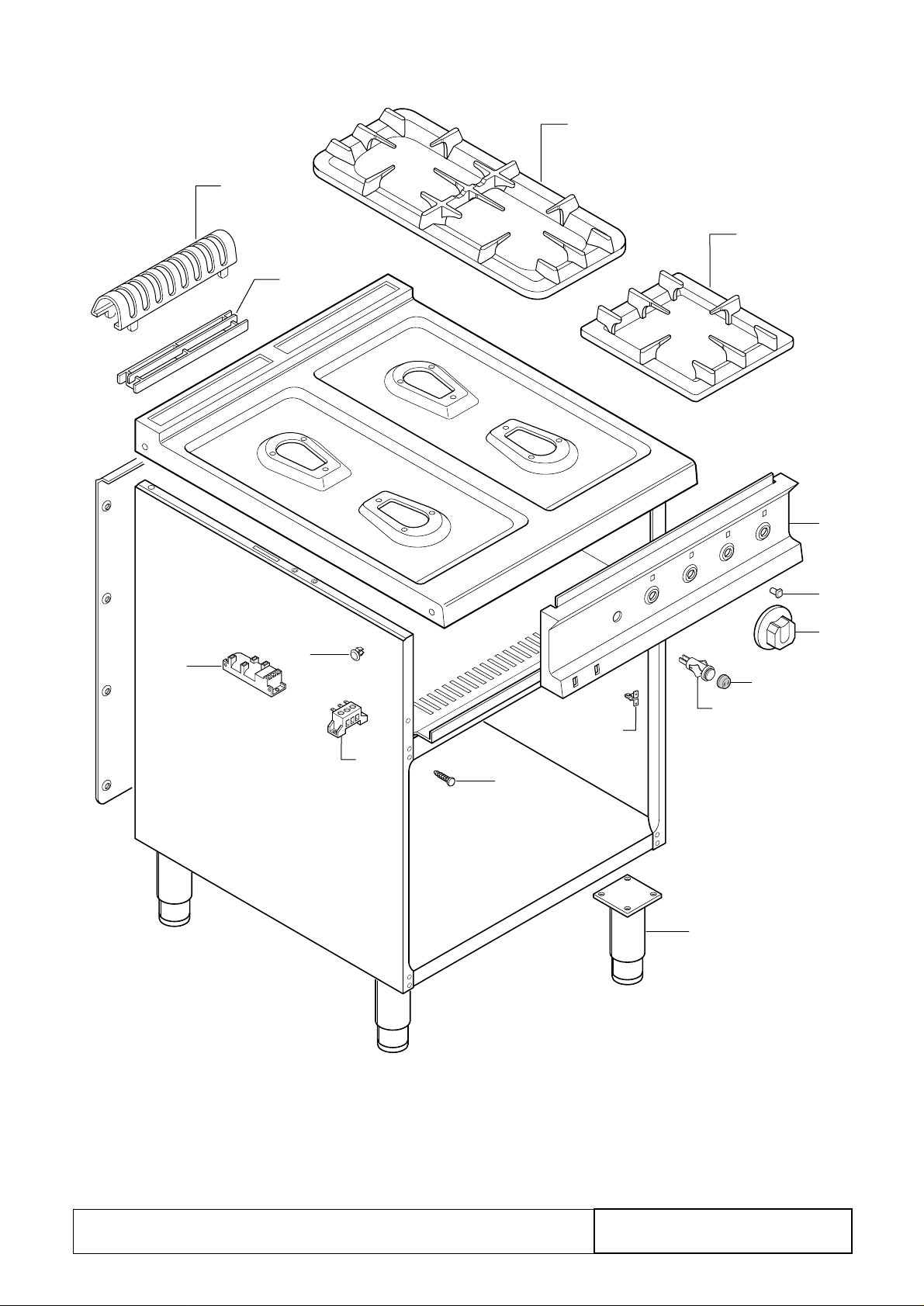

3
1
4
2
6
7
PIANO DI COTTURA GAS
GAS COOKER TOP
PR 700
5
9
10
11
12
8
14
13
Da Ser. Nr. / From ser. nr.: 810....
Page: 1
Ed. 9801
Doc. Nr.:
2 - 04 001
3
1
4
2
9
10
11
7
5
12
13
14
8
15
16
PIANO DI COTTURA GAS SU VANO
GAS COOKER ON CUPBOARD
Da Ser. Nr. / From ser. nr.: 810....
PR 700
Page: 2
Ed. 9801
Doc. Nr.:
2 - 04 001

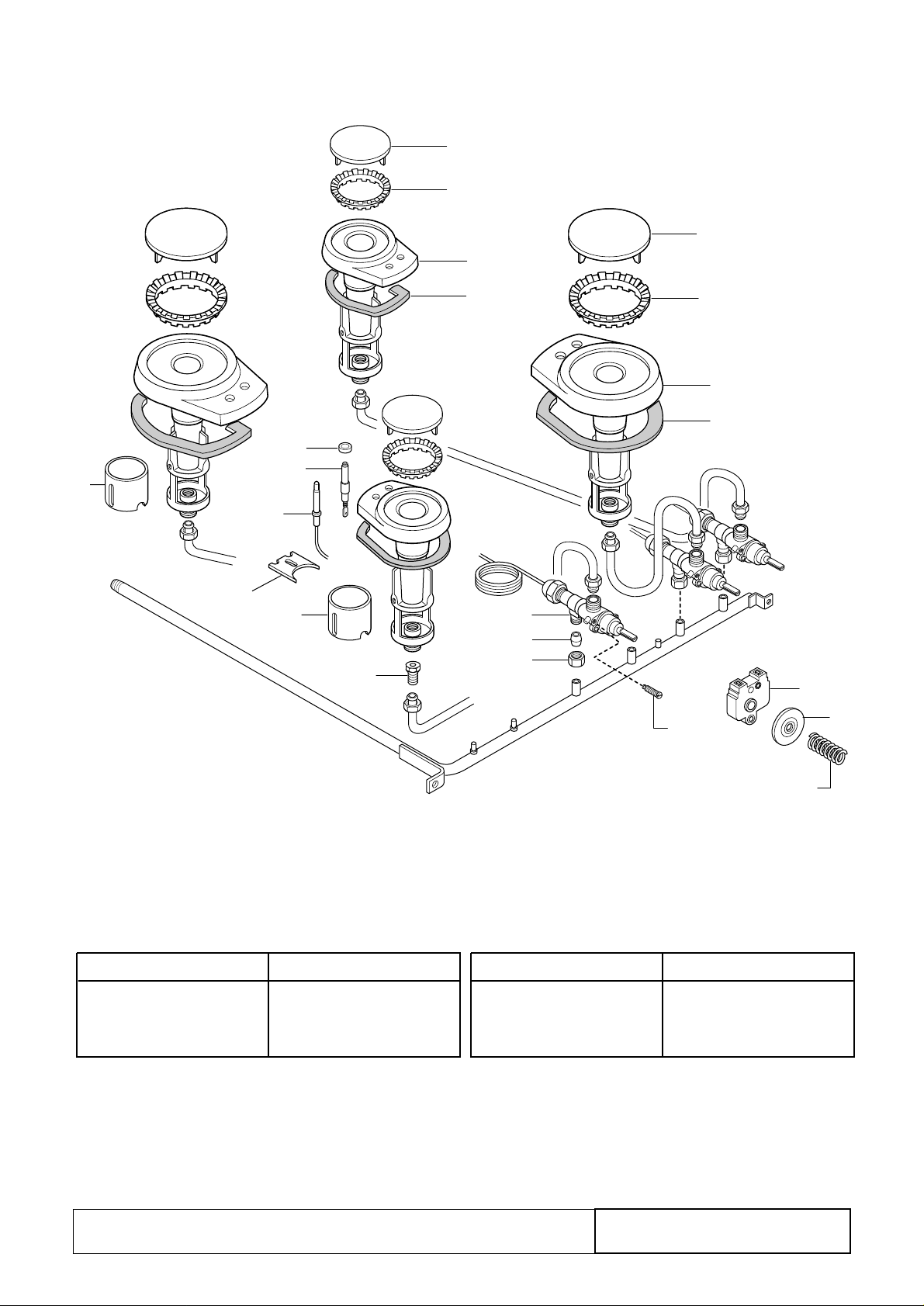

ø 70
51
52
63
ø 100
62
61
59
60
63
64
ø 100
53
54
ø 70
65
66
67
*
55
56
57
58
69
64
ø 70
A2091 ø 1,45 G.N.cat. "H-E-L"
A2089 ø 1,60 G.N.cat. "L L"
A2088 ø 0,95 G.P.L.30-37mbar
59357 ø 0,85 G.P.L.50 mbar
PIANO DI COTTURA GAS
GAS COOKER TOP
*
ø 100
64
56793 ø 1,80 G.N.cat. "H-E-L"
A2301 ø 1,95 G.N.cat. " L L"
A2650 ø 1,20 G.P.L.30-37mbar
59328 ø 1,05 G.P.L.50 mbar
PR 700
68
*
71
*
68 68
ø 70
02908 ø 0,70 G.N. cat."H-E-L"
02899 ø 0,80 G.N. cat."L L"
02900 ø 0,45 G.P.L.30-37mbar
02901 ø 0,40 G.P.L.50 mbar
02909 ø 0,95 G.N. cat."H-E-L"
02902 ø 1,05 G.N. cat."L L"
02904 ø 0,60 G.P.L.30-37mbar
02911 ø 0,55 G.P.L.50 mbar
ø 100
70
Da Ser. Nr. / From ser. nr.: 810....
Page: 3
Ed. 9801
Doc. Nr.:
2 - 04 001
Piano di cottura gas
Gas cooker top
Cod. Pr. Mod. Ref. Cod. Pr. Mod. Ref.
168 800 MC/G1 a 168 000 RC/G1 e
168 801 MC/G2 b 168 001 RC/G2 f
168 802 MCV/G2 c 168 002 RCV/G2 g
168 803 MCV/G3 d 168 003 RCV/G3 h
Pos Code Descrizione Description Ref. / Notes
Pagina 1 - 2 Page 1 - 2
1 004244 GRIGLIA CAMINO ZOPPAS GRATE efgh
2 004320 GRIGLIA CAMINO ZANUSSI GRATE abcd
3 004245 GRIGLIA BIFUOCO GRATE efgh
4 002436 GRIGLIA MONOFUOCO GRATE abcd
5 002449 TAPPO SET OF PLUGS
6 026806 PIEDINO FOOT abef
7 004240 ACCENDITORE 2 UCITE LIGHTER ae
7 004248 ACCENDITORE 4 UCITE LIGHTER bcfg
7 004251 ACCENDITORE 6 UCITE LIGHTER dh
8 046357 MORSETTIERA TERMINAL BOARD
9 004328 CRUSCOTTO 2 FUOCHI CONTROL PANEL a
9 004341 CRUSCOTTO 4 FUOCHI CONTROL PANEL bc
9 004236 CRUSCOTTO 2 FUOCHI CONTROL PANEL e
9 004247 CRUSCOTTO 4 FUOCHI CONTROL PANEL fg
9 004337 CRUSCOTTO 6 FUOCHI CONTROL PANEL d
9 004250 CRUSCOTTO 6 FUOCHI CONTROL PANEL h
10 059207 INDICE PER MANOPOLA POINTER abcd
10 059257 INDICE PER MANOPOLA POINTER efgh
11 004329 MANOPOLA RUBINETTO GAS GAS TAP KNOB abcd
11 004246 MANOPOLA RUBINETTO GAS GAS TAP KNOB efgh
12 053979 PROTEZIONE PULSANTE PROTECTION
13 054518 INTERRUTTORE BIPOLARE SWITCH
14 053342 MOLLA SPRING
15 054367 TAPPO SET OF PLUGS cdgh
16 004249 PIEDE 1"3/4 INOX FOOT cdgh
Da Ser. Nr. / From ser. nr.: 810...
Page: 4
Ed. 9801
Doc. Nr.:
2 - 04 001
Piano di cottura gas
Gas cooker top
Cod. Pr. Mod. Ref. Cod. Pr. Mod. Ref.
168 800 MC/G1 a 168 000 RC/G1 e
168 801 MC/G2 b 168 001 RC/G2 f
168 802 MCV/G2 c 168 002 RCV/G2 g
168 803 MCV/G3 d 168 003 RCV/G3 h
Pos Code Descrizione Description Ref. / Notes
Pagina 3 Page 3
51 002442 SPARTIFIAMMA DIAM. 70 FLAME SPREADER
52 056747 CORONA DIAM. 70 GEAR
53 004238 BRUCIATORE DIAM.70 BURNER
54 054093 GUARNIZIONE PER BRUCIATORE GASKET
55 002443 SPARTIFIAMMA DIAM. 100 FLAME SPREADER
56 056748 CORONA DIAM. 100 GEAR
57 004239 BRUCIATORE DIAM. 100 BURNER
58 054094 GUARNIZIONE PER BRUCIATORE GASKET
59 054100 GUARNIZIONE PER ELETTRODO GASKET
60 054099 ELETTRODO DI ACCENSIONE ELECTRODE
61 058332 TERMOCOPPIA THERMOCOUPLE
62 058331 PIASTRINA FISSAGGIO PLATE
63 053448 AREATORE AERATOR
64 0A2091 UGELLO DIAMETRO 1,45 NOZZLE G.N. cat. "H-E-L" ø70
64 0A2088 UGELLO DIAMETRO 0,95 NOZZLE G.P.L.30-37mbar ø70
64 0A2089 UGELLO DIAMETRO 1,60 NOZZLE G.N. cat. "LL" ø70
64 059357 UGELLO DIAMETRO 0,85 NOZZLE G.P.L. 50 mbar ø70
64 056793 UGELLO DIAMETRO 1,80 NOZZLE G.N. cat. "H-E-L" ø100
64 0A2650 UGELLO DIAMETRO 1,20 NOZZLE G.P.L.30-37mbar ø100
64 0A2301 UGELLO DIAMETRO 1,95 NOZZLE G.N. cat. "LL" ø100
64 059328 UGELLO DIAMETRO 1,05 NOZZLE G.P.L. 50 mbar ø100
65 004237 RUBINETTO GAS VALVOLATO GAS TAP
66 060325 ANELLO TENUTA BICONICO RING
67 0A2125 DADO M16X1,5 PER TUBO NUT
68 002908 VITE DI MINIMO 0,70 SCREW G.N. cat. "H-E-L" ø70
68 002900 VITE DI MINIMO 0.45 SCREW G.P.L.30-37mbar ø70
68 002899 VITE DI MINIMO 0,80 SCREW G.N. cat. "LL" ø70
68 002901 VITE DI MINIMO 0,40 SCREW G.P.L. 50 mbar ø70
68 002909 VITE DI MINIMO 0.95 SCREW G.N. cat. "H-E-L" ø100
68 002904 VITE DI MINIMO 0.60 SCREW G.P.L.30-37mbar ø100
68 002902 VITE DI MINIMO 1.05 SCREW G.N. cat. "LL" ø100
68 002911 VITE DI MINIMO 0,55 SCREW G.P.L. 50 mbar ø100
69 004241 MICROINTERRUTTORE RUBINETTO SWITCH
70 004242 RONDELLA WASHER
71 004243 MOLLA PER MICRO SPRING
Da Ser. Nr. / From ser. nr.: 810...
Page: 5
Ed. 9801
Doc. Nr.:
2 - 04 001
