Omnia Service
Via Cesare Battisti, 12
31015 Conegliano (TV) - Italy
Fax: 0438-450202
Code Type Ref. Page
168 924 MSF/G3 a 1-2
168 124 RSF/G3 e 1-2
CATALOGO PARTI DI RICAMBIO
SPARE PARTS CATALOGUE

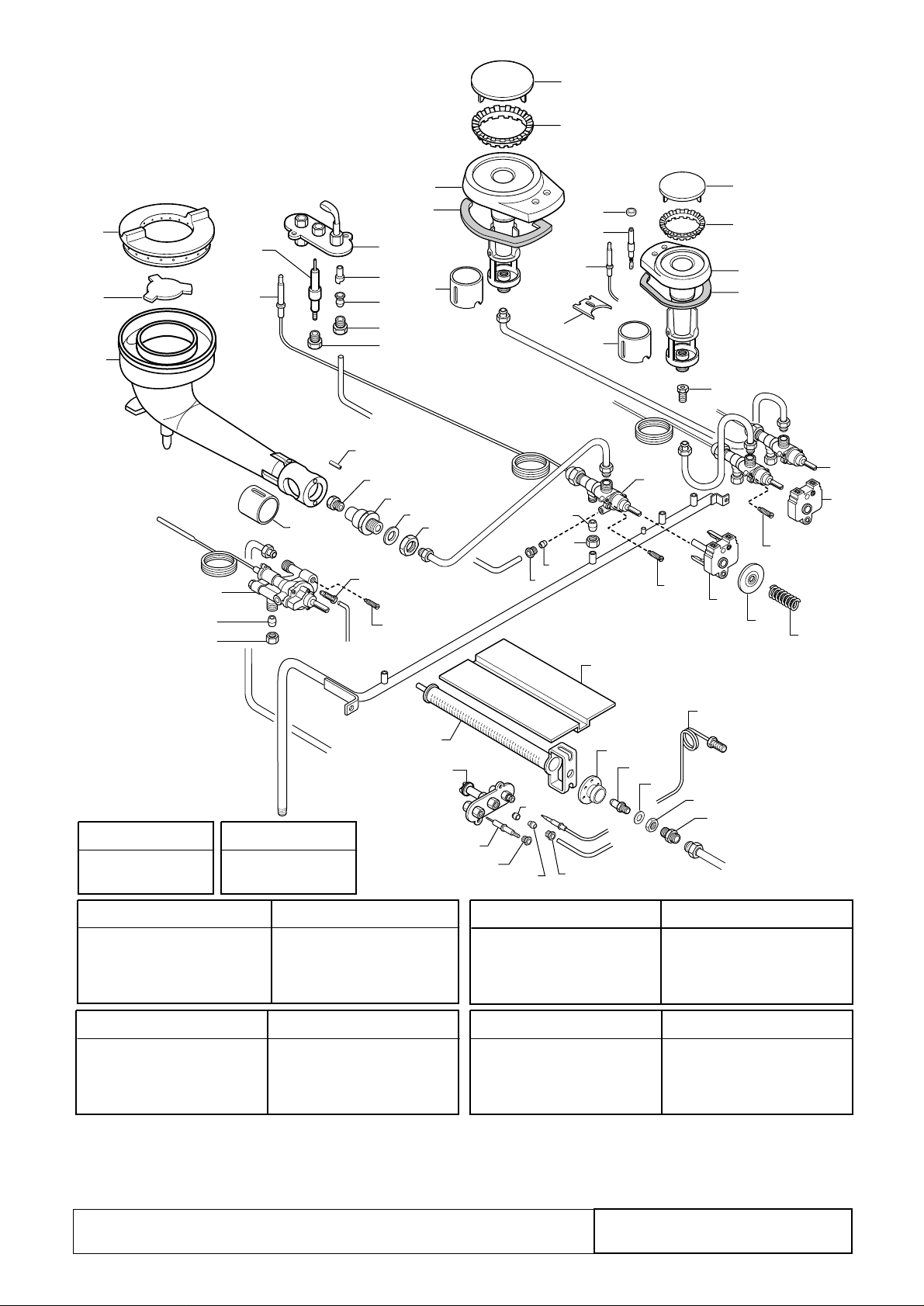

TUTTAPIASTRA GAS
GAS SOLID TOP
Indice Index
Pag. 1 Piano cottura e forno Cooker top and oven
2 Componenti gas Gas components
3-5 Lista ricambi Spare parts list
Marchio / Brand: Z - E - P
Paese / Country: Tutti / All
Da Ser. Nr. / From ser. nr.: 810.....
Ed. 9801
Doc. Nr.:
2 - 04 102
3
7
4
5
8
1
31
34
6
2
15
16
17
21
32
33
36
35
23
22
23
24
25
9
10
11
12
13
14
18
19
20
18
40
TUTTAPIASTRA GAS
GAS SOLID TOP
Da Ser. Nr. / From ser. nr.: 810....
PR 700
37
Page: 1
38
39
Ed. 9801
26
27
28
Doc. Nr.:
29
30
2 - 04 102
ø 100
73
74
51
52
53
105
68
69
55
54
66
61
104
56
57*
58
59
60
62*
103*
63
64
75
76
81
65
71
80
70
68
69
79
77
78
81
93
67
ø 70
72
82
83
84
85
86*
87
88
89*
*
90
91
92
102
98
**
53670 n˚ 41 G.N.
54593 n˚ 25 G.P.L.
62
**
A2102 ø 2,00 G.N.cat. "H-E-L"
A2083 ø 2,20 G.N.cat. " L L"
A2533 ø 1,35 G.P.L.30-37mbar
59314 ø 1,15 G.P.L.50 mbar
86
**
A2091 ø 1,45 G.N.cat. "H-E-L"
A2089 ø 1,60 G.N.cat. "L L"
A2088 ø 0,95 G.P.L.30-37mbar
59357 ø 0,85 G.P.L.50 mbar
TUTTAPIASTRA GAS
GAS SOLID TOP
ø 70
59215 n˚ 27 G.N.
59216 n˚ 14 G.P.L.
PR 700
57
72
02768 ø 1,35 G.N.cat. "H-E-L"
02994 ø 1,45 G.N.cat. " L L"
02770 ø 0,85 G.P.L.30-37mbar
02908 ø 0,70 G.P.L.50 mbar
ø 100
86
56793 ø 1,80 G.N.cat. "H-E-L"
A2301 ø 1,95 G.N.cat. " L L"
A2650 ø 1,20 G.P.L.30-37mbar
59328 ø 1,05 G.P.L.50 mbar
101
98
*
100
60
99
59
95
**
02905 ø 1,60 G.N.cat. "H-E-L"
54631 ø 1,80 G.N.cat. "L L"
02906 ø 1,05 G.P.L.30-37mbar
02265 ø 0,90 G.P.L.50 mbar
89 89
**
02908 ø 0,70 G.N. cat."H-E-L"
02899 ø 0,80 G.N. cat."L L"
02900 ø 0,45 G.P.L.30-37mbar
02901 ø 0,40 G.P.L.50 mbar
ø 70
94
54
*
95
96
65
97
103
56743 ø 0,80 G.N.cat. "H-E-L"
52605 ø 0,90 G.N.cat. " L L"
04260 ø 0,55 G.P.L.30-37mbar
04261 ø 0,45 G.P.L.50 mbar
ø 100
02909 ø 0,95 G.N. cat."H-E-L"
02902 ø 1,05 G.N. cat."L L"
02904 ø 0,60 G.P.L.30-37mbar
02911 ø 0,55 G.P.L.50 mbar
Da Ser. Nr. / From ser. nr.: 810....
Page: 2
Ed. 9801
Doc. Nr.:
2 - 04 102
Tuttapiastra gas
Gas solid top
Cod. Pr. Mod. Ref.
168 924 MSF/G3 a
168 124 RSF/G3 e
Pos Code Descrizione Description Ref. / Notes
Pagina 1 Page 1
1 004244 GRIGLIA CAMINO ZOPPAS GRATE e
2 004320 GRIGLIA CAMINO ZANUSSI GRATE a
3 050803 DISCO RADIANTE RADIANT DISK
4 001158 MANICO X DISCO HANDLE
5 054823 PIASTRA RADIANTE DX. RIGHT RADIANT PLATE
6 054824 PIASTRA RADIANTE SX. LEFT RADIANT PLATE
7 002436 GRIGLIA MONOFUOCO GRATE a
8 004245 GRIGLIA BIFUOCO GRATE e
9 004352 CRUSCOTTO CONTROL PANEL a
9 004293 CRUSCOTTO CONTROL PANEL e
10 059207 INDICE PER MANOPOLA POINTER a
10 059257 INDICE PER MANOPOLA POINTER e
11 004329 MANOPOLA RUBIN. GAS PIANO GAS TAP KNOB a
11 004246 MANOPOLA RUBIN. GAS PIANO GAS TAP KNOB e
12 059206 MANOPOLA RUBIN. GAS PIASTRA GAS TAP KNOB a
12 004284 MANOPOLA RUBIN. GAS PIASTRA GAS TAP KNOB e
13 053979 PROTEZIONE PULSANTE PROTECTION
14 054518 INTERRUTTORE BIPOLARE SWITCH
15 004336 MANOPOLA RUBIN. GAS FORNO GAS TAP KNOB a
15 004259 MANOPOLA RUBIN. GAS FORNO GAS TAP KNOB e
16 053342 MOLLA SPRING
17 053344 CERNIERA SUPERIORE HINGE
18 053339 PERNO PORTA PIN
19 004265 MANIGLIA PORTA HANDLE
20 004264 PORTA ARMADIO DOOR
21 004266 MAGNETE MAGNET
22 054113 GUIDA X GRIGLIA GRATE LEADING Dx=Sx/Right=Left
23 054111 GUARNIZIONE LATERALE FORNO GASKET
24 053343 CERNIERA INFERIORE HINGE
25 052725 COPRICERNIERA HINGE COVER
26 050766 CERNIERA PORTA HINGE
27 004255 CONTROPORTA INNER DOOR
28 004254 PORTA FORNO DOOR
29 004335 MANIGLIA PORTA HANDLE a
29 004256 MANIGLIA PORTA HANDLE e
30 004253 CRUSCOTTO INFERIORE CONTROL PANEL
31 004248 ACCENDITORE 4 USCITE LIGHTER
32 002449 TAPPO SET OF PLUGS
33 052220 VITE X GUIDA SCREW
34 066823 MOLLA X BULBO TEERMOST. TERM. BULB CLIP
35 054112 GUARNIZIONE SUPER. FORNO GASKET mm.596
36 050761 COPERCHIO FORO PILOTA PILOT COVER
37 054114 SUOLA FORNO SOLE PLATE
38 046357 MORSETTIRA TERMINAL BOARD
39 025020 GRIGLIA FORNO GRATE
40 004249 PIEDE 1"3/4 INOX FOOT
Da Ser. Nr. / From ser. nr.: 810...
Page: 3
Ed. 9801
Doc. Nr.:
2 - 04 102
Tuttapiastra gas
Gas solid top
Cod. Pr. Mod. Ref.
168 924 MSF/G3 a
168 124 RSF/G3 e
Pos Code Descrizione Description Ref. / Notes
Pagina 2 Page 2
51 004280 SPARTIFIAMMA FLAME SPREADER
52 054536 PIATTELLO X BRUCIATORE DISK
53 004279 BRUCIATORE BURNER
54 051119 TERMOCOPPIA THERMOCOUPLE
55 059380 ELETTRODO DI ACCENSIONE ELECTRODE
56 004283 BRUCIATORE PILOTA BURNER
57 059215 UGELLO X PILOTA NOZZLE G.N. n° 27
57 059216 UGELLO X PILOTA NOZZLE G.N. n° 14
58 059161 BICONO BICONICAL RING
59 046755 RACCORDO PIPE FITTING
60 057960 RACCORDO PIPE FITTING
61 056575 SPINA DI GUIDA GUIDE PIN
62 0A2102 UGELLO DIAMETRO 2,00 NOZZLE G.N. cat. "H-E-L"
62 0A2533 UGELLO DIAMETRO 1,35 NOZZLE G.P.L.30-37mbar
62 0A2083 UGELLO DIAMETRO 2,20 NOZZLE G.N. cat. " LL"
62 059314 UGELLO DIAMETRO 1,15 NOZZLE G.P.L.50 mbar
63 004281 PORTAUGELLO NOZZLE HOLDER
64 002077 RONDELLA WASHER
65 020997 CONTRODADO PORTAUGELLO LOCK NUT
66 052116 AREATORE AERATOR
67 004282 RUBINETTO GAS VALVOLATO GAS TAP
68 060325 BICONO BICONICAL RING
69 0A2125 DADO M16X1,5 PER TUBO NUT
70 052127 BICONO DIAMETRO 4 BICONICAL RING
71 052125 RACCORDO PIPE FITTING
72 002768 VITE DI MINIMO 1,35 SCREW G.N. cat. "H-E-L"
72 002770 VITE DI MINIMO 0.85 SCREW G.P.L.30-37mbar
72 002994 VITE DI MINIMO 1,45 SCREW G.N. cat. " LL"
72 002908 VITE DI MINIMO 0,70 SCREW G.P.L.50 mbar
73 002443 SPARTIFIAMMA DIAM. 100 FLAME SPREADER
74 056748 CORONA DIAM. 100 GEAR
75 004239 BRUCIATORE DIAM. 100 BURNER
76 054094 GUARNIZIONE X BRUCIATORE GASKET
77 054100 GUARNIZIONE X ELETTRODO GASKET
78 054099 ELETTRODO DI ACCENSIONE ELCTRODE
79 058332 TERMOCOPPIA THERMOCOUPLE
80 058331 PIASTRINA FISSAGGIO PLATE
81 053448 AREATORE AERATOR
82 002442 SPARTIFIAMMA DIAM. 70 FLAME SPREADER
83 056747 CORONA DIAM. 70 GEAR
84 004238 BRUCIATORE DIAM. 70 BURNER
85 054093 GUARNIZIONE X BRUCIATORE GASKET
86 0A2091 UGELLO DIAMETRO 1,45 NOZZLE G.N. cat. "H-E-L" ø70
86 0A2088 UGELLO DIAMETRO 0,95 NOZZLE G.P.L.30-37mbar ø70
86 0A2089 UGELLO DIAMETRO 1,60 NOZZLE G.N. cat. " LL" ø70
86 059357 UGELLO DIAMETRO 0,85 NOZZLE G.P.L.50 mbar ø70
Da Ser. Nr. / From ser. nr.: 810...
Page: 4
Ed. 9801
Doc. Nr.:
2 - 04 102
Tuttapiastra gas
Gas solid top
Cod. Pr. Mod. Ref.
168 924 MSF/G3 a
168 124 RSF/G3 e
Pos Code Descrizione Description Ref. / Notes
Pagina 2 Page 2
86 056793 UGELLO DIAMETRO 1,80 NOZZLE G.N. cat. "H-E-L" ø100
86 0A2650 UGELLO DIAMETRO 1,20 NOZZLE G.P.L.30-37mbar ø100
86 0A2301 UGELLO DIAMETRO 1,95 NOZZLE G.N. cat. " LL" ø100
86 059328 UGELLO DIAMETRO 1,05 NOZZLE G.P.L.50 mbar ø100
87 004237 RUBINETTO GAS VALVOLATO GAS TAP
88 004241 MICROINTERRUTTORE RUBINETTO SWITCH
89 002908 VITE DI MINIMO 0.70 SCREW G.N. cat. "H-E-L" ø70
89 002900 VITE DI MINIMO 0.45 SCREW G.P.L.30-37mbar ø70
89 002899 VITE DI MINIMO 0.80 SCREW G.N. cat. " LL" ø70
89 002901 VITE DI MINIMO 0,40 SCREW G.P.L.50 mbar ø70
89 002909 VITE DI MINIMO 0.95 SCREW G.N. cat. "H-E-L" ø100
89 002904 VITE DI MINIMO 0.60 SCREW G.P.L.30-37mbar ø100
89 002902 VITE DI MINIMO 1.05 SCREW G.N. cat. " LL" ø100
89 002911 VITE DI MINIMO 0,55 SCREW G.P.L.50 mbar ø100
90 004288 MICROINTERRUTTORE RUBINETTO SWITCH
91 004242 RONDELLA WASHER
92 004243 MOLLA PER MICRO SPRING
93 054119 PARAFIAMMA FIREPROOF
94 054085 AREATORE AERATOR
95 002905 UGELLO DIAMETRO 1,60 NOZZLE G.N. cat. "H-E-L"
95 002906 UGELLO DIAMETRO 1,05 NOZZLE G.P.L.30-37mbar
95 054631 UGELLO DIAMETRO 1,80 NOZZLE G.N. cat. " LL"
95 002265 UGELLO DIAMETRO 0,90 NOZZLE G.P.L.50 mbar
96 054029 GUARNIZIONE UGELLO GASKET
97 054118 PORTAUGELLO NOZZLE HOLDER
98 053670 UGELLO X PILOTA NOZZLE G.N. n° 41
98 054593 UGELLO X PILOTA NOZZLE G.P.L. n° 25
99 053665 BICONO DIAMETRO 4 BICONICAL RING
100 059988 ELETTRODO DI ACCENSIONE SPARK PLUG
101 0A2472 BRUCIATORE PILOTA BURNER
102 004258 BRUCIATORE FORNO BURNER
103 056743 VITE DI MINIMO 0.80 SCREW G.N. cat. "H-E-L"
103 004260 VITE DI MINIMO 0.55 SCREW G.P.L.30-37mbar
103 052605 VITE DI MINIMO 0.90 SCREW G.N. cat. " LL"
103 004261 VITE DI MINIMO 0,45 SCREW G.P.L.50 mbar
104 052833 RACCORDO PIPE FITTING
105 004257 RUBINETTO GAS VALVOLATO GAS TAP
Da Ser. Nr. / From ser. nr.: 810...
Page: 5
Ed. 9801
Doc. Nr.:
2 - 04 102
