ELECTROLUX PROFESSIONAL
Modular Platform
Viale Treviso, 15
33170 Pordenone - Italy
Fax: +39 0434-380577
FRIGGITRICI ELETTRICHE TOP 5+5L N700
PNC Model Ref. Page Notes
178 117 PF/E1D05 a 1-4 Electric Fryer Top 5+5 LT 400mm
178 128 PF/E1D05E5 b 1-4 Electric Fryer Top 5+5 LT 400mm - 230V
CATALOGO PARTI DI RICAMBIO
ELECTRIC FRYERS TOP 5+5L N700
SPARE PARTS CATALOGUE
Index Indice
Pag. 1 - 2 Frame and components Struttura e componenti
Pag. 3 - 4 Spare parts list Lista ricambi
Brand / Marchio : Zanussi
Factory code: 9PDX
Da Ser. Nr. / From ser. nr.: 536.....
Ed. 2008 02
Doc. Nr.: 2 -05 125
37
2
3
4
6
1
36
5
7
26
24
FRIGGITRICI ELETTRICHE 5+5L N700
ELECTRIC FRYERS 5+5L N700
28
25
22
11
21
23
20
29
30
10
14
19
33
5
12
9
34
15
35
16
17
34
15
16
14
8
14
Da Ser. Nr. / From ser. nr.: 536.....
Page: 1
Ed. 2008 02
Doc. Nr.:
2 - 05 125

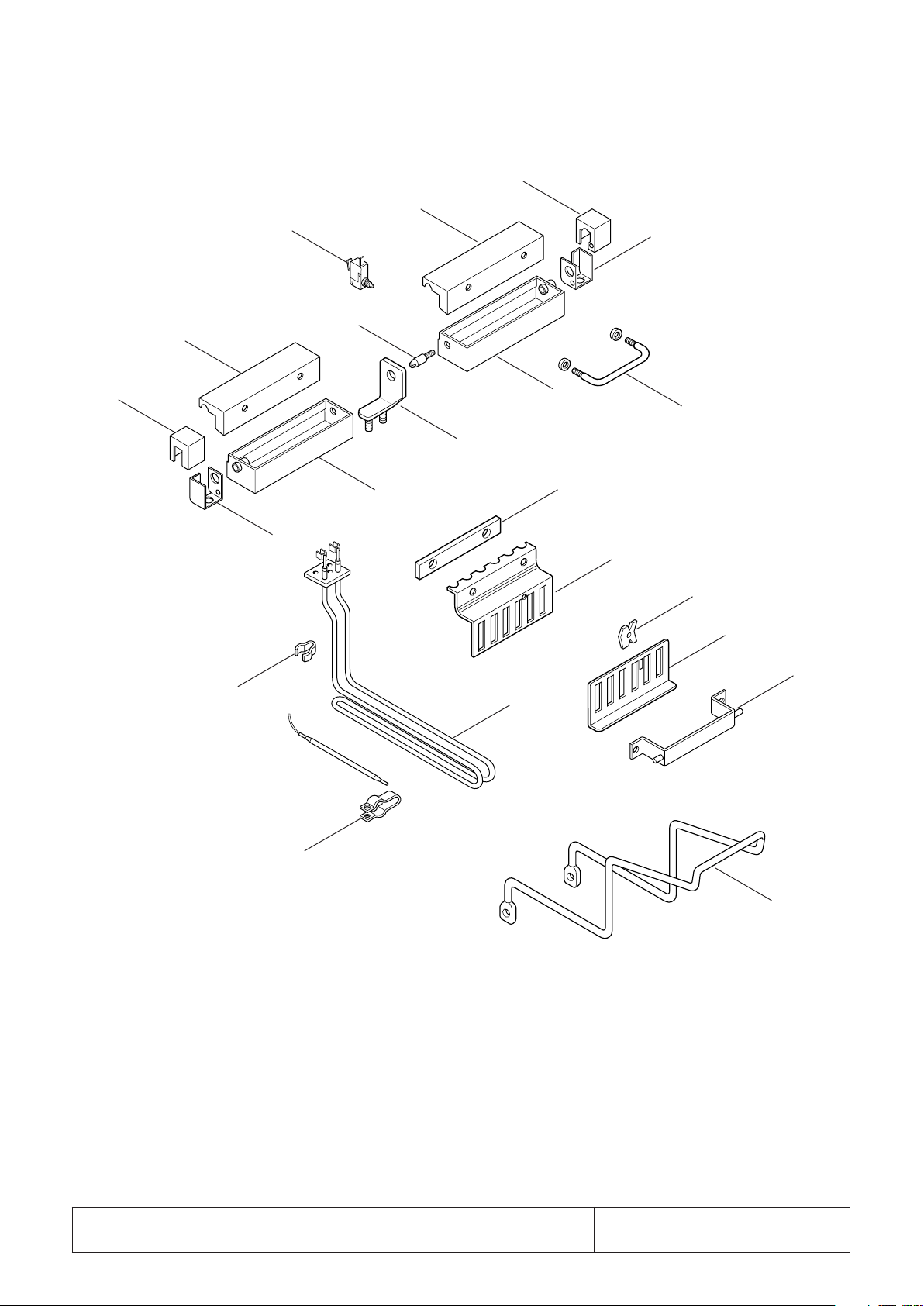

52
53
54
52
55
58
51
68
61
60
57
56
59
62
63
64
65
66
67
69
Da Ser. Nr. / From ser. nr.: 536.....
Page: 2
Ed. 2005 09
70
FRIGGITRICI ELETTRICHE 5+5L N700
ELECTRIC FRYERS 5+5L N700
Doc. Nr.: 2 -05 125
FRIGGITRICI ELETTRICHE 5+5L N700
ELECTRIC FRYERS 5+5L N700
PNC Model Ref. Notes
178 117 PF/E1D05 a Electric Fryer Top 400MM
178 128 PF/E1D05E5 b Electric Fryer Top 5+5 LT 400mm - 230V
Pos
Factory
Code
6DGT
Code
Descrizione Description
Pagina 1 Page 1
1 0522898200 0C2527 GRIG LIA CAMINO GRID FOR CHIMNEY
2 0511819000 0C0614 MANIGLIA COPERCHIO HANDLE, LID
3 0532801500 0C2698 COPERCHIO LID
4 0830841003 054948 CESTELLO BASKET
5 0830841301 054949 GRIGLIA DI FONDO GRID FOR BOTTOM
6 0854821401 056103 SEPARATORE VASCHE WELL SEPARAT OR
7 0873856001 0C2631 VASCA 5+5 LT WELL 5+5 LT
8 0835868000 0C2670 VALVOLA SCARICO DRAIN VALVE
9 0517894901 0C3749 PROLUNGA SCARICO EXTENSION FOR DRAIN
10 0648807400 006879 CONTATTORE CONTACTOR
11 0A05714000 058613 MORSETTIERA MAIN TERMINAL BOARD
12 0853898101 0C2740 CRUSCOTTO CONTROL PANEL
13 087600102 005011 LAMPADA SPIA GIALLA YELLOW LAMP
14 0548856800 0C0257 MANOPOLA KNOB
15 0543821000 053816 GUARNIZIONE PER MANOPOLA GASKET, KNOB
16 0214590701 025245 MOLLETTA PER MANOPOLA SPRING, KNOB
17 0876800002 005010 LAMPADA SPIA VERDE GREEN LAMP
19 0518801801 053342 MOLLETTA PER MARCHIO SPRING, BRAND
20 0446578713 052330 INTERRUTTORE-TERMOSTATATO SWITCH
21 0694801600 003510 SNUBBER SNUBBER
22 0646808800 004472 TERMOSTATO DI SICUREZZA SAFETY THERMOSTAT
23 0694605400 049303 FILTRO ANTIDISTURBO FILTER
24 0315252601 026806 PIEDINO FOO T
25 0533827501 * FONDO TOP BOTTOM TOP
0530865400 * FONDO TOP BOTTOM TOP
26 0522890102 * RIVESTIMENTO LATERALE EXTERNAL PANEL
0530857000 * RIVESTIMENTO LATERALE EXTERNAL PANEL
27 0544802300 0C0068 PRESSACAVO FIXING CABLE
28 0527850500 0C0156 STAFFA RINFORZO FIANCHI SIDE PANEL JOINTING PLATE
29 0516898400 0C4402 DADO NUT
30 0515801715 052671 BICONO PER TUBO DOUBLE CONE, PIPE
32 0543824500 0C1440 GUARNIZIONE SCARICO GASKET, DRAIN
33 0543821900 0C2496 GUARNIZIONE CRUSCOTTO GASKET, CONTROL PANEL
34 0548858900 0C0615 BORCHIA FRIGGITRICE RING NUT
35 0218912211 069567 MOLLETTA PER INDICE RING CONNECTION
36 0516880700 0C0137 PIASTRA DI GIUNZIONE JOINTING REAR PLATE
Ref./
Notes
till s/n 802
since s/n 802
till s/n 802
since s/n 802
Da Ser. Nr. / From ser. nr.: 536.....
Page: 3
Ed. 2008 02
Doc. Nr.:
2 - 05 125
FRIGGITRICI ELETTRICHE 5+5L N700
ELECTRIC FRYERS 5+5L N700
PNC Model Ref. Notes
178 117 PF/E1D05 a Electric Fryer Top 400MM
178 128 PF/E1D05E5 b Electric Fryer Top 5+5 LT 400mm - 230V
Pos
Factory
Code
6DGT
Code
Descrizione Description
Pagina 2 Page 2
51 0528851500 0C2943 COPERTURA SUPPORTO SINISTRO COVER, LEFT SUPPORT
52 0522894500 * COPERCHIO SCATOLA RESISTENZE COVER, HEATING ELEMENTS BOX
53 0640803300 002785 MICROINTERRUTTORE MICROSWITCH
54 0528851400 0C2944 COPERTURA SUPPORTO DESTRO COVER, RIGHT SUPPORT
55 0528851001 0C2946 SUPPORTO DESTRO RESISTENZE RIGHT SUPPORT, HEATING ELEMENT
56 0516880700 0C2577 SUPPORTO CESTELLI GASKET SUPPORT
57 0853892601 * SCATOLA DESTRA RESISTENZE RIGHT BOX, HEATING ELEMENT
58 0217222105 * VITE M4X10 SCREW
59 0800828901 * SUPPORTO CENTRALE CENTRAL SUPPORT
60 0853892701 * SCATOLA SINISTRA RESISTENZE LEFT BOX, HEATING ELEMENT
61 0528851101 0C2945 SUPPORTO SINISTRO LEFT SUPPORT
62 0525885401 * TRAVERSINO CROSSBAR
63 0522806101 * GUIDA POSTERIORE RESISTENZE REAR RUNNER, HEAT.ELEM.
64 0506873801 002505 PIASTRINA FISSAGGIO RESISTENZA PLATE FOR FIXING HEAT.ELEMENT
65 0522806300 0C0535 G UIDA ANTERIORE RESISTENZE FRONTAL RUNNER, HEAT.ELEM.
66 0805846902 006806 SUPPORTO STAFFA SUPPORT, HOLDER
67 0617831700 0C2615 RESISTENZA 1500 W HEATING ELEMENT 1500 W
68 0506879501 056330 FASCETTA PER BULBO TERMOSTATO HOSE CLAMP
69 0214582200 052262 MOLLETTA SPRING
70 0516883200 0C2582 STAFFA SOLLEVAMENTO RESISTENZE STIRRUP TO LIFT HEAT.ELEM.
Ref./
Notes
Da Ser. Nr. / From ser. nr.: 536.....
Page: 4
Ed. 2006 04
Doc. Nr.: 2 -05 125
