CATALOGO PARTI DI RICAMBIO
SPARE PARTS CATALOGUE
LAVASTOVIGLIE SOTTOTAVOLO CON ADDOLCITORE
UNDERCOUNTER DISHWASHER WITH WATER SOFTENER
NUC WS / EUC WS
Code Type Ref. Pagina/
Page
400057 EUC1WS f 2 3 4 5 6
400058 EUC1DPWS g 2 3 4 5 6
400060 EUC3WS h 2 3 4 5 6
400062 EUC3DPWS i 2 3 4 5 6
400142 NUC1WS a 2 3 4 5 6
400143 NUC1DPWS b 2 3 4 5 6
400145 NUC3WS c 2 3 4 5 6
400147 NUC3DPWS d 2 3 4 5 6
400148 NUC3DDWS e 2 3 4 5 6
Pagina/ Page Indice/ index
2 Vista generale / Main view
3 Componenti idraulici / Hydraulic components
4 Circuito idraulico / Hydraulic circuit
5 Circuito idraulico con addolcitore / Water softner hydraulic circuit
6 Componenti elettrici / Electrical components
7 - 11 Lista ricambi / Spare parts list
Marchio/ Brand:
Paese/ Country:
Da Ser.Nr./From Ser.nr.: /839...
E - Z
Tutti/ All
Page: 1
Ed. 2015-11
Doc. Nr.: 595665L00
101
118
117
109
108
129
128
107
103
104
105
115
116
110
111
113
114
112
130
120
122
ill. 595665L00_p2
Vista generale / Main view
Da Ser.Nr./From Ser.nr.: /839...
Page: 2
Ed. 2008-09
Doc. Nr.: 595665L00
218
233
232
231
230
217
202
203
204
229
203
205
206
207
208
209
210
229
215
229
213
212
211
214
235
229
229
218
236
ill. 595665L00_p3
Componenti idraulici / Hydraulic components
Da Ser.Nr./From Ser.nr.: /839...
Page: 3
Ed. 2008-09
Doc. Nr.: 595665L00
307
365
352
303
324
316
324
328
329
330
331
353
349
324
307
320
314
342
341
339
354
355
340
338
324
305
314
311
374
351
350
307
324
326
323
357
356
347
346
313
345
332
372
333
325
373
343
374
302
318
347
309
319
304
302
301
322
310
364
363
317
355
321
374
312
ONLY FOR
German version
380
381
382
320
374
314
ill. 595665L00_p4
Circuito idraulico / Hydraulic circuit
Da Ser.Nr./From Ser.nr.: /839...
Page: 4
Ed. 2008-09
Doc. Nr.: 595665L00
503
502
501
520
502
504
502
517
517
505
516
517
507
508
502
509
525
526
516
517
517
512
501
517
517
516
515
517
517
517
514
516
513
502
502
510
502
501
502
501
517
505
516
501
506
511
502
501
502
595665L00_p5
Circuito idraulico con addolcitore / Water softner hydraulic circuit
Page: 5
Ed. 2008-09
Da Ser.Nr./From Ser.nr.: /839...
Doc. Nr.: 595665L00
609
625
610
611
606
613
612
615
614
616
618
619
623
620
621
622
601
604
603
* Cablaggio/Wiring hardness: 690
607
605
608
602
626
627
628
ill. 595665L00_p6

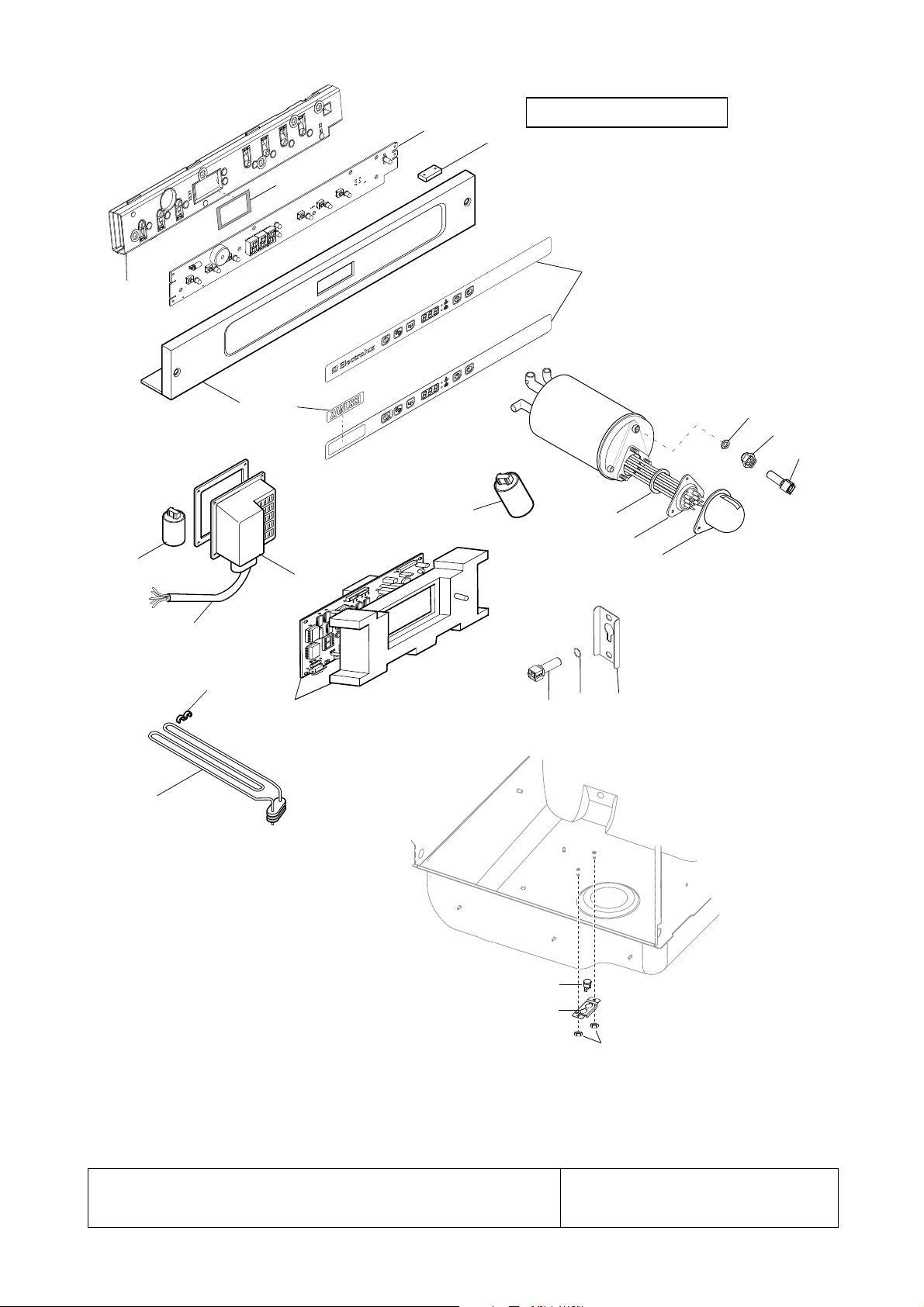

Componenti elettrici / Electrical components
Da Ser.Nr./From Ser.nr.: /839...
Page: 6
Ed. 2015-11
Doc. Nr.: 595665L00
LAVASTOVIGLIE SOTTOTAVOLO CON ADDOLCITORE NUCWS / EUCWS
UNDERCOUNTER DISHWASHER WITH WATER SOFTENER NUCWS / EUCWS
Pos. Cod.ric.
Part No.
Pagina 2: Vista generale Page 2: Main view ill. 595665L00_p2
101 049393 Piedino regolabile Adjustable foot
103 0L1889 Schienale Rear panel Up to Ser. Nr.: 029
103 0L2567 Schienale Rear panel From Ser. Nr.: 030
104 0L0257 Coperchio Top panel
105 046583 Guarnizione Gasket
107 049272 Supporto cesto destro Right basket support Up to Ser. Nr.: 012
107 0L2254 Supporto cesto destro Right basket support From Ser. Nr.: 013
107 049273 Supporto cesto sinistro Left basket support Up to Ser. Nr.: 012
107 0L2252 Supporto cesto sinistro Left basket support From Ser. Nr.: 013
108 049285 Placca Plate
109 049286 Ammortizzatore Absorber
110 049282 Tirante Tie rod
111 049283 Perno per tirante Pin, for tie rod
112 049372 Dado autobl. basso Locking nut, flat
113 049284 Anello seger C-Clamp
114 049279 Cerniera destra Right hinge Up to Ser. Nr.: 012
114 0L2253 Cerniera destra Right hinge From Ser. Nr.: 013
115 049280 Cerniera sinistra Left hinge Up to Ser. Nr.: 012
115 0L2251 Cerniera sinistra Left hinge From Ser. Nr.: 013
116 049281 Perno cerniera Hinge pin Up to Ser. Nr.: 012
116 0L2255 Perno cerniera Hinge pin From Ser. Nr.: 013
117 049951 Porta Door Up to Ser. Nr.: 920
117 0L2068 Porta Door From Ser. Nr.: 921
118 0L1668 Pannello fontale Front panel
120 0L0112 Copertura passatubi Hoses protection
122 047604 Misurino sale Salt funnel
128 049271 Scrocchetto Snap catch
129 049536 Nasello Door-stop
130 0L0021 Guarnizione Gasket
Descrizione Description Note / Notes
Grassetto = variazioni
Bold Print = changes
Pagina 3: Componenti idraulici Page 3: Hydraulic components ill. 595665L00_p3
202 0L0126 Pompa Lavaggio Wash pump c,d,e,h,i
202 0L0126 Pompa Lavaggio Wash pump a,b,f,g
203 0L0193 Fascetta 40-60 Hose clamp 40-60
204 045768 Tubo Gomma 45x55 Hose
205 048325 Coll. Asp. Scarico Drain manifold
206 049828 Guarniz. Tappo Ter. Sc. Gasket
207 046596 Tappo Terminale Sc. Plug; for manifold
208 049894 OR 4*110 Asp Sc. O Ring
209 046799 OR Troppo Pieno O Ring
210 048326 Ghiera collettore Asp. Sc. Ring nut; for manifold
211 048324 Filtro Asp. Pompa Filter; for pump
Da Ser.Nr./From Ser.nr.: /839...
Page: 7
Ed. 2011-11
Doc. Nr.: 595665L00
LAVASTOVIGLIE SOTTOTAVOLO CON ADDOLCITORE NUCWS / EUCWS
UNDERCOUNTER DISHWASHER WITH WATER SOFTENER NUCWS / EUCWS
Pos. Cod.ric.
Part No.
212 048323 Troppo pieno Overflow pipe a,c,f,h
212 048842 Troppo pieno Overflow pipe b,d,e,g,i
213 0L0259 Manicotto 37x52 Coupling 37x52
214 0L0994 Pompa scarico Drain pump 50hz b,d,e,g,i - Up to Ser. Nr.: 144
214 0L2133 Pompa scarico Drain pump 50hz b,d,e,g,i - From Ser. Nr.: 145
215 049877 Manicotto asp scarico Coupling; drain b,d,e,g,i
217 049856 Tubo Scarico Drain pipe a,c,f,h
218 049878 Tubo Scarico Drain pipe b,d,e,g,i
229 046878 Fascetta 35-50 Hose clamp 35-50
230 048853 Nasello per vasca Spigot; air relief
231 049268 Dado ES.M14X1,5 Nut; M14x1,5
232 068642 OR 3062; 2,62X15,54 O Ring
233 046946 Fasc. Torro. W2 8-12/7,5 IVP Hose clamp 8-12 b,d,e,g,i
235 0L0125 Ass. tubo Lavaggio Hose
236 049849 Tappo ingresso det. Plug inlet det. a,c,f,h
Descrizione Description Note / Notes
Pagina 4: Circuito idraulico Page 4: Hydraulic circuit ill. 595665L00_p4
Grassetto = variazioni
Bold Print = changes
301 048834 Assieme filtro Filter assembly
302 0L1945 Guarnizione Gasket
303 049773 Tubo Ø 26x37 Pipe Ø 26x37 660 mm
304 0L1887 Tubo alimentazione Feed hose
305 0L0098 Trappola d'aria Air trap
307 048531 Tubo Hose
309 049297 Getto risciacquo, lungo Rinse jet, long
310 0L1891 Boiler Boiler Up to Ser. Nr: 920
310 0L0351 Boiler Boiler From Ser. Nr: 921
311 0L2597 Pompa Pump
312 049299 Tappo per getti risciacquo Pipe for rinse jet
313 049801 Iniettore detergente Detergent Injection e
314 0L2064 Manicotto aspirazione Suction hose
316 0L0365 Raccordo 3 vie 3 way connection
317 OL0083 Fascetta 9,3/9,9 Hose clamp 9,3/9,9
318 046878 Fascetta 38-50 Hose clamp 38-50
319 0L0125 Tubo collegamento getti Connection pipe for wash jets
320 0L0367 Fascetta Cobra Hose clamp
321 0L2560 Protezione ghiera Guard Ring nut
322 047473 OR 2056- 1,78x14,00 O Ring
323 048824 Ghiera Ring nut
324 048126 Fascetta 12-22 Hose clamp 12-22
325 OL0082 Fascetta Ø 7,3/7,8 Hose clamp Ø 7,3x7,8
326 0L0110 Guarnizione Gasket
328 0L0268 Air Gap Air Gap Up to Ser. Nr.: 110
328 0L2474 Air Gap Air Gap From Ser. Nr.: 111
329 049828 Guarnizione Gasket
Da Ser.Nr./From Ser.nr.: /839...
Page: 8
Ed. 2011-11
Doc. Nr.: 595665L00
LAVASTOVIGLIE SOTTOTAVOLO CON ADDOLCITORE NUCWS / EUCWS
UNDERCOUNTER DISHWASHER WITH WATER SOFTENER NUCWS / EUCWS
Pos. Cod.ric.
Part No.
330 049460 OR 3212-2,62x53,65 O Ring
331 049480 Ghiera per Air Gap Air Gap nut
332 0S1711 Pompa peristaltica detergente Pump; detergent e
333 0S704 Pompa peristaltica brillantante Pump; rinse aid
338 048330 Ghiera, fiss. supporto getti Ring nut, jets support locking
339 048236 Guarnizione Gasket
340 048979 Anello seger C-Clamp
341 048820 Parzializzatore Flow reducer
342 049290 Supporto getti, inferiore Jets support, lower
343 0L0260 Elettrovalvola Electrovalve
346 049296 Tappo, per getti lavaggio Plug, for wash jets
347 049295 Assieme getto di lavaggio Wash jet assembly
349 049298 Getto risciacquo, corto Rinse jet, short
350 048308 Trappola d’aria per pressost. Air trap
351 068642 OR 2062x15.54 O Ring
352 049268 Dado M14x1.5 Nut; M14x1,5
353 049293 Assieme mozzo, per getti Hub assembly, for jets
354 047282 Rondella di fermo Lock washer
355 049294 Protezione rondella Washer bracket
356 049292 Perno, per supporto getti Pin, for jets support
357 047986 O-Ring 2050 - 1,78x12,42 O-Ring
363 072393 Tubo Ø 4x7,4 Hose Ø 4x7,4
364 049904 Tubo Hose
365 049881 Pressostato Pressure switch
372 049419 Tubo interno pompa det. Hose internal det. pump
373 049418 Tubo; interno, pompa brill. Hose;internal, rin. aid pump
374 047578 Fascetta Ø 25/40 Hose clamp Ø 25/40
380 0L0262 Riduzione M.3/4" - F.1/2" Adapter M.3/4" - F.1/2"
381 0L0263 Manicotto F.3/4"- F.1/2" Coupling F.3/4"- F.1/2"
382 0L0264 Doppia valvola di non ritorno Double check valve
Descrizione Description Note / Notes
Grassetto = variazioni
Bold Print = changes
Pagina 5: Page 5: 595665L00_p5

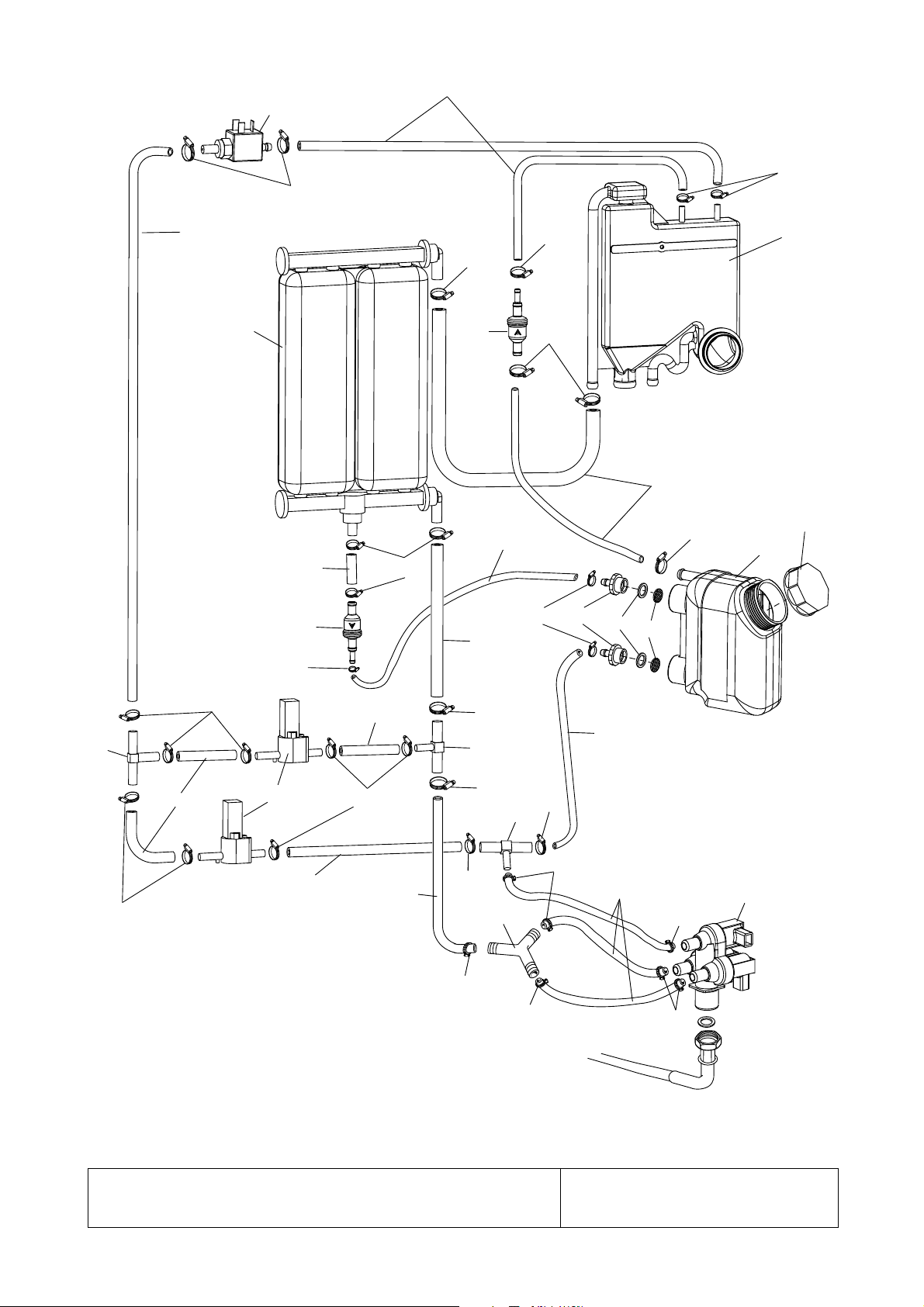

Circuito idraulico con addolcitore
501 0L0265 Tubo d=8x15 mm Hose d=8x15 mm
502 0L0266 Fascetta torro 10-16/7,5 Hose clamp 10-16/7,5
503 0L0267 Pompa a solenoide Solenoid pump
504 0L0268 Air Gap Air Gap
505 0L0269 Valvola di non ritorno No back-flow valve
506 0L0270 Addolcitore Water softener
507 0L0271 Boccia del sale Salt container
508 0L0272 Tappo boccia sale Salt container cap
509 049026 Portagomma Pipeholder
510 0L0273 Elettrovalvola a bassa pressione Low pressure electrovalve
511 0L0274 Raccordo a T TS7-7-7 T-connection TS7-7-7
Water softener hydraulic circuit
Da Ser.Nr./From Ser.nr.: /839...
Page: 9
Ed. 2014-12
Doc. Nr.: 595665L00
LAVASTOVIGLIE SOTTOTAVOLO CON ADDOLCITORE NUCWS / EUCWS
UNDERCOUNTER DISHWASHER WITH WATER SOFTENER NUCWS / EUCWS
Pos. Cod.ric.
Part No.
512 0L0275 Raccordo a T TRS10-6-10 T-connection TRS10-6-10
513 0L0276 Raccordo a T TRS 8-12-8 T-connection TRS 8-12-8
514 048195 Raccordo a 3 vie D.12 YS1 3 way connection D.12 YS1
515 0L0260 Elettrovalvola Electrovalve
516 048531 Tubo Hose
517 048126 Fascetta 12-22 Hose clamp 12-22
520 0L2661 Tubo Hose 450mm
525 0L0119 O-Ring O-Ring
526 049022 Filtro portagomma Pipeholder filter
601 0L1565 Interfaccia utente User Interface
602 0L1943 Guarnizione display Display gasket
603 0L1871 Sensore reed Sensor
604 0L1667 Cruscotto Control panel
605 0L1662 Membrana adesiva Zanussi Membrane Zanussi a,b,c,d,e
605 0L1660 Membrana adesiva Electrolux Membrane Electrolux f,g,h,i
606 0L0024 Cavo H07RNF 3x2,5MMQ Pipe H07RNF 3x2,5MMQ a,b,f,g
606 0L0025 Cavo H07RNF 5x2,5MMQ Pipe H07RNF 5x2,5MMQ c,d,e,h,i
607 0L1567 Copertura interfaccia utente User interface cover
608 0L1664 Adesivo Zanussi Sticker Zanussi a,b,c,d,e
609 0L2583 Scheda madre Main board
610 049303 Filtro RFI trifase RFI filter; three phase c,d,e - Up to Ser. Nr.: 213
610 049977 Filtro RFI monofase RFI filter; single phase a,b,f,g - Up to Ser. Nr.: 235
611 0L0127 Morsettiera Princ. Monofase Junction box a,b,f,g
611 0L0111 Morsettiera Princ. Trifase Junction box c,d,e,h,i
612 048429 Fissaggio Res. Vasca Bracket
613 049954 Res. Vasca 2200W-230V Heating element; 230v, 2,2kw Up to Ser. Nr.: 946
613 0L2109 Res. Vasca 2200W-230V Heating element; 230v, 2,2kw From Ser. Nr.: 947
614 0L0366 Supp Sensore Support; sensor
615 0L2303 OR 2037 O Ring
616 049643 Sensore NTC Sensor
618 0L2765 OR 6187 D=5.34MM O Ring
619 049955 Res. Flangiata 4,5kW 230V Heating element 4,5kW 230V c,d,e,h,i - Up to Ser. Nr.: 017
619 0L2652 Res. Flangiata 4,5kW 230V Heating element 4,5kW 230V c,d,e,h,i - From Ser. Nr.: 018
619 049980 Res. Flangiata 2,8kW 230V Heating element 2,8kW 230V a,b,f,g
620 0L2303 OR 2037 O Ring
621 0L0280 Premistoppa Stuffing box
622 049643 Sonda di Temperatura Temp. sound
623 065560 Cappuccio Protection cap
625 049901 Filtro induttivo-cap.; monofase filter; single phase c,d,e,h,i
626 0L2895 Klixon Klixon
627 0L2894 Supporto klixon Klixon support
628 0C8219 Dado M5 M5 Nut
690 0L2485 Cablaggio Wiring harness a,b,f,g
Descrizione Description Note / Notes
Pagina 6: Componenti elettrici Page 6: Electrical components ill. 595665L00_p6
Grassetto = variazioni
Bold Print = changes
Da Ser.Nr./From Ser.nr.: /839...
Page: 10
Ed. 2015-11
Doc. Nr.: 595665L00
LAVASTOVIGLIE SOTTOTAVOLO CON ADDOLCITORE NUCWS / EUCWS
UNDERCOUNTER DISHWASHER WITH WATER SOFTENER NUCWS / EUCWS
Pos. Cod.ric.
Part No.
690 0L2486 Cablaggio Wiring harness c,d,e,h,i
690 0L0464 Cablaggio aggiuntivo Additional wiring harness For salt container
690 0L2458 Cablaggio aggiuntivo Additional wiring harness For salt pump module
Descrizione Description Note / Notes
Grassetto = variazioni
Bold Print = changes
Da Ser.Nr./From Ser.nr.: /839...
Page: 11
Ed. 2015-11
Doc. Nr.: 595665L00
Loading...
