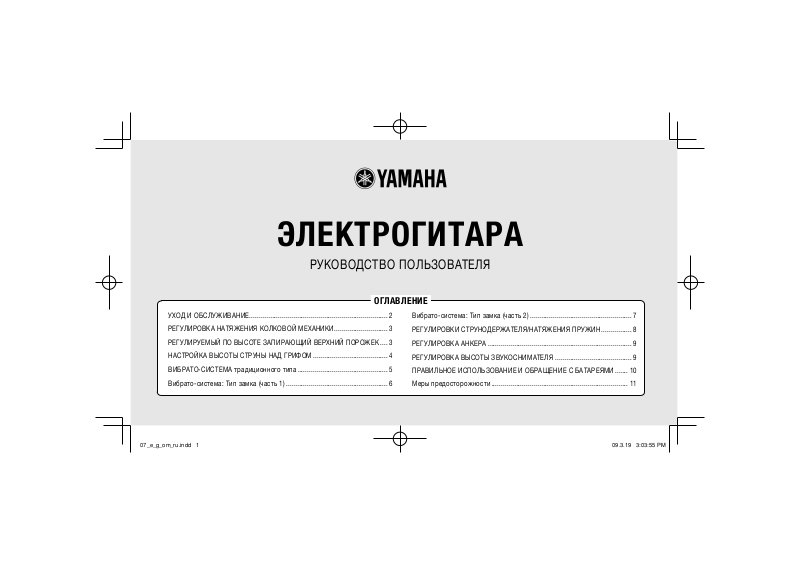

ЭЛЕКТРОГИТАРА
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
ОГЛАВЛЕНИЕ
УХОД И ОБСЛУЖИВАНИЕ........................................................................ |
2 |
|
Вибрато-система: Тип замка (часть 2) ..................................................... |
7 |
||
РЕГУЛИРОВКА НАТЯЖЕНИЯ КОЛКОВОЙ МЕХАНИКИ............................ |
3 |
|
РЕГУЛИРОВКИ СТРУНОДЕРЖАТЕЛЯ/НАТЯЖЕНИЯ ПРУЖИН................ |
8 |
||
РЕГУЛИРУЕМЫЙ ПО ВЫСОТЕ ЗАПИРАЮЩИЙ ВЕРХНИЙ ПОРОЖЕК .... |
3 |
|
РЕГУЛИРОВКА АНКЕРА ........................................................................... |
9 |
||
НАСТРОЙКА ВЫСОТЫ СТРУНЫ НАД ГРИФОМ....................................... |
4 |
|
РЕГУЛИРОВКА ВЫСОТЫ ЗВУКОСНИМАТЕЛЯ ........................................ |
9 |
||
ВИБРАТО-СИСТЕМА традиционного типа ............................................... |
5 |
|
ПРАВИЛЬНОЕ ИСПОЛЬЗОВАНИЕ И ОБРАЩЕНИЕ С БАТАРЕЯМИ....... |
10 |
||
Вибрато-система: Тип замка (часть 1) ..................................................... |
6 |
|
Меры предосторожности ....................................................................... |
11 |
||
|
|
|
1 |
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
07_e_g_om_ru.indd 1 |
|
|
|
09.3.19 3:03:55 PM |
||
|
|
|
|
|
|
|
Поздравляем вас с покупкой электроги-
тары Yamaha.
При надлежащем уходе ваша электрогитара Yamaha прослужит вам многие годы, даря превосходное звучание и не создавая проблем до самого конца срока службы.
УХОД И ОБСЛУЖИВАНИЕ
*При подсоединении или отсоединении шнуров выключайте усилитель и другое оборудование, либо уменьшайте громкость.
*После игры протрите гитару, в том числе струны, хорошей тканью для полировки. Это удалит жирные и кислотные пятна от пальцев, а также защитит накладки, отделку и струны.
*Не подвергайте гитару воздействию прямых солнечных лучей, а также слишком высоких или низких температур и чрезмерной влажности.
2
|
|
|
|
07_e_g_om_ru.indd 2 |
|
09.3.19 3:03:55 PM |
|
|
|
|
|
РЕГУЛИРОВКА НАТЯЖЕНИЯ КОЛКОВОЙ МЕХАНИКИ
Колки снабжены подпружиненными механизмами, автоматически компенсирующими износ, что предотвращает обратный ход. Однако можно отрегулировать усилие, необходимое для вращения колков. Каждый колок имеет винт регулировки натяжения, как показано на рисунке.
Поворот по часовой стрелке подтягивает колок. Колки следует отрегулировать так, чтобы они не шатались, но в то же время плавно поворачивались. Эта регулировка обычно не требуется, и чрезмерное натяжение может привести к преждевременному износу колковой механики.
РЕГУЛИРУЕМЫЙ ПО ВЫСОТЕ ЗАПИРАЮЩИЙ ВЕРХНИЙ ПОРОЖЕК
1)Вывинтите 3 винта с шестигранной головкой, которые фиксируют ретейнеры. (поз. «А» на рисунке)
2)Ослабьте 4 винта, которыми крепится основание верхнего порожка. (поз. «В» на рисунке)
3)Отрегулируйте высоту винтом регулировки высоты. При повороте винта по часовой стрелке основание верхнего порожка поднимается, а при повороте против часовой стрелки опускается. (поз. «С» на рисунке)
ПРИМЕЧАНИЕ: Так как оптимальная высота уже отрегулирована на заводе, не изменяйте ее, если нет соответствующего опыта. Рекомендуем доверить эту настройку дилеру.
3
|
|
|
|
07_e_g_om_ru.indd 3 |
|
09.3.19 3:03:55 PM |
|
|
|
|
|
НАСТРОЙКА ВЫСОТЫ СТРУНЫ НАД ГРИФОМ
— Струнодержатель —
ПРИМЕЧАНИЕ: Перед выполнением следующих регулировок обязательно выполните все необходимые регулировки анкера.
Высота струны представляет собой расстояние между струнами и ладами, которое влияет на комфорт игры.
Высота струны регулируется посредством подставки и/или нижнего порожка на подставке. Отрегулируйте высоту путем вращения винтов на левой и правой стороне очереди и понемногу.
Слишком высокая постановка струны сделает инструмент тяжелым в игре. Слишком низкая приведет к появлению шума в ладу. Отрегулируйте так, чтобы расстояние между струной и тактами последнего лада было следующим:
Струна |
Настройка |
Высота |
|
Первая |
E (ми) |
1,9 |
мм |
Вторая |
B (си) |
2,0 |
мм |
Третья |
G (соль) |
2,1 |
мм |
Четвертая |
D (ре) |
2,2 |
мм |
Пятая |
A (ля) |
2,3 |
мм |
Шестая |
E (ми) |
2,4 |
мм |
Винты (для каждой
Винт регулировки высоты
регулировки высоты
4
|
|
|
|
07_e_g_om_ru.indd 4 |
|
09.3.19 3:03:55 PM |
|
|
|
|
|
