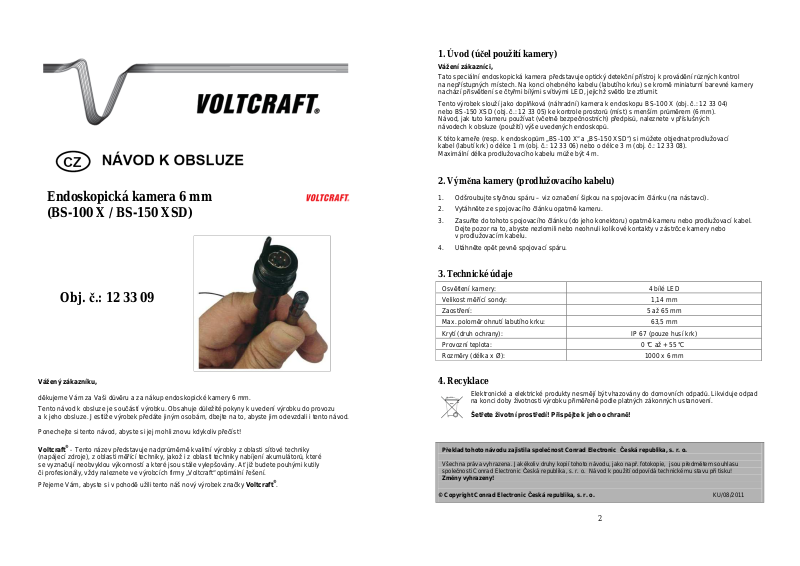

Endoskopická kamera 6 mm (BS-100 X / BS-150 XSD)
Obj. č.: 12 33 09
Vážený zákazníku,
děkujeme Vám za Vaši d ůvěru a za nákup endoskopické kamery 6 mm.
Tento návod k obsluze je sou částí výrobku. Obsahuje d ůležité pokyny k uvedení výrobku do provozu
a k jeho obsluze. Jestliže výrobek p ředáte jiným osobám, dbejte na to, abyste jim odevzd ali i tento návod.
Ponechejte si tento návod, abyste si jej mohli znov u kdykoliv přečíst!
Voltcraft® - Tento název p ředstavuje nadprůměrně kvalitní výrobky z oblasti sí ťové techniky (napájecí zdroje), z oblasti m ěřící techniky, jakož i z oblasti techniky nabíjení a kumulátor ů, které se vyznačují neobvyklou výkonností a které jsou stále vylepš ovány. A ť již budete pouhými kutily či profesionály, vždy naleznete ve výrobcích firmy „ Voltcraft“ optimální řešení.
Přejeme Vám, abyste si v pohod ě užili tento náš nový výrobek zna čky Voltcraft® .
1. Úvod (ú čel použití kamery)
Vážení zákazníci,
Tato speciální endoskopická kamera p ředstavuje optický detek ční přístroj k provád ění různých kontrol
na nepřístupných místech. Na konci ohebného kabelu (labutího krku) se kromě miniaturní barevné kamery nachází p řisvětlení se čtyřmi bílými svítivými LED, jejichž sv ětlo lze ztlumit.
Tento výrobek slouží jako dopl ňková (náhradní) kamera k endoskopu BS-100 X (obj. č.: 12 33 04) nebo BS-150 XSD (obj. č.: 12 33 05) ke kontrole prostorů (míst) s menším průměrem (6 mm). Návod, jak tuto kameru používat (v četně bezpečnostních) předpisů, naleznete v příslušných návodech k obsluze (použití) výše uvedených endosko pů.
K této kameře (resp. k endoskopům „BS-100 X“ a „BS-150 XSD“) si můžete objednat prodlužovací kabel (labutí krk) o délce 1 m (obj. č.: 12 33 06) nebo o délce 3 m (obj. č.: 12 33 08).
Maximální délka prodlužovacího kabelu m ůže být 4 m.
2. Vým ěna kamery (prodlužovacího kabelu)
1.Odšroubujte styčnou spáru – viz ozna čení šipkou na spojovacím článku (na nástavci).
2.Vytáhn ěte ze spojovacího článku opatrn ě kameru.
3.Zasuňte do tohoto spojovacího článku (do jeho konektoru) opatrn ě kameru nebo prodlužovací kabel. Dejte pozor na to, abyste nezlomili nebo neohnuli kolíkové kontakty v zástr čce kamery nebo
v prodlužovacím kabelu.
4.Utáhn ěte opět pevně spojovací spáru.
3. Technické údaje
Osvětlení kamery: |
4 bílé LED |
Velikost měřící sondy: |
1,14 mm |
Zaostření: |
5 až 65 mm |
Max. poloměr ohnutí labutího krku: |
63,5 mm |
Krytí (druh ochrany): |
IP 67 (pouze husí krk) |
Provozní teplota: |
0 °C až + 55 °C |
Rozměry (délka x Ø): |
1000 x 6 mm |
4. Recyklace
Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpad ů. Likviduje odpad na konci doby životnosti výrobku p řiměřeně podle platných zákonných ustanovení.
Šet řete životní prost ředí! Přispějte k jeho ochraně!
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako nap ř. fotokopie, jsou předmětem souhlasu
společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá |
technickému stavu při tisku! |
Změny vyhrazeny! |
|
© Copyright Conrad Electronic Česká republika, s. r. o. |
KU/08/2011 |
