Self Diagnosis

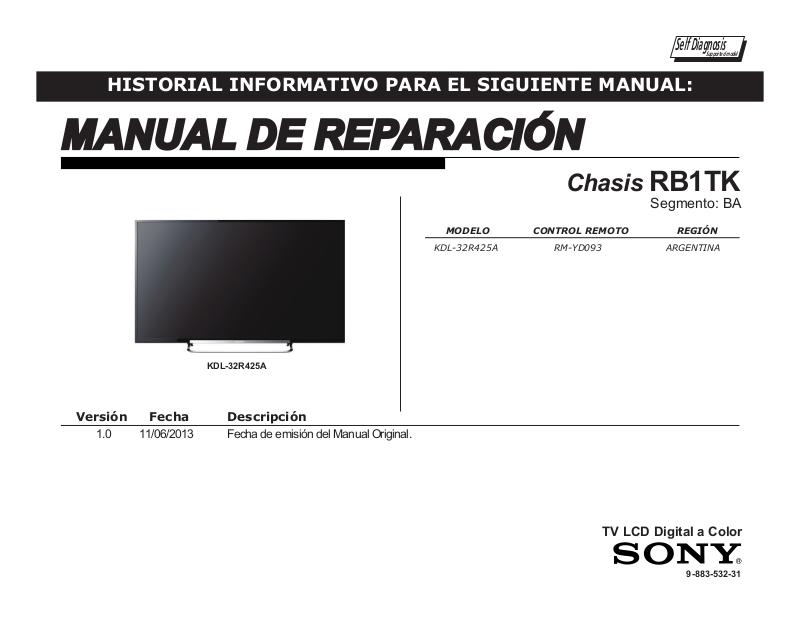

HISTORIAL INFORMATIVO PARA EL SIGUIENTE MANUAL:
MANUAL DE REPARACIÓN
Chasis RB1TK
MODELO CONTROL REMOTO REGIÓN
KDL-32R425A RM-YD093 ARGENTINA
Supported model
Segmento: BA
Versión Fecha Descripción
1.0 11/06/2013 Fecha de emisión del Manual Original.
KDL-32R425A
TV LCD Digital a Color
9-883-532-31
TABLA DE CONTENIDO
Precauciones y Advertencias ......................................................................... ii
Sección 1 - Descripción General y Especicaciones ...................................1
Especicaciones ............................................................................................ 1
Esquema General del Chasis ........................................................................ 2
KDL-32R425A ........................................................................................................2
Mapa del Cableado .......................................................................................3
KDL-32R425A ........................................................................................................3
Sección 2 - Solución de Problemas ............................................................... 4
Diagnóstico del Error ..................................................................................... 4
Visualización del Historial de Autodiagnóstico .......................................................4
Tabla de Clasicación de Fallas ....................................................................5
Diagramas .....................................................................................................6
Diagrama de Bloques ............................................................................................6
Diagrama de Control de Encendido.......................................................................7
No Enciende ..........................................................................................................8
Destellos LED en Standby ..................................................................................... 9
No Video ..............................................................................................................10
Distorsión de Video .............................................................................................. 11
Sección 3 - Información de Reparación ......................................................12
Reparación del Televisor .............................................................................12
Desensamble del Soporte de Sobremesa (Stand Shaft) ..................................... 12
Desensamble de la Cubierta Posterior (Rear Cover) .......................................... 12
Reemplazo de la Placa Principal (Main Board) ........................................... 13
Reemplazo de la Fuente de Poder (Power Supply Board) .........................16
Desensamble de los Altavoces (Speakers) .................................................17
Desensamble de la Placa H (H Board) .......................................................17
Sección 4 - Panorama General/Información de Número de Parte ............18
KDL32R425A ...............................................................................................18
Conectores ..................................................................................................21
KDL-32R425A ......................................................................................................21
Tornillos .......................................................................................................22
Sección 5 - Accesorios/Información de Número de Parte .........................23
Accesorios Incluidos .................................................................................... 23
Misceláneos ................................................................................................23
Accesorios Opcionales ................................................................................ 23
Control Remoto ...........................................................................................23
Apéndice A: Componentes con Información Encriptada ........................A-1
KDL-32R425A i
PRECAUCIONES Y ADVERTENCIAS
¡PRECAUCIÓN!
Las instrucciones para el servicio de reparación y mantenimiento que a
continuación se presentan, son para uso especíco del personal de servicio
únicamente. Para evitar el riesgo de descarga eléctrica, no efectúe ningún
otro tipo de reparación o mantenimiento diferente al mencionado en las
instrucciones de este manual, a menos que se esté calicado para realizarlo.
¡ADVERTENCIA!
Un transformador de aislamiento debe ser usado durante cualquier servicio
de reparación, con la nalidad de evitar cualquier riesgo de descarga
eléctrica posible si fuese el caso de un chasis activo.
!
ADVERTENCIA SOBRE LOS COMPONENTES DE
SEGURIDAD
Existen componentes críticos utilizados en los televisores LCD a color que son
importantes para la seguridad. Estos componentes están identicados con
sombreado y un símbolo de advertencia
y en la lista de partes. Es de vital importancia que éstas partes esenciales
sean reemplazadas sólo con el número de parte especicado dentro de la
lista de partes para evadir el riesgo de alguna descarga eléctrica, incendios
y otros peligros.
NOTA: Con la nalidad de no anular la garantía, no modique el diseño
original sin autorización previa por escrito por parte del fabricante.
!
en los diagramas esquemáticos
¡ATENCIÓN!
REVISIÓN DE SEGURIDAD
Después de corregir el problema inicial, realice las siguientes pruebas de
seguridad antes de entregar el producto al cliente.
1. Compruebe que en el área reparada no existan malas conexiones
o soldaduras frías y asegúrese de revisar completamente que no
se encuentre alguna supercie con restos de soldadura o puentes
en los ensambles.
2. Revise las conexiones internas para asegurarse de que ningún
conector fue pinchado o entró en contacto con resistencias de alto
vataje.
3. Verique que todas las perillas de control, tapas, protecciones,
cubiertas de tierra y equipo externo de montaje hayan sido
reinstalados. Asegúrese totalmente de que se han reemplazado
todos los aisladores.
4. Revise que no se encuentren piezas de repuesto no autorizadas
y particularmente transistores que hubiesen sido instalados en
reparaciones previas. Si los hubiera, señale al cliente la existencia
de éstos y recomiende su debido reemplazo.
5. Busque partes con deterioro visible aún cuando éstas funcionen
correctamente y haciendo mención al cliente, recomiende el
reemplazo debido de éstas.
6. Compruebe que los cables (cable de alimentación) no presenten
rasgaduras o desgaste. Recomiende al usuario su debido
reemplazo en caso de ser necesario.
7. Revise la contrafuga de corriente, tornillos, material metálico
de adorno, perillas metalizadas y cualquier otro tipo de partes
metálicas expuestas. Asegúrese de seguir los pasos descritos en:
“Prueba de Fuga de Corriente”.
Por cuestiones de seguridad, la reparación a nivel componente de las
Placas de Fuente de Poder y/o los Inversores está prohibida
.
KDL-32R425A ii
PRECAUCIONES Y ADVERTENCIAS
Parte de metal expuesta
del televisor
0.15 µF
Tierra física
Voltímetro
AC
(0.75V)
PRUEBA DE FUGA DE CORRIENTE
La fuga de corriente desde cualquier pieza metálica expuesta a tierra
física y de todas las piezas metálicas expuestas a cualquier otra parte
metálica que tenga un retorno al Chasis, no debe exceder los 0.5 mA
(500 microamperios). La fuga de corriente CA puede ser medida mediante
cualquiera de éstos tres métodos:
1. Utilizar un equipo de prueba de fugas. Siga las instrucciones del
fabricante proporcionadas con el equipo.
2. Mediante un miliamperímetro de corriente alterna operado por
batería.
3. Al medir la caída de voltaje a través de una resistencia utilizando
un VOM (Volt-Ohm Meter) o voltímetro de CA de baterías. El límite
indicado es de 0,75 V, por lo que el medidor analógico utilizado
debe tener una escala precisa de bajo voltaje. La mayoría de los
multímetros digitales operados con baterías que tienen escala de 2
VCA son adecuados. (Véase en la gura A)
¿CÓMO ENCONTRAR UNA CONEXIÓN ÓPTIMA A
TIERRA ?
El tornillo de la cubierta en la mayoría de los tomacorrientes de CA
está conectado a tierra. Verique que el tornillo que sujeta la tapa del
tomacorriente esté aterrizado mediante la conexión de una lámpara
incandescente de 60W a 100W entre el lado activo del contenedor y el
tornillo de sujeción (No lámparas uorescentes o de neón). Pruebe las dos
ranuras, si fuese necesario, para encontrar el lado activo de la línea. La
bombilla se encenderá con brillo normal si el tornillo está en tierra física.
(Véase en la gura B)
Foco de Prueba
To macorriente de CA
Figura B. Revisión de tierra física.
Figura A. Utilice un voltímetro AC para revisar: Prueba de Fuga de Corriente.
KDL-32R425A iii
SECCIÓN 1 - DESCRIPCIÓN GENERAL Y ESPECIFICACIONES
ESPECIFICACIONES
Sistema
Sistema de TV
Cobertura de canales
Sistema del panel
Salida de bocinas
Analógico: NTSC 3.58 / PAL-M / PAL-N
Digital: SBTVD-T
VHF: 2-13
UHF: 14-69
CATV (Analógo): 1-135
Panel LCD (pantalla de cristal líquido) Iluminación LED de fondo
8W + 8W
Tomas de entrada/salida
CABLE/ANTENNA
VIDEO IN
COMPONENT IN
HDMI IN 1/MHL
HDMI IN 2 (ARC)
AUDIO OUT
i
LAN
USB/DLNA
1
* Para las conexiones LAN, utilice un cable de categoría 5 10BASE-T/100BASE-TX (no suministrado).
Terminal externo de 75-ohm para entrad a de señal de radiofrecuencia
Video: 1 Vp-p, 75 ohm no equilibrado, sincronización negativa
Audio: 500 mVrm (Típico) / Impedancia: 47 kiloohmios
YPBPR (video componente): Y: 1,0 Vp-p, 75 ohm no equilibrado, sincronización negativa
AUDIO: 500 mVrm (Típico) / Impedancia: 47 kiloohmios
HDMI: Video: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p, 1080/24p
MHL: Video: 480i, 480p, 576i, 576p, 720p, 720/30p, 1080i, 1080/30p, 1080/24p
Audio: PCM lineal de dos canales 32; 44,1 y 48 kHz; 16; 20 y 24 bits, Dolby Digital
Entrada de PC
Salida de audio, auriculares (miniconector)
Conector 10 BASE-T/100 BASE-TX (La velocidad de la conexión podría variar en función del entorno de red.
No se garantizan la tasa de comunicación ni la calidad de comunicación 10 BASE-T/100 BASE-TX para este TV)
Consulte i-Manual para obtener información sobre los formatos compatibles
PB: 0,7 Vp-p, 75 ohm
PR: 0,7 Vp-p, 75 ohm / Formato de señal: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Nombre del modelo
KDL-32R425A
Corriente y otras especificaciones
Requisitos de alimentación
Consumo de potencia
en uso
en espera
Tamaño de pantalla
Resolución del monitor
Bocina/Gama completa (2)
Dimensiones
patrón de los oricios de
montaje mural
tamaño de tornillos de
montaje mural
*2
*1
Peso
Accesorios suministrados
Accesorios opcionales
2
Las dimensiones y masa son valores aproximados.
*
*2
(medido diagonalmente)
*2
con soporte
sin soporte
con soporte
sin soporte
(pulgadas)
(cm)
(mm)
(mm)
(mm)
(mm)
(mm)
(kg)
(kg)
1, 366 puntos (horizontales) x 768 líneas (verticales)
Control Remoto RM-YD093 (1) / Pilas tipo AAA (2) / Manual de Seguridad (1) /
Manual de Instrucciones (1) / Guía de Conguración Rápida (1) / Licencia del Software (1) /
Guía de Ensamble de la Base del Soporte de Sobremesa del TV (1) / Tornillos (2) /
Soporte de Sobremesa (1 juego) / Tarjeta de Garantía (1) / Listado de Servicios Técnicos (1)
Cables de Conexión / Kit de Correa de Sop orte
110-240 V CA 50/60 Hz
67 W
Menos de 1 W
31, 5
(clase 32)
80, 0
40 × 100
733 x 470 x 171
733 x 447 x 79
100 x 100
M4 (6, 5 - 10mm)
6, 5
6, 3
• Los accesorios opcionales dependerán de su disponibilidad para venta.
• El diseño y las especicaciones están sujetos a cambios sin previo aviso.
KDL-32R425A 1
SECCIÓN 1 - DESCRIPCIÓN GENERAL Y ESPECIFICACIONES
ESQUEMA GENERAL DEL CHASIS
KDL-32R425A
MAIN BOARD
(A BOARD )
POWER SUPPLY
BOARD (G32)
CONTROL
KEYS
TCON
H BOARD
KDL-32R425A 2
SECCIÓN 1 - DESCRIPCIÓN GENERAL Y ESPECIFICACIONES
MAPA DEL CABLEADO
KDL-32R425A
KDL-32R425A 3
SECCIÓN 2 - SOLUCIÓN DE PROBLEMAS
Self Diagnosis
K
Supported model
DIAGNÓSTICO DEL ERROR
Antes de reparar el televisor, realice lo siguiente:
1. Compruebe que el televisor presente el problema que fue reportado
por el cliente.
2. Revise si la última versión de Software está instalada en el televisor.
a. Si no lo está, instale la última versión disponible.
3. Determine la parte que requiere ser reemplazada.
VISUALIZACIÓN DEL HISTORIAL DE AUTODIAGNÓSTICO
Cuando se detecta un error, la pantalla de Auto Revisión registra el número
de veces en que se produjo el error. Esto es útil, cuando el cliente no está
seguro de lo que está causando que el televisor se apague, para conrmar
los sucesos pasados de un error y para determinar si es intermitente.
Si la pantalla muestra un “0”, signica que no se ha producido un error.
1. Presione
nuevamente.
2. Presione los siguientes botones del Control Remoto con un intervalo
de un segundo:
POWER
para encender el televisor y después, apáguelo
SELF CHEC
Back <<
002 MAIN_ POWER 001
003 DC_ALERT1 000
003 AUDIO_PROT
005 PANEL_ID_NVM_ERR
00116 00024 00115
[Home] Exit
EJEMPLO DE LA PANTALLA DE AUTODIAGNÓSTICO
000
000
Indica
error
000R_ERRECNALAB400
000RRE_NOCT500
No indica
000TILKCAB600
000RRE_PMET700
error
DISPLAY
NOTA: Este procedimiento es diferente al accesar al Modo de Ajustes
de Servicio (Volumen +).
Channel 5 Volume -
KDL-32R425A 4
POWER
SECCIÓN 2 - SOLUCIÓN DE PROBLEMAS
5. Tabla de códigos de color.
▲
▲
▲ ▲
4. Siga los diagramas de flujo correspondientes en el Manual de Servicio para aislar la placa.
TABLA DE CLASIFICACIÓN DE FALLAS
Utilice ésta Tabla de Clasicación de Fallas para determinar lo que posiblemente puede ser la causa del error antes de acudir con el cliente.
1. Confirme el síntoma con el cliente. Punto Rojo: (Primario) Parte probablemente defectuosa.
2. Seleccione ese síntoma en la tabla.
3. Lleve el componente primario indicado para ese síntoma.
Triángulo Azul: (Secundario) Parte posiblemente defectuosa.
Placa
PLACA PRINCIPAL
FUENTE DE PODER
PANEL LCD
TCON
*NOTA:
CONSULTE EL MANUAL DE SERVICIO DE PANELES LCD EN ESI (REFERENCE LIBRARY)
PARA SELECCIONAR CORRECTAMENTE LA PARTE DE REEMPLAZO BASADA EN EL NÚMERO DE PARTE.
Modo de Protección
Destellos LED
2X 3X 5X 6X
Encendido Audio
No
Enciende
No
Video
Video
Distorsión
en toda
la pantalla
Distorsión
en un área
específica
No Audio
KDL-32R425A 5
Loading...
