Schneider Electric PM2200 User Manual

EasyLogic™ de la serie PM2200

Manual del usuario

NHA2778905-08
02/2021

www.se.com

Información legal

La marca Schneider Electric y cualquier otra marca comercial de Schneider Electric
SE y sus filiales mencionadas en esta guía son propiedad de Schneider Electric SE o
sus filiales. Todas las otras marcas pueden ser marcas comerciales de sus
respectivos propietarios. Esta guía y su contenido están protegidos por las leyes de
copyright aplicables, y se proporcionan exclusivamente a título informativo. Ninguna
parte de este manual puede ser reproducida o transmitida de cualquier forma o por
cualquier medio (electrónico, mecánico, fotocopia, grabación u otro), para ningún
propósito, sin el permiso previo por escrito de Schneider Electric.

Schneider Electric no concede ningún derecho o licencia para el uso comercial de la
guía o su contenido, excepto por una licencia no exclusiva y personal para
consultarla "tal cual".

La instalación, utilización, mantenimiento y reparación de los productos y equipos de
Schneider Electric la debe realizar solo personal cualificado.

Debido a la evolución de las normativas, especificaciones y diseños con el tiempo, la
información contenida en esta guía puede estar sujeta a cambios sin previo aviso.

En la medida permitida por la ley aplicable, Schneider Electric y sus filiales no
asumen ninguna responsabilidad u obligación por cualquier error u omisión en el
contenido informativo de este material o por las consecuencias derivadas o
resultantes del uso de la información contenida en el presente documento.

Información de seguridad

Información importante

Lea estas instrucciones atentamente y examine el equipo para familiarizarse con
el dispositivo antes de instalarlo, manipularlo, revisarlo o realizar el
mantenimiento de este. Los siguientes mensajes especiales pueden aparecer a lo
largo de este documento o en el equipo para advertir de riesgos potenciales o
remitirle a otras informaciones que le ayudarán a aclarar o simplificar los
procedimientos.

La adición de uno de estos dos símbolos a una etiqueta de seguridad del tipo
“Peligro” o “Advertencia” indica que existe un peligro eléctrico que causará
lesiones si no se siguen las instrucciones.

Este es el símbolo de alerta de seguridad. Sirve para alertar de riesgos
potenciales de lesiones. Siga las recomendaciones de todos los mensajes de
seguridad acompañados por este símbolo para evitar lesiones potenciales e
incluso la muerte.

EasyLogic™ de la serie PM2200

PELIGRO

PELIGRO indica una situación de riesgo que, si no se evita, ocasionará la

muerte o lesiones graves.

Si no se siguen estas instrucciones, se producirán lesiones graves o la
muerte.

ADVERTENCIA

ADVERTENCIA indica una situación de riesgo que, si no se evita, puede

ocasionar la muerte o lesiones graves.

ATENCIÓN

PRECAUCIÓN indica una situación de riesgo que, si no se evita, puede
ocasionar lesiones moderadas o leves.

AVISO

AVISO sirve para indicar prácticas no relacionadas con lesiones físicas.

Por favor, tenga en cuenta lo siguiente

Solo el personal cualificado debe instalar, manipular y reparar el equipo eléctrico,
así como realizar el mantenimiento de este. Schneider Electric no asume ninguna
responsabilidad por las consecuencias que se deriven de la utilización de este
manual. Por personal cualificado se entiende aquellas personas que poseen
destrezas y conocimientos sobre la estructura, la instalación y el funcionamiento
de equipos eléctricos y que han recibido formación en materia de seguridad para
reconocer y prevenir los peligros implicados.

NHA2778905-08 3

EasyLogic™ de la serie PM2200

Notices

FCC

This equipment has been tested and found to comply with the limits for a Class A
digital device, pursuant to Part 15 of the FCC rules. These limits are designed to
provide reasonable protection against harmful interference when the equipment is
operated in a commercial environment. This equipment generates, uses, and can
radiate radio frequency energy and, if not installed and used in accordance with
the instruction manual, may cause harmful interference to radio communications.
Operation of this equipment in a residential area is likely to cause harmful
interference in which case the user will be required to correct the interference at
his own expense.

The user is cautioned that any changes or modifications not expressly approved
by Schneider Electric could void the user’s authority to operate the equipment.

This digital apparatus complies with CAN ICES-3 (A) /NMB-3(A).

4 NHA2778905-08

Tabla de contenido

Precauciones de seguridad.......................................................................9

Introducción ............................................................................................... 11

Descripción general de la central de medida............................................... 11

Funciones de la central de medida............................................................. 11

Resumen de funciones ............................................................................. 11

Parámetros medidos.................................................................................13

Energía.............................................................................................. 13

Energía sin restablecimiento................................................................13

Demanda ...........................................................................................14

Instantáneas .....................................................................................14

Calidad de energía..............................................................................14

Registro de datos (PM2230) ................................................................15

Entrada/salida (PM2230).....................................................................15

Otras mediciones................................................................................15

Visualización de datos y herramientas de análisis ....................................... 15

Power Monitoring Expert .....................................................................15

Power SCADA Operation ....................................................................16

Configuración de la central de medida........................................................16

EasyLogic™ de la serie PM2200

Referencias de hardware.........................................................................17

Modelos y accesorios de la central de medida PM2200 ............................... 17

Información complementaria .....................................................................17

Central de medida de montaje en panel .....................................................18

Montaje de la central de medida ................................................................ 18

Consideraciones sobre el cableado de la central de medida ........................18

Límites de tensión de conexión directa .................................................18

Consideraciones sobre el sistema equilibrado.......................................20

Cableado RS-485.....................................................................................21

Salida de impulsos ................................................................................... 21

Pantalla del medidor.................................................................................23

Descripción general de la pantalla .............................................................23

Indicadores LED.......................................................................................23

LED de alarma/de impulsos de energía ................................................23

LED de frecuencia de impulsos/de comunicaciones serie ......................24

Iconos de notificación ...............................................................................24

Idioma de visualización de la central de medida..........................................24

Navegación por las pantallas de la central de medida..................................24

Símbolos de navegación .....................................................................25

Descripción general de los menús de pantalla de la central de

medida...............................................................................................25

Configuración de la pantalla ......................................................................26

Configuración básica................................................................................ 27

Configuración de los parámetros de configuración básica mediante la

pantalla....................................................................................................27

Configuración de los parámetros de configuración avanzada mediante la

pantalla....................................................................................................29

Configuración de tarifas ............................................................................ 30

Ajustes de la configuración regional ...........................................................31

NHA2778905-08 5

EasyLogic™ de la serie PM2200

Configuración de las contraseñas de pantalla .............................................32

Pérdida de la contraseña.....................................................................32

Ajuste del reloj.................................................................................... 33

Instantánea..............................................................................................33

Visualizar la página Instantánea........................................................... 33

Configurar Instantánea........................................................................34

Retrofit.....................................................................................................34

Configurar Retrofit ..............................................................................34

Configurar la Página favorita .....................................................................35

Configuración de restablecimiento automático............................................ 35

Módulos de E/S.........................................................................................37

Aplicaciones de entradas analógicas de la central de medida ......................37

Aplicaciones de salidas analógicas de la central de medida ........................ 39

Aplicaciones de entradas de estado (ED) de la central de medida ............... 41

Aplicaciones de salidas digitales de la central de medida ............................ 42

Aplicaciones de salidas de relé de la central de medida ..............................44

Indicador LED IO......................................................................................46

Alarmas ......................................................................................................47

Descripción general de las alarmas............................................................47

Tipos de alarmas ......................................................................................47

Alarmas unarias .......................................................................................47

Alarmas unarias disponibles ................................................................47

Alarmas digitales ...................................................................................... 48

Alarmas digitales disponibles...............................................................48

Alarmas estándar .....................................................................................48

Ejemplo de funcionamiento de alarma de umbral (estándar) por

exceso e insuficiencia .........................................................................49

Umbral máximo admisible ...................................................................50

Alarmas estándar disponibles ..............................................................51

Prioridad de alarma ..................................................................................52

Descripción general de la configuración de alarmas ....................................53

Indicador de alarmas LED .........................................................................55

Configuración del LED para la notificación de alarmas mediante la

pantalla.............................................................................................. 56

Configuración del LED para la notificación de alarmas mediante ION

Setup.................................................................................................56

Visualización y notificación de alarmas.......................................................56

Lista de alarmas activas y registro histórico de alarmas...............................57

Contadores de alarmas.............................................................................58

Restablecimiento de alarmas mediante ION Setup......................................58

Registros de la central de medida..........................................................59

Descripción general de los registros...........................................................59

Configurar el registro de datos................................................................... 59

Guardar el contenido del registro de datos mediante ION Setup...................60

Registro de alarmas..................................................................................60

Restablecimientos de la central de medida .......................................... 61

Restablecimientos de la central de medida .................................................61

Meter Initialization.....................................................................................61

Restablecimientos mediante ION Setup................................................61

Mediciones y cálculos ..............................................................................63

6 NHA2778905-08

EasyLogic™ de la serie PM2200

Meter Initialization.....................................................................................63

Lecturas en tiempo real.............................................................................63

Mediciones de energía..............................................................................63

VARh basado en cuadrantes .....................................................................64

Valores mínimos/máximos......................................................................... 64

Demanda de potencia...............................................................................64

Métodos de cálculo de demanda de potencia........................................64

Demanda de intervalos de bloques ......................................................65

Demanda sincronizada........................................................................66

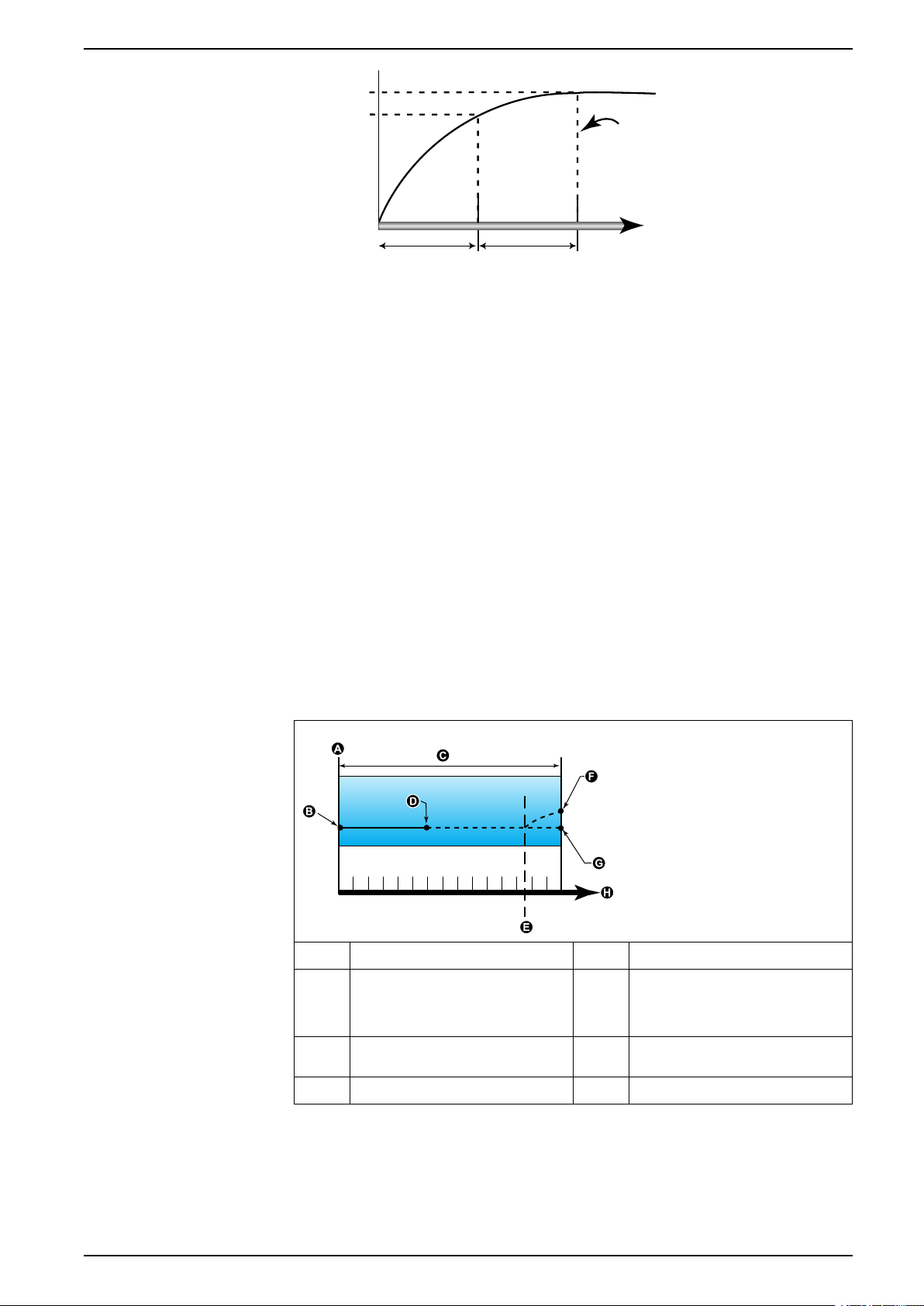

Demanda térmica ...............................................................................66

Demanda de intensidad ............................................................................ 67

Demanda pronosticada .......................................................................67

Demanda punta ..................................................................................67

Temporizador ...........................................................................................68

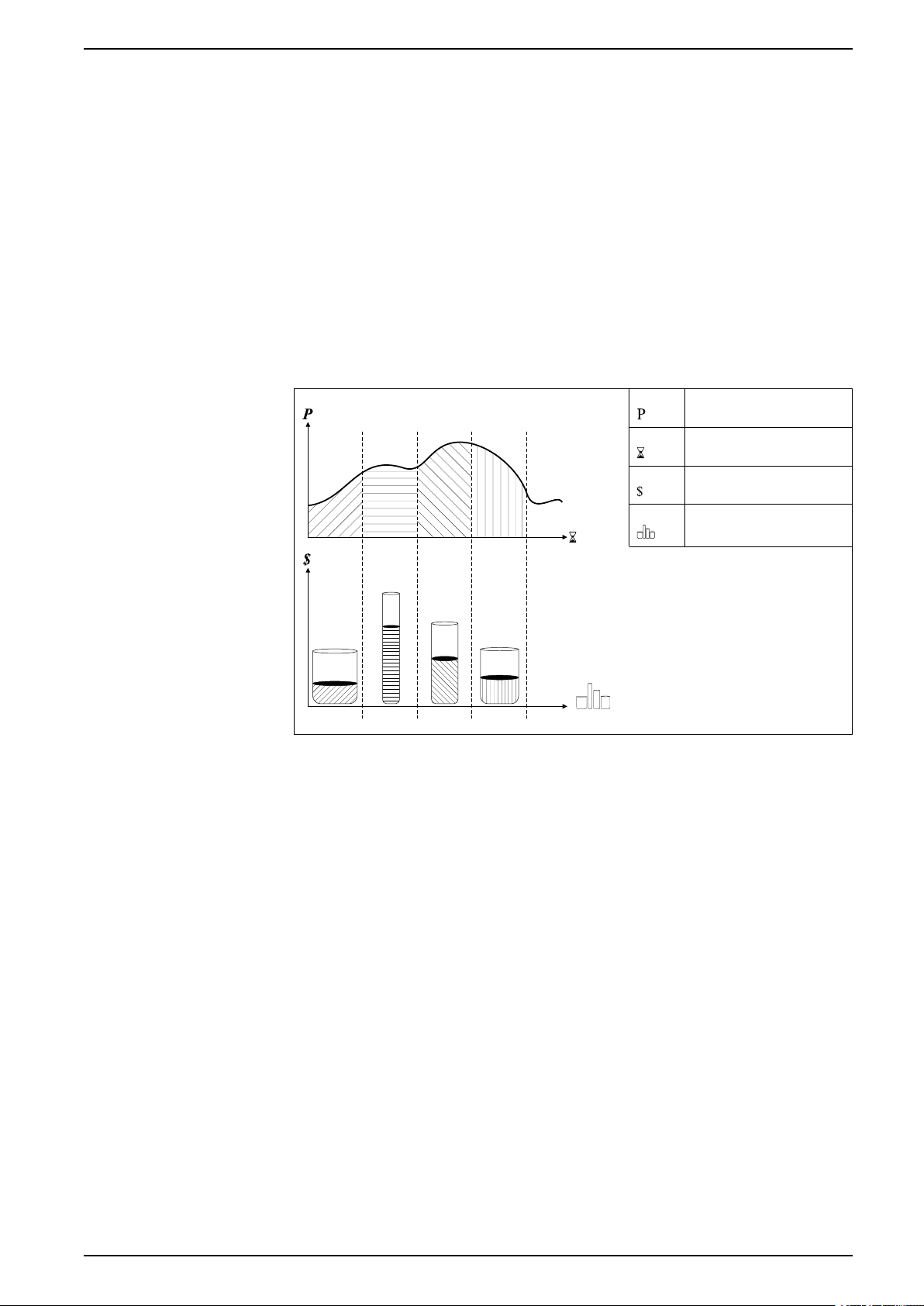

Tarifa múltiple ............................................................................................69

Implantación de la función de tarifa múltiple................................................69

Descripción general del modo Comando ....................................................70

Descripción general del modo Hora del día.................................................70

Validez de la tarifa del modo Hora del día .............................................70

Métodos de creación de tarifa Hora del día ........................................... 70

Ejemplo de configuraciones de tarifa para un sistema de cuatro

tarifas.................................................................................................71

Descripción general del modo Entrada .......................................................72

Asignación de entrada digital para el modo de control de

entradas.............................................................................................72

Modo de control de tarifa activa ................................................................. 73

Configuración de tarifas en el modo Hora del día mediante la

pantalla.............................................................................................. 73

Configuración de tarifas en el modo Entrada mediante la

pantalla.............................................................................................. 74

Calidad de energía ...................................................................................76

Descripción general de los armónicos ........................................................ 76

Porcentaje de distorsión armónica total ......................................................76

Cálculos del contenido armónico.......................................................... 76

Cálculos del porcentaje de THD...........................................................76

Cálculos thd .......................................................................................77

Visualización de la THD/thd mediante la pantalla .................................. 77

Mantenimiento y actualizaciones ........................................................... 78

Resumen general de mantenimiento..........................................................78

Indicadores LED de resolución de problemas .............................................78

Memoria de la central de medida ...............................................................79

Batería de la central de medida .................................................................79

Visualización de la versión de firmware, el modelo y el número de

serie ........................................................................................................79

Actualizaciones de firmware ......................................................................79

Asistencia técnica.....................................................................................79

Verificación de la precisión......................................................................80

Descripción general de la precisión de la central de medida......................... 80

Requisitos de las pruebas de precisión ...................................................... 80

Verificación de la prueba de precisión ........................................................81

NHA2778905-08 7

EasyLogic™ de la serie PM2200

Cálculo de impulsos necesario para las pruebas de verificación de la

precisión.................................................................................................. 83

Cálculo de potencia total para las pruebas de verificación de la

precisión.................................................................................................. 83

Cálculo del error porcentual para las pruebas de verificación de la

precisión.................................................................................................. 84

Puntos de prueba de verificación de la precisión .........................................84

Consideraciones sobre el recuento de impulsos de energía.........................85

Consideraciones sobre TT y TI ..................................................................85

Ejemplos de cálculo..................................................................................85

Fuentes habituales de errores de prueba....................................................86

Potencia y factor de potencia.................................................................. 88

Potencia y factor de potencia..................................................................... 88

Desplazamiento de la fase de intensidad con respecto a la tensión ..............88

Potencia real, reactiva y aparente (PQS)....................................................88

Factor de potencia (FP).............................................................................89

Convención de signos del factor de potencia.........................................90

Convención de mín/máx del factor de potencia .....................................90

Formato del registro del factor de potencia............................................90

Especificaciones ....................................................................................... 93

Cumplimiento de normas aplicables en China.....................................99

8 NHA2778905-08

Precauciones de seguridad EasyLogic™ de la serie PM2200

Precauciones de seguridad

La instalación, el cableado, la comprobación y la puesta en marcha deben
llevarse a cabo de acuerdo con todos los reglamentos locales y nacionales en
materia de electricidad.

PELIGRO

RIESGO DE DESCARGA ELÉCTRICA, EXPLOSIÓN O DESTELLO DE
ARCO

• Utilice un equipo de protección individual (EPI) adecuado y siga las
prácticas de seguridad para trabajos eléctricos. Consulte las normas NFPA
70E y CSA Z462 u otras normas locales aplicables.

• Apague todas las fuentes de alimentación del dispositivo y del equipo en el
que está instalado antes de realizar cualquier trabajo en el equipo.

• Utilice siempre un voltímetro de rango adecuado para confirmar que el
equipo está apagado por completo.

• Siga las instrucciones de la sección de Cableado de la hoja de instalación
correspondiente.

• Suponga que los cableados de comunicaciones y E/S contienen tensiones
peligrosas hasta que se determine lo contrario.

• No supere los valores nominales máximos de este dispositivo.

• No cortocircuite los terminales secundarios del transformador de tensión
(TT).

• No abra los terminales secundarios del transformador de intensidad (TI).

• Conecte a tierra el circuito secundario de los TI.

• No utilice los datos procedentes de la central de medida para confirmar que
la alimentación está apagada.

• Vuelva a colocar todos los dispositivos, las puertas y las cubiertas antes de
encender el equipo.

Si no se siguen estas instrucciones, se producirán lesiones graves o la
muerte.

NOTA: Consulte el IEC 60950-1 para obtener más información sobre las

comunicaciones y el cableado de E/S conectado a múltiples dispositivos.

ADVERTENCIA

FUNCIONAMIENTO IMPREVISTO

• No utilice este dispositivo para funciones de control críticas o para la
protección de personas, animales, bienes materiales o equipos.

Si no se siguen estas instrucciones, pueden producirse lesiones graves,
muerte o daños en el equipo.

NHA2778905-08 9

EasyLogic™ de la serie PM2200 Precauciones de seguridad

ADVERTENCIA

POSIBLE MERMA DE LA DISPONIBILIDAD, LA INTEGRIDAD Y LA
CONFIDENCIALIDAD DEL SISTEMA

• Cambie las contraseñas/los códigos de acceso predeterminados para
ayudar a prevenir accesos no autorizados a la configuración y la información
del dispositivo.

• Desactive los puertos/servicios no utilizados y las cuentas predeterminadas,
de ser posible, para reducir al mínimo las vías de acceso de ataques
malintencionados.

• Sitúe los dispositivos en red tras varias capas de ciberseguridad (como
firewalls, segmentación de redes y sistemas de detección y protección
frente a accesos no autorizados a redes).

• Observe buenas prácticas en materia de ciberseguridad (por ejemplo:
privilegio mínimo, separación de obligaciones) para contribuir a prevenir la
revelación, la pérdida o la modificación no autorizadas de datos y registros,
la interrupción de servicios o los funcionamientos imprevistos.

Si no se siguen estas instrucciones, pueden producirse lesiones graves,
muerte o daños en el equipo.

10 NHA2778905-08

Introducción EasyLogic™ de la serie PM2200

Introducción

Descripción general de la central de medida

Las centrales de medida de la serie PM2200 son dispositivos medidores digitales
que ofrecen prestaciones exhaustivas de instrumentación eléctrica trifásica y
gestión de carga en una presentación compacta y resistente.

Las centrales de medida aportan valor a las exigentes necesidades de sus
aplicaciones de supervisión de energía y gestión de costes. Todas las centrales
de medida de la gama PM2200 satisfacen las normas de precisión de Clase 1 o
de Clase 0.5S y aportan la máxima calidad, fiabilidad y asequibilidad en un
formato compacto y de fácil instalación.

Funciones de la central de medida

La central de medida de la serie PM2200 incorpora múltiples funciones, algunas
de las cuales se enumeran a continuación:

• Pantalla LCD y navegación autoguiada.

• Recuento y equilibrado de energía

• Medición tanto del FP real como del FP de desplazamiento.

• Lecturas de energía activa, reactiva y aparente.

• Valores mín./máx. de parámetros instantáneos con sello de fecha y hora.

• Ciberseguridad: La central de medida permite deshabilitar el puerto RS-485
desde las teclas del panel frontal para evitar accesos no autorizados.
Conmute entre los dispositivos RTU en caso de que la disponibilidad de
nodos del sistema de software sea limitada.

• Instantánea: La central de medida incluye una instantánea que capta valores
de tensión media, intensidad media, potencia activa total y energía
suministrada a partir de la hora configurada en el formato HH.MM.

• Intensidad de supresión: Esta es la intensidad mínima con la cual comienza a
funcionar la central de medida. La central de medida puede configurarse de
forma que ignore la medición de intensidad de la carga inducida/auxiliar del
circuito. La selección de intensidad de supresión puede realizarse mediante
la pantalla frontal y el enlace de comunicaciones. El intervalo de la intensidad
de supresión va de 5 mA a 99 mA. La central de medida muestra la medición
si el valor aplicado supera el valor de supresión. La intensidad de supresión
predeterminada es 5 mA.

La central de medida puede utilizarse como dispositivo independiente, aunque
sus amplias funciones se optimizan cuando se utiliza dentro de un sistema de
gestión de energía.

Consulte la ficha de datos técnicos de la serie EasyLogic PM2000R en

www.se.com para obtener información sobre las aplicaciones, los datos de las

funciones y las especificaciones más actualizadas y completas de las centrales
de medida de la serie PM2200.

Resumen de funciones

Parámetro PM2210 PM2220 PM2230

Clase de precisión para Wh Clase 1 Clase 1 Clase 0.5S

Clase de precisión para VARh 1,0 1,0 1,0

Velocidad de muestreo por ciclo 64 64 64

Current:

• Media por fase y trifásica

• Intensidad del neutro calculada

NHA2778905-08 11

✔ ✔ ✔

EasyLogic™ de la serie PM2200 Introducción

Parámetro PM2210 PM2220 PM2230

Tensión:

• V L-N: media por fase y trifásica

• V L-L: media por fase y trifásica

✔ ✔ ✔

Factor potencia

• Total por fase y trifásico

Frequency

Potencia:

FP real FP real

FP de desplazamiento

✔ ✔ ✔

✔ ✔ ✔

• Potencia activa (kW): Por fase y total

• Potencia aparente (kVA): Por fase y total

• Potencia reactiva (kVAR): Por fase y total

Desequilibrio trifásico Intensidad Intensidad

Tensión

Parámetros de demanda (kW, kVA, kVAR, I)

• Última demanda

• Demanda actual

✔

(Sin sello de fecha y
hora)

✔ ✔

• Demanda pronosticada

• Demanda punta: Sello de fecha y hora para demanda

Energía: kWh, kVAh, kVARh (cuatro cuadrantes) - De fase
y total

• Suministrada (importada/directa)

• Recibida (exportada/inversa)

punta

1

2

Suministrada (D)

Recibida (R)

Total (D+R)

Neta (D-R)

Suministrada (D)

Recibida (R)

Total (D+R)

Neta (D-R)

Último borrado
(Antiguo)

FP real

FP de desplazamiento

Intensidad

Tensión

Suministrada (D)

Recibida (R)

Total (D+R)

Neta (D-R)

1

Último borrado
(Antiguo)

1

THD, thd:

✔ ✔ ✔

• Tensión L-N por fase

• Tensión L-L por fase

• Intensidad por fase

Armónicos individuales

Mín/Máx con sello de fecha y hora

—

—

Hasta el armónico
individual de orden 15

✔ ✔

Hasta el armónico
individual de orden 31

• V L-L media

• V L-N media

• Intensidad media

• Intensidad de neutro

• Frequency

• Potencia activa, total

• Potencia aparente, total

• Potencia reactiva, total

• Factor de potencia, total

Comunicaciones POP Modbus RTU RS-485 Modbus RTU RS-485

Módulos de E/S analógica expandibles (1 entrada y 1 salida)

Módulos de E/S analógica expandibles (2 entradas y

— —

— —

✔

✔

2 salidas)

Módulos de E/S digital expandibles (2 entradas y 2 salidas)

Módulos de salidas de relé expandibles (2 entradas digitales

— —

— —

✔

✔

y 2 salidas de relé)

Registro de datos

— —

✔

• Energía (Wh, VAh, VARh): Suministrada/Recibida

• Potencia: Activa / Aparente / Reactiva (total)

• Demanda (W, VA, VAR, A): Último

1. Las características indicadas solo pueden consultarse a través del enlace de comunicaciones.

2. La energía de fase solo es aplicable a las configuraciones 3F4H.

12 NHA2778905-08

Introducción EasyLogic™ de la serie PM2200

Parámetro PM2210 PM2220 PM2230

Retrofit
Configuración de modelos de datos de comunicación
anteriores.

Instantánea

Tarifa múltiple

Restablecimiento automático

3

—

—

— —

—

✔ ✔

✔ ✔

✔

✔ ✔

Parámetros medidos

Energía

La central de medida proporciona mediciones de energía bidireccionales precisas
por cuatro cuadrantes conforme a la Clase 1 / Clase 0.5S.

La central de medida almacena en la memoria no volátil todos los parámetros de
energía activa, reactiva y aparente acumulada:

La central de medida proporciona valores de energía tanto por fase como totales.

Energía total:

• kWh, kVARh, kVAh (suministrados)

• kWh, kVARh, kVAh (recibidos)

• kWh, kVARh, kVAh (suministrados + recibidos)

• kWh, kVARh, kVAh (suministrados - recibidos)

Energía por fase:

• kWh1, kWh2, kWh3, kVARh1, kVARh2, kVARh3, kVAh1, kVAh2, kVAh3
(suministrados)

• kWh1, kWh2, kWh3, kVARh1, kVARh2, kVARh3, kVAh1, kVAh2, kVAh3
(recibidos)

• kWh1, kWh2, kWh3, kVARh1, kVARh2, kVARh3, kVAh1, kVAh2, kVAh3
(suministrados + recibidos)

• kWh1, kWh2, kWh3, kVARh1, kVARh2, kVARh3, kVAh1, kVAh2, kVAh3
(suministrados - recibidos)

NOTA: En función de la selección de escala de energía, cuando los kWh, kWh1,
kWh2, kWh3, kVARh, kVARh1, kVARh2, kVARh3, kVAh, kVAh1, kVAh2, kVAh3
(suministrados) o los kWh, kWh1, kWh2, kWh3, kVARh, kVARh1, kVARh2,
kVARh3, kVAh, kVAh1, kVAh2, kVAh3 (recibidos) de los parámetros de energía
alcanzan el valor máximo de 999,99, el valor de todos los parámetros de energía
se restablece.

NOTA: La energía por fase solo se muestra en la HMI para las configuraciones de
3F4H (3F4H triá abier deriv ctr, 3F4H triáng deriv ctral, 3F4H estrella sin tierra,
3F4H estrella con tierra, y 3F4H estrell resist tierr). Para otras configuraciones, la
energía por fase no se muestra en la HMI y obtiene un "0" a través de las
comunicaciones.

Energía sin restablecimiento

Los parámetros de energía sin restablecimiento son Wh, VAh y VARh tanto para
Sumin como para Rec. Los parámetros de energía sin restablecimiento solo están
disponibles para su visualización en la página Diag bajo Mantenimiento y el
enlace de comunicaciones.

Estos valores de parámetros no pueden restablecerse ni mediante la pantalla ni
mediante el enlace de comunicaciones. Estos valores de energía sin

3. Las características indicadas solo pueden consultarse a través del enlace de comunicaciones.

NHA2778905-08 13

EasyLogic™ de la serie PM2200 Introducción

restablecimiento se desbordan automáticamente cuando alcanzan el valor
máximo en función del límite de sobrecarga.

Demanda

Comando Energías

Subsistemas de
restablecimiento

Inicialización Borrar No borrar Borrar

Restablecer todas las
energías

Restablecer todas las
energías acumuladas
(total, por fase)

acumuladas

Borrar No borrar Borrar

Borrar No borrar No borrar (actualizar

Borrar No borrar No borrar (actualizar

Energías sin
restablecimiento

Energías antiguas

con energías
acumuladas)

con energías
acumuladas)

La central de medida proporciona valores de demanda actual, pasada,
pronosticada y máxima (punta) y estampa un sello de fecha y hora cuando se
registra la demanda punta.

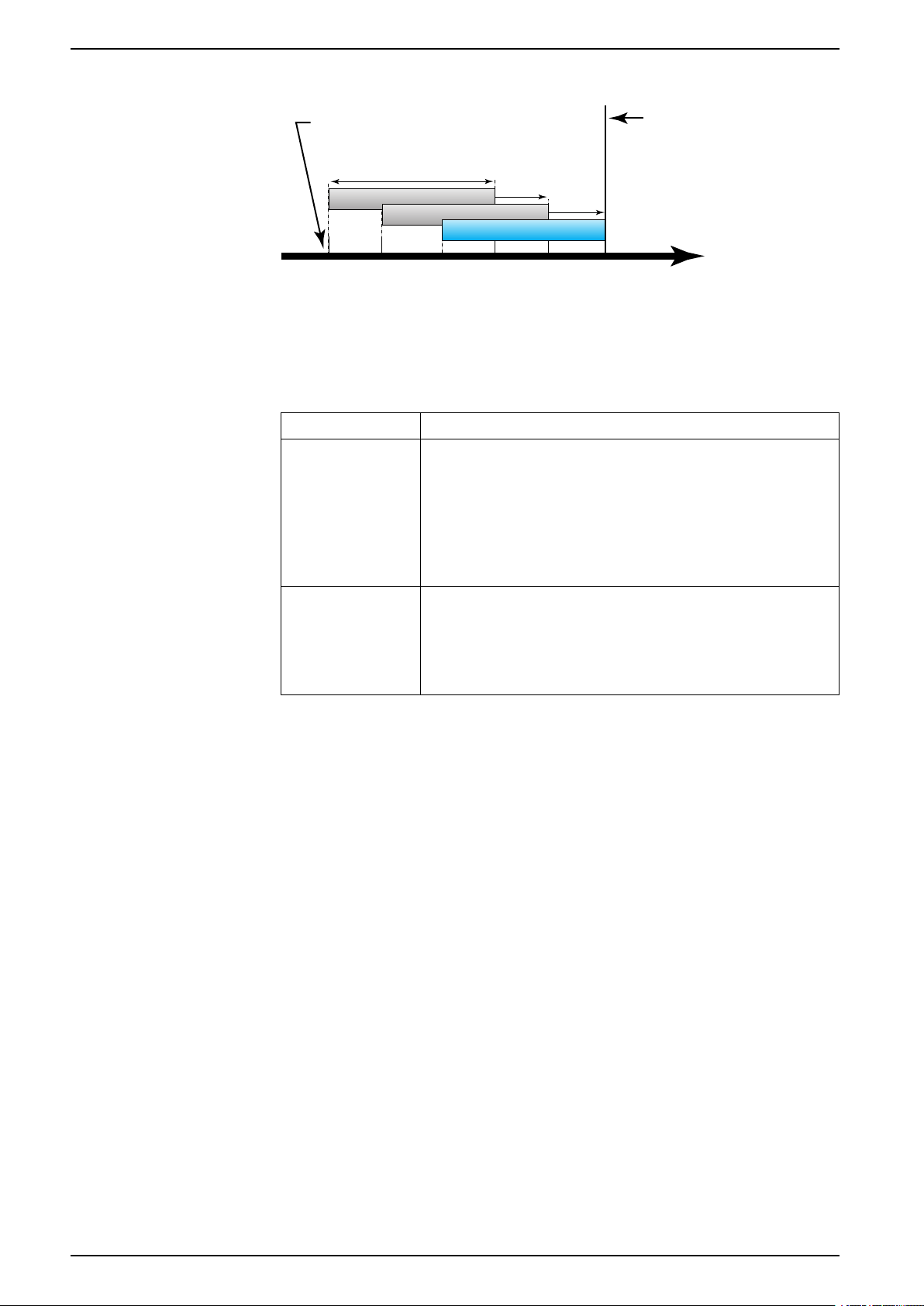

La central de medida es compatible con métodos de cálculo de demanda
estándar, incluidos los cálculos térmico, sincronizado, de bloque deslizante, de
bloque fijo, y de bloque basculante.

Los registros de demanda punta pueden restablecerse manualmente (están
protegidos mediante contraseña).

Las mediciones de demanda incluyen:

• Demanda total en W, VAR, VA

• Demanda media en amperios

Instantáneas

Calidad de energía

La central de medida proporciona mediciones de 1 s de alta precisión y valores
medios, incluidas mediciones de la RMS real, por fase y total de lo siguiente:

• Tensión por fase y media (fase a fase y fase a neutro)

• Intensidad por fase, media y del neutro

NOTA: Se calcula la intensidad de neutro.

• Potencia por fase y total (VA, W, VAR)

• Por fase y media para factor de potencia real y de desplazamiento

• Frecuencia del sistema

• Por fase y máxima de los tres para desequilibrio de tensión y desequilibrio de
intensidad

La central de medida proporciona mediciones, registros e informes en tiempo real
de la distorsión armónica completa hasta el armónico de orden 15 en el
modelo PM2220 y de orden 31 en el modelo PM2230 para todas las entradas de
tensión e intensidad.

Las siguientes mediciones de calidad de energía están disponibles:

• PM2220: Armónicos impares individuales hasta el orden 15 (tensión e
intensidad, por fase)

• PM2230: Armónicos impares individuales hasta el orden 31 (tensión e
intensidad, por fase)

14 NHA2778905-08

Introducción EasyLogic™ de la serie PM2200

• Distorsión armónica total (porcentaje de THD) de intensidad y tensión
(muestra fase a fase o fase a neutro, en función de la configuración de
sistema seleccionada)

Registro de datos (PM2230)

La central de medida almacena todos los nuevos valores mínimos y máximos
junto con un sello de fecha y hora para cada valor instantáneo (media, total y fase
individual).

La central registra también la siguiente información:

• Alarmas (con sello de fecha y hora de 1 segundo)

• Parámetros configurados para el registro de datos

• Registros de datos, histórico de alarmas y de diagnóstico

Entrada/salida (PM2230)

La central de medida es compatible con funciones de entrada y salida opcionales.

Otras mediciones

Las mediciones adicionales que registra la central de medida incluyen varios
temporizadores,

entre ellos los siguientes:

• El temporizador de E/S muestra la duración de activación de la entrada o la
salida.

• El temporizador de funcionamiento muestra la duración de activación de la
central de medida.

• El temporizador de carga activa muestra la duración de la carga conectada a
partir de la intensidad mínima especificada en el ajuste de umbral del
temporizador de carga.

Visualización de datos y herramientas de análisis

Power Monitoring Expert

EcoStruxure™Power Monitoring Expert es un completo paquete de software de
supervisión para aplicaciones de gestión de energía.

El software recoge y organiza los datos recopilados desde la red eléctrica de su
instalación y los presenta en forma de información descriptiva y actuable a través
de una interfaz web intuitiva.

Power Monitoring Expert se comunica con dispositivos en la red para
proporcionar las siguientes funciones:

• Supervisión en tiempo real a través de un portal web multiusuario

• Gráficos y agregados de tendencias

• Análisis de la calidad de la energía y supervisión del cumplimiento

• Notificaciones preconfiguradas y personalizadas

Consulte la ayuda en línea de Power Monitoring Expert de EcoStruxure
obtener instrucciones sobre cómo añadir el dispositivo a este sistema para
recopilar y analizar datos.

™

para

NHA2778905-08 15

EasyLogic™ de la serie PM2200 Introducción

Power SCADA Operation

EcoStruxure™Power SCADA Operation es una solución de supervisión y control
integral en tiempo real para operaciones de grandes instalaciones e
infraestructuras críticas.

Es capaz de comunicarse con el dispositivo para adquirir datos y proporcionar un
control en tiempo real. Puede utilizar Power SCADA Operation para las siguientes
tareas:

• Supervisión del sistema

• Establecimiento de tendencias en tiempo real e históricas y registro de
eventos

• Alarmas personalizadas desde un ordenador

Consulte la ayuda en línea de Power SCADA Operation de EcoStruxure

™

para
obtener instrucciones sobre cómo añadir el dispositivo a este sistema para
recopilar y analizar datos.

Configuración de la central de medida

Es posible configurar la central de medida mediante la pantalla o PowerLogic

™

ION Setup.

ION Setup es una herramienta de configuración de centrales de medida que
puede descargarse gratuitamente desde www.se.com.

Consulte la ayuda en línea de ION Setup o el manual ION Setup Device
Configuration Guide. Para descargar una copia, visite www.se.com y busque ION
Setup device configuration guide.

16 NHA2778905-08

Referencias de hardware EasyLogic™ de la serie PM2200

Referencias de hardware

Modelos y accesorios de la central de medida PM2200

La central de medida está disponible en varios modelos con accesorios optativos
que ofrecen diversas opciones de montaje.

Modelos de central de medida

Central de medida Referencia comercial Descripción

PM2210 METSEPM2210 Central de medida de potencia y energía EasyLogic VAF con THD

PM2220 METSEPM2220 Central de medida de potencia y energía EasyLogic VAF con

PM2230 METSEPM2230 Central de medida de potencia y energía EasyLogic VAF con

y POP, de montaje en panel frontal y factor de forma de
96 x 96 mm. Se ajusta a la precisión Clase 1.

comunicaciones RS-485 y armónicos impares hasta el orden 15, de
montaje en panel frontal y factor de forma de 96 x 96 mm. Se ajusta
a la precisión Clase 1.

comunicaciones RS-485 y armónicos impares hasta el orden 31, de
montaje en panel frontal y factor de forma de 96 x 96 mm. Se ajusta
a la precisión Clase 0.5S.

Accesorios de la central de medida

Central de medida Referencia comercial Descripción

Módulo de salida y
entrada digital de
2 canales

Módulo de salida y
entrada analógica de
2 canales

Módulo de salida y
entrada analógica de 1
canal

Módulo de entrada digital
y salida de relé de
2 canales

METSEPM2KDGTLIO22 y
METSEPM2KDGTLIO22D

METSEPM2KANLGIO22 y
METSEPM2KANLGIO22D

METSEPM2KANLGIO11 y
METSEPM2KANLGIO11D

METSEPM2K2DI2RO y
METSEPM2K2DI2ROD

Módulo de E/S digital con entrada y salida de 2 canales.

Módulo de E/S analógica con entrada y salida de 2 canales.

Módulo de E/S analógica con entrada y salida de un solo canal.

Módulo de relé con entrada digital y salida de relé de dos canales

NOTA: Únicamente los modelos de central de medida PM2230 admiten
módulos de E/S.

Consulte las páginas del catálogo de la serie PM2000, disponible en

www.se.com, o póngase en contacto con el distribuidor local de Schneider

Electric si desea obtener información acerca de los adaptadores de montaje
disponibles para la central de medida.

Información complementaria

Este documento debe utilizarse junto con la hoja de instalación incluida en el
embalaje del dispositivo y sus accesorios.

Consulte la ficha de instalación del dispositivo para obtener información relativa a
su instalación.

Consulte las páginas del catálogo, disponible en www.se.com, para obtener
información acerca del dispositivo, sus módulos opcionales y accesorios.

Para obtener las actualizaciones más recientes, puede descargar documentación
actualizada desde www.se.com o ponerse en contacto con el distribuidor local de
Schneider Electric.

NHA2778905-08 17

EasyLogic™ de la serie PM2200 Referencias de hardware

Central de medida de montaje en panel

La parte posterior de la central de medida admite varias conexiones con sistemas
de alimentación.

A Terminales de alimentación auxiliar (suministro) (L1 / L+, L2 / L-)

B Terminales de tensión de entrada (V1, V2, V3, VN)

C Tarjeta de E/S (solo en el modelo PM2230R)

D Comunicaciones RS-485 (D0, D1, SHLD, 0V)

E Junta

Montaje de la central de medida

Para obtener instrucciones de montaje y precauciones de seguridad, consulte la
ficha de instalación suministrada con el dispositivo.

También puede descargar la versión más reciente desde www.se.com.

Consideraciones sobre el cableado de la central de medida

Límites de tensión de conexión directa

Las entradas de tensión de la central de medida se pueden conectar directamente
a las líneas de tensión de fase del sistema de alimentación si las tensiones fase a
fase o fase a neutro del sistema de alimentación no superan los límites de tensión
máxima de conexión directa de la central.

El fabricante ha establecido el valor nominal de las entradas de medición de
tensión de la central de medida en un máximo de 277 V L-N/480 V L-L. Sin
embargo, la tensión máxima permitida para conexiones directas podrá ser inferior
en función de los códigos y las normativas locales en materia de electricidad. Con
arreglo a la categoría de instalación II/III, la tensión máxima en las entradas de

18 NHA2778905-08

Referencias de hardware EasyLogic™ de la serie PM2200

medición de tensión de la central no debe superar los 277 V L-N/480 V L-L en el
caso de CAT III y los 347 V L-N/600 V L-L para CAT II.

Si la tensión de su sistema es superior a la tensión máxima de conexión directa
especificada, deberá utilizar TT (transformadores de tensión) para rebajar las
tensiones.

Descripción del
sistema de
alimentación

Monofásico de
2 hilos fase a
neutro

Monofásico de 2
hilos fase a fase

Monofásico de 3
hilos fase a fase
con neutro

En triángulo
trifásico de 3
hilos sin toma de
tierra

Configuración de la central de
medida

Pantalla
(central de
medida)

1F2H LN 1PH 2Wire L-N

1F2H LL 1PH 2Wire L-L

1F3H LL
con N

3F3H triáng
sin tierra

Pantalla
(comunicacio­nes)

1PH 3Wire L-L
with N

3PH 3Wire
Ungrounded Delta

Símbolo Conexión directa máxima (UL/IEC) N.º de TT (si

Categoría de
instalación III

≤ 277 V L-N ≤ 347 V L-N 1 TT

480 V L-L 600 V L-L 1 TT

≤ 277 V L-N / 480
V L-L

480 V L-L 600 V L-L 2 TT

Categoría de
instalación II

≤ 347 V L-N / 600
V L-L

fueran
necesarios)

2 TT

En triángulo
trifásico de 3
hilos con toma
de tierra

En estrella
trifásico de 3
hilos sin toma de
tierra

En estrella
trifásico de 3
hilos con toma
de tierra

En estrella
trifásico de 3
hilos con
resistencia a
tierra

3F3H triáng
toma tierra

3F3H
estrella sin
tierra

3F3H
estrella con
tierra

3F3H
estrell
resist tierr

3PH 3Wire
Corner Grounded
Delta

3PH 3Wire
Ungrounded Wye

3PH 3Wire
Grounded Wye

3PH 3Wire
Resistance
Grounded Wye

480 V L-L 600 V L-L 2 TT

480 V L-L 600 V L-L 2 TT

480 V L-L 600 V L-L 2 TT

480 V L-L 600 V L-L 2 TT

NHA2778905-08 19

EasyLogic™ de la serie PM2200 Referencias de hardware

N

N

N

N

Descripción del
sistema de
alimentación

En triángulo
abierto trifásico
de 4 hilos con
derivación
central

En triángulo
trifásico de 4
hilos con
derivación
central

En estrella
trifásico de 4
hilos sin toma de
tierra

Configuración de la central de
medida

Pantalla
(central de
medida)

3F4H triá
abier deriv
ctr

3F4H triáng
deriv ctral

3F4H
estrella sin
tierra

Pantalla
(comunicacio­nes)

3PH 4Wire
Center-Tapped
Open Delta

3PH 4Wire
Center-Tapped
Delta

3PH 4Wire
Ungrounded Wye

Símbolo Conexión directa máxima (UL/IEC) N.º de TT (si

Categoría de
instalación III

240 V L-N / 480 V
L-L

240 V L-N / 480 V
L-L

≤ 277 V L-N / 480
V L-L

Categoría de
instalación II

240 V L-N / 480 V
L-L

240 V L-N / 480 V
L-L

≤ 347 V L-N / 600
V L-L

fueran
necesarios)

3 TT

3 TT

3 TT o 2 TT

En estrella
trifásico de 4
hilos con toma
de tierra

En estrella
trifásico de 4
hilos con
resistencia a
tierra

3F4H
estrella con
tierra

3F4H
estrell
resist tierr

3PH 4Wire
Grounded Wye

3PH 4Wire
Resistance
Grounded Wye

Consideraciones sobre el sistema equilibrado

En situaciones en las que va a supervisar una carga trifásica equilibrada, podrá
optar por conectar uno o dos TT a las fases que desea medir y, a continuación,
configurar la central de medida de modo que calcule la intensidad de las entradas
de intensidad no conectadas.

NOTA: En los sistemas en estrella equilibrados de 4 hilos, los cálculos de la
central de medida presuponen que no hay flujo de intensidad a través del
conductor del neutro.

≤ 277 V L-N / 480
V L-L

≤ 277 V L-N / 480
V L-L

≤ 347 V L-N / 600
V L-L

≤ 347 V L-N / 600
V L-L

3 TT o 2 TT

3 TT o 2 TT

Sistema en estrella trifásico equilibrado con 2 TI

La intensidad de la entrada de intensidad no conectada se calcula de forma que
la suma de los vectores de las tres fases sea igual a cero.

Sistema en estrella o triángulo trifásico equilibrado con 1 TI

Las intensidades de las entradas de intensidad no conectadas se calculan de
forma que su magnitud y su ángulo de fase sean idénticos y se distribuyan de
manera uniforme y que la suma de los vectores de las tres intensidades de fase
sea igual a cero.

20 NHA2778905-08

Referencias de hardware EasyLogic™ de la serie PM2200

NOTA: Deberá utilizar siempre 3 TI en sistemas en triángulo trifásicos de 4
hilos con derivación central o en sistemas en triángulo abiertos con derivación
central.

Cableado RS-485

Conecte los dispositivos al bus RS-485 con una configuración punto a punto
enlazando los terminales (+) y (−) de un dispositivo a los terminales (+) y (−) del
siguiente dispositivo.

Cable RS-485

Utilice un cable RS-485 de par trenzado blindado de 2 o de par trenzado de 1,5
sin blindar para cablear los dispositivos. Conecte los terminales (+) y (−) mediante
un cable de par trenzado; conecte los terminales C mediante el otro cable aislado.

La distancia total de los dispositivos conectados a un bus RS-485 no debe ser
superior a 1000 m (3280 ft).

Terminales RS-485

Salida de impulsos

C Común. Este terminal proporciona la referencia de tensión (cero voltios) de las señales de

datos positivos y datos negativos.

Blindaje. Conecte el hilo desnudo a este terminal para ayudar a suprimir el ruido de
señales que pueda existir. Conecte a tierra los cables blindados en un único extremo (en
el extremo del dispositivo maestro o en el extremo del último dispositivo esclavo, pero no
en ambos).

-

Datos negativos. Este terminal transmite/recibe las señales de datos invertidas.

+

Datos positivos. Este terminal transmite/recibe las señales de datos sin inversión.

NOTA: Si algunos dispositivos de su red RS-485 no poseen el terminal C,
utilice el hilo desnudo del cable RS-485 para conectar el terminal C de la
central de medida al terminal de blindaje de los dispositivos que no dispongan
de terminal C.

NOTA: Aplicable solo al modelo de central de medida PM2210

La central de medida está equipada con un puerto de salidas de impulsos (D1+,
D1-).

Es posible configurar las salidas de impulsos de modo que puedan utilizarse en la
aplicación siguiente:

• Aplicaciones de generación de impulsos de energía en las que un dispositivo
receptor determina el uso de energía mediante el recuento de los impulsos
de k_h procedentes del puerto de salidas de impulsos de la central de
medida.

Cada salida de impulsos es capaz de gestionar tensiones inferiores o iguales a
40 VCC (máximo de 20 mA). Para aplicaciones con tensiones superiores, utilice
un relé externo en el circuito de conmutación.

NHA2778905-08 21

EasyLogic™ de la serie PM2200 Referencias de hardware

D1+

≤40V

≤20mA

D1-

(60)

(61)

22 NHA2778905-08

Pantalla del medidor EasyLogic™ de la serie PM2200

C

G

E

F

D

B

A

H

Pantalla del medidor

Descripción general de la pantalla

La pantalla (integrada o remota) le permite utilizar la central de medida para
realizar diferentes tareas, como la configuración de la central, la visualización de
pantallas de datos, el reconocimiento de alarmas o la realización de
restablecimientos.

A Botones de navegación/

selección de menús

B LED de frecuencia de

impulsos/de comunicaciones
(verde)

C LED de alarma/de impulsos de

energía (naranja)

D Símbolos de navegación u

opciones de menú

E

Área de notificación de la parte
derecha

F Título de la pantalla

Indicadores LED

Los indicadores LED alertan o informan de la actividad de la central de medida.

A LED de alarma/de impulsos de energía

B LED de frecuencia de impulsos/de comunicaciones serie

LED de alarma/de impulsos de energía

G

Área de notificación de la parte
izquierda

H Cursor

El LED de alarma/de impulsos de energía puede configurarse para la notificación
de alarmas o el recuento de impulsos de energía.

Al configurarlo para la notificación de alarmas, este LED parpadea cada segundo
para indicar que se ha activado una alarma de prioridad baja, media o alta. El
LED proporciona una indicación visual de una condición de alarma activa o de
una alarma de alta prioridad inactiva pero no confirmada.

Al configurarlo para el recuento de impulsos de energía, este LED parpadea de
manera proporcional a la cantidad de energía consumida. Esta configuración
suele emplearse para verificar la precisión de la central de medida.

NHA2778905-08 23

EasyLogic™ de la serie PM2200 Pantalla del medidor

LED de frecuencia de impulsos/de comunicaciones serie

El LED de frecuencia de impulsos/de comunicaciones serie parpadea para indicar
el funcionamiento de la central de medida y el estado de las comunicaciones
Modbus serie.

El LED parpadea de forma lenta y regular para indicar que la central de medida se
encuentra en funcionamiento. Parpadea de forma más rápida y variable cuando la
central está comunicándose a través de un puerto de comunicaciones serie
Modbus.

No es posible configurar este LED para otros fines.

NOTA: Cuando el LED de frecuencia de impulsos permanece iluminado y no
parpadea (ni destella), indica un problema. En este caso, apague la central y
vuelva a encenderla. Si el LED sigue sin parpadear o destellar, póngase en
contacto con el departamento de Asistencia Técnica.

Iconos de notificación

Los iconos de notificación aparecen en la esquina superior izquierda o derecha
de la pantalla para alertarle sobre el estado o los eventos de la central de medida.

Icono Descripción

El icono de la llave inglesa indica que la central de medida se
encuentra en una situación de sobretensión o es necesario realizar
tareas de mantenimiento en ella. Esto también podría indicar que el
LED de impulsos de energía está en estado de desbordamiento.

El icono de alarma indica que ha surgido una condición de alarma.

Idioma de visualización de la central de medida

Si su central de medida está equipada con una pantalla, puede configurar la
central de modo que las mediciones se muestren en diversos idiomas:

Los idiomas disponibles son los siguientes:

• Inglés

• Francés

• Español

• Alemán

• Portugués

• Ruso

• Chino

• Turco

Navegación por las pantallas de la central de medida

Los botones y la pantalla de la central de medida le permiten desplazarse por las
pantallas de datos y ajustes y configurar los parámetros de configuración de la
central.

24 NHA2778905-08

Pantalla del medidor EasyLogic™ de la serie PM2200

A. Pulse el botón situado

bajo el menú
correspondiente para
visualizar esa pantalla.

B. Pulse la flecha derecha

para visualizar más
pantallas.

C. En el modo configuración,

una flecha derecha
pequeña indica la opción
seleccionada.

D. En el modo configuración,

una flecha abajo pequeña
indica que hay parámetros
adicionales que mostrar.
La flecha abajo
desaparece cuando no
hay más parámetros por
mostrar.

E. En el modo configuración,

pulse el botón situado bajo
Editar para cambiar ese
ajuste. Si el elemento es
de solo lectura, no puede
configurarse con la
configuración actual de la
central de medida o solo
puede configurarse
mediante software, Editar
desaparece.

Símbolos de navegación

Los símbolos de navegación indican las funciones de los botones
correspondientes de la pantalla de la central de medida.

Símbolo Descripción Acciones

Flecha derecha Desplaza la pantalla hacia la derecha y muestra más

Flecha arriba Sale de la pantalla y sube un nivel.

Flecha abajo
pequeña

Flecha arriba
pequeña

Flecha izquierda Desplaza el cursor un carácter hacia la izquierda.

Signo más Aumenta el valor resaltado o muestra el siguiente

Signo menos Muestra el elemento anterior de la lista.

elementos de menú, o desplaza el cursor un carácter
hacia la derecha.

Desplaza el cursor hacia abajo por la lista de opciones o
muestra más elementos de menú en la parte inferior.

Desplaza el cursor hacia arriba por la lista de elementos o
muestra más elementos de menú en la parte superior.

elemento de la lista.

Al llegar a la última pantalla, vuelva a pulsar la flecha derecha para recorrer los
menús de pantalla.

Descripción general de los menús de pantalla de la central de medida

Todas las pantallas de la central de medida se agrupan en base a principios
lógicos según sus funciones.

Se accede a cualquier pantalla disponible de la central seleccionando en primer
lugar la pantalla de nivel 1 (nivel superior) que la contiene.

NHA2778905-08 25

EasyLogic™ de la serie PM2200 Pantalla del medidor

Amps [I] Volts [U-V] Energ. [E]

FP

Hz [F]

Mant

Potnc [PQS]

THD

Deseq

MnMx

(+2)

Alarm

(+3)

Tempo

(+2)

Reloj

(+2)

Armón

(+2)

Tarifa

Fav.

(+2)

Capt.

(+2)

E/S

(+3)

(+2)

Aplicable solo a los modelos de central de medida PM2220/PM2230

(+3)

Aplicable solo al modelo de central de medida PM2230

Menús de pantalla de nivel 1: Título de IEE [título de IEC]

Configuración de la pantalla

Es posible modificar los ajustes de la pantalla de visualización, como el contraste,
el tiempo de espera de la retroiluminación y el tiempo de espera de la pantalla.

1. Vaya a Mant > Config.

2. Escriba la contraseña de configuración (la contraseña predeterminada es “0”)

y, a continuación, pulse OK.

3. Vaya a HMI > Pant.

4. Desplace el cursor de modo que quede señalado el parámetro que desea

modificar y, a continuación, pulse Editar.

5. Modifique el parámetro según convenga y, a continuación, pulse OK.

6. Desplace el cursor de modo que quede señalado el siguiente parámetro que

desea modificar, pulse Editar, haga cambios y, a continuación, pulse OK.

7. Pulse la flecha arriba para salir.

8. Pulse Sí para guardar los cambios.

Ajustes de visualización disponibles mediante la pantalla

Parámetro Valores Descripción

Contraste 1-9 Aumente o reduzca el valor para incrementar o

disminuir el contraste de la pantalla.

Espera retroilu.
(min)

0 - 60 Establezca el tiempo (en minutos) que la

retroiluminación tarda en apagarse tras un periodo de
inactividad. Al establecer este parámetro en “0”, se
deshabilita la función de tiempo de espera de la
retroalimentación (es decir, la retroiluminación
permanece encendida siempre).

Espera pantall
(min)

0 - 60 Establezca el tiempo (en minutos) que la pantalla tarda

en apagarse tras un periodo de inactividad. Al
establecer este parámetro en “0”, se deshabilita la
función de tiempo de espera de la pantalla (es decir, la
pantalla permanece encendida siempre).

Para configurar la pantalla medianteION Setup, consulte el tema sobre
“PM2000” en la ayuda en línea de ION Setup o en el manual ION Setup
Device Configuration Guide, que puede descargarse desde www.se.com.

26 NHA2778905-08

Configuración básica EasyLogic™ de la serie PM2200

Configuración básica

Configuración de los parámetros de configuración básica mediante la pantalla

Es posible configurar los parámetros básicos de la central de medida mediante la
pantalla.

Realizar un ajuste adecuado de los parámetros de configuración básica de la
central de medida es esencial para obtener mediciones y cálculos precisos. La
pantalla Config. básica sirve para definir el sistema de alimentación eléctrica que
va a supervisar la central de medida.

Si se han configurado las alarmas estándar (de 1 s) y realiza cambios posteriores
en la configuración básica de la central de medida, se deshabilitan todas las
alarmas para evitar un funcionamiento no deseado de estas.

AVISO

FUNCIONAMIENTO IMPREVISTO DEL EQUIPO

• Verifique que todos los ajustes de alarmas estándar son correctos y haga
los ajustes necesarios.

• Vuelva a habilitar todas las alarmas configuradas.

Si no se siguen estas instrucciones, pueden producirse daños en el
equipo.

Tras guardar los cambios, confirme que todos los ajustes de las alarmas estándar
siguen siendo válidos, reconfigúrelos si es necesario, y vuelva a habilitar las
alarmas.

1. Vaya a Mant > Config.

2. Escriba la contraseña de configuración (la contraseña predeterminada es “0”)

y, a continuación, pulse OK.

3. Vaya a Medid > Básic.

4. Desplace el cursor de modo que quede señalado el parámetro que desea

modificar y, a continuación, pulse Editar.

5. Modifique el parámetro según convenga y, a continuación, pulse OK.

6. Desplace el cursor de modo que quede señalado el siguiente parámetro que

desea modificar, pulse Editar, haga los cambios y, a continuación, pulse OK.

NHA2778905-08 27

EasyLogic™ de la serie PM2200 Configuración básica

7. Pulse Sí para guardar los cambios.

Parámetros de configuración básica disponibles mediante la pantalla

Valores Descripción

Sistema alimentación

Seleccione el tipo de sistema de alimentación (transformador de alimentación) al que se encuentra cableada la central de medida.

1F2H LN Monofásico de 2 hilos fase a neutro

1F2H LL Monofásico de 2 hilos fase a fase

1F3H LL con N Monofásico de 3 hilos fase a fase con neutro

3F3H triáng sin tierra En triángulo trifásico de 3 hilos sin toma de tierra

3F3H triáng toma tierra En triángulo trifásico de 3 hilos con toma de tierra

3F3H estrella sin tierra En estrella trifásico de 3 hilos sin toma de tierra

3F3H estrella con tierra En estrella trifásico de 3 hilos con toma de tierra

3F3H estrell resist tierr En estrella trifásico de 3 hilos con resistencia a tierra

3F4H triá abier deriv ctr En triángulo abierto trifásico de 4 hilos con derivación central

3F4H triáng deriv ctral En triángulo trifásico de 4 hilos con derivación central

3F4H estrella sin tierra En estrella trifásico de 4 hilos sin toma de tierra

3F4H estrella con tierra En estrella trifásico de 4 hilos con toma de tierra

3F4H estrell resist tierr En estrella trifásico de 4 hilos con resistencia a tierra

Conexiones de TT

Seleccione el número de transformadores de tensión (TT) que se conectan al sistema de alimentación eléctrica.

Conexión directa Conexión directa; no se utilizan TT.

2TT 2 transformadores de tensión

3TT 3 transformadores de tensión

Primario TT (V)

1 a 1.000.000 Especifique la capacidad del primario del TTen voltios.

Secundario TT (V)

100, 110, 115, 120 Seleccione la capacidad del secundario del TT en voltios.

TI en terminal

Defina cuántos transformadores de intensidad (TI) se conectan a la central de medida y a qué terminales se conectan.

I1 1 TI conectado al terminal I1

I2 1 TI conectado al terminal I2

I3 1 TI conectado al terminal I3

I1 I2 2 TI conectados a los terminales I1 e I2

I2 I3 2 TI conectados a los terminales I2 e I3

I1 I3 2 TI conectados a los terminales I1 e I3

I1 I2 I3 3 TI conectados a los terminales I1, I2 e I3

Primario de TI (A)

De 1 a 32,767 Especifique la capacidad del primario del TI en amperios.

Secundario de TI (A)

1, 5 Seleccione la capacidad del secundario del TI en amperios.

Frecuencia sist. (Hz)

50, 60 Seleccione la frecuencia del sistema de alimentación eléctrica en hercios.

Rotación de fases

123, 321 Seleccione la rotación de fases del sistema trifásico.

28 NHA2778905-08

Configuración básica EasyLogic™ de la serie PM2200

Parámetros de configuración básica disponibles mediante la pantalla (Continuación)

Valores Descripción

Supresión de amperios

Esta es la intensidad mínima con la cual comienza a funcionar la central de medida. La central de medida puede configurarse de forma
que ignore la medición de intensidad de la carga inducida/auxiliar del circuito.

De 5 a 99 Seleccione la intensidad de umbral (intensidad de supresión), en mA.

NOTA: La intensidad de supresión predeterminada es 5 mA.

Secuencia de TI

Seleccione la secuencia de TI en función de la conexión con la central de medida.

NOTA: El valor predeterminado de la Secuencia de TI es I1 I2 I3.

I1 I2 I3 3 TI conectados en la secuencia de terminales I1, I2, I3

I3 I2 I1 3 TI conectados en la secuencia de terminales I3, I2, I1

I3 I1 I2 3 TI conectados en la secuencia de terminales I3, I1 e I2

I2 I3 I1 3 TI conectados en la secuencia de terminales I2, I3, I1

I2 I1 I3 3 TI conectados en la secuencia de terminales I2, I1, I3

I1 I3 I2 3 TI conectados en la secuencia de terminales I1, I3, I2

Corrección de polaridad de TI

Seleccione el TI cuya polaridad deba invertirse.

NOTA: El valor predeterminado de Corrección de polaridad de TI es None.

4

5

6

5

None No se invierte la polaridad de ninguno de los TI.

I1 Se invierte la polaridad del TI conectado al terminal I1.

I2 Se invierte la polaridad del TI conectado al terminal I2.

I3 Se invierte la polaridad del TI conectado al terminal I3.

I1 I2 Se invierte la polaridad de los TI conectados a los terminales I1 e I2.

I2 I3 Se invierte la polaridad de los TI conectados a los terminales I2 e I3.

I1 I3 Se invierte la polaridad de los TI conectados a los terminales I1 e I3.

I1 I2 I3 Se invierte la polaridad de los TI conectados a los terminales I1, I2 e I3.

Configuración de los parámetros de configuración avanzada mediante la pantalla

Es posible configurar un subconjunto de parámetros avanzados mediante la
pantalla.

1. Vaya a Mant > Config.

2. Escriba la contraseña de configuración (la contraseña predeterminada es “0”)

y, a continuación, pulse OK.

3. Vaya a Medid > Avanz.

4. Desplace el cursor de modo que quede señalado el parámetro que desea

modificar y, a continuación, pulse Editar.

5. Modifique el parámetro según convenga y, a continuación, pulse OK.

4. La secuencia de TI es aplicable a las configuraciones del sistema de alimentación 3F3H y 3F4H y al valor TI en terminal I1 I2 I3. Si
modifica los valores de Configuraciones del sistema de alimentación eléctrica o Valor TI en terminal, la Secuencia de TI se restablece en
el valor predeterminado.

5. El dispositivo solo cumple la clase de precisión cuando los parámetros Secuencia de TI y Polaridad de TI se establecen en el valor
predeterminado.

6. Los parámetros de Corrección de polaridad de TI están disponibles en función de los valores establecidos para las Configuraciones del
sistema de alimentación eléctrica y valor TI en terminal. Si modifica los valores de Configuraciones del sistema de alimentación eléctrica
o el Valor TI en terminal, Corrección de polaridad de TI se restablece en el valor predeterminado.

NHA2778905-08 29

EasyLogic™ de la serie PM2200 Configuración básica

6. Desplace el cursor de modo que quede señalado el siguiente parámetro que

desea modificar, pulse Editar, haga los cambios y, a continuación, pulse OK.

7. Pulse Sí para guardar los cambios.

Parámetros de configuración avanzada disponibles mediante la pantalla

Parámetro Valores Descripción

Etiqueta

—

Identifica al dispositivo, por ejemplo, “Central de medida”. No es posible utilizar la
pantalla para editar este parámetro. Utilice ION Setup para cambiar la etiqueta del
dispositivo.

Umbr temp carg (A) 0 - 18 Especifica la intensidad media mínima necesaria en la carga para que se inicie el

Dem I pta p. TDD (A) 0 - 18 Especifica la demanda de intensidad punta mínima en la carga para su inclusión

temporizador. La central de medida empieza a contar los segundos durante los
cuales el temporizador de carga se encuentra en funcionamiento (cuando las
lecturas son iguales o superiores a este umbral de intensidad media).

en los cálculos de la distorsión de demanda total (TDD). Si la intensidad de carga
se encuentra por debajo del umbral de demanda de intensidad punta mínima, la
central no utiliza las lecturas en el cálculo de la TDD. Establezca este parámetro
en “0” (cero) si desea que la central de medida utilice la demanda de intensidad
punta medida en este cálculo.

Configuración de tarifas

Las pantallas de configuración de tarifas le permiten establecer los distintos
parámetros de tarifa.

1. Vaya a Mant > Config.

2. Escriba la contraseña de configuración (la contraseña predeterminada es “0”)

y, a continuación, pulse OK.

3. Vaya a Tarifa.

4. Desplace el cursor de modo que quede señalando Tarifa 1 o Tarifa 2 para
modificarla y, a continuación, pulse Editar.

5. Desplace el cursor de modo que quede señalando Canal o Factor por k_h
para modificar el parámetro y, a continuación, pulse Editar.

6. Modifique el parámetro según convenga y, a continuación, pulse OK.

7. Pulse la flecha arriba y, a continuación, Sí para guardar los cambios.

30 NHA2778905-08

Configuración básica EasyLogic™ de la serie PM2200

8. Pulse la flecha arriba para salir.

Parámetro Valores Descripción

Label Tarifa1/Tarifa2

Ejemplo:
Emisiones CO2,
Costes de
energía

Canal Ninguna, Activ

Factor por (k__
h)

sumin, Activ rec,
Activ sumin
+rec, Reactiv
sumin, Reactiv
rec, Reactiv
sumin+rec,
Aparent sumin,
Aparent rec,
Aparent sumin
+rec

De 0,000 a
99999,999

Para configurar la tarifa mediante ION Setup, consulte el tema “Central de
medida PM2000” en la ayuda en línea de ION Setup o en el manual ION
Setup Device Configuration Guide, que puede descargarse desde

www.se.com.

Ajustes de la configuración regional

La etiqueta se puede editar mediante ION Setup.

Seleccione un canal de la lista.

Puede editar el valor de factor de 0,000 a 99999,999.

Es posible cambiar la configuración regional para adaptar las pantallas y los datos
de visualización de la central de medida a otro idioma y a sus respectivas normas
y convenciones.

NOTA: Para mostrar un idioma distinto de los que se relacionan en el
parámetro de configuración Idioma, debe descargar el archivo de idioma
correspondiente en la central de medida utilizando la herramienta de
actualización de firmware pertinente.

1. Vaya a Mant > Config.

2. Escriba la contraseña de configuración (la contraseña predeterminada es “0”)

y, a continuación, pulse OK.

3. Vaya a HMI > Región.

4. Desplace el cursor de modo que quede señalado el parámetro que desea

modificar y, a continuación, pulse Editar.

5. Modifique el parámetro según convenga y, a continuación, pulse OK.

6. Desplace el cursor de modo que quede señalado el siguiente parámetro que

desea modificar, pulse Editar, haga los cambios y, a continuación, pulse OK.

7. Pulse la flecha arriba para salir.

NHA2778905-08 31

EasyLogic™ de la serie PM2200 Configuración básica

8. Pulse Sí para guardar los cambios.

Ajustes regionales disponibles mediante la pantalla

Parámetro Valores Descripción

Idioma Inglés USA,

Formato de
fecha

Formato de
hora

Modo HMI IEC, IEEE Seleccione la convención de normas utilizada para

francés,
español,
alemán,
portugués,
chino, ruso y
turco

MM/DD/AA, AA/
MM/DD, DD/
MM/AA

24 h, AM/PM

Seleccione el idioma en que desee visualizar la central
de medida.

Establezca la forma en la que se muestra la fecha,
por ejemplo, mes/día/año.

Establezca la forma en la que se muestra la hora,
por ejemplo, 17:00:00 o 5:00:00 PM.

mostrar los nombres de menú o los datos de la central.

Configuración de las contraseñas de pantalla

Se recomienda cambiar la contraseña predeterminada para evitar que personal
no autorizado acceda a las pantallas protegidas con contraseña como, por
ejemplo, las pantallas de diagnóstico y de restablecimiento.

Este ajuste solo puede configurarse a través del panel frontal. El ajuste
predeterminado de fábrica para todas las contraseñas es “0” (cero).

1. Vaya a Mant > Config.

2. Escriba la contraseña de configuración (la contraseña predeterminada es “0”)
y, a continuación, pulse OK.

3. Vaya a HMI > Ctrsñ.

4. Desplace el cursor de modo que quede señalado el parámetro que desea
modificar y, a continuación, pulse Editar.

Parámetro Valores Descripción

Config 0000-9999 Establece la contraseña para acceder a las pantallas

Restblcs
energía

Restblcs. dmda. 0000-9999 Establece la contraseña para restablecer los valores

Restblcs mín/
máx

0000-9999 Establece la contraseña para restablecer los valores

0000-9999 Establece la contraseña para restablecer los valores

de configuración de la central de medida (Mant >
Config).

de energía acumulada de la central de medida.

de demanda punta registrados de la central de medida.

mínimos y máximos registrados de la central de
medida.

5. Modifique el parámetro según convenga y, a continuación, pulse OK.

6. Desplace el cursor de modo que quede señalado el siguiente parámetro que
desea modificar, pulse Editar, haga cambios y, a continuación, pulse OK.

7. Pulse la flecha arriba para salir.

8. Pulse Sí para guardar los cambios.

Pérdida de la contraseña

Visite www.se.com para obtener soporte y asistencia técnica si ha perdido sus
contraseñas o si experimenta cualquier otro problema técnico con la central de
medida.

32 NHA2778905-08

Configuración básica EasyLogic™ de la serie PM2200

Asegúrese de incluir el modelo, el número de serie y la versión de firmware de la
central de medida en el correo electrónico o tenga estos datos a mano al llamar al
departamento de Soporte técnico.

Ajuste del reloj

La pantalla de configuración Reloj le permite establecer la fecha y la hora de la
central de medida.

1. Vaya a Mant > Config.

2. Escriba la contraseña de configuración (la contraseña predeterminada es “0”)

y, a continuación, pulse OK.

3. Vaya a Reloj.

4. Desplace el cursor de modo que quede señalado el parámetro que desea

modificar y, a continuación, pulse Editar.

5. Modifique el parámetro según convenga y, a continuación, pulse OK.

6. Pulse Sí para guardar los cambios.

7. Desplace el cursor de modo que quede señalado el siguiente parámetro que

desea modificar, pulse Editar, haga cambios y, a continuación, pulse OK.

Instantánea

8. Pulse la flecha arriba para salir.

9. Pulse Sí para guardar los cambios.

Parámetro Valores Descripción

Fecha MM/DD/AA,

Hora HH:MM:SS

Hora del
medidor

MM/DD/AA, AA/
MM/DD

(formato de
24 horas), HH:
MM:SS AM o
PM

GMT, Local Seleccione GMT para mostrar la hora actual en UTC

Configure la fecha actual utilizando el formato que se
muestra en la pantalla, en el que “MM” = mes, “DD” =
día y “AA” = año.

Utilice el formato de 24 horas para establecer la hora
actual en UTC (GMT).

(huso horario del meridiano de Greenwich). Para
mostrar la hora local, establezca este parámetro en
Local y, a continuación, utilice Difernc GMT (h) para
mostrar la hora local del huso horario correspondiente.

Para configurar el reloj mediante ION Setup, consulte el tema “Central de
medida PM2000” en la ayuda en línea de ION Setup o en el manual ION
Setup Device Configuration Guide, que puede descargarse desde

www.se.com.

NOTA: Aplicable solo a los modelos de central de medida PM2220/
PM2230

La central de medida permite registrar valores instantáneos a través de
Instantánea mediante HMI. Esta página permite capturar valores de Media de
tensión (Vavg), Media de intensidad (Iavg), Potencia total (Ptot) y Energía
suministrada (E Sumin). La hora del registro se define con la hora establecida
para la función Instantánea. Esto puede configurarse mediante HMI o ION Setup.

Visualizar la página Instantánea

1. Vaya a Capturar.

NHA2778905-08 33

EasyLogic™ de la serie PM2200 Configuración básica

2. Pulse Capturar para visualizar los valores de los parámetros. La página
Instantánea muestra los siguientes parámetros:

• Media de tensión (Vavg)

• Media de intensidad (Iavg)

• Potencia total (Ptot)

• Energía suministrada (E Sumin)

3. Pulse SnpDT para visualizar la hora de la Instantánea en HH:MM y la fecha.

Configurar Instantánea

1. Vaya a Mant > Config.

2. Escriba la contraseña de configuración (la contraseña predeterminada es “0”)
y, a continuación, pulse OK.

3. Vaya a Capturar.

4. Pulse Capturar. Se mostrará la pantalla Instantánea.

5. Pulse Editar para visualizar la hora de la Instantánea en HH:MM.

6. Pulse + para incrementar el dígito activo en una escala del 0 al -9.

Retrofit

Configurar Retrofit

7. Pulse ◄ para introducir el carácter seleccionado y pasar al siguiente carácter
situado a la izquierda.

8. Continúe hasta que haya seleccionado todos los valores y, seguidamente,
pulse OK para fijar la hora.

– Pulse Sí para aceptar los cambios y volver a la pantalla anterior.
– Pulse No para mantener la configuración actual y volver a la pantalla

anterior.

NOTA: Aplicable solo a los modelos de central de medida PM2220/
PM2230

El modo de comunicación Retrofit de la central de medida da la opción de
configurar modelos de datos anteriores para establecer una comunicación con
modelos nuevos. La selección de la asignación de registros Retrofit puede
configurarse mediante HMI.

La siguiente configuración es necesaria para habilitar el modo de comunicaciones
Retrofit en la central de medida.

1. Vaya a Mant > Config.

2. Escriba la contraseña de configuración (la contraseña predeterminada es “0”)
y, a continuación, pulse OK.

3. Pulse Com. Se muestra la pantalla Serial Port.

4. Pulse Editar para seleccionar el parámetro Acumulada.

5. Pulse - o + para desplazarse hasta Retrofit.

6. Pulse OK para seleccionar la configuración Retrofit.

34 NHA2778905-08

Configuración básica EasyLogic™ de la serie PM2200

7. Pulse ▲ para volver a la pantalla de configuración.

NOTA: La configuración existente se perderá al realizar la nueva
selección, por lo que se muestra una pantalla de confirmación.

– Pulse Sí para aceptar los cambios y volver a la pantalla de configuración.
– Pulse No para mantener la configuración actual y volver a la pantalla de

configuración.

Configurar la Página favorita

NOTA: Aplicable solo a los modelos de central de medida PM2220/
PM2230

La central de medida le permite seleccionar 4 parámetros y disponerlos en el
orden deseado para que se muestren en la Página favorita. Dichos parámetros
únicamente pueden seleccionarse a través de las comunicaciones y están
basados en los requisitos del cliente. Determinados registros de parámetros
tienen una importancia capital, y desplazarse por ellos requiere tiempo. Para una
mayor facilidad de desplazamiento y accesibilidad, la central de medida le permite
seleccionar 4 parámetros y bloquear la página para leerlos cómodamente.

Los parámetros de la Página favorita predeterminados son:

• Aavg

• PFavg

• Ptot

• E.Del

1. Inicie ION Setup y conéctese a la central de medida.

2. Abra I/O Setup y seleccione el parámetro que desea configurar.

3. Configure el parámetro y haga clic en OK.

A continuación encontrará una lista de los parámetros asociados que pueden
configurarse:

• Media de intensidad (Iavg)

• Media de tensión L-L (Vavg)

• Media de tensión L-N (Vavg)

• Potencia activa total (Wtot)

• Potencia reactiva total (VARtot)

• Potencia aparente total (VAtot)

• Media de factor de potencia (PFavg)

• Frecuencia (F)

• Energía activa – Sumin (Wh-Sumin)

• Energía reactiva – Sumin (VARh-Sumin)

• Energía aparente - Sumin (VAh-Sumin)

Configuración de restablecimiento automático

NOTA: Aplicable solo a los modelos de central de medida PM2220/
PM2230

La función de restablecimiento automático permite al usuario restablecer los
parámetros de Energía y Demanda en un día y mes preprogramados (DD/MM).
Es posible configurar fechas de restablecimiento mensual para los 12 meses.

Al ejecutar el Restablecimiento automático de energía y demanda máxima para
los días y meses configurados (DD/MM), los parámetros de energía (kWh, kWh1,
kWh2, kWh3, kVARh, kVARh1, kVARh2, kVARh3, kVAh, kVAh1, kVAh2, kVAh3

NHA2778905-08 35

EasyLogic™ de la serie PM2200 Configuración básica

(Sumin, Rec, S-R, S+R)) se transferirán a registros ANTIGUOS. Tanto la energía
como la demanda máxima se restablecerán a 0. Cuando se borran los valores de
energía, la demanda máxima también se borra automáticamente.

El restablecimiento automático de los parámetros de energía y demanda máxima
puede configurarse solamente mediante el enlace de comunicaciones.

36 NHA2778905-08

Módulos de E/S EasyLogic™ de la serie PM2200

A 1-

A 1+

Q 1-

Q 1+

300 Ω

+

_

4 - 20 mA

A 2-

A 2+

A 1-

A 1+

Q 2-

Q 2+

Q 1-

Q 1+

300 Ω

+

_

+

_

4 - 20 mA

300 Ω

Módulos de E/S

NOTA: Aplicable solo al modelo de central de medida PM2230

Esta sección complementa las fichas de instalación de los módulos de E/S
opcionales y proporciona información adicional sobre las características y
funciones físicas del módulo de E/S.

Los módulos de E/S están disponibles con las siguientes variantes:

• Módulo de E/S analógico de un solo canal

• Módulo de E/S analógico de dos canales

• Módulo de E/S digital de dos canales

• Módulo de entradas digitales y salidas de relé de dos canales

Aplicaciones de entradas analógicas de la central de medida

Las entradas analógicas interpretan las señales de intensidad analógicas
entrantes procedentes de los transductores. El módulo de E/S analógica puede
medir la intensidad mediante transductores analógicos estándar de 4-20 mA.

Para el procesamiento de las entradas analógicas, la central de medida recibe
una señal de entrada analógica y proporciona el valor escalado resultante. Si se
detecta un circuito abierto en el puerto de entrada, las entradas analógicas
podrían mostrar un valor inferior a la escala cero.

El modo de la entrada analógica se puede configurar para la detección de
intensidad.

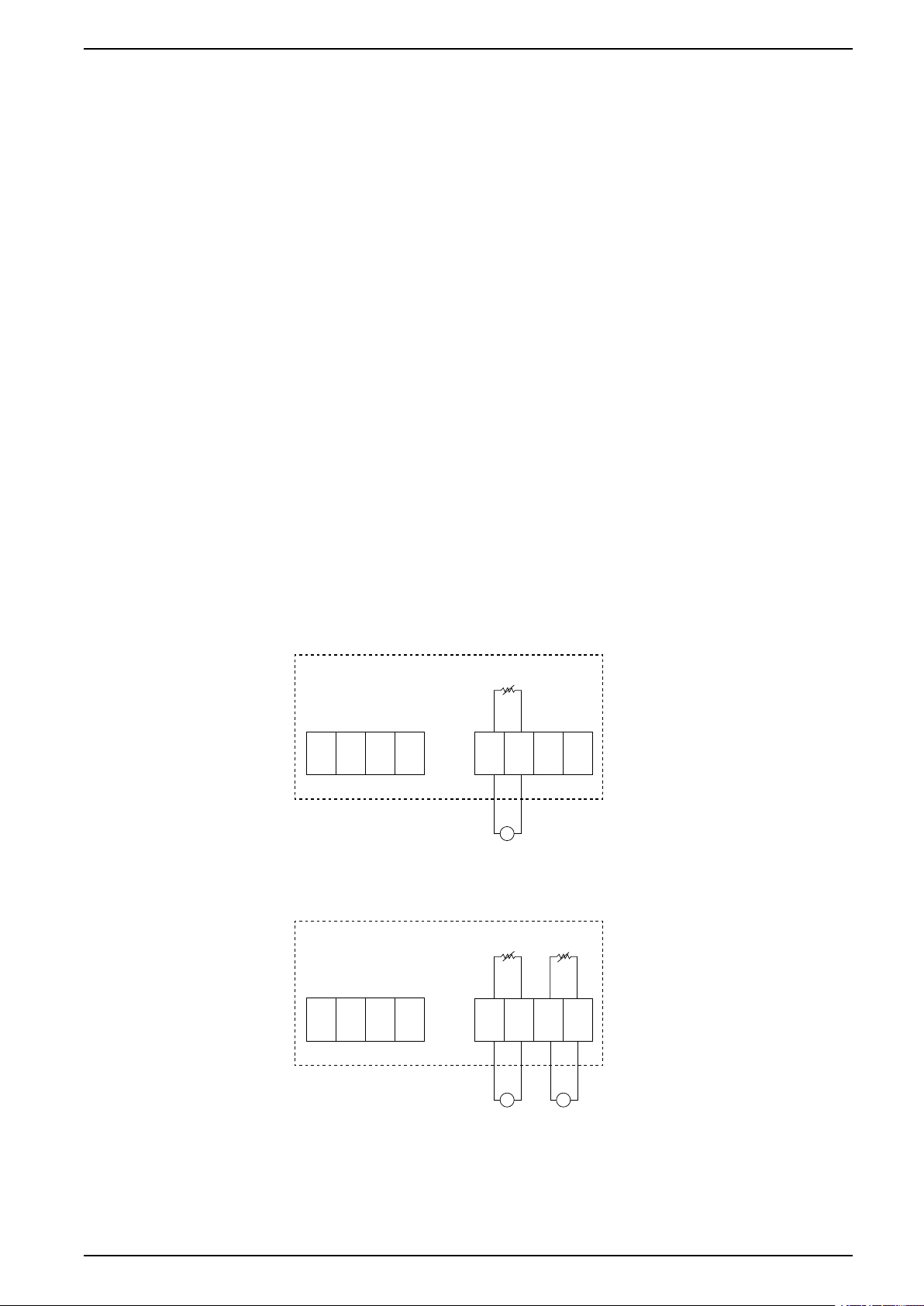

Cableado de entrada analógica

Cableado de entradas analógicas duales

Es posible configurar las siguientes entradas analógicas en la central de medida:

NHA2778905-08 37

EasyLogic™ de la serie PM2200 Módulos de E/S

Código

0

1 % Porcentaje

2 ºC Grados Celsius

3 ºF Grados Fahrenheit

4 grad. Grados Angulares

5 Hz Herzio

6 A Amperios

7 kA Kiloamperios

8 V Voltios

9 kV Kilovoltios

10 MV Megavoltios

11 W Vatios

12 kW Kilovatios

13 MW Megavatios

14 VAR Voltamperio Reactivo

15 kVAR Kilovoltamperio Reactivo

16 MVAR Megavoltamperio Reactivo

Unidad

–

Descripción

Ninguna unidad

17 V1 Voltamperios

18 kVA Kilovoltamperios

19 MVA Megavoltamperios

20 WH Vatio-hora

21 kWH Kilovatio-hora

22 MWH Megavatio-hora

23 VARH Voltamperio reactivo-hora

24 kVARH Kilovoltamperio reactivo-hora

25 MVARH Megavoltamperio reactivo-hora

26 VAH Voltamperio-horas

27 kVAH Kilovoltamperio-horas

28 MVAH Megavoltamperio-horas

29 Segundos Segundos

30 Minutos Minutos

31 Horas Horas

32 Bytes (RAM) Bytes

33 kilobytes (RAM) Kilobytes

34

35 gal Galones

$

Dólares

36 gal/h Galones/hora

37 gal/min Galones/minuto

38 cfm Pies cúbicos/minuto

39 PSI PSI

40 BTU BTU

41 L Litros

42 tonelada-horas Tonelada-horas

43 l/h Litros/hora

38 NHA2778905-08

Módulos de E/S EasyLogic™ de la serie PM2200

Código

44 l/min Litros/minuto

45 € Euros

46

47

48 m

49 m

50 m

51 Pa Pascales

52 Bar Bares

53 RPM Revoluciones/minuto

55

56 PSIG Libras/pulgada cuadrada

57

58 MCF Mil pies cúbicos

59 Termia Termia

60 SCFH pies cúbicos estándar/hora

61 PSIA Libras/pulgada cuadrada absoluta

Unidad

ms

3

m

3

/s Metros cúbicos/segundo

3

/min Metros cúbicos/minuto

3

/h Metros cúbicos/hora

BTU/h BTU/hora

SCFM pies cúbicos estándar/minuto

Descripción

Milisegundos

Metros cúbicos

62 libras Libras

63 kg Kilogramo

64 kilolibras Kilolibra

65 libra/h Libra/hora

66 tonelada/h Tonelada/hora

67 kg/h Kilogramo/hora

68 pulgada de mercurio Pulgada de mercurio

69 kPa KiloPascales

70 % HR Porcentaje de humedad relativa

71 MPH Millas por hora

72 m/seg Metros/segundo

73 mV/cal/(cm²/min) Milivoltios/caloría/(centímetros cuadrados/min)

74 pulgada Pulgadas

75

76 GWH Gigavatio-hora

77

78 GVAH Gigavoltamperio-horas

79 AH Amperio-horas

mm

GVARH Gigavoltamperio reactivo-hora

Milímetros

80 kAH Kiloamperio-horas

81 Termia/h Termia-hora

Aplicaciones de salidas analógicas de la central de medida

El módulo de E/S analógicas puede enviar baja intensidad a transductores
analógicos estándar de 4 - 20 mA.

NHA2778905-08 39

EasyLogic™ de la serie PM2200 Módulos de E/S

A 1-

A 1+

Q 1-

Q 1+

300 Ω

+

_

+

_

≤ 600 Ω 4 - 20 mA

A 2-

A 2+

A 1-

A 1+

Q 2-

Q 2+

Q 1-

Q 1+

300 Ω

+

_

+

_

+

_

+

_

≤ 600 Ω 4 - 20 mA

300 Ω

Para el procesamiento de las salidas analógicas, la central de medida recibe un
valor de señal de entrada y lo escala al valor apropiado, para enviarlo
posteriormente a través del puerto físico de salida analógica.

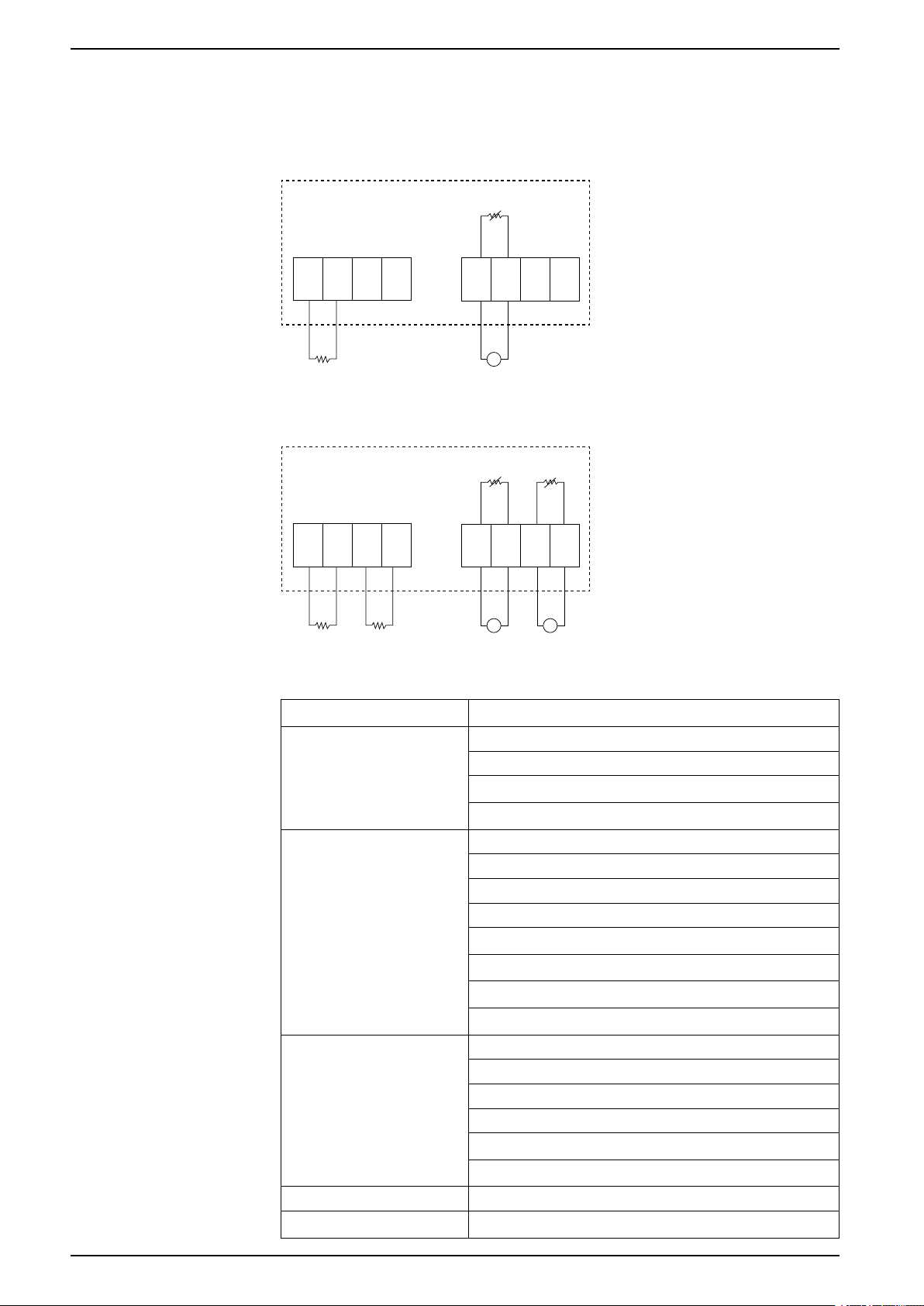

Cableado de las salidas analógicas

Cableado de las salidas analógicas de dos canales

Es posible configurar las siguientes entradas analógicas en la central de medida:

Parámetros Descripción

Intensidad Current: De fase

Intensidad media

Desequilibrio de intensidad: De fase

Peor desequilibrio de intensidad

Tensión Tensión L-L: De fase

Tensión L-L media

Tensión L-N: De fase

Tensión L-N media

Desequilibrio de tensión L-L: De fase

Peor desequilibrio de tensión

Desequilibrio de tensión L-N: De fase

Peor desequilibrio de tensión L-N

Potencia Potencia activa: De fase

Potencia activa total

Potencia reactiva: De fase

Potencia reactiva total

Potencia aparente: De fase

40 NHA2778905-08

FP FP Total

Frequency Frequency

Potencia aparente total

Módulos de E/S EasyLogic™ de la serie PM2200

S 2-

S 2+

S 1-

S 1+

D 2-

D 2+

D 1-

D 1+

110 kΩ 110 kΩ

18 - 36 V

Aplicaciones de entradas de estado (ED) de la central de medida

Las entradas de estado suelen utilizarse para supervisar el estado de los
contactos externos o de los interruptores y en configuraciones de tarifas múltiples.

Las entradas de estado de la central precisan de una fuente de tensión externa o
una tensión de humectación (integrada en la central de medida) para detectar su
estado Activado/Desactivado. La central detecta el estado Activado si la tensión
externa que aparece en la entrada de estado se encuentra dentro de su rango de
funcionamiento.

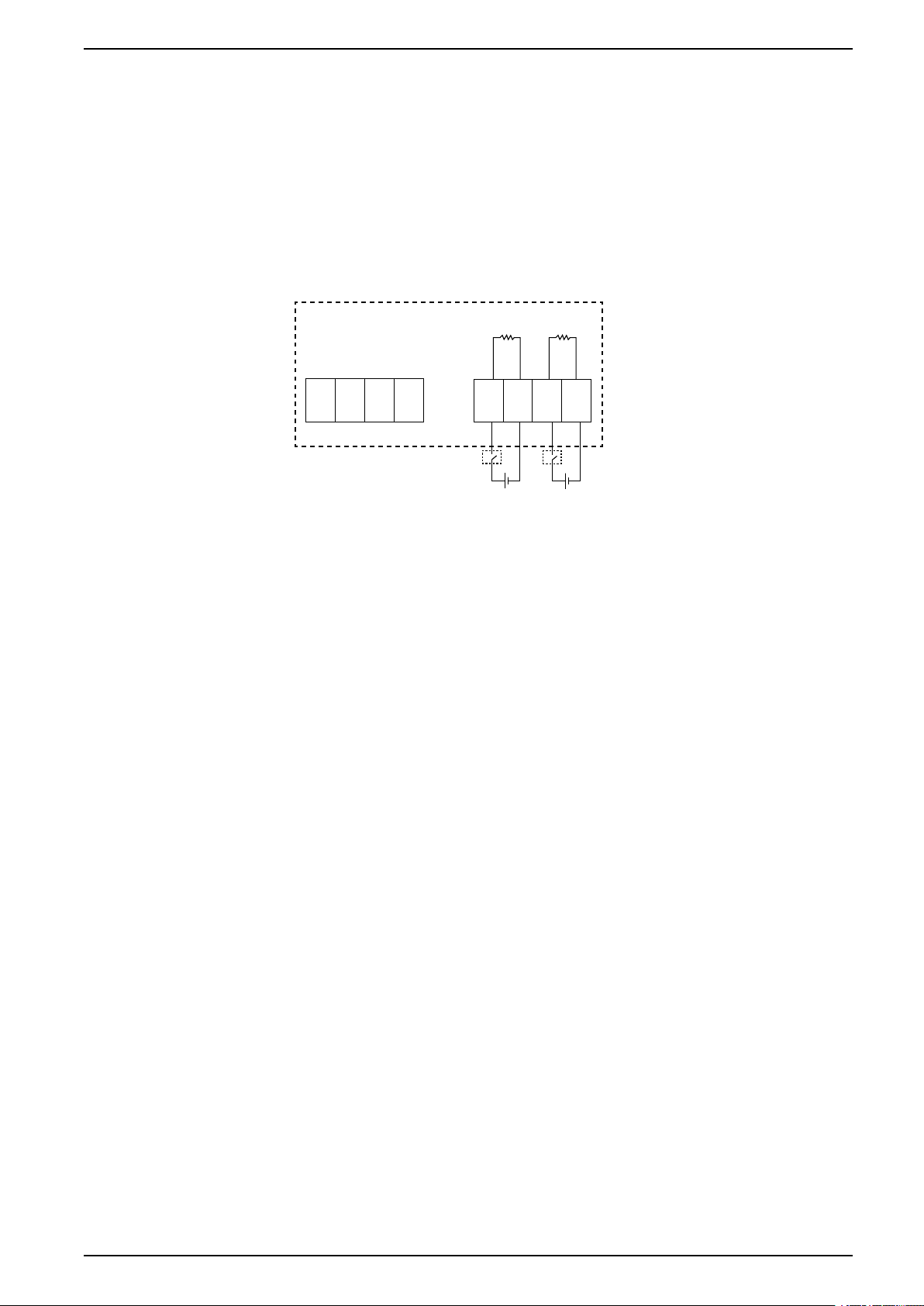

Cableado de las entradas de estado

Configuración de las entradas de estado con ION Setup

Los puertos de las entradas de estado (S1 y S2) se configuran mediante ION
Setup.

1. Inicie ION Setup.

2. Conecte la central de medida.

3. Vaya a I/O configuration > I/O Setup.

4. Seleccione una entrada de estado que configurar y haga clic en Edit.

Se visualiza la pantalla de configuración de esa entrada de estado.

5. Especifique un nombre descriptivo para la Label de la entrada de estado.

6. Configure los demás parámetros de configuración según convenga.

NHA2778905-08 41

EasyLogic™ de la serie PM2200 Módulos de E/S

S 2-

S 2+

S 1-

S 1+

D 2-

D 2+

D 1-

D 1+

110 kΩ 110 kΩ

+

-

+

-

≤ 40V ≤20mA

7. Haga clic en Send para guardar los cambios.

Parámetros de configuración de las entradas de estado disponibles a
través de ION Setup

Parámetro Valores Descripción

Label

Modo control Normal, Sincrnz

Debounce 0 a 9999 Se trata del retardo que compensa el rebote del

Associations

—

dem.

—

Este campo sirve para cambiar la etiqueta
predeterminada y asignar un nombre descriptivo a esta
entrada de estado.

Este campo muestra el funcionamiento de la entrada
de estado.

• Normal: La entrada de estado no está asociada
con otra función de la central. La central cuenta y
registra el número de impulsos entrantes con
normalidad.

• Demand Sync: La entrada de estado está
asociada con una de las funciones de demanda
de sincronización de entradas. La central utiliza el
impulso entrante para sincronizar su periodo de
demanda con la fuente externa.

contacto mecánico. Este campo sirve para establecer
el tiempo (en milisegundos) durante el cual la señal
externa deberá permanecer en un determinado estado
para que se considere un cambio de estado válido.

Este campo muestra información adicional si la entrada
de estado ya está asociada con otra función de la
central de medida.

Aplicaciones de salidas digitales de la central de medida

La central de medida está equipada con dos puertos de salidas digitales (D1 y
D2). Es posible configurar las salidas digitales de modo que puedan utilizarse en
las aplicaciones siguientes:

Aplicaciones de conmutación para, por ejemplo, proporcionar señales de control
de activación/desactivación para conmutar bancos de condensadores,
generadores y otros dispositivos y equipos externos.

Aplicaciones de recuento de impulsos de energía, en las que un dispositivo
receptor determina el uso de energía mediante el recuento de los impulsos de
kWh procedentes del puerto de salidas digitales de la central de medida.

Configuraciones de alarma unaria, digital y estándar

Cableado de las salidas digitales

Estado de salida digital predeterminado

42 NHA2778905-08

El estado de salida digital predeterminado del pin de E/S es alto (interruptor
cerrado). El estado de salida digital del pin de E/S puede modificarse a través del
enlace de comunicaciones.

Módulos de E/S EasyLogic™ de la serie PM2200

Estado del pin
de E/S

Baja

Alta

Modo externo Alarm Pantalla Com. Interruptor

0 0 APAGADO 0 Tipo Abierto

0 1 ENCENDI-DO1 Cerrado

0 0 APAGADO 0 Tipo Abierto

1 0 ENCENDI-DO1 Cerrado

0 0 APAGADO 0 Cerrado

0 1 ENCENDI-DO1 Tipo Abierto

0 0 APAGADO 0 Cerrado

1 0 ENCENDI-DO1 Tipo Abierto

Parámetros de demanda para las salidas digitales

Es posible configurar los parámetros de demanda asociados (demanda actual
(VA, W, VAR), última demanda (VA, W, VAR) y demanda pronosticada (VA, W,
VAR) con las salidas digitales según los eventos de alarmas cuando se supera un
límite superior establecido. Solo puede establecerse un parámetro de demanda
simultáneamente.

NOTA: La configuración de alarmas se realiza a través del enlace de
comunicaciones empleando ION setup.

Configuración de la(s) salida(s) digital(es) medianteION Setup

Puede utilizar ION Setup para configurar la(s) salida(s) digital(es).

1. Inicie ION Setup.

2. Conecte la central de medida.

3. Vaya a I/O configuration > I/O Setup.

4. Seleccione una salida digital que configurar y haga clic en Edit.

Aparecerá la pantalla de configuración de esa salida digital.

5. Especifique un nombre descriptivo para el campo Label de la salida digital.

6. Configure los demás parámetros de configuración según convenga.

NHA2778905-08 43

EasyLogic™ de la serie PM2200 Módulos de E/S

7. Haga clic en Send para guardar los cambios.

Parámetros de configuración de las salidas digitales disponibles a través de ION Setup

Parámetro Valores Descripción

Label

—

Este campo sirve para cambiar la etiqueta
predeterminada y asignar un nombre descriptivo a
esta salida digital.

Control Mode External, Alarm, Energy Este campo muestra el funcionamiento de la salida

Behavior Mode Normal, Timed, Coil Hold • Normal: Este ajuste es de aplicación cuando el

On Time (s) 0 a 9999 Este ajuste define la amplitud de impulsos (ON time)

digital.

• Externo: Un software o un PLC controla la
salida de relé de forma remota por medio de los
comandos enviados a través de
comunicaciones.

• Alarma: La salida digital se asocia con el
sistema de alarmas. La central de medida envía
un impulso al puerto de salidas digitales cuando
se dispara la alarma.

• Energía: La salida digital está asociada a
impulsos de energía. Cuando se selecciona
este modo, es posible seleccionar el parámetro
de energía y posteriormente establecer la tasa
de impulsos (impulsos/kW).

modo de control se establece en Externo o
Alarma. En caso de activación del modo
Externo, la salida digital permanece en el
estado Activado hasta que el ordenador o el
PLC envía un comando de desactivación. En
caso de activación del modo Alarma, la salida
digital permanece en el estado Activado hasta
que se sobrepasa el punto de desactivación.

• Temporizado: La salida de relé permanece en
el estado Activado durante el periodo definido
por el registro de configuración On Time (s).

• Retén bobina: Este ajuste es de aplicación
cuando el modo de control se establece en
Externo o Alarma. Para una alarma unaria que
esté asociada con una salida digital, deberá
establecer Modo comport en Retén bobina. La
salida se activa cuando se recibe el comando
“alimentar” y se desactiva cuando se recibe el
comando “liberar retén bobina”. En caso de
pérdida de alimentación, la salida recuerda el
estado en el que se encontraba cuando tuvo
lugar la pérdida de alimentación y vuelve a
este.

en segundos.

NOTA: En modo Energía, el tiempo de
Activación de impulsos de salidas digitales se
fija en 20 ms.

Select Alarms Todas las alarmas disponibles Este ajuste es de aplicación cuando Control Mode se

Associations

—

establece en Alarm. Seleccione una o varias alarmas
que supervisar.

Este campo muestra información adicional si la salida
digital ya está asociada con otra función de la central.

Aplicaciones de salidas de relé de la central de medida

Las salidas de relé se pueden configurar de modo que puedan utilizarse en
aplicaciones de conmutación para, por ejemplo, proporcionar señales de control
de activación/desactivación con que conmutar bancos de condensadores,
generadores y otros dispositivos y equipos externos.

44 NHA2778905-08

Módulos de E/S EasyLogic™ de la serie PM2200

(70)(71) (73)(74)

NO NO

~

CARGA

CARGA

250 VCA, 2 A
24 VCC, 2 A

+

+

-/C

S1+ S2+

24 V

(56)

(57)

(40) (42)

8 mA = MÁX

36 V = MÁX

Se muestra el cableado de la entrada
digital para la fuente de tensión interna.

(56)

+

S1+ S2+

(57)

(40) (42)

36 V = MÁX

24 V

-

+

-/C

18 - 36 V

Se muestra el cableado de la entrada
digital para la fuente de tensión externa.

Cableado de las dos salidas digitales y salidas de relé

1 Positivo de protección contra sobreintensidad

C Relé 1 (70, 71), Relé 2 (73, 74)

C Salida de humectación (56, 57)

D Salidas de estado digitales (40, 42, 57)

Configuración de las salidas de relé mediante ION Setup

Se puede utilizar ION Setup para configurar las salidas de relé (Relé1 y Relé2).

1. Inicie ION Setup.

2. Conecte la central de medida.

3. Vaya a I/O configuration > I/O Setup.

4. Seleccione una salida de relé que configurar y haga clic en Edit.

Se visualiza la pantalla de configuración de esa salida de relé.

5. Especifique un nombre descriptivo para la Label de la salida de relé.

6. Configure los demás parámetros de configuración según convenga.

NHA2778905-08 45

EasyLogic™ de la serie PM2200 Módulos de E/S

7. Haga clic en Send para guardar los cambios.

Parámetros de configuración de las salidas de relé disponibles mediante ION Setup

Parámetro Valores Descripción

Label

Control Mode External, Alarm Este campo muestra el funcionamiento de la salida

—

Este campo sirve para cambiar la etiqueta
predeterminada y asignar un nombre descriptivo a
esta salida de relé.

de relé.

• External: Un software o un PLC controla la
salida de relé de forma remota por medio de los
comandos enviados a través de
comunicaciones.

• Alarm: La salida de relé se asocia con el
sistema de alarmas. La central de medida envía
un impulso al puerto de salidas de relé cuando
se dispara la alarma.

Behavior Mode Normal, Timed, Coil Hold

On Time (s) 0 a 9999 Este ajuste define la amplitud de impulsos (ON time)

Select Alarms Todas las alarmas disponibles Este ajuste es de aplicación cuando Control Mode se

Associations

—

• Normal: Este ajuste es de aplicación cuando
Control Mode se establece en External o Alarm.
En caso de activación de External mode, la
salida de relé permanece en el estado cerrado
hasta que el ordenador o el PLC envía un
comando de apertura. En caso de activación de
Alarm mode, la salida de relé permanece en el
estado cerrado hasta que se sobrepasa el
punto de desactivación.

• Timed: La salida de relé permanece en el
estado ON durante el periodo definido por el
registro de configuración On Time.

• Coil Hold: Este ajuste es de aplicación cuando
Control Mode se establece en External o Alarm.
Para una alarma unaria que esté asociada con
una salida de relé, deberá establecer Behavior
Mode en Coil Hold. La salida se activa cuando
se recibe el comando “alimentar” y se desactiva
cuando se recibe el comando “liberar retén
bobina”. En caso de pérdida de alimentación, la
salida recuerda el estado en el que se
encontraba cuando tuvo lugar la pérdida de
alimentación y vuelve a este.

en segundos.

establece en Alarm. Seleccione una o varias alarmas
que supervisar.

Este campo muestra información adicional si la salida
de relé ya está asociada con otra función de la
central.

Indicador LED IO

El indicador LED IO alerta o informa de las actividades de E/S de la central de
medida. El LED parpadea a un ritmo constante cuando el módulo de E/S está
conectado a la central de medida.

A Indicador LED IO (verde)

46 NHA2778905-08

Alarmas EasyLogic™ de la serie PM2200

Alarmas

Descripción general de las alarmas

NOTA: Aplicable solo al modelo de central de medida PM2230

Una alarma es el medio que utiliza la central de medida para notificar al usuario
que se ha detectado una condición de alarma, como por ejemplo un error o un
evento que no forma parte de las condiciones de funcionamiento normales. Las
alarmas se accionan por umbrales y pueden programarse para supervisar
determinados comportamientos, eventos o condiciones no deseadas en su
sistema eléctrico.

Es posible configurar la central de medida de modo que genere y muestre
alarmas de prioridad alta, media y baja siempre que se detecten eventos
predefinidos entre los valores medidos o los estados operativos de la misma. La
central de medida también puede registrar información sobre eventos de alarma.

La central de medida se suministra con un número de alarmas habilitadas de
fábrica. Otras alarmas deben configurarse antes de que la central de medida
pueda generarlas.

Personalice las alarmas de la central de medida según sea necesario, por
ejemplo, cambiando la prioridad. También podrá crear alarmas personalizadas
utilizando las funciones avanzadas de la central de medida.

Tipos de alarmas

La central de medida admite varios tipos de alarmas.

Tipo METSEPM2KANLGIO11 METSEPM2KANLGIO11D METSEPM2KANLGIO22 METSEPM2KANLGIO22D

Unar 4 4 4 4

Digital

Estándar 23 23 23 23

Tipo METSEPM2KDGTLIO22 METSEPM2KDGTLIO22D METSEPM2K2DI2RO METSEPM2K2DI2ROD

Unar 4 4 4 4

Digital 2 2 2 2

Estándar 23 23 23 23

— — — —

Alarmas unarias

La alarma urinaria es el tipo de alarma más simple y supervisa un único
comportamiento, evento o condición.

Alarmas unarias disponibles

La central de medida incluye un conjunto de cuatro alarmas unarias.

Etiqueta de alarma Descripción

Encendido medidor La central de medida se enciende tras una pérdida de alimentación.

Rest medidor La central de medida se restablece por cualquier motivo.

Diagn medidor La función de autodiagnóstico de la central de medida detecta un

Inversión fase La central de medida es una rotación de fases distinta de la prevista.

NHA2778905-08 47

problema.

EasyLogic™ de la serie PM2200 Alarmas

EV1

EV2

0

1

∆T1

∆T

2

∆T3

Alarmas digitales

Las alarmas digitales supervisan el estado Activado o Desactivado de las
entradas digitales/de estado de la central de medida.

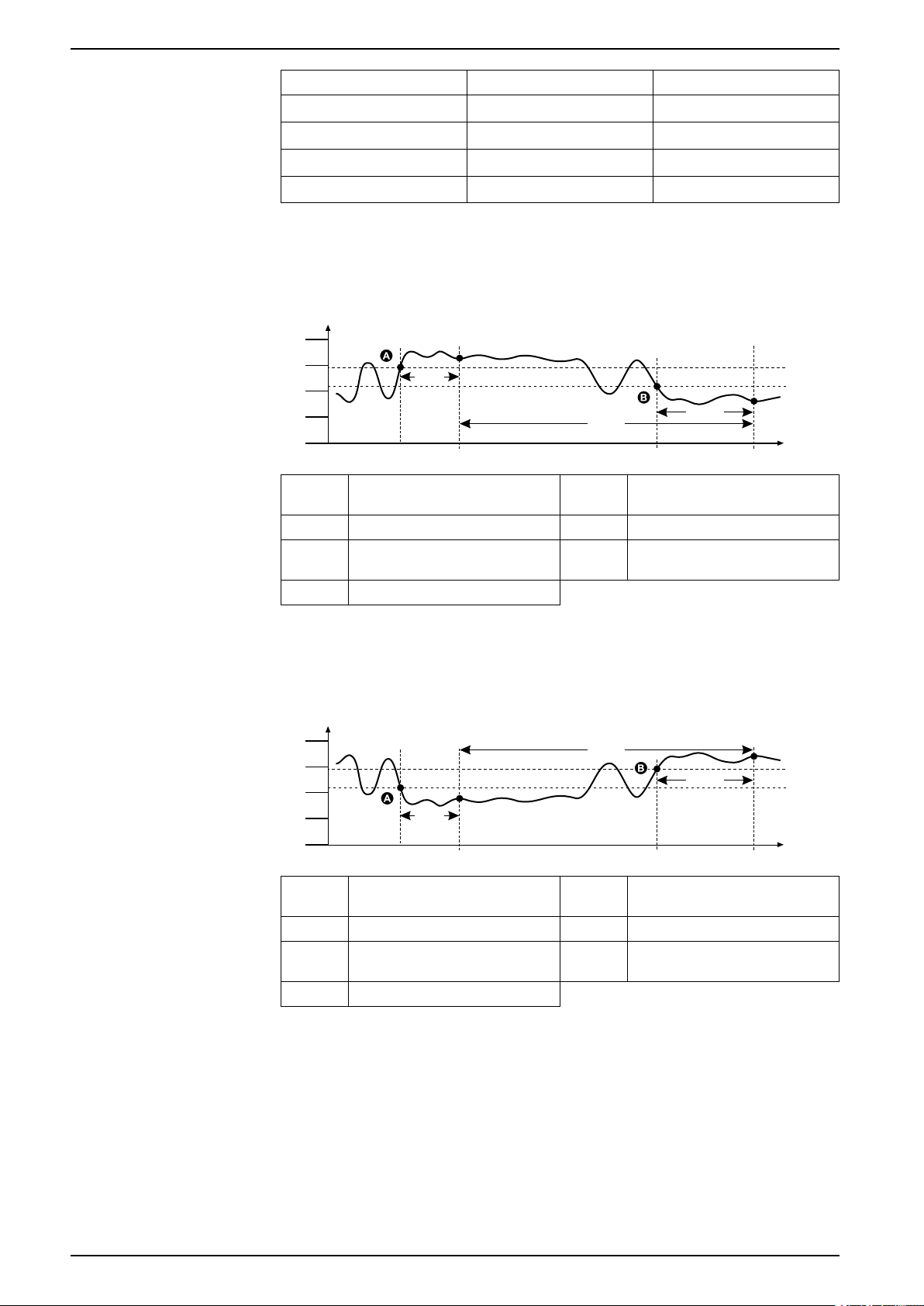

Alarma digital con retardo de umbral

Para evitar falsas activaciones provocadas por señales erráticas, puede
configurar un retardo de activación y desactivación para la alarma digital.

A Umbral de activación (1 = Activado) ΔT2 Periodo de retardo de desactivación (en

B Umbral de desactivación (0 =

ΔT1 Retardo de tiempo de activación (en

EV1 Inicio de condición de alarma

NOTA: Para evitar llenar el registro de alarmas con molestas activaciones de
alarmas, la alarma digital se deshabilita automáticamente si la entrada digital/
de estado cambia de estado más de cuatro veces en un segundo o más de 10
veces en 10 segundos. En este caso, deberá rehabilitar la alarma mediante la
pantalla o ION Setup.

Alarmas digitales disponibles

La central de medida incluye un conjunto de dos alarmas digitales.

Etiqueta de alarma Descripción

Alarma digital S1 Entrada digital 1

Alarma digital S2 Entrada digital 2

segundos)

EV2 Final de condición de alarma

Desactivado)

ΔT3 Duración de la alarma (en segundos)

segundos)

Alarmas estándar

Las alarmas estándar se accionan por umbrales que supervisan determinados
comportamientos, eventos o condiciones no deseadas en su sistema eléctrico.

Las alarmas estándar poseen una velocidad de detección igual al ciclo de 50/60
de la central de medida, cuyo valor nominal es de 1 segundo si la frecuencia de
esta se ha configurado para coincidir con la frecuencia del sistema (50 o 60 Hz).

Un gran número de alarmas estándar son alarmas trifásicas. Aunque los
umbrales de alarma de cada una de las tres fases se evalúan de manera
individual, la alarma se comunica como una única alarma. La activación de la
alarma se produce cuando la primera fase supera la magnitud de activación de
alarma correspondiente al retardo de tiempo de activación. La alarma permanece
activa durante el tiempo que cualquiera de las fases continúa en estado de
alarma. La desactivación de la alarma se produce cuando la última fase se sitúa

48 NHA2778905-08

por debajo de la magnitud de desactivación correspondiente al retardo de tiempo
de desactivación.

Alarmas EasyLogic™ de la serie PM2200

EV1

EV2

∆T1

∆T

2

∆T3

Max1

Max2

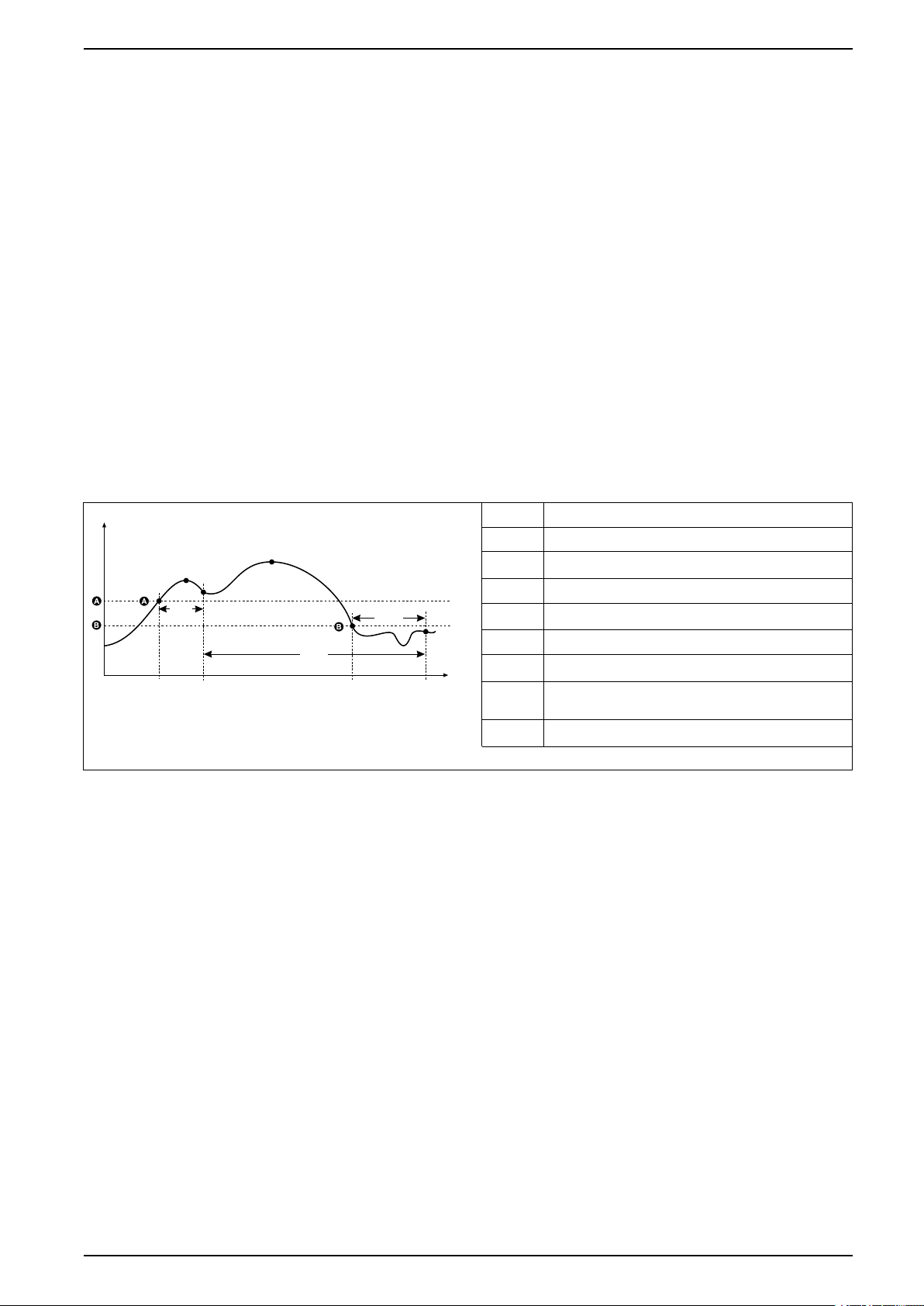

Ejemplo de funcionamiento de alarma de umbral (estándar) por exceso e insuficiencia

En lo que respecta a las alarmas estándar, la central de medida admite
condiciones de umbral por exceso e insuficiencia:

Una condición de umbral se produce cuando la magnitud de la señal que se está
supervisando traspasa el límite especificado por el valor de umbral de activación y
permanece dentro de ese límite durante el periodo de tiempo mínimo
especificado por el valor de retardo de tiempo de activación.

La condición de umbral finaliza cuando la magnitud de la señal que se está
supervisando traspasa el limite especificado por el valor de umbral de
desactivación y permanece dentro de ese límite durante el periodo de tiempo
mínimo especificado por el valor de retardo de tiempo de desactivación.

Superior a umbral

Cuando el valor supera el valor de umbral de activación y permanece por encima
de él durante un periodo de tiempo suficiente para satisfacer los requisitos del
periodo de retardo de tiempo de activación (ΔT1), la condición de alarma se
establece en Activado. Cuando el valor cae por debajo del valor de umbral de
desactivación y permanece por debajo de él durante un periodo de tiempo
suficiente para satisfacer los requisitos del periodo de retardo de tiempo de
desactivación (ΔT2), la condición de alarma se establece en Desactivado.

A Umbral de activación

B Umbral de desactivación

ΔT1 Periodo de retardo de activación (en segundos)

EV1 Inicio de condición de alarma

ΔT2 Periodo de retardo de desactivación (en segundos)

EV2 Final de condición de alarma

ΔT3 Duración de la alarma (en segundos)

Máx1 Valor máximo registrado durante el periodo de

Máx2 Valor máximo registrado durante el periodo de alarma

activación

La central de medida registra la fecha y la hora de inicio (EV1) y finalización (EV2)
del evento de alarma. Además, realiza cualquier otra tarea asignada al evento,
como por ejemplo la activación de una salida digital. Asimismo, la central de
medida registra los valores máximos (Max1, Max2) experimentados antes, en el
transcurso o después del periodo de alarma.

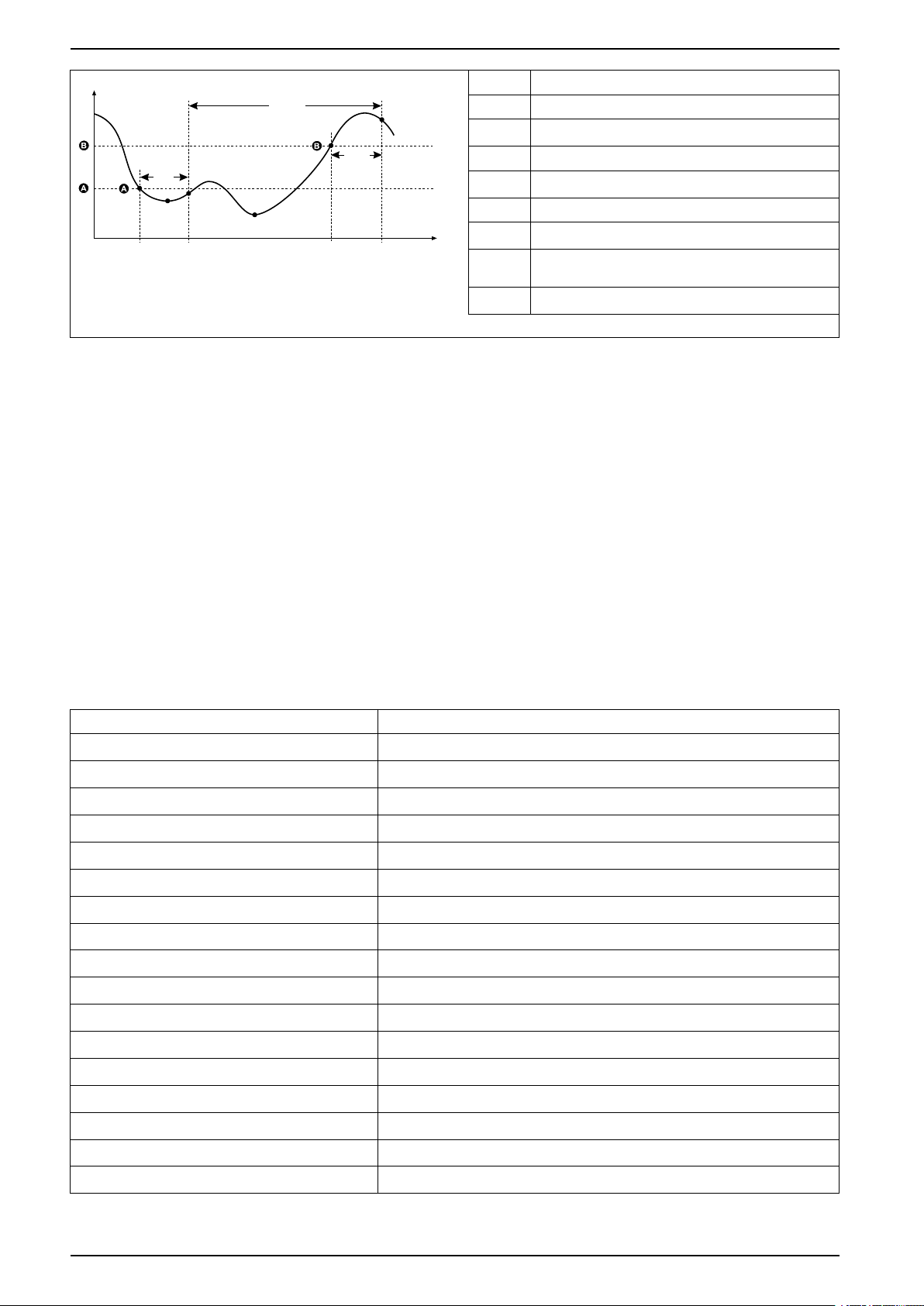

Inferior a umbral

Cuando el valor cae por debajo del valor de umbral de activación y permanece
por debajo de él durante un periodo de tiempo suficiente para satisfacer los
requisitos del periodo de retardo de tiempo de activación (ΔT1), la condición de
alarma se establece en Activado. Cuando el valor supera el valor de umbral de
desactivación y permanece por encima de él durante un periodo de tiempo
suficiente para satisfacer los requisitos del periodo de retardo de tiempo de
desactivación (ΔT2), la condición de alarma se establece en Desactivado.

NHA2778905-08 49

EasyLogic™ de la serie PM2200 Alarmas

EV1

EV2

∆T1

∆T2

∆T3

Min1

Min2

A Umbral de activación

B Umbral de desactivación

ΔT1 Periodo de retardo de activación (en segundos)

EV1 Inicio de condición de alarma

ΔT2 Periodo de retardo de desactivación (en segundos)

EV2 Final de condición de alarma

ΔT3 Duración de la alarma (en segundos)

La central de medida registra la fecha y la hora de inicio (EV1) y finalización (EV2)
del evento de alarma. Además, realiza cualquier otra tarea asignada al evento,
como por ejemplo la activación de una salida digital. Asimismo, la central de
medida registra los valores mínimos (Mín1, Mín2) experimentados antes, en el
transcurso o después del periodo de alarma.

Umbral máximo admisible

La central de medida está programada para evitar que el usuario cometa errores
con la entrada de datos gracias a límites establecidos para las alarmas estándar.

El valor de umbral máximo que puede especificar para algunas de las alarmas
estándar depende de la relación del transformador de tensión (relación del TT),
de la relación del transformador de intensidad (relación del TI), del tipo de sistema
(es decir, el número de fases), de los límites de tensión e intensidad máximas
programados en la fábrica o de todos estos factores a la vez.

Mín1 Valor mínimo registrado durante el periodo de

activación

Mín2 Valor mínimo registrado durante el periodo de alarma

NOTA: La relación del TT es el primario del TT dividido por el secundario
del TT, y la relación del TI es el primario del TI dividido por el secundario
del TI.

Alarmas estándar Valor de umbral máximo

Over Phase Current (intensidad máxima) x (relación del TI)

Under Phase Current (intensidad máxima) x (relación del TI)

Subtensión L–L (tensión máxima) x (relación del TT)

Sobretensión L–N (tensión máxima) x (relación del TT)

Subtensión, L-N (tensión máxima) x (relación del TT)

Over Active Power (tensión máxima) x (intensidad máxima) x (número de fases)

Over Reactive Power (tensión máxima) x (intensidad máxima) x (número de fases)

Over Apparent Power (tensión máxima) x (intensidad máxima) x (número de fases)

Sobredemanda de potencia activa actual (tensión máxima) x (intensidad máxima) x (número de fases)

Sobredemanda de potencia activa última (tensión máxima) x (intensidad máxima) x (número de fases)

Sobredemanda de potencia activa pronosticada (tensión máxima) x (intensidad máxima) x (número de fases)

Sobredemanda de potencia reactiva actual (tensión máxima) x (intensidad máxima) x (número de fases)

Sobredemanda de potencia reactiva última (tensión máxima) x (intensidad máxima) x (número de fases)

Sobredemanda de potencia reactiva pronosticada (tensión máxima) x (intensidad máxima) x (número de fases)

Sobredemanda de potencia aparente actual (tensión máxima) x (intensidad máxima) x (número de fases)

Sobredemanda de potencia aparente última (tensión máxima) x (intensidad máxima) x (número de fases)

Sobredemandas de potencia aparente pronosticada (tensión máxima) x (intensidad máxima) x (número de fases)

50 NHA2778905-08

Alarmas EasyLogic™ de la serie PM2200

Alarmas estándar disponibles

La central de medida incluye un conjunto de alarmas estándar.

NOTA: Algunas alarmas no son aplicables a las configuraciones de todos los
sistemas de alimentación. Por ejemplo, las alarmas de tensión fase a neutro
no pueden habilitarse sistemas en triángulo trifásicos. Algunas alarmas
recurren al tipo de sistema y a la relación del TT o el TI para determinar el
umbral máximo admisible.

Etiqueta de alarma Rango válido y resolución

ION Setup Pantalla ION Setup Pantalla

Over Phase Current Sobreintensid, fase De 0,000 a 99999,000 0 a 99999 A

Under Phase Current Subintensidad, fase De 0,000 a 99999,000 0 a 99999 A

Over Voltage L-L Sobretensión, L-L De 0,00 a 999999,00 0 a 999999 V

Under Voltage L-L Subtensión, L-L De 0,00 a 999999,00 0 a 9999999 V

Over Voltage L-N Sobretensión, L-N De 0,00 a 999999,00 0 a 9999999 V

Under Voltage L-N Subtensión, L-N De 0,00 a 999999,00 0 a 9999999 V

Over Active Power Sobre kW De 0,0 a 9999999,0 0 a 9999999 kW

Over Reactive Power Sobre kVAR De 0,0 a 9999999,0 0 a 9999999 kVAR

Over Apparent Power Sobre kVA De 0,0 a 9999999,0 0 a 9999999 kVA

Leading True PF FP en avance, real De -1,00 a -0,01 y de 0,01 a 1,00

Lagging True PF FP en retraso, real De -1,00 a -0,01 y de 0,01 a 1,00

Sobrefrecuencia Sobrefrecuencia De 0,000 a 99,000 Hz

Subfrecuencia Subfrecuencia De 0,000 a 99,000 Hz

THD de sobretensión THD de sobretensión De 0,000 a 99 %

Sobredemanda de potencia
activa actual

Sobredemanda de potencia
activa última

Sobredemanda de potencia
activa pronosticada

Sobr dem kW, pres De 0,0 a 9999999,0 0 a 9999999 kW

Sobre dem kW, últ De 0,0 a 9999999,0 0 a 9999999 kW

Sobre dm kW, pron De 0,0 a 9999999,0 0 a 9999999 kW

Unidades

—

—

Sobredemanda de potencia
reactiva actual

Sobredemanda de potencia
reactiva última

Sobredemanda de potencia
reactiva pronosticada

Sobredemanda de potencia
aparente actual

Sobredemanda de potencia
aparente última

Sobredemandas de potencia
aparente pronosticada

Sobr dm kVAR,pres De 0,0 a 9999999,0 0 a 9999999 kVAR

Sobr dm kVAR, últ De 0,0 a 9999999,0 0 a 9999999 kVAR

Sobr dm kVAR,pron De 0,0 a 9999999,0 0 a 9999999 kVAR

Sobr dm kVA, pres De 0,0 a 9999999,0 0 a 9999999 kVA

Sobr dem kVA, últ De 0,0 a 9999999,0 0 a 9999999 kVA

Sobr dm kVA, pron De 0,0 a 9999999,0 0 a 9999999 kVA

Alarmas de factor de potencia (FP)

Puede configurar una alarma de FP de avance o FP de retraso para supervisar
los momentos en los que el factor de potencia de circuito se sitúa por encima o
por debajo del umbral especificado.

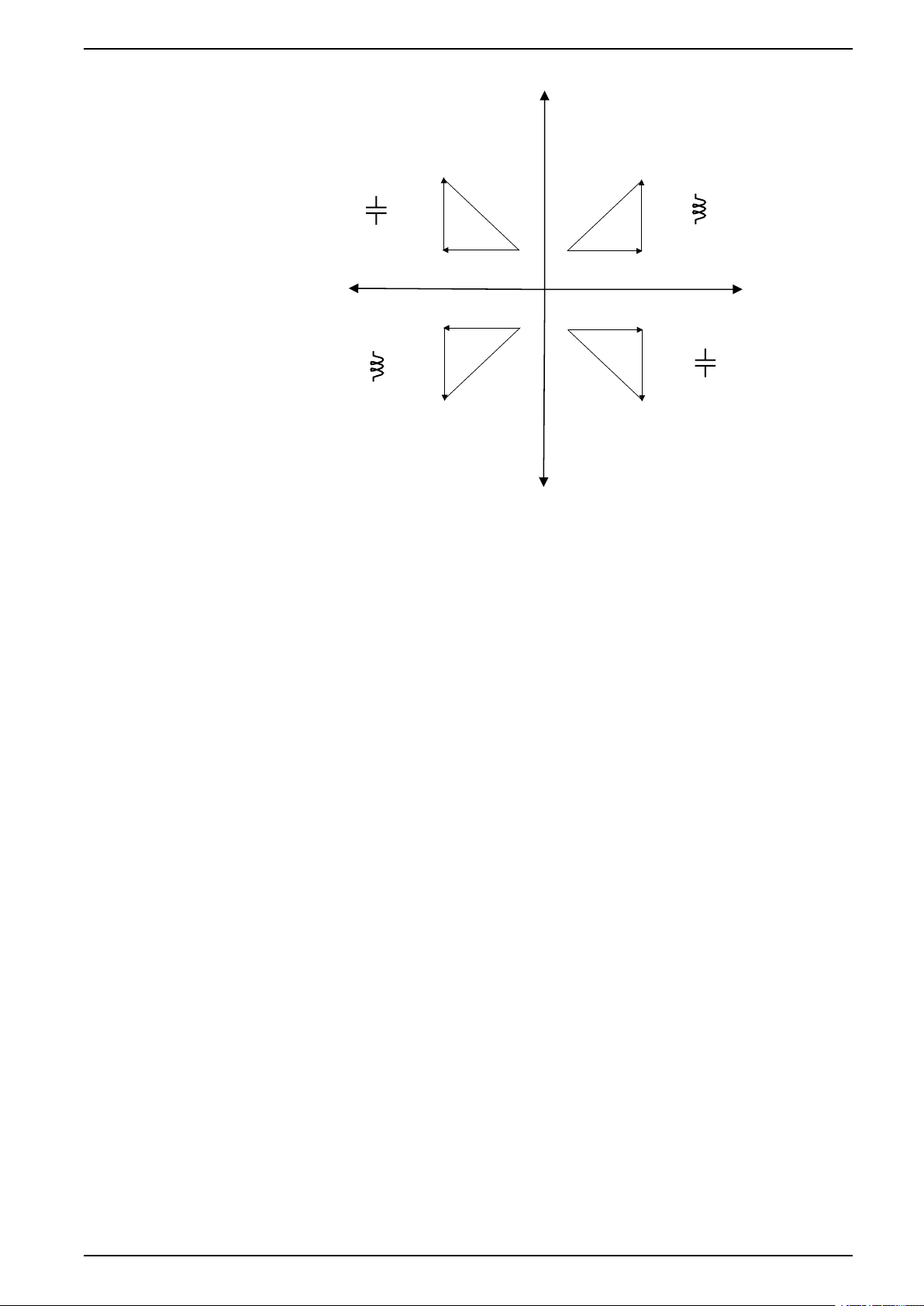

Las alarmas de FP de avance o FP de retraso utilizan los cuadrantes del factor de
potencia como valores del eje de ordenadas, situándose el cuadrante II en el
extremo más bajo de la escala, seguido por el cuadrante II y el cuadrante I y,
finalmente, el cuadrante IV en el extremo más elevados de la misma.

NHA2778905-08 51

EasyLogic™ de la serie PM2200 Alarmas

∆T3

∆T

2

∆T1

EV1

EV2

II

IV

I

III

0

-1

0

+1

0

II

IV

∆T3

∆T

2

∆T1

EV1

EV2

I

III

0

-1

0

+1

0

Cuadrante Valores de FP Avance/Retraso

II De −1 a 0 Avance (capacitiva)

III De −1 a 0 Retraso (inductiva)

I De 0 a 1 Retraso (inductiva)

IV De 1 a 0 Avance (capacitiva)

Alarma de FP de avance

La alarma de FP de avance supervisa una condición superior al umbral.

A Umbral de activación ΔT2 Retardo de tiempo de desactivación

B Umbral de desactivación EV2 Final de una condición de alarma

ΔT1 Periodo de retardo de activación

(en segundos)

EV1 Inicio de una condición de alarma

ΔT3 Duración de la alarma (en

(en segundos)

segundos)

Alarma de FP de retraso

La alarma de FP de retraso supervisa una condición inferior al umbral.

A Umbral de activación ΔT2 Retardo de tiempo de desactivación

B Umbral de desactivación EV2 Final de una condición de alarma

ΔT1 Periodo de retardo de activación

(en segundos)

ΔT3 Duración de la alarma (en

(en segundos)

segundos)

EV1 Inicio de una condición de alarma

Prioridad de alarma

Cada alarma cuenta con un nivel de prioridad que el usuario puede utilizar para
distinguir entre eventos que requieren una acción inmediata y los que no.

52 NHA2778905-08

Alarmas EasyLogic™ de la serie PM2200

Prioridad de
alarma

Alto (positivo) Parpadea mientras la

Media Parpadea mientras la

Bajo Parpadea mientras la

Ninguna Sin actividad Ninguna Ninguna Registrada únicamente en

Notificación en pantalla de alarma y método de registro

LED de alarma Icono de alarma Detalles de la alarma Registro de alarmas

alarma se encuentra
activa.

alarma se encuentra
activa.

alarma se encuentra
activa.

Parpadea mientras la
alarma se encuentra
activa. El icono de alarma
sigue mostrándose hasta
que se confirma la alarma.

Parpadea mientras la
alarma se encuentra
activa.

Parpadea mientras la
alarma se encuentra
activa.

Haga clic en Detall para
visualizar la causa de la
activación o desactivación
de la alarma. Haga clic en
Conf para confirmar la
alarma.

Haga clic en Detall para
visualizar la causa de la
activación o desactivación
de la alarma.

Haga clic en Detall para
visualizar la causa de la
activación o desactivación
de la alarma.

Registrada en el registro
de alarmas.

Registrada en el registro
de alarmas.

Registrada en el registro
de alarmas.

el registro de eventos.

NOTA: La notificación LED de alarma se activa únicamente si el LED de
alarma/de impulsos de energía está configurado para la notificación de
alarmas.

Consideraciones sobre alarmas múltiples

Si hay activas al mismo tiempo varias alarmas con diferentes prioridades, la
pantalla muestra las alarmas en el orden en el que se han producido.

Descripción general de la configuración de alarmas

ION Setup permite configurar alarmas unarias, digitales o estándar (1 s).

Si realiza cambios en la configuración básica de la central de medida, se
deshabilitan todas las alarmas para evitar un funcionamiento no deseado de
estas.

AVISO

FUNCIONAMIENTO IMPREVISTO DEL EQUIPO

• Verifique que todos los ajustes de alarma son correctos y haga los ajustes
necesarios.

• Vuelva a habilitar todas las alarmas configuradas.

El incumplimiento de estas instrucciones puede provocar el
funcionamiento incorrecto de las alarmas.

Comprobación de errores integrada

ION Setup comprueba de forma dinámica combinaciones de configuración
incorrectas. Cuando habilite una alarma, deberá en primer lugar configurar los
límites de activación y desactivación en valores aceptables para poder salir de la
pantalla de configuración.

Configuración de alarmas mediante ION Setup

ION Setup permite crear y configurar alarmas.

1. Inicie ION Setup y conéctese a la central de medida.

2. Abra la pantalla Alarming.

3. Seleccione la alarma que desea configurar y haga clic en Edit.

NHA2778905-08 53

EasyLogic™ de la serie PM2200 Alarmas

4. Ajuste los parámetros de configuración según lo descrito en las diferentes
secciones sobre configuración de alarmas.

Consulte el manual ION Setup Device Configuration guide para obtener más
información.

Parámetros de configuración de alarmas unarias

Configure los parámetros de configuración de alarmas unarias según convenga.

Los controles de ION Setup se muestran entre paréntesis.

Valor Opción o intervalo Descripción

Activar Sí (marcada) o No (sin marcar) Este ajuste habilita o deshabilita la alarma.

Prioridad Alta, Media, Baja, Ninguna Este ajuste establece la prioridad de

Seleccione salidas digitales (Outputs) Ninguno

Salida digital D1

Salida digital D2

Salida digital D1 y D2

Comportamiento Normal

Temporizado

Retén bobina

alarmas y las opciones de notificación.

Seleccione la(s) salida(s) digital(es) que
desea controlar cuando se active la alarma.

Seleccione el modo de comportamiento
necesario.

NOTA: Cuando se selecciona el valor
Normal, la Salida Digital no se activa.

Parámetros de configuración de alarmas digitales

Configure los parámetros de configuración de alarmas digitales según convenga.

Los controles de ION Setup se muestran entre paréntesis.

Valor Opción o intervalo Descripción

Activar Sí (marcada) o No (sin marcar) Este ajuste habilita o deshabilita la alarma.

Prioridad Alta, Media, Baja, Ninguna Este ajuste establece la prioridad de

Umbral de activación (Setpoint Pickup) Activ, Desact Utilice este ajuste para controlar el

alarmas y las opciones de notificación.

momento de activación de la alarma en
función del estado de la entrada digital Activ
o Desact).

Retard tmp activc (Delay) De 0 a 999999 Este ajuste especifica el número de

Retrd tmpo desactvc (Setpoint Dropout
Delay)

Selecc. salid digital (Outputs) Ninguna

De 0 a 999999 Este ajuste especifica el número de

Salida digit D1

Salida digit D2

Salida digital D1/D2

segundos durante los cuales la entrada
digital debe permanecer en el estado de
activación de alarma antes de que se active
la alarma.

segundos durante los cuales la entrada
digital no debe permanecer en el estado de
activación de alarma antes de que se active
la alarma.

Seleccione la(s) salida(s) digital(es) que
desea controlar cuando se active la alarma.

Parámetros de configuración de alarmas estándar (1s)

Configure los parámetros de configuración de alarmas estándar según convenga.

Los controles de ION Setup se muestran entre paréntesis.

54 NHA2778905-08

Alarmas EasyLogic™ de la serie PM2200

NOTA: Es recomendable que utilice ION Setup para configurar las alarmas
estándar (1 s). ION Setup ofrece una mayor resolución y le permite
especificar más posiciones decimales al configurar los umbrales de umbral de
activación y desactivación de determinadas mediciones.

Valor Opción o intervalo Descripción

Activar Sí (marcada) o No (sin marcar) Este ajuste habilita o deshabilita la alarma.

Prioridad Alta, Media, Baja, Ninguna Este ajuste establece la prioridad de

Umbral de activación en mA (Pickup Limit) Varía en función de la alarma estándar que

se vaya a configurar.

Retard tmp activc (Delay) 0 a 999999 Este ajuste especifica el número de

Umbral desactivacn. en mA (Dropout Limit) Varía en función de la alarma estándar que

se vaya a configurar.

Retrd tmpo desactvc (Delay) 0 a 999999 Este ajuste especifica el número de

AvcRet umbr activac (Lead, Lag) Lead o Lag Solo es aplicable a las alarmas de FP

alarmas y las opciones de notificación.

Este ajuste es el valor (magnitud) que ha
definido como umbral para la activación de
la alarma. En el caso de las condiciones de
“exceso”, indica que el valor se ha situado
por encima del límite de activación. En el
caso de las condiciones de “insuficiencia”,
indica que el valor se ha situado por debajo
del límite de activación.

segundos durante los cuales la señal debe
permanecer por encima del umbral de
activación (en el caso de las condiciones de
“exceso”) o por debajo del umbral de
activación (en el caso de las condiciones de
“insuficiencia”) antes de que se active la
alarma.

Este ajuste es el valor (magnitud) que ha
definido como umbral para la desactivación
de la condición de alarma. En el caso de las
condiciones de “exceso”, indica que el valor
se ha situado por debajo del límite de
desactivación. En el caso de las
condiciones de “insuficiencia”, indica que el
valor se ha situado por encima del límite de
desactivación.

segundos durante los cuales la señal debe
permanecer por debajo del umbral de
desactivación (en el caso de las
condiciones de “exceso”) o por encima del
umbral de desactivación (en el caso de las
condiciones de “insuficiencia”) antes de que
finalice la condición de alarma.

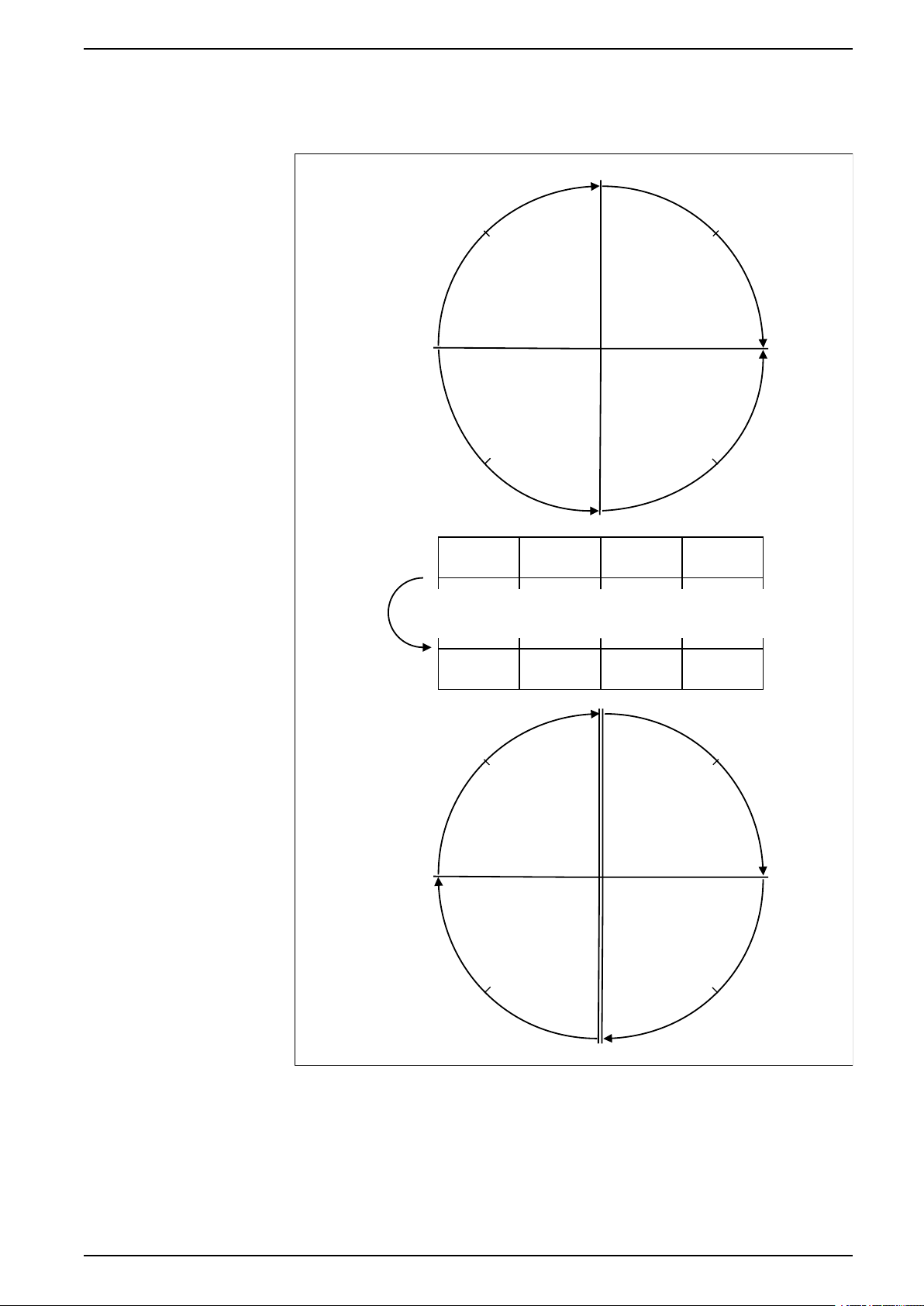

(factor de potencia). Utilice este ajuste para
configurar el valor de FP y el cuadrante a fin
de establecer el umbral de activación de
cualquier condición de exceso de FP (FP de
avance) o condición de insuficiencia de FP
(FP de retraso).

AvcRet umbr desact (Lead, Lag) Lead o Lag Solo es aplicable a las alarmas de FP

Seleccione salidas digitales (Outputs) None

Salida digital D1

Salida digital D2

Salida digital D1 y D2

(factor de potencia). Utilice este ajuste para
configurar el valor de FP y el cuadrante a fin
de establecer el umbral de desactivación de
cualquier condición de exceso de FP (FP de
avance) o condición de insuficiencia de FP
(FP de retraso).

Seleccione la(s) salida(s) digital(es) que
desea controlar cuando se active la alarma.

Indicador de alarmas LED

Puede utilizar el LED de alarma/de impulsos de energía como indicador de
alarmas.

Al configurarse para la notificación de alarmas, el LED parpadea para indicar una
condición de alarma.

NHA2778905-08 55

EasyLogic™ de la serie PM2200 Alarmas

Configuración del LED para la notificación de alarmas mediante la pantalla

Puede utilizar la pantalla de la central de medida para configurar el LED de
alarma/de impulsos de energía para la notificación de alarmas.

1. Vaya a Mant > Config > LED.

2. Establezca el modo en Alarma y, a continuación, pulse OK.

3. Pulse la flecha arriba para salir. Pulse Sí para guardar los cambios.

Configuración del LED para la notificación de alarmas mediante ION Setup

ION Setup permite configurar el LED de la central de medida para la notificación
de alarmas.

1. Abra ION Setup y conéctese a la central de medida. Consulte la Ayuda de
ION Setup para obtener instrucciones.

2. Vaya a Energy Pulsing.

3. Seleccione Front Panel LED y haga clic en Edit.

4. Establezca el modo de control en Alarm y haga clic en OK.

5. Haga clic en Send para guardar los cambios.

Visualización y notificación de alarmas

La central de medida informa al usuario cuando se detecta una condición de
alarma.

Icono de alarma

Cuando se activa una alarma de prioridad baja, media o alta, este símbolo
aparece en la esquina superior derecha de la pantalla para indicar que una
alarma se encuentra activa:

En el caso de las alarmas de prioridad alta, el icono de alarma se sigue
mostrando hasta que se confirma la alarma.

LED de alarma/de impulsos de energía

Si el LED de alarma/de impulsos de energía se ha configurado para la notificación
de alarmas, también parpadeará cuando la central de medida detecte una
condición de alarma.

Pantallas de alarma

Si su central de medida está equipada con pantalla, los botones del panel frontal
le permitirán navegar por sus pantallas de configuración o visualización de
alarmas.

Alarmas activas

Cuando sobreviene un evento de desactivación, la lista de alarmas activas
aparece en la pantalla Alarmas activas. Haga clic en Detall para ver más
información sobre el evento.

56 NHA2778905-08

Alarmas EasyLogic™ de la serie PM2200

Detalles de la alarma

Los detalles sobre las alarmas pueden visualizarse desde las pantallas de

• alarmas activas (Activa), histórico de alarmas (Hist), contadores de alarmas
(Contad) y alarmas no confirmadas (NoCon).

Lista de alarmas activas y registro histórico de alarmas

Cada vez que se produce una alarma de prioridad baja, media o alta, esta se
almacena en la lista de alarmas activas y se registra en el registro histórico de
alarmas.

La lista de alarmas activas es capaz de almacenar 40 entradas. La lista funciona
como un búfer circular en el que las entradas antiguas se sustituyen por entradas
nuevas cuando se supera el número máximo de 40 entradas en la lista de
alarmas activas. La información almacenada en la lista de alarmas activas es
volátil y se reinicializa cuando se restablece la central de medida.

El registro histórico de alarmas permite almacenar hasta 40 entradas. El registro
también funciona como un búfer circular en el que las entradas antiguas se
sustituyen por entradas nuevas. La información del registro histórico de alarmas
no es volátil y se conserva cuando se restablece la central de medida.

Visualización de datos de alarmas activas mediante la pantalla

Cuando se cumple una condición de alarma (alarma = Activada), la alarma se
muestra en la pantalla de alarmas activas.

Las alarmas se muestran secuencialmente en el orden en el que se producen con
independencia de su prioridad. Los detalles de alarmas muestran la fecha y la
hora del evento de alarma, el tipo de evento (por ejemplo, activación o unaria), la
fase en la cual se detectó la condición de alarma y el valor que provocó la
condición de alarma.

NOTA: Los detalles de alarmas no están disponibles si la prioridad de
alarmas se establece en Ninguna.

Los detalles de la alarma (en el caso de las alarmas de prioridad baja, media y
alta) también se registran en el registro histórico de alarmas.

1. Vaya a Alarm > Activs.

2. Seleccione la alarma que desea visualizar (la más reciente aparecerá en la
parte superior).

3. Pulse Detall.

NOTA: En el caso de las alarmas de prioridad alta no confirmadas, la
opción Conf aparecerá en la pantalla. Pulse Conf para confirmar la
alarma o vuelva a la pantalla anterior si no desea confirmarla.

Visualización del histórico de alarmas mediante la pantalla

El registro histórico de alarmas mantiene un registro de las armas activas y
pasadas.

Cuando no se cumple una condición de alarma (alarma = Desactivada), el evento
se registra en el registro histórico de alarmas y se desactiva la notificación de
alarma (icono de alarmas, LED de alarmas).

Las alarmas se muestran secuencialmente en el orden en el que se producen con
independencia de su prioridad. Los detalles de alarmas muestran la fecha y la
hora del evento de alarma, el tipo de evento (por ejemplo, desactivación o unaria),
la fase en la cual se detectó la condición de alarma y el valor que provocó la
activación o desactivación de la condición de alarma.

NOTA: Los detalles de alarmas no están disponibles si la prioridad de
alarmas se establece en Ninguna.

NHA2778905-08 57

EasyLogic™ de la serie PM2200 Alarmas

1. Vaya a Alarm > Hist.

2. Seleccione la alarma que desea visualizar (la más reciente aparecerá en la
parte superior).

3. Pulse Detall.

NOTA: En el caso de las alarmas de prioridad alta no confirmadas, la
opción Conf aparecerá en la pantalla. Pulse Conf para confirmar la
alarma o vuelva a la pantalla anterior si no desea confirmarla.

Contadores de alarmas

Cada vez que se produce un tipo de alarma, esta se cuenta y registra en la central
de medida.

Valor de renovación de alarmas

Los contadores de alarmas vuelven a situarse en 0 tras alcanzar el valor 9999.

Restablecimiento de alarmas mediante ION Setup

ION Setup permite restablecer las alarmas.

También se pueden restablecer las alarmas mediante la pantalla de la central de
medida.

1. Conecte la central de medida a ION Setup.

2. Abra la pantalla Meter Resets.

3. Seleccione los parámetros de alarma que desea borrar y haga clic en Reset.

58 NHA2778905-08

Registros de la central de medida EasyLogic™ de la serie PM2200

Registros de la central de medida

Descripción general de los registros

En esta sección se describen brevemente los siguientes registros de la central de
medida:

• Registro de alarmas

• Registro de datos definido por el usuario

Los registros son archivos almacenados en la memoria no volátil de la central de
medida y se denominan “registros incorporados”.

Configurar el registro de datos

Puede seleccionar almacenar en el registro de datos hasta 2 elementos y la
frecuencia (intervalo de registro) en la que desea actualizar estos valores.

Utilice ION Setup para configurar el registro de datos.

AVISO

PÉRDIDA DE DATOS

Guarde el contenido del registro de datos antes de configurarlo.

El incumplimiento de estas instrucciones puede ocasionar la pérdida de
datos.

1. Inicie ION Setup y abra la central de medida en el modo de pantallas de

configuración (View > Setup Screens). Consulte la Ayuda de ION Setup
para obtener instrucciones.

2. Haga doble clic en Data Log #1.

3. Configure la frecuencia de registro y las mediciones/los datos que desea
registrar.

4. Haga clic en Send para guardar los cambios realizados en la central de
medida.

Parámetro Valores Descripción

Status Enable, Disable Configure este parámetro

Interval 15 minutos, 30 minutos, 60

minutos

para activar o desactivar el
registro de datos en la
central de medida.

Seleccione un valor de
tiempo para establecer la
frecuencia de registro.

Channels Los elementos que pueden

registrarse varían
dependiendo del tipo de
central de medida.

NHA2778905-08 59

Seleccione un elemento para
su registro desde la columna
“Available”, y a continuación
haga clic en el botón de
doble flecha derecha para
desplazar el elemento a la
columna “Selected”.

Para eliminar un elemento,
selecciónelo en la columna
“Selected” y haga clic en el
botón de doble flecha
izquierda.

EasyLogic™ de la serie PM2200 Registros de la central de medida

Guardar el contenido del registro de datos mediante ION Setup

ION Setup permite guardar el contenido del registro de datos.

1. Inicie ION Setup y abra la central de medida en el modo de pantallas de

datos (View > Data Screens). Consulte la ayuda de ION Setup para obtener
instrucciones.

2. Haga doble clic en Data Log #1 para recuperar los registros.

3. Una vez que se han cargado los registros, haga clic con el botón derecho en

cualquier punto del visualizador y seleccione Export CSV desde el menú
emergente para exportar el registro completo.

NOTA: Para exportar la entradas seleccionadas en el registro, haga clic
en la primera entrada que desea exportar, mantenga pulsada la tecla

MAYÚS y haga clic en la última entrada que desea exportar, y a
continuación seleccione Export CSV desde el menú emergente.

4. Vaya a la carpeta en la que desea guardar el archivo de registro de datos y a

continuación haga clic en Save.

Registro de alarmas

Los registros de alarmas se almacenan en el registro histórico de alarmas de la
central de medida.

De manera predeterminada, la central de medida es capaz de registrar cualquier
estado de alarma que se produzca. Cada vez que se produce una alarma, esta se
agrega al registro de alarmas. El registro de alarmas de la central almacena los
puntos de activación y desactivación de las alarmas junto con la fecha y la hora
asociadas a estas. Es posible visualizar y guardar el registro de alarmas en disco,
así como restablecerlo para eliminar los datos de la memoria de la central de
medida.

La central de medida almacena los datos del registro de alarmas en la memoria
no volátil. El tamaño del registro de alarmas está fijado en 40 registros.

60 NHA2778905-08

Restablecimientos de la central de medida EasyLogic™ de la serie PM2200

Restablecimientos de la central de medida

Restablecimientos de la central de medida

Los restablecimientos le permiten borrar múltiples parámetros acumulados y
almacenados en la central de medida o reinicializar la central de medida o los
accesorios de esta.

Los restablecimientos de la central de medida borran los registros de datos
incorporados y otros datos relacionados. Los restablecimientos suelen efectuarse
tras realizar cambios en los parámetros de configuración básicos (como los
ajustes de frecuencia, TT/TP o TI) de la central de medida al objeto de borrar
datos obsoletos o inválidos como preparación de la unidad para su puesta en
servicio.

Meter Initialization

Meter Initialization es un comando especial que borra los valores de energía,
potencia y demanda y el temporizador de funcionamiento de la central de medida.

Una práctica habitual consiste en inicializar la central de medida una vez que ha
finalizado su configuración antes de incorporarla a un sistema de gestión de
energía.

Una vez que se han establecido todos los parámetros de configuración de la
central de medida, navegue por las distintas pantallas de la central y asegúrese
de que los datos mostrados son válidos; a continuación, inicialice la central de
medida.

NOTA: Puede realizar la inicialización de la central de medida mediante ION
Setup y la interfaz de comandos protegida.

Restablecimientos mediante ION Setup

Los restablecimientos le permiten borrar todos los datos de un tipo concreto,
como por ejemplo todos los valores de energía o todos los valores mínimos/
máximos.

1. Inicie ION Setup.

2. Conecte la central de medida.

3. Vaya a Meter Resets.

NHA2778905-08 61

EasyLogic™ de la serie PM2200 Restablecimientos de la central de medida

4. Seleccione un parámetro para el restablecimiento y haga clic en Reset.

El valor del parámetro seleccionado se elimina.

Restablecer parámetros

Opción Descripción

Meter Initialization Borra todos los datos incluidos en esta tabla.

Min/Max Borra todos los registros mínimos y máximos.

Active Load Timer Restablece todos los registros del temporizador de carga activa.

Demands Borra todos los registros de demanda.

Peak Demands Borra todos los valores de demanda punta.

Energies Borra todos los valores de energía acumulada (kWh, kWh1,

de forma C Borra todos los valores de salidas digitales.

Digital Output Counters Borra todos los contadores de salidas digitales.

Digital Output On Times Borra todos los registros de activaciones de salidas digitales.

Status Input Counters Borra todos los contadores de entradas.

Status Input On Times Borra todos los registros de activaciones de entradas.

Contadores de alarmas Borra todos los registros de alarmas y todos los contadores de

Data Log #1 Borra todos los registros de datos.

kWh2, kWh3, kVARh, kVARh1, kVARh2, kVARh3, kVAh, kVAh1,
kVAh2, kVAh3) y horas de funcionamiento.

alarmas.

62 NHA2778905-08

Mediciones y cálculos EasyLogic™ de la serie PM2200

Mediciones y cálculos

Meter Initialization

Meter Initialization es un comando especial que borra los valores de energía,
potencia y demanda y el temporizador de funcionamiento de la central de medida.

Una práctica habitual consiste en inicializar la central de medida una vez que ha
finalizado su configuración antes de incorporarla a un sistema de gestión de
energía.

Una vez que se han establecido todos los parámetros de configuración de la
central de medida, navegue por las distintas pantallas de la central y asegúrese
de que los datos mostrados son válidos; a continuación, inicialice la central de
medida.

NOTA: Puede realizar la inicialización de la central de medida mediante ION
Setup y la interfaz de comandos protegida.

Lecturas en tiempo real

La central de medida mide intensidades y tensiones e informa en tiempo real de
los valores RMS (media cuadrática) de las tres fases y el neutro.

Las entradas de tensión e intensidad se supervisan de manera continua a una
velocidad de muestreo de 64 muestras por ciclo. Esta capacidad de resolución
permite a la central de medida proporcionar mediciones y valores eléctricos
calculados con fiabilidad para diversas aplicaciones comerciales, industriales y de
edificios.

Mediciones de energía

La central de medida proporciona mediciones de energía completamente
bidireccionales por cuatro cuadrantes.

La central de medida almacena en la memoria no volátil todas las mediciones de
energía activa, reactiva y aparente acumulada:

La central de medida proporciona valores de energía tanto por fase como totales.

Energía total:

• kWh, kVARh, kVAh (suministrados)

• kWh, kVARh, kVAh (recibidos)

• kWh, kVARh, kVAh (suministrados + recibidos)

• kWh, kVARh, kVAh (suministrados - recibidos)

Energía por fase:

• kWh1, kWh2, kWh3, kVARh1, kVARh2, kVARh3, kVAh1, kVAh2, kVAh3
(suministrados)

• kWh1, kWh2, kWh3, kVARh1, kVARh2, kVARh3, kVAh1, kVAh2, kVAh3
(recibidos)

• kWh1, kWh2, kWh3, kVARh1, kVARh2, kVARh3, kVAh1, kVAh2, kVAh3
(suministrados + recibidos)

• kWh1, kWh2, kWh3, kVARh1, kVARh2, kVARh3, kVAh1, kVAh2, kVAh3
(suministrados - recibidos)

NOTA: En función de la selección de escala de energía, cuando los kWh, kWh1,
kWh2, kWh3, kVARh, kVARh1, kVARh2, kVARh3, kVAh, kVAh1, kVAh2, kVAh3
(suministrados) o los kWh, kWh1, kWh2, kWh3, kVARh, kVARh1, kVARh2,
kVARh3, kVAh, kVAh1, kVAh2, kVAh3 (recibidos) de los parámetros de energía

NHA2778905-08 63

EasyLogic™ de la serie PM2200 Mediciones y cálculos

alcanzan el valor máximo de 999,99, el valor de todos los parámetros de energía
se restablece.

NOTA: La energía por fase solo se muestra en la HMI para las configuraciones de
3F4H (3F4H triá abier deriv ctr, 3F4H triáng deriv ctral, 3F4H estrella sin tierra,
3F4H estrella con tierra, y 3F4H estrell resist tierr). Para otras configuraciones, la
energía por fase no se muestra en la HMI y obtiene un "0" a través de las
comunicaciones.

VARh basado en cuadrantes

NOTA: Aplicable solo a los modelos de central de medida PM2220/
PM2230

Los valores de energía reactiva basados en cuadrantes solo están disponibles en
el enlace de comunicaciones. Estos no están disponibles en la pantalla de la
central de medida. Estas energías reactivas se indican para los cuadrantes Q1,
Q2, Q3 y Q4.

En el enlace de comunicaciones, las energías reactivas basadas en cuadrantes
se registrarán de la siguiente manera:

• Q1 (de 00 a 90 grados) = Q1 VARh, Sumin

• Q2 (de 90 a 180 grados) = Q2 VARh, Sumin

• Q3 (de 180 a 270 grados) = Q3 VARh, Rec

• Q4 (de 270 a 360 grados) = Q4 VARh, Rec

Si se borran los valores de energía, se borrarán también todos los VARh basados
en cuadrantes.

Valores mínimos/máximos

Al alcanzar las lecturas su valor más alto o más bajo, la central de medida
actualiza y guarda estas cantidades mín/máx (mínimas y máximas) en su
memoria no volátil.

Las lecturas en tiempo real de la central de medida se actualizan cada 50 ciclos
en sistemas de 50 Hz o cada 60 ciclos en sistemas de 60 Hz.

Demanda de potencia

La demanda de potencia es una medida del consumo medio a lo largo de un
intervalo de tiempo fijo.

NOTA: Si no se especifica otra cosa, las referencias a demanda aluden a la
demanda de potencia.

La central de medida mide el consumo instantáneo y es capaz de calcular la
demanda a partir de varios métodos.

Métodos de cálculo de demanda de potencia

La demanda de potencia se calcula dividiendo la energía acumulada durante un
periodo específico entre la duración de dicho periodo.

La forma en la que la central de medida realiza este cálculo depende del método
y los parámetros temporales que haya seleccionado (por ejemplo, una demanda
de bloque basculante temporizado con un intervalo de 15 minutos y un
subintervalo de 5 minutos).

Para mantener la compatibilidad con las prácticas de facturación de las
compañías eléctricas, la central de proporciona los siguientes tipos de cálculos de
demanda de potencia:

64 NHA2778905-08

Mediciones y cálculos EasyLogic™ de la serie PM2200

15 30 45 60 . . .

El valor de la demanda
es la media del último
intervalo completado.

Tiempo (s)

El cálculo se actualiza
cada 15 segundos.

Intervalo de 15 minutos

15 30 45

El valor de demanda
es el promedio del
último intervalo
completado.

Hora
(min)

El cálculo se actualiza
al final del intervalo.

Intervalo de 15 minutos Intervalo de 15 minutos 15 min

• Demanda de intervalos de bloques

• Demanda sincronizada

• Demanda térmica

El método de cálculo de demanda de potencia se configura desde la pantalla o a
través del software.

Demanda de intervalos de bloques

En los tipos de método de demanda de intervalos de bloques, se selecciona un
periodo de intervalo (o bloque) que la central de medida utiliza para el cálculo de
la demanda.

Seleccione/configure la forma en la que la central gestiona dicho intervalo a partir
de uno de los métodos descritos a continuación:

Tipo Descripción

Bloque deslizante
temporizado

Bloque temporizado Seleccione un intervalo de entre 1 y 60 minutos (en incrementos de

Bloque basculante
temporizado

Seleccione un intervalo de entre 1 y 60 minutos (en incrementos de
1 minuto). Si el intervalo es de entre 1 y 15 minutos, el cálculo de la
demanda se actualiza cada 15 segundos. Si el intervalo es de entre
16 y 60 minutos, el cálculo de la demanda se actualiza cada 60
segundos. La central muestra el valor de la demanda
correspondiente al último intervalo completado.

1 minuto). La central calcula y actualiza la demanda al final de cada
intervalo.

Seleccione un intervalo y un subintervalo. El subintervalo deberá ser
divisible entre el intervalo (por ejemplo, tres subintervalos de 5
minutos para un intervalo de 15 minutos). La demanda se actualiza
al final de cada subintervalo. La central muestra el valor de la
demanda correspondiente al último intervalo completado.

Ejemplos de demanda de intervalo de bloques

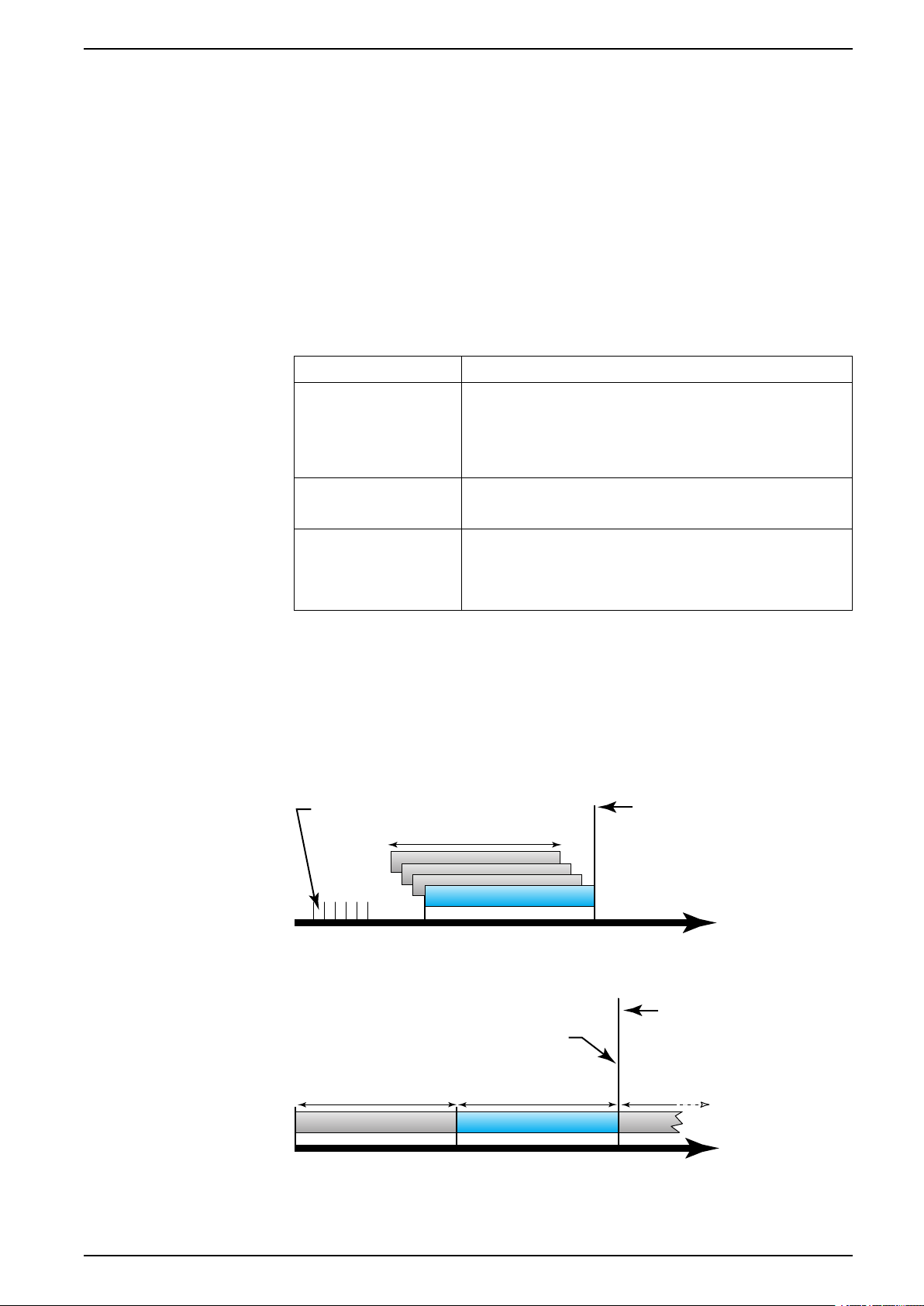

La ilustración dispuesta a continuación muestra las diferentes formas de calcular
la demanda de potencia con el método de intervalo de bloques. En este ejemplo,
el intervalo se ha definido en 15 minutos.

Bloque deslizante temporizado

Bloque temporizado

NHA2778905-08 65

EasyLogic™ de la serie PM2200 Mediciones y cálculos

15

5403

20 354025

El valor de demanda
es el promedio del
último intervalo
completado.

Hora
(min)

El cálculo se actualiza al final
del subintervalo (5 minutos).

Intervalo de 15 minutos

Bloque basculante temporizado

Demanda sincronizada

Es posible configurar los cálculos de demanda de manera que se sincronicen
mediante una entrada de impulsos externos, un comando enviado a través de las
comunicaciones o el reloj interno de tiempo real del dispositivo.

Tipo Descripción

Demanda térmica

Demanda
sincronizada por
comandos

Demanda
sincronizada por reloj

Este método le permite sincronizar los intervalos de demanda de
múltiples centrales de medida de una red de comunicaciones. Por
ejemplo, si la entrada de un controlador lógico programable (PLC)
supervisa un impulso al final de un intervalo de demanda en una central
de medida de consumo de una compañía eléctrica, puede programar el
PLC para que envíe un comando a múltiples centrales de medida cada
vez que la central de medida de la compañía eléctrica inicie un nuevo
intervalo de demanda. Cada vez que se emita el comando, se calcularán
las lecturas de demanda de cada central de medida para el mismo
intervalo.

Este método le permite sincronizar el intervalo de demanda con el reloj
interno de tiempo real de la central de medida. De este modo, le ayuda a
sincronizar la demanda en un momento determinado, generalmente a las
horas en punto (por ejemplo, a las 12:00 a.m.). Si selecciona otra hora del
día en la que deban sincronizarse los intervalos de demanda, deberá
especificar la hora en minutos a partir de la medianoche. Por ejemplo,
para sincronizar a las 8:00 a.m., seleccione 480 minutos.

NOTA: Para estos tipos de demanda, puede seleccionar las opciones de
bloque o bloque basculante. Si se selecciona la opción de demanda de
bloque basculante, tiene que especificar un subintervalo.

La demanda térmica calcula la demanda sobre la base de una respuesta térmica,
aspecto que imita el funcionamiento de las centrales de medida de demanda
térmica.

El cálculo de la demanda se actualiza al final de cada intervalo. Puede establecer
un intervalo de demanda de entre 1 y 60 minutos (en incrementos de 1 minuto).

66 NHA2778905-08

Ejemplo de demanda térmica

La ilustración dispuesta seguidamente muestra el cálculo de demanda térmica.
En este ejemplo, el intervalo se ha definido en 15 minutos. El intervalo es una
ventana temporal que se desplaza por el cronograma. El cálculo se actualiza al
final de cada intervalo.

Mediciones y cálculos EasyLogic™ de la serie PM2200

intervalo de

15 minutos

siguiente

intervalo de

15 minutos

Tiempo

(minutos)

Último intervalo
de demanda
completado

Porcentaje de carga

0%

90%

99%

1:00 1:06 1:15

Demanda de intensidad

La central de medida calcula la demanda de intensidad con métodos de demanda
de intervalo de bloques, sincronizada o térmica.

Puede establecer un intervalo de demanda de entre 1 y 60 minutos en
incrementos de 1 minuto (por ejemplo, 15 minutos).

Demanda pronosticada

La central de medida calcula la demanda pronosticada de kW, kVAR y kVA
correspondiente al final del presente intervalo teniendo en cuenta el consumo de
energía registrado dentro del intervalo actual (parcial) y el ritmo actual de
consumo.

La demanda pronosticada se actualiza en función de la velocidad de actualización
de la central de medida.

La ilustración dispuesta seguidamente muestra cómo puede afectar un cambio en
la carga a la demanda pronosticada para el intervalo. En este ejemplo, el intervalo
se ha definido en 15 minutos.

A Comienzo del intervalo E Cambio en la carga

Demanda punta

NHA2778905-08 67

B Demanda del último intervalo

completado

C Intervalo de 15 minutos G Demanda pronosticada si no se

D Intervalo parcial H Tiempo

F Demanda pronosticada si se añade

carga durante el intervalo; la
demanda pronosticada aumenta para
reflejar el aumento en la demanda.

añade carga

La central de medida registra los valores máximos de potencia en kWD, kVARD y
kVAD (o demanda punta).

EasyLogic™ de la serie PM2200 Mediciones y cálculos

La punta de cada valor es la lectura media más alta desde la última vez que se
restableció la central de medida. Estos valores se conservan en la memoria no
volátil de la central de medida.

La central también almacena la fecha y la hora en que se produjo la demanda
punta.

Temporizador

La central de medida admite un temporizador de carga activa, un temporizador de
funcionamiento de la central de medida y una función de horas de
funcionamiento.

Temporizador de carga activa

El temporizador de carga activa muestra el tiempo durante el cual una carga ha
permanecido funcionando a partir de la intensidad mínima especificada para el
valor umbral del temporizador de carga.

Temporizador de funcionamiento de la central de medida

Tiempo de ejecución

El temporizador de funcionamiento muestra el tiempo durante el cual la central de
medida ha permanecido encendida.

El tiempo de ejecución muestra el tiempo durante el cual una carga ha estado
funcionando a partir de la energía acumulada: recibida y suministrada.

Configurado a través de comunicación solamente.

68 NHA2778905-08

Tarifa múltiple EasyLogic™ de la serie PM2200

T1 T2 T3 T4

T1 T2 T3 T4

Tarifa múltiple

NOTA: Solo aplicable al modelo de central de medida PM2230

La función de tarifa múltiple le permite configurar diferentes tarifas para
almacenar valores de energía.

Los valores de energía de las diferentes tarifas se almacenan en registros que
corresponden a cada tarifa.

Ejemplo de la función de tarifa múltiple

La función de tarifa múltiple puede usarse en una situación en la que una
compañía eléctrica ha configurado programas de tarifas con diferentes cargos en
función del día o la hora del día en los que se consume la energía.

Potnc

Hora

Coste

Receptáculos de energía
por tarifas

En la ilustración anterior, el área situada bajo la curva de potencia equivale a la
energía consumida.

En condiciones normales, la compañía eléctrica establece programaciones de
tarifas de modo que el coste de la energía sea superior durante los periodos de
demanda alta o de consumo elevado de energía. La forma en la que se
configuran estos receptáculos de energía por tarifas determina la velocidad a la
que se llenan, que se relaciona a su vez con el aumento en los costes de la
energía. El precio por kWh es el más barato en la tarifaT1 y el más alto en la
tarifaT2.

Implantación de la función de tarifa múltiple

NHA2778905-08 69

La central de medida admite configuraciones de hasta 4 tarifas diferentes para
medir y supervisar el uso de energía, función que puede emplearse en
aplicaciones de facturación o estimación de costes.

Existen tres modos de tarifa distintos que puede usar para activar los registros de
tarifa múltiple:

• Modo Comando

• Modo Hora del día

• Modo Entrada

EasyLogic™ de la serie PM2200 Tarifa múltiple

Descripción general del modo Comando

Puede usar el modo de comandos para enviar un comando Modbus al dispositivo
que establece la tarifa activa.

La tarifa activa se aplica a la energía medida hasta el momento en el que envíe
otro comando Modbus que establezca una tarifa distinta.

Busque la lista de registros Modbus de la central de medida en www.se.com para
descargar la asignación Modbus.

Descripción general del modo Hora del día

El modo Hora del día sirve para crear programaciones de tarifas que especifiquen
la ubicación en la que la central de medida almacena los datos de energía o las
entradas medidas en función de la época del año (mes, día), el tipo de día (todos
los días, los fines de semana, los días entre semana o un día específico de la
semana) o la hora del día.

Posteriormente, los datos recopilados de las diferentes tarifas pueden emplearse
en auditorías de energía o con fines presupuestarios y de planificación de costes
similares.

Validez de la tarifa del modo Hora del día

Toda tarifa Hora del día válida lleva asociadas determinadas condiciones y
restricciones:

• Cada tarifa deberá abarcar un periodo de tiempo único (las tarifas no pueden
solaparse), aunque sí puede haber periodos sin tarifa.

• Se puede aplicar un número indeterminado de tarifas, desde ninguna hasta
el número máximo.

• Las tarifas Hora del día no se ajustan al horario de verano.

• Las tarifas Hora del día incluyen el 29 de febrero en años bisiestos (sin
embargo, no se recomienda establecer el 29 de febrero como fecha de inicio
o finalización, ya que la tarifa sería inválida en años no bisiestos).

• Salvo en el caso de los años bisiestos, las fechas de las tarifas no son
específicas del año en cuestión; es decir, si desea crear una tarifa para que
comience el primer lunes de agosto, debe especificar la fecha con la que
coincida ese año y, a continuación, actualizar manualmente la información de
la tarifa para los años sucesivos.

Su dispositivo realiza comprobaciones de validación conforme especifica
información sobre tarifas; le solicita que modifique la información especificada o
que deshabilite la tarifa si su configuración no es válida.Estas comprobaciones
pueden incluir las restricciones siguientes:

• Las horas de inicio y finalización deberán ser distintas (por ejemplo, no puede
crear una tarifa que comience a las 02:00 y que finalice también a las 02:00).

• La hora de inicio solo puede ser anterior a la fecha de finalización en las
tarifas que se aplican a diario. Podrá crear una tarifa diaria que comience a
las 06:00 y que finalice a las 02:00, pero estas horas solo serán válidas en la
tarifa Cada día y serán inválidas en los demás tipos de tarifas.

• El día de inicio deberá ser anterior al día de finalización si los días
pertenecen al mismo mes. No es posible crear una tarifa que comience el
15 de junio y que finalice el 12 de junio.

Métodos de creación de tarifa Hora del día

Es posible crear tarifas Hora del día usando uno de los dos siguientes métodos o
una combinación de ambos:

• Las tarifas por época del año dividen el año en diversas secciones
(normalmente estaciones) que constan de uno o varios tipos de día. Por

70 NHA2778905-08

Tarifa múltiple EasyLogic™ de la serie PM2200

ejemplo, una configuración de cuatro tarifas a través de este método podría
incluir las estaciones de verano e invierno y, además, utilizar diferentes
tarifas de fin de semana y días entre semana.

• Las tarifas diarias pueden dividir los días en día de la semana, días entre
semana, fines de semana o todos los días y permiten especificar la hora del
día. Por ejemplo, una configuración de cuatro tarifas podría dividir todos los
días del año en periodos de tarifa de seis horas o contener dos tarifas para
fines de semana y dos tarifas para días entre semana.

Podrá combinar estos métodos si, por ejemplo, desea crear una tarifa que entre
en vigor los lunes desde el 1 de enero al 30 de junio de 9:00 a 17:00. Sin
embargo, puesto que solo puede aplicarse una tarifa al mismo tiempo, no podrá
utilizar un tipo de tarifa de todos los días (“Cada día”) o de días entre semana
(“Día sem”), ya que ya habría especificado una tarifa para el periodo horario
de 09:00 a 17:00.

Según el modo de configuración de las tarifas y el número máximo de tarifas que
admita la central de medida, quizás no pueda asignar tarifas para el año
completo, lo que le obligaría a dejar periodos horarios sin ninguna tarifa asignada.

Ejemplo de configuraciones de tarifa para un sistema de cuatro tarifas

En los ejemplos siguientes se utilizan cuatro tarifas para abarcar el año completo
(no hay periodos horarios sin tarifa asignada).

Configuración 1: cuatro tarifas con días entre semana y fines de semana

Tarifa Tipo Fecha de

1 Fines de

semana

2 Fines de

semana

3 Día sem 21 de junio 20 de

4 Día sem 21 de

inicio

21 de junio 20 de

21 de
diciembre

diciembre

Fecha de
finalización

diciembre

20 de junio 00:00 23:59

diciembre

20 de junio 00:00 23:59

Hora de
inicio

00:00 23:59

00:00 23:59

Hora de
finalización

NOTA: La hora de finalización 23:59 se corresponde realmente con las

23:59:59 o con el momento inmediatamente anterior a la medianoche.

Todos los días de fin de semana entran dentro de una de dos tarifas distintas,
dependiendo de la fecha. Todos los días entre semana entran dentro de una de
dos tarifas distintas, dependiendo de la fecha. Esta configuración no emplea
tarifas basadas en la hora del día ni en tipos de día distintos de los fines de
semana o los días entre semana.

Ejemplos de fechas y sus correspondientes tarifas:

• Viernes 29 de junio = Tarifa 3

• Domingo, 28 de noviembre = Tarifa 1

Configuración 2: una estación para los fines de semana con horas valle y base,
dos estaciones para los días entre semana con horas base

Tarifa Tipo Fecha de

1 Cada día 1 de enero 31 de

2 Días entre

semana

3 Días entre

semana

4 Fines sem. 1 de enero 31 de

inicio

1 de mayo 20 de

1 de octubre 30 de abril 5:00 22:59

Fecha de
finalización

diciembre

septiembre

diciembre

Hora de
inicio

23:00 4:59

00:00 22:59

5:00 22:59

Hora de
finalización

NHA2778905-08 71

EasyLogic™ de la serie PM2200 Tarifa múltiple

Todos los días se aplica una tarifa entre las 23:00 y las 04:59, lo cual se
corresponde con horas valle. Todos los días de fin de semana se aplica una tarifa
desde las 05:00 hasta las 22:59, lo cual se corresponde con horas base. Todos
los días entre semana entran dentro de una de las dos estaciones (verano o
invierno) y se les aplican dos tarifas a lo largo del día.

Ejemplos de fechas y sus correspondientes tarifas:

• Miércoles 21 de marzo a las 08:00 = Tarifa 3

• Martes 10 de enero a las 21:00 = Tarifa 3

• Domingo 24 de junio a las 14:00 = Tarifa 4

• Viernes 17 de agosto a las 00:00 = Tarifa 1

Descripción general del modo Entrada

Este modo de entrada sirve para que las entradas digitales del dispositivo
establezcan la tarifa que aplicar a la energía que se está consumiendo en ese
momento.

El número de tarifas distintas que pueden aplicarse viene determinado por el
número de entradas digitales disponibles y el número total de tarifas admitidas
por el dispositivo.

Asignación de entrada digital para el modo de control de entradas

Debe asignar una o más entradas digitales con asociaciones no exclusivas para
definir la tarifa activa.

Si se utiliza una entrada digital para la tarifa múltiple, esta no podrá utilizarse para
una asociación exclusiva (por ejemplo, Sincrnz dem.), aunque sí será posible
compartir entradas digitales con una asociación no exclusiva (por ejemplo,
Alarmas). Para conseguir que una entrada digital esté disponible para el
establecimiento de tarifas, será obligatorio eliminar de forma manual cualquier
asociación conflictiva en la fuente de la asociación original.

Las entradas digitales se utilizan como contadores binarios para identificar la
tarifa pertinente, donde desactivado = 0 y activado = 1; el bit más significativo
(MSB) se corresponde con la entrada digital 2; y el bit menos significativo (LSB),
con la entrada digital 1. De acuerdo con esta definición, la entrada digital 1 deberá
asociarse con la función de tarifa múltiple para establecer la tarifa en modo

Entrada.

Requisitos de entradas digitales para el número de tarifas
necesario

Número de
tarifas
necesario

1 1 (entrada digital 1) 1 (entrada digital 1)

Configuración 1 Configuración 2

Entradas digitales necesarias

2 1 (entrada digital 1) 2 (entradas digitales 1 y 2)

3 2 (entradas digitales 1 y 2) 2 (entradas digitales 1 y 2)

4 2 (entradas digitales 1 y 2) 2 (entradas digitales 1 y 2)

Configuración 1: Asignación de 2 tarifas mediante 2 entradas
digitales

NOTA: En esta configuración no hay ninguna tarifa inactiva.

72 NHA2778905-08

Tarifa múltiple EasyLogic™ de la serie PM2200

Tarifa Entrada digital 2 Entrada digital 1

T1 0 0

T2 0 1

Configuración 2: Asignación de 2 tarifas mediante 2 entradas
digitales

NOTA: La configuración de entrada digital 00 implica que no hay tarifas

activas (todas las tarifas están deshabilitadas).

Tarifa Entrada digital 2 Entrada digital 1

Ninguna 0 0

T1 0 1

T2 1 0

Modo de control de tarifa activa

La tarifa activa se controla según el modo de tarifa.

• Cuando la central de medida esté establecida en el modo Comando, la tarifa
activa se controla mediante los comandos Modbus enviados desde su
sistema de gestión de energía u otro dispositivo Modbus maestro.

• Al establecer la central de medida en el modo de entrada, la tarifa activa se
controla mediante el estado de las entradas digitales.

• Cuando la central de medida está establecida en el modo Hora del día, la
tarifa activa se controla en función del tipo de día, las horas de inicio y
finalización y las fechas de inicio y finalización.

Configuración de tarifas en el modo Hora del día mediante la pantalla

Cuando las tarifas de la central de medida están establecidas en el modo Hora
del día, la tarifa activa viene determinada en función del tipo de día, las horas de
inicio y finalización y las fechas de inicio y finalización.

La tarifa Hora del día no se basa en el calendario, es decir, la central de medida
no calcula el día de la semana correspondiente a un día específico, si bien el día
29 de febrero se considera una fecha válida si va a programar la central de
medida durante un año bisiesto.

Al especificar las horas de tarifa con el parte frontal, tenga en cuenta que el valor
del minuto que se muestra incluye el minuto completo. Por ejemplo, la hora de
finalización 01:15 incluye el tiempo que transcurre entre la 01:15:00 y la 01:15:59.
Para crear un periodo de tarifa que comience inmediatamente después de esta
hora, deberá establecer la siguiente hora de inicio de la tarifa en la 01:16. Aunque
pueda parecer que hay un salto entre estas tarifas, en realidad no lo hay.

1. Vaya a Mant > Config.

2. Escriba la contraseña de configuración (la contraseña predeterminada es “0”)
y, a continuación, pulse OK.

3. Vaya a Medid > Tarifa.

4. Seleccione Modo y pulse Editar.

5. Pulse + o - para cambiar el ajuste a Hora del día y, a continuación, pulse OK.

NHA2778905-08 73

EasyLogic™ de la serie PM2200 Tarifa múltiple

6. Desplace el cursor de modo que quede señalada la tarifa (Tarifa1 a Tarifa4)

que desea modificar y, a continuación, pulse Editar.

Parámetro Valores Descripción

Tipo día Cada día, Día sem, Fin sem,

Lun, Mar, Mié, Jue, Vie, Sáb
o Dom

Hora inicio De 0000 a 2359 Establezca la hora a la que

Hora finaliz De 0000 a 2359 Establezca la hora a la que

Mes inicio De 1 a 12 Establezca el mes natural en

Día inicio De 1 a 31 Establezca el día de Mes

Mes finaliz De 1 a 12 Mes natural en el que finaliza

Día finaliz De 1 a 31 Establezca el día del Mes

Seleccione el día en el que
se encuentra activa la tarifa.
Solo las tarifas configuradas
como Cada día podrán
poseer una tarifa que incluya
la medianoche (por ejemplo,
de 11 p. m. a 2 a. m.).

empieza el periodo de tarifa
utilizando el formato de 24
horas (de 00:00 a 23:59). El
valor de Hora inicio no puede
ser igual al de Hora finaliz.

finaliza el periodo de tarifa
utilizando el formato de
24horas (de 00:00 a 23:59).
El valor de Hora finaliz no
puede ser igual al de Hora
inicio.

el que comienza el periodo
de tarifa, donde 1 = enero,
2 = febrero, 3 = marzo, 4 =
abril, 5 = mayo, 6 = junio, 7 =
julio, 8 = agosto, 9 =
septiembre, 10 = octubre,
11 = noviembre y 12 =
diciembre.

inicio en el que comienza el
periodo de tarifa. El valor de
Día inicio deberá ser anterior
al de Día finaliz si el valor de
Mes inicio es el mismo que el
de Mes finaliz.

el periodo de tarifa, donde
1 = enero, 2 = febrero, 3 =
marzo, 4 = abril, 5 = mayo,
6 = junio, 7 = julio, 8 =
agosto, 9 = septiembre, 10 =
octubre, 11 = noviembre y
12 = diciembre.

finaliz en el que finaliza el
periodo de tarifa.

7. Modifique los parámetros según convenga y, a continuación, pulse OK para

establecerlos.
Pulse los botones de flecha hacia arriba y hacia abajo para desplazarse por

los parámetros.

8. Pulse la flecha hacia arriba para salir y, a continuación, Sí para guardar los

cambios.
Repita la operación anterior para las demás tarifas según convenga.
La central comprueba la configuración y muestra un mensaje si cualquiera de

las tarifas presenta ajustes conflictivos (por ejemplo, periodos de tarifa
solapados).

Configuración de tarifas en el modo Entrada mediante la pantalla

Utilice la pantalla para configurar las tarifas de modo de entrada. También puede
configurar las tarifas de modo de entrada usando ION Setup.

74 NHA2778905-08

Tarifa múltiple EasyLogic™ de la serie PM2200

No es posible configurar ninguna tarifa de entrada digital si la entrada digital 1
no está disponible para su asociación. De igual modo, la entrada digital 2 deberá
estar disponible para seleccionar más de dos tarifas.

El estado de las entradas digitales sirve para calcular el valor binario de la tarifa
activa, donde “desactivado” = 0 y “activado” = 1. El cálculo del valor del número
de las tarifas puede diferir en función del número de entradas digitales que
puedan seleccionarse (es decir, de las entradas que puedan asociarse con la
tarifa múltiple).

1. Vaya a Mant > Config.

2. Escriba la contraseña de configuración (la contraseña predeterminada es “0”)
y, a continuación, pulse OK.

3. Vaya a Medid > Tarifa.

4. Seleccione Modo y pulse Editar.

5. Pulse + o − para cambiar el ajuste a Entrada y, a continuación, pulse OK.

NOTA: Si se muestra un aviso de error de asociación de entradas
digitales, deberá salir de las pantallas de configuración de tarifas y
eliminar la asociación de entradas digitales.

6. Vaya a Tarifas y, a continuación, pulse Editar.

7. Pulse + o - para cambiar el número de tarifas que desea configurar y a
continuación, pulse OK.

El número máximo de tarifas aplicables viene determinado por el número de
entradas digitales disponibles.

8. Vaya a Entradas y, a continuación, pulse Editar.
Si procede, pulse + o - para cambiar el número de entradas digitales que

desea utilizar para controlar la tarifa que se selecciona (activa). Press OK.

9. Pulse la flecha arriba para salir y, a continuación, Yes para guardar los
cambios.

NHA2778905-08 75

EasyLogic™ de la serie PM2200 Calidad de energía

HC = (H2)2 + (H3)2 + (H4)2 ...

TH D

H

C

H

1

-------- 100%=

x

Calidad de energía

Descripción general de los armónicos

En esta sección se describen las funciones de calidad de energía de la central de
medida y la forma en la que se accede a los datos de calidad de energía. La
central de medida mide los armónicos de tensión e intensidad hasta el armónico
de orden 15 y el armónico de orden 31 y calcula la distorsión armónica total
(porcentaje de THD).

Los armónicos son múltiplos enteros de la frecuencia fundamental del sistema de
alimentación. La información de armónicos es esencial para el cumplimiento de
normas de calidad de energía de sistemas –como la EN 50160– y normas de
calidad de energía de centrales de medida –como la IEC 61000-4-30–.

La central de medida mide los armónicos fundamentales y superiores en relación
con la frecuencia fundamental. El ajuste del sistema de alimentación de la central
de medida define qué fases están presentes y determina la forma en la que se
calculan los armónicos de intensidad y los armónicos de tensión fase a fase o
fase a neutro.

Los armónicos sirven para identificar si la energía del sistema suministrada
cumple los estándares de calidad de energía pertinentes o si existen cargas no
lineales que estén afectando al sistema de alimentación. Los armónicos del
sistema de alimentación pueden provocar un flujo de intensidad en el conductor
neutro y ocasionar desperfectos en los equipos, por ejemplo a raíz de un
sobrecalentamiento de motores eléctricos. Pueden utilizarse acondicionadores de
línea o filtros de armónicos para minimizar los armónicos no deseados.

Porcentaje de distorsión armónica total

La distorsión armónica total (THD%) es la medida de la perturbación total de los
armónicos de tensión o intensidad por fase presente en el sistema de
alimentación

y ofrece una indicación general de la calidad de una forma de onda. El porcentaje
de THD se calcula en cada fase tanto para la tensión como para la intensidad.

Cálculos del contenido armónico

El contenido armónico (HC) es igual al valor eficaz (rms) de todos los
componentes armónicos no fundamentales en una fase del sistema de
alimentación.

La central de medida utiliza la siguiente ecuación para calcular el H

Cálculos del porcentaje de THD

El porcentaje de THD es una medida rápida de la distorsión total presente en una
forma de onda y refleja la relación entre el contenido armónico (H
fundamental (H

).

1

:

C

) y el armónico

C

76 NHA2778905-08

De forma predeterminada, la central de medida utiliza la ecuación siguiente para
calcular el porcentaje de THD:

Calidad de energía EasyLogic™ de la serie PM2200

thd

HC

x 100=

(H1)2 + (HC)

2

Cálculos thd

La thd es un método alternativo para calcular la distorsión armónica total que
utiliza el valor eficaz (rms) del contenido armónico total en lugar del contenido del
fundamental.

La central de medida utiliza la ecuación siguiente para calcular la thd:

Visualización de la THD/thd mediante la pantalla

Se pueden visualizar datos de la THD/thd mediante la pantalla.

NOTA: La asignación Modbus de la central de medida incluye registros de
datos de distorsión armónica total que se integran en su sistema de gestión
de energía o alimentación.

1. Vaya a THD para ver la pantalla Selección de THD/thd.

2. Pulse THD para visualizar los valores que utilizan el método de cálculo
basado en el armónico fundamental, o bien pulse thd para visualizar los
valores que utilizan el método de cálculo basado en el valor de RMS de todos
los armónicos en esa fase (incluido el fundamental).

Modo IEEE Modo IEC Descripción

Amps I Datos de distorsión armónica total para

V L-L U Datos de distorsión armónica total de tensión

V L-N V Datos de distorsión armónica total de tensión

intensidades por fase y de neutro

fase a fase

fase a neutro

3. Pulse sobre los valores de THD o thd de tensión o intensidad que desea
visualizar.

Se visualizan los valores porcentuales de la distorsión armónica total.

4. Pulse la flecha arriba para volver a las pantallas principales.

NHA2778905-08 77

EasyLogic™ de la serie PM2200 Mantenimiento y actualizaciones

Mantenimiento y actualizaciones

Resumen general de mantenimiento

La central de medida no contiene componentes que requieran mantenimiento por
parte del usuario. Si necesita reparar la central de medida, póngase en contacto
con su representante local de Soporte técnico de Schneider Electric.

AVISO

DESPERFECTOS EN LA CENTRAL DE MEDIDA

• No abra la carcasa de la central de medida.

• No intente reparar ningún componente de la central de medida.

Si no se siguen estas instrucciones, pueden producirse daños en el
equipo.

No abra la central de medida. Tenga en cuenta que si la abre anulará la garantía.

Indicadores LED de resolución de problemas

Un comportamiento anormal del LED de frecuencia de impulsos/comunicaciones
serie podría indicar problemas en la central de medida.

Problema Causas probables Posibles soluciones

El ritmo de parpadeo del LED
no varía cuando se envían
datos desde el ordenador
maestro.

El LED de frecuencia de
impulsos/comunicaciones
serie permanece encendido y
no parpadea apagándose y
encendiéndose.

Cableado de comunicaciones Si está utilizando un

Problema de hardware interno Realice un restablecimiento

Problema de hardware interno Realice un restablecimiento

convertidor serie a RS-485,
rastree la señal y compruebe
que todo el cableado desde el
ordenador hasta la central de
medida dispone de las
terminaciones adecuadas.

completo: desconecte todas
las fuentes de alimentación de
la central de medida y, a
continuación, vuelva a
conectarlas. Si el problema
persiste, póngase en contacto
con el departamento de
Soporte técnico.

completo: desconecte todas
las fuentes de alimentación de
la central de medida y, a
continuación, vuelva a
conectarlas. Si el problema
persiste, póngase en contacto
con el departamento de
Soporte técnico.

El LED de frecuencia de
impulsos/de comunicaciones
serie parpadea pero la pantalla
aparece en blanco.

Los parámetros de
configuración de la pantalla se
han ajustado de una forma
incorrecta

Revise la configuración de los
parámetros de la pantalla.

Si el problema no desaparece tras realizar el procedimiento de resolución de
problemas, contacte con el departamento de Soporte técnico para obtener
asistencia y asegúrese de tener a mano la información sobre la versión de
firmware, el modelo y el número de serie de la central de medida.

78 NHA2778905-08

Mantenimiento y actualizaciones EasyLogic™ de la serie PM2200

Memoria de la central de medida

La central de medida almacena la información de configuración y de registro en la
memoria no volátil y en un chip de memoria de larga vida de servicio.

La central de medida usa su memoria no volátil (NVRAM) para conservar todos
los datos y los valores de configuración de las medidas.

Batería de la central de medida

La batería interna de la central de medida mantiene el reloj de la central de
medida en funcionamiento cuando esta se apaga a fin de mantener la hora de la
misma.

Se estima que la duración de la batería interna es superior a 10 años si se utiliza
a 25 °C en condiciones de funcionamiento normales.

Visualización de la versión de firmware, el modelo y el número de serie

Puede comprobar la versión de firmware, el modelo y el número de serie de la
central de medida en el panel de la pantalla.

1. Vaya a Mant > Diag.

2. Pulse Info para visualizar el modelo de central de medida, la fecha de
fabricación, la versión de SO y la versión de RS.

3. Pulse St Edt para visualizar el Número de ediciones, la Fecha de la última
edición y la Hora de la última edición.

4. Pulse el botón de flecha arriba pasa salir.

Actualizaciones de firmware

Hay varios motivos por los que puede querer actualizar el firmare de la central de
medida.

• Mejorar el rendimiento de la central de medida (por ejemplo, optimizar su
velocidad de procesamiento)

• Mejorar las funciones y características existentes de la central de medida

• Añadir nuevas funciones a la central de medida

• Cumplir normas del sector nuevas

Asistencia técnica

Visite el sitio web www.se.com para obtener soporte y asistencia técnica si ha
perdido sus contraseñas o si experimenta cualquier otro problema técnico con la
central de medida.

Asegúrese de incluir el modelo, el número de serie y la versión de firmware de la
central de medida en el correo electrónico o tenga estos datos a mano al llamar al
departamento de Soporte técnico.

NHA2778905-08 79

EasyLogic™ de la serie PM2200 Verificación de la precisión

Verificación de la precisión

Descripción general de la precisión de la central de medida

Todas las centrales de medida se han probado y verificado en fábrica de
conformidad con las normas de la International Electrotechnical Commission o
IEC (Comisión Electrotécnica Internacional) y el Institute of Electrical and
Electronics Engineers o IEEE (Instituto de Ingenieros Eléctricos y Electrónicos de
los EE. UU.).

Normalmente, la central de medida no necesita volver a calibrarse. No obstante,
en algunas instalaciones es necesaria una verificación de precisión final de las
centrales de medida, especialmente si estas van a utilizarse para aplicaciones de
consumo eléctrico o de facturación.

Requisitos de las pruebas de precisión

El método más corriente para probar la precisión de la central de medida consiste
en aplicar tensiones e intensidades de prueba desde una fuente de alimentación
estable y comparar las lecturas de la central de medida con las de un dispositivo o
un estándar de energía empleados como referencia.

Señal y fuente de alimentación

La central de medida mantiene su precisión durante las variaciones de la fuente
de señales de tensión e intensidad, pero su salida de generación de impulsos de
energía necesita una señal de prueba estable para ayudar a generar impulsos de
prueba precisos. El mecanismo de generación de impulsos de energía de la
central de medida necesita aproximadamente 10 segundos para estabilizarse tras
realizar cualquier ajuste en la fuente.

La central de medida deberá conectarse a la alimentación para poder realizar
pruebas de verificación de precisión. Consulte el manual de instalación de la
central de medida para obtener datos sobre las especificaciones de la fuente de
alimentación.

RIESGO DE DESCARGA ELÉCTRICA, EXPLOSIÓN O DESTELLO DE
ARCO

Verifique que la fuente de alimentación del dispositivo cumple las
especificaciones que le corresponden.

Si no se siguen estas instrucciones, se producirán lesiones graves o la
muerte.

Equipo de control

PELIGRO

Es obligatorio disponer de un equipo de control para contar y temporizar las
salidas de impulsos provenientes de un indicador LED de impulsos de energía.

• La mayoría de los bancos de pruebas estándar poseen un brazo equipado
con sensores ópticos para detectar impulsos de LED (cuyos circuitos de
fotodiodos convierten la luz detectada en una señal de tensión).

• El dispositivo o el estándar de energía empleados como referencia suelen
contar con entradas digitales capaces de detectar y contar impulsos
provenientes de una fuente externa (por ejemplo, de la salida de impulsos de
la central de medida).

80 NHA2778905-08

Verificación de la precisión EasyLogic™ de la serie PM2200

NOTA: Los sensores ópticos del banco de pruebas pueden verse afectados
por fuentes de iluminación ambiente intensas (como flashes fotográficos,
tubos fluorescentes, reflejos de rayos solares, proyectores para iluminación,
etc.) Esto puede dar como resultado errores de prueba. Use una campana y,
si es necesario, utilice una pantalla para bloquear la luz ambiente.

Entorno

La central de medida debe probarse a la misma temperatura que el equipo de
pruebas. La temperatura idónea es de aproximadamente 23 ºC. Asegúrese de
que la central de medida esté lo suficientemente caliente antes de la prueba.

Se recomienda calentar las centrales de medida durante 30 minutos antes de
comenzar las pruebas de verificación de precisión de la energía. En fábrica, las
centrales de medida se calientan hasta su temperatura normal de funcionamiento
antes de la calibración para facilitar que alcancen la precisión óptima a la
temperatura de funcionamiento.

La inmensa mayoría de los equipos electrónicos de alta precisión necesitan un
tiempo de calentamiento antes de alcanzar los niveles de funcionamiento
especificados. Las normas sobre centrales de medida de energía permiten a los
fabricantes especificar reducciones de la precisión de las centrales de medida
debidas a cambios en la temperatura ambiente y al autocalentamiento.

La central de medida cumple y satisface los requisitos dispuestos por estas
normas sobre centrales de medida de energía.

Si desea obtener un listado de las normas de precisión que cumple la central de
medida, póngase en contacto con el representante local de Schneider Electric o
descargue el catálogo de la central de medida desde el sitio web www.se.com.

Dispositivo de referencia o norma de energía de referencia

Para ayudar a garantizar la precisión de la prueba, se recomienda utilizar un
dispositivo de referencia o un estándar de energía de referencia con una precisión
especificada entre 6 y 10 veces superior a la precisión de la central de medida
sometida a prueba. Antes de comenzar las pruebas, se debe calentar el
dispositivo o el estándar de energía empleados como referencia conforme a las
especificaciones recomendadas por el fabricante.

NOTA: Verifique la exactitud y precisión de todos los equipos de medida
utilizados en las pruebas de precisión (es decir, voltímetros, amperímetros,
medidores de factor de potencia, etc.).

Verificación de la prueba de precisión

A continuación se detallan las directrices para probar la precisión de la central de
medida. Es posible que el taller de centrales de medida cuente con métodos de
prueba específicos.

NHA2778905-08 81

EasyLogic™ de la serie PM2200 Verificación de la precisión

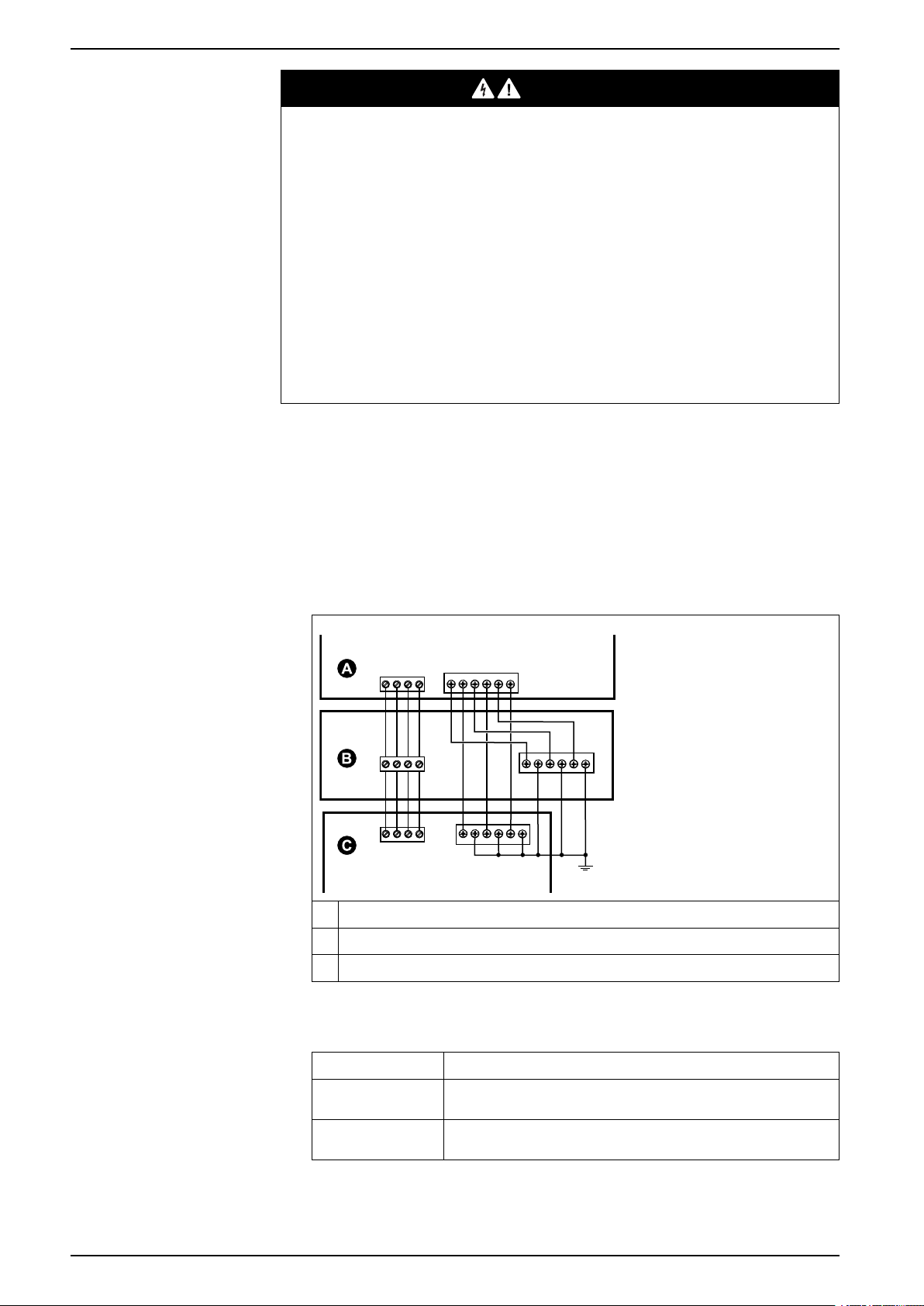

V1V2 V3 VN

A1 A2 A3
+-+-+

-

V1 V2 V3 VN

A1 A2 A3

+-+-+

-

V1 V2 V3 VN

A1 A2 A3

+-+-+

-

PELIGRO

RIESGO DE DESCARGA ELÉCTRICA, EXPLOSIÓN O DESTELLO DE
ARCO

• Utilice un equipo de protección individual (EPI) adecuado y siga las
prácticas de seguridad para trabajos eléctricos. Consulte las normas NFPA
70E y CSA Z462 u otras normas locales aplicables.

• Apague todas las fuentes de alimentación del dispositivo y del equipo en el
que está instalado antes de realizar cualquier trabajo en el equipo.

• Utilice siempre un voltímetro de rango adecuado para confirmar que el
equipo está apagado por completo.

• No supere los valores nominales máximos de este dispositivo.

• Verifique que la fuente de alimentación del dispositivo cumple las
especificaciones que le corresponden.

Si no se siguen estas instrucciones, se producirán lesiones graves o la
muerte.

1. Antes de iniciar cualquier operación con el dispositivo, apague todas sus
fuentes de alimentación.

2. Utilice un voltímetro de rango adecuado para confirmar que el equipo está
totalmente apagado.

3. Conecte la fuente de intensidad y tensión de prueba al dispositivo o al
estándar de energía tomados como referencia. Asegúrese de que todas las
entradas de tensión de la central de medida sometida a prueba están
conectadas en paralelo y de que todas las entradas de intensidad están
conectadas en serie.

1 Dispositivo de referencia o estándar de energía de referencia

C Fuente de tensión e intensidad de prueba

C Central de medida objeto de prueba

4. Conecte el equipo de control utilizado para contar los impulsos de salida
estándar con uno de los siguientes métodos:

Opción Descripción

LED de impulsos de
energía

Salida de impulsos Conecte la salida de impulsos de la central de medida a las

Alinee el sensor de luz roja de la armadura del banco de pruebas
estándar con el LED de impulsos de energía.

conexiones de recuento de impulsos del banco de pruebas estándar.

NOTA: Al seleccionar el método que va a utilizar, tenga en cuenta que el
LED de impulsos de energía y las salidas de impulsos cuentan con
límites de tasa de impulsos distintos.

82 NHA2778905-08

Verificación de la precisión EasyLogic™ de la serie PM2200

5. Antes de realizar la prueba de verificación, deje que el equipo de pruebas
alimente a la central de medida y aplique tensión durante 30 segundos como
mínimo. Esto ayudará a estabilizar los circuitos internos de la central de
medida.

6. Configure los parámetros de la central de medida para la verificación de la
prueba de precisión.

7. En función del método seleccionado para el recuento de impulsos de
energía, configure el LED de impulsos de energía de la central de medida o
una de las salidas de impulsos de modo que realice la generación de
impulsos de energía. Configure la constante de impulsos de energía de la
central de medida de forma que quede sincronizada con el equipo de
pruebas de referencia.

8. Realice la verificación de precisión en los puntos de prueba. Tome la
medición en el punto de prueba durante un mínimo de 30 segundos para
permitir que el equipo del banco de pruebas lea un número de impulsos
adecuado. Deje transcurrir 10 segundos de pausa antes de medir el siguiente
punto de prueba.

Cálculo de impulsos necesario para las pruebas de verificación de la precisión

Los equipos de prueba de verificación de la precisión suelen requerir que el
usuario especifique el número de impulsos para una duración de prueba
determinada.

El equipo de pruebas de referencia suele requerir que el usuario especifique el
número de impulsos necesarios para una duración de prueba de “t” segundos.
Normalmente, el número de impulsos necesario es de un mínimo de 25 y la
duración de la prueba es superior a 30 segundos.

Aplique la fórmula siguiente para calcular el número necesario de impulsos:

Número de impulsos = Ptot x K x t/3600

Donde:

• Ptot = Potencia instantánea total en kilovatios (kW)

• K = Ajuste de la constante de impulsos de la central de medida en impulsos
por kWh

• t = Duración de la prueba en segundos (normalmente superior a 30
segundos)

Cálculo de potencia total para las pruebas de verificación de la precisión

La realización de pruebas de verificación de la precisión proporciona la misma
señal de prueba (potencia total) tanto al dispositivo/estándar de energía
empleados a modo de referencia como a la central de medida sometida a
pruebas.

La potencia total se calcula de la forma siguiente, donde:

• Ptot = Potencia instantánea total en kilovatios (kW)

• VLN = Tensión fase a neutro del punto de prueba en voltios (V)

• I = Intensidad del punto de prueba en amperios (A)

• FP = Factor de potencia

El resultado del cálculo se redondea al siguiente número entero.

En sistemas trifásicos en estrella equilibrados:

NHA2778905-08 83

EasyLogic™ de la serie PM2200 Verificación de la precisión

Ptot = 3 x VLN x I x FP x 1 kW/1000 W

NOTA: Los sistemas trifásicos equilibrados presuponen que los valores de
tensión, intensidad y factor de potencia son los mismos en todas las fases.

En sistemas monofásicos:

Ptot = VLN x I x FP x 1 kW/1000 W

Cálculo del error porcentual para las pruebas de verificación de la precisión

Las pruebas de verificación de la precisión exigen que calcule el error porcentual
entre la central de medida sometida a prueba y la referencia/la norma.

Calcule el error porcentual de cada punto de prueba utilizando la siguiente
fórmula:

Error de energía = (EM − ES)/ES × 100 %

Donde:

• EM = Energía medida por la central de medida objeto de la prueba

• ES = Energía medida por el dispositivo o la norma de energía utilizados como
referencia

NOTA: Si la verificación de precisión revela imprecisiones en su central de
medida, estas podrían deberse a las fuentes habituales de errores de prueba.
Si no hay presente ninguna fuente de errores de prueba, póngase en contacto
con el distribuidor local de Schneider Electric.

Puntos de prueba de verificación de la precisión

La central de medida debe probarse tanto a plena carga como con cargas ligeras
–así como con un factor de potencia en retraso (inductivo)– para garantizar que
se verifica todo su rango.

Los valores nominales de la entrada de amperaje y tensión de prueba están
impresos en la central de medida. Consulte la ficha de instalación o la ficha de
datos para conocer las especificaciones de intensidad, tensión y frecuencia
nominales de la central de medida.

Punto de prueba de
vatios-hora

Plena carga Del 100 % al 200 % de la intensidad nominal y 100 % de la tensión

Carga ligera 10 % de la intensidad nominal y 100 % de la tensión nominal y la

Carga inductiva (factor
de potencia de
retraso)

Punto de prueba de
VAR-hora

Plena carga Del 100 % al 200 % de la intensidad nominal y 100 % de la tensión

Punto de prueba de verificación de la precisión de muestra

nominal y la frecuencia nominal para un factor de potencia de unidad, o
uno (1).

frecuencia nominal para un factor de potencia unitario, o de uno (1).

100 % de la intensidad nominal y 100 % de la tensión nominal y la
frecuencia nominal para un factor de potencia de retaso de 0.50
(intensidad retrasada respecto a la tensión en un ángulo de fase de 60°).

Punto de prueba de verificación de la precisión de muestra

nominal y la frecuencia nominal para un factor de potencia cero
(intensidad retrasada respecto a la tensión en un ángulo de fase de 90°).

Carga ligera 10 % de la intensidad nominal y 100 % de la tensión nominal y la

Carga inductiva (factor
de potencia de
retraso)

84 NHA2778905-08

frecuencia nominal para un factor de potencia cero (intensidad retrasada
respecto a la tensión en un ángulo de fase de 90°).

100 % de la intensidad nominal y 100 % de la tensión nominal y la
frecuencia nominal para un factor de potencia de retraso de 0,87
(intensidad retrasada respecto a la tensión en un ángulo de fase de 30°).

Verificación de la precisión EasyLogic™ de la serie PM2200

Periodo de pulsos (en segundos)

3600

K x Ptot

-------------------

1

Frec uenci a de impulsos (Hz)

------------------------------------------------------------------------

= =

Ptot = 3 x VLN x

VT

p

VT

s

x I x

CT

p

CT

s

x PF x

1 kW

1000 W

Ptot = 3 x 119 x

480
120

x 5,31 x

120

5

x 0,85 x

1 kW

1000 W

= 154,71 kW

K

3600 x (frecuencia de impulsos)

Ptot

-----------------------------------------------------------------------------

3600 segundo/hora x 20 impulsos/segundo

154,71 kW

------------------------------------------------------------------------------------------------------

-

==

K 465,5 impulsos/kWh=

Consideraciones sobre el recuento de impulsos de energía

El LED de impulsos de energía y las salidas de impulsos de la central de medida
son capaces de generar impulsos de energía dentro de los límites siguientes:

Descripción LED de impulsos de energía Salida de impulsos

Frecuencia de impulsos
máxima

Constante de impulsos mínima 1 impulso por k_h

Constante de impulsos
máxima

La tasa de impulsos depende de la tensión, la intensidad y el factor de potencia
de la fuente de señales de entrada, del número de fases y de las relaciones del
TT y del TI.

Si “Ptot” es la potencia instantánea (en kW) y “K” es la constante de impulsos (en
impulsos por kWh), el periodo de impulsos es:

Consideraciones sobre TT y TI

La potencia total (Ptot) se obtiene a partir de los valores de las entradas de
tensión e intensidad del lado secundario y tiene en cuenta las relaciones del TT y
del TI.

Los puntos de prueba siempre se leen en el lado secundario, independientemente
de si se están utilizando TT o TI.

35 Hz 20 Hz

9999000 impulsos por k_h

Si se utilizan TT y TI, deberá incluir en la ecuación los valores nominales de sus
primarios y secundarios. Por ejemplo, en un sistema en estrella equilibrado
trifásico con TT y TT:

Donde Ptot = Potencia total, TTp= Primario del TT, VTs= Secundario del TT, TIp=
Primario del TI, TI

Ejemplos de cálculo

El siguiente ejemplo de cálculo muestra cómo calcular la potencia, las constantes
de impulsos y la frecuencia de impulsos máxima y cómo determinar una
constante de impulsos que reduzca la frecuencia de impulsos máxima.

Un sistema en estrella trifásico equilibrado emplea TT de 480:120 voltios y TI de
120:5 amperios. Las señales en el lado secundario son de 119 voltios fase a
neutro y de 5,31 amperios con un factor de potencia de 0,85. La frecuencia de
salida de impulsos deseada es de 20 Hz (20 impulsos por segundo).

1. Calcule la potencia de salida total típica (Ptot):

= Secundario del TI, y FP = Factor de potencia.

s

NHA2778905-08 85

2. Calcule la constante de impulsos (K):

EasyLogic™ de la serie PM2200 Verificación de la precisión

Pmax = 3 x 119 x

480
120

x 6 x

100

5

x 1 x

1 kW
1000 W

= 205,6 kW

Frecuencia de impulsos máxima

K x Pmáx

3600

-----------------------

465,5 impulsos/kWh x 205,6 kW

3600 segundo/hora

---------------------------------------------------------------------------------

= =

Frecuencia de impulsos máxima = 26,6 impulsos/segundo = 26,6 Hz

Kmax

3600 x (frecuencia de impulsos máx. de la salida digital)

Pmax

---------------------------------------------------------------------------------------------------------------------------------------

3600 x 20

,6502

-----------------------

==

Kmáx = 350,14 impulsos por kWh

Nueva frecuencia de impulsos máxima

K x Pmáx

3600

-----------------------

300 impulsos/kWh x 205,6 kW

3600 segundo/hora

-----------------------------------------------------------------------------= =

Nueva frecuencia de impulsos máxima = 17,1 impulsos/segundo = 17,1 Hz

3. A plena carga (120 % de la intensidad nominal = 6 A) y pleno factor
de potencia (FP = 1), calcule la potencia de salida máxima total (Pmax):

4. Calcule la frecuencia máxima de impulsos de salida en Pmax:

5. Compare la frecuencia de impulsos máxima con los límites de los LED y las
salidas de impulsos:

• 26,6 Hz ≤ frecuencia de impulsos máxima de los LED (35 Hz)

• 26,6 Hz > frecuencia máxima de salida de impulsos (20 Hz)

NOTA: La frecuencia de impulsos máxima se encuentra dentro de los
límites de recuento de impulsos de energía de los LED. Sin embargo, la
frecuencia de impulsos máxima es superior a los límites de generación
de impulsos de energía de las salidas de impulsos. Las frecuencias de
salida de impulsos superiores a 20 Hz saturan la salida de impulsos y
hacen que deje de generar impulsos. Por tanto, en el ejemplo solo puede
utilizarse el LED para el recuento de impulsos de energía.

Ajustes para permitir la generación de impulsos de energía en las salidas de impulsos

Si desea utilizar la salida de impulsos, deberá reducir la frecuencia de impulsos
de salida de modo que aquella se sitúe dentro de los límites.

A partir de los valores del ejemplo anterior, la constante de impulsos máxima de la
salida de impulsos es la siguiente:

1. Establezca la constante de impulsos (K) en un valor inferior a Kmax, por
ejemplo 300 impulsos/kWh. Calcule la nueva frecuencia máxima de los
impulsos de salida en Pmax:

2. Compare la nueva frecuencia de impulsos máxima con los límites de los LED
y las salidas de impulsos:

• 17,1 Hz ≤ frecuencia de impulsos máxima de los LED (35 Hz)

• 17,1 Hz ≤ frecuencia máxima de salida de impulsos (20 Hz)

Tal y como se preveía, la modificación de K a un valor inferior a Kmax permite
utilizar la salida de impulsos para la generación de impulsos de energía.

3. Establezca la nueva constante de impulsos (K) en la central de medida.

Fuentes habituales de errores de prueba

Si se observa un número excesivo de errores durante las pruebas de precisión,
examine la configuración y los procedimientos de la prueba para descartar las
fuentes típicas de errores de medición.

86 NHA2778905-08

Verificación de la precisión EasyLogic™ de la serie PM2200

Entre las fuentes habituales de errores en las pruebas de verificación de la
precisión se incluyen:

• Conexiones sueltas de los circuitos de tensión e intensidad, que suelen estar
causadas por contactos o terminales desgastados. Inspeccione los
terminales del equipo de prueba, los cables, el mazo de cables y la central de
medida objeto de la prueba.

• La temperatura ambiente varía significativamente de 23 °C.

• Terminal de tensión del neutro flotante (sin toma de tierra) en cualquier
configuración con tensiones de fase desequilibradas.

• Alimentación inadecuada de la central de medida, que da lugar al
restablecimiento de esta durante el procedimiento de prueba.

• Interferencias de la luz ambiental o problemas de sensibilidad con el sensor
óptico.

• Fuente de alimentación inestable, que provoca fluctuaciones en los impulsos
de energía.

• Configuración incorrecta de la prueba: no se han conectado todas las fases
al dispositivo o al estándar de energía tomados como referencia. Todas las
fases conectadas a la central de medida objeto de la prueba también
deberían haberse conectado al dispositivo/estándar de referencia.

• Humedad (humedad condensada), residuos o contaminación en la central de
medida sometida a prueba.

NHA2778905-08 87

EasyLogic™ de la serie PM2200 Potencia y factor de potencia

Potencia y factor de potencia

Potencia y factor de potencia

Las medidas de muestra tomadas en la tensión de la central de medida y las
entradas de corriente proporcionan datos para calcular la potencia y el factor de
potencia.

En una fuente de sistema eléctrico de corriente alterna (CA) trifásica equilibrada,
las formas de onda de la tensión CA de los conductores de corriente son iguales
pero se compensan en un tercio de periodo (un desplazamiento en el ángulo de
fase de 120 grados entre las tres formas de onda de la tensión).

Desplazamiento de la fase de intensidad con respecto a la tensión

La tensión eléctrica puede retrasarse, avanzar o estar en fase con la forma de
onda de tensión CA y normalmente se asocia al tipo de carga: inductiva,
capacitiva o resistiva.

En el caso de las cargas puramente resistivas, la forma de onda de intensidad se
encuentra en fase con la forma de onda de tensión. En el caso de las cargas
capacitivas, la intensidad se sitúa por delante de la tensión. El caso de las cargas
inductivas, la intensidad se sitúa por detrás de la tensión.

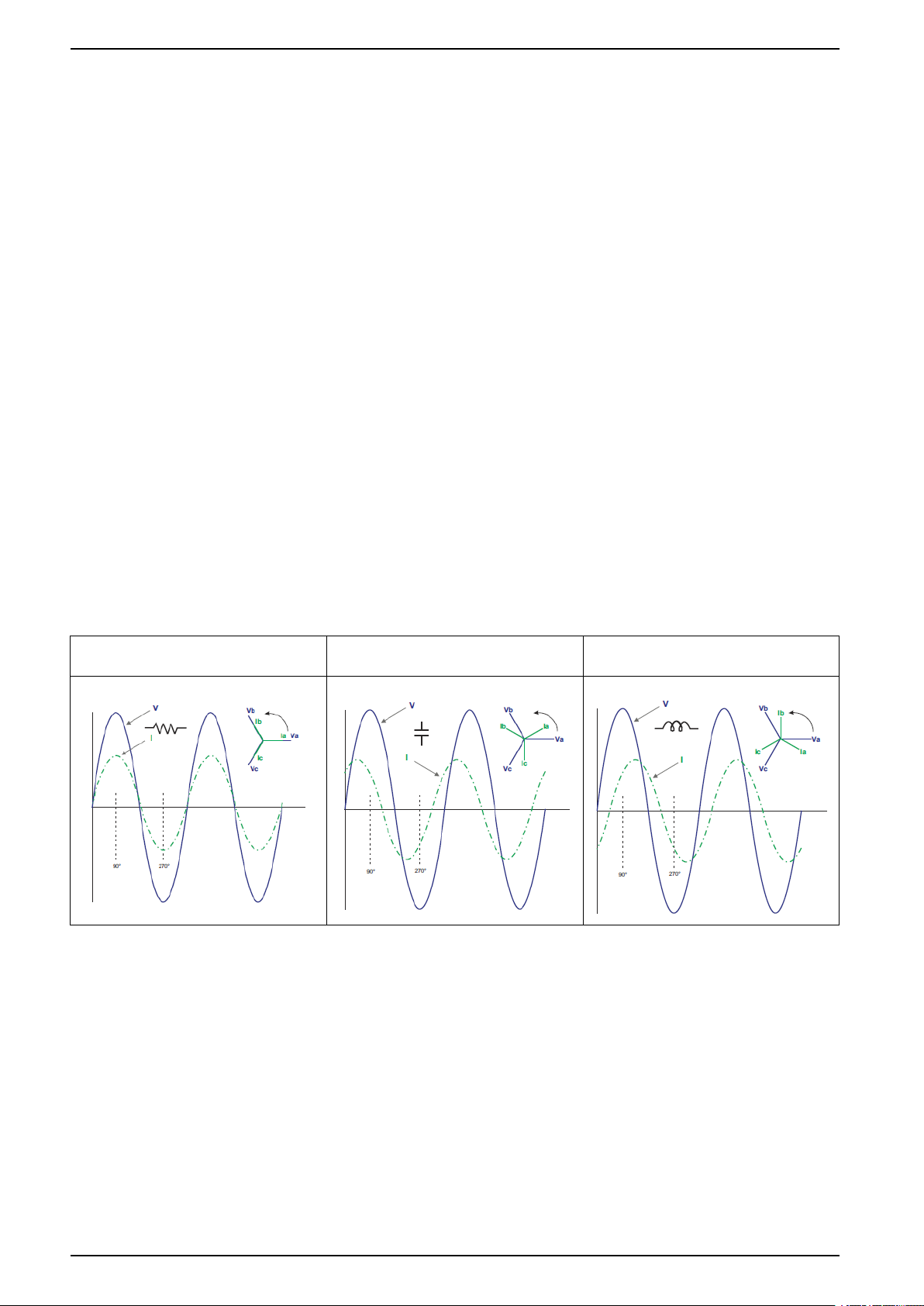

Los siguientes diagramas muestran como las formas de onda de intensidad y
tensión se desplazan en función del tipo de carga en condiciones óptimas (de
laboratorio).

Intensidad y tensión en fase (resistiva) Intensidad por delante de tensión

(capacitiva)

Intensidad por detrás de tensión
(inductiva)

Potencia real, reactiva y aparente (PQS)

La carga de un sistema eléctrico de CA ordinario posee componentes tanto
resistivos como reactivos (inductivo o capacitivos).

La potencia real, también conocida como potencia activa (P) es consumida por
cargas resistivas. La potencia reactiva (Q) es consumida por cargas inductivas o
generada por cargas capacitivas.

La potencia aparente (S) es la capacidad del sistema de alimentación objeto de
medición de proporcionar potencia activa y reactiva.

Las unidades de potencia de la potencia real P son vatios (W o kW), de la
potencia reactiva Q son vares (VAR o kVAR) y de la potencia aparente S son
voltiamperios (VA o kVA).

88 NHA2778905-08

Potencia y factor de potencia EasyLogic™ de la serie PM2200

+C

(+kVAR, +kVARh)

−P

(−kW, −kWh)

−C

(−kVAR, −kVARh)

+P
(+kW, +kWh)

Potencia activa (W)
Exportada/recibida

Potencia aparente (VA)

Potencia reactiva (VAR)

Importada/suministrada

Cuadrante 3

FP de retraso
Convención de signos del factor
de potencia:
IEEE = −
IEC = −

Cuadrante 4

FP de avance
Convención de signos del factor
de potencia:
IEEE = +
IEC = +

Cuadrante 1

FP de retraso
Convención de signos del factor
de potencia:
IEEE = −
IEC = +

Cuadrante 2

FP de avance
Convención de signos del factor
de potencia:
IEEE = +
IEC = −

90 °

0°

180°

270°

Potencia aparente (VA)

Potencia reactiva (VAR)

Importada/suministrada

Potencia activa (W)
Exportada/recibida

Potencia reactiva (VAR)

Exportada/recibida

Potencia aparente (VA)

Potencia aparente (VA)

Potencia activa (W)
Importada/suministrada

Potencia activa (W)
Importada/suministrada

Potencia reactiva (VAR)

Exportada/recibida

PF

P
S

=

—

Flujo de potencia

Factor de potencia (FP)

FP real y FP de desplazamiento

La potencia activa positiva P(+) fluye desde la fuente de potencia hacia la carga.
La potencia activa negativa P(-) fluye desde la carga hasta la fuente de potencia.

El factor de potencia (FP) es la relación entre la potencia activa (P) y la potencia
aparente (S).

El FP se expresa mediante un número comprendido entre −1 y 1 o como
porcentaje del −100 % al 100 %, donde el signo viene determinado por la
convención.

Una carga puramente resistiva carece de componentes reactivos, lo cual implica
que su factor de potencia es de 1 (FP = 1, o factor de potencia unitario). Las
cargas inductivas o capacitivas introducen el componente de potencia reactiva
(Q) en el circuito, lo cual provoca que el FP se sitúe por debajo de 1.

La central de medida es compatible con valores de factor de potencia real y factor
de potencia de desplazamiento:

NHA2778905-08 89

• El factor de potencia real incluye el contenido armónico.

• El factor de potencia de desplazamiento únicamente tiene en cuenta la
frecuencia fundamental.

NOTA: A menos que se especifique otra cosa, el factor de potencia que
muestra la central de medida es el factor de potencia real.

EasyLogic™ de la serie PM2200 Potencia y factor de potencia

1.0

-0.4

.4

.6

.8

-0.6

-0.8

+0

.2

-0

-0.2

-1.0

Convención de signos del factor de potencia

Dependiendo de la configuración regional, la central de medida mostrará un factor
de potencia positivo o negativo con arreglo a las normas IEC o IEEE aplicables.

La convención de signos del factor de potencia (signo del FP) usada puede
ajustarse mediante la pantalla o IEC o IEEE.

Convención del signo del FP: IEC

El signo del factor de potencia (signo FP) se correlaciona con la dirección del flujo
de la potencia activa (kW).

• Cuadrante 1 y 4: En el caso de la potencia activa positiva (+kW), el signo del
FP es positivo (+).

• Cuadrante 2 y 3: En el caso de la potencia activa negativa (−kW), el signo
del FP es negativo (−)

Convención del signo del FP: IEEE

El signo del factor de potencia (signo FP) se correlaciona con la convención PF
de avance/retraso, dicho de otro modo, el tipo de carga efectiva (inductiva o
capacitiva).

• El signo del FP de las cargas capacitivas (FP de avance, cuadrante 2 y 4) es
positivo (+).

• El signo del FP de las cargas inductivas (FP de retraso, cuadrante 1 y 3) es
negativo (-).

Convención de mín/máx del factor de potencia

La central de medida emplea una convención específica para determinar los
valores mínimos y máximos del factor de potencia.

• Para las lecturas de FP negativas, el valor de FP mínimo es la medición más
próxima a -0 para lecturas de FP de entre -0 y -1. Para las lecturas de FP
positivas, el valor de FP mínimo es la medición más próxima a +1 para
lecturas de FP de entre +1 y +0.

• Para las lecturas de FP negativas, el valor de FP máximo es la medición más
próxima a -1 para lecturas de FP de entre -0 y -1. Para las lecturas de FP
positivas, el valor de FP máximo es la medición más próxima a +0 para
lecturas de FP de entre +1 y +0.

Formato del registro del factor de potencia

La central de medida aplica un sencillo algoritmo sobre el valor de FP y,
posteriormente, lo almacena en el registro de FP.

90 NHA2778905-08

Potencia y factor de potencia EasyLogic™ de la serie PM2200

0

-1 0

+1

0

-2

-1 0

+1

+2

0

-1

0

+1

-0.5 +0.5

+0.5-0.5

-2 +2

-1

0 0

+1

-0.5

+0.5

+1.5-1.5

Cuadrante 2

-1 ≤ FP ≤ 0

Cuadrante 1

0 ≤ FP ≤ 1

Cuadrante 3

-1 ≤ FP ≤ 0

Cuadrante 4

0 ≤ FP ≤ 1

Valor de FP

-1 ≤ registro
de FP ≤ 0

Cuadrante 3 Cuadrante 2 Cuadrante 1 Cuadrante 4

Cuadrante 2

-1 ≤ registro FP ≤ 0

Cuadrante 1

0 ≤ registro de FP ≤ 1

Cuadrante 3

-2 ≤ registro de FP ≤ -1

Cuadrante 4

2 ≤ registro de FP ≤ 1

De 0 a -1 De -1 a 0 De 0 a +1 De +1 a 0

De -1 a -2 De -1 a 0 De 0 a +1 De 1 a +2

Cada valor de factor de potencia (valor de FP) ocupa un registro de coma flotante
para el factor de potencia (registro de FP). La central de medida y el software
interpretan el registro de FP en todos los campos de información o introducción
de datos de acuerdo con el siguiente diagrama:

El valor de FP se calcula a partir del valor del registro de FP utilizando las

NHA2778905-08 91

siguientes fórmulas:

EasyLogic™ de la serie PM2200 Potencia y factor de potencia

Cuadrante Rango de FP Rango del registro

de FP

Cuadrante 1 De 0 a +1 De 0 a +1 Valor de FP = Valor

Cuadrante 2 De -1 a 0 De -1 a 0 Valor de FP = Valor

Cuadrante 3 De 0 a -1 De -2 a -1 Valor de FP = (-2) -

Cuadrante 4 De 1 a 0 De 1 a +2 Valor de FP = (+2) -

Fórmula de FP

del registro de FP

del registro de FP

(valor del registro de
FP)

(valor del registro de
FP)

92 NHA2778905-08

Especificaciones EasyLogic™ de la serie PM2200

Especificaciones

Las especificaciones contenidas en esta sección están sujetas a cambios sin
previo aviso.

Para consultar la información de cableado (calibre, longitud de los tramos
desnudos/terminación, herramientas y pares de apriete), consulte la hoja de
instalación de la central de medida.

Características mecánicas

Grado de protección IP (IEC 60529-1) Pantalla frontal: IP54 (actualización a IP65 con el kit de accesorios opcional

Grosor máximo del panel 6,0 mm máximo

Posición de montaje Vertical

Tipo de pantalla Pantalla LCD: LCD gráfica monocromática

Teclado 4 botones con navegación intuitiva

Indicadores LED del panel frontal LED verde (frecuencia de impulsos/actividad de comunicaciones serie)

Peso ~300 g

Dimensiones A × A × P 96 x 96 x 73 mm máx.

Funciones de protección Protección de parámetros de configuración mediante contraseña

Relé 2 relés electromecánicos de Forma A

METSEIP65OP96X96FF)

Cuerpo de la central: IP30

LED ámbar (alarma/salida de impulsos de energía)

Características eléctricas

Precisión de medición – PM2210 / PM2220

Parámetros Precisión Rango

Intensidad, fase ± 0,5 %

Tensión L-N, L-L ± 0,5 %

Factor potencia Recuento ±0,01 0,5 inductivo a 0,8 capacitivo

Potencia activa ± 1 %

Potencia aparente

Potencia reactiva

Frecuencia ± 0,05 % 45 Hz a 65 Hz

Energía activa Clase 1 conforme a IEC 62053-21

I

Energía aparente ± 0,5 %

Energía reactiva Clase 1 conforme a IEC 62053-24

THD y armónicos individuales ± 5 % de escala completa Hasta el armónico de orden 15 (solo PM2220)

={55} {56} TI de 5 A nominal

n

7

Precisión de medición – PM2230

Parámetro Precisión Rango

IEC 61557-12 PMD-II / [SD o SS] / K55 / 0,5

Intensidad, fase Clase 0.5 conforme a IEC 61557-12 10 % I

7. Para un TI de 1 A nominal, error adicional de ±1 % de 50 mA a 150 mA, ±2 % para intensidad >10 mA a <50 mA.

a 120 % In, In= 5 A

n

NHA2778905-08 93

EasyLogic™ de la serie PM2200 Especificaciones

Precisión de medición – PM2230 (Continuación)

Parámetro Precisión Rango

8

± 0,2 %

Tensión L-N Clase 0.5 conforme a IEC 61557-12 20 % U

9

± 0,2 %

Factor potencia Clase 0.5 conforme a IEC 61557-12

0,5 inductivo a 0,8 capacitivo

Recuento ±0,01

Potencia activa Clase 0.5 conforme a IEC 61557-12 1 % I

0,5 inductivo a 0,8 capacitivo

a 120 % Un, Un= 230 V L-N, 240 V L-N

n

a 120 % In, In= 5 A

n

Potencia aparente Clase 0.5 conforme a IEC 61557-12 1 % I

a 120 % In, In= 5 A

n

0,5 inductivo a 0,8 capacitivo

Potencia reactiva Clase 1 conforme a IEC 61557-12 2 % I

a 120 % In, In= 5 A,

n

Sen Ө, 0,25 inductivo a 0,25 capacitivo

Frecuencia Clase 0.5 conforme a IEC 61557-12

± 0,05 %

45 Hz a 65 Hz

Energía activa Clase 0.5 conforme a IEC 61557-12

Clase 0.5S conforme a la norma IEC 62053-22

Energía aparente Clase 0.5 conforme a IEC 61557-12

± 0,5 %

I

={57} {58} TI de 5 A nominal

n

Energía reactiva Clase 1 conforme a IEC 62053-24

Clase 1 conforme a IEC 61557-12

THD y armónicos individuales Clase 5 conforme a IEC 61557-12 Hasta el armónico del orden 15

± 5 % de escala completa Hasta el armónico de orden 31

Entradas de tensión

Parámetro Rango

Primario del TT 999 kV L-L máx.; el inicio de la tensión depende de la relación del TT

10

Tensión nominal 277 V L-N/480 V L-L

Tensión medida con rango completo CAT III: 35-480 V L-L (20-277 V L-N)

CAT II: 35-600 V L-L (20-347 V L-N)

Sobrecarga permanente 750 VCA L-L

Impedancia ≥5 MΩ

Frequency 50/60 Hz nominal ± 5 %

Carga VA <0,2 VA a 240 VCA L-N

Entradas de intensidad

Parámetro Rango

Valores nominales de TI Primario ajustable de 1 A a 32767 A

Secundario con intensidad nominal de 1 A o 5 A

Intensidad medida 5 mA a 6 A

Intensidad de supresión (para ignorar
cargas insignificantes)

8. 250 mA a 6 A

9. 100 V a 300 V

10. Para un TI de 1 A nominal, error adicional de ±1 % de 50 mA a 150 mA, ±2 % para intensidad >10 mA a <50 mA. Cumplimiento parcial
de la norma para el tipo de central de medida de Clase 0.5S (únicamente el apartado relativo a la prueba de energía).

5 mA a 99 mA

94 NHA2778905-08

Especificaciones EasyLogic™ de la serie PM2200

Entradas de intensidad (Continuación)

Parámetro Rango

Rigidez Continua de 12 A; 50 A a 10 s/h; 500 A a 1 s/h

Impedancia <0,3 mΩ

Frecuencia 50/60 Hz nominal

Carga de VA <0,024 VA a 6 A

Alimentación de CA: PM2210/PM2220

Parámetro Rango

Rango de funcionamiento 44-277 V L-N ± 10 %

Carga <6 VA a 277 V L-N

Rango de frecuencia 45-65 Hz

Tiempo de trabajo (ride-through) 100 ms a 120 V CA

400 ms a 230 V CA

Alimentación de CA: PM2230

Parámetro Rango

Rango de funcionamiento 80-277 V L-N ± 10 %

Carga <8 VA a 277 V L-N

Rango de frecuencia 45-65 Hz

Tiempo de trabajo (ride-through) 100 ms a 120 VCA (dispositivo independiente)

50 ms a 120 VCA con módulos de E/S

400 ms a 230 VCA (dispositivo independiente)

250 ms a 230 VCA con módulos de E/S

Alimentación de CC: PM2210/PM2220

Parámetro Rango

Rango de funcionamiento 48-277 VCC ± 10 %

Carga <2 W a 277 VCC

Tiempo de trabajo (ride-through) 50 ms a 125 VCC

Alimentación de CC: PM2230

Parámetro Rango

Rango de funcionamiento 100-277 VCC ± 10 %

Carga <3,3 W a 277 VCC

Tiempo de trabajo (ride-through) 100 ms a 125 VCC (dispositivo independiente)

50 ms a 120 VCC con módulos de E/S

Actualización de pantallas

Parámetro Rango

Instantáneas 1 s

Demanda 15 s

Armónicos 5 s

NHA2778905-08 95

EasyLogic™ de la serie PM2200 Especificaciones

Configuración del cableado

Programable por el usuario Configuración mediante HMI e ION setup

Monofásico de 2 hilos, L-N

Monofásico de 2 hilos, L-L

Monofásico de 3 hilos, L-L con N (bifásico)

Trifásico de 3 hilos, en triángulo, sin conexión a tierra

Trifásico de 4 hilos, en estrella, con conexión a tierra

Trifásico de 3 hilos, en triángulo, con conexión a tierra

Trifásico de 3 hilos, en estrella, sin conexión a tierra

Trifásico de 3 hilos, en estrella, con conexión a tierra

Trifásico de 3 hilos, en estrella, con resistencia a tierra

Trifásico de 4 hilos, en triángulo abierto, con derivación central

Trifásico de 4 hilos, en triángulo, con derivación central

Trifásico de 4 hilos, en estrella, sin conexión a tierra

Trifásico de 4 hilos, en estrella, con resistencia a tierra

E/S digitales - PM2230

Parámetro Rango

Aislamiento 2,5 kV RMS

Entrada (de estado) digital

Valores nominales de tensión ENCENDIDO de 18 a 36 VCC

APAGADO de 0 a 4 VCC

Salida digital

Tensión de carga ≤ 40 VCC

Intensidad de carga ≤20 mA

Resistencia (en funcionamiento) ≤ 50 Ω

Duración del impulso en la salida digital

11

[ 20, 25, 50, 100 ] ms

E/S analógicas - PM2230

Parámetro Rango

Velocidad de actualización 1 s

Analog Input

Escala de medición 4-20 mA

Impedancia de fuente máx. > 500 Ω

Analog Output

Escala de medición 4-20 mA

Impedancia de carga ≤ 600 Ω

Relé - PM2230

Parámetro Rango

Valores nominales de tensión 250 VCA / 2 A

24 VCC / 2 A

Intensidad de conmutación 5 A, 250 VCA / 30 VCC (cos φ=1), 100.00 ciclos

11. Indica que la función es configurable mediante el enlace de comunicaciones.

96 NHA2778905-08

Especificaciones EasyLogic™ de la serie PM2200

Relé - PM2230 (Continuación)

Parámetro Rango

2 A, 250 VCA / 30 VCC (cos φ=0,4), 100.00 ciclos

500 mA, 250 VCA / 30 VCC, 1 millón de ciclos

Frecuencia de salida Máxima de 0,5 Hz (1 segundo ENCENDIDO/1 segundo APAGADO)

Tensión de humectación 24 VCC/8 mA máx.

Características ambientales

Parámetros Rango

Temperatura de funcionamiento −10 °C a +60 °C

Temperatura de almacenamiento −25 °C a +70 °C

Valor nominal de la humedad Del 5 % al 95 % de humedad relativa a +50 °C (sin condensación)

Nivel de contaminación 2

Altitud ≤ 2000 m

Ubicación No apto para ubicaciones húmedas

Vida útil del producto >7 años

Compatibilidad electromagnética

Descarga electrostática IEC 61000-4-2

Inmunidad frente a campos de
radiación

Inmunidad frente a transitorios rápidos IEC 61000-4-4

Inmunidad frente a ondas de impulso IEC 61000-4-5

Inmunidad por conducción IEC 61000-4-6

Inmunidad frente a campos magnéticos IEC 61000-4-8

Inmunidad frente a huecos de tensión IEC 61000-4-11

Emisiones (IEC61326-1) Clase A/CE conforme a la sección 15 de la normativa de la FCC en lo relativo a emisiones

IEC 61000-4-3

+5

Probada de conformidad con la norma IEC 61326-1 en materia de emisiones.

+5

Seguridad

Europa CE, conforme a la 3.ª edición de la norma IEC 61010-1

EE. UU. y Canadá cULus según la norma UL 61010-1

CAN/CSA-C22.2 n.º 61010-1, para 600 VCA

Categoría de medición (entradas de
tensión e intensidad)

Categoría de sobretensión
(alimentación)

Dieléctrica Conforme a la 3.ª edición de IEC/UL 61010-1

Clase de protección II, doble aislamiento en los componentes al alcance del usuario

Otras certificaciones RCM

CAT III hasta 480 V L-L

CAT II hasta 600 V L-L

CAT III hasta 300 V L-N

NHA2778905-08 97

EasyLogic™ de la serie PM2200 Especificaciones

Comunicaciones RS-485

Parámetro Rango

Número de puertos 1

Longitud máxima del cable 1000 m

Número máximo de dispositivos
(cargas de unidad)

Parity Par, Impar, Ninguna (1 bit de parada si la paridad es impar o par; 2 bits de parada en ausencia

Baud rate (Velocidad en baudios) 4800, 9600, 19200, 38400

Aislamiento 2,5 kV RMS con doble aislamiento

Hasta 32 dispositivos en el mismo bus

de paridad)

Salida de impulsos

Parámetros Rango

Salida de impulsos (POP) Máx. 40 VCC, 20 mA

Activación 20 ms

Longitud de impulsos configurable de 1 a 9 999 000 impulsos/k_h (kWh, kVAh, o kVARh)

Reloj en tiempo real

Tiempo de reserva de la batería 3 años

NOTA: Cuando se ha configurado la fecha y la hora, y la central de medida está en estado
desactivado.

98 NHA2778905-08

Cumplimiento de normas aplicables en China EasyLogic™ de la serie PM2200

Cumplimiento de normas aplicables en China

Este producto cumple la(s) siguiente(s) norma(s) aplicable(s) en China:

PM2210 / PM2220

IEC 61010-1:2010 Safety requirements for electrical equipment for measurement, control, and
laboratory use - Part 1: General requirements

PM2230

IEC 61557-12:2018 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500
V DC - Equipment for testing, measuring or monitoring of protective measures - Part 12: Power
metering and monitoring devices (PMD)

GB/T 17215.322-2008 交流电测量设备 特殊要求 第22部分：静止式有功电能表（0.2S级和0.5S级）

GB/T 17215.321-2008 交流电测量设备 特殊要求 第22部分：静止式有功电能表（1S级和2S级)

NHA2778905-08 99

Schneider Electric

35 rue Joseph Monier
92500 Rueil Malmaison
(Francia)

+ 33 (0) 1 41 29 70 00

www.se.com

Debido a que las normas, especificaciones y diseños cambian
periódicamente, solicite la confirmación de la información dada en esta
publicación.

© 2021 – Schneider Electric. Reservados todos los derechos

NHA2778905-08
