Меры безопасности
3
Меры безопасности
4
Меры безопасности
5
Содержание
Обзор |
8 |
Модели 7016D и 7024D серии LDP-7000 |
8 |
Внешний вид и описание кнопок |
9 |
Схема кабельных соединений |
11 |
Порт для включения дополнительного устройства - ADP (Additional Device Port) 12
Вызовы |
14 |
||
1. |
Исходящий вызов |
14 |
|
2. |
Входящий вызов |
14 |
|
3 Кнопки управления и Клавиша навигации |
15 |
||
Основные функции |
16 |
||
1. |
В исходном состоянии |
16 |
|
|
1.1 |
Перехват вызова в группе |
16 |
|
1.2 |
Конференция |
17 |
2. |
1.3 |
Повторный набор номера |
18 |
При снятой трубке |
18 |
||
3. |
При внутреннем наборе |
18 |
|
4. |
При вызове незанятого внутреннего абонента |
18 |
|
5. |
При вызове занятого внутреннего абонента |
19 |
|
6. |
При вызове внутреннего абонента в режиме DND |
19 |
|
7. |
При ошибке в наборе |
19 |
|
8. |
При поступлении внутреннего вызова |
19 |
|
9. |
При разговоре с внутренним абонентом |
20 |
|
10. Постановка в очередь на получение доступа к CO линии |
20 |
||
11. При наборе/разговоре по CO линии |
20 |
||
12. Воспроизведение сообщений |
21 |
||
13. Поисковый вызов |
21 |
||
Список вызовов |
22 |
||
1. |
Входящие вызовы |
22 |
|
2. |
Исходящие вызовы |
23 |
|
3. |
Пропущенные вызовы |
24 |
|
|
3.1 |
Ответить |
24 |
|
3.2 |
Удалить текущую запись |
24 |
|
3.3 |
Удалить все записи |
25 |
|
3.4 |
Сохранить |
25 |
|
3.5 |
Просмотреть Имя / Телефонный номер |
25 |
6
Содержание
Меню |
|
26 |
1. Основное программирование |
27 |
|
1.1 |
Программирование собственного имени абонента |
27 |
1.2 |
Программирование сигнала вызова |
28 |
|
1.2.1 Выбор типа сигнала |
29 |
1.3 |
1.2.2 Выбор мелодии сигнала |
29 |
Программирование режима ответа |
30 |
|
1.4 |
Программирование пароля |
31 |
|
1.4.1 Регистрация пароля |
31 |
1.5 |
1.4.2 Изменение пароля |
32 |
Выбор языка |
33 |
|
1.6 |
Установка режима блочной передачи номера |
33 |
2. Расширенное программирование |
34 |
|
2.1 |
Установка будильника |
34 |
|
2.1.1 Установка |
34 |
2.2 |
2.1.2 Отмена |
35 |
Программирование сообщений об отсутствии |
36 |
|
|
2.2.1 Выбор сообщения |
36 |
2.3 |
2.2.2 Отмена/Изменение |
37 |
Установка класса обслуживания абонента |
38 |
|
|
2.3.1 Понижение класса |
38 |
|
2.3.2 Восстановление класса |
39 |
|
2.3.3 Удаленное использование класса обслуживания абонентов |
40 |
2.4 |
Установка режима спикерфон/ гарнитура |
41 |
2.5 |
Установка режима работы с проводной гарнитурой |
41 |
3. Программирование ускоренного набора номера |
42 |
|
4. Программирование функции «мобильный абонент» |
43 |
|
4.1 |
Установка номера мобильного абонента |
43 |
4.2 |
Активизация переадресации вызовов на мобильного абонента |
43 |
5. Програмирование групповой конференции |
44 |
|
5.1 |
Создание групповой конференции |
44 |
5.2 |
Удаление групповой конференции |
44 |
6. Программирование виртуальных абонентов |
45 |
|
6.1 |
Регистрация виртуального номера |
45 |
6.2 |
Отмена виртуального номера |
46 |
Телефонная книга |
47 |
|
1. |
Набор по ICM имени |
47 |
2. |
Индивидуальный сокращенный набор |
48 |
3. |
Системный сокращенный набор |
48 |

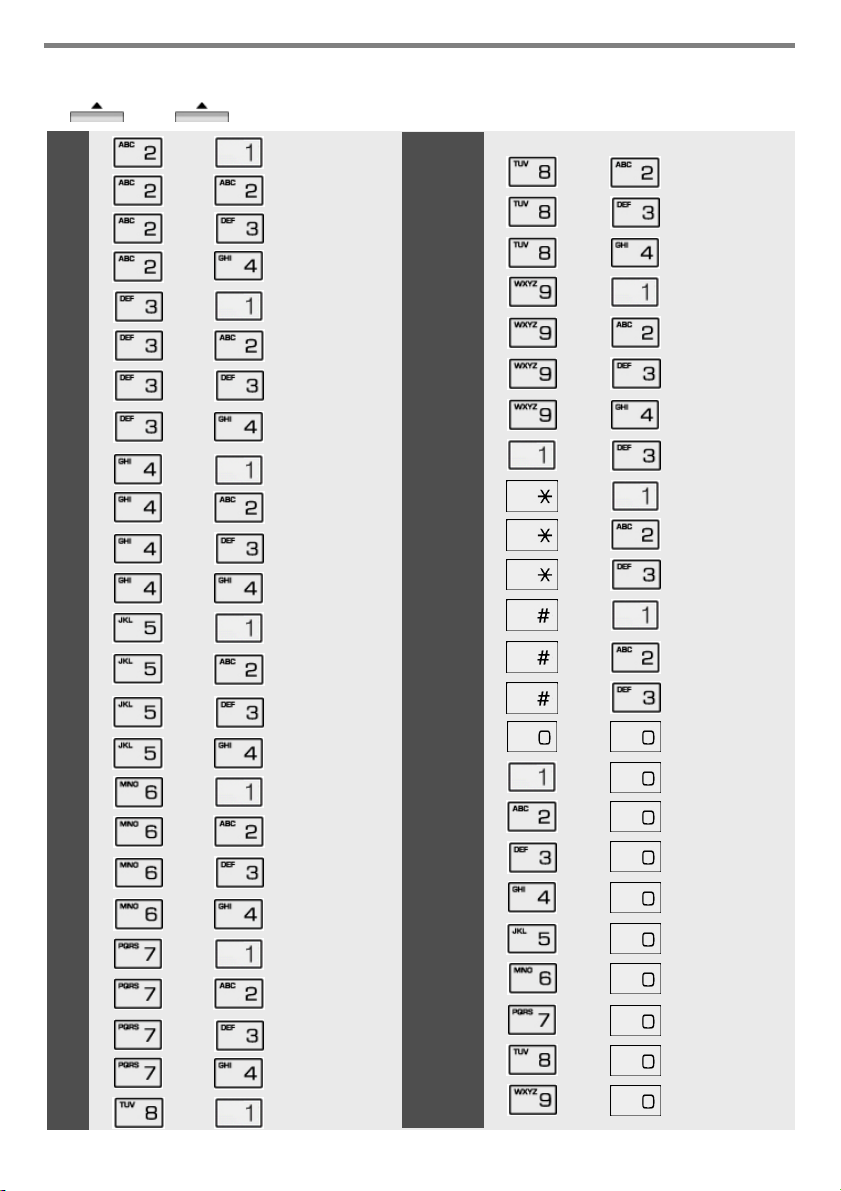

Ввод символов |
49 |
|
Словарь терминов |
50 |
|
7
Обзор
Модели 7016D и 7024D серии LDP-7000
Модели LDP-7016D/7024D представляют собой усовершенствованные, удобные для пользователя системные аппараты, имеющие 3 управляющие кнопки и клавишу навигации.
•Основные характеристики
-Стильный и ультрамодный дизайн
-3-х строчный (3х24) жидко-кристаллический дисплей
-Программируемые кнопки с двухцветными светодиодными индикаторами (16/24)
-Порт для включения дополнительного устройства (ADP - Additional Device Port ), такого, как аналоговый телефон (SLT) или факс
-Возможность просмотра входящих и исходящих вызовов
-Запись разговоров – только для модели 7024D (при наличии модуля расширения
USB).
-Hands-Free решения – только для модели 7024D (при наличии модуль расширения Blue-Tooth).
-Возможность настенного монтажа (при наличии комплекта для настенного монтажа)
LDP-7016D
LDP-7024D
8
Обзор
Внешний вид и описание кнопок
|
1 |
|
|
|
2 |
|
|
|
|
|
8 |
|
|
|
9 |
|
|
|
10 |
|
3 |
|
|
|
4 |
|
11 |
|
5 |
|
|
|
|
12 |
|
|
|
|
|
|
|
|
13 |
|
6 |
|
14 |
|
7 |
|
|
|
|
|
15 |
|
|
|
16 |
|
|
|
17 |
1 |
Телефонная трубка |
10 |
Индикатор поступления вызова |
2 |
Разъем для проводной |
11 |
Кнопка перевода вызовов/ |
|
Гарнитуры |
|
программирования - Trans/PGM |
3 |
Динамик |
12 |
Программируемые кнопки |
4 |
Кнопка быстрого доступа - Speed |
13 |
Кнопка обратного вызова - Call back |
5 |
Кнопка - DND/FWD |
14 |
Клавиша регулирования громкости |
6 |
Кнопка спикерфона - Speaker |
15 |
Микрофон - Hands-free |
7 |
Кнопка удержания/ |
16 |
Сектор Меню клавиши навигации |
8 |
сохраниения - Hold/Save |
17 |
|
3 Кнопки управления |
Сектор выбора Телефонной книги |
9ЖКД (Жидко-кристаллический дисплей)
9
Обзор
1 |
Телефонная трубка |
Используется для разговора. |
|
|
|
||
2 |
Разъем для проводной |
Используется для подключения гарнитуры к телефонному аппарату |
|||||
|
гарнитуры |
для режима Hands-free. |
|
|
|
|
|
3 |
Динамик |
Транслирует сигнал вызова и голос. |
|
|
|
||
4 |
Кнопка быстрого |
Используется |
для |
сокращенного |
набора |
номера, |
для |
|
доступа- Speed |
программирования, для запоминания последнего набранного |
|||||
|
|
номера и т.д. |
|
|
|
|
|
5 |
Кнопка - DND / FWD |
Используется для блокировки входящих вызовов. Если функция |
|||||
|
|
блокировки активна, индикатор этой кнопки горит красным |
|||||
|
|
цветом. |
|
|
|
|
|
|
|
Также используется для переадресации вызовов на другой номер |
|||||
|
|
или на голосовой ящик. Если функция переадресации активна, |
|||||
|
|
индикатор этой кнопки мерцает. |
|
|
|
||
6 |
Кнопка спикерфона - |
Активизирует режим громкой связи, о чем свидетельствует |
|||||
|
Speaker |
красный цвет индикатора. |
|
|
|
||
7 |
Кнопка |
Используется для удержания вызова или для сохранения |
|||||
|
удержания/сохранения- |
информации во время программирования. |
|
|
|||
|
Hold/Save |
|
|
|
|
|
|
8 |
3 Кнопки управления |
Используются для выбора функций, отображаемых на дисплее |
|||||
|
|
прямо над этими кнопками. |
|
|
|
||
9 |
ЖКД (Жидко- |
На дисплее отображаются набираемые номера и входящие номера, |
|||||
|
кристаллический |
статус абонентской линии и различные сообщения. |
|
|
|||
10 |
дисплей) |
|
|
|
|
|
|
Индикатор поступления |
|
|
|
|
|
|
|
|
Горит во время поступления вызова на телефонный аппарат. |
|
|||||
|
вызова |
|
|
|
|
|
|
11 |
Кнопка перевода |
Используется для перевода вызовов (TRANS) или для входа в режим |
|||||
|
вызовов/ |
программирования (PGM) |
|
|
|
||
|
программирования - |
|
|
|
|
|
|
|
Trans/PGM |
|
|
|
|
|
|
12 |
Программируемые |
Некоторые из программируемых кнопок предварительно |
|||||
|
кнопки |
запрограммированы как кнопки резервирования соединительной |
|||||
|
|
линии (группы линий) или для выхода в город (кнопки Loop). |
|
||||
|
|
Программируемые кнопки, могут быть запрограммированы |
|||||
|
|
пользователем в соответствии с его предпочтениями. |
|
||||
13Кнопка обратного Используется для обратного вызова номера, исходящий звонок с вызова - Call back которого не был принят по причине занятости телефонной линии.
14Клавиша регулирования Используется для регулирования громкости сигнала вызова,
|
громкости |
громкости трубки и громкости режима спикерфона. |
15 |
Микрофон Hands-free |
Используется при активном режиме спикерфона. |
16 |
Сектор Меню |
Используется для выбора пунктов меню и опций |
17 |
Сектор выбора |
Используется для быстрого набора номера, сохранения последнего |
|
Телефонной книги |
набранного номера и других номеров, в процессе |
|
|
программирования программируемых кнопок. |
10
Обзор
Схема кабельных соединений
C
B
A
Кабельные соединения
A – Один конец спирального провода вставляется в разъем Телефонной трубки, другой - в разъем, находящийся в нижней части корпуса Телефонного аппарата.
B – Один конец телефонного кабеля вставляется в разъем, находящийся в нижней части корпуса Телефонного аппарата, другой – в телефонную розетку.
C – Соединительный шнур проводной гарнитуры вставляется в специальный разъем, находящийся с левой строны корпуса Телефонного аппарата.
11
Обзор
Порт для включения дополнительного устройства ADP (Additional Device Port)
Разводка KSU для ADP
Подключение аналогового ТА через ADP
Тип |
Максимальное расстояние |
||
AWG22 |
до 500 м |
||
AWG24 |
до 330 м |
||
|
|
|
|
|
|
Тип |
Максимальное расстояние |
|
|
AWG22 |
до 2500 м |
|
|
AWG24 |
до 1600 м |
|
|
|
|
Разводка KSU для ADP
Подключение цифрового ТА через ADP
Тип |
Максимальное расстояние |
AWG22 |
до 500 м |
AWG24 |
до 330 м |
|
|
12
Обзор
Порт для включения дополнительного устройства ADP (Additional Device Port)
Порт для подключения дополнительного устройства - ADP (Additional Device port)
С помощью рабочего конца отвертки выломайте заглушку на нижней части корпуса системного аппарата. В открывшийся ADP разъем вставьте кабель дополнительного устройства.
или
13
Вызовы
1. Исходящий вызов
Внутренний
или |
|
|
говорите |
Поднимите трубку |
Наберите номер внутреннего абонента |
||
Внешний
Наберите 9 или
или
нажмитерезервированиякнопку говорите СО линии.
Поднимите трубку |
Наберите городской номер |
2. Входящий вызов
Внутренний
или |
|
говорите |
Поднимите трубку
Внешний
|
Нажмите мерцающую |
|
|
|
или |
кнопку |
|
|
|
резервирования СО |
|
говорите |
||
|
||||
|
линии или кнопку Loop. |
|
|
Поднимите трубку
14
3 Кнопки управления и Клавиша навигации
3 Кнопки управления
3 Кнопки управления расположены под дисплеем. Кнопки управления не имеют жестко закрепленных функций, текущая функция кнопки отображается на дисплее строго над кнопкой. Например: Если пользователь вызывает абонента, чья телефонная линия уже занята, то в трубке он слышит сигнал «занято» и на дисплее отображается статус «занято». Над каждой из кнопок управления отображаются фунциии возможные к выполнению в данный момент - “Message Wait” (Ожидающее сообщение), “Camp-On” (Ожидающий вызов) и “Flash” (Сброс). Для активации желаемой функции достаточно нажать на соответствующую кнопку управления.
ЗАНЯТО: ТЛФ 100 [CALLBK] CAMP(*) STEP
СООБЩ CAMP-ON ФЛЭШ
Клавиша навигации
В случаях, когда для выбора пользователя возможно более 3-х функций, на дисплее отображается левая (I) или правая (J) стрелка (см. рисунок). При нажатии сектора клавиши навигации, соответствующего направлению стрелки, на дисплее отображаются дополнительные функции. Клавиша навигации располагается под Клавишей регулирования громкости.
ТЛФ 100 |
(T) |
01 ФЕВ 04 |
17:34 |
ПЕРЕАДР КОНФЕР ПОВТОР→
ТЛФ 100 |
(T) |
01 ФЕВ 04 |
17:34 |
← АБОНЕНТ |
|
15
Основные функции
Нажав одну из 3-х кнопок управления возможно выбрать одну из функций отображенных в нижней части дисплея. Например, если Вы хотите выбрать функцию перехвата вызова (pickup) (см. рисунок), Нажмите левую кнопку. Если для выбора возможны более чем 3 функции, то на дисплее отобразится стрелка. Используйте Клавишу навигации для перехода на следующий/предыдущий экран с отображаемыми для выбора функциями.
1. В исходном состоянии
3 Кнопки управления располагаются прямо под дисплеем.
ТЛФ 100 (T) |
|
ПЕРЕХВ : нажмите [ПЕРЕХВ] для перехвата вызова в |
|
группе перехвата. |
|
01 ФЕВ 04 |
17:34 |
КОНФЕР : нажмите [КОНФЕР] для перехода в режим |
ПЕРЕХВ КОНФЕР |
ПОВТОР |
конференции. |
|
|
ПОВТОР : нажмите [ПОВТОР] для повторного набора |
|
|
номера. |
1.1Перехват вызова в группе
СТА Вы можете перехватить вызов, пришедший на другой ТА, если оба абонента прописаны в одной группе перехвата.
См. также Руководство по программированию IP LDK & LDK.
ТЛФ 100 (T) |
Нажмите [ПОВТОР]. |
01 ФЕВ 04 |
17:34 |
ПЕРЕХВ КОНФЕР |
ПОВТОР |
АДРЕСАТ: 104 |
Говорите |
ОТ 103 |
17:37 |
ПЕРЕВОД КОНФЕР МИК. ВЫК
16
Основные функции
1.2 Конференция
ВЫЗОВ НА ТЛФ 100 |
|
Наберите желаемый номер внутреннего |
01 ФЕВ 04 |
17:34 |
абонента. |
СООБЩ ФЛЭШ |
|
(например:100). |
ВЫЗОВ НА ТЛФ 100 |
|
01 ФЕВ 04 |
17:34 |
ПЕРЕВОД КОНФЕР МИК. ВЫК
КОНФЕРЕНЦИЯ
01 ФЕВ 04 17:34
ПЕРЕАДР КОНФЕР ПОВТОР→
После ответа абонента 100 нажмите [КОНФЕР].
Наберите еще один номер внутреннего абонента, с которым необходимо провести конференцию. (например:104)
ВЫЗОВ НА ТЛФ 104 |
Дождитесь когда абонент 104 |
||
примет вызов. |
|||
01 ФЕВ 04 |
17:34 |
||
СООБЩ ФЛЭШ |
|
|
|
ВЫЗОВ НА ТЛФ 104 |
|
Нажмите дважды [КОНФЕР]. |
|
|
|
||
01 ФЕВ 04 |
17:34 |
|
|
ПЕРЕВОД КОНФЕР МИК. ВЫК |
|
||
КОНФЕРЕНЦИЯ |
3-х сторонняя конференция установлена |
||
|
|||
01 ФЕВ 04 |
17:34 |
|
|
КОНФЕР |
МИК. ВЫК |
|
|
17
