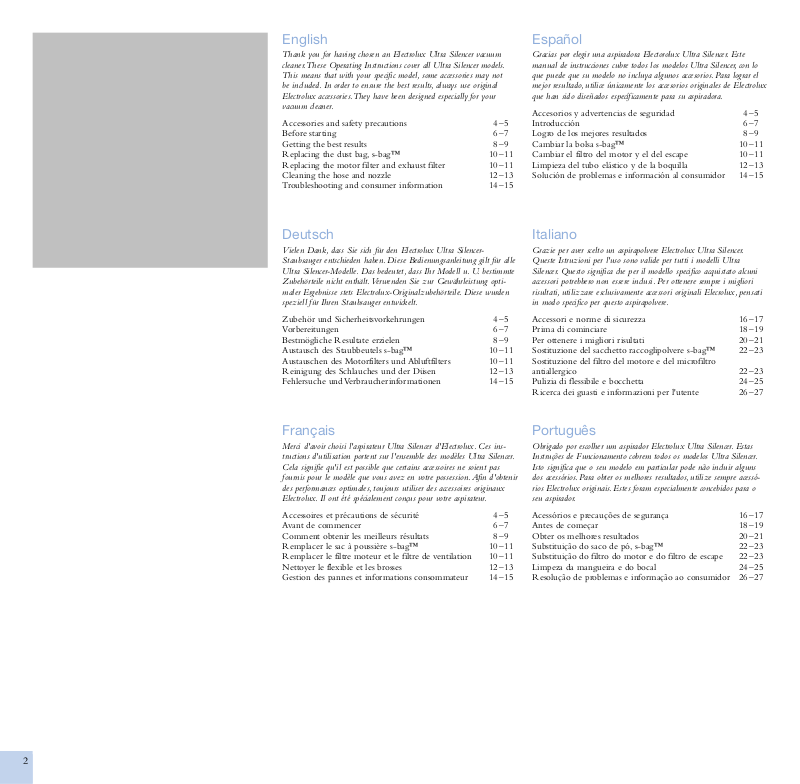

Electrolux Z3380 User Manual

English

Thank you for having chosen an Electrolux Ultra Silencer vacuum cleaner.These Operating Instructions cover all Ultra Silencer models. This means that with your specific model, some accessories may not be included. In order to ensure the best results, always use original Electrolux accessories.They have been designed especially for your vacuum cleaner.

Accessories and safety precautions	4–5
Before starting	6–7
Getting the best results	8–9
Replacing the dust bag, s-bag™	10–11
Replacing the motor filter and exhaust filter	10–11
Cleaning the hose and nozzle	12–13
Troubleshooting and consumer information	14–15

Español

Gracias por elegir una aspiradora Electorolux Ultra Silencer. Este manual de instrucciones cubre todos los modelos Ultra Silencer, con lo que puede que su modelo no incluya algunos accesorios. Para lograr el mejor resultado, utilice únicamente los accesorios originales de Electrolux que han sido diseñados específicamente para su aspiradora.

Accesorios y advertencias de seguridad	4–5
Introducción	6–7
Logro de los mejores resultados	8–9
Cambiar la bolsa s-bag™	10–11
Cambiar el filtro del motor y el del escape	10–11
Limpieza del tubo elástico y de la boquilla	12–13
Solución de problemas e información al consumidor	14–15

Deutsch

Vielen Dank, dass Sie sich für den Electrolux Ultra SilencerStaubsauger entschieden haben. Diese Bedienungsanleitung gilt für alle Ultra Silencer-Modelle. Das bedeutet, dass Ihr Modell u. U. bestimmte Zubehörteile nicht enthält.Verwenden Sie zur Gewährleistung optimaler Ergebnisse stets Electrolux-Originalzubehörteile. Diese wurden speziell für Ihren Staubsauger entwickelt.

Zubehör und Sicherheitsvorkehrungen	4–5
Vorbereitungen	6–7
Bestmögliche Resultate erzielen	8–9
Austausch des Staubbeutels s-bag™	10–11
Austauschen des Motorfilters und Abluftfilters	10–11
Reinigung des Schlauches und der Düsen	12–13
Fehlersuche undVerbraucherinformationen	14–15

Italiano

Grazie per aver scelto un aspirapolvere Electrolux Ultra Silencer. Queste Istruzioni per l'uso sono valide per tutti i modelli Ultra Silencer. Questo significa che per il modello specifico acquistato alcuni accessori potrebbero non essere inclusi. Per ottenere sempre i migliori risultati, utilizzare esclusivamente accessori originali Elecrolux, pensati in modo specifico per questo aspirapolvere.

Accessori e norme di sicurezza	16–17
Prima di cominciare	18–19
Per ottenere i migliori risultati	20–21
Sostituzione del sacchetto raccoglipolvere s-bag™	22–23
Sostituzione del filtro del motore e del microfiltro
antiallergico	22–23
Pulizia di flessibile e bocchetta	24–25
Ricerca dei guasti e informazioni per l'utente	26–27

Français

Merci d'avoir choisi l'aspirateur Ultra Silencer d'Electrolux. Ces instructions d'utilisation portent sur l'ensemble des modèles Ultra Silencer. Cela signifie qu'il est possible que certains accessoires ne soient pas fournis pour le modèle que vous avez en votre possession.Afin d'obtenir des performances optimales, toujours utiliser des accessoires originaux Electrolux. Il ont été spécialement conçus pour votre aspirateur.

Accessoires et précautions de sécurité	4–5
Avant de commencer	6–7
Comment obtenir les meilleurs résultats	8–9
Remplacer le sac à poussière s-bag™	10–11
Remplacer le filtre moteur et le filtre de ventilation	10–11
Nettoyer le flexible et les brosses	12–13
Gestion des pannes et informations consommateur	14–15

Português

Obrigado por escolher um aspirador Electrolux Ultra Silencer. Estas Instruções de Funcionamento cobrem todos os modelos Ultra Silencer. Isto significa que o seu modelo em particular pode não incluir alguns dos acessórios. Para obter os melhores resultados, utilize sempre acessórios Electrolux originais. Estes foram especialmente concebidos para o seu aspirador.

Acessórios e precauções de segurança	16–17
Antes de começar	18–19
Obter os melhores resultados	20–21
Substituição do saco de pó, s-bag™	22–23
Substituição do filtro do motor e do filtro de escape	22–23
Limpeza da mangueira e do bocal	24–25
Resolução de problemas e informação ao consumidor	26–27

2

Nederlands

Dank u dat u gekozen hebt voor een Ultra Silencer van Electrolux. Deze gebruiksaanwijzingen gelden voor alle Ultra Silencer-modellen. Dit kan betekenen dat uw model over bepaalde accessoires niet beschikt. Gebruik voor de beste resultaten altijd originele Electrolux-accessoires. Deze zijn speciaal voor uw stofzuiger ontworpen.

Accessoires en veiligheidsinstructies	16–17
Voordat u begint	18–19
Voor het beste resultaat	20–21
Vervangen van de stofzak/s-bag™	22–23
Vervangen van motorfilter en uitlaatfilter	22–23
Reinigen van de zuigbuis en het mondstuk	24–25
Problemen oplossen en klanteninformatie	26–27

Norsk

Takk for at du har valgt en Electrolux Ultra Silencer-støvsuger. Denne bruksanvisningen gjelder for alle Ultra Silencer-modeller. Dette innebærer at noe av tilbehøret kanskje ikke følger med din modell. For å sikre best mulig resultater bør du alltid bruke originaltilbehør fra Electrolux. Dette tilbehøret er utviklet spesielt for din støvsuger.

Tilbehør og sikkerhetsforskrifter	28–29
Før du starter	30–31
Hvordan oppnå de beste resultater	32–33
Skifte støvpose, s-bag™	34–35
Bytte motorfilter og utblåsningsfilter	34–35
Rengjøre slangen og munnstykket	36–37
Problemløsning og forbrukeropplysninger	38–39

Latviski

Paldies, ka izvēlējāties putekļsūcēju Electrolux Ultra Silencer. Šīs ekspluatācijas instrukcijas attiecas uz visiem Ultra Silencer modeļiem. Tas nozīmē, ka jūsu iegādātā modeļa komplektācijā daži piederumi, iespējams, nav iekļauti. Lai panāktu optimālu ekspluatāciju, vienmēr lietojiet oriģinālos Electrolux piederumus. Tie ir īpaši izstrādāti jūsu putekļsūcējam.

Piederumi un drošības tehnikas noteikumi	40–41
Sagatavošana ekspluatācijai	42–43
Optimāla ekspluatācija	44–45
Putekļu maisiņa s-bag™ aizstāšana	46–47
Motora filtra un gaisa izplūdes filtra nomaiņa	46–47
Šļūtenes un uzgaļa tīrīšana	48–49
Darbības traucējumu novēršana un informācija patērētājiem	50–51

Dansk

Tak, fordi De har valgt en Electrolux Ultra Silencer-støvsuger. Denne brugervejledning gælder for alle modeller af Ultra Silencer. Det betyder, at noget tilbehør eventuelt ikke er inkluderet i den model, De har valgt. Brug altid originalt Electrolux-tilbehør for at opnå det bedste resultat. Tilbehøret er designet specielt til Deres støvsuger.

Tilbehør og sikkerhedsforanstaltninger	16–17
Inden start	18–19
Hvordan man opnår de bedste resultater	20–21
Udskiftning af støvsugerposen s-bag™	22–23
Udskiftning af motorfilter og udsugningsfilter	22–23
Rengøring af slange og mundstykke	24–25
Fejlfinding og forbrugerinformation	26–27

Suomi

Kiitos kun valitsit Electrolux Ultra Silencer -pölynimurin. Nämä käyttöohjeet kattavat kaikki Ultra Silencer -mallit.Tämä tarkoittaa, että osa lisälaitteista ei ehkä tule ostamaasi tietyn mallin mukana.Varmista paras mahdollinen puhdistustulos käyttämällä alkuperäisiä Electroluxin varusteita. Ne on suunniteltu varta vasten tätä imuria varten.

Varusteet ja turvaohjeet	28–29
Ennen aloitusta	30–31
Paras tulos	32–33
S-bag™-pölypussin vaihtaminen	34–35
Moottorin suodattimen ja poistoilman suodattimen
vaihtaminen	34–35
Letkun ja suuttimen puhdistus	36–37
Vianetsintä ja kuluttajaneuvonta	38–39

Lietuviškai

Dėkojame Jums, kad pasirinkote dulkių siurblį „Electrolux Ultra Silencer“. Ši instrukcija taikoma visiems „Ultra Silencer” modeliams. Tai reiškia, kad tam tikri priedai gali neįeiti į Jūsų konkretaus modelio komplektą. Norėdami visada gauti geriausius rezultatus, naudokite tik originalius Electrolux priedus. Jie buvo sukurti būtent šiam dulkių siurbliui.

Priedai ir saugumo priemonės	40–41
Prieš pradedant naudotis	42–43
Kaip pasiekti geriausią rezultatą	44–45
Kaip keisti dulkų maišelį „s-bag™“	46–47
Kaip keisti variklio filtrą ir išmetimo filtrą	46–47
Kaip išvalyti žarną ir antgalį	48–49
Sutrikimų šalinimas ir informacija vartotojams	50–51

Svenska

Tack för att du valt en Electrolux Ultra Silencer dammsugare. Den här manualen gäller för alla modeller av Ultra Silencer, vilket innebär att vissa tillbehör som beskrivs kanske inte ingår i just din modell.

Tillbehör och säkerhet	28–29
Innan du börjar	30–31
För bästa städresultat	32–33
Byte av dammpåse s-bag™	34–35
Byte av motoroch utblåsfilter	34–35
Rengöring av slang och munstycke	36–37
Felsökning och konsumentinformation	38–39

Eesti keeles

Täname Teid, et olete valinud Electrolux Ultra Silencer tolmuimeja. Käesolev kasutusjuhend on mõeldud kõikide Ultra Silencer mudelite jaoks. See tähendab, et Teie tolmuimeja mudelil võivad puududa mõned siinmainitud tarvikud. Parima töökorra tagamiseks palume kasutada ainult Electroluxi originaaltarvikuid. Nimetatud tarvikud on kavandatud spetsiaalselt Teie tolmuimeja tarbeks.

Tarvikud ja turvameetmed	28–29
Enne töö alustamist	30–31
Parima tulemuse tagamiseks	32–33
Tolmukoti s-bag™ paigaldamine	34–35
Mootori filtri ja tõmbefiltri paigaldamine	34–35
Vooliku ja otsiku puhastamine	36–37
Veaotsing ja kliendiinfo	38–39

Pусский

Благодарим Вас за покупку пылесоса Electrolux Ultra Silencer. Данное руководство по эксплуатации содержит сведения обо всех моделях серии Ultra Silencer. Поэтому некоторые принадлежности, возможно, не входят в комплект выбранной Вами модели. Наилучшие результаты гарантируются только

для фирменных принадлежностей Electrolux - они разработаны специально для Вашего пылесоса.

Принадлежности и правила
техники безопасности	40–41
Перед началом работы	42–43
Правила пользования и рекомендации	44–45
Замена пылесборника s-bag™	46–47
Замена фильтра двигателя
и выпускного фильтра	46–47
Чистка шланга и насадок	48–50
Устранение неполадок и информация для потребителя	50–51

3

			Latviski
			PIEDERUMI UN DROŠĪBAS TEHNIKAS NOTEIKUMI
			Piederumi
			1 Teleskopiskā caurule*		7 Putekļu maisiņš s-bag™
			2 Pagarinājuma caurule (2)*		8 Jaudas uzgalis*
			3 Šļūtene		9 Turbouzgalis*
1	2	3	4 Paklāju/cietu segumu tīrīšanas		10Parketa tīrīšanas uzgalis*
				uzgalis	11Uzgalis ērtai uzkopšanai*
			5 Spraugu tīrīšanas uzgalis
			6 Kombinētais uzgalis/suka
			Drošības tehnikas noteikumi
			Ultra Silencer drīkst lietot tikai pieaugušie un vienīgi parastai
			dzīvojamo telpu uzkopšanai ar putekļsūcēju. Putekļsūcējam ir dubulta
			izolācija, un tā iezemēšana nav nepieciešama.
			Nekad nelietojiet putekļsūcēju:
			•	Mitrās telpās.
			•	Viegli uzliesmojošu gāzu u.tml. vielu tuvumā
			•	Bez putekļu maisiņa s-bag™ (lai izvairītos no putekļsūcēja
4	5		7	bojāšanas). Putekļsūcējā ir iebūvēta drošības ierīce, kas neļauj
				aizvērt pārsegu, kamēr nav ievietots maisiņš s-bag™. Nemēģiniet
				aizvērt pārsegu ar spēku.
			Nepieļaujiet, ka putekļsūcējā iekļūst:
			•	Asi priekšmeti.
			•	Šķidrumi (tas var nopietni bojāt ierīci).
			•	Kvēlojošas ogles vai izdedži, nenodzēsti izsmēķi u.tml.
			• Sīki putekļi, piemēram, no apmetuma, cementa, miltiem,
				karstiem vai atdzisušiem pelniem. Minētās vielas un priekšmeti
				var izraisīt nopietnus motora bojājumus, uz kuriem garantija
				neattiecas.
			Barošanas kabeļa drošības tehnikas noteikumi:
			•	Bojātu kabeli drīkst mainīt tikai sertificēta Electrolux tehniskās
				apkopes centra darbinieks.
			•	Uz ierīces kabeļa bojājumiem garantija neattiecas.
			•	Nekad nevelciet un neceliet putekļsūcēju aiz kabeļa.
			•	Pirms putekļsūcēja tīrīšanas vai apkopes atvienojiet kontaktdakšu
				no elektrotīkla.
8	9		•	Regulāri pārbaudiet, vai kabelis nav bojāts. Nekad nelietojiet
				putekļsūcēju, ja tā kabelis ir bojāts.

Putekļsūcēja apkopi un remontu drīkst veikt tikai sertificēta Electrolux tehniskās apkopes centra darbinieki. Obligāti glabājiet putekļsūcēju sausumā.

10	*Tikai noteiktiem modeļiem

40

Lietuviškai

PRIEDAI IR SAUGUMO PRIEMONĖS

Priedai

1	Teleskopinis vamzdis*	7	Dulkių maišelis „s-bag™“
2	Pailginimo vamzdis (2)*	8	Elektrinis antgalis*
3	Žarna	9	Turboantgalis*
4	Antgalis kilimams ir kietoms	10Antgalis parketui valyti*
	grindims valyti	11Antgalis paprastam valymui*
5	Antgalis plyšiams valyti
6	Kombinuotas antgalis - šepetėlis

Saugumo priemonės

„Ultra Silencer“ gali naudoti tik suaugusieji ir tik įprastam buitiniam dulkių valymui. Šis dulkių siurblys turi dvigubą elektros izoliaciją, todėl jo įžeminti nereikia.

Niekada nesiurbkite:

•Drėgnose vietose.

•Šalia degių dujų.

•Be dulkių maišelio „s-bag™“ - taip išvengsite gedimų. Prietaise yra apsauginis mechanizmas, kuris neleidžia uždaryti dangtelio, jeigu dulkų maišelis „s-bag™“ neįdėtas. Nesistenkite uždaryti dangtelio per jėgą.

Niekada nesiurbkite:

•Aštrių daiktų.

•Skysčių (skysčiai gali stipriai apgadinti prietaisą).

•Karštų ar šaltų pelenų, degančių nuorūkų ir pan.

•Smulkių ar statybos remonto dulkių, pvz., tinko, betono, miltų, karštų ar šaltų pelenų. Nesilaikant aukščiau išvardintų reikalavimų galima stipriai apgadinti variklį. Šių gedimų atveju garantija netaikoma.

Saugus elektros laido naudojimas:

•Pažeistą elektros laidą galima keisti tik įgaliotame „Electrolux“ aptarnavimo centre.

•Variklio laidų pažeidimams garantija netaikoma.

•Niekada netraukite ir nekelkite dulkių siurblio už laido.

•Išjunkite laidą iš tinklo prieš valydami siurblį ar atlikdami techninę priežiūrą.

•Reguliariai tikrinkite, ar nepažeistas laidas. Nenaudokite siurblio, jeigu elektros laidas pažeistas.

Visą siurblio priežiūrą ir remontą būtina atlikti tik įgaliotame „Electrolux“ aptarnavimo centre. Laikykite siurblį tik sausoje vietoje.

*Tik tam tikriems modeliams

Pусский

ПРИНАДЛЕЖНОСТИ И ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

Принадлежности

1	Выдвижная трубка*	7	Пылесборник s-bag™
2	Удлинительная трубка (2)*	8	Насадка с электроприводом*
3	Шланг	9	Турбонасадка*
4	Насадка для ковров/пола	10	Насадка для паркета*
5	Щелевая насадка	11	Универсальная насадка*

6Комбинированная насадка/ щетка

Правила техники безопасности

Пылесос Ultra Silencer предназначен только для обычной уборки жилых помещений. Не разрешайте детям пользоваться пылесосом. Пылесос имеет систему двойной изоляции и не требует заземления.

Запрещается пользоваться пылесосом:

•В сырых помещениях;

•Вблизи легковоспламеняющихся газов и т.п.;

•Без пылесборника s-bag™ во избежание повреждений пылесоса. Пылесос оснащен защитным устройством, которое препятствует закрытию крышки без пылесборника s-bag™. Не следует применять силу, закрывая крышку.

Запрещается пользоваться пылесосом при уборке:

•Острых предметов;

•Жидкостей (это может вызвать серьезные повреждения устройства);

•Горячей и остывшей золы, непогашенных окурков и т.п.;

•Тонкодисперсной пыли, например, от штукатурки, бетона или муки, а также горячей и остывшей золы. Все это может привести к повреждениям двигателя, не подпадающим под действие гарантии.

Правила техники безопасности в отношении кабеля питания

•Замена поврежденного кабеля должна выполняться только уполномоченными сервисными центрами компании

Electrolux.

•Повреждения кабеля питания не подпадают под действие гарантии.

•Не тяните и не поднимайте пылесос за кабель.

•Отключайте пылесос от сети питания перед чисткой и техническим обслуживанием.

•Регулярно проверяйте целостность кабеля питания. Запрещается пользоваться пылесосом, если кабель питания поврежден.

Все работы по обслуживанию и ремонту должны выполняться только уполномоченными сервисными центрами компании Electrolux. Храните пылесос в сухом месте.

*Только для отдельных моделей

41

	B				Latviski
		A	A
			B

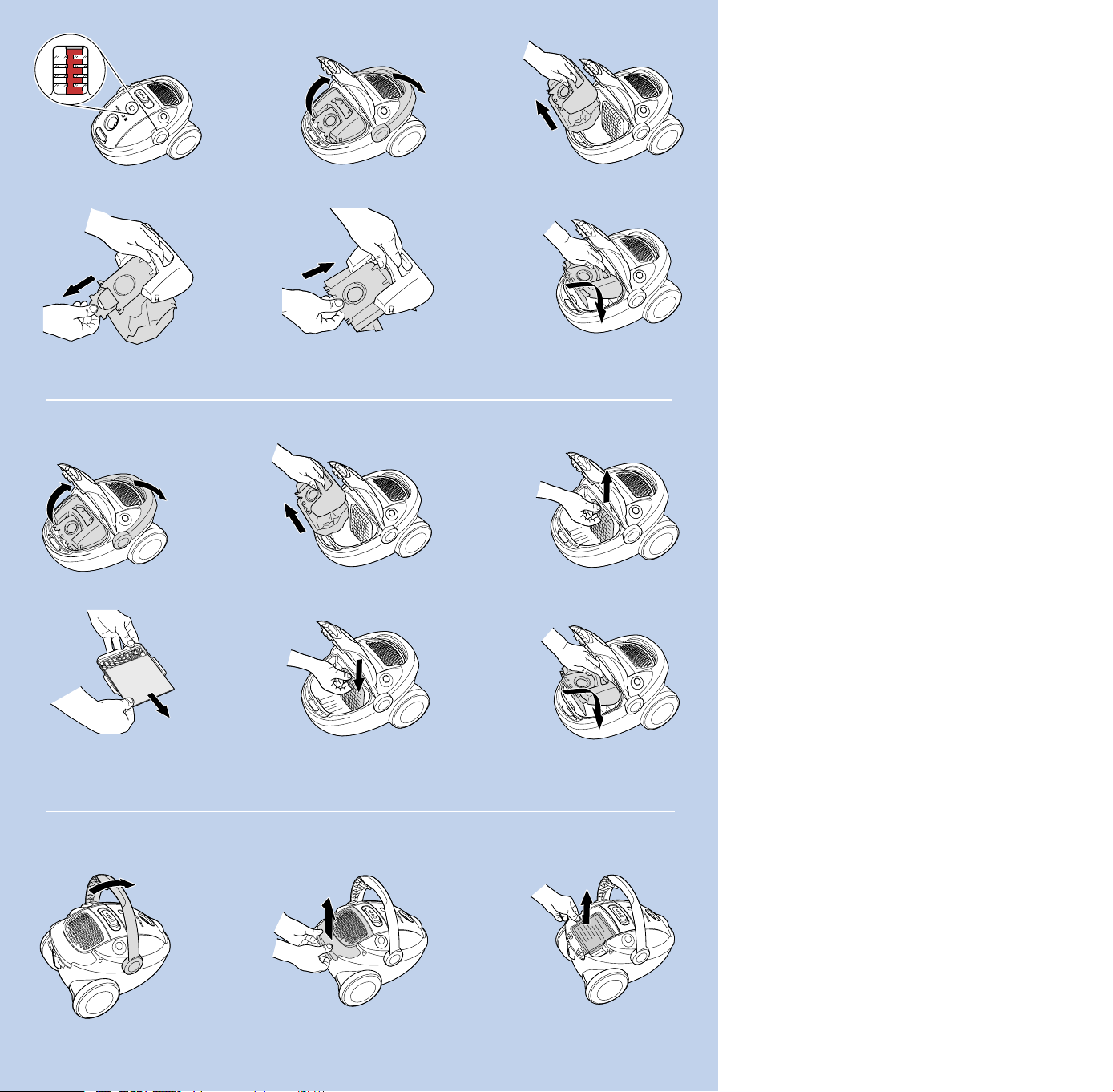

					SAGATAVOŠANA EKSPLUATĀCIJAI
	C				1 a Pārliecinieties, vai ierīces pārnēsāšanai paredzētais
						rokturis ir nolaists. Pēc tam atveriet ierīces priekšējo
	D					pārsegu un pārbaudiet, vai putekļu maisiņš s-bag™ un
						motora filtrs ir vietā.
	1a		1b	2	1 b Salieciet pārnēsāšanai paredzēto rokturi, līdz tas ar klikšķi
						tiek nofiksēts. Pēc tam atveriet ierīces aizmugurējo vāku
						un pārbaudiet, vai gaisa izplūdes filtrs ir vietā.
					2	Virziet šļūteni ligzdā, līdz noklikšķ savienojuma atduri
						(nospiediet atdurus, lai atvienotu šļūteni).
					3	Savietojot un pagriežot savienojiet pagarinājuma caurules
						vai teleskopisko cauruli (tikai noteiktiem modeļiem)
						ar šļūtenes rokturi un cietu segumu kopšanas uzgali.
						(Pagrieziet un pavelciet, lai tos atvienotu.)
					4	Izvelciet barošanas kabeli un pievienojiet to elektrotīklam.
						Putekļsūcējs ir aprīkots ar barošanas kabeļa spoli.
	3		4		5 a Lai uztītu kabeli, ar kāju nospiediet pedāli (pieturiet
						kontaktdakšu, lai, kabelim uztinoties, tā jums netrāpītu).
					5 b Lai aktivizētu automātiskās tīšanas funkciju, nospiediet
						mazo pogu uz pedāļa (tikai noteiktiem modeļiem).
						Kabeļa garums pēc vajadzības tiks nemitīgi pielāgots. Lai
						deaktivizētu automātiskās tīšanas funkciju, nospiediet visu
						pedāli. Kabeļa garums nu ir fiksēts kā parastās kabeļu
						spolēs.
					6	Lai iedarbinātu putekļsūcēju, ar kāju nospiediet
						ieslēgšanas/izslēgšanas pogu.
					7	Pielāgojiet sūkšanas jaudu, izmantojot regulatoru uz
						putekļsūcēja vai regulatoru uz šļūtenes roktura.
					8	Ērts putekļsūcēja novietojums (kas vienlaikus saudzē
						muguru), ja uzkopšana uz brīdi jāpārtrauc.
					9	Ērts novietojums, kas atvieglo putekļsūcēja pārnēsāšanu
						un uzglabāšanu.
					10a	Ja nepieciešams pārnēsāt putekļsūcēju, paceliet
						pārnēsāšanai paredzēto rokturi, līdz tas ar klikšķi tiek
	5a	5b	6	7		nofiksēts.
					10b	Putekļsūcēju var pārnēsāt arī, izmantojot rokturi ierīces

priekšpusē pie pamatnes.

8

9

10a

10b

42
