Denon AVR-2308 User Manual

Аудио/видео ресивер пространственного звучания

Инструкция по эксплуатации

Меры предосторожности

Внимание!

Во избежание опасности поражения электрическим током не

снимайте крышку (или заднюю панель). Внутри устройства нет

деталей и узлов, обслуживание которых должно выполняться

пользователем. Ремонт должен производиться только квали-

фицированными специалистами сервисного центра.

Символ молнии со стрелкой внутри равностороннего треугольника

предназначен для предупреждения пользователя о наличии внутри

корпуса неизолированного напряжения, величина которого может

быть значительной, чтобы представлять опасность поражения чело-

века электрическим током.

Восклицательный знак внутри равностороннего треугольника пред-

назначен для предупреждения пользователя о наличии в документа-

ции, прилагаемой к изделию, важных инструкций по эксплуатации и

техническому (сервисному) обслуживанию.

Предупреждение:

Во избежание возгорания устройства или риска поражения

пользователя электрическим током, не подвергайте дан-

ный аппарат воздействию дождя или сырости.

• Заявление о соответствии

Мы заявляем под свою ответственность, что это изделие удовлетворяет следу-

ющим стандартам: EN60065, EN55013, EN55020, EN61000-3-2 и EN61000-3-3.

А также отвечает требованиям Директив 2006/95/EC и 2004/108/EC.

Предупреждение:

Для полного отключения этого устройства от сети необходимо вынуть вилку из розетки сети электропитания.

Сетевая вилка используется для полного отключения этого устройства от сети, поэтому к ней должен быть удобный доступ.

Замечания по использованию устройства
•		• Не допускайте попадания посторонних предметов
	Предохраняйте устройство от сырости, воды	и	внутрь устройства.
• Избегайте повышенных температур.	пыли.
• При установке устройства в стойке обеспечьте не-
обходимую вентиляцию.
		•	Не допускайте попадания на устройство инсекти-
• Если вы не используете устройство в течение дли-			цидов, бензина и растворителей.
	тельного времени, то отключайте его от розетки.
• Аккуратно обращайтесь с сетевым шнуром.
• При отключении сетевого шнура от розетки держи-
тесь за корпус вилки, а не за шнур.
	* (Если устройство имеет вентиляционные отверстия)	•	Никогда и ни при каких обстоятельствах не разби-
• Не загораживайте вентиляционные отверстия.			райте и не модернизируйте устройство.
Предупреждение:
• Вентиляционные отверстия не должны быть закрыты такими предметами, как газеты, скатерти, шторы и т.п.
• Не допускается установка на устройство источников открытого пламени, таких как горящие свечи и т.п.
• При использовании устройства необходимо уделить особое внимание утилизации использованных батареек.
• Не допускайте попадания на устройство никаких жидкостей.
• Не ставьте на это устройство емкости, наполненные жидкостью, например, вазы с цветами.

II

Примечание, касающееся утилизации устройства

Упаковочные материалы этого устройства допускают переработку и вторичное использование. Утилизируйте, пожалуйста, все материалы в соответствии с местными законами.

Само устройство также должно утилизироваться в соответствии с местными правилами и законами.

Использованные батарейки нельзя просто выбрасывать или сжи- гать – их также необходимо утилизировать в соответствии с местными законами, распространяющимися на утилизацию химических отходов.

В соответствии с директивами WEEE, это устройство вместе с упаковочными материалами, за исключением батареек, составляет используемый продукт.

III

Содержание
Приступаем к ознакомлению с устройством
Принадлежности............................................................................................	2
Меры предосторожности при обращении...................................................	3
Меры предосторожности при установке......................................................	3
Информация о пульте дистанционного управления....................................	3
Установка батареек........................................................................................	3
Дальность действия пульта дистанционного управления...................................	3
Основные элементы устройства и их функции............................................	4
Передняя панель...........................................................................................	4
Дисплей........................................................................................................	4
Задняя панель...............................................................................................	5
Пульт дистанционного управления..................................................................	6
Подключение компонентов
Подготовка к подключению...........................................................................	7
Используемые кабели....................................................................................	7
Функция преобразования видеосигналов.........................................................	8
Экранное меню для компонентных и HDMI видеовыходов.................................	8
Подключение акустических систем..............................................................	9
Установка акустических систем.......................................................................	9
Подключение акустических систем............................................................	9, 10
Подключение оборудования, имеющего HDMI интерфейс......................	12
Подключение монитора (телевизора)........................................................	13
Подключение воспроизводящих компонентов..........................................	13
DVD плеер...................................................................................................	13
Проигрыватель грампластинок......................................................................	14
CD плеер....................................................................................................	14
Плеер iPod®................................................................................................	15
Телевизионный/кабельный тюнер.................................................................	15
Подключение записывающих компонентов...............................................	16
Цифровой видео рекордер...........................................................................	16
Кассетный видеомагнитофон........................................................................	16
CD рекордер / MD рекордер / Кассетный магнитофон....................................	17
Подключение дополнительных устройств..................................................	17
Видеокамера / Игровая приставка.................................................................	17
Компонент с многоканальным выходом.........................................................	17
Подключение антенн....................................................................................	18
Мультизонный режим..................................................................................	19
Внешнее управляющее устройство................................................................	19
Подключение сетевого кабеля....................................................................	20
После того, как все будет подключено......................................................	20
Операции с меню
Операции......................................................................................................	20
Пример вывода параметров, используемых по умолчанию....................	22
Примеры меню на экране и на дисплее передней панели устройства... 22
Схема меню..................................................................................................	23
Автоматическая настройка
Подготовка...................................................................................................	24
Автоматическая настройка..........................................................................	25
1 Пуск......................................................................................................	25
Сообщения об ошибках...........................................................................	26
2 Опции....................................................................................................	26
3 Проверка параметров..............................................................................	26
Ручная настройка
Настройка акустических систем.................................................................	27
1 Конфигурация акустических систем..........................................................	27
2 Настройка сабвуфера..............................................................................	27
3 Расстояния........................................................................................	27, 28
4 Уровень каналов.....................................................................................	28
5 Частота кроссовера.................................................................................	28
Настройка HDMI...........................................................................................	29
1 Настройка HDMI аудио............................................................................	29
2 Настройка HDMI видео............................................................................	29

Аудио настройки..........................................................................................		30
1	Уровень входного сигнала EXT.IN сабвуфера.............................................	30
2	2-х канальный прямой/стереофонический режим......................................	30
3	Настройка Dolby Digital............................................................................	30
4	Автоматический выбор режима пространственного звучания......................	30
5	Ручная установка эквалайзера..................................................................	31
Настройка Зоны 2........................................................................................		31
1	Уровень левого канала............................................................................	31
2	Уровень правого канала ..........................................................................	31
3	Максимальный уровень громкости...........................................................	31
4	Уровень громкости при включении...........................................................	31
5	Уровень приглушения..............................................................................	31
Дополнительные настройки........................................................................		32
1	Назначение усилителя.............................................................................	32
2	Регулировка уровня громкости.................................................................	32
3	Удаление источника сигнала....................................................................	32
4	Экранное меню.......................................................................................	33
5	Имя для быстрого выбора.......................................................................	33
6	Триггерный выход...................................................................................	33
7	Настройка идентификации пульта дистанционного управления...................	34
8	2-сторонний пульт дистанционного управления.........................................	34
9	Дисплей.................................................................................................	34
Настройка блокировки............................................................................		34
Настройка источника сигналов
Настройки, связанные с воспроизведением источников входных
сигналов.......................................................................................................		35
Автоматическое запоминание станций...........................................................		35
Пропуск запомненной станции......................................................................		35
Название запомненной станции....................................................................		35
Входной режим...........................................................................................		36
Изменение названия....................................................................................		36
Назначение............................................................................................		36, 37
iPod............................................................................................................		37
Прочие настройки...................................................................................		37, 38
Режимы пространственного звучания
Обычное воспроизведение.........................................................................		38
Воспроизведение 2-канальных источников сигналов в режиме
пространственного звучания.........................................................................		38
Воспроизведение многоканальных источников сигналов (Dolby Digital,
DTS и т.п.)..................................................................................................		38
Псевдо-пространственное звучание, создаваемое DSP..........................		39
Стереофоническое воспроизведение........................................................		39
Прямое воспроизведение...........................................................................		39
Воспроизведение в режиме PURE DIRECT......................................................		39
Параметры
1	Параметры режимов пространственного звучания................................	40, 41
2	Регулировка тембра................................................................................	42
3	Настройка эквалайзера в соответствии с акустикой комнаты......................	42
4	Функция RESTORER [Восстановление сжатого сигнала].............................	42
5	Функция Night Mode [Ночной режим].......................................................	43
6	Функция Audio Delay [Задержка аудио].....................................................	43
Информация
Состояние.....................................................................................................		43
1	Главная зона..........................................................................................	43
2	Зона 2....................................................................................................	43
Входной аудио сигнал.................................................................................		43
Информация о HDMI....................................................................................		44
1	Информация о сигнале HDMI...................................................................	44
2	Информация о мониторе HDMI................................................................	44
Автоматический выбор режима пространственного звучания.................		44
Быстрый выбор............................................................................................		44
Запомненные станции.................................................................................		44

Воспроизведение
Подготовка к воспроизведению.................................................................		45
Включение питания......................................................................................		45
Выбор источника входного сигнала...............................................................		45
Операции во время воспроизведения............................................................		45
Включение воспроизведения на аудио и видео оборудовании...............		46
Базовые операции.......................................................................................		46
Прослушивание FM/AM радиостанций.......................................................		46
Базовые операции.......................................................................................		46
Запоминание радиостанций.........................................................................		47
Прослушивание запомненных станций..........................................................		47
RDS (Система радио данных)........................................................................		47
Поиск RDS станций......................................................................................		48
Поиск станций по типу вещания....................................................................		48
Поиск станций, передающих информацию о ситуации на дорогах (TP).............		48
Радиотекст (RT)...........................................................................................		49
Воспроизведение информации с плеера iPod®.........................................		49
Базовые операции.......................................................................................		49
Прослушивание музыки................................................................................		50
Просмотр неподвижных изображения или видео с плеера iPod.......................		50
Прочие операции и функции
Прочие операции.........................................................................................		51
Запись на внешнее устройство (режим REC OUT)...........................................		51
Удобные функции........................................................................................		51
Уровни каналов............................................................................................		51
Функция Fader [Баланс фронтальных и тыловых каналов]................................		51
Функция Quick Select [Быстрый выбор].........................................................		52
Функция Personal Memory Plus [Персональные настройки]..............................		52
Запоминание последней функции.................................................................		52
Сохранение данных памяти..........................................................................		52
Сброс микропроцессора..............................................................................		52
Операции с использованием пульта дистанционного управления
Операции с аудио компонентами DENON..................................................		53
Предварительные настройки......................................................................		53
Операции с настроенными компонентами...........................................		5355
Функция Punch Through [Сквозное действие]...........................................		56
Назначение усилителя / Подключение других зон и операции с ними
Настройка зон с помощью функции Amp Assign....................................		57-59
Настройка мультизоного режима и операции с выходами предваритель-
ных усилителей, предназначенных для подключения зоны.....................		59
Операции с зонами......................................................................................		60
Включение и выключение питания................................................................		60
Выбор источника входного сигнала...............................................................		60
Регулировка уровня громкости......................................................................		60
Временное отключение звука.......................................................................		60
Дополнительная информация...........................................		61-69
Устранение возможных неполадок......................................		70, 71
Технические характеристики..................................................		72

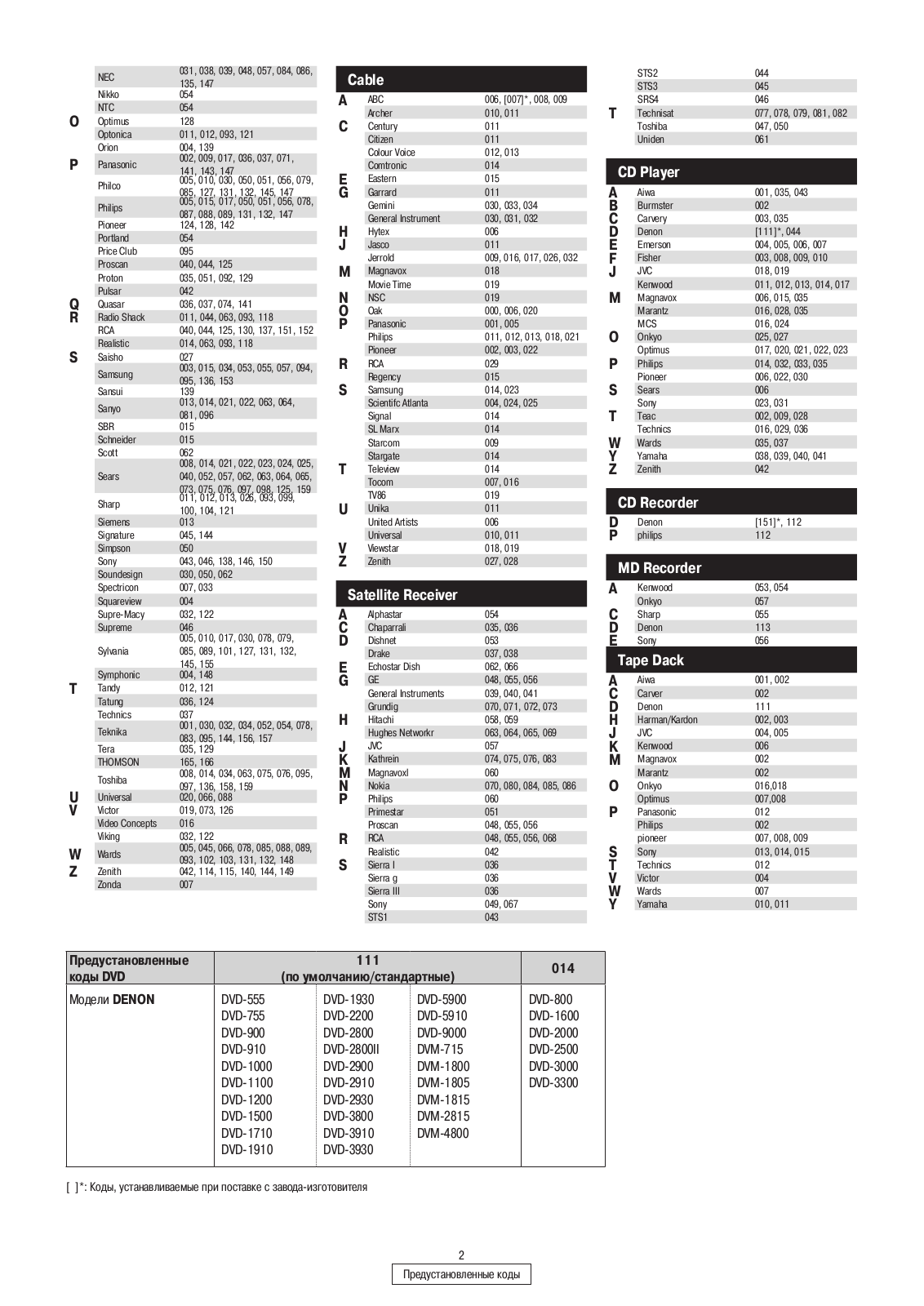

Список предустановленных кодов..........................	Конец данного руководства

Приступаем к ознакомлению с устройством

Благодарим Вас за приобретение этого устройства DENON. Чтобы обеспечить долгую и качественную работу этого устройства, внимательно прочитайте, пожалуйста, все это руководство, прежде чем использовать прибор.

После прочтения сохраните руководство в надежном месте для получения в будущем всех необходимых справок.

Принадлежности

Убедитесь в том, что вместе с устройством вы получили следующие принадлежности:

1	Руководство пользователя................................................................	1 шт.
2	Список сервисных центров...............................................................	1 шт.
3	Пульт дистанционного управления (RC-1081).....................................	1 шт.
4	Батарейки R6P/AA............................................................................	2 шт.
5	Комнатная FM антенна.....................................................................	1 шт.
6	Рамочная AM антенна.......................................................................	1 шт.
7	Измерительный микрофон (длина кабеля около 7,6 м)........................	1 шт.

Меры предосторожности при обращении

•Прежде, чем включать питание

Проверьте еще раз правильность всех подключений и исправность всех соединительных кабелей.

•На некоторые схемы питание подается, даже когда устройство находится в дежурном режиме. Если вы в отъезде или оставляете дом надолго, обязательно отключайте сетевую вилку от розетки.

•Замечание о конденсате

Если между температурой внутри устройства и окружающим воздухом имеется большая разница, то внутри устройства на его рабочих элементах может образоваться конденсат (роса), который может помешать нормальной работе устройства.

Если это произойдет, то прежде, чем использовать устройство, оставьте его выключенным на один - два часа, пока внутренняя и внешняя температуры не выровняются.

•Предупреждения, касающиеся использования мобильных телефонов

Использование мобильных телефонов около этого устройства может привести к помехам. Если это происходит, отнесите мобильный телефон при использовании подальше от этого устройства.

•Перемещение этого устройства

Выключите питание и отключите сетевую вилку от розетки.

Далее, прежде чем перемещать устройство, отсоедините все кабели от других компонентов.

•Обратите внимание, что все рисунки в этом руководстве приводятся только в целях пояснения и могут не соответствовать реальному виду.

Меры предосторожности при установке

Примечание:

Чтобы обеспечить рассеивание тепла устройством, не устанавливайте его в ограниченном пространстве, например, в книжные шкафы или аналогичные ниши.

Примечание

Стена

Информация о пульте дистанционного управления

Помимо ресивера AVR-2308, прилагаемый основной пульт дистанционного управления (RC-1081) можно также использовать для управления перечисленным ниже оборудованием.

1 Компоненты системы DENON

2 Компоненты других производителей

• Путем настройки предустановленной памяти пульта ( страница 53–55)

Установка батареек

1 Поднимите защелку и снимите за-	2 Установите две батарейки с учетом
днюю крышку.	полярности (в соответствии с метка-
	ми внутри отсека для батареек).

3 Установите крышку на место.

Примечания:

•Если устройство перестало работать, даже когда пульт находится близко от него, замените старые батарейки новыми.

•Прилагаемые батарейки предназначены только для проверки функционирования системы.

•При установке батареек обязательно соблюдайте их полярность (устанавливайте

батарейки в соответствии с метками «» и «», имеющимися внутри отека для батареек).

•Чтобы избежать порчи или протечки батареек:

•Не используйте вместе старую и новую батарейки.

•Не используйте батарейки разных типов.

•Не пытайтесь заряжать сухие батарейки.

•Не закорачивайте, не разбирайте, не нагревайте и не бросайте батарейки в огонь.

•Если из батареек вытекла жидкость (электролит), тщательно протрите отсек для батареек и установите новые батарейки.

•Если вы не собираетесь использовать пульт в течение длительного времени, то вынимайте из него батарейки.

•При замене батареек всегда имейте в запасе новые и устанавливайте их сразу, как только возникнет необходимость.

Дальность действия пульта дистанционного управления

При использовании пульта дистанционного управления направляйте его на датчик сигналов пульта.

Около 7 м

Примечание:

Устройство может работать некорректно или пульт дистанционного управления может вообще не работать, если на датчик сигналов пульта попадает прямой солнечный свет или сильный искусственный свет от флуоресцентных и инфракрасных ламп.

	Основные элементы ресивера и их функции
	Если кнопки не описаны здесь, то их описание приводится на страницах, указанных в круглых скобках ( ).
	Передняя панель
	1	Кнопка режима питания (ON/STANDBY [Включено/Дежурный
		режим]).................................................................................................(45)
	2	Индикатор питания..............................................................................(45)
	3	Выключатель питания (	ON [Включено] /	OFF [Выключено])..(45)
	4	Гнездо для подключения наушников PHONES]..................................(45)			• Управляющие функции аналогичны действию кнопки CURSOR		при повороте
	5	Кнопки акустических систем (SPEAKER)...........................................(45)
					против часовой стрелки, а CURSOR	– по часовой стрелке.
	6	Кнопка ZONE2 ON/OFF [Зона 2 включена/выключена]......................(60)
					• Результат нажатия этой ручки аналогичен нажатию кнопки ENTER.
	7	Кнопки быстрого выбора (QUICK SELECT)..........................................(52)
	8	Разъемы V.AUX INPUT [Дополнительный видео вход]......................(18)			§ Кнопки управления курсором (	)...................................................(20)
		Перед использованием гнезд снимите с них крышку
					$ Регулятор MASTER VOLUME [Главный уровень громкости]...............(45)
					% Индикатор главного уровня громкости
					& Дисплей
					/ Датчик сигналов пульта дистанционного управления..........................(3)
					( Кнопка ZONE 2 / REC SELECT [Зона 2 / Выбор режима записи]........(51)
					) Рукоятка SOURCE SELECT [Выбор источника сигнала]......................(45)
	9	Гнездо SETUP MIC [Измерительный микрофон]................................(24)			= Кнопка SOURCE [Источник сигналов]..................................................(45)
	0	Кнопка MENU........................................................................................(20)			A Кнопка INPUT MODE [Входной режим]................................................(36)
	! Кнопка RETURN [Возврат]...................................................................(20)				B Кнопка ANALOG [Аналоговый]..............................................................(36)
	" Ручка SELECT/ENTER [Выбор/Ввод]...................................................(20)				C Кнопка EXT. IN [Подключение внешнего многоканального аудио]...(36)
					D Кнопка BAND [Кнопка выбора диапазона]..........................................(46)
					E Кнопка SHIFT [Сдвиг]............................................................................(47)
					F Кнопки PRESET [Предварительной настройки]..................................(47)
					G Кнопка TUNING [Настройка].................................................................(46)
					H Кнопка RDS(Система радио данных)...................................................(48)
	•	Ручка SELECT/ENTER на основном блоке действует так же, как кнопки CURSOR			I Кнопка PTY (Станции по типу вещания)..............................................(48)
		и на пульте дистанционного управления.			J Кнопка RT (Радиотекст)........................................................................(49)
	Дисплей
					9 Индикатор входного режима
					0 Индикатор источника, выводимого на запись
					Этот индикатор светится при выборе режима REC OUT.
					! Индикатор NIGHT [Ночной режим]
					Индикатор светится при использовании ночного режима.
					" Индикатор RESTORER [Восстановление сжатого звука]
					Этот индикатор светится при включении режима RESTORER.
					§ Индикатор HDMI
		Индикаторы входных сигналов			Этот индикатор светится при воспроизведении с помощью интер-
	1				фейса HDMI.
	2	Индикаторы каналов входных сигналов			$ Индикаторы декодеров
		Светятся при воспроизведении цифровых сигналов.			Эти индикаторы светятся при работе соответствующих декодеров
	3	Информационный дисплей			% Индикаторы режима приема тюнера
		На нем отображаются название источника сигнала, режим пространственного			Эти индикаторы светятся в соответствии с условиями приема, когда в качестве
		звучания, параметры настроек и другая информация.			источника входного сигнала используется тюнер «TUNER».
	4	Индикаторы выходных каналов			• AUTO
	5	Индикаторы фронтальных акустических систем			Индикатор режима автоматической настройки.
					• RDS
		Светятся в соответствии с настройками фронтальных акустических систем A и B
					Этот индикатор светится при приеме RDS вещания.
	6	Индикатор выхода Зоны 2
					• STEREO
		Светится, когда подано питание на Зону 2			В режиме FM вещания этот индикатор светится во время приема стереофони-
	7	Индикатор главного уровня громкости			ческой аналоговой радиостанции.
	8	Индикатор AUDYSSEY MULTEQ XT [Эквалайзер]			• TUNED
					Индикатор правильности настройки на станцию.
		Индикатор светится при использовании эквалайзера для настройки ресивера в
		соответствии с параметрами комнаты.

Задняя панель

																						(19)
1	..................................................................................Разъем RS-232C
2	Гнезда REMOTE CONTROL [Дистанционное управление].................																					(19)
3	Разъемы TRIGGER OUT [Триггерные выходы]..................................																					(19)
4	Гнездо DOCK CONTROL [Управление док-станцией]........................																					(15)
5	Клеммы для подключения акустических систем (SPEAKERS)...........																					(9)
6	Клемма SIGNAL GND [Сигнальная «земля»]......................................																					(14)
7	Сетевой разъем AC OUTLET [Выход сетевого напряжения].............																					(20)
8	Шнур питания......................................................................................																					(20)
9	Цифровые аудио разъемы OPTICAL/COAXIAL [Оптический/
	Коаксиальный]...............................................................................																					(13, 16)

																(13)
0	......................Разъемы COMPONENT VIDEO [Компонентное видео]
! Разъемы HDMI.....................................................................................																(12)
" Разъемы VIDEO / S-VIDEO [Композитное видео / S-Video]...............																(13)
§ Аналоговые аудио разъемы (AUDIO).................................................																(13)
$ Антенное гнездо FM и клеммы AM (TUNER ANTENNA [Антенна
	тюнера])...............................................................................................															(18)
% Разъемы ZONE2..................................................................................																(19)
& Разъемы EXT.IN [Входы для подключения внешнего
	многоканального аудио].....................................................................															(17)
/ Разъемы PRE OUT [Выходы с предварительных усилителей]...........																(9)

Пульт дистанционного управления

(Передняя сторона)

(Обратная сторона)

1	Индикатор.............................................................................................		(53)	1	Кнопка включения питания ZONE2......................................................	(60)
2	Кнопки включения питания.................................................................		(45)	2	Кнопки выбора источника....................................................................	(45)
3	Кнопки тюнера......................................................................................		(47)	3	Кнопки тюнера.................................................................................	(46, 47)
4	Кнопки быстрого выбора....................................................................		(52)	4	Кнопка включения испытательного тонального сигнала (TEST).......	(28)
5	Кнопки выбора источника ...................................................................		(45)	5	Кнопки включения питания главной зоны (MAIN)..............................	(60)
6	Системные кнопки ..............................................................................		(50)	6	Кнопки включения режима пространственного звучания............	(38, 39)
7	Кнопка выбора видео (V.SELECT) .......................................................		(37)	7	Кнопка вывода меню усилителя (A. MENU)........................................	(20)
8	Кнопки управления курсором (	)...........................................	(20)	8	Кнопка включения источника (INPUT).................................................	(36)
9	Кнопка дисплея....................................................................................		(43)	9	Кнопка ввода (ENT)..............................................................................	(20)
0	Кнопка DIMMER [Яркость дисплея]....................................................		(34)	0	Кнопка RETURN [Возврат]...................................................................	(20)

! Переключатели выбора режима....................................................	(45, 49)	! Кнопки управления курсором (	)...........................................	(20)
" Передатчик управляющих сигналов.....................................................	(3)
§ Кнопки регулировки главного уровня громкости...............................	(45)
$ Кнопка отключения звука (MUTING)....................................................	(45)
% Кнопка включения ночного режима (NIGHT)......................................	(43)
& Кнопка включения отображения состояния (STATUS).......................	(50)
/ Кнопка выбора каналов (CH SEL) / ENTER [Ввод] .......................	(20, 51)

Примечания:

Если нажать сильно кнопки на передней и обратной стороне, то кнопка на противоположной стороне также будет активирована.

Подключение компонентов

В приведенных ниже инструкциях приводится описание подключений всех совместимых форматов аудио и видео сигналов. Выбирайте, пожалуйста, те типы соединений, которые подходят для используемого оборудования. Для некоторых типов подключений на ресивере AVR-2308 необходимо про-

дополнительные настройки. Подробности смотрите в инструкциях по подключению, приводимых ниже.

Примечания:

• Не подключайте сетевой кабель до тех пор, пока не произведете все необходимые соединения.

• При выполнении подключений консультируйтесь также с инструкциями по использованию других компонентов.

• Проследите за правильностью подключения каналов (левый канал к левому, правый канал к правому).

• Не связывайте вместе в один жгут соединительные кабели и кабель питания – это может привести к возникновению фона переменного тока и других помех.

Подготовка к подключению

Используемые кабели

Выбирайте кабели, соответствующие подключаемым компонентам.

Аудио кабели		Видео кабели
Коаксиальные цифровые соединения	Компонентные видео подключения
(Оранжевый)	(Зеленый)			(Y)
Коаксиальный цифровой кабель (75 Ом, штекеры)	(Синий)			(PB/CB)
Оптические цифровые соединения	(Красный)			(PR/CR)
Оптический кабель		Компонентный видео кабель
Аналоговые подключения (стерео)	S-Video соединения
(Белый)		S-Video кабель
(Красный)
Стереофонический кабель со штекерами	Композитные подключения
Аналоговые подключения (моно, для сабвуфера)	(Желтый)
		75-омный кабель со штекерами
(Черный)
Кабель со штекерами		Аудио и видео кабели
	HDMI подключения
Подключение акустических систем		19-контактный HDMI кабель
Кабели для акустических систем		Направление распространения сигнала
	Аудио сигнал:		Видео сигнал:
	Выход	Вход	Выход	Вход
	Вход	Выход	Вход	Выход

Функция преобразования видеосигналов

•Эта функция автоматически преобразует различные форматы видео сигналов, поступающих на ресивер AVR-2308, в выходной формат, необходимый для монитора.

•Входные/выходные схемы ресивера AVR-2308 совместимы со следующими типами видео сигналов:

Цифровые видео сигналы: HDMI

Аналоговые видео сигналы: компонентное видео, S-Video и композитное видео

[Распространение видео сигналов внутри ресивера AVR-2308]

Главная зона
Высокое качество
изображения	HDMI разъем	HDMI разъем
	Разъемы компонентного	Разъемы компонентного	Монитор
	видео	видео
	Разъем S-Video	Разъем S-Video
	Разъем композитного	Разъем композитного
	видео	видео
	Видео входы	Видео выходы

----: если в главную зону поступают сигналы формата 480i/576i

•Если эта функция не используется, то подключайте монитор к разъему такого же типа, который используется для входа.

•Разрешение HDMI-совместимого монитора, подключенного к ресиверу AVR-2308 можно проверить с помощью меню «Information» – «HDMI Information» страница 44).

Примечания:

•HDMI сигналы нельзя преобразовать в аналоговые сигналы.

•Входной компонентный видео сигнал 1080р может быть подан только на компонентные выходные видео разъемы.

•Входные компонентные видео сигналы 480p/576p, 1080i и 720p нельзя преобразовать в формат S-Video или композитный формат.

•Если на вход подается нестандартный видео сигнал от игровой приставки или какого-либо иного источника, функция преобразования сигнала может не работать.

Экранное меню для компонентных и HDMI видео выходов.

•При просмотре HDMI или компонентных видеосигналов через ресивер AVR-2308, на экране появляется меню при нажатии кнопки MENU или кнопки DISPLAY на пульте дистанционного управления.

•При подаче на вход ресивера AVR-2308 только HDMI или компонентных видеосигналов, значок экранного меню на картинке не отображается.

Подключение акустических систем

Установка акустических систем

На рисунке ниже представлен базовый пример установки усилителя, к которому подключены 8 акустических систем и монитор.

Сабвуфер	Центральная акустическая система
	Тыловые акустические
	пространственного
	звучания системы

Фронтальные акустические системы

Размещайте фронтальные акустические системы по бокам от монитора или экрана, вровень с поверхностью экран

Боковые акустические системы пространственного звучания

	В таблице ниже показана типичная конфигурация акустических систем для ресивера AVR-2308..
		Фронтальные акустические		Центральная	Боковые акустические		Тыловые акустические системы
		системы			системы
				акустическая						Сабвуфер
		L	R
				система	L	R	L	R	Только одна
		[Левая]	[Правая]
	7.1 каналов	s	s	s	s	s	s	s	–	s
	(пространственного звучания A+B)
	7.1 каналов	s	s	s	s	s	s	s	–	s
	6.1 каналов	s	s	s	s	s	–	–	s	s
	5.1 каналов	s	s	s	s	s	–	–	–	s
	3.1 каналов	s	s	s	–	–	–	–	–	s
	2.1 каналов	s	s	–	–	–	–	–	–	s
	2 канала	s	s	–	–	–	–	–	–	–

	Подключение акустических систем
	Пример: 7.1 каналов (фронтальные A+B)
	Фронтальные акусти-	Фронтальные акусти-	Сабвуфер	Центральная акусти-
	ческие системы А	ческие системы В		ческая система
			Сабвуфер со
			встроенным
			усилителем
			IN – Вход
	L – Левый канал
	R – Правый канал

Боковые акустические системы пространственного звучания

Тыловые акустические системы пространственного звучания

При использовании только одной акустической системы пространственного звучания, подключите его к левому каналу (SBL).

10

Подключение кабелей акустических систем

При подключении акустических систем к ресиверу AVR-2308 внимательно следите за правильностью соединения левого (L) и правого (R) каналов, а также + (красного), и – (черного) полюсов.

1 Снимите с провода акустической системы изоляцию на длину около 10 мм, затем скрутите все жилы провода вместе или заделайте его.

2 Ослабьте гайку клеммы, вращая ее против часовой стрелки.

3Вставьте до изоляции оголенный провод кабеля акустической системы в клемму.

4 Вращая гайку по часовой стрелке, зажмите провод.

Примечания:

•Используйте акустические системы с сопротивлением от 6 до 16 Ом. При одновременном подключении фронтальных акустических систем A и B используйте системы с сопротивлением 8 – 16 Ом.

•Подключайте кабели от акустических систем таким образом, чтобы они не высовывались из клемм. Если эти провода коснутся задней панели или если замкнутся

вместе + и – полюса, то сработает схема защиты усилителя (раздел «Схема защиты»).

•Никогда не касайтесь клемм для подключения акустических систем при включенном питании – это может привести к удару электрическим током.

Схема защиты

Если акустические системы с сопротивлением, меньше допустимого (например, системы с сопротивлением 4 Ом) будут использоваться в течение длительного времени при большом уровне громкости, то внутри ресивера может подняться температура, что приведет к срабатыванию схемы защиты.

При срабатывании схемы защиты акустические системы отключаются, и начинает мигать красный индикатор питания. Если это произойдет, отключите ресивер от розетки, проверьте подключение кабелей от акустических систем и входных кабелей. Если ресивер будет очень горячим, то подождите, пока он остынет, и улучшите вентиляцию вокруг него. Потом подключите сетевой шнур к розетке и снова включите ресивер.

Если схема защиты сработает снова, даже если проблем с вентиляцией устройства нет, а с подключениями все в порядке, то, возможно, ресивер испорчен. Выключите питание и обратитесь в сервисный центр DENON.

11

Подключение оборудования, имеющего HDMI интерфейс

С помощью HDMI подключения видео и аудио

DVD плеер

Монитор

могут передаваться по одному кабелю.

Ресивер AVR-2308 поддерживает HDMI интерфейс версии 1.3a. Эта версия совместима со всеми остальными версиями и позволяет подключать любые компоненты, имеющие HDMI разъем.

Ресивер AVR-2308 совместим с 30- и 36-разрядной системой Deep Color [Глубина цвета].

								Совместимый аудио формат		Параметры	Примеры дисков
								2-канальный линейный PCM	2	канала, 32– 192 кГц, 16/20/24 разряда	CD, DVD-Video, DVD-Audio
								Многоканальный линейный PCM	8	каналов, 32–192 кГц, 16/20/24 разряда	DVD-Audio
								Dolby Digital, DTS	Потоковое аудио		DVD-Video

Система защиты авторского права (HDCP)

Чтобы воспроизводить цифровые видео и аудио сигналы с DVD-Video или DVD-Audio диска с помощью разъемов HDMI/DVI, оба подключенных устройства – DVD плеер и монитор – должны поддерживать систему защиты авторского права, называемую «HDCP» [Защита широкополосного цифрового контента].

HDCP является технологией защиты от копирования, заключающаяся в кодировании данных и взаимной идентификации устройств.

Ресивер AVR-2308 является HDCP-совместимым устройством. Подробности об используемом DVD плеере и мониторе см. в соответствующих инструкциях по эксплуатации.

• По умолчанию HDMI аудио сигналы выводятся через акустические системы, подключенные к ресиверу AVR-2308.

• Чтобы вывести звук с телевизора, произведите настройки в меню: «Manual Setup» – «HDMI setup» – «HDMI Audio Setup»

– «TV» [«Ручная настройка» – «Настройка HDMI» – «Настройка HDMI аудио» – «Телевизор»] страница 29).

Примечания:

•Для воспроизведения DVD-Audio дисков с CPPM защитой от копирования используйте CPPM-совместимый DVD плеер.

•Ресивером AVR-2308 нельзя управлять с другого устройства по HDMI кабелю.

•Параметры выходного аудио сигнала из HDMI разъема (частота дискретизации, битрейт и т.п.) могут ограничиваться подключенным устройством.

•Если используемые устройства не являются HDCP-совместимыми, то видеосигналы могут выводиться некорректно.

•Видеосигналы не будут выводиться, если входные видео сигналы не соответствуют разрешению монитора. В этом случае включите такое разрешение DVD плеера, которое монитор поддерживает.

•Если в меню для настройки «Manual Setup» – «HDMI Setup» – «HDMI Audio Setup» [«Ручная настройка» – «Настройка HDMI» – «Настройка HDMI аудио»] (страница 29) выбрана опция «AMP» [Усилитель], то звук при отключении питания монитора может выключаться.

•Для подключения к HDMI разъему используйте кабель с логотипом HDMI (сертифицированный HDMI продукт). При использовании кабеля, на котором логотип HDMI отсутствует (не сертифицированный HDMI-продукт) нормальное воспроизведение может оказаться невозможным.

•Если монитор или DVD плеер не поддерживают систему Deep Color, то сигнал Deep Color передаваться не будет.

•Если монитор или DVD плеер не поддерживают систему xvYCC, то сигнал xvYCC передаваться не будет.

•Если ресивер AVR-2308 и DVD плеер подключены с помощью HDMI кабеля, то и монитор соединяйте с AVR-2308 HDMI кабелем.

•Если подключенный монитор или DVD плеер имеет только разъем DVI-D, то используйте адаптер HDMI/DVI. При использовании DVI кабеля аудио сигнал не передается.

•Для подключения устройств, совместимых с системой Deep Color используйте соответствующий кабель.

Использование кабеля с адаптером HDMI/DVI

•Теоретически HDMI видео сигналы совместимы с форматом DVI.

При подключении к монитору или другому устройству, снабженному DVI-D разъемом, можно использовать кабель с адаптером HDMI/DVI, но в зависимости от сочетания компонентов, в некоторых случаях видео сигнала может не быть.

•При подключении с помощью адаптера HDMI/DVI видео сигналы могут выводиться некорректно – это может быть обусловлено плохим контактом кабеля и т.д.

12

Подключение монитора (телевизора)

•	Подключите необходимые	страница 8 «Функция преобразования видеосигналов»).
• При использовании HDMI-подключения видео и аудио сигналы можно передавать по одному кабелю.
•	Чтобы вывести аудио сигналы на монитор с HDMI		выберите в меню «Manual Setup» – «HDMI Setup» – «HDMI Audio Setup» [«Ручная настройка» – «Настройка
	HDMI» – «Настройка HDMI аудио»] опцию «TV» [Телевизор		страница 29)

Монитор

Примечания:

• Разъемы компонентного видео на вашем мониторе могут быть помечены по-другому. Подробности см. в инструкции по использованию телевизора.

• С выходных разъемов HDMI монитора не выводятся никакие аудио сигналы. Для воспроизведения аудио сопровождения с помощью монитора выполните соединение аналоговых или цифровых выходные аудио разъемов с входными аудио разъемами монитора.

• Аудио сигналы, выводимые HDMI разъемом, подходят только для вхо-

да HDMI.

• Преобразованные HDMI видео сигналы не содержат аудио сигналов.

Подключение воспроизводящих компонентов

Внимательно следите за правильностью подключения левого (L) и правого (R) каналов и входов и выходов, в случае неправильного соединения подключение необходимо обязательно исправить.

DVD плеер

•Подключите необходимые кабели.

•При использовании HDMI-подключения видео и аудио сигналы могут передаваться по одному кабелю.

DVD плеер

• HDP плеер (плеер высокой четкости) подключается аналогично.

• При использовании для цифрового аудио подключения оптического кабеля, произведите необходимые настройки в меню: «Input Setup»

– «Assign» – «Digital in» [«Настройка источни-

ка сигнала» – «DVD плеер» – «Назначение»

– «Цифровой вход»] страница 37).

13

Проигрыватель грампластинок

Проигрыватель (головка с подвижным магнитом (MM))

Аудио	Земля
выход

•При подключении проигрывателя с головкой MC (подвижная катушка) используйте соответствующий предусилитель (имеется в продаже) или повышающий трансформатор (имеются в продаже).

•Если уровень громкости сделать большим без подключенного проигрывателя, то через акустические системы может быть слышен фон переменного тока или гул.

•Для некоторых проигрывателей при подключении земляного провода могут возникать помехи. Если это так, то отключите его.

Примечания:

Клемма SIGNAL GND на ресивере AVR-2308 предназначена для уменьшения помех при подключении проигрывателя. Эта клемма не является заземлением безопасности.

CD плеер

Подключите необходимые кабели.

CD плеер

•При использовании для цифрового аудио подключения оптического кабеля произведите необходимые настройки в меню: «Input Setup» – «Assign» – «Digital in» [«Настройка источника сигнала» – «Назначение» – «Цифровой вход»] страница 37).

14

Плеер iPod®

Для использования плеера iPod используйте док-станцию (ASD-1R, ASD-3N или ASD-3W, продаются отдельно), подключаемую к ресиверу AVR-2308 кабелем DENON Control Dock. С настройками док-станции плеера iPod можно ознакомиться в инструкции по ее использованию.

Плеер iPod

•С помощью установок, используемых по умолчанию, плеер iPod можно подключить к разъему VCR (iPod).

•Чтобы плеер iPod назначить для работы с другим разъемом (не VCR (iPod)), необходимо произвести соответствующие настройки в меню: «Input Setup» – «(вход, которому назначается док-станция iPod)» – «Assign» – «iPod dock» [«Выбор источника сигнала» – «(вход, которому назначается док-станция iPod)» – «Назначение» – «Док-станция iPod»] страница 37).

Телевизионный/кабельный тюнер

Подключите необходимые кабели.

Телевизионный тюнер

При использовании для цифрового аудио подключения оптического кабеля, произведите необходимые настройки в меню: «Input Setup» – «Assign» – «Digital in» [«На-

стройка источника сигнала» – «Назначение»

– «Цифровой вход»] страница 37).

15

Подключите компонентов для записи

Внимательно проверьте левый (L) и правый (R) каналы, входы и выходы, и выполните внимательно необходимые подключения.

Цифровой видео рекордер

Подключите необходимые кабели.

Цифровой видео рекордер

		• Если вы хотите записывать аналоговые сигналы,
		производите аналоговые подключения.
		• При записи через ресивер AVR-2308 кабель вос-
или	или	производящего устройства должен быть такого
		же типа, который подключен к разъему DVR OUT
		ресивера AVR-2308.
		Пример: TVIN → кабель S-Video: DVR OUT →
		кабель S-Video
		TV IN → композитный кабель: DVR
		OUT → композитный кабель
		• При использовании для видео подключения
		компонентного кабеля произведите необходи-
		мые настройки в меню: «Input Setup» – «Assign»
		– «Component in» [«Настройка источника сиг-
		нала» – «Назначение» – «Компонентный вход»]
		страница 37).
		Примечания:
		Подключайте выход компонента, соединенного с
		выходным разъемом ресивера AVR-2308 OPTICAL2,
		только к входу OPTICAL2.

Кассетный видеомагнитофон

Подключите необходимые кабели.

Кассетный видеомагнитофон

или

•При записи через ресивер AVR-2308 кабель воспроизводящего устройства должен быть такого же типа, который подключен к разъему VCR OUT ресивера AVR-2308.

Пример: TV IN → кабель S-Video: VCR OUT → кабель S-Video

TV IN → композитный кабель: VCR OUT → композитный кабель

•При использовании для видео подключения компонентного кабеля произведите необходимые настройки в меню: «Input Setup» – «Assign» – «Component in» [«Выбор источника сигнала» – «Назначение» – «Компонентный вход»] страница 37).

16

CD рекордер / MD рекордер / Кассетный магнитофон

Произведите аналоговые подключения, если вы хотите записывать аналоговые аудио сигналы, или цифровые подключения, если вы хотите записывать цифровые аудио сигналы – это зависит от типа разъемов, которые имеются на используемых компонентах.

CD рекордер / MD рекордер / Кассетный магнитофон

Компонент с многоканальными выходными разъемами

DVD плеер / Super Audio CD плеер / Внешний декодер

	• Чтобы воспроизводить аналоговые сигналы, подайте их на входы EXT.IN, нажми-
		те на основном блоке кнопку EXT.IN или на пульте дистанционного управления
		кнопку INPUT, выберите «EXT.IN» или произведите настройки в меню: «Input
		Setup» – «Input mode» – «Input Mode» – «EXT.IN» [«Настройка источника сигнала»
Подключение дополнительных устройств	•	– «Входной режим» – «Входной режим» – «EXT.IN»]	страница 36).
		Видео сигнал можно подключать так же, как и для DVD плеера		страница 13).

	Внимательно проверьте левый (L) и правый (R) каналы, а так же входы и выходы,	• Чтобы воспроизводить диски, защищенные от копирования, соединяйте вход EXT.
		IN ресивера AVR-2308 с аналоговым многоканальным выходом DVD плеера.
	убедившись в их правильной коммутации.

Видеокамера / Игровая приставка

Видеокамера / Игровая приставка

17

Подключение антенн
Штекер кабеля FM антенны вставляется в соответствующее гнездо.
Направление на радиостанцию					Подключение AM антенн
FM антенна
		Рамочная AM антенна		1. Нажмите рычажок	2. Вставьте провод.	3. Отпустите рычажок.
		(прилагается)
Коаксиальный
кабель 75 Ом				Примечания:
			• Не подключайте две FM антенны одновременно.
			•	Даже если вы используете наружную AM антенну, рамочную антенну можно не
				отключать.
Комнатная FM			• Убедитесь в том, что провода рамочной AM антенны не касаются металлических
				частей панели.
антенна
(прилагается)
	Заземление	Наружная AM антенна

Сборка рамочной AM антенны

Подключите концы провода к клеммам AM антенны на ресивере.

Снимите виниловые завязки	Отогните в обратном направлении.
и расправьте соединительный
провод.
a. Установка антенны на поверхности	b. Установка антенны на стене.

Подставка Установка на стене с помощью отверстий.

18

Мультизонный режим

Подключение выходов предварительных усилителей к зоне 2

Если подключается другой предварительный усилитель, то разъемы выходов на зону 2 можно использовать для одновременного воспроизведения различных источников сигнала в зоне 2 (страница 57–60)

Монитор (Зона 2)

Дополнительный	Вход
выход		Выход
Инфракрас-		Инфракрасный Гнездо для будущих функций
ный ретранс-		датчик
лятор

Примечания:
• Для аудио выхода используйте высококачественный шнур, в противном случае могут возникать фоновое гуденье и прочие помехи.
• Инструкции по установке и работе отдельно продаваемых устройств приводятся в прилагаемых к ним руководствам.
• Чтобы осуществить мультизонное воспроизведение, см. раздел «Назначение усилителя / Подключение других зон и операции с ними» (	страницы 57–60).
Внешнее управляющее устройство
Разъем RS-232C
Этот разъем используется для подключения внешнего
управляющего устройства.
Если вы хотите управлять ресивером AVR-2308 от
внешнего устройства с помощью интерфейса RS-
232C, то сначала выполните описанные ниже опе-
рации.
1 Включите питание ресивера AVR-2308.
2 Выключите питание ресивера AVR-2308 с внешнего
контроллера.
3 Убедитесь в том, что AVR-2308 находится в дежур-
ном режиме.

•При использовании ресивера в сочетании с радиочастотным (RF) пультом дистанционного управления (RC-7000CI, продается отдельно) или радиочастотным дистанционным приемником (RC-7001CI, продается отдельно) возможны двухсторонние коммуникации с радиочастотным пультом.

Информация о состоянии ресивера AVR-2308, а также аудио файлы с iPod плеера и Интернета могут просматриваться на дисплее радиочастотного пульта. Подробности смотрите в инструкциях по использованию соответствующих устройств.

•При использовании ресивера вместе с радиочастотным пультом дистанционного управления или радиочастотным приемником произведите настройки в меню: «Manual Setup» – «Option Setup» – «2Way Remote» – «Used» [«Ручная настройка» – «Настройка опций» – «2-сторонний пульт» – «Используется»] страница 34).

19

Выходные триггерные разъемы
Питание внешнего устройства, снабженного вхо-
дом триггерного управления, можно включать и
выключать в соответствии с операциями, произво-
димыми на ресивере AVR-2308. Подробности см.
в меню: «Manual Setup» – «Option Setup» – «Trig-
ger Out»[«Ручная настройка» – «Настройка опций»
– «Триггерный выход»]	страница 33).
• Выходной уровень: 150 мА/ 12 В постоянного
тока
Проверьте состояние триггерного входа под-
ключаемого устройства.

Подключение сетевого кабеля

Прежде, чем подключать сетевой шнур, завершите все остальные соединения.

	К домашней сетевой розетке
	(переменное
Сетевой кабель (прилагается)	напряжение 230 В, 50 Гц)

Подключения к сетевой розетке

• Эта розетка предназначена для подключения внешних аудио приборов.

• Напряжение в этой розетке включается и выключается вместе с включением и выключением ресивера.

• К этой розетке можно подключать аудио оборудование, потребляющее мощность не более 100 Вт (ток 0,43 А).

Примечания:

•Плотно вставляйте все сетевые вилки в розетку. Плохой контакт может привести к помехам при работе ресивера.

•Выходную розетку используйте только для подключения аудио приборов. Не используйте ее для подключения фенов и других электроприборов.

После того, как все будет подключено

Включение питания (страница 45).

20
