Zoom H4V2 User Manual [de]

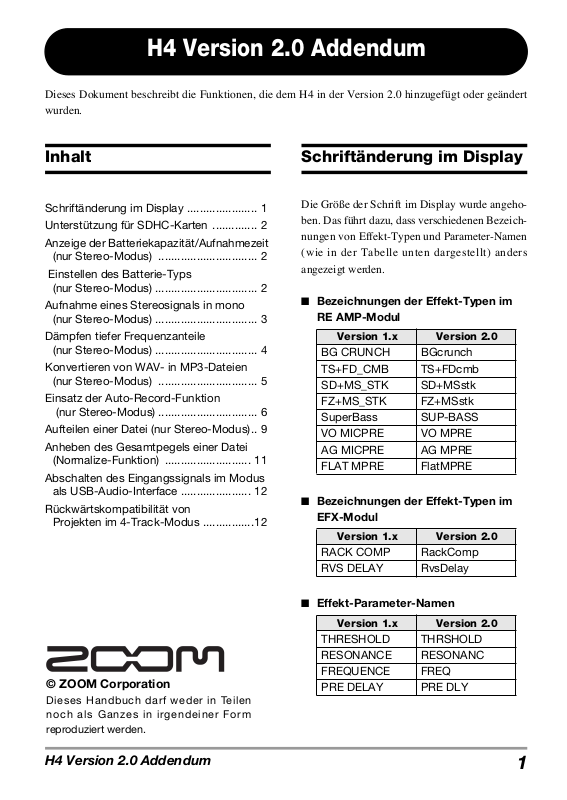

H4 Version 2.0 Addendum
Dieses Dokument beschreibt die Funktionen, die dem H4 in der Version 2.0 hinzugefügt oder geändert
wurden.
Inhalt
Schriftänderung im Display ...................... 1
Unterstützung für SDHC-Karten .............. 2
Anzeige der Batteriekapazität/Aufnahmezeit
(nur Stereo-Modus) ............................... 2
Einstellen des Batterie-Typs
(nur Stereo-Modus) ................................ 2
Aufnahme eines Stereosignals in mono
(nur Stereo-Modus) ................................ 3
Dämpfen tiefer Frequenzanteile
(nur Stereo-Modus) ................................ 4
Konvertieren von WAV- in MP3-Dateien
(nur Stereo-Modus) ............................... 5
Einsatz der Auto-Record-Funktion
(nur Stereo-Modus) ............................... 6
Aufteilen einer Datei (nur Stereo-Modus).. 9
Anheben des Gesamtpegels einer Datei
(Normalize-Funktion) ........................... 11
Abschalten des Eingangssignals im Modus
als USB-Audio-Interface ...................... 12
Rückwärtskompatibilität von
Projekten im 4-Track-Modus ................12
© ZOOM Corporation
Dieses Handbuch darf weder in Teilen
noch als Ganzes in irgendeiner Form
reproduziert werden.
Schriftänderung im Display
Die Größe der Schrift im Display wurde angehoben. Das führt dazu, dass verschiedenen Bezeichnungen von Effekt-Typen und Parameter-Namen
(wie in der Tabelle unten dargestellt) anders
angezeigt werden.
Bezeichnungen der Effekt-Typen im
■
RE AMP-Modul
Version 1.x
BG CRUNCH BGcrunch
TS+FD_CMB TS+FDcmb
SD+MS_STK SD+MSstk
FZ+MS_STK FZ+MSstk
SuperBass SUP-BASS
VO MICPRE VO MPRE
AG MICPRE AG MPRE
FLAT MPRE FlatMPRE
Bezeichnungen der Effekt-Typen im
■
EFX-Modul
Version 1.x
RACK COMP RackComp
RVS DELAY RvsDelay
Effekt-Parameter-Namen
■
Version 1.x
THRESHOLD THRSHOLD
RESONANCE RESONANC
FREQUENCE FREQ
PRE DELAY PRE DLY
Version 2.0
Version 2.0
Version 2.0
H4 Version 2.0 Addendum
1
H4 Version 2.0 Addendum
Unterstützung für SDHC-Karten
Neben herkömmlichen SD-Karten unterstützt der
H4 nun auch SDHC-Karten mit hoher Kapazität,
woduch die maximale Kapazitä von 2 auf 4 GB
steigt. Informationen zu den ünterstützten Karten
finden Sie auf der Webseite der ZOOM Corporation (http://www.zoom.co.jp).
Aufgrund dieser Änderung stehen nurmehr folgende Zeichen für die Benennung von Dateien und
Ordnern zur Verfügung:
(Leerzeichen) ! # $ % & ' ( ) + , 0 1 2 3 4 5 6 7 8 9 ; = @
A B C D E F G H I J K L M N O P Q R S T U
V W X Y Z [ ] ^ _ `
a b c d e f g h i j k l m n o p q r s t u v w x
y z { }
˜
Dateien und Ordner, deren Namen andere als die
oben genannten Zeichen enthalten, stehen nicht
zur Verfügung.
Anzeige der Batteriekapazität/
Aufnahmezeit
(nur Stereo-Modus)
Einstellen des Batterie-Typs (nur
Stereo-Modus)
Das Hauptmenü im Stereo-Modus enthält nun
einen Eintrag zur Angabe des Batterie-Typs. Um
eine genaue Anzeige der Restkapazität zu erhalten, stellen Sie den Batterie-Typ wie folgt ein.
1.
Drücken Sie im obersten Screen im
Stereo-Modus die Taste [MENU] mittig.
Das Hauptmenü wird eingeblendet, in dem Sie
auf die Einstellungen des H4 zugreifen.
2.
Bewegen Sie das Jog-Datenrad nach
oben/unten und setzen Sie den Cursor auf „BATTERY“. Drücken Sie das
Jog-Datenrad.
Nun wird der BATTERY-Screen zur Angabe des
Batterie-Typs angezeigt.
Der Haupt-Screen im Stereo-Modus zeigt nun
die verbliebene Batterie- (nur im Batteriebetrieb)
und Aufnahmekapazität im gewählten Aufnahmeformat an.
Batteriestatus Verbliebene Aufnahmezeit
2
3.
Bewegen Sie das Jog-Datenrad nach
oben/unten, um den Cursor abhängig
vom Batterie-Typ auf „ALKALI“
(Alkaline/Oxyrid-Batterien) oder „NiMH“ (Nickel-Hydrid-Batterien) einzustellen.
Die Einstellung wird sofort aktiviert.
H4 Version 2.0 Addendum
H4 Version 2.0 Addendum
4.Abschließend drücken Sie die Taste
[MENU] mittig und wechseln so zum
obersten Screen im Stereo-Modus.
Aufnahme eines Stereosignals in
mono (nur Stereo-Modus)
Der H4 ermöglicht eine Mono-Aufnahme über
die internen oder externen Mikrofone oder von
einem externen Gerät. Das kann bei Gesprächsmitschnitten oder Effekt-Sounds von Vorteil
sein, wo eine Datenverwaltung von Monosignalen von Vorteil ist.
Drücken Sie im obersten Screen im
1.
Stereo-Modus die Taste [MENU] im
unteren Bereich (INPUT MENU).
Das INPUT-Menü zur Anpassung der Eingangsbezogenen Parameter wird eingeblendet.
Nun wird der Screen angezeigt, in dem Sie die
Mono-Mix-Funktion an- bzw. abschalten.
Bewegen Sie das Jog-Datenrad nach
3.
oben/unten und setzen Sie den Cursor auf „ON“. Drücken Sie das JogDatenrad.
Die Mono-Mix-Funktion ist nun aktiv.
Drücken Sie die Taste [MENU] mittig,
4.
um zum obersten Screen im StereoModus zurückzukehren.
Führen Sie die Aufnahme aus.
5.
Das Stereosignal der internen Mikrofone oder
der Buchsen [INPUT 1]/[INPUT 2] wird zusammengemischt und das Ergebnis als Stereodatei
mit identischen Signalen für den linken und rechten Kanal aufgenommen (siehe Abb. unten).
2.
Bewegen Sie das Jog-Datenrad nach
oben/unten und setzen Sie den Cursor auf „MONO MIX“. Drücken Sie
das Jog-Datenrad.
MONO-MIX-Funktion
Linker Eingangskanal
Mix to mono
Rechter Eingangskanal
H4 Version 2.0 Addendum
HINWEIS
• Dateien, die Sie nach diesem Verfahren erzeugen, werden mit „MONO-xxx.wav“ oder
„MONO-xxx.mp3“ (xxx ist eine Zahl zwischen
000 und 999) benannt und im Ordner für den
Stereo-Modus gespeichert.
Recorder
Monosignal
Monosignal
Linker Kanal
Rechter Kanal
3
H4 Version 2.0 Addendum
• Diese Einstellung wird innerhalb der StereoModus-Einstellungen gespeichert.
Dämpfen tiefer Frequenzen (nur
Stereo-Modus)
Der H4 integriert nun einen Hochpassfilter, mit
dem Sie Windgeräusche bei Außenaufnahmen
und Poppgeräusche bei der Aufnahme eines Sängers wirkungsvoll unterdrücken. Folgendermaßen können Sie den Filter aktivieren.
Drücken Sie im obersten Screen im
1.
Stereo-Modus die Taste [MENU] im
unteren Bereich (INPUT MENU).
Das INPUT-Menü zur Anpassung der Eingangsbezogenen Parameter wird eingeblendet.
Bewegen Sie das Jog-Datenrad nach
2.
oben/unten und setzen Sie den Cursor auf „LO CUT“. Drücken Sie das
Jog-Datenrad.
Nun wird der Screen angezeigt, in dem Sie die
Hochpass-Funktion an- bzw. abschalten.
Einstellung Einsatzfrequenz
OFF/Aus Kein Filter
1 80 Hz
2 98 Hz
3 115 Hz
4 133 Hz
5 150 Hz
6 168 Hz
7 185 Hz
8 203 Hz
9 220 Hz
10 237 Hz
Drücken Sie die Taste [MENU] mittig,
4.
um zum obersten Screen im StereoModus zurückzukehren.
HINWEIS
Diese Einstellung wird innerhalb der StereoModus-Einstellungen gespeichert.
Bewegen Sie das Jog-Datenrad nach
3.
oben/unten, um die Einsatzfrequenz
des Hochpassfilters einzustellen (1 –
10). Drücken Sie das Jog-Datenrad.
Je niedriger der Wert ist, desto tiefer liegt die
Einsatzfrequenz. Die Tabelle zeigt die Frequenzeinstellungen für die jeweiligen Werte.
4
H4 Version 2.0 Addendum
