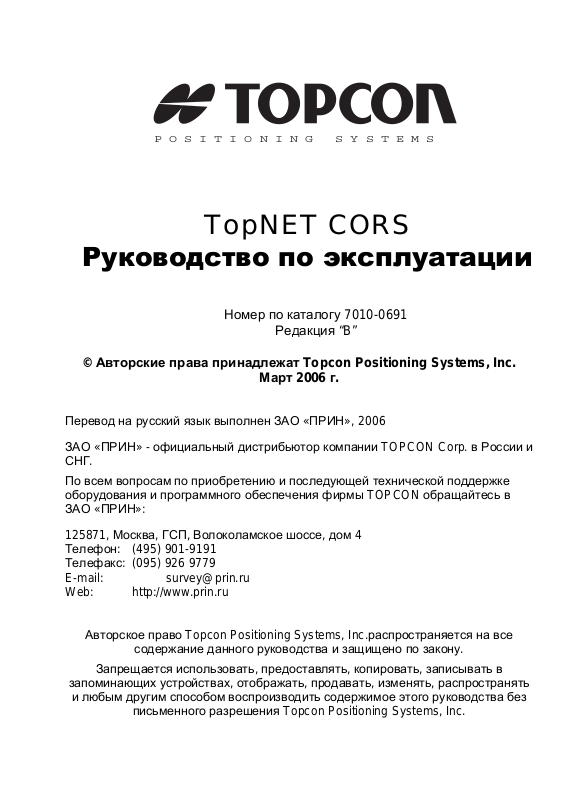

P O S I T I O N I N G S Y S T E M S
TopNET CORS
Руководство по эксплуатации
Номер по каталогу 7010-0691 Редакция “B”
© Авторские права принадлежат Topcon Positioning Systems, Inc.
Март 2006 г.
Перевод на русский язык выполнен ЗАО «ПРИН», 2006
ЗАО «ПРИН» - официальный дистрибьютор компании TOPCON Corp. в России и СНГ.
По всем вопросам по приобретению и последующей технической поддержке оборудования и программного обеспечения фирмы TOPCON обращайтесь в ЗАО «ПРИН»:
125871, Москва, ГСП, Волоколамское шоссе, дом 4
Телефон: (495) 901-9191 Телефакс: (095) 926 9779 E-mail: survey@prin.ru Web: http://www.prin.ru
Авторское право Topcon Positioning Systems, Inc.распространяется на все содержание данного руководства и защищено по закону.
Запрещается использовать, предоставлять, копировать, записывать в запоминающих устройствах, отображать, продавать, изменять, распространять и любым другим способом воспроизводить содержимое этого руководства без письменного разрешения Topcon Positioning Systems, Inc.
Условия и положения
Благодарим Вас за приобретение изделия фирмы Topcon. Это руководство по эксплуатации было составлено для того, чтобы помочь Вам грамотно и максимально эффективно использовать изделие. Эксплуатация изделия должна осуществляться при условиях, указанных в этом документе и в руководстве пользователя.
Меры безопасности
Это изделие предназначено для промышленного использования. Всегда соблюдайте меры безопасности при эксплуатации этого изделия, равно как и других изделий производства
фирмы Topcon.
Авторские права
Все содержимое этого руководства является интеллектуальной собственностью фирмы TPS и защищено авторским правом. Все права сохранены. Запрещается использовать, получать доступ, копировать, хранить, отображать, использовать для создания составительских работ, продавать, изменять, публиковать, распространять, либо позволять третьей стороне получать доступ к любым рисункам, содержимому, информации либо данным из этого руководства без письменного разрешения фирмы TPS. Перечисленное выше содержимое может использоваться только для обеспечения эксплуатации приобретенного изделия. Информация и данные, содержащиеся в этом руководстве, являются ценным активом TPS, при создании которого были осуществлены существенные затраты труда, времени и денежных средств и являются плодом собственных усилий TPS по подборке, выбору и систематизации.
Товарные знаки
TopNET CORS, TopNET-S, TopNET-R, HiPer и Topcon являются торговыми марками либо зарегистрированными торговыми знаками фирмы Topcon Positioning Systems, Inc. Windows и Outlook являются зарегистрированными торговыми марками Microsoft Corporation. InstallShield является зарегистрированной торговой маркой InstallShield Software Corporation.
Названия изделий или компаний, упомянутые в этом руководстве, могут быть товарными знаками соответствующих собственников.
Отклонение гарантии
ЗА ИСКЛЮЧЕНИЕМ ГАРАНТИЙНЫХ ОБЯЗАТЕЛЬСТВ И ЛИЦЕНЗИОННЫХ СОГЛАШЕНИЙ, ПРИЛАГАЕМЫХ К ИЗДЕЛИЮ, ЭТО РУКОВОДСТВО И ИЗДЕЛИЕ ПОСТАВЛЯЮТСЯ “КАК ЕСТЬ”. ФИРМА TOPCON И ЕЁ ПРЕДСТАВИТЕЛЬ (ЗАО «ПРИН») НЕ НЕСУТ ОТВЕТСТВЕННОСТЬ ЗА ТЕХНИЧЕСКИЕ ИЛИ РЕДАКТОРСКИЕ ОШИБКИ И ПРОПУСКИ, СОДЕРЖАЩИЕСЯ В ЭТОМ РУКОВОДСТВЕ, РАВНО КАК И ЗА УБЫТКИ СЛУЧАЙНЫЕ, ЛИБО ЯВЛЯЮЩИЕСЯ ЗАКОНОМЕРНЫМ СЛЕДСТВИЕМ ПРИМЕНЕНИЯ, ИСПОЛЬЗОВАНИЯ ИЛИ ЭКСПЛУАТАЦИОННЫХ КАЧЕСТВ ЭТОГО ДОКУМЕНТА ЛИБО ИЗДЕЛИЯ.
Гарантийные обязательства и лицензионное соглашение, если они выдаются на изделие, содержатся в Руководстве пользователя.
Лицензионное соглашение
Использование любого программного обеспечения, поставляемого Topcon, в том числе и загружаемого с интернет-сайта фирмы, должно производиться при принятии условий, указанных здесь, равно как и в изложенных в руководстве пользователя.
Гарантийные обязательства и лицензионное соглашение приведены в руководстве пользователя.
Оглавление
Глава0 |
1 |
|
|
|
||
Введение |
......................................................................................... |
1-1 |
||||
Установка1H1H |
TopNET CORS ........................................................................................ |
1-4 |
||||
Установка2H2H |
TopNET CORS на сервере................................................................. |
1-4 |
||||
Установка3H3H |
TopNET-R на рабочем месте оператора........................................... |
1-9 |
||||
Запуск4H4H |
TopNET CORS ............................................................................................ |
1-10 |
||||
Запуск5H5H |
TopNET-S................................................................................................. |
1-10 |
||||
Запуск6H6H |
TopNET-R................................................................................................. |
1-10 |
Глава7H7H |
2 |
|
|
|
|
Эксплуатация TopNET CORS....................................................... |
2-1 |
||||
Ключ8H8H |
аппаратной защиты........................................................................................ |
2-1 |
|||
Настройка9H9H |
НФОС...................................................................................................... |
2-2 |
|||
Передача10H10H |
данных с опорных станций на мобильные объекты............................ |
2-3 |
P/N 7010-0691 |
i |
|
|
Оглавление
Для заметок:
ii |
TopNET CORS Руководство по эксплуатации |
|
|
Глава 1
Введение
Программное обеспечение TopNET CORSTM является мощным инструментом, предназначенным для простого и эффективного управления сетью, состоящей из произвольного количества Непрерывно Функционирующих Опорных Станций
(НФОС) (Continuously Operating Reference Stations, CORS). TopNET CORS
позволяет использовать данные обеих развернутых глобальных спутниковых навигационных систем (ГНСС), GPS и ГЛОНАСС. Программное обеспечение построено по модульному принципу, что обеспечивает простоту работы в минимальной конфигурации, но вместе с тем позволяет осуществить при необходимости расширение функциональности системы добавлением модулей
TopNET RTKTM и TopNET VRSTM.
Компания или организация, эксплуатирующая опорные станции ГНСС как для собственных нужд, так и для предоставления данных с них сторонним организациям, заинтересована в надежной и гибкой системе. В этом плане TopNET CORS обеспечивает следующие возможности по контролю и управлению НФОС:
•соединение с НФОС через Интернет, кабельные и GSM модемы, с использованием последовательных портов стандарта RS-232 либо USB
•настройка ГНСС приемников НФОС, в том числе дистанционное обновление встроенного программного обеспечения и файлов разрешения опций (Option Authorization File, OAF)
•настройка параметров пункта
•настройка параметров передачи в эфир дифференциальных кодовых и фазовых поправок (DGPS/RTK) для каждой НФОС
•настройка параметров записи файлов данных измерений для каждой НФОС
•автоматизированное или инициируемое оператором скачивание файлов с НФОС
•настройка автоматической пересылки файлов данных измерений (во внутрифирменном формате и/или RINEX) на FTP сервер(ы)
•слежение за признаками состояния спутников и отношением сигнал/шум измерительных каналов
•отображение текущих результатов автономного местоопределения, количества отслеживаемых GPS и ГЛОНАСС спутников и отсчета времени НФОС
•автоматизированная отсылка тревожных сообщений по каналу электронной почты (e-mail)
P/N 7010-0691 |
1-1 |
|
|
Введение
На рис. 1-1 представлена схема сети TopNET CORS, состоящей из нескольких НФОС (TPS Receiver 1,2…N), соединенных каналами передачи данных с центральным сервером, на котором исполняется программа TopNET-S. Рабочие места операторов (CLIENT 1,2…M) подключены к серверу через каналы передачи данных.
Рис. 1-1. Схема сети TopNET CORS
Программное обеспечение TopNET CORS накапливает, отсылает и загружает файлы данных измерений во внутрифирменном формате и преобразованные в RINEX на FTP сервер(ы) по выбору и под управлением уполномоченного системного администратора. Системный администратор всегда имеет полные права доступа к настройкам приемников НФОС, и он может делегировать полные или ограниченные права доступа операторам. Помимо этого, системный администратор также управляет процессом записи данных и имеет возможность производить обновление встроенного программного обеспечения приемников НФОС. Все эти операции системный администратор может производить с любого компьютера сети, изображенной на рис. 1-1.
Используя TopNET CORS, вы можете использовать НФОС также для формирования в реальном масштабе времени дифференциальных поправок по кодовым измерениям в формате RTCM и измерениям по фазе несущей в формате CMR. Передача сформированных поправок потребителям может производиться по каналам связи, выбираемых владельцем системы в зависимости от решаемых задач, разрешений регулирующих органов, требований пользователей системы и наличия доступных телекоммуникационных сетей.
