Digitaler Satelliten-receiver
Bedienungs- und Sicherheitshinweise
r eceptor De Satélite Digital
Instrucciones de utilización y de seguridad
r icevitore Satellitare
Digitale
Indicazioni per l’uso e per la sicurezza
Digital Satellite receiver
Operation and Safety Notes
SL35
5
ReCeptOR
de sAtélite diGitAl
RiCevitORe
sAtellitARe diGitAle
Estado de las informaciones · Versione delle informazioni
Last Information Update · Stand der Informationen:
03 / 2009 · Ident.-No.: SL35 032009 - 5
IAN: 26277
COMAG Handels AG
Zillenhardtstr. 41
D-73037 Göppingen
5
AprireAprire
67%<
6/
21
'LJLWDOHU6DWHOOLWHQ5HFHLYHU
&+
&
&+
100% Black+Silver
for light surfaces
Panoramica dell‘apparecchio
Panoramica dell‘apparecchio
GARANTIE
Lato anteriore del ricevitore
Lato posteriore del ricevitore
Telecomando
Lato anteriore del ricevitore
1 – Ricevitore a infrarossi per i segnali del telecomando
2 LED STBY Il LED si illumina quando il ricevitore è in funzionamento in
modo standby
3 LED ON Il LED si illumina quando il ricevitore è acceso
4 STANDBY Accendere e passare in funzionamento standby.
Tenendo questo tasto premuto più di 10 secondi,
verranno ripristinati i valori predeniti. Attenzione!
in questo modo verranno perse le impostazioni personali.
5 CH – Passaggio alla posizione di canale successiva
inferiore/movimento cursore in basso
6 CH + Passaggio alla posizione di canale successiva superiore/
movimento cursore verso l‘alto
Lato posteriore del ricevitore
1 LNB IN Collegamento LNB per cavo antenna
2 IF OUT Collegamento LNB per un secondo ricevitore satellitare
3 VCR Collegamento SCART videoregistratore
4 TV Collegamento SCART televisore
5 100 – 240 V~ Collegamento di rete
50/60 Hz, 20 W
6 ON/OFF Interruttore di accensione
7 RS 232 Interfaccia seriale
8 COAXIAL Uscita audio coassiale digitale
9 AUDIO L Collegamento audio stereo a sinistra
10 AUDIO R Collegamento audio stereo a destra
Mittente Scrivere in STAMPATELLO • Rispettare i quadratini
Cognome
Nome
Via
CAP e località
Telefono con presso
Modello: SL 35
Firma dell’acquirente
TAGLIARE QUESTA SEZIONE E ALLEGARLA ALL’APPARECCHIO
Indicazione dell’errore:
e
s
i
m
•
6
3
•
•
Garanzia
d
a
l
l
a
Indirizzo assistenza:
Digital Trade S.r.l.
Via Pio La Torre 6
I-61020 Montecchio
Hotline di assistenza:
0039 - 0721 499 809
E-Mail:
marketing@
digitaltradeitalia.it
•
a
i
d
d
a
t
a
o
t
s
i
u
q
c
#
Il telecomando
1 Standby Accensione e funzionamento in standby
2 ZOOM Ingrandimento immagine
3 LISTA Richiamare la lista dei canali TV
4 TIMER Richiamare il timer
5 TEXT Richiamare il Teletext
6 MUTE Commutazione audio in mute
7 M/P Funzione Multipicture, richiamare l'anteprima
immagine
8 V+ Aumento volume/movimento cursore a destra
9 OK In funzionamento normale: richiamare la lista di
programmi attuale. In menu: confermare la voce di
menu.
10 CH
11 FAV Richiamare la propria lista preferiti.
12 RECALL Passaggio al canale scelto in precedenza
13 PAUSA Fermo immagine
14 INFO Visualizzazione dati di ricezione del canale attuale
15 0–9 Selezione diretta del canale, immissione cifra
16 P– In funzionamento normale: cambio gruppi di canali
17 P+ In funzionamento normale: cambio gruppi di canali
18 V– Riduzione volume/movimento cursore verso sinistra
19 CH
20 MENU Richiamo del menu principale
21 EXIT Uscita dal menu o dalla voce di menu
22 AUDIO Modifica Modo Audio
23 EPG Guida elettronica canale (se offerta dall'emittente)
24 TV/SAT Commutazione tra antenna di casa e antenna
25 TV/RADIO Commutazione tra modo TV e modo Radio
Passaggio alla posizione di canale successiva
inferiore/movimento cursore in basso
(funzione sat finder)
In Lista canali TV: commutazione per blocco di dieci
In Lista canali TV: commutazione per blocco di dieci
Passaggio alla posizione di canale successiva
superiore/
movimento cursore verso l'alto
satellitare
Ricevitore satellitare digitale
SL 35
SL 35
SL 35SL 35
Istruzioni per l'uso
Riserva di modifiche ed errori.
Per gli errori di stampa non ci assumiamo alcuna
responsabilità.
Versione 1.2_IT, 29.01.2009
Gentile cliente,
per un comportamento ecologico, spenga il ricevitore con
l’interruttore di accensione sul lato posteriore dopo averlo
utilizzato.
In questo modo contribuirà positivamente alla tutela
dell’ambiente e risparmierà denaro.
Premessa
Queste istruzioni per l’uso sono di ausilio per un utilizzo
• regolamentare
• sicuro
• vantaggioso
del ricevitore satellitare digitale, definito in breve
ricevitore.
Si presuppone che l’utente del ricevitore abbia
conoscenze generali nell’utilizzo di apparecchi
dell’elettronica d'intrattenimento.
Ogni persona che
• monta,
• collega,
• utilizza,
• pulisce,
• smaltisce
questo ricevitore o l'antenna deve essere a conoscenza
del contenuto completo di queste istruzioni per l'uso.
Conservare sempre queste istruzioni per l'uso accanto al
ricevitore.
Struttura delle istruzioni per l'uso
I diversi elementi delle istruzioni per l’uso presentano
caratteristiche fisse. In questo modo si distingue
facilmente se si tratta di
testo normale,
• elenchi numerati
o
passaggi di azioni.
3
Sommario
Premessa........................................................................3
Struttura delle istruzioni per l'uso................................3
Sommario .......................................................................4
Avvertenze di sicurezza ................................................6
Avvertenze di sicurezza di base ...............................6
Spiegazione delle avvertenze di sicurezza ....................11
Utilizzo conforme ...........................................................11
Volume della fornitura.................................................12
Descrizione...................................................................13
Collegamento del ricevitore........................................17
Montaggio del cavo LNB................................................18
Collegamento con il cavo SCART..................................21
Collegamento audio con il cavo cinch............................23
Collegamento di un ricevitore audio digitale ..................25

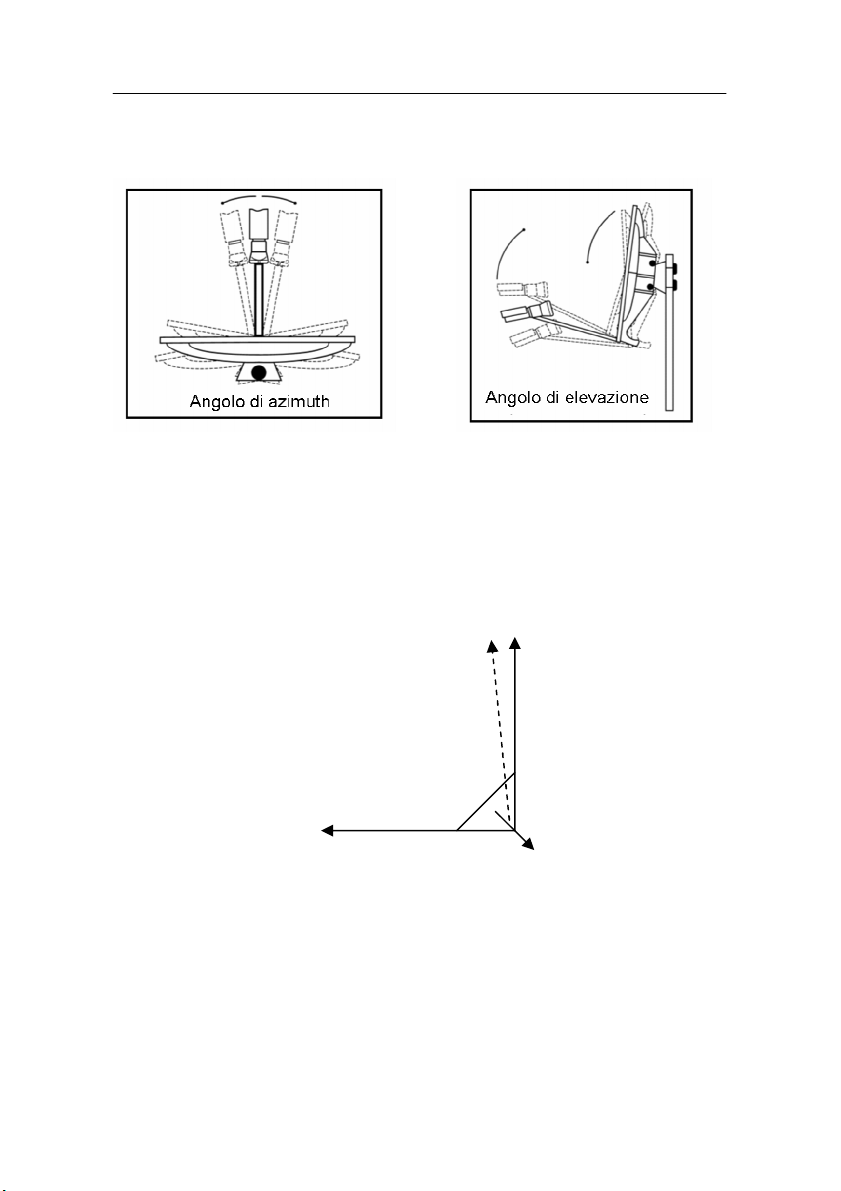

Collegamento e orientamento a grandi linee
dell'antenna....................................................................27
Messa in funzione........................................................32
Telecomando.................................................................32
Il ricevitore .....................................................................34
Utilizzo ..........................................................................35
Visualizzazioni a schermo in caso di cambio canale .....35

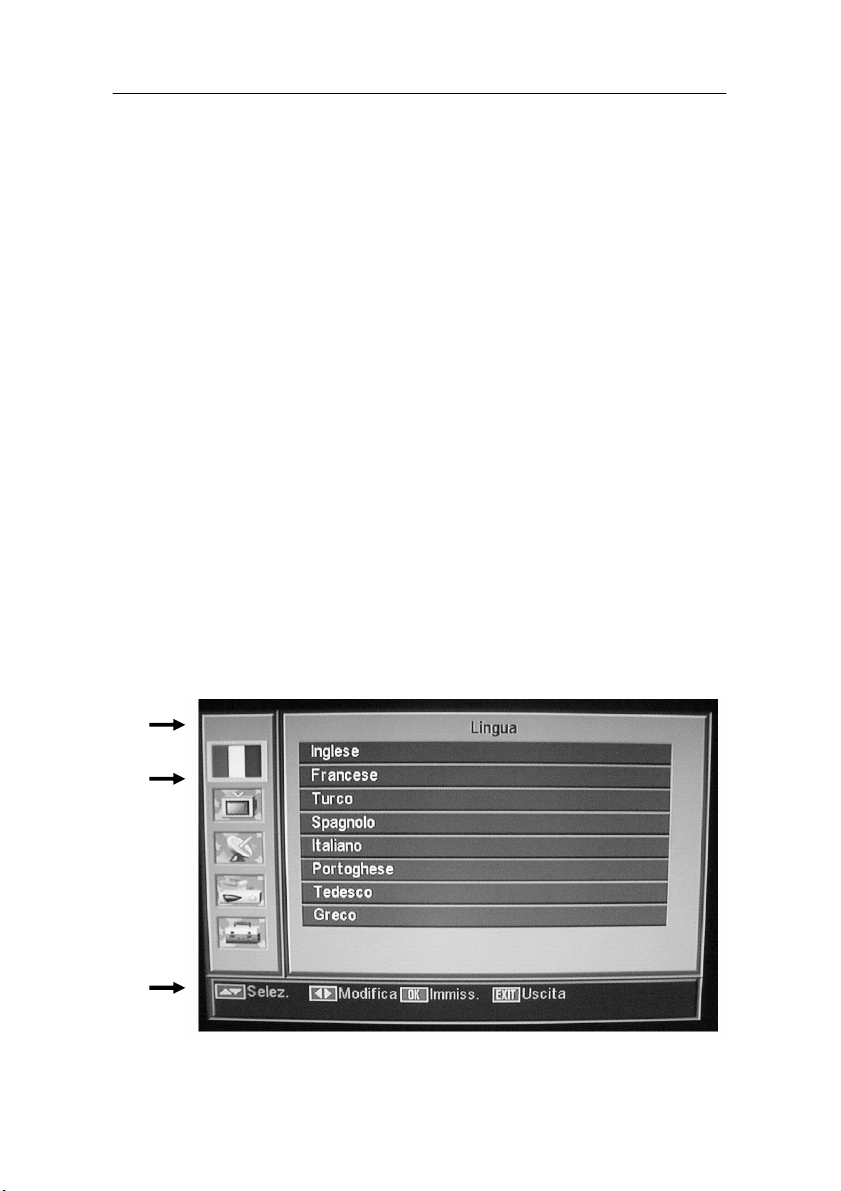

Interfaccia utente sullo schermo TV...............................37
Struttura del menu .........................................................38
Spostamenti tra i menu..................................................39
Canale (Simbolo: televisore)..........................................40
Installazione (simbolo: antenna satellitare)....................46
Impost. del sistema (simbolo: Ricevitore) ......................50
Strumenti (simbolo: cassetta attrezzi)............................55
Aggiornamento software via satellite .............................56
4
Tasti con funzioni speciali ..........................................57
Commutazione TV/SAT .................................................57
Commutazione TV/Radio...............................................57
ZOOM............................................................................57
LISTA.............................................................................58
AUDIO ...........................................................................58
EPG ...............................................................................58
TEXT..............................................................................59
M/P - Multipicture...........................................................59
MUTE.............................................................................60
FAV................................................................................60
RECALL.........................................................................60
INFO - Segnale acustico per l'orientamento
dell'antenna satellitare ...................................................60
0 - Sleeptimer ................................................................61
PAUSA...........................................................................61
Smontare ......................................................................62
Pulizia ...........................................................................62
Suggerimenti ed espedienti/Risoluzione dei
problemi........................................................................63
Smaltimento .................................................................67
Dati tecnici....................................................................68
Produttore ....................................................................70
Garanzia........................................................................71
Dichiarazione di conformità........................................72
Glossario ......................................................................73
5
Avvertenze di sicurezza
Leggere attentamente le avvertenze di sicurezza prima di
mettere in funzione il ricevitore.
Attenersi a tutti gli avvisi ed indicazioni presenti
sull’apparecchio e nelle istruzioni per l’uso.
Avvertenze di sicurezza di base
Collegamento elettrico
• In caso di guasti di funzionamento, scollegare il
ricevitore dalla fonte di corrente. Avvertenza:
nonostante lo spegnimento dell'interruttore di
accensione sul lato posteriore, il ricevitore è ancora
sotto tensione.
• Per evitare incendi e il pericolo di una scossa elettrica
non esporre il ricevitore né alla pioggia né ad altro tipo
di umidità.
• Non aprire per nessun motivo l'alloggiamento. In caso
contrario sussiste il pericolo di scossa elettrica.
• Collegare il ricevitore solo a una presa di rete di 100–
240 V~, 50–60 Hz correttamente installata.
• L'assorbimento totale di corrente del collegamento
dell'antenna del ricevitore "LNB IN" non deve superare
i 300 mA.
• Estrarre il connettore di alimentazione dalla presa, se
non si utilizza l'apparecchio per un lungo periodo di
tempo. Tirare solo il connettore di alimentazione, non il
cavo.
• In caso di maltempo, estrarre il connettore di
alimentazione del ricevitore dalla presa.
6
• In caso di maltempo svitare il cavo LNB dal ricevitore.
• Se corpi estranei o liquidi dovessero penetrare nel
ricevitore, estrarre subito il connettore di alimentazione
dalla presa. Fare controllare l’apparecchio da
personale specializzato qualificato prima di rimetterlo
in funzione. In caso contrario sussiste il pericolo di
scossa elettrica.
• Fare attenzione che la fonte di corrente (presa) sia
facilmente accessibile.
• Non piegare o schiacciare il cavo di alimentazione.
• Se il cavo di alimentazione è danneggiato, fare
riparare il ricevitore da personale specializzato prima
di utilizzarlo nuovamente. In caso contrario sussiste il
pericolo di scossa elettrica.
• Fare in modo che i bambini non possano utilizzare il
ricevitore da soli o che non giochino con l’impianto.
• Fare sempre eseguire gli interventi di manutenzione a
personale specializzato qualificato. In caso contrario si
mette in pericolo la propria persona e quella degli altri.
• In caso di guasti di funzionamento, scollegare il
ricevitore dalla fonte di corrente.
• Acquistare i pezzi di ricambio solo dal produttore.
• Modifiche apportate all’apparecchio comportano
l’annullamento della responsabilità del produttore.
• Rimuovere le pellicole protettive.
7
Attenzione!
Indicazione per lo scollegamento della rete. Il tasto
Standby di questo apparecchio non scollega
completamente quest’ultimo dalla rete di
alimentazione. Inoltre, l’apparecchio in funzionamento
standby assorbe corrente. Per scollegare
completamente l'apparecchio dalla rete, il connettore di
alimentazione deve essere estratto dalla presa.
La posizione adatta
• Sistemare il ricevitore su di una base fissa e piana.
• Evitare l'installazione vicino a:
- fonti di calore, quali per es. caloriferi,
- fiamme libere, quali p.es. candele,
- apparecchi con forti campi magnetici, quali p.es.
altoparlanti.
- Non porre recipienti con liquidi (p.es. vasi) sul
ricevitore.
• Evitare l'esposizione diretta ai raggi solari e luoghi
estremamente polverosi.
• Non coprire mai la fessura di ventilazione. Provvedere
ad una sufficiente aerazione del ricevitore.
• Non posizionare oggetti pesanti sul ricevitore.
• Quando si sposta il ricevitore da un ambiente freddo a
uno caldo, all'interno si può accumulare dell'umidità.
Attendere in questo caso circa un’ora prima di
rimetterlo in funzione.
8
• Sistemare il cavo di alimentazione e il cavo
dell'antenna in modo che nessuno li possa calpestare
o vi possa inciampare.
9

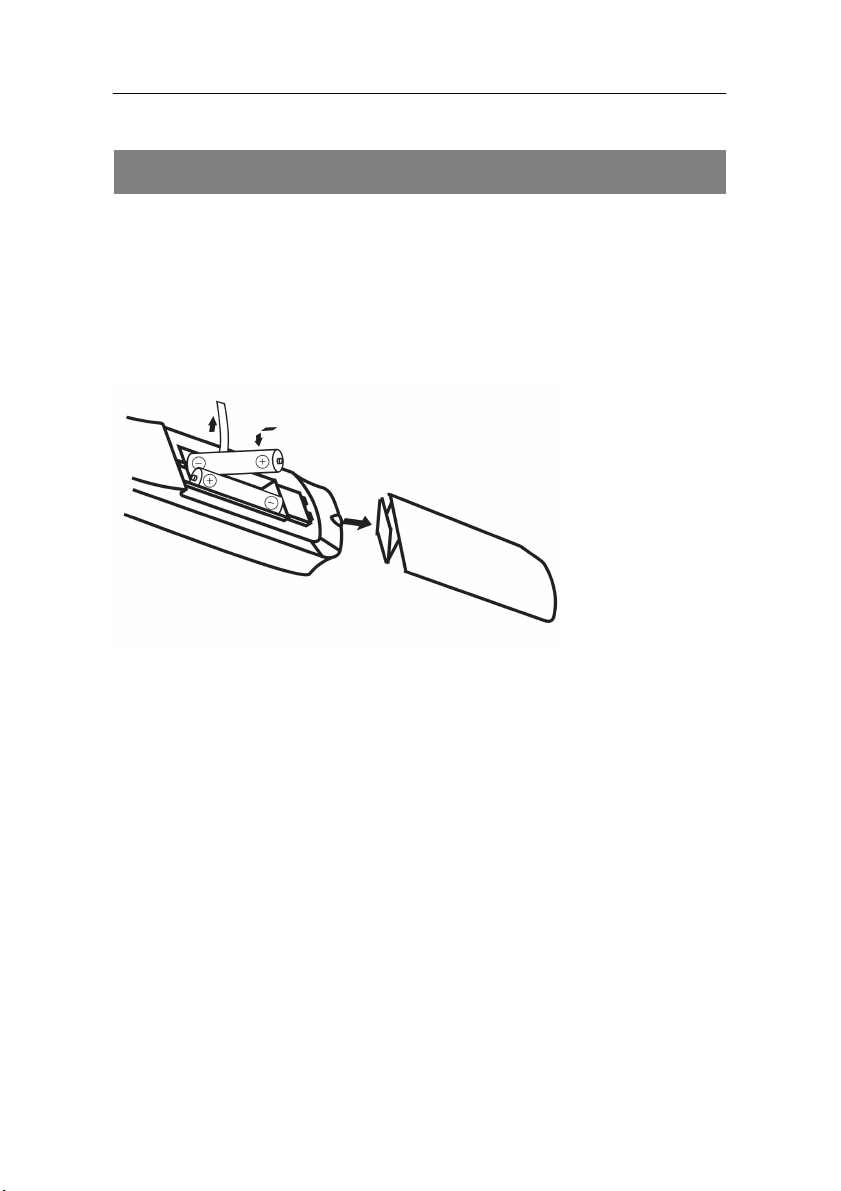

Avvertenze per l'utilizzo delle batterie
• Le batterie possono contenere sostanze tossiche.
Fare in modo che non finiscano nelle mani di bambini
che potrebbero metterle in bocca ed ingerirle.
• Batterie con fuoriuscite possono danneggiare il
telecomando. Se il ricevitore non viene utilizzato per
lungo tempo, toglierle dal telecomando.
• Le batterie possono contenere sostanze tossiche.
Smaltire perciò le batterie assolutamente in base alle
disposizioni di legge vigenti, in modo ecologico. Non
smaltirle mai con i normali rifiuti domestici.
• Non esporre mai le batterie a fiamma aperta o a calore
intenso, altrimenti sussiste il pericolo di esplosione.
• Sostituire sempre le batterie con altre dello stesso tipo.
10
Spiegazione delle avvertenze di sicurezza
Nelle istruzioni per l’uso sono contenute le seguenti categorie di avvertenze di sicurezza:
Pericolo!
Le indicazioni con la parola PERICOLO avvisano di
possibili lesioni alle persone.
Attenzione!
Le indicazioni con la parola ATTENZIONE avvisano di
possibili danni alle cose o all’ambiente.
Queste indicazioni contengono particolari
informazioni per l’utilizzo economico del
ricevitore.
Utilizzo conforme
Il ricevitore viene utilizzato per ricevere canali satellitari
digitali non criptati (free-to-air) in ambito privato. Esso è
destinato esclusivamente a questo scopo e deve essere
impiegato solo per questo. Ciò comprende anche il
rispetto di tutte le indicazioni di queste istruzioni per l’uso,
in particolare alle avvertenze di sicurezza.
Ogni altro utilizzo è considerato come non conforme e
può comportare danni alle cose o addirittura lesioni alle
persone. Implica inoltre l'immediata cessazione della
garanzia.
Il produttore non si assume alcuna responsabilità per i
danni derivanti da un utilizzo non conforme.
11
Volume della fornitura
Dopo l'acquisto verificare il volume della fornitura. Il
volume della fornitura può variare in base al modello;
attenersi alle indicazioni riportate sull'imballo.
N. Quantità Descrizione
1 1 Ricevitore
2 1 Telecomando
3 2 Batterie tipo LR 03/AAA/1,5 V
4 1 Cavo Scart
- 1 Istruzioni per l'uso (non illustrato)
12
Descrizione
Con il ricevitore è possibile ricevere canali satellitari
digitali non criptati (free-to-air) tramite un'antenna
satellitare.
Il ricevitore non necessita di programmazione.
Le emittenti e i satelliti più importanti sono
preprogrammati.
L'antenna satellitare deve essere orientata sul satellite
d'interesse.
Il ricevitore ricerca altri nuovi canali non appena si avvia
la scansione automatica delle emittenti per quel
determinato satellite. È possibile aggiungere satelliti non
preprogrammati.
Tutte le impostazioni del ricevitore possono essere
effettuate facilmente tramite l'interfaccia utente (menu)
sullo schermo del televisore.
L'interfaccia utente multilingue supporta le seguenti
lingue:
• tedesco
• italiano
• spagnolo
• greco
• inglese
• polacco
• Ceco
• Slovacco
• Ungherese
13
• Danese
• Francese
• Svedese
• Croato
• Olandese
• Norvegese
• Sloveno
• Turco
• Portoghese
• Finlandese
I seguenti satelliti vengono preprogrammati in
fabbrica:
• ASTRA1 19,2°E
• Hotbird 13,0°E
• Türksat 42°E
• ASTRA2 28,2°E
• Sirius2 5,0°E
• Amos/Atlantic 4-5°W
• HispaSat 30°W
• Eutel W2 16°E
• HellasSat 39°E
• ASTRA 23,5°E
Ulteriori caratteristiche della dotazione:
• Aggiornamento software via satellite ASTRA1 19,2°E o
tramite collegamento RS232 sul lato posteriore
dell'apparecchio.
14
• Breve durata di commutazione, processo di boot più
rapido all'accensione
• Memorizzazione dell'ultimo canale visualizzato (Last
Channel Memory)
• Logica di controllo LNB (audio 0/22 kHz), erogazione
di corrente max. per LNB 300 mA
• Symbol Rate 1–35 Mb/s e ingresso frequenza 950–
2150 MHz
• Immissione PID manuale possibile
• 3 tasti sul lato frontale
• plug and play
• Assorbimento di corrente in funzionamento
standby pari a ca. 2 Watt.
• Collegamento di rete: 100-240 V~, 50/60 Hz
• 4500 canali memorizzabili
• Protezione bambini (password preimpostata: 0000)
• 1 elenco preferiti e 8 gruppi programmi
• Ricerca automatica emittenti
• Editor liste emittenti
• Uscita audio analogica tramite connettore cinch
(stereo), regolazione volume tramite telecomando
possibile
• Uscita coassiale AC3 (audio digitale)
• 2 connettore Euro SCART, per televisore e
videoregistratore (TV & VCR)
• In funzionamento standby funzione di ingresso
passante per il collegamento di un ricevitore analogico
(loop through)
15
• Videotext Super Fast con memoria di 800 pagine
• Ricezione radio digitale, immagine di background radio
(background display)
• Al cambio di canale si ricevono ulteriori informazioni
sul canale in una schermata
• Viene supportato DiSEqC 1.0, 1.2, USALS, se viene
collegato un impianto antenna corrispondente
• Funzione SWAP (tramite tasto Recall)
• Formati schermo impostabili su 4:3, 16:9 e
automaticamente (letterbox)
• Timer multifunzione 8X accoppiato all’EPG, Sleep
Timer
• Guida canali elettronica EPG (fino a 14 giorni in
anticipo, in base al canale)
• Norma di ricezione SCPC/MCPC satellite a banda
C/Ku
• Selezione automatica della norma TV con convertitore
video
• Sat finder digitale ottico + acustico per orientare
l'antenna satellitare.
Inoltre, tramite la nostra hotline è possibile
ricevere un editor programmi adatto. Con il
proprio computer è possibile modificare le liste di
canali del ricevitore. A questo riguardo fare
attenzione alle informazioni sulla nostra
homepage www.mysilvercrest.de.
16
Collegamento del ricevitore
Il ricevitore viene collegato all'antenna satellitare tramite
un cavo coassiale. Prima di poter collegare il ricevitore, è
necessario, eventualmente, preparare un cavo coassiale.
Il cavo coassiale non è compreso nella fornitura.
Attenzione!
Collegare il ricevitore con la rete di alimentazione solo
dopo averlo collegato in modo corretto a tutti gli
apparecchi e all’antenna. In caso contrario il ricevitore
potrebbe venire danneggiato.
La treccia metallica e il conduttore interno del cavo
coassiale conducono elettricità durante il
funzionamento.
17
Montaggio del cavo LNB
(cf. lo schema di montaggio alla pagina successiva)
Per montare il connettore F sul cavo coassiale è
necessario un coltello (l'ideale è una pinza spelafili) e un
tronchesino laterale.
Quando si rimuove l'isolamento non si devono
danneggiare né il conduttore interno, la lamina né
la treccia metallica.
Staccare a ciascuna estremità 8 mm di cavo coassiale
fino al conduttore interno.
Staccare con attenzione 10 mm dell’isolamento
esterno in modo che la treccia metallica sia libera.
Rivoltare la treccia metallica verso l’interno e ruotarla
intorno all’isolamento esterno in modo che non tocchi il
conduttore interno.
Rimuovere l’isolamento interno con la lamina che si
trova sopra, fino a 2 mm prima della treccia metallica.
Attenzione!
La treccia metallica e la lamina non devono entrare in
contatto con il conduttore interno. La lamina deve
avvolgere l'isolamento interno e non deve essere
danneggiata.
Ruotare il connettore F sulla treccia metallica voltata
indietro, fino a che il connettore non urta l’isolamento
interno.
18
La treccia metallica non deve sporgere dietro
all’estremità del connettore.
Accorciare il conduttore interno con un tronchesino
laterale, in modo che sporga al massimo di 1 mm dal
connettore.
19
Schema di montaggio
Avvitare il connettore F del cavo coassiale sul
collegamento dell'antenna "LNB IN" sul ricevitore.
Avvitare a fondo l'altra estremità del cavo coassiale
sull'LNB.
20
Collegamento con il cavo SCART
Inserire il cavo SCART nella presa SCART "TV" sul
ricevitore.
Collegare il cavo SCART al televisore. Attenersi alle
istruzioni per l'uso del televisore.
Se si desidera collegare un videoregistratore inserire
un cavo Scart nella presa Scart “VCR” del ricevitore.
Collegare il cavo Scart al videoregistratore. Attenersi
alle istruzioni per l'uso del videoregistratore.
Se si desidera collegare un impianto stereo, inserire il
connettore cinch del cavo cinch nelle prese "AUDIO R"
e "AUDIO L" del ricevitore.
Tenere presente che nella fornitura è compreso
un solo cavo Scart.
21
Schema di collegamento
22
Collegamento audio con il cavo cinch
Per riprodurre l'audio tramite l'impianto stereo, collegarlo
al ricevitore con un cavo cinch.
Connettere i collegamenti "AUDIO-R" e "AUDIO-L" del
ricevitore con gli ingressi audio dell'impianto stereo.
Attenzione!
Non collegare mai l'ingresso Phono dell'impianto
stereo con il ricevitore; ciò può danneggiare l'impianto
stereo.
Attenersi assolutamente alle indicazioni per
l'allacciamento di un cavo cinch nelle istruzioni per
l'uso dell'impianto stereo.
Il cavo cinch non è compreso nella fornitura.
Se si utilizza la funzione radio digitale del
ricevitore, non è necessario accendere il
televisore. L'audio viene emesso attraverso
l'impianto stereo collegato. Il televisore è
necessario solo per orientarsi nella scelta della
stazione radio.
23
Schema di collegamento
24
Collegamento di un ricevitore audio digitale
Se si desidera utilizzare la trasmissione audio a 5 canali
(suono Dolby Digital / AC3), è necessario collegare il
ricevitore audio digitale con l'uscita coassiale del
ricevitore.
Attenzione!
Non collegare mai l'ingresso Phono dell'impianto
stereo con il ricevitore; ciò può danneggiare l'impianto
stereo.
Attenersi assolutamente alle indicazioni per
l'allacciamento di un cavo cinch nelle istruzioni per
l'uso dell'impianto stereo.
Attenzione!
Fare assolutamente attenzione alle informazioni per il
collegamento nelle istruzioni per l’uso del ricevitore
audio digitale.
Il cavo coassiale non è compreso nella fornitura.
Per la ricezione radio il televisore non deve
essere acceso.
Se si desidera ricevere l'audio del televisore
tramite l'impianto stereo, è necessario accendere
il televisore.
25
Collegamento dell'uscita digitale coassiale
Inserire il cavo coassiale nel collegamento "COAXIAL"
del ricevitore.
Collegare il cavo coassiale con il ricevitore audio
digitale.
Schema di collegamento
26
Collegamento e orientamento a grandi linee
dell'antenna
Prima di orientare l’antenna collegare il cavo dell'antenna
all’LNB.
Avvitare il connettore F al collegamento dell'LNB.
Se l'impianto satellitare non è stato ancora montato e
orientato, è necessario ricercare innanzi tutto una
posizione adatta al montaggio dell'antenna. A questo
riguardo, fare attenzione che l'antenna sia orientata in
direzione sudest. Questo significa che, quando ci si trova
dietro all’antenna si deve avere una visione libera in
questa direzione. Fare attenzione che l'antenna non deve
essere mai montata dietro ad un parapetto di un balcone
o di una casa o altro ostacolo (p. es. alberi).
Attenersi anche alle istruzioni per l'uso
dell'antenna satellitare.
Attenzione!
Collegare il ricevitore all'alimentazione solo quando il
cavo dell'antenna è collegato al ricevitore.
La posizione del sole è un valido ausilio nella
ricerca della direzione sud. Durante l'estate il sole
si trova alle ore 12 e durante l'inverno alle ore 13
esattamente a sud.
27
Sud Sud
Est
Bisogna avere questo campo visivo quando si è dietro
l'antenna.
In questa angolazione a 90 ° si trovano quasi tutte le
comuni posizioni dei satelliti quali p.es. ASTRA1 19,2 °E,
Eutelsat Hotbird 13 °E, Türksat 42 °E.
A seconda di quale satellite si desidera ricevere, per
questo angolo la visuale deve essere libera e senza
ostacoli. Ciò va tenuto presente soprattutto nel
montaggio a parete. Prima di fissare un supporto a
parete adatto (non necessariamente fornito in dotazione)
alla parete, accertarsi se è possibile ruotare l'antenna in
modo così ampio da non urtare la parete.
Dopo avere effettuato tutti i collegamenti, è possibile
iniziare a impostare l'antenna. Verificare ancora una volta
se il ricevitore è collegato con l'LNB sull'antenna e se il
ricevitore è collegato con il televisore. Se questi
collegamenti a cavo sono stati effettuati correttamente, è
possibile accendere i dispositivi.
28
Primo passo:
Accendere il televisore. Fare attenzione che il televisore
sia sincronizzato con il ricevitore. In caso di collegamento
Scart, il televisore deve trovarsi sul canale AV corretto.
Secondo passo:
Accendere il ricevitore. A questo riguardo fare attenzione
che il ricevitore sia preprogrammato per i satelliti più
comuni e i loro canali e che le posizioni di canale vanno
immesse solo tramite la tastiera numerica del
telecomando del ricevitore:
Esempio:
Se si desidera ricevere il satellite ASTRA1 19,2°E, è
necessario porre il ricevitore sulla posizione di
programma 1 per orientare l'antenna. Lo stesso vale
anche per altri satelliti quali p. es. Hotbird. Se si desidera
orientare l'antenna su Hotbird, è necessario richiamare
un canale preprogrammato di Hotbird sul ricevitore.
Terzo passo:
Orientare ora l'antenna sul satellite ricercato. Allo scopo
vi sono diverse possibilità. La soluzione più semplice e
conveniente è la seguente:
Mettersi dietro l'antenna e posizionarla completamente in
verticale (vedere disegno B). Fare attenzione che la parte
ricevente dell'antenna sia orientata verso sud (vedere
disegno A).
29
Sud
Disegno A Disegno B
Ruotare ora l'antenna lentamente verso est (a sinistra)
osservando il televisore, fino a quando la parte ricevente
sia orientata perfettamente verso est, ruotare quindi di
90°. Vedere disegno C
Sud
Est
In caso di ricezione satellitare digitale, il ricevitore
riceve il segnale di trasmissione leggermente
ritardato. Ruotare pertanto l'antenna molto
lentamente e attendere alcuni secondi ad ogni
posizione, fino a quando il ricevitore mostra
l'intensità del segnale nel menu a schermo.
30
Porre ora l'antenna di 1 ° in verticale. Allo scopo, tirare
verso l'alto sull'antenna. Ora riportare lentamente
l'antenna fino alla posizione di partenza in direzione sud.
Porre nuovamente l'antenna di 1 ° in verticale e
ricondurre l'antenna verso sinistra, in direzione est.
Ripetere questi passi fino a quando l'angolo di elevazione
e l'angolo di azimuth, p. es. per ASTRA1 incrocia a 19,2°
Est e si riceve il canale impostato sul televisore.
Verificare ora ancora una volta se sul ricevitore si riceve il
canale impostato e cambiare i canali sul ricevitore
utilizzando il telecomando con il tasto CH CH.
Impostato il satellite desiderato, ottimizzare
l'orientamento dell'antenna fino a quando si riceve
un'immagine chiara su tutti i canali. Questa si ottiene
impostando in modo ottimale angolo di elevazione e di
azimuth. (vedere i disegni A e B). Utilizzare inoltre
l'indicazione dell'intensità e della qualità del segnale che
si ottiene premendo il tasto INFO.
Infine, serrare accuratamente tutte le viti in modo che
l'impostazione dell'antenna non si possa più modificare.
31
Messa in funzione
Telecomando
Per il telecomando sono necessarie due batterie del tipo
Micro:
LR 03/AAA/1,5 V
Aprire il vano batterie.
Inserire due batterie nel vano batterie facendo
Sostituire tempestivamente le batterie scariche,
attenzione alla polarità indicata. Richiudere con attenzione il coperchio del vano batterie fino a che il
coperchio non scatta in posizione.
Il nastrino di stoffa nel vano batterie serve ad
estrarre con maggiore facilità le batterie.
Collocando questo nastrino sotto le batterie è
possibile poi rimuoverle semplicemente tirando.
altrimenti la potenza di trasmissione del telecomando
è troppo debole.
32
Sostituire sempre le due batterie
contemporaneamente e utilizzarne dello stesso tipo.
Verificare almeno una volta all’anno le batterie del
telecomando.
Quando una batteria perde indossare un paio di guanti
di protezione e pulire il vano batterie con un panno
asciutto.
Attenzione!
Le batterie possono contenere sostanze velenose che
danneggiano la salute e l’ambiente. Smaltire perciò le
batterie assolutamente in base alle disposizioni di
legge vigenti. Non smaltirle mai con i normali rifiuti
domestici.
Il telecomando trasmette segnali infrarossi al ricevitore.
La funzione dei tasti è indicata nella descrizione del
telecomando.
Orientare il telecomando verso la parte frontale del
ricevitore e premere brevemente una volta il tasto
corrispondente.
33
Il ricevitore
Attenzione!
Controllare che tutti gli apparecchi e l'antenna siano
correttamente collegati, prima di connettere il ricevitore
alla rete di alimentazione.
Inserire il connettore di alimentazione degli apparecchi
collegati nella presa di alimentazione e accenderli.
Attivare il canale AV del televisore. Se il televisore
riconosce la tensione di commutazione emessa dal
ricevitore, commuta automaticamente in
funzionamento AV.
Inserire il connettore di alimentazione del ricevitore
nella presa di alimentazione. Accendere l'interruttore di
accensione sul lato posteriore del ricevitore.
L'apparecchio si trova in modo Normale. Il LED verde
si illumina.
Il ricevitore viene fornito con canali TV preprogrammati e
può essere direttamente utilizzato. Se si desidera
verificare, se esistono nuovi programmi, attivare una
ricerca programmi. Leggere a riguardo le informazioni di
seguito riportate.
Per accedere alla modalità di standby, premere il
tasto rosso in alto a destra sul telecomando. Il
LED rosso sul ricevitore si illumina. L'apparecchio
consuma a riguardo solo ca. 2 Watt. Si tratta di
un valore attuale di consumo di corrente molto
basso.
34
Utilizzo
Visualizzazioni a schermo in caso di cambio
canale
In caso di cambio canale, sullo schermo si attiva una
barra informazioni.
In questa barra informazioni si trovano le seguenti
informazioni:
Nome canale
Satellite ricevuto
Data attuale
Ora attuale (in base alla preimpostazione alla voce
di menu "Ora")
Spazio in memoria
Simbolo
TXT
Viene visualizzato quando l'emittente selezionata
offre il Teletext.
Simbolo
EPG
Viene visualizzato quando l'emittente selezionata
offre la guida canali.
Simbolo
del cuore
Il simbolo del cuore viene visualizzato quando il
canale è stato inserito nella lista preferiti.
Simbolo
gruppi
Il simbolo dei gruppi di canali corrispondente viene
visualizzato, quando il canale è stato inserito nella
35
di canali
lista di canali. Qui di seguito è riportata una
panoramica dei simboli dei gruppi di canali.
Info Per la trasmissione attuale "Ora" e successiva
"Poi".
Info Sulla lista di canali attualmente attiva
Simboli gruppi di canali
Simbolo Gruppo di canali
Sport
News
Musica
Film
Shopping
Educazione
36
Se il canale attuale dovesse appartenere al
Tempo libero
gruppo di canali generale, non viene attivato
alcun simbolo.
1
2
3
Interfaccia utente sullo schermo TV
Tramite i menu dell’interfaccia utente è possibile
effettuare impostazioni individuali del ricevitore. Allo
scopo è necessario che il ricevitore e il televisore siano
accessi e collegati con un cavo (SCART o CINCH).
Premere il tasto "MENU". Viene visualizzato il menu
principale. Con il tasto "EXIT" o premendo nuovamente il
tasto "MENU" è possibile uscirne nuovamente.
In questo modo è possibile orientarsi nei menu
In alto (freccia 1): Nome menu
(inoltre sotto vengono visualizzati i
simboli delle funzioni)
A seguire (freccia 2): Sottomenu o voci di menu
In basso (freccia 3): La barra d'informazioni mostra i
tasti con i quali è possibile
spostarsi nell'attuale menu.
37
Struttura del menu
Menu principale Sottomenu Spiegazione
Lingua
(simbolo:
bandiera del
Paese di
pertinenza)
Canale
(simbolo:
televisore)
Pagina: 40
Installazione
(simbolo: antenna
satellitare)
Pagina: 46
Impost. sistema
(simbolo:
Ricevitore)
Pagina: 50
Selezione lingua Selezione della lingua
nella quale deve
essere riprodotto il
menu OSD.
Lista canali TV Pagina: 40
Lista canali radio Pagina: 40
Cancella tutto Pagina: 40
Impos. antenna Pagina: 46
Scan TP Pagina: 47
Preimp.scan. Pagina: 47
Scan autom Pagina: 48
Scanalature audio Pagina: 50
Sistema TV Pagina: 50
Imp. canale Pagina: 50
Impost. ora e timer Pagina: 51
Impostaz. OSD Pagina: 51
Strumenti
(simbolo:
cassetta attrezzi)
Pagina: 55
38
Blocco genitori Pagina: 51
Alimen. LNB Pagina: 52
Valore predefinito Pagina: 55
Aggiorn. software Pagina: 55
Giochi Pagina: 55
Informazioni Pagina: 55
Spostamenti tra i menu
Per navigare nei menu si utilizzano i tasti CH, CH,
V+, V-. Le voci di menu selezionate vengono evidenziate.
Con il tasto OK si effettua la selezione. Con il tasto EXIT
è possibile uscire dal menu. Inoltre, è necessario
confermare le modifiche. Negli altri sottomenu sono
necessari anche i tasti numerici.
Esempio: impostare il ricevitore sull'ora legale.
Selezionare il tasto MENU, Impost. sistema, tasto OK,
Impost. ora e timer, tasto OK, selezionare l'ora, tasto OK.
Alla voce Offset GMT impostare "GMT+02:00". Uscire dal
menu con il tasto EXIT.
In ogni menu viene visualizzata una riga di
indicazione, che contiene anche tutte le
possibilità di selezione.
Setup per l'Europa Centrale:
Ora legale: GMT+02:00
Ora solare: GMT+01:00
39
Canale (Simbolo: televisore)
Sottomenu Descrizione
Lista canali TV 1 Preferit
Modifica
Immiss., EXIT Uscita
Lista canali
Come sopra
, 2 Spost., 3 Trovare, 4 Ordinare, 5
, 6 Tipo, ▲▼Selez., V- V+ Gruppo, OK
radio
Cancella tutto Eliminazione dell'intera lista di programmi.
A proposito: immissione password (valore
predefinito: 0000) e confermare la richiesta
notifica di avvertimento con Sì.
1 Preferit
Premendo il tasto 1 si definiscono i Preferiti. Accanto ai
canali compare il simbolo del cuore.
2 Spost.(amento)
Premendo il tasto 2, dopo il canale evidenziato compare
il simbolo di spostamento. Con i tasti CH▲ e CH▼ il
canale viene spostato alla posizione desiderata. Il
processo deve essere confermato con OK.
3 Trovare
Funzione di ricerca del canale. Immettendo lettere sulla
tastiera che si apre, è possibile ricercare le emittenti in
maniera mirata. Con i tasti CH▲, CH▼, V- e V+ è
possibile evidenziare la lettera desiderata. Confermare la
lettera evidenziata premendo il tasto OK.
40
4 Ordinare
Ordine della lista di canali completa in base alle
possibilità disponibili. La lista deve essere confermata
con OK.
5 Modifica
Questa selezione non è disponibile nella lista
preferiti o in un gruppo di canali.
Dopo l'immissione della password (valore predef.: 0000)
compaiono nuove possibilità di selezione.
Sottomenu Descrizione
Modifica 1 Cancella, 2 Saltare, 3 Blocco, 4 Creare,
5 Modifica, 6 Canc. tu, ▲▼Selez., V- V+
Gruppo, P+P- Pagina, EXIT Uscita
1 Cancella
Con l'evidenziazione tramite il tasto 1 è possibile
evidenziare per eliminarle determinate emittenti.
Confermare la selezione e la richiesta di conferma con il
tasto OK.
41
2 Saltare
Con l'evidenziazione tramite il tasto 2 è possibile
evidenziare per saltarle determinate emittenti.
Confermare la selezione e la richiesta di conferma con il
tasto OK. Determinate emittenti vengono saltate durante
lo zapping (passaggio sui vari canali). È altresì possibile
procedere all'immissione diretta.
3 Blocco
Con l'evidenziazione tramite il tasto 3 è possibile
evidenziare per bloccarle determinate emittenti.
Confermare la selezione e la richiesta di conferma con il
tasto OK. Per determinate emittenti è necessario
immettere una password (protezione bambini).
4 Creare
Premendo il tasto 4 si apre il menu Crea nuovo. Qui è
possibile creare un nuovo canale.
Selezione Descrizione
Satellite Selezione satelliti, (esempio: Astra1 19,2° Est)
Indice TP Selezionare il transponder sul satellite
selezionato.
Freq. TP Dati in base alla selezione del transponder
creato.
Symbol Rate Dati in base alla selezione del transponder
creato.
Polarizzazione Dati in base alla selezione del transponder
creato.
42
Nome Definizione del nome del canale
Premendo il tasto OK si apre la maschera di
modifica. Con i tasti CH▼, CH▲, V- e V+ il
cursore viene spostato sulla tastiera. Il campo
selezionato viene evidenziato in giallo. Per
selezionare premere il tasto OK. Il cursore
passa alla posizione successiva.
Selezionare il gruppo simboli con i tasti 1, 2 e 3
sul telecomando.
Per cancellare un simbolo, evidenziare il campo
"del" e premere il tasto OK.
Quando il nome del canale è stato definito,
selezionare il campo "ok" e premere il tasto OK.
Il nome del canale modificato viene applicato.
Per uscire dalla tastiera senza applicare
modifiche, premere il tasto EXIT o selezionare il
campo "exit" e premere il tasto OK.
Video PID Immissione video PID con i tasti 0-9 sul
telecomando
Audio PID Immissione audio PID con i tasti 0-9 sul
telecomando
PCR PID Immissione PCR PID con i tasti 0-9 sul
telecomando
Salva Selezionare per uscire applicando le modifiche
e confermare con il tasto OK.
Uscita
Selezionare per uscire senza applicare le
modifiche e confermare con il tasto OK.
43
5 Modifica(re)
Premendo il tasto 5 si apre il menu di modifica. Qui è
possibile modificare i singoli parametri in base alle
necessità.
Selezione Descrizione
Nome Modifica del nome del canale attualmente
selezionato.
Premendo il tasto OK si apre la maschera di
modifica. Con i tasti CH▼, CH▲, V- e V+ il
cursore viene spostato sulla tastiera. Il campo
selezionato viene evidenziato in giallo. Per
selezionare premere il tasto OK. Il cursore
passa alla posizione successiva.
Selezionare il gruppo simboli con i tasti 1, 2 e 3
sul telecomando.
Per cancellare un simbolo, evidenziare il campo
"del" e premere il tasto OK. Quando il nome del
canale è stato definito, selezionare il campo
"ok" e premere il tasto OK. Il nome del canale
modificato viene applicato.
Per uscire dalla tastiera senza applicare
modifiche, premere il tasto EXIT o selezionare il
campo "exit" e premere il tasto OK.
Video PID Immissione video PID con i tasti 0-9 sul
telecomando
Audio PID Immissione audio PID con i tasti 0-9 sul
telecomando
PCR PID Immissione PCR PID con i tasti 0-9 sul
telecomando
44
Salva Selezionare per uscire applicando le modifiche
e confermare con il tasto OK.
Uscita Selezionare per uscire senza applicare le
modifiche e confermare con il tasto OK.
6 Canc. tu
Con il tasto 6 è possibile evidenziare tutti i canali da
eliminare. Poi, con il tasto 1, è possibile riprendere i
singoli canali dalla selezione. Confermare la selezione e
la richiesta di conferma con il tasto OK.
6 Tipo (gruppo di canali)
Qui è possibile assegnare canali selezionati a determinati
gruppi di canali (tipi) in base alle necessità. Confermare
la selezione e la richiesta di conferma con OK. Uscire dal
menu con EXIT.
45
Installazione (simbolo: antenna satellitare)
Sottomenu Descrizione
Impos.
antenna
Satellite Selezione satelliti,
(esempio: Astra1 19,2° Est)
Tipo LNB Selezione del tipo LNB
(impostazione standard:
universale)
22K Attivazione 22KHz,
(avvertenza: per il tipo LNB
universale, l'attivazione è
automatica)
DiSEqC Selezionare il livello DiSEqC
Interr.
DiSEqC
Selezionare il comando
DiSEqC
Esempio:
Astra e Hotbird, doppia
ricezione
Astra = 1 / 4
Hotbird = 2 / 4
Disattivare per il posizionatore:
disattiva
46
Posizionatore
Polarizzazione
Tramite il tasto OK si accede al
menu del posizionatore
DiSEqC. Consultare come
guida le istruzioni per l'uso del
motore DiSEqC.
orizzontale, verticale, H/V
(automatica)
Scan TP
(scansione
manuale del
canale)
Tramite questa funzione di ricerca è possibile
ricercare singolarmente le frequenze
preimpostate (transponder). I dati del
transponder possono essere modificati
manualmente.
Il processo viene avviato tramite "Ricerca".
Satellite Selezione del satellite da
ricercare
Indice TP
Selezione frequenza
Compaiono le possibilità di
selezione
1 Aggiungere, 2 Cancellare, 3
Canc. tutto
Vedere la seguente tabella
per l'Indice TP.
Freq. TP Setup della frequenza
Symbol Rate Setup Symbol Rate
Polarizzazio
H = orizzontale, V = verticale
ne
Preimp.scan.
Modo scan Tutto = canali criptati e non
FTA = solo i canali non criptati
Ricerca Premendo il tasto OK si avvia
la ricerca. I canali trovati e la
frequenza vengono aggiunti.
Ricercare le frequenze preprogrammate
(transponder). (Normale scansione automatica)
Satellite Selezione del satellite da
ricercare
47
Scan autom
(funzione
unica nel suo
genere
eseguibile
senza
conoscenze di
base),
Modo scan Tutto = canali criptati e non
FTA = solo i canali non criptati
Scan canale Selezione tra TV e radio, solo
TV o solo radio
Ricerca Premendo il tasto OK si avvia
la ricerca.
Qui è possibile effettuare una ricerca completa
per nuovi canali su di un determinato satellite
(esempio: Astra1 19,2° Est). A questo riguardo
non sono necessarie indicazioni particolari. È
possibile ricercare canali in chiaro o tutti i canali
TV e radio.
Il processo viene avviato tramite "Ricerca".
Vengono costantemente visualizzate intensità e
qualità del segnale.
Satellite Selezione del satellite da
ricercare
Modo scan Tutto = canali criptati e non
FTA = solo i canali non criptati
48
Scan canale Selezione tra TV e radio, solo
TV o solo radio
Ricerca Premendo il tasto OK si avvia
la ricerca. I canali trovati
vengono aggiunti.
Tabella per l'Indice TP
Nu-
Sottomenu Descrizione
mero
1 Aggiungere Crea una nuova frequenza (transponder):
Voce di menu Freq. TP: impostazione
della frequenza desiderata
Voce di menu Symbol Rate: imposta il
symbol rate corretto
Voce di menu Polarizzazione: imposta la
polarizzazione corretta
Dopo l'esecuzione viene creata una
nuova frequenza (transponder).
Quando si esce dal menu confermare la
richiesta di conferma con il tasto OK.
Solo con la conferma viene creata la
nuova frequenza.
Per ricercare la nuova frequenza creata,
eseguire la voce di menu Ricerca.
2 Cancellare Cancellare il transponder selezionato.
Confermando la richiesta di conferma, il
transponder e tutti i canali che vi si
trovano sopra vengono cancellati.
3 Canc. tutto Confermando la richiesta di conferma,
tutti i transponder e tutti i canali che vi si
trovano sopra vengono cancellati.
49
Impost. del sistema (simbolo: Ricevitore)
Sottomenu Descrizione
Scanalature
audio
Sistema TV
Imp. canale
Primo Audio Preselezione della lingua audio
(se offerto dall'emittente)
Secondo
Audio
Modo
Display
Formato
schermo
Preselezione della lingua audio
(se offerto dall'emittente)
Selezione del sistema di
trasmissione
Selezione standard: Auto
Selezione del formato
immagine
Preimpostato: 4:3 Letterbox
Uscita video CVBS
Dolby
Attivazione / Disattivazione
Digitale
Canale di avvio: Definizione del canale TV o
radio desiderato all'accensione del ricevitore
Avvio con
Attivazione / Disattivazione
canale
Modo TV = Il canale di avvio è un
canale TV
Radio = Il canale di avvio è un
canale radio
Canale di
avvio
Premendo il tasto OK compare
la lista di programmi per
selezionare il canale di avvio.
Confermare il canale
50
selezionato con il tasto OK.
Impost. ora e
timer
Impostaz.
OSD
Blocco genitori
(Impostazioni
password)
Ora Possibilità di immissione ora e
fusi orari.
Vedere la seguente tabella
per il setup dell'ora.
Timer Vedere la seguente tabella
per il setup del timer.
Visual.
Off / Standard / TTX
sottotitoli
Timeout
OSD
Trasparenza
Ora di visualizzazione menu
(blocco orario OSD)
Trasparenza menu
OSD
Caricare
impost.OSD
Il valore predefinito OSD può
venire ripristinato
pred.
Password impostata in fabbrica: 0000
Installi e
blocchi
Disattivazione dell'immissione
della password nel menu
d'installazione
Blocco
canale
Disattivazione dell'immissione
della password per canali
bloccati (sicurezza bambini)
51
Nuova
password
Definizione di una nuova
password. (annotarsi
assolutamente la nuova
password)
Confermare
Confermare la nuova password
pwd
Alimen. LNB Attivazione e disattivazione dell'alimentazione
LNB. La preimpostazione è On.
52
Tabella per l'impostazione dell'ora
Sottomenu Descrizione
Uso GMT Attivazione / Disattivazione
Offset GMT Setup della differenza rispetto al Greenwich
Mean Time in base alla località
Data Attivo,se è disattivato il sottomenu "Uso GMT":
Immissione ora con i tasti 0-9 sul telecomando
Ora Attivo,se è disattivato il sottomenu "Uso GMT":
Immissione ora con i tasti 0-9 sul telecomando
Visualizza. ora Attivazione / disattivazione del display dell'ora
sullo schermo del televisore.
Se è attivato Uso GMT, in modo Standby l'ora
compare automaticamente sul pannello frontale
del ricevitore.
53
Tabella per l'impostazione del timer
Sottomenu Descrizione
N. timer Selezione del numero timer 1-8.
Modo Timer Tipo di ripetizione (una volta, quotidianamente,
settimanalmente, mensilmente, annualmente,
disattivo). In caso di setup "Off", il timer viene
disattivato.
Servizio timer Passaggio tra timer canale (canali TV o radio) e
funzione di promemoria (messaggio).
Canale avvio Per il setup del Servizio timer "Messaggio" .
Le possibilità di selezione sono: Data nascita,
Anniversario, Generale
Per il setup del Servizio timer "Canale TV" o
"Canale radio”:
Selezione del canale
Data avvio Immissione data con i tasti 0-9 sul telecomando
Ora accen. Immissione ora con i tasti 0-9 sul telecomando
Durata Immettere la durata della trasmissione con i
tasti 0-9 sul telecomando
Il timer può essere però programmato anche
tramite il modo EPG. Esempio:
Premere il tasto EPG; tramite il tasto 1 si ottiene
poi un elenco delle trasmissioni; con i tasti CH▲
e CH▼ è possibile selezionare la trasmissione
desiderata. Dopo aver richiamato i dettagli
tramite il tasto OK, con il tasto 2 è possibile
rilevare direttamente la trasmissione nel timer.
54
Strumenti (simbolo: cassetta attrezzi)
Sottomenu Descrizione
Valore predef.
(richiede
l'immissione
della
password)
Aggiorn.
software
Ripristinare il valore predefinito del ricevitore.
Tutte le modifiche vengono annullate.
Se il ricevitore viene ripristinato ai valori
predefiniti tramite menu OSD, al termine del
processo compare la selezione della lingua nel
menu principale. Spegnere ora il ricevitore e
riaccenderlo con l'interruttore di accensione
dopo 5 secondi. Il ricevitore si avvia in modo
Normale in condizioni di fornitura.
Avvertenza:
Anche tenendo premuto il tasto standby sul
lato frontale del ricevitore per oltre 10
secondi, verranno ripristinate le impostazioni
di fabbrica.
Avvertenza:
Un aggiornamento del software non ha
NULLA a che fare con la ricerca di nuovi
canali TV. Allo scopo avviare una scansione
automatica dell'emittente.
Tramite Aggiornamento Software è possibile, in
caso di assistenza, caricare un nuovo software
operativo. È possibile un aggiornamento tramite
satellite o RS232.
Giochi Vi sono tre giochi disponibili: Tetris, Snake,
Othello.
Informazioni Dati tecnici
55
Aggiornamento software via satellite
Prima e dopo l'aggiornamento, si raccomanda inoltre di
caricare il valore predefinito. Tenere presente che nel
farlo viene persa la lista canali creata.
L'aggiornamento non ha nulla a che fare con la
memorizzazione di nuovi canali TV, bensì serve
solamente a rinnovare il software operativo del
ricevitore.
Normalmente, l'aggiornamento non è necessario
per il funzionamento normale del ricevitore.
È necessario orientare l'impianto satellitare sul
satellite ASTRA1 19,2°E, per poter eseguire
l'aggiornamento del software.
L'aggiornamento software può durare fino ad
un'ora.
56
Tasti con funzioni speciali
Commutazione TV/SAT
Con il tasto "TV/SAT" è possibile commutare tra le
funzioni TV e satellitare. (Questa funzione deve essere
disponibile sul proprio televisore).
Premere il tasto "TV/SAT" fino a quando è stata
impostata la funzione d'interesse.
Commutazione TV/Radio
Con il tasto TV/Radio è possibile commutare tra le
funzioni TV/radio.
Il ricevitore trasmette ora un canale radio e mostra
un'immagine sullo sfondo.
Per ritornare al canale tv, premere il tasto TV/Radio
del telecomando.
ZOOM
Con la funzione Zoom è possibile ingrandire una sezione
dell'immagine.
Premere il tasto ZOOM. Ad ogni pressione del tasto
ZOOM viene gradualmente ingrandita la sezione
dell’immagine.
Selezionare con i tasti CH▼, CH▲, V- e V+ la sezione
immagine.
Con il tasto EXIT è possibile uscire da questo modo.
57
LISTA
Premere una volta il tasto LISTA.
Come già descritto sopra alla voce di menu "Canale", qui
è possibile modificare la lista di programmi.
AUDIO
Con il tasto Audio è possibile selezionare la traccia audio,
se un'emittente offre un audio pluricanale. Inoltre, qui è
possibile attivare la modalità DolbyDigital (a questo
riguardo è necessario inoltre un impianto DolbyDigital; il
collegamento viene effettuato sulla parte posteriore
dell'apparecchio tramite la presa COAXIAL).
EPG
Guida canali elettronica (Electronic Program Guide). Per
attivare la funzione, premere il tasto EPG. Compare la
lista di programmi.
Con i tasti CH▲ e CH▼ è possibile selezionare un
canale. Con i tasti P+ e P- potete cambiare i canali di 10
in 10. Sul lato destro vengono visualizzate la
trasmissione corrente e quella successiva.
Per visualizzare le informazioni dettagliate dell'attuale
trasmissione premere il tasto 2. Per visualizzare la lista
completa delle trasmissioni dell'emittente selezionata,
premere il tasto 1. Con i tasti V+ e V- è possibile sfogliare
i giorni. Con i tasti CH▲ e CH▼ è possibile sfogliare in
avanti e indietro le trasmissioni.
Per le informazioni dettagliate relative a una trasmissione
selezionata premere il tasto OK. Premendo il tasto 2 si
ottiene un rilevamento diretto di una trasmissione
selezionata di un'emittente nel timer.
58
TEXT
Teletext è un sistema di informazioni che mostra il
Teletext sul televisore. Per la ricezione del Teletext è
necessario che l'emittente selezionata supporti questa
funzione. In caso di cambio canale viene visualizzato il
simbolo TXT. In caso di confronto con altri ricevitori,
l'utente verificherà che il nostro Teletext è
straordinariamente veloce.
Per attivare il Teletext premere il tasto TEXT.
Se si desidera disattivare nuovamente il Teletext,
premere il tasto EXIT o TEXT.
Utilizzare le funzioni di Fasttext
I tasti colorati sul telecomando sono destinati al Fasttext
e si attivano dopo il richiamo di un'altra pagina Teletext.
Accedervi direttamente è possibile tramite i piccoli tasti
colorati sul telecomando.
Premere il tasto desiderato.
M/P - Multipicture
Premere il tasto M/P per accedere al modo Multipicture.
Sullo schermo compaiono ora 9 canali in parallelo, che
iniziano con quello attuale.
Con i tasti CH, CH, V- e V+ è possibile spostare
l'evidenziazione gialla. Il canale evidenziato è in tempo
reale, mentre i canali non evidenziati sono fermi
immagine.
Per attivare il canale desiderato, evidenziarlo e premere
poi il tasto OK o il tasto EXIT.
59
Premendo il tasto EXIT si esce dal modo Multipicture. Il
canale evidenziato per ultimo compare come immagine
intera a schermo.
MUTE
Premendo il tasto MUTE viene disattivato l'audio.
Premendo nuovamente il tasto MUTE si riattiva l'audio.
FAV
Premere il tasto FAV.
Lo schermo visualizza la lista preferiti selezionata.
Selezionare un canale dalla lista preferiti con i tasti
CH▲ e CH▼.
Con i tasti V+ e V- è possibile commutare tra la lista
preferiti e i gruppi di canali.
Per selezionare premere il tasto OK.
Per cambiare tra lista preferiti e gruppi di canali
premere il tasto FAV. Selezionare con i tasti V- e V+.
Per uscire dalla lista preferiti o dal gruppo canali
premere il tasto 1.
RECALL
Premendo il tasto RECALL, si passa al canale
selezionato in precedenza.
INFO - Segnale acustico per l'orientamento
dell'antenna satellitare
Premere a riguardo il tasto INFO. Oltre agli attuali
parametri di ricezione vengono visualizzati intensità del
60
segnale e qualità del segnale. È altresì possibile attivare
un segnale acustico tramite il tasto 1. Premendo
nuovamente il tasto 1 viene nuovamente disattivato il
segnale acustico.
Tramite il televisore viene emesso un segnale
acustico. Un segnale più alto e acuto indica un
migliore orientamento dell'antenna.
0 - Sleeptimer
Per accedere allo Sleeptimer in funzionamento Normale,
selezionare il tasto 0.
Sono possibili le seguenti possibilità di impostazione:
disattivo, 10, 30, 60, 90, 120 minuti. Dopo questo periodo
di tempo, il ricevitore si spegne automaticamente.
PAUSE
Premere a riguardo il tasto PAUSA. L'immagine TV viene
quindi "congelata". La disattivazione è possibile
premendo nuovamente il tasto PAUSA.
61
Smontare
Scollegare dall’alimentazione il ricevitore e gli
apparecchi collegati.
Svitare il cavo LNB dal ricevitore.
Rimuovere le batterie dal telecomando se non si
utilizzerà il ricevitore per un periodo di tempo molto
lungo.
Imballare il ricevitore, i cavi e il telecomando nella
scatola.
Conservare il ricevitore e tutti gli accessori in un luogo
asciutto e privo di polvere.
Proteggere il ricevitore dal gelo.
Pulizia
Attenzione!
Il ricevitore non deve bagnarsi. Non pulirlo mai con un
panno bagnato.
Non utilizzare detergenti contenenti solventi come
benzina o diluenti per evitare di danneggiare la
superficie dell'alloggiamento.
Pulire l'alloggiamento del ricevitore con un panno
asciutto.
Pulire il display del ricevitore con un panno
leggermente inumidito.
62
Si illumina solo il
Suggerimenti ed
espedienti/Risoluzione dei problemi
Sintomo Possibile causa e rimedio
Impossibile
trovare il satellite
o
mancanza di
segnale
Display frontale
non illuminato
Manca l'audio o
l'immagine ma i
menu del
ricevitore
vengono
visualizzati
Esempio: Astra1 19,2° Est
tasto 1 (preprogrammazione: "Das Erste")
Tasto INFO ("Das Erste", FR11837)
Segnale E qualità sono entrambi pari allo 0 %
Orientare la parabola in verticale verso sud.
Ruotare di pochi millimetri verso sinistra,
attendere ca. 3 secondi e ripetere fino alla
visualizzazione di segnale E qualità. Con un
segnale di ca. 60% scompare lo sfondo nero e
si visualizza l'immagine TV.
Per un altro satellite selezionare un canale
attuale dalla lista di canali preprogrammati e
poi premete il tasto INFO.
Cavo di rete non collegato.
Collegare il cavo alla presa di alimentazione.
L’antenna non è orientata verso il satellite.
Orientare correttamente l’antenna.
Segnale assente (con simbolo).
Controllare l’allacciamento del cavo dall’LNB al
ricevitore e dal ricevitore agli apparecchi
collegati.
Orientare l’antenna.
Il sistema non è correttamente collegato.
Controllare il collegamento del cavo SCART
63
LED verde "ON",
il televisore non
mostra tuttavia
alcuna immagini.
Immagine di
scarsa qualità,
errore di blocco,
formazione
artefatti, arresto
audio
Immagini e audio
assenti, intensità
segnale e qualità
del segnale
presenti
Crash del
software (non è
più possibile
utilizzare il
ricevitore.)
Il televisore non è in modo AV.
Commutare il televisore sul relativo ingresso
AV.
L'antenna non è orientata in modo preciso
rispetto al satellite.
Orientare l'antenna in modo più preciso.
Utilizzare allo scopo il tasto "Info" del
telecomando. Viene visualizzata l'indicazione
del segnale per l'orientamento dell'antenna.
LNB guasto. Sostituirlo.
L'antenna satellitare è orientata sul satellite
errato.
Se dovesse verificarsi l'improbabile caso di un
crash del software, scollegare il ricevitore
dall'alimentazione di rete. Ricollegarlo dopo 10
secondi. In questo modo il problema
solitamente si risolve.
Attenzione: un crash del software non è un
malfunzionamento; non sussiste quindi alcun
caso di ricorso in garanzia. Nei dispositivi
tecnologici (p.es. PC, reti radio ecc.) in questo
modo è possibile risolvere velocemente e
senza complicazioni un crash del software.
Il telecomando
non funziona.
64
Batterie esaurite.
Sostituirle.
Il telecomando non è orientato correttamente.
Orientare il telecomando verso il lato frontale
del ricevitore ed assicurarsi che nulla si
frapponga tra telecomando e ricevitore.
Il canale ha
ricevuto una
Cancellare il canale corrispondente, quindi
effettuare una scansione automatica.
nuova frequenza
e non viene più
trasmesso con i
dati attuali.
Uscire dalla lista
Premere il tasto FAV, quindi premere il tasto 1.
preferiti
Password La password predefinita è 0000.
Password
personale
Contattare la hotline di assistenza se si è
dimenticata la password personale.
dimenticata
Istruzioni per l'uso
in altre lingue
Nella homepage www.mysilvercrest.de queste
istruzioni per l'uso sono disponibili per il
download in altre lingue.
Editor liste
emittenti
Nella homepage www.mysilvercrest.de è
disponibile per essere scaricato un editor liste
emittenti.
Valore predefinito Anche tenendo premuto il tasto standby sul
lato frontale del ricevitore per oltre 10 secondi,
verranno ripristinate le impostazioni di fabbrica.
Attenzione! In questo modo verranno perse le
impostazioni personali.
65
Se tuttavia non fosse possibile risolvere un problema,
rivolgersi al rivenditore specializzato o al produttore.
66
Smaltimento
Direttiva europea sullo smaltimento 2002/96/EC
Non smaltire mai il ricevitore con i normali rifiuti
domestici. Informarsi presso l’amministrazione cittadina o
comunale sulle possibilità di uno smaltimento conforme
ed ecologico.
Non smaltire mai le batterie con i normali rifiuti domestici.
Possono contenere sostanze tossiche. Pertanto, smaltire
le batterie assolutamente in base alle vigenti norme di
legge nel quadro dell'obbligo legale di restituzione.
Informarsi presso l’amministrazione cittadina o comunale
sulle possibilità di uno smaltimento conforme ed
ecologico. Consegnare ad un punto di raccolta le batterie
esaurite. In questo modo contribuirà positivamente alla
tutela dell’ambiente e risparmierà denaro.
67
Dati tecnici
Ricevitore
Dimensioni in mm (L × P × A) 280 × 170 × 45
Peso in grammi Ricevitore di 865 g
Telecomando di 80 g (senza
batterie)
Intervallo frequenza
d'ingresso
Larghezza di banda IF 55 MHz/8 MHz (inferiore a 5MS/s)
Alimentazione di corrente
LNB
Controllo LNB 22 kHz ± 2 kHz, 0,6 V pp ± 0,2 V
Controllo DiSEqC Versione 1.0, Versione 1.2, Tone-
Symbol Rate 1 ~ 35 MS/s
Velocità d'ingresso Max. 15 Mbit/s
Correzione errori (FEC) 1/2, 2/3, 3/4, 5/6, 7/8, auto
Rapporto altezza-larghezza 4:3 Letterbox, 4:3 PanScan, 16:9
Risoluzione video 720 x 576 (Pal), 720 x 480
Modo Audio Sinistra, Destra, Stereo, audio
Possibilità di collegamento
Ingresso IF LNB Tipo F, IEC 169-24
TV-SCART (solo uscita)
VCR-SCART (uscita e
ingresso)
950 MHz ~ 2150 MHz
13/18 V GS, 0,30 A max.
Massima protezione contro i
sovraccarichi
Burst A/B
(NTSC)
digitale AC3
Video CVBS, Audio L, R
Video CVBS, Audio Sx, Dx
68
RCA (CINCH) Audio Sx, Dx
SPDIF, COASSIALE Uscita audio digitale
Alimentazione di corrente
Tensione d'ingresso
100-240 V ~, 50/60 Hz
alimentatore
Assorbimento di corrente ca. 20 W (funzionamento con
Single LNB)
ca. 2 W (pronto all'uso)
Temperatura d'esercizio 0 ºC ~ +40 ºC
Temperatura di stoccaggio – 40 ºC ~ + 65 ºC
69
Produttore
COMAG Handels AG
Zillenhardtstraße 41
D-73037 Göppingen
Telefono: 0049 (0)7161 / 5 03 06 – 0
Telefax: 0049 (0)7161 / 5 03 06 – 11
Internet: www.comag-ag.de
Gentile cliente,
l'esperienza ci ha dimostrato che per risolvere molti
reclami basta una semplice telefonata.
Se dovesse avere problemi con il suo apparecchio, la
preghiamo di contattare prima la nostra hotline di
assistenza. Questa procedura le risparmierà tempo ed
eventuali scocciature.
La nostra hotline di assistenza le indicherà inoltre l'esatta
procedura per il ricorso in garanzia, nel caso in cui il suo
apparecchio debba essere effettivamente spedito.
Hotline di assistenza: 0039 – 0721 499 809
Email: marketing@digitaltradeitalia.it
70
Garanzia
La garanzia per questo prodotto della ditta COMAG
Handels AG soddisfa le disposizioni di legge in vigore al
momento dell'acquisto. Il periodo di garanzia è di 3 anni.
Modifiche apportate all’apparecchio comportano
l’annullamento della garanzia del produttore. Un crash
del software operativo non rappresenta alcun caso di
garanzia.
71
Dichiarazione di conformità
Il produttore dichiara con la presente che questo prodotto
è conforme alle seguenti direttive e norme:
Direttiva bassa tensione 2006/95/EC
• EN 60065:2002 + A1:2006
Direttiva per la compatibilità elettromagnetica
2004/108/EC
• EN 55013:2001 + A1:2003 + A2:2006
• EN 55020:2007
• EN 61000-3-2:2006
• EN 61000-3-3:1995 + A1:2001 + A2:2005
Tipo di apparecchio/tipi: Ricevitore satellitare digitale SL
35
Göppingen, 29.01.2009
COMAG Handels AG
72
Glossario
AC Alternating Current
allacciamento per corrente alternata
DC Direct Current
allacciamento per corrente continua
Connettore
cinch
Connettore coassiale per l'allacciamento di
televisore o impianto stereo.
DiSEqC Digital Satellite Equipment Control
Sistema digitale con il quale il ricevitore è in grado
di comandare diversi componenti dell'unità
esterna. In particolare, viene utilizzato per
scegliere tra diverse posizioni satellite (per
esempio ASTRA ed Eutelsat).
EPG Electronic Programm Guide
Guida elettronica ai canali
Connettore
IF
FTA Free-to-air services
Connettore coassiale per l'allacciamento del cavo
antenna LNB.
Servizi gratuiti che possono essere ricevuti senza
l'impiego di un particolare decoder.
LNB Low Noise Block Amplifier / Converter
Dispositivo fondamentale dell'antenna che
converte e contemporaneamente amplifica i
segnali ad alta frequenza del satellite in uno a
bassa frequenza.
Mute Tasto del telecomando per disattivare l'audio
(muting).
73
OSD On Screen Display
Gestione menu visibile sullo schermo.
PID Codice di un flusso di dati ricevuto
I codici PID assicurano la ricezione completa di
un'emittente.
Ricevitore Apparecchio ricevitore, che trasforma i segnali
dell'antenna in segnali video e audio.
SCART Connettore a 21 poli per l'allacciamento del
televisore al ricevitore.
Funzione
Swap
Commuta tra il canale attuale e l'ultimo
visualizzato.
Transponder Frequenza del satellite. Su di un transponder è
possibile inviare contemporaneamente diversi
canali digitali.
VCR Abbreviazione per Video Cassette Recorder.
74
Loading...
