SyncMaster 460DRn, 460DR

LCD-Anzeige

Benutzerhandbuch

Sicherheitshinweise

Zeichenerklärung

Hinweis

Beachten Sie die folgenden Sicherheitshinweise, um Ihre Sicherheit zu gewährleisten und Sachschäden zu vermeiden.

Lesen Sie die Anweisungen sorgfältig durch und verwenden Sie das Gerät in ordnungsgemäßer Weise.

Warnung/Vorsicht

Das Nichtbefolgen von Anweisungen, die mit diesem Symbol gekennzeichnet sind, kann zu Schäden an Personen und Geräten führen.

Zeichenerklärung

Verboten Wichtige Informationen

Nicht zerlegen Netzstecker ziehen

Ein/Aus

Nicht berühren

Wenn Sie das Gerät über einen längeren Zeitraum nicht verwenden, schalten Sie ihren Computer in den Modus DPM.

Wenn Sie einen Bildschirmschoner verwenden, schalten Sie diesen in den aktiven Bildschirmmodus.

Die gezeigten Bilder dienen nur als Referenz, und sie sind nicht in allen Fällen (oder Ländern) relevant.

Verknüpfung zu den Anweisung zum Entfernen von Nachbildern

Verwenden Sie weder beschädigte Steckdosen oder defekte

Netzkabel noch beschädigte oder lockere Steckdosen.

• Anderenfalls kann ein elektrischer Schlag oder Brand verursacht werden.

Berühren Sie das Netzkabel niemals mit feuchten Händen,

wenn Sie den Stecker und die Steckdose miteinander verbinden.

Erden, um einen elektrischen Schlag zu vermeiden

• Anderenfalls kann ein Stromschlag verursacht werden.

Schließen Sie das Netzkabel Ihres Fernsehgeräts nur an geer-

dete Steckdosen an.

• Anderenfalls kann ein elektrischer Schlag oder eine Verletzung verursacht werden.

Sicherheitshinweise

Stellen Sie sicher, dass das Netzkabel sicher und korrekt an

eine Steckdose angeschlossen ist.

• Anderenfalls kann ein Brand verursacht werden.

Vermeiden Sie übermäßiges Verbiegen oder starke Zugbelastung des Kabels. Stellen Sie keine schweren Gegenstände auf dem Kabel ab.

• Anderenfalls kann ein Brand verursacht werden.

Schließen Sie niemals mehrere Geräte an die gleiche Steckdose an.

• Anderenfalls kann durch Überhitzung ein Brand verursacht

werden.

Ziehen Sie den Netzstecker niemals bei eingeschaltetem Gerät aus der Steckdose.

• Der dabei entstehende elektrische Schlag kann anderenfalls

den LCD-Bildschirm beschädigen.

Wenn Sie das Gerät vom Stromnetz trennen möchten, müssen Sie den Netzstecker aus der Dose ziehen. Deshalb muss der Netzstecker jederzeit leicht erreichbar sein.

Installation

• Dies kann einen elektrischen Schlag oder Brand verursachen.

Verwenden Sie nur das von uns zur Verfügung gestellte Netzkabel. Verwenden Sie niemals das Netzkabel eines anderen Geräts.

• Anderenfalls kann ein elektrischer Schlag oder Brand verur-

sacht werden.

Wenden Sie sich an ein Kundendienstzentrum, wenn der Monitor an einem Ort mit hoher Konzentration von Staubpartikeln, hoher oder geringer Raumtemperatur, hoher Luftfeuchtigkeit, in unmittelbarer Nähe zu chemischen Stoffen oder im Dauerbetrieb, wie z. B. auf Bahnhöfen oder Flughäfen, verwendet werden soll.

Eine nicht fachgerechte Aufstellung kann zu schweren Schäden am Monitor führen.

Achten Sie darauf, dass immer mindestens zwei Personen das Gerät anheben und tragen.

• Anderenfalls könnte es hinfallen und so Verletzungen verur-

sachen oder beschädigt werden.

Achten Sie beim Aufstellen des Geräts in einem Schrank oder auf einem Regal darauf, dass die Vorder- oder Unterseite des Geräts nicht über die Vorderkante herausragen.

• Anderenfalls könnte das Gerät herunterfallen und Verletzun-

gen verursachen.

• Verwenden Sie Schränke oder Regale mit einer für das Gerät

geeigneten Größe.

Sicherheitshinweise

STELLEN SIE KEINE KERZEN, INSEKTENSCHUTZMITTEL, ZIGARETTEN UND HEIZGERÄTE IN DER NÄHE DES GERÄTS AUF.

• Anderenfalls kann ein Brand verursacht werden.

Halten Sie Heizvorrichtungen so weit wie möglich vom Netzkabel und dem Gerät entfernt.

• Anderenfalls kann ein elektrischer Schlag oder Brand verur-

sacht werden.

Stellen Sie das Gerät nicht an Orten mit schlechter Belüftung wie in einem Bücherregal oder einem Wandschrank auf.

• Anderenfalls kann ein Brand verursacht werden, weil die In-

nentemperatur ansteigt.

Stellen Sie das Gerät vorsichtig ab.

• Anderenfalls kann der LCD-Bildschirm beschädigt werden.

Legen Sie das Gerät nicht mit der Front auf den Fußboden.

• Anderenfalls kann der LCD-Bildschirm beschädigt werden.

Stellen Sie sicher, dass nur ein dazu berechtigtes Unternehmen die Wandhalterung installiert.

• Anderenfalls könnte das Gerät herunterfallen und Verletzun-

gen verursachen.

• Vergewissern Sie sich, dass Sie nur die spezifizierte Wand-

halterung installieren.

Installieren Sie das Gerät nur an gut belüfteten Orten. Achten Sie darauf, dass ein Abstand von mindestens 10 cm zur Wand eingehalten wird.

• Anderenfalls kann ein Brand verursacht werden, weil die In-

nentemperatur ansteigt.

Achten Sie darauf, die Verpackungsfolien von Kindern fernzuhalten.

• Wenn Kinder damit spielen, besteht ernsthafte Erstickungsge-

fahr.

Wenn Sie einen Monitor mit verstellbarer Höhe absenken, dürfen Sie keine Gegenstände oder Körperteile auf dem Standfuß platzieren.

Reinigen

• Dies kann zu Schäden am Gerät oder zu Verletzungen führen.

Wenn Sie das Monitorgehäuse des TFT-LCD-Bildschirms reinigen, wischen Sie mit einem leicht befeuchteten, weichen Stoff darüber.

Sicherheitshinweise

Sprühen Sie keine Reinigungsmittel direkt auf die Geräteoberfläche.

• Anderenfalls kann es zu Verfärbungen und Änderungen der

Oberflächenstruktur kommen, oder die Bildschirmbeschichtung löst sich ab.

Reinigen Sie den Monitor mit einem weichen Tuch und einem Bildschirmreiniger. Wenn Sie keinen Bildschirmreiniger verwenden, verdünnen Sie das Mittel im Verhältnis 1:10 mit Wasser.

Wenn Sie die Stifte des Steckers reinigen oder die Steckdose abstauben, müssen Sie dafür ein trockenes Tuch verwenden

• Anderenfalls kann ein Brand verursacht werden.

Ziehen Sie vor dem Reinigen des Geräts den Netzstecker.

• Anderenfalls kann ein elektrischer Schlag oder Brand verur-

sacht werden.

Andere

Trennen Sie vor dem Reinigen des Geräts das Netzkabel, und reinigen Sie es dann vorsichtig mit einem trockenen Tuch.

• Verwenden Sie keine Chemikalien wie Wachs, Benzol, Alko-

hol, Verdünner, Insektenschutzmittel, Schmiermittel oder Reinigungsmittel. Solche Mittel können das Aussehen des Geräts verändern und die Beschriftungen am Gerät ablösen.

Da das Gehäuse des Geräts leicht zerkratzt, verwenden Sie nur das vorgeschriebene Tuch.

• Geben Sie nur wenig Wasser auf dieses Tuch. Schütteln Sie

das Tuch vor dem Verwenden gründlich aus, da das Gerät Kratzer bekommen kann, wenn Fremdstoffe am Tuch anhaften.

Spritzen Sie beim Reinigen des Geräts kein Wasser direkt auf das Gehäuse.

• Achten Sie darauf, dass kein Wasser in das Gerät eindringt

und dass es nicht nass wird.

• Anderenfalls kann ein elektrischer Schlag, ein Brand oder eine

Störung verursacht werden.

Dieses Gerät führt Hochspannung. Stellen Sie sicher, dass Benutzer es nicht selbst öffnen, reparieren oder verändern.

• Anderenfalls kann ein elektrischer Schlag oder Brand verur-

sacht werden. Wenn das Gerät repariert werden muss, wenden Sie sich an ein Kundendienstzentrum

Sicherheitshinweise

Sollte ein ungewöhnliches Geräusch zu hören, Brandgeruch festzustellen oder Rauch zu sehen sein, ziehen Sie das Netzkabel aus der Steckdose, und wenden Sie sich an das Kundendienstzentrum.

• Anderenfalls kann ein elektrischer Schlag oder Brand verur-

sacht werden.

Stellen Sie das Gerät nicht in einem Fahrzeug oder an Orten auf, an denen es Feuchtigkeit, Staub, Rauch oder Wasser ausgesetzt ist.

• Anderenfalls kann ein elektrischer Schlag oder Brand verur-

sacht werden.

Wenn Ihnen das Gerät hinfällt oder wenn das Gehäuse gerissen ist, schalten Sie es aus und ziehen Sie den Netzstecker. Wenden Sie sich an ein Kundendienstzentrum.

• Anderenfalls kann ein elektrischer Schlag oder Brand verur-

sacht werden.

Berühren Sie bei Gewitter niemals das Netz- oder das Antennenkabel.

• Anderenfalls kann ein elektrischer Schlag oder Brand verur-

sacht werden.

Bewegen Sie den Monitor nicht durch Ziehen am Netz- oder Signalkabel.

• Es könnte anderenfalls hinunterfallen und aufgrund von Schä-

den am Kabel einen elektrischen Schlag, Schäden am Gerät oder einen Brand verursachen.

Heben Sie das Gerät nicht an und bewegen Sie es nicht nach vorn/hinten/links/rechts, wenn Sie es nur am Netzkabel oder den Signalkabeln halten.

• Es könnte anderenfalls hinunterfallen und aufgrund von Schä-

den am Kabel einen elektrischen Schlag, Schäden am Gerät oder einen Brand verursachen.

Achten Sie darauf, dass die Lüftungsöffnung nicht durch einen Tisch oder einen Vorhang blockiert ist.

• Anderenfalls kann ein Brand verursacht werden, weil die In-

nentemperatur ansteigt.

Stellen Sie keine Behälter mit Wasser, Vasen, Blumentöpfe, Medikamente oder Metallteile auf das Gerät.

• Wenn Wasser oder Fremdkörper ins Innere des Geräts ge-

langt sind, ziehen Sie das Netzkabel und wenden Sie sich an das Kundendienstzentrum.

• Dadurch könnte ein Defekt, ein elektrischer Schlag oder ein

Brand ausgelöst werden.

Brennbare Sprays oder entflammbare Stoffe dürfen in der Nähe des Geräts weder aufbewahrt noch verwendet werden.

• Anderenfalls kann eine Explosion oder ein Brand verursacht

werden.

Sicherheitshinweise

Führen Sie weder Metallgegenstände wie Besteck, Münzen, Stifte oder Stähle, noch leicht entflammbare Gegenstände wie Papier oder Streichhölzer (durch die Belüftungsschlitze und Ein-/ Ausgangsanschlüsse usw.) ins Innere des Geräts.

• Wenn Wasser oder Fremdkörper ins Innere des Geräts ge-

langt sind, ziehen Sie das Netzkabel und wenden Sie sich an das Kundendienstzentrum.

• Anderenfalls kann ein elektrischer Schlag oder Brand verur-

sacht werden.

Wenn über einen längeren Zeitraum dasselbe Bild angezeigt wird, kann ein Nachbild oder Fleck entstehen.

• Wenn Sie das Gerät für einen längeren Zeitraum nicht ver-

wenden, schalten Sie es in den Ruhezustand oder verwenden Sie einen bewegten Bildschirmschoner.

Stellen Sie die Auflösung und die Frequenz auf einen für das Gerät geeigneten Wert ein.

• Anderenfalls könnten Ihre Augen Schaden nehmen.

Stellen Sie keine zu große Lautstärke ein, wenn Sie Kopfhörer oder Ohrstecker benutzen.

• Zu große Lautstärke kann zu Gehörschädigungen führen.

Wenn Sie immer näher an den Bildschirm des Geräts herangehen, kann Ihr Augenlicht beeinträchtigt werden.

Legen Sie nach einstündiger (1) Benutzung des Monitors 5 Minuten Pause ein.

Damit verringern Sie die Ermüdung Ihrer Augen.

Installieren Sie das Gerät nicht an einem instabilen Platz wie z. B. einem wackligen Regal, einer unebenen Oberfläche oder einem Ort, der Vibrationen ausgesetzt ist.

• Anderenfalls könnte es hinfallen und so Verletzungen oder

Beschädigungen des Geräts verursachen.

• Bei Verwendung des Geräts an einem Ort, der Vibrationen

ausgesetzt ist, besteht Brandgefahr und die Gefahr von Beschädigungen des Geräts.

Wenn Sie das Gerät transportieren müssen, schalten Sie es ab, ziehen Sie den Netzstecker sowie das Antennenkabel und alle anderen daran angeschlossenen Kabel.

• Anderenfalls kann ein elektrischer Schlag oder Brand verur-

sacht werden.

Sicherheitshinweise

Achten Sie darauf, dass sich keine Kinder an das Gerät hängen oder darauf klettern.

• Das Gerät könnte herunterfallen und Verletzungen oder Tod

verursachen.

Wenn Sie das Gerät über einen längeren Zeitraum nicht verwenden, ziehen Sie das Netzkabel aus der Steckdose.

• Anderenfalls könnte es zu einer Überhitzung oder aufgrund

von Staub zu einem Brand kommen, und es könnte ein Brand durch elektrischen Schlag oder Kriechströme entstehen.

Stellen Sie keine schweren Gegenstände oder Süßigkeiten auf das Gerät. Sie lenken dadurch die Aufmerksamkeit von Kindern auf das Gerät.

• Möglicherweise hängen sich Ihre Kinder dann an das Gerät,

sodass es herunterfällt. Dies kann zu Verletzungen oder Tod führen.

Achten Sie darauf, dass Kinder die Batterien nicht in den Mund nehmen, nachdem diese aus der Fernbedienung entfernt wurden. Bewahren Sie Batterien an Stellen auf, die für Kinder und Kleinkinder nicht erreichbar sind.

• Wenn Kinder die Batterien in den Mund genommen haben,

müssen Sie unverzüglich bei Ihrem Arzt vorsprechen.

Achten Sie beim Austauschen der Batterie auf richtige Polung (+, -).

• Anderenfalls könnte die Batterie beschädigt werden oder

durch Auslaufen der Flüssigkeit im Innern ein Brand, Verletzungen oder Schäden verursacht werden.

Verwenden Sie nur die vorgeschriebenen Standardbatterien und setzen Sie niemals gleichzeitig neue und gebrauchte Batterien ein.

• Anderenfalls könnten die Batterien beschädigt werden oder

durch Auslaufen der Flüssigkeit im Innern ein Brand, Verletzungen oder Schäden verursacht werden.

Batterien (und Akkus) sind Sondermüll und werden wiederverwertet. Für das Zuführen der verbrauchten Batterien und Akkus zum Recycling ist der Kunde als Verbraucher der Batterien verantwortlich.

• Der Kunde kann die verbrauchten Batterien und Akkus bei ei-

nem öffentlichen Recycling-Center oder einem Händler abgeben, der den gleichen Batterie- bzw. Akkutyp führt.

Stellen Sie das Gerät nicht in der Nähe von Feuerstellen oder Heizkörpern oder an Orten auf, wo es direkter Sonneneinstrahlung ausgesetzt ist.

• Dadurch kann die Lebensdauer des Geräts verkürzt oder ein

Brand verursacht werden.

Sicherheitshinweise

Lassen Sie keine Gegenstände auf das Gerät fallen, und lassen Sie keine Schläge darauf einwirken.

• Anderenfalls kann ein elektrischer Schlag oder Brand verur-

sacht werden.

Verwenden Sie in der Nähe des Geräts keinen Luftbefeuchter oder Küchentisch.

• Anderenfalls kann ein elektrischer Schlag oder Brand verur-

sacht werden.

Bei Austritt von Gas berühren Sie weder das Gerät noch den Netzstecker, sondern lüften Sie die Räumlichkeiten sofort.

• Wenn ein Funke entsteht, kann es zu einer Explosion oder ei-

nem Brand kommen.

Wenn das Gerät längere Zeit angeschaltet ist, wird die Anzeige heiß. Nicht berühren!

• Halten Sie kleine Zubehörteile von Kindern fern.

Vorsicht beim Einstellen des Neigungswinkels des Geräts oder der Höhe des Standfußes.

• Sie können sich hierbei die Hand oder die Finger einklemmen

und dadurch verletzen.

• Wenn Sie das Gerät zu stark kippen, könnte es herunterfallen

und Verletzungen verursachen.

Stellen Sie das Gerät nicht an einem Ort auf, der so niedrig ist, dass Kinder es erreichen können.

• Anderenfalls könnte das Gerät herunterfallen und Verletzun-

gen verursachen.

• Da der vordere Teil des Geräts schwer ist, muss es auf einer

ebenen, stabilen Fläche aufgestellt werden.

Stellen Sie keine schweren Gegenstände auf das Gerät.

• Diese könnten Verletzungen oder Beschädigungen des Ger-

äts verursachen.

Einführung

Lieferumfang

Hinweis

Vergewissern Sie sich, dass im Lieferumfang des LCD-Bildschirms folgende Komponenten enthalten sind:

Falls Komponenten fehlen sollten, setzen Sie sich bitte mit dem Händler in Verbindung.

Optionale Komponenten erhalten Sie bei einem Händler.

Hinweis

Dieser Standfuß ist zur Aufstellung auf dem Fußboden geeignet.

Auspacken

LCD-Bildschirm

Bedienungsanleitungen

Kurzanleitung zur Konfigu-

ration

Kabel

D-Sub-Kabel Netzkabel

Andere

Garantiekarte

(Nicht überall verfügbar)

Benutzerhandbuch

Einführung

Andere

Fernbedienung Batterien (AAA X 2)

(Nicht überall verfügbar)

Separat erhältlich

DVI-Kabel Wandhalterung Halbfuß-Bausatz

BNC-auf-RCA- Adapter-

stecker

Kalibrator

LCD-Bildschirm Vorderseite

BNC-Kabel LAN-Kabel

(Nur im Modell DRn)

Weitere Informationen

zum Verwenden des Kali-

brators finden Sie in der

Hilfe zu Natural Color Ex-

pert.

Taste MENU [MENU]

Hiermit können Sie das Bildschirmmenü öffnen und schließen. Hiermit können Sie auch das Bildschirmmenü schließen oder zum vorherigen Menü zurückkehren.

Auf/Ab-Taste

Drücken Sie diese Taste, um vertikal von einem Menübefehl zum nächsten zu wechseln oder die Werte für das ausgewählte Menü anzupassen.

Links/Rechts-Taste / Lautstärke-Taste

Einführung

Drücken Sie diese Taste, um horizontal von einem Menübefehl zum nächsten zu wechseln oder die Werte für das ausgewählte Menü anzupassen. Wenn das Bildschirmmenü nicht angezeigt wird, können Sie über diese Taste die Lautstärke regulieren.

Taste ENTER [ENTER]

Aktiviert einen hervorgehobenen Menüeintrag.

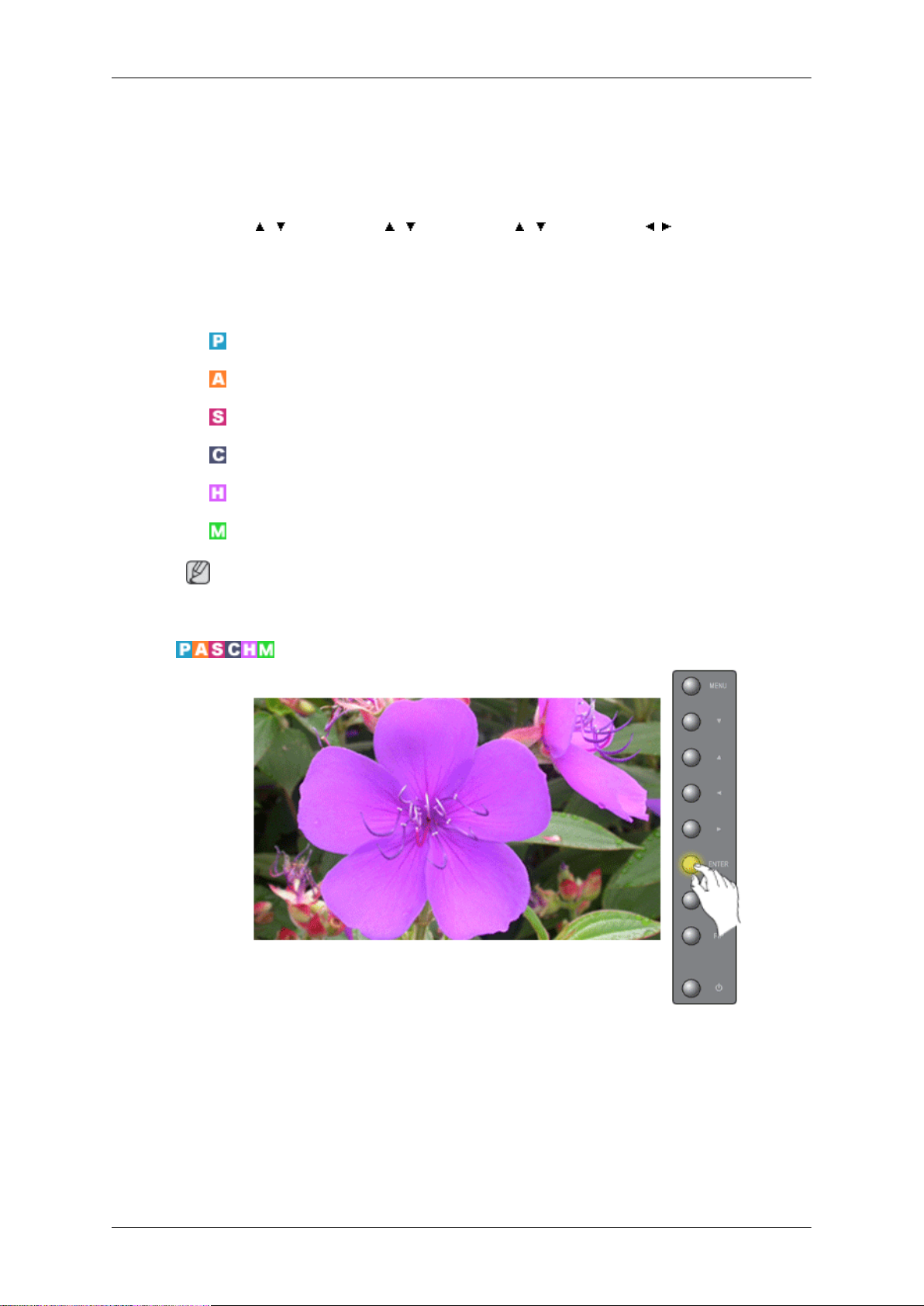

Taste SOURCE [SOURCE]

Wechselt von PC-Modus zu Video-Modus. Die Signalquelle kann nur bei externen Geräten geändert werden, die aktuell an den LCD-Bildschirm angeschlossen sind.

[PC] → [BNC] → [DVI] → [AV] → [S-Video] → [Komp.] → [HDMI] → [MagicInfo]

>> Hier klicken, um einen animierten Clip anzuzeigen

Hinweis

• Das Menü MagicInfo gibt es nur in den DRn-Modellen.

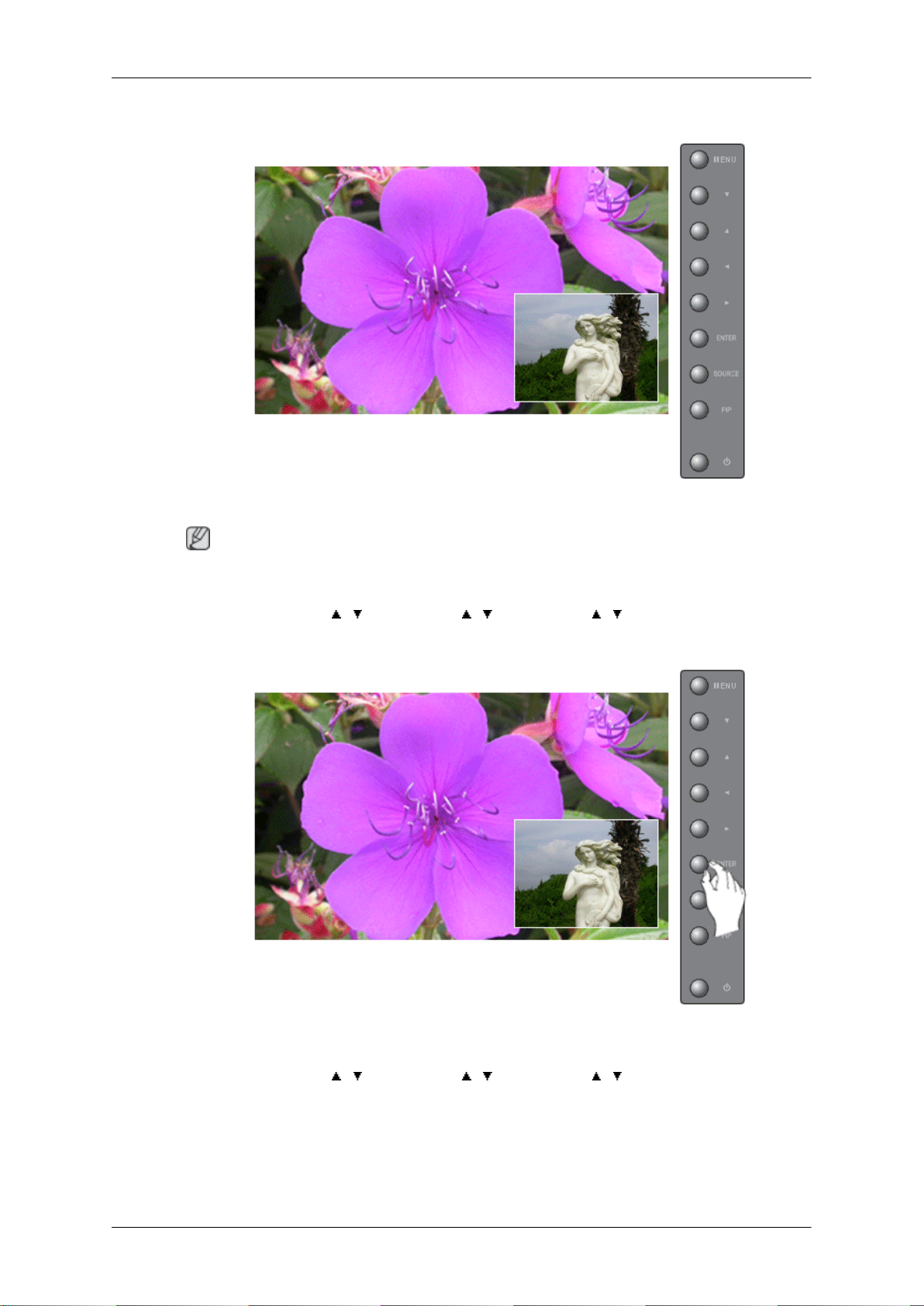

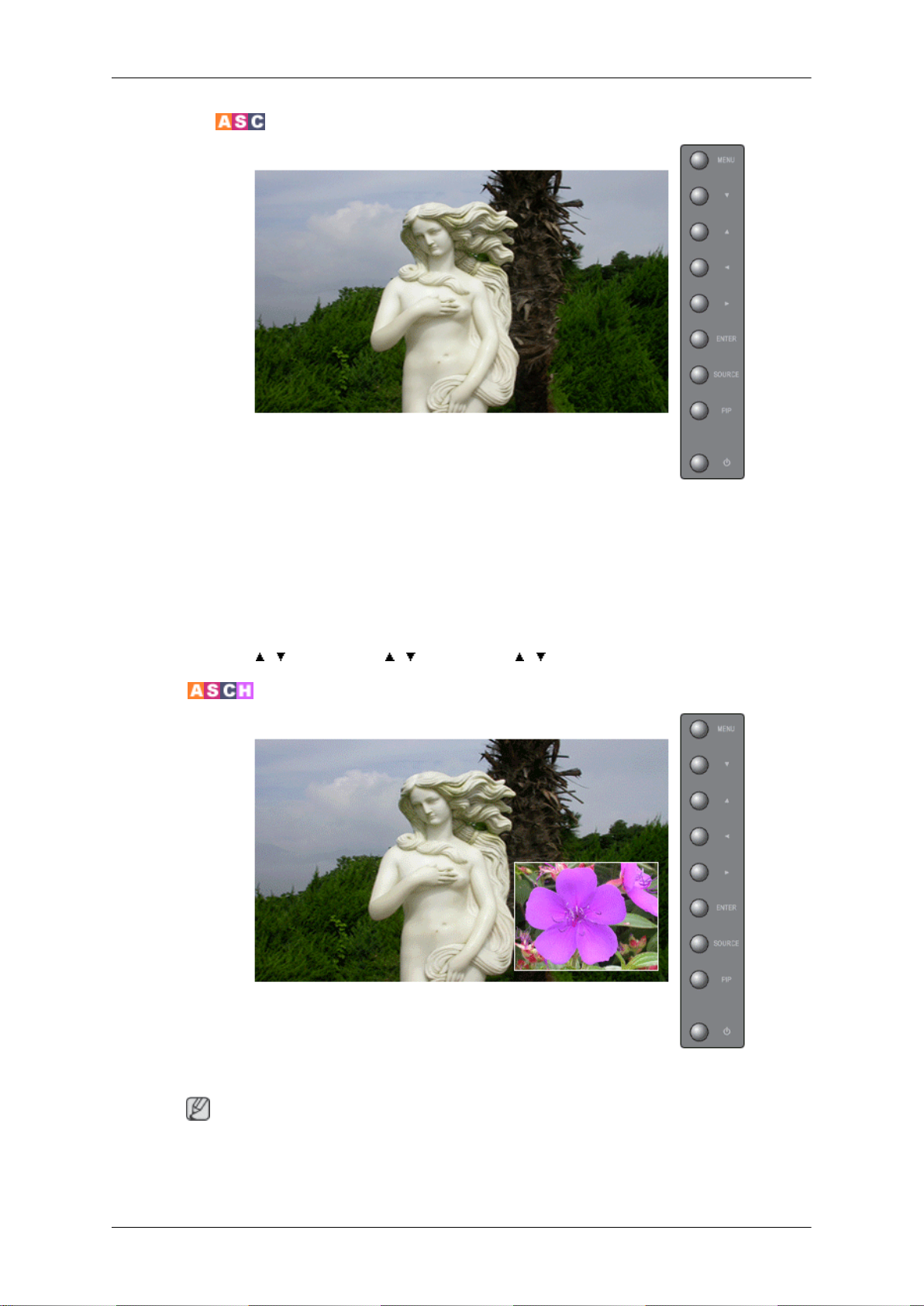

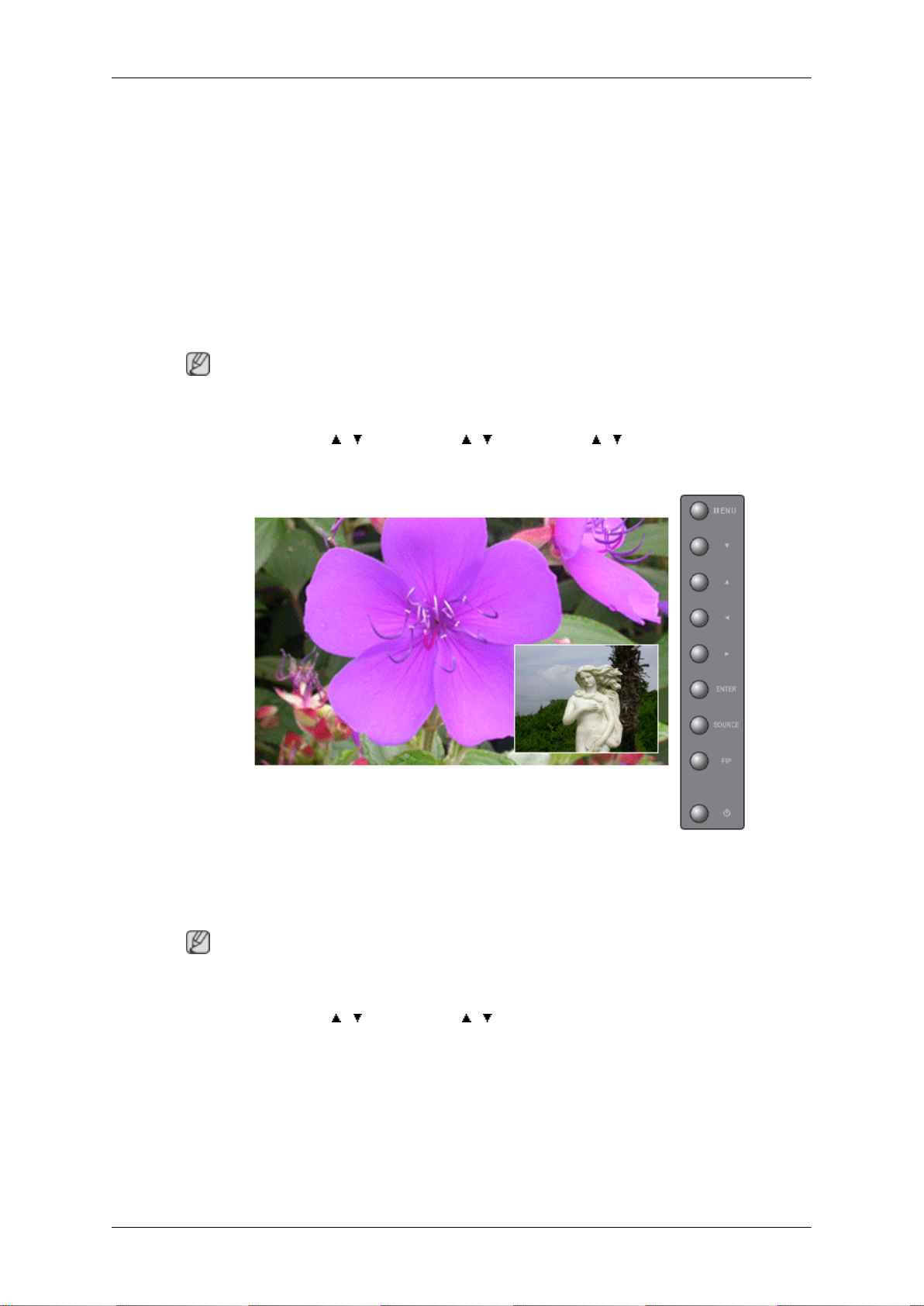

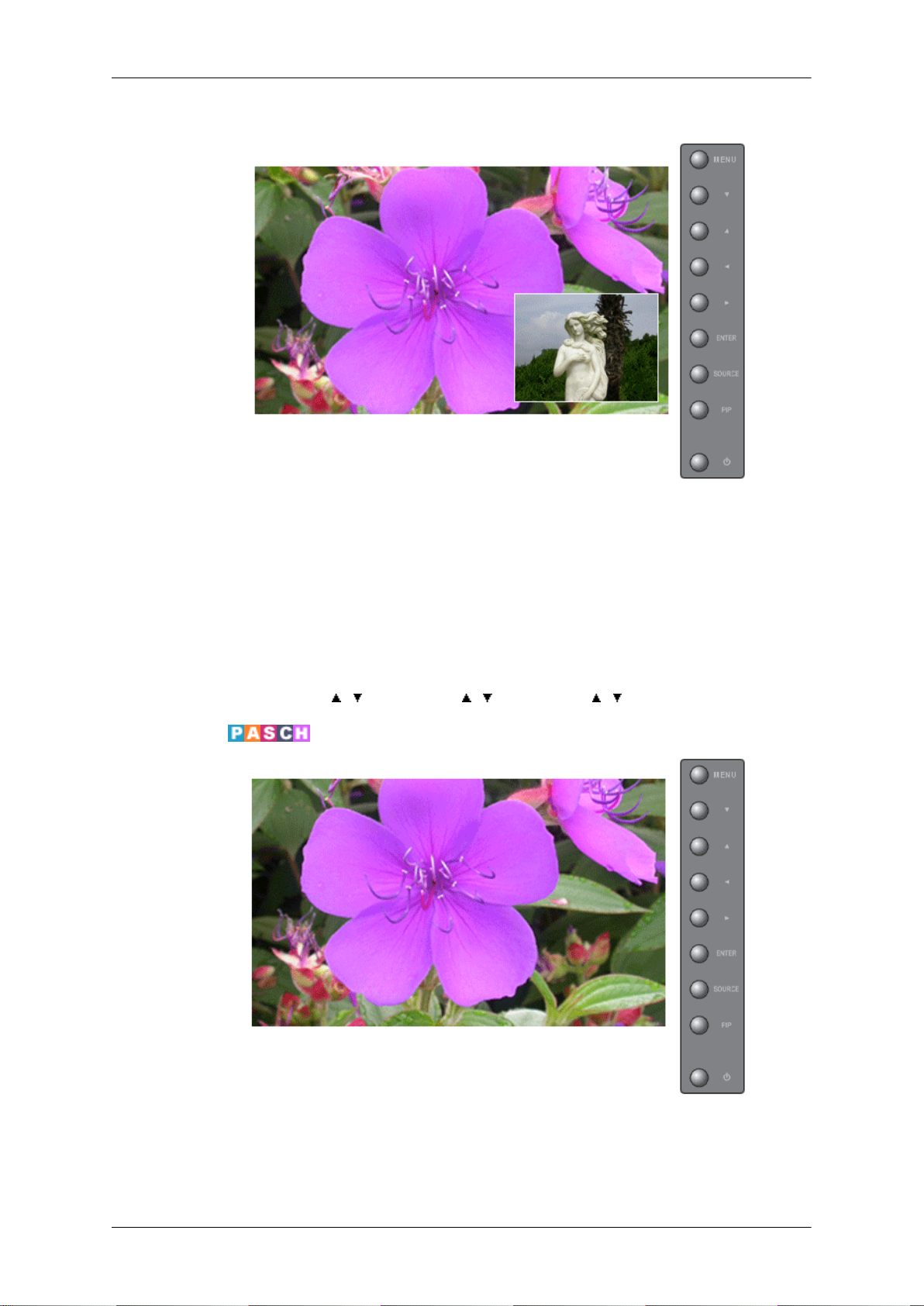

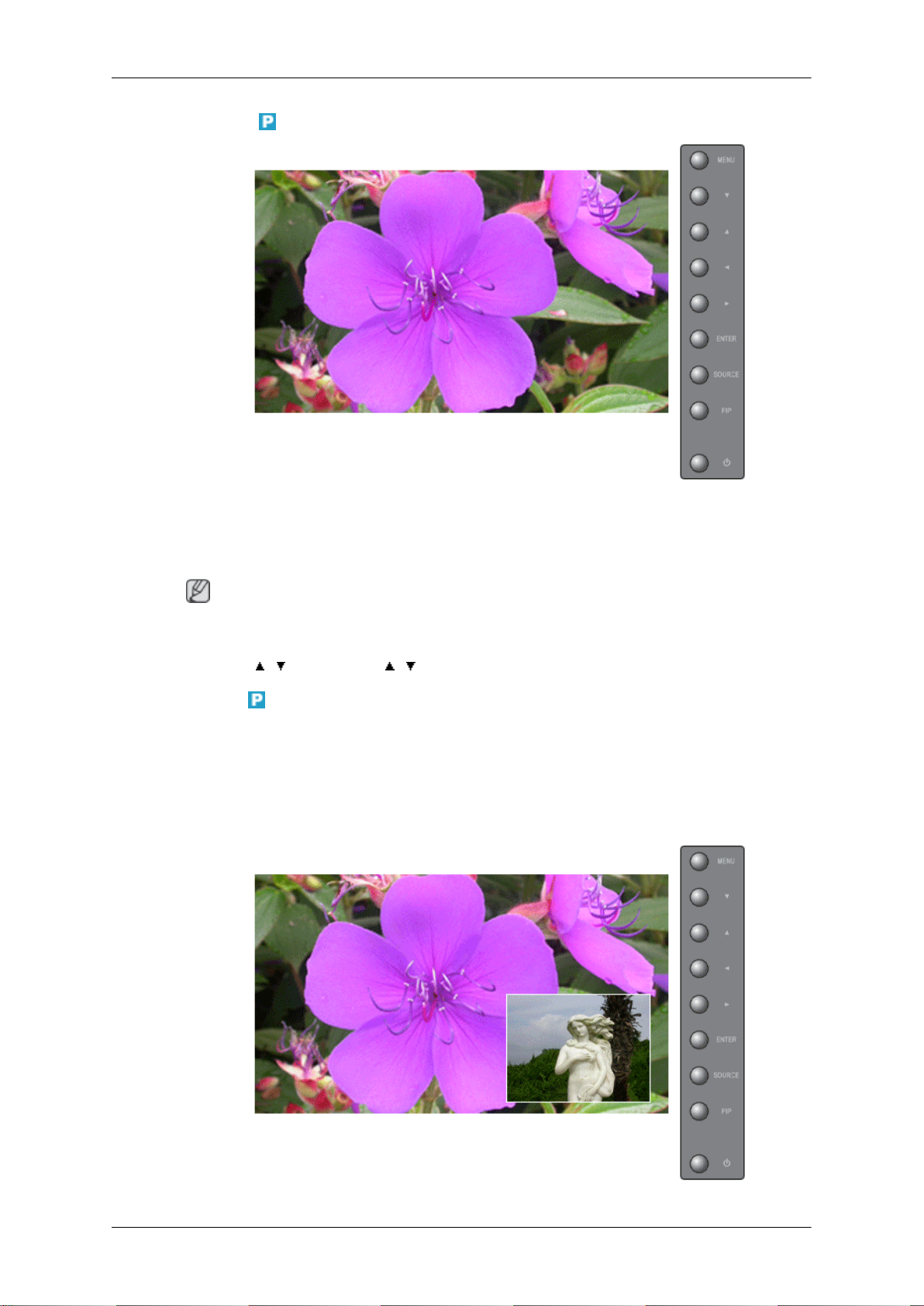

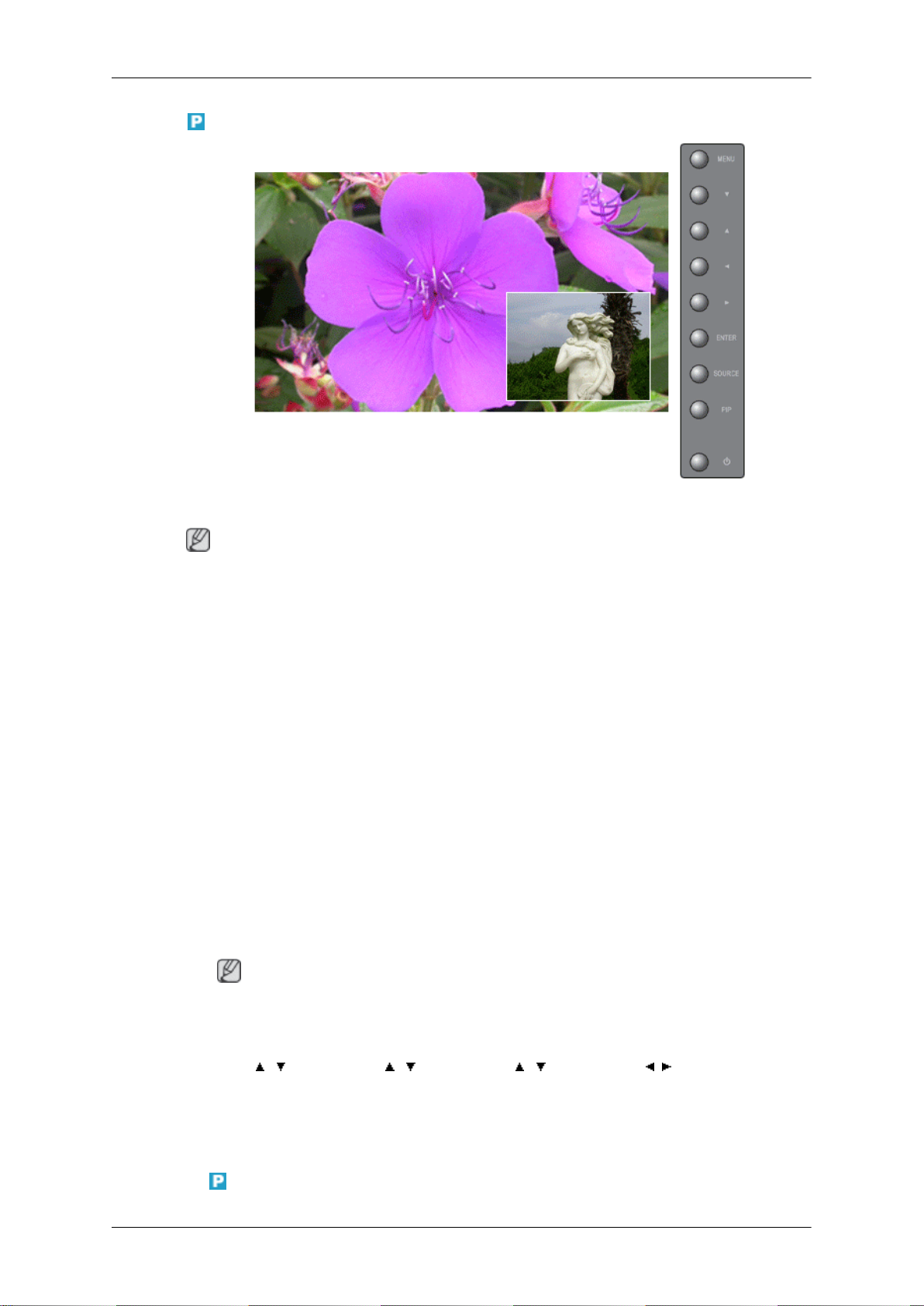

PIP

Drücken Sie die PIP-Taste, um die PIP-Funktion ein- oder auszuschalten.

Es kann nur ein PIP-Fenster auf dem Bildschirm angezeigt werden, weil BNC- und Komponentenanschluss dieselbe Buchse verwenden.

>> Hier klicken, um einen animierten Clip anzuzeigen

• PC Modus AV / S-Video / Komp. / HDMI

• BNC Modus AV / S-Video / HDMI

• DVI Modus AV / S-Video / Komp.

• AV / S-Video Modus PC / BNC / DVI

• Component Modus PC / DVI

• HDMI Modus PC / BNC

Netztaste [ ]

Verwenden Sie diese Taste, um den LCD-Bildschirm ein- oder auszuschalten.

Helligkeitssensor

Rückseite

Ausführliche Informationen zu Kabelverbindungen finden Sie im Abschnitt Anschließen von Kabeln unter Aufstellen. Die Konfiguration auf der Rückseite des LCD-Bildschirms kann sich je nach verwendetem LCD-Bildschirmmodell leicht unterscheiden.

Einführung

Die Funktion Helligkeitssensor erkennt mithilfe eines Helligkeitssensors automatisch die Umgebungshelligkeit und stellt die Helligkeit des Geräts entsprechend ein.

Stromversorgungsanzeige

Blinkt im Stromsparmodus grün

Hinweis

Informationen zu Stromsparfunktionen finden Sie in der Bedienungsanleitung unter PowerSaver. Wenn Sie den LCD-Bildschirm nicht verwenden oder ihn lange Zeit unbeaufsichtigt lassen, schalten Sie ihn aus, um Energie zu sparen.

Fernbedienungsssensor

Richten Sie die Fernbedienung auf diesen Punkt auf dem LCD-Bildschirm.

Hinweis

POWER S/W ON [ │ ] / OFF [O]

Ein- und Ausschalten des LCD-Bildschirms.

POWER IN

Das Netzkabel verbindet den LCD-Bildschirm mit der Steckdose in der Wand.

Einführung

REMOTE OUT/IN

Sie können eine Kabelfernbedienung verwenden, nachdem Sie diese an den LCDBildschirm angeschlossen haben.

RS232C OUT/IN (Serieller RS232C-

Anschluss)

Anschluss für die MehrfachbildschirmSteuerung

DVI / PC / HDMI IN [PC/DVI/BNC AUDIO IN] (PC/DVI/BNC/HDMI Audioanschluss (Eingang)

DVI / PC / HDMI IN [HDMI]

Schließen Sie den HDMI-Anschluss auf der Rückseite Ihres LCD-Bildschirms mit einem HDMI-Kabel an den HDMI-Anschluss Ihres digitalen Ausgabegeräts an.

DVI / PC / HDMI IN [RGB](PC-VideoAnschlussbuchse)

Anschließen des 15-poligen D-Sub-Kabels – PC-Modus (Analog PC)

DVI / PC / HDMI IN [DVI(HDCP)] (PC-

Video-Anschlussbuchse)

Anschließen des DVI-D/DVI-D-Kabels – DVI-Modus (Digital PC)

COMPONENT AUDIO IN [L-AUDIO-R] (Component-/Audioanschluss (Eingang))

BNC/COMPONENT OUT [R/PR, G/Y, B/ PB, H, V] (BNC/Component-Anschlussbuchse (Ausgang))

BNC-Anschluss (Analog PC): Verbinden mit dem R, G, B, H, V-Anschluss

Component-Anschluss: Verbinden mit dem PR, Y, PB-Anschluss

BNC/COMPONENT IN [R/PR, G/Y, B/ PB, H, V](BNC/Component-Anschlussbuchse (Eingang))

Einführung

AV AUDIO IN [L-AUDIO-R] (Audio-Anschlussbuchse (Eingang) des LCD-Bildschirms)

AV OUT [VIDEO](Video-Anschlussbuchse)

AV-Modus (Ausgang)

AV IN [VIDEO](Video-Anschlussbuchse (Eingang))

AV OUT [S-VIDEO] (S-Video-Anschlussbuchse)

S-Video-Modus (Ausgang)

AV IN [S-VIDEO](Video-Anschlussbuchse (Eingang))

EXT SPEAKER (8 Ω)[- - L - +, - - R - +]

(Anschlussbuchse für Zusatzlautsprecher)

AUDIO OUT [L-AUDIO-R] (Audioanschluss für das LCD-Display (Ausgang))AUDIO OUT ist der Anschluss für die Audioausgabe von PC, DVI oder BNC.

LAN(LAN-Anschlussbuchse)

(Nur im Modell DRn)

USB(USB-Anschlussbuchse)

Kompatibel mit Tastatur, Maus und Massenspeichergeräten.

(Nur im Modell DRn)

Hinweis

Die maximale Anzahl anschließbarer LCDBildschirme kann je nach Kabel, Signalquelle usw. unterschiedlich sein. Bei Verwendung von Kabeln ohne Signalabschwächung können bis zu 10 LCD-Bildschirme angeschlossen werden.

Hinweis

Weitere Informationen zu Kabelanschlüssen finden Sie unter

Anschließen von Kabeln

Fernbedienung

Hinweis

Da es durch Frequenzinterferenzen zu Störungen kommen kann, wird die Leistung der Fernbedienung möglicherweise durch ein Fernsehgerät oder ein anderes elektronisches Gerät beeinträchtigt, das in der Nähe des LCD-Bildschirms betrieben wird.

Einführung

ON / OFF

MagicInfo

MDC

LOCK

MagicInfo-Tasten

+100 DEL VOL

MUTE

TTX/MIX

ENTER

P.MODE

AUTO

ENTER/PRE-CH

CH/P

SOURCE

INFO

EXIT

Auf-Ab Links-Rechts Taste

S.MODE

STILL

FM RADIO

P.SIZE

SRS

DUAL/MTS

PIP SOURCE

SWAP

SIZE

REW

STOP

Einführung

PLAY/PAUSE

1. ON / OFF Drücken Sie diese Taste, um den LCD-Bildschirm ein- und auszuschalten.

2. MagicInfo MagicInfo -Schnellstarttaste

(Nur im Modell DRn)

3. MDC

4. LOCK Mit dieser Taste werden alle Funktionstasten sowohl auf der

5. MagicInfo-Tasten MagicInfo-Schnellstarttaste

6. +100 DEL

MDC-Schnellstarttaste

Fernbedienung als auch am LCD-Bildschirm mit Ausnahme der Netztaste und der Taste LOCK aktiviert oder deaktiviert.

(Nur im Modell DRn)

• Alphabet/Ziffer: Verwenden Sie diese Tasten zum Ein-

geben von Internetadressen.

• DEL: Verwenden Sie diese Taste als Rücktaste.

• SYMBOL: Verwenden Sie diese Taste zum Eingeben

von Symbolen. (.O_-)

• ENTER: Verwenden Sie diese Taste zum Bestätigen

von Eingaben.

Drücken Sie diese Taste, um die Programme mit einer Nummer über 100 auszuwählen. Zur Auswahl von z. B. Programm 121 drücken Sie zuerst „+100“, dann „2“ und dann „1“.

- Diese Funktion ist bei diesem LCD-Bildschirm nicht verfügbar.

7. VOL Mit diesen Tasten bestimmen Sie die Audiolautstärke.

8. MUTE

9. TTX/MIX

10.

11. ENTER

12. P.MODE

Die Audioausgabe wird vorübergehend unterbrochen (stummgeschaltet). Dies wird in der linken unteren Ecke des Bildschirms angezeigt. Die Tonwiedergabe wird fortgesetzt, wenn im Mute-Modus die Tasten MUTE oder - VOL + gedrückt werden.

Fernsehsender bieten Textinformationen per Videotext an.

- Diese Funktion ist bei diesem LCD-Bildschirm nicht verfügbar.

Mit dieser Taste können Sie das Bildschirmmenü öffnen und die Menüanzeige beenden oder das Menü mit den Bildschirmeinstellungen schließen.

Aktiviert einen hervorgehobenen Menüeintrag.

Wenn Sie diese Taste drücken, wird der aktuelle Bildmodus unten in der Mitte des Bildschirms angezeigt.

Einführung

AV / S-Video / Komp. : P.MODE

Der LCD-Bildschirm verfügt über vier automatische Bildeinstellungen, die werkseitig eingestellt werden. Drücken Sie die Taste mehrmals, um nacheinander zu den verfügbaren vorkonfigurierten Modi zu wechseln. ( Dynamisch → Standard → Film → Benutzerd.)

PC / DVI / BNC : M/B (MagicBright)

Mit der neuen MagicBright-Funktion können Sie die Bildschirmeigenschaften abhängig vom angezeigten Programminhalt für ein optimales Fernseherlebnis anpassen. Drücken Sie die Taste mehrmals, um nacheinander zu den verfügbaren vorkonfigurierten Modi zu wechseln. (Unterhalt. → Internet → Text→ Benutzerd.)

13. AUTO Stellt die Anzeige im PC-Modus automatisch ein. Wenn Sie die Auflösung über die Systemsteuerung ändern, wird die Funktion automatisch ausgeführt.

14. ENTER/PRE-CH

15. CH/P Im TV-Modus wählen Sie mit diesen Tasten die Fernseh-

16. SOURCE

17. INFO

18. EXIT

19. Auf-Ab Links-Rechts

Taste

20. S.MODE

Mit dieser Taste können Sie zum vorherigen Kanal zurückkehren.

- Diese Funktion ist bei diesem LCD-Bildschirm nicht verfügbar.

kanäle aus.

- Diese Funktion ist bei diesem LCD-Bildschirm nicht verfügbar.

Wechselt den Videoeingang.

Informationen zum aktuellen Bild werden links oben auf dem Bildschirm angezeigt.

Schließt das Menüfenster.

Drücken Sie diese Taste, um horizontal von einem Menübefehl zum nächsten zu wechseln oder die Werte für das ausgewählte Menü anzupassen.

Wenn Sie diese Taste drücken, wird der aktuelle Modus unten in der Mitte des Bildschirms angezeigt. Der LCD-Bildschirm verfügt über einen integrierten HiFi-Stereoverstärker. Drücken Sie die Taste mehrmals, um nacheinander zu den verfügbaren vorkonfigurierten Modi zu wechseln. ( Standard → Musik → Film → Sprache → Benutzerd.)

21. STILL Drücken Sie diese Taste einmal, um das Bild einzufrieren. Drücken Sie sie erneut, um mit der normalen Wiedergabe fortzufahren.

22. FM RADIO Schaltet das UKW-Radio (FM) ein/aus. Stellt im PC/DVIModus den KLANG auf UKW ein. Stellt im allgemeinen Videomodus das UKW-Radio ein und schaltet den Bild-

Einführung

schirm aus. In Gegenden mit schwachem Signal kann während der UKW-Übertragung Rauschen auftreten.

- Diese Funktion ist bei diesem LCD-Bildschirm nicht verfügbar.

23. P.SIZE Drücken Sie diese Taste, um die Bildgröße zu ändern.

24. SRS

25. DUAL/MTS

26. PIP

SRS

DUAL-

STEREO/MONO, DUAL l / DUAL ll und MONO/NICAM MONO/NICAM STEREO können in Abhängigkeit von der Fernsehnorm über die Taste DUAL auf der Fernbedienung beim Fernsehen eingestellt werden.

MTS-

Sie können den MTS-Modus (Mehrkanalton) auswählen.

Audiosystem MTS/S-System Standard

UKW-Stereo Mono Mono Manueller

Stereo Mono ↔ Stereo SAP Mono ↔ SAP Mono

- Diese Funktion ist bei diesem LCD-Bildschirm nicht verfügbar.

Wenn Sie diese Taste drücken, wird ein PIP-Fenster angezeigt.

Wechsel

27. SOURCE

28. SWAP Vertauscht den Inhalt des PIP-Fensters und des Hauptbilds.

29.

30. REW

31. STOP

32. PLAY / PAUSE

33. FF

SIZE

Ändert die Signalquelle des PIP-Fensters.

Das Bild aus dem PIP-Fenster wird als Hauptbild und das Hauptbild wird im PIP-Fenster angezeigt.

Verändert die Größe des PIP-Fensters.

Rücklauf

Stopp

Wiedergabe/Pause

Schneller Vorlauf

Anschlüsse

Anschließen an einen Computer

Netzkabel mit Erdung

• Bei einer Störung kann die Erdung einen Stromschlag verursachen. Vergewissern Sie sich, dass die Erdung korrekt angeschlossen ist, ehe Sie Verbindung zum Stromnetz herstellen. Wenn Sie das Erdungskabel abtrennen, müssen Sie vorher den Netzstecker aus der Dose ziehen.

Hinweis

Alle für den AV-Eingang geeigneten Geräte (wie DVD-Player, Videorecorder oder Camcorder sowie Computer) können an den LCD-Bildschirm angeschlossen werden. Ausführliche Informationen zum Anschließen solcher Geräte finden Sie im Abschnitt „Benutzersteuerung“ unter „Einstellen des LCD-LCD-Bildschirms“.

Schließen Sie das Netzkabel des LCD-Bildschirms an den Netzanschluss auf der Rückseite des LCD-Bildschirms an. Schalten Sie den LCD-Bildschirm am Netzschalter ein.

Es gibt 3 Möglichkeiten, um das Signalkabel an den LCD-Bildschirm anzuschließen. Wählen Sie eine der folgenden:

Mit dem D-Sub-Anschluss (Analog) der Grafikkarte.

• Schließen Sie das D-Sub-Kabel an den 15-poligen RGB-Anschluss auf der Rückseite des LCD-Bildschirms und an den 15-poligen D-SubAnschluss ihres Computers an.

Anschlüsse

Mit dem DVI-Anschluss (Digital) der Grafikkarte.

• Schließen Sie das DVI-Kabel an den DVI(HDCP)-Anschluss auf der Rückseite des LCD-Bildschirms und den DVI-Anschluss Ihres Computers an.

Mit dem BNC-Anschluss (Analog) der Grafikkarte.

• Schließen Sie das BNC-Kabel an die BNC/COMPONENT IN - R, G, B, H, V Anschlüsse auf der Rückseite des LCD-Monitors und an den 15poligen D-Sub-Anschluss Ihres Computers an.

Schließen Sie das Audiokabel des LCD-Bildschirms an den Audioanschluss auf der Rückseite Ihres Computers an.

Hinweis

• Schalten Sie sowohl den Computer als auch den LCD-Bildschirm ein.

•

Das DVI- oder BNC-Kabel ist als Zubehör erhältlich.

• Zubehör erhalten Sie bei jedem Kundendienstzentrum von SAMSUNG Electronics.

Anschließen an andere Geräte

Netzkabel mit Erdung

Hinweis

Anschließen an einen Videorecorder

Alle für den AV-Eingang geeigneten Geräte (wie Videorecorder oder Camcorder) werden mit dem S-VHS- oder BNC-Kabel an den AV IN [VIDEO] oder AV IN [S-VIDEO]-Anschluss des LCD-Bildschirms angeschlossen.

Verbinden Sie den linken und rechten Audioausgang (Audio (L) und Audio (R)) des Videorecorders oder Camcorders mithilfe von Audiokabeln mit dem AV AUDIO IN [L-AUDIO-R]-Anschluss des LCD-Bildschirms.

Anschlüsse

Hinweis

• Wählen Sie über die SOURCE-Taste an der Vorderseite des LCD-Bildschirms den AV oder S-Video-Eingang, an den der Videorecorder oder Camcorder angeschlossen ist.

• Starten Sie anschließend den Videorecorder oder Camcorder mit einem eingelegten Band.

•

Das S-VHS- oder BNC-Kabel ist als Zubehör erhältlich.

Anschließen an einen DVD-Player

Verbinden Sie den COMPONENT AUDIO IN [L-AUDIO-R]-Eingang am LCD-Bildschirm mit den AUDIO OUT-Anschlüssen am DVD-Player.

Schließen Sie den BNC/COMPONENT IN - PR, Y, PB-Anschluss am LCDBildschirm mit einem Komponentenkabel an die PR, Y, PB-Anschlüsse am DVD-Player an.

Hinweis

• Wählen Sie über die SOURCE-Taste auf der Vorderseite des LCD-Bildschirms oder auf der Fernbedienung den Component-Eingang für den Anschluss an einen DVD-Player.

• Starten Sie anschließend den DVD-Player mit eingelegter DVD.

•

Das Komponentenkabel ist als Zubehör erhältlich.

• Informationen zu Component-Video finden Sie in der Bedienungsanleitung Ihres DVDPlayers.

Anschließen eines Camcorders

Anschlüsse

Suchen Sie die AV-Ausgangsbuchsen am Camcorder. Sie befinden sich normalerweise seitlich am Camcorder oder auf dessen Rückseite. Verbinden Sie den AV AUDIO IN [L-AUDIO-R]-Eingang am LCD-Bildschirm mit den AUDIO OUTPUT-Anschlüssen am Camcorder.

Verbinden Sie den AV IN [VIDEO]-Eingang am LCD-Bildschirm mit dem VIDEO OUTPUT-Anschluss am Camcorder.

Hinweis

• Wählen Sie über die SOURCE-Taste auf der Vorderseite des LCD-Bildschirms oder auf der Fernbedienung den AV-Eingang für den Anschluss an einen Camcorder.

• Starten Sie anschließend den Camcorder mit einem eingelegten Band.

• Die hier abgebildeten Audio-Videokabel sind in der Regel im Lieferumfang eines Camcorders enthalten.

Falls dies nicht der Fall sein sollte, sind diese in einem Elektronikfachgeschäft in Ihrer

( Nähe erhältlich.)

• Wenn Sie einen Stereo-Camcorder besitzen, müssen Sie ein Satz mit zwei Kabeln anschließen.

Anschließen einer DTV-Set-Top-Box

Schließen Sie den BNC / COMPONENT IN-PR, Y, PB-Anschluss am LCDBildschirm mit einem Komponentenkabel an die PR, Y, PB-Anschlüsse an der Set-Top-Box an.

Verbinden Sie den COMPONENT AUDIO IN [L-AUDIO-R]-Eingang am LCD-Bildschirm mit den AUDIO OUT-Anschlüssen an der Set-Top-Box.

Anschlüsse

Hinweis

• Wählen Sie über die SOURCE-Taste auf der Vorderseite des LCD-Bildschirms oder auf der Fernbedienung den Komponenteneingang für den Anschluss an eine DTV-Set-TopBox.

• Informationen zu Component-Video finden Sie in der Bedienungsanleitung Ihrer Set Top Box.

Anschließen an eine Audioanlage

Hinweis

Verbinden Sie den AUDIO OUT [L-AUDIO-R]-Ausgang am LCD-Bildschirm mit den AUX L, R-Anschlüssen am Audiosystem.

Anschlüsse

Anschließen an eine Kabelfernbedienung

Hinweis

• Sie können Ihren LCD-Bildschirm bedienen, wenn Sie mithilfe des Anschlusses REMOTE OUT dafür sorgen, dass er Fernbedienungssignale anderer Geräte empfängt.

• Sie können ein anderes Gerät bedienen, wenn Sie mithilfe des Anschlusses REMOTE IN dafür sorgen, dass es Fernbedienungssignale anderer Geräte empfängt.

• Einschränkungen: Nur dann verfügbar, wenn sich die anderen Geräte mit dem Ein-/Ausgang für die Kabelfernbedienung verbinden lassen.

Anschließen mit einem HDMI-Kabel

Hinweis

• Signalquellen wie digitale DVD-Geräte werden mit dem HDMI-Kabel an den HDMI INAnschluss des LCD-Bildschirms angeschlossen.

•

Sie können den HDMI IN-Anschluss nicht zum Verbinden mit einem PC verwenden.

Anschließen mit einem DVI/HDMI-Kabel

Hinweis

• Der DVI-Ausgang des digitalen Ausgabegeräts und der HDMI IN-Anschluss des LCDBildschirms werden über ein DVI/HDMI-Kabel miteinander verbunden.

• Schließen Sie den roten und den weißen Stecker des RCA/Stereo-Kabels (für PC) an die entsprechend gefärbten Audioausgänge des digitalen Ausgabegeräts an, und verbinden Sie den gegenüber liegenden Stecker mit dem HDMI / PC / DVI-D AUDIO IN-Anschluss des LCD-Bildschirms.

Anschließen eines LAN-Kabels

Netzkabel mit Erdung

Anschlüsse

Hinweis

(Nur im Modell DRn)

Hinweis

Schließen Sie das LAN-Kabel an.

Anschließen eines USB-Geräts

Netzkabel mit Erdung

Anschlüsse

Hinweis

(Nur im Modell DRn)

Hinweis

Sie können USB-Geräte anschließen, beispielsweise eine Maus oder Tastatur.

Einführung

Main Screen

Klicken Sie auf Start > Programme > Samsung > MDC, um das Programm zu starten.

Wählen Sie eine Wertegruppe, um die Lautstärke für diese Wertegruppe am Schieberegler anzuzeigen.

Hauptsymbole Auswahlschaltfläche

Remocon Info-Gitter

Safety Lock Display-Auswahl

Port Selection Control-Werkzeuge

1. Klicken Sie auf Hauptsymbole, um zu den jeweiligen Programmbildschirmen zu wechseln.

2. Sie können für das Display den Empfänger für Signale der Fernsteuerung aktivieren bzw. deaktivieren.

3. Dient zum Einstellen der Sperrfunktion. Wenn die Lock function (Sperrfunktion) eingestellt ist, können auf der Fernbedienung und am Gerät nur noch die Netztaste und die Sperrtaste verwendet werden.

4. Dient zum Einstellen der Sperrfunktion. Die Standardvorgabe ist COM1.

5. Klicken Sie auf "Select All" (Alle auswählen) oder Clear (Auswahl löschen), um alle Displays auszuwählen oder die Auswahl rückgängig zu machen.

6. Verwenden Sie das Gitter, um kurze Informationen zum ausgewählten Display anzuzeigen.

7. Wählen Sie ein Display aus der Display-Auswahl.

8. Mit den Control-Werkzeugen legen Sie die Einstellung für die Displays fest.

<Hinweis> Die Funktion " Enable/Disable" (Aktivieren/Deaktivieren) für die Fernsteuerung funktioniert

unabhängig von der Energiefunktion und betrifft alle angeschlossenen Displays, die mit MDC verbundenen sind. Unabhängig vom Status zum Zeitpunkt, an dem das MDC heruntergefahren wird, wird die Empfangsfunktion für das Signal der Fernsteuerung für alle Displays beim Beenden von MDC initialisiert.

Port Selection

1. Die Multiple Display Control ist ursprünglich auf COM1 eingestellt.

2. Wird ein anderer Anschluss als COM1 benutzt, stehen im Anschlusswahlmenü COM1 bis COM4 zur Auswahl.

3. Wenn nicht die genaue Bezeichnung des Anschlusses, der mit dem Monitor über ein serielles Kabel verbunden ist, ausgewählt wird, ist eine Datenübertragung unmöglich.

4. Der ausgewählte Anschluss wird im Programm gespeichert und auch für das nächste Programm verwendet.

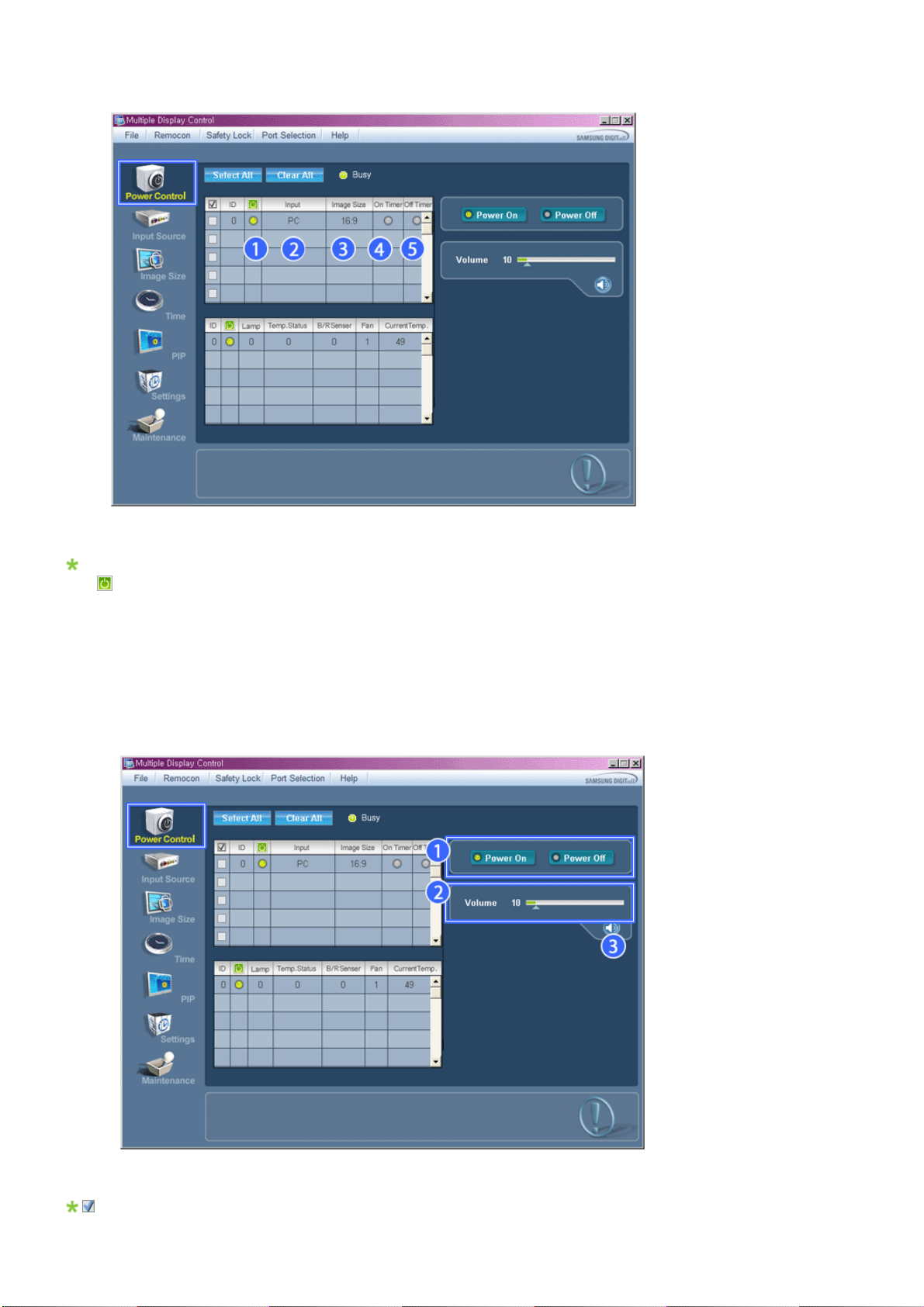

Power Control

1. Klicken Sie auf das Hauptsymbol "Power Control" (Stromeinstellungen). Der Bildschirm "Power Control" wird angezeigt.

Im Info-Gitter erscheinen einige wesentliche Informationen, die von Power Control benötigt werden.

1) Power Status (Energiestatus)

2) Input

3) Image Size

4) On Timer

5) Off Timer

2. Klicken Sie auf die Schaltfläche "Select All" oder aktivieren Sie ein Kontrollkästchen, um ein Display auszuwählen.

Mit Power Control können Sie einige Funktionen des ausgewählten Display festlegen.

Power On/Off (Strom EIN/AUS)

- Schaltet die Energieversorgung des ausgewählten Displays EIN bzw. AUS.

2) Volume (Lautstärkeregelung)

- Bestimmt den Lautstärkepegel für das ausgewählte Display. Der Lautstärkewert wird aus der Wertegruppe ausgelesen und auf dem Schieberegler angezeigt. (Wenn Sie die Auswahl abbrechen oder "Select All" auswählen, wird der Standardwert 10 wiederhergestellt)

Mute On /Off (Stummschaltung EIN/AUS)

- Schaltet den Lautsprecher des ausgewählten Displays stumm (EIN/AUS). Wenn Sie nur eine Wertegruppe auswählen und für diese Gruppe die Stummschaltung bereits aktiviert ist, müssen Sie auf das entsprechende Symbol klicken.

(Wenn Sie diese Auswahl rückgängig machen oder "Select All" auswählen, werden die Standardeinstellungen wieder aktiviert.)

Power Control betrifft alle Displays.

Dieses Programm ist nur für das Modell Samsung SyncMaster 403T bestimmt. Es ist nicht für andere Modelle zugelassen.

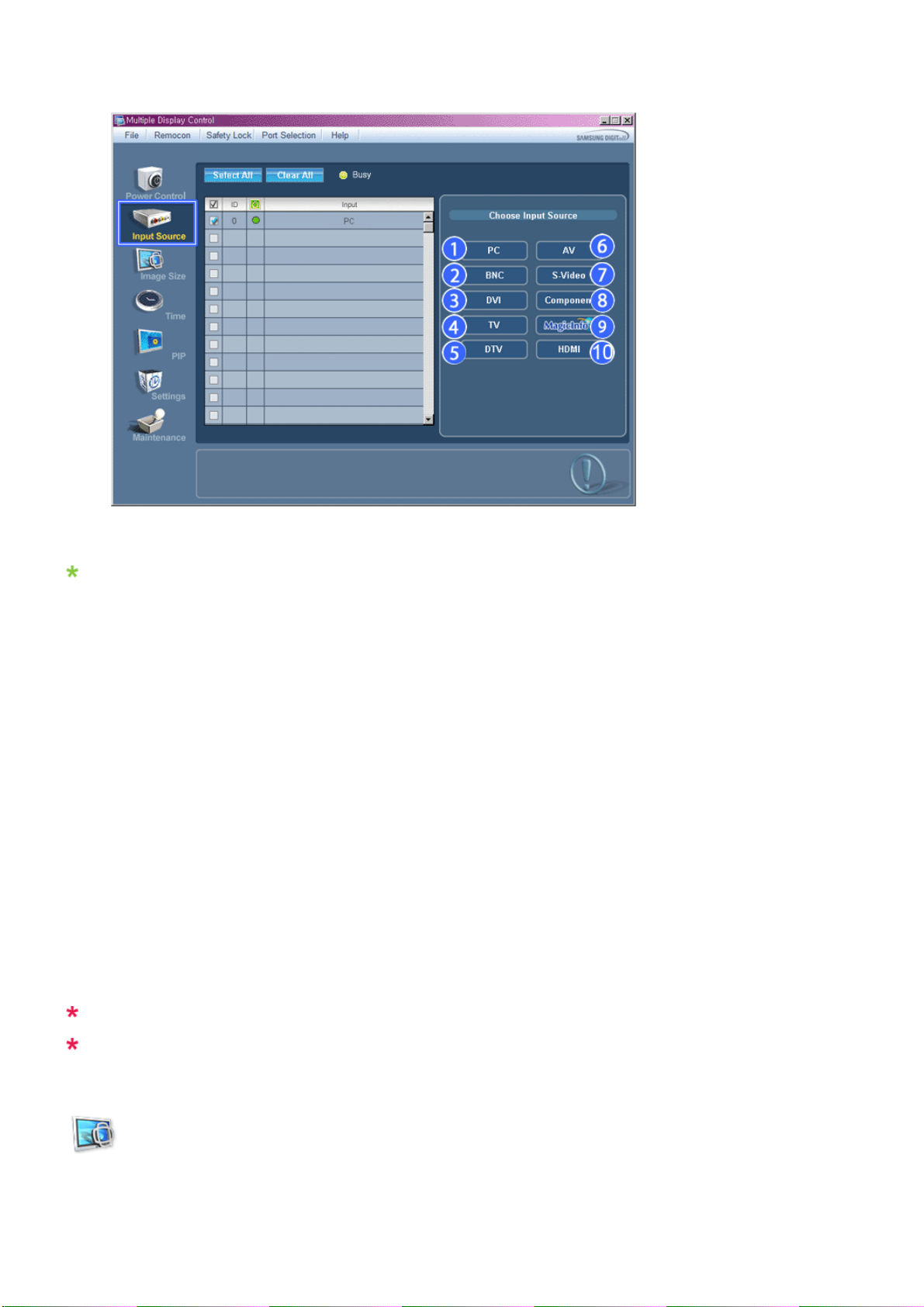

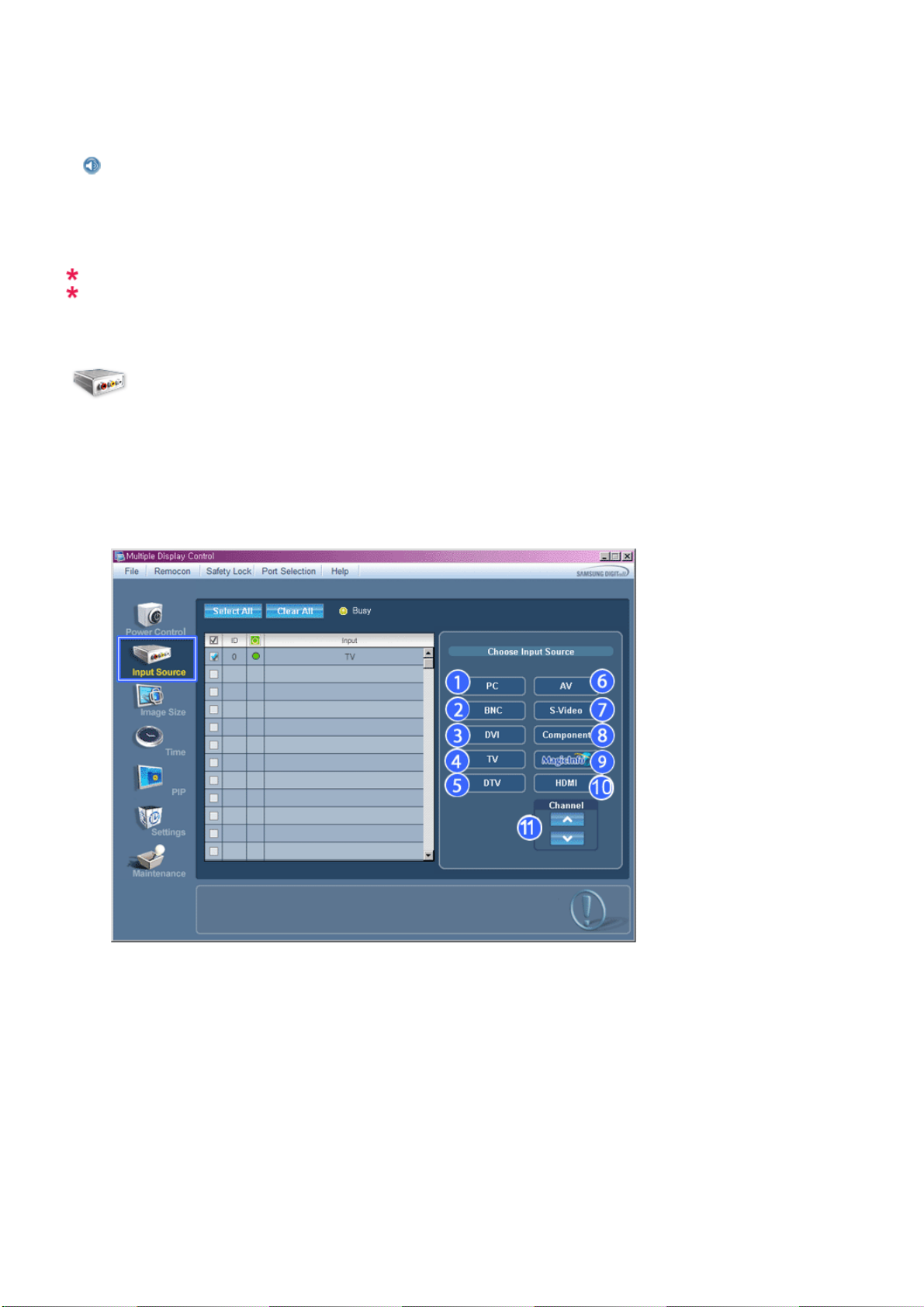

Input Source

1. Klicken Sie auf das Hauptsymbol "Input Source" (Eingangsquelle). Der Bildschirm "Input Source" wird angezeigt. Klicken Sie „Select All“ (Alle auswählen) oder ein Kontrollkästchen an, um das Darstellungsfeld, das eingestellt werden soll, auszuwählen.

• TV Mode

• MagicInfo Mode

Im Info-Gitter erscheinen einige wesentliche Informationen, die für die Steuerung der Eingangsquelle erforderlich sind.

1) PC

- Ändert die Signalquelle des gewählten Displays auf PC.

2) BNC

- Ändert die Signalquelle des gewählten Displays auf BNC.

3) DVI

- Ändert die Signalquelle des gewählten Displays auf DVI.

4) TV

- Ändert die Signalquelle des gewählten Displays auf TV.

5) DTV

- Ändert die Signalquelle des gewählten Displays auf DTV.

6) AV

- Ändert die Signalquelle des gewählten Displays auf AV.

7) S-Video

- Ändert die Signalquelle des gewählten Displays auf S-Video.

8) Component

- Ändert die Signalquelle des gewählten Displays auf Component.

9) MagicInfo

- Die Eingabequelle für MagicInfo funktioniert nur bei MagicInfo-Modellen.

10) HDMI

- Ändert die Signalquelle des gewählten Displays auf HDMI.

11) Channel

- Bei TV als Input Source (Signalquelle) wird der Channel-Pfeil (Kanal-Pfeil) angezeigt.

TV-Quelle kann nur in Produkten mit Fernsehfunktion ausgewählt werden, und die Auswahl von Kanälen ist nur möglich, wenn als Signalquelle TV gewählt ist.

Die Einstellung der Eingangsquelle betrifft nur Displays, die gegenwärtig eingeschaltet sind (Status ON).

Image Size

PC, BNC, DVI

1. Klicken Sie Image Size (Bildgröße) in der Hauptsymbolleiste an. Daraufhin erscheint der Bildschirm zur Einstellung der Bildgröße.

Das Informationsgitter zeigt einige grundlegende Informationen an, die zur Einstellung der Bildgröße erforderlich sind.

Power Status (Energiestatus)

- Zeigt den Energiestatus für das aktuelle Display an.

2) Image Size

- Legt den Image Size für das gewählte Display fest.

3) Input

- Zeigt die aktuelle Eingangsquelle für das verwendete Display an.

4) Das Informationsgitter zeigt nur die Darstellungsfelder an, deren Signalquelle PC, BNC oder DVI.

5) Signalquelle PC Wenn Sie auf Image (Bild) klicken, wird zuerst die Registerkarte Source (Quelle) angezeigt.

- Mithilfe der Schaltfläche Image Size wird die für PC, BNC, DVI verfügbare Bildgröße eingestellt.

6) Video Source

- Klicken Sie auf die Registerkarte Video Source (Videoquelle), um die Bildgröße für die entsprechende Signalquelle einzustellen.

Die Eingabequelle für MagicInfo funktioniert nur bei MagicInfo-Modellen.

Die Einstellung der Bildgröße ist nur bei denjenigen Darstellungsfeldern verfügbar, die aktiviert (ON) sind.

Image Size

TV, AV, S-Video, Component, HDMI, DTV.

1. Klicken Sie Image Size (Bildgröße) in der Hauptsymbolleiste an. Daraufhin erscheint der Bildschirm zur Einstellung der Bildgröße.

Das Informationsgitter zeigt einige grundlegende Informationen an, die zur Einstellung der Bildgröße erforderlich sind.

1) Klicken Sie auf die Registerkarte Video Source (Videoquelle), um die Bildgröße für TV, AV, S-Video, Component , HDMI und DTV einzustellen. Klicken Sie „Select All“ (Alle auswählen) oder ein Kontrollkästchen an, um das Darstellungsfeld, das eingestellt werden soll, auszuwählen.

2) Info Grid displays only the display having TV, AV, S-Video, Component , HDMI or DTV as input source.

3) Die Bildgröße des gewählten Displays beliebig wechseln.

Hinweis: Auto Wide, Zoom1 und Zoom2 stehen nicht zur Auswahl, wenn der Eingangssignaltyp für Component und DVI (HDCP) 720p oder 1080i ist.

Die Eingabequelle für MagicInfo funktioniert nur bei MagicInfo-Modellen.

Die Einstellung der Bildgröße ist nur bei denjenigen Darstellungsfeldern verfügbar, die aktiviert (ON) sind.

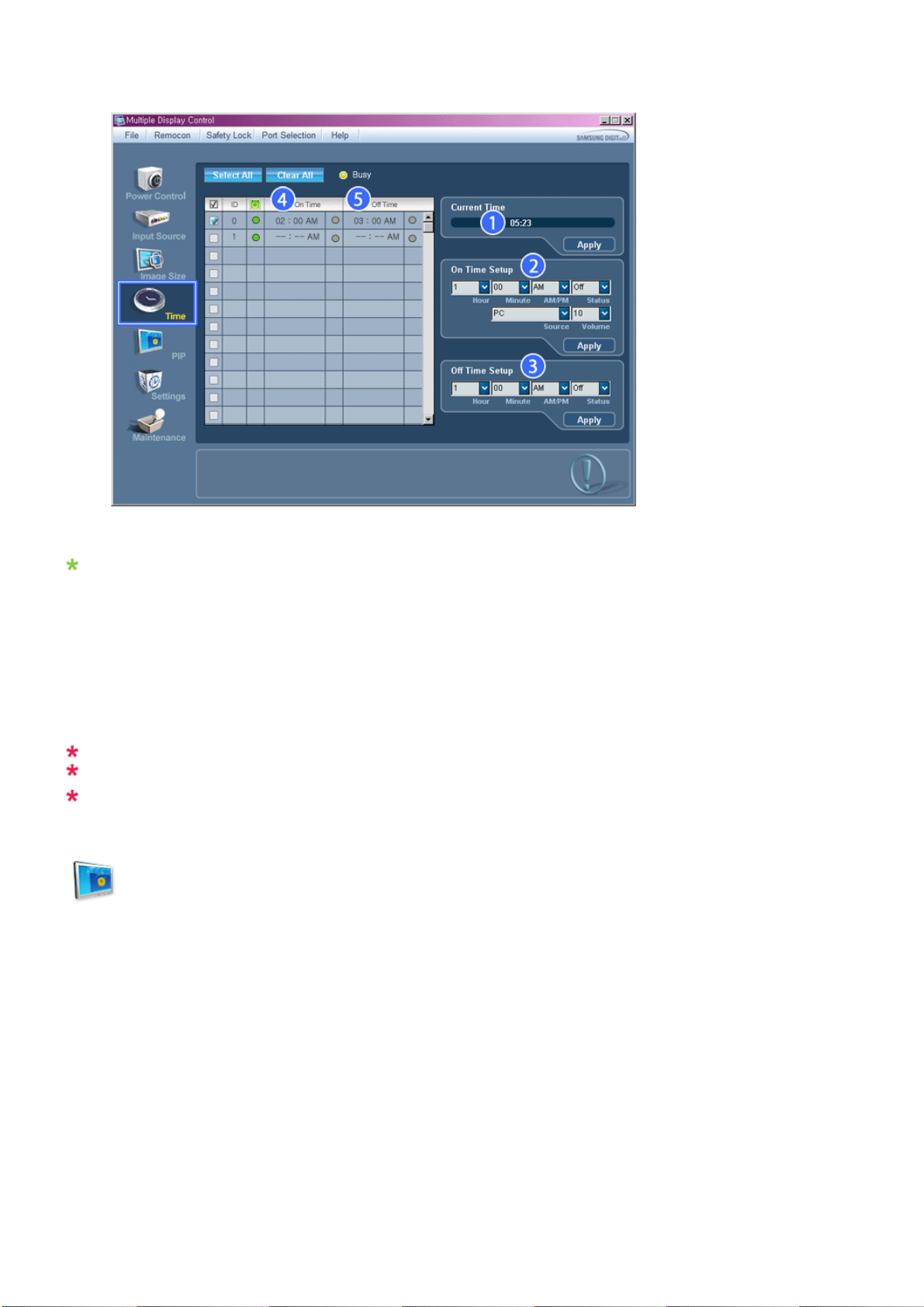

Time

1. Klicken Sie auf das Hauptsymbol "Time" (Zeit). Der Bildschirm "Time" wird angezeigt.

Im Info-Gitter erscheinen einige wesentliche Informationen, die für die Zeiteinstellung erforderlich sind.

1) Current Time

- Legt die aktuelle Zeit für das gewählte Display fest (PC-Zeit)

- Um die aktuelle Zeit zu ändern, müssen Sie zunächst die Zeiteinstellung auf dem PC ändern.

2) On Time Setup

- Legen Sie die Stunde, Minute und AM/PM für den On-Timer des ausgewählten Displays fest.

3) On Time Setup

- Legen Sie die Stunde, Minute und AM/PM für den Off-Timer des ausgewählten Displays fest.

4) Zeigt die Einstellungen für den On-Time an.

5) Zeigt die Einstellungen für den Off-Time an.

Die Eingabequelle für MagicInfo funktioniert nur bei MagicInfo-Modellen.

Sie können die Zeiteinstellungen nur für Displays festlegen, die eingeschaltet sind (Power Status ON).

Bei On Time Setup (Anschaltzeit-Setup) funktionieren die TV Source-Funktionen (TV-Signalquelle) nur für Modelle mit TV-Funktion.

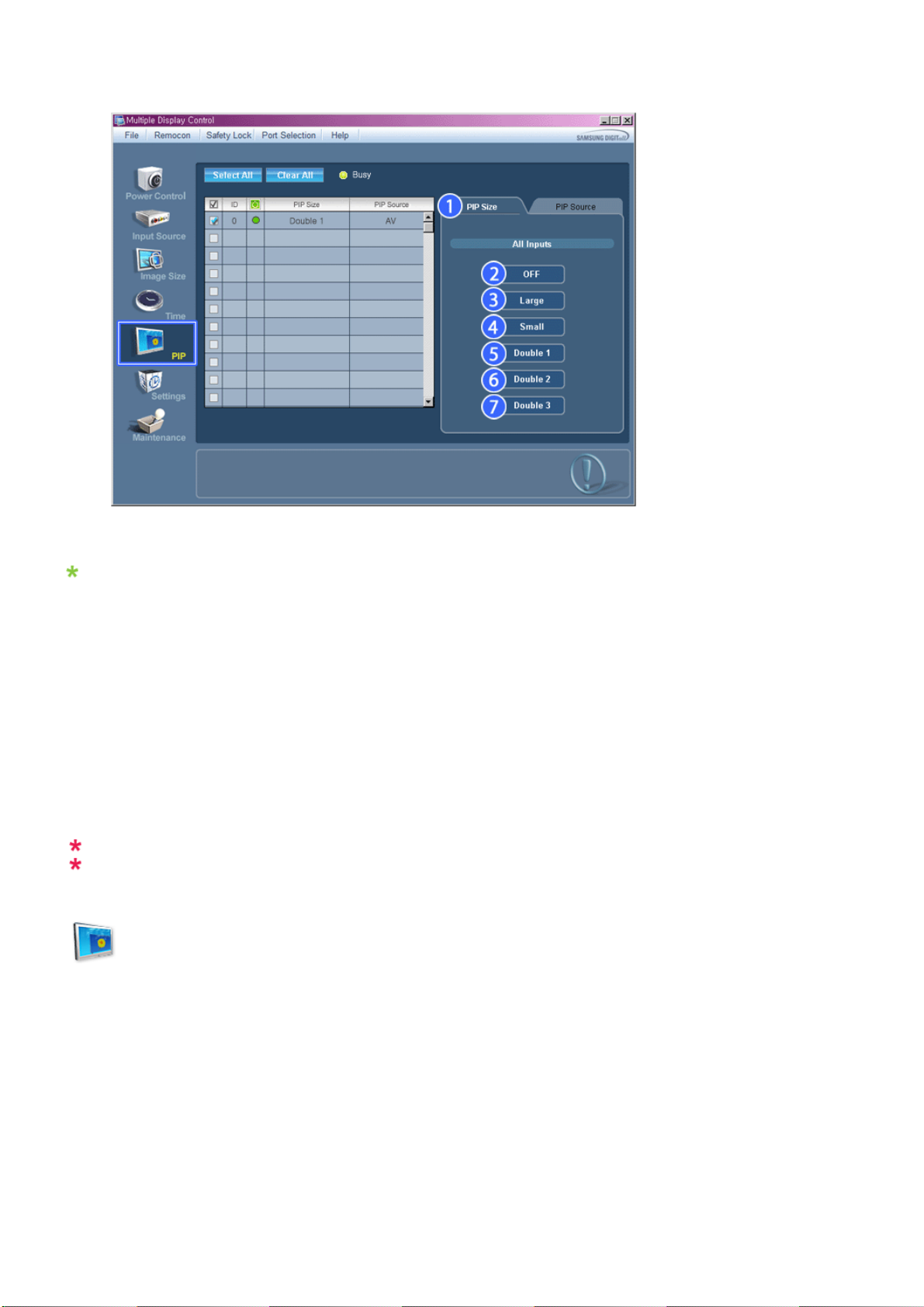

PIP

PIP Size

1. Klicken Sie PIP in der Hauptsymbolleiste an. Daraufhin erscheint der Bildschirm zur PIP-Einstellung. Klicken Sie „Select All“ (Alle auswählen) oder ein Kontrollkästchen an, um das Darstellungsfeld, das eingestellt werden soll, auszuwählen.

Das Informationsgitter zeigt einige grundlegende Informationen an, die zur Einstellung der PIP-Größe erforderlich sind.

1) PIP Size

- Zeigt die aktuelle PIP-Größe des derzeit benutzten Darstellungsfelds an.

2) OFF

- Schließt das PIP-Fenster des gewählten Displays.

3) Large

- Öffnet das PIP-Fenster des gewählten Displays und ändert die Größe auf Large.

4) Small

- Öffnet das PIP-Fenster des gewählten Displays und ändert die Größe auf Small.

5) Double 1

- Öffnet das PIP-Fenster des gewählten Displays und ändert die Größe auf Double 1.

6) Double 2

- Öffnet das PIP-Fenster des gewählten Displays und ändert die Größe auf Double 2.

7) Double 3 (Picture By Picture)

- Öffnet das PIP-Fenster des gewählten Displays und ändert die Größe auf Double 3.

Die Eingabequelle für MagicInfo funktioniert nur bei MagicInfo-Modellen.

Die PIP-Größe kann beim Einschalten des Monitors festgelegt werden.

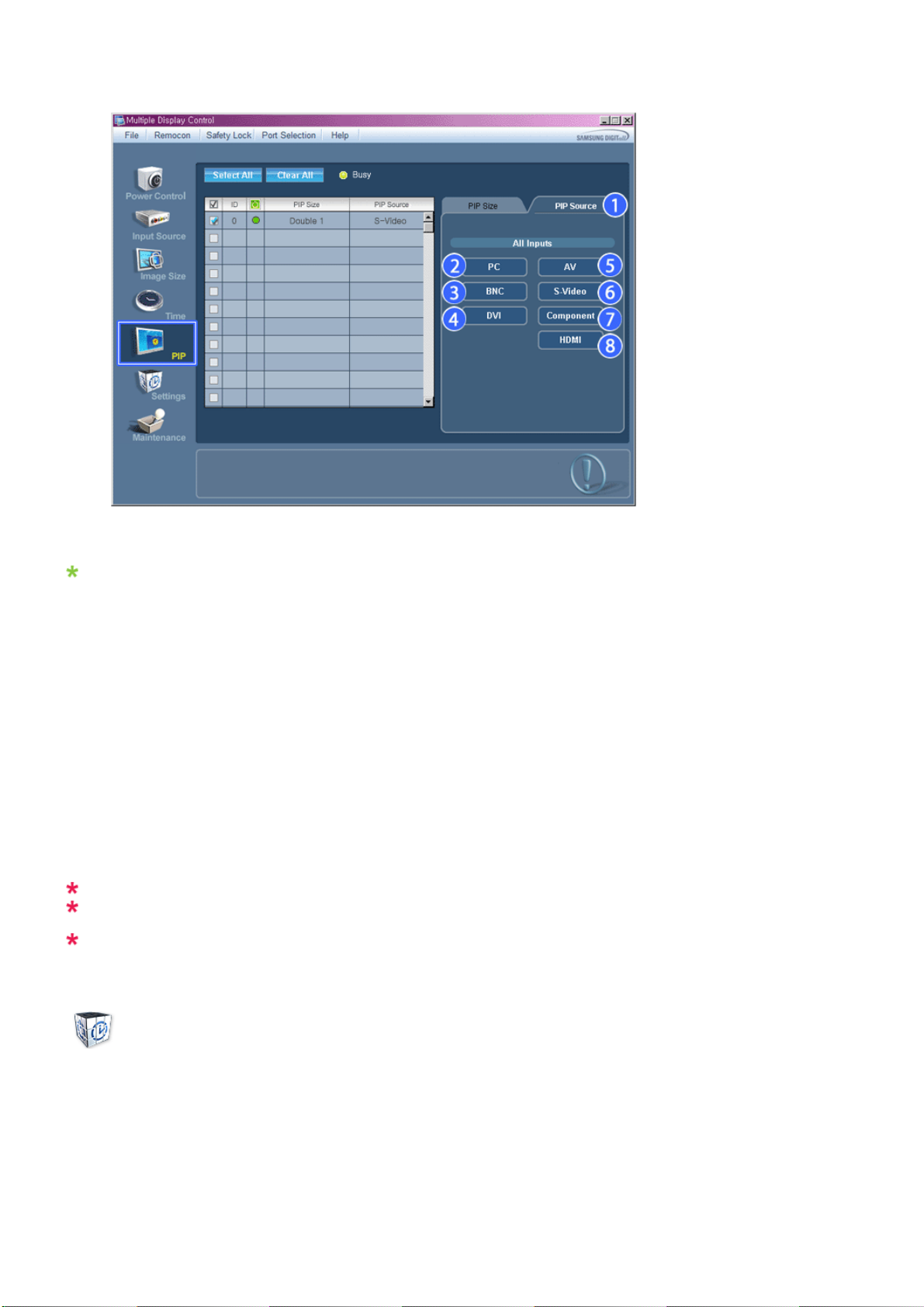

PIP

PIP Source

1. Klicken Sie PIP in der Hauptsymbolleiste an. Daraufhin erscheint der Bildschirm zur PIP-Einstellung.

Das Informationsgitter zeigt einige grundlegende Informationen an, die zur Einstellung der PIP-Quelle erforderlich sind.

1) PIP Source

- Die PIP-Quelle kann beim Einschalten des Monitors festgelegt werden.

2) PC

- Ändert die PIP-Quelle des gewählten Displays auf PC.

3) BNC

- Ändert die PIP-Quelle des gewählten Displays auf BNC.

4) DVI

- Ändert die PIP-Quelle des gewählten Displays auf DVI.

5) AV

- Ändert die PIP-Quelle des gewählten Displays auf AV.

6) S-Video

- Ändert die PIP-Quelle des gewählten Displays auf S-Video.

7) Component

- Ändert die PIP-Quelle des gewählten Displays auf Component.

8) HDMI

-Ändert die PIP-Quelle des gewählten Displays auf HDMI.

Hinweis: Je nach Art der Eingangsquelle für das Hauptbild stehen manche PIP-Quellen möglicherweise nicht zur Auswahl.

Die Eingabequelle für MagicInfo funktioniert nur bei MagicInfo-Modellen.

TV-Quelle kann nur in Produkten mit Fernsehfunktion ausgewählt werden, und die Auswahl von Kanälen ist nur möglich, wenn als PIP-Signalquelle TV gewählt ist.

Die PIP-Einstellfunktion ist nur für Displays verfügbar, die eingeschaltet sind (Betriebszustand = ON) und deren PIP-Funktion aktiviert ist.

Settings


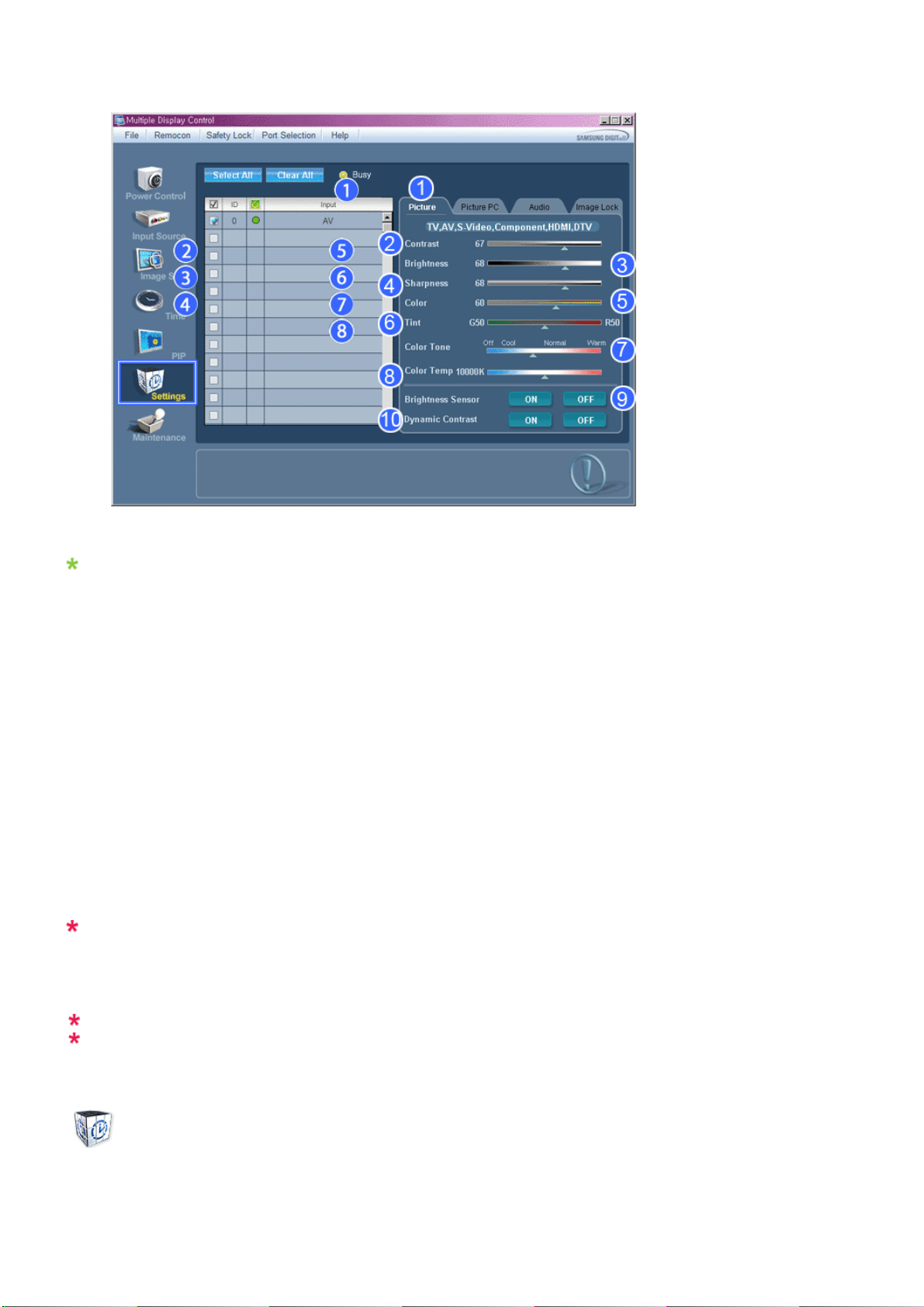

1. Klicken Sie auf das Hauptsymbol "Settings" (Einstellungen). Der Bildschirm "Settings" wird angezeigt.

Im Info-Gitter erscheinen einige wesentliche Informationen, die für die Einstellungen erforderlich sind. Wenn die einzelnen Funktionen gewählt werden, wird er Wert der jeweiligen Funktion auf dem Regler angezeigt. Wenn Sie "Select All" auswählen, wird der Standardwert (50) wiederhergestellt. Wird in diesem Fenster ein Wert geändert, wechselt der Modus automatisch zu "CUSTOM".

1) Picture

- Nur verfügbar für TV, AV, S-Video, Component, HDMI, DTV.

2) Contrast (Kontrast)

- Legt den Kontrast für das gewählte Display fest.

3) Brightness (Helligkeit)

- Legt die Helligkeit für das gewählte Display fest.

4) Sharpness (Konturenschärfe)

- Legt die Konturenschärfe für das gewählte Display fest.

5) Color (Farbe)

- Legt die Farbe für das gewählte Display fest.

6) Tint (Farbton)

- Legt den Farbton für das gewählte Display fest.

7) Color Tone (Farbtemp.)

- Stellt den Farbton für das gewählte Display ein.

8) Color Temp

- Regelt die Color Temp des gewählten Monitors.

Diese Funktion ist nur dann aktiviert, wenn Farbtemp. auf Aus eingestellt ist.

9) Brightness Sensor

- Regelt den Brightness Sensor des gewählten Monitors.

10) Dynamic Contrast

- Regelt den Dynamic Contrast des gewählten Monitors.

Die Eingabequelle für MagicInfo funktioniert nur bei MagicInfo-Modellen.

Diese Funktion ist nur für Anzeigen verfügbar, deren Netzstatus "Ein" lautet. Wenn keine Auswahl vorgenommen ist, werden die Werkseinstellungen angezeigt.

Settings

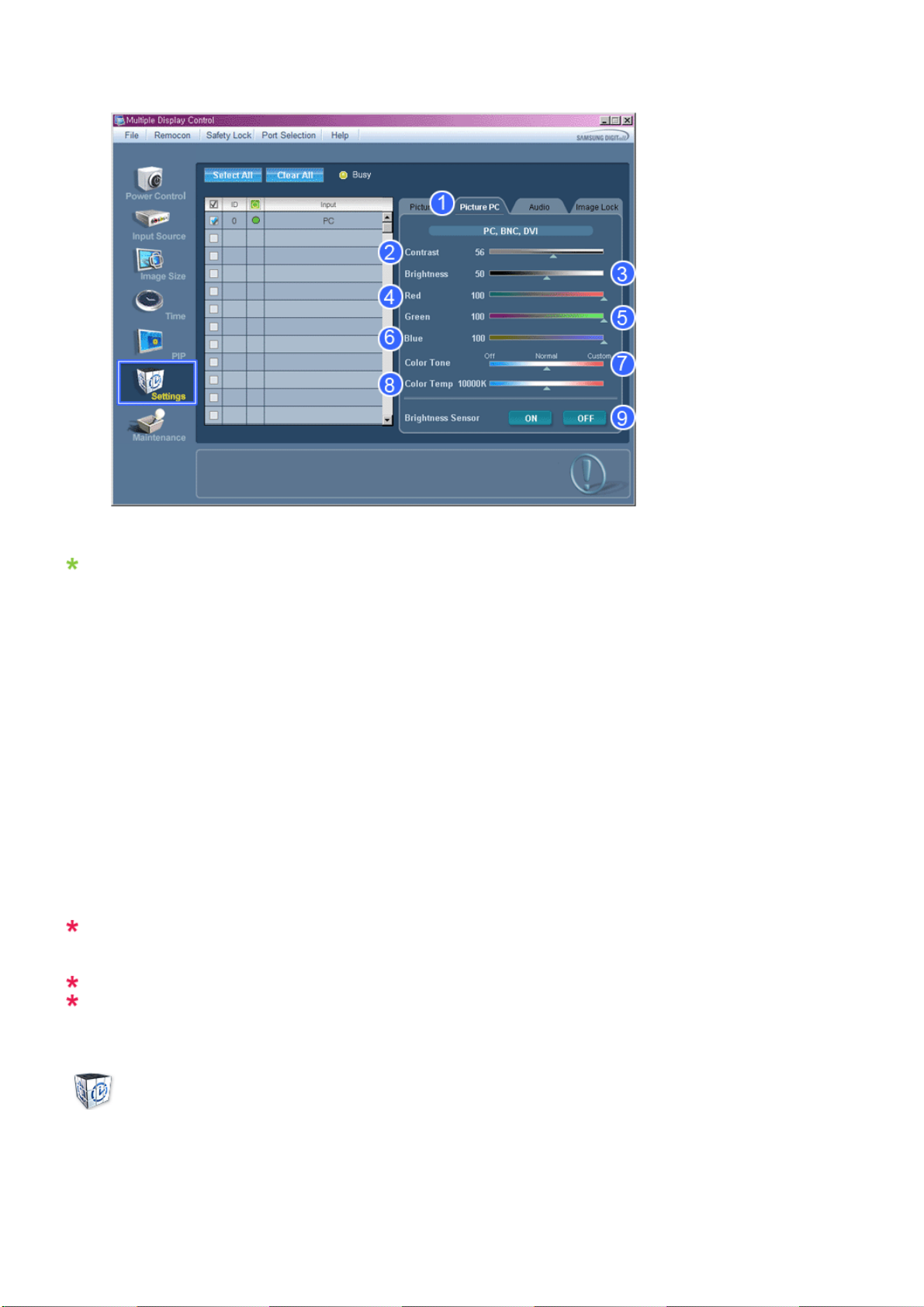

Picture PC

1. Klicken Sie auf das Hauptsymbol "Settings" (Einstellungen). Der Bildschirm "Settings" wird angezeigt.

Im Info-Gitter erscheinen einige wesentliche Informationen, die für die Einstellungen erforderlich sind. When each function is selected, the set value of the selected function is displayed in the slide. When selected, each function fetches the value for the set and displays it on the slide bar. When "Select All" is chosen, the default value is displayed. Wird in diesem Fenster ein Wert geändert, wechselt der Modus automatisch zu "CUSTOM".

1) Picture PC

- Nur verfügbar für PC, BNC, DVI.

2) Contrast (Kontrast)

- Legt den Kontrast für das gewählte Display fest.

3) Brightness (Helligkeit)

- Legt die Helligkeit für das gewählte Display fest.

4) Red(Rot)

- Legt die Red Farbe für das gewählte Display fest.

5) Green (Grün)

- Legt die Green Farbe für das gewählte Display fest.

6) Blue (Blau)

- Legt die Blue Farbe für das gewählte Display fest.

7) Color Tone

- Regelt die Color Tone des gewählten Monitors.

8) Color Temp

- Regelt die Color Temp des gewählten Monitors.

Diese Funktion ist nur dann aktiviert, wenn Farbtemp. auf Aus eingestellt ist.

9) Brightness Sensor

- Regelt den Brightness Sensor des gewählten Monitors.

Die Eingabequelle für MagicInfo funktioniert nur bei MagicInfo-Modellen.

Diese Funktion ist nur für Anzeigen verfügbar, deren Netzstatus "Ein" lautet. Wenn keine Auswahl vorgenommen ist, werden die Werkseinstellungen angezeigt.

Settings

Audio

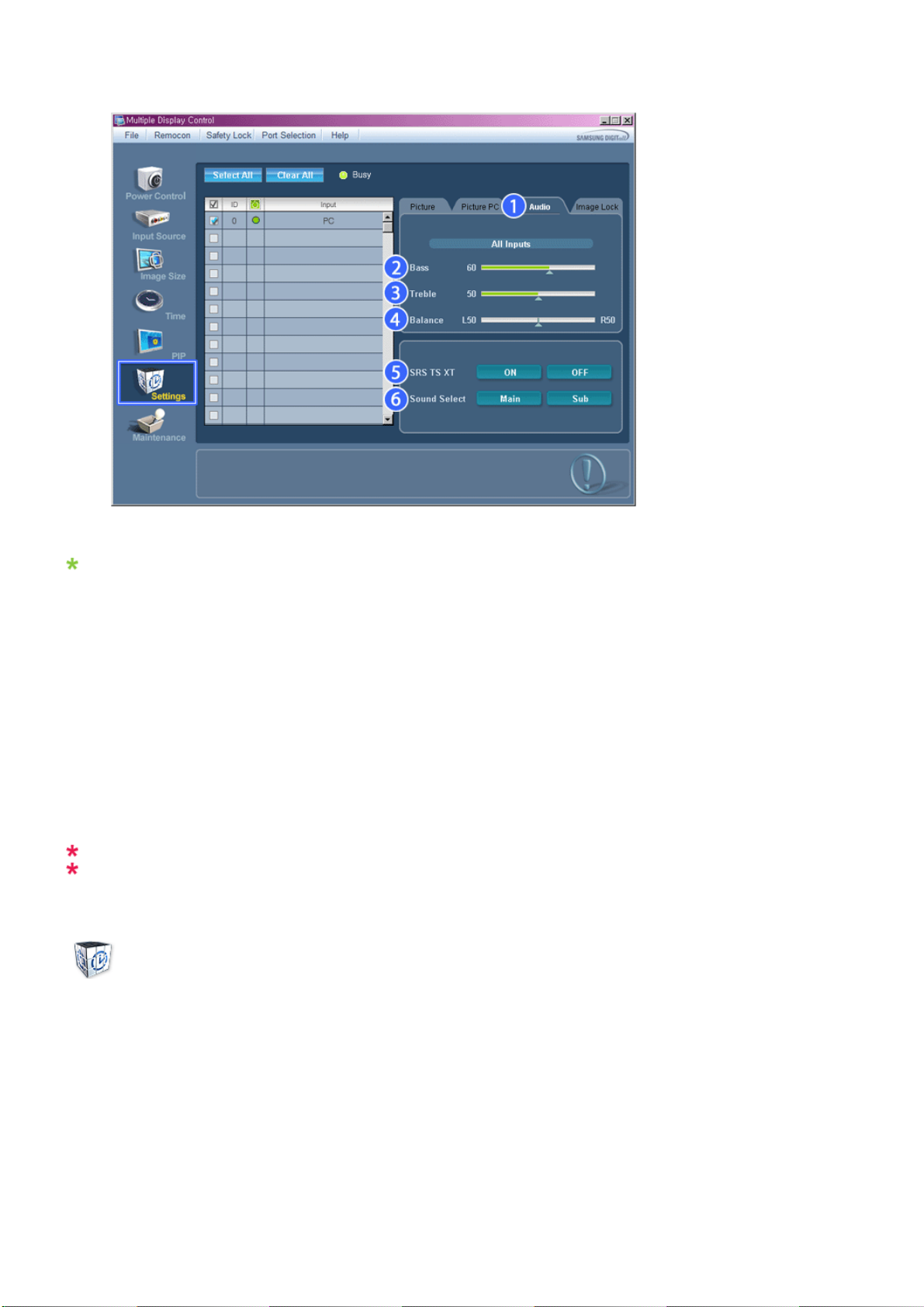

1. Klicken Sie auf das Hauptsymbol "Settings" (Einstellungen). Der Bildschirm "Settings" wird angezeigt.

1) Audio

- Legt die Audio-Einstellungen für alle Eingangsquellen fest.

2) Bass (Tiefen)

- Legt den Pegel der tiefen Töne für das gewählte Display fest.

3) Treble (Höhen)

- Legt den Pegel der hohen Töne für das gewählte Display fest.

4) Balance (Rechts-Links-Ausgleich)

- Legt den Ausgleich des rechten und linken Lautsprechers für das gewählte Display fest.

5) SRS TSXT

- SRS TSXT Sound On/Off of the selected display.

6) Ton wählen

- Bei aktiviertem PIP können Sie entweder Haupt- oder Nebenbild auswählen.

Die Eingabequelle für MagicInfo funktioniert nur bei MagicInfo-Modellen.

Diese Funktion ist nur für Anzeigen verfügbar, deren Netzstatus "Ein" lautet. Wenn keine Auswahl vorgenommen ist, werden die Werkseinstellungen angezeigt.

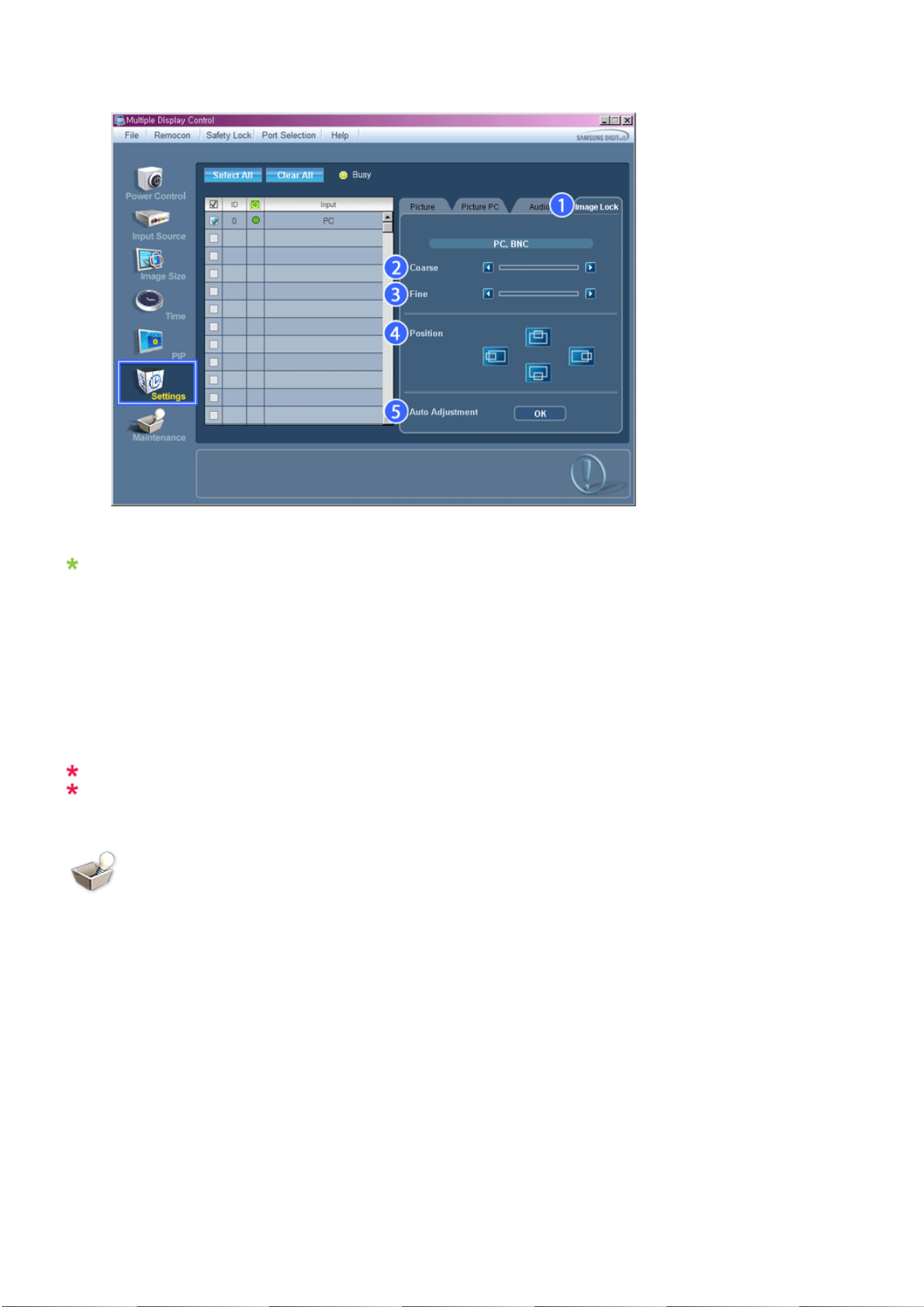

Settings

Image Lock

1. Klicken Sie auf das Hauptsymbol "Settings" (Einstellungen). Der Bildschirm "Settings" wird angezeigt.

Im Info-Gitter erscheinen einige wesentliche Informationen, die für die Einstellungen erforderlich sind.

1) Bildjustierung

- Nur verfügbar für PC, BNC.

2) Coarse (Grob)

- Legt die Coarse für das gewählte Display fest.

3) Fine (Fein)

- Legt die Fine für das gewählte Display fest.

4) Position

- Legt die Position für das gewählte Display fest.

5) Auto Adjustment (Automatische Anpassung)

- Drücken Sie diese Taste, damit sich das Gerät selbständig auf das ankommende PC-Signal einstellt.

Die Eingabequelle für MagicInfo funktioniert nur bei MagicInfo-Modellen.

Sie können die Einstellungen nur für Displays festlegen, die eingeschaltet sind (Power Status ON.)

Maintenance

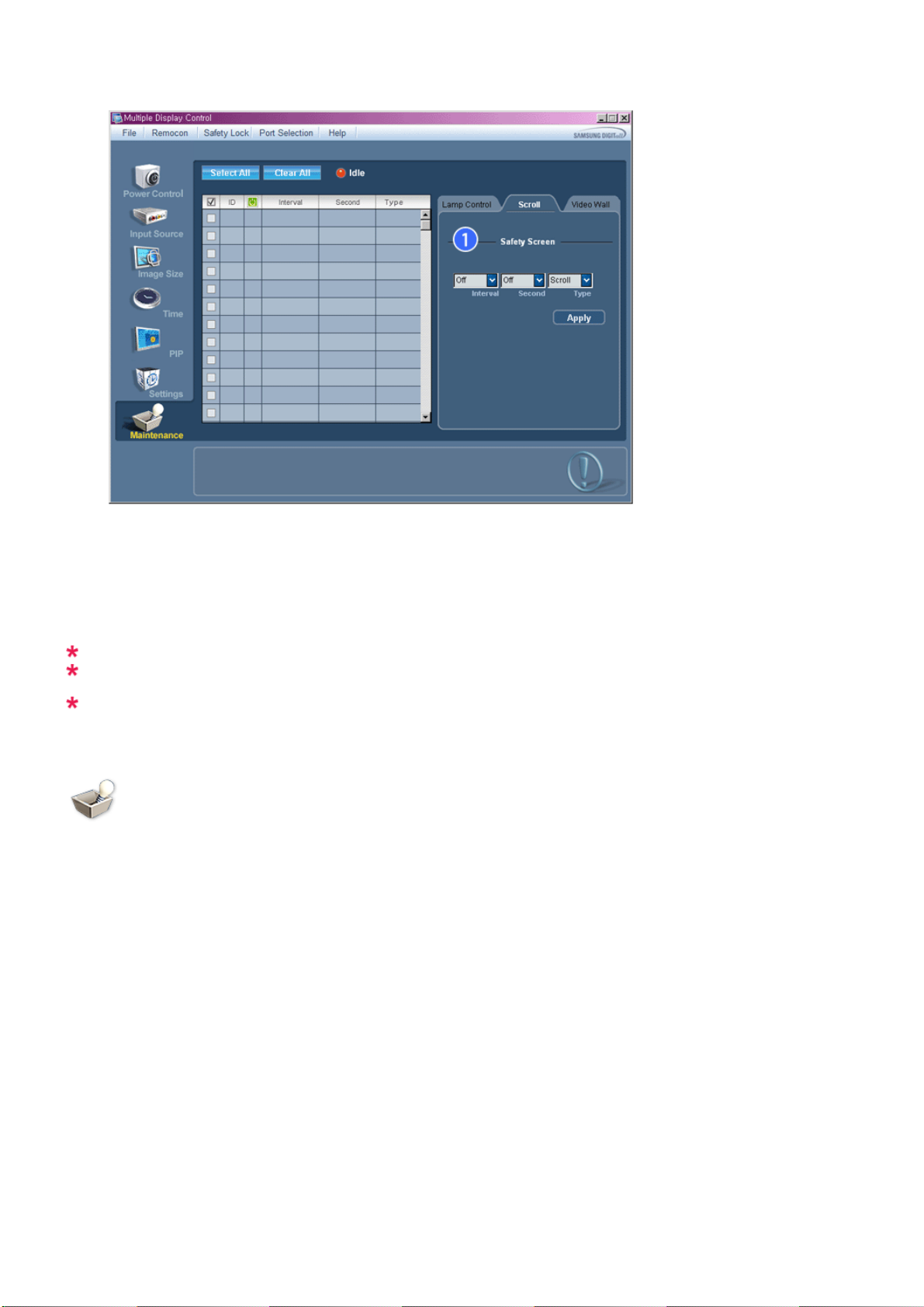

Scroll

1. Klicken Sie auf das Symbol für "Wartung" in der Symbolleiste, um das Wartungsfenster aufzurufen.

1) Screen Scroll

- Beseitigt Nachbilder, die entstehen können, wenn das ausgewählte Display längere Zeit im Pausenmodus bleibt. Sie können den Wiederholungszyklus-Timer einstellen und hierfür den "Interval" in Stunden und die "Second" in Sekunden auswählen. Sie können den Screen Type (Bildschirmtyp) einzeln auf Scroll (Blättern), Pixel (Pixel), Bar (Balken) oder Eraser (Löschen) einstellen.

Die Eingabequelle für MagicInfo funktioniert nur bei MagicInfo-Modellen.

Beim Konfigurieren von Second (Sekunde) können Sie die Werte 1, 2, 3, 4 oder 5 für Blättern einstellen, oder 10, 20, 30, 40 oder 50 für Pixel, Balken oder Löschen.

Die Funktion zur Steuerung der Wartung ist nur für eingeschaltete Displays (Betriebszustand = ON) verfügbar.

Maintenance

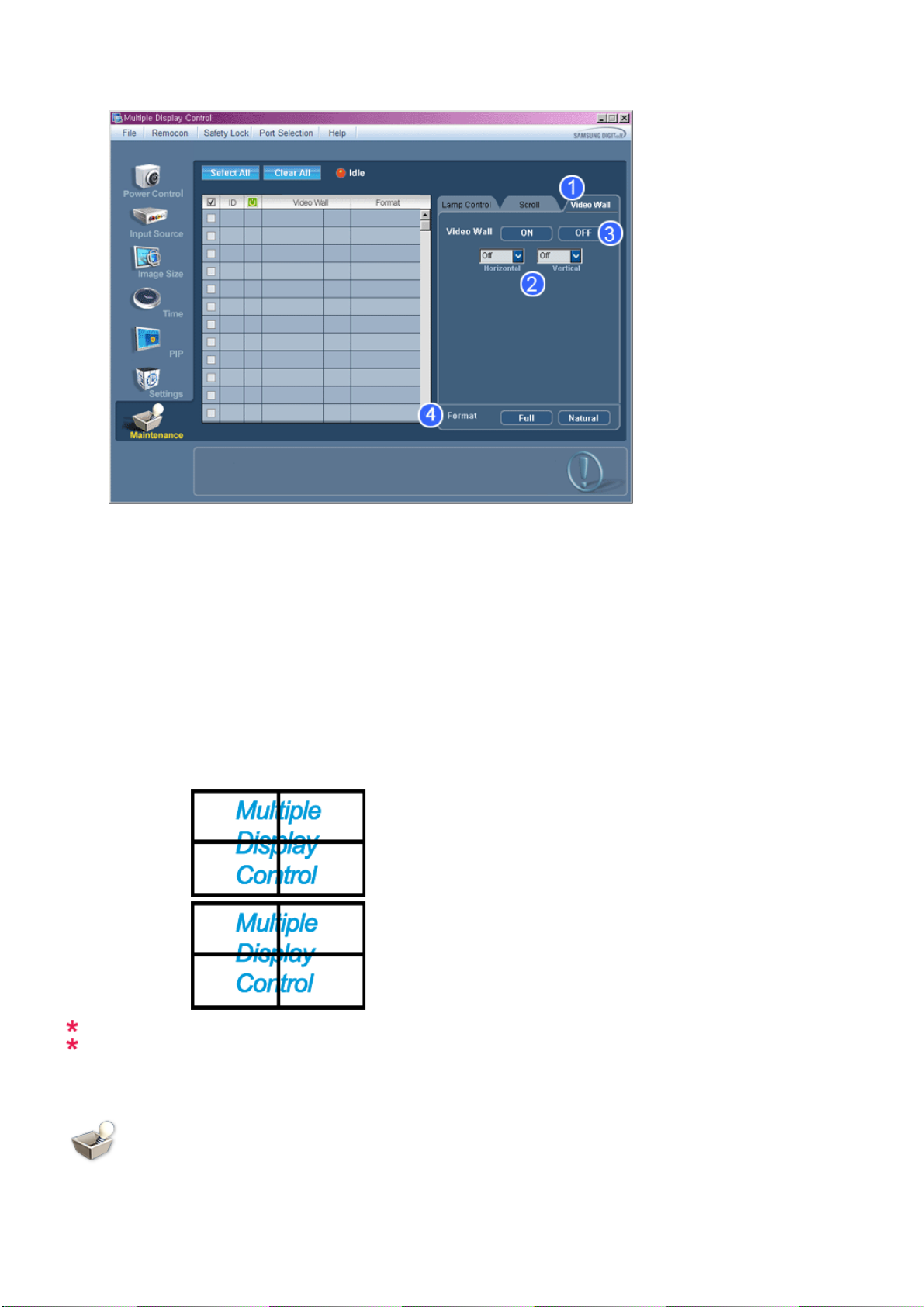

Video Wall

1. Klicken Sie auf das Symbol für "Wartung" in der Symbolleiste, um das Wartungsfenster aufzurufen.

1) Video Wall

- Bei einer Videowand sind mehrere Videobildschirme so zusammengeschaltet, dass jeder einzelne Bildschirm ein Segment eines Gesamtbildes anzeigt bzw. das gleiche Bild auf jedem Bildschirm angezeigt wird.

2) Video Wall (Screen divider)

- Das Bild kann segmentiert werden. Sie können zum Segmentieren mehrere Bildschirme mit unterschiedlicher Anordnung auswählen.

Wählen Sie einen Bildsegmentierungsmodus aus.

Wählen Sie in der Bildschirmauswahl einen Bildschirm aus.

Die Stelle wird durch Eingeben einer Zahl im ausgewählten Modus festgelegt.

Das von Samsung bereitgestellte MDC-Programm unterstützt maximal 5 x 5 LCD-Displays.

3) On / Off

- Aktiviert oder deaktiviert die Video Wallfunktion des ausgewählten Bildschirms.

4) Format

- Das Format für das segmentierte Bild kann ausgewählt werden.

Full(Vollbild )

Natural

Diese Funktion dürfen Sie bei MagicInfo nicht verwenden.

Die Funktion zur Steuerung der Wartung ist nur für eingeschaltete Displays (Betriebszustand = ON) verfügbar.

Maintenance

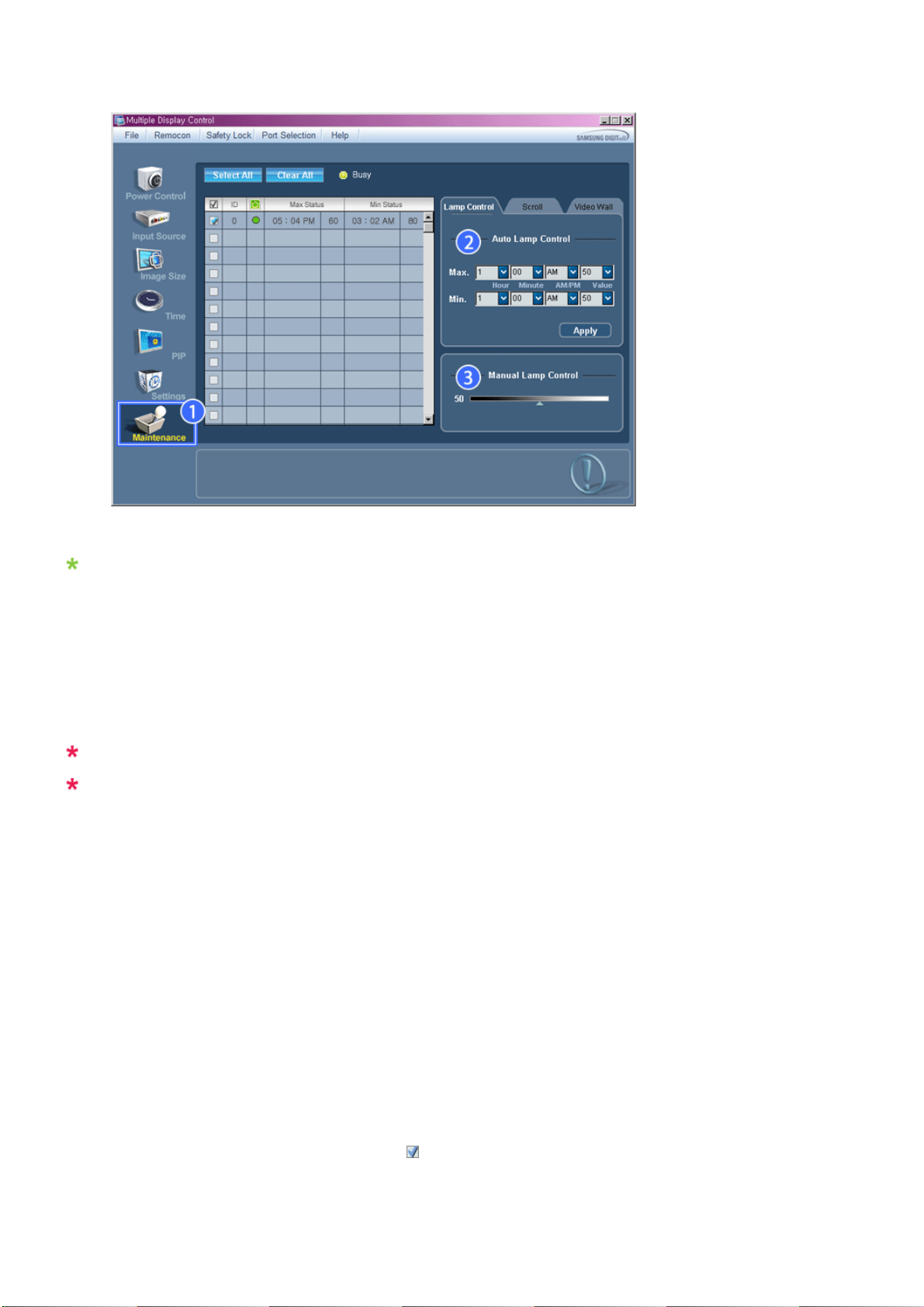

Lamp Control

1. Klicken Sie auf das Symbol für "Wartung" in der Symbolleiste, um das Wartungsfenster aufzurufen.

Daraufhin erscheint ein "Informationsgitter", in dem verschiedene Grunddaten angezeigt werden.

1) Maintenance

- Ermöglicht die Steuerung der Wartung sämtlicher Eingabequellen.

2) Auto Lamp Control

- Passt zu einer bestimmten Zeit die Hintergrundbeleuchtung des ausgewählten Displays automatisch an. Die automatische Beleuchtungssteuerung schaltet sich selbsttätig ab, wenn die Einstellung mit der manuellen Beleuchtungssteuerfunktion vorgenommen wird.

3) Manual Lamp Control

- Ermöglicht eine Einstellung der Hintergrundbeleuchtung des ausgewählten Displays unabhängig von der Zeit. Die automatische Beleuchtungssteuerung schaltet sich selbsttätig ab, wenn die Einstellung mit der manuellen Beleuchtungssteuerfunktion vorgenommen wird.

Die Funktion zur Steuerung der Wartung ist nur für eingeschaltete Displays (Betriebszustand = ON) verfügbar.

Die Eingabequelle für MagicInfo funktioniert nur bei MagicInfo-Modellen.

Troubleshooting

1. Das gewünschte Display wird nicht auf dem Info-Gitter "Power Control" (Stromeinstellungen) angezeigt. Überprüfen Sie die Verbindung mit der RS232C-Schnittstelle. (Überprüfen Sie, ob eine korrekte Verbindung zum

COM1-Port besteht.)

- Überprüfen Sie, ob mehrere der angeschlossenen Displays dieselbe ID haben. Displays mit identischer ID können wegen einem Datenkonflikt vor Programm nicht ordnungsgemäß erkannt werden.

Überprüfen Sie, ob die "Display Set ID" eine Zahl zwischen 1 und 25 ist. (Nehmen Sie die Einstellung über das

Menü "Display" vor.)

Hinweis: Die Display Set ID muss einen Wert zwischen 1 und 25 haben.

Wenn ein ungültiger Wert gewählt wurde, dann das MDC-System das Display nicht einstellen.

2. Das gewünschte Display wird nicht auf den anderen Info-Gittern angezeigt Überprüfen Sie, ob das Display eingeschaltet ist (Power-Status ON). (Sie können dies auf dem Info-Gitter "Power

Control" überprüfen)

- Überprüfen Sie, ob Sie die Eingangsquelle des Displays ändern können.

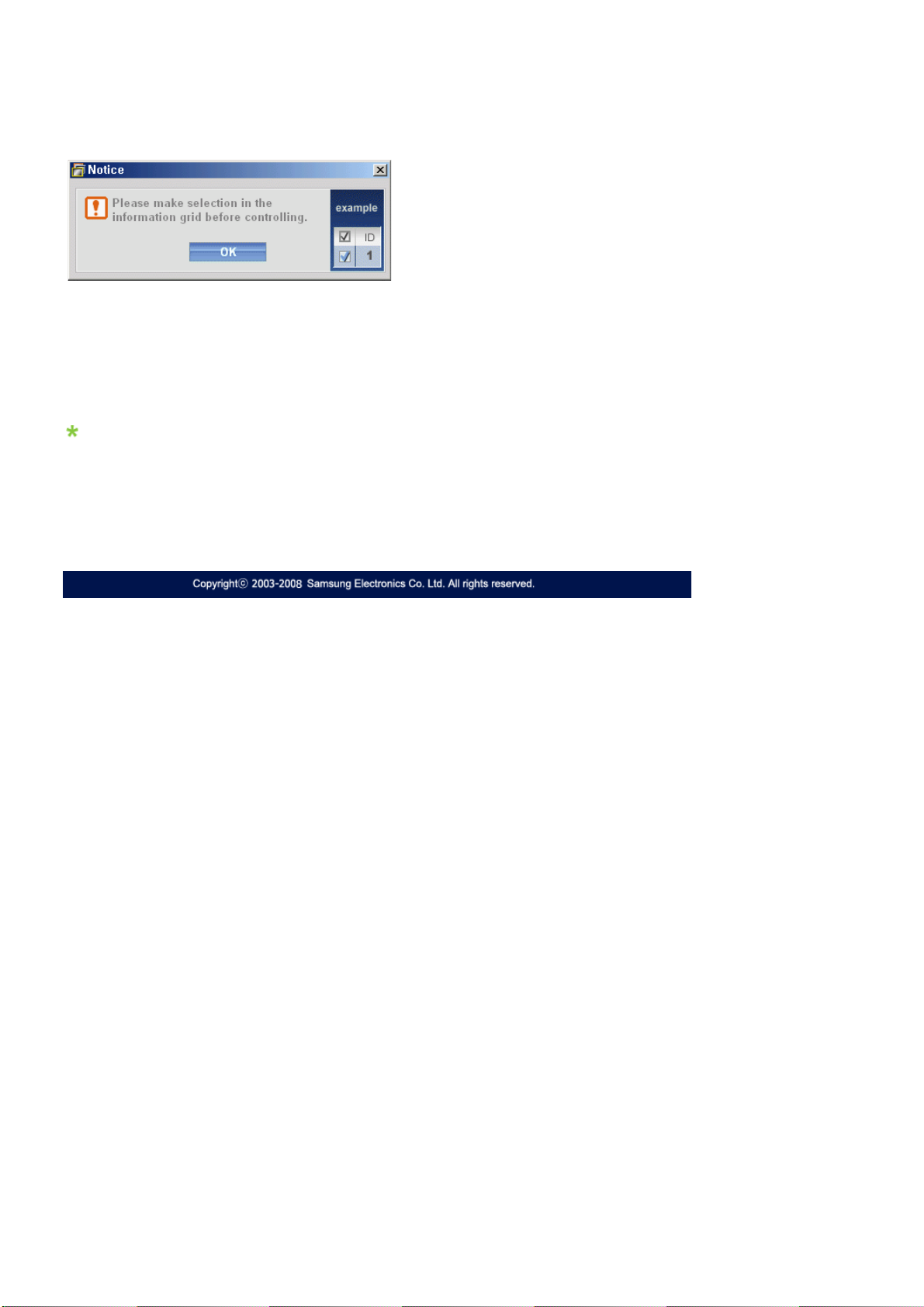

3. Das Dialogfeld wird wiederholt angezeigt.

- Überprüfen Sie, ob das gewünschte Display ausgewählt ist.

4. "On Timer" und "Off Timer" wurden eingestellt, aber andere Zeitangaben werden angezeigt.

- Wenden Sie die "Current Time" an, um die Display-Uhren zu synchronisieren.

Die Fernsteuerung funktioniert u. U. nicht richtig, wenn Sie die Remote-Funktion deaktivieren, das RS-232C-Kabel

entfernen oder das Programm auf ungewöhnliche Weise beenden. Starten Sie das Programm noch einmal, und aktivieren Sie die Remote-Funktion erneut, um den Normalbetrieb wiederherzustellen.

<Hinweis> Bei Problemen in den Kommunikationsschaltkreisen oder Störungen von Elektrogeräten in der Nähe

kommt es u. U. zu Programmstörungen.

eige der eingestellten Werte im "Multiple Display"-Modus (Mehrere Displays)

Wenn mehrere Displays angeschlossen sind, werden die eingestellten Werte wie folgt angezeigt.

1. Keine Auswahl: Die werkseitigen Standardwerte werden angezeigt.

2. Ein Display ausgewählt: Die für das ausgewählte Display eingestellten Werte werden ausgelesen und angezeigt.

3. Ein Display ausgewählt (ID1) und ein weiteres Display (ID3) wird hinzugefügt: Zunächst werden vom Programm die Werte für ID1 angezeigt , und dann werden die Werte für ID3 ausgelesen und angezeigt.

4. Alle Wertegruppen wurden durch Klicken auf ''Select All" ausgewählt: Die werkseitigen Standardwerte werden wieder hergestellt.

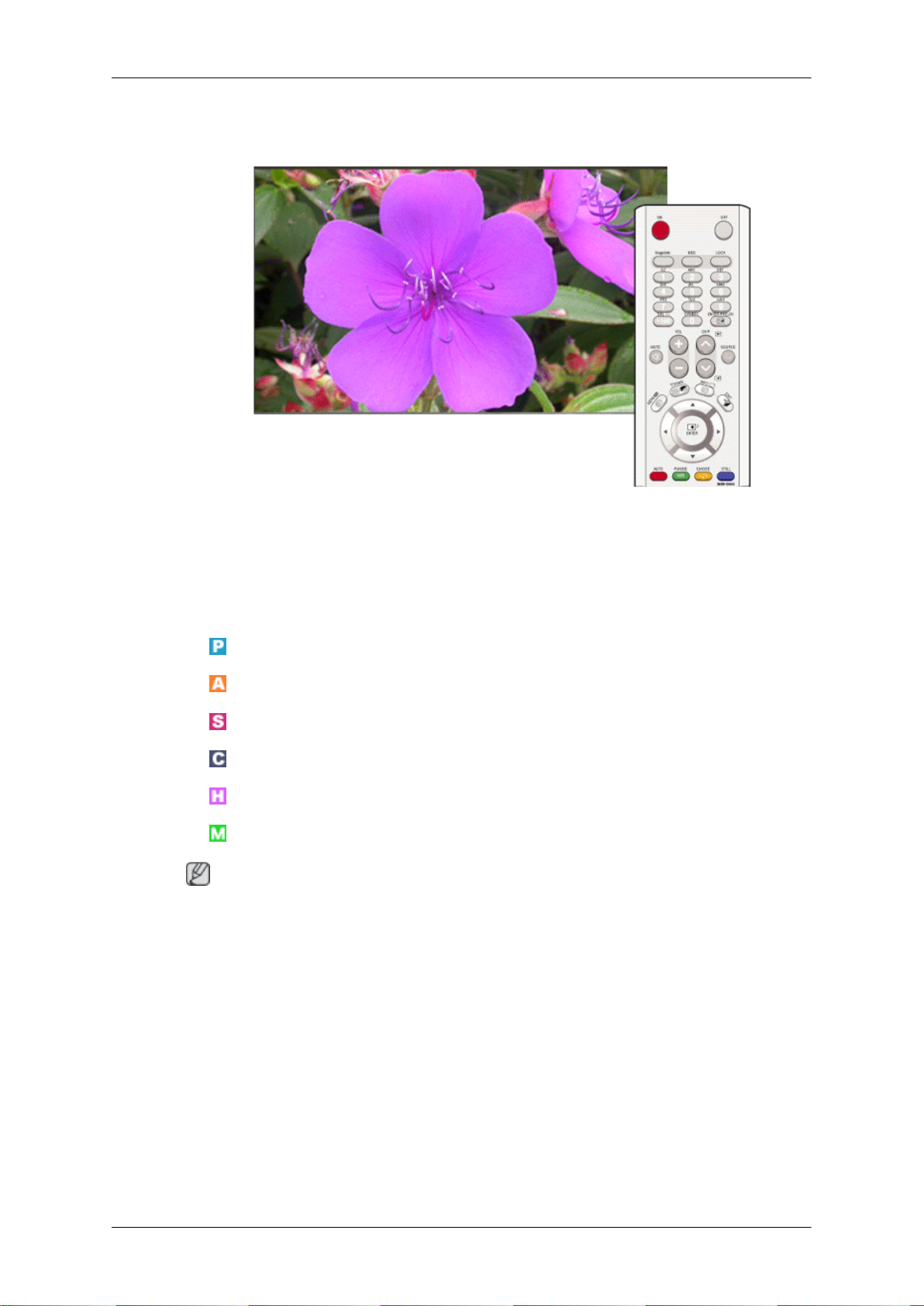

Einstellen des LCD-Bildschirms

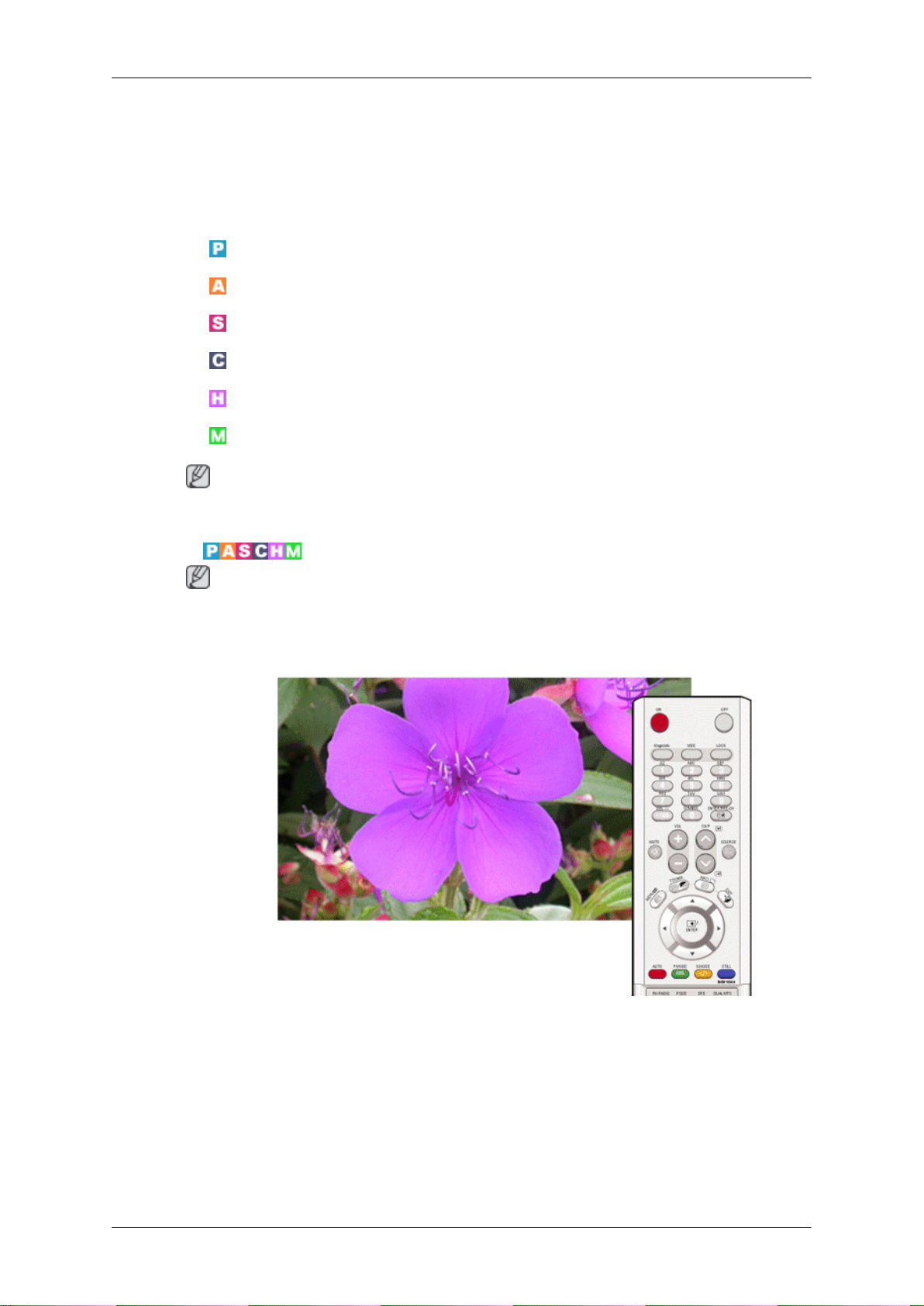

Direktzugriffsfunktionen

Verfügbare Modi

•

PC / BNC / DVI

•

S-Video

•

Komp.

•

HDMI

•

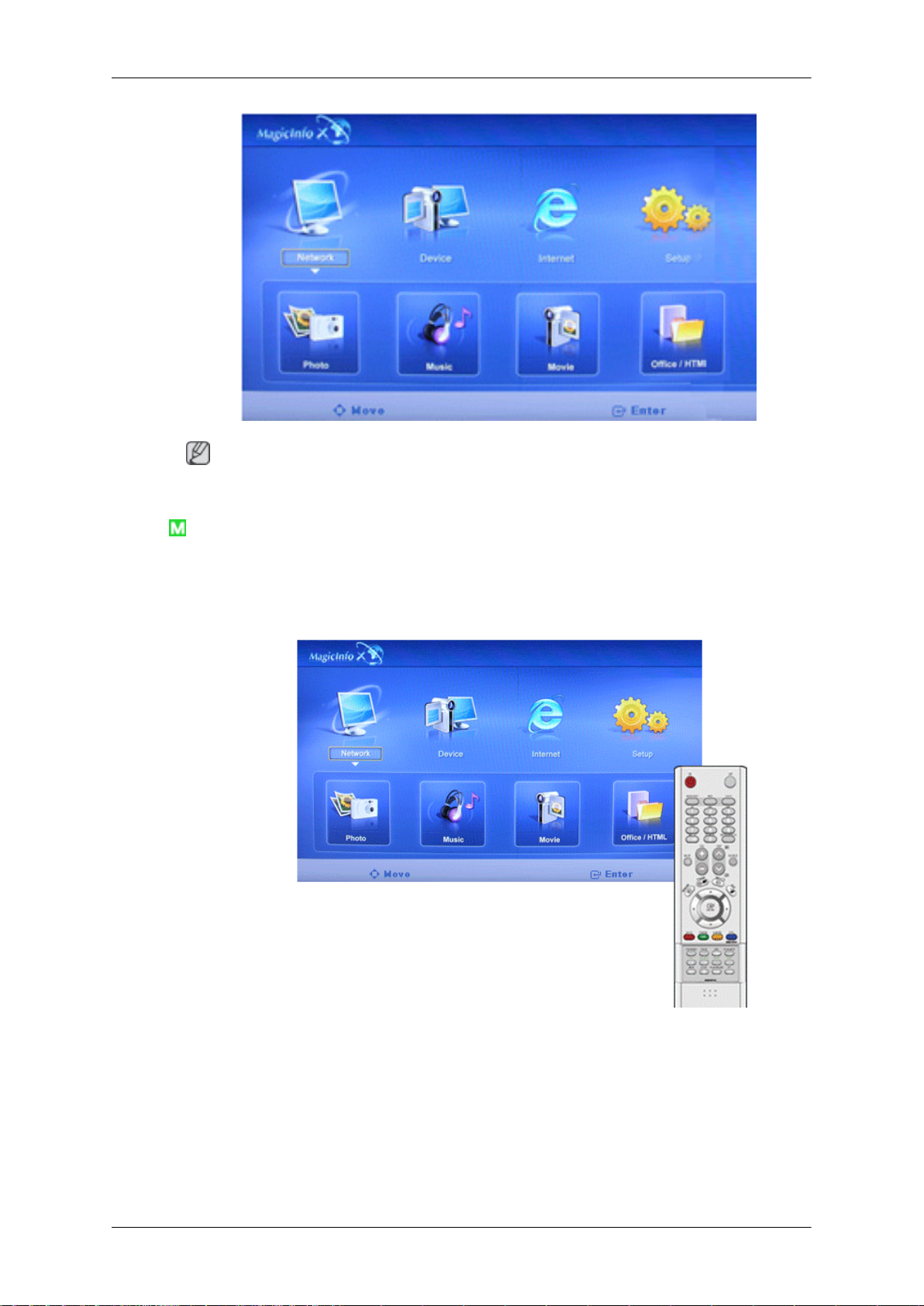

MagicInfo

Hinweis

• Das Menü MagicInfo gibt es nur in den DRn-Modellen.

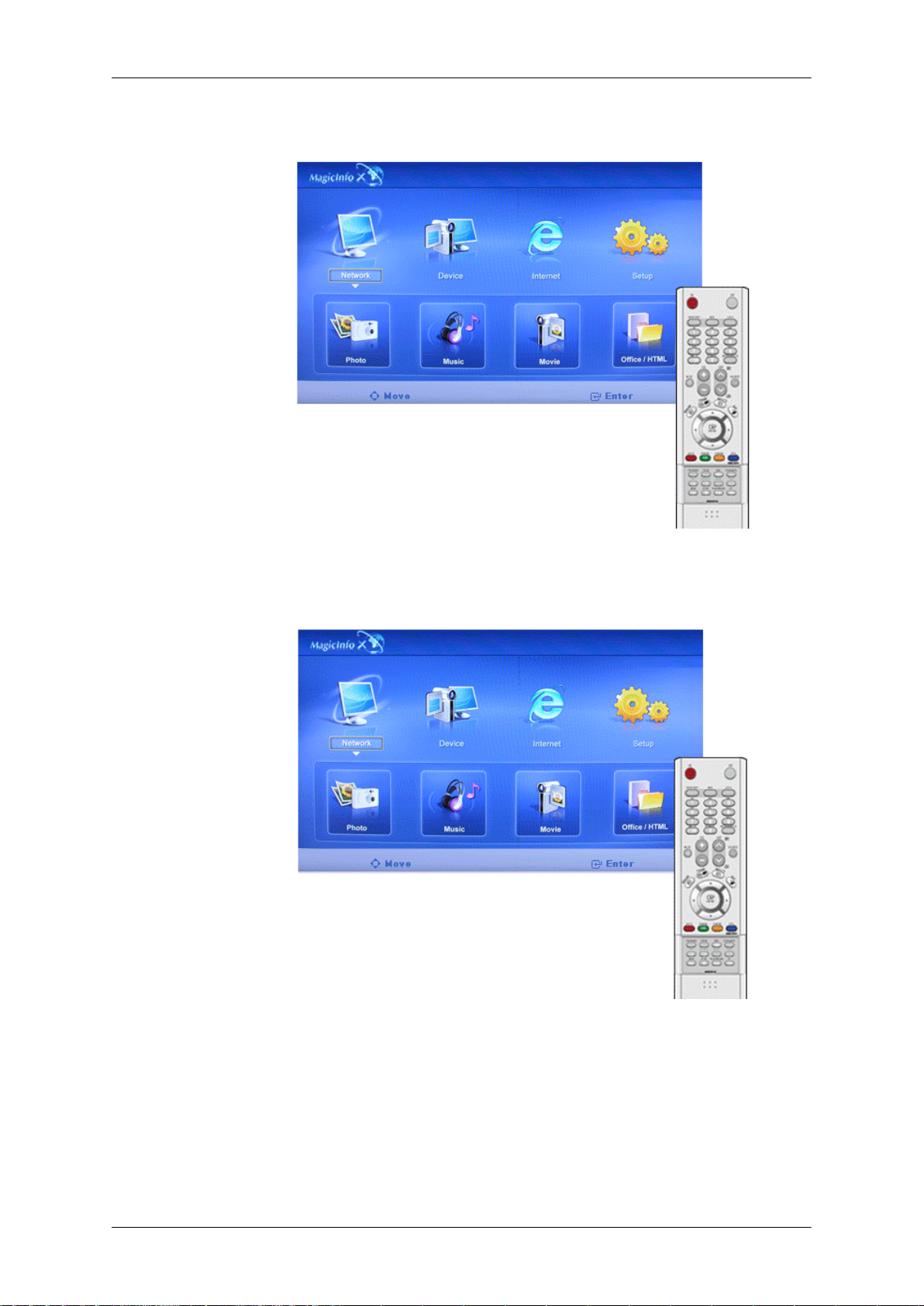

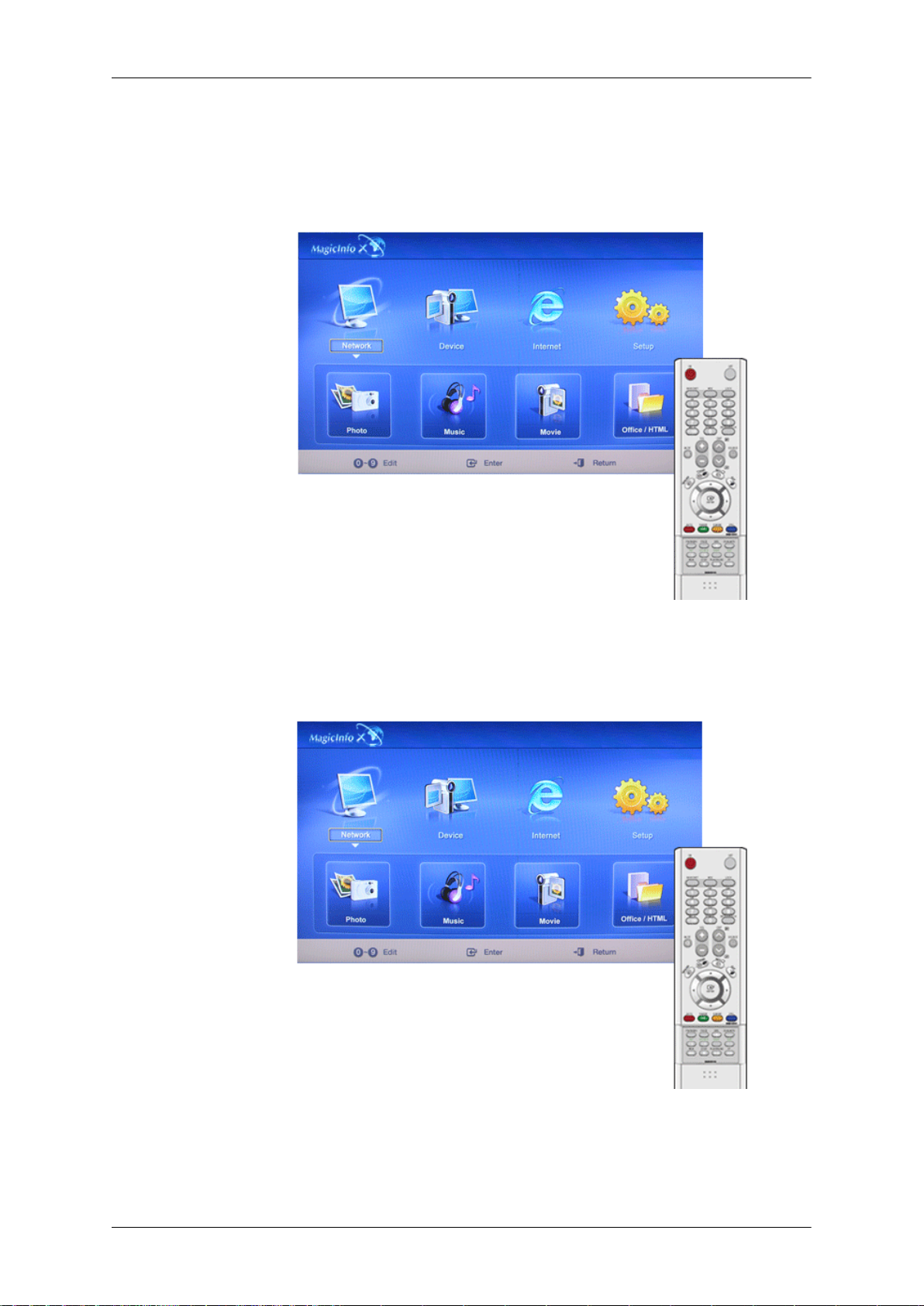

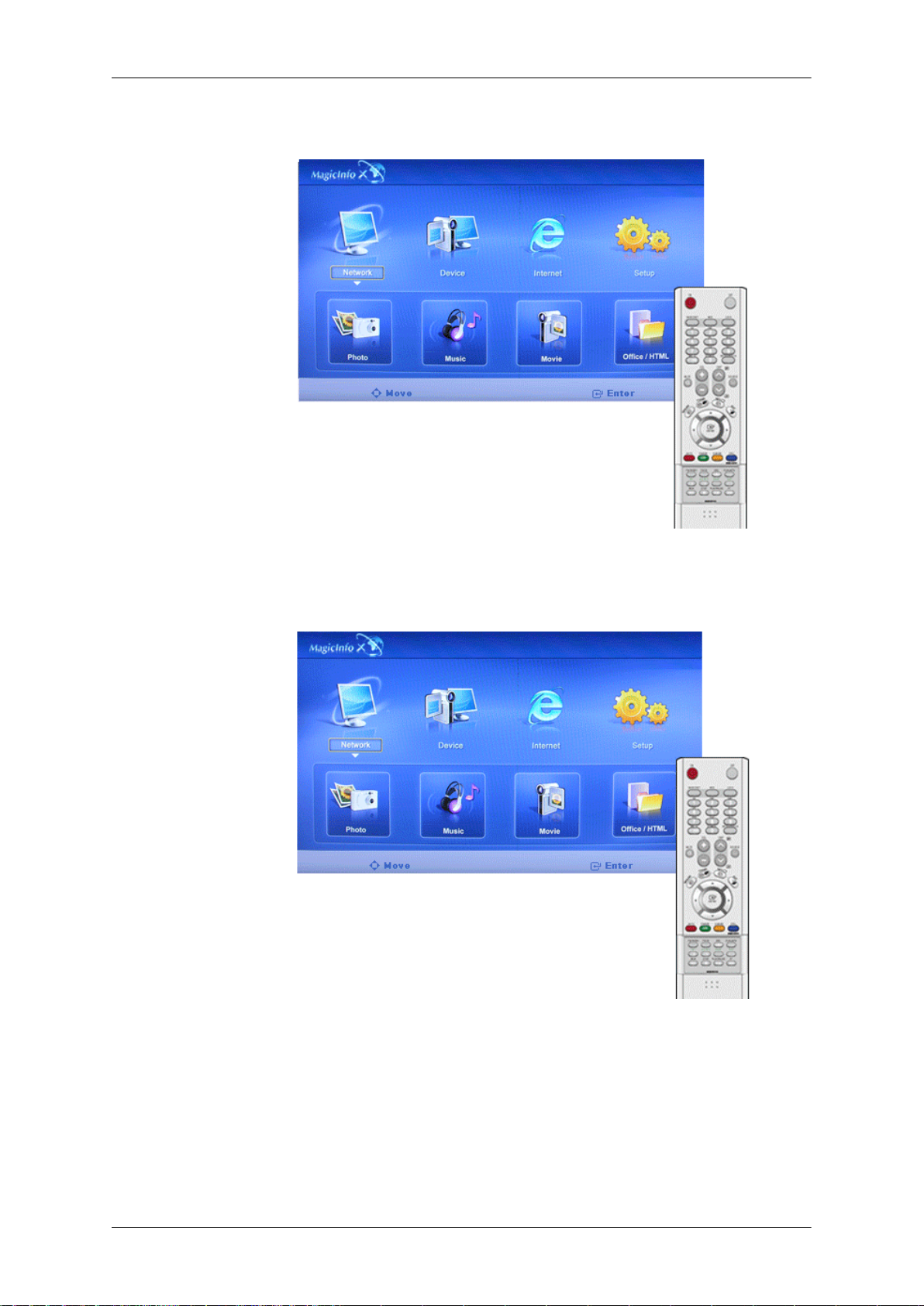

MagicInfo

Hinweis

Das Menü MagicInfo gibt es nur in den DRn-Modellen.

•

Zum MagicNet-Bildschirmmenü wechseln.

MDC

Einstellen des LCD-Bildschirms

Zum Multi-Control-Bildschirmmenü wechseln.

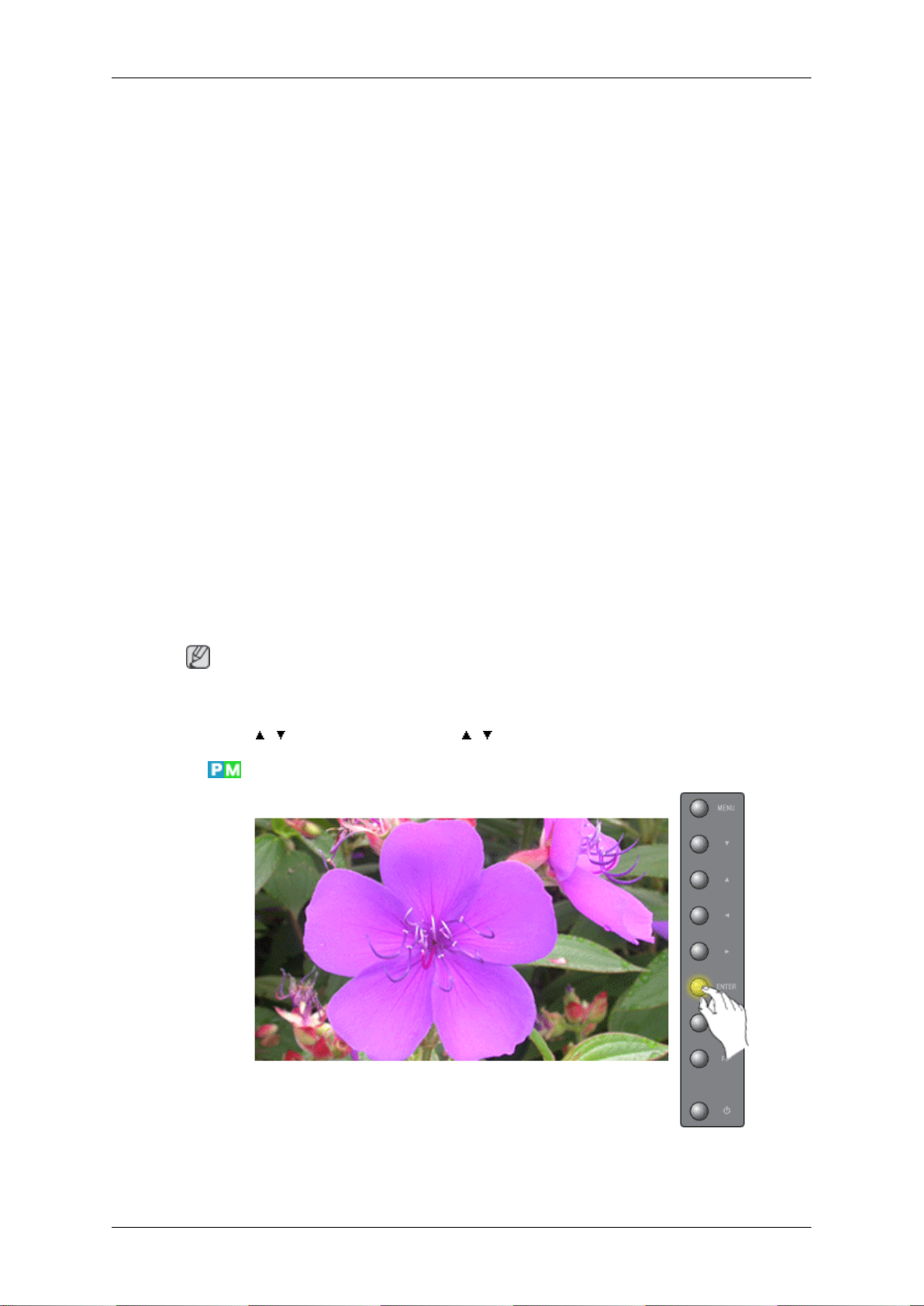

LOCK

Mit dieser Funktion wird das Bildschirmmenü gesperrt, um Änderungen an den aktuellen Einstellungen zu verhindern und den aktuellen Zustand zu bewahren.

Hinweis

• Wenn die Sperre aktiviert ist, können Sie auf der Fernbedienung und am Gerät nur noch die Netztaste und die Sperrtaste verwenden.

• Zurücksetzen des Kennworts für die Tastensperre. Drücken Sie die Tasten MUTE → 1 → 8 → 6 → On. Das Kennwort wird auf den Wert '0000' zurückgesetzt. Zum Zurücksetzen des Kennworts wird die Fernbedienung benötigt.

Sperre aktivieren

Drücken Sie die Taste MENU mehr als fünf (5) Sekunden langen, um die Einstellungssperre für das Bildschirmmenü zu aktivieren.

Sperre deaktivieren

Einstellen des LCD-Bildschirms

Eingang

Drücken Sie die Taste MENU mehr als fünf (5) Sekunden langen, um die Einstellungssperre für das Bildschirmmenü zu deaktivieren.

Verfügbare Modi

•

PC / BNC / DVI

•

S-Video

•

Komp.

•

HDMI

•

MagicInfo

Hinweis

• Das Menü MagicInfo gibt es nur in den DRn-Modellen.

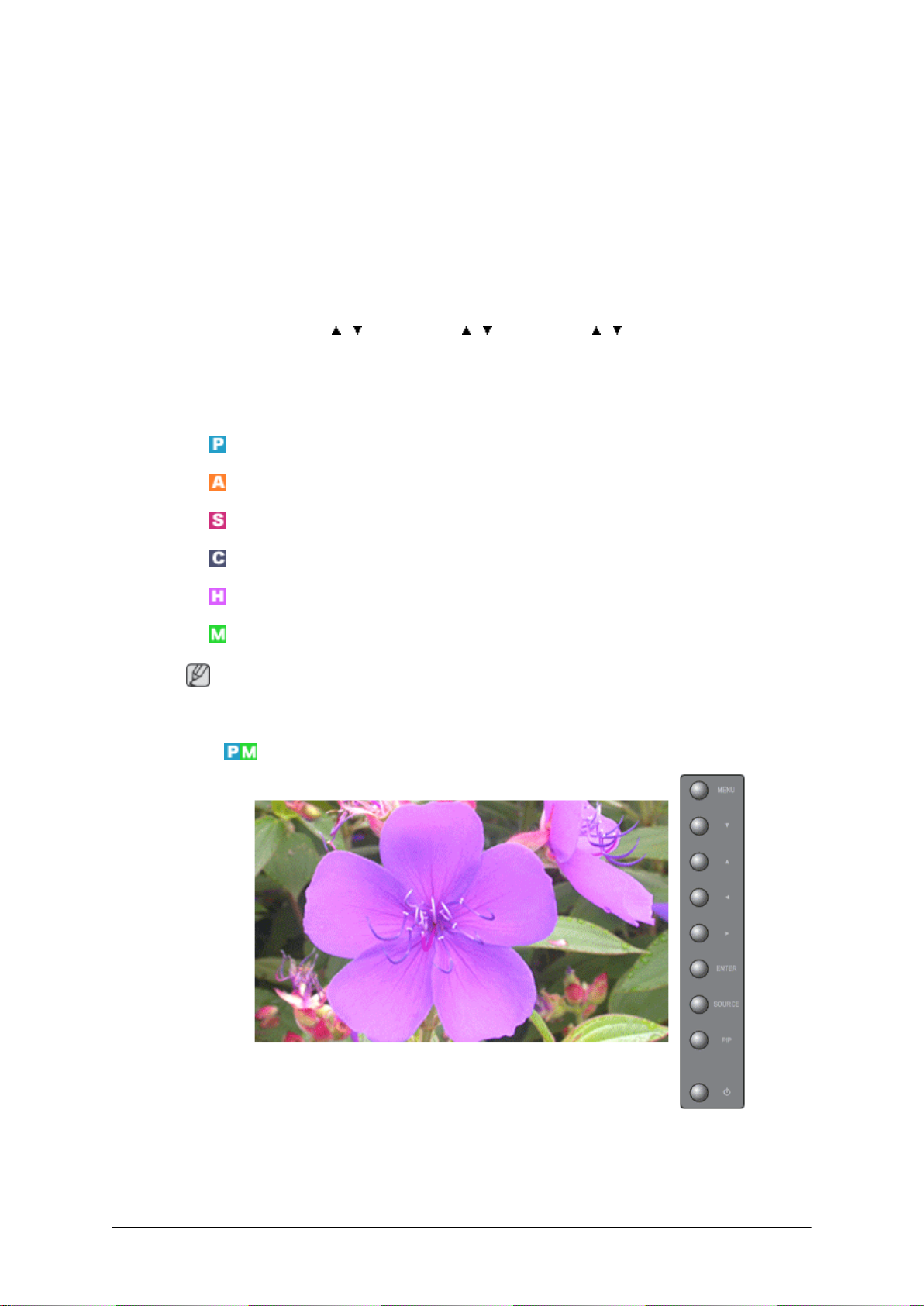

Quellen

Einstellen des LCD-Bildschirms

Wird zum Auswählen von PC, BNC oder einer anderen an den LCD-Monitor angeschlossenen externen Signalquelle verwendet. Wählen Sie hiermit den gewünschten Bildschirm aus.

1. PC

2. BNC

3. DVI

4. AV

5. S-Video

6. Component

7. HDMI

8. MagicInfo

Hinweis

• Die Direkttaste auf der Fernbedienung ist 'SOURCE'.

• PIP

• Wenn das Kabel nicht angeschlossen ist, wird dies bei PC und DVI deaktiviert.

wird ausgeschaltet, wenn der LCD-Bildschirm auf eine externe Quelle umgeschaltet

wird.

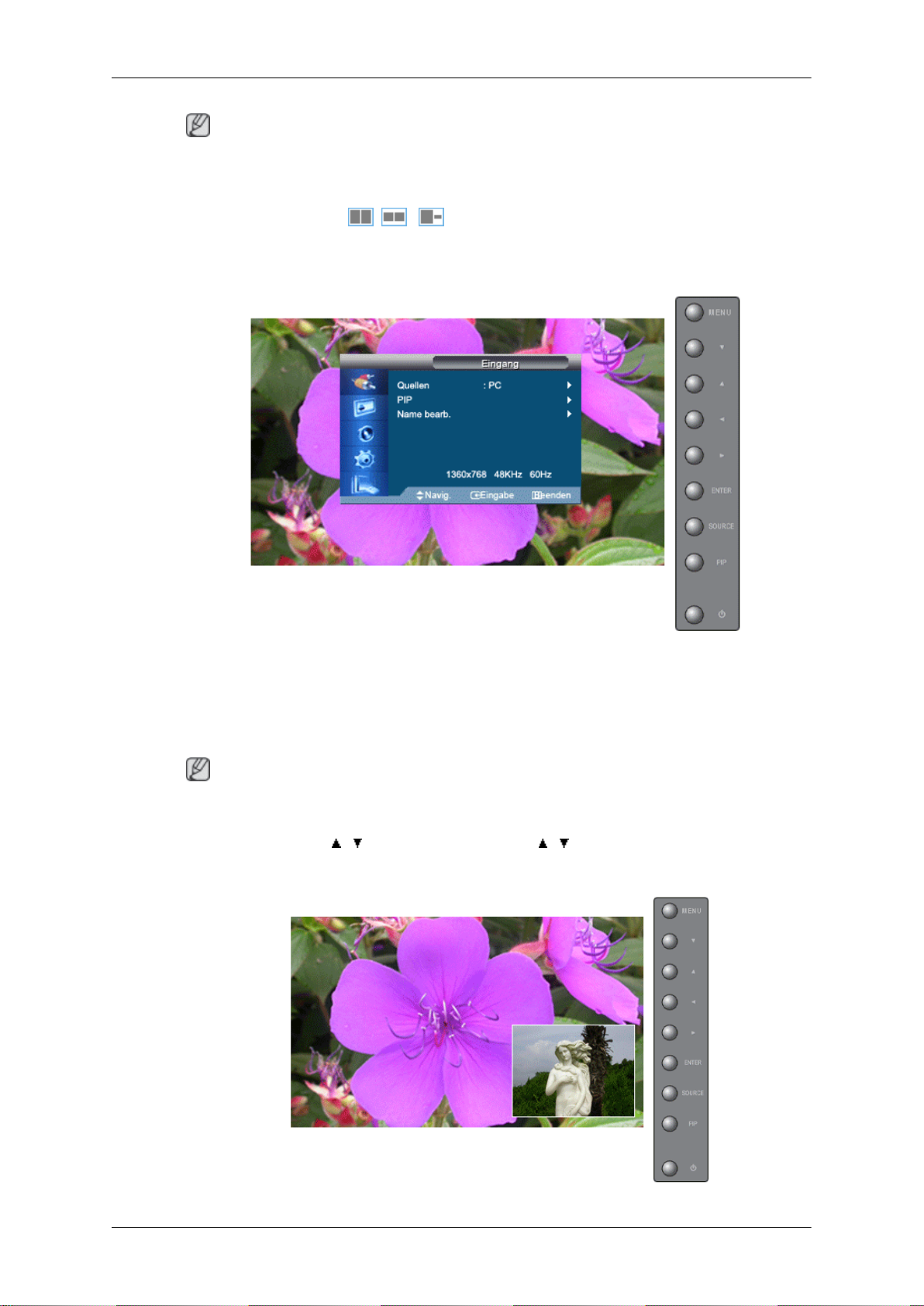

PIP

MENU → ENTER → ENTER →

Hinweis

Verfügbare Modi: PIP Ein

Wenn externe AV-Geräte, wie DVD-Player oder Videorecorder (VCR) an den LCD-Bildschirm angeschlossen werden, können Sie mit Hilfe von PIP (Bild im Bild) Videos von der externen Quelle in einem kleinen Fenster anzeigen, welches das herkömmliche PC-Videosignal überlagert. (Aus/Ein)

, → ENTER

PIP

Einstellen des LCD-Bildschirms

Hinweis

• Es kann nur ein PIP-Fenster auf dem Bildschirm angezeigt werden, weil BNC und Komp.-Anschluss dieselbe Buchse verwenden.

•

Wenn Sie für Größe tiviert.

, , wählen, werden Position und Transparenz nicht ak-

Quelle

Hiermit können Sie das PIP-Fenster Ein/Aus schalten.

• Aus

• Ein

Hinweis

Die Direkttaste auf der Fernbedienung ist 'PIP'.

MENU → ENTER → , → ENTER → ENTER → , → ENTER

Hiermit wählen Sie die Signalquelle für die PIP-Funktion aus.

• PC : Modus AV / S-Video / Komp. / HDMI

• BNC : Modus AV / S-Video / HDMI

• DVI : Modus AV / S-Video / Komp.

• AV / S-Video : Modus PC / BNC / DVI

• Komp.: Modus PC / DVI

• HDMI: Modus PC / BNC

Die Direkttaste auf der Fernbedienung ist 'SOURCE'.

MENU → ENTER → , → ENTER → , → ENTER → , → ENTER

Tauschen

Einstellen des LCD-Bildschirms

Hinweis

Vertauscht den Inhalt des PIP-Fensters und des Hauptbilds.

Das Bild aus dem PIP-Fenster wird als Hauptbild und das Hauptbild wird im PIP-Fenster angezeigt.

Hinweis

Die Direkttaste auf der Fernbedienung ist 'SWAP'.

MENU → ENTER → , → ENTER → , → ENTER

Format

Einstellen des LCD-Bildschirms

Position

Mit dieser Option kann der Benutzer die Größe des PIP-Fensters verändern.

Hinweis

Die Direkttaste auf der Fernbedienung ist 'SIZE'.

MENU → ENTER → , → ENTER → , → ENTER → , → ENTER

Mit dieser Option kann der Benutzer die Position des PIP-Fensters verändern.

MENU → ENTER → , → ENTER → , → ENTER → , → ENTER

Transparenz

Einstellen des LCD-Bildschirms

Mit dieser Option kann der Benutzer die Transparenz des PIP-Fensters verändern.

• Hoch

• Mittel

• Gering

• Deckend

MENU → ENTER →

Name bearb.

, → ENTER → , → ENTER → , → ENTER

Vergeben Sie an das an die Eingangsbuchsen angeschlossene Eingabegerät einen Namen, um die Auswahl der Signalquelle zu vereinfachen.

1. PC

2. BNC

3. DVI

4. AV

5. S-Video

6. Component

7. HDMI

Einstellen des LCD-Bildschirms

MENU → ENTER →

, → ENTER → , → ENTER → , → ENTER

Bild [Modus PC / BNC / DVI / MagicInfo]

Verfügbare Modi

•

PC / BNC / DVI

•

S-Video

•

Komp.

•

HDMI

•

MagicInfo

Hinweis

• Das Menü MagicInfo gibt es nur in den DRn-Modellen.

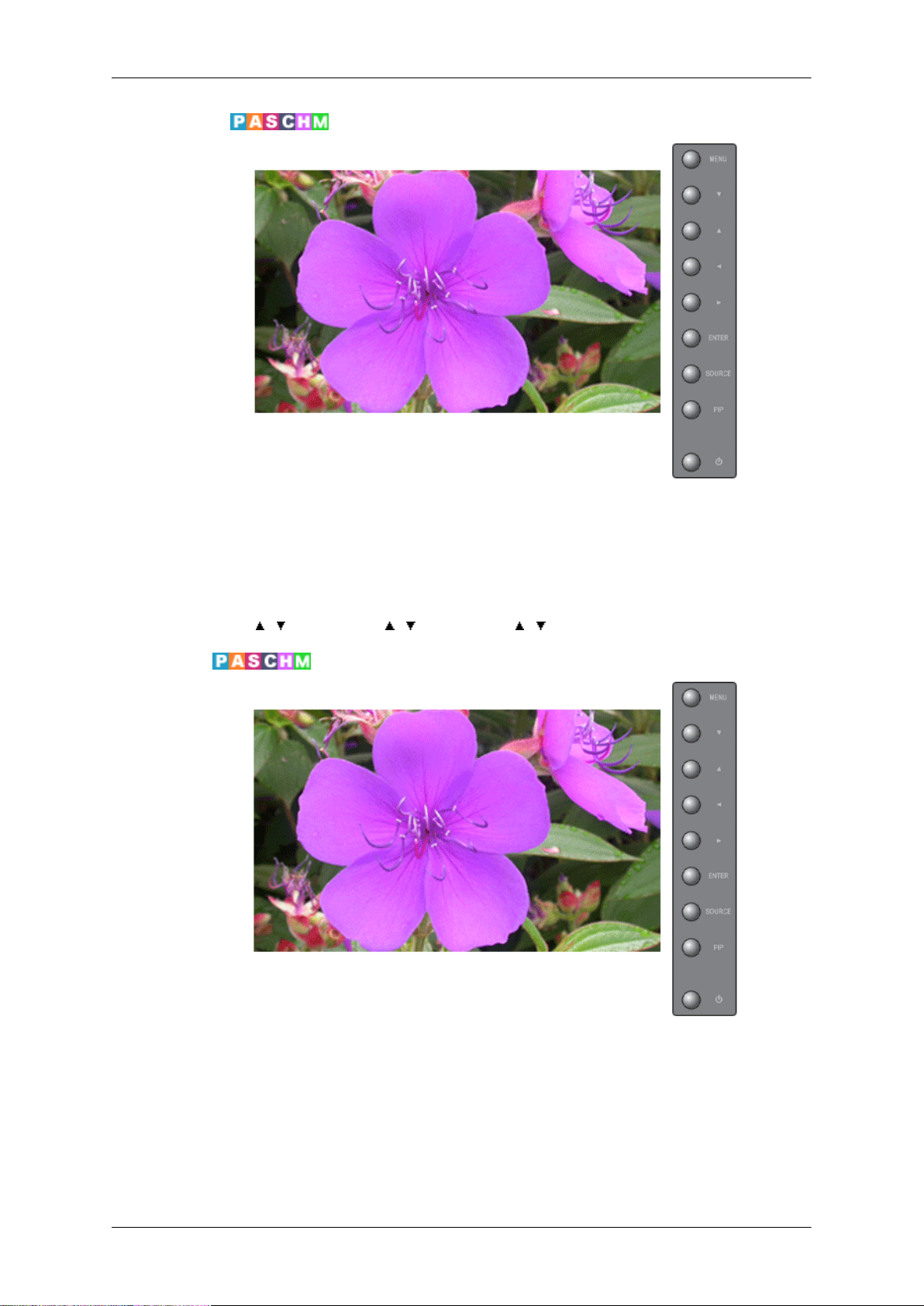

MagicBright

Mit der neuen MagicBright-Funktion können Sie die Bildschirmeigenschaften abhängig vom angezeigten Programminhalt für ein optimales Fernseherlebnis anpassen. Derzeit sind 4 verschiedene Modi verfügbar: Unterhalt. Internet Text Benutzerd.. Für jeden Modus ist ein

Einstellen des LCD-Bildschirms

Helligkeitswert voreingestellt. Sie können die vier verschiedenen Modi einfach durch Drücken der MagicBright-Taste aufrufen.

1. Unterhalt.

Hohe Helligkeit

Für Dokumente oder Arbeiten, die überwiegend Text enthalten.

2. Internet

Mittlere Helligkeit

Zur Anzeige einer Mischung aus Bildern oder Grafiken und Text.

3. Text

Normale Helligkeit

Für Dokumente oder Arbeiten, die überwiegend Text enthalten.

4. Benutzerd.

Die Direkttaste auf der Fernbedienung ist 'M/B'.

MENU →

Benutzerd.

Auch wenn die Werte von unseren Ingenieuren mit größter Sorgfalt bestimmt wurden, sind die eingestellten Werte möglicherweise dennoch für Ihren individuellen Geschmack ungeeignet.

Wenn dies der Fall ist, stellen Sie die Helligkeit und den Kontrast mithilfe des Bildschirmmenüs ein.

Hinweis

, → ENTER → ENTER → , → ENTER

Sie können die Bildschirmmenüs nutzen, um den Kontrast und die Helligkeit nach Ihren persönlichen Vorlieben zu ändern.

Einstellen des LCD-Bildschirms

1. Kontrast

Kontrast einstellen.

2. Helligkeit

Helligkeit einstellen.

Hinweis

Wenn Sie das Bild mit der Funktion Benutzerd. einstellen, wechselt MagicBright in den Modus Benutzerd..

MENU →

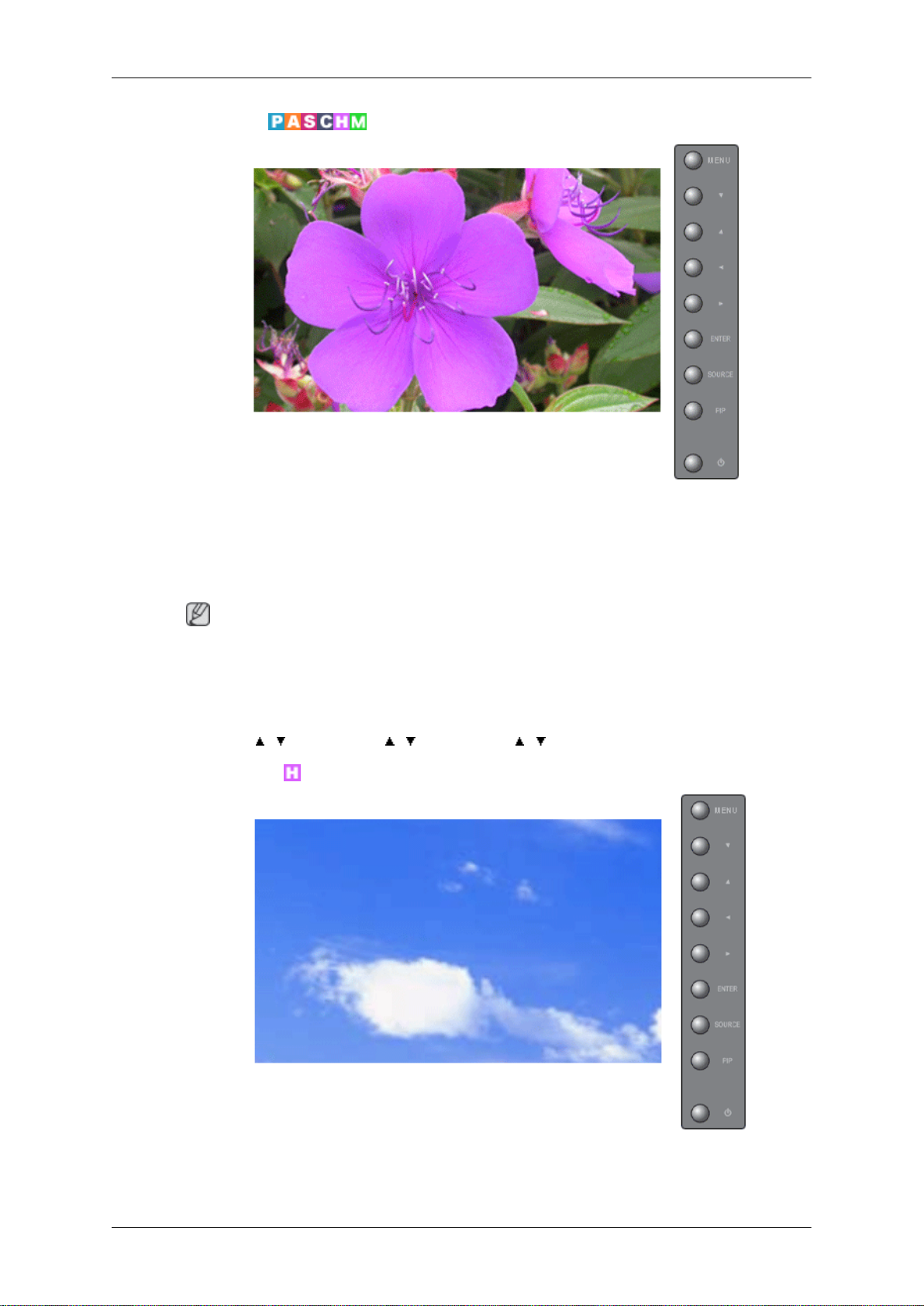

Farbtemp.

Sie können die Farbtemperatur ändern.

, → ENTER → , → ENTER → ENTER → , / , → ENTER

1. Aus

2. Kalt

3. Normal

4. Warm

5. Benutzerd.

(Nur im PC/BNC-Modus verfügbar)

Hinweis

Wenn Sie Farbtemp. auf Kalt, Normal, Warm oder Benutzerd. einstellen, wird die Funktion Color Temp. deaktiviert.

Wenn Sie Farbtemp. auf Aus einstellen, wird die Funktion Farbanpassung deaktiviert.

MENU →

, → ENTER → , → ENTER → , → ENTER

Farbanpassung

Einstellen des LCD-Bildschirms

Stellt die Balance der Rot-, Grün-, Blau-Signale ein. (Nur im PC/BNC-Modus verfügbar)

1. Rot

2. Grün

3. Blau

Wenn Sie das Bild mit der Funktion Farbanpassung einstellen, wechselt die Farbtemp. in den Modus Benutzerd..

MENU →

Color Temp

Hinweis

, → ENTER → , → ENTER → ENTER → , / , →ENTER

Die Color Temp. ist ein Maß für die Wärme der Bildfarben.

Hinweis

Diese Funktion ist nur dann aktiviert, wenn Farbtemp. auf Aus eingestellt ist.

MENU → , → ENTER → , → ENTER → , → ENTER

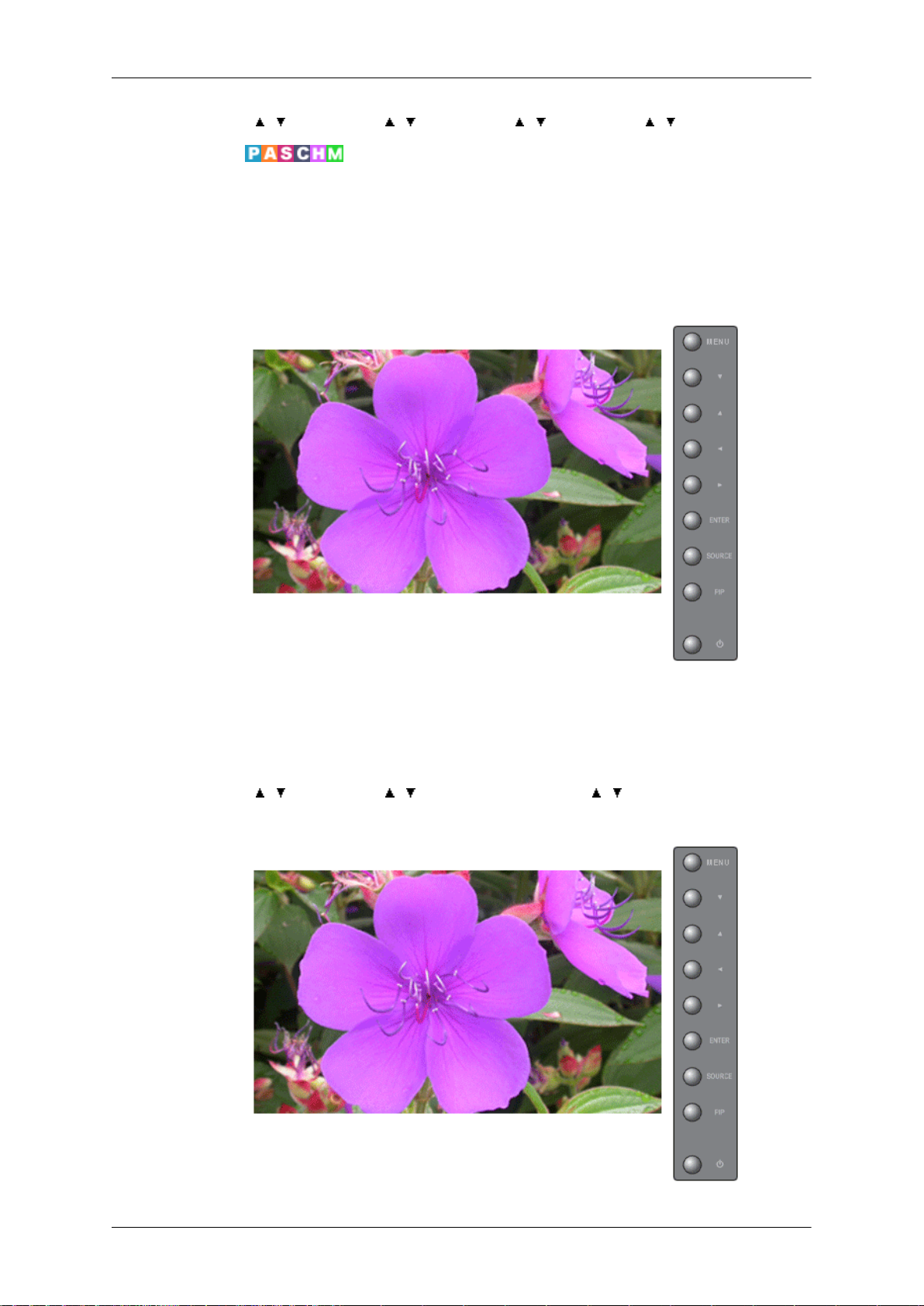

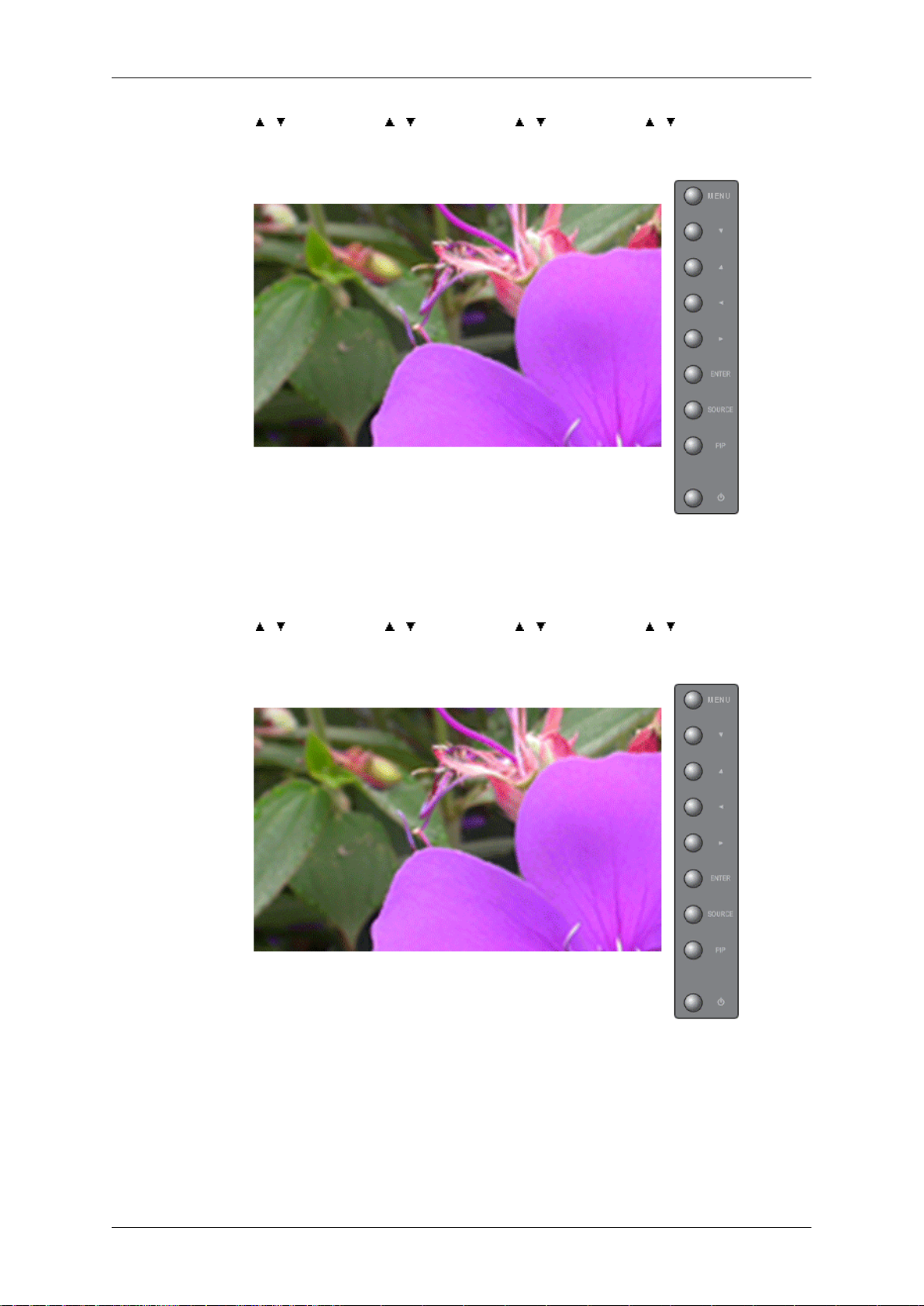

Bildjustierung

Mit Bildjustierung können Sie die Feinabstimmung vornehmen und das Bild optimieren, indem Sie das Rauschen entfernen, durch das ein instabiles, flackerndes Bild entsteht. Wenn Sie über die Feineinstellung allein keine zufrieden stellenden Bilder erreichen, führen Sie zunächst eine Grobeinstellung und anschließend erst die Feineinstellung durch.

(Nur im PC/BNC-Modus verfügbar)

Grob

Einstellen des LCD-Bildschirms

Entfernt Rauschen, z. B. vertikale Streifen. Bei der Grobeinstellung kann es passieren, dass der Anzeigebereich des Bildschirms verschoben wird. Mithilfe des Menüs für die Horizontalsteuerung können Sie den Anzeigebereich zentrieren.

MENU → , → ENTER → , → ENTER → ENTER → , → ENTER

Fein

Einstellen des LCD-Bildschirms

Position

Entfernt Rauschen, z. B. horizontale Streifen. Wenn sich das Bildrauschen auch durch Feineinstellung nicht beheben lässt, wiederholen Sie den Vorgang, nachdem Sie die Frequenz (Taktrate) eingestellt haben.

MENU → , → ENTER → , → ENTER → , → ENTER → , → ENTER

Mit dieser Option stellen Sie die horizontale und vertikale Bildschirmposition ein.

MENU → , → ENTER → , → ENTER → , → ENTER → , / , → ENTER

Auto Einstellung

Einstellen des LCD-Bildschirms

Die Werte für Fein, Grob und Position werden automatisch eingestellt. Wenn Sie die Auflösung über die Systemsteuerung ändern, wird die Funktion automatisch ausgeführt.

(Nur im PC/BNC-Modus verfügbar)

Hinweis

Die Direkttaste auf der Fernbedienung ist 'AUTO'.

MENU →

Signalabgleich

Wird zum Ausgleichen eines schwachen RGB-Signals aufgrund großer Signalkabelstrecken verwendet.

(Nur im PC/BNC-Modus verfügbar)

Signalabgleich

, → ENTER → , → ENTER

Sie können mit der Signalsteuerung die Option Ein oder Aus wählen

MENU → , → ENTER → , → ENTER → ENTER → , → ENTER

Signalsteuerung

Einstellen des LCD-Bildschirms

Format

Hiermit stellen Sie Signalverstärkung und Schärfe manuell ein.

MENU → , → ENTER → , → ENTER → , → ENTER → ENTER → , / , → ENTER

Ermöglicht die Auswahl einer anderen Format.

1. 16:9

2. 4:3

MENU →

, → ENTER → , → ENTER → , → ENTER

PIP-Bild

Einstellen des LCD-Bildschirms

Sie können die Einstellungen für das PIP-Fenster anpassen.

Hinweis

Verfügbare Modi: PIP Ein

1. Kontrast

Stellt den Kontrast des PIP-Fensters auf dem Bildschirm ein.

2. Helligkeit

Stellt die Helligkeit des PIP-Fensters auf dem Bildschirm ein.

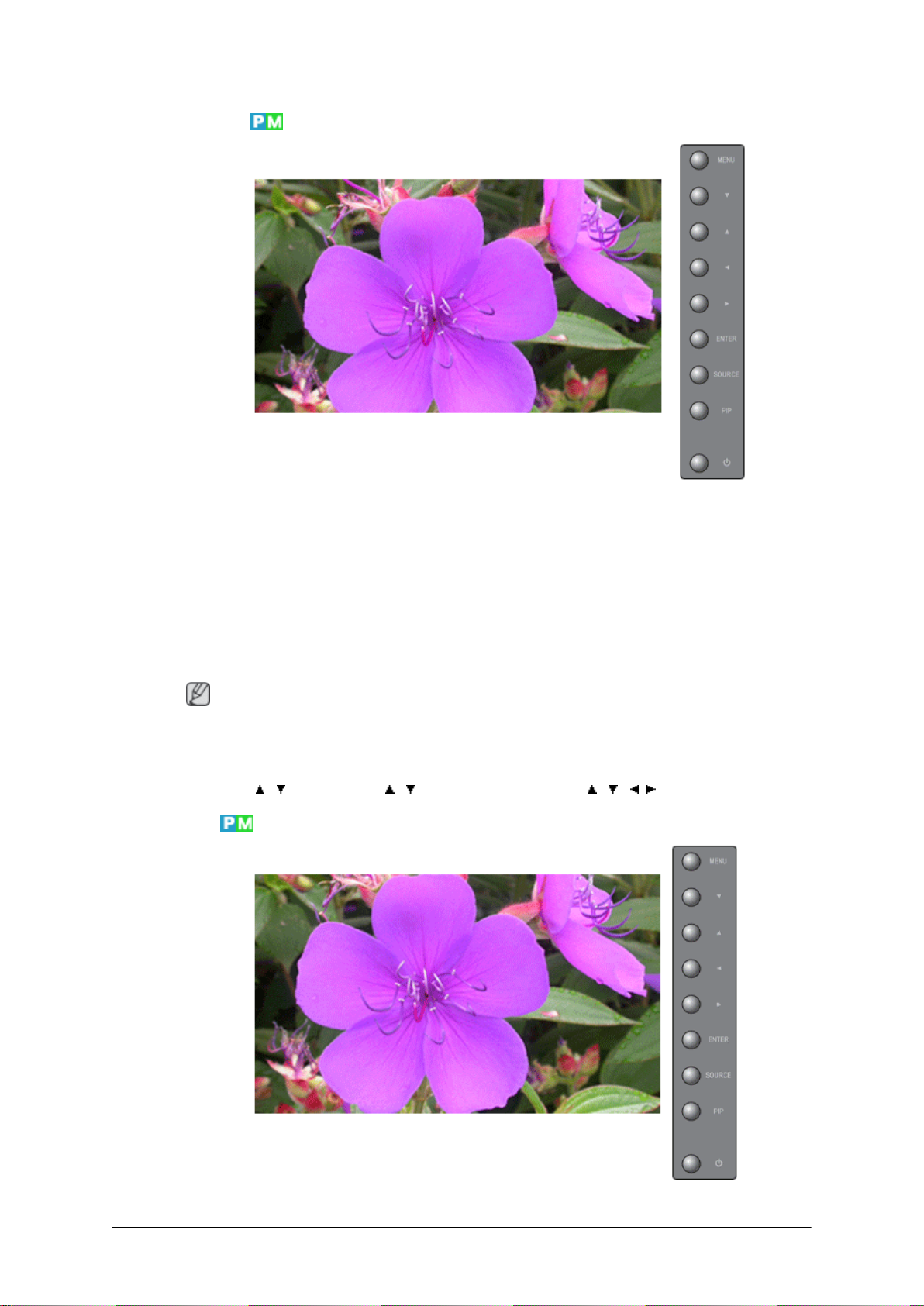

3. Schärfe

Damit stellen Sie den Unterschied zwischen den hellsten und dunkelsten Anzeigebereichen im PIP-Fenster ein.

4. Farbe

Damit stellen Sie die Farbe im Bild-im-Bild-Fenster ein.

5. Farbton

Lässt die PIP-Anzeige natürlicher erscheinen.

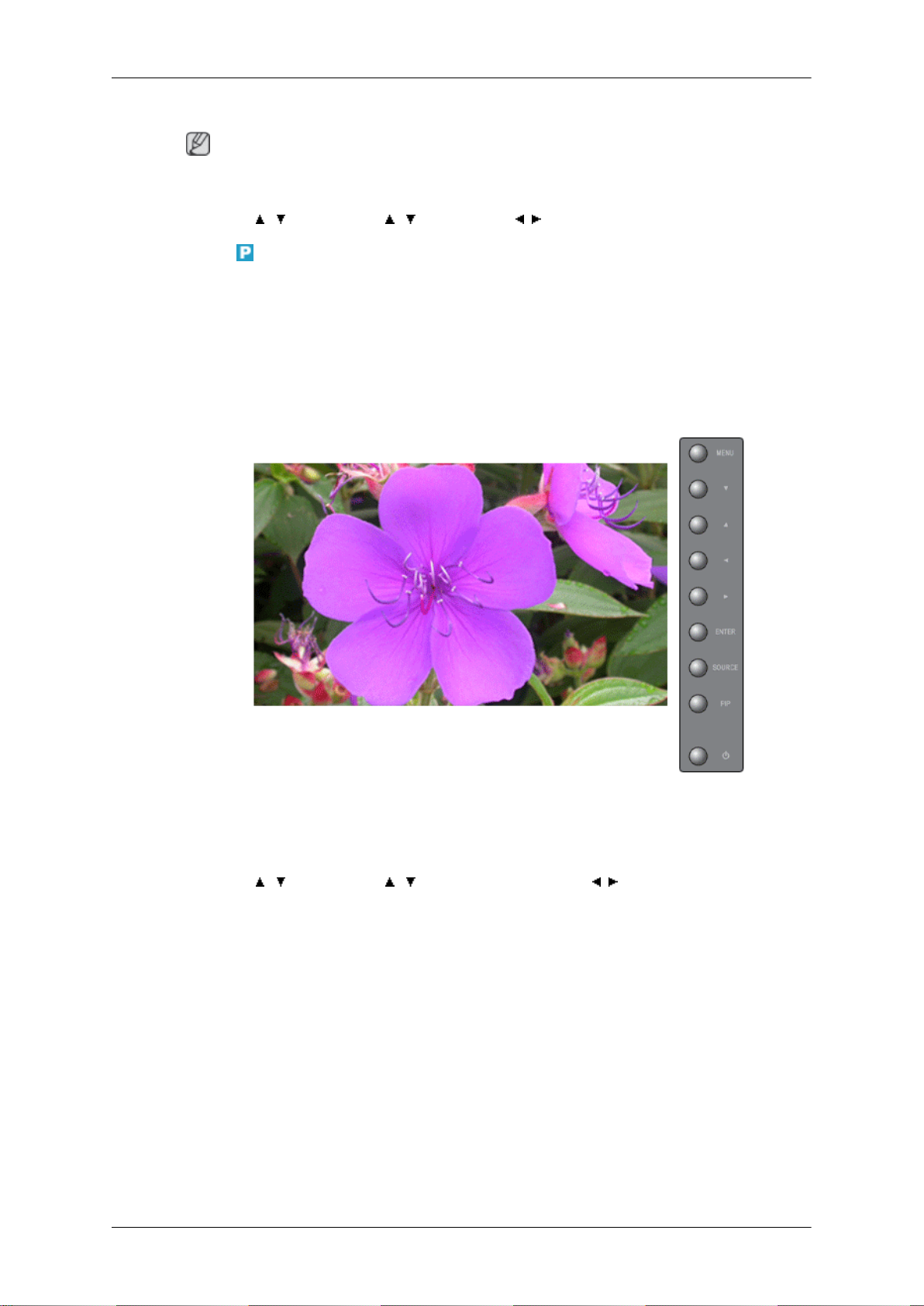

Hinweis

Im PIP-Bild können Sie im PC, BNC und DVI Modus Bilder aus AV, S-Video anzeigen. Nur bei NTSC-Signalen möglich.

MENU →

, → ENTER → , → ENTER → , → ENTER → , → ENTER

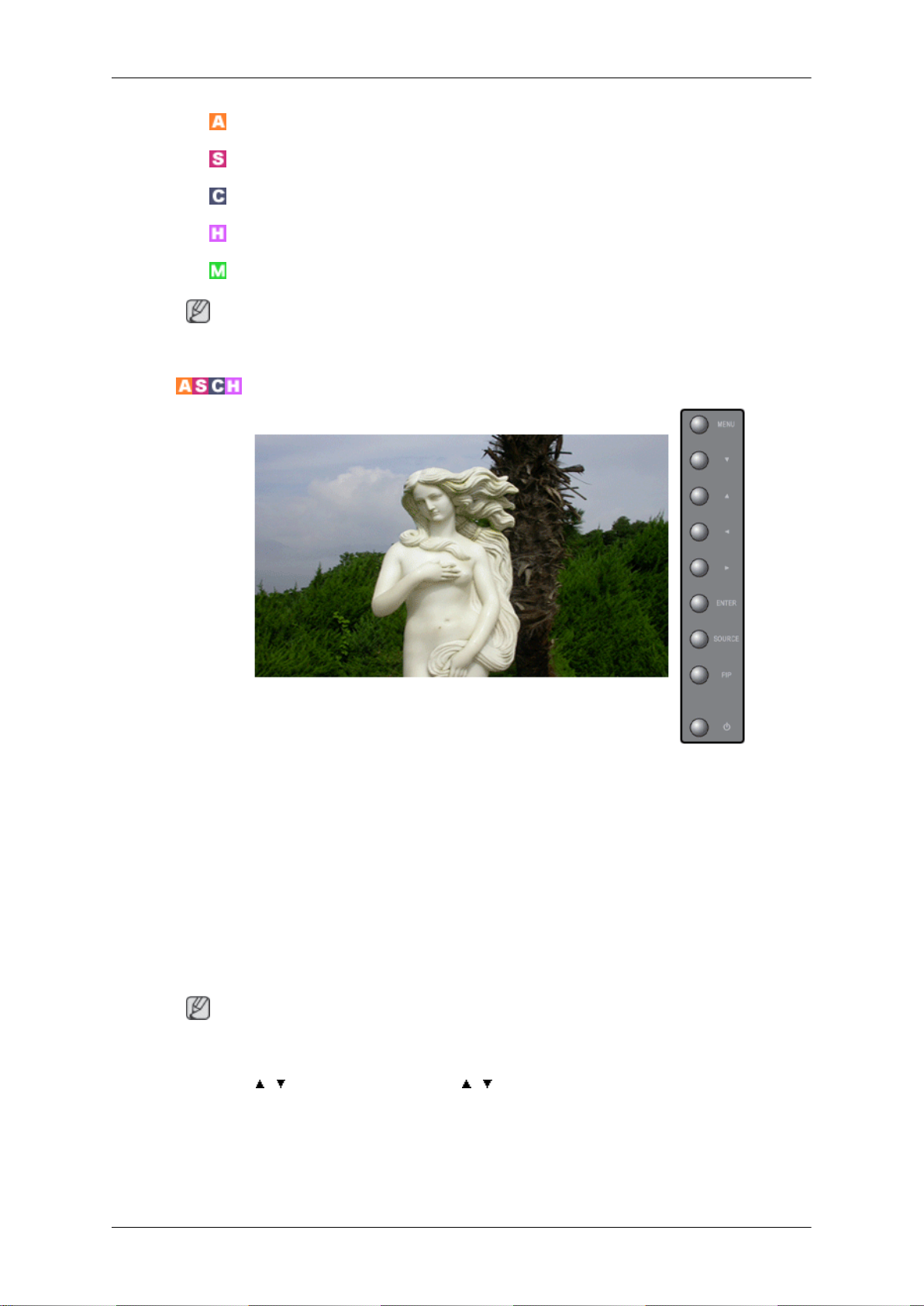

Bild [Modus AV / S-Video / Komp. / HDMI]

Verfügbare Modi

•

PC / BNC / DVI

Modus

Einstellen des LCD-Bildschirms

•

S-Video

•

Komp.

•

HDMI

•

MagicInfo

Hinweis

• Das Menü MagicInfo gibt es nur in den DRn-Modellen.

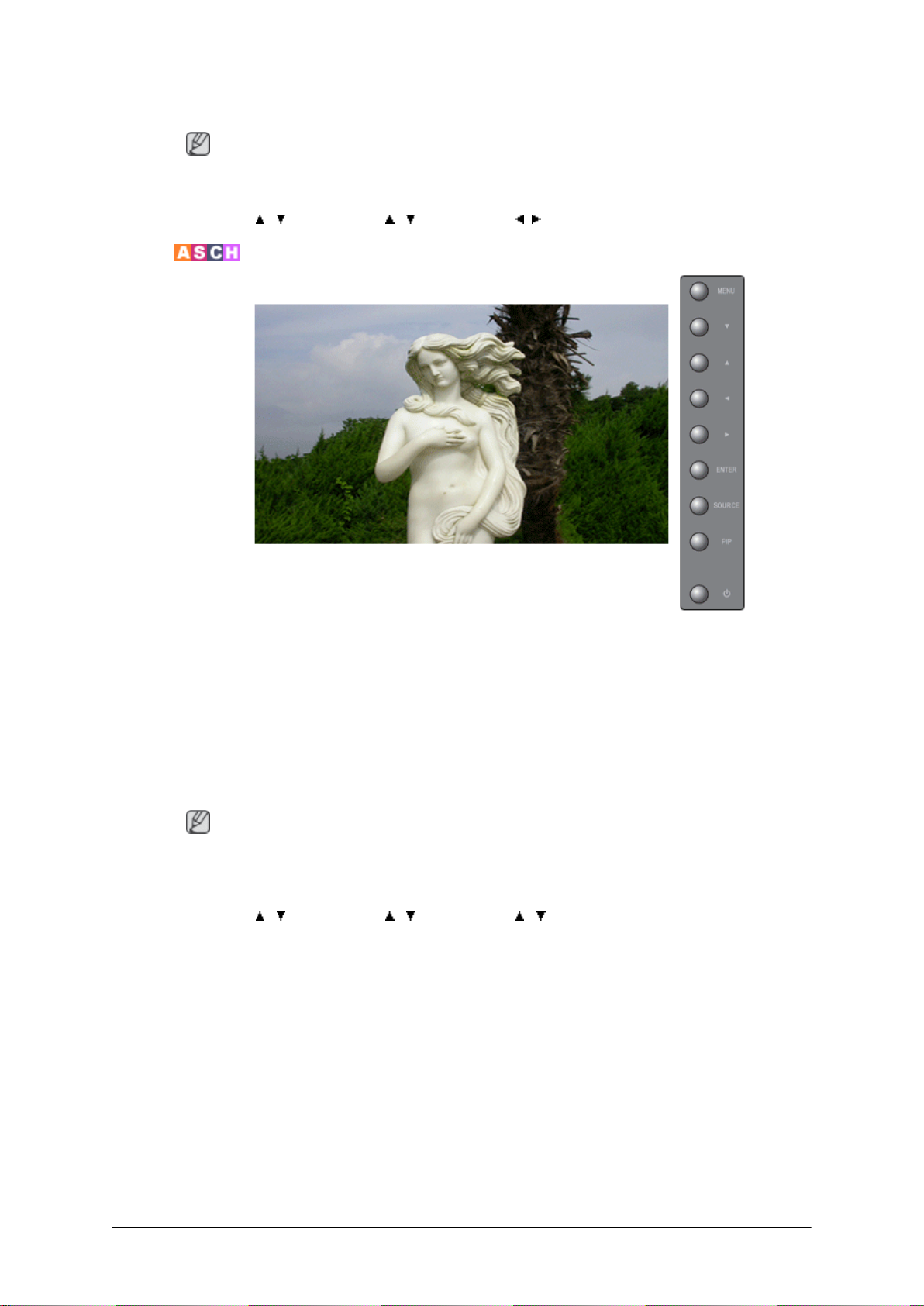

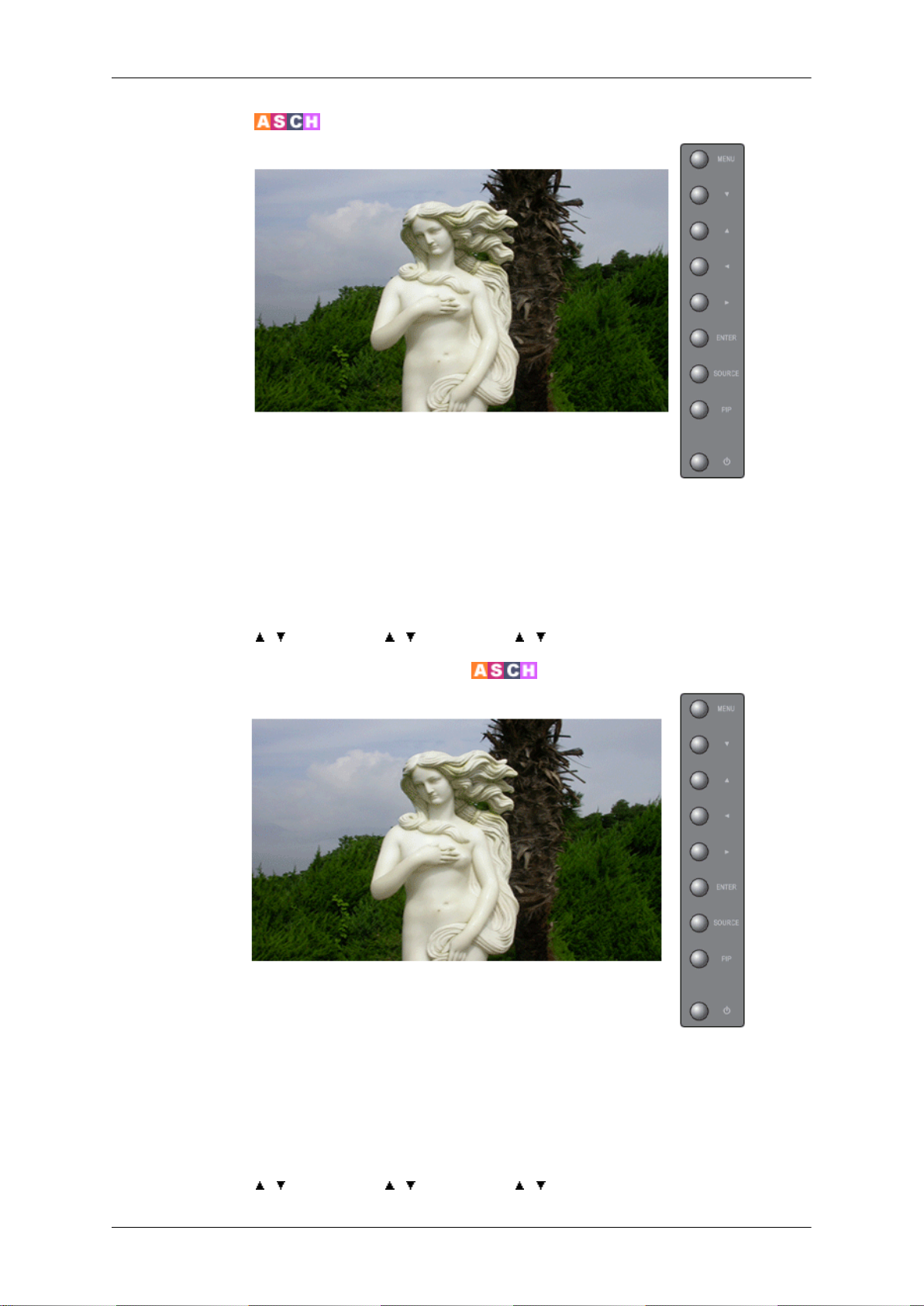

Der LCD-Bildschirm verfügt über vier automatische Bildeinstellungen ("Dynamisch", "Stand-

ard", "Film" und "Benutzerd."), die werksseitig eingestellt werden. Dynamisch Standard Film, Benutzerd. können aktiviert werden.

1. Dynamisch

2. Standard

3. Film

4. Benutzerd.

Hinweis

Die Direkttaste auf der Fernbedienung ist 'P.MODE'.

MENU → , → ENTER → ENTER → , → ENTER

Benutzerd.

Einstellen des LCD-Bildschirms

Sie können die Bildschirmmenüs nutzen, um den Kontrast und die Helligkeit nach Ihren persönlichen Vorlieben zu ändern.

1. Kontrast

Lässt die PIP-Anzeige natürlicher erscheinen.

2. Helligkeit

Helligkeit einstellen.

3. Schärfe

Einstellen der Bildschärfe

4. Farbe

Hiermit stellen Sie die Bildschärfe ein.

5. Farbton

Lässt die Anzeige natürlicher erscheinen.

Hinweis

Diese Option steht nur in den Modi AV und S-Video zur Verfügung. Nur bei NTSCSignalen möglich.

MENU → , → ENTER → , → ENTER → ENTER → , → , → ENTER

Farbtemp.

Sie können die Farbtemperatur ändern. Auch die einzelnen Farbkomponenten können vom Benutzer angepasst werden.

1. Aus

Einstellen des LCD-Bildschirms

2. Kalt 2

3. Kalt 1

4. Normal

5. Warm1

6. Warm2

Wenn Sie Farbtemp. auf Kalt1, Kalt2, Normal, Warm1 oder Warm2 einstellen, wird die Funktion Color Temp. deaktiviert.

MENU →

Color Temp

Hinweis

, → ENTER → , → ENTER → , → ENTER

Format

Einstellen des LCD-Bildschirms

Die Color Temp. ist ein Maß für die Wärme der Bildfarben.

Hinweis

Diese Funktion ist nur dann aktiviert, wenn Farbtemp. auf Aus eingestellt ist.

MENU → , → ENTER → , → ENTER → , → ENTER

Ermöglicht die Auswahl einer anderen Format.

1. 16:9

2. Zoom 1

3. Zoom 2

4. 4:3

Hinweis

Zoom1, Zoom2 sind im 1080i-Modus (oder über 720p) für Komp.- und HDMI-Signale nicht

verfügbar.

MENU → , → ENTER → , → ENTER → , → ENTER

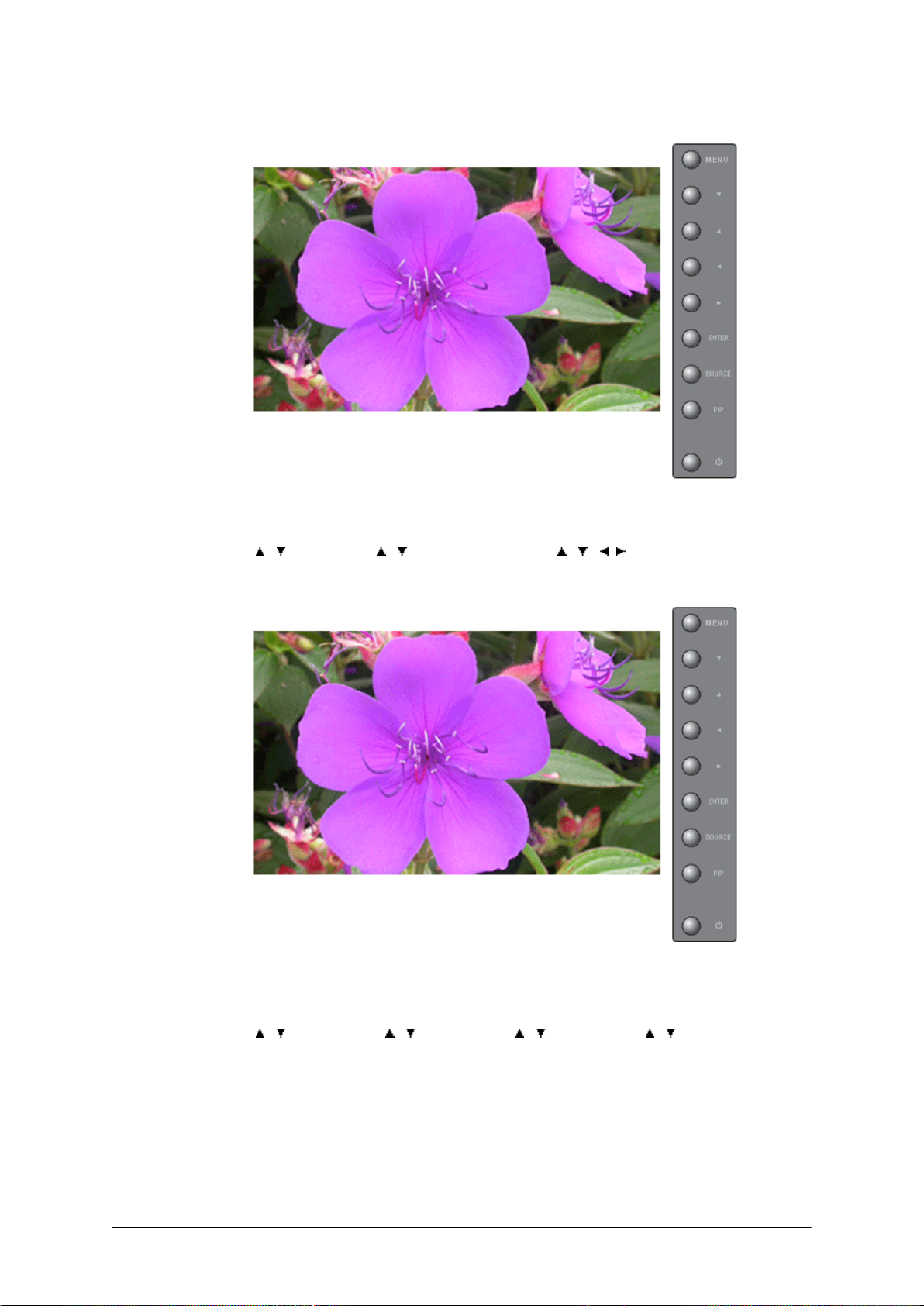

Optimalkontrast

Einstellen des LCD-Bildschirms

Mit der Funktion Optimalkontrast wird das eingehende Bildsignal ausgewertet und so eingestellt, dass ein optimaler Kontrast erzielt wird.

1. Aus

2. Ein

MENU → , → ENTER → , → ENTER → , → ENTER

Digitale RM (Digitale Rauschminderung)

Hiermit können Sie die digitale Rauschminderung auf Aus oder Ein schalten. Die digitale Rauschminderung sorgt für ein klareres und gestochen scharfes Bild.

1. Aus

2. Ein

MENU → , → ENTER → , → ENTER → , → ENTER

Filmmodus

Einstellen des LCD-Bildschirms

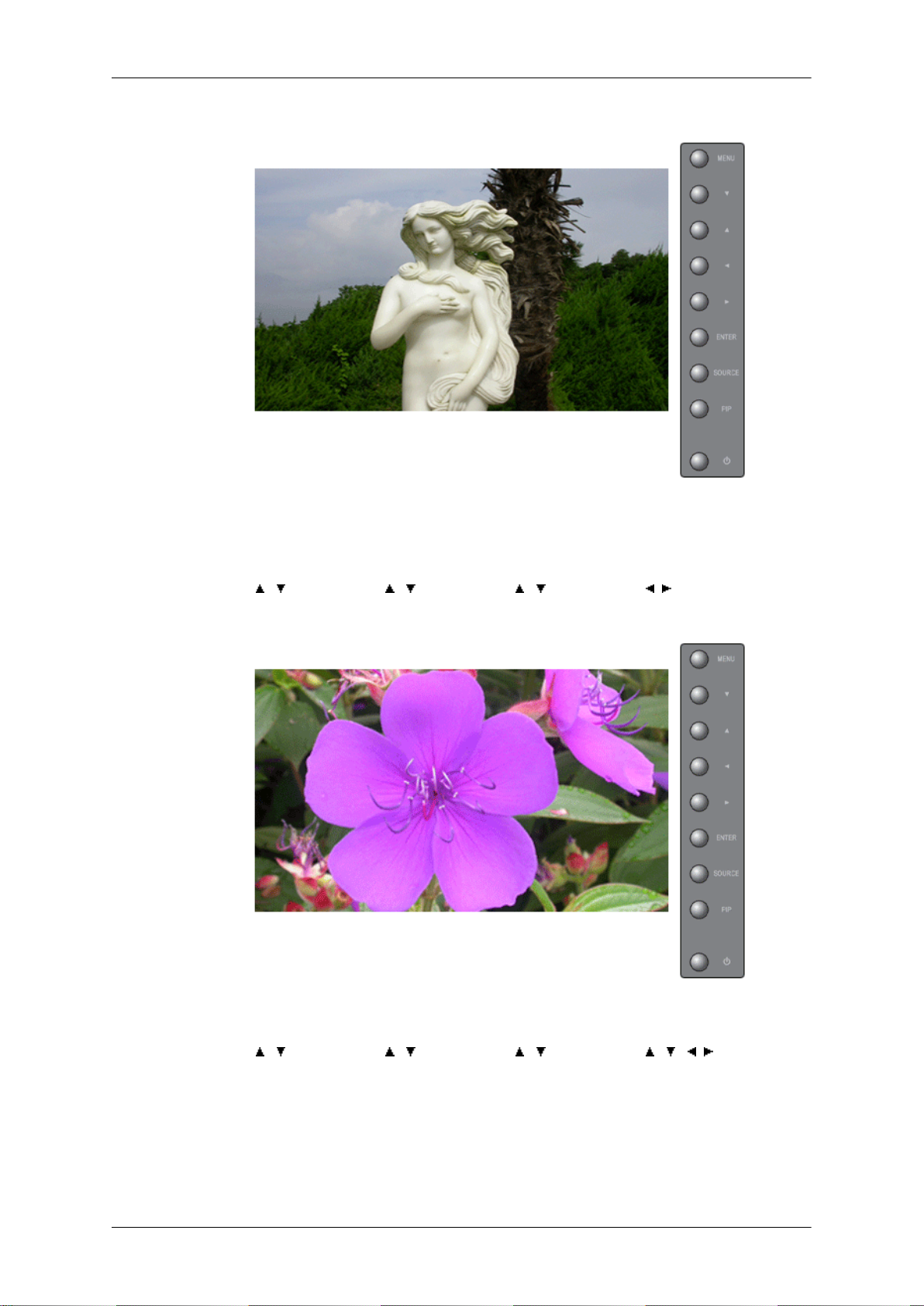

PIP-Bild

Der Filmmodus ermöglicht ein Fernseherlebnis in Kinoqualität. (Im HDMI-Modus nicht verfügbar)

1. Aus

2. Ein

MENU →

, → ENTER → , → ENTER → , → ENTER

Sie können die Einstellungen für das PIP-Fenster anpassen.

Hinweis

Verfügbare Modi: PIP Ein

1. Kontrast

Ton

Einstellen des LCD-Bildschirms

Stellt den Kontrast des PIP-Fensters auf dem Bildschirm ein.

2. Helligkeit

Stellt die Helligkeit des PIP-Fensters auf dem Bildschirm ein.

MENU → , → ENTER → , → ENTER → , → ENTER → , → ENTER

Verfügbare Modi

•

PC / BNC / DVI

•

S-Video

•

Komp.

•

HDMI

Modus

•

MagicInfo

Hinweis

• Das Menü MagicInfo gibt es nur in den DRn-Modellen.

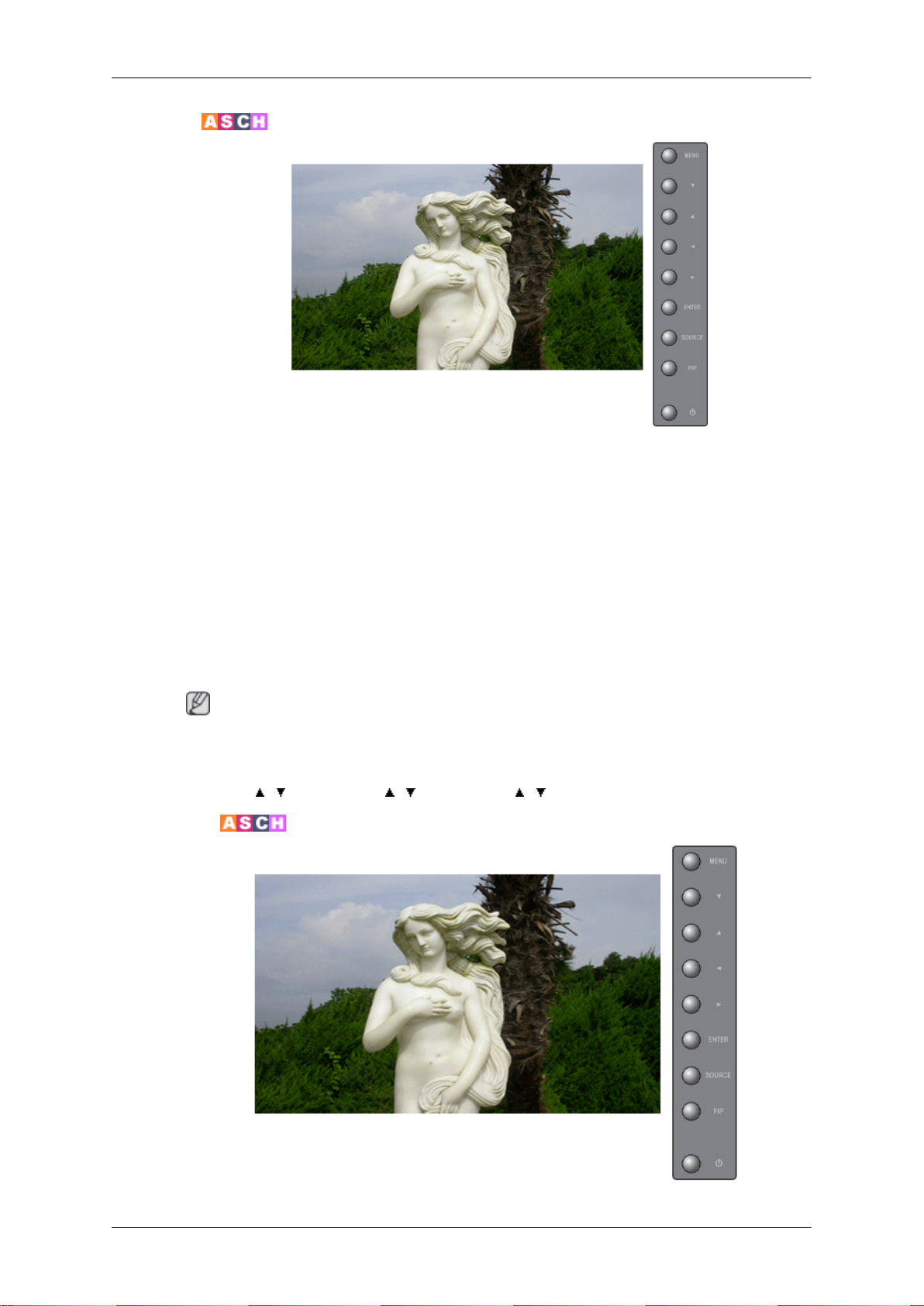

Der LCD-Bildschirm verfügt über einen integrierten HiFi-Stereoverstärker.

1. Standard

Wählen Sie Standard, um die werkseitigen Standardeinstellungen zu übernehmen.

2. Musik

Wählen Sie Musik, wenn Sie sich Musikvideos oder Konzerte ansehen möchten.

Einstellen des LCD-Bildschirms

3. Film

Wählen Sie Film, wenn Sie einen Film ansehen möchten.

4. Sprache

Wählen Sie Sprache, wenn Sie Programme mit überwiegend gesprochenem Inhalt (z. B. Nachrichten) ansehen möchten.

5. Benutzerd.

Wählen Sie Benutzerdef., wenn Sie die Einstellungen nach Wunsch anpassen möchten..

MENU →

Benutzerd.

Sie können den Ton Ihrem persönlichen Geschmack anpassen.

, → ENTER → ENTER → , → ENTER

1. Tiefen

Die tiefen Tonfrequenzen werden lauter wiedergegeben.

2. Höhen

Die hohen Tonfrequenzen werden lauter wiedergegeben.

3. Balance

Steuert die Balance zwischen dem linken und dem rechten Lautsprecher.

Hinweis

Der Ton ist auch dann noch hörbar, wenn er auf 0 eingestellt ist.

•

• Wenn Sie den Ton mit der Funktion Benutzerd. nutzerd..

MENU →

, → ENTER → , → ENTER → , → ENTER → , → ENTER

einstellen, wechselt der Modus zu Be-

Auto. Lautst.

Einstellen des LCD-Bildschirms

Diese Funktion verringert die Lautstärkeunterschiede zwischen den einzelnen Sendern.

1. Aus

2. Ein

MENU →

SRS TS XT

, → ENTER → , → ENTER → , → ENTER

SRS TS XT ist ein patentiertes SRS-Verfahren für die Wiedergabe von 5.1-Mehrkanalton über zwei Lautsprecher. Mit TruSurround kommen Sie mit jedem Stereo-System mit zwei Lautsprechern, auch den internen Gerätelautsprechern, in den Genuss überzeugender Virtual Surround-Effekte. Es ist vollständig kompatibel mit allen Mehrkanalformaten.

1. Aus

2. Ein

Die Direkttaste auf der Fernbedienung ist 'SRS'.

MENU → , → ENTER → , → ENTER → , → ENTER

Ton wählen

Einstellen des LCD-Bildschirms

Hinweis

Wenn die PIP-Funktion auf Ein geschaltet ist, können Sie Haupt- oder Nebenbild auswählen.

Hinweis

Verfügbare Modi: PIP Ein

1. Hauptsender

2. PIP-sender

MENU →

Einstellungen

Verfügbare Modi

•

, → ENTER → , → ENTER → , → ENTER

PC / BNC / DVI

S-Video

Komp.

HDMI

•

MagicInfo

Hinweis

• Das Menü MagicInfo gibt es nur in den DRn-Modellen.

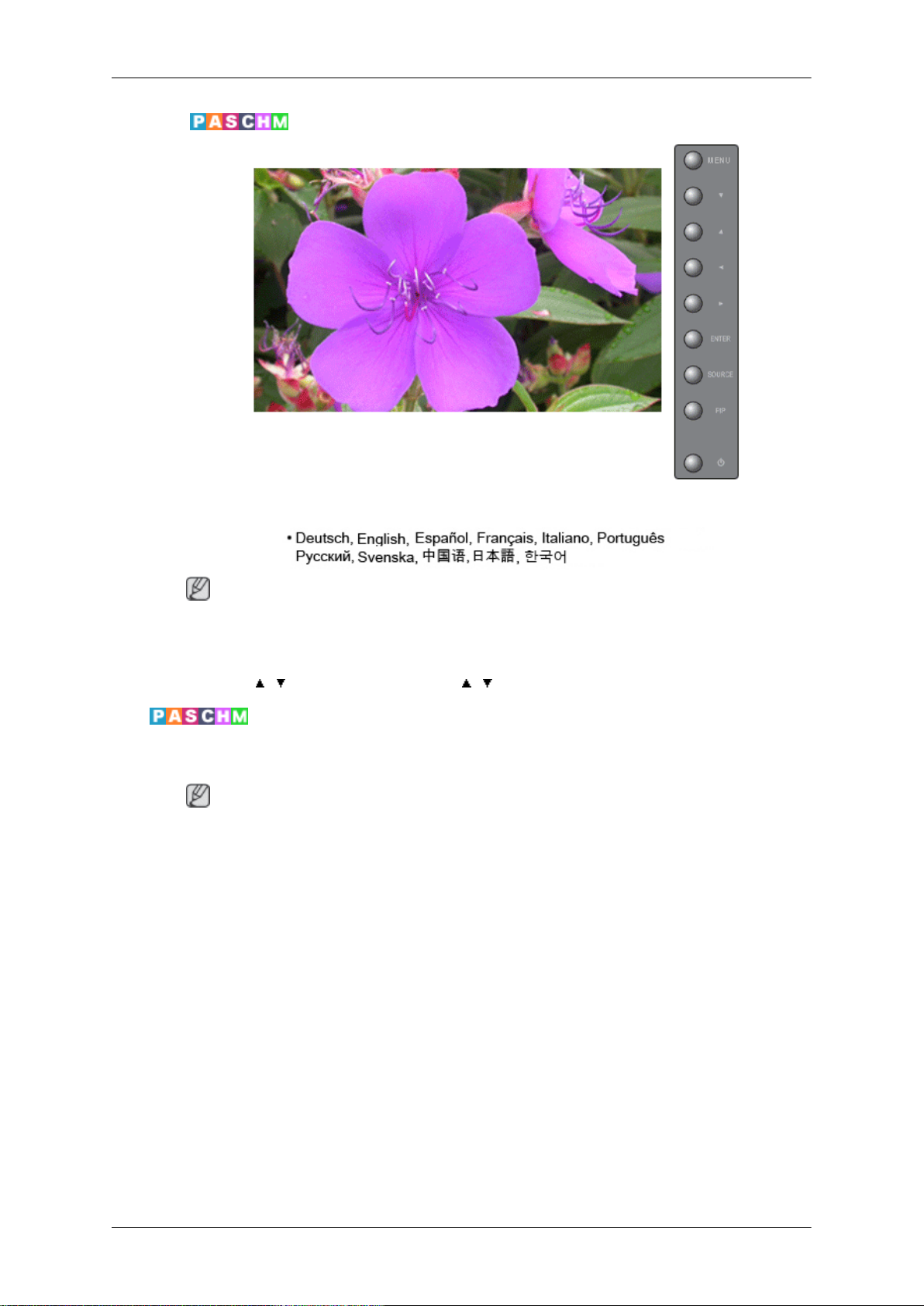

Sprache

Einstellen des LCD-Bildschirms

Zeit

Sie können eine von 11 Sprachen auswählen.

Hinweis

Die ausgewählte Sprache wirkt sich nur auf die Sprache der Bildschirmanzeige aus. Sie hat keinerlei Auswirkungen auf Software, die auf dem Computer ausgeführt wird.

MENU → , → ENTER → ENTER → , → ENTER

Dient zum Auswählen einer der vier Einstellungen Uhr stell., Sleep-Timer, Autom. Ein und

Autom. Aus.

Hinweis

Wenn Sie Yes für den On Timer oder Off Timeraktivieren, ohne dass die Zeit eingerichtet wurde, wird die Meldung "Stellen Sie zuerst die Uhr!" angezeigt.

Uhr stell.

Einstellen des LCD-Bildschirms

Einstellen der aktuellen Uhrzeit.

MENU → , → ENTER→ , →ENTER→ENTER→ , / , →ENTER

Sleep-Timer

Hiermit wird der LCD-Monitor zu einer bestimmten Zeit automatisch ausgeschaltet. (Aus, 30, 60, 90, 120, 150, 180)

MENU → , → ENTER → , → ENTER → , → ENTER → , → ENTER

Autom. Ein

Einstellen des LCD-Bildschirms

Hiermit wird der LCD-Monitor zu einer bestimmten Zeit automatisch eingeschaltet. Hiermit stellen Sie den Modus und die Lautstärke des LCD-Monitors ein, wenn dieser automatisch angeschaltet wird.

MENU → , → ENTER → , → ENTER → , → ENTER → , → , → ENTER

Autom. Aus

Hiermit wird der LCD-Monitor zu einer bestimmten Zeit automatisch ausgeschaltet.

MENU → , → ENTER → , → ENTER → , → ENTER → , → , → ENTER

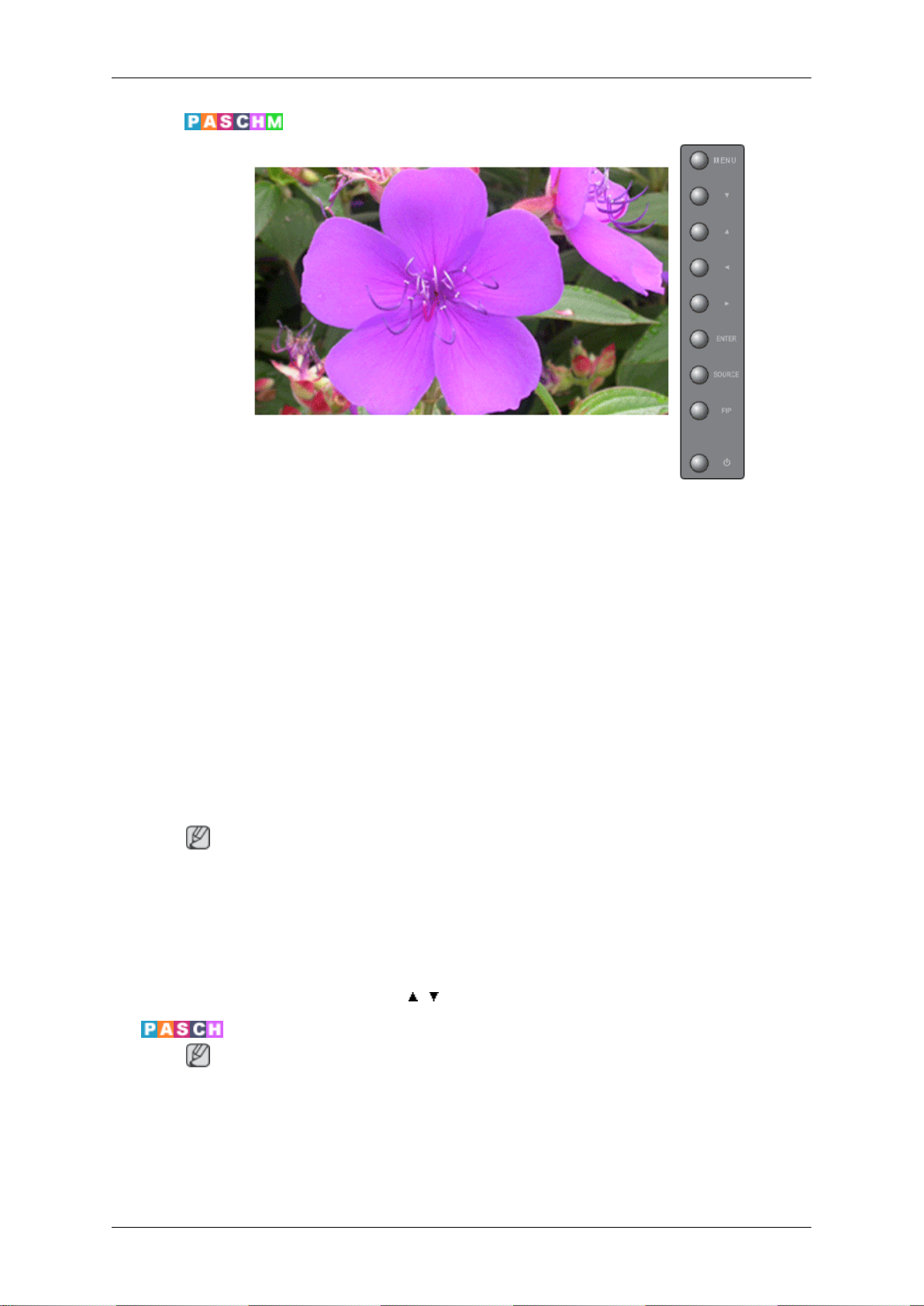

Menütransparenz

Einstellen des LCD-Bildschirms

Ändern Sie die Hintergrundtransparenz der Bildschirmanzeige.

1. Hoch

2. Mittel

3. Gering

4. Deckend

MENU → , → ENTER → , → ENTER → , → ENTER

Zugangs-PIN

Sie können das Kennwort ändern.

MENU → , → ENTER → , → ENTER → [0∼9] → [0∼9] → [0∼9]

Energiesparmod.

Diese Funktion reguliert den Stromverbrauch des Geräts so, dass Energie gespart wird.

Einstellen des LCD-Bildschirms

1. Aus

2. Ein

Hinweis

Wenn Sie den Energieverbrauch im Standby reduzieren möchten, stellen Sie Energiesparmod..auf Ein. Wenn die Energiesparmod. jedoch auf Ein eingestellt ist, können Sie Fer-

neinschaltung durch die MDC- und WOL (Wake On LAN)-Funktion von MagicInfo nicht nutzen.

MENU →

, → ENTER → , → ENTER → , → ENTER → MENU

HDMI-Schwarzwert

Wenn Sie eine DVD oder Set-Top-Box über HDMI an Ihr Fernsehgerät anschließen, kann es zu einer Verschlechterung der Bildqualität kommen. Dies drückt sich, je nach angeschlos-

senem externen Gerät, in einer Zunahme des Schwarzwerts, geringem Kontrast und Farbfehlern usw. aus. Stellen Sie in diesem Fall die Bildqualität des Fernsehgeräts ein, indem Sie den HDMI-Schwarzwert konfigurieren.

1. Normal

2. Gering

MENU → , → ENTER → , →ENTER→ , → ENTER → MENU

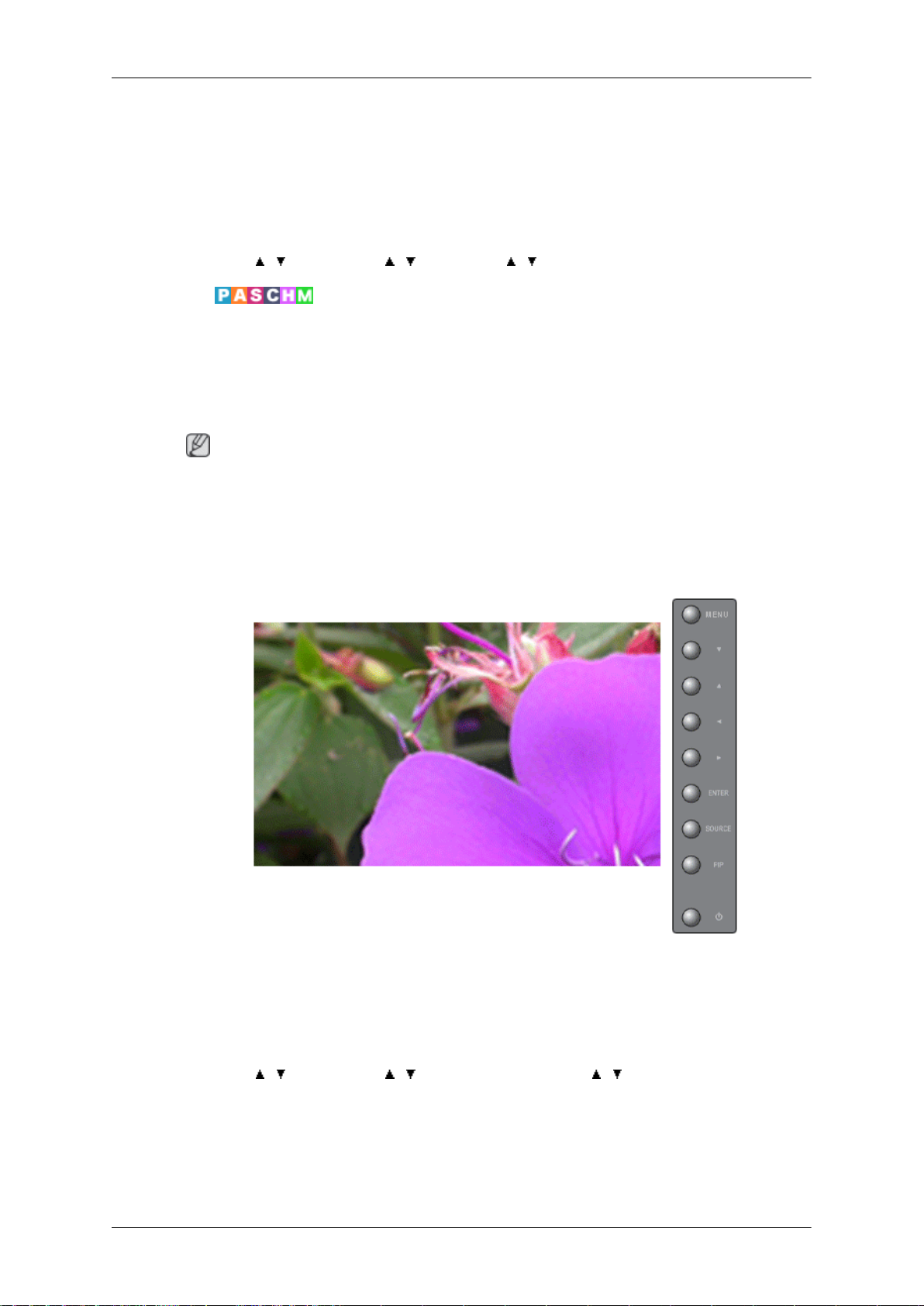

Videowand

Bei einer Videowand sind mehrere Videobildschirme so zusammengeschaltet, dass jeder einzelne Bildschirm ein Segment eines Gesamtbildes anzeigt bzw. das gleiche Bild auf jedem Bildschirm angezeigt wird.

Wenn die Option Videowand aktiviert ist, können die Bildschirmeinstellungen für Video- wand angepasst werden.

Wenn die Funktion Videowand ausgeführt wird, sind die Optionen PIP, Autom. Einstel- lung, Bildjustierung und Format nicht verfügbar. Wenn Sie die Funktion Videowand starten, während die Option PIP aktiv ist, wird PIP deaktiviert (Aus). Videowand funktioniert im Modus MagicInfo nicht.

Einstellen des LCD-Bildschirms

Hinweis

Videowand

Aktiviert oder deaktiviert die Videowandfunktion des ausgewählten Bildschirms.

1. Aus

2. Ein

MENU → , → ENTER → , → ENTER → ENTER → , → ENTER

Format

Einstellen des LCD-Bildschirms

Das Format kann ausgewählt werden, um ein segmentiertes Bild anzuzeigen.

1. Vollbild

2. Natural

MENU →

Horizontal

Diese Option ergibt ein Vollbild ohne Ränder.

Mit dieser Option erfolgt eine natürliche Bildwiedergabe im ursprünglichen Seitenverhältnis.

, → ENTER → , → ENTER → , → ENTER → , → ENTER

Hiermit wird festgelegt, in wie viele Bereiche der Bildschirm horizontal unterteilt werden soll.

Es gibt fünf Einstellmöglichkeiten: 1, 2, 3, 4, und 5.

Vertikal

Einstellen des LCD-Bildschirms

MENU → , → ENTER → , → ENTER → , → ENTER → , → ENTER

Hiermit wird festgelegt, in wie viele Bereiche der Bildschirm vertikal unterteilt werden soll.

Es gibt fünf Einstellmöglichkeiten: 1, 2, 3, 4, und 5.

MENU →

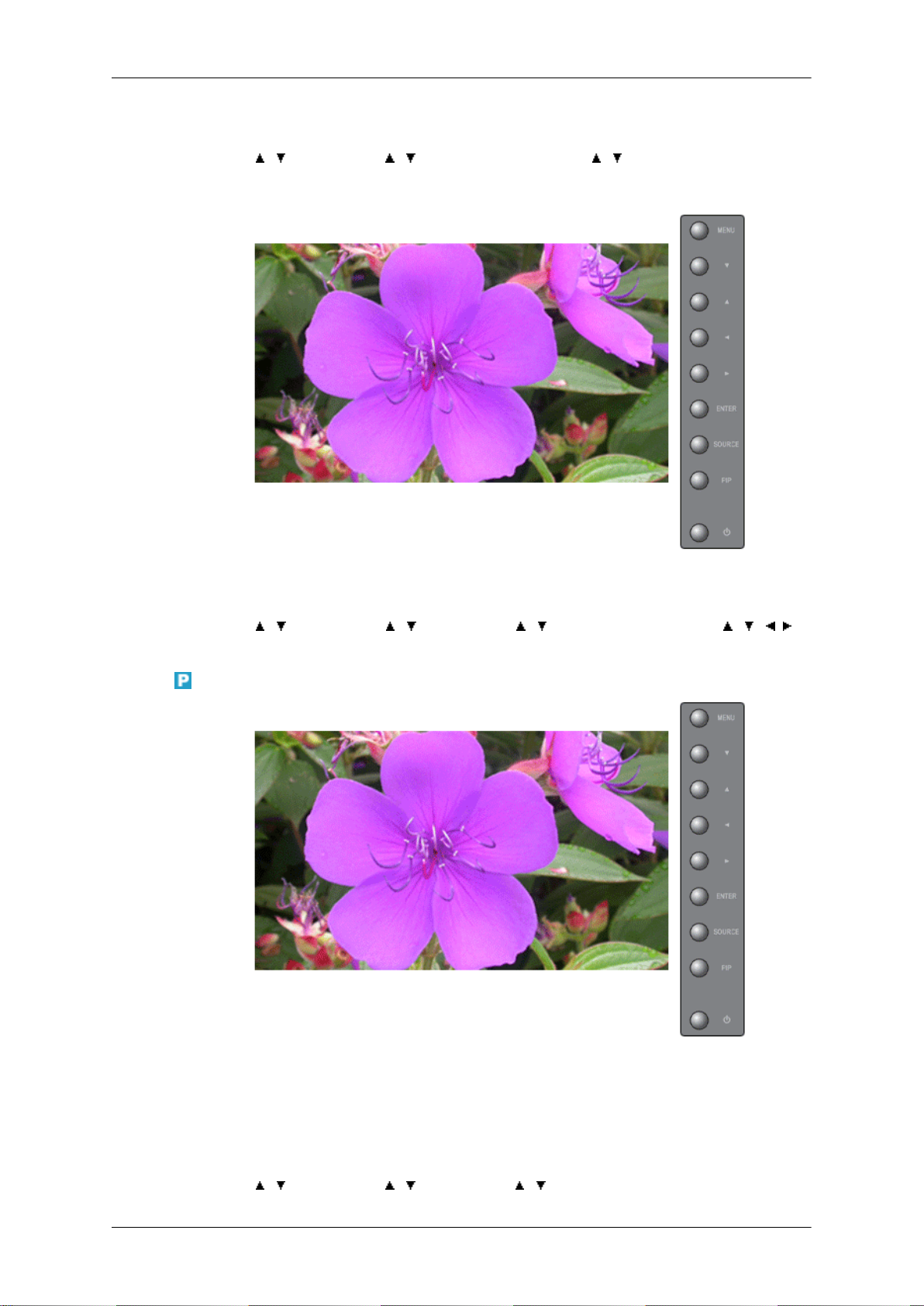

Videowand-Setup

, → ENTER → , → ENTER → , → ENTER → , → ENTER

Das Bild kann in mehrere Bilder unterteilt werden. Sie können zum Segmentieren mehrere Bildschirme mit unterschiedlicher Anordnung auswählen.

• Wählen Sie einen Modus für das Videowand-Setup aus.

•

Wählen Sie ein Display aus der Display-Auswahl.

• Die Auswahl erfolgt durch Eingeben einer Zahl im ausgewählten Modus.

MENU → , → ENTER → , → ENTER → , → ENTER → , → ENTER

Sicherheitsbild

Mit dem Sicherheitsbild können Sie Nachbilder vermeiden, die ansonsten bei längerer Anzeige von Standbildern auf dem Bildschirm auftreten können.

• Mit der Sicherheitsbild rollt das Bild für eine vorbestimmte Zeit über den Bildschirm.

• Diese Funktion ist nicht verfügbar, wenn der LCD-Bildschirm ausgeschaltet ist.

Sicherheitsbildschirm

Einstellen des LCD-Bildschirms

Intervall

Bestimmt, ob der Sicherheitsbildschirm ein- oder ausgeschaltet werden soll.

1. Aus

2. Ein

MENU →

, → ENTER → , → ENTER → ENTER → , → ENTER

Sekunde

Einstellen des LCD-Bildschirms

Legt das Zeitintervall für die Funktion Sicherheitsbild fest. (1-10 Stunden)

Dieser Zeitraum wird anhand der Einschaltdauer des LCD-Bildschirms berechnet.

In der Standardeinstellung ist dieser Zeitraum auf 10 Stunden eingestellt.

1~10 Stunde

MENU → , → ENTER → , → ENTER → , → ENTER → , → ENTER

Typ

Legt das Zeitintervall für die Funktion Sicherheitsbild fest. (1–5 Sekunden)

In der Standardeinstellung ist dieser Zeitraum auf 5 Sekunden eingestellt.

• Typ-Blättern : 1~5 Sekunde

• Typ-Pixel, Balken, Löschen : 10~50 Sekunde

MENU →

, → ENTER → , → ENTER → , → ENTER → , → ENTER

Einstellen des LCD-Bildschirms

Sie können den Typ des Sicherheitsbild ändern.

1. Blättern

2. Pixel

3. Balken

4. Löschen

MENU →

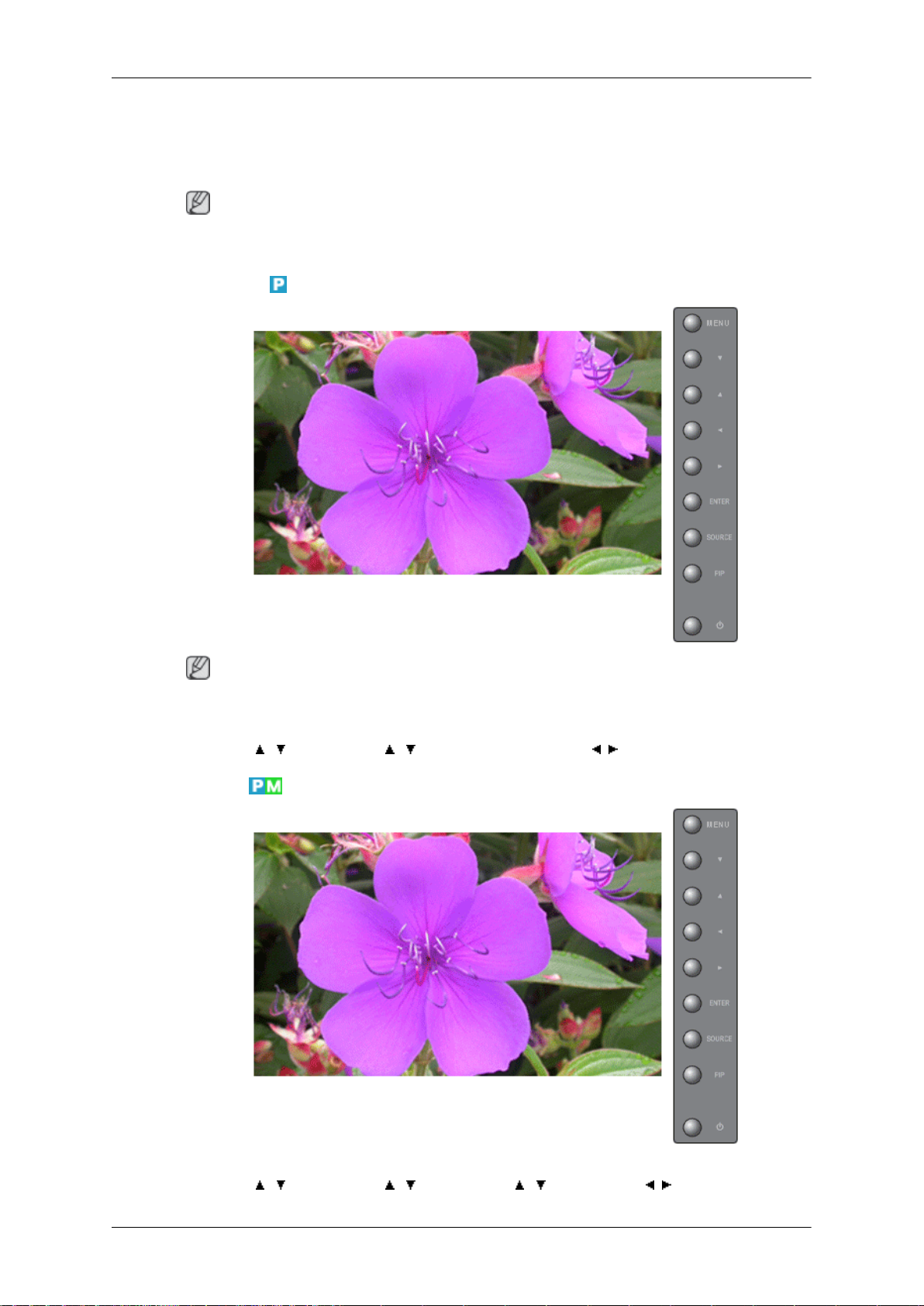

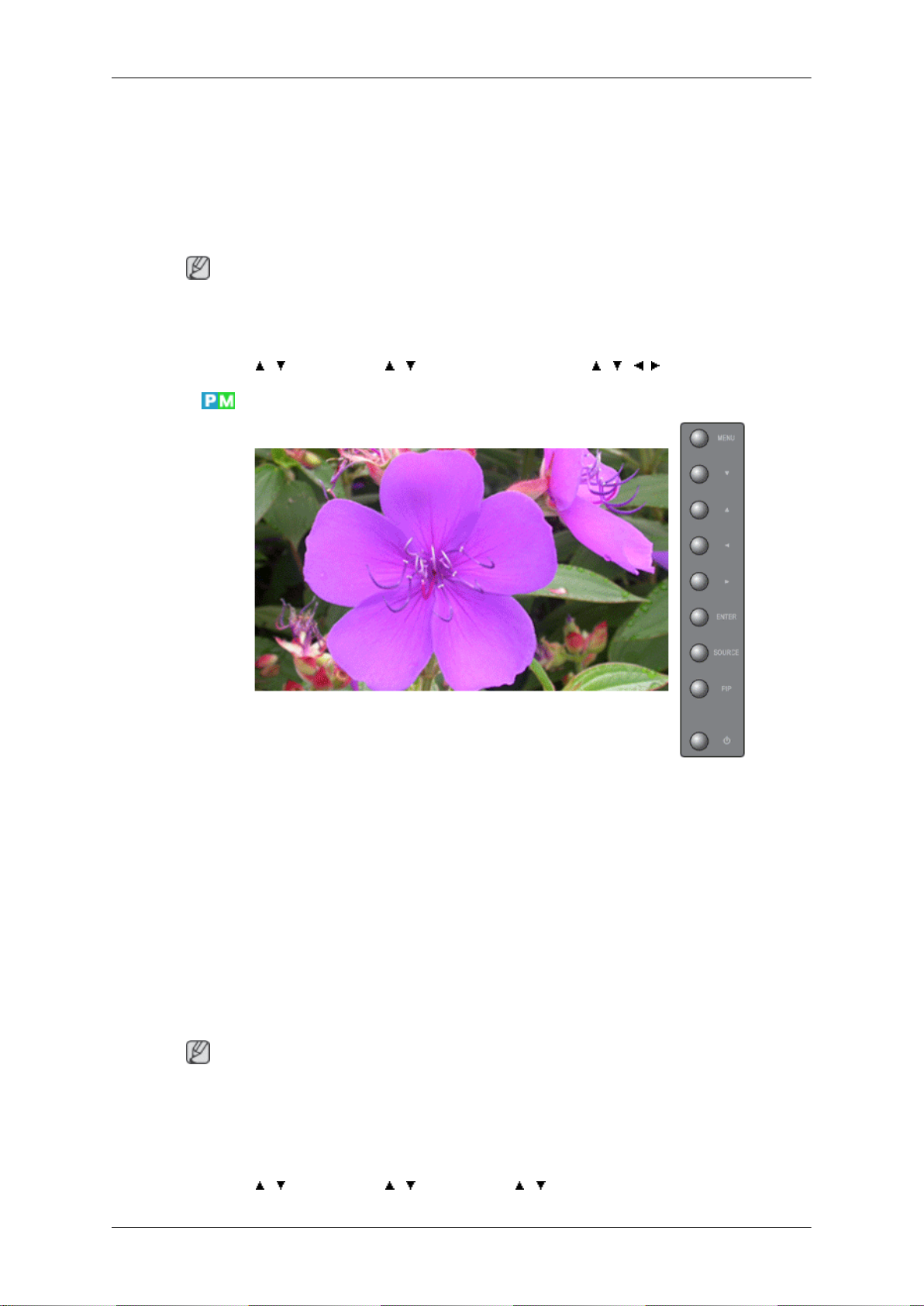

Auflösung wählen

Wenn das Bild bei einer Einstellung der Grafikkartenauflösung auf 1024 x 768 bei 60 Hz, 1280 x 768 bei 60 Hz, 1360 x 768 bei 60 Hz, 1366 x 768 bei 60 Hz oder 2728 x768 @ 60Hz nicht ordnungsgemäß angezeigt wird, können Sie mit dieser Funktion (Resolution Select) dafür sorgen, dass das Bild in der angegebenen Auflösung angezeigt wird.

, → ENTER → , → ENTER → , → ENTER → , → ENTER

Hinweis

Nur im PC/BNC-Modus verfügbar

1. Aus

2. 1024 X 768

3. 1280 X 768

4. 1360 X 768

5. 1366 X 768

6. 2728 X 768

Hinweis

Eine Menüauswahl ist nur zulässig, wenn als Grafikauflösung 1024 x 768 bei 60 Hz, 1280 x 768 bei 60 Hz, 1360 x 768 bei 60 Hz, 1366 x 768 bei 60 Hz oder 2728 x 768 @ 60Hz eingestellt ist.

MENU →

, → ENTER → , → ENTER → , → ENTER

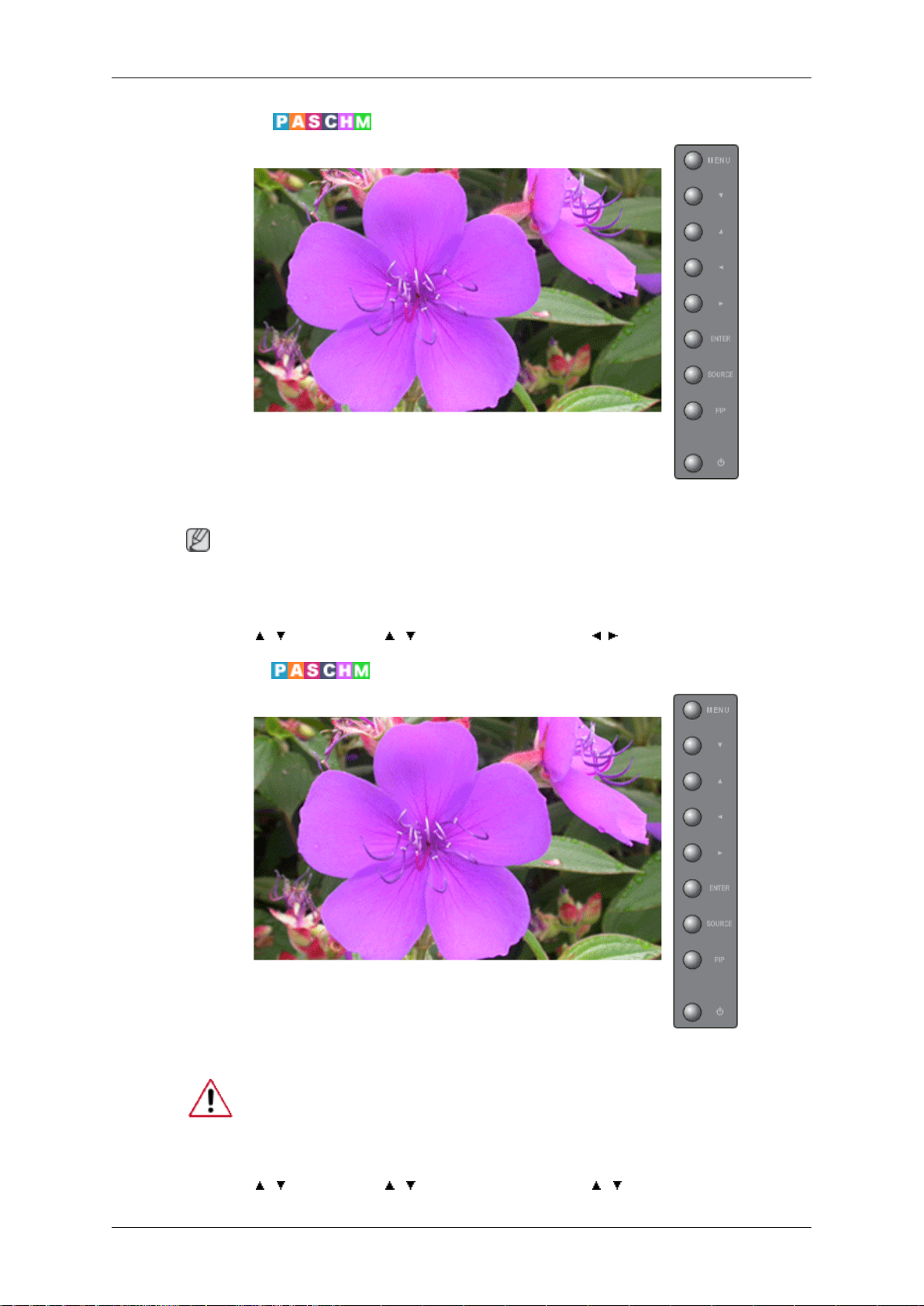

Lampensteuerung

Einstellen des LCD-Bildschirms

Dient zum Einstellen der Hintergrundbeleuchtung, um den Energieverbrauch zu reduzieren.

Hinweis

Diese Funktion ist nicht verfügbar, wenn Optimalkontrast im Modus AV, S-Video, Komp. auf Ein, HDMI geschaltet ist.

MENU → , → ENTER → , → ENTER → ENTER → , → ENTER

Anschaltkorrektur

Hiermit stellen Sie die Einschaltzeit für den Bildschirm ein.

Achtung: Stellen Sie eine längere Einschaltzeit ein, um Überspannungen zu vermeiden.

MENU → , → ENTER → , → ENTER → ENTER → , → ENTER

Zurücksetzen

Setzt das Gerät auf die Werkseinstellungen zurück. Für eine DVI-Quelle steht die ResetFunktion nur zur Verfügung, wenn PC / DVI verwendet wird.

Hinweis

Die Rücksetzfunktion ist nicht verfügbar, wenn Videowand auf Ein geschaltet ist.

Bild zurücksetzen

Einstellen des LCD-Bildschirms

Hinweis

Nur im PC/BNC-Modus verfügbar

MENU → , → ENTER → , → ENTER → ENTER → , → ENTER

Standardfarben

MENU → , → ENTER → , → ENTER → , → ENTER → , → ENTER

Multi Control

Verfügbare Modi

•

Hinweis

• Das Menü MagicInfo gibt es nur in den DRn-Modellen.

Multi Control

Einstellen des LCD-Bildschirms

PC / BNC / DVI

S-Video

Komp.

HDMI

MagicInfo

Weist dem Einstellungssatz eine ID zu.

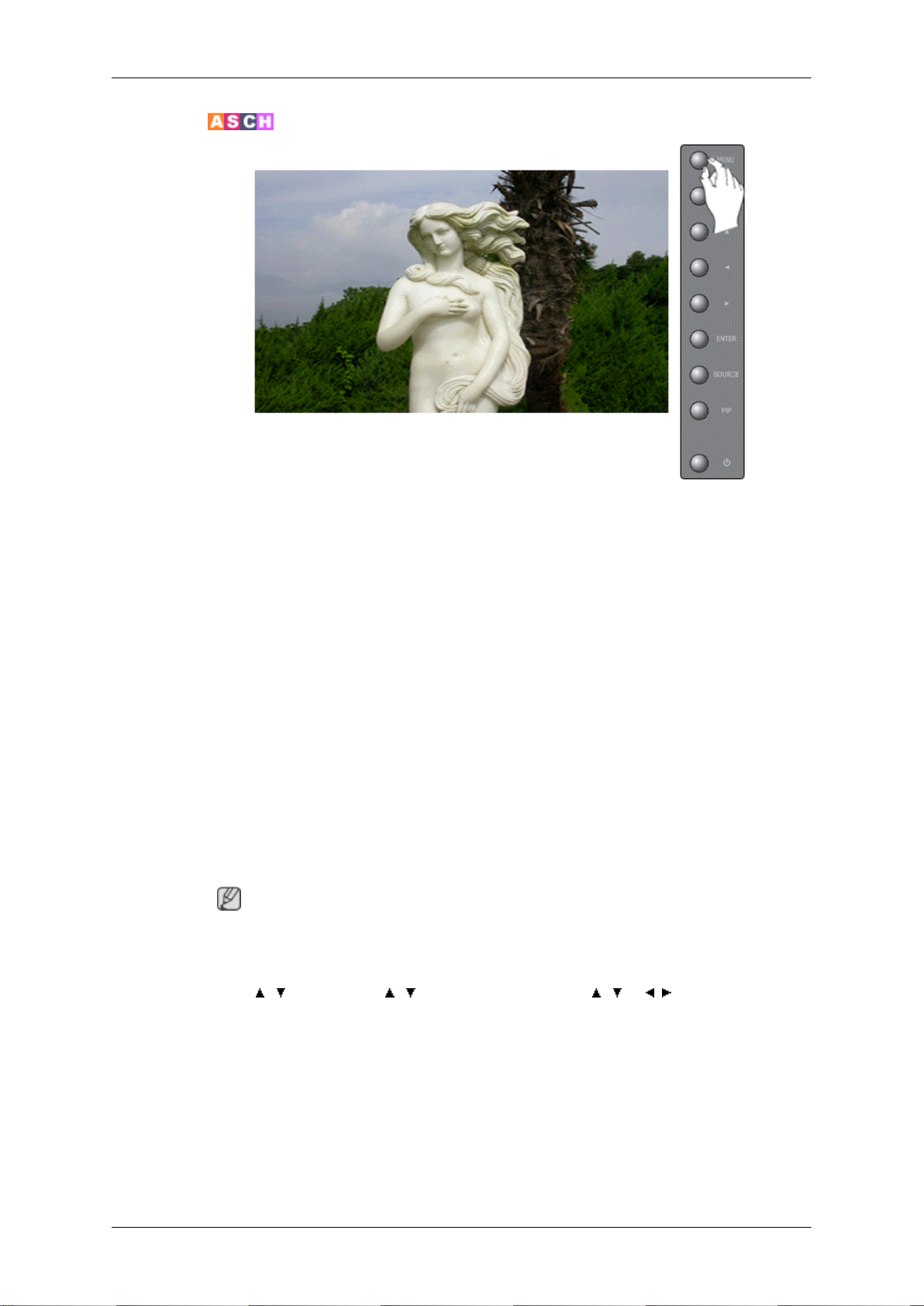

ID einstellen

Hiermit können Sie den verschiedenen Geräten eine ID zuweisen.

MENU → , → ENTER → ENTER → [0~9]

ID eingeben

Einstellen des LCD-Bildschirms

MagicInfo

Dient zum Auswählen der Senderfunktionen für die einzelnen Geräte. Es wird nur das Gerät aktiviert, dessen ID zu den Sendereinstellungen passt.

MENU → , → ENTER → , → ENTER → [0~9]

Verfügbare Modi

•

PC / BNC / DVI

•

S-Video

•

Komp.

•

HDMI

•

MagicInfo

Hinweis

• Das Menü MagicInfo gibt es nur in den DRn-Modellen.

Hinweis

• Das Betriebssystem für dieses Gerät bietet nur Unterstützung für Englisch. Entsprechend werden andere Sprachen möglicherweise nicht ordnungsgemäß angezeigt.

• Mit MagicInfo gibt es eine Fernbedienung für MagicInfo. Es wird jedoch empfohlen, eine separate USB-Tastatur zu verwenden.

• Bei Einsatz von MagicInfo im Gerätemodus kann ein Fehler auftreten, wenn Sie externe Geräte beim Starten verschieben. Richten Sie Peripheriegeräte nur dann, wenn der LCDBildschirm eingeschaltet ist.

Einstellen des LCD-Bildschirms

• Ziehen Sie nicht das LAN-Kabel ab, das für das Netzwerk (z.B. Videoanzeige) verwendet wird. Anderenfalls wird das Programm (MagicInfo) möglicherweise beendet. Wenn Sie das Kabel abgezogen haben, starten Sie das System neu.

• Ziehen Sie nicht das LAN-Kabel ab, das von einem USB-Gerät (z. B. Videoanzeige) verwendet wird. Anderenfalls wird das Programm (MagicInfo) möglicherweise beendet.

• Drücken Sie in MagicInfo die Taste SOURCE, um auf andere Signalquellen zuzugreifen.

• Das voreingestellte Kennwort für den LCD-Bildschirm lautet "000000".

• Die Anschaltfunktion des Serverprogramms funktioniert nur dann, wenn der LCD-Bildschirm vollständig ausgeschaltet ist.

Verwenden Sie die Anschaltfunktion auf keinen Fall, wenn der LCD-Bildschirm gerade ausgeschaltet wird. Dies kann Systemfehler beim LCD-Bildschirm verursachen.

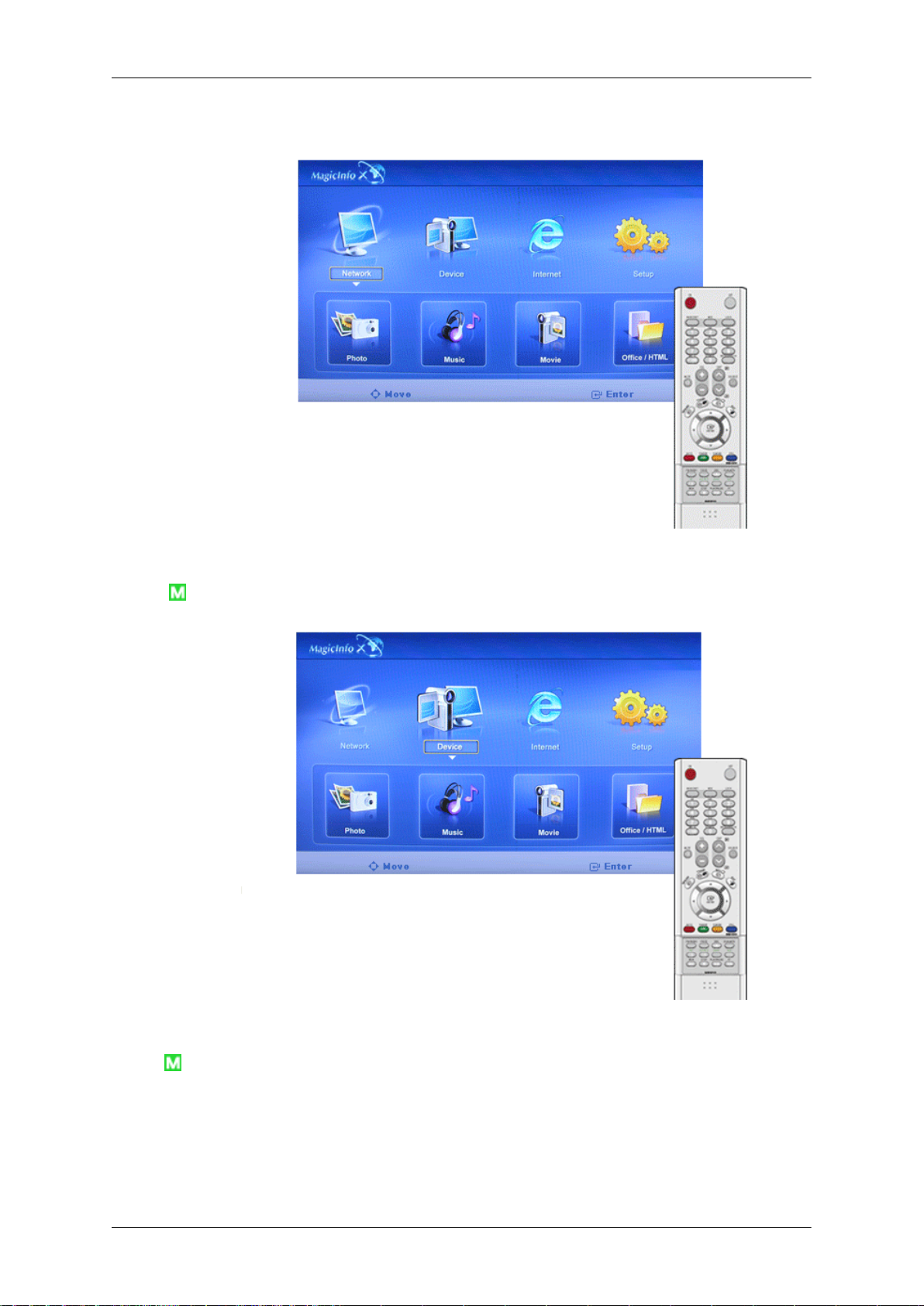

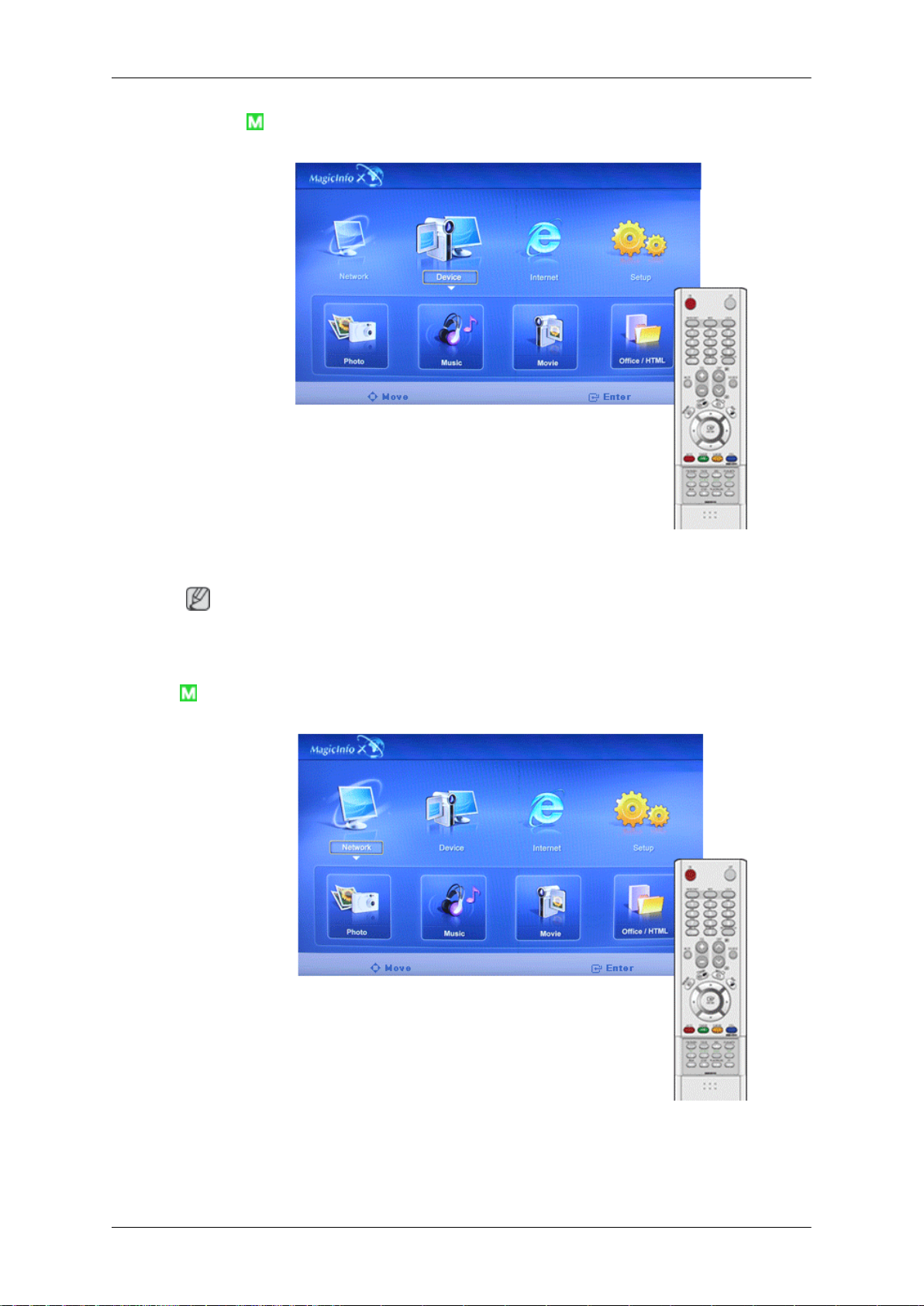

• Im Bildschirmmenü von MagicInfo sind Netzwerkmodus und Gerätemodus identisch.

• Bei Verwendung von MagicInfo mit dem Programm MagicInfo Pro Server Server: Ausführen des Netzwerkmodus.

• Bei Verwendung von MagicInfo mit einem direkt an den LCD-Bildschirm angeschlossenen Gerät: Ausführen des Gerätemodus.

MagicInfo

• Um direkt zum MagicInfo-Fenster zu wechseln, drücken Sie ALT + F12.

• Um MagicInfo unter Windows einzurichten, benötigen Sie eine Tastatur und eine Maus.

• Informationen zum Einrichten von MagicInfo unter Windows finden Sie in der Hilfe zu MagicInfo Server.

Schalten Sie während eines laufenden Vorgangs nicht die Stromversorgung des Geräts ab.

• Bei LCD-Bildschirmen mit Drehfunktion wird kein transparenter Ticker angeboten.

• LCD-Bildschirme mit Drehfunktion ermöglichen bei Filmen eine Bildschirmauflösung von bis zu 720 x 480 (SD).

• EWF wird bei Laufwerk D: nicht angewendet.

• Wenn die Werte der Einstellungsparameter geändert wurden, während die Funktion EWF aktiviert ist, müssen Änderungen mit Übernehmen auf der Festplatte gespeichert werden.

• Durch Auswählen von Deaktivieren, Aktivieren oder Übernehmen wird das System neu gestartet.

Einstellen des LCD-Bildschirms

1. Wählen Se im Menü Quellen die Option Magicinfo.

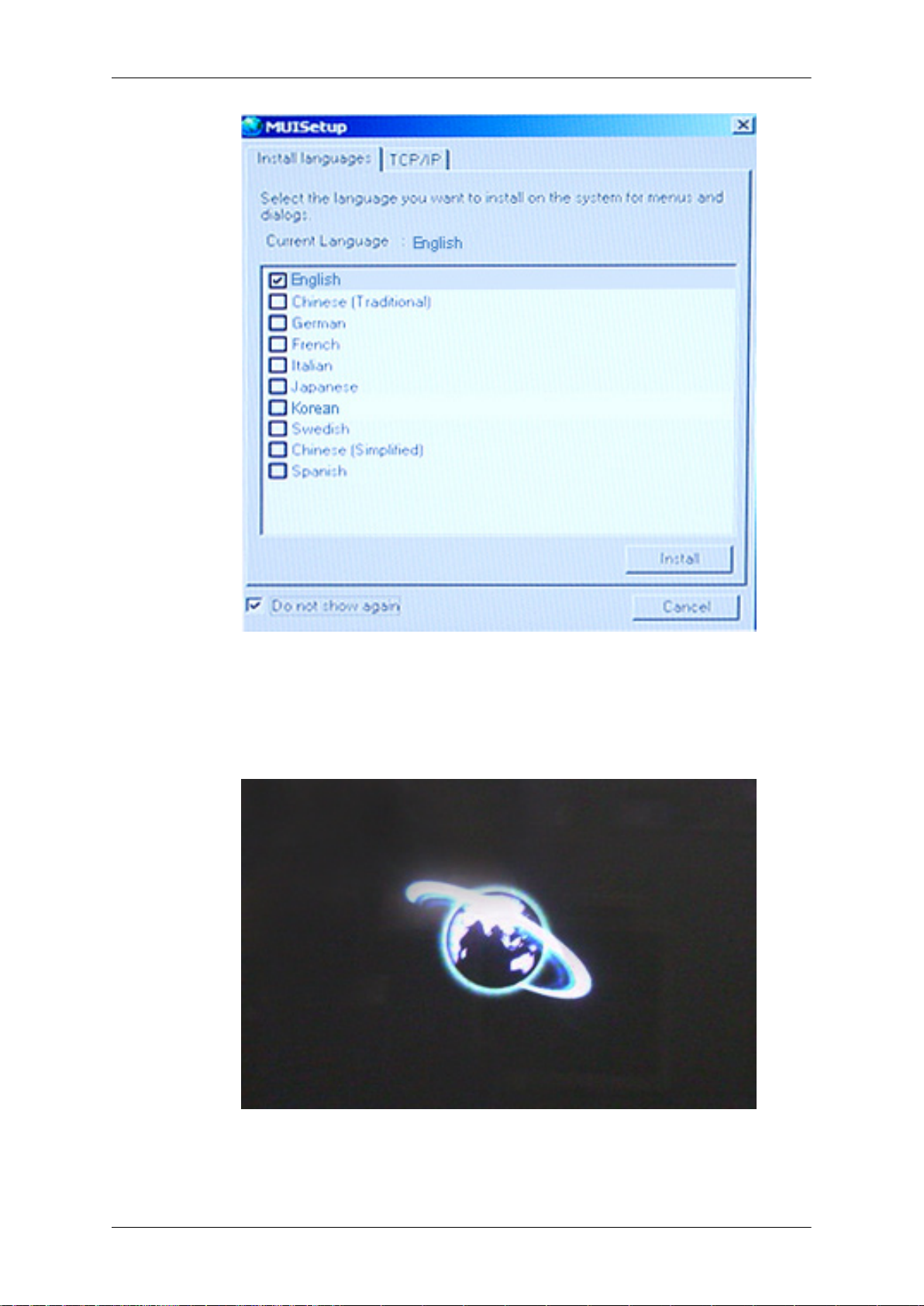

2. Das Fenster MUISetup wird geöffnet. Wählen Sie die gewünschte Sprache aus.

3. Drücken Sie die Taste Install.

Wenn Sie Do not show again wählen und auf Install klicken, wird nach dem Neustarten direkt das Fenster "Zeitplanung" angezeigt.

4. Schließen Sie Ihre Tastatur und die Maus und drücken Sie "ALT + F12" auf Ihrer Tastatur.

5. Der Windows-Desktop wird angezeigt und das Symbol MagicInfo Pro (Bild einfügen) wird

angezeigt. Zeigen Sie mit der Maus auf das Symbol.

Einstellen des LCD-Bildschirms

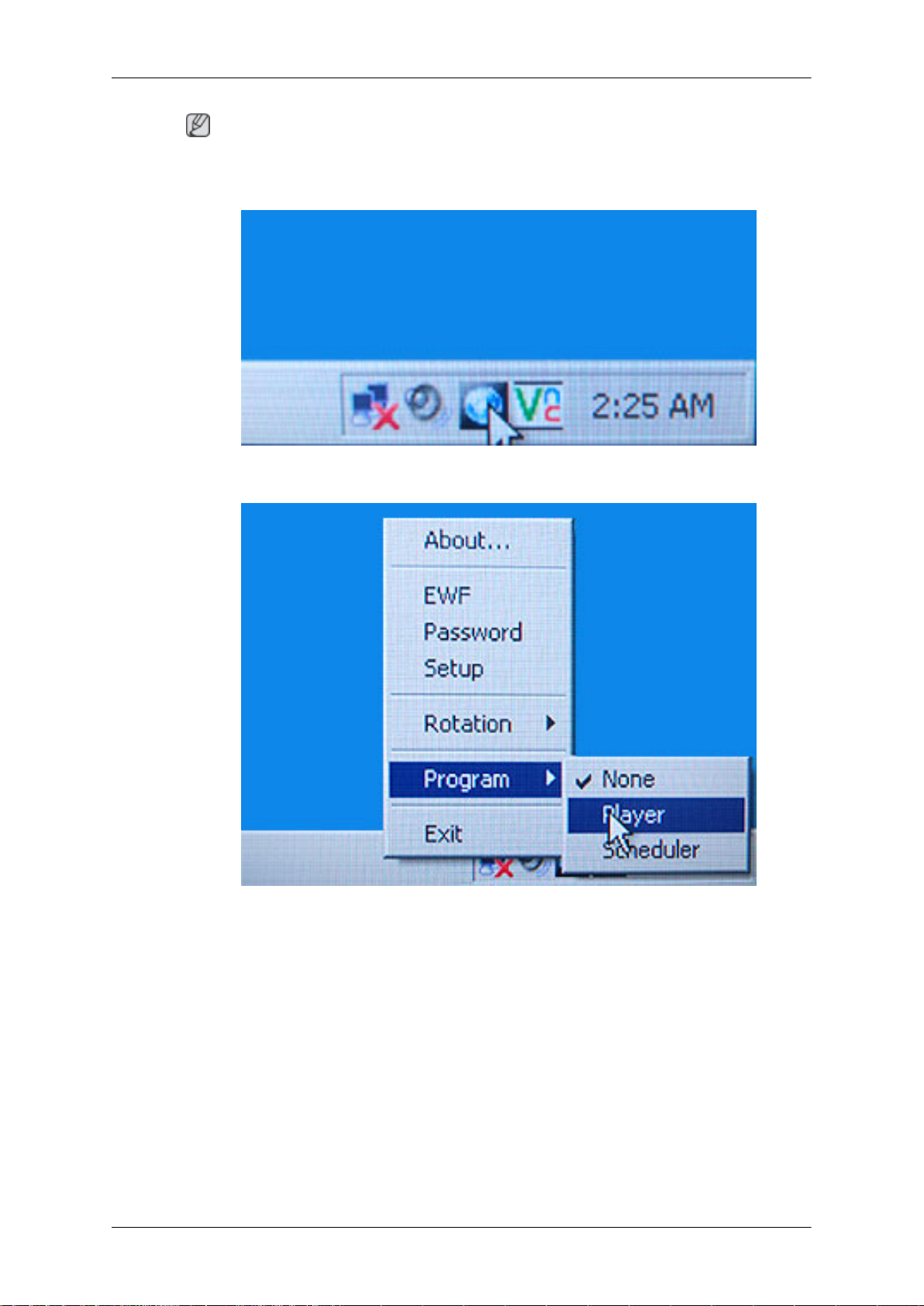

Hinweis

Wenn das Symbol für Magicinfo im Infobereich nicht angezeigt wird, doppelklicken Sie auf das Symbol Magicinfo auf dem Desktop. Das Symbol wird nun angezeigt.

6. Klicken Sie mit der rechten Maustaste auf das Symbol von MagicInfo Pro (Bild einfügen)

und wählen Sie im angezeigten Menü die Option 'Program' --> 'Player' (Player).

7. Das Fenster Player von MagicInfo Pro wird angezeigt.

Einstellen des LCD-Bildschirms

Hinweis

Um MagicInfo zu beenden, drücken Sie auf ALT + F12.


Auto

Die Dateiformate JPEG und BMP werden unterstützt.

Original

Passt die Bildgröße automatisch an die Fenstergröße an.

Zeigt die Originaldatei in den ursprünglichen Proportionen an.

Slide Show

Einstellen des LCD-Bildschirms

Interval

Zeigt die Originaldatei in den ursprünglichen Proportionen an.

Regelt die Zeitintervalle zwischen den einzelnen Bilddateien einer Diashow (5 Sec, 10 Sec, 20 Sec, 30 Sec, 60 Sec)

Rotation

Einstellen des LCD-Bildschirms

Zoom

Dreht eine Bilddatei im Uhrzeigersinn um 90˚ und zeigt sie an.

Zeigt ein verkleinertes Bild an.

Close

Einstellen des LCD-Bildschirms

Music

Schließt das Menü für die Bildsteuerung.

Movie

Das MP3-Dateiformat wird unterstützt.

Die Dateiformate MPEG1 und WMV werden unterstützt.

Play

Einstellen des LCD-Bildschirms

Full Size

Gibt eine Filmdatei wieder.

Gibt eine Filmdatei im Vollbildmodus wieder.

OFFICE / HTML

Einstellen des LCD-Bildschirms

Internet

Die Dateiformate PPT (Power Point), DOC (MS Word), XLS (MS Excel), PDF, HTML, HTM werden unterstützt.

Hinweis

• Installieren Sie ein geeignetes Programm (Freeware) zum Anzeigen von MS Office(Word, Excel, PowerPoint) oder PDF-Dokumenten.

Stellt eine Internetverbindung her.

Setup

Im MagicInfo-Modus können Sie verschiedene Funktionen einstellen. Zum Zugreifen auf den Modus Setup müssen Sie das Kennwort eingeben.

Schedule View

Einstellen des LCD-Bildschirms

TCP/IP

Zeigt einen Zeitplan an.

Die TCP/IP-Einstellungen können geändert werden.

Connection

Einstellen des LCD-Bildschirms

Die Netzwerkeinstellungen können geändert werden.

Password

Sie können das Kennwort ändern.

• Das Kennwort muss aus einer 6- bis 12-stelligen Zahl bestehen.

(Sie müssen als Kennwort eine 6- bis 12-stellige Zahl eingeben.)

• Wenn Sie dreimal das falsche Kennwort eingeben, werden die Einstellungen zurückgesetzt, und vom Server wird eine Warnmeldung ausgegeben.

File

Einstellen des LCD-Bildschirms

• Wenn Sie das Kennwort vergessen haben, geben Sie über die Fernbedienung "Info" und dann die Ziffern 8, 2 und 4 ein, um das Kennwort zu initialisieren. Auf diese Weise werden die Einstellungen für den Einstellungsmodus zurückgesetzt.

Local : Sie können Dateien auf lokalen Festplatten und auf Wechselplatten löschen und kopieren.

Play Option

Sie können die Wiederholfunktion einstellen und die Bildschirmeinstellungen vornehmen.
