SyncMaster 400TSn-2/460TSn-2

LCD Monitör

Kullanım Kılavuzu

Güvenlik Talimatlarý

İşaretler

Not

Güvenliğinizi sağlamak ve mal hasarını önlemek için bu güvenlik yönergelerinin izlenmesi
gerekir.

Yönergeleri dikkatle okuduğunuzdan ve ürünü doğru şekilde kullandığınızdan emin olun.

Uyarı / Dikkat

Bu simgeyle işaretlenmiş olan yönergelerin izlenmemesi cihaza fiziksel
zarar verebilir veya hasara uğramasına neden olabilir.

İşaretler

Güç

Yasaktır

Parçalarına ayırmayın Fişi elektrik prizinden çıkarın

Dokunmayın

Uzun bir süre kullanılmayacaksa, bilgisayarınızı DPM'ye ayarlayın.

Ekran koruyucu kullanıyorsanız, ekran koruyucuyu etkin ekran moduna
ayarlayın.

Buradaki görüntüler sadece referans içindir ve her durumda (veya her
ülkede) geçerli değildir.

Görüntü İzi Kalma Önleyici Talimatları'na Kısa Yol

Hasarlı elektrik kablosu veya fiş ya da hasarlı veya gevşek bir

priz kullanmayın.

Her zaman okunmuş ve an­laşılmış olması önemlidir

Elektrik çarpmasını engelle­mek için topraklayın

• Aksi halde, bu durum elektrik çarpması veya yangınla sonu­çlanabilir.

Fişi çıkarırken veya prize takarken elektrik fişine ıslak elle do-

kunmayın.

• Aksi halde, bu durum elektrik çarpmasıyla sonuçlanabilir.

Elektrik kablosunu topraklanmış bir elektrik prizine taktığınızdan

emin olun.

• Aksi halde, bu durum elektrik çarpması veya bedensel yara­lanmayla sonuçlanabilir.

Güvenlik Talimatlarý

Elektrik fişinin elektrik prizine doğru ve sıkı bir biçimde takıl-

dığından emin olun.

• Aksi halde, bu durum yangınla sonuçlanabilir.

Elektrik fişini zorlayarak büküp çekmeyin ve üzerine ağır mal-

zemeler koymayın.

• Aksi halde, bu durum yangınla sonuçlanabilir.

Aynı elektrik prizine birden çok alet bağlamayın.

• Aksi halde, bu durum aşırı ısınma nedeniyle yangına yol aça­bilir.

Ürünü kullanırken elektrik kablosunu çıkarmayın.

• Aksi halde, bu durum elektrik çarpması nedeniyle ürünün zarar
görmesiyle sonuçlanabilir.

Cihazın elektrik bağlantısını kesmek için, fişin elektrik prizinden

çıkarılması gerekir ve böylece fiş kullanılabilir durumda olur.

Monte Etme

• Bu, elektrik çarpmasına neden olabilir.

Yalnızca şirketiniz tarafından sağlanan elektrik kablosunu kul­lanın. Başka bir ürün için sağlanan elektrik kablosunu kullan­mayın.

• Aksi halde, bu durum yangınla veya elektrik çarpmasıyla so-

nuçlanabilir.

Monitörünüzü çok tozlu, sıcak, soğuk, nemli ortamlı, kimyasal maddeye
maruz kalacağı veya havaalanı, tren istasyonu vb. gibi 24 saat boyunca
çalışacağı yerlere takarken yetkili bir Servis Merkezi ile görüşün.

Aksi takdirde, monitörünüzde ciddi hasar oluşabilir.

Ürünün en az kişi tarafından kaldırıldığından ve taşındığından
emin olun.

• Aksi halde, ürün düşebilir ve bedensel yaralanmalara ve/veya

ürünün hasar görmesine neden olabilir.

Ürünü dolap veya rafa kurarken, ürün alt kısmının ön ucunun
dışa doğru çıkıntı oluşturmamasını sağlayın.

• Aksi halde, ürün düşüp bedensel yaralanmalara neden olabilir.

• Ürünle uygun boyutta bir dolap veya raf kullanın.

ÜRÜNÜN YAKININA MUM, SİVRİSİNEK İLACI, SİGARA VE
ISITICI ALETLER KOYMAYIN.

• Aksi halde, bu durum yangınla sonuçlanabilir.

Güvenlik Talimatlarý

Isıtıcı aletlerini elektrik kablosu veya üründen mümkün olduğun­ca uzak bir konumda tutun.

• Aksi halde, bu durum elektrik çarpması veya yangınla sonu-

çlanabilir.

Ürünü kitaplık veya kapalı dolap gibi yetersiz havalandırmalı bir
konuma kurmayın.

• Aksi halde, bu durum ürün iç kısmındaki sıcaklık artışı nede-

niyle yangınla sonuçlanabilir.

Ürünü yere indirirken, bunu yavaşça yapmaya özen gösterin.

• Aksi halde, bu durum ekranın zarar görmesiyle sonuçlanabilir.

Ürünün ön yüzeyini yere koymayın.

• Aksi halde, bu durum ekranın zarar görmesiyle sonuçlanabilir.

Duvara montajın yetkili bir kurulum şirketi tarafından gerçekleş­tirildiğinden emin olun.

Temizlik

• Aksi halde, ürün düşüp bedensel yaralanmalara neden olabilir.

• Belirtilen duvar montajının kurulduğundan emin olun.

Ürününüzü iyi havalandırılan bir yere kurun. Ürünle duvar ara­sında 10 cm'den fazla bir boşluk olduğundan emin olun.

• Aksi halde, bu durum ürün iç kısmındaki sıcaklık artışı nede-

niyle yangınla sonuçlanabilir.

Ambalaj naylonun çocukların erişemeyeceği bir yerde tutul­duğundan emin olun.

• Aksi halde, çocuklar ambalaj naylonuyla oynarken ciddi teh-

likeler (boğulma) oluşabilir.

Monitörünüzün yüksekliği ayarlanabiliyorsa, yüksekliği azaltırk­en altlığa herhangi bir nesne veya vücudunuzun bir parçasını
koymayın.

• Bu, ürünün veya onu taşıyan kişinin zarar görmesine neden

olabilir.

Monitörün kasasını veya TFT-LCD ekran yüzeyini hafif nemli, yumuşak
bir bezle silerek temizleyin.

Ürünün yüzeyine doğrudan temizleyici madde püskürtmeyin.

• Aksi halde, ürün yapısının renk vermesine, bozulmasına ve

ekran yüzeyinin soyulmasına neden olabilir.

Güvenlik Talimatlarý

Ürünü, yalnızca yumuşak bir kez kullanarak monitör temizleyici
maddelerle temizleyin. Monitör temizleyici dışında bir temizleyici
madde kullanmanız gerekiyorsa, bu maddeyi 1:10 oranında su­landırın.

Elektrik fişi pinlerini temizlerken veya elektrik prizinin tozunu
alırken, yalnızca kuru bir bez kullanın.

• Aksi halde, bu durum yangınla sonuçlanabilir.

Ürünü temizlerken, elektrik fişini çıkardığınızdan emin olun.

• Aksi halde, bu durum elektrik çarpması veya yangınla sonu-

çlanabilir.

Ürünü temizlemeden önce elektrik fişini çıkarın ve kuru bir bezle
hafifçe bastırarak temizleyin.

• (Balmumu, benzin, alkol, tiner, böcek ilacı, sivrisinek ilacı,

yağlayıcı ya da temizleyici gibi kimyasal maddeler kullan­mayın.) Bu maddeler, ürün yüzeyinin görünümünü değiştire­bilir ve üründeki gösterge etiketlerinin soyulmasına neden
olabilir.

Ürün kasası kolay çizilebilir bir yapıya sahip olduğu için, yalnız­ca belirtilen türde bezler kullandığınızdan emin olun.

Diğer

• Belirtilen bezi yalnızca bir miktar suyla ıslatarak kullanın. Bez

üzerinde yabancı bir madde varsa ürün çizilebilir; bu nedenle,
bezi kullanmadan önce iyice çırptığınızdan emin olun.

Ürünü temizlerken, ürünün ana gövdesine doğrudan temizleyici
madde püskürtmeyin.

• Ürüne su girmediğinden ve ürünün ıslak kalmadığından emin

olun.

• Aksi halde, bu durum elektrik çarpması, yangın veya arızayla

sonuçlanabilir.

Bu ürün yüksek voltajlı bir üründür. Kullanıcıların ürünü parça­lara ayırmasına, onarmasına veya değiştirmesine kesinlikle izin
vermeyin.

• Aksi halde, bu durum elektrik çarpması veya yangınla sonu-

çlanabilir. Ürünün tamir edilmesi gerektiğinde, bir Servis Mer­kezi'ne başvurun.

Üründen garip bir koku, ses veya duman çıkıyorsa, elektrik fişini
derhal çekin ve bir Servis Merkezi'ne başvurun.

• Aksi halde, bu durum elektrik çarpması veya yangınla sonu-

çlanabilir.

Ürünün nem, toz, duman veya suya maruz kalabileceği bir yere
ya da araç içine yerleştirmeyin.

Güvenlik Talimatlarý

• Aksi halde, bu durum elektrik çarpması veya yangınla sonu-

çlanabilir.

Ürünü düşürdüğünüzde veya kasa kırıldığında, gücü kapatın ve
elektrik kablosunu çıkarın. Bir Servis Merkezi'ne başvurun.

• Aksi halde, bu durum elektrik çarpması veya yangınla sonu-

çlanabilir.

Gök gürültüsü veya yıldırım varken, elektrik kablosuna veya
anten kablosuna dokunmayın.

• Aksi halde, bu durum elektrik çarpması veya yangınla sonu-

çlanabilir.

Monitörü elektrik kablosundan veya sinyal kablosundan çeker­ek hareket ettirmeye çalışmayın.

• Aksi halde, ürün düşebilir ve elektrik çarpmasına, ürünün zarar

görmesine veya kablonun zedelenmesi nedeniyle yangına yol
açabilir.

Ürünü yalnızca elektrik kablosu veya sinyal kablolarından tu­tarak ileri geri veya sağa sola hareket ettirmeyin.

• Aksi halde, ürün düşebilir ve elektrik çarpmasına, ürünün zarar

görmesine veya kablonun zedelenmesi nedeniyle yangına yol
açabilir.

Masa veya perdenin havalandırma deliğini engellenmediğinden
emin olun.

• Aksi halde, bu durum ürün iç kısmındaki sıcaklık artışı nede-

niyle yangınla sonuçlanabilir.

Ürünün üzerine suyla dolu kap, vazo, saksı, ilaç ve metal nesn­eler koymayın.

• Ürüne su veya yabancı bir madde girerse, elektrik kablosunu

çıkarın ve bir Servis Merkezi'ne başvurun.

• Bu, ürünün arızalanmasına, elektrik çarpmasına veya yangına

neden olabilir.

Ürünün yanında yanıcı sprey veya alevlenebilir bir malzeme
kullanmayın veya tutmayın.

• Aksi halde, bu durum patlama veya yangınla sonuçlanabilir.

Ürünün içine çubuk, madeni para, şiş ve çelik çubuk gibi metal
parçalar ya da kibrit veya kağıt gibi yanıcı nesneler sokmayın (ha­valandırma delikleri, giriş ve çıkış terminalleri vb. yoluyla).

• Ürüne su veya yabancı bir madde girerse, elektrik kablosunu

çıkarın ve bir Servis Merkezi'ne başvurun.

• Aksi halde, bu durum elektrik çarpması veya yangınla sonu-

çlanabilir.

Uzun süre sabit bir ekran kullanıldığında, ekranda bir görüntü
izi veya iz oluşabilir.

• Ürünü uzun bir süre kullanmayacaksanız, uyku moduna ayar-

layın veya hareketli bir ekran koruyucu kullanın.

Güvenlik Talimatlarý

Ürüne uygun bir çözünürlük ve frekansa ayarlayın.

• Aksi halde, gözleriniz zarar görebilir.

Kulaklık veya kulak içi kulaklıklar kullanırken, ses seviyesini çok
yükseğe ayarlamayın.

• Çok yüksek ses seviyesinde dinleme, işitme sorunlarına yol

açabilir.

Ekrana gittikçe daha yakından bakma gereği duymanız, gözler­inizde sorun oluştuğu anlamına gelebilir.

Monitörü bir (1) saat kullandıktan sonra, en az beş (5) dakika
dinlenin.

Bu mola, gözlerinizin yorgunluğunu azaltacaktır.

Ürünü; zayıf bir raf, eğik zemin veya titreşimli yer gibi dengesiz
yerlere kurmayın.

• Aksi halde, ürün düşebilir ve bedensel yaralanmalara ve/veya

ürünün hasar görmesine neden olabilir.

• Ürünün titreşime maruz kalan yerlerde kullanılması, ürüne zar-

ar verebilir ve yangına yol açabilir.

Ürünü taşırken, gücü kapatın ve elektrik fişini, anten kablosunu
ve ürüne bağlı diğer tüm kabloları çıkarın.

• Aksi halde, bu durum elektrik çarpması veya yangınla sonu-

çlanabilir.

Çocukların ürüne asılmadığından veya üzerine tırmanmadığın­dan emin olun.

• Ürün düşebilir ve bedensel yaralanmalara ya da ölüme neden

olabilir.

Ürünü uzun bir süre kullanmayacaksanız, elektrik kablosunu
prizden çıkarın.

• Aksi halde, bu durum toz nedeniyle aşırı ısınma veya yangınla

sonuçlanabilir veya elektrik çarpması ya da sızıntısı nedeniyle
yangına yol açabilir.

Ürünün üzerine ağır cisimler veya çocukların dikkatini çekebi­lecek oyuncak ya da örneğin kurabiye gibi pastalar koymayın.

• Çocuklarınız ürüne asılıp düşmesine neden olabilir; bu durum-

da, bedensel yaralanma veya ölümle sonuçlanabilir.

Çocukların uzaktan kumandadan çıkarılan pilleri ağzına alma­masına dikkat edin. Pilleri, bebek veya çocukların erişemeyeceği
bir yere koyun.

• Çocuklar pilleri ağzına alırsa, derhal doktorunuza başvurun.

Güvenlik Talimatlarý

Pili değiştirirken, pil kutuplarını (+, -) doğru yerleştirdiğinizden
emin olun.

• Aksi halde, pil zarar görebilir veya iç sıvısının akması nedeniyle

yangına, bedensel yaralanmaya ya da zarara yol açabilir.

Sadece belirli standart pilleri kullanın ve yeni bir pil ile kullanıl­mış bir pili aynı anda kullanmayın.

• Aksi takdirde piller zarar görebilir veya içteki sıvının sızıntısı

nedeniyle yangına, yaralanmaya veya hasara neden olabilir.

Piller (ve şarj edilebilir piller), sıradan bir atık değildir ve geri
dönüşüme gönderilmelidir. Kullanılmış ya da şarj edilebilir pillerin
geri dönüşüm amacıyla gönderilmesinden müşteri sorumludur.

• Müşteri, kullanılmış ya da şarj edilebilir pilleri bulunduğu yere

yakın bir geri dönüşüm merkezine ya da benzer türde pil ya da
şarj edilebilir pil satan bir mağazaya götürebilir.

Ürünü doğrudan güneş ışığına maruz kalacağı bir yere veya
ateş ya da ısıtıcı gibi bir ısı kaynağının yanına koymayın.

• Bu durum, ürün ömrünü kısaltabilir ve yangınla sonuçlanabilir.

Ürünün üzerine nesne düşürmeyin veya ürünün darbe almasına
izin vermeyin.

• Aksi halde, bu durum elektrik çarpması veya yangınla sonu-

çlanabilir.

Ürünün yanında nemlendirici veya mutfak masası kullanmayın.

• Aksi halde, bu durum elektrik çarpması veya yangınla sonu-

çlanabilir.

Gaz sızıntısı meydana geldiğinde, ürüne veya elektrik fişine
dokunmayın ve ortamı derhal havalandırın.

• Kıvılcım meydana gelirse, bu durum bir patlama veya yangına

neden olabilir.

Ürün uzun bir süre açık kalınca, ekran paneli ısınacaktır. Do­kunmayın.

• Küçük aksesuarları çocukların erişemeyeceği bir yerde sa-

klayın.

Ürünün açısını veya altlığın yüksekliğini ayarlarken dikkatli olun.

• Elinizin veya parmaklarınızın sıkışmasıyla bedensel yaralan-

maya yol açabilir.

• Ayrıca, çok fazla eğerseniz ürün düşüp bedensel yaralanma-

lara neden olabilir.

Ürünü çocukların erişebileceği yükseklikte bir yere yerleştir­meyin.

• Aksi halde düşebilir ve yaralanmaya yol açabilir.

• Ürünün ön kısmı ağır olduğundan, düz ve sabit bir yüzey üzer-

ine kurun.

Güvenlik Talimatlarý

Ürünün üzerine ağır cisimler koymayın.

• Bu durum yaralanmayla sonuçlanabilir ve/veya ürüne zarar

verebilir.

Giriş

Paket İçindekiler

Not

Lütfen LCD Ekranınızla birlikte aşağıdakilerin de gönderildiğinden emin olun.

Eksik parça varsa satıcınıza başvurun.

İsteğe bağlı parçalar satın almak için yerel satıcınıza başvurun.

Not

Bu altlık Zemin Ayaklığı Türü için değildir.

Paketi Açma

LCD Ekran

Kılavuzlar

Hızlı Kurulum Kılavuzu Garanti Kartı

(Her yerde mevcut değil-

dir)

Kablolar

Elektrik Kablosu D-Sub Kablosu

Diğer

Kullanıcı Kılavuzu

Giriş

Diğer

Uzaktan Kumanda Piller (AAA X 2)

(Her yerde mevcut değil-

Ayrı satılır

DVI Kablosu Duvara Takma Seti LAN Kablosu

Yarım Altlık KİTİ TV kanalı arayıcısı

HDD Kapağı

dir)

Not

• Ayrı bir ağ kutusu veya TV kanal arayıcısı kutusunu satın alabilir veya bağlayabilirsiniz.
Bunları nasıl kullanacağınıza ilişkin bilgiler için kendi kullanım kılavuzlarına bakın.

• Yalnızca bir harici kutu bağlayabilirsiniz.

LCD Ekranınız

Ön

MENU düğmesi [MENU]

Ekran menüsünü açar ve menüden çıkar. Aynı zamanda OSD menüsün­den çıkmak ya da bir önceki menüye dönmek için de kullanılır.

Hareket düğmeleri (Yukarı - Aşağı düğmeleri)

Giriş

Bir menü öğesinden diğerine dikey olarak hareket eder veya seçilen menü
değerlerini ayarlar.

Ayar düğmeleri (Sol - Sağ düğmeleri) / Ses düğmeleri

Bir menü öğesinden diğerine yatay olarak hareket eder veya seçilen menü
değerlerini ayarlar. OSD ekranda değilken, ses seviyesini ayarlamak için
düğmeye basın.

ENTER düğmesi [ENTER]

Vurgulanan menü öğesini etkinleştirir.

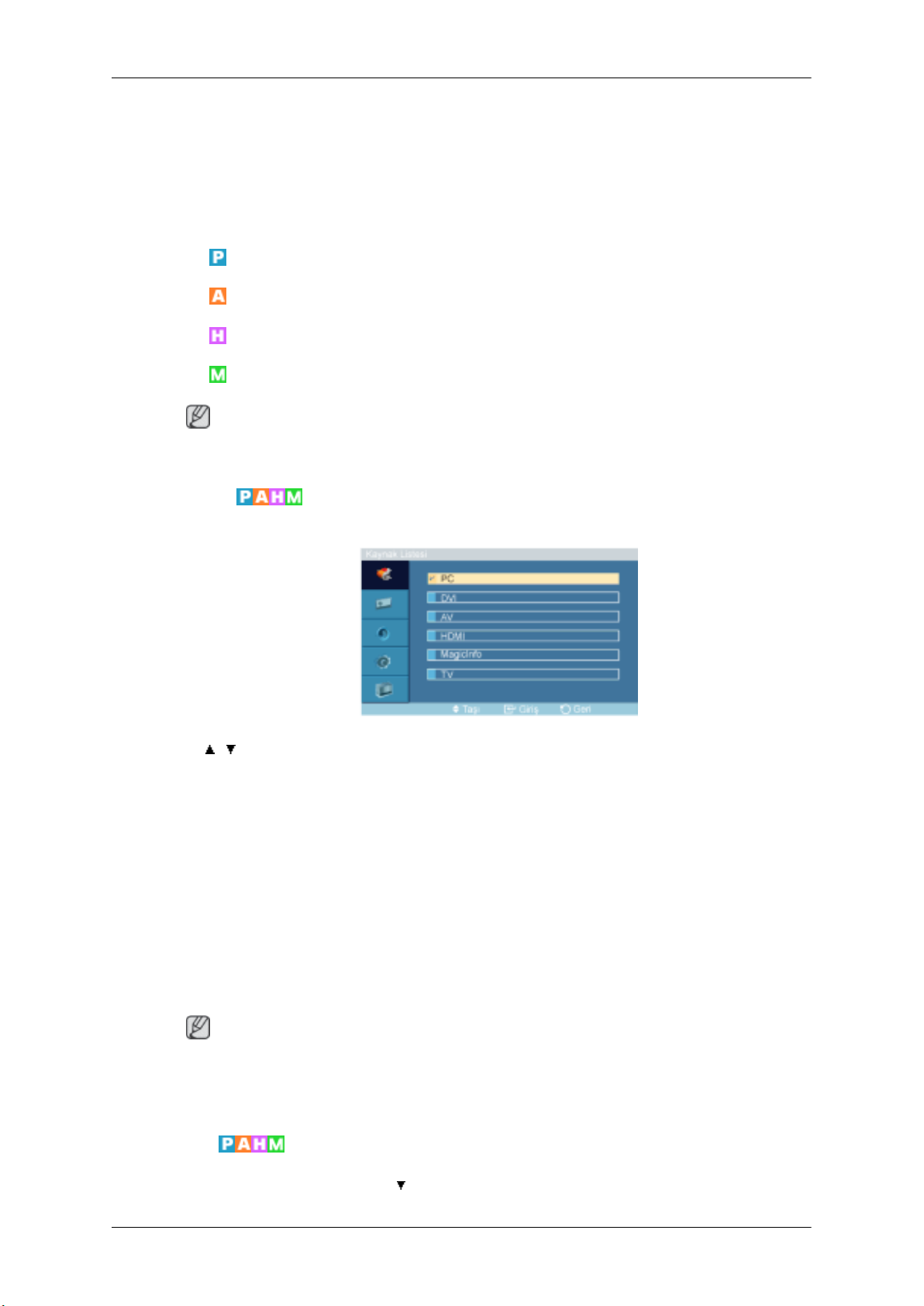

SOURCE düğmesi [SOURCE]

PC modundan Video moduna geçirir. Yalnızca LCD Ekrana o anda bağlı
harici aygıtların kaynağının değiştirilmesine izin verilir.

[PC] → [DVI] → [AV] → [HDMI] → [MagicInfo]

Not

• TV menüsü, TV kanalı arayıcısı yüklendiğinde kullanılabilir.

D.MENU

D.MENU ekran menüsünü açar.

Not

• Bu da, TV kanal arayıcısı kutusu yüklendiğinde kullanılabilir.

Güç düğmesi [ ]

Bu düğmeyi LCD Ekranı açıp kapatmak için kullanın.

Parlaklık Sensörü

Ürünün Parlaklık Sensörü işlevi, etraftaki aydınlığı bir parlaklık algılayıcı
kullanarak otomatik olarak tespit eder ve parlaklığını uygun şekilde ayarlar.

Güç göstergesi

Yeşil renkte yanıp sönerek, PowerSaver modunda olduğunu gösterir

Not

Güç tasarrufu işlevleriyle ilgili daha fazla bilgi edinmek için kılavuzda açı­klanan PowerSaver konusuna bakın. Enerji tasarrufu sağlamak için, kul­lanmanız gerekmeyen zamanlarda ya da uzun süre kullanmayacağınız
durumlarda LCD Ekranı KAPATIN.

Uzaktan Kumanda Algılayıcısı

Uzaktan kumandanın yönünü LCD Ekrandaki bu noktaya çevirin.

Arka

Not

Kablo bağlantılarıyla ilgili ayrıntılı bilgi için Kurulum altındaki Kabloların Bağlanması adlı ko­nuya bakın. LCD Ekranın arka tarafındaki yapılandırma LCD Ekran modeline göre küçük
değişiklikler gösterebilir.

Giriş

POWER S/W ON [ │ ] / OFF [O]

LCD Ekranını Açar/Kapatır.

POWER IN

Güç kablosu LCD Ekrana ve prize takılır.

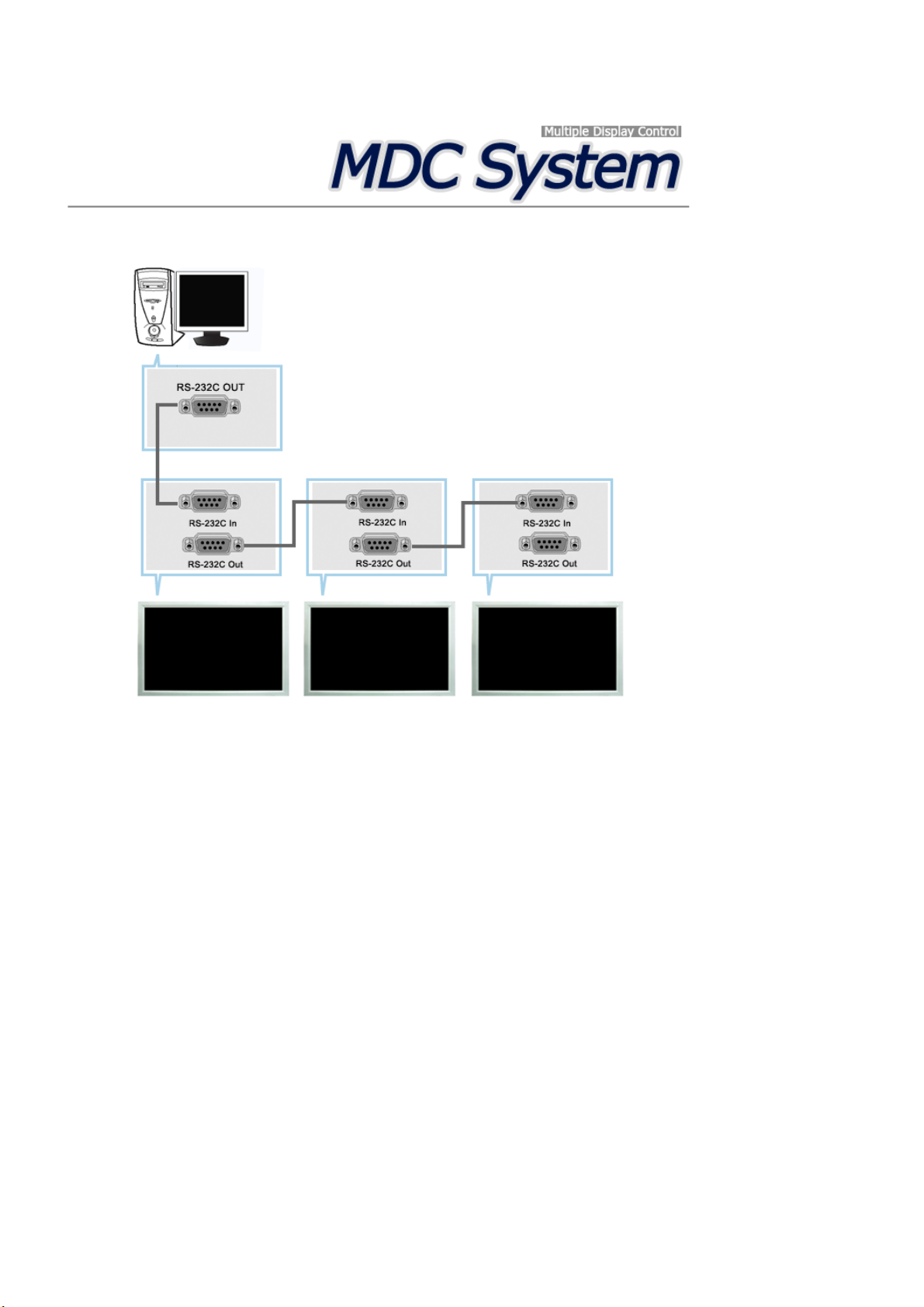

RS232C OUT/IN (RS232C Seri

BAĞLANTI NOKTASI)

MDC (Çoklu Aygıt Kontrolü) Program
Bağlantı Noktası

DVI / PC / HDMI IN [DVI/PC/HDMI AU­DIO IN] (PC/DVI/HDMI Audio Bağlantı Ter­minali (Giriş))

DVI / PC / HDMI IN [HDMI]

LCD Ekranınızın arkasındaki HDMI termina­lini bir HDMI kablosuyla dijital çıkış aygıtını­zın HDMI terminaline bağlayın.

DVI / PC / HDMI IN [RGB](PC Video
Bağlantı Terminali)

D-Sub Kablo (15 pin D-Sub) kullanılarak - PC
mod (Analog PC)

DVI / PC / HDMI IN [DVI] (PC Video
Bağlantı Terminali)

Giriş

DVI Kablo (DVI-D - DVI-D) kullanılarak - DVI
modu (Dijital PC)

DC OUT [5V/1.5A]

Bunu TV kanal arayıcısı kutusu veya ağ ku­tusunun POWER konektörüne bağlayın.

AV IN [VIDEO] (VIDEO Bağlantı Termi­nali)

Monitörünüzün [ VIDEO ] terminalini, bir VİD­EO kablosu kullanarak harici aygıtın çıkış
terminaline bağlayın.

AV AUDIO IN [L-AUDIO-R](LCD Ekran
Audio Bağlantı Terminali (Giriş))

AV AUDIO OUT [L-AUDIO-R] (LCD Ek­ran Audio Bağlantı Terminali (Çıkış))

RGB OUT

LAN (LAN Bağlantı Terminali)

USB(USB Bağlantı Terminali)

Klavye / Fare, Veri Depolama Aygıtı Uyumlu.

Not

Döngüye bağlanabilecek LCD ekran sayısı
kablolara, sinyal kaynağına, vb. bağlı olarak
değişiklik gösterebilir. Sinyal kaynağında
azalma olmayan kablolarla on adede kadar
LCD ekran bağlanabilir.

Giriş

Kensington Lock

Kensington kilidi, halka açık bir yerde kulla­nırken sistemi fiziksel olarak bağlamak için
kullanılan bir aygıttır. Kilitleme aygıtının ayrı
olarak satın alınması gerekir. Üreticiye bağlı
olarak görünüm ve kilitleme yöntemi resim­den farklı olabilir. Doğru kullanım için Ken­sington Kilidi ile birlikte verilen kılavuza
bakın. Kilitleme aygıtının ayrı olarak satın
alınması gerekir.

Not

Kensington Kilidi, modele bağlı olarak farklı
bir yerde olabilir.

Hırsıza Karşı Kensington Kilidini
Kullanma

Not

Kablo bağlantılarıyla ilgili daha fazla bilgi için Kabloları Bağlama adlı konuya bakın.

Uzaktan Kumanda

Not

LCD Ekranın yanında çalışan bir TV veya başka elektronik aygıtlar, uzaktan kumandanın
performansını etkileyebilir ve frekans etkileşimi nedeniyle hatalı çalışmasına neden olabilir.

Not

TV menüsü, TV kanalı arayıcısı yüklendiğinde kullanılabilir.

1. Kilitleme aygıtını Monitördeki Kensing-

ton yuvasına takın ve kilitleme yö­nüne doğru çevirin.

2. Kensington Kilidi kablosunu bağlayın.

3. Kensington Kilidini bir masaya veya ağır

bir hareketsiz nesneye sabitleyin.

Giriş

POWER

OFF

Numara Düğmeleri

DEL düğmesi
+ VOL -

MUTE

TV/DTV

MENU

INFO

RENK DÜĞMELERİ

TTX/MIX

STILL

AUTO

S.MODE

MDC

LOCK

SOURCE

ENTER/PRE-CH

CH/P

D.MENU

GUIDE

RETURN

Yukarı-Aşağı Sol-Sağ düğmeleri

EXIT

SRS

MagicInfo

P.MODE

DUAL/MTS

PIP
SWAP

1. POWER

Off

2.

3. Numara Düğmeleri Kanalı değiştirmek için basın.

4. DEL

düğmesi

Ürünü Açar.

Ürünü Kapatır.

"-" düğmesi yalnızca DTV için çalışır. Bu düğme DTV için
MMS (çoklu kanal) seçmek üzere kullanılır.

Giriş

5. + VOL - Ses düzeyini ayarlar.

6. MUTE

7. TV/DTV TV ve DTV modunu doğrudan seçer.

8. MENU Ekran menüsünü açar ve menüden çıkar veya ayar menü-

9.

10.

11.COLOR BUTTONS Kanal eklemek veya silmek ve kanalları "Kanal Listesi" me-

12.

INFO

TTX/MIX

Ses çıkışını geçici olarak duraklatır (sessizleştirir). Bu, ek­ranın sol alt köşesinde gösterilir. Mute modundayken MUTE
ya da - VOL + düğmesine basılırsa, ses geri gelir.

sünü kapatır.

Vurgulanan menü öğesini etkinleştirir.

Geçerli resim bilgileri ekranın sol üst köşesinde görüntüle­nir.

nüsündeki sık kullanılan kanal listesine kaydetmek için ba­sın.

TV kanalları teleteks aracılığıyla yazılı bilgi hizmeti sağlar.

- Teletekst Düğmeleri

Daha fazla bilgi için > TTX / MIX

13.STILL Ekranı dondurmak için düğmeye bir kere basın. Çözmek için
yeniden basın.

14.AUTO PC modunda ekranı otomatik olarak ayarlar. Kontrol pane­linde çözünürlüğü değiştirerek, otomatik işlevi gerçekleştir­ilir.

15. S.MODE Bu düğmeye bastığınızda, ekranın alt orta kısmında geçerli
mod görüntülenir. LCD Ekranda doğala en yakın ses veren
yerleşik bir stereo amplifikatör bulunur. Önceden yapılan­dırılmış mevcut modlar arasında dolaşmak için düğmeye
yeniden basın. ( Standart → Müzik → Sinema → Konuş­ma → Kişisel )

16.MDC MDC Quick Launch Düğmesi.

17.LOCK Güç ve LOCK düğmeleri hariç, hem uzaktan kumanda hem
de LCD Ekrandaki tüm işlev tuşlarını etkinleştirir ya da devre
dışı bırakır.

18.

SOURCE

Giriş sinyalini değiştirmek için düğmeye basın SOURCE.

SOURCE değiştirilmesine yalnızca monitöre harici aygıtlar
bağlı olduğunda izin verilir.

19. ENTER/PRE-CH

20. CH/P TV modunda, TV kanallarını seçer.

21.D.MENU DTV menü ekranı

22.GUIDE Elektronik Program Kılavuzu (EPG) ekranı.

Bu düğme önceki kanala dönmek için kullanılır.

Giriş

23. RETURN

24. Yukarı-Aşağı Sol Sağ

düğmeleri

25.

26. SRS

27.MagicInfo MagicInfo Quick Launch Düğmesi.

28. P.MODE Bu düğmeye bastığınızda, ekranın alt orta kısmında geçerli

EXIT

Bir önceki menüye döner.

Bir menü öğesinden diğerine yatay veya dikey olarak hare­ket eder ya da seçilen menü değerlerini ayarlar.

Menü ekranından çıkar.

SRS TruSurround XT modunu seçer.

resim modu görüntülenir.

AV / HDMI / TV : P.MODE

LCD Ekranda önceden fabrikada ayarlanmış dört otomatik
görüntü ayarı vardır. Önceden yapılandırılmış mevcut mod­lar arasında dolaşmak için düğmeye yeniden basın. ( Dina­mik → Standart → Sinema → Kişisel )

PC / DVI / MagicInfo: M/B (MagicBright)

29. DUAL/MTS

MagicBright, görüntülediğiniz resmin içeriğine bağlı olarak
en iyi görüntüleme ortamını sağlayan bir özelliktir. Önceden
yapılandırılmış mevcut modlar arasında dolaşmak için
düğmeye yeniden basın. (Eğlence → Internet → Metin →
Kişisel)

DUAL-

Yayın türüne bağlı olarak, TV seyrederken uzaktan kuman­dadaki DUAL düğmesini kullanarak STEREO/MONO, DU­AL l / DUAL ll ve MONO/NICAM MONO/NICAM STEREO
modları çalıştırılabilir.

MTS-

MTS (Multichannel Television Stereo) modunu seçebilirsi­niz.

Ses Tipi MTS/S_Modu Varsayılan

FM Stereo Mono Mono Manuel

Stereo Mono ↔ Stereo
SAP Mono ↔ SAP Mono

Değişiklik

30.

31.

PIP

SWAP

Düğmeye her basışınızda, bir PIP ekranı görüntülenir.

- Bu işlev, bu LCD Ekranda çalışmaz.

PIP ve ana görüntünün içeriklerini değiştirir. PIP pencere­sindeki görüntü ana ekranda, ana ekrandaki görüntü PIP
penceresinde görüntülenir.

- Bu işlev, bu LCD Ekranda çalışmaz.

Mekanik Düzen (400TSn-2)

Mekanik Düzen

Giriş

VESA Braketini Monte Etme

• Bir VESA braketi monte edecekseniz, bunun uluslararası VESA standartlarına tam olarak

uygun olduğundan emin olun.

• VESA Braketini Satın Alma ve Kurulum Bilgileri: Lütfen sipariş vermek için en yakın SAM-

SUNG Distribütörüne başvurun. Siparişiniz verildikten sonra kurulum uzmanları sizi ziyar­et edecek ve braketinizi takacaktır.

• LCD Ekranı taşımak için en az 2 kişi gereklidir.

• SAMSUNG müşterinin isteğine bağlı olarak meydana gelebilecek ürün hasarlarından ve

kişisel yaralanmalardan sorumlu değildir.

Ölçüler

Giriş

Bildirim

Braketi duvara sabitlemek için, sadece 6 mm çapında ve 8 ile 12 mm uzunluğunda makine
vidası kullanın.

Duvar Braketi Montajı

• Duvar braketini takmak için bir teknisyenle görüşün.

• SAMSUNG Electronics montaj müşteri tarafından yapıldığında ürüne ya da müşterilere

gelecek zararlardan sorumlu değildir.

• Bu ürün, çimento duvarlara monte edilmek içindir. Ürün, sıva ya da ahşap üzerine monte

edildiğinde yerinde durmayabilir.

Parçalar

Yalnızca ürünle birlikte verilen parçaları ve aksesuarları kullanın.

Duvar Braketi (1) Menteşe (Sol 1,

Duvar Braketi Montajı

Not

İki menteşe bulunmaktadır (sol ve sağ). Doğrusunu kullanın.

1. Tutturma Vidasını, takın ve ok yönünde sıkın.

Sağ 1)

Plastik
Askı (4)

Vida (A)
(11)

Vida (B)
(4)

Dübel
(11)

Giriş

İşlem tamamlandığında, duvar braketini duvara takın.

İki menteşe bulunmaktadır (sol ve sağ). Doğrusunu kullanın.

A - Tutturma Vidası
B - Duvar Braketi
C - Menteşe (Sol)
D - Menteşe (Sağ)

2. Duvarı delmeden önce, ürünün arkasındaki iki kilitleme deliği arasındaki mesafenin

doğru olduğunu kontrol edin.

Bu mesafe çok kısa ya da uzunsa, ayarlamak için duvar braketinin üzerindeki tüm 4
vidayı ya da bazılarını gevşetin.

A - İki kilitleme deliği arasındaki mesafe

3. Montaj şemasını kontrol edin ve matkapla delinecek noktaları duvarda işaretleyin. 35

mm'den derin delikler açmak için 5,0 mm'lik matkap ucunu kullanın. Dübelleri ilgili deli­klere yerleştirin. Braketlerin ve menteşe deliklerini, dubellerin yerleştirildiği ilgili deliklerle
eşleştirin ve 11 vidayı (A) takıp sıkın.

Ürünü duvar braketine takma

Ürünün şekli, modeline bağlı olarak farklılık gösterebilir. (Plastik askı tertibatı ve vidalar ay­nıdır)

Giriş

1. Plazma monitörün arkasındaki 4 vidayı çıkartın.

2. Vidayı (B) plastik askıya takın.

Bildirim

• Ürünü duvar braketine takın ve sol ve sağ plastik askılara düzgün biçimde takıldığın­dan emin olun.

• Ürünü brakete takarken parmaklarınızı deliklere sıkıştırmamaya dikkat edin.

• Duvar braketinin duvara sıkıca takılmış olduğundan emin olun. Aksi takdirde montaj
sonrasında ürün yerinde durmayabilir.

3. 2. adımdaki 4 vidayı (plastik askı + vida B), ürünün arkasındaki deliklere takın ve sıkın.

Giriş

4. Güvenlik pimini (3) çıkarın ve 4 ürün tutucuyu, karşılık gelen braket deliklerini (1) yer­leştirin. Ardından brakete sıkıca sabitlenecek şekilde ürünü (2) yerleştirin. Ürünün
brakete güvenli biçimde bağlanmasını sağlamak için güvenlik pimini (3) tekrar takmayı
ve sıkmayı unutmayın.

A - LCD Ekran
B - Duvar Braketi
C - Duvar

Duvar Braketi Açısının Ayarlanması

Duvara takmadan önce braket açısını -2˚'ye ayarlayın.

1. Ürünü, duvar braketine tutturun.

2. Ürünün üst, orta kısmından tutun ve ileriye doğru çekerek (ok yönünde) açısını ayarlayın.

Not

Braketin açısını -2˚ ile 15˚ arasında ayarlayabilirsiniz.

Açıyı ayarlarken ürünün sağ ya da sol tarafından değil, üst, orta kısmından tutmaya dikkat
edin.

Mekanik Düzen (460TSn-2)

Mekanik Düzen

Giriş

VESA Braketini Monte Etme

• Bir VESA braketi monte edecekseniz, bunun uluslararası VESA standartlarına tam olarak

uygun olduğundan emin olun.

• VESA Braketini Satın Alma ve Kurulum Bilgileri: Lütfen sipariş vermek için en yakın SAM-

SUNG Distribütörüne başvurun. Siparişiniz verildikten sonra kurulum uzmanları sizi ziyar­et edecek ve braketinizi takacaktır.

• LCD Ekranı taşımak için en az 2 kişi gereklidir.

• SAMSUNG müşterinin isteğine bağlı olarak meydana gelebilecek ürün hasarlarından ve

kişisel yaralanmalardan sorumlu değildir.

Ölçüler

Giriş

Bildirim

Braketi duvara sabitlemek için, sadece 6 mm çapında ve 8 ile 12 mm uzunluğunda makine
vidası kullanın.

Duvar Braketi Montajı

• Duvar braketini takmak için bir teknisyenle görüşün.

• SAMSUNG Electronics montaj müşteri tarafından yapıldığında ürüne ya da müşterilere

gelecek zararlardan sorumlu değildir.

• Bu ürün, çimento duvarlara monte edilmek içindir. Ürün, sıva ya da ahşap üzerine monte

edildiğinde yerinde durmayabilir.

Parçalar

Yalnızca ürünle birlikte verilen parçaları ve aksesuarları kullanın.

Duvar Braketi (1) Menteşe (Sol 1,

Sağ 1)

Plastik
Askı (4)

Vida (A)
(11)

Vida (B)
(4)

Dübel
(11)

Duvar Braketi Montajı

Not

İki menteşe bulunmaktadır (sol ve sağ). Doğrusunu kullanın.

1. Tutturma Vidasını, takın ve ok yönünde sıkın.

İşlem tamamlandığında, duvar braketini duvara takın.

Giriş

İki menteşe bulunmaktadır (sol ve sağ). Doğrusunu kullanın.

A - Tutturma Vidası
B - Duvar Braketi
C - Menteşe (Sol)
D - Menteşe (Sağ)

2. Duvarı delmeden önce, ürünün arkasındaki iki kilitleme deliği arasındaki mesafenin
doğru olduğunu kontrol edin.

Bu mesafe çok kısa ya da uzunsa, ayarlamak için duvar braketinin üzerindeki tüm 4
vidayı ya da bazılarını gevşetin.

A - İki kilitleme deliği arasındaki mesafe

3. Montaj şemasını kontrol edin ve matkapla delinecek noktaları duvarda işaretleyin. 35
mm'den derin delikler açmak için 5,0 mm'lik matkap ucunu kullanın. Dübelleri ilgili deli­klere yerleştirin. Braketlerin ve menteşe deliklerini, dubellerin yerleştirildiği ilgili deliklerle
eşleştirin ve 11 vidayı (A) takıp sıkın.

Ürünü duvar braketine takma

Ürünün şekli, modeline bağlı olarak farklılık gösterebilir. (Plastik askı tertibatı ve vidalar ay­nıdır)

Giriş

1. Plazma monitörün arkasındaki 4 vidayı çıkartın.

2. Vidayı (B) plastik askıya takın.

Bildirim

• Ürünü duvar braketine takın ve sol ve sağ plastik askılara düzgün biçimde takıldığın-

dan emin olun.

• Ürünü brakete takarken parmaklarınızı deliklere sıkıştırmamaya dikkat edin.

• Duvar braketinin duvara sıkıca takılmış olduğundan emin olun. Aksi takdirde montaj

sonrasında ürün yerinde durmayabilir.

3. 2. adımdaki 4 vidayı (plastik askı + vida B), ürünün arkasındaki deliklere takın ve sıkın.

Giriş

4. Güvenlik pimini (3) çıkarın ve 4 ürün tutucuyu, karşılık gelen braket deliklerini (1) yer­leştirin. Ardından brakete sıkıca sabitlenecek şekilde ürünü (2) yerleştirin. Ürünün
brakete güvenli biçimde bağlanmasını sağlamak için güvenlik pimini (3) tekrar takmayı
ve sıkmayı unutmayın.

A - LCD Ekran
B - Duvar Braketi
C - Duvar

Duvar Braketi Açısının Ayarlanması

Duvara takmadan önce braket açısını -2˚'ye ayarlayın.

1. Ürünü, duvar braketine tutturun.

2. Ürünün üst, orta kısmından tutun ve ileriye doğru çekerek (ok yönünde) açısını ayarlayın.

Not

Braketin açısını -2˚ ile 15˚ arasında ayarlayabilirsiniz.

Giriş

Açıyı ayarlarken ürünün sağ ya da sol tarafından değil, üst, orta kısmından tutmaya dikkat
edin.

Bağlantılar

Bilgisayarı Bağlama

Topraklanmış Bir Güç Kablosu Kullanarak

• Arıza olması durumunda topraklama ucu elektrik çarpmasına yol aça­bilir. Prize takmadan önce topraklama bağlantısını doğru yaptığınızdan
emin olun. Topraklama bağlantısını sökmeden fişi prizden çıkardığın­ızdan emin olun.

Not

Bilgisayarınızın yanı sıra DVD oynatıcılar, VCR'ler veya kameralar gibi AV giriş cihazları da
LCD Ekrana bağlanabilir. AV giriş aygıtlarının bağlanmasıyla ilgili daha ayrıntılı bilgi için LCD
Ekranınızı Ayarlama bölümündeki içeriğe bakın.

LCD Ekranınızın güç kablosunu LCD Ekranın arkasındaki güç bağlantı
noktasına takın. Güç düğmesini açık duruma getirin.

D-sub kablosunu LCD Ekranına 2 şekilde bağlayabilirsiniz. Aşağıdaki yön­temlerden birini seçin:

Video kartındaki D-sub (Analog) konektörü kullanarak.

• D-sub kablosunu, LCD Ekranınızın arkasındaki 15 pin RGB bağlantı
noktasına ve bilgisayardaki 15 pin D-sub Bağlantı Noktasına bağlayın.

Video kartındaki DVI (Dijital) konektörü kullanarak.

• DVI Kablosunu LCD Ekranınızın arkasındaki DVI bağlantı noktasına
ve bilgisayarınızdaki DVI bağlantı noktasına takın.

LCD Ekranınızın ses kablosunu bilgisayarınızın arkasındaki ses bağlantı
noktasına takın.

Not

• Bilgisayarınızı ve LCD Ekranınızı açın.

• DVI kablosu isteğe bağlıdır.

• İsteğe bağlı öğeleri satın almak için bölgenizdeki SAMSUNG Electronics Servis Merke­zine başvurun.

Diğer Aygıtlara bağlama

Bağlantılar

Topraklanmış Bir Güç Kablosu Kullanarak

• Arıza olması durumunda topraklama ucu elektrik çarpmasına yol aça­bilir. Prize takmadan önce topraklama bağlantısını doğru yaptığınızdan
emin olun. Topraklama bağlantısını sökmeden fişi prizden çıkardığın­ızdan emin olun.

Not

Bilgisayarınızın yanı sıra DVD oynatıcılar, VCR'ler veya kameralar gibi AV giriş cihazları da
LCD Ekrana bağlanabilir. AV giriş aygıtlarının bağlanmasıyla ilgili daha ayrıntılı bilgi için LCD
Ekranınızı Ayarlama bölümündeki içeriğe bakın.

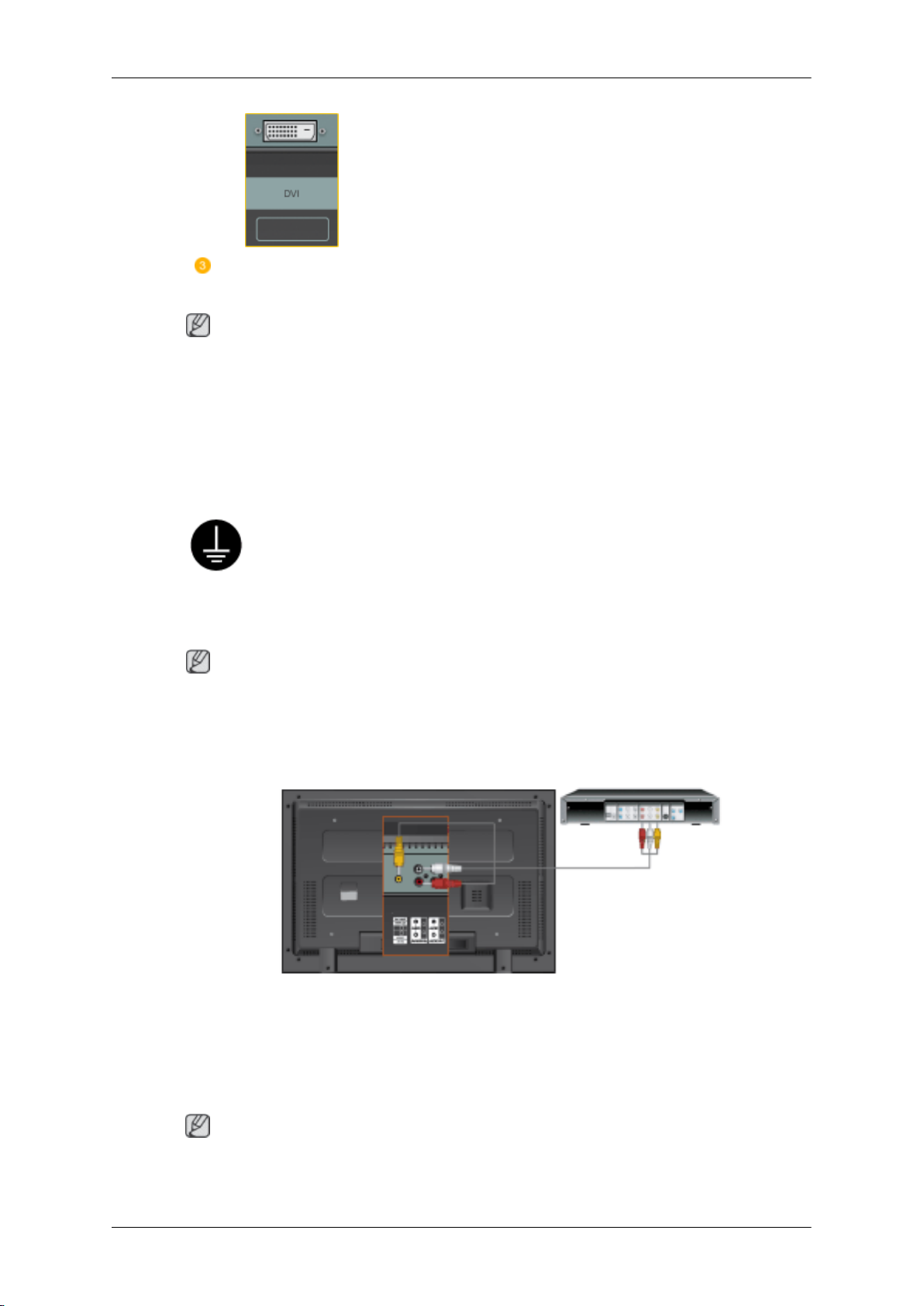

AV Cihazları Bağlama

1. DVD, VCR (DVD / DTV Set Üstü Kutusu) bağlantı noktasını, LCD Ekranınızın [R-AUDIO­L] bağlantı noktasına bağlayın.

2. Sonra, DVD, VCR veya Video Kameraları içine DVD diski veya kaset koyarak başlatın.

3. SOURCE seçeneğini kullanarak AV öğesini seçin.

Not

LCD Ekranında DVD, VCR veya Video kamera gibi AV giriş cihazlarını bağlamak için AV
bağlantı noktaları vardır. LCD Ekranı açık olduğu sürece AV sinyalleri alabilirsiniz.

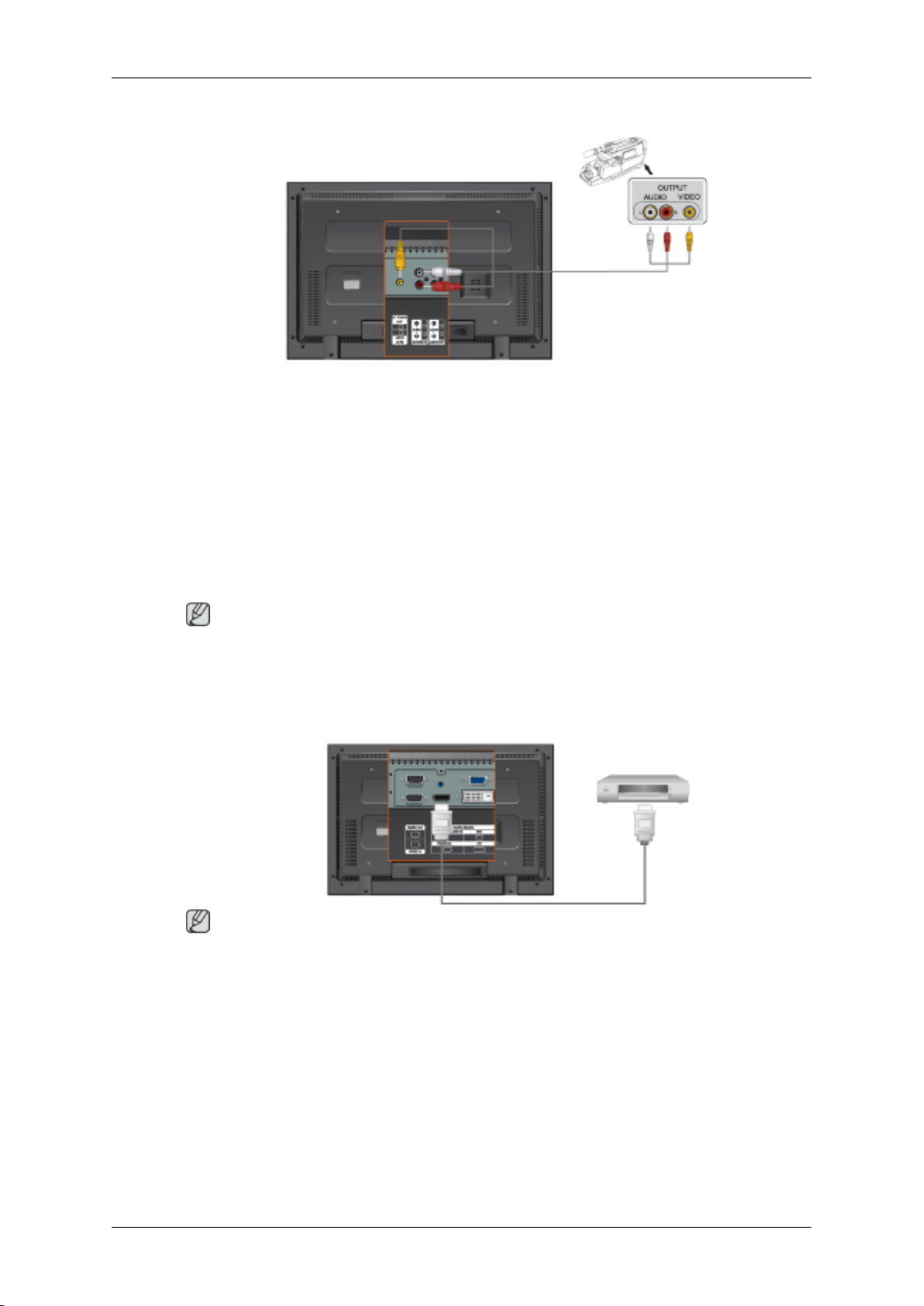

Video Kameraya Bağlama

1. Video kameranın AV çıkış jaklarını bulun. Genellikle video kameranın yan ya da arka
tarafında bulunurlar. Video kameranın arkasındaki AUDIO OUTPUT jakları ile LCD Ek­randaki AV AUDIO IN [L-AUDIO-R] jakına ses kablolarını takın.

2. Video kameranın VIDEO OUTPUT jakı ile LCD Ekranın üzerindeki AV IN [VIDEO] jakına
bir video kablosu takın

Bağlantılar

3. LCD Ekranın ön tarafındaki ya da uzaktan kumandadaki Source düğmesini kullanarak
Kamera bağlantısı için AV tuşunu seçin.

4. Ardından kaset takılı halde Video kamerayı çalıştırın.

Not

Burada gösterilen audio-video kablolar genellikle Video kamera ile birlikte verilir. (Birlikte
verilmediyse, bölgenizdeki elektronik ürün mağazalarında bulabilirsiniz.) Video kameranız
stereo ses veriyorsa, iki ayrı kablo bağlamanız gerekir.

HDMI Kablosuyla Bağlantı

Not

• Dijital DVD'ler gibi giriş cihazları, HDMI kablosu kullanılarak LCD Ekranın HDMI termina-

line bağlanır.

• Bir bilgisayarı HDMI terminaline bağlayamazsınız.

Bağlantılar

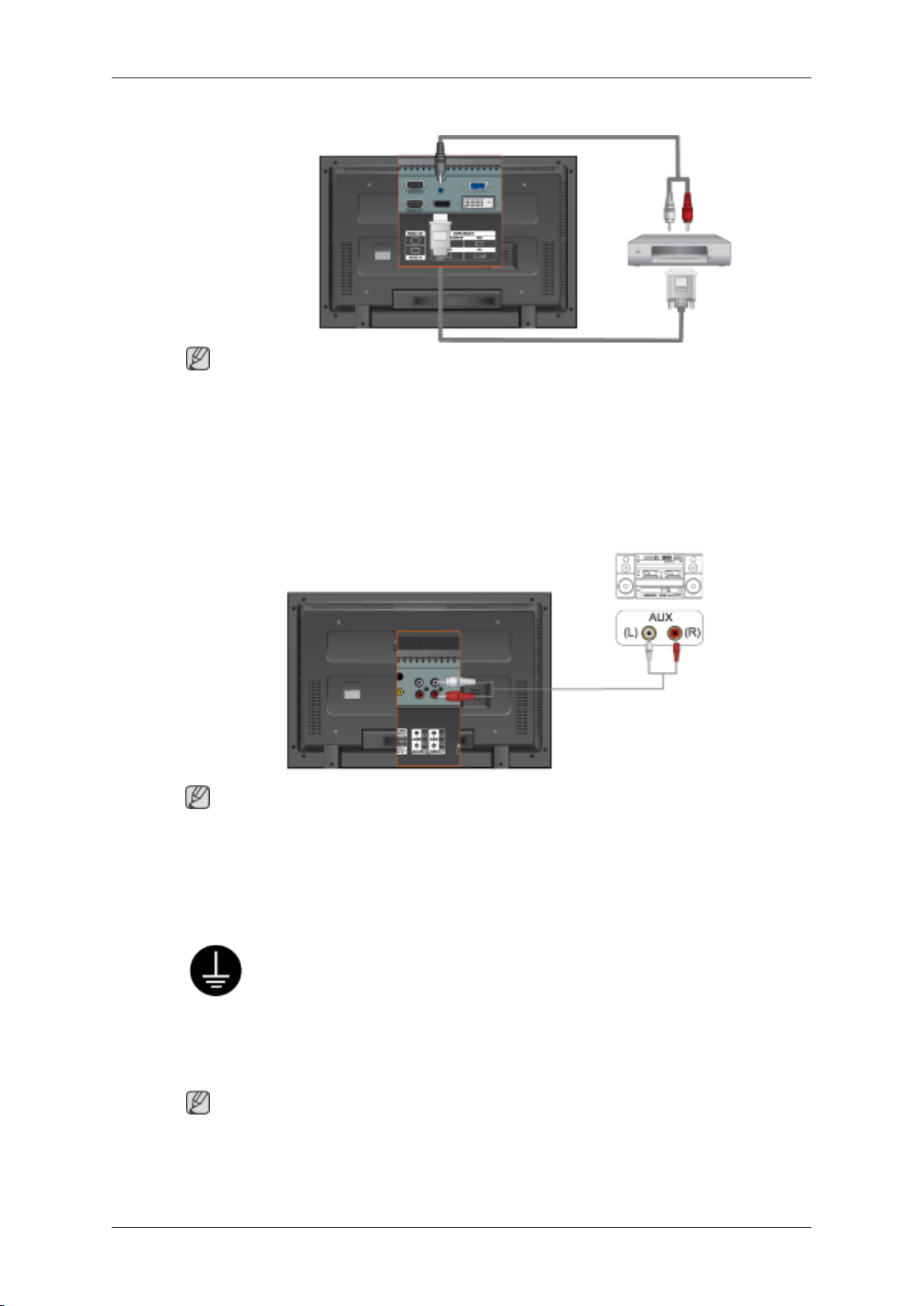

DVI - HDMI Kablosu Kullanarak Bağlama

Not

• Dijital çıkış aygıtının DVI çıkışı terminalini DVI - HDMI kablosu kullanarak LCD Ekranın

HDMI terminaline bağlayın

• RCA'nın kırmızı ve beyaz jaklarını stereo (bilgisayar için) kablo ile dijital çıkış aygıtının

aynı renkli ses çıkış terminallerine bağlayın ve diğer jakı LCD Ekranın DVI / PC / HDMI
AUDIO IN terminaline bağlayın.

Audio Sistemine Bağlama

Not

• LCD Ekranı üzerinden AUX L, SES SİSTEMİ üzerindeki R jakları ve AUDIO OUT [L-

AUDIO-R] arasındaki ses kablosu setini bağlayın.

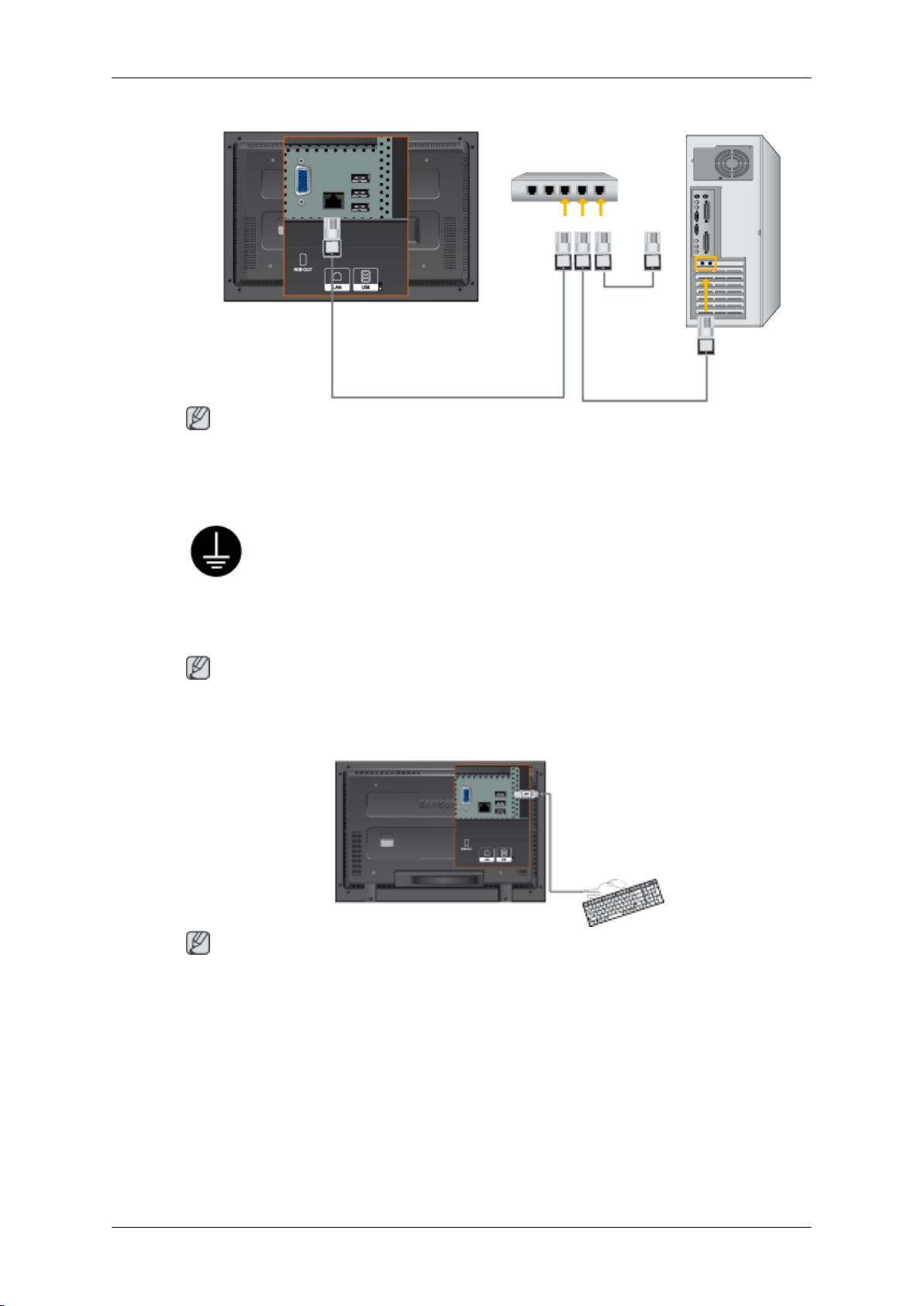

LAN Kablosunu Bağlama

Topraklanmış Bir Güç Kablosu Kullanarak

• Arıza olması durumunda topraklama ucu elektrik çarpmasına yol aça­bilir. Prize takmadan önce topraklama bağlantısını doğru yaptığınızdan
emin olun. Topraklama bağlantısını sökmeden fişi prizden çıkardığın­ızdan emin olun.

Not

Bilgisayarınızın yanı sıra DVD oynatıcılar, VCR'ler veya kameralar gibi AV giriş cihazları da
LCD Ekrana bağlanabilir. AV giriş aygıtlarının bağlanmasıyla ilgili daha ayrıntılı bilgi için LCD
Ekranınızı Ayarlama bölümündeki içeriğe bakın.

Not

LAN kablosunu bağlayın.

USB aygıtını takma

Bağlantılar

Topraklanmış Bir Güç Kablosu Kullanarak

• Arıza olması durumunda topraklama ucu elektrik çarpmasına yol aça­bilir. Prize takmadan önce topraklama bağlantısını doğru yaptığınızdan
emin olun. Topraklama bağlantısını sökmeden fişi prizden çıkardığın­ızdan emin olun.

Not

Bilgisayarınızın yanı sıra DVD oynatıcılar, VCR'ler veya kameralar gibi AV giriş cihazları da
LCD Ekrana bağlanabilir. AV giriş aygıtlarının bağlanmasıyla ilgili daha ayrıntılı bilgi için LCD
Ekranınızı Ayarlama bölümündeki içeriğe bakın.

Not

Fare ya da klavye gibi USB aygıtları takabilirsiniz.

Yazılımı Kullanma

Monitör Sürücüsü

Not

İşletim sistemi monitör sürücüsünü istediğinde, bu monitörle birlikte verilen
CD-ROM'u takın. Sürücü yüklemesi işletim sistemlerine göre biraz farklılık
gösterir. İşletim sisteminize uygun talimatları izleyin.

Boş bir disk hazırlayın ve burada gösterilen Internet web sitesinden sürücü
programı dosyasını indirin.
Internet web sitesi:

http://www.samsung.com/ (Tüm Dünyada)

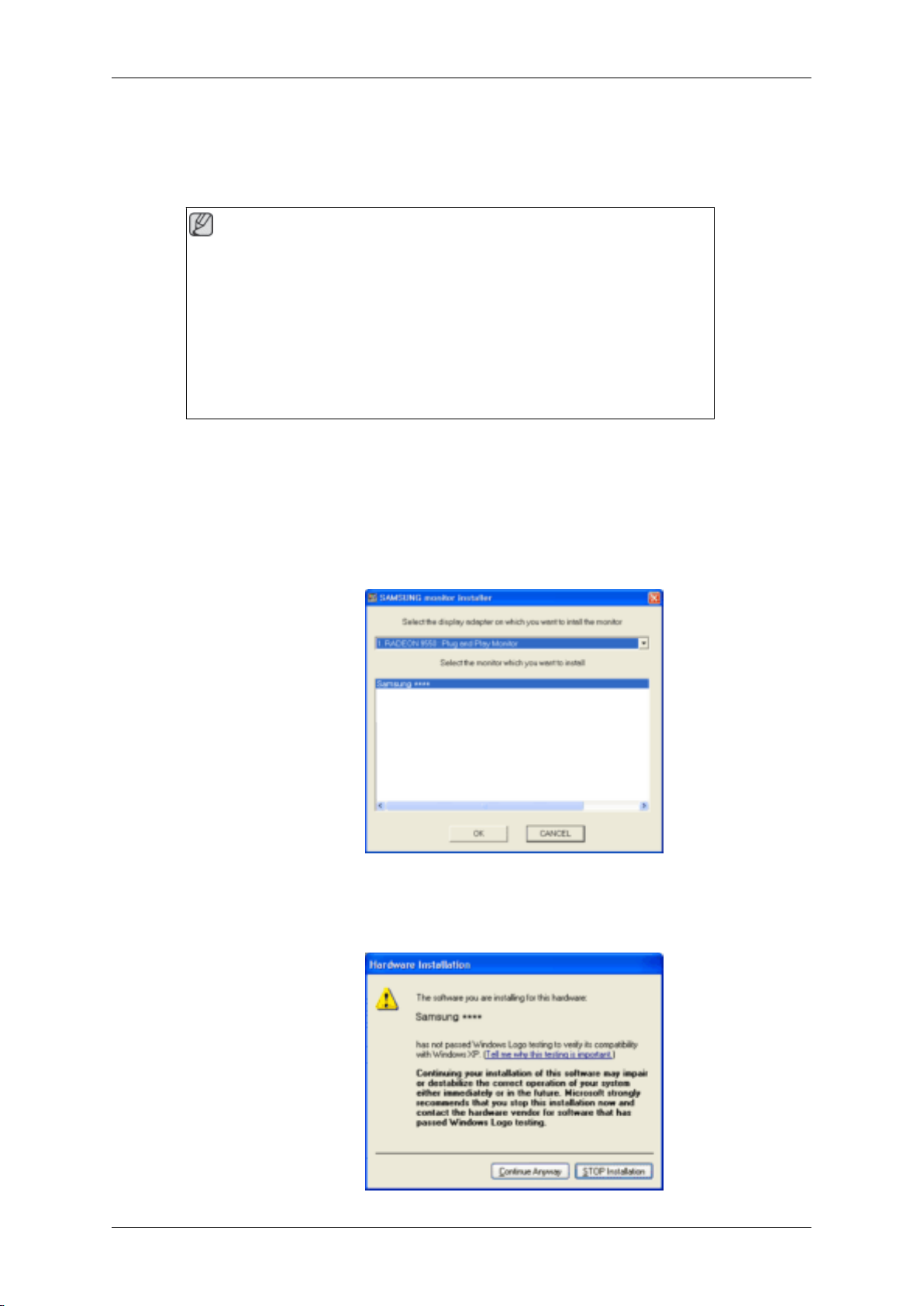

Monitör Sürücüsünü Yükleme (Otomatik)

1. CD'yi CD-ROM sürücüsüne takın.

2. "Windows"u tıklatın.

3. Model listesinden monitörünüzün modelini seçin ve "OK" (Tamam) düğmesini tıklatın.

4. Aşağıdaki ileti penceresini görebiliyorsanız "Continue Anyway" (Devam Et) düğmesini
tıklatın. Ardından "OK" (Tamam) düğmesini tıklatın (Microsoft® Windows® XP/2000 İşle­tim Sistemi).

Yazılımı Kullanma

Not

Bu monitör sürücüsü MS logosu ile sertifikalıdır ve bu yükleme işlemi sisteminize zarar
vermez.

Sertifikalı sürücü, Samsung Monitör giriş sayfasında ilan edilecektir.

http://www.samsung.com/

Monitör Sürücüsünü Yükleme (Manuel)

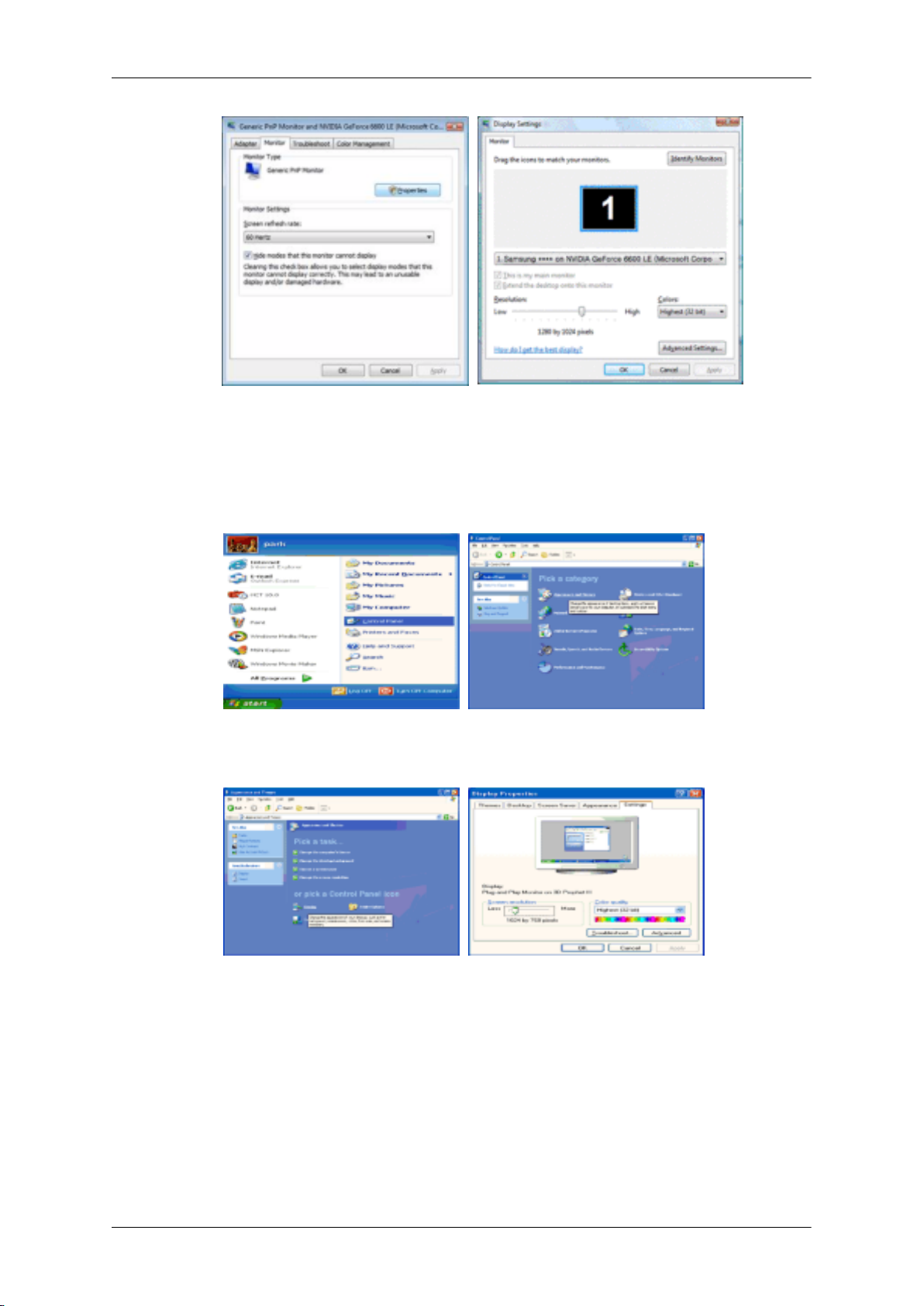

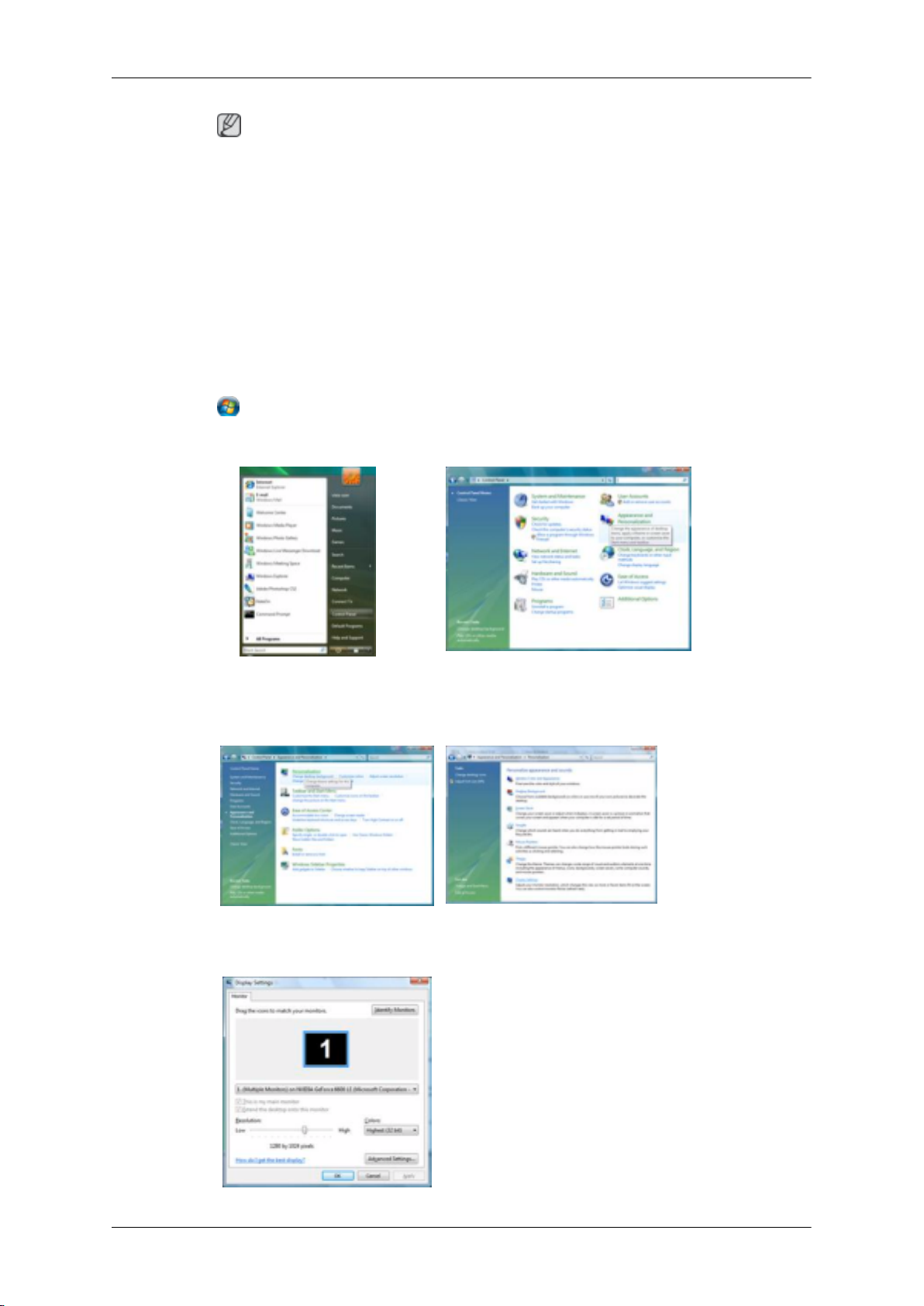

Microsoft® Windows Vista™‚ İşletim Sistemi

1. CD-ROM sürücünüze Kılavuz CD'nizi takın.

2.

3. "Personalization" (Kişiselleştirme) ve sonra "Display Settings" (Görüntü Ayarları) öğesini

Başlat ve "Control Panel" (Denetim Masası) öğesini tıklatın. Sonra, "Appearance and

Personalization" (Görünüm ve Kişiselleştirme) öğesini çift tıklatın.

tıklatın.

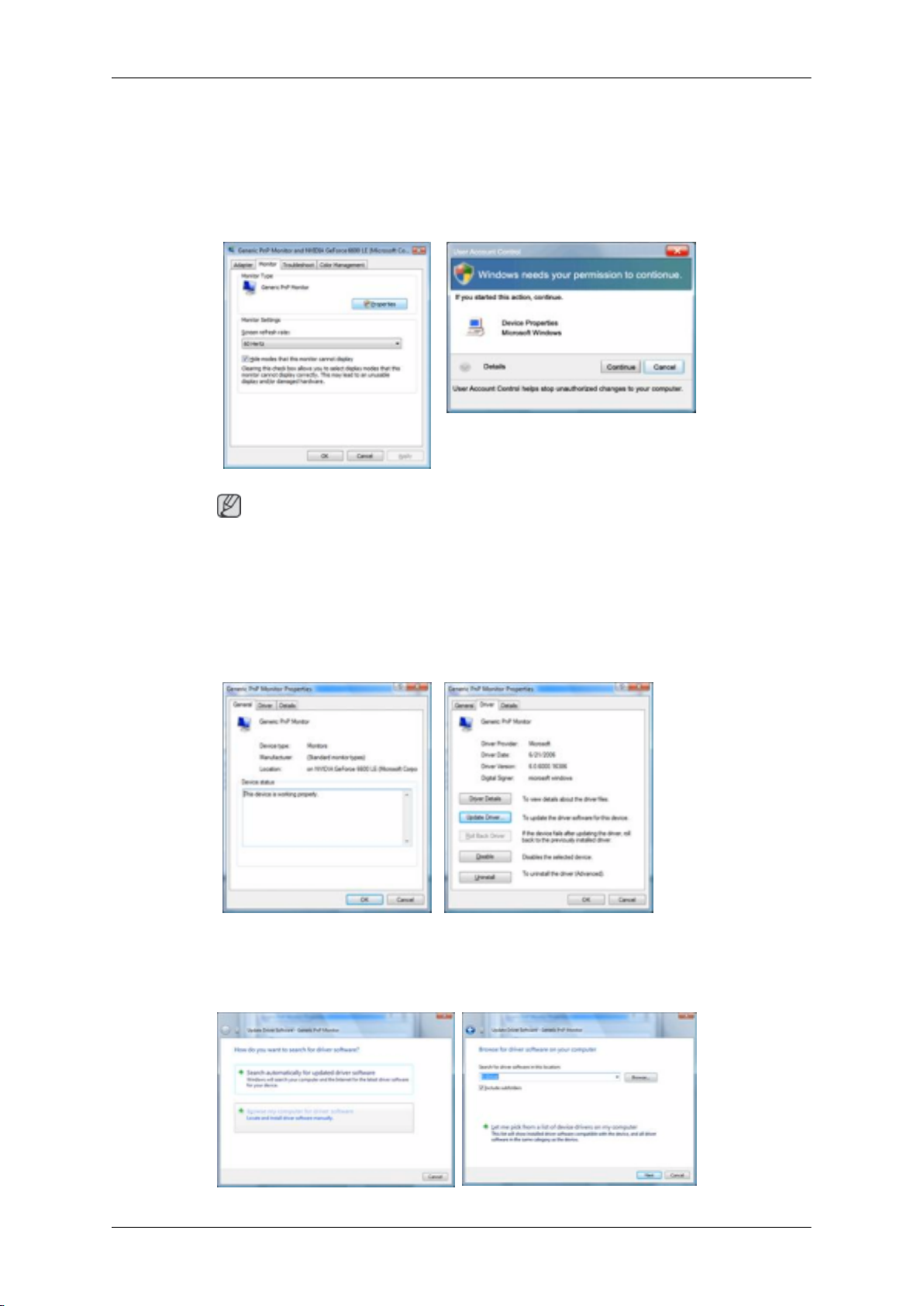

4. "Advanced Settings..." (Gelişmiş Ayarlar…) seçeneğini tıklatın.

Yazılımı Kullanma

5. "Monitor" (Monitör) sekmesinde "Properties" (Özellikler) öğesini tıklatın. "Proper­ties" (Özellikler) düğmesi devre dışı olursa, monitörünüzün yapılandırılması tamamlan­mıştır. Monitör olduğu gibi kullanılabilir.

Aşağıdaki şekilde gösterildiği gibi "Windows needs..." (Windows şunları gerektirmekte­dir…) görüntülenirse, "Continue" (Devam) öğesini tıklatın.

Not

Bu monitör sürücüsü MS logosu ile sertifikalıdır ve bu yükleme işlemi sisteminize zarar
vermez.

Sertifikalı sürücü, Samsung Monitör giriş sayfasında ilan edilecektir.

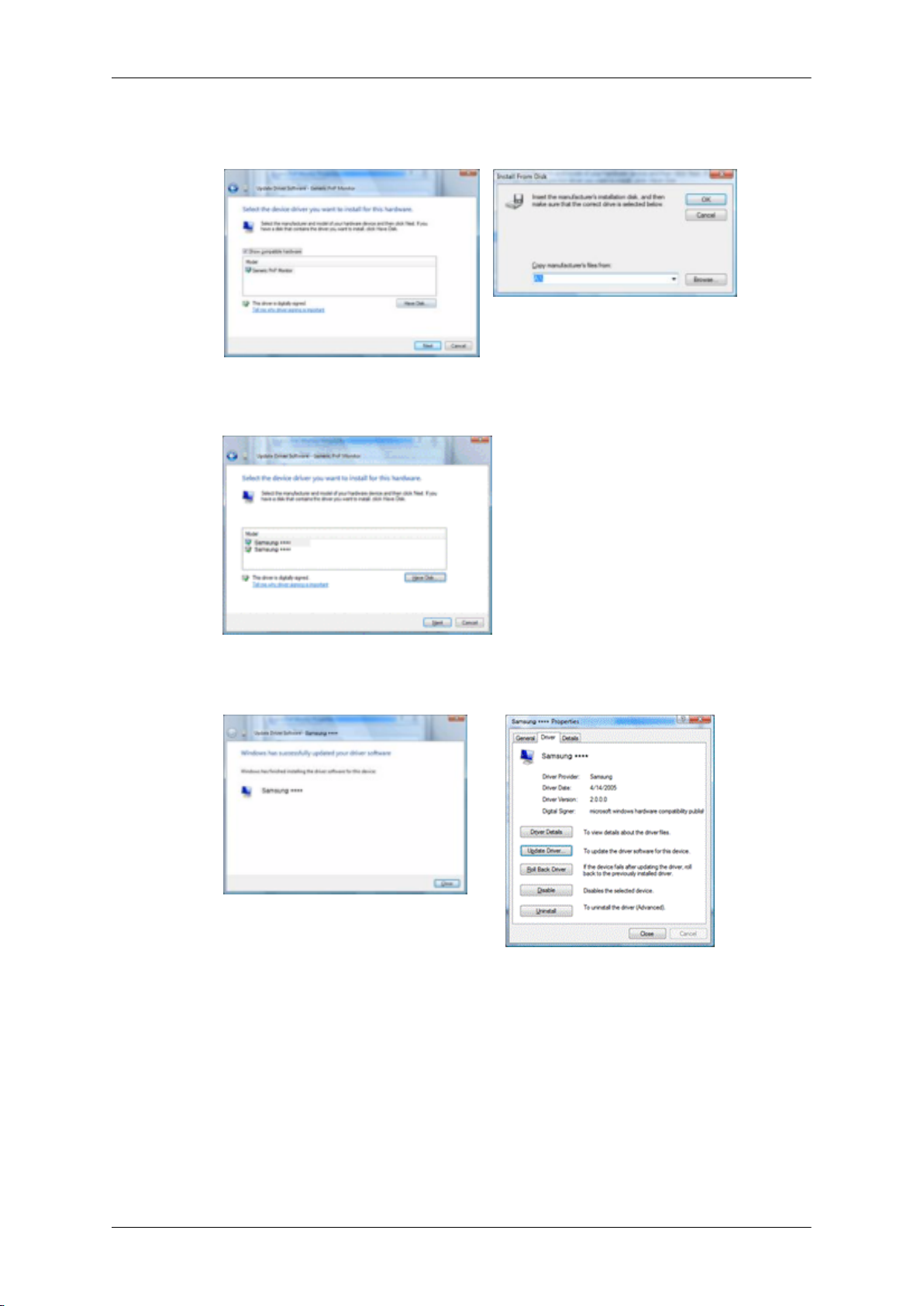

6. "Driver" (Sürücü) sekmesinde "Update Driver..." (Sürücüyü Güncelleştir...) seçeneğini
tıklatın.

7. "Browse my computer for driver software" (Sürücü yazılımı için bilgisayarıma gözat) onay
kutusunu işaretleyin ve "Let me pick from a list of device drivers on my computer" (Bil­gisayarımdaki aygıt sürücüleri listesinden seçmeme izin ver) seçeneğini tıklatın.

Yazılımı Kullanma

8. "Have Disk..." (Disketi Var…) düğmesini tıklatın ve sürücü kurulum dosyasının bulun­duğu klasörü (örneğin, D:\Sürücü) seçin ve "OK" (Tamam) düğmesini tıklatın.

9. Ekrandaki monitör modelleri listesinden monitörünüzle uyuşan modeli seçin ve
"Next" (İleri) düğmesini tıklatın.

10. Sırayla aşağıdaki görüntülenen ekranlarda "Close" (Kapat) → "Close" (Kapat) →
"OK" (Tamam) → "OK" (Tamam) seçeneklerini tıklatın.

Yazılımı Kullanma

Microsoft® Windows® XP İşletim Sistemi

1. CD'yi CD-ROM sürücüsüne takın.

2. "Start" (Başlat) → "Control Panel" (Denetim Masası) seçeneklerini tıklattıktan sonra "Ap-
pearance and Themes" (Görünüm ve Temalar) simgesini tıklatın.

3. "Display" (Görüntü) simgesini tıklattıktan sonra "Settings" (Ayarlar) sekmesini seçin ve
"Advanced..." (Gelişmiş...) seçeneğini tıklatın.

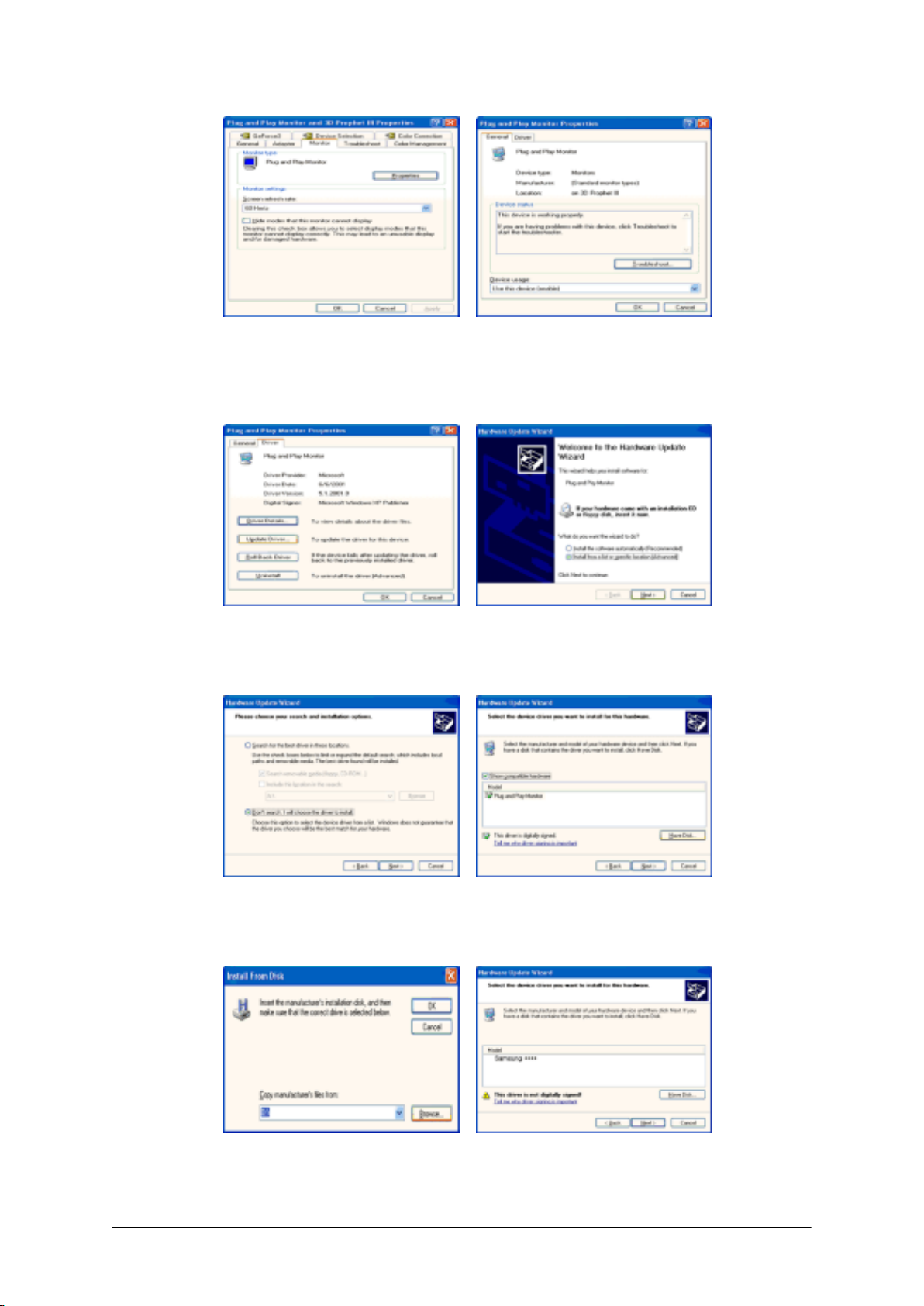

4. "Monitor" (Monitör) sekmesindeki "Properties" (Özellikler) düğmesini tıklatın ve "Driv­er" (Sürücü) sekmesini seçin.

Yazılımı Kullanma

5. "Update Driver..." (Sürücüyü Güncelleştir...) seçeneğini tıklatın ve "Install from a list
or..." (Listeden veya belirli bir konumdan yükle...) seçeneğini belirleyip "Next" (İleri)
düğmesini tıklatın.

6. "Don't search, I will..." (Arama. Yüklenecek sürücüyü ben seçeceğim.) seçeneğini belir­ledikten sonra "Next" (İleri) ve "Have disk" (Disketi Var) seçeneklerini tıklatın.

7. "Browse" (Gözat) düğmesini tıklattıktan sonra A:(D:\Sürücü) seçimini yapın, model lis­tesinden monitörünüzün modelini seçip "Next" (İleri) düğmesini tıklatın.

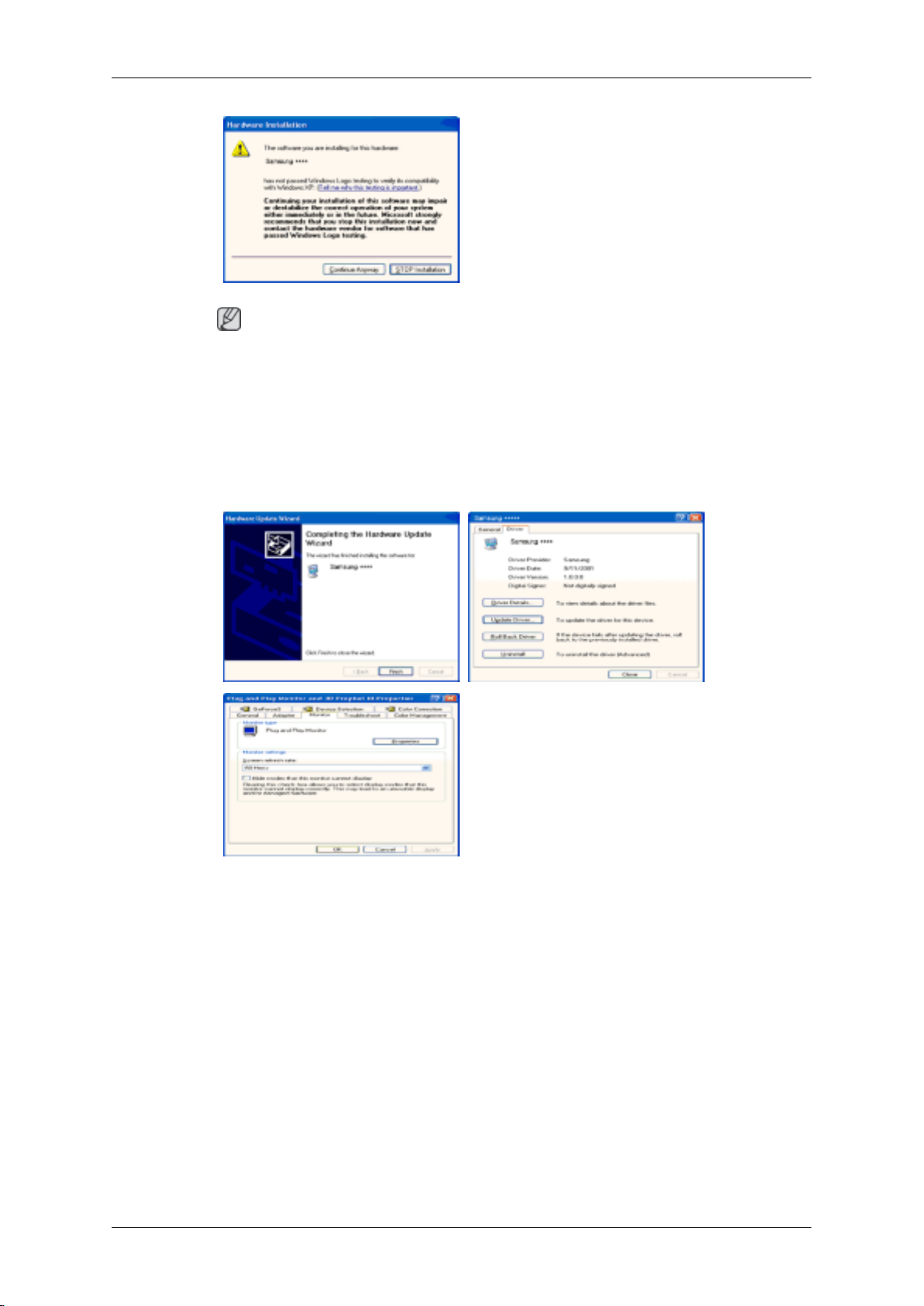

8. Aşağıdaki ileti penceresini görebiliyorsanız "Continue Anyway" (Devam Et) düğmesini
tıklatın. Daha sonra "OK" (Tamam) düğmesini tıklatın.

Yazılımı Kullanma

Not

Bu monitör sürücüsü MS logosu ile sertifikalıdır ve bu yükleme işlemi sisteminize zarar
vermez.

Sertifikalı sürücü, Samsung Monitör giriş sayfasında ilan edilecektir.

http://www.samsung.com/

9. "Close" (Kapat) düğmesini tıklattıktan sonra "OK" (Tamam) düğmesini tıklatın.

10. Monitör sürücüsünün yüklemesi tamamlanır.

Microsoft® Windows® 2000 İşletim Sistemi

Monitörünüzde "Digital Signature Not Found" (Sayısal İmza Bulunamadı) iletisini görürseniz,
aşağıdaki adımları izleyin.

1. "Insert disk" (Disket yerleştir) penceresinde "OK" (Tamam) düğmesini seçin.

2. "File Needed" (Gereken Dosya) penceresinde "Browse" (Gözat) düğmesini tıklatın.

3. A:(D:\Sürücü) seçimini yaptıktan sonra "Open" (Aç) düğmesini ve "OK" (Tamam) düğme­sini tıklatın.

Yükleme

1. Sırayla "Start" (Başlat), "Setting" (Ayarlar), "Control Panel" (Denetim Masası) seçene­klerini tıklatın.

Yazılımı Kullanma

2. "Display" (Görüntü) simgesini çift tıklatın.

3. "Settings" (Ayarlar) sekmesini seçin ve "Advanced Properties" (Gelişmiş Özellikler)
düğmesini tıklatın.

4. "Monitor" (Monitör) seçeneğini belirleyin.

Durum 1: "Properties" (Özellikler) düğmesi etkin değilse, monitörünüz düzgün bir şekilde
yapılandırılmış demektir. Lütfen yükleme işlemini durdurun

Durum 2: "Properties" (Özellikler) düğmesi etkinse, "Properties" (Özellikler) düğmesini
tıklatın ve aşağıdaki adımları izleyin.

5. "Driver" (Sürücü) seçeneğini tıklatın, "Update Driver..." (Sürücüyü Güncelleştir...) se­çeneğini ve sonra da "Next" (İleri) düğmesini tıklatın.

6. "Display a list of the known drivers for this device so that I can choose a specific driv­er" (İçerisinden seçim yapabilmem için bu aygıtla ilgili tüm bilinen sürücülerin bir listesini
göster) seçeneğini belirleyip "Next" (İleri) ve "Have Disk" (Disketi Var) seçeneklerini tı­klatın.

7. "Browse" (Gözat) düğmesini tıklatıp A:(D:\Sürücü) sürücüsünü seçin.

8. "Open" (Aç) düğmesini ve sonra da "OK" (Tamam) düğmesini tıklatın.

9. Monitörünüzün modelini seçin ve "Next" (İleri) düğmesini ve sonra tekrar "Next" (İleri)
düğmesini tıklatın.

10. "Finish" (Son) düğmesini ve sonra da "Close" (Kapat) düğmesini tıklatın.

"Digital Signature Not Found" (Sayısal İmza Bulunamadı) penceresini görebiliyorsanız,
"Yes" (Evet) düğmesini tıklatın. "Finish" (Son) düğmesini ve sonra da "Close" (Kapat)
düğmesini tıklatın.

Microsoft® Windows® Millennium İşletim Sistemi

1. Sırayla "Start" (Başlat), "Setting" (Ayarlar), "Control Panel" (Denetim Masası) seçene­klerini tıklatın.

2. "Display" (Görüntü) simgesini çift tıklatın.

3. "Settings" (Ayarlar) sekmesini seçin ve "Advanced Properties" (Gelişmiş Özellikler)
düğmesini tıklatın.

4. "Monitor" (Monitör) sekmesini seçin.

5. "Monitor Type" (Monitör Türü) alanında "Change" (Değiştir) düğmesini tıklatın.

6. "Specify the location of the driver" (Sürücü konumunu belirtmek) seçeneğini belirleyin.

7. "Display a list of all the driver in a specific location..." (Belirtilen konumdaki bütün sürü­cülerin bir listesini görüntüle...) seçeneğini belirleyip "Next" (İleri) düğmesini tıklatın.

8. "Have Disk" (Disketi Var) düğmesini tıklatın.

9. A:\(D:\sürücü) sürücüsünü seçin ve "OK" (Tamam) düğmesini tıklatın.

10. "Show all devices" (Tüm aygıtları göster) seçeneğini belirleyin, bilgisayarınıza bağla­dığınız monitöre karşılık gelen monitörü seçin ve "OK" (Tamam) düğmesini tıklatın.

Yazılımı Kullanma

11. Görüntü Özellikleri iletişim kutusunu kapatıncaya kadar, "Close" (Kapat) ve "OK" (Tam­am) düğmelerini seçmeye devam edin.

Microsoft® Windows® NT İşletim Sistemi

1. Sırayla "Start" (Başlat), "Settings" (Ayarlar), "Control Panel" (Denetim Masası) seçene­klerini tıklattıktan sonra "Display" (Görüntü) simgesini çift tıklatın.

2. Görüntü Kayıt Bilgileri penceresinde, Ayarlar sekmesini tıklattıktan sonra "All Display
Modes" (Tüm Görüntü Modları) seçeneğini tıklatın.

3. Kullanmak istediğiniz modu seçin (Çözünürlük, Renk sayısı ve Dikey frekans) ve
"OK" (Tamam) düğmesini tıklatın.

4. "Test"i tıklattıktan sonra ekran normal çalışıyorsa "Apply" (Uygula) düğmesini tıklatın.
Ekran normal değilse, başka bir moda geçin (daha düşük çözünürlük, renk veya frekans
gibi).

Not

Tüm Görüntü Modları altında hiç Mod yoksa, kullanım kılavuzundaki Önceden Ayarlı Za­manlama Modları konusuna bakarak çözünürlük düzeyini ve dikey frekans değerini seçin.

Linux İşletim Sistemi

X-Window uygulamasını çalıştırmak için bir sistem ayar dosyası türü olan X86Config dosya­sını yapmalısınız.

1. X86Config dosyasını yürüttükten sonraki birinci ve ikinci ekranlarda "Enter" (Giriş)
düğmesine basın.

2. Üçüncü ekran farenizi ayarlamanız içindir.

3. Bilgisayarınız için bir fare ayarlayın.

4. Sonraki ekran klavye seçimi içindir.

5. Bilgisayarınız için bir Klavye ayarlayın.

6. Sonraki ekran monitörünüzü ayarlamanız içindir.

7. Önce, monitörünüz için bir yatay frekans ayarlayın. (Frekansı doğrudan girebilirsiniz.)

8. Monitörünüz için dikey frekans ayarlayın. (Frekansı doğrudan girebilirsiniz.)

9. Monitörünüzün model adını girin. Bu bilgiler X-Window uygulamasının yürütülmesini et­kilemez.

10. Monitörünüzün kurulumunu bitirdiniz. Diğer gerekli donanımı ayarladıktan sonra X-Win­dow uygulamasını yürütün.

IRTOUCH

IRTouch Screen Control Panel

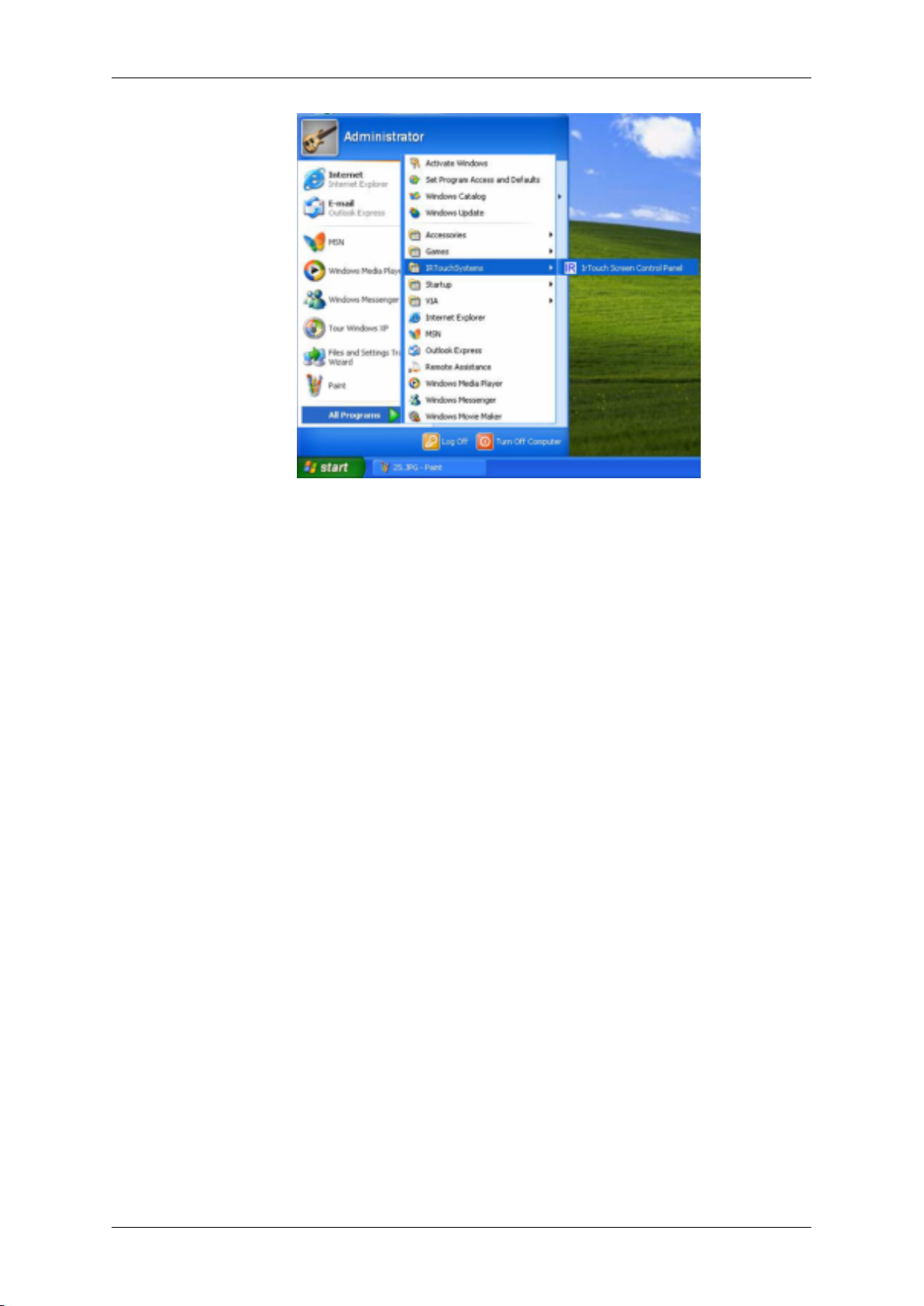

Double click the mark on the tabletop (as the following indication), or follow "Start" -> "All
programs" -> "IRTouchSystems", and then click "IR TouchScreen Control Panel" and go to
the Control Panel of the touchscreen as following.

General Control Panel menu

Yazılımı Kullanma

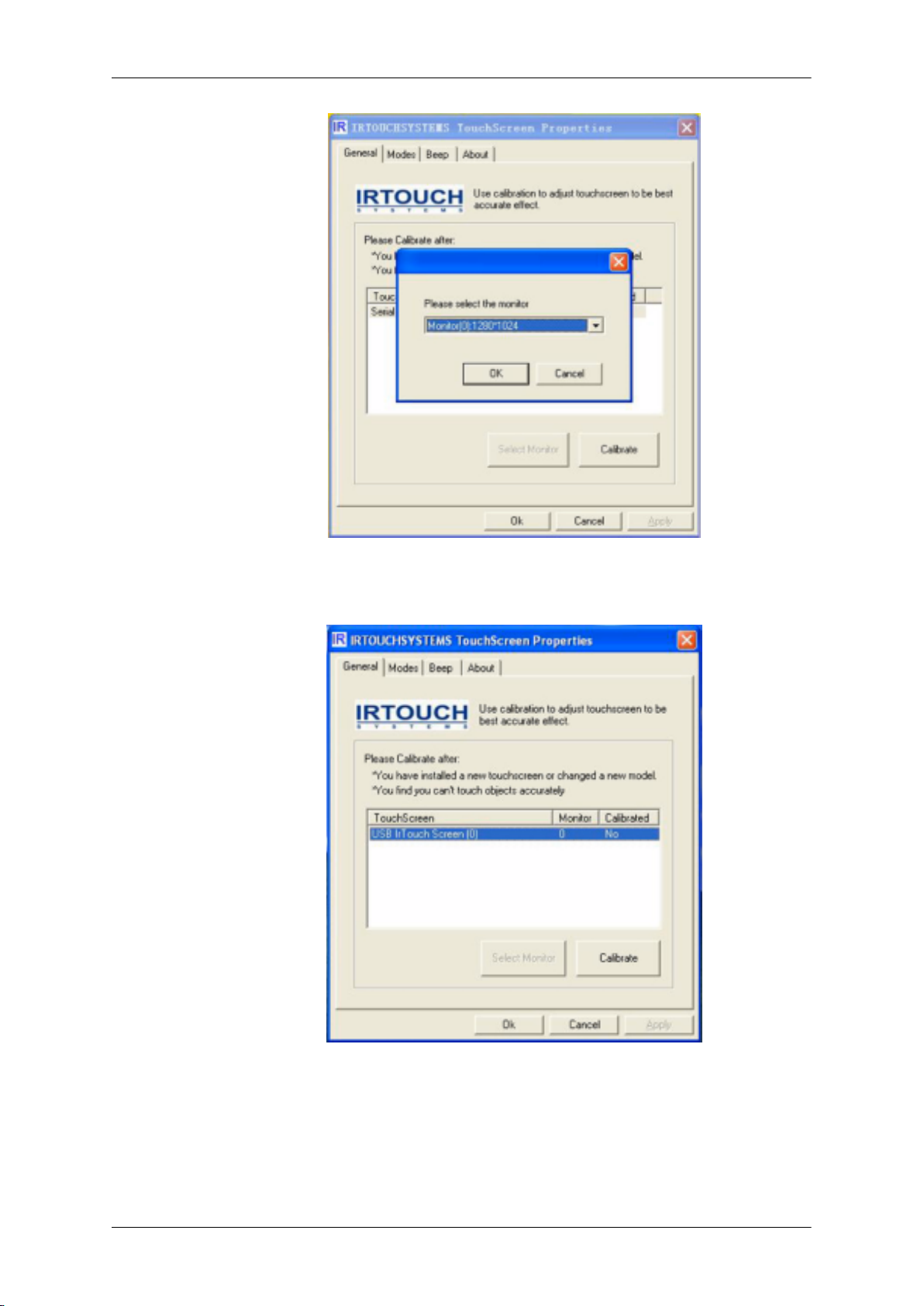

1. The control panel provides adjustment and configuration with USB and IR touchscreen
of serial port and supports compatibility of multi-touchscreens at the same PC. This win­dow shows the basic information of the touchscreen and calibration. If several
touchscreens are mounted on the PC and status is set "multi-screens display", user may
use the button [Select Monitor] and must choose monitor related to each touchscreen
before calibration, otherwise the touchscreen won't work. The setting of multi­touchscreens at the same PC comprising of Steps: the butt mark will appear on the center
of each monitor screen in master slave sequence operated by program after user clicks
"Select Monitor". If does so, use may click the center of the butt mark so as to acknowl­edge the mounted-touchscreen. If there is no information of touchscreen on the monitor,
user is required to press "Esc" or wait for 15 seconds, then program will pass the current
the setting of touchscreen and continue automatically the next one; Double click the
setting of touchscreen in the list. User may select the monitor related to each IR
touchscreen and click "OK" representing the save and exit after the select-dialog box
pops up. Finishing the above operations, program will show the number of monitor rel­evant to each touchscreen in the list of "Monitor".

Yazılımı Kullanma

2. Select the touchscreen you want in the list and Click [Calibrate]. After calibration, the
item "Calibrated" will show "Yes".

Calibration compromising of steps: select a touchscreen in the information list, then click
"calibrate" button when the calibration window shows up. Calibration is done by clicking on
4 calibration points so that user only clicks the center of the bull's-eye in sequence. If failing
to hit the bull's eye, user may move the pointer or fingers to the center of it again and lift based
on the utilization of Click on Release when calibration. Press 'Esc" button to exit calibration.
After calibration the "recalibrate", "OK", "cancel" buttons will show up. "ReCalibrate" means
recalibration; "OK" means saving and exit; "Cancel" means exit without saving.

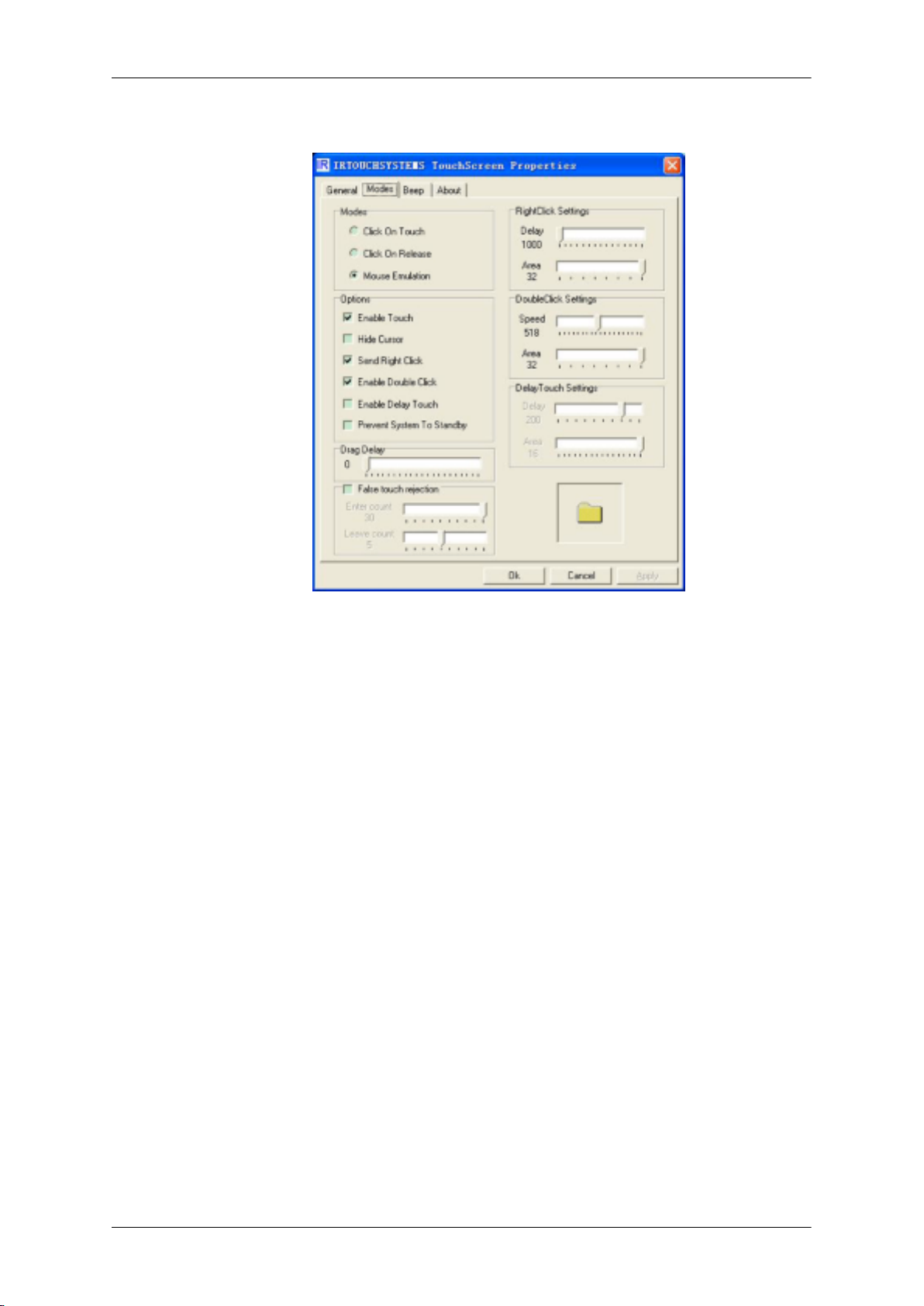

Modes Setting

Yazılımı Kullanma

1. Click on touch

Mouse single click event happens immediately at the point when the finger contact the
touchscreen, not for dragging objects. In this mode the touchscreen responds fastest,
it's usually used for big button applications.

2. Click on Release

Mouse click event happens at the point where the finger leaves touchscreen; in this mode
the finger moving position is followed by eyes and precisely controlled, therefore it's
suitable for small buttons or hyperlink of web pages, such as POS, WEB applications.

3. Mouse Emulation

This is the default mode. Full emulation of mouse functions including left-button click,
moving, lifting, and dragging; if writing, drawing, or dragging map are required, this mode
is well suitable to the above application.

4. Enable Touch

Enable(default)/disable touchscreen;

5. Hide Cursor

Hide cursor without closedown of the mouse function; because Mouse cursor is not used
in some applications but always is applied to such filed as big button, playing animation,
or children education in "Click On Touch" mode.

6. Send Right Click

To enable right-click function(default). Click and press on any area on the screen for two
seconds, the right-click pop-up menu will show up. Right-click is only available in Mouse
Emulation mode. User may adjust the number of “delay” in “Right Click Settings” if finding

Yazılımı Kullanma

the pop-up time is either fast or slow. Notice: the higher the value, the slower the pop­up time. "Delay" unit is "millisecond". The "area" is used for adjusting the jitter-range of
the touch surface within limit of error (unit: pixel). The higher the value, the wider the
jitter-range. Right Click menu will pop up so long as the finger contacts the screen for a
while within the range.

7. Enable Double Click

Same as the function of Mouse Double Click. Double click on the same setting area of
objects in a short time. The "Double Click Settings" property can be set so as to get the
best performance on Double Click. "Speed" unit is "millisecond". The higher the value,
the longer the effective time interval between the double clicks raising the function of
Double Click. "Area" is used for either amplifying or reducing the Double Click area. The
higher the value (unit: pixel), the more sensitive the response of Double Click. Double­click should be utilized in the applications such as "Click on touch", "Click on Release",
"Mouse Emulation".

8. Enable Delay Touch

After this function is enabled, high speed touch or scratch on the screen becomes inef­fective. It is the very effective for touch to maintain steadily for a time in specified area.
This function is for banking and industrial control applications, such as ATM, Switches
of industrial equipment and used in both Click on touch and Click on Release modes.
The "Delay Touch Setting" properties can be set selectively. The higher the value
(unit:millisecond), the longer the touch-delay time; "area" is utilized to regulate the ef­fective area in which finger maintains on the touch plane. The higher the value (unit:
pixel), the wider the effective area.

9. Prevent System to Standby

Unable (default); this function may prevent System from Standby. When the IR
touchscreen is provided with serial ports as a simple output device, the function may
enable recovery out of the state of automatic system standby.

10. Drag Delay

The function show the amount of millisecond "Drag Delay" will take to be enabled after
you click that. Drag Delay may be adjusted to the correct value if the object can not be
precisely selected or if jitter happens to cursor when you touch. The unit is millisecond.

11. False touch rejection

The snow and rain drop will be mistakenly a single touch. So the function of "False touch
rejection" may be selected in driver to avoid the above error without the normal manip­ulation. The function of "Enable Delay Touch" will do the work to prevent the false touch.
Instructions see Attachment : Setting of touchscreen in strong light, rain and snow con­dition.

Serial port Settings

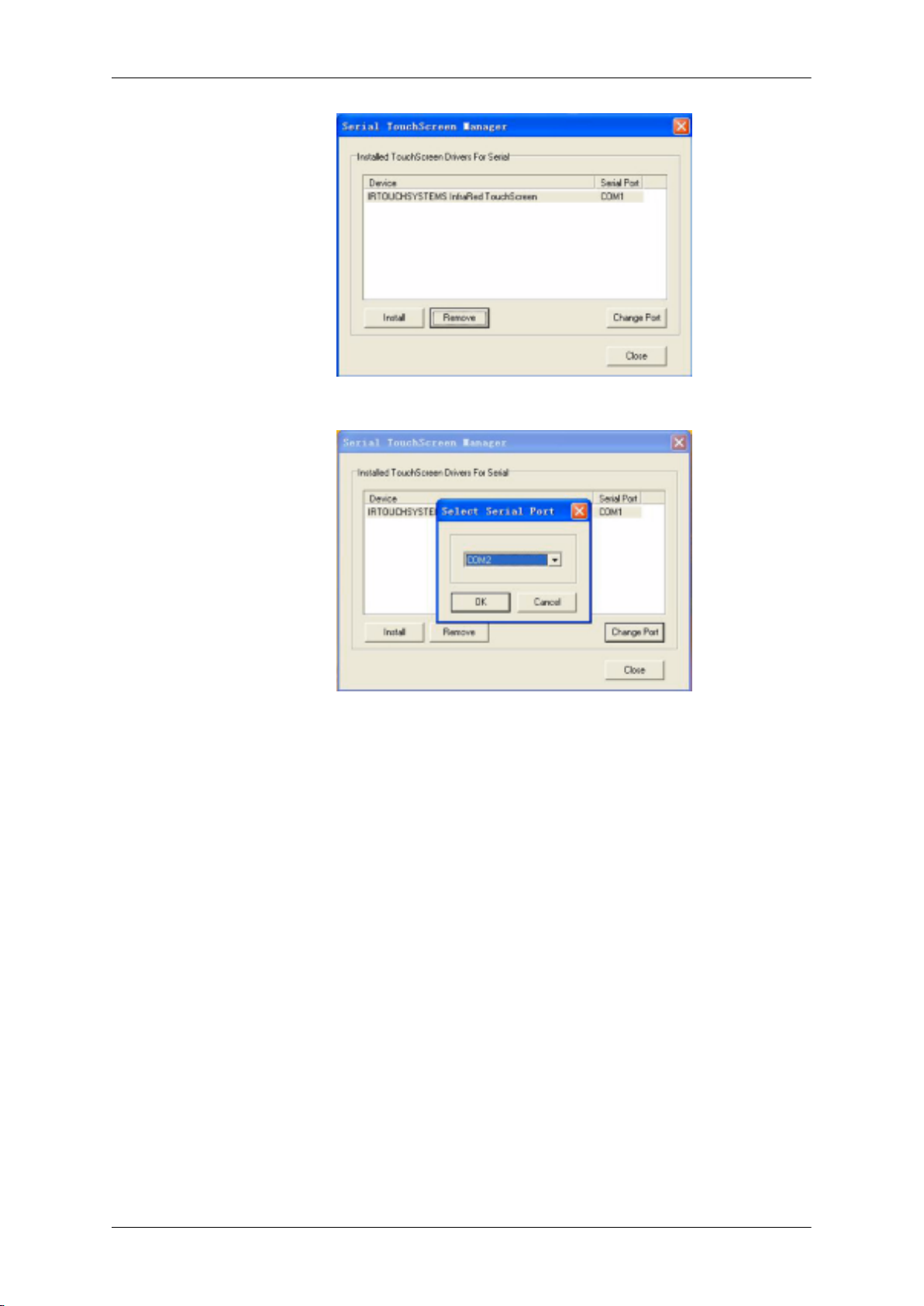

1. Installation of the driver of serial port finished, choose "start" - "All Programs" - "IR­TOUCHSYSTEMS" - "Serial Port Settings". In the list show both the name of IR touch
device installed and the number of the serial ports. You may choose [Install] when some
serial ports are available or choose [Remove] to uninstall the driver if you don't want to
use the touchscreen.

Yazılımı Kullanma

2. Click [Change Port] to set and change setting of the selected Serial Port.

Attachment

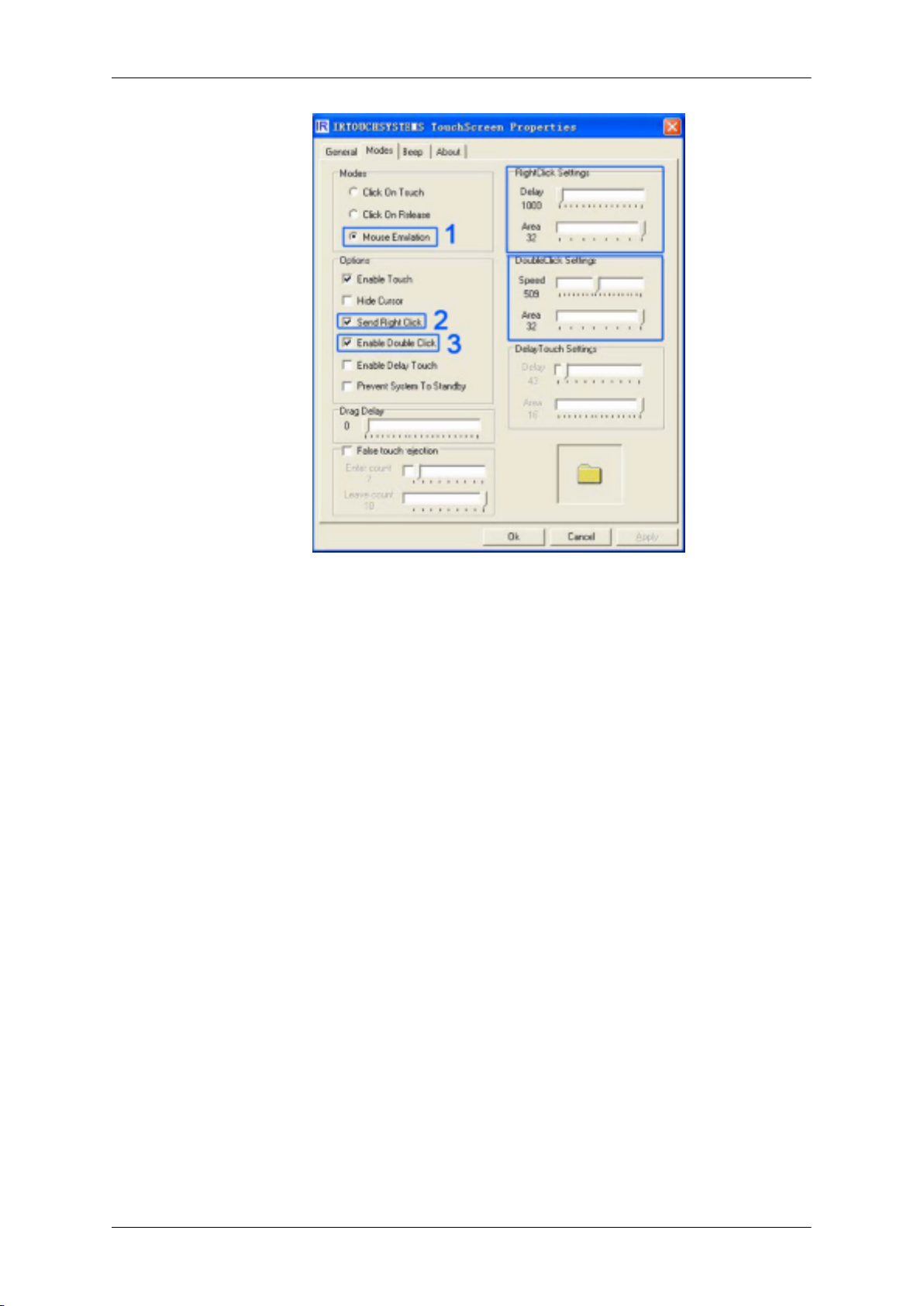

The general setting of touchscreen

Select "Mouse Emulation" mode, then choose "Enable Touch" Send Right ClickEnable Dou­bleClick. In general functions of Enable Delay Touch and False touch rejection may not
selected to avoidslowing the touch response. It is proved null if you quickly click or drag the
touch point.

Yazılımı Kullanma

Installment

1. Send Right Click : To enable right-click function (default). Click and press on any area
on the screen for two second, the right-click menu will pop-up. Right-click is only available
in Mouse Emulation mode. The “Delay” value is 1000(1second); The “Area” value is set
to 32px at optimum.

2. Enable Double Click : Same as the function of Mouse Double Click. Double click on the
same setting area of objects in a short time may open up the object. "Speed" unit is at
500 to 550. "Area" unit is 32px.

3. Drag Delay : The function show the amount of millisecond "Drag Delay" will take to be
enabled after you click that. Drag Delay may be adjuste d to the correct value if theobject
can not be precisely selected or if jitter happens to cursor when you touch. The unit is
millisecond.

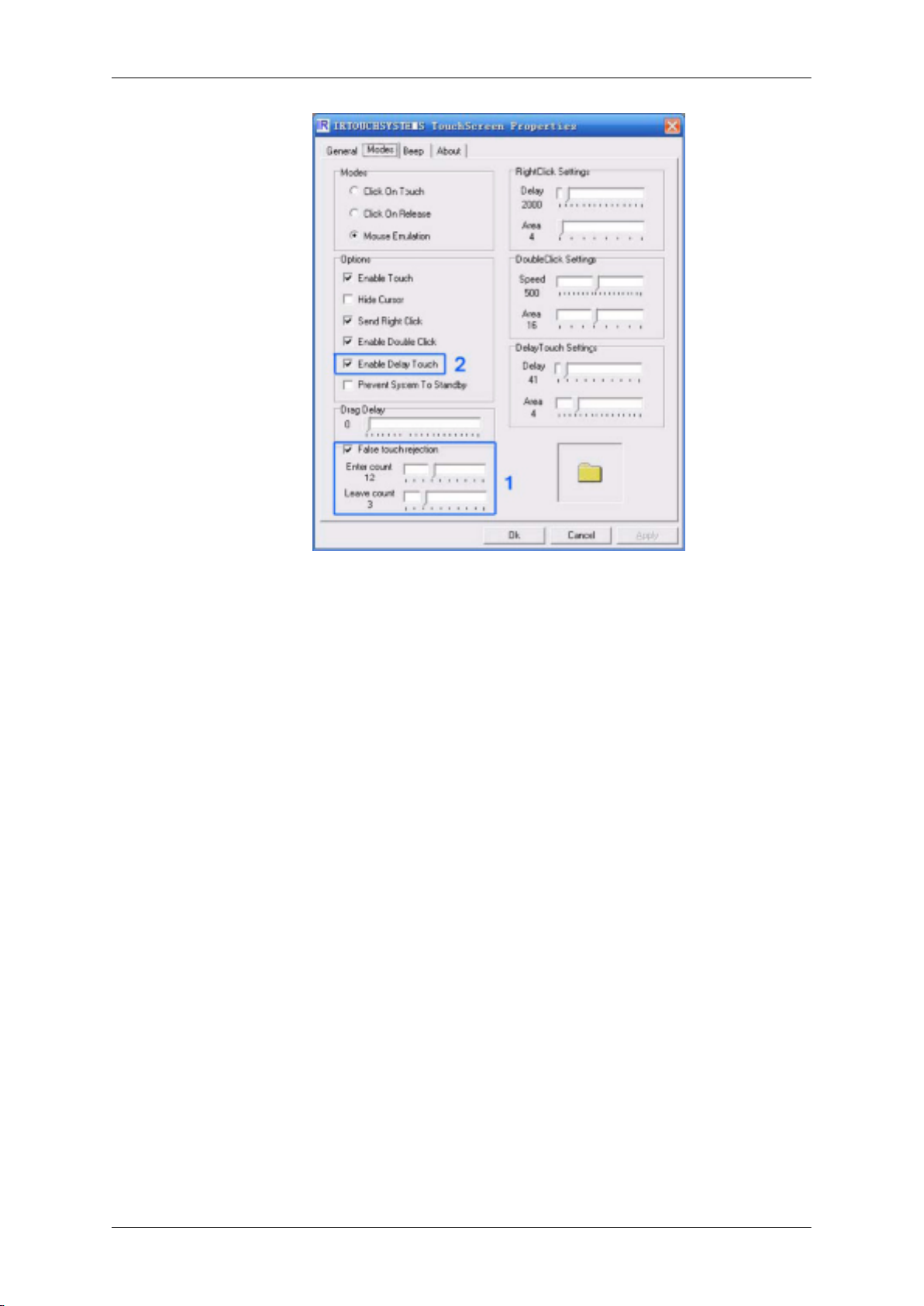

Setting of touchscreen in strong light, rain and snow condition

The snow and rain drop will be mistakenly a single touch. So the function of “False touch
rejection” maybe selected in driver to avoid the above error without the normal manipulation.
The function of “EnableDelay Touch” will do the work to prevent the false touch.

Yazılımı Kullanma

Specification

1. Each value should be gradually set in "Delay Touch Settings" after fulfillment of "Enable
Delay Touch". "Delay" is set to 40 and "Area" to 16.

2. Enter count : It means how many times you click to approach the setting value within 3
seconds. Then driver will install the function of "False touch rejection" where quick click
or scratch will be considered void except the touch point on the active area for quite a
while.

3. Leave count : "False touch rejection" is no longer effective when the click times within 5
seconds is less than the setting number.

Giriş

Çoklu Ekran Kontrolü (MDC), çeşitli ekranların kolayca ve aynı anda bir bilgisayar üzerinde çalıştırılmasını sağlayan
bir uygulamadır. Bilgisayar ve ekran arasındaki iletişim için bir seri iletişim standardı olan RS-232C kullanılır. Bu
nedenle bilgisayarın seri bağlantı noktası ile ekranın seri bağlantı noktası arasına bir seri kablo takılmalıdır.

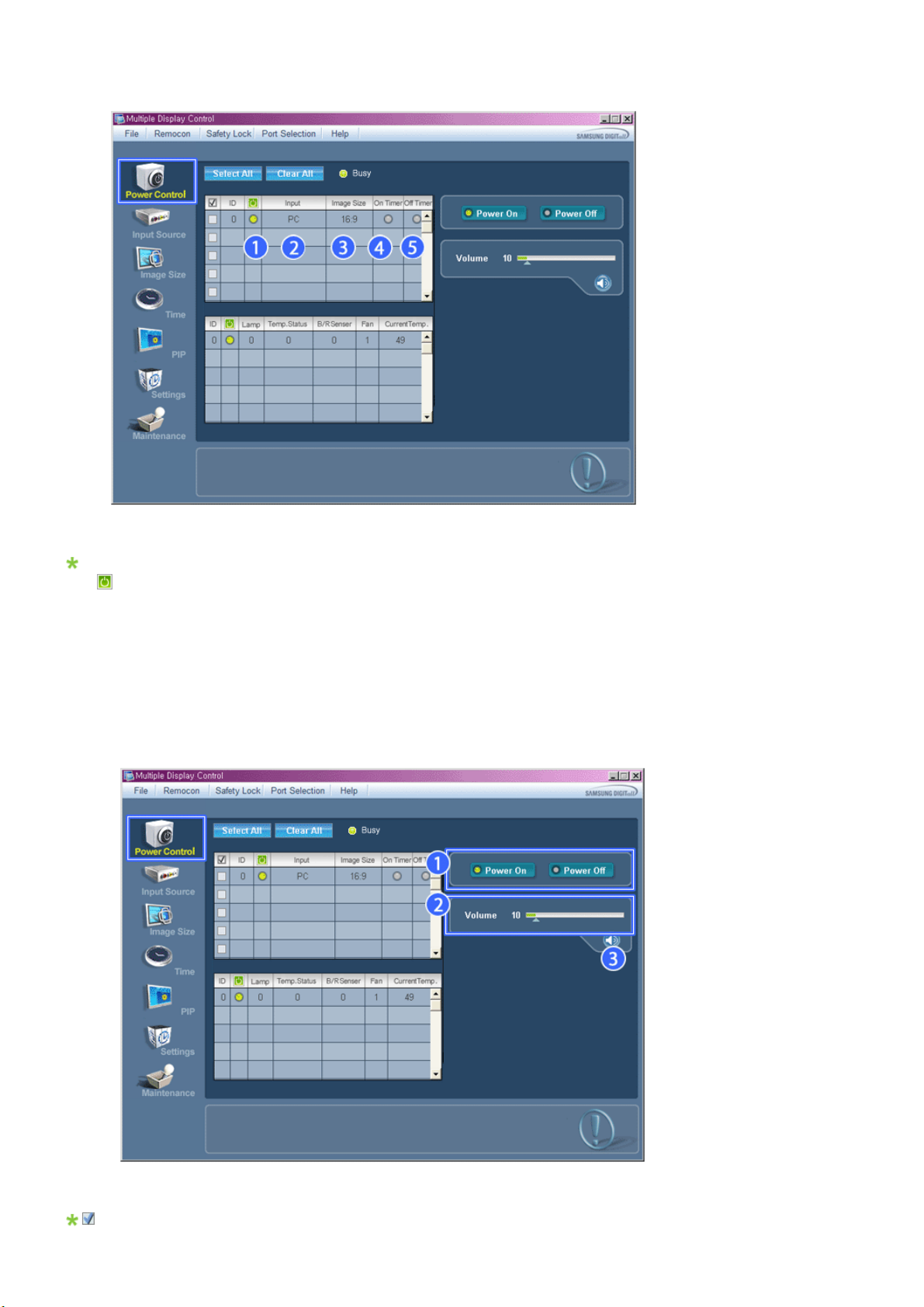

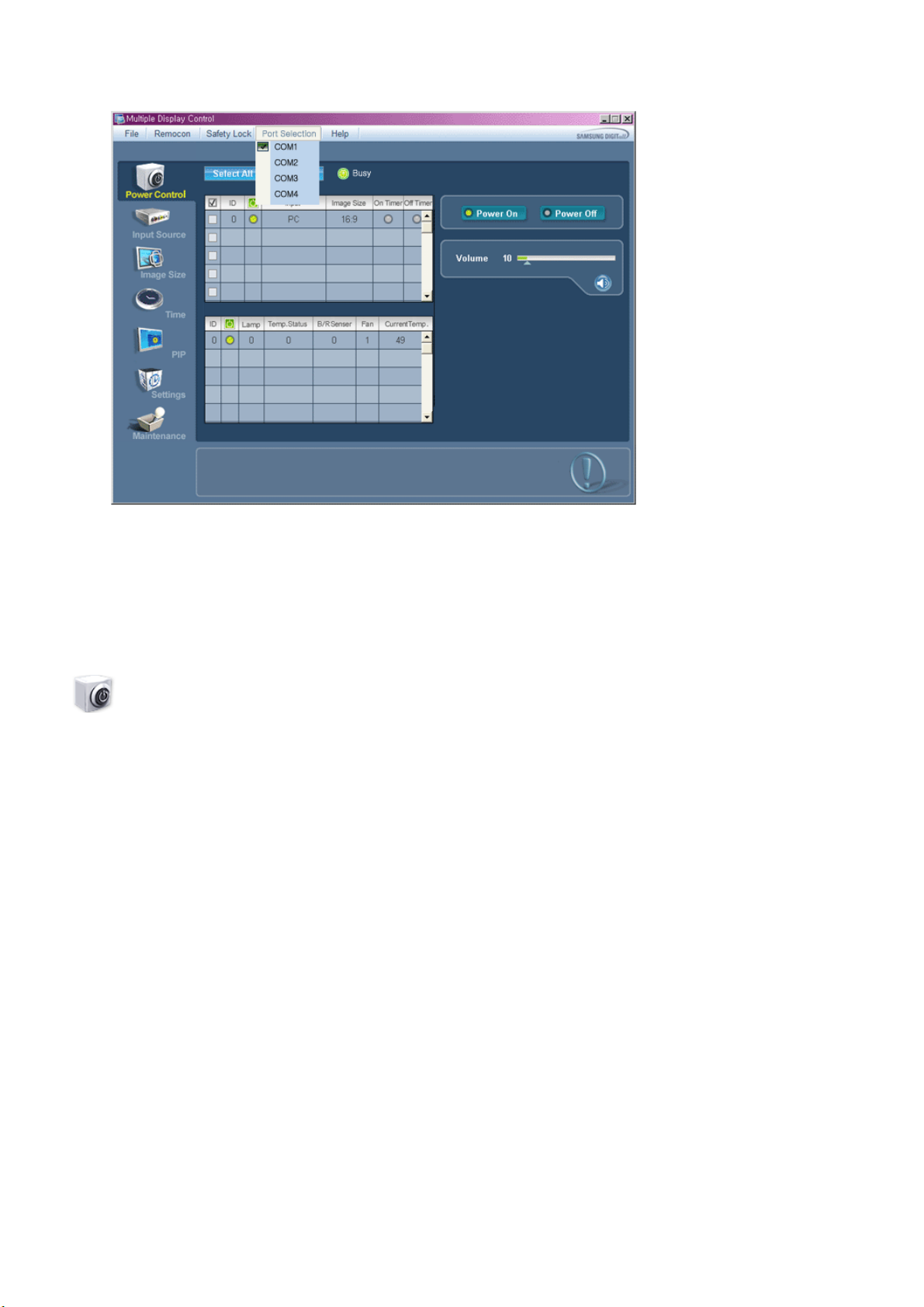

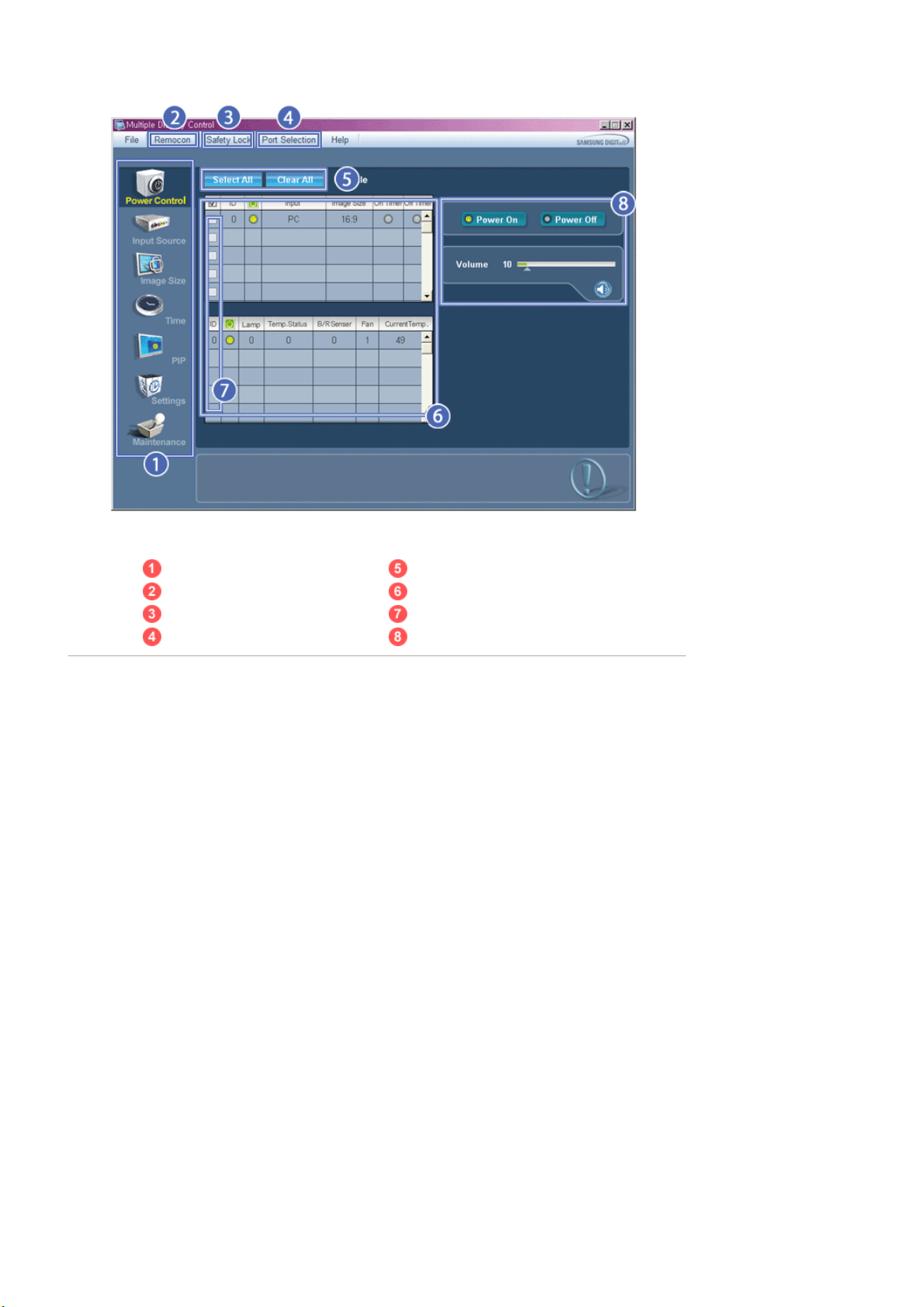

Başlangıç - Ana Ekran

Programı başlatmak için Start > Program > Samsung > MDC System öğesini seçin.

Seçilen setin ses yüksekliğini kaydırmalı kontrolde görmek için bir set seçin.

Ana Simgeler Seçme Düğmesi

Remocon Bilgi Tablosu

Safety Lock Ekran Seçimi

Port Selection Kontrol Araçları

1. Herbir ekrana geçmek için ana simgeleri kullanın.

2. Ekran biriminin uzaktan kumanda sinyal alım işlevini etkinleştirmenizi ya da devre dışı bırakmanızı sağlar.

3. Kilitleme İşlevini ayarlar.
Lock function’ı (Kilitleme işlevi) ayarlarken yalnızca uzaktan kumanda ve set üzerindeki güç ve kilitleme düğmelerini

kullanabilirsiniz.

4. PC Seri Bağlantı noktası ayarları değişebilir. Orijinal değer COM1'dir.

5. Tüm ekranları seçmek ya da seçimleri kaldırmak için Select all (Tümünü seç) ya da Clear (Temizle) düğmelerini
tıklatın.

6. Seçilen ekranla ilgili kısa bilgiler görmek için Tabloyu kullanın.

7. Ekran Seçimi kısmından bir ekran seçin.

8. Ekranları kontrol etmek için Kontrol Araçlarını kullanın.

<Not> Uzaktan kumanda Etkinleştirme/Kapatma işlevi, aygıt açık ya da kapalı haldeyken çalışır ve bu durum,

MDC'ye bağlı tüm ekranlar için geçerlidir. Ancak MDC kapalıyken durum ne olursa olsun, MDC
kapandığında tüm ekranların uzaktan kumanda sinyali alım işlevi Etkin hale getirilir.

Port Selection

1. Çoklu Ekran Kontrolü ilk olarak COM1'e ayarlanmıştır.

2. COM1 dışında herhangi bir bağlantı noktası kullanıldığında, Port Selection (Bağlantı Noktası Seçimi) menüsünden
COM1-COM4 arası portlar seçilebilir.

3. Seri kablo kullanılarak monitöre bağlanan tam bağlantı noktası adı seçilmezse, iletişim sağlanamayacaktır.

4. Seçilen bağlantı noktası programa kaydedilir ve bir sonraki programda da kullanılır.

Power Control

1. Ana simgelerden Power Control'u (Güç Kontrolü) tıklattığınızda Power Control (Güç Kontrolü) ekranı açılır.

Bilgi Tablosu, Güç Kontrolü için gerekli bazı temel bilgileri gösterir.

1) (Power Status(Güç Durumu))

2) Input

3) Image Size

4) On Timer

5) Off Timer

2. Kontrol etmek istediğiniz ekranı seçmek için Select All (Tümünü Seç) düğmesini ya da Check Box (Kutuyu İşaretle)
düğmesini kullanın.

Power Control (Güç Kontrolü), seçilen ekranın işlevlerinden bazılarının kontrol edilmesine izin verir.

1) Power On/Off

-Seçilen ekranı açar ya da kapatır.

2) Volume

-Seçilen ekranın ses seviyesini kontrol eder.
Setlerde seçilen ekranın ses yüksekliği değerini alır ve kayar kontrolde gösterir.
(Seçimi iptal ederseniz ya da Select All (Tümünü Seç) seçerseniz ayar, varsayılan değeri olan 10'a geri döner)

3)

Mute On/Off (Sessiz Aç/Kapat)

-Seçilen ekranın Mute (Sessiz) işlevini etkinleştirir/kapatır.
Her seferinde bir set seçildiğinde, seçilen set için Mute (Sessiz) işlevi etkinken Mute (Sessiz) etkindir.
Ses seviyesini ayarladığınızda Mute (Sessiz) işlevi otomatik olarak devre dışı kalır.
(Seçimleri kaldırdığınızda ya da "Select All" (Tümünü Seç) seçtiğinizde ayarlar varsayılan değerlerine geri döner.)

Power Control (Güç Kontrolü) işlevi, tüm ekranlar için kullanılır.
Volume (Ses) Kontrolü ve Mute (Sessiz) işlevleri yalnızca güç durumu ON (AÇIK) olan ekranlarda

kullanılabilir.

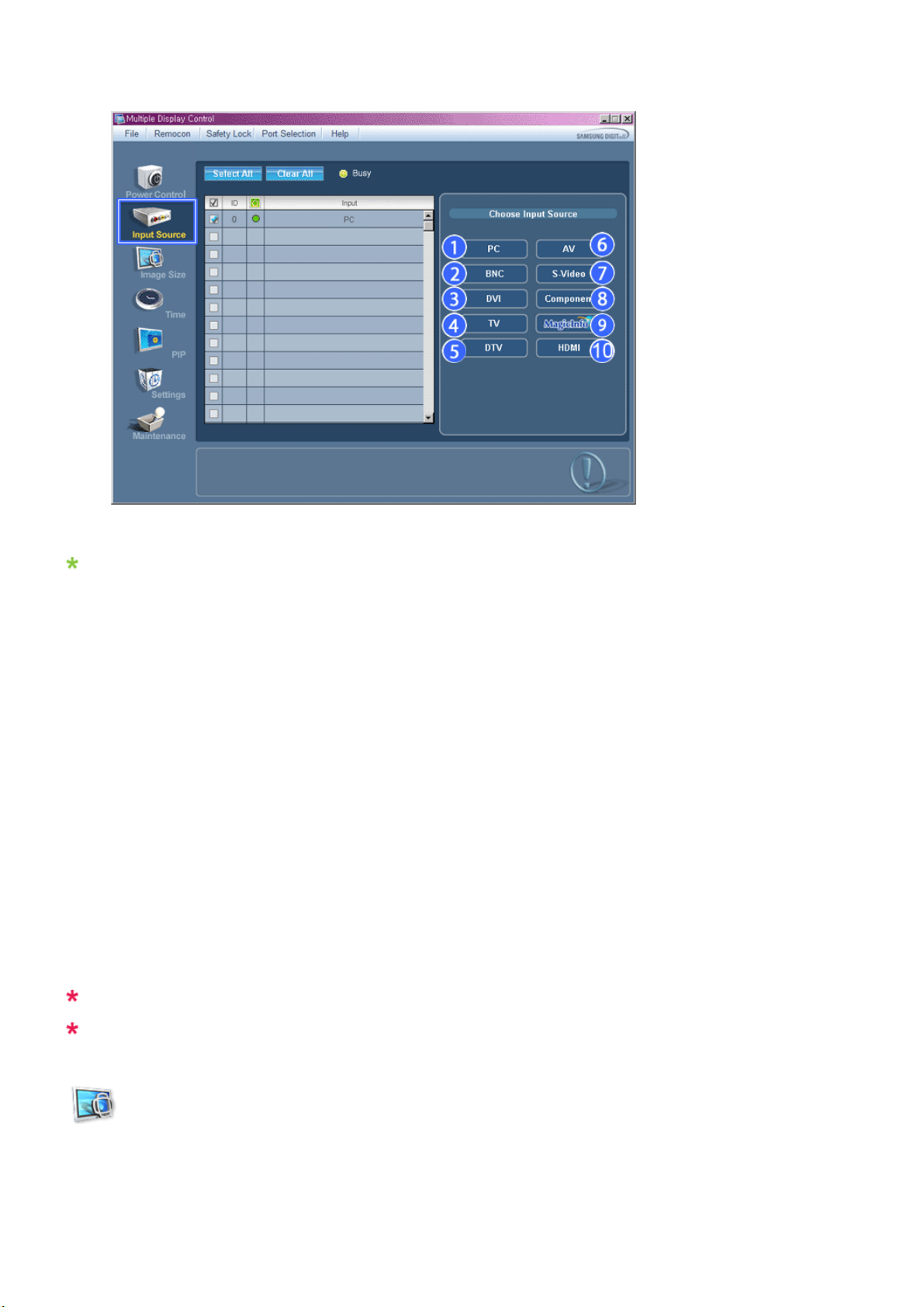

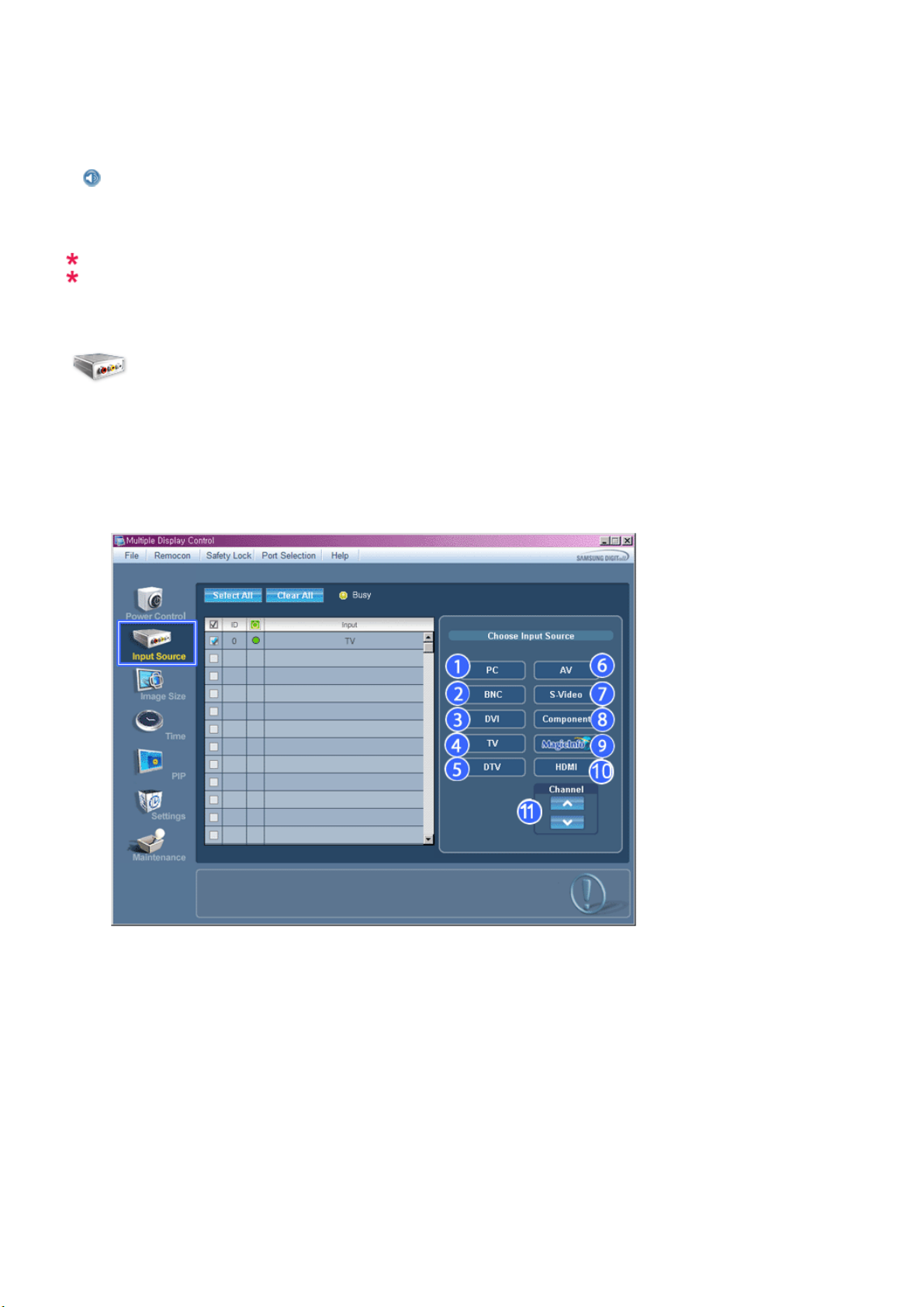

Input Source

1. Ana simgelerden Input Source (Giriş Kaynağı) tıklattığınızda Input Source (Güç Kaynağı) ekranı açılır.
Kontrol etmek istediğiniz ekranı seçmek için Select All (Tümünü Seç) düğmesini ya da Check Box (Kutuyu İşaretle)
düğmesini kullanın.

• TV Mode

• MagicInfo Mode

Bilgi Tablosu, Input Source (Giriş Kaynağı) Kontrolü için gerekli bazı temel bilgileri gösterir.

1) PC

-Seçilen ekranın Giriş Kaynağını PC'ye değiştirir.

2) BNC

-Seçilen ekranın Giriş Kaynağını BNC'ye değiştirir.

3) DVI

-Seçilen ekranın Giriş Kaynağını DVI'ye değiştirir.

4) TV

-Seçilen ekranın Giriş Kaynağını TV değiştirir.

5) DTV

-Seçilen ekranın Giriş Kaynağını DTV değiştirir.

6) AV

-Seçilen ekranın Giriş Kaynağını AV'ye değiştirir.

7) S-Video

-Seçilen ekranın Giriş Kaynağını S-Video'ya değiştirir.

8) Component

-Seçilen ekranın Giriş Kaynağını Component'e (Komponent) değiştirir.

9) MagicInfo

-MagicInfo Giriş kaynağı yalnızca MagicInfo modelinde çalışır.

10) HDMI

-Seçilen ekranın Giriş Kaynağını HDMI değiştirir.

11) Channel

- Input Source (Giriş Kaynağı) TV olduğunda, Channel (Kanal) oku görüntülenir.

TV Kaynağı sadece televizyonlu ürünlerde seçilebilir ve kanalları kontrol etme işlemine Input Source
(Giriş Kaynağı) TV iken izin verilir.

Input Source (Giriş Kaynağı) Kontrolü yalnızca güç durumu ON (AÇIK) olan ekranlarda kullanılabilir.

Image Size

PC, BNC, DVI

1. Ana simgelerden Image Size (Görüntü Boyutu) tıklattığınızda Image Size (Görüntü Boyutu) ekranı açılır.

Bilgi Tablosu, Image Size (Görüntü Boyutu) için gerekli bazı temel bilgileri gösterir.

1)

(Power Status(Strömstatus))

- Geçerli ekranın açık veya kapalı olduğunu gösterir.

2) Image Size

-Kullanılan ekranın geçerli Image Size (Görüntü Boyutu) değerini gösterir.

3) Input

-Kullanılan ekranın geçerli Input Source (Giriş Kaynağı) değerini gösterir.

4) Bilgi Tablosu, Input Source (Giriş Kaynağı) değeri PC, BNC, DVI olan ekranları gösterir.

5) PC Source -PC Kaynağı Image Source (Görüntü Kaynağı) sekmesini tıklattığınızda görüntülenir.

- Image Size (Görüntü Boyutu) Kontrolü düğmesi, PC, BNC, DVI için kullanılabilen Image Size (Görüntü Boyutu)
değerlerini kontrol eder.

6) Video Source

- İlgili Input Source (Giriş Kaynağı) için Image Size (Görüntü Boyutu) değerini kontrol etmek amacıyla Video Source
(Video Kaynağı) sekmesini tıklatın.

MagicInfo Giriş kaynağı yalnızca MagicInfo modelinde çalışır.

Image Size (Görüntü Boyutu) kontrolü yalnızca güç durumu ON (AÇIK) olan ekranlar için kullanılabilir.

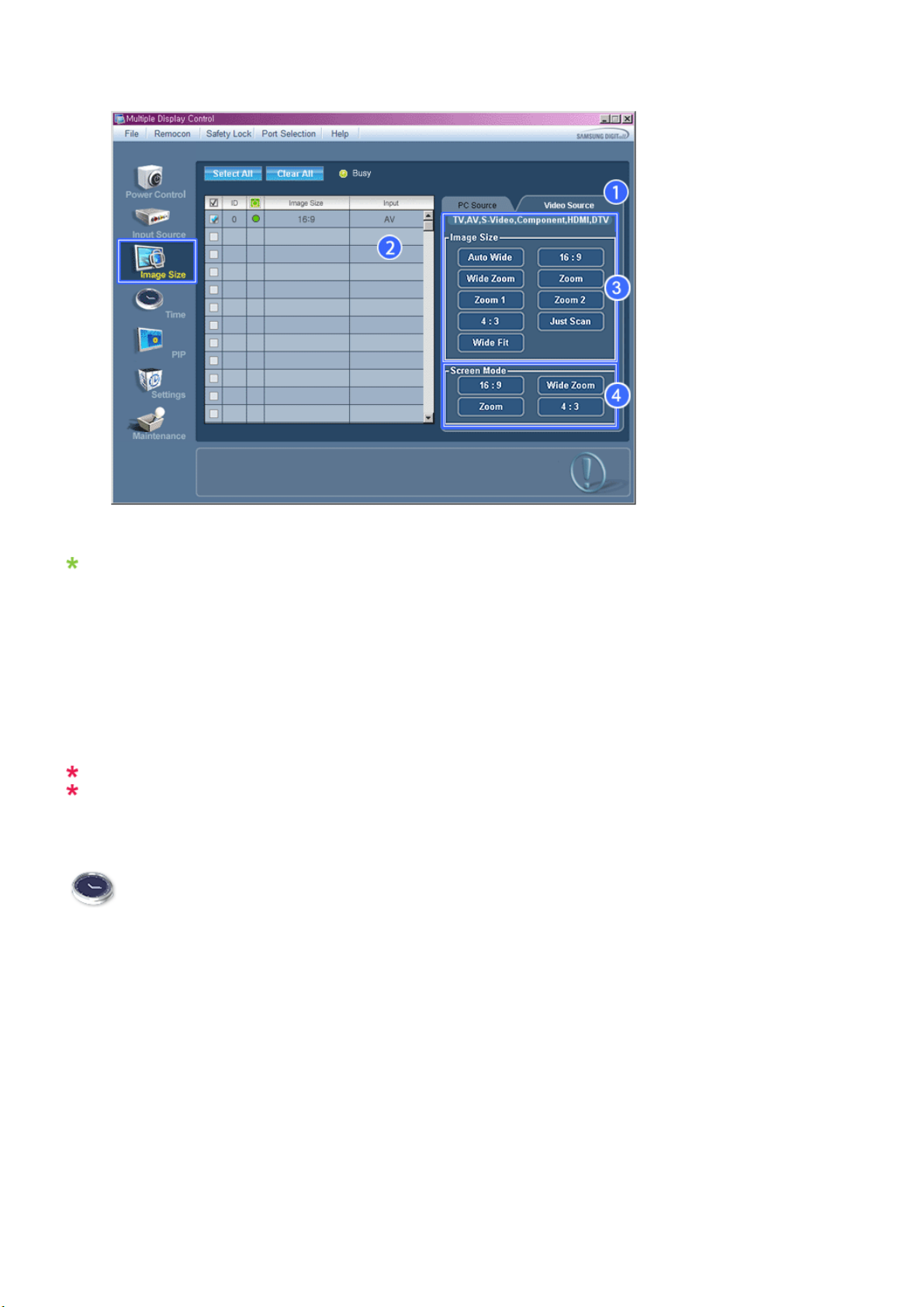

Image Size

TV, AV, S-Video, Component, DVI(HDCP), HDMI, DTV.

1. Ana simgelerden Image Size (Görüntü Boyutu) tıklattığınızda Image Size (Görüntü Boyutu) ekranı açılır.

Bilgi Tablosu, Image Size (Görüntü Boyutu) için gerekli bazı temel bilgileri gösterir.

1) TV, AV, S-Video, Component (Komponent) için Image Size (Görüntü Boyutu) değerini ayarlamak amacıyla Video
Source (Video Kaynağı) sekmesini tıklatın.
Kontrol etmek istediğiniz ekranı seçmek için Select All (Tümünü Seç) düğmesini ya da Check Box (Kutuyu İşaretle)
düğmesini kullanın.

2) Bilgi Tablosu, giriş kaynağı yalnızca TV,AV, S-Video, Component (Komponent), HDMI ya da DTV olan ekranları
gösterir.

3) Seçilen ekranın Image Size (Görüntü Boyutu) değerini değiştirir.

Not: Auto Wide (Otomatik Genişlik), Zoom1 (Yakınlaştırma 1) ve Zoom2 (Yakınlaştırma 2) ayarları,
Component (Komponent) ve DVI (HDCP) giriş sinyali türü 720p ya da 1080i olduğunda seçilebilir
durumda değildir.

4) Ekran modu yalnızca, TV (yalnızca PAL) bağlıyken ve Image Size (Görüntü Boyutu) öğesi Auto Wide (Otomatik
Genişlik) olarak ayarlandığında ayarlanabilir.

MagicInfo Giriş kaynağı yalnızca MagicInfo modelinde çalışır.

Image Size (Görüntü Boyutu) Kontrolü yalnızca güç durumu ON (AÇIK) olan ekranlarda kullanılabilir.

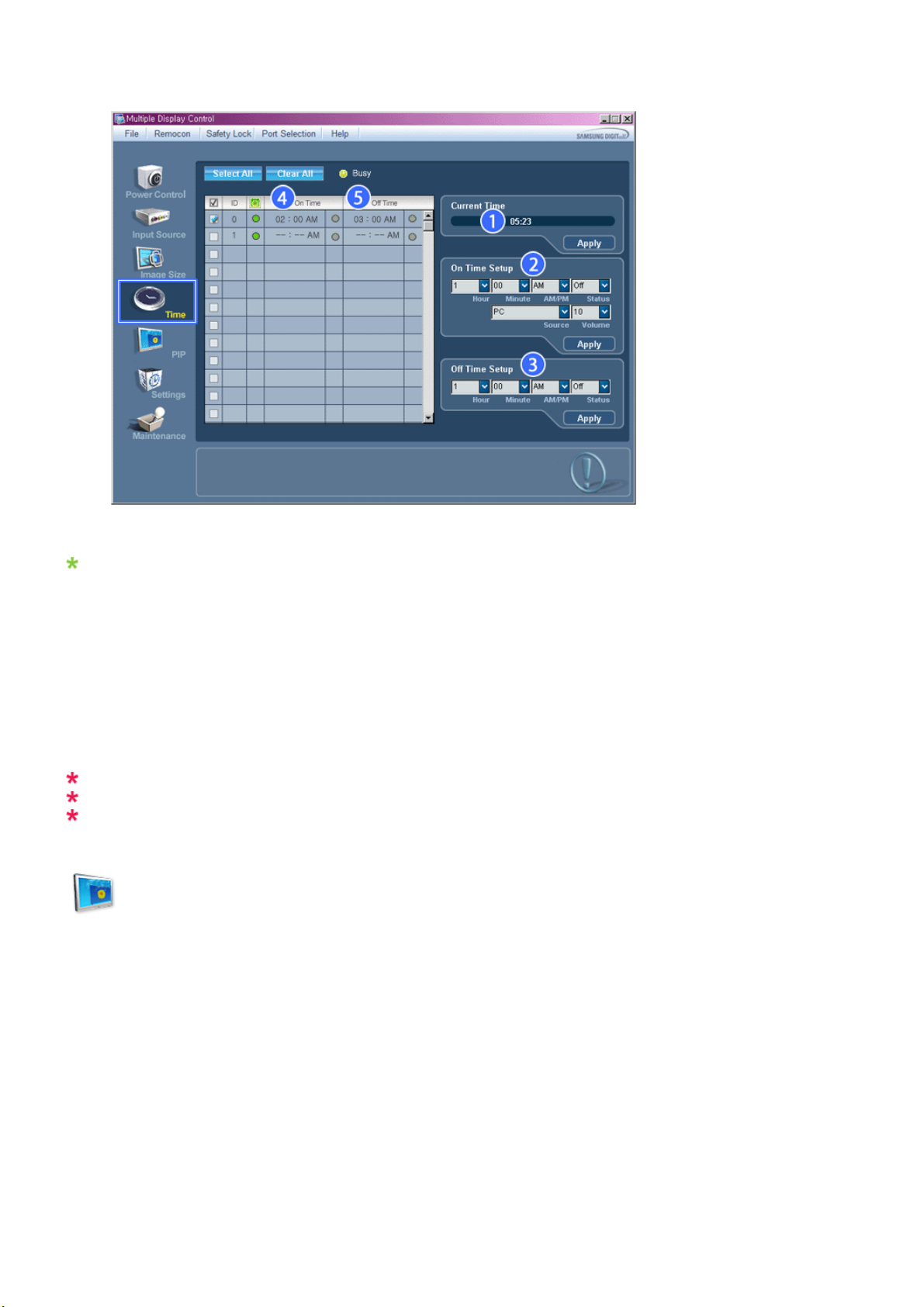

Time

1. Ana simgelerden Time'ı (Saat) tıklattığınızda Time Control (Saat Kontrolü) ekranı açılır.

Bilgi Tablosu, Time (Saat) Kontrolü için gerekli bazı temel bilgileri gösterir.

1) Current Time

- Seçilen ekran için geçerli saati belirler (PC Saati).

- Geçerli saati değiştirmek için önce PC Saatini değiştirin.

2) On Time Setup

Seçilen ekranın Hour (Saat), Minute (Dakika), On Time Setup (Açılış Saati Ayarı) AM/PM bilgisini, Status (Durum),

­Source (Kaynak), Volume (Ses seviyesi) değerini ayarlayın.

3) Off Time Setup
Seçilen ekranın Off Time Setup (Kapanış Saati Ayarı) ayarı için Hour (Saat), Minute (Dakika), AM/PM bilgisini,

­Status (Durum) bilgilerini ayarlayın.

4) On Time (Açılış Saati) ayarlarını gösterir.

5) Off Time (Kapanış Saati) ayarlarını gösterir.

MagicInfo Giriş kaynağı yalnızca MagicInfo modelinde çalışır.

Time (Saat) kontrolü yalnızca güç durumu ON (AÇIK) olan ekranlar için kullanılabilir.
On Time Setup (Açılış Saati Ayarı), TV Source (TV Kaynağı) işlevleri yalnızca TV Modelinde çalışır.

PIP

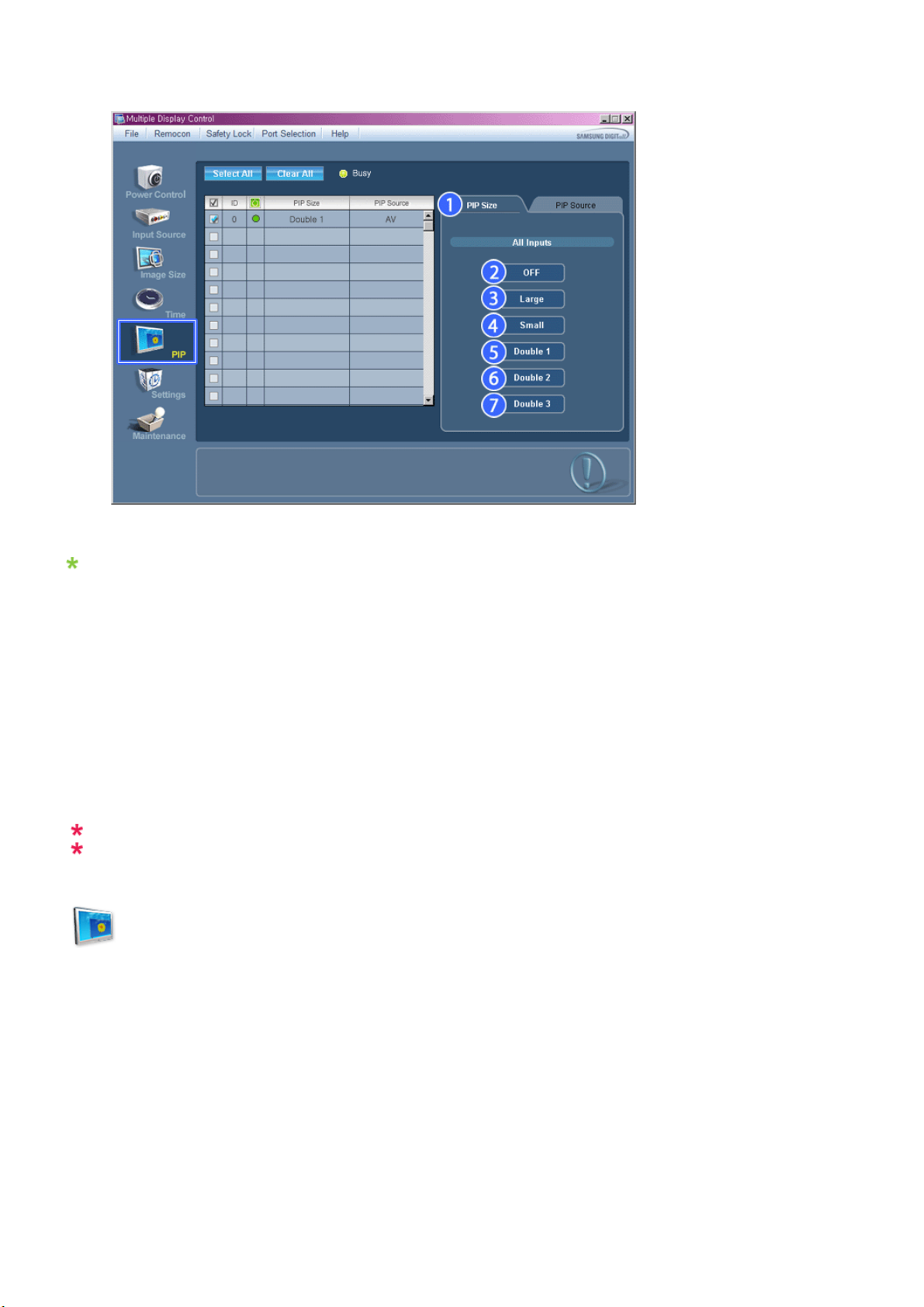

PIP Size

1. Ana simgelerden PIP'i tıklattığınızda PIP Control (PIP Kontrolü) ekranı açılır.
Kontrol etmek istediğiniz ekranı seçmek için Select All (Tümünü Seç) düğmesini ya da Check Box (Kutuyu İşaretle)
düğmesini kullanın.

Bilgi Tablosu, PIP Size (PIP Boyutu) için gerekli bazı temel bilgileri gösterir.

1) PIP Size

-Kullanılan ekranın geçerli PIP Size (PIP Boyutu) değerini gösterir.

2) OFF

-Seçilen ekranın PIP'ini kapatır.

3) Large

-Seçilen ekranın PIP'ini açar ve boyutu Large (Büyük) değerine getirir.

4) Small

-Seçilen ekranın PIP'ini açar ve boyutu Small (Küçük) değerine getirir.

5) Double1

- Seçilen ekranın PIP'ini açar ve boyutu Double 1 (Çift 1)değerine getirir.

6) Double2

- Seçilen ekranın PIP'ini açar ve boyutu Double 2 (Çift 2)değerine getirir.

7) Double 3 (Resim Yanında Resim)

- Seçilen ekranın PBP'sini açar ve boyutu Double 3 (Çift 3) değerine getirir.

MagicInfo Giriş kaynağı yalnızca MagicInfo modelinde çalışır.

PIP Size (PIP Boyutu), monitör açık haldeyken kontrol edilebilir.

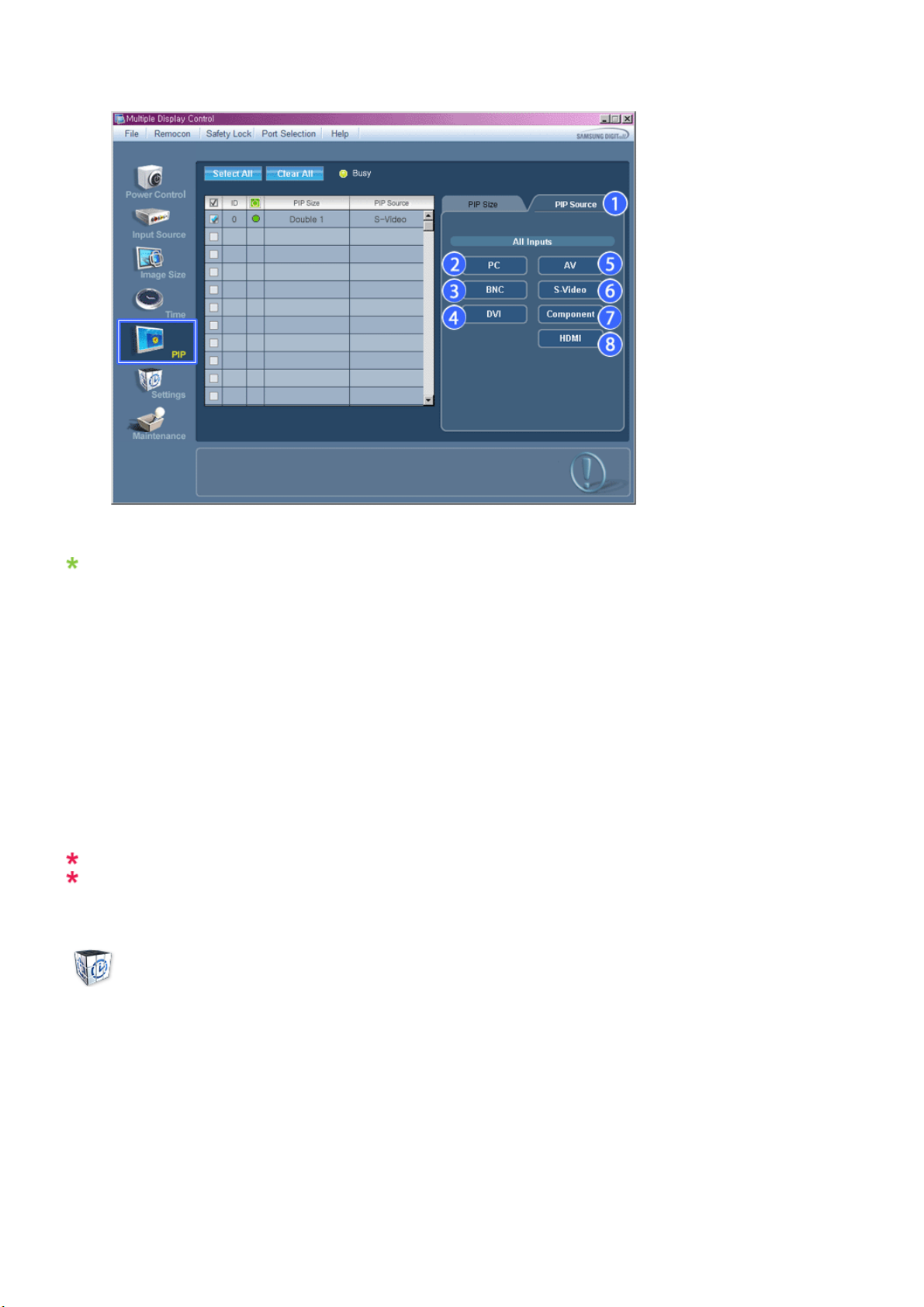

PIP

PIP Source

1. Ana simgelerden PIP'i tıklattığınızda PIP Control (PIP Kontrolü) ekranı açılır.

Bilgi Tablosu, PIP Source (PIP Kaynağı) Kontrolü için gerekli bazı temel bilgileri gösterir.

1) PIP Source (PIP Kaynağı)

- PIP Source (PIP Kaynağı), monitör açık haldeyken kontrol edilebilir.

2) PC

- Seçilen ekranın PIP kaynağını PC'ye değiştirir.

3) BNC

- Seçilen ekranın PIP kaynağını BNC'ye değiştirir.

4) DVI

- Seçilen ekranın PIP kaynağını DVI'ye değiştirir.

5) AV

- Seçilen ekranın PIP kaynağını AV'ye değiştirir.

6) S-Video

- Seçilen ekranın PIP kaynağını S-Video'ya değiştirir.

7) Component

- Seçilen ekranın PIP kaynağını Component'e (Komponent) değiştirir.

8) HDMI

- Seçilen ekranın PIP kaynağını HDMI'ye değiştirir.

Not: Ana Ekranın giriş kaynağı türüne bağlı olarak PIP kaynaklarından bazıları seçilemeyebilir.
MagicInfo Giriş kaynağı yalnızca MagicInfo modelinde çalışır.
PIP Control (PIP Kontrolü= özelliği yalnızca güç durumu ON (AÇIK) olan ve PIP işlevi ON (AÇIK) halde

bulunan ekranlarda kullanılabilir.

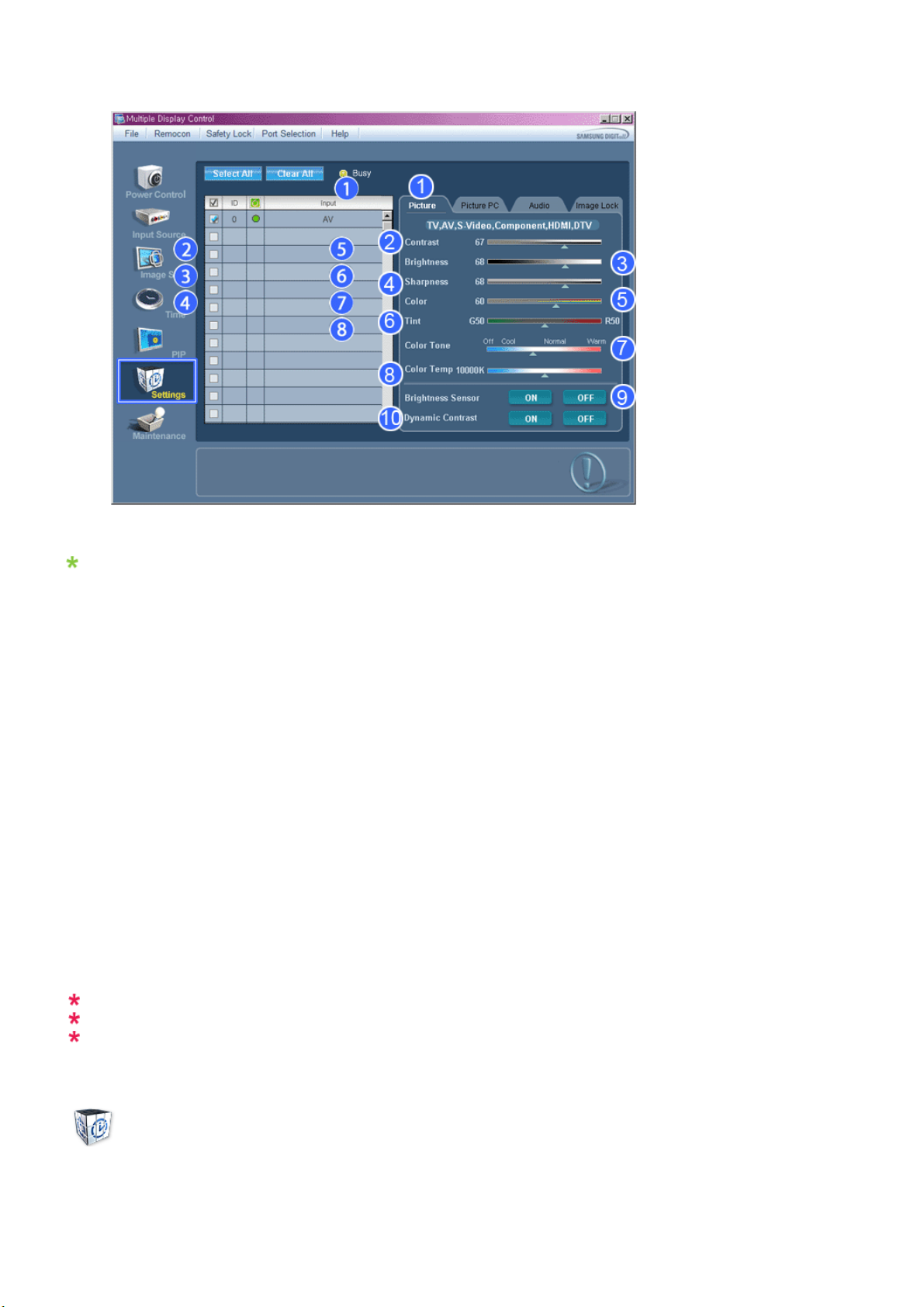

Settings


1. Ana simgelerden Settings'i (Ayarlar) tıklattığınızda Settings Control (Ayarlar Kontrolü) ekranı açılır.

Bilgi Tablosu, Settings (Ayarlar) Kontrolü için gerekli bazı temel bilgileri gösterir.
Her bir işlev seçildiğinde, seçilen işlevin ayar değeri kayar kontrolde gösterilir. Select All (Tümünü Seç) seçildiğinde,
varsayılan değere (50) geri dönülür. "Select All" (Tümünü Seç) seçildiğinde, varsayılan değer görüntülenir. Bu
ekranda herhangi bir değerin değiştirilmesi modu otomatik olarak "CUSTOM" (ÖZEL) yapacaktır.

1) Picture

-Yalnızca TV, AV, S-Video, Component (Komponent), HDMI, DTV için kullanılabilir.

2) Contrast

- Seçilen ekranın Contrast (Kontrast) değerini ayarlar.

3) Brightness

- Seçilen ekranın Brightness (Parlaklık) değerini ayarlar.

4) Sharpness

- Seçilen ekranın Sharpness (Netlik) değerini ayarlar.

5) Color

- Seçilen ekranın Color (Renk) değerini ayarlar.

6) Tint

- Seçilen ekranın Tint (Ton) değerini ayarlar.

7) Color Tone

- Seçilen ekranın Color Tone (Renk Tonu) değerini ayarlar.

8) Color Temp

- Seçilen ekranın Color Temp ayarı nı kontrol eder.

9) Brightness Sensor

- Seçilen ekranın Brightness Sensor ayarını kontrol eder.

10) Dynamic Contrast

- Seçilen ekranın Dynamic Contrast ayarını kontrol eder.

MagicInfo Giriş kaynağı yalnızca MagicInfo modelinde çalışır.
Bu işlev ancak Color Tone ayarını Off seçeneğine getirirseniz etkin hale gelir.

Bu özellik yalnızca güç durumu ON (AÇIK) olan ekranlarda kullanılabilir. Herhangi bir seçim
yapılmazsa fabrika varsayılan değeri gösterilir.

Settings

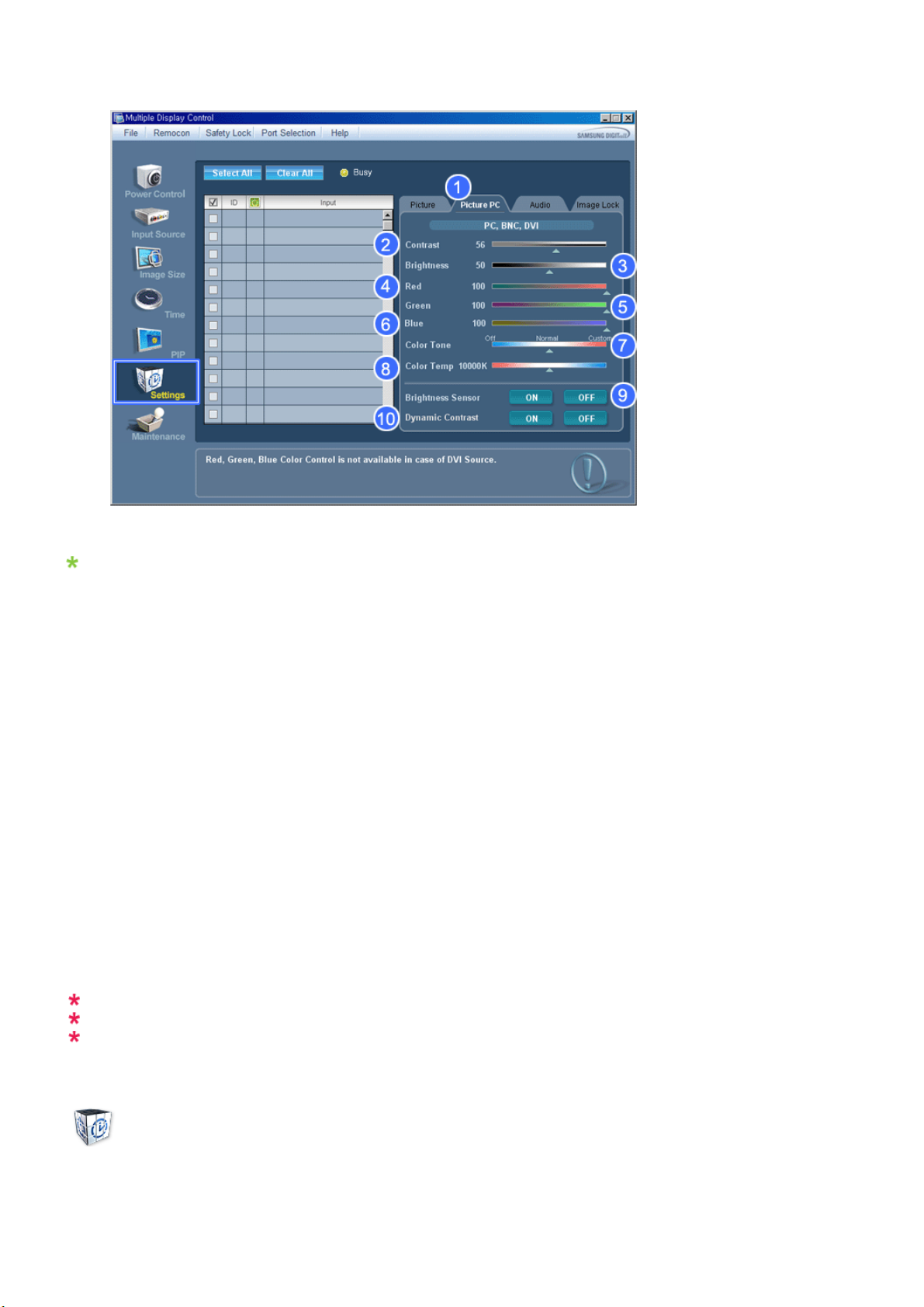

Picture PC

1. Ana simgelerden Settings'i (Ayarlar) tıklattığınızda Settings Control (Ayarlar Kontrolü) ekranı açılır.

Bilgi Tablosu, Settings (Ayarlar) Kontrolü için gerekli bazı temel bilgileri gösterir. Her bir işlev seçildiğinde, seçilen
işlevin ayar değeri kayar kontrolde gösterilir.
Select All (Tümünü Seç) seçildiğinde, varsayılan değere (50) geri dönülür.
Bu ekranda herhangi bir değerin değiştirilmesi modu otomatik olarak "CUSTOM" (ÖZEL) yapacaktır.

1) Picture PC

-Yalnızca PC, BNC, DVI için kullanılabilir.

2) Contrast

- Seçilen ekranın Contrast (Kontrast) değerini ayarlar.

3) Brightness

- Seçilen ekranın Brightness (Parlaklık) değerini ayarlar.

4) Red

- Seçilen ekranın Red (Kırmızı) renk değerini ayarlar.

5) Green

- Seçilen ekranın Green (Yeşil) renk değerini ayarlar.

6) Blue

- Seçilen ekranın Blue (Mavi) renk değerini ayarlar.

7) Color Tone

- Seçilen ekranın Color Tone ayarını kontrol eder.

8) Color Temp

- Seçilen ekranın Color Temp ayarı nı kontrol eder.

9) Brightness Sensor

- Seçilen ekranın Brightness Sensor ayarını kontrol eder.

10) Dynamic Contrast

- Seçilen ekranın Dynamic Contrast ayarını kontrol eder.

MagicInfo Giriş kaynağı yalnızca MagicInfo modelinde çalışır.
Bu işlev ancak Color Tone ayarını Off seçeneğine getirirseniz etkin hale gelir.

Bu özellik yalnızca güç durumu ON (AÇIK) olan ekranlarda kullanılabilir. Herhangi bir seçim
yapılmazsa fabrika varsayılan değeri gösterilir.

Settings

Audio

1. Ana simgelerden Settings'i (Ayarlar) tıklattığınızda Settings Control (Ayarlar Kontrolü) ekranı açılır.

Bilgi Tablosu, Settings (Ayarlar) Kontrolü için gerekli bazı temel bilgileri gösterir. Her bir işlev seçildiğinde, seçilen
işlevin ayar değeri kayar kontrolde gösterilir.
Select All (Tümünü Seç) seçildiğinde, varsayılan değere (50) geri dönülür.
Bu ekranda herhangi bir değerin değiştirilmesi modu otomatik olarak "CUSTOM" (ÖZEL) yapacaktır.

1) Audio

-Tüm giriş kaynaklarının ses ayarlarını kontrol eder.

2) Bass

-Seçilen ekranın Bass (Bas) değerini ayarlar.

3) Treble

-Seçilen ekranın Treble (Tiz) değerini ayarlar.

4) Balance

-Seçilen ekranın Balance (Denge) değerini ayarlar.

5) SRS TS XT

-Seçilen ekranın SRS TS XT Sound özelliğini Açık/Kapalı hale getirir.

6) Sound Select

-PIP açıkken Ana veya Alt ekranı seçebilirsiniz.

MagicInfo Giriş kaynağı yalnızca MagicInfo modelinde çalışır.

Bu özellik yalnızca güç durumu ON (AÇIK) olan ekranlarda kullanılabilir. Herhangi bir seçim yapılmazsa
fabrika varsayılan değeri gösterilir.

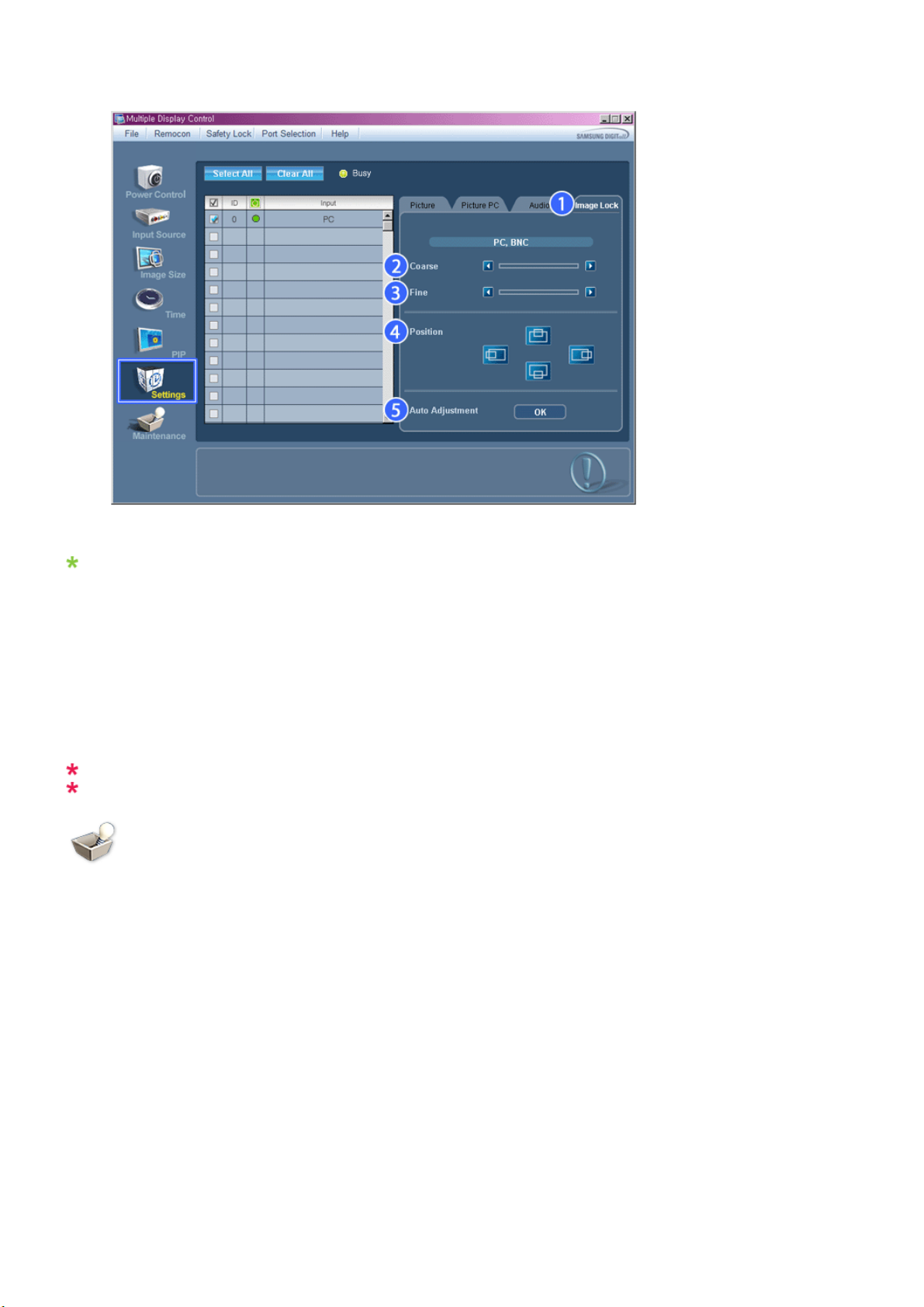

Settings

Image Lock

1. Ana simgelerden Settings'i (Ayarlar) tıklattığınızda Settings Control (Ayarlar Kontrolü) ekranı açılır.

Bilgi Tablosu, Settings (Ayarlar) Kontrolü için gerekli bazı temel bilgileri gösterir.

1) Image Lock

- PC, BNC için kullanılabilir.

2) Coarse

-Seçilen ekranın Coarse (İri) değerini ayarlar.

3) Fine

-Seçilen ekranın Fine (İnce) değerini ayarlar.

4) Position

-Seçilen ekranın Position (Konum) değerini ayarlar.

5) Auto Adjustment

- Gelen PC sinyaline göre kendiliğinden ayarlar.

MagicInfo Giriş kaynağı yalnızca MagicInfo modelinde çalışır.

Settings (Ayarlar) kontrolü yalnızca güç durumu ON (AÇIK) olan ekranlar için kullanılabilir.

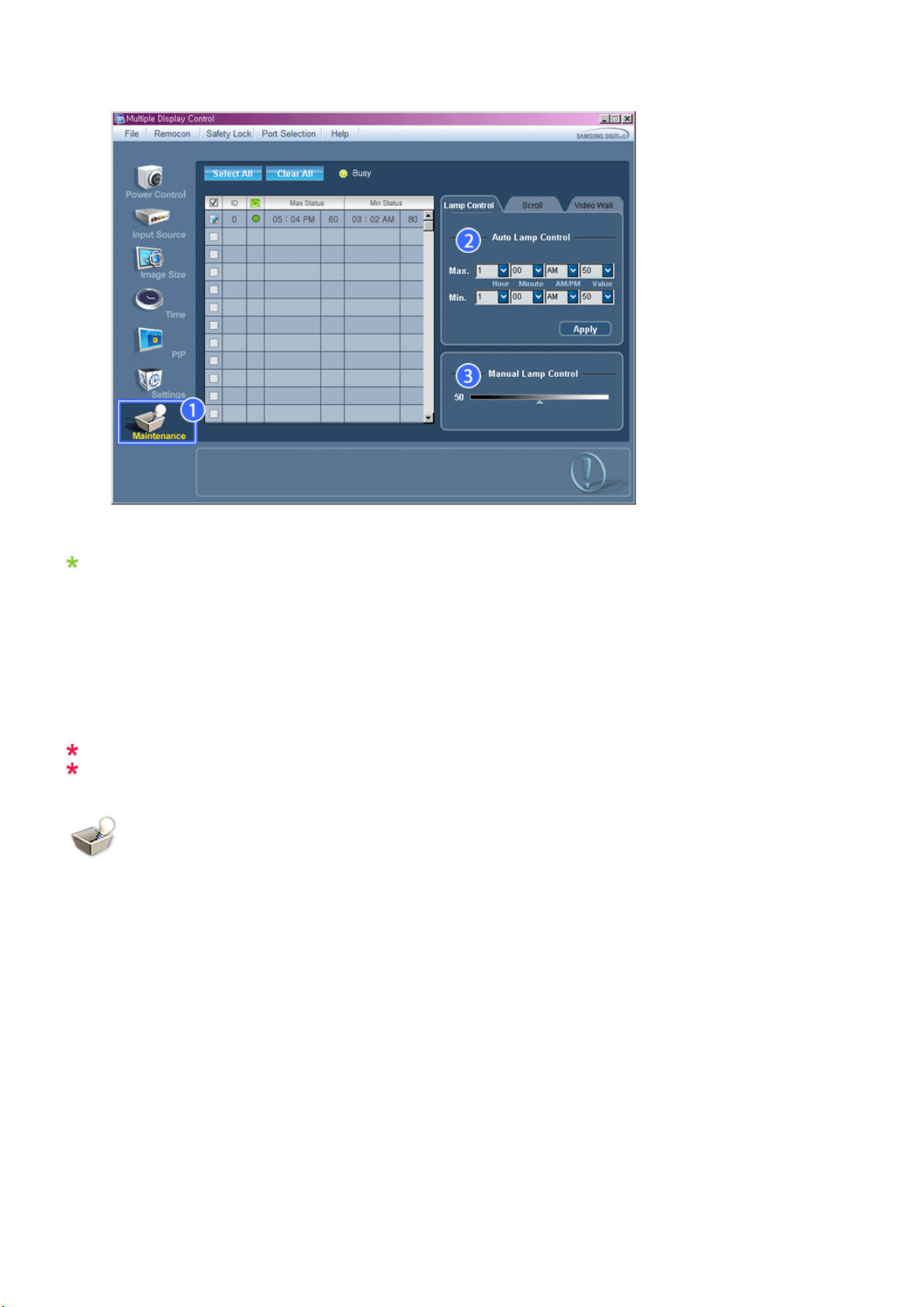

Maintenance

Lamp Control

1. Maintenance (Bakım) ekranını görüntülemek için Ana Simgeler sütununda "Maintenance" (Bakım) simgesini tıklatın.

Bir çok temel veri öğesini gösteren "Bilgi Tablosu" görüntülenir.

1) Maintenance

-Tüm giriş kaynakları için Maintenance Control (Bakım Kontrolü) işlevine izin verir.

2) Auto Lamp Control

-Seçilen ekranın arka ışığını, belirtilen zamanda otomatik olarak ayarlar.
Manual Lamp Control (Manuel Lamba Kontrolü), Auto Lamp Control'u (Otomatik Lamba Kontrolü) kullanarak
ayarlama yaptığınızda otomatik olarak kapanır.

3) Manual Lamp Control

- Saatten bağımsız olarak seçilen ekranın arka ışığını ayarlamanızı sağlar.
Auto Lamp Control (Otomatik Lamba Kontrolü), Manual Lamp Control'u (Manuel Lamba Kontrolü) kullanarak
ayarlama yaptığınızda otomatik olarak kapanır.

Maintenance Control (Bakım Kontrolü) yalnızca güç durumu ON (AÇIK) olan ekranlarda kullanılabilir.
MagicInfo Giriş kaynağı yalnızca MagicInfo modelinde çalışır.

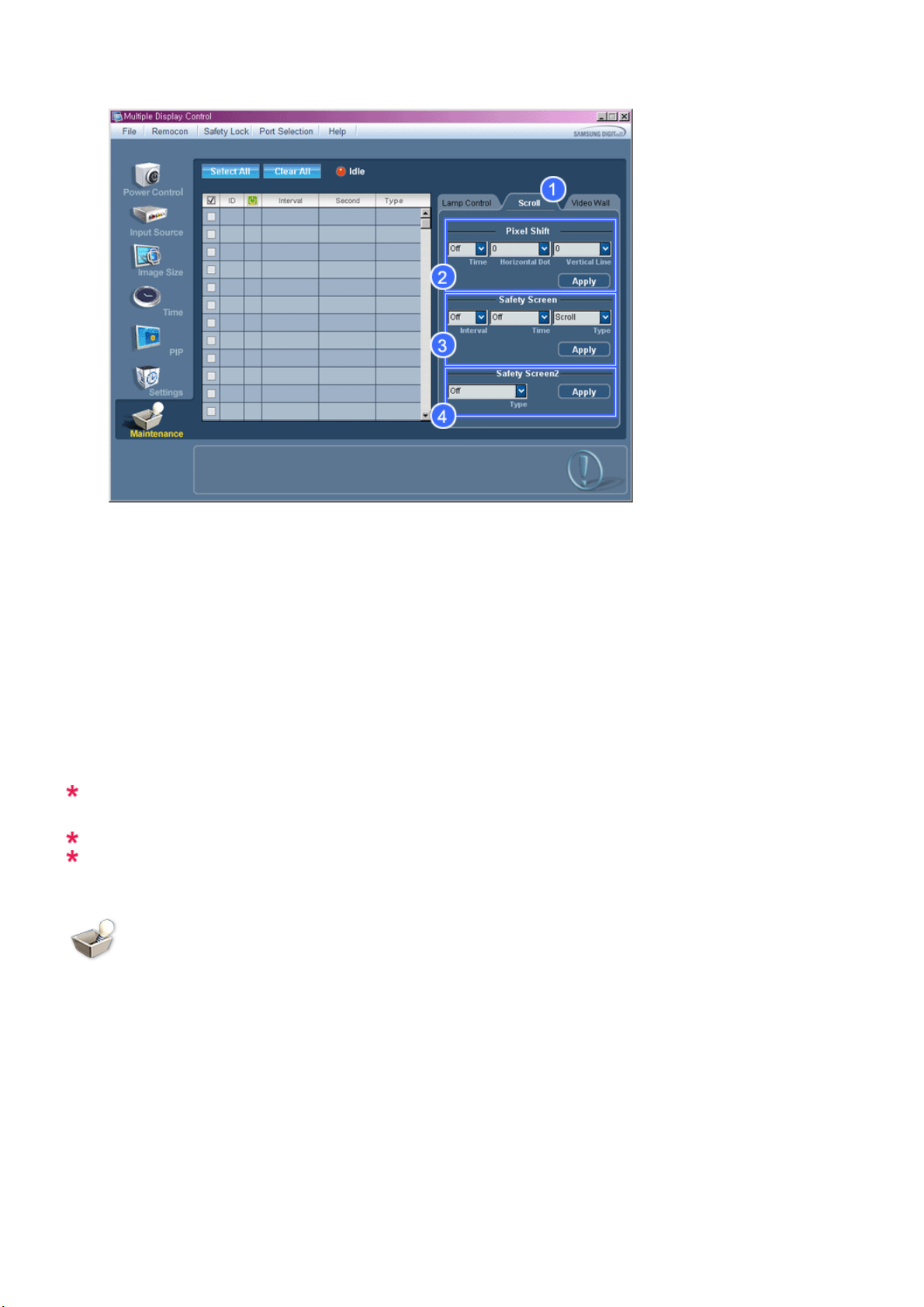

Maintenance

Scroll

1. Maintenance (Bakım) ekranını görüntülemek için Ana Simgeler sütununda "Maintenance" (Bakım) simgesini tıklatın.

1) Scroll

-Bu işlev, hareketsiz bir görüntü uzun süre seçili ekranda görüntülendiğinde oluşan görüntü izlerini kaldırmak için
kullanılır.

2) Pixel Shift

- Bu, belirtilen zaman aralığında ekranın hassas bir şekilde hareket ettirilmesini sağlar.

3) Safety Screen

- Safety Screen (Güvenlik Ekranı) işlevi, monitörde uzun süre hareketsiz ekran görüntülenirken görüntü izlerinin
oluşmasını önlemekte kullanılır. Interval (Aralık) öğesi tekrar döngüsünü saat olarak ayarlamak için, Time (Süre)
öğesi Safety Screen (Güvenlik Ekranı) işlevi gerçekleştirilmesi gerektiğinde süreyi ayarlamak için kullanılır.
Type (Tür) öğesi Scroll (Kaydır), Pixel (Piksel), Bar (Çubuk), Eraser (Silgi), All White (Tümü Beyaz) veya Pattern
(Desen) olarak ayarlanabilir.

4) Safety Screen2

-Bu işlev görüntü izlerinin oluşmasını önlemekte kullanılır. Bu işlevle seçebileceğiniz ve denetleyebileceğiniz beş (5)
types (tür) vardır.

Scroll type (Kaydırma türü) için, Time (Süre) öğesi 1, 2, 3, 4 veya 5 olarak ayarlanabilir. Bar (Çubuk) ve
Eraser (Silgi) types (türleri) için, 10, 20, 30, 40 veya 50 olarak ayarlanabilir. All White (Tümü Beyaz) ve
Pattern type (Desen türü) için, 1, 5, 10, 20 veya 30 olarak ayarlanabilir.

MagicInfo Giriş kaynağı yalnızca MagicInfo modelinde çalışır.

Maintenance Control (Bakım Kontrolü) yalnızca güç durumu ON (AÇIK) olan ekranlarda kullanılabilir.

Maintenance

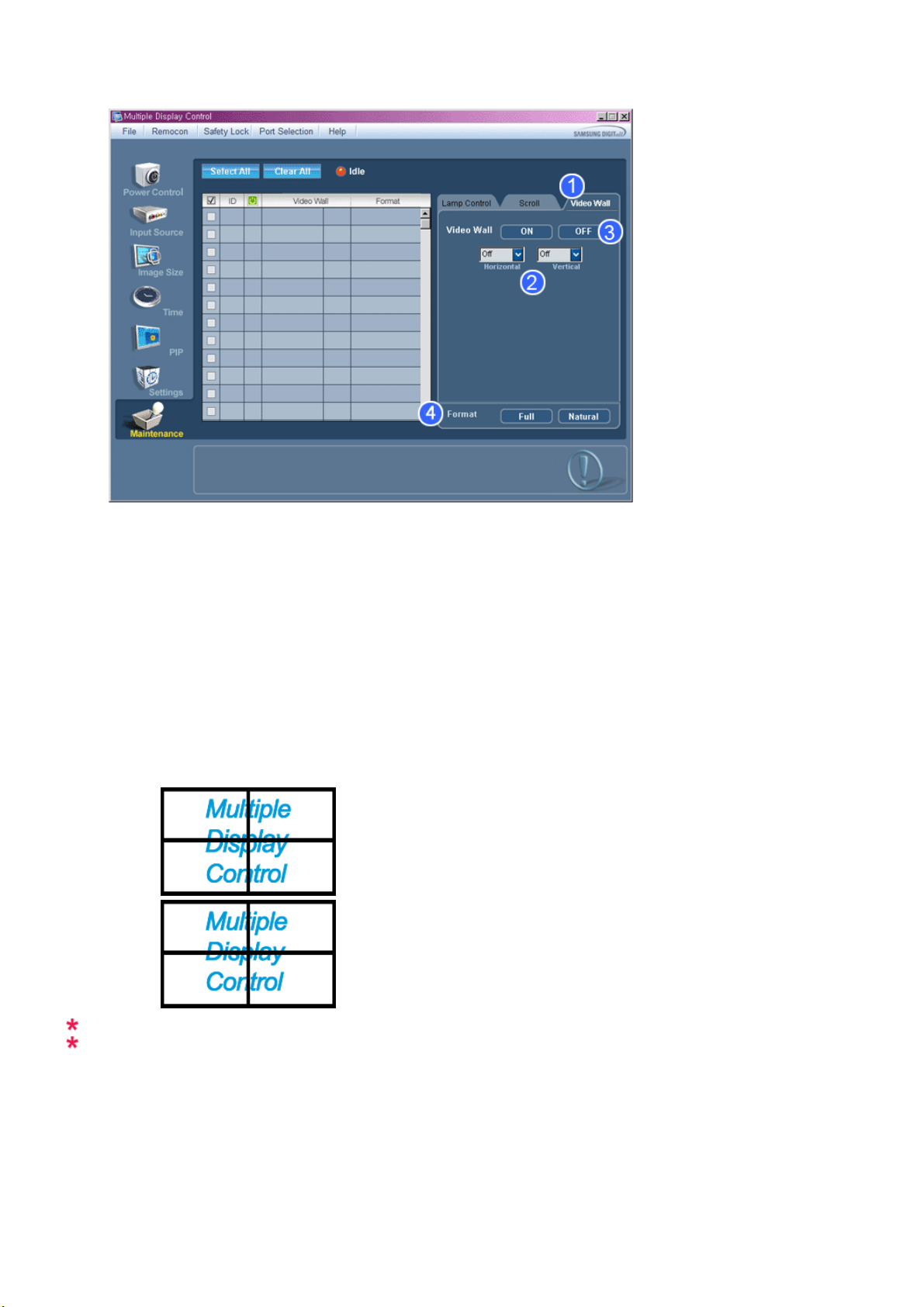

Video Wall

1. Maintenance (Bakım) ekranını görüntülemek için Ana Simgeler sütununda "Maintenance" (Bakım) simgesini tıklatın.

1) Video Wall

-Video duvarı, bir dizi video ekranının birbirine bağlanarak, her ekranın resmin bir parçasını göstermesi ya da tüm
ekranlarda aynı resmin tekrarlanmasıdır.

2) Video Wall (Screen divider)

- Ekran bölünebilir.
Bölme sırasında, farklı sayıda ekran seçebilirsiniz.

z Ekran bölücüden bir mod seçin.
z Ekran Seçimi kısmından bir ekran seçin.

z

Yer, seçilen modda bir numaraya basılarak ayarlanacaktır.

z

Samsung'un sağladığı MDC programı en fazla 5x5 LCD Ekranları destekler.

3) On / Off

-Seçilen ekranın Video Duvarı işlevini açar/kapatır.

4) Format

- Biçim, bölünmüş ekran gösterecek şekilde seçilebilir.

z Full

z

Natural

MagicInfo Giriş kaynağı yalnızca MagicInfo modelinde çalışır.

Maintenance Control (Bakım Kontrolü) yalnızca güç durumu ON (AÇIK) olan ekranlarda kullanılabilir.

Sorun Giderme

1.

Kontrol etmek istediğiniz ekran Power Control (Güç Kontrolü) Bilgi Tablosunda görünmüyor

- RS232C bağlantısını kontrol edin. (Com1 bağlantı noktasına düzgün biçimde bağlı olup olmadığını kontrol edin)

-

Bağlı ekranlardan herhangi birinin aynı ID değerine sahip olup olmadığını görmek için ekranları kontrol edin. Eğer

birden fazla ekran aynı ID değerine sahipse, veri çakışması nedeniyle bu ekranlar program tarafından düzgün
biçimde algılanmaz.

Display Set ID (Ekran Seti ID) değerinin 0-25 arası bir sayı olduğunu kontrol edin. (Display (Ekran) menüsünü

­kullanarak ayarlayın.)

Not: Display Set ID (Ekran Seti ID), 0-25 arası bir değer olmalıdır.

2. Kontrol etmek istediğiniz ekran diğer kontrollerin Bilgi Tablosunda görünmüyor

-

-Ekranın giriş kaynağını değiştirip değiştiremediğinizi kontrol edin.

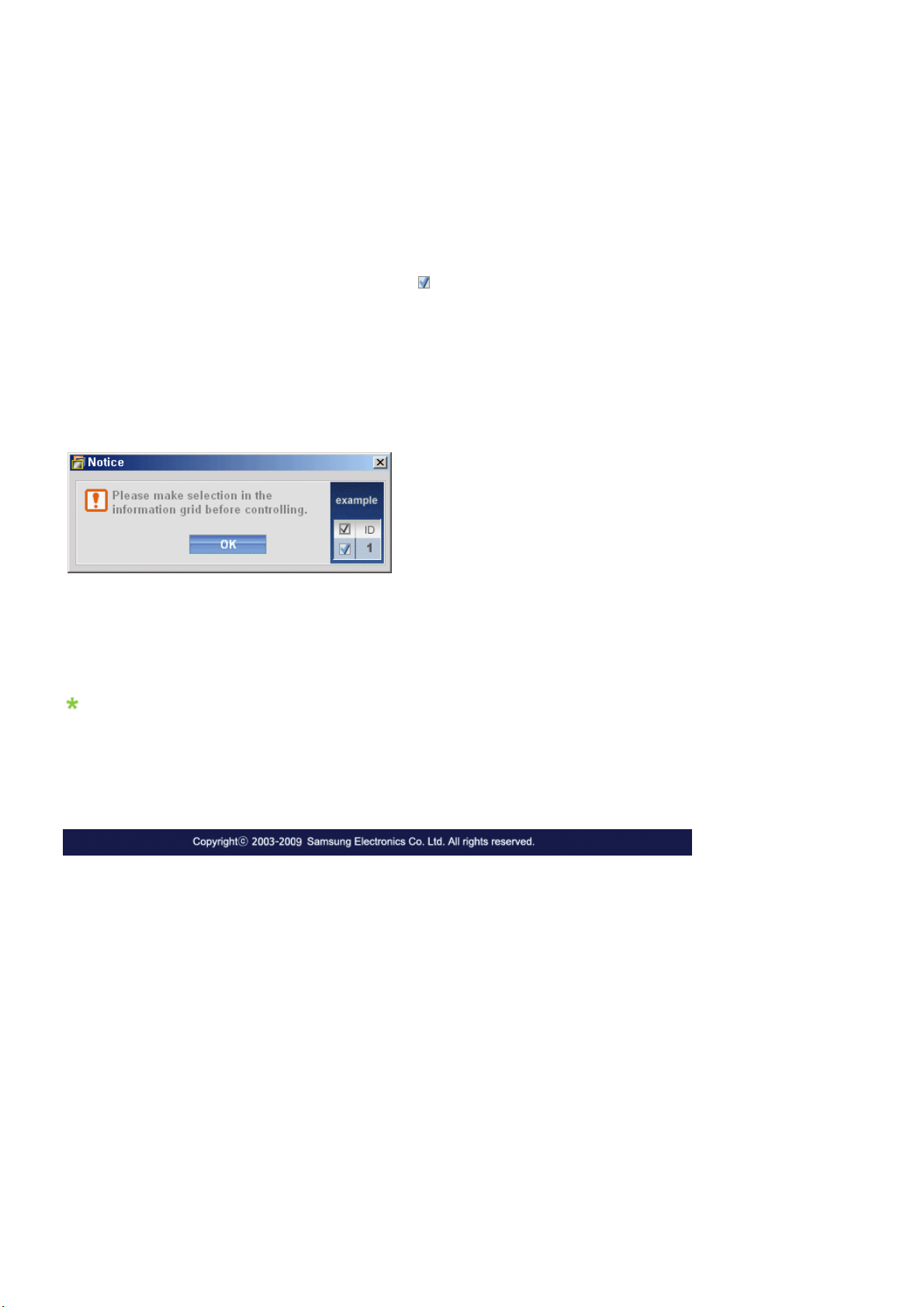

3. İletişim kutusu, tekrar tekrar görüntüleniyor.

4. Hem On Timer (Açılma Saati) hem de Off Timer (Kapanma Saati) ayarlı olmasına karşın farklı bir saat gösteriliyor.

5. Uzaktan kumanda işlevini kapattığınızda, RS-232C kablosunu çıkarttığınızda ya da programdan normal olmayan bir
şekilde çıktığınızda uzaktan kumanda düzgün çalışmayabilir. Normal çalışmaya geri dönmek için programı yeniden
çalıştırın ve uzaktan kumanda işlevini açın.

<Not> Bu program, iletişim devrelerindeki sorunlar ya da yakınlardaki elektronik cihazların yarattığı parazitten

Eğer değer, bu değer aralığı dışındaysa, MDC sistemi ekranı kontrol edemez.

Ekranın ON (AÇIK) durumda olduğunu kontrol edin. (Bunu, Power Control (Güç Kontrolü) Bilgi Tablosunda
görebilirsiniz)

- Kontrol etmek istediğiniz ekranın seçili olup olmadığına bakın.

-Ekranların saatini aynı değere getirmek için geçerli saati tüm ekranlara uygulayın.

dolayı düzgün çalışmayabilir.

Çoklu Ekran Modunda Ayar Değerlerinin Gösterilmesi

Birden fazla ekran bağlı olduğunda, ayar değerleri aşağıdaki gibi görüntülenir.

1. Seçim yok: Fabrika Varsayılan Değerini gösterir.

2. Bir ekran seçili: Seçilen ekranın ayar değerleri alınır ve görüntülenir.

3. Bir ekran seçili (ID1) ve başka bir ekran ekleniyor (ID3): ID 1 ayar değerini gösteren program, ID3'ün değerlerini alır
ve görüntüler.

4. Select All (Tümünü Seç) ile tüm setler seçili: Fabrika Varsayılan Değerine geri döner.

LCD Ekranını Ayarlama

Giriş

Kullanılabilir Modlar

•

PC / DVI

•

AV

•

HDMI

•

MagicInfo

Not

TV menüsü, TV kanalı arayıcısı yüklendiğinde kullanılabilir.

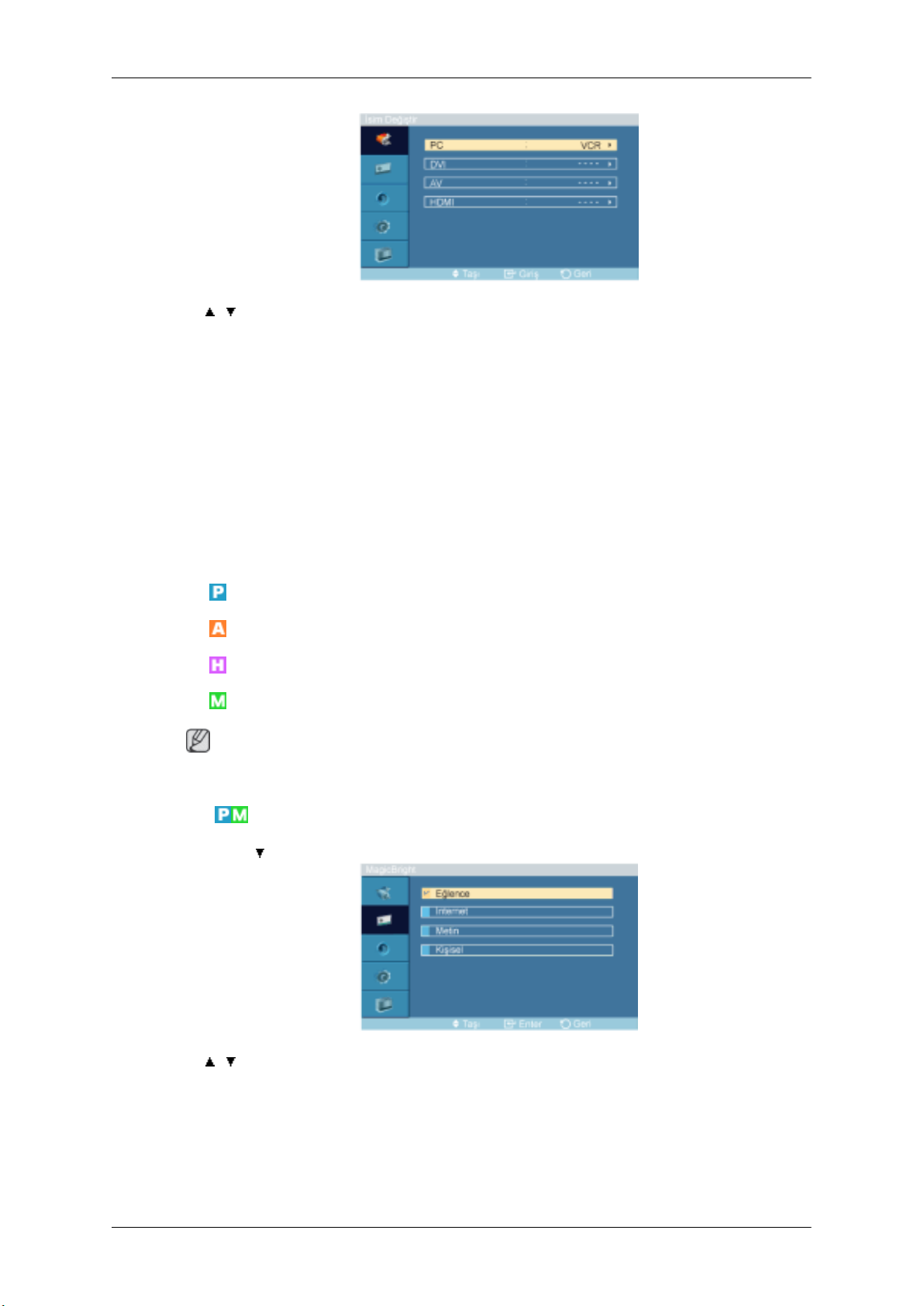

Kaynak Listesi

MENU → ENTER → [Giriş] → ENTER → [Kaynak Listesi]

→ , → ENTER

PC, DVI veya LCD Ekranına bağlı diğer harici giriş kaynaklarını seçmek için kullanın. İste­diğiniz ekranı seçmek için kullanın.

1. PC

2. DVI

3. AV

4. HDMI

5. MagicInfo

• Uzaktan kumandadaki doğrudan düğme 'SOURCE' düğmesidir.

• PC ve DVI'da kablo çıkarılırsa, bu özellik devre dışı kalır.

İsim Değiştir

MENU → ENTER → [Giriş] → → ENTER → [İsim Değiştir]

Not

LCD Ekranını Ayarlama

→ , → ENTER

Giriş kaynağı seçiminizi kolaylaştırmak için giriş jaklarına bağlı giriş aygıtını adlandırın.

1. PC

2. DVI

3. AV

4. HDMI

Görüntü [PC / DVI / MagicInfo Modu]

Kullanılabilir Modlar

•

PC / DVI

•

AV

•

HDMI

•

MagicInfo

Not

TV menüsü, TV kanalı arayıcısı yüklendiğinde kullanılabilir.

MagicBright

MENU → → ENTER → [Görüntü] → ENTER → [MagicBright]

→ , → ENTER

MagicBright, görüntülediğiniz resmin içeriğine bağlı olarak en iyi görüntüleme ortamını
sağlayan bir özelliktir. Şu anda dört farklı moddan biri kullanılabilir: Eğlence, İnternet, Metin
ve Kişisel. Her modun kendine özgü önceden yapılandırılmış bir parlaklık değeri vardır. Mag­icBright kontrol düğmesine basarak bu dört ayardan birini kolayca seçebilirsiniz.

(Dinamik Kontrast Açık modunda kullanılamaz.)

LCD Ekranını Ayarlama

1. Eğlence

Yüksek parlaklık

DVD veya VCR gibi filmleri izlemek için.

2. İnternet

Orta parlaklık

Metin ve grafik gibi karma görüntülerin bulunduğu çalışmalar için.

3. Metin

Normal parlaklık

Büyük metinler içeren belge veya çalışmalar için.

4. Kişisel

Mühendislerimiz tarafından dikkatle seçilmiş olmasına rağmen önceden ayarlanmış
değerler, zevkinize bağlı olarak, gözleriniz için uygun olmayabilir.

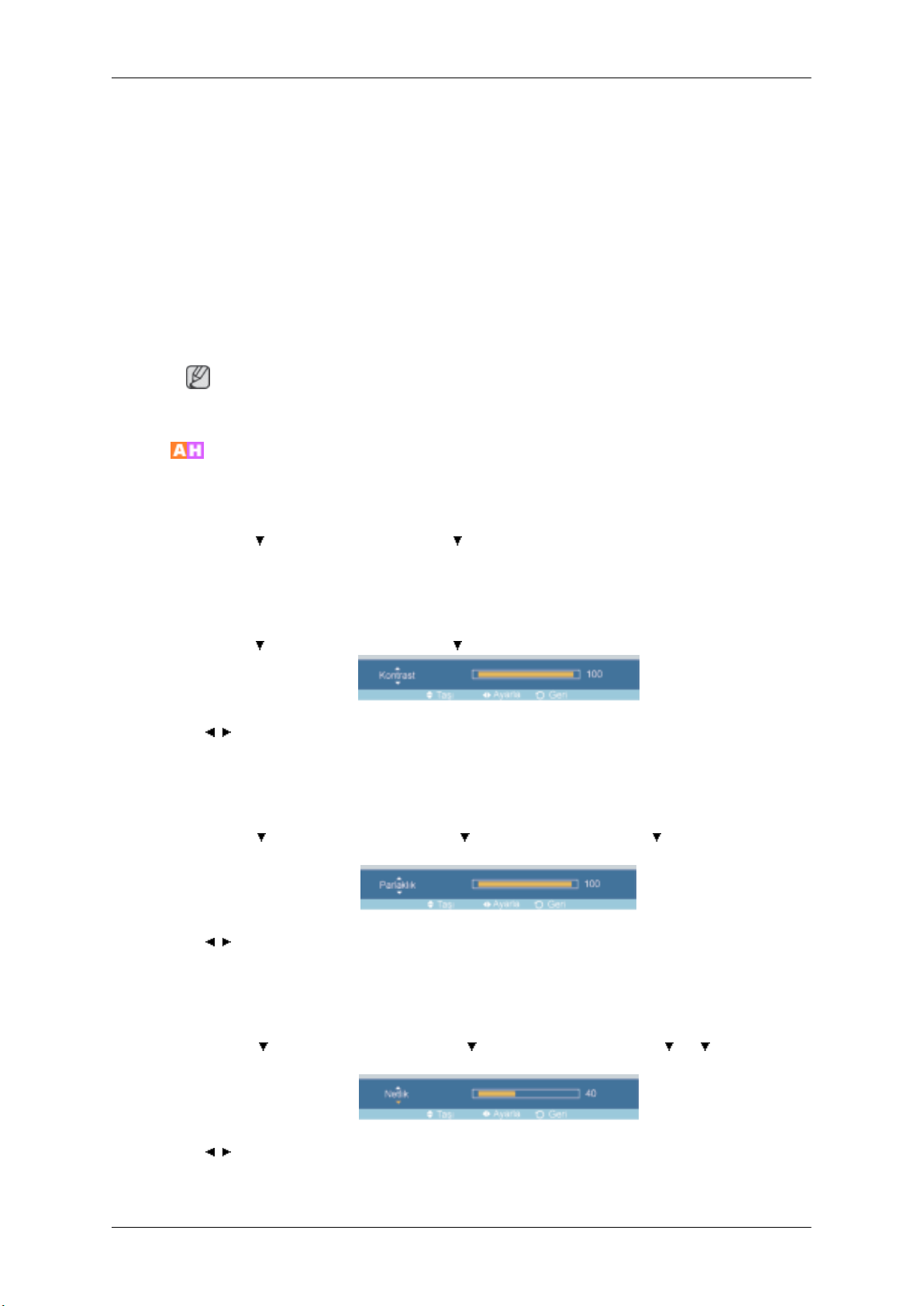

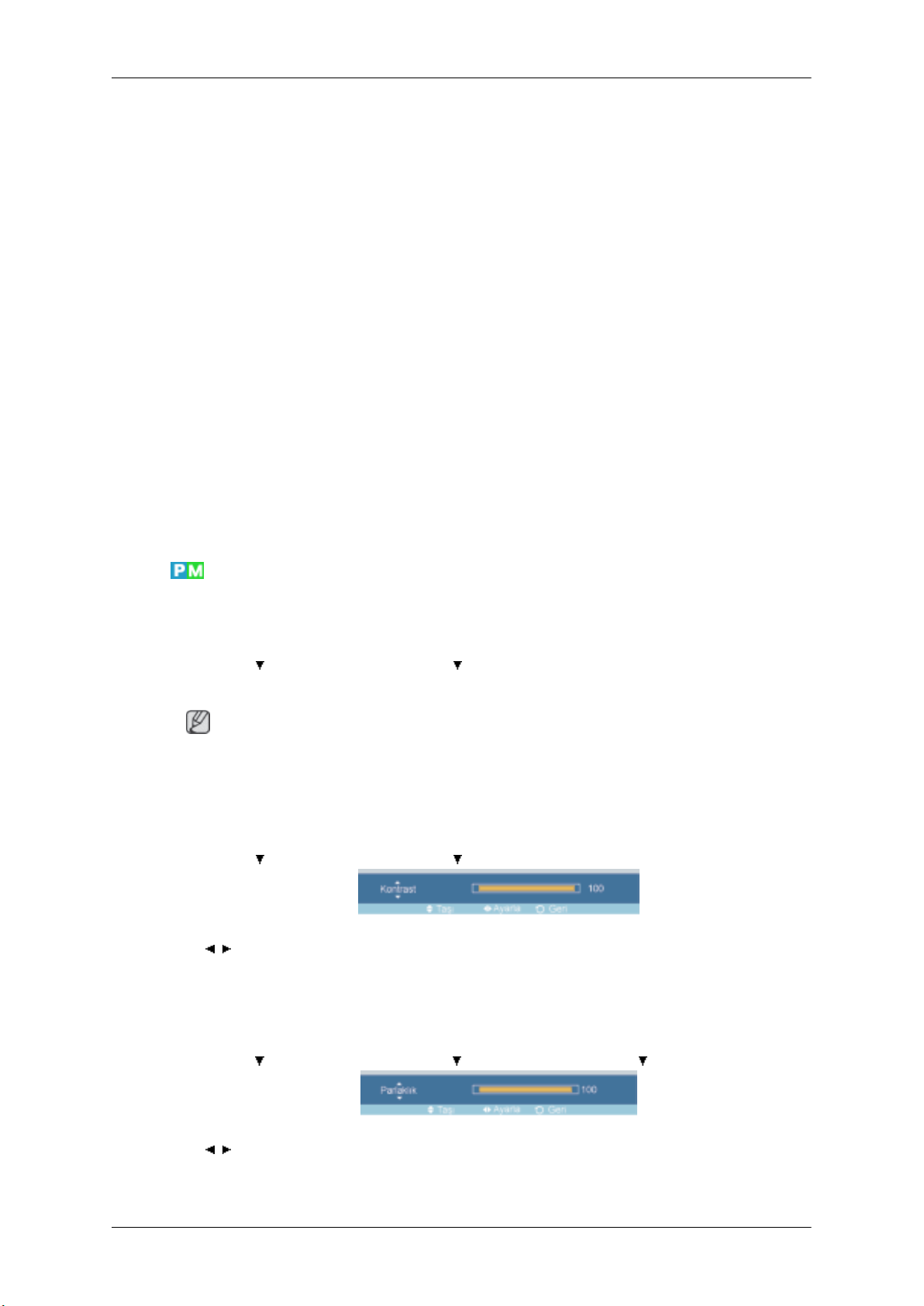

Kişisel

Kontrast

Bu durumda, OSD menüsünü kullanarak parlaklık ve kontrastı ayarlayın.

Ekran menülerini kullanarak, kontrast ve parlaklık ayarını kişisel tercihlerinize göre değiştir­ebilirsiniz.

MENU → → ENTER → [Görüntü] → → ENTER → [Kişisel]

(Dinamik Kontrast Açık modunda kullanılamaz.)

Not

Görüntüyü Kişisel işlevini kullanarak ayarladığınızda, MagicBright mevcut modu Kişisel mod
olarak değiştirecektir.

MENU →

→ , → ENTER

→ ENTER → [Görüntü] → → ENTER → [Kişisel] → ENTER→ [Kontrast]

Parlaklık

Kırmızı Rengi ayarla.

MENU →

→ , → ENTER

Parlaklığı ayarlar.

→ ENTER → [Görüntü] → → ENTER → [Kişisel] → → ENTER→ [Parlaklık]

Netlik

MENU → → ENTER → [Görüntü] → → ENTER → [Kişisel] → → → ENTER →
[Netlik]

→ , → ENTER

Netlik değerini ayarlar.

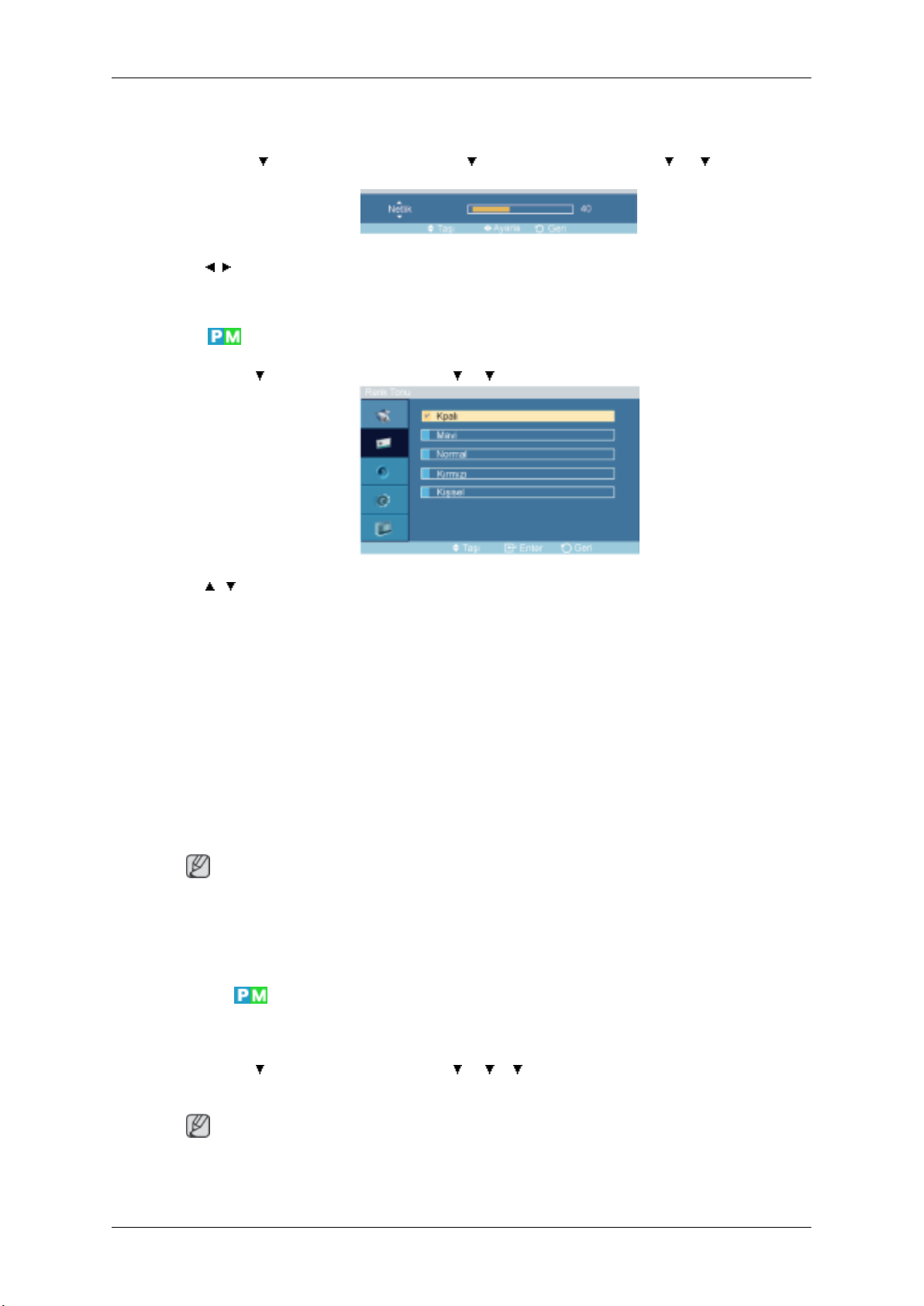

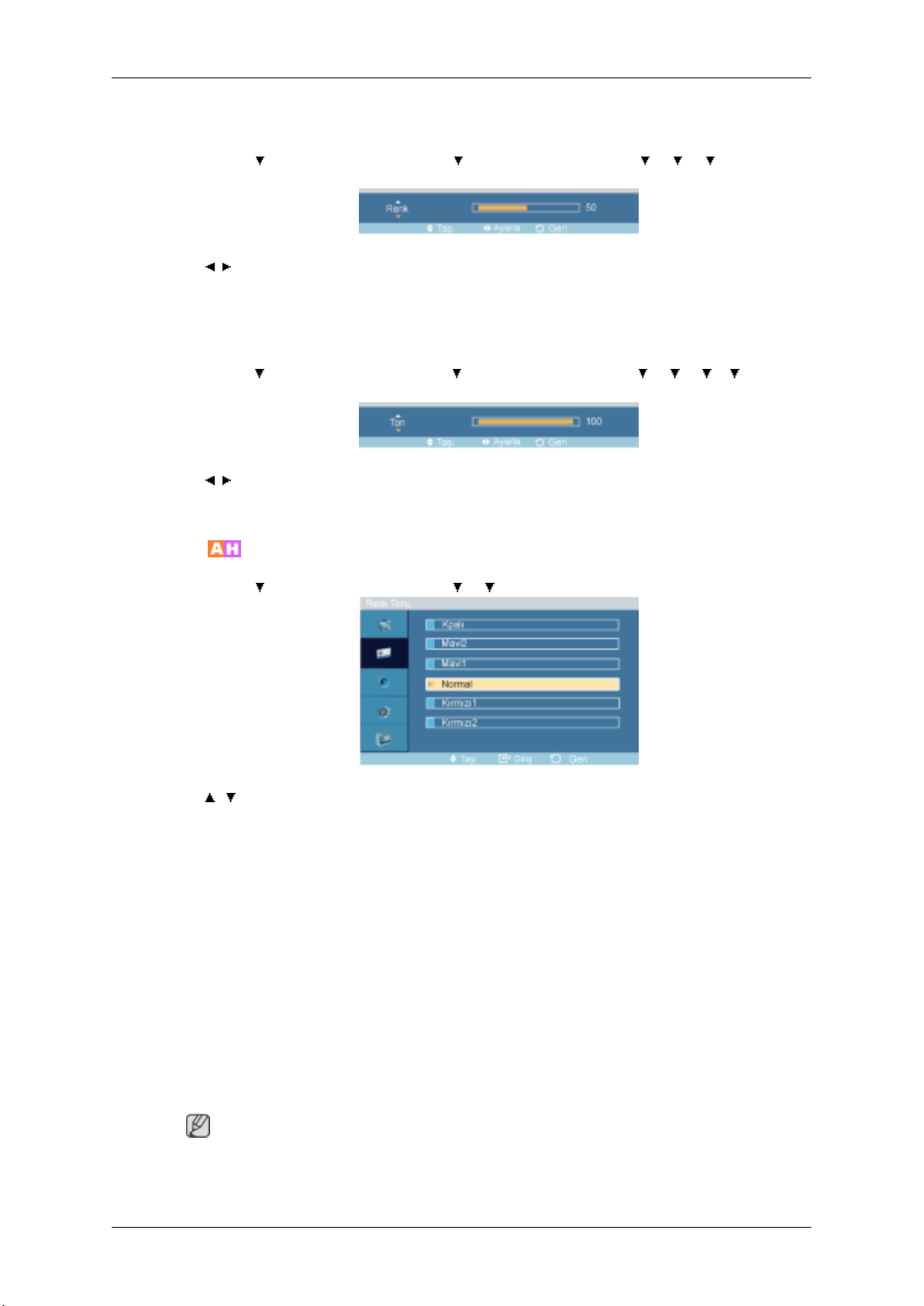

Renk Tonu

MENU → → ENTER → [Görüntü] → → →ENTER → [Renk Tonu]

LCD Ekranını Ayarlama

→ , → ENTER

Renk tonları değiştirilebilir.

(Dinamik Kontrast Açık modunda kullanılamaz.)

1. Kpalı

2. Mavi

3. Normal

4. Kırmızı

5. Kişisel

Not

Renk Tonu, Mavi, Normal, Kırmızı veya Kişisel olarak ayarlanırsa Color Temp. işlevi devre
dışı bırakılır.

Renk Tonu ayarını Kpalı olarak yaptıysanız, Renk Kontrolü işlevi devre dışı kalır

Renk Kontrolü

Ayrı ayrı Kırmızı, Yeşil, Mavi renk dengesini ayarlar.

MENU →

(Dinamik Kontrast Açık modunda kullanılamaz.)

Not

Görüntüyü Renk Kontrolü işlevini kullanarak ayarladıysanız, Renk Tonu Kişisel moduna dö­necektir.

→ ENTER → [Görüntü] → → → → ENTER → [Renk Kontrolü]

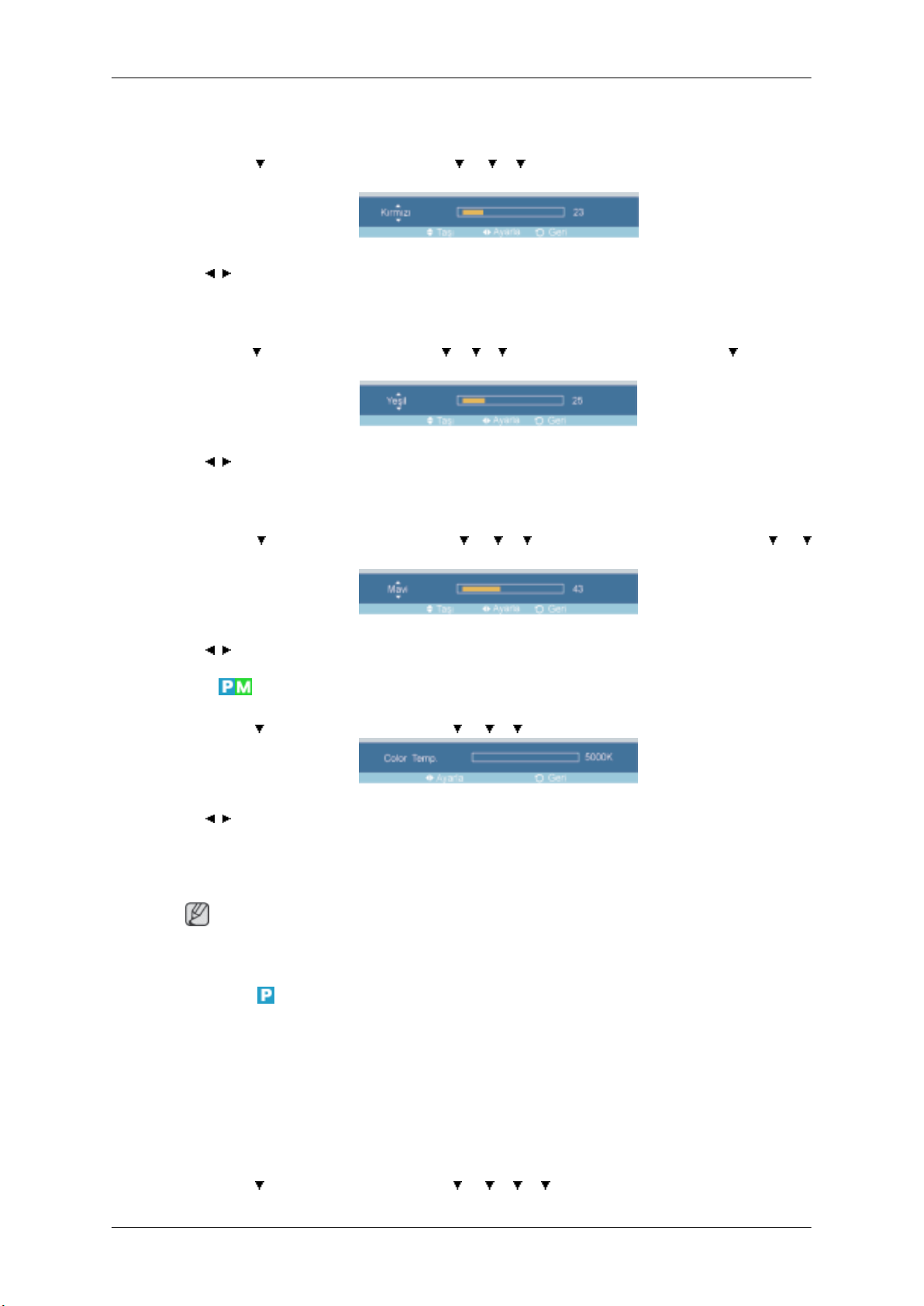

Kırmızı

Yeşil

Mavi

LCD Ekranını Ayarlama

MENU → → ENTER → [Görüntü] → → → → ENTER → [Renk Kontrolü] → ENTER

→ [Kırmızı]

→ , → ENTER

MENU → → ENTER → [Görüntü] → → → → ENTER → [Renk Kontrolü] → → ENTER
→ [Yeşil]

→ , → ENTER

MENU →
→ ENTER → [Mavi]

→ , → ENTER

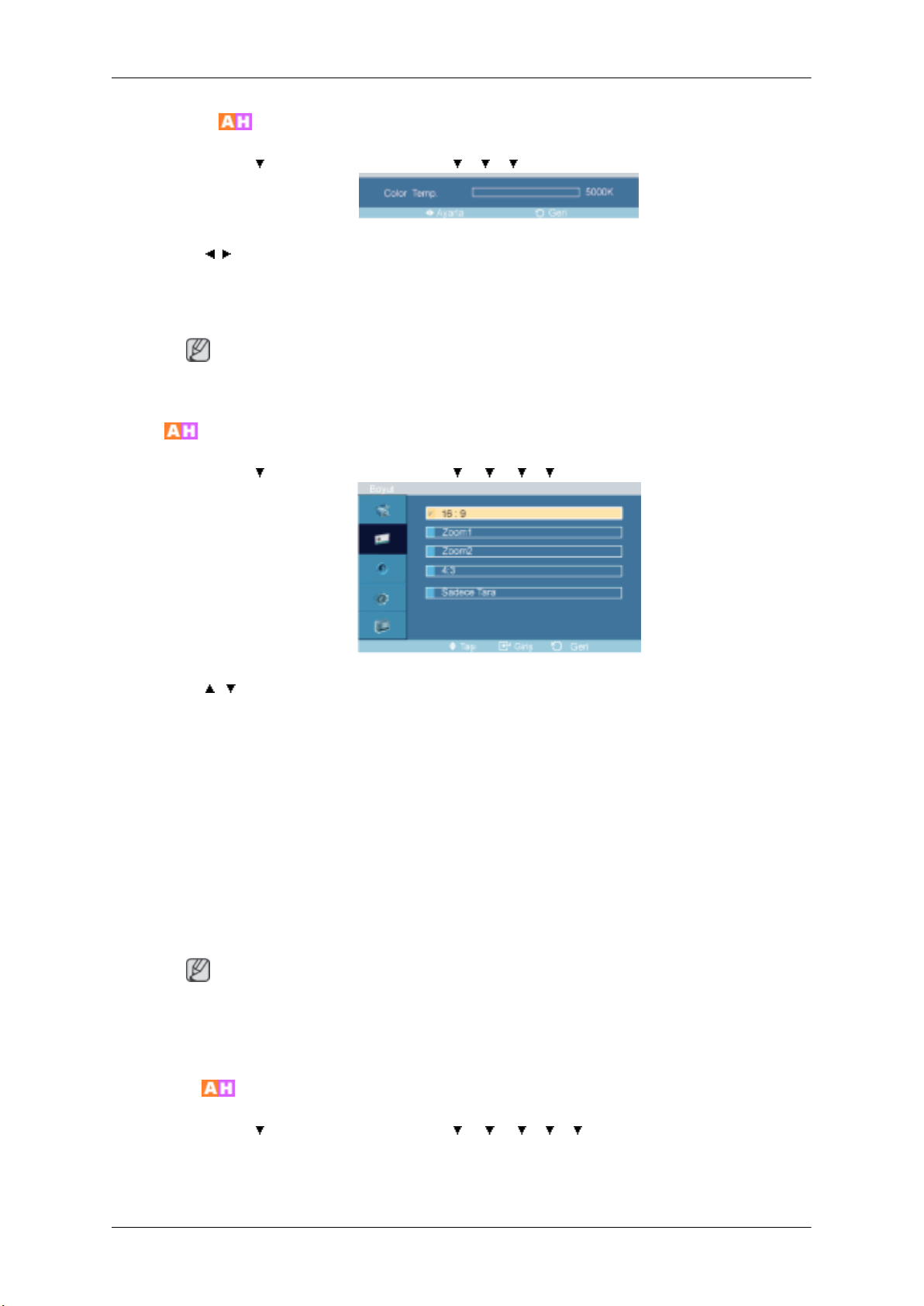

Color Temp.

MENU → → ENTER → [Görüntü] → → → → ENTER → [Color Temp.]

→ , → ENTER

Color Temp. görüntülenen renklerin 'sıcaklığının' bir ölçüsüdür.

(Dinamik Kontrast Açık modunda kullanılamaz.)

Renk Tonu ayarı Kpalı olarak yapılırsa, bu işlev etkinleşir.

→ ENTER → [Görüntü] → → → → ENTER → [Renk Kontrolü] → →

Not

Resim Sabitleme

Resim Sabitleme, titrek ve parıltılı kararsız görüntüler oluşturan parazitleri kaldırarak fine­tune (ince ayar) yapmak ve en iyi görüntüyü almak için kullanılır. Fine ayarı kullanarak elde
edilen sonuçlar yeterli değilse, Coarse ayarını ve sonra da yeniden Fine ayarını kullanın.

(Sadece PC modunda kullanılabilir)

(Dinamik Kontrast Açık modunda kullanılamaz.)

MENU → → ENTER → [Görüntü] → → → → → ENTER → [Resim Sabitleme]

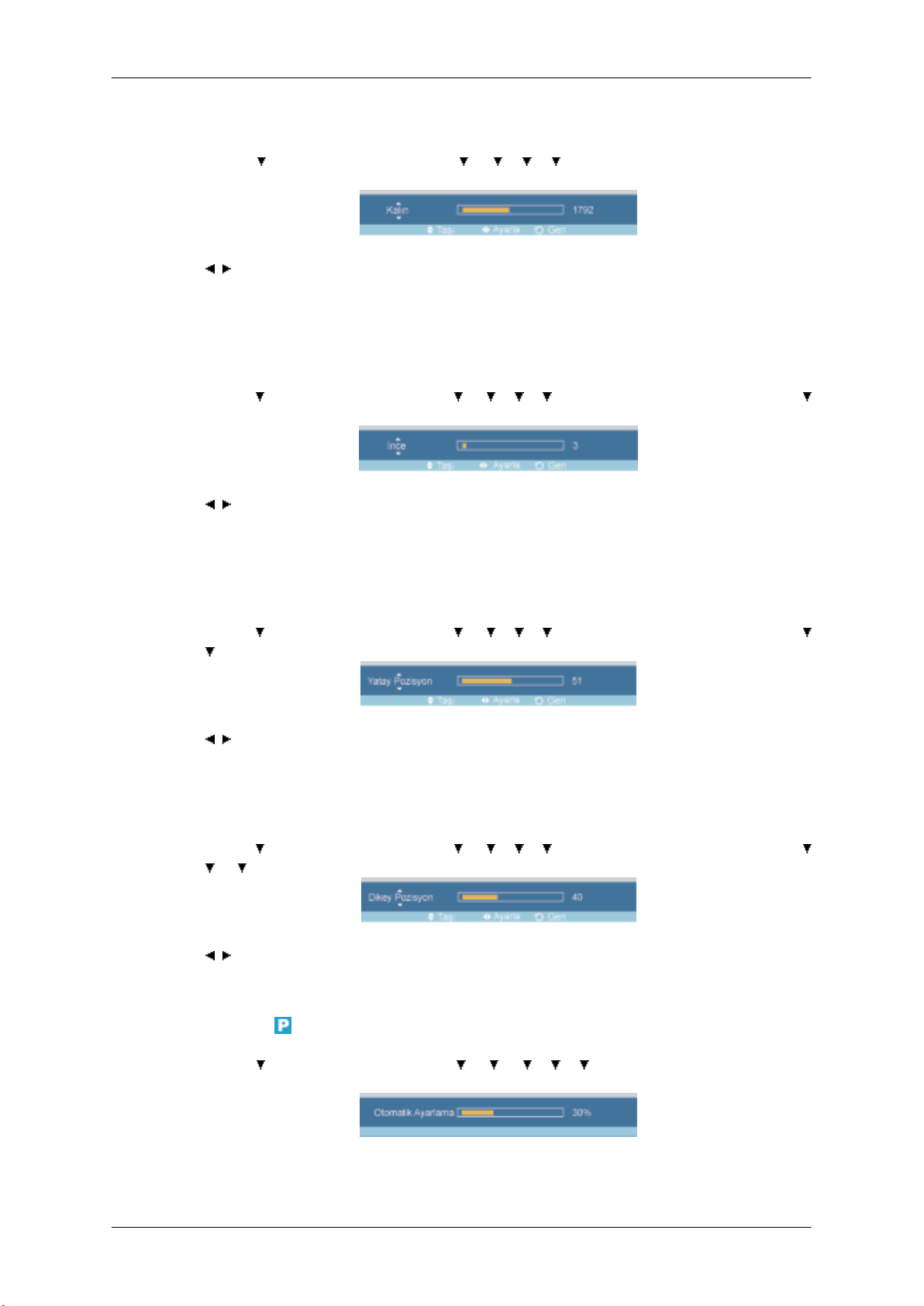

Kalın

İnce

LCD Ekranını Ayarlama

MENU → → ENTER → [Görüntü] → → → → → ENTER → [Resim Sabitleme] →
ENTER → [Kalın]

→ , → ENTER

Dikey çizgiler gibi istenmeyen görüntüleri giderir. Genel ayar, ekran görüntü alanını taşıyabilir.
Bu alanı yatay kontrol menüsünü kullanarak yeniden yerine yerleştirebilirsiniz.

MENU → → ENTER → [Görüntü] → → → → → ENTER → [Resim Sabitleme] →

→ ENTER → [İnce]

→ , → ENTER

Yatay çizgiler gibi istenmeyen görüntüleri giderir. İstenmeyen görüntü İnce ayar sonrasında
da kaybolmadıysa, frekansı (saat hızını) ayarladıktan sonra bu işlemi tekrarlayın.

Yatay Pozisyon

MENU →

→ → ENTER → [Yatay Pozisyon]

→ , → ENTER

Ekranın konumunu yatay olarak ayarlar.

Dikey Pozisyon

MENU →

→ → → ENTER → [Dikey Pozisyon]

→ , → ENTER

→ ENTER → [Görüntü] → → → → → ENTER → [Resim Sabitleme] →

→ ENTER → [Görüntü] → → → → → ENTER → [Resim Sabitleme] →

Ekranın konumunu dikey olarak ayarlar.

Otomatik Ayarlama

MENU → → ENTER → [Görüntü] → → → → → → ENTER → [Otomatik Ayarla­ma]

İnce, Kalın, Konum değerleri otomatik olarak ayarlanır. Kontrol panelinde çözünürlüğü değiş­tirirken, auto (otomatik) işlevini gerçekleştirerek.

(Sadece PC modunda kullanılabilir)

(Dinamik Kontrast Açık modunda kullanılamaz.)

Not

Uzaktan kumandadaki doğrudan düğme 'AUTO' düğmesidir.

Sinyal Dengesi

Bu, uzun bir sinyal kablosu tarafından iletilen zayıf RGB sinyalini telafi etmek için kullanılır.

MENU → → ENTER → [Görüntü] → → → → → → → ENTER → [Sinyal Denge­si]

(Sadece PC modunda kullanılabilir)

(Dinamik Kontrast Açık modunda kullanılamaz.)

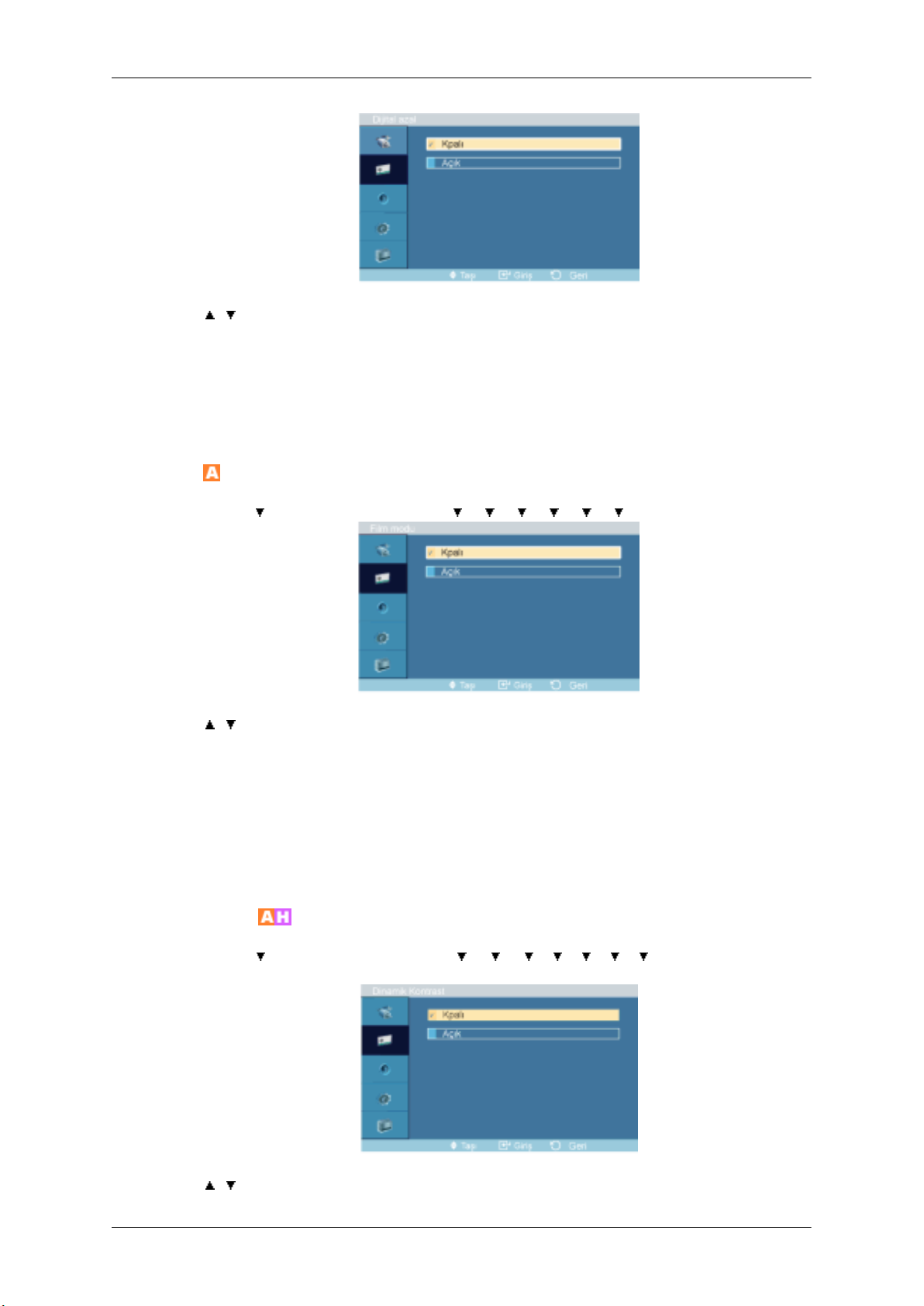

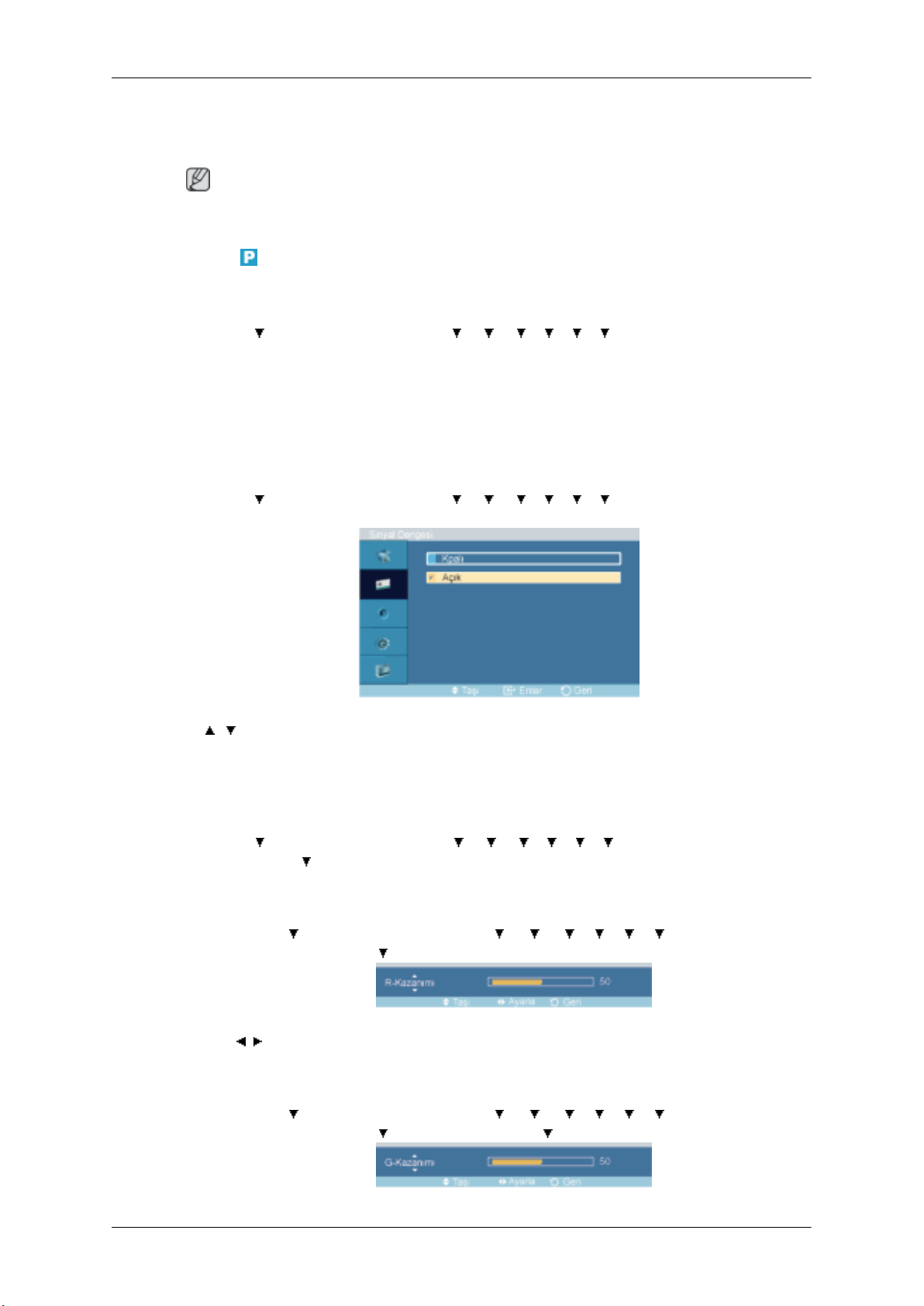

Sinyal Dengesi

MENU → → ENTER → [Görüntü] → → → → → → → ENTER → [Sinyal Denge­si] → ENTER → [Sinyal Dengesi]

LCD Ekranını Ayarlama

→ , → ENTER

Sinyal kontrolü ile Açık ya da Kpalı seçeneğini seçer.

Sinyal Kontrolü

MENU → → ENTER → [Görüntü] → → → → → → → ENTER → [Sinyal Denge­si] → ENTER → → [Sinyal Kontrolü]

1. R-Kazanımı

MENU →
Dengesi] → ENTER → → [Sinyal Kontrolü] → ENTER → [R-Kazanımı]

→ , → ENTER

2. G-Kazanımı

MENU → → ENTER → [Görüntü] → → → → → → → ENTER → [Sinyal
Dengesi] → ENTER → → [Sinyal Kontrolü] → → ENTER→ [G-Kazanımı]

→ ENTER → [Görüntü] → → → → → → → ENTER → [Sinyal

LCD Ekranını Ayarlama

→ , → ENTER

3. B-Kazanımı

MENU → → ENTER → [Görüntü] → → → → → → → ENTER → [Sinyal
Dengesi] → ENTER → → [Sinyal Kontrolü] → → → ENTER→ [B-Kazanımı]

→ , → ENTER

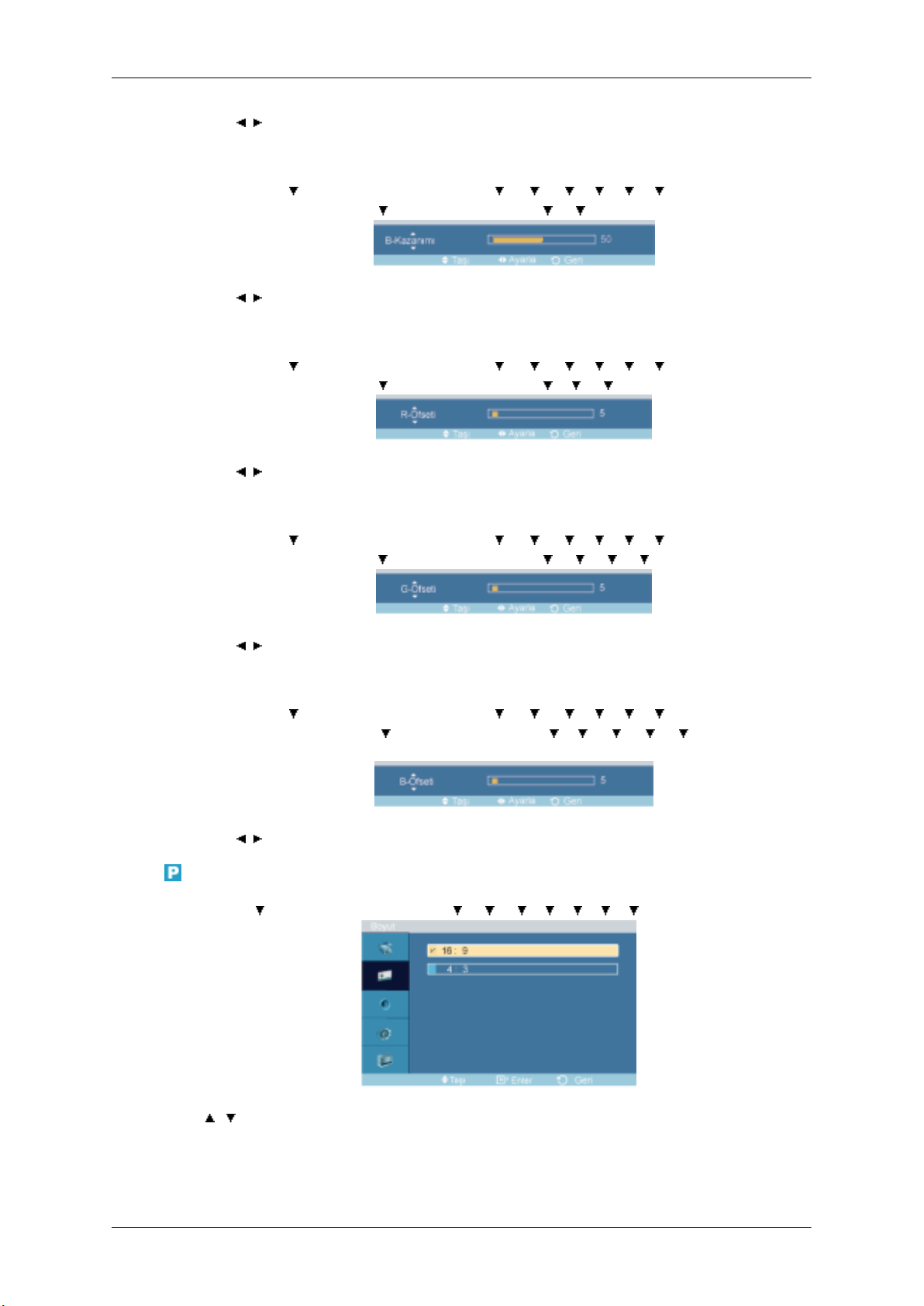

4. R-Ofseti

MENU →
Dengesi] → ENTER → → [Sinyal Kontrolü] → → → → ENTER→ [R-Ofseti]

→ , → ENTER

5. G-Ofseti

MENU →
Dengesi] → ENTER → → [Sinyal Kontrolü] → → → → → ENTER→ [G-Ofseti]

→ , → ENTER

6. B-Ofseti

MENU → → ENTER → [Görüntü] → → → → → → → ENTER → [Sinyal
Dengesi] → ENTER →
Ofseti]

→ ENTER → [Görüntü] → → → → → → → ENTER → [Sinyal

→ ENTER → [Görüntü] → → → → → → → ENTER → [Sinyal

→ [Sinyal Kontrolü] → → → → → → ENTER → [B-

Boyut

→ , → ENTER

MENU → → ENTER → [Görüntü] → → → → → → → → ENTER → [Boyut ]

→ , → ENTER

Boyut değiştirilebilir.

(Dinamik Kontrast Açık modunda kullanılamaz.)

1. 16:9

2. 4:3

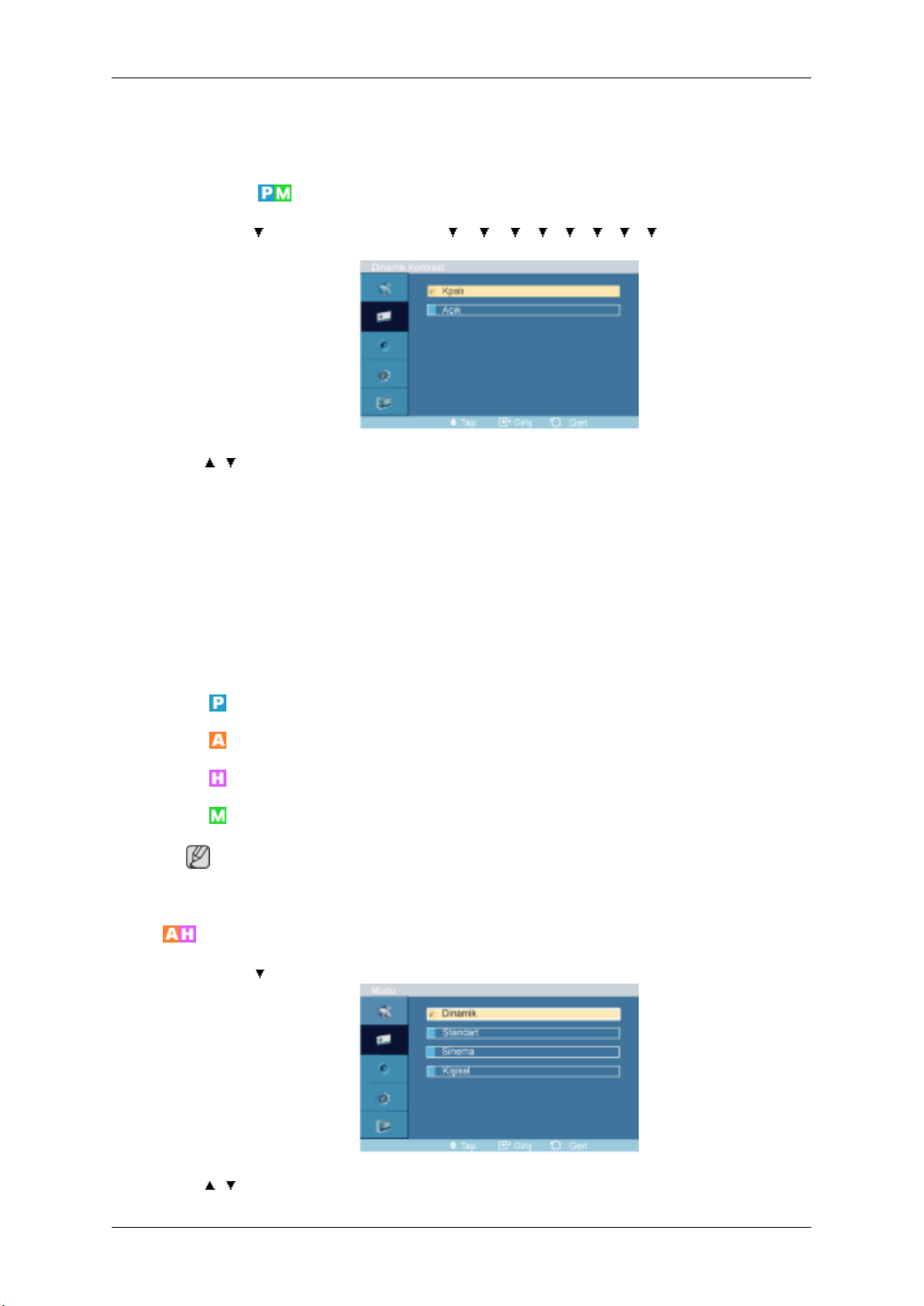

Dinamik Kontrast

MENU → → ENTER → [Görüntü] → → → → → → → → → ENTER → [Dinamik
Kontrast]

→ , → ENTER

Dinamik Kontrast. görsel sinyalin dağılımını otomatik olarak algılar ve en uygun kontrastı
oluşturur.

LCD Ekranını Ayarlama

1. Kpalı

2. Açık

Görüntü [ AV / HDMI Modu]

Kullanılabilir Modlar

•

PC / DVI

•

AV

•

HDMI

•

MagicInfo

Not

TV menüsü, TV kanalı arayıcısı yüklendiğinde kullanılabilir.

Modu

MENU → → ENTER → [Görüntü] → ENTER → [Modu]

→ , → ENTER

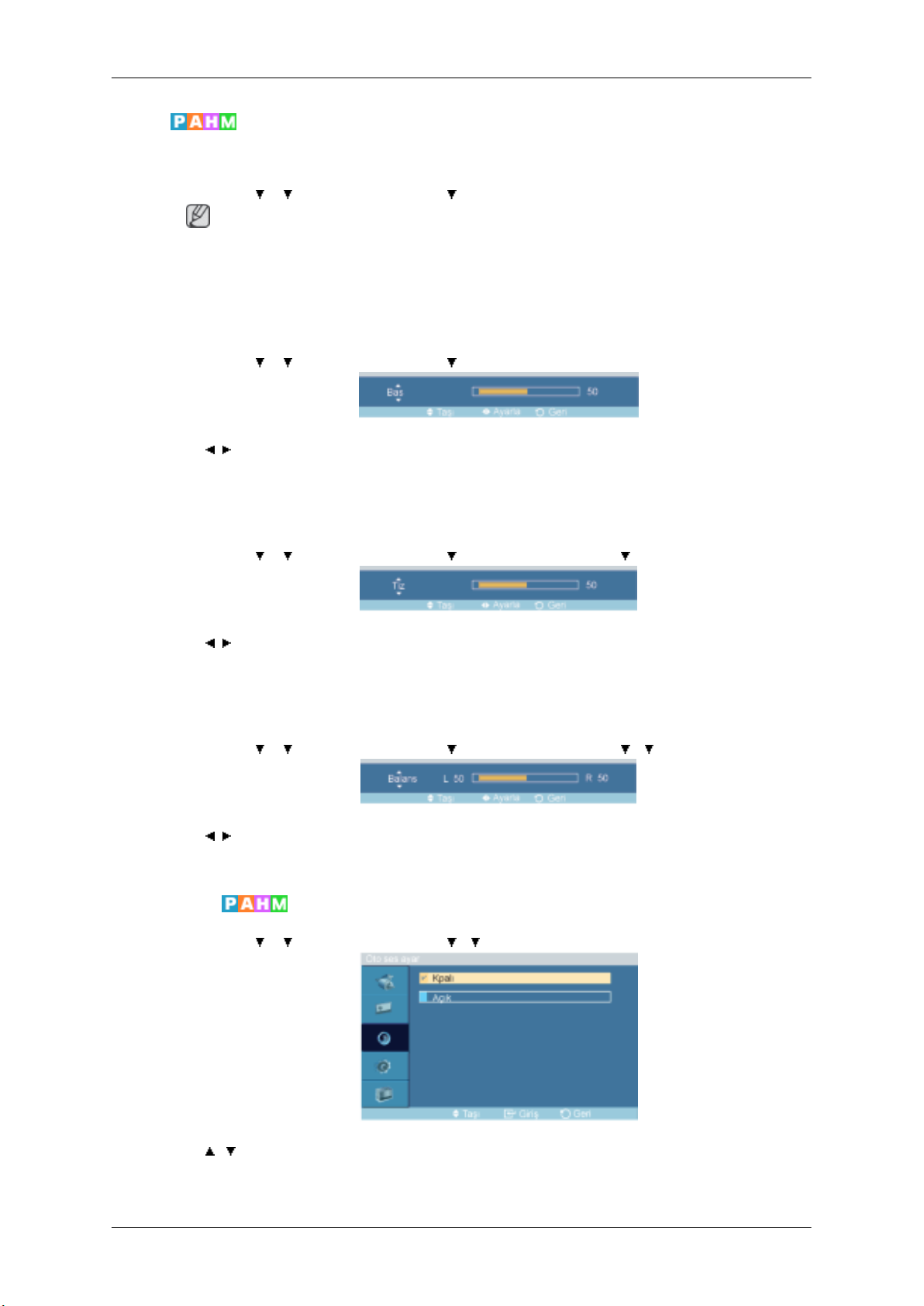

Kişisel

LCD Ekranını Ayarlama

LCD Ekranda, fabrikada ayarlanmış dört otomatik görüntü ayarı ("Dinamik", "Standart", "Si­nema" ve "Kişisel") bulunmaktadır.

Dinamik, Standart, Sinema ya da Kişisel seçenekleri etkinleştirilebilir.

(Dinamik Kontrast Açık modunda kullanılamaz.)

1. Dinamik

2. Standart

3. Sinema

4. Kişisel

Not

Uzaktan kumandadaki doğrudan düğme 'P.MODE' düğmesidir.

Ekran menülerini kullanarak, kontrast ve parlaklık ayarını kişisel tercihlerinize göre değiştir­ebilirsiniz.

Kontrast

Parlaklık

MENU → → ENTER → [Görüntü] → → ENTER → [Kişisel]

(Dinamik Kontrast Açık modunda kullanılamaz.)

MENU → → ENTER → [Görüntü] → → ENTER → [Kişisel] → ENTER→ [Kontrast]

→ , → ENTER

Kırmızı Rengi ayarla.

MENU → → ENTER → [Görüntü] → → ENTER → [Kişisel] → → ENTER → [Parla­klık]

→ , → ENTER

Parlaklığı ayarlar.

Netlik

MENU → → ENTER → [Görüntü] → → ENTER → [Kişisel] → → → ENTER →
[Netlik]

→ , → ENTER

Görüntünün Sharpness (Netlik) değerini ayarlar.

Renk

Ton

LCD Ekranını Ayarlama

MENU → → ENTER → [Görüntü] → → ENTER → [Kişisel] → → → → ENTER →
[Renk]

→ , → ENTER

Resim Colour (Renk) değerini ayarlar.

MENU → → ENTER → [Görüntü] → → ENTER → [Kişisel] → → → → → ENTER

→ [Ton ]

→ , → ENTER

Ekrana, doğal bir ton katar.

Renk Tonu

MENU → → ENTER → [Görüntü] → → → ENTER → [Renk Tonu]

→ , → ENTER

Renk tonları değiştirilebilir. Buna ek olarak Renk bileşenleri de kullanıcı tarafından özelleş­tirilebilir.

(Dinamik Kontrast Açık modunda kullanılamaz.)

1. Kpalı

2. Mavi2

3. Mavi1

4. Normal

5. Kırmızı1

6. Kırmızı2

Not

Renk Tonu, Mavi2, Mavi1, Normal, Kırmızı1 veya Kırmızı2 olarak ayarlanırsa Color Temp.
işlevi devre dışı bırakılır.

Color Temp.

MENU → → ENTER → [Görüntü] → → → → ENTER → [Color Temp.]

→ , → ENTER

Color temp. görüntülenen renklerin 'sıcaklığının' bir ölçüsüdür.

(Dinamik Kontrast Açık modunda kullanılamaz.)

Renk Tonu ayarı Kpalı olarak yapılırsa, bu işlev etkinleşir.

Boyut

MENU → → ENTER → [Görüntü] → → → → → ENTER → [Boyut ]

LCD Ekranını Ayarlama

Not

→ , → ENTER

Boyut değiştirilebilir.

1. 16:9

2. Zoom 1

3. Zoom 2

4. 4:3

5. Sadece Tara

(Dinamik Kontrast Açık modunda kullanılamaz.)

Zoom1, Zoom2 HDMI modunda kullanılamaz.

Sadece Tara HDMI modunda çalışır.

Dijital azal

MENU → → ENTER → [Görüntü] → → → → → → ENTER → [Dijital azal]

Not

→ , → ENTER

Dijital Parazit Azaltma özelliğini Kpalı/Açık olarak ayarlar. Dijital Parazit Azaltma özelliği, daha
canlı ve net resimlerin keyfini çıkarmanızı sağlar.

1. Kpalı

2. Açık

Film modu

MENU → → ENTER → [Görüntü] → → → → → → → ENTER → [Film modu ]

LCD Ekranını Ayarlama

→ , → ENTER

Film modu özelliği, tiyatro kalitesinde görüntüleme deneyimi sunar.

(HDMI modunda, bu işlev giriş sinyali titreşimli tarama olduğunda kullanılabilir; ilerleyen tar­ama sinyalinde kullanılamaz.

1. Kpalı

2. Açık

Dinamik Kontrast

MENU → → ENTER → [Görüntü] → → → → → → → → ENTER → [Dinamik
Kontrast ]

→ , → ENTER

Ses

LCD Ekranını Ayarlama

Dinamik Kontrast. görsel sinyalin dağılımını otomatik olarak algılar ve en uygun kontrastı
oluşturur.

1. Kpalı

2. Açık

Kullanılabilir Modlar

•

PC / DVI

•

AV

•

HDMI

•

MagicInfo

Not

Modu

TV menüsü, TV kanalı arayıcısı yüklendiğinde kullanılabilir.

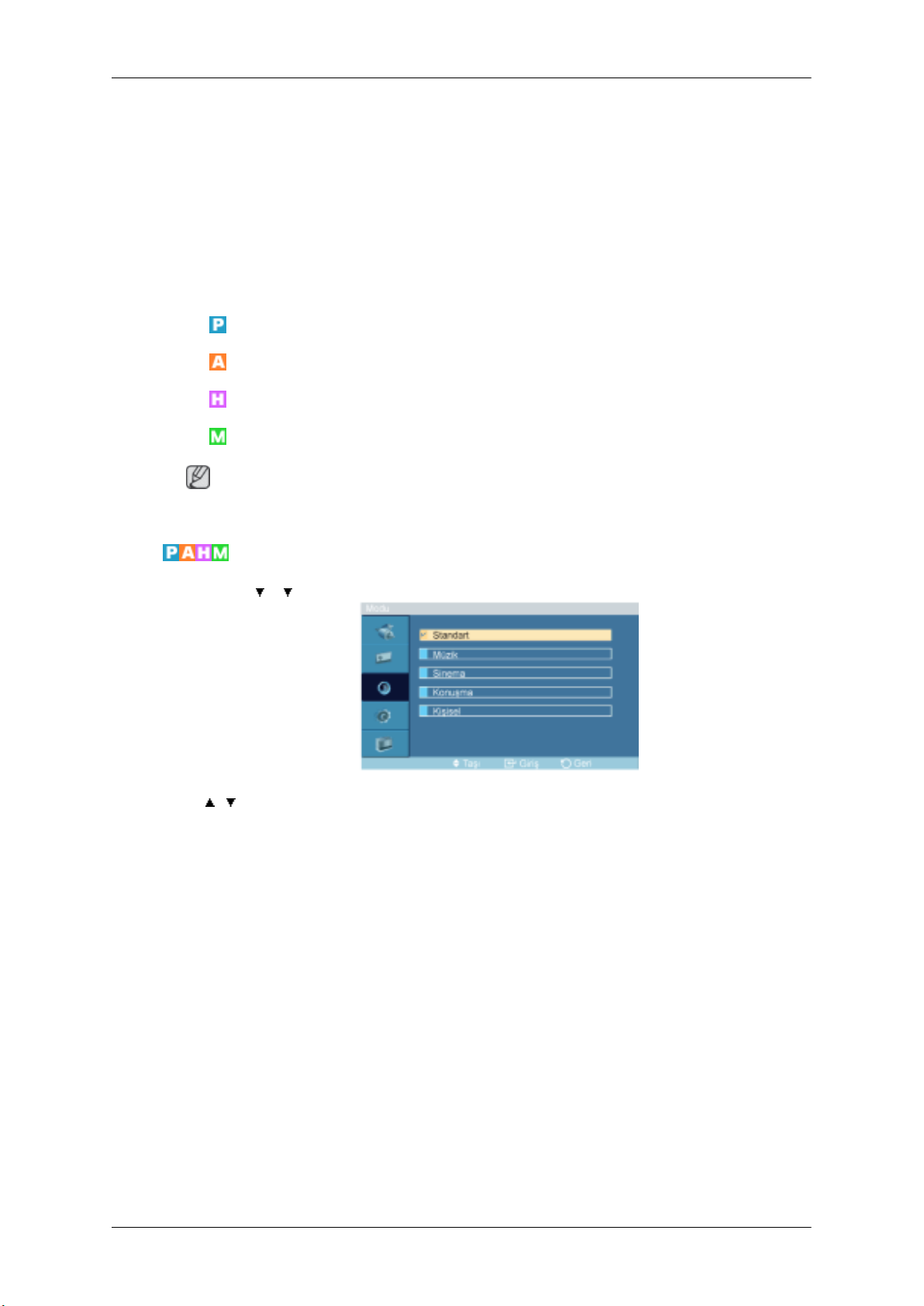

MENU → → → ENTER → [Ses] → ENTER → [Modu]

→ , → ENTER

LCD Ekranda doğala en yakın ses veren yerleşik bir stereo amplifikatör bulunur.

1. Standart

Standart fabrika ayarları için Standart seçilir.

2. Müzik

Müzik videosu veya konseri seyrederken Müzik seçilir.

3. Sinema

Film izlerken Sinema seçilir.

4. Konuşma

Daha çok konuşma içeren bir program (örneğin haberler) seyrederken Konuşma seçilir.

5. Kişisel

Ayarları kişisel tercihlerinize göre düzenlemek istiyorsanız Kişisel öğesini seçer.

Kişisel

LCD Ekranını Ayarlama

Ses ayarları, kişisel tercihlerinize uygun olarak ayarlanabilir.

Bas

Tiz

MENU →

Not

• Ses değeri 0'a ayarlanmış olsa bile ses duyabilirsiniz.

• Sesi Kişisel işlevini kullanarak ayarlarsanız, Modu Kişisel mod olarak değişir.

MENU →

→ , → ENTER

Düşük frekans sesi vurgular.

MENU →

→ , → ENTER

→ → ENTER → [Ses] → → ENTER → [Kişisel]

→ → ENTER → [Ses] → → ENTER → [Kişisel]→ENTER→ [Bas]

→ → ENTER → [Ses] → → ENTER → [Kişisel]→ →ENTER→ [Tiz]

Yüksek frekans sesi vurgular.

Balans

MENU → → → ENTER → [Ses] → → ENTER → [Kişisel]→ → →ENTER→ [Balans ]

→ , → ENTER

Sol ve sağ hoparlörler arasında ses dengesini ayarlamanızı sağlar.

Oto ses ayar

MENU → → → ENTER → [Ses] → → → ENTER → [Oto ses ayar ]

→ , → ENTER

Yayın yapan kanallar arasındaki ses kontrol farkını azaltır.

1. Kpalı

2. Açık

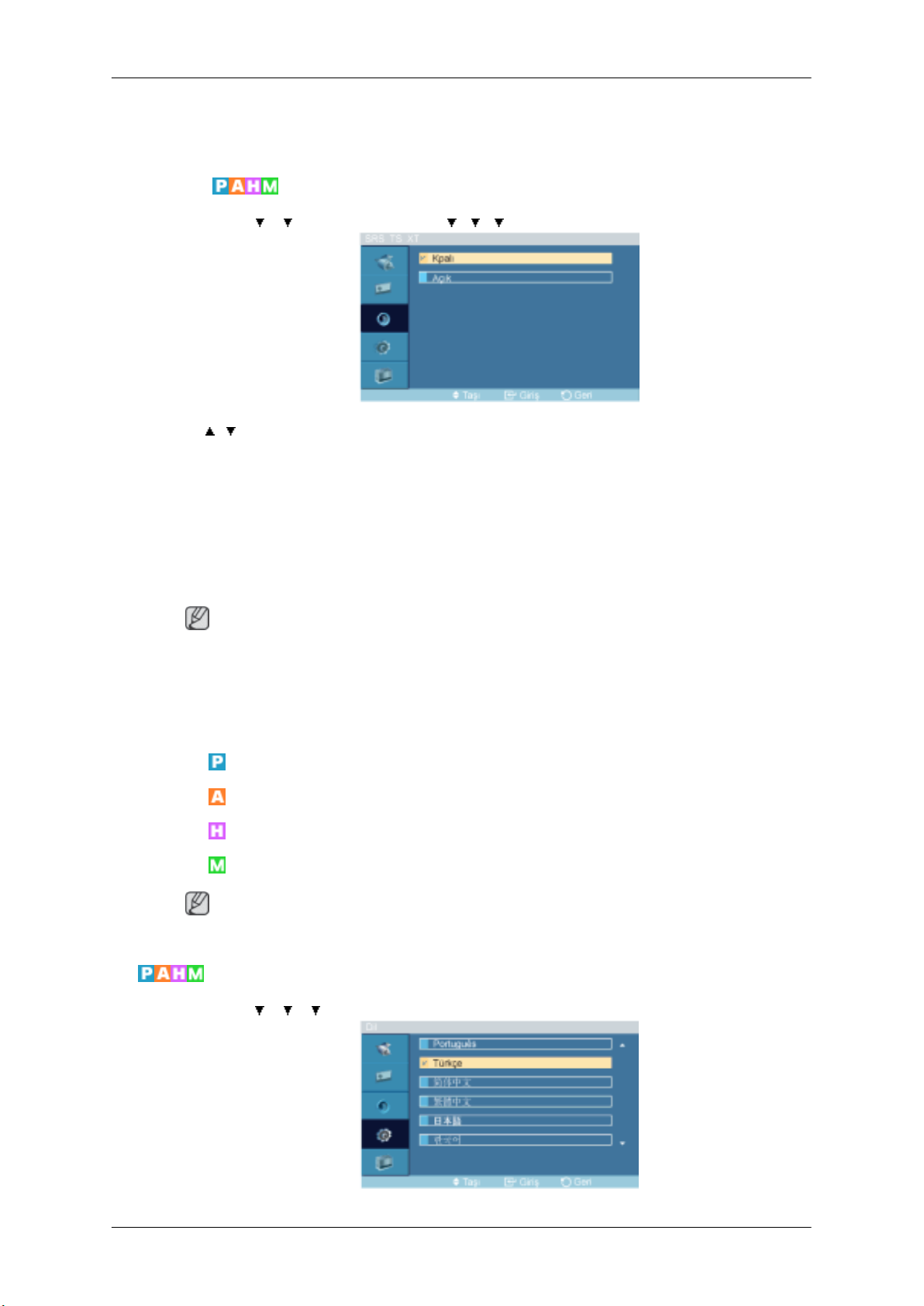

SRS TS XT

MENU → → → ENTER → [Ses] → → → → ENTER → [SRS TS XT]

→ , → ENTER

SRS TS XT, 5.1 çok kanallı içeriği iki hoparlör üzerinde çalma sorununu çözen patentli bir
SRS teknolojisidir. TruSurround, büyük ilgi uyandıran sanal surround ses deneyimini dahili
televizyon hoparlörlerini de kapsayacak şekilde tüm iki hoparlörlü çalma sistemleri üzerinden
sunar. Tüm çok kanallı biçimlerle tamamen uyumludur.

LCD Ekranını Ayarlama

Kurulum

Dil

1. Kpalı

2. Açık

Not

Uzaktan kumandadaki doğrudan düğme 'SRS' düğmesidir.

Kullanılabilir Modlar

•

PC / DVI

•

AV

•

HDMI

•

MagicInfo

Not

TV menüsü, TV kanalı arayıcısı yüklendiğinde kullanılabilir.

MENU → → → → ENTER → [Kurulum] → ENTER → [Dil]

→ , → ENTER

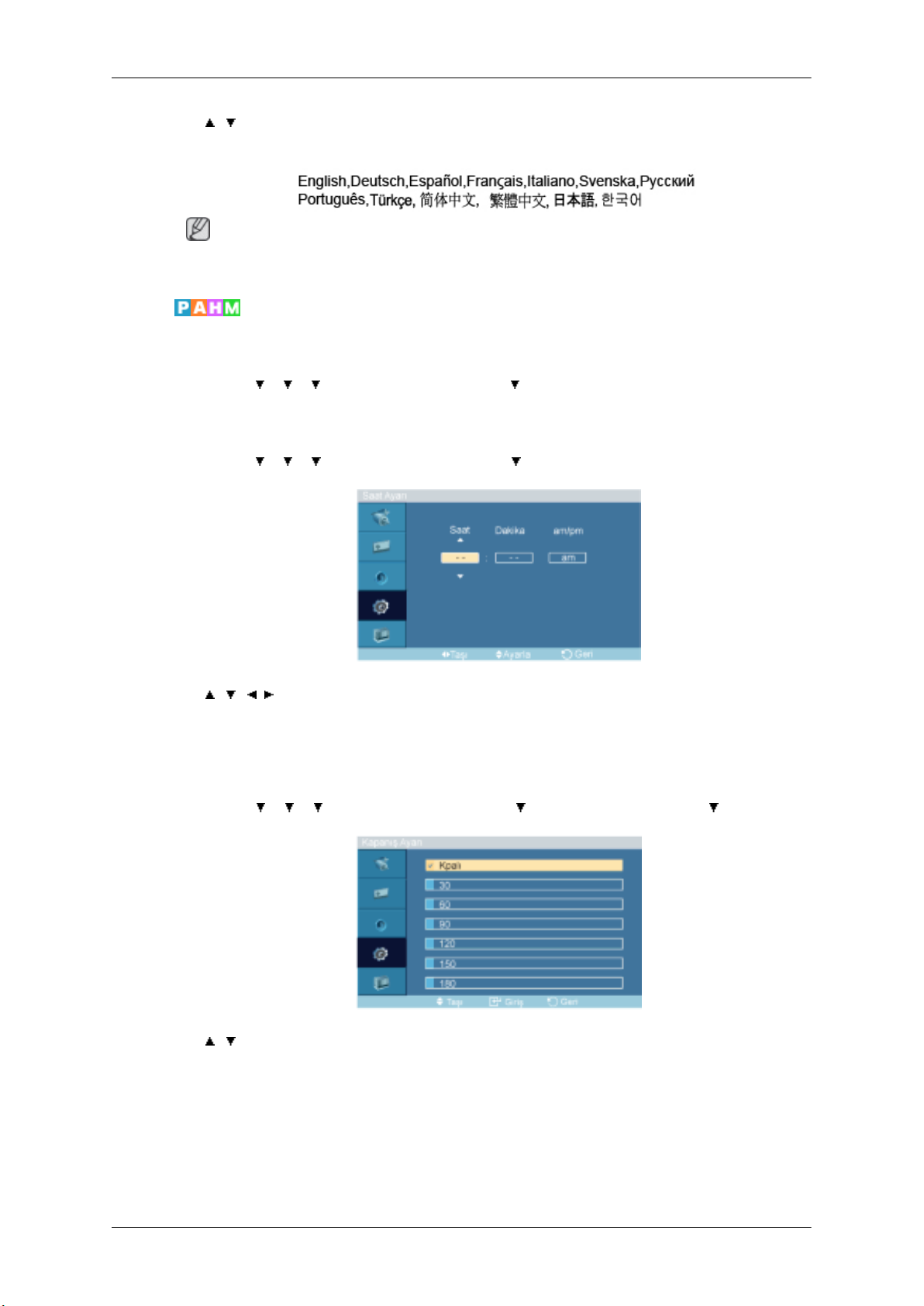

13 dilden birini seçebilirsiniz.

Seçilen dil yalnızca OSD'nin dilini etkiler. Bilgisayarda çalışan yazılımları etkilemez.

Zaman

4 saat ayarından birini seçer, Saat Ayarı, Kapanış Ayarı, Açm Zmnlyc ve Kpnm Zmnly.

MENU → → → → ENTER → [Kurulum] → → ENTER → [Zaman]

Saat Ayarı

MENU → → → → ENTER → [Kurulum] → → ENTER → [Zaman] → ENTER→ [Saat
Ayarı]

LCD Ekranını Ayarlama

Not

→ , / , → ENTER

Geçerli Saat Ayarı.

Kapanış Ayarı

MENU → → → → ENTER → [Kurulum] → → ENTER → [Zaman] → → ENTER→
[Kapanış Ayarı]

→ , → ENTER

LCD Ekranı belirlenen zamanlarda otomatik olarak kapatır.

1. Kpalı

2. 30

3. 60

4. 90

5. 120

6. 150

7. 180

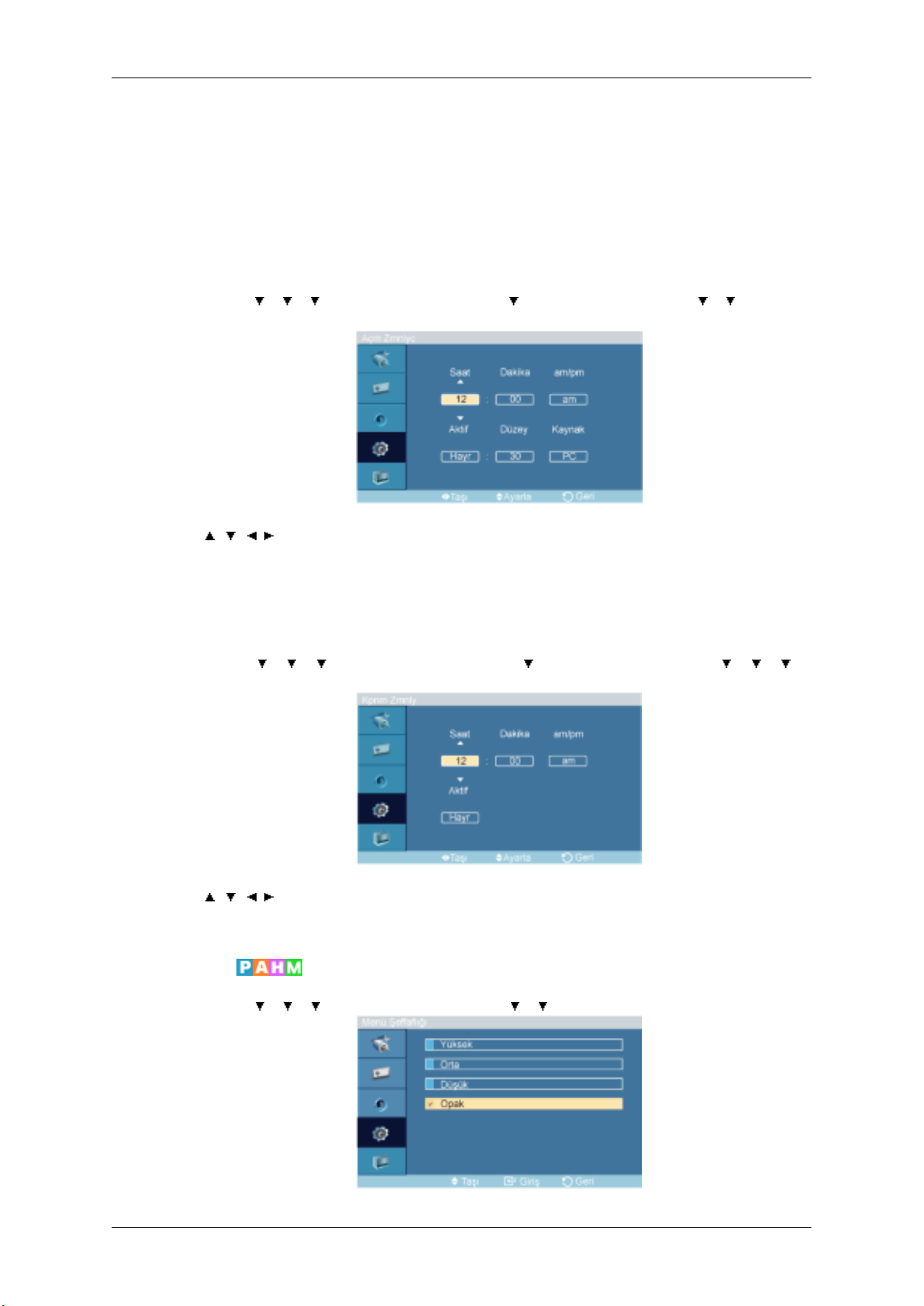

Açm Zmnlyc

MENU → → → → ENTER → [Kurulum] → → ENTER → [Zaman] → → → ENTER
→ [Açm Zmnlyc]

LCD Ekranını Ayarlama

→ , / , → ENTER

LCD Ekranı önceden ayarlanmış bir saatte otomatik olarak açar. LCD Ekranın otomatik olarak
açıldığı sırada kullanılacak modu ve ses düzeyini kontrol eder.

Kpnm Zmnly

MENU → → → → ENTER → [Kurulum] → → ENTER → [Zaman] → → → →
ENTER→ [Kpnm Zmnly]

→ , / , → ENTER

LCD Ekranı önceden ayarlanmış bir saatte otomatik olarak kapatır.

Menü Şeffaflığı

MENU → → → → ENTER → [Kurulum] → → → ENTER → [Menü Şeffaflığı]

→ , → ENTER

OSD'nin arka plan saydamlığını değiştirir.

1. Yüksek

2. Orta

3. Düşük

4. Opak

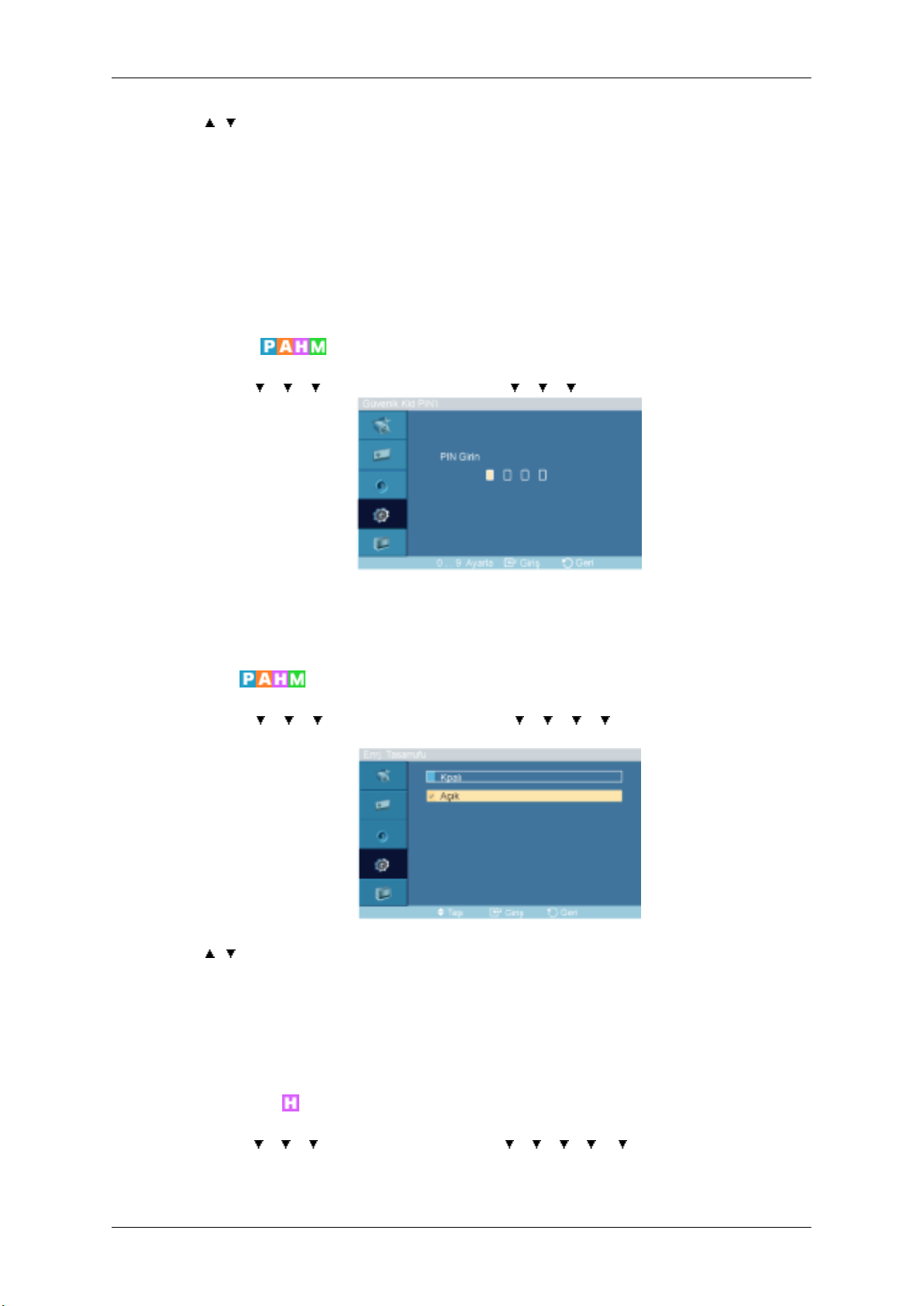

Güvenlk Kld PIN'i

MENU → → → → ENTER → [Kurulum] → → → → ENTER → [Güvenlk Kld PIN'i]

LCD Ekranını Ayarlama

→ [0∼9, 0∼9, 0∼9, 0∼9] → [0∼9, 0∼9, 0∼9, 0∼9] → [0∼9, 0∼9, 0∼9, 0∼9]

Parola değiştirilebilir.

Enrj. Tasarrufu

MENU → → → → ENTER → [Kurulum] → → → → → ENTER → [Enrj. Tasarru­fu]

→ , → ENTER

Bu özellik enerji tasarrufu için ünitenin güç tüketimini ayarlar.

1. Kpalı

2. Açık

HDMI Syhlk Düzeyi

MENU → → → → ENTER → [Kurulum] → → → → → → ENTER → [HDMI Syhlk
Düzeyi ]

LCD Ekranını Ayarlama

→ , → ENTER

HDMI yoluyla bir DVD ya da set üstü aygıtın TV'nize bağlanması, bağlanan harici aygıta bağlı
olarak siyah düzeyinde artış, düşük kontrast ya da renklerin bozulması vb. gibi ekran kalite­sinde azalmaya neden olabilir. Bu gibi durumlarda HDMI Syhlk Düzeyi'i yapılandırarak
TV'nizin ekran kalitesini ayarlayın.

1. Normal

2. Düşük

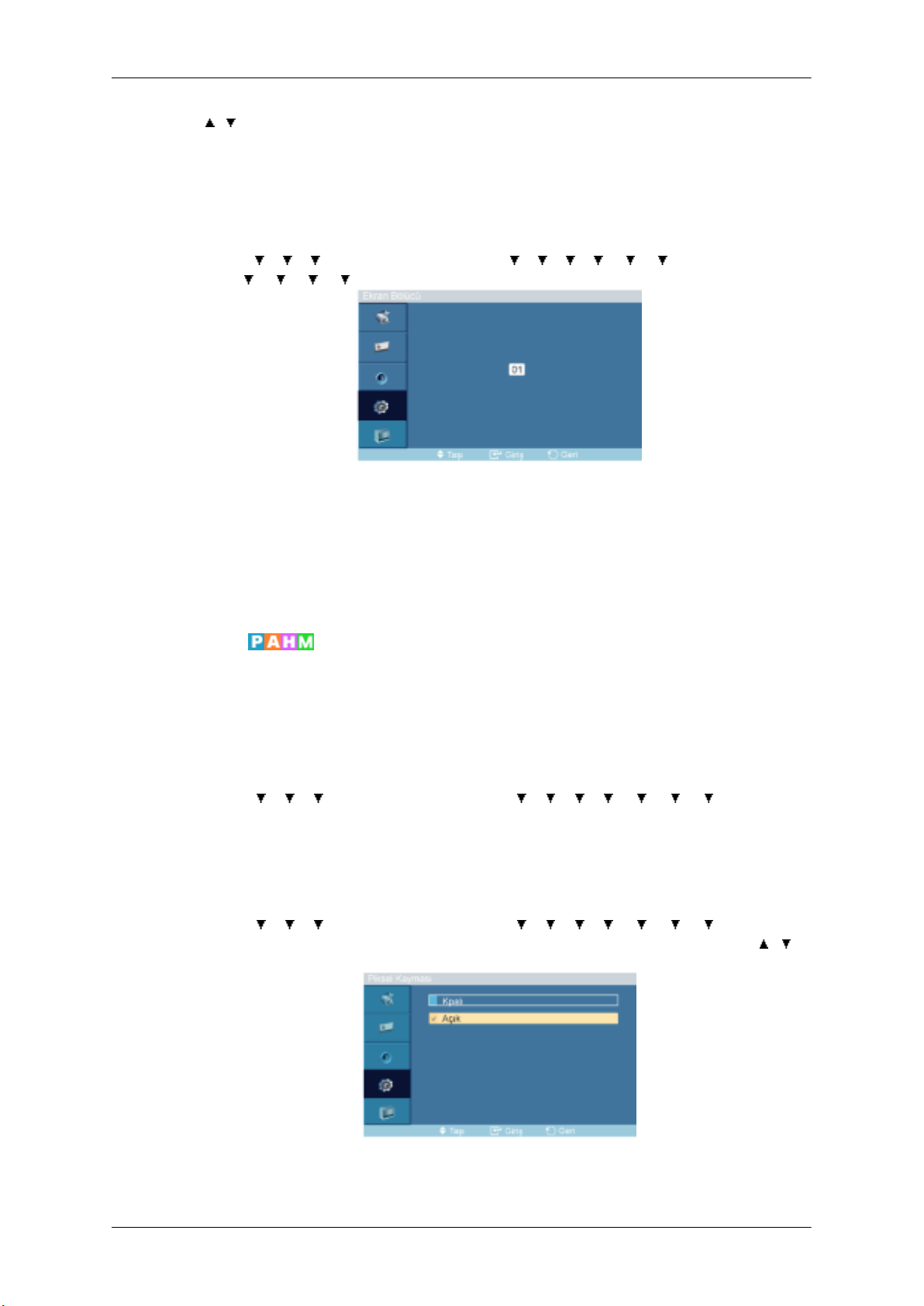

Video Wall

Video Wall, bir dizi video ekranının birbirine bağlanarak, her ekranın resmin bir parçasını
göstermesi ya da tüm ekranlarda aynı resmin tekrarlanmasıdır.

Video Wall açıldığında, Video Wall ekran ayarlarını düzenleyebilirsiniz.

MENU → → → → ENTER → [Kurulum] → → → → → → → ENTER → [Video
Wall ]

Video Wall çalışırken, Otomatik Ayarlama, Resim Sabitleme ve Boyut işlevleri kullanılmaz.
Video Wall, MagicInfo modunda çalışmaz.

Video Wall

MENU → → → → ENTER → [Kurulum] → → → → → → → ENTER → [Video
Wall ]→ ENTER → [Video Wall ]

Not

→ , → ENTER

Seçilen ekranın Video Wall işlevini Açar/Kapatır.

1. Kpalı

2. Açık

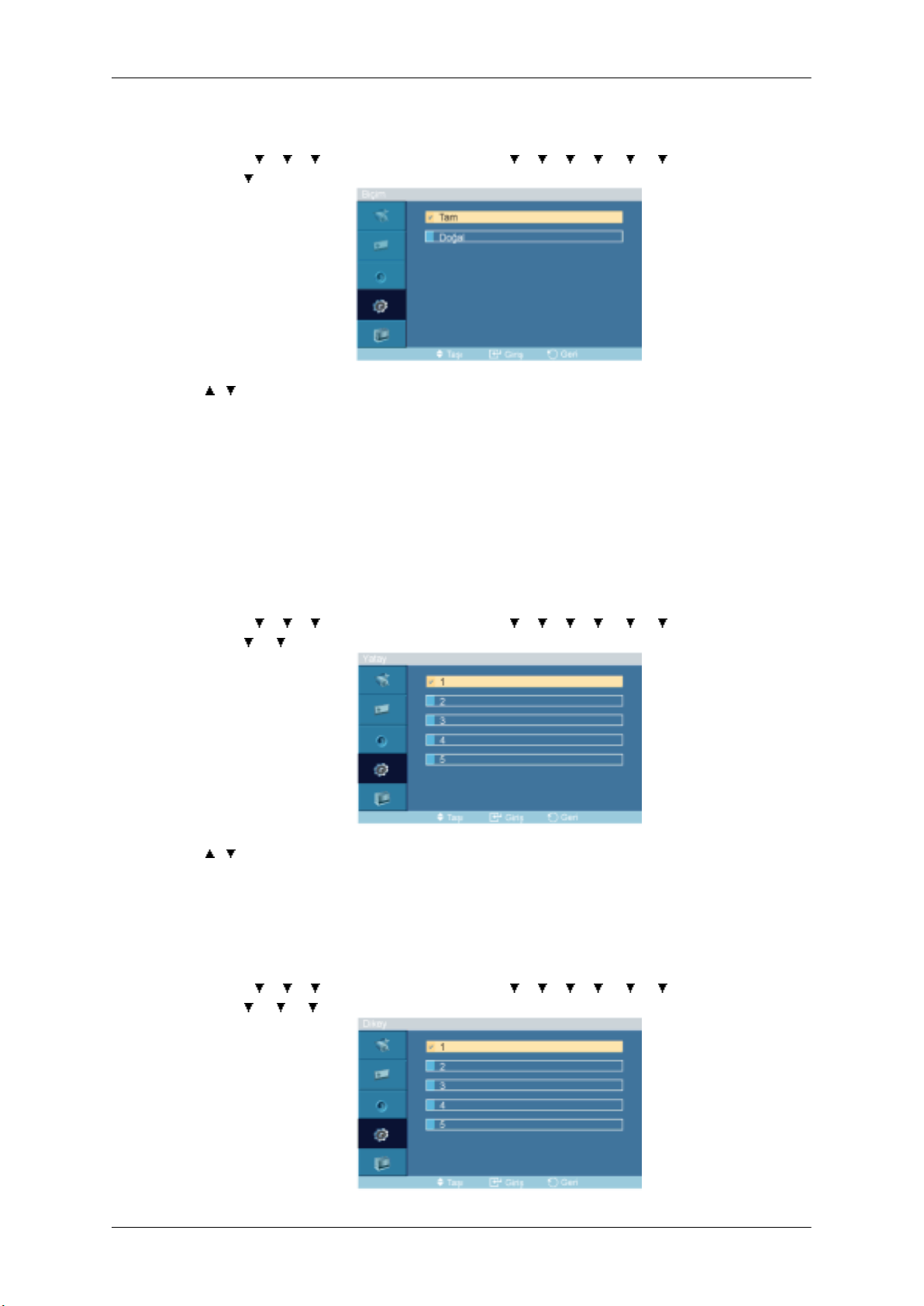

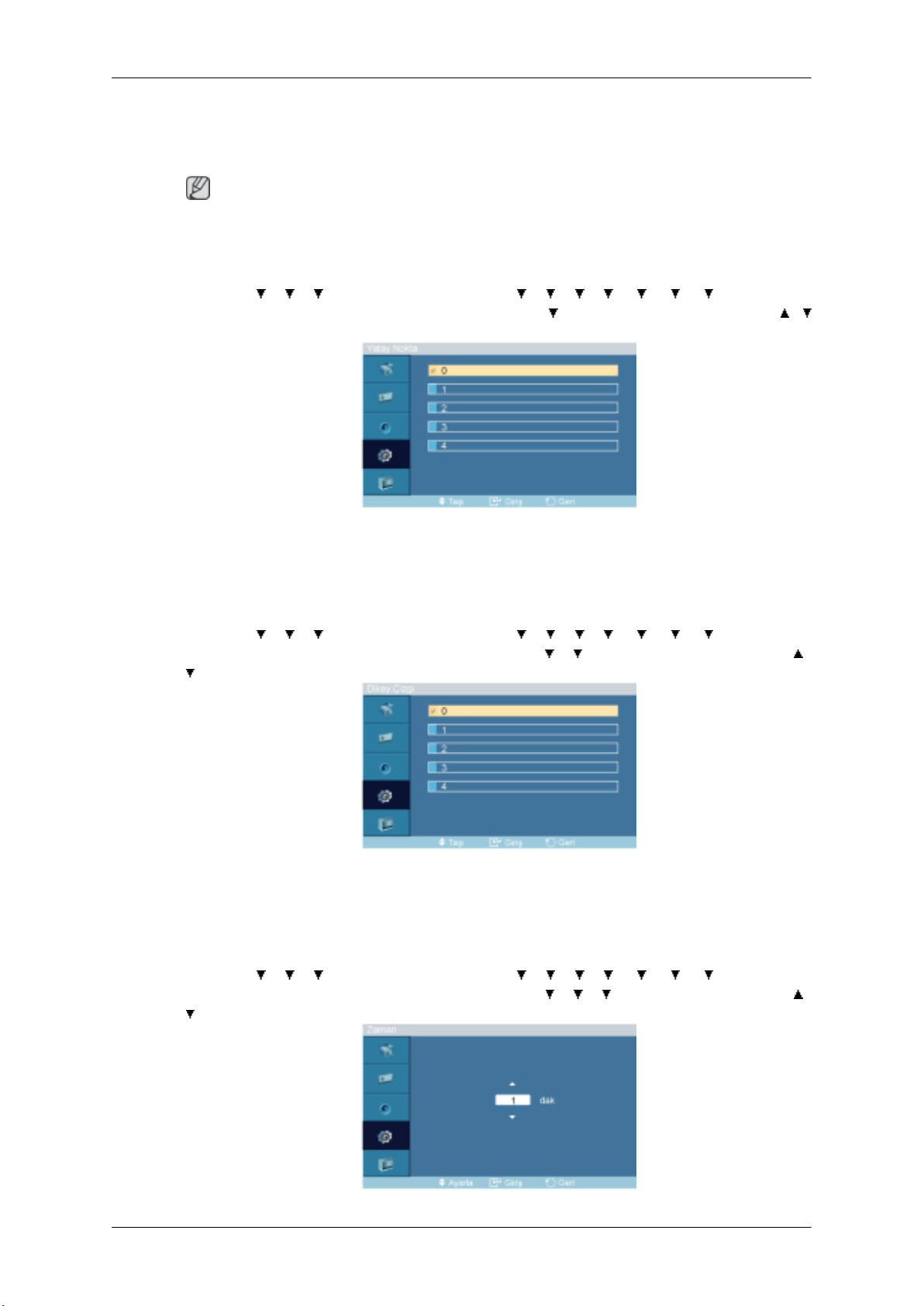

Biçim

LCD Ekranını Ayarlama

MENU → → → → ENTER → [Kurulum] → → → → → → → ENTER → [Video
Wall ]→ → ENTER → [Biçim]

→ , → ENTER

Biçim, bölünmüş ekran gösterecek şekilde seçilebilir.

1. Tam

Kenar boşluksuz tam ekran görüntü sağlar.

Yatay

Dikey

2. Doğal

Orijinal en-boy oranını değiştirmeden doğal bir görüntü verir.

MENU →
Wall ]→

→ , → ENTER

Ekranın yatay olarak kaç parçaya ayrılacağını ayarlar.

Beş ayar düzeyi: 1, 2, 3, 4, ve 5.

→ → → ENTER → [Kurulum] → → → → → → → ENTER → [Video

→ → ENTER → [Yatay]

MENU →
Wall ]→ → → → ENTER → [Dikey]

→ → → ENTER → [Kurulum] → → → → → → → ENTER → [Video

→ , → ENTER

Ekranın dikey olarak kaç parçaya ayrılacağını ayarlar.

Beş ayar düzeyi: 1, 2, 3, 4, ve 5.

Ekran Bölücü

MENU → → → → ENTER → [Kurulum] → → → → → → → ENTER → [Video
Wall ]→ → → → → ENTER → [Ekran Bölücü]

Ekran çok sayıda resim görüntülenecek şekilde bölünebilir. Ekran bölünürken, farklı bir dü­zenle ekran sayısı seçilebilir.

LCD Ekranını Ayarlama

• Ekran Bölücü'de bir mod seçer.

• Ekran Seçimi kısmında bir ekran seçin.

• Seçim, seçilen modda bir numaraya basılarak ayarlanacaktır.

Güvenlik Ekranı

Güvenlik Ekranı işlevi, ekranda uzun süre sabit bir görüntü gösterildiğinde meydana gelebi­lecek görüntü izlerini önlemek için kullanılır.

• Güvenlik Ekranı işlevi, belirli bir süre için ekrandaki görüntüyü kaydırır.

• Bu işlev, güç kapatıldığında kullanılamaz.

MENU → → → → ENTER → [Kurulum] → → → → → → → → ENTER →
[Güvenlik Ekranı]

Piksel Kayması

Piksel Kayması

MENU → → → → ENTER → [Kurulum] → → → → → → → → ENTER →
[Safety Screen] → ENTER → [Piksel Kayması] → ENTER → [Piksel Kayması] → , →
ENTER

Ekrandaki gölgeleri önlemek için bu işlevi kullanabilirsiniz, böylece her dakika LCD'deki pik­seller yatay ya da dikey yönde kaydırılır.

1. Kpalı

2. Açık

Piksel Kayması, Video Wall Açýkken kullanýlamaz.

Yatay Nokta

MENU → → → → ENTER → [Kurulum] → → → → → → → → ENTER →
[Güvenlik Ekranı] → ENTER → [Piksel Kayması] →
→ ENTER

LCD Ekranını Ayarlama

Not

→ ENTER → [Yatay Nokta] → ,

Ekranın yatay olarak kaç piksel hareket ettiğini ayarlar.

Beş ayar düzeyi: 0, 1, 2, 3, ve 4.

Dikey Çizgi

MENU → → → → ENTER → [Kurulum] → → → → → → → → ENTER →
[Güvenlik Ekranı] → ENTER → [Piksel Kayması] → → → ENTER → [Dikey Çizgi] → ,

Ekranın dikey olarak kaç piksel hareket ettiğini ayarlar.

Beş ayar düzeyi: 0, 1, 2, 3, ve 4.

Zaman

MENU →
[Güvenlik Ekranı] → ENTER → [Piksel Kayması] → → → → ENTER → [Zaman] → ,

→ ENTER

→ → → ENTER → [Kurulum] → → → → → → → → ENTER →

→ ENTER

Sırasıyla yatay ve dikey hareketi gerçekleştirmek için zaman aralığını belirtin.

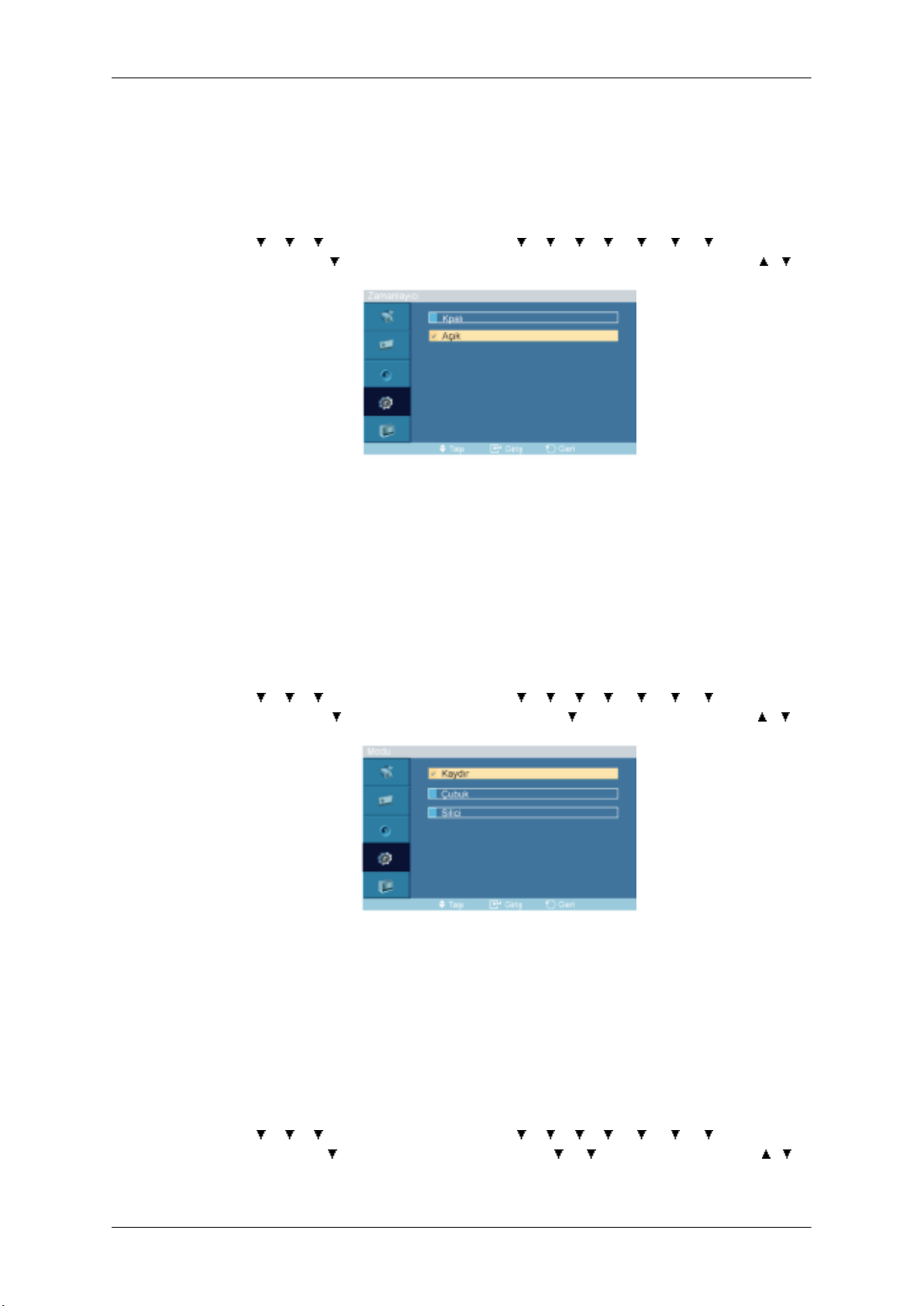

Zamanlayıcı

Zamanlayıcı

MENU → → → → ENTER → [Kurulum] → → → → → → → → ENTER →
[Güvenlik Ekranı] → → ENTER → [Zamanlayıcı] → ENTER → [Zamanlayıcı] → , →
ENTER

Zamanlayıcıyı Ekran Yanma Koruması için ayarlayabilirsiniz.

LCD Ekranını Ayarlama

Modu

İşlemi kalan görüntüleri silmek için başlatırsanız, işlem ayarlanan zaman periyodu süresince
çalışacak ve ardından otomatik olarak sonlanacaktır.

1. Kpalı

2. Açık

MENU →
[Güvenlik Ekranı] → → ENTER → [Zamanlayıcı] → → ENTER → [Modu] → , →
ENTER

Güvenlik Ekranı Türü ayarlarını değiştirebilirsiniz.

→ → → ENTER → [Kurulum] → → → → → → → → ENTER →

Süre

1. Kaydır

2. Çubuk

3. Silici

MENU → → → → ENTER → [Kurulum] → → → → → → → → ENTER →
[Güvenlik Ekranı] → → ENTER → [Zamanlayıcı] → → → ENTER → [Süre] → , →
ENTER

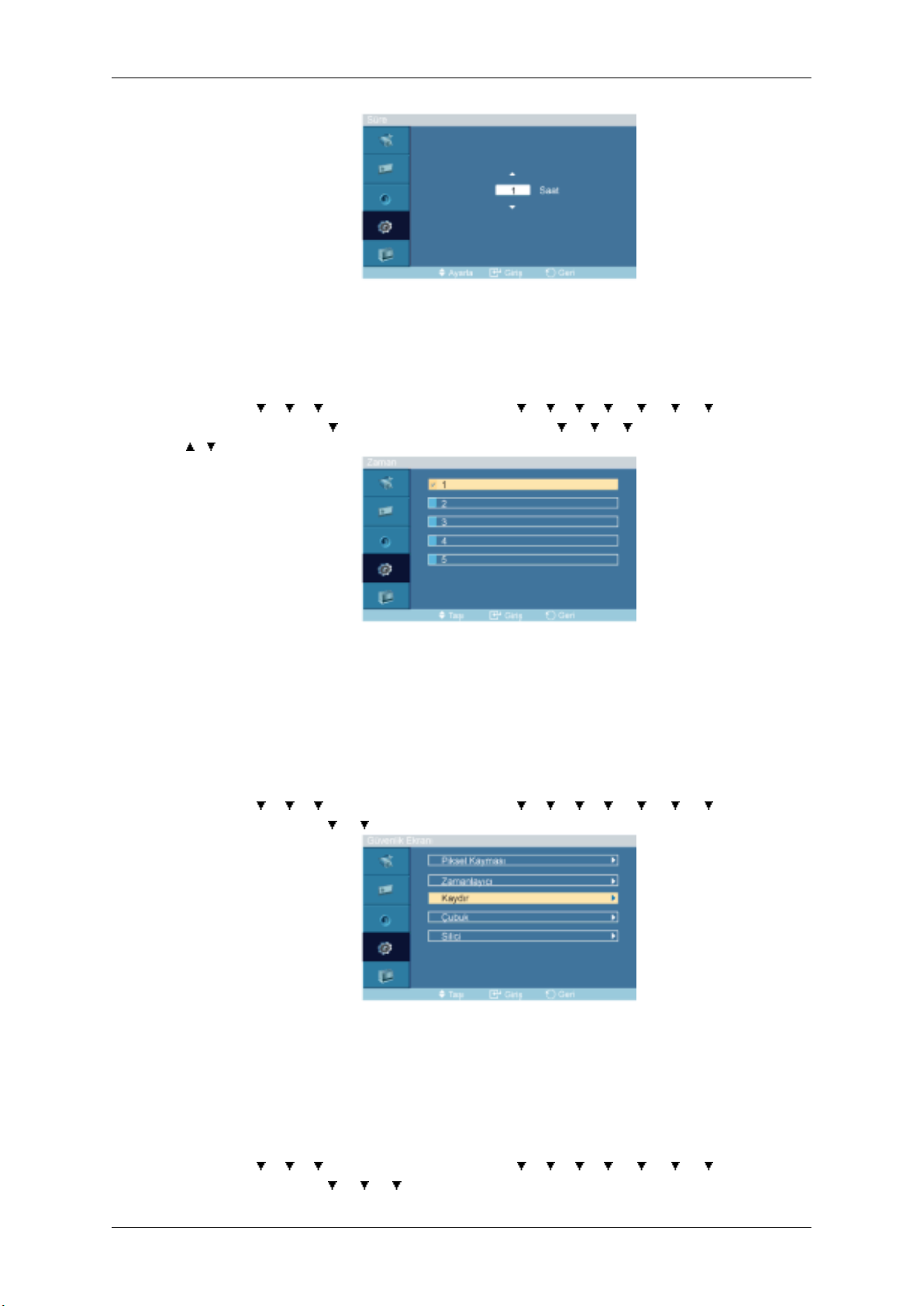

Zaman

LCD Ekranını Ayarlama

Bu işlevi zamanlayıcıda ayarlanan her bir mod için yürütme periyodunu ayarlamak için ama­cıyla kullanın.

MENU → → → → ENTER → [Kurulum] → → → → → → → → ENTER →
[Güvenlik Ekranı] → → ENTER → [Zamanlayıcı] → → → → ENTER → [Zaman] →

, → ENTER

Kaydır

Ayarlanan zaman periyodu dahilinde yürütme için bir zaman belirtin.

• Modu-Kaydır : 1~5 sn

• Modu-Çubuk, Silici : 10~50 sn

MENU → → → → ENTER → [Kurulum] → → → → → → → → ENTER →
[Güvenlik Ekranı] → → → ENTER → [Kaydır]

Bu işlev, LCD'deki bir desenle ilişkili tüm pikselleri hareket ettirerek ekrandaki gölgeleri önler.

Bu işlevi, özellikle hareketsiz bir resmi uzun süre ekranda görüntülediğinizde ekranda kalan
gölge ya da simgeler olduğunda kullanın.

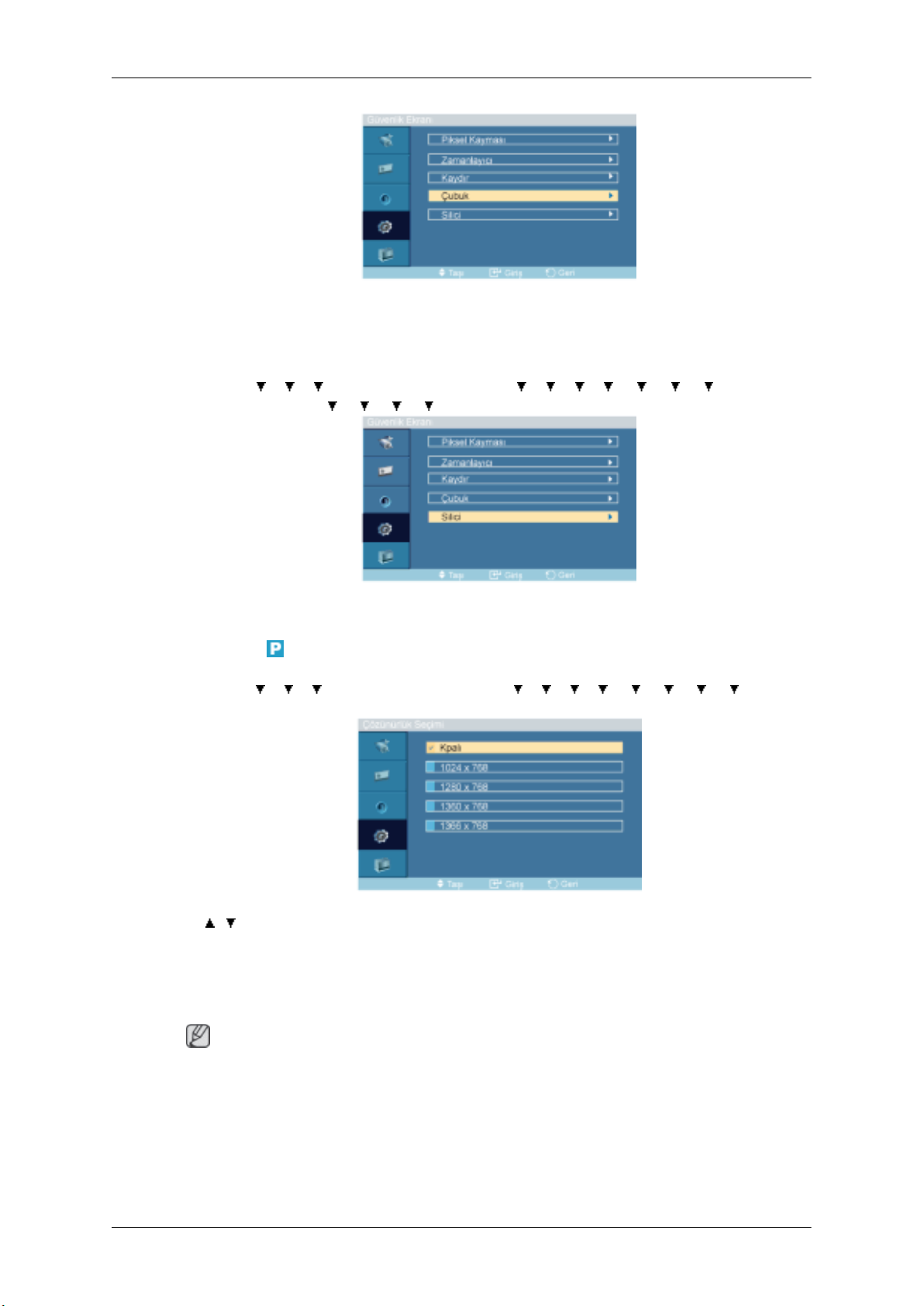

Çubuk

MENU → → → → ENTER → [Kurulum] → → → → → → → → ENTER →
[Güvenlik Ekranı] → → → →ENTER → [Çubuk]

Silici

LCD Ekranını Ayarlama

Bu işlev, uzun siyah ve beyaz dikey çizgileri hareket ettirerek ekrandaki gölgeleri önler.

MENU → → → → ENTER → [Kurulum] → → → → → → → → ENTER →
[Güvenlik Ekranı] → → → → →ENTER → [Silici]

Bu işlev, dikdörtgen bir deseni hareket ettirerek ekrandaki gölgeleri önler.

Çözünürlük Seçimi

MENU → → → → ENTER → [Kurulum] → → → → → → → → →ENTER

→ [Çözünürlük Seçimi]

→ , → ENTER

Grafik kartının çözünürlüğünü 1024 x 768 @ 60Hz, 1280 x 768 @ 60Hz, 1360 x 768 @ 60Hz
veya 1366 x768 @ 60Hz'ye ayarladığınızda ekrandaki görüntü düzgün değilse, bu işlevi kul­lanarak (Resolution Select) görüntünün belirtilen çözünürlükte gösterilmesini sağlayabilirsi­niz.

Not

Sadece PC modunda kullanılabilir

1. Kpalı

2. 1024 X 768

3. 1280 X 768

4. 1360 x 768

5. 1366 X 768

Not

Menünün seçilmesine, yalnızca grafik çözünürlüğü 1024 x 768 @ 60Hz, 1280 x 768 @ 60Hz,
1360 x 768 @ 60Hz ya da 1366 x768 @ 60Hz olduğunda izin verilir.

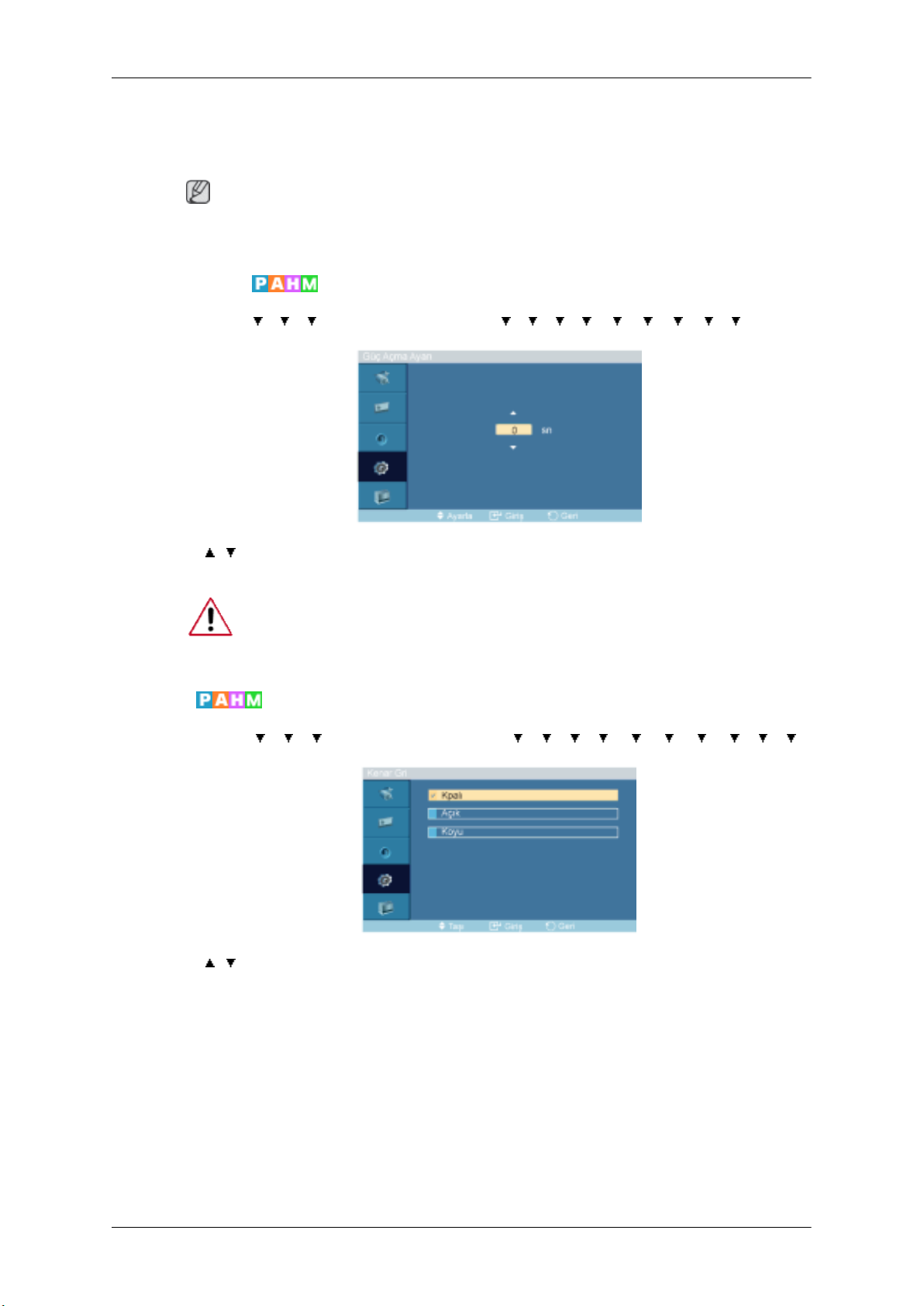

Güç Açma Ayarı

MENU → → → → ENTER → [Kurulum] → → → → → → → → → → ENTER
→ [Güç Açma Ayarı ]

LCD Ekranını Ayarlama

Kenar Gri

→ , → ENTER

Ekranın Açık Kalma süresi değerini ayarlar.

Dikkat: Aşırı voltajı önlemek için Açık Kalma süresi değerini düşük ayarlayın.

MENU → → → → ENTER → [Kurulum] → → → → → → → → → → →
ENTER → [Kenar Gri]

→ , → ENTER

Ekranın arka planı için gri parlaklığını seçin.

Sıfırla

1. Kpalı

2. Açık

3. Koyu

Ürün ayarlarını fabrika varsayılanlarına döndürür. Sıfırlama işlevi yalnızca PC / DVI kulla­nımdayken kullanılabilir.

MENU → → → → ENTER → [Kurulum] → → → → → → → → → → →
→ ENTER → [Sıfırla]

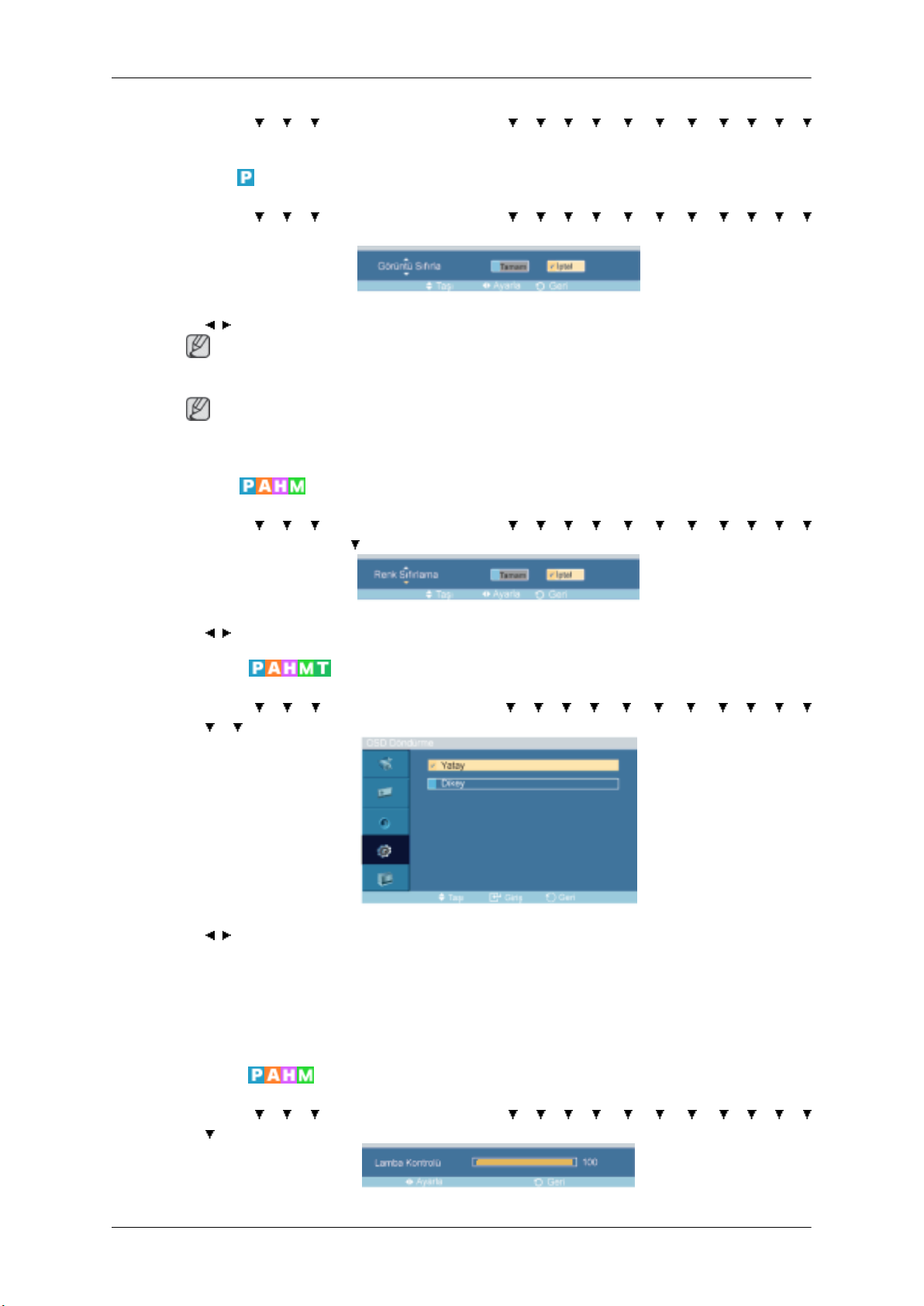

Görüntü Sıfırla

MENU → → → → ENTER → [Kurulum] → → → → → → → → → → →

→ ENTER → [Sıfırla]→ ENTER → [Görüntü Sıfırla]

→ , → ENTER

Not

Sadece PC modunda kullanılabilir

Not

Video Wall işlevi Açık olarak ayarlandığında, Sıfırlama işlevi kullanılabilir.

Renk Sıfırlama

LCD Ekranını Ayarlama

MENU → → → → ENTER → [Kurulum] → → → → → → → → → → →

→ ENTER → [Sıfırla]→ → ENTER → [Renk Sıfırlama ]

→ , → ENTER

OSD Döndürme

MENU → → → → ENTER → [Kurulum]→ → → → → → → → → → →

→ → → ENTER → [OSD Döndürme ]

→ , → ENTER

OSD Döndürme

1. Yatay

2. Dikey

Lamba Kontrolü

MENU → → → → ENTER → [Kurulum] → → → → → → → → → → →

→ → ENTER → [Lamba Kontrolü ]

→ , → ENTER

Enerji tüketimini azaltmak için dönüştürücü lambayı ayarlar.

Not

PC, DVI, AV, HDMI, TV modlarında Dinamik Kontrast ayarı Açık olarak yapıldığında, bu işlev
çalışmaz.

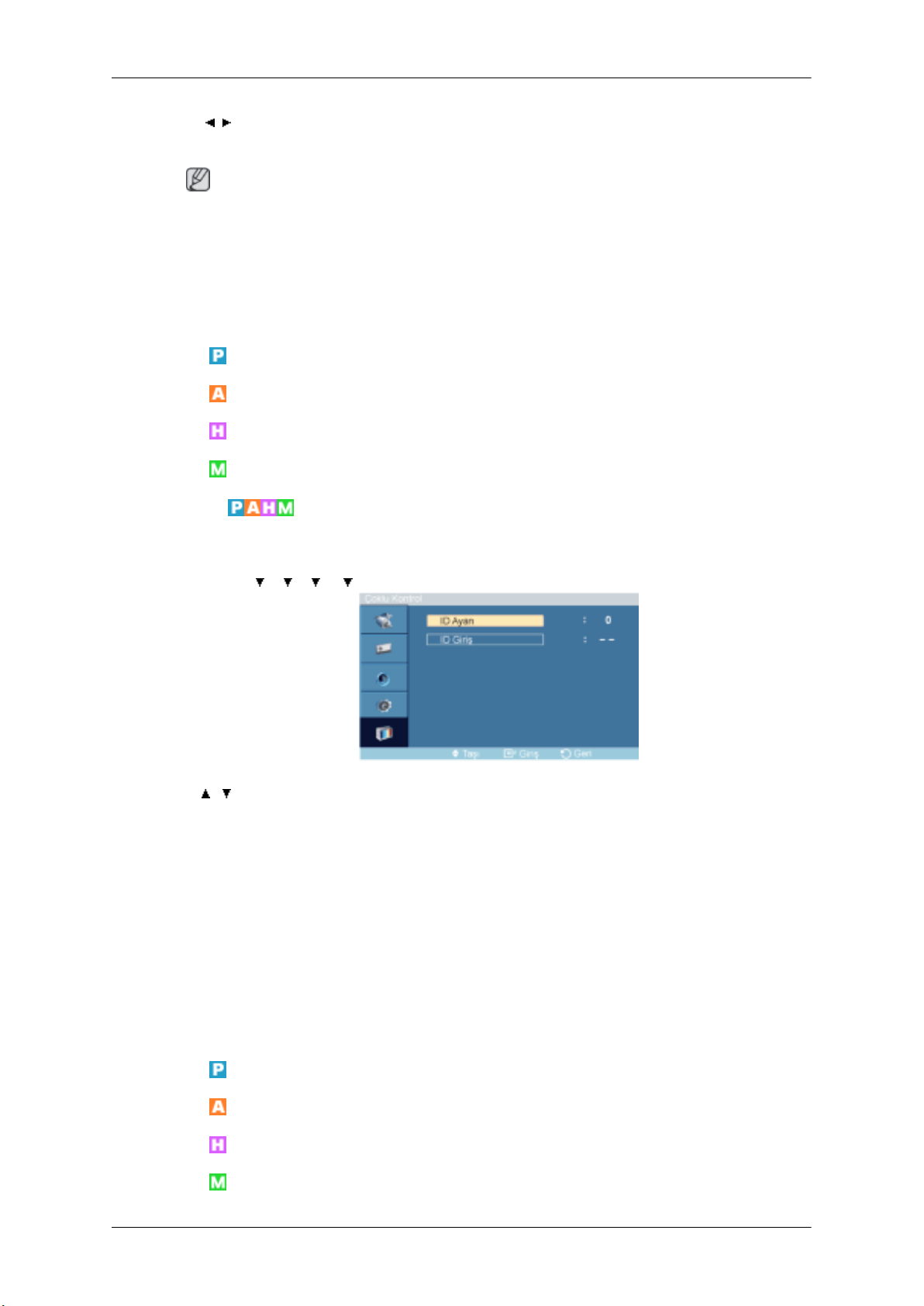

Çoklu Kontrol

Kullanılabilir Modlar

•

•

•

•

Çoklu Kontrol

LCD Ekranını Ayarlama

PC / DVI

AV

HDMI

MagicInfo

MagicInfo

SET'e ayrı bir ID atar.

MENU → → → → → ENTER → [Çoklu Kontrol ] → ENTER

→ , → [0~9]

• ID Ayarı

SET'e ayrı ID'ler atar.

• ID Giriş

Herbir SET'in iletici işlevlerini seçmek için kullanın. Yalnızca ID'nin iletici ayarına karşılık
geldiği bir SET etkinleştirilir.

Kullanılabilir Modlar

•

PC / DVI

•

AV

•

HDMI

•

MagicInfo

LCD Ekranını Ayarlama

Not

• MagicInfo için, MagicInfo uzaktan kumanda vardır. Ancak, ayrı bir USB klavye kullanıl­ması önerilir.

• Aygıt modunda MagicInfo için, makine açılırken harici aygıtlatı çıkarmak hataya neden
olabilir. Harici cihazları yalnızca LCD Ekran açılırsa ayarlar.

• Ağ (örneğin video gösterimi) için kullanılan LAN kablosunu çıkartmayın. video display).
Aksi takdirde program (MagicInfo) durabilir. Kabloyu çıkarırsanız, sistemi tekrar başlatın.

• USB aygıtı için kullanılan (örneğin video gösterimi) LAN kablosunu çıkarmayın. video
display). Aksi takdirde program (MagicInfo) durabilir.

• Diğer kaynaklara erişmek için MagicInfo'da bulunan SOURCE düğmesine basın.

• LCD Ekran için önceden ayarlanmış parola "000000"dır.

• Sunucu programının Güç Açma seçeneği yalnızca LCD Ekranın gücü tamamen kapalıysa
çalışır.

LCD Ekranınızda sistem hatalarına neden olabileceğinden, Güç Açma seçeneğini LCD
Ekran kapanırken kullanmadığınızdan emin olun.

• MagicInfo'nun OSD görüntüsünde, Ağ modu Aygıt modunun aynısıdır.

• MagicInfo’i MagicInfo Sunucu Programı ile kullanırken: Ağ modunu çalıştırın.

• MagicInfo'yu cihaz LCD Ekranına doğrudan bağlı durumda kullanırken: Aygıt modunu
çalıştırın.

• Doğrudan MagicInfo Penceresi ekranına gitmek için ALT + F12 düğmesine basın.

• MagicInfo'yu bir Windows ekranında kurmak için bir klavye ve fare gereklidir.

• MagicInfo'yu bir Windows ekranında kurmak için, MagicInfo Server Help dosyalarına baş­vurun.

Bir işlem sırasında AC gücünün kapatılmaması önemle tavsiye edilir.

• Döner altlıklı LCD Ekranlar için işaret saydamlığı desteklenmemektedir.

• Döner altlıklı LCD Ekranlarda, filmler için 720*480'e (SD) kadar bir ekran çözünürlüğü
desteklenmektedir.

• D: sürücüsü için EWF uygulanmaz.

• EWF işlevi Enable durumundayken Kurulum içeriği değiştirildiğinde, yapılan değişiklikleri
diske kaydetmek için bu değişiklikler içinCommit öğesini seçmelisiniz.

• Disable, Enable ya da Commit, öğesini seçtiğinizde, sistem yeniden başlatılır.

MagicInfo

LCD Ekranını Ayarlama

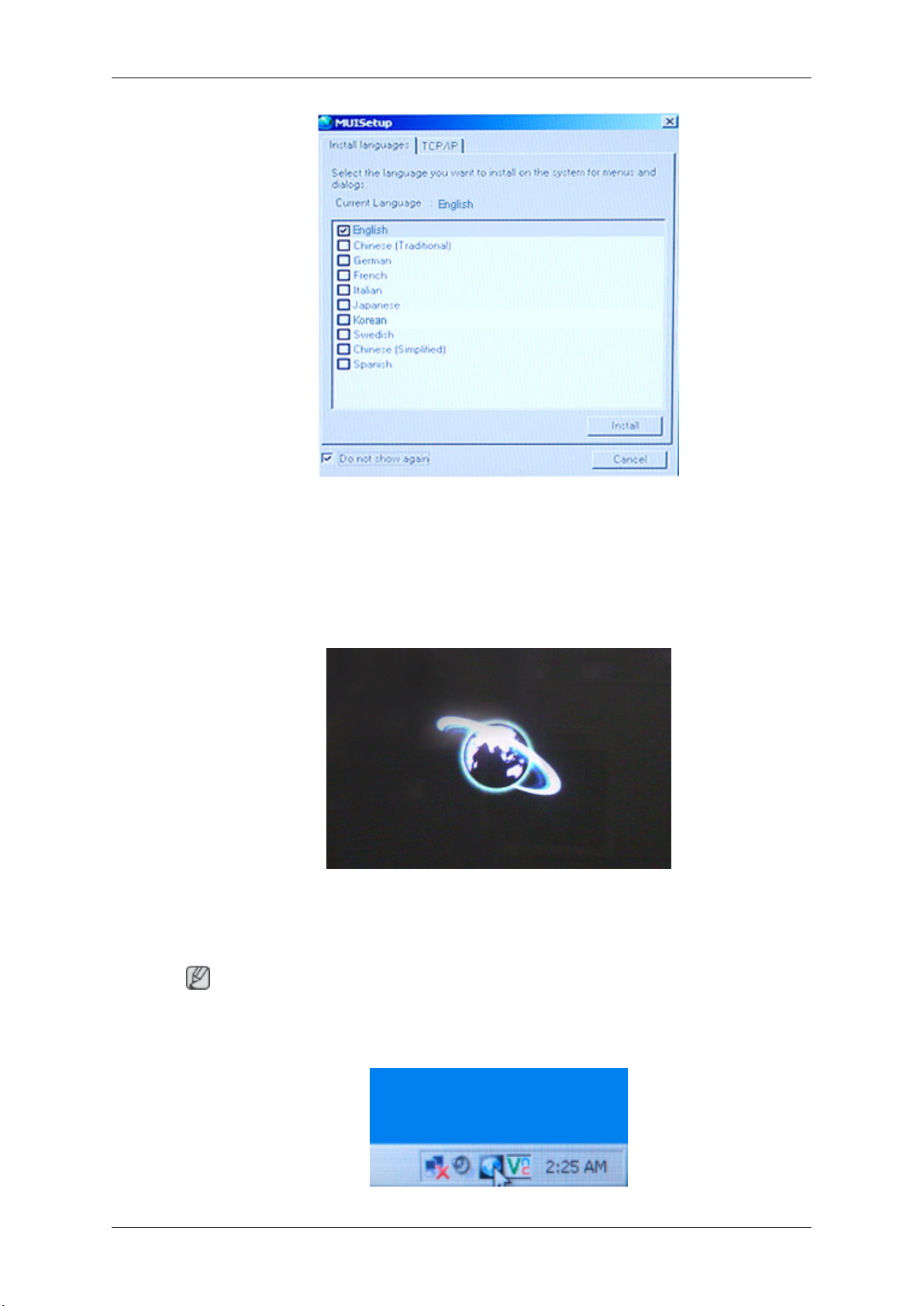

1. Source List menüsünde MagicInfo öğesini seçin.

2. MUISetup ekranı görüntülenir. Kullanmak istediğiniz dili seçin.

3. Install düğmesine basın.

Do not show again seçeneğini seçer ve Install düğmesine basarsanız, yeniden başlatıldıktan
sonra Zamanlayıcı ekranı görüntülenir.

4. Klavyenizi ve farenizi bağlayın ve klavyede "ALT + F12" tuşlarına basın.

5. Windows Masaüstü görüntülenir ve MagicInfo simgesi (resim eklenecek) görünür. İmleci

simgenin üzerine getirin.

Not

Magicinfo simgesi bildirim alanýnda görüntülenmezse, Windows masaüstündeki Magicinfo
simgesini çift týklatýn. Simge görüntülenir.
