SyncMaster 400PXn/400PX

/460PXn/460PX

Modell

Välj språ

Installera program Manualer i pdf-format Registrering Säkerhetsanvisningar

Introduktion

Anslutningar

Att använda mjukvaran

Justera skärmen

Felsökning

Specifikationer

Information

Appen dix

Page 2

Säkerhetsanvisningar

Noteringsbar Ström Installera Rengöring Övrigt

Introduktion

Anslutningar

Att använda mjukvaran

Justera skärmen

Felsökning

Specifikationer

Information

Appendix

Välj språk Huvudsida

Modell

Produktens färg och utseende kan variera beroende på modell. Produktspecifikationerna kan ändras utan förvarning.

Säkerhetsanvisningar

Noteringsbar

Läs följande säkerhetsinstruktioner, de är utformade för att förhindra skada på egendom eller problem för användaren.

Varning / Varsamhet

Var vänlig läs följande säkerhetsFöreskrift. De ska se till att varken apparaten eller dess användare skadas.

Symbolförklaringar

Förbjudet Det är viktigt att alltid läsa och förstå det här

Montera ej bort Dra ut kontakten ur väggen

Vidrör inte Jordad kontakt för att förhindra elektriska stötar

Ström

Ställ in PC:n på DPM, när den inte används under längre tidsperioder. Om Ni använder skärmsläckare, så ställ in den på aktiv skärm.

Bilderna är endast för referens, de gäller inte vid alla tillfällen (eller i alla länder).

Använd inte en trasig eller lös kontakt.

Det kan orsaka elektriska stötar eller eldsvåda.

Håll inte i sladden när Ni drar ur kontakten, eller rör vid kontakten med våta händer.

Det kan orsaka elektriska stötar eller eldsvåda.

Page 3

Använd bara en ordentligt jordad kontakt och uttag (honuttag).

En otillräcklig jordkontakt kan orsaka elektriska stötar eller skada apparaten. (Endast klass 1-utrustning.)

Sätt i strömkontakten ordentligt så att den inte lossnar.

En dålig anslutning kan orsaka brand.

Böj inte för hårt på sladden eller kontakten eller lägg tunga föremål på dem, som skulle kunna göra skada.

Gör man inte det, kan det orsaka elektriska stötar eller eldsvåda.

Koppla inte in för många förlängningssladdar till samma uttag.

Det kan f örorsaka eldsvåda .

Koppla inte ur strömkabeln när du använder skärmen.

Det kan uppstå en överspänning vid separationen och detta kan skada skärmen.

Använd inte strömkabeln när kontakten eller uttaget är dammig.

Om kontakt eller uttag är dammigt ska det dammas av med en torr trasa.

Användning av strömkabeln med dammig kontakt eller dammigt uttag kan leda till kortslutning eller brand.

För att koppla ur apparaten ur strömkällan måste kontakten dras ut ur strömuttaget, därför skall strömkontakten alltid vara fullt funktionsduglig.

Om man inte undviker detta, kan det orsaka elektriska stötar eller eldsvåda.

Installera

Kontakta ett auktoriserat servicecenter då en skärm installeras på en plats med mycket damm, höga eller låga temperaturer, platser med för hög luftfuktighet eller kemikalier, där den används dygnet runt som exempelvis flygplatser och stationer.

Page 4

Detta kan leda till allvarliga skador på din skärm.

Sätt monitorn någonstans med låg luftfuktighet och minsta möjliga damm.

Annars kan det uppstå en elektrisk stöt eller brand inne i monitorn.

Tappa inte monitorn när Ni flyttar den.

Det kan skada produkten eller Er själv.

Installera skärmstället i en hålighet eller på en hylla så att nederdelen inte står ut utanför hyllan eller håligheten.

Tappa inte produkten då det kan skada på produkt eller person.

Placera inte produkten på en ostabil eller liten yta.

Placera produkten på en jämn, stabil yta då den annars kan falla och orsaka skador på någon som går förbi, speciellt barn.

Placera inte produkten på golvet.

Någon, speciellt barn, kan snubbla på den.

FÖR ATT FÖRHINDRA BRANDRISK, FÖRVARA LEVANDE LJUS OCH ANNAN ÖPPEN ELD PÅ AVSTÅND FRÅN DEN HÄR PRODUKTEN.

Detta kan orsaka brand.

Se till att hålla värmekällor borta från strömkabeln.

Om isolatorn smälter kan det orsaka elektriska stötar eller brand.

Installera inte produkten på en plats med dålig ventilation, exempelvis en bokhylla eller garderob etc.

En ökning av inre temperatur kan orsaka brand.

Page 5

Sätt ner monitorn försiktigt.

Den kan bli skadad eller gå sönder.

Lägg inte monitorn med skärmen nedåt.

TFT-LCD-ytan kan bli skadad.

Installation av vägghållare måste göras av en behörig yrkesman.

Installation som görs av obehörig person kan orsaka skador.

Använd alltid den monteringsenhet som föreskrivs i bruksanvisningen.

Håll plastförpackningen borta från barn.

Plastförpackningen kan orsaka kvävning om barnen leker med den.

Rengöring

När Ni rengör monitorhöljet eller utsidan på TFT-LCD, så torka med en lätt fuktad, mjuk trasa.

Spruta inte rengöringsmedel direkt på monitorn.

Detta kan orsaka skada, elektrisk stöt eller brand.

Använd rent vatten eller en utspädd lösning av rengöringsmedel tillsammans med en mjuk torkduk.

Om ytan mellan stickkontakten och stiften är dammig eller smutsig, rengörs den noga med en torr duk.

Smutsiga kontakter kan orsaka elektriska stötar eller brand.

Page 6

Se till att koppla ur strömsladden innan du reng ör produkten.

Detta kan orsaka en elektrisk stöt eller brand.

Koppla ur nätsladden ur vägguttaget och torka av produkten med en mjuk torr trasa.

Använd inga kemikalier så som vax, alkohol, thinner, insektsmedel, luftfräschare, smörj- eller rengöringsmedel.

Övrigt

Ta inte bort skyddet (eller bakre kåpan).

Gör man inte det, kan det orsaka elektriska stötar eller eldsvåda.

Låt kvalificerad servicepersonal sköta all service.

Om Er monitor inte fungerar normalt och speciellt om det kommer ovanliga ljud eller lukter från den ska Ni omedelbart dra ur kontakten och ringa upp auktoriserad försäljare eller service .

Gör man inte det, kan det orsaka elektriska stötar eller eldsvåda.

Håll produkten borta från platser som exponeras för olja, rök eller fukt, installera den inte i ett fordon.

Det kan orsaka bristfällig funktion, elstöt eller brand.

Undvik särskilt att använda bildskärmen nära vatten eller utomhus där det kan snöa eller regna.

Om du tappar bildskärmen eller höljet skadas, stäng av bildskärmen och dra ut strömkabeln. Kontakta därefter ditt servicecenter.

Bildskärmen kan fungera bristfälligt, orsaka elstöt eller brand.

Dra ut strömkabeln när det åskar, eller använd inte bildskärmen en längre tid.

Bildskärmen kan fungera bristfälligt, orsaka elstöt eller brand.

Försök inte flytta skärmen genom att dra i sladden eller signalkabeln.

Detta kan orsaka kollaps, elektriska stötar eller brand därför att kabeln blivit

Page 7

skadad.

Vrid inte monitorn i sidled enbart genom att dra i sladden eller signalkabeln

Detta kan orsaka kollaps, elektriska stötar eller brand därför att kabeln blivit skadad.

Täck inte över ventilerna på monitorns hölje.

Dålig ventilation kan förorsaka att den går sönder eller börjar brinna.

Placera inga vattenbehållare, kemiska produkter eller små metallföremål ovanpå bildskärmen.

Det kan orsaka bristfällig funktion, elstöt eller brand.

Om det kommer in ett främmande föremål i skärmen skall du dra ut nätsladden och kontakta ditt Service Center.

Håll produkten borta från lättantändliga kemiska sprayer eller andra brandbenägna ämnen.

Det kan orsaka explosion eller brand.

Stick aldrig in någonting av metall i monitorspringorna.

Det kan orsaka elektriska stötar, brand eller skada.

För inte in metallföremål som tandpetare, sylar eller brandfarliga föremål som papper eller tändstickor i ventilationsöppningarna, hörlursuttagen eller AV-ingångarna.

Detta kan orsaka en elektrisk stöt eller brand Om främmande material eller vatten kommer in i produkten skall den stängas av, sladden skall kopplas ut ur väggutaget och du skall kontakta servicecenter.

Om du tittar på samma skärmbild en längre stund, kan en kvardröjande bild eller suddighet förekomma.

Ändra läget till strömspar eller ställ in en skärmsläckare som rör skärmbilden när du lämnar bildskärmen en längre stund.

Page 8

Justera upplösning och frekvens till nivåer som lämpar sig för modellen.

Olämpliga nivåer av upplösning och frekvens kan skada di n syn.

40 tum - (101 cm) 1360 X 768 46 tum - (116 cm) 1360 X 768

Ögonskador kan orsakas av kontinuerlig tittande för nära monitorn.

Låt ögonen vila genom att ta minst fem minuters paus för varje timme du använder bildskärmen.

Installera inte produkten på en ostabil eller ojämn yta eller på en plats där det kan uppstå vibrationer.

Tappa inte produkten då det kan skada på produkt eller person. Genom att använda produkten på ett ställe där det kan uppstå vibrationer kan livslängden förkortas, i värsta fall kan produkten fatta eld.

Stäng av bildskärmen och koppla ur den ur strömkällan när du ska flytta den. Kontrollera att alla sladdar, inklusive antennsladden och sladdar som ansluter andra enheter, är urkopplade innan bildskärmen flyttas.

Om en sladd inte koppla s ur kan det orsaka brand eller elstötar.

Se till att vara två personer när produkten skall flyttas.

Att tappa produkten kan orsaka dålig funktion eller fysisk skada.

Placera produkten utom räckhåll för barn eftersom de kan skada den genom att hänga i den.

En fallande produkt kan orsaka fysiska skador, till och med dödsfall.

Page 9

Dra ur kontakten om du inte använder produkten på ett tag.

I annat fall kan detta skapa värmebildning i smutsansamlingar eller försämrade isoleringar vilket kan leda till elektriska stötar eller brand.

Placera inte barnens favoritsaker (eller något annat som kan vara frestande) på produkten.

Barn kan försöka klättra på produkten för att komma åt en sak. Produkten kan falla och orsaka fysiska skador eller till och med dödsfall.

När du tar ur batterier ur fjärrkontrollen, måste du se upp så att inga barn får tag i batterierna och sväljer dem. Förvara batterierna utom räckhåll för barn.

Om någon råkar svälja batterier, kontakta omedelbart läkare.

När batterierna byts, placera de nya batterierna i rätt polaritetsläge +/- enligt markeringar i batterifacket.

Felaktig polaritet kan få batterierna att brista eller läcka och leda till brand, personskador eller kontaminering (skada).

Använd endast rekommenderade standardbatterier. Blanda inte nya och gamla batterier.

Felaktig polaritet kan få batterierna att brista eller läcka och leda till brand, personskador eller kontaminering (skada).

Batteriet (uppladdningsbart eller ej uppladdningsbart) är inte hushållsavfall, utan måste lämnas till återvinning. Kunden ansvarar för att återinlämna det batteri (uppladdningsbart eller ej uppladdningsbart) till ett ställe för återvinning.

Kunden kan lämna in batteriet när det är förbrukat (uppladdningsbart eller ej uppladdningsbart) till en kommunal återvinningsstation eller till en butik som säljer samma typ av batteri (uppladdningsbart eller ej uppladdningsbart).

Page 10

Välj språk Huvudsida

Säkerhetsanvisningar

Introduktion

Förpackningens innehåll Din skärm Mekanisk layout

Anslutningar

Att använda mjukvaran

Justera skärmen

Felsökning

Specifikationer

Information

Appendix

SyncMaster 400PXn / 460PXn

Produktens färg och utseende kan variera beroende på modell. Produktspecifikationerna kan ändras utan

förvarning.

Introduktion

Obs

• Kontrollera noga att följande delar medföljer monitorn.

Om någonting saknas, så kontakta inköpsstället.

Kontakta en lokal återförsäljare för att köpa tillbehör.

Obs

Modell

Förpackningens

innehåll

• Placera inte produkten på golvet.

Bruksanvisning

Guide för snabb installation

Bildskärm

Garantikort

(Finns ej på alla platser)

Användarhandbok,

MDC- programvara,

MagicNet- programvara

Kabel

Signalkabel (15-stifts D-SUB) Elkabel

Övrigt

Page 11

fjärrkontroll.

Batterier (AAA x 2)

(Finns ej på alla platser)

Hålskydd

BNC till RCA adapterkabel Temporär fot USB-hållare & Skruv (1EA)

Säljs separat

Väggmonteringssats Högtalarsats Fotsats

DVI-kabel LAN-kabel BNC-kabel

Din skärm

Framsida

1) MENU

Använd den här knappen för att öppna OSD och aktivera en markerad menypost.

2) Upp/Ner-knapp

Flyttar vertikalt från en menypost till nästa, eller justerar valda menyvärden.

3) Vänster-höger-knapp / Volym knappen

Flyttar horisontellt från en menypost till nästa, eller justerar valda menyvärden. Justerar även ljudvolymen.

4) ENTER

Aktivera en markerad menypost.

5) SOURCE

Page 12

Tänder indikatorn för att indikera den ingångssignal som visas just då.

Det går bara att ändra källa för externa enheter som är anslutna till bildskärmen vid denna tidpunkt.

[PC] → [BNC] → [DVI] → [AV] → [S-Video] → [Component] → [MagicNet]

>> Klicka här för att få se ett animeringsklipp.

6) PIP

PIP Tryck på denna knapp för att kontrollera PIP-fönstret.

Det går inte att överlappa mer än en BIB på skärmen då BNC och komponenten använder samma terminal.

>>Klicka här för att få se ett animeringsklipp

•

Dator

AV / S-Video / Component Mode

•

BNC

AV / S-Video Mode

•

DVI

AV / S-Video / Component Mode

•

AV / S-Video

PC / BNC / DVI Läge

•

Komponent

PC / DVI läge

Strömbrytare

Med den här knappen sätter du på och stänger av bildskärmen.

8) Strömindikator

Tänds när du slår ifrån strömmen.

9) Fjärrkontrollsensor

Rikta fjärrkontrollen mot denna punkt på bildskärmen.

Obs

•Se Strömspararen som beskrivs i handboken, för ytterligare information om energisparande funktioner. För

att spara ström stängs monitorn av när den inte används eller när man lämnar den under längre stunder.

Baksida

Obs

• För mer information om kabelanslutningar, Se Användarkontroller under Installation. Bildskärmens baksida

kan variera en aning mellan olika modeller.

1) POWER S/W ON [ | ] / OFF [O]

Slår på och stänger av skärmen.

2) POWER IN (Elanslutning):

Strömsladd, sätts i skärmen och vägguttaget.

Page 13

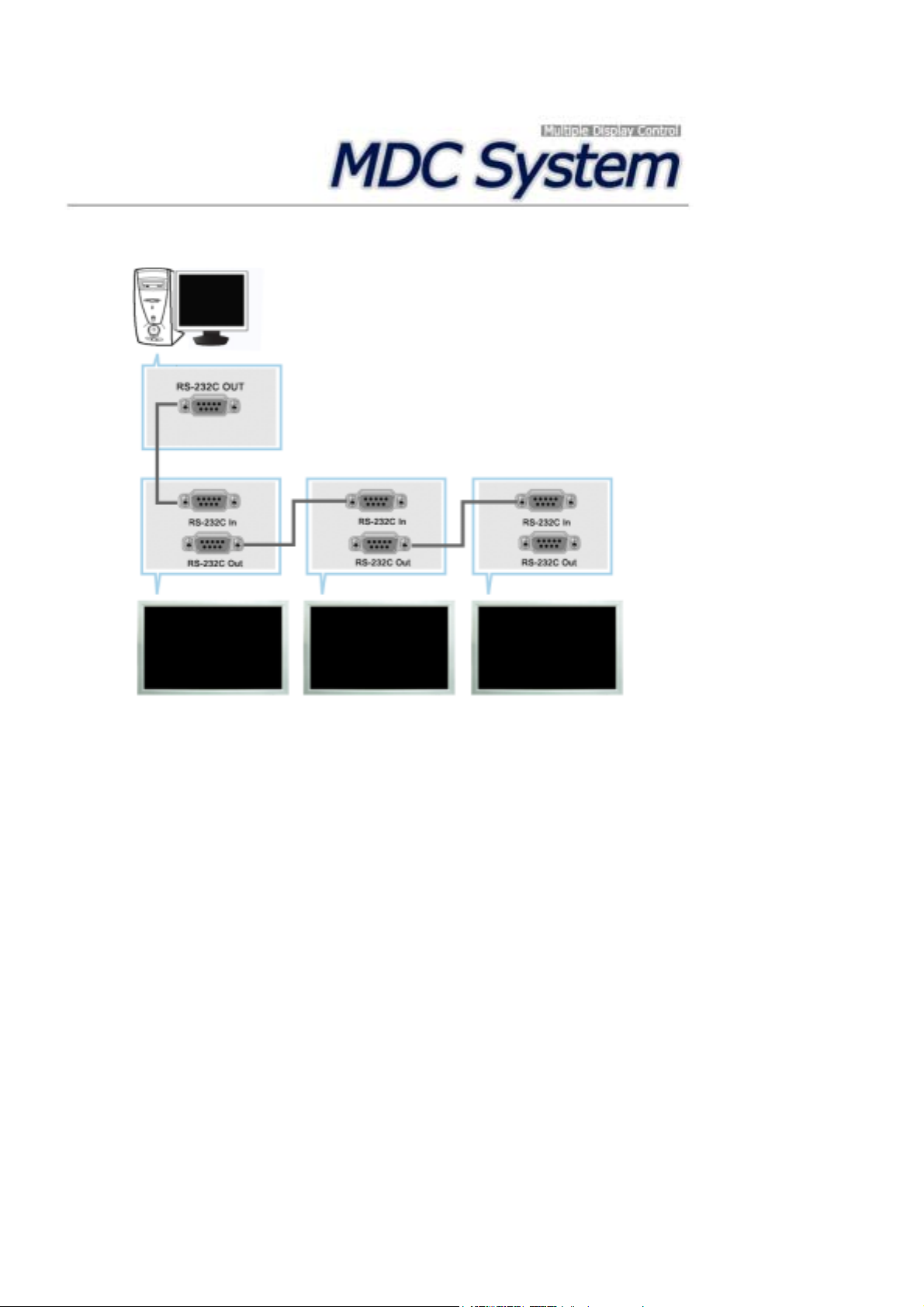

3) RS232C OUT/IN (RS232C seriell PORT) :

Port för MDC-program (Multiple Display Control)

4) DVI / PC IN [RGB] (PC-videoanslutning)

Använda DVI-D till DVI-D - DVI-läge (digital PC)

5) DVI / PC IN [DVI(HDCP)] (PC-videoanslutning)

Använda 15-stifts D-Sub - PC-läge (digital PC)

6) DVI / PC IN (PC/DVI/BNC terminal för audioanslutning(inmatning))

7) COMPONENT AUDIO IN [L-AUDIO-R] (Komponent terminal för audioanslutning (inmatning))

BNC/COMPONENT OUT [R/P

R, G/Y, B/PB, H, V]

(BNC-videoanslutning / Komponentanslutning (utmatning))

BNC (analog PC) -anslutning: ansluter port R, G, B, H, V

- Komponentanslutning : ansluter port P

BNC/COMPONENT IN [R/P

R, G/Y, B/PB, H, V]

, Y, P

(BNC-videoanslutning / Komponentanslutning (inmatning))

10) AV AUDIO IN [L-AUDIO-R] (Komponentljudanslutning) (inmatning)

11) AV OUT [VIDEO](Videoanslutning) : AV-läge (utmatning)

12) AV IN [VIDEO](Videoanslutning) (inmatning)

13) AV OUT [S-VIDEO](S-Video-anslutning) : SVideo-läge (utmatning)

14) AV IN [S-VIDEO](S-Video-anslutning) (inmatning)

15) EXT SPEAKER(8 Ω) [- - L - +, - - R - +] (Högtalaranslutning (8 Ω))

16) AUDIO OUT [L-AUDIO-R] (Komponentljudanslutning) (inmatning)

AUDIO OUT: ansluter PC, DVI, BNC

Obs

• Det kan skilja på antalet skärmar som kan anslutas till en loopout beroende på omständigheterna som t.ex.

kabel och signalkällor etc. Med en kabel eller signalkälla utan degradering kan tio skärmar anslutas.

17) LAN (LAN-anslutning)

MS Internet Explorer

18) USB (USB-anslutning)

Kompatibel med tangentbord / mus och bärbara

lagringsenheter

Page 14

19) Kensingtonlås

Kensingtonlåset är en produkt som fysiskt låser fast

systemet när det används på allmän plats. (låsenheten

säljs endast separat.)

Kontakta din återförsäljare om du skall använda en låsenhet.

Obs

• Se avsnittet Anslutning av monitorn för vidare upplysningar om kabelkopplingar.

fjärrkontroll.

Obs

• Fjärrkontrollens prestanda kan påverkas av en TV eller annan elektronisk utrustning som används i

närheten av bildskärmen och som orsakar bristfällig funktion på grund av frekvensstörningar.

1. ON / OFF

2. MAGICNET

3. MDC

4. LOCK

5. MagicNetknappar

6.+100 -/--

7. VOL

8. MUTE

9. TTX/MIX

10. MENU

11. ENTER

12. P.MODE

13. AUTO

14. PRE-CH 15 . CH/P

16. SOURCE

17. INFO

18. EXIT

19. Uppåt-Neråt-Vänster-Höger-knappa

20. S.MODE

21. STILL

22. FM RADIO

23. P.SIZE

24. SRS

25. DUAL/MTS

26. PIP

27. SOURCE

28. SWAP

29. SIZE

30. RE

31. STOP

32. PLAY/PAUSE

33. FF

Page 15

1) ON / OFF

Med den här knappen sätter du på och stänger av bildskärmen.

2) MAGICNET

Knappen MagicNet Quick Launch .

3) MDC

Knappen Quick Launch .

4) LOCK

Den här knappen aktiverar eller avaktiverar alla funktionsknappar både på fjärrkontrollen och på skärmen,

förutom knapparna Ström och LOCK.

5) MagicNetknappar

- Använd de här knapparna till MagicNet.

• Bokstäver/siffror : Använd dessa knappar när du anger en webbadress.

• DEL : Använd denna för bakåtsteg

• SYMBOL : Använd denna när du matar in symboler. (.O_-)

• ENTER : Använd denna när du matar in.

6) +100 -/--

Tryck för att välja kanaler över 100.

Tryck på denna knapp så visas symbolen "--". Ange det tvåsiffriga kanalnumret.

- Funktionen är inte tillgänglig för denna skärmen.

7) VOL

Justera ljudvolymen.

MUTE

Pausar (dämpar) ljudet tillfälligt.

Visas längst ned till vänster på skärmen.

10)

Använd den här knappen för att öppna OSD och aktivera en markerad menypost.

11)

Aktivera en markerad menypost.

12)

TTX/MIX

TV-kanaler tillhandahåller skriftliga informationstjänster via text-TV.

[TTX / MIX används främst i Europa.]

ENTER

P.MODE

När du trycker på denna knapp visas aktuellt läge nere till vänster på skärmen.

AV / S-Video /Component Mode : P.MODE

Bildskärmen har fyra automatiska bildinställningar som förinställs på fabriken.

Tryck på knappen igen för att stega igenom tillgängliga förinställda lägen.

( Dynamisk Standard Film Personlig )

PC / DVI Mode : M/B ( MagicBright™ )

MagicBright är en ny bildskärmsfunktion som erbjuder en dubbelt så ljusstark och skarp visningskvalitet

jämfört med befintliga bildskärmar.

Tryck på knappen igen för att stega igenom tillgängliga förinställda lägen.

( Nöje Internet Text Personlig )

13) AUTO

Skannar och registrerar automatiskt tillgängliga TV-kanaler (som du kan titta på) på nuvarande plats.

PRE-CH

14)

Med den här knappen återgår du till närmaste föregående kanal.

- Funktionen är inte tillgänglig för denna skärmen.

CH/P

15)

Väljer TV-kanaler i TV-läget.

- Funktionen är inte tillgänglig för denna skärmen.

SOURCE

16)

Tänder indikatorn för att indikera den ingångssignal som visas just då.

INFO

17)

Aktuell bildinformation visas i skärmens övre vänstra härn.

EXIT

18)

Avsluta-knappen avslutar menyskärmen eller stänger menyn för skärmjustering.

19) Uppåt-Neråt-Vänster-Höger-knappar

Page 16

Flyttar mellan olika menyposter horisontellt eller vertikalt eller justerar valda menyvärden.

20)

S.MODE

När du trycker på den här knappen visas aktuellt ljudläge i skärmens nedre vänstra hörn.

Tryck på knappen igen för att stega igenom tillgängliga förinställda lägen.

( Standard → Musik → Film → Tal → Personlig )

21) STILL

Tryck en gång på knappen för att frysa skärmen. Tryck en gång till på knappen för att få rörlig bild igen.

22) FM RADIO

Slår på/av FM Radio.

I områden där antennsladd inte stöds, börja med att ansluta anslutningen till TV-antennen.

I läget för allmän Video SOURCE (Videokälla), ställs FM RADIO in då skärmen stängs av.

I områden med svag signal kan det uppstå brus vid sändning av FM Radio.

- Funktionen är inte tillgänglig för denna skärmen.

23) P.SIZE

Tryck för att ändra skärmstorlek.

24)

SRS

25)

SRS

DUAL/MTS

DUAL-

Använd knappen DUAL (dubbel) på fjärrkontrollen för att välja Stereo eller Mono när bildskärmen befinner

sig i TV läge.

MTS

Du kan välja läget MTS (flerkanalig TV-stereo).

FM Stereo

- Funktionen är inte tillgänglig för denna skärmen.

26)

Tryck på denna knapp för att kontrollera PIP-fönstret.

27)

Tänder indikatorn för att indikera den ingångssignal som visas just då.

Audio Type MTS/S_Mode Default

Mono Mono

SAP

Mono ↔ Stereo

Mono ↔ SAP

Stereo

PIP

SOURCE

Manual Change

Mono

28) SWAP

Byta Beskrivning i BIB och huvudbilden.

Bilden i BIB kommer att visas på huvudskärmen och bilden från huvudskärmen kommer att visas i BIB.

SIZE

29)

Låter dig välja bland olika bildstorlekar.

30)

REW

Bakåtspolning

31)

Stopp

32)

PLAY / PAUSE

Play/Pause (Spela/Paus)

33)

Snabbspolning framåt

Page 17

Välj språk Huvudsida

Säkerhetsanvisningar

Introduktion

Förpackningens innehåll Din skärm Mekanisk layout

Anslutningar

Att använda mjukvaran

Justera skärmen

Felsökning

Specifikationer

Information

Appendix

SyncMaster 400PX / 460PX

Produktens färg och utseende kan variera beroende på modell. Produktspecifikationerna kan ändras utan

förvarning.

Introduktion

Obs

• Kontrollera noga att följande delar medföljer monitorn.

Om någonting saknas, så kontakta inköpsstället.

Kontakta en lokal återförsäljare för att köpa tillbehör.

Obs

Modell

Förpackningens

innehåll

• Placera inte produkten på golvet.

Bruksanvisning

Guide för snabb installation

Bildskärm

Garantikort

(Finns ej på alla platser)

Användarhandbok, MDC- programvara

Kabel

Signalkabel (15-stifts D-SUB) Elkabel

Övrigt

Page 18

fjärrkontroll.

Batterier (AAA x 2)

(Finns ej på alla platser)

BNC till RCA adapterkabel Temporär fot

Säljs separat

Väggmonteringssats Högtalarsats Fotsats

Hålskydd

DVI-kabel LAN-kabel BNC-kabel

Din skärm

Framsida

1) MENU

Använd den här knappen för att öppna OSD och aktivera en markerad menypost.

2) Upp/Ner-knapp

Flyttar vertikalt från en menypost till nästa, eller justerar valda menyvärden.

3) Vänster-höger-knapp / Volym knappen

Flyttar horisontellt från en menypost till nästa, eller justerar valda menyvärden. Justerar även ljudvolymen.

4) ENTER

Aktivera en markerad menypost.

5) SOURCE

Page 19

Tänder indikatorn för att indikera den ingångssignal som visas just då.

Det går bara att ändra källa för externa enheter som är anslutna till bildskärmen vid denna tidpunkt.

[PC] → [BNC] → [DVI] → [AV] → [S-Video] → [Component]

>> Klicka här för att få se ett animeringsklipp.

6) PIP

PIP Tryck på denna knapp för att kontrollera PIP-fönstret.

Det går inte att överlappa mer än en BIB på skärmen då BNC och komponenten använder samma terminal.

>>Klicka här för att få se ett animeringsklipp

•

Dator

AV / S-Video / Component Mode

•

BNC

AV / S-Video Mode

•

DVI

AV / S-Video / Component Mode

•

AV / S-Video

PC / BNC / DVI Läge

•

Komponent

PC / DVI läge

Strömbrytare

Med den här knappen sätter du på och stänger av bildskärmen.

8) Strömindikator

Tänds när du slår ifrån strömmen.

9) Fjärrkontrollsensor

Rikta fjärrkontrollen mot denna punkt på bildskärmen.

Obs

•Se Strömspararen som beskrivs i handboken, för ytterligare information om energisparande funktioner. För

att spara ström stängs monitorn av när den inte används eller när man lämnar den under längre stunder.

Baksida

Obs

• För mer information om kabelanslutningar, Se Användarkontroller under Installation. Bildskärmens baksida

kan variera en aning mellan olika modeller.

1) POWER S/W ON [ | ] / OFF [O]

Slår på och stänger av skärmen.

2) POWER IN (Elanslutning):

Strömsladd, sätts i skärmen och vägguttaget.

Page 20

3) RS232C OUT/IN (RS232C seriell PORT) :

Port för MDC-program (Multiple Display Control)

4) DVI / PC IN [RGB] (PC-videoanslutning)

Använda DVI-D till DVI-D - DVI-läge (digital PC)

5) DVI / PC IN [DVI(HDCP)] (PC-videoanslutning)

Använda 15-stifts D-Sub - PC-läge (digital PC)

6) DVI / PC IN (PC/DVI/BNC terminal för audioanslutning(inmatning))

7) COMPONENT AUDIO IN [L-AUDIO-R] (Komponent terminal för audioanslutning (inmatning))

BNC/COMPONENT OUT [R/P

R, G/Y, B/PB, H, V]

(BNC-videoanslutning / Komponentanslutning (utmatning))

BNC (analog PC) -anslutning: ansluter port R, G, B, H, V

- Komponentanslutning : ansluter port P

BNC/COMPONENT IN [R/P

R, G/Y, B/PB, H, V]

, Y, P

(BNC-videoanslutning / Komponentanslutning (inmatning))

10) AV AUDIO IN [L-AUDIO-R] (Komponentljudanslutning) (inmatning)

11) AV OUT [VIDEO](Videoanslutning) : AV-läge (utmatning)

12) AV IN [VIDEO](Videoanslutning) (inmatning)

13) AV OUT [S-VIDEO](S-Video-anslutning) : SVideo-läge (utmatning)

14) AV IN [S-VIDEO](S-Video-anslutning) (inmatning)

15) EXT SPEAKER(8 Ω) [- - L - +, - - R - +] (Högtalaranslutning (8 Ω))

16) AUDIO OUT [L-AUDIO-R] (Komponentljudanslutning) (inmatning)

AUDIO OUT: ansluter PC, DVI, BNC

Obs

• Det kan skilja på antalet skärmar som kan anslutas till en loopout beroende på omständigheterna som t.ex.

kabel och signalkällor etc. Med en kabel eller signalkälla utan degradering kan tio skärmar anslutas.

17) Kensingtonlås

Kensingtonlåset är en produkt som fysiskt låser fast

systemet när det används på allmän plats. (låsenheten

säljs endast separat.)

Kontakta din återförsäljare om du skall använda en låsenhet.

Obs

Page 21

• Se avsnittet Anslutning av monitorn för vidare upplysningar om kabelkopplingar.

fjärrkontroll.

Obs

• Fjärrkontrollens prestanda kan påverkas av en TV eller annan elektronisk utrustning som används i

närheten av bildskärmen och som orsakar bristfällig funktion på grund av frekvensstörningar.

1. ON / OFF

2. MAGICNET

3. MDC

4. LOCK

5. MagicNetknappar

6.+100 -/--

7. VOL

8. MUTE

9. TTX/MIX

10. MENU

11. ENTER

12. P.MODE

13. AUTO

14. PRE-CH 15 . CH/P

16. SOURCE

17. INFO

18. EXIT

19. Uppåt-Neråt-Vänster-Höger-knappa

20. S.MODE

21. STILL

22. FM RADIO

23. P.SIZE

24. SRS

25. DUAL/MTS

26. PIP

27. SOURCE

28. SWAP

29. SIZE

30. RE

31. STOP

32. PLAY/PAUSE

33. FF

1) ON / OFF

Med den här knappen sätter du på och stänger av bildskärmen.

2) MAGICNET

Knappen MagicNet Quick Launch .

- Funktionen är inte tillgänglig för denna skärmen.

3) MDC

Knappen Quick Launch .

4) LOCK

Den här knappen aktiverar eller avaktiverar alla funktionsknappar både på fjärrkontrollen och på skärmen,

förutom knapparna Ström och LOCK.

5) MagicNetknappar

- Använd de här knapparna till MagicNet.

• Bokstäver/siffror : Använd dessa knappar när du anger en webbadress.

• DEL : Använd denna för bakåtsteg

• SYMBOL : Använd denna när du matar in symboler. (.O_-)

• ENTER : Använd denna när du matar in.

- Funktionen är inte tillgänglig för denna skärmen.

6) +100 -/--

Tryck för att välja kanaler över 100.

Tryck på denna knapp så visas symbolen "--". Ange det tvåsiffriga kanalnumret.

- Funktionen är inte tillgänglig för denna skärmen.

7) VOL

Page 22

Justera ljudvolymen.

MUTE

Pausar (dämpar) ljudet tillfälligt.

Visas längst ned till vänster på skärmen.

10)

Använd den här knappen för att öppna OSD och aktivera en markerad menypost.

11)

Aktivera en markerad menypost.

12)

TTX/MIX

TV-kanaler tillhandahåller skriftliga informationstjänster via text-TV.

[TTX / MIX används främst i Europa.]

ENTER

P.MODE

När du trycker på denna knapp visas aktuellt läge nere till vänster på skärmen.

AV / S-Video /Component Mode : P.MODE

Bildskärmen har fyra automatiska bildinställningar som förinställs på fabriken.

Tryck på knappen igen för att stega igenom tillgängliga förinställda lägen.

( Dynamisk Standard Film Personlig )

PC / DVI Mode : M/B ( MagicBright™ )

MagicBright är en ny bildskärmsfunktion som erbjuder en dubbelt så ljusstark och skarp visningskvalitet

jämfört med befintliga bildskärmar.

Tryck på knappen igen för att stega igenom tillgängliga förinställda lägen.

( Nöje Internet Text Personlig )

13) AUTO

Skannar och registrerar automatiskt tillgängliga TV-kanaler (som du kan titta på) på nuvarande plats.

PRE-CH

14)

Med den här knappen återgår du till närmaste föregående kanal.

- Funktionen är inte tillgänglig för denna skärmen.

CH/P

15)

Väljer TV-kanaler i TV-läget.

- Funktionen är inte tillgänglig för denna skärmen.

SOURCE

16)

Tänder indikatorn för att indikera den ingångssignal som visas just då.

INFO

17)

Aktuell bildinformation visas i skärmens övre vänstra härn.

EXIT

18)

Avsluta-knappen avslutar menyskärmen eller stänger menyn för skärmjustering.

19) Uppåt-Neråt-Vänster-Höger-knappar

Flyttar mellan olika menyposter horisontellt eller vertikalt eller justerar valda menyvärden.

20)

S.MODE

När du trycker på den här knappen visas aktuellt ljudläge i skärmens nedre vänstra hörn.

Tryck på knappen igen för att stega igenom tillgängliga förinställda lägen.

( Standard → Musik → Film → Tal → Personlig )

21) STILL

Tryck en gång på knappen för att frysa skärmen. Tryck en gång till på knappen för att få rörlig bild igen.

22) FM RADIO

Slår på/av FM Radio.

I områden där antennsladd inte stöds, börja med att ansluta anslutningen till TV-antennen.

I läget för allmän Video SOURCE (Videokälla), ställs FM RADIO in då skärmen stängs av.

I områden med svag signal kan det uppstå brus vid sändning av FM Radio.

- Funktionen är inte tillgänglig för denna skärmen.

23) P.SIZE

Tryck för att ändra skärmstorlek.

24)

SRS

25)

SRS

DUAL/MTS

DUAL-

Använd knappen DUAL (dubbel) på fjärrkontrollen för att välja Stereo eller Mono när bildskärmen befinner

Page 23

sig i TV läge.

MTS

Du kan välja läget MTS (flerkanalig TV-stereo).

FM Stereo

- Funktionen är inte tillgänglig för denna skärmen.

26)

Tryck på denna knapp för att kontrollera PIP-fönstret.

27)

Tänder indikatorn för att indikera den ingångssignal som visas just då.

Audio Type MTS/S_Mode Default

Mono Mono

SAP

Mono ↔ Stereo

Mono ↔ SAP

Stereo

PIP

SOURCE

Manual Change

Mono

28) SWAP

Byta Beskrivning i BIB och huvudbilden.

Bilden i BIB kommer att visas på huvudskärmen och bilden från huvudskärmen kommer att visas i BIB.

SIZE

29)

Låter dig välja bland olika bildstorlekar.

30)

REW

Bakåtspolning

31)

Stopp

32)

PLAY / PAUSE

Play/Pause (Spela/Paus)

33)

Snabbspolning framåt

Page 24

SyncMaster 400PXn/400PX

1. Mekanisk layout

Dodatak

ǷȘȐȓȖȎȍȕȐȍ

2. Skärm

Page 25

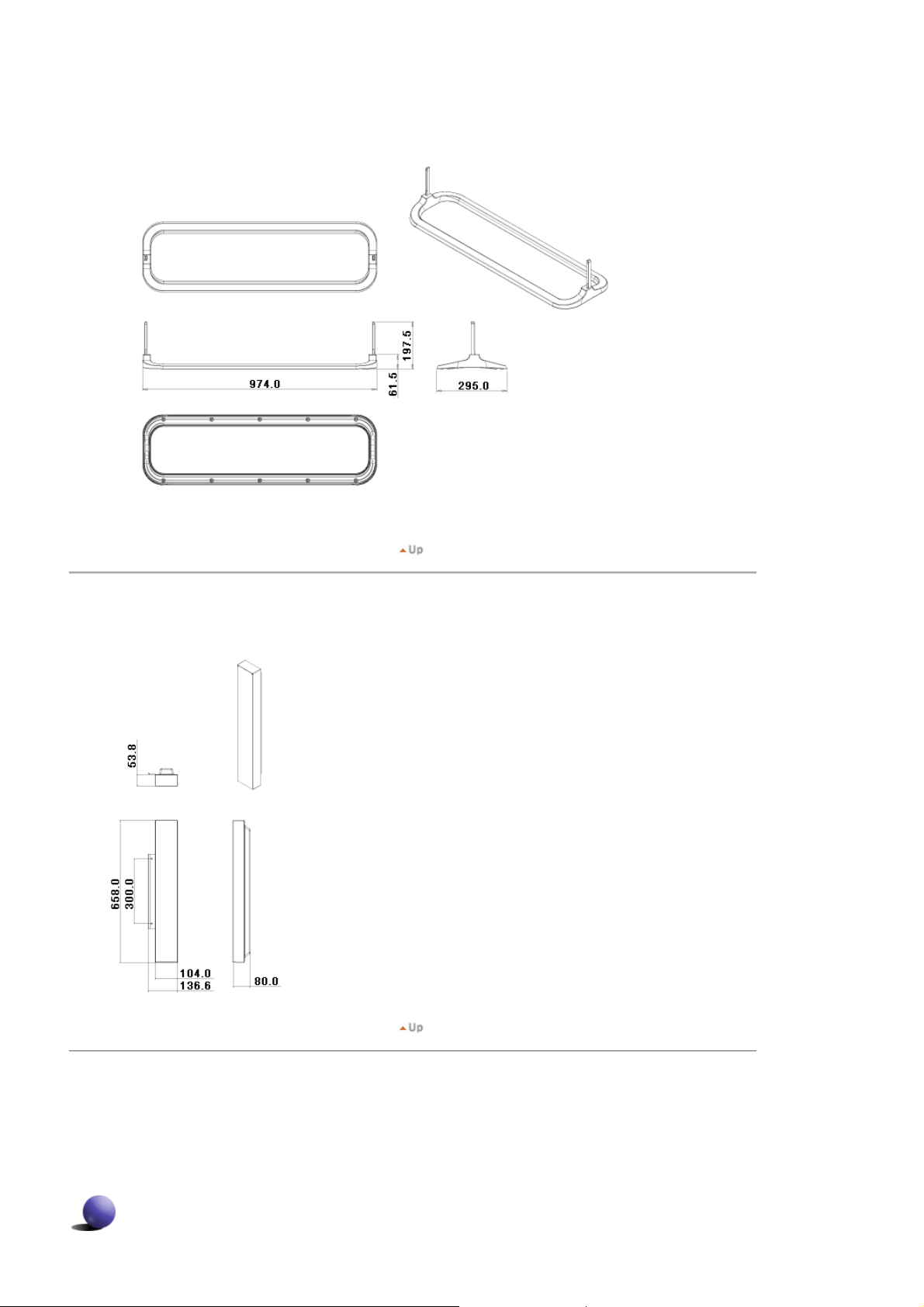

3. Stativ

4. Högtalare

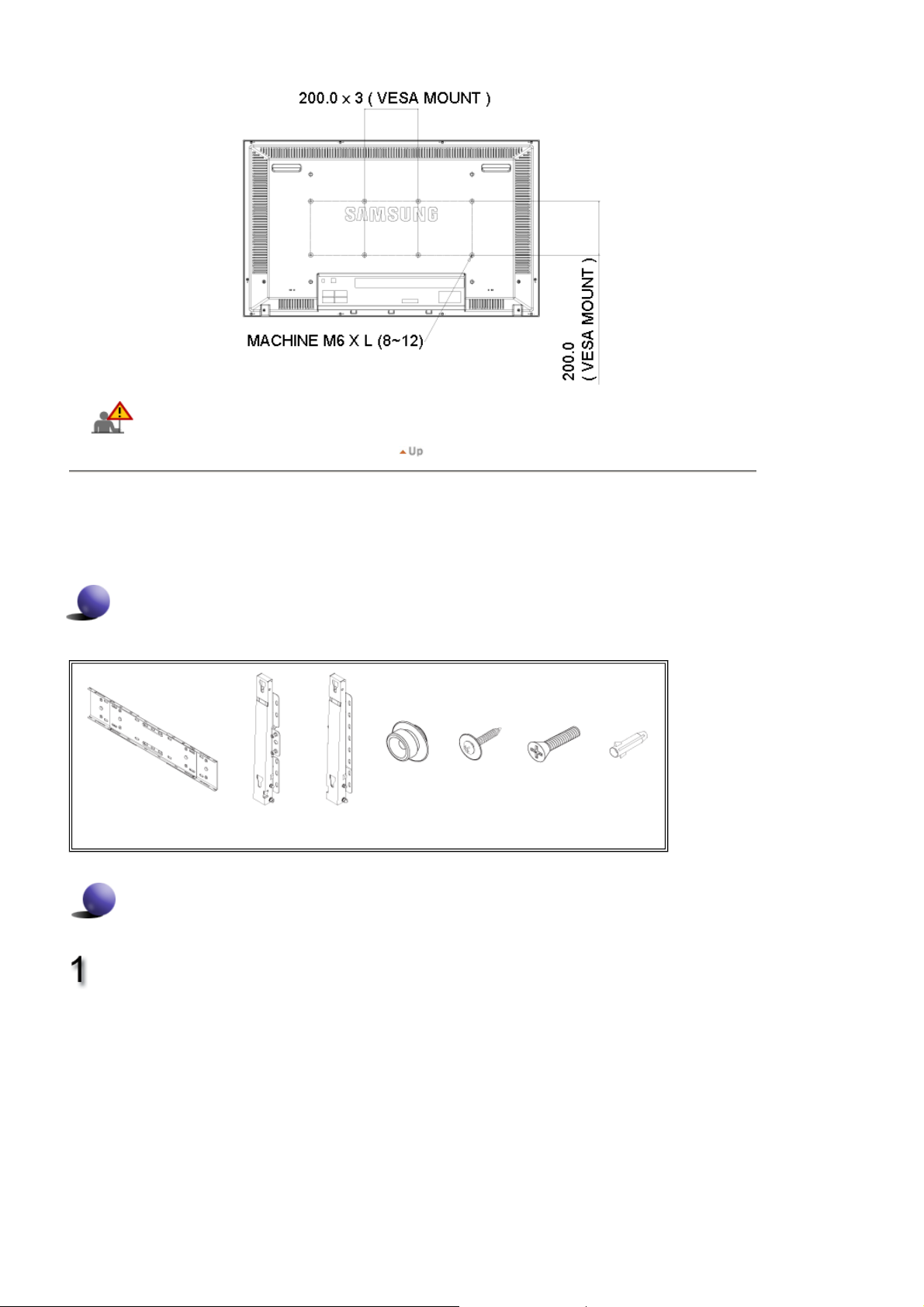

5. Så här installerar du VESA-bracket

z När du installerar VESA skall du se till att du håller dig till de internationella VESA-standarderna. z Information om inköp och installation av VESA-fäste : Kontakta din närmsta Samsung-återförsäljare för att

beställa. När du har beställt produkten bör professionella installatörer hjälpa dig att installlera fästet.

z Det behovs minst 2 personer for att hantera LCD-monitorn. z Samsung ansvarar inte för någon produkt- eller personskada som uppstår vid monteringen på grund av kundens

inverkan.

Mått

Page 26

Använd endast 6 mm. maskinskruv med en längd av 8-12 mm för att skruva fast fästet på en vägg.

6. Montering av väggfäste

z Kontakta en tekniker för montering av väggfästet. z Samsung Electronics är inte ansvariga för skador på produkten eller kunden när kunden utför monteringen själv. z Produkten ska monteras på cementväggar. Den kanske inte sitter fast på gips eller trä.

Komponenter

Använd endast komponenter och tillbehör som levereras med produkten.

Väggfäste

(1)

Gångjärn

(vänster : 1, höger : 1)

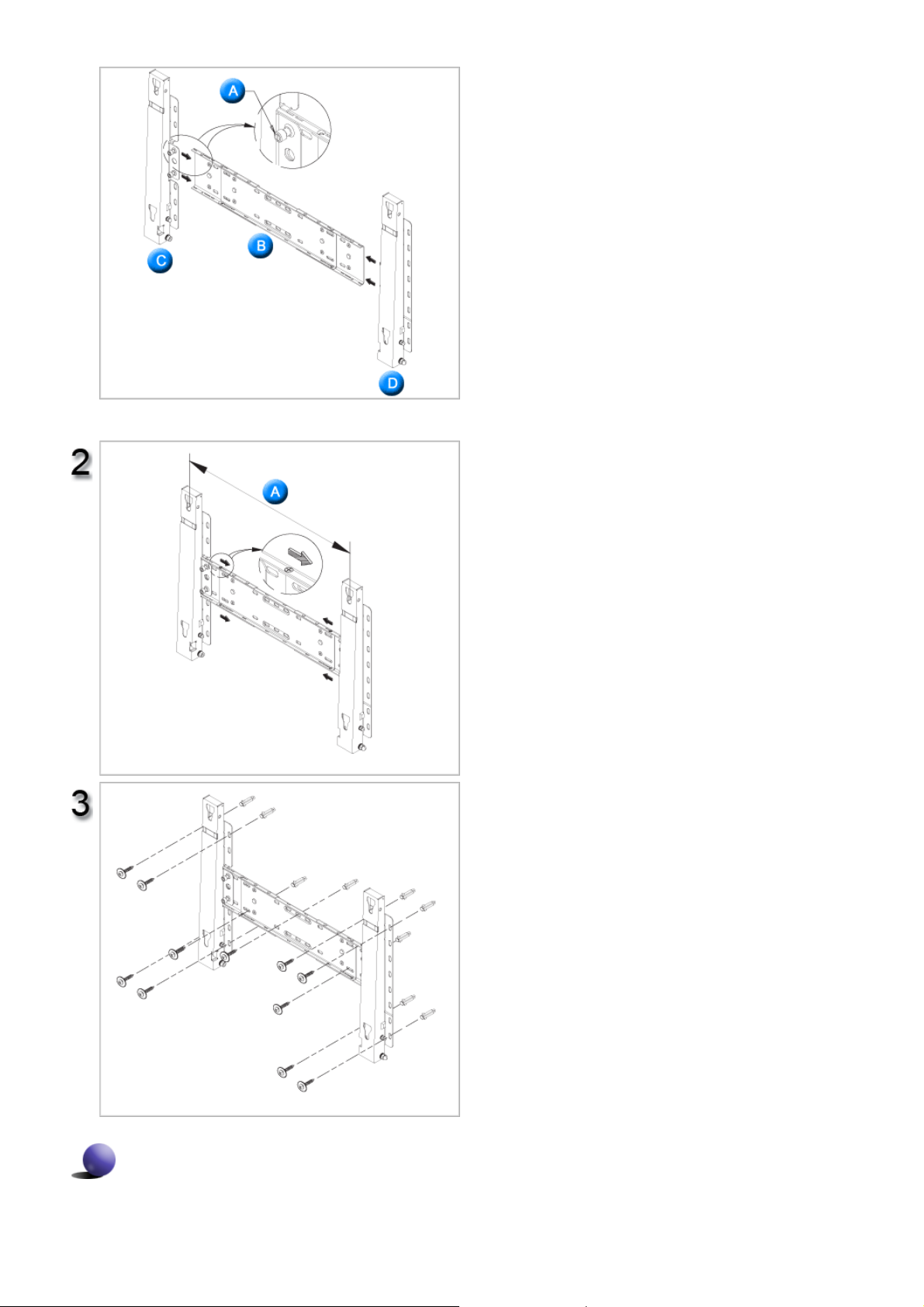

Montering av väggfästet

Plasthållare

(4)

Skruv (A)

(11)

Sätt in och dra åt fästskruven i pilens riktning. Montera därefter väggfästet på väggen.

A. Fästskruv B. Väggfäste C. Gångjärn (vänster) D. Gångjärn (höger)

Skruv (B)

(4)

Pluggar

(11)

Page 27

Det finns två gångjärn(vänster och höger).

Använd rätt gångjärn.

Innan du borrar i väggen kontrollerar du att avståndet mellan de två låshålen på baksidan av produkten är rätt. Om avståndet är för stort eller för litet lossar du på skruvarna på väggfästets baksida och justerar det.

A. Avstånd mellan de två låshålen

Kontrollera monteringsdiagrammet och markera borrningspunkterna på väggen. Använd 5,0 mm-kronan för att borra djupare än 35 mm. Fäst varje plugg i motsvarande hål. Matcha respektive fäste och gångjärnshål med motsvarande plug-ghål och sätt in och dra åt de 11 skruvarna A.

Montera produkten på väggfästet

Produktens form kan variera med modellen. (Plasthållaren och skruvarna sitter likadant)

Page 28

1. Montera produkten på väggfästet och se till att den sitter fast ordentligt i vänster och höger plasthållare.

2. Var försiktig så att du inte fastnar med fingret i något hål när du monterar produkten på fästet.

3. Kontrollera att väggfästet är ordentligt fäst i väggen, annars kanske produkten inte sitter kvar på plats efter monteringen.

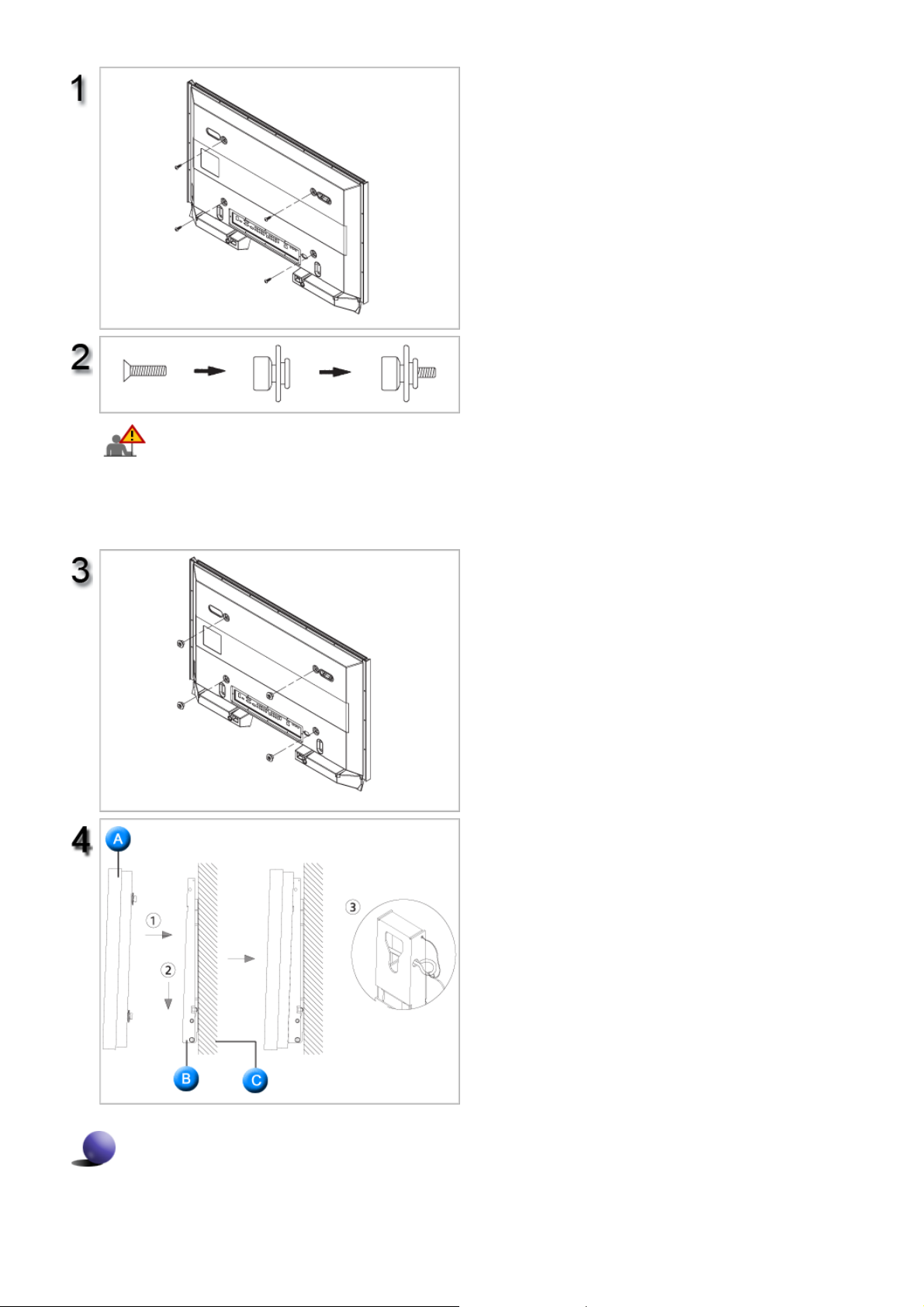

Ta bort de 4 skruvarna från produktens baksida.

Sätt in skruven Bi plasthållaren.

Dra åt de fyra skruvarna från steg 2 (plasthållare + skruv B)i de bakre hålen på produkten.

Justering av väggfästets vinkel

Justera fästets vinkel till -2° innan du monterar det på väggen.

Ta bort säkerhetsstiftet (3) och för in de 4 produkthållarna i motsvarande hål i väggfästet (1). Placera sedan produkten(2) så att den sitter ordentligt fast i fästet. Se till att sätta till-baka och dra åt säkerhetsstiftet (3) så att produkten sitter ordentligt i fästet.

A. Monitorn och foten B. Väggfäste C. Vägg

Page 29

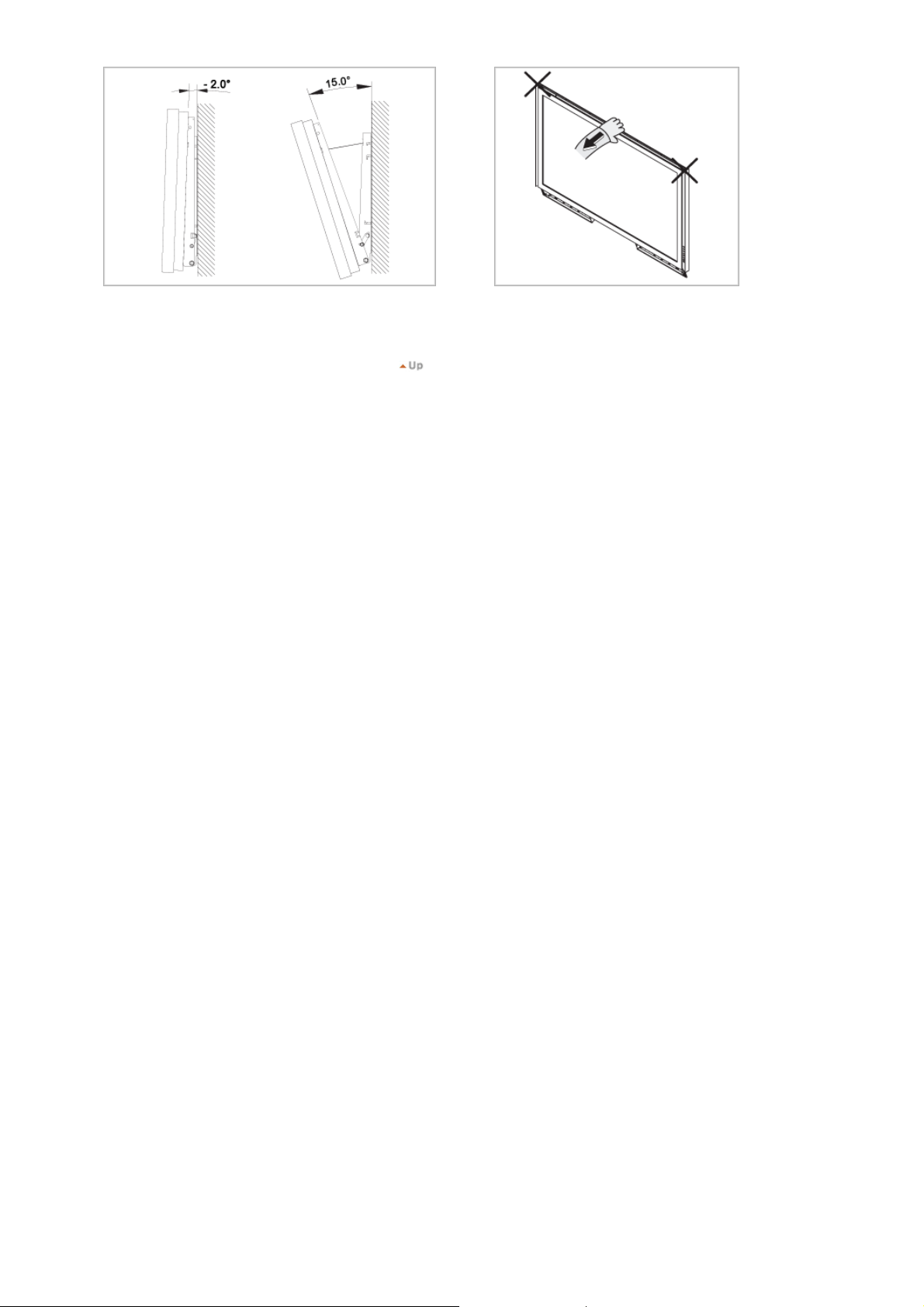

1. Fäst produkten i väggfästet.

2. Håll tag i produkten längst upp i mitten och dra den framåt (i pilens riktning) för att justera vinkeln. (Se bilden till höger)

3. Du kan justera fästets vinkel mellan -2°och 15 °.

Se till att du håller i mitten på ovansidan när du justerar vinkeln, inte i höger eller vänster sida.

Page 30

SyncMaster 460PXn/460PX

1. Mekanisk layout

Dodatak

ǷȘȐȓȖȎȍȕȐȍ

2. Skärm

Page 31

3. Stativ

4. Högtalare

5. Så här installerar du VESA-bracket

beställa. När du har beställt produkten bör professionella installatörer hjälpa dig att installlera fästet.

z Det behovs minst 2 personer for att hantera LCD-monitorn. z Samsung ansvarar inte för någon produkt- eller personskada som uppstår vid monteringen på grund av kundens

inverkan.

Mått

Page 32

Använd endast 6 mm. maskinskruv med en längd av 8-12 mm för att skruva fast fästet på en vägg.

6. Montering av väggfäste

Komponenter

Använd endast komponenter och tillbehör som levereras med produkten.

Väggfäste

(1)

Gångjärn

(vänster : 1, höger : 1)

Montering av väggfästet

Plasthållare

(4)

Skruv (A)

(11)

Sätt in och dra åt fästskruven i pilens riktning. Montera därefter väggfästet på väggen.

A. Fästskruv B. Väggfäste C. Gångjärn (vänster) D. Gångjärn (höger)

Skruv (B)

(4)

Pluggar

(11)

Page 33

Det finns två gångjärn(vänster och höger).

Använd rätt gångjärn.

A. Avstånd mellan de två låshålen

Montera produkten på väggfästet

Produktens form kan variera med modellen. (Plasthållaren och skruvarna sitter likadant)

Page 34

1. Montera produkten på väggfästet och se till att den sitter fast ordentligt i vänster och höger plasthållare.

2. Var försiktig så att du inte fastnar med fingret i något hål när du monterar produkten på fästet.

3. Kontrollera att väggfästet är ordentligt fäst i väggen, annars kanske produkten inte sitter kvar på plats efter monteringen.

Ta bort de 4 skruvarna från produktens baksida.

Sätt in skruven Bi plasthållaren.

Dra åt de fyra skruvarna från steg 2 (plasthållare + skruv B)i de bakre hålen på produkten.

Justering av väggfästets vinkel

Justera fästets vinkel till -2° innan du monterar det på väggen.

A. Monitorn och foten B. Väggfäste C. Vägg

Page 35

1. Fäst produkten i väggfästet.

2. Håll tag i produkten längst upp i mitten och dra den framåt (i pilens riktning) för att justera vinkeln. (Se bilden till höger)

3. Du kan justera fästets vinkel mellan -2°och 15 °.

Se till att du håller i mitten på ovansidan när du justerar vinkeln, inte i höger eller vänster sida.

Page 36

Säkerhetsanvisningar



Introduktion

Anslutningar

Installera fotsats Ansluta bildskärmen

Att använda mjukvaran

Justera skärmen

Felsökning

Specifikationer

Information

Appen dix

Dodatak

SyncMaster 400PXn/460PXn

Välj språk Huvudsida

Modell

Produktens färg och utseende kan variera beroende på modell. Produktspecifikationerna kan ändras utan förvarning.

Anslutningar

Installera fotsats

Obs

ǷȘȐȓȖȎȍȕȐȍ

• Använd endast de medföljande bultarna.

Varning!

Samsung Electronics ansvarar inte för skador som uppstått vid användning av en fot som inte rekommenderats.

Installera Halvfot

Vänster fot Höger fot

Varning!

Placera etiketten "CAUTION" på baksidan.

1) Ett 'luckskydd' används för att skydda hålet nertill på bildskärmen, där foten monteras. Var noga med att avlägsna 'luckskyddet' när du monterar den medföljande halvfoten eller fotsatsen (säljs separat) och täck över hålet med hålskyddet när du monterar väggmonteringssatsen.

2) Montera vänster respektive höger fot.

3) För in foten i hålet nertill på bildskärmen. Sätt i skruven i angivet hål och dra åt. (M4 × L15)

嘅

Varning!

Det här stativet ar avsett för att justera skärmvinkeln. Företaget ansvarar inte för några problem som kan

Page 37

uppstå vid anv ändning av stativet. Använd aldrig produkten som ett stativ för att placera saker på.

Installera fotsats (säljs separat)

2) Var noga med att placera delarna rättvända och på rätt ställe. (M4 × L15)

3) För in foten i hålet nertill på bildskärmen.

4) Sätt i skruven i angivet hål och dra åt. (M4 × L15)

Ansluta bildskärmen

Vid användning av jordad kabel

Vid ett eventuellt strömavbrott kan användning av jordad kabel leda till kortslutning. Kontrollera att du drar jordningen på lämpligt sätt, innan du kopplar in strömkällan. Annars ska du säkerställa att du har kopplat ur strömkällan i förväg.

Obs

• Du kan ansluta både AV-ingångsenheter som DVD-spelare, videobandspelare eller videokameror och datorn till bildskärmen. För mer information om anslutning av AV-ingångsenheter, se Användarkontroller under Justera bildskärmen.

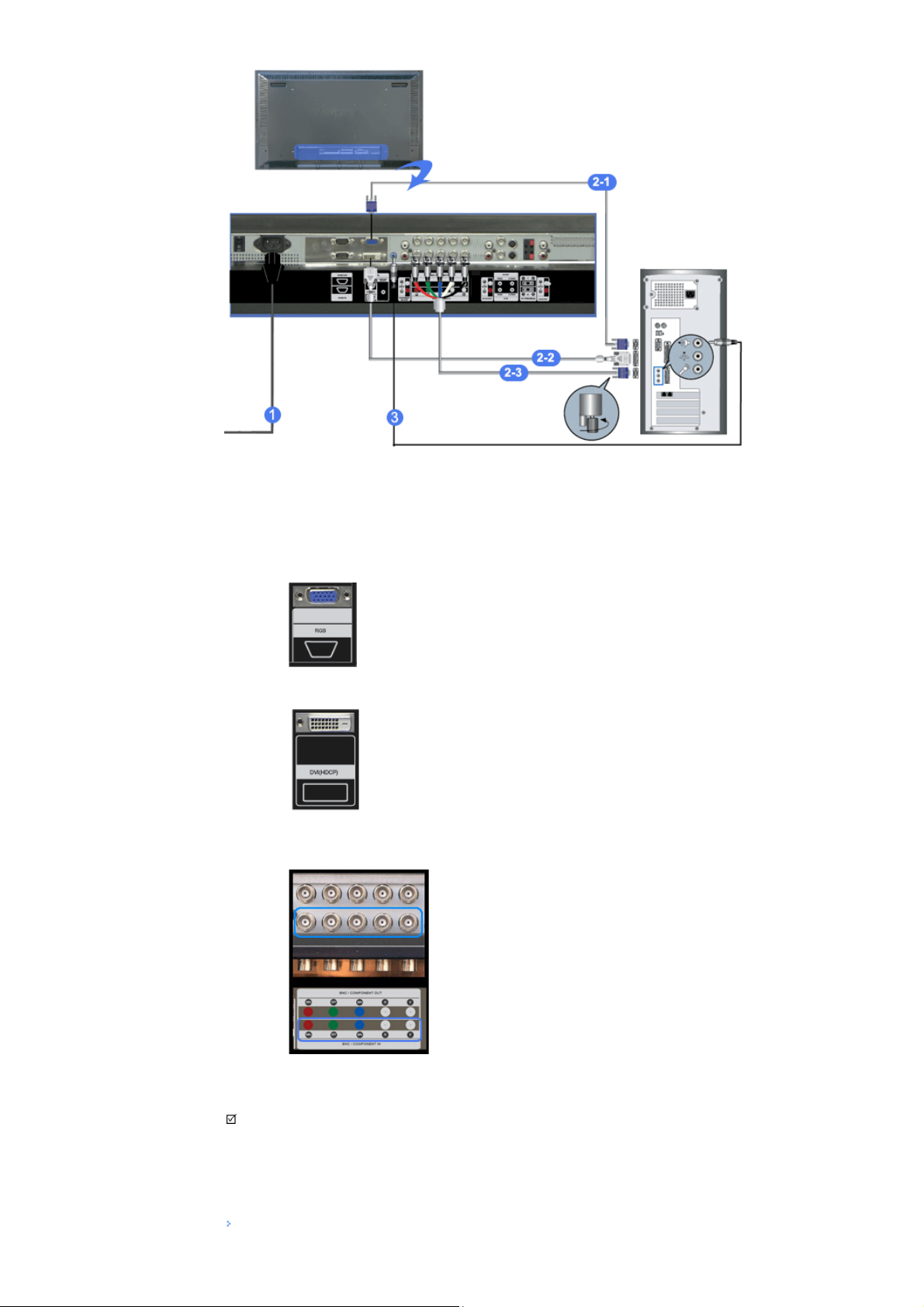

Ansluta till dator

Page 38

1) Koppla elsladden för monitorn till eluttaget på baksidan av datorn. Slå på strömbrytaren.

2) Det finns tre sätt att ansluta D-sub:en till skärmen. Välj ett av följande:

2-1) Använda D-sub-anslutningen (analog) på videokortet.

Anslut D-subben till 15-stiftsuttaget och RGB-porten på skärmens baksida till porten för D-sub (D-subben) med 15 stift på datorn.

2-2) Använda DVI-anslutningen (digital) på videokortet.

Anslut DVI-sladden till DVI(HDCP)-porten på skärmens baksida och DVI-porten på datorn.

2-3) Använda BNC-anslutningen (analog) på videokortet.

Anslut BNC-sladden till skärmens porten BNC/COMPONENT IN - R, G, B, H, V på skärmens baksida med 15-stiftsporten för D-subben på datorn.

3) Anslut bildskärmens ljudkabel till ljudporten på datorns baksida.

4) Sätt på både datorn och bildsk ärmen.

Obs

• DVI- eller BNC-kabeln är ett tillbehör. Kontakta Samsung Electronics lokala Servicecenter ör att köpa tillbeh ör.

Ansluta en digital DVD

Page 39

Obs

• Enheter som digitala DVD-spelare ansluts till bildskärmens DVI IN-terminal med DVI-sladden.

• Starta sedan DVD-spelaren med en DVD-skiva i.

• Välj Digital med knappen SOURCE.

Obs

• Bildskärmen har DVI IN-anslutningsterminaler för anslutning av DVI-enheter, exempelvis digitala DVDspelare.

Ansluta till videobandspelare

1) AV-ingångsenheter som videobandspelare eller videokameror ansluts till bildskärmens AV IN [VIDEO] eller AV IN [S-VIDEO] anslutning med S-VHS- eller BNC-kabeln.

2) Anslut ljud- (L och R) anslutningarna på en videobandspelare eller videokamera till bildskärmens ljudingångar (L och R) med ljudkablar.

3) Välj AV eller S-Video som är ansluten till en videobandspelare eller videokamera med Source-knappen framtill på bildskärmen.

4) Starta sedan videobandspelare eller videokamera med ett band isatt.

Obs

• S-VHS- eller BNC-kabeln är ett tillbehör.

Ansluta till DVD-spelare

Page 40

1) Anslut en uppsättning ljudkablar mellan uttagen för COMPONENT AUDIO IN [L-AUDIO -R] på bildskärmen och uttagen AUDIO OUT på DVD-spelaren.

2) Anslut en videokabel mellan uttagen BNC/COMPONENT IN - P

, Y, PB på DVD-spelaren.

R, Y, PB port på bildskärmen och uttagen

3) Välj Component som är ansluten till en DVD-spelare med Source-knappen framtill på bildskärmen.

4) Starta sedan DVD med en DVD-skiva isatt.

Obs

• Component-kabeln är ett tillbehör. För en förklaring av komponentvideo, se bruksanvisningen till din DVD-spelare.

Ansluta en videokamera

1) Leta reda på A/V-uttagen på videokameran. De sitter vanligen på sidan eller baktill på videokameran. Anslut en uppsättning ljudkablar mellan uttagen AUDIO OUTPUT på videokameran och uttagen AV AUDIO IN [L-AUDIO-R] på bildskärmen.

2) Anslut videokabeln mellan VIDEO OUTPUT-uttaget på videokameran och AV IN [VIDEO] på skärmen.

3) Välj AV som är ansluten till en videokamera med Source-knappen framtill på bildskärmen.

4) Starta sedan videokamera med ett band isatt.

Obs

• Ljud-videokablarna som visas här medföljer vanligen videokameran. (Om inte, fråga i närmaste radio/TV-affär.) Om din videokamera är i stereo, måste du ansl uta en uppsättning med två kablar.

Page 41

Ansluta DTV digitalbox

Obs

• Anslutningarna för en typisk digitalbox visas nedan.

1) Anslut en videokabel mellan uttagen BNC/COMPONENT IN - PR, Y, PB port på bildskärmen och uttagen

, Y, PB på digitalboxen.

2) Anslut en uppsättning ljudkablar mellan uttagen för COMPONENT AUDIO IN [L-AUDIO -R] på bildskärmen och uttagen AUDIO OUT på digitalboxen.

3) Välj Component som är ansluten till en DTV digitalbox med Source-knappen framtill på bildskärmen.

Obs

• För en förklaring av komponentvideo, se bruksanvisningen till din Set Top Box-spelare.

Ansluta högtalare

1) Sätt ihop ANLÄGGNINGEN och högtalaren med hjälp av skruvarna. * Montera högtalarna utan högtalarstativ.

2) Anslut högtalarsladden mellan högtalaruttaget baktill på ANLÄGGNINGEN och högtalaruttaget baktill på högtalaren.

Obs

• Flytta inte ANLÄGGNINGEN genom att hålla i en högtalare när ANLÄGGNINGEN är ansluten till högtalaren. Då kan högtalarfästet för anslutning av ANLÄGGNINGENS högtalare skadas.

Page 42

Ansluta till ljudsystem

1) Anslut en uppsättning ljudkablar mellan uttagen AUX L, R på ljudsystemet och uttagen AUDIO OUT [LAUDIO-R] på bildskärmen.

Anslut LAN-kabeln.

1) Anslut LAN-kabeln.

Ansluter USB

1) Du kan ansluta USB-enheter så som mus eller tangentbord.

Page 43

Använda en USB-hållare

När du använder en liten extern enhet, såsom ett löstagbart minne och det ansluts till USB-porten på skärmens baksida finns det risk att någon försöker stjäla det eller att det försvinner. Genom att installera en USB-hållare efter installationen av den externa enheten kan du förhindra stöld eller förlust.

1) Infoga del av di n USB-hållare i spåret i del på skärmens baksida.

2) Rätta in del av din USB-hållare i spåren på den nedre delen på skärmens baksida.

Rätta in del av din USB-hållare mot den nedre delen på skärmens baksida.

Page 44

3) Sätt i en skruv i spåret enligt steg [2] och dra åt. Justera mot och använd en skruv för att fixera dem.

Page 45

Säkerhetsanvisningar



Introduktion

Anslutningar

Installera fotsats Ansluta bildskärmen

Att använda mjukvaran

Justera skärmen

Felsökning

Specifikationer

Information

Appen dix

Dodatak

SyncMaster 400PX/460PX

Välj språk Huvudsida

Modell

Produktens färg och utseende kan variera beroende på modell. Produktspecifikationerna kan ändras utan förvarning.

Anslutningar

Installera fotsats

Obs

ǷȘȐȓȖȎȍȕȐȍ

• Använd endast de medföljande bultarna.

Varning!

Samsung Electronics ansvarar inte för skador som uppstått vid användning av en fot som inte rekommenderats.

Installera Halvfot

Vänster fot Höger fot

Varning!

Placera etiketten "CAUTION" på baksidan.

2) Montera vänster respektive höger fot.

3) För in foten i hålet nertill på bildskärmen. Sätt i skruven i angivet hål och dra åt. (M4 × L15)

嘅

Varning!

Det här stativet ar avsett för att justera skärmvinkeln. Företaget ansvarar inte för några problem som kan

Page 46

uppstå vid anv ändning av stativet. Använd aldrig produkten som ett stativ för att placera saker på.

Installera fotsats (säljs separat)

2) Var noga med att placera delarna rättvända och på rätt ställe. (M4 × L15)

3) För in foten i hålet nertill på bildskärmen.

4) Sätt i skruven i angivet hål och dra åt. (M4 × L15)

Ansluta bildskärmen

Vid användning av jordad kabel

Obs

Ansluta till dator

Page 47

1) Koppla elsladden för monitorn till eluttaget på baksidan av datorn. Slå på strömbrytaren.

2) Det finns tre sätt att ansluta D-sub:en till skärmen. Välj ett av följande:

2-1) Använda D-sub-anslutningen (analog) på videokortet.

Anslut D-subben till 15-stiftsuttaget och RGB-porten på skärmens baksida till porten för D-sub (D-subben) med 15 stift på datorn.

2-2) Använda DVI-anslutningen (digital) på videokortet.

Anslut DVI-sladden till DVI(HDCP)-porten på skärmens baksida och DVI-porten på datorn.

2-3) Använda BNC-anslutningen (analog) på videokortet.

Anslut BNC-sladden till skärmens porten BNC/COMPONENT IN - R, G, B, H, V på skärmens baksida med 15-stiftsporten för D-subben på datorn.

3) Anslut bildskärmens ljudkabel till ljudporten på datorns baksida.

4) Sätt på både datorn och bildsk ärmen.

Obs

• DVI- eller BNC-kabeln är ett tillbehör. Kontakta Samsung Electronics lokala Servicecenter ör att köpa tillbeh ör.

Ansluta en digital DVD

Page 48

Obs

• Enheter som digitala DVD-spelare ansluts till bildskärmens DVI IN-terminal med DVI-sladden.

• Starta sedan DVD-spelaren med en DVD-skiva i.

• Välj Digital med knappen SOURCE.

Obs

• Bildskärmen har DVI IN-anslutningsterminaler för anslutning av DVI-enheter, exempelvis digitala DVDspelare.

Ansluta till videobandspelare

1) AV-ingångsenheter som videobandspelare eller videokameror ansluts till bildskärmens AV IN [VIDEO] eller AV IN [S-VIDEO] anslutning med S-VHS- eller BNC-kabeln.

2) Anslut ljud- (L och R) anslutningarna på en videobandspelare eller videokamera till bildskärmens ljudingångar (L och R) med ljudkablar.

3) Välj AV eller S-Video som är ansluten till en videobandspelare eller videokamera med Source-knappen framtill på bildskärmen.

4) Starta sedan videobandspelare eller videokamera med ett band isatt.

Obs

• S-VHS- eller BNC-kabeln är ett tillbehör.

Ansluta till DVD-spelare

Page 49

1) Anslut en uppsättning ljudkablar mellan uttagen för COMPONENT AUDIO IN [L-AUDIO -R] på bildskärmen och uttagen AUDIO OUT på DVD-spelaren.

2) Anslut en videokabel mellan uttagen BNC/COMPONENT IN - P

, Y, PB på DVD-spelaren.

R, Y, PB port på bildskärmen och uttagen

3) Välj Component som är ansluten till en DVD-spelare med Source-knappen framtill på bildskärmen.

4) Starta sedan DVD med en DVD-skiva isatt.

Obs

• Component-kabeln är ett tillbehör. För en förklaring av komponentvideo, se bruksanvisningen till din DVD-spelare.

Ansluta en videokamera

2) Anslut videokabeln mellan VIDEO OUTPUT-uttaget på videokameran och AV IN [VIDEO] på skärmen.

3) Välj AV som är ansluten till en videokamera med Source-knappen framtill på bildskärmen.

4) Starta sedan videokamera med ett band isatt.

Obs

Page 50

Ansluta DTV digitalbox

Obs

• Anslutningarna för en typisk digitalbox visas nedan.

1) Anslut en videokabel mellan uttagen BNC/COMPONENT IN - PR, Y, PB port på bildskärmen och uttagen

, Y, PB på digitalboxen.

2) Anslut en uppsättning ljudkablar mellan uttagen för COMPONENT AUDIO IN [L-AUDIO -R] på bildskärmen och uttagen AUDIO OUT på digitalboxen.

3) Välj Component som är ansluten till en DTV digitalbox med Source-knappen framtill på bildskärmen.

Obs

• För en förklaring av komponentvideo, se bruksanvisningen till din Set Top Box-spelare.

Ansluta högtalare

1) Sätt ihop ANLÄGGNINGEN och högtalaren med hjälp av skruvarna. * Montera högtalarna utan högtalarstativ.

2) Anslut högtalarsladden mellan högtalaruttaget baktill på ANLÄGGNINGEN och högtalaruttaget baktill på högtalaren.

Obs

• Flytta inte ANLÄGGNINGEN genom att hålla i en högtalare när ANLÄGGNINGEN är ansluten till högtalaren. Då kan högtalarfästet för anslutning av ANLÄGGNINGENS högtalare skadas.

Page 51

Ansluta till ljudsystem

1) Anslut en uppsättning ljudkablar mellan uttagen AUX L, R på ljudsystemet och uttagen AUDIO OUT [LAUDIO-R] på bildskärmen.

Page 52

Säkerhetsanvisningar



Introduktion

Anslutningar

Att använda mjukvaran

Installation MagicNet MDC MagicNet

Justera skärmen

Felsökning

Specifikationer

Information

Dodatak

Appen dix

SyncMaster 400PXn/460PXn

Välj språk Huvudsida

Modell

Produktens färg och utseende kan variera beroende på modell. Produktspecifikationerna kan ändras utan förvarning.

Att använda mjukvaran

Installation MagicNet

Installera

ǷȘȐȓȖȎȍȕȐȍ

1. Sätt i installations-CD-skivan i CD-ROM-enheten.

2. Klicka på MagicNets installationsfil.

3. När fönstret InstallShield Wizard (installationsskyddsguide) visas klickar du på "Nnästa".

4. Välj "Jag accepterar villkoren i licensavtalet" för att godkänna användningsvillkoren.

嘅

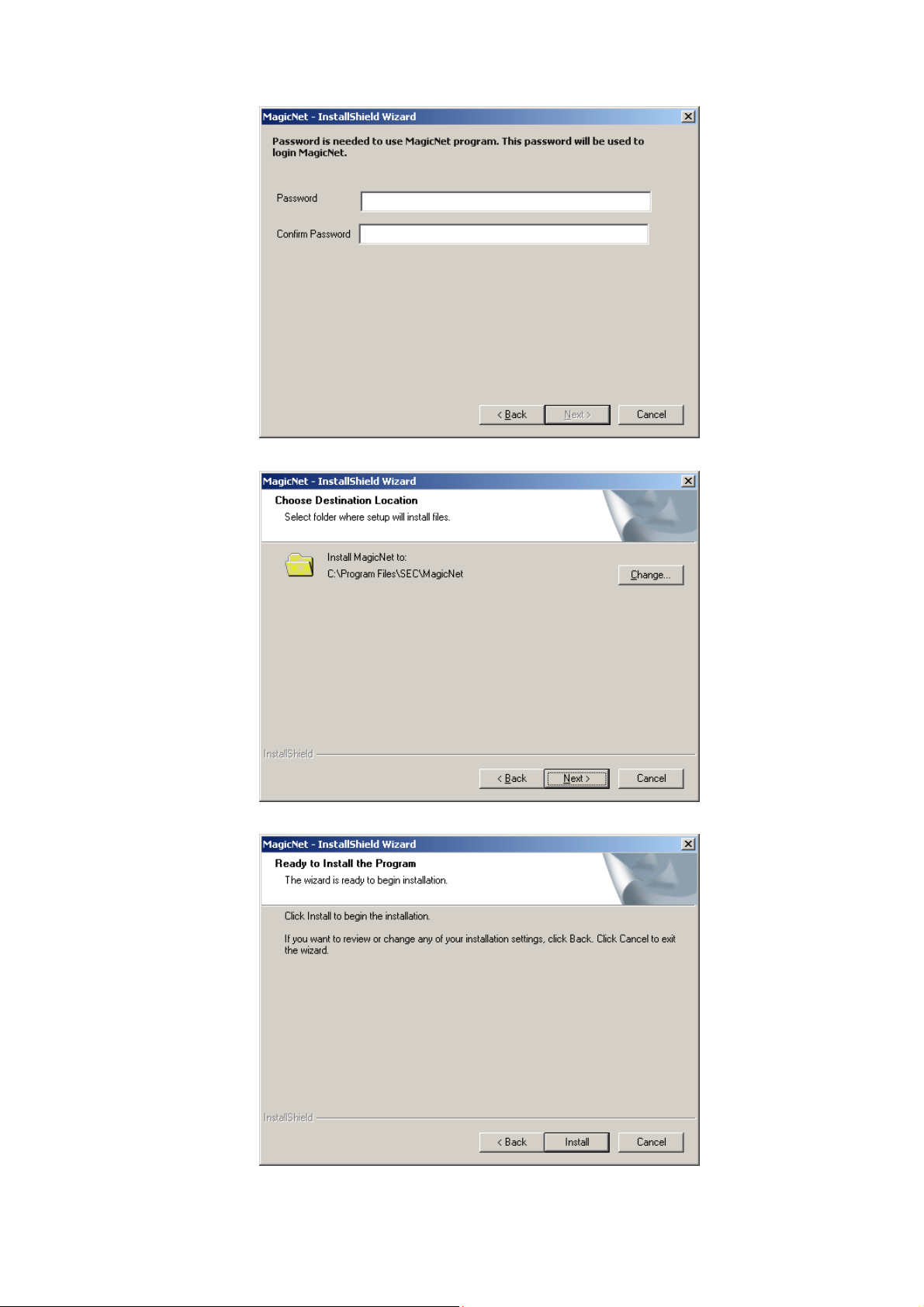

5. Du måste logga in för att kunna använda serverprogrammet MagicNet. Ange lösenordet för inloggning. Det går inte att ändra lösenordet när du är inloggad.

Page 53

6. Välj en mapp i vilken du vill installera programmet MagicNet.

7. Klicka på "Installera".

8. Fönstret "Status för Installationen" visas.

Page 54

9. Du rekommenderas att starta om systemet för att serverprogrammet MagicNet skall fungera normalt. Klicka på "Slutför".

10. När installationen är klar visas MagicNet körbara ikon på skrivbordet.

11. Dubbelklicka på ikonen för att starta programmet.

Server System Requirements

CPU RAM Ethernet OS Application

Minimum P1.8GHz 256M

Recommended P3.0Ghz 512M

100M/1G

Windows XP

Windows 2000

(Service Pack 4)

WMP 9 or later

Page 55

Introduktion

Ett MDC-program (Multiple Display Control) låter dig samtidigt använda olika bildskärmar på ett enkelt sätt med en PC. RS-232C är en standard för seriell kommunikation som används för kommunikation mellan en PC och en bildskärm. Därför ska en seriell kabel anslutas mellan datorns seriella port och bildskärmens seriella port.

Början – Huvudskärm

Klicka på Start > Program > Samsung > MDC System för att starta programmet.

Välj en uppsättning för att visa volymen för den valda uppsättningen inom skjutreglaget.

Page 56

Huvudikoner Markeringsknapp

Remocon Inforutnät

Safety Lock Val av bildskärm

Port Selection Kontrollverktyg

1. Använd huvudikonerna för att växla mellan olika bildskärmar.

2. Låter dig aktivera eller inaktivera bildskärmsenhetens mottagarfunktion för fjärrkontrollsignaler.

3. Ställer in Safety Lock. <säkerhetslåsfunktionen>

4. Inställningen för PC:ns serieport kan ändras. Originalvärdet är COM1.

5. Klicka på Markera alla (Select All) eller Rensa (Clear) för att markera eller rensa alla bildskärmar.

6. Använd rutnätet för att visa kort information om vald bildskärm.

7. Välj en skärm från skärmväljaren.

8. Använd kontrollverktygen för att kontrollera bildskärmarna.

<Obs> Fjärrkontrollens funktion Aktivera/Inaktivera (Enable/Disable) fungerar oavsett om strömmen är av eller

på, och detta gäller alla bildskärmar som är anslutna till MDC. Men oavsett status vid den tidpunkt då MDC stängs, aktiveras alla bildskärmars mottagarfunktion för fjärrkontrollens signaler när MDC stängs.

Port Selection

Page 57

1. MDC (Multiple Display Control -flerskärmskontroll) är ursprungligen inställd på COM1.

2. Om någon annan port än COM1 används, kan COM1 till COM4 väljas på menyn för portval.

3. Om det exakta namnet på porten som är ansluten till bildskärmen med en seriell kabel inte valts, fungerar kommunikationen inte.

4. Den valda porten lagras i programmet och används också för nästa program.

Power Control

1. Klicka på Strömkontroll (Power Control) bland huvudikonerna och skärmen för strömkontroll visas.

Page 58

Inforutnätet visar grundläggande information om strömkontroll.

1) (Power Status(Strömstatus))

2) Input

3) Image Size

4) On Timer

5) Off Timer

2. Använd knappen Markera alla (Select All) eller markera en kryssruta för att välja en bildskärm.

Med strömkontrollen kan du reglera vissa funktioner för den valda bildskärmen.

Power On/Off

Page 59

- Slår på/stänger av strömmen till vald bildskärm.

2) Volume

- Styr volymnivån för vald bildskärm. Den tar emot volymvärdet för den valda bildskärmen visar det i skjutreglaget. (När du avbryter valet eller väljer Markera alla (Select All), återställs värdet till standardvärdet 10)

Mute On /Off (Ljud På/Av)

- Slår på/stänger av ljudet till vald bildskärm. Om du väljer en uppsättning åt gången, och den valda uppsättningen redan är inställd på ljud av (MUTE), måste du markera MUTE.

(Om du väljer att ångra dina val eller väljer Markera alla (Select All) återställs värdenas standardinställningar.)

Strömkontroll gäller för alla bildskärmar. Funktionerna Volym och Ljud av gäller endast bildskärmar med strömstatus PÅ (ON).

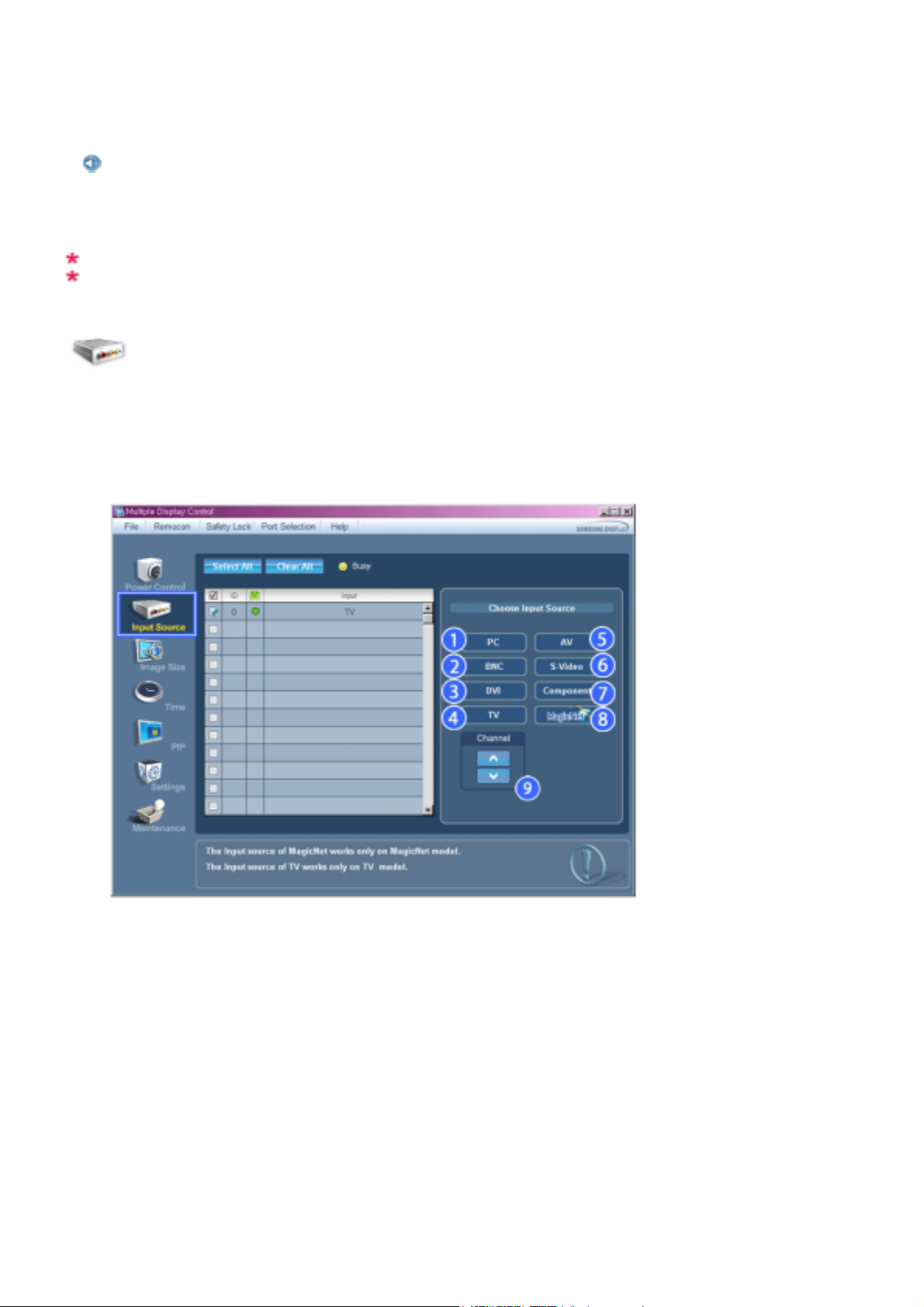

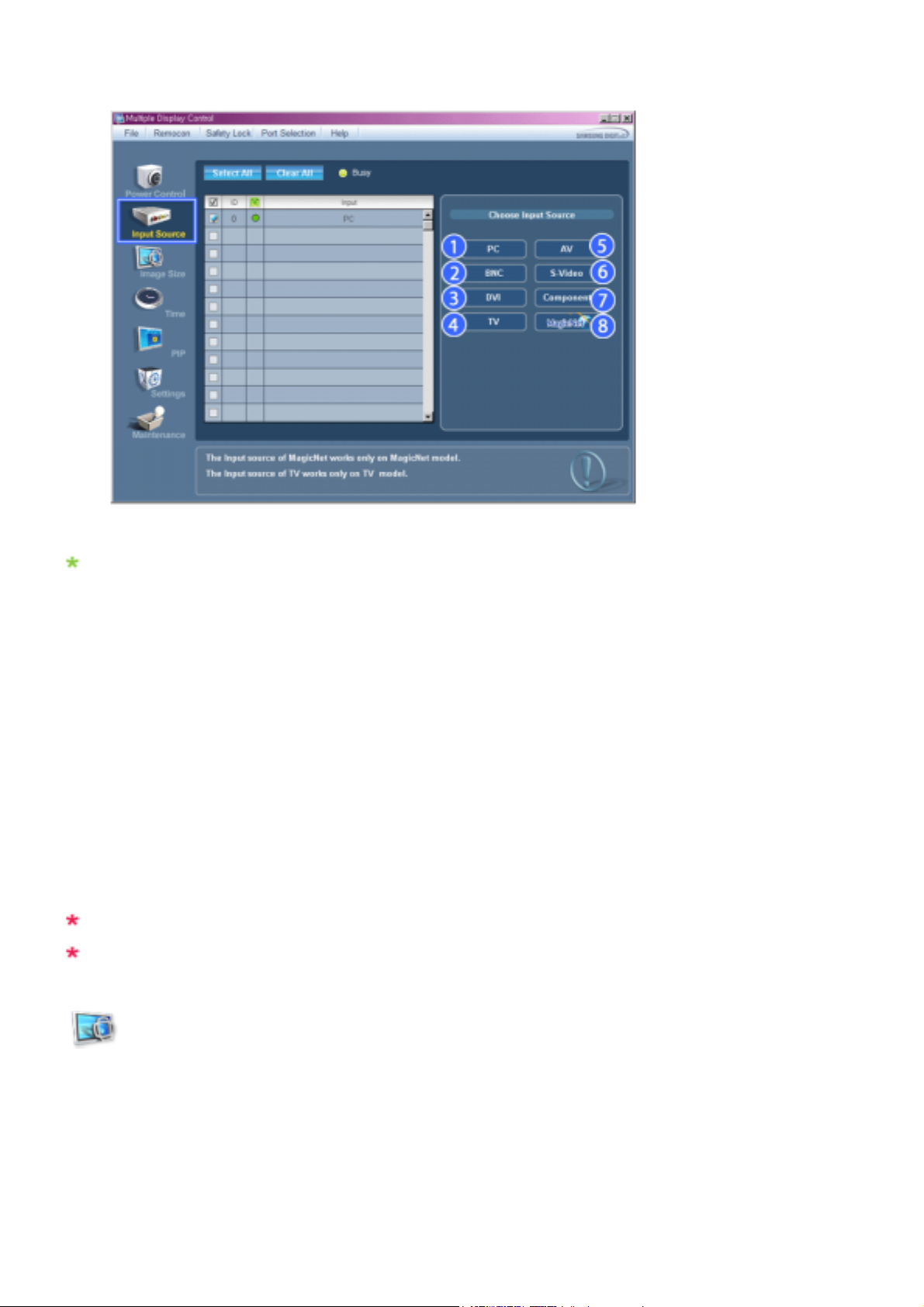

Input Source

1. Klicka på Ingångskälla (Input Source) bland huvudikonerna och skärmen för kontroll av ingångskälla visas. Klicka på Markera allt eller använd kryssrutan för att välja den skärm som ska regleras.

• TV Mode

• MagicNet Mode

Page 60

Inforutnätet visar grundläggande information om kontroll av ingångskälla.

1) PC

- Ändrar inmatningskälla för vald skärm till PC.

2) BNC

- Ändrar inmatningskälla för vald skärm till BNC.

3) DVI

- Ändrar inmatningskälla för vald skärm till DVI.

4) TV

- Ändrar inmatningskälla för vald skärm till TV.

5) AV

- Ändrar inmatningskälla för vald skärm till AV.

6) S-Video

- Ändrar inmatningskälla för vald skärm till S-

7) Component

- Ändrar inmatningskälla för vald skärm till Component.

8) MagicNet

- Inmatningsenheten för MagicNet fungerar bara på MagicNet-modellen.

9) Channel

- Kanalpilen visas när Input Source (Ingångskällan) är TV.

TV-källan kan väljas endast för produkter med TV och det går endast att styra kanalerna när ingångskällan är TV.

Kontroll av ingångskälla gäller endast bildskärmar med strömmen PÅ.

ideo.

Image Size

PC, BNC, DVI

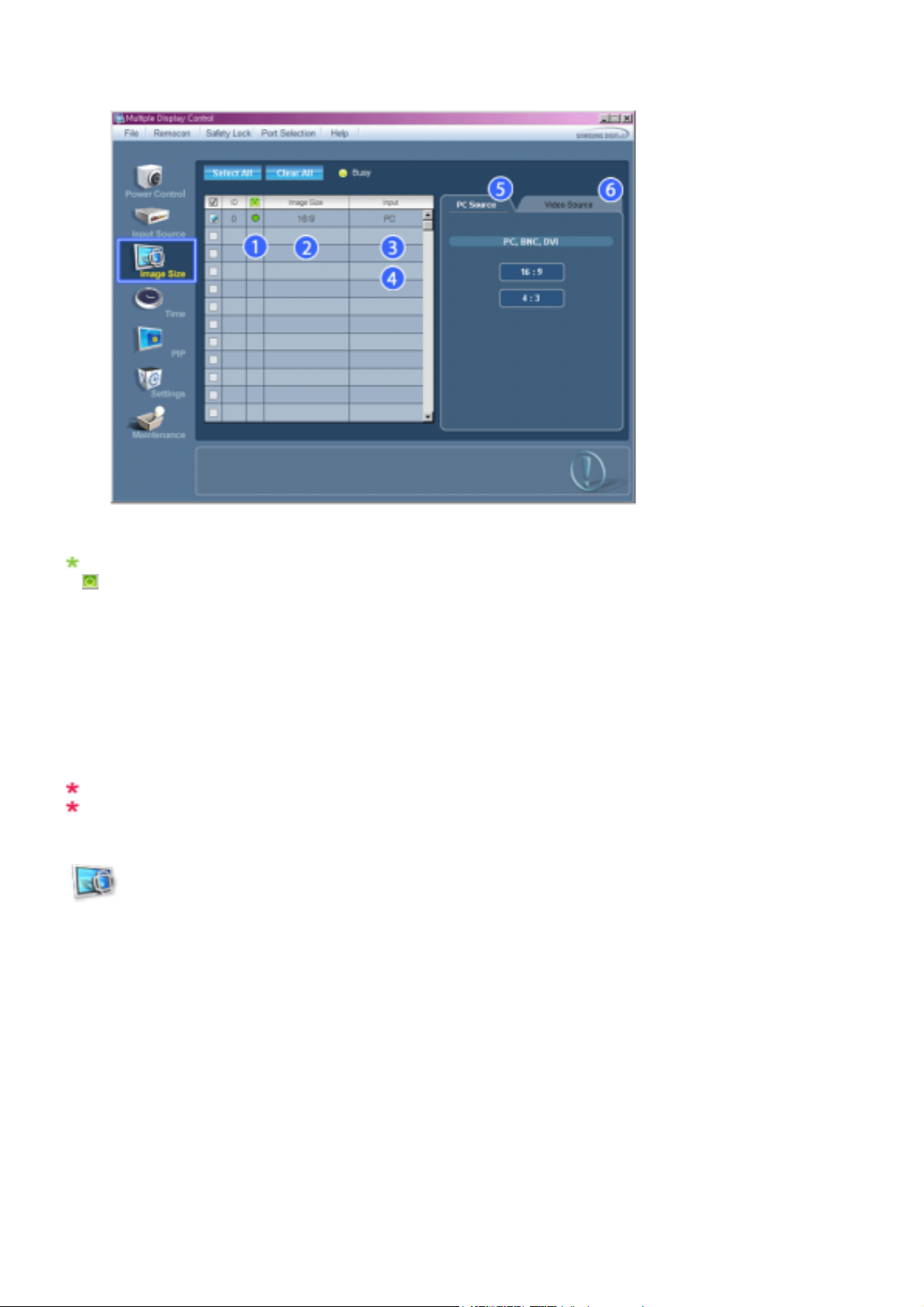

1. Klicka på Bildstorlek bland huvudikonerna så visas skärmen för kontroll av bildstorlek.

Page 61

Inforutnätet visar den grundinformation som krävs för kontroll av bildstorlek.

(Power Status(Strömstatus))

- Visar strömstatus för aktuell bildskärm.

2) Image Size

- Visar aktuell bildstorlek för vald skärm.

3) Input

- Visar aktuell ingångskälla för den bildskärm som används.

4) Inforutnätet visar bara de skärmar som har inmatningskälla PC,BNC,DVI .

5) PC Source -När du klickar på Bildstorlek visas först flikarna PC, BNC, DVI.

- Knappen för kontroll av bildstorlek reglerar tillgänglig bildstorlek för PC,BNC,DVI.

6) Video Source

- Klicka på fliken Video Source för att kontrollera bildstorleken för respektive ingångskälla.

Inmatningsenheten för MagicNet fungerar bara på MagicNet-modellen. Kontroll av bildstorlek är endast tillgänglig för skärmar med strömmen PÅ.

Image Size

TV, AV, S-Video, Component, DVI(HDCP)

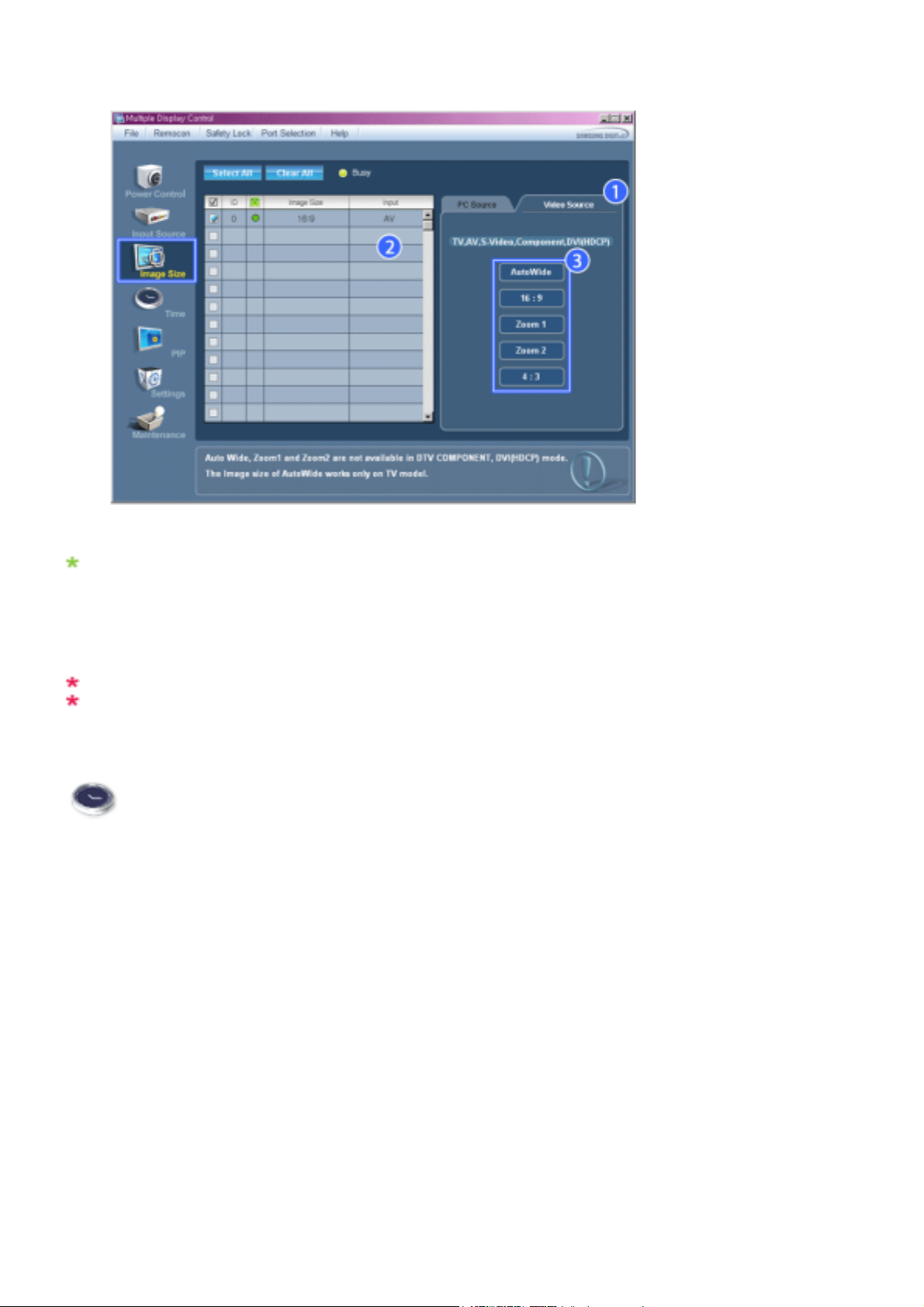

1. Klicka på Bildstorlek bland huvudikonerna så visas skärmen för kontroll av bildstorlek.

Page 62

Inforutnätet visar den grundinformation som krävs för kontroll av bildstorlek.

1) Klicka på fliken Video Source för att justera bildstorleken för TV, AV, S-Video, Component. Klicka på Markera allt eller använd kryssrutan för att välja den skärm som ska regleras.

2) Inforutnätet visar bara den skärm som har TV, AV, S-VIDEO, Komponent, DVI(HDCP) som inmatningskälla.

3) Växla bildstorlek för vald skärm slumpmässigt.

Obs: Auto Wide (Autovidvinkel), Zoom1 och Zoom2 finns inte tillgängliga när ingångssignalen för Component och DVI (HDCP) är 720p eller 1080i.

Inmatningsenheten för MagicNet fungerar bara på MagicNet-modellen. Kontroll av bildstorlek är endast tillgänglig för skärmar med strömmen PÅ.

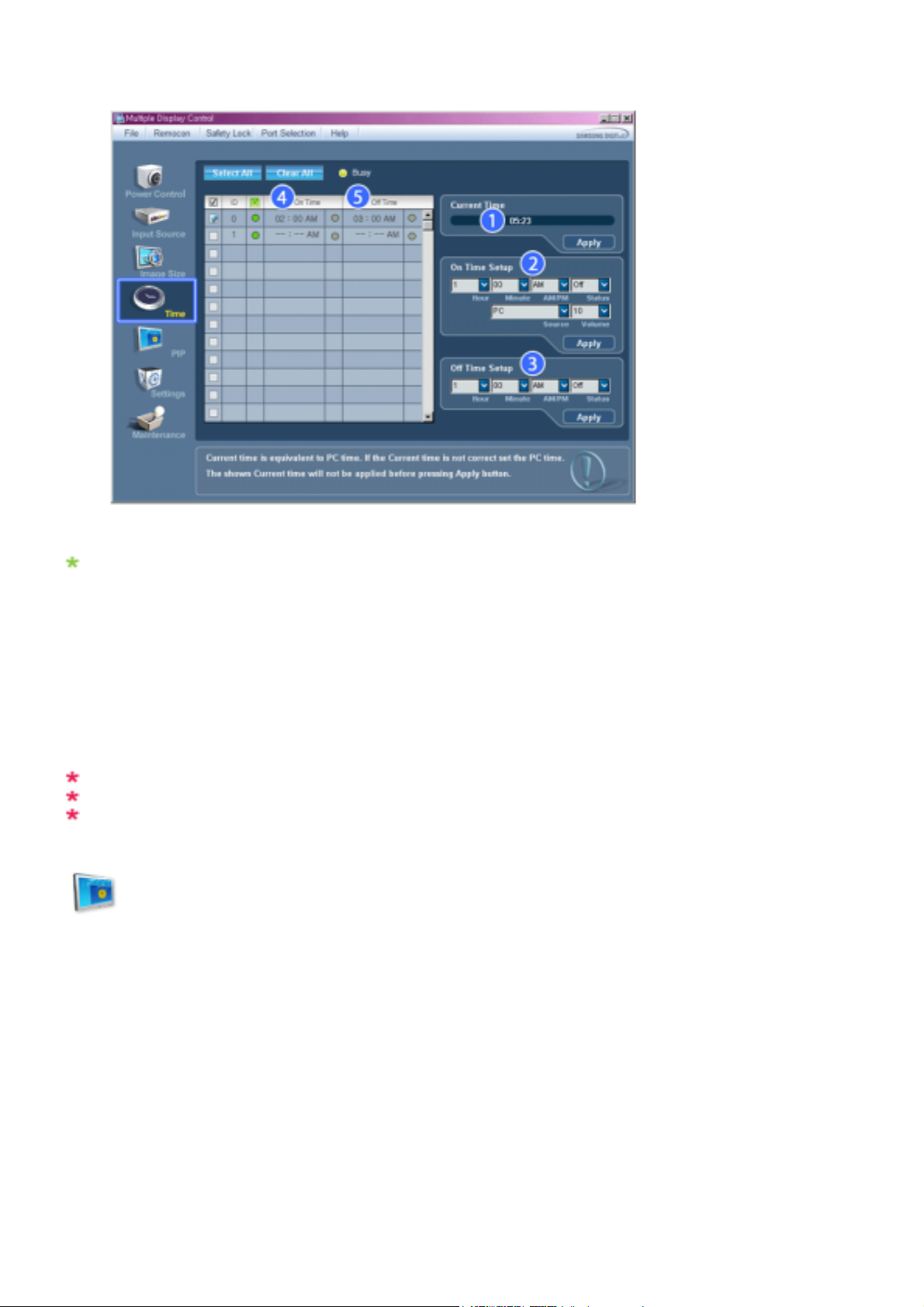

Time

1. Klicka på Tid (Time) bland huvudikonerna och skärmen för tidskontroll visas.

Page 63

Inforutnätet visar grundläggande information om kontroll av tid.

1) Current Time

- Ställ in aktuell tid för vald bildskärm (PC-tid)

- För att ändra aktuell tid, ändra först PC-tid.

2) On Time Setup

Ställ in Hour (Timme), Minute (Minut), AM/PM för On Time Setup (Tidsinställning på), Status, Source (Källa),

Volume (Volym) för den valda skärmen.

3) Off Time Setup Ställ in Hour (Timme), Minute (Minut) och AM/PM, Status för Off Time Setup (Tidsinställning av) för den valda

skärmen.

4) Visar inställningarna för On Time (Tid på).

5) Visar inställningarna för Off Time (Tid av).

Inmatningsenheten för MagicNet fungerar bara på MagicNet-modellen. Kontroll av tid är endast tillgänglig för bildskärmar med strömstatus PÅ (ON). Vid On Time Setup (Tidsinställning på), fungerar endast TV Source (TV-källa) för TV.

PIP

PIP Size

1. Klicka på PIP bland huvudikonerna så visas PIP-kontrollskärmen. Klicka på Markera allt eller använd kryssrutan för att välja den skärm som ska regleras.

Page 64

Inforutnätet visar den grundinformation som krävs för kontroll av PIP-storlek.

1) PIP Size

- Visar aktuell PIP-storlek för den skärm som används.

2) OFF

- Stänger av PIP för vald skärm.

3) Large

- Sätter på PIP för vald skärm och ändrar storleken till Large.

4) Small

- Sätter på PIP för vald skärm och ändrar storleken till Small.

5) Double 1

- Sätter på PIP för vald skärm och ändrar storleken till Double 1.

6) Double 2

- Sätter på PIP för vald skärm och ändrar storleken till Double 2.

7) Double 3 (Bild efter bild) – Sätter på PIP för vald skärm och ändrar storleken till Double 3.

Inmatningsenheten för MagicNet fungerar bara på MagicNet-modellen. PIP-storleken kan regleras när du sätter på strömmen till bildskärmen.

PIP

PIP Source

1. Klicka på PIP bland huvudikonerna så visas PIP-kontrollskärmen.

• PIP TV Mode

Page 65

• PIP S-Video Mode

Inforutnätet visar den grundinformation som krävs för kontroll av PIP-källa.

1) PIP Source

- PIP-källan kan regleras när du sätter på strömmen till bildskärmen.

2) PC

- Ändrar PIP-källa för vald skärm till PC.

3) BNC

- Ändrar PIP-källa för vald skärm till BNC.

4) DVI

- Ändrar PIP-källa för vald skärm till DVI.

5) TV

- Ändrar PIP-källa för vald skärm till TV.

Page 66

6) AV

- Ändrar PIP-källa för vald skärm till AV.

7) S-Video

- Ändrar PIP-källa för vald skärm till S-Video.

8) Component

- Ändrar PIP-källa för vald skärm till Component.

9) Channel – Kanalpilen visas när PIP Source (BIB-källan) är TV.

Obs: Vissa BiB-källor kan eventuellt inte väljas, beroende på typ av ingångskälla för huvudskärmen. Inmatningsenheten för MagicNet fungerar bara på MagicNet-modellen. TV-källan kan väljas endast för produkter med TV och det går endast att styra kanalerna när PIP-källan

(BIB) är TV. BiB-kontrollfunktionen är endast tillgänglig för de skärmar som har strömmen PÅ och BiB-funktionen

PÅ.

Settings


1. Klicka på Inställningar (Settings) bland huvudikonerna och skärmen för kontroll av inställningar visas.

Inforutnätet visar grundläggande information om kontroll av inställningar. När en funktion är vald, visar det inställda värdet för denna funktion i skjutreglaget. När markera alla (Select All) är valt, återställs standardvärdet (50). När du ändrar ett värde på denna skärm ändras läget automatiskt till "CUSTOM" (anpassad).

1) Picture

- Endast tillgängligt för TV, AV, S-Video, Component, DVI(HDCP).

2) Contrast

- Justerar kontrast för vald bildskärm.

3) Brightness

- Justerar ljusstyrka för vald bildskärm.

4) Sharpness

- Justerar skärpa för vald bildskärm.

5) Color

- Justerar färg för vald bildskärm.

6) Tint

- Justerar färgton för vald bildskärm.

Page 67

7) Color Tone

- Adjusts Color Tone of the selected display.

Inmatningsenheten för MagicNet fungerar bara på MagicNet-modellen. Den här funktionen är endast tillgänglig på de displayer vars status ärn satt till ON och om inget annat

valts visas fabriksinställningen.

Settings

Picture PC

1. Klicka på Inställningar (Settings) bland huvudikonerna och skärmen för kontroll av inställningar visas.

Inforutnätet visar grundläggande information om kontroll av inställningar. När varje funktion är vald visas inställningsvärdet för den valda funktionen på skjutreglaget. När det har valts hämtar varje funktion värdet för inställningen och visar det på skjutreglaget. När "Select All" (Markera alla) är valt visas standardvärdet. När du ändrar ett värde på denna skärm ändras läget automatiskt till "CUSTOM" (anpassad).

1) Picture PC

- Endast tillgängligt för PC, BNC, DVI.

2) Contrast

- Justerar kontrast för vald bildskärm.

3) Brightness

- Justerar ljusstyrka för vald bildskärm.

4) Red

- Justerar färgtemperatur för vald skärm.

5) Green

- Justerar färgtemperatur för vald skärm.

6) Blue

- Justerar färgtemperatur för vald skärm. (Blue)

Inmatningsenheten för MagicNet fungerar bara på MagicNet-modellen. Den här funktionen är endast tillgänglig på de displayer vars status ärn satt till ON och om inget annat

valts visas fabriksinställningen.

Settings

Page 68

Audio

1. Klicka på Inställningar (Settings) bland huvudikonerna och skärmen för kontroll av inställningar visas.

1) Audio

- Kontrollerar ljudinställningar för alla ingångskällor.

2) Bass

- Justerar bas för vald bildskärm.

3) Treble

- Justerar diskant för vald bildskärm.

4) Balance

- Justerar balans för vald bildskärm.

5) SRS TSXT

- SRS TSXT-ljud på/av.

6) Sound Select

- Du kan välja antingen huvud eller sub när PIP är PÅ.

Inmatningsenheten för MagicNet fungerar bara på MagicNet-modellen. Den här funktionen är endast tillgänglig på de displayer vars status ärn satt till ON och om inget annat

valts visas fabriksinställningen.

Settings

Image Lock

1. Klicka på Inställningar (Settings) bland huvudikonerna och skärmen för kontroll av inställningar visas.

Page 69

Inforutnätet visar grundläggande information om kontroll av inställningar.

1) Image Lock

- Endast tillgängligt för PC, BNC.

2) Coarse

- Justerar coarse för vald bildskärm.

3) Fine

- Justerar fine för vald bildskärm.

4) Position

- Justerar position för vald bildskärm.

5) Auto Adjustment

Den automatiska justeringen gör det möjligt för monitorn att automatiskt anpassa sig till den inkommande

videosignalen.

Inmatningsenheten för MagicNet fungerar bara på MagicNet-modellen. Inställningskontroll är endast tillgänglig för bildskärmar med strömstatus PÅ (ON).

Maintenance

Lamp Control

1. Klicka på ikonen "Maintenance" (underhåll) i huvudikonkolumnen för att visa underhållsskärmen.

Page 70

Ett "info-rutnät" med åtskilliga grundläggande dataposter visas.

1) Maintenance

- Kompatibel med funktionen Maintenance Control (Underhållskontroll) för alla ingångskällor.

2) Auto Lamp Control

- Justerar automatiskt bakgrundsbelysningen för den valda skärmen vid en angiven tidpunkt. Den manuella Lamp Control (lampkontrollen) slås automatiskt av om du justerar med Auto Lamp Control (autolampkontrollen).

3) Manual Lamp Control

- Låter dig justera bakgrundsbelysningen för vald skärm oavsett tidpunkt. Den automatiska lampkontrollfunktionen stängs av automatiskt om du justerar den manuella lampkontrollfunktionen.

Underhållskontrollfunktionen är endast tillgänglig för de skärmar som har strömmen PÅ. Inmatningsenheten för MagicNet fungerar bara på MagicNet-modellen.

Maintenance

Scroll

1. Klicka på ikonen "Maintenance" (underhåll) i huvudikonkolumnen för att visa underhållsskärmen.

Page 71

1) Screen Scroll

- Eliminerar de efterbilder som kan bli följden om den valda skärmen stannar i pausläge för länge. Du kan ställa in timern för upprepad cykel genom att välja "Interval" som timme och "Second" som sekund. Det kan ställas in på Scroll (Sök), Pixel, Bar och Eraser (Radera) enligt Screen Type (Skärmtyp).

Inmatningsenheten för MagicNet fungerar bara på MagicNet-modellen. Vid inställning av sekunder kan du ange 1, 2, 3, 4, 5 för Scroll Type och 10, 20, 30, 40, 50 för Pixel, Bar

och Eraser Type. Underhållskontrollfunktionen är endast tillgänglig för de skärmar som har strömmen PÅ.

Maintenance

Video Wall

1. Klicka på ikonen "Maintenance" (underhåll) i huvudikonkolumnen för att visa underhållsskärmen.

Page 72

1) Delad skärmbild

- En videovägg är ett antal videoskärmar som är anslutna tillsammans så att varje skärm visar en del av bilden eller att samma bild repeteras på alla skärmar.

2) Video Wall (Screen divider)

- Skärmen kan delas upp på följande sätt. Du kan välja antal skärmar och olika layouter att dela in dem i.

z Välj ett läge i Skärmdelaren. z Välj en skärm från skärmväljaren.

Placering ställs in genom att ange ett nummer i det markerade läget.

Det medföljande MDC-programmet som tillhandahålls av Samsung stöder upp till 4x4 LCD-skärmar.

2*2

z 3*3

z 4*4

z 1*2

On / Off

2*1

1*5

5*1

Page 73

- Slår till/från funktionen Video Wall (Videovägg) för den markerade skärmen.

4) Format

- Format kan väljas för att visa en delad skärm.

Full

z Naturlig

Inmatningsenheten för MagicNet fungerar bara på MagicNet-modellen. Underhållskontrollfunktionen är endast tillgänglig för de skärmar som har strömmen PÅ.

Felsökning

1. Den bildskärm du vill kontrollera visas inte i inforutnätet för strömkontroll.

- Kontrollera anslutningen för RS232C. (Kontrollera om den är rätt ansluten till Com1-porten.)

- Kontrollera bildskärmarna för att se om någon av de övriga anslutna bildskärmarna har samma ID. Om mer än en bildskärm har samma ID, hittas dessa bildskärmar inte på rätt sätt av programmet pga datakonflikt.

- Kontrollera om bildskärmens inställda ID är en siffra mellan 0 och 16. (Justera med hjälp av bildskärmsmenyn.)

Obs: Bildskärmens inställda ID måste vara ett värde mellan 0 och 16.

Om värdet ligger utanför detta intervall, kan MDC-systemet inte kontrollera bildskärmen.

2. Den bildskärm du vill kontrollera visas inte i inforutnätets övriga kontrollskärmar.

- Kontrollera om strömmen till bildskärmen ä PÅ (ON). (Du kan kontrollera detta i inforutnätet för strömkontroll.)

- Kontrollera om du kan ändra ingångskälla för bildskärmen.

3. Dialogrutan visas upprepade gånger.

- Kontrollera om den bildskärm du vill kontrollera är markerad.

4. Både timer på/av är inställt men olika tider visas.

- Tillämpa aktuell tid för att synkronisera bildskärmsklockorna.

5. Fjärrkontrollen fungerar kanske bristfälligt när du stänger av fjärrfunktionen, kopplar ur RS-232C-kabeln eller stänger programmet på fel sätt. Kör programmet på nytt och slå på fjärrfunktionen igen för att återställa normala funktioner.

<Obs> Detta program kan fungera bristfälligt pga problem i kommunikationskretsar eller störningar från

elektroniska apparater i närheten.

Visning av inställningsvärden i flerbildskärmsläge

När mer än en bildskärm är ansluten, visas inställningsvärdena enligt följande.

1. Inget val: Visar förinställt standardvärde.

2. En bildskärm vald: Hämtar och visar inställningsvärden för vald bildskärm.

3. En bildskärm vald (ID1) och ännu en bildskärm läggs till (ID3): Programmet, som visade inställningsvärden för ID 1, hämtar och visar värdet för ID3.

4. Alla uppsättningar är markerade med Markera alla (Select all): Återgår till förinställda standardvärden.

Page 74

Page 75

Introduktion till MagicNet

|Planeringsinställningar|Funktionsinställningar|Grundinställningar|

Introduktion till MagicNet Ytterligare funktioner i MagicNet

Justering med

fjärrkontroll

| Felsökning | Specifikationer

MagicNet överför mediafiler (bilder, ljud- och filmfiler) och officefiler (HTML och PDF) som finns på servern till monitorer som använder Ethernet Network <Ethernet-nätverket> som har server/klientarkitektur. Flera monitorer kan vara anslutna till en server och vilken fil som helst kan föras över till alla monitorer i nätverket. Filer kan föras över på två sätt: servern skickar filer till monitorerna efter att kontroll gjorts med schemat, eller så söker monitorn efter de filer som är registrerade i serverns bibliotek och skickar filerna till monitorerna, och spelar upp dessa filer efter att de mottagits över nätverket. När mer än en server är ansluten kan du du välja en server från monitorn och ta emot schemat. Varje monitor i sig har åtkomst till Internet.

Servrar och monitorer är anslutna via nätverket och alla servrar och monitorer har namn för att känna igen varandra. Därför måste serverns namn vara identiskt mellan servern och monitorn för en normal anslutning. Det betyder att om en servers namn är "MagicNet" kan bara monitorer som är inställda på "MagicNet" ansluta till den servern. När det inte finns någon server med det namn som monitorn är inställd på väntar den tills en server med rätt namn dyker upp. Om funktionen för automatisk anslutning är på kommer den att försöka ansluta till andra servrar, och kommer att ansluta till den första server som svarar.

Introduktion till MagicNet Ytterligare funktioner i MagicNet

Ytterligare funktioner i MagicNet

1. Multiple Display Control (MDC)

Multiple Display Control (MDC) är en nyligen tillagd funktion i MagicNet, som enkelt kan styra flera monitorer från en dator samtidigt. MDC kontrollerar och styr statusen för de monitorer som normalt ansluter via nätverket.

Page 76

2. Kontohantering

Den här funktionen förhindrar att obehöriga Operator(Användare) kan använda MagicNet som de vill genom att skapa begränsningar i funktionerna i förhållande till behörighet.

3. Uppdatering

Det går att uppdatera monitorns MagicNet från servern. Den här funktionen fungerar endast när den är ansluten till en server/monitor som har MagicNet Ver 2.0 eller högre. Se Lägg till/ta bort program för SyncMaster 320PXn/400P(T)Xn/460PXn.

4. Styr lokala lagringsenheter/USB-filhantering av monitorer

Det går att kopiera eller ta bort filer på monitorns lokala lagringsenhet eller via USB ansluten till monitor.

5. Schemalägg pauser

Den här funktionen pausar monitorns pågående schema och är användbar om man brådskande behöver hantera ett annat jobb.

Om man trycker på knapparna i ordningen [+100]-[8]-[2]-[4]-[ENTER] på monitorn med fjärrkontrollen pausas pågående schema temporärt. För att återgå till det temporärt pausade schemat trycker du [PRE-CH]-[8]-[2]-[4]-[ENTER] på fjärrkontrollen.



Page 77

Introduktion till MagicNet

Planeringsinställningar

Registrering till Library (Reg. bibl.)

|Planeringsinställningar|Funktionsinställningar|Grundinställningar|

Justering med

fjärrkontroll

| Felsökning | Specifikationer

Registrering till Library (Reg. bibl.) Registrera/schemat Exportera/Importera schema

Serverprogrammets Power-On option (Ström på-alternativ) fungerar endast om skärmens ström är helt avstängd. Se till att du inte använder alternativet Power On när skärmen håller på att stänga ner sig eftersom att det kan orsaka systemfel.

Registrering till Library (Reg. bibl.)

What is the Library?

Library (Biblioteket) består av en samling filer som kan spelas upp på en monitor (skärm) som är ansluten till programmet MagicNet. Skärmen kan endast spela upp filer som är de format som är registrerade i library (biblioteket). Library (biblioteket) accepterar endast de format som stöds. Library (biblioteket) accepterar endast de format som stöds.

Tryck på knappen "Reg. bibl." (Lägg till i bibliotek) för att välja filer som kan registreras i library

(biblioteket). Det är utformat så att endast filer som kan spelas av en skärm kan registreras. De valda filerna

analyseras och resultatet visas.

z Filer som har lagts till i library (biblioteket) klassificerats först automatiskt i listan ( ) som

film-, ljud-, bild- och office-filer och sedan ytterligare en gång till i förhållande till filtyp. Fältfönstret ( ) visar de registrerade filerna och deras information.

Page 78

Min dator

URL

NFS

FTP

Socket

Serieport

1. Min dator

z Du kan registrera filerna i Den här datorn.

2. URL : Stöds endast för SyncMaster 320PXn/400P(T)Xn/460PXn.

Page 79

URL

Du kan registrera adresserna via Internet.

Smeknamn

Du kan välja ett smeknamn för en url om ska registreras så att den kan användas för nedladdning och redigering. (Vid registrering av samma smeknamn två gånger ersätts adressen av det senaste smeknamnet.)

Adress

Anslut

Välj en URL address (URL-adress) för registrering.

Anslut till en URL med det registrerade nickname (smeknamn) och URL adress (URL-adress). Om anslutningen fungerar startas Internet Explorer och knappen Add (Lägg till) ( ) aktiveras.

Läggt

Om anslutningen fungerar kan du spara anslutningsinformationen till DB.

Visa intervall

Uppdatera skärmen med angivet URL vid varje Display interval.

3. NFS : Stöds endast för SyncMaster 320PXn/400P(T)Xn/460PXn.

NFS

Smeknamn

Adress

Du kan registrera textdata (.txt) via NFS.

Du kan välja ett smeknamn för en custom data om ska registreras så att den kan användas för nedladdning och redigering. (Vid registrering av samma smeknamn ersätts den data som tidigare hade smeknamnet av den data som har det senaste smeknamnet).

Page 80

Anslut

Sökväg

Ange den adress som ska registreras. ( Du måste välja delat IP- och mappnamn .)

Anslut till NFS med det registrerade smeknamnet och adressen. Om anslutningen fungerar aktiveras knapparna Open (Öppna) och Add (Lägg till) ( , ).

Visar en ansluten NFS-väg.

Öppna

Ett File Navigation (filnavigeringsfönster) visas där du kan välja en fil (anpassad data) genom att använda etablerad anslutningsinformation.

Läggt

Ladda anpassade data för den sökväg som har angetts i the File Navigation (filnavigeringen), kopiera data till servern och spara data till DB. =>I en originaltextfil (.txt) används "," och "radmatning" som avgränsare mellan celler som bestämts under redigeringen av Multi Screen.

Lista för reg. filer

Redigera

Ett fönster visas med DB-informationen.

Ett fönster visas där du kan konfigurera Raddatauppdatering/Intervall/Uppdatering av tid) för anpassade data. Vid val av flera anpassade dataalternativ, kan endast det första anpassade dataalternativet på listan modifieras . => Rådataintervall : Tiden för att ladda originalfilen (txt) till bufferten. Intervall : Tiden för att skapa en fil med data som är laddad i bufferten genom att separera data i antalet kolumner och rader som angavs under redigeringen av Multi Screen. Visa intervall : Tiden för att uppdatera skärmen.

Ta bort

Ta bort den valda textposten (.txt) från de registrerade textposterna (.txt). (Det går att markera flera filer med Shift- eller Ctrl-tangenten)

4. FTP : Stöds endast för SyncMaster 320PXn/400P(T)Xn/460PXn.

FTP

Smeknamn

Adress

Anslut

Sökväg

Du kan registrera textdata (.txt) via FTP.

Välj en adress som ska registreras.

Anslut till NFS med det registrerade smeknamnet och adressen. Ett popupfönster visas där du kan ange ID och lösenord för FTPanslutningen. Om anslutningen fungerar aktiveras knapparna Open (Öppna) och Add (Lägg till) ( , ). ( ) Sökväg : Visar sökvägen för anslutningen till FTP:n.

Visar sökvägen för anslutningen till FTP:n.

Page 81

Öppna

Ett File Navigation (filnavigeringsfönster) visas där du kan välja en fil (anpassad data) genom att använda etablerad anslutningsinformation.

Lägg t.

Lista för reg. filer

Ett fönster visas med DB-informationen.

5. Socket : Stöds endast för SyncMaster 320PXn/400P(T)Xn/460PXn.

Socket

Smeknamn

Adress

Port

Anslut

Läggt.

Du kan registrera textdata (.txt) via Socket.

Välj en adress som ska registreras.

Välj en port för registrering.

Etablera en Socket-anslutning genom det registrerade smeknamnet och adressen. Om anslutningen fungerar aktiveras knappen Add (Lägg till) ( ).

Kopiera anpassade data som överförs via Socket till servern och spara data till DB. =>Data överförs via Socket som buntar separerade av det förbestämda längdschemat.

ex) CX12abcdefghabcd

Namn

Storlek i

byte

Standardvärde Kommentar

Protocol 1 C

Op code

1 X

Meddelandestorleken i byte

Strl 16

inkluderar inte rubrik och storleksfält. Skriven i ASCII.

Data Varierar

=>I en originaltextfil (.txt) används "," och "radmatning" som avgränsare mellan celler som bestämts under redigeringen av Multi

Page 82

Screen.

Lista för reg. filer

Ett fönster visas med DB-informationen.

6. Serieport : Stöds endast för SyncMaster 320PXn/400P(T)Xn/460PXn.

Serieport

Smeknamn

Lägg t.

Port

Lista för reg. filer

Registrera/schemat

Du kan registrera textdata (.txt) via Serial.

Du kan öppna en anslutning via Serial med anslutningsinformationen nedan och lagra data i en databas. =>Data överförs via Serial som buntar separerade med EOF. ex) 12345EOFcjojzpoEOF =>I en originaltextfil (.txt) används "," och "radmatning" som avgränsare mellan celler som bestämts under redigeringen av Multi Screen.

Välj en port för registrering.

Ett fönster visas med DB-informationen.

Registrering till Library (Reg. bibl.) Registrera/schemat Exportera/Importera schema

Page 83

Registrera/schemat

Gör att du kan registrera filer i förväg som skall köras på monitorn.

1. Katalog

Registrering schemat genom biblioteket

Bland filerna på serverdatorn kan filer som läggs till genom registreringsprocedurerna i biblioteket registreras i schemat.

1. När du väljer en fil från filerna som redan är registrerade, eller om du väljer en annan fil från registreringsfönstret för schema, väljs filen som en schemalagd fil genom registreringsprocedurerna i biblioteket.

2. Om du väljer att lägga till en bildfil i schemat kan du lägga till bakgrundsmusik från den medföljande musikfilerna. Om en schemalagd fil inte är en bildfil aktiveras inte knappen lägg t/ta bort för bakgrundsmusik.

Page 84

1. Välja en monitor Det går att välja antingen alla monitorer eller en specifik som schemat skall läggas till i från de monitorer som är anslutna till nätverket.

2. Schemalägg Lägg t/Ta bort Du kan välja att lägga till eller ta bort en fil i schemat.

3. Bakgrundsmusik Lägg t/Ta bort Endast tillgängligt vid användning av bildfiler. Väljer i förväg en ljudfil som används som bakgrundsmusik vid uppspelning av en bildfil som är registrerad till schemat.

4. Schema

Starttid

{

Med detta menas starttiden för ett schema, vilken kan anges i år/månader/dagar/timmar/minuter. Det går att ställa in starttiden för ett schema inom 7 dagar från aktuell dag, det går däremot inte att ställa in en tid senare än om 7 dagar.

{ Total körtid

Den totala tiden som är reserverad i schemat

{ Alternativ

 Vid repetition av schemat i ett intervall av en dag/vecka/månad, väljer du det

intervall som skall repeteras och vilket datum detta skall göras. Slutdatumet för en sådan repetition kan sättas inom ett år från det aktuella datumet.

 Om du inte väljer alternativet repetera eller inte väljer ett slutdatum för

repetitionen, kommer schemat att läggas till en gång enligt standard.

5. Alternativ

{ Infoga mellan två befintliga scheman

Detta betyder att ett nytt schema infogas utan att det påverkar speltiden för de befintliga schemana. Om det nya schemat som förs in, påverkar på sluttiden för det befintliga schemat ignoreras den starttid som valts av användaren, och starttiden ändras till en tidpunkt efter sluttiden för det befintliga schemat. Om sluttiden för det nya schemat som skall läggas till påverkar starttiden för ett befintligt schema, ändras starttiden för det nya schemat till en tidpunkt efter sluttiden för det nya schemat..

{ Ignorera/Skriv över befintliga scheman

Befintliga scheman ignoreras och det nya schemat skrivs över vid den tidpunkt som önskas. Om det nya schemat överlappar ett befintligt schema kan tiden för det befintliga schemat ändras eller tas bort, eftersom att det skrivs över av det nya schemat.

6. AV-alternativ (AV-alt.) : Stöds endast för SyncMaster 320PXn/400P(T)Xn/460PXn Du kan konfigurera video- och ljudinställningarna medan du schemalägger innehåll.

Du kan konfigurera MagicBright, contrast och brightness.

{

{ Du kan konfigurera inställningarna för Färgton, Röd, Grön och Blå.

Page 85

Du kan konfigurera inställningarna för Bas, Diskant, Balans och SRS TSXT.

{

7. Diabild : Stöds endast för SyncMaster 320PXn/400P(T)Xn/460PXn. Bestämmer intervallet för bildövergången i Diabild.

2. Lagr. (Lok./USB)

Registrering av schema för fillagring (Lokalt/USB)

Du kan välja en fil från den lokala lagringen på monitorn eller från den USB-enhet som är ansluten till monitorn för att registrera filen i schemat.

1. Från monitorlistan väljer du en monitor på vilken schemat skall registreras. Knappen lägg t/ta bort för den schemalagda filen är bara aktiverad när du väljer en monitor som är ansluten till servern för tillfället.

Page 86

2. Det går att lägga till en fil från monitorns lokala lagringsenhet, eller från en USB-enhet som är ansluten till monitorn, genom att trycka på knappen lägg till. I detta fallet kommer det inte att gå igenom procedurerna för biblioteksregistrering på servern.

3. När du väljer en bildfil för schemat kan du lägga till bakgrundsmusik. När en schemalagd fil inte är en bildfil aktiveras inte knappen lägg t/ta bort för bakgrundsmusik.



3. In/ström

Registrering av schema för In/Ström

: TV - Stöds endast för SyncMaster 400TXn.

Det går att registrera insignalkällan eller avstängning av monitorn i schemat.

1. Det går att schemalägga en ändring av utsignalkälla eller ström för monitorn.

2. Efter att du valt en monitor där schemat skall registreras i monitorlistan, väljer du en inkälla eller eller Ström Av från In/Ström.

3. Ställ in schematiden och tryck på knappen för att bekräfta. Detta ändrar till den registrerade utsignalkällan vid början av schemat, och den kommer att återgå till MagicNet's menyskärm när schemat är slut.

4. Multi Screen : Stöds endast för SyncMaster 320PXn/400P(T)Xn/460PXn.

Page 87

Du kan dela skärmen för att kunna visa olika innehåll samtidigt.

Skärmdelning

Bildskärmslista

Vald fil

Background Music

Schema

Förhandsgranska

textdata (.txt)

Filspara

Diabild

Ett popupfönster visas där du kan välja antalet skärmar som ska visas på skärmen. (1x1, 2x1,1x2 och 2x2 finns tillgängligt)

Ett popupfönster visas där du kan välja en skärm för planering. Du kan ändra ordning för den valda skärmen eller avlägsna en skärm.

Ett popupfönster visas där du kan välja innehåll som ska visas på den delade skärmen. You can select one from Movie,Music,Image,URL,NFS,FTP,Socket,Serial and Source. För att registrera innehållet till en uppdelad skärm registrerar du en skärm och trycker på knapparna ( ) för att välja en annan skärm, eller så markerar du en tom skärm från sidan av förhandsgranskningsskärmen och registrerar sedan innehållet. Om du dubbelklickar på innehållsalternativet från listan visas innehållet i förhandsgranskningsfönstret. Du kan inte välja både Movie (Film) och Music (Musik) samstidigt för olika uppdelningar av skärmar. Alternativet BGM är aktiverat när valt innehåll är Bild, URL, NFS, FTP, Socket and Serial.

Ett popupfönster visas där du kan välja en BGM för uppspelning.

Välj en tid för planering

Ett fönster visas där du kan förhandsgranska planering för skärmar.

Du kan välja format för visning av anpassad data. (Typsnitt/storlek/fet/kursiv/understruken/vänsterjusterad /centrerad/högerjusterad/textfärg/textbakgrund/kantfärg)

Du kan spara aktuell planering och ladda en sparad planering.

Bestämmer intervallet för bildövergången i Diabild.

4. Multi Screen - Data schema : Stöds endast för SyncMaster 320PXn/400P(T)Xn/460PXn.

Page 88

Förhandsgranska textposten (.txt) som är registrerad i NFS/FTP/Socket/Serial för att redigera enskild celldata.

Du kan konfigurera typsnitt/storlek/fet/kursiv/understruken/vänsterjusterad/ centrerad/högerjusterad/textfärg/textbakgrund/kantfärg.

Högerklicka på fönstret med förhandsgranskning för att visa redigeringslistan.

Ångra : Du kan spara inställningarna ta bort kolumn, ta bort rad, kolumnbredd

och radhöjd.

z Ta bort kolumn : Ta bort kolumnen. z Ta bort rad : Ta bort raden. z Infoga kolumn : Infoga en kolumn. z Infoga rad : Infoga en rad. z Kolumnbredd : Ändra kolumnbredden. z Radhöjd : Ändra radhöjden. z Kopiera skärm/Klistra in : Du kan dela skärmen i flera skärmar och klistra in

redigerad data från den ena till den andra.

z Visa intervall : Du kan ändra tidsinställningen för Visa intervall.

4. Multi Screen - Förhandsgranska : Stöds endast för SyncMaster 320PXn/400P(T)Xn/460PXn.

Page 89

Editing the Sound, Channel and Screen Size for Multi Screen.

Om ljud inte är tillgängligt för den valda skärmen är ljudknappen inaktiverad.

Ljudknappen när ljudet för den valda skärmen inte är valt.

Ljudknappen när ljudet för den valda skärmen är valt.

Du kan ställa in kanalen när vald skärm är TV.

När musmarkören befinner sig mellan de valda skärmarna ändras markörens utseende till en pil. Klicka på ramen och flytta den på det sätt du vill justera storleken på genom att håll in vänster knapp.

5. Delad sk-rmbild : Stöds endast för SyncMaster 320PXn/400P(T)Xn/460PXn.

Du kan visa ett innehåll på flera skärmar. Du kan endast registrera ett schema om antalet Screen Divider är detsamma som de valda skärmarna. Schemat Video Wall startar endast om alla skärmar som är registrerade för schemat är klara för användning. Om mer än hälften av de registrerade skärmarna för schemat inte är klara avbryts schemat och stängs automatiskt.

Om du schemalägger film i Video Wall, kan bilder spelas upp återkommande beroende på nätvillkoren.

Skärmantal

Ett popupfönster visas där du kan välja antalet skärmar för visning av förstorat innehåll över flera skärmar. (1x1, 2x2, 3x3, 4x4,1x5 och 5x1 finns tillgängliga)

Registrering till Library (Reg. bibl.) Registrera/schemat Exportera/Importera schema

Exportera/Importera schema

Page 90

Du kan importera/exportera scheman som är registrerade på LCD-skärmen från/till en serverdator.

z En funktion för att spara schemat som är registrerat i skärmen till servern som en fil och ladda

filen.

z Spara schemat mellan de angivna start- och slutdatumen och ladda schemat med start på det

angivna startdatumet.

Listan för att ange filnamn och sökväg för filen som ska exporteras.

En flervalsmeny för att välja start och slutdatum för schemat som ska exporteras. (Endast scheman inom den angivna perioden sparas.)

En flervalsmeny för att välja datum för schemat som ska importeras. (Ändrar datum för importerade scheman till referensdatumet.)

Page 91



Page 92

Introduktion till MagicNet

|Planeringsinställningar|Funktionsinställningar|Grundinställningar|

Justering med

fjärrkontroll

| Felsökning | Specifikationer

Funktionsinställningar

Schemalägg OSD MDC OSD Meddelande OSD

Schedule OSD

Registrering till Library (Reg. bibl.)

Registrera/Redigera Scedule

Skärmens förhandsgranskningsfönster

Nätverk

Filinformation

MagicNet/Nätverk På/Av(Strömbrytare/nätverk På/Av) Meny för status eller bildval

Verktyg för uppspelning

Bibliotekslista

Datum

Monitorer som är anslutna vi Network

Fältfönstret

Page 93

Skärmens förhandsgranskningsfönster

Detta fönster används antingen till att förhandsgranska en fil (en film- eller bildfil) som är registrerad i library list (bibliotekslistan) ( ) och som är vald i fältets fönster ( ), eller för att se en skärm.

1. Spela upp en fil som är registrerad i library (biblioteket) Klicka på en typ i library list (bibliotekslistan) ( ), och filerna av den valda typen visas i fältets fänster ( ). Dubbelklicka sedan på en fil i fältets fönster för att spela upp den. Vid uppspelning visas filinformationen i Endast ljud-, film- och bildfiler kan spelas upp. För office-filer visas endast filinformationen i ( ). Om övervakning av en skärm pågår visas den information som övervakas istället.

2. Övervakning av vald monitor (förhandsgranskning) Med en den aktuella monitorn vald efter nummer ( ) (namnet på monitorn visas i fältet ( )), bilden på den monitor som för tillfället är vald visas. Ljud, video och bildfiler kan köras medan endast filinformationen visas för Office-filer. (I detta fallet kommer endast filer som är registrerade i servern att köras och lokala/USB-filer på monitorn kommer bara att visa grundinformation). Dessutom om utsignalkällan är en monitor som inte tillhör MagicNet visas information om den aktuella källan). För Multi Screen och Video Wall visas filnamnet på det projekt som spelas.

Nätverk

Statusfältet vid sidan av skärmnamnet visar den allmänna nätverksstatusen (trafiken) för alla skärmar som är anslutna till servern. Anta till exempel att nätverkets kapacitet är 100 Mbs och ett 100 Mbs nätverkskort är installerat i servern. Om det inte pågår någon annan nätverkstrafik och tre skärmar som använder 10 Mbs är anslutna kommer framåtskridandet att visas som ca.

Miljö för PC-server: Rekommenderad (CPU: 3 GHz, RAM :512 Mb, ethernet: 100M/1G)

Nätverksmiljö: Lokalt nätverk som inte är anslutet externt

- Normal: Bandbredd för PC-servernätverk: 50% ~ 60%

- Max: Bandbredd för PC-servernätverk: 90 % eller mer (ej rekommenderat) För LAN-anslutna miljöer kan antalet anslutna enheter reduceras beroende

på tillgängligheten till de närliggande nätverken.

Filinformation

Detta visar namn, datum, storlek och upplösning för den aktuella filen.

MagicNet/Nätverk På/Av(Strömbrytare/nätverk På/Av) Meny för status eller bildval

Visar om strömbrytaren och nätverket är till- eller frånslaget. Genom att markera en bildfil ändras menyn till rätt bildmeny.

Utökad bildmeny

Page 94

Diabild

För

Näs

Stop

Helskärm

z När filerna valts i library list (bibliotekslistan):

Visar alla filer som är registrerade i library (biblioteket) sekventiellt.

z När övervakningsinformation spelas upp från ett schedule (schema):

Visas de bildfiler som är registrerade till ett scedule (schema)

z Vid övervakning av information som skärmens användare väljer och

spelar upp: Är denna funktionen avaktiverad.

z När filerna valts i library list (bibliotekslistan):

Visas föregående fil.

z När övervakningsinformation spelas upp från ett schedule (schema):

Visas föregående fil. Om ett bildspel pågår, stoppas det. Vid övervakning av information som skärmens användare väljer och

spelar upp: Är denna funktionen avaktiverad.

När filerna valts i library list (bibliotekslistan): Visas nästa fil.

När övervakningsinformation spelas upp från ett schedule (schema):

Visas nästa fil. Om ett bildspel pågår, stoppas det. Vid övervakning av information som skärmens användare väljer och

spelar upp: Är denna funktionen avaktiverad.

z När filerna valts i library list (bibliotekslistan):

Är denna funktionen avaktiverad.

z När övervakningsinformation spelas upp från ett schedule (schema): Är

denna funktionen avaktiverad.

z Vid övervakning av information som skärmens användare väljer och

spelar upp: Är denna funktionen avaktiverad.

Förstorar/förminskar en bild för att passa helskärmsläge. Dubbelklicka på skärmen för att åtegå till normal bildstorlek.

Verktyg för uppspelning

Kontroller för: spela upp, stopp, nästa fil, föregående fil och volym vid uppspelning av film- eller musikfil.

När filerna valts i library list (bibliotekslistan):

Spela/Paus

Spelas de ljud/filmfilerna som är registrerade i library list (bibliotekslistan). När övervakningsinformation spelas upp från ett schedule (schema):

Spelas de ljud/filmfilerna som är registrerade i scedule (schemat). Vid övervakning av information som skärmens användare väljer och spelar

upp: Är denna funktionen avaktiverad.

z När filerna valts i library list (bibliotekslistan): Stoppar uppspelningen av

Stopp

ljud-/filmfil.

z När övervakningsinformation spelas upp från ett schedule (schema):

Är denna funktionen avaktiverad.

z Vid övervakning av information som skärmens användare väljer och spelar

upp: Är denna funktionen avaktiverad.

När filerna valts i library list (bibliotekslistan):

Föregående/Nästa

Spelas föregående/nästa fil i library list (bibliotekslistan). När övervakningsinformation spelas upp från ett schedule (schema):

Spelas föregående/nästa fil i library list (bibliotekslistan). Vid övervakning av information som skärmens användare väljer och spelar

upp: Är denna funktionen avaktiverad.

När filerna valts i library list (bibliotekslistan):

första/sista 5

sekunderna

Spelas de första/sista 5 sekunderna av filen upp.

z När övervakningsinformation spelas upp från ett schedule (schema):

Spelas de första/sista 5 sekunderna av filen upp.

z Vid övervakning av information som skärmens användare väljer och spelar

upp: Är denna funktionen avaktiverad.

Page 95

Bibliotekslista

Filer som har lagts till i library (biblioteket) klassificerats först automatiskt i listan som film-, ljud-, bild- och office-filer och sedan ytterligare en gång till i förhållande till deras egenskaper.

z All files (Alla filer): Visar alla filer som är registrerade i library (biblioteket). z Videofil: Ordnade efter skådespelare z Musikfil: Ordnade efter musiker och album z Bildfil z Office-fil: Ordnade enligt filtyp (PDF, HTML)

* Installera lämplig Viewer (gratisprogram) för att kunna visa MS Office-dokument (Word, Excel, Power Point) eller PDF-filer.

Datum

Visar de scheman som är registrerade i fältfönstret ( ), och vars datum är senare än dagens ( ).

Monitorer som är anslutna vi Network

Listar namnen på de monitorer som är registrerade i nätverket. När en monitor är ansluten till nätverket ändras deras bakgrundsfärg till gulgrön.

Återanslut aut

1. När du väljer en monitor som för tillfället är ansluten till en server i monitorlistan och högerklickar på den ser du 'Återanslut automatiskt till den andra servern.'

2. När du väljer 'Återanslut till andra servern automatiskt' markeras fältet framför menyn, och det markeras även i alternativet Inställningar _> Nätverksinställningar 'Återanslut till annan server automatiskt' på skärmen.

3. Genom att välja den här menyn kan monitorn söka efter en annan server och ansluta till denna när det inte finns någon anslutning till en server med det namn som definierats i Inställningar. Låt os säga att det finns två servrar som heter S1 och S2 och en monitor C som är ansluten till servern S1. När anslutningen till S1 slutar fungera eller avbryts kommer C att anslutas till S2 automatiskt.

z Uppdatera

1. När du väljer en monitor som för tillfället är ansluten till en server i monitorlistan och högerklickar på den, ser du 'Uppdatera' i menyn. Det här alternativet gör att du kan uppdatera MagicNet (filnamn: NK.bin) på monitorn.

2. Det här alternativet är deaktiverat för monitorer som inte är anslutna till en server.

3. Om du väljer alternativet Uppdatera kommer ett fönster upp. Leta efter sökvägen till NK.bin, markera den och klicka på knappen Uppdatera. Uppdateringen sker i två steg: Nedladdning (spara den uppdaterade filen i monitorn)

Page 96

(arrow) Uppdatera (MagicNet installerar)

4. Det går att avbryta den här funktionen under nedladdningssteget men inte under uppdateringen.

5. När uppdateringen är färdig startar monitorn om automatiskt.

6. Om du försöker att uppdatera med en felaktig fil kommer ett varningsmeddelande att visas, och uppdateringen kommer inte att fortsätta.

7. Försäkra dig om att monitorns ström inte stängs av under uppdateringen, när nedladdningen är färdig. Dessutom skall du om utsignalkällan är en dator skall du stänga av funktionen 'monitor av' i energialternativen för datorn under tiden för uppdateringen. MagicNet fungerar inte normalt. Om strömmen stängs av under uppdateringen skall du kontakta ditt servicecenter.

8. Se Lägg till/ta bort program för SyncMaster 320PXn/400P(T)Xn/460PXn.

Kontrollera schema

1. Välj alla monitorer: Kontrollerar alla scheman för de registrerade monitorerna som är tillgängliga i fältet ( ). Genom att högerklicka med musen kan du stänga av och på strömmen såväl som att ta bort fältet. Du kan dessutom ändra namnen på monitorerna.

2. Välj monitor : Schemana för de aktuella monitorerna placeras i kö.

Ändra namn

Ange ett nytt namn och klicka på bekräfta. Det nya namnet sparas.

Fältfönstret

Visar statusen för en fil.

z När du väljer Alla skärmar i schemat kan du titta på alla de scheman som är registrerade för

varje skärm.

z kontrollera tiden genom att dubbelklicka på ett schema. z När en skärm är vald i skärmlistan . Visar filnamnet inklusive sökväg, kategori, starttid, sluttid

och speltid.

1. När du klickar på en skärm i skärmlistan ( ), visa alla scheman för den skärmen i listan. Genom att högerklicka på en schemalista visas en meny som låter dig kopiera, ta bort eller redigera den. Genom att använda menyn Redigera kan du ändra den valda filen och tiden. Genom att använda menyn Kopiera kan du välja en skärm att kopiera. För Video Wall kan ett schema endast flyttas uppåt eller nedåt.

2. När du klickar på en skärm i skärmlistan ( ), visa alla scheman för den skärmen i listan. Genom att högerklicka på en schemalista visas en meny som låter dig kopiera, ta bort eller redigera den. Genom att använda menyn Redigera kan du ändra den valda filen och tiden. Genom att använda menyn Kopiera kan du välja en skärm att kopiera. For Multi Screen, when editing a schedule while it is running, you can only change the information for the edited part.

3. Filer som är registrerade i biblioteket visas i en lista. Genom att högerklickapå en fil i listan visas en meny som låter dig se egenskaper för eller ta bort ett schema, beroende på typ av meny. Du kan också föra in den valda filen direkt in i ett schema.

Page 97

Schemalägg OSD MDC OSD Meddelande OSD

MDC OSD

Multiple Display Control (MDC) är en funktion som gör det enkelt att styra flera monitorer från en

dator. MDC kontrollerar och styr statusen för de monitorer som normalt ansluter via nätverket.

Så här styr du

1. När du väljer MDC från monitorns listfönster, ändras övervakningsfönstret och schemafönstret till ett fönster som visar monitorns status och styrfönstret var för sig.

2. Först väljer du den monitor som du vill lägga till i fönstret med klientlistan.

3. Om du väljer Alla monitorer kommer alla monitorer att väljas.

4. Om du försöker köra de detaljerade funktionerna för varje flik innan du valt en monitor kommer ett varningsmeddelande att visas.

5. När du valt en monitor klickar du på varje MDC-flik för att köra de detaljerade funktionerna. I det här fallet när menyerna som används inte går att justera i utsignalkällan kommer varningen 'Det går inte att göra justeringar' att visas. Dessutom, när du använder justerbara menyer kommer de valda värdena att appliceras på skärmen och resultatet läggs till i statusfönstret för MDC. Om de inte appliceras på skärmen kommer de inte heller att göra det i statusfönstret för MDC.

MDC-funktionerna stämmer med specifikationerna som används för monitorn.

På/av

Källa


Tid

BIB

Inställn

Konfig

På/av

Page 98

På/av - Välj ström AV/PÅ.

z On (På) z Off (Av)

Kanal - Kanal - / +

När du ändrar volymen visas informationen om ändringen som OSD på monitorbilden.

0 ~ 100

Källa

På fliken källor går det att byta källa för monitorns utsignal. När du väljer följande signalkälla kommer den att byta till aktuell signalkälla. När den aktuella enheten inte är ansluten kommer en skärm med texten 'Anslutning krävs' att visas.

z Dator

BNC

DVI

S-Video

Komponent

MagicNet

TV : Stöds endast för SyncMaster 400TXn


Bild Du kan justera storleken på den aktuella bilden från TV/AV-källor som inte är en PC .

Bildläge Dynamisk, Standard, Film, Favorit

z z Favorit Kontrast, Ljusstyrka(Ljus), Skärpa, Färg, Ton

Färgton Sval2, Sval1, Normal, Varm1, Varm2

z z Strl Auto Wide, 16:9, Zoom1, Zoom2, 4:3

The others Brusreducer På/Av, Filmläge På/Av

Bildstorlek PC Justera storleken på en datorbild.

MagicBright Nöje, Internet, Text, Favorit, Kontrast, Ljusstyrka(Ljus)

z z Färgton : Sval, Normal, Varm, Favorit, Röd, Grön, Blå

Strl : 16:9, 4:3

Page 99

Tid

Aktuell tid Bestämmer standardtiden för monitorn. I timmar, minuter och AM/PM, välj tid och klicka på knappen Använd. Den aktuella standardtiden för monitorn kommer att ställas in. För att aktivera timern för Av/På på inställd tid måste Aktuell tid vara inställd.

z Timmar z Minuter z am/pm

Sluttid Välj tid, källa för utsignal och volym och klicka på knappen Använd. Monitorn sätts på med vald källa och volym vid önskad tid. När Av är aktiverat kommer Starttid inte att fungera.

Timmar

Minuter

am/pm

z z Aktiverad z Källa z Volym

Sluttid Välj tid och klicka på knappen Använd. Monitorn stängs av på den inställda tiden. När Av är aktiverat kommer Sluttid inte att fungera.

Timmar

Minuter

am/pm

Aktiverad

BIB

Storlek Välj en storlek. (Storleksvalet har en 'På'-funktion)

Off (Av)

Stor

Liten

Dubbel1

Dubbel2

Dubbel3

Källa När du väljer källor som skall visas i BIB kommer den aktuella källan att läggas till i BIB. Om du försöker att byta källa när det inte går att använda BIB eller kombinationen Huvud/Under inte är kompatibel, kommer ett varningsmeddelande att visas på monitorn.

Dator

BNC

DVI

S-Video

Komponent

TV : Stöds endast för SyncMaster 400TXn

Storlek Välj en storlek.

z z z

z z Skifta

Page 100

Inställn

1. Ljudläge

z Standard z Musik z Film

Tal

Favorit

Bas, Diskant, Balans

2. Ljudalternativ

z SRS TSXT På/Av z Ljudval Huvudbild/Underbild

3. Bildlås

Grov -/+

Fin -/+

z z Placering z Autojustering

4. Signalbalans

Signalbalans På/Av

R fas : 0 ~ 100

G fas : 0 ~ 100

B fas : 0 ~ 100

Förstärkning 0 ~ 100

Skärpa : 0 ~ 100

Konfig

Ljusinställning Det går att styra lampans intensitet. Det går att välja mellan Auto/Manuell. När Auto är igång är Manuell avstängd och tvärt om). I läget Auto justeras lampan enligt det tidigare inställda värdet vid inställningstiden. I läget Manuell behålls det tidigare värdet.

Auto Timmar Minuter am/pm Värde

Manuell - 0 ~ 100

Säker skärm Funktionen Safety Screen (Säker skärm) används för att förhindra efterbilder som kan uppstå när en stillbild visas på skärmen under en längre tid.

- Funktionen Screen Scroll (Skärmrullning) rullar skärmen vid angiven tid.

- Den här funktionen går inte att använda när strömmen är avslagen.

z Intervall

Sekund

Typ

Delad skärmbild Detta är en funktion som gör att du kan använda flera monitorer som en stor skärm. Först väljer du den knapp som bestämmer antalet monitorer som skall användas och deras placering. Placeringsfiguren kommer att visas som en valbar knapp på sidan.
