Sicherheitsbestimmungen

• Das Gerät darf nur von Personen instal­liert und in Betrieb genommen werden, die
mit dieser Betriebsanleitung und den
geltenden Vorschriften über Arbeitssicher­heit und Unfallverhütung vertraut sind.
Beachten Sie die VDE- sowie die örtlichen
Vorschriften, insbesondere hinsichtlich
Schutzmaßnahmen.

• Beim Transport, der Lagerung und im
Betrieb die Bedingungen nach EN 60068­2-6 einhalten (s. technische Daten).

• Durch Öffnen des Gehäuses oder
eigenmächtige Umbauten erlischt jegliche
Gewährleistung.

• Montieren Sie das Gerät in einen Schalt­schrank; Staub und Feuchtigkeit können
sonst zu Beeinträchtigungen der Funktio­nen führen.

• Sorgen Sie an allen Ausgangskontakten
bei kapazitiven und induktiven Lasten für
eine ausreichende Schutzbeschaltung.

Bestimmungsgemäße Verwendung

Das Sicherheitsschaltgerät dient dem
sicherheitsgerichteten Unterbrechen eines
Sicherheitsstromkreises.
Das Sicherheitsschaltgerät erfüllt Forderun­gen der EN 60947-5-1, EN 60204-1 und
VDE 0113-1 und darf eingesetzt werden in
Anwendungen mit

• Not-Halt-Tastern

• Schutztüren

Das Gerät ist nicht für die Absicherung von
berührungslosen Verdeckungen geeignet, da
kein dynamischer Start möglich ist.

Safety Regulations

• The unit may only be installed and
operated by personnel who are familiar
with both these instructions and the current
regulations for safety at work and accident
prevention. Follow CEN and local
regulations especially as regards
preventative measures.

• Transport, storage and operating
conditions should all conform to
EN 60068-2-6.

• Any guarantee is void following opening of
the housing or unauthorised modifications.

• The unit should be panel mounted,
otherwise dampness or dust could lead to
malfunction of the unit.

• Adequate protection must be provided on
all output contacts with capacitive and
inductive loads.

Authorised Applications

The safety relay provides a safety-related
interruption of a safety circuit.
The safety relay meets the requirements of
EN 60947-5-1, EN 60204-1 and VDE 0113-1
and may be used in applications with

• E-STOP pushbuttons

• Safety gates

The unit is not suitable for use with non­contact guards, as a dynamic start is not
possible.

Conseils préliminaires

• La mise en oeuvre de l'appareil doit être
effectuée par une personne spécialisée en
installations électriques, en tenant compte
des prescriptions des différentes normes
applicables (NF, EN, VDE..), notamment
au niveau des risques encourus en cas de
défaillance de l'équipement électrique.

• Respecter les exigences de la norme
EN 60068-2-6 lors du transport, du
stockage et de l'utilisation de l'appareil.

• L'ouverture du boîtier annule automati-

quement la clause de garantie.

• Installez le relais dans une armoire
électrique à l'abri de la poussière et de
l'humidité.

• Assurez-vous du pouvoir de coupure des
contacts de sortie en cas de charges
inductives ou capacitives

Domaine d'utilisation

Le bloc logique de sécurité sert à interrompre
en toute sécurité un circuit de sécurité.
Le bloc logique de sécurité satisfait aux
exigences des normes EN 60947-5-1,
EN 60204-1 et VDE 0113-1 et peut être
utilisé dans des applications avec des

• poussoirs d’arrêt d’urgence

• protecteurs mobiles

L'appareil n'est pas adapté à la surveillance
de barrières immatérielles car une validation
dynamique n'est pas possible.

Gerätebeschreibung

Das Sicherheitsschaltgerät PNOZ X1 ist in
einem S-95-Gehäuse untergebracht. Es kann
mit 24 V Gleichspannung oder mit 24 V
Wechselspannung betrieben werden. Es ist
keine galvanische Trennung zwischen der
Versorgungsspannung und dem Tasterkreis.
Merkmale:

• Relaisausgänge: 3 Sicherheitskontakte (S)
und ein Hilfskontakt (Ö), zwangsgeführt

• Sichere Trennung der Sicherheitskontakte
13-14, 23-24, 33-34

- von den Eingangskreisen A1-A2

- dem Rückführkreis Y1-Y2

- und dem Hilfskontakt 41-42

• Anschlussmöglichkeit für Not-Halt-Taster

• Statusanzeige

• Rückführkreis zur Überwachung externer
Schütze

Das Schaltgerät erfüllt folgende Sicherheits­anforderungen:

• Schaltung ist redundant mit Selbstüber­wachung aufgebaut.

• Sicherheitseinrichtung bleibt auch bei
Ausfall eines Bauteils wirksam.

• Bei jedem Ein-Aus-Zyklus der Maschine
wird automatisch überprüft, ob die Relais
der Sicherheitseinrichtung richtig öffnen
und schließen.

• Schaltgeräte besitzen eine elektronische
Sicherung.

Description

The Safety Relay PNOZ X1 is enclosed in a
S-95 housing. The unit can be operated with
24 V AC or 24 V DC.
There is no galvanic isolation between the
operating voltage and the emergency stop
circuit.
Features:

• Relay outputs: three safety contacts (N/O)
and one auxiliary contact (N/C), positive­guided.

• Safe separation of safety contacts 13-14,
23-24, 33-34

- from input circuits A1-A2

- feedback loop Y1-Y2

- and auxiliary contact 41-42

• Connections for Emergency Stop Button

• Status Indicators

• Feedback Control Loop for monitoring of
external contactors/relays.

The relay complies with the following safety
requirements:

• The circuit is redundant with built-in self­monitoring.

• The safety function remains effective in the
case of a component failure.

• The correct opening and closing of the
safety function relays is tested
automatically in each on-off cycle.

• Units are fitted with an electronic fuse.

Description de l'appareil

Inséré dans un boîtier S-95, le bloc logique
PNOZ X1 peut être alimenté en 24 V continu
et alternatif. Il n'y a pas d'isolation galvanique
entre la tension d'alimentation et le circuit de
réarmement.
Autres caractéristiques :

• contacts de sortie : 3 contacts à fermeture
de sécurité et 1 contact à ouverture d'info,
contacts liés

• Isolation de sécurité entre les contacts de
sécurité 13-14, 23-24, 33-34

- et les circuits d’entrées A1-A2

- la boucle de retour Y1-Y2

- et le contact d’information 41-42

• raccordement pour poussoir AU ou
capteur

• LEDs visualisation

• boucle de retour pour l'auto-contrôle des
contacteurs externes

Le bloc logique PNOZ X1 répond aux
exigences suivantes :

• conception redondante avec auto­surveillance

• fonction de sécurité garantie même en cas
de défaillance d'un composant
électronique.

• test cyclique du relais à chaque mise sous
tension de la machine.

• fusible électronique

- 1 -

Funktionsbeschreibung

14

34

K2

K1

13 33

~

=

F

G

A2

A1

A

1

2

Y1 Y2

24

23

41

42

Das Schaltgerät PNOZ X1 dient dem sicher­heitsgerichteten Unterbrechen eines Sicher­heitsstromkreises.
Voraussetzung: Anlegen der Versorgungs­spannung über den Not-Halt-Taster, Brücke
zwischen Y1-Y2 oder Starttaster zwischen
Y1-Y2 betätigt. Die LED "Power" leuchtet.

• Eingangskreis geschlossen (z. B. Not­Halt-Taster nicht betätigt)
Relais K1 und K2 gehen in Wirkstellung
und halten sich selbst. Die LED "CH1"
und "CH2" leuchten. Die Sicherheits­kontakte 13-14/23-24/33-34 sind ge­schlossen, der Hilfskontakt 41-42 ist
geöffnet.

• Eingangskreis wird geöffnet (z. B. Not­Halt-Taster betätigt)
K1 und K2 fallen in die Ruhestellung zu­rück. Die Sicherheitskontakte 13-14/23­24/33-34 werden redundant geöffnet, der
Hilfskontakt 41-42 wird geschlossen.

Function Description

The relay PNOZ X1 provides a safety­oriented interruption of a safety circuit.
Operating voltage to be supplied at the
E-Stop Button, Y1 - Y2 to be bridged or a
reset button between Y1 - Y2 to be activated.
The LED "Power" illuminates.

• Input circuit closed (e.g. Emergency Stop
Button not activated):
Relays K1 and K2 energise and latch. The
status indicators "CH1" and CH2"
illuminate. The safety contacts 13-14/23­24/33-34 are closed and the auxiliary
contact 41-42 is opened.

• Input circuit opened (e.g. Emergency Stop
Button activated):
K1 and K2 de-energise. The safety
contacts 13-14/23-24/33-34 are opened
redundantly, the auxiliary contact 41-42 is
closed.

Description du fonctionnement

Le bloc logique PNOZ X1 assure de façon
sûre l'ouverture d'un circuit de sécurité.
Préalables: tension d'alimentation présente
sur poussoir AU , ponts entre Y1-Y2 ou
poussoir sur Y1-Y2 actionné. La LED
"Power" est allumée.

• circuit d'entrée fermé (par ex. poussoir AU
non actionné)
Les relais K1 et K2 passe en position
travail et s'auto-maintiennent. Les LEDs
de visualisation "CH1" et "CH2"
s'allument. Les contacts de sécurité 13­14/23-24/33-34 se ferment et le contact
d'info 41-42 s'ouvre.

• circuit d'entrée s'ouvre (par ex. poussoir
AU actionné)
K1 et K2 retombent. Les contacts de
sécurité 13-14/23-24/33-34 s'ouvrent de
façon redondante et le contact d'info 41­42 se ferme.

A: Einschaltlogik, zyklischer Test,

Steuerlogik/
Operating Logic, Cycle Test, Control
Logic/
Logique d'entrée, test cyclique,

logique de commande
1: Kanal 1/Channel 1/Canal 1
2: Kanal 2/Channel 2/Canal 2

Fig. 1: Schematisches Schaltbild/
Connection Diagram/
Schéma de principe

Betriebsarten:

• Einkanaliger Betrieb:
Eingangsbeschaltung nach VDE 0113 und
EN 60204, keine Redundanz im Eingangs­kreis, Erdschlüsse im Tasterkreis werden
erkannt.

• Automatischer Start: Gerät ist aktiv, sobald
der Eingangskreis geschlossen ist.

• Manueller Start: Gerät ist erst dann aktiv,
wenn ein Starttaster betätigt wird. Dadurch
ist ein automatischer Start des Schalt­geräts nach Spannungsausfall und ­wiederkehr ausgeschlossen.

• Kontaktvervielfachung und -verstärkung
durch Anschluss von externen Schützen.

Operating Modes

• Single-channel operation: Input wiring
according to VDE 0113 and EN 60204, no
redundancy in the input circuit, earth faults
are detected in the emergency stop circuit.

• Automatic reset: Unit is active, as soon as
the input circuit is closed.

• Manual reset: Unit is only active, when a
reset button has been pressed. Automatic
reset following a loss/return of supply
voltage is thereby prevented.

• Increase in the number of available
contacts by connection of external
contactors/relays.

*

* Sichere Trennung
nach EN 60947-1,
6 kV/Safe separation in
accordance with
EN 60947-1, 6 kV/
Isolation de sécurité
selon EN 60947-1,

s

6 kV

Mode de fonctionnements :

• commande par 1 canal : conforme aux
prescriptions de la norme EN 60204, pas
de redondance dans le circuit d'entrée, la
mise à la terre du circuit d'entrée est
détectée.

• Réarmement automatique : le relais est
activé dès la fermeture du circuit d'entrée.

• Réarmement manuel : le relais n'est activé
qu'après une impulsion sur le poussoir de
réarmement. Un réarmement automatique
du relais après une coupure d'alimentation
est ainsi impossible.

• Augmentation du nombre de contacts ou
du pouvoir de coupure par l'utilisation de
contacteurs externes.

Montage

Das Sicherheitsschaltgerät muss in einen
Schaltschrank mit einer Schutzart von mind.
IP54 eingebaut werden. Zur Befestigung auf
einer Normschiene hat das Gerät ein
Rastelement auf der Rückseite.

Inbetriebnahme

Beachten Sie bei der Inbetriebnahme:

• Vor die Ausgangskontakte eine

Sicherung (6 A flink oder 4 A träge)
schalten, um das Verschweißen der
Kontakte zu verhindern.

• Berechnung der max. Leitungslänge I
Eingangskreis:

R

lmax

=

I

max

Rl / km

R
widerstand (s. technische Daten)

= max. Gesamtleitungs-

lmax

Rl /km = Leitungswiderstand/km

Installation

The safety relay must be panel mounted
(min. IP54). There is a notch on the rear of
the unit for DIN-Rail attachment.

Montage

Le relais doit être monté dans l'armoire
électrique ayant au min. un indice de
protection IP54. Sa face arrière permet un
montage rapide sur rail DIN.

Operation

Please note for operation:

• To prevent a welding together of the
contacts, a fuse (6 A quick/4 A slow
acting) must be connected before the

max

im

output contacts.

• Calculate the max. Cable runs I
input circuit:

R

lmax

=

I

max

Rl / km

R

= Max. Total cable resistance

lmax

(see technical details)

max

in the

Mise en oeuvre

Remarques préléminaires :

• protection des contacts de sortie par

des fusibles 6 A rapides ou 4 A
normaux pour éviter leur soudage.

• Calcular les longueurs de câblage max
I

dans le circuit d’entrée:

max

R

lmax

=

I

max

Rl / km

R

= résistivité de câblage totale max.

lmax

(voir les caractéristiques techniques)
Rl /km = résistivité de câblage/km

Rl /km = Cable resistance/km

- 2 -

• Keine kleinen Ströme mit Kontakten

schalten, über die zuvor große Ströme
geführt wurden.

• Leitungsmaterial aus Kupferdraht mit einer
Temperaturbeständigkeit von
60/75 °C verwenden

• Angaben im Kapitel "Technische Daten"
unbedingt einhalten.

Ablauf:

• Versorgungsspannung über Not-Halt­Taster an Klemmen A1 (+) und A2 (-)
anlegen:
Not-Halt-Taster zwischen Klemme A1 des
PNOZ X1 und die Plusklemme (L+) der
Versorgungsspannung anschließen.
Geerdete Seite der Versorgungsspannung
mit A2 verbinden. Die LED "Power"
leuchtet.

• Rückführkreis mit automatischem Start:
Brücke oder externe Schütze an Y1-Y2
anschließen.

• Rückführkreis mit manuellem Start:
Starttaster an Y1-Y2 und, wenn ge­wünscht, externe Schütze in Reihe
schalten.

Die Sicherheitskontakte sind geschlossen,
der Hilfskontakt geöffnet. Die LEDs "CH1"
und "CH2" leuchten. Das Gerät ist betriebs­bereit. Der Starttaster kann wieder geöffnet
werden.
Wird der Eingangskreis geöffnet (Not-Halt­Taster betätigt), öffnen die Sicherheitskon­takte 13-14/23-24/33-34 und der Hilfskontakt
41-42 schließt.

Wieder aktivieren

• Eingangskreis schließen.

• Bei manuellem Start zusätzlich Starttaster
betätigen.

• Low currents should not be switched

across contacts across which high
currents have previously been switched

• Use copper wire that can withstand 60/75 °C.

• Important details in the section "Technical
Data" should be noted and adhered to.

To operate:

• Supply operating voltage to terminals A1
(+) and A2 (-) via E-Stop Button:
Connect the E-Stop Button between
terminal A1 of the PNOZ X1 and the
positive terminal (L+) of the operating
voltage.

Connect terminal A2 with the earthed side

of the operating voltage.

• Feedback control loop, automatic reset:
Bridge Y1 - Y2 or connect external
contactors/relays.

• Feedback control loop, manual reset:
Connect reset button at Y1 - Y2 or connect
external contactors/relays in series with
the reset button.

The safety contacts are closed, the auxiliary
contact is opened. The LEDs "CH1" and
"CH2" are illuminated. The unit is ready for
operation. The reset button can be released.
If the input circuit is opened (E-Stop
activated), the safety contacts 13-14/23-24/
33-34 open and the auxiliary contact 41-42
closes.

Reactivation

• Close the input circuit.

• With manual reset, the reset button must
also be pressed.

• Ne pas commuter de faibles intensités

par des contacts ayant au préalable
commutés des intensités plus élevées.

• Utiliser uniquement des fils de câblage en
cuivre 60/75 °C.

• Respectez les données indiquées dans les
caractéristiques techniques.

Mise en oeuvre :

• Amener la tension d'alimentation à travers
le poussoir AU sur les bornes A1 (+) et
A2 (-) :
câblez le contact du poussoir AU entre les
bornes A1 du PNOZ X1 et le potentiel (L+)
de la tension d'alimentation.
Relier la borne A2 du PNOZ X1 au
potentiel (-) de la tension d'alimentation.
La LED "Power" s'allume.

• Boucle de retour avec réarmement auto. :
pont entre Y1-Y2 ou câblage des
contacts externes.

• Boucle de retour avec réarmement manu:
branchement d'un poussoir entre les
bornes Y1-Y2, en série le cas échéant
avec les contacts externes.

Les contacts de sécurité sont fermés, le
contact d'info est ouvert. Les LEDs "CH1" et
"CH2" sont allumées.
Si le circuit d'entrée est ouvert (AU
actionné), les contacts 13-14/23-24/33-34
s'ouvrent et le contact d'info se ferme.

Remise en route :

• fermer le circuit d'entrée

• en cas de réarmement manuel, appuyer
sur le poussoir Y1-Y2.

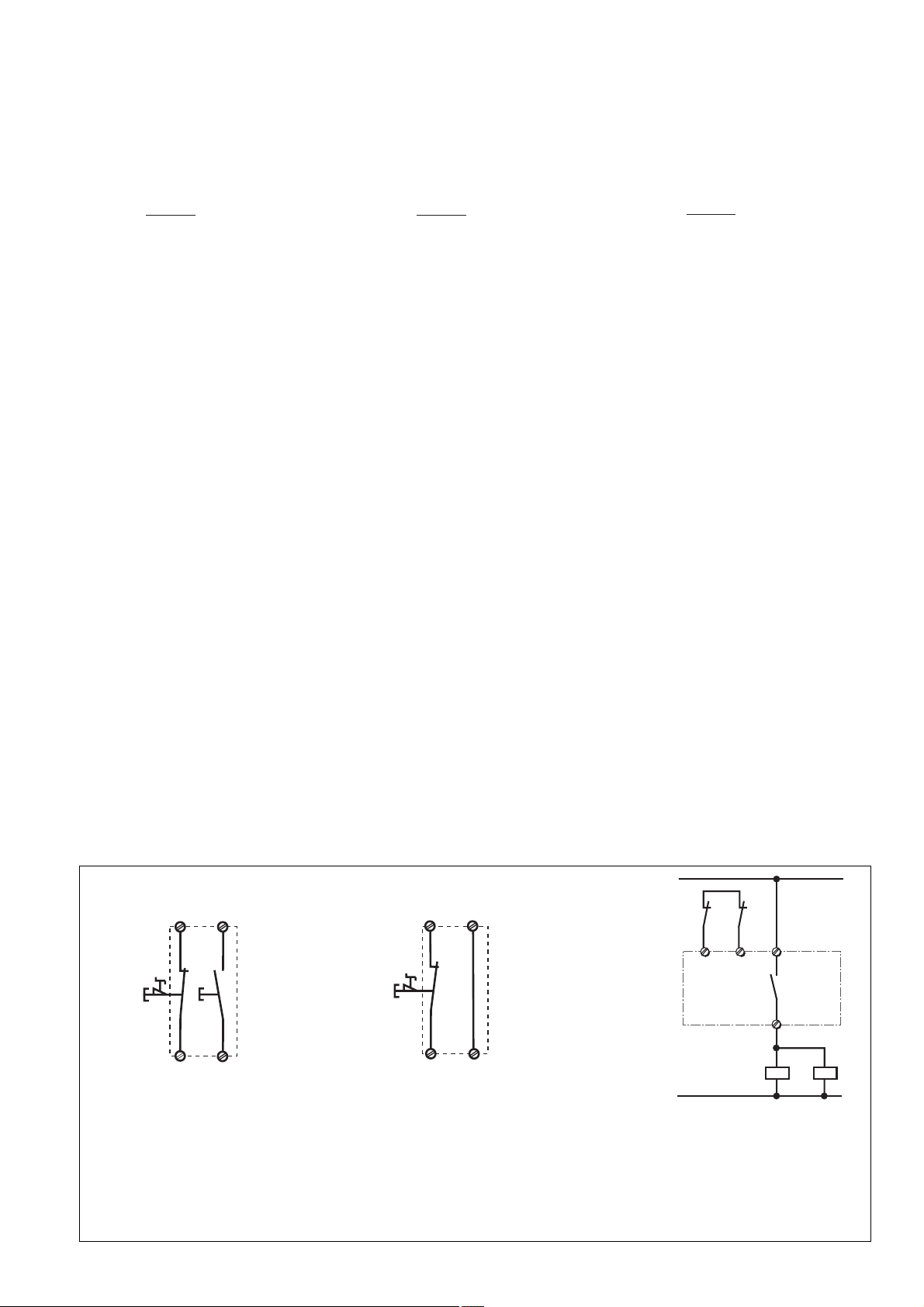

1L1

U

B

Y1

(L+)

S1

S3

A1 Y2

Fig. 2: Eingangskreis einkanalig: Not-Halt­Beschaltung; manueller Start/Single channel
input circuit: Emergency Stop wiring; manual
reset/Commande par 1 canal : circuit AU,
avec réarmement manuel

Fig. 3: Eingangskreis einkanalig: Not-Halt­Beschaltung; automatischer Start/Single
channel input circuit: Emergency Stop wiring;
automatic reset/Commande par 1 canal :
circuit AU, avec réarmement automatique

(L+)

S1

U

B

A1 Y2

Y1

K4

K3

Y1 Y2

K3 K4

1L2

Fig. 4: Anschlussbeispiel für externe Schütze/
Connection example for external Contactors,
relays/Branchement contacteurs externes

S1/S2: Not-Halt- bzw. Schutztürschalter/Emergency Stop Button, Safety Gate Limit Switch/Poussoir AU, détecteurs de position
S3: Starttaster/Reset button/Poussoir de réarmement

Fehler - Störungen

• Kurzschluss: Eine elektronische Sicherung
bewirkt das Öffnen der Ausgangskontakte.
Nach Wegfall der Störungsursache und
bei Einhalten der Versorgungsspannung
ist das Gerät nach ca. 60 s wieder
betriebsbereit.

• Fehlfunktionen der Kontakte: Bei ver­schweißten Kontakten ist nach Öffnen des
Eingangskreises keine neue Aktivierung

Faults/Disturbances

• Short circuit: An electronic fuse causes the
output contacts to open. Once the cause of
the disturbance is removed and the rated
voltage is upheld, the unit is ready for
operation after 60 s.

• Faulty contact functions: In the case of
welded contacts, no further activation is
possible following an opening of the input
circuit.

Erreurs- Défaillances

• Court-circuit: Un fusible électronique
entraîne l'ouverture des contacts de sortie.
L'appareil est à nouveau prêt à fonctionner
env. 60 sec. après la disparition du défaut.

• Défaut d'un contact : en cas de collage
d'un contact après ouverture du circuit
d'entrée, un nouvel réarmement est
impossible.

möglich.

13

14

- 3 -

Technische Daten

Technical Data

Caractéristiques techniques

Elektrische Daten

Versorgungsspannung U

B

Spannungstoleranz
Leistungsaufnahme bei U

B

Frequenzbereich AC
Restwelligkeit DC
Spannung und Strom an

Eingangskreis
Start- und Rückführkreis

Anzahl der Ausgangskontakte

Sicherheitskontakte (S)
Hilfskontakte (Ö)

Gebrauchskategorie nach

EN 60947-4-1

EN 60947-5-1(DC13:

6 Schaltspiele/Min.)
Kontaktmaterial
Kontaktabsicherung extern

EN 60947-5-1 (IK = 1 kA)

Schmelzsicherung flink

Schmelzsicherung träge

Sicherungsautomat

Charakteristik
Max. Gesamtleitungswiderstand R

Eingangskreise

Sicherheitstechnische Kenndaten
der Sicherheitsausgänge

PL nach EN ISO 13849-1

Kategorie nach EN 954-1

SIL CL nach EN IEC 62061

PFH nach EN IEC 62061

SIL nach IEC 61511
PFD nach IEC 61511
tM in Jahren

Zeiten

Einschaltverzögerung

Automatischer Start

Manueller Start
Rückfallverzögerung

bei Not-Halt

bei Netzausfall
Wiederbereitschaftszeit bei max.

Schaltfrequenz 1/s

nach Not-Halt

nach Netzausfall
Überbrückung bei

Spannungseinbrüchen

Umweltdaten

EMV

Schwingungen nach EN 60068-2-6

Frequenz

Amplitude
Klimabeanspruchung
Luft- und Kriechstrecken nach

EN 60947-1
Verschmutzungsgrad
Überspannungskategorie

Bemessungsisolationsspannung
Bemessungsstoßspannungs-

festigkeit
Umgebungstemperatur

Electrical data

Supply Voltage U

B

Voltage Tolerance
Power consumption at U

B

Frequency Range AC
Residual Ripple DC
Voltage and Current at

Input circuit
Reset circuit and feedback loop

Number of output contacts

Safety contacts (N/O)
Auxiliary contacts (N/C)

Utilization category in accordance with

EN 60947-4-1

EN 60947-5-1(DC13: 6 cycles/min)

Contact material
External contact fuse protection

EN 60947-5-1 (IK = 1 kA)

Blow-out fuse quick
Blow-out fuse slow
Safety cut-out
Cvaracteristic

Max. overall cable resistance R

lmax

input circuits

Safety-related characteristics of
the safety outputs

PL in accordance with
EN ISO 13849-1

Category in accordance with
EN 954-1

SIL CL in accordance with
EN IEC 62061

PFH in accordance with
EN IEC 62061

SIL in accordance with IEC 61511
PFD in accordance with IEC 61511
tM in years

Times

Switch-on delay

Automatic reset
Manual reset

Delay-on De-Energisation

at E-STOP
with power failure

Recovery time at max. switching
frequency 1/s

after E-STOP
after power failure

Supply interruption before de­energisation

Environmental data

EMC

Vibration to EN 60068-2-6

Frequency

Amplitude
Climate Suitability
Airgap Creepage in accordance with

EN 60947-1
Pollution degree
Overvoltage category

Rated insulation voltage
Rated impulse withstand voltage

Ambient temperature

Données électriques

Tension d’alimentation U
Plage de la tension d’alimentation
Consommation pour U
Fréquence AC
Ondulation résiduelle DC
Tension et courant du

Circuit d’entrée
Circuit de réarmement et boucle
de retour

Nombre de contacts de sortie

contacts de sécurité (F)
contact d'info (O)

Catégorie d’utilisation selon

EN 60947-4-1

EN 60947-5-1(DC13:

6 manoeuvres/min)
Matériau contact
Protection des contacts externe

EN 60947-5-1 (IK = 1 kA)

Fusibles rapide

Fusibles normal

Dijoncteur

Caractéristique
Résistance de câblage totale max.

lmax

R

circuits d'entrée

lmax

Caractéristiques techniques de
sécurité des sorties de sécurité

PL selon EN ISO 13849-1

Catégorie selon EN 954-1

SIL CL selon EN IEC 62061

PFH selon EN IEC 62061

SIL selon IEC 61511
PFD selon IEC 61511
tM en années

Temporisations

Temps de réarmement

Réarmement automatique

Réarmement manuel
Temps de retombée

en cas d'arrêt d'urgence

en cas de coupure d'alimentation
Temps de remise en service en cas de

fréquence de commutation max. 1/s

arrêt d'urgence

après une coupure d'alimentation
Tenue aux micro-coupures

Données sur l'environnement

CEM

Vibrations selon EN 60068-2-6

Frequence

Amplitude
Conditions climatiques
Cheminement et claquage selon

EN 60947-1
Niveau d'encrassement
Catégorie de surtensions

Tension assignée d'isolement
Tension assignée de tenue aux

chocs
Température d’utilisation

B

24 V AC/DC

-15 ... +10 %

B

AC: 4 VA, DC: 2 W
50 ... 60 Hz
160 %

24 V DC: 70 mA

24 V DC: 40 mA

3
1

AC1: 240 V/0,01 ... 6 A/
1500 VA
DC1: 24 V/0,01 ... 6 A/
150 W
AC15: 230 V/5 A;
DC13: 24 V/5 A

AgCuNi + 0,2 µm Au

10 A
6 A
24 V AC/DC: 6 A
B/C

30 Ohm

PL e (Cat. 4)

Cat. 4

SIL CL 3

2,31E-09
SIL 3
2,03E-06
20

typ. 60 ms, max. 120 ms
typ. 50 ms, max. 120 ms

typ.: 55 ms, max.: 90 ms
typ.: 55 ms, max.: 90 ms

150 ms
150 ms

20 ms

EN 60947-5-1,
EN 61000-6-2

10 ... 55 Hz
0,35 mm

EN 60068-2-78

2
III

250 V

6 kV

-10 ... + 55 °C

- 4 -

Lagertemperatur
Schutzart

Einbauraum (z. B. Schaltschrank)
Gehäuse
Klemmenbereich

Mechanische Daten

Gehäusematerial

Gehäuse
Front

Querschnitt des Außenleiters
(Schraubklemmen)

1 Leiter, flexibel
2 Leiter gleichen Querschnitts, flexi­bel mit Aderendhülse, ohne
Kunststoffhülse
ohne Aderendhülse oder mit TWIN­Aderendhülse

Anzugsdrehmoment für
Schraubklemmen

Abmessungen H x B x T
Einbaulage
Gewicht

Storage temperature
Protection type

Mounting (eg. panel)
Housing
Terminals

Mechanical data

Housing material

Housing
Front panel

Cable cross section (screw
terminals)

1 core, flexible
2 core, same cross section flexible
with crimp connectors, without
insulating sleeve
without crimp connectors or with
TWIN crimp connectors

Torque setting for screw terminals

Dimensions H x W x D
Fitting Position
Weight

Température de stockage
Indice de protection

Lieu d'implantation (ex. armoire)
Boîtier
Bornes

Données mécaniques

Matériau du boîtier

Boîtier
Face avant

Capacité de raccordement
(borniers à vis)

1 conducteur souple
2 conducteurs de même diamètre
souple avec embout, sans chapeau
plastique
souple sans embout ou avec
embout TWIN

Couple de serrage (borniers à vis)

Dimensions H x P x L
Position de travail
Poids

-40 ... +85 °C

IP54
IP40
IP20

PPO UL 94 V0
ABS UL 94 V0

0,2 ... 4,0 mm2, 24 - 10 AWG

0,2 ... 2,5 mm2, 24 - 14 AWG

0,2 ... 2,5 mm2, 24 - 14 AWG

0,6 Nm
87 x 22,5 x 121 mm
beliebig/any/indifférente
180 g

Es gelten die 2009-12 aktuellen Ausgaben
der Normen

The version of the standards current at
2009-12 shall apply

Se référer à la version des normes en vigeur
au 2009-12.

Konventioneller thermischer Strom bei gleichzeitiger Belastung mehrerer Kontakte/Conventional thermal current while
loading several contacts/Courant thermique conventionnel en cas de charge sur plusieurs contacts (AC1, DC1)

Anzahl der Kontakte/number of contacts/nombre des contacts 3 2 1
I

th

5 A 6 A 6 A

Abmessungen in mm (")/Dimensions in mm (")/Dimensions en mm (")

121 (4.8")

75 (2.95")

87 (3.42")

22,5
(0,89")

- 5 -

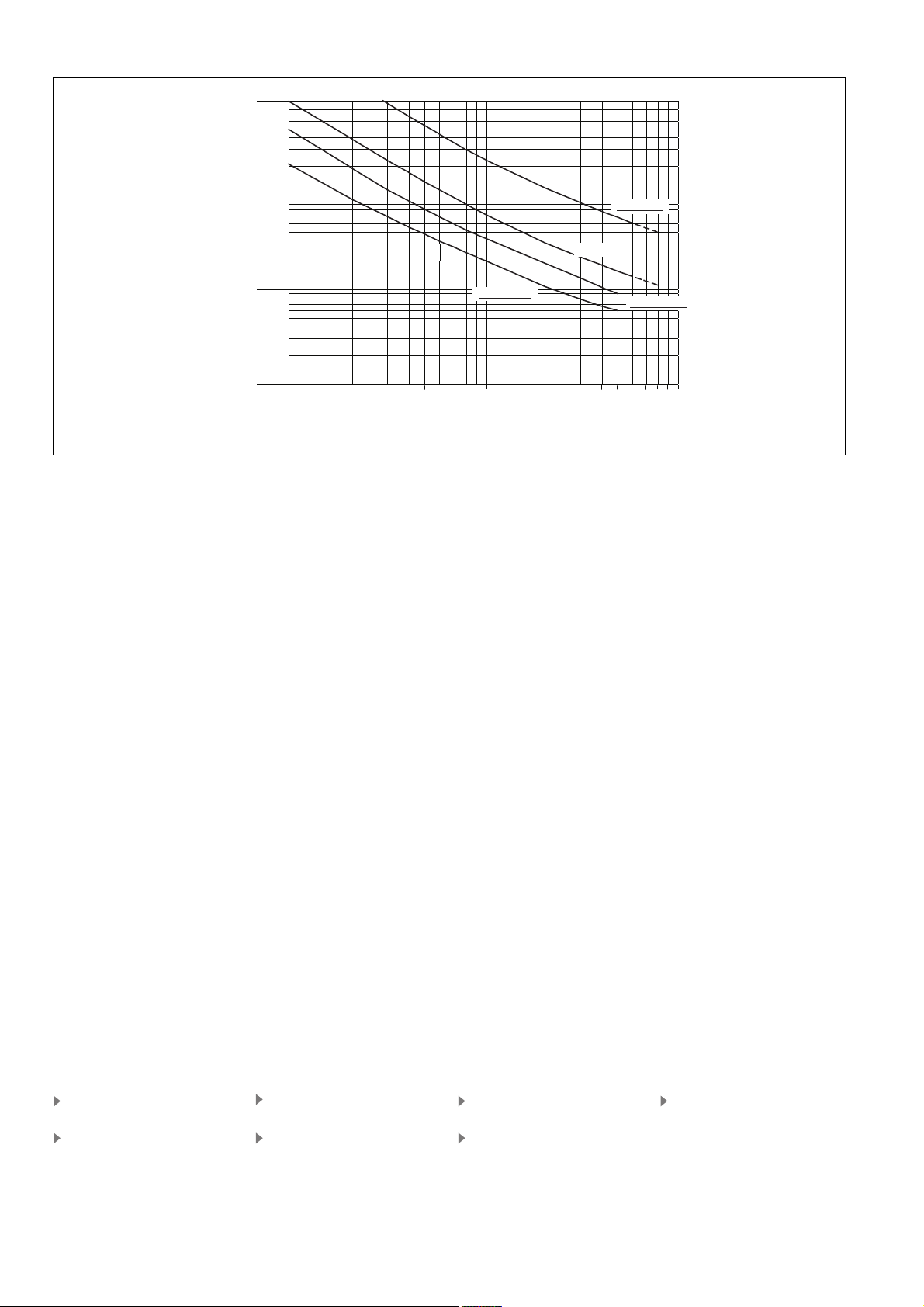

Lebensdauer der Ausgangsrelais/Service Life of Output relays/Durée de vie des relais de sortie

10000

3

3

1000

3

Cycles x 10

Schaltspielzahl x 10

100

Nombre de manvres x 10

10

DC-1: 24V

AC-1: 230V

DC-13: 24V

0.5 1 2 3 4 5 6 7 8 9 10

Nennbetriebstrom (A)

Nominal operating current (A)

Courant coupé (A)

AC-15: 230V

EG-Konformitätserklärung:

Diese(s) Produkt(e) erfüllen die Anforderun­gen der Richtlinie 2006/42/EG über Maschi­nen des europäischen Parlaments und des
Rates.
Die vollständige EG-Konformitätserklärung
finden Sie im Internet unter www.pilz.com
Bevollmächtigter: Norbert Fröhlich,
Pilz GmbH & Co. KG, Felix-Wankel-Str. 2,
73760 Ostfildern, Deutschland

EC Declaration of Conformity:

This (these) product(s) comply with the
requirements of Directive 2006/42/EC of the
European Parliament and of the Council on
machinery.
The complete EC Declaration of Conformity
is available on the Internet at www.pilz.com
Authorised representative: Norbert Fröhlich,
Pilz GmbH & Co. KG, Felix-Wankel-Str. 2,
73760 Ostfildern, Germany

Déclaration de conformité CE :

Ce(s) produit(s) satisfait (satisfont) aux
exigences de la directive 2006/42/CE relative
aux machines du Parlement Européen et du
Conseil.
Vous trouverez la déclaration de conformité
CE complète sur notre site internet
www.pilz.com
Représentant : Norbert Fröhlich,
Pilz GmbH & Co. KG, Felix-Wankel-Str. 2,
73760 Ostfildern, Allemagne

Technischer Support

[phone] [phone]

...

In vielen Ländern sind wir durch
unsere Tochtergesellschaften und
Handelspartner vertreten.

Nähere Informationen entnehmen
Sie bitte unserer Homepage oder
nehmen Sie Kontakt mit unserem
Stammhaus auf.

Technical support

... ...

In many countries we are
represented by our subsidiaries
and sales partners.

Please refer to our Homepage
for further details or contact our
headquarters.

Assistance technique

[phone]

Nos filiales et partenaires
commerciaux nous représentent
dans plusieurs pays.

Pour plus de renseignements,
consultez notre site internet ou
contactez notre maison mère.

- 6 -

www

www.pilz.com

Pilz GmbH & Co. KG
Felix-Wankel-Straße 2
73760 Ostfildern, Germany
Telephone: [phone]
Telefax: [phone]
E-Mail: [e-mail]

6NL-07-2010-08 Printed in Germany

Originalbetriebsanleitung/Original instructions/Notice originale

19 045-

19 045-6NL-07
PNOZ X1

4 E Instrucciones de uso
4 I Istruzioni per l`uso
4 NL Gebruiksaanwijzing

Normas de seguridad

• La puesta en marcha del dispositivo debe
ser efectuada por un técnico especializado
en instalaciones eléctricas, teniendo en
cuenta las normativas de las diferentes
normas aplicables (NF, EN, VDE) espe­cialmente el nivel de riesgo incurrido en
caso de fallo del equipo eléctrico.

• Respetar las exigencias de la norma
EN 60068-2-6 referente al transporte,
almacenaje y utilización del dispositivo (v.
datos técnicos).

• La apertura de la carcasa o manipulación
indebida en el dispositivo anulan cualquier
tipo de garantía.

• Monte el dispositivo en un armario de
distribución; de lo contrario el polvo y la
humedad pueden conducir a un mal fun­cionamiento del dispositivo.

• Todos los contactos de salida sometidos a
cargas capacitivas e inductivas deben
estar convenientemente protegidos.

Campo de aplicación

El dispositivo sirve para la interrupción
orientada a la seguridad de un circuito de
corriente de seguridad.
El dispositivo de seguridad cumple los
requisitos de las normas EN 60947-5-1,
EN 60204-1 e VDE 0113-1 y puede utilizarse
en aplicaciones con

• pulsadores de parada de emergencia

• puertas protectoras

El dispositivo no es apropiado para la protec­ción de barreras inmateriales, ya que es
imposible un rearme dinámico.

Norme di sicurezza

• L’apparecchio deve essere installato e
messo in funzione solo da persone a
conoscenza delle presenti istruzioni per
l’uso e delle norme antinfortunistiche e di
sicurezza del lavoro vigenti. Si devono
inoltre rispettare le norme VDE e le norme
locali, in particolare per quanto riguarda gli
interventi di protezione.

• Per il trasporto, l’immagazzinamento ed il
funzionamento, rispettare le norme
EN 60068-2-6 (vedere i dati tecnici).

• In caso di apertura dell’alloggiamento o di
modifiche non autorizzate, non sarà
riconosciuta alcuna garanzia.

• Montare l’apparecchio in un armadio
elettrico, perché la polvere e l’umidità
potrebbero comprometterne il
funzionamento.

• In caso di carichi capacitivi ed induttivi,
assicurare un’adeguata protezione per tutti
i contatti di uscita.

Uso previsto

Il modulo di sicurezza consente l’interruzione
sicura di un circuito di sicurezza.
Il modulo di sicurezza risponde ai requisiti
secondo EN 60947-5-1, EN 60204-1 e
VDE 0113-1 e può essere utilizzato in
applicazioni con

• pulsanti di arresto d’emergenza

• ripari mobili

L’apparecchio non è adatto al controllo delle
barriere fotoelettriche in quanto non è
possibile lo start dinamico.

Veiligheidsvoorschriften

• Het apparaat mag uitsluitend worden
geïnstalleerd en in bedrijf genomen door
personen die vertrouwd zijn met deze
gebruiksaanwijzing en met de geldende
voorschriften op het gebied van
arbeidsveiligheid en ongevallenpreventie.
Neemt u de van toepassing zijnde
Europese richtlijnen en de plaatselijke
voorschriften in acht, in het bijzonder m.b.t.
veiligheidsmaatregelen.

• Bij transport, opslag in bedrijf zijn de
richtlijnen volgens EN 60068-2-6 in acht te
nemen (zie technische gegevens).

• Het openen van de behuizing of het
eigenmachtig veranderen van de
schakeling heeft verlies van de garantie tot
gevolg.

• Monteert u het apparaat in een
schakelkast. Stof en vochtigheid kunnen
anders de werking nadelig beïnvloeden.

• Zorgt u bij capacitieve of inductieve
belasting van de uitgangscontacten voor

adequate contactbeschermingsmaatregelen.

Toegelaten applicaties

Het veiligheidsrelais dient om een
veiligheidscircuit veilig te onderbreken.
Het veiligheidsrelais voldoet aan de eisen
van EN 60947-5-1, EN 60204-1 en
VDE 0113-1 en mag worden gebruikt in
toepassingen met

• noodstopknoppen

• Hekken

Het apparaat is niet geschikt voor contact­loze afschermingen, omdat er geen dynami­sche start mogelijk is.

Descripción del dispositivo

El dispositivo de seguridad PNOZ X1 está
alojado en una carcasa S-95. Se puede
hacer funcionar con tensión de corriente
directa de 24 V o con tensión de corriente
alterna de 24 V. No existe ninguna separa­ción galvánica entre la tensión de alimenta­ción y el circuito del pulsador.
Características:

• Salidas por relé: 3 contactos de seguridad (NA)
y un contacto auxiliar (NC), con guía forzosa

•

Separación segura de los contactos de
seguridad

- de los circuitos de entrada A1-A2

- del circuito de realimentación Y1-Y2

- del contacto auxiliar 41-42

• Opción de conexión para pulsadores de
paro de emergencia

• Indicadores de estado

• Circuito de realimentación para supervi­sión de contactores externos

El dispositivo cumple los siguientes requisi­tos de seguridad:

• Concepción redundante con autocontrol.

• El dispositivo de seguridad permanece
activo aún cuando falle un componente.

13-14, 23-24, 33-34

Descrizione dell’apparecchio

Il modulo di sicurezza PNOZ X1 è inserito in
una custodia S-95. L’apparecchio può
funzionare con tensione continua di 24 V,
oppure con tensione alternata di 24 V. Tra la
tensione di alimentazione ed il circuito del
pulsante non esiste nessuna separazione
galvanica.
Caratteristiche:

• Uscite relè: 3 contatti di sicurezza (NA) ed
un contatto ausiliario (NC), a conduzione
forzata

• Separazione sicura dei contatti di
sicurezza 13-14, 23-24, 33-34

- dai circuiti d'ingresso A1-A2

- dal circuito di retroazione Y1-Y2

- e dal contatto ausiliario 41-42

• Possibilità di collegamento per pulsante di
arresto di emergenza

• LED di visualizzazione di stato

• Retroazione per il controllo dei relè esterni

L’apparecchio elettrico è conforme ai
seguenti requisiti di sicurezza:

• Concezione ridondante con autocontrollo.

• Il dispositivo mantiene la sua funzione di
sicurezza anche in caso di avaria di un
componente.

Apparaatbeschrijving

Het veiligheidsrelais PNOZ X1 is in een
S-95-behuizing ondergebracht. Het kan met
24 V gelijkspanning of met 24 V wissel­spanning gebruikt worden. Er is geen
galvanische scheiding tussen de voedings­spanning en het ingangscircuit.
Kenmerken:

• Relaisuitgangen: 3 veiligheidscontacten
(M) en een hulpcontact (V), mechanisch
gedwongen

• Veilige scheiding van de
veiligheidscontacten 13-14, 23-24, 33-34

- van de ingangscircuits A1-A2

- het terugkoppelcircuit Y1-Y2

- en het hulpcontact 41-42

• Aansluitmogelijkheid voor noodstopknoppen

• Status-LED’s

• Terugkoppelcircuit voor de bewaking van
externe magneetschakelaars

Het relais voldoet aan de volgende
veiligheidseisen:

• De schakeling is redundant met zelfcon­trole opgebouwd.

• Ook bij uitvallen van een component blijft
de veiligheidsschakeling werken.

- 7 -

• Test en cada ciclo de apertura/cierre para

14

34

K2

K1

13 33

~

=

F

G

A2

A1

A

1

2

Y1 Y2

24

23

41

42

verificar que los relés de salida del disposi­tivo de seguridad abren y cierran correcta­mente.

• Los dispositivos de conmutación DC po­seen un fusible electrónico.

• Ad ogni ciclo di inserimento-disinserimen­to della macchina, viene controllato auto­maticamente se i relè del dispositivo di
sicurezza aprono e chiudono correttamente.

• I moduli sono dotati di un fusibile elettronico.

• Bij elke aan/uit-cyclus van de machine
wordt automatisch getest of de contacten
van het veiligheidsrelais correct openen
en sluiten.

• De relais zijn voorzien van een elektroni­sche zekering.

Características funcionales

El relé PNOZ X1 sirve para una interrupción
por motivos de seguridad, de un circuito de
seguridad.
Requisitos: Poner bajo tensión de alimenta­ción por medio del pulsador de parada de
emergencia, puente entre Y1-Y2 o el parada
de rearme entre Y1-Y2 accionada. Se en­ciende el LED „Power“.

• Circuito de entrada cerrado (por ej. pulsa­dor de emergencia no accionado)
Los relés K1 y K2 pasan a posición activa
y se automantienen. Los LED „CH. 1“ y
„CH. 2“ se encienden. Los contactos de
seguridad 13-14/23-24/33-34 están cerra­dos, el contacto auxiliar 41-42 está abierto.

• Circuito de entrada abierto (por ej. pulsa­dor de emergencia accionado)
K1 y K2 pasan a posición de reposo. Los
contactos de seguridad 13-14/23-24/33-34
se abren de forma redundante, el contacto
auxiliar 41-42 se cierra.

A: Operación lógica, test cíclico,

lógica de control/
Logica di inserimento, test ciclico;
logica di comando/
Inschakellogica, cyclische test,
besturingslogica

1: Canal 1/Canale 1/Kanaal 1
2: Canal 2/Canale 2/Kanaal 2

Descrizione del funzionamento

L’apparecchio elettrico PNOZ X1 serve per
interrompere in modo sicuro un circuito
elettrico di sicurezza.
Presupposto: applicazione della tensione di
alimentazione attraverso il pulsante di
arresto di emergenza, ponticello tra Y1-Y2
oppure pulsante di start tra Y1-Y2 azionato.
Il LED “Power” è acceso.

• Con il circuito di entrata chiuso (per es.
pulsante di arresto di emergenza non
azionato), il relè K1 e K2 si attivano
automantenendosi. I LED „CH. 1“ e „CH. 2“
sono accesi. I contatti di sicurezza 13-14/
23-24/33-34 sono chiusi, il contatto
ausiliario 41-42 è aperto.

• Quando il circuito di entrata viene aperto
(per es. in caso di azionamento del
pulsante di arresto di emergenza), K1 e K2
tornano nella posizione di riposo. I contatti
di sicurezza 13-14/23-24/33-34 vengono
aperti in modo ridondante, il contatto
ausiliario 41-42 viene chiuso.

Functiebeschrijving

Het relais PNOZ X1 dient om een
veiligheidscircuit met zekerheid te
onderbreken.
Voorwaarde: aansluiten van de
voedingsspanning met de noodstopknop,
brug tussen Y1-Y2 of startknop tussen Y1­Y2 bediend. De LED „Power“ licht op.

• Ingangscircuit gesloten (b.v.
noodstopknop niet bediend):
relais K1 en K2 worden bekrachtigd en
nemen zichzelf over. De LED’s „CH1“ en
„CH2“ lichten op. De veiligheidscontacten
13-14/23-24/33-34 zijn gesloten, het
hulpcontact 41-42 is geopend.

• Ingangscircuit wordt geopend (b.v.
noodstopknop bediend):
K1 en K2 vallen af. De
veiligheidscontacten 13-14/23-24/33-34
worden redundant geopend, het
hulpcontact 41-42 wordt gesloten.

*

* Separación segura
conforme a
EN 60947-1, 6 kV/
Separazione sicura
secondo EN 60947-1,
6 kV/Veilige scheiding
volgens EN 60947-1,
6 kV

Fig. 1: Diagrama de conexionado interno/

Schema di collegamento/
Intern schema

Modos de funcionamiento:

• Modo monocanal: Conexión de la entrada
según VDE 0113 y EN 60204, no existe la
redundancia en el circuito de entrada, se
detecta el defecto a tierra del circuito del
pulsador.

• Rearme automático: El dispositivo se
activa tan pronto como se cierra el circuito
de entrada.

• Rearme manual: El dispositivo sólo se
activa tras pulsar un pulsador de rearme.
Un rearme automático del relé tras una
interrupción y vuelta de la tensión queda
por lo tanto excluido.

• Aumento del número de contactos y del
poder de corte con el empleo de
contactores externos.

Montaje

El dispositivo de seguridad debe montarse
en un armario eléctrico con una protección
mín. de IP54. Para fijación sobre una guía
DIN dispone de un elemento de enclava­miento el el lado posterior del dispositivo.

Modalità operative:

• Funzionamento monocanale: Cablaggio di
entrata secondo VDE 0113 e EN 60204,
senza ridondanza del circuito di entrata; le
dispersioni verso terra vengono rilevate nel
circuito del pulsante di arresto di emergen­za.

• Start automatico: L’apparecchio è attivo
non appena il circuito di entrata è chiuso.

• Start manuale: L’apparecchio è attivo solo
dopo che è stato azionato un pulsante
start. In questo modo viene impedito lo
start automatico dell’apparecchio elettrico
dopo l’interruzione ed il ripristino della
tensione.

• Moltiplicazione ed amplificazione dei contatti
mediante il collegamento di relè esterni.

Montaggio

L’apparecchio elettrico di sicurezza deve
essere montato in un armadio elettrico con un
tipo di protezione di min. IP54. Per il fissaggio
su guida DIN è previsto un elemento di
incastro sul lato posteriore dell’apparecchio.

Bedrijfsmodi:

• Eenkanalig bedrijf: ingangsschakeling
volgens VDE 0113 en EN 60204, geen
redundantie in het ingangscircuit.
Aardsluitingen in het ingangscircuit
worden gedetecteerd.

• Automatische start: apparaat is actief
zodra het ingangscircuit gesloten is.

• Handmatige start: apparaat is pas actief
wanneer een startknop bediend wordt.
Daardoor is een automatische start van
het relais na het uitvallen en terugkeren
van de spanning uitgesloten.

• Contactvermeerdering en -versterking
door aansluiting van externe magneet­schakelaars.

Montage

Het veiligheidsrelais dient gemonteerd te
worden in een schakelkast die minimaal
voldoet aan beschermingsgraad IP54.
Bevestiging op een DIN-rail is mogelijk via
de daarvoor bestemde relaisvoet.

- 8 -

Puesta en funcionamiento

En la puesta en funcionamiento tenga en
cuenta lo siguiente:

• Protección de los contactos de salida

por fusibles (6 A rápidos o 4 A lentos)
para evitar la soldadura de los mismos.

• Cálculo de la longitud de línea máxima
I

en circuito de entrada, de rearme y de

máx

realimentación:

R

lmax

=

I

max

Rl / km

R

= resistencia total de línea máxima

lmáx

(ver datos técnicos)
Rl /km = resistencia de línea/km

• No conmutar intensidades pequeñas con

contactos por los cuales anteriormente
se hizo pasar altas intensidades.

• Emplear solo conductores de cobre con
resistencia a temperatura de 60/75 °C.

• Respetar las indicaciones del capítulo
„Datos Técnicos“.

Procedimiento:

• Aplicar la tensión de alimentación median­te el pulsador de parada de emergencia
en los bornes A1 (+) y A2 (-):
conectar el pulsador de parada de emer­gencia entre el borne A1 del PNOZ X1 y el
borne positivo (L+) de la tensión de ali­mentación. Conectar el lado de puesta a
tierra de la tensión de alimentación con
A2. Se enciende el LED „Power“.

• Circuito de realimentación con rearme
automático: Puentear Y1-Y2 o conectar el
contacto NC de los contactores externos.

• Circuito de realimentación con rearme
manual: Conectar pulsador de rearme a
Y1-Y2 y, si lo desea, un contactor externo
en serie.

Los contactos de seguridad están cerrados,
el contacto auxiliar abierto. Los LEDs „CH. 1“
y „CH. 2“ se encienden. El dispositivo está
preparado para funcionar. El pulsador de
rearme se puede abrir nuevamente.
Al abrir el circuito de entrada (pulsador para­da de emergencia accionado), se abren los
contactos de seguridad 13-14/23-24/33-34 y
el contacto auxiliar 41-42 se cierra.

Reactivación

• Cerrar el circuito de entrada.

• En caso de rearme manual, pulsar el pul­sador de rearme.

Messa in funzione

Per la messa in funzione rispettare quanto segue:

• A monte dei contatti di uscita si deve

collegare un fusibile (6 A rapido o 4 A
ritardato) per impedire la saldatura tra i
contatti stessi.

• Calcolo della massima lunghezza di
conduzione I
start e di retroazione:

=

I

max

R

= mass. resistenza del cavo totale

lmax

(vedi Dati tecnici)

Rl /km = resistenza del cavo/km

• Non commutare correnti basse con dei

contatti attraverso i quali in precedenza
sono state condotte delle correnti
elevate.

• Usare cavi di rame con una resistenza
termica di 60/75 °C.

• Rispettare assolutamente le indicazioni
riportate nel capitolo “Dati tecnici”.

Procedura:

• Applicare la tensione di alimentazione
attraverso il pulsante di arresto di emer­genza ai morsetti A1 (+) e A2 (-). Collega­re il pulsante di arresto di emergenza tra il
morsetto A1 del PNOZ X1 ed il morsetto
positivo (L+) della tensione di alimentazio­ne. Collegare il lato di messa a terra della
tensione di alimentazione con A2. Il LED
“Power” è acceso.

• Retroazione con start automatico: Collegare
un ponticello o dei relè esterni a Y1-Y2.

• Retroazione con start manuale: Collegare
il pulsante start a Y1-Y2, eventualmente
collegare in serie i contatti NC dei relè
esterni.

I contatti di sicurezza si chiudono, il contatto
ausiliario si apre. I LED „CH. 1“ e „CH. 2“
sono accesi. L’apparecchio è pronto per il
funzionamento. Il pulsante start può essere
nuovamente aperto.
Se viene aperto il circuito di entrata (pulsante
di arresto di emergenza azionato), i contatti di
sicurezza 13-14/23-24/33-34 si aprono ed il
contatto ausiliario 41-42 si chiude.

Riattivazione

• Chiudere il circuito di entrata.

• In caso di start manuale azionare anche il
pulsante start.

sui circuiti d’ingresso, di

max

R

lmax

Rl / km

Ingebruikname

Bij ingebruikname in acht nemen:

• Voor de uitgangscontacten een

zekering (6 A snel of 4 A traag)
schakelen om verkleven van de
contacten te voorkomen.

• Berekening van de max. kabellengte I
op het ingangs-, start- en
terugkoppelcircuit:

R

lmax

=

I

max

Rl / km

R

= max. weerstand totale kabel

lmax

(zie technische gegevens)
Rl /km = kabelweerstand/km

• Geen geringe stroomsterkten via

contacten schakelen die tevoren grote
stroomsterkten verwerkt hebben.

• Kabelmateriaal uit koperdraad met een tem­peratuurbestendigheid van 60/75 °C gebrui­ken.

• Aanwijzingen in het hoofdstuk „Technische
gegevens“ beslist opvolgen.

Gebruik:

• Voedingsspanning via de noodstopknop
op de klemmen A1 (+) en A2 (-) aanslui­ten:
noodstopknop tussen klem A1 van de
PNOZ X1 en de plusklem (L+) van de
voedingsspanning aansluiten. Geaarde
zijde van de voedingsspanning met A2
verbinden. De LED „Power“ licht op.

• Terugkoppelcircuit met automatische start:
brug of externe magneetschakelaars op
Y1-Y2 aansluiten.

• Terugkoppelcircuit met handmatige start:
startknop op Y1-Y2 aansluiten en indien
gewenst externe magneetschakelaars in
serie schakelen.

De veiligheidscontacten zijn gesloten, het
hulpcontact geopend. De LED’s „CH1“ en
„CH2“ lichten op. Het relais is bedrijfsklaar.
De startknop kan weer geopend worden.
Wordt het ingangscircuit geopend (noodstop­knop bediend), dan gaan de veiligheids­contacten 13-14/23-24/33-34 open en sluit
het hulpcontact 41-42.

Opnieuw activeren

• Ingangscircuit sluiten.

• Bij handmatige start ook de startknop
bedienen.

max

1L1

S1

U

(L+)

B

Y1

S1

U

(L+)

B

Y1

K3

Y1 Y2

S3

A1 Y2

Fig. 2: Circuito de entrada monocanal:
Conexión parada de emergencia; Rearme
manual/Circuito di entrata monocanale:
cablaggio di arresto d’emergenza; start
manuale/Eenkanalig ingangscircuit:
noodstopschakeling; handmatige start

Fig. 3: Circuito de entrada monocanal:
Conexión parada de emergencia; Rearme
automático/Circuito di entrata monocanale:
cablaggio di arresto d’emergenza; start
manuale/Eenkanalig ingangscircuit:
noodstopschakeling; automatische start

A1 Y2

1L2

Fig. 4: Ejemplo de conexión para contac­tores externos/Esempio di collegamento
per relè esterni/Aansluitvoorbeeld van
externe magneetschakelaars

S1/S2: Pulsador de paro de emergencia o interruptor de puerta protectora/Esempio di collegamento per relè esterni/

Noodstop- of hekschakelaar

S3: Pulsador de rearme/pulsante di start/Startknop

- 9 -

K4

13

14

K3 K4

Defectos - Averías

• Corto circuito: Un fusible electrónico indu­ce la apertura de los contactos de salida.
El dispositivo vuelve a estar en condicio­nes de funcionamiento 60 s después de
eliminar la causa de la avería y el manteni­miento de la tensión de alimentación.

• Funcionamiento defectuoso de los contac­tos: En caso de soldadura de un contacto
no es posible reactivar el dispositivo des­pués de abrirse el circuito de entrada.

Errori - guasti

• Cortocircuito: Un fusibile elettronico
provoca l’apertura dei contatti di uscita.
Dopo l’eliminazione del guasto, se viene
rispettata la corretta tensione di alimenta­zione, l’apparecchio è di nuovo pronto per
il funzionamento dopo ca. 60 sec.

• Malfunzionamenti dei contatti: In caso di
contatti saldati tra loro, non è possibile la
riattivazione dopo l’apertura del circuito di
entrata.

Fouten - Storingen

• Kortsluiting: een elektronische zekering
zorgt voor het openen van de
uitgangscontacten. Na het wegvallen van
de storingsoorzaak en het aanhouden van
de voedingsspanning is het apparaat na ca.
60 s weer bedrijfsklaar.

• Contactfout: bij verkleefde contacten is na
het openen van het ingangscircuit geen
nieuwe activering mogelijk.

Datos técnicos

Datos eléctricos

Tensión de alimentación U
Tolerancia de tensión
Consumo de energía con U
Rango de frecuencia AC
Ondulación residual DC
Tensión y corriente en

circuito de entrada
circuito de rearme y realimentación

Número de contactos de salida

contactos de seguridad (NA)
contacto auxiliar (NC)

Categoría de uso según

EN 60947-4-1

EN 60947-5-1

(DC13: 6 ciclos/Min)
Material de los contactos
Protección externa de los contactos

según EN 60947-5-1 (IK = 1 kA)

fusible de acción rápida

fusible de acción lenta

fusible automático

característica
Resistencia máxima del total de la

línea R

Circuitos de entrada

lmáx

Datos característicos de técnica
de seguridad

PL según EN ISO 13849-1
Categoría según EN 954-1
SIL CL según EN IEC 62061
PFH según EN IEC 62061
SIL según IEC 61511
PFD según IEC 61511
tM en años

Tiempos

Retardo a la conexión

rearme automático

rearme manual
Retardo a la desconexión

en caso de parada de emergencia

en caso de interrupción del

suministro eléctrico
Tiempo de recuperación con la

frecuencia máxima de 1/s

tras parada de emergencia

tras interrupción del suministro

eléctrico
Inmunidad a cortes de tensión

Medio ambiente

CEM

Vibraciones según
EN 60068-2-6

frecuencia

amplitud
Condiciones ambientales
Distancias de fuga y dispersión

superficial según EN 60947-1

Grado de suciedad

Categoría de sobretensión

B

B

Dati tecnici

Dati elettrici

Tensione di alimentazione U
Tolleranza di tensione
Potenza assorbita con U
Campo di frequenza AC
Ondulazione residua DC
Tensione e corrente su

circuito d’ingresso
circuito di start e di retroazione

Numero dei contatti di uscita

Contatti di sicurezza (NA)
Contatto ausiliario (NC)

Categoria d’uso secondo

EN 60947-4-1

EN 60947-5-1 (DC13: 6 cicli di

commutazione/min)
Materiale di contatto
Fusibile dei contatti, esterno,

secondo norma EN 60947-5-1 (IK = 1 kA)

Fusibile rapido

Fusibile ritardato

Interruttore automatico

Caratteristiche
Resistenza totale del conduttore

max. R

circuiti d’ingresso

lmax

Dati tecnici di sicurezza

PL secondo EN ISO 13849-1
Categoria secondo EN 954-1
SIL CL secondo EN IEC 62061
PFH secondo EN IEC 62061
SIL secondo IEC 61511
PFD secondo IEC 61511
tM in anni

Tempi

Ritardo d’inserzione

Start automatico

Start manuale
Ritardo di sgancio

in caso di arresto di emergenza

in caso di perdita di alimentazione
Tempo di ripristino per frequenza di

commutazione max. 1/s

dopo arresto di emergenza

dopo perdita di alimentazione

Ininfluenza mancanza tensione

Dati ambientali

CEM

Oscillazioni secondo la norma
EN 60068-2-6

Frequenza

Ampiezza
Sollecitazione climatica
Caratteristiche dielettriche secondo

la norma EN 60947-1

Grado di contaminazione

Categoria di sovratensione

B

B

Technische gegevens

Elektrische gegevens

Voedingsspanning U
Spanningstolerantie
Opgenomen vermogen bij U
Frequentiebereik AC
Rimpelspanning DC
Spanning en stroom op

Ingangscircuit
Start- en terugkoppelcircuit

Aantal uitgangscontacten

Veiligheidscontacten (M)
hulpcontact (V)

Gebruikscategorie volgens

EN 60947-4-1

EN 60947-5-1(DC13: 6

schakelingen/min.)
Contactmateriaal
Contactafzekering extern volgens

EN 60947-5-1 (IK = 1 kA)

Smeltzekering snel

Smeltzekering traag

Zekeringautomaat

Karakteristiek
Max. weerstand totale kabel R

ingangscircuits

Veiligheidstechnische
kengegevens

PL volgens EN ISO 13849-1
Categorie volgens EN 954-1
SIL CL volgens EN IEC 62061
PFH volgens EN IEC 62061
SIL volgens IEC 61511
PFD volgens IEC 61511
tM in jaren

Tijden

Inschakelvertraging

Automatische start

Handmatige start
Afvalvertraging

Bij noodstop

Bij uitvallen spanning
Resettijd bij max. schakelfrequentie

1/s

na noodstop

na uitvallen spanning

Maximale spanningsonderbreking

Omgevingscondities

EMC

Trillingsbestendigheid
volgens EN 60068-2-6

Frequentie

Amplitude
Klimaatcondities
Lucht- en kruipwegen volgens

EN 60947-1

Vervuilingsgraad

Oversturingscategorie

B

B

lmax

24 V AC/DC

-15 ... +10 %
AC: 4 VA, DC: 2 W
50 ... 60 Hz
160 %

24 V DC: 70 mA
24 V DC: 40 mA

3
1

AC1: 240 V/0,01 ... 6 A/
1500 VA
DC1: 24 V/0,01 ... 6 A/
150 W
AC15: 230 V/5 A;
DC13: 24 V/5 A

AgCuNi +0,2 µm Au

10 A
6 A
24 V AC/DC: 6 A
B/C

30 Ohm

PL e (Cat. 4)
Cat. 4
SIL CL 3
2,31E-09
SIL 3
2,03E-06
20

typ. 60 ms, max. 120 ms
typ. 50 ms, max. 120 ms

typ.: 55 ms, max.: 90 ms

typ.: 55 ms, max.: 90 ms

150 ms

150 ms
20 ms

EN 60947-5-1,
EN 61000-6-2

10 ... 55 Hz
0,35 mm

EN 60068-2-78

2
III

- 10 -

Tensión de aislamiento de
dimensionado

Resistencia tensión transitoria de
dimensionado

Temperatura ambiente
Temperatura de almacenaje
Tipo de protección

Recinto de montaje (p. ej. armario
de distribución)
carcasa
zona de bornes

Datos mecánicos

Material de la carcasa

carcasa
frente

Sección del conductor externo
(bornes de tornillo)

1 conductor flexible
2 conductores de misma sección,
flexible con terminal, sin
revestimiento de plástico
flexible sin terminal o con terminal

TWIN
Par de apriete para los bornes de tornillo
Dimensiones

Al x An x Pr
Posición de montaje
Peso

Tensione nominale di isolamento

Tensione di tenuta agli urti

Temperatura ambiente
Temperatura di magazzinaggio
Grado di protezione

Spazio di montaggio (p. es. quadro
elettrico ad armadio)
Custodia
Zona morsetti

Dati meccanici

Materiale impiegato per la custodia

Custodia
Parte frontale

Sezione del cavo esterno
(morsetti a vite)

1 conduttore, flessibile
2 conduttori con lo stesso diametro,
flessibile con capocorda, senza
manicotto di plastica
flessibile senza capocorda o con

capocorda TWIN
Coppia di serraggio per i morsetti a vite
Misure

altezza x larghezza x profondità
Posizione di montaggio
Peso

Nominale isolatiespanning

Nominale
stootspanningbestendigheid

Omgevingstemperatuur
Opslagtemperatuur
Beschermingsgraad

Inbouwruimte (b.v. schakelkast)
Behuizing
Aansluitklemmen

Mechanische gegevens

Behuizingsmateriaal

Behuizing
Front

Doorsnede van de aansluitkabels
(schroefklemmen)

1 draad, flexibel
2 draaden mad dezelfde doorsnede,
flexibel met adereindhuls, zonder
kunststofhuls
Flexibel zonder adereindhuls of met

TWIN-adereindhuls
Aanhaalmoment voor schroefklemmen
Afmetingen

h x b x d
Inbouwpositie
Gewicht

250 V

6 kV

-10 ... + 55 °C

-40 ... +85 °C

IP54
IP40
IP20

PPO UL 94 V0
ABS UL 94 V0

0,2 ... 4,0 mm2, 24 - 10 AWG

0,2 ... 2,5 mm2, 24 - 14 AWG

0,2 ... 2,5 mm2, 24 - 14 AWG
0,6 Nm

87 x 22,5 x 121 mm
cualquiera/a scelta/willekeurig
180 g

Son válidas las versiones actuales de las
normas 2009-12.

Per le norme citate, sono applicate le
versioni in vigore a 2009-12.

Van toepassing zijn de in 2009-12 actuele
versies van de normen.

Corriente térmica convencional de los contactos de seguridad/Corrente termica convenzionale dei contatti
di sicurezza/Conventionele thermische stroom van de veiligheidscontacten (AC1, DC1)

Número de contactos/Numero dei contatti/Aantal contacten 3 2 1
I

th

5 A 6 A 6 A

Dimensiones en mm (")/Dimensioni in mm (")/Afmetingen in mm (")

121 (4.8")

75 (2.95")

87 (3.42")

22,5
(0,89")

- 11 -

Vida útil del relé de salida/Durata dei relè di uscita/Levensduur van de uitgangsrelais

10000

3

3

3

1000

DC-1: 24V

AC-1: 230V

100

Número de ciclos x 10

Aantal schakelingen x 10

Numero dei cicli di commutazione x 10

10

Declaración CE de conformidad:

Estos productos cumplen los requisitos de
la Directiva de Máquinas 2006/42/CE del
Parlamento Europeo y del Consejo.
La declaración CE de conformidad completa
pueden encontrarla en la página web de
Internet www.pilz.com
Apoderado: Norbert Fröhlich,
Pilz GmbH & Co. KG, Felix-Wankel-Str. 2,
73760 Ostfildern, Deutschland

DC-13: 24V

0.5 1 2 3 4 5 6 7 8 9 10

Corriente nominal de servicio (A)

Corrente di esercizio nominale (A)

Nominale bedrijfsstroom (A)

Dichiarazione di conformità CE:

Questo(i) prodotto(i) soddisfa i requisiti della
Direttiva 2006/42/CE del Parlamento e del
Consiglio Europeo sulle macchine.
Il testo integrale della Dichiarazione di
conformità CE è disponibile in Internet
all’indirizzo www.pilz.com
Mandatario: Norbert Fröhlich,

EG-conformiteitsverklaring:

Deze produkten voldoen aan de eisen van
de Europese Machinerichtlijn 2006/42/EG.
De volledige EG-conformiteitsverklaring
vindt u op wwww.pilz.com
Gevolmachtige: Norbert Fröhlich,
Pilz GmbH & Co. KG, Felix-Wankel-Str. 2,

73760 Ostfildern, Duitsland
Pilz GmbH & Co. KG, Felix-Wankel-Str. 2,
73760 Ostfildern, Germania

AC-15: 230V

Asistencia técnica

[phone] [phone]

...

Estamos representados en
muchos países por nuestros
socios comerciales.

Obtendrá más información a
través de nuestra Homepage
o entrando en contacto con
nuestra casa matriz.

Supporto tecnico

... ...

In molti Paesi siamo rappresentati
da partner commerciali.

Per maggiori informazioni potete
contattarci direttamente o tramite
la nostra Homepage.

Technische Support

[phone]

In veel landen zijn wij
vertegenwoordigd door
handelspartners.

Voor meer informatie kunt
u onze homepage raadplegen
of contact opnemen met
ons hoofdkantoor.

- 12 -

www

www.pilz.com

Pilz GmbH & Co. KG
Felix-Wankel-Straße 2
73760 Ostfildern, Germany
Telephone: [phone]
Telefax: [phone]
E-Mail: [e-mail]

Manual de Instrucciones original/Istruzioni originali/Originele bedrijfshandleiding

19 045-6NL-07-2010-08 Printed in Germany
