РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
САУНДБАР 300 Вт, 2.1 - канальное звучание
Перед использованием устройства внимательно прочтите данное руководство и сохраните его для дальнейшего использования.
NB3630A (NB3630A, S33A1-D)
NB3630A-NB_DRUSLLG_RUS.indd 1 |
|
|
2013-10-15 9:39:39 |
|
|
||
|
|
|
|
1 Подготовкак эксплуатации
2 Подготовка к эксплуатации
Правила |
ОПАСНО: Не устанавливайте устройство в |
|||
замкнутом пространстве,таком как книжный |
||||
безопасности |
шкаф или подобные предметы мебели. |
|||
|
|
|
||
|
|
|
ВНИМАНИЕ: Не перекрывайте вентиляционные |
|
|
|
|
отверстия. Устанавливайте в соответствии с |
|
|
ОСТОРОЖНО |
|
указаниями производителя. |
|
|
НЕ ОТКРЫВАТЬ. |
|
Пазы и отверстия в корпусе предназначены для |
|
|
ОПАСНОСТЬ ПОРАЖЕНИЯ |
|
вентиляции и обеспечения надёжной работы |
|
|
ЭЛЕКТРИЧЕСКИМ ТОКОМ |
|
устройства и предотвращения его перегрева. Не |
|
|
|
|
||
ОСТОРОЖНО: ВО ИЗБЕЖАНИЕ ПОРАЖЕНИЯ |
перекрывайте отверстия, помещая устройство |
|||
ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ ОТКРЫВАЙТЕ |
на постель, диван, ковёр и другие подобные |
|||
КРЫШКУ (ИЛИ ЗАДНЮЮ ПАНЕЛЬ). ВНУТРИ НЕТ |
поверхности. Устройство не следует помещать в |
|||
ДЕТАЛЕЙ, ОБСЛУЖИВАЕМЫХ ПОЛЬЗОВАТЕЛЕМ. |
такие предметы мебели, как книжные полки или |
|||
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ДОЛЖНО |
подставки для аппаратуры, если не соблюдаются |
|||
ПРОИЗВОДИТЬСЯ КВАЛИФИЦИРОВАННЫМ |
требования производителя к обеспечению |
|||
|
ПЕРСОНАЛОМ. |
надлежащей вентиляции. |
||
|
Символ молнии в |
ПРЕДУПРЕЖДЕНИЯ по обращению с кабелем |
||
|
равностороннем треугольнике |
питания |
||
|
оповещает пользователя о |
Аппаратуру данного класса рекомендуется |
||
|
наличии неизолированного |
|||
|
подключать к отдельной цепи питания; |
|||
|
опасного напряжения в корпусе |
|||
|
То есть, к отдельной розетке питания без |
|||
|
изделия, сила которого может |
|||
|
использования дополнительных розеток и |
|||
|
создать опасность поражения |
|||
|
разветвителей. Ознакомьтесь с техническими |
|||
|
людей электрическим током. |
|||
|
характеристиками в данном руководстве |
|||
|
Восклицательный знак в |
|||
|
по эксплуатации. Не допускайте перегрузки |
|||
|
равностороннем треугольнике |
|||
|
розеток питания. Перегрузка розеток питания, |
|||
|
оповещает пользователя о |
|||
|
плохо закреплённые или повреждённые |
|||
|
наличии важных указаний по |
|||
|
розетки питания, удлинительные или |
|||
|
эксплуатации и техническому |
|||
|
изношенные шнуры, повреждённая изоляция |
|||
|
обслуживанию в документации, |
|||
|
кабелей питания представляют опасность. |
|||
|
поставляемой в комплекте с |
|||
|
Любой из перечисленных факторов может |
|||
|
устройством. |
|||
|
привести к поражению электрическим током |
|||
|
|
|
||
ОПАСНО: ВО ИЗБЕЖАНИЕ ВОЗГОРАНИЯ ИЛИ |
или возгоранию. Регулярно проверяйте |
|||
состояние кабеля питания устройства и при |
||||
ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ, НЕ |
выявлении признаков повреждения или |
|||
ВСКРЫВАЙТЕ ДАННОЕ УСТРОЙСТВО И НЕ |
износа отключите его от сети питания и не |
|||
ПОДВЕРГАЙТЕ ЕГО ВОЗДЕЙСТВИЮ ДОЖДЯ ИЛИ |
пользуйтесь устройством до замены кабеля в |
|||
ВЛАГИ. |
авторизованном сервисном центре. Оберегайте |
|||
ОСТОРОЖНО: Данное устройство не должно |
кабель питания от воздействия физических |
|||
подвергаться воздействию воды (капель или |
и механических воздействий, не допускайте |
|||
его перекручивания, перегибов, проколов, |
||||
брызгов), и на него нельзя помещать предметы |
||||
защемления в двери или наступания ногами. |
||||
содержащие жидкость (например, вазы для |
||||
Особое внимание уделяйте состоянию вилок |
||||
цветов). |
||||
кабеля, розеток питания и точке вывода кабеля |
||||
|
|
|
||
|
|
|
из устройства. Для отключения от сети питания |
|
|
|
|
извлеките вилку кабеля питания. При установке |
|
|
|
|
устройства обеспечьте лёгкий доступ к вилке |
|
|
|
|
кабеля питания. |
NB3630A-NB_DRUSLLG_RUS.indd 2 |
|
|
2013-10-15 9:39:40 |
|
|
||
|
|
|
|
Подготовка к эксплуатации 3
Данное устройство оборудовано портативной |
Утилизация использованных батарей/ |
|||||
батареей или аккумулятором. |
аккумуляторов |
|||||
Для безопасного извлечения батареи из |
|
|
|
|||
1. |
Батареи/аккумуляторы, |
|||||
устройства: Извлеките батарею повторяйте |
||||||
операции в порядке, обратном сборке. Для |
|
маркированные символом |
||||
предотвращения загрязнения окружающей |
|
перечёркнутого контейнера |
||||
среды и избежания опасности нанесения |
|
для сбора отходов, подлежат |
||||
вреда здоровью человека или животных |
|
утилизации в соответствии с |
||||
использованные батареи помещайте в |
|
Директивой Европейского Союза |
||||
специальные контейнеры в соответствующих |
|
2006/66/EC. |
||||
пунктах сбора. Не утилизируйте батареи с |
2. |
Этот знак может сопровождаться |
||||
другими бытовыми отходами. Рекомендуется |
|
символом химического элемента |
||||
пользоваться местными возможностями |
|
ртути (Hg), кадмия (Cd) или свинца |
||||
утилизации и замены использованных батарей |
|
(Pb), если батарея содержит более |
||||
и аккумуляторов. Не допускайте воздействию |
|
0,0005% ртути, 0,002% кадмия или |
||||
на батареи избыточного нагревания, например, |
|
0,004% свинца. |
||||
под прямыми солнечными лучами или вблизи |
3. |
Батареи/аккумуляторы следует |
||||
открытых источников огня. |
||||||
|
утилизировать отдельно от |
|||||
|
|
|
|
|||
|
|
|
|
прочих бытовых отходов в |
||
Утилизация использованного оборудования |
|
специальных пунктах сбора, |
||||
|
определённых местными или |
|||||
|
|
|
|
|||
1. |
Изделие, маркированное |
|
федеральными властями. |
|||
4. |
Надлежащая утилизация |
|||||
|
символом перечёркнутого |
|||||
|
|
использованных батарей/ |
||||
|
контейнера для сбора отходов, |
|
||||
|
|
аккумуляторов помогает |
||||
|
подлежит утилизации в |
|
||||
|
|
предотвратить отрицательное |
||||
|
соответствии с Директивой |
|
||||
|
|
воздействие на окружающую |
||||
|
Европейского Союза 2002/96/EC. |
|
||||
|
|
среду и на здоровье человека и |
||||
2. |
Электрические и электронные |
|
||||
|
животных. |
|||||
|
компоненты следует |
5. |
Подробную информацию об |
|||
|
утилизировать отдельно от |
|||||
|
|
утилизации использованных |
||||
|
прочих бытовых отходов в |
|
||||
|
|
батарей/аккумуляторов вы |
||||
|
специальных пунктах сбора, |
|
||||
|
|
можете получить по месту |
||||
|
определённых местными или |
|
||||
|
|
их приобретения, в местных |
||||
|
федеральными властями. |
|
||||
|
|
органах управления или пунктах |
||||
3. |
Надлежащая утилизация |
|
||||
|
переработки отходов. |
использованных устройств помогает предотвратить отрицательное воздействие на окружающую среду и здоровье человека.
4.Подробную информацию об утилизации использованных устройств вы можете получить по месту приобретения устройства, в местных органах управления или пунктах переработки отходов.
1 Подготовкак эксплуатации
NB3630A-NB_DRUSLLG_RUS.indd 3 |
|
|
2013-10-15 9:39:40 |
|
|
||
|
|
|
|
4 Содержание
Содержание
1 |
Подготовка к |
4 |
Эксплуатация |
|||
|
эксплуатации |
|
|
|
||
|
22 |
Отображение главного меню |
||||
2 |
Правила безопасности |
22 |
– Работа с меню [HOME] |
|||
6 |
Введение |
|
22 |
– Использование Smart Share |
||
6 |
– Отображение символа “7” |
23 |
Воспроизведение с подключенных |
|||
6 |
Принадлежности |
|
|
устройств |
||
7 |
Передняя панель |
23 |
– Воспроизведение контента с |
|||
7 |
Задняя панель |
|
|
устройства USB |
||
8 |
Пульт ДУ |
|
24 |
Воспроизведение |
||
9 |
Установка устройства на стене |
24 |
– Простейшие операции с видео- и |
|||
|
|
|
|
|
аудиоконтентом |
|
2 |
Подключение |
24 |
– Простейшие операции с |
|||
|
|
изображениями |
||||
11 |
Подключение динамиков |
24 |
– Возобновить воспроизведение |
|||
25 |
Отображение на экране |
|||||
11 |
– Подключение беспроводного |
|||||
25 |
– Управление воспроизведением |
|||||
|
сабвуфера |
|
||||
|
|
|
|
видео |
||
12 |
Подключение к телевизору |
|
|
|||
26 |
– Управление просмотром |
|||||
12 |
– HDMI |
подключение |
||||
|
|
фотографий |
||||
13 |
– Что такое SIMPLINK? |
|
|
|||
27 |
Улучшенное воспроизведение |
|||||
13 |
– Функция ARC (Реверсивный |
|||||
27 |
– Повторное воспроизведение |
|||||
|
звуковой канал) |
|||||
|
27 |
– Повтор выбранного отрезка записи |
||||
14 |
– Настройка разрешения |
|||||
27 |
– Воспроизведение с выбранного |
|||||
15 |
– Подключение цифрового звукового |
|||||
|
|
места |
||||
|
сигнала с помощью оптического |
|
|
|||
|
28 |
– Выбор языка субтитров |
||||
|
канала |
|
||||
|
|
28 |
– Прослушивание звука |
|||
15 |
Соединение с внешними устройствами |
|||||
28 |
– Изменение соотношения сторон |
|||||
15 |
– Подключение к разъему OPTICAL |
|||||
|
|
телевизионного изображения |
||||
|
IN |
|
|
|
||
|
|
29 |
– Изменение кодовой страницы |
|||
|
|
|
||||
3 |
Настройки системы |
|
|
субтитров |
||
29 |
– Изменение режима изображения |
|||||
16 |
Начальная настройка |
29 |
– Просмотр информации о контенте |
|||
30 |
– Изменение вида отображения |
|||||
16 |
Настройки |
|
||||
|
|
|
списка |
|||
16 |
– Настройка базовых параметров |
|
|
|||
30 |
– Выбор файла субтитров |
|||||
17 |
– Меню [DISPLAY] |
|||||
31 |
– Прослушивание музыки во время |
|||||
18 |
– Меню [LANGUAGE] |
|||||
|
|
слайд-шоу |
||||
19 |
– Меню [AUDIO] |
|
|
|||
31 |
– Настройка параметра [3D] |
|||||
20 |
– Меню [OTHERS] |
|||||
32 |
Использование технологии Bluetooth® |
|||||
21 |
Звуковой эффект |
|||||
32 |
– Прослушивание музыки, |
|||||
|
|
|
хранящейся на устройствах
Bluetooth
NB3630A-NB_DRUSLLG_RUS.indd 4 |
|
|
2013-10-15 9:39:40 |
|
|
||
|
|
|
|
Содержание 5
5 |
Поиск и устранение |
1 |
|
неисправностей |
|
34 |
Поиск и устранение неисправностей |
|
34 |
– Общие параметры |
|
35 |
– Изображение |
2 |
35 |
– Звук |
|
6Приложение
36 |
Управление телевизором с помощью |
3 |
|
пульта дистанционного управления, |
|
|
входящего в комплект поставки |
|
36 |
– Настройка пульта ДУ для |
|
|
управления Вашим телевизором |
4 |
37 |
Дополнительные сведения |
|
37 |
– Требования к файлам |
|
38 |
– Конкретные требования к системе |
|
39 |
Технические характеристики |
|
|
аудиовыхода |
5 |
40 |
Товарные знаки и лицензии |
42Технические характеристики
43Профилактика
43 – Обращение с изделием
6
Некоторые сведения, представленные в этом руководстве, могут отличаться от того, что есть в вашем устройстве, в зависимости от его программного обеспечения или от вашего поставщика услуг.
NB3630A-NB_DRUSLLG_RUS.indd 5 |
|
|
2013-10-15 9:39:40 |
|
|
||
|
|
|
|
1 Подготовкак эксплуатации
6 Подготовка к эксплуатации
Введение Принадлежности
Обозначение |
|
|
Проверьте наличие всех принадлежностей. |
|
Знак |
Описание |
|
|
|
|
|
Указание на особые |
|
|
Примечание |
, |
примечания по |
|
|
использованию. |
|
|
||
|
|
|
Пульт ДУ (1) |
Батарейки (2) |
|
|
Указания на |
|
|
|
|
необходимость |
|
|
Осторожно: |
> |
соблюдения мер |
|
|
предосторожности |
|
|
||
|
|
во избежание |
|
|
|
|
поломки |
Кабель HDMI (1) |
Кабель USB (1) |
|
|
устройства. |
|
|
Отображение символа “7” |
|
|
||
При работе на экране телевизора может |
|
|
||
отображаться символ «7», который указывает, |
Схема для настенного |
Настенный |
||
что описанная в данном руководстве функция |
крепления (1) |
кронштейн (1) |
||
недоступна при использовании данного |
|
|
носителя.
Стяжки для кабелей
(2)
NB3630A-NB_DRUSLLG_RUS.indd 6 |
|
|
2013-10-15 9:39:42 |
|
|
||
|
|
|
|
Подготовка к эксплуатации 7
Передняя панель
A B
F
A1/!(Режим ожидания/ Вкл.)
B– / + (Громкость)
Регулировка уровня громкости.
CT(Воспроизведение/Пауза)
DI(Стоп)
EF (Функция)
Нажимайте последовательно для выбора другой функции.
FДинамики
GЭкран дисплея
HРазъем USB
,,Примечание
Для подключения USB-устройства крышку порта USB открывать пальцем
C D E
G H F
>>Осторожно
Предосторожности в использовании сенсорных кнопок.
yy Касайтесь сенсорных кнопок чистыми и сухими руками.
- В условиях повышенной влажности перед использованием протрите сенсорные кнопки от влаги.
yy Не прилагайте излишних усилий при нажатии сенсорных кнопок.
- Излишнее усилие при нажатии может привести к повреждению датчиков сенсорных кнопок.
yy Чтобы функция работала правильно, коснитесь нужной кнопки.
yy Не допускайте контакта сенсорных кнопок с электропроводящими материалами, например с металлическими предметами. Это может привести к ненадлежащей работе устройства.
Задняя панель
A
B
C
AВыходной разъем HDMI OUT |
CРазъем постоянного тока DC IN |
BОптический разъем OPT. IN |
|
1 Подготовкак эксплуатации
NB3630A-NB_DRUSLLG_RUS.indd 7 |
|
|
2013-10-15 9:39:43 |
|
|
||
|
|
|
|
1 Подготовкак эксплуатации
8 Подготовка к эксплуатации
Пульт ДУ
Установка батареек
Снимите крышку батарейного отсека на задней панели пульта ДУ и установите две батарейки R03 (типоразмера AAA) с соблюдением их полярности и .
• • • • • • • • • A•• • • •
1(Питание): Включение и выключение устройства.
OPTICAL/TV SOUND:
Переключение на оптический вход.
FUNCTION (P): Изменение входного режима.
0-9 Цифровые кнопки: Выбор пронумерованных пунктов меню.
CLEAR: Снятие метки в меню поиска или удаление цифры при вводе пароля.
REPEAT (h):
Повторение раздела или последовательности.
• • • • • • • • • B•• • • •
c/v(SCAN): Поиск в обратном или прямом направлении.
C/V(SKIP): Переход к следующему разделу/названию/ файлу.
Z(Стоп): Остановка воспроизведения.
z(Воспроизведение): Запуск воспроизведения.
M(Пауза): Пауза воспроизведения.
SPEAKER LEVEL: Уровень громкости воспроизведения звука выбранным динамиком.
SOUND EFFECT: Выбор режима звукового эффекта.
VOL +/-: Регулировка уровня громкости.
AUDIO: Выбор языка воспроизведения или звукового канала.
MUTE(@): Отключение звука.
• • • • • • • • • C•• • • •
HOME (): Отображение или выход из [Home Menu].
SUBTITLE: Выбор языка субтитров.
INFO/MENU (m): Отображение или выход из экранного меню.
Кнопки направления: Выбор пунктов меню.
ENTER (b): Подтверждение выбора пункта меню.
BACK (): Выход из меню или возобновление воспроизведения.
POP UP: Отображение всплывающего меню (если оно доступно).
SLEEP: Автоматическое выключение устройства в заданное время.
• • • • • • • • • D•• • • •
Цветные (R, G, Y, B) кнопки: Используются в качестве "горячих" кнопок в определённых меню.
Кнопки управления телевизором: См. стр 36.
NB3630A-NB_DRUSLLG_RUS.indd 8 |
|
|
2013-10-15 9:39:45 |
|
|
||
|
|
|
|
|
Подготовка к эксплуатации 9 |
|
|
|
|
Установка |
используйте дюбели (в комплект поставки |
|
устройства на стене |
2. При установке на бетонной стене |
|
несколько отверстий. Чтобы просверлить |
||
|
не входят). Вам потребуется просверлить |
|
|
отверстия, используйте трафарет (шаблон для |
|
|
монтажа настенного крепежа), входящую в |
|
|
комплект поставки. Используйте этот шаблон |
|
|
для наметки точек сверления отверстий. |
|
|
Схема монтажа |
|
|
настенного |
|
|
крепежа |
Устройство можно установить на стене. Приготовьте шурупы и кронштейн.
Устройство
|
|
,,Примечание |
|
|
Винты и дюбели для крепления устройства |
|
|
к стене не входят в комплект поставки. Для |
Схема монтажа |
Кронштейн |
крепления рекомендуется использовать |
настенного крепежа |
|
дюбели Hilti (HUD-1 6 x 30). |
1.Совместите шаблон для установки крёпежного кронштейна с НИЖНЕЙ ЧАСТЬЮ экрана телевизора и закрепите его в этом положении.
ТВ
1 Подготовкак эксплуатации
NB3630A-NB_DRUSLLG_RUS.indd 9 |
|
|
2013-10-15 9:39:45 |
|
|
||
|
|
|
|
|
10 Подготовка к эксплуатации |
|
|
3. Уберите шаблон монтажа настенного |
5. Закрепите основной блок на кронштейне, как |
|
крепежа. |
показано ниже. |
|
4. Закрепите кронштейн винтами (не входят в |
|
1 |
комплект), как показано на рисунке ниже. |
|
|
|
|
к Подготовка |
|
|
эксплуатации |
|
yy Не устанавливайте устройство в |
|
|
>>Осторожно |
|
|
перевернутом виде. Это может привести |
|
|
к повреждению деталей устройства или |
|
|
травме. |
|
|
yy Не висите на установленном устройстве |
|
|
и избегайте любого воздействия на |
|
|
устройство. |
|
|
yy Надежно прикрепите устройство к |
|
|
стене, чтобы оно не упало. Падение |
|
|
устройства может привести к травме или |
|
|
повреждению устройства. |
|
|
yy Когда устройство крепится к стене, |
|
|
не позволяйте ребенку тянуть за |
|
|
соединительные кабели, поскольку при |
|
|
этом устройство может упасть. |
|
|
,,Примечание |
|
|
Снимать устройство с кронштейна - как |
|
|
показано на рисунке ниже. |
NB3630A-NB_DRUSLLG_RUS.indd 10 |
|
|
2013-10-15 9:39:46 |
|
|
||
|
|
|
|
Подключение 11
Подключение
динамиков
Подключение беспроводного сабвуфера
Индикатор беспроводного сабвуфера
Цвет |
Действие |
индикатора |
|
|
|
Желто- |
Беспроводной сабвуфер |
зеленый |
получает сигнал от блока. |
|
|
Желто- |
Беспроводной сабвуфер |
зеленый |
пытается подключиться. |
(мигает) |
|
|
|
Красный |
Беспроводной сабвуфер |
|
находится в режиме |
|
ожидания. |
|
|
Выключен |
Сетевой шнур беспроводного |
(не светится) |
сабвуфера отключен. |
Первая настройка беспроводного сабвуфера
1.Подключите шнур питания беспроводного сабвуфера к розетке.
2.Включите главное устройство. Между главным устройством и сабвуфером автоматически установится связь.
Подключение беспроводного сабвуфера вручную
Если соединение не выполнено, на сабвуфере будет гореть красный индикатор и звук воспроизводиться не будет. Для устранения этой проблемы выполните следующие действия.
1.Одновременно нажмите и удерживайте Z (Стоп) кнопку на устройстве и MUTE кнопку на пульте ДУ.
-На дисплее отобразится сообщение «REMATE» (Вторичное согласование).
2.Нажмите кнопку PAIRING с задней стороны сабвуфера.
-Желто-зеленый светодиод будет мигать.
3.Выключите и снова включите устройство.
-Если желто-зеленый светодиод горит, это указывает на нормальную работу.
4.Если желто-зеленый светодиод не горит, повторите действия 1-3.
,,Примечание
yy Если поблизости размещено устройство с сильным электромагнитным излучением, могут возникнуть помехи. Переместите блок (беспроводной сабвуфер и основной блок) в другое место.
yy При включении основного устройства сабвуфер беспроводной связи начнёт звучать через несколько секунд режима ожидания.
yy Этот блок и сабвуфер должны находиться друг от друга на расстоянии до 10 м.
yy Оптимальное звучание достигается только в том случае, если блок и беспроводной сабвуфер располагаются на расстоянии от 2 м до 10 м друг от друга. Если это расстояние больше, может произойти потеря связи.
yy Для установления связи между беспроводным передатчиком и сабвуфером может потребоваться несколько секунд (иногда этот процесс занимает больше времени).
2
Подключение
NB3630A-NB_DRUSLLG_RUS.indd 11 |
|
|
2013-10-15 9:39:46 |
|
|
||
|
|
|
|
2
Подключение
12 Подключение
Подключение к |
технологией HDCP, получить нормальное |
|
телевизору |
-- С устройства, не совместимого с |
|
изображение будет невозможно. |
||
|
||
|
,,Примечание |
HDMI подключение
Если в телевизоре или мониторе имеется разъем HDMI, их можно подключить с помощью кабеля HDMI (высокоскоростной кабель типа A, High Speed HDMI™ Cable). Соедините кабелем разъём HDMI устройства с разъемом HDMIсовместимого телевизора или монитора.
ТВ |
Кабель HDMI |
Переключите источник сигнала на телевизоре на HDMI (см. руководство по эксплуатации телевизора).
Дополнительные сведения о
HDMI
yy Если подключенное HDMI-устройство не воспринимает выходной сигнал с данного устройства, звук HDMI-устройства может быть искажён или отсутствовать.
yy При использовании HDMI-подключения можно изменить разрешение для HDMI-выхода. (См. раздел «Настройка разрешения» на стр. 14)
yy Выберите тип видеовыхода с разъема HDMI OUT с помощью функции [устан. выхода HDMI] в меню [Настройки] (см. стр. 18).
yy Изменение разрешения после подключения может привести к нарушениям в работе устройства. Для устранения проблемы перезапустите устройство.
yy Если подключение HDMI с протоколом HDCP не подтверждается, экран телевизора будет черным. В этом случае проверьте соединение HDMI или отключите кабель HDMI.
yy Если на экране отображаются искажения или полосы, проверьте HDMI-кабель (его длина обычно не более 4,5 м).
yy Подключая устройство, поддерживающее интерфейс HDMI или DVI, соблюдайте следующие правила:
-- Попробуйте выключить устройство HDMI/ DVI- и данный блок. Затем включите HDMI/DVI-устройство, а через 30 секунд включите блок.
-- Параметры входа видеосигнала подключенного устройства должны соответствовать данному блоку.
-- Подключенное устройство должно поддерживать вход видеосигнала формата 720 x 576p, 1280 x 720p, 1920 x 1080i или 1920x1080p.
yy Не все HDMI/DVI-устройства с системой HDCP (защита широкополосных цифровых данных) будут работать с данным проигрывателем.
NB3630A-NB_DRUSLLG_RUS.indd 12 |
|
|
2013-10-15 9:39:47 |
|
|
||
|
|
|
|
Подключение 13
Что такое SIMPLINK?
При HDMI-подключении данного проигрывателя к телевизору LG с функцией SIMPLINK некоторые параметры проигрывателя можно контролировать с ПДУ телевизора.
Функции, доступные с пульта телевизора LG: Включение, выключение, регулировка уровня громкости и др.
Подробнее о функции SIMPLINK см. в инструкции к телевизору.
Телевизор LG, поддерживающий функцию SIMPLINK, отмечен представленным выше логотипом.
,,Примечание
В зависимости от состояния устройства некоторые операции SIMPLINK могут выполняться по-другому или вообще не выполняться.
Функция ARC (Реверсивный звуковой канал)
Функция ARC позволяет ТВ с HDMI отправлять аудиопоток на HDMI OUT данного проигрывателя.
Использование функции:
-- Ваш телевизор должен поддерживать функции HDMI-CEC и ARC и режимы HDMI-CEC и ARC должны быть включены.
-- Способ настройки режимов HDMI-CEC и ARC могут отличаться в зависимости от модели телевизора. Подробное описание функции ARC см. в руководстве по эксплуатации вашего телевизора.
-- Должен использоваться кабель HDMI (типа A, кабель High Speed HDMI™ с Ethernet).
-- С помощью HDMI-кабеля подключите выходной разъём HDMI OUT устройства к входному разъему HDMI IN телевизора с поддержкой функции ARC.
-- К телевизору с функцией ARC можно подключить только одну звуковую панель.
,,Примечание
Для включения функции [SIMPLINK/ ARC] установите этот параметр на [Вкл.]. (Страница 21)
2
Подключение
NB3630A-NB_DRUSLLG_RUS.indd 13 |
|
|
2013-10-15 9:39:47 |
|
|
||
|
|
|
|
14 Подключение

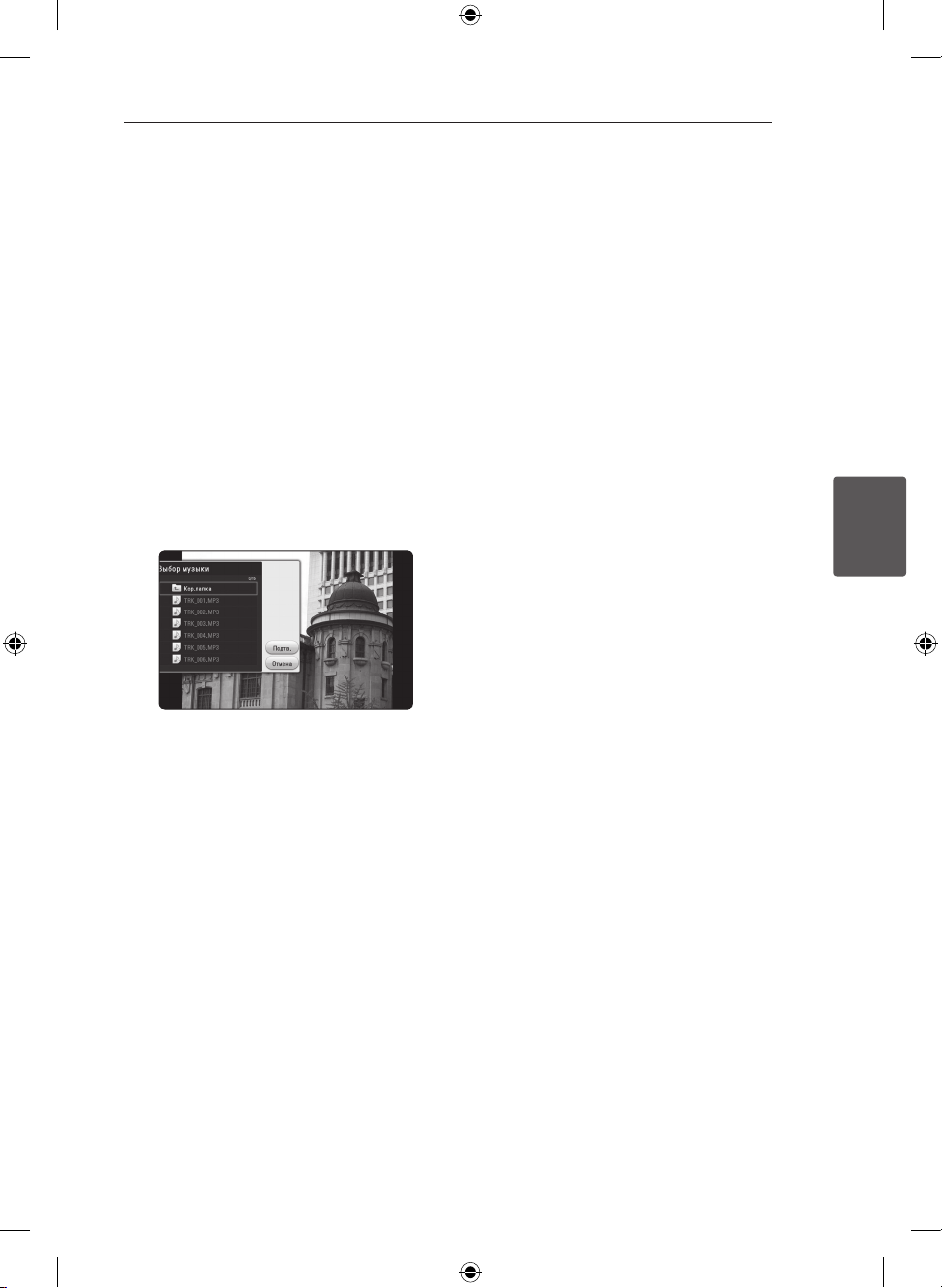

Настройка разрешения
Проигрыватель позволяет использовать несколько режимов разрешения при использовании разъёма HDMI OUT. Можно изменить разрешение, используя меню [Настройки].
|
1. |
Нажмите кнопку HOME ( ). |
|
2. |
Кнопками A/Dвыберите пункт [Настройки] |
2 |
|
и нажмите кнопку ENTER (b). На экране |
|
появится меню [Настройки]. |
|
Подключение |
|
|
|
[Разрешение] и нажмите кнопку ENTER (b) |
|
|
3. |
Кнопками W/Sвыберите пункт [ЭКРАН] и |
|
|
нажмите кнопку Dдля перехода на второй |
|
|
уровень. |
|
4. |
Кнопками W/Sвыберите пункт |
для перехода на третий уровень.
5.Кнопками W/Sвыберите нужное разрешение и нажмите кнопку ENTER (b) для подтверждения выбора.
,,Примечание
yy Если Ваш телевизор не поддерживает разрешение, установленное на проигрывателе, Вы можете задать разрешение 576p следующим способом:
1.Нажмите кнопку HOME (), чтобы скрыть Главное меню.
2Нажмите кнопку Z(Стоп) и удерживайте её в течение 5 секунд.
yy Если разрешение было выбрано вручную, затем разъём HDMI подключен к телевизору, но телевизор не поддерживает выбранное разрешение, то включается режим [Авто].
yy При выборе разрешения, которое не поддерживается телевизором, выдаётся предупреждение. Если после изменения разрешения изображение на экране отсутствует, подождите 20 секунд, чтобы изображение автоматически переключилось в предыдущий режим.
