GDe RU foreword.QXP 30.01.2012 14:11 Page 1
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Эксплуатация Техническое обслуживание
Технические характеристики
Вся информация в настоящем Руководстве по эксплуатации приведена по состоянию на момент публикации.
Компания Hyundai оставляет за собой право в любое время вносить изменения в рамках постоянно действующей программы модернизации продукции.
Настоящее Руководство применимо для всех моделей автомобилей Hyundai и содержит описания как дополнительного, так и стандартного оборудования, а также соответствующие пояснения. Поэтому в данном Руководстве Вы сможете обнаружить материалы, не имеющие отношения к конкретной модели Вашего автомобиля.
Помните, что на некоторых автомобилях руль установлен справа. Пояснения и иллюстрации для некоторых операций для моделей с правым рулем противоположны приведенным в настоящем Руководстве.
GDe RU foreword.QXP 30.01.2012 14:11 Page 2
ВНИМАНИЕ: ВНЕСЕНИЕ ИЗМЕНЕНИЙ В КОНСТРУКЦИЮ ВАШЕГО АВТОМОБИЛЯ HYUNDAI
Внесение любых изменений в конструкцию Вашего автомобиля Hyundai не допускается. Подобные изменения могут ухудшить работу автомобиля, его безопасность, или сократить срок его службы, а также могут нарушить условия гарантийного обслуживания Вашего автомобиля. Определенные изменения могут также нарушать положения, установленные Министерством транспорта и другими исполнительными органами Вашей страны.
УСТАНОВКА СИСТЕМ ДУПЛЕКСНОЙ РАДИОСВЯЗИ ИЛИ СОТОВОГО ТЕЛЕФОНА
Ваш автомобиль оснащен системой электронного впрыска топлива и другими электронными компонентами. Неправильная установка и настройка систем дуплексной радиосвязи или сотового телефона могут отрицательно сказаться на работе электронных блоков автомобиля. Поэтому, если Вы решили установить подобные устройства, мы рекомендуем Вам внимательно следовать всем указаниям производителя этих систем или связаться с дилером Hyundai для разъяснения мер предосторожности и особых инструкций.
F2
GDe RU foreword.QXP 30.01.2012 14:11 Page 3
ПРЕДУПРЕЖДАЮЩАЯ ИНФОРМАЦИЯ ОБ УГРОЗЕ БЕЗОПАСНОСТИ И ПОВРЕЖДЕНИЯ АВТОМОБИЛЯ
В настоящее Руководство включена информация с заголовками ОСТОРОЖНО, ВНИМАНИЕ и К СВЕДЕНИЮ.
Данные заголовки означают следующее:
ОСТОРОЖНО
Обозначенная под таким заголовком ситуация может привести к нанесению вреда, причинению тяжелых травм владельцу автомобиля или другим лицам или их гибели в случае игнорирования данного предупреждения. Необходимо следовать рекомендациям, приведенным под данным заголовком.
ВНИМАНИЕ
Обозначенная под таким заголовком ситуация может привести к повреждению автомобиля или его систем и оборудования в случае игнорирования данного предупреждения. Необходимо следовать рекомендациям, приведенным под данным заголовком.
К СВЕДЕНИЮ
Информация, представленная под этим заголовком, может представить интерес для владельца автомобиля или оказаться ему полезной.
F3
GDe RU foreword.QXP 30.01.2012 14:11 Page 4
ПРЕДИСЛОВИЕ
Спасибо за то, что Вы выбрали автомобиль марки Hyundai. Мы рады приветствовать Вас в растущем сообществе ценителей качества, сидящих за рулем наших автомобилей. Передовые идеи, заложенные при проектировании, и высококачественное исполнение каждого автомобиля, созданного в нашей компании - это те ценности, которыми мы так гордимся.
Настоящее Руководство по эксплуатации ознакомит Вас с особенностями конструкции и эксплуатации Вашего нового автомобиля Hyundai. Мы предлагаем Вам детально изучить этот документ, поскольку находящаяся в нем информация может существенно помочь Вам получить максимальное удовольствие от своего нового автомобиля.
Производитель также рекомендует выполнять ремонт и техническое обслуживание вашего автомобиля в авторизованном сервисном центре Hyundai.
HYUNDAI MOTOR MANUFACTURING CZECH S.R.O
К сведению: Поскольку будущим владельцам автомобиля также потребуется информация, содержащаяся в данном Руководстве, в случае продажи Вашего автомобиля Hyundai, пожалуйста, оставьте данное Руководство в автомобиле. Спасибо.
ВНИМАНИЕ
Использование топлива и смазочных материалов ненадлежащего качества, не соответствующих требованиям компании Hyundai, может привести к серьезным повреждениям двигателя и трансмиссии. Следует всегда использовать горюче-смазочные материалы высокого качества, которые соответствуют требованиям, перечисленным в настоящем Руководстве на странице 8-6 в разделе “Технические характеристики автомобиля”.
Авторские права Hyundai Motor Manufacturing Czech s.r.o., 2011 г. Все права защищены. Никакая часть настоящего документа не может быть воспроизведена, помещена в какую-либо информационно-поисковую систему или передана по каналам связи в любой форме и любым способом без предварительного получения письменного разрешения компании Hyundai Motor Company.
F4
GDe RU foreword.QXP 30.01.2012 14:11 Page 5
|
Введение |
|
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Знакомство с вашим автомобилем |
|
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Системы безопасности автомобиля |
|
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Характеристики автомобиля |
|
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
СОДЕРЖАНИЕ |
Управление автомобилем |
|
5 |
|
|
|
|
|
|
|
|
|
Действия в непредвиденных случаях |
|
6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Техническое обслуживание |
|
7 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Технические характеристики & Информация для потребителя |
|
8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Предметный указатель |
|
I |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GDe RU 1.qxp 30.01.2012 14:12 Page 1
Введение
Как пользоваться настоящим руководством / 1-2 |
1 |
Требования к топливу / 1-3 |
•Бензиновый двигатель / 1-3
•Бензин содержит этиловый и метиловый спирт / 1-4
•Использование МТБЭ / 1-4
•Не используйте метиловый спирт / 1-5
•Присадки к топливу / 1-5
•Работа в других странах / 1-5
•Дизельный двигатель / 1-5
•Биодизельное топливо / 1-6
Порядок обкатки автомобиля / 1-7
Условные обозначения на cвeтoвыx индикaтopax приборной панели / 1-8
GDe RU 1.qxp 30.01.2012 14:12 Page 2
Введение
КАК ПОЛЬЗОВАТЬСЯ НАСТОЯЩИМ РУКОВОДСТВОМ
Мы хотим помочь Вам получить максимально возможное удовольствие от вождения данного автомобиля. Настоящее Руководство пользователя может оказать содействие в этом различными способами. Мы настойчиво рекомендуем прочитать руководство полностью. С целью уменьшения до минимума вероятности гибели людей и травматизма следует обязательно прочитать разделы, отмеченные заголовками ОСТОРОЖНО и ВНИМАНИЕ, которые присутствуют во всем руководстве.
Иллюстрации дополняют словесные описания, приведенные в настоящем руководстве, для того, чтобы наилучшим образом показать, как получить удовольствие от данного автомобиля. Прочтя данное руководство, владелец автомобиля ознакомится с его характерными особенностями, важной информацией о безопасности и с советами по его эксплуатации в различных дорожных условиях.
Общая структура руководства приведена в содержании. Неплохим местом для начала знакомства является предметный указатель; в нем приведен в алфавитном порядке перечень всей информации, содержащейся в руководстве.
Разделы: Настоящий мануал имеет восемь разделов и индекс. В начале каждого раздела указано короткое содержание, так что заглянут в него, вы сразу можете узнать, находится ли в нем информация, которая Вам нужна.
В данном руководстве находятся разнообразные сведения под заголовками ОСТОРОЖНО, ВНИМАНИЕ и К СВЕДЕНИЮ. Они были подготовлены с целью повышения уровня личной безопасности владельца автомобиля. Необходимо внимательно прочитать ВСЕ процедуры и рекомендации, приведенные под заголовками ОСТОРОЖНО, ВНИМАНИЕ и К СВЕДЕНИЮ, и соблюдать их.
ОСТОРОЖНО
Обозначенная под заголовком ОСТОРОЖНО ситуация может привести к нанесению вреда, причинению тяжелых травм или к гибели людей в случае игнорирования данного предупреждения.
ВНИМАНИЕ
Обозначенная под заголовком ВНИМАНИЕ ситуация может привести к нанесению вреда автомобилю при игнорировании данного предупреждения.
К СВЕДЕНИЮ
Информация, представленная под заголовком К СВЕДЕНИЮ, может представить интерес для владельца автомобиля или оказаться ему полезной.
1 2
GDe RU 1.qxp 30.01.2012 14:12 Page 3
Введение
ТРЕБОВАНИЯ К ТОПЛИВУ
Автомобили с бензиновым двигателем
Неэтилированный бензин
B Åâðoïå
Для оптимальной работы автомобиля мы векомендуем вам использовать неэтилированнный бензин, который соответсвует EN 228 и имеет уровень октана RON (октановое число бензина по исследовательскому методу) 95/ AKI (Высокооктановый Индекс) 91 или выше. Вы можете использовать неэтилированный бензин с октановым числом RON от 91 до 94/показателем AKI от 87 до 90, однако это может привести к незначительному снижению рабочих характеристик автомобиля.
Bíe Åâðoïû
Для достижения оптимальных рабочих характеристик автомобиля мы рекомендуем вам применять неэтилированный бензин с октановым числом RON (по исследовательскому методу) 91 / антидетонационным показателем AKI 87, или выше.
Автомобиль разработан таким образом, чтобы достигать максимальных эксплуатационных характеристик при использовании НЕЭТИЛИРОВАННОГО БЕНЗИНА, что также приводит к минимизации выхлопа вредных веществ и загрязнения свечей зажигания.
ВНИМАНИЕ
НИКОГДА НЕ ИСПОЛЬЗУЙТЕ ЭТИЛИРОВАННОЕ ТОПЛИВО. Использование этилированного топлива наносит ущерб каталитическому нейтрализатору и приведет к повреждению кислородного датчика системы управления двигателя, негативно сказавшись на контроле выброса вредных веществ.
Никогда не добавляйте какиелибо присадки для очистки топливной системы в топливо за исключением тех, которые были рекомендованы производителем автомобиля. Рекомендуем обратиться к авторизованному дилеру HYUNDAI для проверки системы.
ОСТОРОЖНО
•Не доливайте топливо в бак по верхнюю кромку заправочной горловины после того, как произойдет автоматическое отключение заправочного пистолета во время заправки.
•После завершения заправки автомобиля топливом обязательно убедитесь в том, что крышка заправочной горловины плотно закрыта, для того, чтобы топливо не выплеснулось наружу в случае д о р о ж н о т р а н с - п о р т н о г о происшествия.
1 3
GDe RU 1.qxp 30.01.2012 14:12 Page 4
Введение
Бензин, содержащий этиловый и метиловый спирт
Бензоспирт, смесь, состоящая из бензина и этилового спирта (также известного под названием пищевой спирт), и бензин или бензоспирт с содержанием метилового спирта (также известного под названием древесный спирт) продаются на рынке одновременно с этилированным или неэтилированным бензином или вместо них.
Не допускается использование бензоспирта, содержащего более 10% этилового спирта, и использование бензина или бензоспирта, содержащего какую-либо долю метилового спирта. Все эти виды топлива могут вызвать проблемы при управлении автомобилем и привести к повреждению топливной системы.
Прекратите использовать бензоспирт любого типа при возникновении проблем при управлении автомобилем.
Повреждение автомобиля или проблемы при управлении им могут не покрываться гарантией производителя в случае, если они вызваны использованием следующих видов топлива:
1.Бензоспирт, содержание этилового спирта в котором превышает 10%.
2.Бензин или бензоспирт, содержащие метиловый спирт.
3.Этилированное топливо или этилированный бензин.
ВНИМАНИЕ
Никогда не используйте бензоспирт, содержащий метиловый спирт. Прекратите использовать любой продукт типа бензоспирта, который негативно сказывается на управлении автомобилем.
Использование метилтербутилэфира (MTBE)
Не рекомендуется использовать в данном автомобиле топливо, объемная доля метилтербутилэфира (MTBE) в котором превышает 15,0% (весовая доля кислорода - 2,7%).
Использование топлив, объемная доля метилтербутилэфира (MTBE) в которых превышает 15,0% (весовая доля кислорода - 2,7%), может привести к снижению эксплуатационных характеристик автомобиля и привести к образованию паровых пробок или проблем при запуске.
ВНИМАНИЕ
Предоставленная произво- дителем ограниченная гарантия на новый автомобиль может не распространяться на повреждение топливной сис- темы и ухудшение эксплуатационных характе- ристик, которые появились в результате использования видов топлива, объемная доля метилтербутилэфира (MTBE) в которых превышает 15,0% (весовая доля кислорода - 2,7%).
1 4
GDe RU 1.qxp 30.01.2012 14:12 Page 5
Введение
Не используйте метиловый спирт
Для заправки данного автомобиля не следует использовать виды топлива с содержанием метанола (древесного спирта). Этот класс топлива может ухудшить эксплуатационные характеристики автомобиля и привести к повреждению деталей и агрегатов топливной системы.
Присадки к топливу
HYUNDAI рекомендует использовать высококачественный бензин, отвечающий требованиям европейского топливного стандарта (EN228) или другим аналогичным требованиям. Клиенты, которые не используют регулярно высококачественный бензин, включая топливные присадки, и испытывают проблемы с запуском двигателя или плавностью его работы, должны добавлять в топливный бак одну бутылку присадки каждые 15000 км (для Европы)/5000 км (за исключением Европы). Присадки можно приобрести у авторизованного дилера HYUNDAI. Там же можно получить рекомендации по их использованию. Не смешивайте другие присадки.
Эксплуатация автомобиля за |
|
Дизельный двигатель |
|
|||||||||
рубежом |
|
|
|
|
Дизельное топливо |
|
|
|||||
При поездке |
в другую |
страну |
íà |
|
|
|||||||
Дизельный двигатель должен работать |
||||||||||||
данном |
автомобиле |
следует |
||||||||||
только |
íà |
имеющемся на рынке |
||||||||||
обеспечить: |
|
|
|
|
||||||||
|
|
|
|
дизельном |
топливе, соответствующем |
|||||||
• соблюдение |
всех требований |
â |
||||||||||
стандарту EN |
590 |
èëè |
аналогичному. |
|||||||||
отношении регистрации и страховки; |
(EN |
обозначает |
“Европейский |
|||||||||
• определение |
наличия |
в продаже |
стандарт”) |
Не используйте |
судовое |
|||||||
топлива необходимого качества. |
|
дизельное топливо, печное топливо или |
||||||||||
|
|
|
|
|
неутвержденные топливные |
присадки, |
||||||
|
|
|
|
|
т.к. это повысит износ и вызовет |
|||||||
|
|
|
|
|
повреждение |
двигателя |
и топливной |
|||||
|
|
|
|
|
системы. Применение неутвержденных |
|||||||
|
|
|
|
|
марок топлива и/или присадок приведет |
|||||||
|
|
|
|
|
к ограничению ваших гарантийных прав. |
|||||||
|
|
|
|
|
А автомобиле используется дизельное |
|||||||
|
|
|
|
|
топливо с цетановым числом более |
|||||||
|
|
|
|
|
51. При наличии двух видов |
|||||||
|
|
|
|
|
дизельного |
|
топлива |
используйте |
||||
|
|
|
|
|
летнее или зимнее топливо в |
|||||||
|
|
|
|
|
соответствии |
ñî |
следующими |
|||||
|
|
|
|
|
рекомендациями |
применительно к |
||||||
|
|
|
|
|
температуре окружающего воздуха. |
|||||||
|
|
|
|
|
• Âûøå |
-5îÑ |
(23îF) |
… |
Летнее |
|||
|
|
|
|
|
дизельное топливо. |
|
|
|||||
|
|
|
|
|
• Íèæå |
-5îÑ |
(23îF) |
… |
Зимнее |
|||
|
|
|
|
|
дизельное топливо. |
|
|
|||||
1 5
GDe RU 1.qxp 30.01.2012 14:12 Page 6
Введение
Внимательно следите за уровнем топлива в топливном баке: если двигатель остановится в результате нехватки топлива, снова запустить его можно будет только после полной прочистки систем.
ВНИМАНИЕ
Не допускайте попадания бензина или воды в топливный бак. В результате потребуется слив топлива из бака и удаление его из магистралей для исключения засорения насоса высокого давления и повреждения двигателя.
ВНИМАНИЕ - Дизельное топливо (если установлен сажевый фильтр)
Для автомобилей с дизельным двигателем, оборудованным системой DPF, рекомендуется использовать соответствующее стандартам автомобильное дизельное топливо.
Если использовать дизельное топливо с высоким содержанием серы (серы более 50 промилле) и присадки, не соответствующие техническим условиям, возможно повреждение системы DPF и выделение белого дыма.
Биодизель
В автомобиле могут использоваться продаваемые в розницу дизельные смеси с содержанием биодизеля не более 7% (также известные как "дизельное топливо B7"), если биодизель соответствует стандарту EN 14214 или эквивалентным требованиям. (EN означает "Европейские нормативы"). Использование смесей с превышением 7% содержания биологических топлив, изготовленных из рапсового метилового эфира (RME), метилового эфира жирных кислот (FAME), метилового эфира растительного масла (VME) и т.п., или смеси дизельного топлива с превышением 7% содержания биодизеля будет вызывать повышенный износ или повреждение двигателя и топливной системы. На ремонт или замену компонентов, изношенных или поврежденных в результате использования неутвержденных марок топлива, гарантия изготовителя не распространяется.
1 6
GDe RU 1.qxp 30.01.2012 14:12 Page 7
Введение
ВНИМАНИЕ
•Нельзя использовать любое топливо, будь то дизельное топливо, биодизель B7 или какое-либо иное, которое не соответствует самым последним требованиям, применяемым в топливной промышленности.
•Никогда не используйте никакие топливные присадки или присадки-очистители, не рекомендуемые либо не одобренные изготовителем автомобиля.
ПОРЯДОК ОБКАТКИ АВТОМОБИЛЯ
Не требуется специального периода обкатки нового автомобиля. Соблюдение нескольких простых мер предосторожности в течение первых 1000 км (600 миль) пробега может позитивно сказаться на эксплуатационных характеристиках, экономичности и сроке службы автомобиля
•Не заставляйте двигатель работать на очень высоких оборотах.
•Во время движения поддерживайте частоту вращения двигателя (об/мин или обороты в минуту) в пределах от 2000 до 4000 об/мин.
•Не двигайтесь с одной скоростью (как высокой, так и низкой) в течение длительного времени. Изменение частоты вращения двигателя необходимо для его правильной обкатки.
•Избегайте резких торможений, за исключением экстренных случаев, с целью обеспечения правильного контакта тормозных колодок.
•Не допускайте работы двигателя в режиме холостого хода более 3 минут единовременно.
•Не следует буксировать прицеп в течение первых 2000 км (1200 миль) пробега автомобиля.
1 7
GDe RU 1.qxp 30.01.2012 14:12 Page 8
Введение
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ НА СВЕТОВЫХ ИНДИКАТОРАХ ПРИБОРНОЙ ПАНЕЛИ
Контрольная лампа непристегнутого ремня безопасности
Контрольная лампа неисправности подушек безопасности
Контрольная лампа работы иммобилайзера
Контрольная лампа сигнализации о незакрытой двери
Контрольная лампа закрытия двери багажного отделения
Контрольная лампа низкого уровня топлива
Контрольная лампа рулевого управления с электроприводом (EPS)
Контрольная лампа указателя поворота
Индикатор включения освещения
Указатель включения ближнего света*
Контрольная лампа включения дальнего света
AFLS Индикатор неисправности системы адаптивного освещения (AFLS)*
Контрольная лампа включения противотуманных фар*
Индикатор заднего противотуманного фонаря*
Лампа аварийной сигнализации обледеневшей дороги*
Контрольная лампа включения стояночного тормоза и низкого уровня тормозной жидкости
EPB Индикатор неисправности электромеханического стояночного тормоза (EPB)
Контрольная лампа неисправности системы ABS
Индикатор электронной системы динамической стабилизации (ESC)
Индикатор выключения электронной системы динамической стабилизации (ESC)
Индикатор круиз-контроля*
Контрольная лампа режима SET системы круизконтроля*
1 8
GDe RU 1.qxp 30.01.2012 14:12 Page 9
Введение
Aвто стоп для индикатора системы ISG*
Сигнализатор низкого давления в шинах* / Индикатор неисправности системы TPMS (система контроля давления в шинах)*
Контрольная лампа низкого давления масла в двигателе
Лампа сигнализации уровня масла двигателя*
ECO Индикатор системы активной экономии топлива*
Контрольная лампа неисправности двигателя
Предупреждающий световой сигнал температуры охлаждающей жидкости
Контрольная лампа системы предпускового подогрева (только для автомобилей с дизельным двигателем)
Контрольная лампа топливного фильтра (только для автомобилей с дизельным двигателем)
Контрольная лампа разряда аккумуляторной батареи
* : при наличии
Более подробная информация приведена в пункте “Приборная панель” в разделе 4.
1 9
GDe RU 2.QXP 30.01.2012 14:13 Page 1
Знакомство с вашим автомобилем
Внешний осмотр (передней части) / 2-2 Внешний осмотр (задней части) / 2-3 Внешний вид салона / 2-4
Обзор панели приборов / 2-5 2 Моторный отсек / 2-6
GDe RU 2.QXP 30.01.2012 14:13 Page 2
Знакомство с вашим автомобилем
ВНЕШНИЙ ОСМОТР (ПЕРЕДНЕЙ ЧАСТИ)
1. |
Передний съемный буксировочный |
|
|
êðþê........................................................ |
6-33 |
2. |
Щетка очистителя ветрового стекла ... |
4-103 |
3. |
Наружное зеркало заднего вида ......... |
4-46 |
4. |
Блокировка двери................................. |
4-17 |
5. |
Передняя фара..................................... |
4-94 |
6. |
Противотуманная фара........................ |
4-99 |
7. |
Капот...................................................... |
4-30 |
8. |
Колесо ................................................... |
7-58 |
Реальная форма может отличаться от показанной на рисунке.
OGD011001
2 2
GDe RU 2.QXP 30.01.2012 14:13 Page 3
Знакомство с вашим автомобилем
ВНЕШНИЙ ОСМОТР (ЗАДНЕЙ ЧАСТИ)
1. |
Антенна на крыше .............................. |
4-151 |
2. |
Обогреватель заднего стекла ............ |
4-111 |
3. |
Очиститель заднего стекла................ |
4-106 |
4. |
Блокировка двери................................. |
4-17 |
5. |
Система помощи при парковке |
|
|
задним ходом ........................................ |
4-83 |
6. |
Устройство блокировки замков |
|
|
задних дверей, предотвращающее |
|
|
их открывание детьми.......................... |
4-21 |
7. |
Топливоналивная горловина ............... |
4-32 |
8. |
Задний буксировочный крюк................ |
6-33 |
9. |
Задний комбинированный фонарь |
|
10. Выключатель на ручке крышки |
|
багажника ............................................ |
4-22 |
11. Фонарь дополнительного сигнала |
|
торможения |
|
12. Камера заднего вида.......................... |
4-92 |
Реальная форма может отличаться от показанной на рисунке.
OGD011002
2 3
GDe RU 2.QXP 30.01.2012 14:13 Page 4
Знакомство с вашим автомобилем
ВНЕШНИЙ ВИД САЛОНА
Реальная форма может отличаться от показанной на рисунке.
1. |
Сиденье ...................................................... |
|
3-2 |
2. |
Внутренняя рукоятка двери .................... |
|
4-18 |
3. |
Переключатель электрического |
|
|
|
стеклоподъемника.................................... |
|
4-25 |
4. |
Переключатель блокировки |
|
|
|
электрического стеклоподъемника |
........ |
4-28 |
5. |
Управление наружном зеркалом |
|
|
|
заднего вида ............................................ |
|
4-47 |
6. |
Складывание наружного зеркала |
|
|
|
заднего вида ............................................ |
|
4-48 |
7. |
Рычаг разблокирования капота .............. |
|
4-30 |
8. |
Устройство регулировки угла |
|
|
|
наклона фар .......................................... |
|
4-100 |
9. |
Система управления подсветкой |
|
|
|
приборной панели .................................... |
|
4-52 |
10. Кнопка системы активной экономии |
|
||
|
топлива.................................................... |
|
5-35 |
11. Кнопка выключения функции |
|
|
|
|
«стоп-старт» (Idle Stop and Go, ISG) .... |
5-17 |
|
12. Кнопка выключения системы помощи |
|
||
|
при парковке* ................................ |
4-83/4-87 |
|
13. Рулевое колесо ...................................... |
|
4-40 |
|
14. Переключатель освещения .................. |
|
4-95 |
|
15.Стеклоочиститель/стеклоомыватель ..4-103
16.Рычаг регулировки по высоте
и наклона рулевой колонки .................. |
4-41 |
17.Рычаг механической коробки переключения передач/рычаг селектора автоматической коробки
передач .......................................... |
5-23/5-27 |
18. Блок предохранителей .......................... |
7-70 |
* : при наличии |
OGDE011003 |
|
2 4
GDe RU 2.QXP 30.01.2012 14:14 Page 5
Знакомство с вашим автомобилем
ОБЗОР ПАНЕЛИ ПРИБОРОВ
Реальная форма может отличаться от показанной на рисунке.
1. |
Комбинация приборов |
.........................4-51 |
2. |
Звуковой прибор ................................... |
4-41 |
3. |
Средства управления аудиосистемой |
|
|
на рулевом колесе*............................. |
4-152 |
4.Переключатель круиз-контроля/ Переключатель ограничителя
скорости* ....................................... |
5-55/5-60 |
||

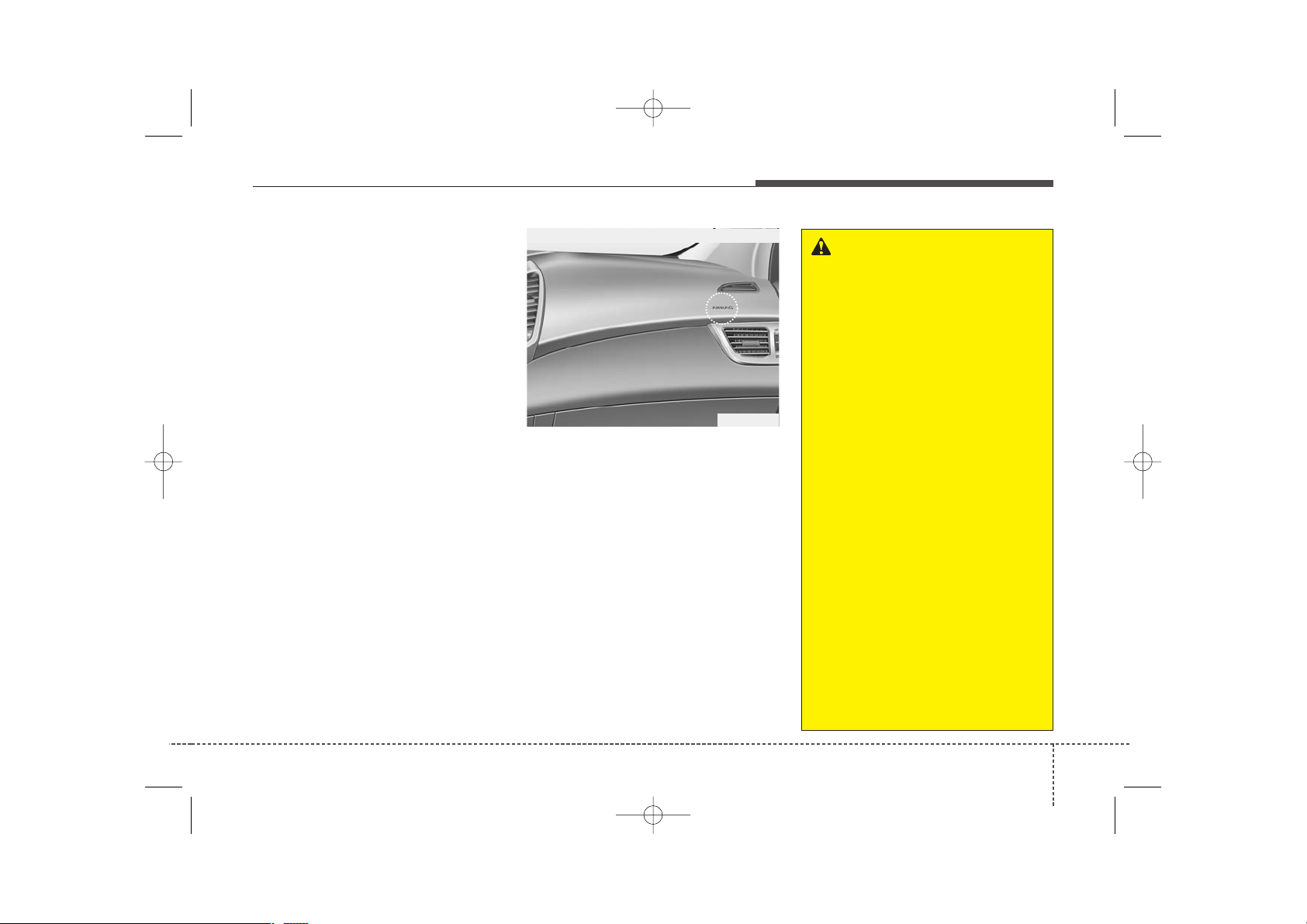

5. Подушка безопасности водителя* ....... |
3-52 |
||
6. Замок зажигания* или кнопка пуска- |
|||
останова двигателя* ....................... |
|
5-6/5-10 |
|
7. Аудиосистема*..................................... |
|
4-151 |
|
8. Индикатор включения/выключения |
|||
подушки безопасности пассажира |
3-48 |
||
на переднем сиденье ........................... |
|
||
9. Переключатель централизованного |
|||
управления замками дверей................ |
|
4-18 |
|
10. |
Аварийная сигнализация.................... |
|
4-93 |
11. Кнопка ESC OFF.................................. |
|
5-48 |
|
12. |

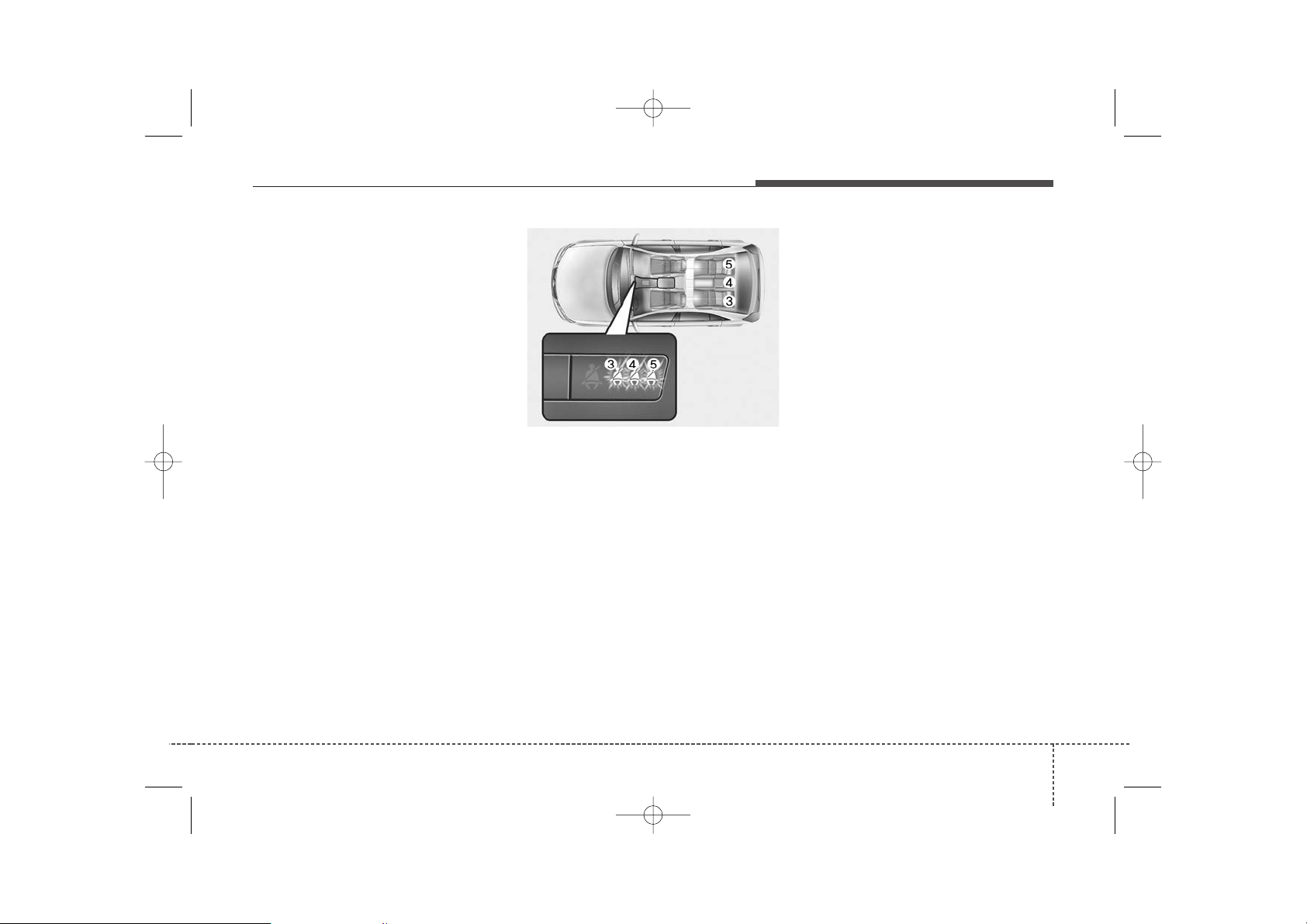

Контрольная лампа ремня |
|
3-20 |
|
безопасности пассажира .................... |
|
|
13. |
Система управления микроклиматом |
||
|
....................................................... |
4-112/4-121 |
|
14. |
Обогрев сидений*................................ |
|
3-11 |
15. |
Прикуриватель*.................................. |
|
4-141 |
16. |
Порты для дополнительных |
|
4-145 |
|
устройств, USB и iPod* ..................... |
|
|
17. |
Розетка питания*............................... |
|
4-144 |
18. |
Передняя подушка безопасности |
3-52 |
|
|
пассажира* .......................................... |
|
|
19. |
Перчаточный ящик............................ |
|
4-139 |
* : при наличии |
|
|
|
OGDE011004
2 5
GDe RU 2.QXP 30.01.2012 14:14 Page 6
Знакомство с вашим автомобилем
МОТОРНЫЙ ОТСЕК
■ Бензиновый двигатель - GDI
■ Бензиновый двигатель - MPI
1. |
Крышка маслозаливной |
|
|
горловины двигателя .................... |
7-39 |
2. |
Бачок для тормозной жидкости/ |
|
|
сцепления ...................................... |
7-44 |
3. |
Положительная клемма |
|
|
аккумуляторной батареи .............. |
7-55 |
4. |
Отрицательная клемма |
|
|
аккумуляторной батареи .............. |
7-55 |
5. |
Блок предохранителей ................. |
7-70 |
6. |
Воздушный фильтр ....................... |
7-48 |
7. |
Крышка радиатора........................ |
7-43 |
8. |
Бачок для охлаждающей жидкости |
|
|
двигателя ....................................... |
7-42 |
9. |
Масляный щуп .............................. |
7-39 |
10. Бачок для жидкости омывателя |
|
|
|
ветрового стекла ......................... |
7-46 |
Реальная форма может отличаться от показанной на рисунке. |
OGDE071001/OGDE071070 |
|
2 6
GDe RU 2.QXP 30.01.2012 14:14 Page 7
Знакомство с вашим автомобилем
■ дизельный двигатель
1. |
Крышка маслозаливной |
|
|
горловины двигателя .................... |
7-39 |
2. |
Бачок для тормозной жидкости/ |
|
|
сцепления ...................................... |
7-44 |
3. |
Положительная клемма |
|
|
аккумуляторной батареи .............. |
7-55 |
4. |
Отрицательная клемма |
|
|
аккумуляторной батареи .............. |
7-55 |
5. |
Блок предохранителей ................. |
7-70 |
6. |
Воздушный фильтр ....................... |
7-48 |
7. |
Крышка радиатора........................ |
7-43 |
8. |
Бачок для охлаждающей |
|
|
жидкости двигателя ...................... |
7-42 |
9. |
Масляный щуп .............................. |
7-39 |
10. Бачок для жидкости омывателя |
|
|
|
ветрового стекла ......................... |
7-46 |
11. Топливный фильтр .................... |
7-47 |
|
Реальная форма может отличаться от показанной на рисунке.
OGD071002
2 7
GDe RU 3.qxp 30.01.2012 14:15 Page 1
Системы безопасности автомобиля
Сиденье / 3-2
• Переднее сиденье / 3-5
• Заднее сиденье / 3-12
Ремни безопасности / 3-18
• Предупреждение о непристегнутых ремнях |
|
|
|
безопасности / 3-18 |
|
|
|
3 |
|
|
|
• Поясной/плечевой ремень безопасности / 3-22 |
|
|
|
• Преднатяжитель ремня безопасности / 3-24 |
|
|
|
|
|
|
|
• Меры предосторожности при обращении с ремнем |
|
|
|
безопасности / 3-27 |
|
|
|
• Уход за ремнями безопасности / 3-29 |
|
|
|
Детское сиденье / 3-31 |
|
|
|
Подушка безопасности - система пассивной |
|
|
|
безопасности / 3-44 |
|
|
|
• Контрольная лампа и индикатор подушки |
|
|
|
безопасности / 3-47 |
|
|
|
• Компоненты и функции системы SRS / 3-49 |
|
|
|
• Фронтальные подушки безопасности водителя и |
|
|
|
пассажира / 3-52 |
|
|
|
• Боковая подушка безопасности / 3-58 |
|
|
|
• Шторка безопасности / 3-60 |
|
|
|
• Уход за системой SRS / 3-67 |
|
|
|
• Дополнительные меры предосторожности / 3-68 |
|
|
|
• Этикетка, предупреждающая о наличии подушек |
|
|
|
безопасности / 3-70 |
|
|
|
|
|
|
|
GDe RU 3.qxp 30.01.2012 14:15 Page 2
Системы безопасности автомобиля
СИДЕНЬЕ
■ Tèï A |
■ Tèï B |
■Tèï A
■Tèï B
OGDE031001
Сиденье водителя
(1)Регулировка продольная положения сиденья
(2)Регулировка угла наклона спинки сиденья
(3)Регулировка сиденья по высоте
(4)Поясничная опора*
(5)Включатель подогрева сиденья*
(6)Регулировка подголовника
Сиденье переднего пассажира
(7)Регулировка продольная положения сиденья
(8)Регулировка угла наклона спинки сиденья
(9)Включатель подогрева сиденья*
(10)Регулировка подголовника
Заднее сиденье
(11)Подлокотник заднего сиденья*
(12)Регулировка подголовников заднего сидения
(13)Фиксаторы спинки (раздельной) заднего сиденья
* при наличии
3 2
GDe RU 3.qxp 30.01.2012 14:15 Page 3
Системы безопасности автомобиля
ОСТОРОЖНО
-Незакрепленные
предметы
Незакрепленные предметы в зоне ступней водителя могут помешать работе ножных педалей, что может привести к аварии. Запрещается помещать предметы по передние сиденья.
ОСТОРОЖНО
-Ответственность водителя за пассажира переднего сиденья
Вождение автомобиля с откинутой назад спинкой переднего сиденья может привести к серьезной или смертельной травме во время аварии. Если спинка переднего сиденья откинута назад, бедра пассажира могут выскользнуть из-под поясной части ремня безопасности и сильный удар придется на незащищенный живот. Это может привести к тяжелой или смертельной травме. Водитель должен дать указания переднему пассажиру привести спинку сиденья в вертикальное положение во время движения автомобиля.
ОСТОРОЖНО
Не используйте дополнительные подушки, уменьшающие трение между сидением и пассажиром. Бедра пассажира могут выскользнуть из-под ремня во время аварии или резкого торможения. Ремень безопасности может не сработать должным образом и это может привести к серьезным или смертельным повреждениям внутренних органов.
3 3
GDe RU 3.qxp 30.01.2012 14:15 Page 4
Системы безопасности автомобиля
ОСТОРОЖНО
-Сиденье водителя
•Никогда не пытайтесь отрегулировать сиденье во время движения автомобиля. Это может привести к потере управления и созданию аварийной ситуации со смертельным исходом, серьезными травмами и повреждением имущества.
•Никому не позволяйте изменять нормальное положение спинки сиденья. Предметы, размещенные напротив спинки сиденья или другим способом, могут помешать правильной блокировке спинки сиденья, что может привести к тяжелой или смертельной травме в случае резкой остановки или столкновения.
(продолжение)
(продолжение)
•Перед началом движения всегда устанавливайте спинку сиденья в вертикальное положение, поясную часть ремня безопасности отрегулируйте таким образом, чтобы она плотно прилегала к телу и опустите на бедра. Эта наилучшее положение для Вашей защиты в случае аварии.
•Чтобы избежать возможной тяжелой травмы при контакте с подушкой безопасности, всегда садитесь как можно дальше от рулевого колеса, сохраняя при этом наиболее удобное положение для управления автомобилем. Рекомендуется, чтобы грудная клетка находилась на расстоянии не менее 250 мм (10 дюймов) от рулевого колеса.
ОСТОРОЖНО
-Спинки задних сидений
•Спинка заднего сиденья должна быть прочно закрыта на защелку. В противном случае пассажиры и предметы багажа могут быть выброшены вперед и стать причиной тяжелой травмы или смерти в случае резкого торможения или столкновения.
•Багаж и другие предметы должны быть уложены горизонтально в багажной зоне. Крупные, тяжелые или объемные предметы должны быть закреплены.
Ни при каких обстоятельствах не допускается размещение груза, превышающего высоту спинки сидений. Несоблюдение этих мер предосторожности может привести к тяжелой травме или смерти в случае резкой остановки, столкновения или переворачивания автомобиля.
(продолжение)
3 4
GDe RU 3.qxp 30.01.2012 14:15 Page 5
Системы безопасности автомобиля
(продолжение)
•Во время движения автомобиля запрещается нахождение пассажира в багажной зоне и на сложенных спинках сидений. Все пассажиры должны правильно сидеть на сиденьях и быть пристегнуты во время движения.
•После возврата спинки сиденья в вертикальное положение, убедитесь, что она надежно зафиксирована защелкой, для этого толкните ее вперед и назад.
ОСТОРОЖНО
После регулировки сиденья всегда проверяйте, что оно надежно закреплено на месте, для этого попытайтесь переместить сиденье вперед или назад, не используя рычаг перемещения сиденья. Резкое или неожиданное движение сиденья водителя может стать причиной потери контроля над автомобилем и аварии.
ОСТОРОЖНО
•Будьте крайне внимательны, следите за тем, чтобы Ваши руки или другие предметы не попали в механизм сиденья во время его перемещения.
•Не оставляйте зажигалку на полу или на сиденье. При
изменении положения сиденья |
||||
газ может выйти из зажигалки и |
|
|||
ýòî |
может |
привести |
ê |
|
возгоранию. |
|
|
OGDE031002 |
|
|
|
|
|
Переднее сиденье |
|
|
|
|
|
|
|
|
|
Ручная регулировка |
|
|
|
Вперед и назад |
|
|
|
|
|
Для перемещения сиденья вперед или |
|
|
|
назад: |
|
|
|
|
|
1.Потяните вверх рычаг регулировки |
|
|
|
|
продольного положения сиденья и |
|
|
|
удерживайте его. |
|
|
|
|
|
2.Переместите сиденье на салазках в |
|
|
|
желаемое положение. |
|
|
|
|
|
3.Отпустите рычаг и убедитесь, что |
|
|
|
|
сиденье заблокировано на месте. |
3 5
GDe RU 3.qxp 30.01.2012 14:15 Page 6
Системы безопасности автомобиля
Перед началом движения отрегулируйте положение сиденья и убедитесь, что сиденье надежно заблокировано на месте, для этого попытайтесь переместить его вперед и назад, не используя рычаг. Если сиденье перемещается, это означает, что оно неправильно заблокировано.
OGDE031003
Угол наклона спинки сиденья
Для выбора желаемого угла наклона спинки сиденья поверните ручку управления вперед или назад.
OGDE031004
Высота подушки сиденья (при наличии)
Для регулировки высоты подушки сиденья потяните рычаг вверх или вниз.
•Для опускания подушки сиденья несколько раз потяните вниз рычаг.
•Для поднимания подушки сиденья несколько раз потяните вверх рычаг.
3 6
GDe RU 3.qxp 30.01.2012 14:15 Page 7
Системы безопасности автомобиля
Автоматическая регулировка (при наличии)
Сиденье водителя регулируется переключателями на внешней стороне подушки. Перед началом движения отрегулируйте положение сиденья таким образом, чтобы была возможность легко управлять рулевым колесом, педалями и переключателями на панели приборов.
ОСТОРОЖНО
Сиденье с электроприводом управляется при выключенном зажигании.
Поэтому никогда не следует оставлять детей в салоне автомобиля без присмотра.
ВНИМАНИЕ
•Сиденье с электроприводом приводится в движение электрическим двигателем. Прекратите его работу сразу после завершения регулировки. Чрезмерно длительная работа электропривода может повредить электрическое оборудование.
•Сиденье с электроприводом приводится в движение электрическим двигателем. Прекратите его работу сразу после завершения регулировки. Чрезмерно длительная работа электропривода может повредить электрическое оборудование.
•Не управляйте двумя или более переключателями сиденья с электроприводом одновременно. Это может привести к неисправности электродвигателя или другого электрического компонента сиденья.
OGD031007
Вперед и назад
1.Для перемещения сиденья в желаемое положение нажмите на переднюю или заднюю часть переключателя управления.
2.Отпустите переключатель как только добьетесь нужного положения.
3 7
GDe RU 3.qxp 30.01.2012 14:15 Page 8
Системы безопасности автомобиля
OGD031006
Угол наклона спинки сиденья
1.Для выбора желаемого угла наклона спинки сиденья нажмите на переднюю или заднюю часть переключателя управления.
2.Отпустите переключатель как только добьетесь нужного положения.
OGD031005
Высота подушки сиденья (при наличии)
1.Потяните переднюю часть контрольного переключателя вверх, чтобы поднять или вниз, чтобы опустить переднюю часть подушки сиденья. Потяните заднюю часть контрольного переключателя вверх, чтобы поднять или вниз, чтобы опустить нижнюю часть подушки сиденья.
2.Отпустите переключатель как только добьетесь нужного положения.
OGD031008
Поясничная опора (при наличии)
Поясничную опору можно отрегулировать, нажав на соответствующий переключатель, расположенный сбоку сиденья.
1.Нажмите на переднюю часть переключателя, чтобы поднять опору или на заднюю часть переключателя, чтобы опустить.
2.После достижения требуемого положения отпустите переключатель.
3 8
GDe RU 3.qxp 30.01.2012 14:15 Page 9
Системы безопасности автомобиля
OPA039052
Подголовник
Сиденья водителя и переднего пассажира оснащены подголовниками для обеспечения безопасности и комфорта.
Подголовники не только обеспечивают комфорт водителю и пассажиру переднего сиденья, но и помогают защитить голову и шею в случае столкновения.
ОСТОРОЖНО
•Для максимальной эффективности в случае аварии подголовник следует отрегулировать таким образом, чтобы его средняя часть была на высоте центра тяжести головы пассажира. В целом, центр тяжести головы у большинства людей находится на уровне глаз. Кроме того, регулировка подголовника должна быть такой, чтобы он находился как можно ближе к голове. По этой причине не рекомендуется использовать подушку, которая удерживает тело на некотором расстоянии от спинки сиденья.
•Не управляйте автомобилем со снятыми подголовниками, поскольку в случае аварии возможны тяжелые травмы пассажиров.
При надлежащей регулировке подголовники могут обеспечить защиту от травм шеи.
•Не регулируйте положение подголовника сиденья водителя во время движения автомобиля.

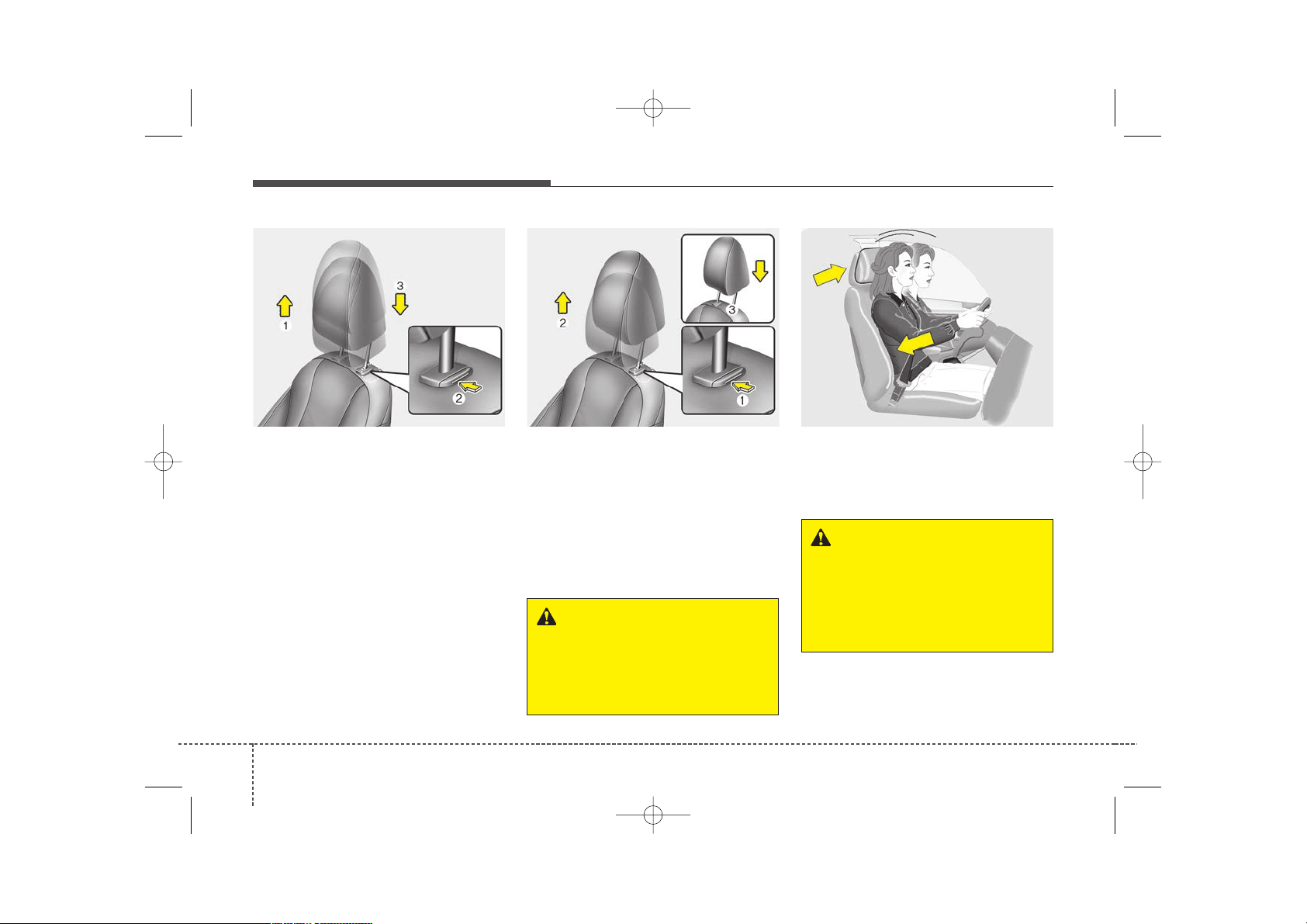

OGD031011
Регулировка вперед и назад (при наличии)
Положение подголовника с наклоном вперед можно отрегулировать, установив до 4 разных положений. Для этого следует потянуть подголовник вперед до фиксации в выбранном положении. Для установки подголовника в крайнее заднее положение необходимо потянуть его в крайнее заднее положение и отпустить. Отрегулируйте положение таким образом, чтобы обеспечить надлежащую опору для головы и шеи.
3 9
Loading...
