Video door phone system

H1018 / H1019

*H1018 / *H1019

www.emos.eu

Video door phone system

Provides audio and video connection between the residents and visitors.

Enables electricdoor release and gate control

Importantfeature of this system is higher safety and comfortfor residents.

Basic function and possibility of the system:

-Communication between residents and visitors

-Higher safety

-Missed calls recording on SD card function

-ElectricDoor release and gate control

-Visual check of visitors behind the door

-Illumination of the outdoor area in front ofthe camera unit. Clear picture when 0 Lux.

-7“TFTLCD display

-Hands-free communication

-Wall-mountinstallation of the monitor

Content of delivery

After delivery,please check the content of this box according to the following list:

- monitor

1 pc

- wall-mountframe for video monitor

1 pc

- pack of screws

1 pc

- outdoor camera unit

1 pc

- wall-mountframe for outdoor camera unit

1 pc

- power supplier

1 pc

Technical description of the monitor

6

5

4 3

2

1

Description of the videomonitor:

1talk

2lock

3melody volume

4gate

5monitor (preview)

6SD card slot

Installation of the video monitor:

Where to installthe video monitor

Choose the place for installation with regard to cabling of the system. Itis recommended to fix themonitor atthe user-eyes height.

Installation of video monitorwall-mount frame

1.Mark the holes of the frame on the wall and drill the holes.

2.Drill the hole into the wall in the middle of the frame for all cables coming to monitor (cameraunitcable and cable from power supplier,etc.).

3.Fix the frame with wall plugs and screws.

Systemconnection

Wire the outdoor camera unitto the monitor by plugging the cable into descripted connections.

Video monitorfitting

1.Press the monitor to the frame.

2.Push the monitor down.

Connection to the mainspower

1.Plug the power supplier to the mains 230V/ 50Hz.

2.Plug the power supplier connector into the descripted connection onto the monitor.

3.When power is presenton the video monitor the LED will be liton the monitor.

Wiring diagram of video phone system

!

Requirementson cabling of the system

Video door phone system uses 8 core cables. Maximal distances between camera unitand monitor with regards to the cross sectional area (CRA) of the wires is show in the following table.

In the areas with high possibility of interference itis recommended to use a 75 Ohm coaxial cable for connection of video signal.

CRA of the wire [mm]

0,5

0,65

0,8

1











Distance [m]

30

50

70

115











Operation of the video door phone

To call the residents by visitor press the button on the outdoor camera unit.

To accept the call,press Talk button on the video monitor. Calling time period is limited to 120s.

For instant30s preview of the picture from the camera unit,please press

Monitor

For communication between the monitor and camera unit,please press button

Talk

To control an electricdoor release or gate,please press

Electric doorrelease / Gate

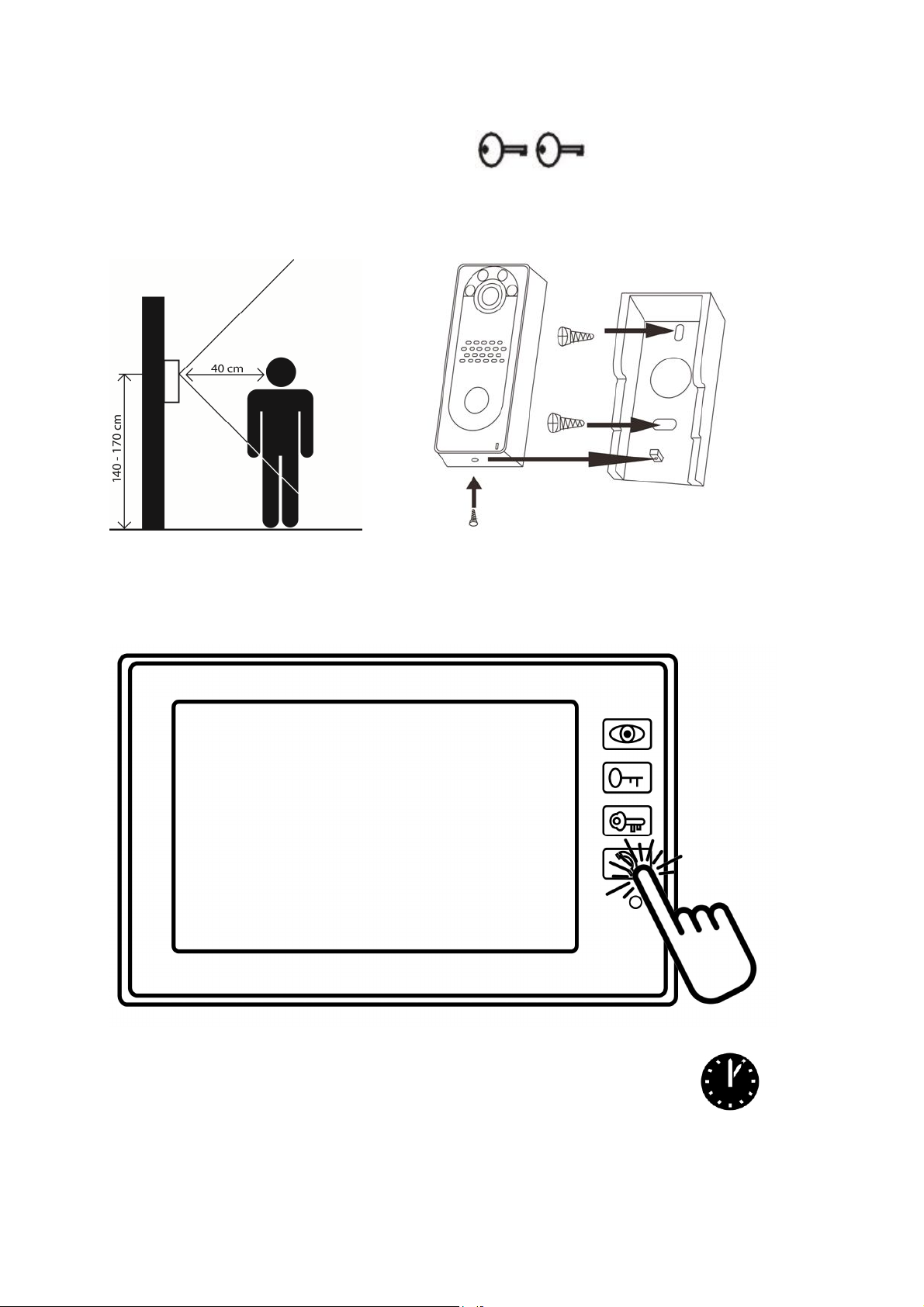

Camera unit installation

Operation of the video monitor

1. Menu

5 SEC.

EXIT

-

+

OK

2. Photo browsing function

3 SEC.

OK

EXIT

3. Video record function

VIDEO

(OK)

To activate the video record function: Please insertSD card (max. 8GB) into the SD card slotand then press EYE button to see the outdoor camera picture then press and hold the HANDSETbutton on the video monitor up to 5 seconds till OSD main menu is displayed on the screen. Then press HANDSETbutton 3 times to getto the “VIDEO” function. Then press KEYbutton on the monitor (above the HANDSETbutton) to enter the video function. A requestfor SD card “FORMAT” appears if SD card is not formatted yet.To formatthe SD card choose “YES” by pressing KEYbutton and then confirm FORMATby pressing HANDSET button. When SD card formatis completed please press HANDSETbutton to go back to main menu. Then go to VIDEO function again and press KEY button to startrecording. Monitor records a video file 30sec long. To stop monitoring earlier than 30 secplease press HANDSETbutton. To exitthe OSD main menu please go to “EXIT” and press HANDSETbutton.

To play the video files: Goto the OSD main menu and press PLAYfunction and stored video AVI files will be played. Or you can play video files on your PC with SD card reader.

Maintenance of the video monitor

Video monitor is easy to maintain. Itis recommendedto clean the video monitor by wetcloth sometimes to achieve bestquality of the displayed picture.

Attention please!

It is strictly recommended that electric device ispowered off and unplugged fromthe mainspower during the maintenance!

Safety warning

-Do not place the monitor near to the TV-setor into environmentwith high temperature,or where damp.

-Do not touch the TFT LCD display of the monitor and do not take apart outdoor unitor any parts of the video system.

-Protectthe lens of outdoor camera unitfrom directsun lightto avoid having picture on the monitor pale.

-Do not use the equipmentwhere environmentwith vibrations. Protectthe equipmentfrom falls.

Systém domácíhovideovrátného

H1018 / H1019

*H1018 / *H1019

www.emos.eu

Systém domácího videovrátného

Umožňuje audiovizuální spojení s elektrickým videovrátným a ovládání dveřního zámku.

Základním přínosem tohoto systému je zvýšení komfortu a bezpečnosti bydlení.

Základnífunkce a možnostisystému:

-komunikace majitele s návštěvníky

-zvýšené bezpečí domu

-záznam návštěv na SD kartu

-ovládání elektrického dveřního zámku

-vizuální kontrola návštěvníka před vstupem do domu

-přisvětlení prostoru před kamerou zaručující čistý obraz i při osvětlení 0 Luxů

-7“TFTLCD displej

-Hands free komunikace

-možnostzavěšení videotelefonu na stěnu

Obsah dodávky

Po otevření krabice se doporučuje zkontrolovatjejí obsah dle následujícího seznamu:

- monitor

1 ks

- montážní rámeček pro videotelefon

1 ks

- balení upevňovacích šroubů

1ks

- dveřní kamerová jednotka

1 ks

- montážní rámeček pro povrchovou

1 ks

montáž kamerové jednotky

1 ks

- napájecí zdroj

1 ks

Technický popis videomonitoru

6

5

4 3

2

1

Popis:

1hovor

2zámek

3hlasitostmelodie

4brána

5monitor (vyvolání obrazu)

6slotpro SD kartu

Instalace

Určenímísta instalace monitoru

Zvolte místo na instalaci přístroje i s ohledem na vedení kabelů. Doporučuje se umístění přístroje cca ve výšce očí budoucího uživatele.

Instalace montážního rámečku pod videotelefon

Na místo montáže přiložte držák a naznačte si místa montážních otvorů a vyvrtejte je. Uprostřed držáku je nutno vytvořitdostatečně velký otvor pro přivedení kabelů k monitoru (kabel od kamery kabel napájecího zdroje). Připevněte držák pomocí šroubů,případně použijte hmoždinky.

Připojeníkabelů

Kameru připojíte k monitoru kabelem,který na obou zařízeních zasuneme do popsaných svorek.

Zavěšenímonitoru

Monitor mírně přitlačíme k držáku tak aby výstupky zapadly do oválných děr na zadní straně monitoru.

Mírným zatlačením monitoru směrem dolů dojde k jeho upevnění.

Zapojenípřístroje do sítě

Napájecí zdroj zapojte do sítě,která vyhovuje parametrům přístroje 230V/ 50Hz.

Napájecí konektor (výstup zdroje) připojte do popsané zdířky na zadní straně videomonitoru. Tento stav bude indikován svítící LED.

Schéma zapojení videovrátného

!

Parametry propojovacího vedení

Systém videovrátného používá stíněný osmi-žilový kabel. Přibližné maximální vzdálenosti mezi kamerou a monitorem vzhledem k průměru jednotlivých vodičů jsou uvedeny v následující tabulce. V místech s vysokou úrovní rušení lze na vedení videosignálu použít75 Ohm koaxiální kabel.

Průměr jádra vodiče [mm]

0,5

0,65

0,8

1











Vzdálenost[m]

30

50

70

115











Obsluha zařízení

-Pro zazvonění a vyvolání obrazu na videotelefonu zdveřní stanice,stiskněte oválné tlačítko. Pro přijetí hovoru stiskněte na videotelefonu tlačítko Monitor– doba hovoru je 120 vteřin.

Pro okamžité vyvolání obrazu na dobu30 vteřin z dveřní stanice,stiskněte tlačítko

Monitor

Pro komunikaci mezi videomonitorem a dveřní stanicí stiskněte tlačítko

Hovor

Pro přivedení napětí na dveřní el. zámek a otevření brány stiskněte tlačítko

Zámek / Brána

Způsob montáže dveřní stanice

Obsluha monitoru

1. Menu

5 SEC.

EXIT

-

+

OK

2. Prohlížení fotografií

3 SEC.

OK

EXIT

3. Záznam videa

VIDEO (OK)

Chcete-liaktivovat funkcinahrávánívidea: Vložte prosím SD kartu (max. 8 GB) do slotu pro SD karty a zmačkněte tlačítko OKO a po té podržte tlačítko SLUCHÁTKA na monitoru 5 sekund,až se na obrazovce objeví hlavní nabídka OSD menu. Stisknutím tlačítka SLUCHÁTKA 3 krát,se k dostanete k funkci „ VIDEO ". Dále stisknutím tlačítka KLÍČEna monitoru (nad tlačítkem SLUCHÁTKO) se aktivuje funkce nahrávání. Pokud není vložená SD karta zformátována , tak se objeví nabídka pro "FORMAT". Chcete-li zformátovatSD kartu, zvolte "YES " stisknutím tlačítka KLÍČEa poté potvrďte stisknutím tlačítka SLUCHÁTKA. Pokud je formátSD karty dokončen, stiskněte prosím tlačítko „SLUCHÁTKO“ pro návrat do hlavního menu. Potom opětjděte na funkci VIDEOa stisknutím tlačítka KLÍČEspustíte nahrávání. Monitor zaznamenává 30 secvideo soubory. Chcete-li zastavitnahrávání dříve než uplyne 30 sec,stisknětetlačítko SLUCHÁTKA. Pro opuštění hlavního menu přejděte na " EXIT"a stiskněte tlačítko SLUCHÁTKO.

Pro přehrávání video souborů: Jděte do hlavní nabídkyOSD menu a stiskněte tlačítko PLAYa uložené AVI video soubory se budou postupně přehrávat. Nebo si můžete přehrávatvideo soubory na vašem PC s čtečkou SD karet.

Údržba zařízení

Monitor je nenáročný na údržbu. Doporučuje se občas, podle stupně znečištění přístroje otřítjej vlhkým hadříkem.

Pozor!

Přístroj je nutno před čištěnímuvést do beznapěťového stavu odpojenímsíťovéhopřívodu ze sítě!

Bezpečnostní upozornění

-Videotelefon neumísťujte v blízkosti TV přijímačů,nebo v prostředí s vysokou teplotou, či Vlhkostí.

-Nedotýkejte se rukou TFT LCD displeje,monitor,ani dveřní stanici nerozebírejte.

-Při přímém slunečním svitu do objektivu dveřní stanice se obraz na videomonitoru může stát nečitelným.

-Přístroj nevystavujte vibracím a pádům.

Emos H1119 Operating Instructions

Systém domáceho videovrátnika

H1018 / H1019

*H1018 / *H1019

www.emos.eu

Systém domáceho videovrátnika

Umožňuje audiovizuálne spojenie s elektrickým videovrátnikom a ovládania dverného zámku.

Základným prínosom tohto systému je zvýšenie komfortu a bezpečnosti bývania.

Základné funkcie a možnostisystému:

-komunikácia majiteľa s návštevníkmi

-zvýšené bezpečie domu

-záznam návštev na SD kartu

-ovládanie elektrického dverového zámku

-vizuálna kontrola návštevníka pred vstupom do domu

-prisvetlenie priestoru pred kamerou zaručujúca čistý obraz aj pri osvetlení 0 Luxov

-7 "TFTLCD displej

-Hands free komunikácia

-možnosť zavesenia videotelefónu na stenu

Obsah dodávky

Po otvorení krabice sa odporúča skontrolovať jej obsah podľa nasledujúceho zoznamu:

- monitor

1 ks

- montážny rámček pre videotelefón

1 ks

- upevňovacie skrutky

1ks

- dverná kamerová jednotka

1 ks

- montážny rámček pre povrchovú

1 ks

montáž kamerovej jednotky

1 ks

- napájací zdroj

1 ks

Technický popis videomonitora

6

5

4 3

2

1

Popis:

1hovor

2zámok

3hlasitosť melódie

4brána

5monitor (vyvolanie obrazu)

6slotpre SD kartu

Inštalácia

Určenie miesta inštalácie monitora

Zvoľte miesto na inštaláciu prístroja aj s ohľadom na vedenie káblov. Odporúča sa umiestnenie prístroja cca vo výške očí budúceho užívateľa.

Inštalácia montážneho rámčeku pod videotelefón

Na miesto montáže priložte držiak a naznačte si miesta montážnych otvorov a vyvŕtajte ich. Uprostred držiaku je nutné vytvoriť dostatočne veľký otvor pre privedenie káblov k monitoru (kábel od kamery kábel napájacieho zdroja). Pripevnite držiak pomocou skrutiek,prípadne použitehmoždinky.

Pripojenie káblov

Kameru pripojíte k monitoru káblom,ktorý na oboch zariadeniach zasunieme do popísaných pružinových svoriek.

Zavesenie monitora

Monitor mierne pritlačíme k držiaku tak,aby výstupky zapadli do oválnych dier na zadnej strane monitora.

Miernym zatlačenímmonitoru smerom nadol dôjde k jeho upevneniu.

Zapojenie prístroja do siete

Napájací zdroj zapojte do siete,ktorá vyhovuje parametrom prístroja 230V / 50Hz.

Napájací konektor (výstup zdroja) pripojte do popísanej dierky na zadnej strane videomonitoru. Tento stav bude indikovaný svietiacou LED.

Schéma zapojenia videovrátnika

!

Parametre prepojovacieho vedenia

Systém videovrátnika používa tienený 8-žilový kábel. Približné maximálne vzdialenosti medzi kamerou a monitorom vzhľadom k priemeru jednotlivých vodičov sú uvedené v nasledujúcej tabuľke. V miestach s vysokou úrovňou rušenia možno na vedenie videosignálu použiť 75 Ohm koaxiálny kábel.

Priemer jadra vodiča [mm]

0,5

0,65

0,8

1











Vzdialenosť [m]

30

50

70

115











Obsluha zariadenia

-Pre zazvonenie a vyvolanie obrazu na videotelefóne z dvernej stanice stlačte oválne tlačidlo. Pre prijatie hovoru stlačte na videotelefóne tlačidloMonitor- čas hovoru je 120 sekúnd.

Pre okamžité vyvolanie obrazu na dobu 30 sekúnd z dvernej stanice stlačte tlačidlo

Monitor

Pre komunikáciu medzi videomonitorom a dvernou stanicou stlačte tlačidlo

Hovor

Pre privedenie napätia na dverný el. zámok a otvorenie brány stlačte tlačidlo

Zámok / Brána

Spôsob montáže dvernej stanice

Obsluha monitora

1. Menu

5 SEC.

EXIT

-

+

OK

2. Prezeranie fotografií

3 SEC.
