Emos H1134 Operating Instructions

5 (3)
*H1
134
EN
Video door phone system
*H1134
www.emos.eu
Video door phone system
Provides audio and video connection between the residents and visitors. Enables electric door release Important feature of this system is higher safety and comfort for residents.
Features and functions and of the system:
Monitor:
4.3” color indoor monitor Support 2 door stations Brightness, color and contrast adjustable Ringtone volume adjustable Hands-free PAL/NTSC convertible Do not disturb function OSD menu Door lock release Monitoring and talking with a visitor Support both AC 230V and DC 14,5V power input
Outdor camera unit:
Pinhole color camera 4 Wires in polarity Water-proof and dust-proof Door lock release Microphone and speaker volume adjustable LED for night vision Surface mounted and flush mounted
Content of delivery
Monitor:
After delivery, please check the content of this box according to the following list:
Camera unit:
6 4 3 2 1
5 7 8 9 10
Technical description of the monitor
Description:

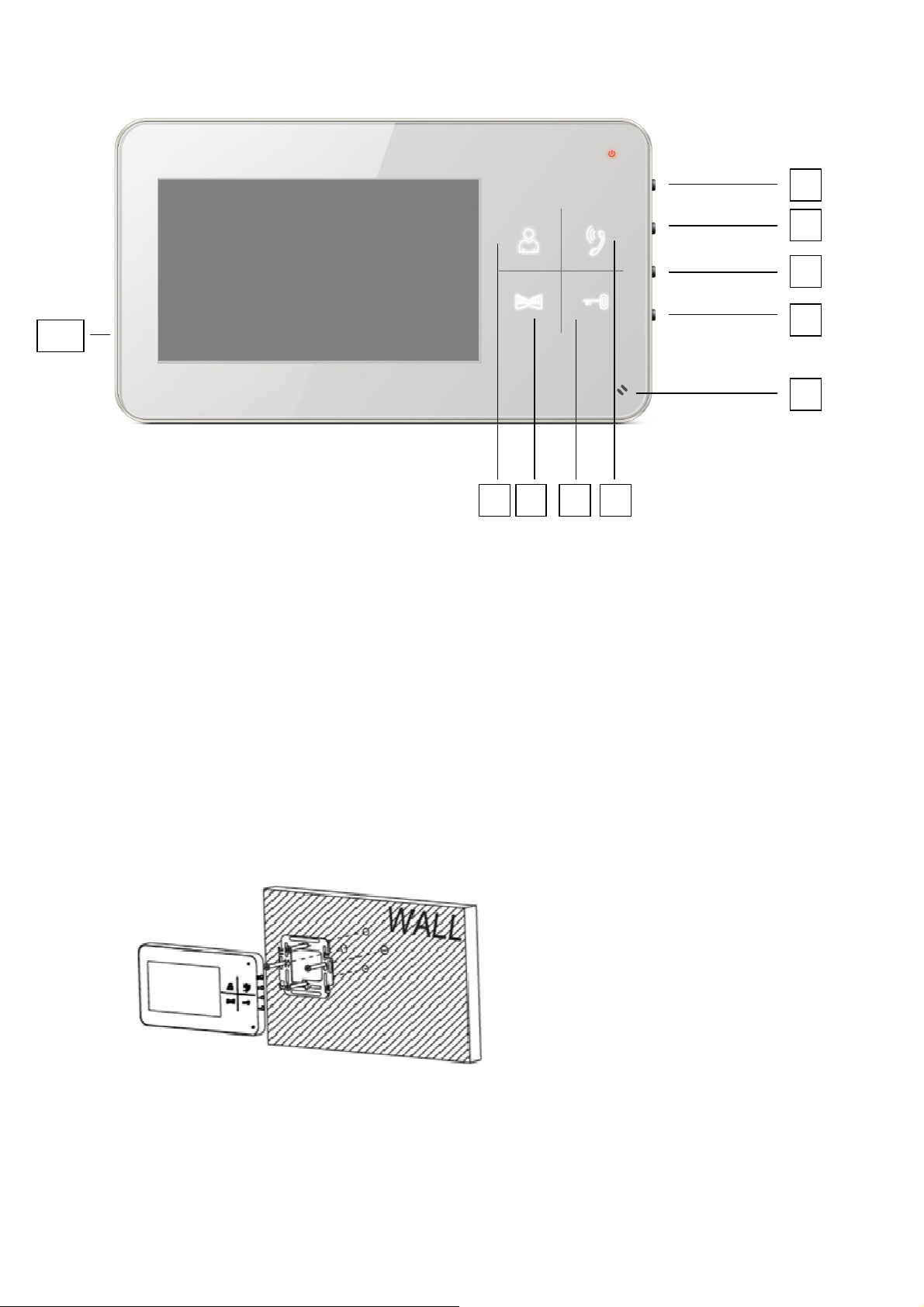

1 Talk button 2 Door release button 3 Monitor camera 2 button 4 Monitor camera 1 button 5 MENU button 6 UP button 7 DOWN button 8 EXIT button 9 Microphone 10 Monitor turn ON/OFF switch
Installation of the video monitor:
Where to install the video monitor
Choose the place for installation with regards to cabling of the system. It is recommended to fix the monitor at the user-eyes height between 145cm and 160cm.
Installation of video monitor wall-mount frame
1. Mark the holes of the frame on the wall and drill the holes.
2. Drill the hole into the wall in the middle of the frame for all cables coming to monitor (camera unit cable and cable from power supplier, etc.).
3. Fix the frame with wall plugs and screws.
System connection
Wire the outdoor camera unit to the monitor by plugging the cable into descripted connections.
Video monitor fitting
1. Press the monitor to the frame.
2. Push the monitor down.
Connection to the mains power
1. Plug the power supplier to the mains 230V/ 50Hz. (Or connect the power supplier 14.5Vdc into the descripted connection onto the monitor).
2. When power is present on the video monitor the red LED will be lit.

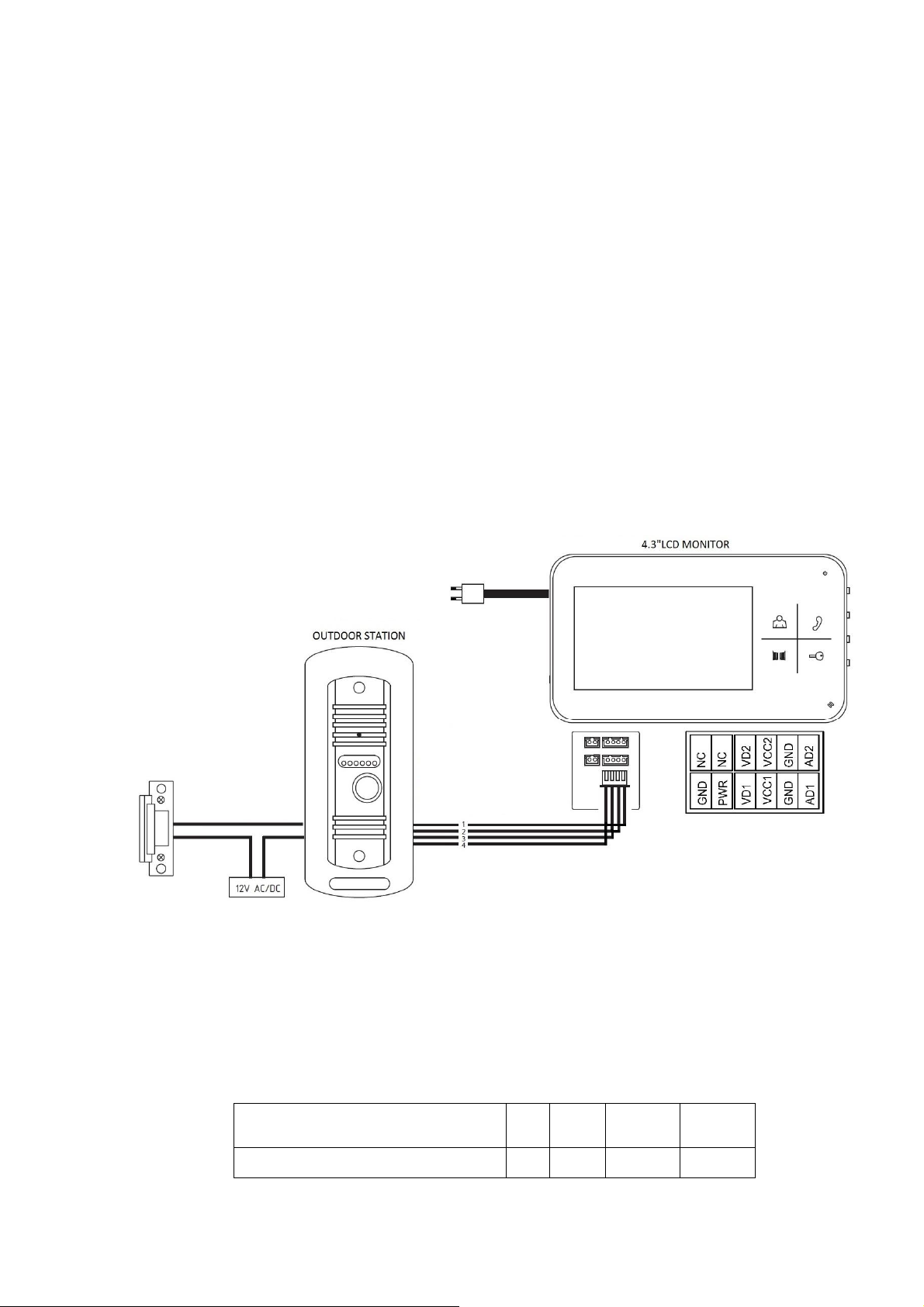

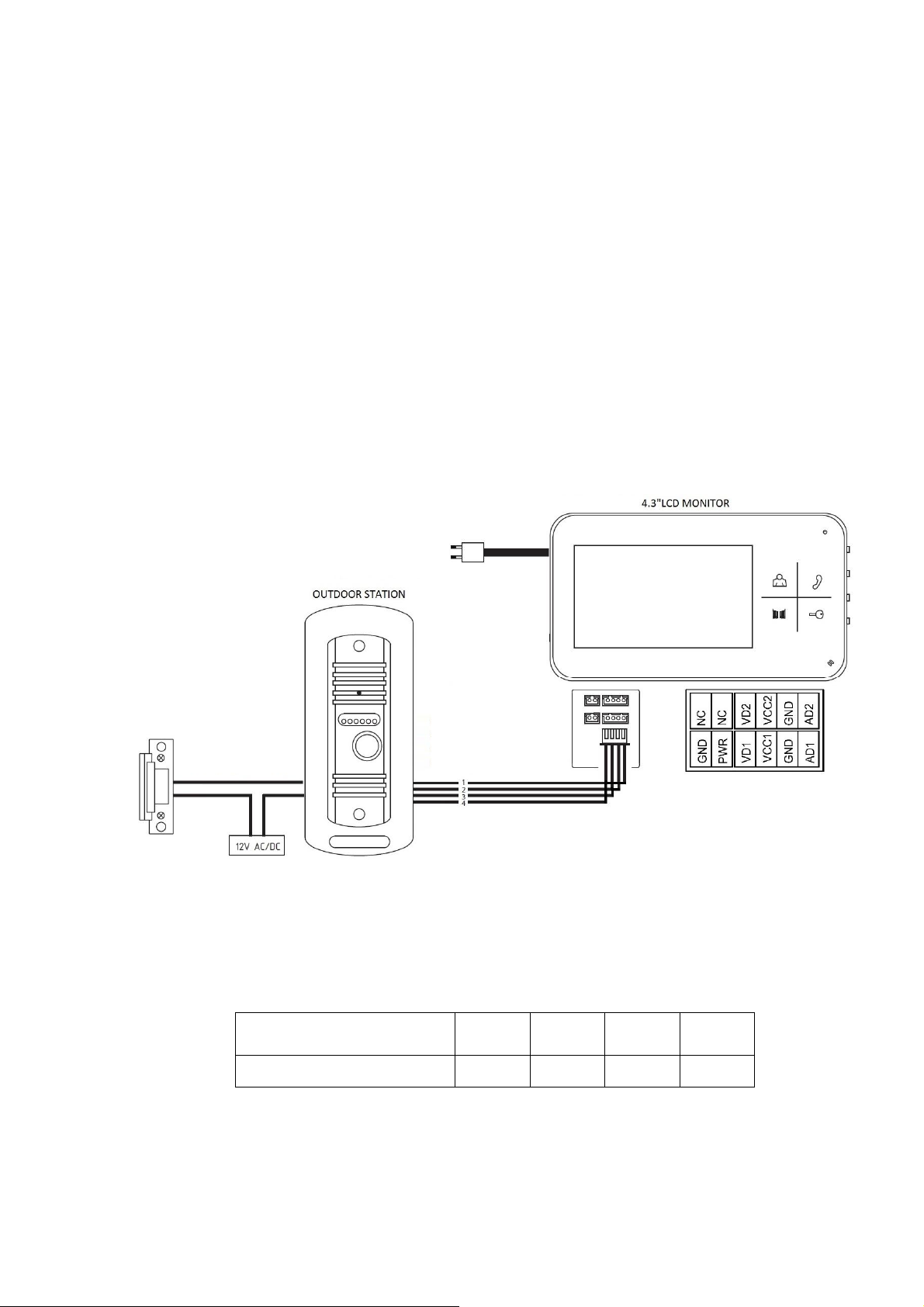

Wiring diagram of video phone system
NO.
Part Name
Description
1 LCD Screen
4.3 inch TFT LCD screen
2 Power Cable
AC power cable
3 Monitor Button 2
Button for monitoring camera 2
4 Door Release Button
Button for releasing door lock
5 MIC
Microphone
6 Monitor Button 1
Button for monitoring camera 1
7 Talk Button
Button for talking with visitor
8 Power Indicator
Red LED
9 Menu Button
10
Up Button
11
Down Button
12
Exit Button
13
Power Switch
ON/OFF
14 Relay Output
Interface for opening the slide
gate(optional)
15 Video Input
Interface for door station 1/ door
station 2
16 Speaker
17
DC Power
14.5V DC supply
(optional)
Wiring scheme of two videodoorphone sets
Requirements on cabling of the system
Video door phone system uses 4 core cables. Maximal distances between camera unit and monitor with regards to the cross sectional area (CRA) of the wires is show in the following table. In the areas with high possibility of interference it is recommended to use a 75 Ohm coaxial cable for connection of video signal.
CRA of the wire [mm] 0,5 0,65 0,8 1
Distance [m] 30 50 70 115
Operation of the video door phone
NO. Part Name
To call the residents by visitor press the button on the outdoor camera unit. To accept the call, press Talk button on the video monitor. Calling time period is limited to 60s.
To talk between the monitor and camera unit, please press
To control an electric door release or gate, please press
For instant preview of the picture from the camera unit1, please press
For instant preview of the picture from the camera unit2, please press
Camera unit
Front and Rear Part
1 Microphone
2 Pinhole camera
3 LED for Night Vision
4 Call button
5 Speaker
6 Metal bracket for flush mounted
7 Metal bracket for wall corner mounted
8 Metal bracket for hood cover
9 Wires for monitor/electronic lock
10 MIC volume adjust
11 Speaker volume adjust

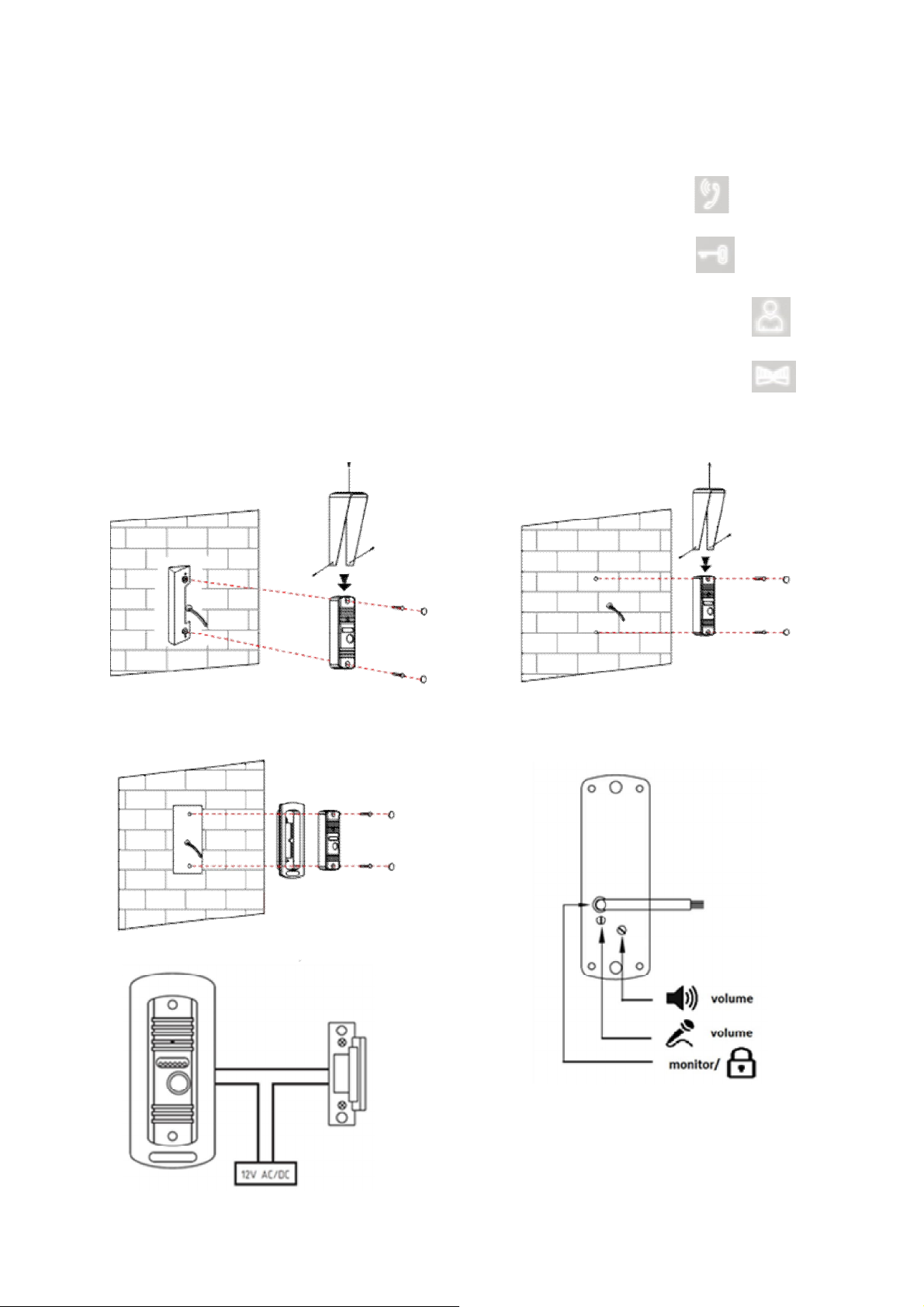

Camera unit installation
There are three ways to install the doorbells:
Surface angle-mounted

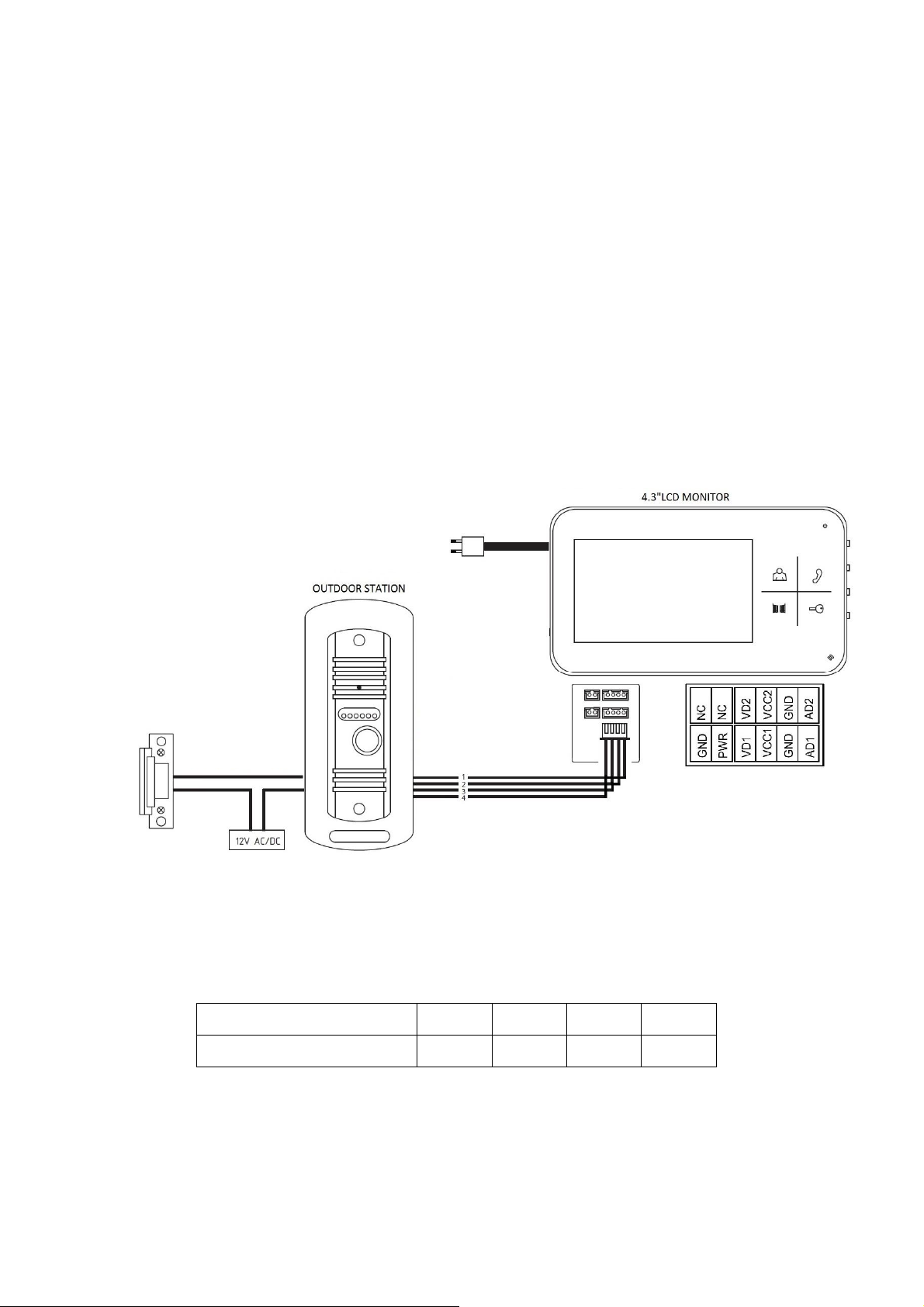

Camera Connection Diagram
1.1. Wiring Diagram
Please be careful to wiring on polarity.
Surface mounted
Flush mounted
Electric Lock Connection
Door Lock Controlled with Dry Contact
Note: Power-on-to-unlock
1. The external power supply must be used according to the lock.
2. The inside relay contact is restricted to AC or DC 3A.
-
Maintenance of the video monitor
Video monitor is easy to maintain. It is recommended to clean the video monitor by wet cloth sometimes to achieve best quality of the displayed picture.
Attention please!
It is strictly recommended that electric device is powered off and unplugged from the mains power during the maintenance!
Safety warning
- Do not place the monitor near to the TV-set or into environment with high temperature, or where damp.
- Do not touch the TFT LCD display of the monitor and do not take apart outdoor unit or any parts of the video system.
- Protect the lens of outdoor camera unit from direct sun light to avoid having picture on the monitor pale.
- Do not use the equipment where environment with vibrations. Protect the equipment from falls.
*H1009
CZ
*H1
134
Systém domácího videovrátného
H1134
www.emos.eu
Systém domácího videovrátného
Umožňuje audiovizuální spojení s elektrickým videovrátným a ovládání dveřního zámku. Základním přínosem tohoto systému je zvýšení komfortu a bezpečnosti bydlení.
Základní funkce a možnosti systému:
- komunikace majitele s návštěvníky
- zvýšené bezpečí domu
- ovládání elektrického dveřního zámku nebo brány
- vizuální kontrola návštěvníka před vstupem do domu
- přisvětlení prostoru před kamerou zaručující čistý obraz i při osvětlení 0 Luxů
- 4,3“TFTLCD displej
- Hands free komunikace
- možnost zavěšení videotelefonu na stěnu
Obsah dodávky
Po otevření krabice se doporučuje zkontrolovat její obsah dle následujícího seznamu:
- monitor 1 ks
- montážní rámeček pro videotelefon 1 ks
- dveřní kamerová jednotka + příslušenství 1 ks
- šroubky 1 ks
- uživatelský manuál 1 ks
Technický popis videomonitoru
6 4 3 2 1 5
7 8 9 10
Popis videomonitoru:
1 hovor 2 odemykání 3 náhled venkovní kamery 2 4 náhled venkovní kamery 1 5 MENU – vstup do menu 6 UP - nahoru 7 DOWN – dolů 8 EXIT – opustit menu 9 mikrofon 10 Zapnutí / vypnutí monitoru
Instalace monitoru:
Určení místa instalace monitoru
Zvolte místo na instalaci přístroje i s ohledem na vedení kabelů. Doporučuje se umístění přístroje cca ve výšce očí budoucího uživatele.
Instalace montážního rámečku pod videotelefon
# 1 -
(AUDIO)
Bílá
#5 - (COM)
Modrý
Na místo montáže přiložte držák a naznačte si místa montážních otvorů a vyvrtejte je. Uprostřed držáku je nutno vytvořit dostatečně velký otvor pro přivedení kabelů k monitoru (kabel od kamery kabel napájecího zdroje). Připevněte držák pomocí šroubů, případně použijte hmoždinky.
Připojení kabelů
Kameru připojíte k monitoru kabelem, který na obou zařízeních zasuneme do popsaných svorek.
Zavěšení monitoru
Monitor mírně přitlačíme k držáku tak aby výstupky zapadly do oválných děr na zadní straně monitoru. Mírným zatlačením monitoru směrem dolů dojde k jeho upevnění.
Zapojení přístroje do sítě
1.Napájecí kabel připojte do sítě, která vyhovuje parametrům přístroje 230V/ 50Hz.
(Nebo připojte napaječ 14,5Vdc konektorem do popsané zdířky na zadní straně videomonitoru).
2.Přítomnost napájecího napětí bude indikováno svítící červenou LED v pravém horním rohu.

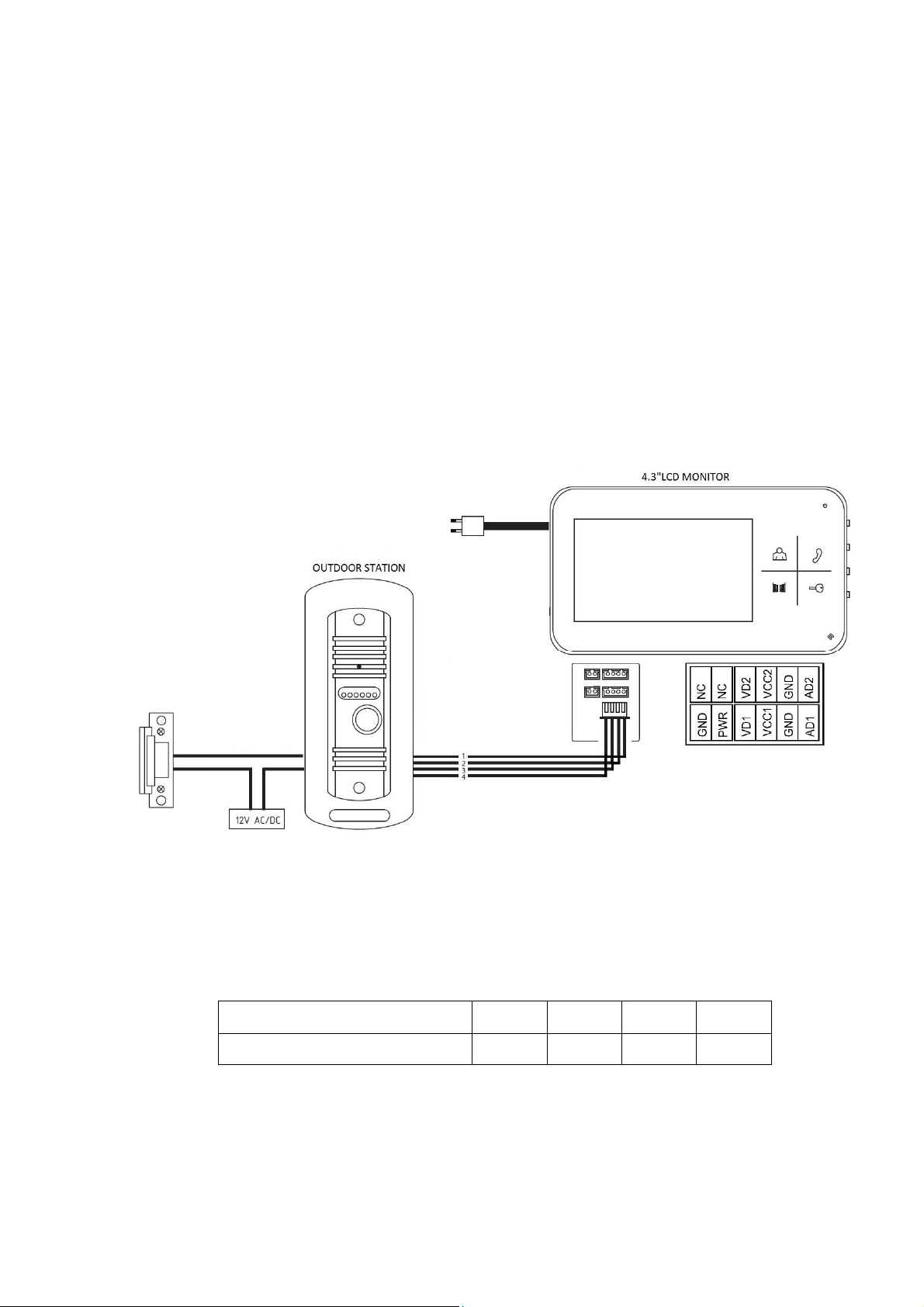

Schéma zapojení videovrátného
# 2 - (GND) Černá # 3 - (POWER) Červená
#6 – ((NO) Modrý
# 4 - (VIDEO) Žlutá
Parametry propojovacího vedení
Systém video vrátného používá stíněný čtyř-žilový kabel. Přibližné maximální vzdálenosti mezi kamerou a monitorem vzhledem k průměru jednotlivých vodičů jsou uvedeny v následující tabulce. V místech s vysokou úrovní rušení lze na vedení videosignálu použít 75 Ohm koaxiální kabel.
Průměr jádra vodiče [mm] 0,5 0,65 0,8 1
Vzdálenost [m] 30 50 70 115
Obsluha zařízení
- Pro zazvonění a vyvolání obrazu na videotelefonu z dveřní stanice, stiskněte venkovní oválné tlačítko. Pro
přijetí hovoru stiskněte na videotelefonu tlačítko Hovor – doba hovoru je 60 vteřin.
Pro komunikaci mezi video monitorem a dveřní stanicí stiskněte tlačítko
Pro přivedení napětí na dveřní el. zámek a otevření brány stiskněte tlačítko
Pro okamžité vyvolání obrazu na dobu 30 vteřin z dveřní stanice 1, stiskněte tlačítko
Pro okamžité vyvolání obrazu na dobu 30 vteřin z dveřní stanice 2, stiskněte tlačítko
3 způsoby montáže dveřní stanice
Údržba zařízení
Monitor je nenáročný na údržbu. Doporučuje se občas, podle stupně znečištění přístroje otřít jej vlhkým hadříkem.
Pozor! Přístroj je nutno před čištěním uvést do beznapěťového stavu odpojením síťového přívodu ze sítě!
Bezpečnostní upozornění
- Videotelefon neumísťujte v blízkosti TV přijímačů, nebo v prostředí s vysokou teplotou, či Vlhkostí.
- Nedotýkejte se rukou TFT LCD displeje, monitor, ani dveřní stanici nerozebírejte.
- Při přímém slunečním svitu do objektivu dveřní stanice se obraz na videomonitoru může stát nečitelným.
- Přístroj nevystavujte vibracím a pádům.
*H1
134
SK
Systém domáceho videovrátnika
H1134
www.emos.eu
Systém domáceho videovrátnika
Umožňuje audiovizuálne spojenie s elektrickým videovrátnikom a ovládania dverného zámku. Základným prínosom tohto systému je zvýšenie komfortu a bezpečnosti bývania.
Základné funkcie a možnosti systému:
- komunikácia majiteľa s návštevníkmi
- zvýšené bezpečie domu
- ovládanie elektrického dverového zámku
- vizuálna kontrola návštevníka pred vstupom do domu
- prisvetlenie priestoru pred kamerou zaručujúca čistý obraz aj pri osvetlení 0 Luxov
- 4,3 "TFTLCD displej
- Hands free komunikácia
- možnosť zavesenia videotelefónu na stenu
Obsah dodávky
Po otvorení krabice sa odporúča skontrolovať jej obsah podľa nasledujúceho zoznamu:
- monitor 1 ks
- montážny rámček pre videotelefón 1 ks
- dverná kamerová jednotka 1 ks
- upevňovacie skrutky 1 Ks
- montážny rámček pre povrchovú montáž 1 ks
Technický popis video monitora
6
4 3 2 1 5
7 8 9 10
Popis:
1 hovor 2 ovládanie el. zámku 3 vyvolanie obrazu 2 4 vyvolanie obrazu 1 5 MENU 6 UP 7 DOWN 8 EXIT 9 mikrofón 10 Zapnúť/vypnúť monitor
Inštalácia monitoru:
Určenie miesta inštalácie monitora
Zvoľte miesto na inštaláciu prístroja aj s ohľadom na vedenie káblov. Odporúča sa umiestnenie prístroja cca vo výške očí budúceho užívateľa.
Inštalácia montážneho rámčeku pod videotelefón
# 1 -
(AUDIO)
BIELA
#5 - (COM) MODRÁ
Na miesto montáže priložte držiak a naznačte si miesta montážnych otvorov a vyvŕtajte ich. Uprostred držiaku je nutné vytvoriť dostatočne veľký otvor pre privedenie káblov k monitoru (kábel od kamery kábel napájacieho zdroja). Pripevnite držiak pomocou skrutiek, prípadne použite hmoždinky.
Pripojenie káblov
Kameru pripojíte k monitoru káblom, ktorý na oboch zariadeniach zasunieme do popísaných pružinových svoriek.
Zavesenie monitora
Monitor mierne pritlačíme k držiaku tak, aby výstupky zapadli do oválnych dier na zadnej strane monitora. Miernym zatlačením monitoru smerom nadol dôjde k jeho upevneniu.
Zapojenie prístroja do siete
1.Napájací zdroj zapojte do siete, ktorá vyhovuje parametrom prístroja 230V / 50Hz.
(Alebo napájací konektor zdroja 14,5Vdc pripojte do popísanej dierky na zadnej strane videomonitoru).
2.Tento stav bude indikovaný svietiacou LED v pravom hornom rohu.
Schéma zapojenia videovrátnika
# 2 - (GND) ČIERNA
#6 - (NO) MODRÁ
# 3 - (POWER) ČERVENÁ # 4 - (VIDEO) ŽLTÁ
Parametre prepojovacieho vedenia
Systém videovrátnika používa tienený 4-žilový kábel. Približné maximálne vzdialenosti medzi kamerou a monitorom vzhľadom k priemeru jednotlivých vodičov sú uvedené v nasledujúcej tabuľke. V miestach s vysokou úrovňou rušenia možno na vedenie videosignálu použiť 75 Ohm koaxiálny kábel.
Priemer jadra vodiča [mm] 0,5 0,65 0,8 1
Vzdialenosť [m] 30 50 70 115
