BT SPE 125, SPE 160 Operator Manual [ru]

0 (0)

ВНИМАНИЕ!

Эксплуатация штабелера не

допускается без полного прочтения

РУКОВОДСТВА ОПЕРАТОРА

ПРЕДУПРЕЖДЕНИЕ!

Сохраняйте данное Руководство в

качестве справочного пособия.

Руководство Оператора

SPE 125

SPE 160

Руководство относится к штабелерам, начиная с серийного номера: 711956-

Номер заказа: 217584-040

Издано: 2004-04-20 ITS

Компания ВТ Products АВ S-595 81 Швеция, Мьёльбю

Действительно только для штабеле а с се ийным номе ом:

Важно, чтобы вы прочитали это Руководство оператора в целях вашей собственной безопасности!

Очень важно, чтобы перед началом эксплуатации этого штабелера вы целиком прочитали данное Руководство оператора. Это позволит вам работать на штабелере безопасно и эффективно.

Данное Руководство оператора содержит сведения о том, как использовать штабелер, правила техники безопасности,

а также необходимые рекомендации по содержанию штабелера в хорошем рабочем состоянии и по проведению

ежедневных проверок и техобслуживания.

К работе может быть допущен только персонал, специально обученный работе на штабелерах такого типа.

Вы, как пользователь, несете ответственность за безопасную эксплуатацию данного штабелера. Если вы

испытываете малейшие сомнения по поводу использования

машины, то без колебаний обращайтесь за советом к

вашему инспектору по технике безопасности.

Во избежание несчастных случаев и возможных аварий

всегда выполняйте все предписания и предупреждения, приведённые в настоящем Руководстве, а также

руководствуйтесь надписями и символами, расположенными на штабелере.

Компания АВ Products АВ

©ВТ lndustries АВ 217584-040

Содержание

Правила техники безопасности...............................................................................			5
Предупреждающие знаки......................................................................................			5
Общие правила техники безопасности....................................................................			7
Предупреждающие и информационные надписи и символы...................................			12
Описание штабепера .............................................................................................			14
Использование штабепера по назначению ....... ... ......... .........	.........	... .. ......... ....... ...	15
Недопустимое использование штабелера...............................................................			16
Технические данные............................................................................................			17
Размеры штабелера.............. .. ....... .. ....... .. ...... .......... ........	..........	...... ......... ...... ...	18
Маркировочная табличка......................................................................................			20
Табличка грузоподъемности..................................................................................			21
Основные узлы и детали.......................................................................................			22
Органы управления................................................................................................			24

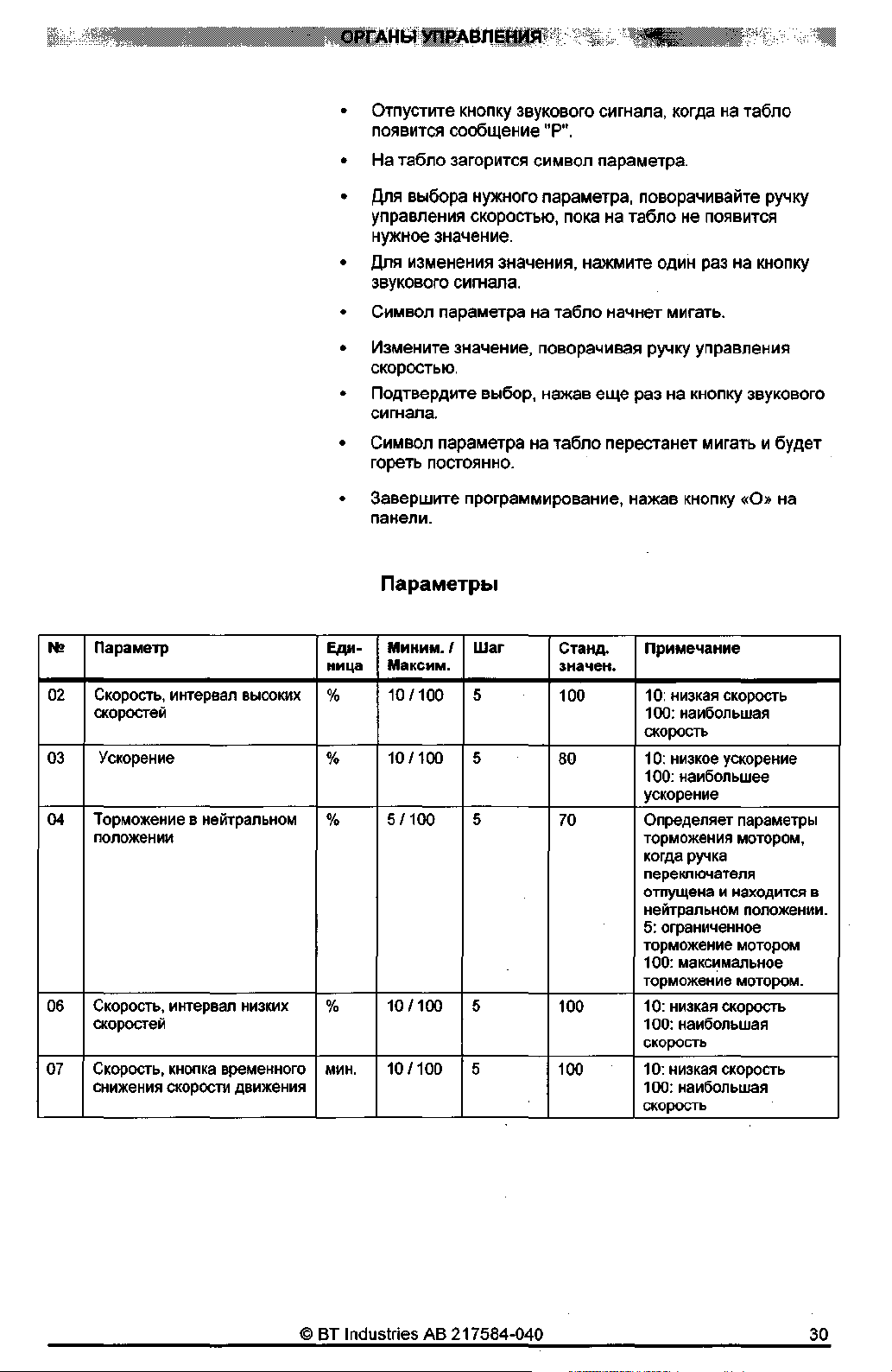

Табло и программирование...................................................................................			29
Цифровые коды предупреждений..........................................................................			31
Цифровые коды ошибок ..... ......... ... ...... ... ...... .. ....... .......	..... ... ..........	........... ...... ...	33
Дополнительное оборудование..............................................................................			35
Вождение..............................................................................................................			38
Запуск штабелера........... ...... ........ ... ...... ... ...... .... ...... .. ................	...... .........	...... ...	38
Торможение........................................................................................................			39
Замедление движения.........................................................................................			39
Рулевое управление............................................................................................			39
Парковка штабелера........ .. .......... ... ...... ... ...... .. ..................	... ................... ......	......	40
Перемещение грузов...............................................................................................			41
Захват груза........................................................................................................			43
Укладка груза......................................................................................................			44
Аккумуляторная батарея........................................................................................			45
Замена батареи..................................................................................................			45
Зарядка батареи..................................................................................................			46
Техобслуживание батареи..............................................................		, .....................	48
Ежедневное техобслуживание и функциональные проверки...................................			50
Техобслуживание...................................................................................................			52
Чистка и мойка штабелера....................................................................................			54
График проведения планового техобслуживания.....................................................			56

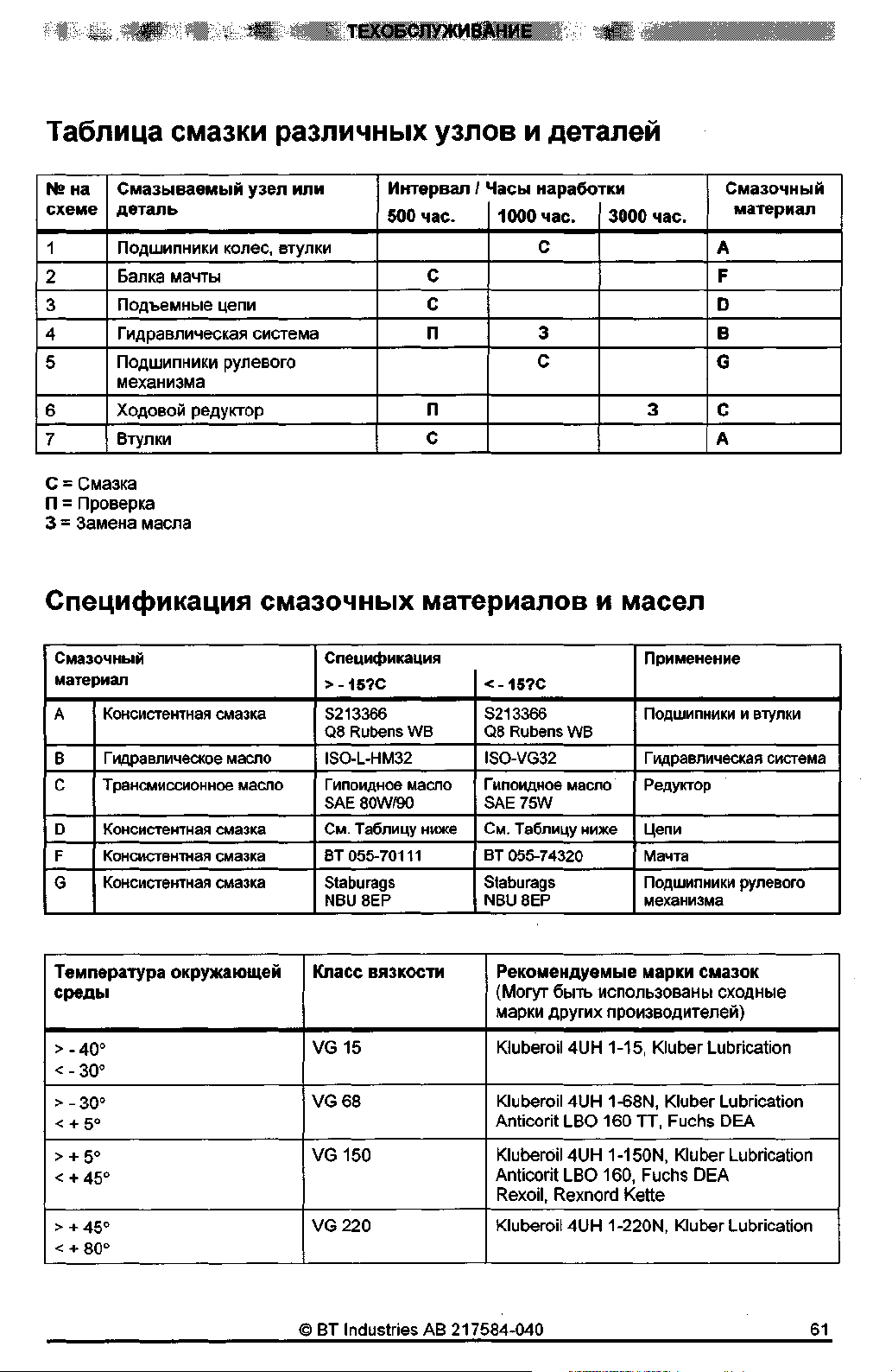

Таблица смазки различных узлов и деталей...........................................................			61
Спецификация смазочных материалов и масел.......................................................			61
Транспортировка и хранение штабелера..........................	_.. .......... ............... ............		63
Стандартные размеры и вес штабелера....... ...... .... .. .............	.. ....... ........ .......	... ......	63
Подъем штабепера с помощью крана....................................................................			63
Буксировка и транспортировка неисправного штабелера.......	... .......... ... .. ..........	.. ... ..	64
Хранение штабелера....... .... ........ .. .... .. .... .... ...... ...... .. ... .	........... .... .. ......... ....	...... ..	65
Начало эксплуатации после периода отстоя...........................................................			65

©ВТ lпdustries АВ 217584-040

Сдача на слом/списание wтабелера....... ... ... ............ ............ ...... ... ....... .. .... .. ... ...... ..	66
Утилизация аккумуляторной батареи.....................................................................	66
Утилизация штабелера.......................................................................................	66

©ВТ lndustries АВ 217584-040

Правила техники безопасности

Предупреждающие знаки

Во избежание несчастных случаев и возможных аварий всегда выполняйте все предписания и

предупреждения, приведённые в настоящем

Руководстве, а также руководствуйтесь надписями и символами, расположенными на штабелере.

Уровни опасности

Вся информация о потенциальном риске во время работы

разделена на четыре уровня. Каждому уровню

соответствует свой знак; кроме того приводится описание

возможных рисков, последствий аварий и несчастных

случаев и даются рекомендации по их избежанию.

ОПАСНО!

Предупреждает о том, что в случае нарушения инструкций произойдет авария, которая может вызвать

увечья или даже привести к смерти людей и/или

причинить очень большой материальный ущерб.

ВНИМАНИЕ!

Предупреждает о том, что в случае нарушения

инструкций может произойти авария, которая может вызвать увечья или даже привести к смерти людей и/или причинить значительный материальный ущерб.

ОСТОРОЖНО!

Предупреждает о том, что в случае нарушения

инструкций может произойти авария, которая может вызвать увечья у людей и/или причинить

материальный ущерб.

ПРЕДУПРЕЖДЕНИЕ!

Указывает на риск аварии/поломки в случае нарушения инструкций.

©ВТ lndustries АВ 217584-040

Запрещающие знаки

НЕ КУРИТЬ Курение в условиях, когда это строго запрещено, может

привести к возникновению серьезной аварии.

ЗАПРЕЩАЕТСЯ РАЗВОДИТЬ ОТКРЫТЫЙ ОГОНЬ

Разведение открытого огня в условиях, когда это строго запрещено, может привести к возникновению серьезной

аварии.

ОБЩЕЕ ЗАПРЕЩЕНИЕ

Если не выполняется это требование, это может привести к возникновению серьезной аварии.

Предписывающие знаки

СПЕЦИАЛЬНАЯ ОБУВЬ Когда дается такое указание, то необходимо всегда

носить специальную обувь во избежание травмы ног.

ЗАЩИТНЫЕ ОЧКИ

Когда дается такое указание, то необходимо всегда

носить защитные очки во избежание травмы глаз.

©ВТ lndustries АВ 217584-040

.,_____

-- ·- ------ _,

Общие правила техники

безопасности

Перед началом работы на штабелере, необходимо обязательно осуществлять ежедневный техосмотр (См.

раздел: Ежедневное техобслуживание и функциональные проверки). До начала работы требуется проверить

исправность всех элементов безопасности, ограждения и

аварийные выключатели. Ни один из элементов

безопасности не может быть отключен или удален.

•Необходимо убедиться в том, что все

предупреждающие надписи и знаки, а также

маркировочные таблички находятся в чистом и

неповрежденном состоянии.

Аккумуляторная батарея должна быть закреплена в своем отсеке. Вес батареи должен соответствовать значению,

приведенному в маркировочной табличке штабелера.

Не допускается использование штабелера, если он

неисправен или имеет повреждения, которые могут

повлиять на безопасность его работы. Не разрешается эксплуатация штабелера, если он был отремонтирован,

модифицирован или подвергся переделкам без проведения

проверок и получения разрешения от специалистов

компании ВТ.

Управление штабелером

Штабелер разработан и выпускается

для захвата и

складирования грузов на различной высоте.

В случае, если предполагается использование штабелера на холодных складах, то для этого требуется специальное

оснащение.

Не разрешается применение штабелера для целей,

которые не соответствуют его предназначению, а именно:

- в условиях, где в воздухе содержится пыль или газы,

способные к возгоранию или взрыву;·

-в качестве тягача для трейлеров;

-для буксировки других штабелеров;

-для перевозки или подъема на высоту людей.

Ответственность оператора

•К управлению штабелером допускается только те лица, которые прошли специальное обучение и имеют разрешение руководства на управление штабелером.

•Каждое государство (или штат) имеют свои собственные

правила техники безопасности. Оператор обязан их знать и выполнять. Это относится также к местным правилам по эксплуатации различного оборудования.

Если рекомендации, приведенные в данном Руководстве имеют отличия от местных правил, то в

этом случае нужно выполнять местные правила техники

безопасности.

•Штабелер должен быть застрахован в соответствии с

порядками и законами той страны, где он используется.

•Обо всех случаях аварий, которые вызвали увечья

людей или причинили материальный ущерб

сооружениям или оборудованию, требуется докладывать инспектору по технике безопасности.

•Нужно управлять штабелером с осторожностью, соблюдая здравый смысл и с чувством ответственности.

•Следует выполнять местные правила, касающиеся личных средств безопасности.

•Не разрешается управлять штабелером, если руки оператора или его обувь испачканы в масле, -

существует опасность поскользнуться.

Рабочая зона

•Следует использовать обозначенные маршруты движения штабелера, если они имеются.

•Допускается работа штабеnера только на ровной и гладкой поверхности, такой как, например, цементный

пол или асфальт.

•Требуется заранее убедиться в том, что поверхность

пола в том месте, где предполагается использовать

штабелер, имеет достаточную прочность, чтобы

выдержать полный вес штабеnера с максимальным

грузом и вес оператора.

•Необходимо обращать особое внимание на

выступающие части стеллажей, полок или стен, что

может стать причиной травмы оператора или вызвать поломку штабелера.

•Не допускается присутствие людей в зоне работающего штабеnера в связи с риском получения

травмы в результате возможного падения грузов и

соприкосновения с подъемным механизмом штабеnера

во время маневрирования.

Основные рекомендации по вождению

штабеnера

•Необходимо всегда управлять штабелером, находясь на

указанном для оператора месте.

•Следует всегда управлять штабелером с чувством

ответственности и самообладанием. Не допускается

производить резкое ускорение движения и торможение,

а также прохождение поворотов на высокой скорости.

•Нужно снижать скорость при движении по участкам, имеющим уклон. Во время движения под уклон, оператор должен располагаться позади штабелера. На неровной поверхности, во время подъема и спуска,

нужно вести машину по прямой линии. Не разрешается

производить повороты на участках с уклоном.

©ВТ lndustries АВ 217584-040

•Требуется снижать скорость на скользкой поверхности,

чтобы предотвратить скольжение или опрокидывание

штабелера.

•Следует всегда двигаться с полностью опущенными

вилами, за исключением операций по захвату и укладке

грузов.

•Скорость движения должна соответствовать условиям

вождения; необходимо ее снижать, если в рабочей зоне находятся люди или работает другая техника. Следует также снижать скорость в условиях ограниченной

видимости, а также при неожиданном появлении людей

или движущейся техники.

•Необходимо обращать особое внимание на других работников, а также на движущиеся и неподвижные объекты в рабочей зоне, и таким образом избегать

возможных аварий.

•Нужно всегда быть готовым остановиться, если в

рабочей зоне находятся люди.

•Следует находиться на безопасном расстоянии от другой работающей техники.

•Нужно находиться на безопасном расстоянии от края штабеля и от краев наклонных въездов и пандусов.

•Используйте звуковой сигнал при совершении обгона, а

также когда требуется привлечь внимание людей.

•Нужно всегда уступать дорогу штабеnеру или

погрузчику с грузом на пресечении складских проходов

или в узких проходах.

•Строго запрещается перевозка людей на штабелере.

•Строго запрещается высовывать руки, ноги и проч. за пределы кабины при работающем штабелере.

•Перед въездом штабеnера на грузовой настил или

наклонный пандус, необходимо убедиться в надежном

креплении настила, а также в его необходимой грузоподъемности. При движении по настилу или

пандусу нужно вести штабеnер медленно и с большой

осторожностью.

•Когда штабеnер выполняет грузовые операции с другим

транспортным .средством, то необходимо убедиться в

том, что это транспортное средство находится в

неподвижном состоянии и с полностью включенными тормозами.

•Перед тем, как вести штабеnер в лифт или подъемник, нужно проверить, что грузоподъемность лифта или подъемника соответствует полному весу штабеnера с грузом и весом оператора. Вначале в лифт должен быть

помещен штабеnер с грузом. Запрещается нахождение людей в лифте во время перевозки штабеnера с грузом.

•Если перемещаемый груз ухудшает видимость

оператора, то в таких случаях следует всегда вести

штабеnер с грузом за собой.

©ВТ lпdustries АВ 217584-040

Операции с грузом

•При захвате и штабелировании груза нужно вести штабепер с особой осторожностью.

•При вождении штабепера можно двигаться с поднятыми вилами только при выполнении операций по захвату и

укладке грузов. Во время обработки и перемещения груза необходимо находиться на безопасном

расстоянии от расположенных поблизости людей.

•Допускается обрабатывать только такие грузы, вес

которых соответствует допустимой грузоподъемности

штабелера. Необходимо отрегулировать длину/ширину

вил в соответствии с формой и размерами груза.

•Разрешается производить операции только с

устойчивыми и надежно закрепленными грузами.

•Требуется соблюдать особую осторожность при работе

с длинными или высокими грузами.

Парковка штабеnера

•Нужно всегда ставить штабепер на стоянку с полностью

опущенным подъемным устройством и задействованным тормозом.

•Следует всегда ставить штабепер на стоянку в местах,

специально предназначенных для парковки.

•Строго запрещается оставлять штабепер у с ключом,

вставленным в замок зажигания.

•Строго запрещается производить парковку штабепера

на поверхности, имеющей уклон.

•Строго запреЩается производить парковку штабепера

в тех местах, где он преграждает проход к аварийному

выходу.

•Строго запрещается производить парковку штабепера

таким образом, чтобы он мешал проезду транспорта или

проведению работ.

Работа с аккумуляторной батареей

•Необходимо всегда с осторожностью осуществлять

работы с аккумуляторной батареей и ее подключением. Перед тем, как заменить батарею или осуществить ее

зарядку,

следует

внимательно

прочитать

соответствующие инструкции и точно их выполнять.

(См. раздел Аккумуляторная батарея).

•При работе с батареей всегда нужно надевать

защитные очки.

•Требуется удостовериться в том, что вес используемой батареи соответствует значению, приведенному в маркировочной табличке, установленной на штабелере.

•Следует убедиться в том, что батарея надежно

закреплена в своем отсеке.

©ВТ lndustгies АВ 217584-040

Техобслуживание и ремонт

Во избежание аварий и несчастных случаев необходимо

точно выполнять все инструкции по техобслуживанию (См.

График проведения планового техобслуживания в разделе Техобслуживание). Для проведения работ по

техобслуживанию, наладке и ремонту штабелера

допускаются только квалифицированные и обученные

специалисты компании ВТ.

Применение всех запасные части должно быть согласовано с компанией ВТ и утверждено ею.

Запрещается выполнение любых работ по модификации или переоборудованию, которые могут повлиять на безопасность эксплуатации штабелера.

©ВТ lпdustries АВ 217584-040

Предупреждающие и

информационные надписи

и символы

На схеме показано, в каких местах штабелера находятся предупреждающие и информационные надписи и символы.

·СЕ---

5В

---- •I...A_

" .....

-"-

--....J:о.....-

_.___

-fL _

--8 1 н6

©ВТ lпdustries АВ 217584-040

1.Рычаг гидропривода: Подъем 1опускание вил

2.Выбор направления движения

3.Звуковой сигнал

4.Табличка грузоподъемности

5.Маркировочная табличка -стандарты АСЕ или B:ASME в

зависимости от поставки на тот или иной рынок

6.Серийный номер

7.Отверстие для залива гидравлического масла

8.Максимальная высота подъема при номинальной

грузоподъемности

9.Запрещается стоять под грузом

10.Места крепления транспортировочных крюков

©ВТ lndustries АВ 217584-040

Описание штабепера

Штабелер является транспортным средством, работающим

от аккумуляторной батареи и оснащенным опорными

кронштейнами. Штабелер имеет рулевую рукоятку, с

помощью которой оператор может управлять штабелером,

стоя на специальной площадке или шагая рядом. Наиболее высокие эксплуатационные свойства могут быть

достигнуты, когда оператор управляет штабелером, стоя на площадке, спроектированной с учетом эргономических

требований. В этом случае оператор имеет хороший обзор пространства и груза, что позволяет ему легко и безопасно выполнять работу.

Штабелер также оснащен защитным ограждением для

защиты оператора, стоящего на площадке во время

движения. Когда ограждение отведено, то максимальная

скорость штабелера всегда составляет 6 км/час. Если

ограждение поднято и оператор стоит на платформе, то

максимальная скорость штабелерадостигает 8 км/час.

Штабелер оснащен специально разработанной Т-образной

рулевой рукояткой для обеспечения максимального удобства работы оператора. Благодаря такой конструкции, оператор, не отпуская рукоятку, имеет свободный доступ ко

всем кнопкам и органам управления. Кроме того, рулевая рукоятка оснащена электронным табло, на котором

показываются часы наработки, состояние зарядки аккумуляторной батареи, а также другие функции. Табло

также используется, если оператор желает изменить какие

либо отдельные параметры управления машиной, которые

могут быть индивидуально запрограммированы каждым

оператором.

На штабелере установлена патентованная система PowerTrak компании ВТ. Это означает, что давление на

ведущее колесо регулируется в зависимости от веса груза и

степени износа колеса. Это позволяет снизить износ

ведущего колеса и обеспечить более безопасное

выполнение операций с грузом.

Штабелер SPE 125 имеет максимальную грузоподъемность

1250 кГ.

Штабелер SPE 160 имеет максимальную грузоподъемность

1600 кГ.

На штабелере установлена 24-волыовая система

электрооборудования. Скорость движения машины

регулируется с помощью транзисторного контроллера,

который обеспечивает плавный пуск и хорошее управление

во время ускорения и при вождении машины.

Подъем вил производится с помощью мощного и компактного гидравлического узла. Управление подъемом

вил осуществляется благодаря приводу с транзисторной

регулировкой скорости. Управление скоростью опускания груза и перемещением вил во время операций по

штабелированию осуществляется с помощью пропорционального клапана.

Батарейный отсек разработан таким образом, что позволяет производить замену аккумуляторной батареи с любой стороны, а также сверху, что дает возможность выполнять практически все работы по замене и

обслуживанию батареи в соответствующих условиях.

Максимальная скорость штабеnера составляет 6 км/час,

если защитное ограждение отведено в сторону вил, а

оператор стоит на площадке.

Максимальная скорость штабеnера составляет 8 км/час,

если защитное ограждение отведено в сторону ведущего колеса, а оператор стоит на площадке.

ОСТОРОЖНО!

Опасность защемить руки.

Существует опасность.защемления рук при управлении штабелером с поднятой платформой и выдвинутом ограждении. Всегда отводите ограждение, когда платформа поднята.

Использование штабелера по

назначению

Штабелер сконструирован и изготовлен исключительно для

выполнения операций по перемещению и обработке грузов.

В зависимости от конкретных произведетвенных условий штабеnер может быть оснащен соответствующим

дополнительным оборудованием.

Недопустимое использование штабелера

Штабелер предназначен для обработки грузов в закрытых помещениях. Использование штабепера для других целей

не допускается, если он не оснащен соответствующим

образом. Поэтому, не разрешается применение машины:

- в местах, содержащих пыль или газы, способных к

возгоранию или взрыву;

-в качестве тягача для транспортировки трейлеров;

-для буксировки других штабелеров;

-для перевозки или подъема на высоту людей;

-для движения по поверхности, покрытой гравием или травой.

Технические данные

В приведеиной ниже таблице содержатся некоторые

технические данные, которые могут быть полезны при

ежедневной работе на штабелере.

Тип штабеnера	SPE 125	SPE 160

Номинальная грузоподъемность, кГ	1250	1600

Высота подъема груза, мм	2350-5400	2350-5400

Скорость движения без груза (<800 кГ), с ограждением	8	8
Перемещение груза (Lh < 0,5 м), км/час

Скорость движения с номинальным грузом (>800 кГ), с ограждением	7	7
Перемещение груза (Lh < 0,5 м), км/час

Скорость движения без ограждения	6	6
Перемещение груза (Lh < 0,5 м), км/час

Скорость движения	5	5
Штабелирование груза (Lh < 0,5 м), км/час
Штабелирование груза (Lh < 0,5 м), км/час

Угол уклона поверхности %, при движении с номинальным грузом	8	8

Вес без аккумуляторной батареи, кГ	950	1090
Вес с аккумуляторной батареей, кГ	1200	1350

Радиус поворота (Wa), мм	1716	1716
(Малый размер аккумуляторной батареи, длина вил 1150 мм,
(Малый размер аккумуляторной батареи, длина вил 1150 мм,
мачта DX)

Длительный уровень шума, дБ (А)	< 70	< 70

Значение общего уровня вибрации корп:rса в соответствии с	-	-
документом N47E CEN/ТC150/WG8, м/с
Допустимые материалы ведущего колеса	Резина с	Резина с
	высокой	высокой
	силой	СИЛОЙ
	сцепления	сцепления
	не	не
	оставляюща	оставляющ
	я следов	ая следов
	Tractothaп	Tractothaп
	Ruber siped	Ruber siped

Данные по грузоподъемности, высоте подъема груза. и Eiecy машины можно найти на

маркировочной табличке, прикрепленной к штабелеру.

Размерыштабелера

На рисунке даны размеры штабелера в стандартном

исполнении.

SPE 125/SPE 160

_;]

@Ш

	'		D
	J		D
	J		Е
	,....._ ~~		Е
А	"		i
А
	~
	~		1
вl	Q		~F/
	нl	1	G'!
	J
		к

MN	р
MN	р

Размеры	SPE 125	SPE 160
	Величина (мм)	Величина (мм)

А	1435	1435
в	150	150
С - Макс. высота подъема груза в зависимости от типа	2350-5400	2350-5400
мачты

О - Мин. высота мачты в зависимости от высоты	1710-2365		1710-2365.
подъема груза

Е	600-1400		800-1400

F- Мин.	90		90
F- Мин.	90		90

G	85	85
н	24	24

1- Малый размер батареи	1440	1440

1- Большой размер батареи	1538	1538

J- Малый размер батареи, Ох Tele; Ох Hilo	860	907

J- Малый размер батареи, Тх	880	907

J - Большой размер батареи, Ох Tele; Ох Hilo	958	1005

J - Большой размер батареи, Тх	978	1005
J - Большой размер батареи, Тх	978	1005

К- (Е + J) длина вил 1150, малый размер батареи, Ох	2010	2057
К- (Е + J) длина вил 1150, малый размер батареи, Ох	2010	2057

L - Малый размер батареи	1716	1716

L - Большой размер батареи	1813	1813
м	850/1150	850/1150



N	790	790

о	180	180

р	450-685	570-685

Q - (Е + J + 417) длина вил 1150, малый размер	2427	2474
батареи, Ох


1	А				1

1		в			1


	1			(	1
	1				1


	1			D	1
			1	Е	1
			1	Е	1


	1			F	1

СЕ

ВТ I'RIIJI(nАВ. Н41У. SWDD

1	А	1
1	в		1
	с	1

		D	1
		Е	1

		Е	1
		F	1

1	G	1

1RUCК/IIi IWEDR МCЮIII'CONQIМS10

AEQRМiN1Sa'I'МI'Ia'N/IIf. 8116.1-1993

1r PAODUCIS М. МJOВ.I'f.IIМDВI

Маркировочная табличка на

штабелере

На рисунке показана маркировочная табличка,

установленная на штабепере в соответствии со

стандартом СЕ.

Пункт Сведения	Величина
	измерения

АМОДЕЛЬ

в	СЕРИИНЫИ НОМЕР

с	НОМ. ГРУЗОПОДЪЕМНОСТЬ		кГ

D	ВЕС БЕЗ БАТАРЕИ		кГ

Е	ВЕС БАТАРЕИ	МАКС.	кГ
		МИН.	кГ

F	НАПРЯЖЕНИЕ БАТАРЕИ		в

На рисунке показана маркировочная табличка,

установленная на штабепере в соответствии со

стандартом ASME.

Пункт	Сведения		Величина
			измерения

А	МОДЕЛЬ

в	СЕРИИНЫИ НОМЕР

с	НОМ. ГРУЗОПОДЪЕМНОСТЬ		кГ

D	ВЕС БЕЗ БАТАРЕИ		кГ

Е	ВЕС БАТАРЕИ	МАКС.	кГ
		МИН.	кГ

F	НАПРЯЖЕНИЕ БАТАРЕИ		в

G	ТИП БАТАРЕИ В
	СООТВЕТСТВИИ
	СО СТАНДАРТОМ
	ASME UL583
	(ТОЛЬКО ASME)

~ J

о [ l['!

	к
[	L	]
[		]

Табличка грузоподъемности

На рисунке показана табличка грузоподъемности,

установленная на штабелере.

Пункт Сведения	Величина
	измерения
	измерения

н	СЕРИЙНЫЙ НОМЕР

1	ВЫСОТА ПОДЪЕМА ГРУЗА	мм

J	ФАКТИЧ. ГРУЗОПОДЪЕМН.	кГ

к	РАССТОЯНИЕ ОТ ЦЕНТРА	мм
	ГРУЗА

L	НЕОБХОДИМО ВСЕГДА
	ВЕСТИ ШТАБЕЛЕР С
	ОПУЩЕННЫМИ ВИЛАМИ , ЗА
	ИСКЛЮЧЕНИЕМ ОПЕРАЦИЙ
	ПО ЗАХВАТУ И УКЛАДКЕ
	ГРУЗОВ

+ 47 hidden pages
