Sommario

I

							Installazione, 2
	I		GB		F
							Posizionamento e collegamento
							Reversibilità apertura porte
	Italiano, 1		English,13		Français, 25
							Descrizione dell’apparecchio, 3-4
	D		E		PT		Pannello di controllo
							Vista d’insieme
	Deutsch, 37		Espanol, 49		Portuges, 61		Accessori, 5
							Avvio e utilizzo, 6-7-8
							Avviare l’apparecchio
							Sistema di raffreddamento
							Utilizzare al meglio il frigorifero
							Utilizzare al meglio il congelatore
							Manutenzione e cura, 9-10
	BCZ M 400 IX						Escludere la corrente elettrica

Pulire l’apparecchio

Evitare muffe e cattivi odori

Sbrinare l’apparecchio

Sostituire la lampadina

Assistenza, 10

Assistenza attiva 7 giorni su 7

Precauzioni e consigli, 11

Sicurezza generale

Smaltimento

Risparmiare e rispettare l’ambiente

Anomalie e rimedi, 12

Installazione

!È importante conservare questo libretto per poterlo I consultare in ogni momento. In caso di vendita,

di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio.

!Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza.

Posizionamento e collegamento

Posizionamento

1.Posizionare l’apparecchio in un ambiente ben aerato e non umido.

2.Non ostruire le griglie posteriori di ventilazione: compressore e condensatore emettono calore e richiedono una buona aerazione per funzionare bene e contenere i consumi elettrici.

3.Lasciare una distanza di almeno 10 cm tra la parte superiore dell’apparecchio ed eventuali mobili sovrastanti e di almeno 5 cm tra le fiancate e mobili/ pareti laterali.

4.Lasciare l’apparecchio lontano da fonti di calore (la luce solare diretta, una cucina elettrica).

5.Per mantenere una ottimale distanza del prodotto dalla parete posteriore, montare i distanzieri presenti nel kit di installazione seguendo le istruzioni presenti sul foglio dedicato.

Livellamento

1.Installare l’apparecchio su un pavimento piano e rigido.

2.Se il pavimento non fosse perfettamente orizzontale, compensare svitando o avvitando i piedini anteriori.

Collegamento elettrico

Dopo il trasporto, posizionare l’apparecchio verticalmente e attendere almeno 3 ore prima di collegarlo all’impianto elettrico. Prima di inserire la spina nella presa della corrente, accertarsi che:

•la presa abbia la messa a terra e sia a norma di legge;

•la presa sia in grado di sopportare il carico massimo

di potenza della macchina, indicato nella targhetta caratteristiche posta nel vano frigorifero in basso a sinistra (es 150 W);

•la tensione di alimentazione sia compresa nei valori indicati nella targhetta caratteristiche, posta in basso

a sinistra (es 220-240 V);

•la presa sia compatibile con la spina dell’apparecchio.

In caso contrario richiedere la sostituzione della spina a un tecnico autorizzato (vedi Assistenza); non usare prolunghe e multiple.

!Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.

!Il cavo non deve subire piegature o compressioni.

!Il cavo deve essere controllato periodicamente

e sostituito solo da tecnici autorizzati (vedi

Assistenza).

! L’azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Reversibilità apertura porte

Nel caso sia necessario cambiare il verso di apertura delle porte, rivolgersi al servizio di Assistenza Tecnica.

2

Descrizione

dell’apparecchio

Pannello di controllo

I

Display

ALLARMI

FRIGORIFERO

Regolazione

SUPER COOL

temperatura

FRIGORIFERO

COOL CARE ZONE

SUPER FREEZE

Regolazione

temperatura

CONGELATORE

Display

ICE PARTY

CONGELATORE

ON/OFF

HOLIDAY

I CARE

ON/OFF

Premendo questo tasto è possibile accendere l’intero prodotto (sia vano frigo che vano freezer). Il LED rosso indica che il prodotto è spento, il LED verde che è in funzione. Per spegnere il prodotto occorre premere per almeno 2 secondi il tasto ON/OFF.

I CARE

Gestisce l’attivazione e la disattivazione della funzione I Care (la temperatura ottimale a bassi consumi). All’attivazione di questa funzione, si accendono contemporaneamente il LED AUTO ed il LED I Care.

ALLARMI

Consente la segnalazione e la gestione di tutti gli

allarmi connessi al funzionamento del prodotto.

Child Lock

Consente di bloccare i tasti del pannello di controllo onde evitare involontarie attivazioni da parte dei bambini tenendo premuto il tasto ALLARMI per 2 secondi.

Regolazione Temperatura FRIGORIFERO + e -

Consentono la modifica dell’impostazione della temperatura del frigorifero, con relativa conferma sul display della temperatura selezionata. Attraverso questi tasti è anche possibile disattivare il solo vano frigorifero (il display visualizza “- -”).

Regolazione Temperatura CONGELATORE + e -

Consentono la modifica dell’impostazione della temperatura del congelatore, con relativa conferma sul display della temperatura impostata.

Display FRIGORIFERO

Indica la temperatura impostata nel vano frigo o la sua disattivazione (in questo caso il display visualizza “- -”).

Display CONGELATORE Indica la temperatura impostata nel vano freezer.

COOL CARE ZONE

Mediante pressione del tasto è possibile impostare le 4 modalità di funzionamento della Cool Care Zone: la fragola (–8°C), il gelato (-12°C), la bottiglia (-18° C), se nessuna delle tre icone è accesa la CoolCare Zone funzionerà come un normale cassetto freezer.

SUPER COOL

Consente di attivare o disattivare la funzione SUPER COOL (raffreddamento rapido). Il display frigo visualizza la scritta “SC”.

SUPER FREEZE

Consente di attivare o disattivare la funzione SUPER FREEZE (congelamento rapido). Il display CONGELATORE visualizza la scritta “SF”.

HOLIDAY

Consente di attivare o disattivare la funzione HOLIDAY (si accende il LED AUTO).

ICE PARTY

Consente di attivare o disattivare la funzione ICE PARTY (riduce la temperatura del congelatore per il tempo necessario a raffreddare una bottiglia)..

3

Descrizione dell’apparecchio

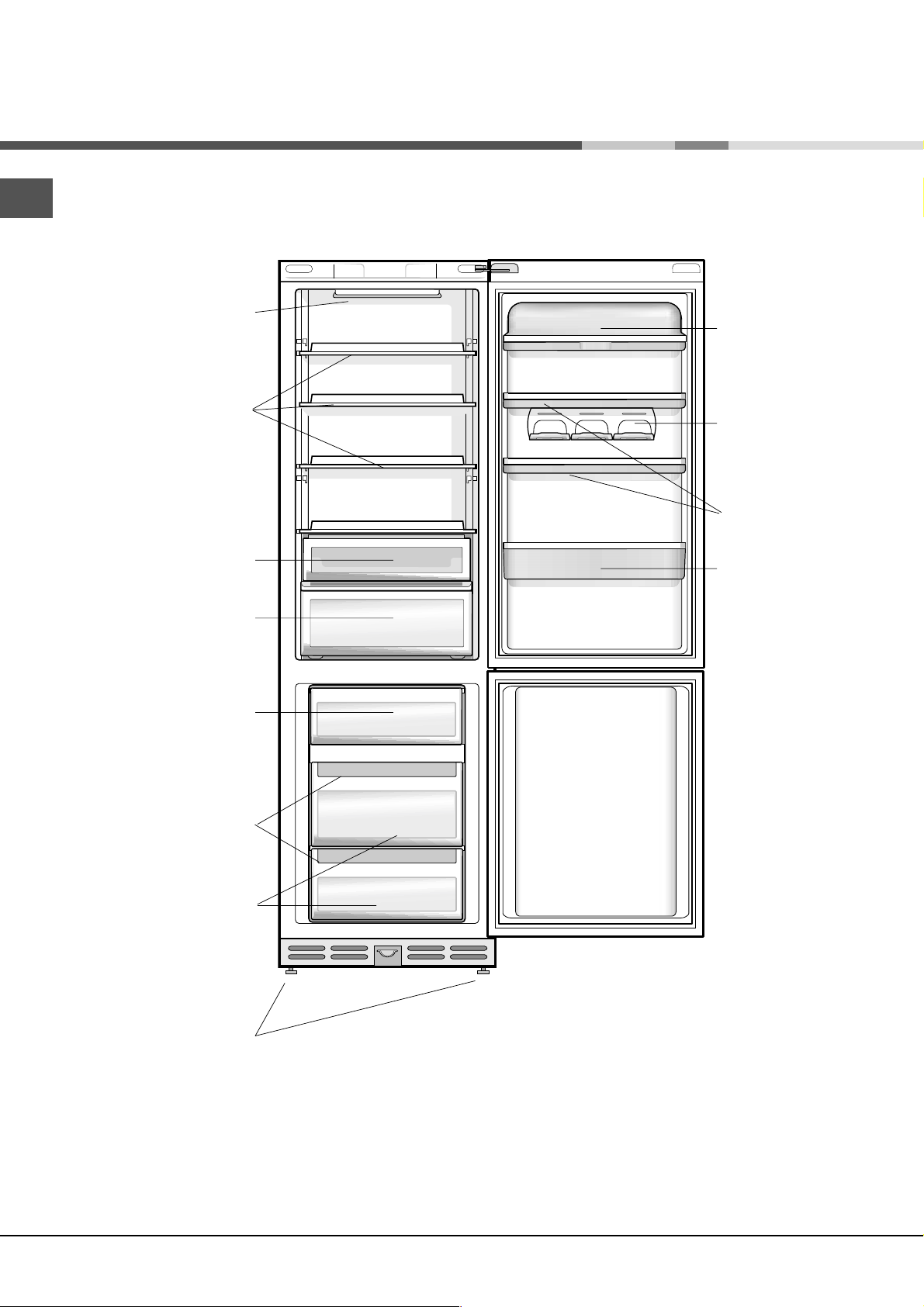

Vista d’insieme

I

Le istruzioni sull’uso valgono per diversi modelli per cui è possibile che la figura presenti particolari differenti rispetto a quelli dell’apparecchio acquistato. La descrizione degli oggetti più complessi si trova nelle pagine seguenti.

	Lampadina
	(vedi Manutenzione)	Balconcino estraibile
		con coperchio e
		con PORTAUOVA
	RIPIANO•
		Balconcino
		PORTALATTINE*
		Balconcino estraibile
		PORTAOGGETTI•
	Scomparto	Balconcino
	FRESH BOX*
		BOTTIGLIE
	Cassetto
	FRUTTA e
	VERDURA
	COOL CARE ZONE
	e Vano
	CONGELAMENTO
	Bacinella ghiaccio
	Ice Care•
	Vano
	CONSERVAZIONE
	Bacinella ghiaccio
	Ice Care•
	Vano
	CONSERVAZIONE
	PIEDINO

di regolazione

• Variabili per numero e/o per posizione. * Presente solo in alcuni modelli.

4

Accessori

1

2

RIPIANI: pieni o a griglia. Sono estraibili e regolabili in altezza grazie alle apposite guide (vedi figura), per l’inserimento di contenitori o alimenti di notevole dimensione. Per regolare l’altezza non è necessario estrarre completamente il ripiano.

FRESH BOX*: per carne e pesce freschi. Lo scomparto consente lunghi tempi di conservazione, fino anche a una settimana, grazie alla bassa temperatura – la più fredda del frigorifero – e allo sportello trasparente che protegge da fenomeni di ossidazione e annerimento. Può essere utilizzato anche per “piatti freddi”.

BREAKFAST BOX*: É il contenitore ideale per gli alimenti della prima colazione. Può essere estratta ed utilizzata per servire in tavola gli alimenti che, grazie alla particolare forma di questo contenitore, manterranno più a lungo la loro temperatura. Utilizzando le apposite maniglie, il coperchio diventa anche un pratico vassoio. La Breakfast Box può essere anche usata come scatola carne per contenere quegli alimenti che devono essere protetti per essere conservati.

	Indicatore TEMPERATURA*: per individuare la zona
		I
	più fredda del frigorifero.
	1. Controllare che sull’indicatore risulti ben evidente
	OK (vedi figura).

vert

noir consulter la notice

2.Se non compare la scritta OK significa che la temperatura è troppo elevata: regolare la manopola FUNZIONAMENTO FRIGORIFERO su una posizione più alta (più freddo) e attendere circa 10 h finché la temperatura si sia stabilizzata.

3.Controllare nuovamente l’indicatore: se necessario, procedere con una nuova regolazione. Se si sono introdotte grosse quantità di alimenti o si è aperta frequentemente la porta del frigorifero, è normale che l’indicatore non segni OK. Attendere almeno 10 h prima di regolare la manopola FUNZIONAMENTO FRIGORIFERO su una posizione più alta.

* Presente solo in alcuni modelli.

5

Avvio e utilizzo

Avviare l’apparecchio

I

! Dopo il trasporto, posizionare l’apparecchio verticalmente ed attendere circa 3 ore prima di collegarlo alla presa di corrente per favorire un buon funzionamento.

•Prima di mettere gli alimenti nel frigorifero pulite bene l’interno con acqua tiepida e bicarbonato.

•Tempo protezione motore. L’apparecchio è provvisto di un controllo

salvamotore che fa avviare il compressore solo dopo circa 8 minuti dall’accensione. Questo accade anche dopo ogni interruzione dell’alimentazione elettrica, volontaria o involontaria (black out).

Scomparto congelatore

All’accensione del prodotto (pressione per più di due secondi del pulsante ON/OFF) il comparto congelatore

si porta nell’impostazione standard di –18°C. Si consiglia di inserire la funzione SUPER FREEZE (il

display del freezer visualizza “SF”) per accelerare il raffreddamento del vano; quando quest’ultimo avrà raggiunto la sua temperatura ottimale, la funzione si disattiverà e potrete introdurre nel congelatore i surgelati.

Scomparto frigorifero

All’accensione del prodotto il comparto frigorifero si porta nell’impostazione standard di +5°C. Si consiglia di inserire la funzione SUPER COOL (il display del frigo visualizza “SC”) per accelerare il raffreddamento del vano: dopo qualche ora potrete mettere i cibi nel frigorifero.

Cool Care Zone

All’accensione del prodotto il vano variabile si porta nell’impostazione standard di -12°C.

Come muoversi nel display

Impostazione delle temperature:

Se il prodotto è acceso, i display del vano frigorifero e congelatore visualizzeranno le temperature impostate in quel momento. Per modificarle è sufficiente premere i tasti + e – relativi al vano in cui si vuol cambiare la temperatura. In particolare ogni pressione dei tasti incrementa o diminuisce la temperatura di 1° ed in maniera equivalente anche il numero di barre laterali accese. Le temperature del vano frigo selezionabili sono +8°, +7°, +6°, +5°, +4°, +3°, +2°, quelle del freezer sono –18°, -19°,-20°, -21°, -22°, -24°, -26°.

Mediante il tasto della Cool Care Zone è possibile

scegliere a quale temperatura far funzionare tale vano, le temperature sono rappresentate dalle icone nella parte centrale del display (Gelato –12°C, Bacche –8°, Alcolici –18°), le tre icone spente indicano il funzionamento come un normale cassetto freezer.

Le temperature automaticamente impostate sono +5°C per il comparto frigorifero e –18°C per il comparto congelatore e sono quelle standard di conservazione. La CoolCare Zone è automaticamente impostata a –12°C. Quando è attiva la funzione “I Care” il prodotto regola automaticamente le temperature in base alle condizioni interne ed esterne al frigo, ciò viene segnalato dall’accensione della scritta AUTO.

Qualora fosse necessario attivare la funzione “I Care” con temperature differenti da quelle standard di conservazione, è necessario, all’attivazione della funzione, tenere premuto il tasto “I Care” e impostare mediante i tasti + e – le nuove temperature. In queste condizioni le temperature impostabili sono 4°, 5° e 6° per

il vano frigo e –18°, -19° e –20° per il vano freezer. Quando è attiva la funzione HOLIDAY non sono

possibili regolazioni di temperatura, ma il prodotto si posiziona automaticamente alla regolazione ottimale per la situazione: +12°C per il comparto frigorifero e –18°C per il comparto congelatore, tale condizione è inoltre segnalata dall’accensione della scritta “AUTO”.

Per attivare e disattivare le funzioni è sufficiente premere il relativo tasto e l’accensione o lo spegnimento del

relativo LED, segnalerà lo stato della funzione.

Alcune funzioni (SUPER COOL, SUPER FREEZE, ICE PARTY, ICE CARE) sono incompatibili con altre (HOLIDAY,..), in questo caso si tiene conto di una

priorità già stabilita in modo da aiutarvi nella gestione del prodotto.

Al termine della funzione Ice Party occorre premere il tasto ICE PARTY per interrompere il lampeggio del led relativo. Il lampeggio segnala il termine della funzione e la necessità di rimuovere la bottiglia dal vano freezer.

Child Lock

Per poter attivare la funzione Child Lock, è necessario tenere premuto il tasto ALARM per 2 secondi, l’attivazione del blocco dei tasti viene confermata da un suono breve e dalla visualizzazione delle scritte “CH” “LO” sui display frigo e freezer, tale scritta viene poi sostituita dalle temperature precedentemente selezionate per frigo e freezer. Per disattivare la funzione premere il tasto ALARM per 2 secondi, la disattivazione viene confermata da un suono breve e dalla visualizzazione delle scritte “CH” “LO” sui display frigo e freezer per 1 secondi.

! Il display CONGELATORE serve anche per segnalare un anomalo aumento di temperatura nel vano congelatore (vedi anomalie e rimedi).

6

A.I.R. SYSTEM (Ariston Integrated Refrigeration)

B

A

È riconoscibile dalla presenza del dispositivo sulla parete superiore del vano frigorifero (vedi figura). L’A.I.R. System consente un’ottima conservazione degli alimenti perché ripristina velocemente la temperatura dopo l’apertura della porta e distribuisce omogeneamente la temperatura: l’aria soffiata (A) si raffredda a contatto della parete fredda, mentre l’aria più calda (B) viene aspirata (vedi figura).

La parete posteriore si presenta coperta di brina o goccioline d’acqua a seconda che il compressore sia in funzione o in pausa.

L’igiene alimentare

1.Dopo l’acquisto degli alimenti, eliminare qualsiasi tipo di confezione esterna in carta/cartone o altri involucri, che potrebbero introdurre nel frigo batteri o sporcizia.

2.Proteggere gli alimenti, (in particolare quelli facilmente deperibili e quelli che emanano un forte aroma), in modo da evitate il contatto tra essi, eliminando in questo modo sia la possibilità di contaminazione di germi/batteri, che la diffusione di particolari odori all’interno del frigo

3.Riporre i cibi in modo in modo che l’aria possa circolare liberamente tra essi

4.Tenere pulito l’interno del frigo, facendo attenzione a non utilizzare prodotti ossidanti o abrasivi

5.Togliere gli alimenti dal frigo una volta superata la durata massima di conservazione

6.Per una buona conservazione, i cibi facilmente deperbili ( formaggi molli, pesce crudo, carne, etc…) vanno posizionati nella zona più fredda, cioè quella sopra le verduriere, dove si trova l’indicatore della temperatura

Utilizzare al meglio il frigorifero

I

•Regolare la temperatura tramite il display.

•Premere il tasto SUPER COOL (raffreddamento rapido) per abbassare la temperatura in poco tempo, per esempio quando il vano viene riempito dopo una grossa spesa. La funzione si disattiva automaticamente trascorso il tempo necessario.

•Inserire soltanto alimenti freddi o appena tiepidi, non caldi (vedi Precauzioni e consigli).

•Ricordarsi che gli alimenti cotti non si mantengono più a lungo di quelli crudi.

•Non inserire liquidi in recipienti scoperti: provocherebbero un aumento di umidità con conseguente formazione di condensa.

Utilizzare al meglio il congelatore

•Regolare la temperatura tramite il display.

•La COOL CARE ZONE è un vano che permette di conservare alla giusta temperatura alcune tipologie di cibi (frutta, gelati e alcolici); gli altri due vani conservazione (vedi vista d’insieme) sono adatti per conservare normalmente gli alimenti congelati. Per congelare i cibi nel modo più corretto e sicuro occore procedere come di seguito indicato.

Per una piccola quantità (inferiore alla metà di quella indicata sulla targhetta caratteristiche): - se la COOL CARE ZONEè attiva, introdurre gli alimenti nei due vani conservazione, facendo

attenzione che questi non vengano a contatto con i cibi già presenti; premere il tasto SUPER FREEZE (congelamento rapido, si accende il relativo LED), e chiudere la porta; la funzione si disattiva automaticamente trascorse 24 ore o raggiunte la temperatura ottimale (LED si spegne);

- se la COOL CARE ZONE non è attiva anche il primo vano è utilizzabile: inserire gli alimenti e ripetere gli stessi passaggi visti nel caso precedente.

Per una grande quantità (superiore alla metà di quella indicata sulla targhetta caratteristiche): Disattivare la Cool Care Zone e svuotarla, tenere premuto il tasto SUPER FREEZE per qualche secondo finché il relativo LED inizia a lampeggiare. Occorrono circa 24 ore affinchè il freezer raggiunga la corretta temperatura per congelare al meglio. Trascorso questo tempo il LED diventa fisso: introdurre gli alimenti e chiudere la porta. Dopo altre 24 ore i cibi sono stati congelati correttamente, la funzione si disattiva automaticamente (il LED si

7

spegne); ora gli alimenti possono essere spostati I nei due vani inferiori (così da poter utilizzare le

funzioni della Cool Care Zone) o anche lasciati nel vano Cool Care Zone, che rimasto inattivo funziona come un normale vano conservazione.

• Non ricongelare alimenti che stanno per scongelare o scongelati; tali alimenti devono essere consumati entro 24 ore o ricongelati previa cottura.

• Gli alimenti freschi da congelare non devono essere posti a contatto con quelli già congelati.

• Non mettere nel congelatore bottiglie di vetro contenenti liquidi, tappate o chiuse ermeticamente, perché potrebbero rompersi.

• La quantità massima giornaliera di alimenti da congelare è indicata sulla targhetta caratteristiche, posta nel vano frigorifero in basso a sinistra (esempio: Kg/24h 4).

• Al fine di ottenere un spazio maggiore nel reparto freezer potete togliere i cassetti dalle loro sedi (tranne quello più in basso e l’eventuale cassetto COOL CARE ZONE a temperatura variabile), sistemando gli alimenti direttamente sulle piastre evaporanti.

!Durante il congelamento evitare di aprire la porta.

!In caso di interruzione di corrente o di guasto, non aprire la porta del congelatore: in questo modo congelati e surgelati si conserveranno senza alterazioni per circa 9-14 ore.

Cool Care Zone

La Cool Care Zone è un vano speciale presente nel freezer che consente di selezionare ed impostare 4 diverse modalità di funzionamento in base ai bisogni ed alla tipologia di alimenti da conservare al suo interno. Le temperature selezionabili sono -8°C, -12°C e -18°C; contrassegnate rispettivamente dalle icone: fragola, gelato e bottiglia presenti sul pannello di controllo. La Cool Care Zone è dotata di un controllo indipendente da quello degli altri cassetti interni al freezer, tramite il pannello di controllo è anche possibile disattivare la Cool Care Zone ed utilizzarla come un normale cassetto freezer.

Bacinella ghiaccio Ice Care.

Il fatto di essere poste sulla parte superiore dei cassetti riposti nel vano freezer assicura una maggiore pulizia: (il ghiaccio non viene più a contatto con gli alimenti) ed ergonomia (non si sgocciola in fase di caricamento).

1. Estrarre la bacinella spingendola verso l’alto. Verificare che la bacinella sia completamente vuota e riempirla d’acqua attraverso l’apposito foro.

2.Fare attenzione a non superare il livello indicato (MAX WATER LEVEL). Troppa acqua ostacola la fuoriuscita dei ghiaccioli (se succede, attendere che il ghiaccio si sciolga e svuotare la bacinella).

3.Ruotare la bacinella di 90°: l’acqua riempie le forme per il principio dei vasi comunicanti (vedi figura).

4.Chiudere il foro con il coperchio in dotazione e riporre la bacinella, inserendo la parte superiore nell’apposita sede e facendola ricadere.

5.Quando il ghiaccio sarà formato (tempo minimo circa 8 ore) battere la bacinella su una superficie dura e bagnarne l’esterno per far staccare i ghiaccioli; farli poi uscire dal foro.

MAX

WATER LEVEL

		WATER	MAX
LEVEL WATER	MAX	LEVEL

8

Manutenzione e cura Assistenza

Escludere la corrente elettrica

Durante i lavori di pulizia e manutenzione è necessario isolare l’apparecchio dalla rete di alimentazione:

1.Tenere premuto il tasto ON/OFF per circa due secondi, finché il display si spegne tutto eccetto il led rosso del tast ON/OFF.

2.Staccare la spina dalla presa.

! Se non si segue questa procedura può scattare l’allarme: esso non è sintomo di anomalia. Per ripristinare il normale funzionamento è sufficiente tenere premuto il tasto ON/OFF per più di due secondi. Per isolare l’apparecchio procedere seguendo i punti 1 e 2.

Pulire l’apparecchio

•Le parti esterne, le parti interne e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e bicarbonato di sodio o sapone neutro. Non usare solventi, abrasivi, candeggina o ammoniaca.

•Gli accessori estraibili possono essere messi a bagno in acqua calda e sapone o detersivo per piatti. Sciacquarli e asciugarli con cura.

•Il retro dell’apparecchio tende a coprirsi di polvere, che può essere eliminata utilizzando con delicatezza, dopo aver spento l'apparecchio e staccato la presa di corrente, la bocchetta lunga dell’aspirapolvere, impostato su una potenza media.

Evitare muffe e cattivi odori

•L’apparecchio è fabbricato con materiali igienici che non trasmettono odori. Per mantenere questa caratteristica è necessario che i cibi vengano sempre protetti e chiusi bene. Ciò eviterà anche la formazione di macchie.

•Nel caso si voglia spegnere l’apparecchio per un lungo periodo, pulire l’interno e lasciare le porte aperte.

Sbrinare l’apparecchio

! Attenersi alle istruzioni sottostanti.

Non accelerare il processo con dispositivi o utensili diversi dal raschietto in dotazione, perché si potrebbe danneggiare il circuito refrigerante.

Sbrinare il vano frigorifero

I

Il frigorifero è dotato di

sbrinamento automatico: l’acqua

viene convogliata verso la parte posteriore da un apposito foro di scarico (vedi figura) dove il calore prodotto dal compressore la fa

evaporare. L’unico intervento da fare

periodicamente consiste nel pulire il foro di scarico affinché l’acqua possa defluire liberamente.

Sbrinare il vano congelatore

Eliminare periodicamente la brina con l’apposito raschietto in dotazione. Se lo strato di brina è superiore ai 5 mm è necessario effettuare lo sbrinamento manuale:

1.Il giorno precedente, premere il tasto SUPER FREEZE (si accende la spia gialla SUPERFREEZE) per raffreddare ulteriormente gli alimenti.

2.La funzione si disinserisce in automatico dopo 24 ore, oppure può essere disinserita in qualsiasi momento premendo di nuovo il tasto SUPER FREEZE. Tenere premuto il tasto ON/OFF per più di due secondi, finché il display si spegne tutto eccetto il led rosso del tasto ON/OFF..

3.Avvolgere surgelati e congelati in carta da giornale e metterli in un altro congelatore o in un luogo fresco.

4.Lasciare aperta la porta finché la brina non si sia sciolta completamente; facilitare l’operazione sistemando nel vano congelatore contenitori con acqua tiepida.

5.Alcuni apparecchi sono dotati del SISTEMA DRAIN

per convogliare l’acqua all’esterno (vedi figura).

6.Pulire e asciugare con cura il vano congelatore prima di riaccendere l’apparecchio.

7.Prima di inserire i cibi nel vano congelatore attendere circa 2 ore per il ripristino delle condizioni ideali di conservazione.

9

Sostituire la lampadina
I
Per sostituire la lampadina di illuminazione del vano	1	1
frigorifero, staccare la spina dalla presa di corrente.
Seguire le istruzioni riportate qui sotto.
Accedere alla lampada togliendo la protezione come
indicato in figura. Sostituirla con una analoga di		2
potenza a quella indicata sulla protezione (15W o
25W)

Assistenza

Prima di contattare l’Assistenza:

•Verificare se l’anomalia può essere risolta autonomamente (vedi Anomalie e Rimedi).

•In caso negativo, contattare il Numero Unico Nazionale 199.199.199.

modello

numero di serie

Comunicare:

•il tipo di anomalia

•il modello della macchina (Mod.)

• il numero di serie (S/N)

Mod. RG 2330

TI Cod. 93139180000

220 - 240 V-

50 Hz

150 W

W

Fuse

Queste informazioni si trovano

Total

340

75

Freez

N

sulla targhetta caratteristiche posta

Gross

Gross

Net

Gross

Poder de Cong

Clase

Bruto

Bruto

Util

Bruto

kg/24 h 4,0

nel vano frigorifero in basso a sinistra.

Brut

Brut

Utile

Brut

Classe

Compr.

R 134 a

Test

Pressure

Syst.

HIGH-235

Kompr.

kg 0,090

P.S-I. LOW 140

Made in Italy 13918

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* .

Un operatore sarà a tua completa disposizione per fissare un appuntamento con un tecnico del Centro Assistenza Autrorizzato più vicino a casa tua.

È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

*Al costo di 14,25 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito www.aristonchannel.com.

10

Precauzioni e consigli

! L’apparecchio è stato progettato e costruito

in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni

di sicurezza e devono essere lette attentamente.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

-73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni;

-89/336/CEE del 03/05/89 (Compatibilità

Elettromagnetica) e successive modificazioni. - 2002/96/CE..

Sicurezza generale

•L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione.

•L’apparecchio deve essere usato per conservare

e congelare cibi, solo da persone adulte e secondo le istruzioni riportate in questo libretto.

•L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

•Non toccare l’apparecchio a piedi nudi o con le mani o i piedi bagnati o umidi.

•Non toccare le parti interne raffreddanti: c’è pericolo di ustionarsi o ferirsi.

•Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.

•È necessario staccare la spina dalla presa prima di effettuare operazioni di pulizia e manutenzione. Non è sufficiente spegnere il display (apparecchio spento) per eliminare ogni contatto elettrico.

•In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.

•Non usare, all’interno dei vani, dispositivi o utensili diversi dal raschietto fornito in dotazione.

•Non mettere in bocca cubetti appena estratti dal congelatore.

•Non permettere ai bambini di giocare con l’apparecchio. In nessun caso devono sedersi sui cassetti o appendersi alla porta.

•Gli imballaggi non sono giocattoli per bambini.

Smaltimento

I

•Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.

•La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l’ambiente

•Installare l’apparecchio in un ambiente fresco e ben aerato, proteggerlo dall’esposizione diretta ai raggi solari, non disporlo vicino a fonti di calore.

•Per introdurre o estrarre gli alimenti, tenere aperta la porta dell'apparecchio per il minor tempo possibile. Ogni apertura delle porte causa un notevole dispendio di energia.

•Non riempire con troppi alimenti l’apparecchio: per una buona conservazione, il freddo deve poter circolare liberamente. Se si impedisce la

circolazione, il compressore lavorerà continuamente.

•Non introdurre alimenti caldi: alzerebbero la temperatura interna costringendo il compressore a un grosso lavoro, con grande spreco di energia elettrica.

•Sbrinare l’apparecchio qualora si formasse del ghiaccio (vedi Manutenzione); uno spesso strato di ghiaccio rende più difficile la cessione di freddo agli alimenti e fa aumentare il consumo di energia.

•Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alle porte e non lascino uscire il freddo (vedi Manutenzione).

11

Anomalie e rimedi

195056073.00

04/2006 - Xerox Business Services

Può accadere che l’apparecchio non funzioni. Prima di telefonare all’Assistenza (vedi Assistenza), controllare

Iche non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.

Anomalie:

Il display è spento.

Il motore non parte.

Il display è debolmente acceso.

Suona l’allarme, compare un messaggio sul display, è acceso il led ALLARMI e la lampadina nel vano frigorifero lampeggia.

Suona l’allarme, è acceso il led ALLARMI e compare un messaggio sul display.

Suona l’allarme, lampeggia ol led ALLARMI e compare un messaggio sul display.

Il frigorifero e il congelatore raffreddano poco.

Nel frigorifero gli alimenti si gelano.

Il motore funziona di continuo.

L’apparecchio emette molto rumore.

Termine anticipato delle funzioni

Compare un messaggio sul display (es. F01)

Possibili cause / Soluzione:

•La spina non è inserita nella presa della corrente o non abbastanza da fare contatto, oppure in casa non c’è corrente.

•L’apparecchio è dotato di un controllo salvamotore (vedi Avvio e utilizzo).

•Staccare la spina e reinserirla nella presa dopo averla girata su se stessa.

•La porta del frigorifero è rimasta aperta per più di due minuti.

Il segnale acustico cessa alla chiusura della porta o premendo il tasto RESET ALARM.

•L’apparecchio segnala un riscaldamento eccessivo del congelatore. Il congelatore si manterrà a una temperatura intorno a 0°C per non far ricongelare gli alimenti, permettendo di consumarli entro 24 ore o di ricongelarli previa cottura.

Per spegnere il segnale acustico premere il tasto RESET ALARM. Premere una seconda volta per cancellare il messaggio sul display, spegnere il led ALLARMI e ripristinare il normale funzionamento.

•L’apparecchio segnala un riscaldamento pericoloso del congelatore: gli alimenti non devono essere consumati. Il congelatore si manterrà a una temperatura intorno a 0°C.

Per spegnere il segnale acustico premere il tasto RESET ALARM. Premere una seconda volta per cancellare il messaggio sul display, spegnere il led ALLARMI e ripristinare il normale funzionamento.

•Le porte non chiudono bene o le guarnizioni sono rovinate.

•Le porte vengono aperte molto spesso.

•Si è impostata una temperatura troppo calda (vedi Avvio e utilizzo).

•Il frigorifero o il congelatore sono stati riempiti eccessivamente.

•Si è impostata una temperatura troppo fredda (vedi Avvio e utilizzo).

•Sono attive le funzioni SUPER COOL e/o SUPER FREEZE e/o ICE PARTY.

•La porta non è ben chiusa o viene aperta di continuo.

•La temperatura dell’ambiente esterno è molto alta.

•L’apparecchio non è stato installato ben in piano (vedi Installazione).

•L’apparecchio è stato installato tra mobili o oggetti che vibrano ed emettono rumori.

•Il gas refrigerante interno produce un leggero rumore anche quando il compressore è fermo: non è un difetto, è normale.

•Disturbi elettrici sulla rete o brevi interruzioni della tensione di alimentazione

•Contattare l’Assistenza Tecnica

12

Operating Instructions

REFRIGERATOR/FREEZER COMBINATION

Contents

GB

							Installation, 14
	I		GB		F
							Positioning and connection
							Reversible doors
	Italiano, 1		English,13		Français, 25
							Description of the appliance, 15-16
	D		E		PT		Control panel
							Overall view
	Deutsch, 37		Espanol, 49		Portuges, 61		Accessories, 17
							Start-up and use, 18-19-20
							Starting the appliance
							Chiller system
							Using the refrigerator to its full potential
							Using the freezer to its full potential
							Maintenance and care, 21-22
	BCZ M 400 IX						Switching the appliance off

Cleaning the appliance

Avoiding mould and unpleasant odours

Defrosting the appliance

Replacing the light bulb

Assistance, 22

Precautions and tips, 23

General safety

Disposal

Respecting and conserving the environment

Troubleshooting, 24

Installation

	GB	! Before placing your new appliance into operation
		please read these operating instructions carefully.
		They contain important information for safe use, for
		installation and for care of the appliance.
		! Please keep these operating instructions for future
		reference. Pass them on to possible new owners of
		the appliance.
		Positioning and connection

Positioning

1.Place the appliance in a well-ventilated humidityfree room.

2.Do not obstruct the rear fan grills. The compressor and condenser give off heat and require good ventilation to operate correctly and save energy.

3.Leave a space of at least 10 cm between the top part of the appliance and any furniture above it, and at least 5 cm between the sides and any furniture/ side walls.

4.Ensure the appliance is away from any sources of heat (direct sunlight, electric stove, etc.).

5.In order to maintain the correct distance between the appliance and the wall behind it, fit the spacers supplied in the installation kit, following the instructions provided.

Levelling

1.Install the appliance on a level and rigid floor.

2.If the floor is not perfectly horizontal, adjust the refrigerator by tightening or loosening the front feet.

Electrical connections

After the appliance has been transported, carefully place it vertically and wait at least 3 hours before connecting it to the electricity mains. Before inserting the plug into the electrical socket ensure the following:

•The appliance is earthed and the plug is compliant with the law.

•The socket can withstand the maximum power of the appliance, which is indicated on the data plate located on the bottom left side of the fridge (e.g. 150 W).

•The voltage must be in the range between the values indicated on the data plate located on the bottom left side (e.g. 220-240V).

•The socket is compatible with the plug of the appliance.

If the socket is incompatible with the plug, ask an authorised technician to replace it (see Assistance). Do not use extension cords or multiple sockets.

!Once the appliance has been installed, the power supply cable and the electrical socket must be easily accessible.

!The cable must not be bent or compressed.

!The cable must be checked regularly and replaced by authorised technicians only (see Assistance).

!The manufacturer declines any liability should these safety measures not be observed.

Reversible doors

If it is necessary to change the direction in which the doors open, please contact the Technical Assistance Centre.

14

Description of the appliance

Control panel

GB

REFRIGERATOR								ALLARMS
Display
REFRIGERATOR								SUPER COOL
Temperature
Adjustment
COOL CARE ZONE

FREEZER

Temperature

Adjustment

FREEZER

Display

ON/OFF

ON/OFF

It is possible to switch the whole product (both the refrigerator and freezer compartments) on by pressing this button. The red LED indicates that the product is switched off, while the green LED shows that it is operating. To switch the product off, press and hold the ON/OFF button for at least two seconds.

I CARE

This is used to activate and deactivate the I Care function (the optimal temperature for energy saving levels). When activated, the AUTO LED and the I Care LED illuminate simultaneously.

ALARMS

This controls all the alarm signals connected to product

operation.

Child Lock

Enables the buttons on the control panel to be locked in order to avoid various functions being activated accidentally by children. To enable the Child Lock function, the ALARM button must be pressed for 2 seconds.

REFRIGERATOR + and - Temperature Adjustment

Enable the temperature setting of the refrigerator to be modified, with the relative confirmation of the temperature selected shown on the display. It is also possible to use these buttons to deactivate the refrigerator compartment only (the display shows “- -”).

FREEZER + and - Temperature Adjustment

Enable the temperature setting of the freezer to be modified, with the relative confirmation of the temperature selected shown on the display.

SUPER FREEZE

ICE PARTY

HOLIDAY

I CARE

REFRIGERATOR Display

Indicates the set temperature relating to the refrigerator compartment or shows that it has been deactivated (in this case the display shows “- -”).

FREEZER Display

Shows the set temperature relating to the freezer compartment.

COOL CARE ZONE

Used to set the Cool Care Zone. By pressing this button, it is possible to set any of the 4 operating modes relating to the Cool Care Zone: the strawberry (- 8°C), the ice-cream (-12°C) or the bottle (-18°C). If none of the three icons is illuminated, the Cool Care Zone will operate as a normal freezer compartment.

SUPER COOL

Activates or deactivates the SUPER COOL function (rapid cooling). The refrigerator display shows the text “SC”).

SUPER FREEZE

Activates or deactivates the SUPER FREEZE function (rapid freezing), The freezer display shows the text “SF”).

HOLIDAY

Activates or deactivates the HOLIDAY function (the AUTO LED illuminates).

ICE PARTY

Activates or deactivates the ICE PARTY function (It reduces the temperature of the freezer for the period of time required to cool a bottle.).

15

Description of the appliance

GB Overall view

The instructions contained in this manual are applicable to different model refrigerators. The diagrams may not directly represent the appliance purchased. For more complex features, consult the following pages.

LAMP
(see Maintenance)	Removable lidded
	shelf with EGG TRAY

SHELVES•

CAN RACK*

		Removable multipurpose
		SHELVES•
	FRESH BOX	BOTTLE shelf
	Compartment*
	FRUIT and
	VEGETABLE bin

COOL CARE ZONE and FREEZER

compartment

ICE CARE ice tray•

STORAGE compartment

Levelling FEET

• Varies by number and/or position. * Available only on certain models.

16

Accessories

1

2

SHELVES: with or without grill. Due to the special guides the shelves are removable and the height is adjustable (see diagram), allowing easy storage of large containers and food. Height can be adjusted without complete removal of the shelf.

FRESH BOX*: for fresh meat and fish. Due to the compartment’s low temperature (the coldest in the refrigerator) and to the clear door that provides protection against oxidation and blackening, food can be stored for even up to one week. It can also be used for “cold meals.”

BREAKFAST BOX*: This is the ideal container for the storage of foods consumed at breakfast. It can be removed and used at the breakfast table to serve the food that, thanks to the special design of the container, will maintain the correct temperature for longer. The lid can be used as a practical tray, simply by using the handles provided. The Breakfast Box can also be used as a meat container, for food products that must be well-protected in order to be stored correctly.

* Available only on certain models.

TEMPERATURE Indicator light*: to identify the	GB
coldest area in the refrigerator.

1.Check that OK appears clearly on the indicator light (see diagram).

vert

noir consulter la notice

2.If the word “OK” does not appear it means that the temperature is too high: adjust the REFRIGERATOR OPERATION knob to a higher position (colder) and wait approximately 10 hours until the temperature has been stabilised.

3.Check the indicator light again: if necessary, readjust it following the initial process. If large quantities of food have been added or if the refrigerator door has been opened frequently, it is normal for the indicator not to show OK. Wait at least 10 hours before adjusting the REFRIGERATOR OPERATION knob to a higher setting.

17

Start-up and use

GB Starting the appliance

! After transportation of the appliance, carefully place it in an upright position and wait at least 3 hours before connecting it to the electricity mains, to make sure it operates as it should.

•Clean the inside of the refrigerator well using warm water and bicarbonate of soda before placing food inside it.

•The appliance comes with a motor protection control system which makes the compressor start approximately 8 minutes after being switched on. The compressor also starts each time the power supply is cut off whether voluntarily or involuntarily (blackout).

Freezer Compartment

When the product is switched on (the ON/OFF button is pressed for more than two seconds) the freezer

compartment is set to its default value of -18°C. We recommend that the SUPER FREEZE function is set (the

freezer display shows the text “SF”) in order to accelerate the cooling process of the compartment; when the inside of the compartment has reached its optimal temperature the function will be deactivated and the food may be placed inside.

Refrigerator Compartment

When the appliance is switched on the refrigerator

compartment is set to its default value of +5°C. We recommend that the SUPER COOL function is set (the

refrigerator display shows the text “SC”) in order to accelerate the cooling process of the compartment. After a few hours it will be cool enough for food to be placed inside.

Cool Care Zone

When the appliance is switched on the variable

temperature compartment will be set to its default value of

-12°C.

Navigating the display

Setting the temperatures:

If the product is switched on, the refrigerator and freezer displays will indicate the temperatures set at that moment. To change them, simply press the + and - buttons corresponding to the compartment for which you wish to change the set temperature. To be specific, each time one of the buttons is pressed the temperature is increased or decreased by 1°, and the number of illuminated horizontal bars is adjusted accordingly. The temperature values that may be selected for the refrigerator compartment are +8°C, +7°C, +6°C, +5°C, +4°C, +3°C and +2°C, while the values that may be set for the freezer are -18°C, -19°C, -

120°C, -21°C, -22°C, -24°C and -26°C.

It is possible to select an operating temperature for the Cool Care Zone compartment using the corresponding button; the temperatures are represented by the icons on the central part of the display (Ice Cream -12°C, Berries - 8°C, Alcohol -18°C). When the three icons are switched

off, it is operating as a normal freezer compartment. The temperatures are automatically set to +5°C for the

refrigerator compartment and -18°C for the freezer compartment (these are standard food storage values). The Cool Care Zone is automatically set to -12°C. When the “I Care” function is active, the appliance automatically adjusts the temperatures according to the conditions inside and outside the refrigerator; the

operation of this function is signalled by the text “AUTO”. Whenever it is necessary to activate the “I Care” function at temperatures that are different to the standard storage values, the “I Care” button must be pressed as soon as the function is activated and held down while the new temperatures are set using the + and - buttons. Under these conditions, the temperatures may be set to 4°C, 5°C and 6°C for the refrigerator compartment and -18°C, -

19°C and -20°C for the freezer compartment.

When the HOLIDAY function is active the temperature may not be adjusted, however the appliance adjusts itself automatically so that the optimal settings for the situation are used: +12°C for the refrigerator compartment and - 18°C for the freezer compartment. This function is indicated by the text “AUTO”.

To activate and deactivate the functions simply press the relevant button and the function status will be signalled by

the corresponding LED switching on or off.

Several functions (SUPER COOL, SUPER FREEZE, ICE PARTY, ICE CARE) are incompatible with others (HOLIDAY,...); remember that there is a pre-set order of

priority which will help you to use the product in the best

possible way.

When the Ice Party function has finished, press the ICE PARTY button to stop the relevant LED from flashing. This

flashing indicates that the function is complete and that the bottle should be removed from the freezer compartment.

Child Lock

To enable the Child Lock function, the ALARM button must be pressed for 2 seconds; the button lock activation is confirmed by a short beep and the text “CH” “LO” appears on the refrigerator and freezer displays. This text is then replaced by the refrigerator and freezer temperatures set prior to when the child lock function was enabled.

To deactivate the function, press the ALARM button or 2 seconds; deactivation will be confirmed by a short beep and the text “CH” “LO” will appear on the refrigerator and freezer displays for 1 second.

18

A.I.R. SYSTEM (Ariston Integrated Refrigeration)

It is recognizable due to the presence of the mechanism on the top part of the refrigerator compartment (see diagram).

B

A

The A.I.R. System maintains a constant fridge temperature to keep food fresher for longer and will quickly restore the temperature to the correct level, even if the door is opened frequently: the blown air (A) is cooled when it comes into contact with the cold wall, whereas the hotter air (B) is sucked up (see diagram). The back wall may be covered in frost or droplets of water, depending on whether the compressor is in operation or whether it is paused.

Food hygiene

1.Once you have bought your food, remove all external packaging made of paper/cardboard or other wrappers, which could introduce bacteria or dirt inside your refrigerator.

2.Protect the food, (especially easily perishable items and those that have a strong smell), in order to avoid contact between them, thereby removing both the possibility of germ/bacteria contamination as well as the diffusion of strong odours inside the fridge.

3.Store all food in such a way as to ensure air can circulate freely between different items.

4.Keep the inside of your fridge clean, taking care not to use oxidiser or abrasive products.

5.Remove all food past its expiry date from the refrigerator.

6.For the correct preservation of food, all easily perishable items (soft cheeses, raw fish, meat, etc.) should be stored in the coldest zone of the fridge compartment, i.e. just above the salad crisper where the temperature indicator is situated.

Using the refrigerator to its full potential GB

•Adjust the temperature using the display.

•Press the SUPER COOL button (rapid cooling) to lower the temperature quickly. For example, when you place a large number of new food items inside a fridge the internal temperature will rise slightly. The function quickly cools the groceries by temporarily reducing the temperature until it reaches the ideal level.

•Place only cold or lukewarm foods in the compartment, not hot foods (see Precautions and tips).

•Remember that cooked foods do not last longer than raw foods.

•Do not store liquids in open containers. They will increase humidity in the refrigerator and cause condensation to form.

Using the freezer to its full potential

•Adjust the temperature using the display.

•The Cool Care Zone is a compartment that allows several types of food to be frozen at the most suitable temperature (fruit, ice cream and alcoholic drinks); the other two storage compartments (see overall view) are designed to store frozen foods under normal conditions.To freeze foods in safely and correctly, follow the instructions below.

For a small quantity (less than half of the maximum amount shown on the data plate):

-if the Cool Care Zone is activated, place the food in the two storage compartments, making sure that it does not come into contact with any food that has already been frozen; press the rapid-freezing SUPER FREEZE button (the corresponding LED lights up) and close the door. The function deactivates automatically after 24 hours or when the inside of the compartment has reached the optimal temperature (the LED switches off).

-if the Cool Care Zone is not activated the first compartment may also be used: place the food inside and repeat the same steps as detailed above. For a large quantity (more than half of the maximum amount shown on the data plate):

Deactivate the Cool Care Zone and empty it, hold down the SUPER FREEZE button for a few seconds until the corresponding LED begins to flash. After approximately 24 hours the freezer will have reached the optimal food freezing temperature. Once this time has elapsed the LED remains lit constantly: place the food inside the freezer and close the door. After 24 hours the food will have been frozen properly and the

19

function will be deactivated automatically (the LED GB switches off); the food may now be moved into the

two lower compartments (so that the Cool Care Zone can be used if necessary) or even left in the Cool Care Zone compartment, which operates as a normal storage compartment when the function has not been activated.

•Do not re-freeze food that is defrosting or that has already been defrosted. These foods must be cooked and eaten (within 24 hours).

•Fresh food that needs to be frozen must not come into contact with food that has already been defrosted.

•Do not place glass bottles which contain liquids, and which are corked or hermetically sealed in the freezer because they could break.

•The maximum quantity of food that may be frozen daily is indicated on the plate containing the technical properties located on the bottom left side of the refrigerator compartment (for example: Kg/24h: 4).

•In order to obtain a greater amount of space in the freezer compartment, you may remove the bins (except the lowest bin and the special COOL CARE ZONE bin, which has an adjustable temperature) and place the food directly onto the evaporator plates.

!Do not open the door during freezing.

!If there is a power cut or malfunction, do not open the freezer door. This will help maintain the temperature inside the freezer, ensuring that foods are conserved for at least 9 -14 hours.

Cool Care Zone

The Cool Care Zone is a special compartment in the freezer which allows the user to choose between 4 different operating modes that may be set according to specific requirements and the type of food stored inside. The temperature settings that may be selected are -8°C, -12°C and -18°C, indicated by the icons depicting a strawberry, an ice cream and a bottle on the control panel. The Cool Care Zone is equipped with controls that may be operated independently from the other compartments inside the freezer, by the Cool Care Zone may also be deactivated using the control panel, so that it can then be used as a normal freezer compartment.

ICE CARE tray

The fact that they are situated on the top part of the freezer drawers ensures greater cleanliness: the ice no longer comes into contact with the food placed inside the freezer compartment; furthermore, the dripping of the water during filling is avoided (a lid to cover up the hole after filling with water is also provided).

1.Pull out the tray by pushing it up.

Check that the tray is ompletely empty and fill it with water through the opening provided.

2.Take care not to exceed the level indicated (MAX WATER LEVEL). Excess water prevents the ice cubes from dispensing (if this happens, wait for the ice to melt and empty the tray).

3.Turn the tray 90°: due to the connected compartments each mould fills with water (see diagram).

4.Close the opening with the lid provided and put the tray back, placing the top part in the corresponding housing and allowing it to drop in again.

5.When the ice has formed (minimum time approximately 8 hours) knock the tray against a hard surface and wet the outside so that the ice cubes come loose and take them out through the opening.

MAX

WATER LEVEL

MAX

LEVEL WATER

MAX

LEVEL

20

Maintenance and care Assistance

Switching the appliance off

During cleaning and maintenance it is necessary to disconnect the appliance from the electricity supply:

1.Press and hold the ON/OFF button for approximately two seconds, until everything on the display switches off apart from the red LED corresponding to the ON/ OFF button.

2.pull the plug out of the socket

! If this procedure is not followed, the alarm may sound. This alarm does not indicate a malfunction. To restore normal operation, it is sufficient to hold the ON/OFF button down for more than two seconds. To disconnect the appliance, follow points 1 and 2.

Cleaning the appliance

•The external and internal parts, as well as the rubber seals may be cleaned using a sponge that has been soaked in lukewarm water and bicarbonate of soda or neutral soap. Do not use solvents, abrasive products, bleach or ammonia.

•The removable accessories may be soaked in warm water and soap or dishwashing liquid. Rinse and dry them carefully.

•The back of the appliance may collect dust which can be removed by delicately using the hose of a vacuum cleaner set on medium power. The appliance must be switched off and the plug must be pulled out before cleaning the appliance.

Avoiding mould and unpleasant odours

•The appliance is manufactured with hygienic materials which are odour free. In order to maintain an odour free refrigerator and to prevent the formation of stains, food must always be covered or sealed properly.

•If you want to switch the appliance off for an extended period of time, clean the inside and leave the doors open.

Defrosting the appliance

! Follow the instructions below.

Do not speed up the defrosting process by using any devices or tools other than the scraper provided, you may damage the refrigeration circuit.

Defrosting the refrigerator compartment

GB

The refrigerator has an automatic defrosting

function: water is ducted to the back of the

appliance by a special discharge outlet (see diagram) where the heat produced by the compressor causes it to evaporate. It is necessary to clean the discharge

hole regularly so that the water can flow out easily.

Defrosting the freezer compartment

Remove frost regularly using the special scraper provided. If the frost layer is greater than 5 mm, it is necessary to defrost manually:

1.The day before defrosting, press the SUPER FREEZE button (the yellow SUPER FREEZE indicator light illuminates) to further cool the food.

2.The function is automatically disabled after 24 hours, or it may be disabled at any moment by pressing the SUPER FREEZE button again. Press and hold the ON/ OFF button for approximately two seconds, until everything on the display switches off apart from the red LED corresponding to the ON/OFF button.

3.Wrap frozen foods in newspaper and place them in another freezer or in a cool place.

4.Leave the door open until the frost has melted completely. This can be made easier by placing containers with lukewarm water in the freezer compartment.

5. Certain appliances are fitted with the DRAIN SYSTEM

to lead the water outside

(see diagram).

6.Clean and dry the freezer compartment carefully before switching the appliance on again.

7.Wait for approximately 2 hours, i.e. until the ideal storage conditions have been restored, before placing food in the freezer compartment.

21

Replacing the light bulb

GB

To replace the light bulb in the refrigerator compartment, pull out the plug from the electrical socket. Follow the instructions below.

Access the light bulb by removing the cover as indicated in the diagram.

Replace it with a similar light bulb within the power range indicated on the cover (15W or 25W).

1	1
	2

Assistance

Before calling for Assistance:

•Check if the malfunction can be solved on your own (see Troubleshooting).

•If after all the checks, the appliance still does not operate or the problem persists, call the nearest Service Centre

Communicating:

•type of malfunction

•appliance model (Mod.)

•serial number (S/N)

This information can be found on the data plate located on the bottom left side of the refrigerator compartment.

model

serial number

TI

Cod. 93139180000

S/N 704211801

Mod. RG 2330

220 - 240 V-

50 Hz

150 W

W

Fuse

A

Max 15 w

Class

Total

340

75

Freez.

Capac

Gross

Gross

Net

Gross

Poder de Cong

Clase N

Bruto

Bruto

Util

Bruto

kg/24 h 4,0

Classe

Brut

Brut

Utile

Brut

Compr.

R 134 a

Test

Pressure

Syst.

HIGH-235

Kompr.

kg 0,090

P.S-I. LOW 140

Made in Italy 13918

Never call on unauthorized technicians and always refuse spare parts which are not originals.

22
