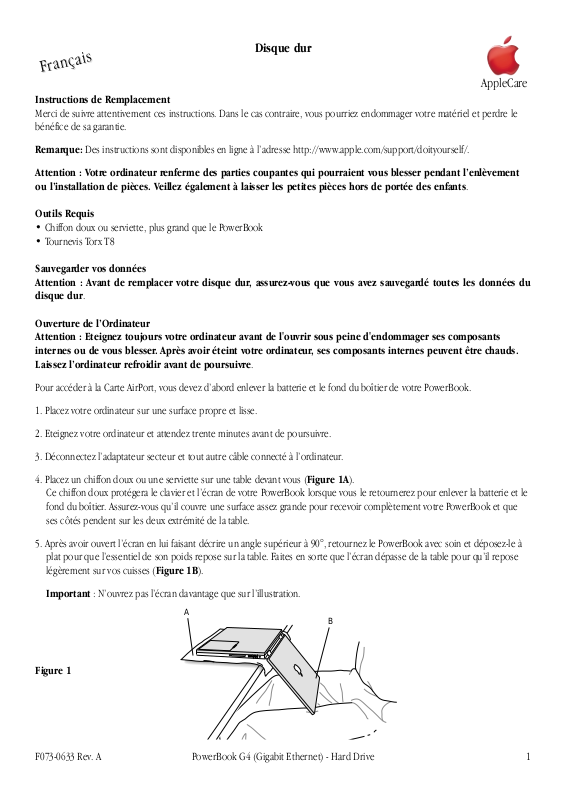

Apple POWERBOOK G4 GIGABIT ETHERNET Hard Drive Replacement Instructions

Instructions de Remplacement

Merci de suivre attentivement ces instructions. Dans le cas contraire, vous pourriez endommager votre matériel et perdre le
bénéfice de sa garantie.

Remarque: Des instructions sont disponibles en ligne à l’adresse http://www.apple.com/support/doityourself/.

Attention : Votre ordinateur renferme des parties coupantes qui pourraient vous blesser pendant l’enlèvement
ou l’installation de pièces. Veillez également à laisser les petites pièces hors de portée des enfants.

Outils Requis

• Chiffon doux ou serviette, plus grand que le PowerBook

• Tournevis Torx T8

Sauvegarder vos données
Attention : Avant de remplacer votre disque dur, assurez-vous que vous avez sauvegardé toutes les données du
disque dur.

Ouverture de l’Ordinateur
Attention : Eteignez toujours votre ordinateur avant de l'ouvrir sous peine d'endommager ses composants
internes ou de vous blesser. Après avoir éteint votre ordinateur, ses composants internes peuvent être chauds.
Laissez l’ordinateur refroidir avant de poursuivre.

Pour accéder à la Carte AirPort, vous devez d’abord enlever la batterie et le fond du boîtier de votre PowerBook.

1. Placez votre ordinateur sur une surface propre et lisse.

2. Eteignez votre ordinateur et attendez trente minutes avant de poursuivre.

3. Déconnectez l’adaptateur secteur et tout autre câble connecté à l’ordinateur.

4. Placez un chiffon doux ou une serviette sur une table devant vous (Figure 1A).

Ce chiffon doux protégera le clavier et l’écran de votre PowerBook lorsque vous le retournerez pour enlever la batterie et le
fond du boîtier. Assurez-vous qu’il couvre une surface assez grande pour recevoir complètement votre PowerBook et que
ses côtés pendent sur les deux extrémité de la table.

5. Après avoir ouvert l’écran en lui faisant décrire un angle supérieur à 90°, retournez le PowerBook avec soin et déposez-le à
plat pour que l’essentiel de son poids repose sur la table. Faites en sorte que l’écran dépasse de la table pour qu’il repose
légèrement sur vos cuisses (Figure 1B).

Important : N’ouvrez pas l’écran davantage que sur l’illustration.

1F073-0633 Rev. A PowerBook G4 (Gigabit Ethernet) - Hard Drive

F

F

rançais

rançais

Disque dur

AppleCare

Figure 1

A

B

6. Enlevez la batterie en faisant glisser le loquet de la batterie vers la gauche. Repositionnez ensuite complètement sur la droite
le loquet de la batterie (Figure 2).
Le fait d'enlever la batterie vous évitera d'allumer accidentellement l'ordinateur.

Attention : Le fait d'enlever la batterie avant d'éteindre votre ordinateur peut occasionner une perte de don­nées.

7. En utilisant un tournevis Torx T8, retirez dans l’ordre illustré les huit vis de fixation du fond du boîtier (Figure 3).

Important : Pour éviter d’endommager le boîtier, veillez à ce que le tournevis ne dérape pas lors du dévissage.

Remarque : Les trois étapes suivantes vous expliquent comment enlever le fond du boîtier en désengageant ses côtés droit

et gauche et en le faisant pivoter avec soin vers l’avant.

Important : Pendant cette opération, n’appuyez pas sur le pied en gomme du fond du boîtier.

8. Placez vos mains sur le fond du boîtier comme illustré (Figure 4) et poussez-le vers l’avant jusqu’à ce que le côté gauche se

libère.

2 F073-0633 Rev. APowerBook G4 (Gigabit Ethernet) - Hard Drive

Figure 2

Figure 3

Figure 4

1

3

2

8

7

6

4

5

9. Placez vos mains sur le fond du boîtier comme illustré (Figure 5) et poussez-le vers l’avant jusqu’à ce que le côté droit se libère.

10. Lorsque les deux côtés se sont libérés, soulevez la partie du fond du boîtier la plus proche de vous ; soulevez doucement le

fond du boîtier et faites-le pivoter vers la partie avant de l’ordinateur jusqu’à ce qu’il se libère complètement (Figure 6).

Important : Ne faites pas bouger le boîtier de droite à gauche. Faîtes glisser complètement le fond du boîtier avant de le
soulever. Si la moindre résistance se fait sentir lorsque vous soulevez le boîtier, vérifiez que vous l’avez bien poussé jusqu’au
bout et qu’il se dégage de la partie avant de l’ordinateur.

11. Afin de vous décharger de toute électricité statique, touchez le cadre interne de l’ordinateur (matériau composite

conducteur de couleur grise) comme illustré (Figure 7).

Important : Pour éviter les décharges d'électricité statique, raccordez-vous toujours à la terre en touchant le cadre de l’ordi­nateur avant de toucher tout composant ou d’effectuer une installation dans votre ordinateur. Afin d'éviter de vous recharg­er en électricité statique, ne vous déplacez pas dans la pièce avant d'avoir terminé l'installation et refermé l'ordinateur.

3F073-0633 Rev. A PowerBook G4 (Gigabit Ethernet) - Hard Drive

Figure 5

Figure 6

Figure 7

Enlèvement du Disque Dur Installé

1. Avec vos doigts, tirez avec soin sur les extrémités du connecteur du disque dur (Figure 8) dur pour le désolidariser de la

carte mère. Pour ce faire, vous devrez peut être tirer alternativement d'un côté puis de l'autre.

2. A l'aide du tournevis Torx T8 fourni, enlevez les deux vis de fixation du disque dur, puis enlevez avec soin le disque dur (Figure

9).

Important : Ne tirez jamais sur le câble du connecteur et ne vous servez jamais du câble comme poignée.

Remarque : Quatre embouts en caoutchouc (deux de chaque côté) recouvrent les vis de fixation du disque dur. Assurez-

vous de ramasser toutes ceux qui auraient pu glisser dans l'ordinateur ou ceux qui restent sur les orifices du crochet de fixa­tion.

3. Replacez les vis et les embouts en caoutchouc sur le disque dur que vous venez d’enlever.

4 F073-0633 Rev. APowerBook G4 (Gigabit Ethernet) - Hard Drive

Figure 8

Figure 9

Installation du Disque Dur de Remplacement

Attention : Pour éviter de vous blesser, veillez à ne pas toucher ou effleurer la petite barre métallique qui
dépasse du crochet de fixation du disque dur (Figure 10A).

Important : Eviter de toucher le lecteur optique pendant cette procédure.

1. A l’aide du tournevis Torx T8, enlevez les vis de la partie supérieure du crochet de fixation du disque dur (Figure 10B).

2. Soulevez avec soin le crochet de fixation (Figure 10C) et faites-le pivoter légèrement à l’intérieur du logement de la bat-

terie, devant le premier taquet (Figure 10D). Le taquet permet de retenir le crochet afin qu’il ne gêne pas.

Attention : Soulevez le crochet juste assez pour libérer le taquet du logement de la batterie. Si vous soulevez
le crochet plus haut que le taquet, celui-ci risque de s’endommager, ce type de dommages n’étant pas couvert
par la garantie de votre ordinateur.

3. Vérifiez que le disque dur de remplacement est équipé de quatre vis (Figure 11A), deux de chaque côté, toutes dotées

d’embouts en caoutchouc (Figure 11B).

Important : Si une vis ou un embout n’est plus en place, remettez les vis sur le disque dur puis glissez un embout en
caoutchouc sur chacune d’elles jusqu’à ce que les embouts soient en contact avec le disque dur. Assurez-vous que le revête­ment en Mylar (Figure 11C) recouvre les parties arrières droite et gauche du disque et que les embouts en caoutchouc
remplissent les orifices le long des cotés.

5F073-0633 Rev. A PowerBook G4 (Gigabit Ethernet) - Hard Drive

Figure 10

Figure 11

B

D

A

C

C

B

A

4. Insérez d’abord le côté droit du disque, jusqu’à ce que les embouts en caoutchouc soient parfaitement alignés avec les

orifices du crochet, puis insérez le côté gauche du disque. (Figure 12).

5. Soulevez de nouveau le crochet de fixation au-dessus du taquet du logement de la batterie (Figure 13A) et remettez-le dans

sa position d’origine. Alignez les embouts en caoutchouc sur le disque dur jusqu’à ce qu’ils soient parfaitement positionnés
dans les orifices du crochet.

Remarque : Pour faciliter l’alignement, le tournevis Torx T8 peut être inséré dans les têtes de vis sur le disque dur à travers
les orifices du crochet de fixation.

Important : Vérifiez que l’arrière du crochet de fixation soit positionnée contre la fine arête métallique située à l’arrière du
compartiment batterie (Figure 13B).

6. Remettez les vis en place (Figure 13C) sur le haut du crochet de fixation, en veillant à ne pas trop les serrer.

7. Connectez le câble du connecteur du disque dur (Figure 14) à la carte mère.

6 F073-0633 Rev. APowerBook G4 (Gigabit Ethernet) - Hard Drive

Figure 13

Figure 14

Figure 12

C

B

A

Fermeture de l'Ordinateur

1. Pour remettre le fond du boîtier en place, replacez-le sur l’ordinateur comme initialement.

2. Alignez les encoches situées à gauche et à droite du boîtier (certaines d’entre elles peuvent être visualisées à travers le com-

partiment de la batterie). Appuyez légèrement vers le bas et en avant pour que le boîtier se mette correctement en place.

Important : Veillez à ce qu’il n’y ait pas d’espace à la jointure entre le fond du boîtier et le boîtier. Vérifiez
que le boîtier repose bien à plat et qu’il soit bien en place autour du loquet de la batterie. Vérifiez aussi que
la section d’alignement en relief du dessous du fond du boîtier, illustré à la Figure 15A, soit correctement en
place.

Remarque : Le fait d'appuyer sur le boîtier derrière l'ouverture du compartiment de la batterie et sur le haut et le bas du
boîtier peut simplifier cette opération d'alignement.

3. Vérifiez que les huit orifices des vis du fond du boîtier sont parfaitement alignés avec les orifices de l’ordinateur.

4. Replacez les huit vis dans l’ordre indiqué sur l’illustration (Figure 15). Ne serrez jamais trop fort les vis au risque

d'endommager votre ordinateur.

Remarque : Les vis doivent s’insérer facilement et droites ; dans le cas contraire, réalignez correctement le fond du boîtier.

Important : Afin d'éviter de rayer le boîtier, faites attention de ne pas faire déraper le tournevis pendant que vous serrez les

vis.

5. Remettez en place la batterie (Figure 16).

Important : Assurez-vous qu la batterie soit parfaitement verrouillée et que son loquet soit totalement rabattu en position

de verrouillage.

7F073-0633 Rev. A PowerBook G4 (Gigabit Ethernet) - Hard Drive

Figure 15

Figure 16

8

A

7

1

3

6

2

5

4

6. Retournez l'ordinateur de façon à ce que la fente du lecteur DVD soit face à vous. Juste au milieu de cette fente, vérifiez que
le fond du boîtier est alignée avec la partie avant de la fente. Si le boîtier est légèrement décalé et qu'un espace apparaît,
tirez doucement sur l'arrière de la fente DVD jusqu'à ce qu'elle s’enclenche en place, parfaitement alignée avec l'arrière du
boîtier (Figure 17).

7. Reconnectez le cordon d'alimentation et tout autre câble et redémarrez votre ordinateur.

Attention : N'allumez jamais l'ordinateur avant que tous ses composants internes et externes soient en place
et que l'ordinateur soit correctement refermé. L'utilisation d'un ordinateur ouvert ou incomplet peut l'endom­mager et occasionner des blessures.

8. Récupérez les données de votre sauvegarde sur votre nouveau disque dur.

9. Vérifiez le bon fonctionnement du lecteur optique. Si le disque dur n’est pas installé correctement, le mécanisme du lecteur

optique pourrait émettre un bruit inhabituel pendant la lecture de disques.
