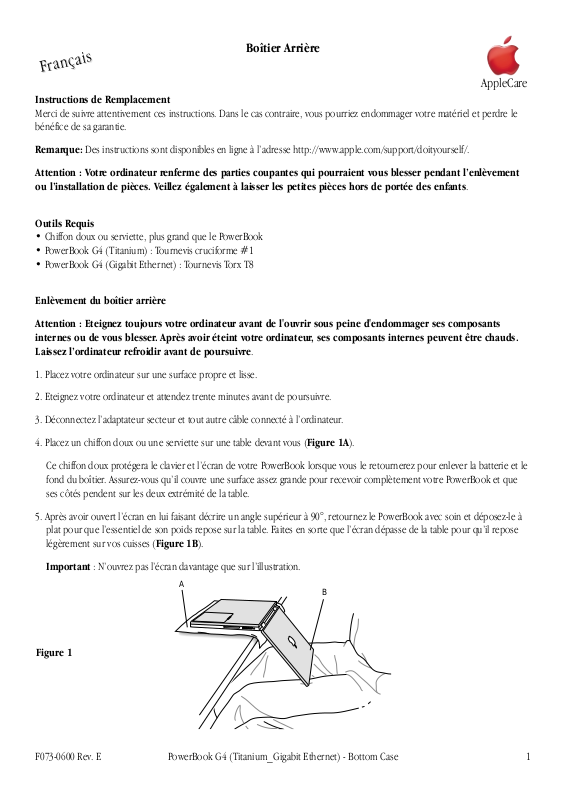

APPLE POWERBOOK G4 GIGABIT ETHERNET User Manual

Instructions de Remplacement

Merci de suivre attentivement ces instructions. Dans le cas contraire, vous pourriez endommager votre matériel et perdre le
bénéfice de sa garantie.

Remarque: Des instructions sont disponibles en ligne à l’adresse http://www.apple.com/support/doityourself/.

Attention : Votre ordinateur renferme des parties coupantes qui pourraient vous blesser pendant l’enlèvement
ou l’installation de pièces. Veillez également à laisser les petites pièces hors de portée des enfants.

Outils Requis

• Chiffon doux ou serviette, plus grand que le PowerBook

• PowerBook G4 (Titanium) : Tournevis cruciforme #1

• PowerBook G4 (Gigabit Ethernet) : Tournevis Torx T8

Enlèvement du boîtier arrière

Attention : Eteignez toujours votre ordinateur avant de l'ouvrir sous peine d'endommager ses composants
internes ou de vous blesser. Après avoir éteint votre ordinateur, ses composants internes peuvent être chauds.
Laissez l’ordinateur refroidir avant de poursuivre.

1. Placez votre ordinateur sur une surface propre et lisse.

2. Eteignez votre ordinateur et attendez trente minutes avant de poursuivre.

3. Déconnectez l’adaptateur secteur et tout autre câble connecté à l’ordinateur.

4. Placez un chiffon doux ou une serviette sur une table devant vous (Figure 1A).

Ce chiffon doux protégera le clavier et l’écran de votre PowerBook lorsque vous le retournerez pour enlever la batterie et le
fond du boîtier. Assurez-vous qu’il couvre une surface assez grande pour recevoir complètement votre PowerBook et que
ses côtés pendent sur les deux extrémité de la table.

5. Après avoir ouvert l’écran en lui faisant décrire un angle supérieur à 90°, retournez le PowerBook avec soin et déposez-le à
plat pour que l’essentiel de son poids repose sur la table. Faites en sorte que l’écran dépasse de la table pour qu’il repose
légèrement sur vos cuisses (Figure 1B).

Important : N’ouvrez pas l’écran davantage que sur l’illustration.

1F073-0600 Rev. E PowerBook G4 (Titanium_Gigabit Ethernet) - Bottom Case

F

F

rançais

rançais

Boîtier Arrière

AppleCare

Figure 1

A

B

6. Enlevez la batterie en faisant glisser le loquet de la batterie vers la gauche. Repositionnez ensuite complètement sur la droite
le loquet de la batterie (Figure 2).

Le fait d'enlever la batterie vous évitera d'allumer accidentellement l'ordinateur.

Attention : Le fait d'enlever la batterie avant d'éteindre votre ordinateur peut occasionner une perte de don­nées.

7. A l'aide du tournevis approprié, desserrez les huit vis inférieures dans l'ordre indiqué sur l'illustration (Figure 3).

Important : Pour éviter d’endommager le boîtier, veillez à ce que le tournevis ne dérape pas lors du dévissage.

Remarque : Les trois étapes suivantes vous expliquent comment enlever le fond du boîtier en désengageant ses côtés droit

et gauche et en le faisant pivoter avec soin vers l’avant.

Important : Pendant cette opération, n’appuyez pas sur le pied en gomme du fond du boîtier.

2 F073-0600 Rev. EPowerBook G4 (Titanium_Gigabit Ethernet) - Bottom Case

Figure 3

Figure 2

1

3

2

8

7

6

4

5
