Instructions de remplacement
Respectez scrupuleusement les instructions de ce document. À défaut, vous risquez de déteriorer votre matériel et d’invalider
sa garantie.
Remarque: Des instructions écrites et en images applicables aux pièces installables par l’utilisateur sont disponibles sur
http://www.info.apple.com/installparts/.
Outils requis
• Un tournevis Phillips n°2.
Ouverture de la trappe d’accès AirPort
1. Sauvegardez tous les documents ouverts, quittez toutes les applications ouvertes et éteignez l’ordinateur.
2. Appuyez sur un côté de la trappe du lecteur optique et ouvrez la trappe en tirant de l’autre côté pour accéder au panneau
d’accès AirPort. (Figure 1)
1eMac (ATI Graphics) - AirPort Extreme Card
F
F
rançais
rançais
Carte AirPort Extreme
AppleCare
Figure 1
3. Dévissez les vis imperdables du panneau d’accès AirPort à l’aide d’un tournevis cruciforme. (Figure 2)
4. Retirez le panneau d’accès.
2 eMac (ATI Graphics) - AirPort Extreme Card
Figure 2
Dépose de la carte installée
1. Dépliez la languette en plastique de la carte AirPort Extreme. (Figure 3)

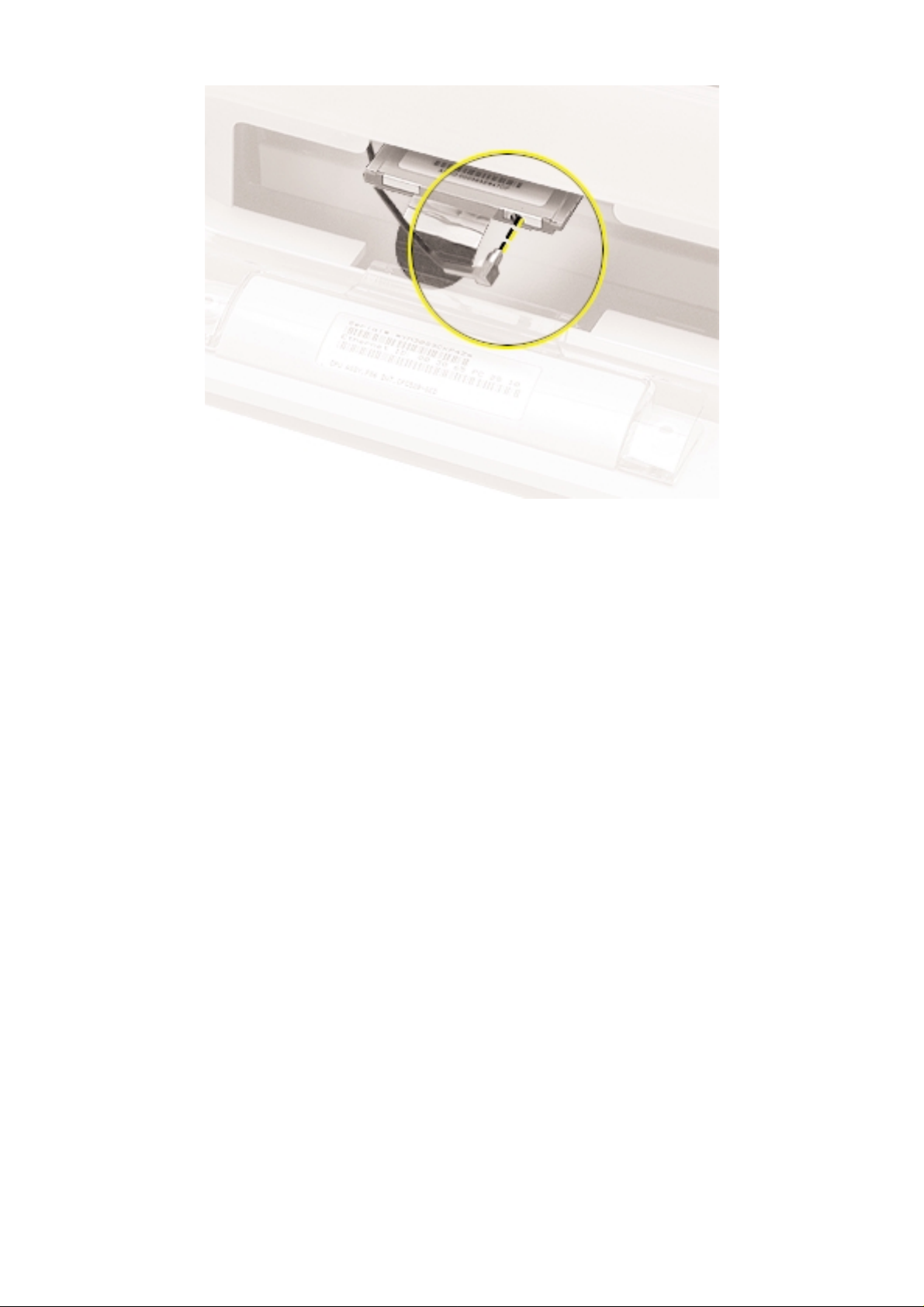

2. Tirez un peu sur la carte AirPort Extreme pour la sortir du connecteur et accéder au câble de l’antenne. (Figure 4)
3eMac (ATI Graphics) - AirPort Extreme Card
Figure 3
Figure 4
3. Déconnectez le câble AirPort Extreme du port de la carte, puis retirez complètement la carte du connecteur. (Figure 5)
4 eMac (ATI Graphics) - AirPort Extreme Card
Figure 5
Installation de la carte de remplacement
1. La Carte AirPort d’origine ne peut pas être utilisé avec cet ordinateur. Vous devez utiliser une Carte AirPort Extreme. (Figure 6)
Remarque: Les précédents modèles eMac utilisaient la Carte AirPort d’origine. Pour obtenir des informations sur la com-
patibilité, reportez-vous à l’article 107440 de la Base de Connaissances AppleCare : Carte AirPort Extreme : Ordinateurs
Macintosh compatibles.
2. Insérez la Carte AirPort Extreme, code-barre tourné vers le haut, dans le connecteur de carte AirPort. (Figure 7)
5eMac (ATI Graphics) - AirPort Extreme Card
Figure 6
Figure 7
3. Connectez fermement le câble de l’antenne au port situé à l’extrémité de la carte. Enfoncez solidement la Carte AirPort
Extreme dans le connecteur jusqu’à ce qu’elle soit bien en place. (Figure 8)
4. Tournez le câble de l’antenne vers la gauche afin qu’il n’encombre pas le plateau du lecteur optique. (Figure 9)
6 eMac (ATI Graphics) - AirPort Extreme Card
Figure 8
Figure 9
5. Repliez la languette en plastique sur la Carte AirPort Extreme. Elle doit prendre appui sur le câble de l’antenne. (Figure 10)
Fermeture de la trappe d’accès AirPort
1. Remettez le panneau d’accès AirPort en place et serrez les vis imperdables. (Figure 11)
2. Reconnectez le câble d’alimentation et redémarrez votre ordinateur.
7eMac (ATI Graphics) - AirPort Extreme Card
Figure 10
Figure 11
