Zyxel NWA-3160 User Manual

NWA-3160

802.11a/b/g Business WLAN Access Point

NWA-3163

802.11b/g Business WLAN Access Point

Quick Start Guide

Version 3.60
01/2010
Edition 3

DEFAULT LOGIN

IP Address http://192.168.1.2

Password 1234

Table of Contents

ENGLISH 2
DEUTSCH 16
ESPAÑOL 32
FRANÇAIS 46
ITALIANO 60
РУССКИЙ 74
SVENSKA 88

简体中文

繁體中文
Legal 128

102
114

1

ENGLISH

ENGLISH

Overview

This Quick Start Guide shows how to set up and configure the ZyXEL Device (marked Z in
the figure) to allow wireless clients to securely access your wired network. See your User’s
Guide for more information.

" The icon used in this Quick Start Guide is not an exact representation of

your ZyXEL Device.

At the time of writing this Quick Start Guide covers the following models:

• NWA-3160 IEEE 802.11a/b/g Business WLAN Access Point

• NWA-3163 IEEE 802.11b/g Business WLAN Access Point

" You may need your Internet access information.

To set up your wireless network you need to:

1 Connect the Hardware
2 Access the Web Configurator
3 Configure the ZyXEL Device
4 Install the Hardware
5 Set Up Power over Ethernet (Optional)

2

1 Connect the Hardware

ENGLISH

" The figures and screens shown in this Quick Start Guide are from the NWA-

3160. Your device may differ in minor ways.

1 Using the grey Ethernet cable, connect the ETHERNET port to a computer for initial

configuration.

2 Connect the POWER 12VDC socket to a power source using only the included power

adaptor.

" Connect the ZyXEL Device’s ETHERNET port to an Ethernet jack with

network access after you have completed the initial configuration.

3

ENGLISH

1.1 LEDs

•The PWR/SYS LED turns steady green when the power is connected.

•The ETHN LED turns on if the ETHERNET port is properly connected, and blinks when

there is traffic. The LED turns green if the connection is at 10Mbps, and turns yellow if the
connection is at 100Mbps.

V If the ETHN LED does not turn on, check the cable connection to the

ZyXEL Device’s ETHERNET port. Ensure your computer’s network card is
working properly.

2 Access the Web Configurator

" Use Internet Explorer 6.0 and later or Netscape Navigator 7.0 and later

versions with JavaScript enabled and pop-up blocking disabled.

2.1 Set Up Your Computer’s IP Address

" Note down your computer’s current IP settings before you change them.

4

ENGLISH

First, set your computer to use a static IP address in the 192.168.1.3 - 192.168.1.254
range with a subnet mask of 255.255.255.0. This ensures that your computer can
communicate with your ZyXEL Device. See your User’s Guide for information on setting up
your computer’s IP address.

2.2 Log Into the Web Configurator

" Even though you can connect to the ZyXEL Device wirelessly, it is

recommended that you connect your computer to the ETHERNET port for
initial configuration.

1 Launch your web browser. Enter

192.168.1.2 (the ZyXEL Device’s

default IP address) as the address.

V If you cannot access the Web configurator, make sure the IP addresses

and subnet masks of the ZyXEL Device and the computer are in the same
IP address range (see Section 2.1).

2 Click Login (the default password

1234 is already entered).

5

ENGLISH

3 Change the login password by

entering a new password and
clicking Apply. Be sure to record the
new password and keep it in a safe
place.

V If you change the password and then forget it, you will need to reset the

ZyXEL Device. Refer to the User’s Guide for how to use the RESET
button.

4 Click Apply to replace the factory

default certificate for added security;
alternatively click Ignore to proceed
if you do not want to change the
certificate now.

5 The STATUS screen appears.

6

ENGLISH

3 Configure the ZyXEL Device

3.1 Configure System Settings

1 Click SYSTEM in the navigation panel.

2 The SYSTEM > General screen appears.

System Name is for identifying the ZyXEL Device on your network. Choose a

distinctive name, or leave this at its default.
Domain Name: Enter a domain name if your ISP requires one for authentication.

Otherwise you can leave it blank or set to whatever may have displayed automatically.
DNS Server(s): if your ISP gave you specific DNS (Domain Name System) settings,

select User-Defined and enter them here. Otherwise, leave these fields at their defaults.

3 Click Apply.

7

ENGLISH

Configure Wireless Settings

1 Click WIRELESS in the

navigation panel. A
screen similar to the
following appears. Not all
fields are available in all
models.

" The wireless stations and the ZyXEL Device must use the same

SSID, channel ID and encryption settings for wireless
communication.

Operating Mode: Ensure that Access Point mode is selected.

802.11 Mode: Select the wireless standard you want your network to use. If you are
not sure which to select, select 802.11b+g.

Channel ID: Select the wireless channel you want your network to use. To have the
ZyXEL Device automatically select a channel, click Scan instead.

SSID Profile: Select the SSID profile you want to configure for network access from
the drop-down list box. This example uses the SSID03 profile.

2 Click Apply to save your settings.

8

3 Click the SSID tab. The

following screen appears.
Ensure the settings for

SSID03 are at their default
values.

The default SSID (the
name of the network) is

ZyXEL03, its default
Security setting is
Security01. Layer 2
Isolation and MAC Filter

are set to Disable by
default.

If you want to change the
SSID profile’s settings,
select SSID03 and click

Edit.

4 Click the Security tab.

Ensure that Security01 is
selected and click Edit.

If you don’t configure
wireless security, then
anyone can access your
network.

ENGLISH

9

ENGLISH

5 This is where you can

enter the security settings
for your wireless network.
The fields you fill in differ
according to the type of
security you select in the
Security Mode field.
Select None if you do not
wish to use wireless
security.

This example uses WPA2-
PSK security, in which all
wireless clients must use
the same pre-shared key
to join the network.

Ensure that all your
wireless clients support the
type of security you set.
Click Apply when you
have finished.

V If the wireless clients cannot communicate with the network, ensure

that the clients and the ZyXEL Device are using the same wireless
security settings.

10

3.2 Configure IP Settings

1 You need to set your ZyXEL

Device’s IP address to be in
the same subnet as your
network. Click IP in the
navigation panel.

Select Get automatically from
DHCP if you want to have a
DHCP server on your network
assign an IP address to the
ZyXEL Device.

If you have a specific IP address
to use, select Use fixed IP
address and enter it along with
the subnet mask and gateway
IP address.

Click Apply. The ZyXEL Device
now uses the new IP settings;
you can no longer connect to
the ZyXEL Device using the
default IP address.

ENGLISH

" If you change the ZyXEL Device’s IP address, you must use the new IP

address when you next access the web configurator. If you select Get
automatically from DHCP, check your DHCP server to determine the IP

address it assigns to the ZyXEL Device. Refer to your DHCP server’s
documentation for more information.

2 If you changed your computer’s IP address in Section 2.1, return it to its previous

setting.

3 Change the wireless settings in the wireless stations to match those of the ZyXEL

Device. Refer to your wireless adapter’s documentation.

The ZyXEL Device is now ready to connect to your switch or router. You can do this now,
or once you have attached the antennas and mounted the ZyXEL Device.

11

ENGLISH

V If the ZyXEL Device cannot communicate with the network, ensure that the

ZyXEL Device is using an IP address on the same subnet as the switch /
router.

4 Install the Hardware

Figures in this section use generic icons. The ZyXEL Device in the picture is not an exact
representation of your device.

4.1 Attaching Antennas

Screw the antennas clockwise onto the antenna connectors on
the sides of your ZyXEL Device. The antennas should be
perpendicular to the ground and parallel to each other.

Make sure the antennas are securely screwed onto the antenna
connectors.

4.2 Hardware Mounting

In general, the best location for the access point is at the center of your intended wireless
coverage area. For better performance, mount the ZyXEL Device high up in an area that is
free of obstructions.

Wall-mounting

Do the following to attach your ZyXEL Device to a wall.

1 Screw the two screws provided with your ZyXEL Device into the wall 140mm apart (see

the figure in step 3). Use screws with 6mm ~ 8mm (0.24" ~ 0.31") wide heads. Do not
screw the screws all the way in to the wall; leave a small gap between the head of the
screw and the wall.

The gap must be big enough for the screw heads to slide into the screw slots and the
connection cables to run down the back of the ZyXEL Device.

12

ENGLISH

" Make sure the screws are securely fixed to the wall and strong enough to

hold the weight of the ZyXEL Device with the connection cables.

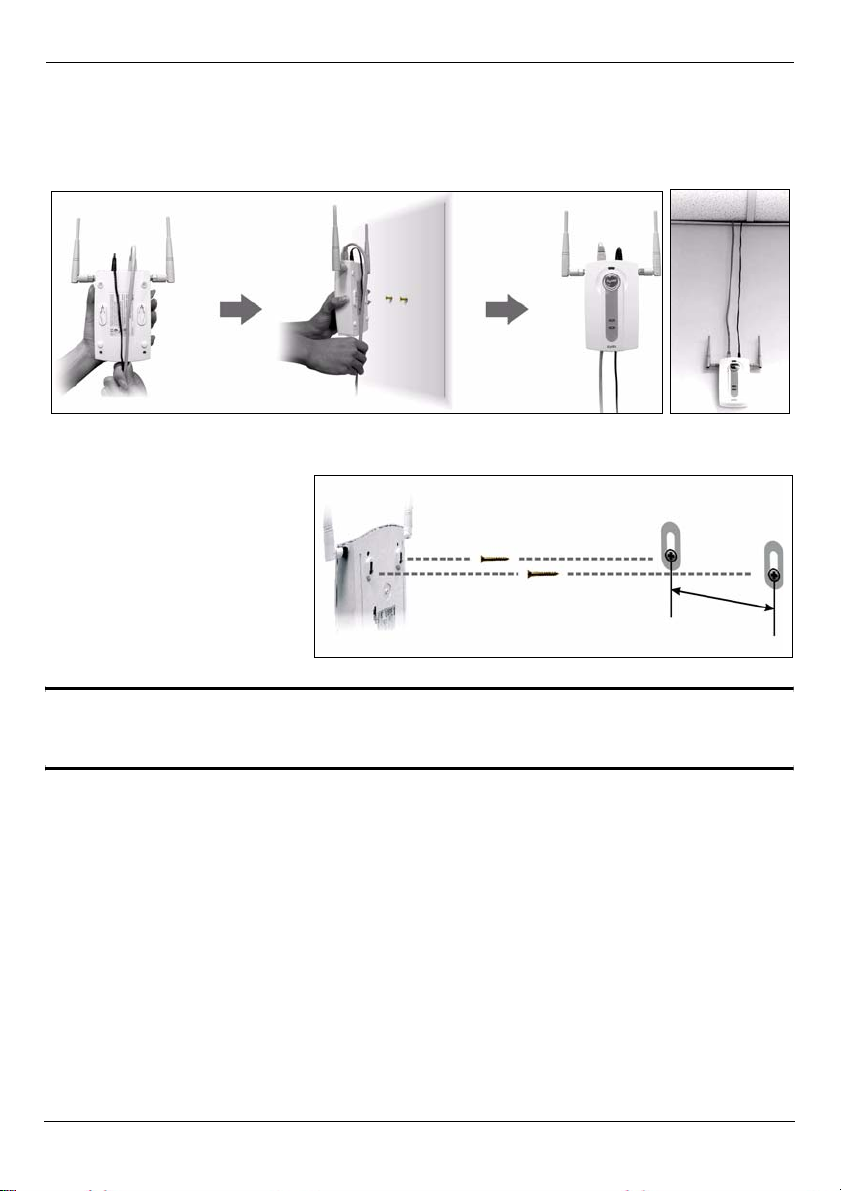

2 Adjust the cables.

Run the connection cables down the back of the ZyXEL Device as shown in the following
figure.

OR:
Run the connection cables upward and along the edge of the ceiling.

3 Align the holes on the back

of the ZyXEL Device with
the screws on the wall.
Hang the ZyXEL Device on
the screws.

1

4

0

m

m

" You can also use the optional Ceiling Mount Kit (sold separately) to mount

the ZyXEL Device on a ceiling instead of a wall.

5 Set Up Power over Ethernet (Optional)

Power over Ethernet (PoE) is the ability to provide power to your ZyXEL Device via an 8­pin CAT 5 Ethernet cable, eliminating the need for a nearby power source.

13

ENGLISH

A PoE injector (not included) is also needed to supply the Ethernet cable with power. This
feature allows increased flexibility in the location of your ZyXEL Device.

In the following figure, Z is your ZyXEL Device, A is the CAT 5 Ethernet cable, B is the PoE
injector and C is the power cable.

" You can connect the ZyXEL Device to PoE via the ETHERNET port AND to

a power source via the POWER 12VDC port. If you do so, do not
disconnect the ETHERNET port before you disconnect the POWER

12VDC port. This causes the ZyXEL Device to restart.

6 Procedure to View a Product’s Certification(s)

1 Go to www.zyxel.com.
2 Select your product from the drop-down list box on the ZyXEL home page to go to that

product's page.

3 Select the certification you wish to view from this page.

14

ENGLISH

15

DEUTSCH

DEUTSCH

Übersicht

In dieser Kurzanleitung erfahren Sie, wie das ZyXEL-Gerät (im Beispiel unten mit einem Z
gekennzeichnet) installiert und konfiguriert wird, damit Wireless-Clients sicher auf Ihr
kabelgebundenes Netzwerk zugreifen können. Weitere Informationen finden Sie im
Benutzerhandbuch.

" Das in dieser Kurzanleitung abgebildete Gerät kann unter Umständen

leicht von Ihrem ZyXEL-Gerät abweichen.

Zum Zeitpunkt der Druckstellung umfasst die Kurzanleitung die folgenden Modelle:

• NWA-3160 IEEE 802.11a/b/g Business WLAN Access Point

• NWA-3163 IEEE 802.11b/g Business WLAN Access Point

" Halten Sie die Daten für Ihren Internetzugang bereit.

Um das Drahtlosnetzwerk einzurichten, müssen Sie:

1 Die Hardware anschließen.
2 Auf den Web-Konfigurator zugreifen.
3 Den Internetzugriff konfigurieren.
4 Die Hardware installieren.
5 Power-over-Ethernet einrichten (optional).

16

DEUTSCH

1 Anschließen der Hardware

" Das in dieser Kurzanleitung abgebildete Gerät ist der NWA-3160. Die

Bildschirmdarstellungen sind ebenfalls von diesem Gerät entlehnt. Ihr
Gerät kann von diesen Abbildungen leicht abweichen.

1 Verbinden Sie für die Erstkonfiguration den ETHERNET-Anschluss mit dem grauen

Ethernet-Kabel mit dem Computer.

2 Verbinden Sie die 12VDC-Netzanschlussbuchse POWER des Geräts mit dem

mitgelieferten Netzadapter mit dem Stromnetz.

17

DEUTSCH

" Nachdem Sie die Erstkonfiguration durchgeführt haben, verbinden Sie den

ETHERNET-Anschluss des ZyXEL-Geräts mit einem Ethernetanschluss
mit Netzwerkverbindung.

1.1 LED-Anzeigen

• Die LED-Anzeigen PWR/SYS und LED beginnen grün zu leuchten, sobald das Gerät mit

Strom versorgt wird.

• Die LED-Anzeige ETHN beginnt zu leuchten, wenn der ETHERNET-Anschluss richtig

angeschlossen ist, und sie blinkt, wenn Daten übertragen werden. Die LED-Anzeige
leuchtet bei einer 10-Mbps-Verbindung grün und bei einer 100-Mbps-Verbindung gelb.

V Wenn die ETHN-LED nicht leuchtet, prüfen Sie die Kabelverbindung am

ETHERNET-Port des ZyXEL-Geräts. Stellen Sie sicher, dass die

Netzwerkkarte des Computers installiert ist und einwandfrei funktioniert.

18

DEUTSCH

2 Zugreifen auf den Web-Konfigurator

" Verwenden Sie den Internet Explorer 6.0 oder den Netscape Navigator 7.0

und neuere Versionen davon mit aktiviertem JavaScript und aktivierter Pop­up-Funktion.

2.1 Einrichten der IP-Adresse des Computers

" Notieren Sie sich die aktuellen IP-Einstellungen des Computers, bevor Sie

sie ändern.

Richten Sie den Computer zunächst so ein, dass er eine statische Adresse im Bereich

192.168.1.3 bis 192.168.1.254 mit der Subnetz-Maske 255.255.255.0 verwendet. Nur auf
diese Weise kann Ihr Computer mit dem ZyXEL-Gerät kommunizieren. Informationen zum
Einrichten der IP-Adresse des Computers finden Sie im Benutzerhandbuch.

2.2 Anmelden beim Web-Konfigurator

" Auch wenn Sie eine drahtlose Verbindung zum ZyXEL-Gerät herstellen

können, wird empfohlen, das Gerät für die Erstkonfiguration über den

ETHERNET-Anschluss an den Computer anzuschließen.

1 Starten Sie Ihren Webbrowser.

Geben Sie als Adresse 192.168.1.2
(die Standard-IP-Adresse des
ZyXEL-Geräts) ein.

V Wenn Sie nicht auf den Web-Konfigurator zugreifen können, prüfen Sie,

ob die IP-Adressen und Subnetz-Masken des ZyXEL-Geräts und des
Computers im selben IP-Adressbereich liegen (siehe Abschnitt 2.1).

19

2 Klicken Sie auf Login (Anmelden)

(das Standardkennwort 1234 ist
bereits vorgegeben).

3 Ändern Sie das Kennwort, indem Sie

ein neues Kennwort eingeben und
auf Apply (Übernehmen) klicken.
Notieren Sie sich das neue Kennwort
und bewahren Sie die Notiz an
einem sicheren Ort auf.

DEUTSCH

V Wenn Sie das neue Kennwort vergessen haben, muss das ZyXEL-Gerät

zurückgesetzt werden. Lesen Sie im Benutzerhandbuch nach, wie die

RESET-Taste verwendet wird.

4 Klicken Sie auf Apply

(Übernehmen), um das werkseitig
eingerichtete Standardzertifikat für
zusätzliche Sicherheit zu ersetzen.
Sie können jedoch auch auf Ignore
(Ignorieren) wenn Sie das Zertifikat
jetzt nicht ändern möchten.

20

5 Das STATUS-Fenster erscheint.

DEUTSCH

21

DEUTSCH

3 Konfigurieren des ZyXEL-Geräts

3.1 Konfigurieren der Systemeinstellungen

1 Klicken Sie in der Navigationsleiste auf SYSTEM (System).

2 Das Fenster SYSTEM > General (System > Allgemein) erscheint.

Der System Name (Systemname) identifiziert das ZyXEL-Gerät in Ihrem Netzwerk.
Wählen Sie einen Namen oder belassen Sie diesen als Standard.

Domain Name (Domainname): Geben Sie einen Domainnamen ein, wenn Ihr
Internetdienstanbieter diesen für die Authentifizierung benötigt. Sie können dieses Feld
auch frei lassen oder den Eintrag belassen, der automatisch angezeigt wurde.

DNS Server(s) (DNS-Server): Wenn Ihnen Ihr Internetdienstanbieter bestimmte DNS­Einstellungen (Domain Name System) vorgegeben hat, wählen Sie die Option User-
Defined (Benutzerdefiniert), und geben Sie sie hier ein.

22

DEUTSCH

3 Klicken Sie auf Apply (Übernehmen).

Konfigurieren der Drahtloseinstellungen

1 Klicken Sie in der

Navigationsleiste auf
WIRELESS (Drahtlos). Das
folgende Fenster erscheint.
Nicht bei allen Modellen sind
alle Felder verfügbar.

" Die Drahtlosstationen und das ZyXEL-Gerät müssen für die

Drahtloskommunikation dieselbe SSID, dieselbe Kanal-ID und dieselben
Verschlüsselungseinstellungen verwenden.

WLAN Adaptor (WLAN-Adapter): Wählen Sie die Option WLAN1.
Operating Mode (Betriebsmodus): Wählen Sie als Betriebsmodus die Option Access

Point.

802.11 Mode (802.11-Modus): Legen Sie den Drahtlosstandard fest, mit dem das
Netzwerk arbeiten soll. Wenn Sie unsicher sind, wählen Sie 802.11b+g.

Channel ID (Kanal-ID wählen): Wählen Sie den Drahtloskanal, den Ihr Netzwerk

verwenden soll. Damit das ZyXEL-Gerät automatisch einen Kanal wählt, klicken Sie auf

Scan (Suchlauf).
SSID Profile (SSID-Profil): Wählen Sie aus dem Listenfeld das SSID-Profil aus, das Sie

für Ihren Netzwerkzugriff konfigurieren möchten. In diesem Beispiel wird das Profil

SSID03 eingerichtet.

2 Klicken Sie auf Apply (Übernehmen), um die Einstellungen zu speichern.

23

3 Klicken Sie auf die

Registerkarte SSID. Das
folgende Fenster erscheint.

Wählen Sie bei SSID03 die
Standardeinstellungen.

Die Standard-SSID (der Name
des Netzwerks) ist ZyXEL03,
die Standardeinstellung bei

Security (Sicherheit) ist
Security01 (Sicherheit01).
Layer 2 Isolation (Layer-2-

Isolierung) und MAC Filter sind
standardmäßig auf Disable
(Deaktivieren) eingestellt.

Wenn Sie die Einstellungen des
SSID-Profils ändern möchten,
wählen Sie SSID03, und
klicken Sie auf Edit
(Bearbeiten).

4 Klicken Sie auf die

Registerkarte Security
(Sicherheit). Wählen Sie die
Option Security01, und klicken
Sie auf Edit (Bearbeiten).

DEUTSCH

24

5 Hier können Sie die

Sicherheitseinstellungen für
Ihr Drahtlosnetzwerk
eingeben. Je nachdem,
welchen Sicherheitstyp Sie im
Feld Security Mode
(Sicherheitsmodus) wählen,
werden andere Felder
angezeigt. Wählen Sie None
(Keine), wenn Sie keinen
Sicherheitsmodus verwenden
möchten.

In diesem Beispiel wird der
Sicherheitsmodus WPA2-PSK
verwendet. Damit die Wireless­Clients auf das Netzwerk
zugreifen können, müssen sie
denselben PSK-Schlüssel
verwenden.

Stellen Sie sicher, dass alle
Wireless-Clients den gewählten
Sicherheitstyp unterstützen.
Klicken Sie abschließend auf

Apply (Übernehmen).

6 Klicken Sie in der

Navigationsleiste auf IP.
Wenn Sie eine IP-Adresse

haben, wählen Sie die Option
Use fixed IP address (Feste
IP-Adresse verwenden) und
geben Sie sie zusammen mit
der Subnetz-Maske und der
Gateway-IP-Adresse ein.
Anderenfalls wählen Sie Get
automatically from DHCP
(Automatisch vom DHCP
laden). Klicken Sie auf Apply
(Übernehmen).

DEUTSCH

25

DEUTSCH

V Wenn die Wireless-Clients nicht mit dem Netzwerk kommunizieren

können, stellen Sie sicher, dass die Clients und das ZyXEL-Gerät
dieselben Sicherheitseinstellungen verwenden.

26

DEUTSCH

3.2 Konfigurieren der IP-Einstellungen

1 Wählen Sie die IP-Adresse

des ZyXEL-Geräts so, dass
sie im selben Subnetz liegt wie
das Netzwerk. Klicken Sie in
der Navigationsleiste auf IP.

Wenn Sie möchten, dass ein
DHCP-Server des Netzwerks
dem ZyXEL-Gerät eine IP­Adresse zuweist, wählen Sie
Get automatically from DHCP
(Automatisch vom DHCP
beziehen).

Wenn Sie eine bestimmte IP­Adresse haben, wählen Sie die
Option Use fixed IP address
(Feste IP-Adresse verwenden)
und geben Sie sie zusammen
mit der Subnetz-Maske und der
Gateway-IP-Adresse ein.

Klicken Sie auf Apply
(Übernehmen). Das ZyXEL­Gerät verwendet nun die neuen
IP-Einstellungen. Es ist nicht
mehr möglich, mit dem ZyXEL­Gerät eine Verbindung mit der
Standard-IP-Adresse
herzustellen.

27

DEUTSCH

" Wenn Sie die IP-Adresse des ZyXEL-Geräts ändern, müssen Sie beim

nächsten Zugriff auf den Web-Konfigurator die neue IP-Adresse
verwenden. Wenn Sie Get automatically from DHCP (Automatisch vom
DHCP beziehen) wählen, müssen Sie beim DHCP-Server nachsehen,
welche IP-Adresse er dem ZyXEL-Gerät zuweist. Weitere Informationen
dazu finden Sie in der Dokumentation des DHCP-Servers.

2 Wenn Sie bei Abschnitt 2.1 die IP-Adresse des Computers geändert haben, werden

die ursprünglichen Einstellungen wiederhergestellt.

3 Ändern Sie die Drahtlosparameter der Drahtlosstationen, damit diese mit denen des

ZyXEL-Geräts übereinstimmen. Lesen Sie dazu die Dokumentation des
Drahtlosadapters.

Das ZyXEL-Gerät kann jetzt eine Verbindung zu Ihrem Switch oder Router herstellen. Das
können Sie bereits jetzt tun oder wenn Sie die Antennen angebracht und das ZyXEL-Gerät
installiert haben.

V Wenn das ZyXEL-Gerät nicht mit dem Netzwerk kommunizieren kann,

stellen Sie sicher, dass das ZyXEL-Gerät eine IP-Adresse verwendet, die
sich im selben Subnetz wie der Switch/Router befindet.

28

DEUTSCH

4 Installieren der Hardware

4.1 Anschließen der Antennen

Führen Sie die nachfolgend beschriebenen Schritte aus, um die mitgelieferten Antennen
anzuschließen.

1 Die Antennenanschlüsse befinden sich

an beiden Seiten des ZyXEL-Geräts.

2 Schrauben Sie die Antennen im

Uhrzeigersinn in die
Antennenanschlüsse. Die Antennen
müssen senkrecht zum Boden und
parallel zueinander stehen.

Stellen Sie sicher, dass die Antennen fest
in die Anschlüsse eingeschraubt sind.

4.2 Aufstellen/Montieren der Hardware

Im Allgemeinen ist die Mitte des Bereichs, der für die Drahtlosverbindungen vorgesehen
ist, die günstigste Position für den Access Point. Eine bessere Leistungsfähigkeit kann
erreicht werden, wenn Sie das ZyXEL-Gerät in der Höhe montieren und die
Datenübertragung durch keine Hindernisse gestört wird.

Frei stehend

Stellen Sie das ZyXEL-Gerät auf eine flache, ebene Unterlage (auf einen Tisch oder in ein
Regal), die das ZyXEL-Gerät mit den Anschlusskabeln tragen kann.

An einer Wand montiert

Führen Sie die nachfolgenden Schritte aus, um das ZyXEL-Gerät an einer Wand zu
montieren.

1 Schrauben Sie zwei Schrauben (nicht mitgeliefert) in einem Abstand von 140 mm in die

Wand. Sie können die Zeichnung am Ende dieses Handbuchs verwenden, damit die
Schraublöcher den richtigen Abstand haben. Verwenden Sie Schrauben mit 6 - 8 mm
breiten Köpfen (0,24 - 0,31"). Schrauben Sie die Schrauben nicht vollständig in die
Wand. Lassen Sie einen kleinen Abstand zwischen Schraubenkopf und Wand. Der
Abstand muss so groß sein, dass Sie das ZyXEL-Gerät, dessen Schraublöcher sich an
der Rückseite befinden, in den Schraubköpfen einhängen können.

29

DEUTSCH

" Stellen Sie sicher, dass die Schrauben fest in der Wand eingeschraubt und

stark genug sind, um das Gewicht des ZyXEL-Geräts mit den
Anschlusskabeln zu tragen.

2 Richten Sie die Kabel.

Führen Sie die Anschlusskabel entlang der Rückseite des ZyXEL-Geräts (siehe
Abbildung).

ODER:
Führen Sie die Anschlusskabel nach oben entlang der Decke.

3 Richten Sie die

Montagelöcher an der
Rückseite des ZyXEL­Geräts an den Schrauben
in der Wand aus. Hängen
Sie das ZyXEL-Gerät in die
Schrauben ein.

1

4

" Sie können auch das optionale Deckenmontagezubehör (separat

erhältlich) verwenden, um den NWA an der Decke zu montieren.

30

0

m

m

DEUTSCH

5 Power over Ethernet (PoE)

Power over Ethernet (PoE) ist die Fähigkeit, das ZyXEL-Gerät über ein 8-poliges CAT 5
Ethernet-Kabel mit Strom zu versorgen, sodass keine zusätzliche Stromquelle benötigt
wird.

Um das Ethernet-Kabel (A) mit Strom (C) zu versorgen, wird zudem ein Einspeise- oder
PoE-Gerät (B) (nicht im Lieferumfang enthalten) benötigt. Dieses Leistungsmerkmal
erhöht die Flexibilität in der Positionswahl des ZyXEL-Geräts (Z).

" Sie können das ZyXEL-Gerät über den ETHERNET-Anschluss mit der

PoE-Funktion mit Strom versorgen UND ihn direkt über den Anschluss
POWER 12VDC mit einer Stromquelle verbinden. In diesem Fall müssen
Sie das Kabel erst vom ETHERNET-Anschluss und dann erst vom POWER
12VDC-Anschluss abtrennen. Das führt dazu, dass das ZyXEL-Gerät neu
gestartet wird.

6 Schritte zum Ansehen von Produktzertifizierung(en)

1 Besuchen Sie www.zyxel.com.
2 Wählen Sie auf der ZyXEL-Homepage aus der Liste der Produkte Ihr Produkt aus.
3 Wählen Sie auf dieser die Zertifizierung aus, die Sie gerne angezeigt haben möchten.

31

ESPAÑOL

ESPAÑOL

Vista previa

Esta Guía de instalación rápida le muestra cómo instalar y configurar el Dispositivo ZyXEL
(marcado como Z en el ejemplo de abajo) para permitir a los clientes inalámbricos acceder
de forma segura a su red inalámbrica. Vea su Guía del usuario para más información.

" El icono utilizado en esta Guía de instalación rápida no es una

representación exacta de su Dispositivo ZyXEL.

En el momento de escribir esta Guía de instalación rápida se cubren los siguientes
modelos:

• Punto de acceso WLAN IEEE 802.11a/b/g Business NWA-3160

• Punto de acceso WLAN IEEE 802.11b/g Business NWA-3163

" Puede que necesite su acceso a Internet para más información.

Para configurar su red inalámbrica necesitará:

1 Conectar el hardware.
2 Acceder al configurador Web.
3 Configurar el acceso a Internet.
4 Instalar el Hardware.

32

ESPAÑOL

5 Configurar Power over Ethernet (opcional).

1 Conectar el hardware

" Las figuras y pantallas mostradas en esta Guía de instalación rápida son

del NWA-3160. Su dispositivo puede diferir en algunos detalles.

1 Con el cable Ethernet gris, conecte el puerto ETHERNET en un ordenador para la

configuración inicial.

2 Conecte el zócalo POWER 12VDC a una toma de corriente utilizando únicamente el

adaptador de corriente incluido.

33

ESPAÑOL

" Conecte el puerto ETHERNET del Dispositivo ZyXEL a una clavija Ethernet

con acceso a la red tras haber completado la configuración inicial.

1.1 LEDs

• El LED PWR/SYS estará en verde fijo cuando se conecte la alimentación.

• El LED ETHN permanece encendido si el puerto ETHERNET está correctamente

conectado y parpadea cuando hay tráfico. El LED cambia a verde si la conexión es a
10Mbps y cambia a amarillo si la conexión es a 100Mbps.

V Si el LED ETHN no se enciende, compruebe la conexión del cable al

puerto ETHERNET del Dispositivo ZyXEL. Asegúrese de que la tarjeta de
red de su ordenador funciona correctamente.

2 Acceder al Configurador Web

" Utilice Internet Explorer 6.0 o superior o Netscape Navigator 7.0 o una

versión superior con JavaScript activado y el bloqueo de anuncios
desactivado.

34

ESPAÑOL

2.1 Configurar la dirección IP de su ordenador

" Apunte la configuración IP actual de su ordenador antes de cambiarla.

Primero, ajuste su ordenador para utilizar una dirección IP estática dentro del rango

192.168.1.3 - 192.168.1.254 con una máscara de subred 255.255.255.0. Esto asegura
que su ordenador pueda comunicarse con su Dispositivo ZyXEL. Consulte su Guía del
usuario para información sobre la configuración de la dirección IP de su ordenador.

2.2 Acceda al Configurador Web

" Aunque puede conectarse al Dispositivo ZyXEL de forma inalámbrica, se

recomienda que conecte su ordenador al puerto ETHERNET para la
configuración inicial.

1 Abra su explorador de web. Escriba

192.168.1.1 (la dirección IP

predeterminada del Dispositivo
ZyXEL) como dirección.

V Si no puede acceder al configurador Web, compruebe que las direcciones

IP y máscaras de subred del Dispositivo ZyXEL y del ordenador estén en
el mismo rango de dirección IP (ver Sección 2.1).

2 Haga clic en Login (Acceso) (la

contraseña predeterminada 1234 ya
está introducida).

35

ESPAÑOL

3 Cambie la contraseña de acceso

introduciendo una nueva contraseña
y haciendo clic en Apply (Aplicar).
Asegúrese de grabar la nueva
contraseña y guardarla en un lugar
seguro.

V Si cambia la contraseña y la olvida, necesitará reiniciar el Dispositivo

ZyXEL. Consulte la Guía del usuario para cómo utilizar el botón RESET.

4 Haga clic en Apply (Aplicar) para

cambiar el certificado
predeterminado de fábrica para
mayor seguridad; por otro lado, haga
clic en Ignore (Ignorar) para
proceder si no desea cambiar el
certificado en este momento.

5 Aparecerá la pantalla STATUS.

36

ESPAÑOL

3 Configure el Dispositivo ZyXEL

3.1 Ajustar la configuración del sistema

1 Haga clic en SYSTEM (SISTEMA) en el panel de navegación.

2 Aparecerá la pantalla SYSTEM > General.

System Name (Nombre del sistema) es para identificar el Dispositivo ZyXEL en su

red. Elija un nombre identificativo o deje el predeterminado.
Domain Name (Nombre de dominio): Escriba un nombre de dominio si su ISP requiere

uno para la autenticación. O bien puede dejarlo en blanco o ajustar lo que haya aparecido
automáticamente.

DNS Server(s) (Servidor(es) DNS): Si su ISP le ha facilitado una configuración DNS
(Domain Name System) específica, seleccione User-Defined (Definido por el usuario) y
escríbala aquí.

37

ESPAÑOL

3 Haga clic en Apply (Aplicar).

Ajustar la configuración inalámbrica

1 Haga clic en WIRELESS

(INALÁMBRICO) en el panel
de navegación. Aparecerá la
siguiente pantalla. No todos
los campos están disponibles
en todos los modelos.

" Las estaciones inalámbricas y el Dispositivo ZyXEL deben utilizar la

misma configuración SSID, ID de canal y cifrado para la comunicación
inalámbrica.

WLAN Adaptor

Operating Mode (Modo de operación): Asegúrese de haber seleccionado el modo
Access Point (Punto de acceso).

802.11 Mode (Modo 802.11): Seleccione el estándar inalámbrico que desee que utilice su
red. Si no está seguro de qué seleccionar, seleccione 802.11b+g.

Channel ID (Elegir ID de canal): Seleccione el canal inalámbrico que desee que su red

utilice. Para que el Dispositivo ZyXEL seleccione automáticamente un canal, haga clic en

Scan (Escanear).
SSID Profile (Perfil SSID): Seleccione el perfil SSID que desee configurar para el acceso

a la red en la lista desplegable. Este ejemplo utiliza el perfil SSID03.

2 Haga clic en Apply (Aplicar) para guardar su configuración.

(Adaptador WLAN): Asegúrese de que WLAN1 esté seleccionado.

38

3 Haga clic en la ficha SSID.

Aparecerá la siguiente
pantalla.

Asegúrese de que la
configuración de SSID03 tenga
sus valores predeterminados.

El SSID (nombre de la red)
predeterminado es ZyXEL03,
su configuración de Security
(Seguridad) predeterminada es
Security01. Layer 2 Isolation
(Aislamiento de capa 2) y MAC
Filter (Filtro MAC) están
ajustados a Disable
(Desactivado) por defecto.

Si desea cambiar la
configuración del perfil SSID,
seleccione SSID03 y haga clic
en Editar.

4 Haga clic en la ficha Security

(Seguridad). Asegúrese de
que Security01 esté
seleccionado y haga clic en
Edit (Editar).

ESPAÑOL

39

ESPAÑOL

5 Aquí es donde puede

introducir la configuración de
seguridad para su red
inalámbrica. Los campos que
rellene se diferencian según el
tipo de seguridad que
seleccione en el campo
Security Mode (Modo de
seguridad). Seleccione None
(Ninguno) si no desea utilizar la
seguridad inalámbrica.

Este ejemplo utiliza seguridad
WPA2-PSK, en la que todos los
clientes inalámbricos deben
utilizar la misma clave pre­compartida para unirse a la red.

Asegúrese de que todos los
clientes inalámbricos soporten
el tipo de seguridad ajustado.
Haga clic en Apply (Aplicar)
cuando haya finalizado.

V Si los clientes inalámbricos no pueden comunicarse con la red, asegúrese

de que los clientes y el Dispositivo ZyXEL utilicen la misma configuración
de seguridad inalámbrica.

40

Ajustar la configuración IP

1 Necesita configurar la

dirección IP de su Dispositivo
ZyXEL para que estén en la
misma subred que su red.
Haga clic en IP en el panel de
navegación.

Seleccione Get automatically
from DHCP (Obtener
automáticamente de DHCP) si
desea que un servidor DHCP
de su red asigne una dirección
IP al Dispositivo ZyXEL.

Si tiene una dirección IP
específica para usar, seleccione
Use fixed IP address (Utilizar
dirección IP fija) e introdúzcala
junto con su máscara de subred
y puerta de enlace IP.

Haga clic en Apply (Aplicar). El
Dispositivo ZyXEL ahora utiliza
la nueva configuración IP; no
puede conectarse más al
Dispositivo ZyXEL utilizando la
dirección IP predeterminada.

ESPAÑOL

" Si cambia la dirección IP de su Dispositivo ZyXEL, deberá utilizar la nueva

dirección IP la próxima vez que acceda al configurador Web. Si
selecciona Get automatically from DHCP (Obtener automáticamente de
DHCP) compruebe que su servidor DHCP determina la dirección IP que
asigna al Dispositivo ZyXEL. Consulte la documentación de su servidor
DHCP para más información.

2 Si ha cambiado la dirección IP de su ordenador en Sección 2.1, devuélvale su

configuración predeterminada.

3 Cambie la configuración inalámbrica en las estaciones inalámbricas para que

coincida con la del Dispositivo ZyXEL. Consulte la documentación de su adaptador
inalámbrico.

41

ESPAÑOL

El Dispositivo ZyXEL ya está listo para conectarse a su switch o router. Puede hacerlo
ahora o una vez colocadas las antenas y montado el Dispositivo ZyXEL.

V Si el Dispositivo ZyXEL no puede comunicarse con la red, compruebe que

el Dispositivo ZyXEL utiliza una dirección IP en la misma subred que el
switch / router.

4 Instalar el Hardware

4.1 Conectar las antenas

Siga estos pasos para conectar las antenas incluidas.

1 Localice los conectores de la antena en

los laterales de su Dispositivo ZyXEL.

2 Atornille las antenas en sentido horario

en los conectores para antenas. Las
antenas deberían estar perpendiculares
al suelo y paralelas entre ellas.

Asegúrese de que las antenas estén
bien atornilladas en los conectores
para antena.

4.2 Instalación del montaje para hardware

En general, la mejor ubicación para el punto de acceso es en el centro del área de
cobertura. Para un mejor rendimiento, monte el Dispositivo ZyXEL hacia arriba sin
obstrucciones.

Libre y de pie

Coloque su Dispositivo ZyXEL en una superficie plana, nivelada (en una mesa o estante)
lo suficientemente fuerte como para soportar el peso del Dispositivo ZyXEL con sus cables
de conexión.

Montaje en pared

Siga estos pasos para montar su Dispositivo ZyXEL en una pared.

42

ESPAÑOL

1 Localice una posición alta en la pared libre de obstáculos.
2 Conecte dos tornillos (no incluidos) en la pared separados por 140 mm. Puede usar el

diagrama al final de esta guía para ayudarle a marcar los agujeros de los tornillos
correctamente. Use los tornillos con cabezas de 6mm a 8mm (0.24" a 0.31") de ancho.
No inserte los tornillos hasta el fondo en la pared. Deje un pequeño espacio entre la
cabeza del tornillo y la pared. El hueco debe ser lo suficientemente grande para que
las cabezas de los tornillos puedan entrar en las ranuras de los tornillos y los cables de
conexión quepan a través de la parte posterior del Dispositivo ZyXEL.

" Compruebe que los tornillos estén bien fijos en la pared y sean lo

suficientemente fuertes como para soportar el peso del
con los cables de conexión.

3 Ajuste los cables.

Pase los cables de conexión por la parte posterior del Dispositivo ZyXEL hacia abajo
como aparece en la siguiente figura.

O:
Pase los cables de conexión por la parte posterior hacia arriba o por el borde del techo.

Dispositivo ZyXEL

4 Alinee los agujeros en la

parte posterior del
Dispositivo ZyXEL con los
tornillos en la pared.
Cuelgue el Dispositivo
ZyXEL con los tornillos.

43

1

4

0

m

m

ESPAÑOL

" También puede usar el kit de montaje en el techo (vendido por separado)

para montar el NWA en el techo en lugar de la pared.

5 Corriente sobre Ethernet (PoE)

La Corriente sobre Ethernet (PoE) es la capacidad de suministrar alimentación a su
Dispositivo ZyXEL a través de un cable Ethernet CAT 5 de 8 contactos, eliminando la
necesidad de una toma de corriente cercana.

También necesitará un dispositivo inyector o PoE (B) (no incluido) para suministrar
corriente (C) al cable Ethernet (A). Esta característica permite una mayor flexibilidad para
la ubicación de su Dispositivo ZyXEL (Z).

" Puede conectar el Dispositivo ZyXEL a PoE a través del puerto

ETHERNET Y a una fuente de alimentación a través del puerto POWER
12VDC. Si lo hace, no desconecte el puerto ETHERNET antes de

desconectar el puerto POWER 12VDC. Esto provoca que el Dispositivo
ZyXEL se reinicie.

6 Procedimiento para ver la(s) certificación(es) del
producto

1 Vaya a www.zyxel.com.
2 Seleccione su producto de la lista desplegable en la página inicial de ZyXEL para ir a la

página de ese producto.

3 Seleccione la certificación que desee visualizar en esta página.

44

ESPAÑOL

45

FRANÇAIS

FRANÇAIS

Présentation

Ce guide de mise en route rapide indique comment installer et configurer le périphérique
ZyXEL (marqué d'un Z dans l'exemple ci-dessous) pour permettre aux clients sans fil
d’accéder en toute sécurité à votre réseau câblé. Consultez votre Guide de l'utilisateur
pour plus d'informations.

" L’icône utilisée dans ce guide de mise en route rapide n’est pas une

représentation exacte de votre périphérique ZyXEL.

Au moment de la rédaction, ce guide de mise en route rapide couvre les modèles suivants:

• Point d’accès WLAN commercial IEEE 802.11a/b/g NWA-3160

• Point d’accès WLAN commercial IEEE 802.11b/g NWA-3163

" Vous aurez peut-être besoin de vos informations d'accès à Internet.

Pour installer votre réseau sans fil, vous devez :

1 Connecter le matériel.
2 Accédez au configurateur Web.
3 Configurer l'accès à Internet.
4 Installer le matériel.
5 Installer l’alimentation électrique par câble Ethernet (PoE) (facultative).

46

1 Connecter le matériel

FRANÇAIS

" Les figures et les écrans présentés dans ce guide de mise en route rapide

proviennent du NWA-3160. Votre appareil peut comporter des différences
mineures.

1 Utilisez le câble Ethernet gris, connectez le port ETHERNET à un ordinateur pour

effectuer la configuration initiale.

2 Connectez la prise POWER 12VDC à une source de courant en utilisant uniquement

l’adaptateur d’alimentation fourni.

" Connectez le port ETHERNET du périphérique ZyXEL à une prise Ethernet

avec accès au réseau après avoir terminé la configuration initiale.

47

FRANÇAIS

1.1 LED

•La LED PWR/SYS s’allume en vert fixe quand l’alimentation est connectée.

• La LED ETHN s’allume si le port ETHERNET est correctement connecté et clignote quand

il y a du trafic. La LED devient verte si la connexion est en 10Mbps, et devient jaune si la
connexion est en 100Mbps.

V Si la LED ETHN ne s'allume pas, vérifiez la connexion du câble au port

ETHERNET du périphérique ZyXEL. Vérifiez que la carte réseau de votre

ordinateur fonctionne correctement.

2 Accéder au configurateur Web.

" Utilisez Internet Explorer 6.0 et plus récent ou Netscape Navigator 7.0 et

des versions plus récentes avec JavaScript activé et le bloqueur de
fenêtres publicitaires intempestives désactivé.

2.1 Paramétrez l'adresse IP de votre ordinateur

" Notez les paramètres IP actuels de votre ordinateur avant de les modifier.

48

FRANÇAIS

Paramétrez d'abord votre ordinateur pour qu'il utilise une adresse IP statique dans la plage

192.168.1.3 à 192.168.1.254 avec un masque de sous-réseau de 255.255.255.0. Cela
permet d'assurer que votre ordinateur peut communiquer avec votre périphérique ZyXEL.
Consultez votre guide de l'utilisateur pour les informations sur le paramétrage de l'adresse
IP de votre ordinateur.

2.2 Ouvrez une session dans le configurateur Web

" Même si vous pouvez vous connecter au périphérique ZyXEL sans fil, il est

recommandé de connecter votre ordinateur au port ETHERNET pour la
configuration initiale.

1 Lancez votre navigateur web. Entrez

192.168.1.2 (l'adresse IP par défaut

du périphérique ZyXEL) comme
adresse.

V Si vous ne pouvez pas accéder au Configurateur Web, vérifiez que les

adresses IP et les masques de sous-réseau du périphérique ZyXEL et de
l’ordinateur sont dans la même plage d’adresse IP (voir la Section 2.1).

2 Cliquez sur Login (Ouvrir une

session) (le mot de passe par défaut
1234 est déjà entré).

49

FRANÇAIS

3 Changez le mot de passe

d'ouverture de session en entrant un
nouveau mot de passe et cliquez sur
Apply (Appliquer). Prenez soin
d'enregistrer le nouveau mot de
passe et conservez-le dans un
endroit sûr.

V Si vous changez le mot de passe et que vous l'oubliez, vous devrez

réinitialiser le périphérique ZyXEL. Reportez-vous au Guide de l’utilisateur
pour la manière d’utiliser le bouton RÉINITIALISER.

4 Cliquez sur Apply (Appliquer) pour

remplacer le certificat d'usine par
défaut pour renforcer la sécurité ;
vous pouvez aussi cliquer sur Ignore
(Ignorer) pour continuer si vous ne
voulez pas changer le certificat
maintenant.

5 L’écran STATUS (ETAT) apparaît.

50

FRANÇAIS

3 Configurer le périphérique ZyXEL

3.1 Configurer les paramètres du système

1 Cliquez sur System (SYSTÈME) dans le panneau de navigation.

2 L'écran System (SYSTÈME) >General (Général) apparaît.

System Name (Nom du système) sert à identifier le périphérique ZyXEL sur votre

réseau. Choisissez un nom distinctif, ou laissez celui-ci à sa valeur par défaut.
Domain Name (Nom de domaine): Entrez un nom de domaine si votre FAI en demande

un pour authentification. Autrement vous pouvez le laisser vide ou sur ce qui pourrait être
affiché automatiquement.

DNS Server(s) (Serveur(s) DNS): Si votre FAI vous a attribué des paramètres DNS
(Domain Name System) spécifiques, sélectionnez User-Defined (Personnalisé) et
entrez-les ici.

51

FRANÇAIS

3 Cliquez sur Apply (Appliquer).

Configurer les paramètres sans fil

1 Cliquez sur WIRELESS

(SANS FIL) dans le panneau
de navigation. L’écran suivant
apparaît. Tous les champs ne
sont pas disponibles dans tous
les modèles.

" Les stations sans fil et le périphérique ZyXEL doivent utiliser le même

SSID, ID de canal et paramètres de cryptage pour la communication sans
fil.

WLAN Adaptor (Adaptateur WLAN): Vérifiez que WLAN1 est sélectionné.
Operating Mode (Mode de fonctionnement): Vérifiez que Access Point (le mode Point

d'accès) est sélectionné.
Mode 802.11: Sélectionnez le standard sans fil à utiliser par votre réseau. Si vous ne

savez pas lequel choisir, sélectionnez 802.11b+g.
Channel ID (Choisissez l'ID du canal): Sélectionnez le canal sans fil à utiliser par votre

réseau. Pour que le périphérique ZyXEL sélectionne automatiquement un canal, cliquez
sur Scan (Balayer).

SSID Profile (Profil SSID): Sélectionnez le profil SSID que vous voulez configurer pour
l'accès au réseau dans la liste déroulante. Cet exemple utilise le profil SSID03.

2 Cliquez sur Apply (Appliquer) pour enregistrer vos paramètres.

52

3 Cliquez sur l'onglet SSID.

L’écran suivant apparaît.

Le SSID03 (le nom du réseau)

par défaut le SSID03 est

ZyXEL03 et son paramètre de
Security (Sécurité) par défaut

est Security01 (Security01).
Si les paramètres sont différent,

ou si vous voulez changer le
SSID, sélectionnez SSID03 et
cliquez sur Edit (Editer) pour
changer les paramètres.

4 Cliquez sur l’onglet Security

(Sécurité). Vérifiez que
Security01 est sélectionné et
cliquez sur Edit (Editer).

FRANÇAIS

53

5 C'est l'endroit où vous pouvez

enter les paramètres de
sécurité pour votre réseau
sans fil. Les champs que vous
avez remplis diffèrent en
fonction des types de sécurité
que vous sélectionnez dans le
champ Security Mode (Mode
Sécurité). Sélectionnez None
(Aucun) si vous ne voulez pas
utiliser la sécurité sans fil.

Cet exemple utilise la sécurité
WPA2-PSK, dans lequel tous
les clients sans fil doivent
utiliser la même clé prépartagée
pour accéder au réseau.

Vérifiez que tous les clients
sans fil prennent en charge le
type de sécurité que vous avez
choisi. Cliquez sur Apply
(Appliquer) quand vous avez
terminé.

FRANÇAIS

V Si les clients sans fil ne peuvent pas communiquer avec le réseau, vérifiez

que les clients et le périphérique ZyXEL utilisent les mêmes paramètres
de sécurité sans fil.

54

FRANÇAIS

3.2 Configurer les paramètres IP

1 Vous devez paramétrer

l'adresse IP de votre
périphérique ZyXEL afin
qu'elle se trouve dans le
même masque de sous-réseau
que votre réseau. Cliquez sur
IP dans le panneau de
navigation.

Sélectionnez Get
automatically from DHCP
(Obtenir automatiquement à
partir de DHCP) si vous voulez
qu'un serveur DHCP sur votre
réseau attribue une adresse IP
au périphérique ZyXEL.

Si vous avez une adresse IP
spécifique à utiliser,
sélectionnez Use fixed IP
address (Utiliser une adresse
IP fixe) et entrez-la avec le
masque de sous-réseau et
l’adresse IP de passerelle.

Cliquez sur Apply (Appliquer).
Le périphérique ZyXEL utilise
maintenant les nouveaux
paramètres d'IP; vous ne
pouvez plus vous connecter au
périphérique ZyXEL en utilisant
l'adresse IP par défaut.

55

FRANÇAIS

" Si vous changez l’adresse IP du périphérique ZyXEL, vous devrez utiliser

la nouvelle adresse IP la prochaine fois que vous accéderez au
configurateur web. Si vous sélectionnez Get automatically from DHCP
(Obtenir automatiquement à partir de DHCP), consultez votre serveur
DHCP pour déterminer l'adresse IP qu'il a attribuée au périphérique
ZyXEL. Consultez la documentation de votre serveur DHCP pour plus
d'informations.

2 Si vous avez modifié l'adresse IP de votre ordinateur dans la Section 2.1, rétablissez-

la à sa valeur précédente.

3 Changez les paramètres sans fil dans les stations sans fil pour qu’ils correspondent à

ceux du périphérique ZyXEL. Consultez la documentation de votre adaptateur sans
fil.

Le périphérique ZyXEL est maintenant prêt à se connecter à votre commutateur ou
routeur. Vous pouvez le faire dès maintenant, ou une fois que vous aurez installé les
antennes et monté le périphérique ZyXEL.

V Si le périphérique ZyXEL ne peut pas communiquer avec le réseau, vérifiez

que le périphérique ZyXEL utilise une adresse IP se trouvant sur le même
sous-réseau que le commutateur / routeur.

56

FRANÇAIS

4 Installer le matériel

4.1 Connecter les antennes

1 Localisez les connecteurs des antennes

sur les côtés de votre périphérique
ZyXEL.

2 Vissez les antennes dans le sens des

aiguilles d’une montre sur les
connecteurs de l’antenne. Les antennes
doivent être perpendiculaires au sol et
parallèles entre elles.

Vérifiez que les antennes sont
correctement vissées sur les
connecteurs d’antenne.

4.2 Montage du matériel

En général, le meilleur emplacement pour le point d’accès est au centre de votre zone de
couverture sans fil. Pour obtenir de meilleures performances, montez le périphérique
ZyXEL sur un point élevé et sans obstructions.

Auto-stable

Placez votre périphérique ZyXEL sur une surface plane, de niveau (sur un bureau ou une
étagère) assez solide pour supporter le poids du périphérique ZyXEL avec les câbles de
connexion.

Montage mural

Suivez les étapes suivantes pour fixer votre périphérique ZyXEL à un mur.

1 Installez deux vis (non fournies) dans le mur à 140 mm l’une de l’autre. Vous pouvez

utiliser le schéma à la fin de ce guide pour vous aider à marquer correctement les trous
de vis. Utilisez des vis de 6mm ~ 8mm (0,24" ~ 0,31") à grande tête. Ne vissez pas les
vis sur toute leur longueur dans le mur. Laissez un petit espace entre la tête de la vis et
le mur. L’espace doit être assez grand pour permettre aux têtes de vis de glissez dans
les logements de vis et faire passer les câbles de connexion vers le bas au dos du
périphérique ZyXEL.

" Vérifiez que les vis sont correctement fixées au mur et assez solides pour

supporter le poids du périphérique ZyXEL avec les câbles de connexion.

2 Ajustez les câbles.

57

FRANÇAIS

Faites passer les câbles de connexion derrière le dos du périphérique ZyXEL comme
indiqué sur l’image suivante.

OU :
Faites passer les câbles de connexion vers le haut et le long du bord du plafond.

3 Alignez les trous au dos du

périphérique ZyXEL avec
les vis sur le mur.
Suspendez le périphérique
ZyXEL aux vis.

1

4

0

m

m

" Vous pouvez aussi utiliser le kit de fixation au plafond en option (vendu

séparément) pour fixer le NWA au plafond au lieu d'un mur.

5 PoE (Alimentation électrique par câble Ethernet)

PoE (Power over Ethernet) est la possibilité de fournir l’alimentation à votre périphérique
ZyXEL via un câble Ethernet CAT 5 8 broches, éliminant la nécessité d’une prise courant
proche.

58

FRANÇAIS

Un injecteur ou matériel PoE (B) (non fourni) est aussi requis pour alimenter (C) le câble
Ethernet (A). Cette fonctionnalité augmente aussi la flexibilité dans l’emplacement de votre
périphérique ZyXEL (Z).

" Vous pouvez connecter le périphérique ZyXEL à PoE via le port

ETHERNET ET à une source d'alimentation via le port POWER 12VDC.
Dans ce cas, ne déconnectez pas le port ETHERNET avant de
déconnecter le port POWER 12VDC. Cela entraîne le redémarrage du
périphérique ZyXEL.

6 Procédure pour afficher la (les) certification(s) d'un
produit

1 Allez à www.zyxel.com.
2 Sélectionnez votre produit sur la liste du menu déroulant de la page d'accueil de ZyXEL

pour accéder à la page de ce produit.

3 Sélectionnez la certification que vous désirez consulter dans cette page.

59

ITALIANO

ITALIANO

Cenni generali

La presente guida introduttiva fornisce informazioni sull'impostazione e la configurazione
di Dispositivo ZyXEL (contrassegnato Z nell'esempio sotto) per consentire ai clienti
wireless di accedere in modo sicuro alla rete cablata. Consultare la propria Guida utente
per ulteriori informazioni.

" L'icona raffigurata in questa Guida introduttiva non è la rappresentazione

esatta del Dispositivo ZyXEL.

Alla data di stesura di questa Guida introduttiva, i modelli trattati sono i seguenti:

• Access Point WLAN NWA-3160 IEEE 802.11a/b/g Business

• Access Point WLAN NWA-3163 IEEE 802.11b/g Business

" È possibile che occorra reperire le informazioni sul proprio accesso a

Internet.

Per configurare la rete wireless è necessario:

1 Collegare l'hardware.
2 Accedere allo strumento di configurazione Web.
3 Configurare l'accesso a Internet.
4 Installare l'hardware.

60

ITALIANO

5 Configurazione di Power over Ethernet (opzionale).

1 Collegamento dell'hardware

" Le figure e le schermate di questa Guida introduttiva sono relative all'NWA-

3160. Il vostro dispositivo potrebbe essere leggermente diverso.

1 Per mezzo del cavo Ethernet grigio, collegare la porta ETHERNET ad un computer per

la configurazione iniziale.

2 Collegare la porta POWER 12VDC a una sorgente di alimentazione utilizzando

esclusivamente l'alimentatore fornito in dotazione.

61

ITALIANO

" Collegare la porta ETHERNET di Dispositivo ZyXEL a un jack Ethernet con

accesso alla rete dopo aver completato la configurazione iniziale.

1.1 LED

• Quando l'alimentazione è collegata, il LED PWR/SYS si accende e resta acceso di colore

verde.

• Il LED ETHN si accende quando la porta ETHERNET è collegata correttamente e lampeg-

gia quando c'è traffico dati. Il LED è di colore verde se il collegamento è a 10Mbps o di col­ore gialle se il collegamento è a 100Mbps.

V Se il LED ETHN LED non si accende, controllare il collegamento del cavo

alla porta ETHERNET del Dispositivo ZyXEL. Verificare che la scheda di
rete del computer sia funzionante correttamente.

62

ITALIANO

2 Accedere allo strumento di configurazione Web

" Utilizzare Internet Explorer 6.0 o versione successiva oppure Netscape

Navigator 7.0 o versione successiva con JavaScript abilitato e bloccaggio
dei pop-up disabilitato.

2.1 Impostare l'indirizzo IP del computer

" Annotare le impostazioni IP correnti del computer prima di cambiarle.

Configurare dapprima il computer a utilizzare un indirizzo IP statico nell'intervallo

192.168.1.3 - 192.168.1.254 con una subnet mask uguale a 255.255.255.0. In questo
modo si garantisce che il computer possa comunicare con Dispositivo ZyXEL. Vedere la
Guida dell'utente per informazioni sulla configurazione delle impostazioni IP del computer.

2.2 Eseguire il login nello strumento di configurazione Web

" sebbene sia possibile eseguire il collegamento a Dispositivo ZyXEL in

modalità wireless, si consiglia di collegare il computer alla porta

ETHERNET per la configurazione iniziale.

1 Avviare il browser. Immettere

192.168.1.2 (l'indirizzo IP predefinito

di Dispositivo ZyXEL) nella barra
dell'indirizzo.

V Se non è possibile accedere allo strumento di configurazione Web,

verificare che gli indirizzi IP e le subnet mask di Dispositivo ZyXEL e del
computer siano nel medesimo intervallo di indirizzi IP (vedere Sezione

2.1).

63

2 Fare clic su Login (Login) (la

password predefinita 1234 è già
immessa).

3 Cambiare la password di accesso

immettendo una nuova password e
facendo clic su Appy (applica).
Registrare la nuova password e
conservarla in un luogo sicuro.

ITALIANO

V Se la password viene cambiata e la si dimentica, sarà necessario

resettare Dispositivo ZyXEL. Fare riferimento alla Guida utente per
informazioni sull’uso del pulsante RESET.

4 Fare clic su Apply (applica) per

sostituire il certificato predefinito di
fabbrica per una maggiore
sicurezza. In alternativa fare clic su
Ignore (ignora) per procedere se
non si desidera cambiare ora il
certificato.

64

5 Viene visualizzata la schermata

STATUS (stato).

ITALIANO

65

ITALIANO

3 Configurare Dispositivo ZyXEL

3.1 Configura le impostazioni del sistema

1 Fare clic su SYSTEM (SISTEMA) nel pannello di navigazione.

2 Appare la schermata SYSTEM (SISTEMA) > Genera (Generale).

System Name (nome sistema) consente di identificare Dispositivo ZyXEL sulla rete.

Scegliere un nome distintivo o lasciare quello predefinito.
Domain Name (Nome dominio): immettere un nome di dominio se il proprio ISP ne

richiede uno per l'autenticazione. In caso contrario è possibile lasciare il campo vuoto o
lasciare l’impostazione predefinita.

DNS Server(s) (Server DNS): se l'ISP fornisce impostazioni DNS (Domain Name
System) specifiche, scegliere User-Defined (definite dall'utente) ed immettere qui tali
impostazioni.

66

ITALIANO

3 Fare clic su Apply (Applica).

Configura impostazioni Wireless

1 Fare clic su WIRELESS

(WIRELESS) nel pannello di
navigazione. Appaiono le
schermate seguenti. Non tutti i
campi sono disponibili in tutti i
modelli.

" Le stazioni wireless e Dispositivo ZyXEL devono utilizzare lo stesso SSID,

ID di canale e impostazione di crittografia per consentire la comunicazione
wireless.

WLAN Adaptor (adattatore WLAN): Assicurarsi che sia selezionato WLAN1.
Operating Mode (Modalità operative): verificare che sia selezionata la modalità Access

Point.

802.11 Mode (modalità 802.11): selezionare lo standard wireless da utilizzare per la rete.
Se non si è certi di cosa scegliere, selezionare 802.11b+g.

Channel ID (Scegli ID canale): scegliere il canale wireless che si desidera utilizzare per

la rete. Per consentire a Dispositivo ZyXEL si selezionare automaticamente un canale,
fare clic su Scan (Cerca).

SSID Profile (Profilo SSID): selezionare dall'elenco a discesa il profilo SSID che si
desidera configurare per l'accesso alla rete. In questo esempio è utilizzato il profilo

SSID03.

2 Fare clic su Apply (Applica) per salvare le impostazioni.

67

3 Selezionare la scheda SSID.

Appaiono le schermate
seguenti.

Verificare che le impostazioni
per SSID03 siano ai rispettivi
valori predefiniti.

Il SSID (il nome della rete)
predefinito è ZyXEL03,
l'impostazioni Security
(sicurezza) predefinita è
Security01. Layer 2 Isolation
(isolamento Livello 2) e MAC
Filter (filtro MAC) sono
impostati su Disable
(disabilitato) per impostazione
predefinita.

Per cambiare le impostazioni
del profilo SSID, scegliere
SSID03 e fare clic su Edit
(modifica)

4 Fare clic sulla scheda Security

(Sicurezza). Verificare che sia

selezionata l'impostazione

Security01 e fare clic su Edit
(Modifica).

ITALIANO

68

ITALIANO

5 In questo campo è possibile

immettere le impostazioni di
sicurezza della rete wireless. I
campi compilati variano a
seconda del tipo di sicurezza
selezionata nel campo
Security Mode (Modalità di
sicurezza). Selezionare None
(Nessuno) se non si desidera
utilizzare la sicurezza wireless.

Questo esempio utilizza la
sicurezza WPA2-PSK, nella
quale tutti i clienti wireless
devono utilizzare la stessa
chiave pre-shared per unirsi alla
rete.

Verificare che tutti i client
wireless supportino il tipo di
sicurezza impostata. Fare clic
su Apply (Applica) una volta
terminato.

V Se i client wireless non possono comunicare con la rete, verificare che i

client e Dispositivo ZyXEL utilizzino le stesse impostazioni di sicurezza
wireless.

69

3.2 Configura impostazioni IP

1 È necessario impostare

l'indirizzo IP di Dispositivo
ZyXEL per essere nella stessa
subnet della rete. Fare clic su
IP nel pannello di navigazione.

Selezionare Get automatically
from DHCP (ottieni
automaticamente da DHCP) per
consentire a un server DHCP
presente in rete di assegnare un
indirizzo IP a Dispositivo
ZyXEL.

Se si dispone di un indirizzo IP
specifico da utilizzare,
selezionare Use fixed IP
address (utilizza indirizzo IP
fisso) e specificarlo unitamente
al subnet mask e all’indirizzo IP
gateway.

Fare clic su Apply (applica)
Dispositivo ZyXEL ora utilizza le
nuove impostazioni IP. Non sarà
più possibile connettersi a
Dispositivo ZyXEL utilizzando
l'indirizzo IP predefinito.

ITALIANO

" Se si cambia l'indirizzo IP di Dispositivo ZyXEL, è necessario utilizzare il

nuovo indirizzo IP quando si desidera accedere allo strumento di
configurazione Web. Selezionando Get automatically from DHCP
(ottieni automaticamente da DHCP), controllare il server DHCP per
determinare l'indirizzo IP assegnato a Dispositivo ZyXEL. Per ulteriori
informazioni vedere la documentazione del server DHCP.

2 Se si cambia l'indirizzo IP del computer in Sezione 2.1, tornare alla sua impostazione

precedente.

3 Modificare i parametri wireless nelle stazioni wireless per farle corrispondere a quelle

di Dispositivo ZyXEL. Fare riferimento alla documentazione dell’adattatore wireless.

Dispositivo ZyXEL è ora pronto a connettersi allo switch o al router. Questa operazione

70

ITALIANO

può essere eseguita subito, dopo aver collegato le antenne e montato Dispositivo ZyXEL.

V Se Dispositivo ZyXEL non può comunicare con la rete, verificare che

Dispositivo ZyXEL stia utilizzando un indirizzo IP sulla stessa subnet dello
switch / router.

4 Installazione dell'hardware

4.1 Collegamento delle antenne

Seguire le istruzioni presentate di seguito per eseguire il collegamento alle antenne in
dotazione.

1 Individuare le prese delle antenne

presso i lati di Dispositivo ZyXEL.

2 Individuare le prese delle antenne

presso i lati di Dispositivo ZyXEL. Le
antenne devono essere perpendicolari al
suolo e parallele una con l’altra.

assicurarsi che le antenne siano
accuratamente serrate sulle apposite
prese.

4.2 Montaggio dell’hardware

In generale, la posizione migliore per il punto di accesso è al centro dell’area di copertura
wireless. Per prestazioni ottimali, montare il dispositivo Dispositivo ZyXEL in posizione
soprelevata, senza ostacoli. Per prestazioni ottimali, montare il dispositivo Dispositivo
ZyXEL in posizione soprelevata, senza ostacoli.

Posizione libera

Posizionare il dispositivo Dispositivo ZyXEL su una superficie piana e stabile (una
scrivania o una mensola), forte abbastanza da sostenere il peso del dispositivo con i cavi
di connessione.

Montaggio a muro

Seguire i seguenti punti per applicare Dispositivo ZyXEL ad una parete.

71

ITALIANO

1 Individuare una posizione elevata sul muro che sia esente da ostacoli.
2 Inserire due viti (non in dotazione) nella parete a 140 mm si distanza. È possibile

utilizzare lo schema al termine della presente guida per facilitare il contrassegno dei
fori delle viti. Usare viti con testa da 6mm ~ 8mm. Non serrare le viti fino in fondo nella
parete. Lasciare un piccolo spazio tra la testa della vite e il muro. Lo spazio deve
essere abbastanza grande da consentire alle teste delle viti di scorrere nelle apposite
fessure e ai cavi di connessione di scorrere lungo la parte posteriore di Dispositivo
ZyXEL.

" assicurarsi che le viti siano saldamente fissate alla parete e che siano

abbastanza robuste per sostenere il peso di
collegamento.

3 Regolare i cavi.

Far scorrere i cavi di collegamento lungo la parte posteriore di Dispositivo ZyXEL come
mostrato nella figura seguente.

oppure
far scorrere i cavi di collegamento verso l’alto e lungo il bordo della parte superiore.

Dispositivo ZyXEL con i cavi di

4 Allineare i fori presso la

parte posteriore di
Dispositivo ZyXEL con le
viti sulla parete. Appendere
Dispositivo ZyXEL sulle
viti.

72

1

4

0

m

m

ITALIANO

" È possibile utilizzare anche il kit di montaggio a soffitto (in vendita

separatamente) per montare l'NWA sul soffitto invece che su una parete.

5 Power over Ethernet (PoE)

Power over Ethernet (PoE) consente di fornire elettricità a Dispositivo ZyXEL per mezzo di
un cavo Ethernet CAT 5 a 8 poli, eliminando la necessità di disporre di una sorgente di
alimentazione nelle vicinanze.

Un iniettore o un dispositivo PoE (B) (non in dotazione) è necessario per fornire corrente
(C) al cavo Ethernet (A). Questa funzionalità consente una maggiore flessibilità per il
posizionamento del dispositivo Dispositivo ZyXEL (Z).

" Non è possibile collegare Dispositivo ZyXEL a PoE tramite la porta

ETHERNET nonché a una sorgente di alimentazione tramite la porta
POWER 12VDC. Se si opera in questo modo, non scollegare la porta
ETHERNET prima di aver scollegato la porta POWER 12VDC. Ciò causa il

riavvio di Dispositivo ZyXEL.

6 Procedura per visualizzare le certificazioni di un
prodotto

1 Aprire la pagina www.zyxel.com.
2 Selezionare il prodotto dall'elenco di riepilogo a discesa nella Home Page di ZyXEL per

passare alla pagina del prodotto in questione.

3 Selezionare da questa pagina la certificazione che si desidera visualizzare.

73

РУССКИЙ

РУССКИЙ

Обзор

В кратком руководстве пользователя будет рассказано, как подключить и настроить
NWA (помеченный Z в приведенном ниже примере) для безопасного доступа

беспроводных клиентов к проводной сети. Обратитесь к полной версии руководства
для получения дополнительной информации. Устройство

" Используемое в кратком руководстве пользователя изображение

устройства несколько отличается от того, как ваше NWA выглядит на
самом деле.

На момент написания Руководство по быстрому запуску охватывало следующие
модели:

• Беспроводная точка доступа NWA-3160 IEEE 802.11a/b/g Business WLAN Access Point

• Беспроводная точка доступа NWA-3163 IEEE 802.11b/g Business WLAN Access Point

" Вам может понадобиться ваша информация для доступа к сети

Интернет.

В этом руководстве будет описано, как:

1 Подключить оборудование
2 Войти в веб-конфигуратор
3 Настроить доступ к сети Интернет

74

РУССКИЙ

4 Установить оборудование
5 Настроить подачу питания через Ethernet (при необходимости)

1 Подключение оборудования

" Иллюстрации, приведенные в кратком руководстве пользователя,

относятся к NWA-3160. Ваше устройство может немного отличаться.

1 При помощи кабеля Ethernet подключите порт ETHERNET к вашему компьютеру,

чтобы получить возможность конфигурировать устройство.

2 Подключите питание к разъему POWER

комплект поставки сетевой адаптер.

12VDC, используя для этого входящий в

75

РУССКИЙ

" После выполнения начальной настройки подключите порт ETHERNET

вашего NWA к разъему Ethernet, который имеет доступ к сети.

1.1 Светодиодные индикаторы

• При подключении питания индикатор PWR/SYS должен постоянно гореть зеленым.

• Индикатор ETHN включается при подключении кабеля к порту ETHERNET и мигает

при передаче данных. Индикатор горит зеленым при передаче на скорости 10 Мб
желтым - на скорости 100 Мб/с.

/с и

V Если индикатор ETHN не загорается, проверьте надежность

подключений и состояние Ethernet-кабеля. Проверьте правильность
установки сетевой карты в вашем компьютере.

2 Доступ к веб-конфигуратору

" Используйте Internet Explorer версии 6.0 и выше или Netscape

Navigator версии 7.0 и выше с активированным JavaScript и
отключенной блокировкой всплывающих окон.

76

РУССКИЙ

2.1 Установка IP-адреса вашего компьютера

" Запишите текущие настройки IP вашего компьютера перед их

изменением.

Вначале установите на вашем компьютере использование статического IP-адреса в
пределах диапазона 192.168.1.3 - 192.168.1.254 с маской подсети 255.255.255.0. Это
гарантирует, что ваш компьютер сможет соединяться с NWA. Информация о
настройке IP-адреса вашего компьютера приведена в полной версии руководства
пользователя.

2.2 Доступ к веб-конфигуратору

" Даже, если вы можете подключить NWA по беспроводной сети, для

начальной настройки рекомендуется подключить ваш компьютер к
порту ETHERNET.

1 Запустите ваш веб-браузер.

Введите 192.168.1.2 (IP-адрес
NWA по умолчанию) в строке
адреса.

V Если вы не можете войти в веб-конфигуратор, проверьте IP-адрес и

маску подсети NWA и компьютера. Они должны находиться в одной
подсети (см. пункт 2.1).

2 Щелкните на кнопке Login (Вход)

(пароль по умолчанию - 1234 - уже
введен).

77

РУССКИЙ

3 Измените пароль входа в систему,

введя новый, и нажмите на Apply
(Применить). Запишите новый
пароль и храните его в надежном
месте.

V Если вы изменили пароль, а потом его забыли, то вам придется

выполнить возврат NWA к настройкам по умолчанию. О том, как
использовать кнопку RESET (СБРОС) можно прочитать в полной
версии руководства пользователя.

4 Щелкните на Apply (Применить),

чтобы изменить заводскую
установку сертификата для
улучшения безопасности. Если вы
не хотите изменять сертификат
сейчас, щелкните на Ignore
(Пропустить).

5 Появится окно STATUS

(Состояние).

78

РУССКИЙ

3 Конфигурирование NWA

3.1 Настройка системных параметров

1 Щелкните на SYSTEM (СИСТЕМА) на панели навигации.

2 Появится окно SYSTEM (СИСТЕМА) > General (Общие).

79

РУССКИЙ

System Name (Системное имя) используется для идентификации NWA в вашей
сети. Введите необходимое имя устройства, или оставьте предложенное по
умолчанию.

Domain Name (Имя домена): Введите имя домена, если ваш провайдер требует
этого для аутентификации. Если имя домена не требуется, можно оставить поле
пустым или с предложенным по умолчанию значением.

DNS Server(s) (DNS сервер(ы)): Если ваш провайдер предоставил вам
определенную настройку DNS (Система доменных имен), выберите User-Defined
(Определяется пользователем) и введите предоставленное значение.

3 Нажмите Apply (Применить).

Настройка параметров беспроводной сети

1 Щелкните на WIRELESS

(БЕСПРОВОДНАЯ СЕТЬ) на
панели навигации. Появится
следующее окно. Некоторые
поля быть неактивными в
зависимости от модели
устройства.

80

РУССКИЙ

" Для успешного соединения беспроводная станция и NWA должны

иметь одинаковые SSID, идентификатор канала и настройки
шифрования.

WLAN Adaptor (Выбор радиоинтерфейса): Убедитесь, что выбран WLAN1
(Радиоинтерфейс 1).

Operating Mode (Режим работы): Убедитесь, что выбран режим Access Point (Точка
доступа).

802.11 Mode (Режим 802.11): Выберите стандарт беспроводной сети, который вы
хотите использовать. Если вы не уверены в выборе, установите 802.11b+g.

Channel ID (Идентификатор канала): Выберите беспроводной канал, который вы
хотите использовать для создания сети. Для того, чтобы NWA выбирало канал
автоматически, щелкните на кнопке Scan (Сканирование).

SSID Profile (Профиль SSID): Выберите профиль SSID, конфигурацию которого вы
хотите установить

SSID03 .

1 Нажмите Apply (Применить), чтобы сохранить настройки.

2 Щелкните на вкладке SSID.

Появится следующее окно.
Убедитесь, что настройки

SSID03 установлены в
значения по умолчанию.

В качестве SSID по
умолчанию (имя сети)
установлено ZyXEL03. Его
настройкой Security
(Безопасность) по умолчанию
является Security01. По
умолчанию параметры Layer
2 Isolation (Блокировка 2
уровня) и MAC Filter (Фильтр
МАС-адреса) установлены в
состояние Disable
(Отключены).

Если вы хотите изменить
настройки профиля SSID, то
выберите SSID03 и щелкните
на кнопке Edit (Изменить).

, из выпадающего списка. В этом примере используется профиль

81

3 Щелкните на вкладке

Security (Безопасность).

Убедитесь, что выбрана

Security01, и щелкните на
Edit (Редактировать).

4 Здесь вы можете ввести

настройки безопасности
вашей беспроводной сети.
Вносимые вами изменения в
настройки должны
соответствовать типу
безопасности, выбранному в
поле Security Mode (Режим
безопасности). Выберите
None (Нет)
использовать беспроводную
безопасность.

В этом примере используется
стандарт безопасности WPA2-
PSK, в котором все
беспроводные клиенты для
подключения к сети должны
использовать предварительно
заданный ключ.

Убедитесь, что все ваши
беспроводные клиенты
поддерживают выбранный
вами тип безопасности.
Щелкните Apply (Применить)
по окончании внесения
изменений.

, если вы не хотите

РУССКИЙ

82

РУССКИЙ

V Если беспроводные клиенты не могут соединиться с сетью,

убедитесь, что они используют одинаковые с NWA настройки
беспроводной безопасности.

83

РУССКИЙ

3.2 Конфигурирование настроек IP

1 Вы должны установить на

вашем NWA IP-адрес с
маской подсети вашей сети.
Щелкните на IP на
навигационной панели.

Выберите Get automatically
from DHCP (Получать
автоматически от DHCP),
если вы хотите, чтобы IP­адрес для вашего NWA
предоставлял DHCP-сервер
вашей сети.

Если вы хотите использовать
определенный IP, то выберите

Use fixed IP address
(Использовать

фиксированный IP-адрес) и
введите его вместе с маской
подсети и IP-адресом шлюза.

Нажмите Apply (Применить).
Теперь ваше NWA использует
новые настройки IP; вы не
можете больше подключаться
к NWA, используя IP-адрес по
умолчанию.

" Если вы изменяете IP-адрес NWA, следует использовать именно его

для дальнейшего конфигурирования. Если вы выбираете Get
automatically from DHCP (Получать автоматически от DHCP),
проверьте назначение DHCP-сервером IP-адреса для NWA.
Дополнительные сведения приведены в документации к серверу

DHCP.

2 Если вы изменили IP-адрес вашего компьютера в пункте 2.1, то верните его к

предыдущей настройке.

3 Измените настройки беспроводных станций так, чтобы они совпадали с NWA.

Обратитесь к документации для вашего беспроводного адаптера.

Ваш NWA теперь готово к подключению к модему или маршрутизатору. Вы можете

84

РУССКИЙ

сделать это прямо сейчас или после установки антенн и монтажа NWA.

V Если NWA не может подключиться к сети, убедитесь, что NWA

использует IP-адрес с той же маской подсети, что и у модема /
маршрутизатора.

4 Установка оборудования

4.1 Подключение антенн

1 Закручивайте антенны по часовой

стрелке в разъемы по бокам NWA.
Антенны должны располагаться
вертикально и параллельно друг
одругу.

Убедитесь, что они закреплены
надежно.

4.2 Монтаж оборудования

Лучше всего устанавливать точку доступа в центре зоны, в которой необходимо
обеспечить покрытие беспроводной сети. Для достижения наилучшей
производительности установите NWA повыше, в свободном от возможных помех
месте.

Незакрепленнное положение

Положите NWA на плоскую горизонтальную поверхность (например, стол или полку),
достаточно прочную для веса NWA вместе с соединительными проводами.

Крепление на стену

Для того, чтобы прикрепить NWA к стене

1 Ввинтите в стену два шурупа (не поставляются) на расстоянии 140 мм друг от

друга (см. схему в шаге 3). Используйте шурупы с шириной головки 6мм ~ 8мм. Не
вкручивайте шурупы до упора, оставьте промежуток между головкой шурупа и
стеной.

Этот промежуток должен быть достаточным для того, чтобы шурупы вошли в
разъемы на корпусе, а соединительные провода проходили сзади NWA.

, выполните следующие операции.

85

РУССКИЙ

" Проверьте надежность крепления шурупов в стене и их способность

выдержать вес NWA вместе с соединительными проводами.

2 Подключите кабели.

Пропустите соединительные кабели сзади NWA как показано на иллюстрации ниже.
ЛИБО:
Пропустите соединительные кабели вверх и проложите их вдоль потолка.

3 Совместите отверстия на

задней части NWA с
шурупами в стене.
Подвесьте NWA на
шурупах.

1

4

0

m

" Вы также можете использовать дополнительный комплект для

крепежа к потолку (приобретается отдельно) для крепления NWA на
потолке, а не на стене.

86

m

РУССКИЙ

5 Подача питания через Ethernet (при
необходимости).

Питание через Ethernet (PoE) - это возможность обеспечения вашего NWA питанием
через 8-жильный кабель CAT 5 Ethernet, при использовании которого нет
необходимости в источнике питания.

Для подведения питания к кабелю Ethernet вам также понадобится инжектор PoE (не
поставляется). Эта функция позволяет упростить размещение вашего NWA.

На нижеприведенной иллюстрации: Z - это ваше NWA, A - это кабель CAT 5 Ethernet,
B - это инжектор PoE и C - это сетевой кабель питания.

" Вы можете подключить NWA к PoE через порт ETHERNET и к

источнику питания через порт POWER 12VDC (12В постоянного тока).
При этом не стоит отключать порт ETHERNET до отключения порта

POWER 12VDC (12В постоянного тока). Это приведет к перезапуску
NWA.

6 Процедура просмотра сертификата(сертификатов)
продукта

1 Посетите сайт www.zyxel.ru.
2 Выберите ваш продукт из выпадающего списка на домашней странице ZyXEL и

перейдите на его страницу.

3 Выберите на этой странице нужный вам сертификат.

87

SVENSKA

SVENSKA

Översikt

Denna snabbstartguide visar hur du installerar och konfigurerar ZyXEL-enheten (märkt Z i
exemplet nedan) så att trådlösa klienter kan få åtkomst till ditt kabelnätverk på ett säkert
sätt. Se bruksanvisningen för mer information.

" Ikonen som används i denna snabbstartguide är inte en exakt

representation av din ZyXEL-enheten.

I skrivande stund omfattar denna snabbstartguide följande modeller:

• NWA-3160 IEEE 802.11a/b/g Business WLAN-accesspunkt

• NWA-3163 IEEE 802.11b/g Business WLAN-accesspunkt

" Eventuellt behöver ha tillgång till uppgifterna för din Internet uppkoppling.

När du ska installera ditt trådlösa nätverk måste du:

1 Ansluta maskinvara.
2 Få åtkomst till webbkonfigurator.
3 Konfigurera Internet-åtkomst.
4 Installera maskinvara.
5 Installera Power over Ethernet (valfritt).

88

1 Ansluta maskinvara

SVENSKA

" De figurer och skärmbilder som visas i denna snabbstartguide är hämtade

från NWA-3160. Din enhet kan skilja sig dock på ett obetydligt sätt..

1 Använd den grå Ethernet-kabeln och anslut ETHERNET-porten till en dator för

inledande konfiguration.

2 Anslut uttaget POWER 12VDC till en strömkälla. Använd enbart den medföljande

strömadaptern.

" Anslut ZyXEL-enhetens ETHERNET-port till ett Ethernet-uttag med

nätverksåtkomst när du har slutfört den inledande konfigurationen.

89

SVENSKA

1.1 Indikatorlampor

• Indikatorlampan PWR/SYS lyser grön när strömmen är ansluten.

• Indikatorlampan ETHN tänds när ETHERNET-porten är rätt ansluten, och blinkar vid trafik.

Indikatorlampan blir grön om anslutningen är på 10Mbps, och blir gul om anslutningen är
på 100Mbps.

V Om indikatorlampan ETHN inte tänds, kontrollera kabelanslutningen till

ZyXEL-enhetens ETHERNET-port. Kontrollera att datorns nätverkskort
fungerar som det ska.

2 Få åtkomst till webbkonfigurator

" Använd Internet Explorer version 6.0 och senare eller Netscape Navigator

version 7.0 och senare med JavaScript aktiverat och popup-blockering
inaktiverad.

2.1 Ställa in datorns IP-adress

" Skriv ner datorns befintliga IP-inställningar innan du ändrar dem.

90

SVENSKA

Först måste du ställa in datorn att använda en statisk IP-adress i intervallet 192.168.1.3 -

192.168.1.254 och sätt subnetmask på 255.255.255.0. Detta säkerställer att din dator kan
kommunicera med ZyXEL-enheten. Se din bruksanvisning för information om hur du ställer
in datorns IP-adress.

2.2 Logga in i webbkonfigurator

" Även om du kan ansluta ZyXEL-enheten trådlöst, rekommenderas du att

ansluta din dator till ETHERNET-porten för inledande konfiguration.

1 Starta din webbläsare. Ange

192.168.1.2 (ZyXEL-enhetens

standard-IP-adress) som adress.

V Om du inte lyckas få åtkomst till webbkonfiguratorn, kontrollera att IP-

adresser och subnetmask för ZyXEL-enheten och datorn finns i samma
IP-adressintervall (se Section 2.1).

2 Klicka på Login (standardlösenordet

1234 är redan angivet).

3 Ändra inloggningslösenordet genom

att ange ett nytt lösenord och klicka
på Apply (verkställ). Var noga med
att anteckna det nya lösenordet och
att förvara det på ett säkert ställe.

91

SVENSKA

V Om du ändrar lösenordet och sedan glömmer bort det, måste du

återställa ZyXEL-enheten. Se bruksanvisningen angående hur du
använder knappen RESET (återställ).

4 Klicka på Apply (verkställ) för att

byta ut fabrikens standardcertifikat
för ökad säkerhet; alternativt kan du
klicka på Ignore (ignorera) för att
fortsätta om du inte vill ändra
certifikatet nu.

5 Skärmen STATUS visas.

92

SVENSKA

3 Konfigurera ZyXEL-enheten

3.1 Konfigurera systeminställningar

1 Klicka på SYSTEM i navigationspanelen.

2

Skärmbilden SYSTEM > General (system - allmänt) visas.

System Name (systemnamn) identifierar ZyXEL-enheten i ditt nätverk. Välj ett

beskrivande namn, eller låt standardnamnet stå kvar.

Domain Name (domännamn): Ange ett domännamn om din Internet-leverantör (ISP)
fordrar ett sådant för autentisering. I annat fall kan du låta detta vara tomt eller ställa in det
på det som kan ha visats automatiskt.

DNS Server(s) (DNS-server(servrar): Om din ISP gett dig specifika DNS-inställningar
(domännamnsystem), välj User-Defined (användardefinierad) och ange dem här.

3 Klicka på Apply (verkställ).

93

SVENSKA

Konfigurera trådlösa inställningar

1 Klicka på WIRELESS (trådlös)

i navigationspanelen. Följande
skärm visas. Alla fält är inte
tillgängliga för alla modeller.

" De trådlösa stationerna och ZyXEL-enheten måste använda samma

SSID, kanal-ID och krypteringsinställningar för trådlös kommunikation.

WLAN-adapter: Kontrollera att WLAN1 är valt.
Operating Mode (driftläge): Kontrollera att läget Access Point (accesspunkt) är valt.

802.11 Mode (802.11-läge): Välj den trådlösa standard som du vill att ditt nätverk ska
använda. Om du är osäker på vilken du ska välja, välj 802.11b+g.

Channel ID (välj kanal-ID): Välj den trådlösa kanal som du vill att ditt nätverk ska

använda. Om du vill låta ZyXEL-enheten välja en kanal automatiskt, klickar du i stället på

Scan (sök).
SSID Profile (SSID-profil): Välj den SSID-profil du vill konfigurera för nätverksåtkomst

från rullgardinslistrutan. I detta exempel används profilen SSID03.

2 Klicka på Apply (verkställ) för att spara dina inställningar.

94

3 Klicka på fliken SSID. Följande

skärmbild visas.

Kontrollera att inställningarna
för SSID03 har sina
standardvärden.

Standard-SSID (namnet på
nätverket) är ZyXEL03, dess
standardinställning för Security
(säkerhet) är Security01. Layer
2 Isolation (lager 2-isolering)
och MAC Filter är inställda på
Disable (inaktivera) som
standard.

Om du vill ändra SSID­profilinställningar, välj SSID03
och klicka på Edit (redigera).

4 Klicka på fliken Security

(säkerhet). Kontrollera att
Security01 är valt och klicka
på Edit (redigera).

SVENSKA

95

SVENSKA

5 Här kan du ange

säkerhetsinställningar för ditt
trådlösa nätverk. Vilka fält du
fyller i beror på vilken typ av
säkerhet du valt i fältet
Security Mode
(säkerhetsläge). Välj None
(inget) om du inte vill använda
trådlös säkerhet.

I detta exempel används
säkerheten WPA2-PSK, enligt
vilken alla trådlösa klienter
måste använda samma för­delade nyckel för att ansluta sig
till nätverket.

Kontrollera att alla dina trådlösa
klienter stöder den säkerhetstyp
du ställt in. Klicka på Apply
(verkställ) när du är klar.

V Om de trådlösa klienterna inte kan kommunicera med nätverket,

kontrollera att klienterna och ZyXEL-enheten använder samma
säkerhetsinställningar för trådlös kommunikation.

96

SVENSKA

3.2 Konfigurera IP-inställningar

1 Du måste ställa in ZyXEL-

enhetens IP-adress på samma
subnet som ditt nätverk. Klicka
på IP i navigationspanelen.

Välj Get automatically from
DHCP (hämta automatiskt från
DHCP) om du vill låta en DHCP­server i ditt nätverk tilldela en
IP-adress till ZyXEL-enheten.

Om du ska använda en specifik
IP-adress, välj Use fixed IP
address (använd fast IP­adress) och ange den samt
subnetmask och gateway-IP­adress.

Klicka på Apply (verkställ). Nu
använder ZyXEL-enheten de
nya IP-inställningarna, och du
kan inte längre ansluta till
ZyXEL-enheten med standard­IP-adressen.

" Om du ändrar ZyXEL-enhetens IP-adress, måste du använda den nya IP-

adressen nästa gång du vill få åtkomst till webbkonfiguratorn. Om du
väljer Get automatically from DHCP (hämta automatiskt från DHCP),
kontrollera din DHCP-server för att avgöra vilken IP-adress den tilldelar till
ZyXEL-enheten. Se bruksanvisningen till din DHCP-server för mer
information.

2 Om du ändrade datorns IP-adress i Section 2.1, återgå till dess föregående inställning.
3 Ändra de trådlösa inställningarna i de trådlösa stationerna så att de matchar de som

finns i ZyXEL-enheten. Se dokumentationen till din trådlösa adapter.

Nu är ZyXEL-enheten klar att anslutas till din switch eller router. Du kan göra det nu eller
när du har anslutit antennerna och monterat ZyXEL-enheten.

97

SVENSKA

V Om ZyXEL-enheten inte kan kommunicera med nätverket, kontrollera att

ZyXEL-enheten använder en IP-adress i samma subnet som din switch/
router.

4 Installera maskinvaran

4.1 Ansluta antenner

1 Skruva fast antennerna medsols på

antennanslutningarna på sidorna av
ZyXEL-enheten. Antennerna ska
placeras lodrätt mot marken och vara
parallella med varandra.

Kontrollera att antennerna är säkert
fastskruvade på antennanslutningarna.

4.2 Montera maskinvara

I allmänhet ligger den bästa placeringen för åtkomstpunkten i centrum av det avsedda
trådlösa täckningsområdet. För bättre prestanda, montera ZyXEL-enheten högt upp på en
plats utan hindrande föremål.

Fristående

Lägg ZyXEL-enheten på ett plant och jämnt underlag (t.ex. ett skrivbord eller en hylla)
som är tillräckligt starkt för att bära upp vikten av ZyXEL-enheten samt anslutningssladdar.

Väggmontering

Gör så här för att montera ZyXEL-enheten på väggen.

1 Skruva in två skruvar (medföljer inte) i väggen med 140 mm avstånd (se figuren i steg

3). Använd skruvar med 6-8 mm breda huvuden. Skruva inte in skruvarna hela vägen i
väggen; lämna kvar ett litet utrymme mellan skruvhuvud och vägg.

Utrymmet måste vara tillräckligt stort för att skruvhuvudena ska kun na glida in i skruvhålen
och anslutningssladdarna dras baktill på ZyXEL-enheten.

98

SVENSKA

" Se till att skruvarna är ordentligt fästa i väggen och kraftiga nog att tåla

vikten för ZyXEL-enheten samt anslutningssladdarna.

2 Justera sladdarna.

Dra anslutningssladdarna nerför baksidan på ZyXEL-enheten enligt följande figur.
ELLER:
Dra anslutningssladdarna uppåt och längs innertakets kant.

3 Passa in hålen på baksidan

av ZyXEL-enheten med
skruvarna i väggen. Häng
ZyXEL-enheten på
skruvarna.

1

4

0

m

m

" Du kan även använda takmonteringssatsen (tillval, säljs separat) för att

montera din NWA i taket i stället för på väggen.

5 Installera Power over Ethernet (valfritt)

Power over Ethernet (PoE) ger kapacitet att tillföra ström till ZyXEL-enheten via en 8-stifts
CAT 5 Ethernet-sladd, vilket eliminerar behovet av en närliggande strömkälla.

99

SVENSKA

En PoE-injektor (medföljer inte) behövs också för att förse Ethernet-kabeln med ström.
Denna funktion ger ökad flexibilitet vid placering av ZyXEL-enheten.

I följande figur är Z din ZyXEL-enheten, A är CAT 5 Ethernet-sladden, B är PoE-injektorn
och C är strömsladden.

" Du kan ansluta ZyXEL-enheten till PoE via ETHERNET-porten OCH till en

strömkälla via POWER 12VDC-porten. Om du gör detta, koppla inte bort
ETHERNET-porten innan du har kopplat bort POWER 12VDC-porten.
Detta får ZyXEL-enheten att starta om.

6 Procedur för att visa en produkts certifikat

1 Gå till www.zyxel.com.
2 Välj din produkt från rullgardinslistrutan på ZyXELs hemsida för att gå till denna

produkts sida.

3 Välj det certifikat du vill titta på från denna sida.

Mer produkthjälp finns på http://www.support.zyxel.se.

100
