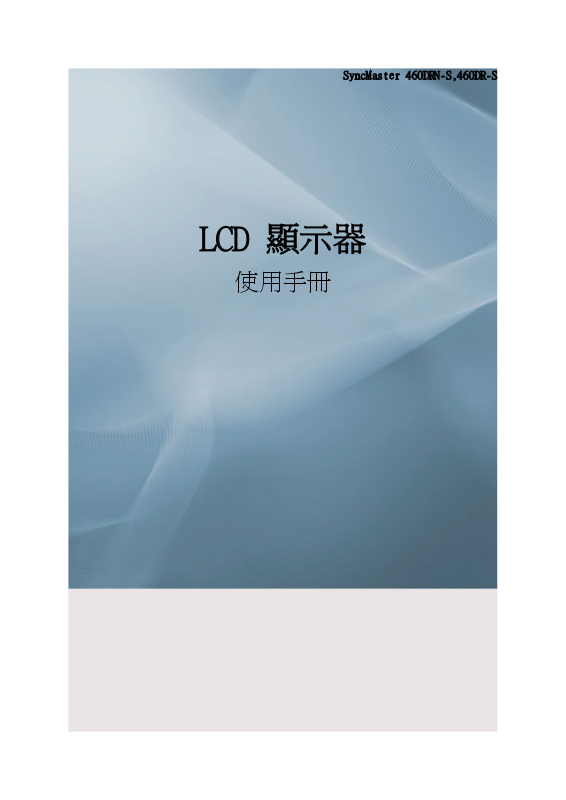

SyncMaster 460DRN-S,460DR-S
LCD 顯示器
使用手冊
安全說明
符號
註
為了確保您的安全，防止財產損失，請務必遵循上述安全說明。
請務必仔細閱讀說明並正確使用本產品。
警告/注意
符號慣例
不遵照此符號所示說明，可能導致身體傷害或設備損壞。
電源
禁止
不要拆卸 將電源插頭從插座拔下
不要觸摸 接地以防止觸電
在長時間不使用電腦的情況下，請將您的電腦設定為 DPM。
若有使用螢幕保護裝置，請將其設定為活動螢幕模式。
此處的影像僅供參考，並非適用於所有型號（或國家）。
防殘留影像說明之捷徑
切勿使用損壞的電源線或插頭以及損壞或鬆動的電源插座。
•
否則，可能導致觸電或火災。
務必閱讀並始終遵循所述內
容
插拔插頭時切勿用濕手觸碰電源插頭。
•
否則，可能導致觸電。
請務必將電源線連接至接地的電源插座。
否則，可能導致觸電或人身傷害。
•
確保電源插頭已正確穩固地插入電源插座。
否則，可能導致火災。
•
安全說明
切勿大力彎曲或拔出電源插頭，並且不要將任何重物置於其
上。
•
否則，可能導致火災。
切勿將多個設備連接至同一電源插座。
•
否則，可能會由於過熱而導致火災。
切勿在使用產品時拔下電源線。
否則，可能會由於電擊而導致產品損壞。
•
要斷開設備與電源的連接，必須將插頭從電源插座上拔除，因
此電源插頭應容易操作。
這可能會導致觸電或火災。
•
請僅使用本公司提供的電源線。切勿使用其他產品隨附的電源
線。
安裝
• 否則，可能導致火災或觸電。
若要在粉塵多、高溫或低溫、高濕度、暴露於化學物質的環境中以及機
場或車站等全天候使用顯示器的地方安裝顯示器，請務必聯絡經授權的
服務中心。
若不這樣做，您的顯示器可能會嚴重損壞。
請務必由至少兩人一起抬動本產品。
•
否則，產品可能墜落並導致人身傷害和/或產品損壞。
在將本產品安裝於櫃台或架子上時，切勿讓產品底部的前端突
出。
•
否則，可能導致產品墜落或造成人身傷害。
• 請使用適合產品尺寸的櫃台或架子。
切勿將蠟燭、驅蚊劑、香菸以及任何發熱設備靠近本產品放
置。
否則，可能導致火災。
•
盡量將發熱裝置遠離電源線或本產品放置。
否則，可能導致觸電或火災。
•
安全說明
切勿將本產品安裝於通風不良的地方，如書櫃或壁櫥。
•
否則，可能會由於產品內部溫度升高而導致火災。
小心輕放產品。
•
否則，可能導致顯示器螢幕受損。
切勿將產品正面置於地板上。
否則，可能導致顯示器螢幕受損。
•
務必請授權的安裝公司安裝掛牆支架。
否則，可能導致產品墜落並造成人身傷害。
•
• 請務必安裝指定的掛牆支架。
請將產品安裝於通風良好的地方。務必與牆壁保持 10 公分以
上的間隔。
清潔
• 否則，可能會由於產品內部溫度升高而導致火災。
請務必將乙烯包裝遠離兒童放置。
•
否則，若兒童拿來玩耍，可能會導致嚴重傷害（窒息）。
若顯示器的高度可調，則在調低顯示器時，請勿將任何物件或
身體的任何部位放在支架上。
這可能會導致產品損壞或人身傷害。
•
清潔顯示器外殼或 TFT-LCD 螢幕表面時，請使用微濕軟布擦拭。
切勿將清潔劑直接噴灑在產品表面。
•
否則，可能導致變色、結構變形和螢幕表面脫落。
僅使用軟布和顯示器清潔劑清潔本產品。若您必須使用其他清
潔劑進行清潔，請以 1:10 的比例兌水稀釋。
請使用乾布清潔電源插頭針腳或電源插座上的灰塵。
否則，可能導致火災。
•
安全說明
清潔產品時，請務必拔下電源線。
•
否則，可能導致觸電或火災。
清潔產品時，請先拔下電源線，然後用乾布輕輕清潔。
•（切勿使用化學制劑，例如，蠟、苯、酒精、稀釋劑、驅蚊
劑、潤滑劑或清潔劑。）上述物質可能變更產品表面的外觀並
使產品上的說明標籤脫落。
由於產品外殼極易刮花，因此請僅使用指定布料進行清潔。
請使用指定布料加少許水進行清潔。若布上有任何異物則可能
•
刮花產品，因此在使用之前請務必徹底抖掉異物。
清潔產品時，切勿將水直接噴灑在產品機身上。
確保產品未進水且不潮濕。
•
• 否則，可能導致觸電、火災或故障。
其他
本產品屬於高壓產品。使用者切勿擅自拆卸、維修或改裝本產
品。
• 否則，可能導致觸電或火災。若產品需要維修，請聯絡服務中
心。
若產品發出異味、奇怪的聲音或冒煙，請立即拔下電源插頭並
聯絡服務中心。
•
否則，可能導致觸電或火災。
切勿將本產品置於潮濕、多塵、有煙霧或水的地方，亦不要安
裝於車內。
•
否則，可能導致觸電或火災。
若產品墜落或外殼受損，請關閉電源並拔下電源線。然後聯絡
服務中心。然後聯絡服務中心。
否則，可能導致觸電或火災。
•
打雷或閃電時，請勿觸摸電源線或天線纜線。
否則，可能導致觸電或火災。
•
切勿嘗試僅拉住電線或訊號線移動顯示器。
• 否則，可能會由於纜線受損而導致產品墜落，並造成觸電、產
品損壞或火災。
安全說明
切勿僅抓住電源線或訊號線將本產品提起或前後移動。
•
否則，可能會由於纜線受損而導致產品墜落，並造成觸電、產
品損壞或火災。
確保通風口未被桌子或窗簾阻塞。
•
否則，可能會由於產品內部溫度升高而導致火災。
切勿將貯水容器、花瓶、花盆、藥物以及金屬物件置於本產品
上。
若有水或異物進入本產品，請拔下電源線並聯絡服務中心。
•
• 否則，可能會導致產品故障、觸電或火災。
切勿在產品附近使用易燃噴霧或易燃材料，亦不要讓這些物質
靠近產品放置。
否則，可能導致爆炸或火災。
•
切勿將任何金屬（如筷子、硬幣、別針和鋼製品）或易燃物件
（如火柴或紙張）透過通風口、輸入和輸出端子等插入本產品。
• 若有水或異物進入本產品，請拔下電源線並聯絡服務中心。
• 否則，可能導致觸電或火災。
若長時間使用靜止畫面，可能會出現殘影或斑點。
•
若長時間不使用本產品，請將其設為睡眠模式或使用動態螢幕
保護程式。
請設定適合本產品的解析度和頻率。
•
否則，可能損壞您的視力。
使用聽筒或耳機時，切勿將音量調得太高。
聲音太大可能損壞您的聽力。
•
若長時間近距離觀看產品螢幕，可能會導致視力下降。
每使用顯示器一 (1) 小時之後，請至少休息五 (5) 分鐘。
這樣可以減輕眼睛疲勞。
切勿將本產品安裝於不穩固的地方，例如，不穩固的架子、不
平坦的表面或容易震動的地方。
•
否則，產品可能墜落並造成人身傷害和/或產品損壞。
安全說明
• 若在容易震動的地方使用本產品，則可能損壞產品並導致火
災。
移動產品時，請關閉電源並拔下電源插頭、天線纜線以及連接
至產品的所有纜線。
• 否則，可能導致觸電或火災。
請勿讓兒童攀爬本產品。
• 這可能使產品墜落並造成人員傷亡。
若長時間不使用本產品，請從電源插座上拔下電源線。
• 否則，可能由於灰塵過多而導致過熱或火災，亦可能由於電擊
或漏電而導致火災。
切勿將任何重物、玩具、糖果以及餅乾等可能吸引兒童注意力
的物品置於本產品上。
• 兒童可能會攀爬本產品，從而導致產品墜落並造成人員傷亡。
請勿讓兒童將遙控器上拆下來的電池放入口中。請將電池置於
兒童或嬰幼兒無法觸及之處。
• 若兒童將電池放入口中，請立即諮詢您的醫師。
更換電池時，請確保極性 (+、-) 正確。
• 否則，電池可能受損，或者可能由於電池內部液體洩漏而導致
火災、人身傷害或電池損壞。
請只使用指定的標準電池，切勿混用新電池和舊電池。
• 否則，電池可能受損或者由於電池內部液體洩漏而導致火災、
人身傷害或電池損壞。
電池（和充電電池）並非普通廢棄物，必須進行回收以便循環
再利用。消費者有責任回收舊電池或充電電池，以實現循環再利
用。
• 消費者可以將舊電池或充電電池交給附近的公共回收中心，或
出售相同型號電池或充電電池的商店。
切勿讓任何物件掉落在本產品上或使產品受到任何碰撞。
• 否則，可能導致觸電或火災。
安全說明
切勿將增濕器或廚房餐桌置於產品附近。
•
否則，可能導致觸電或火災。
發生氣體洩漏時，請勿觸摸本產品或電源插頭，而應立即通
風。
•
若出現火花，可能會導致爆炸或火災。
若本產品長時間開啟，顯示面板可能會發熱。切勿觸摸面板。
請務必將細小附件置於兒童無法觸及之處。
調整產品角度或支架高度時請務必小心。
•
可能會由於您的手或手指被夾住而導致人身傷害。
• 此外，若大幅度傾斜本產品，也可能導致產品墜落並造成人身
傷害。
切勿將產品安裝在兒童可以接觸到的較低位置。
否則，產品可能墜落並導致人身傷害。
•
• 由於產品前部較重，請將產品安放在水平穩定的表面上。
切勿將任何重物放在產品上。
否則，可能會導致人身傷害和/或產品損壞。
•
介紹
包裝內容
註
請確認 LCD 顯示器附有以下物品。
若發現任何物品遺失，請聯絡經銷商。
請聯絡當地經銷商以購買可選配件。
註
此支架並非落地式支架。
檢查包裝內容
如上圖所示，取下包裝盒上的鎖
握住包裝盒兩側的凹槽，
提起包裝盒。
註
•
在打開包裝後，務必檢查包裝內容。
• 務必保存包裝盒，以供日後運輸產品。
• 拆開包裝後，您可以使用包裝盒的下部作為產品測試或作業檢查的臨時支架。
檢查包裝內容。 取下泡沫塑料和塑料蓋。
拆開包裝
介紹
LANDSCAPE 類型 PORTRAIT 類型
手冊
快速設定指南 保固卡
（某些地區可能不適用）
纜線
電源線
其他
遙控 電池 (AAA X 2)
（某些地區可能不適用）
使用指南 MagicInfo 軟
MagicInfo 手冊 CD
（僅適用於 DRN-S 型號）
Lan 纜線的磁環型鐵芯
（僅適用於 DRN-S 型號）
體 CD，
單獨購買
DVI 纜線 掛牆套件 LAN 纜線
（僅適用於 DRN-S 型號）
單獨購買
磁環型鐵芯
介紹
D-Sub 纜線
• 磁環型鐵芯用於保護纜線免受干擾。
LCD 顯示器
前面
• 在連接纜線時，請打開磁環型鐵芯並將其夾在插頭附近的纜線
周圍。
電源按鈕 [ ]
使用此按鈕開啟/關閉 LCD 顯示器。
D.MENU
開啟螢幕 D.MENU。
介紹
註
僅在安裝電視調諧盒後，方可使用。
SOURCE 按鈕 [SOURCE]
從 PC（電腦）模式切換至視訊模式。變更來源時，所能選擇的來源僅限
於 LCD 顯示器上當時連接的外部設備。
[PC] → [DVI] → [AV] → [HDMI] → [MagicInfo] → [電視]
註
•
在安裝電視調諧盒後，方可使用 電視 功能表。
• 在安裝網路盒後，DR-S 型號可以使用 MagicInfo 功能表。
ENTER 按鈕 [ENTER]
啟動反白顯示的功能表項目。
調整按鈕（左右按鈕）/音量調整按鈕
從一個功能表項目水平移動到另一個項目，或調整所選的功能表值。 若
OSD 未出現在螢幕上，可以按該按鈕調整音量。
瀏覽按鈕（上下按鈕）
背面
從一個功能表項目垂直移動到另一個項目，或調整所選的功能表值。
MENU 按鈕 [MENU]
開啟螢幕功能表和結束功能表。也用於結束 OSD 功能表或返回上一級功能
表。
亮度感測器
產品的「亮度感測器」功能可使用亮度感測器自動偵測周圍環境的亮度並
作出相應調整。
電源指示燈
在 PowerSaver 模式下閃綠光。
註
有關節能功能的更多資訊，請參閱手冊中所述的 PowerSaver。為節約能
量，請在不需要時或長時間不使用時將 LCD 顯示器關閉。
遙控器感應窗
將遙控器對準 LCD 顯示器的這個位置
喇叭
註
如需有關纜線連接的詳細資訊，請參閱「安裝」部分的「連接纜線」。LCD 顯示器背面的組
態可能因顯示器型號的不同而稍有差異。
介紹
POWER S/W ON [ │ ] / OFF [O]
開啟或關閉 LCD 顯示器。
POWER IN
將電源線連接至 LCD 顯示器和牆上的電源插
座。
RS232C OUT/IN（RS232C 序列連接埠）
MDC（多螢幕控制）程式埠
DVI / PC / HDMI IN [PC/DVI/BNC AUDIO
IN]（PC/DVI/BNC/HDMI 音訊連接端子【輸
入】）
DVI / PC / HDMI IN [HDMI]
使用 HDMI 纜線將 LCD 顯示器背面的 HDMI
端子連接至您的數位輸出裝置的 HDMI 端子。
DVI / PC / HDMI IN [RGB]（電腦視訊
連接端子）
使用 D-Sub 纜線（15 針 D-Sub）-PC 模式
（類比電腦訊號）
介紹
DVI / PC / HDMI IN [DVI(HDCP)]
（電腦視訊連接端子）
使用 DVI 纜線（DVI-D 到 DVI-D）-DVI 模
式（數位電腦訊號）
DC OUT
請務必將 DC-OUT 端子連接到經授權的電視
調諧盒 [SBB-DT*]。
否則，可能導致產品受損。
AV IN [VIDEO]（視訊連接端子）
使用視訊纜線，將顯示器上的 [VIDEO] 端子
連接至外部裝置的視訊輸出端子。
AV AUDIO IN [L-AUDIO-R]（LCD 顯示器
音訊連接端子【輸入】)
AUDIO OUT [L-AUDIO-R]（LCD 顯示器音
訊連接端子【輸出】）
RGB OUT
（僅適用於 DRN-S 型號）
LAN（LAN 連接端子）
（僅適用於 DRN-S 型號）
USB（USB 連接端子）
（僅適用於 DRN-S 型號）
鍵盤/滑鼠以及相容的大量儲存裝置。
遙控
註
請參閱連接纜線以瞭解更多有關纜線連接的資訊。
註
在
LCD 顯示器附近工作的電視或其他電子裝置可能會影響遙控器的使用，引起由頻率干擾導
致的故障。
介紹
註
在安裝電視調諧盒後，方可使用 電視 功能表。
POWER
OFF
數字按鈕
按鈕 DEL
+ VOL -
MUTE
TV/DTV
MENU
INFO
彩色按鈕
TTX/MIX
STILL
AUTO
S.MODE
MDC
LOCK
SOURCE
ENTER/PRE-CH
CH/P
D.MENU
GUIDE
RETURN
四向按鈕
EXIT
SRS
MagicInfo
1.
POWER
P.MODE
DUAL/MTS
PIP
SWAP
開啟本產品。
介紹
2. Off
3. 數字按鈕
4. DEL 按鈕
5. + VOL - 調整音訊音量。
6.
MUTE
7. TV/DTV 直接選擇 TV 和 DTV 模式。
8. MENU 開啟螢幕功能表、結束功能表畫面或關閉螢幕調整功能表。
9.
10. INFO
11. 彩色按鈕
12.
TTX/MIX
關閉本產品。
按一下以變更頻道。
「-」按鈕僅用於 DTV。它用於選擇
暫停音訊輸出（靜音）。它將顯示於螢幕的左下角。如果
在 Mute
啟動反白顯示的功能表項目。
目前的畫面資訊會顯示在螢幕的左上角。
按一下新增或刪除頻道並將頻道儲存至「Channel List」功
能表中的最愛的頻道清單內。
電視頻道透過電傳文訊提供書面資訊服務。
-「Teletext 」（電傳文訊）按鈕
（靜音）模式下按 MUTE 或 - VOL +，音訊將恢復。
DTV 的 MMS（多頻道）。
13. STILL 按一下該按鈕凍結畫面。再按一下解除凍結。
14. AUTO 在 PC
15. S.MODE 當按下此按鈕時，會在畫面中下方顯示目前的模式。 該
16. MDC MDC 快速啟動按鈕。
17. LOCK 此按鈕將啟動或停用遙控器和顯示器上除電源和 LOCK 按鈕
18.
19.
20. CH/P 在 電視 模式中，選擇電視頻道。
21. D.MENU
SOURCE
ENTER/PRE-CH
模式中自動調整螢幕顯示。透過在控制台中變更解析
度，執行自動功能。
LCD 顯示器擁有內置高保真立體聲放大器。再次按該按鈕可
以循環查找可用的預設模式。( 標準 → 音樂 → 電影 →
演講 → 個人設定 )
之外的所有功能鍵。
按該按鈕變更輸入訊號 SOURCE。
變更 SOURCE 僅限連接至顯示器的外部裝置。
此按鈕用於返回上一個頻道。
顯示 DTV 功能表
22. GUIDE 顯示電子節目指南 (EPG)。
23.
24. 四向按鈕
RETURN
返回上一功能表。
從一個功能表項目水平、垂直移動到另一個項目，或調整
所選的功能表值。
介紹
25. EXIT
26. SRS
27. MagicInfo
28. P.MODE 按此按鈕後，畫面下端會顯示目前畫面模式。
結束功能表畫面。
選擇 SRS TruSurround XT 模式。
MagicInfo 快速啟動按鈕。
AV / HDMI / 電視 : P.MODE
LCD 顯示器有四個出廠時預設的自動畫面設定。再次按該按
鈕可以循環查找可用的預設模式。( 動態 → 標準 → 電
影 → 個人設定)
PC / DVI / MagicInfo:M/B (MagicBright)
MagicBright 是一種可以根據正在收看的影像內容提供最佳
觀看環境的新功能。再次按該按鈕可以循環查找可用的預
設模式。(娛樂 → 網際網路 → 文字→ 個人設定 )
29.
DUAL/MTS
DUAL-
在看電視時，可使用遙控器上的 DUAL 按鈕，依廣播類型，
來操作 STEREO/MONO、DUAL l / DUAL ll 和 MONO/NICAM
MONO/NICAM STEREO。
30.
31.
PIP
SWAP
MTS-
您可選擇 MTS（多聲道電視立體聲）模式。
音訊類型 MTS/S_Mode 預設
FM 立體聲 Mono Mono 手動變更
Stereo
SAP
每次按該按鈕時，會出現 PIP 畫面。
- 本 LCD 顯示器無此功能。
互換 PIP 和主螢幕畫面的內容。PIP 視窗中的畫面會出現
在主螢幕上，而主螢幕畫面則會出現在 PIP 視窗中。
- 本 LCD 顯示器無此功能。
單聲道 ↔ 立體聲
單聲道 ↔ SAP
Mono
機械佈局
機械佈局（LANDSCAPE 類型）
介紹
機械佈局（PORTRAIT 類型）
介紹
安裝 VESA 支架 (LANDSCAPE 類型)
安裝 VESA 時，請確保符合國際 VESA 標準。
•
• 欲購買 VESA 支架和取得安裝資訊，請：聯絡最近的 SAMSUNG 分銷商進行訂購。訂購之
後，會有專業的安裝人員上門安裝支架。
• 搬動該 LCD 顯示器至少需要 2 個人。
• 對於因客戶自行安裝造成的任何產品損壞或人身傷害，SAMSUNG 概不負責。
尺寸
通知
在將支架固定到牆上時，請僅使用直徑 6 mm，長 8 至 12 mm 的機械螺絲。
安裝 VESA 支架 (PORTRAIT 類型)
•
安裝 VESA 時，請確保符合國際 VESA 標準。
• 欲購買 VESA 支架和取得安裝資訊，請：聯絡最近的 SAMSUNG 分銷商進行訂購。訂購之
後，會有專業的安裝人員上門安裝支架。
• 搬動該 LCD 顯示器至少需要 2 個人。
• 對於因客戶自行安裝造成的任何產品損壞或人身傷害，SAMSUNG 概不負責。
尺寸
介紹
通知
在將支架固定到牆上時，請僅使用直徑 6 mm，長 8 至 12 mm 的機械螺絲。
掛牆托架安裝
聯絡技術人員為您安裝掛牆托架。
•
• 對因客戶擅自安裝而導致的任何產品損壞或人身傷害，SAMSUNG 電子概不負責。
• 此產品應安裝於水泥牆面。若安裝於灰泥或木質牆面，產品可能會脫位。
元件
僅限於使用產品隨附的元件和附件。
介紹
掛牆托架 (1) 鉸鏈（左：1，右：1）塑料掛
掛牆托架裝配
註
有兩根鉸鏈（左和右）。使用正確的鉸鏈。
1.
按箭頭所示方向插入並擰緊栓系螺絲。
完成後，將掛牆托架安裝到牆上。
件 (4)
螺絲(A)
(11)
螺絲(B)
(4)
固定件
(11)
有兩根鉸鏈（左和右）。使用正確的鉸鏈。
A - 栓系螺絲
B - 掛牆托架
C - 鉸鏈（左）
D - 鉸鏈（右）
2. 在牆上鑽孔之前，請先檢查產品背面兩個鎖孔間的距離是否正確。
若距離太短或太長，則鬆開掛牆托架上的全部 4 枚螺絲或其中的幾枚來調整長度。
A - 兩個鎖孔間的距離
介紹
3. 查看安裝圖解並在牆上要鑽孔的位置做上標記。使用
mm。將每個固定件固定在相應的孔內。 將托架和鉸鏈上的孔與固定件的孔一一對應，
然後插入 11 枚螺絲 A 並擰緊。
將產品安裝到掛牆托架上
產品的形狀可能因型號的不同而有所不同。（塑料掛件與螺絲的裝配方法相同）
5.0 mm 的鑽頭鑽孔，孔深超過 35
移除產品背面的 4 枚螺絲。
1.
2. 將螺絲 B 插入塑料掛件內。
通知
介紹
•
將產品安裝到掛牆托架上，並確保將其正確固定在左、右塑料掛件上。
• 將產品安裝至托架時務必小心，避免手指被夾在孔內。
• 必須確保掛牆托架穩固安裝在牆上，否則產品安裝後可能會脫位。
3. 將步驟 2 中的 4 枚螺絲（塑料掛件 + 螺絲 B）固定到產品背面的孔內。
4. 去除安全栓 (3) 並將 4 個產品套柄插入相應的托架孔 (1)。然後，放置產品(2)，確保
其牢固地固定在托架上。切記重新插入並固定安全栓 (3)，確保產品穩固安裝在托架
上。
A - LCD 顯示器
B - 掛牆托架
C - 牆
掛牆托架角度調整
在將托架安裝至牆面之前，將其角度調整為 -2˚。
1. 將產品固定在掛牆托架上。
介紹
抓住產品的頂端中部向前拉（箭頭所示方向）以調整角度。
2.
註
托架的角度可在 -2˚至 15˚ 之間進行調整。
調整角度時，切記抓住產品頂端中部，而不是產品的左側或右側。
天花板安裝指南
元件
介紹
主要組
件(1)
鉸鏈
（左：
1，
右：1）
安全說明
切勿自行安裝產品。請聯絡製造商認可的服務技師。
零件和組件安裝程序
組件安裝步驟變化
頂板(1) 安全導
梢(2)
塑料掛
件 (4)
螺帽
(1)
螺絲(A)
(2)
螺絲(B)
(4)
螺絲(C)
(1)
連接
連接電腦
使用接地電源線
接地線若出現故障可能導致觸電。在接通交流電之前，務必以正確方
•
式連接接地線。若要斷開接地線，務必先斷開交流電。
註
各種
AV 輸入裝置，如 DVD 播放機、錄影機或攝錄影機以及電腦都可連接到該 LCD 顯示
器。如需有關連接 AV 輸入裝置的詳細資訊，請參閱「調整 LCD 顯示器」下的內容。
將
LCD 顯示器的電源線連接至 LCD 顯示器背面的電源連接埠。開啟電源
開關。
有 2 種方式可將 D-sub 連接至您的 LCD 顯示器。請在下面選擇一種：
使用視訊卡上的 D-sub（類比）連接器。
將 D-sub 連接至 LCD 顯示器背面的 15 針 RGB 連接埠和電腦的 15
•
針 D-sub 連接埠。
使用視訊卡上的 DVI（數位）連接器。
• 將 DVI 纜線連接至 LCD 顯示器背面的 DVI 連接埠和電腦上的 DVI 連
接埠。
將 LCD 顯示器的音訊纜線連接至電腦背面的音訊連接埠。
註
開啟電腦和 LCD 顯示器。
•
• 聯絡當地的 SAMSUNG 電子服務中心以購買可選配件。
連線至其他裝置
連接
使用接地電源線
• 接地線若出現故障可能導致觸電。在接通交流電之前，務必以正確方
式連接接地線。若要斷開接地線，務必先斷開交流電。
註
各種
器。如需有關連接 AV 輸入裝置的詳細資訊，請參閱「調整 LCD 顯示器」下的內容。
連接 AV 裝置
1. 將
AV 輸入裝置，如 DVD 播放機、錄影機或攝錄影機以及電腦都可連接到該 LCD 顯示
DVD、VCR（DVD / DTV 機上盒）的連接埠連接至 LCD 顯示器的 [R-AUDIO-L] 連接
埠。
2. 然後，啟動 DVD、錄影機或攝錄機，注意要放入 DVD 光碟或錄影帶。
3. 使用 SOURCE 選擇 AV。
註
LCD 顯示器具有
啟 LCD 顯示器，即可欣賞 AV 訊號顯示的一流畫面。
AV 連接端子，可連接 AV 輸入裝置，如 DVD、錄影機或攝錄影機。只要開
使用 HDMI 纜線連接
註
使用 HDMI 纜線將數位 DVD 等輸入裝置連接至 LCD 顯示器的 HDMI 端子。
•
連接
• 您無法將電腦連接至 HDMI 端子。
使用 DVI 至 HDMI 纜線連接
使用 DVI 至 HDMI 纜線將數位輸出裝置的 DVI 輸出端子連接至 LCD 顯示器的 HDMI 端子。
連接
RCA 到立體聲（用於電腦）纜線的紅色和白色插腳連接至數位輸出裝置上相同顏色的音訊
將
輸出端子，然後將另一端的插腳連接至 LCD 顯示器上的 DVI / PC / HDMI AUDIO IN 端子。
連接音響系統
註
使用一套音訊纜線連接 AUDIO SYSTEM 上的 AUX L、R 插孔和 LCD 顯示器上的 AUDIO OUT
•
[L-AUDIO-R]。
連接 LAN 纜線
使用接地電源線
•
接地線若出現故障可能導致觸電。在接通交流電之前，務必以正確方
式連接接地線。若要斷開接地線，務必先斷開交流電。
註
各種
AV 輸入裝置，如 DVD 播放機、錄影機或攝錄影機以及電腦都可連接到該 LCD 顯示
器。如需有關連接 AV 輸入裝置的詳細資訊，請參閱「調整 LCD 顯示器」下的內容。
註
連接
連接 LAN 纜線。
（僅適用於 DRN-S 型號）
連接 USB 裝置
註
各種
器。如需有關連接 AV 輸入裝置的詳細資訊，請參閱「調整 LCD 顯示器」下的內容。
使用接地電源線
• 接地線若出現故障可能導致觸電。在接通交流電之前，務必以正確方
式連接接地線。若要斷開接地線，務必先斷開交流電。
AV 輸入裝置，如 DVD 播放機、錄影機或攝錄影機以及電腦都可連接到該 LCD 顯示
註
您可以連接 USB 裝置，例如滑鼠或鍵盤。
（僅適用於 DRN-S 型號）
Loading...
