SyncMaster 400MX-3, 460MX-3, 400FP-3, 460FP-3

Display LCD

Manuali dell'utente

Il colore e l’aspetto possono variare a seconda del prodotto, e le specifiche sono soggette a modifica senza preavviso allo scopo di migliorare le prestazioni del

prodotto.

Istruzioni di sicurezza

Notazione

Nota

E’ necessario seguire queste istruzioni di sicurezza per garantire l’incolumità personale ed evitare danni al prodotto.

Leggere attentamente le istruzioni e utilizzare il prodotto nel modo appropriato.

Avvertenza / Attenzione

Il mancato rispetto delle istruzioni indicate da questo simbolo può comportare infortuni o danni alle apparecchiature.

Nota

Vietato

E' importante leggere e comprendere sempre appieno il contenuto

Alimentazione

Non disassemblare

Non toccare

In caso di non utilizzo per un periodo di tempo prolungato, impostare il computer in modalità DPM.

Se si utilizza un salvaschermo, impostarlo in modalità attiva.

Le immagini qui mostrate sono solo a scopo di riferimento, e non sono applicabili a tutte le situazioni (o paesi).

Collegamento alle Istruzioni Anti-Afterimage

Non utilizzare un cavo di alimentazione o una spina danneggiati

o una presa di corrente non salda.

• Il mancato rispetto di questa precauzione può causare una scossa elettrica o un incendio.

Non toccare la spina con le mani bagnate durante l'inserimento

nella presa.

Scollegare la spina dalla presa di corrente

Effettuare la messa a terra per evitare scosse elettriche

• Il mancato rispetto di questa precauzione può causare scosse elettriche.

Il cavo di alimentazione deve essere collegato a una presa di

corrente dotata di messa a terra.

• Il mancato rispetto di questa precauzione può causare scosse elettriche o lesioni personali.

Istruzioni di sicurezza

La spina di alimentazione deve essere collegata alla presa di

corrente in modo saldo e corretto.

• Il mancato rispetto di questa precauzione può causare un incendio.

Non piegare con forza o tirare la spina né collocarvi sopra og-

getti pesanti.

• Il mancato rispetto di questa precauzione può causare un incendio.

Non collegare più apparecchiature alla stessa presa di corrente.

• Il mancato rispetto di questa precauzione può causare un incendio a causa del surriscaldamento.

Non scollegare il cavo di alimentazione durante l’uso del pro-

dotto.

• Il mancato rispetto di questa precauzione può danneggiare il prodotto a causa di una scarica elettrica.

Per escludere la corrente elettrica dall'apparato, la spina deve essere scollegata dalla presa elettrica; tenerla quindi in una posizione facilmente accessibile.

Installazione

• Il mancato rispetto di questa precauzione può causare una

scossa elettrica o un incendio.

Utilizzare solo cavi di alimentazione forniti dal costruttore. Non utiilzzare cavi di alimentazione di altri prodotti.

• Il mancato rispetto di questa precauzione può causare scosse

elettriche o un incendio.

Collegare la spina a una presa di corrente facilmente raggiungibile.

• In caso di problemi, è necessario estrarre la spina di alimen-

tazione per escludere totalmente l'alimentazione. Agendo sul pulsante di accensione, non si esclude completamente l'alimentazione al prodotto.

In caso di installazione del monitor in un luogo molto polveroso, esposto ad alte e basse temperature, elevata umidità o a sostanze chimiche, oppure se il monitor resterà in funzione 24 ore su 24, come ad esempio in aeroporti, stazioni ferroviarie, ecc., contattare un Centro Assistenza autorizzato.

La mancata osservanza di questa precauzione può causare gravi danni al monitor.

Sollevare il prodotto con l'ausilio di almeno un'altra persona.

• In caso contrario il prodotto potrebbe cadere causando lesioni

personali e danni al prodotto stesso.

Istruzioni di sicurezza

Durante l'installazione del prodotto in un vano o in una armadiatura, assicurarsi che la parte frontale non fuoriesca.

• In caso contrario, potrebbe cadere o causare lesioni personali.

• Usare una armadiatura o un vano di dimensioni idonee.

NON COLLOCARE CANDELE, FORNELLI ANTIZANZARE, SIGARETTE E QUALSIASI APPARECCHIO GENERI CALORE VICINO AL PRODOTTO.

• Il mancato rispetto di questa precauzione può causare un in-

cendio.

Tenere gli apparecchi che generano calore il più lontano possibile dal cavo di alimentazione o dal prodotto.

• Il mancato rispetto di questa precauzione può causare una

scossa elettrica o un incendio.

Non installare in un locale scarsamente ventilato quale una libreria o un ripostiglio.

• Il mancato rispetto di questa precauzione può provocare un

incendio a causa dell'aumento della temperatura interna.

Porre la massima cura e attenzione nell'appoggiare il prodotto.

• In caso contrario lo schermo potrebbe danneggiarsi.

Non posizionare il prodotto sul pavimento con lo schermo rivolto verso il basso.

• In caso contrario lo schermo potrebbe danneggiarsi.

L'installazione del supporto a parete deve essere eseguita da un tecnico autorizzato.

• In caso contrario, il prodotto potrebbe cadere e causare lesioni

personali.

• Installare solo il supporto a parete specificato.

Installare il prodotto in un luogo adeguatamente ventilato. Verificare che vi sia uno spazio di oltre 10 cm (4 pollici) tra il prodotto e la parete.

• Il mancato rispetto di questa precauzione può provocare un

incendio a causa dell'aumento della temperatura interna.

Piegare il cavo dell'antenna verso il basso nel punto in cui entra nel monitor in modo da non permettere l'ingresso di acqua piovana.

• Se penetra acqua all'interno del prodotto, ciò può causare una

scossa elettrica o un incendio.

Installare l'antenna lontano da qualsiasi cavo ad alta tensione.

• Se l'antenna tocca o cade su un cavo ad alta tensione, ciò può

causare una scossa elettrica o un incendio.

Pulizia

Istruzioni di sicurezza

Tenere i materiali di imballaggio in vinile fuori dalla portata dei bambini.

• Se i bambini giocano con questi materiali possono incorrere in

gravi danni (rimanere soffocati).

Se il monitor è regolabile in altezza, non posizionarvi sopra alcun oggetto e non appoggiarvi alcuna parte del corpo durante le regolazione.

• La mancata osservanza di questa precauzione può causare

infortuni o danni all'apparecchiatura.

Per pulire il telaio del monitor o la superficie dello schermo TFT-LCD, utilizzare un panno morbido leggermente inumidito.

Non spruzzare il detergente direttamente sulla superficie del prodotto.

• Il mancato rispetto di questa precauzione può causare una

deformazione del telaio o una 'spelatura' dello schermo.

Per pulire i poli della spina del cavo di alimentazione utilizzare un panno morbido e asciutto.

• Il mancato rispetto di questa precauzione può causare un in-

cendio.

Durante la pulizia del prodotto, scollegare il cavo di alimentazione dalla presa di corrente.

• Il mancato rispetto di questa precauzione può causare una

scossa elettrica o un incendio.

Durante la pulizia del prodotto, scollegare il cavo di alimentazione e pulirlo con un panno morbido e asciutto.

• (Non utilizzare prodotti chimici come cera, benezene, alcol, di-

luente, repellente per zanzare, lubrificante o uno sgrassatore.) Queste sostanze possono modificare l'aspetto superficiale del prodotto e scolorire le etichette di identificazione.

Poiché la carrozzeria del prodotto è facilmente graffiabile, utilizzare solo un panno morbido.

Durante la pulizia del prodotto, non spruzzare acqua direttamente sulla superficie.

• L'acqua non deve penetrare all'interno e il prodotto non deve

bagnarsi.

• Il mancato rispetto di questa precauzione può causare una

scossa elettrica, un incendio o un malfunzionamento.

Altro

Istruzioni di sicurezza

Il prodotto utilizza tensioni elevate. Non disassemblare, riparare o modificare il prodotto autonomamente.

• Il mancato rispetto di questa precauzione può causare una

scossa elettrica o un incendio. Se il prodotto necessita di riparazione, contattare un Centro di assistenza autorizzato.

Se si avverte uno strano odore o un rumore insolito proveniente dal prodotto, scollegare immediatamente la spina di alimentazione dalla presa di corrente e contattare un Centro di assistenza autorizzato.

• Il mancato rispetto di questa precauzione può causare una

scossa elettrica o un incendio.

Non posizionare il prodotto in un luogo esposto a umidità, polvere, fumo, acqua o all'interno di un veicolo.

• Il mancato rispetto di questa precauzione può causare una

scossa elettrica o un incendio.

Se il prodotto cade e la struttura subisce danni, spegnerlo e scollegare il cavo di alimentazione. Contattare un Centro di assistenza autorizzato.

• Il mancato rispetto di questa precauzione può causare una

scossa elettrica o un incendio.

In caso di lampi o fulmini, non toccare il cavo di alimentazione o il cavo dell'antenna.

• Il mancato rispetto di questa precauzione può causare una

scossa elettrica o un incendio.

Non spostare il monitor tirandolo per il cavo elettrico o per il cavo di segnale.

• Il mancato rispetto di questa precauzione può causare la ca-

duta del prodotto e provocare una scarica elettrica, danneggiare il prodotto o innescare un incendio a causa del danno subito dal cavo.

Non sollevare il prodotto o muoverlo avanti e indietro tenendo al contempo il cavo di alimentazione o i cavi di segnale.

• Il mancato rispetto di questa precauzione può causare la ca-

duta del prodotto e provocare una scarica elettrica, danneggiare il prodotto o innescare un incendio a causa del danno subito dal cavo.

Le aperture di ventilazione non devono essere ostruite da un tavolo o da una tenda.

• Il mancato rispetto di questa precauzione può provocare un

incendio a causa dell'aumento della temperatura interna.

Non posizionare sul prodotto alcun recipiente contenente acqua, ad esempio un vaso di fiori, né medicine od oggetti metallici.

• Se penetra acqua all'interno del prodotto, scollegare il cavo di

alimentazione e contattare un Centro di assistenza autorizzato.

Istruzioni di sicurezza

• Il mancato rispetto di questa precauzione può essere causa di

malfunzionamenti, scosse elettriche o incendi.

Non utilizzare o tenere sostanze infiammabili vicino al prodotto.

• Il mancato rispetto di questa precauzione può causare una es-

plosione o un incendio.

Non inserire oggetti metallici, quali bastoncini, monete, fermagli e cacciaviti od oggetti infiammabili quali fiammiferi o carta all'interno del prodotto (attraverso le aperture di ventilazione, i terminali di ingresso e di uscita, ecc.).

• Se corpi estranei o acqua penetrano nel prodotto, scollegare

il cavo di alimentazione e contattare un Centro di assistenza autorizzato.

• Il mancato rispetto di questa precauzione può causare una

scossa elettrica o un incendio.

In caso di visualizzazione di una immagine fissa per un lungo periodo di tempo, può comparire sul monitor una immagine residua o un'ombra.

• Se il prodotto non viene utilizzato per un lungo periodo di tem-

po, portarlo in modalità sleep o usare uno screen saver.

Impostare una risoluzione e una frequenza adatta al prodotto.

• In caso contrario si può avvertire disagio agli occhi.

Durante l'uso di cuffie o auricolari, non alzare eccessivamente il livello di ascolto.

• Un volume eccessivo può danneggiare l'udito.

Per non affaticare gli occhi, mantenere una distanza adeguata dal prodotto.

Effettuare una pausa di cinque (5) minuti ogni ora di visione del monitor.

Questa precauzione riduce l'affaticamento della vista.

Non installare il prodotto in una posizione instabile come una armadiatura mobile o su una superficie non piana o soggetta a vibrazioni.

• In caso contrario il prodotto potrebbe cadere danneggiandosi

e/o causando lesioni personali.

• Se il prodotto viene utilizzato in una posizione soggetta a vi-

brazioni, può danneggiarsi o causare un incendio.

Durante lo spostamento del prodotto, spegnerlo e scollegare il cavo di alimentazione dalla presa di corrente, il cavo dell'antenna e tutti i cavi collegati.

Istruzioni di sicurezza

• Il mancato rispetto di questa precauzione può causare una

scossa elettrica o un incendio.

Assicurarsi che i bambini non si appendano al monitor o tentino di salirci sopra.

• Il prodotto potrebbe cadere causando gravi lesioni personali,

perfino mortali.

Se non si usa il prodotto per un lungo periodo di tempo, scollegare il cavo di alimentazione dalla presa di corrente.

• In caso contrario, il prodotto potrebbe surriscaldarsi o incen-

diarsi a causa dell'accumulo di polvere, di una scarica elettrica o di una perdita.

Non posizionare sopra il monitor oggetti pesanti, giocattoli o scatole, ad esempio di biscotti, che possano attrarre l'attenzione dei bambini.

• I bambini possono tentare di salirci sopra provocandone la ca-

duta e procurandosi gravi lesioni personali, perfino mortali.

Prestare particolare attenzione a che i bambini non si mettano in bocca le pile rimosse dal telecomando. Conservare le pile fuori dalla portata dei bambini.

• Se un bambino si mette in bocca una pila, consultare immedi-

atamente un medico.

In caso di sostituzione delle pile, rispettare la polarità (+, -).

• In caso contrario, le pile potrebbero danneggiarsi o causare un

incendio, danni personali o alle cose a causa di perdite del liquido interno.

Usare solo il tipo di pile indicato e non utilizzare pile esauste insieme a pile nuove.

• In caso contrario, le pile potrebbero danneggiarsi o causare un

incendio, danni personali o alle cose a causa di perdite del liquido interno.

Le pile (e le batterie ricaricabili) non sono rifiuti domestici e devono essere smaltite secondo le normative vigenti per il riciclo. Il cliente è responsabile della restituzione delle pile esauste o ricaricabili per un loro riciclo.

• Il cliente può consegnare le pile esauste o ricaricabili al più

vicino luogo pubblico per il riciclo o a un negozio che ne effettui il ritiro.

Non posizionare il prodotto in un luogo esposto alla luce solare diretta o vicino a fonti di calore come un fuoco o un calorifero.

• Ciò può ridurre la durata del prodotto e provocare un incendio.

Non lasciare cadere oggetti sul prodotto o farli urtare contro di esso.

• Il mancato rispetto di questa precauzione può causare una

scossa elettrica o un incendio.

Istruzioni di sicurezza

Non utilizzare un deumidificatore nei pressi del prodotto.

• Il mancato rispetto di questa precauzione può causare una

scossa elettrica o un incendio.

In caso di perdita di gas, non toccare il prodotto o il cavo di alimentazione ma ventilare il locale immediatamente.

• In caso di scintille, ciò può causare una esplosione o un in-

cendio.

Se il prodotto è stato utilizzato per un lungo periodo di tempo, il display potrebbe risultare caldo al tocco. Non toccarlo.

Tenere i piccoli accessori lontano dalla portata dei bambini.

Prestare attenzione durante la regolazione dell'altezza del piedistallo o dell'angolo di visione.

• Una disattenzione può causare lesioni personali dovute allo

schiacciamento delle dite durante la regolazione.

• Inoltre, una eccessiva inclinazione potrebbe far cadere il pro-

dotto causando lesioni personali.

Non installare il prodotto in una posizione facilmente accessibile ai bambini.

• In caso contrario, il prodotto potrebbe cadere e causare lesioni

personali.

• Poiché la parte anteriore del prodotto è pesante, installare

l’unità su una superficie piana e stabile.

Non collocare oggetti pesanti sul prodotto.

• La mancata osservanza di questa precauzione potrebbe cau-

sare lesioni personali e/o danni al prodotto.

Introduzione

Contenuto della confezione

Verifica del contenuto della confezione

Rimuovere la chiusura dall'imballo, come mostrato nella figura sopra.

Sollevare l'imballo affer-

randolo per le maniglie lat-

Nota

•

Una volta disimballato il prodotto, verificare il contenuto della confezione.

• Conservare gli imballi in caso sia necessario spostare successivamente il prodotto.

• Se qualsiasi componente risulta mancante, contattare il rivenditore.

• Rivolgersi al rivenditore locale per l'acquisto di eventuali accessori.

Disimballaggio

erali.

Verificare il contenuto del-

la confezione.

Rimuovere gli involucri in

Styrofoam e vinile.

Display LCD

Manualistica

Introduzione

Guida di installazione rap-

ida

(non disponibili in tutti i

Cavi

Cavo di alimentazione Cavo D-Sub

Altro

Telecomando

Garanzia

paesi)

Pile (2 tipo AAA)

Guida dell'utente

(BP59-00138B)

Venduto a parte

KIT Semi Stand Cavo LAN Cavo USB

Cavo RGB/BNC Cavo RGB/Component Box di rete

(non disponibili in tutti i

paesi)

KIT montaggio a parete Sintonizzatore TV Cavo RS232C

Display LCD

Il colore e l’aspetto possono variare a seconda del prodotto, e le specifiche sono soggette a modifica senza preavviso allo scopo di migliorare le prestazioni del prodotto.

Lato anteriore

Introduzione

Tasto MENU [MENU]

Apre il menu a schermo ed esce dal menu Consente inoltre di uscire dal menu OSD o di tornare al menu precedente.

Tasti di navigazione (tasti Su-Giù)

Passa da una voce di menu all'altra in verticale o regola i valori del menu selezionato.

Tasti di regolazione (tasti Sinistra-Destra) / tasti Volume

Passa da una voce di menu all'altra in orizzontale o regola i valori del menu selezionato. Se l'OSD non è visibile a schermo, premere il tasto per regolare il volume.

Tasto ENTER [ENTER]

Attiva le voci di menu evidenziate.

Tasto SOURCE [SOURCE]

Passa dalla modalità PC alla modalità Video. Seleziona la sorgente di ingresso a cui è collegato il dispositivo esterno.

[PC] → [DVI] → [AV] → [ Comp. ] → [HDMI1] → [HDMI2] → [Porta dis- play] → [MagicInfo] →[TV]

Nota

• La porta [RGB/COMPONENT IN] è compatibile con i segnali RGB (PC) e Component.

Tuttavia, l'immagine potrebbe essere visualizzata in modo anomalo se il segnale di ingresso esterno è diverso dal segnale video selezionato.

• MagicInfo è attivabile con un box di rete collegato.

• Per poter utilizzare il televisore è necessario collegare un sintonizzatore TV (venduto separatamente).

Introduzione

Tasto D.MENU

Attiva il D.MENU a schermo.

Nota

Il tasto D.MENU risulta attivo quando viene collegato un sintonizzatore TV; in caso contrario, risulta attivo il tasto PIP.

Tasto PIP

Premere il tasto PIP per impostare la finestra PIP su On o Off.

Tasto di alimentazione [ ]

Premere questo tasto per accendere e spegnere il Display LCD.

Sensore di luminosità

Rileva automaticamente la luminosità circostante.

Nota

- Questa funzione non è disponibile per questo modello di Display LCD.

Indicatore di alimentazione

Lato posteriore

Nota

Vedere la sezione "Collegamenti" per maggiori informazioni sulle connessioni dei cavi. La configurazione sul retro del Display LCD può differire in base al modello.

Mostra la modalità PowerSaver lampeggiando in verde

Nota

Per ulteriori informazioni sulle funzioni di risparmio energetico, vedere PowerSaver in questo manuale. Per risparmiare energia, spegnere il Display LCD quando non è in uso oppure quando lo si lascia incustodito per lunghi periodi di tempo.

Sensore del telecomando

Puntare il telecomando verso questo punto sul Display LCD.

Introduzione

POWER S/W ON [ │ ] / OFF

Imposta il Display LCD su On/Off.

POWER

La spina del cavo di alimentazione collega il Display LCD alla presa a muro.

RGB/COMPONENT IN (Terminale con-

nessione PC/COMPONENT) (Ingresso)

• Collegare la porta

IN]

sul monitor alla porta RGB sul PC me-

diante un cavo D-SUB.

• Collegare la porta

IN]

del monitor alla porta COMPONENT del dispositivo esterno mediante cavo RGB/COMPONENT.

• Collegare la porta

IN]

sul monitor alla porta BNC sul PC mediante un cavo RGB-BNC.

DVI IN (Terminale connessione PC Vid-

[RGB/COMPONENT

eo)

Collegare la porta porta DVI sul PC mediante un cavo DVI.

[DVI IN]

sul monitor alla

RGB/DVI/DP/HDMI AUDIO IN (Terminale di connessione audio PC/DVI/DP/HDMI (Ingresso))

Collegare il terminale

AUDIO IN]

altoparlanti della scheda audio del computer usando un cavo stereo (venduto a parte).

del monitor e il terminale di uscita

[RGB/DVI/DP/HDMI

DP IN

Riceve un segnale proveniente dalla porta Display.

Collegare un cavo DP alla porta prodotto e DP IN del display secondario.

[DP IN]

del

Introduzione

AV/COMPONENT AUDIO IN [L-AUDIO-

Collegare la porta

DIO IN [L-AUDIO-R]]

uscita audio sul PC o sul dispositivo esterno mediante un cavo audio.

[AV/COMPONENT AU-

sul monitor alla porta di

AV IN

Collegare il terminale terminale di uscita video del dispositivo esterno mediante un cavo VIDEO.

AUDIO OUT

Collegare una cuffia o un altoparlante esterno.

[AV IN]

del monitor al

DC OUT

Utilizzare terminali la connessione a un sintonizzatore TV autorizzato [SBB_DTC/ZA].

In caso contrario, potrebbero verifi-

carsi danni al prodotto.

[DC OUT]

(uscita CC) per

HDMI IN 1

• Collegare il terminale

ro del Display LCD al terminale HDMI del dispositivo di uscita digitale mediante un cavo HDMI.

• Supportato fino a HDMI 1.3.

Nota

• Al terminale

legare un dispositivo esterno (quale per esempio un lettore DVD o una videocamera) o un sintonizzatore TV.

• Per poter utilizzare il sintonizzatore TV, è

necessario collegarlo al terminale

IN 1]

HDMI IN 2 (MAGICINFO)

• Collegare il terminale

ICINFO)]

minale HDMI del dispositivo di uscita digitale mediante un cavo HDMI.

[HDMI IN 1]

sul retro del Display LCD al ter-

[HDMI IN 1]

è possibile col-

sul ret-

[HDMI

[HDMI IN 2 (MAG-

• Supportato fino a HDMI 1.3.

Introduzione

Nota

Per utilizzare MagicInfo, il box di rete raccomandato da Samsung deve essere installato all'interno del prodotto e l'uscita MagicInfo del box deve essere collegata al terminale

[HDMI IN 2 (MAGICINFO)]

Per ulteriori informazioni sull'acquisto e sull'installazione di un box di rete rivolgersi a Samsung Electronics.

RJ 45 MDC (PORTA MDC)

Porta programma MDC (Multiple Display Control)

Collegare il cavo LAN alle porte

MDC]

del prodotto e LAN del PC. Per utilizzare un MDC, è necessario installare sul PC il programma MDC.

Nota

Accedere alla sezione Controllo multi-schermo e selezionare RJ45 MDC come Connessione MDC.

[RJ45

RS232C OUT/IN (PORTA Seriale

RS232C)

Porta programma MDC (Multiple Display Control)

Collegare un cavo seriale (cross) alla porta

[RS232C]

del PC. Per utilizzare un MDC, è necessario installare sul PC il programma MDC.

Accedere alla sezione Controllo multi-schermo e selezionare RS232C MDC come Connessione MDC.

del prodotto e alla porta RS232C

Nota

Introduzione

Kensington Lock slot

Il blocco Kensington è un dispositivo antifurto che permette di bloccare il prodotto in modo da poterlo utilizzare in sicurezza in luoghi pubblici. Dal momento che la forma e l'uso del dispositivo di blocco possono variare in base al modello e al produttore, per maggiori informazioni vedere il Manuale dell'utente fornito insieme al sistema di blocco.

Nota

Il blocco Kensington è acquistabile separatamente.

Per bloccare il prodotto, seguire questi passaggi:

1. Avvolgere il blocco Kensington intorno a

un oggetto fisso di grandi dimensioni, come per esempio una scrivania o una sedia.

2. Far scorrere il terminale del cavo a cui è

collegato il blocco attraverso l'asola terminale del cavo Kensington.

3. Inserire il blocco Kensington nello slot di

sisucrezza ( ) sul retro del display.

Fissare il blocco ( ).

Nota

• Queste istruzioni sono da considerarsi

generiche. Per informazioni più dettagliate, vedere il Manuale dell'utente fornito in dotazione con il dispositivo di blocco.

• E' possibile acquistare un dispositivo di

blocco in un negozio di elettronica, online o presso un centro di assistenza.

Collegamento a un box di rete (venduto separatamente)

RGB OUT

Porta di uscita video MagicInfo

MAGICINFO OUT

Questo è il terminale di uscita video, audio e per la regolazione dei segnali di MagicInfo.

Può essere utilizzato collegandolo al terminale

[HDMI IN 2 (MAGICINFO)]

cavo HDMI.

mediante un

Introduzione

LAN (Terminale connessione LAN)

Collega a un cavo LAN per consentire l'accesso a Internet o a una rete in modalità MagicInfo.

Collegamento a un box di rete (venduto separatamente)

USB (Terminale connessione USB)

Tastiera / Mouse, Mass Storage Device compatibile.

AUDIO OUT

Collegare una cuffia o un altoparlante esterno.

RS232C (PORTA Seriale RS232C)

Porta seriale

Collegamento a un box di rete (venduto separatamente)

Nota

• Vedere la sezione "Collegamenti" per maggiori informazioni sulle connessioni dei cavi.

• Perché il box di rete funzioni correttamente, gli interruttori di alimentazione del monitor e del box devono essere impostati su ON.

Telecomando

Nota

ALIMENTAZIONE

Collegare i terminali

[POWER]

ga.

del monitor mediante una prolun-

[POWER]

del prodotto e

ALIMENTAZIONE

Collega a una presa di rete mediante cavo di alimentazione.

POWER S/W ON [ I ] / OFF

Accende o spegne il box di rete.

Le prestazioni del telecomando possono essere influenzate dalla vicinanza di un televisore o di un dispositivo elettronico al Display LCD; in questo caso, può verificarsi un malfunzionamento dell'apparecchio a causa di interferenze di frequenza.

Introduzione

POWER

OFF

Tasti numerici

DEL / Tasto GUIDE + VOL -

SOURCE

D.MENU

TOOLS

Tasti Su-Giù Sinistra-Destra

INFO

Tasto Colore e di selezione PC/DVI/HDMI/ DP

TTX/MIX

MTS/DUAL

POWER

OFF

Tasti numerici

Tasto DEL / GUIDE

ENTER/PRE-CH

MUTE

CH/P

RETURN

EXIT

MagicInfo

Accende/Spegne il prodotto.

Spegne il prodotto.

Utilizzato per immettere la password durante la regolazione degli OSD o per l'uso di MagicInfo.

Premere per cambiare canale.

Il tasto "-" viene utilizzato per selezionare i canali digitali.

+ VOL -

Visualizzazione della Guida elettronica ai programmi (EPG).

Nota

E' possibile utilizzare questo tasto solo in modalità TV con un sintonizzatore TV (venduto separatamente) collegato.

Regola il volume dell'audio.

Introduzione

SOURCE

D.MENU

TOOLS

Tasti Su-Giù Sinistra-

Destra

Seleziona una sorgente di ingresso esterna collegata o la modalità MagicInfo.

Premere il tasto per cambiare la SOURCE del segnale d’ingresso.

La modifica della SOURCE è consentita solo in caso di dispositivi esterni collegati al Display LCD in quel momento.

Visualizzazione del menu DTV

Nota

E' possibile utilizzare questo tasto solo in modalità TV con un sintonizzatore TV (venduto separatamente) collegato.

Utile per selezionare rapidamente le funzioni più frequentemente utilizzate.

Nota

- Questa funzione non è disponibile per questo modello di Display LCD.

Passa da una voce di menu all'altra in orizzontale, in verticale o regola i valori del menu selezionato.

INFO

Tasto Colore e di sele-

zione PC/DVI/HDMI/DP

TTX/MIX

MTS/DUAL

Le informazioni relative all'immagine attuale sono visualizzate in alto a sinistra dello schermo.

In modalità TV, questi tasti possono essere usati per configurare un elenco di canali.

E' possibile selezionare direttamente un ingresso esterno quale PC, DVI, HDMI o DP (Porta display) in una modalità che non sia TV.

La maggior parte delle emittenti televisive fornisce informazioni scritte tramite il servizio Teletext.

- Tasti Teletext

Nota

- Questa funzione non è disponibile per questo modello di Display LCD.

MTS-

E' possibile selezionare la modalità (Multichannel Television Stereo).

Tipo di audio MTS/S_Mode Predefinito

FM Stereo Mono Mono Modifica man-

Stereo Mono ↔ Stereo SAP Mono ↔ SAP Mono

uale

Introduzione

DUAL-

STEREO/MONO, DUAL l / DUAL ll e MONO/NICAM MONO/NICAM STEREO possono essere gestiti in base al tipo di trasmissione utilizzando il tasto DUAL sul telecomando durante la visione.

Nota

Attivo se è collegato un sintonizzatore TV.

ENTER/PRE-CH

MUTE

CH/P

Premendo questo tasto si torna al canale precedente.

Nota

Attivo se è collegato un sintonizzatore TV.

Mette in pausa (muto) temporaneamente l'uscita audio. Appare nell’angolo inferiore sinistro dello schermo. L'audio viene ripristinato se si preme MUTE o - VOL + in modalità Muto.

In modalità TV, seleziona i canali TV.

Nota

Attivo se è collegato un sintonizzatore TV.

Consente di guardare programmi TV digitali o analogici.

Nota

Attivo se è collegato un sintonizzatore TV.

Apre il menu a schermo ed esce dal menu o chiude il menu di regolazione.

RETURN

EXIT

MagicInfo

Guida dell'utente all'installazione

Nota

• Per l'installazione del prodotto rivolgersi a un installatore specializzato Samsung Electronics.

• L'installazione eseguita da un installatore non autorizzato Samsung Electronics invaliderà la garanzia.

• Per ulteriori dettagli rivolgersi al centro assistenza Samsung Electronics.

Ritorna al menu precedente.

Esce dalla schermata del menu.

MagicInfo Tasto Quick Launch.

Nota

E' attivato se è collegato un box di rete.

Angolo di inclinazione e rotazione

1 2

1. Da una installazione verticale a parete, è possibile inclinare il prodotto fino a 15 gradi.

Introduzione

2. Per utilizzare il prodotto in modalità orizzontale, ruotarlo in senso orario in modo che il

LED si trovi in basso.

Requisiti di aerazione

1. Condizioni montaggio a parete verticale

A: min. 40 mm

B: Punto di misurazione temperatura ambientale <35˚C

• Per garantire la corretta aerazione del prodotto, durante l'installazione a parete lasciare uno spazio libero di almeno 40 mm tra il retro dell'apparecchio e la parete, come mostrato sopra, e mantenere la temperatura ambiente a max 35˚C.

Nota

Per ulteriori dettagli rivolgersi al centro assistenza Samsung Electronics.

2. Guida di montaggio incorporata

Introduzione

A: min. 40 mm

B: min. 70 mm

C: min. 50 mm

D: min. 50 mm

E: Punto di misurazione temperatura ambientale <35˚C

• Per garantire la corretta aerazione del prodotto, durante l'installazione a incasso a parete lasciare uno spazio libero tra il retro dell'apparecchio e la parete, come mostrato sopra, e mantenere la temperatura ambiente a max 35˚C.

Nota

Per ulteriori dettagli rivolgersi al centro assistenza Samsung Electronics.

3. Guida di montaggio a pavimento

A: min. 50 mm

B: Punto di misurazione temperatura ambientale <20˚C

• Per garantire la corretta aerazione del prodotto, durante l'installazione a pavimento lasciare uno spazio libero di almeno 50 mm sul retro dell'apparecchio, come mostrato sopra, e mantenere la temperatura ambiente a max 20˚C.

Nota

Per ulteriori dettagli rivolgersi al centro assistenza Samsung Electronics.

Layout meccanico

(400MX-3, 400FP-3)

Introduzione

(460MX-3, 460FP-3)

Staffa per installazione VESA

• Durante l'installazione VESA, utilizzare gli standard internazionali VESA.

• Per acquistare una staffa VESA e le relative istruzioni di installazione: Contattare il più

• Per installare il Display LCD sono necessarie almeno due persone.

• SAMSUNG non è responsabile per eventuali danni al prodotto o per eventuali danni alle

Dimensioni

(400MX-3, 400FP-3)

Introduzione

vicino Distributore autorizzato SAMSUNG per effettuare l'ordine. Una volta effettuato l'ordine, richiedere l'installazione della staffa da parte di personale autorizzato.

persone o alle cose causati da una installazione effettuata a discrezione dell'utente.

(460MX-3, 460FP-3)

Avviso

Per fissare la staffa alla parete, usare solo viti da 6 mm di diametro e da 8 - 12 mm di lunghezza.

Accessori (venduti separatamente)

• Dimensioni con welcome board

(400MX-3, 400FP-3)

Introduzione

(460MX-3, 460FP-3)

Introduzione

• Dimensioni con altri accessori

Installazione della staffa a parete

• Per installare la staffa alla parete contattare personale qualificato.

• SAMSUNG Electronics non è responsabile per eventuali danni alle persone o alle cose

• Il metodo di installazione descritto è relativo al montaggio su pareti in cemento. Il prodotto

Componenti

Usare solo i componenti e gli accessori in dotazione al prodotto.

Introduzione

derivanti da una installazione a discrezione del cliente.

può risultare instabile se installato su pareti in gesso o legno.

Staffa a parete (1) Perno (Sinistra 1,

Destra 1)

Montare il prodotto sulla staffa a parete

La forma del prodotto può variare in base al modello. (I ganci in plastica e le viti sono gli stessi)

1. Rimuovere le 4 viti sul retro del prodotto.

2. Inserire la vite B nel gancio in plastica.

Gancio in plastica (4)

Vite (A) (11)

Vite (B) (4)

Fisher (11)

Avviso

• Montare il prodotto sulla staffa a parete e assicurarsi che sia fissato saldamente sui ganci in plastica sinistro e destro.

• Prestare attenzione durante l'installazione del prodotto sulla staffa a non inserire le dita nei fori.

• Assicurarsi che la staffa sia fissata in modo sicuro alla parete poiché il prodotto potrebbe cadere una volta terminata l'installazione.

3. Serrare le 4 viti descritte nel passo 2 (ganci in plastica + vite B) nei fori posteriori del prodotto.

Introduzione

4. Rimuovere il perno di sicurezza (3) e inserire i 4 fisher nei corrispondenti fori della staffa (1). Inserire quindi il prodotto (2) in modo che rimanga saldamente fissato alla staffa. Assicurarsi di reinserire e serrare il perno di sicurezza (3) per mantenere il prodotto ben fissato alla staffa.

A - Display LCD B - Staffa a parete C - Parete

Regolazione dell'angolo della staffa a parete

Regolare l'angolazione della staffa a -2˚ prima di fissarla alla parete.

1. Fissare il prodotto alla staffa.

2. Sostenere il prodotto per la parte centrale superiore e spingerlo in avanti (nella direzione indicata dalla freccia) per regolare l'angolo di inclinazione.

Nota

Ora è possibile regolare l'angolo di visione della staffa tra -2˚ e 15˚.

Per regolare l'angolazione, inclinare il prodotto premendo la parte centrale in alto, e non il lato sinistro o destro.

Telecomando (RS232C)

Connessioni via cavo

interfaccia RS232C (9 pin) pin TxD (N.2) RxD (N.3) GND (N.5) Bit rate 9600 bps Data Bit 8 bit Parity Nessuno Stop Bit 1 bit Controllo del flusso Nessuno Lunghezza massima 15 m (solo tipo schermato)

Introduzione

• Disposizione dei pin

Pin Segnale 1 Data Carrier Detect - DCD (Rilevamento carrier dati) 2 Received Data - RD (Dati ricevuti) 3 Transmitted Data - TD (Dati trasmessi) 4 Data Terminal Ready - DTR (Terminale dati pronto) 5 Signal Ground - GND (Massa di riferimento) 6 Data Set Ready - DSR (Pronto ad operare) 7 Request to Send - RTS (Richiesta trasmissione dati) 8 Clear to Send - CTS (Pronto a spedire) 9 Ring Indicator - RI (Segnale di chiamata)

• Cavo RS232C

Connettore: 9-pin D-Sub

Cavo: Cavo incrociato (reversed)

-P1- -P1- -P2- -P2-

FEMMINA Rx

Introduzione

--------->

FEMMINA

Gnd

• Metodo di connessione

<---------

----------

Gnd

Codici di controllo

• Controllo Get

Header comando

• Imposta controllo

Header comando

0xAA tipo coman-

• query di comando

Lunghezza DA-

0xAA tipo comando 0

Lunghezza

DATI

1 Valore

CheckSum

DATI

CheckSum

Introduzione

N. tipo comando comando Gamma valore 1 Alimentazione 0x11 0~1 2 Controllo volume 0x12 0~100 3 Controllo sorgente ingresso 0x14 4 Controllo Modalità schermo 0x18 5 Controllo dimensione schermo 0x19 0~255 6 Controllo on/off PIP 0x3C 0~1 7 Controllo regolazione automati-ca0x3D 0

8 Controllo modalità Video wall 0x5C 0~1 9 Blocco di sicurezza 0x5D 0~1

- L'ID mostra un valore esadecimale dell'ID assegnato, tuttavia un ID 0 dovrebbe essere espresso come 0xFF.

- Ogni comunicazione verrà effettuata in valori esadecimali e Checksum è la somma di tutti i rimanenti. Se supera le due cifre, per esempio se è 11+FF+01+01=112, eliminare il numero nella prima cifra come segue.

Esempio)PowerOn&ID=0

Header comando

0xAA 0x11 1 Alimenta-

Header comando

0xAA 0x11 1 1

Se si desidera controllare ogni meccanismo collegato con un Cavo seriale a prescindere dal suo ID, impostare la parte ID su "0xFE" e inviare i comandi. A questo punto, ogni dispositivo seguirà i comandi ma non risponderà con ACK.

• Alimentazione

• Funzione

Il PC imposta il televisore/monitor su ON/OFF.

• Ottieni stato Alimentazione ON/OFF

Lunghezza

DATI

Lunghezza

DATI

DATA 1

CheckSum

zione

DATA 1

Header comando

0xAA 0x11 0

• Imposta Alimentazione ON/OFF

Header comando

Lunghezza

DATI

Lunghezza DA-

DATI

CheckSum

Introduzione

0xAA 0x11 1 Alimenta-

zione

Alimentazione : Codice di Alimentazione da impostare sul televisore/monitor

1 : Accensione

0 : Spegnimento

• Ack

Header

0xAA 0xFF 3 ‘A’ 0x11

Alimentazione : Come sopra

• Nak

Header

0xAA 0xFF 3 ‘N’ 0x11 ERR

ERR: Codice di errore dell'errore verificatosi

• Controllo volume

• Funzione

coman-

Lun-

ghezza

DATI

Lun-

ghezza

DATI

Ack/Nak r-CMD Val1

Alimen-

tazione

Ack/Nak r-CMD Val1

Check

Sum

Check

Sum

Il PC modifica il volume del televisore/monitor.

• Ottieni stato Volume

Header comando

0xAA 0x12 0

• Imposta Volume

Header comando

0xAA 0x12 1 Volume

Volume : Codice del livello di Volume da impostare sul televisore/monitor (0 ~ 100)

• Ack

Lunghezza

Lunghezza DA-

DATI

CheckSum

DATI

CheckSum

Introduzione

Header

0xAA 0xFF 3 ‘A’ 0x12 Volume

Volume : Come sopra

• Nak

Header

0xAA 0xFF 3 ‘N’ 0x12 ERR

ERR: Codice di errore dell'errore verificatosi

• Controllo Sorgente d'ingresso

• Funzione

Il PC modifica la sorgente d'ingresso del televisore/monitor.

coman-

Lun-

ghezza

DATI

Lun-

ghezza

DATI

Ack/Nak r-CMD Val1

Check

Sum

Check

Sum

• Ottieni stato Sorgente d'ingresso

Header comando

0xAA 0x14 0

• Imposta Sorgente d'ingresso

Header comando

0xAA 0x14 1 Sorgente

Sorgente d'ingresso : Codice della Sorgente d'ingresso da impostare sul televisore/ monitor

0x14 PC 0x1E BNC 0x18 DVI 0x0C AV 0x04 S-Video 0x08 Comp. 0x20 MagicInfo 0x1F DVI_VIDEO 0x30 RF (TV) 0x40 DTV 0x21 HDMI1

Lunghezza

Lunghezza DA-

DATI

d'ingresso

CheckSum

Introduzione

0x22 HDMI1_PC 0x23 HDMI2 0x24 HDMI2_PC 0x25 Porta display

Attenzione

Ottieni solo → DVI_VIDEO, HDMI1_PC, HDMI2_PC

E' possibile attivare MagicInfo solo con modelli che includono la scheda MagicInfo

E' possibile attivare il televisore solo con modelli che includono la scheda TV.

• Ack

Header

0xAA 0xFF 3 ‘A’ 0x14

Sorgente d'ingresso : Come sopra

• Nak

Header

0xAA 0xFF 3 ‘N’ 0x14 ERR

ERR: Codice di errore dell'errore verificatosi

• Controllo Modalità schermo

• Funzione

coman-

Lun-

ghezza

DATI

Lun-

ghezza

DATI

Ack/Nak r-CMD Val1

Sorgente

d'ingres-

Ack/Nak r-CMD Val1

Check

Sum

Check

Sum

Il PC modifica la Modalità schermo del televisore/monitor.

Impossibile controllare se il Video Wall è acceso e funziona solo quando Formato è impostato su Auto Wide.

Attenzione

Funziona solo con modelli che includono la scheda TV.

• Ottieni stato Modalità schermo

Header comando

0xAA 0x18 0

Lunghezza DA-

CheckSum

Introduzione

• Imposta Dimensione immagine

Header comando

0xAA 0x18 1 Modalità

Modalità schermo : Il codice della Modalità schermo da impostare sul televisore/monitor

0x01 16 : 9 0x04 Zoom 0x31 Wide Zoom 0x0B 4 : 3

• Ack

Header

0xAA 0xFF 3 ‘A’ 0x18

coman-

Lun-

ghezza

DATI

Lunghezza

DATI

Ack/Nak r-CMD Val1

DATI

schermo

Modalità schermo

CheckSum

Check

Sum

Modalità schermo : Come sopra

• Nak

Header

0xAA 0xFF 3 ‘N’ 0x18 ERR

ERR: Codice di errore dell'errore verificatosi

• Controllo Dimensione schermo

• Funzione

Il PC riconosce la dimensione dello schermo del televisore/monitor.

• Ottieni stato Dimensione schermo

Header comando

coman-

0xAA 0x19 0

Lun-

ghezza

DATI

Ack/Nak r-CMD Val1

Lunghezza DA-

Check

Sum

CheckSum

• Ack

Introduzione

Header

0xAA 0xFF 3 ‘A’ 0x19

Dimensione schermo : Dimensione schermo televisore/monitor (intervallo: 0 ~ 255, Unità: pollici)

• Nak

Header

0xAA 0xFF 3 ‘N’ 0x19 ERR

ERR: Codice di errore dell'errore verificatosi

• Controllo PIP ON/OFF

• Funzione

coman-

Lun-

ghezza

DATI

Lun-

ghezza

DATI

Ack/Nak r-CMD Val1

Dimen-

sione

schermo

Ack/Nak r-CMD Val1

Check

Sum

Check

Sum

Il PC attiva o disattiva la funzione PIP del televisore o del monitor.

Non funziona in modalità MagicInfo.

• Ottieni stato PIP ON / OFF

Header comando

0xAA 0x3C 0

• Imposta PIP ON / OFF

Header comando

0xAA 0x3C 1 PIP

PIP : Il codice PIP ON / OFF da impostare per il televisore o il monitor

1 : PIP ON

0 : PIP OFF

Lunghezza

Lunghezza DA-

DATI

CheckSum

• Ack

Header

0xAA 0xFF 3 ‘A’ 0x3C PIP

PIP : Come sopra

coman-

Lun-

ghezza

DATI

Ack/Nak r-CMD Val1

Check

Sum

• Nak

Introduzione

Header

0xAA 0xFF 3 ‘N’ 0x3C ERR

ERR: Codice di errore dell'errore verificatosi

• Controllo Regolazione automatica (solo PC, BNC)

• Funzione

Il PC controlla automaticamente lo schermo del sistema PC.

• Ottieni stato Regolazione automatica

Nessuno

• Imposta Regolazione automatica

Header comando

0xAA 0x3D 1 Regolazione

coman-

Lun-

ghezza

DATI

Ack/Nak r-CMD Val1

Lunghezza

Check

Sum

DATI

CheckSum

automatica

Regolazione automatica : 0x00 (sempre)

• Ack

Header

0xAA 0xFF 3 ‘A’ 0x3D

• Nak

Header

0xAA 0xFF 3 ‘N’ 0x3D ERR

ERR: Codice di errore dell'errore verificatosi

• Controllo Modalità Video Wall

coman-

Lun-

ghezza

DATI

Lun-

ghezza

DATI

Ack/Nak r-CMD Val1

Regola-

zione au-

tomatica

Ack/Nak r-CMD Val1

Check

Sum

Check

Sum

• Funzione

Introduzione

Il PC converte la Modalità Video Wall del televisore/monitor quando la funzione Video Wall è impostata su ON.

Funziona solo con televisori/monitor con modalità Video Wall attiva.

Non funziona in MagicInfo

• Ottieni Modalità Video Wall

Header comando

0xAA 0x5C 0

• Imposta Modalità Video Wall

Header comando

0xAA 0x5C 1 Modalità

Modalità Video Wall : Il codice della Modalità Video Wall da impostare sul televisore/ monitor

1 : Full

0 : Naturale

• Ack

Header

0xAA 0xFF 3 ‘A’ 0x5C

coman-

Lun-

ghezza

DATI

Lunghezza

Ack/Nak r-CMD Val1

Lunghezza DA-

DATI

Video Wall

Modalità

Video

Wall

CheckSum

Check

Sum

Modalità Video Wall : come sopra

• Nak

Header

0xAA 0xFF 3 ‘N’ 0x5C ERR

ERR: Codice di errore dell'errore verificatosi

• Blocco di sicurezza

• Funzione

Il PC attiva/disattiva la funzione Blocco di sicurezza del televisore/monitor.

Funziona a prescindere dall'impostazione ON / OFF.

coman-

Lun-

ghezza

DATI

Ack/Nak r-CMD Val1

Check

Sum

Introduzione

• Ottieni stato Blocco di sicurezza

Header comando

0xAA 0x5D 0

• Imposta Blocco di sicurezza su Attivo / Disattivo

Header comando

0xAA 0x5D 1 Blocco di si-

Blocco di sicurezza : Codice di blocco da impostare sul televisore/monitor

1 : ON

0 : OFF

• Ack

Header

0xAA 0xFF 3 ‘A’ 0x5D

coman-

Lun-

ghezza

DATI

Lunghezza

Ack/Nak r-CMD Val1

Lunghezza DA-

DATI

curezza

Blocco di

sicurez-

CheckSum

Check

Sum

Blocco di sicurezza : Come sopra

• Nak

Header

0xAA 0xFF 3 ‘N’ 0x5D

ERR: Codice di errore dell'errore verificatosi

coman-

Lun-

ghezza

DATI

Ack/Nak r-CMD Val1

Blocco di

sicurez-

Check

Sum

Collegamenti

Collegamento a un computer

Il colore e l’aspetto possono variare a seconda del prodotto, e le specifiche sono soggette a modifica senza preavviso allo scopo di migliorare le prestazioni del prodotto.

Vi sono molti modi per collegare il computer al monitor. Sceglierne uno dalle opzioni sottostanti.

Usando il connettore D-sub (Analogico) sulla scheda video.

• Collegare il cavo D-sub alla porta retro del Display LCD e alla porta D-sub a 15 pin del computer.

Usando il connettore (digitale) DVI sulla scheda video.

• Collegare il cavo DVI alla porta porta DVI del computer.

[RGB/COMPONENT IN]

[DVI IN]

sul retro del Display LCD e alla

a 15 pin sul

Usando il connettore D-sub (Digitale) della scheda video.

Collegamenti

• Collegare la porta HDMI sul PC mediante un cavo HDMI.

Nota

Selezionare HDMI2 o HDMI1 come sorgente di ingresso se collegato a un PC mediante cavo HDMI.

Per ottenere una immagine e un audio ottimale dal PC, deve essere selezionato HDMI2 o HDMI1 prima di selezionare PC in Edit Name.

Per abilitare l'audio quando viene selezionata l'opzione Dispositivi DVI, stabilire la connessione mediante ( ).

Collegare il cavo audio del Display LCD alla porta audio sul retro del Display LCD.

Collegare il cavo di alimentazione del Display LCD alla porta di alimentazione posta sul retro del prodotto. Accendere il prodotto.

[HDMI IN 1]

[HDMI IN 2]

sul display LCD alla porta

Nota

Contattare il Service Center SAMSUNG Electronics per acquistare eventuali accessori.

Collegamento di altri dispositivi

Nota

• Dispositivi di ingresso AV quali lettori DVD, videoregistratori o videocamere, così come il computer, possono essere collegati al Display LCD. Per informazioni dettagliate su come collegare dispositivi di ingresso AV, consultare la sezione Regolazione del display LCD.

• La configurazione sul retro del prodotto può differire in base al modello di Display LCD.

Collegamento a dispositivi AV

Collegamenti

1. Collegare un cavo audio alla porta

DIO-R]]

esempio un videoregistratore o un lettore DVD.

2. Collegare un cavo video alla porta video del dispositivo esterno.

3. Quindi, avviare il lettore DVD, il videoregistratore o la videocamera con un DVD o una cassetta inserita.

4. Premere AV.

del prodotto e alla porta audio del dispositivo esterno, come per

SOURCE

Collegamento a un computer

[AV/COMPONENT AUDIO IN [L-AU-

[AV IN]

sul prodotto o sul telecomando, quindi selezionare

del prodotto e alla porta di uscita

1. Individuare le uscite AV sulla videocamera. Di solito sono situate sul lato o sul retro della videocamera. Collegare un cavo video tra il jack VIDEO OUTPUT sulla videocamera e

[AV IN]

sul Display LCD.

Collegamenti

2. Collegare un set di cavi audio tra i jack AUDIO OUTPUT sulla videocamera e

[AV /COMPONENT AUDIO IN [L-AUDIO-R]]

sul Display LCD.

3. Premere "AV".

4. Quindi, avviare la videocamera con una cassetta inserita.

Nota

I cavi audio-video mostrati qui sono di solito in dotazione alla videocamera.

(In caso contrario, contattare un rivenditore autorizzato.)

Se la videocamera è stereo, è necessario disporre di due set di cavi.

SOURCE

sul prodotto o sul telecomando, quindi selezionare

Collegamento mediante un cavo HDMI

1. Collegare un cavo HDMI alla porta

del prodotto e alla porta di uscita HDMI del dispositivo digitale.

2. Premere "HDMI1 / HDMI2".

Nota

In modalità HDMI, è supportato solo audio formato PCM.

SOURCE

sul prodotto o sul telecomando, quindi selezionare

[HDMI IN 2 (MAGICINFO)]

[HDMI IN

Collegamenti

Collegamento mediante un cavo DVI a HDMI

Collegare un cavo DVI-HDMI alla porta

[HDMI IN 1]

Collegare i jack rosso e bianco di un cavo RCA-Stereo (per PC) ai terminali

di uscita audio di un dispositivo di uscita digitale aventi lo stesso colore, e collegare il jack opposto al terminale Display LCD.

3. Premere "HDMI1 / HDMI2".

e alla porta di uscita DVI del dispositivo digitale.

SOURCE

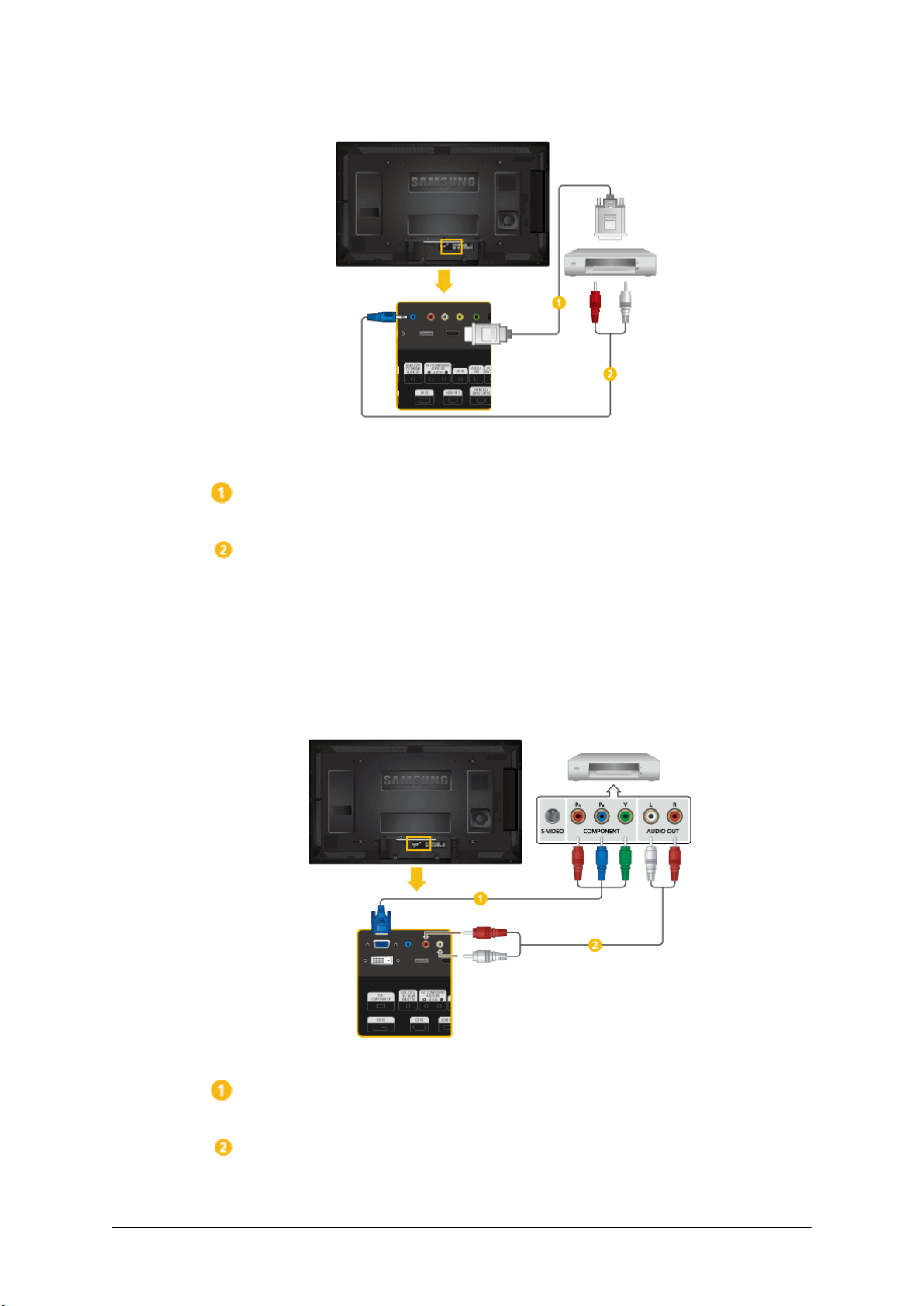

Collegamento di un lettore DVD

[HDMI IN 2 (MAGICINFO)]

[RGB/DVI/DP/HDMI AUDIO IN]

sul prodotto o sul telecomando, quindi selezionare

del

Collegare un cavo RGB/Component tra la porta

sul Display LCD e i jack PR, Y, PB sul lettore DVD.

Collegare un set di cavi audio tra

R]]

sul Display LCD e i jack AUDIO OUT sul lettore DVD.

[AV/COMPONENT AUDIO IN [L-AUDIO-

[RGB/COMPONENT IN]

Collegamenti

Nota

•

Premere

• Quindi, avviare il lettore DVD con un disco inserito.

• Il cavo RGB/Component è venduto separatamente.

• Per informazioni sull'opzione video Component, consultare il manuale del DVD.

SOURCE

sul prodotto o sul telecomando, quindi selezionare "Comp.".

Collegamento di un Set Top Box (via cavo/satellitare) DTV

•

• Per informazioni sull'opzione video Component, consultare il manuale dell'utente del Set

Collegare un cavo RGB/Component tra la porta sul Display LCD e i jack PR, Y, PB sul ricevitore Set Top Box.

Collegare un set di cavi audio tra

R]]

sul Display LCD e i jack AUDIO OUT sul Set Top Box.

Nota

Premere

Top Box.

SOURCE

sul prodotto o sul telecomando, quindi selezionare "Comp.".

[AV/COMPONENT AUDIO IN [L-AUDIO-

[RGB/COMPONENT IN]

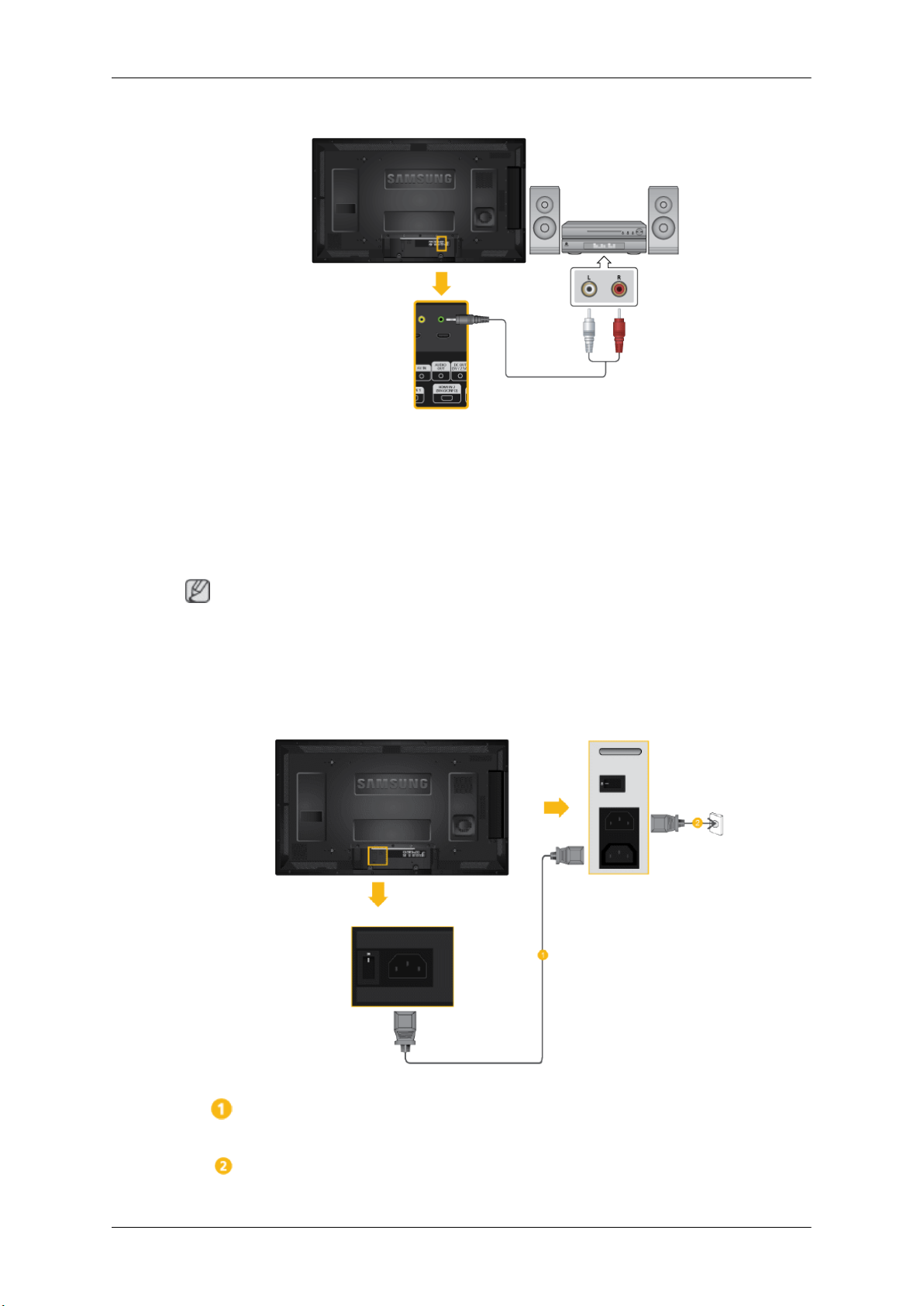

Collegamento a un sistema audio

1. Collegare un set di cavi audio tra i jack AUX L e R del SISTEMA AUDIO e

[AUDIO OUT]

del Display LCD.

Collegamenti

Collegamento a un box di rete (venduto separatamente)

Nota

• I box di rete sono venduti separatamente.

• Per ulteriori informazioni sull'acquisto e sull'installazione di un box di rete rivolgersi a Samsung Electronics.

Collegamento dell'alimentazione

Collegare i terminali [POWER] del prodotto e [POWER] del box di rete

installato mediante una prolunga.

Collegare il cavo di alimentazione alla porta [POWER] del box di rete e

alla presa elettrica.

Accendere il prodotto.

Collegamento a MAGICINFO OUT

Collegamenti

Collegare i terminali [MAGICINFO OUT] del box di rete e [HDMI IN 2 (MAGICINFO)] del monitor mediante un cavo HDMI.

Collegamento di un cavo LAN

Collegare il cavo LAN tra la porta [LAN] sul prodotto e la porta [LAN] del PC.

Collegamento di dispositivi USB

E' possibile collegare dispositivi USB come un mouse o una tastiera.

Collegamenti

Uso del software

Driver del monitor

Nota

Alla richiesta da parte del sistema operativo di fornire il driver del monitor, inserire il CD-ROM accluso a questo monitor. L'installazione del driver differisce da un sistema operativo all'altro. Seguire le istruzioni relative al sistema operativo utilizzato.

Preparare un disco vergine e scaricare il file del driver dal sito Internet qui indicato. Sito Internet:

http://www.samsung.com/

Installazione del Driver del monitor (Automatica)

1. Inserire il CD nell'unità CD-ROM.

2. Fare clic su "Windows".

3. Scegliere il modello di monitor dall'elenco, quindi fare clic su "OK".

4. Se viene visualizzata la seguente finestra di dialogo, fare clic su "Continue Any-

way" (Continuare?). Quindi fare clic su "OK" (Sistema operativo Microsoft® Windows XP/2000).

Uso del software

Nota

Questo driver del monitor è certificato Microsoft e la sua installazione non provoca danni al sistema in uso.

Una volta certificato, il driver verrà reso disponibile sulla homepage del sito Samsung dedicata al monitor.

http://www.samsung.com/

Installazione del Driver del monitor (Manuale)

Sistema operativo Microsoft® Windows Vista™

1. Inserire il CD di installazione manuale nell’unità CD-ROM.

Fare clic su (Start) quindi su "Control Panel" (Pannello di controllo). Quindi, fare doppio clic su "Appearance and Personalization" (Aspetto e personalizzazione).

3. Fare clic su "Personalization" (Personalizzazione) quindi su "Display Settings" (Impos-

tazioni schermo).

4. Fare clic su "Advanced Settings..." (Impostazioni avanzate…).

Uso del software

5. Fare clic su "Properties" (Proprietà) nella scheda "Monitor". Se il pulsante "Proper-

ties" (Proprietà) è disattivato, significa che la configurazione del monitor è completa. Il monitor può essere utilizzato così com’è.

Se viene visualizzato il messaggio “Windows needs...” (Per continuare è necessario…) come mostrato nella figura sottostante, fare clic su "Continue" (Continua).

Nota

Questo driver del monitor è in via di certificazione per il logo MS, e la sua installazione non provoca danni al sistema in uso.

Una volta certificato, il driver verrà reso disponibile sulla homepage del sito Samsung dedicata al monitor.

6. Fare clic su "Update Driver..." (Aggiorna driver...) nella scheda "Driver".

7. Spuntare la casella di controllo "Browse my computer for driver software" (Cerca il soft-

ware del driver nel computer) e fare clic su "Let me pick from a list of device drivers on my computer" (Scegli manualmente da un elenco di driver di dispositivo nel computer).

Uso del software

8. Fare clic su "Have Disk..." (Disco driver...) e selezionare la cartella (per esempio, D:

\Drive) in cui è situato il file di impostazione del driver, e fare clic su "OK".

9. Selezionare il modello che corrisponde al proprio monitor dall’elenco disponibile, e fare

clic su "Next" (Avanti).

10. Fare clic su "Close" (Chiudi) → "Close" (Chiudi) → "OK" → "OK" nelle schermate suc-

cessive.

Uso del software

Sistema Operativo Microsoft® Windows® XP

1. Inserire il CD nell'unità CD-ROM.

2. Fare clic su "Start" →"Control Panel" (Pannello di controllo) quindi sull'icona "Appear-

ance and Themes" (Aspetto e temi).

3. Fare clic sull'icona "Display" (Schermo) e selezionare la scheda "Settings" (Impostazioni)

quindi su "Advanced..." (Avanzate...).

4. Fare clic su "Properties" (Proprietà) nella scheda "Monitor" e selezionare "Driver".

Uso del software

5. Fare clic su "Update Driver..." (Aggiorna driver...) e selezionare "Install from a list

or..." (Installa da un elenco o...) quindi fare clic su "Next" (Avanti).

6. Selezionare "Don't search, I will..." (Non effettuare la ricerca. La scelta...) quindi fare clic

su "Next" (Avanti) e poi su "Have disk" (Disco driver).

7. Fare clic su "Browse" (Sfoglia), scegliere A:(D:\Driver), selezionare dall'elenco il modello

del monitor in uso e fare clic su "Next" (Avanti).

8. Se viene visualizzata la seguente finestra di dialogo, fare clic su "Continue Anyway

(Continuare?)". Fare clic su "OK".

Uso del software

Nota

Questo driver del monitor è certificato Microsoft e la sua installazione non provoca danni al sistema in uso.

Una volta certificato, il driver verrà reso disponibile sulla homepage del sito Samsung dedicata al monitor.

http://www.samsung.com/

9. Fare clic su "Close (Chiudi)" quindi su "OK".

10. L'installazione del Driver del monitor è terminata.

Sistema Operativo Microsoft® Windows® 2000

Quando sul monitor viene visualizzato il messaggio "Digital Signature Not Found" (Firma digitale non trovata), seguire la procedura sottostante.

1. Scegliere "OK" nella finestra "Insert disk" (Inserire il disco).

2. Fare clic su "Browse" (Sfoglia) nella finestra "File Needed" (File necessario).

3. Selezionare A:(D:\Driver) quindi fare clic su "Open" (Apri) e poi su "OK".

Come eseguire l'installazione

1. Fare clic su "Start", "Setting" (Impostazioni), "Control Panel" (Pannello di controllo).

Uso del software

2. Fare doppio clic sull’icona "Display" (Schermo).

3. Selezionare la scheda "Settings" (Impostazioni) e fare clic su "Advanced Properties"

Proprietà avanzate).

4. Selezionare "Monitor".

Caso 1: Se il tasto "Properties" (Proprietà) non è attivo, significa che il monitor è correttamente configurato. Interrompere l'installazione

Caso 2: Se il tasto "Properties (Proprietà)" è attivo, fare clic su "Properties (Proprietà)" e seguire i passaggi successivi.

5. Fare clic su "Driver", quindi su "Update Driver..." (Aggiorna driver...) e poi su

"Next" (Avanti).

6. Selezionare "Display a list of the known drivers for this device so that I can choose a

specific driver" (Visualizza un elenco dei driver noti per questa periferica, per consentire di scegliere un driver specifico) quindi fare clic su "Next" (Avanti) e poi su "Have disk" (Disco driver).

7. Fare clic su "Browse" (Sfoglia) quindi selezionare A:(D:\Driver).

8. Fare clic su "Open" (Apri) quindi su "OK".

9. Selezionare il modello di monitor e cliccare su "Next (Avanti)". Cliccare su "Next (Avanti)".

10. Fare clic su "Finish" (Fine) e su "Close" (Chiudi).

Se viene visualizzato il messaggio "Digital Signature Not Found" (Firma digitale non trovata) fare clic su "Yes"(Sì). Fare clic su "Finish (Fine)" e su "Close (Chiudi)".

Sistema Operativo Microsoft® Windows® Millenium

1. Fare clic su "Start", "Setting" (Impostazioni), "Control Panel" (Pannello di controllo).

2. Fare doppio clic sull’icona "Display" (Schermo).

3. Selezionare la scheda "Settings" (Impostazioni) e fare clic su "Advanced Properties"

Proprietà avanzate).

4. Selezionare la scheda "Monitor".

5. Fare clic su "Change" (Cambia) nell’area "Monitor Type" (Tipo di schermo).

6. Selezionare "Specify the location of the driver" (Specificare il percorso del driver).

7. Selezionare "Display a list of all the driver in a specific location..." (Visualizza un elenco

dei driver disponibili) quindi fare clic su "Next" (Avanti).

8. Fare clic su "Have Disk" (Disco driver).

9. Specificare A:\(D:\driver) quindi fare clic su "OK".

10. Selezionare "Show all devices" (Mostra tutte le periferiche) e scegliere il monitor che

corrisponde a quello collegato al proprio computer, quindi fare clic su "OK".

11. Continuare scegliendo "Close" (Chiudi) e fare clic su "OK" finché si chiude la finestra di

dialogo Proprietà dello schermo.

Sistema Operativo Microsoft® Windows® NT

Uso del software

1. Fare clic su "Start", "Settings" (Impostazioni), "Control Panel" (Pannello di controllo),

quindi fare doppio clic sull'icona "Display" (Schermo).

2. Nella finestra Display Registration Information (Informazioni registrazione schermo), fare

clic sulla scheda Impostazioni quindi su "All Display Modes" (Tutte le modalità di visualizzazione).

3. Selezionare una modalità da usare (Risoluzione, Numero di colori e Frequenza verticale)

quindi fare clic su "OK".

4. Fare clic su "Apply" (Applica) se lo schermo funziona correttamente dopo aver fatto clic

su "Test". Se lo schermo risulta disturbato, scegliere una modalità diversa (risoluzione, colori o frequenza inferiori).

Nota

Se in All Display Modes (Tutte le modalità di visualizzazione) non appare alcuna modalità, selezionare la risoluzione e la frequenza verticale facendo riferimento a quanto indicato in Modalità di timing predefinite della guida dell'utente.

Linux Sistema Operativo

Per eseguire X-Window, è necessario usare il file X86Config, che è un tipo di file per l'impostazione di sistema.

1. Pemere "Enter" (Invio)" nella prima e nella seconda schermata dopo l'esecuzione del

file X86Config.

2. Nella terza schermata è possibile impostare il mouse.

3. Impostare un mouse per il computer in uso.

4. Nella schermata successiva è possibile impostare una tastiera.

5. Impostare una tastiera per il computer in uso.

6. Nella schermata successiva è possibile impostare il monitor.

7. Innanzitutto, impostare la frequenza orizzontale del monitor in uso. (E' possibile inserire

direttamente la frequenza.)

8. Impostare una frequenza verticale del monitor in uso. (E' possibile inserire direttamente

la frequenza.)

9. Digitare il modello del monitor. Questa informazione non influenzerà l'esecuzione cor-

rente di X-Window.

10. La procedura di impostazione del monitor è stata completata. Una volta completata l'im-

postazione dell'hardware eseguire X-Window.

MDC (Multiple Display Control)

Installazione

1. Inserire il CD nell'unità CD-ROM.

Uso del software

2. Cliccare sul programma di installazione MDC System.

Nota

Se la schermata di installazione del software non viene visualizzata, installare il programma mediante il file eseguibile MDC System presente nella cartella MDC del CDROM fornito.

3. Quando viene visualizzata la schermata per l'installazione guidata, cliccare su "Next".

4. Verrà visualizzata la schermata "License Agreement". Cliccare su "Yes".

5. Verrà visualizzata la schermata "Customer Information". Effettuare la registrazione e

cliccare su "Yes."

6. Verrà visualizzata la schermata "Choose Destination Location". Specificare la posizione

del file per l'installazione e cliccare su "Next."

Nota

Se la posizione del file non è specificata, il programma verrà installato nella posizione predefinita.

7. Verrà visualizzata la schermata "Start Copying Files". Confermare la posizione del file e

cliccare su "Next."

8. Verrà visualizzata la schermata di avanzamento dell'installazione.

9. Verrà visualizzata la schermata "InstallShield Wizard Complete". Cliccare su "Finish".

Nota

Selezionare "Launch MDC System" e cliccare su "Finish". Il programma MDC verrà eseguito immediatamente.

10. Al termine dell'installazione verrà visualizzata sul desktop l'icona di collegamento MDC

System.

L'icona eseguibile MDC potrebbe non comparire in base alle specifiche del computer o del monitor. In questo caso, premere il tasto F5.

Problemi di installazione

L'installazione di MDC può essere influenzata da fattori quali la scheda video, la scheda madre e l'ambiente di rete.

Disinstallazione

Per disinstallare il software MDC, fare clic su "Add or Remove Programs (Installazione applicazioni) dal Pannello di controllo di Windows®.

Per rimuovere MDC seguire questa procedura.

Selezionare "Setting/Control Panel (Impostazioni/Pannello di controllo) nel menu "Start", quindi fare doppio clic su "Add/Delete a program (Aggiungi/Rimuovi programmi)".

Uso del software

Selezionare MDC System dall’elenco, quindi fare clic sul tasto "Add/Delete (Aggiungi/Rimuovi)".

Uso di Serial MDC

Uso di Ethernet MDC

Introduzione

Serial MDC

Un software MDC (Multiple Display Control, controllo monitor multipli) è un’applicazione che consente a diversi monitor di funzionare simultaneamente e con semplicità su un unico PC. Per la comunicazione tra un PC e un monitor viene utilizzato lo standard di comunicazione seriale RS-232C. Per questo motivo, è necessario collegare un cavo seriale alla porta seriale del PC e alla porta seriale di un monitor.

Main Screen

Fare clic su Click Start > Program > Samsung > MDC System per avviare il programma.

Selezionare un set per visualizzarne il volume nell'indicatore scorrevole.

Icone principali All Remote Control Tasti di selezione Safety Lock Refresh Port Selection Selezione display Lamp Control Griglia info Option... Strumenti di controllo Selettori a tendina OSD Display

1. Utilizzare le icone principali per passare alla varie schermate.

2. Consente di attivare o disattivare la funzione di ricezione del segnale di controllo dell’unità dei monitor.

3. Imposta la funzione Safety Lock (Blocco di sicurezza). Quando si imposta la funzione Lock, è possibile utilizzare solo i tasti di alimentazione e di blocco sul telecomando e sull'apparecchio.

4. L’impostazione della porta seriale del PC può variare. Il valore originale è COM1.

5. Seleziona una delle modalità di regolazione Lamp.

6. Regola il numero di LFD ID e la frequenza di ripetizione della ricerca.

7. Definisce la gamma di LFD ID da visualizzare. E’ possibile selezionare o deselezionare gli ID visualizzati premendo il tasto Select o Clear.

8. Tutti i monitor possono essere selezionati o deselezionati.

9. Seleziona (Select) o deseleziona (Clear) gli LFD ID visualizzati configurando 7 e 8.

10. Questo consente di ricercare i monitor disponibili. Il numero massimo è indicato nel campo Max LFD Id.

11. Seleziona un display da Selezione display.

12. Usa Griglia per visualizzare alcune informazioni sul display selezionato.

13. Utilizzare gli Strumenti di controllo per effettuare operazioni sui monitor.

14. Commuta la funzione OSD su On/Off.

- In base al modello del prodotto, l’opzione impostata potrebbe non essere supportata.

<Nota> La funzione di attivazione/disattivazione del controllo remoto funziona indipendentemente dal lo stato

acceso/spento, ed è applicata a tutti i monitor collegati al MDC. Tuttavia, indipendentemente dallo stato alla chiusura dell’applicazione MDC, la funzione di ricezione del segnale di controllo remoto di tutti i monitor viene inizializzata a Enable (attiva) quando l’applicazione MDC viene chiusa.

Port Selection

1. Multiple Display Control è originariamente impostato su COM1.

2. Se è utilizzata una porta diversa da COM1, è possibile selezionare una porta compresa tra COM1 e COM4 nel menu Port Selection (selezione porta).

3. Se non viene selezionata il nome dell’esatta porta collegata al monitor con il cavo serial e, la comunicazione non sarà possibile.

4. La porta selezionata viene memorizzata nel programma e viene usata anche per il programma successivo.

System

1. Fare clic su System tra le icone principale per visualizzare la relativa schermata.

La tabella centrale mostra alcune informazioni di base necessarie al controllo dello stato generale.

1) (Power Status (Stato dell'alimentazione))

2) Input

3) Image Size

4) On Timer

5) Off Timer

2. Seleziona i display da regolare mediante il tasto Select o le caselle di controllo.

System consente di controllare alcune delle funzioni del monitor selezionato.

1) Power On/Off (accensione/spegnimento)

- Accende/spegne il monitor selezionato.

2) Volume

- Controlla il livello di volume del monitor selezionato. Questa barra riceve il valore del volume del monitor selezionato dal set e lo visualizza sull'indicatore scorrevol e

(Deselezionando un unico display oppure tutti i display visualizzati, il valore 10 preimpostato verrà ripristinato.)

(Mute On/Off)

- Attiva/disattiva l'audio del monitor selezionato. Quando si seleziona un set in una volta, se il set selezion ato è già impostato su audio disattivato, è necessario contrassegnare la visualizzazione di disattivazione (se si sceglie di annullare le selezioni o si sceglie Select All (seleziona tutto), i valori tornano alle impostazioni predefinite).

Le funzioni di Volume e disattivazione dell'audio sono disponibili solo per i monitor per cui lo stato di alimentazione è ON.

3. Seleziona per visualizzare la schermata del menu utilizzando il menu OSD Display.

1) Source OSD

- Imposta per visualizzare l’OSD Source in caso di modifica della Source.

2) Not Optimum Mode OSD

-Imposta per visualizzare l’OSD Optimum Mode se la modalità corrente non è supportata.

3) No Signal OSD

- Imposta per visualizzare l’OSD No Signal in caso di mancanza di segnale.

4) MDC OSD

- Imposta per visualizzare l’OSD MDC in caso di modifica delle impostazioni mediante MDC.

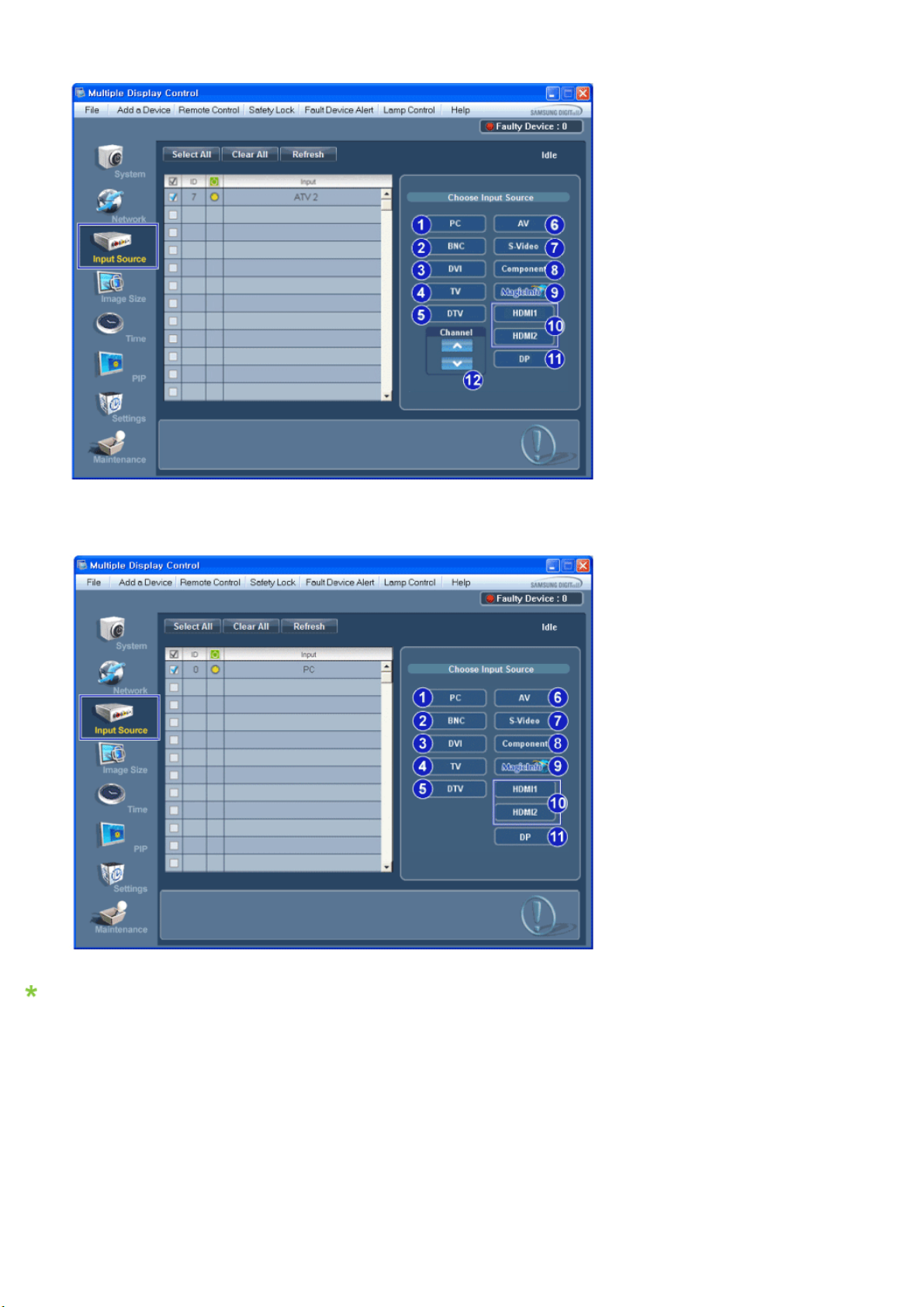

Input Source

1. Fare clic su Input Source (origine di input) tra le icone principali per visualizzare la schermata di controllo Input Source. Seleziona i display da regolare mediante il tasto Select o le caselle di controllo.

• TV Mode

• PC Mode

La tabella centrale mostra alcune informazioni di base necessa rie a Input Source.

1) PC

- Cambia l'origine in ingresso del monitor selezionato in PC.

2) BNC

- Cambia l'origine in ingresso del monitor selezionato in BNC.

3) DVI

- Cambia l'origine in ingresso del monitor selezionato in DVI.

4) TV

- Cambia l'origine in ingresso del monitor selezionato in TV.

5) DTV

- Cambia l'origine in ingresso del monitor selezionato in DTV.

6) AV

- Cambia l'origine in ingresso del monitor selezionato in AV.

7) S-Video

- Cambia l'origine in ingresso del monitor selezionato in S-Video.

8) Component

- Cambia l'origine in ingresso del monitor selezionato in Component.

9) MagicInfo

- La sorgente di ingresso di MagicInfo funziona solo sul modello MagicInfo.

10) HDMI1/HDMI2

- Cambia l'origine in ingresso del monitor selezionato in HDMI.

11) DP

- Commuta la sorgente in modalità DP per il Display selezionato.

12) Channel

- La freccia del canale appare quando Input Source (Sorgente di ingresso) è impostata su TV.

HDMI2 potrebbe non essere supportata a seconda del prodotto. In base al prodotto, l’opzione DP potrebbe non essere supportata. La sorgente TV può essere selezionata solo sui prodotti con TV. Il controllo dei canali è possibile solo

quando la sorgente di ingresso è TV. Il controllo dell'origine di input funziona solo per i monitor ACCESI.

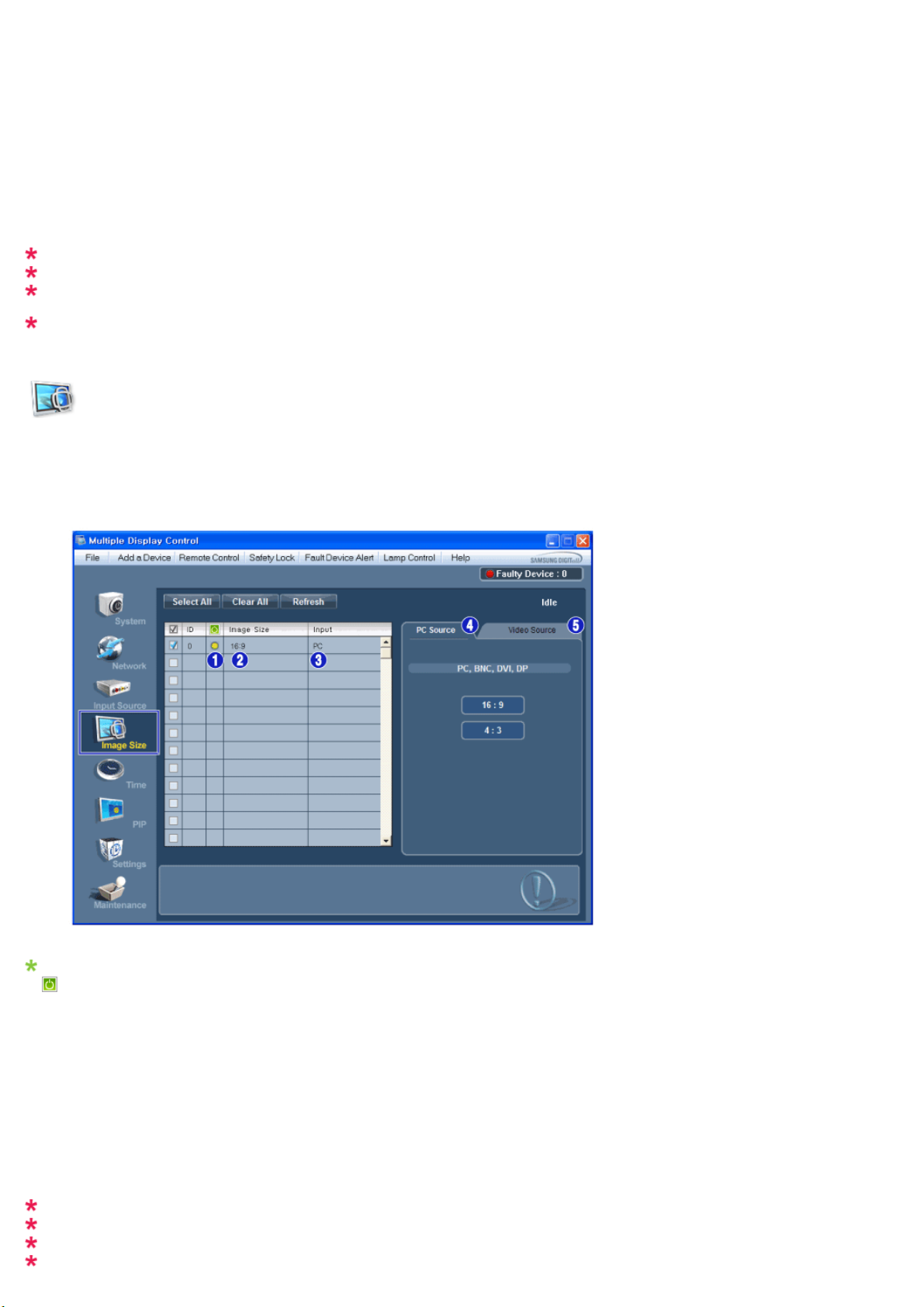

Image Size

PC, BNC, DVI, DP

1. Fare clic su Input Source (origine di input) tra le icone principali per visualizzare la schermata di controllo Input Source.

Riquadro informazioni visualizza alcune informazioni basilari necessarie per Controllo dimensioni immagine.

(Power Status (Stato dell'alimentazione))

- Mostra lo stato dell'alimentazione del monitor corrente.

2) Image Size

- Mostra le dimensioni correnti dell'immagine sul monitor selezionato.

3) Input

- Info Grid visualizza solo quali dei dispositivi sorgente è PC, BNC, DVI e DP.

4) PC Source

- Facendo clic su Dimensioni immagine viene visualizzata prima la scheda PC, BNC, DVI e DP.

- Il pulsante Controllo dimensioni immagine consente di gestire i controlli delle dimensioni delle immagini disponibili in PC, BNC, DVI e DP.

Video Source

Utilizzando il tasto di regolazione Image Size, è possibile regolare la dimensione dell’immagine impostando un

valore disponibile in PC, BNC, DVI e DP.

In base al prodotto, l’opzione DP potrebbe non essere supportata. La sorgente di ingresso di MagicInfo funziona solo sul modello MagicInfo. La sorgente di ingresso di TV funziona solo sul modello TV. Il controllo delle dimensioni dell'immagine è disponibile solo per i monitor ACCESI.

Image Size

TV, AV, S-Video, Component, DVI(HDCP), HDMI1, HDMI2, DTV

1. Fare clic su Input Source (origine di input) tra le icone principali per visualizzare la schermata di controllo Input Source.

Riquadro informazioni visualizza alcune informazioni basilari necessarie per Controllo dimensioni immagine.

1) Per regolare Image Size in modalità TV, AV, S-Video, Component, HDMI1, HDMI2 o DTV, cliccare sulla scheda Video Source. Seleziona i display da regolare mediante il tasto Select o le caselle di controllo.

2) Il riquadro informazioni visualizza solo il monitor che ha TV, AV, S-VIDEO, Component, HDMI1, HDMI2, DTV come origine in ingresso.

3) Cambia le dimensioni dell'immagine del monitor selezionato in maniera casuale.

4) Le modalità dello schermo possono essere regolate solo quando è collegato un televisore (solo sistema PAL) e la voce Image Size (Dimensione immagine) è impostata su Auto Wide.

HDMI2 potrebbe non essere supportata a seconda del prodotto. In base al modello del prodotto, l’opzione Custom potrebbe non essere supportata.

(La modalità Auto Wide è disponibile solo per TV, AV e S-Video.) Le opzioni Auto Wide (Automatico), Zoom1 (Zoom1) e Zoom2 (Zoom2) non possono essere selezionate

quando il tipo di segnale di ingresso delle modalità Component e DVI (HDCP) è 720p o 1080i. La sorgente di ingresso di MagicInfo funziona solo sul modello MagicInfo. La sorgente di ingresso di TV funziona solo sul modello TV. Il controllo delle dimensioni dell'immagine è disponibile solo per i monitor ACCESI.

Time

1. Fare clic su Time (orario) tra le icone principali per visualizzare la schermata di controllo dell'orario.

La tabella centrale mostra le informazioni di base necessarie alla funzione di controllo dell'orario.

1) Set clock

- Imposta l'ora corrente per il monitor selezionato (ora del PC).

- Per modificare l'ora corrente modificare prima l'ora del PC.

2) Timer

- Imposta Timer1, Timer2, Timer3 e Holiday Management.

3) Indica l’attivazione del Timer.

La sorgente di ingresso di MagicInfo funziona solo sul modello MagicInfo. La sorgente di ingresso di TV funziona solo sul modello TV. Il controllo del formato è disponibile solo per i monitor il cui stato di alimentazione è ON.

Time

Impostazione di Timer e Holiday Management

1. Impostazione di Timer1, Timer2 e Timer3

1) On Time

- Imposta l’orario in ore, minuti e AM/PM per l’accensione del monitor selezionato.

2) Off Time

- Imposta l’orario in ore, minuti e AM/PM per lo spegnimento del monitor selezionato.

Volume

- Seleziona il volume all’accensione del monitor selezionato.

4) Source

- Seleziona la sorgente esterna che verrà visualizzata all’accensione del monitor selezionato.

5) Holiday

- Applica la funzione Holiday Management al Timer.

6) Repeat

- Le opzioni disponibili includono Once, EveryDay, Mon~Fri, Mon~Sat, Sat~Sun e Manual.

z Once : Timer non entra in funzione solo una volta. z EveryDay : Timer si attiva quotidianamente. z Mon~Fri : Timer si attiva da lunedì a venerdì. z Mon~Sat : Timer si attiva da lunedì a sabato. z Sat~Sun : Timer non entra in funzione il sabato e la domenica. z Manual : Selezionare il giorno dell a settimana per il quale si desidera disattivare il Timer.

2. Impostazione di Holiday Management La funzione Holiday Management specifica le date nelle quali il monitor non dovrà accendersi o spegnersi mediante il

Timer.

1) Specifica la data.

2) Delete All

- Elimina tutte le festività impostate.

3) Add

- Aggiunge la data specificata.

- Elimina il programma nella linea selezionata.

La funzione Holiday Management può essere attivata o disattivata nel menu di impostazione del Timer. La sorgente di ingresso di MagicInfo funziona solo sul modello MagicInfo. La sorgente di ingresso di TV funziona solo sul modello TV. Il controllo del formato è disponibile solo per i monitor il cui stato di alimentazione è ON. Attiva solo per un TV per il quale sia stata impostata l’opzione Source su TV in modalità On Time. Attiva solo per un modello con installato MagicInfo nel caso Source sia impostata su MagicInfo in

modalità On Time.

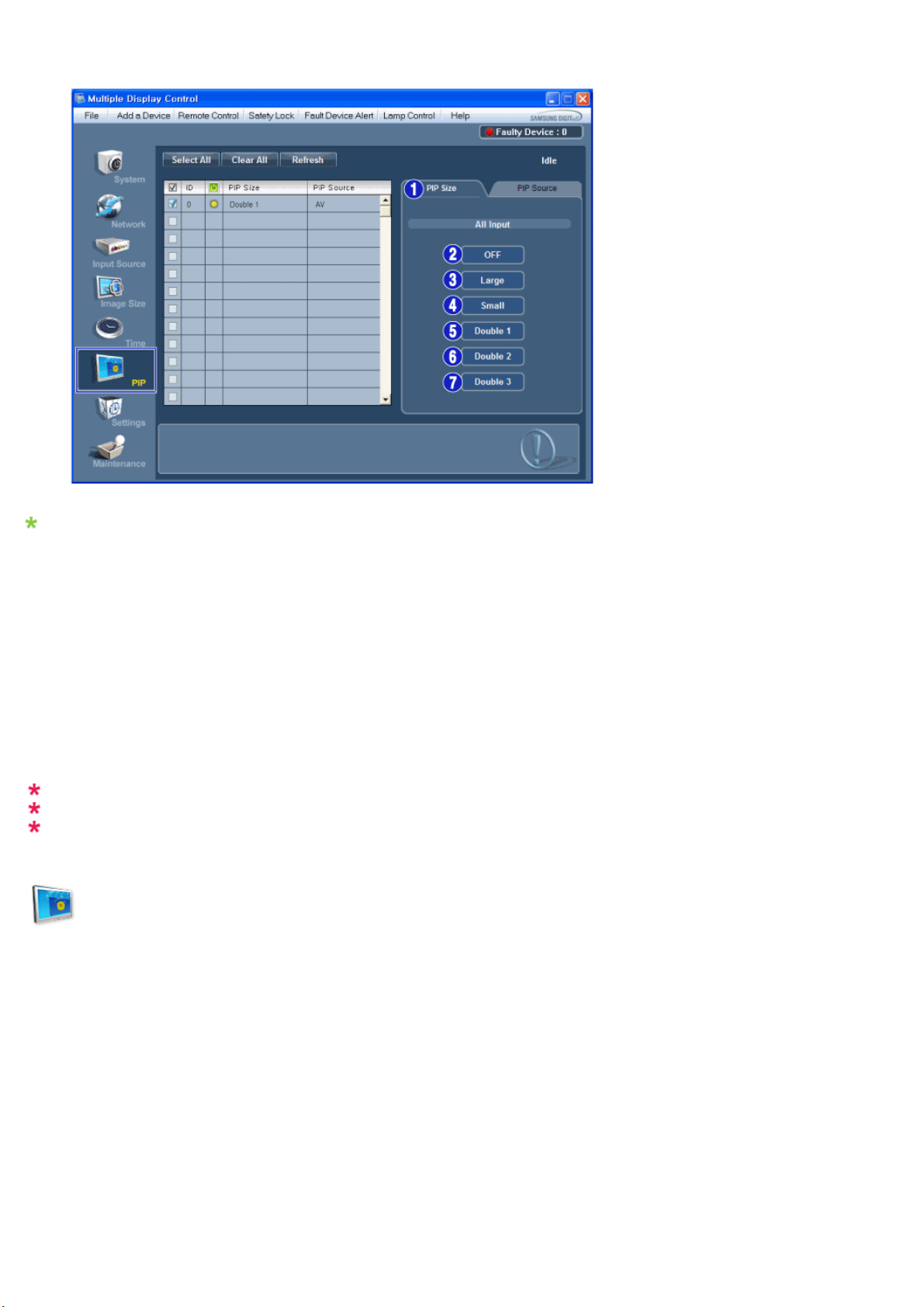

PIP

PIP Size

1. Fare clic su PIP nella barra delle icone principali. Viene visualizzata la schermata di controllo della funzione PIP. Seleziona i display da regolare mediante il tasto Select o le caselle di controllo.

Riquadro informazioni visualizza alcune informazioni basilari necessarie per Controllo dimensioni PIP.

1) PIP Size

- Visualizza le dimensioni PIP (immagine nell'immagine) del monitor in uso.

2) OFF

- Disattiva la funzione PIP per il monitor selezionato.

3) Large

- Attiva la funzione PIP per il monitor selezionato e modifica le dimensioni in Large.

4) Small

- Attiva la funzione PIP per il monitor selezionato e modifica le dimensioni in Small.

5) Double1

- Attiva la funzione PIP per il monitor selezionat o e modifica le dimensioni in 1.

6) Double 2

- Attiva la funzione PIP per il monitor selezionat o e modifica le dimensioni in 2.

7) Double 3 (Doppio 3) (Immagine per immagine)

- Attiva il PBP dello schermo selezionato e imposta il formato su Double 3 (Doppio 3).

La sorgente di ingresso di MagicInfo funziona solo sul modello MagicInfo. La sorgente di ingresso di TV funziona solo sul modello TV. Le dimensioni PIP possono essere controllate quando si accende il monitor.

PIP

PIP Source

1. Fare clic su PIP nella barra delle icone principali. Viene visualizzata la schermata di controllo della funzione PIP.

Riquadro informazioni visualizza alcune informazioni basilari necessarie per Controllo Origine PIP.

1) Origine PIP

- L'origine PIP può essere controllata quando si accende il monitor.

2) PC

- Cambia l'origine PIP per il monitor selezionato in PC.

3) BNC

- Cambia l'origine PIP per il monitor selezionato in BNC.

4) DVI

- Cambia l'origine PIP per il monitor selezionato in DVI.

5) TV

- Cambia l'origine PIP per il monitor selezionato in TV.

6) DTV

- Cambia l'origine PIP per il monitor selezionato in DTV.

7) AV

- Cambia l'origine PIP per il monitor selezionato in AV.

8) S-Video

- Cambia l'origine PIP per il monitor selezionato in S-Video.

9) Component

- Cambia l'origine PIP per il monitor selezionato in Component.

10) HDMI1 / HDMI2

- Cambia l'origine PIP per il monitor selezionato in HDMI.

11) DP

- Commuta in DP la sorgente PIP del display selezionato.

HDMI2 potrebbe non essere supportata a seconda del prodotto. In base al prodotto, l’opzione DP potrebbe non essere supportata.

lcune delle origini PIP potrebbero non essere disponibili per la selezione, sulla base del tipo di origine

in ingresso della schermata principale. La sorgente di ingresso di MagicInfo funziona solo sul modello MagicInfo. La funzione PIP Control (controllo PIP) è disponibile solo per gli schermi il cui stato di alimentazione è

su ON (acceso) e la cui funzione PIP è attiva.

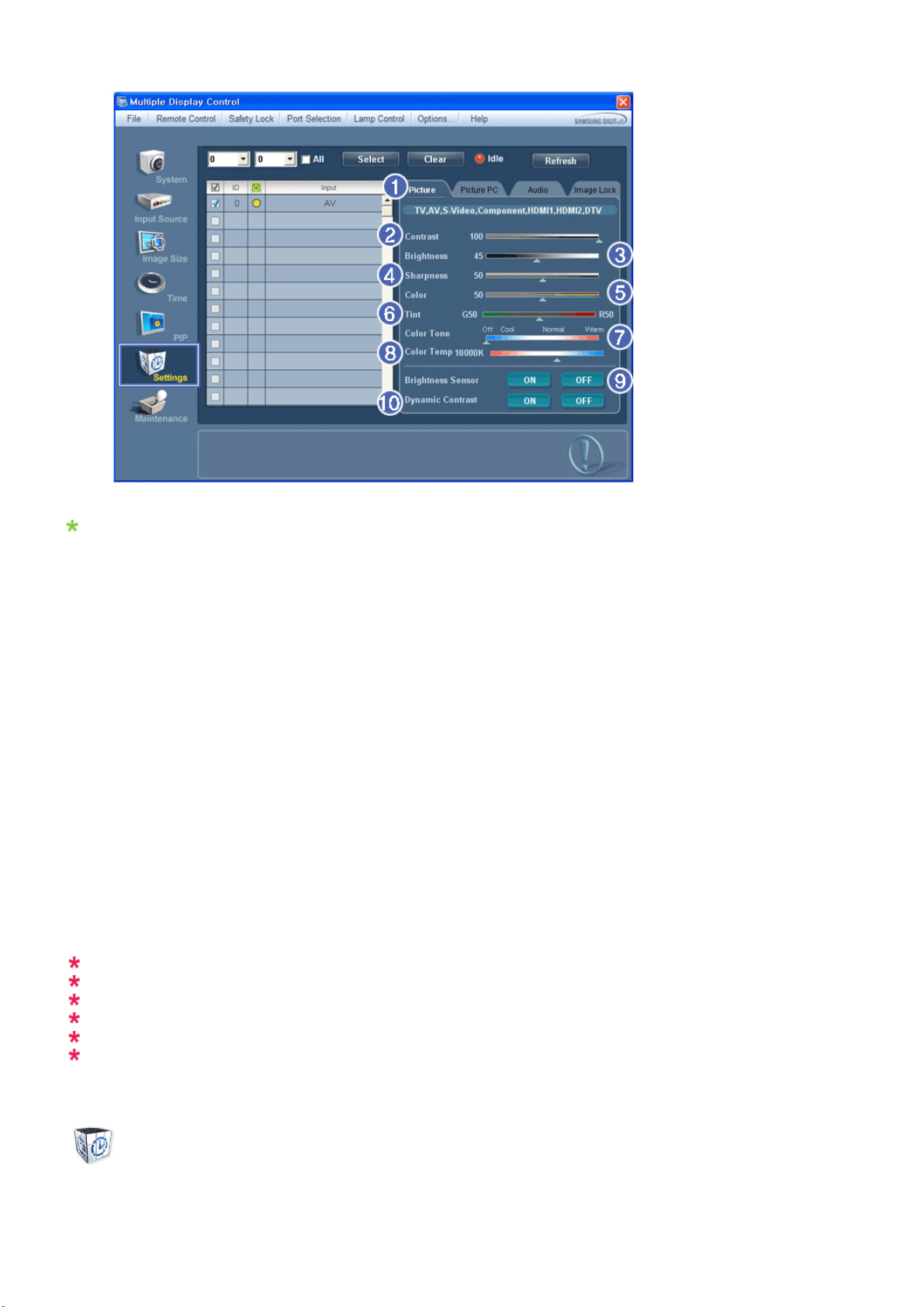

Settings


1. Fare clic su Settings (impostazioni) tra le icone principali per visualizzare la schermata di controllo delle impostazioni.

Le informazioni di base necessarie per regolare l’opzione Picture sono visualizzate nel menu principale. Le impostazioni del monitor verranno visualizzate solo se uno dei monitor collegati è selezionato, inoltre le impostazioni predefinite verranno visualizzate se tutti i monitor verranno selezionati cliccando su All e Select. Se in questa schermata è stato modificato un valore, la modalità corrente passerà automaticamente in modalità personalizzata.

1) Picture

- Disponibile solo per TV, AV, S-Video, Component, HDMI1, HDMI2, DTV.

2) Contrast

- Regola il contrasto del monitor selezionato.

3) Brightness

- Regola la luminosità del monitor selezionato.

4) Sharpness

- Regola la nitidezza del monitor selezionato.

5) Color

- Regola il colore del monitor selezionato.

6) Tint

- Regola la tinta del monitor selezionato.

7) Color Tone

- Regola il valore Color Tone per il display selezionato.

8) Color Temp

- Regola il valore Color Temp per lo schermo selezionato.

9) Brightness Sensor

- Regola la funzione Brightness Sensor per lo schermo selezionato.

10) Dynamic Contrast

- Regola la funzione Dynamic Contrast per lo schermo selezionato.

HDMI2 potrebbe non essere supportata a seconda del prodotto. In base al prodotto, l’opzione Brightness Sensor potrebbe non essere supportata. La sorgente di ingresso di MagicInfo funziona solo sul modello MagicInfo. Questa funzione è attiva solo se l’opzione Color Tone è impostata su Off. La sorgente di ingresso di TV funziona solo sul modello TV. La funzione è disponibile solo per i display in cui lo stato di alimentazione è ON e se non viene fatta

alcuna selezione viene visualizzato il valore predefinito.

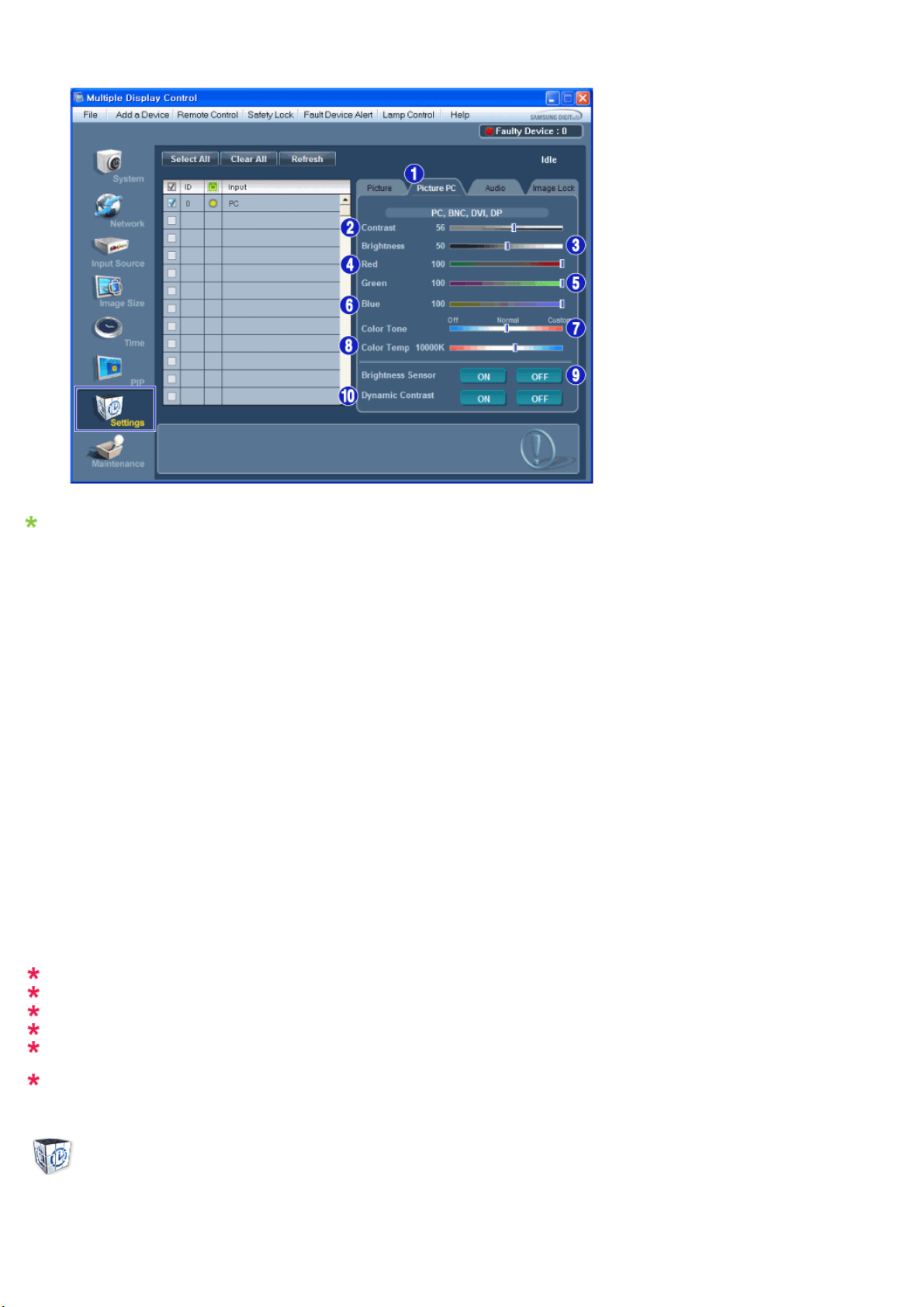

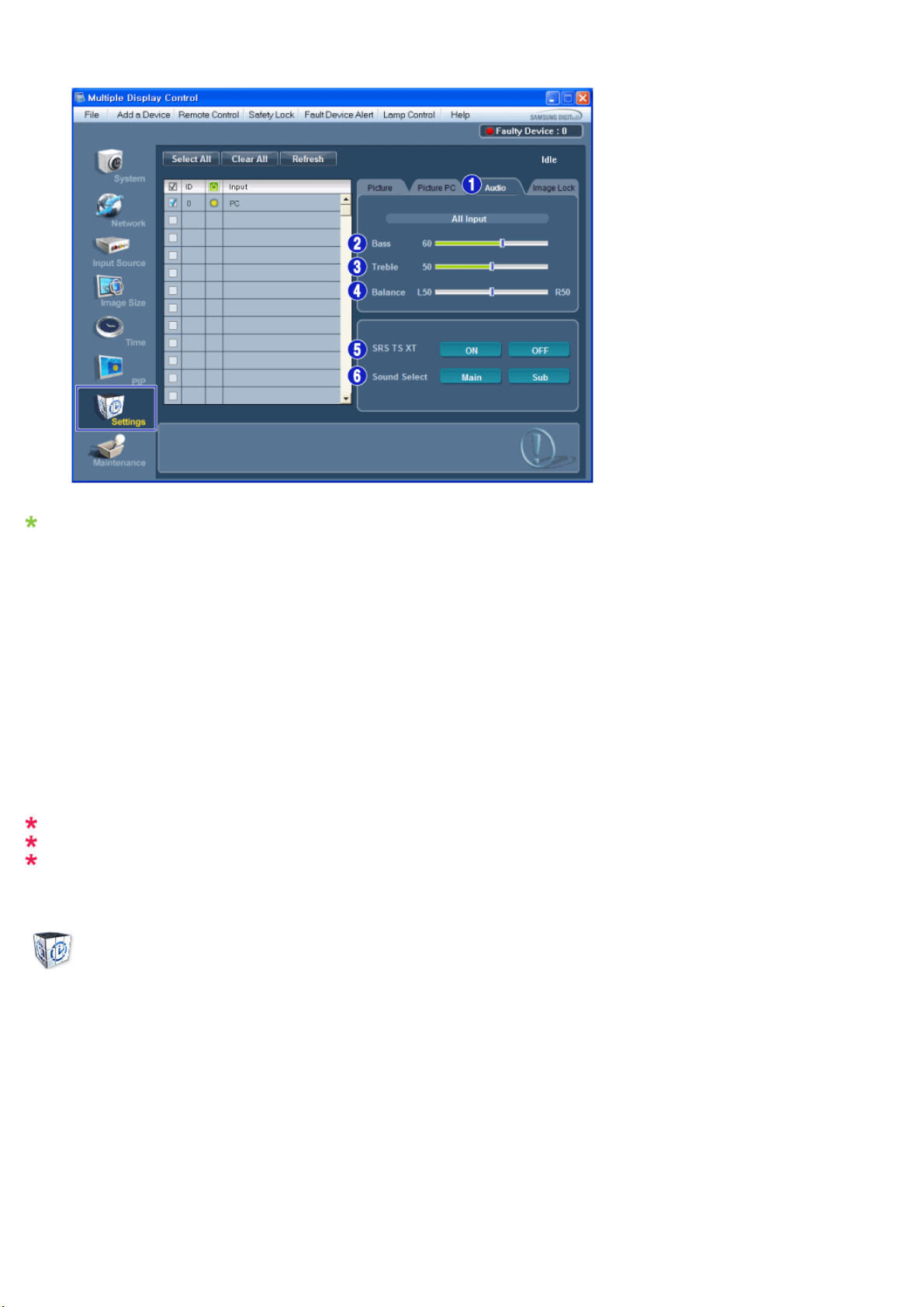

Settings

Picture PC

1. Fare clic su Settings (impostazioni) tra le icone principali per visualizzare la schermata di controllo delle impostazioni.

Vengono visualizzate le informazioni di base necessarie per regolare le impostazioni. Le impostazioni per l’opzione SET corrispondente verranno impostate e visualizzate sulla barra di scorrimento selezionando l’ID di un display, inoltre le impostazioni predefinite verranno visualizzate se tutti gli ID dei display verranno selezionati cliccando su All e Select. Se in questa schermata è stato modificato un valore, la modalità corrente passerà automaticamente in modalità personalizzata.

1) Picture PC

- Disponibile solo per PC, BNC, DVI e DP.

2) Contrast

- Regola il contrasto del monitor selezionato.

3) Brightness
