Page 1

LCD DISPLAY

quick start guide

320MX-2, 320MXn-2

Page 2

Introduzione

Contenuto della confezione

Nota

Verificare che i seguenti componenti siano presenti nell'imballaggio del Display LCD.

Se qualsiasi componente dovesse risultare mancante, contattare il rivenditore.

Contattare il rivenditore per acquistare eventuali accessori.

Nota

Questo piedistallo non è indicato per una montaggio da terra.

Disimballaggio

Display LCD

Manualistica

Guida di installazione rap-

ida

(non disponibili in tutti i

Cavi

Cavo di alimentazione

Altro

Garanzia

paesi)

Guida dell'utente

Telecomando Pile (2 tipo AAA) Coperchio unità HDD

Page 3

Introduzione

Altro

(non disponibili in tutti i

paesi)

Venduto a parte

Cavo D-Sub Cavo DVI Cavo LAN

(applicabile solo al model-

lo MXn-2)

KIT montaggio a parete Sintonizzatore TV Box di rete

(applicabile solo al model-

lo MX-2)

KIT Semi Stand

Nota

• E' possibile acquistare e collegare un box di rete o un sintonizzatore separato. Per informazioni sull'uso, consultare il manuale dell'utente.

• E' possibile collegare solo un box esterno.

Page 4

Display LCD

Lato anteriore

Introduzione

Tasto MENU [MENU]

Apre il menu a schermo ed esce dal menu Consente inoltre di uscire dal menu OSD o di tornare al menu precedente.

Tasti di navigazione (tasti Su-Giù)

Passa da una voce di menu all'altra in verticale o regola i valori del menu selezionato.

Tasti di regolazione (tasti Sinistra-Destra) / tasti Volume

Passa da una voce di menu all'altra in orizzontale o regola i valori del menu selezionato. Se gli OSD non sono visibili a schermo, premere il pulsante per regolare il volume.

Tasto ENTER [ENTER]

Attiva le voci di menu evidenziate.

Tasto SOURCE [SOURCE]

Passa dalla modalità PC alla modalità Video. La modifica della sorgente è consentita solo in caso di dispositivi esterni collegati al Display LCD in quel momento.

[PC] → [DVI] → [AV] → [HDMI] → [MagicInfo] → [TV]

Nota

• Il menu TV è disponibile se è installato un sintonizzatore TV.

• Il modello MX-2 può utilizzare il menu MagicInfo nel caso sia installato un network box.

D.MENU

Attiva il D.MENU a schermo.

Page 5

Lato posteriore

Introduzione

Nota

• E' disponibile se è installato un sintonizzatore TV.

Tasto di alimentazione [ ]

Premere questo tasto per accendere e spegnere il Display LCD.

Indicatore di alimentazione

Mostra la modalità PowerSaver lampeggiando in verde

Nota

Per ulteriori informazioni sulle funzioni di risparmio energetico, vedere PowerSaver in questo manuale. Per risparmiare energia, spegnere il Display LCD quando non è in uso oppure quando lo si lascia incustodito per lunghi periodi di tempo.

Sensore del telecomando

Puntare il telecomando verso questo punto sul Display LCD.

Nota

Per maggiori informazioni riguardanti il collegamento dei cavi, vedere Collegamento dei cavi in Setup. La configurazione sul retro del prodotto può differire in base al modello di Display LCD.

POWER S/W ON [ │ ] / OFF [O]

Imposta il Display LCD su On/Off.

POWER IN

Il cavo di alimentazione collega il Display LCD alla presa a muro.

Page 6

Introduzione

RS232C OUT/IN (PORTA Seriale

RS232C)

Porta programma MDC (Multiple Display Control)

DVI / PC / HDMI IN [DVI/PC/HDMI AUDIO IN] (PC/DVI/HDMI Terminale connessione audio (Ingresso))

DVI / PC / HDMI IN [HDMI]

Collegare il terminale HDMI posto sul retro del Display LCD al terminale HDMI del dispositivo di uscita digitale mediante un cavo HDMI.

DVI / PC / HDMI IN [RGB] (Terminale connessione PC Video)

Usare un cavo D-Sub (15 pin D-Sub) - modalità PC (PC analogico)

DVI / PC / HDMI IN [DVI] (Terminale connessione PC Video)

Usare un cavo DVI (DVI-D a DVI-D) - modalità DVI (PC digitale)

DC OUT [5V/1.5A]

Collegarlo al connettore POWER di un sintonizzatore TV o di un box di rete.

AV IN [VIDEO] (Terminale connessione VIDEO)

Collegare il terminale [ VIDEO ] del Display LCD al terminale di uscita video del dispositivo esterno mediante un cavo VIDEO.

AV AUDIO IN [L-AUDIO-R] (Terminale connessione audio Display LCD (Ingresso))

AV AUDIO OUT [L-AUDIO-R] (Terminale connessione audio Display LCD (Uscita))

Page 7

Introduzione

RGB OUT

(applicabile solo al modello MXn-2)

LAN (Terminale connessione LAN)

(applicabile solo al modello MXn-2)

USB (Terminale connessione USB)

Tastiera / Mouse, Mass Storage Device compatibile.

(applicabile solo al modello MXn-2)

Nota

Il numero di Display LCD che è possibile collegare in un circuito di loopout varia in base al tipo di cavo, alla sorgente del segnale, ecc. Possono essere collegati fino a dieci Display LCD insieme se il cavo o la sorgente del segnale supportano la rete senza alterazioni.

Kensington Lock

Il blocco Kensington è un dispositivo usato per assicurare fisicamente il sistema quando viene utilizzato in un luogo pubblico. Il dispositivo di blocco è in vendita separatamente. L'aspetto del dispositivo e il metodo di blocco possono variare a seconda della marca. Per informazioni sull'uso, consultare il manuale fornito insieme al blocco Kensington. Il dispositivo di blocco è in vendita separatamente.

Nota

La posizione del blocco Kensington può variare in base al modello.

Uso del blocco Kensington

1. Inserire il dispositivo di blocco nello slot

Kensington sul Display LCD e ruo-

tarlo nella direzione di blocco .

2. Collegare il cavo del blocco Kensington.

3. Fissare il blocco Kensington a un tavolo

o a un oggetto fisso pesante.

Page 8

Nota

Per maggiori informazioni sul collegamento dei cavi, vedere la sezione Collegamento dei cavi.

Telecomando

Nota

Le prestazioni del telecomando possono essere influenzate dalla vicinanza di un televisore o di un dispositivo elettronico al Display LCD; in questo caso, può verificarsi un malfunzionamento dell'apparecchio a causa di interferenze di frequenza.

Introduzione

POWER

OFF

Number Buttons

Tasto DEL + VOL -

MUTE

TV/DTV

INFO

TASTI COLORATI

TTX/MIX

STILL

AUTO

S.MODE

MDC

LOCK

SOURCE

ENTER/PRE-CH

CH/P

D.MENU

GUIDE

RETURN

Tasti Su-Giù Sinistra-Destra

EXIT

SRS

MagicInfo

P.MODE

Page 9

Introduzione

DUAL/MTS

PIP SWAP

1. POWER

Off

3. Number Buttons Premere per cambiare canale.

4. Tasto DEL

5. + VOL - Regola il volume dell'audio.

6. MUTE

7. TV/DTV Seleziona direttamente la modalità TV e DTV.

8. MENU Apre il menu a schermo ed esce dal menu o chiude il menu

10.

INFO

Accende il prodotto.

Spegne il prodotto.

Il tasto "-" è attivo solo per DTV. E' utilizzato per selezionare MMS (multi-canale) per un DTV.

Mette in pausa (muto) temporaneamente l'uscita audio. Appare nell’angolo inferiore sinistro dello schermo. L’audio viene ripristinato se si preme MUTE o - VOL + in modalità Mute (Muto).

di regolazione.

Attiva le voci di menu evidenziate.

Le informazioni relative all'immagine attuale sono visualizzate in alto a sinistra dello schermo.

11.COLOR BUTTONS Premere per aggiungere o eliminare canali e per memorizzare canali nell'elenco dei canali preferiti nel menu “Elenco canali”.

12. TTX/MIX

13.STILL Premere il tasto una volta per congelare lo schermo. Pre-

14.AUTO Regola la visualizzazione dello schermo automaticamente

15. S.MODE Premendo questo tasto, nella parte inferiore centrale dello

La maggior parte delle emittenti televisive fornisce informazioni scritte tramite il servizio Teletext.

- Tasti Teletext

Per ulteriori informazioni > TTX / MIX

merlo nuovamente per annullare il comando.

in modalità PC. Quando si modifica la risoluzione nel pannello di controllo, viene eseguita la funzione Auto.

schermo verrà visualizzata la modalità corrente. Il Display LCD è dotato di un amplificatore stereo ad alta fedeltà incorporato. Quindi premere nuovamente il tasto per navigare all'interno delle modalità preconfigurate disponibili. ( Standard → Musica → Film → Dialoghi → Personaliz )

16.MDC MDC Tasto Quick Launch.

Page 10

Introduzione

17.LOCK Attiva o disattiva tutti i tasti funzione del telecomando e del Display LCD, ad eccezione dei tasti Power e LOCK.

18. SOURCE

19.

ENTER/PRE-CH

20. CH/P In modalità TV, seleziona i canali TV.

21.D.MENU Visualizzazione del menu DTV

22.GUIDE Visualizzazione della Guida elettronica ai programmi

23.

24. Tasti Su-Giù Sinistra-

Destra

25. EXIT

26. SRS

RETURN

Premere il tasto per cambiare la SOURCE del segnale d’ingresso.

La modifica della SOURCE è consentita solo in caso di dispositivi esterni collegati al Display LCD in quel momento.

Premendo questo tasto si torna al canale precedente.

(EPG).

Ritorna al menu precedente.

Passa da una voce di menu all'altra in orizzontale, in verticale o regola i valori del menu selezionato.

Esce dalla schermata del menu.

Seleziona la modalità SRS TruSurround XT.

27.MagicInfo MagicInfo Tasto Quick Launch.

28. P.MODE Premendo questo tasto, nella parte inferiore centrale dello schermo verrà visualizzata la modalità immagine corrente.

AV / HDMI / TV: P.MODE

Il Display LCD ha quattro impostazioni di immagine automatiche preimpostate in fabbrica. Quindi premere nuovamente il tasto per navigare all'interno delle modalità preconfigurate disponibili. ( Dinamica → Standard → Film → Personaliz)

29. DUAL/MTS

Modalità

MagicBright è una funzione che offre un ambiente di visualizzazione ottimale in base al tipo di contenuti che si sta guardando. Quindi premere nuovamente il tasto per navigare all'interno delle modalità preconfigurate disponibili. (Divertim → Internet → Testo→ Personaliz )

DUAL-

PC/ DVI / MagicInfo: M/B (MagicBright)

STEREO/MONO, DUAL l / DUAL ll e MONO/NICAM MONO/NICAM STEREO possono essere gestiti in base al tipo di trasmissione utilizzando il tasto DUAL sul telecomando durante la visione.

MTS-

Page 11

30.

31.

PIP

SWAP

Introduzione

E' possibile selezionare la modalità (Multichannel Television Stereo).

Tipo di audio MTS/S_Mode Predefinito

FM Stereo Mono Mono Modifica man-

Stereo Mono ↔ Stereo SAP Mono ↔ SAP Mono

A ogni pressione del tasto, compare una schermata PIP.

- Questa funzione non è disponibile per questo modello di Display LCD.

Inverte il contenuto dell'immagine PIP e dell'immagine principale. L'immagine nella finestra PIP comparirà nella pagina principale, mentre l'immagine della pagina principale comparirà nella finestra PIP.

- Questa funzione non è disponibile per questo modello di Display LCD.

uale

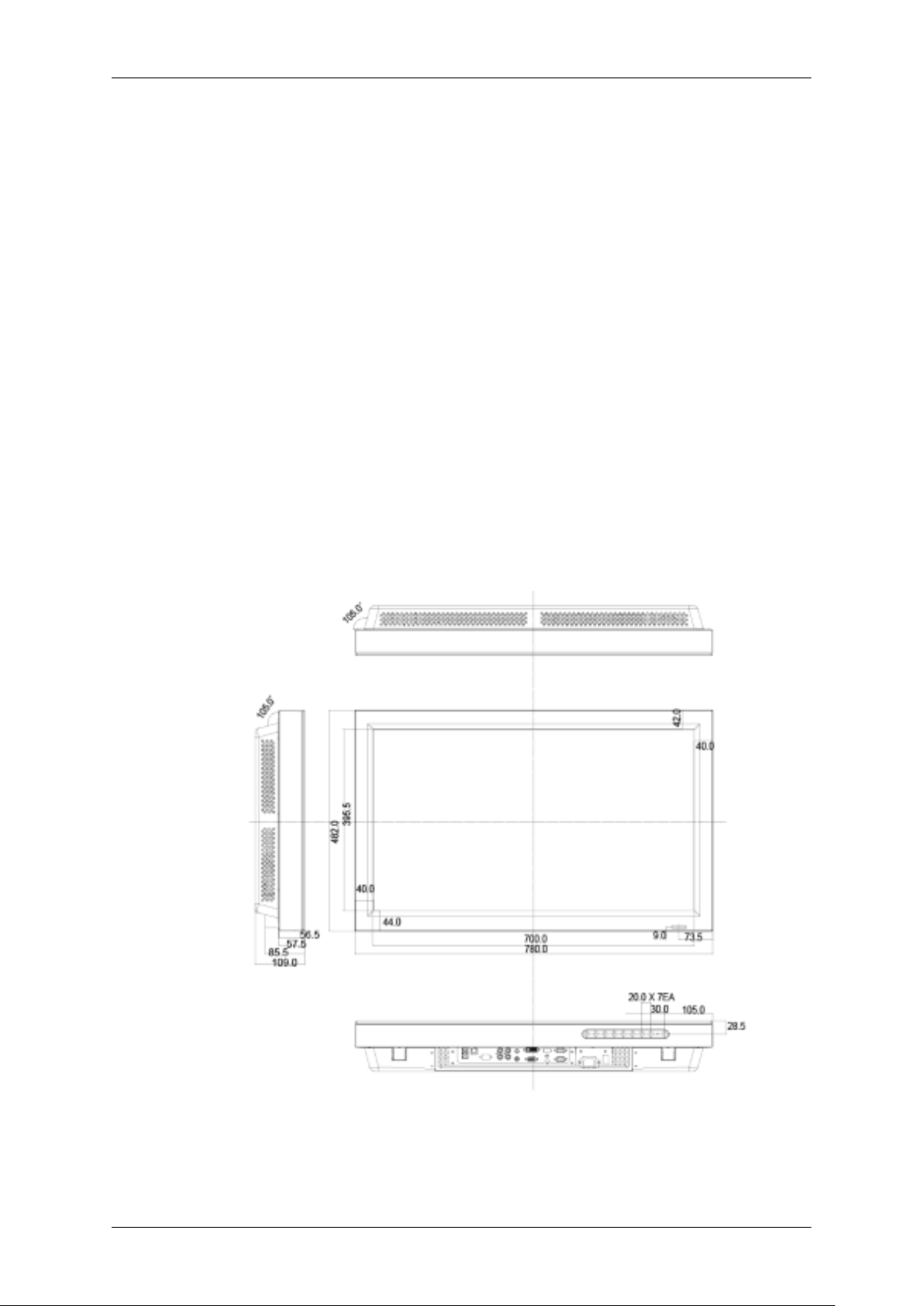

Layout meccanico

Page 12

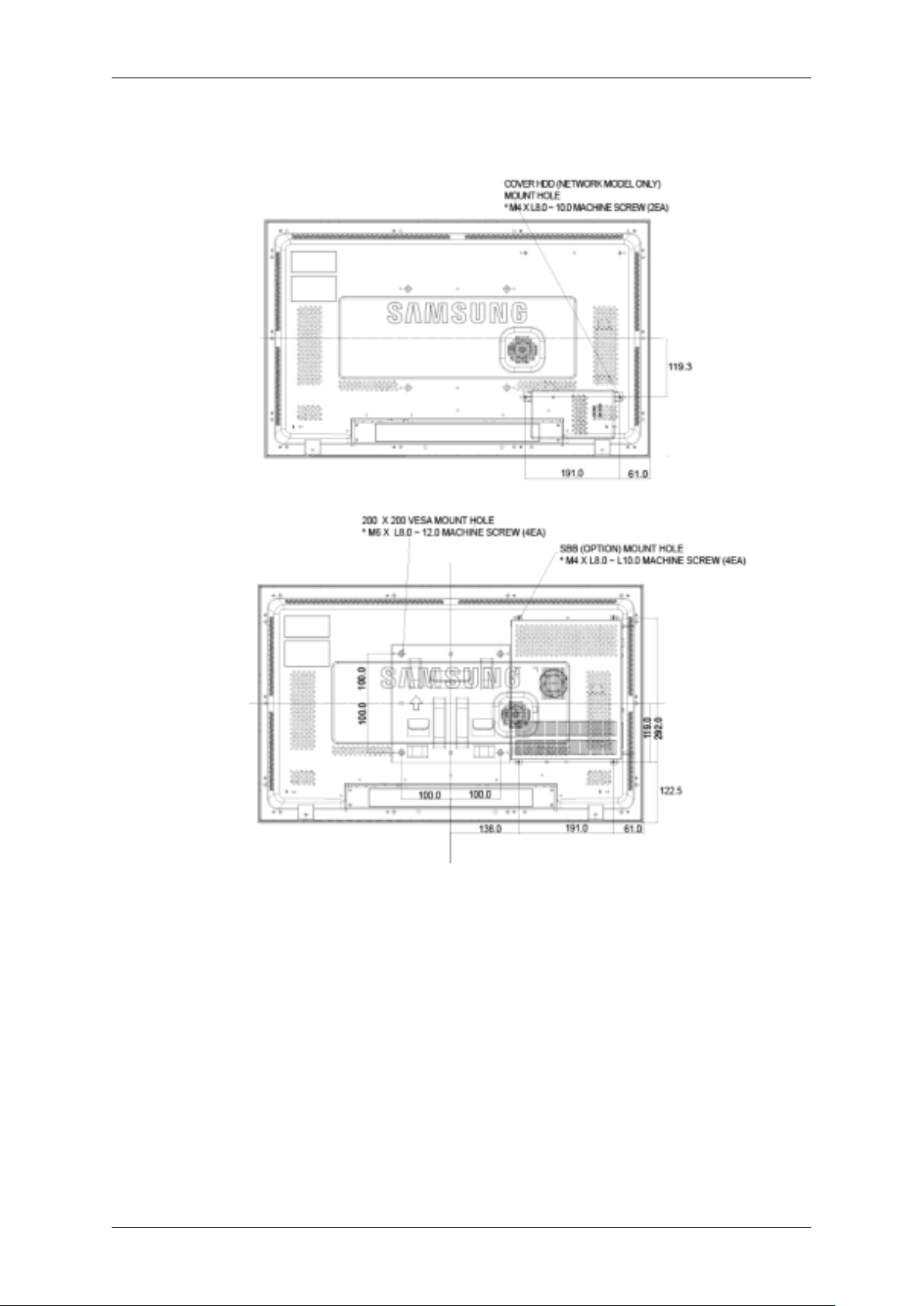

Parte superiore Display LCD

DIMENSIONE MODELLO DI RETE

Introduzione

Staffa per installazione VESA

• Durante l'installazione VESA, utilizzare gli standard internazionali VESA.

• Per acquistare una staffa VESA e le relative istruzioni di installazione: Contattare il più

vicino Distributore autorizzato SAMSUNG per effettuare l'ordine. Una volta effettuato l'ordine, richiedere l'installazione della staffa da parte di personale autorizzato.

• Per installare il Display LCD sono necessarie almeno due persone.

• SAMSUNG non è responsabile per eventuali danni al prodotto o per eventuali danni alle

persone o alle cose causati da una installazione effettuata a discrezione dell'utente.

Page 13

Dimensioni

Introduzione

Avviso

Per fissare la staffa alla parete, usare solo viti da 6 mm di diametro e da 8 - 12 mm di lunghezza.

Installazione della staffa a parete

• Per installare la staffa alla parete contattare personale qualificato.

• SAMSUNG Electronics non è responsabile per eventuali danni alle persone o alle cose

derivanti da una installazione a discrezione del cliente.

• Il metodo di installazione descritto è relativo al montaggio su pareti in cemento. Il prodotto

può risultare instabile se installato su pareti in gesso o legno.

Componenti

Usare solo i componenti e gli accessori in dotazione al prodotto.

Staffa a parete (1) Perno (Sinistra 1,

Destra 1)

Gancio in plastica (4)

Vite (A) (11)

Vite (B) (4)

Fisher (11)

Page 14

Gruppo staffa a parete

Nota

Vi sono due perni (sinistra e destra). Utilizzare quello corretto.

1. Inserire e serrare la vite di fissaggio ruotandola nella direzione indicata dalla freccia.

Al termine, montare la staffa alla parete.

Introduzione

Vi sono due perni (sinistra e destra). Utilizzare quello corretto.

A - Vite di fissaggio B - Staffa a parete C - Perno (sinistra) D - Perno (destra)

2. Prima di forare la parete, verificare che la distanza tra i due fori corrisponda a quella dei

due fori predisposti sul retro del prodotto.

Se la lunghezza è eccessiva o scarsa, allentare tutte o alcune delle 4 viti sul retro della staffa per regolare la lunghezza.

A - Distanza tra i due fori di fissaggio

Page 15

Introduzione

3. Verificare il diagramma di installazione e segnare i punti di foratura sulla parete. Usare

una punta da 5.0 mm per forare fino a una profondità di 35 mm. Inserire un fisher in ogni foro. Far corrispondere i fori della staffa e dei perni ai corrispondenti fori preimpostati, inserire e serrare le 11 viti A.

Montare il prodotto sulla staffa a parete

La forma del prodotto può variare in base al modello. (I ganci in plastica e le viti sono gli stessi)

1. Rimuovere le 4 viti sul retro del prodotto.

2. Inserire la vite B nel gancio in plastica.

Avviso

• Montare il prodotto sulla staffa a parete e assicurarsi che sia fissato saldamente sui ganci in plastica sinistro e destro.

• Prestare attenzione durante l'installazione del prodotto sulla staffa a non inserire le dita nei fori.

• Assicurarsi che la staffa sia fissata in modo sicuro alla parete poiché il prodotto potrebbe cadere una volta terminata l'installazione.

Page 16

Introduzione

3. Serrare le 4 viti descritte nel passo 2 (ganci in plastica + vite B) nei fori posteriori del prodotto.

4. Rimuovere il perno di sicurezza (3) e inserire i 4 fisher nei corrispondenti fori della staffa (1). Inserire quindi il prodotto (2) in modo che rimanga saldamente fissato alla staffa. Assicurarsi di reinserire e serrare il perno di sicurezza (3) per mantenere il prodotto ben fissato alla staffa.

A - Display LCD B - Staffa a parete C - Parete

Regolazione dell'angolo della staffa a parete

Regolare l'angolazione della staffa a -2˚ prima di fissarla alla parete.

1. Fissare il prodotto alla staffa.

2. Sostenere il prodotto per la parte centrale superiore e spingerlo in avanti (nella direzione indicata dalla freccia) per regolare l'angolo di inclinazione.

Page 17

Introduzione

Nota

Ora è possibile regolare l'angolo di visione della staffa tra -2˚ e 15˚.

Per regolare l'angolazione, inclinare il prodotto premendo la parte centrale in alto, e non il lato sinistro o destro.

Page 18

Collegamenti

Collegamento a un computer

Uso di un cavo di alimentazione con messa a terra

• In caso di guasto, il polo di terra può causare una scarica elettrica. Effettuare una corretta installazione del polo di massa prima di collegare il prodotto all'alimentazione. In caso di scollegamento del polo di messa a terra, assicurarsi di scollegare il prodotto dall'alimentazione elettrica.

Nota

Dispositivi di ingresso AV quali lettori DVD, videoregistratori o videocamere, così come il computer, possono essere collegati al Display LCD. Per informazioni dettagliate su come collegare dispositivi di ingresso AV, consultare la sezione Regolazione del display LCD.

Collegare il cavo di alimentazione del Display LCD alla porta di alimentazione posta sul retro del prodotto. Accendere il prodotto.

Esistono 2 modi per collegare il cavo D-sub al display LCD. Scegliere una delle seguenti opzioni:

Usando il connettore D-sub (Analogico) sulla scheda video.

• Collegare il cavo D-sub alla porta RGB a 15 pin sul retro del Display LCD e alla porta D-sub a 15 pin del computer.

Usando il connettore (digitale) DVI sulla scheda video.

• Collegare il cavo DVI alla porta DVI sul retro del Display LCD e alla porta DVI del computer.

Page 19

Collegare il cavo audio del Display LCD alla porta audio sul retro del computer.

Nota

• Accendere sia il computer sia il Display LCD.

• Il cavo DVI è opzionale.

• Contattare il Service Center SAMSUNG Electronics per acquistare eventuali accessori.

Collegamento ad altri dispositivi

Collegamenti

Uso di un cavo di alimentazione con messa a terra

Nota

Collegamento a dispositivi AV

1. Collegare la porta del DVD, VCR (DVD / DTV Set-Top Box) alla porta [R-AUDIO-L] del Display LCD.

2. Quindi, avviare il lettore DVD, il videoregistratore o la videocamera con un DVD o una cassetta inserita.

3. Selezionare AV usando il tasto SOURCE .

Page 20

Nota

Il Display LCD dispone di terminali di collegamento AV per connettere i dispositivi di ingresso AV come DVD, VCR o videocamere. E' possibile ricevere segnali AV finché il display LCD rimane acceso.

Collegamento a un computer

Collegamenti

1. Individuare le uscite AV sulla videocamera. Di solito sono situate sul lato o sul retro della videocamera. Collegare un set di cavi audio tra i jack AUDIO OUTPUT sulla videocamera e AV AUDIO IN [L-AUDIO-R] sul Display LCD.

2. Collegare un cavo video tra il jack VIDEO OUTPUT sulla videocamera e AV IN [VIDEO] sul Display LCD.

3. Selezionare AV per la connessione della videocamera premendo il tasto Source sul pannello anteriore del Display LCD o sul telecomando.

4. Quindi, avviare la videocamera con una cassetta inserita.

Nota

I cavi audio-video mostrati qui sono di solito in dotazione alla videocamera. (In caso contrario, contattare un rivenditore autorizzato.) Se la videocamera è stereo, è necessario disporre di due set di cavi.

Collegamento mediante un cavo HDMI

Nota

• I dispositivi di ingresso come ad esempio i lettori DVD digitali vengono collegati al termi-

nale HDMI del Display LCD mediante il cavo HDMI.

• E’ possibile collegare un PC al terminale HDMI.

Page 21

Collegamenti

Collegamento mediante un cavo DVI a HDMI

Nota

• Collegare il terminale di uscita DVI di un dispositivo digitale al terminale HDMI del Display

LCD mediante un cavo DVI a HDMI.

• Collegare i jack rosso e bianco di un cavo RCA-Stereo (per PC) ai terminali di uscita audio

di un dispositivo di uscita digitale aventi lo stesso colore, e collegare il jack opposto al terminale DVI / PC / HDMI AUDIO IN del Display LCD.

Collegamento a un sistema audio

Nota

• Collegare un set di cavi audio tra i jack AUX L e R del SISTEMA AUDIO e AUDIO OUT

[L-AUDIO-R] del Display LCD.

Collegamento di un cavo LAN

Uso di un cavo di alimentazione con messa a terra

Nota

Page 22

Nota

Collegare il cavo LAN.

(applicabile solo al modello MXn-2)

Collegamenti

Collegamento di un dispositivo USB

Uso di un cavo di alimentazione con messa a terra

Nota

E' possibile collegare dispositivi USB come un mouse o una tastiera.

(applicabile solo al modello MXn-2)

Page 23

Risoluzione dei problemi

Verifica funzione test automatico

Nota

Prima di contattare il centro assistenza verificare autonomamente le seguenti voci. Contattare il centro assistenza per i problemi che non è possibile risolvere autonomamente.

Verifica funzione test automatico

1. Accendere sia il computer sia il Display LCD.

2. Scollegare il cavo video dal retro del computer.

3. Accendere il Display LCD.

La figura sotto riportata ("Check Signal Cable") viene visualizzata su fondo nero quando il Display LCD sta funzionando normalmente anche se non viene rilevato alcun segnale video: Durante la modalità Self-Test, la spia di alimentazione LED rimane accesa e l'immagine si sposta sullo schermo.

4. Spegnere il Display LCD e ricollegare il cavo video; quindi, accendere sia il computer sia il Display LCD.

Se dopo questa procedura sullo schermo non appare ancora nulla, verificare la scheda grafica del video e il computer; il Display LCD funziona correttamente.

Messaggio di avvertenza

E' inoltre possibile guardare lo schermo con una risoluzione di 1360 x 768. Tuttavia, verrà inviato entro un minuto il seguente messaggio; E' possibile scegliere tra modificare la risoluzione dello schermo o restare nella modalità corrente. Se la risoluzione è superiore a 85Hz, lo schermo risulterà nero poiché il Display LCD non supporta una frequenza superiore a 85Hz.

Nota

Vedere le Specifiche > Modalità di timing predefinite per le risoluzioni e frequenze supportate dal Display LCD.

Manutenzione e pulizia

1) Cura e manutenzione del Display LCD.

Pulire con un panno morbido dopo aver scollegato il cavo di alimentazione.

Page 24

2) Manutenzione dello schermo piatto.

Pulire delicatamente lo schermo con un panno morbido (in flanella di cotone).

Sintomi e azioni consigliate

Nota

Il Display LCD ricrea i segnali video ricevuti dal computer. Perciò, se il computer o la scheda video non funzionano in modo adeguato, il Display LCD potrebbe visualizzare una schermata vuota, avere colori poco intensi, presentare disturbi, non supportare la modalità video, ecc… In questi casi, controllare per prima cosa l’origine del problema, quindi contattare un Centro di assistenza autorizzato o il proprio rivenditore.

Risoluzione dei problemi

• Non usare benzene, diluenti o altre sostanze infiammabili o un panno bagnato.

• Per prevenire danni allo schermo si consiglia l'uso di un detergente SAMSUNG.

• Non usare mai acetone, benzene o diluenti.

(tali sostanze possono causare una deformazione della superficie dello schermo).

• Eventuali costi per riparazioni o danni causati dall'utente saranno a carico dell'utente.

1. Verificare che il cavo di alimentazione e i cavi video siano correttamente collegati al computer.

2. Verificare se il computer emette 3 suoni all'avviamento.

(in questo caso, richiedere assistenza per la scheda madre del computer).

3. Se è stata installata una nuova scheda video o è stato assemblato il PC, verificare di aver installato il driver del monitor e l'adattatore (video).

4. Verificare che la velocità di scansione del monitor sia impostata su un valore compreso tra 50 Hz e 85 Hz.

(Non superare i 60Hz se usato alla massima risoluzione.)

5. In caso di problemi nell'installazione del driver della scheda video, avviare il computer in modalità Sicura, rimuovere la scheda video in "Pannello di controllo −> Sistema −> Gestione periferiche" quindi riavviare il computer per reinstallare il driver della scheda video.

Lista di controllo

Nota

• La tabella seguente riporta un elenco di possibili problemi con la relativa soluzione. Prima

di rivolgersi al servizio di assistenza, controllare le informazioni contenute in questa sezione per cercare di risolvere il problema autonomamente. Per avere assistenza, chiamare il numero di telefono riportato nella sezione Informazioni o contattare un rivenditore autorizzato.

• Per ulteriori informazioni sulla connessione di rete, consultare la MagicInfo sezione Ri-

cerca e risoluzione dei problemi.

Page 25

Risoluzione dei problemi

Problemi relativi all'installazione (modalità PC)

Nota

Problemi correlati all’installazione del display LCD e loro soluzione.

Q: Lo schermo del Display LCD sfarfalla.

A: Verificare che il cavo di segnale sia collegato saldamente e in modo sicuro tra il com-

puter e il Display LCD.

(vedere Collegamento a un computer)

Problemi relativi allo schermo

Nota

Problemi relativi all’installazione del display LCD e loro soluzione.

Q: Lo schermo è vuoto e la spia di alimentazione è spenta.

A: Verificare che il cavo di alimentazione sia saldamente inserito e che il Display LCD sia

acceso.

(Vedere Collegamento del monitor)

Q: "messaggio "Controlla cavo segnale".

A: Verificare che il cavo di segnale sia saldamente collegato al PC o alla sorgente video.

(Vedere Collegamento del monitor)

A: Assicurarsi che le SORGENTI video o il PC siano accesi.

Q: "Messaggio "Not Optimum Mode"

A: Verificare la risoluzione massima consentita e la frequenza della scheda video.

A: Confrontare tali valori con i dati del diagramma Modalità di timing predefinite.

Q: L'immagine è ruotata verticalmente.

A: Verificare che il cavo di alimentazione sia saldamente collegato. Se necessario, ricol-

legarlo.

(vedere Collegamento a un computer)

Q: L'immagine non è nitida; l'immagine è sfocata.

A: Eseguire una regolazione Grossa e Fine della frequenza.

A: Riaccendere dopo aver rimosso tutti gli accessori (cavi di prolunga video, ecc.)

A: Impostare la risoluzione e la frequenza sui valori consigliati.

Q: L'immagine è instabile o ondeggia.

A: Verificare che la risoluzione e la frequenza impostate per la scheda video del computer

rientrino nella gamma supportata dal Display LCD. In caso contrario, reimpostarle facendo riferimento alle Informazioni riportate nel menu del Display PDP e nelle Modalità di timing predefinite.

Q: Nell'immagine compare un'ombra.

Page 26

Risoluzione dei problemi

A: Verificare che la risoluzione e la frequenza impostate per la scheda video del computer

rientrino nella gamma supportata dal Display LCD. In caso contrario, reimpostarle facendo riferimento alle Informazioni riportate nel menu del Display PDP e nelle Modalità di timing predefinite.

Q: L'immagine è troppo chiara o troppo scura

A: Regolare i valori dei menu Luminosità e Contrasto.

(Vedere Luminosità, Contrasto)

Q: Il colore dello schermo non è uniforme.

A: Regolare il colore mediante la funzione Personaliz del menu OSD Color Adjustment.

Q: L'immagine è distorta con zone d'ombra.

A: Regolare il colore mediante la funzione Personaliz del menu OSD Color Adjustment.

Q: Il colore bianco è scadente.

A: Regolare il colore mediante la funzione Personaliz del menu OSD Color Adjustment.

Q: L'indicatore di alimentazione lampeggia.

A: Il Display LCD sta memorizzando le modifiche apportate alle impostazione della me-

moria OSD.

Q: Lo schermo è vuoto e l'indicatore di alimentazione lampeggia ogni 0,5 o 1 secondo.

A: Il Display LCD sta utilizzando il proprio sistema di gestione alimentazione.

Premere un tasto sulla tastiera.

Q: Lo schermo è vuoto e lampeggia.

A: Se a schermo compare il messaggio "TEST GOOD" quando si preme il tasto MENU,

verificare la connessione del cavo tra il Display LCD e il computer in modo da assicurare che il connettore sia collegato adeguatamente.

Problemi di audio.

Nota

Di seguito sono riportati gli eventuali problemi relativi ai segnali audio e loro soluzioni.

Q: Nessun suono riprodotto.

A: Assicurarsi che il cavo audio sia saldamente collegato alla porta d’ingresso del Display

LCD e alla porta di uscita della scheda audio.

(Vedere Collegamento del monitor)

A: Controllare il livello del volume.

Q: Il livello dell'audio è troppo basso.

A: Controllare il livello del volume.

A: Se dopo averlo regolato al massimo il volume è ancora troppo basso, controllare il

volume sulla scheda audio del computer o il programma software.

Page 27

Q: Il livello audio è troppo alto o troppo basso.

A: Regolare Alti e Bassi ai livelli desiderati.

Problemi relativi al telecomando

Nota

Problemi correlati al telecomando e loro soluzione.

Q: I pulsanti del telecomando non rispondono.

A: Verificare la polarità (+/-) delle pile.

A: Verificare che le pile non siano scariche.

A: Controllare che il monitor sia acceso.

A: Verificare che il cavo di alimentazione sia saldamente collegato.

A: Verificare se nelle vicinanze del monitor sia presente una lampada fluorescente o al

neon

Risoluzione dei problemi

Problemi relativi a MagicInfo

Nota

Predisporre un disco flash USB avviabile.

Q: Predisporre un disco flash USB avviabile

A: 1) E' possibile trasformare un supporto di memorizzazione USB da 512MB o superiore

in un disco avviabile usando il tool di creazione di un disco avviabile. (Ad esempio, il tool HP USB Disk Storage Format)

A: 2) Copia l'immagine ghost del SO e gli eseguibili sul disco USB.

A: 3) Accedere al menu del BIOS premendo il tasto F2 nella schermata con il logo del

BIOS. Quindi abilitare l'opzione USB Boot First selezionandola e premendo il tasto Enter nel menu Boot.

A: 4) Accendere il proprio dispositivo con il disco USB collegato e avviarlo in modalità

DOS.

A: 5) Eseguire il file C:\ghost.exe e selezionare Local → Partition → From Image nel menu.

Scegliere l’immagine ghost da aggiornare sul disco USB, quindi scegliere il disco di destinazione.

A: 6) Una volta completato l'aggiornamento dell'immagine ghost, il dispositivo si riavvia

automaticamente.

Domande e risposte

Q: Come posso modificare la frequenza?

A: La frequenza può essere modificata riconfigurando la scheda video.

Nota

Da notare che il supporto della scheda video può variare in base alla versione del driver utilizzata. (Per informazioni, consultare il manuale del computer o della scheda video.)

Page 28

Risoluzione dei problemi

Q: Come posso modificare la risoluzione?

A: Windows XP:

Impostare la risoluzione in Control Panel (Pannello di controllo) → Appearance and Themes (Aspetto e temi) → Display (Schermo) → Settings (Impostazioni).

A: Windows ME/2000:

Impostare la risoluzione in Control Panel (Pannello di controllo) → Display (Schermo) → Settings (Impostazioni).

* Contattare il produttore della scheda video per maggiori informazioni.

Q: Come posso impostare la funzione Power Saving?

A: Windows XP:

Impostare la risoluzione in Control Panel (Pannello di controllo) → Appearance and Themes (Aspetto e temi) → Display (Schermo) → Screen Saver.

Impostare la funzione nel BIOS-SETUP del computer. (Fare riferimento al manuale di Windows o del computer.)

A: Windows ME/2000:

Impostare la risoluzione in Control Panel (Pannello di controllo) → Display (Schermo) → Screen Saver.

Impostare la funzione nel BIOS-SETUP del computer. (Fare riferimento al manuale di Windows o del computer.)

Q: Come posso pulire il telaio esterno e il pannello dell'LCD?

A: Scollegare il cavo di alimentazione, quindi pulire il Display LCD con un panno soffice

utilizzando una soluzione detergente o semplice acqua.

Non graffiare il telaio e non lasciarvi tracce di detergente. Non far penetrare acqua nel Display LCD.

Q: Come posso eseguire i video?

A: Il video supporta solo i codec MPEG1 e WMV. Installare il codec corrispondente per

riprodurre il video. Notare che alcuni codec possono essere non compatibili.

Nota

Prima di rivolgersi al servizio di assistenza, controllare le informazioni contenute in questa sezione per cercare di risolvere il problema autonomamente. Per avere assistenza, chiamare il numero di telefono riportato nella sezione Informazioni o contattare un rivenditore autorizzato.
