Gebruikershandleiding

320BX 400BX 460BX

De kleur en het uiterlijk kunnen afwijken, afhankelijk van het

product. Ook kunnen de specificaties zonder voorafgaand bericht

worden gewijzigd om de prestaties te verbeteren.

BN46-00029B-01

Page 2

Voordat u het product in gebruik neemt

Auteursrecht

Wijzigingen voorbehouden.

Het auteursrecht op deze handleiding is eigendom van Samsung Electronics.

Gebruik of vermenigvuldiging van deze handleiding, geheel of gedeeltelijk, zonder toestemming van

Samsung Electronics niet toegestaan.

Het SAMSUNG-logo en het SyncMaster-logo zijn wettig gedeponeerde handelsmerken van Samsung

Electronics.

Microsoft, Windows en Windows NT zijn wettig gedeponeerde handelsmerken van Microsoft

Corporation.

VESA, DPM en DDC zijn wettig gedeponeerde handelsmerken van de Video Electronics Standards

Association.

Alle andere genoemde handelsmerken zijn eigendom van de desbetreffende bedrijven.

z In de volgende gevallen kunnen administratiekosten in rekening worden gebracht:

 (a) Er wordt op uw verzoek een engineer gestuurd, maar het product is niet defect.

(wanneer u deze gebruikershandleiding niet hebt gelezen).

 (b) U brengt het apparaat naar een reparatiecentrum, maar het product is niet defect.

(wanneer u deze gebruikershandleiding niet hebt gelezen).

z U wordt op de hoogte gesteld van deze administratiekosten voordat een dergelijke reparatie of

bezoek wordt uitgevoerd.

TruSurround XT, SRS and the symbol are trademarks of SRS Labs, Inc.

TruSurround XT technology is incorporated under license from SRS Labs, Inc.

Voordat u het product in gebruik neemt

Page 3

Reiniging

Wees voorzichtig bij het reinigen. De behuizing en het scherm van geavanceerde LCD-panelen zijn

gevoelig voor krassen.

Ga bij het reinigen als volgt te werk.

Voordat u het product in gebruik neemt

1. Zet het beeldscherm en de computer uit.

2. Trek het netsnoer uit het beeldscherm.

Pak het netsnoer vast aan de stekker en kom niet met natte handen aan de kabel. Anders kan een elektrische schok worden veroorzaakt.

3. Veeg de monitor af met een schone, zachte, droge doek.

z Gebruik geen reinigingsmiddelen die alcohol,

oplosmiddelen of oppervlakteactieve middelen bevatten.

z Spuit geen water of reinigingsmiddel rechtstreeks op het

product.

4. Maak een zachte doek nat met water en wring de doek goed uit, voordat u daarmee de behuizing van de monitor reinigt.

5. Sluit het netsnoer weer op de monitor aan wanneer u klaar bent met reinigen.

6. Zet het beeldscherm en de computer aan.

Opslag

Op het oppervlak van hoogglansmodellen kunnen witte vlekken ontstaan als in de buurt een ultrasone

luchtbevochtiger wordt gebruikt.

Neem contact op met ons servicecentrum als de monitor binnenin moet worden gereinigd (niet gratis).

Voordat u het product in gebruik neemt

Page 4

Voordat u het product in gebruik neemt

Veiligheidsvoorzorgen

GEVAAR VOOR ELEKTRISCHE SCHOK - NIET OPENEN

LET OP: OM DE KANS OP EEN ELEKTRISCHE SCHOK TE VERKLEINEN MAG U HET PANEEL (OF DE ACHTERZIJDE) NIET VERWIJDEREN. BEVAT GEEN ONDERDELEN DIE U ZELF KUNT REPAREREN. LAAT REPARATIE EN ONDERHOUD OVER AAN GEKWALIFICEERD PERSONEEL.

Dit symbool wil zeggen dat er hoogspanning aanwezig is binnenin. Het is gevaarlijk om onderdelen binnen in het product aan te raken.

LET OP

Symbolen

Waarschuwing

Let op

Dit symbool wil zeggen dat er belangrijke documentatie over de bediening en het onderhoud van dit product bestaat.

Als de aanwijzingen niet worden opgevolgd, kan dit ernstig letsel of de dood tot gevolg hebben.

Als de aanwijzingen niet worden opgevolgd, kan dit lichamelijk letsel of schade aan eigendommen tot gevolg hebben.

Activiteiten met dit symbool erbij zijn niet toegestaan.

Aanwijzingen met dit symbool erbij moeten worden opgevolgd.

Voordat u het product in gebruik neemt

Page 5

Voordat u het product in gebruik neemt

Elektriciteit en veiligheid

De volgende afbeeldingen zijn alleen bedoeld als referentie. De situatie in de praktijk kan afwijken van de afbeeldingen.

Waarschuwing

Gebruik geen beschadigd netsnoer of beschadigde stekker en gebruik geen loszittend stopcontact.

z Dit zou een elektrische schok of brand kunnen veroorzaken.

Sluit niet meerdere producten aan op één stopcontact.

z Oververhitte stopcontacten kunnen brand veroorzaken.

Kom niet met natte handen aan de stekker. Anders kan een elektrische schok worden veroorzaakt.

Steek de stekker helemaal in het stopcontact (moet goed vastzitten).

z Een slechte verbinding kan brand veroorzaken.

Steek de stekker in een geaard stopcontact (alleen voor apparaten met isolatie van type 1).

z Dit zou een elektrische schok of letsel kunnen veroorzaken.

Buig het netsnoer niet te sterk en trek nooit te hard aan het snoer. Let erop dat het netsnoer niet onder een zwaar voorwerp komt.

z Schade aan het snoer kan leiden tot brand of een elektrische schok.

Houd het netsnoer en product uit de buurt van warmtebronnen.

z Dit zou brand of een elektrische schok kunnen veroorzaken.

Verwijder stof van de pennen van de stekker of het stopcontact met een droge doek.

z Er kan brand ontstaan.

Voordat u het product in gebruik neemt

Page 6

Voordat u het product in gebruik neemt

Let op

Trek de stekker niet uit het stopcontact wanneer het product in gebruik is.

z Het product kan schade oplopen door een elektrische schok.

Gebruik alleen het netsnoer dat Samsung met uw product heeft meegeleverd. Gebruik het netsnoer niet voor andere producten.

z Dit zou brand of een elektrische schok kunnen veroorzaken.

Houd voldoende ruimte vrij rond het stopcontact waarop het netsnoer is aangesloten.

Installatie

Waarschuwing

z Bij problemen moet u de stekker gemakkelijk uit het stopcontact kunnen

trekken om de stroom naar het product volledig uit te schakelen.

z Met alleen de aan-uitknop op de afstandsbediening wordt het product niet

volledig uitgeschakeld.

Trek het netsnoer altijd aan de stekker uit het stopcontact.

z Dit zou een elektrische schok of brand kunnen veroorzaken.

Zet geen kaarsen, insectenwerende middelen of sigaretten boven op het product. Plaats het product niet in de buurt van een warmtebron.

z Er kan brand ontstaan.

Laat de wandbevestiging monteren door daartoe gekwalificeerde mensen.

z Installatie door ongekwalificeerde personen kan tot letsel leiden.

z Gebruik alleen geschikte kasten.

Plaats het product niet in een slecht geventileerde ruimte, zoals een (boeken)kast.

z Een te hoge binnentemperatuur kan brand veroorzaken.

Voordat u het product in gebruik neemt

Page 7

Voordat u het product in gebruik neemt

Houd tussen het product en de muur een afstand van minimaal 10 cm aan voor ventilatie.

z Een te hoge binnentemperatuur kan brand veroorzaken.

Houd de plastic verpakking buiten bereik van kinderen.

z Kinderen kunnen stikken.

Plaats het product niet op een instabiele of trillende ondergrond (bijvoorbeeld een plank die niet goed vastzit of een tafel die niet goed recht staat).

z Het product kan omvallen, schade oplopen en/of letsel veroorzaken.

z Wanneer het product wordt gebruikt in een ruimte met erg veel trillingen, kan

het product schade oplopen of brand veroorzaken.

Plaats het product niet in een voertuig of op een locatie waar het blootstaat aan stof, vocht (waterdruppels bijvoorbeeld), olie of rook.

z Dit zou brand of een elektrische schok kunnen veroorzaken.

Stel het product niet bloot aan direct zonlicht, warmte of warme voorwerpen, zoals een kachel.

z De levensduur van het product kan korter worden of er kan brand ontstaan.

Zorg ervoor dat jonge kinderen niet bij het product kunnen.

z Het product kan omvallen en letsel veroorzaken bij kinderen.

z De voorkant is zwaar. Plaats het product daarom op een vlakke en stabiele

ondergrond.

Let op

Laat het product niet vallen wanneer u het verplaatst.

z Het product kan defect raken of er kan lichamelijk letsel ontstaan.

Leg het product niet op de voorkant.

z U zou het scherm kunnen beschadigen.

Voordat u het product in gebruik neemt

Page 8

Voordat u het product in gebruik neemt

Zorg er bij plaatsing van het product in een kast of op een plank voor dat de onderrand van de voorkant van het product niet uitsteekt.

z Het product kan omvallen, schade oplopen en/of letsel veroorzaken.

z Plaats het product alleen in een kast of op een plank van het juiste formaat.

Zet het product voorzichtig neer.

z Het product kan defect raken of er kan lichamelijk letsel ontstaan.

Als u het product op een ongebruikelijke plek plaatst (blootgesteld aan veel fijne deeltjes, chemische stoffen of extreme temperaturen) of in een vliegveld of

SAMSUNG

treinstation waar het product lange tijd achter elkaar continu in gebruik is, kan dit ernstige gevolgen hebben voor de prestaties.

Bediening

Waarschuwing

z Neem contact op met een Samsung-servicecentrum als u het product op

een dergelijke plek wilt plaatsen.

In het product komt hoogspanning voor. Haal het product niet uit elkaar en repareer of wijzig het product niet zelf.

z Dit zou brand of een elektrische schok kunnen veroorzaken.

z Neem voor reparatie contact op met een Samsung-servicecentrum.

Voordat u het product verplaatst, moet u het product uitzetten met de aanuitschakelaar en het netsnoer, de antennekabel en alle overige aangesloten kabels losmaken.

z Schade aan het snoer kan leiden tot brand of een elektrische schok.

Als het product vreemde geluiden, een brandgeur of rook produceert, moet u onmiddellijk de stekker uit het stopcontact trekken en contact opnemen met een Samsung-servicecentrum.

z Dit zou een elektrische schok of brand kunnen veroorzaken.

Zorg ervoor dat kinderen het product niet als klimrek kunnen gebruiken.

z Kinderen kunnen ernstig letsel oplopen.

Voordat u het product in gebruik neemt

Page 9

Voordat u het product in gebruik neemt

Als u het product laat vallen of als de behuizing beschadigd raakt, moet u het product uitzetten en het netsnoer losmaken. Neem vervolgens contact op met een Samsung-servicecentrum.

z Langdurig gebruik kan leiden tot brand of een elektrische schok.

Leg geen zware voorwerpen of voorwerpen die de aandacht trekken van kinderen, zoals speelgoed of snoep, boven op het product.

z Het product of de zware voorwerpen kunnen vallen wanneer kinderen dat

speelgoed of snoep proberen te pakken, met mogelijk ernstig letsel tot gevolg.

Trek bij onweer de stekker uit het stopcontact en raak de antennekabel niet aan.

z Dit zou brand of een elektrische schok kunnen veroorzaken.

Laat geen voorwerpen op het product vallen en stoot niet tegen het product.

z Dit zou brand of een elektrische schok kunnen veroorzaken.

Verplaats het product niet door aan het netsnoer of ander kabels te trekken.

z Een beschadigde kabel kan leiden tot een defect in het product, een

elektrische schok of brand.

Raak het product of de stekker niet aan als er een gaslek is. Laat de ruimte onmiddellijk goed luchten.

GAS

z Vonken kunnen een explosie of brand veroorzaken.

z Raak bij onweer het netsnoer en de antennekabel niet aan.

Verplaats het product niet en til het niet op door aan het netsnoer of andere kabels te trekken.

z Een beschadigde kabel kan leiden tot een defect in het product, een

elektrische schok of brand.

Gebruik en bewaar geen brandbare sprays of ontvlambare stoffen in de buurt van het product.

z Dit zou een explosie of brand kunnen veroorzaken.

Zorg ervoor dat de ventilatieopeningen niet worden geblokkeerd door een tafelkleed of gordijn.

z Een te hoge binnentemperatuur kan brand veroorzaken.

Voordat u het product in gebruik neemt

Page 10

Voordat u het product in gebruik neemt

100

Let op

Steek geen metalen voorwerpen (een mes, muntstuk of haarspeld bijvoorbeeld) of ontvlambare voorwerpen (papier, lucifers en dergelijke) in het product (via de ventilatieopeningen of in- en uitgangen en dergelijke).

z Zet het product uit en maak het netsnoer los als er water of vreemde

substanties in het product komen. Neem vervolgens contact op met een Samsung-servicecentrum.

z Een defect in het product, een elektrische schok of brand kan het gevolg

zijn.

Zet geen voorwerpen met een vloeistof erin, zoals een vaas, bloempot of fles, boven op het product.

z Zet het product uit en maak het netsnoer los als er water of vreemde

substanties in het product komen. Neem vervolgens contact op met een Samsung-servicecentrum.

z Een defect in het product, een elektrische schok of brand kan het gevolg

zijn.

Wanneer er langere tijd een statisch beeld op het scherm wordt weergegeven, kan het beeld op het scherm inbranden of kunnen er pixels beschadigd raken.

z Activeer de energiespaarstand of gebruik een schermbeveiliging met een

bewegend beeld als u de monitor gedurende langere tijd niet gebruikt.

Trek de stekker uit het stopcontact als u van plan bent het product lang niet te

-_-

gebruiken (tijdens een vakantie bijvoorbeeld).

z Een teveel aan stof kan in combinatie met warmte een elektrische schok of

een stroomlek veroorzaken.

Gebruik het product op de aanbevolen resolutie en frequentie.

z Uw ogen kunnen vermoeid raken.

Houd het product niet op zijn kop en verplaats het product niet aan de voet alleen.

z Het product kan omvallen, schade oplopen en/of letsel veroorzaken.

Te lang van te dichtbij naar het scherm kijken kan slecht zijn voor de ogen.

Voordat u het product in gebruik neemt

Page 11

Voordat u het product in gebruik neemt

Gebruik geen luchtbevochtiger of waterkoker in de buurt van het product.

z Dit zou brand of een elektrische schok kunnen veroorzaken.

Laat uw ogen minstens vijf minuten rusten na elk uur dat u de monitor hebt gebruikt.

z Zo geeft u uw ogen rust.

Het product wordt na verloop van tijd warm. Raak het beeldscherm niet aan wanneer het product al geruime tijd is ingeschakeld.

Houd kleine onderdelen buiten bereik van kinderen.

Wees voorzichtig bij het aanpassen van de hoek of hoogte van het product.

z U kunt uw handen of vingers knellen en u pijn doen.

z Als u het product te scheef zet, kan het vallen en letsel veroorzaken.

Zet geen zware voorwerpen op het product.

z Het product kan defect raken of er kan lichamelijk letsel ontstaan.

Voordat u het product in gebruik neemt

Page 12

Inhoudsopgave

VOORDAT U HET

PRODUCT IN GEBRUIK

NEEMT

2 Auteursrecht

3 Reiniging

3Opslag

4 Veiligheidsvoorzorgen

4Symbolen 5 Elektriciteit en veiligheid 6 Installatie 8 Bediening

VOORBEREIDINGEN 19 De inhoud controleren

19 De verpakking verwijderen. 20 De componenten controleren

21 Onderdelen

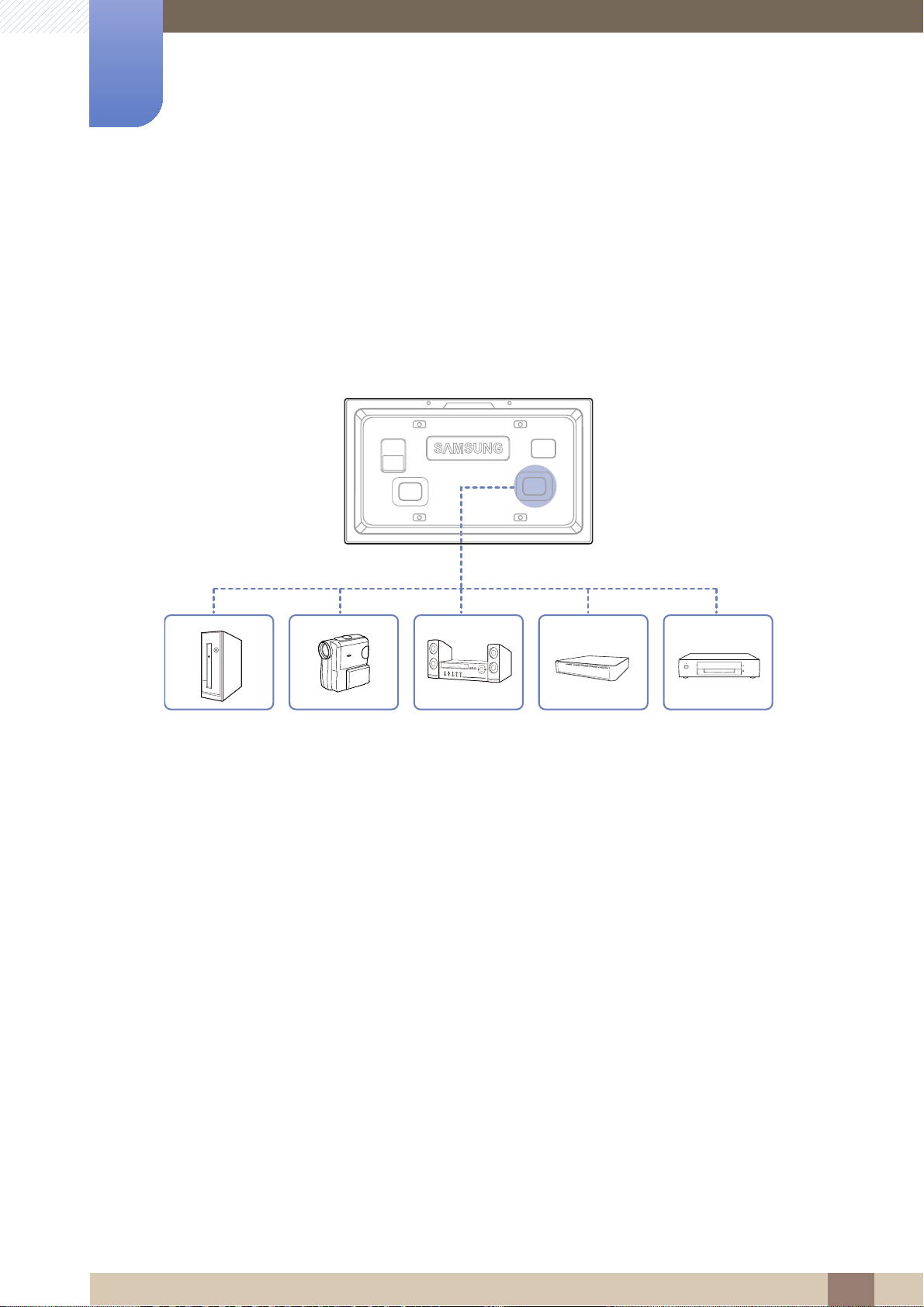

21 Sensor aan de voorzijde 22 achterzijde 23 Antidiefstalslot 24 Afstandsbediening

27 Voordat u het product installeert

(installatiehandleiding)

27 Kantelhoek en rotatie 28 Ventilatie 30 Afmetingen

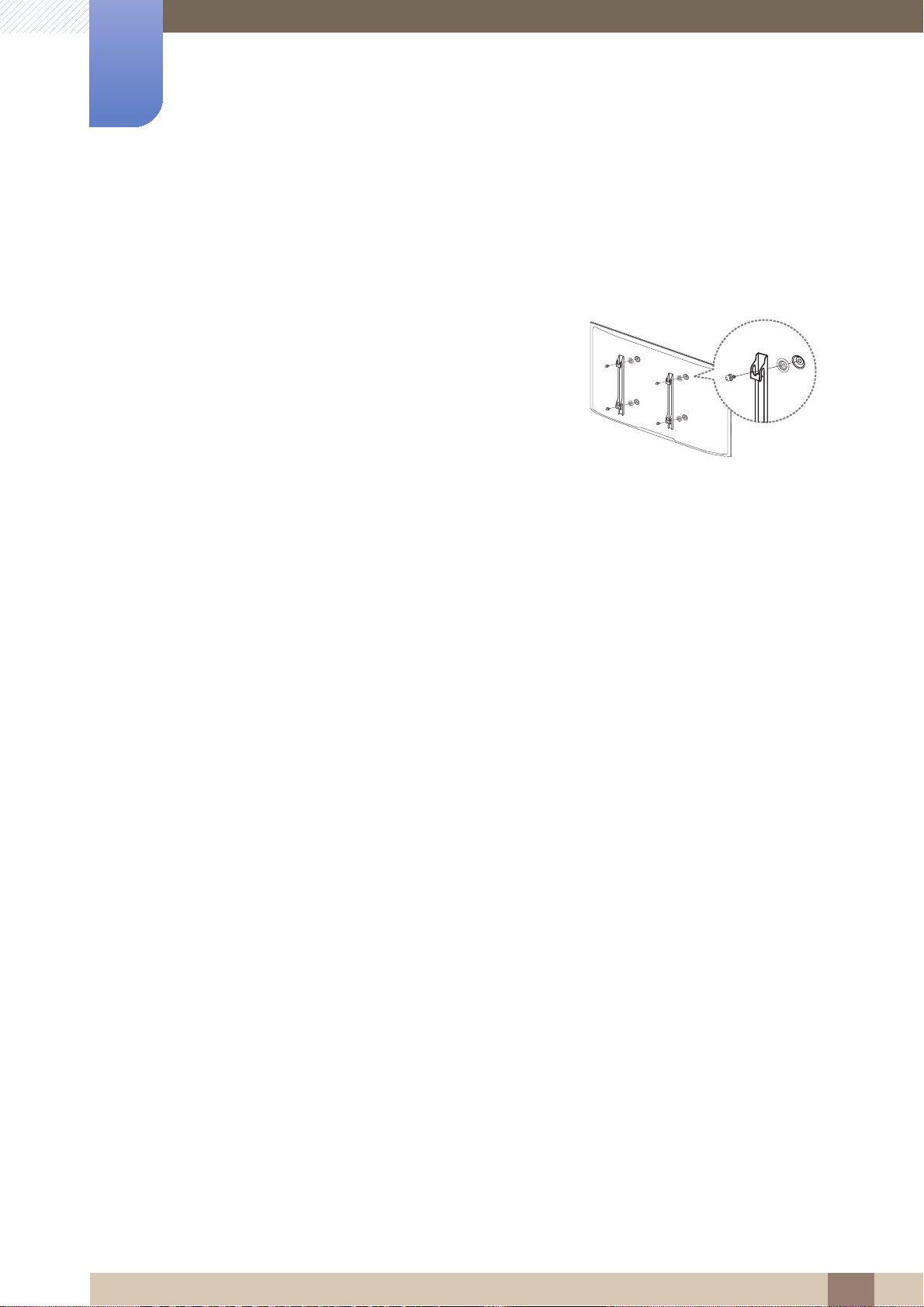

31 Installeren van de wandmontage

31 Voorbereiding voorafgaand aan installeren

wandmontage 31 Installeren van de wandmontageset 32 Specificaties wandmontageset (VESA)

33 Afstandsbediening

33 Kabelaansluitingen 35 Controlecodes

Inhoudsopgave

Page 13

Inhoudsopgave

EEN BRONAPPARAAT

AANSLUITEN EN

GEBRUIKEN

46 Voordat u een apparaat aansluit

46 Controlepunten voordat u een apparaat aansluit

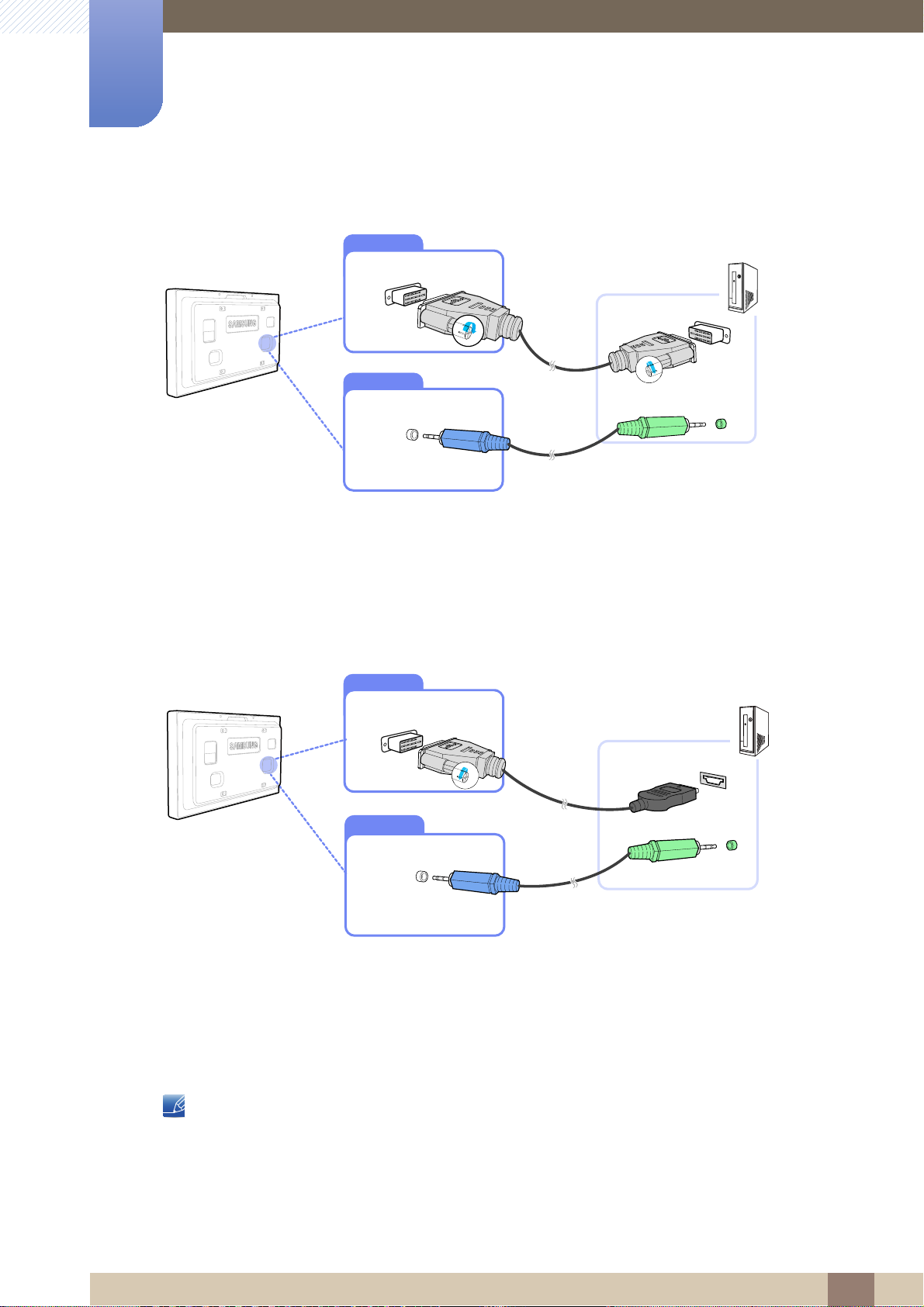

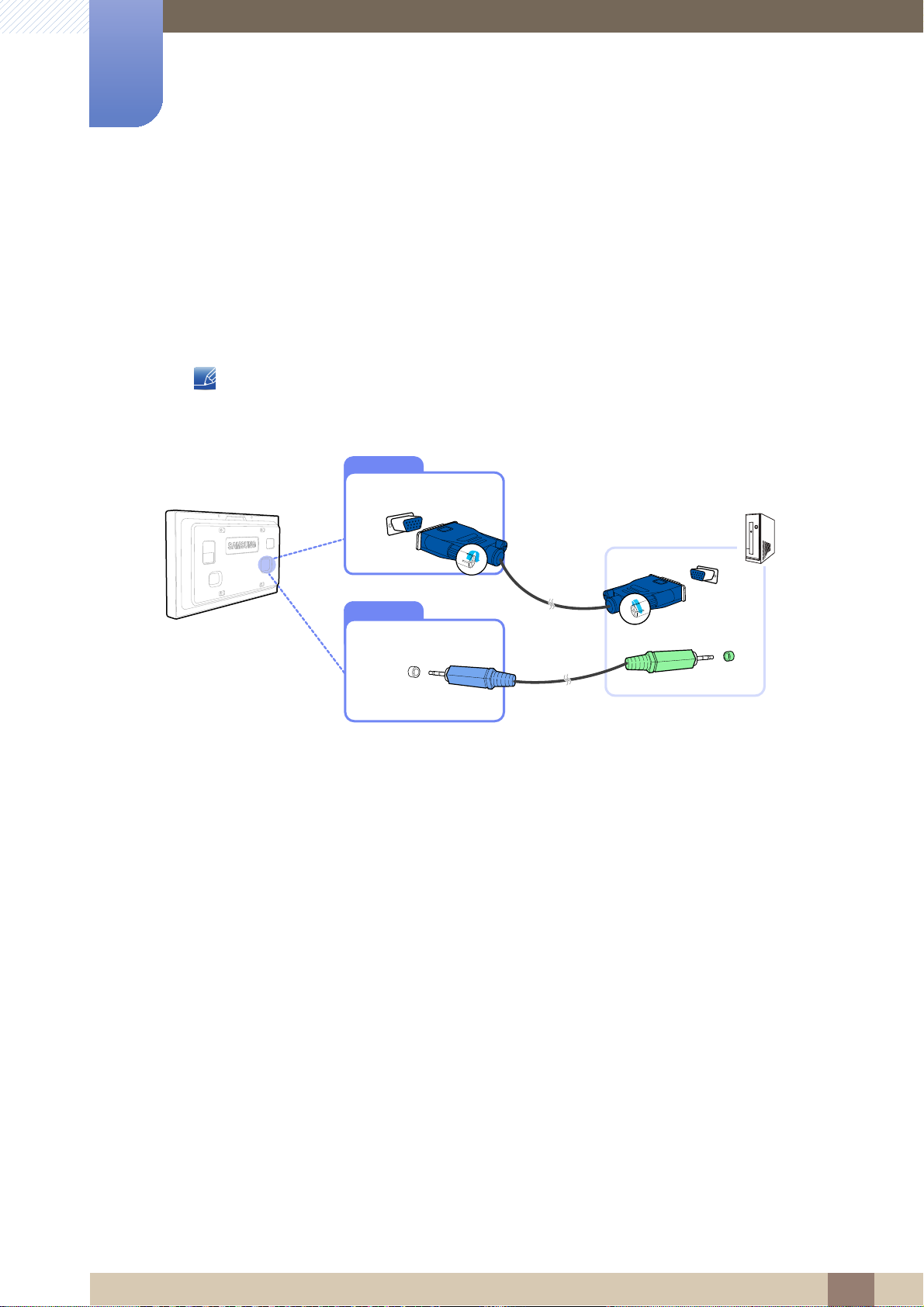

47 Een computer aansluiten en gebruiken

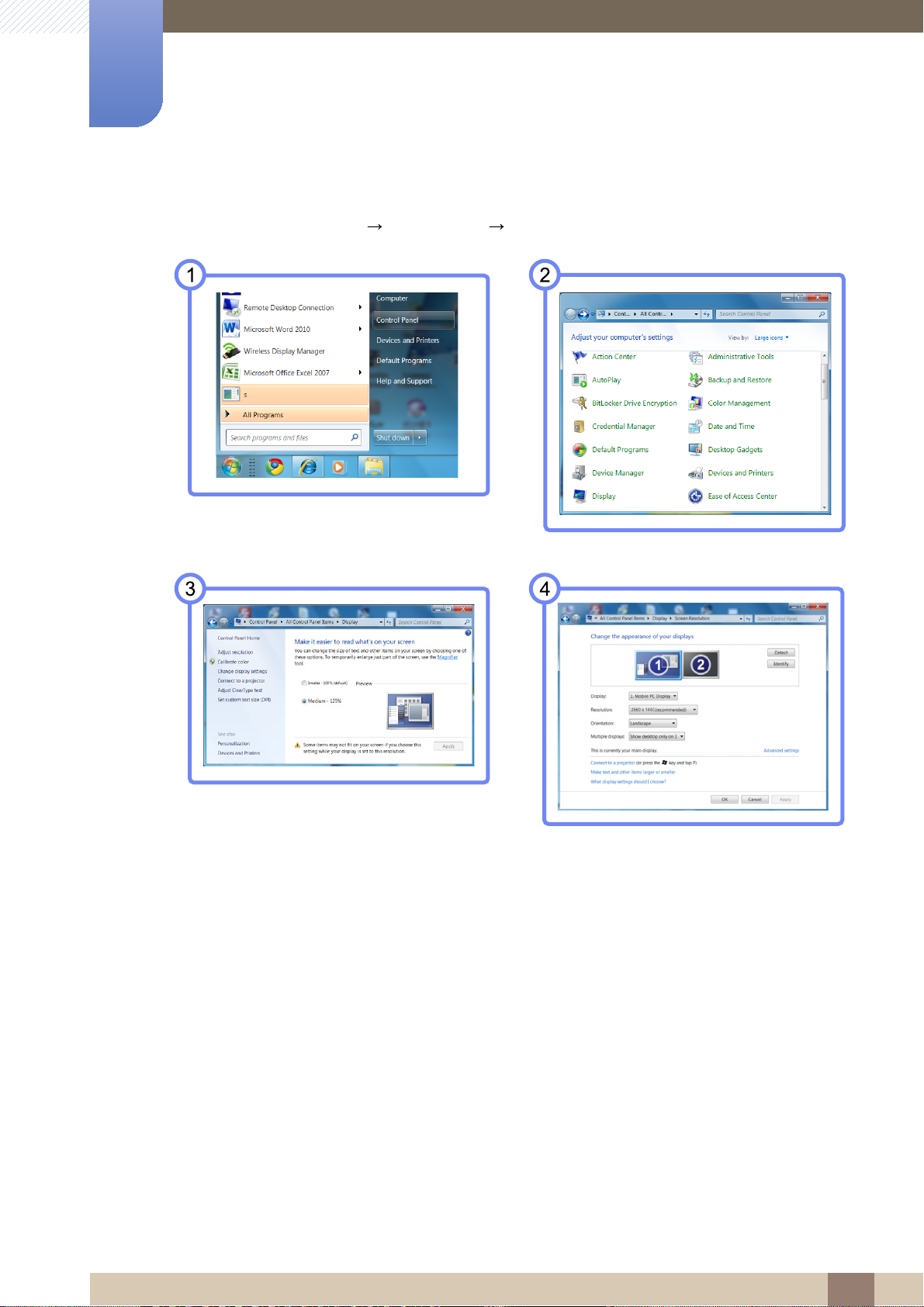

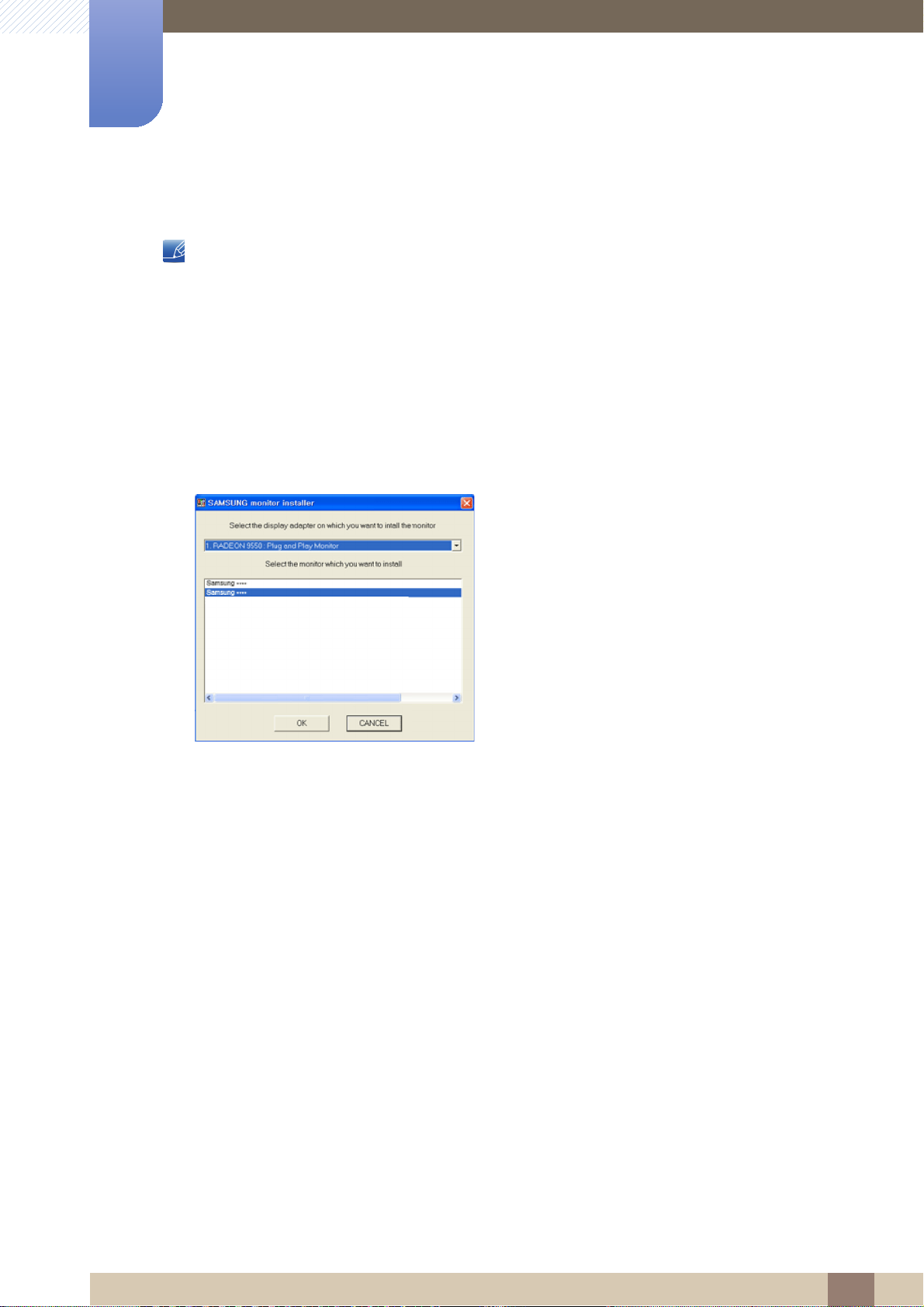

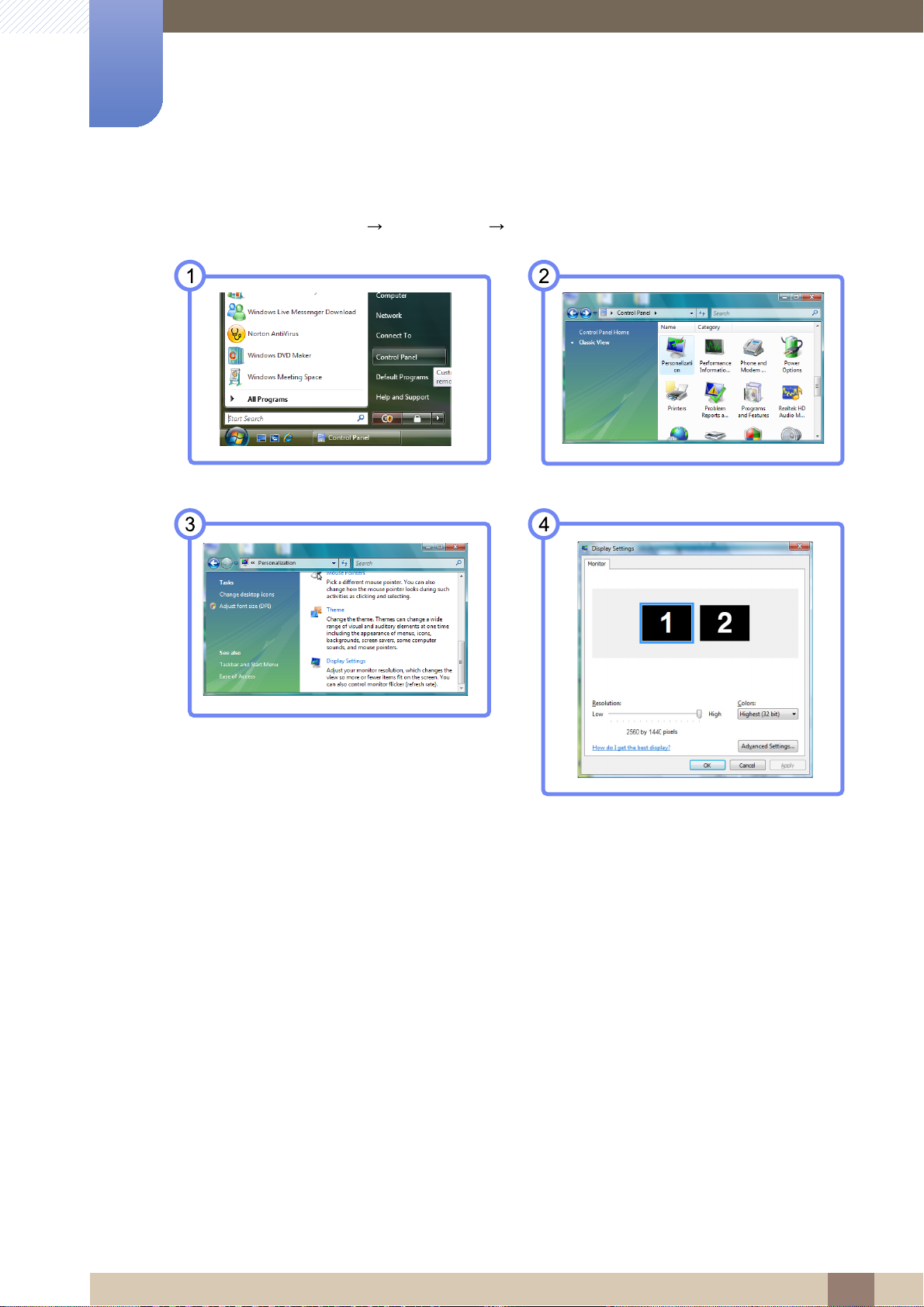

47 Een computer aansluiten 49 Stuurprogramma installeren 50 De resolutie wijzigen

53 Een verbinding tot stand brengen met

een videoapparaat

53 Verbinding maken via de videokabel 54 Een verbinding tot stand brengen via een RGB-

componentkabel 55 Een verbinding tot stand brengen met een

HDMI-DVI-kabel

56 Een bronapparaat aansluiten en

gebruiken

56 Bronlijst/Naam wijzigen

MDC GEBRUIKEN 61 Instellingen configureren voor Multi

Control

61 Instellingen configureren voor Multi Control

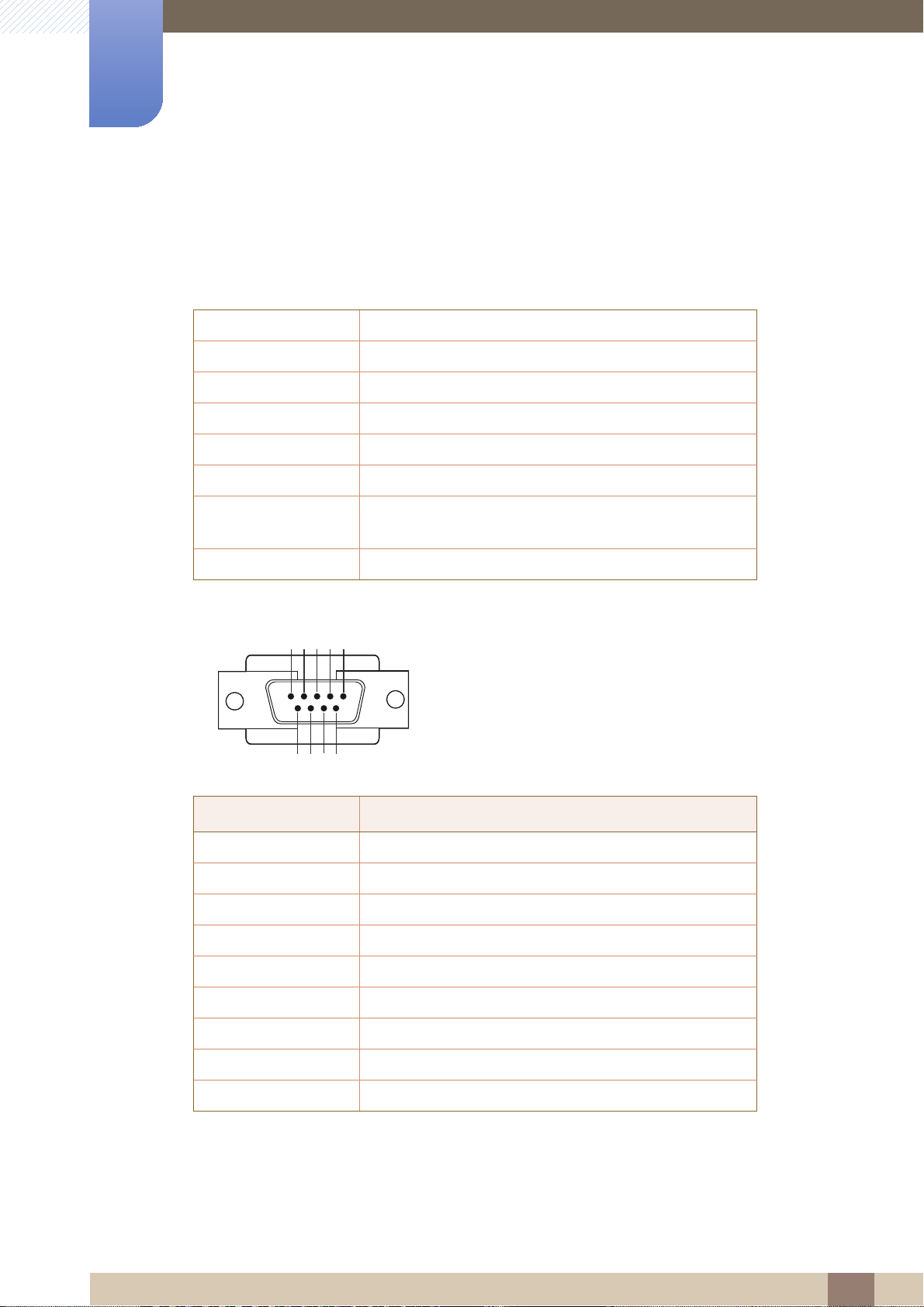

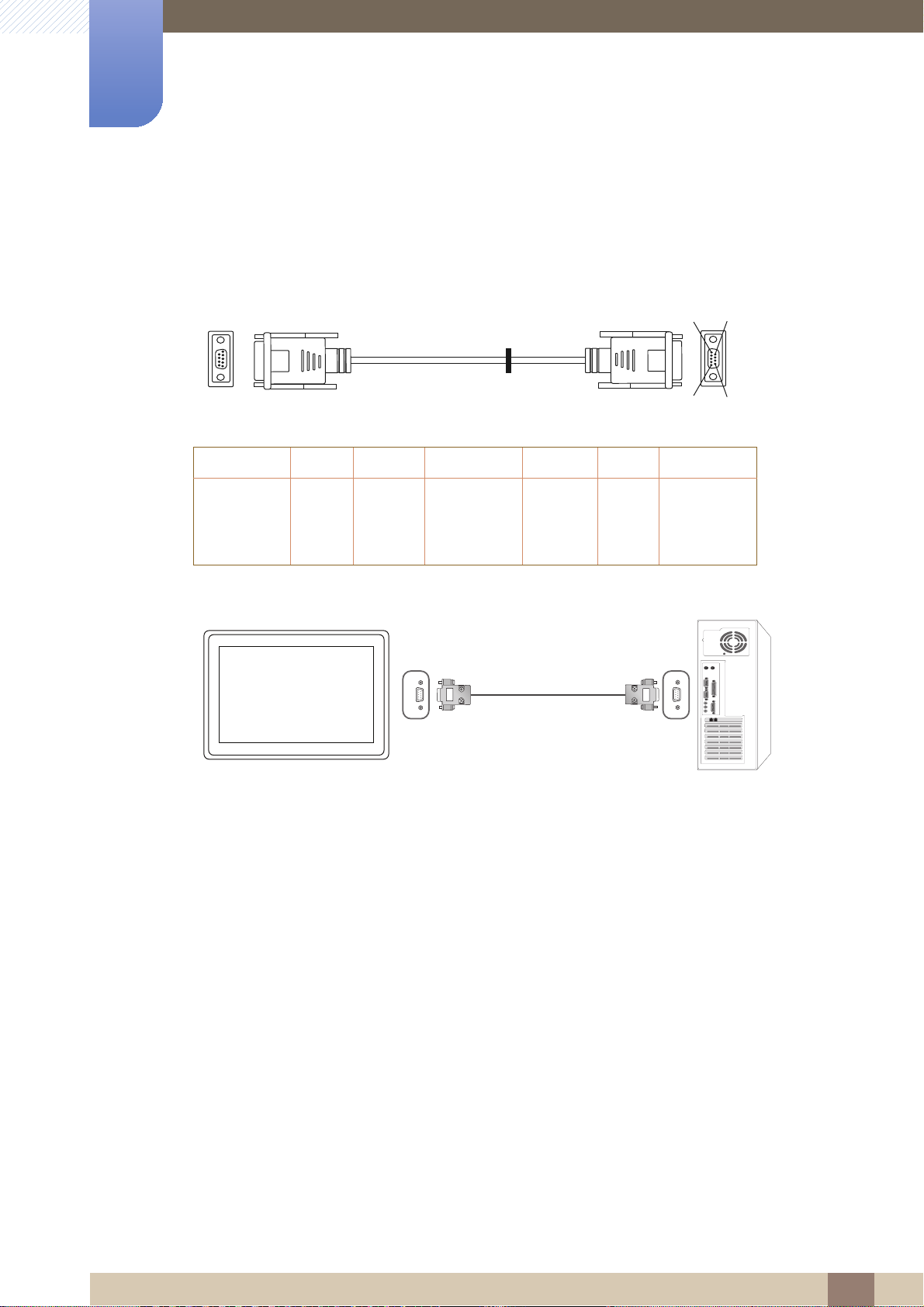

61 Een verbinding tot stand brengen met

een RS232C-kabel

62 Programma MDC installeren/verwijderen

62 Installatie 62 Verwijderen

Inhoudsopgave

Page 14

Inhoudsopgave

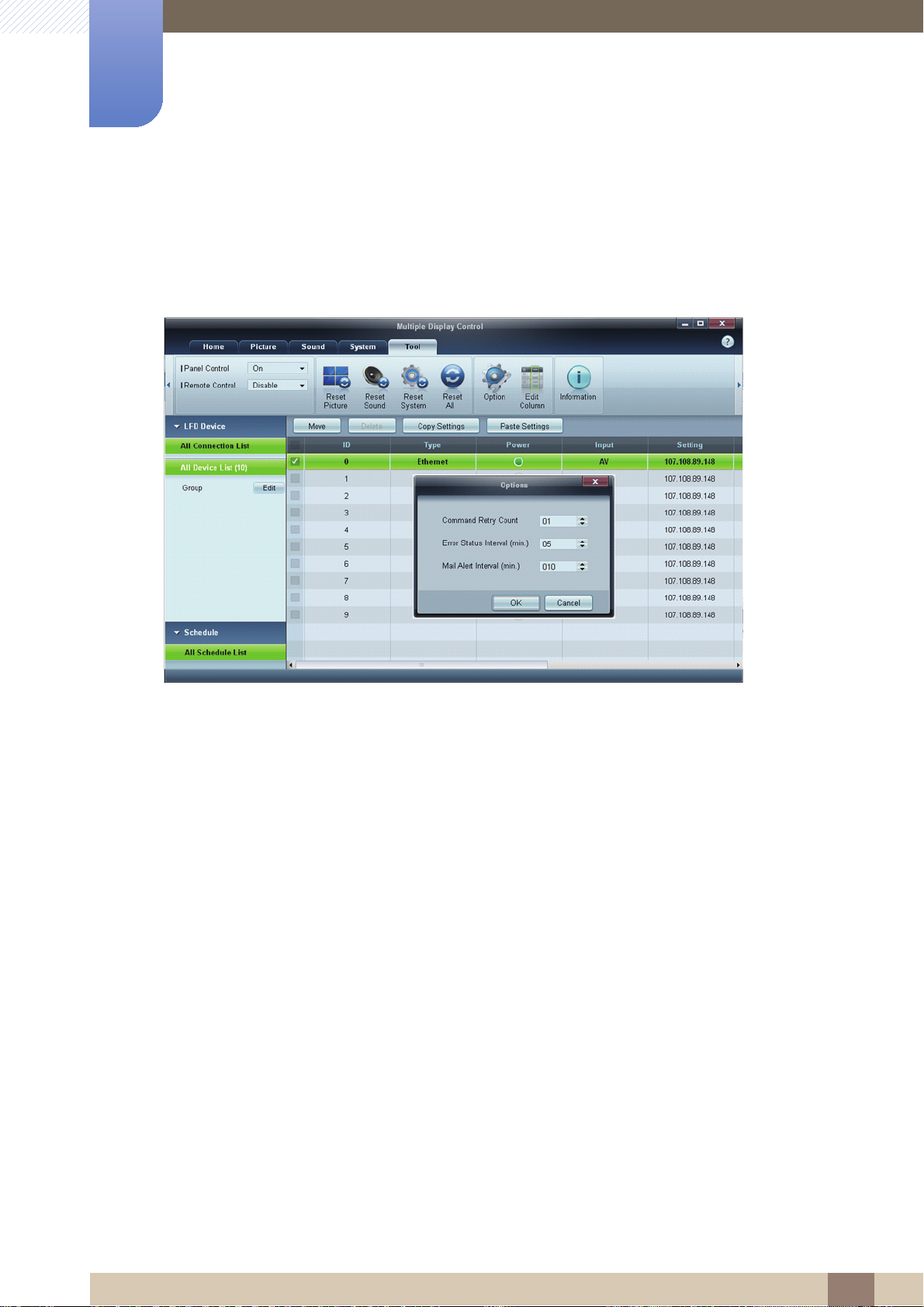

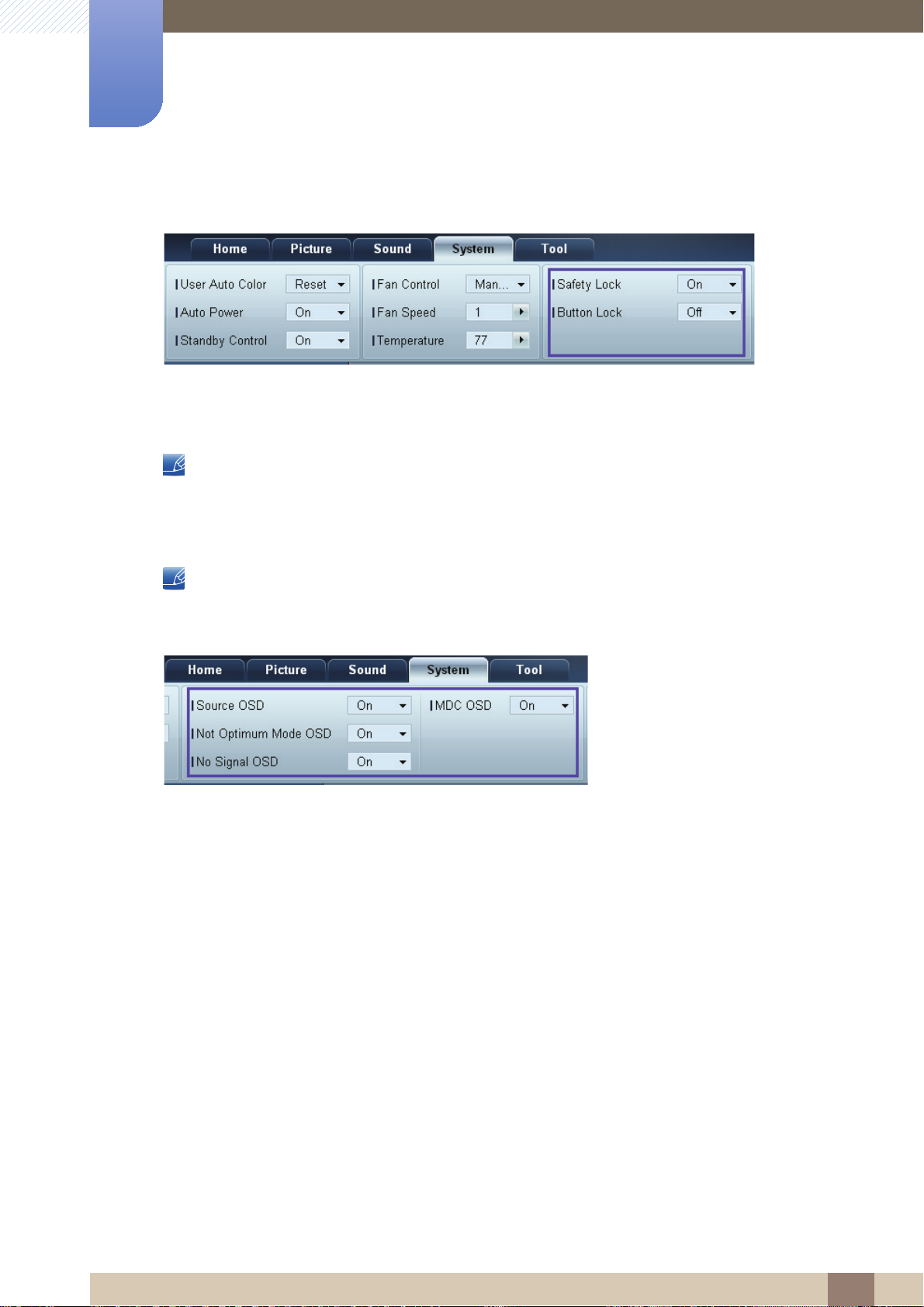

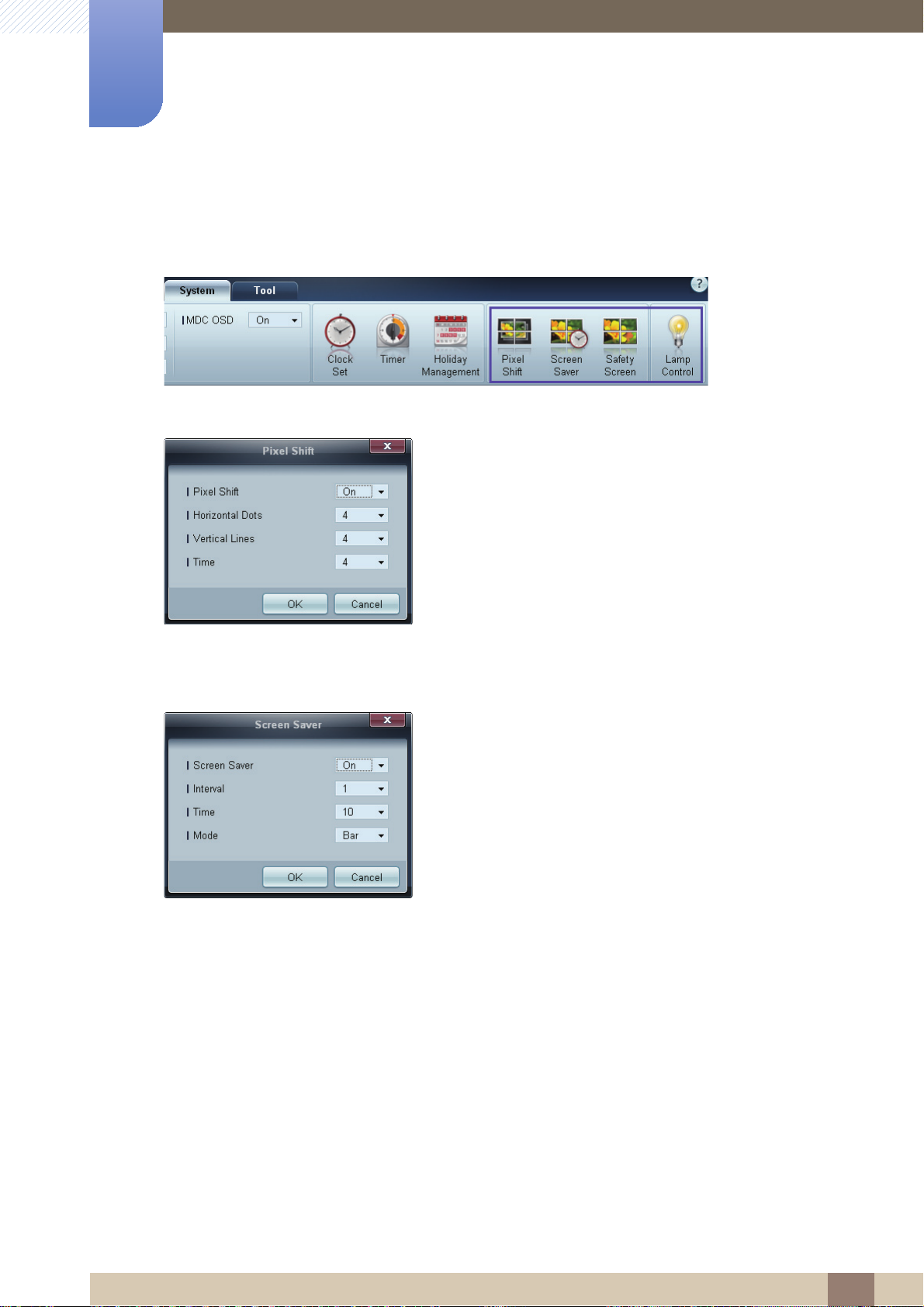

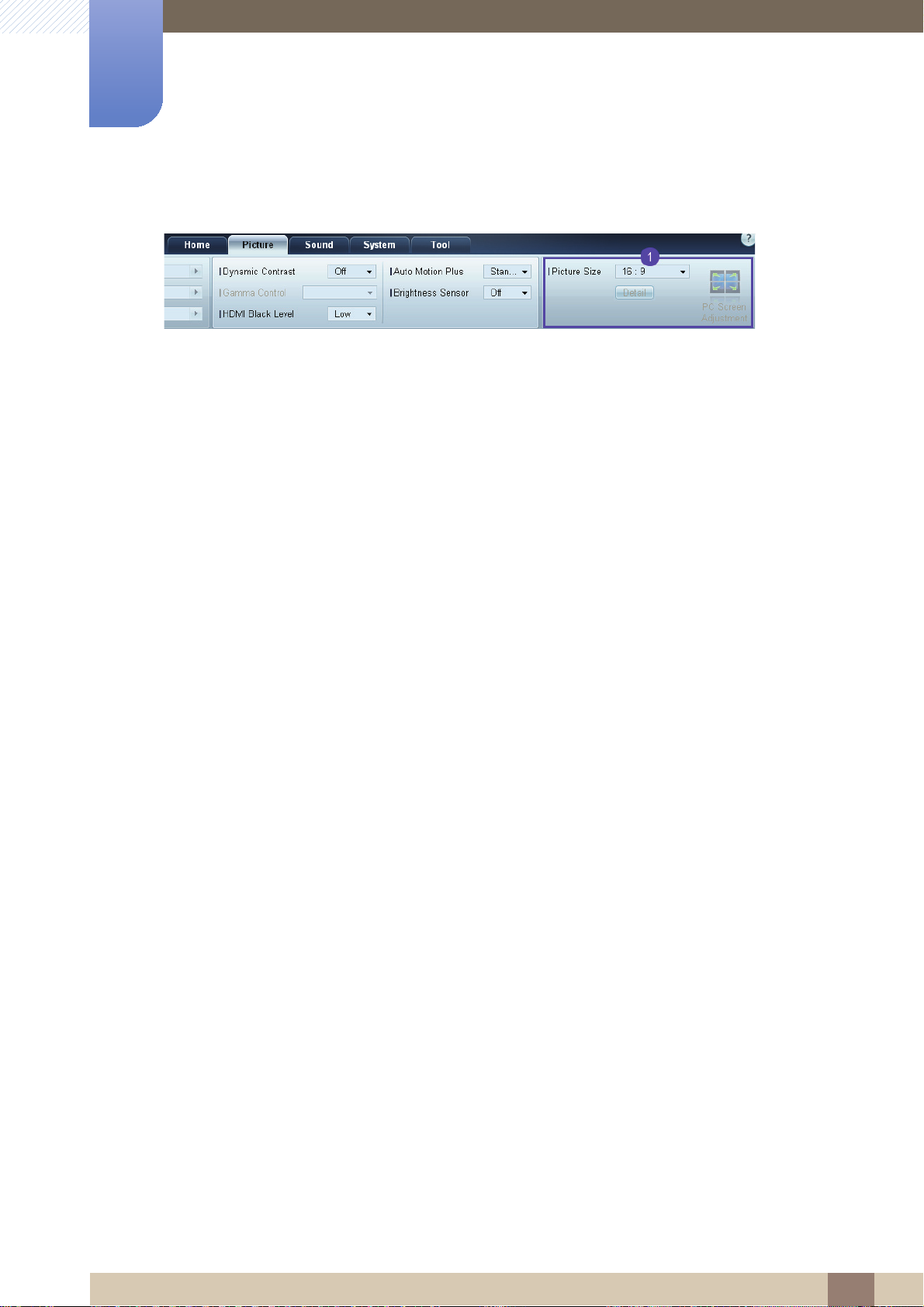

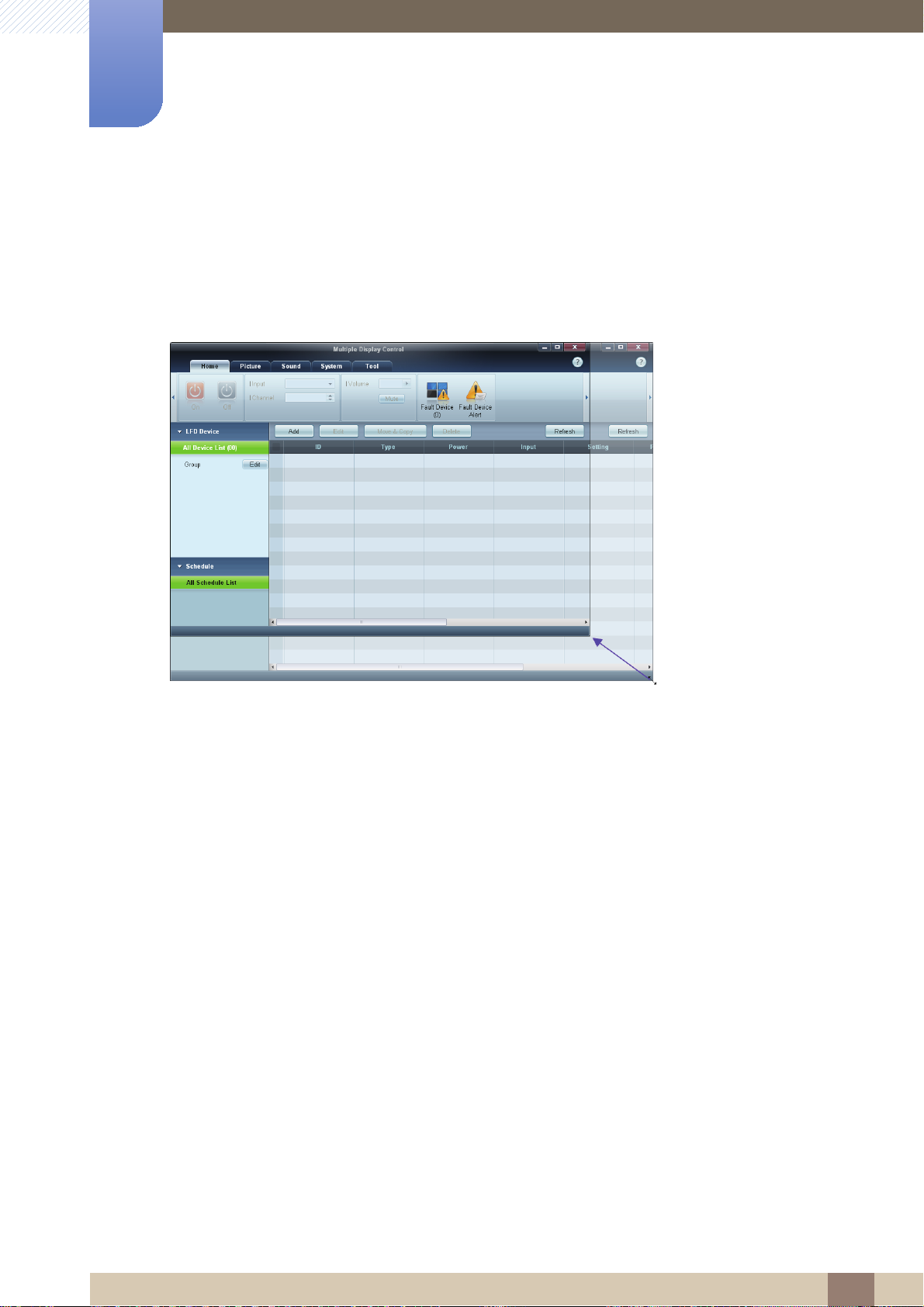

63 Het programma MDC gebruiken

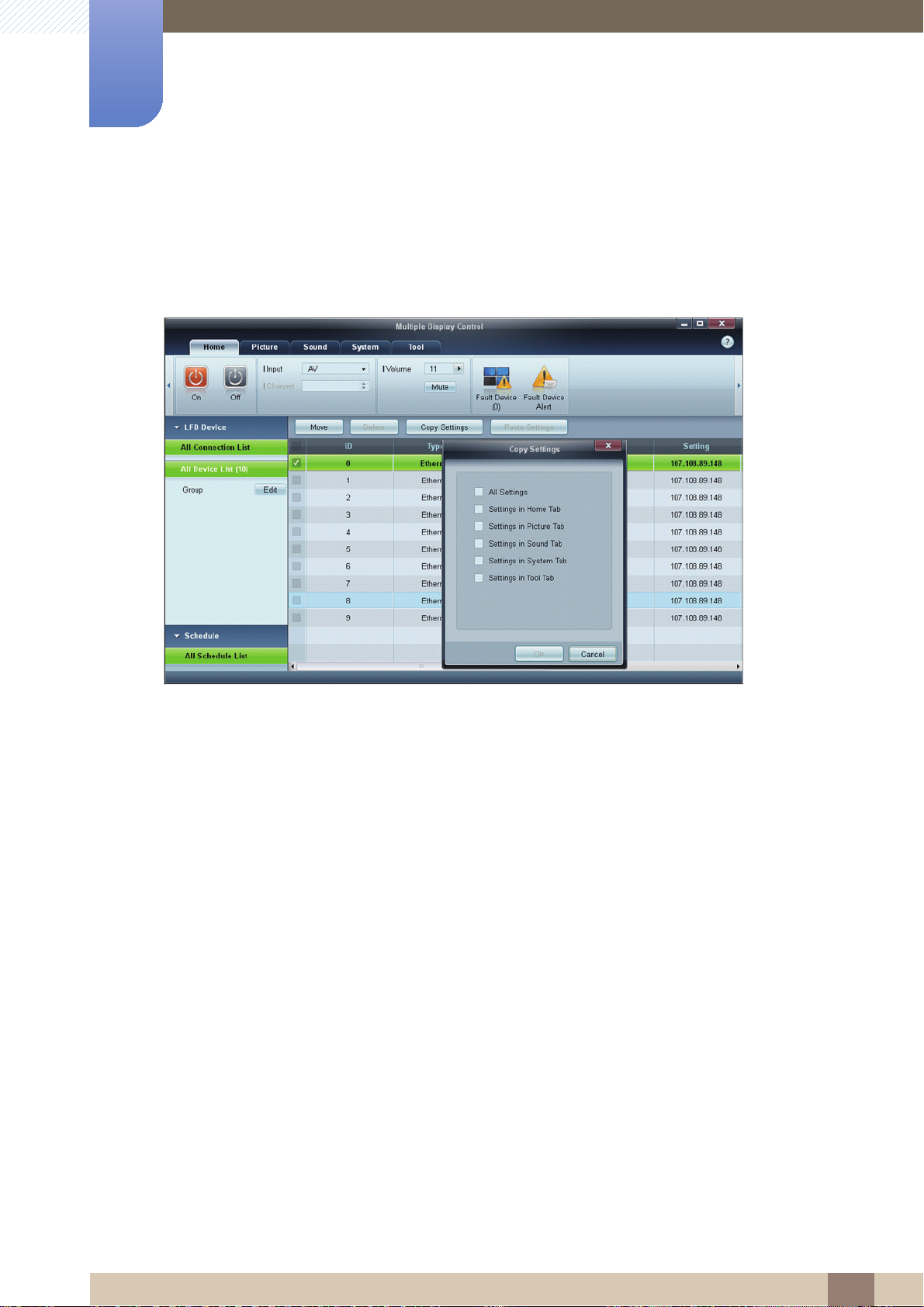

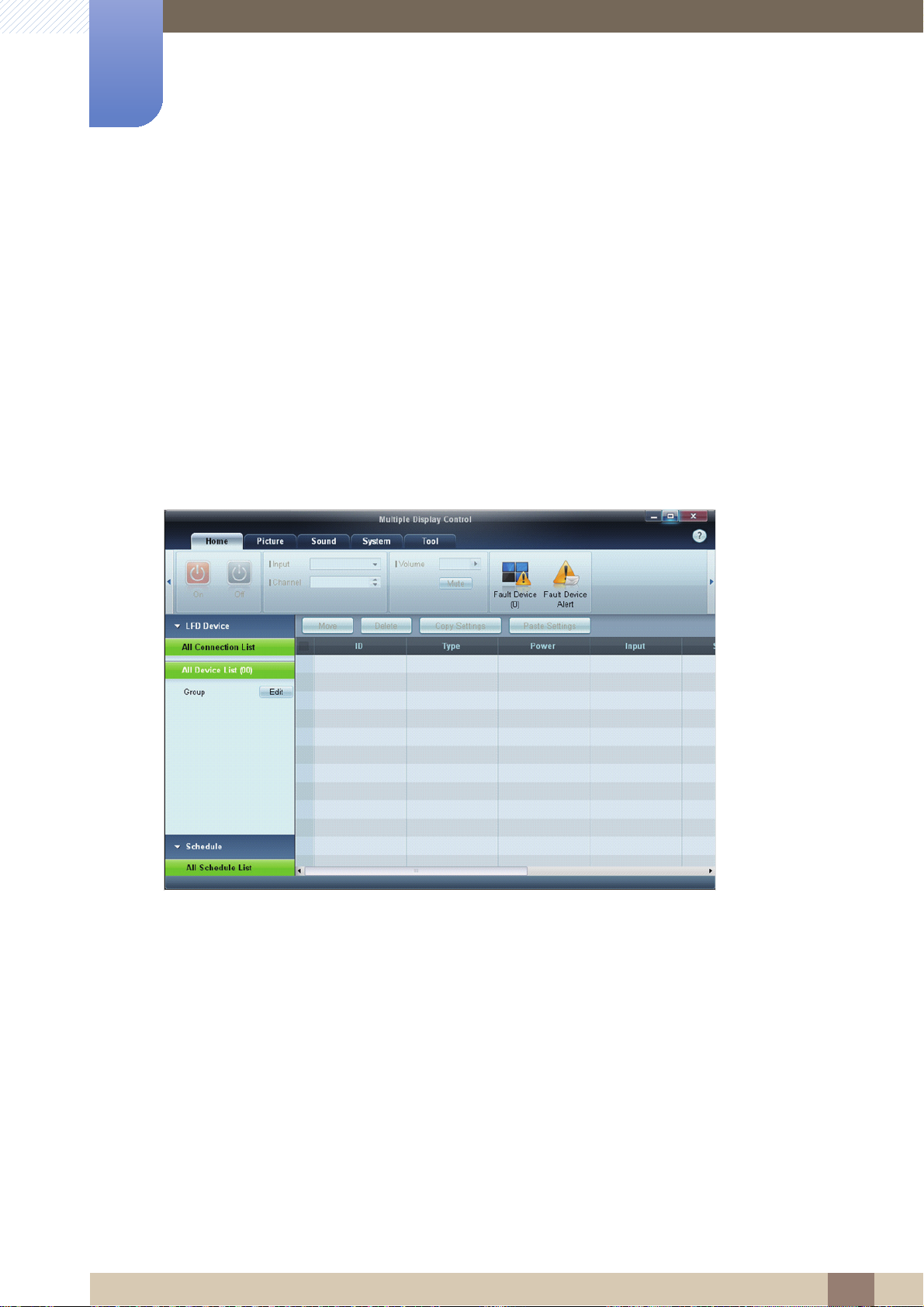

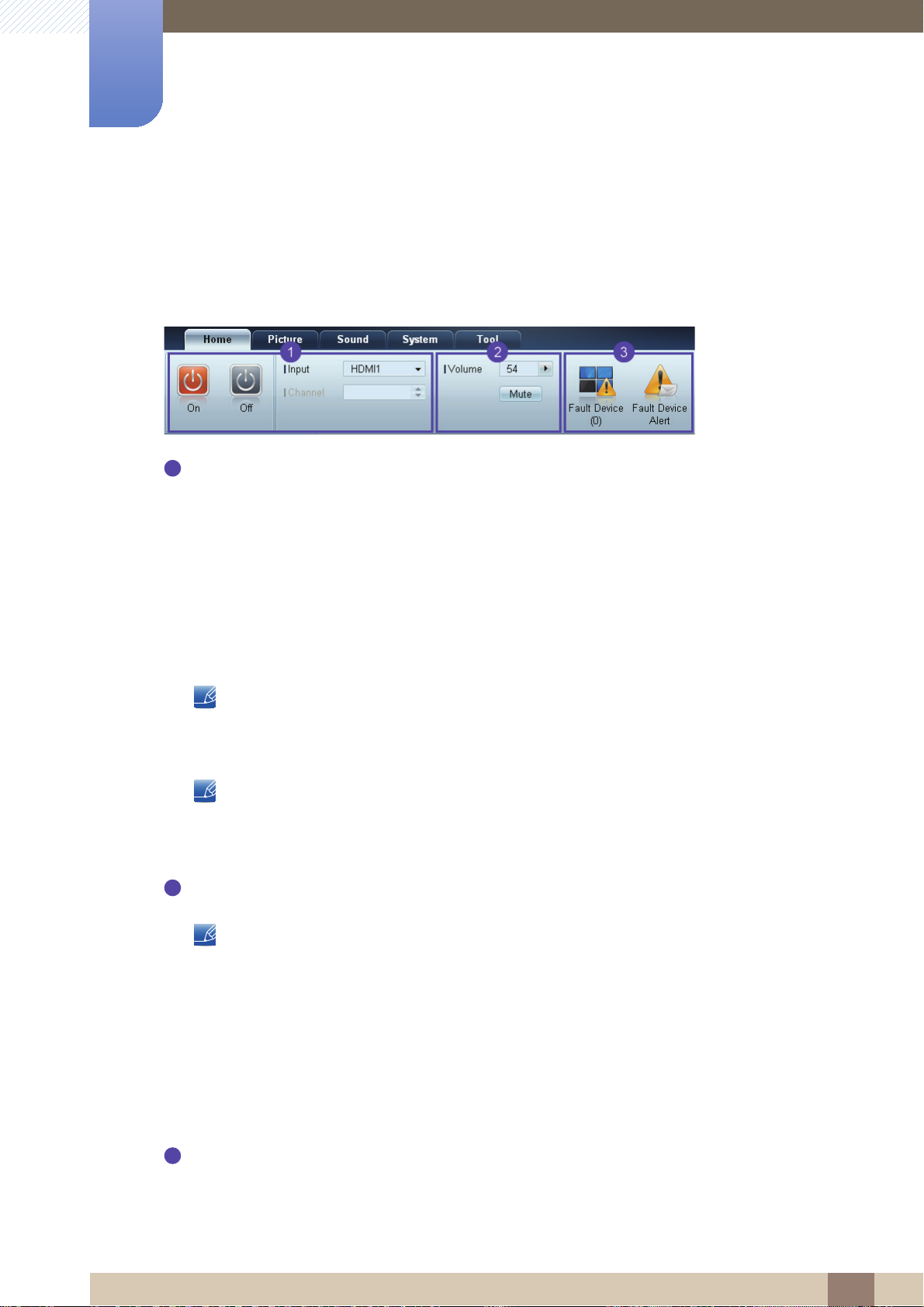

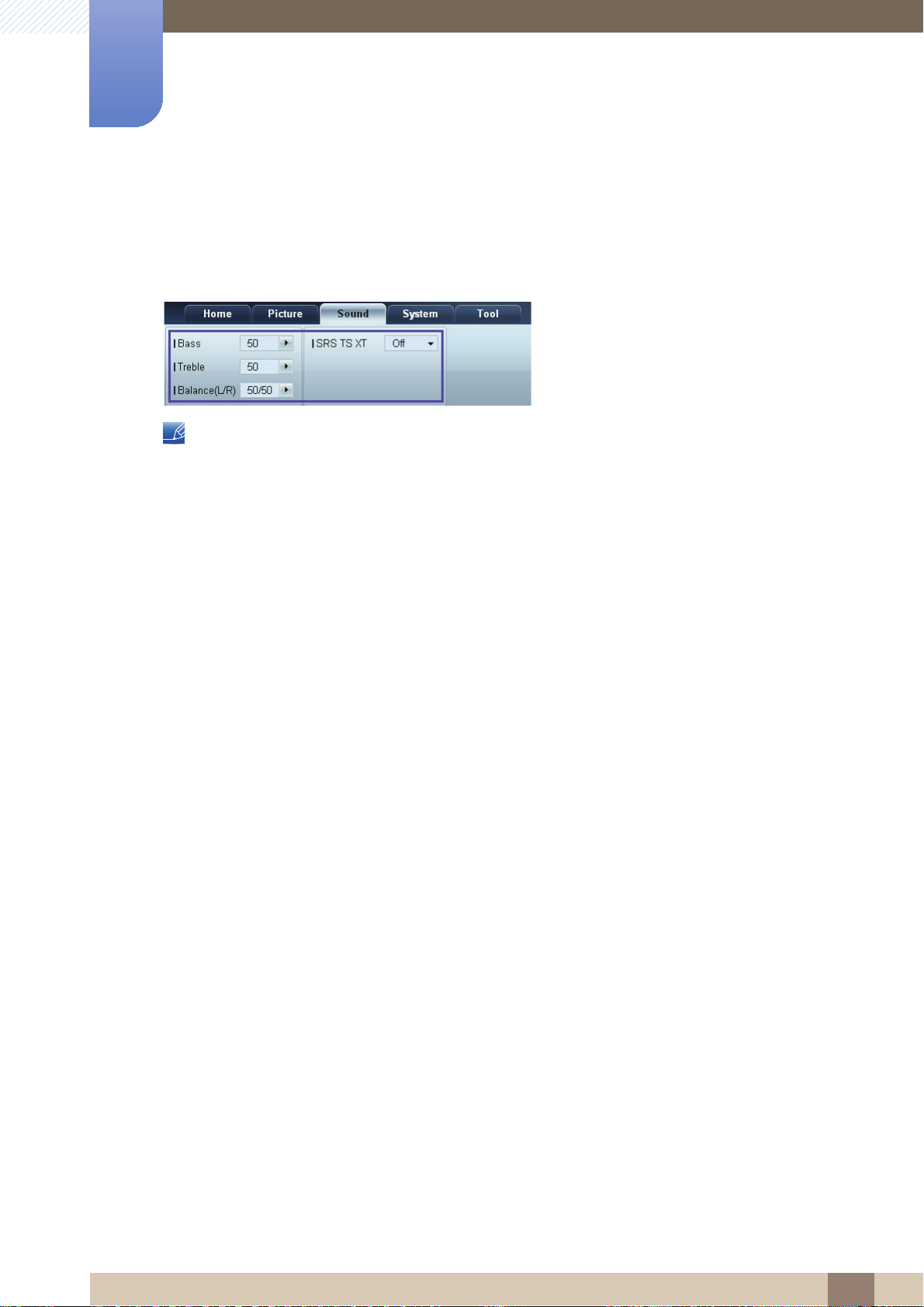

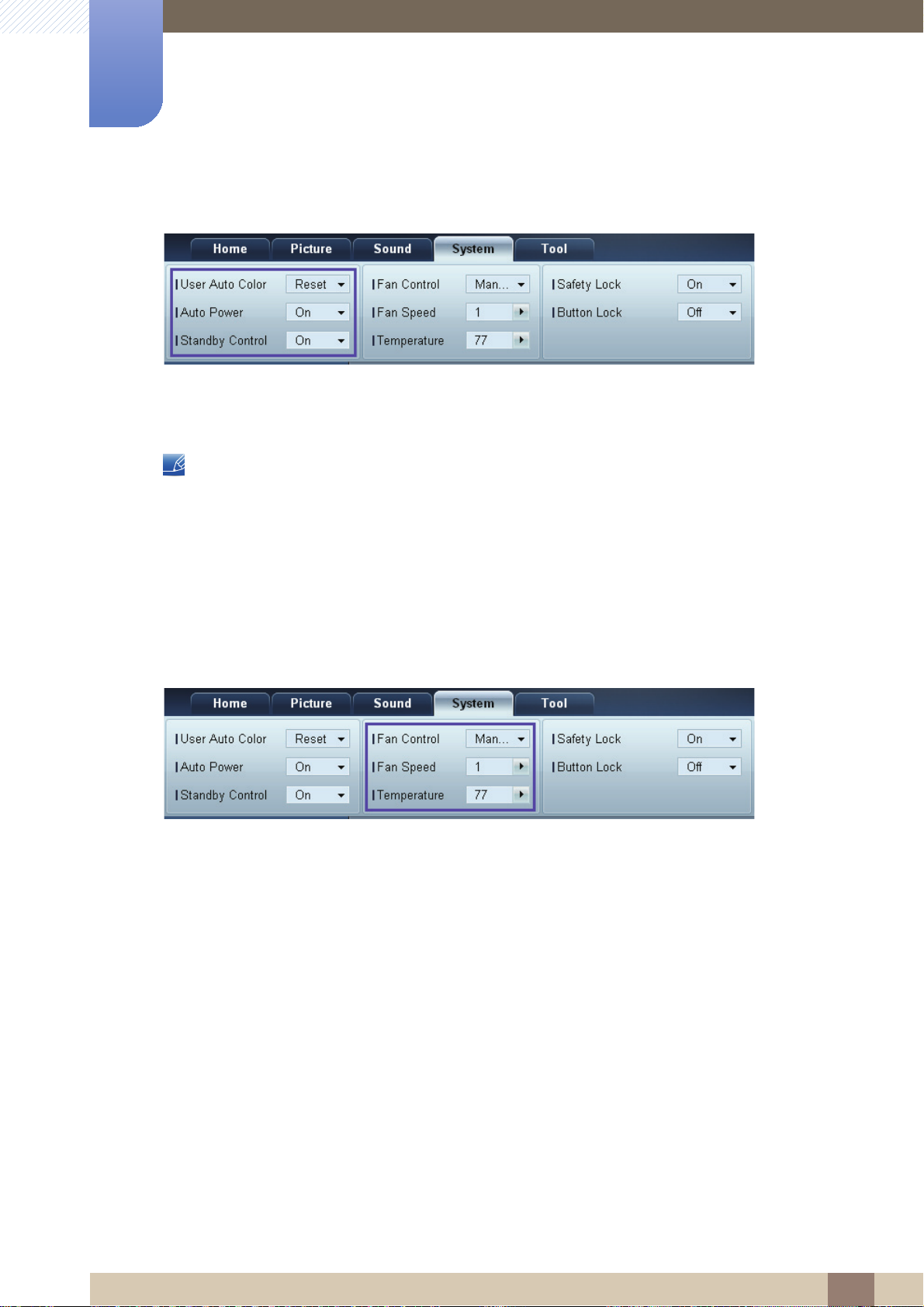

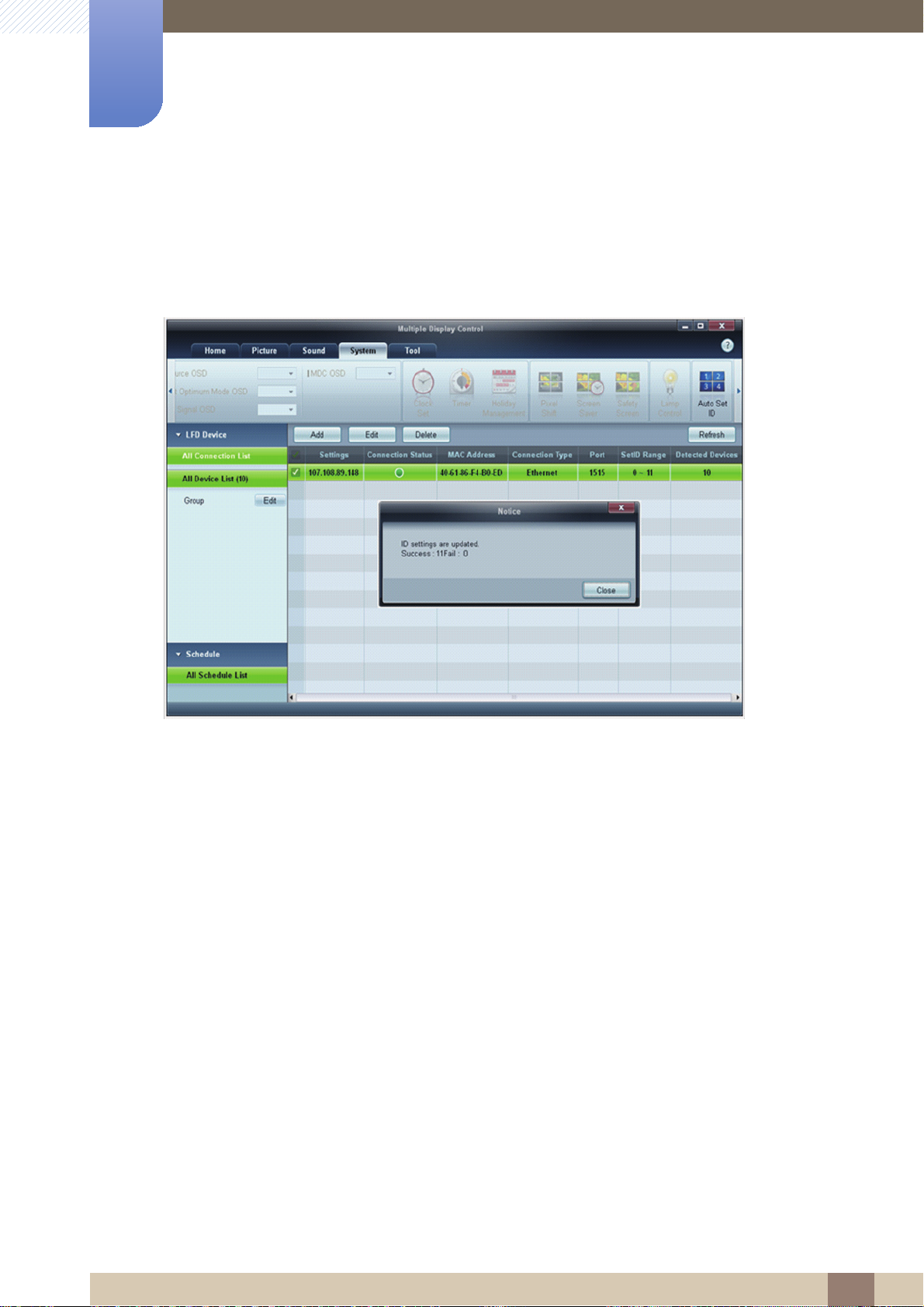

63 Verbinden met MDC 64 Verbindingen beheren 65 Auto Set ID 66 Klonen 67 Opdrachten opnieuw proberen 68 Aan de slag met MDC 70 Indeling van het hoofdscherm 71 Menu's 73 Schermaanpassing 77 Het geluid aanpassen 78 Het systeem instellen 87 Tool 89 Overige functies 94 Problemen oplossen

SCHERMAANPASSING 96 Mode

96 De Picture Mode wijzigen

98 Custom

98 De instellingen voor Custom configureren

101 Color Tone

101 De instellingen voor Color Tone configureren

102 Color Control

102 De instellingen voor Color Control configureren

103 Color Temp.

103 De instellingen voor Color Temp. configureren

104 Image Lock

104 De instellingen voor Image Lock configureren

105 Auto Adjustment

105 De instellingen voor Auto Adjustment

aanpassen

106 Signal Balance

106 De instellingen voor Signal Balance

configureren

Inhoudsopgave

Page 15

Inhoudsopgave

108 Size

108 De d grootte van het beeld (Size) wijzigen

110 Digital NR

110 Digital NR inschakelen

111 HDMI Black Level

111 De instellingen voor HDMI Black Level

112 Film Mode

112 Film Mode inschakelen

113 Dynamic Contrast

configureren

113 De instellingen voor Dynamic Contrast wijzigen

114 Lamp Control

114 De instellingen voor Lamp Control wijzigen

115 Picture Reset

115 Picture Reset activeren

HET GELUID AANPASSEN 116 Mode

116 De instellingen voor Mode wijzigen

117 Custom

117 De instellingen voor Custom configureren

118 Auto Volume

118 De instellingen voor Auto Volume wijzigen

119 SRS TS XT

119 SRS TS XT instellen

120 Sound Reset

120 De geluidsinstellingen herstellen (Sound Reset)

INSTELLINGEN 121 Language

121 De Language wijzigen

Inhoudsopgave

Page 16

Inhoudsopgave

122 Time

122 Clock Set 123 Sleep Timer 124 Timer1 / Timer2 / Timer3 125 Holiday Management

126 Menu Transparency

126 wijzigenMenu Transparency

127 Safety Lock

127 Change PIN 128 Lock

129 Energy Saving

129 Energy Saving instellen

130 Video Wall

130 Video Wall 131 Format 132 Horizontal 133 Vertical 134 Screen Position

135 Safety Screen

135 Pixel Shift 137 Timer 138 Bar / Eraser 139 Side Gray

139 Resolution Select

139 De resolutie wijzigen (Resolution Select)

140 Power On Adjustment

140 Power On Adjustment instellen

141 OSD Rotation

141 De stand van het menu wijzigen (OSD Rotation)

Inhoudsopgave

Page 17

Inhoudsopgave

142 Advanced Settings

142 Temperature 143 Auto Power 143 User Auto Color 144 Standby Control 145 Lamp Schedule 145 OSD Display

147 Setup Reset

147 Setup herstellen (Setup Reset)

147 Reset All

147 Alle instellingen herstellen (Reset All)

PROBLEMEN OPLOSSEN 148 Vereisten voordat u contact opneemt

met de klantenservice van Samsung

148 Het product testen 148 De resolutie en frequentie controleren 149 Controleer het volgende

152 Vragen en antwoorden

SPECIFICATIES 154 Algemeen

156 PowerSaver

157 Voorinstelbare timingmodi

BIJLAGE 159 Contact opnemen met SAMSUNG

WORLDWIDE

163 Een optimale beeldkwaliteit en het

voorkomen van scherminbranding

163 Optimale beeldkwaliteit 163 Het voorkomen van scherminbranding

167 Terminologie

Inhoudsopgave

Page 18

Inhoudsopgave

170 Correcte verwijdering

170 Correcte verwijdering van dit product

170 Correcte behandeling van een gebruikte accu

INDEX

(elektrische & elektronische afvalapparatuur)

uit dit product

Inhoudsopgave

Page 19

Voorbereidingen

321

1.1 De inhoud controleren

1.1.1 De verpakking verwijderen.

1 Verwijder de zwarte vergrendeling onder aan de doos.

2 Gebruik de gleuven in de doos om het bovenste deel op te tillen en te verwijderen.

3 Controleer de componenten en verwijder het piepschuim en het plastic.

Het uiterlijk van de daadwerkelijk componenten kan enigszins afwijken van de getoonde afbeelding.

De afbeelding is alleen bedoeld ter referentie.

4 Bewaar de doos i een droge omgeving, zodat deze opnieuw kan worden gebruikt wanneer u het

product in de toekomst moet verplaatsen.

1 Voorbereidingen

Page 20

Voorbereidingen

1.1.2 De componenten controleren

z Indien er componenten ontbreken, neemt u contact op met de leverancier waar u het product hebt

gekocht.

z Het uiterlijk van de daadwerkelijk componenten en de items die afzonderlijk worden verkocht, kan

enigszins afwijken van de getoonde afbeelding.

Onderdelen

De componenten kunnen verschillen, afhankelijk van de locatie.

Handleiding voor snelle

installatie

Garantiekaart

(Niet overal beschikbaar)

Netsnoer D-SUB-kabel Afstandsbediening

Batterijen

(Niet overal beschikbaar)

Afzonderlijk verkrijgbare items

De volgende items kunnen worden aangeschaft bij een verkooppunt bij u in de buurt.

Gebruiksaanwijzing

(BP59-00138A)

Wandmontageset RS232C-kabel RCA-stereokabel

1 Voorbereidingen

Page 21

Voorbereidingen

RGB-BNC-kabel RGB-componentkabel Videokabel

1.2 Onderdelen

1.2.1 Sensor aan de voorzijde

z De kleur en vorm van de onderdelen kan afwijken van de afbeelding. De specificaties kunnen

zonder voorafgaande kennisgeving worden gewijzigd ter verbetering van de kwaliteit.

z Dit product kan worden bediend via de afstandsbediening.

Sensor Omschrijving

Aan/uit-lampje

Sensor afstandsbediening Ontvangt signalen van de afstandsbediening.

Normaal: aan/Spaarstand: knippert

Zie "8.2 PowerSaver" voor meer informatie over de energiebesparingsmodus.

Zorg ervoor dat er zich geen obstakels tussen de sensor en de afstandsbediening bevinden.

1 Voorbereidingen

Page 22

RGB/COMPONENT IN

DC OUT

(5V/1.5A)

POWER IN POWER S/W

Voorbereidingen

1.2.2 achterzijde

De kleur en vorm van de onderdelen kan afwijken van de afbeelding. De specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd ter verbetering van de kwaliteit.

DVI IN

AUDIO IN

Poort Omschrijving

[POWER S/W] AAN [ I ] / UIT Standschakelaar

[POWER IN] Aansluiting voor het netsnoer.

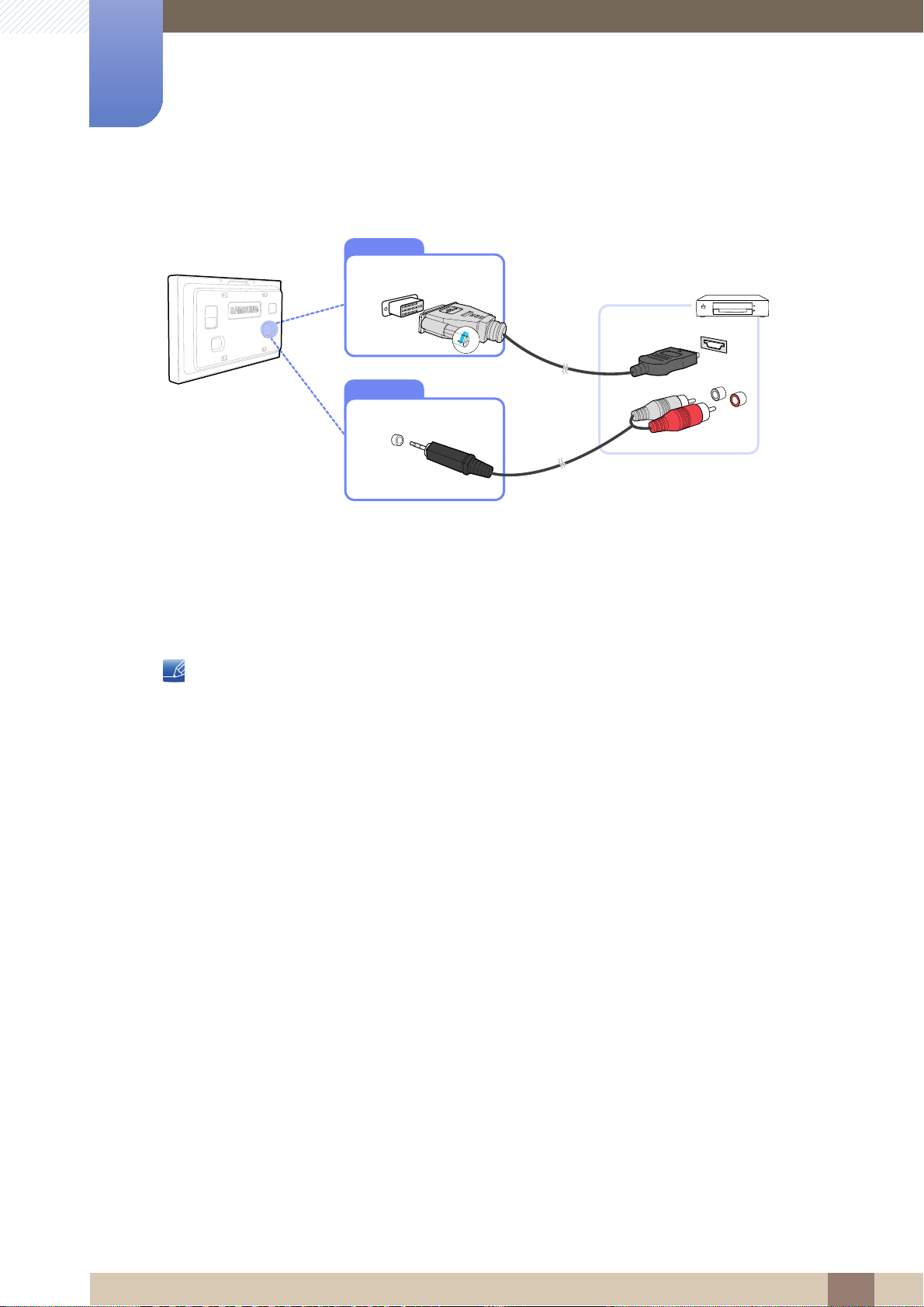

[DVI IN] Aansluiting voor de verbinding met een bronapparaat via een DVI- of

HDMI-DVI-kabel

[AV IN] Aansluiting voor de verbinding met een bronapparaat via een

videokabel

[AUDIO IN] Aansluiting voor de verbinding met de audio-uitgang van een

bronapparaat.

[RGB/COMPONENT IN] Aansluiting voor de verbinding met een bronapparaat via een D-

SUB- of RGB-componentkabel.

AV IN

RS232C IN

[DC OUT (5V/1.5A)] Zorg ervoor dat u de [DC OUT]-poort aansluit op een door Samsung

gespecificeerde tv-tunermodule. Als u dit niet doet, kan dit ten koste gaan van de prestaties.

[RS232C IN] Aansluiting voor de verbinding met een MDC via een RS232C-kabel.

1 Voorbereidingen

Page 23

Voorbereidingen

1.2.3 Antidiefstalslot

z Dankzij het antidiefstalslot kunt u het product veilig gebruiken, zelfs in openbare ruimten.

z De vorm van het slot en de vergendelingsmethode zijn afhankelijk van de fabrikant. Raadpleeg de

gebruikershandleiding bij het antidiefstalslot voor meer informatie.

Een antidiefstalapparaat vergrendelen:

1 Bevestig de kabel van uw antidiefstalslot aan een zwaar object,

bijvoorbeeld een bureau.

2 Steek een uiteinde van de kabel door de lus aan het andere eind.

3 Plaats het vergrendelingsapparaat in het antidiefstalslot aan de

achterzijde van het product.

4 Sluit het slot.

z Een antidiefstalslot kan afzonderlijk worden aangeschaft.

z Raadpleeg de gebruikershandleiding bij het antidiefstalslot

voor meer informatie.

z Antidiefstalsloten zijn verkrijgbaar bij elektronicazaken of

online.

1 Voorbereidingen

Page 24

DEF

Het schermmenu weergeven of verbergen of terugkeren naar het vorige menu.

Naar het menu boven, onder, rechts of links van het huidige menu of een de instellingen voor een optie aanpassen.Een menuselectie bevestigen.

Het geluid dempen. Het geluid weergeven:druk nogmaals op [MUTE] of druk op de volumetoets (+ VOL -).

Het volume aanpassen.

De schermmenu's weergeven of verbergen

wanneer de invoerbron TV is.

Informatie weergeven over

de huidige invoerbron.

Deze toetsen worden gebruikt

wanneer u de instellingen onder

Channel List in de modus TV configureert.

Het huidige menu verlaten.

Voorbereidingen

1.2.4 Afstandsbediening

z Wanneer u nog andere weergaveapparaten gebruikt in dezelfde als waar deze afstandsbediening

wordt gebruikt, kan het voorkomen dat de andere weergaveapparaten onbedoeld worden bediend.

z De functies van de toetsen op de afstandsbediening kunnen per product verschillen.

Het product inschakelen.

Niet ingeschakeld op dit product

De invoerbron wijzigen.

Niet ingeschakeld op dit product

POWER

.QZ ABC

GHI JKL MNO

OFF

456

PRS TUV WXY

789

SYMBOL ENTERDEL -/--

GUIDE

MUTE

VOL

SOURCE

D.MENU

TOOLS

PRE-CH

CH/P

RETURN

Het product uitschakelen.

Geef het wachtwoord op wanneer dit bij het gebruik van de schermmenu's wordt gevraagd, of wijzig het kanaal.

Terug naar het vorige kanaal.

Het kanaal in de modus TV wijzigen.

Naar de invoerbron TV schakelen.

Terug naar het vorige menu.

Niet ingeschakeld op dit product

INFO

TTX/MIX

BP59-00138A

EXIT

MTS/DUAL

MagicInfo

Niet ingeschakeld op dit product

De audio-instellingen configureren.

1 Voorbereidingen

Page 25

EXIT

Voorbereidingen

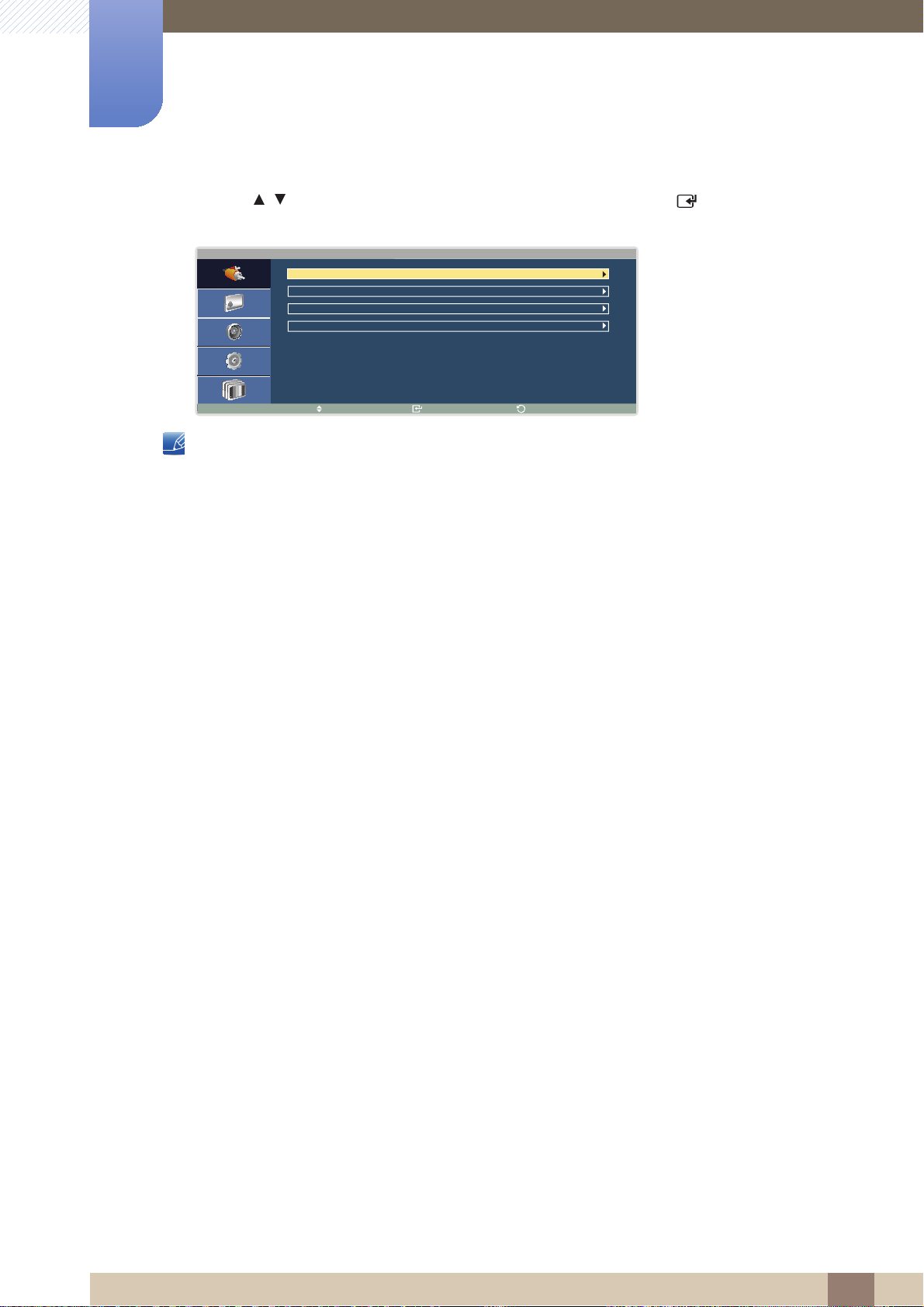

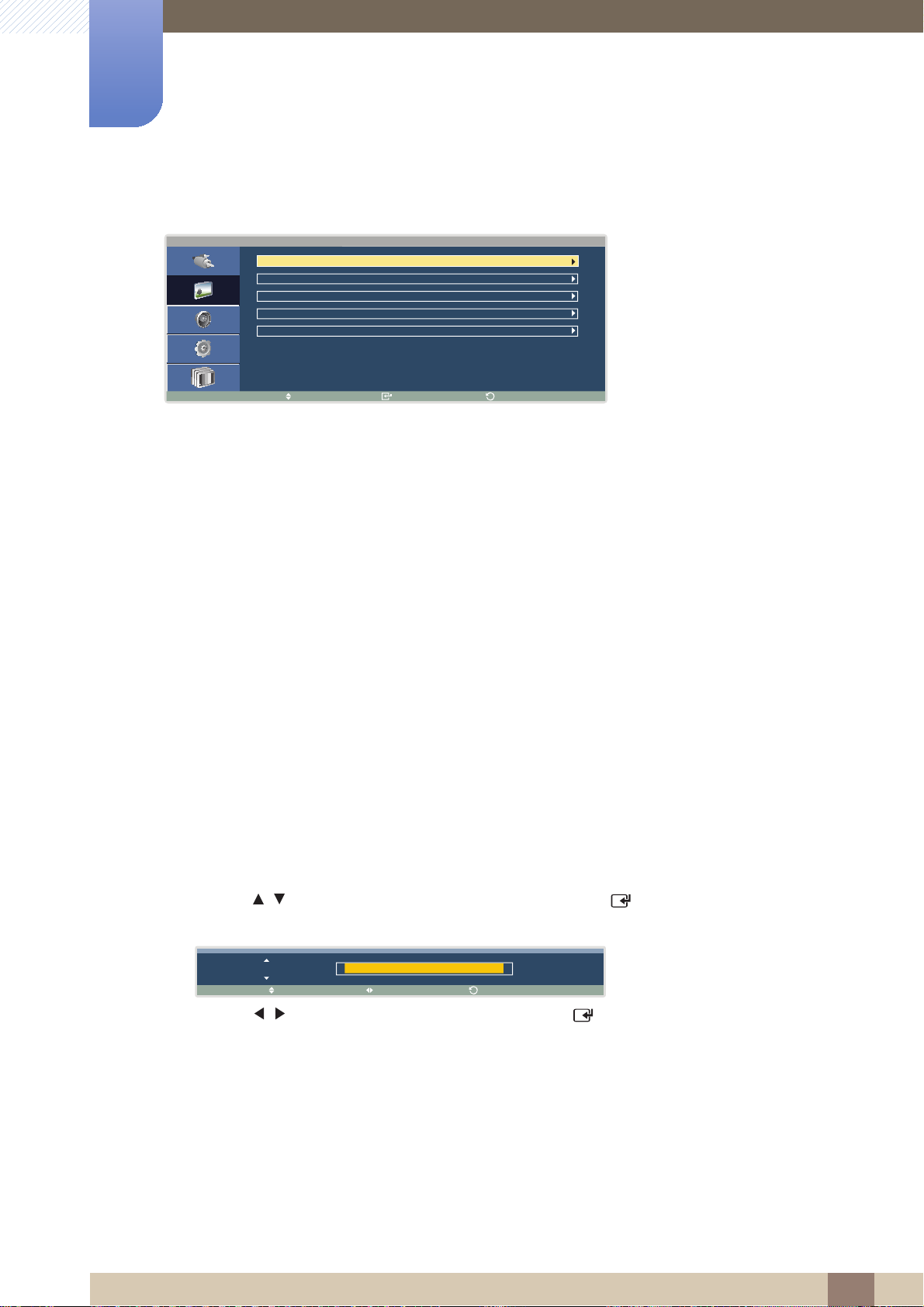

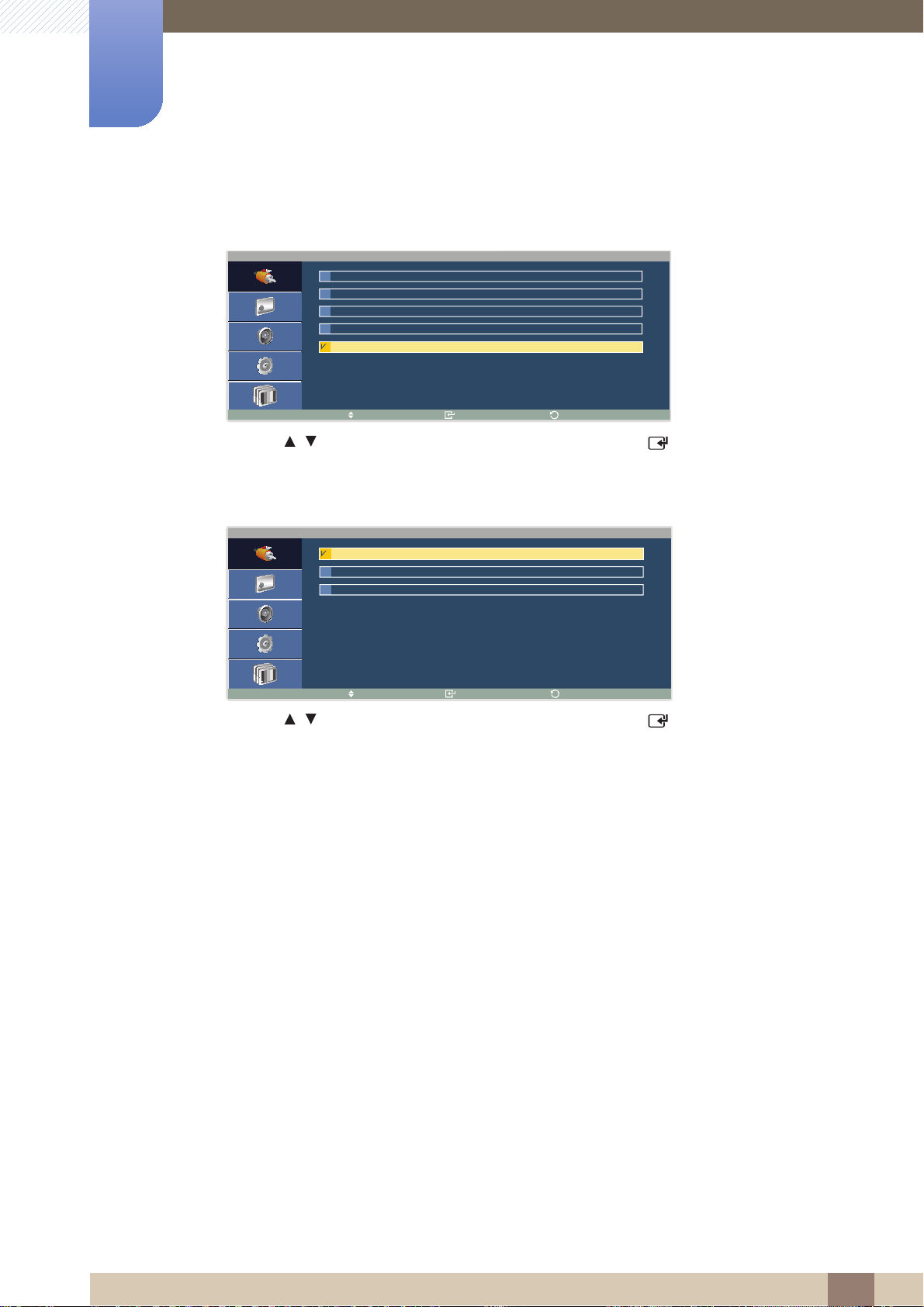

Het schermmenu aanpassen met de afstandsbediening

1. Opent het schermmenu.

2. U kunt in het schermmenu kiezen uit Input, Picture, Sound, Setup of Multi Control.

3. De instellingen naar wens wijzigen.

4. De instellingen voltooien.

5. Het schermmenu (OSD; Onscreen Display) sluiten.

De batterijen in de afstandsbediening plaatsen:

1 Op het batterijklepje aan de achterkant van de afstandsbediening.

2 Plaats twee AAA-batterijen (1,5 V) in de juiste richting.

3 Sluit het klepje.

De batterijen zijn afzonderlijk verkrijgbaar.

1 Voorbereidingen

Page 26

Voorbereidingen

Ontvangstbereik van de afstandsbediening



Gebruik de afstandsbediening binnen 7 tot 10 meter van de sensor op het product en onder een hoek

van 30˚ links en rechts van de sensor.

z Bewaar de gebruikte batterijen buiten bereik van kinderen en recycle de batterijen.

z Gebruik geen oude en nieuwe batterijen door elkaar. Vervang beide batterijen tegelijkertijd.

z Als u de afstandsbediening langere tijd niet gebruikt, verwijdert u de batterijen.



7m ~ 10m

1 Voorbereidingen

Page 27

Voorbereidingen

15 

1.3 Voordat u het product installeert (installatiehandleiding)

Om letsel te voorkomen moet dit apparaat, overeenkomstig de installatie-instructies, stevig aan de vloer/wand zijn bevestigd.

z Zorg dat een bevoegd installatiebedrijf de wandmontage installeert.

z Het kan anders vallen en persoonlijk letsel veroorzaken.

z Zorg dat de aangegeven wandmontage wordt geïnstalleerd.

1.3.1 Kantelhoek en rotatie

Voor meer informatie kunt u contact opnemen met de klantenservice van Samsung.

A Het product kan onder een hoek van maximaal of 15 worden gekanteld ten opzichte van een rechte

wand.

B Als u het product verticaal wilt gebruiken (staand), draait u het met de klok mee zodat het LED-lampje

zich aan de onderkant bevindt.

1 Voorbereidingen

Page 28

Voorbereidingen

1.3.2 Ventilatie

1. Installatie aan een rechte muur

B Omgevingstemperatuur. lager dan 35 C

z Wanneer u het product aan een verticale muur bevestigt,

Minimaal 40 mm

moet u ervoor zorgen dat het product aan de achterzijde minimaal 40 mm ruimte heeft voor de ventilatie en dat de omgevingstemperatuur beneden de 35 C blijft.

Figure 1.1 Zijaanzicht

1 Voorbereidingen

Page 29

Voorbereidingen

2. Installatie in een nis in de muur

Voor meer informatie kunt u contact opnemen met de klantenservice van Samsung.

Bovenaanzicht

A Minimaal 40 mm

B Minimaal 70 mm

C Minimaal 50 mm

D Minimaal 50 mm

E Omgevingstemperatuur: lager dan 35 C

Figure 1.2 Zijaanzicht

Wanneer u het product in een nis aan een verticale muur bevestigt, moet u ervoor zorgen dat het product aan de achterzijde minimaal 40 mm ruimte heeft voor de ventilatie en dat de omgevingstemperatuur beneden de 35 C blijft.

3. Installatie in een nis in de vloer

Voor meer informatie kunt u contact opnemen met de klantenservice van Samsung.

Minimaal 50 mm

B Omgevingstemperatuur: lager

dan 20 C

Figure 1.3 Zijaanzicht

Wanneer u het product in een nis in de vloer bevestigt, moet u ervoor zorgen dat het product aan de achterzijde minimaal 50 mm ruimte heeft voor de ventilatie en dat de omgevingstemperatuur beneden de 20 C blijft.

1 Voorbereidingen

Page 30

234

Voorbereidingen

1.3.3 Afmetingen

SET - Afmeting (B x D x H) [mm]

Modelnaam

320BX 782.0 697.7 392.3 478.5 85.5

400BX 969.0 888.8 501.4 582.0 91.0

460BX 1102.0 1019.8 574.6 656.8 91.4

Alle tekeningen zijn niet noodzakelijkerwijs op schaal. Sommige afmetingen kunnen zonder melding vooraf gewijzigd worden. Zie de afmetingen voordat u uw product installeert. Niet verantwoordelijk voor typografische of drukfouten.

Zonder STANDAARD

1 Voorbereidingen

Page 31

Voorbereidingen

1.4 Installeren van de wandmontage

1.4.1 Voorbereiding voorafgaand aan installeren wandmontage

Voor het installeren van een wandmontage van een andere fabrikant, gebruikt u de houderring.

1.4.2 Installeren van de wandmontageset

De wandmontageset (afzonderlijk verkocht) stelt u in staat om het product aan de wand te monteren.

Voor gedetailleerde informatie over het installeren van de wandmontage, wordt verwezen naar de

instructies die meegeleverd worden met de wandmontage. Wij raden aan dat u contact opneemt met

een technicus voor hulp bij het installeren van de beugel van de wandmontage. Samsung Electronics is

niet verantwoordelijk voor enige schade aan het product of verwondingen aan uzelf of anderen als u

ervoor kiest om de wandmontage zelf te installeren.

1 Voorbereidingen

Page 32

Voorbereidingen

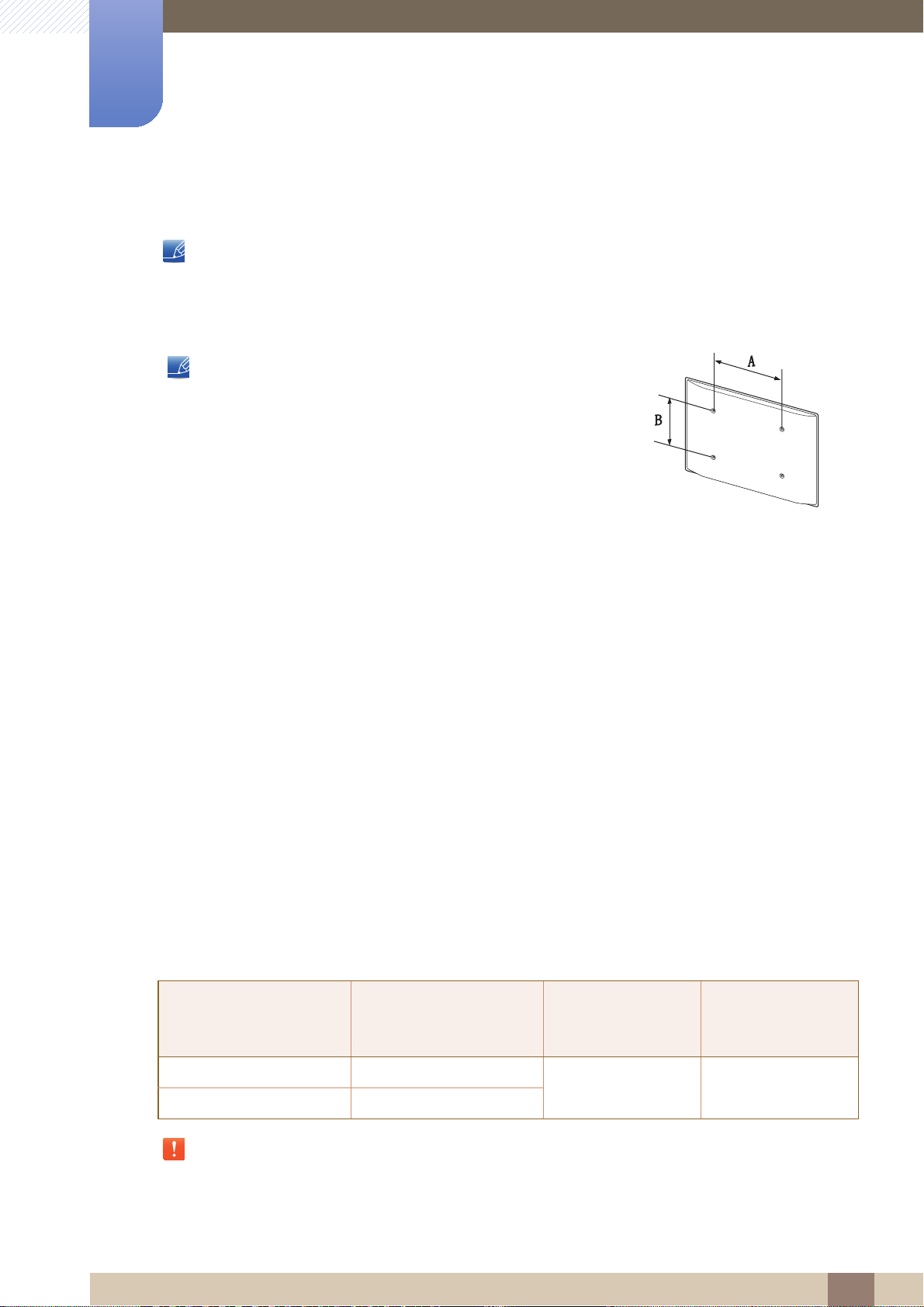

1.4.3 Specificaties wandmontageset (VESA)

Installeer uw wandmontage op een stevige wand loodrecht op de vloer. Voordat u de wandmontage bevestigt op oppervlakken zoals gipsplaat, dient u contact op te nemen met uw dichtstbijzijnde dealer voor aanvullende informatie. Als u het product installeert tegen een plafond of schuine wand, kan het vallen en leiden tot ernstige persoonlijke verwondingen.

z Standaardafmetingen voor wandmontagesets worden getoond

in de onderstaande tabel.

z Samsung-wandmontagesets bevatten een gedetailleerde

installatiehandleiding en alle onderdelen die nodig zijn voor montage worden meegeleverd.

z Gebruik geen schroeven die niet voldoen aan de standaard

VESA-schroefspecificaties.

z Gebruik geen langere schroeven dan de standaardlengte en

gebruik geen schroeven die niet voldoen aan de standaard VESA-schroefspecificaties. Te lange schroeven kunnen schade veroorzaken aan de binnenkant van het product.

z Voor wandmontages die niet voldoen aan de standaard VESA-

schroefspecificaties, kan de lengte van de schroeven variëren afhankelijk van de specificaties van de wandmontage.

z Draai de schroeven niet te hard vast. Dit kan het product

beschadigen of ertoe leiden dat het product valt, wat leidt tot persoonlijke verwondingen. Samsung is niet aansprakelijk voor dit soort ongelukken.

z Samsung is niet aansprakelijk voor schade aan het product of

persoonlijke verwondingen wanneer een niet-VESA of nietgespecificeerde wandmontage gebruikt wordt of wanneer de consument de installatie-instructies voor het product niet opvolgt.

z Monteer het product niet met een helling van meer dan 15

graden.

z Laat altijd twee mensen het product tegen een wand monteren.

VESA-specificaties

Productgrootte in inch

schroefgat (A * B) in

Standaardschroef Aantal

millimeter

32~40 200 x 200 M8 4

46~55 400 x 400

Installeer uw wandmontageset niet terwijl uw product aan staat. Dit kan leiden tot persoonlijke verwondingen als gevolg van een elektrische schok.

1 Voorbereidingen

Page 33

Voorbereidingen

1.5 Afstandsbediening

1.5.1 Kabelaansluitingen

Interface RS232C (9-pins)

Pin TxD (nr. 2), RxD (nr. 3), GND (nr. 5)

Bitsnelheid 9600 bps

Databits 8-bits

Pariteit Geen

Stopbit 1-bits

DatatransportbesturingGeen

Maximale lengte 15 m (alleen afgeschermd type)

z Pintoewijzingen

1 2345

6789

Pin Signaal

1 Gegevensdrager detecteren

2 Ontvangen gegevens

3 Verzonden gegevens

4 Gegevensterminal voorbereiden

5 Signaalaarde

6 Gegevensset voorbereiden

7 Verzendaanvraag

8 Klaar voor verzenden

9 Ringindicator

1 Voorbereidingen

Page 34

Voorbereidingen

z RS232C-kabel

Aansluiting: 9-pins D-Sub

Kabel: (reverse) kruiskabel

-P1- -P1- -P2- -P2-

Vrouwelijk Rx

z Aansluiting

Gnd

-------->

<--------

---------

RS232C IN

Gnd

Vrouwelijk

1 Voorbereidingen

Page 35

Voorbereidingen

1.5.2 Controlecodes

Status weergavebieding (Opdracht bediening ophalen)

Koptekst Opdracht

0xAA Opdrachttype 0

Bediening (Opdracht bediening instellen)

Koptekst Opdracht

0xAA Opdrachttype 1 Waarde

Opdracht

Nr. Opdrachttype Opdracht

1 Aan/uit-regeling 0x11 0~1

2 Volumeregeling 0x12 0~100

3 Ingangsbronbediening 0x14 -

4 Schermmodusregeling 0x18 -

5 Schermgrootteregeling 0x19 0~255

Datalengte

Datalengte Data

Checksum

Waardebere

6 PIP aan/uit 0x3C 0~1

7 Bediening automatisch

aanpassen

8 Regeling modus videomuur 0x5C 0~1

9 Kinderslot 0x5D 0~1

z De uitgegeven ID's kunnen worden weergegeven in hexadecimalen. ID 0 moet echter worden

weergegeven als 0xFF.

z Alle communicaties vindt plaats in hexadecimalen. De checksum wordt berekend door alle waarden

met uitzonderingen van de koptekst, bij elkaar op te tellen. Als de som van de checksum uit meer dan 2 cijfers bestaat, zoals hieronder (11+FF+01+01=112), wordt het eerste cijfer verwijderd.

Bijvoorbeeld Power On & ID=0

Koptekst Opdracht

0xAA 0x11 1 "Power"

Koptekst Opdracht

0xAA 0x11 1 1

0x3D 0

Datalengte Data 1

Checksum

Datalengte Data 1

1 Voorbereidingen

Page 36

Voorbereidingen

z Als u alle apparaten die met een seriële kabel zijn aangesloten, wilt bedienen, ongeacht de ID's, stelt

u voor de ID '0xFE' in en verzend u de opdrachten. De opdrachten worden door elk apparaat uitgevoerd, maar de ACK reageert niet.

Aan/uit-regeling

z Functie

Een tv/monitor kan worden in- en uitgeschakeld via een computer.

z Voedingsstatus weergeven (voedingsstatus AAN/UIT ophalen)

Koptekst Opdracht

0xAA 0x11 0

z De voeding IN-/UITSCHAKELEN (voeding AAN/UIT)

Koptekst Opdracht

0xAA 0x11 1 "Power"

"Power": de voedingscode die moet worden ingesteld voor een tv/monitor

1 : Inschakelen

0 : Uitschakelen

z Ack

Koptekst Opdracht

0xAA 0xFF 3 ‘A’ 0x11 "Power"

"Power": de voedingscode die moet worden ingesteld voor een tv/monitor

z Nak

Datalengte Ack/Nak r-CMD Value1

Datalengte

Datalengte Data

Checksum

Koptekst Opdracht

0xAA 0xFF 3 ‘N’ 0x11 "ERR"

"ERR": een code die aangeeft welke fout er is opgetreden

Datalengte Ack/Nak r-CMD Value1

1 Voorbereidingen

Checksum

Page 37

Voorbereidingen

Volumeregeling

z Functie

Het volume van een tv/monitor kan worden aangepast via een computer.

z Volumestatus weergaven (Volumestatus ophalen)

Koptekst Opdracht

0xAA 0x12 0

z Het volume instellen (Volume instellen)

Koptekst Opdracht

0xAA 0x12 1 "Volume"

"Volume": de code voor de volumewaarde die moet worden ingesteld voor een tv/monitor (0-100)

z Ack

Koptekst Opdracht

0xAA 0xFF 3 ‘A’ 0x12 "Volume"

"Volume": de code voor de volumewaarde die moet worden ingesteld voor een tv/monitor (0-100)

z Nak

Koptekst Opdracht

0xAA 0xFF 3 ‘N’ 0x12 "ERR"

Datalengte Ack/Nak r-CMD Value1

Datalengte

Checksum

Datalengte Data

Checksum

"ERR": een code die aangeeft welke fout er is opgetreden

1 Voorbereidingen

Page 38

Voorbereidingen

Ingangsbronbediening

z Functie

De ingangsbron voor een tv/monitor kan worden gewijzigd via een computer.

z Ingangsbronstatus weergeven (Status ingangsbron ophalen)

Koptekst Opdracht

0xAA 0x14 0

z De ingangsbron instellen (Ingangsbron instellen)

Koptekst Opdracht

0xAA 0x14 1 "Input

"Input Source": er kan een ingangsbroncode voor een tv/monitor worden ingesteld

0x14 PC

0x1E BNC

0x18 DVI

0x0C Ingangsbron

0x04 S-video

0x08 Component

0x20 MagicInfo

Datalengte

Checksum

Datalengte Data

Source"

Checksum

0x1F DVI_video

0x30 RF(TV)

0x40 DTV

0x21 HDMI1

0x22 HDMI1_PC

0x23 HDMI2

0x24 HDMI2_PC

0x25 DisplayPort

 DVI_video, HDMI1_PC en HDMI2_PC kunnen niet worden gebruikt met de opdracht Instellen.

Deze reageren alleen op de opdrachten met 'Ophalen'.

 Dit model ondersteunt geen support BNC, S-Video, HDMI1, HDMI1_PC, HDMI2, HDMI2_PC

en weergavepoorten.

 MagicInfo is alleen beschikbaar op modellen met de MagicInfo-functie.

 RF (TV) en DTV zijn alleen beschikbaar voor modellen met een tv.

1 Voorbereidingen

Page 39

Voorbereidingen

z Ack

Koptekst Opdracht

0xAA 0xFF 3 ‘A’ 0x14

"Input Source": er kan een ingangsbroncode voor een tv/monitor worden ingesteld

z Nak

Koptekst Opdracht

0xAA 0xFF 3 ‘N’ 0x14 "ERR"

"ERR": een code die aangeeft welke fout er is opgetreden

Datalengte Ack/Nak r-CMD Value1

"Input

Source"

Checksum

1 Voorbereidingen

Page 40

Voorbereidingen

Scherm

z Functie

De schermmodus van een tv/monitor kan worden gewijzigd via een computer.

De schermmodus kan niet worden geregeld wanneer de functie Video Wall is ingeschakeld.

Deze bediening kan alle worden uitgevoerd voor modellen met een tv.

z De schermstatus weergeven (Status schermmodus ophalen)

Koptekst Opdracht

0xAA 0x18 0

z De grootte van het beeld instellen (Beeldgrootte instellen)

Koptekst Opdracht

0xAA 0x18 1 "Screen

"Screen Mode": een code waarmee de status van de tv/monitor wordt ingesteld

0x01 16 : 9

0x04 Zoom

0x31 Breedbeeldzoom

0x0B 4 : 3

z Ack

Koptekst Opdracht

Datalengte Ack/Nak r-CMD Value1

Datalengte

Checksum

Datalengte Data

Mode"

Checksum

0xAA 0xFF 3 ‘A’ 0x18

"Screen Mode": een code waarmee de status van de tv/monitor wordt ingesteld

z Nak

Koptekst Opdracht

0xAA 0xFF 3 ‘N’ 0x18 "ERR"

"ERR": een code die aangeeft welke fout er is opgetreden

Datalengte Ack/Nak r-CMD Value1

"Scherm

modus"

1 Voorbereidingen

Checksum

Page 41

Voorbereidingen

Schermgrootteregeling

z Functie

De schermgrootte van een tv/monitor kan worden gewijzigd via een computer.

z De schermgrootte weergeven (Status schermgrootte ophalen)

Koptekst Opdracht

0xAA 0x19 0

z Ack

Koptekst Opdracht

0xAA 0xFF 3 ‘A’ 0x19

"Screen Size": schermgrootte tv/monitor (bereik: 0 – 255, eenheid: inch)

z Nak

Koptekst Opdracht

0xAA 0xFF 3 ‘N’ 0x19 "ERR"

"ERR": een code die aangeeft welke fout er is opgetreden

Datalengte Ack/Nak r-CMD Value1

Datalengte

Checksum

"Screen

Size"

Checksum

1 Voorbereidingen

Page 42

Voorbereidingen

PIP aan/uit

z Functie

De PIP-modus van een tv/monitor kan worden gewijzigd via een computer.

z De PIP-status aan/uit weergeven (Status PIP AAN/UIT ophalen)

 Alleen beschikbaar op de modellen die een PIP-functie hebben.

 De modus kan niet worden bediend wanneer Video Wall is ingesteld op On.

 Deze functie is niet beschikbaar in MagicInfo.

Koptekst Opdracht

0xAA 0x3C 0

z PIP aan/uit instellen (PIP IN-/UITSCHAKELEN)

Koptekst Opdracht

0xAA 0x3C 1 "PIP"

"PIP": een code die wordt gebruikt om de PIP-modus van een tv/monitor in of uit te schakelen

1 : PIP AAN

0 : PIP UIT

z Ack

Koptekst Opdracht

0xAA 0xFF 3 ‘A’ 0x3C "PIP"

"PIP": een code die wordt gebruikt om de PIP-modus van een tv/monitor in of uit te schakelen

z Nak

Datalengte Ack/Nak r-CMD Value1

Datalengte

Checksum

Datalengte Data

Checksum

Koptekst Opdracht

0xAA 0xFF 3 ‘N’ 0x3C "ERR"

"ERR": een code die aangeeft welke fout er is opgetreden

Datalengte Ack/Nak r-CMD Value1

Checksum

1 Voorbereidingen

Page 43

Voorbereidingen

Automatische afstellingsregeling (alleen voor computer en BNC)

z Functie

Het scherm van het computersysteem automatisch aanpassen via de computer.

z De status voor de automatisch afstelling weergeven (Auto Adjustment-status ophalen)

z De automatische afstelling instellen (Set Auto Adjustment)

Koptekst Opdracht

0xAA 0x3D 1 "Auto

"Auto Adjustment" : 0x00 (te allen tijde)

z Ack

Koptekst Opdracht

0xAA 0xFF 3 ‘A’ 0x3D

z Nak

Koptekst Opdracht

0xAA 0xFF 3 ‘N’ 0x3D "ERR"

"ERR": een code die aangeeft welke fout er is opgetreden

Datalengte Ack/Nak r-CMD Value1

Datalengte Data

Adjustment"

Checksum

"Auto

Adjustment"

Checksum

1 Voorbereidingen

Page 44

Voorbereidingen

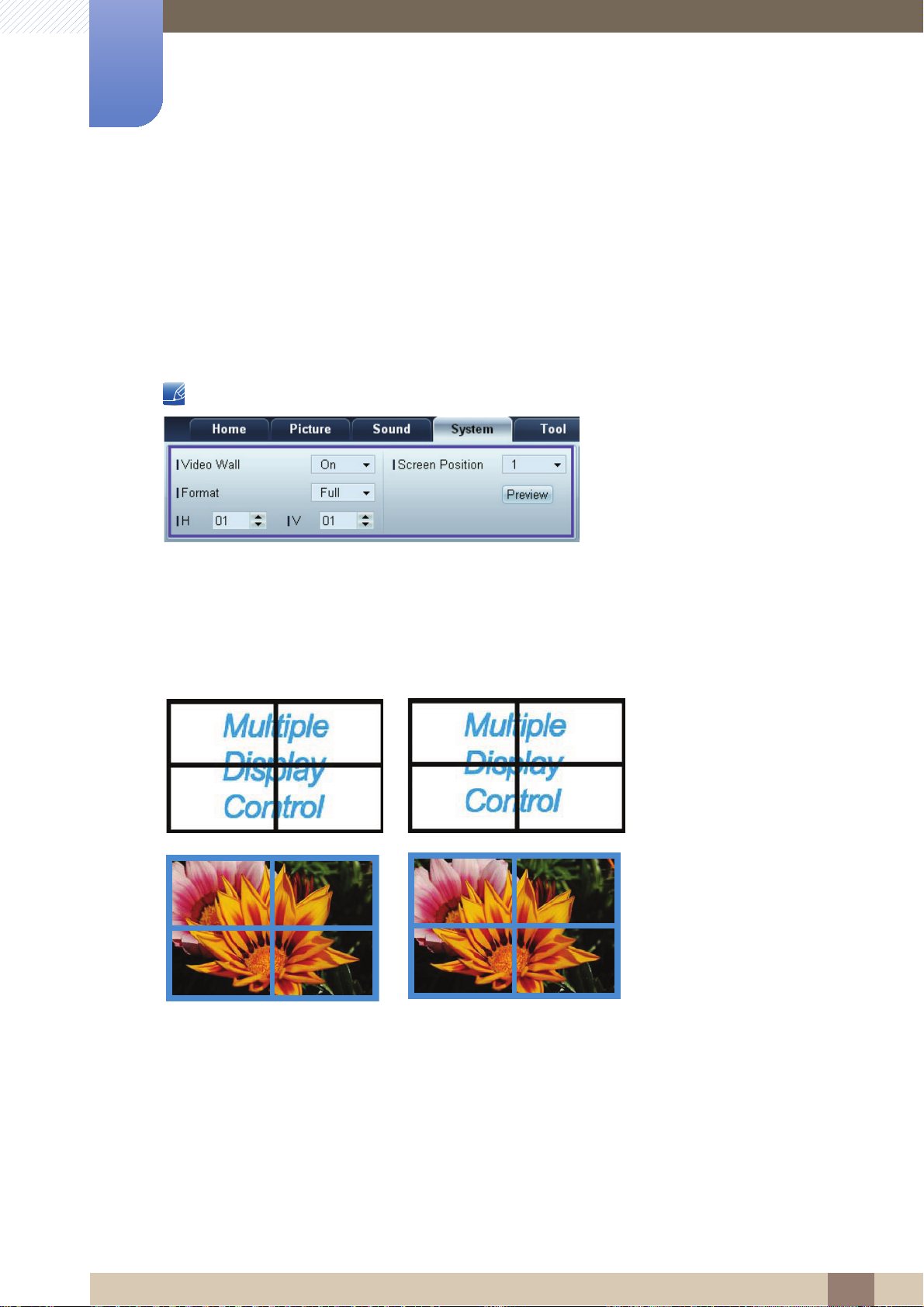

Regeling modus Video Wall

z Functie

De modus Video Wall kan voor een tv/monitor worden geactiveerd via een computer.

Deze bediening is allee beschikbaar voor een tv/monitor waarvoor de functie Video Wall is

ingeschakeld.

Deze functie is niet beschikbaar in MagicInfo.

z De videomuurmodus weergeven (Get Video Wall Mode)

Koptekst Opdracht

0xAA 0x5C 0

z De videomuur instellen (Videommuurmodus instellen)

Koptekst Opdracht

0xAA 0x5C 1 "Video Wall

"Video Wall Mode": een code waarmee de modus Video Wall voor een tv/monitor wordt geactiveerd

1 : Full

0 : Natural

z Ack

Koptekst Opdracht

0xAA 0xFF 3 ‘A’ 0x5C

"Video Wall Mode": een code waarmee de modus Video Wall voor een tv/monitor wordt geactiveerd

Datalengte Ack/Nak r-CMD Value1

Datalengte

Checksum

Datalengte Data

Mode"

Checksum

"Video Wall

Mode"

Checksum

z Nak

Koptekst Opdracht

0xAA 0xFF 3 ‘N’ 0x5C "ERR"

"ERR": een code die aangeeft welke fout er is opgetreden

Datalengte Ack/Nak r-CMD Value1

Checksum

1 Voorbereidingen

Page 45

Voorbereidingen

Kinderslot

z Functie

De pc kan worden gebruikt om de kinderslotfunctie op een tv/monitor in of uit te schakelen.

Deze functie kan altijd worden ingesteld, ongeacht of het apparaat is in- of uitgeschakeld.

z De status van het kinderslot weergeven (Status kinderslot ophalen)

Koptekst Opdracht

0xAA 0x5D 0

z Het kinderslot in- of uitschakelen (Kinderslot in-/uitschakelen)

Koptekst Opdracht

0xAA 0x5D 1 "Safety

"Safety Lock": de kinderslotcode die moet worden ingesteld voor een tv/monitor

1 : AAN

0 : UIT

z Ack

Koptekst Opdracht

0xAA 0xFF 3 ‘A’ 0x5D

"Safety Lock": de kinderslotcode die moet worden ingesteld voor een tv/monitor

Datalengte Ack/Nak r-CMD Value1

Datalengte

Checksum

Datalengte Data

Lock"

Checksum

"Safety

Lock"

Checksum

z Nak

Koptekst Opdracht

0xAA 0xFF 3 ‘N’ 0x5D "ERR"

"ERR": een code die aangeeft welke fout er is opgetreden

Datalengte Ack/Nak r-CMD Value1

Checksum

1 Voorbereidingen

Page 46

Een bronapparaat aansluiten en gebruiken

2.1 Voordat u een apparaat aansluit

Controleer het volgende voordat u andere apparaten op dit product aansluit.

Tot de apparaten die op dit product kunnen worden aangesloten, behoren pc's, camcorders,

luidsprekers, settopboxen en dvd/Blu-ray-spelers.

2.1.1 Controlepunten voordat u een apparaat aansluit

z Lees de gebruikershandleiding die bij het bronapparaat is geleverd voordat u het apparaat aansluit.

Het aantal poorten en de locatie van de poorten kan op bronapparaten kan per apparaat verschillen.

z Sluit het netsnoer niet aan totdat alle aansluitingen zijn voltooid. Wanneer u het netsnoer aansluit

tijden het aansluiten, kan het product beschadigd raken.

z Sluit de geluidspoorten correct aan: links = wit en rechts = rood.

Audio-invoer die wordt ontvangen via een audio-ingangspoort wordt uitgevoerd via de PC-, DVI-,

AV- of Component-poort.

z Controleer het type poorten aan de achterzijde van het product dat u wilt aansluiten.

2 Een bronapparaat aansluiten en gebruiken

Page 47

Een bronapparaat aansluiten en gebruiken

RGB /

COMPONENT IN

2.2 Een computer aansluiten en gebruiken

2.2.1 Een computer aansluiten

z U kunt op verschillende manieren een computer op het product aansluiten.

Selecteer een verbindingsmethode die geschikt is voor uw computer.

Een verbinding tot stand brengen via de D-SUB-kabel (analoog type)

De aansluitingen kunnen per product verschillen.

AUDIO IN

1 Sluit de D-SUB-kabel aan op de poort [RGB/COMPONENT IN] op het product en de D-SUB-poort

op de computer.

2 Sluit een geluidsuitvoerkabel aan op de poort [AUDIO IN] op het product en de audio-uitgang op de

computer.

3 Sluit het netsnoer aan op de voedingsaansluiting op het product en schakel de computer in.

2 Een bronapparaat aansluiten en gebruiken

Page 48

Een bronapparaat aansluiten en gebruiken

Een verbinding tot stand brengen met een DVI-kabel (digitaal type)

DVI IN

AUDIO IN

1 Sluit een DVI-kabel aan op de poort [DVI IN] op de monitor en de DVI-poort op de computer.

2 Sluit een geluidsuitvoerkabel aan op de poort [AUDIO IN] op het product en de audio-uitgang op de

computer.

3 Sluit het netsnoer aan op de voedingsaansluiting op het product en schakel de computer in.

Een verbinding tot stand brengen met een HDMI-DVI-kabel

DVI IN

AUDIO IN

1 Sluit een HDMI-DVI-kabel aan op de poort [DVI IN] op de monitor en de HDMI-poort op de

computer.

2 Sluit een geluidsuitvoerkabel aan op de poort [AUDIO IN] op het product en de audio-uitgang op de

computer.

3 Sluit het netsnoer aan op de voedingsaansluiting op het product en schakel de computer in.

Wanneer u een HDMI-DVI-kabel gebruikt om een computer op het product aan te sluiten, stelt u Edit

Name in op DVI PC voor toegang tot de video- en audio-inhoud die is opgeslagen op de computer.

2 Een bronapparaat aansluiten en gebruiken

Page 49

Een bronapparaat aansluiten en gebruiken

2.2.2 Stuurprogramma installeren

z U kunt de optimale resolutie en frequentie voor dit product instellen door de bijbehorende

stuurprogramma's voor dit product te installeren.

z Het installatiestuurprogramma staat op de cd die bij het product is geleverd.

Als de meegeleverde programma's zijn beschadigd, gaat u naar website van Samsung (http:// www.samsung.com) en downloadt u de programma's.

1 Plaats de cd met de gebruikershandleiding die bij het product is geleverd in het cd-romstation.

2 Klik op 'Windows Driver'.

3 Volg de instructies op het scherm om de installatie uit te voeren.

4 Selecteer uw productmodel in de lijst met modellen.

5 Ga naar Eigenschappen beeldscherm en controleer of de resolutie en vernieuwingsfrequentie

correct zijn.

Raadpleeg de handleiding van het Windows-besturingssysteem voor meer informatie.

2 Een bronapparaat aansluiten en gebruiken

Page 50

Een bronapparaat aansluiten en gebruiken

2.2.3 De resolutie wijzigen

Wijzig de resolutie en vernieuwingsfrequent in het Configuratiescherm op uw computer voor een optimale beeldkwaliteit.

De beeldkwaliteit van TFT-LCD's is mogelijk niet optimaal als u niet de optimale resolutie selecteert.

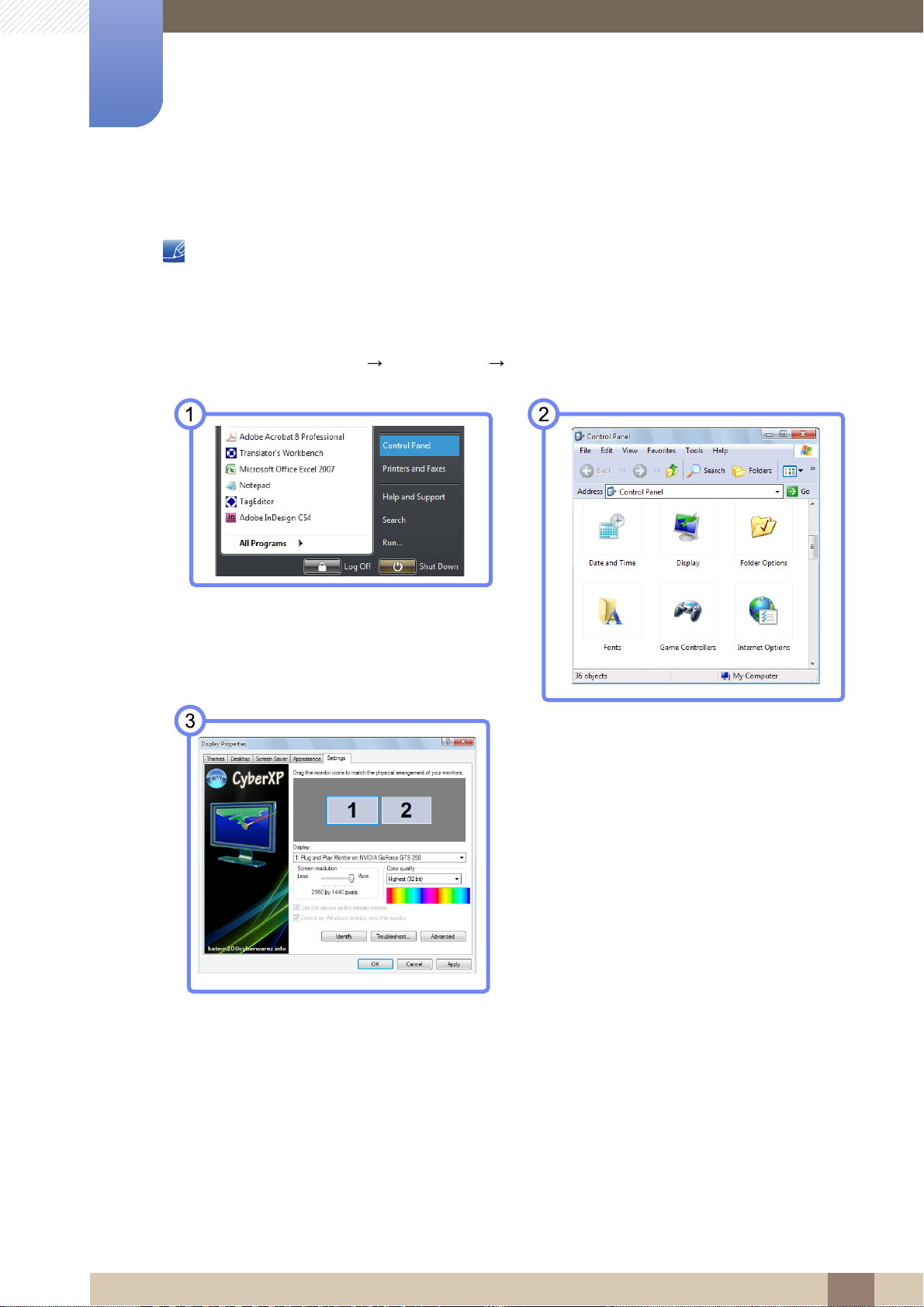

De resolutie wijzigen in Windows XP

Ga naar Configuratiescherm Beeldscherm Instellingen en wijzig de resolutie.

2 Een bronapparaat aansluiten en gebruiken

Page 51

Een bronapparaat aansluiten en gebruiken

De resolutie wijzigen in Windows Vista

Ga naar Configuratiescherm Beeldscherm Instellingen en wijzig de resolutie.

2 Een bronapparaat aansluiten en gebruiken

Page 52

Een bronapparaat aansluiten en gebruiken

De resolutie wijzigen in Windows 7

Ga naar Configuratiescherm Beeldscherm Schermresolutie en wijzig de resolutie.

2 Een bronapparaat aansluiten en gebruiken

Page 53

Een bronapparaat aansluiten en gebruiken

AUDIO IN

AV IN

2.3 Een verbinding tot stand brengen met een videoapparaat

z U kunt een videoapparaat op het product aansluiten door gebruik te maken van een kabel.

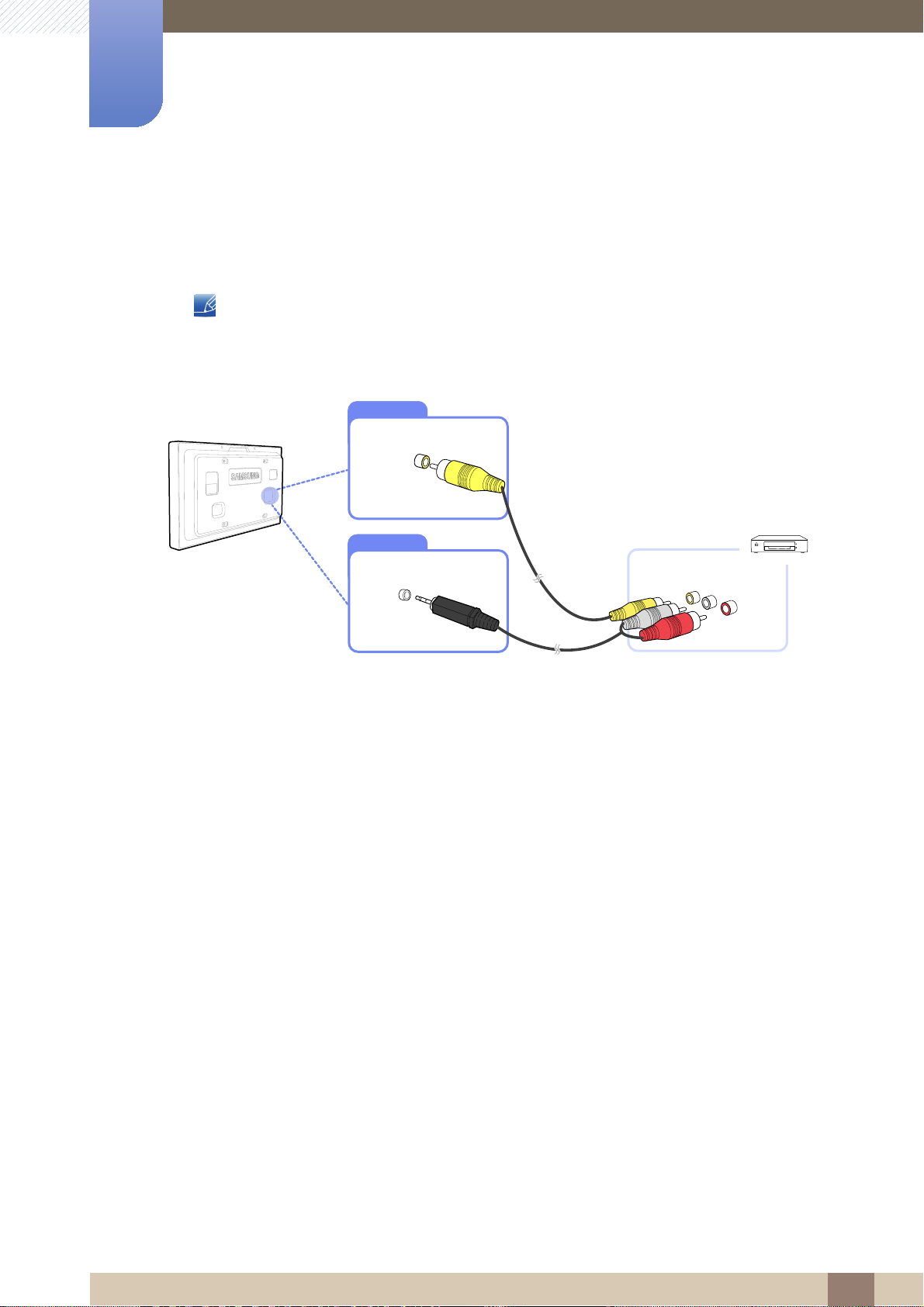

2.3.1 Verbinding maken via de videokabel

De aansluitingen kunnen per product verschillen.

1 Sluit de videokabel aan op de poort [AV IN] op het product en de videopoort op het videoapparaat.

2 Sluit de RCA-stereokabel aan op de poort [AUDIO IN] op het product en de AUDIO OUT-poort met

dezelfde kleur op het videoapparaat.

3 Druk op de toets SOURCE op de afstandsbediening om de bron te wijzigen in AV.

2 Een bronapparaat aansluiten en gebruiken

Page 54

AUDIO IN

Een bronapparaat aansluiten en gebruiken

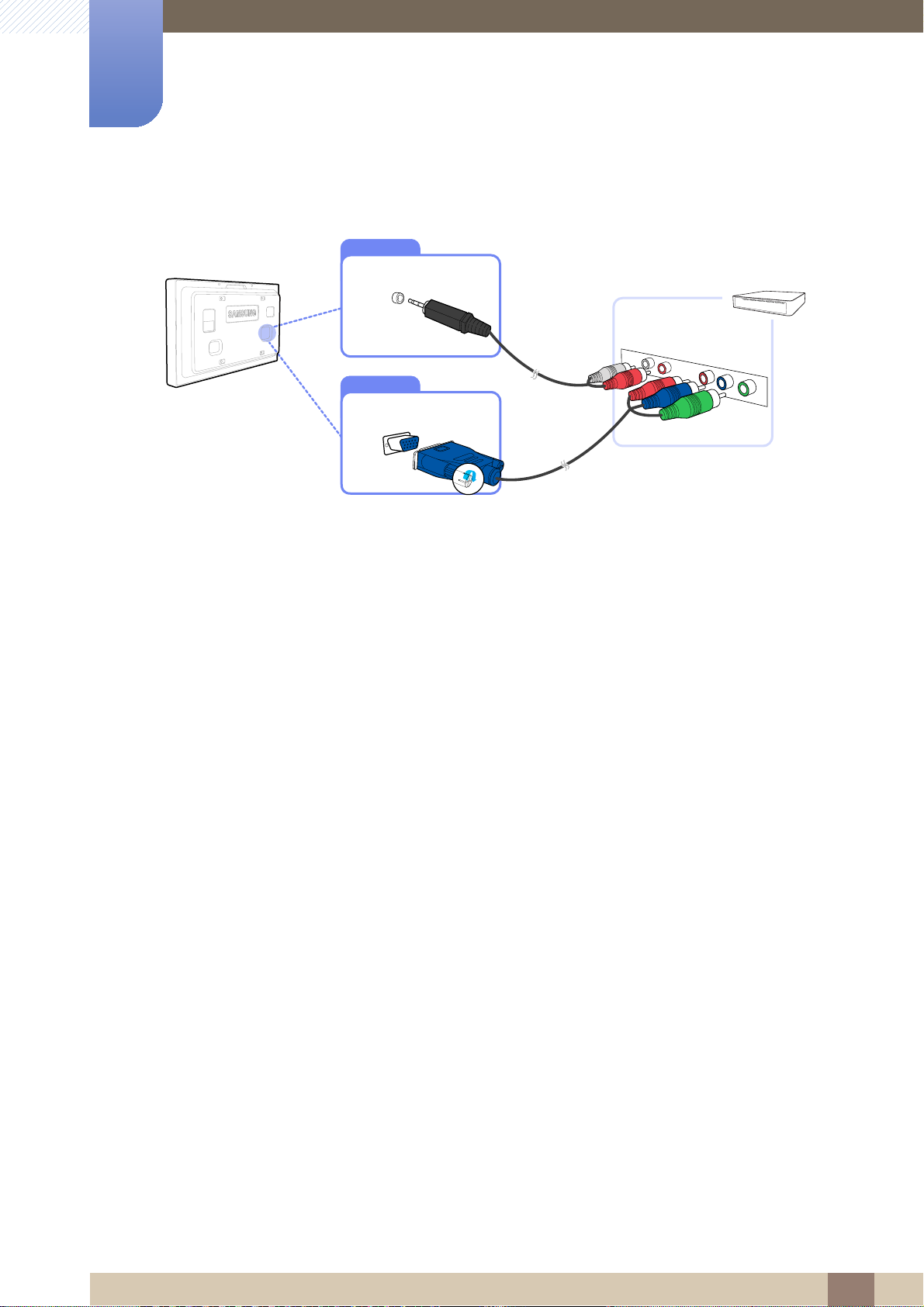

2.3.2 Een verbinding tot stand brengen via een RGB-componentkabel

RGB /

COMPONENT IN

1 Sluit de RCA-componentkabel aan op de poort [RGB/COMPONENT IN] op het product en de

componentpoorten met dezelfde kleur op het videoapparaat.

2 Sluit de RCA-stereokabel aan op de poort [AUDIO IN] op het product en de AUDIO OUT-poort met

dezelfde kleur op het videoapparaat.

3 Druk op de toets SOURCE op de afstandsbediening om de bron te wijzigen in Component.

2 Een bronapparaat aansluiten en gebruiken

Page 55

Een bronapparaat aansluiten en gebruiken

2.3.3 Een verbinding tot stand brengen met een HDMI-DVI-kabel

DVI IN

AUDIO IN

1 Sluit de HDMI-DVI-kabel aan op de poort [DVI IN] op het product en de HDMI-poort op het

videoapparaat.

2 Sluit de RCA-stereokabel aan op de poort [AUDIO IN] op het product en de AUDIO OUT-poort met

dezelfde kleur op het videoapparaat.

3 Druk op de toets SOURCE op de afstandsbediening om de bron te wijzigen in DVI.

z Er wordt geen geluid weergegeven als er een videoapparaat op het product wordt aangesloten

middels een HDMI-DVI-kabel. Om dit probleem op te lossen, kunt u een audiokabel op de audiopoorten op het product en het videoapparaat aansluiten. Wanneer u een HDMI-DVI-kabel gebruikt om een computer op het product aan te sluiten, stelt u Edit Name in op DVI Devices voor toegang tot de video- en audio-inhoud die is opgeslagen op het videoapparaat.

z Ondersteunde resoluties zijn onder andere 1080p (50/60Hz), 720p (50/60Hz), 480p en 576p.

2 Een bronapparaat aansluiten en gebruiken

Page 56

Een bronapparaat aansluiten en gebruiken

S o u r c e L i s t

M o v e E n t e r

R e t u r n

P C

D V I

A V

C o m p o n e n t

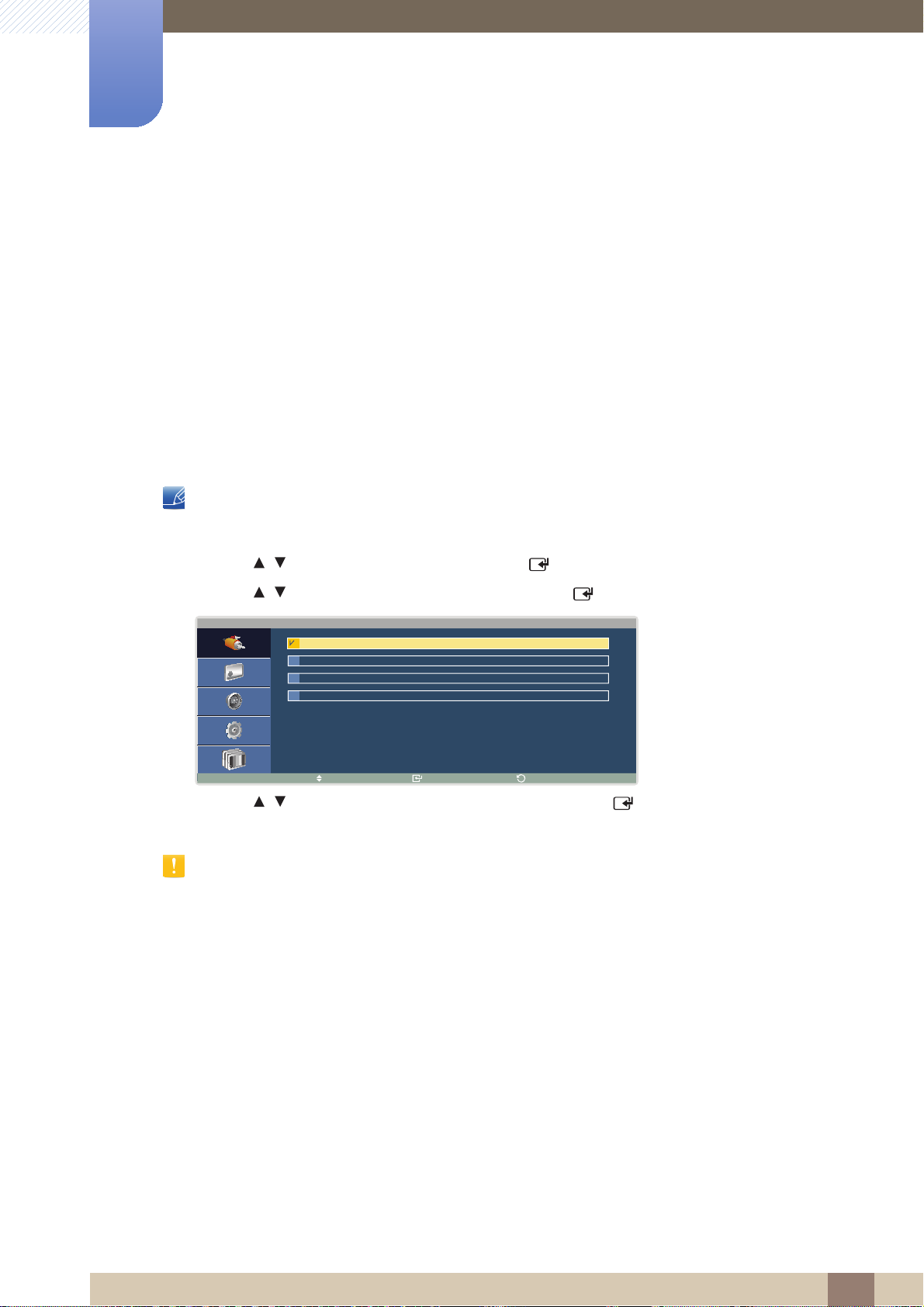

2.4 Een bronapparaat aansluiten en gebruiken

2.4.1 Bronlijst/Naam wijzigen

Met Source List kunt u verschillende bronnen selecteren en de naam van de bronapparaten wijzigen.

Bronlijst

U kunt het scherm van een bronapparaat weergeven dat op het product is aangesloten. Selecteer in de

Source List een bron om het scherm van de geselecteerde bron weer te geven.

De instelling in Source List wijzigen:

Dit product kan worden bediend via de afstandsbediening.

1 Druk op MENU op de afstandsbediening.

2 Druk op / om naar Input te gaan en druk op [ ].

3 Druk op / om naar Source List te gaan en druk op [ ]. Het volgende scherm verschijnt:

4 Druk op / om naar de gewenste bron te gaan en druk op [ ]. Het scherm van de

geselecteerde bron wordt weergegeven.

Het scherm wordt mogelijk niet goed weergegeven als er een onjuiste bron is geselecteerd voor het bronapparaat waarnaar u wilt converteren.

2 Een bronapparaat aansluiten en gebruiken

Page 57

Een bronapparaat aansluiten en gebruiken

Naam bewerken

z U kunt de naam van een aangesloten bronapparaat wijzigen.

Soms wordt het scherm niet goed weergegeven tenzij de van het bronapparaat wordt opgegeven in

Edit Name. Daarnaast kunt u voor een optimale beeldkwaliteit de naam van het bronapparaat het

beste wijzigen Edit Name.

De naam van een bronapparaat wijzigen in Edit Name:

Dit product kan worden bediend via de afstandsbediening.

1 Druk op MENU op de afstandsbediening.

2 Druk op / om naar Input te gaan en druk op [ ].

3 Druk op / om naar Edit Name te gaan en druk op [ ]. Er wordt een lijst met bronnen (PC, DVI,

enz.) weergegeven.

E d i t N a m e

P C : - - - -

D V I : - - - -

A V : - - - -

C o m p o n e n t : - - - -

M o v e E n t e r

R e t u r n

4 Druk op / om naar de gewenste bron te gaan en druk op [ ]. Er verschijnt een lijst met

bronapparaten, zoals hieronder.

P C

- - - -

V C R

D V D

C a b l e S T B

H D S T B

S a t e l l i t e S T B

A V R e c e i v e r

M o v e E n t e r

De lijst kan de volgende bronapparaten bevatten. Welke bronapparaten er op de lijst worden weergegeven, is afhankelijk van de geselecteerde bron.

R e t u r n

VCR / DVD / Cable STB / HD STB / Satellite STB / AV Receiver / DVD Receiver / Game / Camcorder / DVD Combo / DHR / PC / DVI PC / DVI Devices

2 Een bronapparaat aansluiten en gebruiken

Page 58

Een bronapparaat aansluiten en gebruiken

5 Druk op / om naar het gewenste bronapparaat te gaan en druk op [ ]. De naam van het

geselecteerde bronapparaat wordt weergegeven, zoals hieronder.

E d i t N a m e

P C : A V R e c e i v e r

D V I : - - - -

A V : - - - -

C o m p o n e n t : - - - -

M o v e E n t e r

Welke instellingen er beschikbaar zijn in het menu Picture, is afhankelijk van de huidige bron en de instellingen in Edit Name. (Zie pagina 96 voor meer informatie over het menu Picture.)

R e t u r n

2 Een bronapparaat aansluiten en gebruiken

Page 59

Een bronapparaat aansluiten en gebruiken

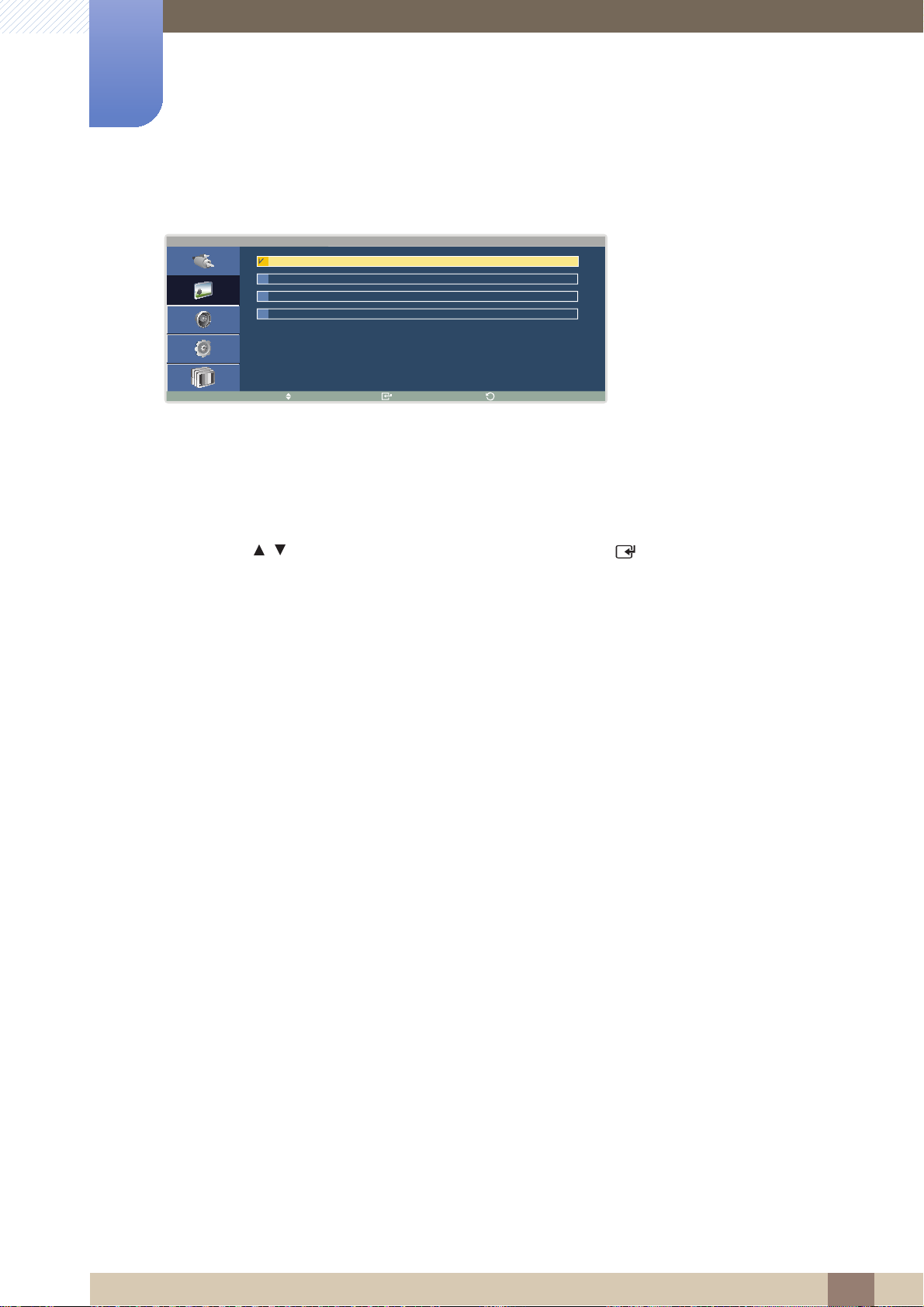

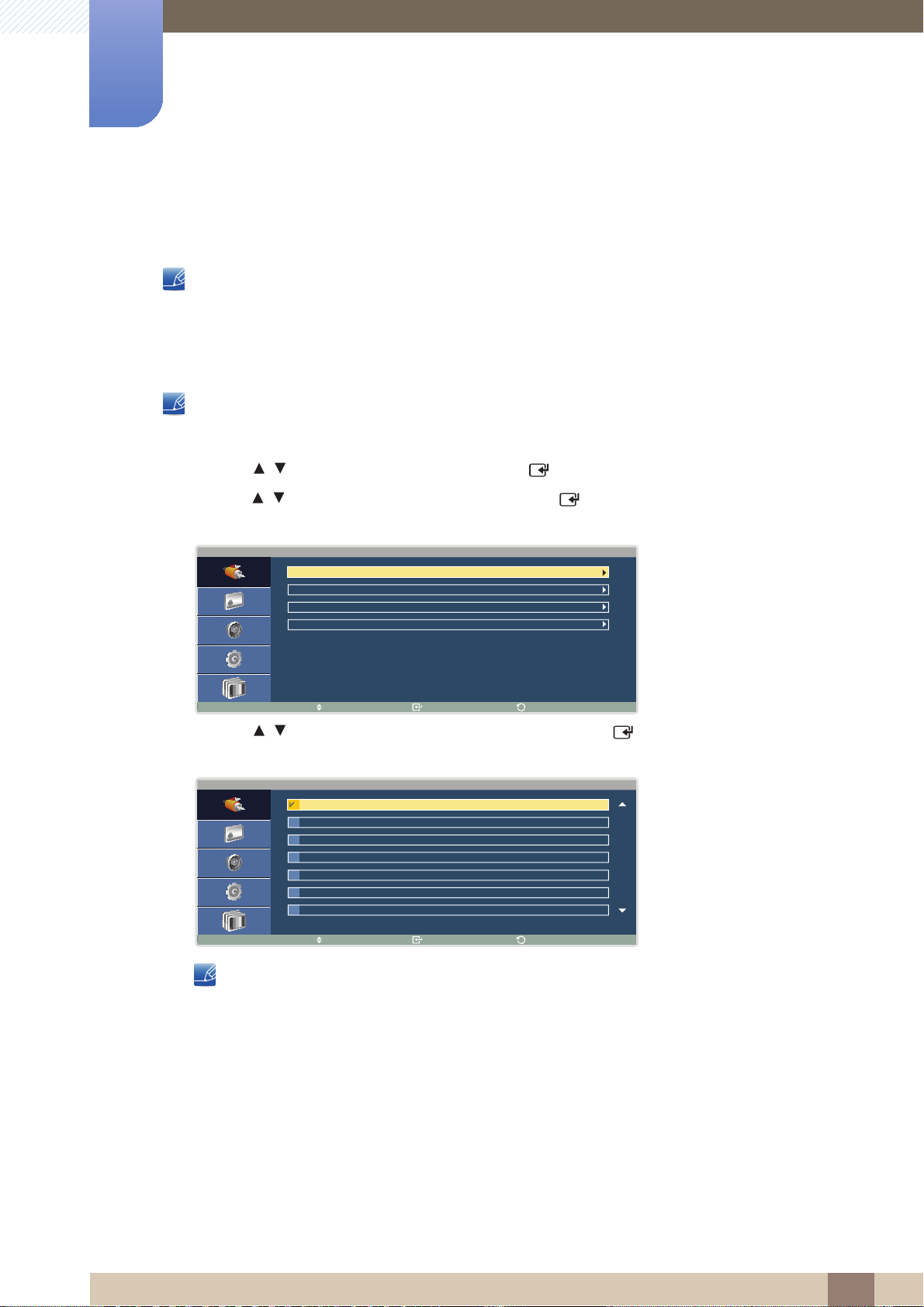

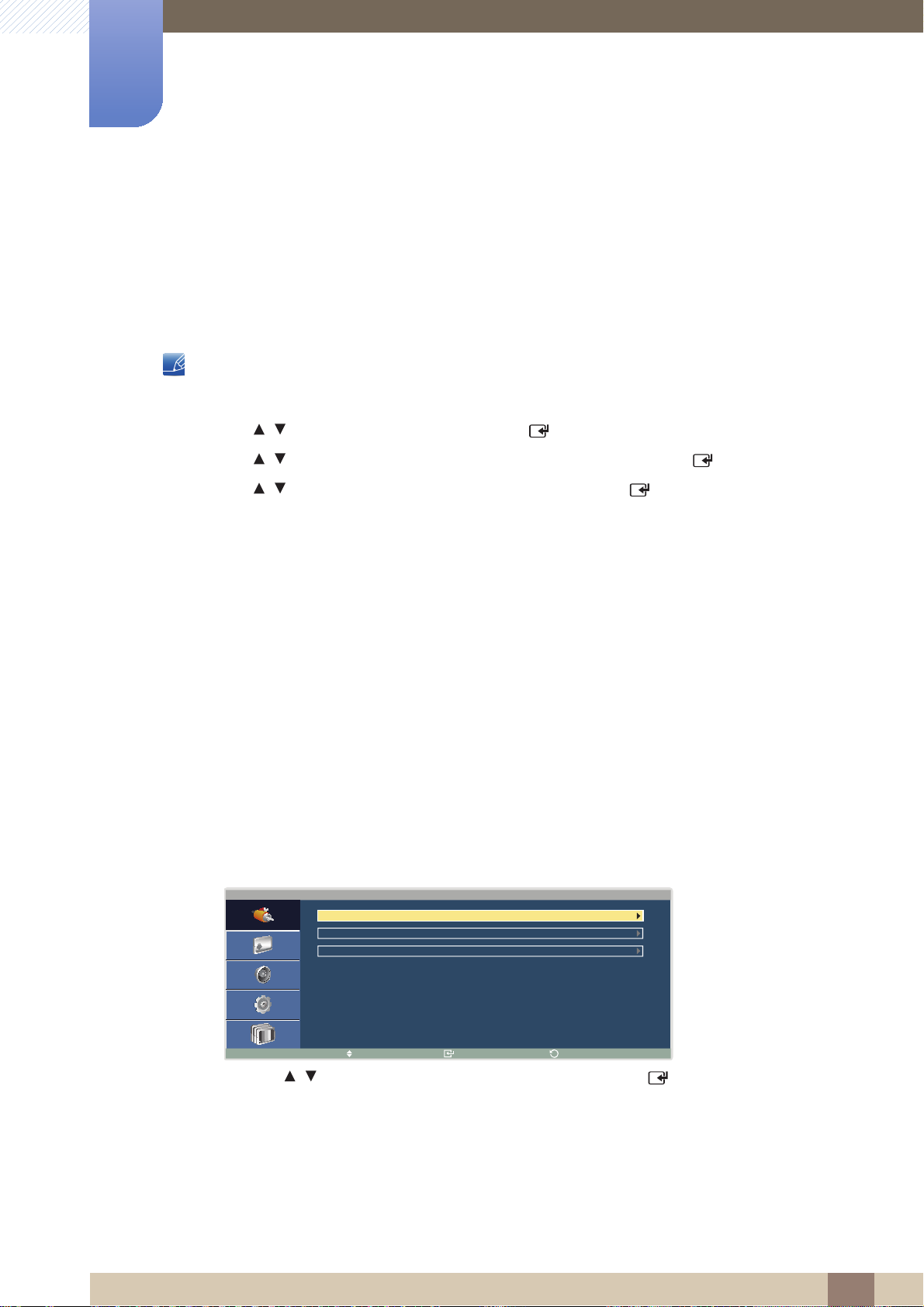

Source AutoSwitch Settings

z Wanneer u het scherm inschakelt met Source AutoSwitch On en de vorige geselecteerde

videobron niet actief is, zal het scherm automatisch naar een actieve ingangsbron voor video zoeken.

Source AutoSwitch Settings configureren

Dit product kan worden bediend via de afstandsbediening.

1 Druk op MENU op de afstandsbediening.

2 Druk op / om naar Input te gaan en druk op [ ].

3 Druk op / om naar Source AutoSwitch Settings te gaan en druk op [ ].

4 Druk op / om naar Source AutoSwitch te gaan en druk op [ ].

z Source AutoSwitch

Wanneer Source AutoSwitch is ingesteld op On, wordt er automatisch een actieve videobron

voor het scherm gezocht.

De geselecteerde Primary Source wordt geactiveerd als de huidige invoerbron niet wordt

herkend.

Als er geen primaire videobron beschikbaar is, wordt de geselecteerde Secondary source

geactiveerd.

Als de primaire en secundaire bron beide niet worden herkend, voert het scherm twee

zoekopdrachten uit voor een actieve bron; bij elke zoekopdracht worden de primaire en de

secundaire bron gecontroleerd. Als de zoekopdrachten niets opleveren, gaat het scherm terug

naar de eerste videobron en wordt het bericht weergegeven dat er geen signaal is.

Wanneer voor Primary Source de optie All is geselecteerd, controleert het scherm twee keer

op rij alle video-ingangen. Als er geen actief videosignaal wordt gevonden, keert het scherm

terug naar de eerste videobron in de reeks.

S o u r c e A u t o S w i t c h S e t t i n g s

S o u r c e A u t o S w i t c h : O f f

P r i m a r y S o u r c e : A l l

S e c o n d a r y S o u r c e : P C

M o v e E n t e r

Druk op / om de gewenste optie te selecteren en druk op [ ].

2 Een bronapparaat aansluiten en gebruiken

R e t u r n

Page 60

P r i m a r y S o u r c e

M o v e E n t e r

R e t u r n

S e c o n d a r y S o u r c e

M o v e E n t e r

R e t u r n

Een bronapparaat aansluiten en gebruiken

z Primary Source

Specificeer Primary Source voor de automatische invoerbron.

P C

D V I

A V

C o m p o n e n t

A l l

Druk op / om de gewenste optie te selecteren en druk op [ ].

z Secondary Source

Specificeer de Secondary Source voor de automatische invoerbron.

D V I

A V

C o m p o n e n t

Druk op / om de gewenste optie te selecteren en druk op [ ].

2 Een bronapparaat aansluiten en gebruiken

Page 61

MDC gebruiken

MDC (Multiple Display Control) is een toepassing waarmee u eenvoudig meerdere weergaveapparaten tegelijkertijd via een computer kunt besturen.

3.1 Instellingen configureren voor Multi Control

Hiermee wordt een individuele ID toegewezen aan het apparaat.

3.1.1 Instellingen configureren voor Multi Control

Dit product kan worden bediend via de afstandsbediening.

1 Druk op MENU op de afstandsbediening.

2 Druk op / om naar Multi Control te gaan en druk op [ ].

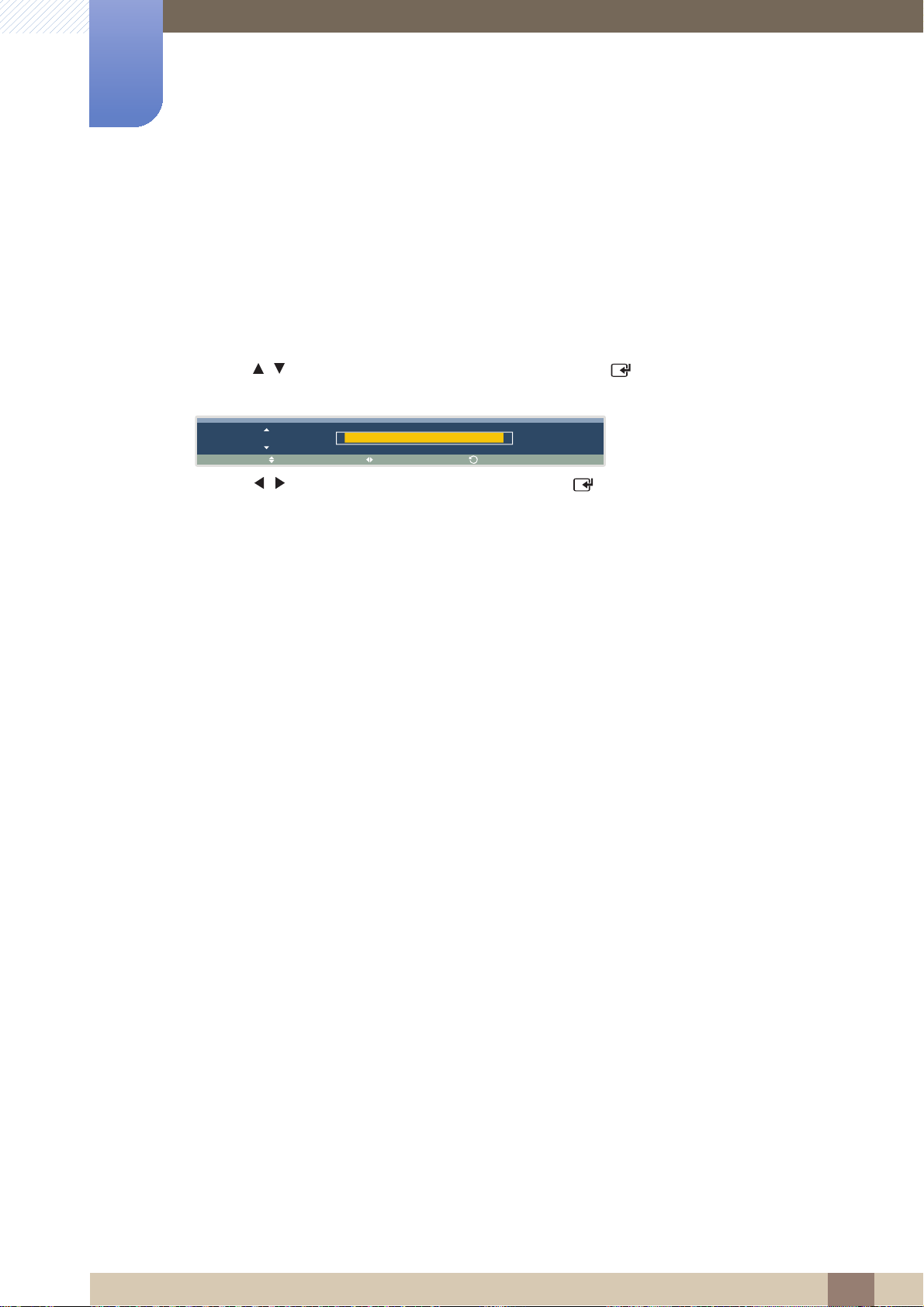

z ID Setup

Wijs een ID aan een set toe. (Bereik: 00~99)

Druk op of om een waarde te selecteren en druk op [ ].

z ID Input

Geef de ID op van het apparaat dat via een invoerkabel is aangesloten op het product voor de

ontvangst van een ingangssignaal.

Gebruik de cijfertoetsen op afstandsbediening om het gewenste nummer op te geven dat u wilt

gebruiken.

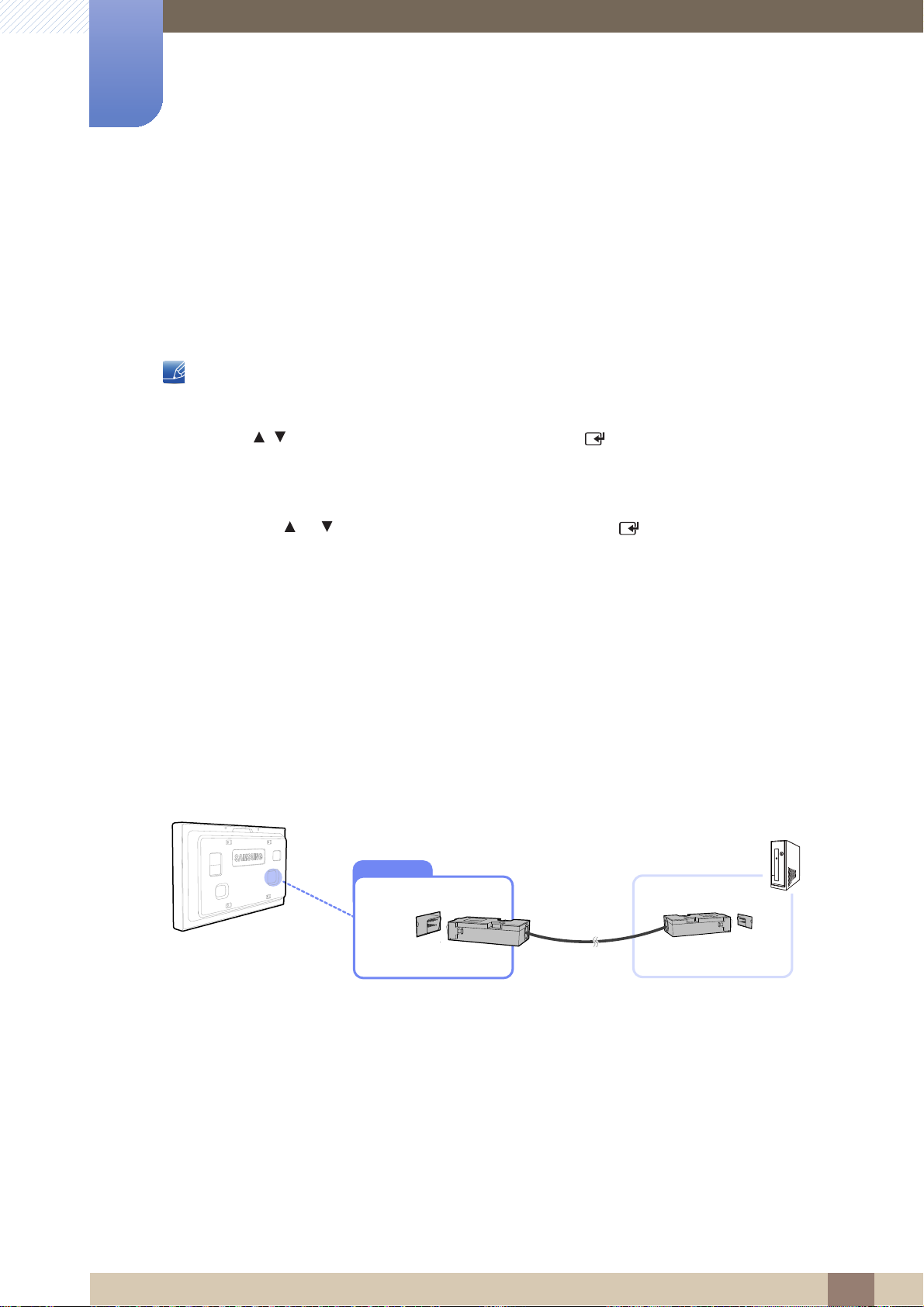

3.2 Een verbinding tot stand brengen met een RS232C-kabel

RS232C IN

1 Sluit de RS232C-kabel aan op de poort [RS232C IN] op het product en de RS232C OUT-uitgang op

de computer.

3 MDC gebruiken

Page 62

MDC gebruiken

3.3 Programma MDC installeren/verwijderen

3.3.1 Installatie

1 Plaats de installatie-cd in het cd-rom-station.

2 Klik op het installatieprogramma voor MDC Unified.

3 Klik in het venster met de installatiewizard op "Next".

4 Selecteer in het venster ""License Agreement"" de optie ""I accept the terms of the license

Als er geen software-installatievenster wordt weergegeven op het hoofdscherm, kunt u installeren met het uitvoerbare "MDC Unified"-bestand in de map MDC op de cd.

agreement"" en klik op ""Next"".

5 Vul in het venster "Customer Information" alle informatievelden in en klik op "Next".

6 Selecteer in het venster "Destination Location" het directorypad voor de locatie waar u het

programma wilt installeren en klik op "Next".

Als geen directorypad wordt opgegeven, wordt het programma geïnstalleerd op de standaard locatie.

7 Controleer in het venster "Ready to Install the Program" het directorypad voor de installatielocatie en

klik op "Install".

8 De voortgang van de installatie wordt weergegeven.

9 Klik op "Finish" in het venster "InstallShield Wizard Complete" dat wordt weergegeven.

Selecteer "Launch MDC Unified" en klik op "Finish" om het MDC-programma meteen uit te voeren.

10 Nadat het programma is geïnstalleerd wordt het snelkoppelingspictogram MDC Unified op het

bureaublad gemaakt.

z Het is mogelijk dat het uitvoerpictogram MDC niet wordt weergegeven, afhankelijk van het

computersysteem of de productspecificaties.

z Druk op F5 als het uitvoerpictogram niet wordt weergegeven.

3.3.2 Verwijderen

1 Selecteer Instellingen > Configuratiescherm in het menu Start en dubbelklik op Programma

toevoegen/verwijderen.

2 Selecteer MDC Unified in de lijst Wijzigen/verwijderen.

De installatie van MDC kan worden beïnvloed door de grafische kaart, het moederbord en de netwerkomstandigheden.

3 MDC gebruiken

Page 63

MDC gebruiken

3.4 Het programma MDC gebruiken

3.4.1 Verbinden met MDC

MDC gebruiken via RS-232C (een norm voor seriële datacommunicatie)

Sluit een seriële RS-232C-kabel aan op de seriële poort op de computer en de monitor.

MDC gebruiken via Ethernet

Geef het IP-adres van het primaire weergaveapparaat op en sluit het apparaat aan op de computer. Het

ene weergaveapparaat kan op het andere worden aangesloten met een seriële RS-232C-kabel.

3 MDC gebruiken

Page 64

MDC gebruiken

3.4.2 Verbindingen beheren

De toepassing voor het beheren van verbindingen bevat een lijst met verbindingen en opties om de

verbindingen aan te passen.

Lijst met verbindingen: de lijst met verbindingen laat de details van de verbindingen zien, zoals de

verbindingsinstellingen (IP-adres/COM, poortnummer, MAC-adres en Connection Type), de

verbindingsstatus, de Set ID Range en de gedetecteerde apparaten. Een verbinding kan maximaal 100

doorgeluste apparaten bevatten. Alle gedetecteerde LFD's van een verbinding worden weergegeven in

de lijst met apparaten. Daar kan de gebruiker groepen maken en opdrachten verzenden naar de

gedetecteerde apparaten.

Opties om lijsten met verbindingen aan te passen: de wijzigingsopties zijn Add, Edit, Delete en

Refresh.

3 MDC gebruiken

Page 65

MDC gebruiken

3.4.3 Auto Set ID

Auto Set ID is een functie om een ID in te stellen voor alle doorgeluste LFD's van een bepaalde

verbinding. Een verbinding kan maximaal 100 LFD's hebben. De doorgeluste apparaten in de verbinding

krijgen een opeenvolgende ID van 1 tot 99 en dan 0.

3 MDC gebruiken

Page 66

MDC gebruiken

3.4.4 Klonen

Met de kloonfunctie kunt u de instellingen van een LFD kopiëren en toepassen op meerdere andere

LFD's die u hebt geselecteerd. In het venster van de optie Copy Settings geeft u zelf aan welke specifieke

tabcategorieën (of alle tabcategorieën) u wilt klonen.

3 MDC gebruiken

Page 67

MDC gebruiken

3.4.5 Opdrachten opnieuw proberen

Met deze functie bepaalt u hoe vaak een MDC-opdracht opnieuw wordt geprobeerd als er geen

antwoord of een beschadigd antwoord van een LFD komt. U geeft deze waarde op in het venster

Options. Het aantal nieuwe pogingen moet tussen 1 en 10 liggen. De standaardwaarde is 1.

3 MDC gebruiken

Page 68

MDC gebruiken

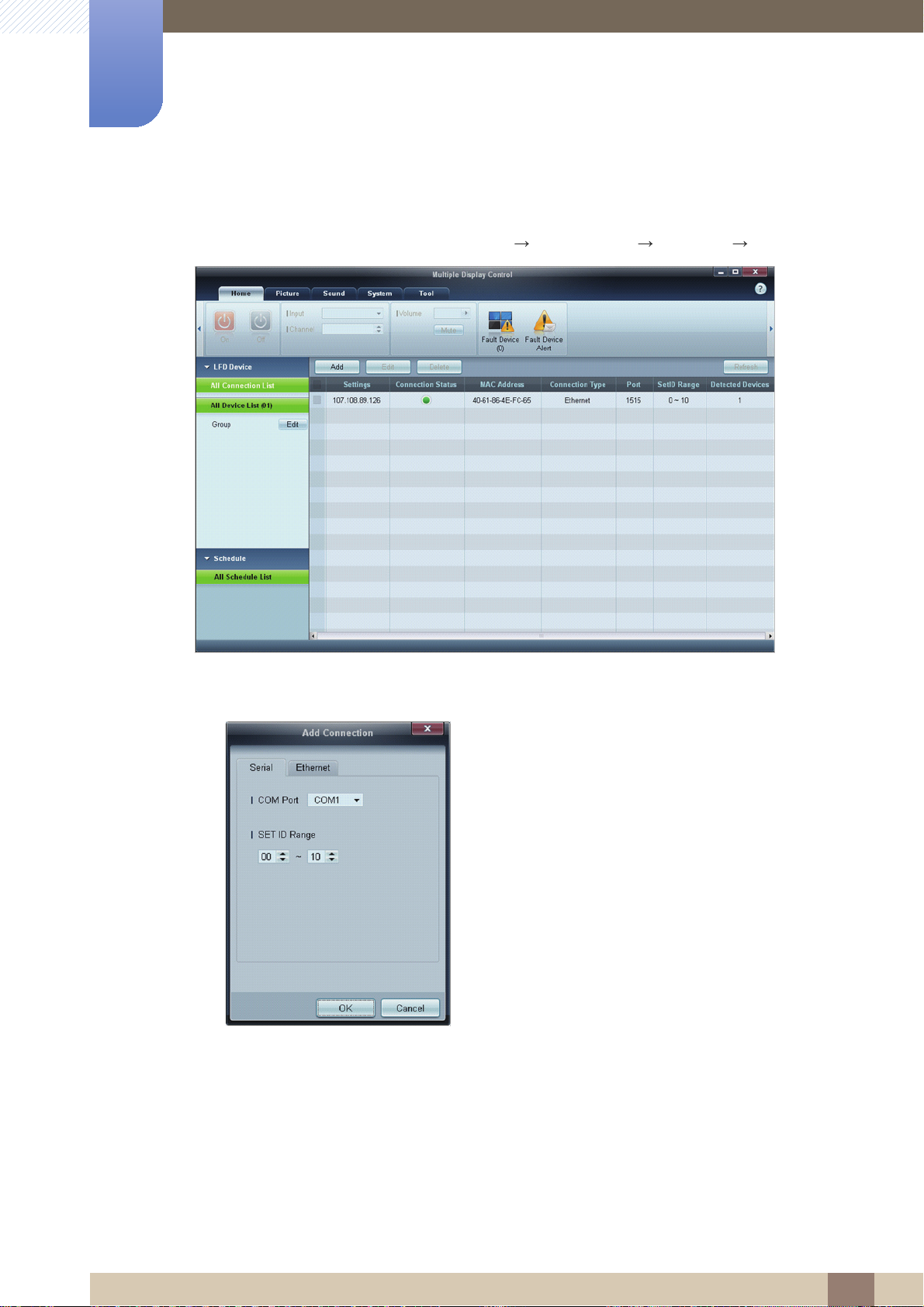

3.4.6 Aan de slag met MDC

1 U start het programma door te klikken op Start Programma's Samsung MDC Unified.

2 Klik op Add om een weergaveapparaat toe te voegen.

z Als er een RS232C-verbinding wordt gebruikt, gaat u naar Serial en stelt u COM Port in.

3 MDC gebruiken

Page 69

MDC gebruiken

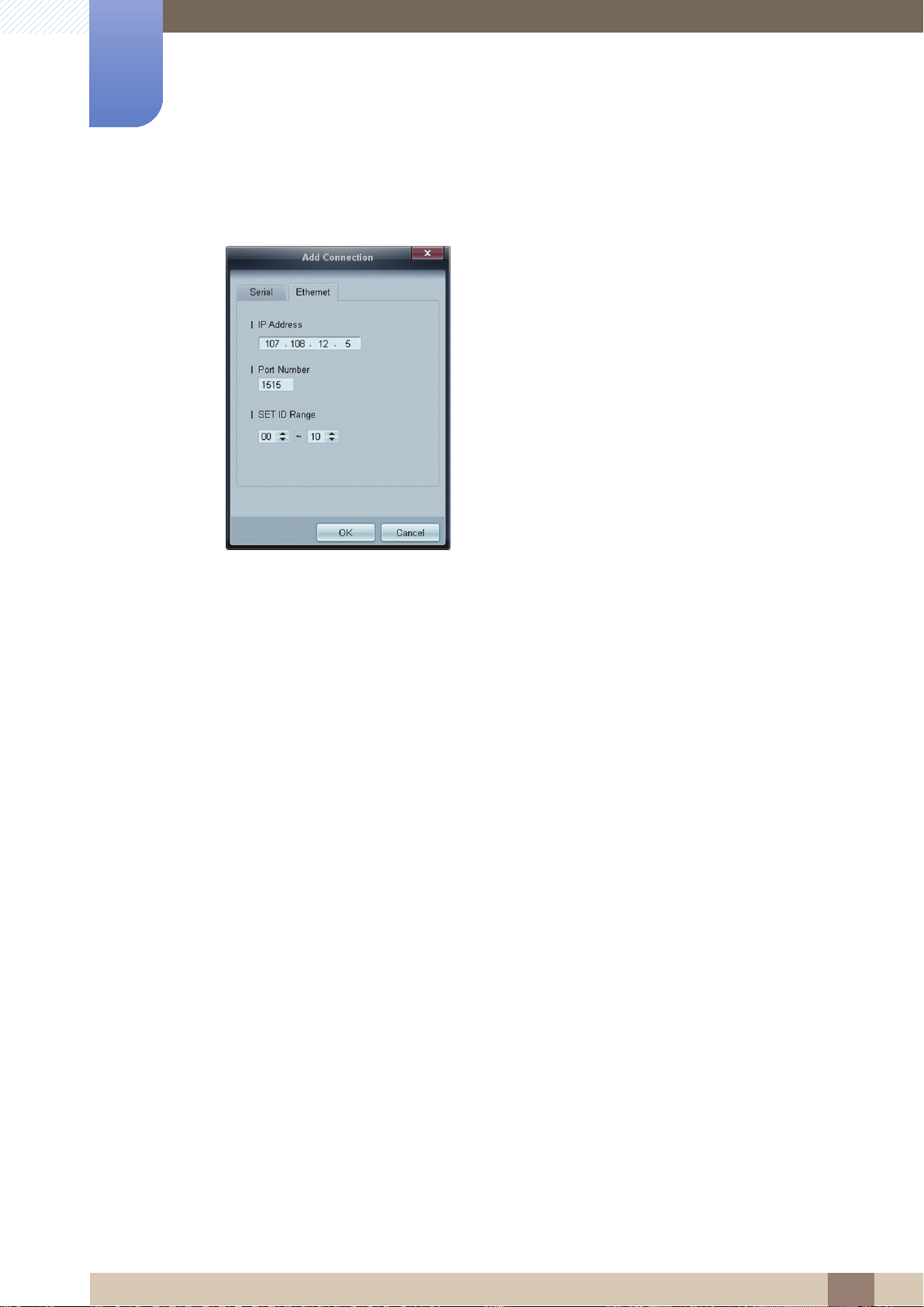

z Als er een Ethernet-verbinding wordt gebruikt, voert u het IP-adres in dat voor het

weergaveapparaat is opgegeven.

3 MDC gebruiken

Page 70

123

MDC gebruiken

3.4.7 Indeling van het hoofdscherm

Menubalk

Apparaatcategorie

Roostercategorie

Lijst met sets

Lijst met sets wijzigen

Help-onderwerpen

Hiermee wijzigt u de status van een weergaveapparaat of de eigenschappen van het programma.

Hiermee bekijkt u de aangesloten weergaveapparaten of groepen apparaten.

Hiermee bekijkt u een lijst met roosters voor de weergaveapparaten.

Hier selecteert u het weergaveapparaat dat u wilt aanpassen.

Hiermee kunt u sets toevoegen, bewerken, anders groeperen en verwijderen.

Hiermee geeft u de Help-onderwerpen van het programma weer.

3 MDC gebruiken

Page 71

MDC gebruiken

3.4.8 Menu's

U kunt een geselecteerd apparaat in- en uitschakelen en de bron of het volume van het apparaat

aanpassen.

Kies de gewenste weergaveapparaten in de lijst met sets en selecteer het tabblad Home.

Home

Selecteer een item en wijzig de desbetreffende instelling.

Voeding

z On: Hiermee schakelt u het geselecteerde apparaat in.

z Off: Hiermee schakelt u het geselecteerde apparaat uit.

Input

z Bron: Hiermee wijzigt u de bron.

z Channel: Hiermee wijzigt u het kanaal.

 Welke bronnen beschikbaar zijn hangt af van het apparaatmodel.

 Alleen voor schermen die zijn ingeschakeld kan de bron worden gewijzigd.

 Het tv-kanaal kan worden gewijzigd met de pijlen omhoog/omlaag.

 Het kanaal kan alleen worden gewijzigd wanneer de bron op TV staat.

 Alleen geregistreerde kanalen kunnen worden geselecteerd.

Volume

Alleen voor schermen die zijn ingeschakeld kan het volume worden gewijzigd of gedempt.

Volume

 Het volume kan met de schuifbalk worden ingesteld op een waarde van 0 tot 100.

Pas het volume van het geselecteerde scherm aan.

Input

 Schakel Mute in of uit voor het geselecteerde scherm.

Mute wordt automatisch uitgeschakeld zodra u Volume aanpast met Mute ingeschakeld.

Alert

z Fault Device

3 MDC gebruiken

Page 72

MDC gebruiken

 Dit menu laat zien welke weergaveapparaten een foutmelding geven als gevolg van een

probleem met de ventilator, temperatuur, helderheidssensor of lamp.

Selecteer een weergaveapparaat in de lijst. De knop Repair kan nu worden gebruikt. Klik op de

knop voor het vernieuwen van de foutstatus van het weergaveapparaat. Het herstelde

weergaveapparaat verdwijnt uit de Fault Device List.

z Fault Device Alert

 Een weergaveapparaat waarop een fout wordt gedetecteerd, wordt per e-mail doorgegeven.

Vul alle verplichte velden in. De knoppen Test en OK kunnen nu worden gebruikt. Voer in ieder

geval informatie in bij Sender en geef minstens één Recipient op.

3 MDC gebruiken

Page 73

MDC gebruiken

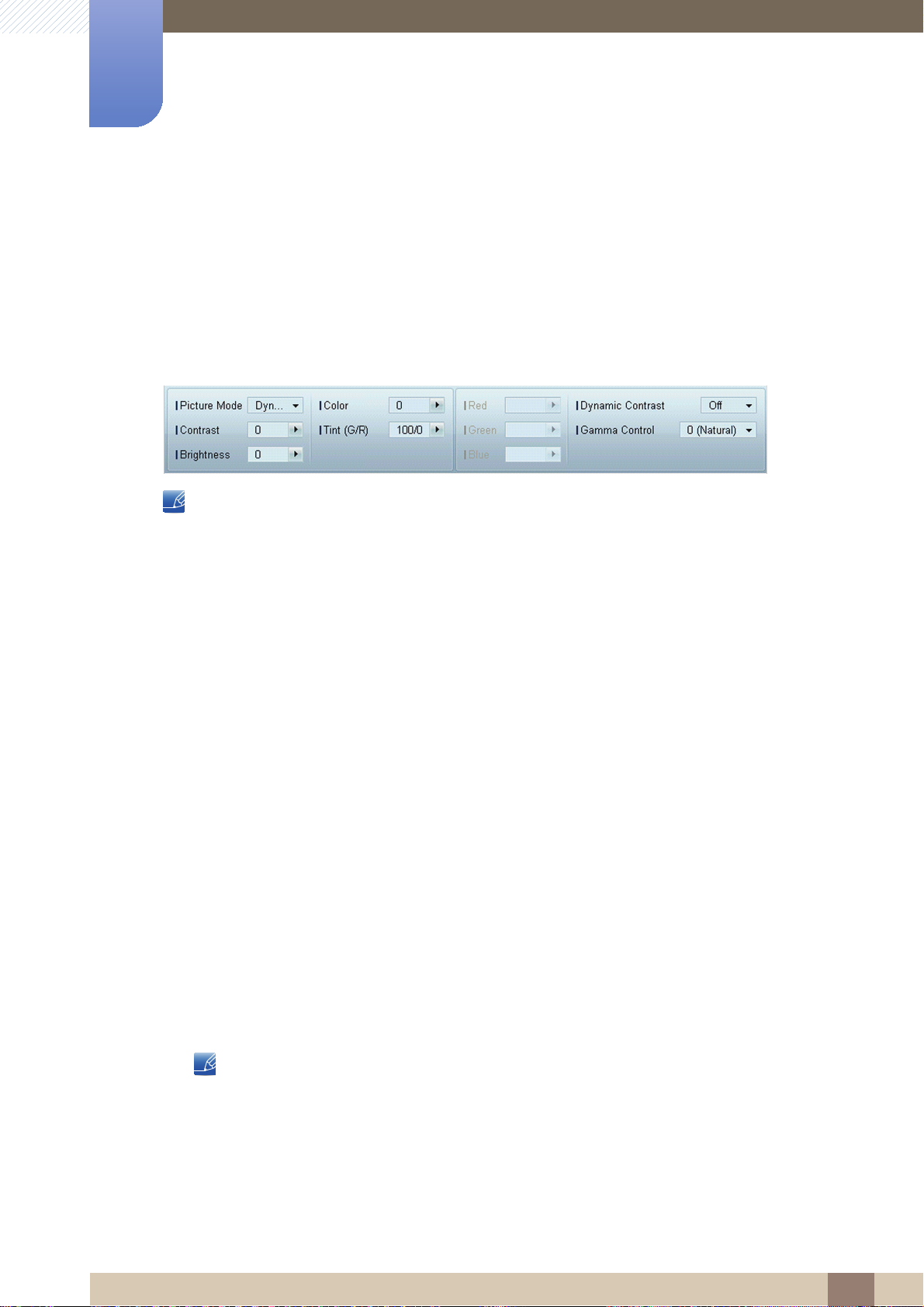

3.4.9 Schermaanpassing

De scherminstellingen (contrast, helderheid en dergelijke) kunnen worden aangepast.

Kies de gewenste weergaveapparaten in de lijst met sets en selecteer het tabblad Picture.

Aanpassen

Selecteer een item en wijzig de desbetreffende scherminstelling.

z Color en Tint zijn niet beschikbaar als de bron op PC staat.

z Red, Green, Blue en PC Screen Adjustment zijn niet beschikbaar als de bron op Video staat.

z Color, Tint, Color Tone, Color Temp, Red, Green, Blue en PC Screen Adjustment zijn niet

beschikbaar als zowel PC Source als Video Source is geselecteerd.

Contrast

z Hiermee past u het contrast van het geselecteerde weergaveapparaat aan.

Brightness

z Hiermee past u de helderheid van het geselecteerde weergaveapparaat aan.

Color

z Hiermee past u de kleuren van het geselecteerde weergaveapparaat aan.

Tint (G/R)

z Hiermee past u de tint van het geselecteerde weergaveapparaat aan.

Color Tone

z Hiermee past u de achtergrondkleur van het geselecteerde weergaveapparaat aan.

Color Temp

z Hiermee past u de kleurtemperatuur van het geselecteerde weergaveapparaat aan.

Deze optie kan worden gebruikt als Color Tone is ingesteld op Off.

Red

z Hiermee past u de intensiteit van de kleur rood van het geselecteerde weergaveapparaat aan.

Green

z Hiermee past u de intensiteit van de kleur groen van het geselecteerde weergaveapparaat aan.

3 MDC gebruiken

Page 74

MDC gebruiken

Blue

z Hiermee past u de intensiteit van de kleur blauw van het geselecteerde weergaveapparaat aan.

3 MDC gebruiken

Page 75

MDC gebruiken

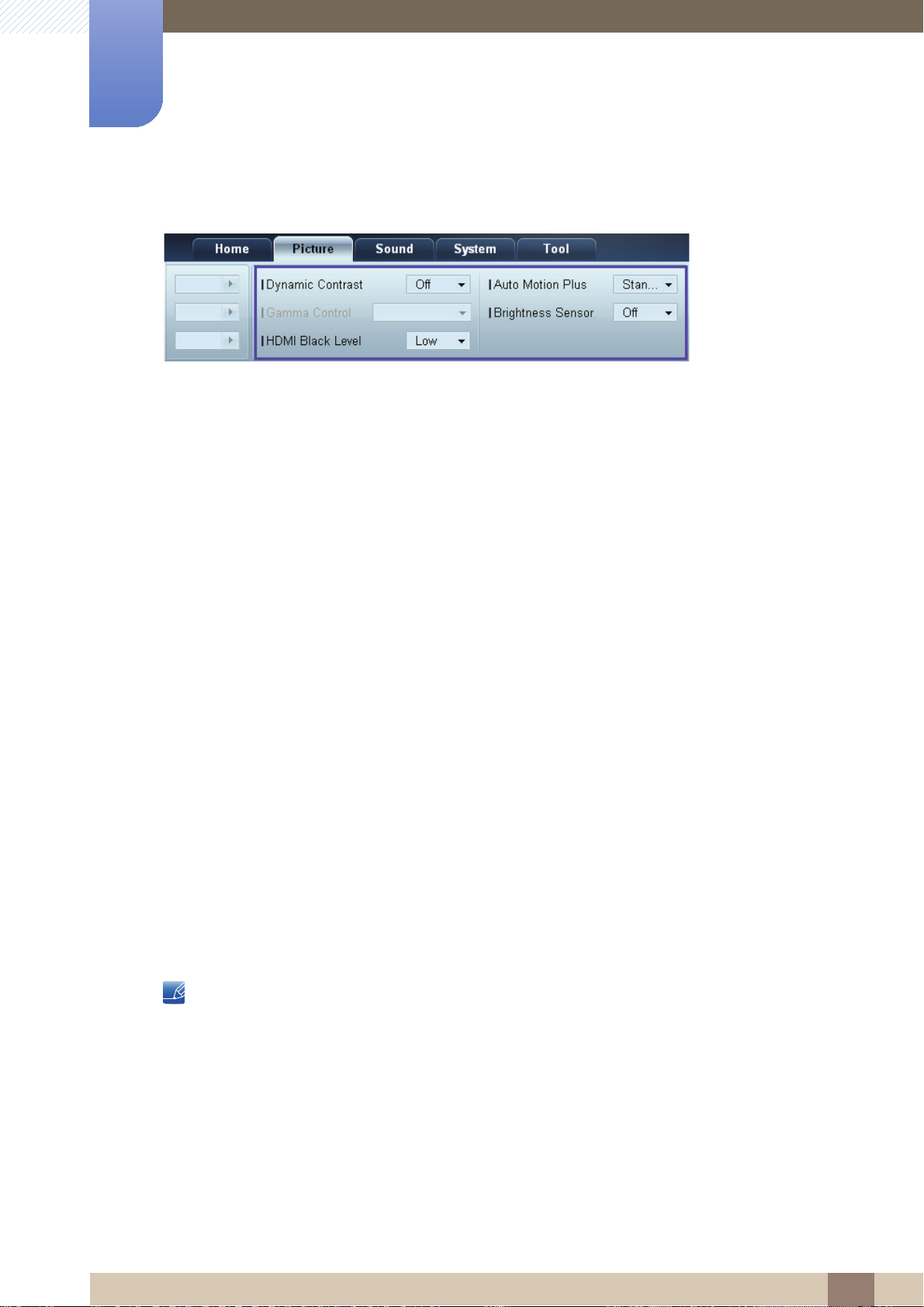

Opties

Dynamic Contrast

Hiermee past u de optie Dynamic Contrast van het geselecteerde weergaveapparaat aan.

Gamma Control

Hiermee wijzigt u de gammawaarde van het geselecteerde weergaveapparaat.

Auto Motion Plus

Deze optie wordt gebruikt voor dynamische beelden.

z Off: Hiermee schakelt u de functie Auto Motion Plus uit.

z Clear: Hiermee zet u het niveau van Auto Motion Plus op helder. Deze modus wordt gebruikt voor

de weergave van levendige beelden.

z Standard: Hiermee zet u het niveau van Auto Motion Plus op standaard.

z Smooth: Hiermee zet u het niveau van Auto Motion Plus op vloeiend. Deze modus wordt gebruikt

voor de weergave van vloeiende beelden.

z Custom: Hiermee past u het niveau van de scherminbranding of flikkering aan.

z Demo: Hiermee wordt de techniek achter Auto Motion Plus gedemonstreerd. Links in het venster

ziet u een voorbeeld van het resultaat van een wijziging van de modus.

Brightness Sensor

Hiermee schakelt u de functie Brightness Sensor van het geselecteerde weergaveapparaat in en uit.

Brightness Sensor detecteert de intensiteit van het omgevingslicht en past automatisch de helderheid

van het scherm aan.

Brightness Sensor is mogelijk niet beschikbaar (afhankelijk van het product).

3 MDC gebruiken

Page 76

MDC gebruiken

Grootte

Picture Size

Hiermee past u de schermgrootte van het geselecteerde weergaveapparaat aan.

Het item Detail kan niet worden gebruikt als Picture Size op een modus staat waarvoor geen

gedetailleerde configuratie mogelijk is.

Met de knoppen -/+ kan Zoom worden gewijzigd.

Met de pijlen omhoog/omlaag/links/rechts kan de locatie van het scherm worden gewijzigd.

Detail

Hiermee ziet u de details van de geselecteerde schermgrootte.

PC Screen Adjustment

De frequentie kan worden bijgeregeld of nauwkeurig worden afgestemd met de knoppen -/+ bij Coarse

of Fine.

Als u het scherm wilt verschuiven, klikt u op een van de vier afbeeldingen onder Position.

Als u het aanpassen of het nauwkeurige afstemmen van de frequentie of het wijzigen van de positie

automatisch wilt laten uitvoeren, klik dan op Auto Adjustment.

3 MDC gebruiken

Page 77

MDC gebruiken

3.4.10 Het geluid aanpassen

Hiermee kunt u de geluidsinstellingen aanpassen.

Kies de gewenste weergaveapparaten in de lijst met sets en selecteer het tabblad Sound.

Het item Bass of Treble kan niet worden gebruikt als het item niet wordt ondersteund door de geselecteerde set.

Bass

Hiermee past u de lage tonen voor het geselecteerde scherm aan.

Treble

Hiermee past u de hoge tonen voor het geselecteerde scherm aan.

Balance (L/R)

Hiermee past u het volume van de linker- en rechterluidspreker van het geselecteerde weergaveapparaat

aan.

SRS TS XT

Hiermee schakelt u het effect SRS TS XT voor het geselecteerde weergaveapparaat in en uit.

3 MDC gebruiken

Page 78

Full Natural

MDC gebruiken

3.4.11 Het systeem instellen

Kies de gewenste weergaveapparaten in de lijst met sets en selecteer het tabblad System.

Video Wall

De functie Video Wall kan worden gebruikt om op elk van de verschillende weergaveapparaten een deel

van het beeld of het volledige beeld weer te geven.

Video Wall kan alleen worden gebruikt wanneer de apparaten deel uitmaken van een groep.

Video Wall

Hiermee schakelt u Video Wall in en uit.

Format

Hiermee selecteert u het formaat dat moet worden weergegeven op het opgedeelde scherm.

3 MDC gebruiken

Page 79

MDC gebruiken

Hiermee bepaalt u het aantal weergaveapparaten in horizontale richting.

U kunt maximaal 15 weergaveapparaten in een rij plaatsen.

Als u voor H 15 gebruikt, kunt u voor V 6 gebruiken.

Hiermee bepaalt u het aantal weergaveapparaten in verticale richting.

U kunt maximaal 15 weergaveapparaten in een rij plaatsen.

Als u voor H 15 gebruikt, kunt u voor V 6 gebruiken.

Screen Position

Hiermee geeft u de lay-out van de schermen weer (geconfigureerd met de Screen Divider) of wijzigt u

indien nodig de lay-out.

Screen Position en Preview kunnen worden gebruikt wanneer Video Wall is ingeschakeld.

Als er meer sets zijn geselecteerd, kan Preview alleen worden gebruikt als de instellingen voor H en V

passen bij de lay-out van de geselecteerde sets.

U wijzigt Position door een set te selecteren en naar een andere plaats te slepen.

De instellingen voor de Screen Divider kunnen variëren, afhankelijk van het model.

3 MDC gebruiken

Page 80

MDC gebruiken

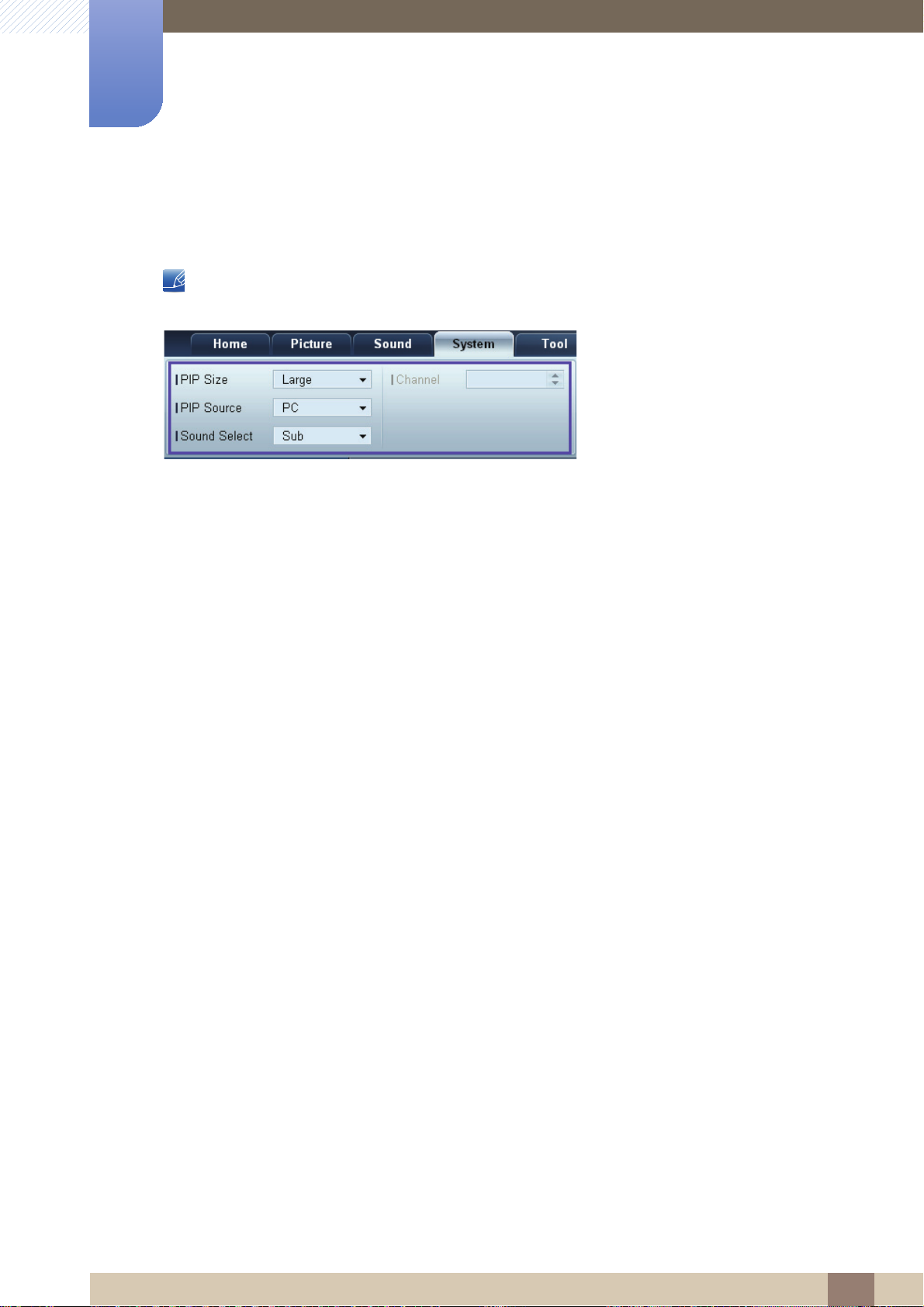

PIP

In het menuscherm wordt basisinformatie voor het aanpassen van PIP weergegeven.

z PIP wordt uitgeschakeld zodra u Video Wall instelt op ON.

z Picture Size wordt uitgeschakeld wanneer u PIP instelt op ON.

PIP Size

Hiermee geeft u de PIP Size van het huidige weergaveapparaat weer.

PIP Source

Hiermee selecteert u een bron voor PIP.

Sound Select

Hiermee selecteert u het geluid van het primaire of secundaire scherm en schakelt u dat geluid in.

Channel

Het kanaal kan worden gewijzigd als PIP Source is ingesteld op TV.

3 MDC gebruiken

Page 81

MDC gebruiken

Algemeen

User Auto Color

Hiermee worden de schermkleuren automatisch gewijzigd.

Alleen beschikbaar in de modus PC.

Auto Power

Hiermee wordt het product automatisch ingeschakeld.

Standby Control

Hiermee wordt stand-by geactiveerd als er geen bron wordt gedetecteerd.

Ventilator en temperatuur

Hier configureert u de instellingen voor detectie van de ventilatorsnelheid en de temperatuur binnen in het

product.

Fan Control

Hiermee bepaalt u hoe de ventilatorsnelheid wordt geconfigureerd.

Fan Speed

Hier configureert u de ventilatorsnelheid.

Temperature

Hier geeft u een temperatuurbereik op voor de temperatuur binnen in het product.

3 MDC gebruiken

Page 82

MDC gebruiken

Beveiliging

Safety Lock

Hiermee vergrendelt u de schermmenu's.

Als u de menu's wilt ontgrendelen, moet u Safety Lock op Off zetten.

Button Lock

Hiermee zorgt u ervoor dat de knoppen op het weergaveapparaat niet werken.

Als u de knoppen weer wilt gebruiken, moet u Button Lock op Off zetten.

Weergave van het OSD

Source OSD

Hiermee bepaalt u of een melding moet worden weergegeven wanneer Source wordt gewijzigd.

Not Optimum Mode OSD

Hiermee bepaalt u of een melding moet worden weergegeven wanneer een modus wordt geselecteerd

die niet compatibel is.

No Signal OSD

Hiermee bepaalt u of een melding moet worden weergegeven wanneer er geen ingangssignaal is.

MDC OSD

Hiermee bepaalt u of een melding moet worden weergegeven wanneer instellingen door MDC worden

gewijzigd.

3 MDC gebruiken

Page 83

MDC gebruiken

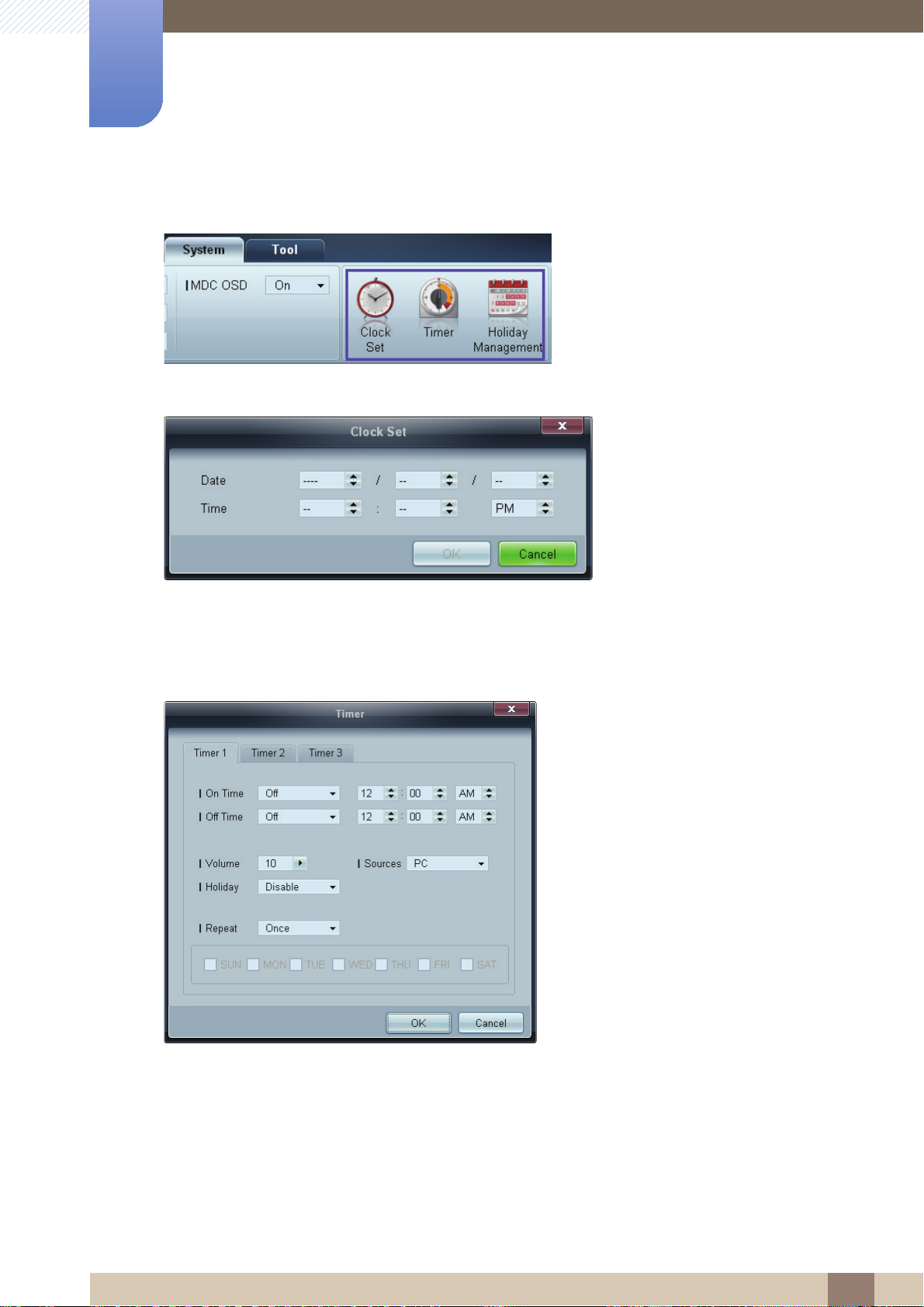

Tijd

Clock Set

Hiermee wijzigt u de tijd van het geselecteerde weergaveapparaat volgens de tijd op een computer.

Als de tijd niet is ingesteld op het weergaveapparaat, worden geen waarden weergegeven.

Timer

z On Time: Hiermee stelt u in op welk tijdstip het geselecteerde weergaveapparaat moet worden

ingeschakeld.

z Off Time: Hiermee stelt u in op welk tijdstip het geselecteerde weergaveapparaat moet worden

uitgeschakeld.

z Volume: Hiermee stelt u het volume in dat het weergaveapparaat moet gebruiken wanneer het

wordt ingeschakeld door On Time.

3 MDC gebruiken

Page 84

MDC gebruiken

z Source: Hiermee stelt u de bron in die het weergaveapparaat moet gebruiken wanneer het apparaat

op het opgegeven tijdstip (On Time) wordt ingeschakeld.

z Holiday: Hiermee worden de Holiday Management-instellingen toegepast op de Timer.

z Repeat: Hiermee bepaalt u de periode waarin u de geselecteerde Timer wilt herhalen.

 Once: Hiermee wordt de timer slechts één keer geactiveerd.

 EveryDay: Hiermee wordt de timer dagelijks geactiveerd.

 Mon~Fri: Hiermee wordt de timer van maandag tot en met vrijdag geactiveerd.

 Mon~Sat: Hiermee wordt de timer op zaterdagen en zondagen geactiveerd.

 Manual: Hiermee past u de weekdagen aan.

De selectievakjes voor het selecteren van de dagen van de week onder Repeat kunnen alleen worden gebruikt als Manual is geselecteerd.

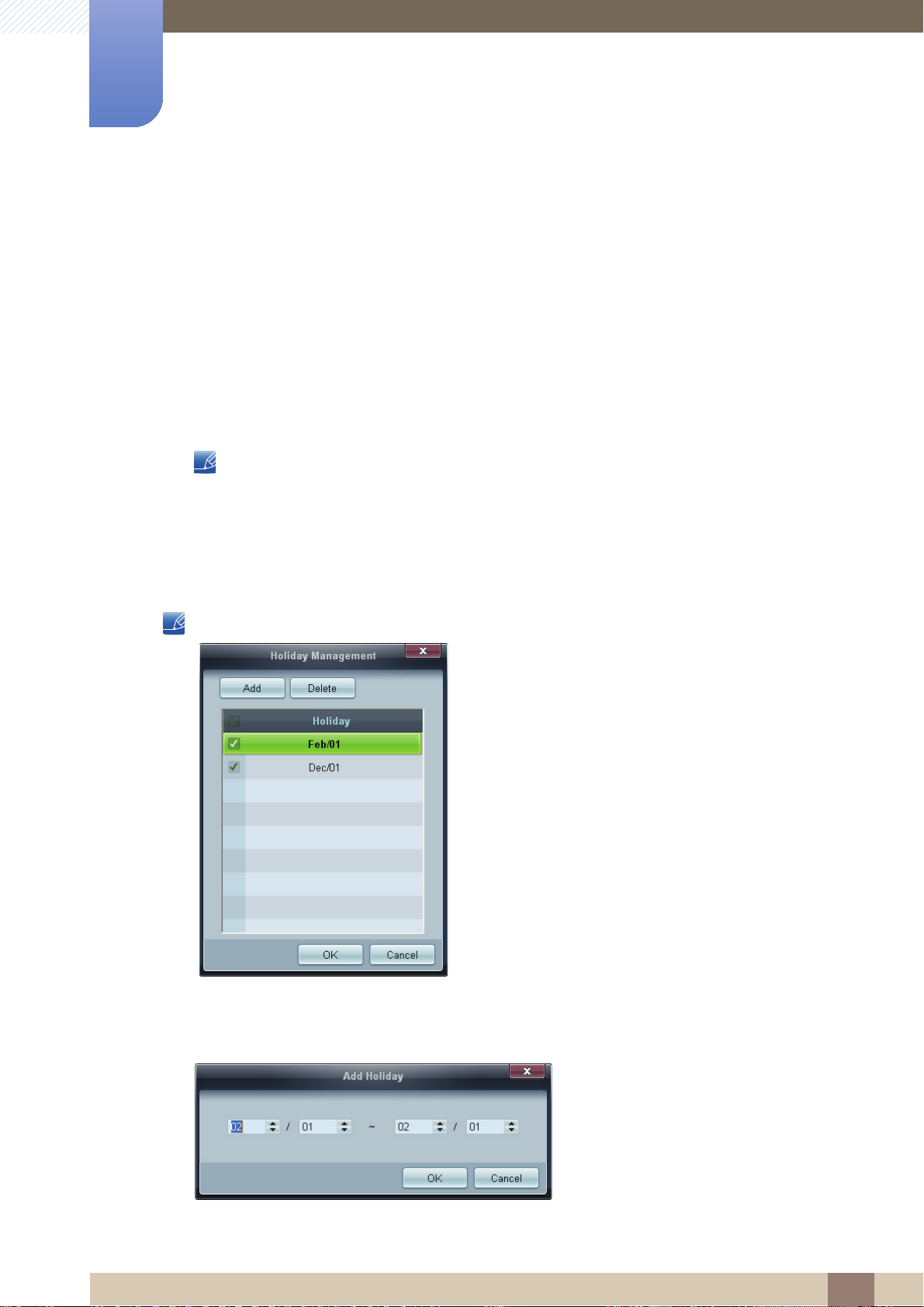

Holiday Management

Met Holiday Management kunt u ervoor zorgen dat apparaten die in normale omstandigheden door de

Timer worden ingeschakeld, op een bepaalde datum niet worden ingeschakeld.

De functie Holiday Management kan worden in- en uitgeschakeld via de Timer-instellingen.

z Add: Opgeven wat de vrije dagen zijn:

Klik op de knop Add in het venster Holiday Management.

z Delete: Vrije dagen verwijderen. Schakel de desbetreffende selectievakjes in en klik op deze knop.

3 MDC gebruiken

Page 85

MDC gebruiken

z Lijst met vrije dagen: U kunt een overzicht opvragen van de vrije dagen die u hebt toegevoegd.

Bescherming tegen inbranden

Pixel Shift

Hiermee wordt het scherm met een bepaalde regelmaat iets verschoven om inbranden tegen te gaan.

Screen Saver

Deze functie voorkomt scherminbranding wanneer er gedurende een langere periode een statisch beeld

op het scherm wordt weergegeven.

z Interval: Hiermee bepaalt u het interval voor het activeren van Screen Saver.

z Mode: De instelling bij Time kan per Mode anders zijn.

3 MDC gebruiken

Page 86

MDC gebruiken

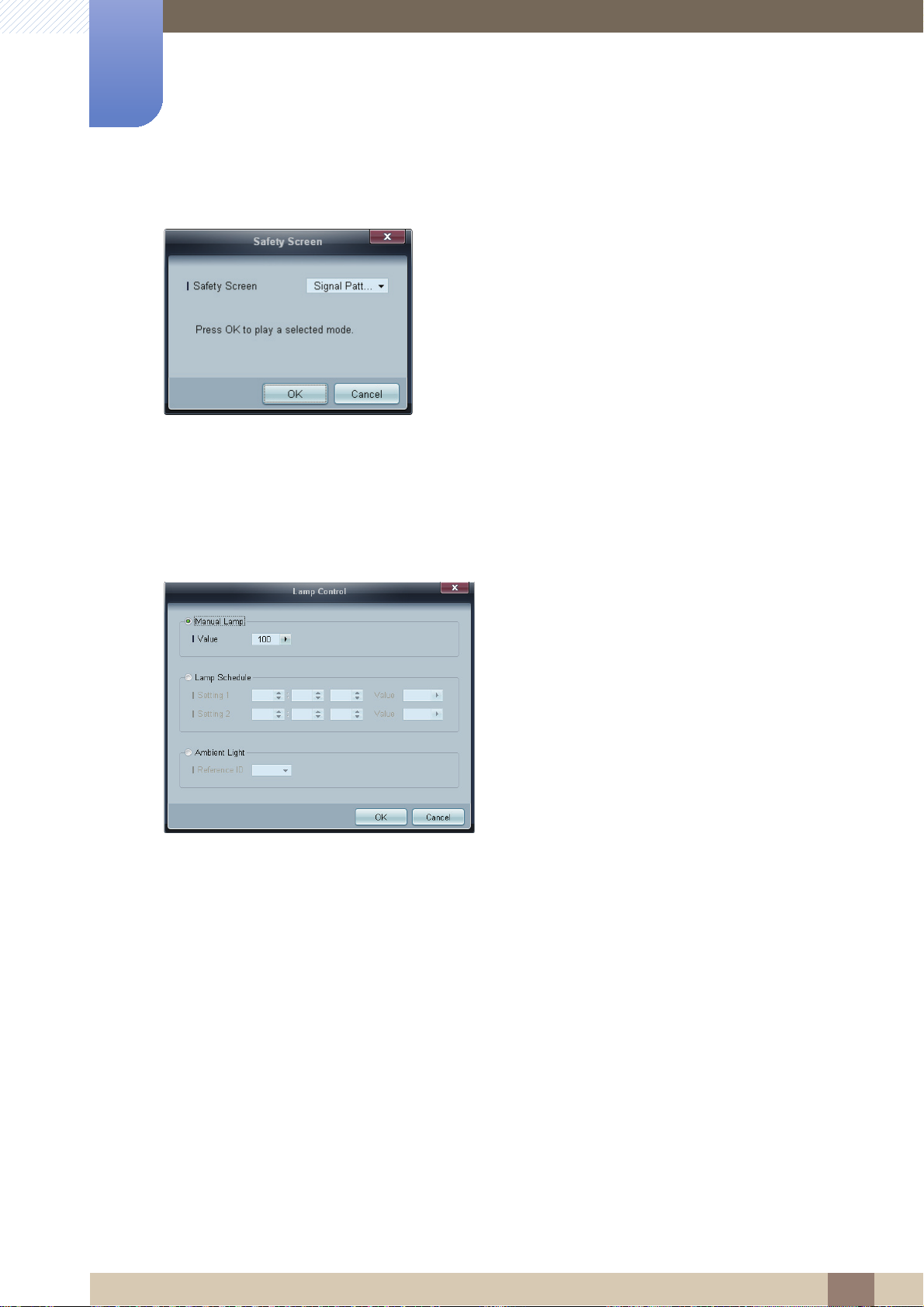

Safety Screen

Met de functie Safety Screen kunt u voorkomen dat statische beelden die langdurig worden

weergegeven, in het scherm kunnen branden.

Lamp Control

Lamp Control wordt gebruikt om de achtergrondverlichting aan te passen en het energieverbruik te

reduceren.

De achtergrondverlichting van het geselecteerde weergaveapparaat wordt automatisch aangepast op

een bepaald tijdstip.

Als Manual Lamp Control wordt gewijzigd, springt Auto Lamp Control automatisch op Off.

U kunt de achtergrondverlichting van het geselecteerde weergaveapparaat ook handmatig aanpassen.

Als Auto Lamp Control wordt gewijzigd, springt Manual Lamp Control automatisch op Off.

z Ambient Light: Ambient Light detecteert de intensiteit van het omgevingslicht en past automatisch

de helderheid van alle doorgeluste LFD's aan.

3 MDC gebruiken

Page 87

1 2 3 4

MDC gebruiken

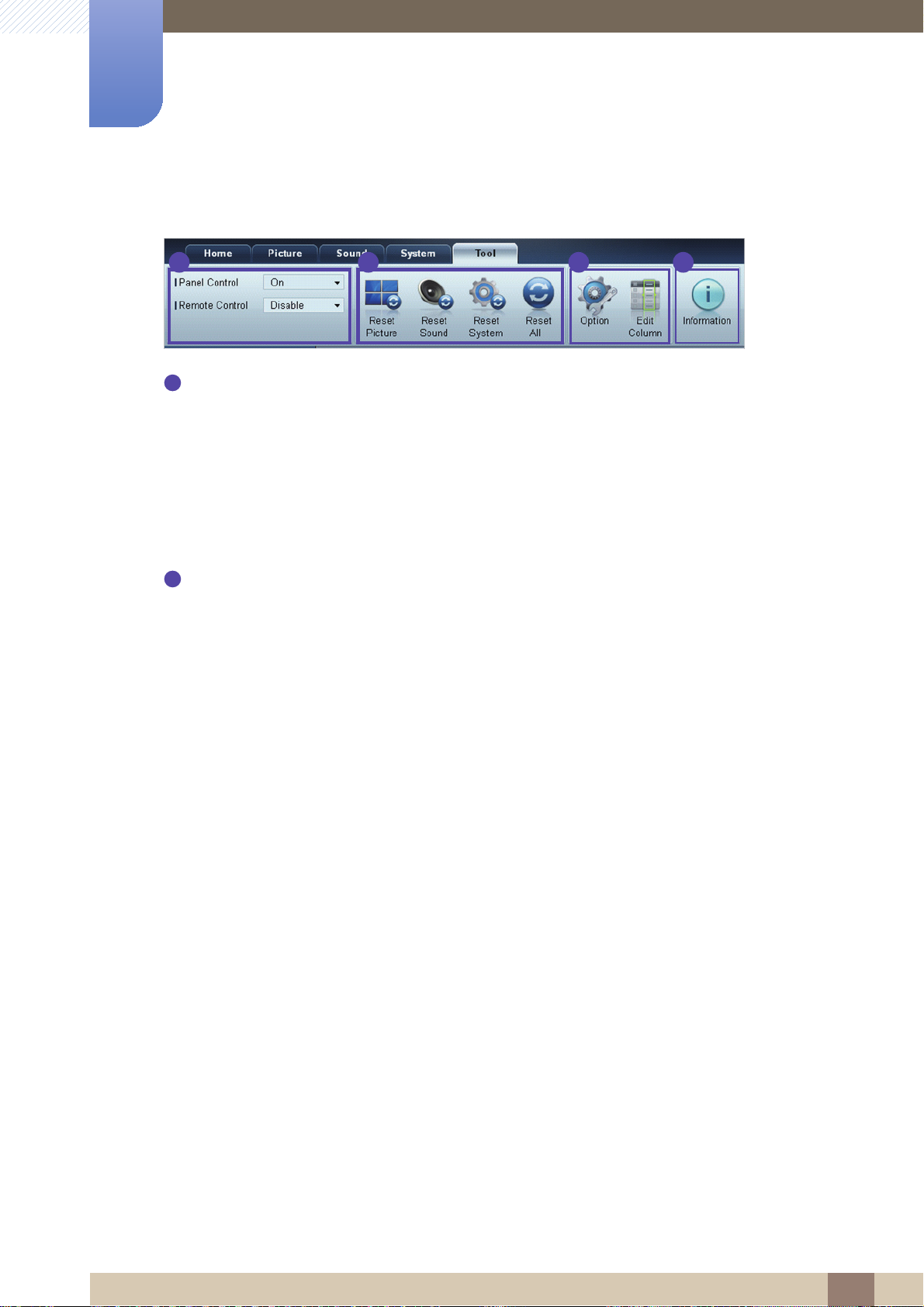

3.4.12 Tool

Beveiliging

Panel Control

Hiermee schakelt u het scherm van een weergaveapparaat in en uit.

Remote Control

Hiermee schakelt u de afstandsbediening in en uit.

Reset

Reset Picture

Hiermee reset u de scherminstellingen.

Reset Sound

Hiermee reset u de geluidsinstellingen.

Reset System

Hiermee reset u de systeeminstellingen.

Reset All

Hiermee reset u de scherm-, geluids- en systeeminstellingen in één keer.

3 MDC gebruiken

Page 88

MDC gebruiken

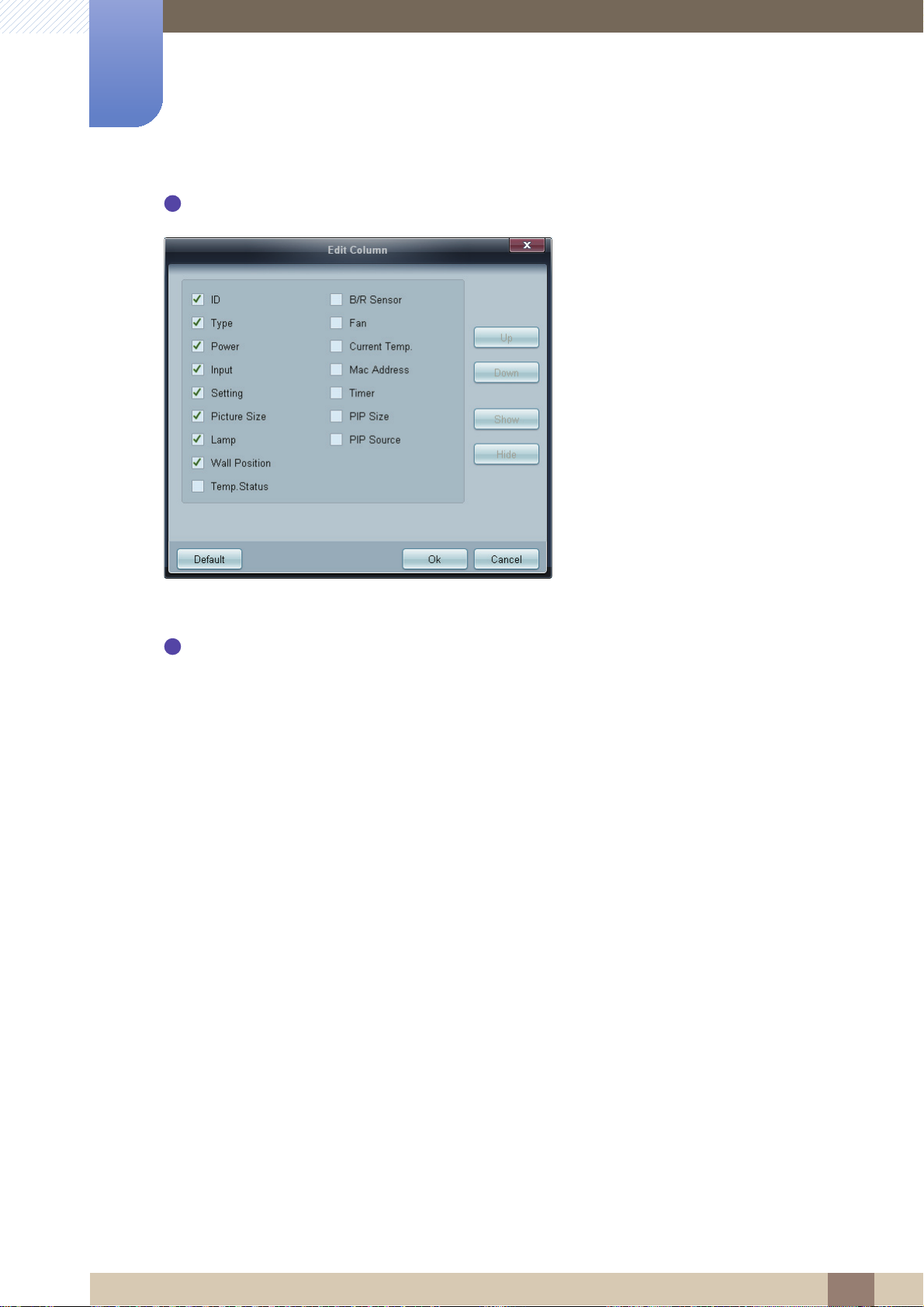

Edit Column

Hier selecteert u de items die u in de lijst met sets wilt zien.

Information

Hiermee geeft u de programma-informatie weer.

3 MDC gebruiken

Page 89

MDC gebruiken

3.4.13 Overige functies

Het vensterformaat wijzigen

Plaats de muisaanwijzer op een hoek van het programmavenster. Er wordt een pijltje weergegeven.

Versleep de pijl om het programmavenster van formaat te veranderen.

3 MDC gebruiken

Page 90

MDC gebruiken

Groepen beheren

Groepen maken

Door groepen te maken kunt u lijsten met sets beheren per groep.

Een naam van een groep kan niet twee keer worden gebruikt.

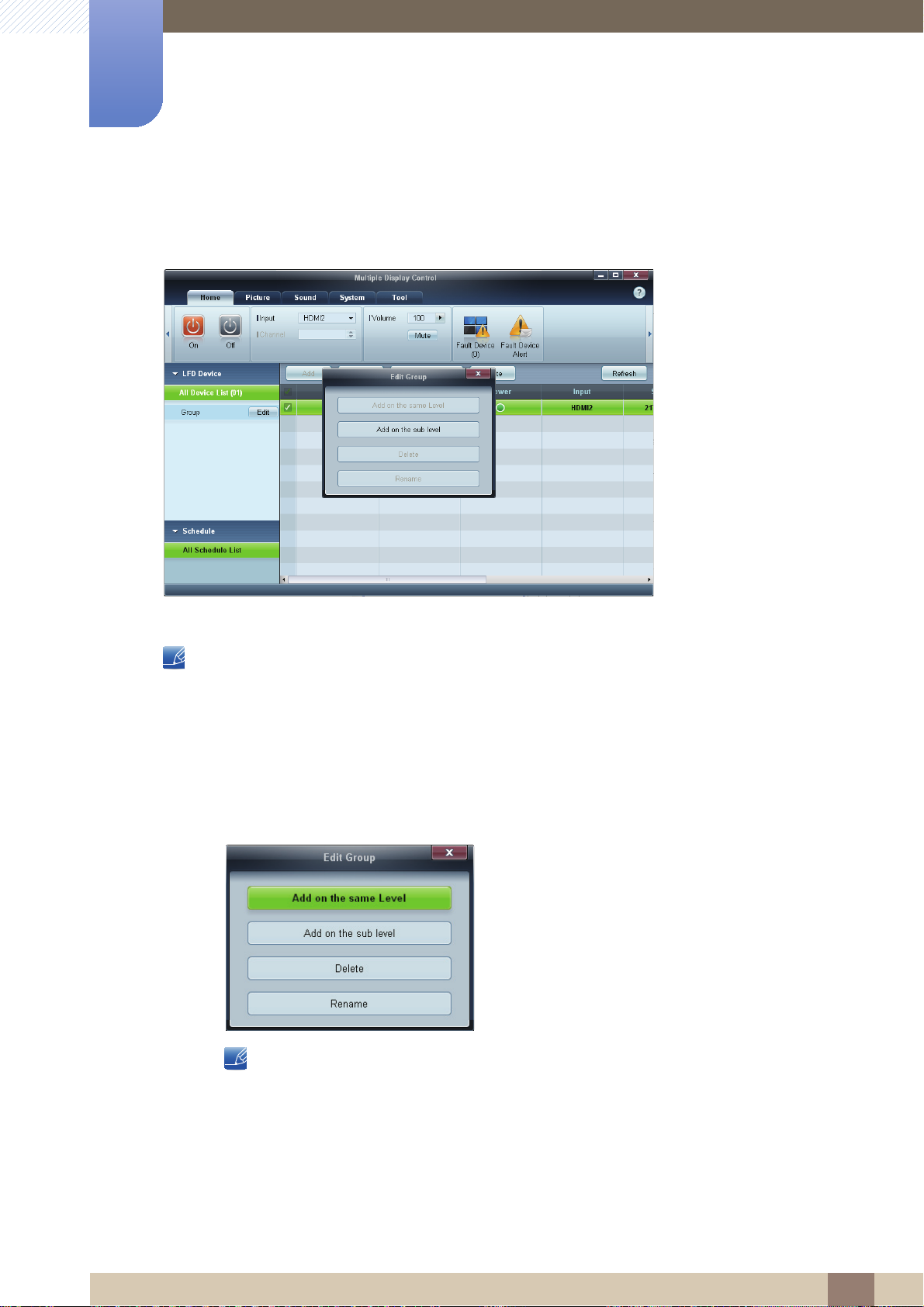

1 Klik met de rechtermuisknop en selecteer Group>Edit in de lijst met weergaveapparaten links in het

programmavenster.

2 Klik in het venster Edit Group dat wordt weergegeven op Add on the same level of Add on the

sub level.

z Add on the same level: Hiermee maakt u een groep op hetzelfde niveau als de geselecteerde

groep.

De knop Add on the same level kan alleen worden gebruikt als er minstens één groep is gemaakt.

3 MDC gebruiken

Page 91

MDC gebruiken

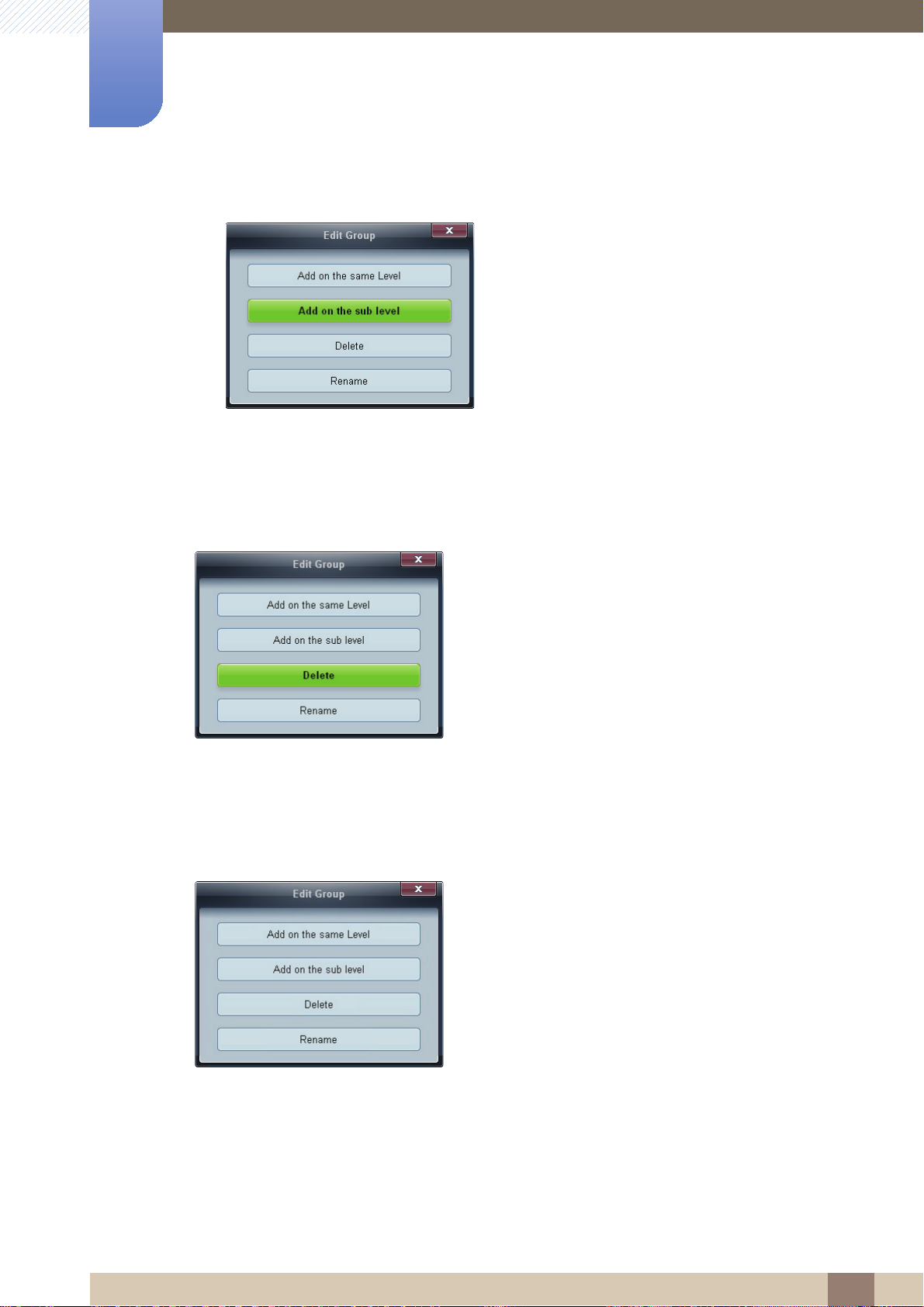

z Add on the sub level: Hiermee maakt u een subgroep onder de geselecteerde groep.

3 Voer de naam van de groep in.

Groepen verwijderen

1 Selecteer de naam van de groep en klik op Edit.

2 Klik in het venster Edit Group dat wordt weergegeven op Delete.

3 Klik op Yes. De groep wordt verwijderd.

Namen van groepen wijzigen

1 Selecteer de naam van de groep en klik op Edit.

2 Klik in het venster Edit Group dat wordt weergegeven op Rename.

3 Zodra de cursor in de oude naam van de groep komt te staan, voert u een nieuwe naam in.

3 MDC gebruiken

Page 92

MDC gebruiken

Roosters beheren

Roosters maken

U kunt een rooster maken en registreren op basis van een groep.

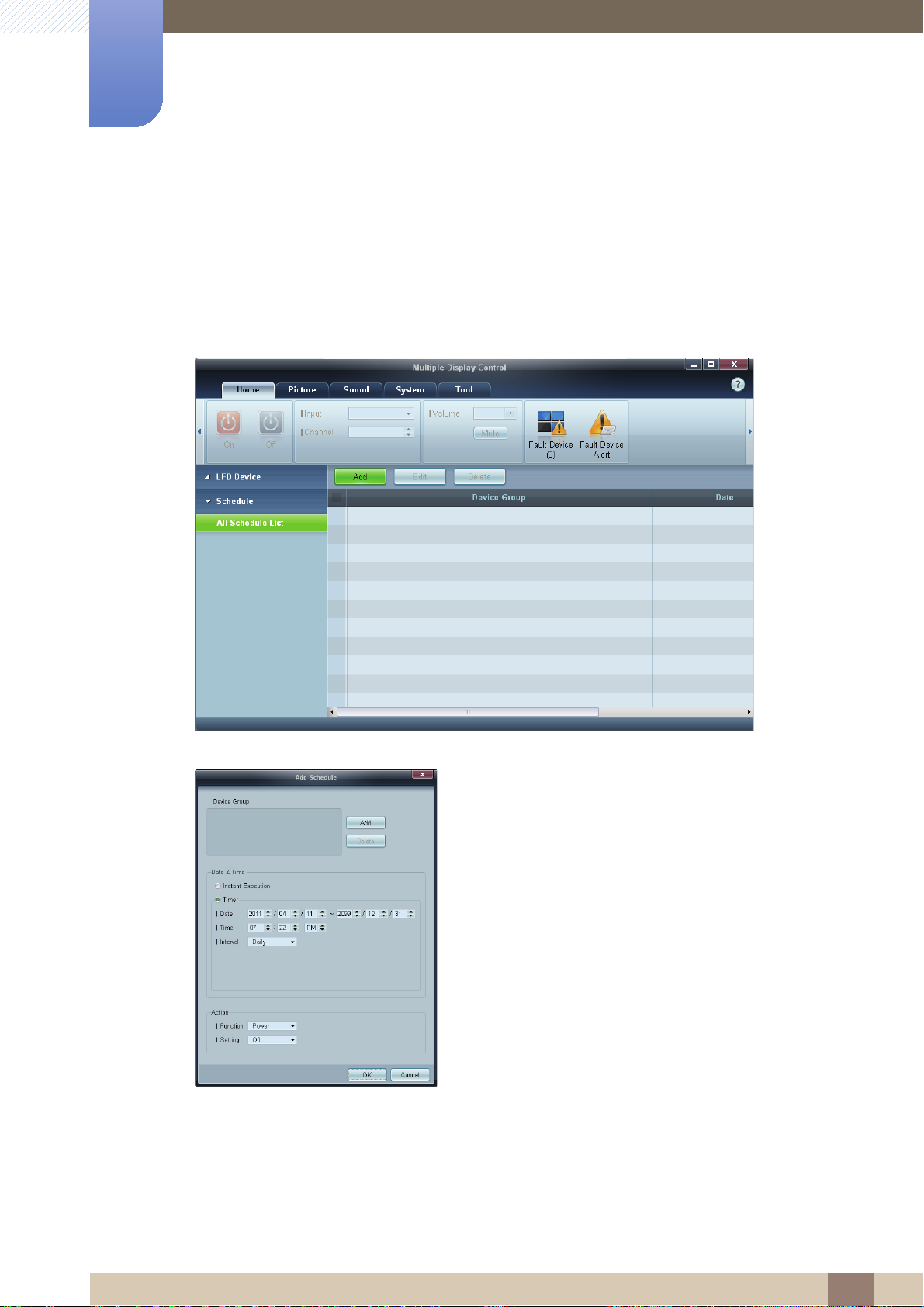

1 Klik op All Schedule List in het roostergedeelte links in het programmavenster. In het midden kan

nu de knop Add worden gebruikt.

2 Klik op de knop Add. Het venster Add Schedule wordt weergegeven.

3 MDC gebruiken

Page 93

MDC gebruiken

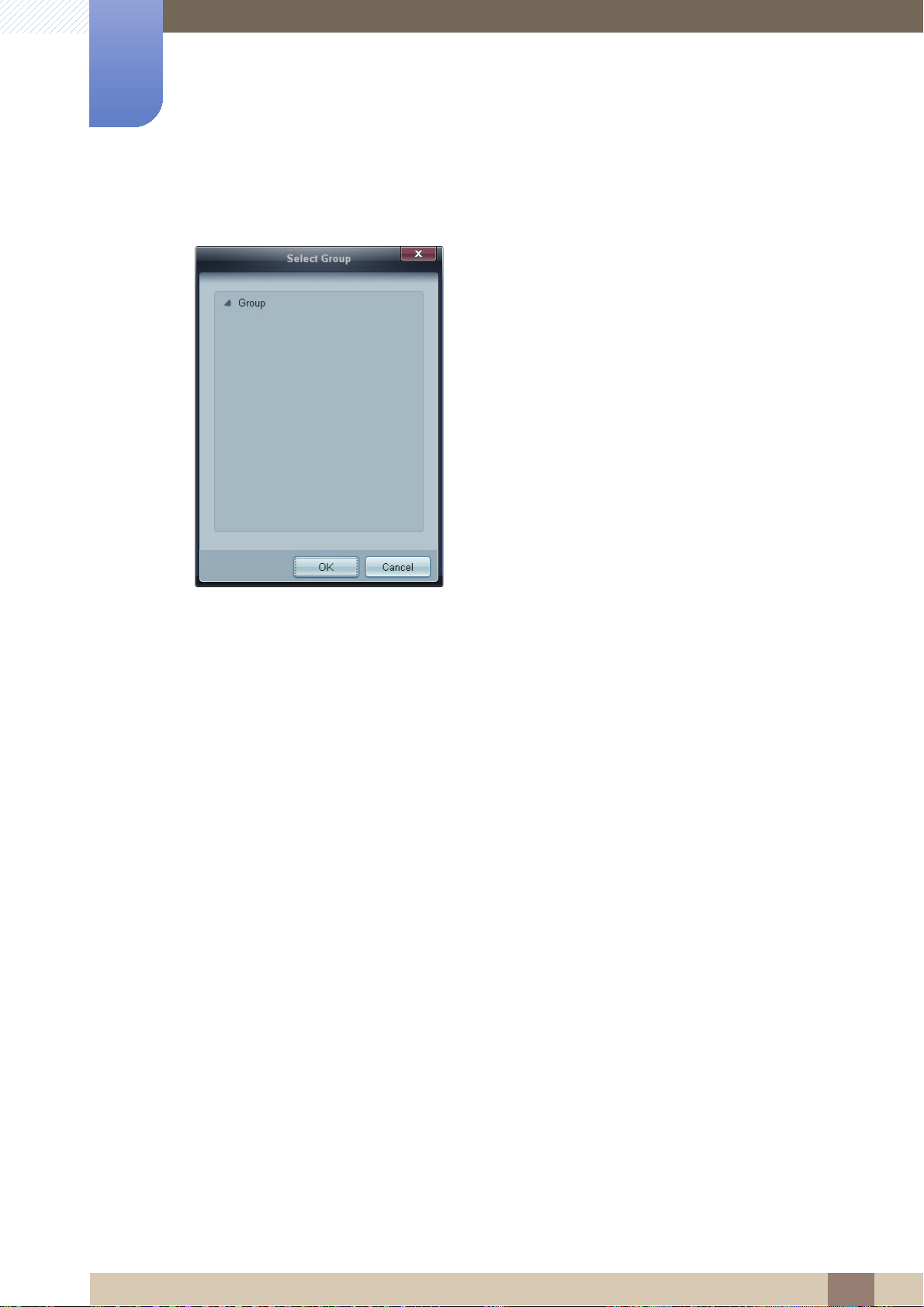

3 Klik op Add onder het item Device Group en selecteer de groep waaraan u een rooster wilt

toevoegen.

4 Selecteer Date&Time/Action en klik op OK. Het rooster wordt toegevoegd en in het venster met de

lijst met sets wordt een lijst met roosters weergegeven.

z Device Group: Hiermee selecteert u een groep.

z Date&Time

 Instant Execution: Hiermee wordt het rooster meteen toegepast.

 Timer Hiermee stelt u de datum, de tijd en het interval voor het rooster in.

z Action: Hiermee selecteert u de functie die op het opgegeven tijdstip en met het opgegeven

interval moet worden uitgevoerd.

Rooster wijzigen

U kunt een rooster wijzigen door het te selecteren en op Edit te klikken.

Een rooster verwijderen

U kunt een rooster verwijderen door het te selecteren en op Delete te klikken.

3 MDC gebruiken

Page 94

MDC gebruiken

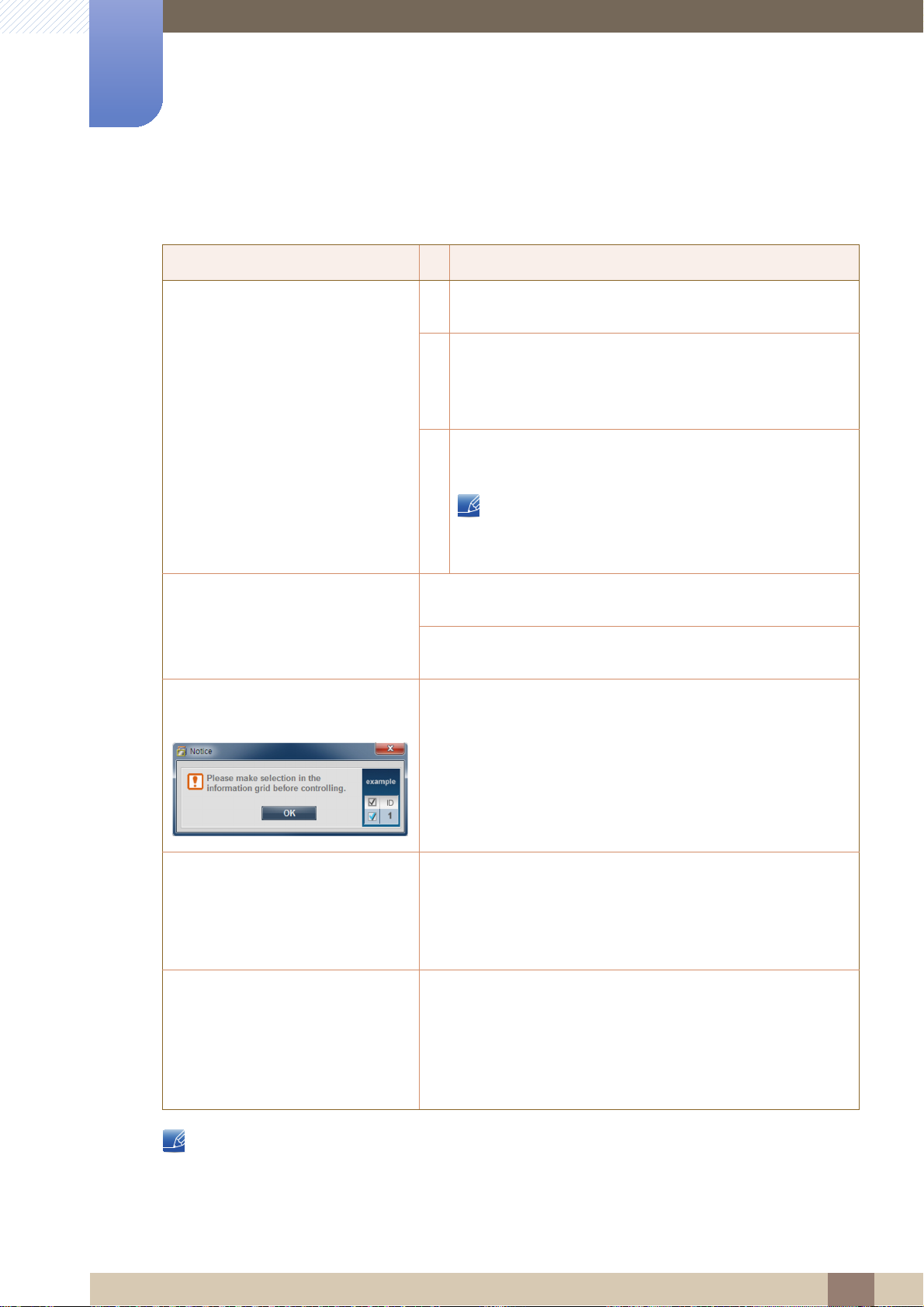

3.4.14 Problemen oplossen

Probleem Oplossing

Het scherm dat u wilt beheren, wordt niet weergegeven in het overzicht met de systeeminformatie.

Het scherm dat u wilt bedienen, verschijnt niet in het Control Info Grid.

Het volgende bericht wordt herhaaldelijk weergegeven.

1. Controleer de verbinding van de RS232C-kabel (controleer of de kabel goed is aangesloten op de juiste seriële poort).

2. Controleer of er geen ander scherm met dezelfde ID is aangesloten. Wanneer er schermen met dezelfde ID worden aangesloten, is het mogelijk dat de schermen niet worden weergegeven vanwege gegevensconflicten.

3. Controleer of de ID van het scherm zich binnen het bereik van 0 en 99 bevindt. (Wijzig de ID via het menu Display.)

Voor een scherm dat een ID binnen het bereik van 0 tot 99 ondersteunt, moet er een ID worden opgegeven met een waarde tussen de 0 en 99.

Controleer of het scherm is ingeschakeld. (Zie de voedingsstatus in het overzicht met systeeminformatie.)

Zorg ervoor dat u de bron selecteert waarop het scherm is aangesloten.

Controleer of het scherm dat u wilt bedienen, is geselecteerd.

De schermen worden op verschillende tijden in- en uitgeschakeld, ondanks dat de functie On Time of Off Time is ingesteld.

De afstandsbediening werkt niet. De afstandsbediening werkt mogelijk niet wanneer de RS-

Dit programma functioneert soms niet goed vanwege een communicatieprobleem tussen de computer en het scherm of vanwege de elektromagnetische golven die worden uitgestraald door elektronische apparaten in de buurt.

Pas de tijd op de computer aan om de tijd tussen de aangesloten schermen te synchroniseren.

232C-kabel wordt losgekoppeld of wanneer het programma op ongebruikelijke wijze wordt afgesloten terwijl de functie Remote Control is ingesteld op Disable. Los dit probleem op door het programma nogmaals uit te voeren en Remote Control in te stellen op Enable.

3 MDC gebruiken

Page 95

MDC gebruiken

Hoe de weergave-eigenschappen worden weergegeven wanneer er meerdere schermen

worden gebruikt

1 Wanneer er geen scherm is geselecteerd: de standaardwaarde wordt weergegeven.

2 Wanneer er één scherm is geselecteerd: de instellingen voor het geselecteerde scherm worden

weergegeven.

3 Wanneer er twee schermen zijn geselecteerd (bijvoorbeeld in de volgorde ID 1 en ID 3): de

instellingen voor ID 1 worden weergegeven voor de instellingen voor ID 3.

4 Wanneer het selectievakje All+Select is ingeschakeld en alle schermen zijn geselecteerd: de

standaardinstellingen worden weergegeven.

3 MDC gebruiken

Page 96

Schermaanpassing

De instellingen voor Picture configureren (Brightness, Color Tone, enz.).

z De lay-out van de opties in het menu Picture kunnen variëren, afhankelijk van het product.

z Welke instellingen er beschikbaar zijn in het menu Picture, is afhankelijk van de geselecteerd

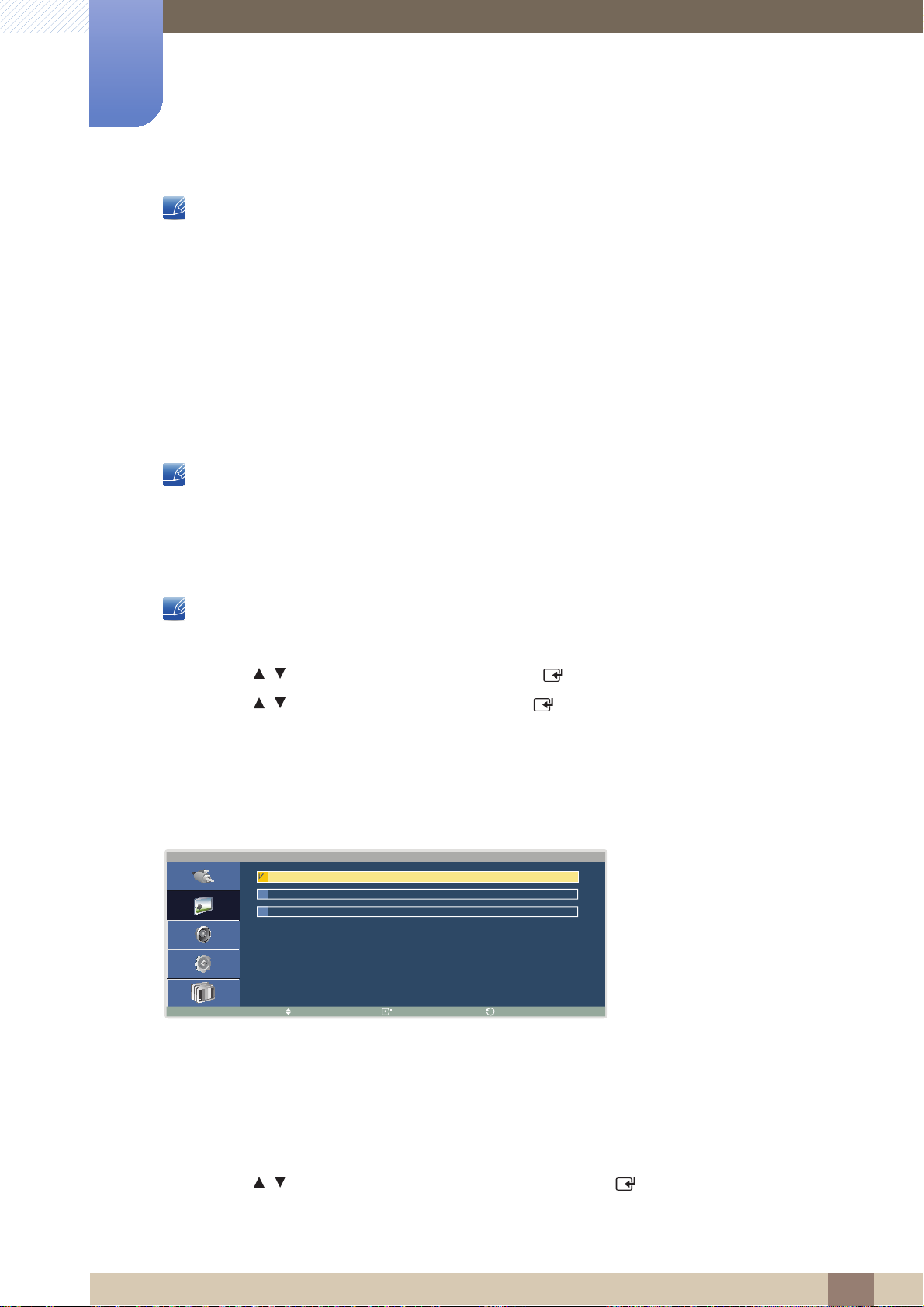

4.1 Mode

Selecteer een beeldmodus (Mode) die geschikt is voor de omgeving waar het product wordt gebruikt.

Deze optie is beschikbaar als Dynamic Contrast is ingesteld op Off.

(Zie pagina 113 voor meer informatie over Dynamic Contrast)

invoerbron en de instellingen in Edit Name. (Zie pagina 57 voor meer informatie over het menu

Edit Name.)

4.1.1 De Picture Mode wijzigen

Dit product kan worden bediend via de afstandsbediening.

1 Druk op MENU op de afstandsbediening.

2 Druk op / om naar Picture te gaan en druk op [ ].

3 Druk op / om naar Mode te gaan en druk op [ ].

Welke opties er voor Mode worden weergegeven, is afhankelijk van de huidige invoerbron:

Wanneer de invoerbron PC of DVI is:

M o d e

I n f o r m a t i o n

A d v e r t i s e m e n t

C u s t o m

M o v e E n t e r

z Information: deze modus zorgt voor minder vermoeide ogen en is geschikt voor het weergeven van

R e t u r n

informatie aan het publiek.

z Advertisement: deze modus is geschikt voor het weergeven van video-inhoud en binnen-/

buitenreclame.

z Custom: hiermee kunt u de opties Contrast en Brightness naar wens aanpassen.

1 Druk op / om naar de gewenste optie te gaan en druk op [ ].

De geselecteerde optie wordt toegepast.

4 Schermaanpassing

Page 97

M o d e

M o v e E n t e r

R e t u r n

D y n a m i c

S t a n d a r d

M o v i e

C u s t o m

Schermaanpassing

Wanneer de invoerbron AV, Component of TV is:

z Dynamic: deze modus is geschikt voor heldere omgevingen.

z Standard: deze modus is algemeen geschikt voor elke omgeving.

z Movie: deze modus zorgt voor minder vermoeide ogen.

z Custom: hiermee kunt u de opties Contrast en Brightness naar wens aanpassen.

1 Druk op / om naar de gewenste optie te gaan en druk op [ ].

De geselecteerde optie wordt toegepast.

4 Schermaanpassing

Page 98

Schermaanpassing

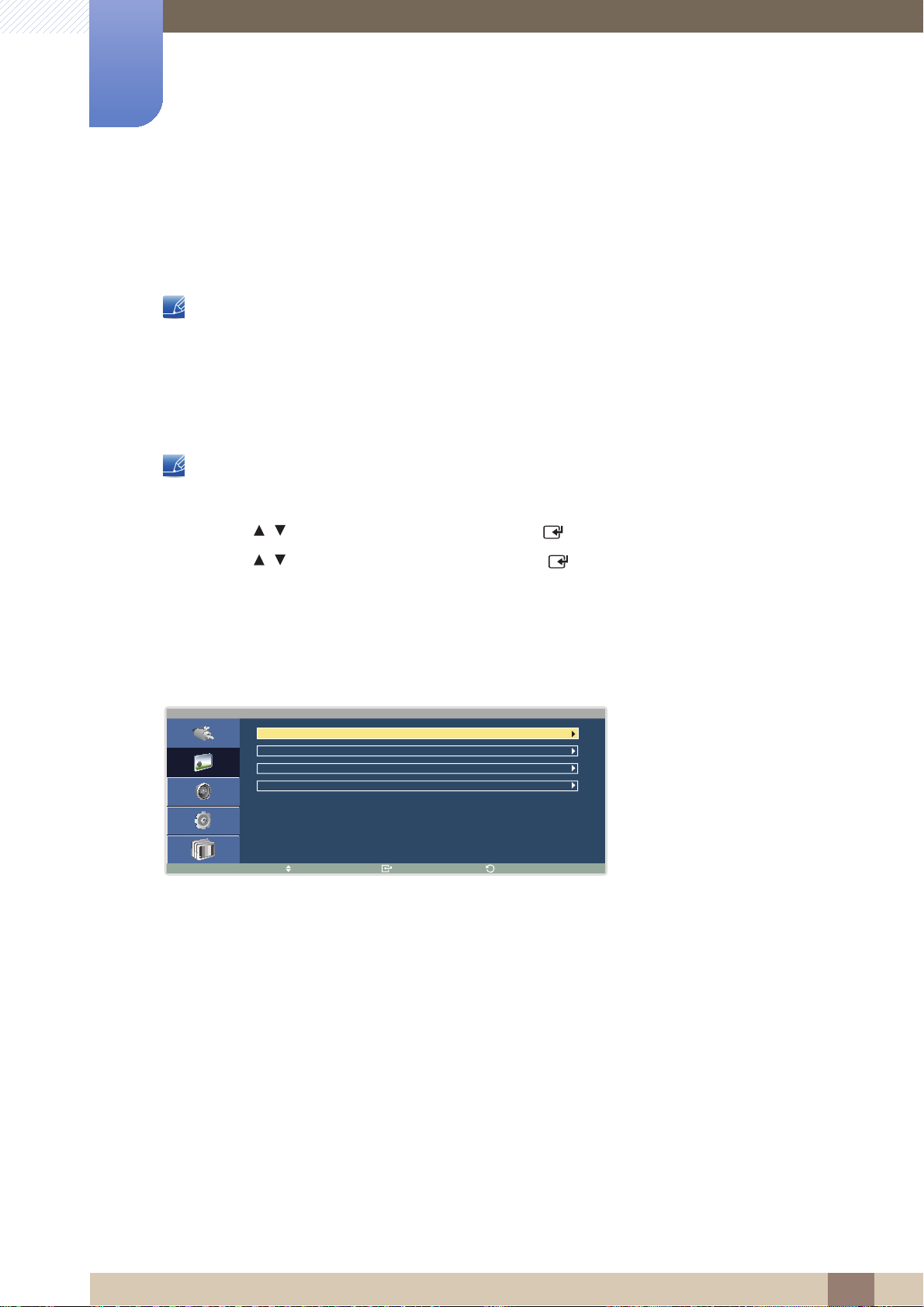

4.2 Custom

U kunt Tint onder Picture aanpassen.

z Wanneer u een instelling voor Custom wijzigt, wordt de instelling Mode gewijzigd in Custom.

z Deze functie is beschikbaar als Dynamic Contrast is ingesteld op Off.

(Zie pagina 113 voor meer informatie over Dynamic Contrast)

4.2.1 De instellingen voor Custom configureren

Dit product kan worden bediend via de afstandsbediening.

1 Druk op MENU op de afstandsbediening.

2 Druk op / om naar Picture te gaan en druk op [ ].

3 Druk op / om naar Custom te gaan en druk op [ ].

Welke opties er voor Custom worden weergegeven, is afhankelijk van de huidige invoerbron:

Wanneer de invoerbron PC of DVI is:

C u s t o m

C o n t r a s t 1 0 0

B r i g h t n e s s 1 0 0

S h a r p n e s s 5 0

G a m m a :

M o v e E n t e r

z Contrast

Hiermee past u het contrast tussen de objecten en de achtergrond aan. (Bereik: 0~100)

Een hogere waarde resulteert in een groter contrast, zodat het object helderder wordt weergegeven.

N a t u r a l

R e t u r n

z Brightness

Hiermee kunt u de algemene helderheid van het beeld aanpassen. (Bereik: 0~100)

Een hogere waarde resulteert in een helderder beeld.

z Sharpness

Hiermee maakt u de randen van objecten scherper of vager. (Bereik: 0~100)

Een hogere waarde resulteert in scherpere contouren.

4 Schermaanpassing

Page 99

C o n t r a s t

1 0 0

M o v e A d j u s t

R e t u r n

Schermaanpassing

z Gamma(Natural/Mode1/Mode2/Mode3)

Hiermee kunt u de helderheid van het middenbereik (Gamma) van het beeld aanpassen.

Met Natural wordt het oorspronkelijke beeld weergegeven. Wanneer u Mode1 selecteert, wordt het

beeld helderder weergegeven dan in de modus Natural. Wanneer u Mode2 selecteert, wordt het

beeld donkerder weergegeven dan voor Mode1. Wanneer u Mode3 selecteert, worden de donkere

delen donkerder en de lichte delen lichter weergegeven.

1 Druk op / om naar de gewenste optie te gaan en druk op [ ]. Er verschijnt een venster waarin

u de waarde voor de geselecteerde optie kunt wijzigen.

2 Druk op / om de waarde aan te passen en druk op [ ]. De wijzigingen worden toegepast.

4 Schermaanpassing

Page 100

C u s t o m

M o v e E n t e r

R e t u r n

C o n t r a s t 1 0 0

B r i g h t n e s s 4 5

S h a r p n e s s 5 0

C o l o r 5 0

T i n t

G r e e n 5 0 R e d 5 0

C o n t r a s t

1 0 0

M o v e A d j u s t

R e t u r n

Schermaanpassing

Wanneer de invoerbron AV, Component of TV is:

z Contrast

Hiermee past u het contrast tussen de objecten en de achtergrond aan. (Bereik: 0~100)

Een hogere waarde resulteert in een groter contrast, zodat het object helderder wordt weergegeven.

z Brightness

Hiermee kunt u de algemene helderheid van het beeld aanpassen. (Bereik: 0~100)

Een hogere waarde resulteert in een helderder beeld.

z Sharpness

Hiermee maakt u de randen van objecten scherper of vager. (Bereik: 0~100)

Een hogere waarde resulteert in scherpere contouren.

z Color

Hiermee kunt u de kleurintensiteit verhogen of verlagen. (Bereik: 0~100)

Een hogere waarde resulteert in een hogere kleurintensiteit.

z Tint

Hiermee past u de intensiteit van rode en groene kleuren aan. (Bereik: 0~100)

Wanneer het roodniveau verhoogt, zal de kleur rood prominenter worden weergegeven. Wanneer

het groenniveau verhoogt, zal de kleur groen prominenter worden weergegeven.

1 Druk op / om naar de gewenste optie te gaan en druk op [ ]. Er verschijnt een venster waarin

u de waarde voor de geselecteerde optie kunt wijzigen.

2 Druk op / om de waarde aan te passen en druk op [ ]. De wijzigingen worden toegepast.

4 Schermaanpassing

100
