Pilz PNOZ s4 Operation Manual

21 396-6NL-08
PNOZ s4

4 D Betriebsanleitung
4 GB Operating instructions
4 F Manuel d'utilisation

21 396-6NL-08PNOZ s4

Sicherheitsschaltgerät PNOZ s4

582400011

Das Sicherheitsschaltgerät dient dem sicher­heitsgerichteten Unterbrechen eines Sicher­heitsstromkreises.

114371211

Das Sicherheitsschaltgerät erfüllt Forderungen
der EN 60947-5-1, EN 60204-1 und
VDE 0113-1 und darf eingesetzt werden in An­wendungen mit

` Not-Halt-Tastern
` Schutztüren
` Lichtschranken

Zu Ihrer Sicherheit

547263243

` Installieren und nehmen Sie das Gerät nur

dann in Betrieb, wenn Sie diese Betriebsan­leitung gelesen und verstanden haben und
Sie mit den geltenden Vorschriften über Ar­beitssicherheit und Unfallverhütung vertraut
sind.
Beachten Sie die VDE- sowie die örtlichen
Vorschriften, insbesondere hinsichtlich
Schutzmaßnahmen

` Durch Öffnen des Gehäuses oder eigen-

mächtige Umbauten erlischt jegliche Ge­währleistung.

Gerätemerkmale

461536779

` Relaisausgänge zwangsgeführt:

– 3 Sicherheitskontakte (S) unverzögert
– 1 Hilfskontakt (Ö) unverzögert

` 1 Halbleiterausgang
` Anschlussmöglichkeiten für:

– Not-Halt-Taster
– Schutztürgrenztaster
– Starttaster
– Lichtschranken
– PSEN

` 1 Kontakterweiterungsblock PNOZsigma

über Verbindungsstecker anschließbar

` Betriebsarten mit Drehschalter einstellbar
` LED-Anzeige für:

– Versorgungsspannung
– Eingangszustand Kanal 1
– Eingangszustand Kanal 2
– Schaltzustand Sicherheitskontakte
–Startkreis
–Fehler

` steckbare Anschlussklemmen (wahlweise

Federkraftklemme oder Schraubklemme)

Sicherheitseigenschaften

117575307

Das Schaltgerät erfüllt folgende Sicherheitsan­forderungen:

` Die Schaltung ist redundant mit Selbstüber-

wachung aufgebaut.

` Die Sicherheitseinrichtung bleibt auch bei

Ausfall eines Bauteils wirksam.

` Bei jedem Ein-Aus-Zyklus der Maschine wird

automatisch überprüft, ob die Relais der Si­cherheitseinrichtung richtig öffnen und
schließen.

114378891

` Das Gerät hat eine elektronische Sicherung.

4 E Instrucciones de uso
4 I Istruzioni per l`uso
4 NL Gebruiksaanwijzing

PNOZ s4 safety relay

The safety relay provides a safety-related inter­ruption of a safety circuit.
The safety relay meets the requirements of
EN 60947-5-1, EN 60204-1 and VDE 0113-1
and may be used in applications with

` E-STOP pushbuttons
` Safety gates
` Light beam devices

For your safety

Only install and commission the unit if you

`

have read and understood these operating
instructions and are familiar with the applica­ble regulations for health and safety at work
and accident prevention.
Ensure VDE and local regulations are met,
especially those relating to safety.

` Any guarantee is rendered invalid if the hous-

ing is opened or unauthorised modifications
are carried out.

Unit features

` Positive-guided relay outputs:

– 3 safety contacts (N/O), instantaneous
– 1 auxiliary contact (N/C), instantaneous

` 1 semiconductor output
` Connection options for:

– E-STOP pushbutton
– Safety gate limit switch
– Reset button
– Light barriers
–PSEN

` A connector can be used to connect 1

PNOZsigma contact expander module

` Operating modes can be set via rotary switch
` LED indicator for:

– Supply voltage
– Input status, channel 1
– Input status, channel 2
– Switch status, safety contacts
– Reset circuit
–Error

` Plug-in connection terminals (either spring-

loaded terminal or screw terminal)

Safety features

The relay meets the following safety require­ments:

` The circuit is redundant with built-in self-

monitoring.

` The safety function remains effective in the

case of a component failure.

` The correct opening and closing of the safety

function relays is tested automatically in
each on-off cycle.

` The unit has an electronic fuse.

Bloc logique de sécurité PNOZ s4

Le bloc logique de sécurité sert à interrompre
en toute sécurité un circuit de sécurité.
Le bloc logique de sécurité satisfait aux exigen­ces des normes EN 60947-5-1, EN 60204-1 et
VDE 0113-1 et peut être utilisé dans des appli­cations avec des

` boutons-poussoirs de arrêt d'urgence
` protecteurs mobiles
` barrières immatérielles

Pour votre sécurité

Vous n'installerez l'appareil et ne le mettrez

`

en service qu'après avoir lu et compris le
présent manuel d'utilisation et vous être fa­miliarisé avec les prescriptions en vigueur
sur la sécurité du travail et la prévention des
accidents.
Respectez les normes locales ou VDE, parti­culièrement en ce qui concerne la sécurité.

` L'ouverture de l'appareil ou sa modification

annule automatiquement la garantie.

Caractéristiques de l'appareil

` Sorties de relais à contact lié :

– 3 contacts de sécurité (F) instantanés
– 1 contact d'information (O) instantané

` 1 sortie statique
` Raccordements possibles pour :

– poussoir d'arrêt d'urgence
– interrupteur de position
– poussoir de réarmement
– barrières immatérielles
–PSEN

` 1 bloc d'extension de contacts PNOZsigma

raccordable par connecteur

` Modes de fonctionnement réglables par sé-

lecteur

` LED de visualisation pour :

– tension d'alimentation
– Etat d'entrée canal 1
– Etat d'entrée canal 2
– Etat de commutation des contacts de sé-

curité
– circuit de réarmement
– Erreur

` Borniers débrochables (au choix avec rac-

cordement à ressort ou à vis)

Caractéristiques de sécurité

Le relais satisfait aux exigences de sécurité
suivantes :

` La conception interne est redondante avec

une autosurveillance.

` Le dispositif de sécurité reste actif, même en

cas de défaillance d'un composant.

` L'ouverture et la fermeture correctes des re-

lais internes sont contrôlées automatique­ment à chaque cycle marche/arrêt de la
machine.

` L'appareil est équipé d'une sécurité électro-

nique.

- 1 -

Blockschaltbild/Klemmenbelegung Block diagram/terminal configuration Schéma de principe/affectation des

bornes

=

S11 S12

41

23 33

13

InputInput

K1

unit

Interface

expansion

A1 A2 S21 S22

=

(~)*

( )*

Power

K2

Reset/

Start

S34

583395211

*nur bei UB = 48 – 240 V AC/DC *only when UB = 48 – 240 V AC/DC *uniquement pour UB = 48 – 240 V AC/DC

566336011

Mitte: Frontansicht mit Abdeckung
Rechts: Frontansicht ohne Abdeckung

Y32

14

24 34

42

Centre: Front view with cover
Right: Front view without cover

Schéma du milieu : vue frontale avec capot de
protection
A droite : vue frontale sans capot de protection

Funktionsbeschreibung

547279627

` Einkanaliger Betrieb: keine Redundanz

In2+

im Eingangskreis, Erdschlüsse im Start­kreis und Eingangskreis werden erkannt.

` Zweikanaliger Betrieb ohne Quer-

schlusserkennung: redundanter Ein­gangskreis, erkennt
– Erdschlüsse im Start- und Eingangs-

kreis,

– Kurzschlüsse im Eingangskreis und

bei überwachtem Start auch im Start­kreis.

550687755

` Zweikanaliger Betrieb mit Quer-

In2-

schlusserkennung: redundanter Ein­gangskreis, erkennt
– Erdschlüsse im Start- und Eingangs-

kreis,

– Kurzschlüsse im Eingangskreis und

bei überwachtem Start auch im Start­kreis,

– Querschlüsse im Eingangskreis.

550690059

` Automatischer Start: Gerät wird aktiv,

nachdem Eingangskreis geschlossen
wurde.

` Manueller Start: Gerät wird aktiv, wenn

der Eingangskreis geschlossen ist und
danach der Startkreis geschlossen wird.

463145099

` Überwachter Start mit steigender Flanke:

Gerät wird aktiv, wenn der Eingangskreis
geschlossen ist und nach Ablauf der
Wartezeit (s. techn. Daten) der Startkreis
geschlossen wird.

457338123

` Überwachter Start mit fallender Flanke:

Gerät wird aktiv, wenn
– der Eingangskreis geschlossen ist und

danach der Startkreis geschlossen
und wieder geöffnet wird.

–der Startkreis geschlossen und nach

Schließen des Eingangskreises wieder
geöffnet wird.

419458699

` Start mit Anlauftest: Das Gerät prüft, ob

nach Anlegen der Versorgungsspannung
geschlossene Schutztüren geöffnet und
wieder geschlossen werden.

457341963

` Kontaktvervielfältigung und –verstärkung der

unverzögerten Sicherheitskontakte durch
Verdrahtung von Kontakterweiterungs­blöcken oder externen Schützen möglich;
1 Kontakterweiterungsblock PNOZsigma
über Verbindungsstecker anschließbar.

Function description

Single-channel operation: no redundan-

`

In2+

cy in the input circuit, earth faults in the
reset circuit and input circuit are detect­ed.

` Dual-channel operation without detec-

tion of shorts across contacts: redun­dant input circuit, detects
– earth faults in the reset and input cir-

cuit,

– short circuits in the input circuit and,

with a monitored reset, in the reset cir­cuit too.

` Dual-channel operation with detection of

In2-

shorts across contacts: redundant input
circuit, detects
– earth faults in the reset and input cir-

cuit,

– short circuits in the input circuit and,

with a monitored reset, in the reset cir­cuit too,

– shorts between contacts in the input

circuit.

` Automatic reset: Unit is active once the

input circuit has been closed.

` Manual reset: Unit is active once the in-

put circuit is closed and then the reset
circuit is closed.

` Monitored reset with rising edge: Unit is

active once the input circuit is closed and
once the reset circuit is closed after the
waiting period has elapsed
(see technical details).

` Monitored reset with falling edge: Unit is

active once
– the input circuit is closed and then the

reset circuit is closed and opened
again.

– the reset circuit is closed and then

opened again once the input circuit is
closed.

` Reset with start-up test: The unit checks

whether safety gates that are closed are
opened and then closed again when
supply voltage is applied.

` Increase in the number of available instanta-

neous safety contacts by connecting contact
expander modules or external contactors/re­lays;
A connector can be used to connect 1

Description du fonctionnement

Commande par 1 canal : pas de redon-

`

In2+

dance dans le circuit d'entrée, les mises
à la terre dans les circuits de réarmement
et d'entrée sont détectés

` 2 canaux d'entrée sans détection des

court-circuits : circuit d'entrée redon­dant; sont détecté
– les mises à la terre dans le circuit de

réarmement et le circuit d'entrée;

– les courts-circuits dans le circuit d'en-

trée ainsi que dans le circuit de réar­mement lors d'un réarmement auto­contrôlé.

` 2 canaux d'entrée avec détection des

In2-

court-circuits : circuit d'entrée redon­dant; sont détectés
– les mises à la terre dans le circuit de

réarmement et le circuit d'entrée;

– les courts-circuits dans le circuit d'en-

trée ainsi que dans le circuit de réar­mement lors d'un réarmement auto­contrôlé;

– les courts-circuits entre les circuits

d'entrée.

` Réarmement automatique : l'appareil est

activé une fois que le circuit d'entrée est
fermé.

` Réarmement manuel : l'appareil est acti-

vé lorsque le circuit d'entrée est fermé et
après que le circuit de réarmement se
soit fermé.

` Réarmement auto-contrôlé avec front

montant : l'appareil est activé lorsque le
circuit d'entrée est fermé et lorsque le
circuit de réarmement se ferme après
l'écoulement du temps d'attente (voir les
caractéristiques techniques).

` Réarmement auto-contrôlé avec front

descendant : l'appareil est actif si
– le circuit d'entrée est fermé puis le cir-

cuit de réarmement fermé et réouvert.

– le circuit de réarmement est fermé

puis réouvert après la fermeture du cir­cuit d'entrée.

` Réarmement avec test des conditions in-

itiales : l'appareil contrôle, après l'appli­cation de la tension d'alimentation, si les
protecteurs mobiles fermés sont ouverts
puis refermés.

PNOZsigma contact expander module.

- 2 -

` Augmentation et renforcement possibles du

nombre de contacts de sécurité instantanés
par le câblage des blocs d'extension des
contacts ou de contacteurs externes ;
1 bloc d'extension de contacts PNOZsigma
raccordable par connecteur.

Montage

419461003

Grundgerät ohne Kontakterweiterungs­block montieren:

` Stellen Sie sicher, dass der Abschluss-

stecker seitlich am Gerät gesteckt ist.

Grundgerät und Kontakterweiterungsblock
PNOZsigma verbinden:

` Entfernen Sie den Abschlussstecker seitlich

am Grundgerät und am Kontakterweite­rungsblock.

` Verbinden Sie das Grundgerät und den Kon-

takterweiterungsblock mit dem mitgeliefer­ten Verbindungsstecker bevor Sie die Geräte
auf der Normschiene montieren.

Montage im Schaltschrank

` Montieren Sie das Sicherheitsschaltgerät in

einen Schaltschrank mit einer Schutzart von
mindestens IP54.

` Befestigen Sie das Gerät mit Hilfe des Rast-

elements auf der Rückseite auf einer Norm­schiene (35 mm).

` Bei senkrechter Einbaulage: Sichern Sie das

Gerät durch ein Halteelement (z. B. Endhalter
oder Endwinkel).

` Vor dem Abheben von der Normschiene das

Gerät nach oben oder unten schieben.

Installation

Install base unit without contact expander
module:

` Ensure that the plug terminator is inserted at

the side of the unit.

Connect base unit and PNOZsigma contact
expander module:

` Remove the plug terminator at the side of the

base unit and at the contact expander mod­ule.

` Connect the base unit and the contact ex-

pander module to the supplied connector
before mounting the units to the DIN rail.

Installation in control cabinet

` The safety relay should be installed in a con-

trol cabinet with a protection type of at least
IP54.

` Use the notch on the rear of the unit to attach

it to a DIN rail (35 mm).

` When installed vertically: Secure the unit by

using a fixing element (e.g. retaining bracket
or end angle).

` Push the unit upwards or downwards before

lifting it from the DIN rail.

Montage

Installer l'appareil de base sans bloc d'ex­tension de contacts :

` Assurez-vous que la fiche de terminaison est

insérée sur le côté de l'appareil.

Raccorder l'appareil de base et le bloc d'ex­tension de contacts PNOZsigma :

` Retirez la fiche de terminaison sur le côté de

l'appareil de base et sur le bloc d'extension
de contacts.

` Avant de monter les appareils sur le rail DIN,

reliez l'appareil de base et le bloc d'exten­sion de contacts à l'aide du connecteur four­ni.

Montage dans une armoire

` Montez le bloc logique de sécurité dans une

armoire électrique ayant un indice de protec­tion d'au moins IP54.

` Montez l'appareil sur un rail DIN à l'aide du

système de fixation situé sur la face arrière
(35 mm).

` Si l'appareil est monté à la verticale : sécuri-

sez-le à l'aide d'un élément de maintien
(exemple : support terminal ou équerre termi­nale).

` Avant de retirer l'appareil du rail DIN, pous-

sez l'appareil vers le haut ou vers le bas.

Verdrahtung

117583371

Beachten Sie:

` Angaben im Abschnitt "Technische Daten"

unbedingt einhalten.

` Die Ausgänge 13-14, 23-24, 33-34 sind Si-

cherheitskontakte.

` Vor die Ausgangskontakte eine Sicherung

(s. techn. Daten) schalten, um das Ver­schweißen der Kontakte zu verhindern.

` Berechnung der max. Leitungslänge I

Eingangskreis:

R

lmax

=

I

max

Rl / km

= max. Gesamtleitungswiderstand

R

lmax

(s. techn. Daten)

/ km = Leitungswiderstand/km

R

l

` Leitungsmaterial aus Kupferdraht mit einer

Temperaturbeständigkeit von 60/75 °C ver­wenden.

` Sorgen Sie an allen Ausgangskontakten bei

kapazitiven und induktiven Lasten für eine
ausreichende Schutzbeschaltung.

583577611

` Bei U

48 – 240 V AC/DC: S21 mit Schutzlei-

B

tersystem verbinden

Wiring

Please note:

` Information given in the “Technical details”

must be followed.

` Outputs 13-14, 23-24, 33-34 are safety con-

tacts.

` To prevent contact welding, a fuse should be

connected before the output contacts (see
technical details).

im

` Calculation of the max. cable runs l

max

input circuit:

R

lmax

=

I

max

Rl / km

= max. overall cable resistance (see

R

lmax

technical details)

/km = cable resistance/km

R

l

` Use copper wire that can withstand

60/75 °C.

` Sufficient fuse protection must be provided

on all output contacts with capacitive and in­ductive loads.

` With U

48 – 240 VAC/DC: Connect S21 to

B

the protective earth system

max

Raccordement

Important :

` Respectez impérativement les données indi-

quées dans le chapitre « Caractéristiques
techniques ».

` Les sorties 13-14, 23-24, 33-34 sont des

contacts de sécurité.

` Protection des contacts de sortie par des fu-

in the

sibles (voir les caractéristiques techniques)
pour éviter leur soudage.

` Calcul de la longueur de câble max. I

le circuit d'entrée :

R

lmax

=

I

max

Rl / km

= résistance max. de l'ensemble du

R

lmax

câblage (voir les caractéristiques techni­ques)
R

/km = résistance du câblage/km

l

` Utilisez uniquement des fils de câblage en

cuivre résistant à des températures de
60/75 °C.

` Assurez-vous du pouvoir de coupure des

contacts de sortie en cas de charges capaci­tives ou inductives.

` U

48 - 240 V AC/DC : Reliez S21 à la barre

B

de terre commune.

max

Betriebsbereitschaft herstellen Preparing for operation Mettre l'appareil en mode de marche

Betriebsarten

547495307

Die Betriebsart wird an dem Drehschalter am
Gerät eingestellt. Öffnen Sie dazu die Abdek­kung auf der Frontseite des Geräts.

WICHTIG

Verstellen Sie die Drehschalter nicht wäh­rend des Betriebs. Ansonsten erscheint
eine Fehlermeldung, die Sicherheitskon­takte öffnen und das Gerät ist erst wieder
betriebsbereit, nachdem die Versorgungs­spannung aus- und wieder eingeschaltet
wurde.

Betriebsarten einstellen

568192395

` Versorgungsspannung ausschalten.
` Betriebsart mit dem Betriebsartenwahlschal-

ter "mode" wählen.

` Wenn der Betriebsartenwahlschalter "mode"

auf der Grundstellung ist (senkrechte Positi­on), erscheint eine Fehlermeldung.

Operating modes

The operating mode is set via the rotary switch
on the unit. You can do this by opening the cov­er on the front of the unit.

NOTICE

Do not adjust the rotary switch during oper­ation, otherwise an error message will ap­pear, the safety contacts will open and the
unit will not be ready for operation until the
supply voltage has been switched off and
then on again.

Set operating modes

` Switch off supply voltage.
` Select operating mode via the operating

mode selector switch "mode".

` If the operating mode selector switch

"mode" is in its start position (vertical posi­tion), an error message will appear.

- 3 -

modes de fonctionnement

Le mode de fonctionnement se règle sur le sé­lecteur de l'appareil. Ouvrez le capot de protec­tion sur la face avant de l'appareil.

IMPORTANT

Ne modifiez pas le sélecteur en cours de
fonctionnement. Sinon, l'appareil signale
un défaut et les contacts de sécurité
s'ouvrent. L'appareil n'est alors prêt à re­fonctionner qu'après avoir coupé puis re­mis en marche la tension d'alimentation.

Régler les modes de fonctionnement

` Couper la tension d'alimentation.
` Sélectionner le mode de fonctionnement à

l'aide du sélecteur de mode de marche
«mode».

` Si le sélecteur de mode de marche « mode »

est positionné sur sa position de base (posi­tion verticale), l'appareil signale une erreur.

sur

Betriebsartenwahlschalter
"mode"/
Operating mode selector
switch "mode"/
sélecteur de mode de mar­che "mode"

automatischer, manueller
Start/
automatic, manual reset/
réarmement automatique,
manuel

überwachter Start steigen­de Flanke/
monitored reset rising
edge/
réarmement auto-contrôlé
avec front montant

überwachter Start fallende
Flanke/
monitored reset falling
edge/
réarmement auto-contrôlé
avec front descendant

automatischer Start mit
Anlauftest/
automatic reset with start­up test/
réarmement manuel avec
test des conditions initiales

ohne Querschlusserken­nung/
without detection of shorts

In2+

In2-

In2+

In2-

In2+

In2-

across contacts/
sans détection des courts­circuits

mit Querschlusserken­nung/
with detection of shorts

In2+

In2-

In2-

In2+

In2+

In2-

across contacts/
avec détection des courts­circuits

Anschluss Connection Raccordement

` Versorgungsspannung ` Supply voltage ` Tension d'alimentation

Versorgungsspannung/power supply/tension
d'alimentation

AC DC

A1

L

A1

In2+

In2+

In2-

In2-

L+

S21

A2

N

A2

` Eingangskreis ` Input circuit ` Circuit d'entrée

Eingangskreis/input circuit/circuit d'entrée einkanalig/single-channel /monocanal zweikanalig/dual-channel/à deux canaux
Not-Halt

ohne Querschlusserkennung/
E-STOP
without detection of shorts across contacts/
arrêt d'urgence
sans détection des courts-circuits entre les
canaux

Not-Halt
mit Querschlusserkennung/
E-STOP
with detection of shorts across contacts/
arrêt d'urgence
avec détection des courts-circuits entre les
canaux

Schutztür

ohne Querschlusserkennung/ safety gate
without detection of shorts across contacts/

protecteur mobile
sans détection des courts-circuits entre les
canaux

Schutztür
mit Querschlusserkennung/
safety gate
with detection of shorts across contacts/
protecteur mobile
avec détection des courts-circuits entre les
canaux

Lichtschranke oder Sicherheitsschalter
mit Querschlusserkennung durch BWS (nur

= 24 V DC)/

bei U

B

light barrier or safety switch
with detection of shorts across contacts via
ESPE (only when U
barrière immatérielle ou capteur de sécurité

= 24 VDC)/

B

avec détection des courts-circuits par EPES
(uniquement pour U

1017347979

*Die Spannung (24 V DC) an den Eingängen

= 24 V DC)

B

verhindert das Öffnen der Sicherheitskontakte,
wenn die Versorgungsspannung an A1-A2 un­terbrochen wird.

S11
S12
S22

S11
S12
S22

*The voltage (24 VDC) at the inputs prevents the
safety contacts from opening if the supply volt­age at A1-A2 is interrupted.

S1

S1

S1

S1

S1

S1

S2

S2

24 V DC *

A2

S11

S12
S22

S11
S21
S22
S12

S11

S12
S22

S11
S12
S21
S22

S12
S22

*La tension (24 VDC) sur les entrées empêche
l'ouverture des contacts de sécurité lorsque la
tension d'alimentation est coupée sur A1-A2.

L-

GND

- 4 -

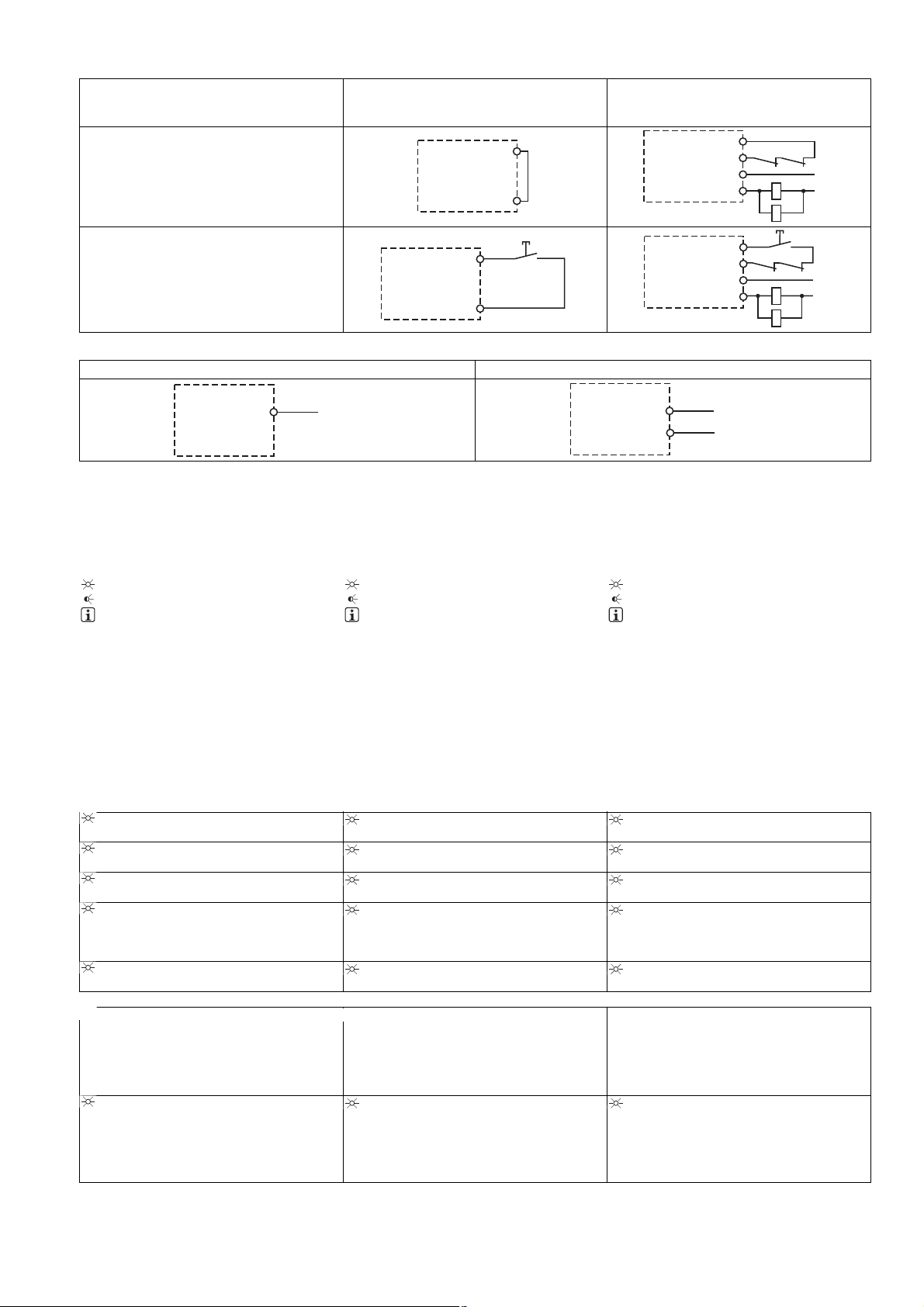

` Startkreis/Rückführkreis ` Reset circuit/feedback loop ` Circuit de réarmement/boucle de retour

Startkreis/Rückführkreis/
reset circuit/feedback loop/
circuit de réarmement/boucle de retour

automatischer Start/
automatic reset/
réarmement automatique

Startkreis/reset circuit/circuit de réarmement Rückführkreis/feedback loop/ boucle de re-

tour

S12

S34

S12

S34
13 (23,33)
14 (24,34)

K5

K6

K5

K6

L1
N

manueller/überwachter Start/
manual/monitored reset/
réarmement manuel/réarmement auto-con­trôlé

S12

S34

S3

S12

S34
13 (23,33)
14 (24,34)

` Halbleiterausgang ` Semiconductor output ` Sortie statique

24 V DC UB 48 - 240 V AC/DC

U

B

*

Y32

584276491

*Verbinden Sie die 0-V-Anschlüsse aller exter­nen Netzteile miteinander.

Betrieb

557883787

Das Gerät ist betriebsbereit, wenn die LED Po­wer permanent leuchtet.
LEDs zeigen den Status und Fehler während
des Betriebs an:

LED leuchtet
LED blinkt

552061195

INFO

Statusanzeigen und Fehleranzeigen kön­nen unabhängig voneinander auftreten. Bei
einer Fehleranzeige leuchtet oder blinkt die
LED "Fault" (Ausnahme: "Versorgungs­spannung zu gering"). Eine zusätzlich blin­kende LED weist auf eine mögliche
Fehlerursache hin. Eine zusätzlich statisch
leuchtende LED weist auf einen normalen
Betriebszustand hin. Es können mehrere

PLC Input

*Connect together the 0V connections on all
the external power supplies.

Operation

The unit is ready for operation when the Power
LED is permanently lit.
LEDs indicate the status and errors during op­eration:

LED on
LED flashes

INFORMATION

Status indicators and error indicators may
occur independently. In the case of an error
display, the "Fault" LED will light or flash
(exception: "Supply voltage too low"). An
LED that is also flashing indicates the po­tential cause of the error. An LED that is lit
and is static indicates a normal operating
status. Several status indicators and error

indicators may occur simultaneously.
Statusanzeigen und Fehleranzeigen gleich­zeitig auftreten.

Statusanzeigen Status indicators Affichages d'état

551604875

Power

Versorgungsspannung liegt an.

551607179

In1

Eingangskreis an S12 ist geschlossen.

551609483

In2

Eingangskreis an S22 ist geschlossen.

551611787

Out

Sicherheitskontakte sind geschlossen und
Halbleiterausgang Y32 führt High-Signal.

551614091

Reset

An S34 liegt 24 V DC an.

Fehleranzeigen Error indicators Affichage des erreurs

551771659

Alle LEDs aus

Diagnose: Querschluss/Erdschluss; Gerät
ausgeschaltet

` Abhilfe: Querschluss/Erdschluss behe-

ben, Versorgungsspannung für 1 Min.
ausschalten.

551773963

Fault

Diagnose: Abschlussstecker nicht gesteckt

` Abhilfe: Abschlussstecker stecken, Ver-

sorgungsspannung aus- und wieder ein-

Power

Supply voltage is present.

In1

Input circuit at S12 is closed.

In2

Input circuit at S22 is closed.

Out

Safety contacts are closed and semicon-

ductor output Y32 carries a high signal.

Reset

24 VDC is present at S34.

All LEDs off

Diagnostics: Short across contacts/earth

fault; unit switched off

` Remedy: Rectify short across contacts/

earth fault, switch off supply voltage for 1
min.

Fault

Diagnostics: Plug terminator not connected

` Remedy: Insert plug terminator, switch

supply voltage off and then on again.

schalten.

551776267

Fault

Diagnose: Interner Fehler, Gerät defekt

` Abhilfe: Versorgungsspannung aus- und

wieder einschalten, gegebenenfalls Ge-

Fault

Diagnostics: Internal error, unit defective

` Remedy: Switch supply voltage off and

then on again, change unit if necessary.

rät tauschen.

Y32

S21

* Reliez ensemble les 0 V de toutes les alimen­tations externes.

Exploitation

L'appareil est prêt à fonctionner lorsque la LED
Power reste allumée en permanence.
Les LEDs indiquent l'état et les erreurs lors du
fonctionnement:

LED allumée
LED clignotante

INFORMATION

L'affichage de l'état et des erreurs peut sur­venir indépendamment. Lors de l'affichage
d'une erreur, la LED "Fault" s'allume ou cli­gnote (exception : "Tension d'alimentation
trop faible"). Une LED clignotante supplé­mentaire informe sur une cause possible
d'erreur. Une LED supplémentaire qui s'al­lume de façon permanente informe de l'état
normal de fonctionnement. Plusieurs affi­chages de l'état et des erreurs peuvent sur­venir en même temps.

Power

la tension d'alimentation est présente.

In1

Le circuit d'entrée S12 est fermé.

In2

Le circuit d'entrée S22 est fermé.

Out

Les contacts de sécurité sont fermés et la
sortie statique Y32 délivre un niveau haut.

Réarmement

24 V DC sur S34.

Toutes les LEDs sont éteintes

Diagnostic : court-circuit/mise à la terre ;
appareil éteint

` Remède : supprimer le court-circuit/la

mise à la terre, couper la tension d'ali­mentation pendant 1 min.

Fault

Diagnostic : fiche de terminaison non bran­chée

` Remède : brancher la fiche de terminai-

son, couper puis remettre en marche la
tension d'alimentation

Fault

Diagnostic : erreur interne, appareil défec­tueux

` Remède : couper puis remettre en mar-

che la tension d'alimentation, si besoin
échanger l'appareil

PLC Input

Gnd

K5

K6

K5

K6

S3

L1
N

- 5 -

551778571

Power

Diagnose: Versorgungsspannung zu gering

` Abhilfe: Versorgungsspannung überprü-

fen.

551780875

In1, In2 wechselweise
Fault

Diagnose: Querschluss zwischen S12 und
S22 erkannt

` Abhilfe: Querschluss beheben, Versor-

gungsspannung aus- und wieder ein­schalten.

552051979

In1
Fault

Diagnose: Einschaltblockade wegen Kurz­zeitunterbrechung an S12; Eingangskreise
nicht gleichzeitig betätigt

` Abhilfe: Beide Eingangskreise, S12 und

S22 gleichzeitig öffnen und wieder
schließen.

552054283

In2
Fault

Diagnose: Einschaltblockade wegen Kurz­zeitunterbrechung an S22; Eingangskreise
nicht gleichzeitig betätigt

` Abhilfe: Beide Eingangskreise, S12 und

S22 gleichzeitig öffnen und wieder
schließen.

552056587

Reset
Fault

Diagnose: Unerlaubte Stellung eines Dreh­schalters oder ein Drehschalter wurde wäh­rend des Betriebs verstellt.

` Abhilfe: Versorgungsspannung aus- und

wieder einschalten.

552058891

Power, In1, In2, Out, Reset, Fault

Diagnose: Der Betriebsartenwahlschalter
"mode" steht in Grundstellung (senkrechte
Position)

` Abhilfe: Versorgungsspannung aus-

schalten und am Betriebsartenwahl­schalter "mode" gewünschte Betriebsart
einstellen.

Fehler - Störungen

551266315

` Fehlfunktionen der Kontakte: Bei ver-

schweißten Kontakten ist nach Öffnen des
Eingangskreises keine neue Aktivierung
möglich.

Power

Diagnostics: Supply voltage too low

` Remedy: Check the supply voltage.

In1, In2 alternately
Fault

Diagnostics: Short detected between S12
and S22

` Remedy: Rectify short across contacts,

switch supply voltage off and then on
again.

In1
Fault

Diagnostics: Power-up blocked due to
short-term interruption at S12; input cir­cuits not operated simultaneously

` Remedy: Open both input circuits, S12

and S22, simultaneously and then close
again.

In2
Fault

Diagnostics: Power-up blocked due to
short-term interruption at S22; input cir­cuits not operated simultaneously

` Remedy: Open both input circuits, S12

and S22, simultaneously and then close
again.

Reset
Fault

Diagnostics: Position of rotary switch is not
permitted or rotary switch was adjusted
during operation.

` Remedy: Switch supply voltage off and

then on again.

Power, In1, In2, Out, Reset, Fault

Diagnostics: The operating mode selector
switch "mode" is in its start position (verti­cal position)

` Remedy: Switch off the supply voltage

and set the required operating mode on
operating mode selector switch "mode".

Faults - malfunctions

` Contact malfunctions: If the contacts have

welded, reactivation will not be possible after
the input circuit has opened.

Power

Diagnostic : tension d'alimentation trop fai­ble

` Remède : vérifier la tension d'alimenta-

tion

In1, In2 alternativement
Fault

Diagnostic : court-circuit entre S12 et S22
détecté

` Remède : Supprimer le court-circuit,

couper puis remettre en marche la ten­sion d'alimentation

In1
Fault

Diagnostic : blocage du relais à cause
d'une coupure aléatoire sur S12 ; les ca­naux d'entrée n'ont pas commuté ensem­ble

` Remède : ouvrir ensemble les canaux

d'entrée S12 et S22 puis les refermer.

In2
Fault

Diagnostic : blocage du relais à cause
d'une coupure aléatoire sur S12 ; les ca­naux d'entrée n'ont pas commuté ensem­ble

` Remède : ouvrir ensemble les canaux

d'entrée S12 et S22 puis les refermer.

Réarmement
Fault

Diagnostic : sélecteur rotatif dans une posi­tion incorrecte ou un sélecteur rotatif à été
déréglé durant le fonctionnement.

` Remède : couper puis remettre en mar-

che la tension d'alimentation.

Power, In1, In2, Out, Reset, Fault

Diagnostic : le sélecteur de mode de mar­che « mode » est positionné sur la position
de base (position verticale)

` Remède : coupez la tension d'alimenta-

tion et régler le mode de fonctionnement
souhaité sur le sélecteur de mode de
marche « mode ».

Erreurs - défaillances

` Défaut de fonctionnement des contacts de

sortie : si les contacts sont soudés, un réar­mement est impossible après ouverture du
circuit d'entrée.

- 6 -

Technische Daten Technical details Caractéristiques techniques

Elektrische Daten Electrical data Données électriques

Versorgungsspannung Supply voltage Tension d'alimentation
Versorgungsspannung U
Versorgungsspannung U

DC Supply voltage UB DC Tension d'alimentation UBDC 24 V

B

AC/DC Supply voltage UB AC/DC Tension d'alimentation UBAC/DC 48 - 240 V

B

Spannungstoleranz Voltage tolerance Plage de la tension d'alimentation -15 %/+10 %
Leistungsaufnahme bei U
Leistungsaufnahme bei U

AC Power consumption at UB AC Consommation UBAC 5,0 VA No. 750134, 751134

B

DC Power consumption at UB DC Consommation UBDC 2,5 W

B

Frequenzbereich AC Frequency range AC Plage de fréquences AC 50 - 60 Hz
Restwelligkeit DC Residual ripple DC Ondulation résiduelle DC 20 % No. 750104, 751104

160 % No. 750134, 751134

Spannung und Strom an Voltage and current at Tension et courant sur
Eingangskreis DC: 24,0 V Input circuit DC: 24,0 V circuit d'entrée DC : 24,0 V 50,0 mA
Startkreis DC: 24,0 V Reset circuit DC: 24,0 V circuit de réarmement DC : 24,0 V 50,0 mA
Rückführkreis DC: 24,0 V Feedback loop DC: 24,0 V boucle de retour DC : 24,0 V 50,0 mA
Anzahl der Ausgangskontakte Number of output contacts Nombre de contacts de sortie
Sicherheitskontakte (S)

unverzögert:

Safety contacts (S) instantaneous: Contacts de sécurité (F)

instantanés :

3

Hilfskontakte (Ö): Auxiliary contacts (N/C): Contacts d'information (O) : 1
Gebrauchskategorie nach

EN 60947-4-1

Sicherheitskontakte: AC1 bei 240 V Safety contacts: AC1 at 240 V Contacts de sécurité : AC1

Sicherheitskontakte: DC1 bei 24 V Safety contacts: DC1 at 24 V Contacts de sécurité : DC1 pour

Hilfskontakte: AC1 bei 240 V Auxiliary contacts: AC1 at 240 V Contacts d'information : AC1

Hilfskontakte: DC1 bei 24 V Auxiliary contacts: DC1 at 24 V Contacts d'information : DC1

Gebrauchskategorie nach

EN 60947-5-1

Sicherheitskontakte: AC15 bei

230 V

Sicherheitskontakte: DC13 bei 24 V
(6 Schaltspiele/min)

Hilfskontakte: AC15 bei 230 V Auxiliary contacts: AC15 at 230 V Contacts d'information : AC15

Hilfskontakte: DC13 bei 24 V
(6 Schaltspiele/min)

Utilisation category in accordance
with EN 60947-4-1

Catégorie d'utilisation selon

EN 60947-4-1

pour 240 V

24 V

pour 240 V

pour 24 V

Utilisation category in accordance
with EN 60947-5-1

Catégorie d'utilisation selon

EN 60947-5-1

Safety contacts: AC15 at 230 V Contacts de sécurité : AC15

pour 230 V

Safety contacts: DC13 at 24 V
(6 cycles/min)

Contacts de sécurité : DC13
pour 24 V (6 manœuvres/min)

pour 230 V

Auxiliary contacts: DC13 at 24 V
(6 cycles/min)

Contacts d'information : DC13
pour 24 V (6 manœuvres/min)

I

: 0,01 A , I

min

P

: 1500 VA

max

I

: 0,01 A , I

min

P

: 150 W

max

: 0,01 A , I

I

min

P

: 1500 VA

max

: 0,01 A , I

I

min

P

: 150 W

max

I

: 3,0 A No. 750134, 751134

max

5,0 A No. 750104, 751104
I

: 4,0 A No. 750134, 751134

max

5,0 A No. 750104, 751104
I

: 3,0 A No. 750134, 751134

max

5,0 A No. 750104, 751104
I

: 4,0 A No. 750134, 751134

max

5,0 A No. 750104, 751104

max

max

max

max

: 6,0 A

: 6,0 A

: 6,0 A

: 6,0 A

Kontaktmaterial Contact material Matériau des contacts AgCuNi + 0,2 µm Au
Kontaktabsicherung, extern

= 1 kA) nach EN 60947-5-1

(I

K

External contact fuse protection
(IK = 1 kA) to EN 60947-5-1

Protection des contacts en externe
(IK = 1 kA) selon EN 60947-5-1

Schmelzsicherung flink Blow-out fuse, quick Fusible rapide
Sicherheitskontakte: Safety contacts: Contacts de sécurité : 10 A No. 750104, 751104

6 A No. 750134, 751134

Hilfskontakte: Auxiliary contacts: Contacts d'information : 10 A No. 750104, 751104

6 A No. 750134, 751134

Schmelzsicherung träge Blow-out fuse, slow Fusible normal
Sicherheitskontakte: Safety contacts: Contacts de sécurité : 4 A No. 750134, 751134

6 A No. 750104, 751104

Hilfskontakte: Auxiliary contacts: Contacts d'information : 4 A No. 750134, 751134

6 A No. 750104, 751104

Sicherungsautomat 24V AC/DC,
Charakteristik B/C

Circuit breaker 24 VAC/DC, charac­teristic B/C

Disjoncteur 24 V AC/DC, caractéris­tique B/C

Sicherheitskontakte: Safety contacts: Contacts de sécurité : 4 A No. 750134, 751134

6 A No. 750104, 751104

Hilfskontakte: Auxiliary contacts: Contacts d'information : 4 A No. 750134, 751134

6 A No. 750104, 751104

Halbleiterausgänge (kurz­schlussfest)

Semiconductor outputs (short cir­cuit proof)

Sorties statiques (protégées contre
les courts-circuits)

24,0 V DC, 20 mA

- 7 -

Elektrische Daten Electrical data Données électriques

Max. Gesamtleitungswiderstand
R

lmax

Eingangskreise, Startkreise

Max. overall cable resistance
R

lmax

input circuits, reset circuits

Résistance max. de l'ensemble du
câblage R
circuits d'entrée, circuits de réar-

lmax

mement
einkanalig bei U
einkanalig bei U
zweikanalig ohne Querschlusser-

kennung bei U
zweikanalig ohne Querschlusser-

kennung bei U
zweikanalig mit Querschlusserken-

nung bei U
zweikanalig mit Querschlusserken-

nung bei U

Sicherheitstechnische Kennda­ten

PL nach EN ISO 13849-1 PL in accordance with

Kategorie nach EN 954-1 Category in accordance with

DC single-channel at UBDC monocanal pour UBDC 30 Ohm

B

AC single-channel at UBAC monocanal pour UBAC 30 Ohm No. 750134, 751134

B

DC

B

AC

B

DC

B

AC

B

dual-channel without detect. of
shorts across contacts at UBDC

dual-channel without detect. of
shorts across contacts at UBAC

dual-channel with detect. of shorts
across contacts at UBDC

dual-channel with detect. of shorts
across contacts at UBAC

Safety-related characteristic
data

à deux canaux sans détection des

courts-circuits pour UBDC

à deux canaux sans détection des

courts-circuits pour UBAC

à deux canaux avec détection des

courts-circuits pour UBDC

à deux canaux avec détection des

courts-circuits pour UBAC

Caractéristiques techniques de

sécurité

30 Ohm No. 750134, 751134
60 Ohm No. 750104, 751104

30 Ohm No. 750134, 751134

30 Ohm

30 Ohm No. 750134, 751134

PL selon EN ISO 13849-1

EN ISO 13849-1

PL e (Cat. 4)

Catégorie selon EN 954-1 Cat. 4

EN 954-1

SIL CL nach EN IEC 62061 SIL CL in accordance with

SIL CL selon EN IEC 62061 SIL CL 3

EN IEC 62061

PFH nach EN IEC 62061 PFH in accordance with

PFH selon EN IEC 62061 2,31E-09

EN IEC 62061

SIL nach IEC 61511 SIL in accordance with IEC 61511 SIL selon IEC 61511 SIL 3
PFD nach IEC 61511 PFD in accordance with IEC 61511 PFD selon IEC 61511 2,03E-06
t

in Jahren tM in years tM en années 20

M

Zeiten Times Temporisations

Einschaltverzögerung Switch-on delay Temps de montée
bei automatischem Start typ. with automatic reset typ. pour un réarmement automatique

170 ms

env.
bei automatischem Start max. with automatic reset max. pour un réarmement automatique

300 ms

max.
bei automatischem Start nach

Netz-Ein typ.
bei automatischem Start nach

Netz-Ein max.

with automatic reset after power on
typ.

with automatic reset after power on
max.

pour un réarmement automatique

après mise sous tension env.

pour un réarmement automatique

après mise sous tension max.

350 ms

600 ms

bei manuellem Start typ. with manual reset typ. pour un réarmement manuel env. 40 ms
bei überwachtem Start mit steigen-

der Flanke typ.
bei überwachtem Start mit steigen-

der Flanke max.
bei überwachtem Start mit fallender

Flanke typ.
bei überwachtem Start mit fallender

Flanke max.

on monitored reset with rising edge
typ.

on monitored reset with rising edge
max.

on monitored reset with falling edge
typ.

on monitored reset with falling edge
max.

pour un réarmement auto-contrôlé

avec front montant env.

pour un réarmement auto-contrôlé

avec front montant max.

pour un réarmement auto-contrôlé

avec front descendant env.

pour un réarmement auto-contrôlé

avec front descendant max.

35 ms

50 ms

55 ms

70 ms

Rückfallverzögerung Delay-on de-energisation Temps de retombée
bei Not-Halt typ. with E-STOP typ. sur un arrêt d'urgence env. 10 ms
bei Not-Halt max. with E-STOP max. sur un arrêt d'urgence max. 20 ms
bei Netzausfall typ. with power failure typ. sur coupure d'alimentation env. 40 ms
bei Netzausfall max. with power failure max. sur coupure d'alimentation max. 80 ms
Wiederbereitschaftszeit bei max.

Schaltfrequenz 1/s

Recovery time at max. switching
frequency 1/s

Temps de remise en service pour

une fréquence de commutation

max. de 1/s
nach Not-Halt after E-STOP après un arrêt d'urgence 100 ms No. 750104, 751104

50 ms No. 750134, 751134

nach Netzausfall after power failure après une coupure d'alimentation 100 ms
Wartezeit bei überwachtem Start Waiting period with a monitored re-

set

Délai d'attente lors d'un réarme-

ment auto-contrôlé
mit steigender Flanke with rising edge avec front montant 120 ms
mit fallender Flanke with falling edge avec front descendant

150 ms No. 750134, 751134
250 ms No. 750104, 751104

Min. Startimpulsdauer bei über­wachtem Start

Min. start pulse duration with a
monitored reset

Durée min. de l'impulsion de réar-

mement lors d'un réarmement

auto-contrôlé
mit steigender Flanke with rising edge avec front montant 30 ms
mit fallender Flanke with falling edge avec front descendant 100 ms
Gleichzeitigkeit Kanal 1 und 2 Simultaneity, channel 1 and 2 Simultanéité des canaux 1 et 2 ∞
Überbrückung bei Spannungsein-

brüchen der Versorgungsspannung

Supply interruption before de-ener­gisation

Inhibition en cas de micro-coupures

de la tension d'alimentation

20 ms

- 8 -

Umweltdaten Environmental data Données sur l'environnement
EMV EMC CEM EN 60947-5-1, EN 61000-6-2,

EN 61000-6-4

Schwingungen nach EN 60068-2-6 Vibration to EN 60068-2-6 Vibrations selon EN 60068-2-6
Frequenz Frequency Fréquence 10 - 55 Hz
Amplitude Amplitude Amplitude 0,35 mm
Klimabeanspruchung Climatic suitability Sollicitations climatiques EN 60068-2-78
Luft- und Kriechstrecken nach

EN 60947-1

Airgap creepage in accordance
with EN 60947-1

Cheminement et claquage

selon EN 60947-1
Verschmutzungsgrad Pollution degree Niveau d'encrassement 2
Überspannungskategorie Overvoltage category Catégorie de surtensions III
Bemessungsisolationsspannung Rated insulation voltage Tension assignée d'isolement 250 V
Bemessungsstoßspannungsfestig-

keit

Rated impulse withstand voltage Tension assignée de tenue aux

chocs

4,00 kV

Umgebungstemperatur Ambient temperature Température d'utilisation -10 - 55 °C
Lagertemperatur Storage temperature Température de stockage -40 - 85 °C
Schutzart Protection type Indice de protection
Einbauraum (z. B. Schaltschrank) Mounting (e.g. cabinet) Lieu d'implantation (par exemple :

IP54

armoire électrique)
Gehäuse Housing Boîtier IP40
Klemmenbereich Terminals Borniers IP20

Mechanische Daten Mechanical data Données mécaniques

Gehäusematerial Housing material Matériau du boîtier
Gehäuse Housing Boîtier PC
Front Front Face avant PC
Querschnitt des Außenleiters bei

Schraubklemmen

Cross section of external conduc­tors with screw terminals

Capacité de raccordement des bor-

niers à vis
1 Leiter flexibel 1 core flexible 1 câble flexible 0,25 - 2,50 mm² , 24 - 12 AWG

No. 750104, 750134

2 Leiter gleichen Querschnitts, flexi­bel:

mit Aderendhülse, ohne Kunststoff­hülse

ohne Aderendhülse oder mit TWIN
Aderendhülse

Anzugsdrehmoment bei Schraub­klemmen

Querschnitt des Außenleiters bei
Federkraftklemmen: flexibel mit/
ohne Aderendhülse

2 core, same cross section, flexible: 2 câbles flexibles de même

section :

with crimp connectors, without in-

avec embout, sans cosse plastique 0,25 - 1,00 mm² , 24 - 16 AWG

sulating sleeve
without crimp connectors or with

sans embout ou avec embout TWIN 0,20 - 1,50 mm² , 24 - 16 AWG

TWIN crimp connectors
Torque setting with screw terminals Couple de serrage des borniers à

vis

Cross section of external conduc­tors with spring-loaded terminals:
Flexible with/without crimp connec-

Capacité de raccordement des bor-

niers à ressort : flexible avec/sans

embout

No. 750104, 750134

No. 750104, 750134

0,50 Nm No. 750104, 750134

0,20 - 2,50 mm² , 24 - 12 AWG

No. 751104, 751134

tors

Federkraftklemmen: Klemmstellen
pro Anschluss

Spring-loaded terminals: Terminal
points per connection

Borniers à ressort : points de rac-

cordement pour chaque borne

2 No. 751104, 751134

Abisolierlänge Stripping length Longueur dénudation 9 mm No. 751104, 751134
Abmessungen Dimensions Dimensions
Höhe Height Hauteur 102,0 mm No. 751104, 751134

96,0 mm No. 750104, 750134
Breite Width Largeur 22,5 mm
Tiefe Depth Profondeur 120,0 mm
Gewicht Weight Poids 190 g No. 750104, 751104

210 g No. 750134, 751134

No. ist gleichbedeutend mit Bestell-Nr.

585241611

Es gelten die 2006-04 aktuellen Ausgaben der
Normen.

Konventioneller thermischer

Conventional thermal current Courant thermique convention-

Strom

No. stands for order number.

The standards current on 2006-04 apply.

nel

No. correspond à la référence du produit.

Les versions actuelles 2006-04 des normes
s'appliquent.

Ith(A) pro Kontakt bei UBDC Ith(A) at UBDC Ith(A) pour UBDC
1 Kontakt 1 contact 1 contact 6,00 A
2 Kontakte 2 contacts 2 contacts 6,00 A
3 Kontakte 3 contacts 3 contacts 5,00 A
I

(A) pro Kontakt bei UBAC Ith(A) at UBAC Ith(A) pour UBAC

th

1 Kontakt 1 contact 1 contact 6,00 A
2 Kontakte 2 contacts 2 contacts 6,00 A
3 Kontakte 3 contacts 3 contacts 4,50 A

- 9 -

Bestelldaten Order reference Caractéristiques

Typ/
Type/
Type

PNOZ s4 24 V DC mit Schraubklemmen/

PNOZ s4 C 24 V DC mit Federkraftklemmen/

PNOZ s4 48 – 240 V AC/DC mit Schraubklemmen/

PNOZ s4 C 48 – 240 V AC/DC mit Federkraftklemmen/

Merkmale/
Features/
Caractéristiques

Klemmen/
Terminals/
Borniers

with screw terminals/
avec borniers à vis

with spring-loaded terminals/
avec borniers à ressort

with screw terminals/
avec borniers à vis

with spring-loaded terminals/
avec borniers à ressort

Bestell-Nr./
Order no./
Référence

750 104

751 104

750 134

751 134

EG-Konformitätserklärung

1139424011

Diese(s) Produkt(e) erfüllen die Anforderungen
der Richtlinie 2006/42/EG über Maschinen des
europäischen Parlaments und des Rates. Die
vollständige EG-Konformitätserklärung finden
Sie im Internet unter www.pilz.com.
Bevollmächtigter: Norbert Fröhlich,
Pilz GmbH & Co. KG, Felix-Wankel-Str. 2,
73760 Ostfildern, Deutschland

21 396-6NL-082010-08Printed in Germany

EC Declaration of Conformity

This (these) product(s) comply with the require­ments of Directive 2006/42/EC of the European
Parliament and of the Council on machinery.
The complete EC Declaration of Conformity is
available on the Internet at www.pilz.com.
Authorised representative: Norbert Fröhlich,
Pilz GmbH & Co. KG, Felix-Wankel-Str. 2,
73760 Ostfildern, Germany

Déclaration de conformité CE

Ce(s) produit(s) satisfait (satisfont) aux exigen­ces de la directive 2006/42/CE relative aux ma­chines du Parlement Européen et du Conseil.
Vous trouverez la déclaration de conformité CE
complète sur notre site internet www.pilz.com.
Représentant : Norbert Fröhlich,
Pilz GmbH & Co. KG, Felix-Wankel-Str. 2,
73760 Ostfildern, Allemagne

Originalbetriebsanleitung/Original instructions/Notice originale

21 396-6NL-08, 2010-08 Printed in Germany Printed in Germany

21 396-6NL-08
PNOZ s4

4 E Instrucciones de uso
4 I Istruzioni per l`uso
4 NL Gebruiksaanwijzing

21 396-6NL-08PNOZ s4

Dispositivo de seguridad PNOZ s4

582400011

El dispositivo sirve para la interrupción orienta­da a la seguridad de un circuito de corriente de
seguridad.

114371211

El dispositivo de seguridad cumple los requisi­tos de las normas EN 60947-5-1, EN 60204-1 y
VDE 0113-1 y puede utilizarse en aplicaciones
con

` Pulsadores de parada de emergencia
` Puertas protectoras
` Barreras fotoeléctricas de seguridad

Para su propia seguridad

547263243

` No instalar y poner en marcha el dispositivo

hasta que se hayan leído y comprendido
estas instrucciones de uso y se está familia­rizado con la normativa vigente en materia
de seguridad en el trabajo y prevención de
accidentes.
Respetar la normativa VDE y la normativa lo­cal, especialmente en lo que se refiere a las
medidas de protección.

` La garantía se pierde en caso de que se abra

la carcasa o se lleven a cabo remodelaciones
por cuenta propia.

Características del dispositivo

461536779

` Salidas de relé de guía forzada:

– 3 contactos de seguridad (NA), sin retardo
– 1 contacto auxiliar (NC), sin retardo

` 1 salida por semiconductor
` Posibilidades de conexión para:

– Pulsador de parada de emergencia
– Interruptor limitador de puerta protectora
– Pulsador de rearme
– barreras fotoeléctricas
– PSEN

` 1 bloque de ampliación de contactos

PNOZsigma enchufable mediante conector

` Modos de funcionamiento ajustables medi-

ante mando giratorio

` Indicador LED para:

– Tensión de alimentación
– Estado de las entradas canal 1
– Estado de las entradas canal 2
– Estado de conmutación de los contactos

de seguridad
–Circuito de rearme
–Errores

` Bornes de conexión enchufables (borne de

muelle o de tornillo)

Características de seguridad

117575307

El dispositivo cumple los requerimientos de se­guridad siguientes:

` El cableado está estructurado de forma red-

undante con autocontrol.

` La instalación de seguridad permanece acti-

va aún cuando falle uno de los componen­tes.

` Con cada ciclo de conexión/desconexión de

la máquina se comprueba automáticamente
si los relés del dispositivo de seguridad ab­ren y cierran correctamente.

114378891

` El dispositivo lleva un fusible electrónico.

Modulo di sicurezza PNOZ s4

Il modulo di sicurezza consente l'interruzione
sicura di un circuito di sicurezza.
Il modulo di sicurezza risponde ai requisiti se­condo EN 60947-5-1, EN 60204-1 e
VDE 0113-1 e può essere utilizzato in applica­zioni con

` pulsanti di arresto di emergenza
` ripari mobili
` barriere fotoelettriche

Per la vostra sicurezza

Installare il dispositivo dopo aver letto atten-

`

tamente le presenti istruzioni per l'uso, e aver
preso conoscenza delle disposizioni vigenti
relative alla sicurezza sul lavoro e sull'antin­fortunistica.
Osservare le disposizioni delle norme appli­cabili, soprattutto per quanto riguarda le mi­sure preventive di protezione.

` Se la custodia viene aperta oppure se vengo-

no apportate modifiche in proprio, il diritto di
garanzia decade.

Caratteristiche del dispositivo

` Uscite a relé a conduzione forzata:

– 3 contatti di sicurezza (NA) istantanei
– 1 contatto ausiliario (NC) istantaneo

` 1 uscita a semiconduttore
` Possibilità di collegamento per:

– pulsante di arresto di emergenza
– finecorsa riparo mobile
– pulsante di start
– barriere fotoelettriche
–PSEN

` 1 modulo di espansione contatti PNOZsigma

collegabile mediante connettore

` Modalità operative impostabili tramite selet-

tore

` Indicatori LED per:

– tensione di alimentazione
– Stato dell'ingresso del canale 1
– Stato dell'ingresso del canale 2
– Stato di commutazione dei contatti di si-

curezza
– Circuito di start
–Errore

` Morsetti di collegamento innestabili (a scelta

morsetti a vite o a molla)

Caratteristiche di sicurezza

Il dispositivo risponde ai seguenti requisiti di si­curezza:

` Il circuito è strutturato in modo ridondante

con autocontrollo.

` Il dispositivo mantiene la sua funzione di si-

curezza anche in caso di guasto a un compo­nente.

` Ad ogni ciclo On-Off della macchina viene

verificata la corretta apertura e chiusura dei
relé del dispositivo di sicurezza.

` Il dispositivo è dotato di un fusibile elettroni-

co.

Veiligheidsrelais PNOZ s4

Het veiligheidsrelais dient om een veiligheids­circuit veilig te onderbreken.
Het veiligheidsrelais voldoet aan de eisen van
EN 60947-5-1, EN 60204-1 en VDE 0113-1 en
mag worden gebruikt in toepassingen met

` noodstopknoppen
` Hekken
` Lichtschermen

Voor uw veiligheid

Installeer en neem het apparaat alleen in ge-

`

bruik, als u deze gebruiksaanwijzing gelezen
en begrepen hebt en vertrouwd bent met de
geldende voorschriften op het gebied van ar­beidsveiligheid en ongevallenpreventie.
Neemt u de van toepassing zijnde Europese
richtlijnen en de plaatselijke voorschriften in
acht, in het bijzonder m.b.t. veiligheidsmaat­regelen.

` Het openen van de behuizing of het eigen-

machtig veranderen van de schakeling heeft
verlies van de garantie tot gevolg.

Apparaatkenmerken

` Relaisuitgangen, mechanisch gedwongen:

– 3 veiligheidscontacten (M), niet-vertraagd
– 1 hulpcontact (V) niet-vertraagd

` 1 halfgeleideruitgang
` Aansluitmogelijkheiden voor:

– Noodstopknoppen
–Hekschakelaars
–Startknop
–Lichtschermen
–PSEN

` 1 contactuitbreidingsrelais PNOZsigma via

verbindingsstekkers aan te sluiten

` Bedrijfsmodi met draaischakelaar in te stel-

len

` LED voor:

– Voedingsspanning
– Ingangstoestand kanaal 1
– Ingangstoestand kanaal 2
– Schakeltoestand veiligheidscontacten
– Startcircuit
–Fout

` Steekbare aansluitklemmen (naar keuze

veerkracht- of schroefklemmen)

Veiligheidseigenschappen

Het relais voldoet aan de volgende veiligheids­eisen:

` De schakeling is redundant met zelfbewa-

king opgebouwd.

` Ook bij uitvallen van een component blijft de

veiligheidsschakeling werken.

` Bij elke aan/uit-cyclus van de machine wordt

automatisch getest of de relaiscontacten van
de veiligheidsvoorziening correct openen en
sluiten.

` Het apparaat heeft een elektronische zeke-

ring.

- 11 -

Diagrama de bloques/Asignación de
bornes

Schema a blocchi/schema di collega­mento dei morsetti

Blokschema/klembezetting

A1 A2 S21 S22

=

(~)*

( )*

Power

=

S11 S12

41

23 33

13

InputInput

K1

unit

Interface

expansion

K2

Reset/

Start

S34

583395211

*sólo con UB = 48 – 240 V AC/DC *solo con UB = 48 – 240 V AC/DC *alleen bij UB = 48 – 240 V AC/DC

566336011

Centro: Vista frontal con cubierta
Derecha: Vista frontal sin cubierta

Descripción de funciones

547279627

` Funcionamiento monocanal: sin redun-

In2+

dancia en el circuito de entrada, detec­ción de defectos a tierra en circuito de
rearme y circuito de entrada.

` Funcionamiento bicanal sin detección de

derivación: circuito de entrada redun­dante, detecta
– defectos a tierra en circuito de rearme

y de entrada,

– cortocircuitos en circuito de entrada y,

con rearme supervisado, también en
el circuito de rearme.

550687755

` Funcionamiento bicanal con detección

In2-

de derivación: circuito de entrada redun­dante, detecta
– defectos a tierra en circuito de rearme

y de entrada,

– cortocircuitos en circuito de entrada y,

con rearme supervisado, también en
el circuito de rearme,

– derivaciones en el circuito de entrada.

550690059

` rearme automático: el dispositivo se ac-

tiva después de cerrarse el circuito de
entrada.

` Rearme manual: el dispositivo se activa

cuando está cerrado el circuito de ali­mentación y después se cierra el circuito
de rearme.

463145099

` Rearme supervisado con flanco ascen-

dente: el dispositivo se activa cuando el
circuito de entrada está cerrado y el cir­cuito de rearme se cierra después de
transcurrir el tiempo de espera (ver datos
técnicos).

457338123

` Rearme supervisado con flanco descen-

dente: el dispositivo se activa cuando
– el circuito de entrada está cerrado y

después se cierra y se abre el circuito
de rearme.

– el circuito de rearme se cierra y se

abre nuevamente después de cerrarse
el circuito de entrada.

419458699

` Rearme con test de arranque: El disposi-

tivo comprueba si, después de aplicar la
tensión de alimentación, las puertas pro­tectoras cerradas se abren y vuelven a
cerrar.

457341963

` Posibilidad de multiplicidad y refuerzo de los

contactos de seguridad sin retardo mediante
cableado de bloques de ampliación de con-

Y32

14

24 34

42

Al centro: vista frontale con copertura
A destra: vista frontale senza copertura

Descrizione del funzionamento

Funzionamento a canale singolo: nessu-

`

In2+

na ridondanza nel circuito di ingresso, i
guasti a terra nei circuiti di start e di in­gresso vengono riconosciuti.

` Funzionamento bicanale senza ricono-

scimento di cortocircuito: circuito di in­gresso ridondante, riconosce
– i guasti di terra nei circuiti di start e di

ingresso,

– i cortocircuiti nel circuito di ingresso e

- con start controllato - anche nel cir­cuito di start.

` Funzionamento bicanale con riconosci-

In2-

mento di cortocircuito: circuito di ingres­so ridondante, riconosce
– i guasti di terra nei circuiti di start e di

ingresso,

– i cortocircuiti nel circuito di ingresso e

- con start controllato - anche nel cir­cuito di start,

– i cortocircuiti nel circuito di ingresso.

` Start automatico: il dispositivo si attiva

dopo che è stato chiuso il circuito di in­gresso.

` Start manuale: il dispositivo si attiva

dopo che è stato chiuso il circuito di in­gresso e poi anche il circuito di start.

` Start controllato con fronte in salita: il di-

spositivo si attiva quando il circuito di in­gresso è chiuso e, dopo che è trascorso
il tempo di attesa (v. Dati Tecnici), viene
chiuso il circuito di start.

` Start controllato con fronte in discesa: Il

dispositivo si attiva dopo
– che è stato chiuso il circuito di ingres-

so, e dopo che il circuito di start è sta­to chiuso e riaperto.

– che il circuito di start è stato chiuso e

viene riaperto solo dopo aver chiuso il
circuito di ingresso.

` Start con test di avvio: il dispositivo con-

trolla se, dopo aver applicato la tensione
di alimentazione, i ripari mobili chiusi
vengono aperti e richiusi.

` Aumento del numero e della portata dei con-

tatti di sicurezza istantanei tramite il cablag­gio di moduli di espansione contatti o relé
esterni;
1 modulo di espansione contatti PNOZsigma
collegabile mediante connettore.

Midden: Vooraanzicht met afscherming
Rechts: Vooraanzicht zonder afscherming

Functiebeschrijving

Eenkanalig bedrijf: geen redundantie in

`

In2+

het ingangscircuit, aardsluitingen in het
start- en ingangscircuit worden gedetec­teerd.

` Tweekanalig bedrijf zonder detectie van

onderlinge sluiting: redundant ingangs­circuit, detecteert
– aardsluitingen in het start- en ingangs-

circuit,

– kortsluitingen in het ingangscircuit en

bij bewaakte start ook in het startcir­cuit.

` Tweekanalig bedrijf met detectie van on-

In2-

derlinge sluiting: redundant ingangscir­cuit, detecteert
– aardsluitingen in het start- en ingangs-

circuit,

– kortsluitingen in het ingangscircuit en

bij bewaakte start ook in het startcir­cuit,

– onderlinge sluitingen in ingangscircuit.

` Automatische start: Apparaat wordt ac-

tief nadat het ingangscircuit gesloten
wordt.

` Handmatige start: Apparaat wordt actief,

wanneer het ingangscircuit gesloten is
en vervolgens het startcircuit gesloten
wordt.

` Bewaakte start met stijgende flank: Ap-

paraat wordt actief, wanneer het ingang­scircuit gesloten is en na afloop van de
wachttijd (zie techn. gegevens) het start­circuit gesloten wordt.

` Bewaakte start met dalende flank: Appa-

raat wordt actief, wanneer
– het ingangscircuit gesloten is en ver-

volgens het startcircuit gesloten en
weer geopend wordt.

– het startcircuit gesloten en na het slui-

ten van het ingangscircuit weer geo­pend wordt.

` Start met aanlooptest: Het apparaat con-

troleert of na het inschakelen van de voe­dingsspanning gesloten hekken worden
geopend en weer gesloten.

` Contactvermeerdering en -versterking mo-

gelijk door aansluiten van contactuitbrei­dingsrelais of externe magneetschakelaars;
1 contactuitbreidingsrelais PNOZsigma via

verbindingsstekkers aan te sluiten.
tactos o contactores externos;
1 bloque de ampliación de contactos
PNOZsigma enchufable mediante conector.

- 12 -

Montaje

419461003

Montaje del dispositivo base sin bloque de
ampliación de contactos:

` Asegúrese de que la clavija de terminación

se ha enchufado en el lateral del dispositivo.

Conexión de dispositivo base y bloque de
ampliación de contactos PNOZsigma:

` Desenchufar la clavija de terminación del la-

teral del dispositivo y del bloque de amplia­ción de contactos.

` Conectar el dispositivo base y el bloque de

ampliación de contactos mediante el conec­tor suministrado antes de montar los
equipos en la guía normalizada.

Montaje en el armario de distribución

` Montar el dispositivo dentro de un armario

de distribución con un grado de protección
de IP54 como mínimo.

` Fijar el dispositivo a una guía normalizada

con ayuda del elemento de encaje de la parte
trasera (35 mm).

` Con posición de montaje vertical: fije el dis-

positivo mediante un elemento de sujeción
(por ejemplo un soporte o un ángulo final).

` Deslizar el dispositivo hacia arriba o abajo

antes de separarlo de la guía.

Cableado

117583371

Téngase en cuenta:

` Respetar a rajatabla las especificaciones del

capítulo "Datos técnicos".

` Las salidas 13-14, 23-24, 33-34 son contac-

tos de seguridad.

` Conectar un fusible (ver datos técnicos) an-

tes de los contactos de salida para evitar que
se suelden los contactos.

` Cálculo de la longitud de línea máxima I

en el circuito de entrada:

R

lmax

=

I

max

Rl / km

= resistencia total máxima de la línea

R

lmáx.

(ver datos técnicos)

/ km = resistencia de la línea/km

R

l

` Utilizar material de alambre de cobre con una

resistencia a la temperatura de 60/75 °C para
las líneas.

` Asegure un conexionado de seguridad

suficiente para cargas capacitivas e inducti­vas en todos los contactos de salida.

583577611

` Con U

48 – 240 V AC/DC: Conectar S21 con

B

el sistema de conductores de protección

Montaggio

Montaggio dispositivo base senza modulo di
espansione contatti:

` accertarsi che sia inserito il connettore termi-

nale sul lato del dispositivo.

Collegamento dispositivo base e modulo di
espansione contatti PNOZsigma:

` rimuovere il connettore terminale sul lato del

dispositivo base e sul modulo di espansione
contatti.

` Collegare il dispositivo base e il modulo di

espansione contatti con il connettore in do­tazione prima di montare i dispositivi sulla
guida DIN.

Montaggio nell'armadio elettrico

` Il modulo di sicurezza deve essere montato

in un armadio elettrico con un tipo di prote­zione corrispondente almeno al grado IP54.

` Fissare il dispositivo su una guida DIN con

l'aiuto dell'elemento a scatto situato sul retro
(35 mm).

` In caso di montaggio verticale: fissare il di-

spositivo per mezzo di un apposito elemento
(ad es. staffe di fissaggio o angoli terminali).

` Prima di estrarlo dalla guida DIN, spingere il

dispositivo verso l'alto o verso il basso.

Cablaggio

Prestare attenzione:

` attenersi assolutamente alle indicazioni ri-

portate al capitolo "Dati Tecnici".

` Le uscite 13-14, 23-24, 33-34 sono contatti

di sicurezza.

` Per evitare la saldatura dei contatti, collegare

un fusibile (v. Dati Tecnici) a monte dei con­tatti di uscita.

` Calcolo della lunghezza max. del conduttore

máx.

I

nel circuito di ingresso:

max

R

lmax

=

I

max

Rl / km

= resistenza max. conduttore (v. Dati

R

lmax

Tecnici)

/ km = resistenza del conduttore/km

R

l

` Per i cavi utilizzare fili di rame con una resi-

stenza termica di 60/75° C.

` Per i carichi capacitivi e induttivi occorre do-

tare tutti i contatti di uscita di un circuito pro­tezione adeguato.

` Con U

48 – 240 V AC/DC: collegare S21 con

B

il conduttore di protezione

Montage

Basisrelais zonder contactuitbreidingsrelais
monteren:

` Zorg dat de afsluitconnector op de zijkant

van het apparaat is geplaatst.

Basisrelais en contactuitbreidingsrelais
PNOZsigma verbinden:

` Verwijder de afsluitstekker van de zijkant van

het basisrelais en het contactuitbreidingsre­lais.

` Verbind het basisrelais en het contactuitbrei-

dingsrelais met de meegeleverde verbin­dingsstekker voordat u de apparaten op de
DIN-rail monteert.

Montage in schakelkast

` Monteer het veiligheidsrelais in een schakel-

kast met een beschermingsgraad van mini­maal IP54.

` Bevestig het apparaat met behulp van de re-

laisvoet op de achterzijde op een DIN-rail (35
mm).

` Bij verticale inbouwpositie: zet het apparaat

vast met een bevestigingselement (bijv. een
eindsteun).

` Schuif voordat u de DIN-rail opheft het appa-

raat omhoog of omlaag.

Bedrading

Let u op het volgende:

` Volg altijd de aanwijzingen in de paragraaf

"Technische gegevens".

` De uitgangen 13-14, 23-24, 33-34 zijn veilig-

heidscontacten.

` Zeker de uitgangscontacten af (zie techni-

sche gegevens) om verkleving van de con­tacten te voorkomen.

` Berekening van de max. kabellengte I

het ingangscircuit:

R

lmax

=

I

max

Rl / km

= max. weerstand totale kabel (zie

R

lmax

techn. gegevens)

/km = kabelweerstand/km

R

l

` Kabelmateriaal uit koperdraad met een tem-

peratuurbestendigheid van 60/75 °C gebrui­ken.

` Zorg bij capacitieve of inductieve belasting

van de uitgangscontacten voor adequate
contactbeschermingsmaatregelen.

` Bij U

48 – 240 V AC/DC: S21 met bescher-

B

mingsaarde verbinden

Disposición para el funcionamiento Selezione del funzionamento Bedrijfsklaar maken

Modos de funcionamiento

547495307

El modo de funcionamiento se ajusta mediante
el mando del dispositivo. Abrir la cubierta fron­tal del dispositivo.

IMPORTANTE

No cambiar la posición del mando durante
el funcionamiento. De lo contrario apare­cerá un mensaje de error, se abrirán los
contactos de seguridad y el dispositivo no
reanudará el funcionamiento hasta que se
haya desconectado y conectado la tensión
de alimentación.

Ajuste de modos de funcionamiento

568192395

` Desconectar la tensión de alimentación.
` Seleccionar el modo de funcionamiento me-

diante el selector "mode".

` Si el selector "mode" está en posición inicial

(posición vertical), aparece un mensaje de
error

Modalità operative

La modalità operativa del dispositivo viene im­postata mediante selettore. A questo scopo
aprire la copertura sulla parte frontale del di­spositivo.

IMPORTANTE

Non spostare il selettore durante il funzio­namento. In caso contrario appare una se­gnalazione di errore, i contatti di sicurezza
si aprono e il dispositivo è nuovamente
pronto all'uso solo dopo aver disinserito e
quindi riattivato la tensione di alimentazio­ne.

Impostazione delle modalità operative

` Disattivare la tensione di alimentazione.
` Selezionare la modalità operativa tramite il

selettore di modalità "mode".

` Quando il selettore di modalità "mode" si tro-

va in posizione base (posizione verticale) vie­ne visualizzato un avviso di errore.

Bedrijfsmodi

De bedrijfsmodus wordt met de draaischake­laar op het apparaat ingesteld. Open hiertoe de
afscherming aan de frontzijde van het appa­raat.

BELANGRIJK

Verstel de draaischakelaar niet tijdens het
werken. Doet u dit toch, dan verschijnt een
foutmelding, worden de veiligheidscontac­ten verbroken en wordt het apparaat pas
weer bedrijfsklaar na het uit- en weer aan­schakelen van de voedingsspanning.

Bedrijfsmodi instellen

` Voedingsspanning uitschakelen.
` Bedrijfsmodus kiezen met de bedrijfsmodus-

keuzeschakelaar "mode".

` Wanneer de bedrijfsmoduskeuzeschakelaar

"mode" zich in de basisstand bevindt (lood­rechte positie), verschijnt een foutmelding.

max

in

- 13 -

selector de modos de
funcionamiento "mode"/
selettore modalità
operative "mode"/
bedrijfsmoduskeuzescha­kelaar "mode"

rearme automático,
manual/
start automatico, manuale/
automatische,
handmatige start

rearme supervisado, flanco
ascendente/
start controllato fronte in
salita/
bewaakte start met
stijgende flank

rearme supervisado, flanco
descendente/
start controllato fronte in
discesa/
bewaakte start met
dalende flank

sin detección de
derivación/
senza riconoscimento del

In2+

In2-

In2+

In2-

In2+

In2-

cortocircuito/
zonder detectie van onder­linge sluiting

con detección de deriva­ción/
con riconoscimento del

In2+

In2-

In2-

In2+

In2+

In2-

cortocircuito/
met detectie van
onderlinge sluiting

Conexión Collegamento Aansluiting

` Tensión de alimentación ` Tensione di alimentazione ` Voedingsspanning

tensión de alimentación/

AC DC
tensione di alimentazione/
voedingsspanning

A1

L

rearme automático con
test de arranque/
start automatico con test di
avvio/
automatische start met
aanlooptest

In2-

In2+

In2-

In2+

A1

L+

S21

A2

N

` Circuito de entrada ` Circuito di ingresso ` Ingangscircuit

circuito de entrada/circuito di ingresso/in­gangscircuit

parada de emergencia
sin detección de derivación/
arresto di emergenza
senza riconoscimento del cortocircuito/
noodstop
zonder detectie van onderlinge sluiting

parada de emergencia
con detección de derivación/
arresto di emergenza
con riconoscimento del cortocircuito/
noodstop
met detectie van onderlinge sluiting

puerta protectora
sin detección de derivación/
riparo mobile
senza riconoscimento del cortocircuito/
hek
zonder detectie van onderlinge sluiting

puerta protectora
con detección de derivación/
riparo mobile
con riconoscimento del cortocircuito/
hek
met detectie van onderlinge sluiting

barrera fotoeléctrica de seguridad o interrupt­or de seguridad
con detección de derivación mediante BWS
(sólo con U
barriere fotoelettriche o interruttori di sicurezza

= 24 V DC)/

B

con riconoscimento del cortocircuito tramite
barriere fotoelettriche (solo con U
lichtscherm of veiligheidsschakelaar met de-

= 24 V DC)/

B

tectie van onderlinge sluiting door CWB (alleen
bij U

= 24 V DC)

B

1017347979

*La tensión (24 V DC) en las entradas impide
que se abran los contactos de seguridad si se
interrumpe la tensión de alimentación en A1­A2.

monocanal/monocanale/

eenkanalig

S11
S12
S22

S11
S12
S22

S1

S1

*La tensione (24 V DC) sugli ingressi impedisce
l'apertura dei contatti di sicurezza in caso di in­terruzione della tensione di alimentazione su
A1-A2.

bicanal/bicanale/tweekanalig

A2

*De 24 VDC spanning op de ingangen voor­komt het openen van de veiligheidscontacten
indien de voedingsspanning op A1-A2 onder­broken wordt.

S11

S12
S22

S12
S22

S11
S12
S21
S22

A2

S11

S12
S22

S11
S21
S22

S12

S1

S1

L-

S1

S1

S2

S2

24 V DC *

GND

- 14 -

` Circuito de rearme/circuito de realimenta-

ción

circuito de rearme/circuito de realimentación/
circuito di start/circuito di retroazione/
startcircuit/terugkoppelcircuit

rearme automático/
start automatico/
automatische start

` Circuito di start/circuito di retroazione ` Startcircuit/terugkoppelcircuit

circuito de rearme/
circuito di start/
startcircuit

S12

S34

circuito de realimentación/
circuito di retroazione/
terugkoppelcircuit

S12

S34
13 (23,33)
14 (24,34)

K5

K6

K5

K6

L1
N

rearme manual/supervisado/
start manuale/controllato/
handmatige/bewaakte start

S12

S34

S3

13 (23,33)
14 (24,34)

` Salida por semiconductor ` Uscita a semiconduttore ` Halfgeleideruitgang

U

24 V DC UB 48 - 240 V AC/DC

B

*

Y32

584276491

*Interconectar las conexiones de 0 V de todas
las fuentes de alimentación externas.

Funcionamiento

557883787

El dispositivo está listo para el servicio cuando
el LED "POWER" permanece encendido.
Los LED indican el estado y los errores durante
el funcionamiento:

LED encendido
LED parpadea

552061195

INFORMACIÓN

Las indicaciones de estado y de error pue­den producirse independientemente unas
de otras. Cuando se indica un error, se
enciende o parpadea el LED "Fault" (ex­cepción: "Tensión de alimentación de­masiado baja"). Un LED parpadeante
adicional señala una posible causa del er­ror. Un LED adicional encendido perma­nentemente señala condiciones de
funcionamiento normales. Puede ocurrir
que se produzcan varias indicaciones de

PLC Input

*Collegare tra loro tutti i collegamenti 0 V di tutti
gli alimentatori esterni.

Funzionamento

Il dispositivo è pronto all'uso quando il LED
Power resta sempre illuminato.
I LED indicano lo stato e gli eventuali guasti/er­rori durante il funzionamento:

LED illuminato
LED lampeggiante

INFO

Gli indicatori di stato e di errore/guasto
possono accendersi indipendentemente gli
uni dagli altri. In caso di indicazione di erro­re/guasto il LED "Fault" si illumina o lam­peggia (eccezione: "tensione di
alimentazione troppo bassa"). Un ulteriore
LED lampeggiante rimanda ad una possibi­le causa di guasto. Un LED illuminato fisso
indica un normale stato di funzionamento.
Possono accendersi più indicatori di stato
e di errore/guasto contemporaneamente.

estado y de error al mismo tiempo.

Indicación de estado Indicazioni di stato Status-LED's

551604875

Alimentación

Hay tensión de alimentación.

551607179

In1

Circuito de entrada a S12 está cerrado.

551609483

In2

Circuito de entrada a S22 está cerrado.

551611787

Out

Los contactos de seguridad están cerrados
y la salida por semiconductor Y32 lleva
señal "High".

551614091

Reset

S34 recibe 24 V DC.

Indicaciones de error Indicazioni di guasto/errore Foutweergaven

551771659

Todos los LED apagados

Diagnóstico: derivación/defecto a tierra;
dispositivo desconectado

` Solución: eliminar derivación/defecto a

tierra, desconectar durante 1 min. la ten­sión de alimentación.

551773963

Fault

Diagnóstico: clavija de terminación no
enchufada

` Solución: enchufar la clavija de termina-

ción, desconectar y conectar la tensión

Power

tensione di alimentazione presente.

In1

circuito di ingresso su S12 chiuso.

In2

circuito di ingresso su S22 chiuso.

Out

i contatti di sicurezza sono chiusi e
sull'uscita a semiconduttore Y32 è presen­te un segnale High.

Reset

Su S34 sono applicati 24 V DC.

Tutti i LED spenti

Diagnosi: cortocircuito/guasto a terra; di­spositivo spento

` Risoluzione: eliminare il cortocircuito/

guasto a terra, interrompere la tensione
di alimentazione per 1 min.

Fault

Diagnosi: connettore terminale non inserito

` Risoluzione: inserire il connettore termi-

nale, disinserire e reinserire la tensione di
alimentazione.

de alimentación.

Y32

S21

*Verbind de 0-V-aansluitingen van alle externe
voedingsmodulen met elkaar.

Bedrijf

Het apparaat is bedrijfsklaar, als de LED "Po­wer" permanent oplicht.
LED's geven de status en fouten tijdens het be­drijf aan:

LED licht op
LED knippert

INFO

Status-LED's en fout-LED's kunnen onaf­hankelijk van elkaar geactiveerd worden.
Bij een foutmelding licht de LED "Fault"
continu of knipperend op (uitzondering:
"Voedingsspanning te klein"). Een daar­naast knipperende LED wijst op een moge­lijke foutoorzaak. Een daarnaast continu
oplichtende LED wijst op een normale be­drijfstoestand. Er kunnen meerdere status­LED's en fout-LED's tegelijk geactiveerd
worden.

Power

Voedingsspanning aanwezig.

In1

Ingangscircuit op S12 is gesloten

In2

Ingangscircuit op S22 is gesloten

Out

Veiligheidscontacten zijn gesloten en half­geleideruitgang Y32 voert een hoog sig­naal.

Reset

Op S34 staat 24 V DC.

Alle LED's uit

Diagnose: Onderlinge sluiting/aardsluiting;
apparaat uitgeschakeld

` Oplossing: Onderlinge sluiting/aardslui-

ting herstellen, voedingsspanning gedu­rende 1 min. uitschakelen.

Fault

Diagnose: Afsluitconnector niet geplaatst

` Oplossing: Plaats afsluitconnector,

schakel voedingsspanning uit en weer in.

S12

S34

PLC Input

Gnd

K5

K6

K5

K6

S3

L1
N

- 15 -

551776267

Fault

Diagnóstico: Error interno, dispositivo de­fectuoso

` Solución: Desconectar y conectar la ten-

sión de alimentación, en su caso, cambi­ar el equipo.

551778571

Power

Diagnóstico: Tensión de alimentación de­masiado baja

` Solución: Verificar tensión de alimenta-

ción.

551780875

In1, In2 alternativamente
Fault

Diagnóstico: detectada derivación entre
S12 y S22

` Solución: eliminar derivación, desconec-

tar y conectar la tensión de alimentación.

552051979

In1
Fault

Diagnóstico: bloqueo de conexión debido
a interrupción momentánea en S12; circui­tos de entrada no accionados simultánea­mente

` Solución: abrir y cerrar simultáneamente

ambos circuitos de entrada S12 y S22.

552054283

In2
Fault

Diagnóstico: bloqueo de conexión debido
a interrupción momentánea en S22; circui­tos de entrada no accionados simultánea­mente

` Solución: abrir y cerrar simultáneamente

ambos circuitos de entrada S12 y S22.

552056587

Reset
Fault

Diagnóstico: conmutador o interruptor gi­ratorio se ha situado en una posición no au­torizada durante el funcionamiento.

` Solución: desconectar y conectar la ten-

sión de alimentación.

552058891

Power, In1, In2, Out, Reset, Fault

Diagnóstico: el selector de modos de
funcionamiento "mode" está situado en
posición inicial (posición vertical)

` Solución: desconectar la tensión de ali-

mentación y situar el selector "mode" en
el modo de funcionamiento elegido.

Errores - Fallos

551266315

` Funcionamiento defectuoso de los contac-

tos: En caso de contactos soldados,
después de abrir el circuito de entrada no es
posible ninguna nueva activación.

Fault

Diagnosi: errore interno, dispositivo guasto

` Risoluzione: disinserire e reinserire la

tensione di alimentazione, se necessario
sostituire il dispositivo.

Power

Diagnosi: tensione di alimentazione troppo
bassa

` Risoluzione: controllare la tensione di ali-

mentazione.

In1, In2 alternativamente
Fault

Diagnosi: cortocircuito rilevato tra S12 ed
S22

` Risoluzione: eliminare la causa del corto-

circuito, disattivare e quindi riattivare la
tensione di alimentazione.

In1
Fault

Diagnostica: blocco al riavvio per breve in­terruzione su S12; i circuiti di ingresso non
sono attivati contemporaneamente

` Risoluzione: aprire e richiudere contem-

poraneamente entrambi i circuiti di in­gresso S12 ed S22.

In2
Fault

Diagnostica: blocco al riavvio per breve in­terruzione su S22; i circuiti di ingresso non
sono attivati contemporaneamente

` Risoluzione: aprire e richiudere contem-

poraneamente entrambi i circuiti di in­gresso S12 ed S22.

Reset
Fault

Diagnosi: posizione non consentita di un
selettore o un selettore è stato spostato du­rante il funzionamento.

` Risoluzione: disinserire e reinserire la

tensione di alimentazione.

Power, In1, In2, Out, Reset, Fault

Diagnosi: il selettore di modalità operativa
"mode" è in posizione base (posizione ver­ticale)

` Risoluzione: disinserire la tensione di ali-

mentazione ed impostare la modalità
operativa desiderata mediante il seletto­re "mode".

Errori - Guasti

Gausto dei contatti: in caso di saldatura dei

`

contatti, dopo l'apertura dei circuiti di ingres­so non è possibile nessuna nuova attivazio­ne.

Fault

Diagnose: Interne fout, apparaat defect

` Oplossing: Schakel voedingsspanning

uit en weer in; vervang eventueel het ap­paraat.

Power

Diagnose: Voedingsspanning te klein

` Oplossing: Voedingsspanning controle-

ren.

In1, In2 afwisselend
Fault

Diagnose: Onderlinge sluiting tussen S12
en S22 gedetecteerd

` Oplossing: Verhelp onderlinge sluiting,

schakel voedingsspanning uit en weer in

In1
Fault

Diagnose: Inschakelblokkade wegens kort­durende onderbreking op S12; ingangscir­cuits niet gelijktijdig bediend

` Oplossing: Beide ingangscircuits, S12 en

S22 gelijktijdig openen en weer sluiten

In2
Fault

Diagnose: Inschakelblokkade wegens kort­durende onderbreking op S22; ingangscir­cuits niet gelijktijdig bediend

` Oplossing: Beide ingangscircuits, S12 en

S22 gelijktijdig openen en weer sluiten

Reset
Fault

Diagnose: Niet toegestane stand van een
draaischakelaar of er is tijdens het bedrijf
een draaischakelaar verzet.

` Oplossing: Voedingsspanning uit- en

weer inschakelen.

Power, In1, In2, Out, Reset, Fault

Diagnose: De bedrijfsmoduskeuzeschake­laar "mode" staat in de basisstand (lood­rechte positie)

` Oplossing: Voedingsspanning uitscha-

kelen en met bedrijfsmoduskeuzescha­kelaar "mode" de gewenste
bedrijfsmodus instellen.

Fouten - Storingen

Contactfout: Bij verkleefde contacten is na

`

openen van het ingangscircuit geen nieuwe
activering mogelijk.

- 16 -

Datos técnicos Dati tecnici Technische gegevens

Datos eléctricos Dati elettrici Elektrische gegevens

Tensión de alimentación Tensione di alimentazione Voedingsspanning
Tensión de alimentación U
Tensión de alimentación U

DC Tensione di alimentazione UB DC Voedingsspanning UBDC 24 V

B

AC/DC Tensione di alimentazione UB AC/DCVoedingsspanning UBAC/DC 48 - 240 V

B

Tolerancia de tensión Tolleranza di tensione Spanningstolerantie -15 %/+10 %
Consumo de energía con U
Consumo de energía con U

AC Potenza assorbita con UB AC Opgenomen vermogen bij UBAC 5,0 VA No. 750134, 751134

B

DC Potenza assorbita con UB DC Opgenomen vermogen bij UBDC 2,5 W

B

Rango de frecuencia AC Campo di frequenza AC Frequentiebereik AC 50 - 60 Hz
Ondulación residual DC Ondulazione residua DC Rimpelspanning DC 20 % No. 750104, 751104

160 % No. 750134, 751134

Tensión y corriente en Tensione e corrente on Spanning en stroom op
Circuito de entrada DC: 24,0 V Circuito di ingresso DC: 24,0 V Ingangscircuit DC: 24,0 V 50,0 mA
Circuito de rearme DC: 24,0 V Circuito di start DC: 24,0 V Startcircuit DC: 24,0 V 50,0 mA
Circuito de realimentación DC:

Circuito di retroazione DC: 24,0 V Terugkoppelcircuit DC: 24,0 V 50,0 mA

24,0 V

Número de contactos de salida Numero dei contatti di uscita Aantal uitgangscontacten
Contactos de seguridad (NA) sin

retardo:

Contatti di sicurezza (NA)
istantanei:

Veiligheidscontacten (M) niet­vertraagd:

3

Contactos auxiliares (NC): Contatti ausiliari (NC): Hulpcontacten (V): 1
Categoría de uso según

EN 60947-4-1

Contactos de seguridad: AC1
con 240 V

Contactos de seguridad: DC1
con 24 V

Contactos auxiliares: AC1 con

240 V

Contactos auxiliares: DC1 con 24 V Contatti ausiliari: DC1 con 24 V Hulpcontacten: DC1 bij 24 V I

Categoría de uso según

EN 60947-5-1

Contactos de seguridad: AC15
con 230 V

Contactos de seguridad: DC13 con
24 V (6 ciclos/min.)

Contactos auxiliares: AC15 con

230 V

Contactos auxiliares: DC13 con
24 V (6 ciclos/min.)

Categoria d'uso secondo

EN 60947-4-1

Contatti di sicurezza: AC1 con

Gebruikscategorie volgens

EN 60947-4-1
Veiligheidscontacten: AC1 bij 240 V I

240 V

Contatti di sicurezza: DC1 con 24 V Veiligheidscontacten: DC1 bij 24 V I

Contatti ausiliari: AC1 con 240 V Hulpcontacten: AC1 bij 240 V I

Categoria d'uso secondo

EN 60947-5-1

Contatti di sicurezza: AC15 con

230 V

Contatti di sicurezza: DC13 con
24 V (6 cicli di commutazione/min)

Gebruikscategorie volgens

EN 60947-5-1

Veiligheidscontacten: AC15 bij

230 V

Veiligheidscontacten: DC13 bij 24 V
(6 schakelingen/min.)

Contatti ausiliari: AC15 con 230 V Hulpcontacten: AC15 bij 230 V I

Contatti ausiliari: DC13 con 24 V
(6 cicli di commutazione/min)

Hulpcontacten: DC13 bij 24 V
(6 schakelingen/min.)

: 0,01 A , I

mín.

: 1500 VA

P

máx.

: 0,01 A , I

mín.

: 150 W

P

máx.

: 0,01 A , I

mín.

: 1500 VA

P

máx.

: 0,01 A , I

mín.

P

: 150 W

máx.

I

: 3,0 A No. 750134, 751134

máx.

5,0 A No. 750104, 751104
I

: 4,0 A No. 750134, 751134

máx.

5,0 A No. 750104, 751104

: 3,0 A No. 750134, 751134

máx.

5,0 A No. 750104, 751104

: 4,0 A No. 750134, 751134

I

máx.

5,0 A No. 750104, 751104

máx

máx

máx

máx

: 6,0 A

: 6,0 A

: 6,0 A

: 6,0 A

Material de los contactos Materiale di contatto Contactmateriaal AgCuNi + 0,2 µm Au
Protección externa de los contac-

tos (I

= 1 kA) según EN 60947-5-1

K

Fusibile dei contatti, esterno
(IK = 1 kA) secondo EN 60947-5-1

Contactafzekering, extern
(IK = 1 kA) volgens EN 60947-5-1

Fusible de acción rápida Fusibile rapido Smeltzekering snel
Contactos de seguridad: Contatti di sicurezza: Veiligheidscontacten: 10 A No. 750104, 751104

6 A No. 750134, 751134

Contactos auxiliares: Contatti ausiliari: Hulpcontacten: 10 A No. 750104, 751104

6 A No. 750134, 751134

Fusible de acción lenta Fusibile ritardato Smeltzekering traag
Contactos de seguridad: Contatti di sicurezza: Veiligheidscontacten: 4 A No. 750134, 751134

6 A No. 750104, 751104

Contactos auxiliares: Contatti ausiliari: Hulpcontacten: 4 A No. 750134, 751134

6 A No. 750104, 751104

Fusible automático 24 V AC/DC,
característica B/C

Interruttore automatico 24V AC/DC,
caratteristica B/C

Zekeringautomaat 24V AC/DC, ka­rakteristiek B/C

Contactos de seguridad: Contatti di sicurezza: Veiligheidscontacten: 4 A No. 750134, 751134

6 A No. 750104, 751104

Contactos auxiliares: Contatti ausiliari: Hulpcontacten: 4 A No. 750134, 751134

6 A No. 750104, 751104

Salidas por semiconductor (a prue­ba de cortocircuitos)

Uscite a semiconduttore (protette
da cortocircuiti)

Halfgeleideruitgangen (kortsluit­vast)

24,0 V DC, 20 mA

- 17 -

Datos eléctricos Dati elettrici Elektrische gegevens

Resistencia de línea total máx.
R

lmáx.

circuitos de entrada, circuitos de re-

Max. resistenza totale del cavo
R

lmax

circuiti di ingresso, circuiti di start

Max. weerstand totale kabel
R

lmax

ingangscircuits, startcircuit

arme
monocanal para U
monocanal para U
bicanal sin detección de derivación

para U

DC

B

bicanal sin detección de derivación
para U

AC

B

bicanal con detección de deriva­ción para U

B

bicanal con detección de deriva­ción para U

B

Datos característicos de técnica
de seguridad

DC Monocanale con UB DC Eenkanalig bij UB DC 30 Ohm

B

AC Monocanale con UB AC Eenkanalig bij UB AC 30 Ohm No. 750134, 751134

B

DC

AC

Bicanale senza riconoscimento del
cortocircuito con UB DC

Bicanale senza riconoscimento del
cortocircuito con UB AC

Bicanale con riconoscimento del
cortocircuito con UB DC

Bicanale con riconoscimento del
cortocircuito con UB AC

Tweekanalig zonder detectie van
onderlinge sluiting bij UB DC

Tweekanalig zonder detectie van
onderlinge sluiting bij UB AC

Tweekanalig met detectie van on­derlinge sluiting bij UB DC

Tweekanalig met detectie van on­derlinge sluiting bij UB AC

30 Ohm No. 750134, 751134
60 Ohm No. 750104, 751104

30 Ohm No. 750134, 751134

30 Ohm

30 Ohm No. 750134, 751134

Dati tecnici di sicurezza Veiligheidstechnische kengege-

vens

PL según EN ISO 13849-1 PL secondo EN ISO 13849-1 PL volgens EN ISO 13849-1 PL e (Cat. 4)
Categoría según EN 954-1 Categoria secondo EN 954-1 Categorie volgens EN 954-1 Cat. 4
SIL CL según EN IEC 62061 SIL CL secondo EN IEC 62061 SIL CL volgens EN IEC 62061 SIL CL 3
PFH según EN IEC 62061 PFH secondo EN IEC 62061 PFH volgens EN IEC 62061 2,31E-09
SIL según IEC 61511 SIL secondo IEC 61511 SIL volgens IEC 61511 SIL 3
PFD según IEC 61511 PFD secondo IEC 61511 PFD volgens IEC 61511 2,03E-06
t

en años tM in anni tM in jaren 20

M

Tiempos Tempi Tijden

Retardo a la conexión Ritardo all'eccitazione Inschakelvertraging
con rearme automático típ. con start automatico tipo Bij automatische start ca. 170 ms
con rearme automático máx. con start automatico max. Bij automatische start max. 300 ms
con rearme automático después de

Red "On", típ.
para rearme automático después

de Red "On", máx.

con start automatico secondo ali­mentazione-on tipo

con start automatico secondo ali­mentazione-on max.

Bij automatische start na netinscha­keling ca.

Bij automatische start na netinscha­keling max.

350 ms

600 ms

con rearme manual, típ. con start manuale tipo Bij handmatige start ca. 40 ms
para rearme supervisado con flanco

ascendente típ.
para rearme supervisado con flanco

ascendente máx.
para rearme supervisado con flanco

descendente típ.
para rearme supervisado con flanco

descendente máx.

con start controllato con fronte in
salita tip.

con start controllato con fronte in
salita max.

con start controllato con fronte in
discesa tip.

con start controllato con fronte in
discesa max.

Bij bewaakte start met stijgende
flank ca.

Bij bewaakte start met stijgende
flank max.

Bij bewaakte start met dalende
flank ca.

Bij bewaakte start met dalende
flank max.

35 ms

50 ms

55 ms

70 ms

Retardo de desconexión Ritardo allo sgancio Afvalvertraging
para parada de emergencia típ. con arresto di emergenza tip. Bij noodstop ca. 10 ms
para parada de emergencia máx. con arresto di emergenza max. Bij noodstop max. 20 ms
en una caída de tensión típ. con mancanza di alimentazione tip. Bij uitvallen spanning ca. 40 ms
en una caída de tensión máx. con mancanza di alimentazione

Bij uitvallen spanning max. 80 ms

max.

Recuperación para frecuencia de
conmutación máx. 1/s

después de una parada de emer­gencia

Tempo di ripristino con frequenza di
commutazione max. 1/s

Resettijd bij max. schakelfrequentie
1/s

dopo arresto di emergenza Na noodstop 100 ms No. 750104, 751104

50 ms No. 750134, 751134

tras una caída de tensión dopo mancanza di alimentazione Na uitvallen van de spanning 100 ms
Tiempo de espera con rearme su-

Tempo di attesa con start controlla-toWachttijd bij bewaakte start

pervisado
con flanco ascendente con fronte in salita Met stijgende flank 120 ms
con flanco descendente con fronte in discesa Met dalende flank 150 ms No. 750134, 751134

250 ms No. 750104, 751104

Duración mín. impulso de rearme
con rearme supervisado

Durata minima dell'impulso di start
con start controllato

Min. startpulsduur bij bewaakte
start

con flanco ascendente con fronte in salita Met stijgende flank 30 ms
con flanco descendente con fronte in discesa Met dalende flank 100 ms
Simultaneidad canal 1 y 2 Simultaneità canale 1 e 2 Gelijktijdigheid kanaal 1 en 2 ∞
A prueba de cortes de la tensión de

alimentación

Ininfluenza mancanza tensione di
alimentazione

Maximale onderbreking van de voe­dingsspanning

20 ms

Medio ambiente Dati ambientali Omgevingscondities
CEM Compatibilità elettromagnetica EMC EN 60947-5-1, EN 61000-6-2,

EN 61000-6-4

Vibraciones según EN 60068-2-6 Oscillazioni secondo EN 60068-2-6 Trillingen volgens EN 60068-2-6
Frecuencia Frequenza Frequentie 10 - 55 Hz
Amplitud Ampiezza Amplitude 0,35 mm
Condiciones climáticas Sollecitazioni climatiche Klimaatcondities EN 60068-2-78

- 18 -

Medio ambiente Dati ambientali Omgevingscondities

Distancias de fuga y dispersión su­perficial según EN 60947-1

Caratteristiche dielettriche
secondo EN 60947-1

Lucht- en kruipwegen volgens

EN 60947-1

Grado de suciedad Grado di contaminazione Vervuilingsgraad 2
Categoría de sobretensión Categoria di sovratensione Oversturingscategorie III
Tensión de aislamiento de dimen-

Tensione nominale di isolamento Nominale isolatiespanning 250 V

sionado
Resistencia tensión transitoria de

dimensionado

Tensione di tenuta agli urti Nominale stootspanningbestendig-

heid

4,00 kV

Temperatura ambiente Temperatura ambiente Omgevingstemperatuur -10 - 55 °C
Temperatura de almacenaje Temperatura di immagazzinamento Opslagtemperatuur -40 - 85 °C
Tipo de protección Grado di protezione Beschermingsgraad
Lugar de montaje (por ejemplo, ar-

mario de distribución)

Vano di montaggio (ad es. quadro
elettrico)

Inbouwruimte (b.v. schakelkast) IP54

Carcasa Custodia Behuizing IP40
Zona de bornes Zona morsetti Aansluitklemmen IP20

Datos mecánicos Dati meccanici Mechanische gegevens

Material de la carcasa Materiale custodia Behuizingsmateriaal
Carcasa Custodia Behuizing PC
Frontal Parte frontale Front PC
Sección del conductor externo con

bornes de tornillo

Sezione dei cavi con morsetti a vite Doorsnede van de aansluitkabels

bij schroefklemmen

1 conductor flexible 1 cavo flessibile 1 draad flexibel 0,25 - 2,50 mm² , 24 - 12 AWG

No. 750104, 750134

2 conductores de igual sección, fle­xibles:

con terminal, sin revestimiento de
plástico

sin terminal o con terminal TWIN senza capocorda o con capocorda

Par de apriete para bornes de tor­nillo

Sección del conductor externo con
bornes de muelle: flexible con/sin
terminal

Bornes de muelle: Número de bor­nes por conexión

2 cavi di uguale sezione, flessibili: 2 draden met dezelfde doorsnede,

flexibel:

con capocorda, senza manicotto in
plastica

Met adereindhuls, zonder kunst­stofhuls

Zonder adereindhuls of met TWIN-

TWIN
Coppia di serraggio con morsetti a

vite
Sezione dei cavi con morsetti a

molla: flessibile con/senza capo­corda

Morsetti a molla: slot morsetti per
collegamento

adereindhuls
Aanhaalmoment bij schroefklem-

men
Doorsnede van de aansluitkabels

bij veerkrachtklemmen: Flexibel
met/zonder adereindhuls

Veerkrachtklemmen: Klemmen per
aansluiting

0,25 - 1,00 mm² , 24 - 16 AWG
No. 750104, 750134

0,20 - 1,50 mm² , 24 - 16 AWG
No. 750104, 750134

0,50 Nm No. 750104, 750134

0,20 - 2,50 mm² , 24 - 12 AWG

No. 751104, 751134

2 No. 751104, 751134

Longitud de desguarnecimiento Lunghezza isolamento Afstriplengte 9 mm No. 751104, 751134
Medidas Dimensioni Afmetingen
Altura Altezza Hoogte 102,0 mm No. 751104, 751134

96,0 mm No. 750104, 750134
Ancho Larghezza Breedte 22,5 mm
Profundidad Profondità Diepte 120,0 mm
Peso Peso Gewicht 190 g No. 750104, 751104

210 g No. 750134, 751134

No. es idéntico al Número de Pedido

585241611

Se aplican las versiones actuales 2006-04 de
las normas.

„No.“ sta per „numero d'ordine”

Per le norme citate, sono applicate le 2006-04
versioni in vigore al momento.

No. is gelijk aan aan bestelnummer:

Van toepassing zijn de 2006-04 actuele versies
van de normen.

Corriente térmica convencional Corrente termica convenzionale Conventionele thermische

stroom

Ith (A) para UB DC Ith (A) con UB DC Ith (A) per contact bij UB DC
1 contacto 1 contatto 1 contact 6,00 A
2 contactos 2 contatti 2 contacten 6,00 A
3 contactos 3 contatti 3 contacten 5,00 A

(A) para UB AC Ith (A) con UB AC Ith (A) per contact bij UB AC

I

th

1 contacto 1 contatto 1 contact 6,00 A
2 contactos 2 contatti 2 contacten 6,00 A
3 contactos 3 contatti 3 contacten 4,50 A

- 19 -

Datos de pedido Dati di ordinazione Bestelgegevens

Tipo/
Tipo/
Type

PNOZ s4 24 V DC con bornes de tornillo/

PNOZ s4 C 24 V DC con bornes de muelle/

PNOZ s4 48 – 240 V AC/DC con bornes de tornillo/

PNOZ s4 C 48 – 240 V AC/DC con bornes de muelle/

Características/
Caratteristiche/
Kenmerken

Bornes/
Morsetti/
Klemmen

con morsetti a vite/
met schroefklemmen

con morsetti a molla/
met veerkrachtklemmen

con morsetti a vite/
met schroefklemmen

con morsetti a molla/
met veerkrachtklemmen

N.º pedido/
N. Ord./
Bestelnr.

750 104

751 104

750 134

751 134

Declaración CE de conformidad

1139424011

Estos productos cumplen los requisitos de la
Directiva de Máquinas 2006/42/CE del Parla­mento Europeo y del Consejo. La declaración
CE de conformidad completa pueden encon­trarla en la página web de Internet
www.pilz.com.
Apoderado: Norbert Fröhlich, Pilz GmbH &
Co. KG, Felix-Wankel-Str. 2, 73760 Ostfildern,
Alemania

21 396-6NL-082010-08Printed in Germany

Dichiarazione di conformità CE

Questo(i) prodotto(i) soddisfa i requisiti della Di­rettiva 2006/42/CE del Parlamento e del Consi­glio Europeo sulle macchine. Il testo integrale
della Dichiarazione di conformità CE è disponi­bile in Internet all'indirizzo www.pilz.com
Mandatario: Norbert Fröhlich, Pilz GmbH &
Co. KG, Felix-Wankel-Str. 2, 73760 Ostfildern,
Germania

EG-conformiteitsverklaring

Deze produkten voldoen aan de eisen van de
Europese Machinerichtlijn 2006/42/EG. De vol­ledige EG-conformiteitsverklaring vindt u op
wwww.pilz.com.
Gevolmachtige: Norbert Fröhlich, Pilz GmbH &
Co. KG, Felix-Wankel-Str. 2, 73760 Ostfildern,
Duitsland

Manual de Instrucciones original/Istruzioni originali/Originele bedrijfshandleiding

21 396-6NL-08, 2010-08 Printed in Germany Printed in Germany
